Автомобильная охранная система SCHER-KHAN MOBICAR 3. Руководство по установке

ВВЕДЕНИЕ

Автомобильная охранная система SCHER-KHAN MOBICAR 3 (далее MOBICAR 3) - сложное

радиоэлектронное устройство. Монтаж системы в автомобиль должен производиться специа-

листами сертифицированного установочного центра.

Система MOBICAR 3 предназначена для работы на автомобилях с напряжением бортовой

сети 12 Вольт и обеспечивает автозапуск двигателя по команде с брелока, из мобильного

приложения или при помощи телефонного звонка.

В зависимости от модели автомобиля при установке MOBICAR 3 используются как аналого-

вые коммутации, так и цифровые шины CAN, LIN-BUS, K-LINE.

Производитель гарантирует работоспособность устройства только при соблюдении всех

требований данного руководства.

Система соответствует российским и международным отраслевым стандартам:

ТР ТС 018/2011 - технический регламент Таможенного союза «О безопасности колесных

транспортных средств»

ТР ТС 020/2011 - технический регламент Таможенного союза «Электромагнитная совмести-

мость технических средств»

Производитель оставляет за собой право вносить изменения в конструкцию, программ-

ное обеспечение, мобильные приложения для улучшения потребительских свойств.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

Дополнительно приобретаемые компоненты

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Защита электрических цепей

ОПИСАНИЕ РАЗЪЕМОВ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ТЕХНОЛОГИЧЕСКАЯ КАРТА УСТАНОВКИ

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ

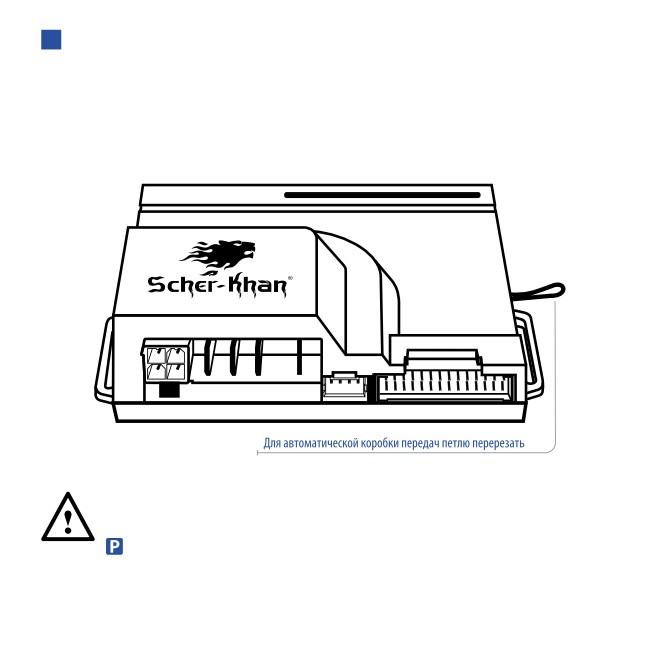

Установка процессорного блока

Установка антенного модуля

Установка сирены

Установка датчиков капота и багажника

Установка температурного датчика

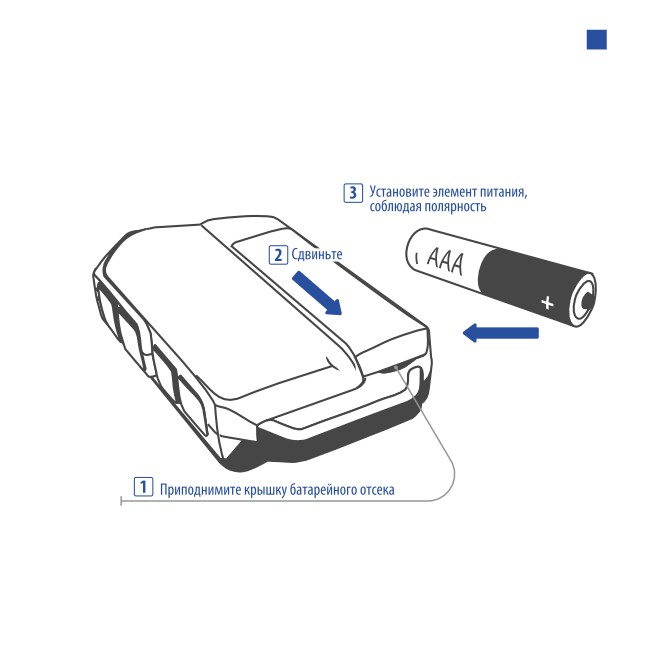

ПОДГОТОВКА БРЕЛОКА К РАБОТЕ

ИЗМЕНЕНИЕ PIN-КОДА

РЕГИСТРАЦИЯ БРЕЛОКОВ В ПАМЯТИ СИСТЕМЫ

АВТОМАТИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ

Программирование тахометрического сигнала

Программирование типа коробки передач

ДАТЧИКИ

Настройка чувствительности датчика удара

Настройка чувствительности датчика наклона

Настройка чувствительности датчика движения

«КОНФИГУРАТОР MOBICAR» ДЛЯ WINDOWS

КОМПЛЕКТ ПОСТАВКИ

1. Краткое руководство по эксплуатации

2. Руководство по установке

3. Схема подключения

4. Гарантийный талон

5. Процессорный блок

6. Карта регистрации с данными PIN, серийным номером и ключом активации

Антенный блок

8. Брелок-коммуникатор с ЖК дисплеем

9. Кабель подключения системы с 28-контактным разъёмом X4 и датчиком температур

10. Кабель силовых подключений с 4-контактным разъёмом X2

11. Кабель подключения системы с 4-контактным разъёмом X1

12. Кабель антенного модуля с двумя 4-контактными разъёмами

13. Наклейка на стекло под антенный модуль

14. Реле блокировки с колодкой*

15. Концевой датчик капота/багажника*

16. Сирена*

* Только для комплектации 2.0

ДОПОЛНИТЕЛЬНО ПРИОБРЕТАЕМЫЕ КОМПОНЕНТЫ

Данные компоненты не включены в базовый комплект поставки, докупаются отдельно:

• Брелок-коммуникатор с ЖК дисплеем SCHER-KHAN MOBICAR 3

• Внешний релейный модуль SCHER-KHAN RM-04

• Внешний релейный модуль SCHER-KHAN RM-31

• Внешний релейный модуль SCHER-KHAN M2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значение

Параметр

Мин.

Макс.

Процессорный блок

Напряжение питания (В)

Средний ток потребления (мA)

Диапазон рабочих температур (°С)

-40

+85

Вес (г); габариты (мм)

97; 102×84×28

Нагрузочная способность релейных выходов (A)

Разъём Х1 - 10А; Разъём Х2 - 20А

Нагрузочная способность слаботочных выходов (мA)

100

Нагрузочная способность выхода управления

сиреной (A)

Исполнение корпуса

IP-40

Bluetooth

Bluetooth Smart 5.0

Диапазон частот Bluetooth (МГц)

2400-2483,5

GSM

GPRS, EDGE

Диапазон частот GSM (МГц)

900, 1800

Формат SIM-карты

micro SIM

Брелок

Радиус действия передатчика/приемника (м)

1200/2000**

Несущая частота радиоканала (МГц)

868

Тип модуляции

FSK

Элемент питания брелока

1,5 В (батарея ААА)***

Диапазон рабочих температур (°С)

+70

Исполнение корпуса

IP-40

Вес с элементом питания (г)

Габариты (мм)

75×35×16

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сирена

Напряжение питания (В)

Ток потребления (А)

1,5

Исполнение корпуса

IP-65

Вес (г)

194

Габариты (мм)

70×55×70

При минимальном значении напряжения питания может быть недоступна часть функций.

В таблице приведено максимальное значение. Фактическое расстояние может меняться и зависит

от ряда объективных причин: взаимного расположения антенны брелока-коммуникатора и

антенного блока, наличия металлических предметов вблизи антенн, радиопомех в эфире, погодных

условий, степени разряда элемента питания брелока и т.п.

*** Используйте только алкалиновые (щелочные) батарейки. Использование солевых батареек может

привести к повреждению брелока.

ЗАЩИТА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

Защита от включения с инверсной поляр-

Встроенная

ностью питания

Защита слаботочных выходов от короткого

Встроенная, при помощи токоограничивающих

замыкания

сгораемых резисторов

Защита выхода на сирену

Встроенная, самовосстанавливающаяся

Защита соединительных проводов, общая

Автомобильный предохранитель замедленного

защита от короткого замыкания

действия в соответствии со схемой подключения

ОПИСАНИЕ РАЗЪЁМОВ

РАЗЪЁМ X1

№ провода

Цвет провода

Назначение

Фиолетовый/белый

+12В или (-) 10А, НР контакт универсального реле

Фиолетовый/чёрный

+12В или (-) 10А, Н3 контакт универсального реле

Не используется

Фиолетовый

+12В или (-) 10А, общий контакт универсального реле

РАЗЪЁМ X2

№ провода

Цвет провода

Назначение

+12В или (-) 20А выход,

Белый

НР контакт переназначаемого реле «Аксессуары»

+12В или (-) 30А вход, общие контакты

Красный

реле автозапуска «Питание автозапуска»

+12В или (-) 20А выход,

Жёлтый

НР контакт переназначаемого реле «Стартер»

+12В или (-) 20А выход,

Зелёный

НР контакт переназначаемого реле «Зажигание 1»

РАЗЪЁМ X3

№ провода

Цвет провода

Назначение

Чёрный/белый

Подключение антенного модуля

Чёрный

Подключение антенного модуля

Чёрный

Подключение антенного модуля

Чёрный

Подключение антенного модуля

ОПИСАНИЕ РАЗЪЁМОВ

РАЗЪЁМ X4

№ провода

Цвет провода

Назначение

Чёрный

(-) вход, питание процессорного блока системы

Красный

+12В 2А вход, питание процессорного блока системы

Чёрный

Датчик температуры

Чёрный/белый

Датчик температуры

Переназначаемый (-) вход,

Красный/чёрный

по умолчанию «вход дверей»

Переназначаемый (-) вход,

Серый/чёрный

по умолчанию «вход багажника»

Переназначаемый +12В или (-) вход,

Голубой/чёрный

по умолчанию «вход стояночного тормоза»

Переназначаемый +12В или (~) вход,

Чёрный/розовый

по умолчанию «вход тахометра»

Переназначаемый +12В вход/выход +12В

Жёлтый/синий

или (-) 100мА ОК с защитой от короткого замыкания,

по умолчанию «выход доп. канала №1»

Переназначаемый +12В вход/выход +12В

Жёлтый/белый

или (-) 100мА ОК с защитой от короткого замыкания,

по умолчанию «выход доп. канала №2»

Переназначаемый +12В вход/выход (-) 100мА ОК

Зелёный

с защитой от короткого замыкания,

по умолчанию «вход зажигание»

Переназначаемый АЦП вход/выход (-) 100мА ОК

Чёрный/белый

с защитой от короткого замыкания,

по умолчанию «вход педали тормоза»

ОПИСАНИЕ РАЗЪЁМОВ

Переназначаемый выход (-) 100мА ОК

Коричневый/зелёный

с защитой от короткого замыкания

Коричневый/фиоле-

Переназначаемый выход (-) 100мА ОК

товый

с защитой от короткого замыкания

Переназначаемый выход (-) 100мА ОК

Коричневый/жёлтый

с защитой от короткого замыкания

Переназначаемый выход (-) 100мА ОК

Коричневый/белый

с защитой от короткого замыкания

Переназначаемый вход/выход цифровой шины данных

Оранжевый

LIN или выход (-) 40мА ОК с защитой от короткого

замыкания. Не использовать для управления реле

Вход/выход LIN_ BREAK, коммутируемый с входом/

Оранжевый/чёрный

выходом цифровой шины данных LIN.

Не использовать для управления реле

Вход/выход IMMO1_BREAK, коммутируемый с входом/

Розовый/чёрный

выходом цифровой шины данных IMMO1.

Не использовать для управления реле

Переназначаемый вход/выход цифровой шины

Розовый

данных IMMO1 или выход (-) 100мА ОК

с защитой от короткого замыкания

Переназначаемый вход/выход цифровой шины

Розовый/белый

данных IMMO2 или выход (-) 100мА ОК

с защитой от короткого замыкания

Переназначаемый выход (-) 100мА ОК

Синий

с защитой от короткого замыкания,

по умолчанию «выход НЗ блокировки двигателя»

ОПИСАНИЕ РАЗЪЁМОВ

Белый/зелёный

Вход/выход цифровой шины данных CAN High1

Белый/синий

Вход/выход цифровой шины данных CAN Low1

Черный/зелёный

Вход/выход цифровой шины данных CAN High2

Черный/синий

Вход/выход цифровой шины данных CAN Low2

Переназначаемый +12В или (-) вход,

Коричневый/чёрный

по умолчанию «вход капота»

Переназначаемый выход +12В 2А

Коричневый

с защитой от перегрузки и короткого замыкания,

по умолчанию «выход управления сиреной»

РАЗЪЁМ X5

№ провода

Цвет провода

Назначение

Подключение внешнего силового модуля,

Коричневый/белый

по умолчанию «световая сигнализация»

Красный

Подключение внешнего силового модуля

Не используется

Подключение внешнего силового модуля,

Коричневый/жёлтый

по умолчанию «отпирание замков дверей»

Коричневый/

Подключение внешнего силового модуля,

фиолетовый

по умолчанию «световая сигнализация»

Подключение внешнего силового модуля,

Коричневый/зелёный

по умолчанию «запирание замков дверей»

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Перед установкой системы внимательно изучите данное руководство.

Подключение устройства должно производиться при отключенной аккумуляторной батарее

автомобиля.

Перед подключением необходимо настроить назначение проводов устройства в соответствии с

технологической картой установки.

При прокладке проводов собирайте их в жгуты, защищайте изоляционной лентой и (или) пла-

стиковой гофрированной трубкой. Для повышения скрытности установки рекомендуется выбирать

защиту проводки системы подобную примененной в автомобиле, на который она устанавливается.

Прокладка проводов подключения процессорного блока должна производиться в местах

прокладки штатной проводки автомобиля.

При установке исполнительных устройств на подвижные части автомобиля (двери, багажник,

капот и т.д.) и при переходе от неподвижных частей прокладывайте провода только в специально

предназначенных для этого трубках.

При прокладке проводов не допускайте их пережима панелями обивки салона.

Не допускайте перегиба проводов через острые кромки металлических панелей автомобиля.

При прокладке проводов из салона в моторный отсек или багажник автомобиля используйте

штатные места прокладки проводов или специально предназначенные для этого проходные втулки.

При необходимости удлинить провод, используйте провод такого же или большего сечения.

Все компоненты системы (кроме сирены, которая имеет защиту по стандарту IP-65) выполнены

по стандарту IP-40. Выбор места для установки компонентов должен исключать возможность

проникновения внутрь технологических жидкостей и атмосферной влаги.

Не устанавливайте компоненты системы в местах сильного нагрева (элементы охлаждения

двигателя, климатической установки).

Компоненты и провода не должны препятствовать работе подвижных компонентов автомобиля.

При несоблюдении мер предосторожности производитель не несет ответственности за

возможные последствия (повреждение автомобиля, нарушение работы штатного элек-

трооборудования и т.п.).

ТЕХНОЛОГИЧЕСКАЯ КАРТА УСТАНОВКИ

В технологической карте установки приведен наиболее оптимальный вариант подключения

устройства для конкретной марки и модели автомобиля. В ней указаны расположение и цвета

основных проводов, к которым производится подключение, и их назначение. Кроме этого,

в технологической карте указаны функции устройства, которые необходимо настроить при

помощи приложения «Конфигуратор MOBICAR».

Скачать технологическую карту можно при помощи приложения «Конфигуратор MOBICAR»

(см. стр. 24). При отсутствии технологической карты обратитесь в службу техподдержки

по телефону: 8 800 555-39-21.

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ

УСТАНОВКА ПРОЦЕССОРНОГО БЛОКА

Процессорный блок должен быть установлен в салоне автомобиля таким образом, чтобы

внутрь корпуса не попадали технологические жидкости и атмосферная влага.

Электронные устройства автомобиля (блок управления двигателем, контроллер централь-

ного замка и другие) вызывают радиопомехи, поэтому не устанавливайте процессорный блок

в непосредственной близости от них, а также вблизи металлических экранирующих элементов

конструкции автомобиля, поскольку это может негативно сказаться на работе встроенных

Bluetooth и GSM радиомодулей.

Не устанавливайте процессорный блок на пластмассовые кожухи, а также вблизи деталей

климатической установки, подверженных нагреву и охлаждению.

От расположения блока и жесткости его крепления зависит достоверность определения

ударов по автомобилю, наклона автомобиля и его перемещения.

Перед тем, как установить процессорный блок системы в автомобиль необходимо

поставить SIM-карту в держатель, расположенный под сдвижной крышкой на нижней стороне

процессорного блока.

Внимание! Без установки SIM-карты оператора мобильной связи использование телема-

тических сервисов устройства будет недоступно.

УСТАНОВКА АНТЕННОГО МОДУЛЯ

Для получения оптимальной дальности связи установите антенну в углу ветрового стекла

или в центральной его части, рядом с зеркалом заднего вида.

Расстояние от антенны до ближайшей металлической поверхности должно быть

не менее 50 мм.

Перед установкой антенного блока следует обезжирить поверхность стекла.

Температура стекла при монтаже должна быть не менее +10 °С. При прокладке провода

от антенного модуля к процессорному блоку следите за тем, чтобы не передавить провод

панелями или фиксаторами обивки.

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ

УСТАНОВКА СИРЕНЫ

Для установки сирены выберите место в моторном отсеке, которое хорошо защищено от

доступа из-под днища автомобиля, в том числе от брызг при мойке автомобиля. Не размещайте

сирену рядом с сильно нагревающимися узлами или подвижными компонентами. Для предот-

вращения скапливания влаги или грязи раструб сирены должен быть направлен вниз.

УСТАНОВКА ДАТЧИКОВ КАПОТА И БАГАЖНИКА

Для охраны капота и багажника может потребоваться установка датчиков открытия капота и

багажника (концевых выключателей).

Эти датчики должны быть установлены на металлическую поверхность автомобиля, имеющую

хороший контакт с кузовом. Важно выбрать такое место, где исключается возможность проникно-

вения и скопления воды. Выбирайте места, которые при закрытом капоте и багажнике защищены

резиновыми уплотнениями. Не устанавливайте датчики на водостоках. Датчики могут быть уста-

новлены с помощью скобы или в монтажном отверстии соответствующего размера. Помните, что

при правильной установке подвижный шток датчика должен иметь свободный ход не менее 5 мм

при закрытии капота или багажника. Датчик в багажном отделении не должен мешать погрузке и

выгрузке багажа, а датчик под капотом - техническому обслуживанию автомобиля.

УСТАНОВКА ТЕМПЕРАТУРНОГО ДАТЧИКА

Температурный датчик устанавливается в салоне автомобиля. Для корректного измерения

температуры воздуха в салоне датчик должен крепиться на удалении от узлов, агрегатов и

электронных блоков автомобиля, нагревающихся в процессе эксплуатации автомобиля. Пред-

почтительным вариантом размещения температурного датчика является крепление возле

точки забора воздуха штатной климатической системы автомобиля.

Температурный датчик может быть закреплен на двигателе. В этом случае при настройке

автоматических запусков должны использоваться только отрицательные значения темпера-

турных порогов. Допустимо удлинение проводов, идущих к температурному датчику.

ПОДГОТОВКА БРЕЛОКА К РАБОТЕ

Перед началом эксплуатации в брелок необходимо установить элемент питания (входит

в комплектацию системы). Для этого переверните брелок экраном вниз, приподнимите край

крышки батарейного отсека и сдвиньте ее.

Установите батарейку, соблюдая полярность. Установите крышку на место.

При установке исправного элемента питания на брелоке включится подсветка, отобразятся

все символы и прозвучит короткая мелодия, заканчивающаяся вибросигналом. Брелок готов к

работе (при условии, что он был ранее зарегистрирован в памяти MOBICAR 3).

ИЗМЕНЕНИЕ PIN-КОДА

Система оснащена заводским PIN-кодом. Его требуется ввести для аварийного отключения

охраны и при регистрации брелоков. Наклейка со значением PIN-кода находится на тыльной

стороне карты пользователя, которая входит в комплект поставки системы.

1. В режиме «Охрана выключена» или в режиме «Автосервис», при включенном зажигании,

нажмите и удерживайте кнопку на антенном модуле (далее кнопка) до подтверждения 1

коротким сигналом зуммера, встроенного в антенный модуль (далее зуммер).

2. В последующие 5 сек. коротко нажмите кнопку 2 раза. В подтверждение прозвучат 2 корот-

ких сигнала зуммера. Индикатор состояния на антенном модуле начнет быстро мигать.

3. Введите текущий PIN-код. Для этого нажмите кнопку количество раз, соответствующее

первой цифре PIN-кода. Ввод первой цифры подтвердится 1 коротким сигналом зуммера.

Индикатор состояния на антенном модуле на секунду погаснет, затем снова начнет быстро

мигать.

4. Повторите пункт 3 для остальных цифр кода. Ввод последней цифры PIN-кода подтвердится 2

короткими сигналами зуммера, затем индикатор продолжит быстрое мигание. Если текущий

PIN-код был введен неверно, прозвучат 3 коротких сигнала зуммера, и система MOBICAR 3

выйдет из режима изменения PIN-кода.

5. Введите новый PIN-код, алгоритм ввода нового кода аналогичен описанному в пунктах 3 и 4.

6. Ввод последней цифры нового PIN-кода подтвердится 2 короткими сигналами зуммера.

MOBICAR 3 автоматически выйдет из режима записи нового PIN-кода с сохранением нового

значения. Брелок MOBICAR 3 подаст длинный звуковой сигнал, а на его дисплее в течение

5 сек. будет отображаться новое значение PIN-кода.

7. Запишите новое значение PIN-кода и сохраняйте в недоступном для посторонних лиц месте.

Внимание! При вводе значения PIN-кода пауза между нажатиями не должна превышать

5 сек. В противном случае MOBICAR 3 выйдет из процедуры изменения PIN-кода, сохра-

нив в памяти прежнее значение PIN-кода.

РЕГИСТРАЦИЯ БРЕЛОКОВ В ПАМЯТИ СИСТЕМЫ

MOBICAR 3 работает только с теми брелоками, которые зарегистрированы в памяти устрой-

ства. Регистрация брелока из комплекта поставки не требуется - он уже зарегистрирован.

Всего в памяти MOBICAR 3 можно зарегистрировать 2 брелока. Регистрация первого нового

брелока удаляет из памяти ранее зарегистрированные брелоки.

1. Выньте элемент питания из брелока, а затем установите его вновь, удерживая нажатыми

кнопки

+ . Брелок подтвердит готовность к регистрации 3 короткими звуковыми сигналами

и миганием всех символов на дисплее (указанная индикация продолжается до успешного завер-

шения регистрации брелока или до следующей переустановки элемента питания).

2. В режиме «Охрана выключена» или в режиме «Автосервис», при включенном зажигании,

нажмите и удерживайте кнопку на антенном модуле до подтверждения 1 коротким сигна-

лом зуммера, встроенного в антенный модуль.

3. В течение последующих 5 сек. коротко нажмите кнопку 1 раз. В подтверждение прозвучит 1

короткий сигнал зуммера. Индикатор состояния на антенном модуле начнет быстро мигать.

4. Введите PIN-код системы. Для этого нажмите кнопку количество раз, соответствующее первой

цифре PIN-кода. Ввод первой цифры подтвердится 1 коротким сигналом зуммера. Индикатор

состояния на антенном модуле на секунду погаснет, затем снова начнет быстро мигать.

5. Повторите пункт 4 для оставшихся цифр PIN-кода. При вводе правильного PIN-кода после

ввода последней цифры индикатор состояния на антенном модуле загорится непрерывно.

В ином случае система MOBICAR 3 выйдет из режима регистрации брелоков, сообщив об

ошибке 3 сигналами зуммера.

6. Нажмите кнопку на брелоке. Короткий сигнал зуммера подтвердит успешную реги-

страцию брелока. Брелок издаст короткую трель, символы на дисплее брелока перестанут

мигать и погаснут. При необходимости аналогичным образом зарегистрируйте второй

брелок, приобретаемый дополнительно.

РЕГИСТРАЦИЯ БРЕЛОКОВ В ПАМЯТИ СИСТЕМЫ

7. Если в течение 15 сек. после выполнения пункта 5 кнопка

брелока не будет нажата,

система MOBICAR 3 переходит в режим «Автосервис», сообщив об этом длинным сигналом

зуммера. Индикатор состояния на антенном модуле останется гореть непрерывно. В памяти

системы остаются ранее зарегистрированные брелоки.

Внимание! При вводе значения PIN-кода пауза между нажатиями не должна превы-

шать 5 сек. В противном случае MOBICAR 3 выйдет из процедуры регистрации, сохранив

в пямяти ранее зарегистрированные брелоки.

Если была произведена замена антенного модуля, то процедуру регистрации брелоков

в памяти MOBICAR 3 необходимо провести заново.

АВТОМАТИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ

Для управления цепями штатной системы запуска могут использоваться, как программно

сконфигурированные слаботочные выходы (открытый коллектор), так и силовые встроенные

реле с нагрузочной способностью до 20 А или внешний силовой модуль запуска.

Используйте внешние дополнительные реле в тех случаях, когда токи управления

штатными цепями автомобиля превышают нагрузочную способность выходов

системы. Пользуйтесь технологической картой подключения системы.

Перед выполнением подключений необходимо настроить функции устройства в соответствии с

технологической картой установки. Настройка производится при помощи приложения «Конфигуратор

MOBICAR».

ПРОГРАММИРОВАНИЕ ТАХОМЕТРИЧЕСКОГО СИГНАЛА

Для обеспечения корректной работы MOBICAR 3 в режимах автоматического запуска,

турботаймера, «Парковка с работающим двигателем» необходимо сохранить в памяти системы

значение тахометрического сигнала, соответствующее холостому ходу. Для сохранения тахоме-

трического сигнала:

1. В режиме «Снято с охраны» (или в режиме «Автосервис») при заведенном (предварительно

прогретом) двигателе нажмите и удерживайте кнопку на антенном модуле (далее кнопка)

до подтверждения 1 сигналом зуммера, встроенного в антенный модуль (далее зуммер).

2. В последующие 5 сек. нажмите и удерживайте кнопку до появления сигналов подтверждения:

• успешное сохранение значения тахометрического сигнала подтвердится 1 сигналом зуммера;

• неудачная попытка сохранения значения тахометрического сигнала сопровождается сооб-

щением об ошибке (3 сигналами зуммера).

АВТОМАТИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ

ПРОГРАММИРОВАНИЕ ТИПА КОРОБКИ ПЕРЕДАЧ

Для выбора типа коробки передач служит петля красно-белого провода, выходящая из

корпуса блока. Если автомобиль имеет автоматическую коробку передач, петлю следует

перерезать.

Не используйте автоматический запуск двигателя в автомобилях с открытым верхом

и механической коробкой передач. Не перерезайте петлю выбора трансмиссии, если

у автомобиля с АКПП есть возможность перевести селектор передач из положения

(Parking) в любое другое без использования ключа зажигания.

ДАТЧИКИ

Процессорный блок MOBICAR 3 оборудован встроенными датчиками: датчиком удара,

датчиком изменения угла наклона автомобиля, датчиком движения автомобиля и датчиком

экстренного торможения автомобиля.

Настройка уровня чувствительности двухзонового датчика удара, датчика движения и

датчика изменения наклона осуществляется посредством меню № 1 брелока или при помощи

приложения «Конфигуратор MOBICAR».

НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА УДАРА

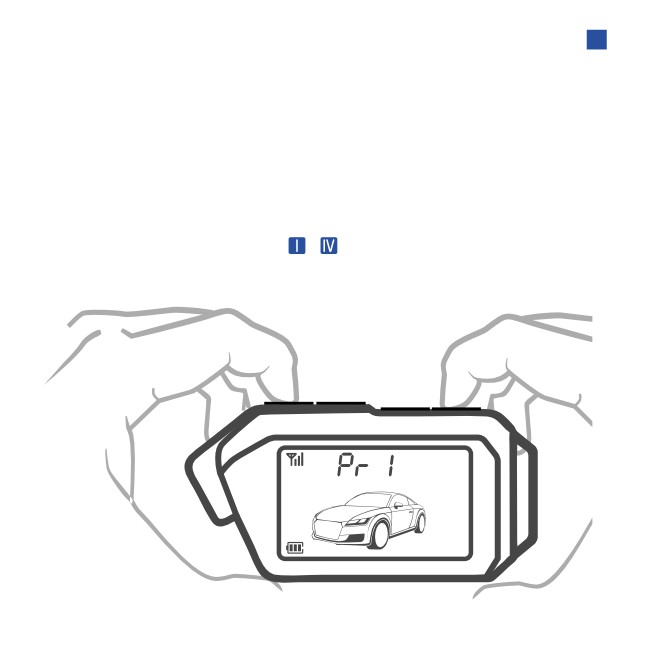

Долгим нажатием комбинации кнопок

(до ответного короткого звукового сигнала

брелока) войдите в меню № 1 брелока.

ДАТЧИКИ

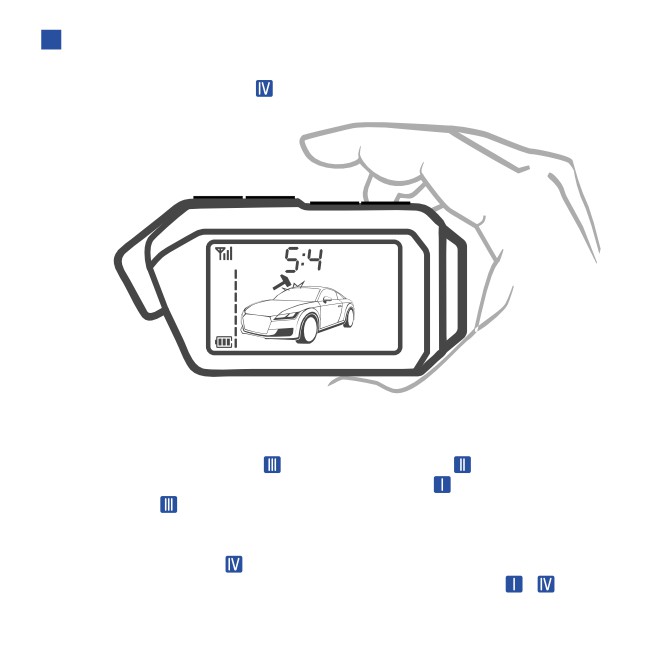

Короткими нажатиями кнопки осуществите переход к 7 пункту меню (номер пункта

показан вертикальной линейкой). На дисплее брелока Вы увидите 2 цифры.

Первая (левая) цифра показывает текущий уровень чувствительности зоны предупрежде-

ния датчика удара, вторая - уровень зоны тревоги.

Цифра, соответствующая настраиваемой зоне, мигает. Переключить настраиваемую зону

можно коротким нажатием кнопки . Короткими нажатиями кнопки увеличивается

чувствительность выбранной зоны, короткими нажатиями кнопки

- уменьшается. Долгое

нажатие кнопки включает и выключает работу выбранной зоны датчика. Чувствительность

зоны тревоги должна быть как минимум на единицу меньше чувствительности зоны преду-

преждения. В устройстве реализована защита от ввода некорректных значений.

Коротко нажмите кнопку

, чтобы сохранить значения и перейти к регулировке чувстви-

тельности датчика наклона. Или нажмите одновременно и удерживайте кнопки

+ до

звукового сигнала для сохранения значений и выхода из меню.

ДАТЧИКИ

НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА НАКЛОНА

Долгим нажатием комбинации кнопок

(до ответного короткого звукового сигнала

брелока) войдите в меню № 1 брелока.

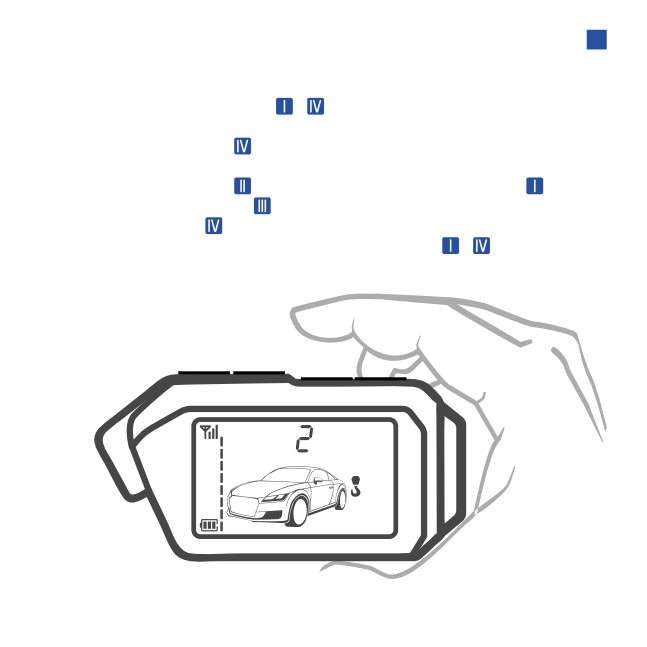

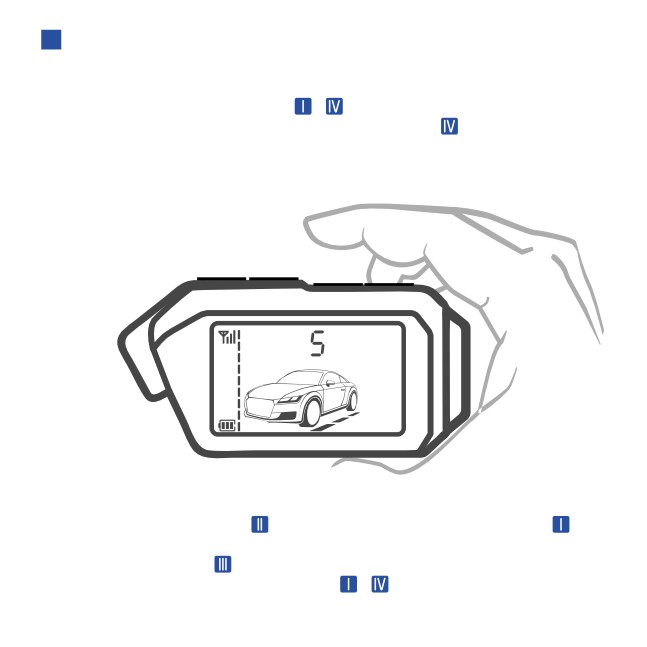

Короткими нажатиями кнопки осуществите переход к 8 пункту меню (номер пункта показан

вертикальной линейкой). На дисплее брелока Вы увидите текущее значение чувствительности.

Короткими нажатиями кнопки чувствительность увеличивается, нажатиями кнопки

уменьшается. Долгое нажатие кнопки включает и выключает датчик наклона.

Коротко нажмите кнопку

, чтобы сохранить значение и перейти к регулировке чувствительно-

сти датчика движения. Или нажмите одновременно и удерживайте кнопки

+ до звукового

сигнала для сохранения значения и выхода из меню.

ДАТЧИКИ

НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА ДВИЖЕНИЯ

Долгим нажатием комбинации кнопок

(до ответного короткого звукового сигнала

брелока) войдите в меню № 1 брелока. Короткими нажатиями кнопки осуществите переход к 9

пункту меню (номер пункта показан вертикальной линейкой).

На дисплее брелока Вы увидите текущее значение чувствительности датчика движения.

Короткими нажатиями кнопки чувствительность увеличивается, нажатиями кнопки

уменьшается.

Долгое нажатие кнопки включает и выключает датчик движения.

Нажмите одновременно и удерживайте кнопки

+ до звукового сигнала для сохранения

значения и выхода из меню.

«КОНФИГУРАТОР MOBICAR» ДЛЯ WINDOWS

Приложение «Конфигуратор MOBICAR» предназначено для профессионального исполь-

зования. При инсталляции оборудования на автомобиль приложение дает возможность

обновить программное обеспечение системы MOBICAR 3, быстро настроить функции системы,

проверить ранее установленные настройки, провести диагностику системы и корректность ее

инсталляции.

1. Чтобы скачать приложение «Конфигуратор MOBICAR», откройте сайт www.support.mega-f.ru.

2. В поле «Марка продукта» укажите SCHER-KHAN, в поле «Модель продукта» - MOBICAR 3, в

поле «Категория» - «Программное обеспечение».

3. Нажмите кнопку «Скачать». В диалоговом окне укажите директорию, в которой программа

будет храниться на Вашем компьютере. Установите программу «Конфигуратор MOBICAR».

4. Подключите процессорный блок к компьютеру кабелем с разъемом mini USB и запустите

программу «Конфигуратор MOBICAR».

5. При наличии интернет-соединения программа «Конфигуратор MOBICAR» проверит актуаль-

ность текущей версии программы. При наличии свежей версии ПО появится сообщение о

необходимости провести обновление. Нажмите кнопку «Обновить базу» для синхронизации

данных с сервером.

В раскрывшемся окне находятся вкладки: «Обновление», «Диагностика», «Настройки»,

«Подключение», «Дополнительно». Система помощи содержит полное описание функций

каждой вкладки. Для этого после перехода на нужную вкладку нажмите кнопку, обозначенную

вопросительным знаком.
