4 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

1 введение

прОчтите сначала

перед выполнением настроек и началом эксплуатации
системы обязательно внимательно прочтите настоящее
руководство по эксплуатации.
в настоящем руководстве по эксплуатации содержится
важная информация, которая необходима для настройки
и эксплуатации.
бережно храните настоящее руководство по эксплуата-
ции для обращения к нему в дальнейшем.

инструкции пО технике безОпаснОсти

ОпаснОсть!

обязательно соблюдайте все рекомендации и указания,
в частности, инструкции по технике безопасности, содер-
жащиеся в настоящей документации и в техническом
описании отопительного прибора!

Область применения

Таймер Easystart позволяет выбирать режимы работы,
настраивать продолжительность работы, задавать время
включения/выключения установленного на автомобиль
отопительного и (или) дополнительного прибора.

Обратите внимание!

при ненадлежащем применении и использовании не по
назначению исключается всяческая ответственность
и гарантия.

Общие указания

Таймер Easystart имеет простую систему управления.
используя лишь 4 кнопки, можно настраивать и, при
необходимости, изменять все функции.

для того, чтобы активировать функцию автоматического
расчета продолжительности работы водонагреватель-
ного прибора, используйте датчик температуры, устанав-
ливаемый в качестве опции.

если электропитание в автомобиле было отключено
(аккумулятор был отсоединен), а потом было возобнов-
лено, на дисплее таймера Easystart отобразится надпись
INIT для автоматической идентификации отопительного
прибора.

если идентификация прошла успешно, то часы на
стартовом окне начнут мигать. настройте часы. затем
настройте дни недели

см. стр. 27

обслуживание таймера Easystart подробно описывается

со стр. 6

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 5

2 общая инфоРмация

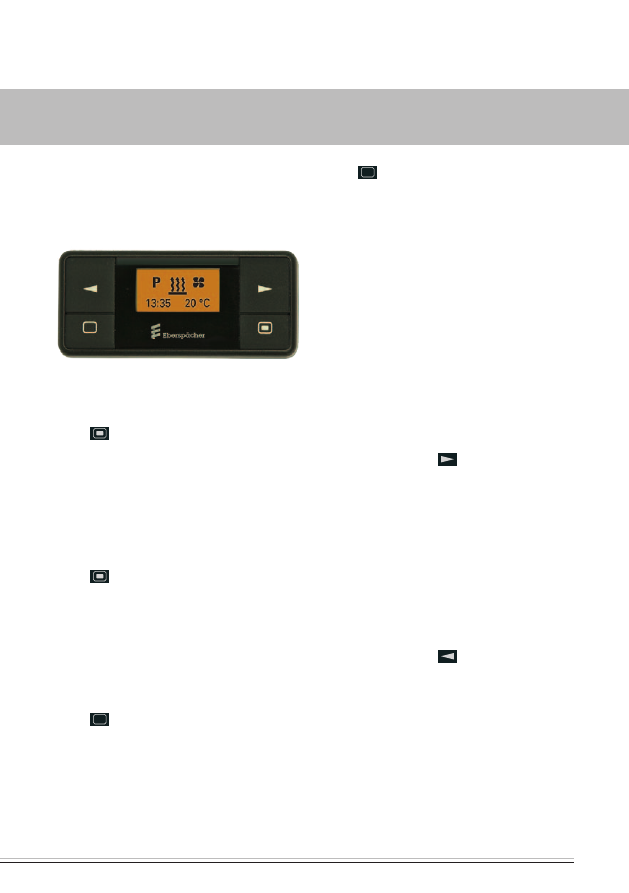

таймер Easystart

при помощи таймера Easystart можно выполнять ввод
настроек, требуемых для работы отопительного и (или)
дополнительного прибора.

Функции кнОпОк

кнопка

LONgpREss (длительное нажатие)

кнопку следует удерживать в нажатом положении более
2 секунд.
если дисплей включен или выключен, происходит
немедленное включение отопительного прибора (за
исключением тех случаев, когда выполняется програм-
мирование или настройка прибора).

кнопка

shORTpREss (короткое нажатие)

кнопку следует удерживать в нажатом положении менее
2 секунд.

–

если дисплей выключен



таймер Easystart

включен, стартовое окно откроется.

–

выполняется подтверждение выбранной функции.

–

выполняется подтверждение данных.

кнопка

LONgpREss (длительное нажатие)

кнопку следует удерживать в нажатом положении более
2 секунд.

–

завершение всех функций.

–

если дисплей выключен



таймер Easystart

включен, стартовое окно откроется.

кнопка

shORTpREss (короткое нажатие)

кнопку следует удерживать в нажатом положении менее
2 секунд.

–

происходит завершение отображаемой, активной
функции; остальные функции продолжают работать.

–

при каждом shORTpREss показания дисплея перехо-
дят на следующий более высокий уровень до тех пор,
пока таймер Easystart не будет выключен.

–

открыто стартовое окно, ни одна из функций не
активна



таймер Easystart выключен.

–

таймер Easystart находится в подменю



настройка

завершается, уже введенные значения не
сохраняются.

–

если дисплей выключен



таймер Easystart

включен, стартовое окно откроется.

нажмите один раз кнопку

и удерживайте ее в нажа-

том положении.

–

таймер Easystart находится в главном меню, открыто
стартовое окно



на панели меню в центре мигает

следующий справа символ.

–

таймер Easystart находится в подменю



выполня-

ется изменение отображаемого значения (увеличение)
или отображается следующее выбранное значение.

–

если дисплей выключен



таймер Easystart

включен, стартовое окно откроется.

нажмите один раз кнопку

и удерживайте ее в нажа-

том положении.

–

таймер Easystart находится в главном меню, открыто
стартовое окно



на панели меню в центре мигает

следующий слева символ.

–

таймер Easystart находится в подменю



выполня-

ется изменение отображаемого значения (умень-
шение) или отображается следующее выбранное
значение.

–

если дисплей выключен



таймер Easystart

включен, стартовое окно откроется.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

6 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

3 упРавление и насТРойки

указания пО Обслуживанию и настрОйкам

включение ТаймеРа EAsysTART

если дисплей не горит, необходимо включить таймер
Easystart (не в режиме обогрева вкл с помощью
LONgpREss).
коРоТко нажмиТе любую из четырех кнопок, на дис-
плее отобразится стартовое окно, затем продолжайте
выполнять операции по обслуживанию или настройкам.

акТивация пункТа меню

символ активируемого пункта меню начнет мигать в
центре дисплея. при активировании нескольких пунктов
меню их символы будут мигать последовательно друг
за другом.

дисплей

дисплей подсвечивается

во время использования таймера Easystart.

если клемма 58 присоединена и световое оборудова-
ние автомобиля включено.

при включенном отопительном приборе / дополни-
тельном приборе.

экРан гаснеТ

если световое оборудование автомобиля, отопительный
или дополнительный прибор выключены или не выпол-
няются настройки или другие операции, экран гаснет
в течение 10 секунд, иными словами, таймер Easystart
переходит в режим ожидания.

для ввода новых данных предварительно нажмите одну
из четырех кнопок (не в при включенном обогреве
с помощью LONgpREss).

мигающий символ/мигающее значение

в главном меню можно активировать мигающий символ
в панели меню кнопкой

в подменю кнопкой

или

можно активировать

мигающее значение или подтвердить выбор.

включение обогРева с помощью LONgpREss

отопительный прибор сразу включится. дополнительный
прибор

не

включится

одновременно с ним.

выключение обогРева с помощью LONgpREss

если отопительный и дополнительный прибор находятся
в рабочем состоянии, то произойдет их отключение.

сбРос / завеРшение насТРоек

настройки можно сбросить или завершить нажатием
кнопки

подТвеРждение ввода данных

всегда подтверждайте любые настройки и изменения
кнопкой

, иначе они не сохранятся.

насТРойка пРодолжиТельносТи РабоТы

с помощью кнопки

или

можно выполнить

индивидуальную настройку продолжительности работы.
диапазон продолжительности работы: от 10 до 120
минут с шагами в 1 минуту. для воздухонагревательных
приборов возможен продолжительный режим отопления.

продолжительность работы отопительного и дополни-
тельного приборов может отличаться друг от друга.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 7

3 упРавление и насТРойки

указания пО Обслуживанию и настрОйкам

увеличение пРодолжиТельносТи РабоТы

начиная со 120-й минуты продолжительность работы
может быть увеличена до 720 минут с шагом в 5 минут.
для этого свяжитесь с мастерской, где будет выпол-
няться монтаж.

Режим венТиляции

Режим работы венТиляция присутствует не во всех
конфигурациях отопительных приборах (см. также техни-
ческое описание отопительного прибора).

даТчик ТемпеРаТуРы

следующие инструкции по выполнению настроек и
обслуживанию предназначены для водонагревательных
приборов с подсоединенным датчиком температуры.
для воздухонагревательных приборов датчик темпера-
туры, установленный в отопительном приборе и пред-
назначенный для регулирования температуры, служит
также для передачи температуры внутри кабины.

дополниТельный пРибоР
дополнительный прибор может, например, применяться
в качестве второго отопительного прибора или клима-
тической системы, поддерживающей температуру на
одном уровне. помимо этого, существует возможность
сочетания отопительного прибора с вентилятором, при
этом вентилятор отвечает за распределение воздуха в
салоне автомобиля.
отопительный и дополнительный приборы могут рабо-
тать одновременно или независимо друг от друга.

Обратите внимание!

в зависимости от встроенного отопительного прибора и
вариантов оснащения количество символов и сообщений
на дисплее может различаться.

завОдская настрОйка

пРогРамма / пРедваРиТельная насТРойка (для
всех отопительных приборов)

группа дней недели пн - пт

время начала поездки, 7:00

язык DE

формат отображения часов: 24 ч

продолжительность работы при предварительной
настройке 30 минут.

воздухонагРеваТельные пРибоРы

продолжительность работы в длительном режиме
отопления

заданное значение температуры 21 °C

водонагРеваТельные пРибоРы

продолжительность работы 30 минут

автоматический расчет продолжительности работы в
положении OFF (выкл)

-----------------------------------------------------------------------------------------------------------------------------------------------------------

8 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

панель сосТояния

в панели состояния, если ни один из пунктов меню не
активирован, отображается текущее время и, при нали-
чии датчика температуры (опция), температура в салоне
автомобиля.

стартовое окно:

время, например, 17:30

температура в салоне автомобиля, например, 21 °C.

при активированном пункте меню (обогрев, вентиляция,
дополнительный прибор, настройки или программа /
предварительные настройки) в панели состояния будет
отображаться различная информация, которая отобра-
жена и указана в соответствующих разделах.

подменю



107 min



08:30

120 min

панель меню

поле ввода данных

Отображение:

например, обогРев вкл / продолжительность работы:
107 минут.

символ активируемого пункта меню отображается в
центре дисплея.

относящееся к нему заданное значение будет мигать в
поле ввода данных; выполните настройку кнопкой

или

и подтвердите выбор, нажатием кнопки

3 упРавление и насТРойки

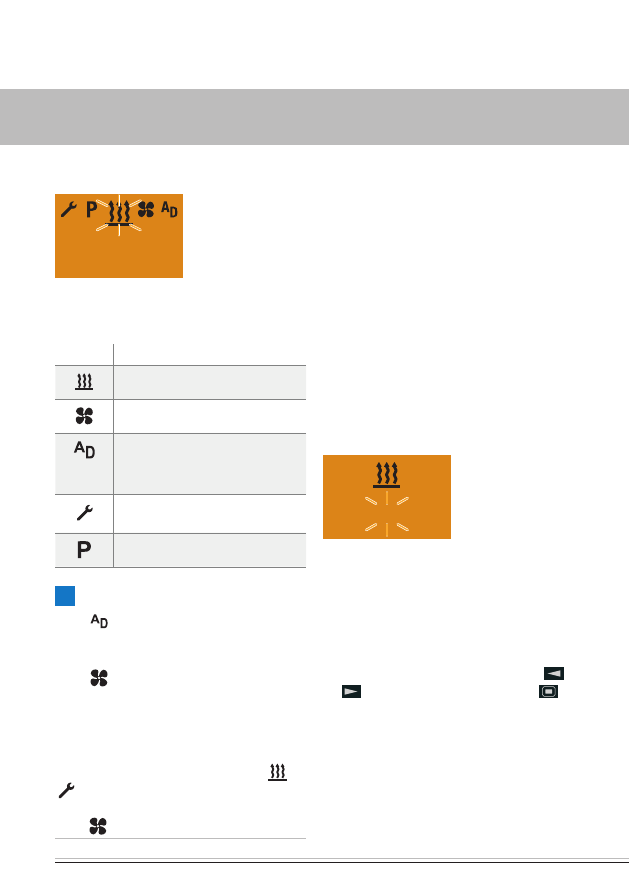

главнОе меню

17:30

21 °C

панель меню

панель состояния

панель меню
вы можете заказать следующие пункты меню:

символ

Функция

обогрев вкл / выкл

вентиляция вкл / выкл

дополнительный прибор вкл / выкл
(например, второй отопительный
прибор).

настройки

программа / предварительная настройка

Обратите внимание!

символ

для пункта меню дополниТельный пРи-

боР необходимо активировать в сервисном меню. для
этого обратитесь на сТо, где был выполнен монтаж.
символ

для пункта меню венТиляция отобража-

ется только в то случае, если эта функция поддержива-
ется отопительным прибором.

в автомобилях, перевозящих опасные грузы согласно
европейскому соглашению по транспортировке опас-
ных грузов, будут отображаться только символы

. если отопительный прибор поддерживает функ-

цию «венТиляция», будет дополнительно отображаться
символ

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 9

3 упРавление и насТРойки

стартОвОе ОкнО пОсле включения

17:30

21 °C

если ни один из пунктов меню не активирован, то в стар-
товом окне будет отображаться мигающий символ обо-
грева в центре панели меню, часы с текущим временем
и фактическая температура на панели состояния.
дальнейшие возможные действия:

включиТь функцию немедленного обогРева с
помощью кнопки LONgpREss.

включиТе обогРев с помощью shORTpREss, допол-
нительно подтвердите заданную температуру и про-
должительность работы, при необходимости выпол-
ните настройку этих параметров,

см. стр. 11

выберите новый пункт меню.

ОтОбражение при активирОванных пунктах

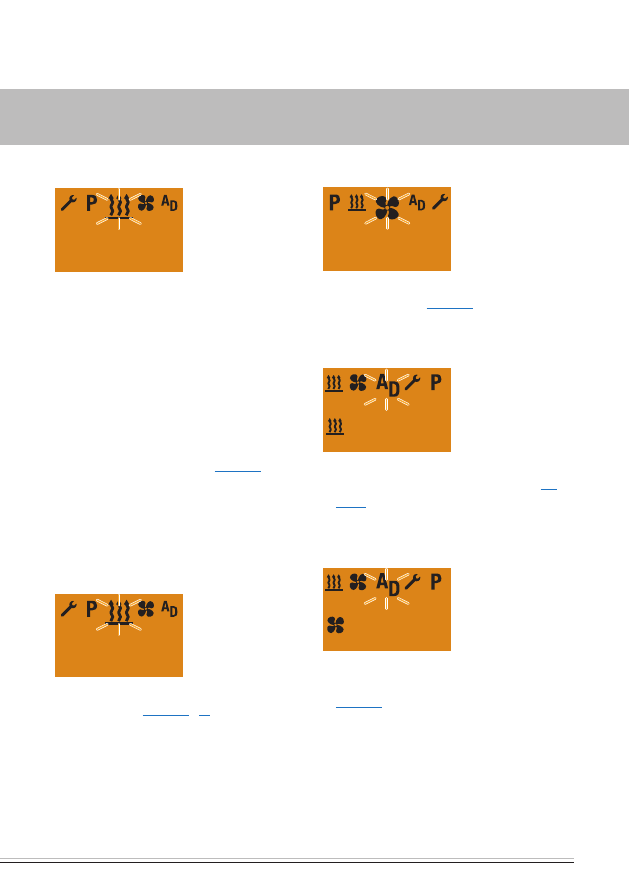

меню

обогРев вкл

60 min

21 °C

дальнейшие возможные действия:

обогРев выкл ,

см. стр. 10

выберите новый пункт меню.

венТиляция вкл

60 min

21 °C

дальнейшие возможные действия:

венТиляция выкл,

см. стр. 15

выберите новый пункт меню.

обогРев дополниТельного пРибоРа вкл

90 min

дальнейшие возможные действия:

обогРев дополниТельного пРибоРа выкл,

см.

стр. 19

выберите новый пункт меню.

венТиляция дополниТельного пРибоРа вкл

90 min

дальнейшие возможные действия:

венТиляция в дополниТельного пРибоРа выкл,

см. стр. 19

выберите новый пункт меню.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

10 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

3 упРавление и насТРойки

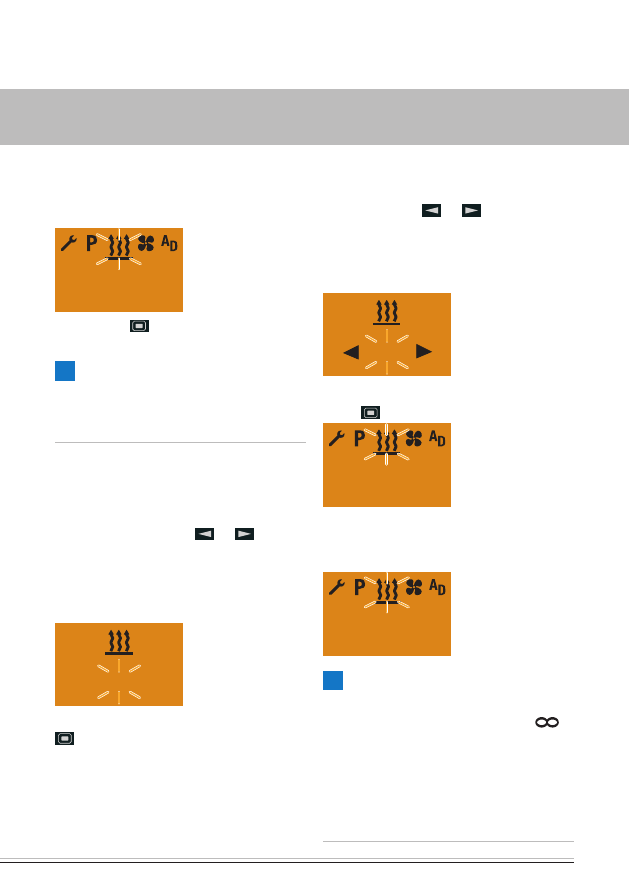

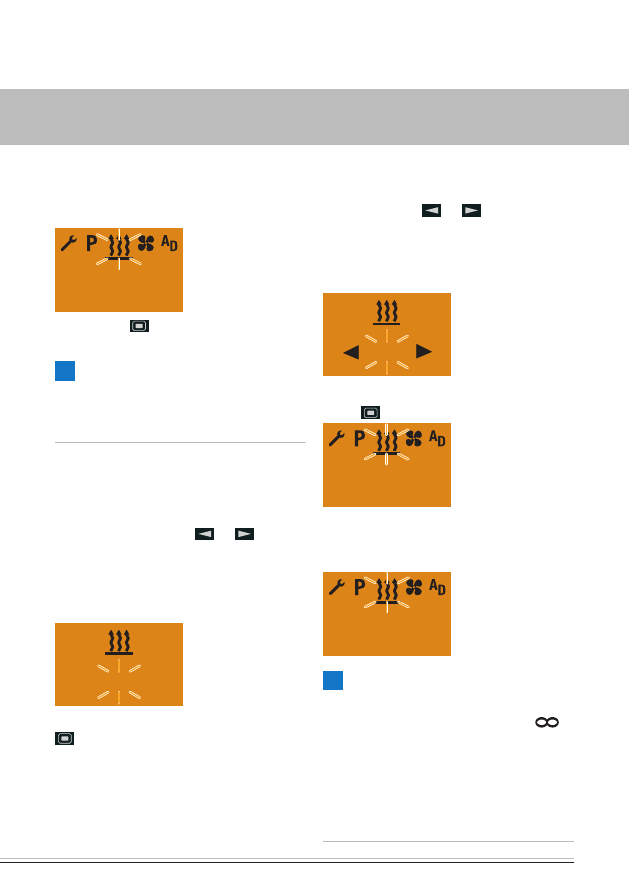

немедленнОе включение ОбОгрева с пОмОщью
LongprEss (без настрОйки)

нажмите кнопку

LONgpREss и удерживайте ее

более 2 секунд.
отопительный прибор вкл.

30 min

21 °C

Режим отображения для воздухонагревательных при-
боров при продолжительной работе в режиме обогрева
(заводская настройка).

21 °C

∞

Обратите внимание!

после включения в течение 2 секунд отображается «On»
(вкл), а затем — оставшееся время работы или

для воздухонагревательных приборов.
заданные величины могут быть взяты из предыдущего
режима отопления.
при нажатии с помощью LONgpREss в режиме обогрева
открывается подменю обогРев «насТРойка заданной
ТемпеРаТуРы» – (только для водонагревательных при-
боров)» и «насТРойка пРодолжиТельносТи РабоТы.
в режиме отопления можно переходить из одного пункта
меню в другое. в пункте меню венТиляция проверьте
продолжительность работы, при необходимости, выпол-
ните настройку.

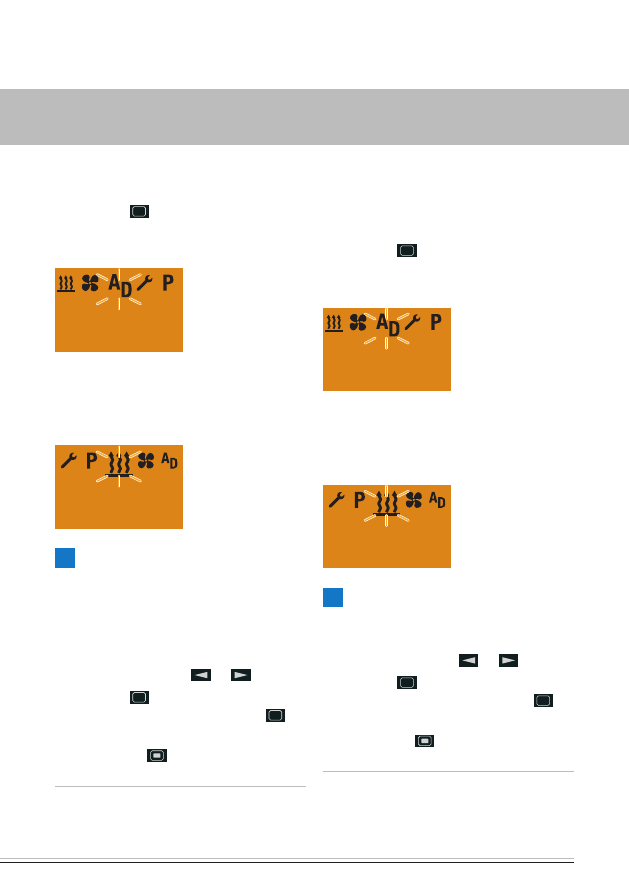

выключение ОбОгрева с пОмОщью LongprEss

дисплей вкл, отображается пункт меню обогРев.
нажмите кнопку

LONgpREss и удерживайте ее

более 2 секунд.
отопительный прибор выкл.

21 °C

Off

после появления сообщения обогРев OFF (выкл) откро-
ется стартовое окно. после выключения светового
оборудования автомобиля подсветка дисплея гаснет
через 10 секунд.

17:30

21 °C

Обратите внимание!

после выключения обогРева с помощью LONgpREss
выполняется завершение всех активных функций.

при появлении сообщения обогРев OFF (выкл) воз-
можно выполнение следующих действий:
выберите пункт меню кнопкой

или

нажмите кнопку

shORTpREss — откроется

стартовое окно, при повторном нажатии кнопки

shORTpREss дисплей выключаеТся.
при нажатии кнопки

shORTpREss отображается

подменю обогРев.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 11

3 упРавление и насТРойки

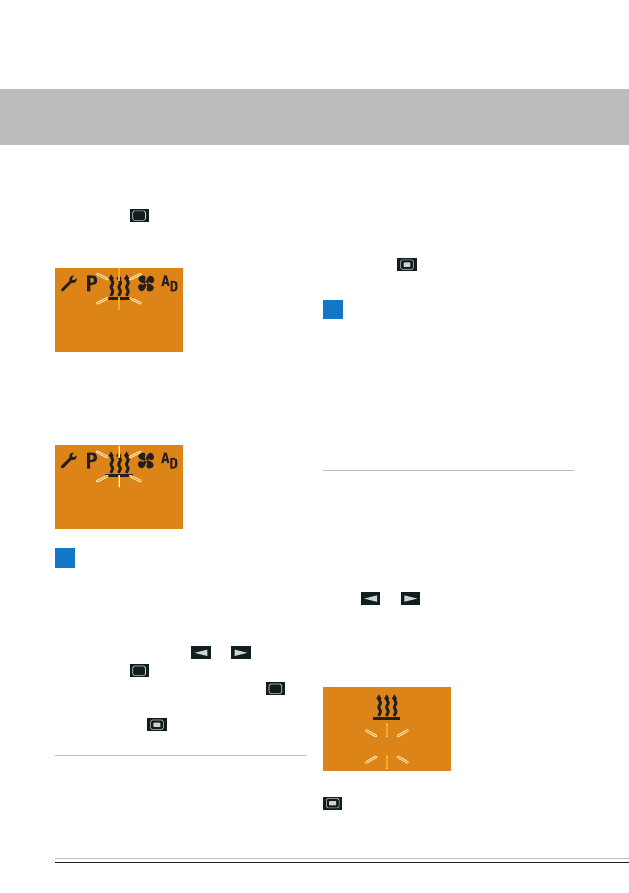

включение ОбОгрева с пОмОщью shortprEss
и в сООтветствии с настрОйками

дисплей вкл, откроется стартовое окно.

17:30

21 °C

нажмите кнопку

shORTpREss и удерживайте ее

менее 2 секунд.

Обратите внимание!

следующие настройки или установки (заданное значение
температуры и продолжительности работы) должны быть
выполнены в обязательном порядке.

насТРойка заданного значения ТемпеРаТуРы
(Только для воздухонагРеваТельных пРибоРов)

при необходимости выполните настройку заданного
значения температуры кнопкой

или

диапазон настройки заданного значения темпера-
туры:

8 °C – 36 °C с шагом 1 °C,
46 °F – 97 °F с шагом 1 °F.



21 °C



08:30

120 min

подтвердите заданное значение температуры кнопкой

насТРойка пРодолжиТельносТи РабоТы

при необходимости выполните настройку продолжитель-
ности работы кнопкой

или

диапазон настройки продолжительности работы:

от 10 до 120 минут с шагом в 1 минуту. для воздухо-
нагревательных приборов возможен продолжительный
режим отопления.

60 min

подтвердите настройку продолжительности работы
кнопкой

. отопительный прибор вкл.

60 min

21 °C

∞

Обратите внимание!

после включения в течение 2 секунд отображается «On»
(вкл), а затем — оставшееся время работы или

для воздухонагревательных приборов. в режиме отопле-
ния можно переходить из одного пункта меню в другое.
в пункте меню венТиляция проверьте продолжитель-
ность работы, при необходимости, выполните настройку.
измененная продолжительность работы будет повторно
предложена при следующем запуске.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

12 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

3 упРавление и насТРойки

выключение ОбОгрева с пОмОщью shortprEss

дисплей вкл, отображается пункт меню обогРев.

нажмите кнопку

shORTpREss и удерживайте ее

менее 2 секунд.
отопительный прибор выкл.

21 °C

Off

после появления сообщения обогРев OFF (выкл) откро-
ется стартовое окно.
после выключения светового оборудования автомо-
биля подсветка дисплея гаснет через 10 секунд.

17:30

21 °C

Обратите внимание!

выполняется выключение отопительного прибора, актив-
ный дополнительный прибор продолжает работать.
при появлении сообщения обогРев OFF (выкл) воз-
можно выполнение следующих действий:
выберите пункт меню кнопкой

или

нажмите кнопку

shORTpREss — откроется

стартовое окно, при повторном нажатии кнопки

shORTpREss дисплей выключаеТся.
при нажатии кнопки

shORTpREss отображается

подменю обогРев.

изменение заданнОгО значения температуры и
(или) прОдОлжительнОсти вО время рабОты

дисплей вкл, отображается пункт меню обогРев /
венТиляция / обогРев дополниТельным пРибоРом
или Режим венТиляции дополниТельного пРибоРа.
нажмите кнопку

shORTpREss и удерживайте ее в

нажатом положении не более 2 секунд.

Обратите внимание!

перед включением отопительного прибора в качестве
заданных величин будет использоваться установленное
или подтвержденное заданное значение температуры и
текущее оставшееся время работы (нижняя граница 10
минут).
продолжительность работы и заданное значение темпе-
ратуры изменяются однократно.
оба заданных значения должны быть подтверждены.

насТРойка заданного значения ТемпеРаТуРы
(досТупна Только у воздухонагРеваТельных пРи-
боРов, не досТупна пРи выполнении функции
венТиляция

выполните настройку заданного значения температуры
кнопкой

или

диапазон настройки заданного значения темпера-
туры:

8 °C – 36 °C с шагом 1 °C,
46 °F – 97 °F с шагом 1 °F.



21 °C



08:30

120 min

подтвердите заданное значение температуры кнопкой

. заданное значение температуры изменяется одно-

кратно.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 13

3 упРавление и насТРойки

насТРойка пРодолжиТельносТи РабоТы

выполните настройку продолжительности работы кноп-
кой

или

диапазон настройки продолжительности работы:

60 min

подтвердите настройку продолжительности работы
кнопкой

изменение продолжительности работы происходит
однократно.

60 min

21 °C

Режим отображения для воздухонагревательных прибо-
ров при продолжительном режиме отопления.

21 °C

∞

-----------------------------------------------------------------------------------------------------------------------------------------------------------

14 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

3 упРавление и насТРойки

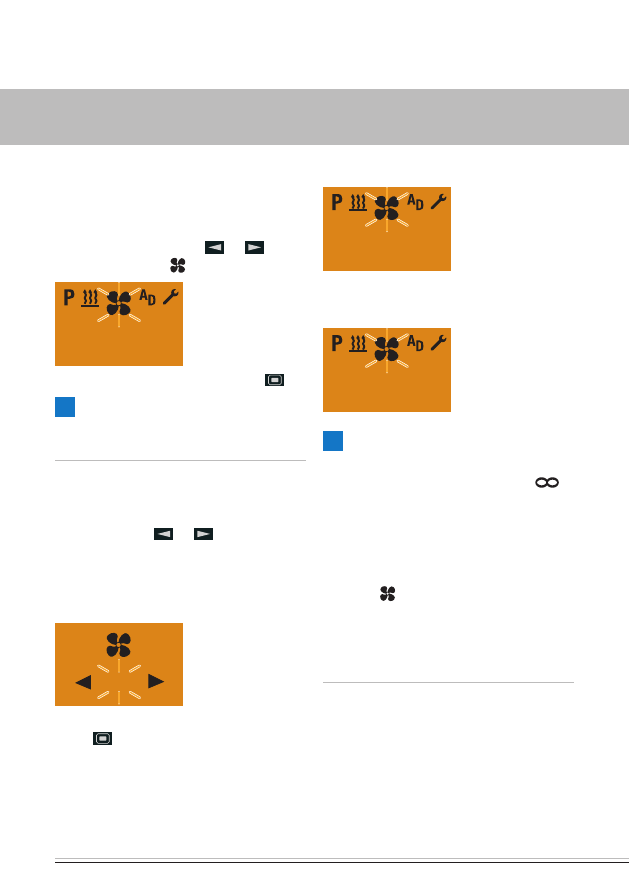

включение вентиляции с пОмОщью shortprEss
настрОйка прОдОлжительнОсти рабОты при
неОбхОдимОсти

дисплей вкл, откроется стартовое окно.
выберите в панели меню кнопкой

или

с помо-

щью символа вентиляция

21 °C

Off

подтвердите пункт меню венТиляция кнопкой

Обратите внимание!

следующие настройки или установки должны быть
выполнены в обязательном порядке.

насТРойка пРодолжиТельносТи РабоТы

при необходимости выполните настройку продолжитель-
ности работы кнопкой

или

диапазон настройки продолжительности работы:

от 10 до 120 минут с минутным шагом, для воздухона-
гревательных приборов возможен продолжительный
режим венТиляция.

30 min

подтвердите настройку продолжительности работы
кнопкой

продолжительность работы постоянно изменяется.

30 min

21 °C

Режим отображения для воздухонагревательных прибо-
ров при продолжительном режиме венТиляция.

21 °C

∞

Обратите внимание!

после включения в течение 2 секунд отображается «On»
(вкл), а затем — оставшееся время работы или

для воздухонагревательных приборов.
в режиме вентиляции можно переходить из одного пун-
кта меню в другой. в пункте меню обогРев проверьте
продолжительность работы, при необходимости выпол-
ните настройку.

если символ

не отображается, то функция венТиля-

ция либо не активирована, либо не предусмотрена для
отопительного прибора.

измененная продолжительность работы будет повторно
предложена при следующем запуске.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 15

выключение вентиляции с пОмОщью
shortprEss

дисплей вкл, отображается пункт меню венТиляция.

нажмите кнопку

shORTpREss и удерживайте ее

менее 2 секунд.

отопительный прибор выкл.

21 °C

Off

после появления сообщения венТиляция OFF (выкл)
откроется стартовое окно.
после выключения светового оборудования автомо-
биля подсветка дисплея гаснет через 10 секунд.

17:30

21 °C

Обратите внимание!

выполняется выключение отопительного прибора, актив-
ный дополнительный прибор продолжает работать.
при появлении сообщения венТиляция OFF (выкл) воз-
можны следующие действия:

выберите пункт меню кнопкой

или

нажмите кнопку

shORTpREss — откроется

стартовое окно, при повторном нажатии кнопки

shORTpREss дисплей выключаеТся.

при нажатии кнопки

shORTpREss отображается

подменю венТиляция.

3 упРавление и насТРойки

выключение вентиляции с пОмОщью LongprEss

дисплей вкл, отображается пункт меню венТиляция.

нажмите кнопку

LONgpREss и удерживайте ее

более 2 секунд.

отопительный прибор выкл.

21 °C

Off

17:30

21 °C

Обратите внимание!

после выключения венТиляции с помощью
LONgpREss выполняется завершение всех активных
функций.
при появлении сообщения венТиляция OFF (выкл) воз-
можны следующие действия:

выберите пункт меню кнопкой

или

нажмите кнопку

shORTpREss — откроется

стартовое окно, при повторном нажатии кнопки

shORTpREss дисплей выключаеТся.

при нажатии кнопки

shORTpREss отображается

подменю венТиляция.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

16 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

насТРойка заданного значения ТемпеРаТуРы
(Только для воздухонагРеваТельных пРибоРов)
выполните настройку заданного значения температуры
кнопкой

или

диапазон настройки заданного значения темпера-
туры:

8 °C – 36 °C с шагом 1 °C,
46 °F – 97 °F с шагом 1 °F.



21 °C



08:30

120 min

подтвердите заданное значение температуры кнопкой

насТРойка пРодолжиТельносТи РабоТы

выполните настройку продолжительности работы кноп-
кой

или

диапазон настройки продолжительности работы:

от 10 до 120 минут с шагом в 1 минуту (для воздухо-
нагревательных приборов возможна продолжительная
работа в режиме обогрева).



90min



подтвердите настройку продолжительности работы
кнопкой

продолжительность работы постоянно изменяется.

отопительный прибор вкл.

90 min

3 упРавление и насТРойки

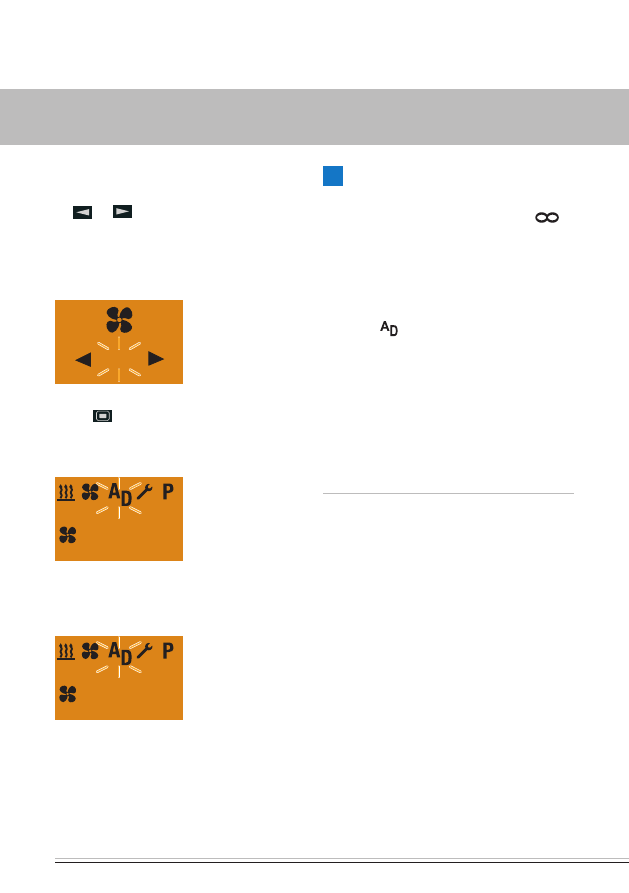

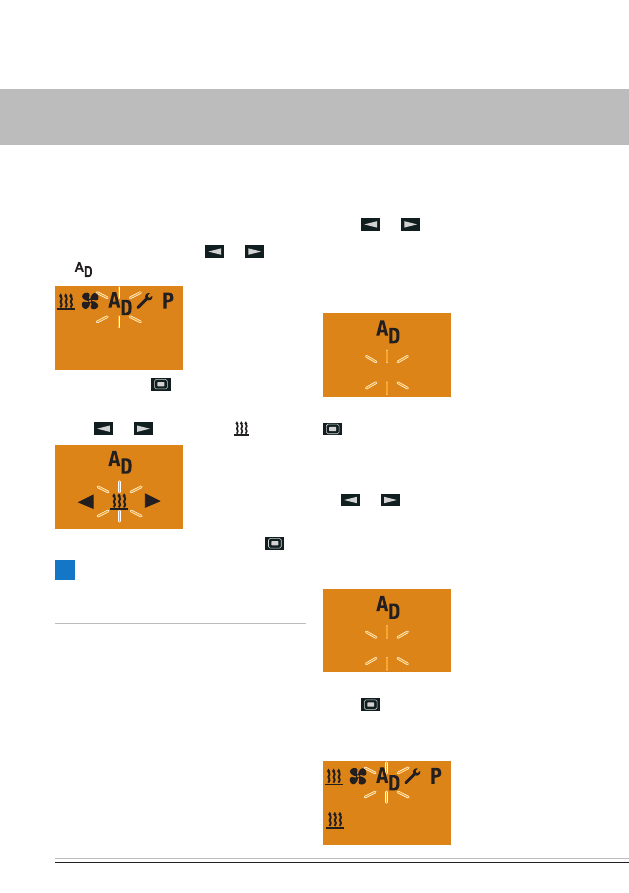

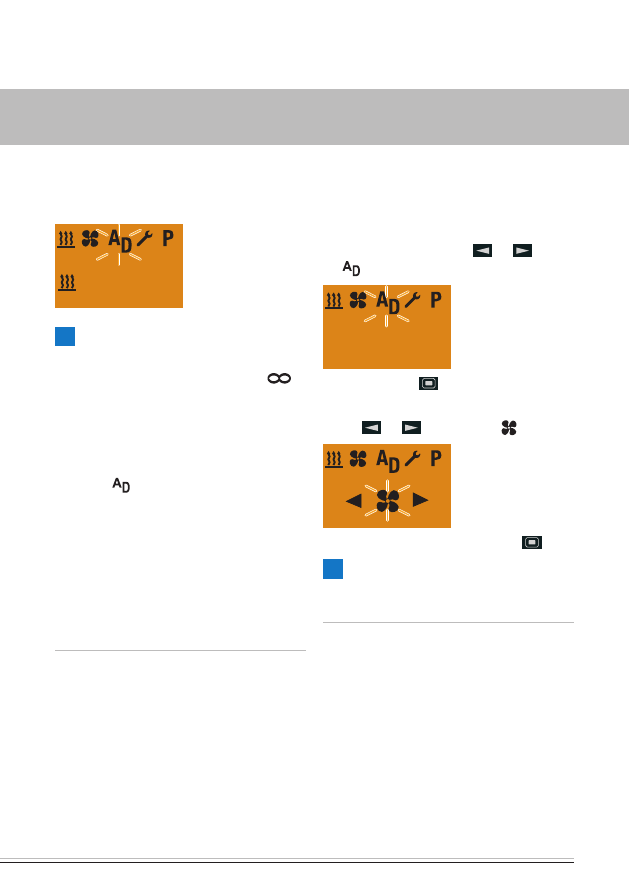

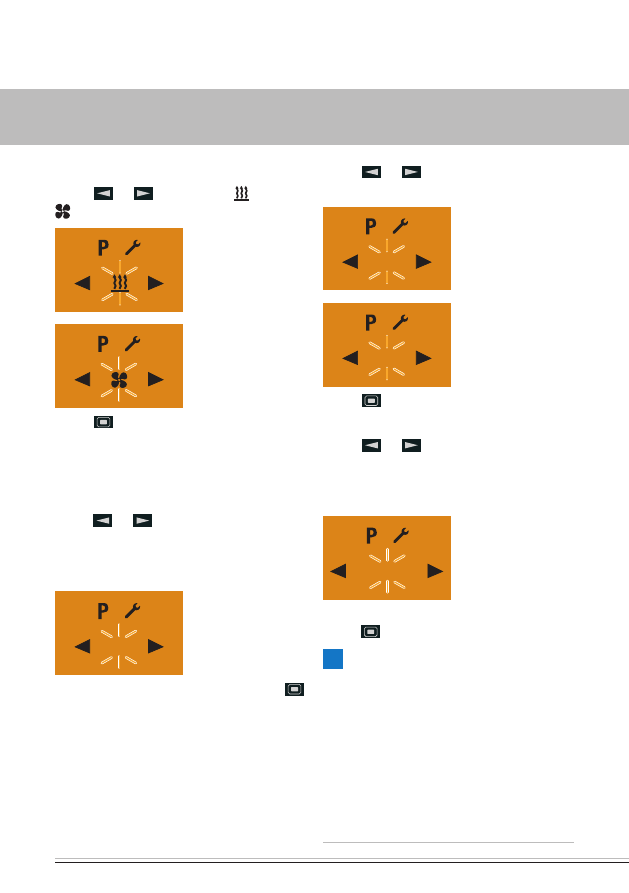

дОпОлнительный прибОр вкл, например, для
активации у втОрОгО ОтОпительнОгО прибОра
Функции ОбОгрев

дисплей вкл, откроется стартовое окно.

выберите в панели меню кнопкой

или

симво-

лом

Off

21 °C

подтвердите кнопкой

настройки пункта меню

дополниТельный пРибоР.

кнопкой

или

выберите символ

подтвердите пункт меню венТиляция кнопкой

Обратите внимание!

обе настоящие настройки или установки должны быть
выполнены в обязательном порядке.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 17

3 упРавление и насТРойки

∞

Обратите внимание!

после включения в течение 2 секунд отображается «On»
(вкл), а затем — оставшееся время работы или

для воздухонагревательных приборов.
в режиме отопления можно переходить из одного пункта
меню в другое. в пункте меню венТиляция проверьте
продолжительность работы, при необходимости, выпол-
ните настройку.
если символ

не отображается, то функция «допол-

ниТельный пРибоР» либо не активирована, либо не
предусмотрена для отопительного прибора.

дополнительный прибор, например, второй отопитель-
ный прибор, может работать вместе с первым прибором,
но в другом режиме и с другими заданными значениями
температуры и продолжительности работы.

измененная продолжительность работы будет повторно
предложена при следующем запуске.

дОпОлнительный прибОр вкл, например, для
активации у втОрОгО ОтОпительнОгО прибОра
Функции вентиляция

дисплей вкл, откроется стартовое окно.

выберите в панели меню кнопкой

или

симво-

лом

Off

21 °C

подтвердите кнопкой

настройки пункта меню

«дополниТельный пРибоР».

кнопкой

или

выберите символ

подтвердите функцию венТиляция кнопкой

Обратите внимание!

следующие настройки или установки должны быть
выполнены в обязательном порядке.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

18 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

3 упРавление и насТРойки

насТРойка пРодолжиТельносТи РабоТы

выполните настройку продолжительности работы кноп-
кой

или

диапазон настройки продолжительности работы:

60 min

подтвердите настройку продолжительности работы
кнопкой

продолжительность работы постоянно изменяется.

отопительный прибор вкл.

60 min

Режим отображения для воздухонагревательных прибо-
ров при продолжительной работе в режиме венТиляция
(заводская настройка).

∞

Обратите внимание!

после включения в течение 2 секунд отображается «On»
(вкл), а затем — оставшееся время работы или

для воздухонагревательных приборов.

в режиме вентиляции можно переходить из одного пун-
кта меню в другой. в пункте меню обогРев проверьте
продолжительность работы, при необходимости выпол-
ните настройку.
если символ

не отображается, то функция «допол-

ниТельный пРибоР» либо не активирована, либо не
предусмотрена для отопительного прибора.

измененная продолжительность работы будет повторно
предложена при следующем запуске.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 19

3 упРавление и насТРойки

выключение дОпОлнительнОгО прибОрa с пОмО-
щью LongprEss

нажмите кнопку

LONgpREss и удерживайте ее

более 2 секунд.

дополнительный прибор выкл.

Off

21 °C

после появления сообщения дополниТельный пРибоР
OFF (выкл) отобразится стартовое окно. после выклю-
чения светового оборудования автомобиля подсветка
дисплея гаснет через 10 секунд.

17:30

21 °C

Обратите внимание!

после выключения дополниТельного пРибоРа с
помощью LONgpREss выполняется завершение всех
активных функций.
при отображении сообщения дополниТельный пРи-
боР OFF (выкл) возможны следующие действия:

выберите пункт меню кнопкой

или

нажмите кнопку

shORTpREss — откроется

стартовое окно, при повторном нажатии кнопки

shORTpREss дисплей выключаеТся.

при нажатии кнопки

shORTpREss отображается

подменю обогРев.

выключение дОпОлнительнОгО прибОрa с пОмО-
щью shortprEss

дисплей вкл, отображается пункт меню дополниТель-
ный пРибоР – обогРев.

нажмите кнопку

shORTpREss и удерживайте ее

менее 2 секунд.

дополнительный прибор выкл.

Off

21 °C

17:30

21 °C

Обратите внимание!

при отображении сообщения дополниТельный пРи-
боР OFF (выкл) возможны следующие действия:

выберите пункт меню кнопкой

или

нажмите кнопку

shORTpREss — откроется

стартовое окно, при повторном нажатии кнопки

shORTpREss дисплей выключаеТся.

при нажатии кнопки

shORTpREss отображается

подменю обогРев.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

20 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

BittE BEachtEn!

если символ не отображается в панели меню, то
отопительный прибор находится в режиме ADR (транс-
портировка опасных грузов), предустановленный режим
отопления здесь невозможен.
при программировании таймера Easystart обращайте
внимание на режим работы, как описано далее.

Режим РабоТы «вРемя начала поездки» (завод-
ская насТРойка):

при следующих условиях предварительно выбранный
режим обогрева в заданный день запускаться не будет.

Текущий день и заданный день идентичны.

Текущее время находится во временном интервале
(время начала поездки минус продолжительность
работы).

пример:
Текущий день/заданный день: вт
Текущее время: 18:45
время начала поездки: 19:00
время работы 30 минут
временной интервал: с 18:30 до 19:00
Текущее время в пределах заданного диапазона, ото-
пительный прибор не включается.
программа будет выполнена на следующей неделе.

Режим РабоТы «вРемя запуска»

в рабочем режиме время запуска отопительный прибор
будет запускаться в предварительно выбранный день и
при наступлении заданного времени.

3 упРавление и насТРойки

Общие указания пО прОграммирОванию

времени устанОвки

программирование времени установки выполняется в
меню .

при помощи таймера Easystart можно настроить 3 значе-
ния времени установки. 3 значения времени установки
можно назначить на один рабочий день или распреде-
лить по различным дням недели.

на выбор представлены также 3 группы дней недели,
соответственно, они могут быть активированы еже-
дневно временем установки.

группы дней недели:
сб – вс

2x обогРев / венТиляция

пн – пт

5x обогРев / венТиляция

пн – вс

7x обогРев / венТиляция

если активация выполняется при запрограммированном
диапазоне дней недели, все дни недели обрабатываются
последовательно, затем программирование необходимо
выполнить заново.

пример:
если запрограммированный для группы дней недели
«пн – пт» таймер Easystart был запущен в воскресенье,
то отопительный прибор будет выполнять обогрев и
вентиляцию с понедельника по пятницу в соответствии с
заданными настройками (5x обогРев / венТиляция).
если запрограммированный для группы дней недели
«пн – пт» таймер Easystart был запущен в среду, то ото-
пительный прибор будет выполнять обогрев и венти-
ляцию в четверг и пятницу, в субботу и в воскресенье
отопительный прибор работать не будет. с понедельника
по среду следующей недели эксплуатация продолжается
с заданными настройками (5x обогРев / венТиляция).
после завершения выполнения программы по группам
дней недели требуется новое программирование.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 21

3 упРавление и насТРойки

авТомаТический РасчеТ пРодолжиТельносТи
РабоТы
(только для водонагревательных приборов)

в водонагревательных приборах и таймере Easystart,
установленном на датчике температуры, выполняется
автоматический расчет запуска обогрева в зависимо-
сти от измеренной температуры салона и выбранной
нагревательной ступени ((ECO (экономичная) или hIgh
(высокая)).

продолжительность работы может составлять от 10 до
60 минут до запрограммированного времени отъезда,
при этом функционирование всегда завершается пять
минут спустя после запрограммированного времени
начала поездки. Таким образом, минимальная продолжи-
тельность работы составляет 15 минут, а максимальная
составляет 65 минут.

заданная в меню «программа / предварительная
настройка» продолжительность работы в этом случае не
является действительной.

во всех других конфигурациях запуск осуществляется
согласно предустановленной продолжительности работы.

Обратите внимание!

нагревательные ступени ((ECO (экономичная) или
hIgh (высокая)) являются действительными только
в сочетании с запрограммированным временем уста-
новки.

времена установки – это всегда времена отъезда,
даже в случае с отключенной функцией расчета про-
должительности работы.

невозможно запрограммировать более трех значений
времени установки.

максимальная продолжительность работы 65 минут
при автоматическом расчете является заводской
настройкой. по требованию она может быть снижена
мастерской, где выполняется монтаж, минимум до
15 минут.

если у водонагревательных приборов активиро-
вана функция автоматического расчета продолжи-
тельности работы, то значение продолжительности
работы для расчета промежутка времени составляет
60 минут.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

22 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

окно «программное запоминающее устройство»
p1, заводская настройка.

Mo. - Fr. 21 °C
07 : 00 30 min.

окно «программное запоминающее устройство» p1, с
запрограммированной предварительной настройкой.

Mi. 21 °C
06 : 30 60 min.

подтвердите кнопкой

выбор программного запоми-

нающего устройства.

включение/выключение пРогРаммного запоми-
нающего усТРойсТва.

выполните настройку функций «On» (вкл) или «Off»
(выкл) кнопкой

или

Off

кнопкой

подтвердите выбор «On» (вкл) или «Off»

(выкл), к примеру, программа p2 запущена или отклю-
чена.

3 упРавление и насТРойки

прОграммирОвание времени устанОвки

дисплей вкл, откроется стартовое окно.

выберите в панели меню кнопкой

или

симво-

лом .

отображается на экране, если предварительная
настройка не активирована.

отображается на экране, если предварительная
настройка активирована, например, p2.

кнопкой

подтвердите настройки пункта меню

«пРогРамма».

Обратите внимание!

если символ отмечен знаком , это означает, что
один или несколько программных запоминающих
устройств уже активированы.
активированные программные запоминающие устрой-
ства обозначаются на экране .

настрОйки таймера Easystart

выбоР пРогРаммного запоминающего усТРойсТва

при отображении программного запоминающего
устройства выберите кнопкой

или

следующее

программное запоминающее устройство p2, p3 или
снова p1.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 23

3 упРавление и насТРойки

Mi. 21 °C
06 : 30 60 min.

Обратите внимание!

после выполнения редактирования программы нажа-
тием кнопки

вернитесь в пункт меню «пРогРамма/

пРедваРиТельная насТРойка» или дождитесь пока

при включении светового оборудования автомобиля
не отобразится пункт меню «пРогРамма / пРедваРи-
Тельный выбоР»;

при выключении светового оборудования автомо-
биля не погаснет подсветка дисплея.

не нажимайте кнопку

, в противном случае функции

«On» (вкл) или «Off» (выкл) могут поменяться местами.

РедакТиРование пРогРаммного запоминающего
усТРойсТва
кнопкой

подтвердите выбор программного запоми-

нающего устройства, например, p2.
кнопкой

или

выберите символ

Off

подтвердите выбор кнопкой

выбоР гРуппы дней недели / дня недели.

нажатием кнопки

или

выберите группу дней

недели пн – пт, сб – вс, пн – вс или любой из дней
недели: пн, вт, ср, чт, пт, сб, вс.

Mi.

подтвердите выбор кнопкой

насТРойка вРемени начала поездки / запуска

настройка часов выполняется кнопками

или

06 : 00

подтвердите выбор кнопкой

настройка минут выполняется кнопками

или

06 : 30

подтвердите выбор кнопкой

-----------------------------------------------------------------------------------------------------------------------------------------------------------

24 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

кнопкой

или

выберите нагревательную ступень

Eco

или нагревательную ступень

high

ECO

HIGH

кнопкой

подтвердите выбор.

насТРойка пРодолжиТельносТи РабоТы
кнопкой

или

выполните настройку продолжи-

тельности работы.

диапазон настройки продолжительности работы:

от 10 минут до 120 минут с минутным шагом.

60 min

подтвердите настройку продолжительности работы
кнопкой

Обратите внимание!

в водонагревательных приборах с автоматическим рас-
четом продолжительности работы максимальная продол-
жительность работы составляет 65 минут. отсутствует
возможность настройки продолжительности работы.

в воздухонагревательных приборах и при работе в
режиме предварительной выборки максимальная про-
должительность работы составляет 120 минут. отсут-
ствует возможность использовать продолжительный
режим отопления.

3 упРавление и насТРойки

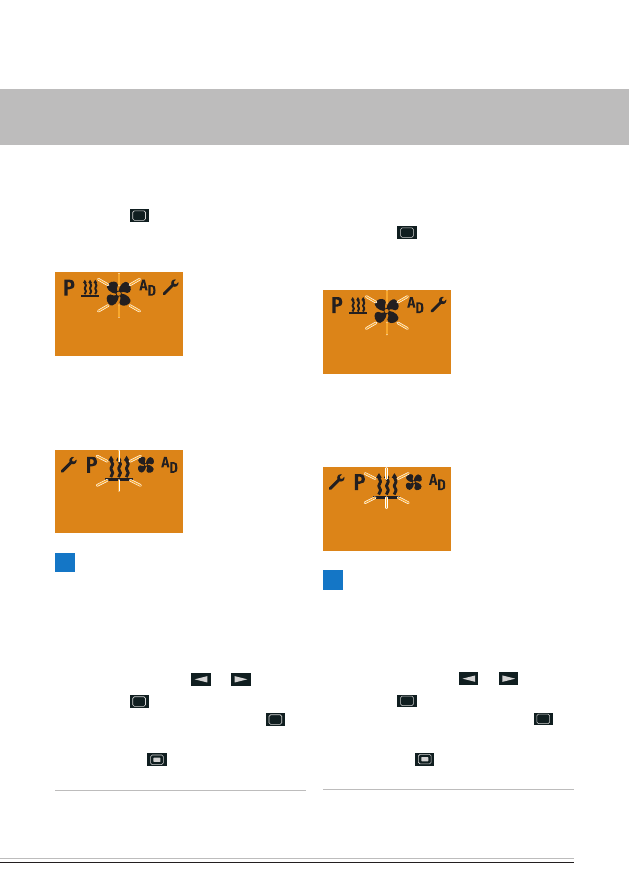

выбоР Режима РабоТы

кнопкой

или

выберите символ

или символ

кнопкой

подтвердите функцию обогРев или

венТиляция.

или

диапазон настройки заданного значения температуры:

8 °C – 36 °C с шагом 1 °C,
46 °F – 97 °F с шагом 1 °F.

21 °C

подтвердите заданное значение температуры кнопкой

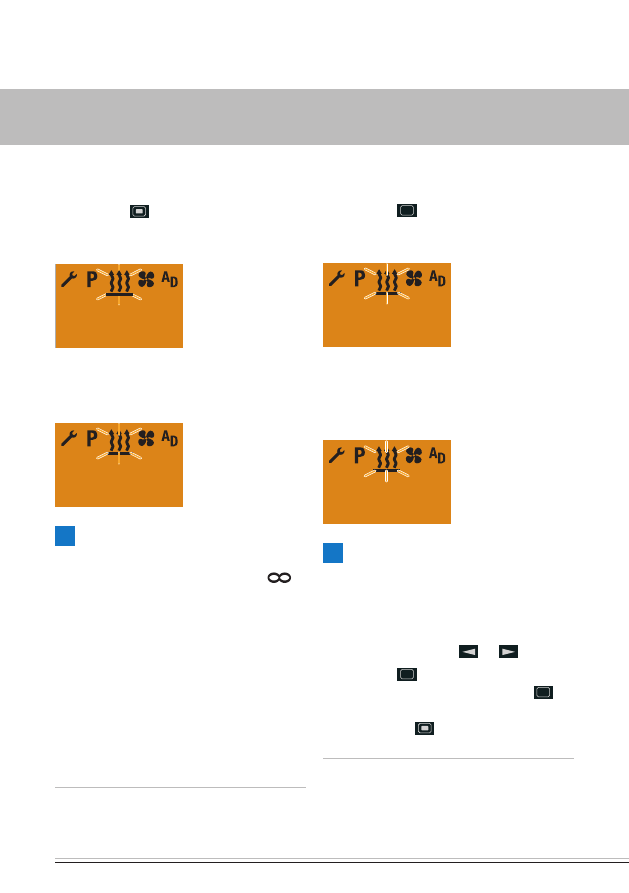

выбоР нагРеваТельной сТупени
только для водонагревательных приборов с автоматиче-
ским расчетом продолжительности работы.

нагревательная ступень

Eco

= нормальный нагрев,

около 20 °C.
нагревательная ступень

high

= комфортный нагрев,

около 23 °C.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 25

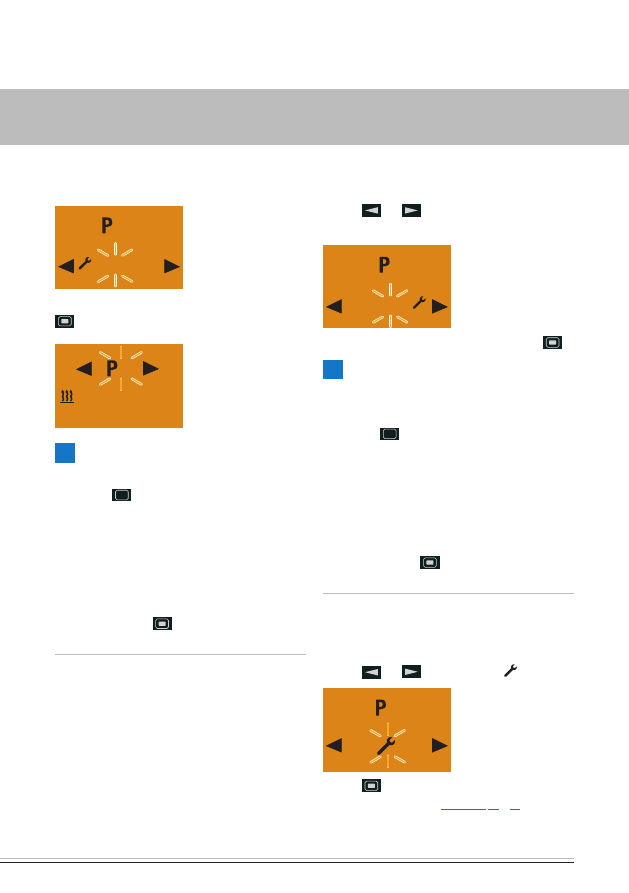

выключение пРогРаммного запоминающего
усТРойсТва

кнопкой

или

выполните настройку функции

«Off» (выкл).

Off

подтвердите выбор функции «Off» (выкл) кнопкой

Обратите внимание!

настройки будут сохранены.

после выполнения редактирования программы нажа-
тием кнопки

вернитесь в пункт меню «пРогРамма /

пРедваРиТельная насТРойка» или дождитесь пока

при выключении светового оборудования автомо-
биля не погаснет подсветка дисплея.

не нажимайте кнопку

, в противном случае функции

«On» (вкл) или «Off» (выкл) могут поменяться местами.

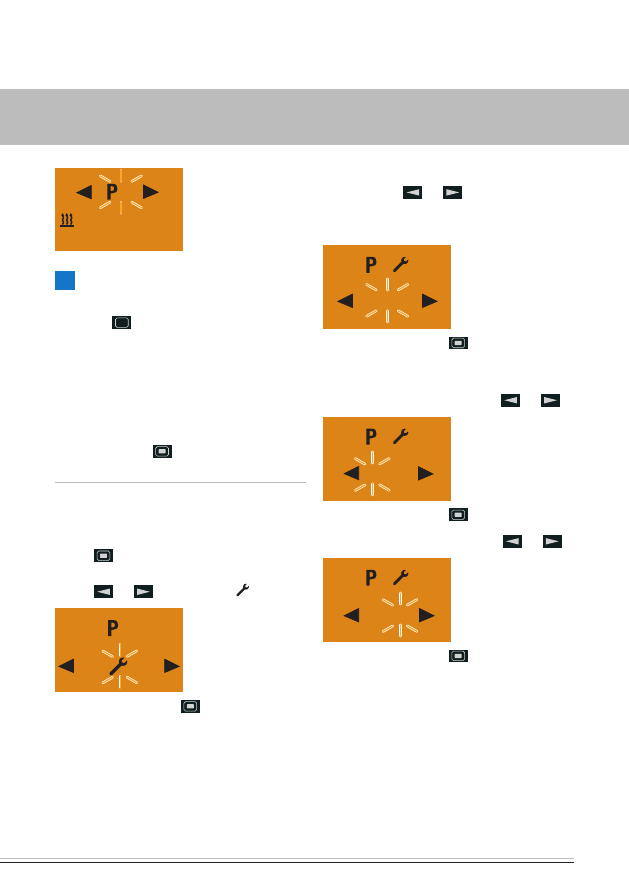

повТоРное РедакТиРование пРогРаммного запо-
минающего усТРойсТва

кнопкой

или

выберите символ

Off

кнопкой

подтвердите выбор настройки и продол-

жайте работу, как описано

на стр. 23,

3 упРавление и насТРойки

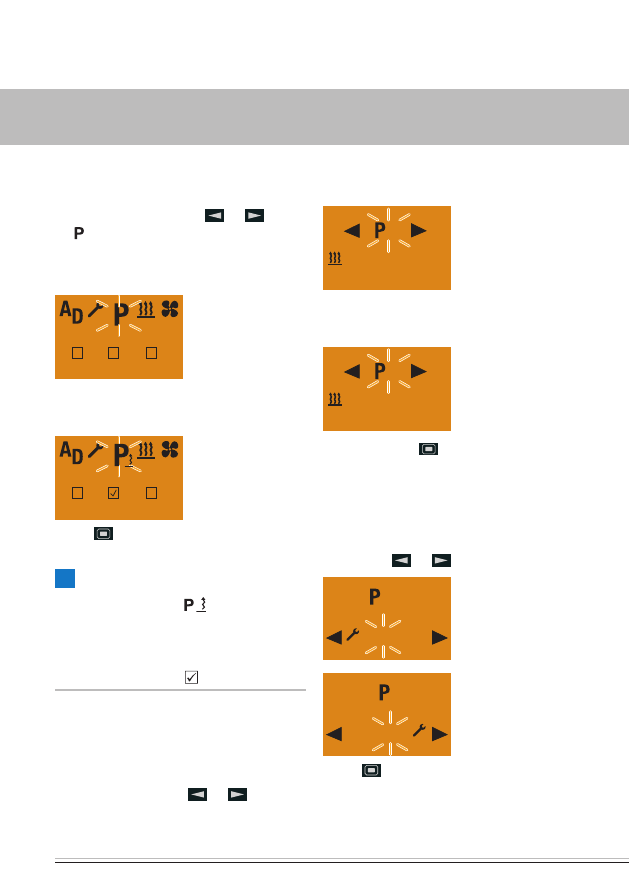

включение пРогРаммного запоминающего
усТРойсТва

Off

подтвердите настройку функции «On» (вкл) кнопкой

Mi. 21 °C
06 : 30 60 min.

Обратите внимание!

после выполнения редактирования программы нажа-
тием кнопки

вернитесь в пункт меню «пРогРамма/

пРедваРиТельная насТРойка» или дождитесь пока

при выключении светового оборудования автомо-
биля не погаснет подсветка дисплея.

не нажимайте кнопку

, в противном случае функции

«On» (вкл) или «Off» (выкл) могут поменяться местами.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

26 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

3 упРавление и насТРойки

настрОйки

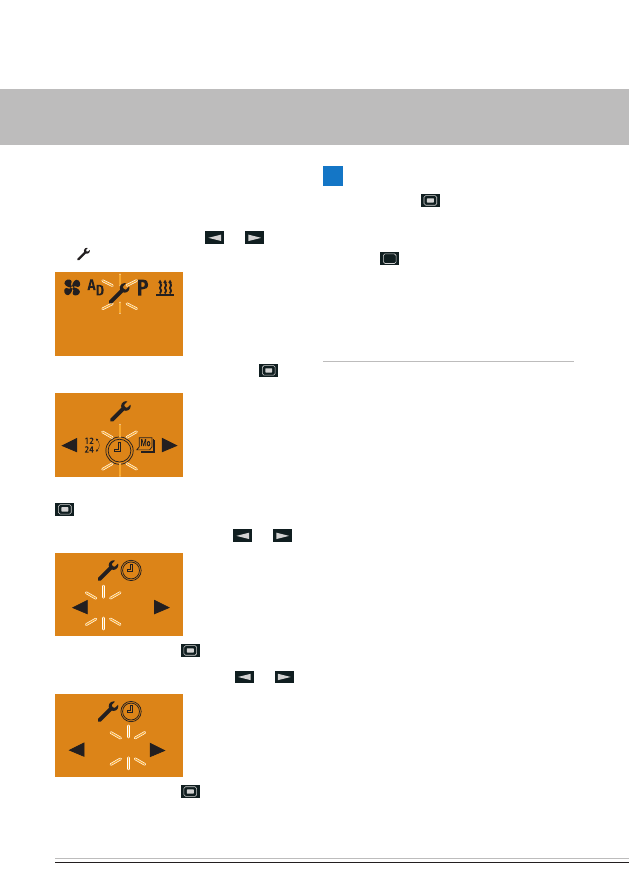

насТРойка вРемени
дисплей вкл, откроется стартовое окно.

выберите в панели меню кнопкой

или

симво-

лом

10:30

Mo.

подтвердите пункт меню насТРойки кнопкой

подТвеРдиТе опеРацию «настройка часов» кнопкой

настройка часов выполняется кнопками

или

06 : 00

подтвердите выбор кнопкой

настройка минут выполняется кнопками

или

06 : 30

подтвердите выбор кнопкой

Обратите внимание!

не

нажимайте кнопку

, иначе на экране вновь

появится окно «насТРойка часов».

после выполнения редактирования программы нажа-
тием кнопки

вернитесь в пункт меню «насТРойки»

или дождитесь пока

при включении светового оборудования автомобиля
не отобразится пункт меню «насТРойки»;

при выключении светового оборудования автомо-
биля не погаснет подсветка дисплея.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 27

3 упРавление и насТРойки

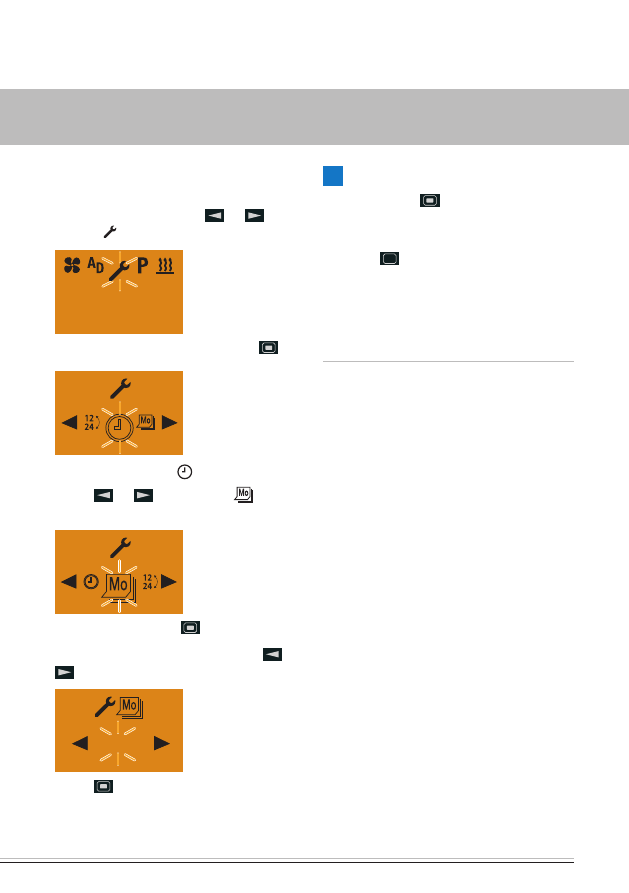

насТРойка дней недели

дисплей вкл, откроется стартовое окно.

выберите в панели меню кнопкой

или

символом

10:30

Mo.

подтвердите пункт меню насТРойки кнопкой

на экране появится символ

«насТРойка часов».

кнопкой

или

выберите символ

«день

недели».

подтвердите выбор кнопкой

настройка дней недели выполняется кнопками

или

Mo.

кнопкой

подтвердите выбор.

Обратите внимание!

не нажимайте кнопку

, иначе на экране вновь

появится окно «насТРойка дней недели».

после выполнения редактирования программы нажа-
тием кнопки

вернитесь в пункт меню «насТРойки»

или дождитесь пока

при включении светового оборудования автомобиля
не отобразится пункт меню «насТРойки»;

при выключении светового оборудования автомо-
биля не погаснет подсветка дисплея.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

28 | обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация

3 упРавление и насТРойки

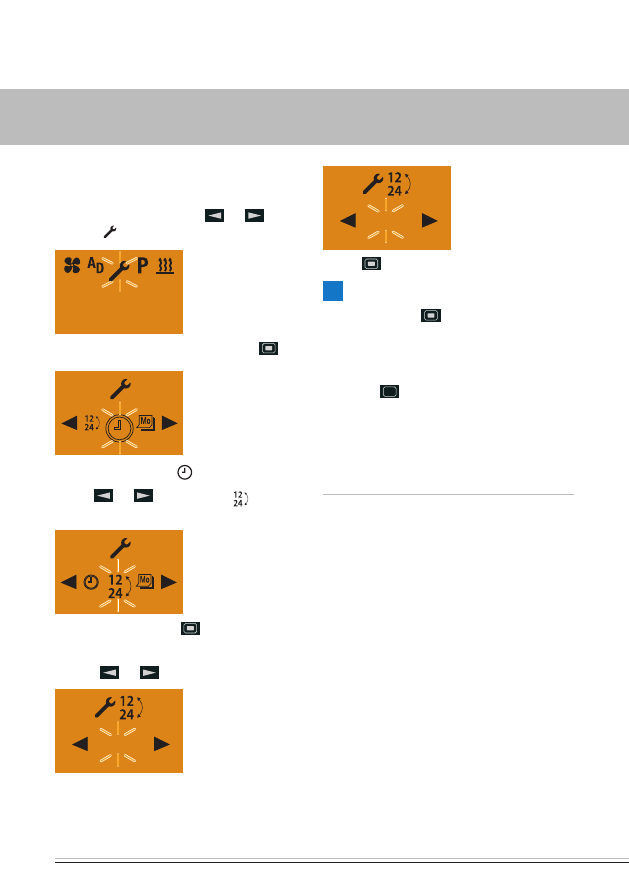

насТРойка фоРмаТа оТобРажения часов

дисплей вкл, откроется стартовое окно.

выберите в панели меню кнопкой

или

символом

10:30

Mo.

подтвердите пункт меню насТРойки кнопкой

на экране появится символ

«насТРойка часов».

кнопкой

или

выберите символ «фоРмаТ

оТобРажения часов».

подтвердите выбор кнопкой

настройка формата отображения часов выполняется
кнопками

или

12 h

24 h

кнопкой

подтвердите выбор.

Обратите внимание!

не

нажимайте кнопку

, иначе на экране вновь

появится окно «насТРойка фоРмаТа оТобРажения
часов ».

после выполнения редактирования программы нажа-
тием кнопки

вернитесь в пункт меню «насТРойки»

или дождитесь пока

при включении светового оборудования автомобиля
не отобразится пункт меню «насТРойки»;

при выключении светового оборудования автомо-
биля не погаснет подсветка дисплея.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

обогРеваТели ТРанспоРТных сРедсТв – Техническая докуменТация | 29

4 спРавочник «чТо делаТь, если...»

при вОзникнОвении неисправнОсти на экране будут ОтОбражаться:

код неиспРавносТи

описание

меТод усТРанения неиспРавносТи

клиенТ

INIT

функция автоматического распознава-
ния включена.

Таймер Easystart был отключен от
электропитания, затем снова под-
ключен.

дождитесь завершения автоматического
распознавания, затем выполните настройку
точного времени и дней недели.

NO SIGNAL

прибор не реагирует на команды.

проверьте предохранитель отопительного
прибора, при необходимости замените его.
обратитесь на сТо.

Error

сбой в работе отопительного прибора 1. обратитесь в мастерскую.

Error

сбой в работе отопительного прибора 2. обратитесь в мастерскую.

подача пониженного напряжения.

зарядите аккумулятор, при необходимости
обратитесь в автосервис.

18:30

 °C

неисправен датчик температуры.

обратитесь в мастерскую.

Обратите внимание!

если не удается устранить ошибку или неисправность,
свяжитесь с авторизованным сервисом JE или позвоните
по следующему телефону сервисной службы.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
