SANHA Системная и соединительная техника. Краткий каталог

6

“SANHA” предлагает широкую совместимость

инструментов для всех пресс-систем “SANHA”

“SANHA” как единственный изготовитель пресс-систем предоставля-

ет гарантию герметичности пресс-соединений вне зависимости от из-

готовителя пресс-инструментов, если пресс-машины, пресс-насадки

и пресс-клещи отвечают следующим требованиям:

Пресс-инструменты должны обслуживаться и использоваться

в соответствии с предписаниями изготовителя.

Компактные пресс-машины до 28 мм должны располагать ми-

нимальной силой давления 18 кН и диаметром штифта 10 мм.

Пресс-машины до 54 мм включительно и до 108 мм включи-

тельно (управляемые электронно) должны располагать мини-

мальной силой давления 30 кН и диаметром штифта 14 мм.

Для металлических трубных соединений диаметром до 54 мм

включительно пресс-насадки и пресс-клещи для пресс-

соединений типа М-ММ должны обладать оригинальными

профилями SA, M или V.

Для металлических трубных соединений диаметром более

54 мм пресс-насадки и клещи для пресс-соединений типа

М-ММ должны обладать оригинальными профилями SA

или M.

Для соединений из металлопластика пресс-насадки и пресс-

клещи должны обладать оригинальным контуром ТН.

Необходимо соблюдение монтажных предписаний “SANHA”

для обрабатываемой системы.

8-гранный профиль

9-гранный профиль лимонообразный профиль

от 12 мм до 35 мм

42 мм и 54 мм

от 64 мм до 108 мм

7

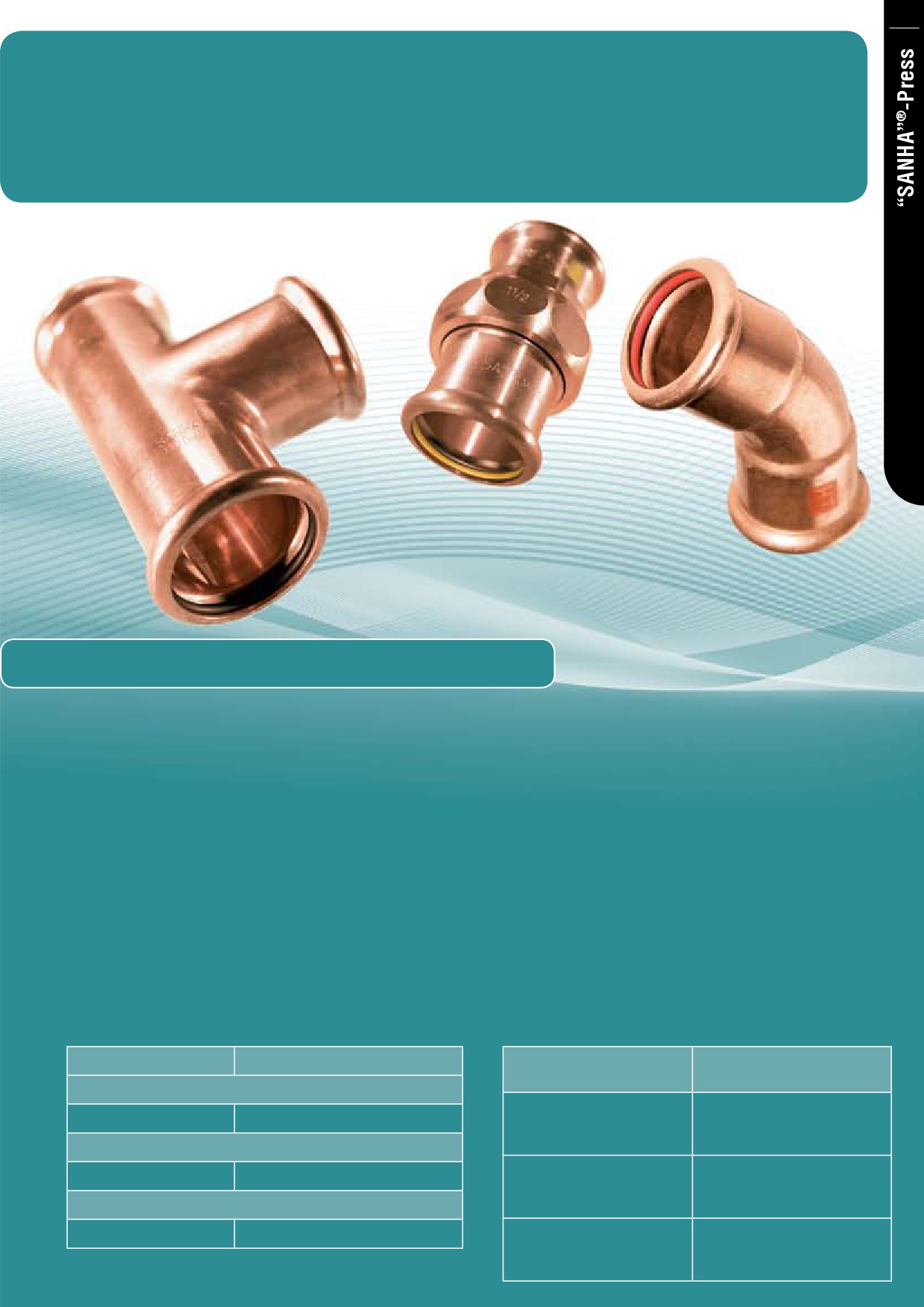

Медь — зарекомендовавший себя материал

для всех инсталляций высочайшего качества

Серия продуктов SANHA^®-Press проста и надежна в монтаже и предлагает подходящее решение

для жилых и промышленных зданий — от инсталляций питьевого водоснабжения, отопительных

систем до газового снабжения и систем солнечного отопления.

SANHA®-Press — «один за всех»

Системные фитинги SANHA-Press изготавливаются из меди, Cu-DHP,

Системные фитинги SANHA^®-Press Gas (серия 10046/11000)

CW024A (фасонные детали), и медного сплава СС499К (резьбовые,

для газовых установок.

литые детали). По причине разнообразного применения были разра-

Уплотнение фасонной детали HNBR. Фитинги NiroSan^®-Press

ботаны специальные серии для использования в газовых и солнеч-

Gas с внешней стороны промаркированы желтой надписью “GT/5

ных системах. Они маркированы соответствующим образом.

bar”. Проверено и допущено DVGW, OVGW, SVGW, отечественными

ГОСТ-Р, Ростехнадзором РФ и другими европейскими сертифи-

Системные фитинги SANHA^®-Press (серия 6046/8000) для питьевого

цирующими органами. Вместе со всеми ходовыми медными тру-

водоснабжения и отопления, уплотнение фасонной детали из EPDM.

бами DIN EN-/DVGW подходят для широкого спектра применения

Проверено и допущено DVGW, OVGW, SVGW, отечественными ГОСТ-Р,

(см. табл. на стр. 22/23).

СЭЗ Минздрава РФ и другими европейскими сертифицирующими

органами. Они подходят для всех стандартных медных труб DIN EN-/

Системные фитинги SANHA^®-Press Solar (серия 12046/13000)

DVGW для широкого спектра применения (см. табл. на стр. 22/23).

для систем солнечного отопления и сжатого воздуха.

Уплотнение фасонной детали FKM. Фитинги для систем солнечно-

го отопления SANHA^®-Press Solar с внешней стороны промаркиро-

ваны красной надписью “HT”. Вместе со всеми ходовыми медными

трубами DIN EN-/DVGW подходят для широкого спектра примене-

ния (см. табл. на стр. 22/23).

Эксплуатационные условия для пресс-соединений SANHA^® из меди и медных сплавов

Внешний диаметр трубы

Рабочее давление

Системные пресс-фитинги

Рабочая температура

SANHA^®

Вода и водные растворы

Системный фитинг SANHA^®-

∅ ≤ 108 мм

16 бар

Press с уплотнительным

-30 °C - +120 °C

кольцом EPDM

Горючие газы (DVGW-G 260)

Системный фитинг SANHA^®-

∅ ≤ 54 мм

5 бар

Press Gas с уплотнительным

-20 °C - +70 °C

Тех. газы (нетоксичные, негорючие)

кольцом HNBR

∅ ≤ 108 мм

16 бар

Системный фитинг SANHA^®-

-20 °C - +200 °C

Press Solar с уплотнитель-

Вид резьбы: резьба R/Rp согласно EN 10226;

(в зависимости от материала)

ным кольцом FKM

резьба G согласно EN/ISO 228.

8

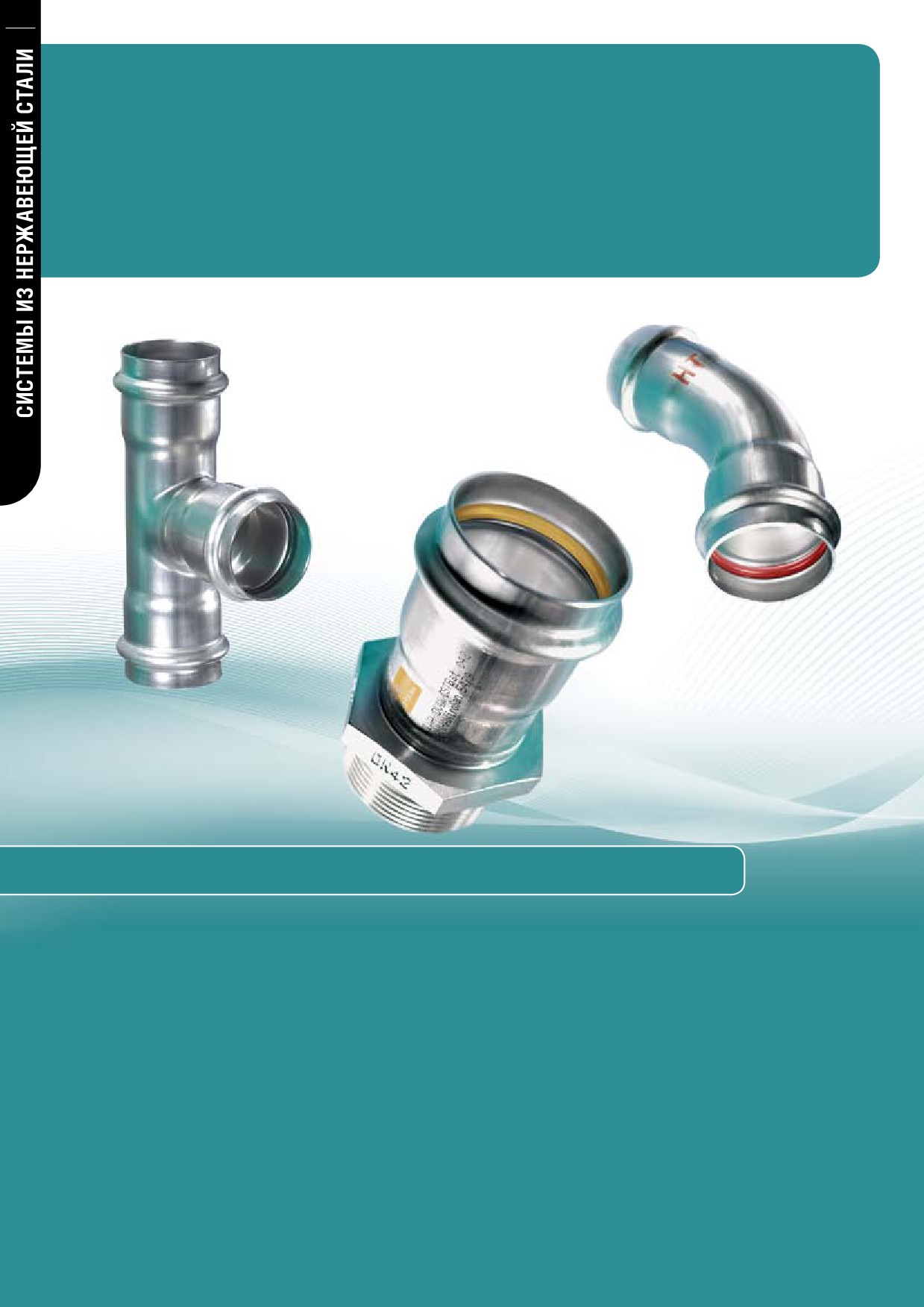

Системы из нержавеющей стали

для различных областей применения

Системы из нержавеющей стали NiroSan^® от “SANHA” универсальны в применении. При этом широкая

производственная программа труб и фитингов NiroSan^® очень практична и позволяет потребителю

реализовать любую задачу при проектировании и монтаже, экономя время и средства на достижение

конечного результата. Вся программа доступна во всех ходовых диаметрах от 15 до 108 мм, в том чис-

ле и для газопроводов, промышленного и специального «бессиликонового» использования.

NiroSan^®-Press — «Сделано в Германии»

NiroSan^® означает серию продуктов “SANHA” из нержавеющей ста-

DVGW, OVGW, SVGW, ГОСТ-Р, Ростехнадзор и другими европейски-

ли. Все системные фитинги изготавливаются из материала 1.4404

ми сертифицирующими органами. Вместе с системными трубами

(фасонные детали) и 1.4408 (резьбовые детали, прецизионное

семейства NiroSan® подходят для широкого спектра применения

литье из нержавеющей стали). Поскольку в некоторых областях

(см. табл. на стр. 22/23).

использования предъявляются определенные требования, были

разработаны и соответственно обозначены специальные серии

Системные фитинги NiroSan^®-Press (серия 18000)

для использования в газовой сфере или промышленности, а также

для использования в промышленности.

бессиликоновое исполнение.

Уплотнение фасонной детали из специального эластомера. Си-

стемные фитинги для промышленности NiroSan^®-Press Industry

Фитинги системы NiroSan^®-Press (серия 9000)

с внешней стороны промаркированы красной надписью “HT”. Вме-

для питьевого водоснабжения, уплотнение фасонной детали

сте с системными трубами семейства NiroSan^® подходят для широ-

из EPDM. Проверено и допущено DVGW, OVGW, SVGW, ГОСТ-Р,

кого спектра применения (см. табл. на стр. 22/23).

СЭЗ Минздрава РФ и другими европейскими сертифицирующи-

ми органами. Вместе с трубами системы NiroSan^®, NiroSan^®-ECO,

Системные фитинги NiroSan^®-Press SF (серия 19000)

NiroSan^®-F, NiroTherm^® (трубы NiroTherm не для питьевой воды)

для бессиликонового применения.

подходят для широкого спектра применения (ср. табл. на стр.

Уплотнение фасонной детали из специального эластомера. Си-

22/23).

стемные фитинги NiroSan^®-Press SF с внешней стороны промар-

кированы зеленой надписью “SF”. Вместе с системными трубами

Системные фитинги для газа NiroSan^®-Press Gas (серия 17000)

NiroSan^®-SF они подходят для использования в рабочих средах,

для газовых установок, уплотнение фасонной детали HNBR. Си-

препятствующих закреплению лака на внутренних стенках трубо-

стемные фитинги NiroSan^®-Press Gas с внешней стороны про-

провода.

маркированы желтой надписью “GT/5 bar”. Проверено и допущено

9

Нержавеющая сталь — особенный материал

Особая стойкость к коррозии — вот только одно из многих пре-

красных свойств нержавеющей стали. Поскольку она не вступает

в реакцию с материалами, то может идеально использоваться в т.ч.

в случаях с высокими гигиеническими требованиями, как, напри-

мер, подача питьевой воды, производство продуктов питания или

химической и/или фармацевтической промышленности. Притом

нержавеющая сталь так же легко поддается обработке, как и дру-

гие материалы. Кроме того, нержавеющую сталь отличает высокая

прочность на изгиб, благодаря чему число точек крепежа меньше.

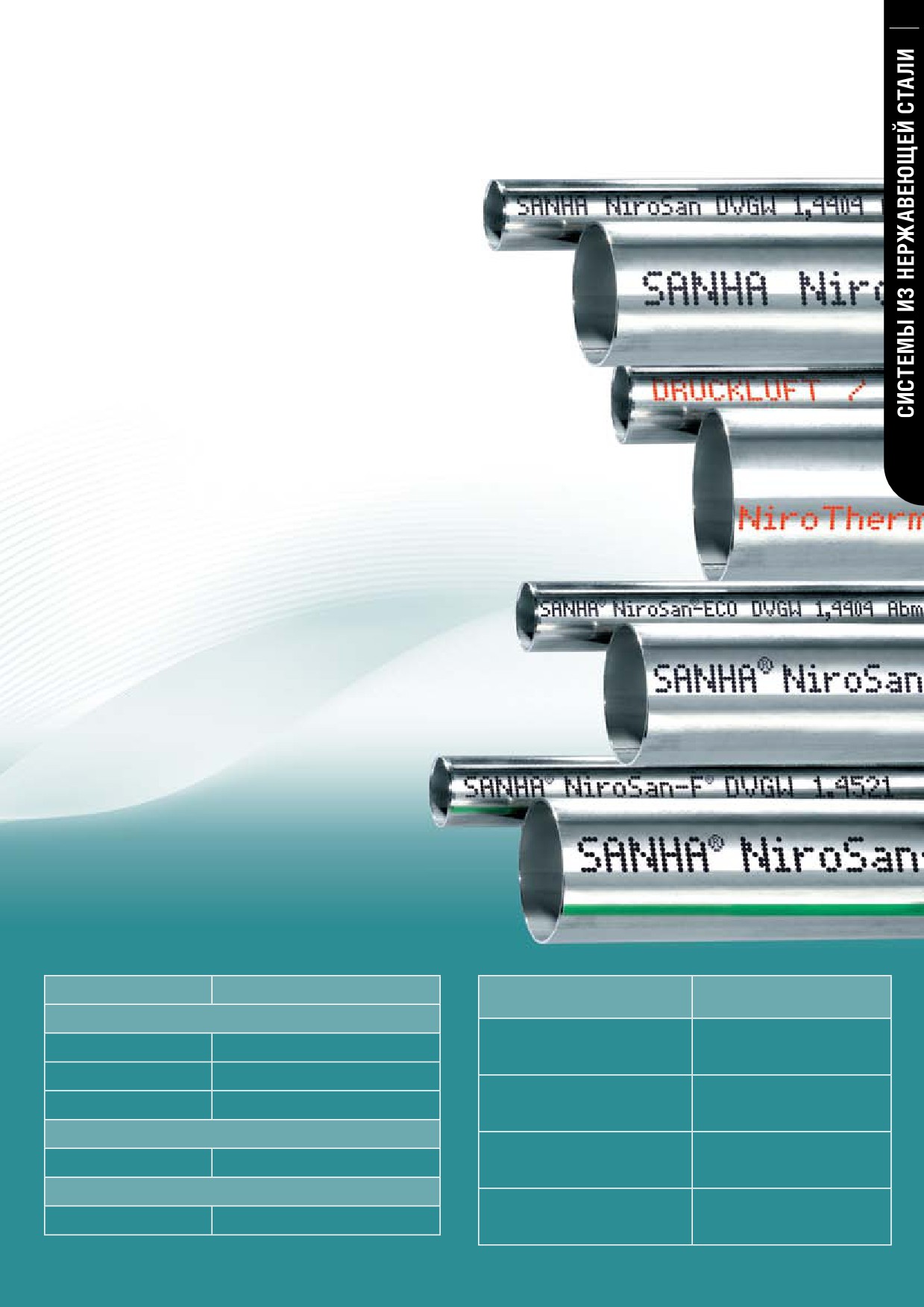

Системные трубы из нержавеющей стали

“SANHA”

Системные трубы NiroSan^® (серия 9000)

от ∅=15 мм до ∅=108 мм

Сr-Ni-Mo-сталь, № материала 1.4404 согласно DIN EN 10088, из-

готовленная в соответствии с DIN EN 10312 и DVGW-GW 541. Мар-

кировка черным шрифтом.

Системные трубы NiroSan^®-SF (серия 19000)

от ∅=15 мм до ∅=108 мм

Сr-Ni-Mo-сталь, № материала 1.4404 согласно DIN EN 10088, без

силикона, каждая штанга трубы имеет индивидуальную упаков-

ку, изготовлена в соответствии с DIN EN 10312. Маркировка чер-

ным шрифтом.

Системные трубы NiroSan^®-ECO (серия 9600)

от ∅=15 мм до ∅=108 мм

Облегченная толщина стенки; Сr-Ni-Mo-сталь,

№ материала

1.4404 согласно DIN EN 10088, изготовленная в соответствии

с DIN EN 10312 и DVGW-GW 541. Маркировка черным шрифтом.

Системные трубы NiroSan^®-F (серия 9700)

от ∅=15 мм до ∅=108 мм

Сr-Mo-сталь, № материала 1.4521 согласно DIN EN 10088, изго-

товленная в соответствии с DIN EN 10312 и DVGW-GW 541. Марки-

ровка черным шрифтом, с продольной полосой зеленого цвета.

Системные трубы NiroTherm^® (серия 9100)

от ∅=15 мм до ∅=108 мм

Сr-Ni-сталь, № материала 1.4301 согласно DIN EN 10088, изго-

товленная в соответствии с DIN EN 10312. Маркировка красным

шрифтом.

Эксплуатационные условия пресс-соединений NiroSan^®

Внешний диаметр труб

Рабочее давление

Системные пресс-фитинги

Рабочая температура

“SANHA”

Вода и водные растворы

Системный фитинг “SANHA”

∅ ≤ 22 мм

40 бар

NiroSan^®-Press с уплотнением

-30 ^oС - +120 ^oС

из EPDM

∅ = 28 - 35 мм

25 бар

Системный фитинг NiroSan

^®-

∅ = 42 - 108 мм

16 бар

Press Gas с уплотнительным

-20 ^oС - +70 ^oС

кольцом HNBR

Горючие газы (DVGW-G 260)

Системный фитинг NiroSan

^®-

-20 ^oС - +200 ^oС

∅ ≤ 108 мм

5 бар

Press Industry с уплотнительным

(в зависимости от материала)

кольцом FKM

Тех. газы (нетоксичные, негорючие)

Системный фитинг NiroSan^®-

-20 ^oС - +200 ^oС

Press SF с уплотнительным

∅ ≤ 108 мм

16 бар

(в зависимости от материала)

кольцом FKM

Вид резьбы:

резьба R/Rp согласно EN 10226; резьба G согласно EN/ISO 228.

10

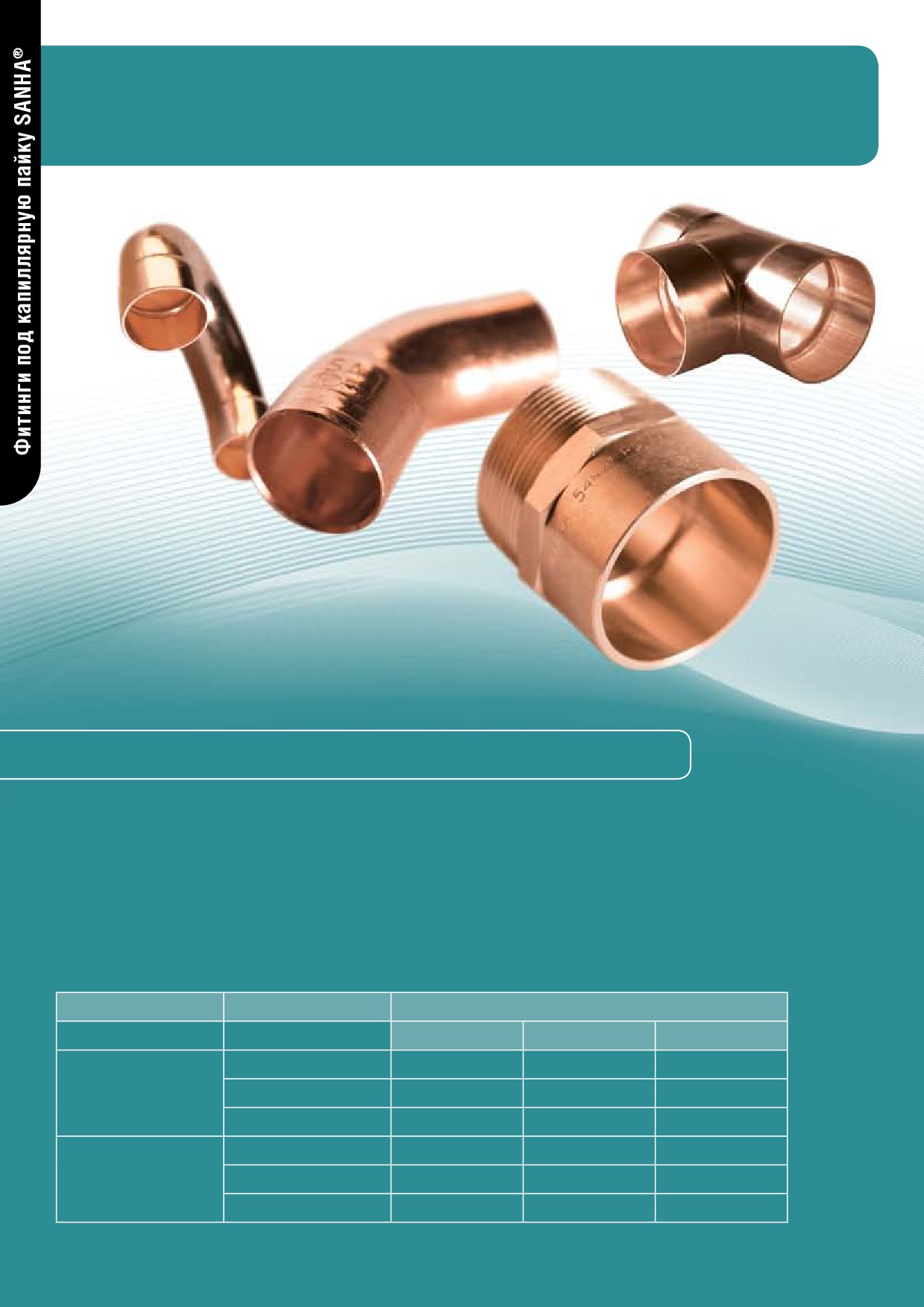

Фитинги под капиллярную пайку “SANHA” из меди —

зарекомендовавшая себя соединительная техника

Качественно обработанный ценный материал — долговечный, надёжный и гигиеничный!

Отличное и многостороннее применение

Фитинги под капиллярную пайку

“SANHA”^® изготавливаются из

ствует требованиям DVGW GW8 и в два раза превосходит требо-

меди, Cu-DHP, CW024A (фасонные детали) и медных сплавов CC499K

вания EN1254-1. Это обеспечивает высокую надёжность и универ-

(резьбовые, литые детали) и соответствуют требованиям EN 1254-1.

сальность в их применении.

Они идеальны для использования в отоплении, пневмо- и системах

питьевой воды, а также в системах солнечного отопления и охлаж-

дающих установках. В оригинальной упаковке содержание на поверх-

ности фитингов SANHA под капиллярную пайку остатков углерода и

смазочных материалов составляет не более 0,5 мг/дм², что соответ-

Макс. допустимое рабочее давление согласно EN 1254-1 для медного трубопровода с фитингами под капиллярную пайку

Вид соединения

Рабочая температура

Внешний диаметр трубы

6 … 28 мм

35 … 54 мм

64 … 108 мм

30 °C

40 бар

25 бар

16 бар

Мягкая пайка

65 °C

25 бар

16 бар

16 бар

110 °C

16 бар

10 бар

10 бар

30 °C

40 бар

25 бар

16 бар

Твердая пайка

65 °C

25 бар

16 бар

16 бар

110 °C

16 бар

10 бар

10 бар

Вид резьбы:

резьба R/Rp согласно EN 10226;

резьба G согласно EN/ISO 228.

11

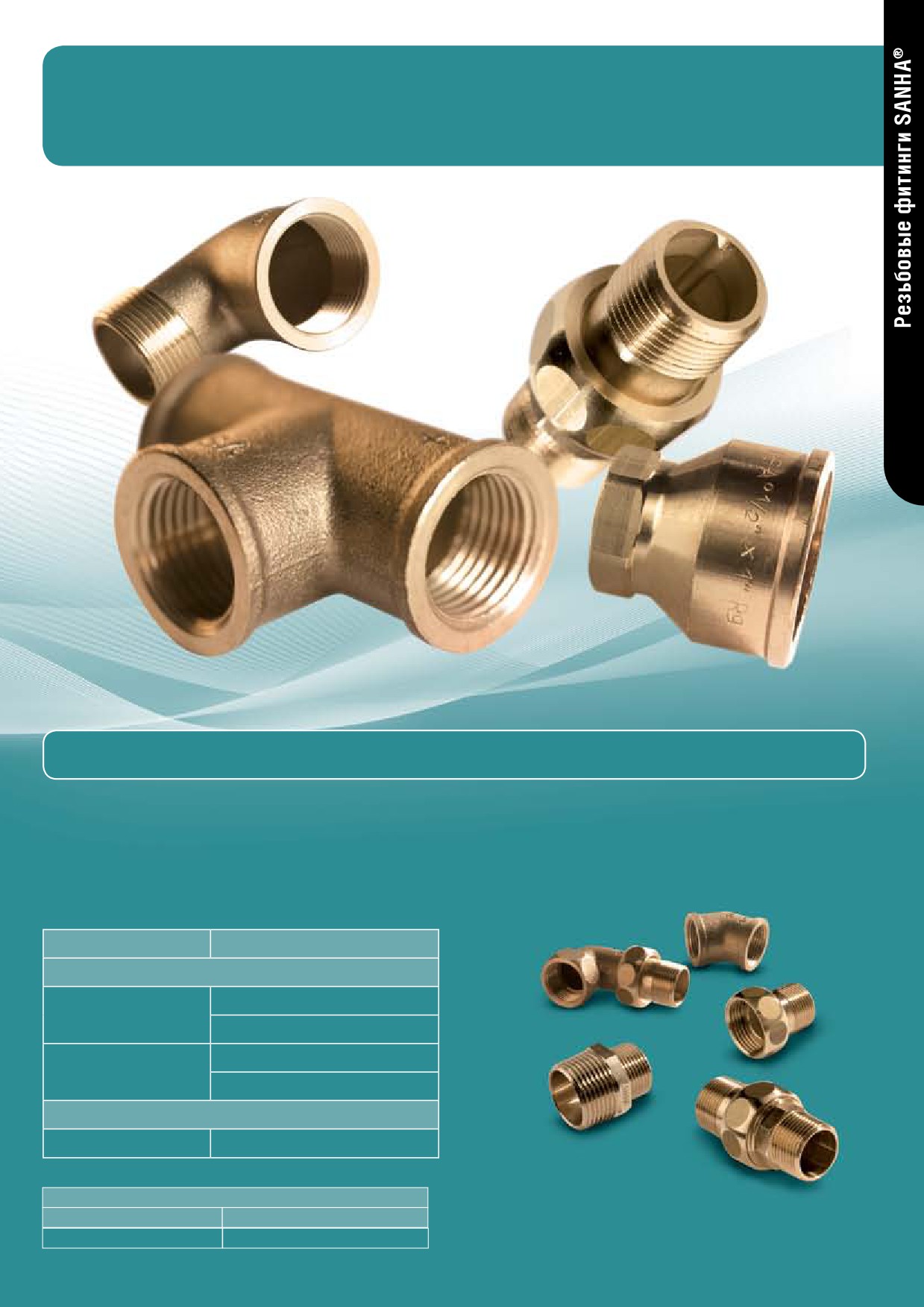

Резьбовые фитинги SANHA^® из латуни и бронзы —

универсальное применение в различных областях

Проверено, прочно, надежно

Традиционные техногологии высокого качества

Резьбовые фитинги SANHA^® из латуни и бронзы изготавливаются

из высококачественных медных сплавов в соответствии с западно-

европейскими нормами с резьбой согласно EN 10226 и ISO 7/1. Про-

верены и сертифицированы DVGW, SVGW и рядом других европей-

ских институтов, включая отечественный ГОСТ-Р и Минздрав РФ.

Эксплуатационные условия для соединений SANHA^® из бронзы

Внешний диаметр трубы

Рабочее давление

Вода и водные растворы

25 бар, 120 °C

¹/4.

… ³/4

16 бар, 225 °C

16 бар, 120 °C

1. … 3.

6 бар, 225 °C

Горючие газы (DVGW-G 260)

¹/4.

… 3.

1 бар

SANHA^® резьбовые фитинги из латуни

Рабочие характеристики

Размеры

Давление, температура

¹/8.

… 2.

10 Бар, 90°С

12

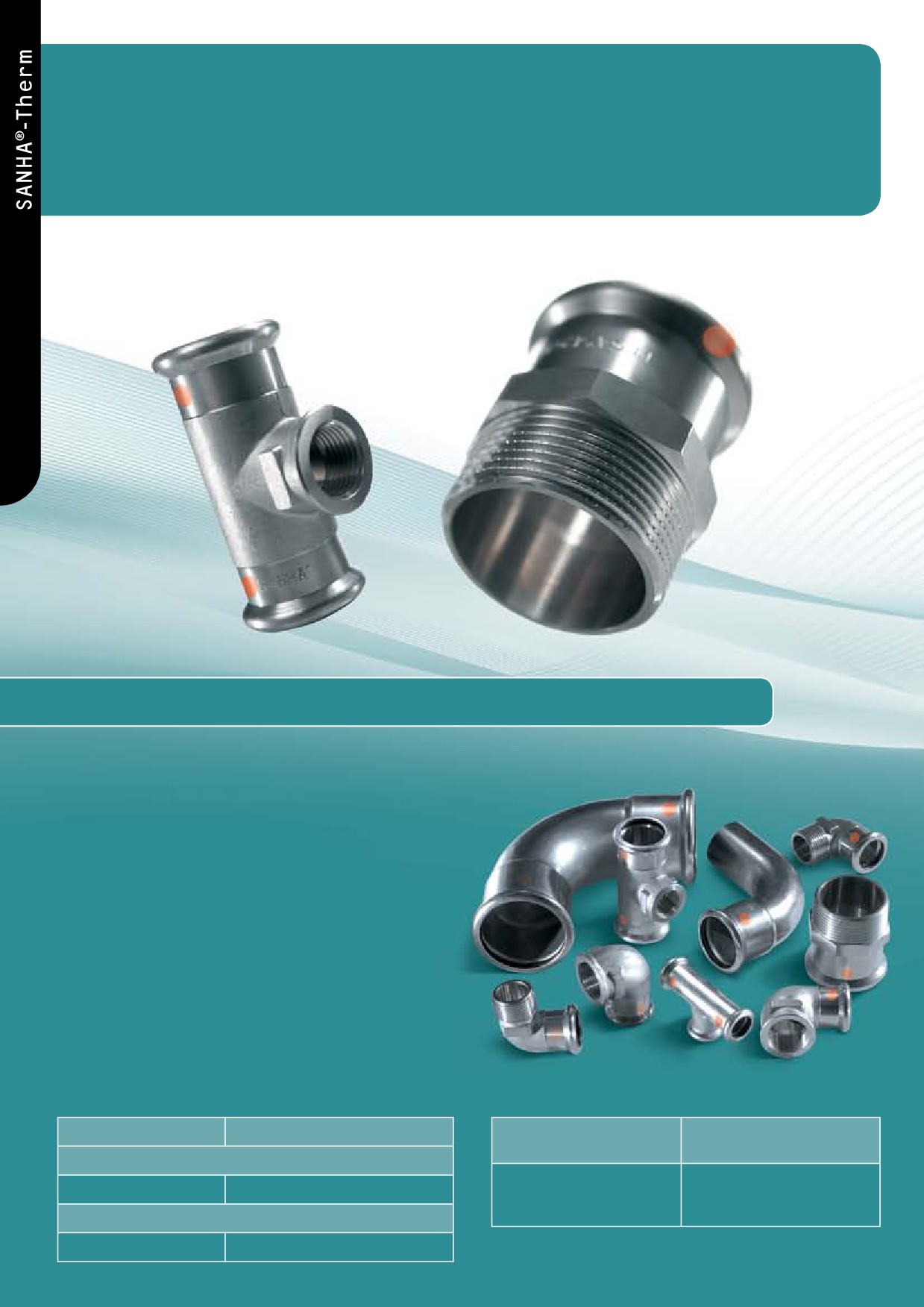

Экономичная альтернатива

для закрытых установок

Линейка продуктов SANHA^®-Therm предлагает полный ассортимент труб и фитингов в привыч-

ном качестве “SANHA”. Гальваническое внешнее цинкование обеспечивает дополнительную за-

щиту от внешней коррозии (требуется также применять наружные изоляционные материалы).

SANHA^®-Therm — широкий ассортимент

Фитинги SANHA^®-Therm — особенно экономичны и альтернативны

для водяных систем с замкнутыми контурами (минимально завоз-

душенных рабочих сред), таких как отопительные и солнечные си-

стемы, а также пневмо- и охлаждающие системы.

Фитинги SANHA^®-Therm (серия 24000).

Уплотнение фасонной детали из EPDM. Фитинги SANHA®-Therm

снаружи промаркированы красной точкой. Используются вместе

с системными трубами SANHA®-Therm (см. табл. на стр. 22/23).

Системные трубы SANHA^®-Therm из углеродистой стали

(серия 24000) от ∅ = 12 мм до ∅ = 108 мм.

Нелегированная сталь, номер материала 1.0034 (E 195) по DIN EN

10305, снаружи гальванически оцинкованы.

Эксплуатационные условия для пресс-соединений SANHA^®-Therm

Внешний диаметр трубы

Рабочее давление

Системные пресс-фитинги

Рабочая температура

SANHA^®

Вода и водные растворы

Системные фитинги SANHA^®-

∅ ≤ 108 мм

16 бар

Therm с уплотнительным

-30 °C - +120 °C

кольцом EPDM

Тех. газы (нетоксичные, негорючие)

∅ ≤ 108 мм

16 бар

Вид резьбы:

резьба R/Rp согласно EN 10226;

резьба G согласно EN/ISO 228.

13

Резьбовые фитинги “SANHA” из ковкого чугуна

(+S+) Доступное решение для использования

в зданиях и промышленности

Для самых жестких условий эксплуатации

Благодаря высокой стойкости к вибрации и импульсной нагрузке эти

высококачественные и очень стабильные фасонные детали из ков-

кого чугуна можно использовать также и в самых жестких условиях.

Поэтому они находят многостороннее применение в промышленности,

как, например, в прокладке трубопроводов или в пневмоустановках,

а также в домостроительстве в отопительных и солнечных системах

или в спринклерах. А надежная защита от вандалов — ценное свойство

в коммунальной области.

Резьбовые фитинги изготавливаются в соответствии с EN 10243 (класс

«А») из ковкого чугуна EN-GJMB-350-10 в соответствии с EN 1562.

С резьбой в соответствии с DIN EN 10226 или ISO 7/1.

Эксплуатационные условия для резьбовых фитингов SANHA^®

из ковкого чугуна

Габариты

Рабочее давление

Вода и водные растворы

25 бар от 20 °C до 120 °C

Интерполированные значения

³/8.

… 4.

от 120 °C до 300 °C

20 бар до 300 °C

Горючие газы (DVGW-G 260)

³/8.

… 4.

1 бар

14

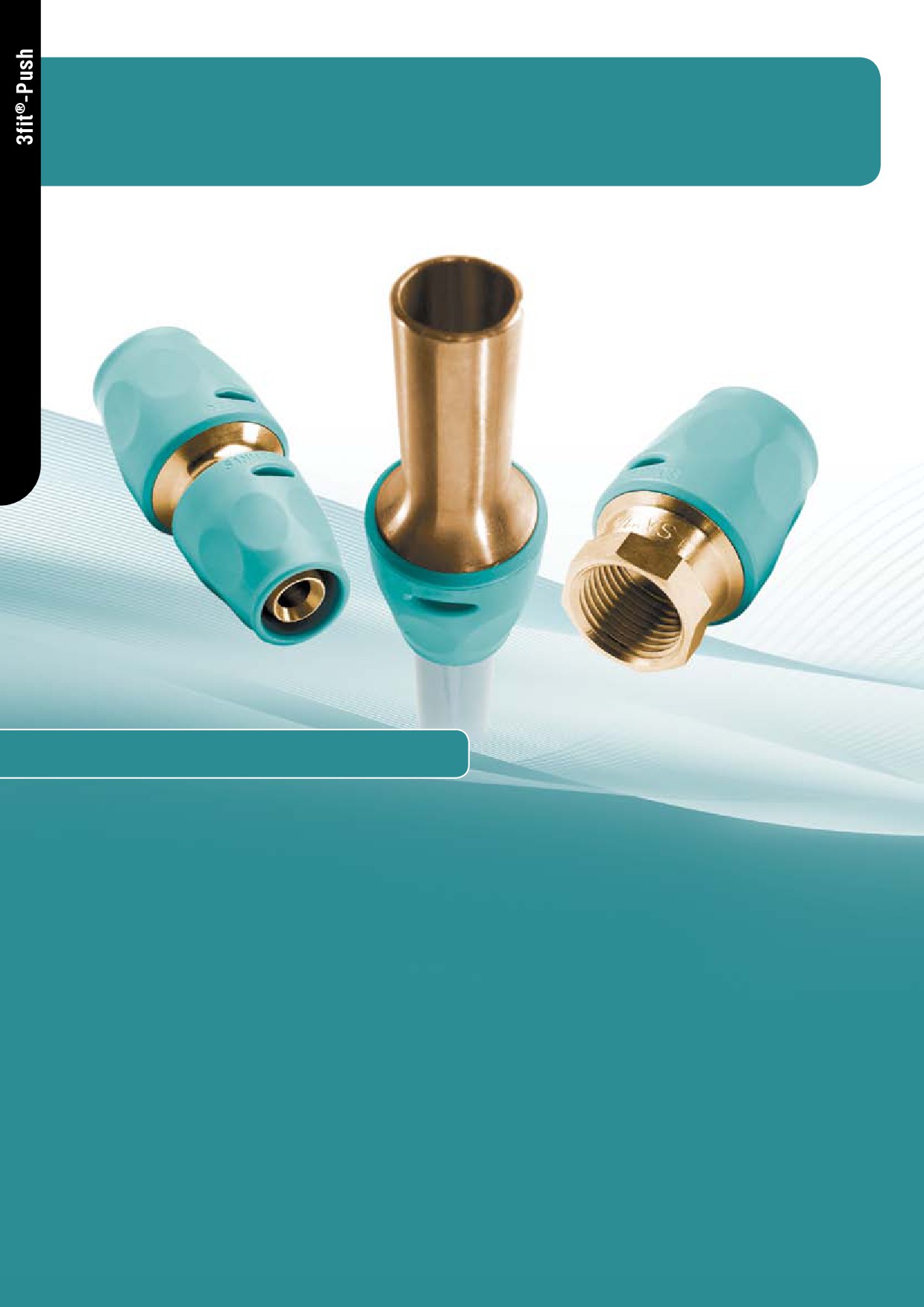

3fit^®-Push

Вставная система класса премиум:

быстро — просто — надежно

Коротко о преимуществах

Широкие возможности комбинирования!

Системный фитинг 3fit^®-Push можно комбинировать с различными типами труб:

• труба MultiFit^®-Flex от “SANHA”

• тонкостенные гибкие медные трубы в полимерной оболочке,

например, Q-Tec, Cusmart, cuprotherm CTX

Стабильность за счет медных сплавов!

Использование допущенных DVGW медных сплавов для фитингов делает систему очень стабильной.

Высокая надежность за счет функции LF!

Фитинг 3fit^®-Push оборудован разработанной и запатентованной “SANHA” специально для push-фитингов

функцией LF (Lock-Funktion). Удерживающий клин при монтаже системы попадает в канавку корпуса

и надежно прижимает фитинг к трубе.

Гибкая прокладка труб!

Трубопроводные системы диаметром от 14 до 20 мм можно устанавливать быстро, надежно и качествен-

но, в т.ч. в недоступных областях.

Типичные примеры использования:

• питьевая вода

• отопление

• системы кондиционирования

• промышленное применение

Полный контроль!

На корпусе фитинга размещено смотровое окошко для контроля глубины, на которую труба вставлена

в фитинг.

15

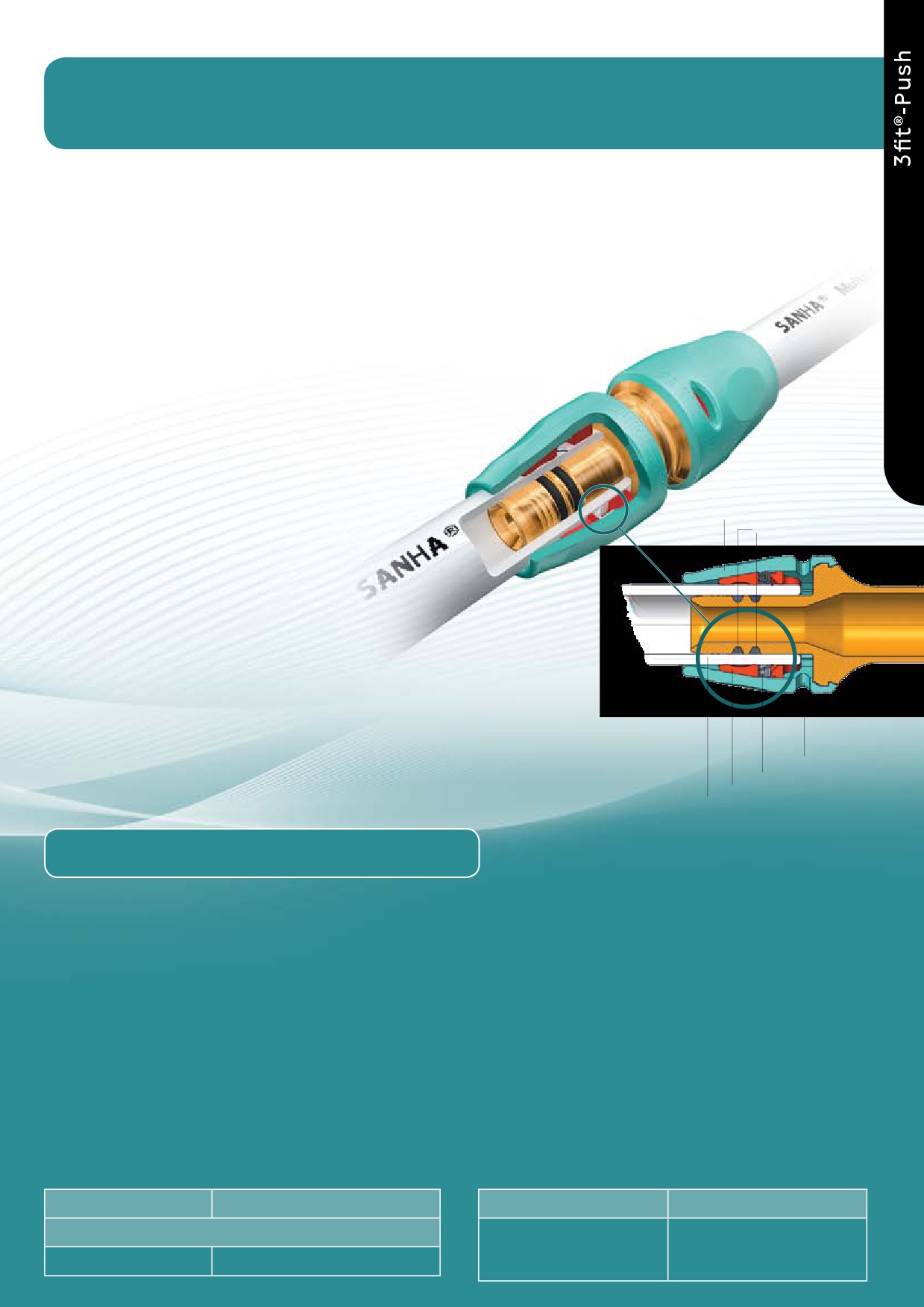

Калибровать — вставить — зафиксировать — герметично

Принцип действия фитингов системы 3fit^®-Push с LF-функцией.

LF-функция (Lock-Function) — эффект клина — гарантирует высо-

кую надежность соединения! В отличии от других подобных систем ,

сопротивление продольным осевым нагрузкам в системе 3fit^®-Push

реализовано не за счет металлического зажима, а при помощи спе-

циально разработанной системы с удерживающим клином. Это по-

зволяет избежать концентрации напряжений в месте зажима трубы.

Задача зажима — лишь активировать функцию удерживающего

клина!

Откалиброванная и зачищенная от заусенцев труба системы

MultiFit^®-Flex или медная труба в пластиковой оболочке вставляется

в фитинг 3fit^®-Push до упора. Конец трубы должен быть визуально

заметным в смотровом окошке.

Зажим фиксирует вставленный конец трубы до тех пор, пока на про-

водку не подается давление. В процессе фиксации зажим

проталкивает удерживающий клин в паз, предусмотрен-

ный в корпусе, где удерживающий клин фиксируется

и окончательно зажимает трубу в фитинге 3fit-Push

корпус

так, что труба не может выскочить из фитинга. Это

уплотнительные кольца

и есть функция удерживающего клина.

В результате сдвига конец трубы частично исчеза-

ет в смотровом окошке, что является визуальным

подтверждением того, что удерживающий клин

зафиксирован. Тем самым LF-функция зафикси-

рована.

LF-функция

смотровое окошко

зажим

удерживающий клин

труба

3fit^®-Push — инновация

Фитинги системы

3fit^®-Push изготавливаются из высококаче-

ственных медных сплавов. Этот инновационный метод соединения

для гибких трубопроводов — великолепное дополнение к пресс-

соединениям и может использоваться в различных областях при-

менения .

Фитинги системы 3fit^®-Push (серия 23000) для питьевой воды

и отопительных систем

Уплотнение фасонной детали из EPDM. Фитинги системы 3fit^®-Push

в пластиковой оболочке с внешней стороны промаркированы надпи-

сью “SANHA”. Проверено и допущено DVGW и другими международ-

ными сертифицирующими органами. Они подходят для использо-

вания со всеми трубами системы MultiFit^®-Flex и медными трубами

в пластиковой оболочке (Q-Tec, Cusmart, cuprotherm CTX) в различ-

ных областях (см. табл. стр. 22/23).

Условия эксплуатации для фитингов системы 3fit^®-Push

Внешний диаметр трубы

Рабочее давление

Фитинги системы SANHA^®

Рабочая температура

Вода и водные растворы

Фитинг системы 3fit^®-Push

с уплотнительным кольцом

-30 °C - +95 °C

∅ ≤ 20 mm

16 бар

из EPDM

16

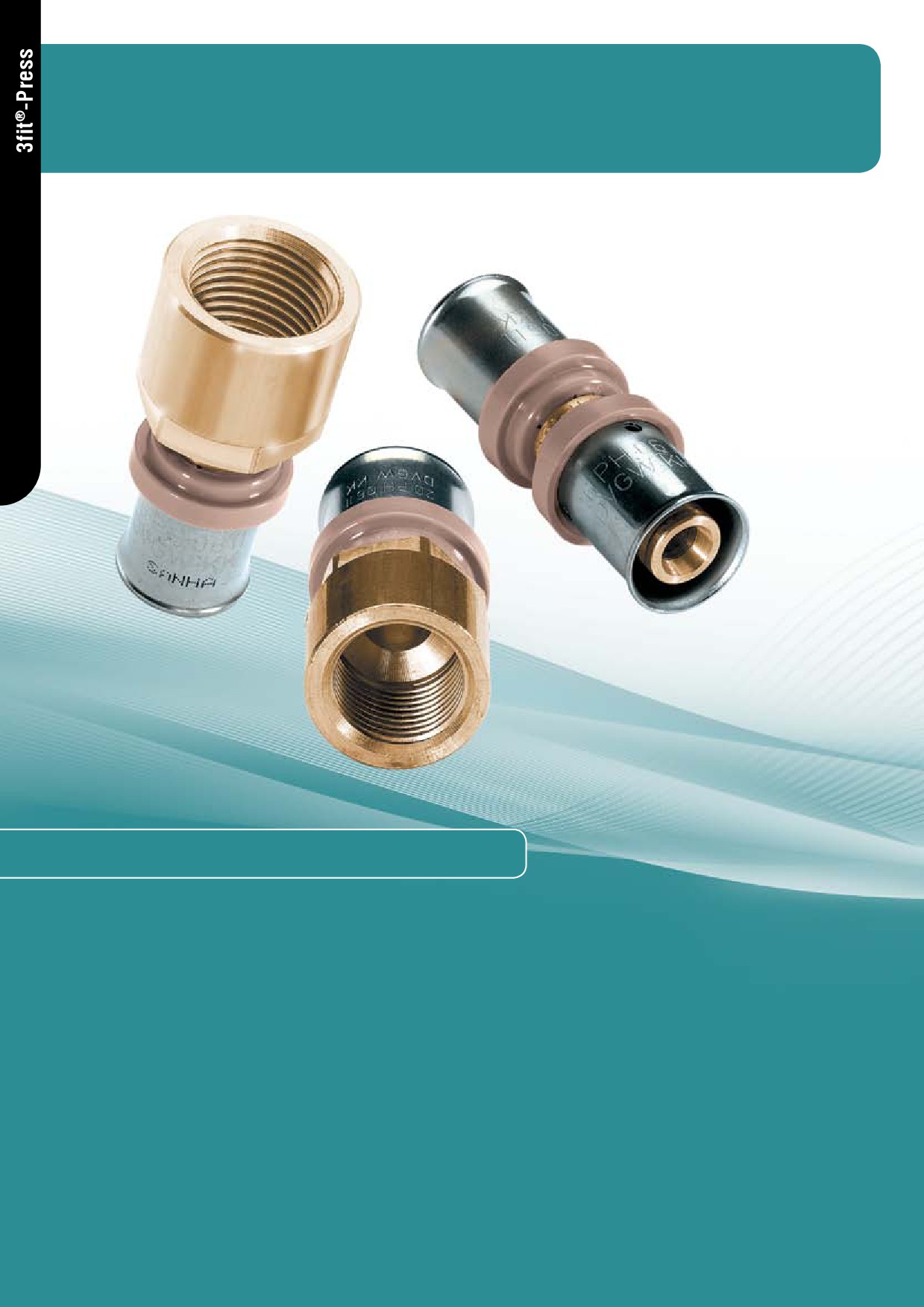

Система 3fit^®-Press

Высокая гибкость при максимальной надежности

Преимущества системы

Высокая гибкость!

Фитинг системы 3fit^®-Press идеально комбинируется с гибкими трубами системы MultiFit^®-Flex “SANHA”

и делает возможным быструю и несложную установку систем питьевого водоснабжения и отопления.

Свободный выбор пресс-инструментов!

Подходит для всех пресс-насадок для металлопластиковых труб с оригинальным ТН-контуром.

Высокая надежность за счет металлов!

Фитинги системы 3fit^®-Press из латуни, стойкой к обесцинкиванию, с пресс-гильзой из нержавеющей стали

толщиной 0,8 мм. Благодаря этому пресс-соединение обладает большой предельно допустимой нагрузкой

и надежностью.

Все под контролем!

Через смотровое окошко в пресс-гильзе гарантируется, что при монтаже сразу можно контролировать пра-

вильную фиксацию трубы и тем самым гарантируется надежное соединение.

Широкий ассортимент!

Широкий ассортимент для диаметров от 14 мм до 63 мм для питьевой воды, отопления, сжатого воздуха,

систем кондиционирования и промышленного использования.

17

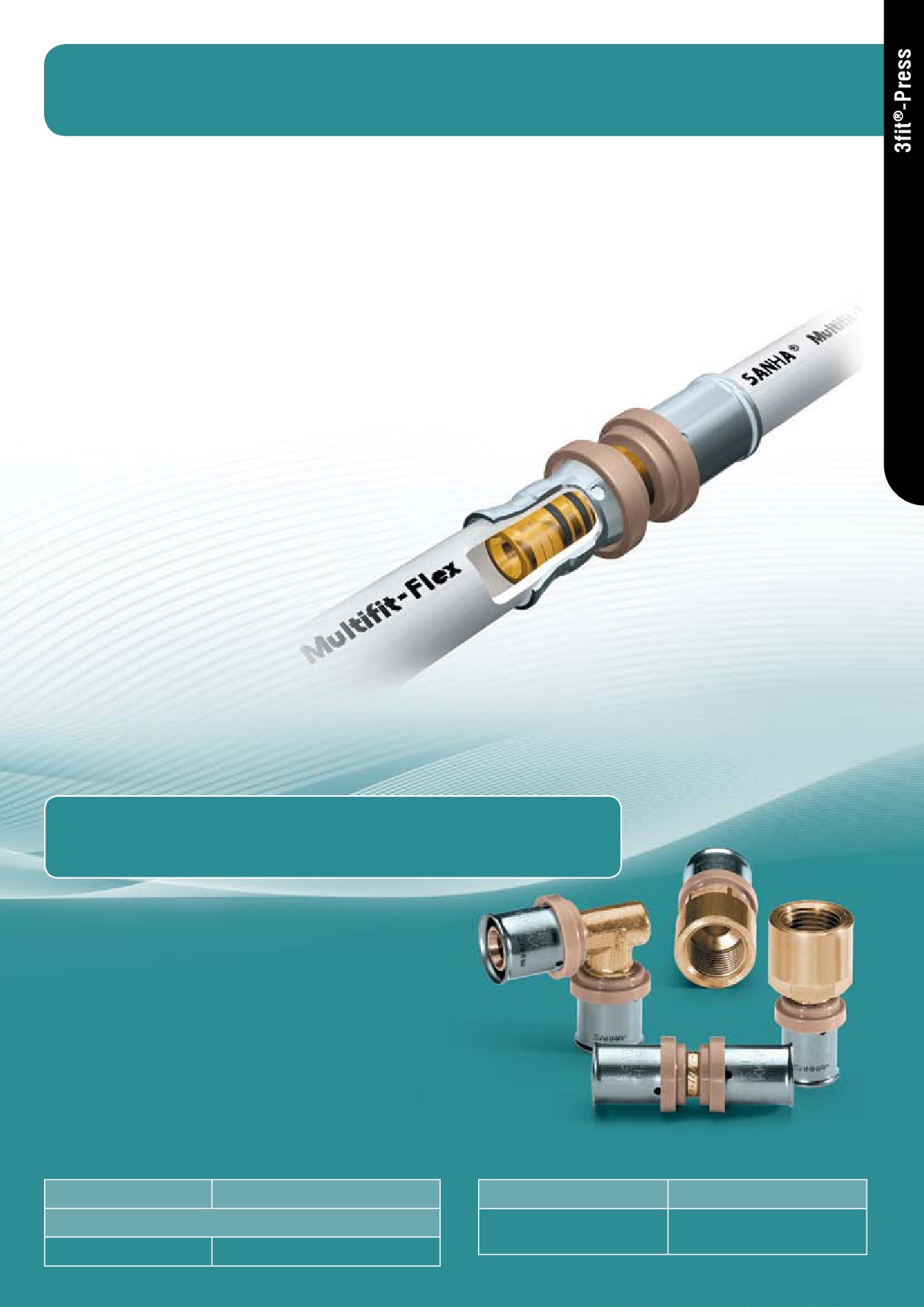

Пара движений — и совершенное соединение готово

Принцип действия фитингов системы 3fit^®-Press

Система 3fit^®-Press делает монтаж простым и надежным.

Трубы системы MultiFit^®-Flex или медные трубы в пластиковой

оболочке вставляются в фитинг 3fit^®-Press до упора. При этом

в смотровое окошко отчетливо видно — труба вставлена до конца.

При прессовании все внешние гильзы, труба и внутренний шту-

цер прочно соединяются друг с другом. Двойные уплотнительные

кольца гарантируют длительную герметичность системы.

Как и все продукты “SANHA”, фитинги 3fit^®-Press совместимы со

всеми инструментами. Все пресс-насадки для металлополимер-

ных труб совместимы с оригинальным ТН-контуром для каждого

размера.

3fit^®-Press — пресс-соединение

для гибких трубопроводов

Фитинги изготавливаются из медного сплава из материала CW617N.

Этот зарекомендовавший себя способ соединения для гибких тру-

бопроводов — великолепное дополнение к металлическим пресс-

соединениям и может использоваться для различных областей при-

менения.

Уплотнение из EPDM. Фитинги системы в пластиковой оболочке с

внешней стороны промаркированы надписью “SANHA”. Проверено

и допущено DVGW, отечественным ГОСТ-Р, СЭЗ Минздравом РФ и

другими международными сертифицирующими органами. Они под-

ходят для использования со всеми трубами системы в различных

областях (см табл. стр. 22/23).

Условия эксплуатации для фитингов 3fit^®-Press

Внешний диаметр трубы

Рабочее давление

Фитинги SANHA^®

Рабочая температура

Вода и водные растворы

Фитинги 3fit^®-Press с уплот-

-30 °C - +95 °C

нительным кольцом из EPDM

∅ ≤ 63 мм

16 бар

Вид резьбы: резьба R/Rp согласно EN 10226;

резьба G согласно EN/ISO 228.

19

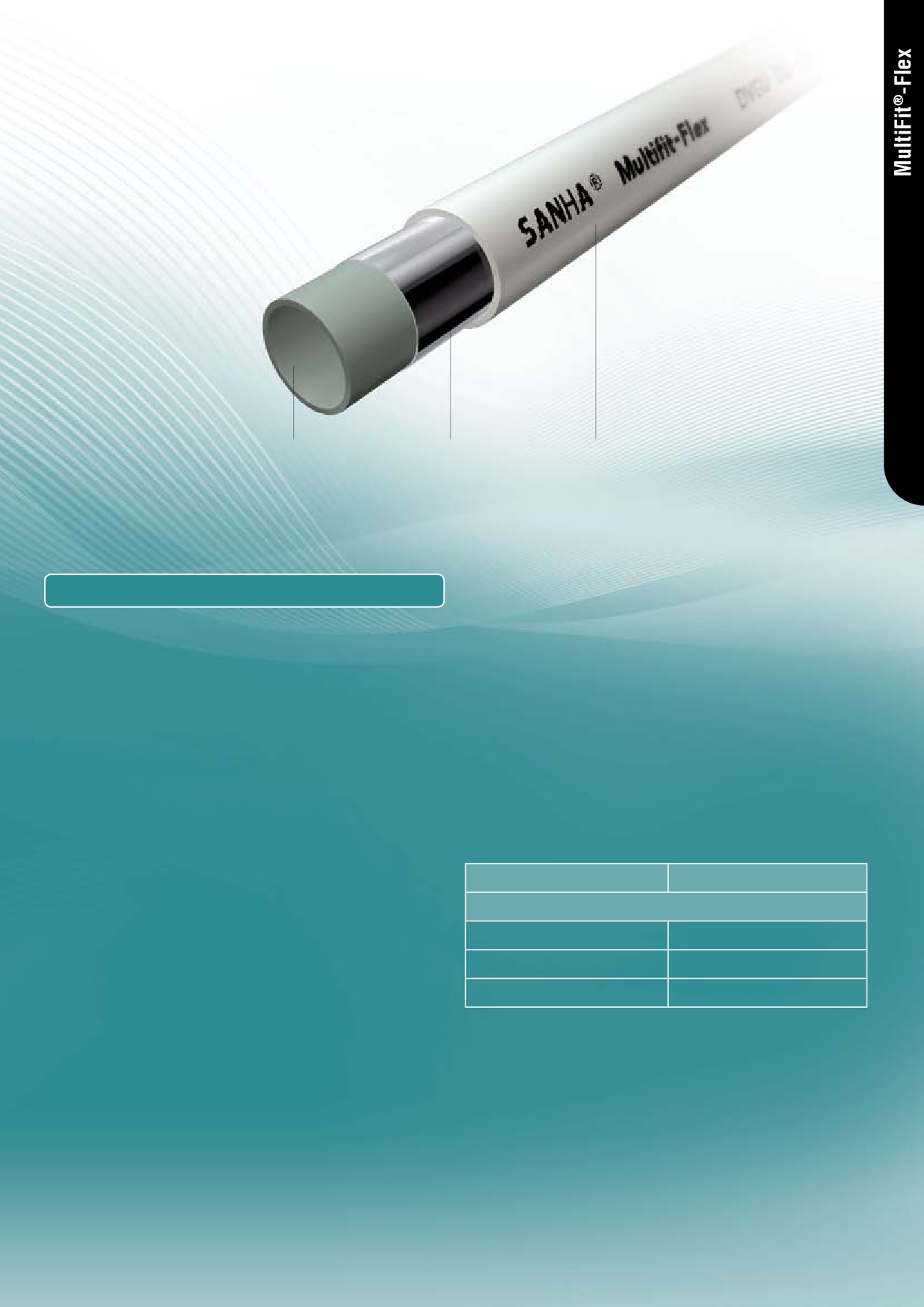

Конструкция трубы MultiFit^®-Flex

Гигиеничный пластик

Слой алюминия,

Прочный пластик

внутри трубы

предотвращающий

снаружи

доступ кислорода

Технические характеристики

Трубы системы MultiFit^®-Flex

Труба системы MultiFit^®-Flex в защитной трубе красного

Высококачественные трубы системы “Made in Germany”.

или синего цвета (серия 23200) от 16 мм до 20 мм

Сертифицированы DVGW

• 16,0 мм x 2,0 мм (в бухтах по 75 м)

Цвет трубы: белый

• 20,0 мм x 2,0 мм (в бухтах по 75 м)

Цвет шрифта: черный

Труба системы MultiFit^®-Flex, заизолирована на толщину 9 мм

Маркировка на трубе MultiFit^®-Flex:

(серия 23300) от 16 мм до 20 мм

>I< XXX m “SANHA” MultiFit^®-Flex PE-RT/AL/PE-HD

• 16,0 мм x 2,0 мм (в бухтах по 50 м)

DVGW SVGW KOMO размеры SKZ A 275

• 20,0 мм x 2,0 мм (в бухтах по 50 м)

70°/10 bar/max. 95° Made in Germany

Дата/Время/Производственная линия № /Партия № >I<

Эксплуатационные условия для труб системы MultiFit^®-Flex

Трубы системы MultiFit^®-Flex поставляются в следующих параме-

в воде и водных растворах

трах и исполнении:

Труба системы MultiFit^®-Flex (серия 23000) от 14 мм до 32 мм

Производственное давление

Производственная температура

• 14,0 мм x 2,0 мм (в бухтах по 200 м)

• 16,0 мм x 2,0 мм (в бухтах по 200 м)

Вода и водные растворы

• 20,0 мм x 2,0 мм (в бухтах по 100 м)

• 26,0 мм x 3,0 мм (в бухтах по 50 м)

16 бар

+25 °C

• 32,0 мм x 3,0 мм (в бухтах по 50 м)

13 бар

+50 °C

Труба системы MultiFit^®-Flex (серия 23100) от 16 мм до 63 мм

10 бар

+70 °C

• 16,0 мм x 2,0 мм (отрезками по 5 м)

• 20,0 мм x 2,0 мм (отрезками по 5 м)

• 26,0 мм x 3,0 мм (отрезками по 5 м)

• 32,0 мм x 3,0 мм (отрезками по 5 м)

• 40,0 мм x 3,5 мм (отрезками по 5 м)

• 50,0 мм x 4,0 мм (отрезками по 5 м)

• 63,0 мм x 4,5 мм (отрезками по 5 м)

20

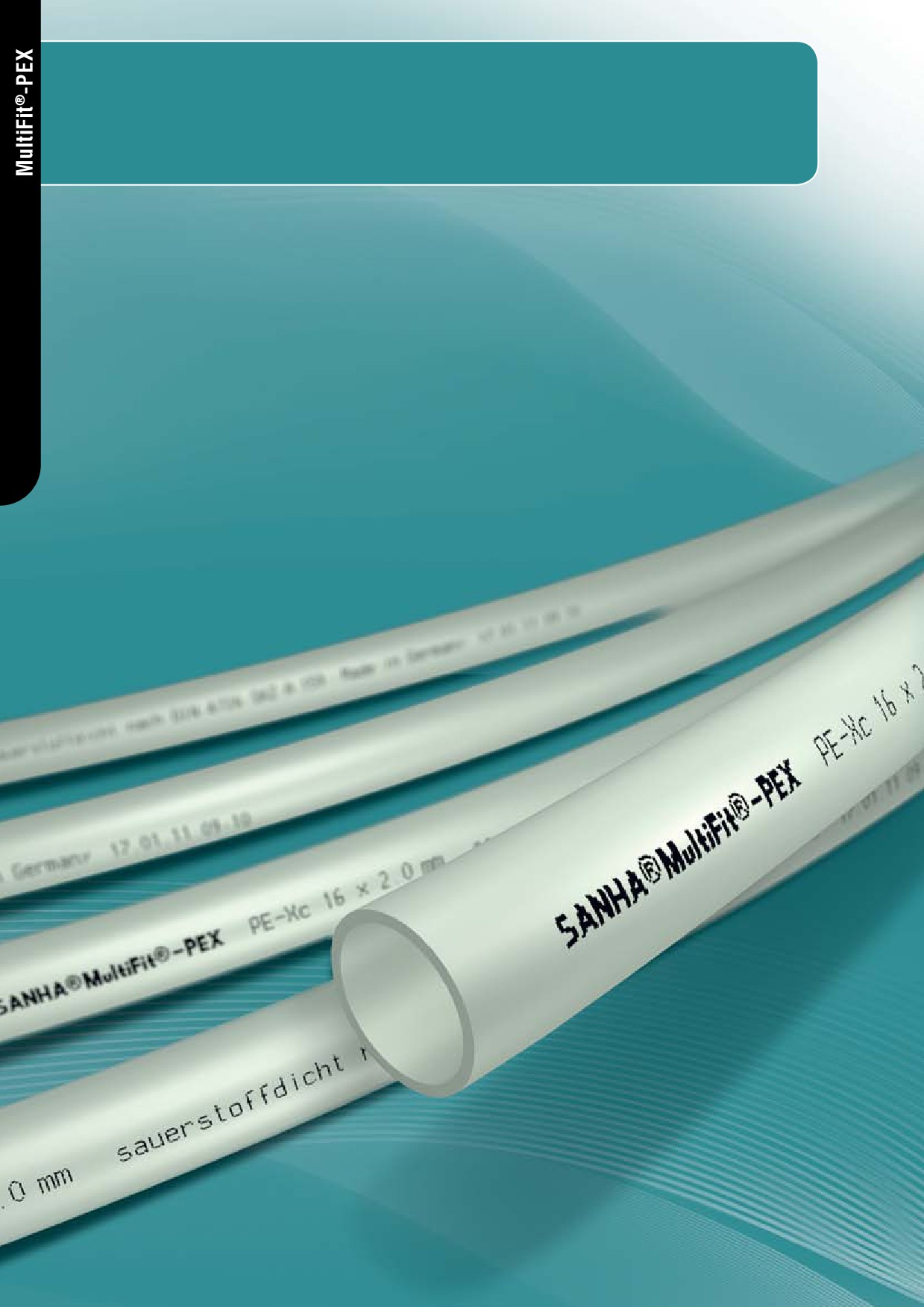

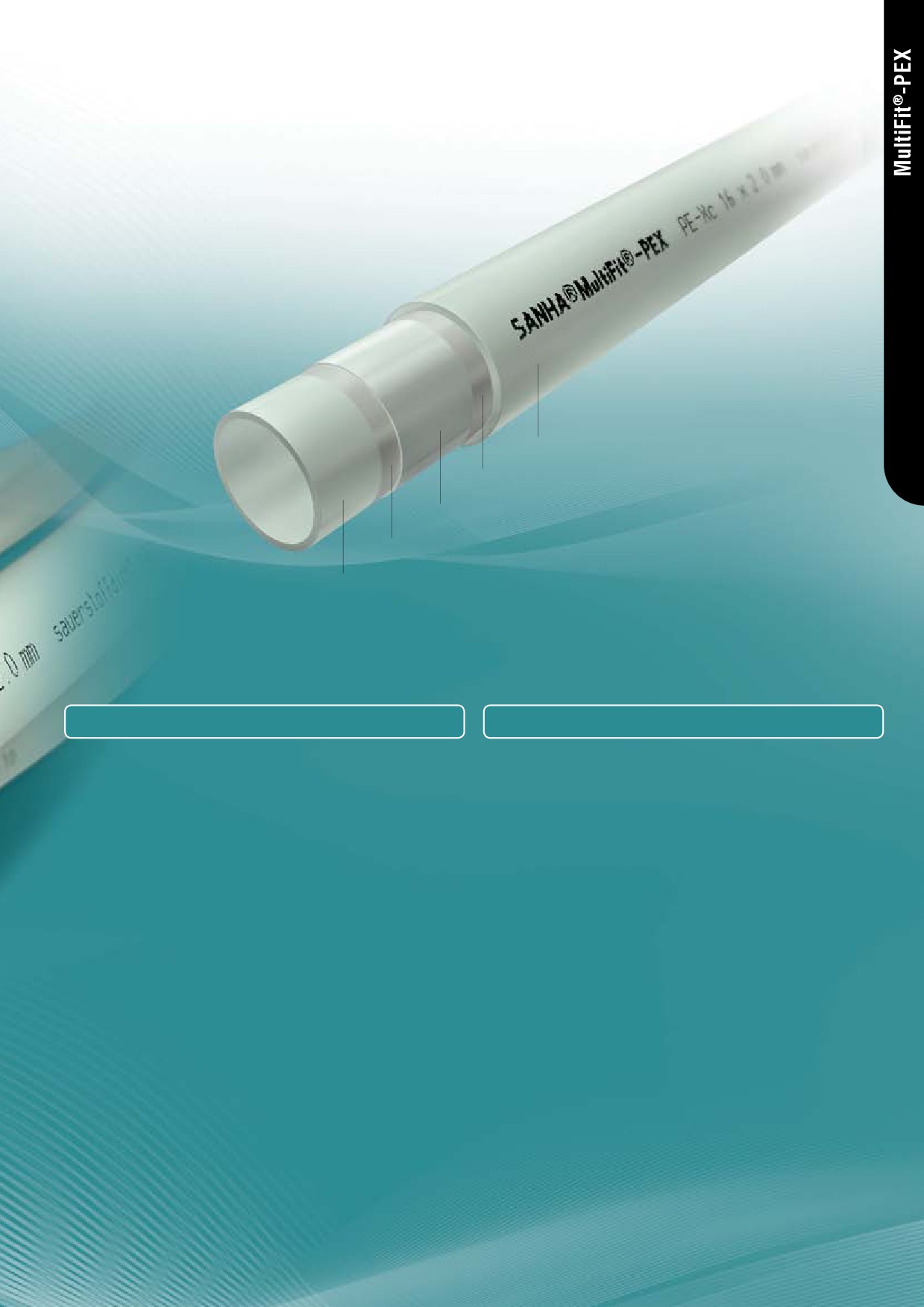

Системные трубы MultiFit-PEX

максимальная энергоэффективность

- идеально для 3fit-Push и 3fit-Press

Новый системный продукт от SANHA, полимерная труба для применения в системах

отопления, артикул 23400. Производится из поперечно сшитого политэтилена, тип PE-

Xc, с внутренним антидиффузионным слоем из полиэфира EVOH. Отличается повы-

шенной гибкостью и стойкостью к высоким температурам, а также универсальностью

в монтаже за счёт применения традиционных пресс-фитингов SANHA 3Fit-Press или

«пуш» фитингов 3Fit-Push.

Оптимальны для применения в панельных системах, таких как «тёплый пол», стенах

или потолках для охлаждения воздуха при помощи холодной воды. При этом мак-

симально экономяться энергоресурсы и обеспечивается поддержка благоприятной

экологии.

21

защитный слой PE-Xc

полимерный материал для герметичного соединения

защитный слой от проникновения кислорода

полимерный материал для герметичного соединения

слой PE-Xc

Преимущества использования

Технические параметры

максимальная допустимая температура - 110 градусов Цельсия

– антидиффузионная защита от проникновения кислорода бла-

при номинальном давлении 6 бар (краткосрочно)

годаря внутреннему слою из EVOH, в строгом соответствии с

максимальная рабочая температура - 95 градусов Цельсия при

DIN 4726, ГОСТ 18599-2001 и ГОСТ 52134-2003

номинальном давлении 6 бар (не более 100 часов)

- исключительная стойкость к коррозиям всех типов, структур-

нормативная рабочая температура - 70 градусов Цельсия при

ные изменения РЕ-Хс абсолютно исключены

номинальном давлении 6 бар (долговременно)

- абсолютно гладкая внутренняя поверхность исключает обра-

зование отложений

- стабильная устойчивость к воздействию многочисленных

В настоящее время доступны:

химических соединений (более детальная информация предо-

- диаметр16х2 мм (артикул № 12340016, бухты 200 м)

ставляется по Вашему запросу)

- диаметр 20х2 мм (артикул №12340020, бухты 100 м)

- стабильная устойчивость к высоким температурам и дав-

Производственная программа будет расширена до 63 мм.

лениям

- высокая степень надежности благодаря системным фитин-

гам 3 Fit Press и 3 Fit Push

- дополнительные рабочие преимущества благодаря уникаль-

ной легкости продукта

- монтаж в узком диапазоне радиуса гибки и высокая эла-

стичность предоставляют дополнительные удобства при ин-

сталляции

- пригодна для прокладки в особо сложных условиях

- гигиенически безупречна

///////////////////////////////////////
