SANHA (Системы трубопроводов). Краткий каталог

Системы из нержавеющей стали

для всех областей применения

Система из нержавеющей стали NiroSan® от SANHA в сравнении с прочими системами имеет абсолютную универ-

сальность применения. Удобная для монтажника возможность комбинировать различные системные трубы NiroSan®

и NiroTherm® согласно DVGW GW 541 или EN 10312 и системные фитинги NiroSan® в соответствии с ситуацией на

конкретном объекте позволяет быстро находить оптимальные решения. Производственная программа охватывает

все ходовые диаметры от 15 до 108 мм, включая специальные серии продукции с дополнительной обработкой по-

верхности (без силикона), а также для промышленного применения и газоснабжения. Все трубы и фитинги, выпол-

ненные из нержавеющей стали, производятся на собственных заводах в Германии - в Берлине и Шмидефельде, об-

ладают уникальной функциональностью и комплексом преимуществ, которые позволяют экономить время и деньги.

Преимущества продукции серии NiroSan®

a combipress - эксклюзивно от SANHA:

• Совместимость инструментов, т.е. прессование посредством пресс-насадок или пресс-хомутов с оригинальным

контуром SA/V/M до 54 мм. Благодаря этому отсутствует риск использования недопустимых инструментов и

ошибок при монтаже, повышается надёжность.

• Не запрессовано - негерметично (сертифицированная принудительная негерметичность перед прессованием

в уплотнениях EPDM и HNBR).

• „Push & Stay“ для простого надёжного монтажа в любом положении

a Идеально очищенная и пассивированная поверхность труб и фитингов для повышенной коррозионной стойкости

и гигиеничности

a Широкий ассортимент от 15 до 108 мм Надёжное неразъёмное соединение с трубами из нержавеющей

стали NiroSan®

• NiroSan® (1.4404)

• NiroSan®-ECO (1.4404), с оптимизированной экономичной толщиной стенок

• NiroSan®-F (1.4521), без содержания никеля

• NiroTherm® (1.4301), не для питьевой воды. Для отопления и др. технических трубопроводов

a Резьба по EN 10226 или ISO7/1 тип R и Rp

Области применения

a Питьевое водоснабжение

•

a Системы пожаротушения

• • •

a Природный газ, жидкий газ (до PN5)

•

a Отопление

• • •

a Спринклерные установки

• • •

a Технические газы

• • •

a Технические жидкости

• • •

a Инертные газы

• • •

a Парогенераторы низкого давления*

•

a Системы солнечного отопления • •

a Трубопровод водяного охлаждения

• • •

a Системы централизованного

•

a Пневматические системы

• • • •

a Судостроение

• •

теплоснабжения *

NiroSan®

•

NiroSan® Gas

•

NiroSan® Industry

• NiroSan® SF

•

Соблюдайте положения технической документации и инструкции по монтажу.

* В зависимости от давления и температуры. Обращайтесь к нашим техническим консультантам,

тел.

+7-495-252-02-29, +7-495-229-53-49 или technics-rus@sanha.com

6

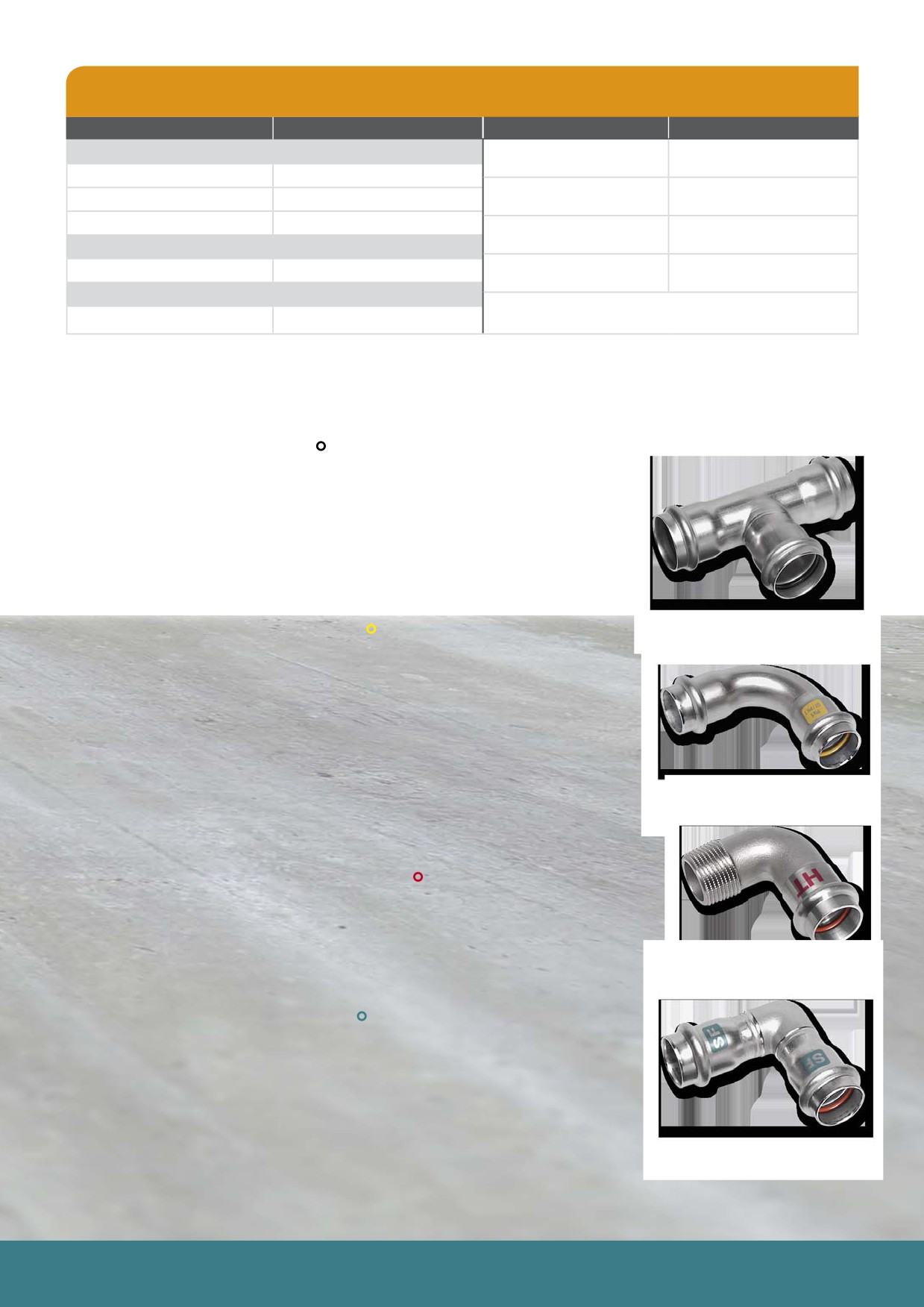

Условия эксплуатации пресс-соединений NiroSan®

Наружный диаметр трубы

Рабочее давление

Системные пресс-фитинги SANHA

Рабочая температура

Вода и водные растворы

NiroSan® c уплотнительным

-30 °C - +120 °C

кольцом EPDM

d ≤ 22 мм

40 бар

NiroSan® Gas c уплотнительным

-20 °C - +70 °C

d = 28 - 35 мм

25 бар

кольцом HNBR

d = 42 - 108 мм

16 бар

NiroSan® Industry c уплотни-

-20 °C - +200 °C

тельным кольцом FKM

(в зависимости от среды)

Горючие газы

NiroSan® SF с уплотнительным

-20 °C - +200 °C

d ≤ 108 мм

5 бар

кольцом FKM

(в зависимости от среды)

Технические газы (нетоксичные, негорючие)

Резьба: Трубная резьба: R/Rp по EN 10226,

d ≤ 108 мм

16 бар

Крепёжная резьба (UWM): G по ISO 228

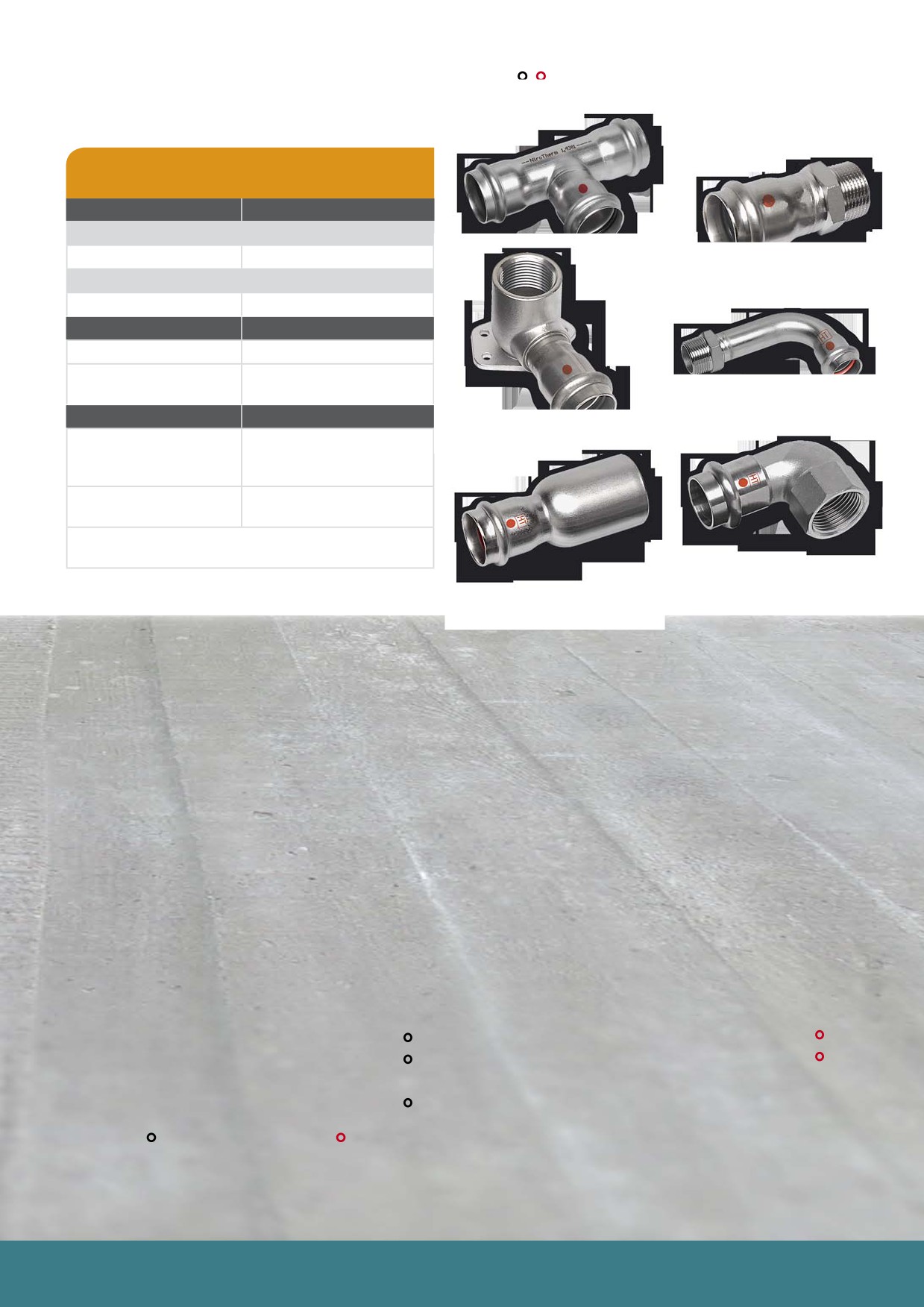

NiroSan® (Серия 9000)

∫

Системные фитинги NiroSan® изготавливаются из нержавеющей стали марки 1.4404

(фасонные детали) и 1.4408 (резьбовые детали, прецизионное литьё из нержавеющей

стали). Комплектуются уплотнениями чёрного цвета из EPDM, испытанными по DVGW

GW 541, W 534, имеющими допуск DVGW, OVGW, SVGW, ГОСТ Р и других международ-

ных центров сертификации.

NiroSan® Gas (Серия 17000)

∫

Системные фитинги из нержавеющей стали NiroSan® Gas для газов по DVGW G 260 и

внутренних трубопроводов для газа по DVGW G 600 (TRGI) и TRF. Они изготавливаются

из нержавеющей стали марки 1.4404 (фасонные детали) и 1.4408 (резьбовые детали,

прецизионное литьё из нержавеющей стали), комплектуются уплотнениями жёлтого

цвета из HNBR, имеют на внешней стороне маркировку „PN5/GT5 бар“, нанесённую

жёлтой краской, и испытаны по DVGW G 5614. Системные фитинги из нержавеющей

стали NiroSan® Gas имеют допуск DVGW, OVGW, SVGW, ГОСТ Р и других международ-

ных центров сертификации.

NiroSan® Industry (Серия 18000)

∫

Системные фитинги из нержавеющей стали NiroSan® Industry для промышленного при-

менения с красными уплотнениями из специального эластомера FKM имеют на внешней

стороне дополнительную маркировку „HT“, нанесённую красной краской.

NiroSan® SF (Серия 19000)

∫

Системные фитинги из нержавеющей стали NiroSan® SF без содержания силикона, не со-

держат остаточных масел, оснащены красными уплотнениями FKM без содержания сили-

кона и имеют на внешней стороне дополнительную маркировку „SF“, нанесённую зелёной

краской. Все фитинги и трубы упаковываются по отдельности, что гарантирует отсутствие

силикона в течение всего процесса транспортировки вплоть до монтажа.

7

Системные пресс-фитинги NiroTherm®

Защищённые от коррозии - надёжные - практичные

В зонах, подверженных образованию повышенной влажности (напр., в стяжке пола), при применении систем из

углеродистой стали с нарушенной или некачественно смонтированной изоляцией возможна коррозия внешней

поверхности. Поэтому, в соответствии с требованиями всех государственных стандартов и технических регла-

ментов, а также соответствующих инструкций SANHA по изоляции*, используемые в данном случае монтажные

системы должны иметь внешнюю защиту от контакта с водой. Такая антикоррозийная защита не требует много

времени и трудозатрат, но всё же на практике требует повышенного внимания к этому вопросу у монтажных

компаний. Наши новые системные пресс-фитинги из нержавеющей стали NiroTherm® Premium (Материал №

1.4301, AISI 304) - это надёжное и безопасное решение, в частности, для влажных зон. Системные пресс-

фитинги NiroTherm® идеально сочетаются с системными трубами SANHA всех серий NiroSan® или NiroTherm®.

Защита от коррозии внешней поверхности: Используемая компанией SANHA нержавеющая сталь 1.4301

(AISI 304) обладает максимальной защитой от коррозии внешней поверхности. Это позволяет уменьшить расходы на

внешнюю изоляцию, которая необходима при работе с углеродистой сталью. Таким образом, NiroTherm® является

очень практичной и надёжной альтернативой класса «премиум» системам из углеродистой стали.

Экономия времени и финансов: Благодаря высокой коррозионной стойкости и меньшим расходам на изоляцию,

наиболее трудозатратные монтажные работы сведены к минимуму, что позволяет монтажной компании экономить

расходы и повышает её шансы на выигрыш тендеров и заключение договоров.

Универсальность и гибкость: У нас широкий ассортимент продукции. Кроме пяти видов труб из нержавеющей

стали (см. стр. 8), мы предлагаем различные системные пресс-фитинги, например, для промышленного применения

или применения в условиях высоких температур, такие, как NiroTherm® Industry с красным уплотнительным кольцом

FKM, устойчивым к действию высоких температур с маркировкой „HT“.

Made in Germany: Все системы из нержавеющей стали производятся на наших заводах в Берлине (трубы) и

Шмидефельде (фитинги). Естественно, эти заводы сертифицированы в соответствии с ISO, что позволяет нам

гарантировать стабильно высокое качество.

* Специальные рекомендации по защите от коррозии систем из углеродистой стали SANHA®-Therm

можно получить у наших технических консультантов, тел. +7-495-252-02-29, +7- 495-229-53-49

или technics-rus@sanha.com

9

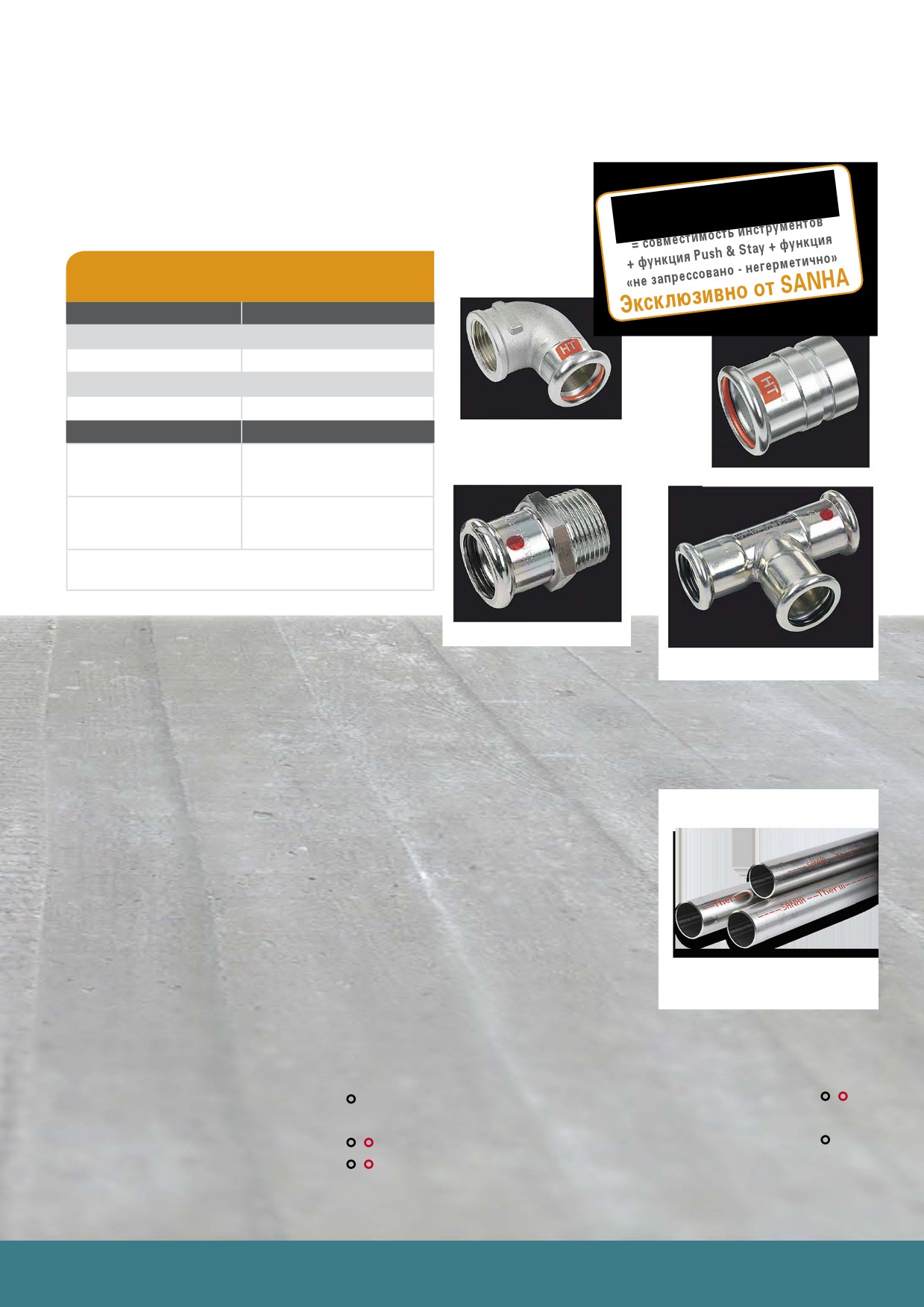

NiroTherm® (Серия 91000 и 98000)

∫ ∫

Системные пресс-фитинги из нержавеющей ста

Условия эксплуатации системных пресс-фитингов

NiroTherm® и NiroTherm® Industry

Наружный диаметр трубы

Рабочее давление

Вода и водные растворы

d ≤ 108 мм

16 бар

Технические газы (нетоксичные, негорючие)

d ≤ 108 мм

16 бар

Исполнение / серия

Рабочая температура

NiroTherm®

-30 °C - +120 °C

NiroTherm® Industry

-20 °C - +200 °C

(в зависимости от среды)

Исполнение / серия

маркировка

NiroTherm®

NiroTherm®“

„Диаметр“

„Идентификационный код“

NiroTherm® Industry

„Диаметр“

„Идентификационный код“

Резьба: Трубная резьба: R/Rp по EN 10226,

Крепёжная резьба (UWM): G по ISO 228

Преимущества продукции се

a combipress - эксклюзивно от SANHA:

• Совместимость инструментов, т.е. прессование посредством пресс-насадок или пресс-хомутов с оригинальным

контуром SA/V/M до 54 мм. Благодаря этому отсутствует риск использования недопустимых инструментов и

ошибок при монтаже, повышается надёжность.

• Не запрессовано - негерметично (сертифицированная принудительная негерметичность перед прессованием

в уплотнениях EPDM и HNBR).

• „Push & Stay“ для простого надёжного монтажа в любом положении

a Идеально очищенная и пассивированная поверхность труб и фитингов для повышенной коррозионной стойкости и

гигиеничности

a Широкий ассортимент от 15 до 108 мм в т.ч. 64 мм

a Надёжное неразъёмное соединение с трубами из нержавеющей стали NiroSan®

• NiroSan® (1.4404)

• NiroSan®-ECO (1.4404), с оптимизированной толщиной стенок

• NiroSan®-F (1.4521) без содержания никеля

• NiroTherm® (1.4301), не для питьевой воды

a Резьба по EN 10226 или ISO7/1 тип R и Rp

Области применения

a Промышленные установки*

•

a Системы отопления открытого и закрытого типаn

•

a Пневматические системы без ограничения

•

a Системы охлаждения открытого и закрытого типа

•

a Пневматические системы до класса чистоты воздуха

класса чистоты воздуха

5 (содержание масел не более 25 мг/м³)

•

NiroTherm®

•

NiroTherm® Industry

•

Соблюдайте положения технической документации и инструкции по монтажу.

* В зависимости от давления и температуры. Обратитесь к нашим техническим консультантам,

тел. +7-495-252-02-29, +7-495-229-53-49 или technik-rus@sanha.com

10

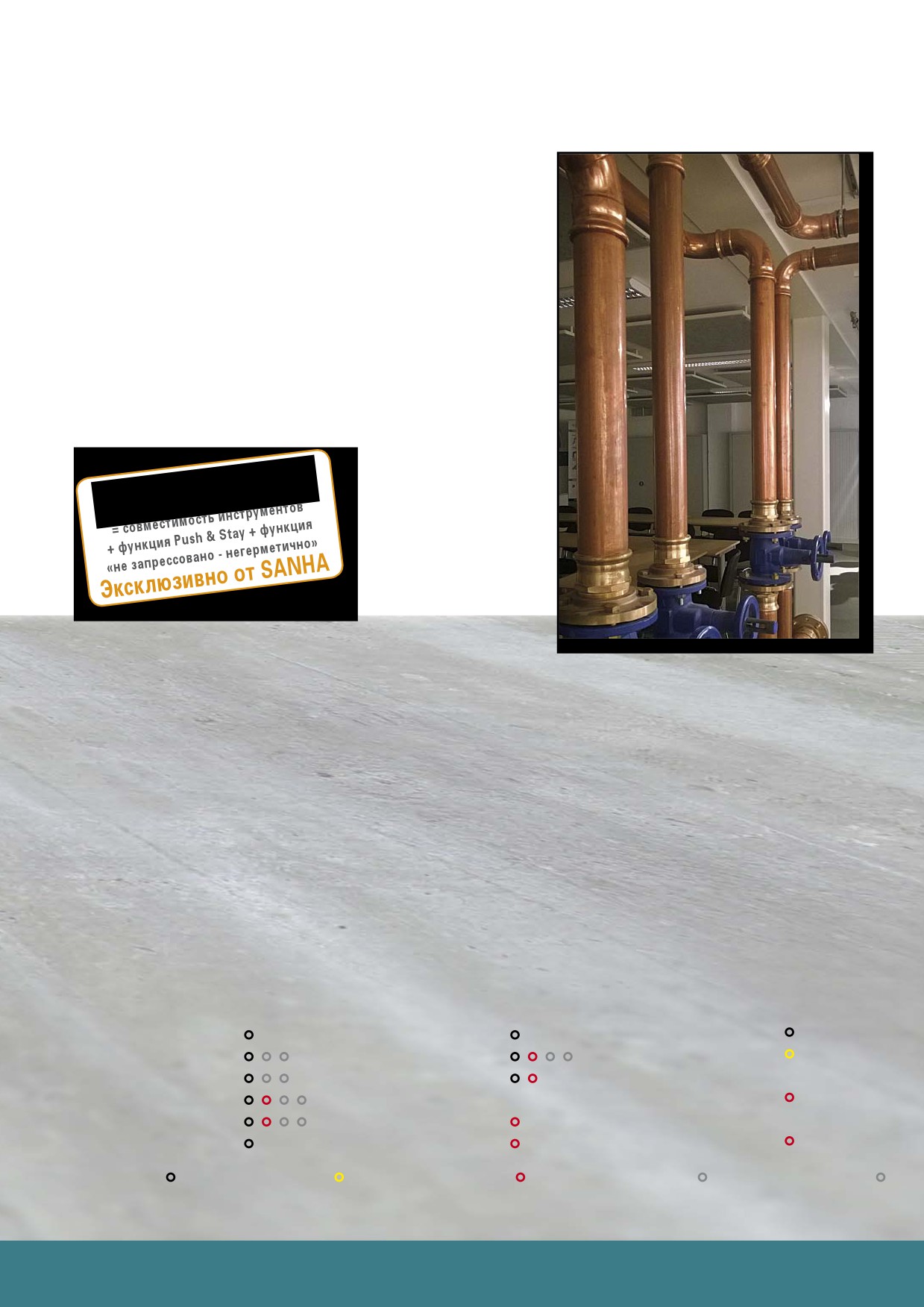

SANHA®-Press системные

пресс-фитинги из меди

Продукция серии SANHA®-Press отличается простотой и

надёжностью, являясь оптимальным решением для

применения в жилых и коммерческих зданиях - от

водопроводов питьевой воды и систем отопления до

газовых и солнечных установок. Она идеально сочетает-

ся с серией PURAPRESS из кремнистой бронзы без

содержания свинца, для безопасных и перспективных

водопроводов питьевой воды. Все системные пресс-

фитинги SANHA®-Press выполнены для медных труб по

EN 1057, DVGW GW 392 или ГОСТ Р 52318-2005 и имеют

допуск DVGW, ÖVGW, SVGW, ГОСТ Р и других междуна-

родных центров сертификации.

Преимущества продукции серии SANHA®-Presse

a combipress - эксклюзивно от SANHA:

• Совместимость инструментов, т.е. прессование посредством пресс-насадок или пресс-хомутов с оригинальным

контуром SA/V/M до 54 мм. Благодаря этому отсутствует риск использования недопустимых инструментов и

ошибок при монтаже, повышается надёжность.

• Не запрессовано - негерметично (сертифицированная принудительная негерметичность перед прессованием

в уплотнениях EPDM и HNBR).

• „Push & Stay“ для простого надёжного монтажа в любом положении

a Идеально очищенная поверхность труб и фитингов для повышения коррозионной стойкости и гигиеничности

a Широкий ассортимент от 12 до 108 мм в т.ч. 64 и 67 мм

a Надёжное неразъёмное соединение с медными трубами по EN 1057, GW 392 или ГОСТ Р 52318-2005

Области применения

a Питьевое водоснабжение

a Спринклерные установки

a Судостроение

•

•

•

a Отопление

a Инертные газы

a Природный газ, жидкий газ

•

• • •

• • • •

a Технические жидкости

a Трубопровод водяного

(до PN5)

• • •

• •

охлаждения

a Парогенераторы низкого

•

a Системы солнечного отопления • • • •

a Пневматические системы

a Нефтепродукты (мазут)

давления

• • • •

•

a Системы пожаротушения

a Дизельное топливо

a Системы централизованного

•

•

•

SANHA®-Press •

SANHA®-Press Gas

• SANHA®-Press Solar

• SANHA®-Press Chrom

• SANHA®-Press White

•

Соблюдайте положения технической документации и инструкции по монтажу.

11

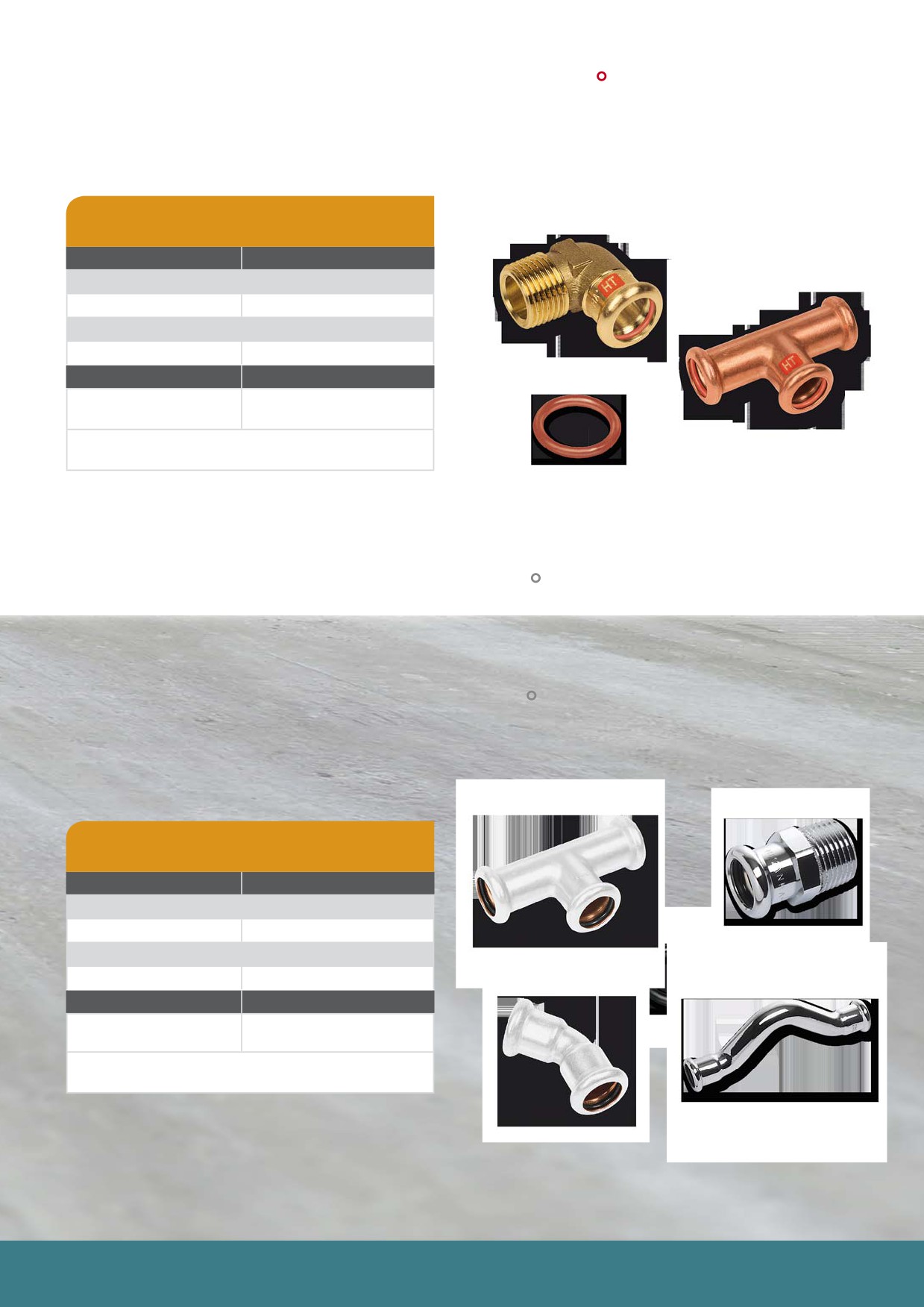

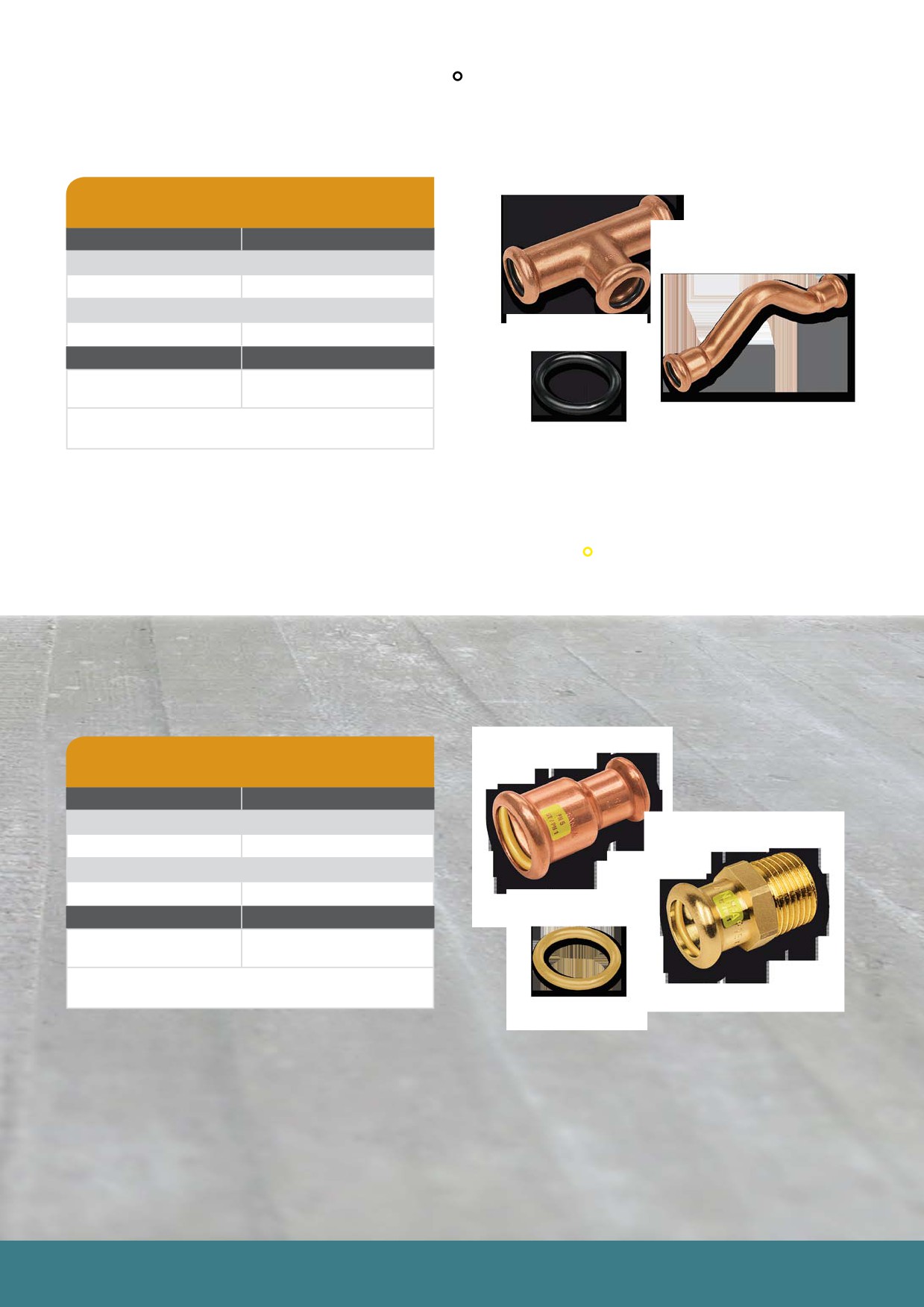

SANHA^®-Press (Серия 6000)

∫

Медные системные пресс-фитинги с чёрными уплотнительными кольцами EPDM для

водопроводов питьевой воды и систем отопления.

Условия эксплуатации

SANHA®-Press из меди

Наружный диаметр трубы

Рабочее давление

Вода и водные растворы

d ≤ 108 мм

16 бар

Технические газы (нетоксичные, негорючие)

d ≤ 108 мм

16 бар

SANHA®-Press

Рабочая температура

SANHA®-Pressc уплотнитель-

-30 °C - +120 °C

ным кольцом EPDM

Резьба: Трубная резьба: R/Rp по EN 10226,

Крепёжная резьба (UWM): G по ISO 228

SANHA^®-Press Gas (Серия 10000 и 11000)

∫

Системные пресс-фитинги из меди и медных сплавов с жёлтыми уплотнительными кольцами HNBR для

горючих газов по DVGW G 260 и газораспределительного трубопровода в зданиях по DVGW G 600 (TRGI) и

TRF. Испытаны DVGW G 5614 и с допуском DVGW, OVGW, SVGW, ГОСТ Р и других международных центров

сертификации. Фитинги SANHA-Press Gas имеют на внешней стороне маркировку „PN5 - GT/PN 1“, нанесённую

жёлтой краской. Для ещё большей надёжности жёлтое уплотнение HNBR сертифицировано для применения

при температуре до 100°C.

Условия эксплуатации SANHA®-Press Gas

из меди и медных сплавов

Наружный диаметр трубы

Рабочее давление

Горючие газы

d ≤ 54 мм

5 бар

Технические газы (нетоксичные, негорючие)

d ≤ 54 мм

16 бар

SANHA®-Press

Рабочая температура

SANHA®-Press Gas c уплотни-

-20 °C - +75 °C

тельным кольцом HNBR

Резьба: Трубная резьба: R/Rp по EN 10226,

Крепёжная резьба (UWM): G по ISO 228

12

SANHA^®-Press Solar (Серия 12000 и 13000)

∫

Фитинги SANHA®-Press Solar из меди и медных сплавов с красными уплотнительными кольцами FKM для

солнечных и высокотемпературных установок и пневматических систем. Они имеют на внешней стороне до-

полнительную маркировку „HT“, нанесённую красной краской. Рабочая температура красных уплотнительных

колец FKM составляет до 200°C.

Условия эксплуатации SANHA®-Press Solar

из меди и медных сплавов

Наружный диаметр трубы

Рабочее давление

Вода и водные растворы

d ≤ 108 мм

16 бар

Технические газы (нетоксичные, негорючие)

d ≤ 108 мм

16 бар

SANHA®-Press

Рабочая температура

SANHA®-Press Solar c уплот-

-20 °C - +200 °C

нительным кольцом FKM

(в зависимости от среды)

Резьба: Трубная резьба: R/Rp по EN 10226,

Крепёжная резьба (UWM): G по ISO 228

SANHA^®-Press Chrom (Серия 16000)

∫

Хромированные системные фитинги из меди и медных сплавов для медных труб с блестящим

хромированием по EN 1057, с чёрными уплотнительными кольцами EPDM - это отличное решение

для видимых частей отопительной системы.

SANHA^®-Press White (Серия 26000)

∫

Системные пресс-фитинги из меди и медных сплавов, окрашенные белой краской, для окрашенных

белой краской медных труб по EN 1057 с чёрными уплотнительными кольцами EPDM - это отличное

решение для видимых частей отопительной системы.

Условия эксплуатации SANHA®-Press Chrom и White,

из меди и медных сплавов

Наружный диаметр трубы

Рабочее давление

Вода и водные растворы

d ≤ 108 мм

16 бар

Технические газы (нетоксичные, негорючие)

d ≤ 108 мм

16 бар

SANHA®-Press

Рабочая температура

SANHA®-Press c уплотнитель-

-30 °C - +120 °C

ным кольцом EPDM

Резьба: Трубная резьба: R/Rp по EN 10226,

Крепёжная резьба (UWM): G по ISO 228

13

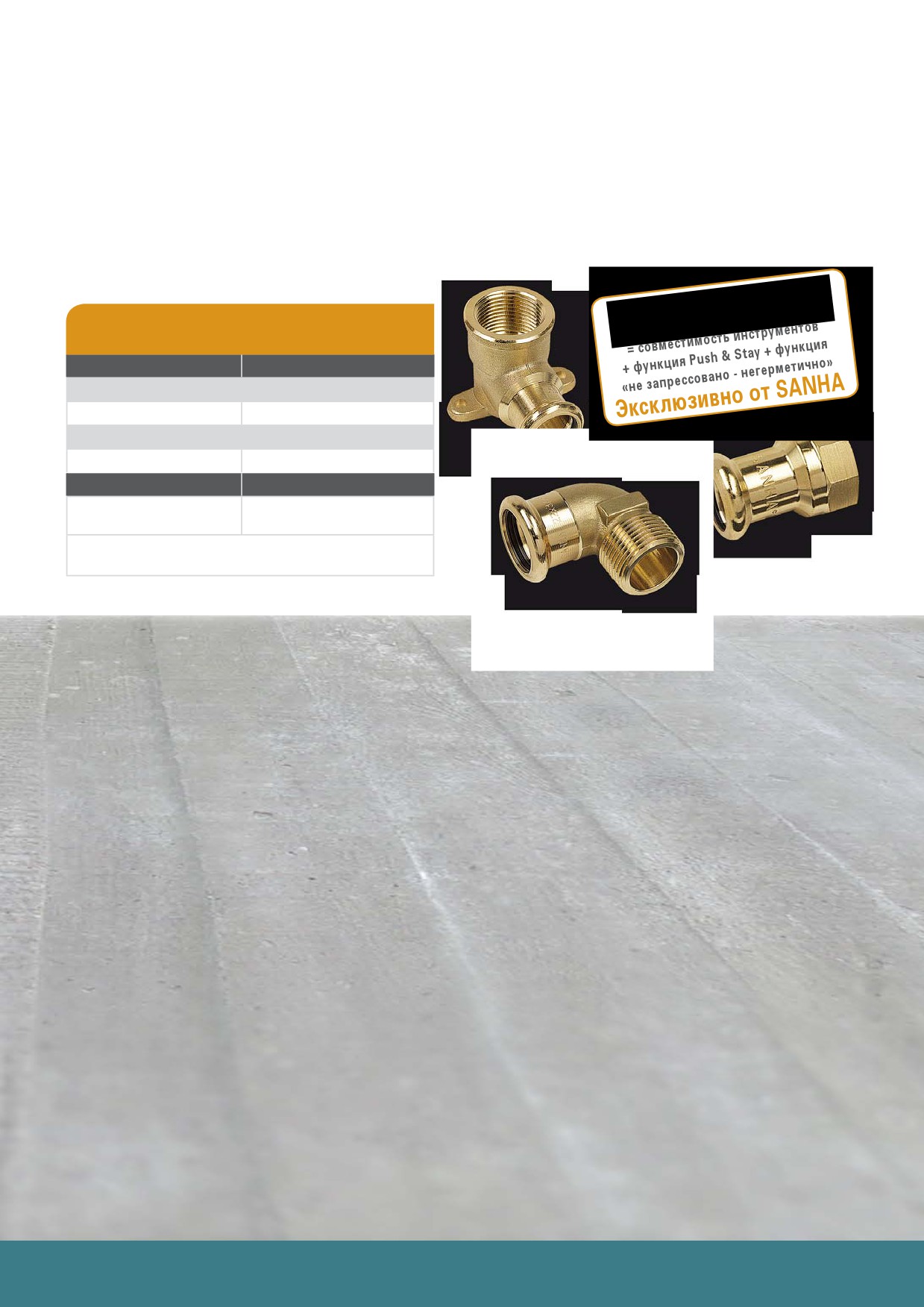

PURAPRESS® (Серия 8000)

Переходные пресс-фитинги из бессвинцовой кремнистой бронзы CuSi

PURAPRESS® - это современные пресс-фитинги с переходом на резьбу класса премиум от SANHA для медных

труб и труб из нержавеющей стали NiroSan®. Система PURAPRESS® объединяет известные положительные

качества не подверженных коррозии медных сплавов и особой гигиеничности нержавеющей стали. Переходные

пресс-фитинги из кремнистой бронзы без содержания свинца CuSi подходят для медных труб, производящихся

по EN 1057, DVGW GW 392 или ГОСТ Р 52318-2005, а также для труб из нержавеющей стали NiroSan®.

Условия эксплуатации PURAPRESS® из кремнистой

бронзы без содержания свинца и медных труб или труб

из нержавеющей стали

Наружный диаметр трубы

Рабочее давление

Вода и водные растворы

d ≤ 108 мм

16 бар

Технические газы (нетоксичные, негорючие)

d ≤ 108 мм

16 бар

Пресс-фитинги PURAPRESS®

Рабочая температура

PURAPRESS® c уплотнитель-

-30 °C - +120 °C

ным кольцом EPDM

Резьба: Трубная резьба: R/Rp по EN 10226,

Крепёжная резьба (UWM): G по ISO 228

Преимущества

a combipress - эксклюзивно от SANHA:

• Совместимость инструментов, т.е. прессование посредством пресс-насадок или пресс-хомутов с оригинальным

контуром SA/V/M до 54 мм. Благодаря этому отсутствует риск использования недопустимых инструментов и

ошибок при монтаже, повышается надёжность.

• Не запрессовано - негерметично (сертифицированная принудительная негерметичность перед прессованием

в уплотнениях EPDM и HNBR).

• „Push & Stay“ для простого надёжного монтажа в любом положении

a Оптимальное решение в отношении коррозионной стойкости вследствие стойкости к обесцинкованию и

отсутствия коррозионного растрескивания (аналогично бронзе). Отличное гигиеническое решение благодаря

чистоте сплава без содержания свинца.

a Высокая плотность материала обусловливает отсутствие пористости литья

a Широкий ассортимент от 12 до 108 мм Надёжное неразъёмное соединение с медными трубами и трубами

из нержавеющей стали и NiroSan®:

• Медные трубы по EN 1057, GW 392 или ГОСТ Р 52318-2005

• NiroSan® (1.4404), шовные (методом WIG), закалённые, со сниженным количеством углерода и

повышенным содержанием Mo ≥ 2,3% для лучшей коррозионной стойкости

• NiroSan® ECO (1.4404), с оптимизированной толщиной стенок, шовные (метод WIG), закалённые, со сниженным

количеством углерода и повышенным содержанием Mo ≥ 2,3% для лучшей коррозионной стойкости

• NiroSan®-F (1.4521), шовные (метод WIG), протравленные для повышения коррозионной стойкости, без

содержания никеля

Области применения

a Питьевое водоснабжение

a Системы пожаротушения

a Отопление

a Инертные газы

a Технические жидкости

a Трубопровод водяного охлаждения

a Пневматические системы

Соблюдайте положения технической документации и инструкции по монтажу.

14

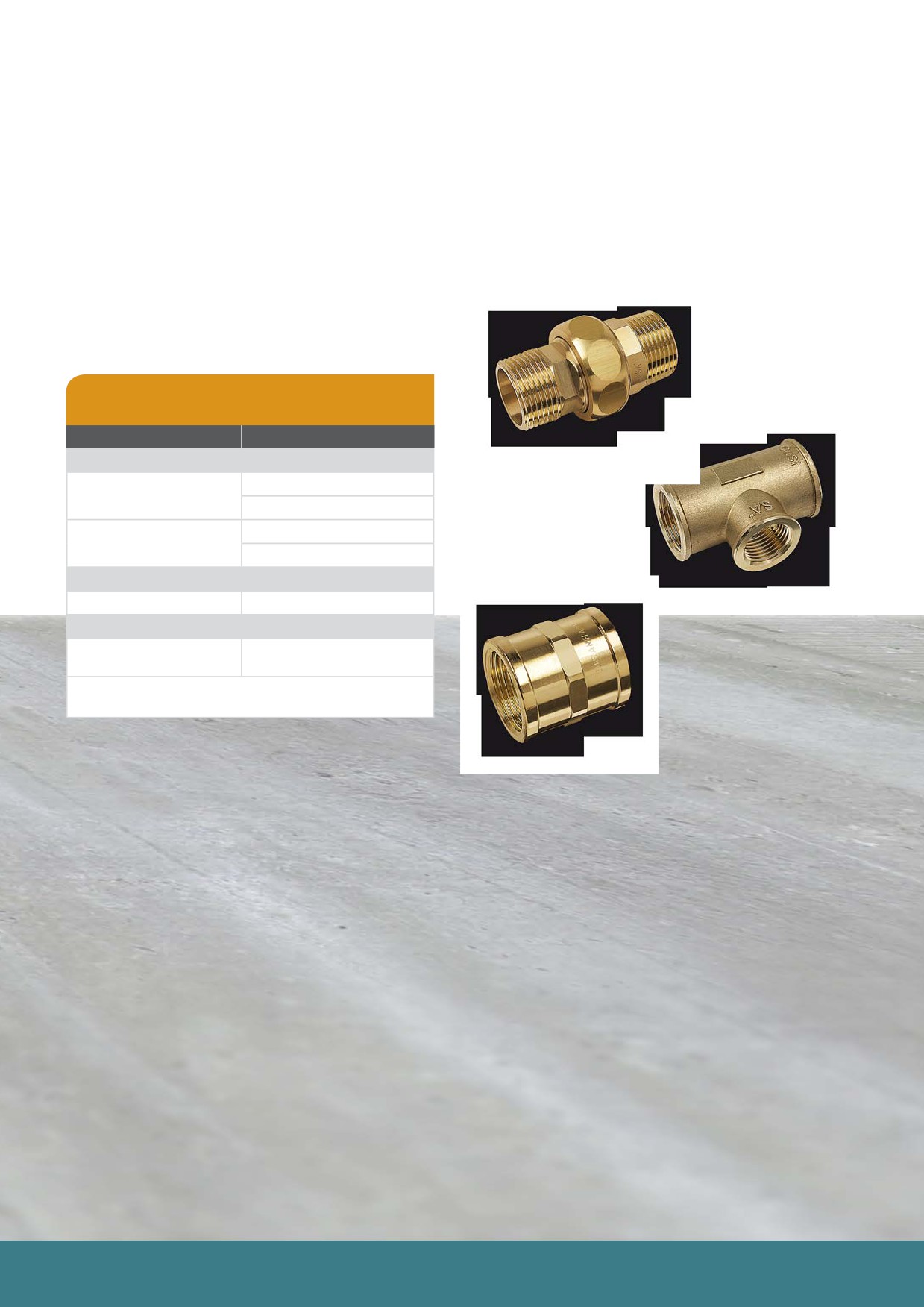

PURAFIT® (Серия 3000)

Резьбовые фитинги из кремнистой бронзы без содержания свинца - CuSi

SANHA производит резьбовые фитинги PURAFIT® из кремнистой бронзы без содержания свинца - CuSi.

Используемый при этом медный сплав предназначен для водопроводов питьевой воды, поскольку он без огра-

ничений отвечает строгим требованиям, предъявляемым к предельному содержанию свинца в питьевой воде.

Резьбовые фитинги PURAFIT® из кремнистой бронзы без содержания свинца, испытаны и сертифицированы по

DVGW GW 6 и отвечают EN 1254. Они пригодны для всех обычных трубопроводов по EN и находят различное

применение в сантехнике и теплотехнике.

Условия эксплуатации резьбовых соединений

SANHA PURAFIT® из кремнистой бронзы без

содержания свинца

Размер

Рабочее давление

Вода и водные растворы

1/4“…3/4“

25 бар до 120 °C

16 бар до 225 °C

1“…3“

16 бар до 120 °C

6 бар до 225 °C

Горючие газы

1/4“...3“

5 bar

Технические газы (нетоксичные, негорючие)

1/4“...3“

16 бар / в зависимости от

области применения

Резьба: Трубная резьба: R/Rp по EN 10226,

Крепёжная резьба (UWM): G по ISO 228

Преимущества

a Быстрый и надёжный монтаж за счет уплотнения резьбы по резьбе. Резьба по EN 10226 или ISO7/1 тип R и Rp.

Нет необходимости в уплотнении из эластомера или плоском уплотнении.

a Основные типы фитингов для простого и удобного монтажа.

a Оптимальное решение в отношении коррозионной стойкости вследствие стойкости к обесцинкованию и

отсутствия коррозионного растрескивания (аналогично бронзе).

a Отличное гигиеническое решение благодаря чистоте сплава без содержания свинца Высокая плотность

материала обусловливает отсутствие пористости литья

a Широкий ассортимент от 1/4“ до 3“, включая различные переходы и удлинители

Области применения

a Области применения

a Пневматические системы (сжатый воздух)

a Питьевое водоснабжение

a Системы пожаротушения

a Отопление

a Спринклерные системы (пожаротушение)

a Горючие газы

a Инертные газы

a Технические жидкости

a Трубопровод водяного охлаждения

a Системы солнечного отопления

Соблюдайте положения технической документации и инструкции по монтажу.

15

SANHA®-Therm (Серия 24000) и

SANHA®-Therm Industry (Серия 28000)

Оцинкованные системные пресс-фитинги из углеродистой стали для

оцинкованных труб из углеродистой стали SANHA® -Therm для систем

отопления или пневматических систем и систем пожаротушения.

Сертификат VDS.

Условия эксплуатации пресс-фитингов SANHA®-Therm

из оцинкованной углеродистой стали

Наружный диаметр трубы

Рабочее давление

Вода и водные растворы

d ≤ 108 мм

16 бар

Технические газы (нетоксичные, негорючие)

d ≤ 108 мм

16 бар

SANHA® Therm

Рабочая температура

SANHA®-Therm с чёрным

-30 °C - +120 °C

уплотнительным кольцом

EPDM

SANHA®-Therm с красным

-20 °C - +200 °C

уплотнительным кольцом

(в зависимости от среды)

FKM Снаружи напечатано HT)

Резьба: Трубная резьба: R/Rp по EN 10226,

Крепёжная резьба (UWM): G по ISO 228

Преимущества

a combipress - эксклюзивно от SANHA:

• Совместимость инструментов, т.е. прессование посредством пресс-насадок или пресс-хомутов с оригинальным

контуром SA/V/M до 54 мм. Благодаря этому отсутствует риск использования недопустимых инструментов и

ошибок при монтаже, повышается надёжность.

• Не запрессовано - негерметично (сертифицированная принудительная негерметичность перед прессованием

в уплотнениях EPDM и HNBR).

• „Push & Stay“ для простого надёжного монтажа в любом положении

a Широкий ассортимент от 12 до 108 мм в т.ч. 67 мм

a Надёжное неразъёмное соединение в системе с трубами из углеродистой стали SANHA® -Therm

• Трубы SANHA®-Therm, гальванически оцинкованные прецизионные трубы из

нелегированной стали E195 (RST 34-2), материал № 1.0034, по DIN EN 10305-3,

условие поставки +CR1, с жёсткими допусками

• Трубы SANHA®-Therm DZ из стали, полученные горячим цинкованием

непрерывно движущейся полосы изнутри и снаружи (метод Зендзимира) по

DIN EN 10346 (RST 34-2), материал № 1.0034, по DIN EN 10305-3, условие

поставки +CR2 S4, Z275 MBO, с жёсткими допусками

• Трубы SANHA®-Therm Contiflo; из нелегированной стали, полученные горячим цинкованием E195,

материал № 1.0034 по DIN 10305-3, что допускает обработку с деформированием,с жёсткими допусками

a Резьба переходных фитингов выполнена по EN 10226 или ISO7/1 тип R и Rp

Области применения

a Отопление - закрытые контуры

a Пневматические системы (при содержании

• •

•

(не трубы DZ)

масел в воздухе только SANHA® -Therm Industry)

a Системы солнечного отопления*

a Системы пожаротушения (с трубами DZ)

•

• •

a Системы охлаждения*

• •

Соблюдайте положения технической документации и инструкции по монтажу.

*За подробностями обращайтесь к нашим техническим консультантам.

16

+S+

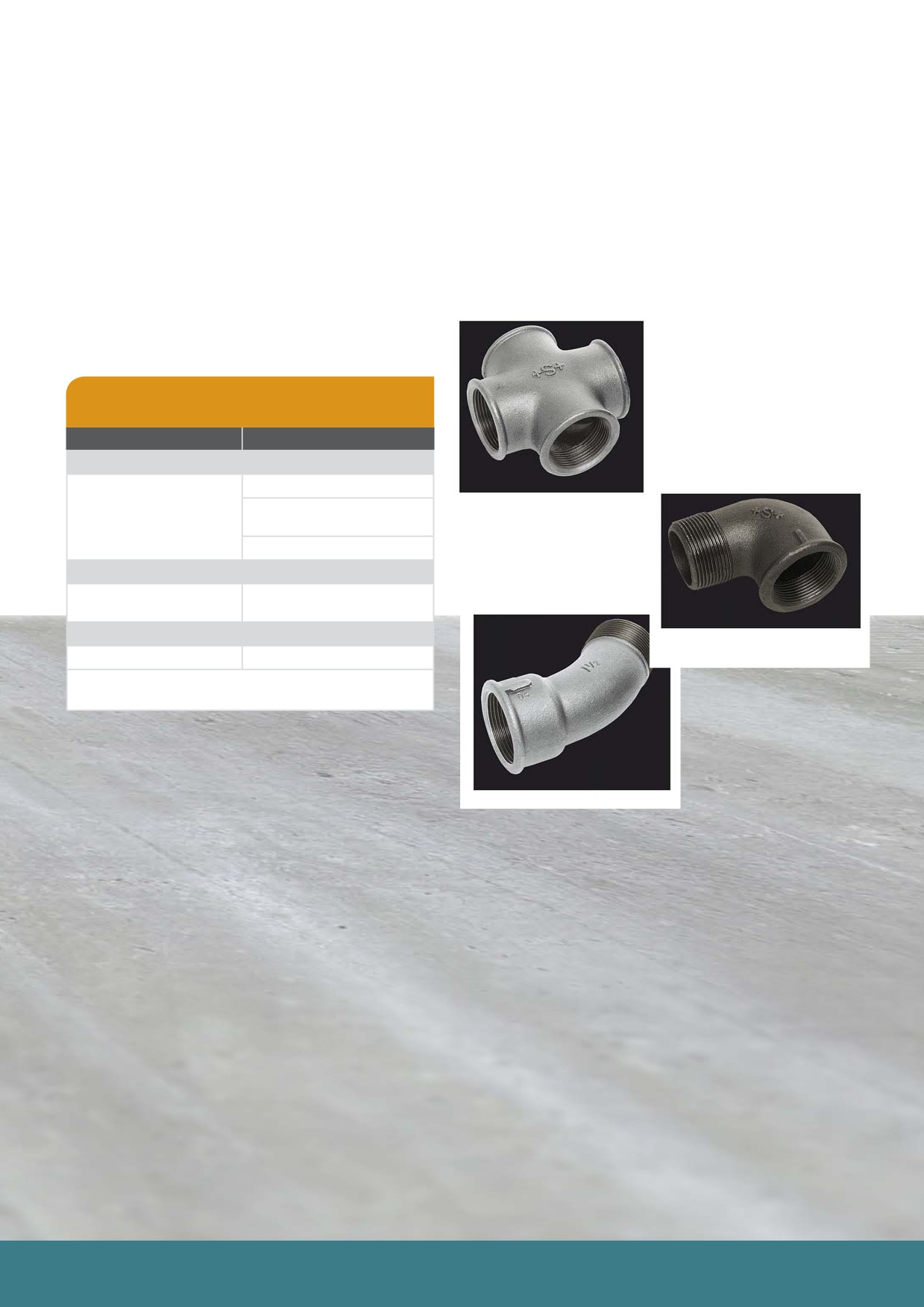

Резьбовые фитинги из ковкого чугуна, чёрные и оцинкованные

Резьбовые фитинги SANHA изготавливаются в соответствии с EN 10242 (класс «А») из ковкого чугуна

EN-GJMB-350-10 по EN 1562 с резьбой согласно DIN EN 10226 или ISO 7/1.

Благодаря высокой стойкости к вибрации и повышенным нагрузкам высококачественные прочные

фитинги из ковкого чугуна могут применяться в самых сложных условиях.

Условия эксплуатации резьбовых фитингов

SANHA® +S+ из ковкого чугуна

Размеры

Рабочее давление

Вода и водные растворы

3/8“…4“

25 бар от -20 °C до 120 °C

Интерполированные значения от

120 °C до 300 °C

20 bar до 300 °C

Технические газы (нетоксичные, негорючие)

3/8“…4“

16 бар / в зависимости от

области применения

Горючие газы

3/8“…4“

1 бар

Резьба: Трубная резьба: R/Rp по EN 10226,

Крепёжная резьба (UWM): G по ISO 228

Преимущества

a Быстрый и простой монтаж. Трубная резьба по EN 10226 или ISO 7/1 тип R и Rp

a Основные типы фитингов для простого и удобного монтажа.

a Оцинкованный и чёрный ковкий чугун.

a Фитинги изготовлены в соответствии с классом «A»

a „Антивандальное исполнение" за счёт толщины материала.

a Широкий ассортимент размеров от 3/8“ до 4“

Области применения

a Отопление

a Системы пожаротушения

a Газовые установки

a Спринклерные системы

a Технические жидкости

a Инертные газы

a Системы солнечного отопления

a Трубопровод водяного охлаждения

a Пневматические системы

Соблюдайте положения технической документации и инструкции по монтажу.

17

SA (Серия 4000 / 5000)

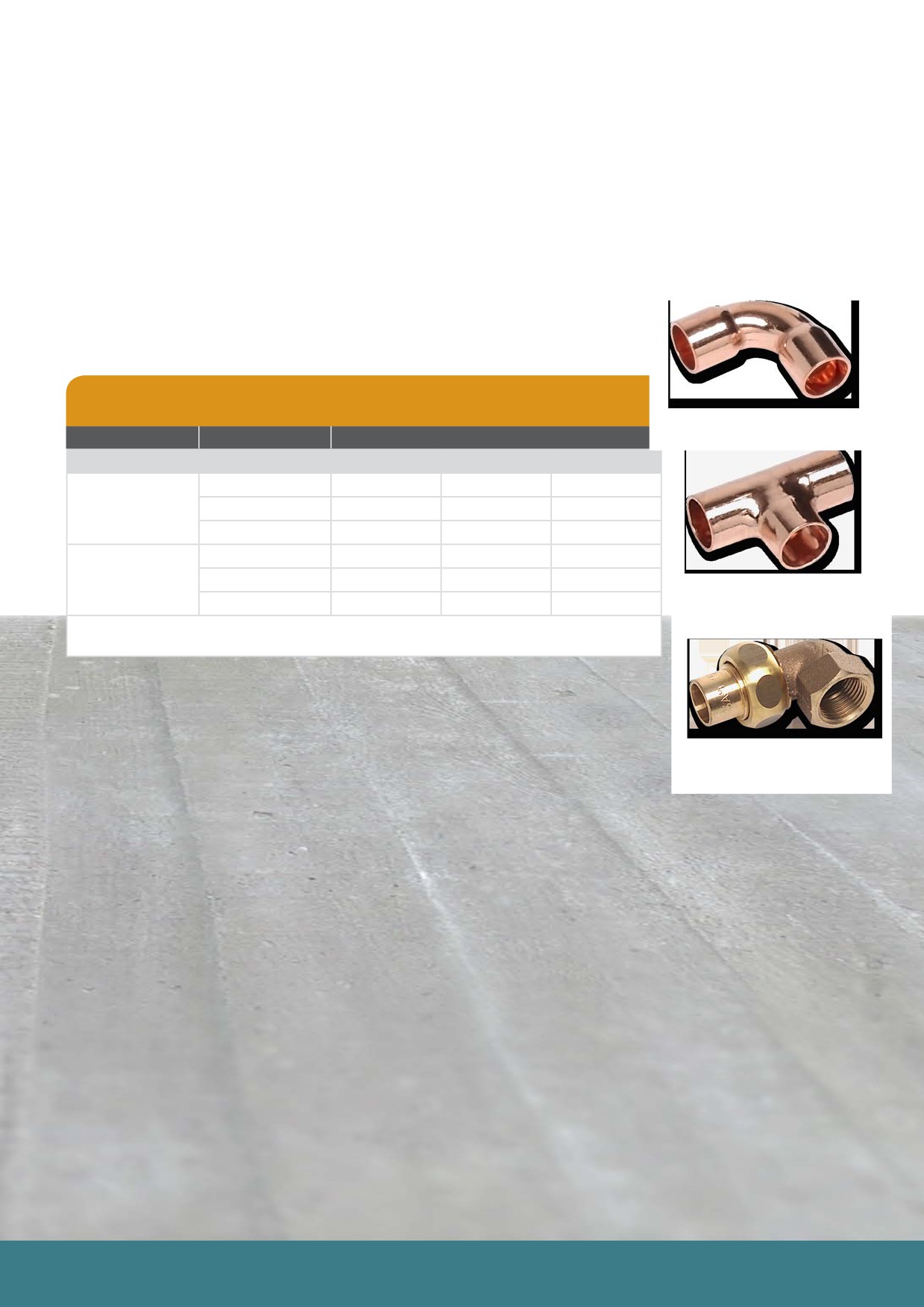

Фитинги под пайку из меди и бронзы для медных труб

Фитинги из меди и медных сплавов под пайку для медных труб по EN 1057, ГОСТ Р 52318-2005.

Сертифицированы в соответствии с DVGW GW 8 и отмечены знаком качества RAL RG 641/4 организации

Gutegemeinschaft Kupferrohr e.V.

Фитинги под капиллярную пайку SANHA изготавливаются из меди, Cu-DHP, CW024A (фасонные детали) брон

и зы CC499K (резьбовые фитинги и литые) и отвечают требованиям EN 1254. ГОСТ.

Максимально допустимое рабочее давление для медных трубопроводов

с фитингами под капиллярную пайку SANHA по EN 1254-1

Тип пайки

Рабочая температура

Рабочая температура

6...28 мм

35…54 мм

64…108 мм

Мягкая пайка

30 °C

40 бар

25 бар

16 бар

65 °C

25 бар

16 бар

16 бар

110 °C

16 бар

10 бар

10 бар

Твердая пайка

30 °C

40 бар

25 бар

16 бар

65 °C

25 бар

16 бар

16 бар

110 °C

16 бар

10 бар

10 бар

Резьба: Трубная резьба: R/Rp по EN 10226,

Крепёжная резьба (UWM): G по ISO 228

Для уточнения областей применения, не указанных в таблице, обращайтесь к нашим тех-

ническим консультантам.

Преимущества

a Фитинги для твёрдой и мягкой пайки.

a Быстрый и надёжный монтаж благодаря высокому качеству производства.

Резьба по EN 10226 или ISO7/1 тип R и Rp.

a Оптимальная коррозионная стойкость и гигиена благодаря низкому содержанию углерода (<0,5 мг C /дм2).

a Широкий ассортимент размеров от 6 мм до 159 мм.

Области применения

a Питьевое водоснабжение

a Пневматические системы

a Отопление

a Системы пожаротушения

a Медицинские газы

a Спринклерные системы

a Газовые установки

a Инертные газы

a Технические жидкости

a Трубопровод водяного охлаждения

a Системы солнечного отопления

Соблюдайте положения технической документации и инструкции по монтажу.

18

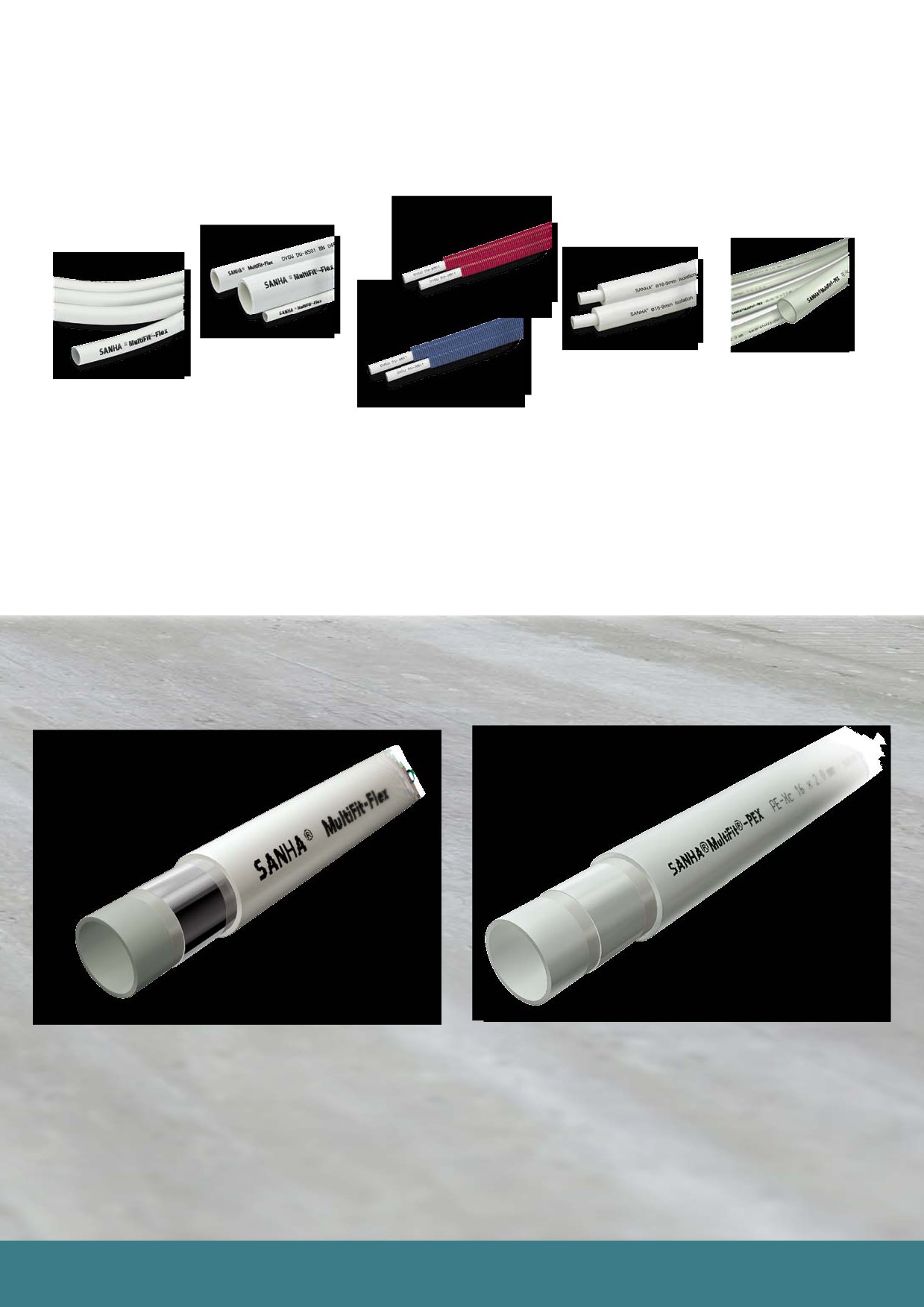

Системные трубы MultiFit®-Flex,

MultiFit®-PEX и MultiFit®-PE-RT

SANHA предлагает две оптимальные полимерные системы труб MultiFit®-Flex и

MultiFit®-PEX в комбинации с фитингами 3fit®-Press и 3fit®-Push для различных

областей применения.

MultiFit®-Flex

MultiFit®-PEX

Системные трубы MultiFit®-Flex легко гнутся, держат форму,

Полимерные трубы MultiFit®-PEX из поперечно сшитого поли-

просты в обработке, обладают хорошей износостойкостью и

этилена, тип РЕ-Хс, с антидиффузионным слоем (EVOH) - оп-

абсолютно надёжные. Пятислойные металлополимерные тру-

тимальное решение, в частности, для тёплых полов или под-

бы состоят из внутренней гигиеничной полимерной трубы PE-

водки к отопительным приборам в стяжке пола, а также для

RT (тип II), алюминиевого слоя, полученного лазерной сваркой

водяных систем охлаждения.

встык, обеспечивающего 100% защиту от проникновения кис-

Указанные пятислойные полимерные трубы отличаются повы-

лорода внутрь системы при любой температуре, прочного по-

шенной гибкостью и удобством при монтаже. Основной мате-

лимерного наружного слоя PE-HD, надежно склеенных между

риал - полиэтилен с высокой плотностью, полученный радиа-

собой. Трубы MultiFit®-Flex идеально подходят для поэтажной

ционным методом без использования добавок, что

разводки водопроводов питьевой воды и систем отопления.

обеспечивает высокую термостойкость при максимальной

Системные трубы MultiFit®-Flex поставляются в бухтах или

гибкости и удобство при монтаже. Специальный слой, защи-

штангах, а также в защитной оболочке красного или синего

щающий от проникновения кислорода внутрь системы (EVOH)

цвета или в теплоизоляции.

обеспечивает герметичность труб по DIN 4726.

Гигиеничная внутренняя

Стенка трубы из PE-Xc

полимерная труба PE-RT (тип II)

Полимерный материал для

Воздухонепроницаемый

прочного соединения

алюминиевый слой

Прочный полимерный

Защитный слой из PE-Xc

наружный слой PE-HD

защищающая от проникновения

Полимерный клей

кислорода

MultiFit®-PE-RT

Системные трубы MultiFit®-PE-RT изготавливаются из такого

альтернативой в тех областях, где отсутствует необходимость

же материала, что и трубы MultiFit® -Flex. Абсолютно непро-

в антикоррозийной защите. Трубы SANHA MultiFit®-PE-RT

ницаемый алюминиевый слой при этом заменяется на EVOH.

предлагаются размером 16 x 2 мм в виде бухт по 400 м или

Это делает систему MultiFit®-PE-RT более экономичной

по 200 м.

19

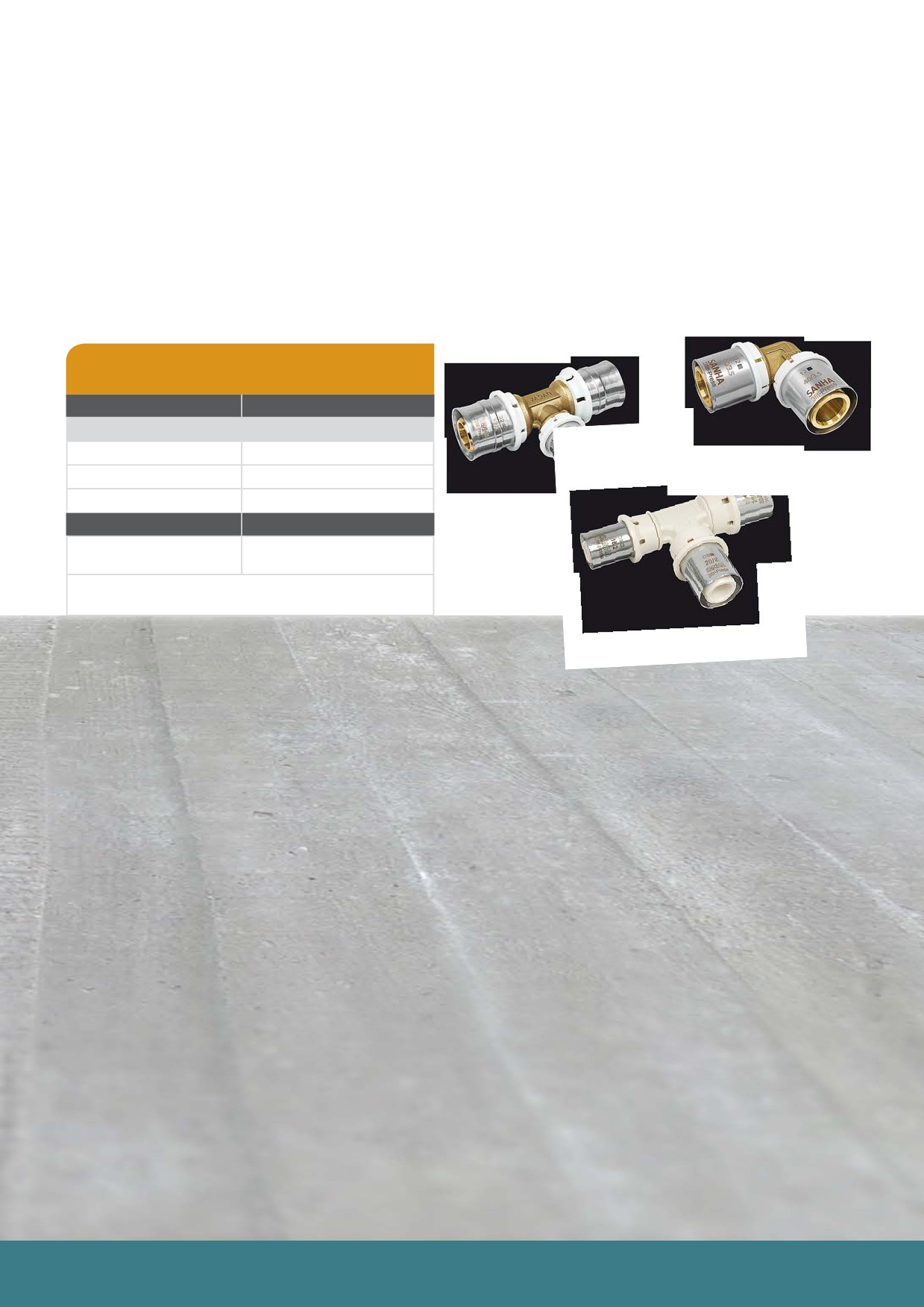

3fit®-Press - Pb-free (Серия 25000) и

3fit®-Press - PPSU (Серия 35000)

Системные пресс-фитинги из латуни и PPSU

для полимерных труб MultiFit®

Системные пресс-фитинги из латуни и PPSU для гибких медных труб в по-

лимерной оболочке (*) по DVGW VP 652 и полимерных труб по DVGW W 542

для водопроводов питьевой воды и систем отопления.

Испытаны по DVGW W 534.

(*) не с PPSU. ГОСТ.

Условия эксплуатации 3fit®Press,

3fit®-Press Pb-free и PPSU с трубами MultiFit® d ≤ 63 мм

Рабочая температура

Рабочее давление

Вода и водные растворы

+25 °C

16 бар

+50 °C

13 бар

+70 °C

10 бар

Системные фитинги SANHA

Рабочая температура

3fit®-Press с чёрными уплот-

-30 °C - +95 °C

нительными кольцами EPDM

Резьба: Трубная резьба: R/Rp по EN 10226,

Крепёжная резьба (UWM): G по ISO 228

Преимущества

a Совместимость инструментов, т.е. прессование с оригинальным контуром TH, B, F, H, U.

Благодаря этому отсутствует риск использования недопустимых инструментов и ошибок при монтаже,

повышается надёжность

a „Push & Stay“ для простого надёжного монтажа в любом положении

a Быстрый и удобный монтаж благодаря холодному прессованию на полимерных трубах.

a Оптимальное решение в отношении коррозионной стойкости вследствие повышенной стойкости к

обесцинкованию и коррозионному растрескиванию (аналогично бронзе)

a Высокая плотность материала обусловливает отсутствие пористости литья

a Предельно чистая поверхность фитинга для повышения коррозионной стойкости и гигиеничности

Широкий ассортимент размеров от 16 до 63 мм

a Неразъёмное соединение, используемое исключительно в системах с:

• Металлополимерные трубы MultiFit-Flex® с гигиеничным внутренним слоем, герметичным алюминиевым

слоем и прочным наружным слоем. Повышенная термостойкость по DIN 16833

• Полимерные трубы MultiFit-PEX® из PE-Xc 16 и 20 мм; пятислойные трубы, защищающие от

проникновения кислорода внутрь системы со специальным слоем EVOH (не для водопроводов питьевой воды)

• Медные трубы с жёстко фиксированной полимерной оболочкой по DVGW VP 652

a Резьба переходных фитингов по EN 10226 или ISO7/1 тип R и Rp

Области применения

a Питьевое водоснабжение

a Закрытые системы водяного охлаждения

a Отопление

a Пневматические системы

a Технические жидкости

Соблюдайте положения технической документации и инструкции по монтажу.

20

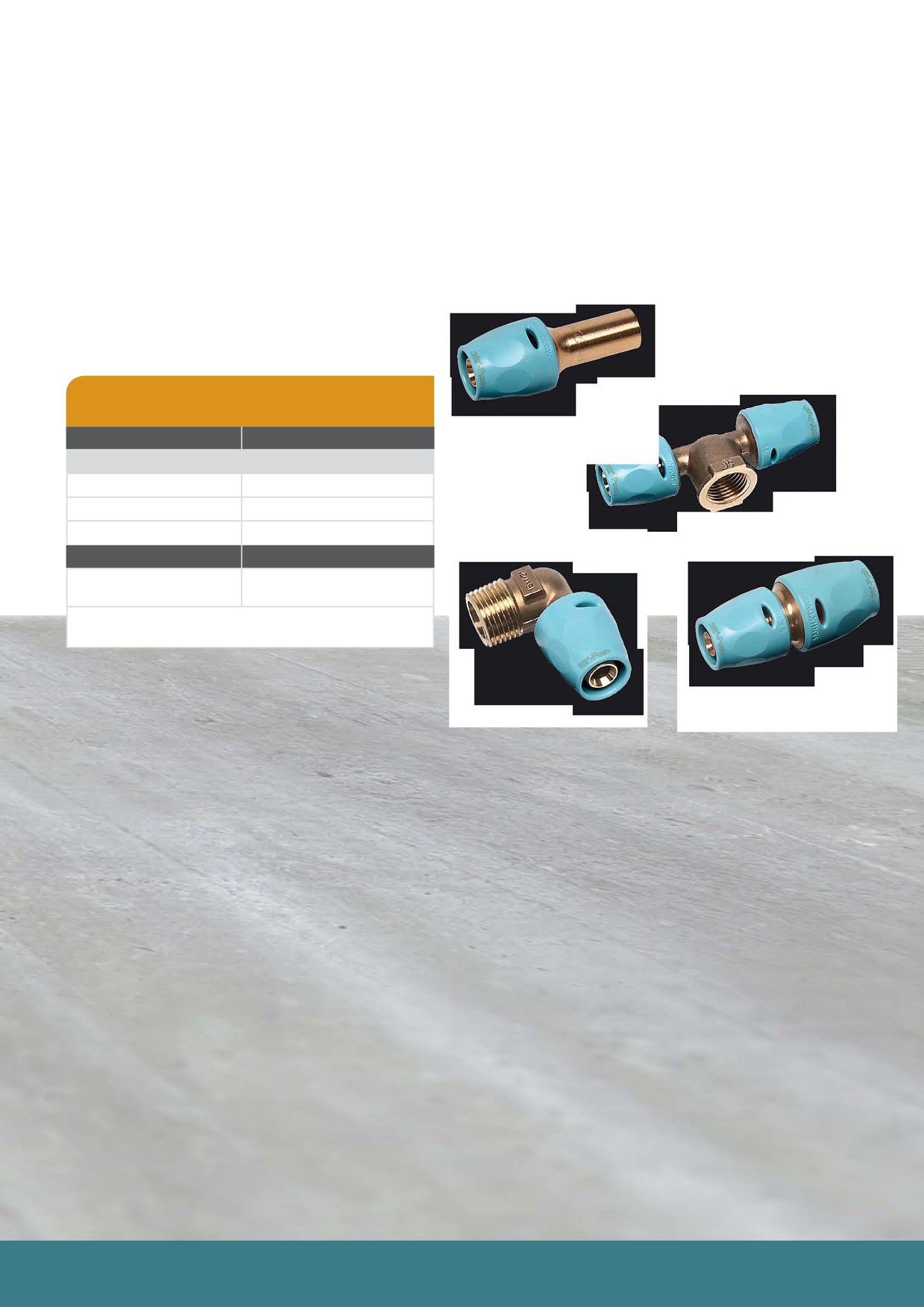

3fit®-Push (Серия 23000)

Пуш-фитинги с корпусом из медного сплава

Для полимерных и металлополимерных труб MultiFit®

Пуш-фитинги с особо прочным корпусом из медного сплава для гибких медных труб в полимерной оболочке

по DVGW VP 642 и полимерных труб по DVGW W 542 для водопроводов питьевой воды и систем отопления.

Проверены и допущены к применению согласно DVGW W 534, ГОСТ Р и другим международным

сертификационным центрам.

Условия эксплуатации 3fit®-Push

с трубами MultiFit® d ≤ 20 мм

Рабочая температура

Рабочее давление

Вода и водные растворы

+25 °C

16 бар

+50 °C

13 бар

+70 °C

10 бар

SANHA® Systemfittings

Рабочая температура

3fit®-Push с чёрными уплот-

-30 °C - +95 °C

нительными кольцами EPDM

Резьба: Трубная резьба: R/Rp по EN 10226,

Крепёжная резьба (UWM): G по ISO 228

Преимущества

a Быстрый и удобный монтаж за счет простой вставки трубы в фитинг

a Оптимальное решение в отношении коррозионной стойкости вследствие повышенной стойкости к

обесцинкованию и коррозионному растрескиванию

a Идеально очищенная поверхность фитинга для повышенной коррозионной стойкости и гигиеничности

a Неразъёмное соединение, используемое исключительно в системах с:

• Металлополимерные трубы MultiFit-Flex® с гигиеничным внутренним слоем, герметичным алюминиевым

слоем и прочным наружным слоем. Повышенная термостойкость по DIN 16833

• Полимерные трубы MultiFit-PEX® из PE-Xc 16 и 20 мм; пятислойные трубы, защищающие от

проникновения кислорода внутрь системы со специальным слоем EVOH (не для водопроводов питьевой воды)

• Медные трубы с жёстко фиксированной полимерной оболочкой по DVGW VP 652

a Резьба переходных фитингов по EN 10226 или ISO7/1 тип R и Rp

Области применения

a Питьевое водоснабжение

a Технические жидкости

a Отопление

a Закрытые системы водяного охлаждения

Соблюдайте положения технической документации и инструкции по монтажу.

21

///////////////////////////////////////
