CLAAS MAF 4240/5240 Mazzotti (технические характеристики)

ДИЗАЙН

Чистота линий, чѐткий силуэт,
притягивающий взгляд, обтекаемый
профиль: новый MAF – это стиль,
мощь и элегантность.

Каждая деталь разработана так, чтобы
соединить функциональность и красоту,
эргономичность и комфорт.

Современнейшее техническое оснащение
удобной и просторной кабины способно
удовлетворить даже самого требовательного
оператора.

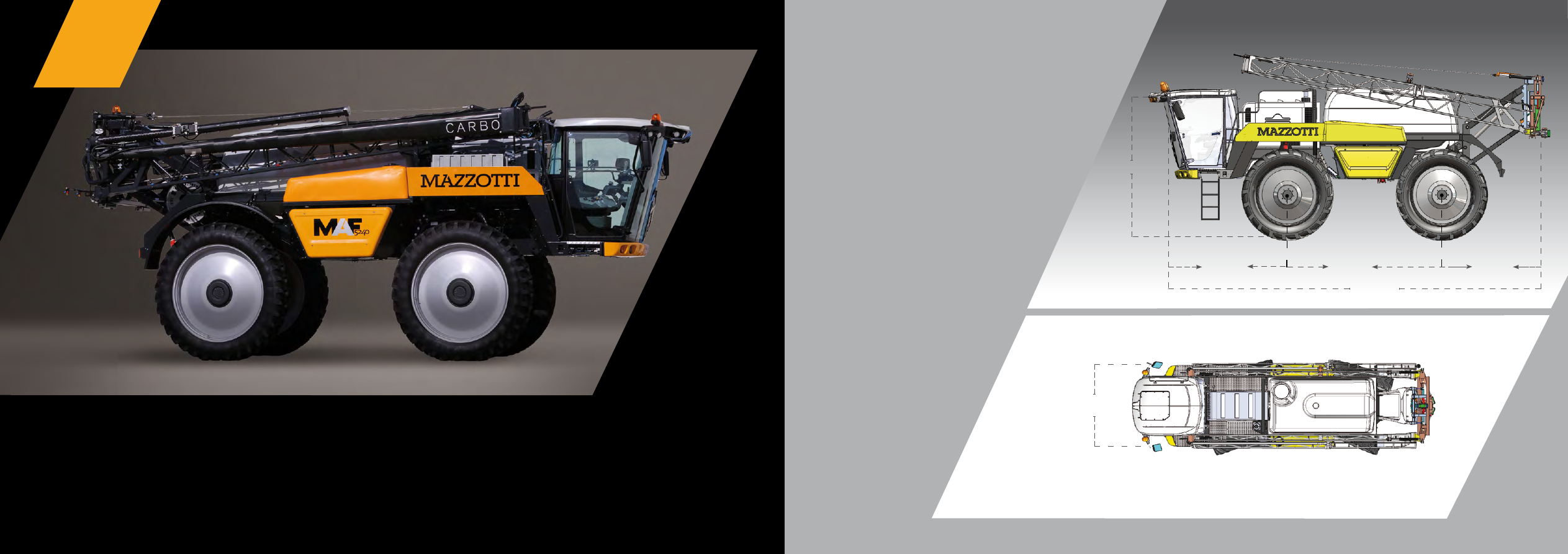

MAF

Технические характеристики нового MAF поражают
воображение. Исключительно низкий вес, всего
10.800 кг. Комплектация стальными штангами
шириной 36м. Отличное распределение веса
при полной загрузке с раскрытыми штангами –
50% на переднюю ось и 50% на заднюю ось.

Общая высота машины не превышает
4000мм, даже при комплектации
клиренсом 1700mm.
Дорожная ширина ограничивается
2550мм при ширине штанг 28м и
2850мм при ширине штанг
32/36м.

3600 mm

9095 mm

3165 mm

3600 mm

2330mm

50%

2550 mm

50%

КОМФОРТ

Сотрудничество с фирмой CLAAS –

производителем кабины - внесло весомый

вклад в повышение качества машины.

Просторная, с исключительной звукоизоляцией

(уровень шума всего 67.5 dBA), имеющая

прекрасный обзор во время работы и при переездах,

пассажирское сиденье как часть серийного

оснащения, система центрального освещения и

пневматическое сиденье Krammer.

Спокойный внутренний дизайн в сочетании с передовой

системой кондиционирования, возможность соответствие

стандарту Уровня 4 Европейских требований.

Использование передовых технологий объясняют высочайший

уровень качества и комфорта, который, несомненно, оценит

покупатель MAF.

MAF

НАСТРОЙКИ И

РЕГУЛИРОВОЧНЫЕ

ОПцИИ

Сиденье, панель управления, джойстик

и рулевое колесо имеют десятки

опций-настроек для того, чтобы Вы

чувствовали комфорт в течение дня.

Совершенная система кондиционирования

и Hi-Fi-система доставят удовольствие

от работы на MAF.

Это уровень качества и комфорта, которому

мы привержены.

РАМА

Прочная рама, больших габаритов для

повышенного уровня безопасности, прошла

особо тщательную обработку с целью

защиты от коррозии.

Полный цикл окраски включает, помимо

пескоструйной обработки, 8 циклов мойки,

2 антикоррозийных покрытия, 2 слоя

порошкового эпоксидного лака и запекание

при 190°.

MAF

КАБИНА

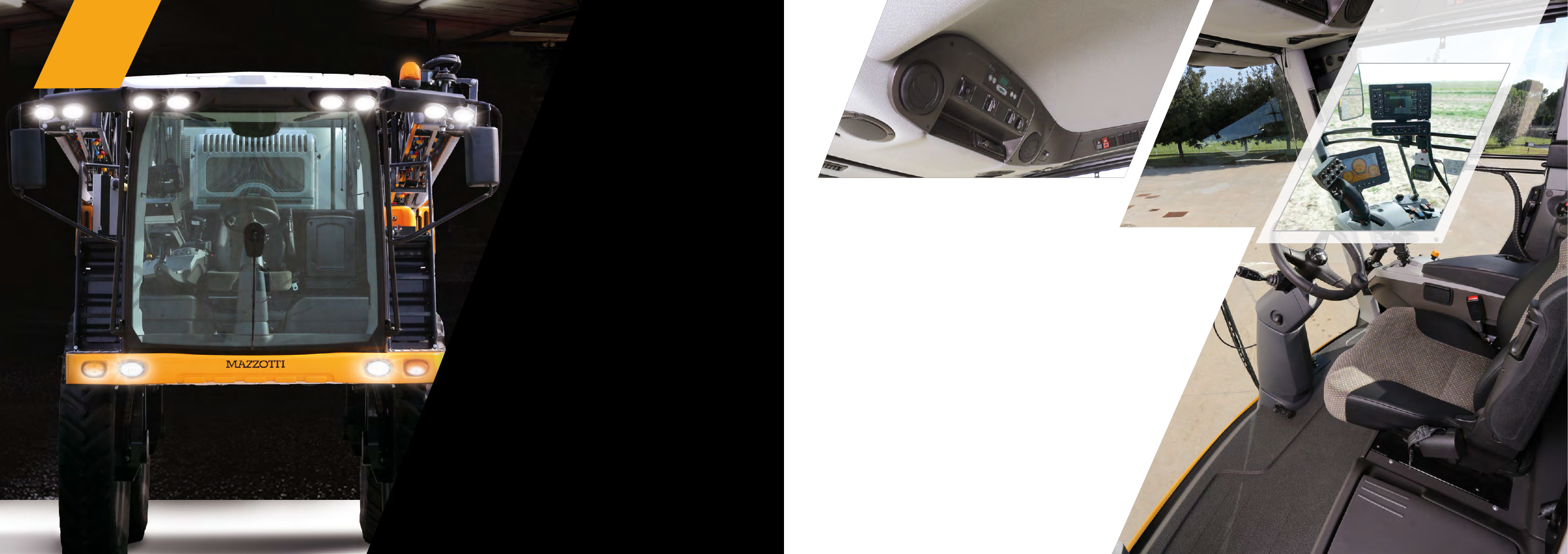

Полный инструментарий с визуально легкодоступной

информацией.

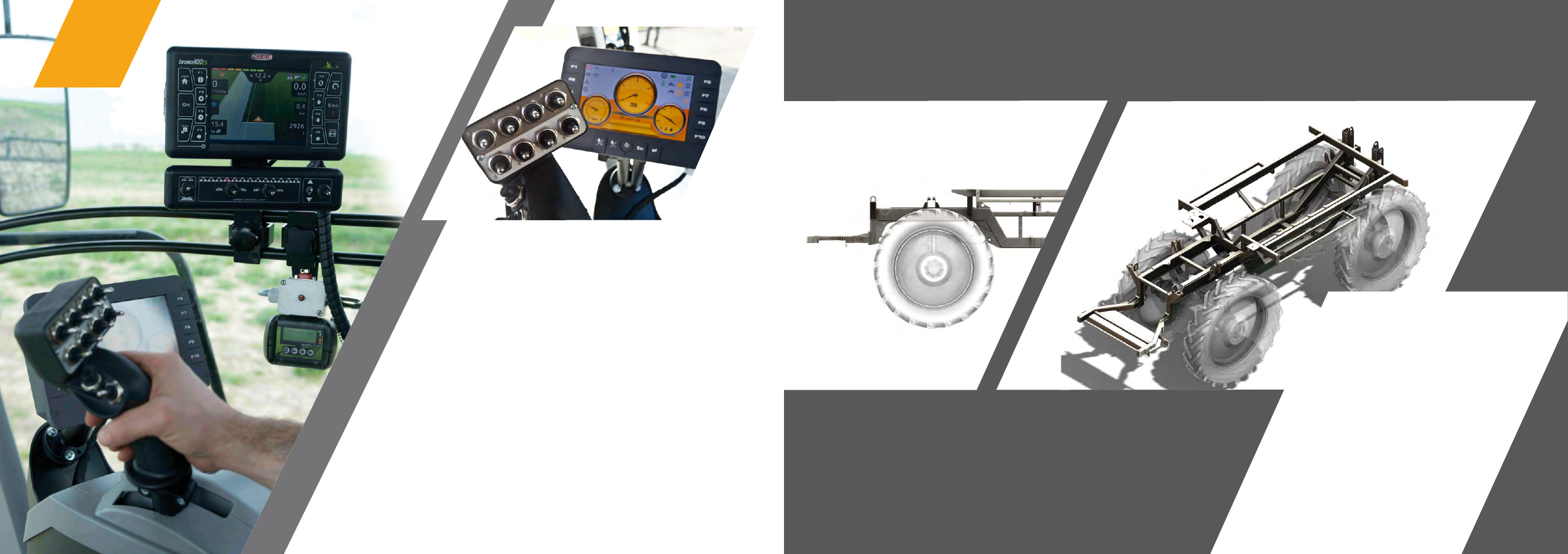

Дисплей Terra позволяет в режиме реального времени эффективно

контролировать все параметры движения, гидравлической системы и

системы рулевого управления.

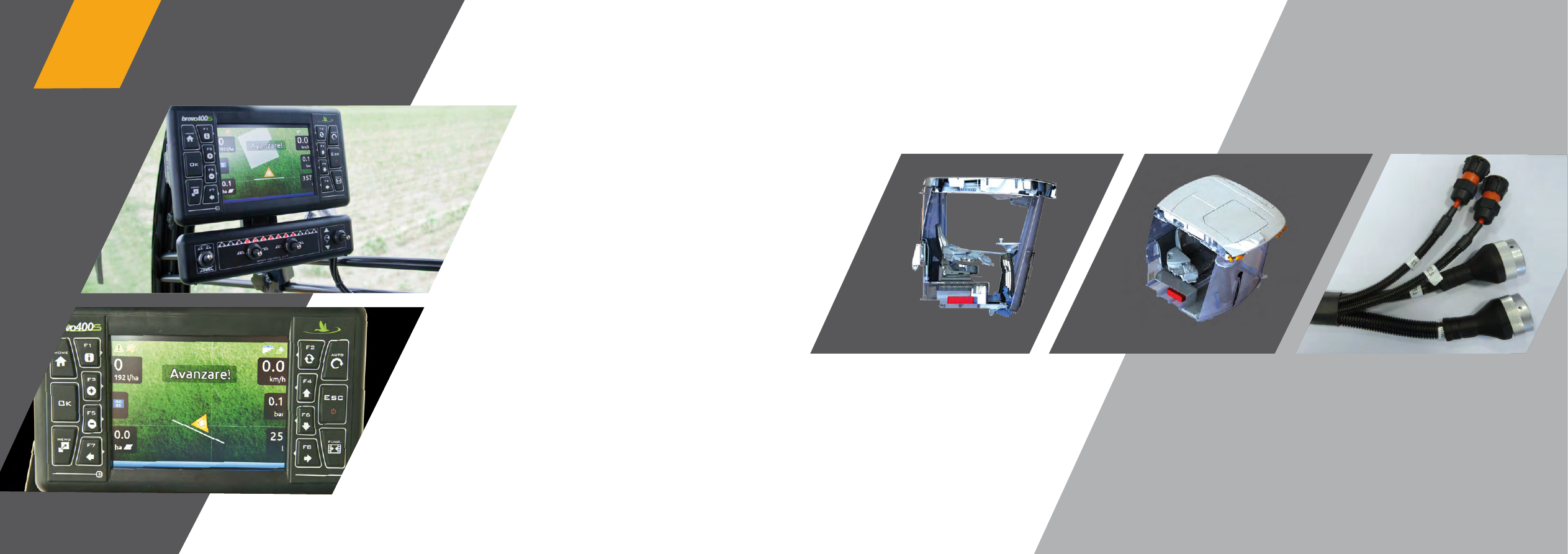

Компьютер Bravo 400s с опционной системой GPS автоматически

раскрывает секции штанг, отображаемые на экране.

Эргономичный джойстик для подачи воды, опрыскивания

и управления функциями штанг.

Панель управления расположена сбоку рукоятки.

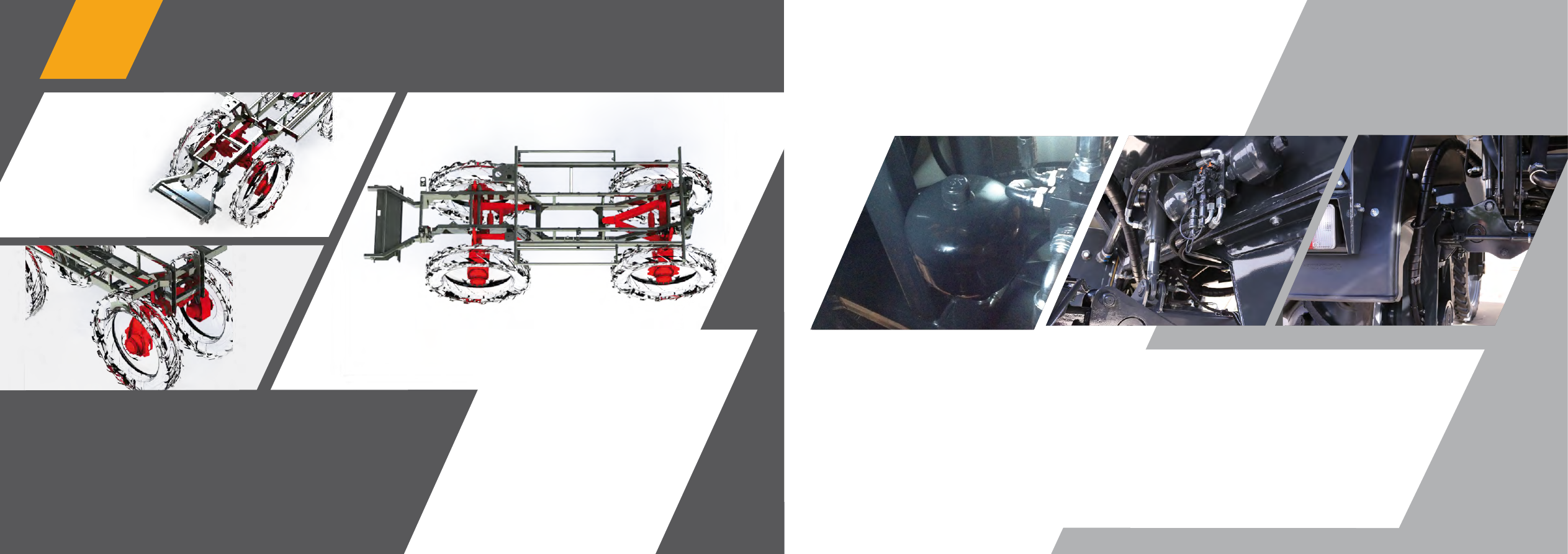

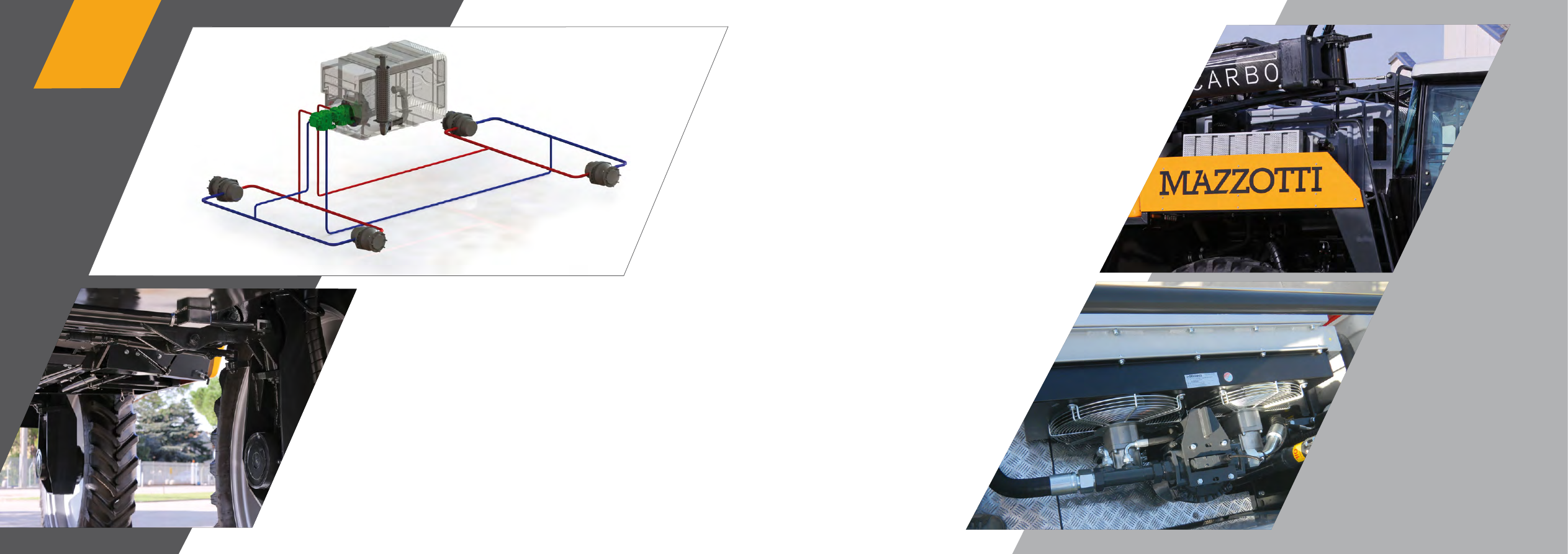

Подвеска гидравлически соединена с каждой из осей и управляется посредством гидрораспределительного блока.
Он регулирует отклонение и жесткость в зависимости от нагрузки. 6 гидроаккумуляторов непрерывно компенсируют
неровности почвы, придавая MAF стабильность и комфорт.

ПОДВЕСКА

MAF исключительно комфортабелен и

безопасен на дороге и в процессе работы.

Это достигнуто в результате тщательной

проработки инновационной системы

независимой гидравлической подвески

Mazzotti.

MAF

MAF

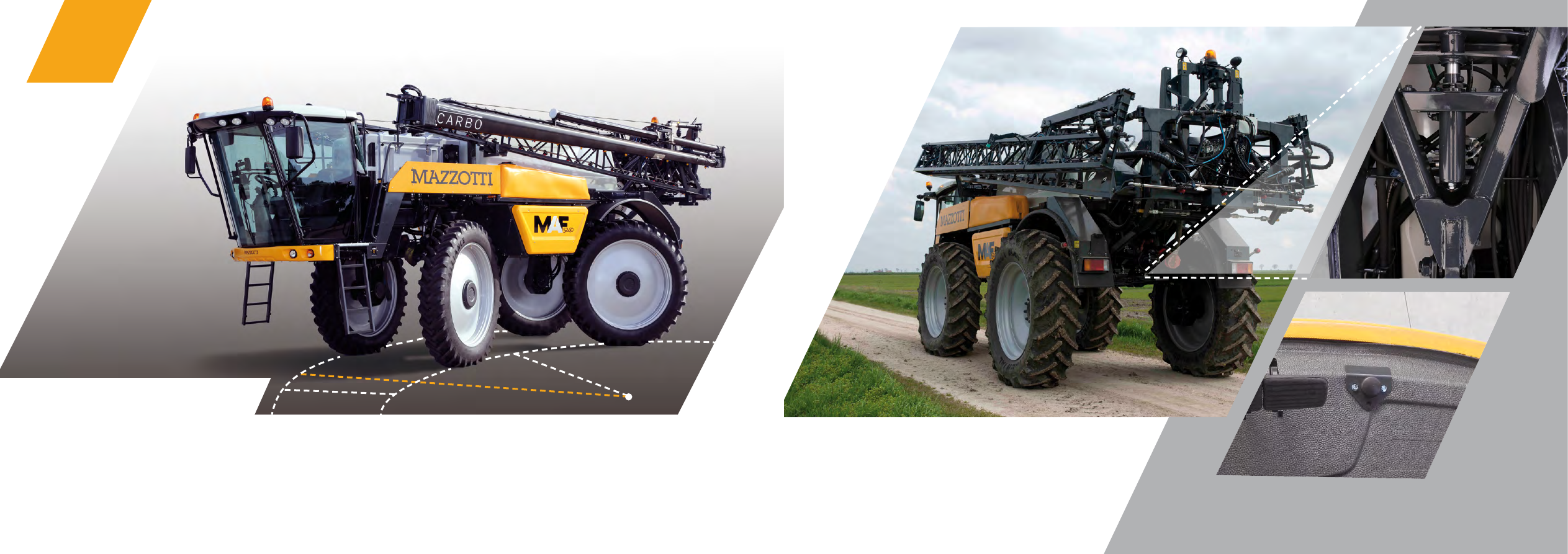

РУЛЕВОЙ МЕХАНИЗМ

4-х колесный рулевой механизм играет решающее значения для сокращения времени заезда на поле и

не повреждения посевов. Задние колеса всегда следуют за передними. Угол разворота очень ограничен,

внутренний/внешний 4100/5900мм.

4100mm

5900mm

2250mm

Переключение с 4-х колесного на 2-х колесный рулевой

режим производится просто - при помощи педали.

Эксклюзивная система гидравлической блокировки

задних колес Mazzotti с механической защитой.

Гарантия всегда быть на нужном пути…в любое время.

2х колесный рулевой режим для работы и переездов.
4х колесный рулевой режим для работы и переездов.
4х колесный рулевой режим «краб» для выполнения сложных маневров.

MAF

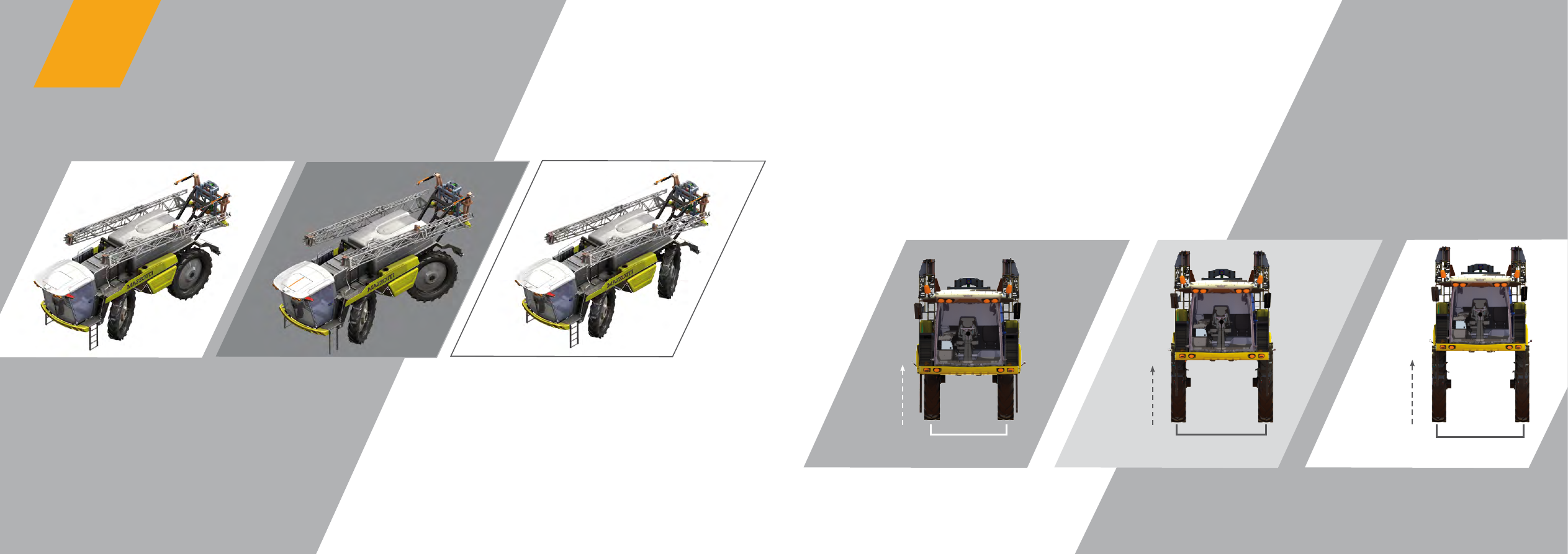

3 ВАРИАНТА КЛИРЕНСА

MAF поставляется со стандартным клиренсом 1500мм и колеей от 2250мм до 2950мм. Созданный для работы на любых посевах, он может
поставляться с повышенным клиренсом до 1700мм и колеей 2250-3000мм - для опрыскивания таких высоких культур, как рапс, кукуруза
или подсолнечник и не повреждая их. Также машина может быть поставлена с клиренсом 1300мм и колеей от 1800мм до 2250мм для
узкорядных культур и садоводства.

1800 - 2250MM

2250 - 2950 MM

2250 - 2950 MM

1300

1500

1700

3 РУЛЕВЫХ РЕжИМА

1800-2250 mm

2250-2950 mm

MAF

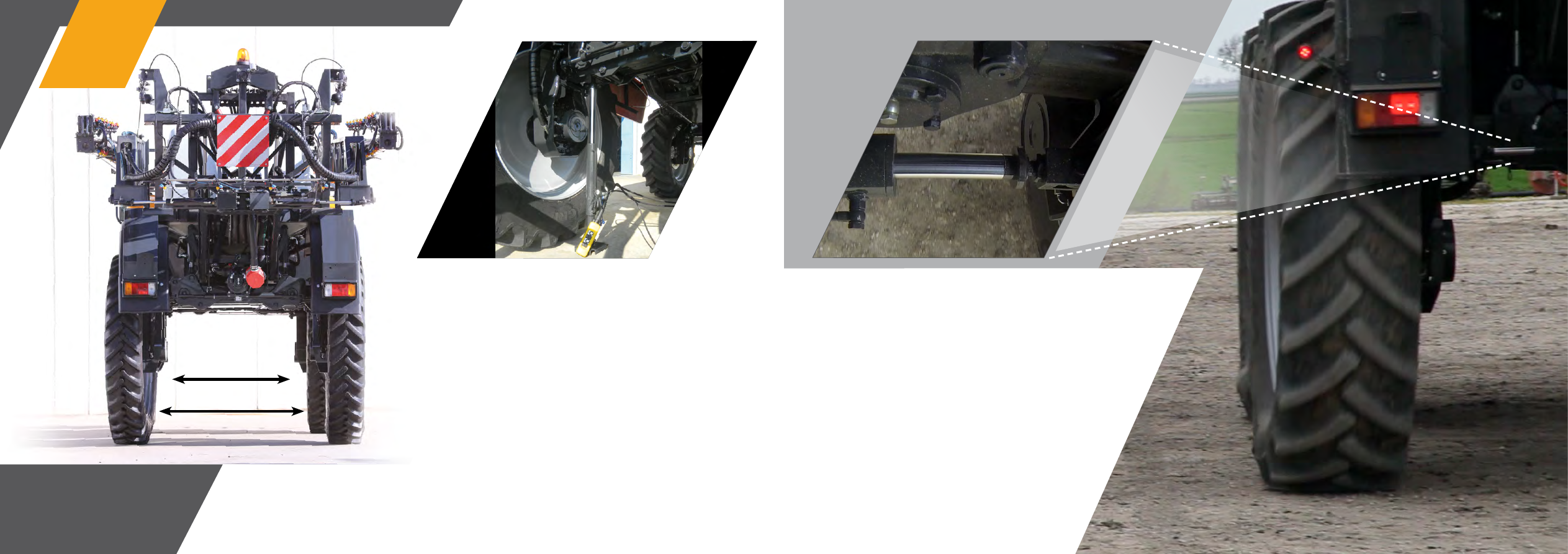

КОЛЕЯ

MAF комплектуется стандартной системой

гидравлического подъема для быстрого

изменения колеи.

Подъемник расположен в специальной

точке, и можно по желанию регулировать

гидравлическое раскрытие осей.

Колея может регулироваться от 1800мм до

2250мм, либо от 2250мм до 2950мм.

АВТОМАТИЧЕСКАЯ КОЛЕЯ

MAF также может комплектоваться системой автоматического
гидравлического изменения колеи непосредственно из кабины.
Колея может варьироваться в пределах двух
предустановленных положений, от 1800мм до
2250мм и от 2250мм до 2950мм.

MAF

MAF

ДОСТУПНОСТь

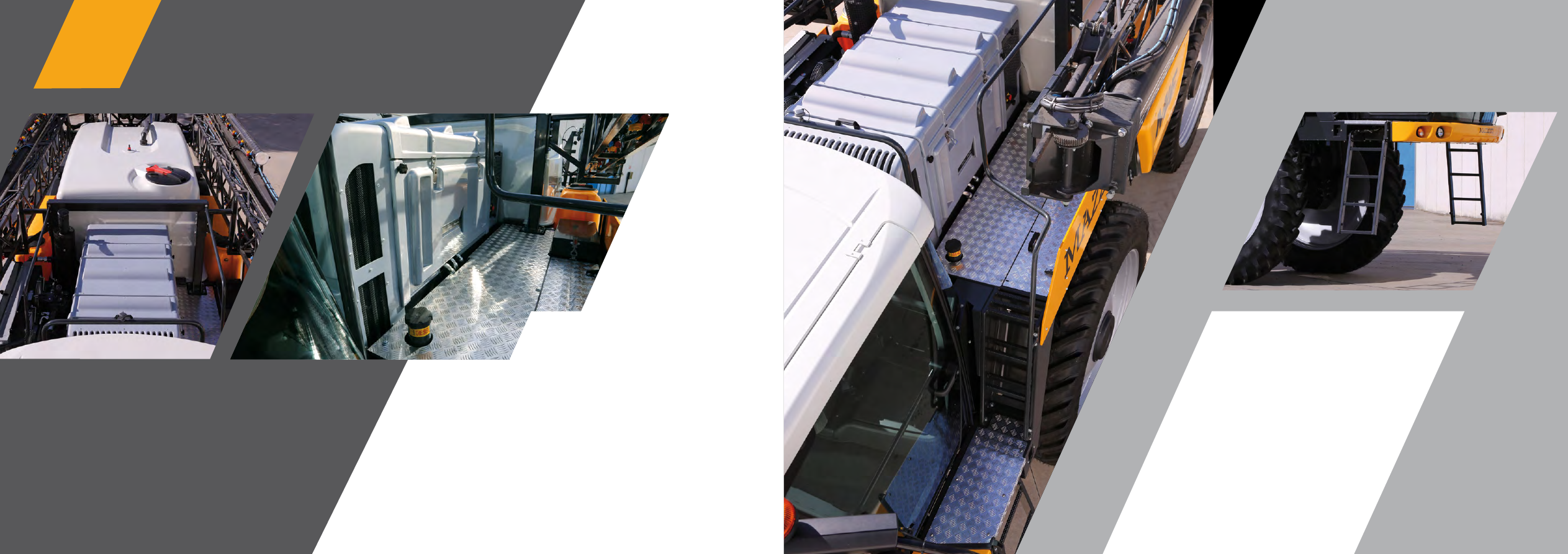

Две удобные гидравлические лестницы

облегчают доступ в кабину, к двигателю и к

просторному отсеку, где хранится продукт.

ДВИГАТЕЛь

Мощный двигатель Perkins, 6-цилиндровый,

238 л.с., Tier 3, оптимизированный для

самоходной машины MAF, звукоизолированный, с

возможностью поставки в версии Tier 4.

Интенсивный крутящий момент 990 Nm – 1900 g/m

обеспечивает непрерывную подачу.

ТРАНСМИССИЯ

Трансмиссия SAUER-POCLAIN, созданная для

преодоления любой сложности при движении.

Два насоса SAUER контролируют задний и

передний двигатели POCLAIN, без электронных

устройств.

Двухскоростной привод: 0-20 и 0-40км, а также

стандартная функция круиз-контроля при

замедленном движении 0-20км.

СИСТЕМА

ОХЛАжДЕНИЯ

Раздельные контуры охлаждения двигателя,
гидравлического масла и кондиционера
воздуха обеспечат надежную работу.
Объем бака с гидравлическим маслом
составляет 210л, что позволяет
избежать перегрева.

MAF

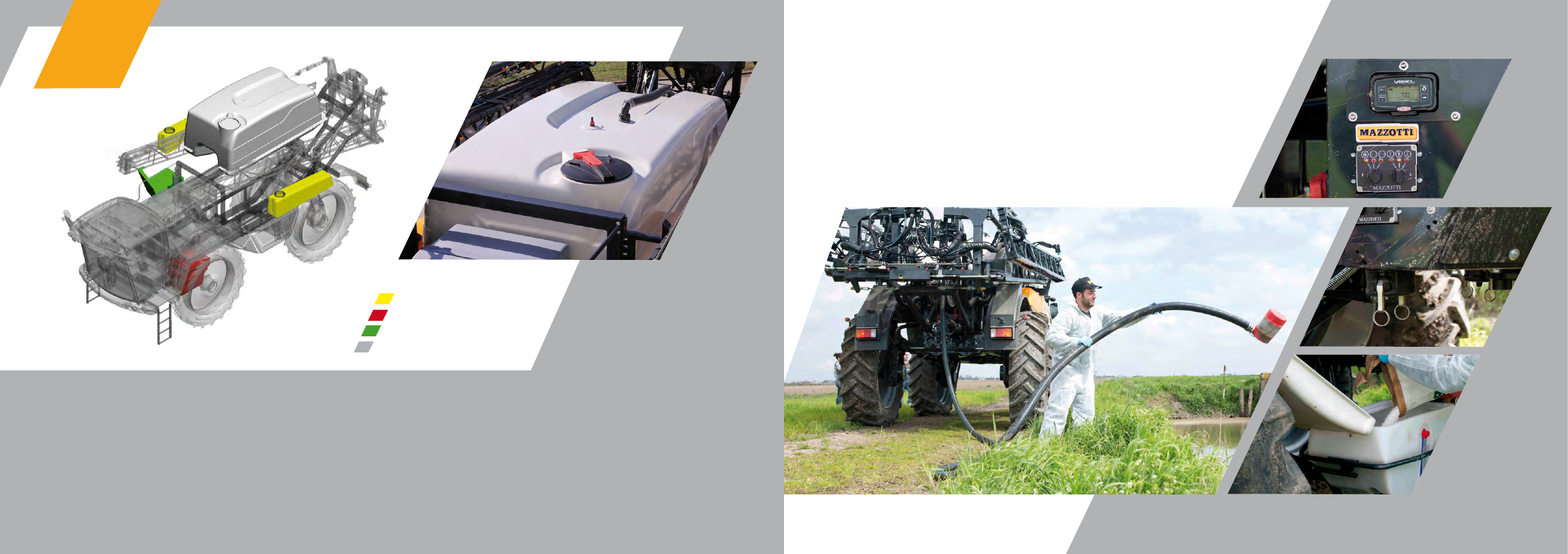

БАК

MAF 4240 и 5240 обеспечивают длительный период работы.
Фактический объем основного бака составляет соответственно
4600л и 5300л. В стандартную комплектацию включены
волногасители.

Дополнительно имеются два бака чистой воды с общим
объемом 520л, для полной промывки основного бака и
системы циркуляции. Топливный бак имеет объем 320л, что
обеспечивает большой запас хода.

MAF

БАК ПРОМЫВКИ СИСТЕМЫ

ТОПЛИВНЫЙ БАК

МАСЛЯНЫЙ БАК

ОСНОВНОЙ БАК

ЗАПОЛНЕНИЕ

Большой и быстрый предварительный смеситель объемом 60л, оснащен форсунками для
промывки контейнеров. Заполнение производится при помощи насоса с наконечником 3”

либо непосредственно от внешнего насоса через шланг 2”. При помощи монитора Visio
можно визуально контролировать объем поступившей в бак жидкости.
Также имеется возможность заполнения с помощью шланга на катушке и

центробежного насоса 500л/мин. Система обеспечивает автоматическое
заполнение как основного бака, так и двух баков с чистой водой.

MAF

ПОДЪЕМ

Антивибрационная параллелограммная система

подъема с высоким ходом, для подъема штанг

до 270см от земли.

Параллелограмм поддерживает штанги шириной

до 36м и амортизируется посредством двух

аккумуляторов давления, которые наряду с подвеской

и системой самовыравнивания способствуют быстрой

и тщательной обработке посевов.

450MM

2700MM

ГРУЗОВЫЕ НИшИ

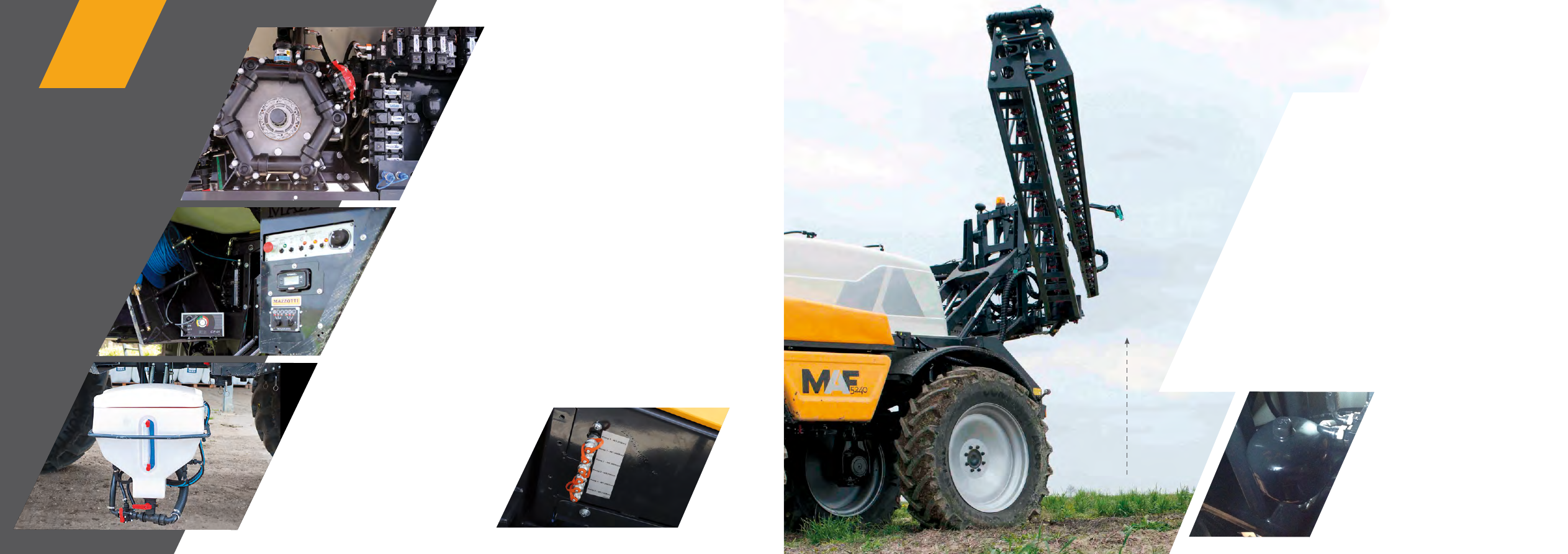

Две ниши расположены по бокам машины.

В правой нише расположен мощный насос 400л/мин с 6

мембранами, а также электрогидравлическими клапанами для

легкости обслуживания. В левой нише расположены все органы

управления подачей воды и химикатов.

Все основные клапаны имеют электропривод и могут приводиться в

движение посредством переключателя в зависимости от выполняемой

операции: заполнение, промывка, предварительное смешивание.

Промывка может проводиться как полная, включая бак, либо частичная

промывка контура, исключая бак.

Рядом с левой нишей расположены органы управления гидронасосами.

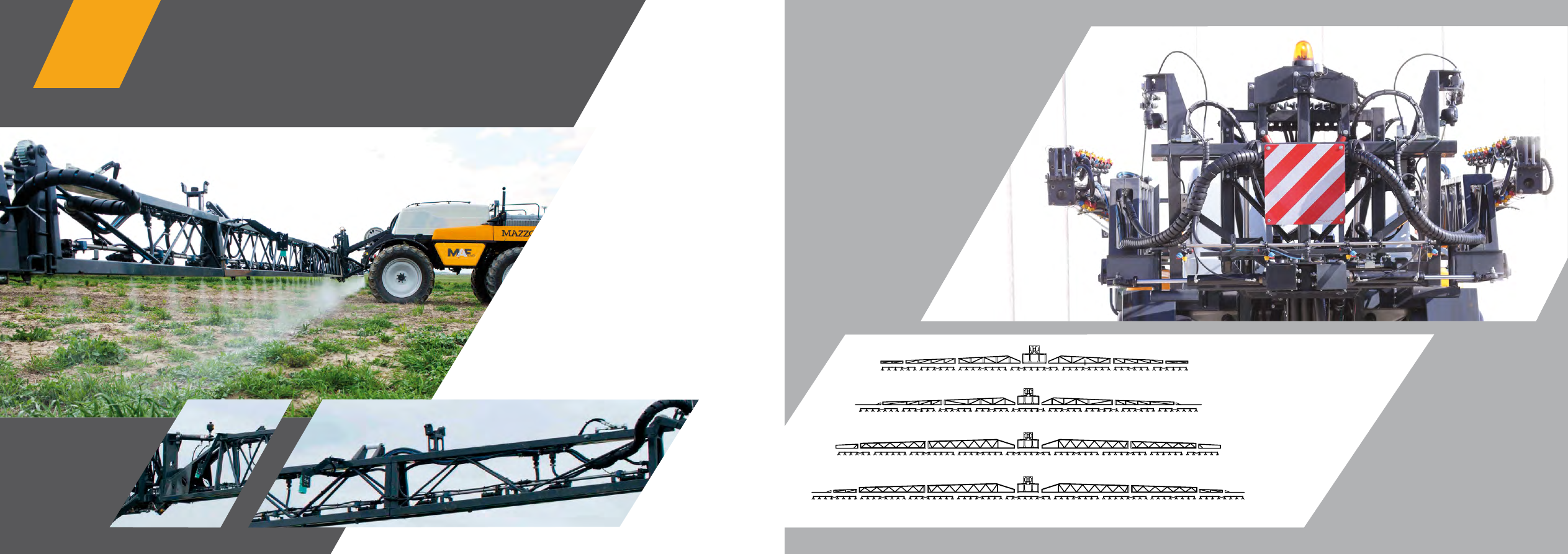

СЕРИЯ шТАНГ CI-M шИРИНОЙ

24 – 36М ИЗ ОКРАшЕННОЙ СТАЛИ

MAF

MAF оснащен штангами Ci-M шириной

от 24 до 36м из окрашенной стали.

штанги Ci-M включают центральную раму

со встроенной антивибрационной системой

самовыравнивания, регулятором наклона,

соединенным с изменяемой геометрией на

обеих штангах и независимое складывание

крайних секций. Защищенные форсунки находятся

внутри структуры штанг.

Особое внимание уделяется циклу катафореза
окраски штанг, включающему пескоструйную
обработку, 2 промывки, анти-коррозийную
обработку, 2 слоя покраски и запекание.
штанги поставляются с 7 секциями
(24м) либо 9 секциями (28-32-36м)
и электро- либо автоматическим
складыванием при помощи GPS
оснащения.

24 СЕКцИИ 6+6+8 | 8 | 8+6+6

28 СЕКцИЙ 7+6+6+6 | 6 | 6+6+6+7

32 СЕКцИИ 6+6+8+8 | 8 |8+8+6+6

36 СЕКцИИ 8+8+8+8 | 8 |8+8+8+8

штанги Ci-M поставляются длиной 32 и 36м,

с концевыми секциями из углеродистой

стали, очень прочными, но легкими.

Для них характерна низкая инерция при

торможении либо ускорении.

штанги шириной до 28м комплектуются системой

воздушной поддержки. Вращение турбины регулируется

из кабины водителя, и объем подачи воздуха соответствует

требованиям обработки.

MAF

ОСВЕЩЕНИЕ

Фары для движения по дорогам и для ночной работы расположены
на штангах и на капоте и включены в стандартное оснащение.

КОМПьюТЕР MAzzOTTI

BRAVO 400.S

Машина серийно комплектуется компьютером Bravo

400s – выбором Mazzotti. Он позволяет визуализировать

на экране 5.7” все основные данные.

Этот же экран в качестве опции может быть подключен к

эффективной системе GPS, позволяющей автоматически

складывать различные секции, избегать повторного

опрыскивания. Простой в использовании, имеет объем

внутренней памяти 2GB, 2 USB-порта и SD-разъем.

MAF

Тщательно проработанная электросистема. В ней отсутствуют распределительные
блоки, но есть один единый, водонепроницаемый, герметичный пульт управления,
расположенный под кабиной.

Соединители Can-bus, наряду с внешними соединителями Deutz, являются
наилучшими приспособлениями для полного устранения утечек воды.

Предохранители легкодоступны и защищены. Тесты
проверки функций гидравлики собраны в одном
месте, снаружи машины.

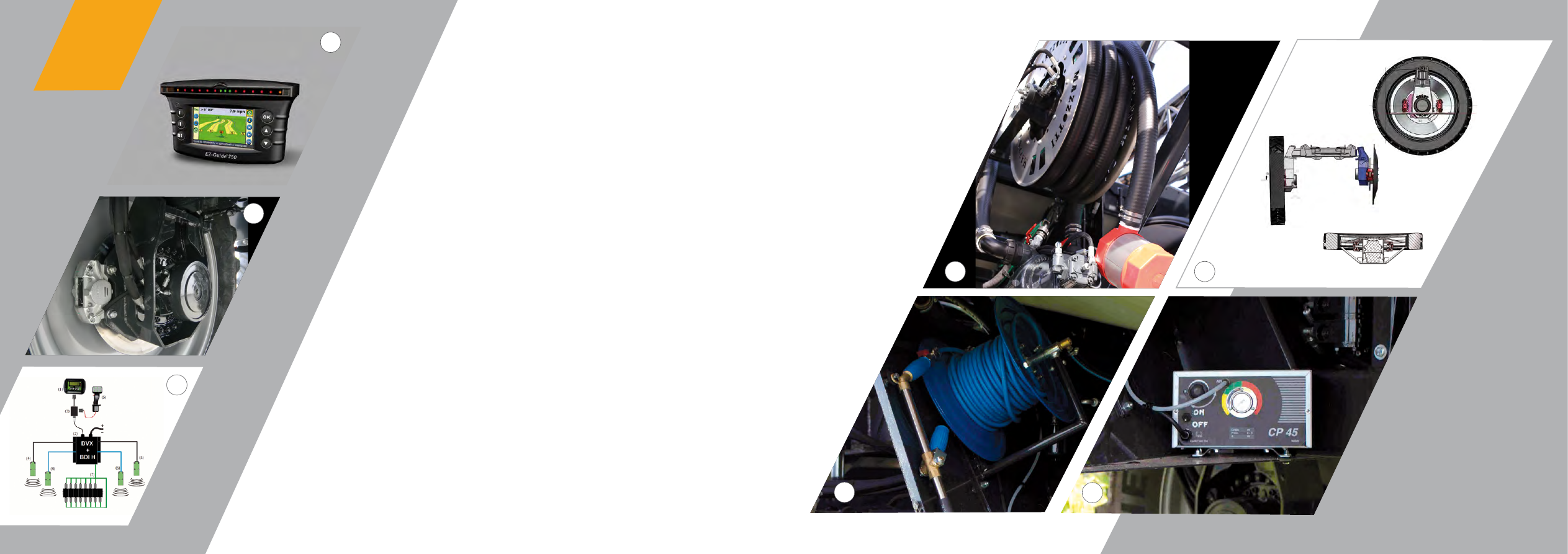

АКСЕССУАРЫ

Вы можете оснастить Ваш самоходный опрыскиватель широким

ассортиментом аксессуаров на Ваш выбор:

•Система спутникового контроля Trimble Trimble Ez-Guide ® 250 (рис. 1)

•Динамические тормоза на передних колесах (рис.2)

•Передние и задние камеры

•Системы автоматического выравнивания штанг посредством 4 звуковых

датчиков (рис. 3)

•Специальная антенна дополнительно к GPS, для правильной оценки

обработанных площадей в горных районах.

•Полу-непрерывная циркуляция, для устранения разницы в распылении разными

секциями при начале работы.

•Катушка для шланга для заправки с помощью центробежного насоса (рис.4)

•Защита передних и задних колес (рис.5)

•Катушка для шланга с насадкой 15-bar для мойки машины (рис.6)

• Катушка для шланга с компрессором для мойки (рис.7)

•широкий выбор шин:

380/90 R54 (2042x381), 480/80 R50 (2050x530), 520/85 R46 (2048x524),

520/85 R42 (1945x539) 460/85 R46 (1971x480), и др.

MAF

1

2

3

4

5

6

7

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MAF 4240 / 5240

MAF

Perkins 6600 куб.см - Eur 3 - 237 л.с./1900 об/мин - 6 цилиндров - звукоизолирован. (есть Eur 4 )

Водяное

Гидростатическая

Двойной насос SAUER 2 x 100л

Poclain motors

4 колесный

Hydraulic Mazzotti

2 скорости с замедленным ходом

0 -20 / 0-40 км/ч

37%

на 4 колесах

Есть

Гидропневматическая на 4 колесах, с блоком управления на каждой оси

Гидравлическая (возможность автоматики из кабины)

от 2250 до 2950 (клиренс 1500-1700мм) или от 1800 до 2250 (клиренс 1300мм)

1500мм , возможен 1700 и 1300

320/90 R54 (MAF 4240) - 380/90R54 (MAF 5240)

рулевая система Mazzotti на 4 колеса

4100 / 5900 мм

ДВИГАТЕЛь

СИСТЕМА ОХЛАжДЕНИЯ

ТРАНСМИССИЯ

ГИДРОНАСОС

ПРИВОД НА КОЛЕСА

ПРИВОД
АНТИПРОБУКСОВОЧНОЕ

УСТРОЙСТВО
ПЕРЕКЛюЧАТЕЛь ПЕРЕДАЧ

СКОРОСТь

ПРЕОДОЛЕВАЕМЫЙ УКЛОН

ТОРМОЗА

СТОЯНОЧНЫЙ ТОРМОЗ

ПОДВЕСКА

РЕГУЛИРОВКА КОЛЕИ

КОЛЕЯ

КЛИРЕНС

СТАНДАРТНЫЕ КОЛЕСА

РУЛЕВЫЕ КОЛЕСА

РАДИУС РАЗВОРОТА

ВНУТРЕННИЙ/ВНЕшНИЙ

4600л (MAF 4240) - 5300л (MAF 5240)

520л (2 x 260л)

15 л

320 л

210 л

60 л

Кабина CLAAS, герметизированная, пневмосиденье, эргономическая консоль, пассажирское сиденье, возможен уровень 4

Есть

Есть

Есть

2 гидравлические лестницы

Боковая панель с основными функциями, включая моторизированные клапаны для функций быстрого заполнения и мойки

24 - 28 - 32 - 36 м

имеется до 28 м

BRAVO 400s

400 л/мин 20 bars

Посредством имеющегося 6м насоса, либо через гидрант в основном баке

Изменяемая геометрия, гидроблокировка самовыравнивания, независимое складывание секций, форсунки Trijet,

керамические сопла
2550 x 9100 x 3600 мм

10.800 кг со стальными штангами 36 м

3600 мм

перед 50% / зад 50%

МАКС.ОБЪЕМ ОСНОВНОГО БАКА

БАК ЧИСТОЙ ВОДЫ

БАК ДЛЯ МЫТьЯ РУК

ТОПЛИВНЫЙ БАК

МАСЛЯНЫЙ БАК

ПРЕДВАРИТ.СМЕСИТЕЛь

КАБИНА

УГОЛьНЫЕ ФИЛьТРЫ

RADIO / CD

НОЧНОЕ ОСВЕЩЕНИЕ

ЛЕСТНИцА

ПУЛьТ НАЗЕМНОГО УПРАВЛЕНИЯ

шТАНГИ
ВОЗМОжНОСТь ВОЗДУшНОЙ

ПОДДЕРжКИ

КОМПьюТЕР ГЛАВНЫЙ

ВОДЯНОЙ НАСОС

ЗАПОЛНЕНИЕ

КОМПЛЕКТАцИЯ шТАНГ

РАЗМЕРЫ

ОБЩИЙ ВЕС (ОРИЕНТИРОВОЧНО)

КОЛЕСНАЯ БАЗА
РАСПРЕДЕЛЕНИЕ ВЕСА ПРИ ПОЛНОМ

БАКЕ И РАСКРЫТЫХ шТАНГАХ

Компания Mazzotti s.r.l. оставляет за собой право в любое время без предварительного уведомления изменить либо улучшить любую из технических характеристик.
