Уровнемер бесконтактный радарный РИЗУР-2030. Руководство по эксплуатации РЭ.00029

Настоящее руководство по эксплуатации (далее РЭ) предназначено для ознакомления

с устройством, работой, правилами монтажа и эксплуатации уровнемера бесконтактного

радарного РИЗУР-2030 (далее - уровнемер).

Перед монтажом уровнемера необходимо ознакомиться с настоящим РЭ.

Монтаж должен производиться квалифицированным персоналом, прошедшим

аттестацию, имеющим допуск к работе с электрооборудованием, с соблюдением всех

требований к монтажу электрических устройств, предназначенных для работы во

взрывоопасных зонах. Класс подготовки обслуживающего персонала должен

соответствовать уровню специалистов служб КИП и АСУ. Лицо, осуществляющее монтаж,

несёт ответственность за производство работ в соответствии с настоящим РЭ, а также со

всеми предписаниями и нормами, касающимися безопасности и электромагнитной

совместимости.

Производитель не несёт ответственности за ущерб, вызванный неправильным

монтажом, несоблюдением правил эксплуатации или использованием

оборудования не в соответствии с его назначением.

Изготовитель оставляет за собой право вносить незначительные изменения в

конструкцию прибора, улучшающие его качество и не снижающие безопасность, без

предварительного уведомления.

Содержание

1. Описание и работа

1.1 Назначение и область применения

1.2 Технические характеристики

1.3 Эксплуатационные характеристики

1.4 Устройство и работа

1.5 Маркировка

1.6 Упаковка

2. Использование по назначению

2.1 Эксплуатационные ограничения

2.2 Подготовка изделия к использованию

2.3 Использование изделия

3.Техническое обслуживание

3.1 Меры безопасности

3.2 Порядок технического обслуживания

4. Правила хранения и транспортирования

5. Сроки службы и хранения, гарантии изготовителя

6. Адрес изготовителя

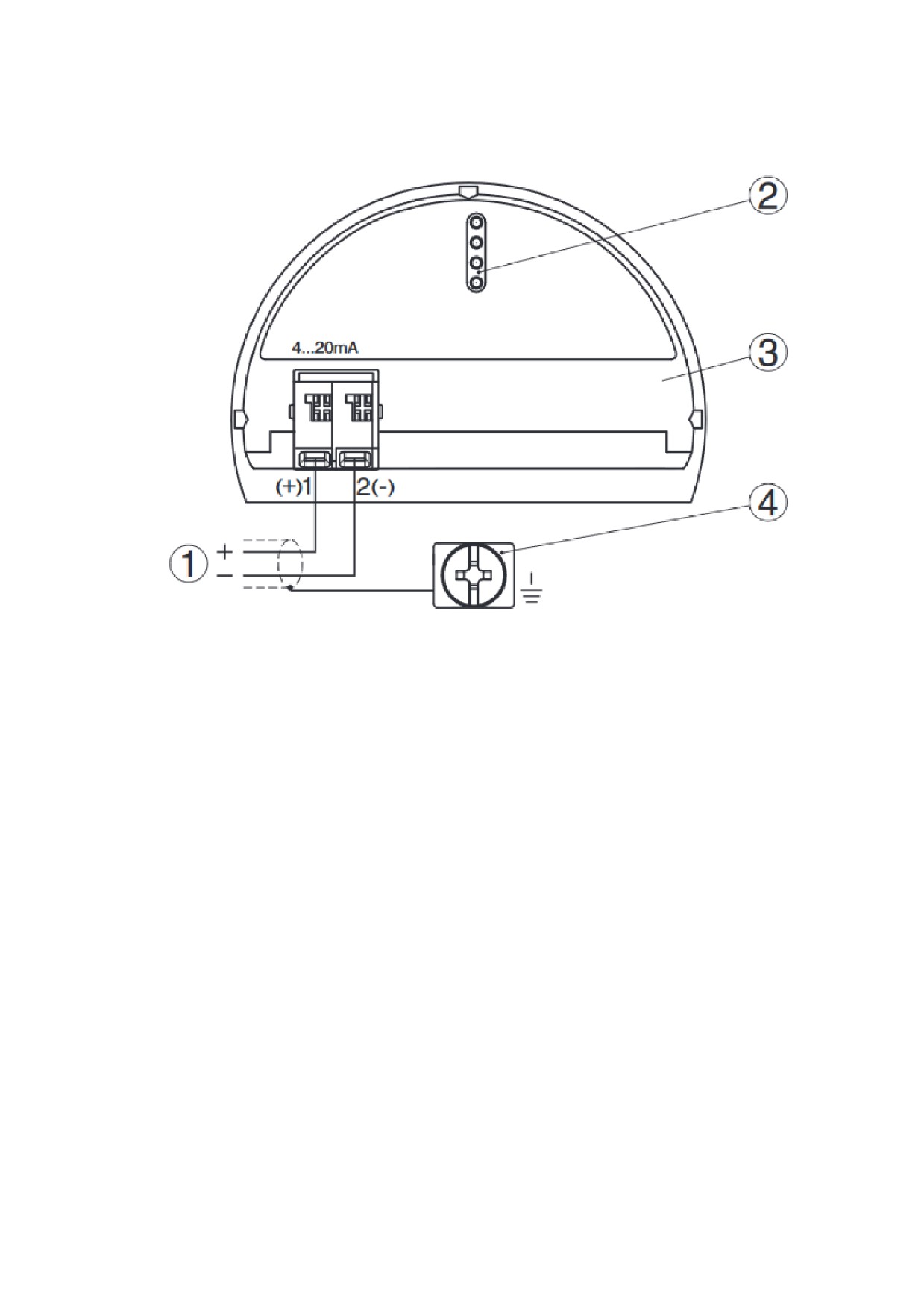

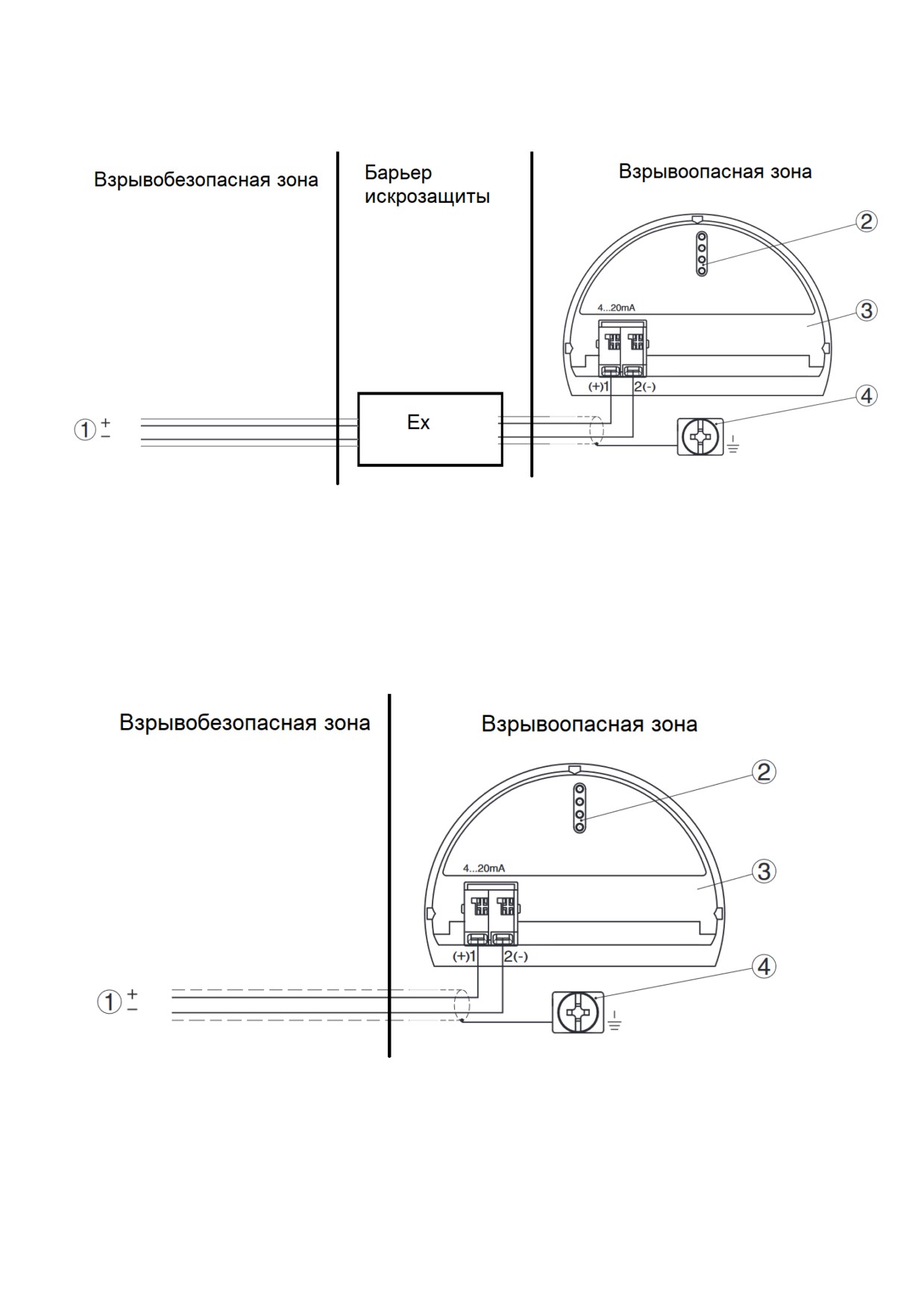

Приложение А Схема подключения уровнемера

1 Описание и работа.

1.1 Назначение и область применения

Уровнемер является средством автоматизации и не относится к средствам

измерения.

Уровнемер предназначен для измерения уровня жидких сред в открытых или

закрытых, в том числе, находящихся под давлением емкостях в технологических

установках промышленных объектов химической, нефтехимической, медицинской,

пищевой и других отраслей промышленности.

Уровнемер подходит для измерения уровня большинства жидкостей независимо от

изменения их параметров, таких как плотность, электропроводность, температура,

давление.

Уровнемер не соприкасается с контролируемой средой, а следовательно, может

применяться для работы с загрязненными, вязкими средами, а также средами с особыми

санитарными условиями.

Уровнемер преобразует изменение уровня контролируемой жидкости в

унифицированные аналоговые выходные сигналы типа «токовая петля».

Уровнемеры могут использоваться в системах автоматического контроля,

регулирования и управления технологическими объектами, в других устройствах

автоматики, работающих с сигналами типа «токовая петля 4-20 мА».

Уровнемер соответствует требованиям, изложенным в «Общих правилах взрыво-

безопасности для взрывопожароопасных химических, нефтехимических и нефтеперера-

батывающих производств», и допускает эксплуатацию во взрывоопасных зонах, в которых

возможно образование взрывоопасных смесей газов и паров с воздухом, отнесенных к

категории IIС (ГОСТ 31610.0-2019).

По требованиям взрывозащиты конструкция уровнемера соответствует

ГОСТ IEC 60079-1-2013 как взрывобезопасное электрооборудование с видом

взрывозащиты

«d

- взрывонепроницаемая оболочка» или ГОСТ

31610.11-2014

(IEC 60079-2011) как особовзрывобезопасное электрооборудование с видом

взрывозащиты «искробезопасная электрическая цепь «ia».

1.2 Технические характеристики

Основные технические характеристики уровнемера приведены в таблице 1.

Таблица 1

Материал корпуса

алюминиевый сплав

Параметры измерительного зонда

Материал антенны

AISI 316L

Тип антенны

рупор

Диаметр антенны, мм

Длина антенны, мм

288

Ширина диаграммы направленности, °

Электрические параметры

Схема подключения

двухпроводная

Напряжение питания, В

24+/-2,4

Максимальное входное напряжение, В

28 (для Ex i версий)

Выходной сигнал

токовая петля 4-20 мА

Сопротивление изоляции, МОм

не менее 20

Электропрочность изоляции, В

не менее 1500

Время включения, с

не более 25

Параметры преобразования

Погрешность, мм

+/- 2

Повторяемость, мм

+/- 1

Верхний неконтролируемый уровень, мм

500

Максимальный рабочий диапазон, мм

30 000

Время реакции токового выхода, с

Условия эксплуатации и монтажа

Степень защиты по ГОСТ 14254

IP67

Без взрывозащиты /

Маркировка взрывозащиты

0Ex ia IIC T6 Ga *

1Ex db IIC T6 Gb

Климатическое исполнение

УХЛ 1

Температура окружающей среды при

минус 40 « плюс 60

эксплуатации, °С

Средняя наработка на отказ, час

не менее 10 000

Средний срок службы, лет

Индикация

м, %, мА

Габаритные размеры наружной части

уровнемера (без учета кабельных вводов и

не более 120 х 120 х 200

фланца), мм

Масса (без учета фланца), кг

не более 5

Режим работы сигнализатора

непрерывный, круглосуточный

Ориентация прибора при монтаже

вертикальная

* с видом взрывозащиты 0Ex ia IIC T6 Ga - уровнемер без панели индикации.

Таблица 1 - продолжение.

Параметры рабочей среды

Тип среды

жидкая

Давление, МПа

минус 0,1 « плюс 4,0

минус 60 « плюс 150 /

Температура, °С

минус 60 « плюс 250

1.3 Эксплуатационные характеристики

Ориентация уровнемера в пространстве при монтаже на объекте -вертикальная.

Уровнемер предназначен для длительной непрерывной работы.

Уровнемер не содержит материалов и источников излучения, оказывающих вредное

воздействие на окружающую среду и здоровье человека, устойчив к воздействию:

- инея и росы;

- выдерживает вибрационную нагрузку в диапазоне 2 - 100Гц с амплитудой ±1мм при

частоте до 13,2Гц и ускорением ±0,7g при частоте выше 13,2Гц (по спецзаказу возможно

производство виброустойчивого исполнения по заданию заказчика);

- выдерживает по 20 ударов длительностью 10 - 15мс с ускорением ±5g с частотой 40-

80 ударов в минуту в трех взаимно перпендикулярных направлениях.

Уровнемер в транспортной таре устойчив к воздействию:

- транспортной тряски с ускорением 5g при частоте от 40 до 80 ударов в минуту или

15000 ударов с тем же ускорением;

- относительной влажности до 95% при температуре плюс 40 °С;

- ударов при свободном падении с высоты 250 мм.

1.4 Устройство и работа

1.4.1 Конструкция

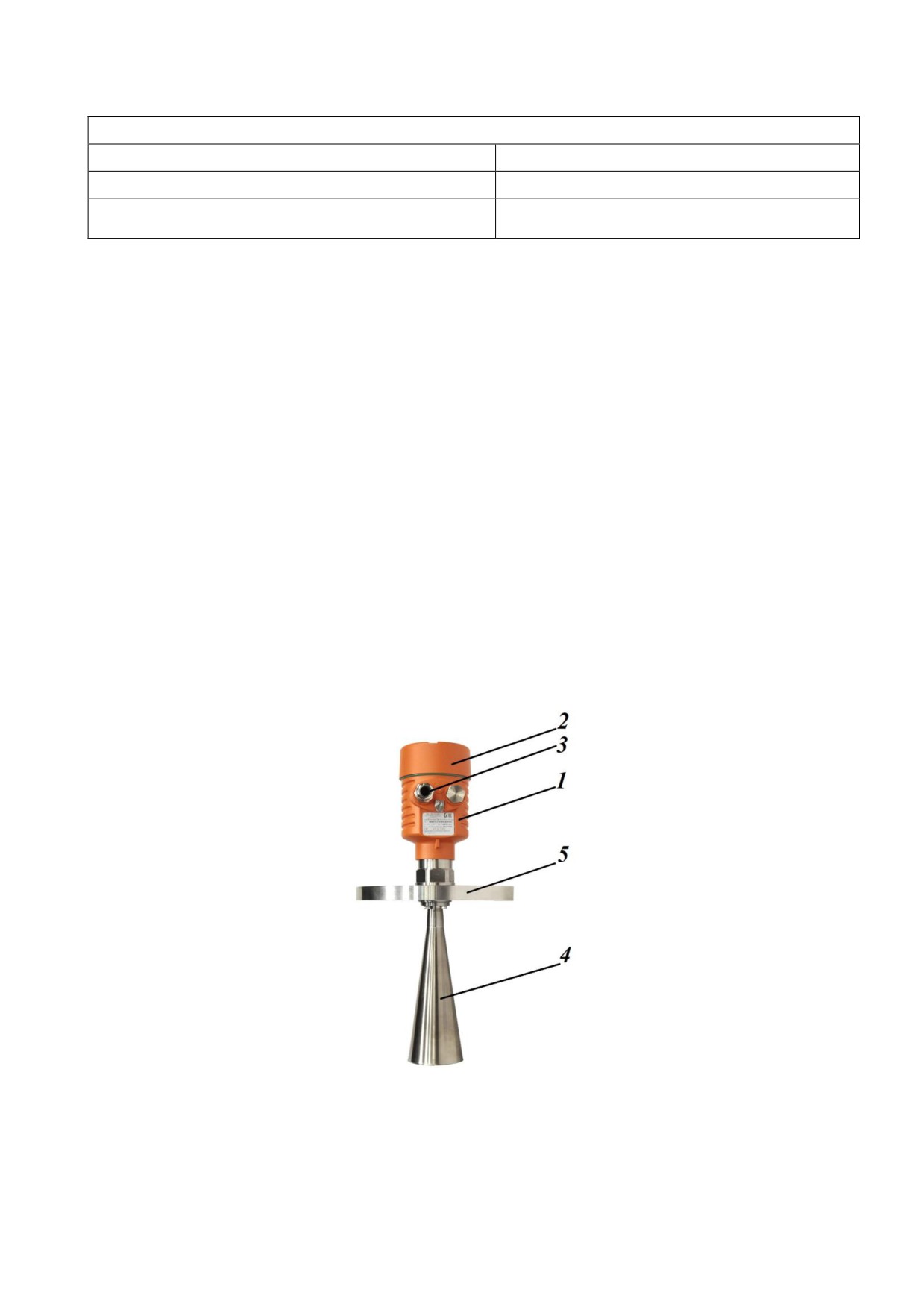

Внешний вид уровнемера показан на рисунке 1.

Рисунок 1. Внешний вид уровнемера

Корпус

(1) и крышка

(2) уровнемера изготовлены из алюминиевого сплава или

нержавеющей стали методом литья. Под крышкой размещен электронный блок. Кабель

вводится в корпус через кабельный ввод (3) с сальниковым уплотнением. На крышке

уровнемера находится светопропускающая часть для индикатора

(опция),

отображающего уровень контролируемой среды.

Погружная часть представляет собой антенну в виде рупора (4).

Для герметичного крепления сигнализатора на объекте используются уплотняемые

прокладкой фланцевые (5) или штуцерные соединения.

1.4.2 Принцип работы

Работа уровнемера основана на технологии измерения времени прохождения

сигнала от электронного блока до отражающей поверхности и обратно. Электронный блок

формирует электромагнитные импульсы в направлении контролируемой среды, часть

энергии отражается от поверхности и принимается электронным блоком, в котором

выполняется расчет времени прохождения сигнала и преобразование в выходной сигнал

4-20 мА.

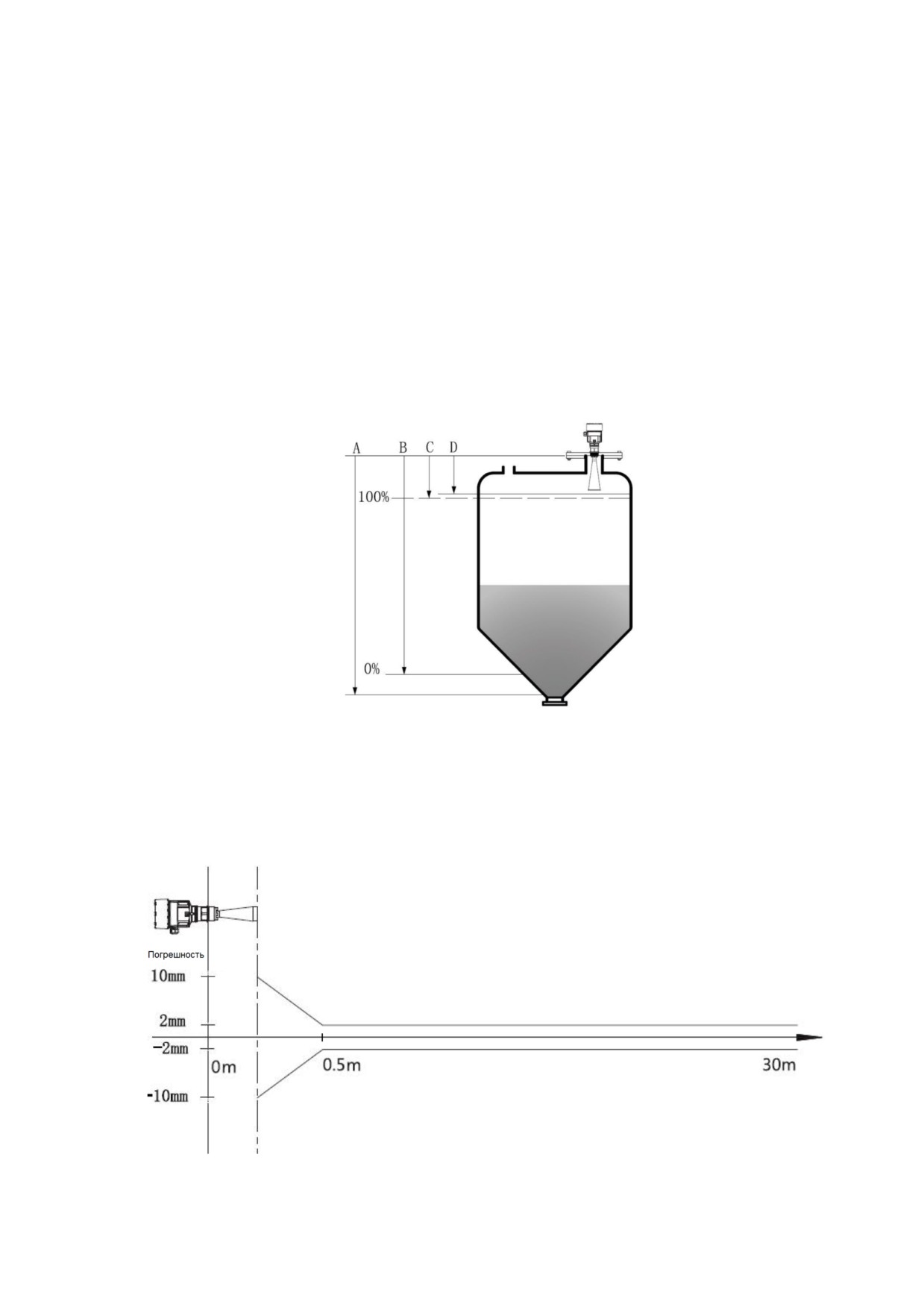

1.4.3 Рабочий диапазон

Нижний контролируемый уровень

[В] и верхний контролируемый уровень

[C]

устанавливаются при заказе в пределах максимального рабочего диапазона уровнемера

[А] (рисунок 2).

Рисунок 2

При нахождении уровня контролируемой среды в области

«мертвой зоны» [D],

происходит наложение излученного и поглощенного сигналов, что приводит к росту

погрешности и ошибкам определения уровня контролируемой среды. (Рисунок 2, 3).

Рисунок 3

1.5 Маркировка

Маркировка изделия выполняется в соответствии с Техническим Регламентом ТР ТС

012/2011 и ГОСТ

31610.0-2019

(IEC

60079-0:2017) способом, обеспечивающим

сохранность и четкость изображения в течение всего срока службы изделия в условиях,

для которых оно предназначено.

Маркировка уровнемера содержит следующие данные:

• наименование или товарный знак завода-изготовителя;

• наименование изделия;

• единый знак ЕАС обращения продукции на рынке Евразийского экономического союза;

• специальный знак Ех взрывобезопасности (Приложение 2 к ТР ТС 012/2011);

• маркировку взрывозащиты;

• номер сертификата соответствия, орган по сертификации;

• код степени защиты от внешних воздействий IP по ГОСТ 14254;

• напряжение питания;

• температурный диапазон окружающей среды;

• дату изготовления;

• заводской №;

• предупреждающую надпись «ОТКРЫВАТЬ ОТКЛЮЧИВ ОТ СЕТИ»

Обозначение знака наружного заземления выполняется согласно ГОСТ 21130-75.

Транспортная маркировка груза должна содержать основные, дополнительные и

информационные надписи в соответствии с конструкторской документацией и ГОСТ 14192.

1.6 Упаковка

Уровнемер упаковывается согласно внутренним регламентам и стандартам завода-

изготовителя, а также по спецзаказу клиента.

Перед упаковыванием в каждый ящик с уровнемером вкладывается упаковочный лист,

содержащий:

- наименование предприятия-изготовителя или его товарный знак;

- наименование и обозначение изделия;

- количество изделий;

- дату упаковывания.

2 Использование по назначению

2.1 Эксплуатационные ограничения

Запрещается превышать эксплуатационные параметры, указанные в таблице 1.

Превышение максимальных значений технологических параметров может повлечь за

собой выход из строя уровнемера и привести к возникновению аварийной ситуации с

опасностью для здоровья и жизни обслуживающего персонала, загрязнения окружающей

среды и материального ущерба.

Монтаж и эксплуатация уровнемера должны проводиться подготовленными

специалистами, аттестованными и допущенными к работе в установленном порядке в

соответствии с действующими на территории РФ и данного предприятия нормами и

правилами.

Запрещается поднимать или перемещать уровнемер удерживая его за антенну т.к.

это может вызвать чрезмерную нагрузку на соединительный узел. Уровнемер необходимо

держать за нижнюю часть корпуса или соединительный штуцер (фланец).

Все работы по монтажу уровнемера должны быть завершены до его подключения.

ЗАПРЕЩАЕТСЯ:

- использовать уровнемер со следами механических и химических повреждений;

- самостоятельно ремонтировать или заменять части;

- самовольно вносить изменения в конструкцию;

- использовать уровнемер в условиях среды, нейтральность которой к применяемым в

уровнемере материалам не доказана.

2.2 Подготовка изделия к использованию

2.2.1 Меры безопасности.

При монтаже, демонтаже и обслуживании уровнемера во время эксплуатации

необходимо соблюдать меры предосторожности от получения различных видов

поражения в соответствии с правилами техники безопасности, установленными на

объекте.

Монтаж, демонтаж, испытания и эксплуатация элементов уровнемера, работающих

под давлением, должны соответствовать

«Правилам промышленной безопасности

опасных производственных объектов, на которых используется оборудование,

работающее под избыточным давлением".

Монтаж, демонтаж, испытания и эксплуатация уровнемера, работающего во

взрывоопасных зонах, следует проводить с соблюдением требований пожарной

безопасности по ГОСТ 12.1.004 и электробезопасности по ГОСТ 12.1.019, а также серии

ГОСТ 31610(IEC 60079), ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и гл. 7.3 ПУЭ.

При работе уровнемера категорически запрещается вскрывать его корпус.

При технических осмотрах, не связанных с проверкой исправности, необходимо

отключать уровнемер от сети.

При проверке работоспособности уровнемера необходимо предусмотреть блокировку

исполнительных механизмов.

2.2.2 Распаковка и входной контроль уровнемера.

При поступлении уровнемера на объект необходимо:

- осмотреть упаковку и убедиться в её целостности;

- вскрыть упаковку и проверить содержимое на соответствие комплекту поставки;

- тщательно осмотреть уровнемер, убедиться в отсутствии повреждений лакокрасоч-

ного покрытия и механических повреждений.

При обнаружении несоответствий связаться с производителем.

2.3 Использование изделия

2.3.1 Монтаж на объекте

Уровнемер монтируется вертикально через соединительный фланец/штуцер, который

соединяется с ответной частью резервуара.

При установке потребитель должен обеспечить герметичность соединения со стороны

технологического процесса и герметичность внутренних элементов корпуса уровнемера

от воздействия атмосферы.

ВНИМАНИЕ! ПРИ ПРОВЕДЕНИИ МОНТАЖНЫХ РАБОТ НА ОБЪЕКТЕ УРОВНЕМЕР

ДОЛЖЕН БЫТЬ ОБЕСТОЧЕН.

Перед монтажом проверить отсутствие дефектов на резьбовых поверхностях

уровнемера (раковины, забоины, трещины, механические повреждения).

Место установки должно обеспечивать удобные условия для обслуживания и

демонтажа. Окружающая среда не должна содержать примесей, вызывающих коррозию

деталей уровнемера. Параметры вибрации не должны превышать значений, указанных в

п.1.3 настоящего РЭ.

Наличие в конусе диаграммы направленности каких-либо предметов или частей

резервуара вызывает искажение отраженного от поверхности продукта сигнала,

отрицательно влияющее на точность и стабильность контроля уровня. Рекомендуется

устанавливать прибор так, чтобы в конусе диаграммы направленности отсутствовали

любые отражения, кроме отражения от поверхности продукта, а ось конуса была

перпендикулярна этой поверхности. Поэтому необходимо учитывать следующие правила

установки:

- расположение прибора вблизи вертикальной стенки резервуара приводит к

искажению формы диаграммы направленности и появлению переотражений. Если стенка

резервуара имеет выступающие внутрь него элементы

(швы, ребра жесткости,

налипания, наросты и т.п.), они также будут являться дополнительными источниками

переотражения;

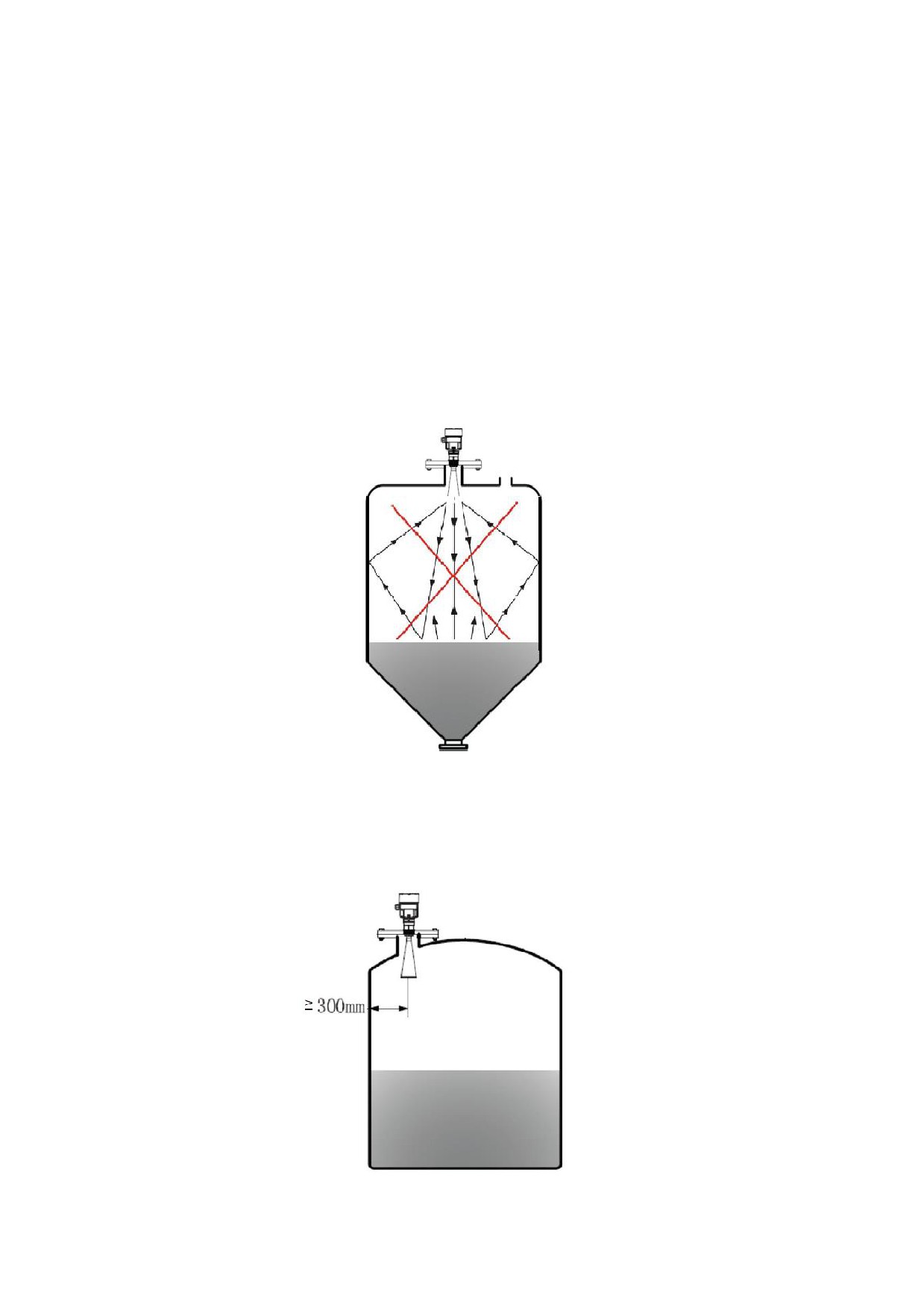

- установка прибора по центру резервуара может привести к нестабильности работы

из-за интерференционного эффекта, например, при симметричном переотражении сигнала

от вертикальных стенок (рисунок 4).

Рисунок 4

Необходимо производить установку прибора ассиметрично относительно центра

резервуара. Рекомендуется устанавливать уровнемер на расстоянии

1/6 диаметра

резервуара от вертикальной стенки резервуара, но не менее 300 мм (рисунок 5).

Рисунок 5

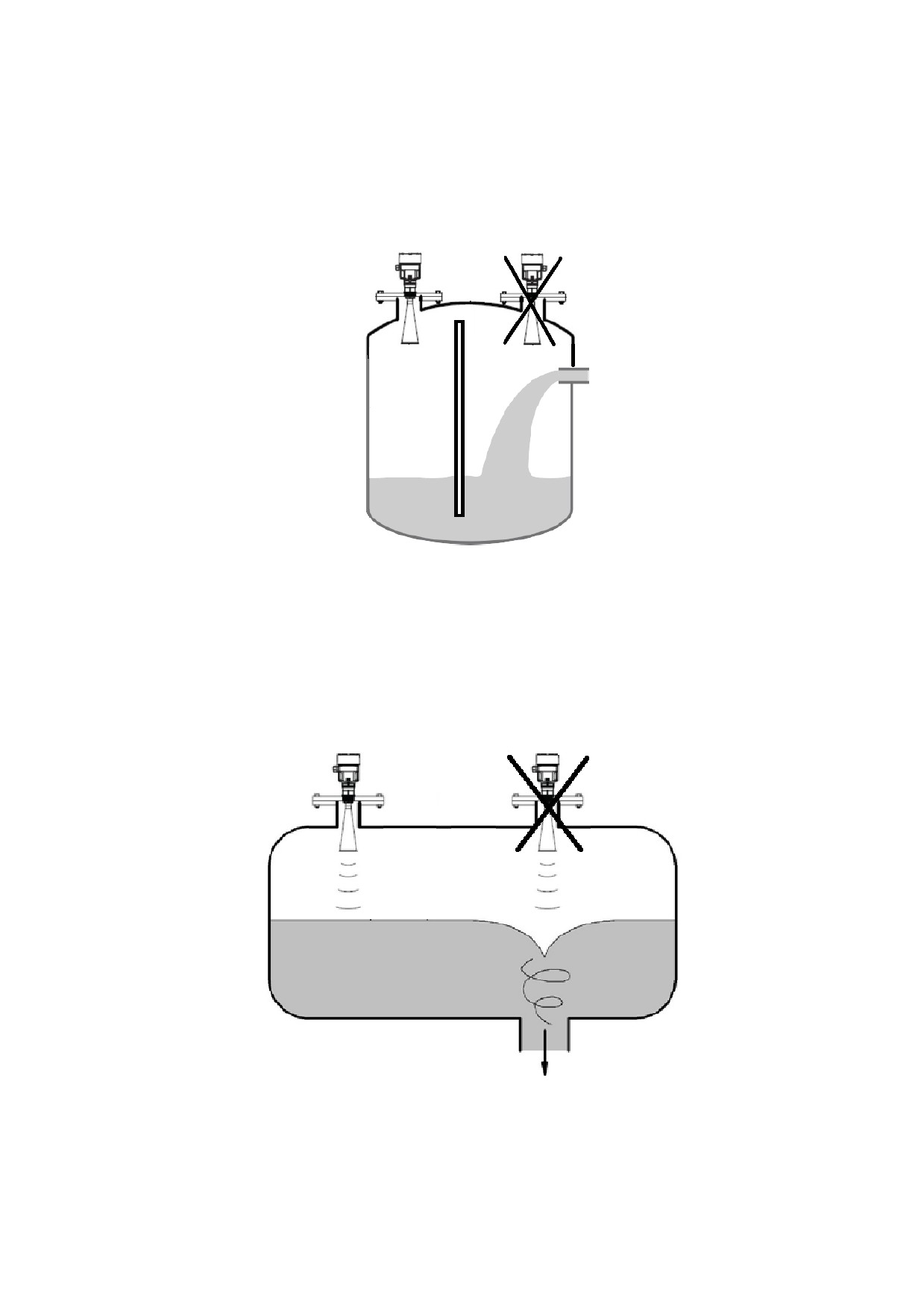

- если в конус диаграммы направленности прибора попадает струя

(поток)

продукта при загрузке резервуара (рисунок 5), это приводит к искажению или частичной

потере сигнала, отраженного от действительного уровня продукта;

- если на поверхности контролируемой среды возможно повышенное бурление или

колебание, то, в месте установки уровнемера, необходимо установить успокоительные

элементы (например, разделительные перегородки) (рисунок 5);

Рисунок 5

- при выгрузке продукта из резервуара на поверхности продукта может образовываться

воронка, прибор необходимо устанавливать над местом с наиболее гладкой поверхностью

продукта (рисунок 6)

Рисунок 6

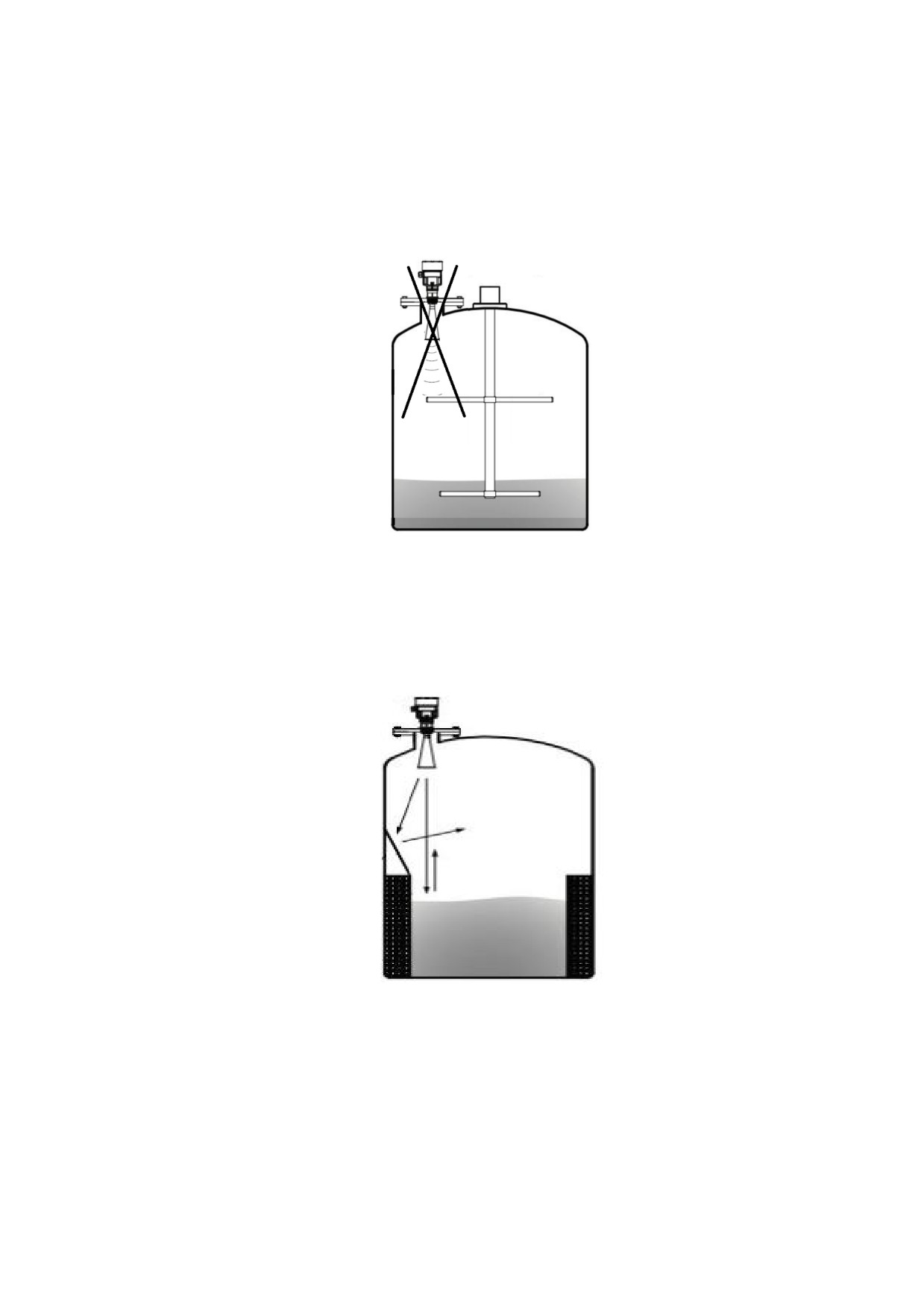

При проектировании места измерения следует учитывать, что, находящиеся в

емкости конструкции

(лестницы, предельные выключатели, нагревательные спирали,

подпорки и т.п.), могут вызывать ложные эхо-сигналы, искажающие результат измерения.

Монтажное положение уровнемера должно обеспечивать беспрепятственное

распространение сигнала уровнемера до поверхности продукта (рисунок 7).

Рисунок 7

Ложные эхо-сигналы от больших стоек и подпорок в емкости можно ослабить с

помощью установленных над этими конструкциями наклонных экранов,

предотвращающих ложное отражение (см. рисунок 8).

Рисунок 8

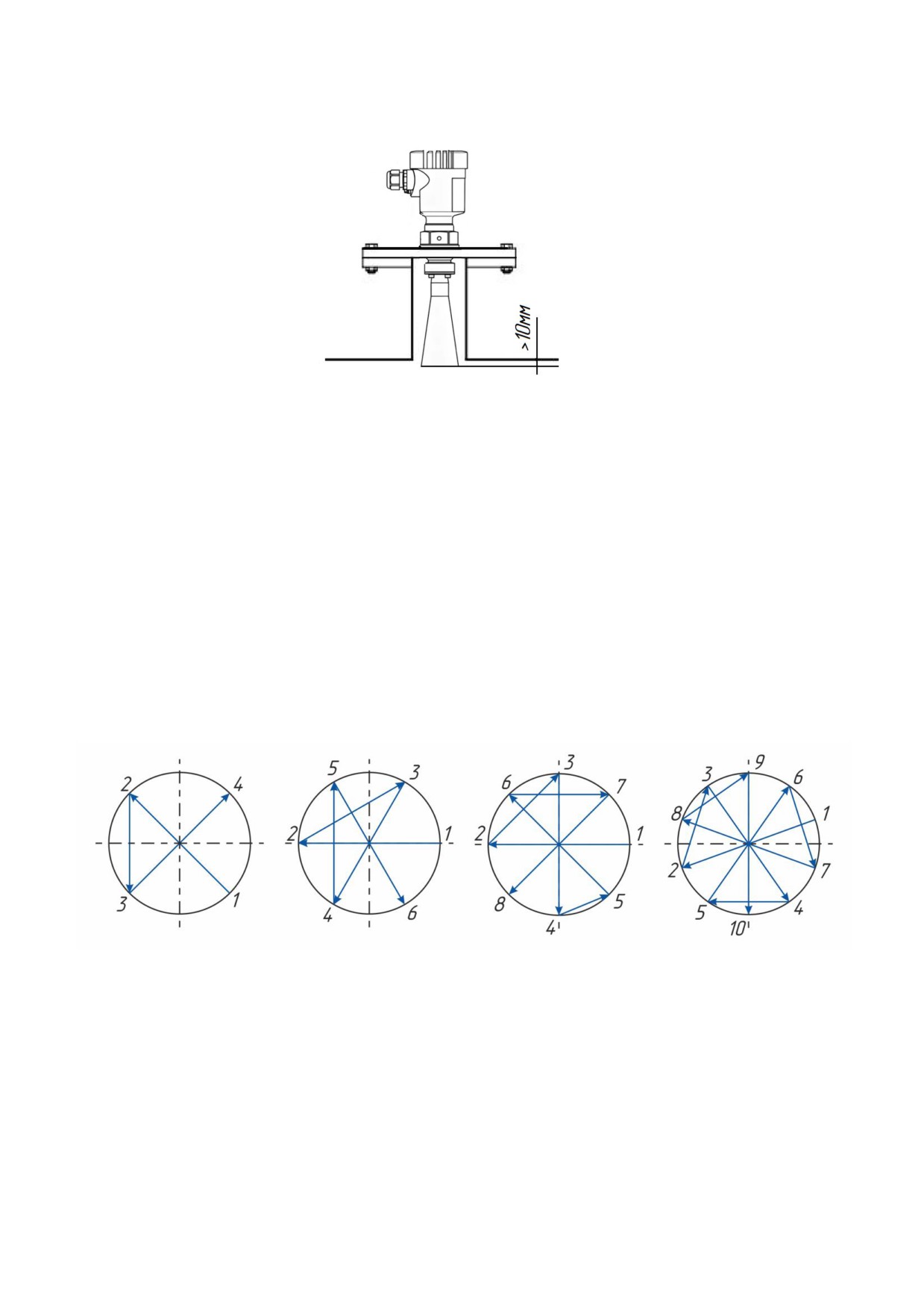

При установке в монтажный патрубок, необходимо чтобы край излучателя выступал

за край патрубка на расстояние не менее 10мм (рисунок 9).

Рисунок 9

При монтаже на объекте уровнемера с резьбовым присоединением штуцер

уровнемера установить в резьбовой втулке объекта, закрутить, затянуть ключом. Момент

затяжки выбирать в соответствии с нормативами для данного вида резьбовых

соединений.

При монтаже на объекте уровнемера с фланцевым присоединением затяжка

фланцевых соединений должна производиться постепенно, попеременным крест-накрест

подтягиванием гаек с целью исключения перекосов. Окончательная затяжка фланцевого

соединения должна осуществляться специальными гаечными ключами (мерные ключи

или ключи с указателями силы затяжки), позволяющими контролировать степень затяжки.

Затяжку производить в последовательности, схематично показанной на чертеже

(рисунок 10). Через час после затяжки шпилек произвести их подтяжку.

Рисунок 10. Схема затяжки фланцевых соединений

Герметичность соединений обеспечивается за счет деформации уплотнительной

прокладки. При выборе прокладки особое внимание следует обратить на химическую и

термическую стойкость материала прокладки.

После установки уровнемера проверить место соединения на герметичность при

максимальном рабочем давлении.

2.3.2 Электрическое подключение

Перед подключением уровнемера необходимо убедиться в отсутствии напряжения в

линии.

К заземляющему винту уровнемера (на внешней стороне корпуса) подсоединить

провод заземления объекта. Сопротивление линии заземления, измеренное омметром,

не должно превышать 4 Ом.

Схемы электрических подключений уровнемера, в том числе, во взрывобезопасном

исполнении представлены в приложении А.

К внешней линии уровнемер присоединяется кабелем через кабельный ввод с

сальниковым уплотнением. При монтаже следует обратить внимание на то, что,

наружный диаметр кабеля должен соответствовать применяемому кабельному вводу.

Для подключения уровнемера необходимо открутить крышку корпуса уровнемера с

надписью «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ», повернув ее против часовой стрелки.

При наличии индикатора снять его повернув против часовой стрелки на 15°.

Ослабить кабельный ввод и пропустить кабель через кабельный ввод в корпус

уровнемера. Выпустить кабель на достаточную длину внутрь корпуса для его зачистки и

подключения.

Снять изоляцию с кабеля и зачистить провода на длину необходимую для

подключения.

Зачищенные концы проводов кабеля подключить к уровнемеру через клеммную

колодку согласно маркировке на плате уровнемера. Для подключения уровнемера

возможно использовать многожильные и одножильные провода с сечением от 0,5 до

2.5 мм².

Проверить надежность крепления проводов слегка потянув за них.

Экран кабеля (при наличии) подключить к внутренней клемме заземления

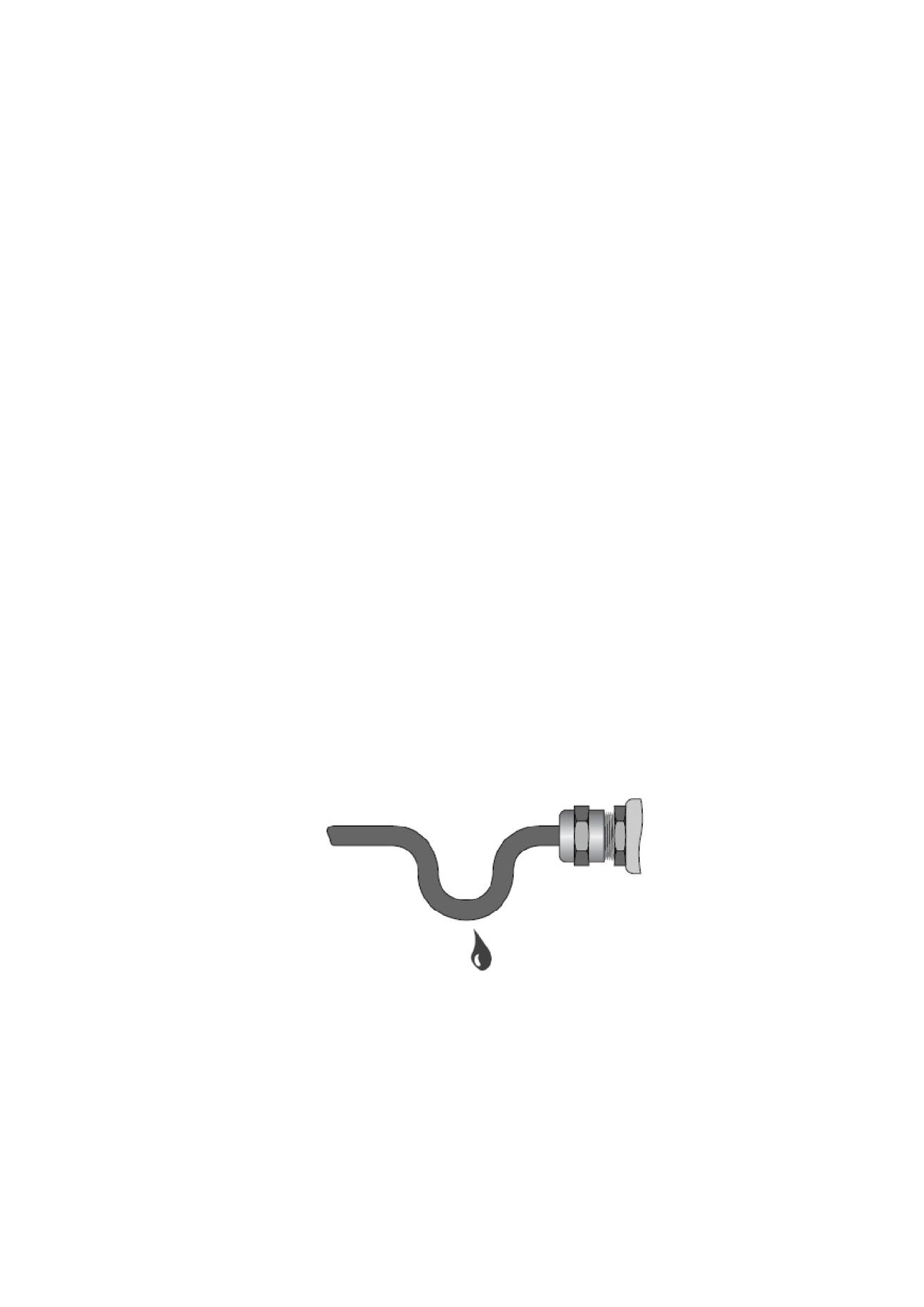

Выполнить ниспадающую каплеуловительную петлю из кабеля перед вводом в

прибор (рисунок 11), для исключения возможности протечки воды. Нижняя часть петли

должна быть ниже кабельного ввода корпуса. (Данная рекомендация применима прежде

всего при монтаже на открытом воздухе, в помещениях с повышенной влажностью, а

также на емкостях с охлаждением или подогревом.)

Рисунок 11. Каплеуловительная петля

Сальниковое уплотнение затянуть нажимной гайкой, обеспечив герметичность ввода

кабеля в корпус. Должно применяться кольцо уплотнительное, входящее в комплект

кабельного ввода. Кабель не должен выдергиваться и проворачиваться в узле

уплотнения. Нажимную гайку после монтажа стопорить грунтовкой. При использовании

кабеля в металлорукаве закрепить рукав с помощью фиксатора кабельного ввода.

Закрыть неиспользуемые кабельные вводы заглушками.

Уложить провода внутри корпуса, исключая их повреждение при закручивании крышки

или установке индикатора.

При наличии индикатора установить его в корпус в обратном порядке снятию.

Накрутить крышку на корпус уровнемера.

При необходимости фиксировать крышку винтом.

2.3.3 Демонтаж

Отсоединять уровнемер только после разгерметизации системы и отключения от

источника питания.

Произвести действия, указанные в п.

2.3.1

«Монтаж на объекте» и

2.3.2

«Электрическое подключение» в обратном порядке.

2.3.4 Возврат

Перед отправкой изготовителю очистить уровнемер от внешних загрязнений.

Вещества, контактировавшие с уровнемером, не должны являться угрозой для здоровья

обслуживающего персонала.

Упаковка уровнемера при пересылке должна гарантировать его сохранность.

3 Техническое обслуживание

Техническое обслуживание

- это комплекс операций по поддержанию

работоспособности и исправности уровнемера при использовании.

К техническому обслуживанию уровнемера допускаются лица, имеющие необходимую

квалификацию, обученные правилам техники безопасности, утвержденным в

установленном порядке руководством эксплуатационных служб, и изучившие настоящее

РЭ.

Уровнемер обеспечивает возможность непрерывной работы периодами по 6 месяцев

без непосредственного местного обслуживания и контроля. В промежутках между

указанными периодами проводятся регламентные работы, указанные в настоящем РЭ.

3.1 Меры безопасности

ВНИМАНИЕ! ПЕРЕД ПРОВЕДЕНИЕМ РАБОТ ПО ТЕХНИЧЕСКОМУ

ОБСЛУЖИВАНИЮ ОТКЛЮЧИТЬ УРОВНЕМЕР ОТ СЕТИ!

3.2 Порядок технического обслуживания

Техническое обслуживание при хранении включает в себя учет времени хранения и

соблюдение правил хранения в соответствии с требованиями, указанными в разделе 4.

Во время эксплуатации уровнемера периодически проводятся регламентные работы с

целью обеспечения его нормального функционирования в течение назначенного срока

службы.

Виды регламентных работ:

- внешний осмотр;

- удаление внешних загрязнений;

- проверка наличия крепежных деталей и момента их затяжки;

- измерение электрического сопротивления изоляции;

- проверка состояния наружного заземления

- проверка работоспособности

При проведении внешнего осмотра проверяют:

- соответствие и читаемость маркировки,

- правильность оформления паспорта на уровнемер, наличие всех необходимых

записей в соответствующих разделах;

- целостность оболочки (отсутствие вмятин, коррозии и других повреждений);

- целостность коммутирующих кабелей (отсутствие видимых резких загибов, замятий

и т.д. которые могут привести к нарушению целостности электрических цепей и их

изоляции).

Удаление внешних загрязнений проводится при необходимости, с помощью ветоши,

щетки или кисти, специальными моющими растворами применение которых

предусмотрено нормативной документацией, действующей в условиях предприятия

заказчика, не агрессивными к деталям уровнемера.

Измеренное сопротивление изоляции в нормальных климатических условиях должно

быть не менее 20 МОм (при невозможности обеспечения нормальных климатических

условий - не менее 1 МОм).

Проверить состояние наружного заземления составных частей уровнемера визуально:

заземляющий винт должен быть затянут, место присоединения заземляющего

проводника должно быть тщательно зачищено. При необходимости заземляющие винты и

место присоединения заземляющего проводника очистить и нанести консистентную

смазку.

Рекомендуется подвергать чувствительный элемент и прочие элементы конструкции

визуальному осмотру на наличие коррозии и окислений во время проведения ревизии

резервуара/ёмкости. При необходимости провести очистку конструктивных элементов

уровнемера. Для извлечения и установки руководствоваться п.2.3.1 и п.2.3.3 «Монтаж» и

«Демонтаж».

4 Правила хранения и транспортирования

Условия транспортирования и хранения уровнемеров должны соответствовать

условиям хранения 2(С) по ГОСТ 15150-69 для изделий исполнения группы УХЛ 1.

Хранение уровнемеров производить в закрытых складских помещениях в упаковке

предприятия-изготовителя в запакованном виде. В помещении для хранения не должно

быть токопроводящей пыли, кислот, щелочей и других агрессивных примесей.

Уровнемеры транспортируются всеми видами крытых транспортных средств в

соответствии с правилами перевозок грузов, действующими на этих видах транспорта.

Во время погрузочно-разгрузочных работ, транспортирования, складирования и

хранения ящики с уровнемерами не должны подвергаться резким ударам и воздействию

атмосферных осадков.

Способ укладки ящиков при транспортировании и складировании должен исключать

их перемещение и падение. Допускается укладка ящиков с уровнемерами не более, чем в

три яруса. Ящики должны находиться в положении, указанном на манипуляционных

знаках.

Срок пребывания уровнемеров в условиях транспортирования не должен превышать

три месяца.

5 Сроки службы и хранения, гарантии изготовителя

Срок службы/эксплуатации уровнемера не менее 10 лет.

Гарантийный срок эксплуатации

18 месяцев

(если производителем не

предусмотрено иное) со дня ввода уровнемера в эксплуатацию, но не позднее 24 месяцев

со дня отгрузки уровнемера потребителю.

В течение гарантийного срока завод-изготовитель удовлетворяет требования

потребителя в отношении недостатков товара в соответствии с действующим

законодательством, при условии соблюдения потребителем правил транспортирования,

хранения, монтажа и эксплуатации.

В случае обнаружения дефектов или несоответствий комплектности поставленных

изделий в период действия гарантийных обязательств, потребителю необходимо

сообщить об этом предприятию изготовителю с указанием наименования изделия и его

заводского номера. Дальнейшее взаимодействие потребителя и изготовителя

осуществляется по ГОСТ Р 55754-2013.

6 Адрес изготовителя

Изготовитель ООО «НПО РИЗУР»

390527, Рязанская обл., Рязанский р-н.,

с. Дубровичи автодорога Рязань-Спасск, 14 км, стр.4Б

тел.+7 (4912) 20-20-80, +7 (4912) 24-11-66, 8-800-200-85-20

E-mail: marketing@rizur.ru Web-сайт: http://www.rizur.ru

Приложение А

Схема подключения уровнемера

Рисунок А.1 Схема подключения уровнемера

1 Электропитание, выходной сигнал

2 Контакты модуля индикации (опция)

3 Электронный блок

4 Винт заземления для подключения экрана кабеля

Рисунок А.2 Схема подключения уровнемера с видом взрывозащиты

0Ех ia IIC T6«T5 Ga X

Рисунок А.3 Схема подключения уровнемера с видом взрывозащиты

1Ех db IIC T6...T5 Gb X

///////////////////////////////////////
