Mecalac CHARGEUSE-PELLETEUSE LE TLB870 / LE TLB890 / LE TLB990 (Spécifications)

CHARGEUSE-PELLETEUSE

PELLE RÉTRO À DÉPLACEMENT LATÉRAL

NOUVELLE

GÉNÉRATION

Avec près de 60 ans d’expertise dans la conception, le

développement et la fabrication de chargeuses pelleteuses,

notre gamme de renommée mondiale est conçue pour fournir

durabilité, flexibilité et productivité aux opérateurs. Disponibles en

version avec bras pelle rétro centrale et bras pelle à déplacement

latéral, nous avons le modèle parfaitement adapté à toutes les

applications.

Nos chargeuses pelleteuses combinent la puissance d’une

chargeuse et la polyvalence d’une pelle compacte le tout en

une seule machine dynamique, productive, rentable et flexible ...

largement assez pour augmenter votre résultat.

Fabriqués dans notre usine ultra-moderne au Royaume Uni, nous

innovons constamment pour imposer de nouveaux standards dans

l’univers des chantiers urbains compacts.

CHIFFRES CLÉS

• Garde au sol élevée pour s’adapter à tous les terrains

• Excellente visibilité pour l’opérateur

• Conception ergonomique des organes de contrôle

• Maintenance facile d’accès

• Pompe double à engrenage ou circuit hydraulique fermé pour plus

de puissance

• Excellente capacité de levage et force d’arrachement du godet

CHARGEUSES- PELLETEUSES - PELLE RÉTRO À DÉPLACEMENT LATÉRAL

LE TLB870

EXCEPTIONNEL

TAUX DE RENTABILITÉ

Moderne, efficace et leader dans sa catégorie, le TLB870 a

été spécialement conçu pour les parcs de location. Largement

pourvu d’éléments de conception moderne, incluant le tout

nouveau bras chargeur, le toit de canopy sur mesure et

l’éclairage led, le TLB870 est idéal pour l’entrepreneur en

recherche d’une solution de terrassement robuste et fiable.

Le moteur 55 kW (74 hp), EU Stage IIIB* (U.S. EPA Tier 4 Final*)

répond aux règles d’émissions sans l’utilisation du DPF ou

de l’ADBlue, fournissant une puissance souple pour des

opérations efficaces.

Un efficace et intelligent système hydraulique

“inloader”

permet le contrôle automatique de la pompe à engrenage

réduisant ainsi la consommation de gasoil et le contrôle, alors

que la meilleure profondeur de fouille de sa catégorie, la portée

et la force de pénétration en font une pelle d’une incroyable

performance.

DÉTAILS CLÉS DU MODÈLE

Largeur hors tout

2310 mm (7’7”)

Force d’arrachement / chargeur

4200 daN (9442 lbf)

Diamètre de giration

7960 mm (25’1”)

Capacité de levage, hauteur maximum

3759 kg (8288 lbs)

Vitesse de translation

38 km/h (24 mph)

Hauteur de déchargement/ chargeur

3509 mm (11’6”)

Puissance moteur

55 kW (74 hp) (EU Stage IIIB)

Portée maximale

6995 mm (22’11”)

Système hydraulique

Open Centre

Profondeur de fouille maximale

5744 mm (18’10”)

Débit

128 l/min (28 gpm)

Force de pénétration / pelle

4220 daN (9487 lbf)

Force de poussée / chargeur

4600 daN (10341 lbf)

Force de cavage / pelle

6870 daN (15444 lbf)

*Selon la réglementation nationale - Environmental Protection Agency (EPA)

CHARGEUSES- PELLETEUSES - PELLE RÉTRO À DÉPLACEMENT LATÉRAL

LE TLB890

PUISSANCE

EXTRA, FLEXIBILITÉ

SUPÉRIEURE

Conçu pour les patrons chauffeurs, le TLB890 délivre puis-

sance, performance, une impressionnante portée et une ex-

ceptionnelle profondeur de fouille. Ces qualités rassemblées

garantissent des temps de cycles rapides et des économies

opérationnelles supérieures.

Avec des forces d’arrachement et des capacités de levage

élevées, la chargeuse pelleteuse TLB890 satisfait à une

large gamme d’applications, incluant les travaux publics, la

construction et la maintenance des routes, les collectivités

locales et le domaine de l’agriculture. Équipé d'un moteur

de 82 kW (110 ch) conforme au EU Stage V (U.S. EPA

Tier 4 Final*), le TLB890 offre une excellente force de poussée

qui se révèle particulièrement utile lors des phases de travail au

godet chargeur. De plus, avec la transmission Active Drive en

option, la conduite sur route n'a jamais été aussi facile !

DÉTAILS CLÉS DU MODÈLE

Largeur hors tout

2386 mm (7’8”)

Force d’arrachement / chargeur

5540 daN (12454lbf)

Diamètre de giration

7900 mm (25’9”)

Capacité de levage, hauteur maximum

3966 kg (8744 lbf)

Vitesse de translation

40 km/h (25 mph)

Hauteur de déchargement/ chargeur

3615 mm (11’10”)

Puissance moteur

82 kW (110 hp)

Portée maximum

6950 mm (22’10”)

Système hydraulique

Closed Centre

Profondeur de fouille maximum

5698 mm (18’8”)

Débit

164 l/min (36 gpm)

Force de pénétration / pelle

4110 daN (9240 lbf)

Force de poussée / chargeur

5110 daN (11487 lbf)

Force de cavage / pelle

6780 daN (15242 lbf)

*Selon la réglementation nationale - Environmental Protection Agency (EPA)

LE TLB990

EXCEPTIONNELLE

RENTABILITÉ

Le TLB990 est conçu pour les professionnels qui recherchent

une exceptionnelle performance. Disponible en motorisation

EU Stage V (U.S. EPA Tier 4 Final*) 82 kW (110 hp), conforme

à la norme, notre chargeuse-pelleteuse haut de gamme est

innovante, efficace et fournit des résultats impressionnants.

Pourvu d’éléments nouveaux et complémentaires, incluant le

système 4 roues directrices et marche en crabe, le TLB990

s’est concentré sur conducteur, avec pour lui la productivité et

la facilité d’usage en haut de la liste des priorités.

Le TLB990 est livré de série avec la transmission Servo Power

Synchro, et inclus le système de verrouillage de transmission

Active Drive. Ces équipements offrent au conducteur la

possibilité de passer automatiquement les vitesses et permet

d'améliorer le comportement sur route.

DÉTAILS CLÉS DU MODÈLE

Largeur hors tout

2386 mm (7’8”)

Force d’arrachement / chargeur

5540 daN (12454 lbf)

Diamètre de giration

7300 mm (23’10”)

Capacité de levage, hauteur maximum

3966 kg (8744 lbf)

Vitesse de translation

39.5 km/h (24.5 mph)

Hauteur de déchargement/ chargeur

3671 mm (12’)

Puissance moteur

82 kW (110 cv/hp)

Portée maximum

6950 mm (22’10”)

Système hydraulique

Closed Centre

Profondeur de fouille maximum

5640 mm (18’6”)

Débit

164 l/min (36 gpm)

Force de pénétration / pelle

4110 daN (924 0lbf)

Force de poussée / chargeur

5110 daN (11487 lbf)

Force de cavage / pelle

6780 daN (15242 lbf)

*Selon la réglementation nationale - Environmental Protection Agency (EPA)

CHARGEUSES- PELLETEUSES - PELLE RÉTRO À DÉPLACEMENT LATÉRAL

LE BON OUTIL

AU BON MOMENT

En plus des standards, nous proposons une gamme complète d’accessoires qui font de votre chargeuse

pelleteuse Mecalac, la parfaite machine pour toutes les applications.

LÈVE-PALETTE

balayeuse

• Travail en sécurité à 500 mm (1’8”)

• Capacité 0,58 m³ (0.76 yd³)

• Charge maximale admissible 2500 kg (5511 lbs)

• Largeur maximum 2750 mm (9’)

• Catégorie 2B 100 mm X 40 mm (4 in X 1.6 in)

• Débit maximum 76 l/min (17 gpm)

• Poids 228 kg (502 lbs)

• Pression maximum 207 bar (3002 PSI)

GODET GRANDE HAUTEUR

GODET 7X1

DE DéVERSEMENT

• Creusement

• Sablage

• Chargement

• Pincer

• Capacité totale 0.97 m³ (1.3 yd³)

• Nivellement

• Manutention

• Hauteur de déchargement de 4100 mm (13’5”)

• Décapage

• Poids 840 kg (1852 lbs)

ATTACHE RAPIDE

MARTEAU HYDRAULIQUE

CHARGEUR

• Puissance performante

• Energie maximum par coup 1100 joules

• Conception simple

• Cadence de frappe 550-1100 par minute

• Blocage mécanique ou hydraulique

• Maintenance minimum

• Godet chargeur standard et godets 7X1

FOURCHES AGRICOLES

ATTACHE RAPIDE PELLE

et GRAPPIN

• Version automatique permet le changement

depuis la cabine

• Largeur 2290 mm

• Godet haute performance

• Parfait pour la manutention du fumier et

• Version mécanique disponible

de l’ensilage

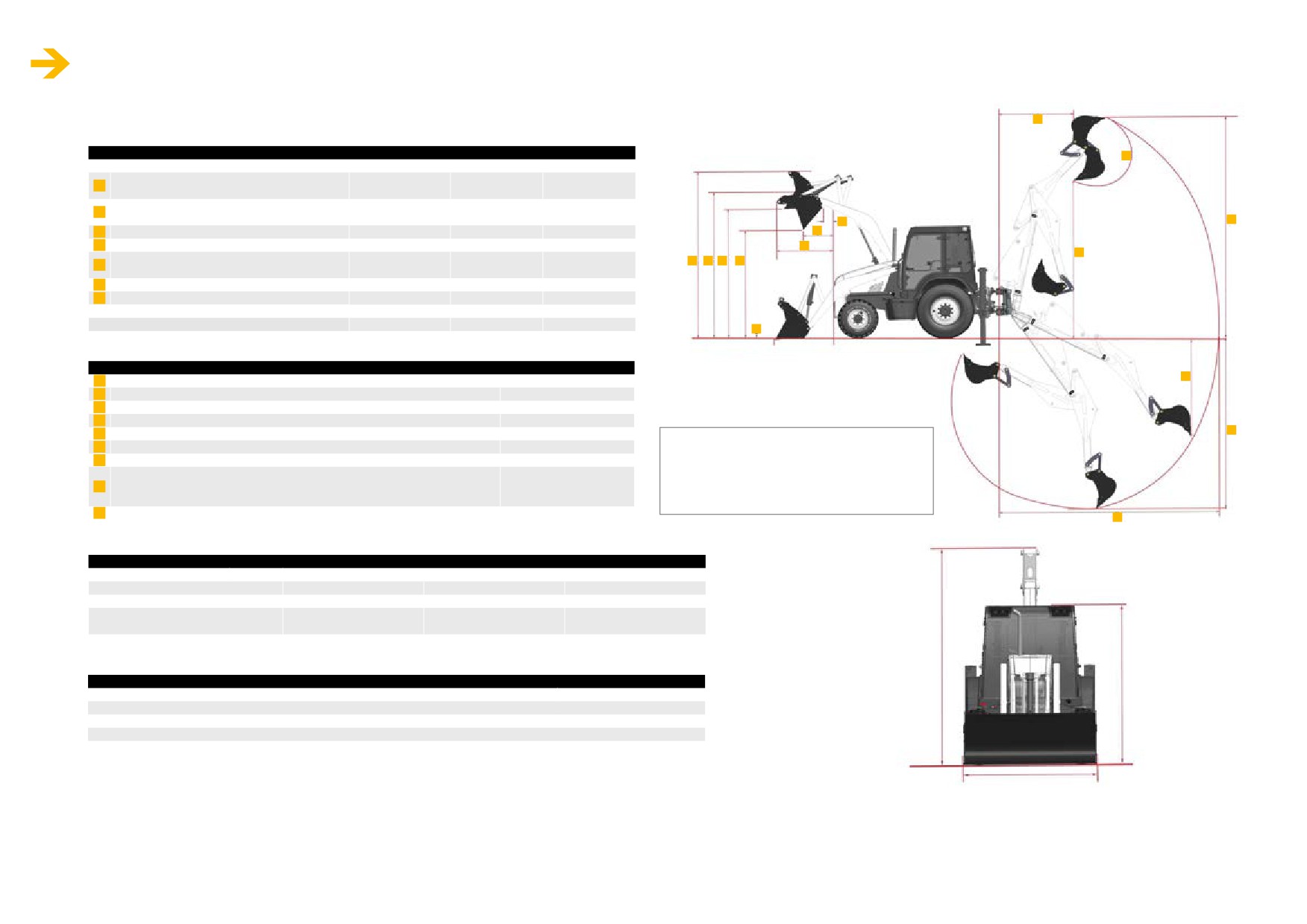

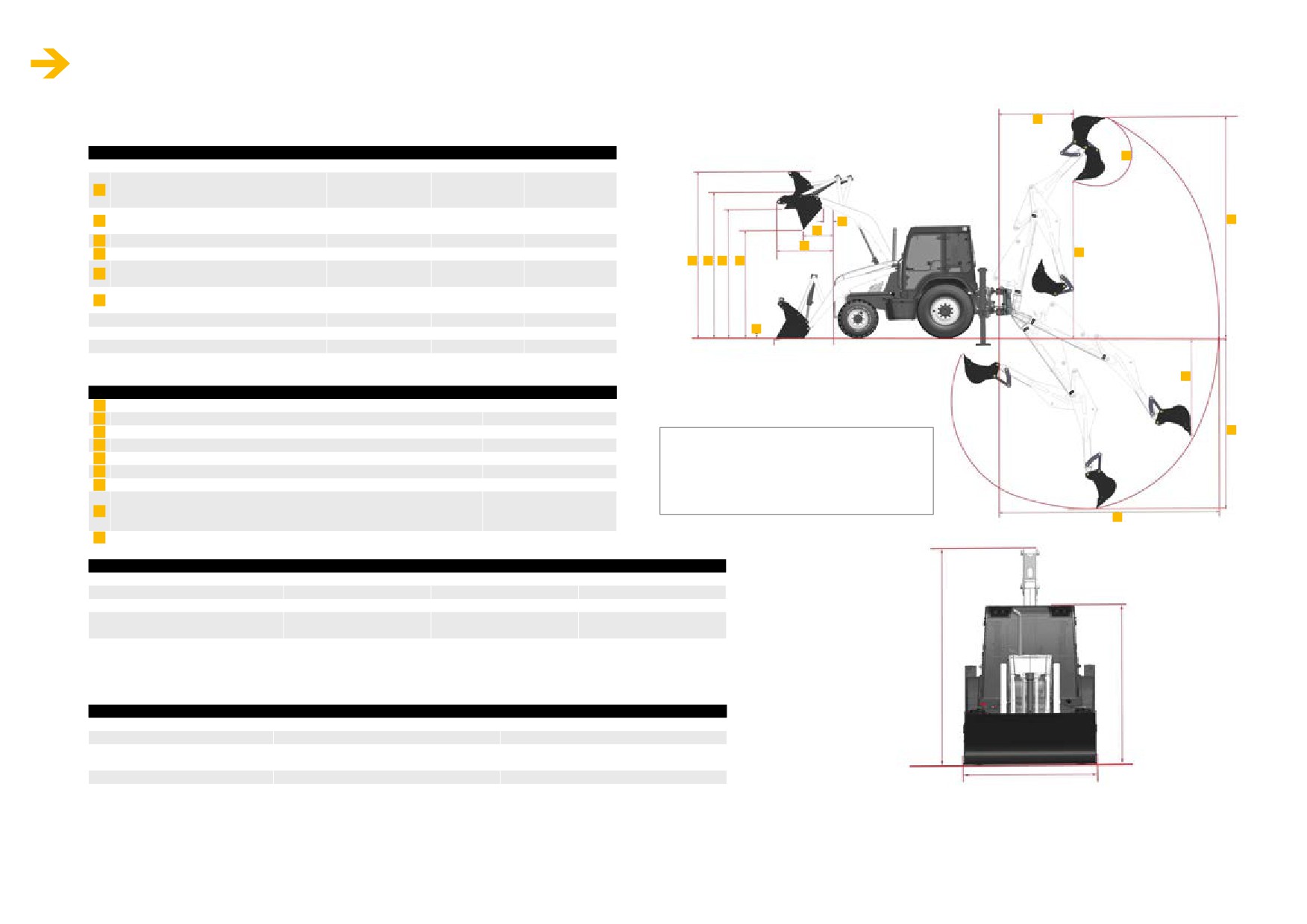

DONNÉES TECHNIQUES TLB870 - EU STAGE IIIB

DIMENSIONS DE LA PELLE*

Balancier standard

Balancier télescopique

Rétracté

Allongé

max. d’excavation SAE

4401 mm (14’5”)

5744 mm (18’10”)

Profondeur

Tranchée à fond plat de 60 cm (2 ft) SAE

4388 mm (14’4”)

5731 mm (18’8”)

Portée max. au niveau du sol à partir

5725 mm (18’9”)

6995 mm (22’11”)

du point de rotation

C Portée de chargement

1740 mm (5’8”)

2672 mm (8’9”)

D Hauteur hors-tout

5182 mm (17’)

5782 mm (18’12”)

Hauteur de chargement SAE

3963 mm (13’)

4939 mm (16’2”)

V P

Hauteur max. de déversement

3884 mm (12’9”)

4859 mm (15’11”)

F Profondeur max. d’excavation avec parois murales

2557 mm (8’5”)

3714 mm (12’2”)

g Degrés de rotation du godet

Vitesse

194

Écartement des stabilisateurs

2290 mm (7’6”)

Angle max. de mise à niveau

6,2

* Inclus godet standard 600 mm (2’) HD

DIMENSIONS DE LA CHARGEUSE

Godet standard / 7 en 1

N Hauteur de déversement - à 45°

2722 mm (8’11”)

O Hauteur de chargement

3262 mm (10’8”)

P Hauteur de l’axe d’articulation

3509 mm (11’6”)

Q Portée max. de l’axe

385 mm (1’3”)

R Portée au niveau du sol

1454 mm (4’9”)

S Portée max. à hauteur max.

1214 mm (3’12”)

NOTE

T Portée à hauteur max. - à 45°

732 mm (2’5”)

Les mesures métriques sont les valeurs de référence

Profondeur d’excavation

134 mm (0’5”)

Les dimensions répondent à la norme T152021

Angle de cavage au niveau du sol

42,4°

• 1 Litre = 0.26417 US Liquid Gallons

Angle de déversement max.

49,6°

• 1 Litre = 0.21997 Imperial Liquid Gallons

V Hauteur de fonctionnement totale

4412 mm (14’6”)

PERFORMANCES PELLE

Balancier standard

Balancier télescopique

Rétracté

Allongé

Standard Bucket | HD Bucket Standard Bucket | HD Bucket Standard Bucket | HD Bucket

Couple de rotation max. kNm (Ibf-ft)

20,7 (15267)

Arrachement au balancier kN (lbf)

42,2 (9487) | 42,2 (9487)

28,7 (6452) | 28,7 (6452)

(SAE J49 Standard)

Vitesse

60 (13489) | 60 (13489)

47 (10566) | 47 (10566)

Arrachement au godet kN (lbf)

3827 mm

Puissance

| 68,7 (15444)

54 (12140) | 54 (12140)

12’7” ft

2801 mm

PERFORMANCES CHARGEUSE

Godet standard

9’2” ft

Arrachement au godet* kN (lbf)

42 (9441.98)

Arrachement au bras* kN (lbf)

46 (10341.2)

Capacité de levage à hauteur max.** kN (lbf)

3759,34 (8288)

Capacité nominale d’exploitation** kN (lbf)

2813,55 (6203)

*Les caractéristiques de la chargeuse sont indiquées conformément à ISO 14397 et EN474 Part 4.

**Basé sur la configuration de base de la machine; cabine, godet chargeur standard, balancier standard, godet de 600 mm (24”), réservoir plein.

2310 mm / 7’7” ft

Note : images non contractuelles

CHARGEUSES- PELLETEUSES - PELLE RÉTRO À DÉPLACEMENT LATÉRAL

MOTEUR

TRANSMISSION

Deutz TCD 3.6 L4

Augmentation de couple 63%

Boîte 4 vitesses synchronisée

EU Stage IIIB / U.S. EPA Tier 4 Final*

Injection de carburant électronique

Changements de direction en souplesse grâce à l’embrayage progressif marche avant/arrière

Cylindres

Bouton de débrayage sur le levier de vitesses

Capacité

3,6 l (220 in³)

Commande de direction avec contacteur de sécurité de démarrage

Régime nominal

2200 tr/min (rpm)

Convertisseur de couple mono-étagé avec taux de calage 3,01:1

Puissance brute à 2200 tr/min (rpm) suivant la norme ISO 14396:2002

55,4 kW (74.3 hp)

Avant :

12.5/80 x 18 12 PR TR-09 IND

Pneumatiques

Valeurs nettes à 2200 tr/min (rpm)

51,9 kW* (69.6 hp**)

Arrière :

16.9 x 28 12 PR TI-06 IND

Couple max. à 1400 tr/min (rpm)

Vitesses de translation

Marche AV/AR km/h (mph)

ISO 14396:2002

390 Nm (287.6 lbf)

1ère

5,8 (4)

2ème

9,3 (6)

*Selon la réglementation nationale - Environmental Protection Agency (EPA) - **Valeurs nominales non homologuées

3ème

19,9 (12)

INSTALLATION ÉLECTRIQUE

4ème

37,6 (23)

Câblage externe et connecteurs conformes à la norme IP69k

Batterie sans entretien

SYSTÈME HYDRAULIQUE

Masse négative 12 volts

Pompes à engrenage tandem avec soupape de chargement

Isolant batterie

Distributeur à centre ouvert

Alternateur 95 A

Jauge de niveau d’huile extérieure

Fusibles à lames

Filtre d’aspiration 125 microns

Batterie simple 110 A/h avec 830 CCA - Norme EN

Filtre retour 10 microns

Reniflard de remplissage de 10 microns

CAPACITÉS

Litres (gals US / gals)

Débit principal pompe à 2200 tr/min (rpm) l/min (gpm US / gpm)

83 (22 / 18)

Réservoir à carburant

140 (30.8 / 37.0)

Débit secondaire pompe à 2200 tr/min (rpm) l/min (gpm US / gpm)

45 (12 / 10)

Liquide de refroidissement

17 (4.5 / 3.7)

Clapet de sécurité principal bar (psi)

250 (3626)

Huile moteur (avec filtre)

8 (2.1 / 1.8)

Transmission à boîte de vitesses automatique

20 (5.3 / 4.4)

Pont arrière (avec réducteurs finaux)

15,5 (4.1 / 3.4)

Pont avant (avec réducteurs finaux)

9,1 (2.4 / 2.0)

Réservoir hydraulique

52 (13.7 / 11.4)

ESSIEUX ET FREINS

Réducteurs finaux planétaires extérieurs faciles d’entretien

Blocage de différentiel actionné par le pied avec blocage à 100 %

Pont avant avec oscillation de 16° pour préserver un contact et une adhérence max. avec le sol

Freins à disque extérieurs à bain d’huile haute puissance

Égalisation et réglage automatique

Sélection du freinage sur 2 ou 4 roues

Caractéristique essieu

Charge statique max.

Charge dynamique max.

Avant kN (lbf)

225 (50582)

90 (20233)

Arrière kN (lbf)

187,5 (42152)

75 (16861)

DIAMÈTRES DE BRAQUAGE

Au niveau des pneus

Au niveau du godet

Sans freins m (ft)

7,96 (26’1”)

10,86 (35’8”)

Avec freins m (ft)

7,26 (23’10”)

10,07 (33’)

DONNÉES TECHNIQUES TLB870 - EU STAGE IIIB

PNEUMATIQUES

GODETS DE PELLE RÉTRO

Largeur mm (ins)

Capacité m³ (ft³)

Poids kg (lbs)

Avant - Tractor Industrial 12.5/80 x 18 12 Plis Tubeless

305 (12)

0,074 (2.62)

99 (218)

Arrière - Tractor Industrial 16.9 x 28 12 Plis Tubeless

Godets standards

450 (18)

0,120 (4.25)

114 (251)

600 (24)

0,177 (6.26)

136 (300)

FOURCHES À PALETTES

Godet standard / 7 en 1

750 (30)

0,236 (8.32)

157 (346)

Longueur de fourches

1067 mm (3’6”)

900 (36)

0,296 (10.44)

178 (392)

Largeur de section

80 mm (3”)

305 (12)

0,084 (2.96)

112 (247)

Poids de montage kg (lb)

150 (330)

Godets renforcés

450 (18)

0,140 (4.96)

128 (282)

Hauteur de fonctionnement totale

3097 mm (10’2”)

600 (24)

0,203 (7.15)

152 (335)

Portée au niveau du sol

2660 mm (8’9”)

750 (30)

0,266 (9.38)

174 (383)

Portée à hauteur max

2251 mm (7’5”)

900 (36)

0,330 (11.66)

198 (436)

Charge de travail de sécurité avec centre de gravité à 500 mm du talon des fourches kg (lb)

1000 (2204)

Godets de curage

1500 (60)

0,262 (9.2)

180 (397)

1800 (72)

0,317 (11.2)

204 (450)

Godet trapèze

1200 (48)

0,258 (9.1)

146 (322)

GODETS DE CHARGEUSE

Godet standard

Godet 7 en 1

Largeur

2311 mm (7’7”)

Capacité m³ (yd³)

1 (1.32)

Poids kg (lbs)

400 (880)

730 (1606)

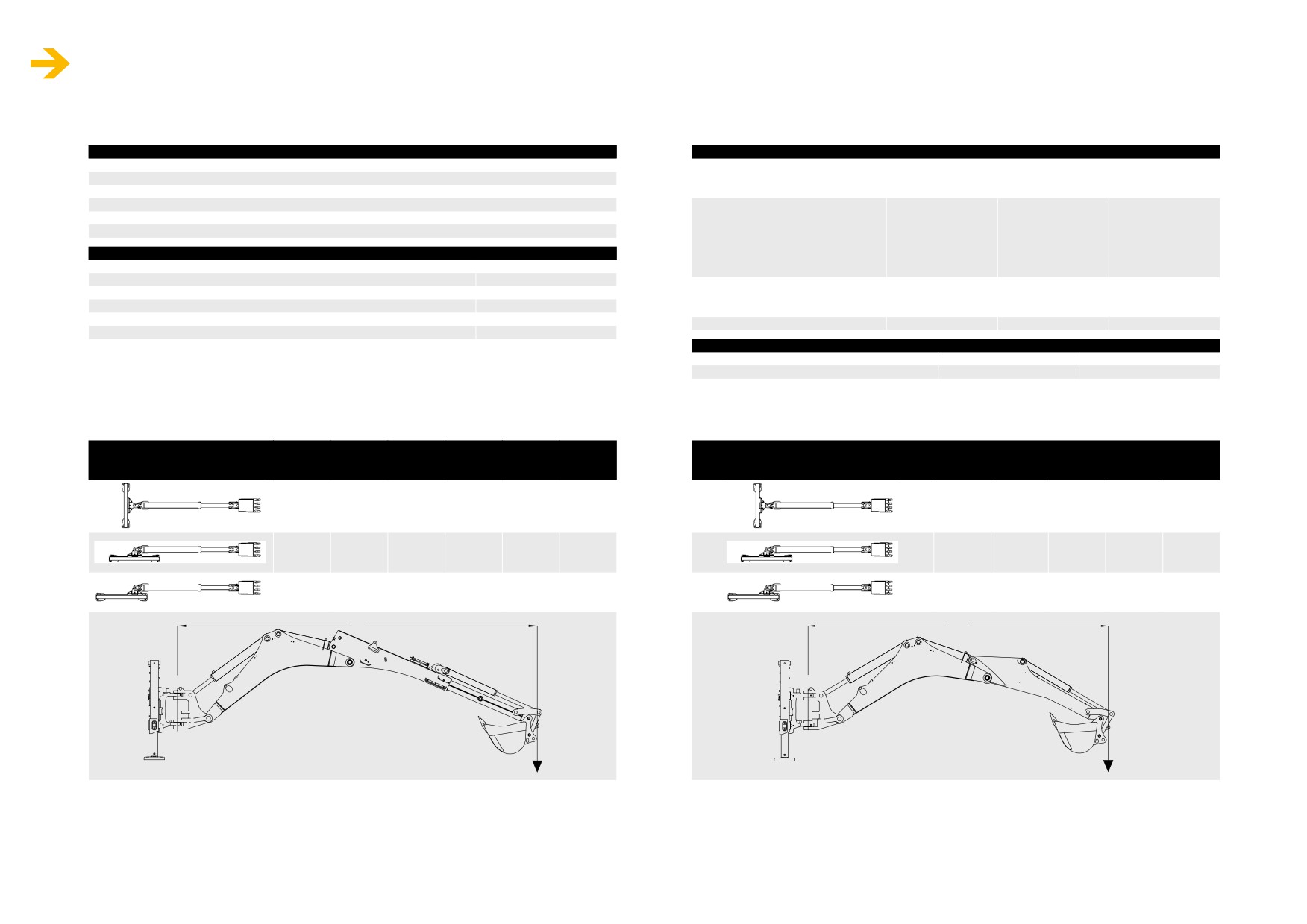

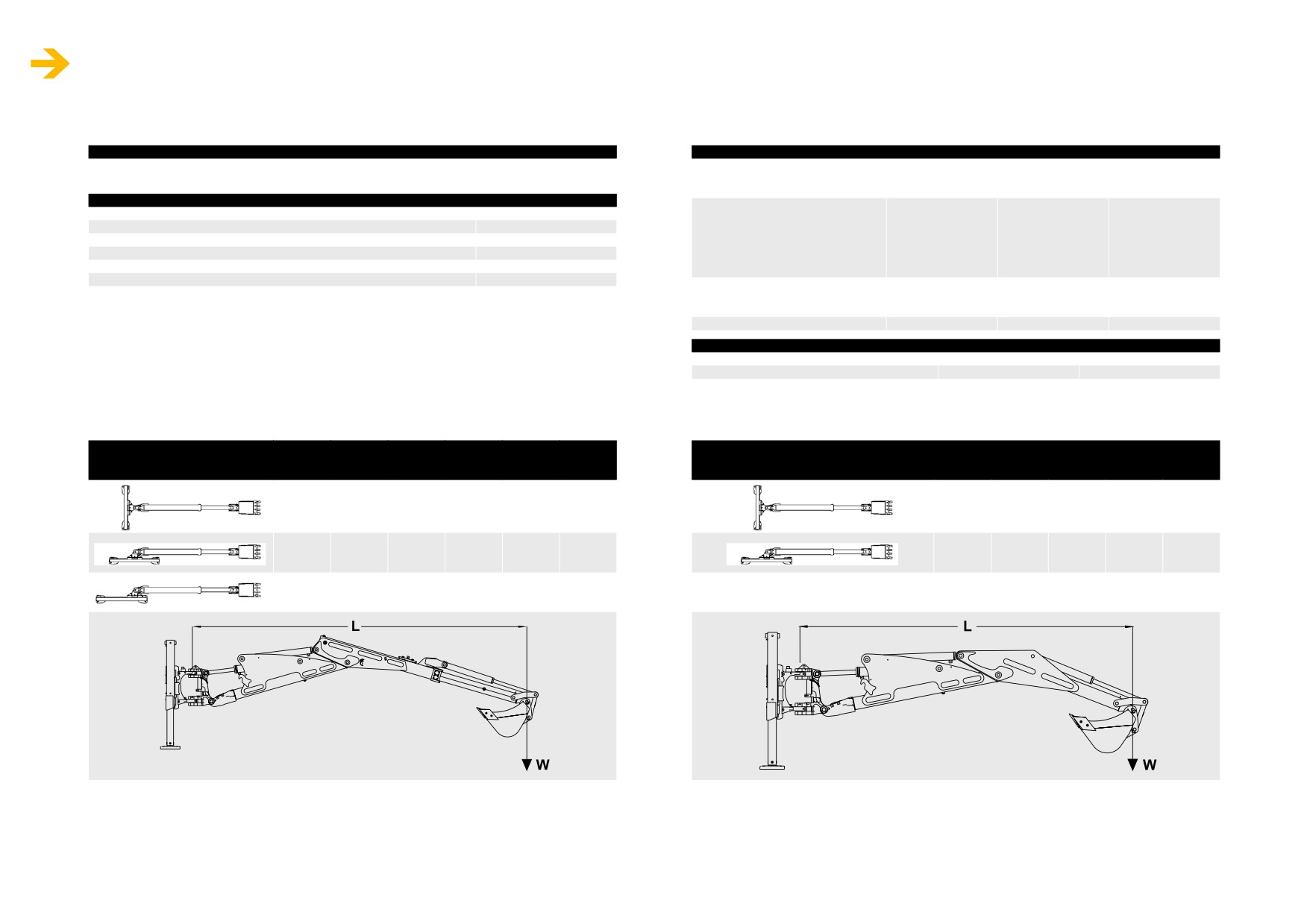

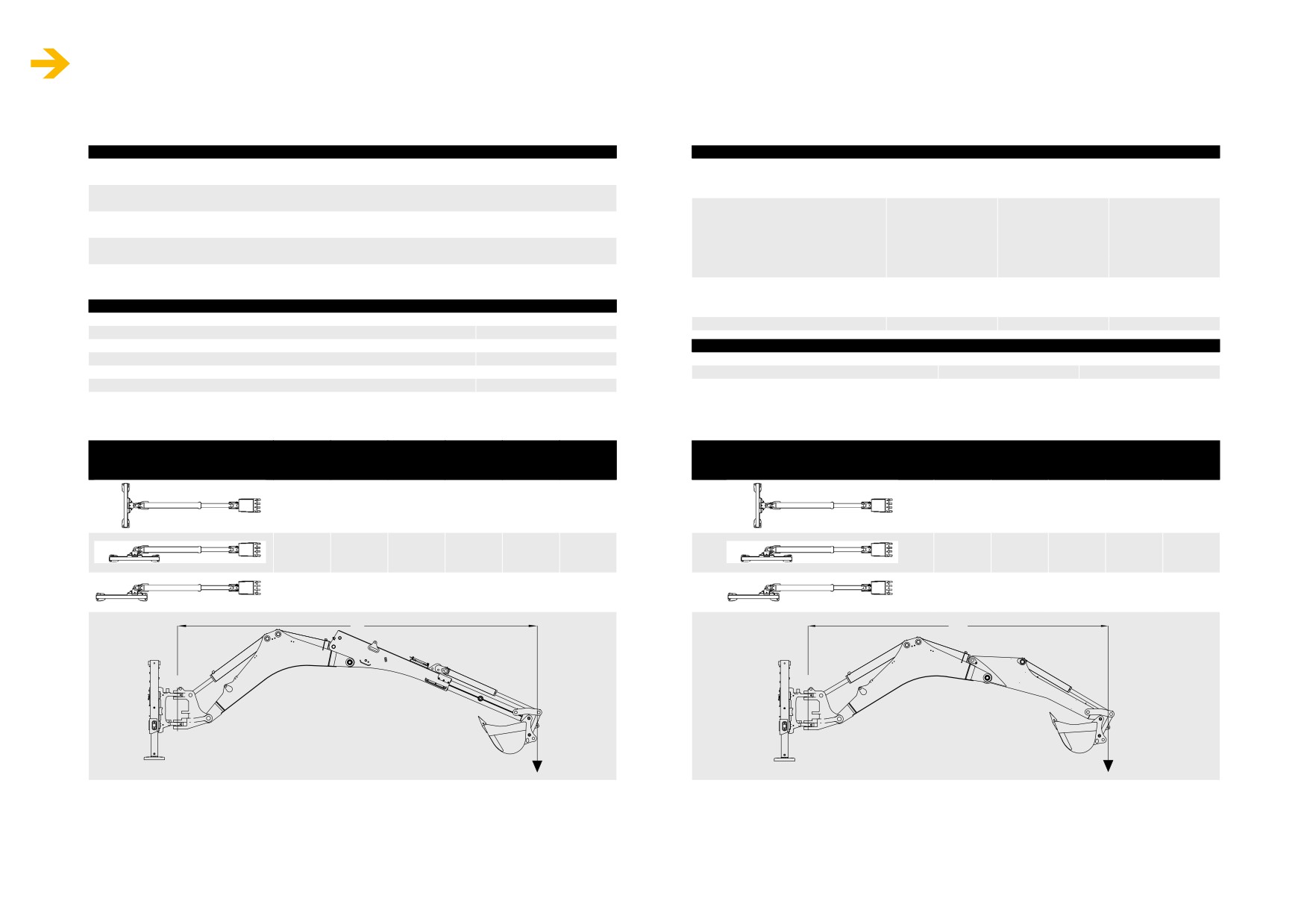

PELLE RÉTRO À DÉPORT LATÉRAL

2.8 m

4.1 m

4.7 m

5.2 m

5.8 m

6.1 m

3.2 m

3.8 m

4.3 m

4.6 m

5.0 m

(Tableau de charge pour balancier

(Tableau de charge pour balancier standard

télescopique via vérin de flèche pour levage)

(9’2”)

(13’5”)

(15’5”)

(17’1”)

(19’)

(20’)

via vérin de flèche pour levage)

(10’6”)

(12’6”)

(14’1”)

(15’1”)

(16’5”)

1269 kg

1163 kg

829 kg

846 kg

743 kg

578 kg

1117 kg

1319 kg

1153 kg

1058 kg

979 kg

(2798 lbs)

(2564 lbs)

(1828 lbs)

(1865 lbs)

(1638 lbs)

(1274 lbs)

(2463 lbs)

(2908 lbs)

(2542 lbs)

(2332 lbs)

(2158 lbs)

1076 kg

1163 kg

829 kg

334 kg

265 kg

562 kg

1151 kg

1335 kg

1207 kg

1067 kg

956 kg

(2372 lbs)

(2564 lbs)

(1828 lbs)

(736 lbs)

(584 lbs)

(1239 lbs)

(2538 lbs)

(2943 lbs)

(2661 lbs)

(2352 lbs)

(2108 lbs)

801 kg

974 kg

762 kg

610 kg

524 kg

416 kg

803 kg

981 kg

819 kg

732 kg

665 kg

(1766 lbs)

(2147 lbs)

(1680 lbs)

(1345 lbs)

(1155 lbs)

(917 lbs)

(1770 lbs)

(2163 lbs)

(1806 lbs)

(1614 lbs)

(1466 lbs)

Configuration rétro (haut vers le bas)

Note

• Capacité de levage au centre de la machine (à moins de 45° de chaque côté de l’axe central de la machine)

• Godet standard 600 mm (24”), pour les godets plus volumineux, soustraire la différence de poids de la capacité de levage indiquée

• Capacité de levage au centre de la machine sur toute la zone d’orientation

• Les chiffres indiqués sont des capacités nominales et correspondent au plus petit chiffre entre la capacité de levage

• Capacité de levage totalement décalée sur toute la zone d’orientation

hydraulique nominale et la charge de basculement nominale

• Les chiffres en gras correspondent aux limites de stabilité

CHARGEUSES- PELLETEUSES - PELLE RÉTRO À DÉPLACEMENT LATÉRAL

Équipement

standard et optionnel

MOTEUR

Double pédale de frein à usage indépendant ou combiné

CHARGEUSE

GÉNÉRALITÉS

Frein de stationnement à disque interne à bain d’huile - pente

Deutz 3.6TCD L4 (EU Stage IIIB / U.S. EPA Tier 4 Final)

Nivellement automatique hydromécanique

Châssis renfocé

de stationnement max. (non chargée) 1:2 - chargée 1:2,5

Catalyseur d’oxydation diesel (DOC)

Levier de commande avec bouton de déconnexion

Boîte à outils rangée et verrouillable sur le côté

Direction hydrostatique avec actionnement manuel d’urgence

Turbocompresseur Wastegate et refroidissement

de transmission

Capot moteur entièrement inclinable

4 roues motrices de série

de l’air d’admission

Un seul vérin de godet

Anneaux de levage et d’arrimage (2 à l’avant et à l’arrière)

Sélection du freinage sur 2 et 4 roues pour toutes les boîtes

Pompe à carburant électrique

Amortissement du vérin en fin de course

Pneus Mitas de 18” à l’avant et de 28” à l’arrière

Injection de carburant Common Rail

Sélection 2 et 4 roues motrices

Rappel automatique

Pompe à engrenages tandem avec système hydraulique

4 bougies de préchauffage pour l’aide au démarrage

Position flottante avec maintien positif

de chargement

Filtre à huile avec cartouche horizontale

CABINE ET CANOPY

Indicateur de niveau de godet

Filtre à carburant primaire avec séparateur d’eau

Dispositif d’arrêt intégral du bras de godet

OPTIONS

ROPS/FOPS conforme à ISO 3471/3449

Filtre à carburant secondaire avec élément vertical

Godet standard 1m³ avec anneau de levage

Ailes avant

Accès des deux côtés

Intervalle de maintenance de 500 heures

Denture du godet ou bord d’attaque réversible à boulonner

Kit de démarrage à froid

Marchepieds auto-nettoyant et grandes poignées

Radiateur d’huile avec plateau huile-vers-air/eau

Alarme sonore de recul

Rétroviseur intérieur

OPTIONS CHARGEUSE

Pente admissible, longitudinale et latérale : 30°

Contrepoids frontal robuste

Rétroviseurs extérieurs rabattables

Antigel jusqu’à -37°C

Godet 7 en 1 - 1m³ avec anneau de levage

2 porte-tasses

Réservoir de liquide de refroidissement

3ème conduite hydraulique avec godet standard

Porte-manteau

Entraînement de l’alternateur, du ventilateur et de la pompe

Fourches à palettes avec charge de travail sécurisée

Volant inclinable

à eau par courroie Multi V

de 1000 kg

Klaxon installé sur la console latérale

Ventilateur de refroidissement 6 lames de types extracteur

Suspension des bras de levage

Rangements pour les manuels d’instructions

Filtre à air double éléments Powercore

Rappel automatique du godet chargeur

Collecteur d’échappement en acier inox

Ceinture de sécurité (51 mm) rétractable

Protection de la denture de godet

1 sortie auxiliaire de 12 volts

Clapets de sécurité de rupture de flexibles

TRANSMISSION

Ouverture 1/4 de la vitre arrière avec commande intérieure

Attache rapide mécanique

Vitre arrière basculante descendant très bas

Boîte synchronisée 4 vitesses AV/4 vitesses AR

Pare-brise laminé

PELLE

Commande de direction avec contacteur de sécurité de

démarrage au neutre

Vitre de sécurité teintées et durcies

Flèche droite

Bouton de débrayage de la boîte sur le levier de vitesse et les

Essuie-glace et lave-glace avant et arrière

Balancier standard

commandes de la chargeuse

Siège en tissu avec suspension mécanique

Balancier télescopique à glissière intérieure

Taux de calage convertisseur de couple 3,01:1

Chauffage de cabine (7,37 kW)

Patins à garnitures réglables de l’extérieur sans lubrification

Boîte synchro 4 vitesses AV/3 vitesses AR

Feux de position avant avec indicateurs de direction

Double verrouillage de transport - Actionné par câble

Levier de commande sur colonne

Niveau sonore 78 dB (A)

Servocommandes de la pelle

Retour auto de 4ème en 3ème et 2ème

Indicateur numérique pour les voyants d’avertissement,

Commutateur de changement de mode ISO/SAE

Rétrogradage 2/1 et montée 1/2

niveau de carburant, température du moteur, régime et

Nettoyage facile du refroidisseur d’huile de la transmission

heures de fonctionnement de la machine

OPTIONS PELLE

Filtre à huile à élément vertical

4 phares de travail à l’avant et 4 à l’arrière

Attache rapide mécanique

Blocage de différentiel électro/hydraulique à commande

2 points d’alimentation externes pour gyrophares

Hydraulique auxiliaire avec fonctionnement simple

au pied

et double effets

Essieux à réducteurs finaux planétaires

OPTIONS CABINE

Clapets anti-retour sur stabilisateurs

Freins à disque extérieurs à bain d’huile, freinage puissant

Ceinture de sécurité de 76 mm

Clapets de sécurité de rupture de flexibles pour les vérins

- 3 disques de friction en kevlar de chaque côté

Pommeau de volant

de flèche et de balancier

Système de freinage à rattrapage de jeu et équilibrage

automatiques

Climatisation (refroidissement 7,6 kW)

Kit de manipulation d’objet

Godets de taille de tranchée standard avec lames latérales

La liste des équipements standards/optionnels peut varier.

réversibles

Pour de plus amples informations, veuillez consulter votre

Patins de route en caoutchouc, à desserrage rapide

concessionnaire Mecalac.

DONNÉES TECHNIQUES TLB890 - EU STAGE V

DIMENSIONS DE LA PELLE*

Balancier standard

Balancier télescopique

Rétracté

Allongé

max. d’excavation SAE

4498 mm (14’9”)

5698 mm (18’8”)

Profondeur

Tranchée à fond plat de 60 cm

SAE

4448 mm (14’7”)

5612 mm (18’5”)

Portée max. niveau sol à partir du point

5877 mm (19’3”)

6950 mm (22’10”)

de rotation

C Portée de chargement

2274 mm (7’6”)

3293 mm (10’10”)

D Hauteur hors-tout

5509 mm (18’1”)

6143 mm (20’2”)

V P

Hauteur de chargement SAE

3855 mm (12’8”)

4489 mm (14’9”)

Hauteur max. de déversement

3791 mm (12’5”)

4424 mm (14’6”)

Vitesse

197

Degrés de rotation du godet

Puissance

166

Déplacement latéral total

1178 mm (3’10”)

Écartement des stabilisateurs

2115 mm (6’11”)

Angle max. de mise à niveau

* Inclus godet standard 600 mm HD

DIMENSIONS DE LA CHARGEUSE

Godet standard / 7 en 1

N Hauteur de déversement - à 45°

2850 mm (9’4”)

O Hauteur de chargement

3369 mm (11’1”)

P Hauteur de l’axe d’articulation

3615 mm (11’10”)

Q Portée max. de l’axe

315 mm (1’)

NOTE

R Portée au niveau du sol

1451 mm (4’9”)

Les mesures métriques sont les valeurs de référence

S Portée max. à hauteur max.

1186 mm (3’11”)

Les dimensions répondent à la norme T152021

T Portée à hauteur max. - à 45°

731 mm (2’5”)

• 1 Litre = 0.26417 US Liquid Gallons

Profondeur d’excavation

156 mm (6”)

• 1 Litre = 0.21997 Imperial Liquid Gallons

Angle de cavage au niveau du sol

50°

Angle de déversement max.

47°

V Hauteur de fonctionnement totale

4682 mm (15’4”)

PERFORMANCES PELLE

Balancier standard

Balancier télescopique

Rétracté

Allongé

Godet standard | Godet renforcés

Godet standard | Godet renforcés Godet standard | Godet renforcés

Couple de rotation max. kNm (Ibf-ft)

27,8 (20504)

Arrachement au balancier kN (lbf)

41,1 (9240) | 41,1 (9240)

29 (6519) | 29 (6519)

(SAE J49 Standard)

Arrachement au godet kN (lbf)

Vitesse

60,3 (13556) | 60,3 (13556)

60,3 (13556) | 60.3 (13556)

60,3 (13556) | 60,3 (13556)

3750 mm

(SAE J49 Standard)

Puissance

67,8 (15242)

12’3” ft

2823 mm

9’3” ft

PERFORMANCES CHARGEUSE

Godet standard

Godet 7 en 1

Arrachement au godet kN (lbf)

55,4 (12454)

53,7 (12072)

Arrachement au bras kN (lbf)

51,1 (11487)

47,8 (10746)

Capacité nominale d’exploitation

3503 (7722)

3166 (6980)

(ISO 14397) kg (lb)

Hauteur totale kg (lb)

3966 (8744)

3629 (8000)

Les caractéristiques de la chargeuse sont indiquées conformément à ISO 14397 et EN474 Part 4

2386 mm / 7’8” ft

Note : images non contractuelles

CHARGEUSES- PELLETEUSES - PELLE RÉTRO À DÉPLACEMENT LATÉRAL

ENGINE

TRANSMISSION

Turbocompresseur Wastegate avec refroidissement de l’air d’admission

Boîte 4 vitesses synchronisée

Augmentation du couple de 38%

Changements de direction en souplesse grâce à l’embrayage progressif marche avant/arrière

Perkins 904J-E36TA

Injection de carburant électronique

Bouton de débrayage sur le levier de vitesses

EU Stage V / U.S. EPA Tier 4 Final*

Silencieux et échappement en acier inoxydable

Commande de direction avec contacteur de sécurité de démarrage

(système d'échappement DOC, SCR et DPF)

Convertisseur de couple mono-étagé avec taux de calage 3,01:1

Cylindres

Avant :

16/70 x 12

Pneumatiques

Arrière :

18,4 x 26

16,9 x 28

16,9 x 30

Capacité

3.6 L (221 in³)

Vitesses de translation

Marche AV/AR km/h (mph)

Régime nominal

2200 tr/min (rpm)

1ère

5,7 (3.6)

5,7 (3.5)

5,9 (3.7)

Puissance brute à 2200 tr/min (rpm) - valeurs certifiées suivant la norme UN/ECE R120

82 kW (110 hp**)

2ème

9,2 (5.7)

9,1 (5.7)

9,6 (5.9)

Valeurs nettes à 2200 tr/min (rpm) - suivant la norme ISO/80/1269/CE

76,9 kW (103.1 hp**)

3ème

20,3 (12.6)

20 (12.4)

21 (13.0)

Couple max. à 1400 tr/min (rpm)

4ème

40,5 (25.1)

40 (24.8)

41 (25.6)

UN/ECE R120

450 Nm (332 lb.ft**)

80/1269/EC

424 Nm (312 lb.ft**)

Boîte synchronisée 4 vitesses

Passage automatique et manuel des vitesses

*Selon la réglementation nationale - Environmental Protection Agency (EPA) - **Valeurs nominales non homologuées

Bouton-poussoir de rétrogradage et de montée pour la 1ère et la 2ème

INSTALLATION ÉLECTRIQUE

Retour auto de 4ème en 3ème et 2ème

Câblage et connecteurs conformes à la norme IP69

Convertisseur de couple mono-étagé avec rapport de couple de calage 3,01:1(Standard SPS) ou rapport de couple

Batterie sans entretien

de calage 2.38:1 (Active Drive SPS)

Masse négative 12 volts

Avant :

16/70 x 12

Pneumatiques

Isolant batterie

Arrière :

18,4 x 26

16,9 x 30

Postes de démarrage rapide

Vitesses de translation

Marche AV km/h (mph)

Alternateur 85 A

1ère

5,7 (3.6)

5,7 (3.5)

5,9 (3.7)

Fusibles à lames

2ème

9,2 (5.7)

9,1 (5.7)

9,6 (5.9)

Batterie simple 110 A/h avec 920 CCA - Norme EN

3ème

20,3 (12.6)

20 (12.4)

21 (13.0)

Batteries jumelées 140 A/h avec 1260 CCA - Norme EN

4ème

40,5 (25.1)

40 (24.8)

41 (25.6)

Vitesses de translation

Marche AR km/h (mph)

CAPACITÉS

Litres (gals)

1ère

5,7 (3.6)

5,7 (3.5)

5,9 (3.7)

Réservoir à carburant

135.0

(29.6)

2ème

9,2 (5.7)

9,1 (5.7)

9,6 (5.9)

Réservoir Adblue

19.0

(4.2)

3ème

20,3 (12.6)

20 (12.4)

21 (13.0)

Liquide de refroidissement

17.0

(3.7)

Huile moteur (avec filtre)

9.0

(2.0)

SYSTÈME HYDRAULIQUE

Transmission à boîte de vitesses automatique

18.0

(4.0)

Pompe à piston variable sur servocommande de la pelle

Transmission Synchro Shuttle

18.0

(4.0)

Distributeur à centre fermé

Pont arrière (avec réducteurs finaux)

15.5

(3.4)

Augmentation de puissance pour atteindre la puissance et la vitesse de fouille requise sur le chantier

Pont avant (avec réducteurs finaux)

9.5

(2.1)

Jauge de niveau d’huile extérieure

Réservoir hydraulique

87.5

(19.2)

Radiateur d’huile amovible

Filtre d’aspiration 125 microns

ESSIEUX ET FREINS

Filtre retour 10 microns

Réducteurs finaux planétaires extérieurs faciles d’entretien

Pompe à piston variable à 2200 tr/min (rpm) l/min(gpm)

164 (36)

Blocage de différentiel actionné par le pied avec blocage à 100 %

Clapet de sécurité principal bar (psi)

250 (3625)

Pont avant avec oscillation de 16° pour préserver un contact et une adhérence max. avec le sol

Freins à disque extérieurs à bain d’huile haute puissance

Égalisation et réglage automatique

Frein de stationnement à disque interne à bain d’huile

Sélection du freinage sur 2 ou 4 roues

Caractéristique essieu

Charge statique max.

Charge dynamique max.

Avant kN (lb)

225 (50582)

90 (20259)

Arrière kN (lb)

187,5 (42152)

75 (16867)

DIAMÈTRES DE BRAQUAGE

Au niveau des pneus

Au niveau du godet

Sans freins m (ft)

7,9 (25’9”)

10,6 (34’7”)

Avec freins m (ft)

7 (23’)

9,7 (31’10”)

DONNÉES TECHNIQUES TLB890 - EU STAGE V

PNEUMATIQUES

GODETS DE PELLE RÉTRO

Largeur mm (ins)

Capacité m³ (ft³)

Poids kg (lbs)

Avant - 16/70-20 14PR - Semi-industriel

305 (12)

0,074 (2.62)

99 (218)

Arrière - 16.9-30 14PR - Semi-industriel

Taille de tranchées standard

450 (18)

0,120 (4.25)

114 (251)

Avant - 405/7020 14PR - Semi-agricole

600 (24)

0,177 (6.26)

136 (300)

Arrière - 18.4-26 12PR - Semi-agricole

750 (30)

0,236 (8.32)

157 (346)

Avant - 400/70-20 TL 149A8 - Multi-fonctions

900 (36)

0,296 (10.44)

178 (392)

Arrière - 420/80-30 TL 155A8 - Multi-fonctions

305 (12)

0,084 (2.96)

112 (247)

Godets renforcés

Avant - 400/70-20 TL 149A8 - Multi-fonctions

450 (18)

0,140 (4.96)

128 (282)

Arrière - 480/80-26 TL 160A8 - Multi-fonctions

600 (24)

0,203 (7.15)

152 (335)

Avant - 400/70-20 TL 149A8 - Multi-fonctions

750 (30)

0,266 (9.38)

174 (383)

Arrière - 440/80-28 TL 156A8 - Multi-fonctions

900 (36)

0,330 (11.66)

198 (436)

Curage de fossés

1500 (60)

0,262 (9.2)

180 (397)

FOURCHES À PALETTES

Godet standard / 7 en 1

1800 (72)

0,317 (11.2)

204 (450)

Longueur de fourches

1067 mm (3’6”)

Forme trapézoïdale

1200 (48)

0,258 (9.1)

146 (322)

Largeur de section

80 mm (3”)

Poids de montage kg (lb)

150 (330)

GODETS DE CHARGEUSE

Godet standard

Godet 7 en 1

Hauteur de fonctionnement totale

3097 mm (10’2”)

Largeur

2386 mm (7’8”)

Portée au niveau du sol

2660 mm (8’9”)

Capacité m³ (yd³)

1,2 (1.57)

Portée à hauteur max

2251 mm (7’5”)

Poids kg (lbs)

430 (948)

Charge de travail de sécurité avec centre de gravité à 500 mm du talon des fourches kg (lb)

1000 (2204)

PELLE RÉTRO À DÉPORT LATÉRAL

3.2 m

4.1 m

4.7 m

5.2 m

5.8 m

6.1 m

3.2 m

3.8 m

4.3 m

4.6 m

5.0 m

(Tableau de charge pour balancier

(Tableau de charge pour balancier standard

télescopique via vérin de flèche pour levage)

(10’6”)

(13’5”)

(15’5”)

(17’1”)

(19’)

(20’)

via vérin de flèche pour levage)

(10’6”)

(12’6”)

(14’1”)

(15’1”)

(16’5”)

1106 kg

1033 kg

931 kg

846 kg

743 kg

717 kg

1368 kg

1366 kg

1221 kg

1126 kg

1052 kg

(2438 lbs)

(2277 lbs)

(2052 lbs)

(1865 lbs)

(1638 lbs)

(1581 lbs)

(3016 lbs)

(3011 lbs)

(2692 lbs)

(2482 lbs)

(2319 lbs)

1038 kg

578 kg

417 kg

334 kg

265 kg

255 kg

1214 kg

820 kg

658 kg

576 kg

524 kg

(2288 lbs)

(1274 lbs)

(919 lbs)

(736 lbs)

(584 lbs)

(562 lbs)

(2676 lbs)

(1808 lbs)

(1451 lbs)

(1270 lbs)

(1155 lbs)

442 kg

213 kg

127 kg

83 kg

50 kg

48 kg

614 kg

414 kg

327 kg

284 kg

262 kg

(974 lbs)

(470 lbs)

(280 lbs)

(183 lbs)

(110 lbs)

(106 lbs)

(1354 lbs)

(913 lbs)

(721 lbs)

(626 lbs)

(578 lbs)

Configuration rétro (haut vers le bas)

Note

• Capacité de levage au centre de la machine (à moins de 45° de chaque côté de l’axe central de la machine)

• Godet standard 600 mm (24”), pour les godets plus volumineux, soustraire la différence de poids de la capacité de levage indiquée

• Capacité de levage au centre de la machine sur toute la zone d’orientation

• Les chiffres indiqués sont des capacités nominales et correspondent au plus petit chiffre entre la capacité de levage hydraulique

• Capacité de levage totalement décalée sur toute la zone d’orientation

nominale et la charge de basculement nominale

• Les chiffres en gras correspondent aux limites de stabilité

CHARGEUSES- PELLETEUSES - PELLE RÉTRO À DÉPLACEMENT LATÉRAL

ÉQUIPEMENT

STANDARD ET OPTIONNEL

MOTEUR (EU STAGE V / U.S. EPA TIER 4 FINAL)

Frein de stationnement à disque interne à bain d’huile

12 témoins d’avertissement sonores et visuels

PELLE

• Pente de stationnement max. (non chargée) 1:2

Compteur horaire du moteur

Perkins 904J-E36TA

• Pente de stationnement max. (chargée) 1:2,5

Flèche incurvée

4 phares de travail LED à l’avant et 4 à l’arrière

Turbocompresseur Wastegate et refroidissement de l’air

Direction hydrostatique avec actionnement manuel d’urgence.

Balancier standard

d’admission

3 cadrans pour la température de l’huile moteur, le carburant

4 roues motrices de série

Balancier télescopique à glissière intérieure

et le régime

Pompe à carburant électrique

Patins à garnitures réglables de l’extérieur sans lubrification (8)

Sélection du freinage sur 2 et 4 roues

2 prises secteur extérieures pour le gyrophare

Injection de carburant électronique

Double verrouillage de transport électro/hydraulique

Ralenti automatique

OPTIONS TRANSMISSION

Patins de stabilisateur à garnitures réglables de l’extérieur

OPTIONS CABINE

4 bougies de préchauffage pour l’aide au démarrage

2 leviers de commande SAE/ISO/Diagonal

Transmission Servo Power Synchro avec vitesse 4AV/3AR

Climatisation (refroidissement 7,6 kW)

Filtre à huile avec cartouche horizontale

Godets de taille de tranchée standard avec lames latérales

Levier de commande sur colonne

Commande automatique de la température

Filtre à carburant primaire avec séparateur d’eau

réversibles

Retour auto de 4ème en 3ème et 2ème

Siège à dossier surélevé Premium, chauffé par la suspension

Filtre à carburant secondaire avec élément verticale à

Rétrogradage 2/1 et montée 1/2

pneumatique

carburant primaire avec séparateur d’eau

OPTIONS PELLE

Filtre à carburant en ligne

Torque Convertor stall ratio 3.01:1 (Standard SPS)

Ceinture de sécurité de 76 mm

Clapets anti-retour sur stabilisateurs

Transmission SPS avec système de verrouillage de

Intervalle de maintenance de 500 heures

Compteur de vitesse

transmission Active Drive en 3ème et 4ème

Clapets de sécurité de rupture de flexibles pour les vérins de

Radiateur d’huile avec plateau interne huile-vers-eau

Taux de calage convertisseur de couple 2.38 (Active Drive SPS)

flèche et de balancier

CHARGEUSE

Pente admissible, longitudinale et latérale : 30°

Attache rapide hydraulique et mécanique

Antigel jusqu’à -37° C

Mise à niveau propre hydro-mécanique

CABINE ET CANOPY

Deux circuits auxiliaires avec simple et double effets

Réservoir de liquide de refroidissement

Levier de commande multifonction

ROPS/FOPS conforme à ISO 3471/3449

Godets renforcés avec positions en fonction de la puissance

Entraînement de l’alternateur et du ventilateur par courroie

Un seul vérin de godet

et de la vitesse

Marchepieds auto-nettoyant et grandes poignées

rainurée avec tendeur automatique

Amortissement du vérin en fin de course

Kit de manipulation d’objet

Rétroviseur intérieur

Pompe à eau à engrenage

Rappel automatique

Patins de route en caoutchouc, à desserrage rapide

Rétroviseurs extérieurs rabattables

Ventilateur de refroidissement 9 lames de types extracteur

Position flottante avec maintien positif

Déport latéral hydraulique

Silencieux et échappement en acier inoxydable (système

2 porte-tasses

Indicateur de niveau de godet

d'échappement DOC, SCR et DPF)

Porte-manteau

Dispositif d’arrêt intégral du bras de godet

GÉNÉRALITÉS

Volant inclinable et réglable en hauteur

Godet standard 1,2m³ avec anneau de levage

OPTIONS MOTEUR

Châssis renforcé

Avertisseur sonore avant et arrière

Godet 7 en 1 1,2m³ avec anneau de levage

Boîte à outils rangée et verrouillable sur le côté

Protection de ventilateur

Rangements pour les manuels d’instructions

Denture du godet ou bord d’attaque réversible à boulonner

Capot moteur entièrement inclinable

Ceinture de sécurité (51 mm) rétractable

TRANSMISSION

Commande godet 7 en 1 au Joystick

Contrepoids frontal robuste

3 sorties auxiliaires 12 volts

Anneaux de levage et d’arrimage (2 à l’avant et à l’arrière)

Boîte synchronisée 4 vitesses AV/4 vitesses AR

Cabine avec 2 portes d’accès

OPTIONS CHARGEUSE

Système hydraulique de pompe à engrenages tandem avec

Commande de direction avec contacteur de sécurité de

Verrouillage partiel de porte

Fourches à palettes avec charge de travail sécurisée

commandes mécaniques de la pelle rétro

démarrage au neutre

Ouverture 1/4 de la vitre arrière avec commande intérieure

de 1000 kg

Hydraulique à débit variable avec commandes pilotées de la

Bouton de débrayage de la boîte sur le levier de vitesse et les

Vitre arrière basculante descendant très bas

3ème conduite hydraulique avec godet standard

pelle rétro

commandes de la chargeuse

Pare-brise laminé

Clapets de sécurité de rupture de flexibles

Commandes pilotes avec fonction de débit constant

Radiateur d’huile de transmission amovible

Vitre de sécurité teintées et durcies

Anti-tangage automatique

Filtre à huile à élément vertical

Essuie-glace et lave-glace avant et arrière

OPTIONS

Protection de la denture de godet

Blocage de différentiel électro/hydraulique à commande au

Siège en tissu standard avec suspension mécanique

pied

Attache rapide mécanique ou hydraulique

Alarme sonore de recul

Accélérateur à main incorporant le ralenti automatique

Essieux à réducteurs finaux planétaires

Ailes avant

Chauffage (7,37 kW)

Freins à disque extérieurs à bain d’huile, freinage puissant

Pneus de marque Premium

Glacière verrouillable

• 2 disques Kevlar à friction (Ø 289 mm) par côté

• Zone de friction par côté 1238 cm² (192 in²)

Horloge digitale

Système de freinage à rattrapage de jeu et

Support pour téléphone cellulaire avec prise de chargement

équilibrage automatiques

Espace libre pour branchement d’un poste radio

La liste des équipements standards/optionnels peut varier.

Double pédale de frein à usage indépendant ou combiné

Niveau sonore 78 dB (A)

Pour de plus amples informations, veuillez consulter votre

concessionnaire Mecalac.

DONNÉES TECHNIQUES TLB990 - EU STAGE V

DIMENSIONS DE LA PELLE*

Balancier standard

Balancier télescopique

Rétracté

Allongé

Max. d’excavation SAE

4442 mm (14’7”)

5642 mm (18’6”)

Profondeur

Tranchée à fond plat de 60

4392 mm (14’5”)

5556 mm (18’3”)

cm SAE

Portée max. niveau sol à partir du point

5877 mm (19’3”)

6950 mm (22’10”)

de rotation

C Portée de chargement

2274 mm (7’6”)

3293 mm (10’10”)

D Hauteur hors-tout

5509 mm (18’3”)

6199 mm (20’4”)

V P

Hauteur de chargement SAE

3911 mm (12’10”)

4545 mm (14’11”)

Hauteur max. de déversement

3847 mm (12’7”)

4480 mm (14’8”)

Vitesse

197

Degrés de rotation du godet

Puissance

166

Déplacement latéral total

1178 mm (3’10”)

Écartement des stabilisateurs

2115 mm (6’11”)

Angle max. de mise à niveau

* Inclus godet standard 600 mm HD

DIMENSIONS DE LA CHARGEUSE

Godet standard / 7 en 1

N Hauteur de déversement - à 45°

2906 mm (9’6”)

O Hauteur de chargement

3425 mm (11’3”)

P Hauteur de l’axe d’articulation

3671 mm (12’)

NOTE

Q Portée max. de l’axe

315 mm (1’)

Les mesures métriques sont les valeurs de référence

R Portée au niveau du sol

1451 mm (4’9”)

Les dimensions répondent à la norme T152021

S Portée max. à hauteur max.

1186 mm (3’11”)

• 1 Litre = 0.26417 US Liquid Gallons

T Portée à hauteur max. - à 45°

731 mm (2’5”)

• 1 Litre = 0.21997 Imperial Liquid Gallons

Profondeur d’excavation

100 mm (4”)

Angle de cavage au niveau du sol

50°

Angle de déversement max.

47°

V Hauteur de fonctionnement totale

4738 mm (15’6”)

PERFORMANCES PELLE

Balancier standard

Balancier télescopique

Rétracté

Allongé

Godet standard | Godet renforcés

Godet standard | Godet renforcés Godet standard | Godet renforcés

Couple de rotation max. kNm (Ibf-ft)

27,8 (20504)

Arrachement au balancier kN (lbf)

41,1 (9240) | 41,1 (9240)

29 (6519) | 29 (6519)

(SAE J49 Standard)

Arrachement au godet kN (lbf)

Vitesse

60,3 (13556) | 60,3 (13556)

60,3 (13556) | 60.3 (13556)

60,3 (13556) | 60,3 (13556)

3806 mm

(SAE J49 Standard)

Puissance

67,8 (15242)

12’5” ft

2879 mm

9’4” ft

PERFORMANCES CHARGEUSE

Godet standard

Godet 7 en 1

Arrachement au godet kN (lbf)

55,4 (12454)

53,7 (12072)

Arrachement au bras kN (lbf)

51,1 (11487)

47,8 (10746)

Capacité nominale d’exploitation

3503 (7722)

3166 (6980)

(ISO 14397) kg (lb)

Hauteur totale kg (lb)

3966 (8744)

3629 (8000)

Les caractéristiques de la chargeuse sont indiquées conformément à ISO 14397 et EN474 Part 4

2386 mm / 7’8” ft

Note : images non contractuelles

CHARGEUSES- PELLETEUSES - PELLE RÉTRO À DÉPLACEMENT LATÉRAL

ENGINE

DIAMÈTRES DE BRAQUAGE

Turbocompresseur Wastegate avec Refroidissement de l’air d’admission

Au niveau pneumatiques

Au niveau du godet

Augmentation du couple de 38%

2 roues directrices

11,4 (37’4”)

13,1 (42’10”)

Perkins 904J-E36TA

Injection de carburant électronique

4 roues directrices

7,3 (23’10”)

9,3 (30’5”)

EU Stage V / U.S. EPA Tier 4 Final*

Silencieux et échappement en acier inoxydable

Avec freins m (ft)

6,7 (21’10”)

8,8 (28’9”)

(système d'échappement DOC, SCR et DPF)

TRANSMISSION

Cylindres

Boîte 4 vitesses synchronisée avec système de verrouillage de transmission Active Drive en 3ème et 4ème vitesse

Capacité

3.6 L (221 in³)

Passage des vitesses manuel et automatique

Régime nominal

2200 tr/min (rpm)

Bouton de rétrogradage en 1ère et de passage en 2nde

Puissance brute à 2200 tr/min (rpm) - valeurs certifiées suivant la norme UN/ECE R120

82 kW (110 hp**)

Valeurs nettes à 2200 tr/min (rpm) - suivant la norme ISO/80/1269/CE

76,9 kW (103.1 hp**)

Passage automatique des vitesses entre 4ème, 3ème et 2nde

Couple max. à 1400 tr/min (rpm)

Convertisseur de couple mono-étagé avec rapport de calage 2.38:1

UN/ECE R120

450 Nm (332 lb.ft**)

Avant :

16,9 x 24

Pneumatiques

80/1269/EC

424 Nm (312 lb.ft**)

Arrière :

16,9 x 24

Vitesses de translation

Marche AV km/h (mph)

*Selon la réglementation nationale - Environmental Protection Agency (EPA)

**Valeurs nominales non homologuées

1ère

6.5

(4.0)

INSTALLATION ÉLECTRIQUE

2ème

10.4

(6.5)

Câblage et connecteurs conformes à la norme IP69

3ème

23.2

(14.4)

Batterie sans entretien

4ème

40.6

(25.2)

Masse négative 12 volts

Vitesses de translation

Marche AR km/h (mph)

Isolant batterie

1ère

6.5

(4.0)

Postes de démarrage rapide

2ème

10.4

(6.5)

Alternateur 85 A

3ème

23.2

(14.4)

Fusibles à lames

Batterie simple 110 A/h avec 920 CCA - Norme EN

Batteries jumelées 140 A/h avec 1260 CCA - Norme EN

SYSTÈME HYDRAULIQUE

Pompe à piston variable sur servocommande de la pelle

CAPACITÉS

Litres (gals)

Réservoir à carburant

135.0

(29.6)

Distributeur à centre fermé

Augmentation de puissance pour atteindre la puissance et la vitesse de fouille requise sur le chantier

Réservoir Adblue

19.0

(4.2)

Liquide de refroidissement

17.0

(3.7)

Jauge de niveau d’huile extérieure

Radiateur d’huile amovible

Huile moteur (avec filtre)

9.0

(2.0)

Transmission à boîte de vitesses automatique

18.0

(4.0)

Filtre d’aspiration 125 microns

Filtre retour 10 microns

Transmission Synchro Shuttle

18.0

(4.0)

Pont arrière (avec réducteurs finaux)

15.5

(3.4)

Pompe à piston variable à 2200 tr/min (rpm) l/min(gpm)

164 (36)

Clapet de sécurité principal bar (psi)

250 (3625)

Pont avant (avec réducteurs finaux)

9.5

(2.1)

Réservoir hydraulique

87.5

(19.2)

ESSIEUX ET FREINS

Réducteurs finaux planétaires extérieurs faciles d’entretien

Blocage de différentiel actionné par le pied avec blocage à 100 %

Pont avant avec oscillation de 16° pour préserver un contact et une adhérence max. avec le sol

Égalisation et réglage automatique

Frein de stationnement à disque interne à bain d’huile

Sélection du freinage sur 2 ou 4 roues

2 roues directrices, 4 roues directrices ou crabe

Caractéristique essieu

Charge statique max.

Charge dynamique max.

Avant kN (lb)

225 (50582)

90 (20233)

Arrière kN (lb)

275 (61822)

105 (23605)

DONNÉES TECHNIQUES TLB990 - EU STAGE V

PNEUMATIQUES

GODETS DE PELLE RÉTRO

Largeur mm (ins)

Capacité m³ (ft³)

Poids kg (lbs)

Michelin 440/80 R24 TL 161A8/161B IND XMCL

305 (12)

0,074 (2.62)

99 (218)

Michelin 440/80-24 TL 168A8 Power CL

Godets standards

450 (18)

0,120 (4.25)

114 (251)

Goodyear 440/80 R24 IND R4 IT530 Radial

600 (24)

0,177 (6.26)

136 (300)

Nokian 440/80 R24

750 (30)

0,236 (8.32)

157 (346)

Continental 445/70 R24 MPT70

900 (36)

0,296 (10.44)

178 (392)

Mitas 16.9 x 24 12P TI-04 IND

305 (12)

0,084 (2.96)

112 (247)

Godet renforcés

450 (18)

0,140 (4.96)

128 (282)

FOURCHES À PALETTES

Godet standard / 7 en 1

600 (24)

0,203 (7.15)

152 (335)

Longueur de fourches

1067 mm (3’6”)

750 (30)

0,266 (9.38)

174 (383)

Largeur de section

80 mm (3”)

900 (36)

0,330 (11.66)

198 (436)

Poids de montage kg (lb)

150 (330)

Godet de curage

1500 (60)

0,262 (9.2)

180 (397)

Hauteur de fonctionnement totale

3097 mm (10’2”)

1800 (72)

0,317 (11.2)

204 (450)

Portée au niveau du sol

2660 mm (8’9”)

Godet trapèze

1200 (48)

0,258 (9.1)

146 (322)

Portée à hauteur max

2251 mm (7’5”)

Charge de travail de sécurité avec centre de gravité à 500 mm du talon des fourches kg (lb)

1000 (2204)

GODETS DE CHARGEUSE

Godet standard

Godet 7 en 1

Largeur

2386 mm (7’8”)

Capacité m³ (yd³)

1,2 (1.57)

Poids kg (lbs)

430 (948)

767 (1691)

PELLE RÉTRO À DÉPORT LATÉRAL

3.2 m

4.1 m

4.7 m

5.2 m

5.8 m

6.1 m

3.2 m

3.8 m

4.3 m

4.6 m

5.0 m

(Tableau de charge pour balancier

(Tableau de charge pour balancier standard

télescopique via vérin de flèche pour levage)

(10’6”)

(13’5”)

(15’5”)

(17’1”)

(19’)

(20’)

via vérin de flèche pour levage)

(10’6”)

(12’6”)

(14’1”)

(15’1”)

(16’5”)

1106 kg

1033 kg

931 kg

846 kg

743 kg

717 kg

1368 kg

1366 kg

1221 kg

1126 kg

1052 kg

(2438 lbs)

(2277 lbs)

(2052 lbs)

(1865 lbs)

(1638 lbs)

(1581 lbs)

(3016 lbs)

(3011 lbs)

(2692 lbs)

(2482 lbs)

(2319 lbs)

1038 kg

578 kg

417 kg

334 kg

265 kg

255 kg

1214 kg

820 kg

658 kg

576 kg

524 kg

(2288 lbs)

(1274 lbs)

(919 lbs)

(736 lbs)

(584 lbs)

(562 lbs)

(2676 lbs)

(1808 lbs)

(1451 lbs)

(1270 lbs)

(1155 lbs)

442 kg

213 kg

127 kg

83 kg

50 kg

48 kg

614 kg

414 kg

327 kg

284 kg

262 kg

(974 lbs)

(470 lbs)

(280 lbs)

(183 lbs)

(110 lbs)

(106 lbs)

(1354 lbs)

(913 lbs)

(721 lbs)

(626 lbs)

(578 lbs)

Configuration rétro (haut vers le bas)

Note

• Capacité de levage au centre de la machine (à moins de 45° de chaque côté de l’axe central de la machine)

• Godet standard 600 mm (24”), pour les godets plus volumineux, soustraire la différence de poids de la capacité de levage indiquée

• Capacité de levage au centre de la machine sur toute la zone d’orientation

• Les chiffres indiqués sont des capacités nominales et correspondent au plus petit chiffre entre la capacité de levage

• Capacité de levage totalement décalée sur toute la zone d’orientation

hydraulique nominale et la charge de basculement nominale

• Les chiffres en gras correspondent aux limites de stabilité

CHARGEUSES- PELLETEUSES - PELLE RÉTRO À DÉPLACEMENT LATÉRAL

Équipement

standard et optionnel

MOTEUR (EU STAGE IIIB (U.S. EPA TIER 4 FINAL)

Système de freinage à rattrapage de jeu et

3 cadrans pour la température de l’huile moteur, le carburant

PELLE

équilibrage automatiques

et le régime

Perkins 904J-E36TA

Flèche incurvée

Double pédale de frein à usage indépendant ou combiné

2 prises secteur extérieures pour le gyrophare

Turbocompresseur Wastegate et refroidissement

Balancier standard

Frein de stationnement à disque interne à bain d’huile

de l’air d’admission

Balancier télescopique à glissière intérieure

• Pente de stationnement max. (non chargée) 1:2

OPTIONS CABINE

Pompe à carburant électrique

• Pente de stationnement max. (chargée) 1:2,5

Patins à garnitures réglables de l’extérieur sans lubrification (8)

Climatisation (refroidissement 7,6 kW)

Injection de carburant électronique

Direction hydrostatique avec actionnement manuel

Double verrouillage de transport électro/hydraulique

Commande automatique de la température

Ralenti automatique

d’urgence.

Patins de stabilisateur à garnitures réglables de l’extérieur

Siège à dossier surélevé Premium, chauffé par la suspension

4 bougies de préchauffage pour l’aide au démarrage

4 roues motrices de série

2 leviers de commande SAE/ISO/Diagonal

pneumatique

Filtre à huile avec cartouche horizontale

Sélection du freinage sur 2 et 4 roues

Godets de taille de tranchée standard avec lames latérales

Ceinture de sécurité de 76 mm

Filtre à carburant primaire avec séparateur d’eau

Sélection 2 et 4 roues motrices

réversibles

Compteur de vitesse

FilFiltre à carburant secondaire avec élément verticaltre à

2 roues directrices

carburant primaire avec séparateur d’eau

OPTIONS PELLES

4 roues directrices

CHARGEUSE

Filtre à carburant en ligne

Clapets anti-retour sur stabilisateurs

Mode ”Marche en crabe”

Mise à niveau propre hydro-mécanique

Intervalle de maintenance de 500 heures

Clapets de sécurité de rupture de flexibles pour les vérins de

Levier de commande multifonction

flèche et de balancier

Radiateur d’huile avec plateau interne huile-vers-eau

CABINE ET CANOPY

Pente admissible, longitudinale et latérale : 30°

Un seul vérin de godet

Attache rapide hydraulique et mécanique

ROPS/FOPS conforme à ISO 3471/3449

Antigel jusqu’à -37° C

Amortissement du vérin en fin de course

Deux circuits auxiliaires avec fonctionnement simple et

Marchepieds auto-nettoyant et grandes poignées

Rappel automatique

double effets

Réservoir de liquide de refroidissement

Rétroviseur intérieur

Position flottante avec maintien positif

Godets renforcés avec positions en fonction de la puissance

Entraînement de l’alternateur et du ventilateur par courroie

Rétroviseurs extérieurs rabattables

et de la vitesse

rainurée avec tendeur automatique

Indicateur de niveau de godet

2 porte-tasses

Kit de manipulation d’objet

Pompe à eau à engrenage

Dispositif d’arrêt intégral du bras de godet

Porte-manteau

Patins de route en caoutchouc, à desserrage rapide

Ventilateur de refroidissement 9 lames de types extracteur

Godet standard 1,2 m³ avec anneau de levage

Silencieux et échappement en acier inoxydable (système

Volant inclinable et réglable en hauteur

Godet 7 en 1 de 1,2 m³ avec anneau de levage

Déport latéral hydraulique

d'échappement DOC, SCR et DPF)

Avertisseur sonore avant et arrière

Denture du godet ou bord d’attaque réversible à boulonner

Rangements pour les manuels d’instructions

GÉNÉRALITÉS

Commande godet 7 en 1 au Joystick

OPTIONS MOTEUR

Ceinture de sécurité (51 mm) rétractable

Châssis renfocé

Protection de ventilateur

3 sorties auxiliaires 12 volts

OPTIONS CHARGEUSE

Boîte à outils rangée et verrouillable sur le côté

Cabine avec 2 portes d’accès

Fourches à palettes avec charge de travail sécurisée

Capot moteur entièrement inclinable

TRANSMISSION

Verrouillage partiel de porte

de 1000 kg

Contrepoids frontal robuste

Commande de direction avec contacteur de sécurité de

Glaces de custode ouvrante avec commande intérieure

3ème conduite hydraulique avec godet standard

Anneaux de levage et d’arrimage (2 à l’avant et à l’arrière)

démarrage au neutre

Vitre arrière basculante descendant très bas

Clapets de sécurité de rupture de flexibles

Système hydraulique de pompe à engrenages tandem avec

Transmission Servo Power Synchro avec système de

Pare-brise laminé

Anti-tangage automatique

commandes mécaniques de la pelle rétro

verrouillage de transmission Active Drive en 3ème et 4ème

Hydraulique à débit variable avec commandes pilotées de la

Vitre de sécurité teintées et durcies

Protection de la denture de godet

Levier de commande sur colonne

pelle rétro

Essuie-glace et lave-glace avant et arrière

Attache rapide mécanique ou hydraulique

Retour auto de 4ème en 3ème et 2ème

Commandes pilotes avec fonction de débit constant

Siège en tissu standard avec suspension mécanique

Rétrogradage 2/1 et montée 1/2

Chauffage (7,37 kW)

Taux de calage convertisseur de couple 2.38:1

OPTIONS

Glacière verrouillable

Radiateur d’huile de transmission amovible

Alarme sonore de recul

Horloge digitale

Filtre à huile à élément vertical

Ailes avant

Support pour téléphone cellulaire avec prise de chargement

Blocage de différentiel électro/hydraulique à commande au

Pneus de marque Premium

Espace libre pour branchement d’un poste radio

pied

Niveau sonore 78 dB (A)

Essieux à réducteurs finaux planétaires

12 témoins d’avertissement sonores et visuels

Freins à disque intérieurs à bain d’huile, freinage puissant

• 3 disques de friction en Kevlar (Ø 222 mm) de chaque côté

Compteur horaire du moteur

La liste des équipements standards/optionnels peut varier.

• Zone de friction totale de chaque côté - 1070 cm² (166 in²)

4 phares de travail LED à l’avant et 4 à l’arrière

Pour de plus amples informations, veuillez consulter votre

concessionnaire Mecalac.

//////////////////////////////////////////
