AIXAM. Manuel Utilisateur (Edition 10/2018)

Chère Cliente, cher Client,

Vous venez de prendre possession de votre nouvelle AIXAM et nous vous

remercions de votre confiance.

Les véhicules AIXAM sont conçus pour vous apporter la plus grande satisfaction à leur bord et notre

réseau de distributeurs agréés est à votre disposition pour vous assurer le meilleur service.

Nous vous invitons à prendre connaissance du programme d’entretien, des conditions de garantie

ainsi que des explications contenues dans ce manuel qui vous permettront de vous familiariser avec

votre nouveau véhicule.

Nous vous rappelons quatre règles importantes de sécurité qui vous permettront d’assurer votre

sécurité ainsi que celle de vos passagers :

• Ne conduisez jamais sous l’influence d’alcool, de médicaments ou de drogues.

• Respectez toujours les limites de vitesses indiquées et ne conduisez jamais plus rapidement

que les conditions de circulation ne le permettent.

• Utilisez toujours les ceintures de sécurité et les dispositifs de retenue appropriés pour les

enfants.

• Indiquez toujours à vos passagers, comment utiliser correctement les dispositifs de sécurité.

Bonne route.

AIXAM

Le service après-vente

AVANT PROPOS

Ce manuel d’instructions et d’entretien aussi appelé manuel utilisateur ou notice d’instruction vous fournira les renseignements, conseils et

avertissements importants sur le transport, la mise en marche, la conduite et l’entretien de votre AIXAM.

Votre véhicule offre ce qu’il y a de mieux en matière d’économie, de fiabilité et de confort. C’est à vous de conserver le plus longtemps possible ses

qualités pour pouvoir entièrement tirer profit de ses performances.

Le respect total et constant des indications contenues dans cet ouvrage technique garantit la sécurité aussi bien de la personne que du véhicule, la

meilleure économie de service et une plus longue durée de fonctionnement ainsi que la protection de l’environnement, c’est pourquoi nous vous

demandons de le lire très scrupuleusement avant d’utiliser pour la première fois le véhicule.

La documentation photographique et les dessins sont fournis à titre d’exemple de sorte à décrire les opérations à effectuer sur le véhicule.

Ce manuel a été rédigé par la Société AIXAM-MEGA et fait partie intégrante du véhicule, il doit en permanence être rangé à bord du véhicule et doit

être disponible en permanence pour tous les utilisateurs. L’absence de ce manuel à bord du véhicule peut conduire à l’annulation de la garantie.

Respecter les avertissements et effectuer régulièrement les inspections et les entretiens indiqués aux délais et kilométrages prévus.

Nous vous conseillons de faire effectuer l’entretien uniquement par un personnel spécialisé et autorisé AIXAM-MEGA et, dans tous les cas, de respecter

les indications signalées dans ce manuel. Nous vous recommandons également d’observer à la lettre toutes les normes ayant trait à la prévention contre

les accidents du travail et au code de la route.

Le conducteur sera responsable de tout danger causé par le respect d’autres dispositions et ne pourra donc pas faire valoir, le cas échéant, les

circonstances de fait imputables au fabricant AIXAM-MEGA. Ce véhicule sert au transport de marchandises ou de personnes, Ces opérations doivent

être effectuées dans le respect des limites admissibles sur la capacité indiquée dans le présent document.

AIXAM-MEGA ne saurait être tenu pour responsable des conséquences de toute modification du véhicule effectuée sans son approbation.

La société AIXAM-MEGA est constamment occupée à améliorer ses produits. Nous comptons sur votre compréhension si nous nous réservons le droit

d’apporter des modifications techniques visant à améliorer le produit.

Même si le véhicule que vous possédez ne correspond pas aux illustrations contenues dans ce document, la sécurité et les informations sur le véhicule

sont toutefois garanties.

Nous mettrons également à jour la documentation, mais les indications et les données techniques indiquées ne seront en aucun cas

définitives ni ne pourront être utilisées pour des réclamations ou des dédommagements en général.

IDENTIFICATION DU VÉHICULE

Je soussigné(e), _______________________________, déclare avoir reçu le véhicule dont le

numéro de série figure ci-contre dans un état irréprochable.

N° de série : _________________________

Signature Client(e) :

N° de moteur : _______________________

N° pont inverseur : ____________________

N° d’immatriculation : __________________

Date de la 1^ère mise en circulation : ______________________

Visa de l’établissement vendeur :

Propriétaire du véhicule : ______________________________

Rue et N : ___________________________________________

____________________________________________________

Code postal : ________________________________________

Ville : ______________________________________________

Téléphone : _________________________________________

IDENTIFICATION DU VEHICULE

Les plaques et inscriptions réglementaires se situent à l’intérieur du véhicule sur le longeron sous la glissière droite

du siège passager.

1 : Le numéro de série est frappé à froid et se compose de 17 caractères et de 2 étoiles de fermeture.

*VLGXXXXXXY0000001*

Structure du N° de série :

Nous vous rappelons que l’altération

VLG = code constructeur

XXXXXX = type, variante, version

des marquages et identifications peuvent

Y = unité de montage

faire encourir de graves sanctions pénales

0000001 = numéro d’ordre

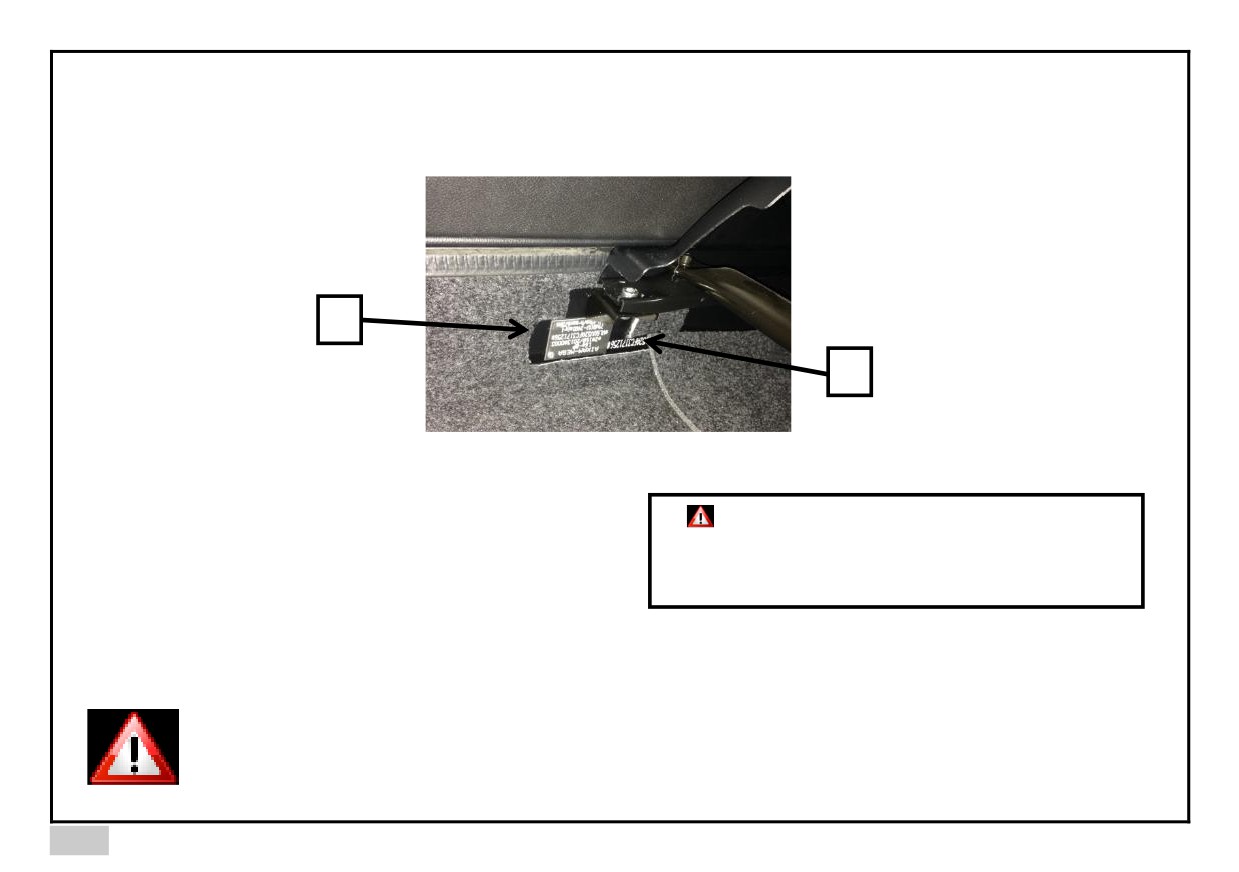

2 : La plaque constructeur est fixée par deux rivets à côté du numéro de série.

Ne jamais enlever la plaque signalétique, les avertissements ni les

instructions fixées sur le véhicule AIXAM.

Les remplacer rapidement s’ils sont endommagés ou s’ils ont disparu.

SOMMAIRE

INFORMATIONS GÉNÉRALES

•

Commande d’essuie-glace

•

Eclairage intérieur

• Bienvenue

•

Feux de détresse

• Avant-propos

•

Inverseur de marche

• Identification du véhicule

4 à 6

•

Frein de stationnement

• Sommaire

•

Rétroviseurs

• Sécurité

8 à 11

•

Chauffage ventilation

• Caractéristiques techniques

12 à 15

•

Climatisation*

• Contrôles à réaliser par l’utilisateur

•

Prise 12V, Allume-cigare*, cendrier*

• Programme des révisions

17 à 20

•

Ecran multimédia*

• Lubrifiant et quantités

•

Dispositif d’alarme antivol……………………….. 50-52

•

Carburant

MANUEL D’UTILISATION

•

Démarrage arrêt du véhicule

•

Conseil de conduite et entretien carrosserie

•

Verrouillage, déverrouillage portes

•

Nettoyage du véhicule

•

Ouverture, fermeture hayon arrière

23,24

•

Ouverture, fermeture capot avant

CONTRÔLES ET ENTRETIEN

•

Lève-vitres

•

Sièges

• En cas de crevaison et pression des pneus

55,56

•

Ceintures de sécurité

27 à 29

• Batterie

•

Pour la sécurité des enfants

• Boitier fusible et relais

•

Combiné de bord

30 à 41

• Remplacement ampoules

•

Système de freinage ABS*

• Niveaux

61 à 63

•

Clignotants et avertisseur sonore

•

Commandes d’éclairage

43-44

DOCUMENTS

• Convention AIXAM MEGA assistance

64 à 67

• Carnet de route

58 à 75

*Selon version

LA SECURITE D’ABORD

Ce symbole

indique de se reporter au manuel utilisateur.

AVERTISSEMENT

Ce manuel ne décrit que l’entretien courant. Pour les entretiens préconisés, AIXAM vous recommande de faire réaliser

ceux-ci par un distributeur agréé AIXAM, formé et habilité à intervenir sur votre véhicule.

Si vous rencontrez des différences dans l’équipement, vous rtes priés de vous adresser au service après-vente de votre distributeur agréé AIXAM

pour d’éventuelles instructions à ce propos.

Veuillez-vous adresser également au service après-vente du distributeur agréé AIXAM de votre secteur, pour tous les problèmes relatifs à l’AIXAM

que vous possédez ou pour l’acquisition de pièces de rechange.

Les pièces non d’origine Constructeur peuvent endommager le véhicule, n’utilisez donc que des pièces d’origine constructeur et les

produits d’entretien conseillés. C’est seulement par le respect de ces conseils que vous conserverez ses caractéristiques tout au long

des années.

Avant la livraison, votre véhicule a été contrôlé afin de vous garantir un véhicule et l’équipement complet conforme à votre commande.

Notre distributeur agréé AIXAM est tenu à faire les contrôles à effectuer avant livraison et à vous livrer le véhicule dans les délais impartis. Nous

vous prions de contrôler que votre véhicule est en parfaites conditions et pourvu de tout l’équipement prévu.

Chaque véhicule est pourvu du manuel utilisateur explicatif du fonctionnement des divers équipements du véhicule et des opérations de service.

NORMES DE SECURITE

Il est indispensable de prendre connaissance du contenu de ce manuel, qui doit être à la disposition des personnes habilitées à

conduire le véhicule afin de respecter les NORMES DE SECURITE et les préconisations d’entretien du véhicule.

GARANTIE COMMERCIALE CONSTRUCTEUR

Le bénéfice de la garantie doit être justifié par un entretien régulier. Ces démarches doivent êtres prouvés par le biais du carnet

d’entretien à jour, ainsi que de la présentation des factures de ces prestations. Afin de vous permettre de profiter au mieux de votre

véhicule, nous vous conseillons faire entretenir votre véhicule par un distributeur AIXAM agréé.

Le symbole d’alerte de sécurité est utilisé dans ce manuel et sur les autocollants apposés sur le véhicule afin

d’avertir de la possibilité de blessures.

Lisez attentivement ces instructions. Il est essentiel que vous lisiez ces consignes et ces règles de sécurité avant

d’essayer de réparer ou d’utiliser ce véhicule.

DANGER :

Indique une situation dangereuse imminente qui, si elle n’est pas évitée, causera des blessures graves ou mrme

mortelles.

AVERTISSEMENT :

Indique une situation dangereuse potentielle qui, si elle n’est pas évitée, peut produire des blessures graves ou mrme

mortelles.

ATTENTION :

Indique une situation dangereuse potentielle qui, si elle n’est pas évitée, peut produire des blessures légères ou

moyennes.

- Ne jamais toucher à l’intégrité du véhicule. Ne pas modifier le véhicule. Ne pas percer, poinçonner, chauffer, découper, dévisser,

démonter, déformer aucune partie du véhicule.

SOYEZ PRET AUX URGENCES

- Gardez à tout moment une trousse de premier secours, un extincteur, un triangle et un gilet de sécurité à portée de main.

- Gardez près de votre téléphone les numéros d’appel de médecins, d’un service d’ambulances, d’un hôpital et des pompiers.

DEMARRAGE EN TOUTE SECURITE

Avant toute utilisation l’utilisateur doit s’assurer qu’il sera en mesure de rouler en toute sécurité.

Toute modification ou utilisation non autorisée peut nuire au fonctionnement du véhicule et/ou sa sécurité, ainsi qu’à sa

durée de vie.

VOTRE VEHICULE APPARTIENT A LA CATEGORIE QUADRICYCLE

L’accès aux voies publiques n’est possible que si votre modèle est titulaire d’une homologation routière, d’une immatriculation et

que son conducteur est titulaire des autorisations de conduite requises.

Il vous appartient de vérifier si vous disposez des autorisations de circulation.

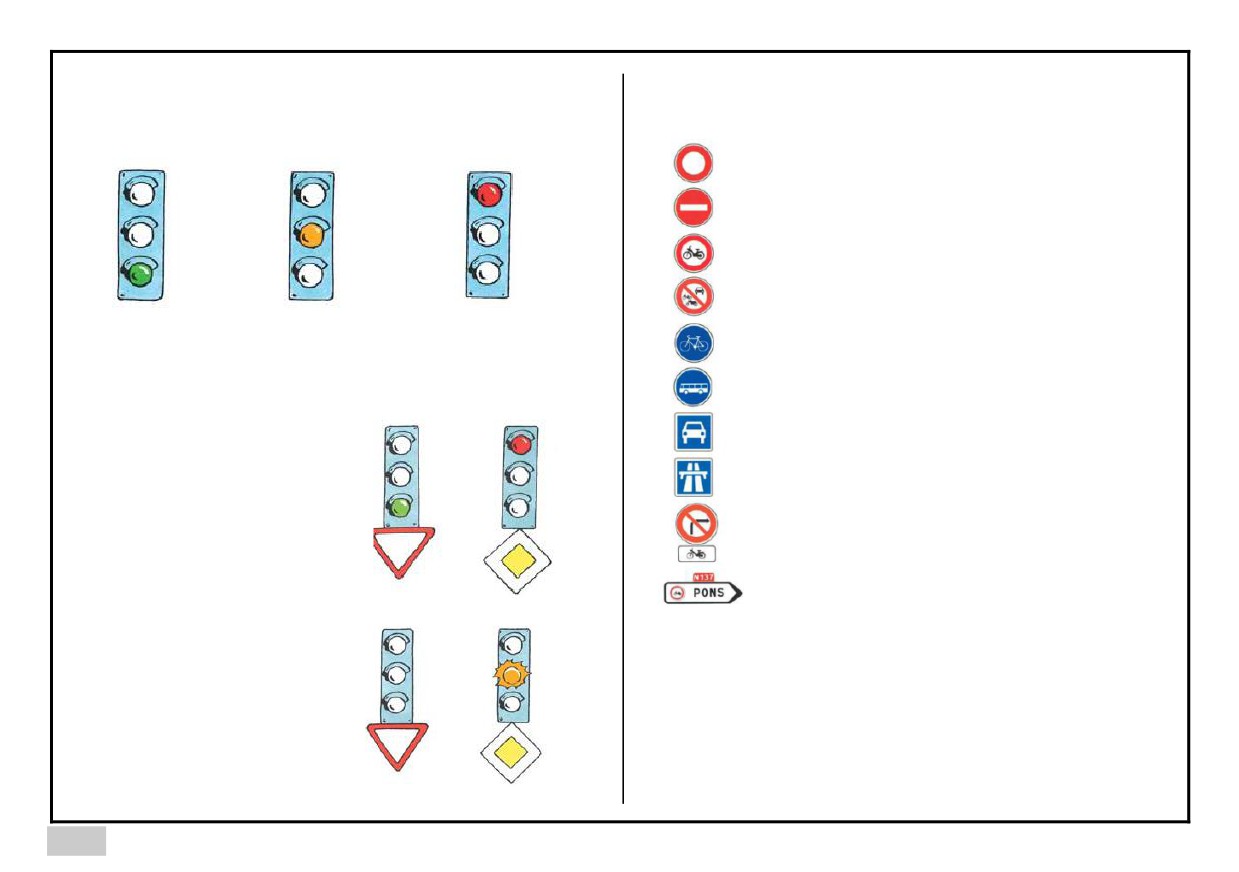

VOICI LA LISTE DES VOIES INTERDITES A TOUS LES VEHICULES AIXAM :

- Circulation interdite dans les 2 sens à tout véhicule.

UNE ASSURANCE POUR VOTRE

- Sens interdit à tout véhicule.

VEHICULE EST UNE OBLIGATION !

- Accès interdit aux cyclomoteurs et aux quadricycles légers.

- Accès interdit à tous les véhicules moteurs.

- Piste ou bande cyclable interdite aux quadricycles.

- Voie réservée aux bus.

- Route pour automobiles interdite aux quadricycles.

- Entrée d’autoroute interdite aux quadricycles.

- Interdiction de tourner à droite pour les cyclomoteurs et les quadricycles légers.

- Direction interdite aux cyclomoteurs et aux quadricycles légers.

* les panneaux présentés ne sont valables que pour la France

REGLES DE SECURITE

- Ne pas transporter de personnes dans la partie réservée au chargement.

- Ne pas abandonner un enfant ou un enfant seul dans le véhicule : risque d’ étouffement

- Ne pas laisser d’objets sur la plage arrière. Ils peuvent se transformer en projectiles en cas de freinage brusque ou d’accident.

- Ne pas laisser les clefs sur le contact en l’absence du conducteur.

- Par temps de pluie, de brouillard, de neige le conducteur doit utiliser les essuie-glaces, les dispositifs d’éclairage et de signalisation lumineuse,

ainsi que le système de désembuage/ dégivrage du parebrise.

- En cas de panne, le conducteur doit garer le véhicule sans gêne à la circulation, dans une zone dégagée, prévenir les autres usagers par l’usage

des feux de détresse et de position et doit également serrer le frein de stationnement. Il doit mettre son gilet de sécurité et positionner le

triangle

sur la chaussée. Il appartient à l’utilisateur d’équiper son véhicule d’autant de gilets et de triangles que prescrits par la législation du pays de

circulation.

- Conducteur et passager doivent quitter le véhicule et se tenir dans une zone sécurisée à bonne distance.

- L’utilisation sur des chemins accidentés ou en tout terrain est interdite.

- Le véhicule doit circuler sur des routes asphaltées, les chemins d’accès à des résidences ne sont autorisées que sur de courtes distances (

quelque centaines de mètres) et à vitesse réduite moins de 10 km/h.

- Toute montée de trottoir doit se faire à très faible vitesse moins de 5 km/h.

- Avant un passage à gué, déterminer la profondeur de l’eau. Elle doit rtre au maximum de 10 cm. Rouler au pas. Dans l’eau ne jamais s’arrrter,

ne jamais couper le moteur, ne pas s’engager si un véhicule traverse en sens inverse. Après le passage effectuer des manœuvres de freinage

prudentes pour « sécher voire dégivrer » les freins. Ne jamais traverser de l’eau salée.

- En cas de transport d’animaux à bord du véhicule, utiliser un système de sécurité adapté à leur taille et à leur poids.

AVANT DE PROCEDER A L’ENTRETIEN ET A LA REPARATION

- Lisez attentivement les instructions et les consignes de sécurité contenues dans ce manuel et sur les autocollants de sécurité apposés sur le

véhicule.

- Nettoyez la surface de travail et le véhicule.

- Garez le véhicule sur un sol ferme et plat. Matérialiser et protéger la zone d’intervention de toute personne non habilitée.

- Laissez refroidir le véhicule avant toute intervention.

- Retirez la clé de contact.

- Déconnectez le câble négatif de la batterie de démarrage.

- Accrochez un panneau NE PAS FAIRE DEMARRER au poste du conducteur.

RECYCLAGE DES BATTERIES ET DES PNEUMATIQUES

La batterie de démarrage et les pneus usagés doivent être repris et recyclés par des professionnels de la collecte de déchets

dangereux pour la nature. Ne jamais mettre une batterie ou un pneumatique dans les ordures ménagères ou l’abandonner

dans la nature. En fin de vie, votre véhicule hors d’usage doit rtre confié à un professionnel de la démolition et du recyclage

agréer par les autorités du pays où se trouve le véhicule

CARACTÉRISTIQUES TECHNIQUES

GÉNÉRALITÉS

CITY

COUPE

CROSSLINE

CROSSOVER

CROSSLINE GT

Genre

Quadricycle léger L6e-BP

Quadricycle lourd L7e-CP

Type et version

UV53AF0A

UV51AF0A

UV52AF0A

UV52CF0B

UT62AF0B

Roues directrices

Avant

Roues motrices

DIMENSIONS (mm)

CITY

COUPE

CROSSLINE

CROSSOVER

CROSSLINE GT

Voie avant

1345 (sauf versions roues 16’’ : 1335)

1345

Voie arrière

1345 (sauf versions roues 16’’ : 1335)

1345

Empattement

1795

2000

Porte à faux avant

561 (569 GTO)

560

Porte à faux arrière

406 (436 GTO)

440

Longueur hors tout

2762 (2800 GTO)

3000

Largeur hors tout

1500

Hauteur (+/- 25)

1480 (1465 GTO)

1480 (1465 GTI)

1540

1590

1540

POIDS (kilogrammes)

CITY

COUPE

CROSSLINE

CROSSOVER

CROSSLINE GT

Poids total autorisé en charge

675

760

Poids total roulant autorisé

Néant

Charge maximale

CITY

COUPE

CROSSLINE

CROSSOVER

CROSSLINE GT

admissible :

Sur l’essieu avant :

340

350

Sur l’essieu arrière :

400

470

Poids à vide véhicule en ordre

de marche (sans conducteur et

425

450

sans équipement) :

Sur l’essieu avant :

250

260

Sur l’essieu arrière :

175

190

Vitesse

CITY

COUPE

CROSSLINE

CROSSOVER

CROSSLINE GT

Vitesse maximum en km/h

CARACTÉRISTIQUES TECHNIQUES

MOTEUR

Marque

KUBOTA

Type

Z482

Z602

Cycle

DIESEL

Nombre de temps

Nombre et position des

2 EN LIGNE

cylindres

Alésage (mm)

Course (mm)

73,6

Cylindrée (cm3)

479

599

Rapport volumétrique de

23 : 1

24 : 1

compression

Puissance maximale (kW

11,2

CEE)

Régime de puissance

3200

3600

maximale (tr/mn)

Couple maximal (N/M CEE)

Régime de couple maximal

2500

(tr/mn)

Régime de rotation maximal

3200

3600

(tr/mn)

Carburant utilisé

GASOIL B7

Réservoir de carburant (litres)

Allumage

PAR COMPRESSION

LIQUIDE & VENTILATEUR

Refroidissement moteur

LIQUIDE & MOTOVENTILATEUR

MECANIQUE A ENTRAINEMENT

PERMANENT

Consommation normalisée

3,1 l / 100 km

3,6 l / 100 km

Emission CO2/ Euro 4

80 g/km

95 g/km

Norme Environnementale

168/20113ue

Norme Environnementale

134/2014ue niveau Euro4

CARACTÉRISTIQUES TECHNIQUES

• Frein de service

TRANSMISSION DE MOUVEMENT

• Type de vitesses : transmission variable continue

CARACTÉRISTIQUES

AVANT

ARRIÈRE

• Type d’embrayage : centrifuge

Type

Disques

Tambours

• Mode de commande : automatique

Diamètre

220 mm

160 mm

• Type de transmission :

Les garnitures avant et arrière sont entraînées par des

Moteur → variateur → pont réducteur inverseur → roues.

pistons hydrauliques commandés par un maître-cylindre

• Vitesse maximale :

double circuit. Ce maître-cylindre qui comporte dans sa

45 km/h quadricycle léger de catégorie L6e

partie haute un réservoir de liquide de frein est commandé

87 km/h quadricycle lourd de catégorie L7e

de l’intérieur du véhicule par une pédale à portée du pied

droit du conducteur. Un limiteur permet de diminuer

SUSPENSION

automatiquement l’efficacité du freinage sur le train arrière.

• Avant :

À roues indépendantes, type pseudo Mac Pherson,

• Frein de secours et frein de stationnement

amortisseurs télescopiques hydrauliques à double

Un levier situé à la portée de la main droite du

effet et ressorts hélicoïdaux.

conducteur, entre les deux sièges du véhicule, actionne

• Arrière :

mécaniquement, par l’intermédiaire d’un palonnier et de

À roues indépendantes à bras tirés, amortisseurs

deux câbles, les freins arrière. Le réglage de ce frein est

télescopiques hydrauliques à double effet et

mécanique et s’effectue par une vis au niveau de

ressorts hélicoïdaux.

chacune des roues arrière ou du palonnier. Un cliquet

permet de maintenir ce frein en position serrée.

FREINAGE - ABS

En cas de défaillance du frein de service (pédale

( voir page 42 pour cette option)

molle par exemple) utiliser le frein de secours et

faites appel à un réparateur agréé.

DIRECTION

• Type de direction : à crémaillère

CARACTÉRISTIQUES TECHNIQUES

CARROSSERIE :

CONTRÔLES EFFECTUÉS AVANT LA

• Carrosserie : quadricycle

LIVRAISON

• Matériaux constituant la carrosserie : ABS PMMA

thermoformé

Après tout le soin apporté à la réalisation de votre véhicule

• Nombre de places assises admises :

AIXAM, votre distributeur agréé effectue une liste de contrôles

- quadricycle léger de catégorie L6e : 2 (2 sièges avant)

afin que vous puissiez profiter pleinement de votre nouveau

- quadricycle lourd de catégorie L7e : 4 (2 sièges

véhicule :

avant + 1 banquette arrière)

• Nombre de portes : 2

•Contrôle de la fermeture et du verrouillage de tous les

• Nature des matériaux utilisés pour les vitrages :

ouvrants (portes, vitres, capot, hayon, …)

- Pare-brise : verre feuilleté

•Contrôle des ceintures de sécurité des commandes

- Vitres latérales : verre trempé

d’ouverture et fermeture des portes (serrures et verrouillage)

- Lunette arrière : verre trempé

•Contrôle présence de l’outillage de bord

•Contrôle des niveaux :

ÉCLAIRAGE ET SIGNALISATION

- huile moteur et pont inverseur

• Feux avant :

- liquide lave-glace

- clignotants et position : 12V/21W

- liquide de frein

- croisement et route 12V/50W/60W

- liquide de refroidissement et protection antigel

- antibrouillard : 12V/35W (suivant modèle)

•Contrôle de l’étanchéité du circuit de freinage et de

- feux de jour à LED : 12V/4W

refroidissement

• Feux arrière :

•Contrôle pression pneumatique (y compris roue de secours

- arrière et stop : 12V/5W/21W

si existante)

- antibrouillard : 12V/16W

•Contrôle serrage roues, rotules, moteur, variateur, pont

- recul et clignotants : 12V/16W

inverseur et réducteur, visserie en général.

- éclaireur de plaque : 12V/5W

•Contrôle fonctionnement de l’appareillage électrique et de

l’éclairage. Contrôle du niveau de charge de la batterie de

Afin de garantir la performance et la longévité de

démarrage et du serrage des cosses.

votre véhicule, exigez des pièces d’origine AIXAM

•Contrôle du parallélisme.

pour l’entretien et la réparation de votre véhicule

•Réglage du ralenti

•Essai du véhicule

•Nettoyage intérieur et extérieur du véhicule

FORMATION

Lors de la remise des clés et afin que vous puissiez profiter de votre véhicule dans les meilleures conditions, votre distributeur

AIXAM doit vous remettre le manuel utilisateur, les conditions de garantie et vous former (ainsi que tous les utilisateurs potentiels

du véhicule) au fonctionnement et règles d’entretien et de sécurité à suivre rigoureusement.

CONTROLE ET ENTRETIEN A LA CHARGE DE L’UTILISATEUR

1. Contrôle journalier :

- Contrôle de l’état des pneumatiques

- Contrôle du bon fonctionnement des ceintures de sécurité

- Contrôle du bon fonctionnement du frein à main

- Contrôle du bon fonctionnement de l’avertisseur sonore

- Contrôle du bon fonctionnement des feux et clignotants

- Contrôle de la bonne visibilité à travers toutes les glaces

- Contrôle de la bonne fixation des objets et de tous les bagages

2. Contrôle hebdomadaire :

- Contrôle de la pression des pneumatiques

- Contrôle niveau liquide de frein et du niveau d’huile moteur

- Contrôle du fonctionnement des témoins du combiné de bord

- Contrôle niveau lave glace

- Contrôle de l’état général du véhicule

Afin de garantir la performance et la longévité de votre véhicule, exigez des pièces d’origine AIXAM

pour l’entretien et la réparation de votre véhicule

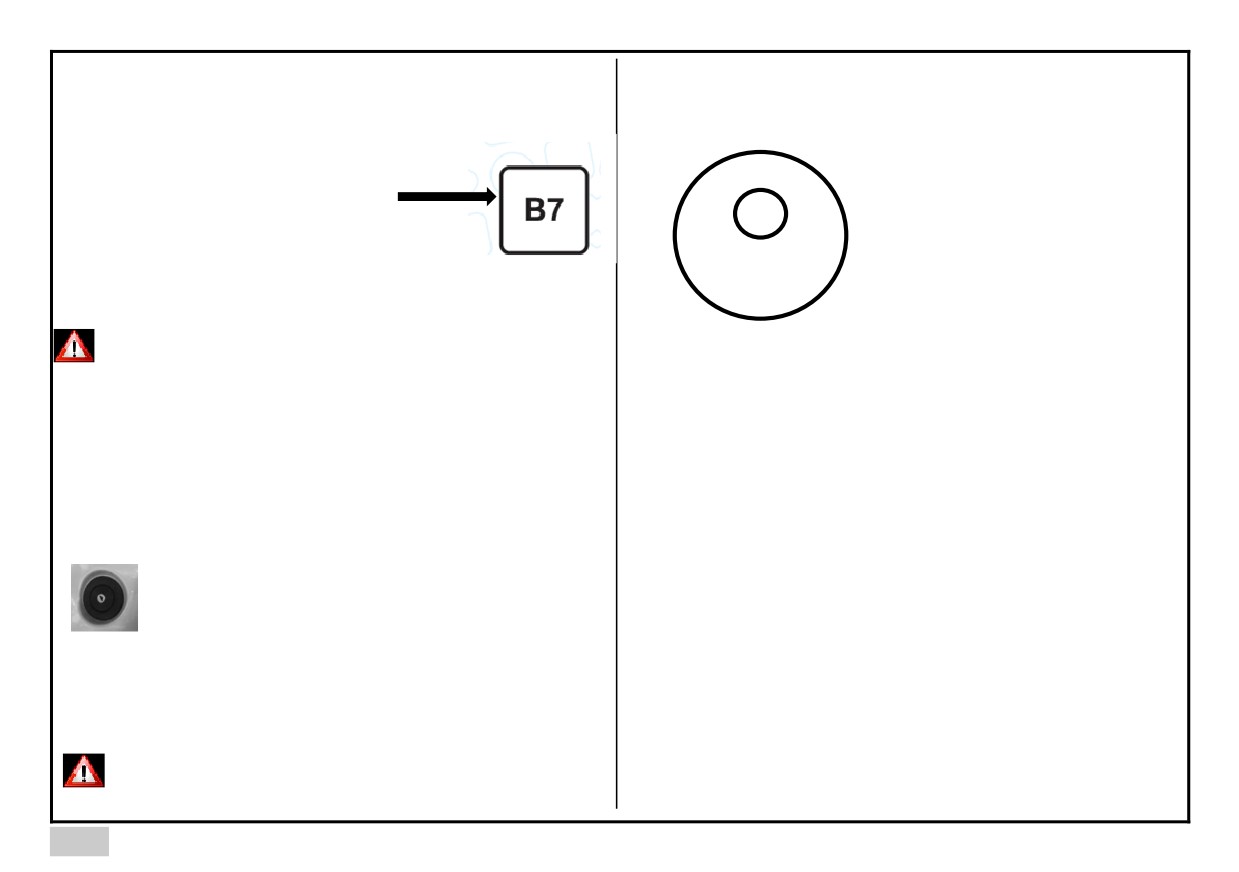

Ne jamais utiliser du super carburant comme antigel dans le gazole.

Afin de préserver les performances de votre moteur, privilégier des pièces d’origine Constructeur

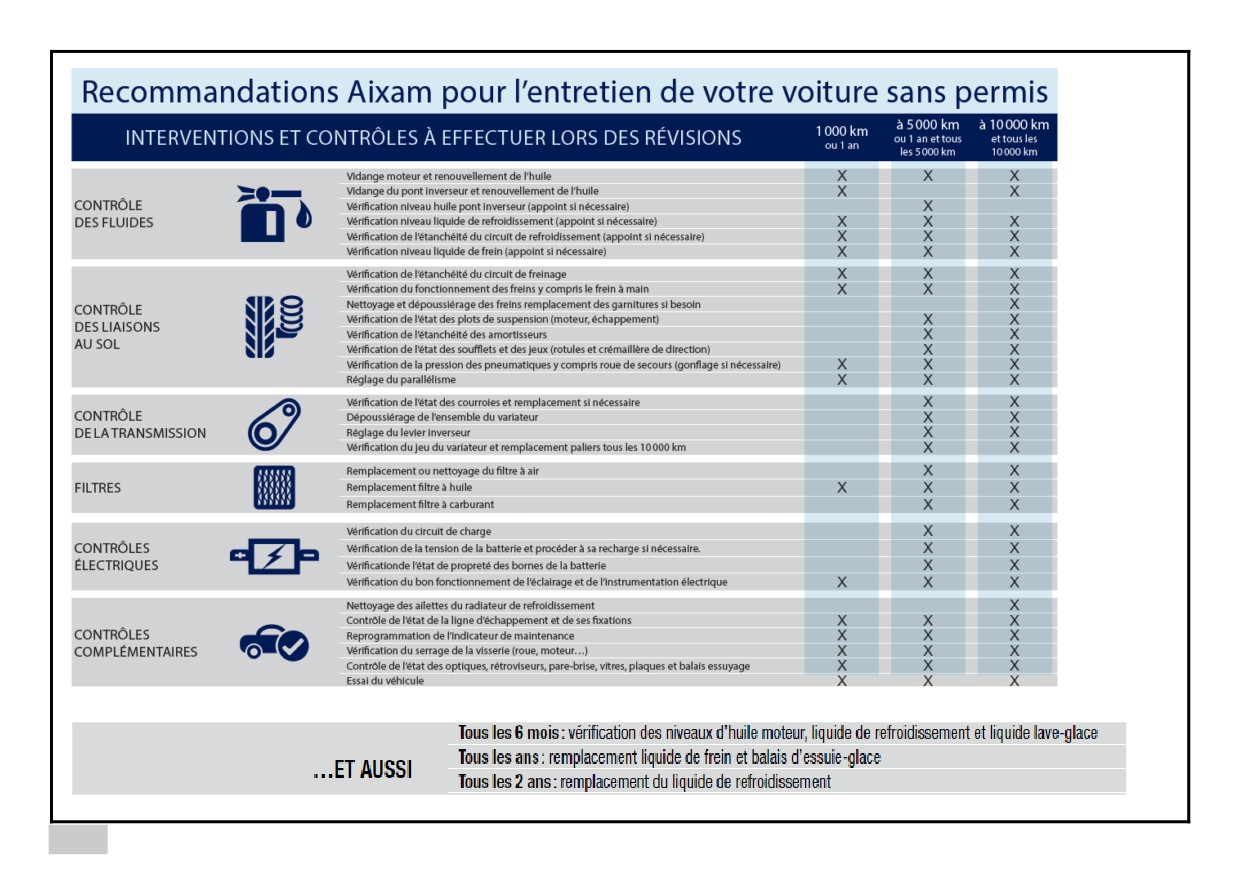

Entretien 1 000 km ou 1 an

Entretien 5 000 km ou 1 an

Entretien 10 000 km ou 1 an

Date :

_ _

Date :

_ _

Date :

_ _

Jour mois

année

Jour mois

année

Jour mois

année

Kilométrage : _ _ _ _

MAIN D’ŒUVRE

GRATUITE

Cachet et signature du distributeur agréé

Entretien 15 000 km ou 1 an

Entretien 20 000 km ou 1 an

Entretien 25 000 km ou 1 an

Date :

_ _

Date :

_ _

Date :

_ _

Jour mois

année

Jour mois

année

Jour mois

année

Kilométrage : _ _ _ _

Cachet et signature du distributeur agréé

Entretien 30 000 km ou 1 an

Entretien 35 000 km ou 1 an

Entretien 40 000 km ou 1 an

Date :

_ _

Date :

_ _

Date :

_ _

Jour mois

année

Jour mois

année

Jour mois

année

Kilométrage : _ _ _ _

Cachet et signature du distributeur agréé

Entretien 45 000 km ou 1 an

Entretien 50 000 km ou 1 an

Entretien 55 000 km ou 1 an

Date :

_ _

Date :

_ _

Date :

_ _

Jour mois

année

Jour mois

année

Jour mois

année

Kilométrage : _ _ _ _

Cachet et signature du distributeur agréé

Entretien 60 000 km ou 1 an

Entretien 65 000 km ou 1 an

Entretien 70 000 km ou 1 an

Date :

_ _

Date :

_ _

Date :

_ _

Jour mois

année

Jour mois

année

Jour mois

année

Kilométrage : _ _ _ _

Cachet et signature du distributeur agréé

Entretien 75 000 km ou 1 an

Entretien 80 000 km ou 1 an

Entretien 85 000 km ou 1 an

Date :

_ _

Date :

_ _

Date :

_ _

Jour mois

année

Jour mois

année

Jour mois

année

Kilométrage : _ _ _ _

Cachet et signature du distributeur agréé

VERROUILLAGE ET

VERROUILLAGE ET DÉVERROUILLAGE DEPUIS

DEVERROUILLAGE

L’EXTÉRIEUR DU VÉHICULE - OUVERTURE

OUVERTURES

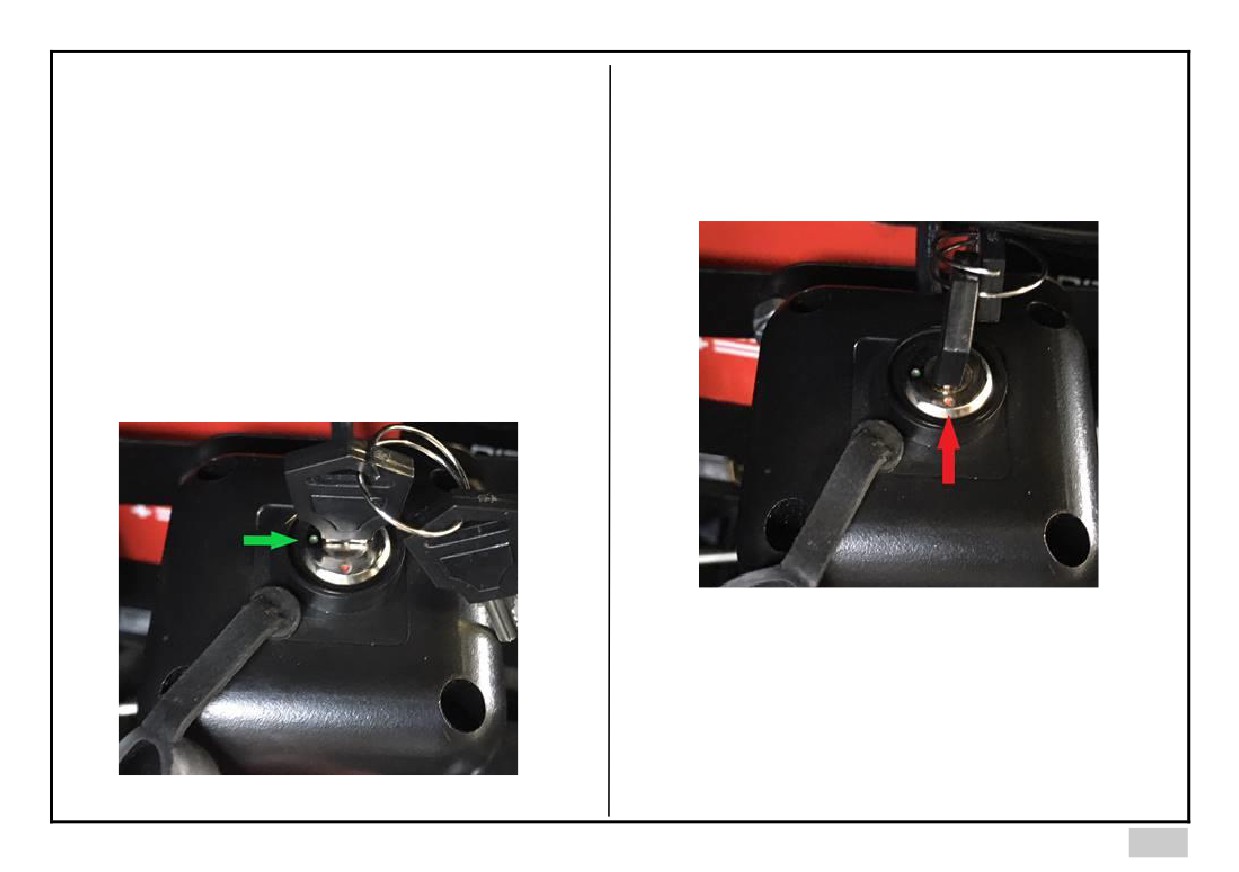

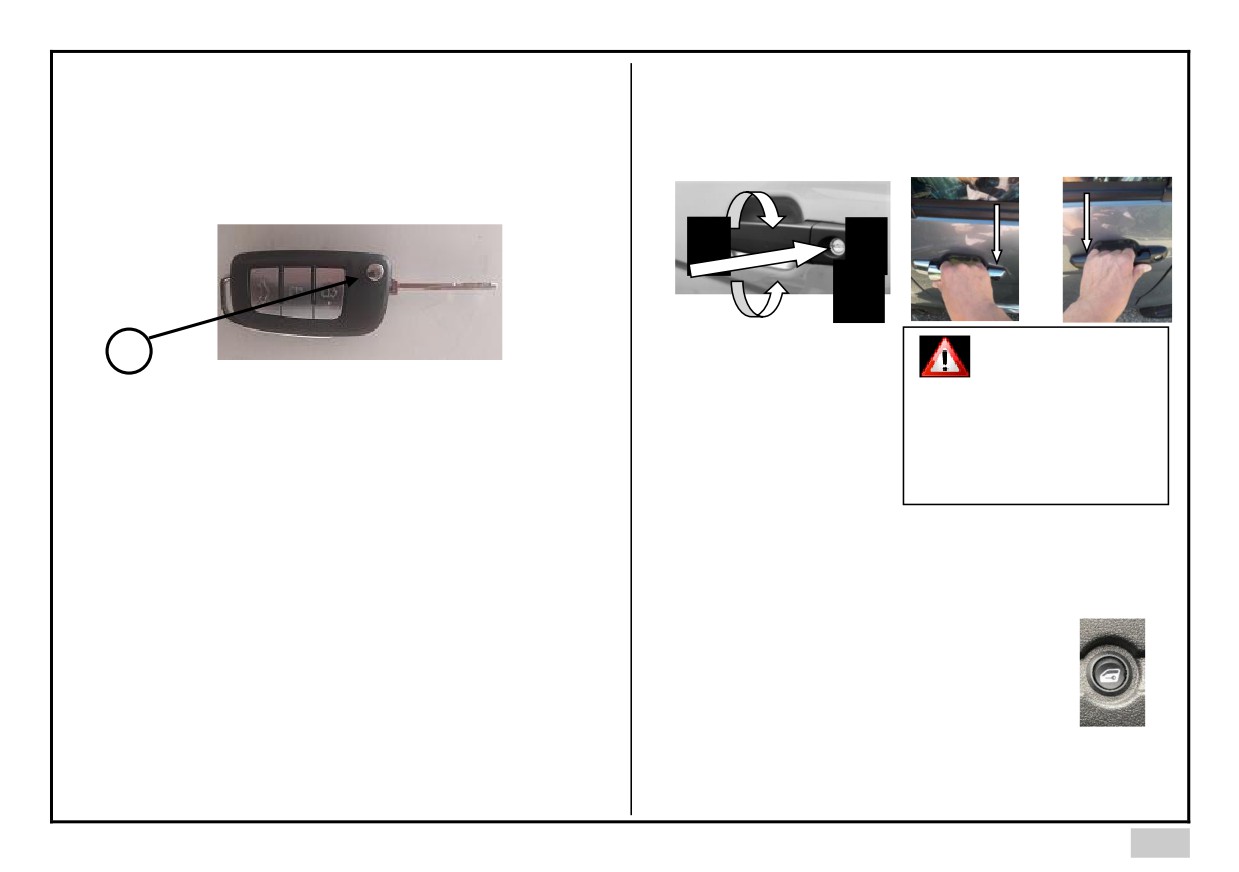

1. Introduire la clé

A. Verrouiller

B. Déverrouiller

Les poignées doivent

tourner autour d’un axe

Deux clés sont fournies, une avec télécommande

de rotation lorsque l’on

tire vers soi pour ouvrir

intégrée et une autre classique, des pictogrammes

indiquent clairement l’ouverture et la fermeture. Le

les portes (voir flèches)

bouton (1) permet de sortir la clef de son logement.

VERROUILLAGE ET DÉVERROUILLAGE DEPUIS

NOTA : en cas de dysfonctionnement du boîtier,

L’INTÉRIEUR DU VÉHICULE

vous pouvez toujours verrouiller ou déverrouiller à

Un bouton est situé sur le côté gauche de

l’aide des clés.

la planche de bord.

Une simple pression permet le verrouillage

Si le véhicule est équipé d’une alarme, une 2^ème

des portes depuis l’intérieur du véhicule.

télécommande est fournie

Une seconde pression permettra le

déverrouillage des portes (fonction

inopérante véhicule fermé avec sa

télécommande et lorsque le véhicule

roule).

OUVERTURE DU HAYON

OUVERTURE MANUELLE : Poignée de

secours

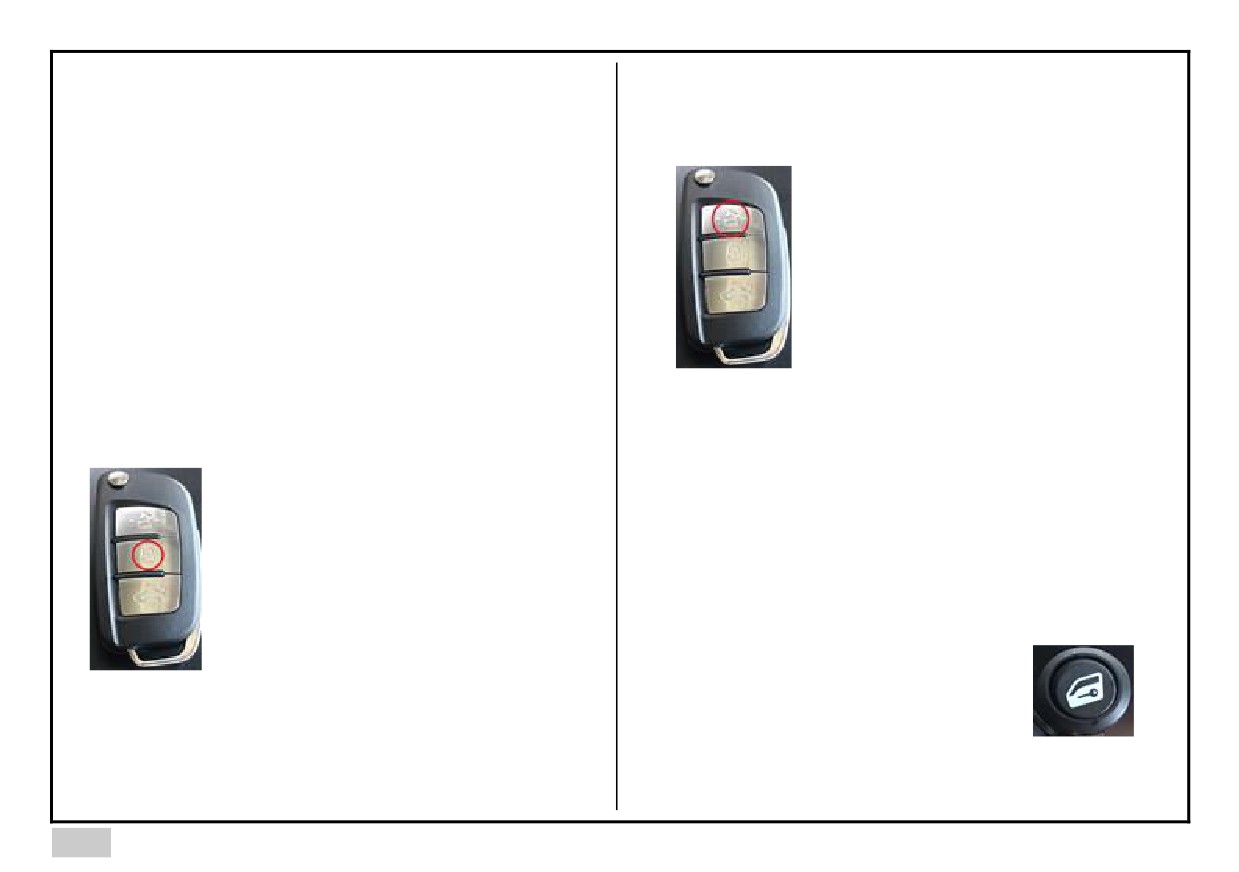

1. Par l’intermédiaire de la télécommande :

En cas de panne du système électrique d’ouverture du

Faire un appui long sur le bouton d’ouverture de hayon :

coffre, veuillez-vous rendre chez votre Distributeur le

La serrure du hayon de coffre se déverrouillera

plus proche.

automatiquement.

Procédure d’ouverture de secours :

Ouvrir la trappe

permettant de

remplacer les

ampoules du phare

arrière gauche.

1. Par l’interméd

bouton intérieur :

Tirer sur la poignée

Un bouton est situé sur le côté

de secours (boucle

gauche de la planche de bord. Une

en fil d’acier) pour

simple pression permet l’ouverture

déverrouiller la

du coffre depuis l’intérieur du

serrure de coffre.

véhicule

(fonction

inopérante

véhicule

fermé

avec

télécommande et lorsque le

véhicule roule).

FERMETURE DU HAYON ARRIÈRE

Abaisser le hayon jusqu’en butée à l’aide

En cas de transport d’objets lourds, les

des deux mains. Prêter attention à

qualités routières du véhicule sont modifiées

exercer la même force de chaque côté

et la distance de freinage augmente.

puis bien vous assurer que celui-ci soit

Toujours vérifier que le poids total autorisé

correctement verrouillé.

est respecté.

Répartissez toujours en toute sécurité les

objets lourds dans le coffre à bagages, le

Si votre véhicule reste inutilisé ou sans

plus loin possible devant l’essieu arrière.

surveillance, verrouillez toujours les portes

et le hayon afin de limiter tout risque

d’intrusion et de vol.

Ne rangez pas d’objets durs, lourds ou

coupants dans les rangements ouverts du

véhicule, sur la page arrière ou sur le

Ne laissez jamais des enfants sans

tableau de bord.

Laissez toujours les rangements fermés

surveillance, surtout lorsque le hayon

pendant la conduite.

arrière est ouvert. Les enfants risqueraient

de s’introduire dans le coffre à bagages, de

fermer le hayon et ne pourraient pas sortir

seuls du véhicule, pouvant entraîner de

graves blessures. Afin d’assurer leur

sécurité Ne laissez jamais des enfants

jouer dans et autour du véhicule.

Ne transportez jamais des personnes ou

des enfants dans le coffre à bagages.

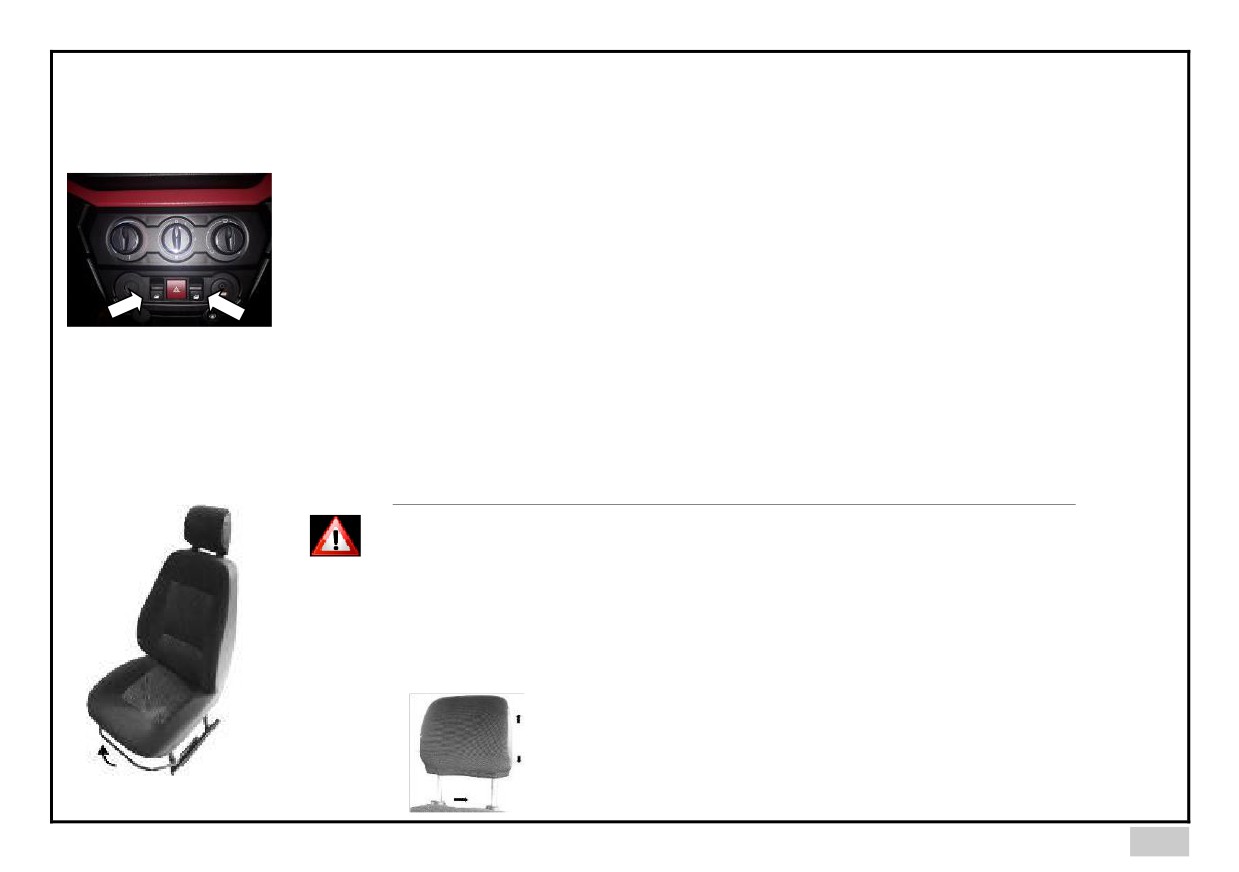

COMMANDES D’OUVERTURE DES VITRES DE PORTIÈRES

LÈVE-VITRE ELECTRIQUE

Les deux interrupteurs de commande des lève-vitres électriques se situent en bas de la façade centrale

du tableau de bord.

La version haut de gamme est équipée de la vitre conducteur séquentielle.

Une impulsion sur le bouton commande ( dernière position de l’interrupteur) permet l’ouverture ou la

fermeture complète automatique.

Après chaque débranchement de la batterie du véhicule il est nécessaire de réinitialiser la commande automatique

des vitres et l’anti pincement ; pour cela, rebrancher la batterie, mettre le contact et tirer le contacteur de la vitre

conducteur jusqu'à ce qu’elle soit fermée, puis maintenir le contacteur tiré pendant encore deux secondes.

REGLAGE DES SIÈGES ET DES APPUIS-TETE

- Régler le siège avant de prendre la route.

- Après réglage, vérifier que le siège s’est bien verrouillé en position.

- Conducteur et passager doivent maintenir les deux pieds sur le plancher.

- Ne jamais rouler sans appui tête.

Régler le siège conducteur à une position permettant d’actionner facilement les pédales, le volant et les

diverses commandes du tableau de bord.

Soulever la manette et déplacer le siège en avant ou en arrière jusqu’à la position souhaitée.

Après réglage, relâcher la manette pour que le siège se verrouille en position.

Appuyer sur le bouton de réglage et abaisser ou soulever l’appui-tête

afin de le régler à votre convenance.

BANQUETTE ARRIÈRE*

Si vous désirez rabattre la banquette arrière de votre voiture il faut boucler les ceintures de sécurité.

Lors de la manipulation, bien vous assurer que celles-ci ne puissent pas être coincées ou

endommagées.

Pour relever l’assise de la banquette arrière, insérer votre main vers les boucles de ceintures,

soulever l’assise et la basculer vers l’avant du véhicule, ensuite déverrouiller le dossier de la

banquette arrière à l’aide des deux verrous situés dans le coffre arrière, soulever celui-ci et ensuite

le poser à plat derrière l’assise.

Si vous transportez du matériel dans le coffre, toujours vous assurer que celui-ci ne pourra pas

endommager les ceintures de sécurités.

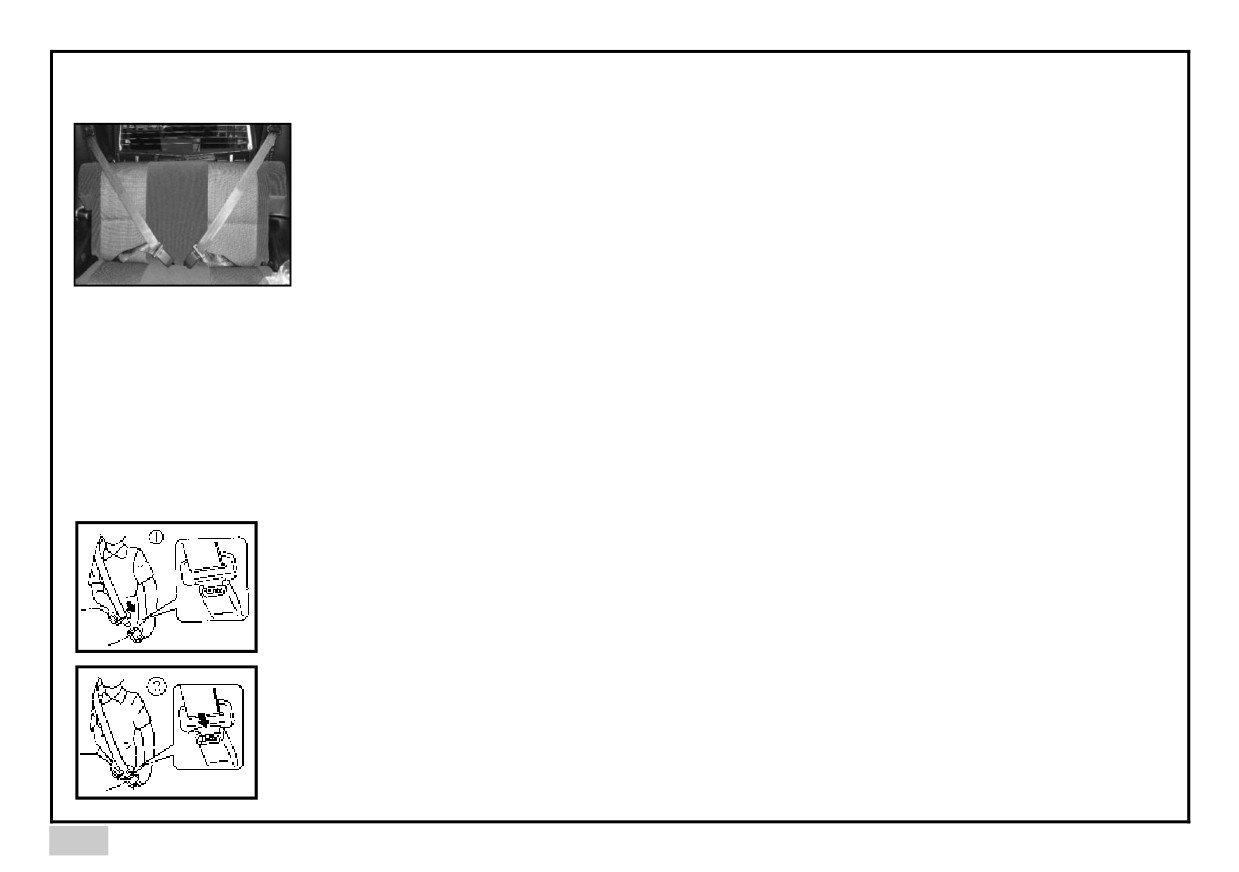

CEINTURES DE SÉCURITÉ A TROIS POINTS ET A ENROULEUR

Ce type de ceinture se passe de réglage de longueur. Une fois bouclée, la ceinture s’ajuste librement aux mouvements de l’usager,

mais en cas de forte ou brusque secousse, elle se verrouille automatiquement pour retenir le corps.

Avant de mettre votre ceinture de sécurité, asseyez-vous bien au fond de votre siège, réglez l’avancée de celui-ci en fonction du

pédalier.

Lorsque vous mettez votre ceinture de sécurité, tenez-vous bien appuyé contre le dossier du siège. La sangle du thorax doit être

rapprochée le plus possible du cou, sans toutefois porter sur ce dernier. La sangle du bassin doit porter à plat sur les cuisses et

contre le bassin. La ceinture doit porter le plus directement sur le corps. Évitez les vrtements trop épais, les objets intercalés, …

Pour boucler la ceinture, déroulez la sangle lentement et sans à coup et assurez l’encliquetage du prne

dans le boîtier. Contrôlez le bon verrouillage en tirant sur le prne. S’il se produit un blocage de la sangle

avant l’encliquetage, effectuez un retour en arrière et déroulez de nouveau

Pour déboucler la ceinture, pressez sur le bouton rouge du boîtier, la ceinture est rappelée par l’enrouleur.

Accompagnez le prne pour faciliter l’opération.

*Sur certaines versions uniquement

CEINTURES DE SÉCURITÉ

• Quelle que soit la durée ou la distance du trajet que vous devez effectuer, vous devez obligatoirement

boucler votre ceinture de sécurité.

• Conformez-vous toujours à la législation locale du pays où vous circulez.

• La ceinture de sécurité a été étudiée pour la retenue d’une seule personne.

• Ne jamais mettre un enfant sur vos genoux et attacher la ceinture de sécurité (Les bébés et les enfants

ne peuvent en aucun cas être transportés sur les genoux des occupants du véhicule)

• N’utilisez pas de dispositif permettant d’introduire un jeu dans les sangles (exemple : pince à linge, etc…) car

une ceinture de sécurité portée trop lâche, risque de provoquer des blessures en cas d’accident.

• Suite à un accident grave, il faut remplacer les ceintures de sécurité qui étaient en service à ce moment. De

même si une ceinture est endommagée ou effilochée, il est impératif de la remplacer.

• Si vous devez nettoyer vos ceintures de sécurité, il faut le faire avec de l’eau et du savon. Tout autre produit est

prohibé.

• Des ceintures de sécurité mal ajustées risquent de causer des blessures en cas d’accident. Les femmes

enceintes doivent porter leur ceinture. Dans ce cas, veillez à ce que la sangle du bassin n’exerce pas une

pression trop importante sur le bas ventre sans créer de jeu supplémentaire.

• Lorsque la ceinture est portée, les sangles ne doivent pas être vrillées.

• Ne pas déplacer la sangle abdominale sous votre bras ou derrière votre dos.

• Les ceintures de sécurité ont été conçues pour rtre employées par des occupants ayant la taille d’un adulte.

• Ne pas modifier ou transformer les ceintures de sécurité, leurs ancrages sur le châssis ou les sièges du véhicule.

• N’utilisez que les équipements d’origine constructeur.

POUR LA SÉCURITÉ DES ENFANTS

• Ne laissez jamais un enfant ou un animal dans une voiture exposée au soleil, vitres fermées.

• Ne jamais laisser les clés à la portée des enfants, à l’intérieur du véhicule.

• L’utilisation d’un dispositif de retenue des bébés et des enfants est réglementée.

• Vous devez impérativement respecter les lois en vigueur du pays dans lequel vous circulez en particulier en ce qui

concerne les conditions d’kge pour le transport d’enfant aux places avant.

• De façon générale, les enfants de moins de 12 ans, d’une taille inférieure à 1,50 mètres et d’un poids inférieur à 36

kilogrammes, doivent rtre attachés sur un dispositif homologué et adapté au poids et à la taille de l’enfant.

• Le conducteur est responsable de la bonne utilisation de ces dispositifs.

• Il est donc conseillé de choisir un dispositif homologué suivant le règlement européen ECE 44.

• De tels dispositifs comportent obligatoirement une étiquette orange avec la lettre E suivie d’un numéro, celui du pays où il

est homologué et de l’année d’homologation.

• Avant d’utiliser un siège enfant, reculez le siège passager au maximum.

(AGE DE L'ENFANT)

POIDS DE L'ENFANT

CATÉGORIE D'HOMOLOGATION DU SIÈGE ENFANT

(naissance à 9 mois

environ)

"U" universel (dos à la route uniquement)

poids inférieur à 13 kg

(de 9 mois à 3 ans

environ)

"U" universel

poids de 9 kg à 18 kg

(de 3 ans à 12 ans

environ)

"U" universel

poids de 15 kg à 36 kg

• Avant d’utiliser un siège pour enfant, assurez-vous que son installation est correcte dans le véhicule. Conformez-vous aux

spécifications du fabricant du siège (voir notice d’utilisation fournie avec le siège). Vérifier que la classe d’homologation du

siège enfant correspond au poids de l’enfant.

• Dans le cas d’un véhicule équipé d’un siège passager réglable longitudinalement, il est recommandé de le régler en

position maxi arrière moins deux crans.

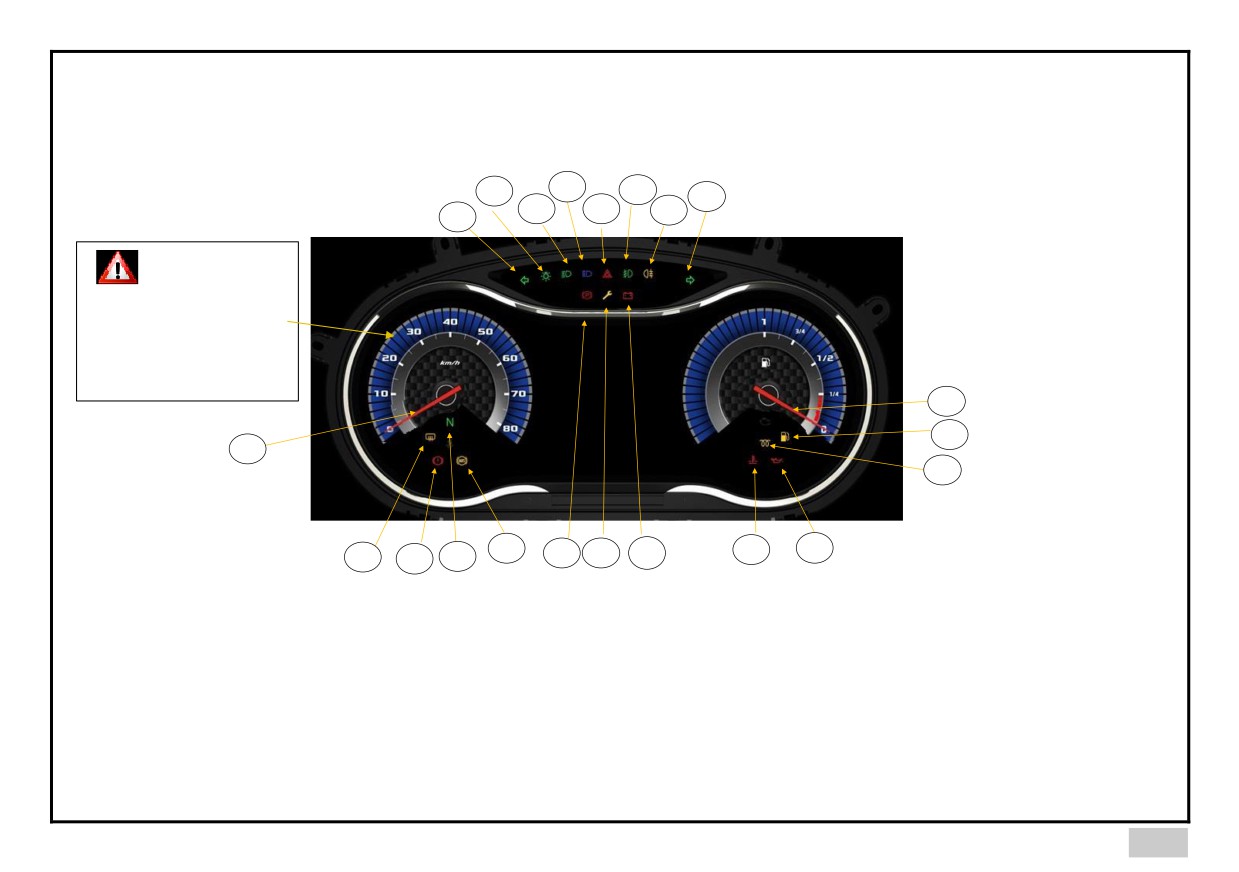

COMBINÉ DE BORD*

Suivant les versions de véhicules et les options choisies, il existe plusieurs combinés de bord, avec écran TFT central

ou LCD (combiné représenté modèle sport).

Seules les

graduations blanches

sont à prendre en

compte pour

l'indication de la

vitesse

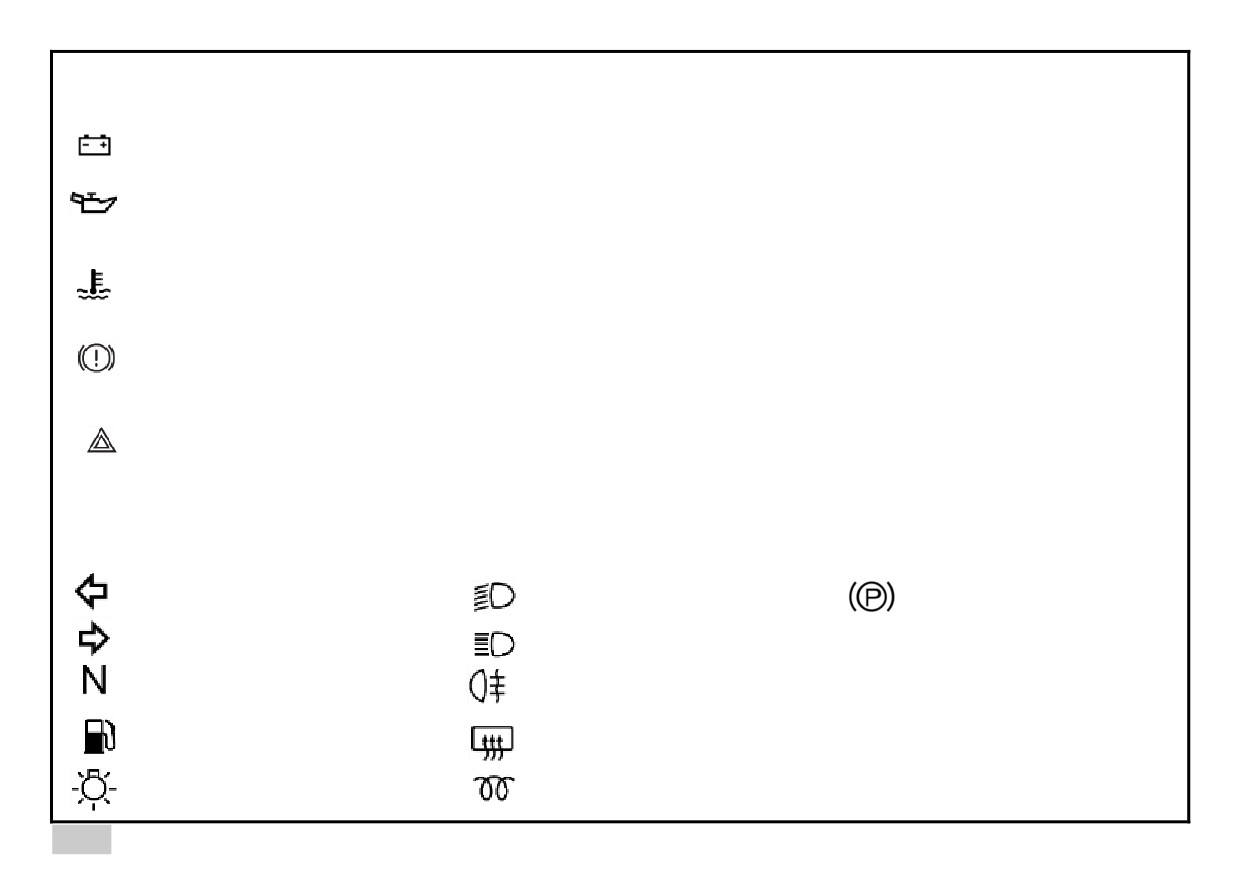

Témoin indicateur de direction gauche

11. Témoin de préchauffage

Témoin de feux de position

12. Témoin alerte pression d’huile

Témoin de feux de croisement

13. Témoin alerte température moteur

Témoin feux de route

14. Témoin de charge batterie

Témoin feux de détresse

15. Témoin de maintenance

Témoin feux de brouillard avant

16. Témoin de frein de parking

Témoin feux de brouillard arrière

17. Témoin de dysfonctionnement ABS

Témoin indicateur de direction droit

18. Témoin de point neutre

Indicateur de niveau de carburant

19. Témoin de défaillance du système de freinage

10. Témoin indicateur de réserve de carburant

20. Témoin de dégivrage lunette arrière

21. Indicateur de vitesse

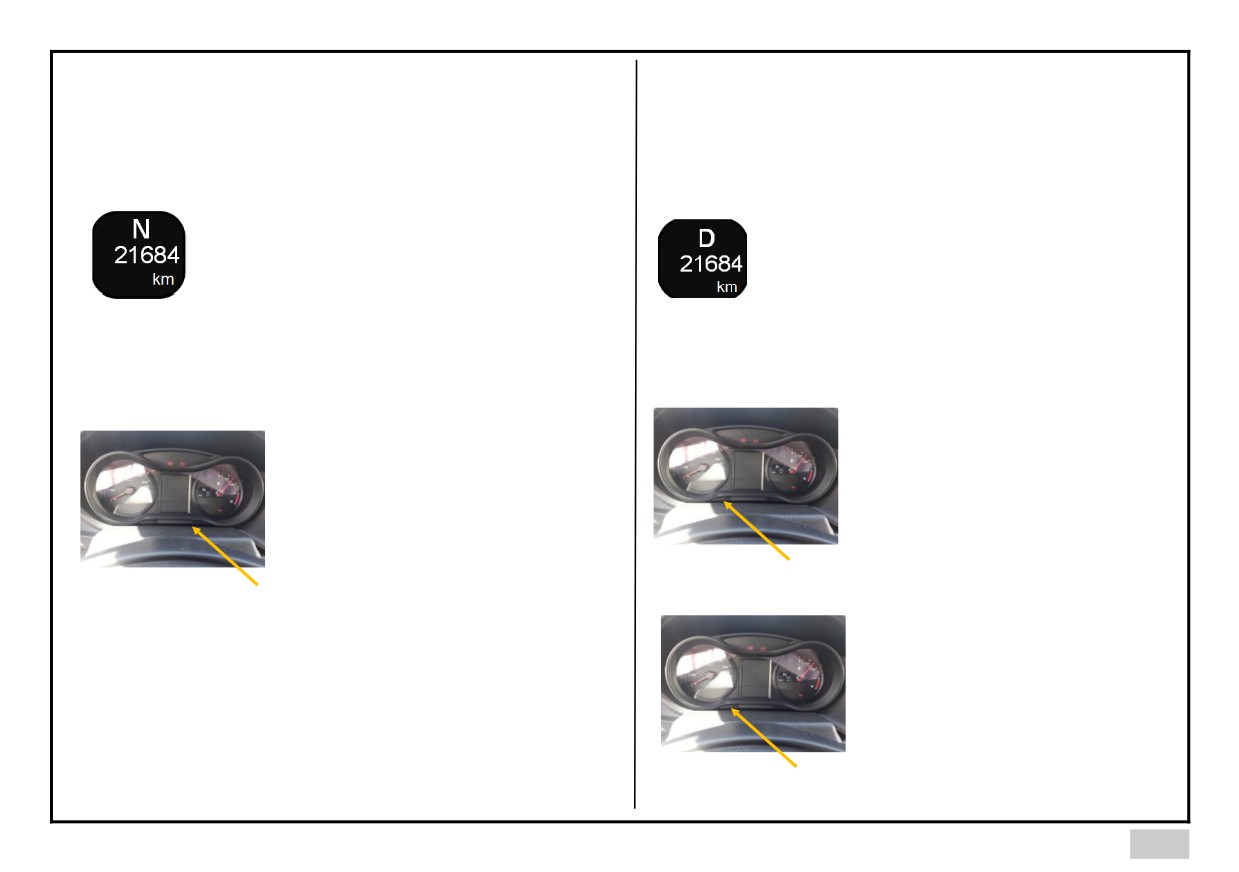

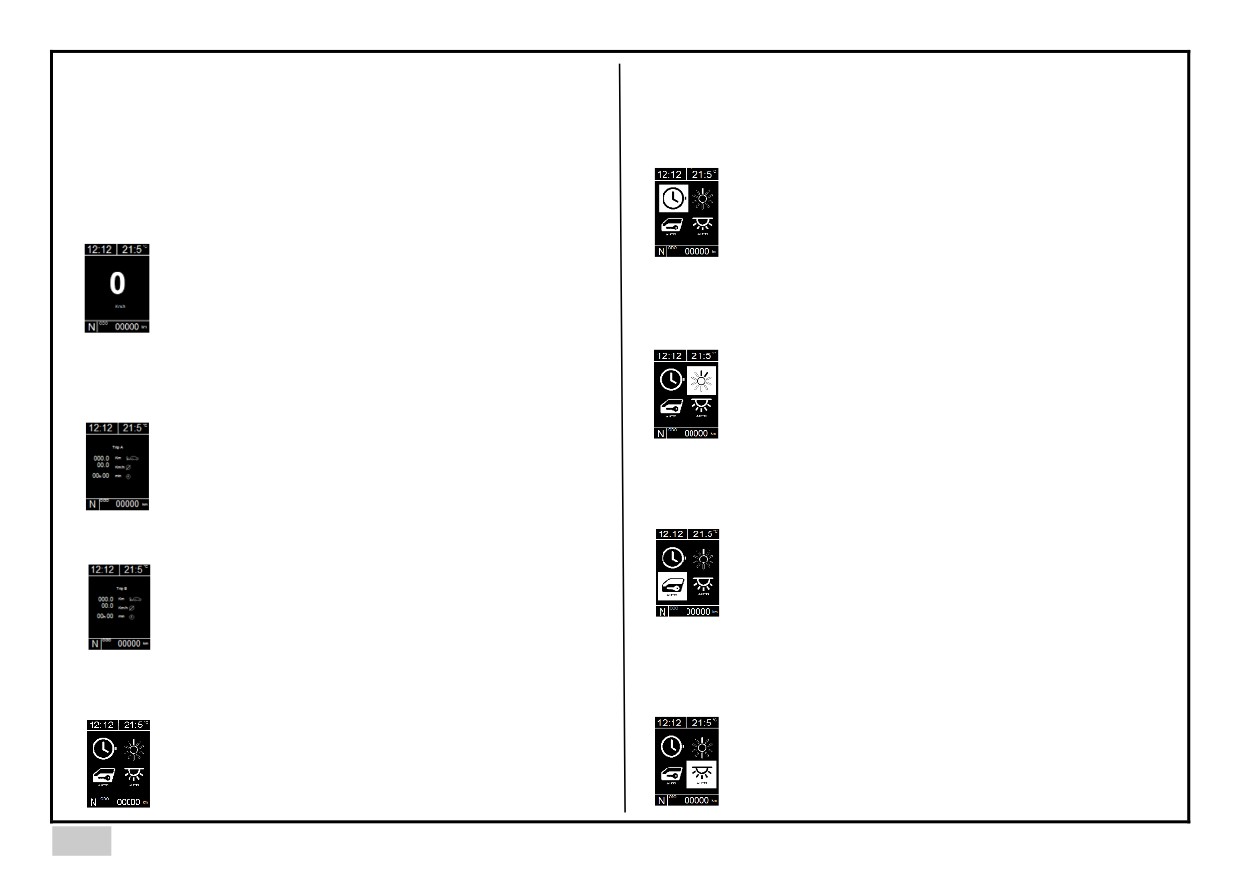

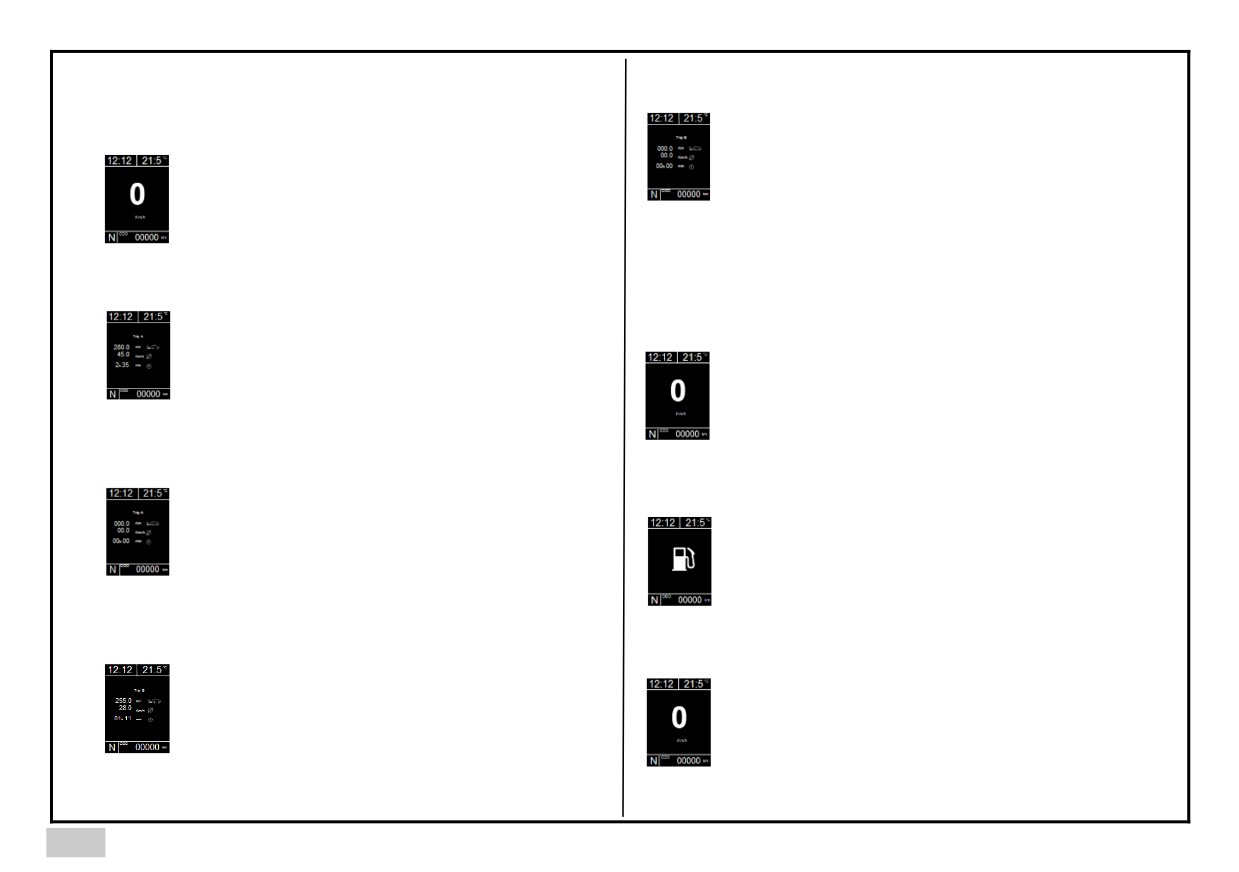

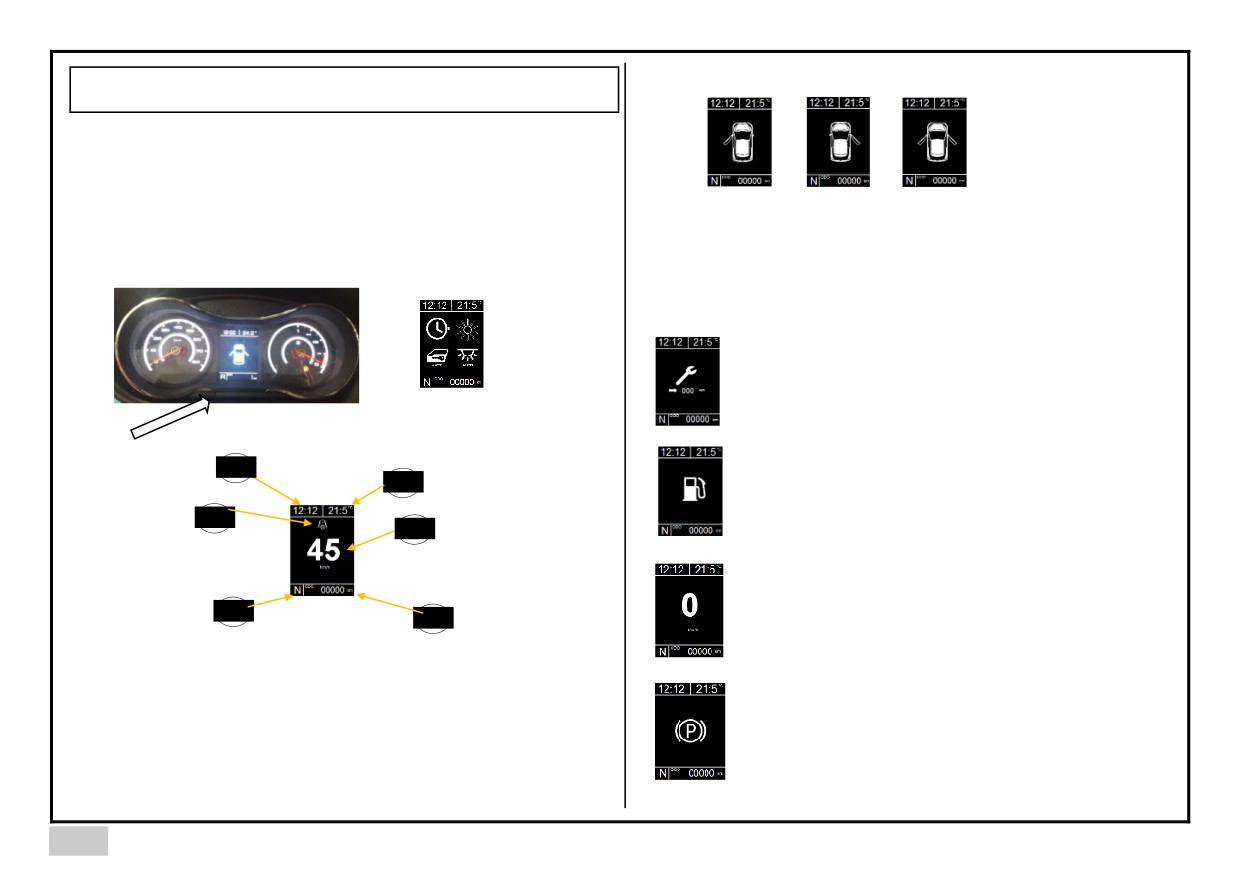

VERSION AVEC ÉCRAN TFT CENTRAL

Quatre sous-écrans peuvent être affichés successivement

en pressant le bouton (gauche) de défilement ou le bouton

à l’ extrémité du commodo droit (excepté l’écran de

réglage qui n’est accessible que par le bouton gauche du

combiné)

1- PORTES OUVERTES

1-2 Symbole porte droite, gauche ou les deux portes

ZONE VITESSE INFORMATIONS

ouvertes.

À l’ouverture d’une, le symbole porte ouverte s’affiche

pour une durée maximale de 5 mn si contact OFF

2-SERVICE

A la mise du contact l’ affichage du nombre

de Kms avant le prochain service

3-RESERVE CARBURANT

Symbole d’ information niveau carburant

sur zone réserve

4-VITESSE

Affichage digital de la vitesse

Affichage de l’heure

Affichage de la température extérieure

Zone information risque de verglas

5-FREIN DE STATIONNEMENT

Zone information vitesse ou symboles

Indicateur de frein de stationnement

Affichage position levier de vitesse

actionné

Affichage totalisateur kilométrage

6-TRIP A

Symbole d’information trajet, remise à zéro

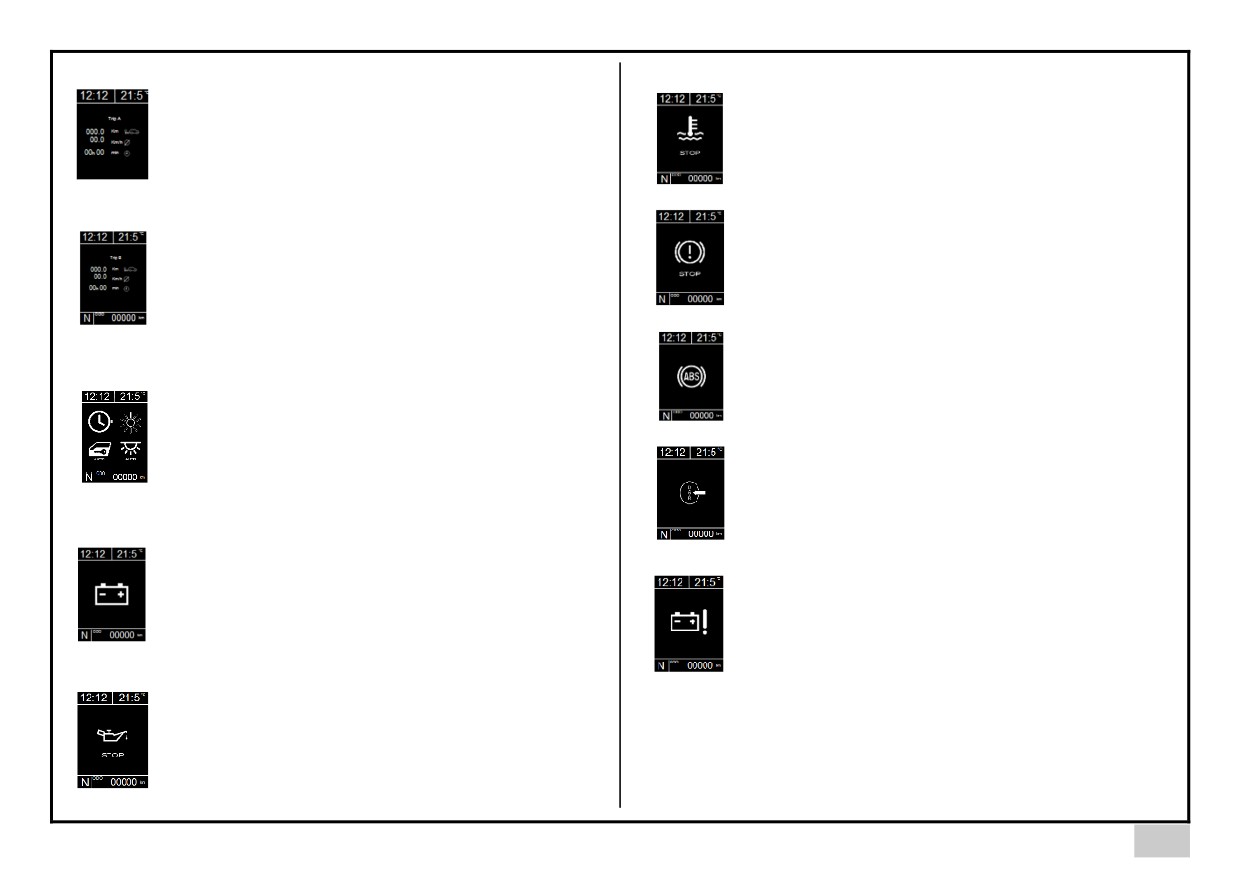

11-DEFAUT TEMPERATURE

Symbole d’ information défaut température

manuelle

a: distance parcourue

eau moteur . Stopper immédiatement le moteur

b: vitesse moyenne

Contacter votre concessionnaire

c: temps trajet

12-DEFAUT DE FREINAGE

7-TRIP B

Symbole d’ information défaut freinage

Symbole d’ information trajet, remise à zéro

( niveau de liquide de frein bas ou frein défaillant)

automatique 15 minutes, après coupure contact.

a: distance parcourue

b: vitesse moyenne

c: temps trajet

13-DEFAUT SYSTÈME ABS

Pop-up information défaut ABS « option »

8-FONCTION PARAMETRABLES

Symboles de sélection réglage des 4 fonctions

14-DEFAUT DEMARRAGE

Pop-up information boite de vitesse

pas en position neutre. Passer en position

neutre pour autoriser le démarrage

9-DEFAUT ALTERNATEUR

Symbole d’ information défaut charge batterie.

15-Etat charge batterie 12 V

Se rendre chez son concessionnaire

Pop-up information batterie accessoire

faiblement chargée. Veuillez rouler pour

recharger la batterie

10-DEFAUT PRESSION HUILE

Symbole d’ information défaut pression

huile moteur

Stopper immédiatement le moteur

Contacter votre concessionnaire

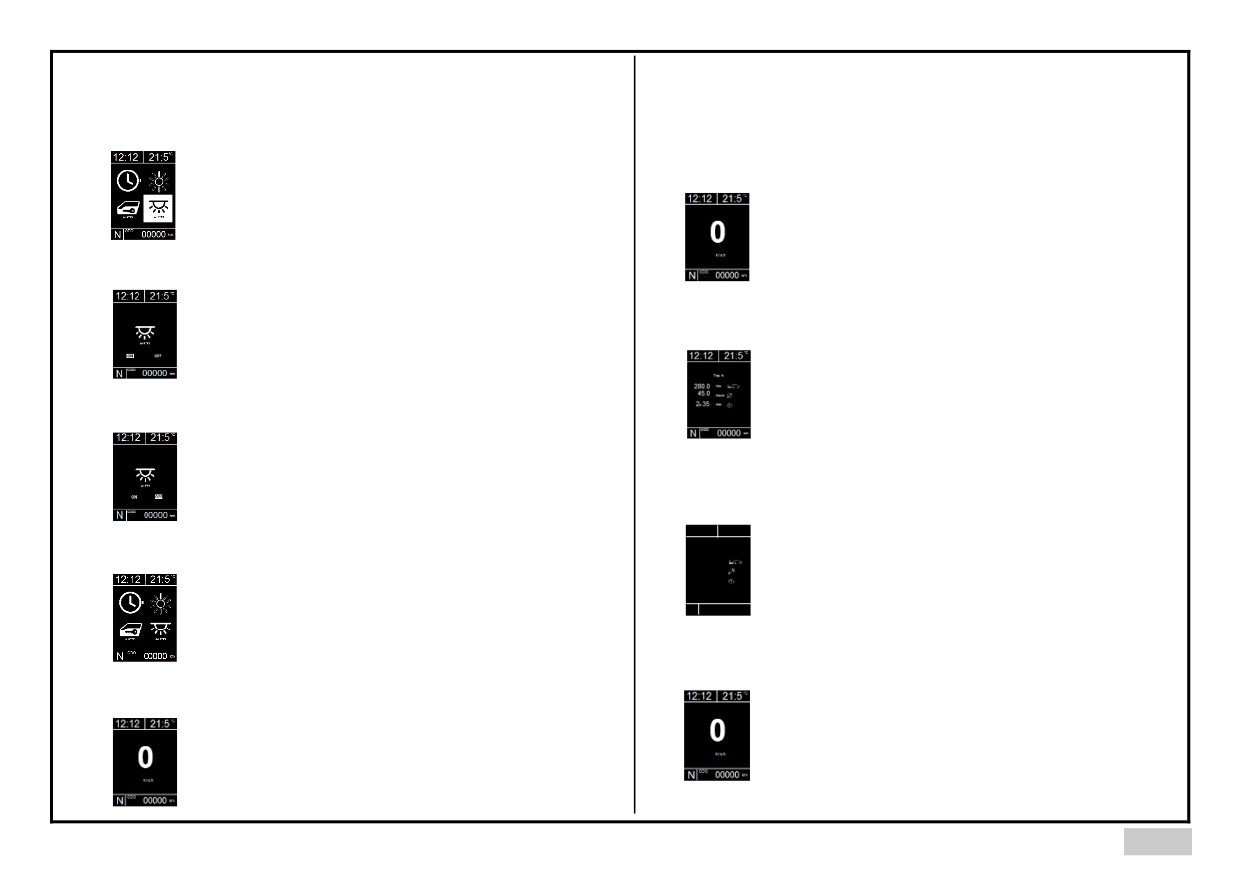

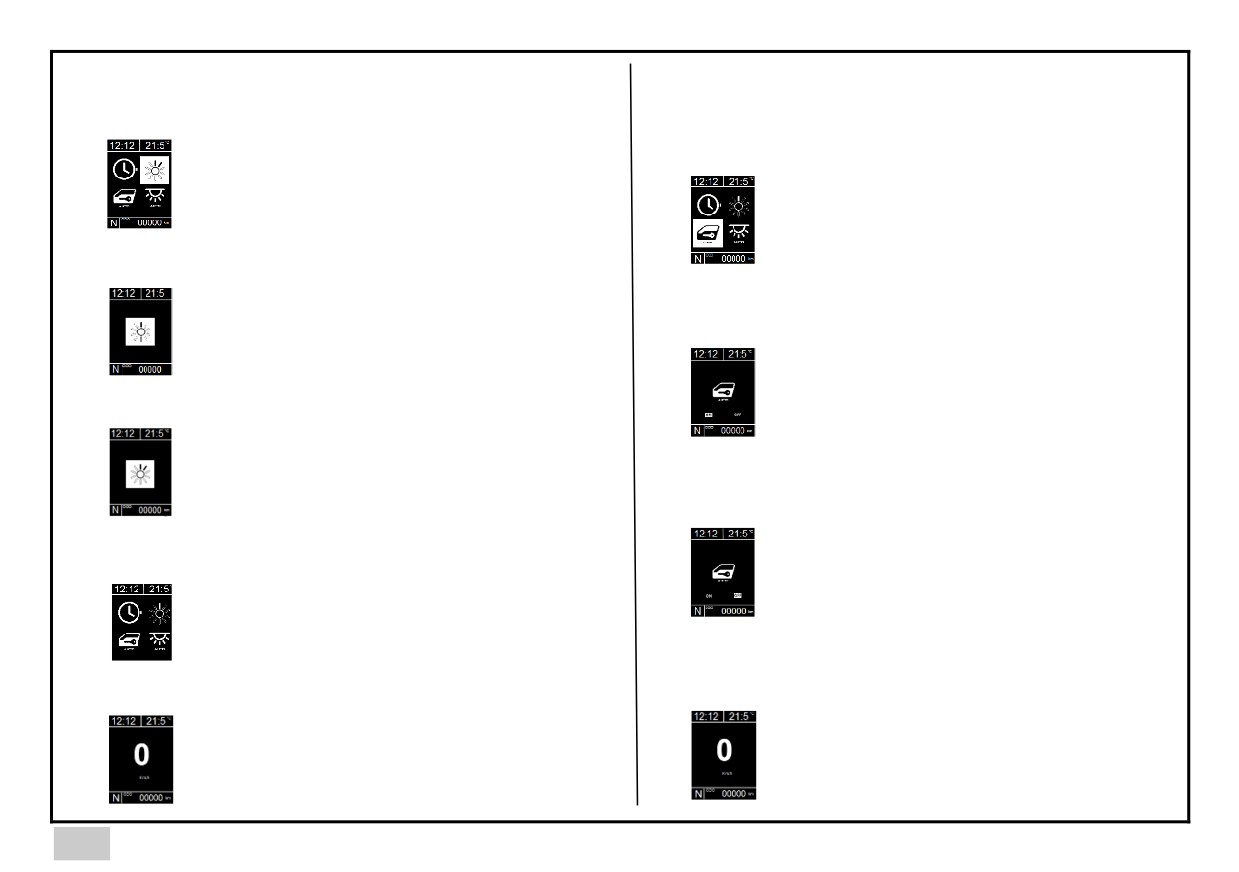

FONCTION PROGRAMMABLE

Etape 5

Accès aux réglages

➢ Presser quatre secondes la touche

gauche du combiné

Etape 1

➢ Le symbole de l’horloge passe en

surbrillance

➢ Clé de contact position ON

➢ Écran vitesse digital

➢ Véhicule à l’arrrt obligatoire

Etape 6

➢ Presser la touche gauche du

Etape 2

combiné

➢ Le symbole du rétroéclairage

combiné passe en surbrillance

➢ Presser une fois la touche gauche

du combiné

➢ Écran trip A

Etape 7

Etape 3

➢ Presser la touche gauche du

combiné

➢ Le symbole verrouillage

➢ Presser une deuxième fois la

automatique des portes passe en

touche gauche du combiné

surbrillance

➢ Écran trip B

Etape 8

Etape 4

➢ Presser une troisième fois la

➢ Presser la touche gauche du

touche gauche du combiné

combiné

➢ Écran choix fonctions

➢ Le symbole plafonnier passe en

programmables

surbrillance

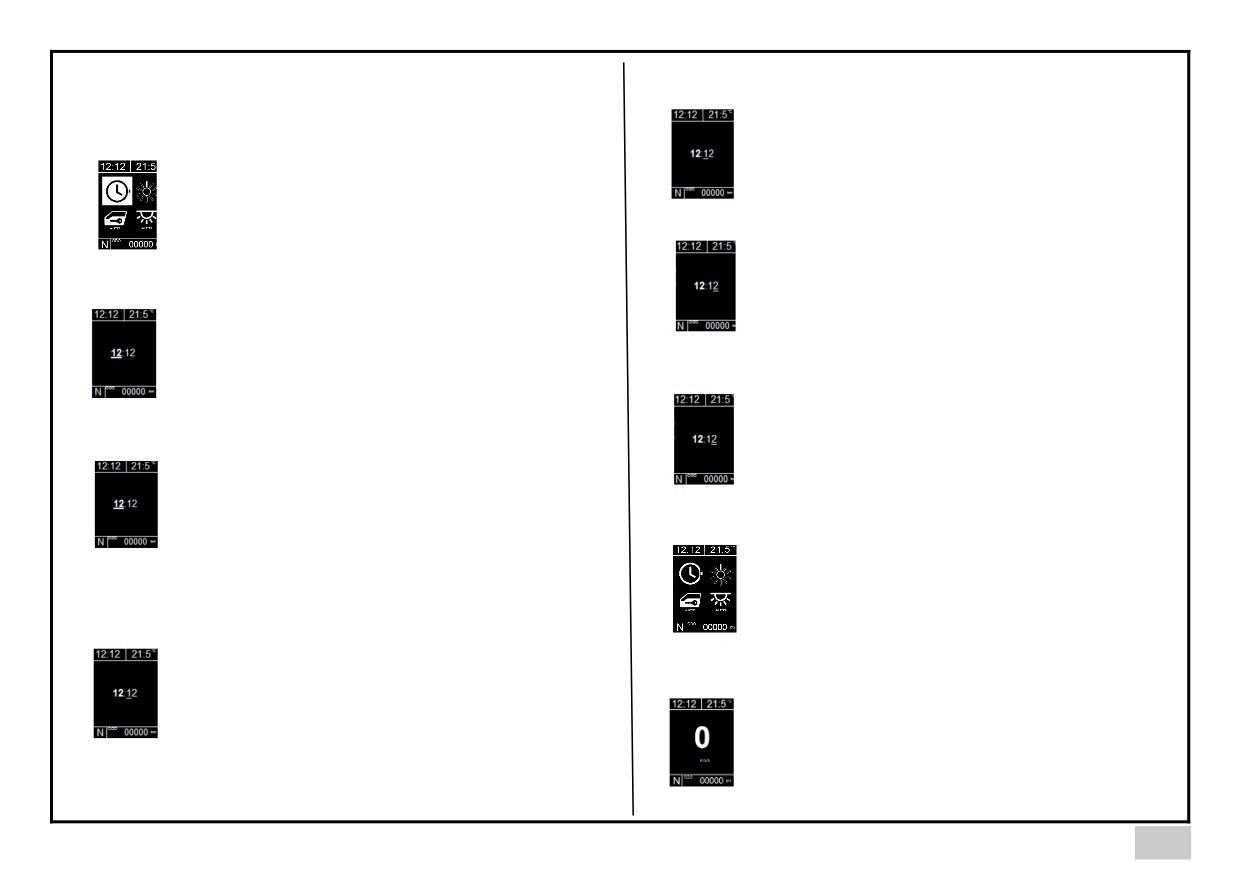

Etape 5-5

Réglage de l’heure

Etape 5-1

➢ Presser la touche droite du combiné

➢ les dizaine des minutes s’incrémentent de

10 minutes en 10 minutes

➢ Presser quatre secondes la touche

gauche du combiné

➢ Le symbole de l’horloge passe en

Etape 5-6

surbrillance

Etape 5-2

➢ Presser la touche gauche combiné

➢ Le chiffre des minutes clignote

➢ Presser quatre secondes la touche

gauche du combiné

Etape 5-7

➢ L’horloge s’affiche, les heures clignotent

Etape 5-3

➢ Presser la touche droite du combiné

➢ les minutes s’incrémentent minute par

minute

➢ Presser la touche droite du combiné

➢ L’heure s’incrémente heure par heure

Etape 5-8

➢ Presser la touche gauche du combiné 4

secondes

➢ Écran choix fonction programmables

Etape 5-4

Etape 5-9

➢ Presser la touche gauche du combiné

➢ Le chiffre des dizaines de minutes

➢ Presser la touche gauche combiné

clignote

➢ Retour automatique après 10 sec

➢ Écran vitesse digital

Réglage rétroéclairage combiné

Activation/désactivation verrouillage auto

Etape 6-1

Feux de Position en fonction pour le

Etape 7-1

réglage du combiné

Le verrouillage auto s’active à partir de 10

➢

Presser quatre secondes la touche

km/h. Déverrouillage automatique sur forte

gauche du combiné

décélération.

➢

Le symbole rétroéclairage passe en

➢ Presser la touche gauche du combiné

surbrillance

➢ Le symbole verrouillage automatique des

Etape 6-2

portes passe en surbrillance

➢

Presser quatre secondes la touche

Etape 7-2

gauche du combiné

➢

Le réglage actuel du rétroéclairage

s’affiche

➢ Presser quatre secondes sur la touche

gauche du combiné

Etape 6-3

➢ Le réglage actuel s’affiche

➢

Presser la touche droite du combiné

➢

L’intensité lumineuse s’incrémente du

réglage actuel à 10 puis de 0 à 10

Etape 7-3

Etape 6-4

➢ Presser la touche droite du combiné

➢ La fonction verrouillage auto passe de

➢ Presser 4 secondes sur la touche

ON à OFF

gauche du combiné

➢ Écran choix fonction programmable

Etape 7-4

Etape 6-5

➢ Presser la touche gauche du combiné

➢ Presser 4 secondes sur la touche

➢ Retour automatique après 10 sec

gauche du combiné

➢ Écran vitesse digital

➢ Écran choix fonction programmable

Activation / désactivation pilotage progressif

Touche externe commodo

et temporisation éclairage plafonnier

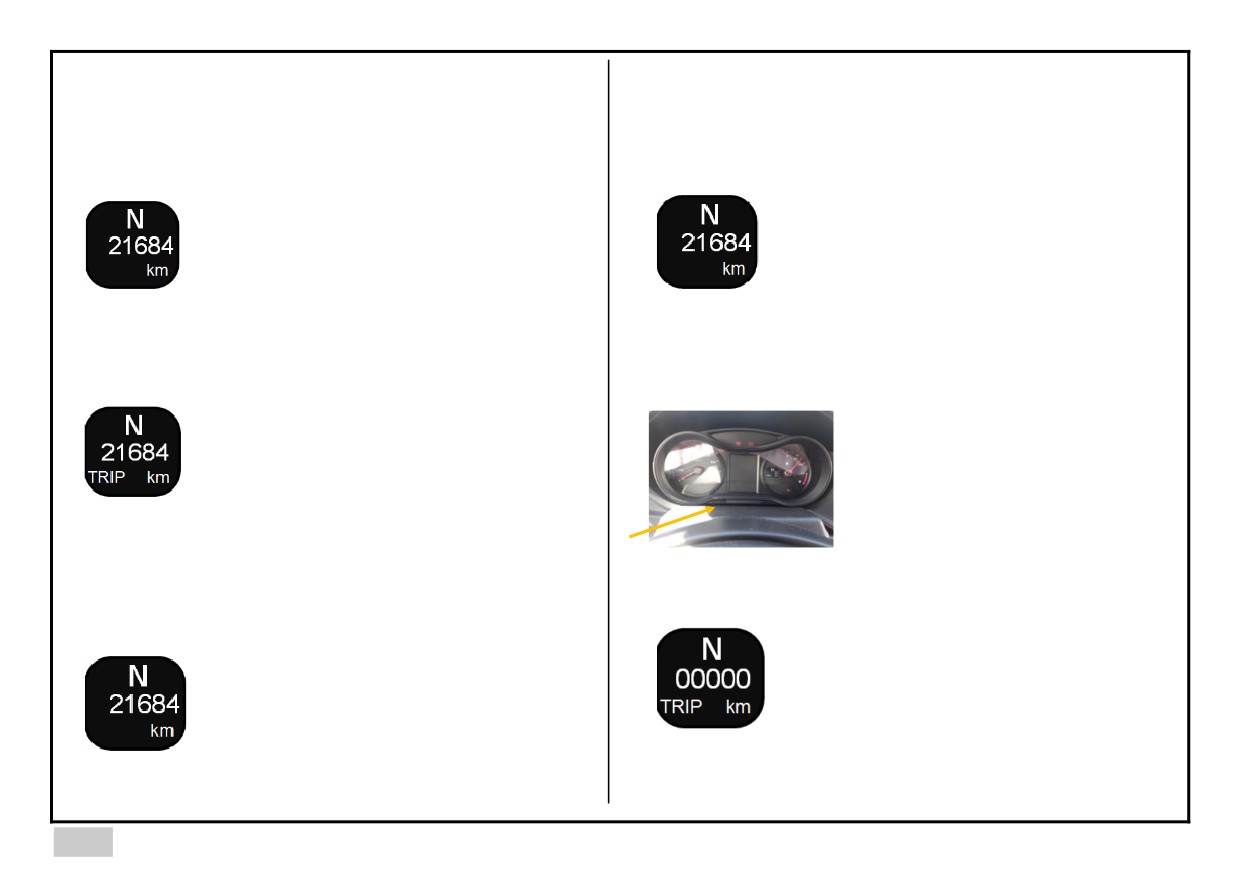

Affichage des Trips A et B

Etape 8-1

Etape 1

➢ Presser la touche gauche du combiné

➢ Le symbole plafonnier passe en

➢ Clé de contact position ON

surbrillance

➢ Écran vitesse digital

Etape 8-2

➢

Presser quatre secondes sur la

Etape 2

touche gauche du combiné

➢

Presser une fois la touche externe du

➢

Le réglage actuel s’affiche

commodo

➢

Symbole trip A

Etape 8-3

➢

Distance parcourue

➢

Vitesse moyenne

➢

Presser la touche droite du

➢

Durée trajet

combiné

Etape 3

➢

La fonction auto du plafonnier

passe de ON à OFF

12:12

21:5^°C

➢

Presser une fois la touche externe du

Etape 8-4

Trip B

commodo

255.0

28.0

Km/h

01h 11

min

➢

Symbole trip B

➢

Presser quatre secondes sur la

➢

Distance parcourue

NODO

00000 km

touche gauche du combiné

➢

Vitesse moyenne

➢

Écran choix fonction programmable

➢

Durée du trajet

Etape 4

Etape 8,5

➢

Presser une fois la touche du externe

commodo

➢

Presser la touche gauche du combiné

➢

Écran vitesse digital

➢

Retour automatique après 10 sec

➢

Écran vitesse digital

Remise à zéro des Trips A et B

Etape 5

➢ Presser une fois la touche externe du

Etape 1

commodo

➢ Écran vitesse digital

➢ La remise à zéro du trip B s’effectue

➢

Clé de contact position ON

automatiquement 15 minutes après la coupure

➢

Écran vitesse digital

du contact

Acquittement Pop-up Information ou défaut

Etape 2

➢

Presser une fois la touche externe du

Etape 1

commodo

➢

Écran trip A

➢

Distance parcourue

➢ Clé de contact position ON

➢

Vitesse moyenne

➢

Durée trajet

➢ Écran vitesse digital

Etape 3

➢

Presser 5 sec la touche externe du

Etape 2

commodo

➢

Écran trip A

➢

Raz distance parcourue

➢

Raz vitesse moyenne

➢ Affichage Symbole réserve carburant

➢ Presser le bouton externe du commodo

➢

Raz Durée du trajet

Etape 4

➢ Presser une fois touche externe du

Etape 3

commodo

➢ Écran trip B

➢ Distance parcourue

➢ Retour affichage vitesse digital

➢ Vitesse moyenne

➢ Durée du trajet

Réglage luminosité

Activation / Désactivation des feux de détresse suite à

Freinage d’urgence

Etape 1

Feux de Position en fonction pour le

➢ Clé de contact position ON

réglage du combiné

➢ Affichage totalisateur Km

➢ Clé de contact position ON

➢ Affichage totalisateur Km

Etape 2

➢ Désactivation du freinage

d’urgence

➢ Presser sur la touche gauche du

➢ Donner des impulsions sur la

combiné jusqu’ au bip (attention !

touche droite du combiné pour

15 s maximum après la mise du

obtenir la luminosité souhaité

contact pour accéder au réglage)

Etape 3

➢ Activation du freinage

d’urgence

➢ Presser 15 secondes sur la

touche gauche du combiné (

1 bip fonction activée)

SIGNIFICATION DES TÉMOINS DE DANGER

Témoin de charge batterie : Il s’allume sur la position contact et doit s’éteindre dès que le moteur tourne. S’il s’allume en

permanence contacter au plus vite le réseau AIXAM.

Témoin de pression d’huile moteur : Il s’allume sur la position contact et doit s’éteindre impérativement dès que le moteur

tourne. S’il s’allume en cours de route, stopper le moteur immédiatement. Vérifier votre niveau d’huile et faire l’appoint si

nécessaire. S’il reste allumé malgré un niveau d’huile correct, arrrtez votre moteur et contacter au plus vite le réseau AIXAM.

Témoin d’alerte de la température du liquide de refroidissement : Il s’allume en position contact et doit s’éteindre dès

que le moteur tourne. S’il s’allume en cours de route, arrêtez-vous immédiatement. Attendez 30 minutes avant de contrôler

le niveau du liquide de refroidissement (risques de graves brlures). S’il se rallume contacter le réseau AIXAM.

Témoin de niveau de liquide de frein : Allumé, il manque du liquide de frein dans le circuit de freinage ou système de

freinage défaillant. Risque de dégradation du freinage. Faire l’appoint avec le liquide préconisé et contacter votre

STOP

distributeur agréé au plus vite.

Témoin de feux de détresse : commande simultanément et en permanence les 4 feux de direction.

AUTRES INDICATEURS

Indicateur de clignotant à gauche

Indicateur de feux de croisement

Indicateur de frein de parking

Indicateur de clignotant à droite

Indicateur de feux de route

Indicateur de point neutre

Indicateur de feux de brouillard arrière

Indicateur de réserve carburant

Indicateur de dégivrage arrière

Indicateur de feux de position

Indicateur de préchauffage moteur diesel

Usure des plaquettes de frein : lorsque les plaquettes de frein avant sont usées un bruit de frottement apparaît.

Cet avertisseur sonore vous indique que les plaquettes doivent immédiatement être remplacées. Risque de dégradation du

freinage.

Système de freinage ABS

Votre véhicule peut rtre équipé d’un système de freinage ABS qui permet de conserver le contrôle de votre voiture indépendamment

des conditions d’adhérence.

Une seconde fonction intégrée appelée EBD gère en permanence la répartition avant/arrière de la puissance de freinage.

Lors de l’activation de l’ABS, une sensation de vibration se fait sentir au niveau de la pédale de frein, cette vibration est parfaitement

normale et est due au fonctionnement du système.

Ce système de freinage ne vous affranchit pas du respect du code de la route et notamment

des distances de sécurité.

Deux témoins au tableau de bord vous indiqueront l’état de votre système de freinage.

Témoin de défaut général rouge : allumage systématique lors de la mise du contact et extinction

automatique si absence de défaillance.

Témoin ABS : il s’allume à la mise sous contact et s’éteint quelques secondes après pour vous assurer

que le système est opérationnel.

Si ce voyant s’allume en roulant, veuillez passer chez le distributeur AIXAM le plus proche ; la fonction

ABS est inopérante et donc il y a risque de blocage des roues. Par contre la fonction EBD est en ordre de marche.

Témoin défaut général et témoin ABS : ces deux voyants s’allumeront en cas de dysfonctionnement

sévère de votre système de freinage. Les fonctions ABS et EBD sont inopérantes.

Veuillez arrêter votre véhicule dès que possible et appeler le distributeur le plus proche

COMMANDE DE CHANGEMENT DE

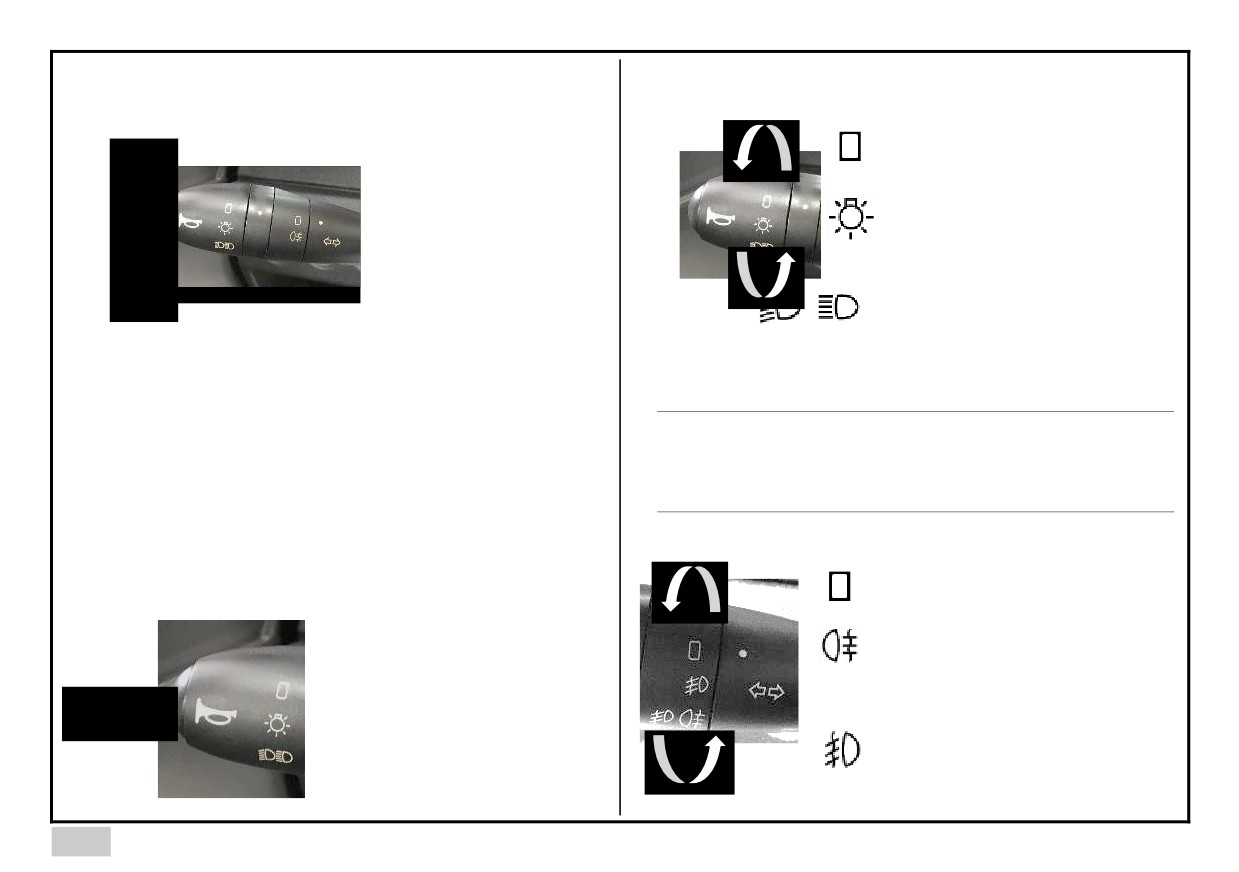

COMMANDE D’ÉCLAIRAGE

DIRECTION

Tous feux éteints

Feux de position

Tourner la commande vers l’avant

Feux de croisement/route

Inversion feux croisement / route,

tirer la commande à fond vers

• Appuyer sur le levier avant de tourner à gauche.

vous.

• Soulever le levier avant de tourner à droite.

Avertisseur optique

Pour un changement de direction, enclencher la commande

Par impulsions en tirant vers vous.

au-delà du point dur ; retour automatique et arrêt avec le

volant. Sur certaines versions une impulsion sur le comodo

NOTE : Lors de l’ouverture des portes après l’arrrt du véhicule un

entraine

3 clignotements automatiques dans la direction

signal sonore vous indique que vous n’avez pas éteint vos feux.

choisie

Eteindre vos feux lorsque vous quittez le véhicule est important pour

éviter la décharge de la batterie de démarrage, source d’éventuels

Pour votre sécurité, nous vous rappelons de toujours

problèmes de démarrage ultérieurs.

anticiper vos manœuvres suffisamment à l’avance en les

indiquant clairement.

COMMANDE FEUX DE BROUILLARD

Feux éteints

AVERTISSEUR SONORE

Feux de brouillard arrière

Appuyer sur l’extrémité

Tourner la commande vers

de la commande

l’avant

Feux de brouillard avant

Tourner la commande vers

l’avant

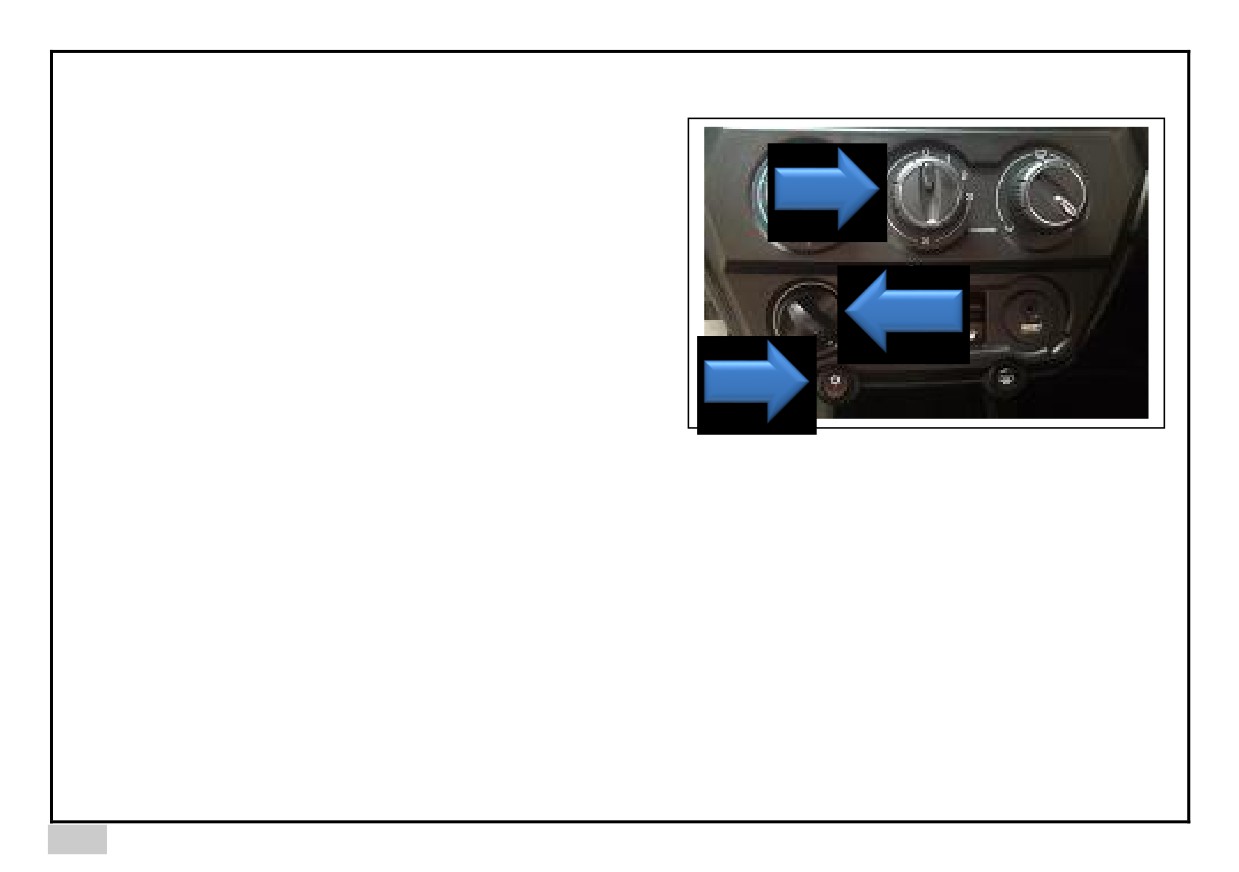

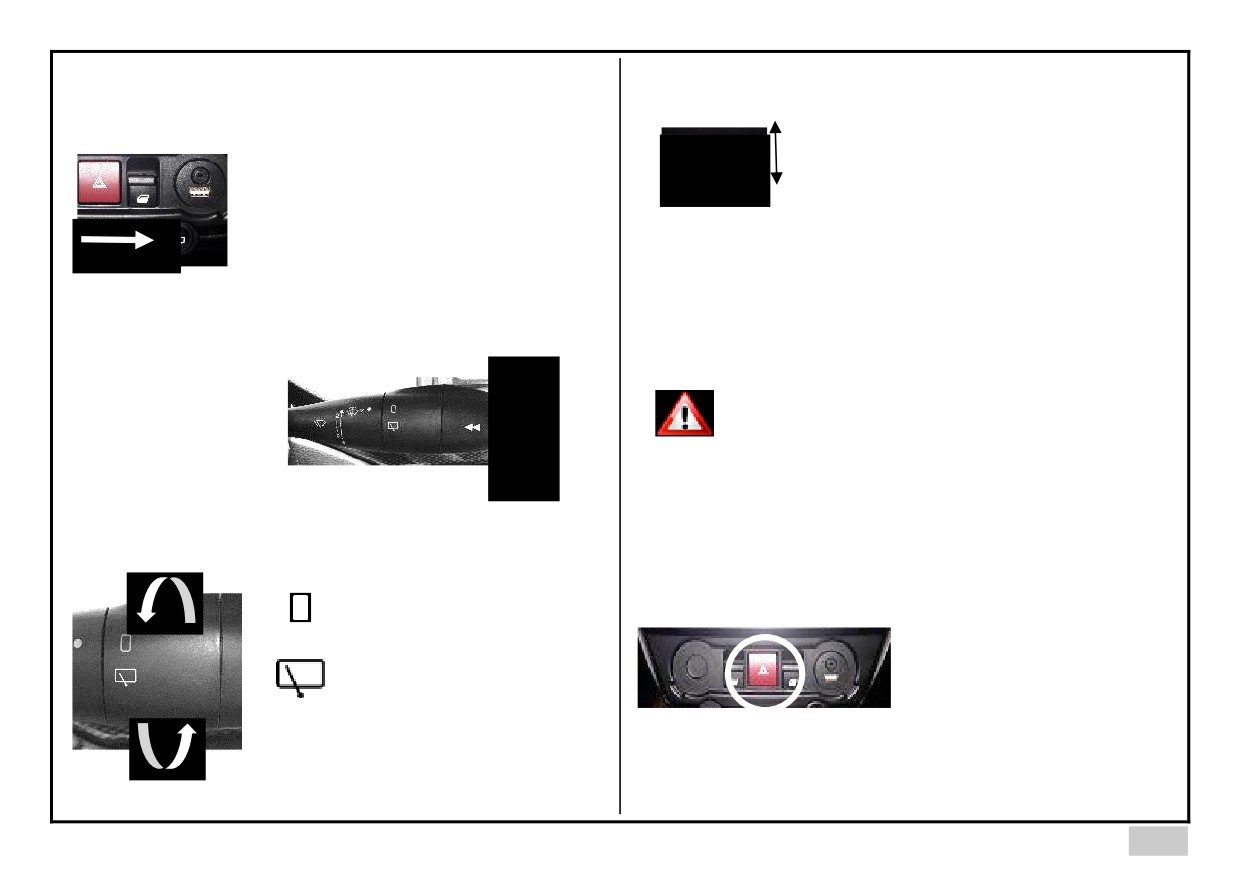

COMMANDE DÉGIVRAGE VITRE

ÉCLAIRAGE INTÉRIEUR*

ARRIÈRE*

Position Milieu. Pas d’éclairage.

Position avancée (vers l’avant du

Pour l’actionner,

activer

véhicule) : Eclairage si porte ouverte (

commande. Celui-ci fonctionnera

temporisation en option)

pendant 12 minutes

Position reculée vers (l’arrière du

véhicule) : Eclairage permanent

Mode temporisée : Lors de l’ouverture d’une porte,

l’éclairage intérieur s’allume progressivement et reste allumé

ESSUIE-GLACE, LAVE-VITRE AVANT*

pendant 30 secondes. Lors de la fermeture d’une porte ou

suite à la mise du contact, l’éclairage reste allumé pendant 10

- En descendant le levier, l’essuie-glace fonctionne

secondes tout en s’éteignant progressivement.

une fois.

- En levant le levier :

Avant de quitter le véhicule assurez-vous que le

I. Intermittence

plafonnier ne reste pas allumé. S’il reste allumé

1. Petite vitesse

en permanence, il décharge la batterie de

2. Grande vitesse

démarrage. Le démarrage du véhicule

deviendrait alors impossible.

En tirant le levier à vous, vous actionnez le lave-

FEUX DE DÉTRESSE

Commande simultanément et

ESSUIE-GLACE ARRIÈRE*

en permanence les quatre feux

de direction.

Essuie-glace arrière

A n’utiliser qu’en cas de

arrêté

danger. Lorsque le véhicule

roule, suite à une décélération

Essuie-glace arrière

brutale

(cas d’un freinage

brutal) les feux de détresse

en fonction

s’activent

automatiquement

Tourner la commande

pendant 10 secondes

vers l’avant

* suivant version

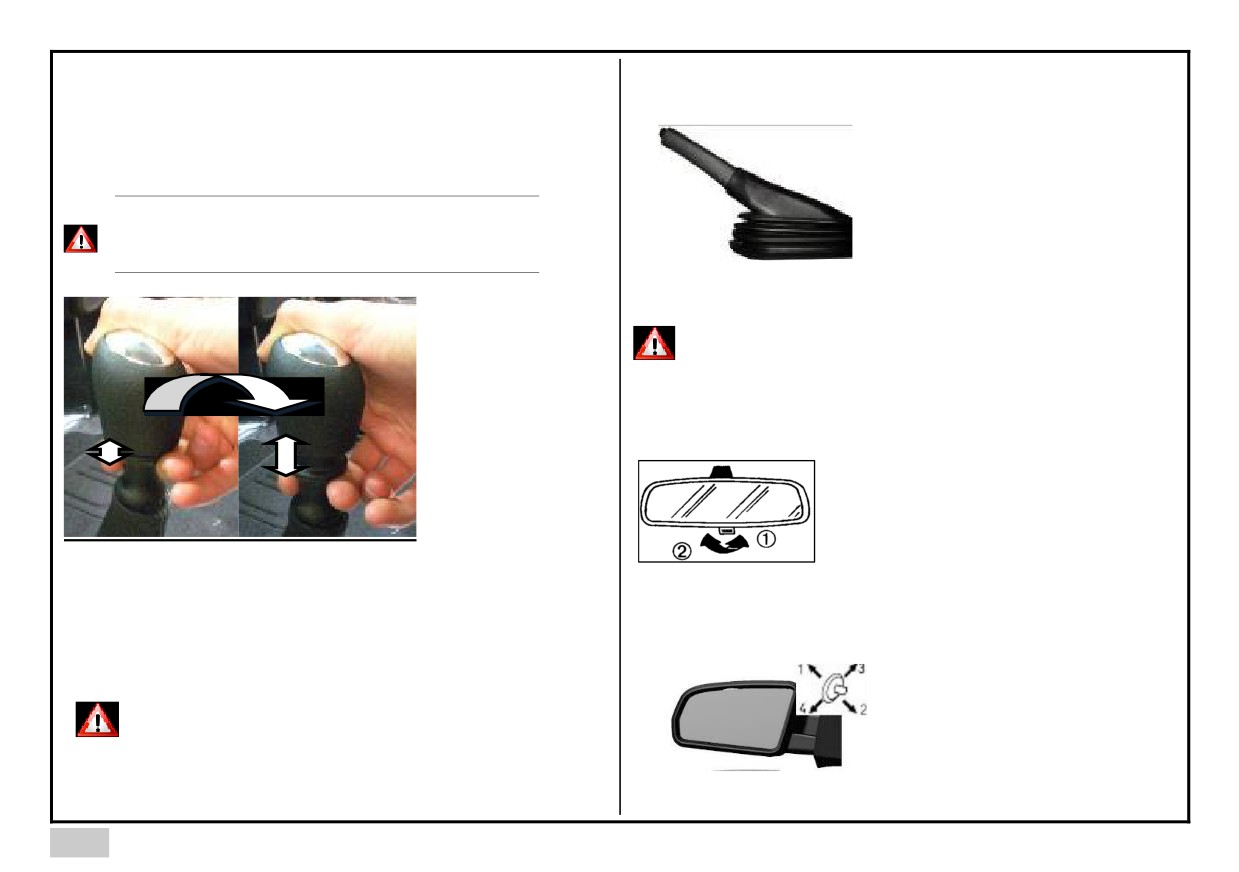

INVERSEUR DE MARCHE

FREIN DE STATIONNEMENT

Le levier inverseur est équipé d’une bague permettant

1. Pour serrer le frein, tirer

d’actionner le passage de vitesse.

sur le levier à fond sans

appuyer sur le bouton à

l’extrémité de la poignée.

Pour sélectionner un rapport, il faut que :

2. Pour desserrer, tirer

- le véhicule soit totalement immobilisé

légèrement sur le levier, en

- le moteur soit au ralenti

appuyant sur le bouton et

rebaisser le levier.

Ne pas stationner le véhicule dans une pente

supérieure à 15% et poser une cale contre une roue

en cas de stationnement en pente de longue durée.

RÉTROVISEUR INTÉRIEUR

Le levier situé sur la partie inférieure

est

utilisable

pour

réduire

l’éblouissement des phares des

véhicules suiveurs en conduite de nuit

1. Normal

2. Anti éblouissement*

Pour passer en marche avant ou marche arrière :

RÉTROVISEURS EXTÉRIEURS

- soulever la bague 1

Rétroviseurs extérieurs réglables de l’intérieur avec le

- pousser le levier vers le sens désiré

bouton levier.

- relâcher la bague une fois la vitesse enclenchée 2

Réglage vers le haut

Ne jamais forcer le passage en marche avant

Réglage vers le bas

Réglage vers la droite

ou marche arrière sans avoir au préalable

Réglage à gauche

soulevé la bague cela endommagerait

irrémédiablement votre véhicule.

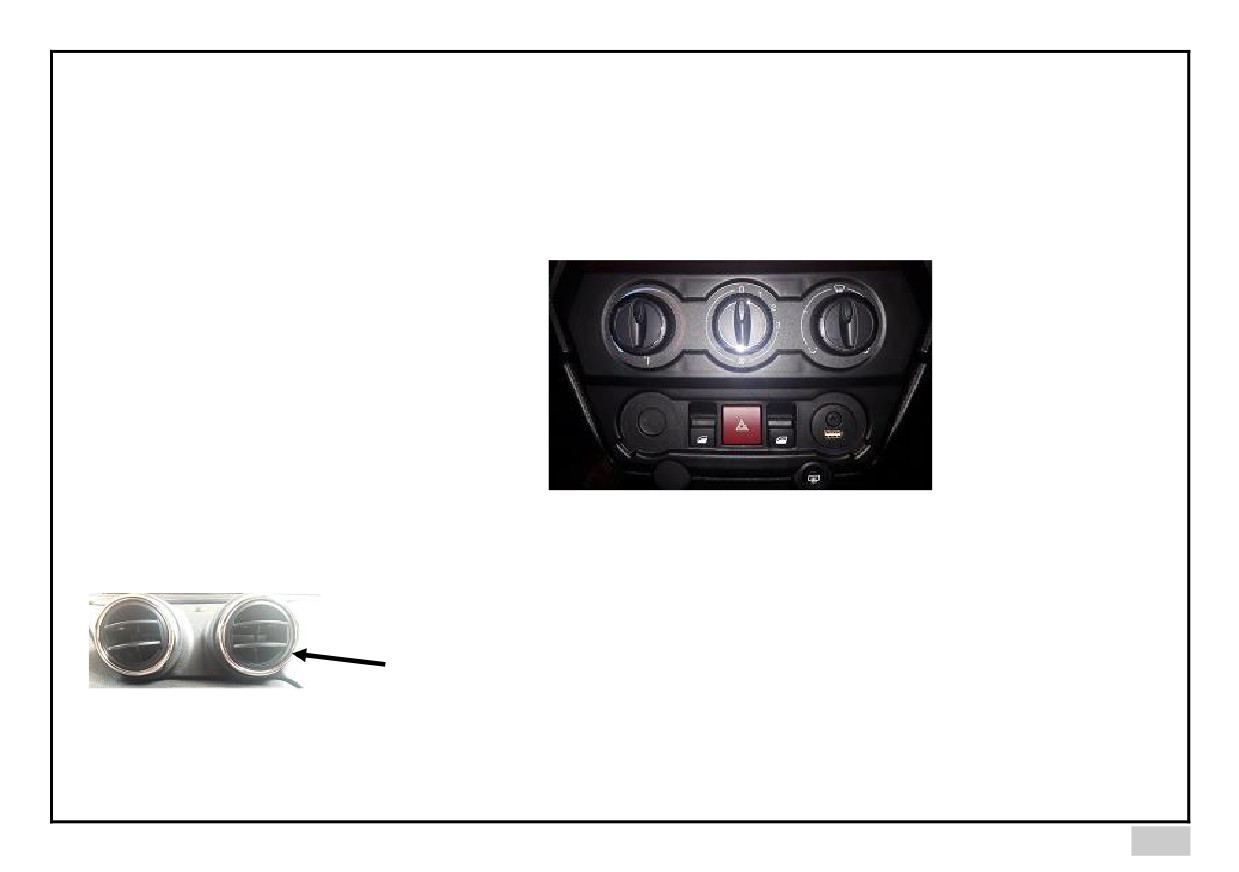

CHAUFFAGE - VENTILATION

Le chauffage n’est efficace que si le moteur tourne. Les performances de l’appareil de chauffage dépendent directement

de la température du liquide de refroidissement. Il est donc souhaitable de n’utiliser le chauffage que lorsque le moteur

a atteint sa température normale de fonctionnement. Par temps froid, il est inutile de démarrer son moteur et de le laisser

tourner au ralenti plusieurs minutes avant de partir car le chauffage ne fonctionne pas sur le régime de ralenti.

1. Commutateur de gauche

En tournant celui-ci sur la droite,

vous augmentez la température de l’air chaud

pulsé dans l’habitacle.

2. Commutateur de ventilation

0. Arrêt de la ventilation mécanique

1. Petite vitesse

2. Vitesse intermédiaire

3. Grande vitesse

3. Commutateur de direction d’air

En tournant vers la gauche, vous augmentez le flux d’air dirigé sur les pieds, en tournant vers la droite le flux d’air est dirigé vers

le haut pour obtenir le désembuage du pare-brise. Pour obtenir un désembuage maximum fermer les deux aérateurs centraux.

RÉGLAGE AÉRATEURS

Diriger le flux d’air en manipulant les ailettes et en tournant la bouche.

Basculer les ailettes pour stopper le flux.

Fonctionnement de la climatisation :

- Mettre la ventilation en route (a).

(a)

- Appuyer le bouton de mise en route de la climatisation

(b).

- Ajuster la recirculation d’air pour optimiser l’efficacité

(c)

de la climatisation (c).

- La recirculation peut être aussi utilisée pour améliorer

(b)

l’efficacité du chauffage ou pour prévenir de pollution

extérieure par exemple avant d’entrer dans un tunnel.

- Attention le fait de mettre la recirculation sur la position

MAX peut entrainer de la condensation à l’intérieur du

véhicule, principalement sur le parebrise.

- La climatisation doit être révisée tous les 2 ans.

- Le type de gaz est le R 134 A ± quantité 400

grammes.

CONSEILS D’UTILISATION :

Stationner à l’ombre pour réduire le besoin en climatisation pour rafraîchir l'habitacle.

Ouvrir les fenêtres, avant d'enclencher le système de climatisation, pour évacuer le maximum de chaleur et ensuite

les refermer dès qu'on le met en fonctionnement.

Ne pas orienter les aérateurs directement vers la tête pour éviter les maux de gorge.

Pour assurer une bonne lubrification du système, limiter les fuites de réfrigérant et maintenir en bon état le système de

climatisation, faire fonctionner la climatisation régulièrement au moins 15 minutes par semaine et quelle que soit la

température extérieure.

Attention

Pour toute intervention sur un système de climatisation contenant du fluide frigorigène et nécessitant la vidange ou

l’ouverture du circuit, il est obligatoire que la personne détienne une « Attestation d’aptitude » et que l’établissement

dans lequel elle travaille détienne une « Attestation de capacité ».

Il est interdit de rejeter du fluide frigorigène dans l’atmosphère.

L’air qui entre dans l’habitacle est refroidi et asséché par condensation de l’humidité qu’il contenait. Il est donc normal

de trouver de l'eau qui s'écoule en dessous du véhicule lorsque le système de climatisation est en fonctionnement.

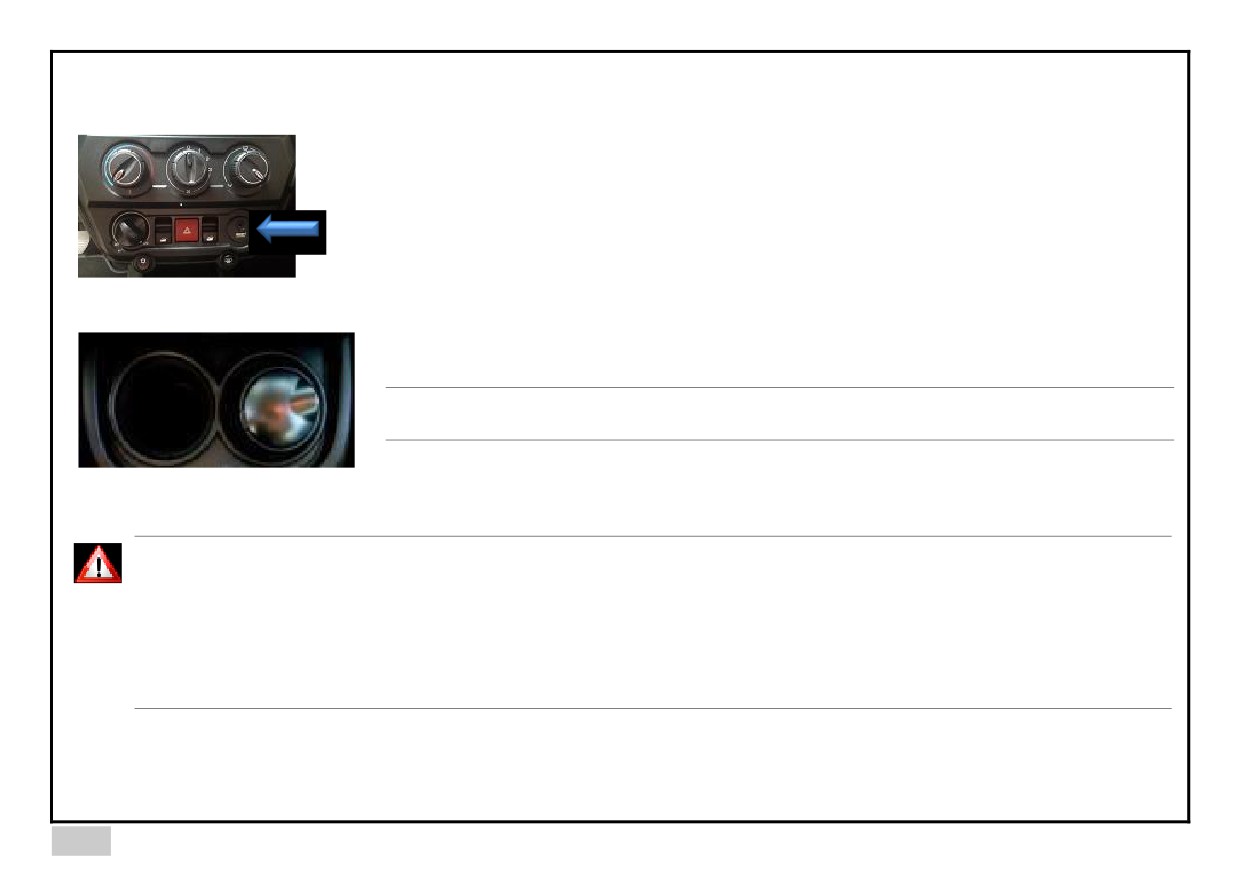

Prise 12V

Une prise 12V peut être utilisée pour brancher des appareils externes (chargeur,

GPS,…)

ALLUME-CIGARE, CENDRIER (accessoire SAV uniquement)

CENDRIER

Le cendrier est de type nomade, il peut s’enlever et se déplacer selon votre guise.

ATTENTION : Lorsque vous videz le cendrier, assurez-vous qu’il n’y a pas de

cendre incandescente risquant de créer un incendie.

ATTENTION :

- Tenir l’allume-cigare par le bouton, ne pas toucher l’enveloppe métallique (risque de brûlures)

- Ne pas utiliser un allume-cigare non d’origine (risque d’incendie)

- Si l’allume-cigare ne ressort pas au bout de 30 secondes, celui-ci est défectueux : le ressortir rapidement

(risque d’incendie).

- En aucun il ne faut brancher un appareil de maintien ou de recharge de batterie (ex : chargeur ou

booster de batterie) sur la prise 12V ou la prise allume cigare (risque d’incendie)

UTILISATION D’UN ECRAN MULTIMEDIA*

UTILISATION D’UN SYSTEME DE NAVIGATION

Vous pouvez être amené à utiliser un système de

En option votre véhicule peut être équipé d’un écran

multimédia. Vous devez impérativement vous

navigation (type GPS).

conformer aux instructions d’utilisation décrites dans le

Ces systèmes constituent des aides à la navigation

manuel utilisateur du fournisseur de cet accessoire qui

et ne peuvent en aucun cas se substituer au Code

vous a été remis à la livraison de votre véhicule équipé

de la Route.

de cette option.

La plupart des systèmes de navigation ne tiennent

PRIORITE A LA CONDUITE

pas compte des spécificités liées à l’utilisation de

nos véhicules

(ex : interdiction d’emprunter les

L’utilisation d’un écran multimédia par le

voies rapides et autoroutes) et nécessitent des

conducteur en roulant est formellement interdite.

mises à jour fréquentes. Il faudra donc être

Conformément à l’article R.412-6 du code de la route

particulièrement vigilant lors de l’utilisation de ce

« Tout conducteur doit se tenir constamment en état et

type de système d’aide à la navigation et toujours

en position d'exécuter commodément et sans délai

respecter la signalisation en vigueur ainsi que le

toutes les manœuvres qui lui incombent [...] »

Code la Route.

Lorsque le véhicule est en mouvement, l’attention du

TELEPHONE AU VOLANT

conducteur ne doit en aucun cas être détournée par

l’utilisation d’une application

(vidéo, photo, média,

L’usage d’un téléphone tenu en main par le

internet, téléphone, messagerie, …) qui pourrait être

conducteur d’un véhicule en circulation est interdit

utilisée par l’un des occupants du véhicule.

(article R 412-6-1 du Code de la Route)

Pour une conduite en toute sécurité, maintenez le

volume aussi bas que possible afin de rester attentif au

trafic ainsi qu’aux conditions climatiques

En cas de dysfonctionnement de votre écran

multimédia, prenez contact avec votre Réparateur

* Suivant version

Agréé. En aucun cas, ne tentez de démonter l’appareil

vous-même.

Dispositif ANTIVOL* par Alarme périmétrique

Désarmement de l’alarme :

Les Critères de déclenchement sont :

 Porte conducteur ouverte

1. Appui sur le bouton de

 Porte passager ouverte

déverrouillage de la télécommande

 Mise du contact

(deux clignotements rapides)

2. Déverrouillage des portes

(Attention : cette alarme n’assure pas de protection

contre l’ouverture du hayon)

Désarmement d’urgence (ex. : cas d’un

Armement de l’alarme :

véhicule fermé et alarme armée mais pile

télécommande H.S.) :

1. Portes fermées

2. Appui sur le bouton verrouillage

1. Déverrouillage de la serrure conducteur en

de la télécommande

utilisant la clé

→ Verrouillage des portes (un

2. Ouverture de la porte

clignotement long)

3. Déclenchement des avertisseurs sonores et

3. Nouvel appui sur le bouton

lumineux

verrouillage de la télécommande

4. Porte ouverte, mettre le

→ Armement de l’alarme (deux

contact et appuyer

clignotements très rapides)

(5 sec) sur le bouton de

verrouillage centralisé situé

sur la planche de bord

jusqu’à l’arrrt

des signaux.

* Suivant version

1. CARBURANT À UTILISER

CONTACT COMMANDE DE DÉMARREUR

Le type de carburant diesel est

inscrit sur le véhicule : une étiquette

S : STOP ANTIVOL

à proximité immédiate du bouchon

Pour débloquer la direction,

de remplissage avec le symbole

manœuvrer légèrement le

volant tout en tournant la clé

Le moteur n'est pas homologué pour

sans forcer.

une utilisation avec du diesel bio

(FAME)

A : ACCESSOIRES

Lorsque vous faites le plein du réservoir de votre

voiture, il est interdit d’utiliser un téléphone portable,

M : MARCHE

faites très attention à ce que le carburant n'entre pas en

Le contact est mis. Ne pas laisser dans cette position lorsque

contact avec les éléments de carrosserie. Si un tel

le moteur est arrêté. Décharge possible de la batterie.

incident survient, nous vous demandons de laver

D : DÉMARRAGE

immédiatement à grande eau les pièces de carrosserie

Démarrage, une fois la clé dans cette position

concernées et ensuite de les essuyer à l’aide d’un

chiffon doux.

MISE EN MARCHE ET ARRÊT DU MOTEUR

RAVITAILLEMENT

•

Vérifier avant tout que le frein à main soit serré et que le

levier inverseur soit sur la position Neutre. Vérifier qu’aucun objet

1. Arrêt du moteur avant de faire le plein.

ne risque d’entraver le fonctionnement des pédales.

2. Déposer le bouchon de réservoir après l’avoir

•

Amener la clé sur la position "contact" et attendre que le

préalablement déverrouillé

voyant de préchauffage s’éteigne. Vérifier que les témoins de

3. Introduire le pistolet et remplir

danger se sont bien allumés temporairement (voir pages

4. Après la première interruption automatique du

combiné de bord)

pistolet, ne pas poursuivre le remplissage plus

•

Démarrer le moteur en amenant la clé sur la position

de 5 secondes.

"démarreur". Relâcher la clé. Ne pas accélérer pendant cette

5. Retirer le pistolet

opération ou légèrement par temps très froid.

6. Mettre le bouchon et verrouiller.

• Pour arrêter le moteur, ramener la clé sur la position

Attention : le carburant est un produit

"antivol".

inflammable et explosif. Écarter toute flamme.

Interdiction de fumer.

CONSEIL DE CONDUITE

ENTRETIEN DE LA CARROSSERIE

Avant le départ, vérifier :

ATTENTION

- le bon réglage des rétroviseurs

Les produits chimiques peuvent être dangereux.

- le réglage de votre siège

Certains sont toxiques, d’autres s’enflamment à

- le niveau de carburant

proximité d’une flamme ou si on les utilise sur une partie

du véhicule encore chaude. Dans un local mal ventilé,

Mettre et ajuster votre ceinture de sécurité.

l’inhalation des vapeurs de certaines substances peut

Conduire avec un seul pied pour éviter d’enfoncer les

entraîner un malaise ou une intoxication. Pour tout

deux pédales (frein et accélérateur en même temps), ce

produit chimique, lire le mode d’emploi sur le bidon

qui équivaudrait à accélérer et freiner en même temps,

avant usage. Si on utilise le produit dans un local, ouvrir

donc user prématurément les freins et tous les organes

portes et fenêtres.

de transmission.

Il est indispensable de ne pas aller au-delà de la

Les produits contenants les composants suivants sont

vitesse maxi du véhicule et de limiter

interdits pour l’entretien du véhicule :

volontairement sa vitesse en descente en utilisant

- Essence

- Benzine

les freins mécaniques.

- Naphta

- Acétone

- Tétrachlorure de carbone

- Diluant à peinture

Si vous chercher à monter sur un trottoir, ne le faire que

- Essence de térébenthine

- Diluant pour vernis

sur les parties abaissées, sinon vous risquez de

- Diluant pour vernis à ongles

- Etc….

dérégler le train avant et entraîner une usure

Ces produits sont dangereux et risquent d’endommager

prématurée des pneumatiques.

le véhicule.

Les barres de toit du véhicule Crossline sont

NETTOYAGE DE L’HABITACLE

des enjoliveurs et ne servent pas à

transporter de charge.

- Dépoussiérer l’habitacle à l’aide d’un aspirateur.

En cas de non-respect de cette consigne, la

- Laver les éléments plastique avec de l’eau et du savon. Ne

responsabilité d’AIXAM-MEGA ne saurait être

jamais utiliser de produits chimiques.

- Pour les sièges et les moquettes, utiliser les produits vendus

engagée pour toute détérioration ou accident

dans le commerce pour cet usage.

engendrer par le transport de quelconque objet sur

le toit d’un Crossline.

NETTOYAGE DU VEHICULE

EN CAS DE CREVAISON

Laver immédiatement le véhicule à l’eau douce s’il a été

exposé à des souillures susceptibles de favoriser la

De série le véhicule est équipé d’un kit de réparation

corrosion notamment :

(pensez à renouveler le produit d’étanchéité après

- Eau de mer, embruns, produits chimiques utilisés pour

chaque réparation). Suivre les instructions fournies avec

dégeler les routes en hiver.

le kit.

- Suie et poussière, poudre de fer dans les fumées d’usine,

Dans le cas où le véhicule est équipé d’une roue de secours

produits chimiques

(substances acides, basiques,

temporaire celle-ci est située sous le coffre arrière dans un

goudrons, etc…).

panier. A l’intérieur de celui-ci se trouve une boite contenant le

- Fientes d’oiseaux, débris d’insectes, résine d’arbre, etc…

cric. La clé servant à démonter les roues est fixée sous le

siège droit.

La présence d’humidité ou de sel de déneigement dans

le système de freinage peut entraîner une distance de

freinage plus longue aussi évitez tout freinage violent

après le lavage du véhicule et faites sécher les

plaquettes en effectuant des freinages prudents.

LAVAGE

- Utiliser uniquement de l’eau et du savon liquide.

- Éviter de le faire en plein soleil ou lorsqu’il gèle.

- Ne pas faire passer le véhicule dans les lavages

automatiques à brosses.

- Ne pas projeter d’eau dans l’habitacle

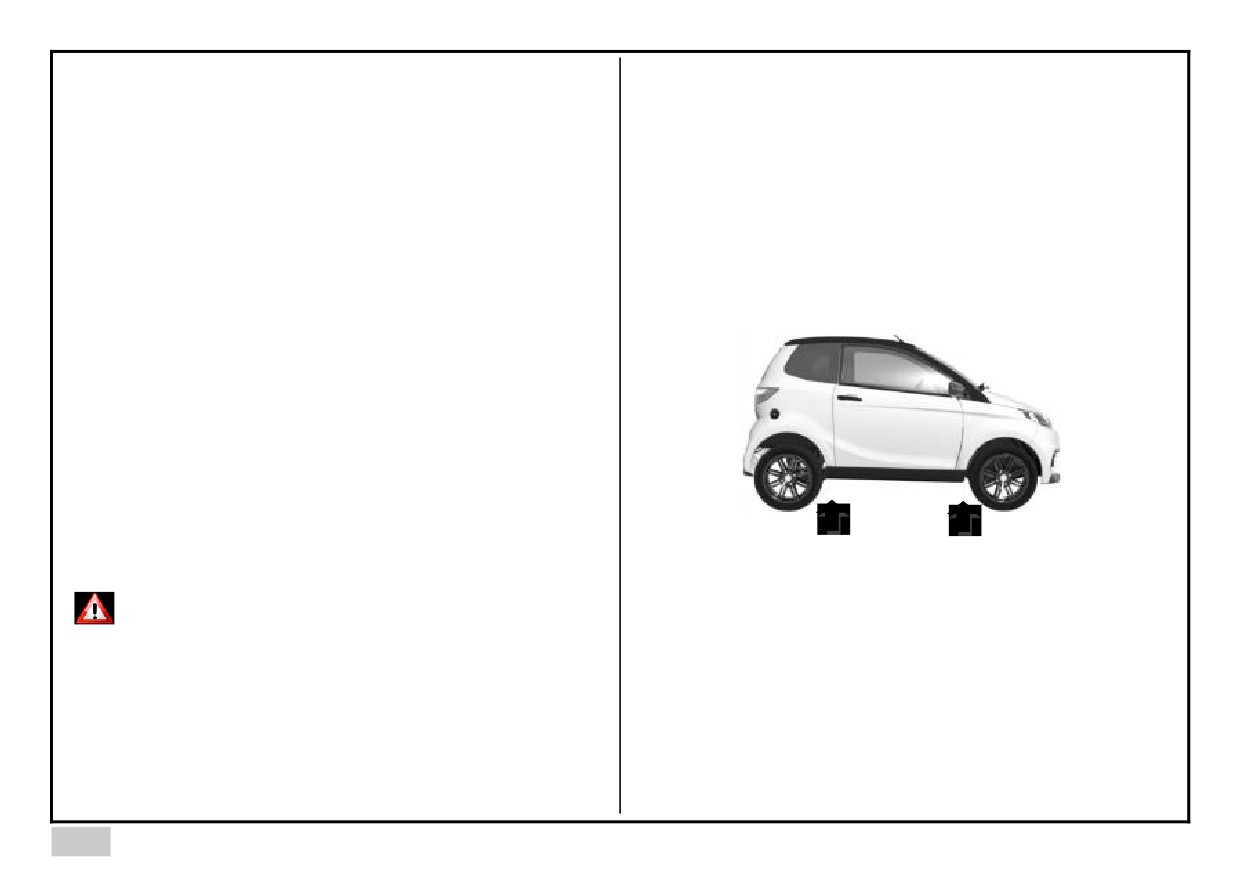

CHANGER UNE ROUE EN CAS DE CREVAISON

- Mettre le véhicule sur un terrain plat et résistant.

Il est rigoureusement interdit d’utiliser de

- Mettre le frein de stationnement (au besoin caler le

nettoyeur haute pression

véhicule).

- Prendre la clé sous le siège droit et desserrer le panier de

NETTOYAGE DES VITRES

roue de secours à usage temporaire (vis située à

l’entrée du coffre arrière).

Laver les vitres avec de l’eau et du savon ou avec un

- Sortir la roue de secours ainsi que le cric de sa boite.

nettoyant spécial pour le verre en prenant garde que

- ¬ l’aide de la clé débloquer les 4 écrous de la roue

celui-ci ne soit pas au contact de la carrosserie.

concernée.

- Placer le cric sous la voiture en prenant garde que celui-

Procéder au remplacement des pneus dès que les indicateurs

ci soit positionné sur le longeron extérieur et non pas

d’usure sont atteints.

sous le plancher.

Lever le véhicule en tournant la manivelle de sorte

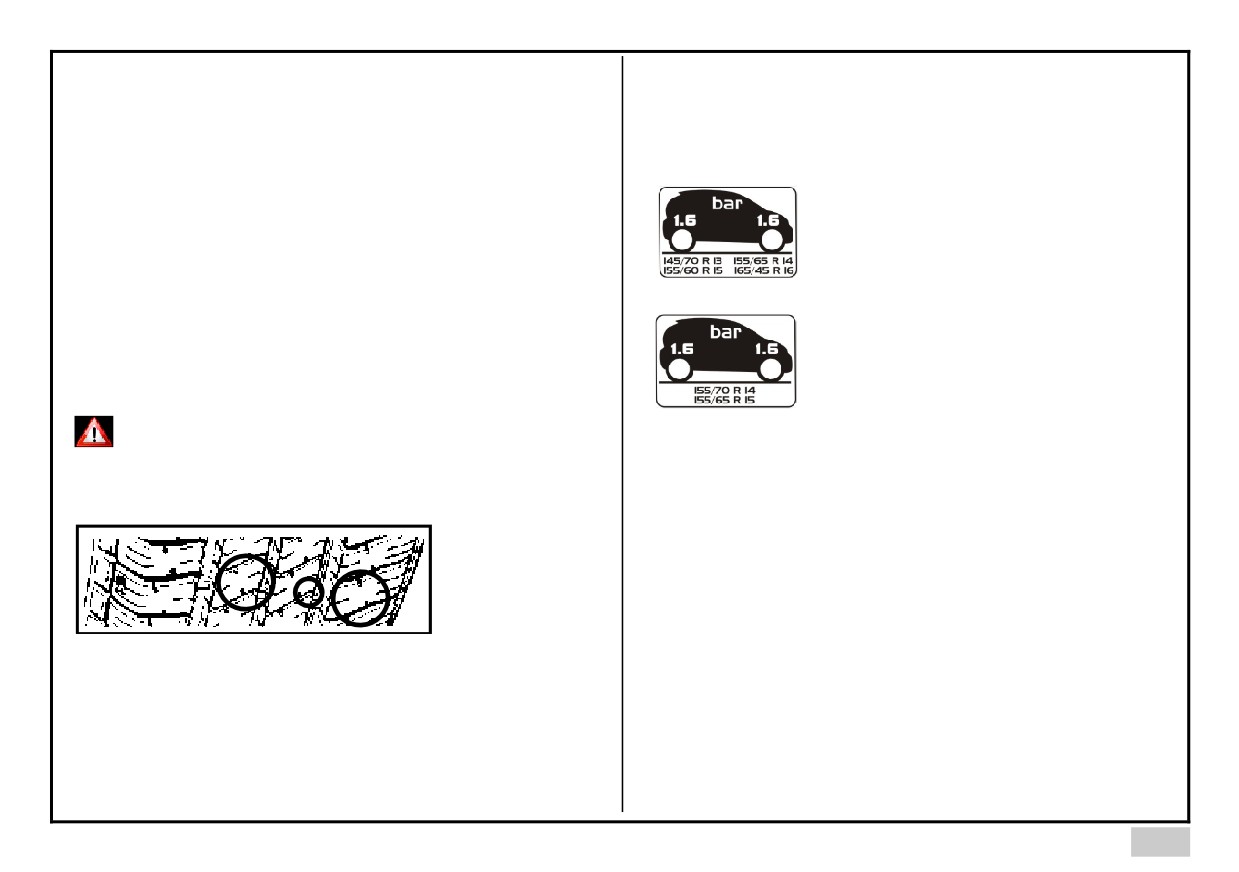

PRESSION ET GONFLAGE DES PNEUMATIQUES

que la roue échappe du sol.

(BAR)

Retirer les écrous de la roue et sortir la roue.

Fixer la roue de secours temporaire en procédant en

Tous modèles sauf Crossline et

sens inverse (couple de serrage : 50 N.m +/-

Crossover avec extension d’ailes

10).Bloquer les écrous après avoir redescendu le

véhicule.

Remettre la roue endommagée dans le panier et bien

refixer celui-ci.

Regagner rapidement l’atelier de réparation le plus

proche, faire réparer la roue endommagée et vérifier les

pressions de gonflage.

Seulement modèle Crossline et Crossover

avec extension d’ailes

La roue de secours peut rtre d’une dimension

différente des autres roues du véhicule. Vous

La pression de vos pneumatiques agit directement sur votre

devez respecter la vitesse indiquée sur l’étiquette.

sécurité et sur la consommation de votre véhicule.

Elle doit être vérifiée régulièrement (une fois par semaine) et

ÉTAT DES PNEUS

avant chaque trajet elle doit être ajustée, si nécessaire

Chaque essieu avant et arrière doit être équipé de

pneumatiques identiques, c’est-à-dire de même marque, du

même type, de la même structure, de mêmes dimensions, de

même indice de charge et de même indice de vitesse.

Les dimensions homologuées pour votre Aixam sont

Il est impératif de contrôler régulièrement l’état de vos

indiquées sur l’étiquette de pression des pneumatiques collée

pneumatiques.

sur l’encadrement de porte. L’indice de charge doit rtre

Des « indicateurs d’usure » sont disposés au fond des

supérieur à « 60 ». L’indice de vitesse doit rtre supérieur à

sculptures

des

pneus

première

monte,

« J ».

perpendiculairement au sens de roulement.

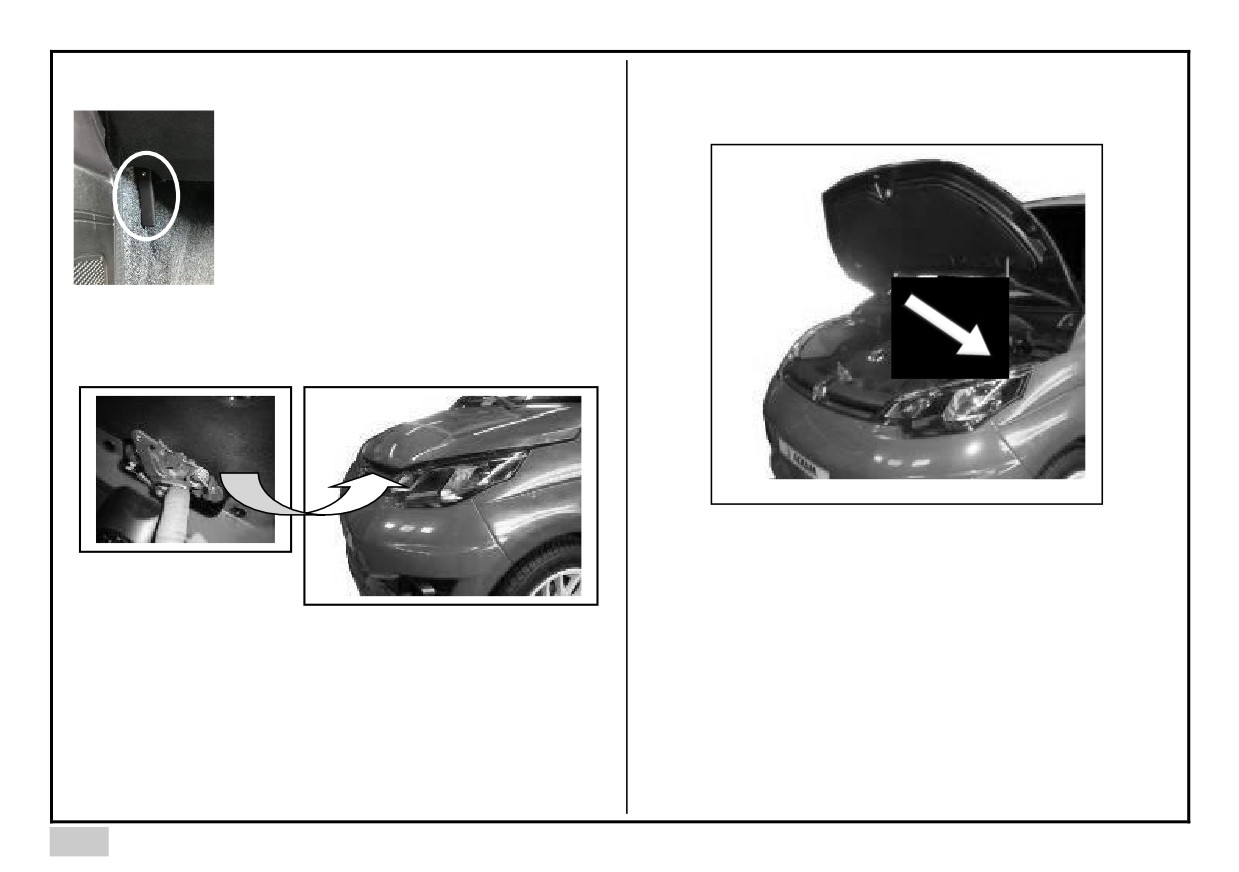

Accès : ouvrir le capot et fixer sa béquille dans le logement

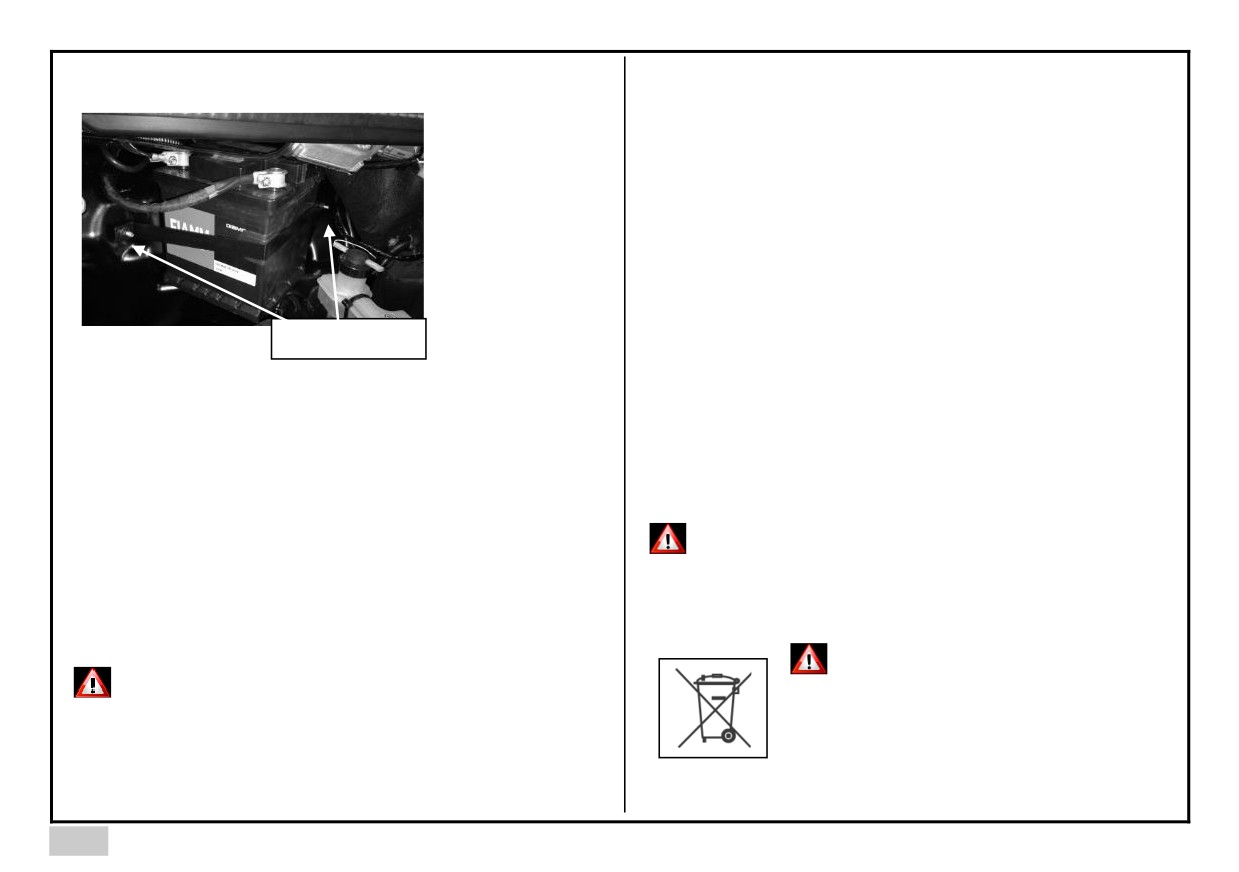

BATTERIE

prévu.

- Si vous désirez démarrer à partir d’une autre batterie.

Vérifiez que la batterie de secours soit bien une batterie 12V.

Connectez une extrémité du câble rouge à la borne (+) de

votre batterie en panne, puis l’autre extrémité à la borne (+)

de la batterie de secours. Connectez une extrémité du câble

noir ou vert à la borne (-) de la batterie de secours puis l’autre

extrémité à une partie métallique du châssis de votre véhicule

(masse). Démarrez le véhicule dépanneur et attendez

quelques minutes. Mettez le contact et vérifier que le

combiné est bien éclairé.

Débranchez les câbles, en procédant en sens inverse.

Vis de fixation

Fermez le capot.

La durée de vie d’une batterie est directement influencée par

Tous les composants électriques de votre véhicule sont

différentes variables (conditions de roulages, activation

alimentés par une batterie 12V située sous le capot moteur.

d’équipements électriques,…) Dans certains cas extrrmes

(ex : roulage inférieur à 10km) la batterie ne pourra pas être

Cette batterie est rechargée par le biais d’un alternateur. La

rechargée du fait du fonctionnement normal du véhicule.

recharge de la batterie accessoires n’est donc active que si

Dans ce cas vous devez impérativement brancher votre

la clé de contact a été activée et le moteur en

batterie sur un chargeur.

fonctionnement.

Si vous désirez recharger votre batterie avec un

chargeur (que vous pourrez commander auprès

Si la tension de la batterie est trop basse, le véhicule ne

de votre distributeur AIXAM), il est impératif de

démarrera pas. Il faut donc veiller à utiliser correctement les

démonter celle-ci de la voiture et de la faire

équipements électriques. Le rajout d’équipements non

charger dans un local aéré en utilisant un

prévus par le Constructeur est strictement interdit et doit

chargeur adapté.

faire l’objet d’un accord du Constructeur.

Recyclage des batteries et piles:

N’intervenez vous-même sur cet équipement

confiez vos batteries et piles (télécommande

que si vous êtes familiarisé avec les

et sirène d’alarme) usagées à un

manipulations nécessaires et que si vous

professionnel du recyclage. Ne pas les

disposez des outils adéquats. Si tel n’est pas le

stocker dans des lieux non adaptés et non

cas confiez l’intervention à votre distributeur

isolés et ne pas les abandonner dans la

agréé.

nature.

- Rabattre le fil de verrouillage de celle-ci et presser dessus en le

faisant glisser sur la gauche.

REMPLACEMENT D’UNE AMPOULE DE

- Repositionner la bonnette d’étanchéité sur le culot de l’ampoule.

PHARE

- Emboiter la bonnette sur la face arrière du projecteur.

- ATTENTION : bien s’appliquer à faire les deux opérations

précédentes, sinon de l’eau pourra pénétrer dans le projecteur et

l’endommager.

- Emboîter le capot de protection sur la bonnette en faisant attention

que l’échancrure permettant le passage du faisceau électrique soit

bien verticale, sinon le clip ne pourra pas s’engager et vous risquez

de perdre le capot.

3. Ampoule de feu de direction

- Faire pivoter le support ampoule d’un quart de tour vers la gauche

et le retirer.

- Appuyer sur l’ampoule en la faisant pivoter sur la gauche et la sortir.

- Mettre la nouvelle ampoule sur le support en alignant les ergots de

celle-ci face aux échancrures du support, appuyer sur celle-ci en la

faisant pivoter sur la droite.

Ampoule de feu de position

-Faire pivoter le support ampoule d’un quart de tour vers la gauche

- Remettre le support ampoule sur le projecteur en positionnant les

et le retirer.

ergots de celui-ci (un gros, un moyen, un petit) face aux bonnes

-Enlever l’ampoule en tirant sur celle-ci pour la remplacer.

échancrures du projecteur.

-Remettre le support ampoule en faisant attention que les

- Appuyer sur le support ampoule et le faire pivoter d’un quart de tour

sur la droite.

détrompeurs

(un gros, un petit) se situent bien en face des

échancrures correspondantes sur le dos du projecteur.

-Faire pivoter celui-ci d’un quart de tour vers la droite en appliquant

Réglage de la hauteur du faisceau

une pression afin de faire plaquer le joint.

En fonction de l’état de charge du véhicule il peut être nécessaire de

Ampoule feu de croisement, feu de route

modifier la hauteur du faisceau d’éclairage. La molette de réglage est

-Enlever le capot du projecteur. Pour déverrouiller, appuyer sur le

indiquée par le repère 4 sur la vue arrière du phare.

clip supérieur et le retirer.

-Enlever la bonnette d’étanchéité de la face arrière du projecteur et

A vide : -1% (réglage sortie d’usine)

en tirant dessus, l’ôter du culot de l’ampoule.

A ½ charge : Tourner la molette d’un tour (sens anti horaire)

-Appuyer sur le fil de verrouillage de l’ampoule en le faisant glisser

A pleine charge : Tourner la molette de 2 tours (sens anti horaire)

sur la droite et le rabaisser.

Revenir à la position initiale lorsque le véhicule est à vide en tournant

-Sortir l’ampoule.

la molette dans le sens horaire.

-Reposer la nouvelle ampoule en s’assurant que les ergots de celle-

ci rentrent bien dans leurs logements (ne pas toucher avec les doigts

la partie en verre de l’ampoule).

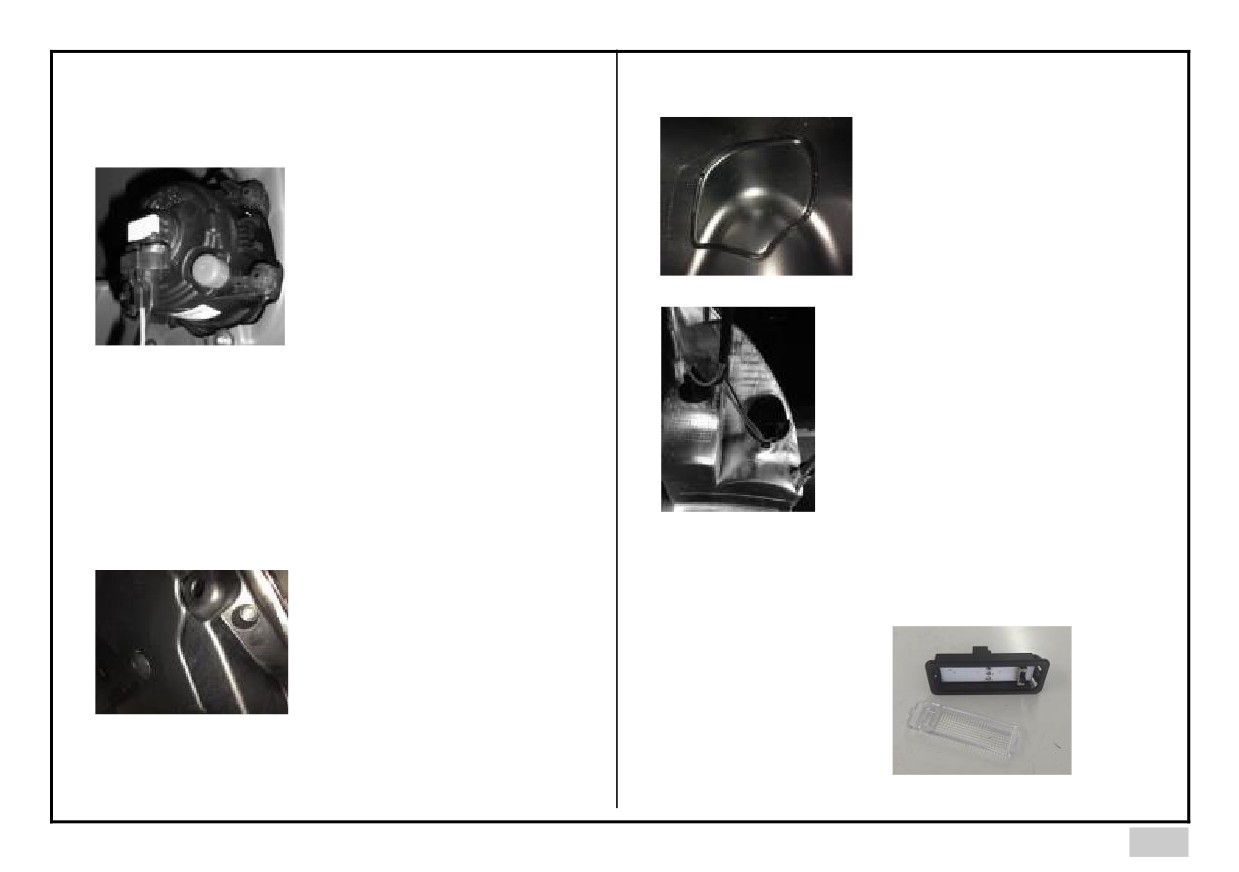

REMPLACEMENT D’UNE AMPOULE

2. Sur coque (feux stop/arrière/clignotant) :

DE FEU ANTI-BROUILLARD AVANT

Oter le cache situé à l’intérieur du

véhicule.

Enlever le support ampoule en

le faisant pivoter sur la

gauche. L’ampoule fait partie

intégrante du support.

Reposer le support ampoule

en faisant attention que les

- Dévisser les deux vis de

ergots de fixation

fixation du feu

correspondent à ceux de la

- Sortir celui-ci et changer

face arrière du projecteur et le

l’ampoule

faire pivoter sur la droite.

1. Ampoule de feu arrière et de

feu stop

2. Ampoule de clignotant

REMPLACEMENT D’UNE AMPOULE DE

FEU ARRIÈRE

1. Sur hayon (feux antibrouillards arrière et recul) :

REMPLACEMENT DU SYSTEME

Démonter le feu en dévissant

D’ÉCLAIRAGE INTÉRIEUR

les deux vis de fixation

Remplacer l’ampoule

Déclipser l’éclairage

intérieur du plafonnier

pour remplacer

l’ensemble intérieur .

bouchon de remplissage OIL et faire l’appoint avec de l’huile

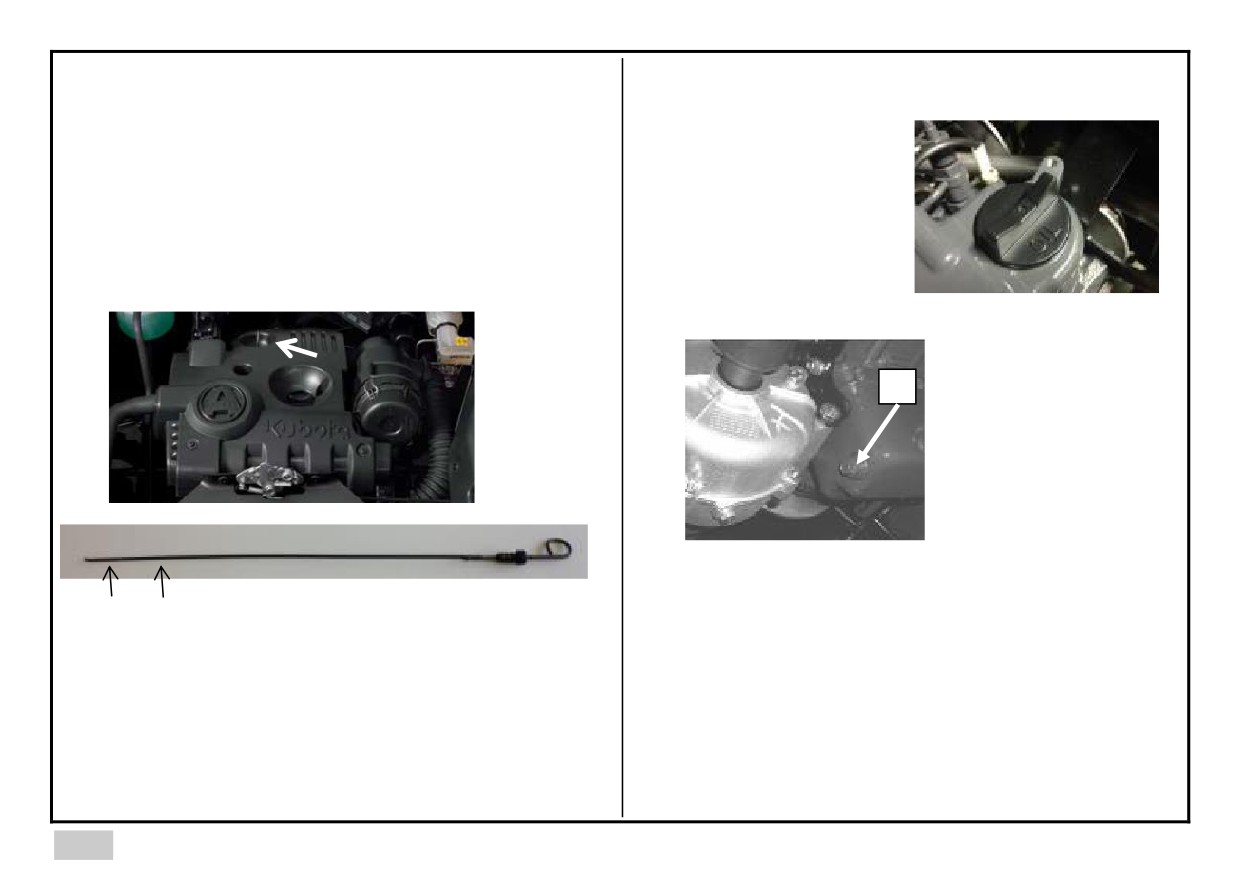

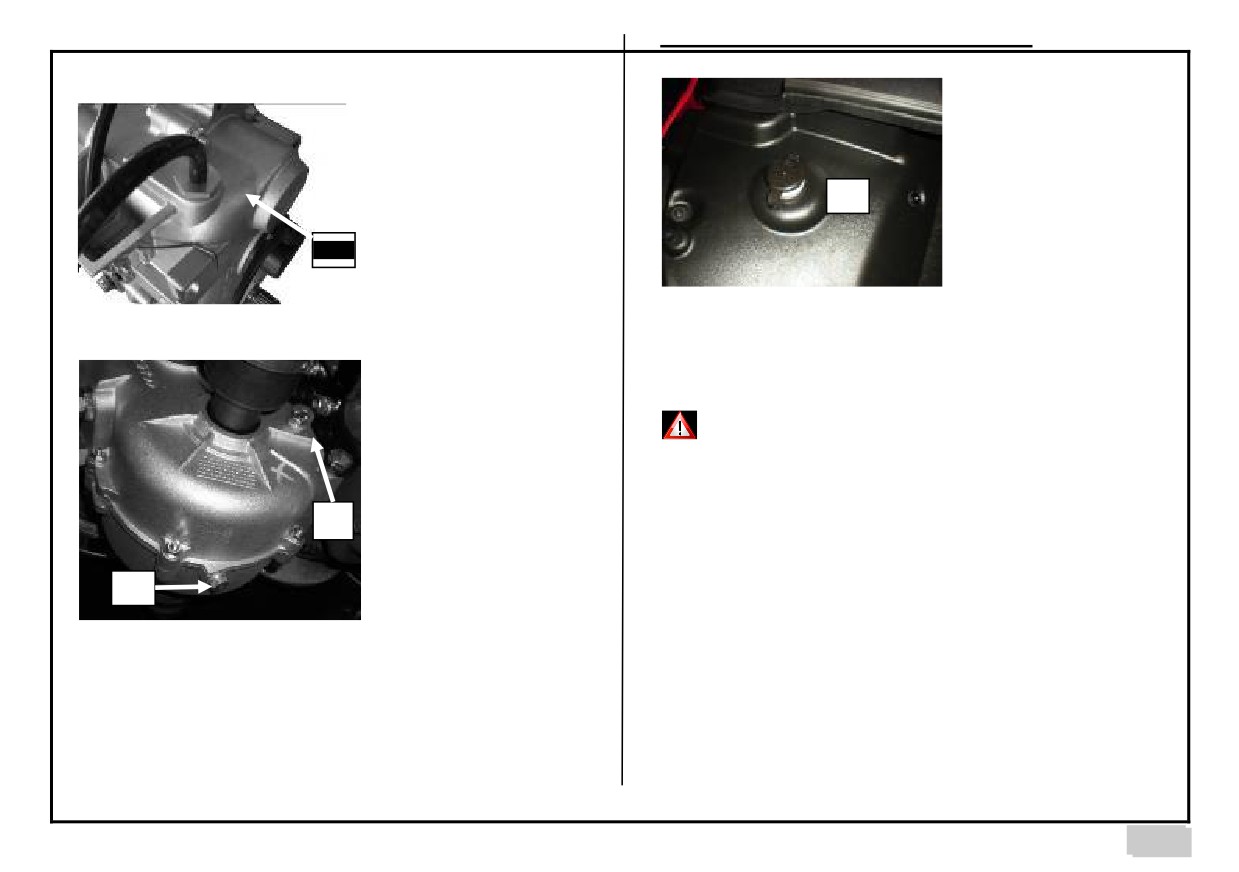

NIVEAU D’HUILE MOTEUR

spécifiée (page lubrifiant).

Tous les moteurs consomment une certaine quantité d’huile. Il

est donc important de vérifier le niveau d’huile à intervalle

Bien refermer le bouchon

régulier.

de remplissage.

Faire cette vérification avec le moteur chaud et à l’arrrt.

Stationner le véhicule sur une surface plane et arrêter le

moteur. Attendre quelques instants pour permettre à l’huile de

rejoindre le carter d’huile, ceci afin de mesurer la quantité

exacte.

TOUS LES 5000 km, VIDANGE DE L’HUILE

- Le moteur doit être chaud

- Retirer le bouchon de remplissage "OIL".

- Dévisser le bouchon de vidange "1" et laisser s’égoutter

MIN MAX

l’huile (ne pas attendre que les dernières gouttes sortent)

Retirer la jauge une première fois et l’essuyer avec un chiffon

- Remplacer le joint de vidange et resserrer le bouchon de

propre. La remettre en la poussant au maximum.

vidange.

- Remplir d’huile le moteur (quantité voir page lubrifiant)

Puis la ressortir et lire la quantité d’huile apparaissant entre les

- Vérifier que le niveau soit correct avec la jauge d’huile.

deux repères MIN et MAX. Si le niveau de l’huile est inférieur à

- Bien refermer le bouchon de remplissage.

la limite maximum, retirer la protection moteur et le

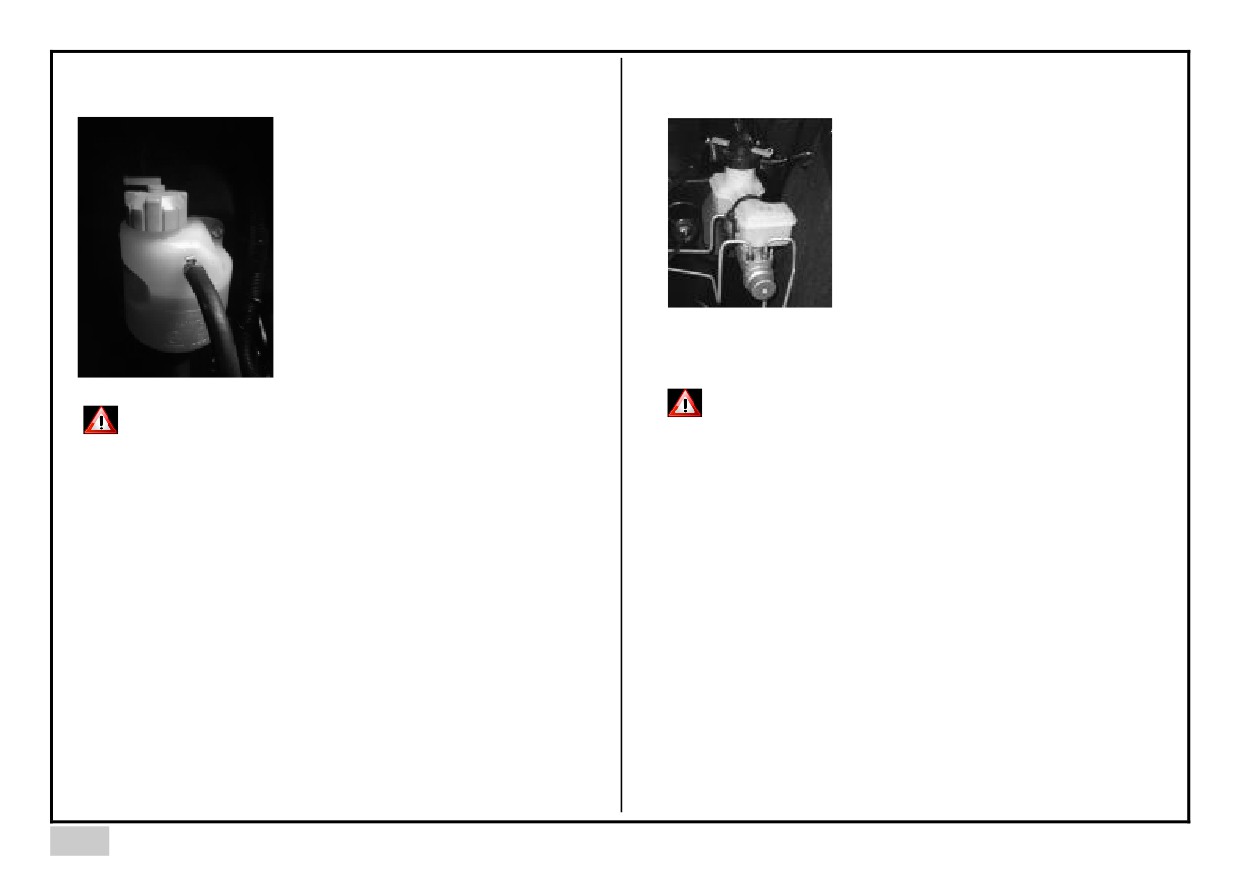

NIVEAU LIQUIDE DE REFROIDISSEMENT

NIVEAU LIQUIDE DE FREIN

- Le niveau doit se trouver

- Le niveau doit se trouver entre les

entre les deux repères.

deux repères.

- Faire l’appoint si

- Faire l’appoint si nécessaire

nécessaire

NB : il est conseillé de remplacer le liquide de freins tous les

ans.

Si du liquide de frein déborde lors du

L’ouverture du bocal doit se faire moteur froid

remplissage veillez à bien essuyer le trop plein

afin d’éviter tout risque de brûlure. Veiller à

bien revisser le bouchon après ouverture

RECOMMANDATION POUR LE RODAGE

(risque de fuites et casse moteur potentielle)

Pour la période de rodage des premiers

1000

kilomètres, conduire le véhicule en respectant les

précautions suivantes, afin de lui assurer une longue

NB : il est conseillé de remplacer le liquide de

vie, avec une conduite économique et un bon niveau

refroidissement tous les deux ans ou 20000km et

de performances.

d’en contrôler le niveau tous les ans ou 2500km

• Ne pas conduire le véhicule à grande vitesse.

au premier des deux termes atteints.

• Évitez

les

démarrages rapides,

les

accélérations, les freinages trop fréquents. Noter

qu’il faut respecter les vitesses indiquées par la

signalisation.

ARTICLE PRÉLIMINAIRE. DÉFINITIONS

CONVENTION AIXAM-MEGA ASSISTANCE

Les expressions ci-dessous ont dans la présente convention

d'assistance, les significations suivantes :

La présente convention d'assistance définit les conditions

générales du contrat d'assistance

AIXAM-MEGA

> AIXAM-MEGA ASSISTANCE

ASSISTANCE.

Par AIXAM-MEGA ASSISTANCE on entend EUROP ASSISTANCE

Elle détermine les prestations qui seront garanties et

FRANCE, Société anonyme au capital de 14760000 euro. Entreprise

régie par le code des assurances, R.C.S. Nanterre B 403 147903,

fournies par EUROP ASSISTANCE FRANCE,

Siret

403 14790300013, sise 1 promenade c la Bonnette, 92230

entreprise régie par le code des assurances, aux

GENNEVILLIERS.

bénéficiaires de la présente convention.

> VÉHICULE

Par véhicule, il faut entendre tout véhicule neuf, immatriculé en

France métropolitaine ou en Principauté de Monaco, faisant l'objet

SOMMAIRE

d'un contrat de vente auprès de la société AIXAM-MEGA 'et de ses

distributeurs.

ARTICLE PRÉLIMINAIRE. DÉFINITIONS

ARTICLE 1 -DURÉE DE LA COUVERTURE AIXAM-MEGA

> DATE DE PREMIÈRE MISE EN CIRCULATION

ASSISTANCE

Par date de première mise en circulation, il faut entendre la date de

ARTICLE 2 -LIMITES TERRITORIALES

première mise en circulation qui apparaît sur la carte grise du

véhicule.

ARTICLE 3 -MODALITÉS D'INTERVENTION

ARTICLE 4 -MODALITÉ D'EXÉCUTION DES PRESTATIONS

............................................................................................. 58

> BÉNÉFICIAIRE

ARTICLE 5 -PRESTATIONS DE AIXAM-MEGA ASSISTANCE

Par bénéficiaire, il faut entendre tout(s) conducteur(s) autorisé(s) par

............................................................................................. 59

le propriétaire d'un véhicule et les personnes transportées à titre

gratuit dans le véhicule dans la limite du nombre de places prévues

ARTICLE 6 -EXCLUSIONS GÉNÉRALES

ARTICLE 7 -CIRCONSTANCES EXCEPTIONNELLES

par le constructeur, ayant leur domicile en France métropolitaine ou

ARTICLE 8 -SUBROGATION

en Principauté de Monaco.

ARTICLE 9 -PRESCRIPTION

ARTICLE 10 -AUTORITE DE CONTRÔLE

> DOMICILE

Par domicile, il faut entendre le lieu de résidence principale et

habituelle du bénéficiaire en France métropolitaine ou en Principauté

de Monaco.

> FRANCE

Par France, il faut entendre la France métropolitaine et la Principauté

de Monaco.

> PANNE IMMOBlLISANTE

ARTICLE 3 - MODALITÉS D'INTERVENTION

Par panne immobilisante, il faut entendre toute défaillance

mécanique, électrique ou électronique ou hydraulique du matériel

Les prestations définies ci-dessous seront effectuées sur demande

rendant impossible pour le bénéficiaire l'utilisation du véhicule dans

expresse d'un bénéficiaire, formulée directement auprès de services

des conditions normales et nécessitant obligatoirement un

de AIXAM-MEGA ASSISTANCE grâce à un numéro de téléphone, le

dépannage ou Un remorquage dans un garage pour y effectuer les

01 41 85 84 52.

réparations nécessaires, survenant pendant la durée contractuelle ci-

AIXAM-MEGA ASSISTANCE, sur toute demande d'un automobiliste

après définie à l'article 1.

indiquant qu'il est bénéficiaire de l'assistance AIXAM-MEGA

ASSISTANCE et que son véhicule est victime d'une panne s'assurera

La panne de batterie ouvre droit aux prestations d'assistance.

auprès de lui qu'il est bien bénéficiaire au sens de la présente

convention en lui demandant les renseignements suivants :

Sont exclues de cette définition :

•

Numéro d'immatriculation du véhicule.

- Les opérations d'entretien, de contrôle, de révision, de pose

•

Date de première mise en circulation.

d'accessoires, de remplacement de pièces d'usure, les campagnes

de rappel du constructeur et les immobilisations consécutives à des

interventions prévues ou à un défaut d'entretien.

•

Nom et adresse du propriétaire.

- Les immobilisations dues à l'absence ou à la mauvaise qualité des

•

Modèle et numéro du châssis du véhicule.

lubrifiants ou de tout autre liquide nécessaire au bon fonctionnement

du véhicule.

ARTICLE 4 - MODALITÉS D'EXÉCUTION DES

PRESTATIONS

ARTICLE 1 - DURÉE DE LA COUVERTURE

AIXAM-MEGA ASSISTANCE s'engage à garantir les prestations ci-

dessous avec la meilleure diligence 24 heures sur 24 jours y compris

AIXAM-MEGA ASSISTANCE

les jours fériés.

Les interventions seront effectuées sous réserve des disponibilités

La couverture AIXAM-MEGA ASSISTANCE prend effet à compter de

locales.

la date de 1ére mise en circulation du véhicule pour une durée de 24

Les prestations qui n'auront pas été demandées au moment même

mois consécutifs.

du besoin en accord avec AIXAM-MEGA ASSISTANCE, ne

donneront pas droit à posteriori à un remboursement ou à une

ARTICLE 2 - LIMITE TERRITORIALE

indemnité compensatoire, à l'exception de remorquages sur

autoroutes ou voies assimilées. Dans tous les cas, l'automobiliste

La couverture AIXAM-MEGA ASSISTANCE s'applique en France

devra fournir, à titre de justificatif, les originaux des factures.

Métropolitaine et Principauté de Monaco.

En aucun cas, les frais que le bénéficiaire aurait dû ou avait prévu

d'engager, dans le cadre de son déplacement ne pourront être à la

charge de AIXAM-MEGA ASSISTANCE (frais de carburant, péage,

restaurant, taxi, hôtel en cas de séjour prévu sur le lieu de la panne,

coût des pièces détachées, etc...).

ARTICLE 5 - PRESTATIONS DE AIXAM-MEGA

ARTICLE 6 - EXCLUSIONS GÉNÉRALES

ASSISTANCE

Nous ne pouvons en aucun cas nous substituer aux organismes

AIXAM-MEGA ASSISTANCE s'engage, compte-tenu des conditions

locaux de secours, d'urgence.

ci-dessus, à garantir les prestations suivantes :

A.Sont exclus de la garantie et ne donnent pas lieu à

> 5.1 -ASSISTANCE TECHNIQUE AUX VEHICULES

remboursement :

A. Dépannage sur place ou remorquage.

Les conséquences de guerres civiles ou étrangères, d'instabilité

politique notoire, de mouvements populaires, émeutes, actes de

En cas de panne immobilisante, AIXAM-MEGA ASSISTANCE

terrorisme, représailles, restriction à la libre circulation des

organise et prend en charge le dépannage du véhicule sur le lieu de

personnes et des biens, grèves, explosions, catastrophes

la panne ou le remorquage du véhicule jusqu'au concessionnaire ou

naturelles, désintégration du noyau atomique,ou tout autre cas de

agent du réseau de distribution de la marque du véhicule le plus

force majeure.

proche du lieu de l'immobilisation. Le remorquage se fera sur un

périmètre de 100 km maximum. EUROP ASSISTANCE couvre cette

Les conséquences des incidents survenus au cours d'épreuves,

prestation à hauteur de 180€ TTC. Au-delà de ce 100ème km, les

courses, ou compétitions motorisées (ou leurs essais), soumises

kilomètres supplémentaires feront l'objet d'une facturation au

par la réglementation en vigueur à l'autorisation préalable des

bénéficiaire du véhicule AIXAM-MEGA.

pouvoirs publics, lorsque le bénéficiaire y participe en tant que

concurrent.

B. Acheminement des passagers vers leur domicile ou lieu de

destination

Les sinistres survenus dans les pays exclus de la garantie ou en

dehors des dates de validité du contrat.

Cette prestation est valable si un remorquage a été préalablement,

organisé par AIXAM-MEGA ASSISTANCE (sauf en cas de vol).

Les voyages entrepris dans un but de diagnostic et/ou de

traitement.

Si le véhicule est immobilisé plus de 4 heures à la suite d'une

panne, AIXAM-MEGA ASSISTANCE effectue l'acheminement des

Les frais engagés sans notre accord sauf impossibilité matérielle

bénéficiaires vers leur domicile habituel en France métropolitaine ou

justifiée, ou non expressément prévus par la convention.

en Principauté de Monaco ou vers leur lieu de destination en France

métropolitaine ou en Principauté de Monaco, en prenant en charge :

Les frais non justifiés par des documents originaux.

-Les frais de taxi à hauteur de 80€ TTC

Les vols de bagages, matériels et objets divers restés dans le

véhicule, ainsi que des accessoires de ce dernier

(autoradio

notamment).

- Les frais de carburant et de péage, les frais de gardiennage

ARTICLE 8 - SUBROGATION

du véhicule abonné, les frais de franchise non rachetables en

cas de location de véhicule.

Conformément à l'article L121-12 du Code des Assurances, AIXAM-

MEGA ASSISTANCE est subrogé à concurrence des indemnités

- Les frais de douane

payées et des services fournis par lui dans les droits et actions du

bénéficiaire ou ceux de son représentant contre toute personne

- Les frais de restaurant.

responsable des faits ayant motivé notre intervention.

- Les conséquences d'actes intentionnels de la part du

ARTICLE 9 - PRESCRIPTION

bénéficiaire ou les conséquences d'actes dolosifs ou de

tentative de suicide.

Conformément à l'article L 114-1 du Code des Assurances, toute

action dérivant de cette convention est prescrite dans un délai de

- Les conséquences de l'immobilisation d'un véhicule pour

deux ans à compter de l'événement qui y donne naissance.

effectuer des opérations d'entretien.

ARTICLE 10 - AUTORITE DE CONTRÔLE

- Les pannes répétitives causées par l'absence de réparation

du véhicule (exemple : batterie défectueuse) après notre

L'autorité chargée du contrôle est la Commission de Contrôle des

première intervention.

Assurances, 54 rue de Châteaudun -75009 Paris.

- Les frais de réparation(s) du véhicule et de sa remorque.

- Les chargements des véhicules bénéficiaires et des

attelages.

- Les conséquences de l'usage de médicaments, drogues,

stupéfiants

produits assimilés non ordonnés

médicalement, de l'usage abusif d'alcool.

ARTICLE 7 - CIRCONSTANCES EXCEPTIONNELLES

AlXAM-MEGA ASSISTANCE ne pourra être tenu pour responsable

des manquements à l'exécution des prestations dus à de événements

tels que: guerre civile ou étrangère, instabilité politique notoire,

émeutes, actes de terrorisme, mouvements populaires, représailles,

restriction à la libre circulation des personnes et des biens que celle-

ci soit nominative ou générale, grèves, explosions, catastrophes

naturelles, désintégration du noyau atomique ou autres cas de force

majeure, ni des retards dans l'exécution résultant des mêmes causes.

CARNET DE ROUTE

Précautions avant de prendre la route

Sommaire

➢ Conseil

- Précautions avant de prendre la route

- Fatigue et alcool au volant

➢ Sur la route

- S’installer au volant

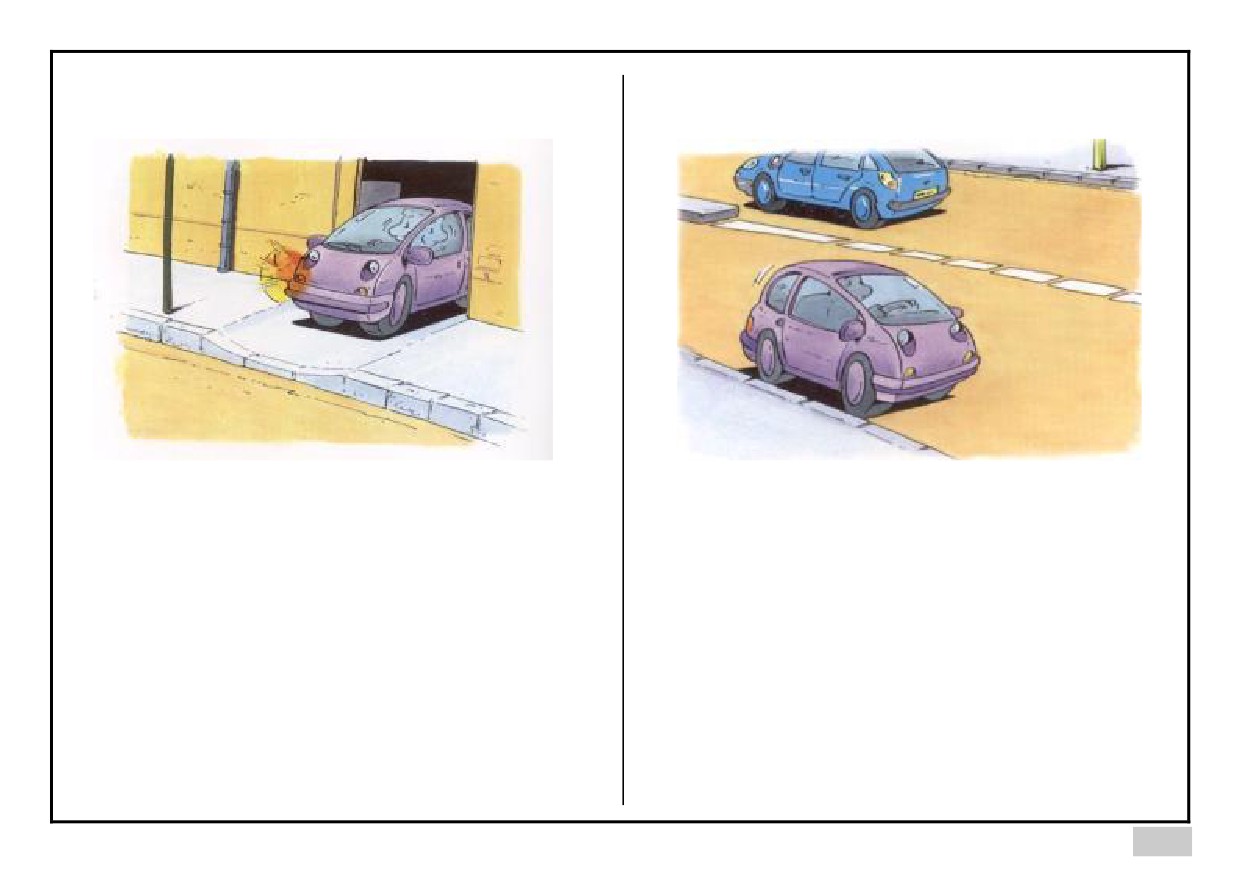

- S’insérer dans la circulation

1- Vérifier l'état du véhicule

- Circuler à droite

▪ La pression des pneus.

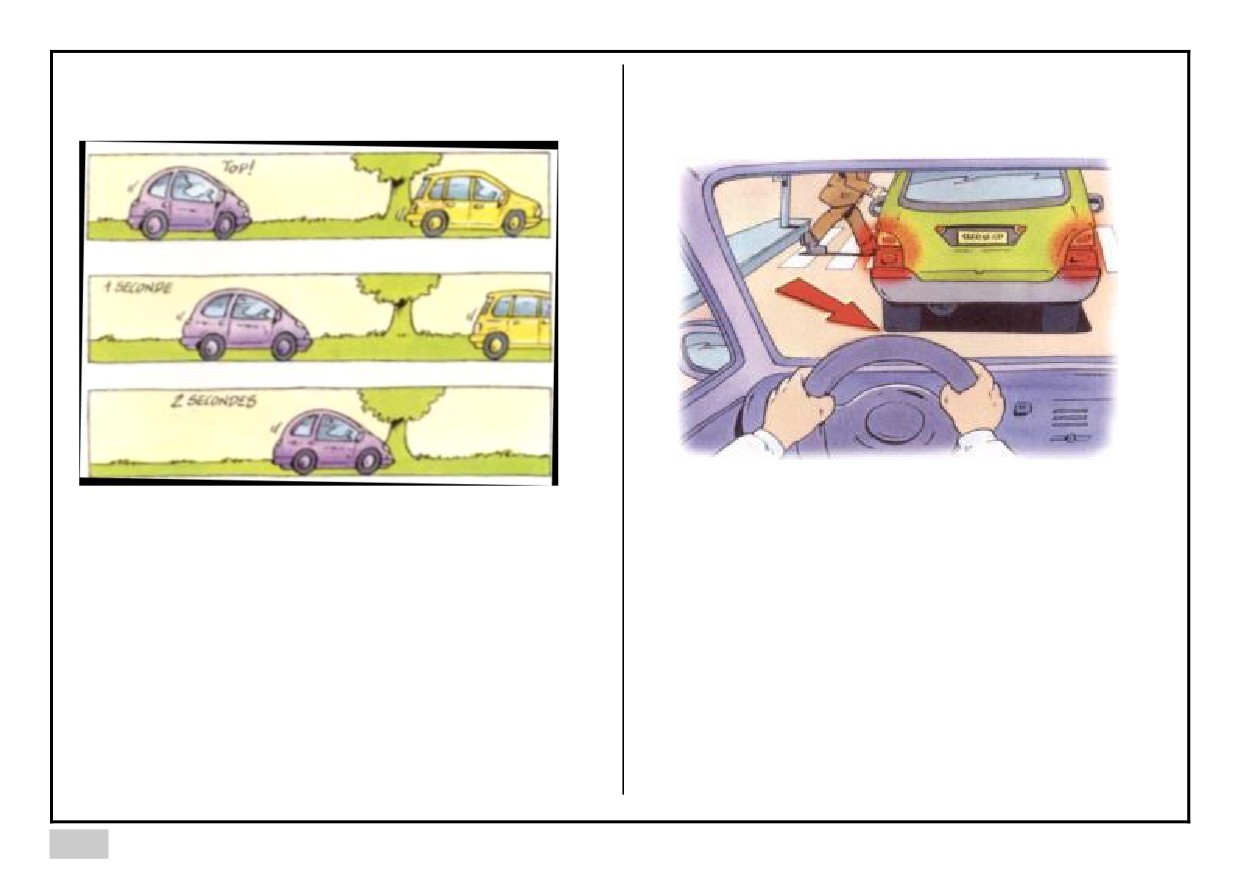

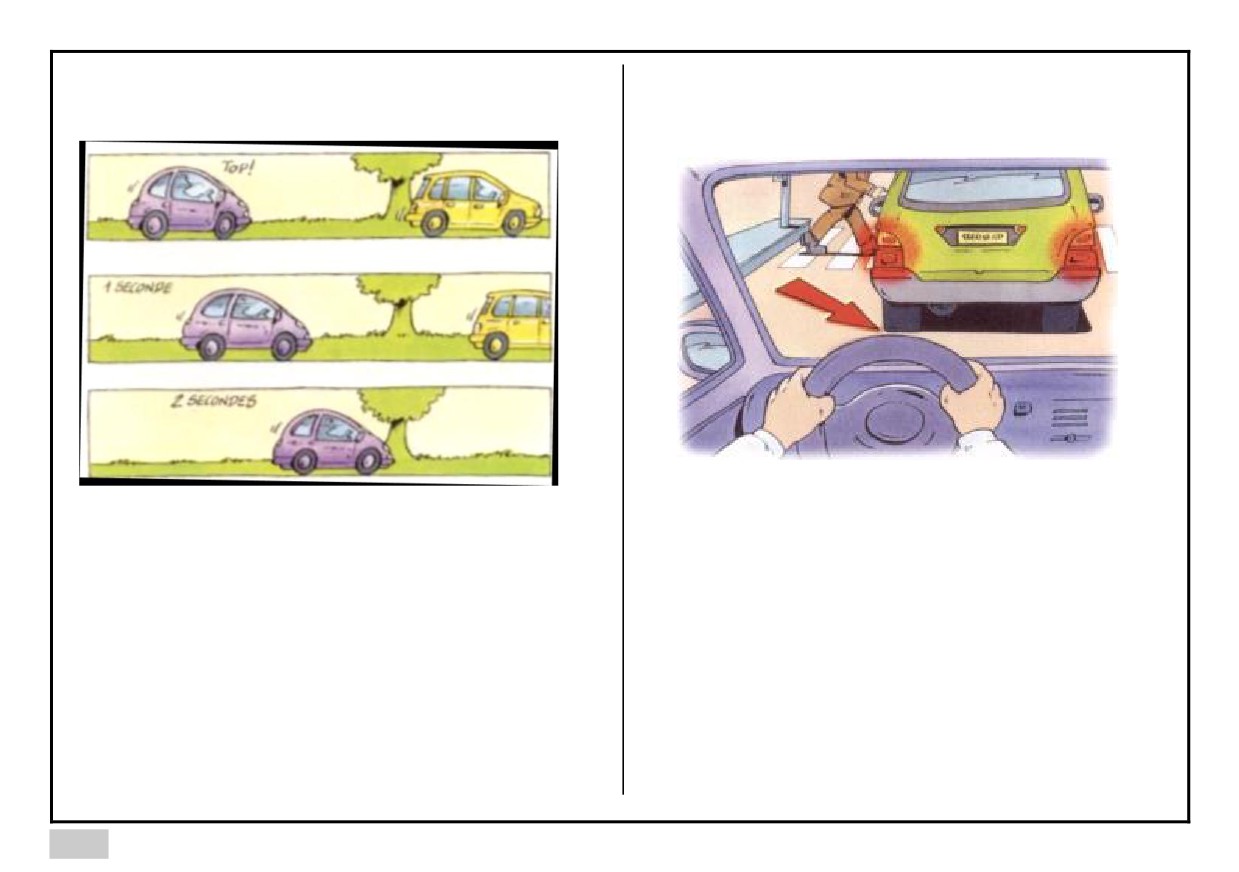

- Garder une distance de sécurité

▪ Le bon fonctionnement des feux

(feux stop, feux de

- S’arrrter en circulation

croisement, clignotants).

- Tourner

- S’engager dans un sens giratoire

2- Se munir utile :

- S’insérer dans une voie

66 -

▪ Une carte routière, une boîte d'ampoules, un formulaire de

constat à l'amiable.

Dépasser un véhicule

3- Ne pas oublier les papiers du véhicule :

➢ Signalisation

▪ Carte grise, attestation d'assurance

- Les catégories de panneaux

- Les panneaux de priorité

4- Préparer l'itinéraire :

- Les feux

▪ S’assurer qu'il n'y a ni autoroute ni voie rapide sur votre

- Les voies interdites aux quadricycles légers

trajet.

5- Vérifier que vos médicaments ne provoquent

pas d'effets secondaires contre-indiqués :

▪ Risques de somnolence, troubles de la vision...

Fatigue et alcool au volant

S'installer au volant

1-La fatigue au volant

▪ Signes de fatigue : nuque raide, paupières lourdes,

bâillements, inattention...

Régler la position du siège.

- S'arrêter pour s'aérer et se dégourdir les jambes.

- S'arrêter pour dormir si la fatigue persiste.

Régler le rétroviseur intérieur et les rétroviseurs

extérieurs.

2- L'alcool au volant

▪ Règle n°1 : éviter de boire avant de conduire.

▪ Les effets de l'alcool au volant : rétrécissement du champ

Boucler la ceinture de sécurité.

visuel, diminution des réflexes, .

Allumer les feux s'il fait nuit :

▪ Rappel de la loi :

- les codes en agglomération.

La limite légale d'alcoolémie au volant est de

- les phares sur route.

0,5 g/l de sang = 2 verres de boisson alcoolisée.

- Au-delà de cette limite vous encourez une amende

de 135 à 4500€ et jusqu'à 2 ans d'emprisonnement

(mesures en vigueur en juillet 2012).

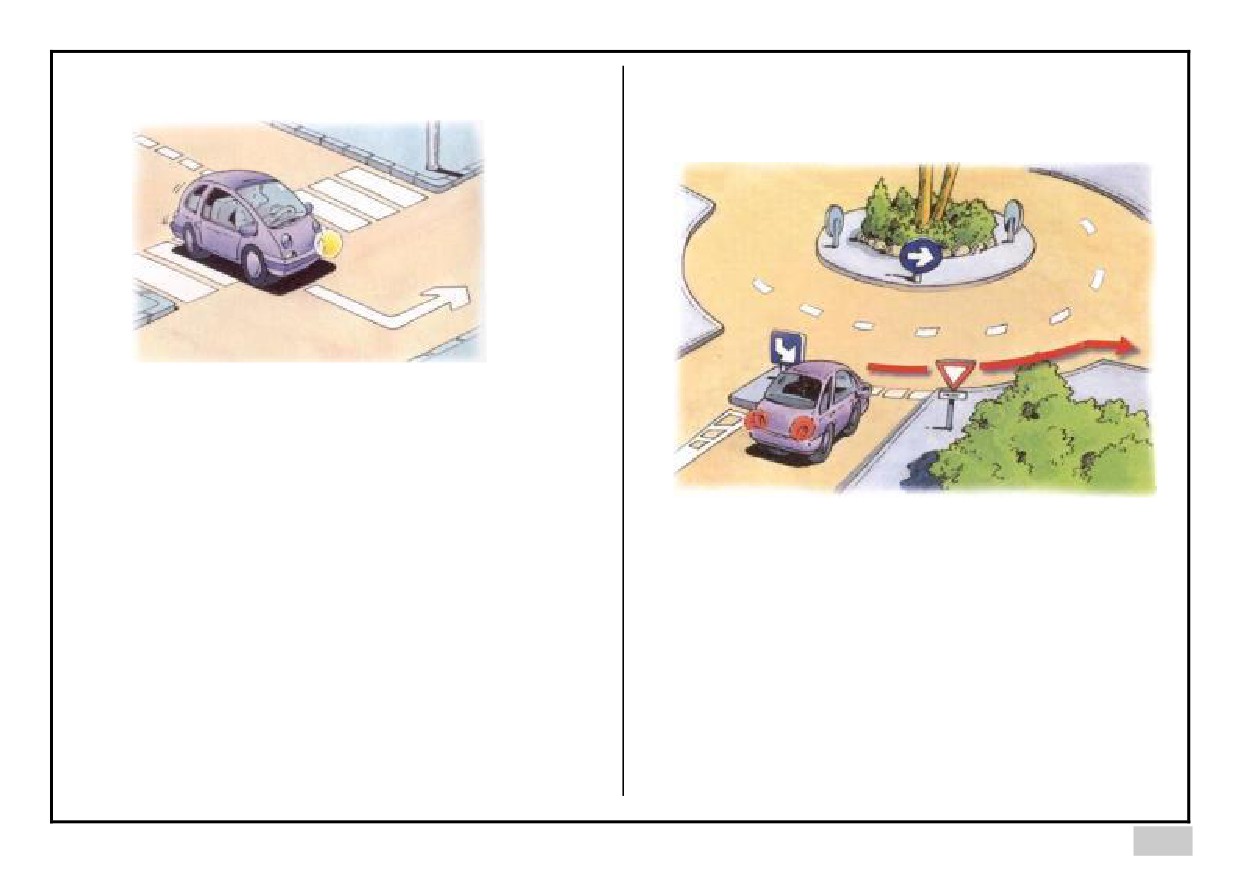

Tourner

S'engager dans un sens giratoire

1- Regarder dans les rétroviseurs intérieur et extérieur.

2- Enclencher le clignotant droit ou gauche dès que

possible.

3- Ralentir.

1- Céder le passage aux véhicules déjà engagés.

4- Conserver le pied au-dessus du frein à l'entrée du

virage.

2- Entrer dans le giratoire.

5- Tourner le volant.

3- Rester dans la voie de droite.

6- Ré accélérer après le virage si la voie est dégagée.

4- Surveiller à droite et à gauche.

RECOMMANDATIONS

5- Enclencher le clignotant à droite avant de sortir du

giratoire.

• Suivez les flèches au sol pour vous aider.

• Faites attention aux piétons qui pourraient traverser.

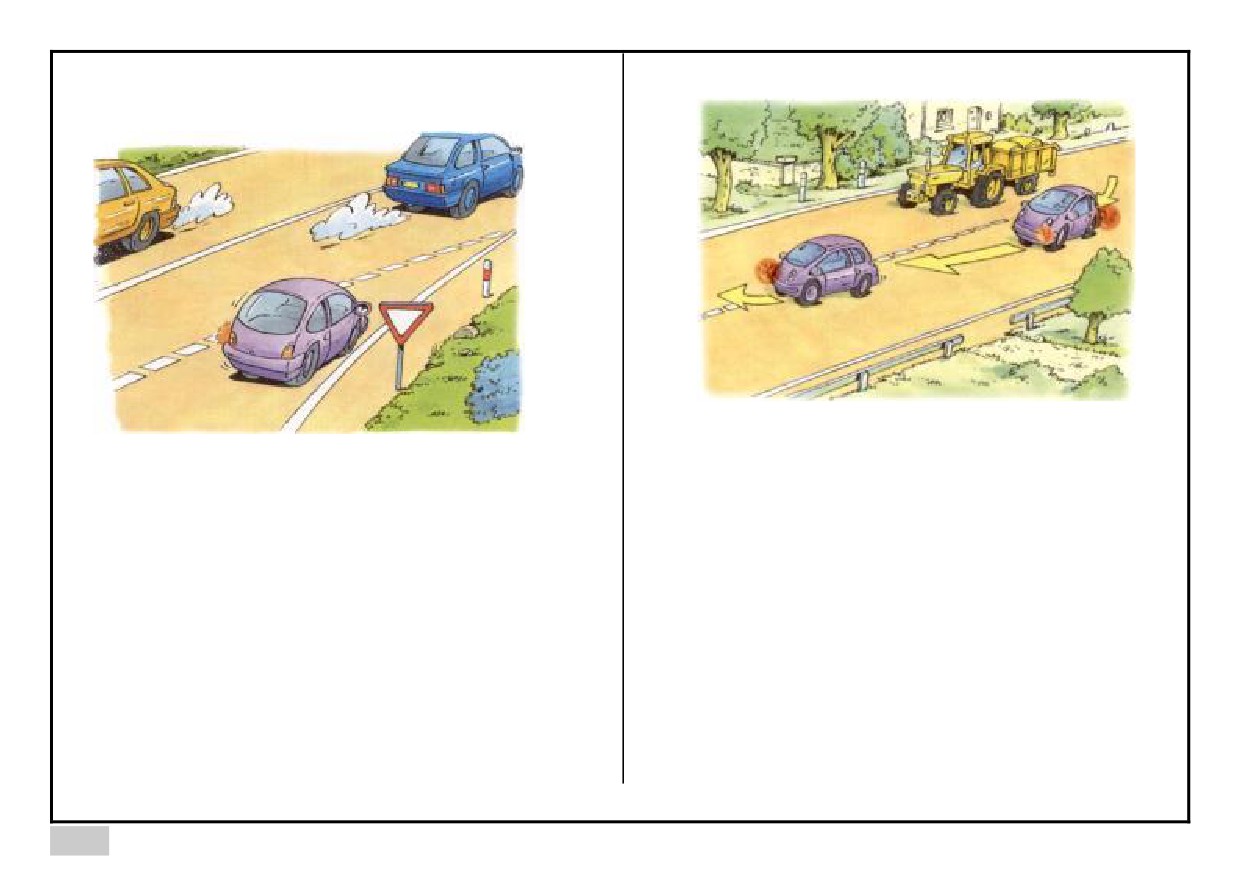

Dépasser un véhicule

S'insérer dans une voie

1- S'assurer que la voie de gauche est dégagée loin devant.

1- Vérifier dans les rétroviseurs et en vision directe si

2- Regarder dans les rétroviseurs.

aucun véhicule ne vous dépasse.

3- Vérifier qu'aucun véhicule ne vous dépasse.

2- Accélérer.

4- Enclencher le clignotant à gauche. Déboîter

3- Enclencher le clignotant à gauche et s'insérer dans la

progressivement.

voie.

5- Vérifier si le véhicule dépassé est visible dans vos

rétroviseurs.

RECOMMANDATIONS

6- Enclencher le clignotant à droite.

• Veillez à respecter la priorité. Ne surprenez pas les

véhicules engagés qui peuvent rouler assez vite.

7- Se rabattre progressivement.

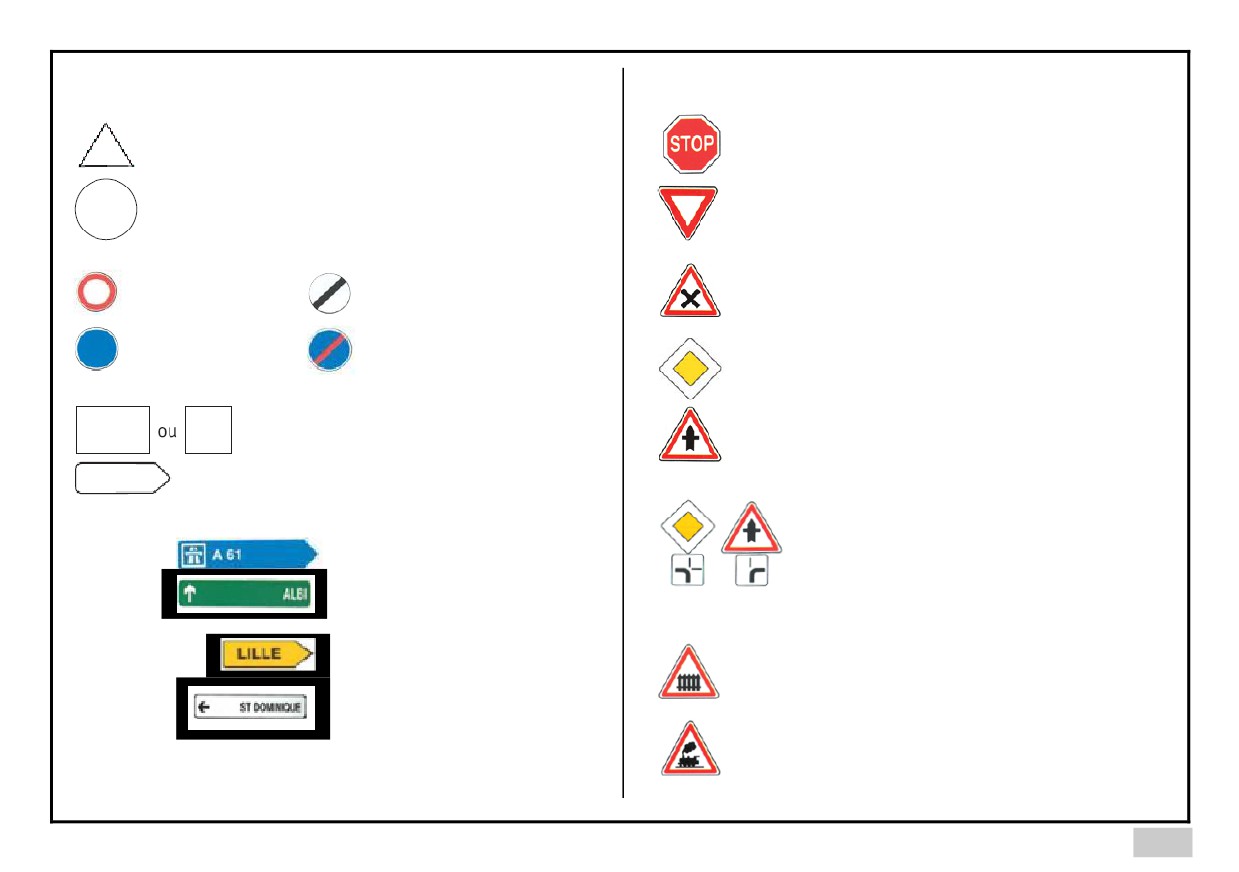

Les catégories de panneaux

Les panneaux de priorité

Triangle = Danger

- S’arrrter obligatoirement

- Céder le passage à gauche et à droite

Interdiction ou Obligation

- Céder le passage à gauche et à droite

Interdiction

Fin d’interdiction

- Céder le passage à droite

Obligation

Fin d’obligation

- Priorité : vous pouvez passer

- Attention tout de mrme aux dangers tels qu’un

véhicule de secours ou un véhicule qui ne

Indication

respecte pas la signalisation

Direction

- Le trait le plus épais représente le chemin

Bleu

Accès à une autoroute

prioritaire

Vert

Accès villes importantes

- Passage à niveau avec barrières

Jaune

Direction temporaire

Blanc

Direction

- Passage à niveau sans barrière

Les feux

Les voies interdites aux quadricycles légers et

cyclomoteurs

Feux sans panneaux

Circulation interdite dans les 2 sens à tout véhicule.

Sens interdit à tout véhicule.

Accès interdit aux cyclomoteurs et aux quadricycles

légers.

Accès interdit à tous les véhicules moteurs.

- Vérifier à droite

- S’arrrter

Piste ou bande cyclable interdite aux quadricycles.

et à gauche

- Attendre le feu vert

- Passer

Feux avec panneaux

Voie réservée aux bus.

Route pour automobiles interdite aux quadricycles.

Entrée d’autoroute interdite aux quadricycles.

Les feux fonctionnent

- Ne pas se préoccuper des

Interdiction de tourner à droite pour les cyclomoteurs

panneaux

et les quadricycles légers.

Direction interdite aux cyclomoteurs et aux

quadricycles légers.

Les feux ne fonctionnent pas

ATTENTION

ou le feu orange clignote

Les quadricycles légers sont considérés par la loi comme

- Respecter les panneaux

des cyclomoteurs. Même immatriculés, ils sont interdits sur

certaines voies.

En cas d’immobilisation du véhicule

en dehors du secteur de votre concessionnaire,

Veuillez appeler le 04 79 61 42 45,

en nous précisant le département où se trouve la voiture.

Nous vous indiquerons l’agent le plus proche.

Aixam œuvre en permanence au perfectionnement de ses véhicules. Des modifications sont possibles à tout moment que ce soit sur le plan de la

forme, de l’équipement ou de la technique. Les indications concernant l’aspect, les performances, les dimensions, les masses, les normes et les

fonctions des véhicules sont conformes aux informations disponibles à la clôture de la rédaction. Il se peut que certains équipements ne soient

livrables qu’à une date ultérieure ou ne soient proposés que sur des marchés spécifiques. Les indications, illustrations et descriptions figurant

dans cette notice ne revêtent par conséquent aucun caractère contractuel.

Toute réimpression, reproduction ou traduction, mrme partielle, est interdite sans l’autorisation d’Aixam-Mega SAS.

Tous droits expressément réservés au profit d’Aixam-Mega SAS, conformément à la législation sur les droits d’auteur. Sous réserve de

modifications.
