TAYLOR Modèle 430 Unité de réfrigération à torsion pour shake/granité. MANUEL DE L'OPÉRATEUR





MANUEL
DE L'OPÉRATEUR
Modèle 430
Unité de réfrigération à torsion pour
shake/granité
Traduit à partir des consignes originales d’utilisation
051430FM
03/97 parution originale
(Mise à jour le 02/01/2014)
Remplir cette page et l’utiliser comme guide de référence rapide, lors des besoins
pour le service :
Distributeur Taylor :
Adresse :
Téléphone :
Service :
Pièces :
Date de l’installation :
Informations situées sur la plaque de données :
Numéro du modèle :
Numéro de série :
Spécifications électriques : Tension
Cycle
Phase
Taille maximale de fusible :
A
Courant admissible minimal :
A
Numéro de pièce :
051430FM
Toute reproduction, divulgation ou distribution non autorisée de copie de toute portion de cet ouvrage
par qui que ce soit pourra représenter une infraction à la loi des États-Unis d'Amérique et d'autres pays
sur les droits d'auteur et entraîner l'octroi de dommages et intérêts pouvant s'élever jusqu'à
250 000
$ US (17 USC 504) pour des raisons de violation, ainsi que d'autres sanctions pénales et
civiles. Tous droits réservés.
Taylor Company
750 N. Blackhawk Blvd.
Rockton, IL 61072 États-Unis
Encart pour le Manuel de l’utilisateur Taylor®
Veuillez ajouter les étapes suivantes aux
Ensemble de la porte de l'unité de
procédures du Manuel de l'utilisateur
réfrigération
correspondant à votre équipement.
Étape 1
Avant d'assembler la porte de l'unité de réfrigération,
vérifiez que les composants suivants n'ont pas d'entailles,
Ensemble du batteur
de fissures ou de marques d'usure : palier de la porte, joint
Étape 1
d'étanchéité de la porte, joints toriques de la vanne de
Avant d'installer l'ensemble du batteur, inspectez
sortie et tous les côtés de la vanne de sortie, y compris
l'état des lames de racleur et les clips.
l'intérieur de l'alésage de la vanne de sortie. Remplacez
toute pièce endommagée.

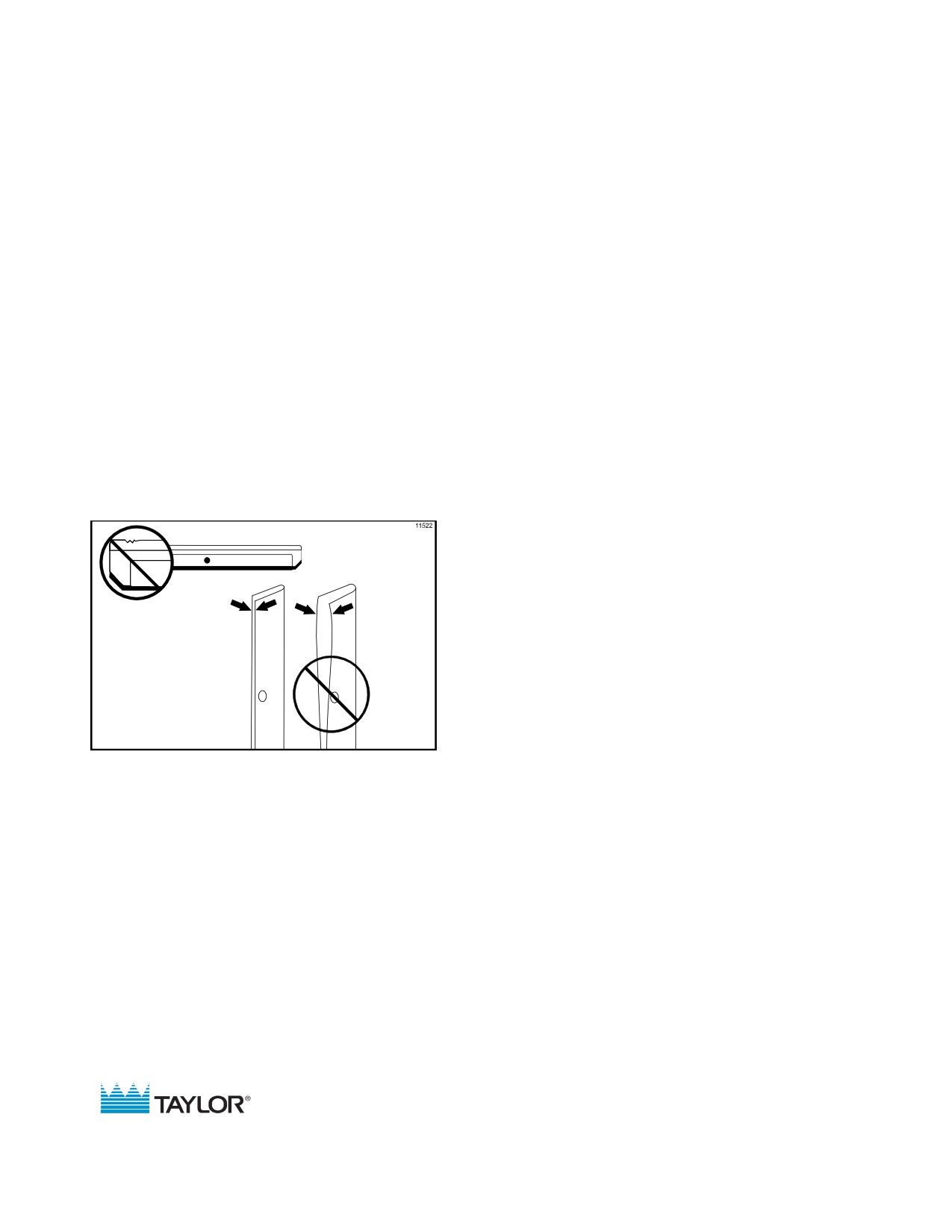

Vérifiez si les lames de racleur ont des marques
d’usure ou d’endommagement. Si une lame de
Ensemble de la pompe de mélange
racleur est endommagée, entaillée ou usée,
remplacez les deux lames.
Effectuez les étapes suivantes si votre unité est
Contrôlez les clips des lames de racleur pour vérifier
dotée d'une pompe de mélange :
qu’ils ne sont pas déformés et que le trou est
Étape 1
régulier sur toute la longueur du clip. Remplacez
Inspectez les pièces en caoutchouc et en plastique de la
tout clip endommagé.
pompe. Les joints toriques, bagues d'arrêt et joints
d'étanchéité doivent être à 100 % en bon état pour que la
pompe et la machine entière puissent fonctionner
correctement. Ces composants ne pourront pas
fonctionner de la façon prévue s'ils portent des entailles,
des coupures ou en présence de trous dans le matériau.
Inspectez les pièces en plastique de la pompe pour
vérifier qu'il n'y a pas de fissures, d'usure ou de
délaminage du plastique.
Remplacez immédiatement les pièces défectueuses et
mettez-les au rebut.
Procédures d'aseptisation et
Figure 1
d'amorçage
Étape 2
Avant d'installer les patins du batteur, vérifiez que
IMPORTANT ! NE PAS mettre l'unité en mode AUTO
les patins ne sont pas entaillés, fissurés ou qu'ils ne
avant d'avoir éliminé toute trace de solution aseptisante du
portent pas de marques d'usure. En cas de défaut,
cylindre et d'avoir terminé toutes les procédures
remplacez les patins du batteur.
appropriées d'amorçage. Le non-respect de cette
consigne peut entraîner l'endommagement du cylindre de
réfrigération.
Toute reproduction, divulgation ou distribution non autorisée, par quelque personne que ce soit, d'exemplaires
d'une quelconque partie du présent ouvrage, constitue une violation des lois des États-Unis et d'autres pays
relatives au droit d'auteur (Copyright) pouvant entraîner l'attribution de dommages-intérêts jusqu'à 250 000
USD (17 USC 504) pour violation du droit d'auteur, ainsi que d'autres sanctions pénales ou civiles. Tous droits
réservés.
Taylor Company
750 N. Blackhawk Blvd.
Rockton, IL
61072
6/26/2015 - LN
Table des matières
Section 1
À l'installateur
1
Sécurité de l'installateur
1
Préparation du site
1
Unités refroidies à l’ai
2
Branchements électriques
2
Rotation du batteur
3
Fluide frigorigène
3
Section 2
À l'opérateur
4
Section 3
Sécurité
5
Section 4
Identification des pièces pour l'opérateur
7
Section 5
Important : À l’opérateur
10
Réglage de la viscosité
10

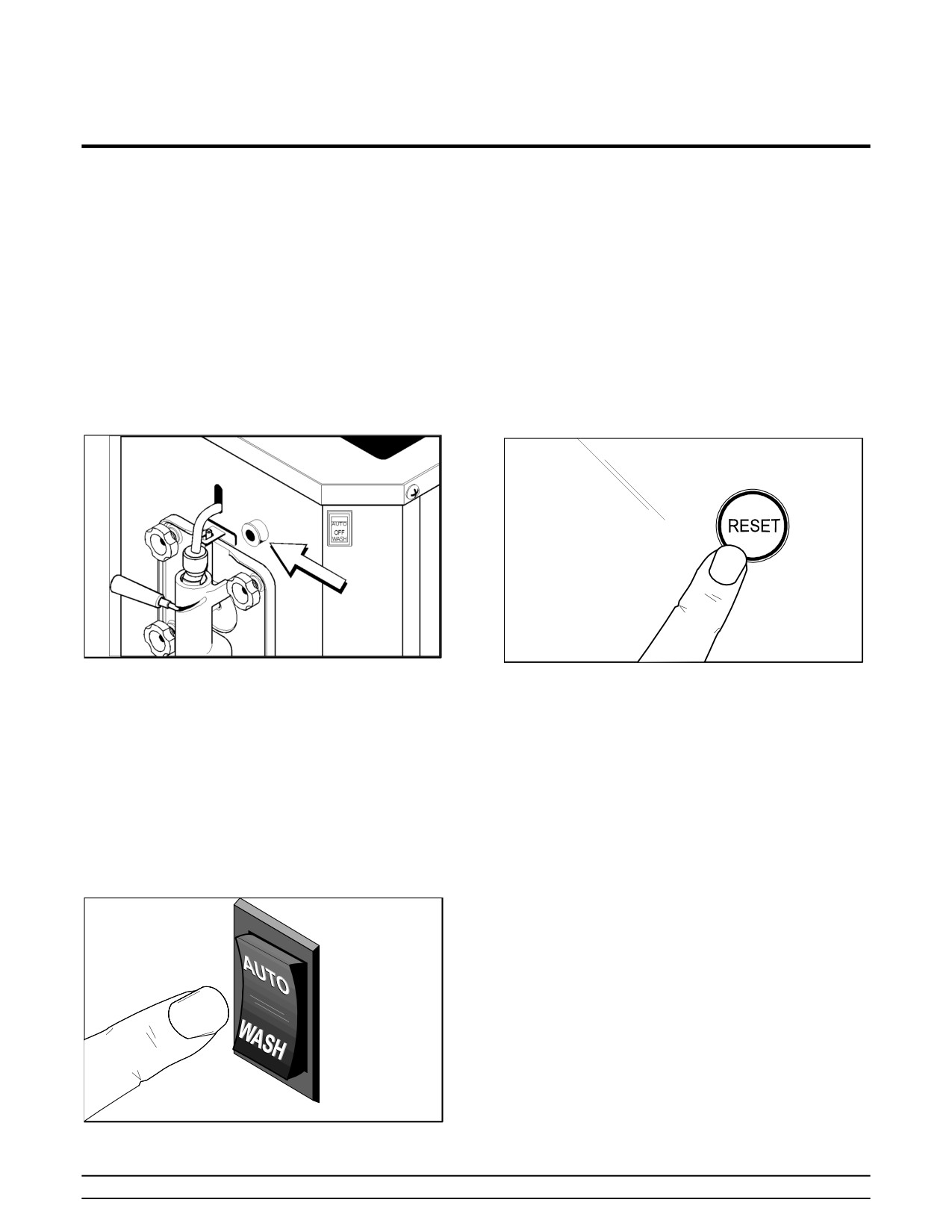

Commutateur de marche/arrêt
10
Bouton de réinitialisation
10
Témoin lumineux - « Mélange insuffisant »
10
Témoin lumineux - « Rupture de mélange »
10
Section 6
Procédures de fonctionnement
11
Montage
11
Aseptisation
14
Amorçage
15
Procédure de fermeture
16
Évacuation du produit du cylindre de réfrigération
16
Rinçage
16
Nettoyage
17
Démontage
17

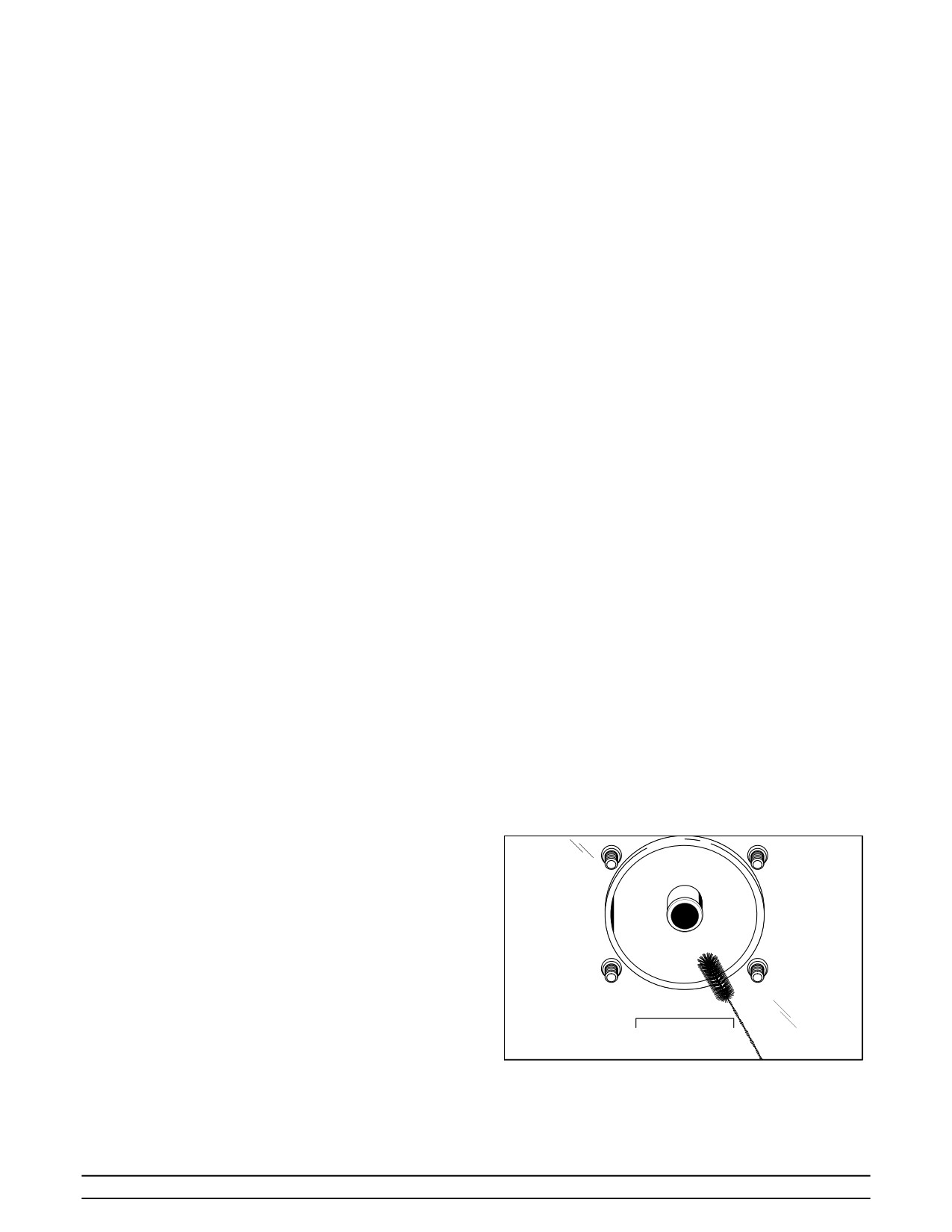

Nettoyage à la brosse
17
Modèle 430 à torsion
Table des matières
Table des matières - page 2
Section 7
Important : Liste de contrôle de l’opérateur
18
Lors du nettoyage et de l’aseptisation
18
Diagnostic de dénombrement de bactéries
18
Vérifications régulières d’entretien
18
Entreposage en hiver
19
Section 8
Guide de dépannage
20
Section 9
Calendrier de remplacement des pièces
22
Section 10
Garantie limitée sur l'équipement
23
Section 11
Garantie limitée sur les pièces
25
Remarque : Les travaux de recherche en cours entraînent des améliorations
régulières ; les informations fournies dans ce manuel sont donc sujettes à
modifications, sans préavis.
Remarque : Seules les consignes provenant de l’usine ou leur équivalent traduit
autorisé sont considérés comme l’ensemble des consignes originales.
(Mise à jour : janvier 2014)
051430FM
Toute reproduction, divulgation ou distribution non autorisée de copie de toute portion de cet ouvrage
par qui que ce soit pourra représenter une infraction à la loi des États-Unis d'Amérique et d'autres pays
sur les droits d'auteur et entraîner l'octroi de dommages et intérêts pouvant s'élever jusqu'à
250 000
$ US (17 USC 504) pour des raisons de violation, ainsi que d'autres sanctions pénales et
civiles. Tous droits réservés.
Taylor Company
750 N. Blackhawk Blvd.
Rockton, IL 61072 États-Unis
Modèle 430 à torsion
Table des matières
Section 1
À l'installateur
Les informations suivantes ont été incluses dans le
manuel à titre de directives de sécurité et de
réglementation. Pour obtenir la totalité des
Cette unité comporte beaucoup d'angles
consignes d'installation, veuillez consulter la liste de
aigus qui peuvent provoquer des blessures graves.
contrôle de l'installation.
Sécurité de l'installateur
Préparation du site
Dans toutes les régions du monde,
Inspecter la zone où l’unité sera installée avant de
l’équipement devra être installé conformément aux
déballer l’unité. S’assurer que tous les dangers
codes locaux en vigueur. Veuillez contacter les
possibles pour l’utilisateur et pour l’équipement ont
autorités locales pour toute question.
été éliminés.
Il faudra faire particulièrement attention à bien
respecter toutes les pratiques de sécurité de base
Pour utilisation à l'intérieur uniquement : Cette
pendant les activités d'installation et de service liées
unité est conçue pour fonctionner à l’intérieur, à des
à l'installation et à l'entretien de l'équipement Taylor.
températures ambiantes normales, entre 21 ºC et
L'installation et les réparations de
24 ºC (70 ºF et 75 ºF). L’unité a pu fonctionner sans
l'équipement devront être effectuées
problème à des températures ambiantes élevées de
uniquement par un personnel de service
l'ordre de 40 ºC (104 ºF), à capacité réduite.
autorisé par Taylor.
Tout personnel de service autorisé devra
consulter la norme OSHA 29CFRI910.147
ou le code en vigueur du lieu pour connaître
Cette unité ne doit PAS être installée dans
les normes industrielles concernant les
une zone où un jet ou tuyau d'eau risquent d'être
procédures de verrouillage/étiquetage avant
utilisés. Ne JAMAIS utiliser de jet ou de tuyau d'eau
de commencer toute installation ou
pour rincer ou nettoyer l'unité. Le manquement à
réparation.
cette consigne risque d'entraîner une électrocution.
Tout personnel de service autorisé devra
s'assurer de disposer de l'équipement de
protection individuelle approprié et de bien
le porter lorsque cela est nécessaire
pendant l'installation et l'entretien.
Cette unité doit être installée sur une surface
Tout personnel de service autorisé devra
plane, afin d'éviter le danger de renversement. Il
retirer tout bijou en métal, toute bague et
faudra être extrêmement prudent lors du
montre avant de travailler sur l'équipement
déplacement de cet équipement, quelle qu’en soit la
électrique.
raison. Il faut au minimum deux personnes pour
déplacer l'unité en toute sécurité. Le manquement à
cette consigne risque d’entraîner des blessures ou
un endommagement de l’équipement.
La ou les alimentations principales en
électricité de l’unité doivent être débranchées avant
que toute réparation soit effectuée. Le manquement
L'installateur autorisé doit vérifier que l'unité n'est
à cette consigne pourra entraîner des blessures ou
pas endommagée et promptement signaler tout
même la mort par choc électrique ou du fait de
dommage au distributeur Taylor local autorisé.
pièces dangereuses en mouvement, ainsi qu'un
mauvais fonctionnement de l'unité ou son
endommagement.
Cette unité est fabriquée avec des dimensions de
matériel américaines. Toutes les conversions au
Remarque : Toutes les réparations doivent être
effectuées par un technicien de service autorisé
système métrique sont approximatives et variables.
par Taylor.
Modèle 430 à torsion
1
À l'installateur
Unités refroidies à l’air
RESPECTER LES CODES
Ne PAS obstruer les ouvertures d'arrivée et
ÉLECTRIQUES LOCAUX !
d'évacuation de l'air : Pour les unités refroidies à
l’air, un minimum de 76,2 mm (3 po) d’espacement
Une alimentation en électricité est nécessaire pour
est nécessaire tout autour de l’unité de façon à
chaque étiquette de données se trouvant sur l'unité.
garantir une circulation d’air adéquate dans le
Vérifier la ou les étiquettes de données de l’unité
condenseur. Le non-respect des conditions
pour connaître les spécifications de fusibles ou de
nécessaires à un bon espacement pourra réduire la
protection contre les surintensités de circuit de
capacité de réfrigération de l’unité et éventuellement
dérivation, de courant admissible, et autres
entraîner un endommagement permanent du
spécifications électriques. Consulter le schéma de
compresseur.
câblage fourni à l’intérieur du coffret de
branchement pour effectuer les branchements
correctement.
Branchements électriques
Cette machine est fournie avec un cordon à 3 fils et
une fiche de type mise à la terre, pour une
connexion à une alimentation à circuit divisionnaire
ATTENTION : CET ÉQUIPEMENT DOIT
ÊTRE RELIÉ À LA TERRE CORRECTEMENT ! LE
à phase unique, 60 cycles. Cette unité doit être
branchée dans une prise correctement reliée à la
MANQUEMENT À CETTE CONSIGNE RISQUE
D'ENTRAÎNER DE GRAVES BLESSURES DUES
terre. Le cordon et la fiche fournis sont de 20 A pour
115/60/1 et de 15 A pour 208-230/60/1 ; la prise
À UN CHOC ÉLECTRIQUE !
murale doit donc également être de 20 A pour
115/60/1 et de 15 A pour 208-230/60/1. Vérifier
l'étiquette de données située sur le panneau latéral
Cette unité comporte une cosse équipotentielle
pour connaître les spécifications électriques. Il est
de mise à la terre qui doit être connectée
possible d'utiliser une filerie fixe, si les codes locaux
correctement à l'arrière du cadre, par l’installateur
l'imposent. Les consignes de conversion pour filerie
autorisé. Le lieu de l'installation est indiqué par le
fixe sont comme suit :
symbole de liaison équipotentielle (5021 de 60417-1
de la CEI) situé à la fois sur le panneau amovible et
1. S'assurer que l'unité de réfrigération est
sur le cadre de l'unité.
débranchée de l'alimentation électrique.
2. Retirer le panneau approprié et trouver le petit
coffret de branchement à la base de l'unité.
3. Retirer le cordon installé par l'usine et la bague
Les appareils stationnaires qui ne
anti-traction.
comprennent ni cordon électrique, ni fiche,
ni autre dispositif permettant de débrancher
4. Acheminer la filerie fixe d'arrivée en passant
l’appareil de l’alimentation en électricité
par l’orifice de 22 mm (7/8 po) de la base du
doivent comporter un appareil de
cadre.
sectionnement omnipolaire avec un
5. Connecter deux fils d'alimentation. Rattacher le
intervalle de contact d’au moins 3 mm, sur
fil de terre à la cosse de terre qui se trouve
l’installation externe.
dans le coffret de branchement.
Les appareils qui sont connectés en
6. S'assurer que l'unité est bien reliée à la terre,
permanence à une filerie fixe et pour
avant de la mettre sous tension.
lesquels les courants de fuite pourront
dépasser les 10 mA, en particulier lorsqu'ils
Aux États-Unis, cet équipement est fait pour être
sont déconnectés ou non utilisés pendant
installé conformément au code électrique national
des périodes de temps prolongées ou
(National Electrical Code ; NEC), ANSI/NFPA 70-
pendant l'installation initiale, devront
1987. Le code NEC a pour objet la protection
comporter des dispositifs de protection tels
physique des personnes et des biens des dangers
qu'un disjoncteur de fuite à la terre (GFI) qui
résultant de l'utilisation de l'électricité. Ce code
devra être installé par un personnel autorisé,
comprend des dispositions qui sont considérées
suivant les codes locaux, afin d'éviter les
comme nécessaires pour la sécurité. Dans toutes
fuites de courant.
les autres régions du monde, l’équipement devra
Les cordons électriques utilisés avec cette
être installé conformément aux codes locaux en
unité doivent être résistants à l'huile,
vigueur. Veuillez contacter les autorités locales.
flexibles, comporter une gaine et être au
moins de la taille d'un cordon en
Modèle 430 à torsion
2
À l'installateur
polychloroprène ou autre cordon synthétique
au revêtement en élastomère équivalent
(désignation de code 60245 CEI 57). Ils
Utiliser uniquement le frigorigène R404A
doivent être installés avec l'ancrage de
conforme à la spécification 700 de la norme AHRI.
cordon approprié, afin d'éviter que les
L'utilisation de tout autre frigorigène risque d'exposer
conducteurs soient contraints ou tordus aux
les utilisateurs et les opérateurs à des risques de
bornes et de protéger l'isolation des
sécurité inattendus.
conducteurs de toute abrasion.
Si le cordon d'alimentation est endommagé,
il doit être remplacé par un technicien de
service autorisé par Taylor, afin de prévenir
tout danger.
La pulvérisation de fluide frigorigène sur la
peau pourra occasionner de graves lésions
cutanées. Se protéger la peau et les yeux. En cas
Rotation du batteur
de brûlures dues au fluide frigorigène, rincer
immédiatement avec de l'eau froide. Si les brûlures
sont graves, appliquer de la glace et immédiatement
La rotation du batteur doit s’effectuer dans le
contacter un médecin.
sens des aiguilles d’une montre, lorsqu'on se place
face à l’ouverture du cylindre de réfrigération.
Remarque
: La procédure suivante doit être
effectuée par un technicien de service autorisé
par Taylor.
Taylor rappelle aux techniciens de bien
prêter attention aux lois gouvernementales sur les
Pour corriger le sens de la rotation sur une unité
systèmes d’extraction, de recyclage et de
monophasée, changer les fils conducteurs à
récupération de fluide frigorigène. Pour toute
l’intérieur du moteur du batteur. (Suivre le schéma
question sur ces lois, veuillez contacter le
imprimé sur le moteur.)
département de service de l'usine (Service
Department).
Fluide frigorigène
AVERTISSEMENT : Lorsqu’il est utilisé avec
Par respect pour notre environnement,
des huiles polyolesters, le fluide frigorigène R404A a
Taylor utilise uniquement des frigorigènes
une capacité élevée d'absorption de l’humidité. La
écologiques HFC. Le frigorigène HFC utilisé dans
durée maximale d’ouverture d’un système de
cette unité est le R404A. Ce frigorigène est
réfrigération doit être de 15 minutes. Boucher toutes
généralement considéré comme non-toxique et non-
les ouvertures de tubes pour éviter que de l’eau ou
inflammable, avec un potentiel d'appauvrissement
l’humidité présente dans l’air ne soient absorbées
de la couche d'ozone (PDO) de zéro (0). Cependant,
par l’huile.
tout gaz sous pression a le potentiel d'être
dangereux et doit être manipulé avec précaution.
NE JAMAIS remplir une bonbonne de fluide
frigorigène jusqu'en haut. Remplir la bonbonne à
environ 80 % de sa capacité permettra de laisser la
place nécessaire à la dilatation normale.
Modèle 430 à torsion
3
À l'installateur
Section 2
À l'opérateur
L’unité de réfrigération que vous avez achetée a été
Il relève de la responsabilité de l’utilisateur de déposer
conçue et fabriquée dans le plus grand soin, de façon à
le produit sur le lieu de collecte approprié, selon les
vous garantir un fonctionnement fiable. Le modèle
spécifications des réglementations locales. Pour
Taylor 430 à torsion, s'il est utilisé et entretenu
davantage d’informations en ce qui concerne les lois
correctement, donnera un produit de qualité uniforme.
locales en vigueur, veuillez contacter votre mairie et/ou
Comme pour tout autre engin mécanique, le nettoyage
votre distributeur local.
et l'entretien sont nécessaires. Si les procédures de
fonctionnement décrites dans ce manuel sont
Limitation de responsabilité vis-à-vis du
respectées à la lettre, le soin et l'attention requis seront
compresseur
minimaux.
Le ou les compresseur(s) de réfrigération de cette unité
Il faudra lire ce Manuel de l’opérateur avant de faire
sont garantis pour le délai indiqué dans la section
fonctionner l'équipement ou d’effectuer toute opération
Garantie limitée de ce manuel. Cependant, du fait du
d’entretien.
Protocole de Montréal et des amendements américains
Votre unité de réfrigération Taylor ne compensera PAS
à l'acte d'air propre de 1990 (Clean Air Act), beaucoup
et ne corrigera PAS par la suite les erreurs effectuées
de fluides frigorigènes nouveaux sont en processus de
durant la mise en service ou les opérations de
test et de développement et pourraient être à l'avenir
remplissage. Les procédures initiales d'assemblage et
introduits dans le secteur de l’entretien. Certains de ces
d'amorçage sont donc d'une importance primordiale. Il
nouveaux frigorigènes, selon la publicité, seraient
est fortement conseillé que tout le personnel
l'équivalent des anciens et pourraient les remplacer
responsable du fonctionnement de cette machine, que
dans nombre d’applications. Il est important de noter
ce soit pour le montage ou le démontage, prenne le
qu'en cas d’entretien normal du système de
temps de se réunir pour passer en revue ces
réfrigération de cette unité, il faudra uniquement
procédures de façon à être formé correctement et à
utiliser le frigorigène spécifié sur l’étiquette de
éviter tout malentendu.
données qui y est rattachée. L’utilisation non
autorisée de liquides frigorigènes autres annulera la
En cas de besoin d'assistance technique, veuillez
garantie du compresseur de Taylor. Il incombe au
contacter le distributeur Taylor local autorisé.
propriétaire de l'unité de communiquer ceci au
Remarque : La garantie Taylor n'est valide que si les
technicien qu’il emploie.
pièces sont des pièces autorisées par Taylor, achetées
Il est également important de noter que Taylor ne
chez le distributeur Taylor local autorisé et si tout le
garantit pas le frigorigène utilisé dans son équipement.
travail de service requis est effectué par un technicien
Par exemple, dans le cas où il y aurait perte de
de service autorisé par Taylor. Taylor se réserve le
frigorigène lors de l'entretien ordinaire de cette unité,
droit de refuser les réclamations de garantie sur les
Taylor n’est pas dans l’obligation de fournir, ni
unités ou sur les pièces dans le cas où un mauvais
d’assurer son remplacement, que ce soit en échange
fluide frigorigène ou des pièces non-approuvées par
de paiement ou non. Taylor recommandera un
Taylor ont été installés dans l'unité, ou si des
remplacement convenable dans le cas où le frigorigène
modifications du système ont été effectuées sans
d’origine serait prohibé, deviendrait obsolète ou ne
respecter les recommandations d'usine ou bien s’il est
serait plus disponible durant la période de garantie
déterminé que la défaillance a été causée par un abus,
Taylor de cinq (5) ans du compresseur.
une mauvaise utilisation, une négligence ou un
manquement à respecter toutes les consignes de
De temps à autre, il arrive que Taylor teste de
fonctionnement. Pour tous les détails concernant votre
nouvelles options de frigorigène. Dans le cas où une
garantie Taylor, veuillez consulter la section Garantie
nouvelle option de frigorigène s’avèrerait acceptable
limitée de ce manuel.
comme remplacement équivalent pour cette unité,
après avoir été testé par Taylor, la limitation de
Remarque : Les travaux de recherche en cours
responsabilité de cette section (« Limitation de
entraînent des améliorations régulières ; les
responsabilité de garantie vis à vis du compresseur »)
informations fournies dans ce manuel sont donc
ne s'appliquera pas à l'utilisation de la nouvelle option
sujettes à modifications, sans préavis.
de frigorigène approuvée par Taylor.
Pour connaître le statut en cours d'un frigorigène autre
en ce qui concerne la garantie de votre compresseur,
Si ce produit porte le symbole de la benne
téléphoner à Taylor ou au distributeur local autorisé par
roulante barrée, cela signifie qu’il est conforme à la
Taylor. Il faudra être prêt à fournir le numéro de
directive UE, ainsi qu'à d'autres réglementations
modèle/numéro de série de l’unité en question.
similaires en vigueur depuis le 13 août 2005. Par
Remarque : Les travaux de recherche en cours
conséquent, il faudra s'en débarrasser séparément,
entraînent des améliorations régulières ; les
après son utilisation finale ; il ne sera pas possible de
informations fournies dans ce manuel de l'opérateur
le jeter parmi d'autres ordures ménagères non-triées.
sont donc sujettes à modifications, sans préavis.
Modèle 430 à torsion
4
À l'opérateur
Section 3
Sécurité
Taylor Company prend très au sérieux la sécurité de
l’opérateur lors de tous ses contacts avec l'unité et
Ne PAS utiliser de jet d’eau pour nettoyer
ses pièces. Taylor fait tout son possible pour
ou rincer l'unité de réfrigération. Le manquement à
concevoir et fabriquer des fonctionnalités intégrées
ces consignes pourra entraîner un choc électrique
de sécurité pour la protection des opérateurs et des
grave.
techniciens de service.
L'installation et l'entretien de l'équipement de
réfrigération peuvent s’avérer dangereux du fait de
la pression du système et des composants
Ne PAS utiliser l’unité sans qu’elle soit
électriques. L'installation, la réparation et l'entretien
correctement reliée à la terre.
de l'équipement de réfrigération sont réservés à un
Ne PAS utiliser l’unité avec des fusibles plus
personnel de service formé et qualifié. Lorsqu'on
grands que ceux qui sont indiqués sur
travaille sur un équipement de réfrigération, il faut
l’étiquette de données de l’unité de
observer les précautions indiquées dans la
réfrigération.
documentation, sur les étiquettes et sur les fiches
Toutes les réparations doivent être
rattachées à l'unité, ainsi que toute autre précaution
effectuées par un technicien de service
de sécurité en vigueur. Respecter toutes les
autorisé par Taylor.
exigences des codes de sécurité. Porter des
Les alimentations principales en électricité
lunettes de sécurité et des gants de travail.
de la machine doivent être débranchées
avant que toute réparation soit effectuée.
Pour les unités avec cordon électrique :
Seuls les techniciens de service autorisés
IMPORTANT - Le non-respect des
par Taylor ou les électriciens agréés ont le
précautions de sécurité suivantes pourra
droit d’installer une fiche ou un cordon de
entraîner des blessures graves, voire fatales. Le
remplacement sur ces unités.
non-respect de ces avertissements pourra
Les appareils stationnaires qui ne sont
causer un endommagement de la machine et de
équipés ni de cordon électrique, ni de fiche,
ses composants. L’endommagement des
ni d'un autre dispositif permettant de
composants entraînera des frais de
débrancher l’appareil de l’alimentation en
remplacement des pièces et de service de
électricité doivent comporter un appareil de
réparation.
sectionnement omnipolaire avec un
intervalle de contact d’au moins 3 mm, sur
l’installation externe.
Les appareils qui sont connectés en
Ne PAS utiliser l’unité de réfrigération
permanence à une filerie fixe et pour
sans avoir lu le présent manuel de l’opérateur. Le
lesquels les courants de fuite pourront
manquement à cette consigne risque d'entraîner un
dépasser les 10 mA, en particulier lorsqu'ils
endommagement du matériel, un mauvais
sont déconnectés ou non utilisés pendant
fonctionnement de l’unité, des risques pour la santé
des périodes de temps prolongées ou
ou des blessures.
pendant l'installation initiale, devront
comporter des dispositifs de protection tels
qu'un disjoncteur de fuite à la terre (GFI) qui
devra être installé par un personnel autorisé,
Cet appareil doit uniquement être utilisé par
suivant les codes locaux, afin d'éviter les
du personnel formé. Il n’est pas conçu pour être
fuites de courant.
utilisé par des enfants ou des personnes avec des
Les cordons électriques utilisés avec cette
capacités physiques, sensorielles ou mentales
unité doivent être résistants à l'huile,
réduites, ni par des personnes manquant
flexibles, comporter une gaine et être au
d’expérience et de connaissances, à moins que ces
moins de la taille d'un cordon en
personnes soient supervisées ou instruites quant à
polychloroprène ou autre cordon synthétique
l’utilisation de l’appareil par une personne qui est
au revêtement en élastomère équivalent
responsable de leur sécurité. Les enfants doivent
(désignation de code 60245 CEI 57). Ils
être surveillés afin de s'assurer qu'ils ne jouent pas
doivent être installés avec l'ancrage de
avec l'appareil.
cordon approprié, afin d'éviter que les
Modèle 430 à torsion
5
Sécurité
conducteurs soient contraints ou tordus aux
bornes et de protéger l'isolation des
conducteurs de toute abrasion.
L'accès à la zone de service de l'unité doit
Si le cordon d'alimentation est endommagé,
être réservé aux personnes qui connaissent l'unité et
il doit être remplacé par un technicien de
qui ont une expérience concrète avec l'unité, surtout
service autorisé par Taylor, afin de prévenir
en ce qui concerne les questions de sécurité et
tout danger.
d'hygiène.
Le manquement à ces consignes pourra entraîner
une électrocution. Contacter le distributeur local
autorisé par Taylor pour tout besoin de service.
Les calendriers de nettoyage et
d’aseptisation sont déterminés par les organismes
de normalisation de votre État ou de votre région et
doivent être respectés. Veuillez consulter la section
Cette unité comporte une cosse équipotentielle
nettoyage de ce manuel pour connaître la procédure
de mise à la terre qui doit être connectée
appropriée de nettoyage de cette unité.
correctement à l'arrière du cadre, par l’installateur
autorisé. Le lieu de l'installation est indiqué par le
symbole de liaison équipotentielle (5021 de 60417-1
de la CEI) situé à la fois sur le panneau amovible et
Cette machine est conçue pour maintenir la
sur le cadre de l'équipement.
température du produit en dessous de 5 ºC (41 ºF).
Tout produit ajouté à la machine doit être à une
température inférieure à 5 ºC (41 ºF). Le
manquement à cette consigne risque d’entraîner des
risques pour la santé et un mauvais fonctionnement
Ne PAS laisser de personnel non formé
de l’unité de réfrigération.
utiliser cette machine.
Ne PAS utiliser l’unité à moins que tous les
panneaux de service et portes d'accès ne
Ne PAS obstruer les ouvertures d'arrivée et
soient retenus par des vis.
d'évacuation de l'air :
Ne PAS enlever de pièces de
fonctionnement interne (par exemple : porte
Pour les unités refroidies à l’air, un minimum de
de l'unité de réfrigération, batteur, lames du
76,2 mm (3 po) d’espacement est nécessaire tout
racloir, etc.) à moins que tous les
autour de l’unité de façon à garantir une circulation
commutateurs de commande ne soient à
adéquate de l’air dans le condenseur. Le non-
l'arrêt.
respect des conditions nécessaires à un bon
Le manquement à ces consignes risque d'entraîner
espacement pourra réduire la capacité de
des blessures personnelles graves aux doigts ou
réfrigération de l’unité et même entraîner un
aux mains du fait de pièces dangereuses en
endommagement permanent du compresseur.
mouvement.
Pour utilisation à l'intérieur uniquement : Cette
unité est conçue pour fonctionner à l’intérieur, à
Cette unité comporte beaucoup d'angles
température ambiante moyenne, entre 21 ºC et
aigus qui peuvent provoquer des blessures graves.
24 ºC (70 ºF et 75 ºF). L’unité a pu fonctionner sans
problème à des températures ambiantes élevées de
Ne PAS placer d’objet dans le bec de
l'ordre de 40 ºC (104 ºF), à capacité réduite.
distribution ni y mettre les doigts. Ceci
risquerait de contaminer le produit et de
Ne PAS utiliser l'unité sans produit. Le manquement
provoquer des blessures graves dues au
contact avec la lame.
à cette consigne risque d’entraîner un
endommagement de l'unité.
FAIRE PREUVE DE BEAUCOUP DE
PRÉCAUTIONS lors du retrait du batteur.
Les lames du racloir sont extrêmement
NIVEAU SONORE : La propagation de bruit aérien
coupantes.
ne dépasse pas 78 dB(A), lorsqu’elle est mesurée à
une distance de 1,0 mètre de la surface de l’appareil
et à une hauteur de 1,6 mètre du sol.
Cette unité doit être placée sur une surface
plane. Le manquement à cette consigne risque
d’entraîner des blessures ou un endommagement
de l’équipement.
Modèle 430 à torsion
6
Sécurité
Section 4 Identification des pièces pour l'opérateur
Article
Description
Numéro de
Article
Description
Numéro de
pièce
pièce
1
Protection-grille
049320
7
Panneau-latéral gauche
049639
2
Plateau récup. gouttes
049319
8
Tube-admission 13/32 trou
025663-10
3
Bac ramasse-gouttes
027504
9
Couvercle A.-noir isolé
X49679-BLA
17 po 1/4 de long
10
Panneau-noir
049325
4
Joint d'étanchéité-plateau
049420
11
Panneau-latéral droit
049640
de base
12
Rondelle-goujon unité
049032
5
Panneau A.-avant
X50678
6
Goujon-tête cornet
013496
Modèle 430 à torsion
7
Identification des pièces pour l'opérateur
Article
Description
Numéro de
Article
Description
Numéro de
pièce
pièce
*1
Porte A.-partielle
X39248-SER
11
Palier-avant
013116
2
Poignée A.-sortie
X47384
12
Batteur A.-4 pte 1 soutien
X49490
goupille
3
Vanne-sortie
047734
13
Lame-racloir-plastique
046237
4
Vanne A.-goupille poignée
X25929
5
Joint torique-1 po dia ext x
032504
14
Attache-lame du racloir
046238
0,139 l
15
Arbre-batteur
035418
6
Brise-glace
047735
16
Joint-arbre d’entraînement
032560
7
Joint torique - 0,291 dia int x
018550
17
Joint torique 7/8 dia ext x
025307
0,080 l
0,139 l
8
Assemblage de couplage
X50382
18
Bras-couplage
025660
9
Palier-guide
014496
19
Écrou-goujon
029880
10
Joint d'étanchéité-porte 5,109
014030
*IMPORTANT ! Pour les unités de modèle 430 équipées
po dia int x 5,630
de portes à bouchon d'amorçage, commander : Porte A.-
partielle-amorçage X50403-SER, bouchon-amorçage
050405 et joint torique 043758 (non illustré)
Modèle 430 à torsion
8
Identification des pièces pour l'opérateur
Article
Description
Numéro de
Article
Description
Numéro de
pièce
pièce
1
Brosse-3 po x 7 po blanche
023316
4
Brosse-palier arrière
013071
2
Brosse-double
013072
5
Lubrifiant-Taylor
047518
3
Brosse-vanne de sortie
014753
*6
Vidéo-formation M430 torsion
050987-DVD
*Non illustré.
Modèle 430 à torsion
9
Identification des pièces pour l'opérateur
Section 5
Important : À l’opérateur
Réglage de la viscosité
Bouton de réinitialisation
La viscosité (épaisseur) du granité peut être ajustée
Le bout de réinitialisation se situe sur le panneau
en tournant la vis de réglage de la viscosité sur le
arrière. La réinitialisation protège le moteur du
côté supérieur droit du panneau avant. Tourner la
batteur d'une condition de surcharge. Dans le cas
vis de réglage de la viscosité dans le sens des
d’une surcharge, le mécanisme de réinitialisation se
aiguilles d'une montre pour obtenir un produit plus
déclenche. Pour réinitialiser correctement l'unité de
épais, ou dans le sens inverse des aiguilles d'une
réfrigération, mettre le commutateur de marche/arrêt
montre, pour obtenir un produit plus liquide. Une fois
en position d’arrêt. Appuyer fermement sur le bouton
le réglage effectué, laisser le système de
de réinitialisation. Placer le commutateur de
réfrigération effectuer 2 ou 3 cycles pour obtenir une
marche/arrêt en position LAVAGE (WASH) et
évaluation précise de la viscosité.
observer la performance de l'unité de réfrigération.
Une fois terminé, mettre le commutateur de
marche/arrêt en position AUTOMATIQUE.
Figure 1
Figure 3
IMPORTANT : Ne pas utiliser d’objet métallique
pour appuyer sur le bouton de réinitialisation.
Commutateur de marche/arrêt
La position centrale est la position d'ARRÊT. La
position « levée » est la position AUTOMATIQUE ;
Témoin lumineux - « Mélange
celle-ci active le moteur du batteur et le système de
insuffisant »
réfrigération. La position « baissée » est la position
LAVAGE (WASH) ; elle active uniquement le moteur
Un témoin indicateur de niveau de mélange se situe
du batteur.
à l'avant de la machine. Lorsque le témoin clignote,
cela signifie que le niveau de produit dans le
réservoir de mélange est bas et qu'il faut le
réapprovisionner aussi rapidement que possible.
Témoin lumineux - « Rupture de
mélange »
Un témoin indicateur de rupture de mélange se situe
à l'avant de la machine. Lorsque le témoin clignote,
ceci indique que le réservoir est vide et que le
mélange doit être réapprovisionné. Pour éviter tout
endommagement de l'unité, la réfrigération est
automatiquement interrompue lorsque le témoin
indicateur de rupture de mélange s'allume.
Figure 2
Modèle 430 à torsion
10
Important : À l’opérateur
Section 6
Procédures de fonctionnement
L'unité de réfrigération, modèle 430, est conçue pour
Insérer l'arbre d'entraînement du batteur dans le
produire des shakes ou granités à la consistance
palier du carter arrière et fermement engager
voulue. Cette unité comporte un cylindre de
l'extrémité carrée dans la douille femelle de l'unité
réfrigération de 4 pintes.
d'entraînement. S'assurer que l'arbre d'entraînement
est inséré dans l'accouplement d'entraînement sans
Nos consignes commencent au moment où on entre
contrainte.
dans le restaurant le matin, et où on trouve les
pièces démontées et disposées pour le séchage à
l'air, suite au nettoyage à la brosse du soir
précédent.
Ces procédures d'ouverture vous indiquent
comment assembler les pièces dans l'unité de
réfrigération, comment les aseptiser et comment
amorcer l'unité avec du mélange frais pour se
préparer à servir la première portion.
Si vous démontez la machine pour la première fois
ou en cas de besoin d'informations pour arriver à ce
point de nos consignes, passer à la page 17
« Démontage », et commencer par là.
Montage
Figure 5
Remarque : Pour la lubrification des pièces, utiliser
un lubrifiant alimentaire approuvé (par exemple : le
lubrifiant Taylor Lube).
Étape 2
Étape 1
Installer le batteur. Vérifier tout d'abord que la lame
Lubrifier les deux rainures de l'arbre d'entraînement
du racloir n'est pas entaillée et qu'elle ne présente
et glisser le joint torique à sa place. Lubrifier le joint
pas de signe d'usure. Si elle est endommagée,
torique et la partie de l'arbre qui entre en contact
remplacer la lame. Si la lame est en bon état, placer
avec le palier. NE PAS lubrifier l'extrémité carrée de
l'attache sur la lame et installer la lame et l'attache
l'arbre d'entraînement. Lubrifier la rainure du soufflet
sur l'assemblage du batteur. S'assurer que les
et glisser le soufflet sur l'arbre et dans la rainure,
orifices de la lame et de l'attache sont fermement
jusqu'à ce qu'il soit inséré. Remplir la partie
positionnés sur la goupille du batteur.
intérieure du soufflet avec 1/4 po de lubrifiant en
plus et lubrifier uniformément l'extrémité du soufflet
qui se trouve sur le palier du carter arrière. Installer
l'arbre d'entraînement.
Figure 4
Figure 6
Remarque : Ne pas installer le soufflet à l'envers.
Modèle 430 à torsion
11

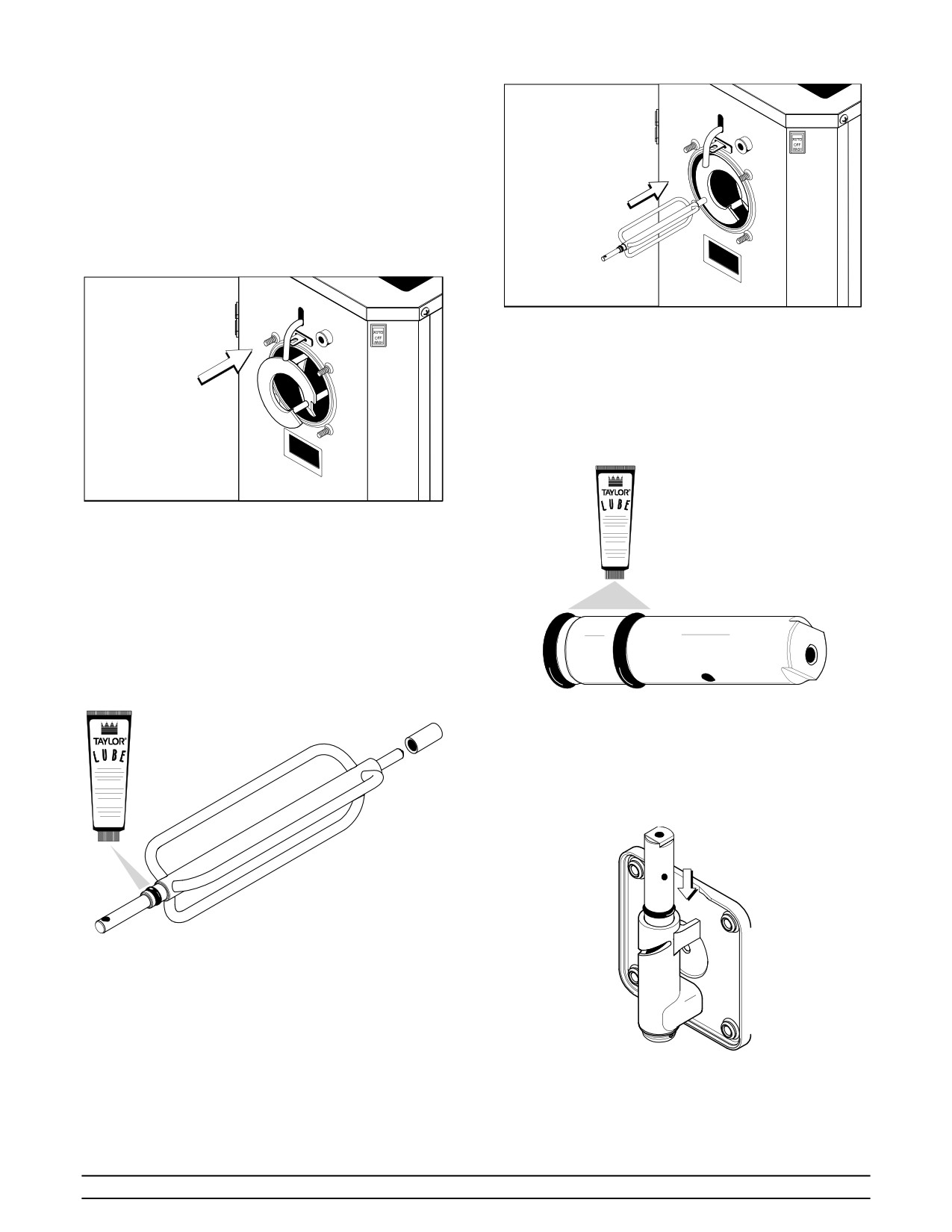

Procédures de fonctionnement
Tenir fermement le batteur et le glisser dans le
cylindre de réfrigération. Aligner l'orifice se trouvant
à l'arrière du batteur avec les parties plates de
l'extrémité de l'arbre d'entraînement.
Faire glisser le batteur jusqu'au bout du cylindre de
réfrigération et de l'arbre d'entraînement.
L'assemblage du batteur ne doit pas dépasser de
l'avant du cylindre de réfrigération.
Figure 9
Étape 5
Assembler la porte de l'unité de réfrigération et le
brise-glace (dispositif permettant d'éliminer les
obstructions du bec de la porte). Pour monter la
porte avec le brise-glace, installer les joints toriques
sur la vanne de sortie et lubrifier.
Figure 7
Étape 3
Installer le palier guide en plastique blanc sur
l'extrémité courte du rotor de couple. Glisser le joint
torique dans la rainure de l'extrémité longue du rotor
de couple et le lubrifier. Ne pas lubrifier le palier
guide.
Figure 10
Insérer la vanne de sortie dans la porte en laissant
environ la moitié de la valve ressortir du haut de la
porte.
Figure 8
Étape 4
Insérer l'extrémité du rotor de couple avec le palier
guide dans l'avant-trou au centre de l'arbre
d'entraînement. Tourner l'orifice de l'arbre du rotor
Figure 11
de couple pour le mettre sur la position de midi.
Modèle 430 à torsion
12
Procédures de fonctionnement

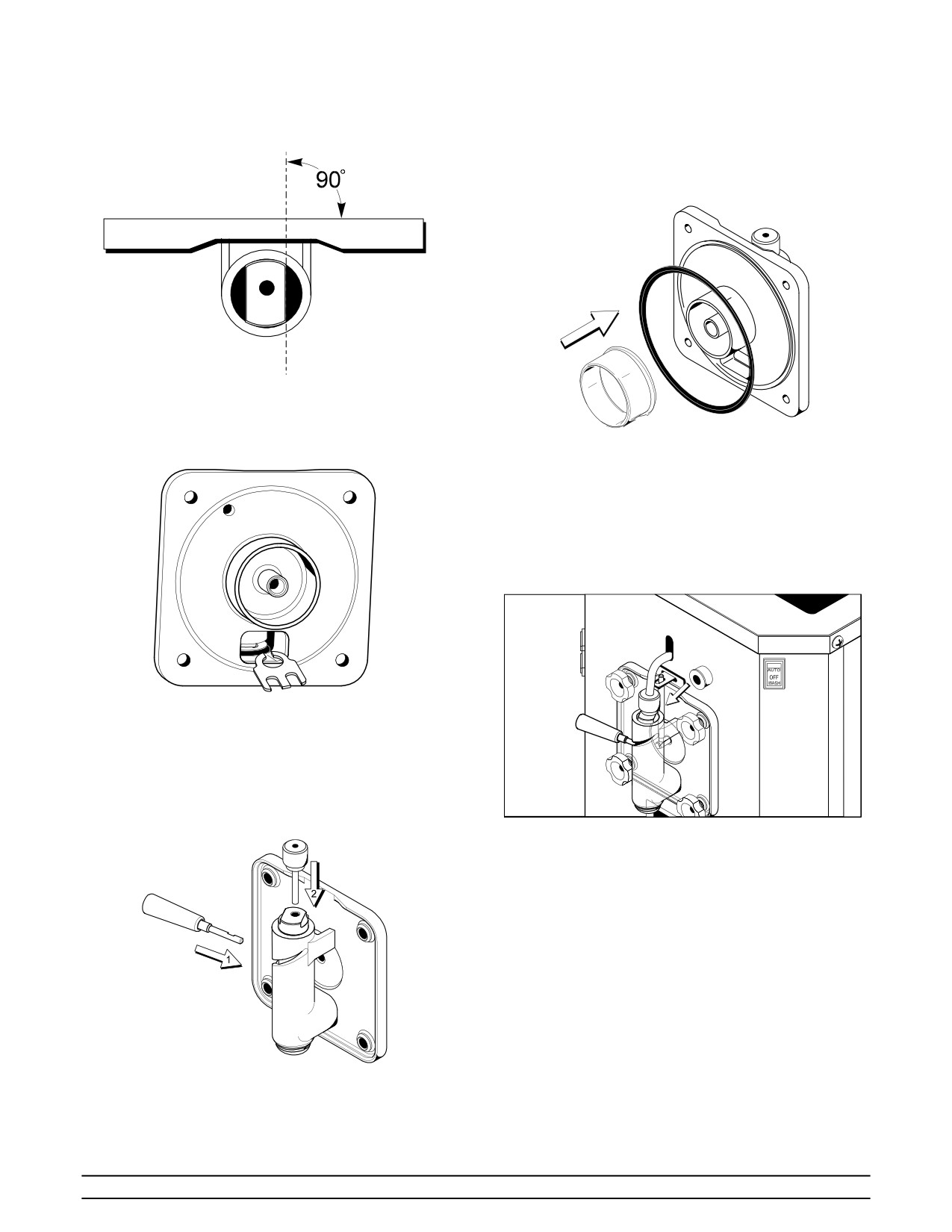

Faire tourner la vanne de sortie de façon à ce que
Placer le grand joint en caoutchouc dans la rainure
les parties plates situées sur le haut de la vanne de
située à l'arrière de la porte. Glisser le palier avant
sortie soient perpendiculaires au devant de la porte.
en plastique blanc sur le moyeu du palier en
s'assurant que l'extrémité à bride du palier repose
contre la porte. NE PAS lubrifier le joint de la porte
ni le palier avant.
Figure 12
Introduire le brise-glace dans le bec de la porte et
dans la fente située juste au-dessus du joint torique
Figure 15
inférieur.
Étape 6
Positionner le bras de couplage en l'insérant dans la
fente du bras du contacteur de couple, puis dans
l'orifice du rotor de couple qui ressort de la porte.
Vérifier que l'installation est adéquate en déplaçant
le rotor de couple d'avant en arrière pour s'assurer
que son mouvement n'est ni entravé, ni difficile.
Figure 13
Une fois le brise-glace en place, faire tourner la
vanne de sortie pour permettre l'installation de la
poignée de sortie. Ceci permet d'immobiliser le
brise-glace. Installer la goupille de la poignée de
sortie et fermer la vanne de sortie en déplaçant la
poignée vers la gauche.
Figure 16
Figure 14
Modèle 430 à torsion
13
Procédures de fonctionnement

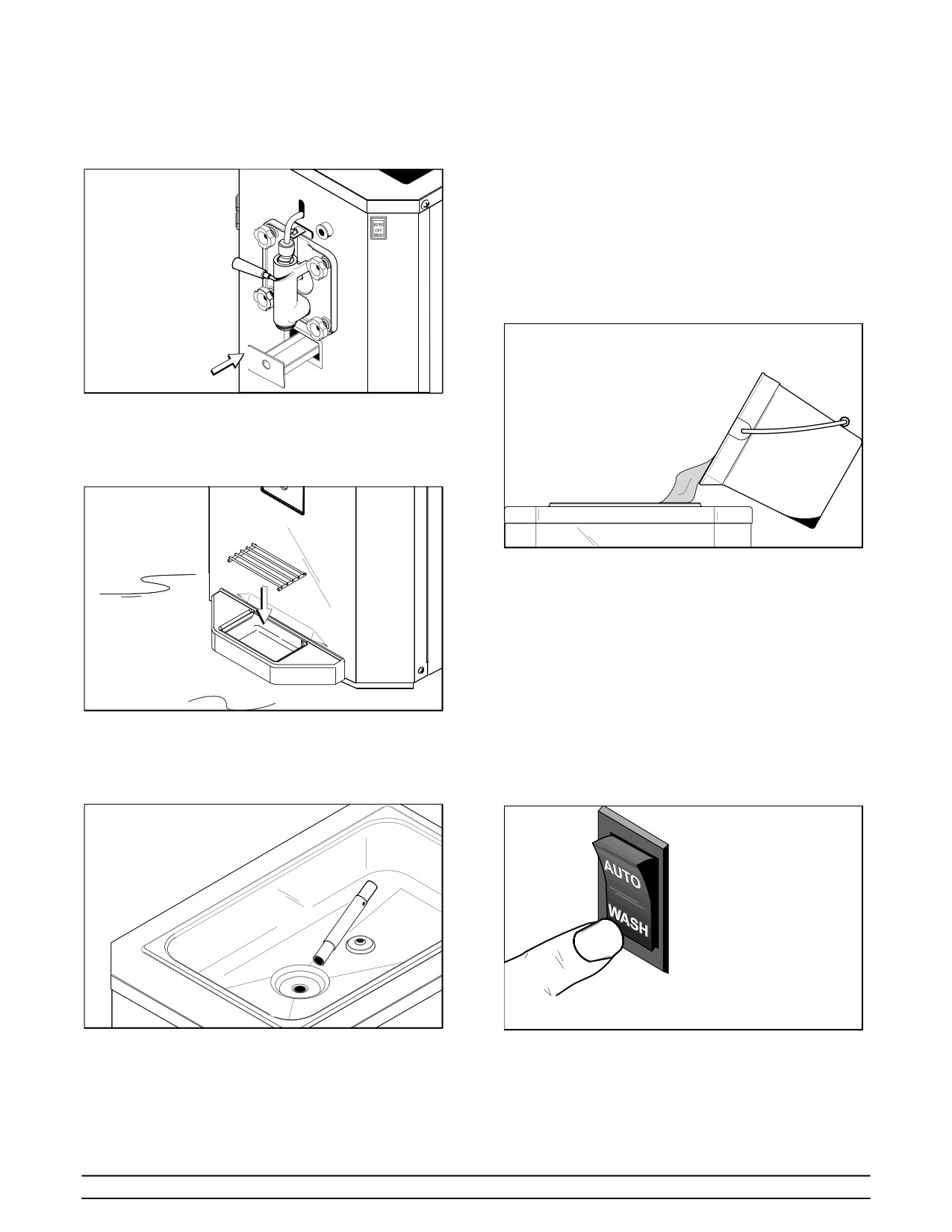

Étape 7
Aseptisation
Installer le bac ramasse-gouttes avant. Glisser le
Étape 1
long bac ramasse-gouttes dans l'ouverture du
Préparer un seau de solution aseptisante approuvée
panneau avant.
de 100 ppm (par exemple : 9,5 litres [2 gallons 1/2]
de Kay-5® ou 7,6 litres [2 gallons] de Stera-
Sheen®). UTILISER DE L'EAU CHAUDE ET
SUIVRE LES SPÉCIFICATIONS DU FABRICANT.
Étape 2
Verser la solution aseptisante dans le réservoir et la
laisser couler dans le cylindre de réfrigération.
Figure 17
Étape 8
Installer le tiroir de récupération des gouttes avant
et la grille de protection sous le bec de la porte.
Figure 20
Étape 3
Pendant que la solution coule dans le cylindre de
réfrigération, nettoyer à la brosse le réservoir à
mélange, le tube d'admission air/mélange
(optionnel) et l'orifice d'admission de mélange.
Étape 4
Mettre le commutateur de marche/arrêt en position
Figure 18
LAVAGE (WASH). Ceci permet de remuer la
Étape 9
solution aseptisante se trouvant dans le cylindre de
Poser le tube d'admission air/mélange (optionnel)
réfrigération. Laisser la solution remuer pendant cinq
dans le fond du réservoir à mélange.
minutes.
Figure 19
Figure 21
Modèle 430 à torsion
14
Procédures de fonctionnement
Étape 5
Amorçage
Placer un seau de mélange vide sous le bec de la
Étape 1
porte et déplacer la poignée de sortie vers la droite.
Placer un seau sous le bec de la porte et déplacer la
Évacuer toute la solution aseptisante. Lorsque tout
poignée de sortie vers la droite. Verser 7,6 litres (2
l'aseptisant s'est écoulé du bec de la porte, pousser
gallons) de mélange FRAIS dans le réservoir et les
la poignée de sortie vers la gauche et mettre le
laisser s'écouler dans le cylindre de réfrigération.
commutateur de marche/arrêt en position ARRÊT.
Ceci forcera l'évacuation de toute la solution
d’aseptisation restante. Lorsque le mélange coule à
flots du bec de distribution, déplacer la poignée de
sortie vers la gauche.
Étape 2
Lorsque le mélange ne coule plus à grosses bulles
dans le cylindre de réfrigération, installer le tube
d'admission air/mélange (optionnel) dans l'orifice
d'admission du mélange, le trou orienté vers le bas.
Figure 22
Étape 6
Poser le tube d'admission air/mélange (optionnel) à
la verticale dans le coin du réservoir.
Figure 24
Étape 3
Mettre le commutateur de marche/arrêt en position
AUTOMATIQUE. À la fin du cycle, le produit aura
atteint la bonne viscosité pour être servi. La
viscosité (épaisseur) du granité peut être ajustée en
tournant la vis de réglage de la viscosité sur le côté
supérieur droit du panneau avant. Tourner la vis de
réglage de la viscosité dans le sens des aiguilles
d'une montre pour obtenir un produit plus épais, ou
dans le sens inverse des aiguilles d'une montre pour
obtenir un produit plus liquide. Une fois le réglage
effectué, laisser le système de réfrigération effectuer
2 ou 3 cycles pour obtenir une évaluation précise de
la viscosité.
Figure 23
Figure 25
Modèle 430 à torsion
15
Procédures de fonctionnement
Étape 4
Remarque : Si les codes d'hygiène locaux
Mettre le couvercle du réservoir en place. De temps
n'autorisent PAS la réutilisation de produit, il
à autre pendant le fonctionnement quotidien, vérifier
faudra jeter le produit. Suivre les consignes de
qu'il y a bien une quantité importante de mélange
l’étape précédente, mais évacuer le produit dans un
dans le réservoir.
seau à mélange et s'en débarrasser de façon
appropriée.
TOUJOURS RESPECTER LES
CODES D’HYGIÈNE LOCAUX.
Rinçage
Figure 26
Étape 1
Verser 7,6 litres (2 gallons) d’eau propre et froide
dans le réservoir à mélange. Au moyen des brosses
Procédure de fermeture
fournies, frotter le réservoir à mélange et l'orifice
d'admission de mélange.
Les articles suivants sont nécessaires pour
démonter cette unité :
Deux seaux de nettoyage
Brosses requises (fournies avec l’unité)
Nettoyant
Serviettes jetable
Évacuation du produit du cylindre
de réfrigération
Étape 1
Mettre le commutateur de marche/arrêt à l'ARRÊT le
plus tôt possible avant le nettoyage pour permettre
au produit gelé de se ramollir et faciliter ainsi le
nettoyage.
Étape 2
Figure 27
Soulever le couvercle du réservoir. Si l'unité
comprend un tube d'admission air/mélange,
l'emmener à l'évier pour le nettoyer.
Étape 2
Placer un seau sous le bec de la porte, mettre le
Étape 3
commutateur de marche/arrêt en position LAVAGE
Si les codes d'hygiène locaux autorisent la
(WASH) et déplacer la poignée de sortie vers la
réutilisation de produit, placer un récipient de
droite. Évacuer toute l'eau de rinçage du cylindre de
réutilisation aseptisé en acier inoxydable et
réfrigération. Lorsque toute l'eau de rinçage s'est
approuvé par la NSF sous le bec de la porte. Mettre
écoulée du bec de la porte, déplacer la poignée de
le commutateur de marche/arrêt sur LAVAGE et
sortie vers la gauche et mettre le commutateur de
déplacer la poignée de sortie vers la droite. Lorsque
marche/arrêt en position ARRÊT.
tout le produit s'est écoulé du bec de la porte,
déplacer la poignée de sortie vers la gauche et
mettre le commutateur de marche/arrêt en position
Répéter cette procédure jusqu'à ce que l'eau de
ARRÊT. Placer le couvercle aseptisé sur le récipient
de produit à réutiliser et le mettre dans la chambre
rinçage qui coule du cylindre de réfrigération soit
claire.
froide.
Modèle 430 à torsion
16
Procédures de fonctionnement
Nettoyage
Nettoyage à la brosse
Étape 1
Étape 1
Préparer un seau de solution de nettoyage
Préparer dans l’évier une solution de nettoyage (par
approuvée de 100 ppm (par exemple : 9,5 litres [2
exemple : Kay-5® ou Stera-Sheen®). UTILISER DE
gallons 1/2] de Kay-5® ou 7,6 litres [2 gallons] de
L'EAU CHAUDE ET SUIVRE LES
Stera-Sheen®). UTILISER DE L'EAU CHAUDE ET
SPÉCIFICATIONS DU FABRICANT. (En cas
SUIVRE LES SPÉCIFICATIONS DU FABRICANT.
d'utilisation d'un autre nettoyant approuvé, suivre les
indications données sur l'étiquette pour diluer.
Étape 2
IMPORTANT : Suivre les consignes données sur
Verser la solution de nettoyage dans le réservoir et
l'étiquette. Une solution trop CONCENTRÉE peut
la laisser couler dans le cylindre de réfrigération.
endommager les pièces tandis qu'une solution trop
FAIBLE ne nettoiera pas suffisamment.) S’assurer
Étape 3
que toutes les brosses fournies avec l’unité sont
Pendant que la solution coule dans le cylindre de
disponibles pour le nettoyage à la brosse.
réfrigération, nettoyer à la brosse le réservoir à
Étape 2
mélange et l'orifice d'admission de mélange.
Retirer le joint torique et le joint d'étanchéité de
Étape 4
l'arbre d'entraînement. Retirer le joint torique et le
Mettre le commutateur de marche/arrêt en position
palier du rotor de couple.
LAVAGE (WASH). Ceci permet de remuer la
Étape 3
solution nettoyante se trouvant dans le cylindre de
Retirer la vanne de sortie, le brise-glace, le palier
réfrigération.
avant et le joint d'étanchéité de la porte de l'unité.
Retirer tous les joints toriques.
Étape 5
Placer un seau vide sous le bec de la porte et
Remarque : Pour retirer le joint torique, utiliser une
déplacer la poignée de sortie vers la droite. Laisser
serviette jetable pour attraper le joint. Appliquer une
couler toute la solution de nettoyage. Lorsque toute
pression verticale, jusqu'à ce que le joint torique
la solution s'est écoulé du bec de la porte, déplacer
saute de sa rainure. Avec l’autre main, pousser le
la poignée de sortie vers la gauche et mettre le
haut du joint torique vers l’avant, pour le faire rouler
commutateur de marche/arrêt en position ARRÊT.
hors de sa rainure
; on peut alors le retirer
facilement.
Étape 4
Bien brosser toutes les pièces démontées dans la
solution nettoyante en s’assurant qu’il n’y a plus de
Démontage
lubrifiant, ni de pellicule de mélange. Placer toutes
les pièces nettoyées sur une surface propre et
Étape 1
sèche pour les laisser sécher à l’air.
VÉRIFIER QUE LE COMMUTATEUR DE MARCHE
Étape 5
ARRÊT EST BIEN À L'ARRÊT.
Revenir à l’unité avec une petite quantité de solution
Étape 2
de nettoyage. Avec la brosse noire, nettoyer le palier
Retirer les vis, la porte de l'unité, l'assemblage du
du carter arrière, à l'arrière du cylindre de
batteur, le rotor de couple, la lame du racloir et
réfrigération.
l'arbre d'entraînement du cylindre de réfrigération.
Emmener ces pièces à l’évier pour les nettoyer.
Étape 3
Retirer le tiroir de récupération des gouttes avant et
la grille. Emmener ces pièces à l’évier pour les
nettoyer.
Étape 4
Retirer le bac ramasse-gouttes arrière du panneau
avant.
Remarque : Si le bac ramasse-gouttes contient une
quantité excessive de mélange, cela signifie que le
joint de l'arbre d'entraînement doit être remplacé ou
Figure 28
lubrifié correctement.
Étape 6
Essuyer toutes les surfaces extérieures de l’unité de
réfrigération.
Modèle 430 à torsion
17
Procédures de fonctionnement
Section 7 Important : Liste de contrôle de l’opérateur
réutiliser avec du mélange frais, à un taux de
Lors du nettoyage et de
50/50 pour le fonctionnement journalier.
l’aseptisation
6. Choisir un jour de la semaine au cours duquel
on laissera le niveau de mélange descendre
aussi bas que possible ; se débarrasser du
TOUJOURS RESPECTER LES
mélange restant après la fermeture. Ceci
CODES D’HYGIÈNE LOCAUX
permet de créer une rupture dans le cycle de
réutilisation et de réduire la possibilité d'un
dénombrement élevé de bactéries et de
Les calendriers de nettoyage et d’aseptisation
coliformes.
sont déterminés par des organismes de
réglementation locaux, étatiques ou fédéraux et
7. Préparer les solutions de nettoyage et
ils doivent donc être respectés. Si l'unité
d’aseptisation correctement. Lire et respecter
comporte un mode d'attente (Standby), celui-ci
avec soin les consignes des étiquettes. Une
ne doit pas être utilisé en remplacement des
solution trop saturée pourrait endommager les
procédures de nettoyage et d'aseptisation et des
pièces, alors qu’une solution trop faible en
fréquences définies par l'organisme d'hygiène
concentré ne satisferait pas les exigences de
faisant autorité. Les points de contrôle suivants
nettoyage et d’aseptisation.
requièrent une attention particulière lors des
opérations de nettoyage et d’aseptisation.
8. La température du mélange dans le réservoir
et dans la chambre froide doit être inférieure à
4,4 ºC (40 ºF).
LE NETTOYAGE ET L'ASEPTISATION
Vérifications régulières d’entretien
DOIVENT ÊTRE EFFECTUÉS AU QUOTIDIEN.
1. Remplacer les lames du racloir entaillées,
Diagnostic de dénombrement de
endommagées ou usagées. Avant d’installer
bactéries
le batteur, s’assurer que la lame du racloir est
fixée correctement.
1. Effectuer un nettoyage et une aseptisation
2. Vérifier que le palier du carter arrière ne
complets de l’unité à intervalles réguliers, en
donne pas de signes d'usure (fuite excessive
incluant un démontage et un nettoyage à la
de mélange dans le bac ramasse-gouttes) et
brosse complets.
s’assurer qu’il est nettoyé correctement.
2. Utiliser toutes les brosses fournies pour un
3. Au moyen d’un tournevis et d’un chiffon,
bon nettoyage. Ces brosses sont
nettoyer tout lubrifiant ou dépôt de mélange
spécialement conçues pour atteindre tous les
sur le palier de carter arrière et la douille
lieux d’infiltration de mélange.
femelle carrée de l’arbre d'entraînement.
3. Utiliser la brosse blanche pour nettoyer le
j
4. Se débarrasser des joints toriques et autres
tube d'admission de mélange qui part du
joints usagés, déchirés ou trop lâches et les
réservoir de mélange et descend jusqu'à
remplacer par de nouveaux joints.
l'arrière du cylindre de réfrigération.
5. Respecter toutes les procédures de
j
4. Utiliser la brosse noire pour bien nettoyer le
lubrification telles qu'elles sont décrites dans
palier du carter arrière situé à l'arrière du
la section « Montage ».
cylindre de réfrigération. S’assurer que la
brosse soit couverte d'une quantité abondante
j
6. Vérifier que le ou les condenseurs ne
de solution de nettoyage.
comportent pas d’accumulation de poussière
ou de peluches. Un condenseur sale réduit
5. SI LES CODES D’HYGIÈNE LOCAUX
l’efficacité et la capacité de l'unité. Les
AUTORISENT LA RÉUTILISATION DE
condenseurs doivent être nettoyés une fois
PRODUIT, s'assurer que le mélange à
par mois, avec une brosse douce. Ne jamais
réutiliser est conservé dans un récipient
utiliser de tournevis ou autre outil en métal
aseptisé en acier inoxydable couvert et utilisé
pour nettoyer entre les ailettes.
le lendemain. NE PAS amorcer la machine
Remarque : Pour les machines équipées d’un
avec du produit réutilisé. Lors de la
filtre à air, il faudra obligatoirement nettoyer
réutilisation du produit, racler la mousse et
les filtres à l'aspirateur tous les mois.
s'en débarrasser, puis mélanger le produit à
Modèle 430 à torsion
18
Important : Liste de contrôle de l’opérateur
Entreposage en hiver
En cas de fermeture pour l’hiver, il est important de
Envelopper les pièces amovibles de l’unité telles
protéger l'unité de réfrigération en prenant certaines
que le batteur, les lames, l’arbre d’entraînement et la
précautions, tout particulièrement si le bâtiment n'est
porte de l’unité et les placer dans un endroit sec et
pas chauffé et s'il est susceptible d'exposition au gel.
abrité. Protéger les pièces de garniture en
Débrancher l’unité de l’alimentation principale en
caoutchouc et les joints d’étanchéité en les
électricité pour éviter tout endommagement
enveloppant dans un film résistant à l’humidité.
électrique potentiel.
Toutes les pièces doivent être bien nettoyées ; tout
mélange séché et toute accumulation de lubrifiant
Votre distributeur Taylor local est en mesure
qui attirent les souris ou autres ravageurs doivent
d'effectuer ce service.
être éliminés.
Modèle 430 à torsion
19
Important : Liste de contrôle de l’opérateur
Section 8
Guide de dépannage
PROBLÈME
CAUSE PROBABLE
SOLUTION
PAGE DE
RÉF.
1.
Le produit ne sort pas.
a. Le commutateur de marche/arrêt
a. Mettre le commutateur de
15
est en position d'ARRÊT.
marche/arrêt en position
AUTOMATIQUE.
b. Produit mal mélangé.
b. Suivre les consignes de
- - -
mélange du produit avec
soin.
c. Niveau insuffisant de mélange
c. Remplir le réservoir de
16
dans le réservoir.
mélange.
d. Produit gelé dans le cylindre de
d. Ajuster le réglage de viscosité
10
réfrigération.
en conséquence.
e. Unité en réinitialisation.
e. Mettre le commutateur de
10
marche/arrêt en position
ARRÊT. Appuyer sur le
bouton de réinitialisation.
Remettre le commutateur de
marche/arrêt sur
AUTOMATIQUE.
f. L'assemblage du batteur ne tourne
f. Le commutateur de
1
pas du tout ou bien il tourne
marche/arrêt doit être en
dans le sens inverse des
position AUTOMATIQUE. Si
aiguilles d'une montre. Le
le batteur tourne dans le
commutateur de marche/arrêt
sens inverse des aiguilles
n'est pas sur AUTOMATIQUE.
d'une montre, appeler un
technicien de service pour lui
faire rectifier le sens de
rotation.
g. L’unité est débranchée.
g. Brancher le cordon électrique.
- - -
h. Disjoncteur déclenché ou fusible
h. Réinitialiser le disjoncteur ou
- - -
brûlé.
remplacer le fusible.
2.
L'unité ne fonctionne ni en
a. Unité débranchée.
a. Brancher le cordon électrique.
- - -
mode AUTOMATIQUE, ni
b. Disjoncteur déclenché ou fusible
b. Réinitialiser le disjoncteur ou
- - -
en mode LAVAGE.
brûlé.
remplacer le fusible.
c. Unité en réinitialisation.
c. Mettre le commutateur de
10
marche/arrêt en position
ARRÊT. Appuyer sur le
bouton de réinitialisation.
Remettre le commutateur de
marche/arrêt sur
AUTOMATIQUE.
3.
Le compresseur ne
a. Le moteur du batteur ne
a. Mettre le commutateur de
10
fonctionne pas en mode
fonctionne pas, suite à une
marche/arrêt en position
AUTOMATIQUE.
surcharge.
ARRÊT. Appuyer sur le
bouton de réinitialisation.
Remettre le commutateur de
marche/arrêt sur
AUTOMATIQUE.
b. Condenseur sale (refroidissement
b. Nettoyer le condenseur tous
18
à l’air).
les mois.
4.
Produit trop épais.
a. Niveau insuffisant de mélange
a. Remplir le réservoir de
16
dans le réservoir.
mélange.
b. Produit mal mélangé.
b. Suivre les consignes de
- - -
mélange du produit avec
soin.
c. Le réglage de la viscosité est
c. Régler la commande de
10
mauvais.
viscosité.
d. Le bras de couplage n’est pas
d. Installer le bras de couplage.
13
installé.
Modèle 430 à torsion
20
Guide de dépannage
PROBLÈME
CAUSE PROBABLE
SOLUTION
PAGE DE
RÉF.
5.
Produit trop liquide.
a. Lame du racloir manquante, mal
a. Installer ou remplacer la lame
11
installée ou endommagée.
du racloir.
b. Produit mal mélangé.
b. Suivre les consignes de
- - -
mélange du produit avec
soin.
c. Le réglage de la viscosité est
c. Ajuster en fonction.
10
mauvais.
d. Mauvaise rotation du batteur.
d. Contacter un technicien de
- - -
service.
e. Condenseurs sales.
e. Nettoyer régulièrement.
18
6.
Les parois du cylindre de
a. Goupille cassée sur l'assemblage
a. Réparer ou remplacer
- - -
réfrigération sont abîmées.
du batteur.
l'assemblage du batteur.
b. Le palier avant manque ou est
b. Remplacer ou installer le palier
12
usagé.
avant.
7.
Excès de fuites dans le bac
a. Mauvaise lubrification ou
a. Utiliser le lubrifiant approprié
11
ramasse-gouttes arrière.
lubrification insuffisante du joint
(Taylor Lube) et respecter les
de l'arbre d'entraînement.
procédures de lubrification.
b. Joint de l'arbre d'entraînement
b. Remplacer le joint tous les 3
22
manquant ou abîmé.
mois.
c. Palier du carter arrière usagé.
c. Contacter un technicien de
- - -
service pour le
remplacement.
8.
Excès de fuites du bec de la
a. Mauvaise lubrification ou
a. Utiliser le lubrifiant approprié
11
porte.
lubrification insuffisante des
(Taylor Lube) et respecter les
joints toriques de la vanne de
procédures de lubrification.
sortie.
b. Joints toriques de la vanne de
b. Remplacer les joints toriques
22
sortie manquants ou abîmés.
tous les 3 mois.
9.
Arbre d'entraînement
a. Lubrification de l'extrémité carrée
a. Ne pas lubrifier l’extrémité
11
impossible à retirer.
de l'arbre d'entraînement.
carrée. Contacter un
technicien de service pour le
remplacement.
b. Les coins de l’arbre
b. Contacter un technicien de
- - -
d’entraînement, de
service pour remplacer
l’accouplement d’entraînement
l'arbre d'entraînement,
ou les deux sont usés.
l'accouplement
d'entraînement ou les deux.
Modèle 430 à torsion
21
Guide de dépannage
Section 9
Calendrier de remplacement des pièces
DESCRIPTION DES PIÈCES
TOUS LES 3
TOUS LES 6 MOIS
TOUS LES
QUANTITÉS À
MOIS
ANS
REMPLACER
Joint de l’arbre d’entraînement
X
1
Joint torique de l'arbre
X
1
d’entraînement
Lame du racloir
X
1
Joint d’étanchéité de la porte de
X
1
l’unité
Palier avant
X
1
Joints toriques de la vanne de sortie
X
2
Brosse noire -1 po x 2 po
Inspecter et
Maximum
1
changer si
nécessaire
Brosse blanche -1 po 1/2 x 2 po
Inspecter et
Maximum
1
changer si
nécessaire
Brosse blanche -3 po x 7 po
Inspecter et
Maximum
1
changer si
nécessaire
Modèle 430 à torsion
22
Calendrier de remplacement des pièces
Section 10
Garantie limitée sur l'équipement
GARANTIE LIMITÉE DE TAYLOR COMPANY SUR LES UNITÉS DE RÉFRIGÉRATION
Taylor Company, a le plaisir de fournir cette garantie limitée sur les unités de réfrigération de marque Taylor
neuves (le « Produit ») vendues par Taylor sur tout le marché, à l'acheteur d'origine uniquement.
GARANTIE LIMITÉE
Taylor garantit le Produit contre toute défaillance due à une déficience du matériel ou de la fabrication dans le
cadre d'une utilisation et d'un entretien normaux, comme suit. Toutes les périodes de garantie débutent à la date
de l'installation originale du Produit. En cas de défaillance d'une pièce due à une déficience pendant la période de
garantie applicable, Taylor, par l'intermédiaire d'un distributeur ou d'une agence de service autorisés par Taylor,
fournira gratuitement une Pièce neuve ou réusinée, selon son choix, en remplacement de la pièce déficiente
ayant causé la défaillance. À moins d'indication du contraire dans le présent document, ceci représente les
obligations exclusives de Taylor dans le cadre de cette garantie limitée, en cas de défaillance d'un Produit. Cette
garantie limitée est soumise à toutes les dispositions, conditions, limitations et exclusions énumérées ci-dessous
et au dos (le cas échéant) de ce document.
Produit
Pièce
Période de garantie limitée
Crème glacée
Carter isolé
Cinq (5) ans
Yaourt glacé
Compresseur de réfrigération
Cinq (5) ans
Shakes
(à l'exception de la vanne de
Smoothies
service)
Boisson réfrigérées
Moteurs de batteurs
Deux (2) ans
Desserts en série
Engrenage d'entraînement de
Deux (2) ans
batteur
Cartes de circuit imprimé et
Deux (2) ans
commandes Softech, à partir du
numéro de série H8024200
Pièces non incluses dans ce
Un (1) an
tableau ou exclues ci-dessous
CONDITIONS DE LA GARANTIE LIMITÉE
1.
S'il n'est pas possible de vérifier la date d'installation d'origine du Produit, la période de la garantie limitée
commence alors quatre-vingt-dix (90) jours après la date de fabrication du Produit (selon ce qui est indiqué
sur le numéro de série du Produit). Une preuve d'achat pourra être exigée au moment du service.
2.
Cette garantie limitée est uniquement valide si le Produit a été installé et tout le travail d'entretien requis sur
le Produit effectué par un distributeur ou agent de service autorisé par Taylor et si des pièces Taylor neuves
et authentiques ont été utilisées.
3.
L'installation, l'utilisation, l'entretien et la maintenance doivent être normaux et conformes à toutes les
consignes contenues dans le manuel de l'opérateur de Taylor.
4.
Les Pièces défectueuses doivent être renvoyées au distributeur ou à l'agent de service autorisé par Taylor
pour remboursement.
5.
L'utilisation de tout frigorigène autre que celui spécifié sur l'étiquette de données du Produit annulera cette
garantie limitée.
EXCEPTIONS À LA GARANTIE LIMITÉE
Cette garantie limitée ne concerne pas :
1. La main d'œuvre ou autres coûts encourus dans le cadre du diagnostic, de la réparation, de la dépose, de
l'installation, de l'envoi, de l'entretien ou de la manutention de pièces défectueuses, de pièces de rechange
ou de nouveaux Produits.
2. L'entretien, le nettoyage et la lubrification normaux, selon ce qui est décrit dans le manuel de l'opérateur de
Taylor, y compris le nettoyage des condenseurs.
Modèle 430 à torsion
23
Garantie limitée sur l'équipemen t
3.
Le remplacement des articles d’usure considérés comme pièces de catégorie « 000 » dans le manuel de
l’opérateur de Taylor.
4.
Les tuyaux externes, les fournitures électriques, et la mise à la terre de la machine.
5.
Les pièces non fournies ou non désignées par Taylor ou les dommages résultant de leur utilisation.
6.
Les allers et retours et les temps d'attente dus au fait qu'un technicien de service a été empêché de
commencer le travail de service couvert par la garantie promptement, à son arrivée.
7.
Les défaillances, dommages ou réparations dus à une installation défectueuse, à une application fautive, à
un abus, à l'absence d'entretien ou à un entretien inapproprié, à des modifications non autorisées ou à une
utilisation inappropriée, selon ce qui est indiqué dans le manuel de l'opérateur de Taylor, y compris mais
sans s'y limiter, le manquement à utiliser les bonnes techniques, les bons outils et les fournitures de
nettoyage approuvées pour le montage et le nettoyage.
8.
Les défaillances, dommages ou réparations dus au vol, au vandalisme, au vent, à la pluie, aux inondations,
aux crues, à l'eau, aux orages, aux tremblements de terre ou à toute autre catastrophe naturelle : incendie,
environnements corrosifs, infestation par insectes ou rongeurs ou autres sinistre, accident ou cas de force
majeure échappant au contrôle de Taylor ; l'utilisation de la machine sans respect des spécifications
d'alimentation en eau ou en électricité du Produit, en excès ou en manque ; ou les composants réparés ou
modifiés de telle manière que, selon l'avis du Fabricant, la performance, l'usure normale ou la détérioration
en ont été affectées négativement.
9.
Tout produit acheté sur Internet.
10.
Les défaillances de démarrage dues à des problèmes de tension, de fusibles ayant sauté, de disjoncteurs
ouverts, ou de dommages dus aux insuffisances ou à une interruption du service électrique.
11.
Les coûts en carburant ou en électricité ou les augmentations des coûts du carburant ou de l'électricité, pour
quelque raison que ce soit.
12.
Les dommages résultant de l'utilisation de tout frigorigène autre que celui spécifié sur l'étiquette de données
du Produit annuleront cette garantie limitée.
13.
Tout coût de remplacement, de remplissage ou de dépose du frigorigène, y compris le coût du frigorigène.
14.
TOUT DOMMAGE MATÉRIEL OU COMMERCIAL PARTICULIER, INDIRECT OU CONSÉCUTIF DE
QUELQUE NATURE QUE CE SOIT. Certaines juridictions n'autorisent pas l'exclusion des dommages
consécutifs ou indirects ; il est donc possible que cette limitation ne s'applique pas à votre situation.
Cette garantie limitée vous octroie des droits juridiques spécifiques ; il est possible que vous ayez également
d'autres droits qui varient d'une juridiction à l'autre.
LIMITATION DE LA GARANTIE
CETTE GARANTIE LIMITÉE EST EXCLUSIVE ET SE SUBSTITUE À TOUTE AUTRE GARANTIE, CONDITION
ET/OU VOIE DE DROIT, Y COMPRIS TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITÉ
MARCHANDE OU D’APTITUDE À UN OBJET SPÉCIFIQUE. LE SEUL RECOURS DU PROPRIÉTAIRE
D’ORIGINE EN CE QUI CONCERNE TOUT PRODUIT SERA LA RÉPARATION OU LE REMPLACEMENT DES
COMPOSANTS DÉFECTUEUX, SELON LES MODALITÉS DE CETTE GARANTIE LIMITÉE. TOUS LES
DROITS À DES DOMMAGES IMMATÉRIELS OU ACCESSOIRES (Y COMPRIS LES RÉCLAMATIONS POUR
PERTES DE GAINS, PERTES DE PROFITS, PERTES DE PRODUITS, ENDOMMAGEMENT DE BIENS OU
DÉPENSES EN SERVICE) SONT EXPRESSÉMENT EXCLUS. LES GARANTIES EXPLICITES DÉFINIES
DANS LE CADRE DE CETTE GARANTIE LIMITÉE NE POURRONT ÊTRE NI MODIFIÉES, NI ÉLARGIES, NI
CHANGÉES PAR QUELQUE DISTRIBUTEUR, CONCESSIONNAIRE OU AUTRE PERSONNE QUE CE SOIT.
RECOURS JURIDIQUES
Le propriétaire est tenu d'informer Taylor par écrit, par courrier recommandé ou enregistré envoyé à l'adresse
suivante, de tout défaut ou toute plainte concernant le Produit en indiquant le défaut ou la plainte, ainsi qu'une
requête spécifique de réparation, remplacement ou autre correction du Produit dans le cadre de la garantie ; ce
courrier devra être envoyé au moins trente (30) jours avant tout recours en justice.
Taylor Company
750 N. Blackhawk Blvd.
Rockton, IL 61072, États-Unis
Modèle 430 à torsion
24
Garantie limitée sur l'équipemen t
Section 11 Garantie limitée sur les pièces
GARANTIE LIMITÉE DE TAYLOR COMPANY SUR LES PIÈCES AUTHENTIQUES DE TAYLOR
Taylor Company, a le plaisir de fournir cette garantie limitée sur les composants et les pièces de remplacement
neufs et authentiques (les « Pièces ») vendus par Taylor sur tout le marché, à l'acheteur d'origine uniquement.
GARANTIE LIMITÉE
Taylor garantit les Pièces contre toute défaillance due à une déficience du matériel ou de la fabrication, dans le
cadre d'une utilisation et d'un entretien normaux, comme suit. Toutes les périodes de garantie commencent à la
date d'installation d'origine de la Pièce sur l'unité Taylor. En cas de défaillance d'une Pièce due à une déficience
pendant la période de garantie applicable, Taylor, par l'intermédiaire d'un distributeur ou d'une agence de service
autorisés par Taylor, fournira gratuitement une Pièce neuve ou réusinée, selon son choix, en remplacement de la
Pièce déficiente ayant causé la défaillance. À moins d'indication du contraire dans le présent document, ceci
représente les obligations exclusives de Taylor dans le cadre de cette garantie limitée, en cas de défaillance
d'une Pièce. Cette garantie limitée est soumise à toutes les dispositions, conditions, limitations et exclusions
énumérées ci-dessous et au dos (le cas échéant) de ce document.
Pièce ou code de catégorie de garantie de la Pièce
Période de garantie limitée
Pièces de catégorie 103¹
Trois (3) mois
Pièces de catégorie 212²
Douze (12) mois
Pièces de catégorie 512
Douze (12) mois
Pièces de catégorie 000
Aucune garantie
Pièce Taylor No 072454 (moteur-24VCC *C832/C842*)
Quatre (4) ans
CONDITIONS DE LA GARANTIE LIMITÉE
1.
S'il n'est pas possible de vérifier la date d'installation d'origine de la Pièce, une preuve d'achat pourra être
exigée au moment du service.
2.
Cette garantie limitée est uniquement valide si la Pièce est installée et tout le travail d'entretien requis en lien
avec la Pièce effectué par un distributeur ou agent de service autorisé par Taylor.
3.
La garantie limitée concerne uniquement les Pièces étant toujours utilisées par leur propriétaire d'origine sur
le lieu d'installation d'origine et contenues dans l'unité d'installation d'origine.
4.
L'installation, l'utilisation, l'entretien et la maintenance doivent être normaux et conformes à toutes les
consignes contenues dans le manuel de l'opérateur de Taylor.
5.
Les Pièces défectueuses doivent être renvoyées au distributeur ou à l'agent de service autorisé par Taylor
pour remboursement.
6.
Cette garantie n'a pas pour objet de réduire la durée de toute période de garantie fournie conformément à
une garantie limitée de Taylor séparée sur un équipement de réfrigération ou un gril.
7.
L'utilisation de tout frigorigène autre que celui spécifié pour l'unité dans laquelle la Pièce est installée
annulera cette garantie limitée.
-----------------------------------------
1, 2 À l'exception de la pièce Taylor No 032129SER2 (compresseur-air-230V SERV) et de la pièce Taylor No
075506SER1 (compresseur-air-115V 60HZ) dont la période de garantie limitée est de douze (12) mois si elles
sont utilisées dans une unité de réfrigération Taylor et de deux (2) ans si elles sont utilisées dans un gril Taylor.
Modèle 430 à torsion
25
Garantie limitée sur l'équipemen t
EXCEPTIONS À LA GARANTIE LIMITÉE
Cette garantie limitée ne concerne pas :
1.
La main d'œuvre ou autres coûts encourus dans le cadre du diagnostic, de la réparation, de la dépose, de
l'installation, de l'envoi, du service ou de la manutention de Pièces défectueuses, de Pièces de rechange ou
de nouvelles Pièces.
2.
L'entretien, le nettoyage et la lubrification normaux, selon ce qui est décrit dans le manuel de l'opérateur de
Taylor, y compris le nettoyage des condenseurs et de l'accumulation de carbone et de graisse.
3.
L’entretien obligatoire, que ce soit le nettoyage ou les réparations d’ordre général, pour remettre les surfaces
de cuisson, dont la plaque supérieure et la plaque inférieure, en état de fonctionnement afin d’obtenir une
cuisson adéquate ou de permettre le montage adéquat des feuilles de protection et des attaches suite à une
accumulation de graisse sur les surfaces de cuisson, dont, entre autres, les plaques inférieures et
supérieures, les côtés de la gaine et le haut de la gaine.
4.
Le remplacement des surfaces de cuisson, dont la plaque supérieure et la plaque inférieure, pour des
raisons de piqures ou de corrosion (ou, dans le cas de la plaque supérieure, de perte de revêtement)
résultant de dommages causés par le choc des spatules ou autres petits ustensiles utilisés pendant le
processus de cuisson ou du fait de l'utilisation d'agents et de matériaux ou processus de nettoyage non
approuvés par Taylor.
5.
Le remplacement des articles d’usure désignés comme pièces de catégorie « 000 » dans le manuel de
l’opérateur de Taylor, ainsi que de toute feuille de protection et attache utilisées pour le montage de la
plaque supérieure du Produit.
6.
Les tuyaux externes, les fournitures électriques, et la mise à la terre de la machine.
7.
Les pièces non fournies et non désignées par Taylor ou les dommages résultant de leur utilisation.
8.
Les allers et retours et les temps d'attente dus au fait qu'un technicien de service a été empêché de
commencer le travail de service couvert par la garantie promptement, à son arrivée.
9.
Les défaillances, dommages ou réparations dus à une installation défectueuse, à une application fautive, à
un abus, à l'absence d'entretien ou à un entretien inapproprié, à des modifications non autorisées ou à une
utilisation ou un usage inappropriés, selon ce qui est indiqué dans le manuel de l'opérateur de Taylor, y
compris mais sans s'y limiter, le manquement à utiliser les bonnes techniques, les bons outils et les
fournitures de nettoyage approuvées pour le montage et le nettoyage.
10.
Les défaillances, dommages ou réparations dus au vol, au vandalisme, au vent, à la pluie, aux inondations,
aux crues, à l'eau, aux orages, aux tremblements de terre ou à toute autre catastrophe naturelle : incendie,
environnements corrosifs, infestation par insectes ou par rongeurs ou autres sinistre, accident ou cas de
force majeure échappant au contrôle de Taylor ; l'utilisation de l'unité dans laquelle une pièce est installée
sans respect des spécifications d'alimentation en gaz, en eau ou en électricité, en excès ou en manque ; ou
les Pièces ou unités dans lesquelles elles sont installées qui sont réparées ou modifiées de telle manière
que, selon l'avis de Taylor, la performance, l'usure normale ou la détérioration en a été affectée
négativement.
11.
Toute Pièce achetée sur Internet.
12.
Les défaillances de démarrage dues à des problèmes de tension, de fusibles ayant sauté, de disjoncteurs
ouverts, ou de dommages dus aux insuffisances ou à une interruption du service électrique.
13.
Les coûts en électricité, en gaz ou autre combustible ou les augmentations des coûts du combustible ou de
l'électricité, pour quelque raison que ce soit.
14.
Les dommages résultant de l'utilisation de tout frigorigène autre que celui spécifié pour l'unité dans laquelle
la Pièce est installée annuleront cette garantie limitée.
15.
Tout coût de remplacement, de remplissage ou de dépose du frigorigène, y compris le coût du frigorigène.
16.
TOUT DOMMAGE MATÉRIEL OU COMMERCIAL PARTICULIER, INDIRECT OU CONSÉCUTIF DE
QUELQUE NATURE QUE CE SOIT. Certaines juridictions n'autorisent pas l'exclusion des dommages
consécutifs ou indirects ; il est donc possible que cette limitation ne s'applique pas à votre situation.
Cette garantie limitée vous octroie des droits juridiques spécifiques ; il est possible que vous ayez également
d'autres droits qui varient d'une juridiction à l'autre.
Modèle 430 à torsion
26
Garantie limitée sur l'équipement
LIMITATION DE LA GARANTIE
CETTE GARANTIE LIMITÉE EST EXCLUSIVE ET SE SUBSTITUE À TOUTE AUTRE GARANTIE, CONDITION
ET/OU VOIE DE DROIT, Y COMPRIS TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITÉ
MARCHANDE OU D’APTITUDE À UN OBJET SPÉCIFIQUE. LE SEUL RECOURS DU PROPRIÉTAIRE
D’ORIGINE EN CE QUI CONCERNE TOUT PRODUIT SERA LA RÉPARATION OU LE REMPLACEMENT DES
PIÈCES DÉFECTEUSES, SELON LES MODALITÉS DE CETTE GARANTIE LIMITÉE. TOUS LES DROITS À
DES DOMMAGES IMMATÉRIELS OU ACCESSOIRES (Y COMPRIS LES RÉCLAMATIONS POUR PERTES
DE GAINS, PERTES DE PROFITS, PERTES DE PRODUITS, ENDOMMAGEMENT DE BIENS OU DÉPENSES
EN SERVICE) SONT EXPRESSÉMENT EXCLUS. LES GARANTIES EXPLICITES DÉFINIES DANS LE
CADRE DE CETTE GARANTIE LIMITÉE NE POURRONT ÊTRE NI MODIFIÉES, NI ÉLARGIES, NI
CHANGÉES PAR QUELQUE DISTRIBUTEUR, CONCESSIONNAIRE OU AUTRE PERSONNE QUE CE SOIT.
RECOURS JURIDIQUES
Le propriétaire est tenu d'informer Taylor par écrit, par courrier recommandé ou enregistré envoyé à l'adresse
suivante, de tout défaut ou de toute plainte concernant la Pièce en indiquant le défaut ou la plainte, ainsi qu'une
requête spécifique de réparation, de remplacement ou autre correction de la Pièce dans le cadre de la garantie ;
le courrier devra être envoyé au moins trente (30) jours avant tout recours en justice.
Taylor Company
750 N. Blackhawk Blvd.
Rockton, IL 61072, États-Unis
Modèle 430 à torsion
27
Garantie limitée sur l'équipemen t





















//////////////////////////////////////////
