ABB UniSec Manuel de fonctionnement et de maintenance (2015)

Medium voltage products

UniSec

Manuel de fonctionnement et de maintenance

Sécurité

Consignes de sécurité

Personnel qualifié

Informations cruciales

Contacts

1. Introduction

1.1

Aspect généraux

1.2

Manuel de fonctionnement et demaintenance

1.3 Normes et spécifications

1.4

Conditions de service

2. Caractéristiques techniques

2.1

Caractéristiques électriques

2.2

Classement de la tenue à l’arc interne

3. Etudes de projet et fabrication

3.1 Fabrication du tableau et des composants

principaux

3.2

Conception des unités et appareillages

3.3 Enveloppe et ségrégation

3.4

Informations générales sur les verrouillages

4. Fonctionnement du tableau

4.1 Recommandations générales et mises

en garde

4.2

Mise en service

4.3

Commande du tableau

4.4 Ouverture des portes et des couvercles

4.5

Indicateurs de présence tension

4.6

Dispositifs de suivi de la pression

4.7

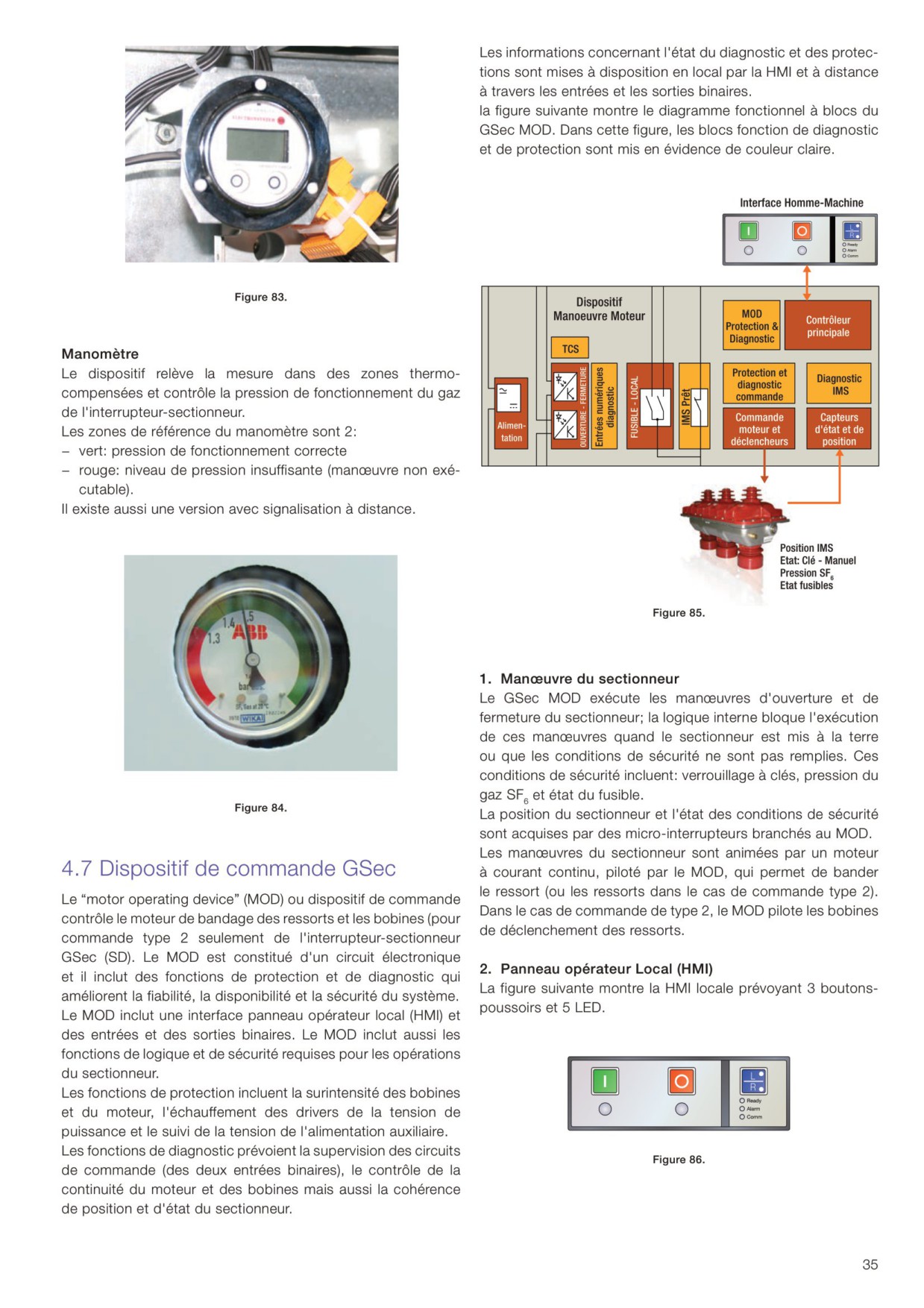

Dispositif de commande GSec

5. Assistance et entretien

5.1 Recommandations générales et mises

en garde

5.2

Intervalles de maintenance

5.3 Contrôle technique

5.4 Assistance

5.5 Réparation

5.6 Remplacement et montage d’appareillages

neufs

5.7 Pièces de rechange, matériels auxiliaires

et lubrifiants

6. Recherche et localisation des défauts

7. Recyclage

7.1

Aspect généraux

7.2 Matériaux

A. Couples de serrage des vis en acier, écrous

et boulons

Sécurité

•

DANGER - identifie les risques plus graves et immédiats

Consignes de sécurité

pouvant provoquer la mort ou de graves lésions aux

• Observer scrupuleusement les informations reportées dans

personnes

le présent manuel.

• Installer le tableau exclusivement à l'intérieur, dans des

•

AVERTISSEMENT - identifie des risques ou actions non

conditions appropriées pour les appareillages électriques.

sûres pouvant provoquer la mort ou de graves lésions

• S'assurer que l'installation, la commande et la maintenance

aux personnes

sont exécutés exclusivement par du personnel qualifié.

• Respecter intégralement les normes de loi en vigueur (CEI

•

ATTENTION - identifie des risques ou actions non sûres

ou locales), les conditions de raccordement des entreprises

pouvant provoquer des lésions moins graves ou des

locales de distribution d'énergie électrique et les dispositions

dommages aux biens

en matière de sécurité sur le travail.

• Exécuter les interventions sur le tableau en respectant les

•

REMARQUE - identifie les procédures importantes ou

informations reportées dans le manuel.

exigences pouvant causer des dommages aux biens si

• Pour l'utilisation du disjoncteur consulter le manuel corres-

elles ne sont pas respectées

pondant.

Personnel qualifié

AVERTISSEMENT

Toutes les opérations d’installation, mise en service et entretien

Vérifier, dans les conditions de service

doivent être effectuées par du personnel qualifié ayant une

du tableau, que les caractéristiques élec-

connaissance appropriée de l’appareillage.

triques spécifiées ne sont pas dépassées.

Pendant l'exécution d'éventuelles interventions d'entretien, il

Conserver les manuels dans un lieu ac-

cessible au personnel impliqué dans les

faut respecter rigoureusement les dispositions en vigueur dans

interventions d'installation, commande et

le pays d'installation.

entretien du tableau. Le personnel du gé-

Les interventions d'entretien doivent être exécutées exclu-

rant est responsable de tous les aspects

sivement dans les règles de l'art par du personnel formé et

concernant la sécurité sur le travail et l'uti-

connaissant les caractéristiques du tableau, conformément à

lisation correcte du tableau.

toutes les dispositions de sécurité CEI et des réglementations

des autres organismes techniques, en respectant aussi toutes

instructions ultérieures d'importance primordiale. Il est recom-

mandé de faire appel au personnel du service après vente ABB

pour les interventions d'entretien et de réparation.

AVERTISSEMENT

Observer toujours les instructions conte-

nues dans le manuel et respecter les

Informations cruciales

normes de bonne ingénierie

(GEP)! Les

tensions dangereuses peuvent provoquer

Prêter une attention particulière aux informations repérées

des lésions graves ou la mort! Débran-

dans le manuel par le symbole suivant:

cher l’alimentation, puis mettre à la terre

les parties actives avant d'exécuter toute

intervention sur l'appareillage. Respecter

les réglementations de sécurité en vigueur

dans le lieu d'installation.

Ce symbole est suivi de quatre indications différentes qui

signalent quelles lésions ou dommages peuvent se vérifier

si les instructions et les consignes de sécurité ne sont pas

Contacts

respectées.

Pour toute information sur le présent manuel contactez votre

centre après vente agréé de zone. Consultez le dos de la

couverture du présent manuel pour les données concernant

les personnes à contacter.

1. Introduction

1.1 Aspect généraux

1.3 Normes et spécifications

UniSec est un tableau d'intérieur isolé dans l'air, projeté pour

Norme CEI EN / IEC

Titre

la distribution secondaire de moyenne tension. Le tableau

CEI EN 62271-200

Appareillage à haute tension

UniSec est le fruit de l’innovation continuelle et de la volonté de

Partie 200: Appareillage préfabriqué sous envelop-

pe métallique pour tensions assignées supérieures

répondre à des exigences d’un marché en constante évolution.

à 1 kV et inférieures ou égales à 52 kV

Cette nouvelle série de tableaux offre une gamme de solutions

CEI EN 62271-1

Appareillages de manœuvre et de contrôle à

techniques qui durent dans le temps.

haute tension

Partie 1: Spécifications communes

Sécurité, fiabilité, emploi facile et simplicité d'installation, mais

CEI EN 62271-202

Appareillage à haute tension

aussi durabilité environnementale ont été les lignes directrices

Partie 202: Postes préfabriqués à haute tension/

du développement de ce tableau.

basse tension

UniSec est structuré en plaçant côte à côte de manière

CEI EN 61869-2

Transformateurs de mesure

coordonnée des unités normalisées. La fabrication et l’essai de

Partie 2: Exigences supplémentaires concernant

les transformateurs de courant

réception sont réalisés en usine.

CEI EN 61869-3

Transformateurs de mesure

Partie 3: Exigences supplémentaires concernant

les transformateurs inductifs de tension

CEI EN 62271-100

Appareillage à haute tension

1.2 Manuel de fonctionnement et demain-

Partie 100: Disjoncteurs à courant alternatif

CEI EN 62271-102

Appareillage à haute tension

tenance

Partie 102: Sectionneurs et sectionneurs de terre

à courant alternatif

Le présent manuel fournit des informations sur le fonctionnement

CEI EN 62271-105

Appareillage à haute tension

et la maintenance des unités UniSec. Il fournit aussi des

Partie 105: Combinés Interrupteurs de manœuvre

détails sur les unités et sur les conditions de service. Il illustre

et interrupteurs-sectionneurs-fusibles pour ten-

sions assignées supérieures à 1 kV et jusqu'à

le fonctionnement du tableau et décrit même les opérations

52 kV inclus

de remplacement et de montage d'appareillages neufs. Pour

CEI EN 62271-103

Appareillage à haute tension

faciliter l'utilisation du tableau UniSec, le chapitre Recherche

Partie 103: Interrupteurs de manœuvre et inter-

rupteurs-sectionneurs pour tensions nominales

et localisation des défauts décrit les situations anormales

supérieures à 1 kV jusqu'à 52 kV inclus

typiques que l'on peut rencontrer pendant le fonctionnement

CEI EN 60529

Indices de protection des enveloppes (code IP)

du tableau. Le chapitre final fournit certaines indications sur le

CEI EN 62271-206

Apparecchiatura ad alta tensione

recyclage du produit. L'installation du tableau est décrite dans

Appareillage à haute tension

un manuel à part.

Partie 206: Indicateurs de présence de tension

pour tensions assignées supérieurs à 1 kV jusqu'à

52 kV inclus

CEI EN 60071-2

Coordination de l'isolement

Partie 2: Guide d'application

CEI EN 62271-106

Appareillage à haute tension

Partie 106: contacteurs, combinés de démarrage

à contacteurs et démarreurs de moteurs, pour

courant alternatif

IEC TS 62271-210:2013

Appareillages à haute tension

- Partie

210:

Qualification sismique pour ensembles d'appa-

reillage sous enveloppe métallique pour tensions

assignées supérieures à 1 kV et inférieures ou

égales à 52 kV

IEC TS 62271-304:2008

Appareillages à haute tension - Partie 304: Classes

de construction des appareillages sous envelop-

pes pour tensions assignées supérieures à 1 kV

et inférieures ou égales 52 kV, pour installation

à l'intérieur et destinés à être utilisés dans des

conditions climatiques rigides

Tableau 1. Normes CEI

1.4.2 Conditions spéciales de service

1.4 Conditions de service

Conditions spéciales de service

1.4.1 Conditions normales de service

A des altitudes supérieures à 1000 m il faut prendre en compte

Conditions normales de service

les effets de la réduction de la rigidité diélectrique de l'air isolant

Le tableau est projeté pour l'emploi dans des conditions

(consulter la norme IEC 61271-1). Les augmentations éven-

de service en intérieur comme prescrit par les normes CEI

tuelles de la température ambiante doivent être compensées

correspondantes (voir le tableau 1.). Toute modification vis à vis

par l'étude de projet des barres et des dérivations, tout comme

des conditions normales de service spécifiées dans les normes

des composants, sinon le débit de courant résulte limité.

CEI (CEI 62271-1) doivent être définies séparément avec le

producteur.

Température ambiante

°C

DANGER

Valeur maximale

+ 40

Si le tableau est en service dans des zones

Valeur moy. max. en 24 heures

+ 35

à humidité ou excursion thermique élevée,

Valeur moy. min. en 24 heures

- 5⁽¹⁾

il y a risque de formation de condensation,

Valeur minimum recommandée

+ 5

ce qui doit toutefois rester une exception

Altitude sur le niveau de la mer

dans les conditions normales de services

Valeur maximale

1000

des tableaux pour intérieur. Il faut adopter

Conditions d’humidité

avec le producteur les mesures préventives

Valeur moy. de l'humidité relative (24 heures)

≤ 95

adéquates (par ex. installation de réchauf-

Valeur moy. de l'humidité relative (1 mois)

≤ 90

feurs électriques) pour éviter le phénomène

Pollution

de condensation et, en conséquence, le for-

L'air ambiant ne doit pas être excessivement pollué par la poussière,

mation de corrosion ou autres effets défa-

fumée, gaz corrosifs ou inflammables, vapeurs ou salinité.

vorables. Le système de commande des

⁽¹⁾ Pour températures de fonctionnement à -25 °C et de stockage à -40 °C contactez ABB.

réchauffeurs dépend du projet concerné et

Tableau 2. Conditions de service

les spécifications correspondantes doivent

être déduites de la documentation du bon de

commande.

2. Caractéristiques techniques

2.1 Caractéristiques électriques

Tension assignée Ur

17,5

Tension de tenue sous choc Up

Valeur commun

125

Entre les contacts ouverts

110

145

Tension d’essai à fréquence industrielle Ud

Valeur commun

Entre les contacts ouverts

Fréquence nominale

50/60

Courant assigné Ir

Barre

630/800/1250^{(1) (4)}

630/800/1250⁽¹⁾

630/1250^{(1) (3)}

Ligne

630/800/1250^{(1) (4)}

630/800/1250⁽¹⁾

630/1250^{(1) (3)}

Courant assigné admissible de courte durée

Circuit principal

16/20⁽¹⁾/25⁽²⁾

16/20⁽¹⁾

Circuit de terre

16/20⁽¹⁾/25⁽²⁾

16/20⁽¹⁾

Durée nominale du court-circuit

2/3

Courant de crête nominal

40/50/63

40⁽³⁾/50⁽¹⁾

Indice de protection (code IP)

Pour l'enveloppe

IP 3X

Pour les ségrégations

IP 2X

Pour la commande

IP 3X

Résistance mécanique de l'interrupteur-sectionneur

Cycles

Fermé/ouvert

5000

Ouvert/à la terre

1000

Gaz SF₆ dans l'interrupteur-sectionneur

Bar

Pression nominale de remplissage

1,4

Pression de service minimum

1,3

Quantité de gaz SF₆

0,25

(1)

21 kA/52,5 kAp contactez ABB.

(2)

Pour unités classée LSC2B.

(3)

Pour HySec 16 kA(1s)/40 kAp.

(4)

25 kA 2s pour unité classée LSC2A.

Tableau 3. Caractéristiques techniques

REMARQUE

DANGER

Pour les caractéristiques des appareillages

Le tableau UniSec doit être installé dans des

supplémentaires, par ex. relais et disjonc-

locaux fermés appropriés pour appareillages

teurs, contrôler les manuels des appareil-

électriques. Ceci signifie que l'accès doit être

lages respectifs.

limité exclusivement au personnel autorisé.

2.2 Classement de la tenue à l’arc interne

La tenue à l'arc interne est définie de la manière suivante:

Courant

Côtés accessibles

Durée d'arc

12,5 kA

AFL

1 s

16 kA

1 s

16 kA

AFLR

1 s

21 kA

AFLR

1 s

25 kA^{(1) (2)}

AFLR

1 s

(1)

Pour panneaux avec disjoncteur débrochable jusqu’à 17,5 kV seulement.

(2)

Seulement LSC2A 750mm H2000.

Tableau 4. Classement de la tenue à l’arc interne

3. Etudes de projet et fabrication

ouvrir le compartiment des barres il faut se servir d'outils, car

3.1 Fabrication du tableau et des com-

il est projeté comme "cellule à accès contrôlé par des outils”.

posants principaux

Aspect généraux

Lors du projet des unités UniSec une attention particulière a été

AVERTISSEMENT

donnée à la fiabilité maximale d'utilisation et une plus grande

L'utilisateur doit prendre des mesures

sécurité pour le personnel au cas où se vérifie des défauts à la

adéquates de sécurité quand il ouvre le

suite d'un arc interne.

compartiment des barres (cela signifie que

les barres doivent être hors tension et mises

Pour améliorer la sécurité du personnel et les interventions de

à la terre).

maintenance, les unités sont divisées en cellules séparées. Les

cellules sont projetées pour résister à des augmentations très

rapides de la température et de la pression à la suite d'un défaut

2. Compartiment interrupteur-sectionneur

pour arc interne.

L'interrupteur sectionneur à trois positions se trouve entre le

compartiment des barres et le compartiment des câbles. Son

enveloppe est formée d'une moitié supérieure en résine et

3.2 Conception des unités et appareillages

d'une moitié inférieure en acier et elle est remplie de gaz SF₆.

3.2.1 Cellules

A l'intérieur il renferme les parties électriques de l'interrupteur-

UniSec est un tableau classé LSC2A/PM à LSC2B/PM (pour

sectionneur.

unités à disjoncteur débrochable) conformément à la norme

Le côté inférieur en acier inox forme une ségrégation métallique

IEC62271-200.

entre le compartiment barres et le compartiment câbles.

Cette ségrégation rend le produit plus sûr, car elle améliore la

Compartiments

protection vis à vis des contacts.

L'unité est divisée dans les cellules suivantes:

1. Compartiment des barres

AVERTISSEMENT

Le compartiment des barres isolé dans l'air est situé au sommet

Ce compartiment est projeté comme "cellule

de l'unité et s'étend habituellement sur toute la longueur du

non accessible", par conséquent il ne doit

tableau. Une unité mesure ou sectionnement placée au centre

pas être ouvert.

du tableau sépare le compartiment des barres principales. Pour

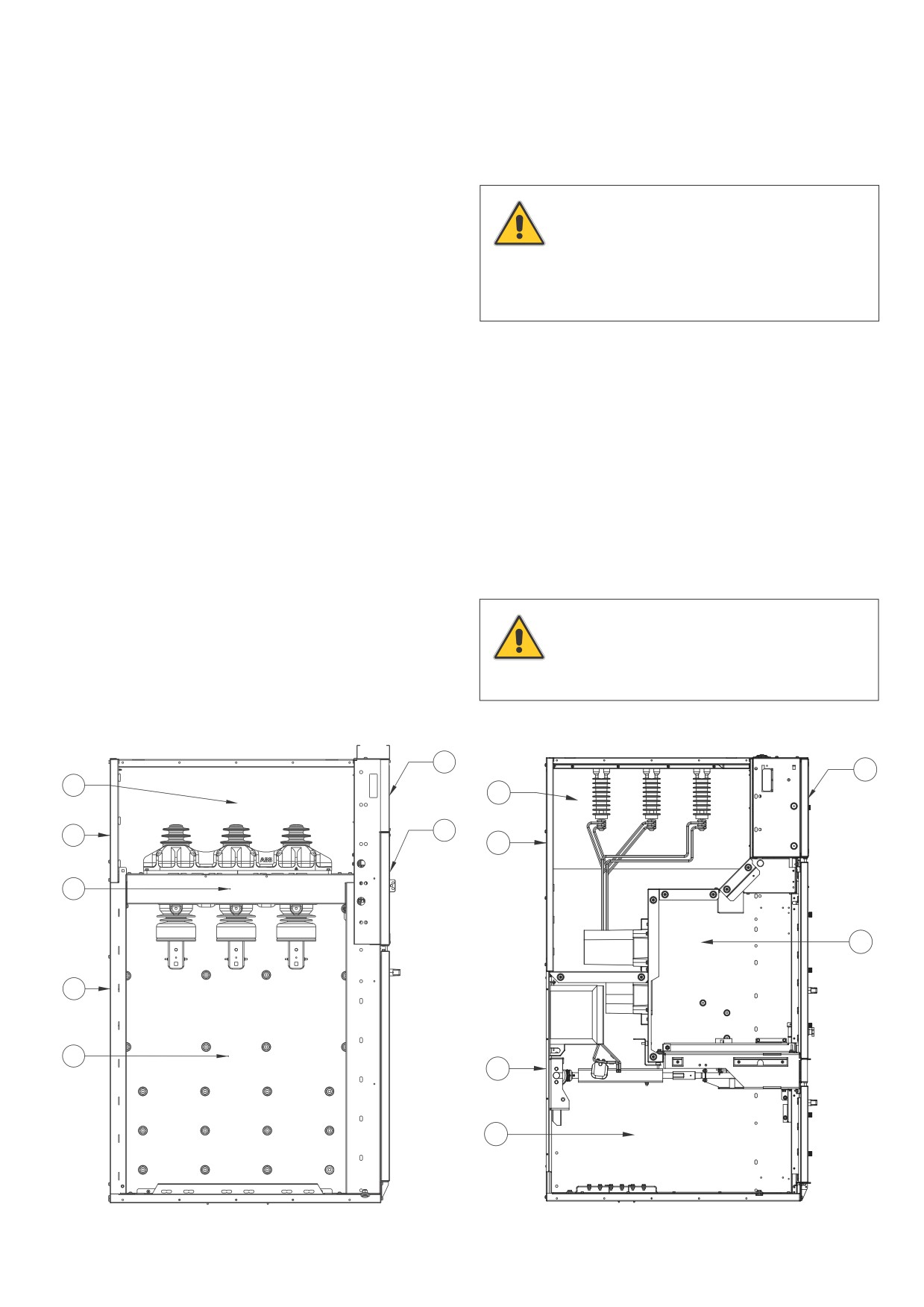

LSC2A

LSC2B

Figure 1. Cellules

3. Compartiment câbles

• Le volet d'échappement des gaz supérieur pour le

compartiment barres et manoeuvres.

Le compartiment câbles est réservé aux raccordements des

lignes arrivée/départ, aux fusibles, aux sectionneurs de terre

• Le volet d'échappement des gaz inférieur pour le comparti-

ment disjoncteur et câbles.

ou aux transformateurs de mesure.

Dans les unités classées LSC2A/PM, le disjoncteur débrochable

sur chariot (dans le vide ou dans le gaz) est logé du côté du

compartiments câbles.

REMARQUE

Si les unités sont équipées d'interrupteurs-sectionneurs, des

Un conduit d'échappement séparé est habi-

verrouillages déterminés sont prévus pour garantir que les

tuellement inclus à l'arrière du tableau.

parties actives internes soient mises hors tension et à la terre

avant l'ouverture. Ce compartiment est donc projeté comme

"cellule à accès contrôlé par verrouillage".

Si les unités ne sont pas équipées d'interrupteur-sectionneurs,

3.2.2 Continuité de service

les couvertures s'avèreront être vissées. Dans ce cas l'accès

Catégorie LSC

au compartiment sera possible en mettant en acte la procédure

La catégorie de continuité de service (LSC) d'un tableau décrit la

prévue à cet effet.

mesure dans laquelle d'autres cellules ou unités fonctionnelles

peuvent rester en service quand on ouvre un compartiments

du circuit principal. Aux termes de la norme CEI 62271-200, la

AVERTISSEMENT

continuité de service (LSC) du tableau UniSec est LSC2A-PM

Si les unités en sont pas équipées du

et LSC2B-PM ou LSC2B-PI pour les unités avec disjoncteur

sectionneur de mise à la terre en aval des

débrochable. Le sigle PM ou PI indique que les cloisonnements

transformateurs de courant DIN, utiliser un

entre les parties actives et les compartiments ouverts sont

système de mise à la terre extérieur pour

métalliques ou isolants.

raccorder à la terre tous les composants en

aval du sectionneur de terre.

Compartiment

Partie du tableau qui peut être laissée sous tension

à ouvrir

Câble correspondant à

Toutes les autres unités

l'unité fonctionnelle

fonctionnelles

4. Compartiment appareils

(pour unité avec disjoncteur

Fusible/câble

Non

Oui

débrochable seulement).

Barre

Peu important: non

accessible

Les monoblocs tripolaires sont placés dans le compartiment

Disjoncteur

Non

Oui

appareils et ils logent les contacts fixes de connexion du

Circuits auxiliaires

Oui

disjoncteur avec le compartiment barres et câbles.

Les obturateurs sont de type métallique (PM) ou isolés (PI) et

Tableau 5.1. Accès aux unités LSC2A (suivant la norme CEI 62271-200)

ils sont actionnés automatiquement pendant le déplacement

de l’appareil de la position "débrochée" à la position "service"

Compartiment

Partie du tableau qui peut être laissée sous tension

et vice versa.

à ouvrir

Compartiments

Compartiment câbles

Les obturateurs métalliques permettent une ségrégation

appareillages

Compartiments

métallique entre le compartiment barres et le compartiment

Non

Oui

appareillages

câbles. Pour les unités jusqu’à 17,5 kV les obturateurs avec

Compartiment

Oui

Non

isolement permettent la ségrégation entre le compartiment

câbles

barres et le compartiment câbles

Compartiment

Peu important: non

des barres

accessible

Circuits auxiliaires

Oui

5. Compartiment commandes

Tableau 5.2. Accès aux compartiments unités LSC2B (suivant la norme CEI

Cette cellule accueille l'interrupteur-sectionneur et la commande

62271-200)

du sectionneur de terre, les verrouillages mécaniques à

indicateurs de position, les bobines de déclenchement, les

indicateurs de tension et les contacts auxiliaires.

6. Compartiment circuits auxiliaires

3.3 Enveloppe et ségrégation

Cette cellule peut être en version base ou grande suivant le type

Matière

d'application. C'est là que sont logés le câblage secondaire,

L'enveloppe et les ségrégations internes des compartiments

les blocs de prises et les relais.

sont réalisés en tôle d'acier galvanisé de 2 mm d'épaisseur. Les

portes et les tôles d'extrémité sont soigneusement nettoyées et

7. Volets d’échappement des gaz

soumises à un traitement anti-corrosion avant d'être peintes avec

Les volets d'échappement des gaz à l'arrière des unités

des peintures de qualité supérieure. La couche de finition est réa-

convoient les ondes de pression et les gaz vers les conduits

lisée dans la couleur RAL 7035 (couleurs spéciales après accord).

d'échappement en option et les filtres situés derrière le tableau.

Les portes des compartiments sont résistantes à la pression et

On réduit ainsi au minimum le risque pour l'opérateur à la suite

dotées de hublot d'inspection. Le compartiment circuits auxi-

d'une possibilité de défaut pour arc interne.

liaires des appareillages secondaires est entièrement protégé de

La plaque arrière de chaque unité dispose de deux ouvertures

la zone à haute tension grâce à la ségrégation métallique.

d'échappement des gaz dus à un arc interne:

Compartiment câbles et compartiment disjoncteur

Verrouillage entre le levier de manœuvre de l'interrupteur-

Le compartiment haute tension (compartiment disjoncteur ou

sectionneur et le moteur.

câbles) est doté de hublot d'inspection. La ségrégation des com-

Il s'agit d'un verrouillage électrique qui empêche le fonctionne-

partiments voisins est réalisée grâce à leur parois respectives.

ment du moteur quand le levier de manœuvre est introduit dans

La partie frontale de l'unité est fermée par une porte amovible,

le siège de l'interrupteur-sectionneur de la ligne et de la terre.

résistante à la pression. Sur les côtés des unités d'extrémité,

En cas de commande motorisée, le bandage du ressort est

les tôles de couverture sont à tenue d'arc interne tant au niveau

réalisé à l'aide d'un moteur commandé par des boutons-

mécanique que thermique et donnent au tableau un bel aspect.

poussoirs placés sur le devant du panneau; l'enclenchement du

levier de manœuvre, qui ne peut avoir lieu que dans les positions

Ouvertures de ventilation

de ouvert - fermé, agit sur un micro-interrupteur qui coupe

Les ouvertures dans l'enveloppe extérieure sont nécessaires

l'alimentation au moteur en empêchant le fonctionnement.

pour garantir le dégagement de la chaleur qui peut être produite

dans les barres et les dérivations. Les volets d'échappement

Dispositifs de verrouillage

des gaz constituent les ouvertures de ventilation des unités.

Le cadenas empêche l'utilisation de le levier de manoeuvre

dans toute position ("fermé", "ouvert", "à terre").

Sectionneurs de terre

3.4 Informations générales sur les ver-

Le verrouillage s'applique aussi aux sectionneurs de terre utilisés

rouillages

pour mettre à la terre le fond des fusibles et les transformateurs

de courant. Ces sectionneurs sont reliés mécaniquement à la

La fonction des verrouillages est d'empêcher les manoeuvres

commande de l'interrupteur-sectionneur GSec et fonctionnent

erronées en garantissant le plus haut degré de sécurité pour le

simultanément au GSec quand celui-ci est manoeuvré entre la

personnel et l'installation.

position "ouvert" et "à terre".

La fonction de verrouillage est opérationnelle même si les

portes du compartiment câbles, commande et compartiment

Porte ouverte

appareils sont ouvertes.

L’Interrupteur-sectionneur GSec est bloqué dans la position "à

terre" tant que la porte n'est pas fermée.

Fonction

La fonction des verrouillages est d'empêcher les manoeuvres

erronées de l'interrupteur-sectionneur et du sectionneur de

Fonction de verrouillage supplémentaire

terre, donc de garantir la sécurité du personnel. La fonction

Verrouillages

de verrouillage est opérationnelle même si les portes du

−−

Pour des unités séparées, la fonction de verrouillage

compartiment câbles et du compartiment commande sont

entre l'interrupteur et le GSec peut être prévue avec des

ouvertes.

verrouillages à clé.

−−

La fonction de verrouillage peut être contrôlée par un micro-

Fonction de verrouillage

interrupteur quand le moteur est actionné.

La fonction de verrouillage inclut:

−−

Verrouillage double à clé sur l'interrupteur-sectionneur GSec

- verrouillage normal; monté de série sur toutes les unités.

Des verrouillages supplémentaires sont possibles, comme

- verrouillages supplémentaires; il s'agit d'options et elles

Ronis et Profalux.

doivent être choisies par le client.

Le tableau 6. montre les différents verrouillages.

Unité de verrouillage pour les unités LSC2A-PM

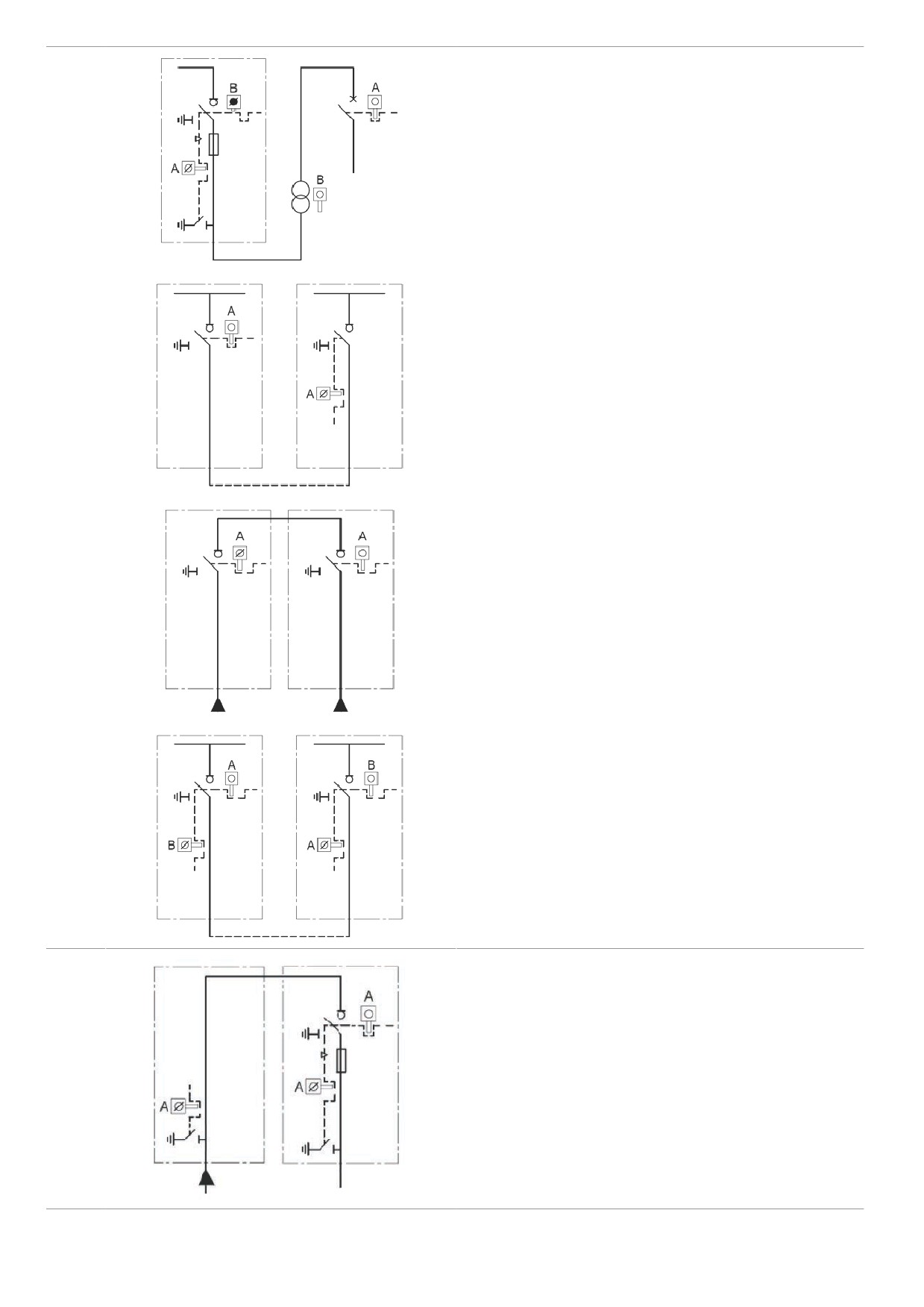

Verrouillages par type d'unité

Positions

Unité

Verrouillage

Les unités interrupteur-sectionneur, unités combinées inter-

rupteur-fusible et disjoncteur disposent de deux trous pour la

manoeuvre des interrupteurs-sectionneurs:

SDC, SDS

•

SFC, SFS, SBC, SBS

•

- Trou supérieur pour la position "ouvert" et "fermé".

– Trou inférieur pour la position "à terre".

DRC

•

Types de verrouillages pour les unités débrochables LSC2B

Verrouillages de sécurité de série (obligatoires)

Type

Description

Condition

Embrochage/débrochage des appareils

Appareil en position "ouvert"

Fermeture des appareils

Chariot en position définie

Branchement des appareils.

Fiche multicontact des appareils branchée

Enlèvement de la fiche multicontact des appareils

Chariot en position d'essai

Fermeture du sectionneur de terre

Chariot en position d'essai

Branchement des appareils.

Sectionneur de terre en position "ouvert"

Ouverture de la porte du compartiment appareils

Chariot en position d'essai

Branchement des appareils.

Porte du compartiment appareils fermée

Ouverture de la porte du compartiment câbles

Sectionneur de terre en position "fermé"

Ouverture du sectionneur de terre

Porte du compartiment câbles fermée

Remarque: Les appareils sont disjoncteurs et contacteurs.

Tableau 7.

Clés (sur demande)

Verrouillage à l’embrochage des appareils

Peut être enlevée seulement si le chariot est en position

débroché

Verrouillage à la fermeture du sectionneur de terre

Peut être enlevée seulement si le sectionneur de terre est

ouvert

Verrouillage à l’ouverture du sectionneur de terre

Peut être enlevée seulement quand le sectionneur de terre

est fermé

Commande du levier d’embrochage/débrochage des appareils

Peut toujours être enlevée

Commande du levier de manœuvre du sectionneur de terre

Peut toujours être enlevée

Tableau 8.

Cadenas

Commande du levier d’embrochage/débrochage des appareils

Ouverture et fermeture des obturateurs

Commande du levier de manœuvre du sectionneur de terre

Tableau 9.

Aimants de blocage (sur demande)

Embrochage/débrochage des appareils

Ouverture et fermeture du sectionneur de terre

Ouverture de la porte du compartiment appareils

Tableau 10.

Dispositifs accessoires

Autoprotection des volets

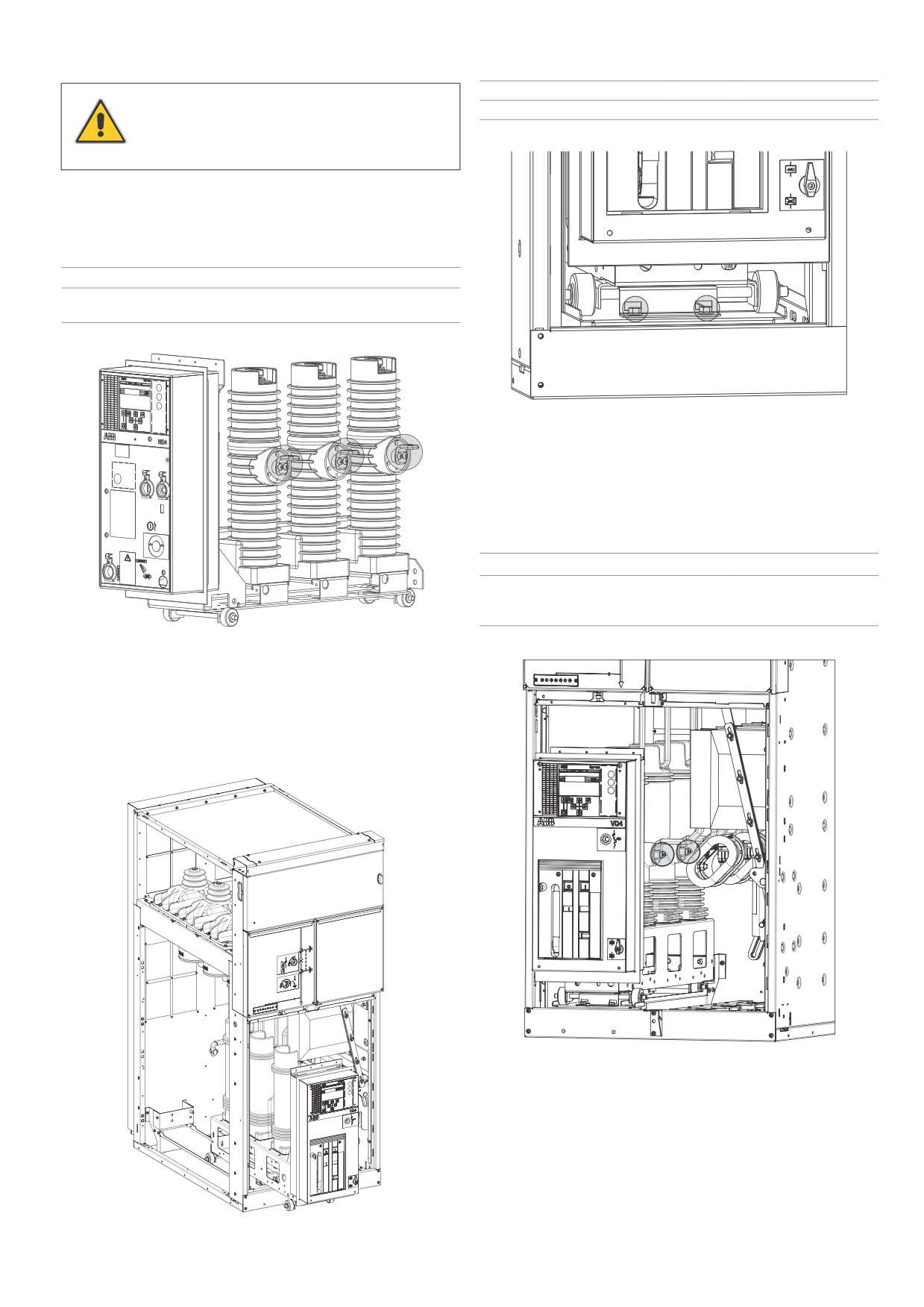

Le dispositif bloque les obturateurs quand l’appareil est enlevé du compartiment.

L’opérateur ne peut pas ouvrir manuellement les obturateurs. Les obturateurs peuvent être actionnés

seulement à partir du chariot des appareils ou des chariots de service.

Empreinte de compatibilité appareil -

La fiche multicontact des appareils et la prise correspondante de l’unité du tableau sont équipées d’une

unité du tableau

empreinte mécanique, qui rend impossibles l’embrochage de l’appareil dans une unité de tableau avec

courant nominal non approprié.

Commande mécanique des

Le compartiment appareils est doté d’un dispositif mécanique, permettant l’activation de la fermeture et/

disjoncteurs

ou de l’ouverture des disjoncteurs directement avec les boutons de la commande frontale, en maintenant

la porte fermée. Les commandes peuvent être données avec les disjoncteurs en position de service et

débroché.

Tableau 11.

4. Fonctionnement du tableau

• Appliquer la tension auxiliaire et de commande.

4.1 Recommandations générales et mises

• Exécuter, manuellement ou au moyen d'une commande

en garde

électrique, les essais sur les appareils de manoeuvre,

en observant simultanément les indicateurs de position

respectifs.

DANGER

Ne pas marcher sur le toit des unités.

• Vérifier l'efficacité des verrouillages mécaniques et élec-

triques sans appliquer de force.

• Contrôler la pression du gaz SF₆ de l'interrupteur-sectionneur

GSec et du disjoncteur HD4 (si disponible).

DANGER

• Paramétrer les dispositifs de protection du tableau aux

Les manoeuvres du tableau doivent être

valeurs requises et vérifier leur fonctionnement avec des

faites les portes étant fermées.

appareillages d'essai.

• Instruire les opérateurs locaux sur les caractéristiques

fondamentales d'une utilisation correcte du tableau.

• Vérifier l'état de prêt des appareillages et de l'état de

AVERTISSEMENT

Les manoeuvres et tout type d'intervention

manoeuvre des systèmes électriques côté alimentation et

doivent être effectuées par du personnel

côté charge du tableau.

spécialisé et formé, connaissant l'installation

et qui respecte toutes les dispositions de

Autres points à contrôler

sécurité au termes de la norme CEI et des

En fonction des responsabilités assignées, il peut être néces-

autres normes en vigueur, ainsi que les

saire de vérifier aussi les appareillages suivants à proximité du

réglementation et les dispositions locales en

tableau:

matière de travail.

• Câbles de puissance

• Câbles auxiliaires

• Source d’alimentation auxiliaire

• Système de contrôle à distance

4.2 Mise en service

• Système de mise à la terre complet

4.2.1 Interventions de réparation

• Appareillages dans le local d'installation du tableau

• Caractéristiques du local d'installation du tableau:

Avant le raccordement au réseau de moyenne tension

−−

Résistance à la pression en cas de défaut pour arc interne

En prévision de la mise en service il faut exécuter les

−−

Ventilation

interventions suivantes:

−−

Température

• Contrôler les conditions générales du tableau pour vérifier la

−−

Humidité.

présence de dégâts ou défauts.

• Contrôler visuellement les appareils de manoeuvre, les

contacts de sectionnement, la parties isolantes, etc.

4.2.2 Démarrage

• Contrôler la connexion de la barre de terre principale au

Instructions

conducteur de terre de l'installation

(en respectant les

• Respecter toutes les dispositions de sécurité pertinentes.

dispositions de sécurité adéquates).

• S'assurer que les interrupteurs-sectionneurs et les disjonc-

• Vérifier si la peinture a subi des dégâts et, si nécessaire,

teurs dans le système sont en position OUVERT (4.3 Com-

faire les retouches comme décrit dans la section 5.3.

mande du tableau).

• Enlever tous les restes de matériels, corps étrangers et les

• Enlever toutes connexions éventuelles de mise à la terre et

outils du tableau.

de court-circuitage existants dans la zone de manoeuvre

• Nettoyer le tableau, en frottant les parties isolantes avec un

critique.

chiffon propre, souple, sec et qui ne s'éffiloche pas. Eliminer

• Mettre les lignes d'alimentation sous tension.

toute trace de saleté grasse ou poisseuse comme décrit

• Raccorder pas à pas le tableau, en respectant les signaux et

dans la section 5.4.

les indications.

• Remonter correctement toutes les couvertures, etc.,

• Si nécessaire contrôler que les conducteurs sont en phase

enlevées pendant les opérations de montage et d'essai.

quand de nombreuses lignes d'arrivée et sections du tableau

• Interventions de préparation pour les disjoncteurs:

sont prévues.

−−

Nettoyer les parties isolantes avec un chiffon propre et sec.

• Effectuer toutes les mesures et contrôler que les toutes

−−

Contrôler que les prises supérieures et inférieures sont

fonctions qui dépendent de l'alimentation à haute tension

propres et pas déformées à cause de chocs subis lors du

sont raccordées.

transport et entreposage.

−−

Si le disjoncteur HD4 est doté d'un dispositif de mesure

• Vérifier la présence d'irrégularités en tout genre.

de la pression, il est conseillé de contrôler la pression du

gaz SF₆.

4.3 Commande du tableau

La commande des contacts du sectionneur de terre est

seulement manuelle tandis que l'interrupteur-sectionneur peut

être manuel ou manuel/motorisé.

AVERTISSEMENT

Pendant les opérations de manœuvre, en

cas de sectionneur équipé de moteur, avant

de procéder aux opérations d'ouverture/

fermeture au moyen de boutons-poussoirs il

est nécessaire d'extraire le levier de l'axe de

manœuvre.

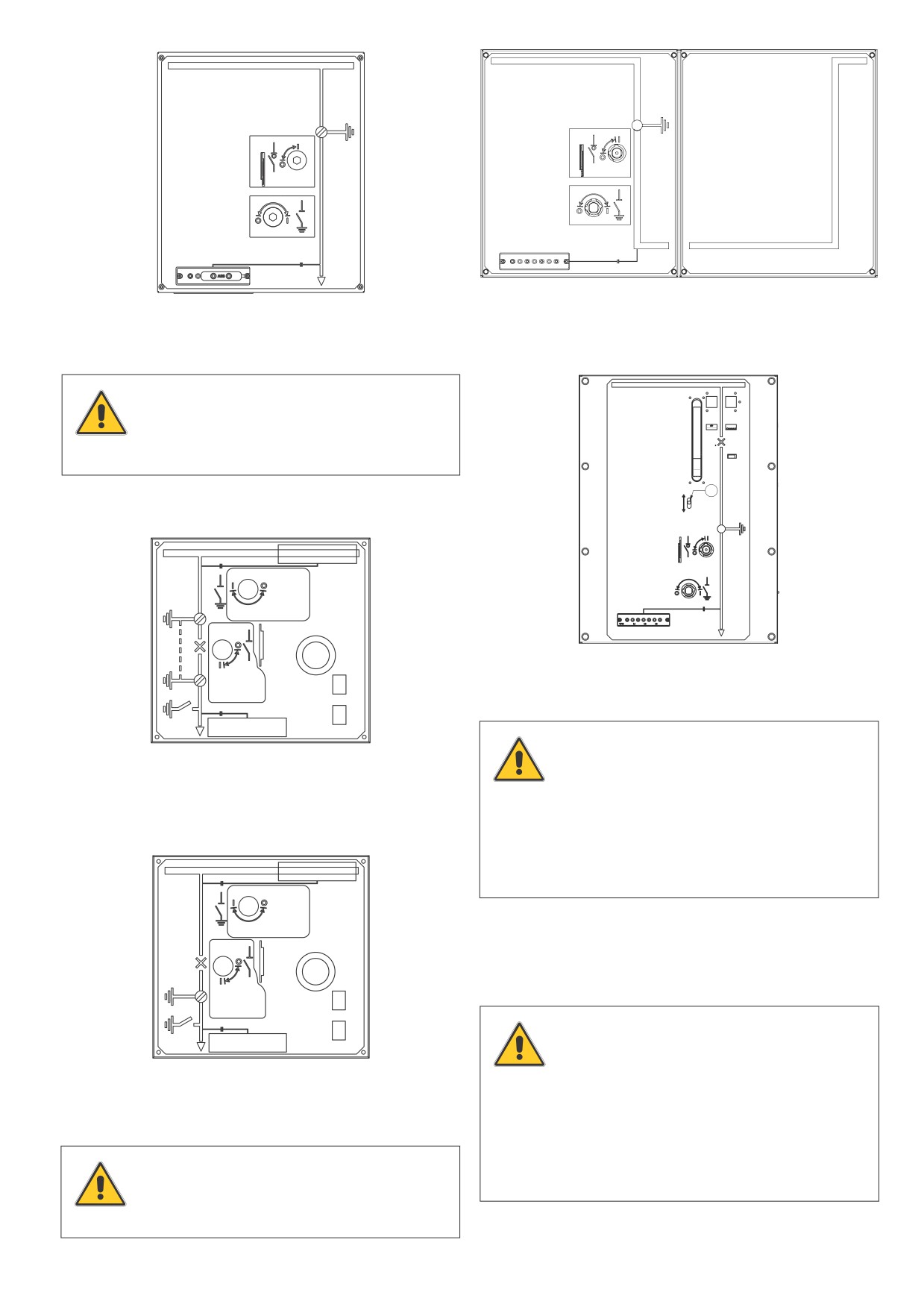

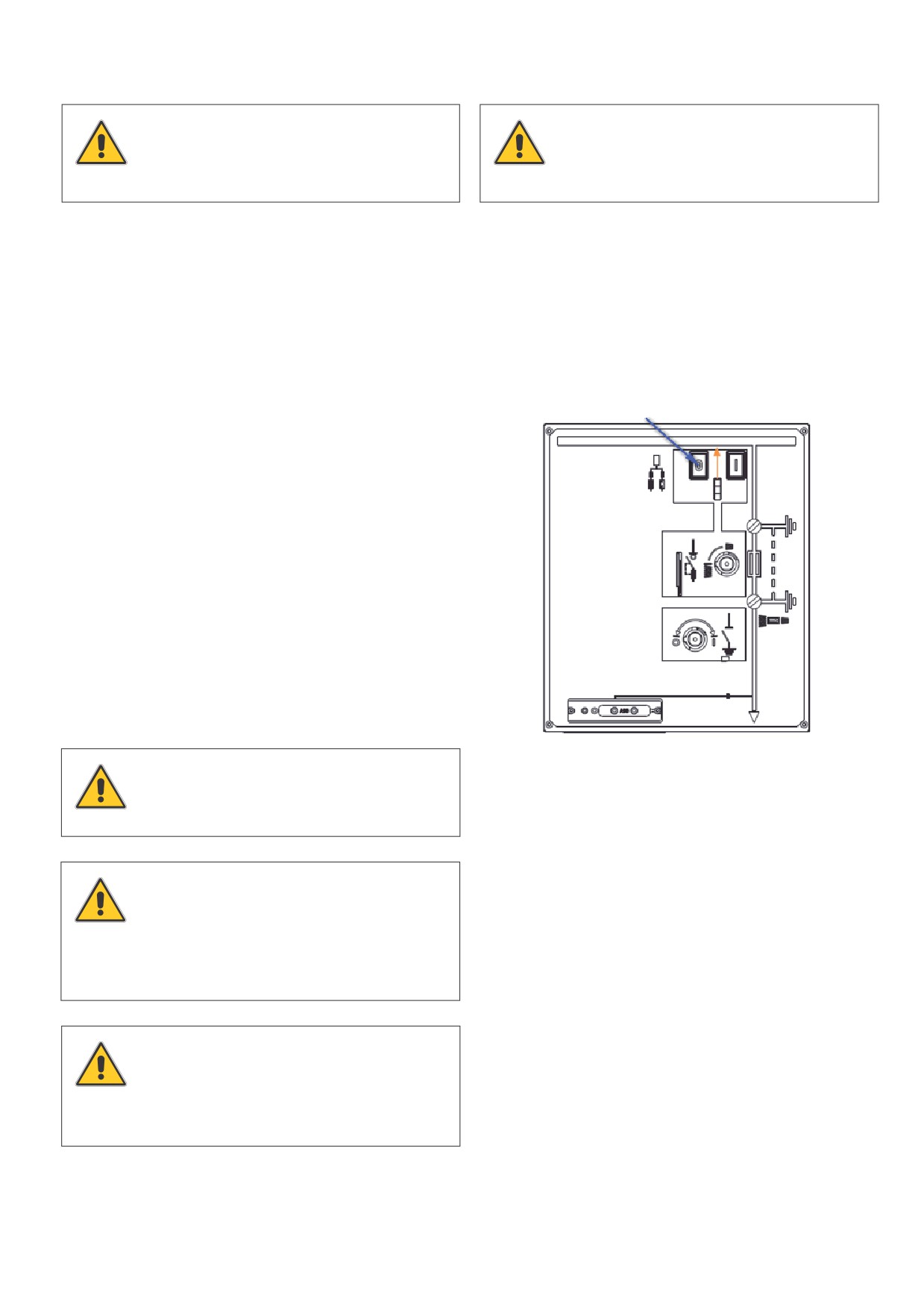

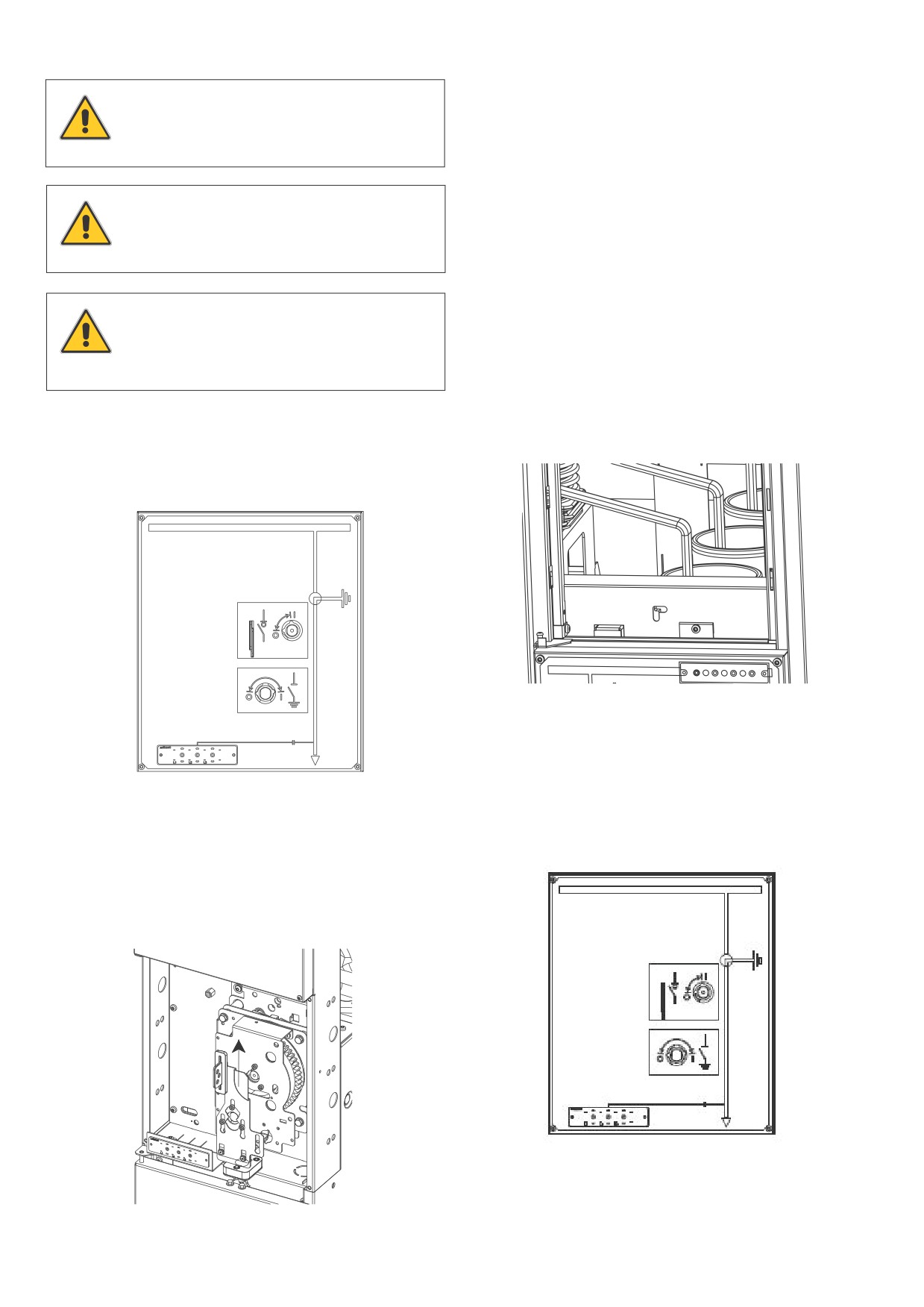

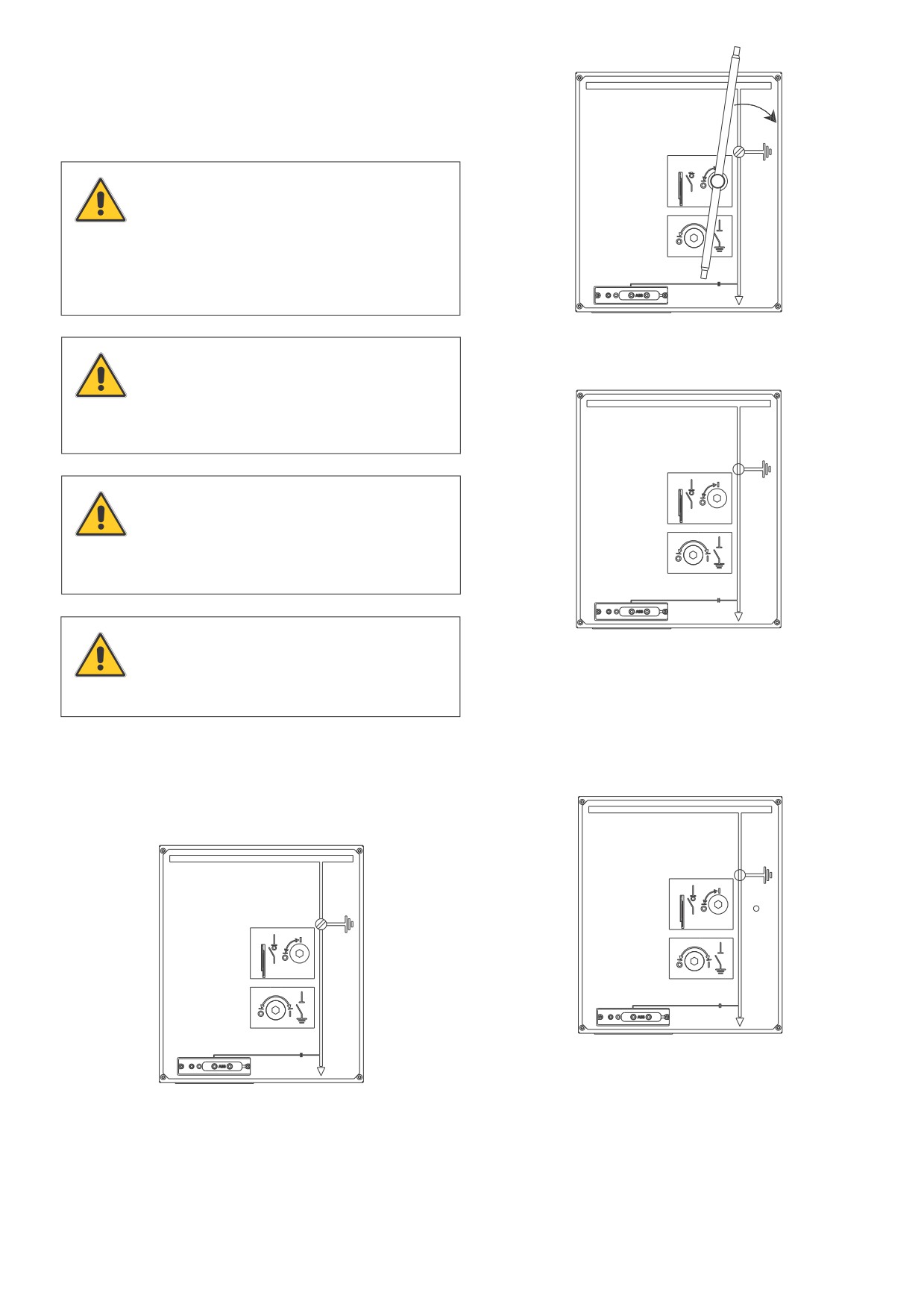

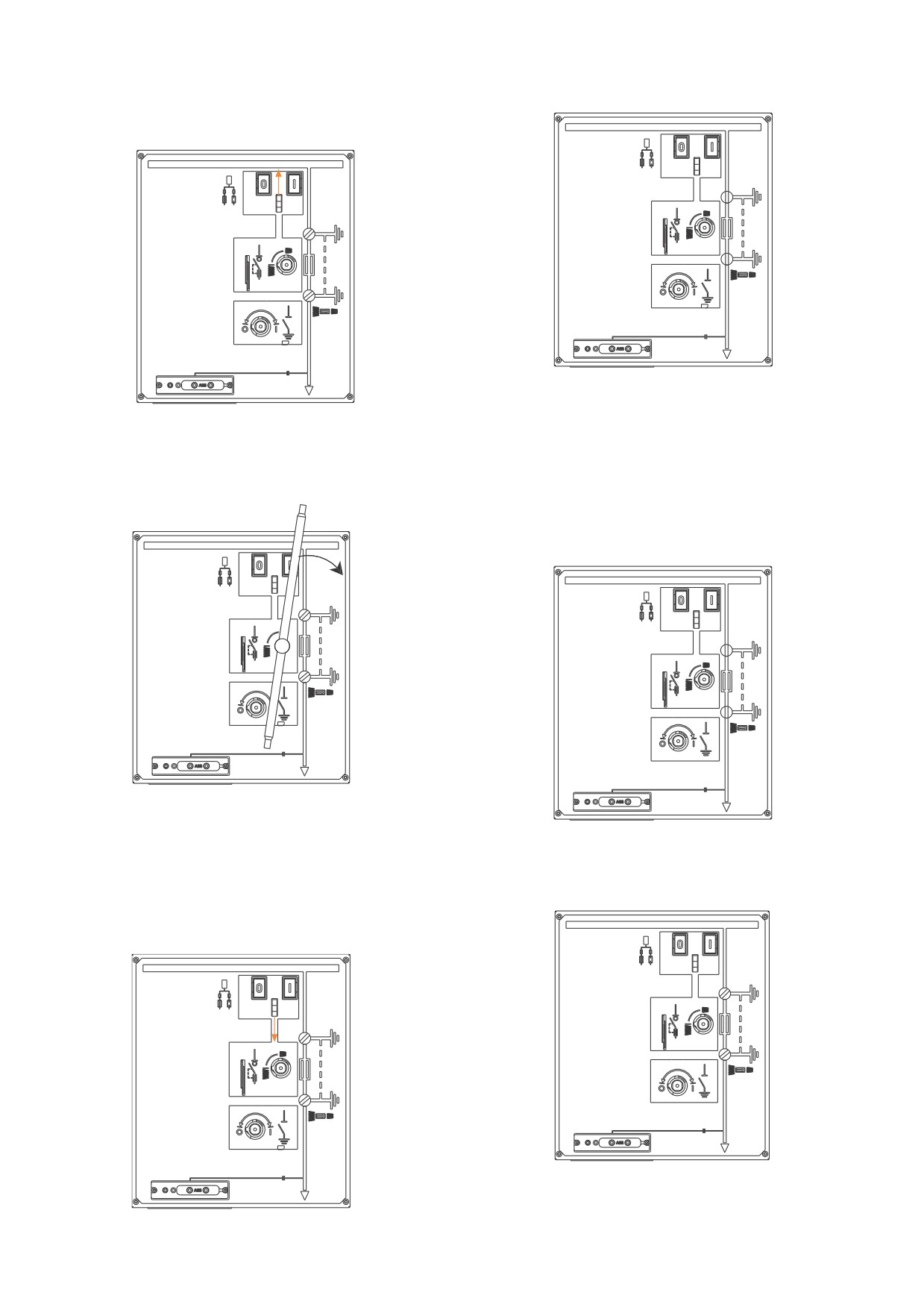

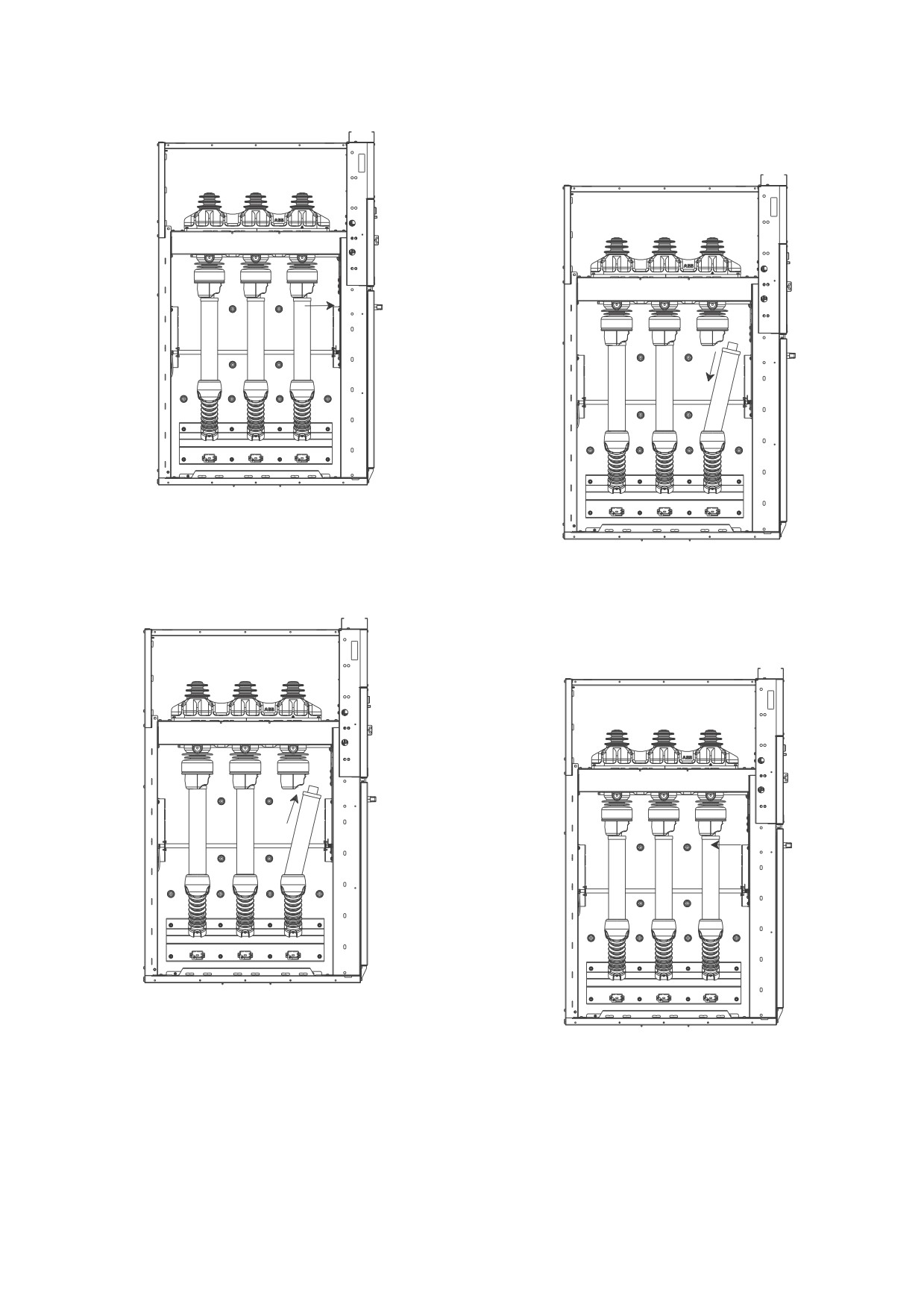

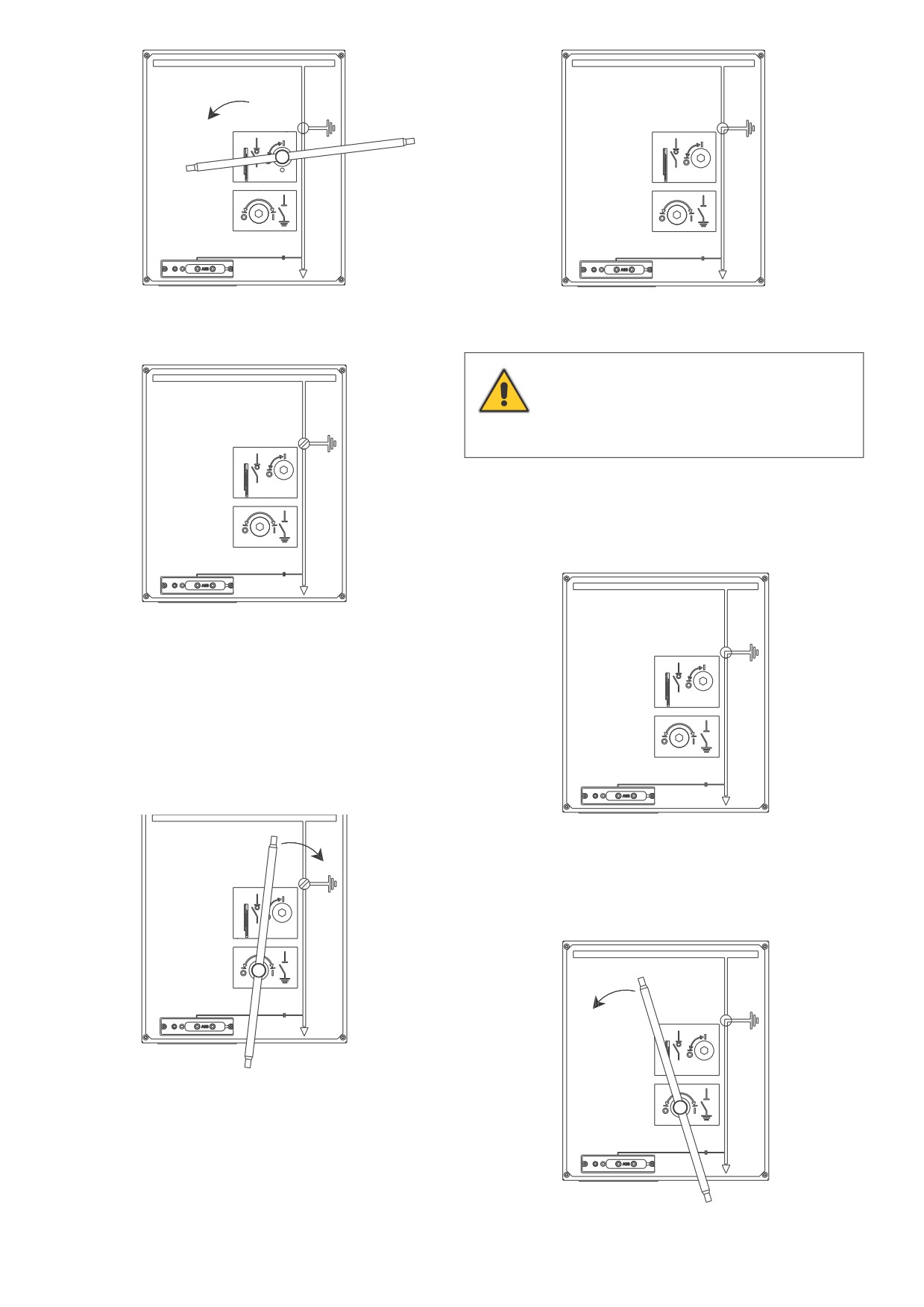

Figure 3. Position "ouvert" avec le levier de commande

REMARQUE

Pour les unités SBM, les commandes des

contacts du sectionneur de terre et de l'inter-

rupteur-sectionneur de ligne sont manuels et

non motorisés.

AVERTISSEMENT

Pendant les opérations de manœuvre (unité

SBM) les deux sectionneurs de ligne se posi-

tionneront en ouvert ou en fermé simultané-

ment.

REMARQUE

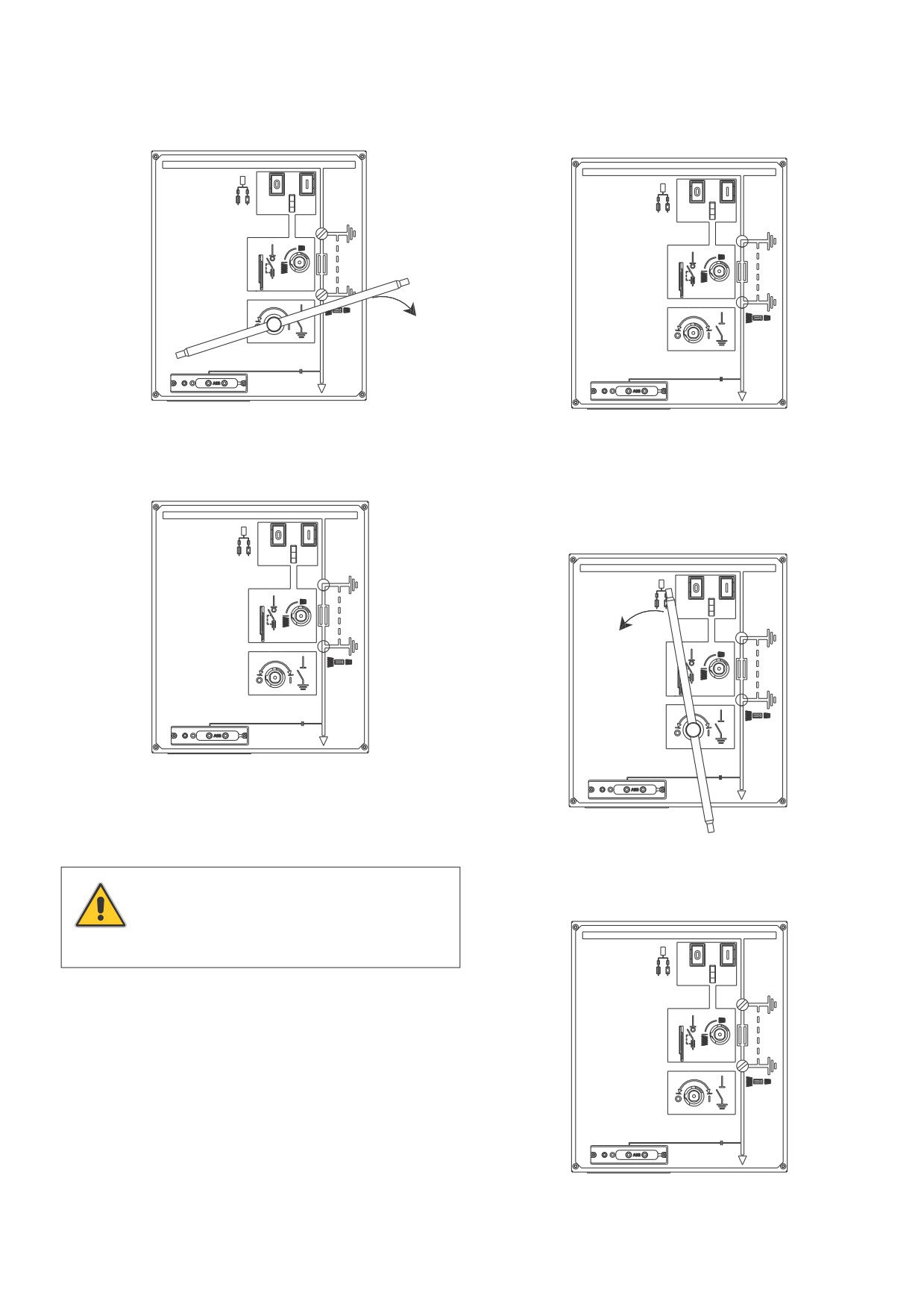

Figure 4. Position "fermé"

Quand on utilise le levier de commande, la

tourner de 85 à 90 degrés pour la ligne et de

170 à 180 degrés pour la mise à la terre.

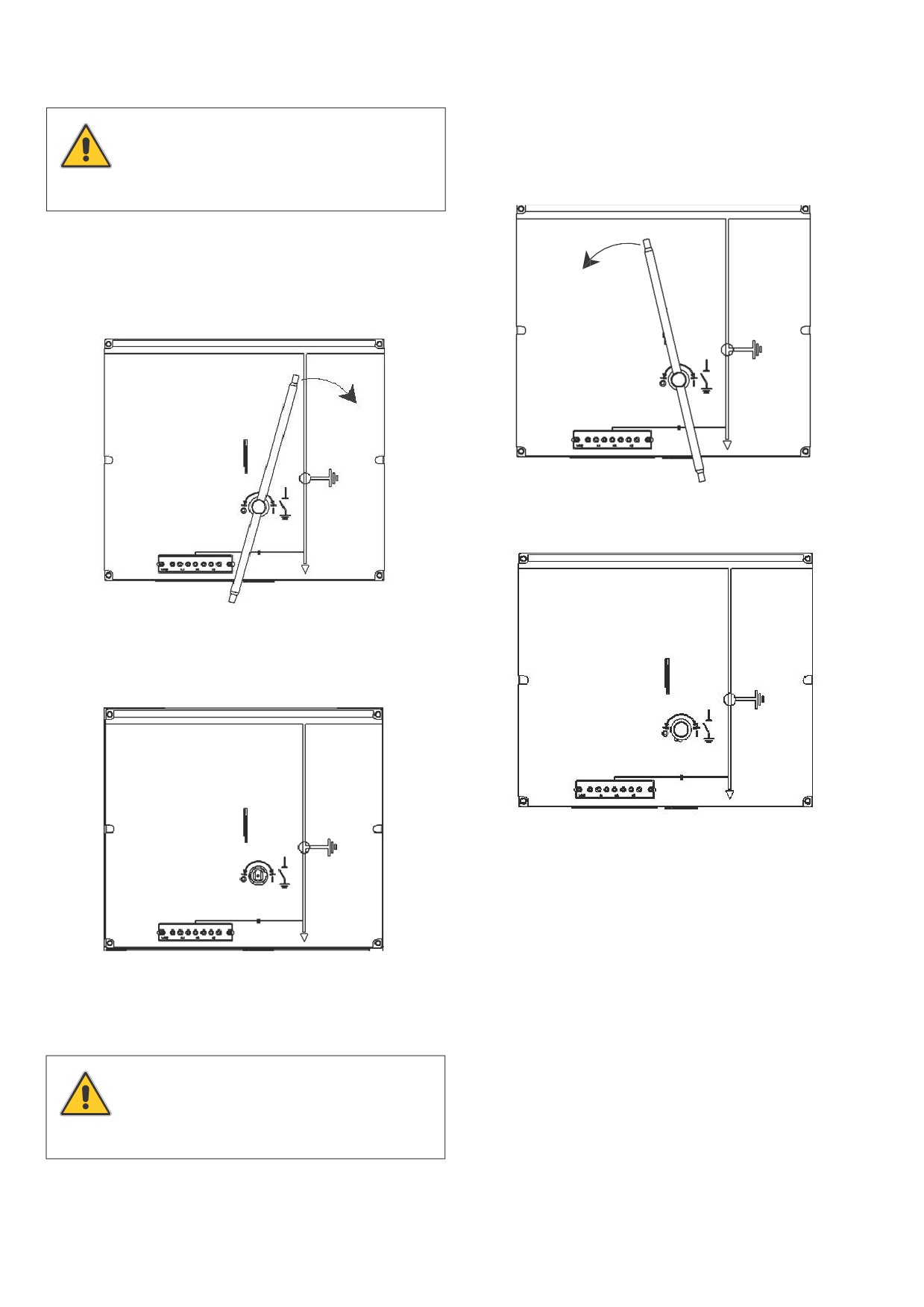

2. Ouverture de l'interrupteur-sectionneur de la position

"fermé"

4.3.1 Unité avec commande à ressort simple

1. Fermeture de l'interrupteur-sectionneur de la position

"ouvert"

Figure 5. Position "fermé"

Figure 2. Position "ouvert"

a) Introduire le levier de commande dans le trou supérieur.

b) Tourner le levier manivelle dans le sens inverse aux aiguilles

d'une montre en position "ouvert".

a) Introduire le levier de commande dans le trou supérieur.

b) Tourner le levier dans le sens des aiguilles d'une montre en

position "fermé".

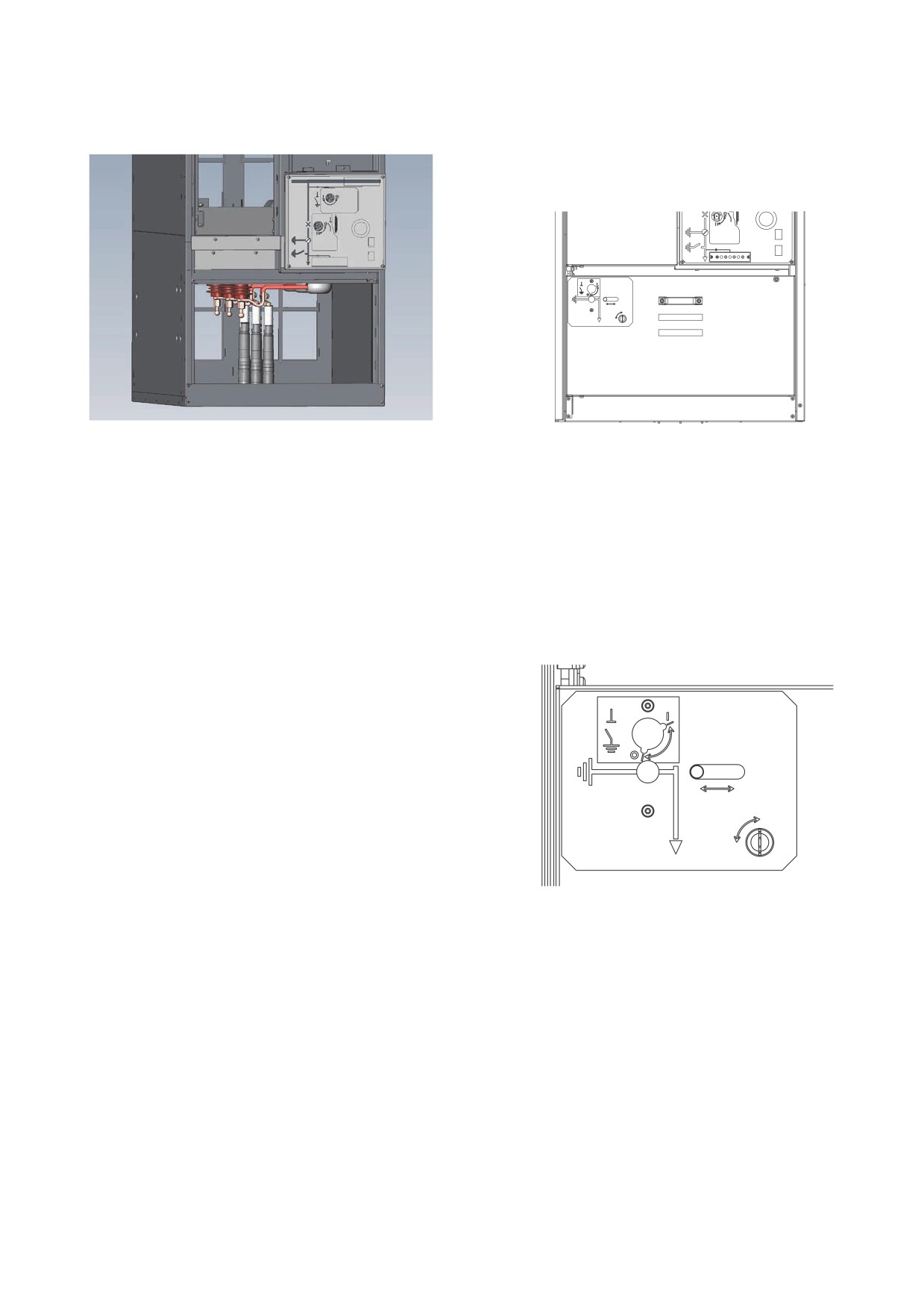

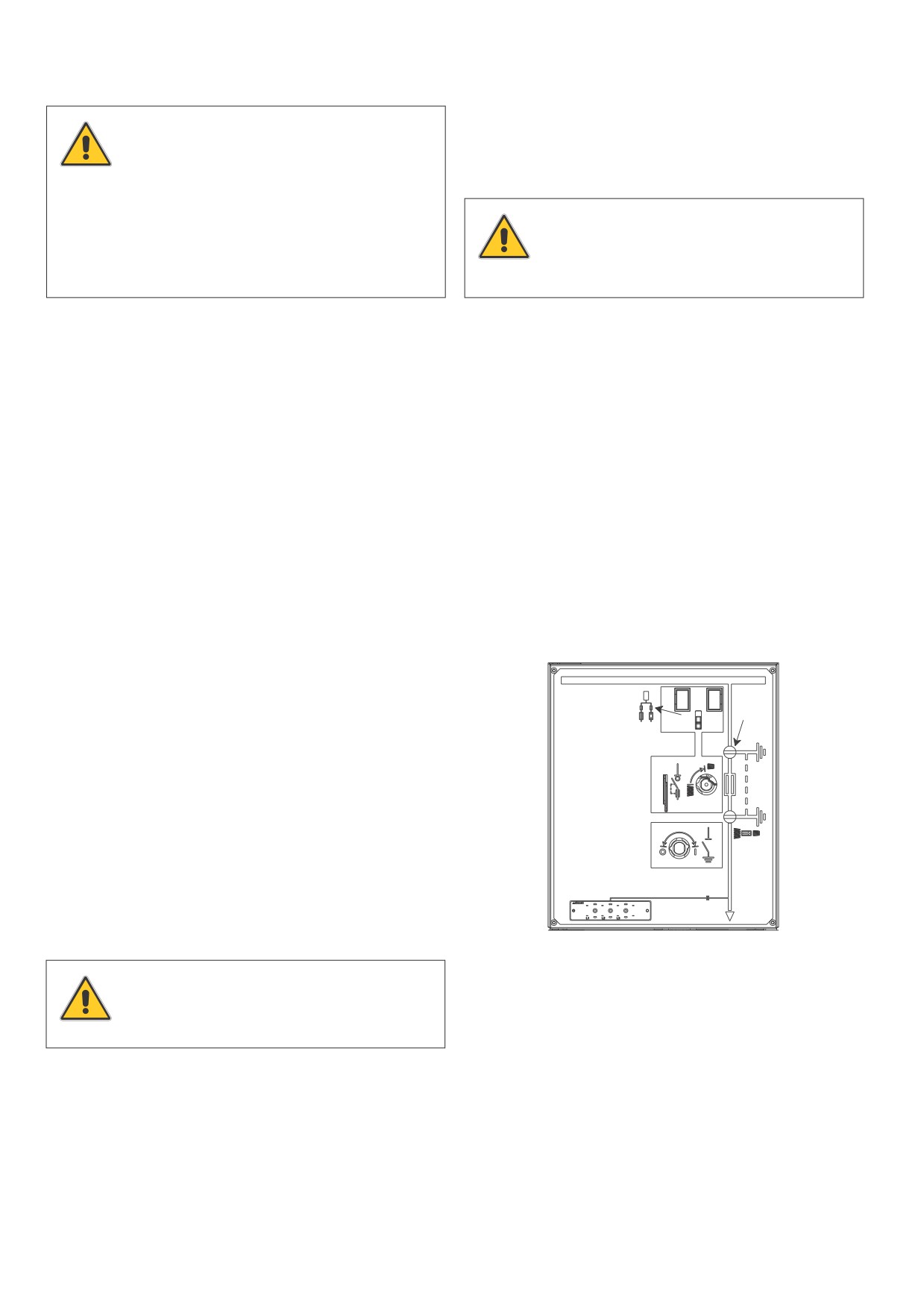

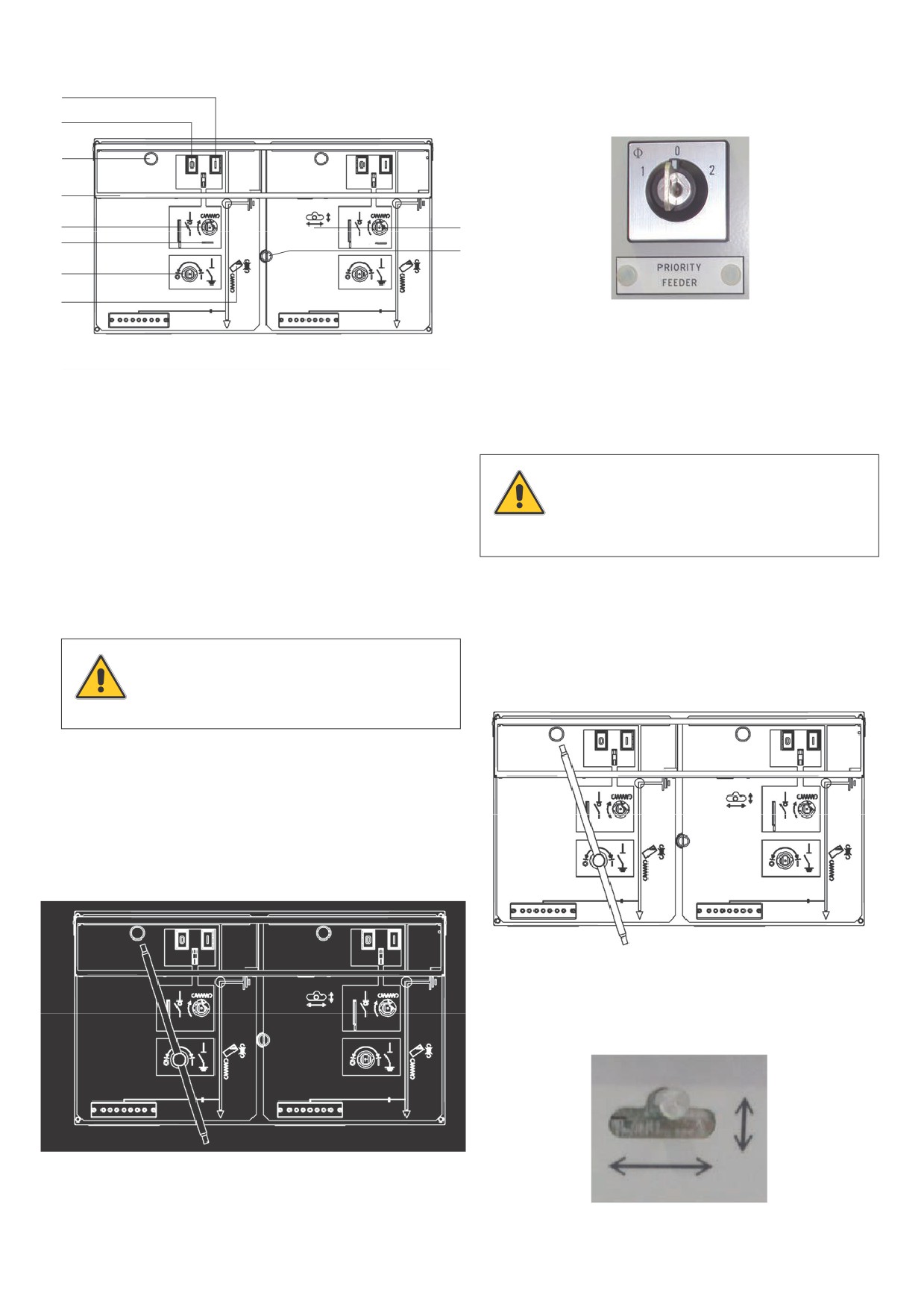

Figure 15. Vue frontale de l'unité SDM

Figure 12. Position "ouvert"

REMARQUE

Dans l'unité fonctionnelle SBR en agissant

sur le sectionneur de terre on met à la terre

le circuit supérieur au disjoncteur.

Figure 16. Coffret HBC

REMARQUE

Dans l'unité de HBC, avant d'effectuer l'opé-

Figure 13. Position "ouvert" pour l'unité fonctionnelle SBR

à 3 sectionneurs de terre

ration de fermeture, ouvrir le disjoncteur avec

le bouton rouge dans la partie supérieure de

la commande et déplacer l'axe A pour pouvoir

introduire la poignée. L'opération est autori-

sée seulement si cette manœuvre est pos-

sible.

4.3.2 Unité avec commande à double ressort

REMARQUE

Dans le cas d’unité motorisée avec com-

mande à double ressort, il est conseillé, avant

Figure 14. Position "ouvert" pour l'unité fonctionnelle SBR

d’effectuer des manœuvres mécaniques au

à 2 sectionneurs de terre

moyen du levier sur l’interrupteur-section-

neur côté terre, de pousser le bouton vers le

haut pour libérer le trou du moyeu de com-

mande. Cette opération facilite la manœuvre

REMARQUE

en réduisant la rotation du moteur.

Dans l'unité SDM le sectionneur GSec peut

être monté à droite ou à gauche.

7. Manœuvres unité SDD

d) Retirer la clé D pour bloquer le secteur F dans la position

centrale supérieur.

e) Introduire la clé accrochée avec un anneau à la clé retirée de

D sélecteur S01.

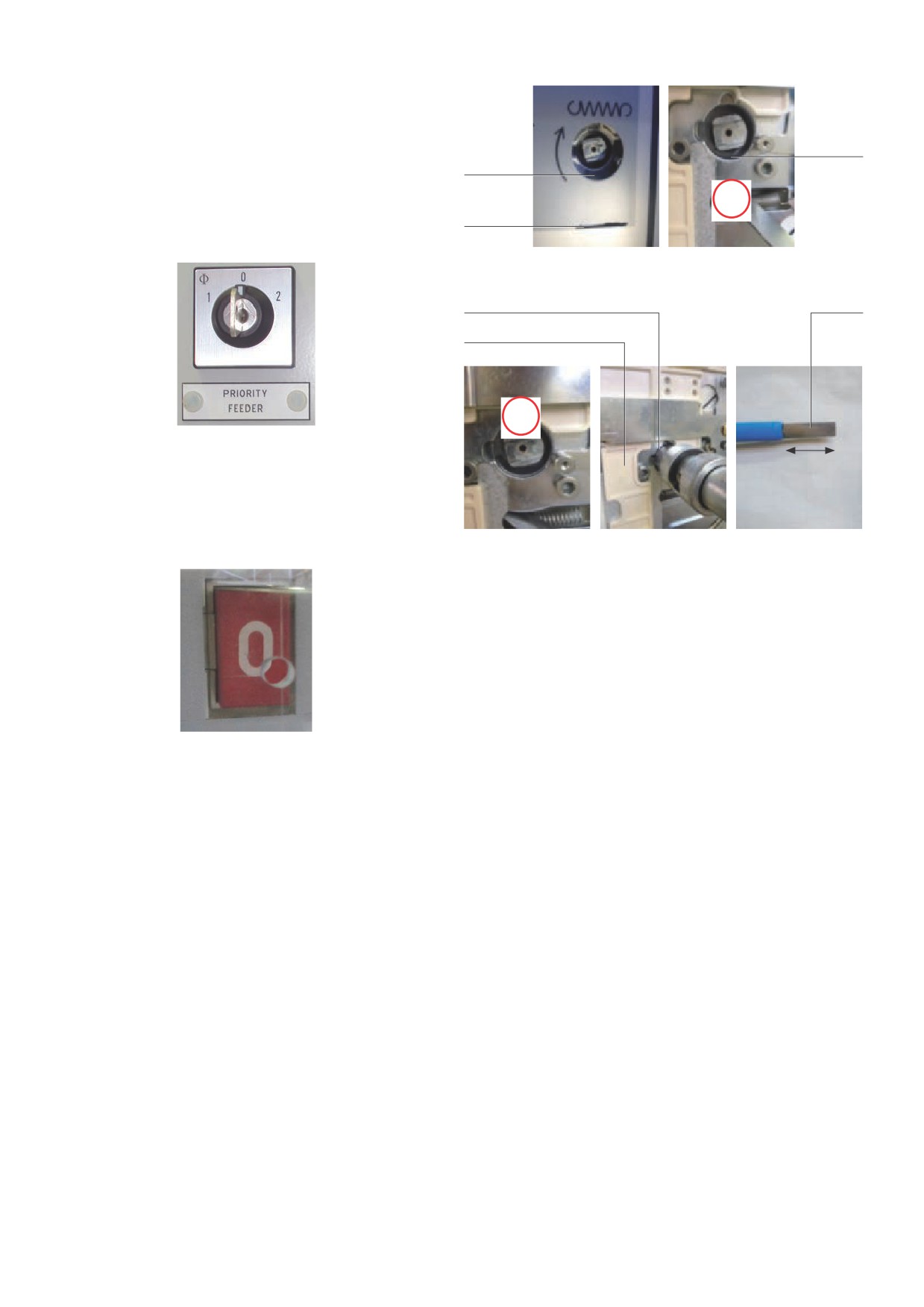

Figure 34. Sélecteur S01

Figure 32.

f) Sélectionner l'unité principale 1 ou 2 à travers S01.

Bouton-poussoir charge électrique moteur

REMETTRE LA CLÉ AU GÉRANT.

Logement pour débander les ressorts (émergence ou

maintenance)

Bouton-poussoir d’ouverture

Indicateur d'état des ressorts

REMARQUE

Bouton-poussoir de fermeture

Le système est opérationnel en automatique

Clef de verrouillage

(si la tension choisie est présente dans l’uni-

Cache bouton-poussoir de manœuvre manuelle

té, sa fermeture est automatique).

Sélecteur de transfert "manuel" ou "automatic"

Bandage des ressorts

Fermeture/ouverture interrupteur-sectionneur à terre

7.2 Manœuvre de la position de terre à la position de ser-

vice avec manœuvre manuelle unité SDD

a) Enlever les terres (fenêtre H) et placer les unités en position

ATTENTION

de ouvert.

Pour toute manœuvre en local placer la clé

en Manuel.

7.1 Manœuvre de la position de terre à la position de ser-

vice avec l'ATS unité SDD

a) Enlever les terres (fenêtre H) et placer les unités en position

de ouvert.

Figure 35.

b) Sélectionner. à travers le positionnement à g ou à d du sé-

lecteur F, unité de manœuvre.

Figure 33.

b) Refermer la fenêtre E.

c) Placer le sélecteur F dans la position centrale supérieure (la

fenêtre E est bloquée).

Figure 36. Sélecteur S01

c) Bander les ressorts au moyen du bouton-poussoir A (charge

9. Manœuvre pour débander les ressorts des sectionneurs

électrique) ou au moyen du levier dans la fenêtre G (bandage

manuel).

d) La fenêtre L montre l'état des ressorts bandés.

e) Fermer le sectionneur avec le bouton-poussoir C.

8.1 Manœuvre de la position de fermée à la position de

terre (mise hors service) avec l'ATS unité SDD

a) Posizionare S01 in 0.

Figure 39.

Figure 40.

Figure 37. Sélecteur S01

10 cm

b) Ouvrir le sectionneur fermé en intervenant sur le bouton-

poussoir B avec un outil pointu.

Figure 41.

Figure 42.

Figure 43.

9.1 Débander les ressorts pour la maintenance extraordi-

naire

Appuyer sur le bouton-poussoir B. Si le débandage des res-

sorts n’a pas lieu effectuer les instructions suivantes:

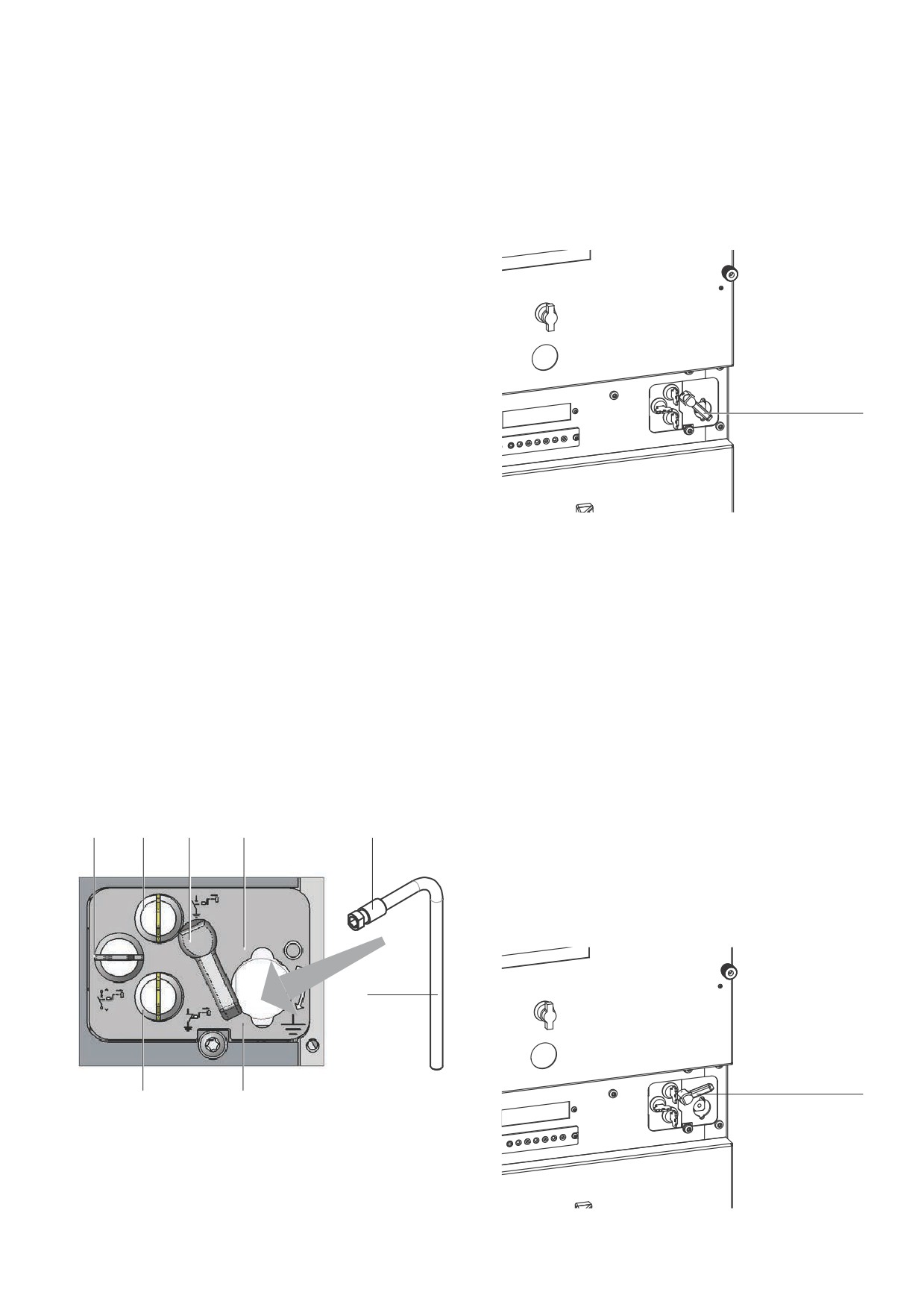

a) Introduire l’outil K ou similaire (fig. 43) dans la fenêtre I (fig.

39), faire levier sur l’axe (fig. 40) pour débloquer l’ouverture

d’introduction du levier de manœuvre (fig. 41).

Figure 38. Bouton-poussoir B

b) Introduire le levier dans la fenêtre G (fig. 42) en soulevant

avec elle la protection de plastique N.

c) Tourner légèrement le levier dans le sens des aiguilles d’une

c) Enlever la clé dans le sélecteur S01 et la remettre en D pour

montre pour débloquer le moteur.

débloquer le sélecteur F.

d) Retirer le levier.

d) Placer le sélecteur F dans la position centrale inférieure le

e) Débander les ressorts en intervenant sur le bouton-poussoir

libérant la fenêtre E.

B avec in outil pointu.

e) Débander les ressorts du deuxième sectionneur (voir procé-

dure 9.2).

f) Mettre à la terre les deux sectionneurs.

9.2 Débander les ressorts pour la procédure hors service

Appuyer sur le bouton-poussoir B. Si le débandage des res-

8.2 Manœuvre de la position de fermée à la position de

sorts n’a pas lieu effectuer les instructions suivantes:

terre (mise hors service) à commande manuelle

a) Sélectionner l’unité à décharger en mettant en position le

sélecteur F.

a) Ouvrir le sectionneur en intervenant sur le bouton-poussoir B.

a) Introduire l’outil K ou similaire (fig. 43) dans la fenêtre I (fig.

b) Débander les ressorts du deuxième sectionneur (voir procé-

39), faire levier sur l’axe (fig. 40) pour débloquer l’ouverture

dure 9.2).

d’introduction du levier de manœuvre (fig. 41).

c) Mettre à la terre les deux sectionneurs.

b) Introduire le levier dans la fenêtre G (fig. 42) en soulevant

avec elle la protection de plastique N.

d) Tourner légèrement le levier dans le sens des aiguilles d’une

montre pour débloquer le moteur.

e) Retirer le levier.

f) Débander les ressorts en intervenant sur le bouton-poussoir

10. Mise à la terre d'une ligne avec la ligne opposée en

4.3.3 Déclenchement ressorts à vide

service

REMARQUE

Procédure de maintenance extraordinaire.

L’opération de déclenchement des ressorts

à vide est garantie pour un nombre de fois

limité < 25.

10.1 Automatique (avec ATS)

Si les ressorts sont chargés et le sectionneur est ouvert, l’obtu-

rateur peut faire déclencher les ressorts sans changer la condi-

Exemple pour mise à la terre de la ligne 1 avec la ligne 2

tion du sectionneur.

fermée en service.

Séquence de commande:

a) Placer le sélecteur S01 en Manuel.

b) Suivre la procédure 9.1 pour débander les ressorts de la

Dans le cas de commande à double ressort non motorisée:

ligne 1.

1. Actionner le bouton-poussoir d’ouverture pour débander les

c) Introduire le levier de manœuvre dans H.

ressorts.

d) Mettre à la terre la ligne 1.

10.2 Manuel (sans ATS)

Exemple pour mise à la terre de la ligne 1 avec la ligne 2

fermée en service.

a) Ouvrir la ligne 2 avec le bouton-poussoir B.

b) Déplacer le sélecteur F pour manœuvrer la ligne 1.

c) Débander les ressorts du montant 1 en suivant la procédure

9.2.

d) Introduire le levier de manœuvre dans H.

e) Mettre à la terre la ligne 1.

f) Revenir dans la position initiale avec le sélecteur.

g) Engager le levier dans G.

h) Bander les ressorts.

Fermer la ligne 2 avec le bouton-poussoir C.

Figure 44.

REMARQUE

L’opération de déclenchement des ressorts est

garantie pour un nombre de fois limité < 10.

ATTENTION

La mise à la terre avec la manœuvre ma-

nuelle produit l'absence de tension sur l’ins-

tallation; il est possible et recommandé de

laisser les ressorts de la ligne pas en service

débandés pour éviter ce problème.

REMARQUE

En présence d'unité motorisée avec com-

mande à double ressort, avant d'effectuer

les manœuvres mécaniques, toute manœuvre

commandée à distance doit être interdite.

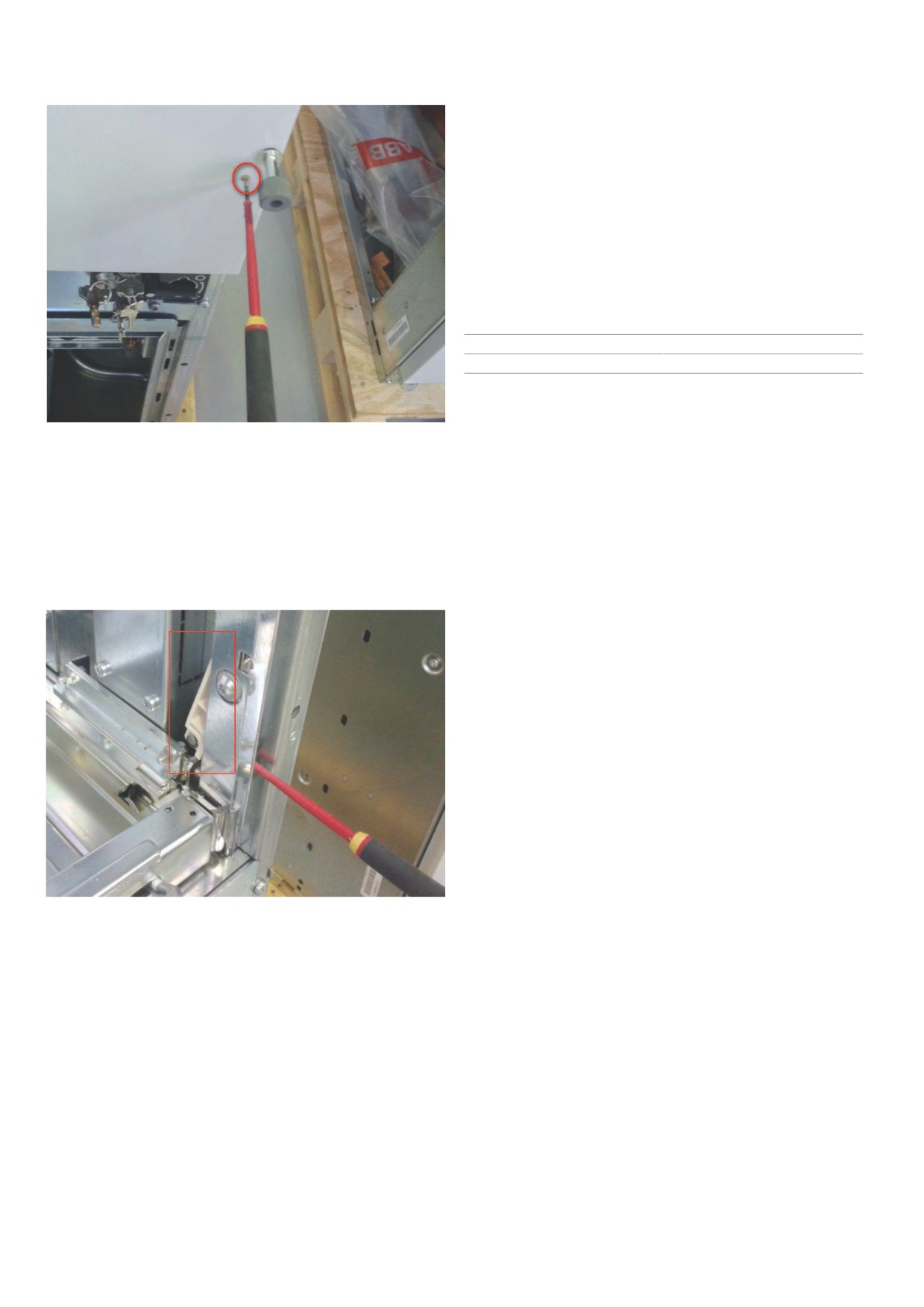

En cas de commande à double ressort motorisée avec GSec

4.3.4 Fonctionnement des unités dotées de verrouillages

cad (carte électronique):

par clé

1. Enlever l’enveloppe de protection du mécanisme de com-

Les unités peuvent être dotées de verrouillages par clé. Les

mande.

verrouillages par clé sont disponibles séparément soit pour

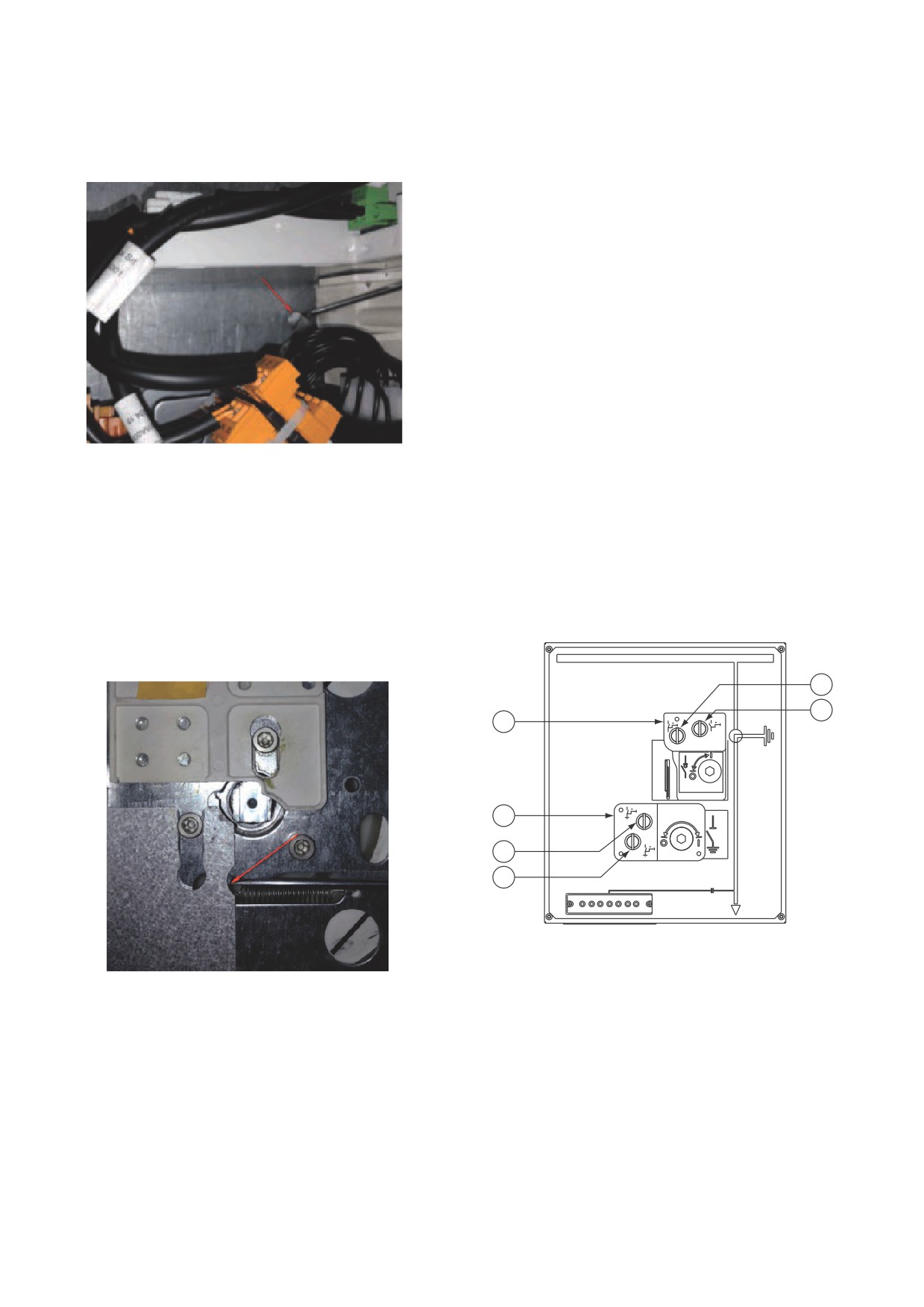

2. Introduire un tournevis comme indiqué dans la photo et

l'interrupteur de ligne que le sectionneur de terre. Les verrous

pousser le lever vers le bas.

à clé peuvent être utilisés uniquement dans les cas suivants:

- En cas de commande à ressort simple 3 options différentes

sont disponibles pour le disjoncteur de ligne:

- "ouvert-libre" (1 clé qui bloque l'interrupteur en position

"ouvert")

- "fermé-libre" (1 clé qui bloque l'interrupteur en position

"fermé")

- combinaison de "ouvert-libre" et "fermé-libre" (2 clés).

- En cas de commande à double ressort 1 seule option est

disponible pour le disjoncteur de ligne:

- "ouvert-libre" (1 clé qui tourne seulement si l'interrupteur

est en position "ouvert" avec les ressorts déchargés).

- Aussi bien dans le cas de commande à ressort simple que

double, 3 options différentes sont disponibles pour le sec-

tionneur de terre:

- "ouvert-libre" (1 clé qui bloque l'interrupteur en position

"ouvert")

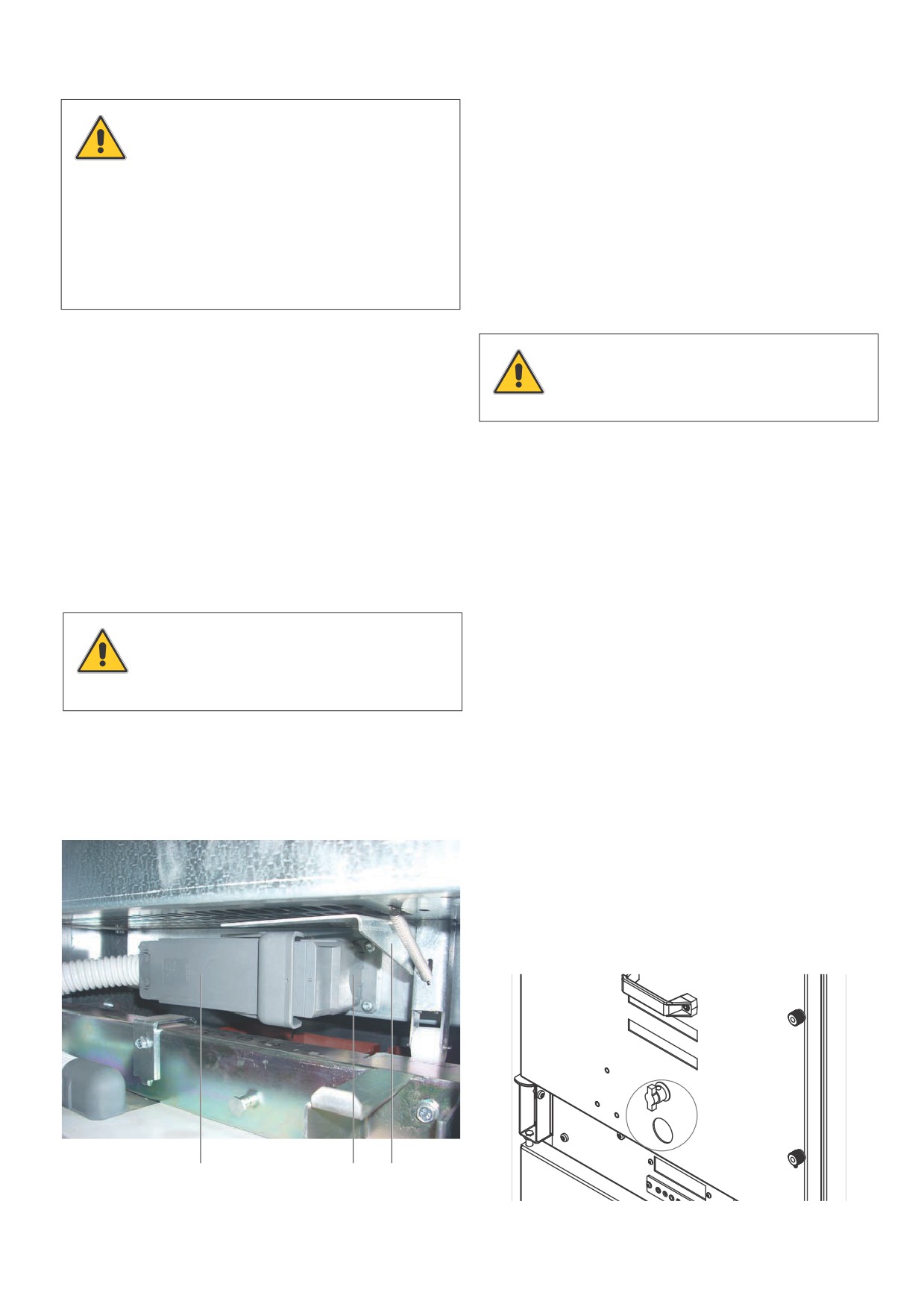

Figure 45.

- "à terre-libre" (1 clé qui bloque l'interrupteur en position

"à terre")

3. Faire déclencher les ressorts

- combinaison de "ouvert-libre" et "à terre-libre" (2 clés).

4. Remettre l’enveloppe de protection en place.

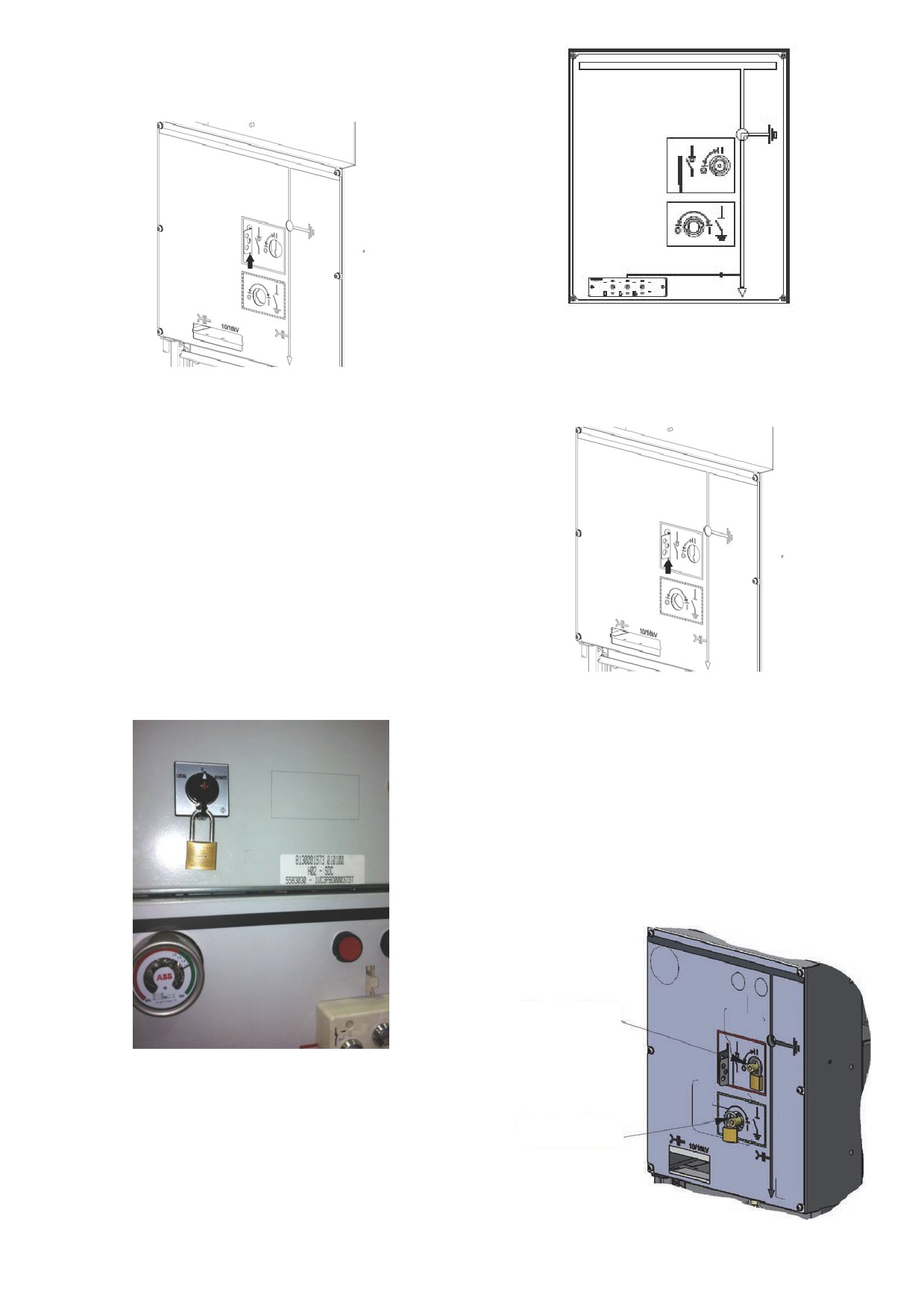

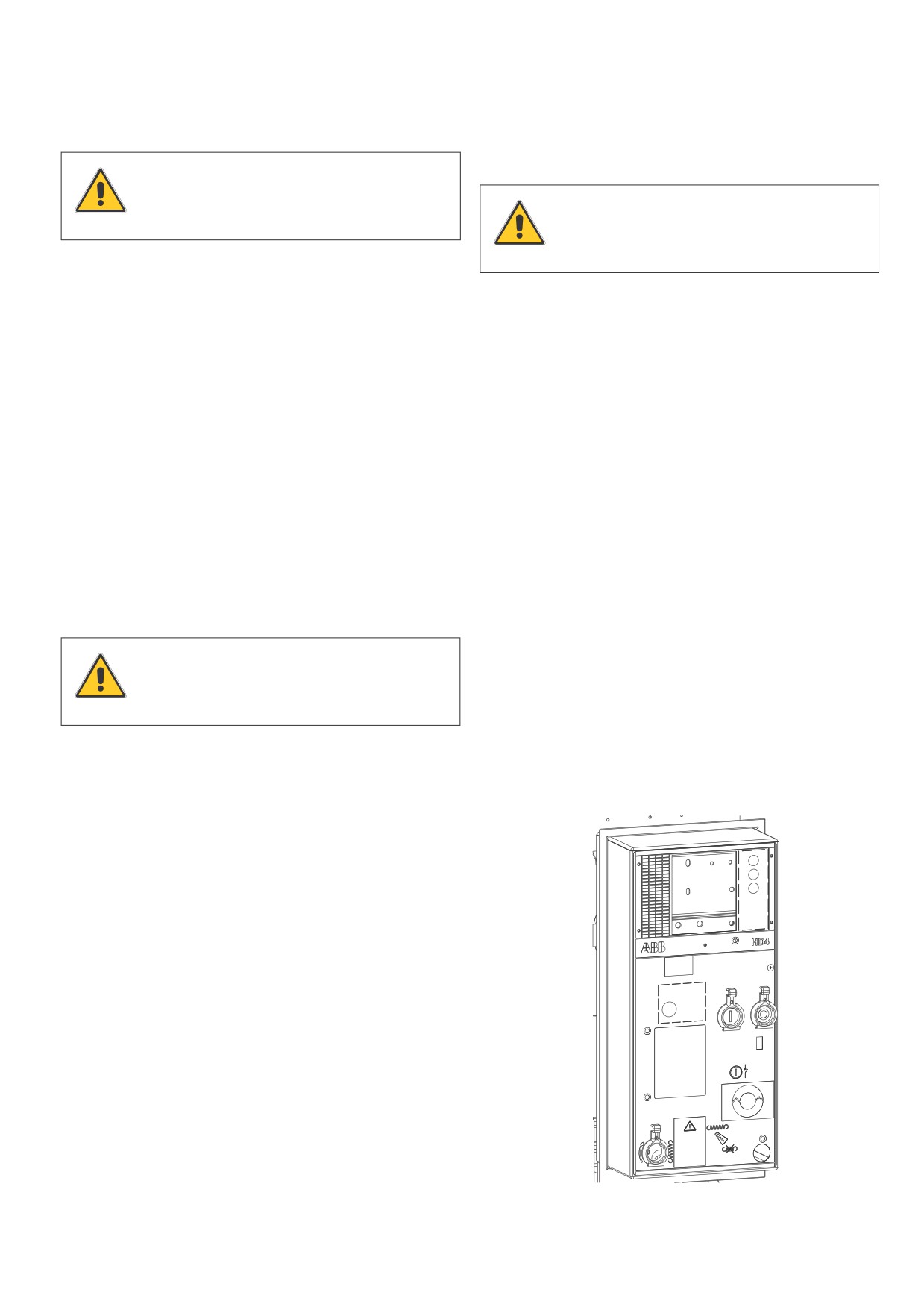

La figure 47 montre un exemple de verrouillages par clé. L'unité

En cas de motorisation avec télérupteurs:

avec commande à ressort simple est dotée de 2 verrouillages

1. Déposer le capot de protection de la commande.

à clé pour le disjoncteur de ligne ainsi que 2 verrouillages à clé

2. Introduire l’outil spécial (tournevis) comme indiqué dans la

pour le sectionneur de terre.

figure et inhiber le verrouillage.

A) Verrouillage à clé pour sectionneur de ligne

B) Verrouillage à clé pour sectionneur de terre

1) Libre en fermé

2) Libre en ouvert

Figure 46.

Figure 47. Commande à ressort simple doté de 2 verrouillages par clé pour le

3. Introduire le levier de manœuvre dans l’ouverture.

disjoncteur de ligne et de 2 verrouillages par clé pour le sectionneur de terre

4. Tourner le levier dans le sens des aiguilles d’une montre en

débloquant le moteur.

L'interrupteur-sectionneur de ligne est associé avec le verrou à

5. Retirer le levier de manœuvre dans l’ouverture.

clé “A” qui peut être fourni avec 2 clés. La clé “1” est libre avec

6. Actionner le bouton-poussoir d’ouverture pour débander les

l'interrupteur-sectionneur en "fermé", au contraire la clé “2” est

ressorts.

libre avec l'interrupteur-sectionneur en "ouvert".

Le sectionneur de terre est associé avec le verrou à clé “B” qui

peut être fourni avec 2 clés. La clé “1” est libre avec le section-

neur de terre en "fermé", au contraire la clé “2” est libre avec le

sectionneur de terre en "ouvert".

Voir fig. 47. L'unité peut être bloquée dans les positions sui-

Séquence de commande: raccordement de l'unité au sec-

vantes: "ouvert", "fermé" ou "à terre" en faisant tourner la clé

teur

associée de 90° dans le sens inverse aux aiguilles d'une montre

a) Fermer la porte de l'unité en poussant la poignée en bas.

(de la position verticale à celle horizontale).

b) Ouvrir les sectionneurs de terre.

c) Fermer les sectionneurs (manœuvre simultanée) et retirer la clé.

d) Fermer le disjoncteur avec le bouton-poussoir.

REMARQUE

Seulement pour unités équipées de ma-

nœuvre vers la terre motorisée.

REMARQUE

Pour toutes les autres unités.

4.3.4.1 Mise à la terre en sécurité depuis la partie frontale

du tableau

4.3.6 Commandes dans les unités disjoncteur

Pour ces applications les verrous à clé "A" avec clé "2" et "B"

Aspect généraux

avec clé "1" sont obligatoires. La commande de l'interrupteur-

Pour obtenir l'ouverture des contacts conformément aux exi-

sectionneur peut être uniquement du type 1S (ressort simple).

gences spécifiées un interrupteur-sectionneur à 3 positions a

été installé avec sectionneur de terre entre la barre et le dis-

Séquence de commande : mise à la terre de l'unité

joncteur. Un sectionneur de terre supplémentaire est connecté

a) Placer le sélecteur à 2 positions "local" et "à distance" de

au côté inférieur du disjoncteur (transformateurs de courant et

commande de l'interrupteur-sectionneur sur "local".

câbles MT). Les deux sectionneurs de terre sont reliés mécani-

b) Fermer le sectionneur de terre électriquement ou mécani-

quement à la commande et il sont commandés simultanément

quement.

entre la position "ouvert" et la position "à terre". Etant donné

c) Prélever du verrou "A" la clé "2" et du verrou "B" la clé "1".

que l'interrupteur-sectionneur peut interrompre les courants

La manœuvre mécanique et électrique de l'interrupteur-sec-

nominaux, les verrouillages mécaniques entre le disjoncteur et

tionneur est ainsi inhibée.

l'interrupteur-sectionneur ne sont pas nécessaires.

d) Ouvrir la porte de l'unité en tirant la poignée vers le haut.

e) Accéder au compartiment après avoir vérifié la mise à la

Séquence de commande: mise à la terre de l'unité

terre de toutes les parties conductrices de puissance.

a) Ouvrir le disjoncteur électriquement ou mécaniquement

avec le bouton-poussoir.

b) Ouvrir l'interrupteur-sectionneur GSec.

REMARQUE

c) Fermer les sectionneurs de terre des deux côtés du disjonc-

Seulement pour unité SBM.

teur, comme indiqué dans les pages précédentes.

Séquence de commande: raccordement de l'unité au secteur

a) Ouvrir les sectionneurs de terre.

b) Fermer l'interrupteur-sectionneur.

4.3.5 Commandes dans les unités disjoncteur

c) Fermer le disjoncteur avec le bouton-poussoir.

Aspect généraux

Pour obtenir l'ouverture des contacts conformément aux exi-

gences spécifiées des interrupteurs-sectionneurs à 3 positions

sont installés avec sectionneur de terre entre la barre et le dis-

joncteur. Les deux sectionneurs de terre sont reliés mécani-

quement à la commande et ils sont commandés simultané-

ment entre la position "ouvert" et la position "à terre". Etant

donné que le sectionner ne peut pas interrompre les courants

assignés, un verrouillage mécanique entre le disjoncteur et les

sectionneurs est nécessaire.

Séquence de commande: mise à la terre de l'unité

a) Ouvrir électriquement ou mécaniquement le disjoncteur

avec le bouton-poussoir (la clé du disjoncteur bouclée avec

celle des sectionneurs se libère).

b) Introduire la clé pour débloquer la manœuvre des section-

neurs et les ouvrir (manœuvre simultanée).

c) Fermer les sectionneurs de terre des deux côtés du disjonc-

teur, comme indiqué dans les pages précédentes.

d) Ouvrir la porte de l'unité en tirant la poignée vers le haut.

e) Accéder au compartiment après avoir vérifié la mise à la

terre de toutes les parties conductrices de puissance.

Figure 48. Composants de commande

et de signalisation du disjoncteur HD4/sec

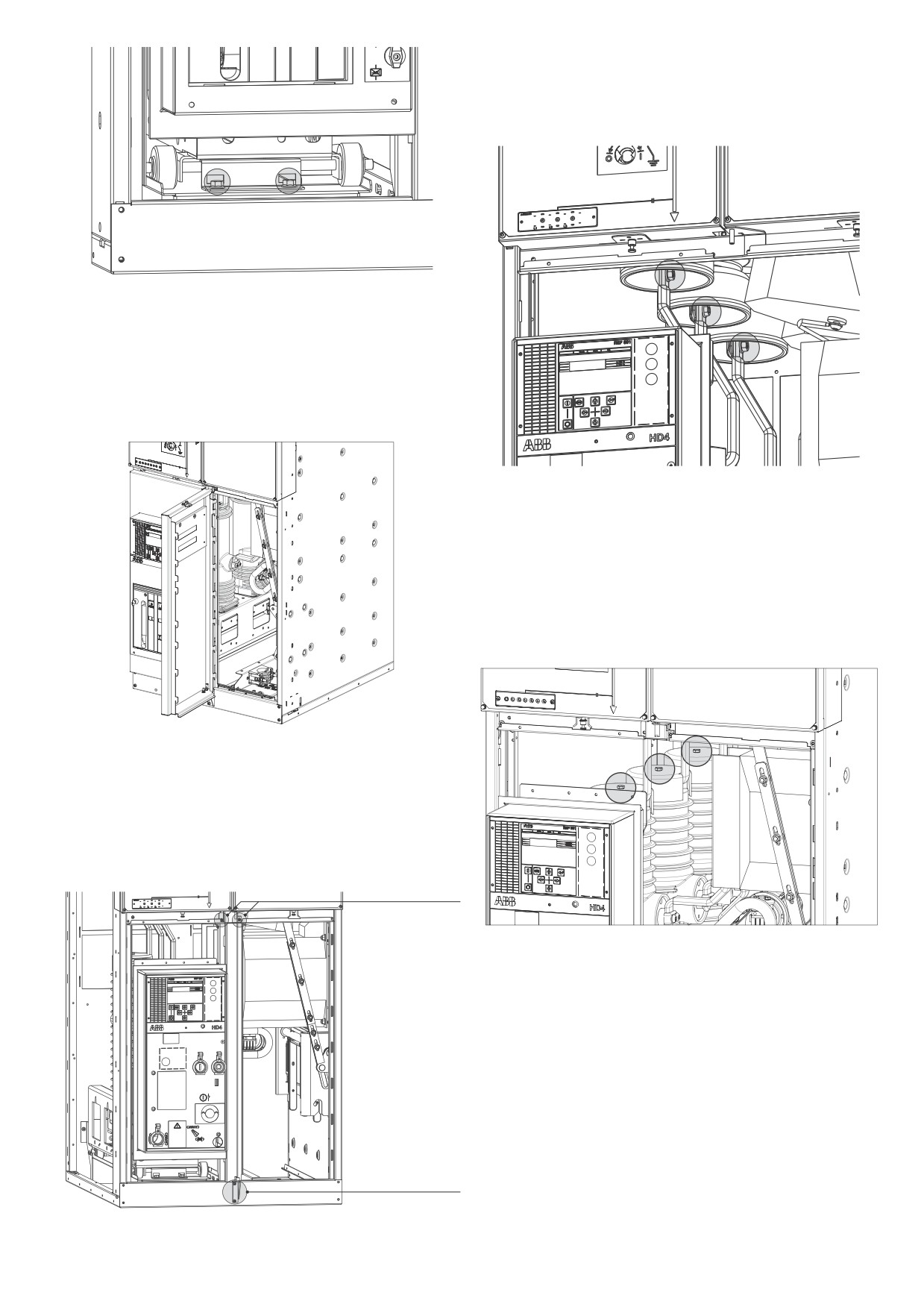

4.3.7 Essai des câbles

f) Introduire le levier de commande dans le trou de la terre.

g) Tourner le levier dans le sens inverse aux aiguilles d'une

montre en position "ouvert".

ATTENTION

L'essai des câbles est maintenant possible.

Les interventions suivantes peuvent être effec-

Après avoir terminé l'essai des câbles, exécuter les opérations

tuées exclusivement par du personnel qualifié!

précédentes dans l'ordre inverse.

4.3.7.2 Procédure d'essai des câbles pour l'unité fonctionnelle

AVERTISSEMENT

SBR

Exécuter les interventions suivantes en prê-

a) Ouvrir le disjoncteur.

tant une attention particulière à la sécurité!

b) Ouvrir l'interrupteur-sectionneur.

c) Fermer le sectionneur de terre.

d) Ouvrir la porte du compartiment câbles.

REMARQUE

e) Ouvrir la porte du compartiment barres.

Pendant l'essai des câbles le sectionneur de

f) Bypasser le verrouillage de la porte du compartiment barres;

terre est ouvert avec la porte du compartiment

avec un outil tirer vers le bas le verrouillage métallique dans

câbles ouverte.

le compartiment barres au dessus de la commande.

g) Ouvrir le sectionneur de terre.

h) Ouvrir le sectionneur de terre en bas du compartiment

4.3.7.1

Position d'essai des câbles

câbles.

a) Introduire le levier de commande dans le trou de la terre.

b) Tourner le levier dans le sens des aiguilles d'une montre en

position "à terre".

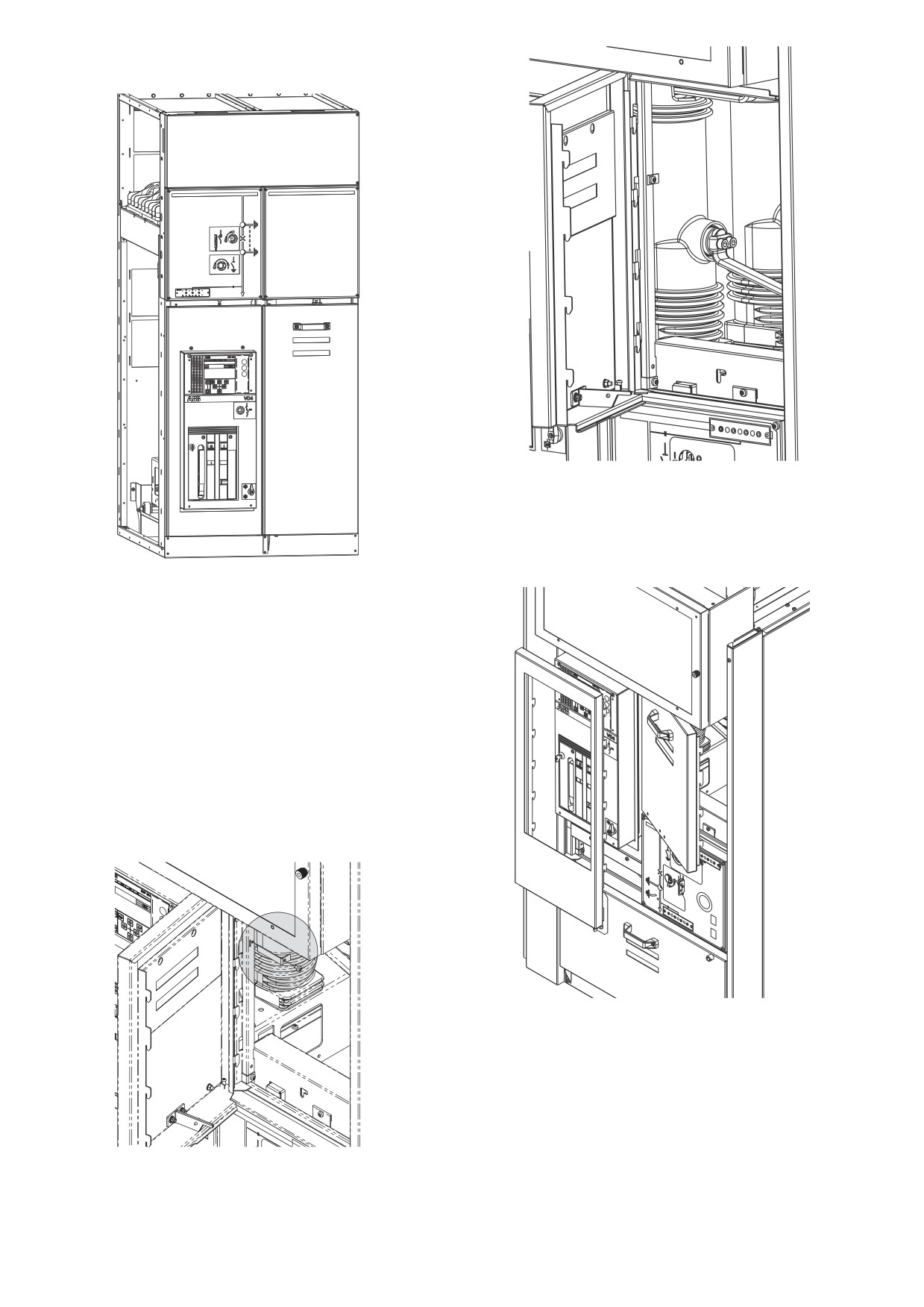

Figure 51. Verrouillage de la porte du compartiment

barres pour l'unité SBR

4.3.7.3 Panneau d'essais des câbles - UniSec BE

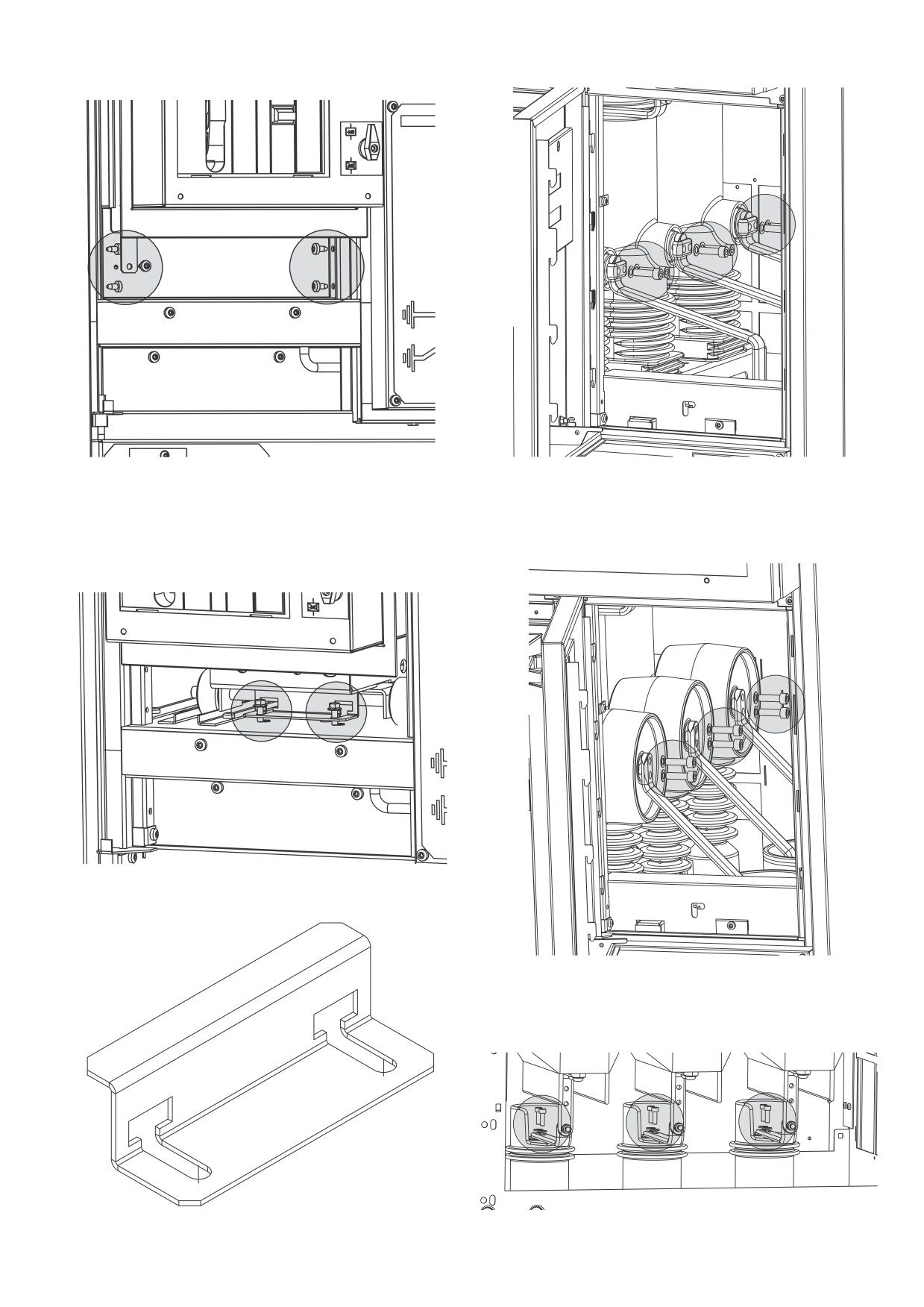

Figure 49. Position "à terre"

a) Introduire le levier dans le logement du sectionneur de terre.

b) Tourner le levier dans le sens des aiguilles d'une montre en

position "à terre".

c) Ouvrir la porte du compartiment câbles.

d) Enlever le couvercle du compartiment câbles (voir le chapitre

4.4.2).

e) Pousser la plaque de blocage dans la position supérieure.

Figure 52. Position "à terre"

Figure 50. Plaque de blocage

c) Ouvrir la porte du compartiment câbles.

d) Pousser la plaque de blocage vers le haut.

Figure 55. Position "à terre"

d) Ouvrir la porte du compartiment câbles.

e) Pousser la plaque de blocage vers le haut.

Figure 53.

e) Introduire le levier dans le logement du sectionneur de terre.

f) Tourner le levier dans le sens inverse des aiguilles d'une

montre en position "sectionneur de terre ouvert".

L'essai des câbles peut maintenant être fait.

Après avoir terminé l'essai, effectuer les opérations précé-

dentes dans l'ordre inverse.

4.3.7.4

Panneau d'essais des câbles avec motorisation -

UniSec BE

a) Tourner le sélecteur sur la positon "O" et le bloquer avec le

cadenas.

Figure 56.

f) Introduire le levier dans le logement du sectionneur de terre.

g) Tourner le levier dans le sens inverse des aiguilles d'une

montre en position "sectionneur de terre ouvert".

L'essai des câbles peut maintenant être fait.

Après avoir terminé l'essai, effectuer les opérations précé-

dentes dans l'ordre inverse.

4.3.7.5

Verrouillage par cadenas indépendant sur l'axe de

manœuvre - UniSec BE

Cadenas manœuvre ligne

Figure 54.

Cadenas manœuvre terre

b) Introduire le levier dans le logement du sectionneur de terre.

c) Tourner le levier dans le sens des aiguilles d'une montre en

position "à terre".

Figure 57.

4.3.8 Unités type WBC et WBS

d’accrochage frontale permet la manœuvre d'embrochage/

sectionnement la porte étant fermée, au moyen du levier spé-

Les unités WCB et WSB peuvent être équipées d'un disjonc-

cial de manœuvre.

teur dans le vide série Vmax jusqu’à 17,5 kV et VD4/sec à

Les appareillages sont équipés de verrouillages, montés sur la

24 kV ou avec un contacteur dans le vide série VSC/P.

traverse frontale, à placer dans les encastrements correspon-

L'appareil, toujours dans la version extractible, est monté sur

dants du compartiment.

un chariot qui permet de réaliser les positions suivantes par

Un verrouillage empêche l’avancement du chariot dans le

rapport au compartiment:

tableau, quand le sectionneur de terre est fermé, tandis

- EMBROCHÉ: circuits principaux et auxiliaires embrochés;

qu’avec le chariot en position intermédiaire entre sectionné et

- SECTIONNÉ: partiellement sectionné avec les circuits

embroché, un verrouillage empêche la fermeture du disjoncteur

principaux débrochés et les circuits auxi-

(tant mécanique qu’électrique).

liaires embrochés (connecteur à fiche em-

Sur demande, un aimant de verrouillage peut être monté sur le

broché);

chariot; s’il est désexcité, il empêche la manœuvre du chariot.

totalement sectionné avec circuits princi-

Le cordon avec le connecteur (fiche) pour le raccordement

paux et auxiliaires débrochés (connecteur à

des circuits auxiliaires au compartiment instruments sort de la

fiche extrait);

partie supérieure du capot de commande.

- EXTRAIT:

circuit principaux et auxiliaires débrochés et

Les contacts auxiliaires du disjoncteur et les contacts de

appareillages sorti du tableau.

position embroché et débroché du chariot sont embarqués sur

Dans les positions d’embroché et sectionné l'appareil reste

le disjoncteur. Des glissières métalliques pour la commande des

dans le compartiment avec la porte fermée et leur position est

volets de cloisonnement des contacts supérieurs de moyenne

visible à travers le hublot d’inspection du tableau. La traverse tension sont fixées de chaque côté de l'appareil.

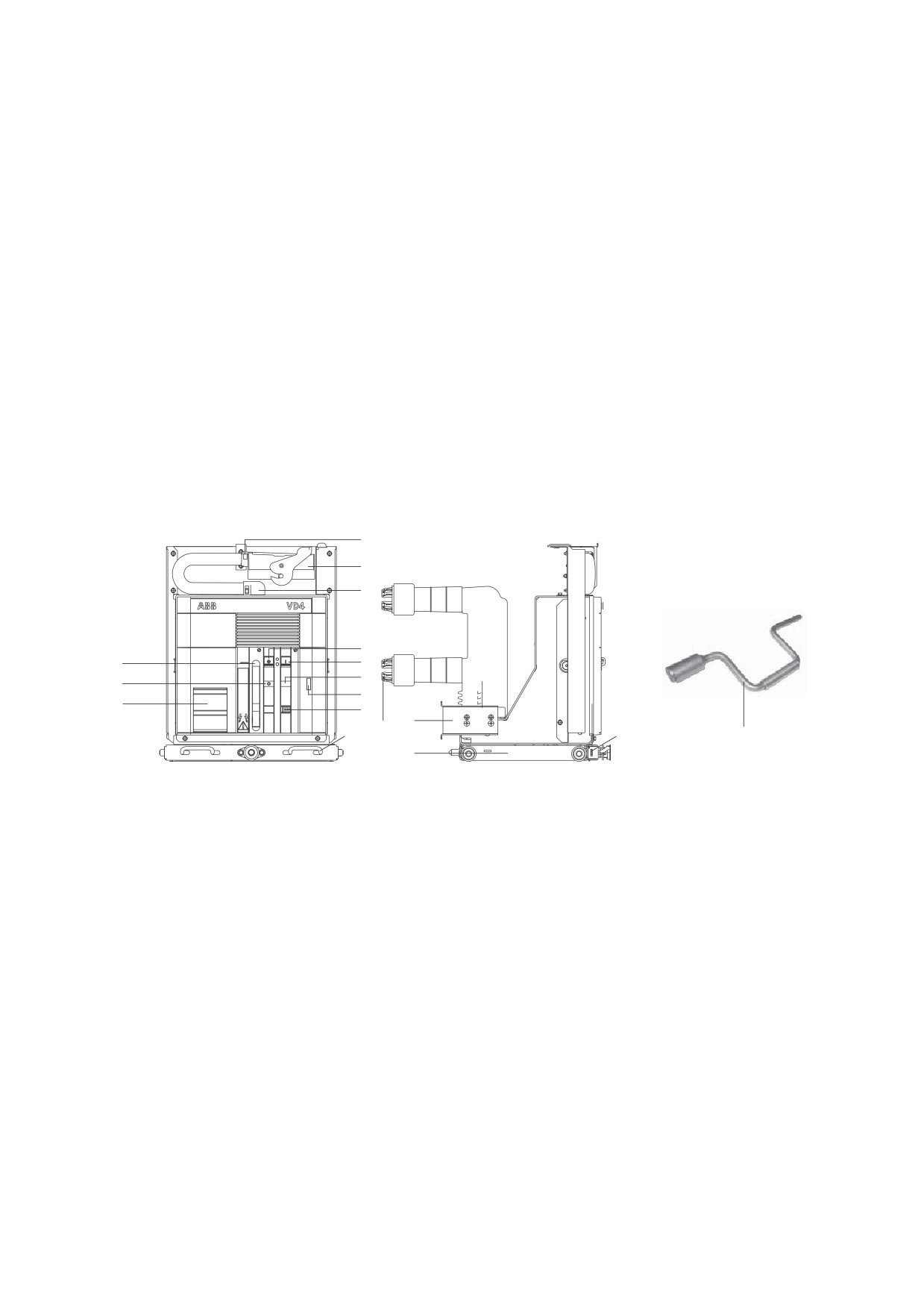

Légende

Levier de bandage manuel du ressort de fermeture

Chariot

Indicateur disjoncteur ouvert/fermé

Verrouillages pour l’accrochage dans la partie fixe

Plaque des caractéristiques

Dispositif mécanique d’exclusion du déclencheur à minimum de tension (en option)

Poussoir d'ouverture

Butées pour l’actionnement des contacts situés dans la cellule

Bouton-poussoir de fermeture

Connecteur (fiche)

Signalisation ressort de fermeture bandé/débandé

Raccord du câblage

Compteur de manœuvres

Levier de manoeuvre d’embrochage/débrochage du disjoncteur

Contacts de sectionnement

Poignées d’actionnement des verrouillages (11)

Glissière pour l’actionnement des volets du tableau

Figure 58.

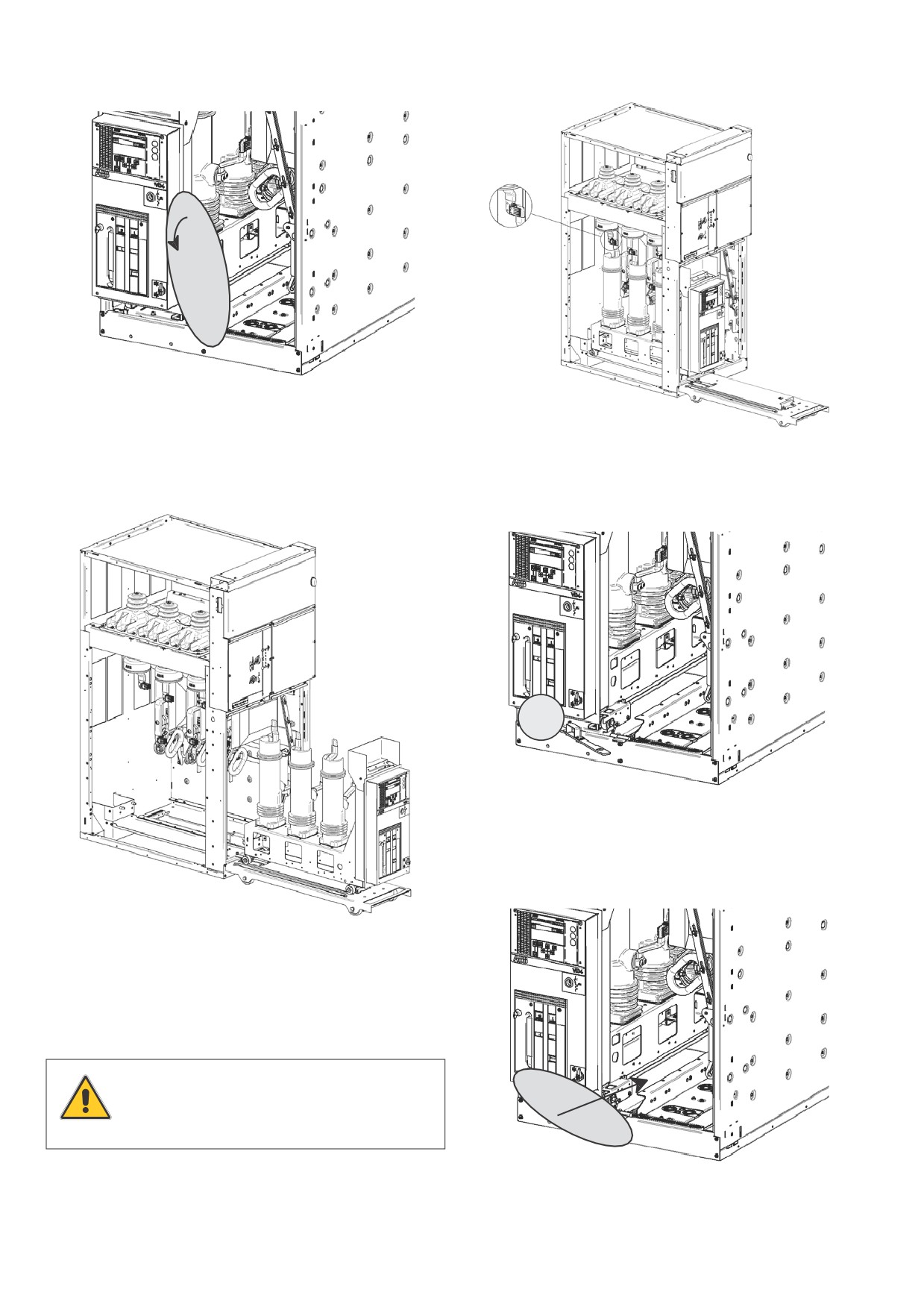

4.3.8.1 Manœuvres d’embrochage et de débrochage des

3. Passage de la position «sectionnée en essai» à celle de

appareillages dans le tableau

«embroché» (avec sectionneur de terre ouvert).

Fermer la porte du compartiment disjoncteur en poussant la

poignée vers le bas.

REMARQUE

Serrer à fond les vis moletées.

En cas d'exécution de manœuvres avec le

Vérifier que:

disjoncteur débroché du tableau, faire tout

- l’aimant du verrouillage du sectionneur de terre est

particulièrement attention aux parties en

alimenté (si prévu);

mouvement.

Le disjoncteur doit être introduit dans l'unité

- les verrouillages à clé, si prévus, sont désactivés.

seulement dans la position ouverte, l'intro-

Introduire le levier de manoeuvre dans l’axe du sectionneur de

duction et l’extraction doivent être graduelles

terre en faisant coïncider le tenon avec l’une des deux rainures.

pour éviter que les verrouillages mécaniques

Ouvrir le sectionneur de terre en tournant le levier de

ne soient déformés par les chocs.

manoeuvre dans le sens inverse aux aiguilles d’une montre.

Extraire le levier de manœuvre de l’axe du sectionneur de terre.

1. Passage de disjoncteur embroché à la position de «sec-

REMARQUE

tionné».

Vérifier que la porte du compartiment est

Approcher le chariot au tableau, introduire les brides d’ac-

bloquée.

crochage et bloquer les roues.

Décrocher le disjoncteur du chariot en déplaçant en même

temps les deux poignées vers l’axe médian du disjoncteur

Fermer l’obturateur de l’axe de manœuvre du ST en tournant

et simultanément pousser progressivement le disjoncteur

la petite poignée dans le sens des aiguilles d’une montre;

vers le fond du tableau en s’aidant des poignées, jusqu’à

par cette manœuvre on débloque le disjoncteur et on

ce que le disjoncteur se bloque avec les poignées qui se

actionne un verrouillage empêchant l’introduction du levier

déclenchent latéralement en s’insérant dans les glissières

de manœuvre dans le siège du sectionneur de terre.

latérales.

Vérifier que l’aimant de verrouillage sur le chariot du

Débloquer les roues du chariot, soulever les brides d’accro-

disjoncteur (si prévu) est alimenté et contrôler également si

chage et éloigner le chariot du tableau.

le verrouillage à clé d’embrochage (si prévu) est désactivé.

Introduire la clé de déverrouillage, fermer la porte et serrer à

fond les vis moletées.

REMARQUE

Introduire à fond le levier d’embrochage du chariot/disjoncteur

Contrôler le déclenchement latéral des poi-

dans son siège au centre de la porte et le tourner dans le sens

gnées (verrouillages horizontaux du chariot

insérés dans leurs sièges).

des aiguilles d’une montre jusqu’à l'embrochage complet.

Vérifier à travers le hublot que le disjoncteur est embroché.

2. Passage de la position «sectionnée» à celle de «section-

née en essai» (connexion des auxiliaires).

4.3.8.2 Manoeuvre de débrochage (seulement avec dis-

Brancher et accrocher le connecteur mobile dans la prise

joncteur ouvert)

fixe de la cellule.

1. Passage de la position «embrochée» à celle de «section-

née en essai» (avec disjoncteur ouvert).

a) Vérifier à travers le hublot que le disjoncteur est ouvert

(indicateur sur la position «O»).

b) Introduire à fond le levier d’embrochage du chariot/

disjoncteur dans son siège au centre de la porte et le tourner

(20 tours environ) dans le sens inverse des aiguilles d’une

montre jusqu’à l’arrêt du disjoncteur.

Légende

Connecteur mobile

Connecteur fixe

Verrouillage

Figure 59.

Figure 60.

c) Ouvrir l’obturateur de l’axe de manoeuvre du ST en tournant

1. Fermeture

la manette de commande dans le sens contraire à celui des

Contrôler si le disjoncteur se trouve en position sectionné ou

aiguilles d’une montre.

extrait.

d) Introduire le levier de manoeuvre dans l’axe du sectionneur de

Contrôler que la porte est fermée, les vis moletées vissées à

terre en faisant coïncider le tenon avec l’une des deux rainures.

fond et la poignée fermée à fond.

e) Fermer le sectionneur de terre en tournant le levier de

Ouvrir l’obturateur de l’axe de manœuvre du sectionneur

manoeuvre dans le sens des aiguilles d’une montre.

de terre en tournant le petit levier de commande dans le

f) Extraire le levier de manœuvre de l’axe du sectionneur de terre.

sens inverse à celui des aiguilles d’une montre; l’axe de ma-

g) Ouvrir la porte en tirant la poignée vers le haut.

nœuvre du sectionneur de terre se libère.

2. Passage de la position «sectionnée en essai» à la position

de «sectionnée» (débranchement des auxiliaires).

a) Débloquer le connecteur mobile et l’extraire de la prise fixe

de la cellule.

3. Passage de la position de «sectionné» à «débroché».

a) Placer le chariot à côté du tableau.

Levier de l’obturateur

b) Introduire les brides d’accrochage et bloquer les roues du

de l’axe de commande

chariot.

c) Déplacer en même temps les deux poignées vers l’axe médian

du disjoncteur et simultanément à l’aide des poignées tirer

progressivement le disjoncteur vers l’extérieur sur le chariot.

d) Laisser les poignées libres et continuer l’extraction jusqu’à

ce que le disjoncteur se bloque avec les poignées qui se dé-

clenchent latéralement en bloquant le disjoncteur sur le cha-

Figure 62.

riot.

e) Débloquer les roues, soulever les brides d’accrochage et

éloigner le chariot du tableau.

Introduire le levier de manoeuvre dans l’axe du sectionneur de

terre en faisant coïncider le tenon avec l’une des deux rainures.

Fermer le sectionneur de terre en tournant le levier de

4.3.8.3 Manoeuvre du sectionneur de terre

manoeuvre dans le sens des aiguilles d’une montre.

Extraire le levier de manœuvre.

Contrôler que les verrouillages à clé (si prévus) du sectionneur

de terre sont désactivés. Contrôler que le verrouillage électro-

2. Ouverture

mécanique (si prévu) du sectionneur de terre est alimenté. Le

a) Introduire le levier de manoeuvre dans l’axe du sectionneur de

sectionneur de terre ne peut être manœuvré que si le disjonc-

terre en faisant coïncider le tenon avec l’une des deux rainures.

teur se trouve en position de sectionné ou débroché et avec la

b) Ouvrir le sectionneur de terre en tournant le levier de ma-

porte du compartiment fermée. Les manœuvres commencées

noeuvre dans le sens inverse aux aiguilles d’une montre.

doivent toujours être menées à terme.

c) Extraire le levier de manœuvre de l’axe du sectionneur de

terre.

d) Fermer l’obturateur de l’axe de manœuvre du ST en tour-

nant le levier de commande dans le sens des aiguilles d’une

montre; cette manœuvre débloque le disjoncteur et actionne

un verrouillage empêchant l’introduction du levier de ma-

nœuvre dans le sectionneur de terre.

Levier de l’obturateur

de l’axe de commande

Légende

Verrouillage à clé avec Sectionneur de terre ouvert

Verrouillage avec sectionneur de terre fermé

Verrouillage par clé sur disjoncteur

Levier de commande du siège de manœuvre

Siège de l’axe de commande du sectionneur de terre

Saillie sur le levier

Levier de manœuvre

Figure 61.

Figure 63.

4.3.8.4 Séquence des manœuvres pour les unités WBC et

4.4 Ouverture des portes et des couvercles

WBS

REMARQUE

Les manœuvres commencées doivent tou-

La porte du compartiment câbles peut être

jours être menées à terme. En fin de ma-

ouverte seulement quand l'interrupteur-

nœuvre le levier doit être retiré. En cas d'ac-

sectionneur est en position "à terre".

couplement à d'autres unités et en ayant

l'exigence de verrouillages, le client doit unir

les clés avec un anneau soudé pour garantir

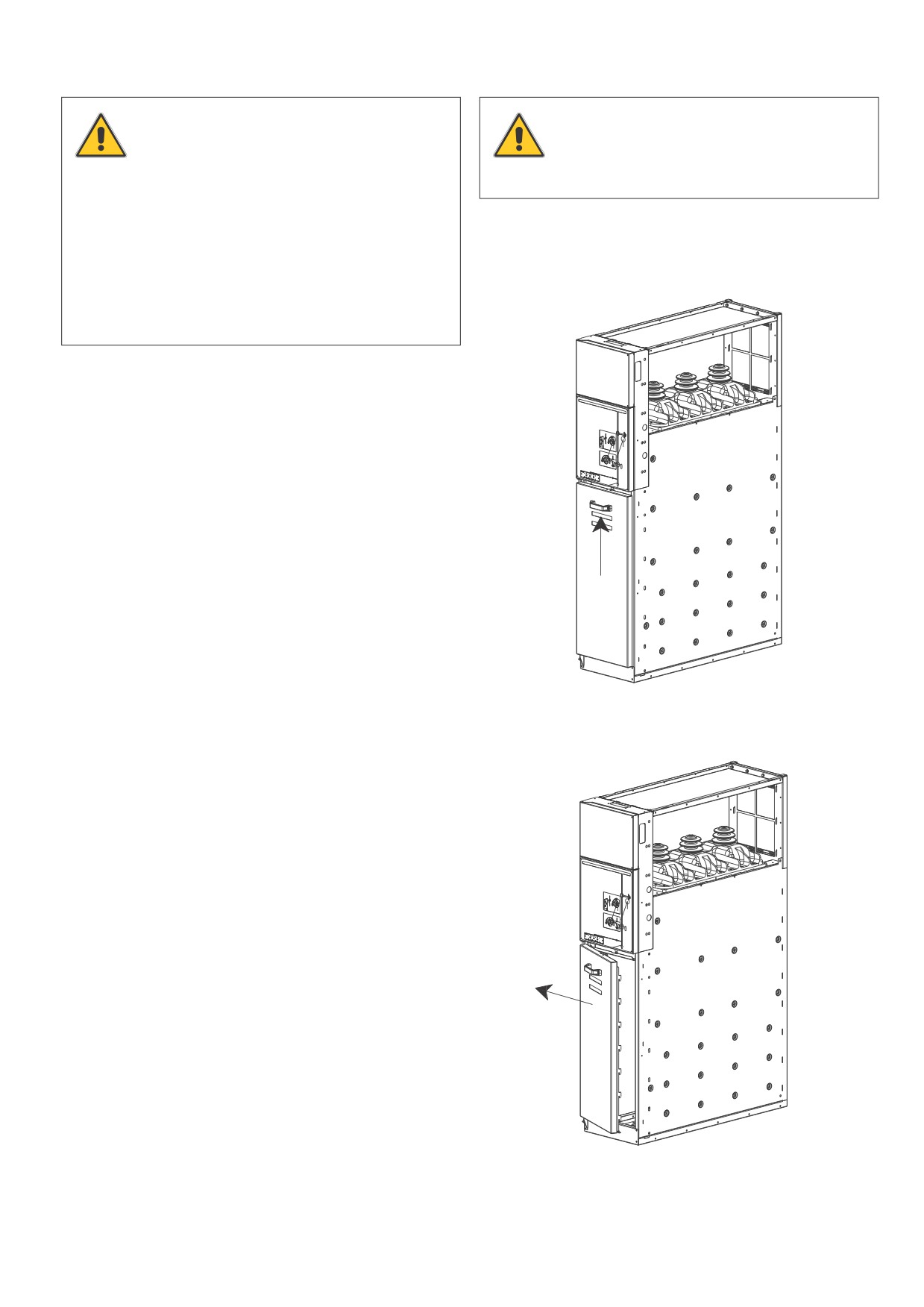

4.4.1 Porte du compartiment câbles

la sécurité de la séquence des manœuvres.

Avant d'ouvrir la porte vérifier que les

a) Soulever la poignée de la porte.

dispositifs signalant la présence de tension

b) Ouvrir la porte.

en aval du disjoncteur sont éteints, à travers

le hublot vérifier la position des appareils.

1. Compartiment disjoncteur

a) Vérifier à travers le hublot que l’indicateur de position du

disjoncteur indique l’ouverture de ce dernier «O».

b) Placer le disjoncteur dans la position sectionné.

c) Desserrer et dévisser les vis moletées jusqu'à bout.

d) Ouvrir la porte du disjoncteur.

Procédure exécutable en continuité de service (compartiment

barres et câbles de tension).

2. Compartiment des câbles

a) Vérifier à travers le hublot que l’indicateur de position du

disjoncteur indique l’ouverture de ce dernier «O».

b) Placer le disjoncteur dans la position sectionné.

c) Contrôler que les indicateurs de présence tension sont

éteints.

d) Fermer le sectionneur de terre (si prévu).

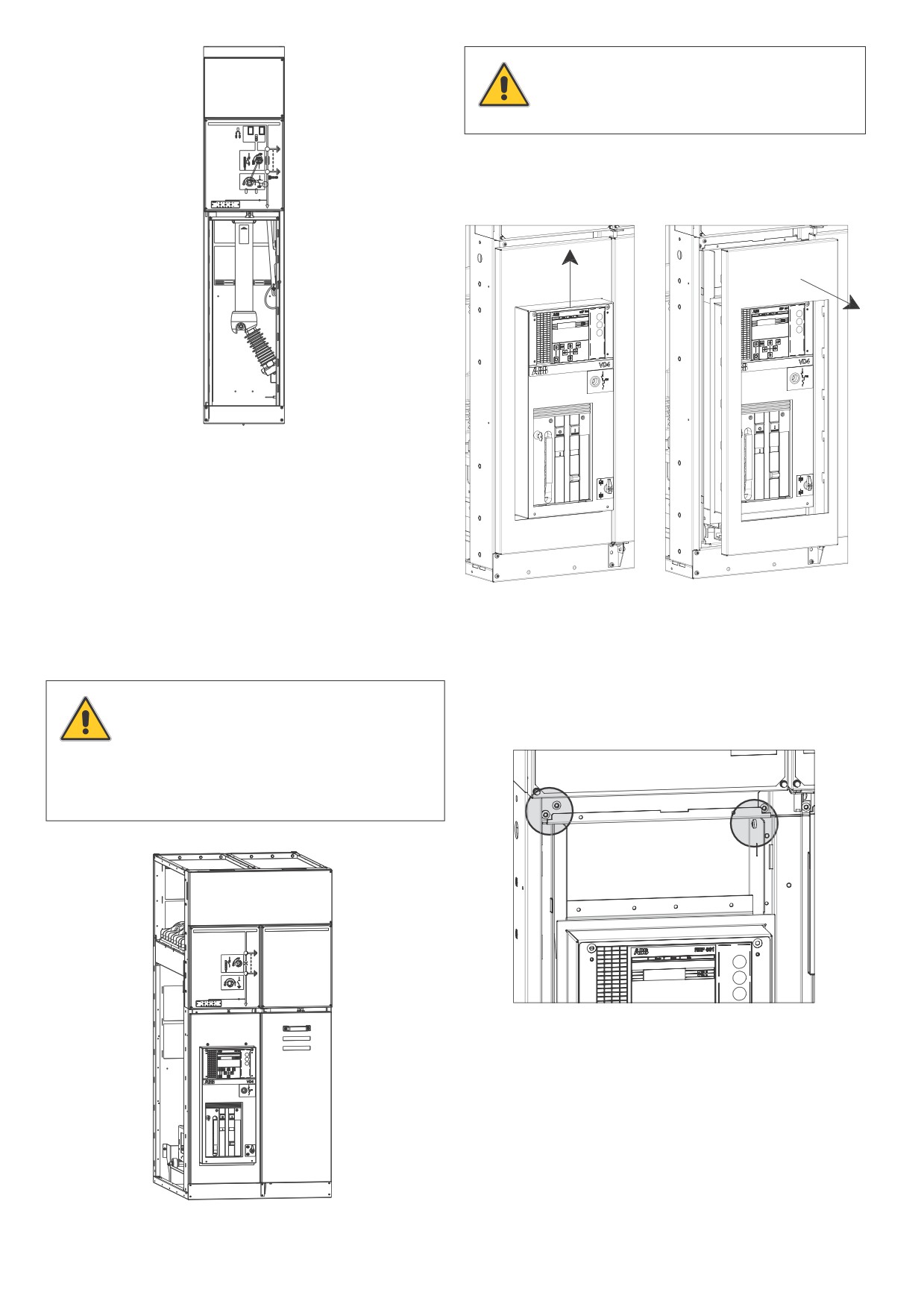

Figure 64. Ouverture de la porte du compartiment câbles

e) Desserrer et dévisser les vis moletées jusqu'à bout.

f) Ouvrir la porte du compartiment des câbles en tirant la

poignée vers le haut.

3. Mise en service

a) Fermer la porte du compartiment câbles.

b) Fermer la porte du compartiment disjoncteur et pousser la

poignée vers le bas.

c) Visser à fond les vis moletées.

d) Fermer la porte du compartiment disjoncteur et pousser la

poignée vers le bas. Dans le cas des unités WCB et WSB

fermer la porte du compartiment câbles.

e) Ouvrir le sectionneur de terre (si prévu).

f) Placer le disjoncteur dans la position embroché.

g) Fermer le disjoncteur électriquement ou avec les boutons-

poussoirs mécaniques à bord du panneau (sur demande).

h) Vérifier à travers le hublot que le disjoncteur est fermé (indi-

cateur «I»).

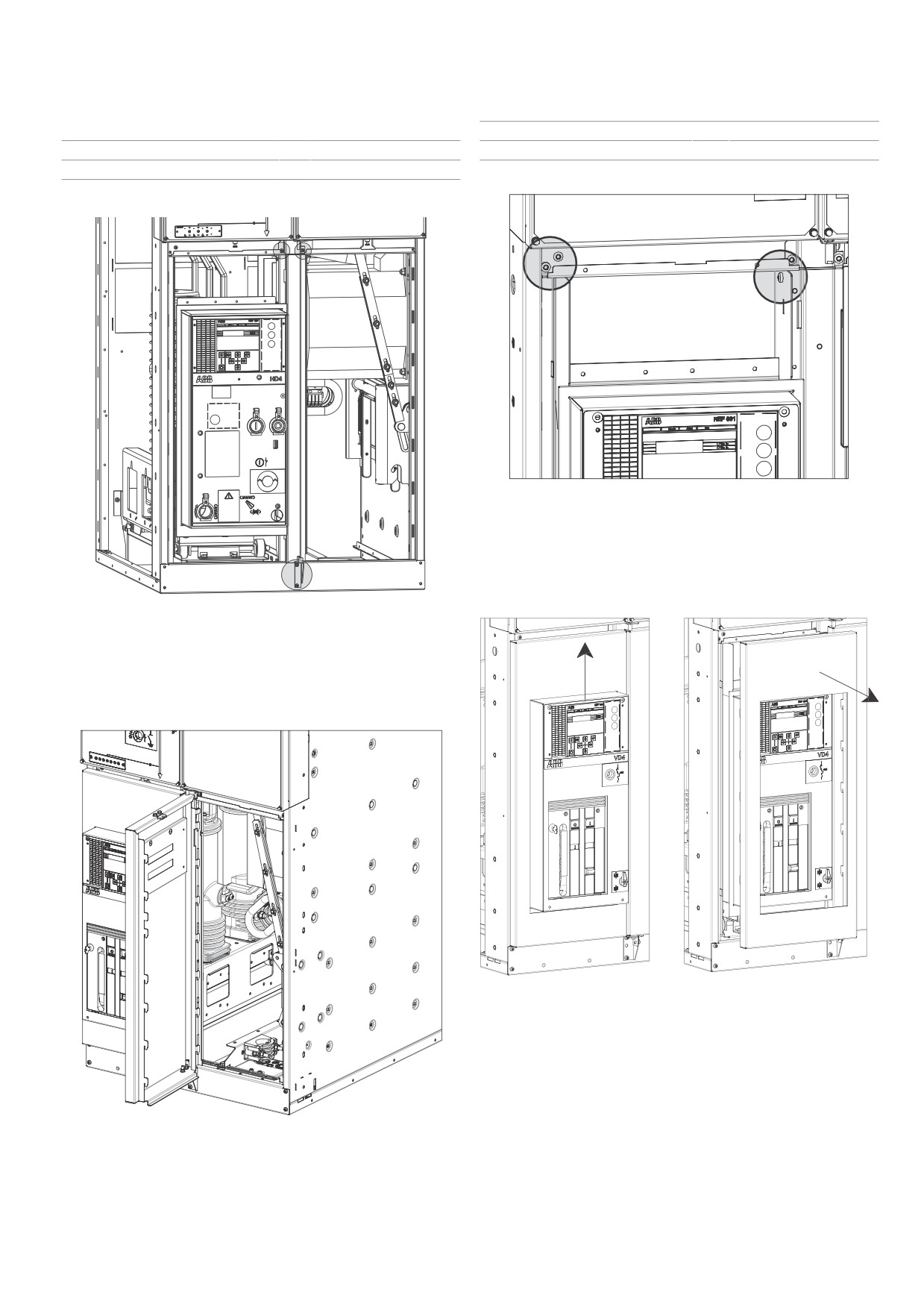

Figure 65. Ouverture de la porte du compartiment câbles

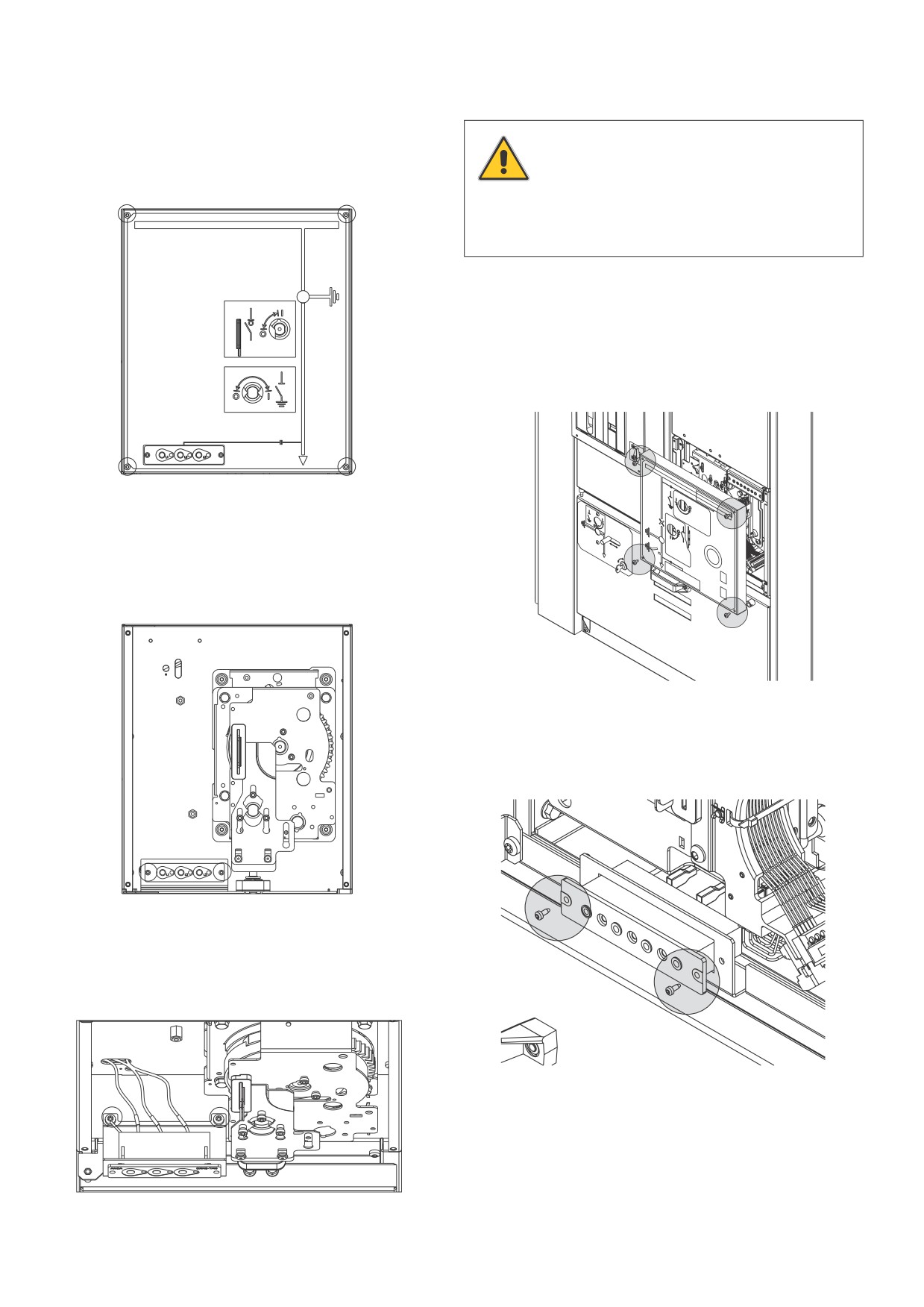

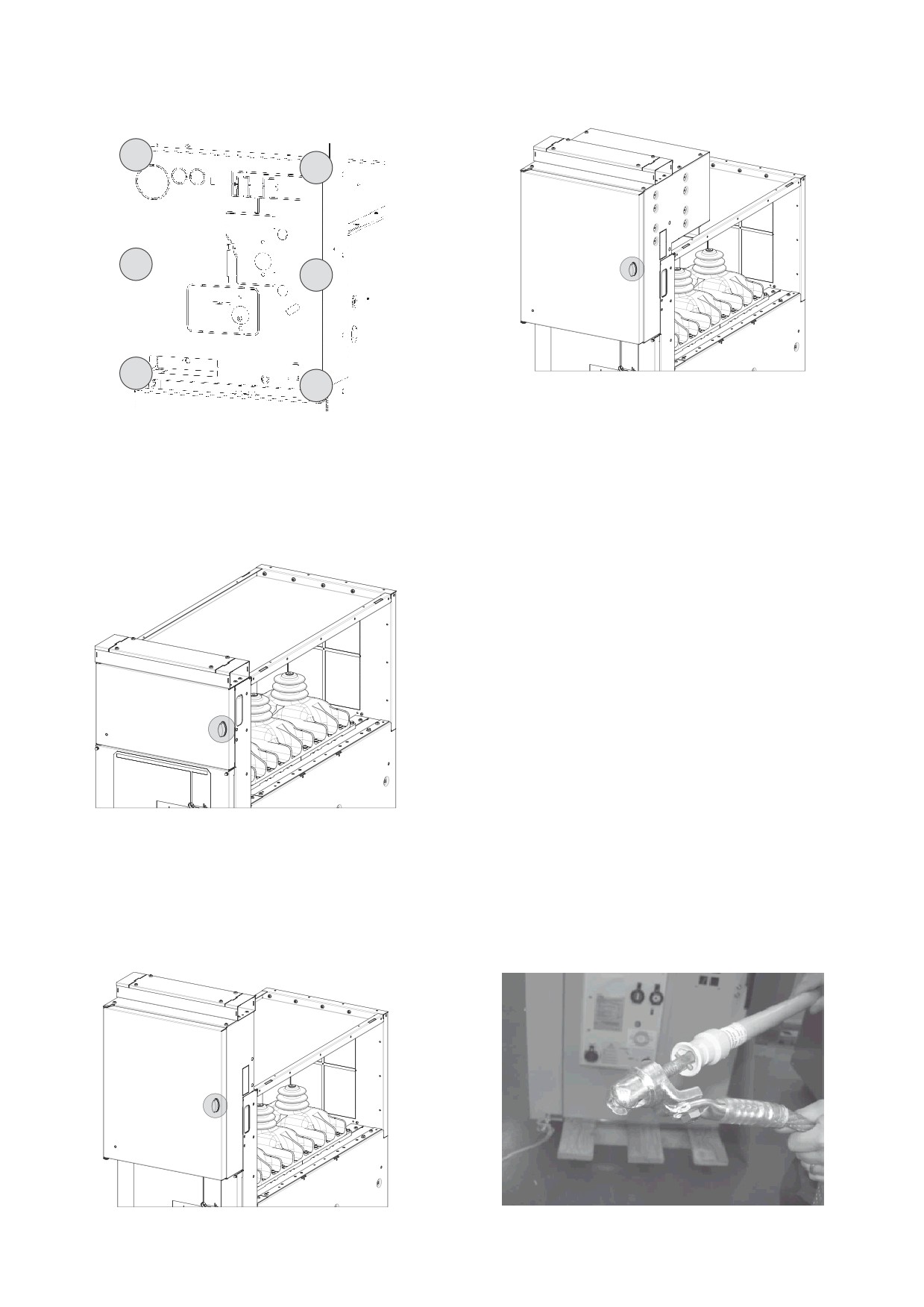

4.4.2 Couvercle du compartiment commandes

4.4.5 Porta della cella circuiti ausiliari BIG

a) Dévisser les vis dans les angles du compartiment.

a) Ruotare maniglia o godrone sul lato destro della cella.

b) Enlever le couvercle.

b) Aprire la porta.

Figure 69. Porta della cella circuiti ausiliare BIG chiusa

Figure 66. Porte du compartiment commandes fermée

4.4.6 Procédure de mise à la terre des câbles d’arrivée,

selon la norme CEI 0-16

4.4.3 Porte du compartiment circuits auxiliaires base

La mise à la terre des câbles d'arrivée peut être effectuée avec

a) Tourner la poignée ou la vis moletée sur le côté droit du

deux modalités:

compartiment.

1. en appliquant des dispositifs mobiles (perche)

b) Ouvrir la porte.

2. au moyen d'un sectionneur de terre

Procédure de mise à la terre au moyen de dispositifs

mobiles (perche)

1. Demander l’intervention de la compagnie de Distribution

d’énergie électrique pour mettre hors tension et en sécurité

le câble de raccordement.

2. Contrôler que l’indicateur de présence tension, côté

compagnie de distribution, ne signale pas la présence de

tension sur les câbles d’arrivée.

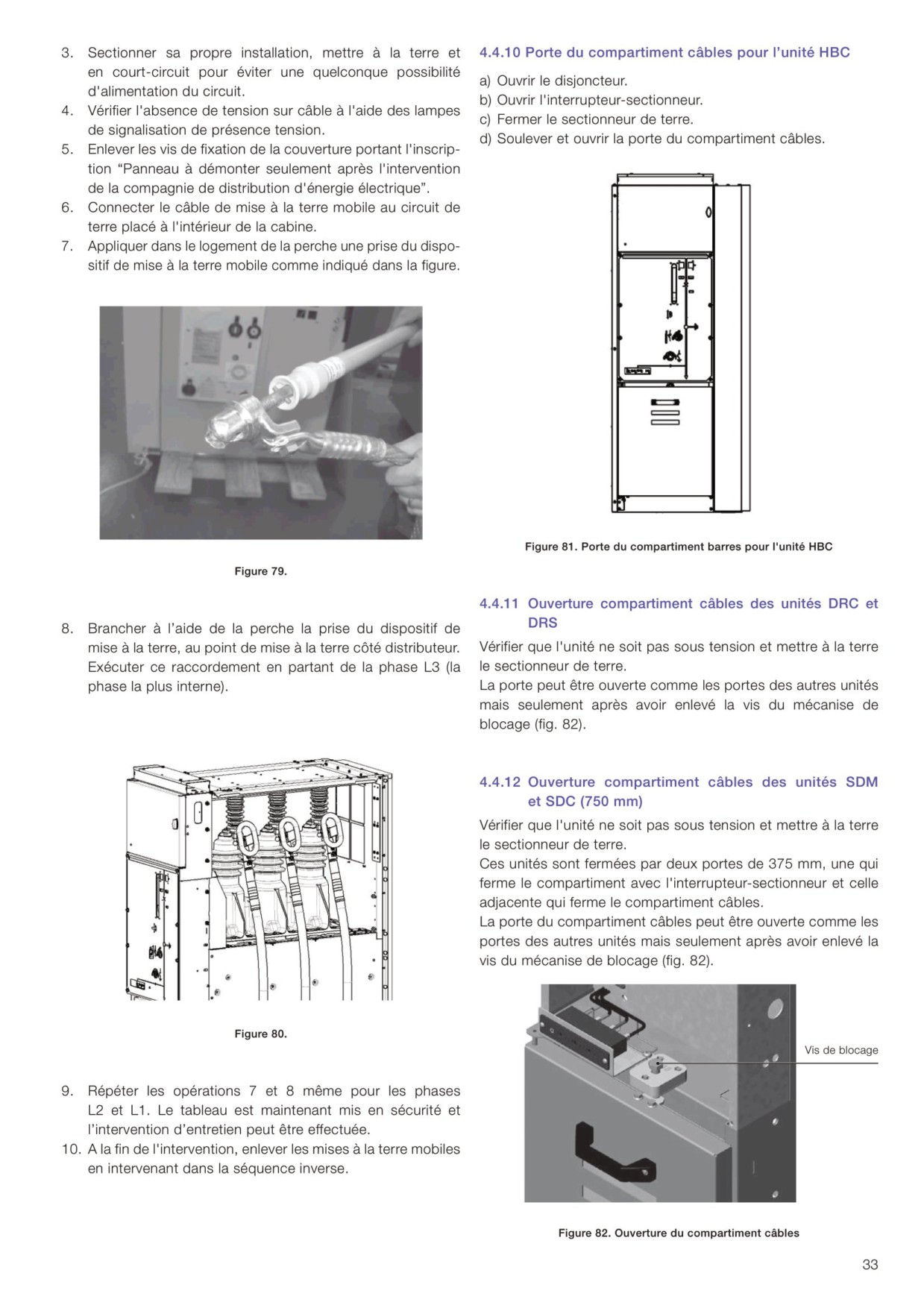

3. Sectionner sa propre installation, mettre à la terre et

en court-circuit pour éviter une quelconque possibilité

d'alimentation du circuit.

4. Vérifier l'absence de tension sur câble à l'aide des lampes

de signalisation de présence tension.

Figure 67. Porte du compartiment circuits auxiliaires base fermée

5. Enlever les vis de fixation de la couverture portant l'inscrip-

tion “Panneau à démonter seulement après l'intervention

de la compagnie de distribution d'énergie électrique”.

4.4.4 Porte du grand compartiment circuits auxiliaires

6. Connecter le câble de mise à la terre mobile au circuit de

a) Tourner la poignée ou la vis moletée sur le côté droit du

terre placé à l'intérieur de la cabine.

compartiment.

7. Appliquer dans le logement de la perche une prise du dispo-

b) Ouvrir la porte.

sitif de mise à la terre mobile comme indiqué dans la figure.

Figure 68. Porte du grand compartiment circuits auxiliaires fermée

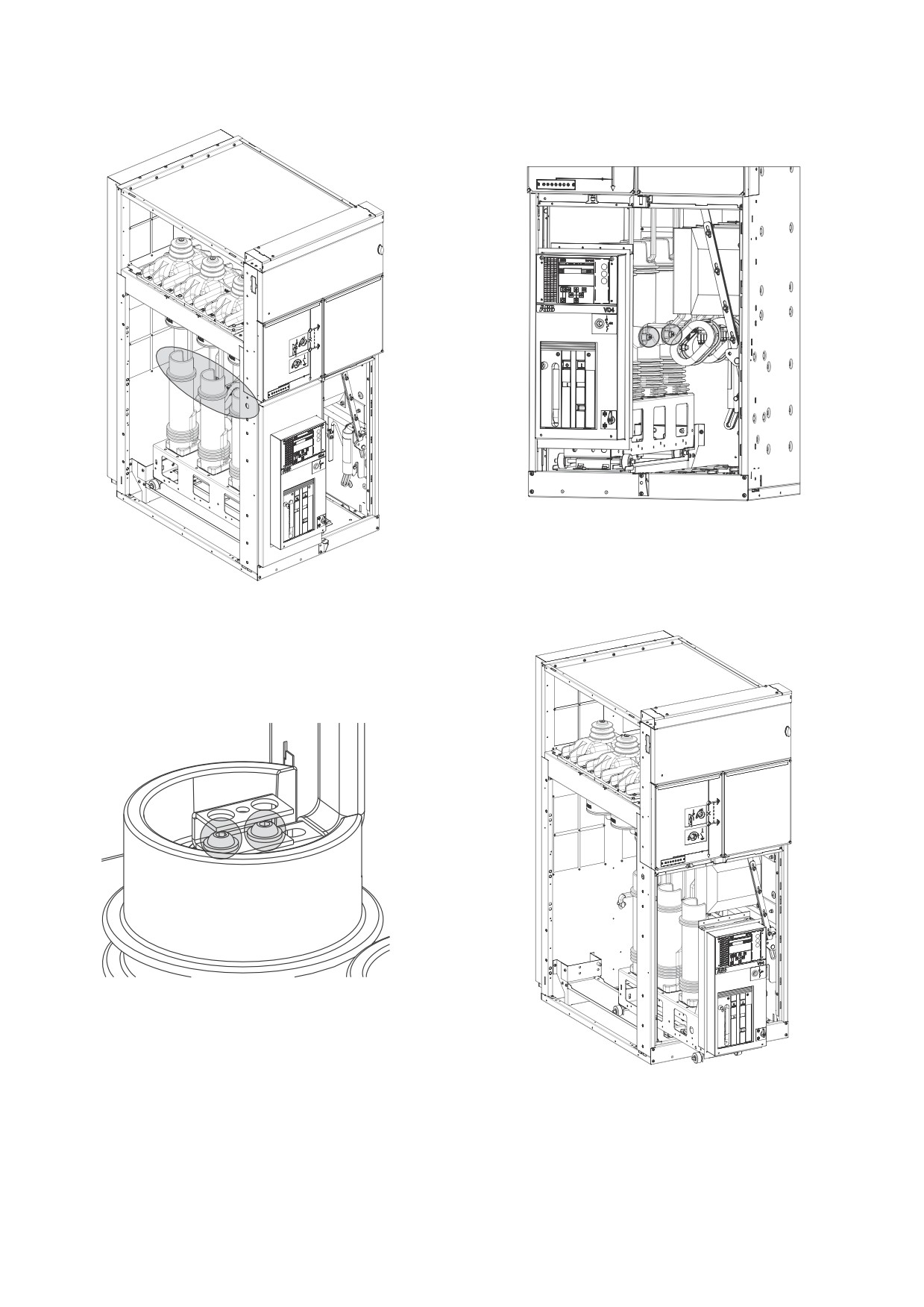

Figure 70.

8. Brancher à l’aide de la perche la prise du dispositif de

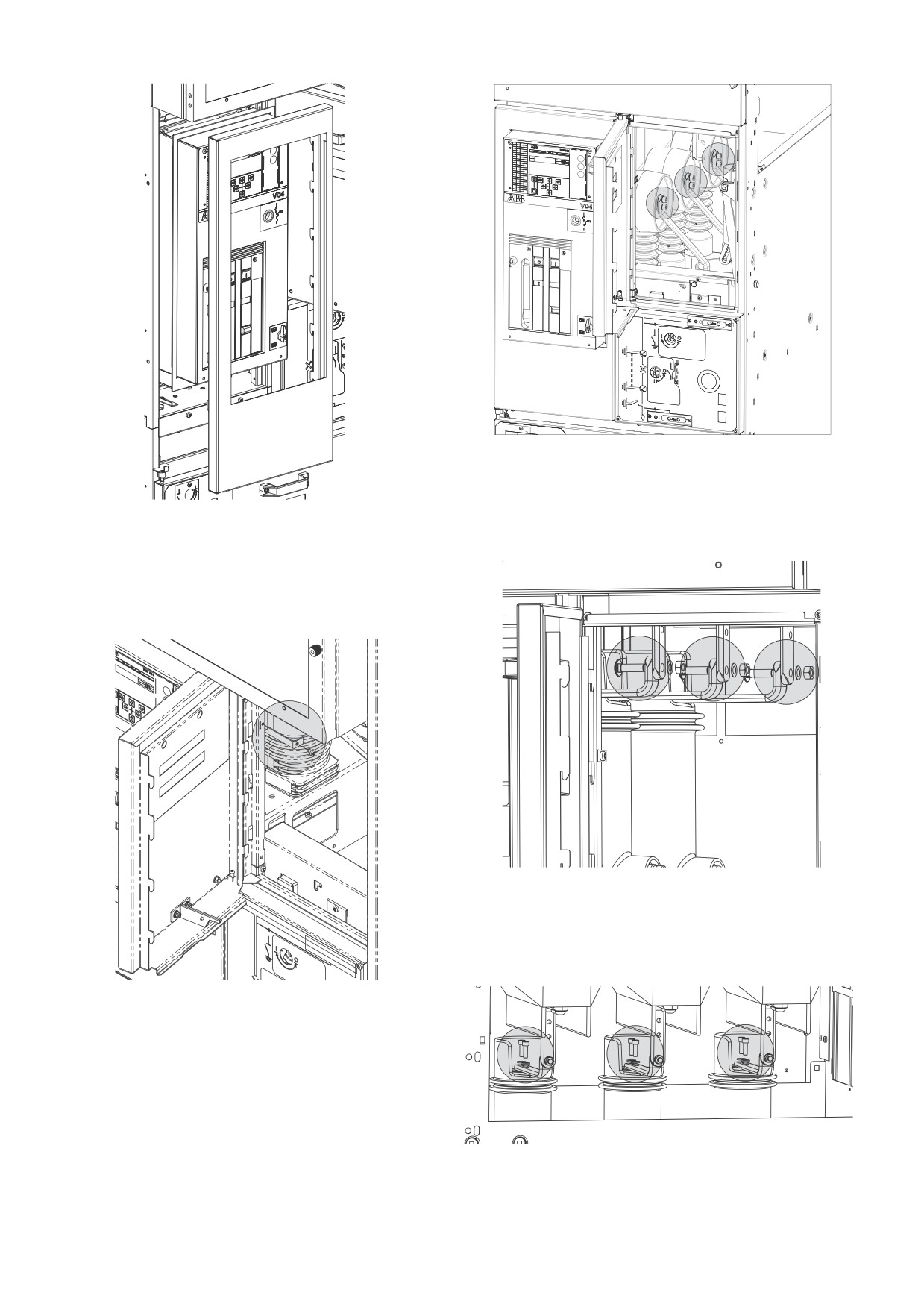

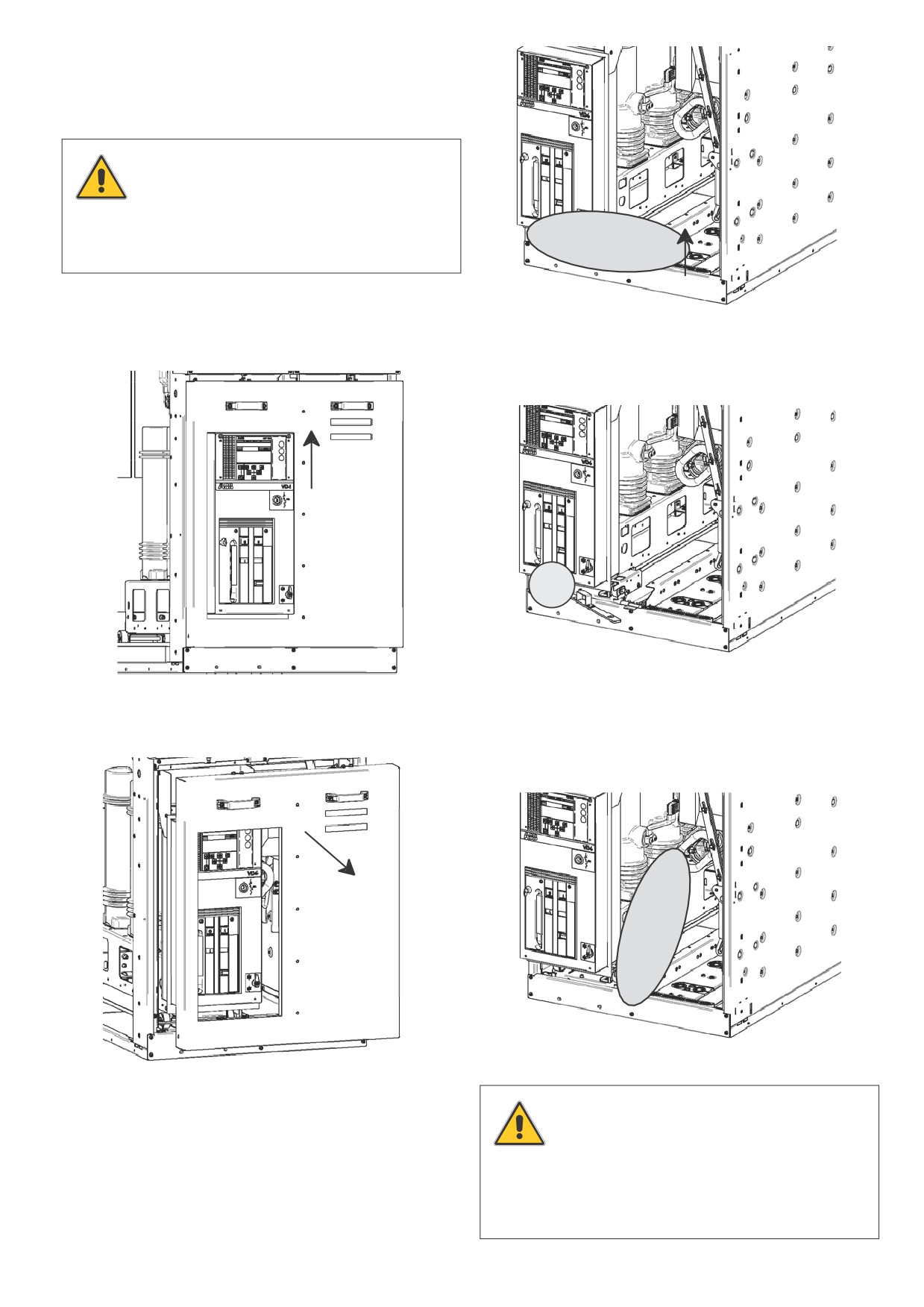

4.4.7 Porte du compartiment câbles pour l'unité SBR

mise à la terre, au point de mise à la terre côté distributeur.

a) Demander au gérant de l'électricité d'isoler le câble de

Exécuter ce raccordement en partant de la phase L3 (la

raccordement et d'en garantir la sécurité.

phase la plus interne).

b) S'assurer que l'indicateur d'alimentation

(VPIS) dans la

partie basse destiné au gérant de l'électricité n'indique pas

la présence d'alimentation dans le câble en entrée.

Figure 71.

Figure 72. Côté inférieur VPIS de l'unité SBR

9. Répéter les opérations

7 et

8 même pour les phases

c) Ouvrir le disjoncteur.

L2 et L1. Le tableau est maintenant mis en sécurité et

d) Ouvrir l'interrupteur-sectionneur.

l’intervention d’entretien peut être effectuée.

e) Avec la clé, ouvrir le verrouillage par clé du sectionneur de

10. A la fin de l'intervention, enlever les mises à la terre mobiles

ligne inférieur.

en intervenant dans la séquence inverse.

f) Tirer à droite le levier de l'obturateur du sectionneur de terre

inférieur du compartiment câbles.

Procédure de mise à la terre au moyen du sectionneur de terre

1. Demander l’intervention de la compagnie de Distribution

d’énergie électrique pour mettre hors tension et en sécurité

le câble de raccordement.

2. Prendre en charge la clé remise par les agents de la

compagnie de distribution, en garantie de la fermeture du

sectionneur de terre du compartiment de point de livraison

de la compagnie de distribution d'énergie.

3. Vérifier l'absence de tension sur câble à l'aide des lampes

de signalisation de présence tension.

4. Introduire la clé, baguée avec la clé de la compagnie de

Distribution, dans le siège prévu sur la couverture du

compartiment câbles, portant l'inscription

“Sectionneur

manoeuvrable seulement après l'intervention de la compa-

gnie" et libérer le siège de manoeuvre du sectionneur de

Figure 73. Sectionneur de terre inférieur

terre côté câbles.

5. Fermer le sectionneur de terre côté câbles en agissant sur

l'arbre de manoeuvre. Le tableau est maintenant mis en

g) Fermer le sectionneur de terre inférieur du compartiment

sécurité et l’intervention d’entretien peut être effectuée.

câbles.

6. Dévisser la vis de la porte du compartiment câbles,

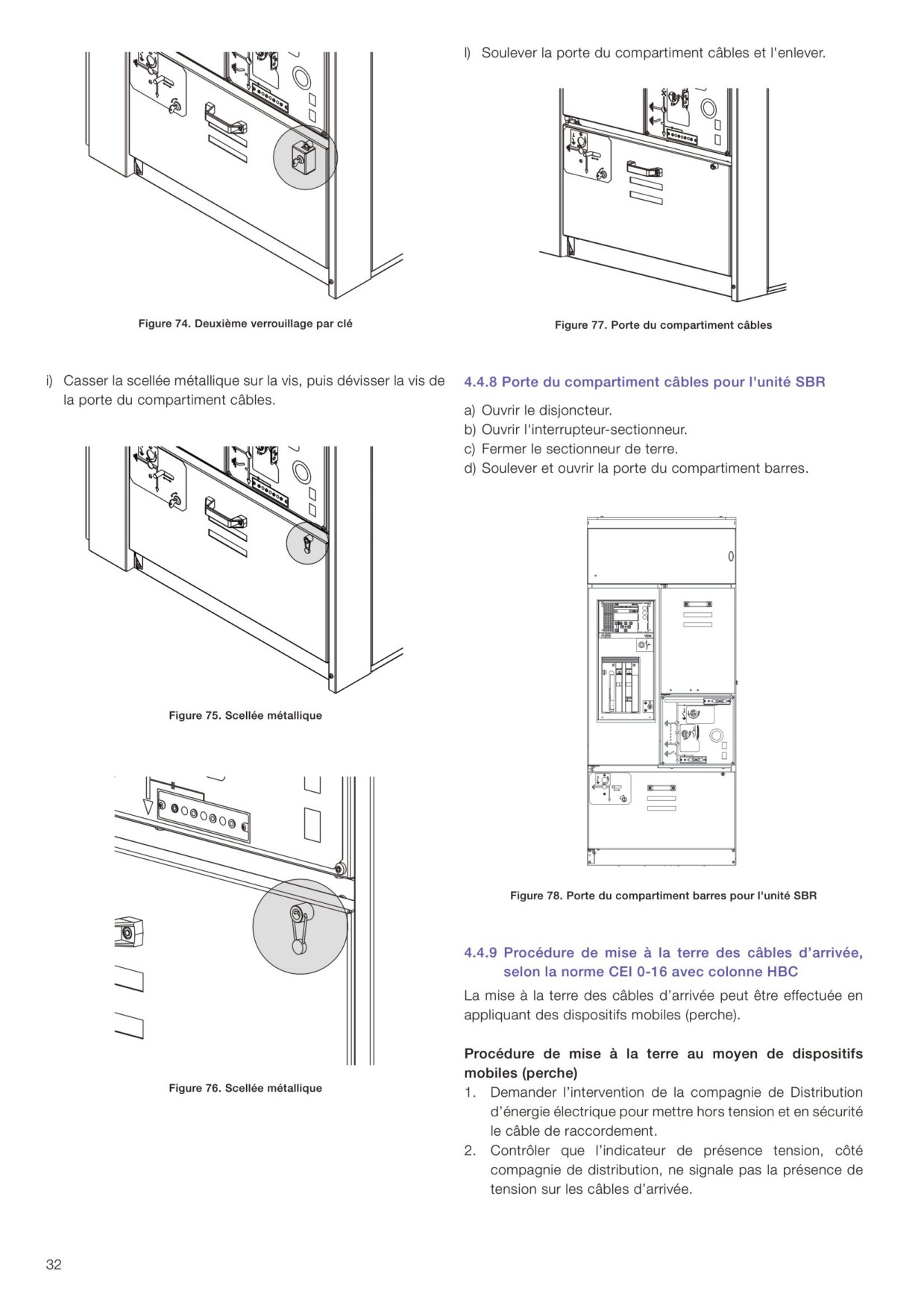

h) Ouvrir le deuxième verrouillage par clé (accessoire) sur l'angle

soulever la porte pour accéder au compartiment câbles.

supérieur à droite du couvercle du compartiment câbles.

7. Pour remettre le tableau en service refaire la séquence

inverse.

6. Si nécessaire, nettoyer et graisser

(Klüber NCA

52) le

• Contrôler que les raccordements à boulon au niveau des

contacteur du sectionneur de terre, la lame et la commande.

points de contact dans le système barres et les raccorde-

ments de terre sont serrés et que le système des contacts

fonctionne correctement.

REMARQUE

• Si nécessaire, graisser de nouveau les plaques de coulisse-

Au cas où se vérifieraient des décharges par-

ment et les roulements de l'unité ou bien les nettoyer soi-

tielles suite à une condensation, un remède

gneusement. Puis graisser de nouveau avec Klüber NCA 52.

temporaire souvent efficace consiste à appli-

quer une mince couche de silicone sur la sur-

face concernée. Il est conseillé de s'adresser

REMARQUE

au service Après Vente ABB pour un conseil

Le serrage doit être fait avec le couple cor-

sur une solution permanente à ce problème

rect. Pour les couples de serrage consulter la

inhabituel.

partie finale du manuel.

5.5 Réparation

5.6 Remplacement et montage d'appa-

5.5.1 Informations générales sur le tableau

reillages neufs

Instructions

5.6.1 Remplacement des fusibles intervenus

•

Il faut effectuer les interventions de réparation tout de suite

Vérification d'un défaut éventuel et nettoyage

après avoir localisé le défaut.

Les fusibles ne peuvent pas être régénérés. Suivant la Publica-

•

Eliminer totalement la rouille des points de peinture endom-

tion CEI 60282-1 il faut remplacer les trois fusibles même si un

magés sur les tôles et les parties en acier avec des moyens

seul ou une paire de ceux-ci sont intervenus. Des exceptions

mécaniques, par ex. une brosse métallique.

sont admises dans les cas où l'on constate que les fusibles n'ont

•

Rendre légèrement rugueux les points peints tout autour et

pas été soumis à un courant maximum. Si les unités interrupteur-

dégraisser soigneusement toute la surface. Appliquer immé-

sectionneur à fusible (SFC, SFS ou SFV) sont munies d'un mé-

diatement un fond antirouille et, après un temps de durcis-

canisme de déclenchement à fusible, l'interrupteur-sectionneur

sement adéquat, appliquer une couche de finition. Utiliser

s'ouvre automatiquement au moyen du(des) percuteur(s) du(des)

exclusivement des peintures appropriées et compatibles.

fusible(s) et le mécanisme de déclenchement.

•

Appliquer comme dernière couche un peinture couleur

standard RAL 7035 ou de la couleur spéciale respective.

•

Eliminer soigneusement l'oxyde des surfaces galvanisées:

−−

Pour les surfaces de zinc utiliser une brosse métallique

ou une paillette, par ex. Scotch-Brite, et enlever les par-

ticules peu adhérentes avec un chiffon sec qui ne s'ef-

filoche pas. Ensuite traiter les parties propres avec un

spray au zinc ou un vernis à base de poudre de zinc et,

pour terminer, avec un spray à l'aluminium pour garantir

la correspondance de la couleur.

−−

Passiver les surfaces des pièces de commande et traiter

les parties phosphatées où s'est formée de la rouille avec

une brosse métallique ou une paillette non métallique, par

ex. Scotch-Brite, puis nettoyer avec un chiffon sec. Puis

graisser uniformément (avec Klüber NCA 52).

Figure 90. Indicateur de position

ATTENTION

Suivre les instructions de maintenance dans

les manuels des composants respectifs.

Instructions

−−

Contrôler que la couleur de l'indicateur du fusible soit rouge

et que l'indicateur de position soit "ouvert".

−−

Commander le disjoncteur en position "à terre"

(voir le

chapitre 4.3 Commande du tableau).

−−

Ouvrir la porte.

−−

Les porte-fusibles supérieur et inférieur sont mis à la terre et

les fusibles peuvent être enlevés et installés manuellement.

5.6.3.1 Montage de l'indicateur de présence tension

c) Débrancher les câbles.

d) Installer un nouvel indicateur de présence tension: exécuter

Installation de l'indicateur de présence tension

les opérations précédentes dans l'ordre inverse.

1. Couvercle

REMARQUE

a) Dévisser.

Les positions des câbles dans l'indicateur

b) Enlever le couvercle du compartiment commandes.

de présence tension sont dénommées L1,

L2 et L3, de gauche à droite. Les câbles

portent une marque qui indique leur position

correcte.

5.6.3.2 Montage de l'indicateur de présence tension

inférieur pour l'unité fonctionnelle SBR

a) Dévisser et enlever le couvercle du système.

Figure 158. Couvercle

2. Indicateur de présence tension

a) Dévisser les vis.

Figure 161. Couvercle du système

b) Dévisser et extraire le module d'indication de la tension.

Figure 159. Vis dans la partie avant de l'indicateur de présence tension

b) Dévisser les vis (le câble de mise à la terre est sous la vis).

Figure 162. Module d'indication de la tension

Figure 160. Vis derrière l'indicateur de présence tension

c) Ouvrir la porte du compartiment câbles.

5.6.4 Unité WBS-WBC - Instructions pour le déblocage de

d) Débrancher les câbles de l'indicateur de présence tension

secours de la porte du disjoncteur

des sectionneurs inférieurs.

Raccordement inférieur du câble du signal VPIS

AVERTISSEMENT

Toutes ces opérations doivent être effec-

tuées par du personnel autoriséo.

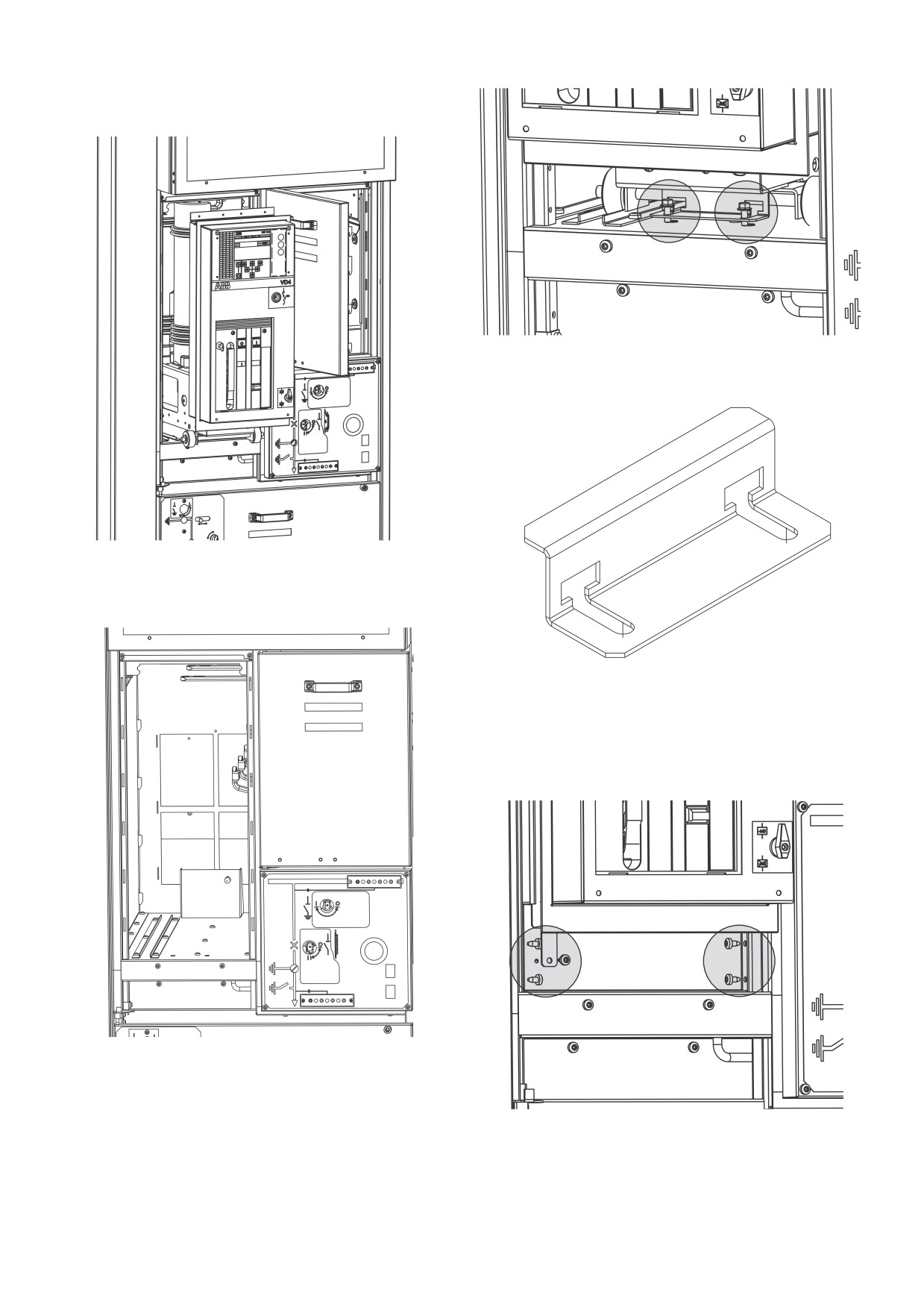

1. Dévisser les vis indiquées dans la figure suivante sur la par-

tie frontale du disjoncteur:

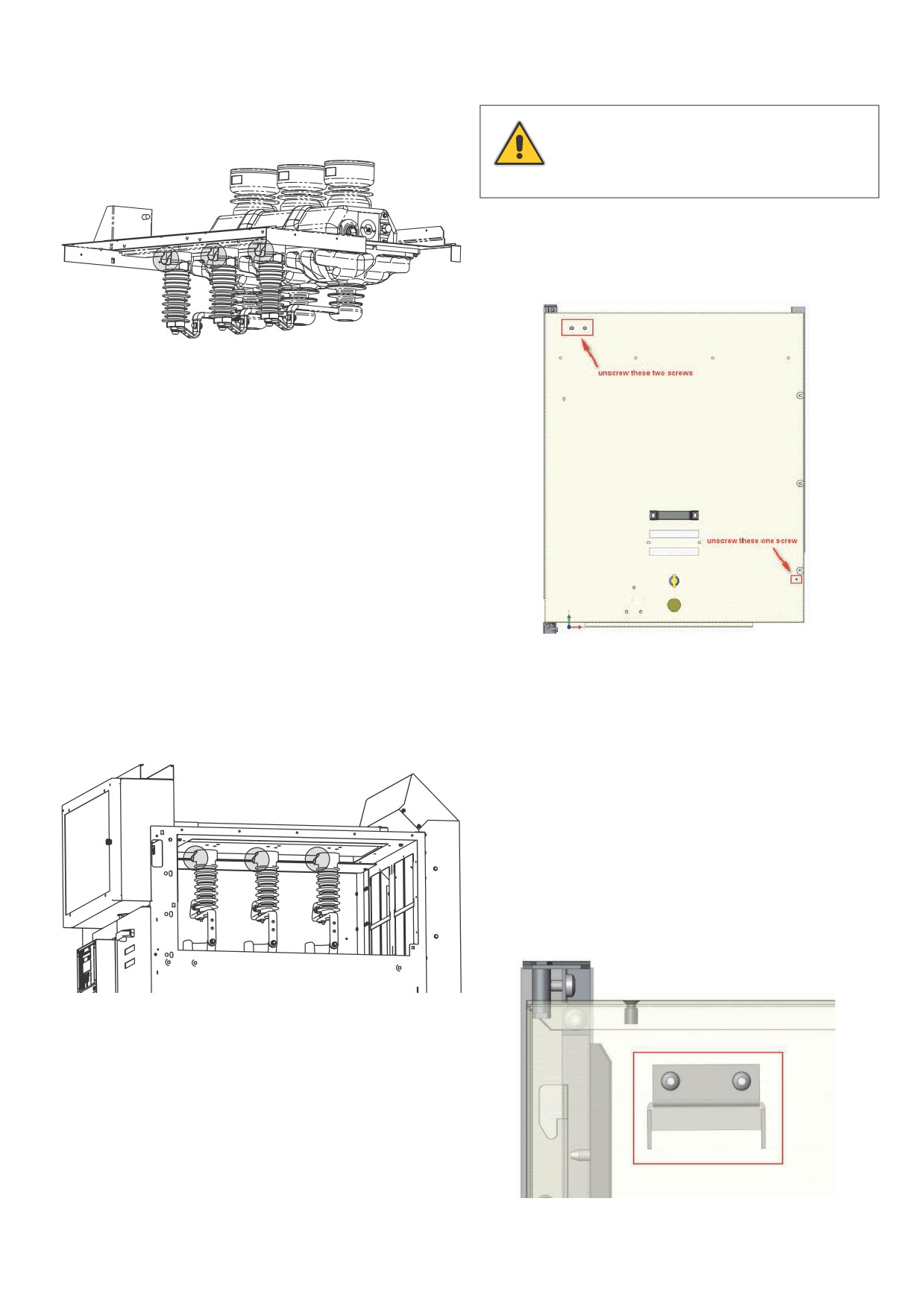

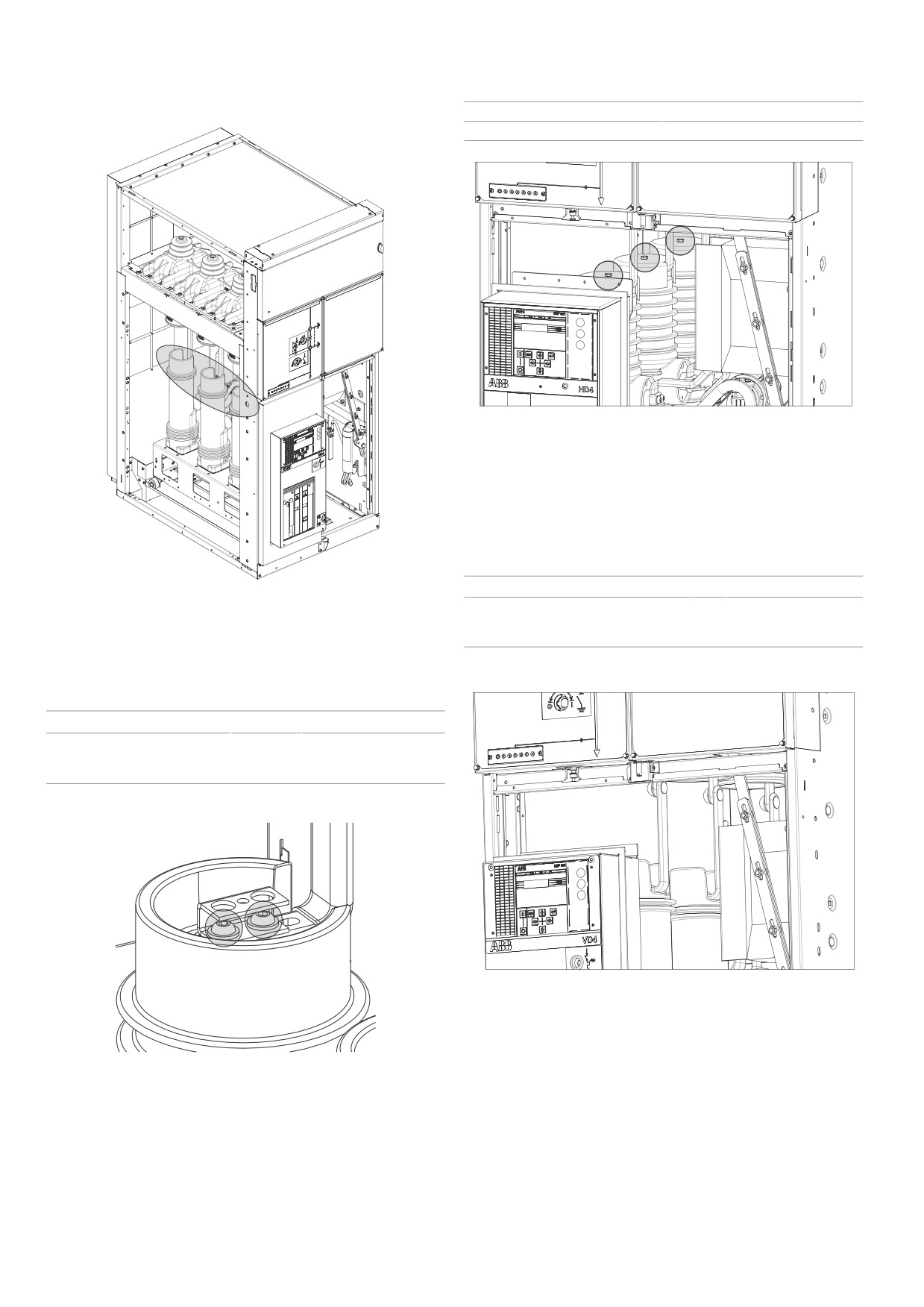

Figure 163. Prises du sectionneur pour les connexions en

câble de l'indicateur de présence tension

e) Insérer le nouvel indicateur de présence tension.

f) Bancher les câbles de l'indicateur de présence tension.

g) Monter le couvercle du système.

5.6.3.3 Montage de l'indicateur de présence tension infé-

rieur pour l'unité fonctionnelle SBR

a) Dévisser et enlever le couvercle du système.

b) Dévisser et extraire le module supérieur d'indication de la

tension.

c) Ouvrir la porte du compartiment barres.

Figure 165.

d) Débrancher les câbles de l'indicateur de présence tension

des sectionneurs inférieurs.

2. Si le disjoncteur est débroché (en position d'essai) il faut

Raccordement supérieur du câble du signal VPIS

dévisser seulement les deux vis en haut.

3. Si le disjoncteur n'est pas débrochable, il est obligatoire

de dévisser toutes les vis marquées de couleur ROUGE (en

haut et en bas).

4. Sur le côté arrière de la porte, après avoir dévissé les vis en

haut, l'élément dans l'encadré ROUGE de la figure ci-des-

sous est déclenché (il doit être monté après la maintenance

de l'unité, avant de remettre le tableau en service):

Figure 164. Prises du sectionneur pour les connexions

en câble de l'indicateur de présence tension

e) Insérer le nouvel indicateur de présence tension.

f) Bancher les câbles de l'indicateur de présence tension.

g) Monter le couvercle du système.

Figure 166.

6. Recherche et localisation des défauts

Inconvénient

Remède

Tous les types d'unité

Il est impossible de fermer l'interrupteur-sectionneur.

Vérifier que l'interrupteur-sectionneur soit dans la position "ouvert".

Tourner le levier de commande dans le sens des aiguilles d'une montre.

Il est impossible d'ouvrir l'interrupteur-sectionneur.

Vérifier que l'interrupteur-sectionneur soit dans la position "fermé".

Tourner le levier de commande dans le sens inverse aux aiguilles d'une

montre.

Il est impossible de commander l'interrupteur-sectionneur dans la position

Vérifier que l'interrupteur-sectionneur soit dans la position "ouvert".

"à terre".

Tourner le levier de commande dans le sens des aiguilles d'une montre.

Contrôler que le levier de commande est reliée à l'arbre de mise à la terre.

Il est impossible de commander l'interrupteur-sectionneur de la position

Vérifier que l'interrupteur-sectionneur soit dans la position "à terre".

"ouvert" à la position "à terre".

Tourner le levier de commande dans le sens inverse aux aiguilles d'une

montre.

Contrôler que le levier de commande est reliée à l'arbre de mise à la terre.

Il est impossible d'ouvrir ou de fermer le compartiment câbles.

Vérifier que l'interrupteur-sectionneur soit dans la position "à terre".

Interrupteur-sectionneur motorisé

Il est impossible de fermer ou d'ouvrir l'interrupteur-sectionneur.

Vérifier que l'interrupteur-sectionneur ne soit pas dans la position "à terre".

Vérifier que l'alimentation auxiliaire est branchée.

Unité combinée disjoncteur-fusible

Il est impossible de fermer l'unité combinée disjoncteur-fusible.

Vérifier si le fusible est intervenu.

Vérifier que le levier ne soit pas insérée dans l'orifice de l'axe de

commande.

Vérifier que l'élément de blocage soit abaissé.

Il est impossible de commander l'unité combinée disjoncteur-fusible même

Contrôler que le fusible est inséré correctement avec l'indicateur

si le fusible est intervenu.

d'intervention tourné vers le haut.

Unité disjoncteur

Il est impossible d'ouvrir la porte du compartiment câbles.

Vérifier que l'interrupteur-sectionneur soit dans la position "à terre".

Retirer la clé du disjoncteur avant d'ouvrir ou de fermer la porte.

Il est impossible de fermer le disjoncteur.

Vérifier que le ressort de fermeture est complètement bandé et que la

bobine de verrouillage n'est pas excitée.

Contrôler que la clé du disjoncteur est insérée et tournée dans la position

correcte de commande.

Vérifier que le connecteur de tension auxiliaire du disjoncteur est branché

correctement dans la prise.

Transformateurs de mesure

Il est impossible d'exécuter les mesures secondaires avec les

Vérifier que tous les raccordements de court-circuitage sur les prises

transformateurs de courant.

secondaires des transformateurs de courant ont été enlevés.

Vérifier les raccordements.

Tableau 20. Recherche et localisation des défauts

7. Recyclage

7.1 Aspect généraux

7.2 Matériaux

Vous trouverez ci-dessous les instructions de recyclage du

Matériaux du produit

produit UniSec. Le recyclage s'étend aussi aux matériels utilisés

Le tableau 21 fournit des exemples sur les matériaux de l'unité

pour l'emballage et pour le produit. Cette section fournit aussi

SDC 375 et des méthodes de recyclage possibles:

les instructions concernant les procédures à suivre quand le

produit est mis hors service.

Recyclabilité

Les dispositions environnementales peuvent varier d'un Pays

Matière

Recyclable

à l'autre et changer fréquemment. Pour cette raison, il est

Acier

Oui

106,5

recommandé de contacter les autorités locales pour connaître

Acier inox

Oui

5,5

3,5

les procédures lorsque le produit est mis hors service.

Cuivre

Oui

Vous y trouverez aussi les informations sur comment restituer

Laiton

Oui

<0,5

le produit une fois qu'il a été mis hors service.

Aluminium

Oui

Dans la plupart des Pays le traitement des déchets exige une

Zinc

Oui

1,5

autorisation spéciale, qui doit être obtenue par l'entreprise.

Plastique

Oui

4,6

ABB peut vous fournir de plus amples informations, surtout sur

SF₆

Oui

<0,5

le gaz SF₆. Vous pouvez nous contacter pour toute question.

Total matières recyclables

132

Les informations sur les décharges locales peuvent être

Caoutchouc

Non

<0,5

demandées aux autorités pour l'environnement. Un produit

Résine époxyde

Non

18,5

qui n'est plus en service peut être traité de deux manières

Total matières non recyclables

différentes. Le produit peut être démoli manuellement ou bien

Tableau 21. Matériaux du produit

broyé mécaniquement.

Les informations sur les structures disponibles peuvent être

obtenues des autorités locales pour l'environnement.

SF₆

Le SF₆ est un gaz fluoré à effet de serre répertorié par le

REMARQUE

Protocole de Kyoto, par conséquent une attention particulière

Toutes les parties contenant des déchets

est exigée pour éviter les émissions de SF₆. A la fin du cycle de

dangereux doivent être éliminées et achemi-

vie du produit, le gaz à effet de serre doit être récupéré.

nées vers une structure préposée à cet effet

Toutes les opérations doivent être exécutées par du personnel

pour l'élimination.

qualifié et ayant une connaissance appropriée du gaz SF₆.

REMARQUE

L'élimination du produit doit toujours être

Pour plus d’informations sur le gaz SF₆ et

faite conformément aux exigences légales

sur ses procédures de gestion, consulter

locales en vigueur.

la page Service sur le site www. abb.com/

mediumvoltage.
