MANUEL DE RÉPARATION ET DEMAINTENANCE DES POMPES INDIA MARK II ET INDIA MARK III
LE COMITE DE GESTION
Le comite de gestion est compose comme suit :
une tresoriere,
une secretalre,
et un responsable de
pompe.
tine respoosable de la
salubrite
Le Cotni 6 sous la coordination de son President execute les decisions
prises par l'Assemblee Generale.
ATTRIBUTIONS DU PRESIDENT
Il est l'autorite morale du Comite de Gestion et coordonne l'ensemble des activites.
Ti est supplee en cas d'absence par le Secretaire ou un autre membre du bureau.
11 veille au recouvrement des cotisations de versement.
11 effectue toutes les demarches administratives
et represente le Comite de Gestion vis-a-vis des tiers
Le president prepare l'organisation des rencontres et reunions.
A ce titre, it redige les convocations qu'i I remet a la Secretaire
La seeretaire se charge de faire parvenir les convocations (ecrites ou orales)
aux membres du Comite
Le President dirige les Assemblees Generales
Le President est ordonnateur de toutes les depenses
TI appose son visa sur toutes les depenses et signe le livret pour toutes les sorties
d'argent.
Le President, la Tresoriere et/ou la Secretaire effectuent ensemble les operations
bancaires
ATTRIBUTIONS_ DE LA SECRETAIRE
Elle dresse les proces verbaux de reunion du comite
104
A
Elle assure le classement et la conservation de tous les documents administratives du
Comita de Gestion (courrier, contrats, proces verbaux..etc.)
Elle recoit le courrier arrives
Elle envoie le courrier depart
ATTRIBUTIONS BE LA TRESORIERE
Elle est chargee de la bonne gestion des fonds du Comite de Gestion en col lectant les
cotisations des populations
Elle tient a jour un journal de caisse ou sont repertories les entrées et sorties d'argent.
nil
Le President, la Tresoriere et/ou la Secretaire effectuent ensemble les operations
bancaires (depot, et retrait d'argent a la barque)
ATTRIBUTIONS DU RESPONSABLE BE POMPE
II sert les vis, ecrous.._ it met de la graisse, huile, etc. Au besoin, it fait appel a la
brigade pour les grandes operations
Le Comite presente a rAssemblee Generale un bilan technique et financier une foil par an
-
PROCES VERBAL
DU COMM DE GESITON DE L'EAU
1
Ce jour, le
s'est tenue une Assemblee Generale des
Usagers de l'Eau pour l'election des membres du Comite de Gestion de !'Eau ((GE) dans le cadre
du projet PEPTACII.
Village
Commune
Departement
Region
Apres deliberation, des membres du CGE sont
Membres permanents du bureau :
President
Secretaire
Tresorier
Responsalble de Pompe
Une responsable de la salubrite
Conformement aux principes directeurs pour la gestion des PMI I, les membres du CGE pourront
etre renouveles chaque annee suite a une Assernblee Generale.
Le Chef du Village
Le President du CGE
Pour l'Autorite Administrative

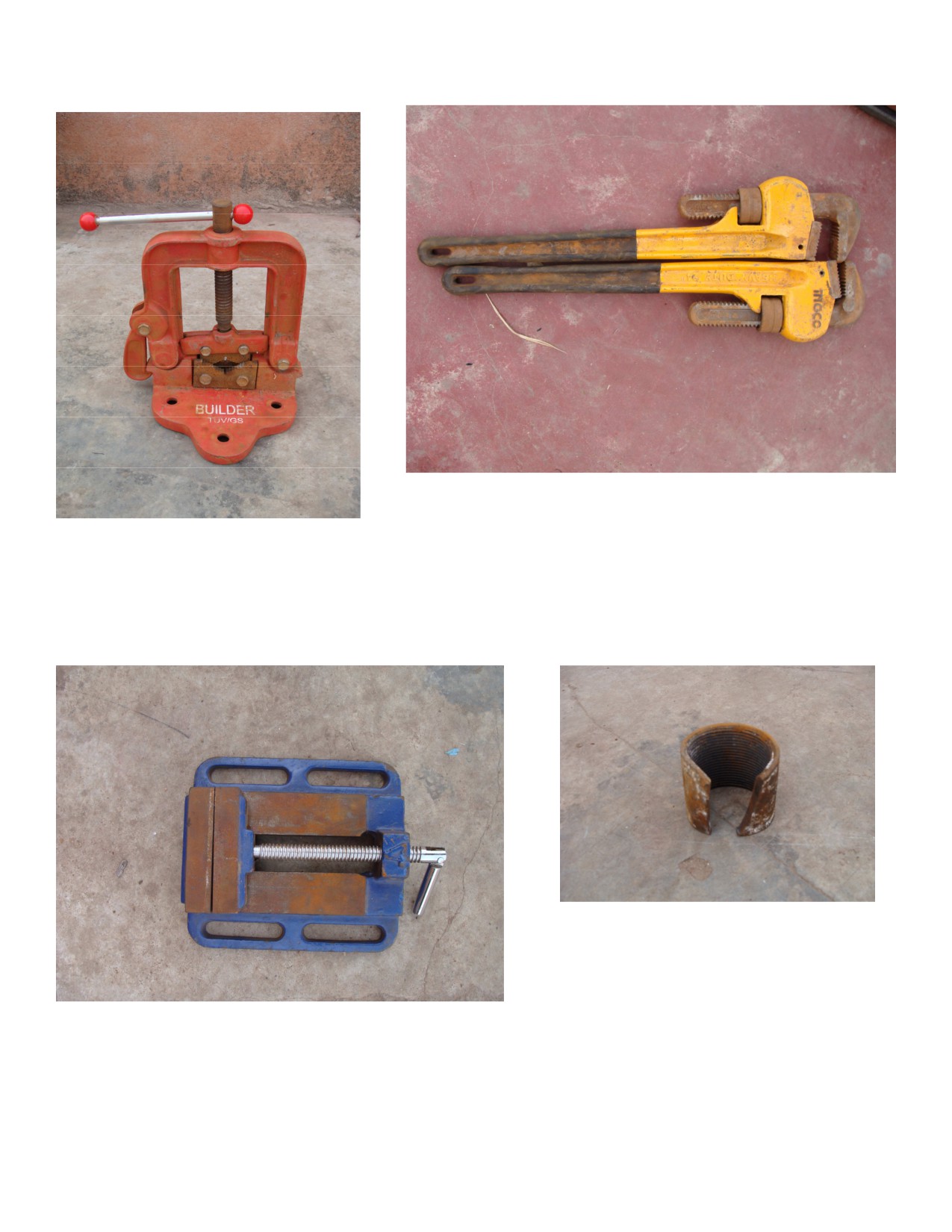

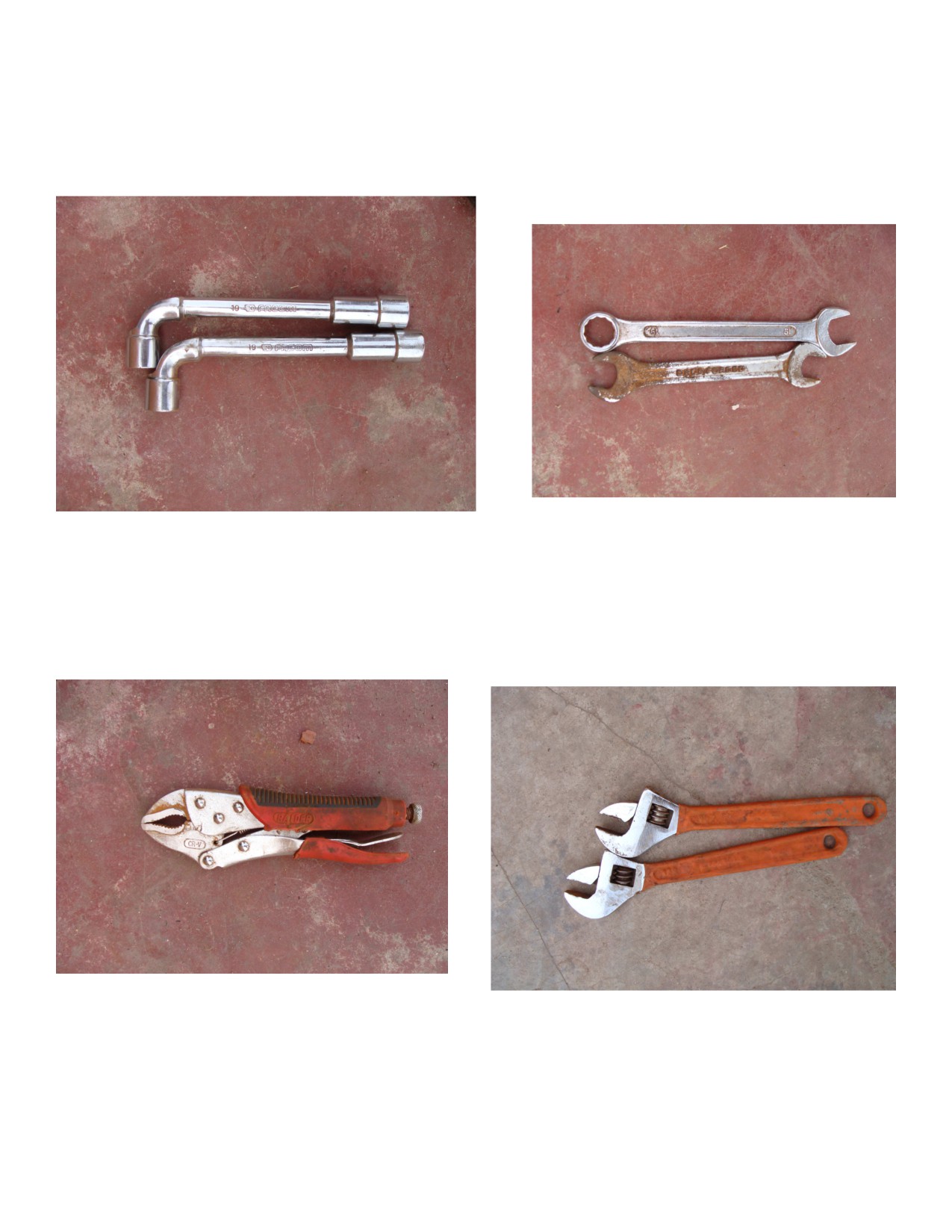

Outillage des pompes India
Etau à tuyau
Deux clés à griffes (24”)
Bague fendue
Etau à tige (#4)
Deux clés ronde 19
Deux clés plate 19
Deux clés plate 17
Pince étau type Americain
Deux clés à molette
India Mark II
CARACTERISTIQUES PRINCIPALES DE LA POMPE INDIA MARK 2
Hauteur de refoulement
• de 10 a 50 metres
Debit
• Profondeur de 10 metres :
jusqu'a 1200
litres par heure
• Profondeur de 20 metres :
jusqu'a 1000
litres par heure
• Profondeur de 30 metres :
jusqu'a 700
litres par heure
Matieres utilisees
• Tiges, tuyaux et manchons en acier galvanise
• Piston et clapet en laiton
• Joints drietancheite en caoutchouc
CO
M
bE PeMPE
VUE D'ENSEMBLE
Pompe INDIA MARK 2
Numero Quantite Designation
1
8
Vis a tete hexagonal, diametre 12 millimetres, Iongueur 40
millimetres (H,M12.40)
2
8
Ecrou a tete hexagonal, diametre 12 millimetres (H,M12)
TETE DE POMPE
Pompe INDIA MARK 2
Nurnero Quantito Designation
2.
3
Ecrou a tete hexagonal, diametre 12 millimetres (H,M 12)
Roulement a billes a contact radial, diametre interieur 20
3.
2
millimetres, diametre exterieur 47 millimetres, largeur 14
millimetres (Z 20 —47 —14).
4.
1
Entretoise
5.
1
Bras
Vis a tete hexagonal, diametre 10 millimetres, longueur 40
6.
1
millimetres (H,M 10.40)
Ecrou auto freine, a tete hexagonale, diametre 10
7.
1
millimetres (H, M 10)
8.
1
Chaine
Vis du couvercle a tete hexagonale, diametre 12
9.
1
millimetres, longueur 20 millimetres (H, M 12-20)
10.
1
Rondelle du couvercle, diametre 12 mm (M 12)
11.
1
Couvercle
12.
1
Axe du bras
13.
1
Rondelle de l'axe du bras, diametre 12 millimetres (L12)
14.
1
Tete
GUIDE, DEC VERSEUR
ET PIED DE POMPE
Pompe INDIA MARK 2
Nurnero Quantite Designation
15.
1
Guide
16.
1
Bec verseur
17.
1
Pied
•
TUYAU ET T1GES
Pompe INDIA MARK 2
Numero Quantite Designation
21.
1
Tige diametre 12 millimetres
22.
1
Tuyau diametre 1 pouce 14
23.
1
Manchon de tuyau diametre 'I pouce 1/4
Tige de piston diametre 12 millimetres Iongueur 45
25.
1
centimetres
-
CORPS DE POMPE
Pompe INDIA MARK 2
Nurnero Quantite Designation
26.
2
Manchon du corps de pompe
27.
3
Joint plat
28.
1
Piece superieure du piston
29.
1
Clapet de piston
30.
1
Joint du clapet de piston
31.
2
Joint de piston
32.
1
Piece intermediaire du piston
33.
1
Piece inferieure du piston
34.
1
Corps de pompe
35.
1
Piece superieure du clapet de pied
36.
1
Joint du clapet de pied
37.
1
Siege du clapet de pied
38.
1
Piece inferieure du clapet de pied

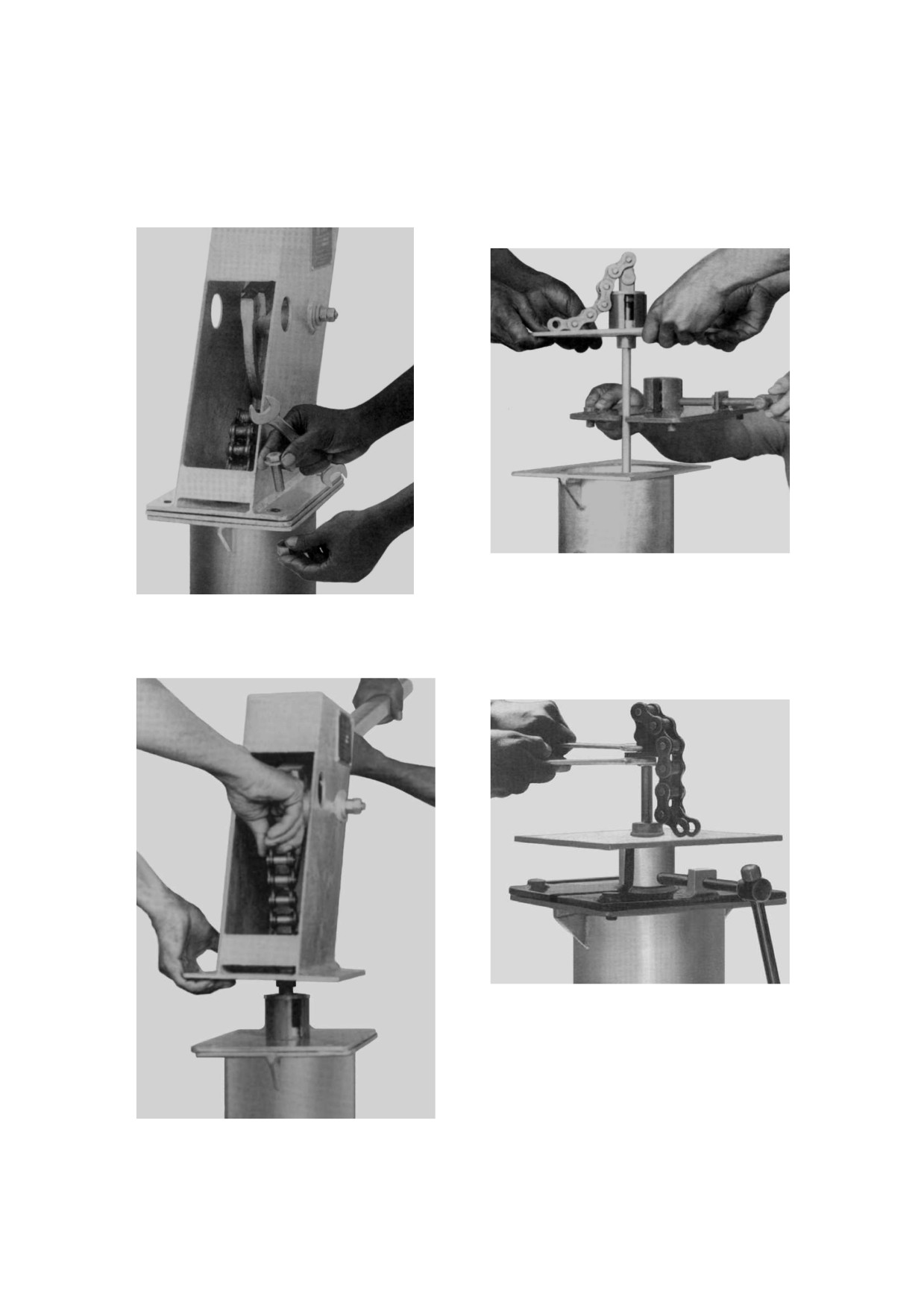

Instruction pour démonter et inspecter les pompes India
Mark II

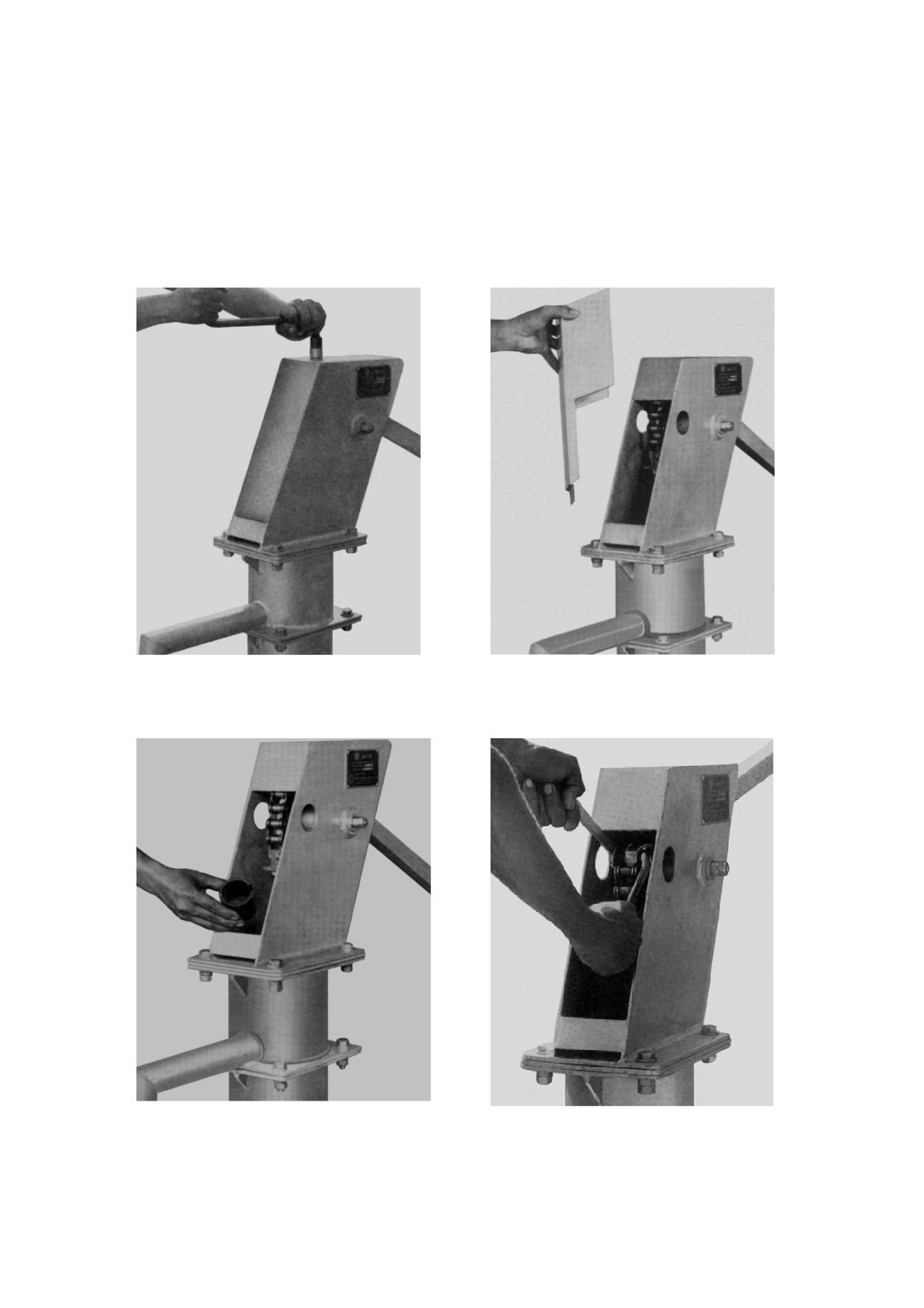

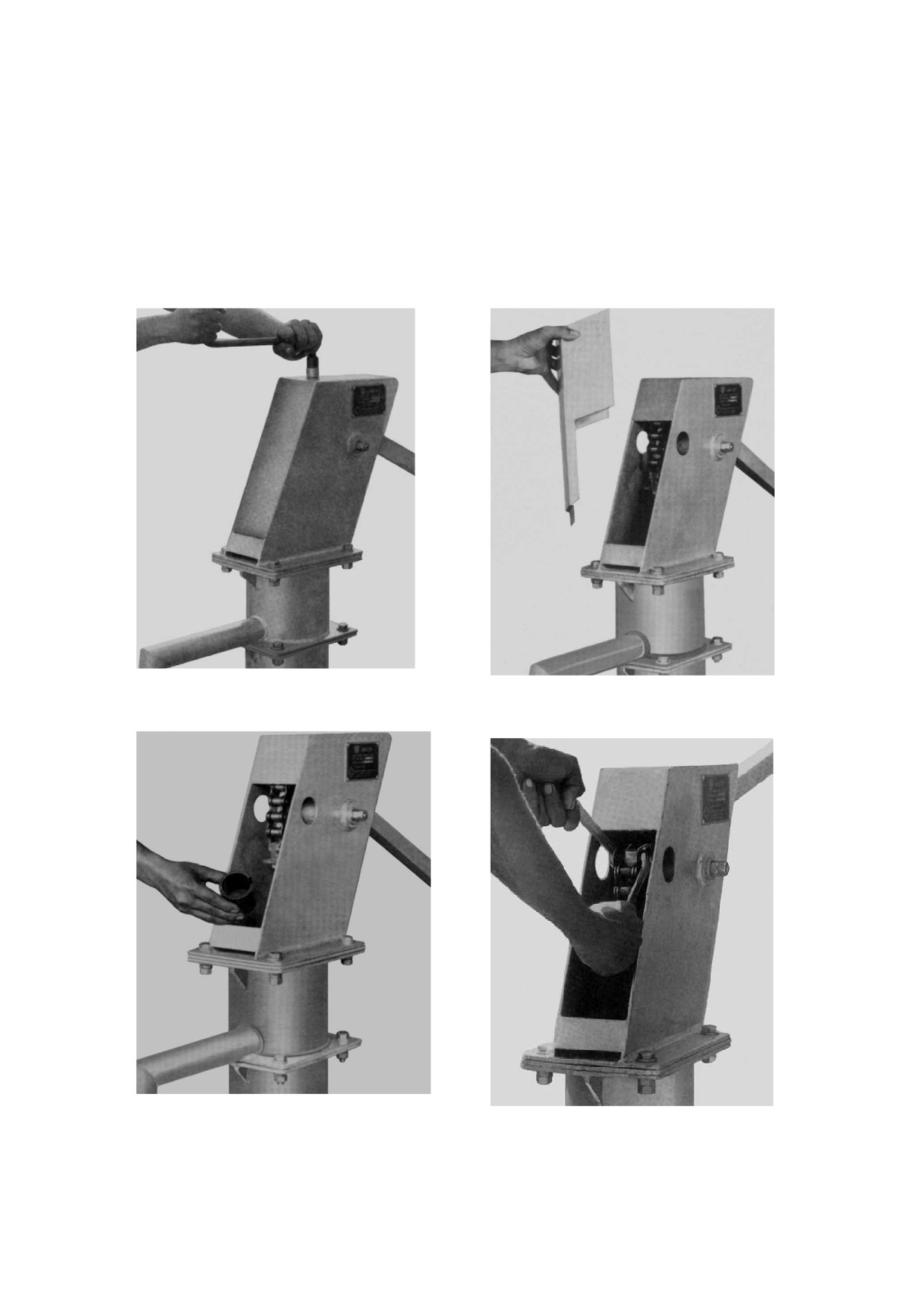

1. Dévisser le boulon de couvercle
2. Ouvrir le couvercle
3. Baisser le bras et insérer la bague
4. Lever le bras et dévisser la chaine
5. Dévisser les boulons de la tête de

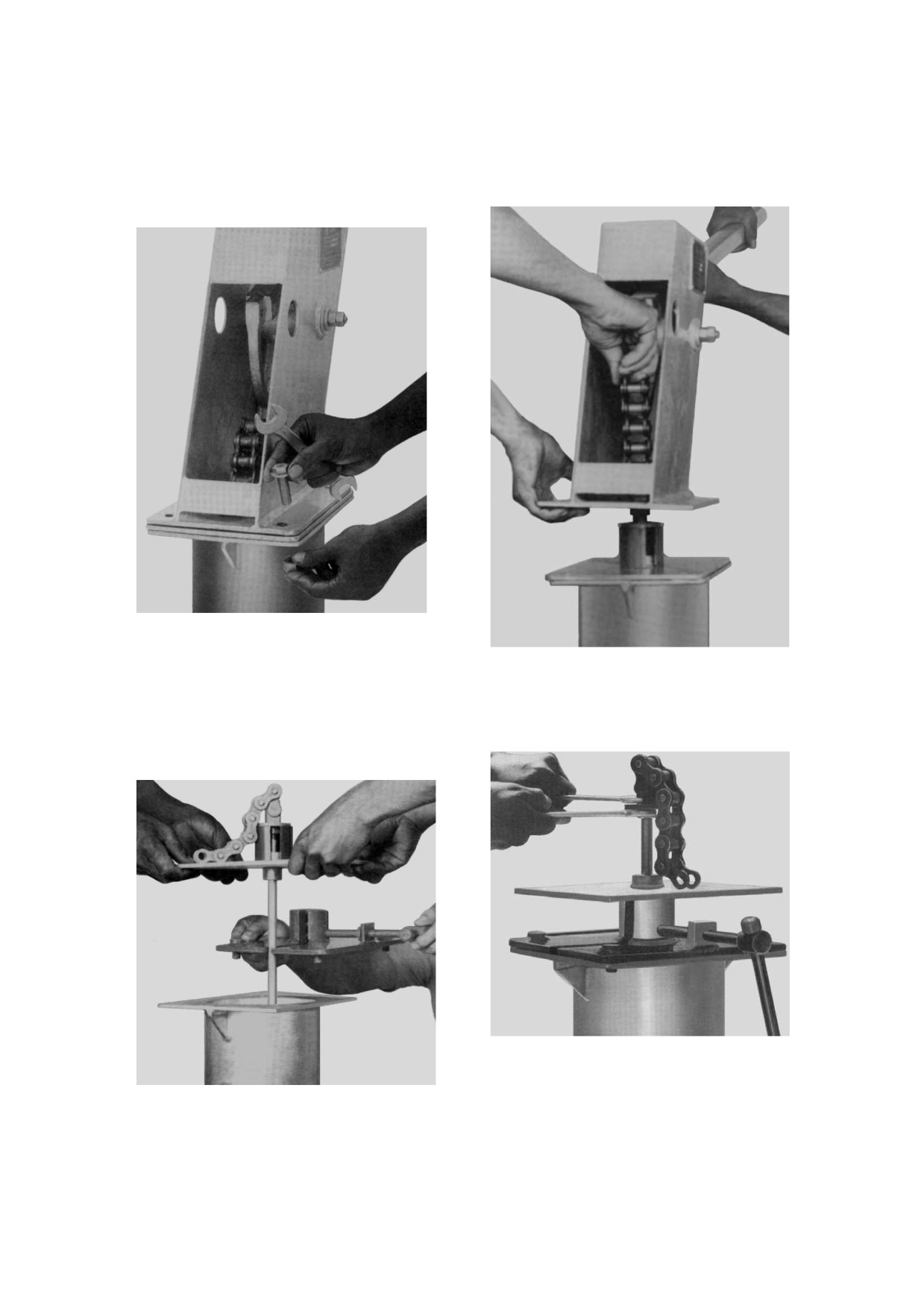

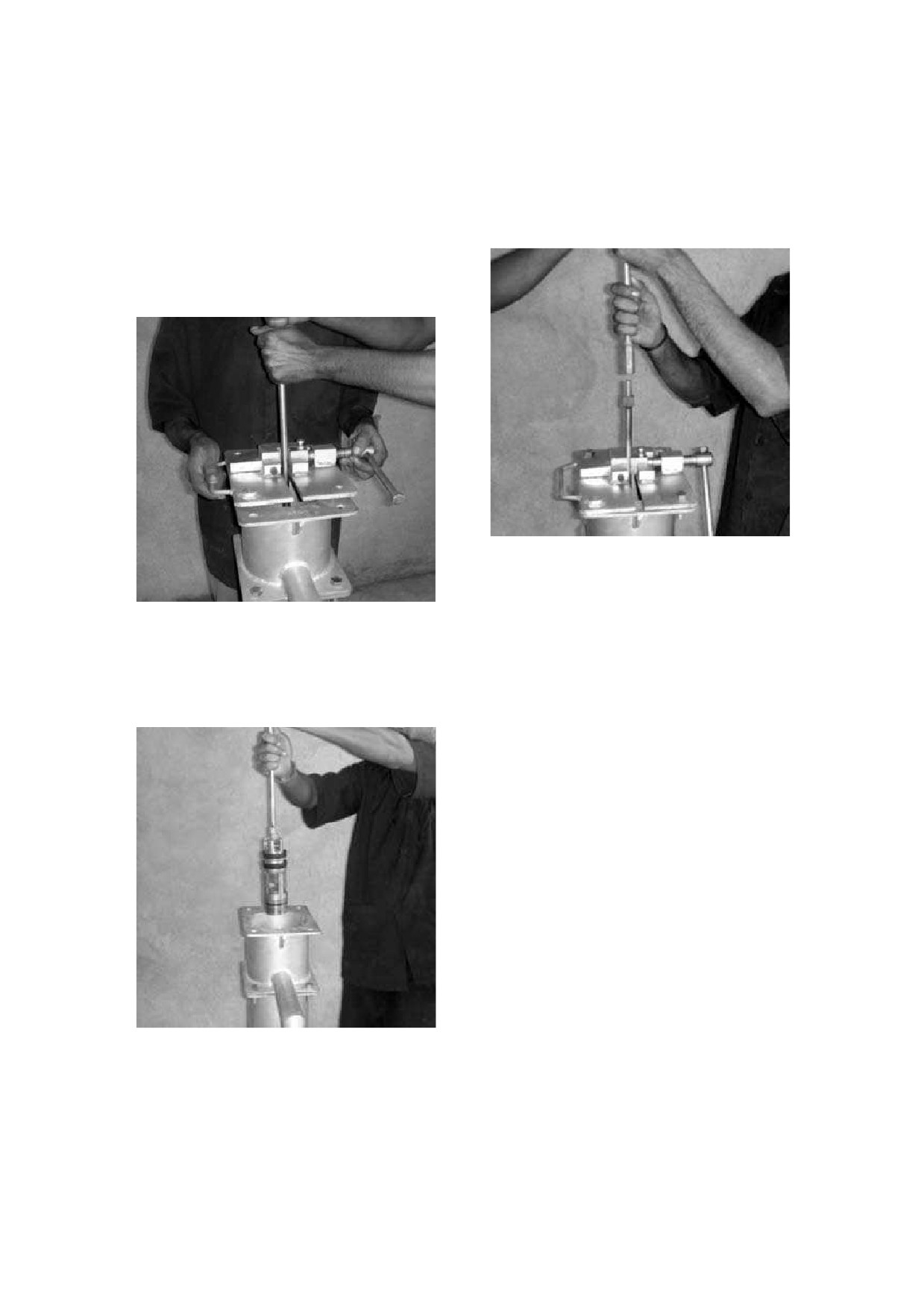

7. Lever la tige à l’aide de la plaque
pompe
métallique et installer l’étau à
tige.
6. Enlever la tête de pompe
8. Dévisser et enlever la chaîne,
puis la plaque métallique.

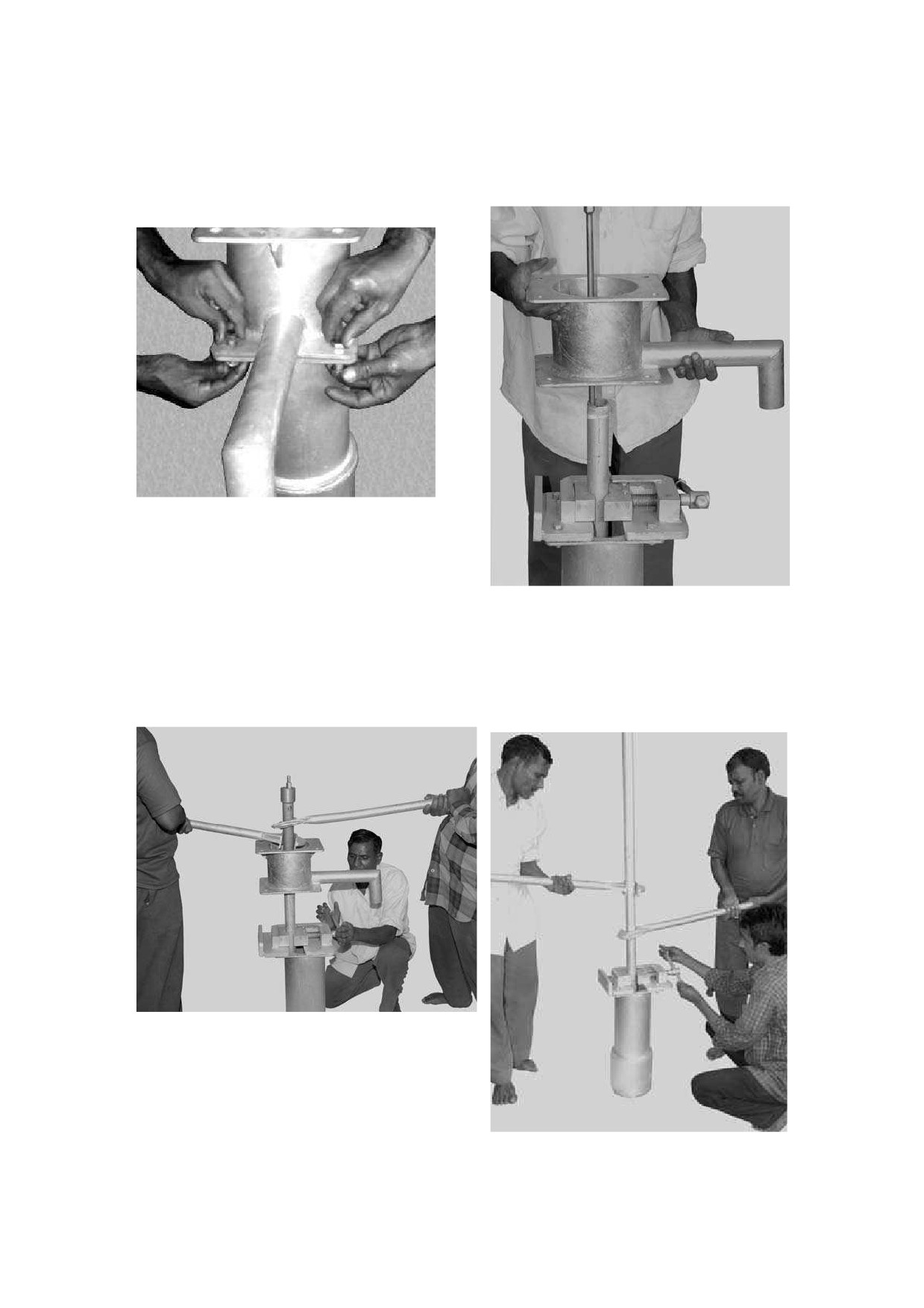

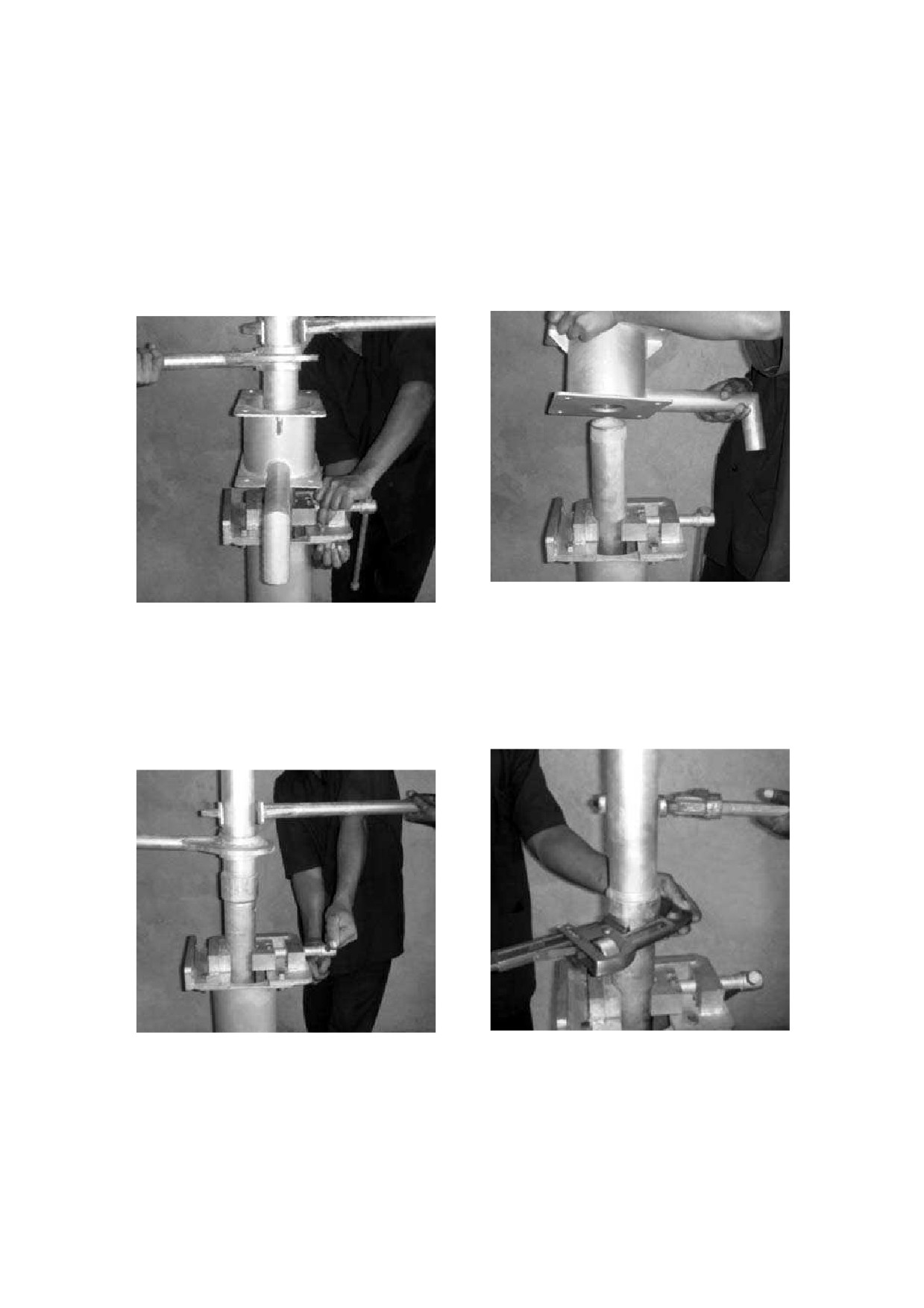

9. Dévisser les boulons du bec
11. Dévisser le bec verseur
verseur

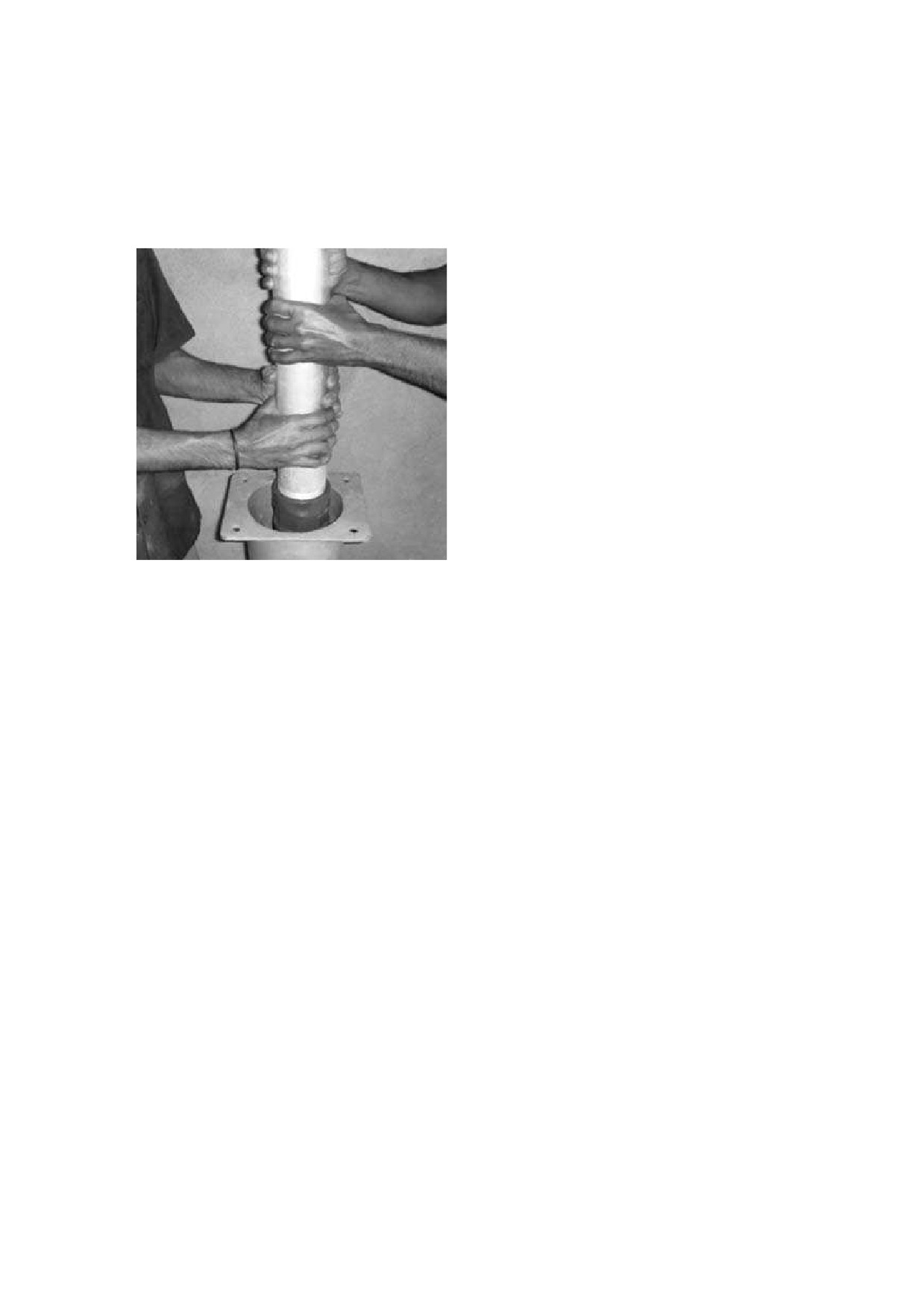

12. Bien tenir le tuyau, dévisser
10. Lever le bec verseur d’environ
l’étau et le soulever jusqu’à la
50 cm, puis insérer l’étau à tuyau
sortie du prochain

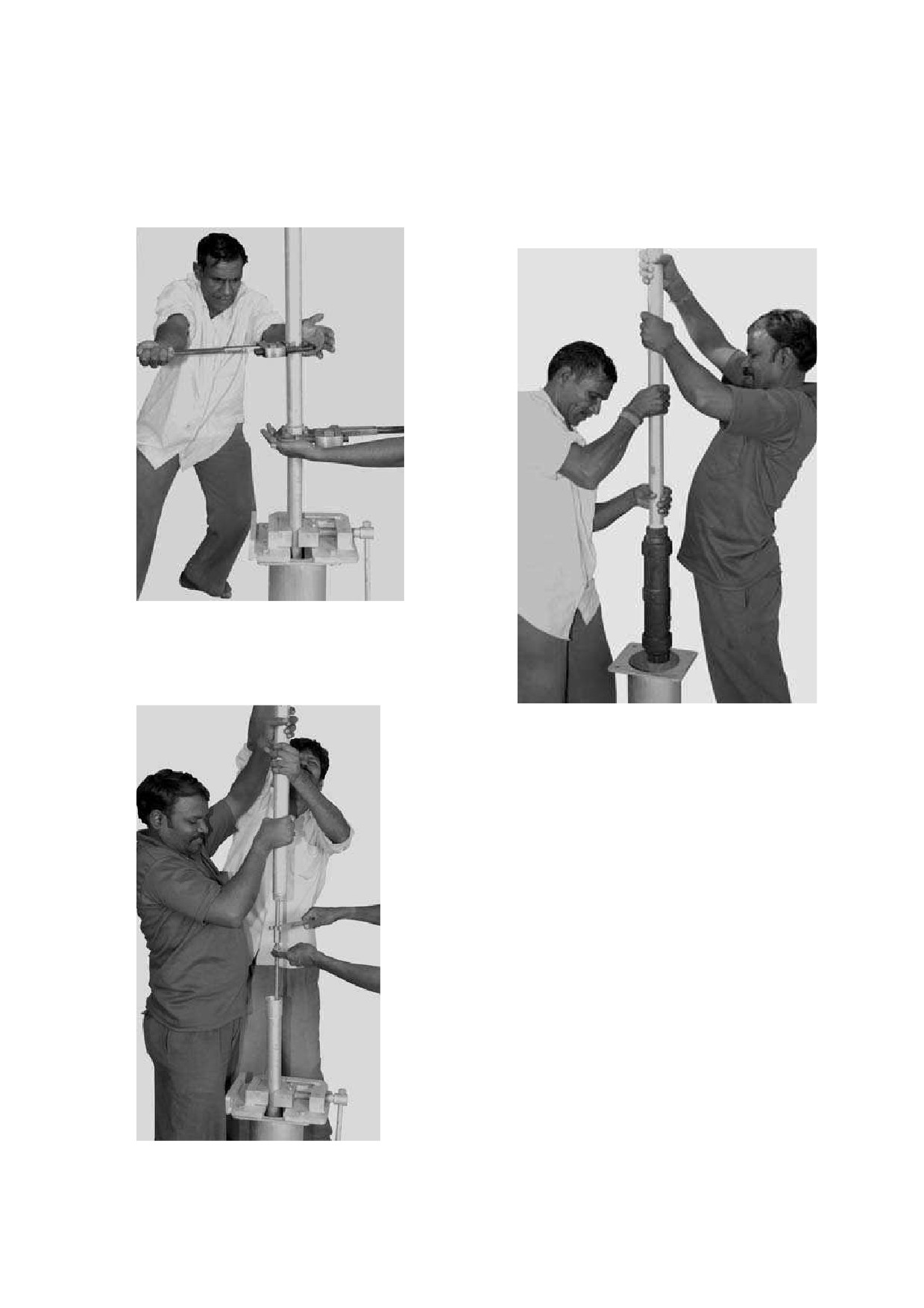

13. Dévisser les tuyaux avec les clés
15. Repeter les étapes 12 à 14
à griffe
jusqu’à ce que le corps de pompe
sorte
14. Soulever le tuyau libre et
dévisser les tiges, puis mettre de
côté, au propre le tuyau et la tige

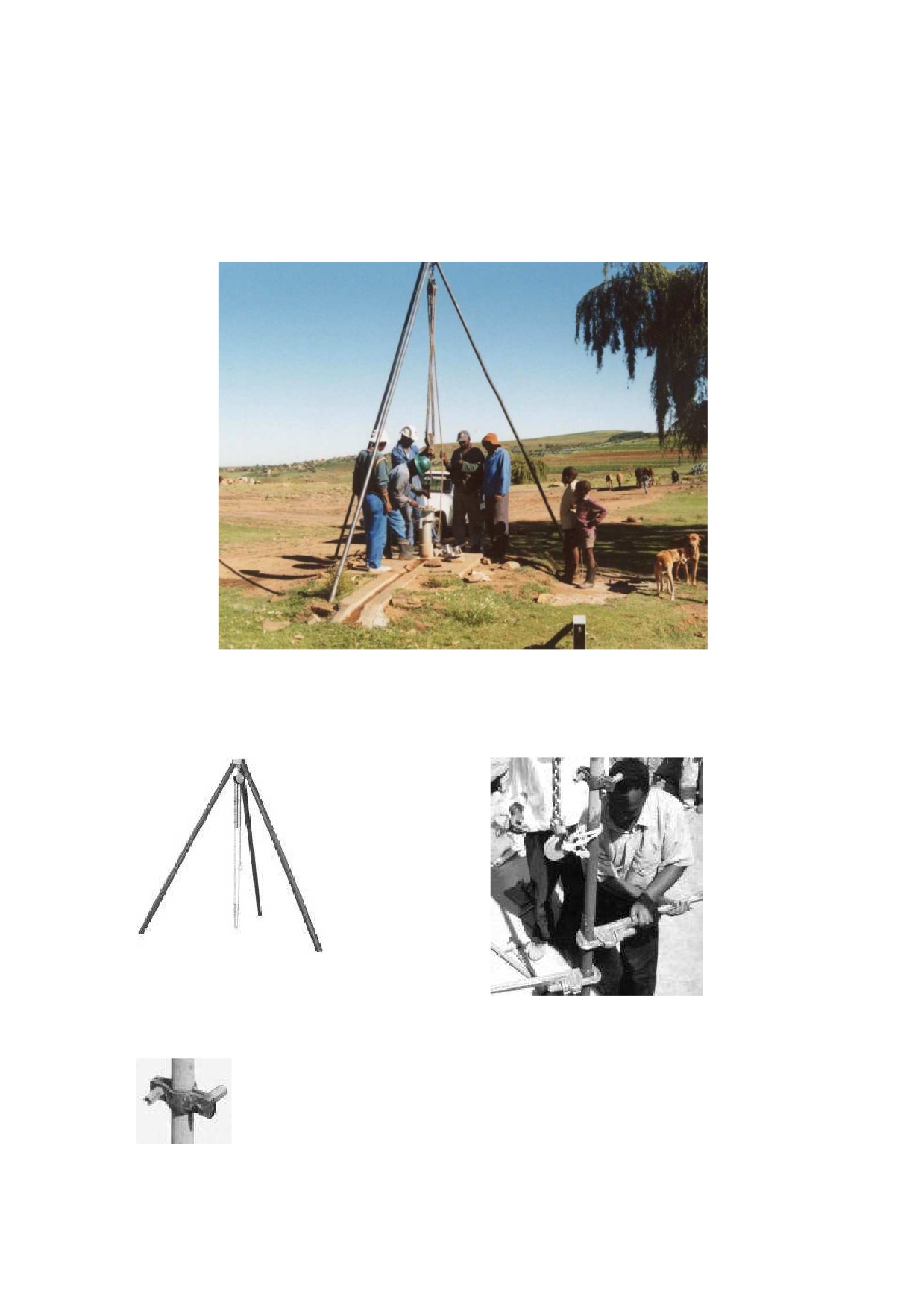

Note: Si les tuyaux sont trop lourds pour soulever avec la force humaine
seulement (c.à.d. si le forage descend plus que 30 metres), vous devez
soulever les tuyaux avec un trépied et poulies.
Matériel nécessaire:
Trépied et poulies:
Crochet et cordes:
Pince à tuyau et boulons:
Méthode:
Enrouler la corde en-dessous de la pince
à tuyau, y accrocher le crochet, puis tirer
sur le systeme de poulies pour soulever.
Bien serrer l’étau à tuyau à chaque étape.

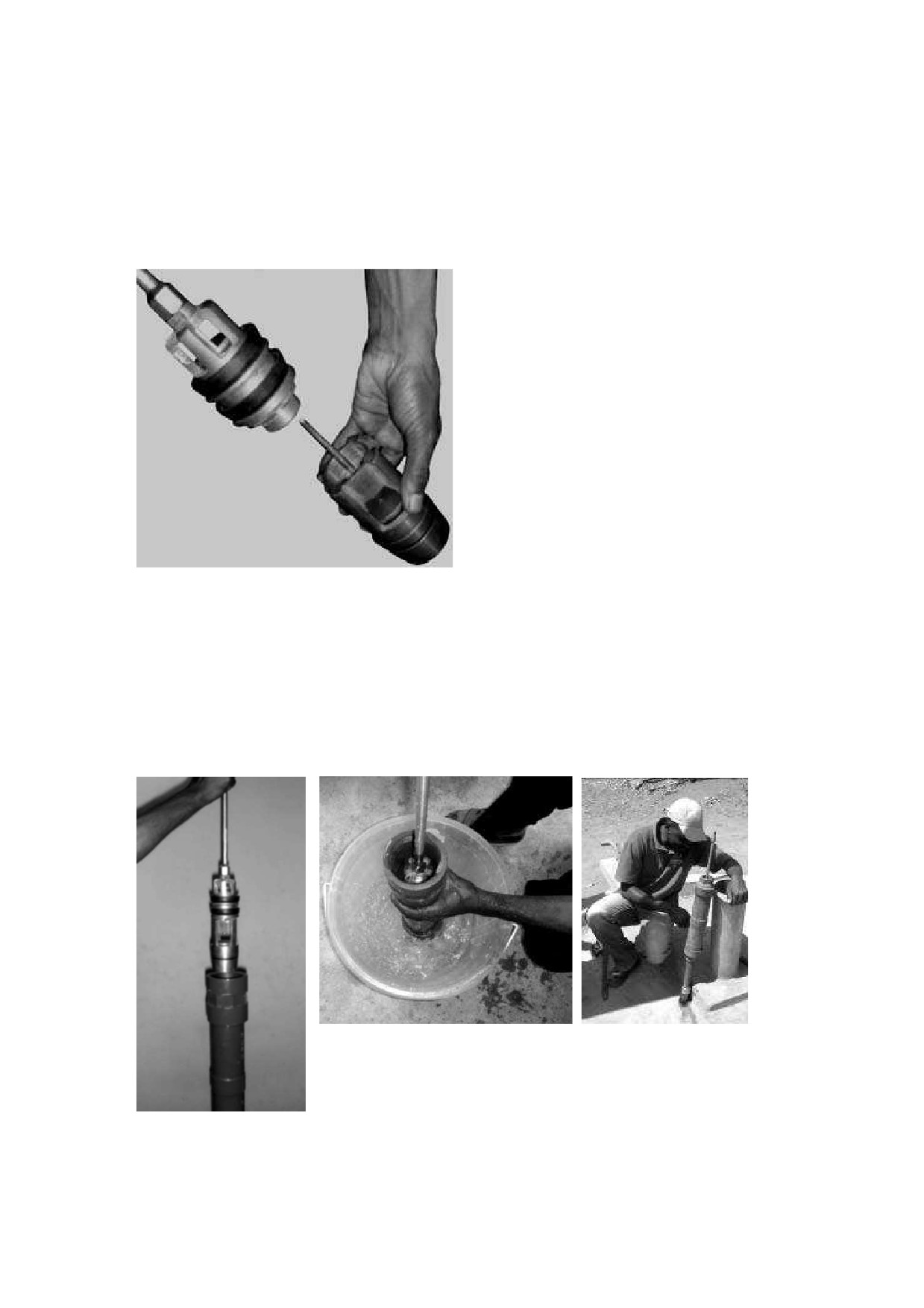

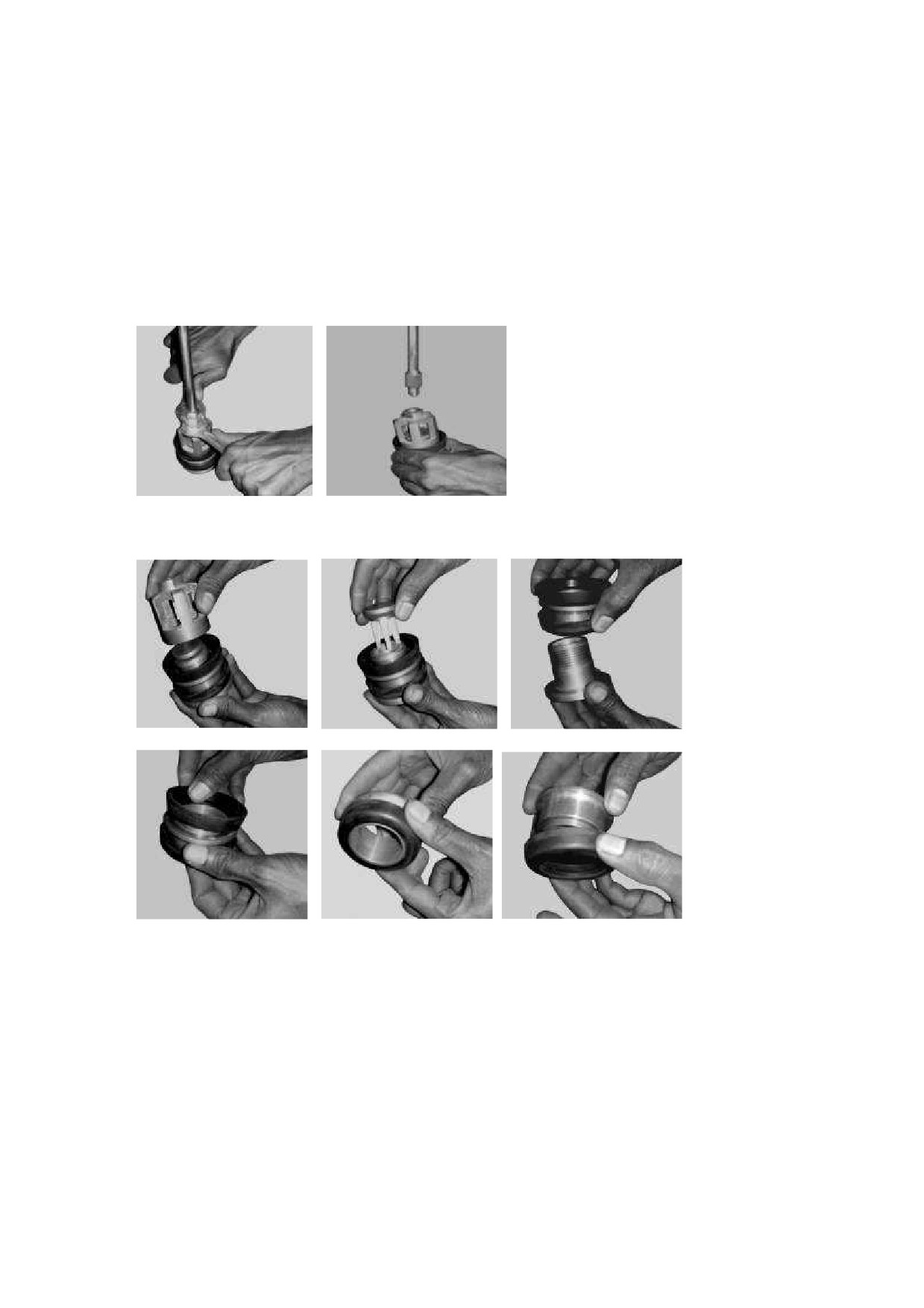

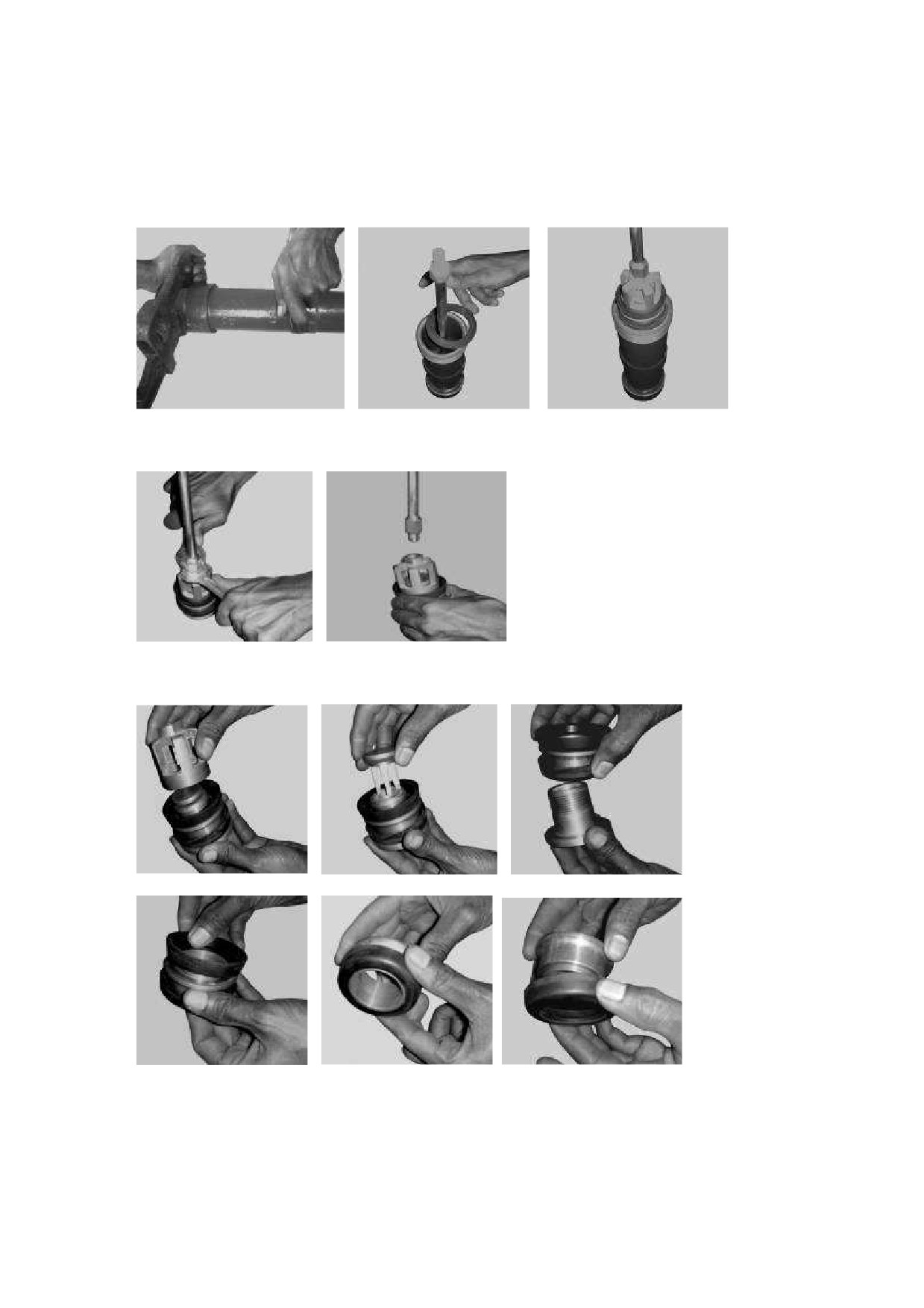

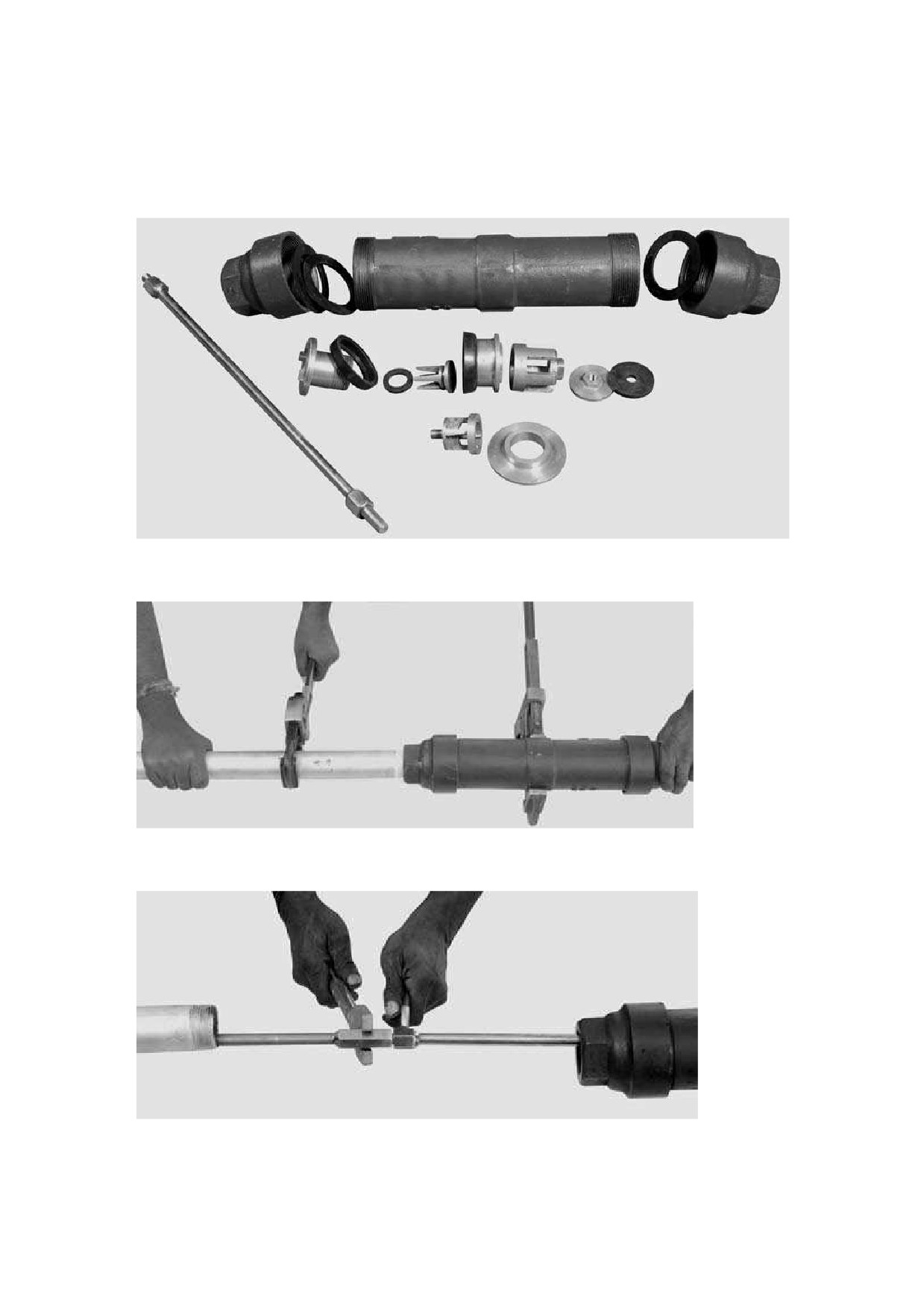

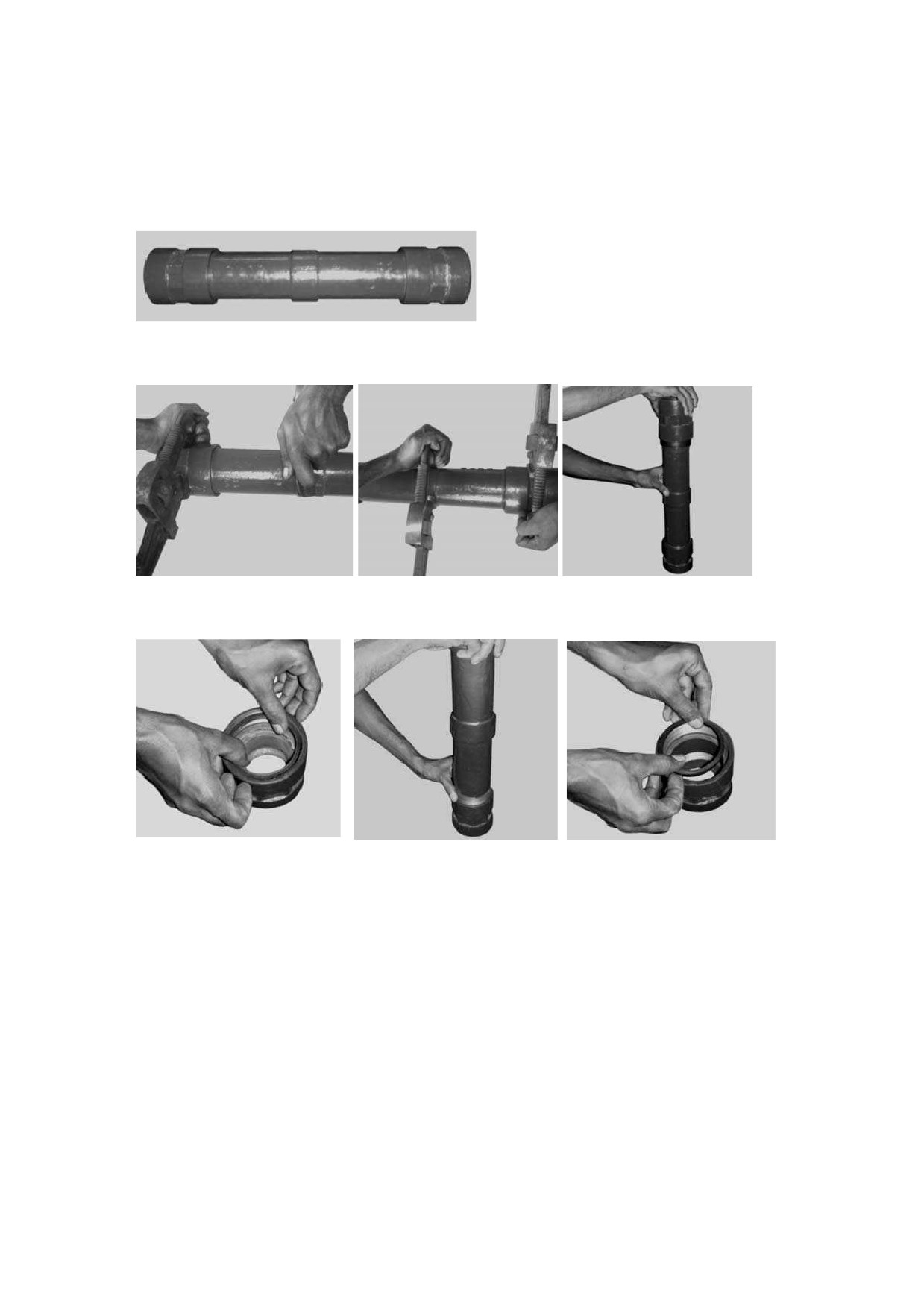

Démonter et inspecter le corps de pompe India Mark II
1. Dévisser le dernier tuyau du corps de pompe
2. Dévisser la dernière tige avec le piston
3. Dévisser le manchon supérieur du corps de pompe puis faire sortir le piston du
corps de pompe

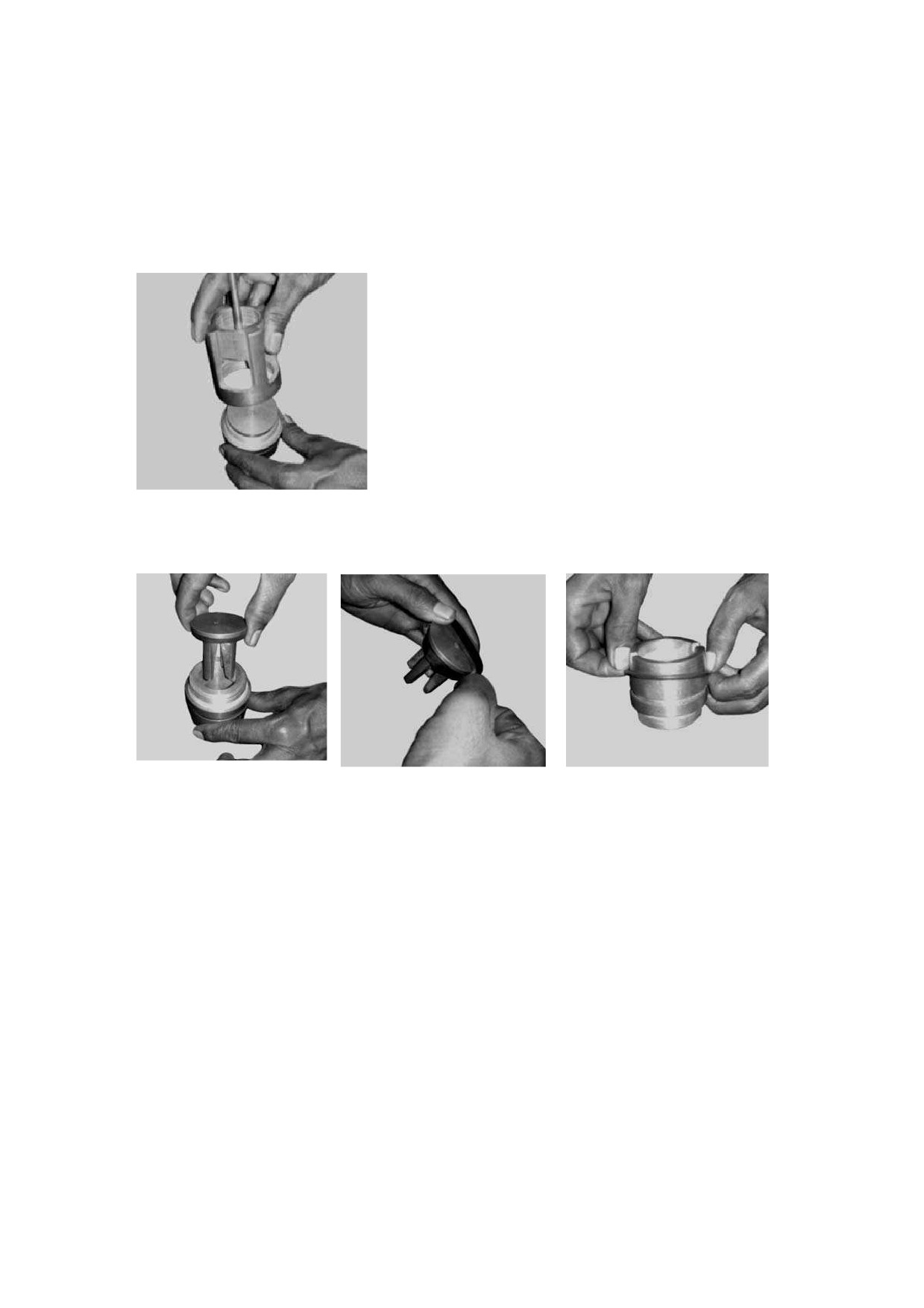

4. Dévisser la tige de piston de la pièce supérieure du piston
5. Dévisser la pièce supérieure du piston des pièces intermédiaire et inférieure
6. Dévisser le manchon inférieur du corps de pompe puis faire sortir le clapet de
pied
7. Dévisser la pièce supérieure du clapet de pieds de la pièce inférieure

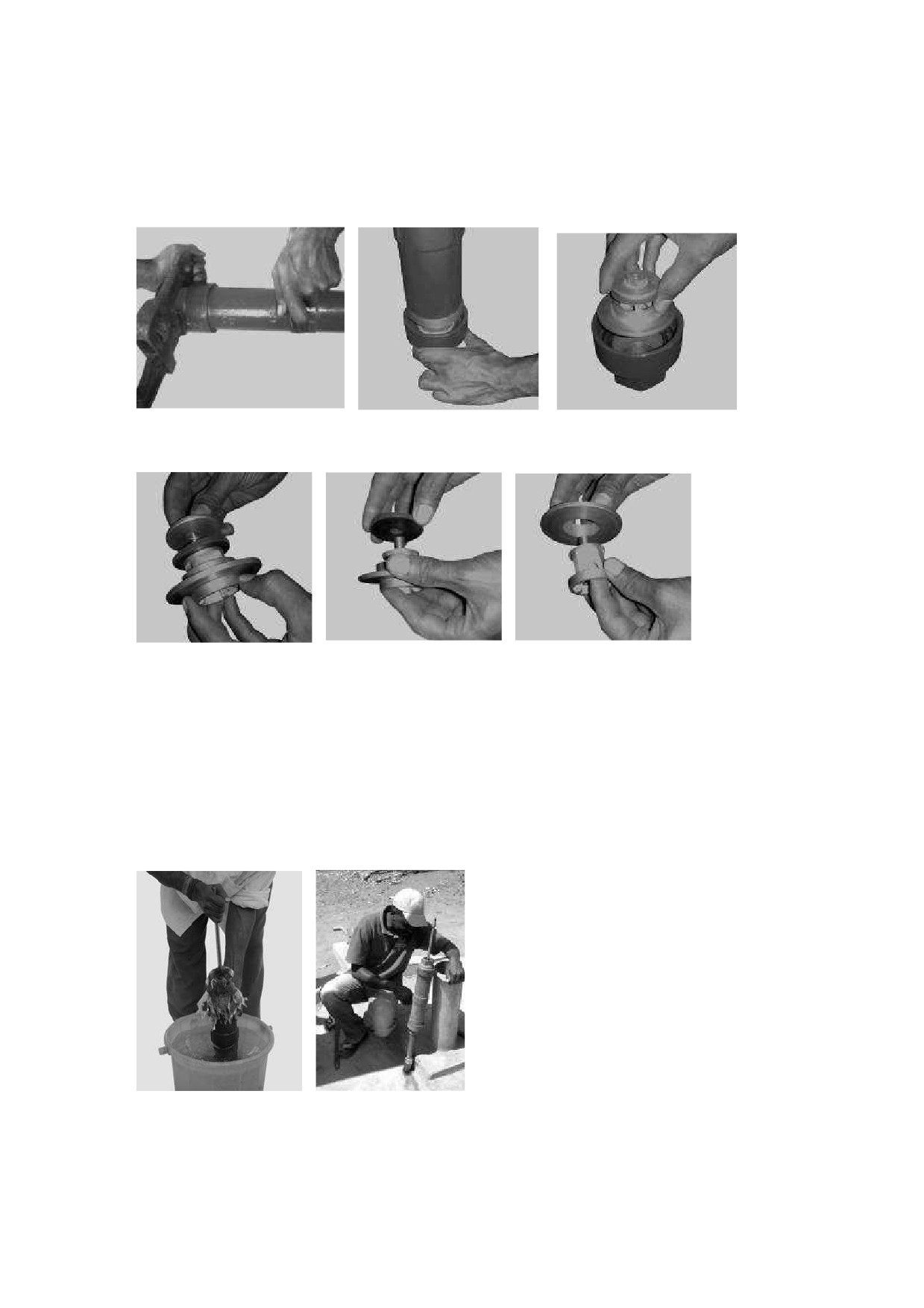

Note: après avoir démonté, réparé et remonté le corps de pompe il est fortement conseillé de
tester pour les fuites ainsi:
Immerger le corps de pompe dans une baignoire d’eau propre
Pousser et tirer le piston a répétition
Dès que le corps de pompe est rempli d’eau, le sortir de la baignoire à la verticale et
observer les fuites
Quelconque fuite nécessite remplacer un ou des joints
Assurez-vous du bon état et bonnes attaches du grillage en-dessous du manchon inférieur du
corps de pompe.

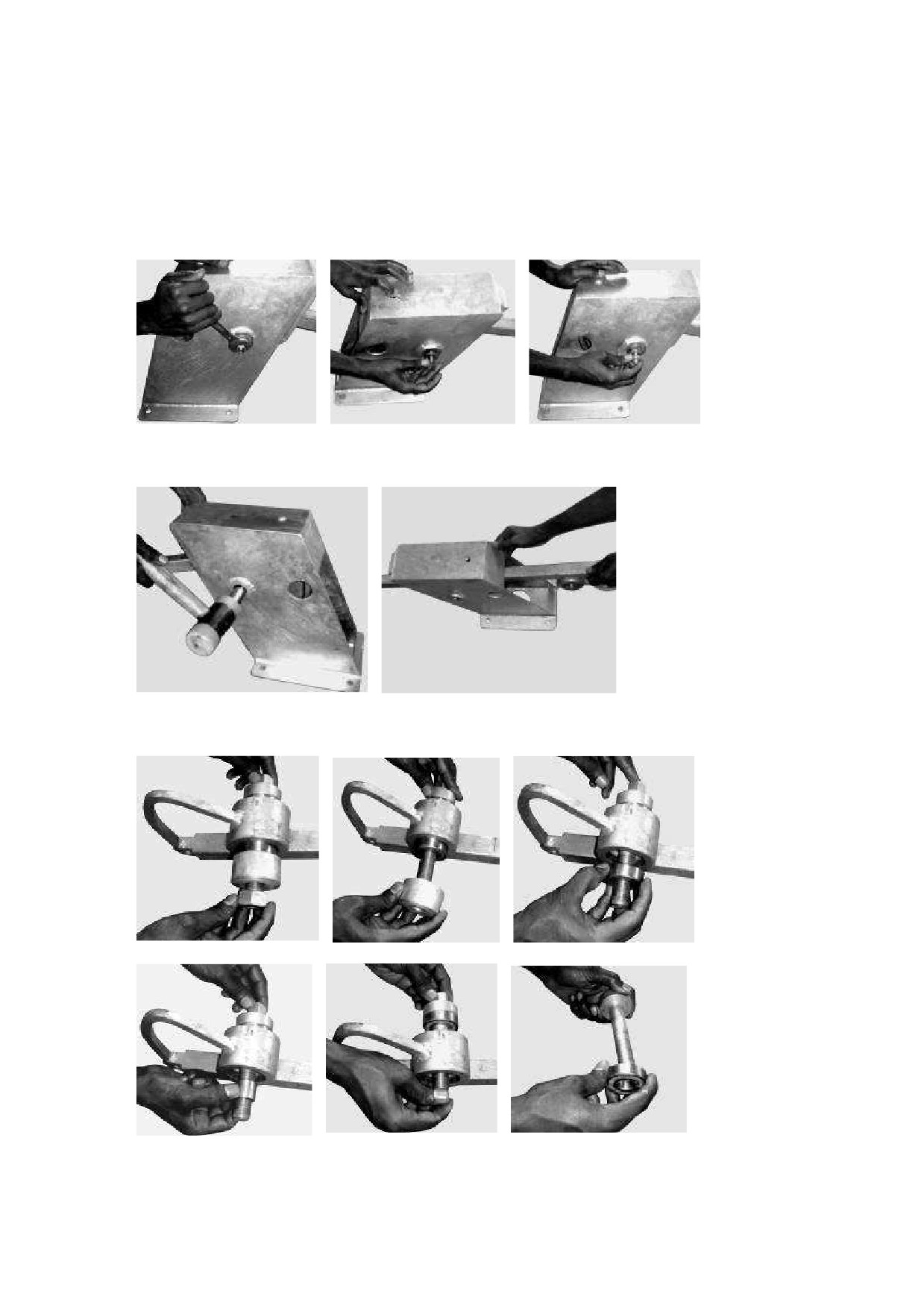

Démonter et inspecter le bras
1. Dévisser les écrous de l’axe du bras
2. Enlever l’axe, puis le bras
3. Dévisser le boulon, puis enlever les roulements à billes et l’entretoise
India Mark III
LA POMPE INDIA MARK 3
CARACTERISTIQLJES PRINCIPALES DE LA POMPE INDIA MARK 3
Hauteur de refoulement
• de 10 a 50 metres
Debit
• Profondeur de 10 metres :
jusqu'a 1200
litres par heure
•
Profondeur de 20 metres :
jusqu'a 1000
litres par heure
• Profondeur de 30 metres :
jusqu'a 700
litres par heure
Matieres utilisees :
• Tiges, tuyaux et manchons en acier galvanise
• Piston et clapet en laiton
• Corps de pompe en fonte
• Joints d'etancheite en caoutchouc
13
ntrAnt.
VUE D'ENSEMBLE
Pompe INDIA MARK 3
Nurnero Quantite Designation
Vis a tete hexagonale, diametre 12 millimetres, longueur 40
1
8
millimetres (H,M12.40)
2
8
Ecrou a tete hexagonale, diametre 12 millimetres (H,M12)
TETE DE POMPE
Pompe INDIA MARK 3
Numero Quantite Designation
2.
3
Ecrou a tete hexagonale, diametre 12 millimetres (H,M 12)
Roulement a billes a contact radial, diametre interieur 20
3.
2
millimetres, diametre exterieur 47 millimetres, largeur 14
millimetres (Z 20 — 47 — 14).
4.
1
Entretoise
5.
1
Bras
Vis a tete hexagonale, diametre 10 millimetres, Iongueur 40
6.
1
millimetres (H,M 10.40)
Ecrou auto keine, a tete hexagonale, diametre 10
7.
1
millimetres (H, M 10)
8.
1
Chaine
Vis du couvercle a tete hexagonale, diametre 12
9.
millimetres, longueur 20 millimetres (H, M 12-20)
10.
1
Rondelle du couvercle, diametre 12 mm (M 12)
11.
1
Couvercle
12.
1
Axe du bras
13.
1
Rondelle de l'axe du bras, diametre 12 millimetres (L12)
14.
1
Tete
GUIDE, BEC VERSEUR
ET PIED DE POMPE
Pompe INDIA MARK 3
Numero Quantite Designation
15.
1
Guide
16.
1
Bec verseur
17.
1
Pied
)71-••
7We-
V!, .
TUYAU ET TIGES
Pompe INDIA MARK 3
Numero Qte Designation
19.
1
Tuyau diametre 2 pouces 1/2
20.
1
Manchon de tuyau diametre 2 pouces 1/2
21.
1
Tige diametre 12 millimetres
24.
1
Tige de piston diametre 12 millimetres longueur 50 centimetres
CORPS DE POMPE
Pompe INDIA MARK 3
Numero
Quantite
Designation
28.
1
Piece superieure du piston
29.
1
Clapet de piston
30.
1
Joint du clapet de piston
31.
2
Joint de piston
32.
1
Piece interrnediaire du piston
39.
1
Manchon superieur du corps de pompe
40.
1
Piece inferieure du piston
41.
1
Tige de vidange diametre 6 millimetres
42.
1
Piece superieure du logement du clapet de pied
Ecrou de la tige de vidange a tete hexagonale, diametre
6
43.
1
millimetres (H, M6)
44.
1
Clapet de pied
45.
1
Joint du clapet de pied
46.
1
Piece inferieure du logement du clapet de pied
47.
1
Joint torique du logement du clapet de pied
48.
1
Corps de pompe
49.
1
Manchon inferieur du corps de pompe
Instruction pour démonter et inspecter les pompes India
Mark III
1. Dévisser la visse de couvercle
2. Ouvrir le couvercle
3. Baisser le bras et insérer la bague
4. Lever le bras et dévisser la chaine
5. Dévisser les boulons de la tête de
6. Enlever la tête de pompe
pompe
8. Dévisser et enlever la chaîne,
7. Lever la tige à l’aide de la plaque
puis la plaque métallique.
métallique et installer l’étau à
tige.
Pour faire sortir le piston
10. Dévisser les tiges
9. Bien tenir la tige, désserrer l’etau
et faire sortir la tige jusqu’à ce
que la prochaine connection
sorte, puis resserer l’étau
11. Répéter cette procédure jusqu’à
ce que le piston sorte
Pour faire sortir les tuyaux
12. Soulever le bec verseur d’environ
13. Dévisser le bec verseur
30 cm puis insérer l’étau à tuyau
14. Dévisser l’étau à tuyau et
15. Dévisser les tuyaux avec les clés
soulever le tuyau jusqu’à la sortie
à griffe
du prochain tuyau
16. Repeter les étapes 13 et 14
jusqu’à ce que le corps de pompe
sorte
Note: Si les tuyaux sont trop lourds pour soulever avec la force humaine
seulement (c.à.d. si le forage descend plus que 30 metres), vous devez
soulever les tuyaux avec un trépied et poulies.
Matériel nécessaire:
Trépied et poulies:
Crochet et cordes:
Pince à tuyau et boulons:
Méthode:
Enrouler la corde en-dessous de la pince
à tuyau, y accrocher le crochet, puis tirer
sur le systeme de poulies pour soulever.
Bien serrer l’étau à tuyau à chaque étape.
Démonter et inspecter le corps de pompe India Mark III
Démonter le piston
1. Dévisser la tige de piston de la pièce supérieure du piston
2. Dévisser la pièce supérieure du piston des pièces intermédiaire et inférieure
Démonter le clapet de pied
1. Dévisser la pièce supérieure du clapet de pieds de la pièce inférieure
2. Démonter les pièces et joints
Démonter le corps de pompe
1. Dévisser les manchons de corps de pompe
2. Démonter et inspecter les joints
Note: après avoir démonté, réparé et remonté le corps de pompe il est fortement conseillé de tester
pour les fuites ainsi:
1. Visser le piston au clapet de pied
2. Puis:
Insérer les clapets dans le corps de pompe
Immerger le corps de pompe dans une baignoire d’eau propre
Pousser et tirer le piston a répétition
Dès que le corps de pompe est rempli d’eau, le sortir de la baignoire à la verticale et observer
les fuites
Quelconque fuite nécessite remplacer un ou des joints
Démonter et inspecter le bras
1. Dévisser les écrous de l’axe du bras
2. Enlever l’axe, puis le bras
3. Dévisser le boulon, puis enlever les roulements à billes et l’entretoise
Annexes
▪
QUELLE EST LA DIFFERENCE ENTRE
UNE POMPE INDIA MARK 2 ET UNE POMPE INDIA MARKS ?
■ BEC VERSEUR : Le bec verseur INDIA 3 est different de celui d'INDIA
3
parce que la oia I'on visse le tuyau le diametre est plus grand.
■ DIAMETRE DES TUYAUX : Pour une pompe INDIA 2, les diametres interieur
I exterieur des tuyaux sent de 35142 millimetres environ et pour une pompe
INDIA 3 ils sent de 69 / 76 millimetres environ.
POIS D'UN TUYAU Un tuyau INDIA 2 fait a peu pros
10 kilogrammes et
celui Tune INDIA 3 fait 19 kilogrammes.
■
POIDS ID'UN TUYAU PLEIN VEAL! AVEC UNE TIGE : S'iI est plein d'eau
avec une tige, un tuyau INDIA 2 pesera 15 kilogrammes et celui d'une INDIA 3
en fera 32.
■
DEMONTAGE DU PISTON : Pour demonter le piston d'une INDIA 2, it faut
enlever le tuyau et les tiges. Mais pour demonter celui d'une INDIA
3 it faut
relever les tiges seuiement.
■
TIGE DE PISTON : La tige qui est serree sur le piston d'une pompe INDIA 3
est plus longue que celle qui est serree sur le piston d'une INDIA 2.
■ PISTON : Les pistons INDIA 2 et INDIA 3 sent les memes, seule la piece du
bas du piston est differente. En effet, pour une pompe INDIA 3, cette piece du
piston peut se visser sur le clapet de pied alors que ce n'est pas possible avec
une pompe INDIA 2,
■ CORPS DE POMPE : Le corps de pompe INDIA 2 est plus court que le corps
de pompe INDIA 3 par contre leurs diametres interieurs sont les memes,
■ EN CAS DE DESSERRAGE OU DE CASSURE DES TUYAUX : Pour une
pompe !INDIA 2, le corps de pompe sera retenu par le piston et les tiges mais
pour une INDIA 3, le corps de pompe tombera au fond du forage.
QUELS SONT LES POINTS COMMUNS ENTRE
UNE POMPE INDIA MARK 2 ET UNE POMPE INDIA MARK3 ?
Le volume d'eau refoule par un Wier et retour complet du bras et les memes,
qu'il s'agisse Tune pompe INDIA 2 ou d'une pompe INDIA 3, car la course du piston
et le diametre interieur du corps de pompe sent les memes.
La tete de pompe, le guide, le pied de pompe, les tiges et le clapet de piston
sont les memes, que ce soil une INDIA 2 ou INDIA 3.
La pompe INDIA est une pompe irnmergee qui refoule I'eau vers
La pompe refoute iteau grace 6 son piston et a ses 2 clapets : Ia
cf
d'aspiration) et le clapet de piston (cfapet cle refoulement).
Le principe de fanctionnernert se decompose en 4 temps :
1. refoulementiaspiration (pilston en mouvement vers le haut) ;
2. point mart haut (piston &Rae en haut)
3. descente (piiten en mouvernent vers le bas) ;
4. point mort bas (pi=rt at-rate en bas).
:7•Ilata
a
„fh.
1/
2!
On fait descendre le bras.
Lorsque le bras est
piston se trouve en haut da
La tige et le piston nrtontent
pompe.
L'eau qui est au-dessus du piston monte
L'eau s'arrate de sortir du bee.
et sort par le bec verseur.
Le clapet de pied redescend.
r
En montant, fie piston aspire l'eau au-
giede.
dessous de lui.
Le clapet de pied se t6ve pour hisser
entrer 'eau dans ie corps de penipe.
4/
3/
Lorsque le bras est ani
On fait rnonter le bras_
oa
piston se trouve en bati L
pompe.
La tige et le piston descendent
Le clapet de piston
reds
Pour que le piston puisse descendre et
siege.
traverser reau, le clapet de piston
s'ouvre.
QUELQUES CONSEILS
It.
COMMENT GARANTIR LA SECURITE ?
■
ELOIGNER LES VILLAGEOIS DU FORAGE : II faut Oloigner les enfants et les
villageois du point d'eau car ils peuvent gener les reparateurs ou bien it
Taut leurs dire precisement ce qu'ils doivent faire !
■
FAIRE UN SOLIDE TREPIED : Quand on fabrique le trepied, it faut toujours
utiliser des bois solides, avec une bonne corde. Sinon, le trepied peut se
casser et provoquer un grave accident !
■
BIEN ,CALER LES PIEDS DU TREPIED : it faut toujourc bien caler les pieds du
trepied pour qu'ils ne glissent pas, sinon ca peut etre dangereux !
■
ACTIONNER PRUDEMMENT LE PALAN : II faut bien regarder en haut et en bas
quarid on fait fonctionner le palan pour eviter que les tuyaux ne frottent sur
Ia corde du trepied ou qu'ils ne se bloquent sur le pied de pompe ou dans
le forage ou encore qu'ils viennent blesser les mains d'un autre
reparateur !
■
SERRER SUFFISAMMENT L'ETAU A TUYAUX, MAIS PAS TROP Quand on monte
ou d monte les tuyaux, it faut bien serrer retau a tuyaux. Mais si on le
serre trop, on risque de deformer le tuyau ou de casser les boulons !
16
COMMENT EVITER DE RENDRE MALADE LES VILLAGEOIS ?
En dernontant Ia pompe ou en Ia remontant, on risque de salir certaines
pieces. Apres, les saletes peuvent tomber dans l'eau du forage. Si les gens du
village boivent cette eau sale ils peuvent tomber malades.
Comme .on ne souhaite pas avoir des problemes, it est mieux de faire attention
a la proprete des pieces de la pompe.
■ POSER LES PIECES DE LA POMPE DANS UN ENDROIT PROPRE : II ne faut pas
poser les tuyaux, les tiges et les autres pieces de la pompe par terre car
ca peut amener des maladies dans le forage ! II est mieux de les poser sur
des bois transversaux ou sur une surface propre.
tt,uicurs
passe ...NE-r-roYER LES BOULONS : II faut toujours passer un chiffon sur les boulons,
Lp
apres les avoir serres pour enlever la graisse qui reste.
tcujours
na,5s.sm,-
NE TOYER LES TUYAUX : II faut toujours passer un chiffon sur les tuyaux,
apres les avoir serres pour enlever la pate a joints qui reste.
14!.
COMMENT FARE DE BONNES REPARATIONS SANS SE FATIGUER ?
■
CHERCHER LA PANNE AVANT DE DEMONTER LA POMPE : On commence
toujours par chercher d'ou vient Ia panne avant de demonter la pompe.
Pour ca, on discute avec les gens, on observe Ia pompe, on essaye de
pomper...
■
TESTER L'ETANCHEITE DU CORPS DE POMPE
faut tester l'etancheite du
corps de pompe avant de le descendre dans le forage car, si on I'installe
et qu'il West pas correctement assemble, on sera oblige de tout demonter.
•
GRAISSER LE FILETAGE DES VIS : II taut toujours mettre un peu de graisse
sur le filetage des vis, ca facilite leur desserrage et ca leurs &Ate de
rouiiller.
•
METTRE DE LA PATE A JOINTS ET DE LA FILASSE SUR LE FILETAGE DES TUYAUX:
II faut toujours mettre de la pate a joints et de la filasse sur le filetage des
tuyaux et du corps de pompe. Sans pate a joints et sans filasse, it peut y
avoir de grosses fuites qui risquent d'amener beaucoup de problemes.
•
VERIFIER LE BON POSITIONNEMENT DU PISTON AVANT DE FAIRE LE CALAGE : Si
on fait le calage des tiges, c'est a dire qu'on coupe la tige du haut pour
ajuster sa Iongueur, it faut s'assurer que le piston est Bien pose sur le
clapet de pied. Si c'est une pompe INDIA 3, il faut s'assurer que le piston
n'est pas visse avec le clapet de pied.
■
PROTEGER LE FORAGE A L'AIDE D'UN CHIFFON PENDANT LE CALAGE : Si on
fait le calage des tiges, it faut toujours penser a mettre un chiffon pour
eater que des morceaux de
« fer » ne tombent dans les tuyaux et
endommagent les joints.
■
VERIFIER LE CALAGE : Avant d'assembler la tete de pompe sur le bec
verseur, it faut verifier que le calage est bon.
•
VERIFIER LE SERRAGE DES BOULONS : On verifie que tour les boulons stint
biers serres.
■
VERIFIER LE BON FONCTIONNEMENT DE LA POMPE A LA FIN DE LA REPARATION :
controle que la pompe fonctionne correctement en mesurant le debit.
Dépannage de forages India
Problème
Causes possible
Solutions
Le bras bouge
Joints de piston délabrés
Sortir le corps de pompe, sortir et démonter
facilement mais l’eau
le piston, changer les joints
ne sort pas
Le niveau d’eau est plus bas que le
Ajouter des tuyaux et tiges
corps de pompe
Chaîne cassée
Changer la chaîne
Clapet de pied bloqué (ne se ferme
Sortir le corps de pompe, sortir et démonter
pas)
le clapet de pied, vérifier son fonctionnement
et faire les changements nécessaires
Tiges dévissées
Sortir les tuyaux jusqu’à la tige dévisse et la
revisser
Peu d’eau sort et/ou
Fuite d’eau: clapet de pied
Sortir le corps de pompe, sortir et démonter
sort en retard
le clapet de pied, vérifier son fonctionnement
et faire les changements nécessaires
Fuite d’eau: joints de piston dé-
Sortir le corps de pompe, sortir et démonter
labrés
le piston, changer les joints
Fuite d’eau: Joints de manchons
Sortir et démonter le corps de pompe, sortir
de corps de pompe délabrés
et le piston, changer les joints
Fuite d’eau: tuyau percé
Démonter les tuyaux, chercher les fuites sur
les tuyaux et changer ou souder au nécessaire
Pliage de la chaîne au
Bloquage du piston dans le corps
Sortir le corps de pompe, sortir et démonter
moment de la remonté
de pompe
le piston, verifier les dimensions des pièces,
du bras
changer les pieces défectueuses
Tige trop longue, le piston se
Enlever la tete de pompe, couper la
repose contre le le clapet de pied
longueure de tige en trop, fileter à nouveau la
tige
Bruit pendant
Manque de graisse sur la chaîne
Mettre de la graisse sur la chaîne
l’utilisation
Roulements à billes délabrés
Remplacer et/ou remettre de la graisse sur les
roulements à billes
Foundation délabrée
Réparer la fondation
Bras branlant
Axe de bras branlant
Resserrer l’axe avec 2 écrous
Axe de bras délabré
Remplacer
Roulements à billes délabrés
Remplacer et/ou remettre de la graisse sur les
roulements à billes
Entretoise délabré
Remplacer
Contactes utiles
Saliou Kante
Soudeur expert en pompes
77 275 68 60
Route de Tamba, Kédougou
Ousmane Diallo
Vente de pièces détachées
77 453 11 83
Kédougou, garage de Tamba
Papa Bakhoum
77 544 56 93
Ministère de l’hydraulique Kédougou
Saira Industries
77 624 63 31
Installation de nouveaux forages
