ПРОТОКОЛ № 07-122-2016 (5010041) от 15 декабря 2016 года ПЕРИОДИЧЕСКИХ ИСПЫТАНИЙ ТРАКТОРА КОЛЕСНОГО VERSATILE 280

ВВЕДЕНИЕ

Марка трактора - Versatile 280, двигателя - QSM-8,3

Заводской

Год

Дата поступления на

Период

Объем

номер

изготов-

испытания

испытания

наработки, мч

трактора

двигателя

ления

по плану

факт.

по плану

факт.

RORC0280

73352678

2014

30.04.2016

10.06.2016

10.06.2016-

1000

1221

506040

15.12.2016 г.

Изготовитель - OOO "Комбайновый завод "Ростсельмаш", г. Ростов-

на-Дону.

Испытания проведены по государственному заданию на 2016 год на

соответствие трактора Versatile 280 требованиям НД, по рабочей програм-

ме-методике, утвержденной директором ФГБУ "Кубанская МИС" 15 июня

2016 года. Технические условия не были представлены заводом-

изготовителем (письмо № 1/03-162 от 01.09.2016 г.).

Испытания трактора Versatile 280 проведены в условиях хозяйствен-

ной эксплуатации на полях владельца ООО АФ "Прогресс" Лабинского

района Краснодарского края.

В работе трактор агрегатировался с сеялкой Rapid RD-400C.

3

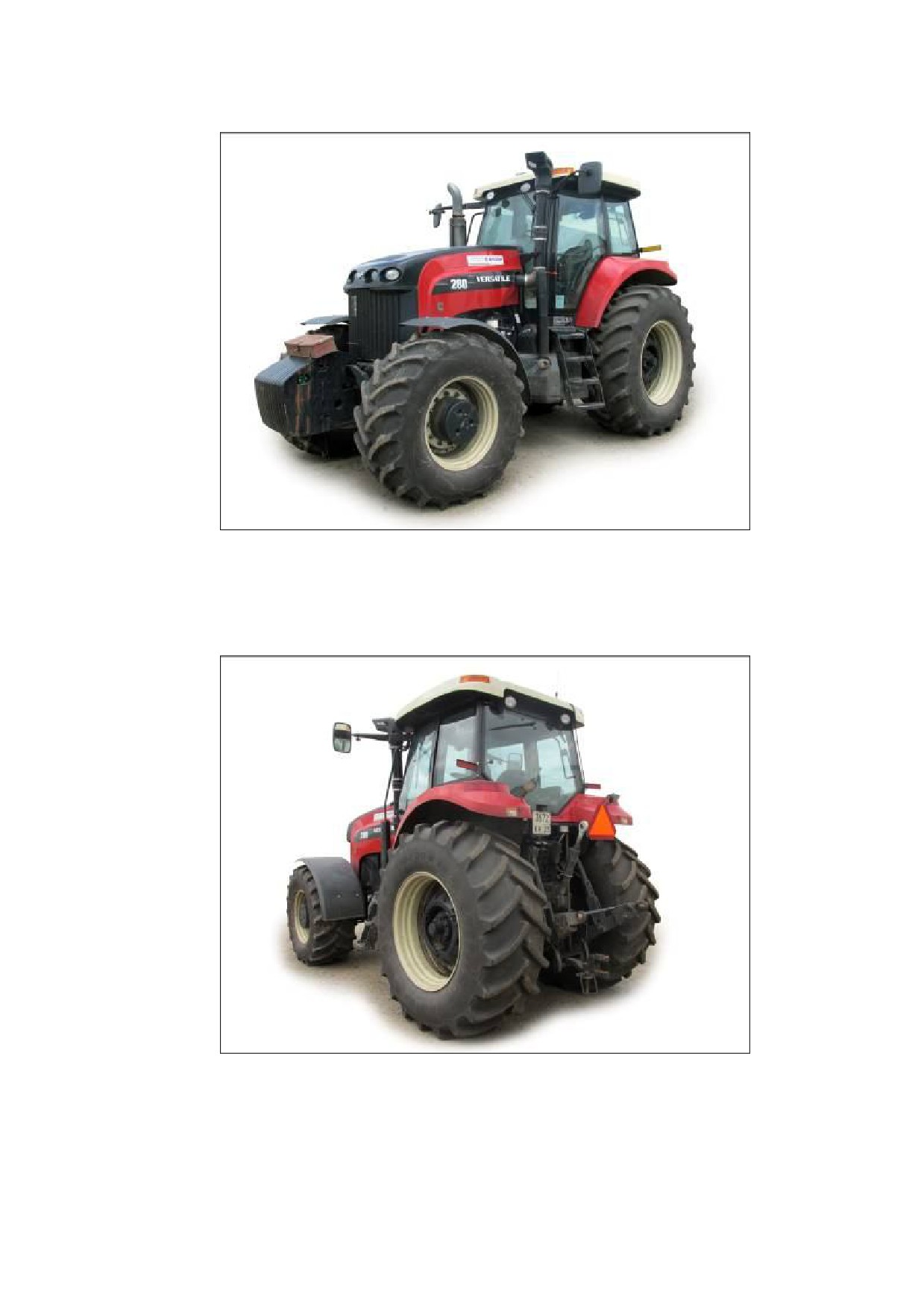

Рисунок 1 - Трактор колесный Versatile 280,

вид спереди слева

Рисунок 2 - Трактор колесный Versatile 280,

вид сзади слева

5

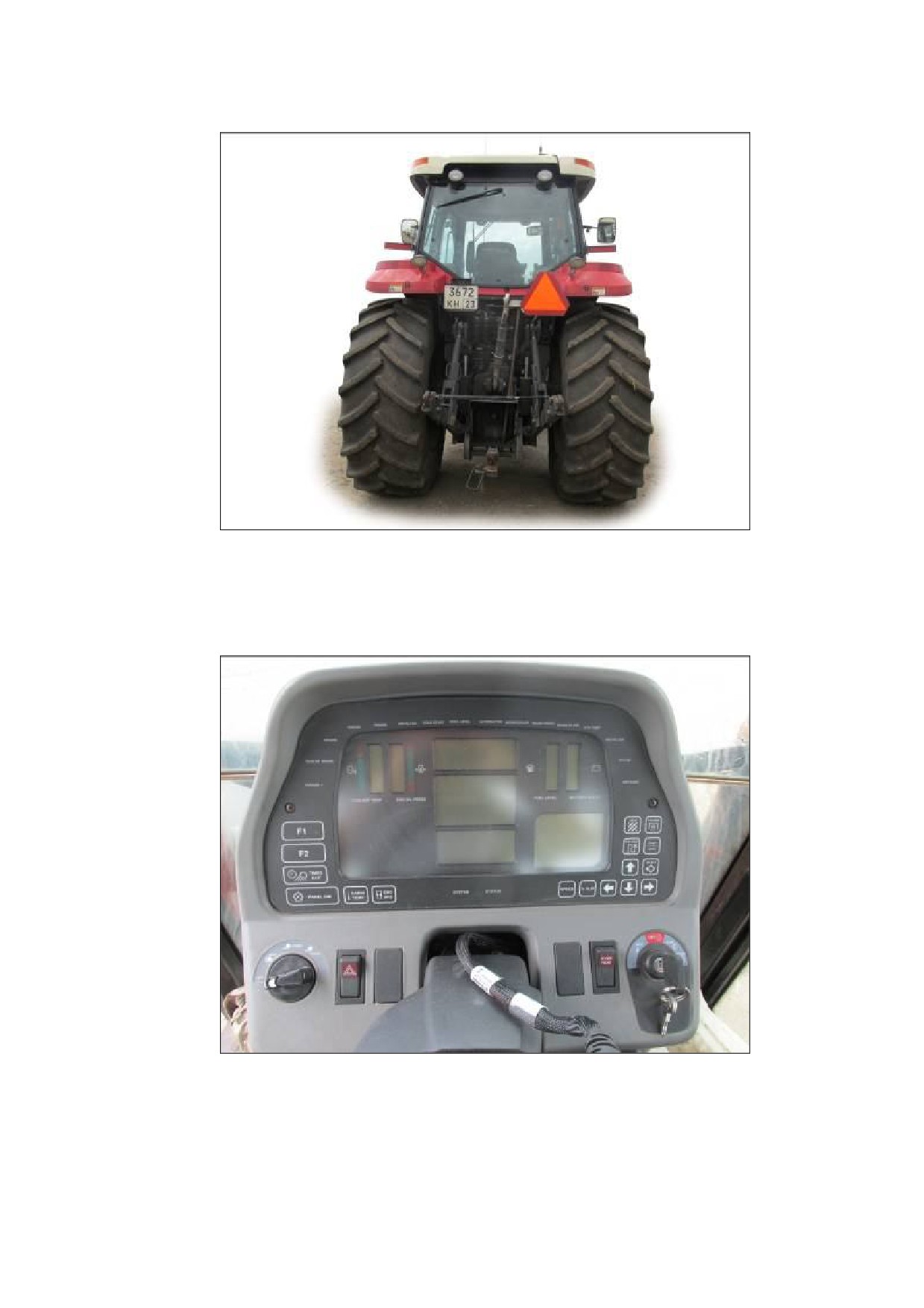

Рисунок 3 - Трактор колесный Versatile 280,

вид сзади

Рисунок 4 - Трактор колесный Versatile 280,

электронная приборная панель

6

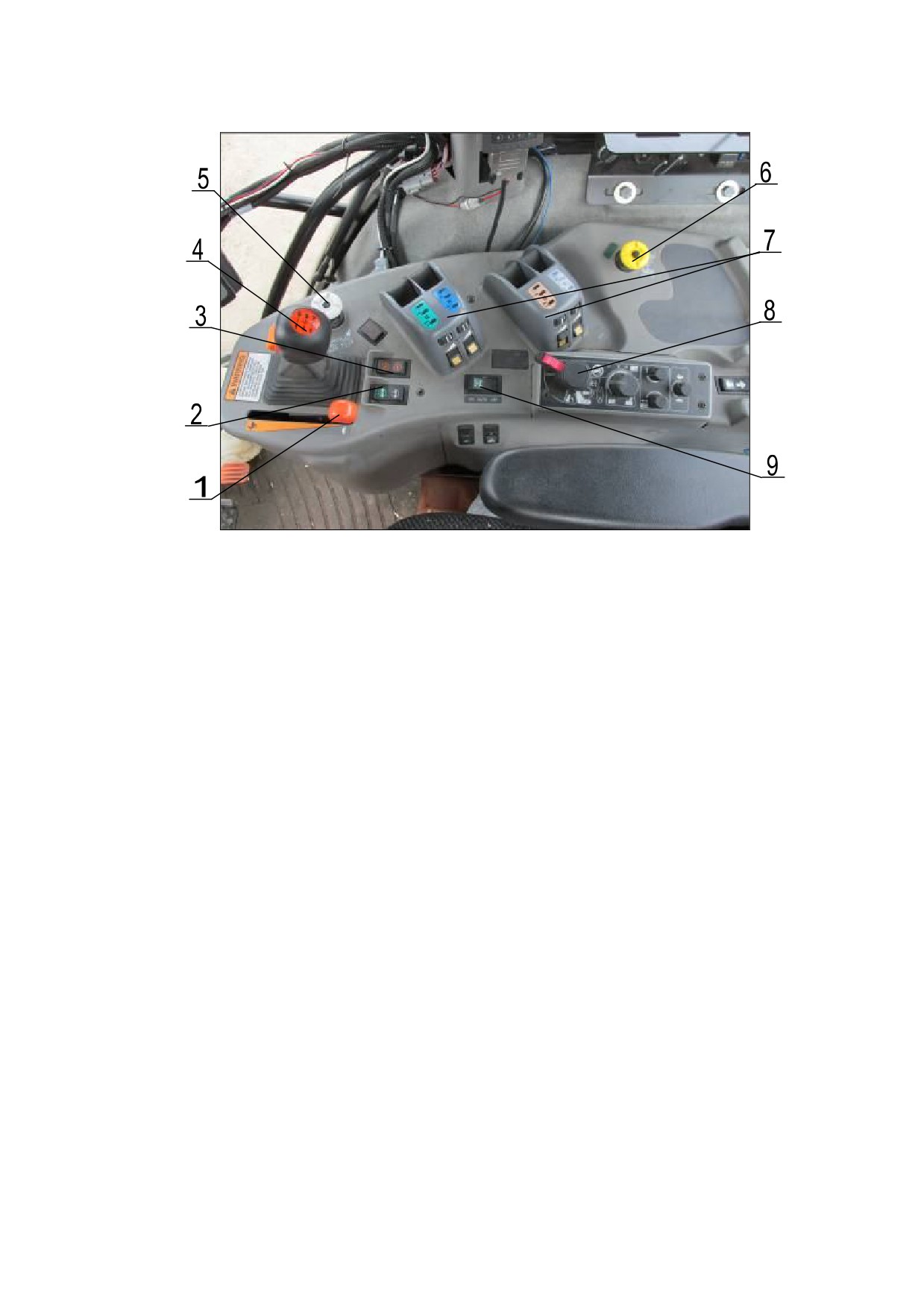

Рисунок 5 - Трактор колесный Versatile 280,

органы управления правой панели

1 - рычаг ручного управления подачи топлива; 2 - переклю-

чатель блокировки дифференциала; 3 - кулисный переключа-

тель повышения и понижения передач; 4 - рычаг управления

силового переключения передач; 5 - электрогидравлический

переключатель;

6 - кнопка включения ВОМ; 7 - рычаги

управления электрогидравлическими клапанами; 8 - органы

управления трехточечным сцепным устройством; 9 - пере-

ключатель полного привода.

7

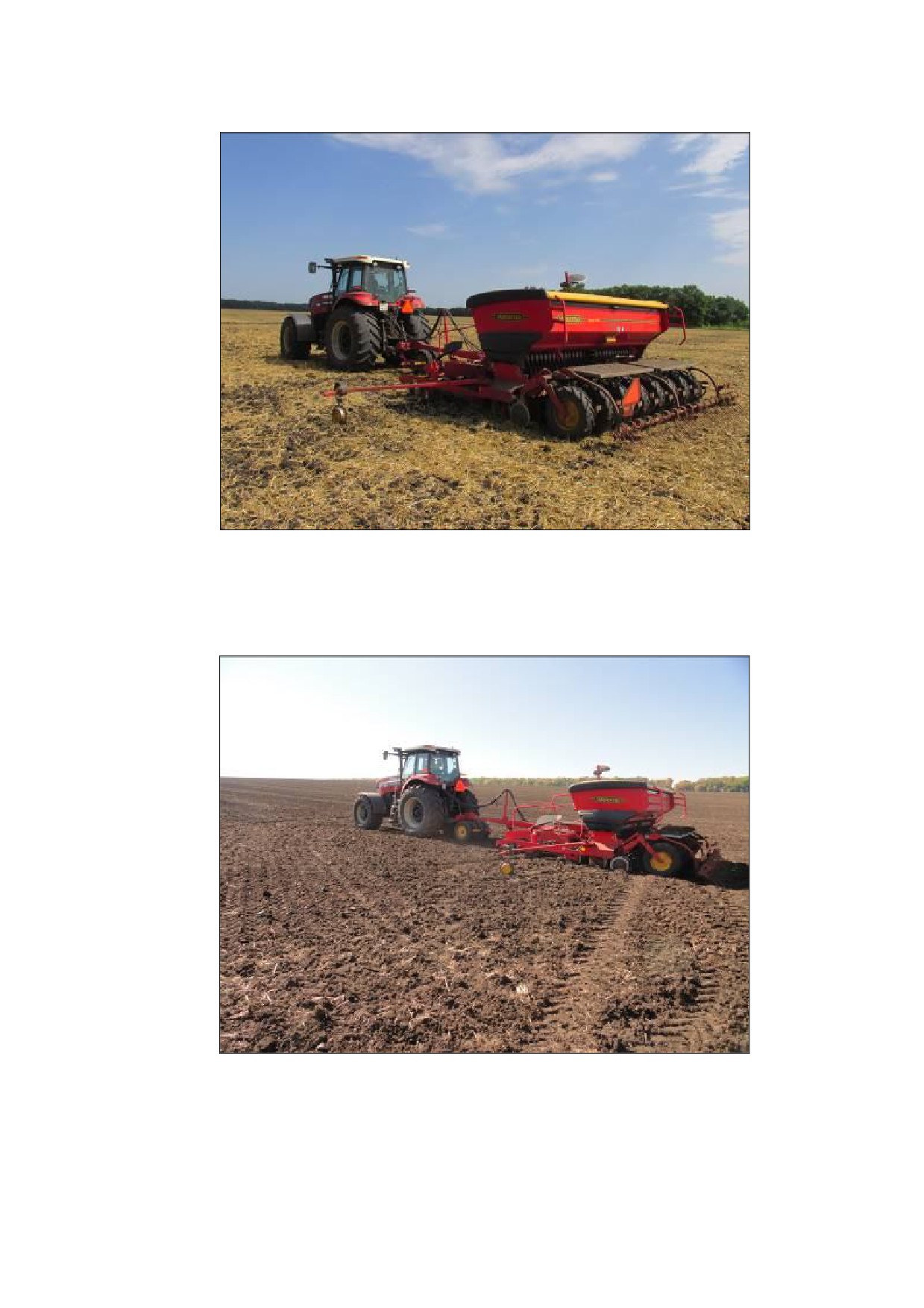

Рисунок 6 - Трактор колесный Versatile 280 с сеялкой

Rapid RD-400C на посеве горчицы

Рисунок 7 - Трактор колесный Versatile 280 с сеялкой

Rapid RD-400C на посеве озимой пшеницы

8

1.2. Техническая характеристика трактора

Versatile 280

Показатель

Значение показателя по:

НД*

данным

испытаний

Марка

Versatile 280

Тип (колесная формула)

Общего назначения (4х4)

Модель и тип двигателя

QSM 8,3 -дизельный, шестицилиндро-

вый, рядный, с 4 клапанами верхнего

расположения на цилиндр, с турбо-

наддувом и последующим охлажде-

нием наддувочного воздуха

Максимальная мощность двигателя, кВт (л.с.)

206 (280)

Не определялась

Рабочий объем, л

8,3

Не определялся

Габаритные размеры трактора, мм:

- длина

5080

5080

- ширина

Нет данных

2580

- высота по выхлопной трубе

3190

3190

База трактора, мм

3075

3080

Размер шин:

- передние

600/65 R 28

600/65 R 28

- задние

710/70 R 42

710/70 R 42

Колея (по середине колес), мм:

- задних колес

1525-2235

1800

- передних колес

1530-3046

1800

Дорожный просвет, мм

471

477

Эксплуатационная масса трактора, кг

8590-9530

9150

Наименьший радиус поворота по крайней наружной

точке следа внешнего переднего колеса, мм

3353

3360

Тип трансмиссии

Powershift с сервоприводом

Число передач:

- переднего хода

16

16

- заднего хода

9

9

Диапазон скоростей движения, км/ч:

- переднего хода

наименьшая

2,69

2,70

наибольшая

40,94

41,2

- заднего хода

наименьшая

3,33

3,30

наибольшая

14,23

14,3

Устройство соединения трактора

с сельскохозяйственными машинами:

- тяговый брус

Тягово-сцепное устройство

- задняя навеска

Категории III

Заправочные емкости трактора, л:

- топливный бак

416

416

- система охлаждения

36

36

- картер двигателя

22,7

22,7

- гидравлическая система /задний мост/трансмиссия

140

140

- корпус дифференциала полного привода

14,5

14,5

* Руководство по эксплуатации

9

2.4. Эксплуатационно-технологические показатели

Рабочая

Рабочая

Производительность за

Расход

Количество

Вид работы,

ширина

скорость

час, га

топлива

обслужи-

место оценки

захвата,

движе-

основ-

техно-

смен-

на ед. вы-

вающего

и состав агрегата

м

ния, км/ч

ного

логиче-

ного

полненной

персонала,

вре-

ского

вре-

работы за

чел.

мени

време-

мени

сменное

ни

время, кг/га

Посев горчицы,

ООО АФ "Про-

гресс" Лабинского

4,0

9,6

3,75

2,72

2,72

7,8

1

района,

Versatile 280 +

Rapid RD-400C

Посев озимой

пшеницы,

ООО АФ "Про-

4,0

11,4

4,54

3,02

3,04

8,4

1

гресс" Лабинского

района,

Versatile 280 +

Rapid RD-400C

Эксплуатационно-технологическая оценка проведена по ГОСТ

52778-2007.

13

2.5. Показатели надежности

Значение показателя по:

Показатель

НД

данным испытаний

трактор Versatile 280

зав. № RORC0280506040

Сроки проведения оценки

Агросроки

10.06.2016-05.12.2016 г.

Место проведения оценки

Зона

ООО АФ ˝Прогресс"

деятельно-

Лабинского района

сти МИС

Краснодарского края

Состав агрегата

Versatile 280

Versatile 280+ Rapid RD-400C

+ с.-х. ору-

дия

Наработка, мч

Нет данных

1221

Общее количество отказов

То же

0

в том числе по группам сложности:

I

-"-

0

II

-"-

0

III

-"-

0

II-III (сложный отказ)

-"-

0

Наработка на отказ, мч

-"-

Более 1221

Наработка на отказ

по группам сложности, мч:

I

-"-

Более 1221

II

-"-

Более 1221

III

-"-

Более 1221

II - III (сложный отказ)

400-500

Более 1221

Трудоемкость ежесменного

ТО, чел.-ч

Нет данных

0,30

Удельная суммарная трудоемкость

ТО, чел.-ч/мч

То же

0,03

Удельная суммарная трудоемкость

устранения отказов и поврежде-

ний, чел.-ч/мч

-"-

Отказов не отмечено

Коэффициент готовности:

- с учетом организационного

времени

-"-

1,0

15

2.5.1. Расход горюче-смазочных материалов

за период испытания трактора

Топливо, масло, смазка

Расход, кг

Назначение

Марка

На долив

На замену

Всего

В процен-

тах к рас-

ходу топ-

лива

Трактор зав. № RORC 0280506540

Топливо дизельное

Евро сорт F

12122,9

12122,9

100

(ДТ-Е-К5)

Масло для двигателя

SAE 15W-40

7,8

40,2

48,0

0,40

Масло для трансмис-

Shell

32,2

-

32,2

0,27

сии/гидросистемы

Donax TD

2.5.2. Заключительная техническая экспертиза

При проведении заключительной технической экспертизы после на-

работки 1221 мч установлено, что все узлы, агрегаты и детали трактора на-

ходятся в работоспособном состоянии.

По результатам заключительной технической экспертизы трактор

Versatile 280 после проведения очередного ТО пригоден к дальнейшей экс-

плуатации.

Оценка надежности проведена по СТО АИСТ 2.8-2010, СТО АИСТ

2.9-2010, СТО АИСТ 2.10-2010.

16

2.6. Показатели безопасности и эргономичности конструкции трактора

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

Угол поперечной

ГОСТ 12.2.019-2005, п. 3.2

статической устой-

Не менее 35

Не определялся (испытания про-

-

чивости, град.

водились в условиях хозяйства)

Нагрузка на управ-

ГОСТ 12.2.019-2005, п. 3.3

ляемые колеса

Не менее 0,2 эксплуатационной массы трактора

0,36

Соответствует

Уровень звука

ГОСТ 12.2.019-2005, п. 3.4

на рабочем месте

Уровень звука на рабочем месте оператора не должен превы-

Не определялся (испытания про-

-

оператора, дБА

шать:

водились в условиях хозяйства)

- 90 дБА - при испытании под нагрузкой

Уровень звука внеш-

ГОСТ 12.2.019-2005, 3.4

него шума, дБА

ГОСТ Р 51920-2002, р. 4

Не должен превышать 89 дБА

80,0

Соответствует

Концентрация пыли

ГОСТ 12.2.120-2005, п. 5.2

в кабине

Не более 10 мг/м³

1,5

Соответствует

Концентрация окиси

ГОСТ 12.2.120-2005, п. 5.3

углерода при рабо-

Не более 20 мг/м³

2,2

Соответствует

тающем двигателе

Параметры вибрации

Параметры вибрации на рабочих местах и органах управления

на рабочем месте

машин должны соответствовать

оператора

ГОСТ 12.1.012-2004

Не определялись (испытания про-

__

СН 2.2.4/2.1.8.566-96 таблица 4

водились в условиях хозяйства)

Среднеквадратическое значение ускорения на сиденье опера-

тора, м/с², в вертикальном направлении в октавных полосах

частот, Гц:

- 2,0 не более 0,79

- 4,0 не более 0,56

- 8,0 не более 0,63

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

- 16,0 не более 1,10

- 31,5 не более 2,20

- 63,0 не более 4,5

Среднеквадратическое значение ускорения на сиденье опера-

тора, м/с², в горизонтальном направлении в октавных полосах,

Гц:

- 1,0 не более 0,40

- 2,0 не более 0,45

- 4,0 не более 0,79

- 8,0 не более 1,6

- 16,0 не более 3,20

- 31,5 не более 6,3

- 63,0 не более 13,0

Среднеквадратическое значение скорости на рулевом колесе,

м/с10^-2, перпендикулярно в плоскости штурвала в октавных по-

лосах частот, Гц:

- 8 не более 2,8

- 16 не более 1,4

- 31,5 не более 1,4

- 63 не более 1,4

- 125 не более 1,4

- 250 не более 1,4

- 500 не более 45,0

- 1000 не более 89,0

Среднеквадратическое значение скорости на рулевом колесе,

м/с10^-2, в плоскости штурвала в октавных полосах частот, Гц:

- 8 не более 2,8

- 16 не более 1,4

- 31,5 не более 1,4

- 63 не более 1,4

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

- 125 не более 1,4

- 250 не более 1,4

- 500 не более 45,0

- 1000 не более 89,0

Эффективность

ГОСТ 12.2.019-2005, п. 3.17

тормозных систем

Тормозные системы машин должны

обеспечивать:

а) тормозной путь, вычисляемый по формуле

S_расч≤19,7 м

Соответствует

S₀≤0,15·V₀+V₀₂/116 , где S₀- тормозной путь, м ,а V₀ -

При V₀ = 40 км/ч

скорость в момент начала торможения, км/ч;

S₀ = 17,8 м

б) непрямолинейность движения в процессе торможения -

не более 0,5 м;

0

Соответствует

Люфт рулевого

ГОСТ 12.2.019-2005, п. 3.18

колеса

Люфт рулевого колеса при работающем двигателе не должен

быть более 25 

11

Соответствует

Силы сопротивления

ГОСТ 12.2.120-2005, п. 5.12

перемещению орга-

Силы сопротивления перемещению органов управления не

нов управления, Н

должны превышать значений

Муфта главного сцепления 120÷250 (ножное управление)

200

Соответствует

Коробка передач: (ручное управление)

- без разрыва потока мощности 60

50

Соответствует

Механизм поворота: (ручное управление)

- с усилителем на рулевом колесе 30

30

Соответствует

Деселератор:

- ножное управление 120

50

Соответствует

Рабочий тормоз:

- ножное управление 200÷600

250

Соответствует

Стояночный тормоз 200÷400 (ручное управление)

80

Соответствует

Распределитель гидросистемы:

- электрогидравлический привод: кнопка 5

5

Соответствует

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

Вал отбора мощности (ручное управление) 160-200

30

Соответствует

Остальные органы:

- ручное управление 150

80

Соответствует

Обзорность с рабоче-

ГОСТ 12.2.019-2005, п. 5.1

го места оператора

Конструкцией тракторов должно быть предусмотрено обеспе-

чение видимости с рабочего места оператора в рабочем поло-

жении сидя следующих объектов наблюдения:

- пространства в зонах обзора ограниченных размерами, уста-

Обеспечена

Соответствует

новленными настоящим стандартом

- визиров (элементы конструкции тракторов, например перед-

Обеспечена видимость переднего

Соответствует

нее колесо) и ориентиров движения (например, борозда, след

колеса и его следа

колеса или гусеницы) необходимых для обеспечения вожде-

ния машиной

- элементов конструкции тракторов, служащих для навески

Обеспечена видимость элементов

Соответствует

и сцепки с агрегатируемыми орудиями

конструкции навески

ГОСТ 12.2.019-2005, п. 5.3

Углы обзора через окна кабины, град:

- вперед вверх не менее 8

8

Соответствует

- вперед вниз не менее 35

50

Соответствует

- вперед вправо не менее 60

105

Соответствует

- вперед влево не менее 60

105

Соответствует

- боковой вверх не менее 5

8

Соответствует

- боковой вниз не менее 25

35

Соответствует

- назад вправо не менее 30

60

Соответствует

- назад влево не менее 30

60

Соответствует

- назад вверх не менее 8

11

Соответствует

- назад вниз не менее 30

50

Соответствует

Углы обзора через часть лобового стекла, очищаемую

стеклоочистителем, град:

- вперед вниз не менее 20

30

Соответствует

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

- вперед вверх не менее 5

5

Соответствует

- вперед вправо не менее 20

25

Соответствует

- вперед влево не менее 20

25

Соответствует

Освещенность

ГОСТ 12.2.019-2005, п. 6.1

Тракторы должны быть оборудованы фарами. Число фар

Трактор оборудован

Соответствует

должно быть не менее двух передних и двух задних

фарами: спереди - 8, сзади - 5

ГОСТ 12.2.019-2005, п. 6.2

Тракторы должны иметь транспортную и рабочую системы

Рабочая и транспортная

Соответствует

внешнего освещения

системы освещения имеются

Указанные системы освещения должны включаться независи-

Включение систем

Соответствует

мо

освещения независимое

Рабочая система освещения должна обеспечивать освещен-

Рабочая система освещения обес-

Соответствует

ность участков поля при выполнении технологической опера-

печивает освещенность участков

ции, а транспортная - дороги

поля, а транспортная - дороги

ГОСТ 12.2.019-2005, п. 6.5

Рабочие фары должны быть установлены так, чтобы их свет не

В ходе испытаний бликов,

Соответствует

мешал оператору непосредственно или косвенно за счет отра-

отсветов не отмечено

жения зеркалами заднего вида и другими светоотражающими

поверхностями трактора

ГОСТ 12.2.019-2005, п. 6.6

Конструкцией машин должна быть предусмотрена возмож-

Возможность подключения

Соответствует

ность подключения переносной лампы мощностью не менее

переносной лампы имеется

20 Вт

Конструкционные

ГОСТ 12.2.120-2005, п. 3.1,

показатели кабины

ГОСТ ИСО 4252-2005, п. 6.2

Точкой отсчета параметров кабин, зон расположения органов

Контрольная точка сиденья

Соответствует

управления является контрольная точка сиденья КТС (Sip) по

выставлена в соответствии

ГОСТ 27715-88

с ГОСТ 27715-88

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

ГОСТ 12.2.120-2005, п. 3.2

Для одноместной кабины минимальное рабочее пространство

для оператора должно соответствовать:

- для тракторов- ГОСТ ИСО 4252

ГОСТ ИСО 4252-2005, п. 6.1

Минимальные размеры внутреннего рабочего пространства

оператора, должны соответствовать требованиям:

- расстояние от контрольной точки сиденья до задней стенки

кабины на высоте 210 мм относительно контрольной точки

сиденья и линией крыши, определенное радиусом 960 мм и

радиусом сопряжения 150 мм- не менее 365 мм

620

Соответствует

- расстояние от контрольной точки сиденья до любой пото-

лочной поверхности кабины, части, находящейся над, перед и

с обеих сторон от головы оператора - не менее 960 мм

1000

Соответствует

- боковое свободное пространство, на любом расстоянии, на-

чиная, от 310 мм над контрольной точкой сиденья и до линии

крыши, определенной радиусом 960 мм и линией под углом

45^о, перпендикулярной к плоскости отсчета, на расстоянии 235

мм перед контрольной точкой сиденья и 215 мм позади ее - не

менее 450 мм

750

Соответствует

- расстояние от внешней стороны обода рулевого колеса до

поверхности кабины или других органов ручного управления-

не менее 80 мм

140

Соответствует

ГОСТ 12.2.019-2005, п. 4.1

Для тракторов размеры рабочего места оператора, входа и вы-

хода на рабочее место должны соответствовать ГОСТ ИСО

4252 - 2005

ГОСТ ИСО 4252-2005, р. 4

Размеры дверного проема:

- ширина дверного проема на уровне порога не менее 250 мм

400

Соответствует

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

- ширина дверного проема на высоте 750 мм от уровня

порога не менее 450 мм

810

Соответствует

- ширина дверного проема на высоте 1000 мм от уровня

порога не менее 470 мм

780

Соответствует

- ширина дверного проема на высоте 1250 мм от уровня

порога не менее 450 мм

710

Соответствует

- высота дверного проема не менее 1250 мм

1350

Соответствует

- ширина прохода к дверному проему не менее 250 мм

700

Соответствует

ГОСТ 12.2.120-2005, п. 3.8

Кабины тракторов, кроме лесопромышленных и лесохозяйст-

венных, должны иметь аварийные выходы

по ГОСТ ИСО 4252-2005

ГОСТ ИСО 4252-2005, п. 5.1, 5.2

Кабина должна иметь не менее трех аварийных выходов, каж-

Аварийными выходами служат

Соответствует

дый из которых должен находиться на разных сторонах каби-

две двери и стекло (заднее)

ны. Передняя, задняя часть и крыша кабины могут рассматри-

ваться как стороны

Минимальные размеры аварийных выходов должны быть та-

кими, чтобы в их поперечное сечение вписывался эллипс с

главными осями 640×440 мм

670х950; 670х950; 1300х710

Соответствует

ГОСТ 12.2.120-2005, п. 3.9

Кабины тракторов должны защищать оператора от атмосфер-

Кабина трактора защищает опера-

Соответствует

ных осадков

тора от атмосферных осадков

Оборудование

ГОСТ 12.2.120-2005, п. 4.1

кабины

Кабины самоходных сельскохозяйственных машин должны

Имеются стеклоочистители пе-

Соответствует

быть оборудованы стеклоочистителями передних стекол, а ос-

реднего и заднего стекол

тальных машин - передних и задних стекол.

Стеклоочистители должны работать независимо от режима ра-

Стеклоочистители работают

Соответствует

боты двигателя и скорости движения машины

независимо

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

ГОСТ 12.2.120-2005, п. 4.2

Кабины тракторов должны быть оборудованы омывателями

Омыватели передних и задних

Соответствует

передних стекол

стекол имеются

ГОСТ 12.2.120-2005, п. 4.4

Открываемые окна кабины машины должны открываться из-

Окна кабины открываются изнут-

Соответствует

нутри и иметь устройство для фиксации их в открытом и за-

ри и фиксируются в открытом

крытом положениях

и закрытом положениях

ГОСТ 12.2.120-2005, п. 4.5

Двери кабин машин должны иметь замки, запирающиеся на

Замок двери, запирающийся

Соответствует

ключ, и фиксатор для удержания их в крайнем открытом по-

на ключ, и фиксатор для удержа-

ложении

ния двери в открытом положении

имеются

ГОСТ 12.2.120-2005, п. 4.7

Кабины машин должны быть оборудованы плафонами внут-

Плафон внутреннего освещения

Соответствует

реннего освещения с автономным включением

с автономным включением

в кабине имеется

Рекомендуемая освещенность на уровне пульта управления

и щитка приборов от внутреннего освещения кабины -

не менее 5 лк

8

Соответствует

ГОСТ 12.2.120-2005, п. 4.8

В кабине машин должны быть предусмотрены места для рас-

Место для расположения футляра

Соответствует

положения футляра с аптечкой, первой медицинской помощи,

с аптечкой первой медицинской

устройств для крепления термоса или другой емкости для

помощи имеется. Устройства

питьевой воды и для верхней одежды оператора

для крепления емкости для питье-

вой воды и для верхней одежды

оператора имеется

ГОСТ 12.2.120-2005, п. 4.9

В кабине машины должно быть предусмотрено место для ус-

Место предусмотрено

Соответствует

тановки радиоприемника и антенны

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

ГОСТ 12.2.120-2005, п. 4.10

Кабины машин должны быть оборудованы устройством, за-

Устройство, защищающее лицо

Не соответству-

щищающим лицо оператора от прямых солнечных лучей

оператора от прямых солнечных

ет

лучей в кабине отсутствует

ГОСТ 12.2.120-2005, п. 4.11

Кабины колесных машин, которые могут перемещаться по до-

Кабина трактора оборудована на-

Соответствует

рогам общего пользования, должны быть оборудованы наруж-

ружными зеркалами

ными зеркалами заднего вида слева и справа

заднего вида слева и справа

Конструкционные

ГОСТ 12.2.120-2005, п. 5.1

показатели рабочего

Кабины должны быть оборудованы системами вентиляции и

Имеется система нормализации

Соответствует

места оператора

отопления. Рабочие характеристики систем вентиляции и ото-

микроклимата, включающая

пления рабочего места оператора должны соответствовать

кондиционер и отопитель

ГОСТ ИСО 14269-2

ГОСТ 12.2.120-2005, п. 4.6

Рабочее место оператора тракторов, кроме лесопромышлен-

Рабочее место оператора

Соответствует

ных и лесохозяйственных, и машин должно быть оборудовано

оборудовано подрессоренным

подрессоренным сиденьем со спинкой по ГОСТ 20062 - 96

сиденьем со спинкой

Параметры сиденья, мм:

- расстояние от КТС до пола кабины (435-535)  20

530

Соответствует

- положение спинки сиденья по углу ее наклона должно

регулироваться в диапазоне от (5±3)⁰ до (20±3)⁰

по отношению к вертикали

0⁰ ÷32⁰

Соответствует

Количество фиксированных положений не менее четырех

Более четырех

Соответствует

- ширина подушки сиденья не менее 450

490

Соответствует

- высота верхней кромки спинки над КТС не менее 170

360

Соответствует

- высота подлокотников над подушкой сиденья 180-250

270

Соответствует

- расстояние между подлокотниками не менее 450 + 100

480

Соответствует

- ширина подлокотников 50-100

80

Соответствует

- длина подлокотников не менее 200

340

Соответствует

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

- расстояние от спинки сиденья до переднего края подлокот-

ника 250-350

350

Соответствует

- пределы регулировки сиденья в продольном направлении

 75

 85

Соответствует

- пределы регулировки сиденья по высоте  40

 50

Соответствует

- пределы регулировки сиденья по массе оператора, кг, 60-120

60-120

Соответствует

- усилия, необходимые для выполнения регулировок сиденья

не более 100 Н

70

Соответствует

ГОСТ 12.2.120-2005, п. 5.4, п. 5.7

Расположение педалей и рулевого колеса относительно точки

SIP для тракторов по ГОСТ ИСО 4253 - 2003

Требования к расположению педалей и рулевого колеса:

- расстояние от внешней стороны рулевого колеса до поверх-

ности кабины или других органов не менее 80

280

Соответствует

- расстояние от нижней плоскости обода рулевого колеса до

органов управления не менее 50 мм

140

Соответствует

Расстояние от центра опорной площадки педали относительно

точки SIP в поперечном направлении по горизонтали:

- педаль сцепления от 75 до 300 мм

150

Соответствует

- педаль тормоза от 75 до 300 мм

200

Соответствует

- педаль акселератора не более 400 мм

400

Соответствует

Расстояние от центра опорной площадки педали относительно

Педаль сцепления - 605

Соответствует

точки SIP в продольном направлении по горизонтали от 600 до

Педаль тормоза - 605

Соответствует

730 мм

Педаль акселератора - 605

Соответствует

Расстояние от центра опорной площадки педали относительно

Педаль сцепления - 370

Соответствует

SIP по вертикали от 460 до 230 мм

Педаль тормоза - 370

Соответствует

Педаль акселератора - 420

Соответствует

Расстояние от центра рулевого колеса относительно точки SIP

по горизонтали в продольном направлении от 425 до 525 мм

480

Соответствует

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

Расстояние от центра рулевого колеса относительно точки SIP

по вертикали от 265 до 385 мм

310

Соответствует

Смещение центра рулевого колеса (вправо, влево) относитель-

но продольной оси, проходящей через точку SIP не более 50 мм

5

Соответствует

Угол наклона рулевого колеса от 0 до 40 

18-65

Соответствует

ГОСТ 12.2.120-2005, п. 5.5

Зоны досягаемости рук и ног оператора

для тракторов - по ГОСТ ИСО 4254-3-2005

На рабочем месте оператора

Соответствует

ГОСТ ИСО 4254-3-2005, п. 3.2

в пределах досягаемости рук и ног

На рабочем месте оператора в пределах досягаемости рук или

мест способных вызывать порез

ног не должно быть мест способных вызвать порез или защем-

или защемление не отмечено

ление

Зона досягаемости рук оператора или помощника со своего

Расположение центра сферы

Соответствует

сиденья находится внутри сферы радиусом, равным 1000 мм

зоны досягаемости установлено

Центр сферы расположен в 60 мм перед контрольной точкой

согласно требованиям

сиденья по ГОСТ 27715-88 на высоте 580 мм относительно SIP

ГОСТ 27715-88

Если ноги оператора могут достигать опасных зон, то в преде-

Опасных зон

Соответствует

лах нижней полусферы радиусом 800 мм должны быть преду-

не установлено

смотрены защитные устройства

Центр полусферы должен быть расположен на середине пе-

Центр полусферы расположен на

Соответствует

редней кромки сиденья в среднем положении

середине передней кромки сиденья

ГОСТ 12.2.120-2005, п. 5.10

Опорные площадки основных педалей должны иметь длину и

Педаль сцепления - 125×60

Соответствует

ширину не менее чем по 60 мм

Педаль тормоза - 125×60

Соответствует

Педаль акселератора - 60×50

Соответствует

ГОСТ 12.2.120-2005, п. 5.11

Расстояние между кромками площадок рядом

расположенных неблокируемых педалей должно быть

Рядом расположенные педали -

Не требуется

в пределах 50-100 мм

блокируемые

блокируемых 5-20 мм

8

Соответствует

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

Угол разворота от продольной оси машины опорных площа-

док педалей, приводимых в действие стопой ноги, не должен

превышать 15

ГОСТ 12.2.120-2005, п. 5.8

Расположение органов управления для тракторов

по ГОСТ ИСО 4252

ГОСТ ИСО 4252-2005 п. 6.3

Для органов управления, кроме органов управления двигате-

лем, для которых необходимо усилие перемещения от 80 до

150 Н свободное расстояние должно быть не менее 25 мм

Более 25

Соответствует

ГОСТ 12.2.120-2005, п. 5.14

ГОСТ 26336-84

Обозначать средства отображения информации следует сим-

Средства отображения информа-

Соответствует

волами по ГОСТ 26336 и (или) надписями, которые должны

ции обозначены соответствую-

быть расположены на панели приборов в непосредственной

щими

близости от индикатора (прибора, сигнальной лампочки и др.)

символами, расположенными

или на самом индикаторе

рядом с органами управления

Системы узлов и аг-

ГОСТ 12.2.019-2005, п. 7.1

регатов

ГОСТ 19677-87, п. 2.8

Система пуска двигателя должна соответствовать требованиям

Блокировка запуска имеется.

Соответствует

ГОСТ 19677 в части блокировки и ГОСТ 20000, приводиться в

Система пуска двигателя

Соответствует

действие (за исключением системы предпускового подогрева)

стартерная управляется

из кабины и быть пожаробезопасной

из кабины, пожаробезопасная

ГОСТ 12.2.019-2005, п. 8.4

Габаритные размеры тракторов и машин при движении по

Тяговый класс трактора - 5

дорогам общей сети не должны быть более 2,5 м по ширине и

Ширина - 2,580

Соответствует

4 м по высоте

Высота - 3,190

Соответствует

Для колесных тракторов кл. 5 и выше допускается увеличение

На тракторе требования ГОСТ

Не соответствует

ширины до 3,1 м с выполнением требований ГОСТ 12.4.026

12.4.026 не выполнены

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

ГОСТ 12.2.019-2005, п. 3.16

Конструкцией машин и тракторов должна быть исключена воз-

Конструкция трактора исключает

Соответствует

можность самопроизвольного включения и выключения пере-

самопроизвольное включение

дач и приводов рабочих органов

и выключение передач

и приводов рабочих органов

ГОСТ 12.2.019-2005, п. 7.8

На тракторах для защиты от засорения и обеспечения доступа

Имеются быстросъемные

Соответствует

при очистке сердцевины радиатора, воздухозаборника, а также

фильтры

межреберного пространства цилиндров двигателей воздушного

охлаждения технологическим продуктом (соломой, половой и

т.п.) должны быть предусмотрены быстросъемные сетки и дру-

гие устройства

ГОСТ 12.2.019-2005, п. 7.23

Тракторы должны быть приспособлены для установки автома-

Трактор приспособлен для уста-

Соответствует

тических тягово-сцепных или быстросоединяемых устройств,

новки быстросоединямых уст-

позволяющих оператору осуществлять сцепку или навеску с

ройств

агрегатируемыми орудиями

ГОСТ 12.2.019-2005, п. 8.3

Тракторы и машины и их составные части, имеющие неудоб-

Места для зачаливания

Соответствует

ную для зачаливания конструкцию, должны иметь устройства

и установки домкратов

или места для зачаливания при подъеме, присоединения стра-

на тракторе имеются

ховочных цепей и установки домкратов

Схемы зачаливания и присоединения страховочных цепей

Схема зачаливания

Не соответствует

должны быть приведены на тракторе и машине и указаны в

на тракторе не приведена

руководстве по эксплуатации

Места установки домкратов и присоединения страховочных

Места строповки и установки

Не соответствует

цепей маркируют на тракторе и машине символами по ГОСТ

домкратов не обозначены

26336-84

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

ГОСТ 12.2.019-2005, п. 7.17

Элементы конструкции машин, которые могут представлять

Необходимые цвета

Соответствует

опасность при работе, обслуживании или транспортировании,

и знаки безопасности имеются

должны иметь сигнальную окраску. Сигнальные цвета и знаки

безопасности должны соответствовать ГОСТ Р 12.4.026

Допускается окрашивать внутренние поверхности открывае-

Предупреждающий знак и над-

мых и съемных защитных ограждений в основной цвет маши-

пись "Опасно! Не открывать до

Не соответствует

ны, а также не окрашивать в сигнальные цвета вращающиеся

полной остановки механизмов" на

детали, расположенные под ними, при наличии на наружных

капоте двигателя отсутствуют

поверхностях этих ограждений предупреждающего знака по

ГОСТ Р 12.4.026 и надписи "Опасно! Не открывать до полной

остановки механизмов"

ГОСТ 12.2.019-2005, п. 8.7

Машины, габаритная ширина которых превышает установлен-

Тяговый класс трактора - 5

Соответствует

ную в 8.4, должны быть оборудованы сигнальными средствами

Ширина - 2,580

в соответствии с «Правилами дорожного движения» и иметь в

верхней точке мигающий световой сигнал оранжевого или

желтого цвета, кроме машин, оборудованных фонарями знака

"автопоезд"

ГОСТ 12.2.019-2005, п. 7.6

Заправочные горловины топливных баков, системы охлаждения

Заправочные горловины

Соответствует

двигателей, топливопроводы должны находиться вне кабины

расположены вне кабины

Расположение заправочных горловин должно быть таким,

При заправке попадание топлива

Соответствует

чтобы при заправке исключалось попадание топлива на части

на части машины, способные

машин, способные его воспламенять

его воспламенять, исключено

ГОСТ 12.2.019-2005, п. 7.16

Движущиеся, вращающиеся части или части, имеющие темпе-

Двигатель капотирован

Соответствует

ратуру свыше 70ºС, кроме системы выпуска отработавших га-

зов, должны быть защищены ограждениями. Требования к ог-

раждениям - по ГОСТ ИСО 4254-1

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

Ограждения должны обеспечивать защиту от засорения техно-

Капот двигателя защиту

Соответствует

логическим материалом

от засорения технологическим

материалом обеспечивает

ГОСТ 12.2.019-2005, п. 7.12

Конструкцией капота или поднимаемых ограждений при под-

Фиксация капота в поднятом

Соответствует

нятом их положении должно быть предусмотрено исключение

положении предусмотрена

возможности их самопроизвольного опускания

ГОСТ 12.2. 019-2005, п. 7.13

Конструкцией систем тракторов и машин должно быть преду-

Конструкция трактора предусмат-

Соответствует

смотрено исключение каплепадения масла, топлива и охлаж-

ривает исключение каплепадения

дающей жидкости

рабочих жидкостей

ГОСТ 12.2.019-2005, п. 7.2

Двигатели должны быть оборудованы устройством для экс-

Двигатель оборудован устройст-

Соответствует

тренной остановки при аварийной ситуации

вом для экстренной остановки

Пожаробезопасность

ГОСТ 12.2.019-2005, п. 7.11

На тракторе должна быть установлена табличка или нанесена

Табличка или надпись отсутствует

Не соответствует

надпись, содержащая порядок выполнения операций пожаро-

тушения

ГОСТ 12.2.019-2005, п. 3.8

На тракторах должны быть предусмотрены места для крепле-

Место для крепления

Не соответствует

ния огнетушителя

огнетушителя отсутствует

Электробезопасность

ГОСТ 12.2.019-2005, п. 7.18

Тракторы должны иметь штепсельные разъемы в соответствии

Разъемы имеются

Соответствует

с требованиями ГОСТ 9200

Открытые клеммы электрооборудования, кроме подключаемых

Защитные колпачки

Соответствует

к «массе», должны иметь резиновые защитные колпачки по

имеются

ГОСТ 19323 и ГОСТ 19324 или специальные защитные колпач-

ки по нормативному документу

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

В местах перехода через острые углы и кромки деталей элек-

Дополнительная защита

Соответствует

тропроводка должна иметь дополнительную защиту изоляции

имеется

от механических повреждений

ГОСТ 12.2.019-2005, п. 7.19

Система электрооборудования должна обеспечивать включе-

Включение «массы» осуществля-

Соответствует

ние «массы» с рабочего места оператора. Допускается на ма-

ется с рабочего

шинах по согласованию с потребителем устанавливать вклю-

места оператора

чатель «массы» и управление им вне кабины

ГОСТ 12.2.019-2005, п. 7.20

Аккумуляторные батареи следует размещать вне кабины в мес-

Аккумуляторные батареи разме-

Соответствует

тах, исключающих попадание на них токопроводящих материа-

щены вне кабины, в специальном

лов горючего технологического материала и скопление газов

отсеке

Качество работы

ГОСТ 12.2.019-2005, п. 7.7

искрогасителя

Система выпуска отработавших газов должна обеспечивать

При испытаниях прорыва газов

Соответствует

гашение искр в отработавших газах.

и искр не отмечено

В местах соединения прорыв газов и искр не допускается

Все элементы системы выпуска отработавших газов следует

Конструктивное расположение

Соответствует

конструктивно выполнять так, чтобы исключались скаплива-

системы выпуска отработавших

ние на них и возможное возгорание технологического мате-

газов исключает скапливание и

риала (соломы, половы и т. п.) или имелась соответствующая

возгорание технологического про-

защита (щиток-обтекатель и т. п.)

дукта

Струя отработавших газов не должна быть направлена на опе-

Струя отработавших газов направ-

Соответствует

ратора, горючие массы или емкости с ними, а для колесных

лена вертикально вверх

тракторов она не должна быть направлена в правую сторону

по ходу движения

ГОСТ 12.2.019-2005, п. 8.6

Машины, предназначенные для использования или движения

Внешними световыми приборами

Соответствует

по дорогам общей сети, должны быть оборудованы внешними

трактор оборудован

световыми приборами: машины, максимальная транспортная

скорость которых выше 20 км/ч,- по ГОСТ 8769

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

Устройства освеще-

ГОСТ Р 41.86-99, п. 5.15

ния и световой сиг-

Цвета огней:

нализации

- огонь дальнего света - белый или желтый

Белый

Соответствует

- огонь ближнего света - белый или желтый

Белый

Соответствует

- указатель поворота - автожелтый

Автожелтый

Соответствует

- аварийный сигнал - автожелтый

Автожелтый

Соответствует

- сигнал торможения - красный

Красный

Соответствует

- передний габаритный огонь - белый (допускается желтый)

Желтый

Соответствует

- задний габаритный огонь - красный

Красный

Соответствует

- задние световозвращатели - красные

Красные

Соответствует

ГОСТ Р 41.86-99, п. 5.16

Трактор должен быть оборудован следующими

устройствами освещения и световой сигнализации:

- огнем ближнего света

Оборудован

Соответствует

- указателями поворота

Оборудован

Соответствует

- аварийным сигналом

Оборудован

Соответствует

- передним габаритным огнем

Оборудован

Соответствует

- задним (боковым) габаритным огнем

Оборудован

Соответствует

- задним красным светоотражающим приспособлением

Оборудован

Соответствует

не треугольной формы

- сигналом торможения

Оборудован

Соответствует

- габаритным огнем для тракторов шириной более 2,1 м

Оборудован

Соответствует

ГОСТ Р 41.86-99, п. 6.2

Огонь ближнего света:

- количество - два или четыре

4

Соответствует

- размещение по высоте над уровнем дороги - не менее 500 мм

не более 1500 мм

1790

Не соответствует

- размещение по длине трактора - как можно ближе к перед-

Основной на передней

Соответствует

ней части

части капота

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

- направление - не должно меняться в зависимости от угла

Не меняется

Соответствует

поворота колес

ГОСТ Р 41.86-99, п. 6.7

Сигнал торможения:

- количество - два

Два

Соответствует

- размещение по ширине:

расстояние между обоими огнями не менее 500 мм

1600

Соответствует

размещение по высоте над уровнем дороги не менее 400 мм

не более 2100 мм

2030

Соответствует

ГОСТ Р 41.86-99, п. 6.12

ГОСТ Р 41.86-99, п. 6.8

Передний габаритный огонь:

- количество - два или четыре

Два

Соответствует

- размещение по ширине -

наиболее удаленная от центральной продольной плоскости

трактора точка освещающей поверхности от края габаритной

ширины трактора не более 400 мм до освещающей поверхно-

140

Соответствует

сти

- минимальное расстояние между внутренними краями двух

освещающих поверхностей не менее 500 мм

2300

Соответствует

- размещение по высоте над уровнем дороги -

не менее 400 мм не более 2100 мм

2100

Соответствует

ГОСТ Р 41.86-99, п. 6.12

ГОСТ Р 41.86-99, п. 6.9

Задний (боковой) габаритный огонь:

- количество - два

Два

Соответствует

- размещение по ширине -

наиболее удаленная от центральной продольной плоскости

трактора точка освещающей поверхности

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

- минимальное расстояние от края габаритной ширины трак-

тора до освещающей поверхности не более 400 мм

140

Соответствует

- между внутренними краями отражающих поверхностей

не менее 500 мм

2300

Соответствует

- размещение по высоте над уровнем дороги -

не менее 400 мм и не более 2100 мм

2100

Соответствует

ГОСТ Р 41.86-99, п. 6.14

Задние светоотражающее устройство нетреугольной формы:

- количество - два или четыре

Два

Соответствует

между внутренними краями освещающих приспособлений не

менее 600 мм

1700

Соответствует

- размещение по ширине -

наиболее удаленная от центральной продольной плоскости

трактора точка освещающей поверхности от края габаритной

ширины не более 400 мм

200

Соответствует

- размещение по высоте-

над уровнем дороги - не менее 400 мм и не более 900 мм.

2270

Не соответствует

Верхний предел может быть увеличен не более на 1200 мм

ГОСТ Р 41.86-99, пп. 6.5, 6.6

Указатель поворота и аварийного сигнала:

- количество - два передних

2 - передних

Соответствует

два задних

2 - задних

Соответствует

- размещение передних и задних указателей поворота:

- по ширине -

расстояние между внешним краем освещающей поверхности

Передних - 300

Соответствует

и краем габаритной ширины трактора не более 400 мм

Задних - 300

Соответствует

- между внутренними краями освещающих поверхностей не

Передних - 1500

Соответствует

менее 500 мм

Задних - 1500

Соответствует

- между поверхностью переднего указателя и поверхностью

огня ближнего света не менее 40 мм

1100

Соответствует

Наименование

Обозначение НД,

Результат

Заключение

показателя

номер пункта и допустимое

измерения

о соответствии

значение по НД

требованиям НД

- по высоте над уровнем дороги - не менее 400 мм не более

Передних - 3000

Не соответствует

2300 мм

Задних - 3000

Не соответствует

ГОСТ Р 41.86-99, п. 6.13

Рабочий огонь должен включаться независимо от всех других

Рабочий огонь включается

Соответствует

огней

независимо от всех других огней

Оценка безопасности и эргономичности конструкции машины проведена по ГОСТ 12.2.002-91.

2.8. Перечень несоответствий трактора требованиям НД

Наименование показателя

Значение показателя по:

и номер пункта НД

НД

данным испытаний

Показатели безопасности

Должен

Отмечено шесть несоответст-

и эргономичности трак-

соответствовать

вий ГОСТ 12.2.019-2005

тора

ГОСТ 12.2.019-2005

(пп. 7.11; 3.8; 7.17; 8.3; 8.4)

Должен

Одно несоответствие ГОСТ

соответствовать

12.2.120-2005 (п. 4.10) и четы-

ГОСТ Р 41.86-99

ре несоответствия ГОСТ Р

41.86-99 (пп. 6.2; 6.14; 6.5; 6.6)

39

Приложение А

Перечень отказов и повреждений трактора за период испытаний

Наименование

Наименование от-

Причина отказа,

Способ устране-

Расход

узла, агрегата,

каза, поврежде-

повреждения:

ния отказа, по-

деталей, шт.

системы

ния, внешнее про-

конструктивный (К),

вреждения

явление и харак-

производственный

(ремонт, замена

прило-

не прило-

тер отказа

(П),

деталей, узла,

женных к

женных к

эксплуатационный (Э)

агрегата с указа-

трактору

трактору

нием вида при-

по ТУ

влеченных

средств)

1. Двигатель

Отказов нет

2. Муфта сцепления

Отказов нет

3. Трансмиссия

Отказов нет

4. Ходовая система

Отказов нет

5. Несущая система

Отказов нет

6. Кабина и элементы оперения

Отказов нет

7. Управление поворотом трактора и тормоза

Отказов нет

8. Агрегаты гидронавесной системы

ГНС отсутствует

9. Агрегаты пневмосистемы

Отказов нет

Наименование

Наименование от-

Причина отказа,

Способ устране-

Расход

узла, агрегата,

каза, поврежде-

повреждения:

ния отказа, по-

деталей, шт.

системы

ния, внешнее про-

конструктивный (К),

вреждения

явление и харак-

производственный

(ремонт, замена

прило-

не прило-

тер отказа

(П),

деталей, узла,

женных к

женных к

эксплуатационный (Э)

агрегата с указа-

трактору

трактору

нием вида при-

по ТУ

влеченных

средств)

10. Электрооборудование

Отказов нет

11. Приборы и системы контроля

Отказов нет

12. Дополнительное оборудование

Отказов нет

Приложение В

Технические средства проведения испытаний

Наименование

Наименование, марка

Дата аттестации,

определяемой

испытательного оборудования, прибора,

поверки испыта-

характеристики,

его номер, ГОСТ

тельного обору-

параметра

дования, прибора

Габаритные размеры

Рулетка измерительная (0-30) м, № 1/3,

01.09.2016

ГОСТ 7502-89

Линейка измерительная (0-500) мм,

01.09.2016

№ 1/0, ГОСТ 427-75

Масса

Весы автомобильные РС 30Ц24АС, № 2482,

13.05.2016

№ 2481, ГОСТ 9483-73

Скорость движения

Мерный циркуль № 19/5, ТУ 10.13.004-89

16.05.2016

Секундомер СОСпр. 2б, № 5506,

21.10.2016

ТУ 25.1819.021-90

Твердость почвы

Твердомер ТПМ-30, № 06, ТУ 10.13052-89

16.05.2016

Влажность почвы

Весы электронные МWII-300, № 040405382

25.10.2016

Низкотемпературная лабораторная печь

07.10.2015

SNOL 67/350, № 07738, ST 8372 805-003:2000

до 07.10.2017

Глубина обработки,

Линейка измерительная (0-500) мм,

01.09.2016

гребнистость, высота

№ 1/0, ГОСТ 427-75

сорняков

Крошение почвы

Весы электронные MWII-300, № 040405382

25.10.2016

Набор решет № 4, ТУ 10.13.006-89

16.05.2016

Силы сопротивления

Динамометр ДОУ-3-05И, № 040268,

17.10.2016

перемещению органов

ТУ 4273-015-27414051-2009

управления

Температура воздуха,

Психрометр аспирационный МВ-4, №2729

07.04.2014 до

влажность воздуха

ТУ 25-1607054-85,

07.04.2017

Скорость движения

Анемометр чашечный МС-13, № 4451,

13.05.2015 до

воздуха

ГОСТ 6376-74

13.05.2017

Вибрация

Шумомер-анализатор 2800В, № 0610, США

30.08.2016

Расход топлива

Счетчик заправочного агрегата ШЖУ-25М-6, №

25.10.2016

62615, ТУ 25-02.071922-87

45

Приложение Г

Условия испытаний и агротехнические показатели агрегатов

при эксплуатационно-технологических испытаниях

1.Условия испытаний

1.1. Условия испытаний трактора Versatile 280

в агрегате с сеялкой Rapid RD-400C

Значение показателя по:

Показатель

НД*, СТО АИСТ 4.6-

данным испытаний

2010

фон 1

фон 2

Дата проведения испытаний

В агросроки

08.08.2016г.

05.10.2016г.

Место проведения испытаний

Зона деятельности

ООО АФ "Прогресс"

Кубанской МИС

Лабинского района

Краснодарского края

Вид работы

Посев

Посев

Посев оз.

горчицы

пшеницы

Тип почвы и название

На всех

Чернозем выщелочен-

по механическому составу

типах почв

ный, малогумусный,

сверхмощный

Рельеф

Уклон до 8

Ровный

Ровный

Микрорельеф

Ровный и волнистый

Волнистый

Волнистый

до 5 см

Влажность почвы, %,

в слоях, см:

от 0 до 5 включ.



16,1

20,0

До 40



-"- 5 -"- 10

-"-

27,6

24,5

по слоям



-"- 10 -"- 15 -"-

30,5

24,0

Твердость почвы, МПа,

в слоях, см:

от 0 до 5 включ.



1,06

0,7

До 3,5



-"- 5 -"- 10

-"-

2,8

1,6

по слоям



-"- 10 -"- 15 -"-

3,17

2,2

Глубина взрыхленного слоя, см

На глубину посева

3,72

6,4

Крошение взрыхленного слоя, %,

по фракциям, мм

менее 10

Не менее 50

63,0

70,9

св. 10 до 30 включ.

Нет данных

17,3

11,6

-"- 30 -"- 50 -"-

То же

9,0

11,1

-"- 50

-"-

10,7

6,4

* Показатели из ТУ на сеялку.

Показатели условий испытаний определены по ГОСТ 20915-2011 и

ГОСТ 31345-2007.

46

2. Агротехнические показатели

2.1. Агротехнические показатели при испытании трактора

Versatile 280 в агрегате с сеялкой Rapid RD-400C

Показатель

Значение показателя по:

НД*, СТО АИСТ

данным испытаний

4.6-2010

фон 1

фон 2

(посев

(посев оз.

горчицы)

пшеницы)

Дата проведения испытаний

В агросроки

08.08.2016 г.

05.10.2016г.

Место проведения испытаний

Зона деятельно-

ООО АФ "Прогресс"

сти Кубанской

Лабинского района

МИС

Краснодарского края

Состав агрегата

Трактор Versatile

Трактор Versatile 280 +

(трактор + сельхозмашина)

280 + с.-х. машина

Rapid RD-400C

Режим работы:

- рабочая скорость движения, км/ч

10-14

9,6

11,4

- рабочая ширина захвата, м

4,0

4,0

4,0

Показатели качества выполнения техно-

логического процесса

Норма высева семян, кг/га

- заданная

2-560

8,0

205,0

- фактическая

Нет данных

8,5

212,1

Глубина заделки семян при оптимальном

заглублении сошников:

- средняя глубина, мм

5-100

35,3

66,1

- стандартное отклонение, мм

Нет данных

0,67

9,9

- коэффициент вариации, %

То же

19,08

14,9

Количественная доля семян, заделанных в

слое, предусмотренном НД, %

Не менее 80

84,0

94,0

Число всходов, шт./м²

Нет данных

122,0

440,0

* Показатели из ТУ на сеялку.

Показатели качества определены по ГОСТ 31345-2007.

47
