СЕНДВИЧ-ПАНЕЛИ-ТПК. ТЕХНИЧЕСКИЙ-КАТАЛОГ

Оглавление

1. Характеристика продукции

1.1. Назначение

1.2. Область применения

1.3. Конструктивные особенности

1.4. Внешняя обкладка

1.5. Утеплитель

1.6. Внутренняя обкладка

1.7. Клей

2. Классификация

2.1. По назначению

2.2. По типу соединения утеплителя в замке

2.3. По типу профилирования металлических обкладок

2.4. По материалу металлических обкладок

3. Типы соединений

4. Защитное антикоррозионное покрытие

5. Теплотехнические параметры

6. Акустические параметры

7. Параметры огнестойкости и пожарной безопасности

8. Комплектующие материалы и изделия

8.1. Крепежные элементы

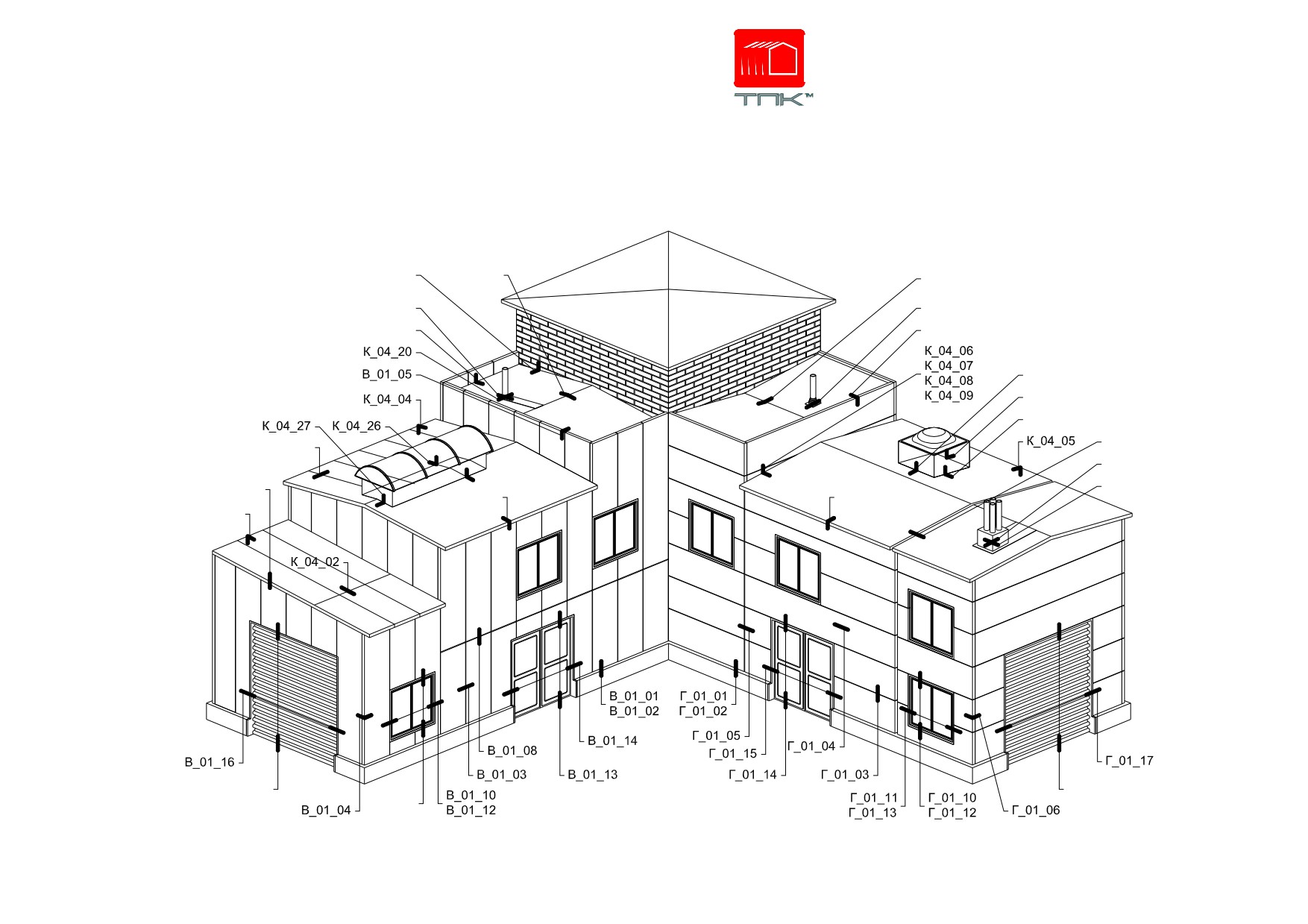

9. Типовые узлы для проектирования зданий и сооружений

9.1. Типовые узлы при вертикальной схеме раскладки панелей. Открытый тип замка..31

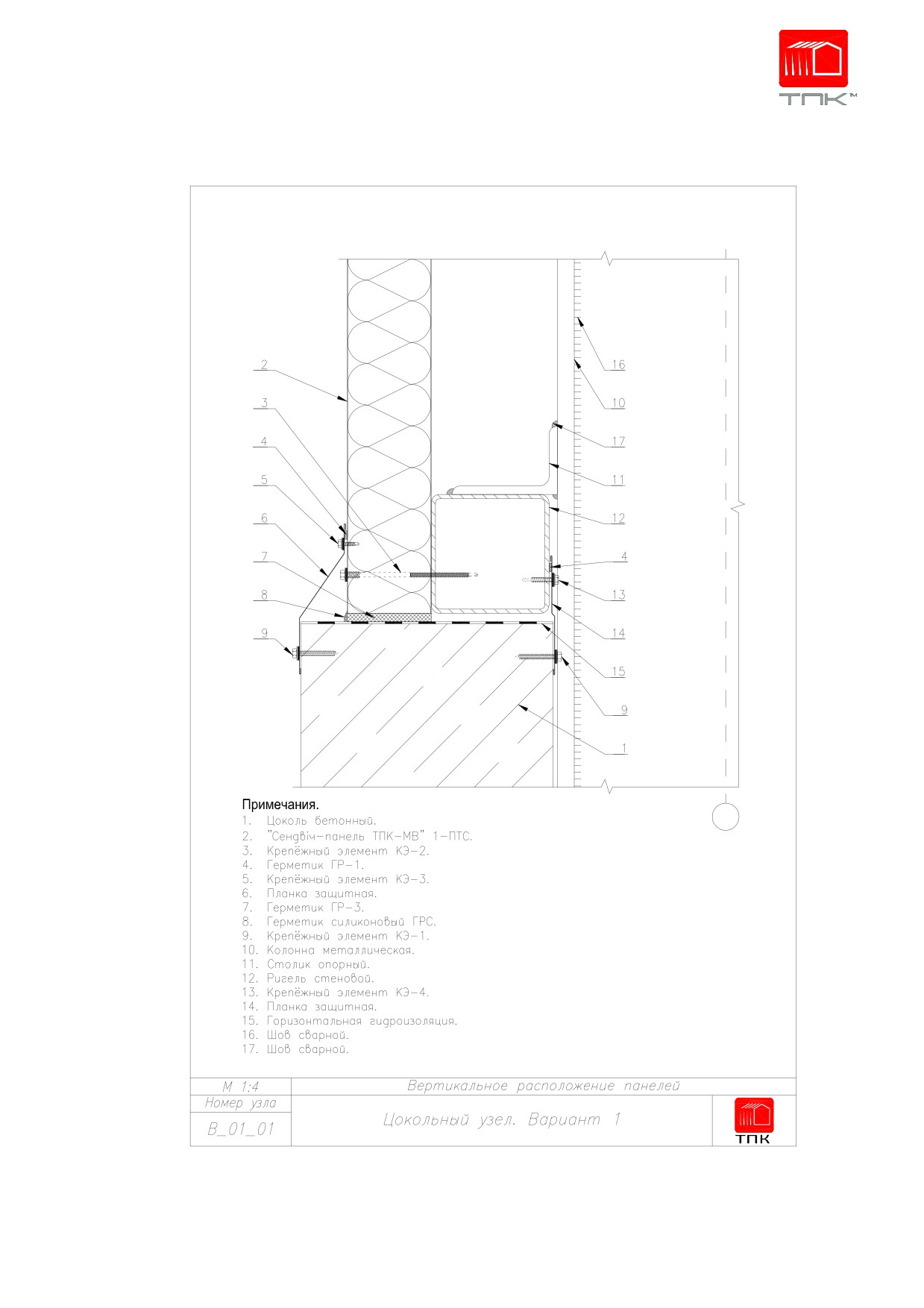

9.1.1. В_01_01. Цокольный узел, вариант 1

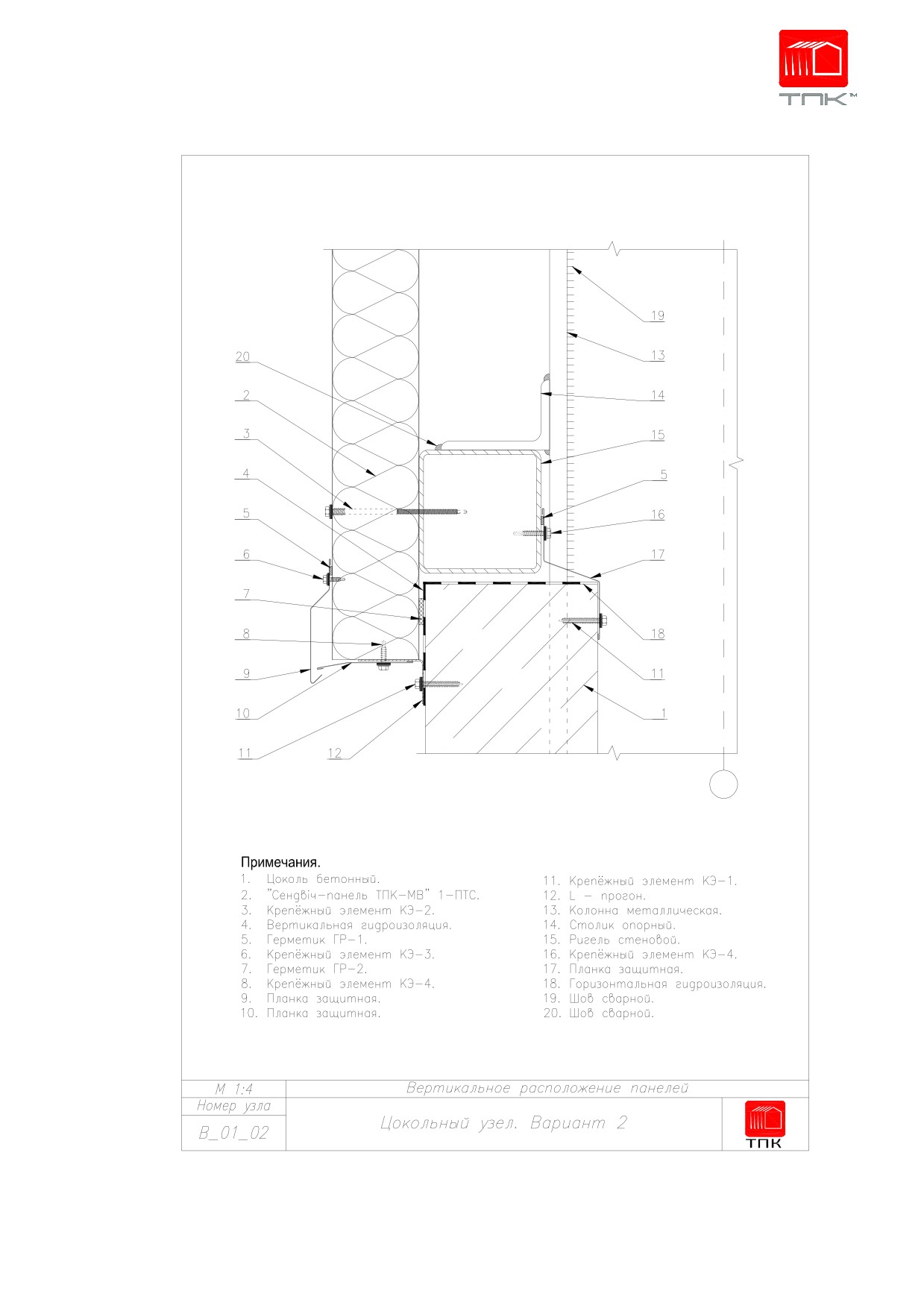

9.1.2. В_01_02. Цокольный узел, вариант 2

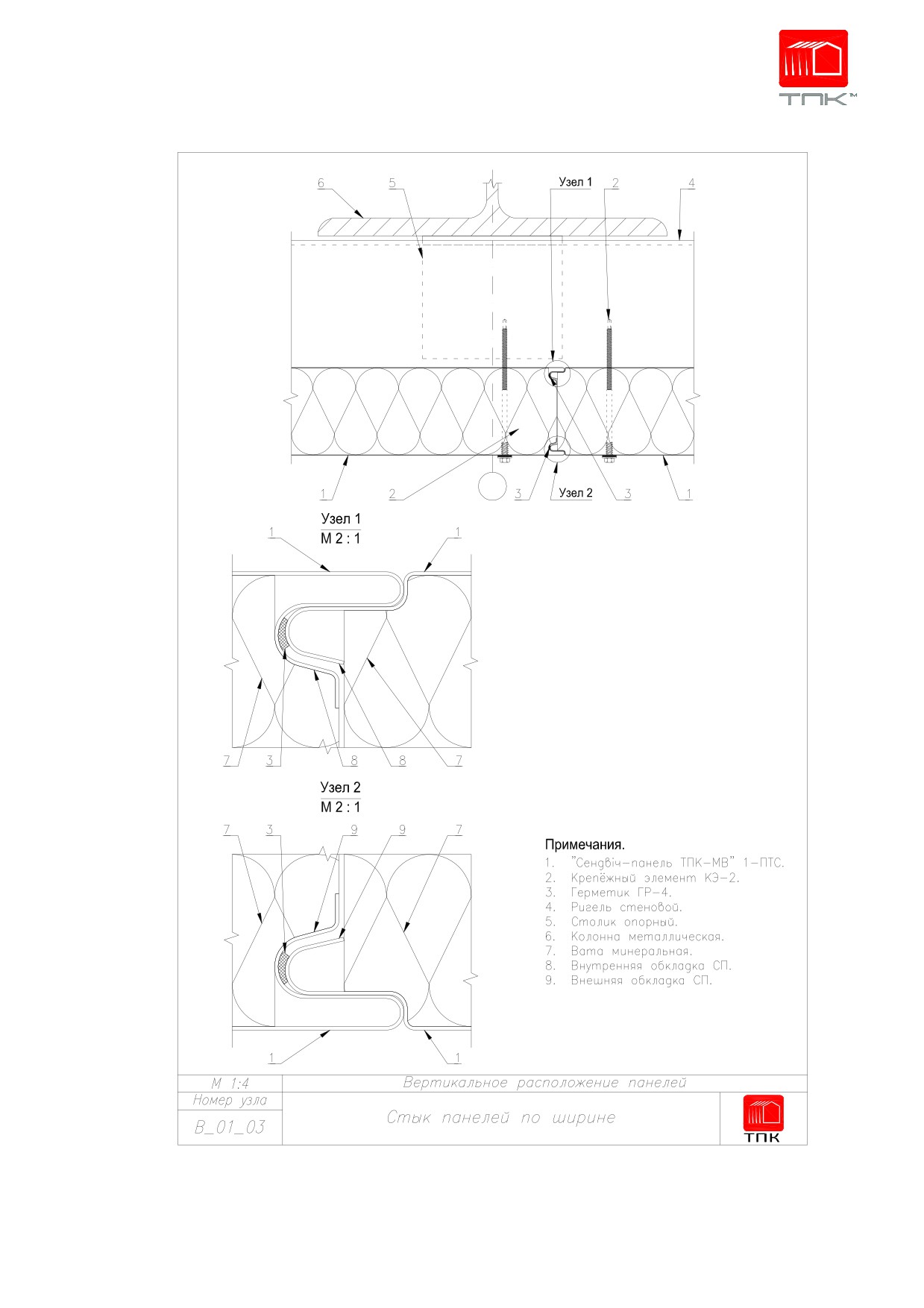

9.1.3. В_01_03. Стык панелей по ширине

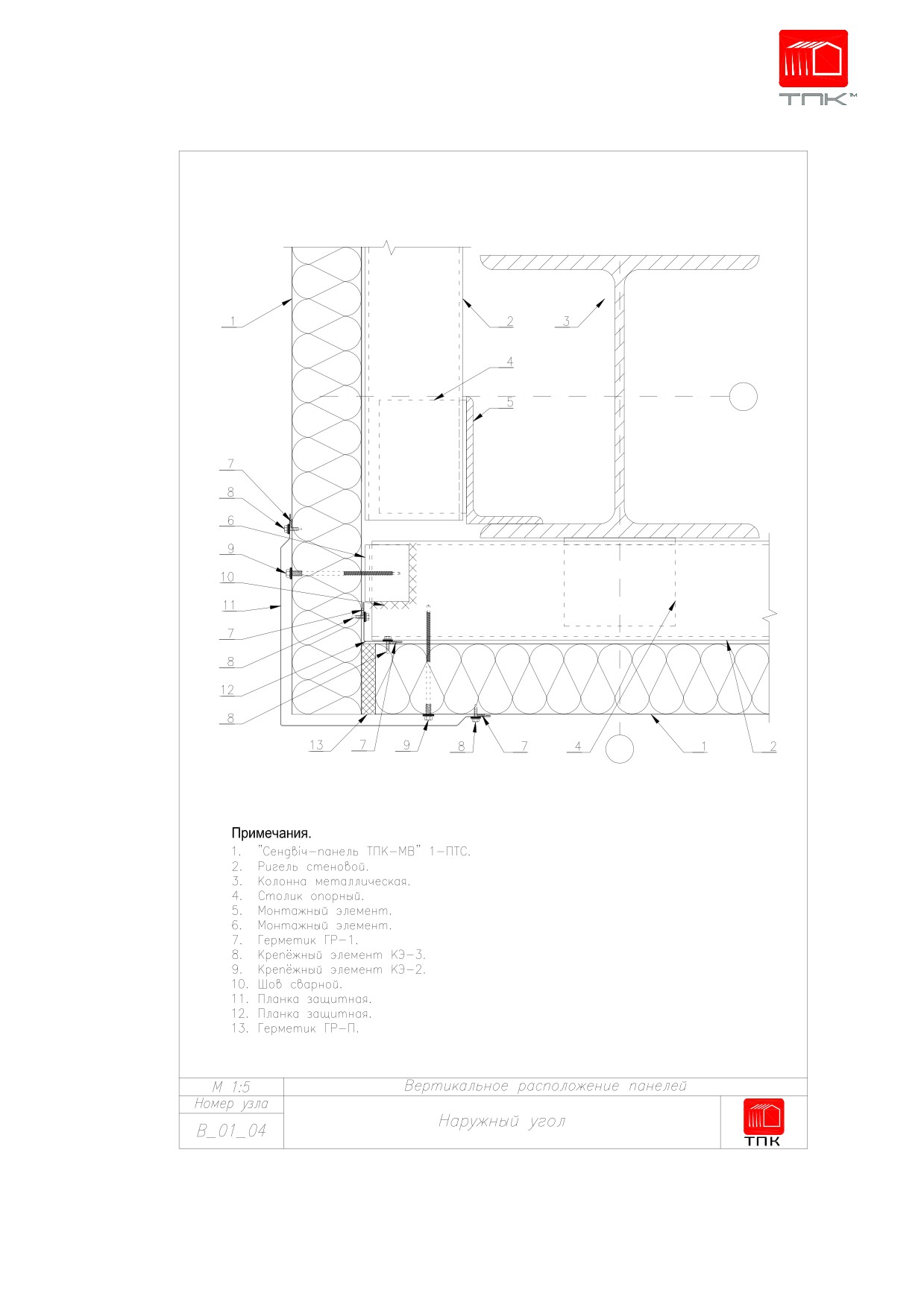

9.1.4. В_01_04. Наружный (внешний) угол

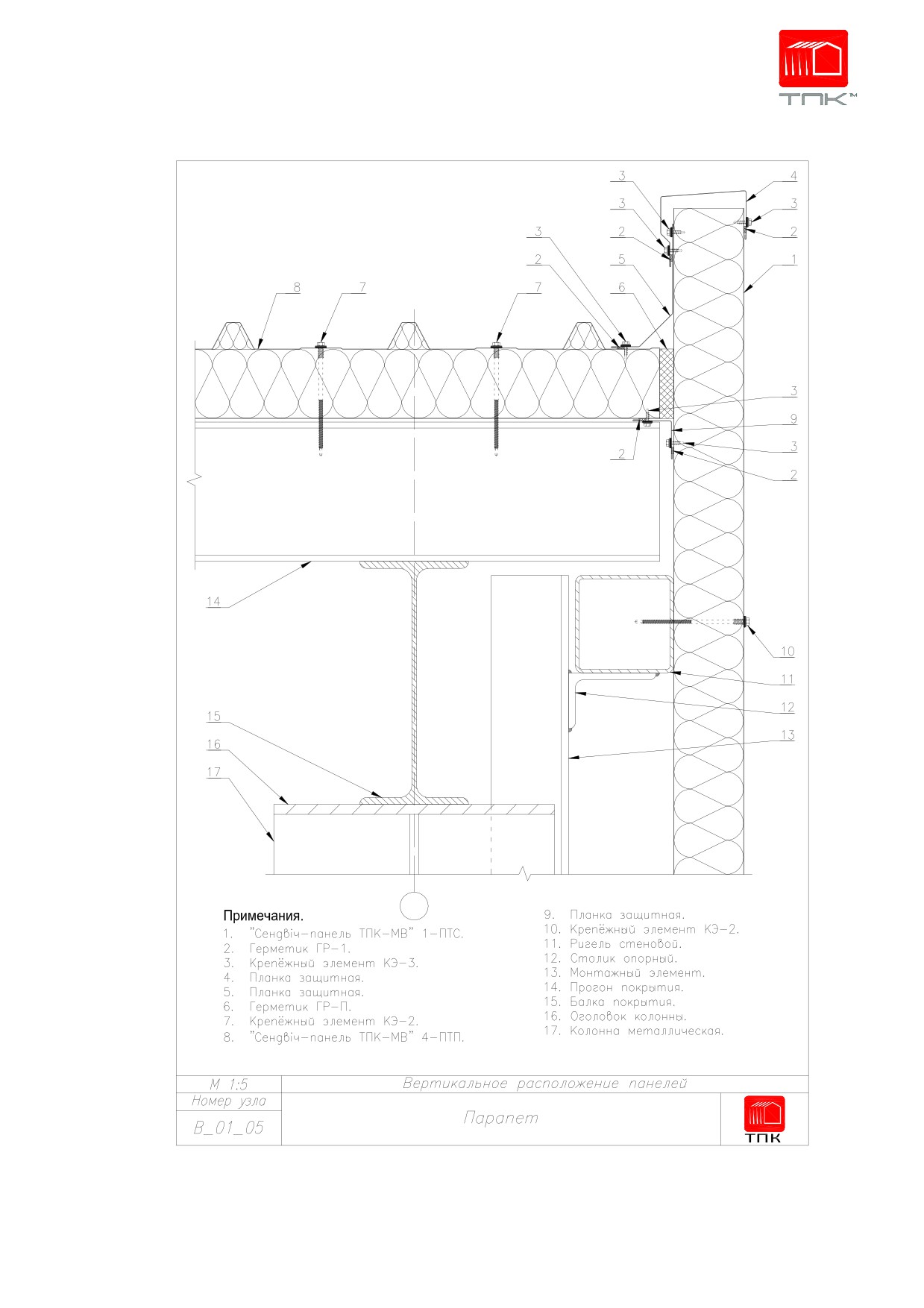

9.1.5. В_01_05. Парапет

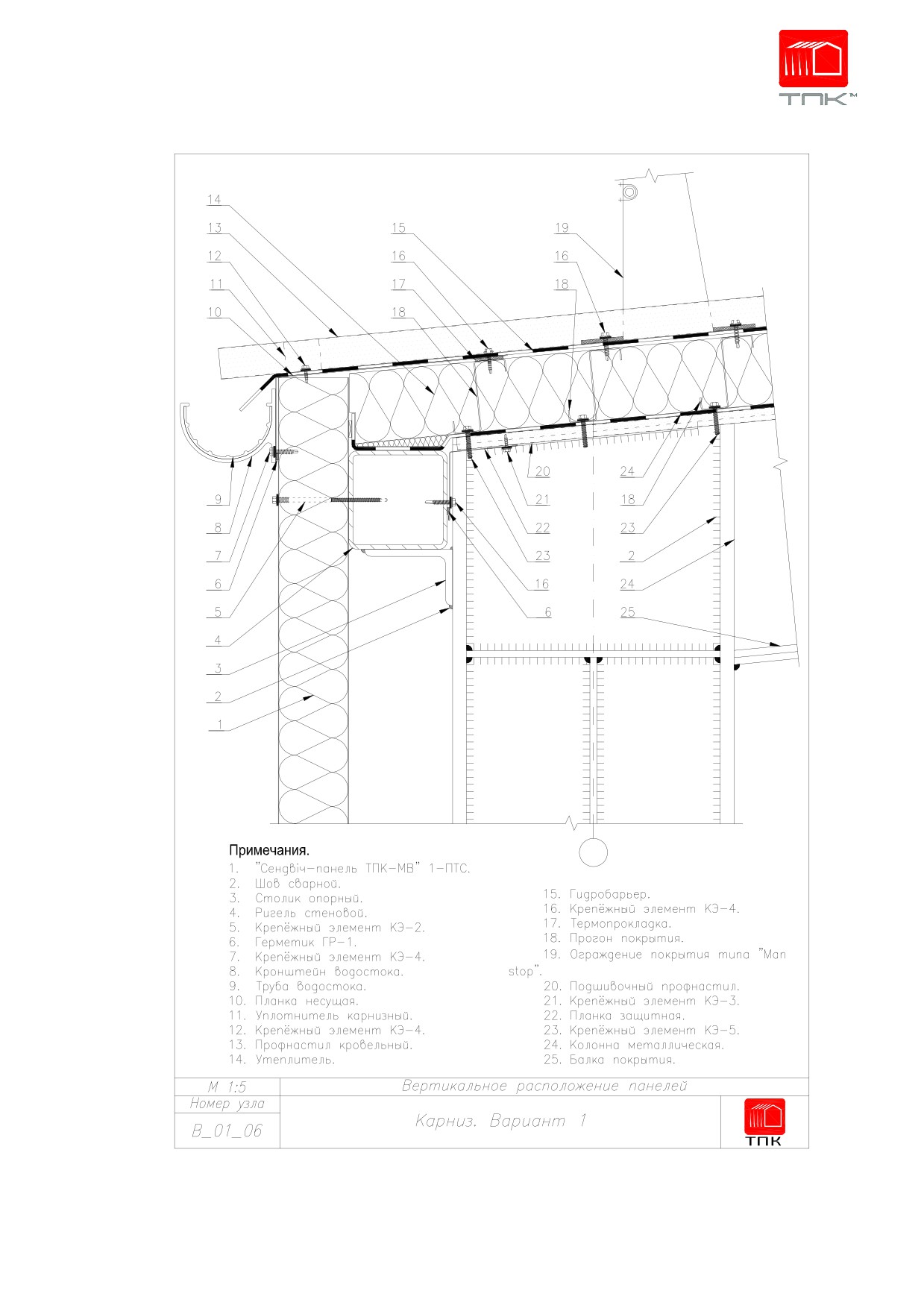

9.1.6. В_01_06. Карниз, вариант 1

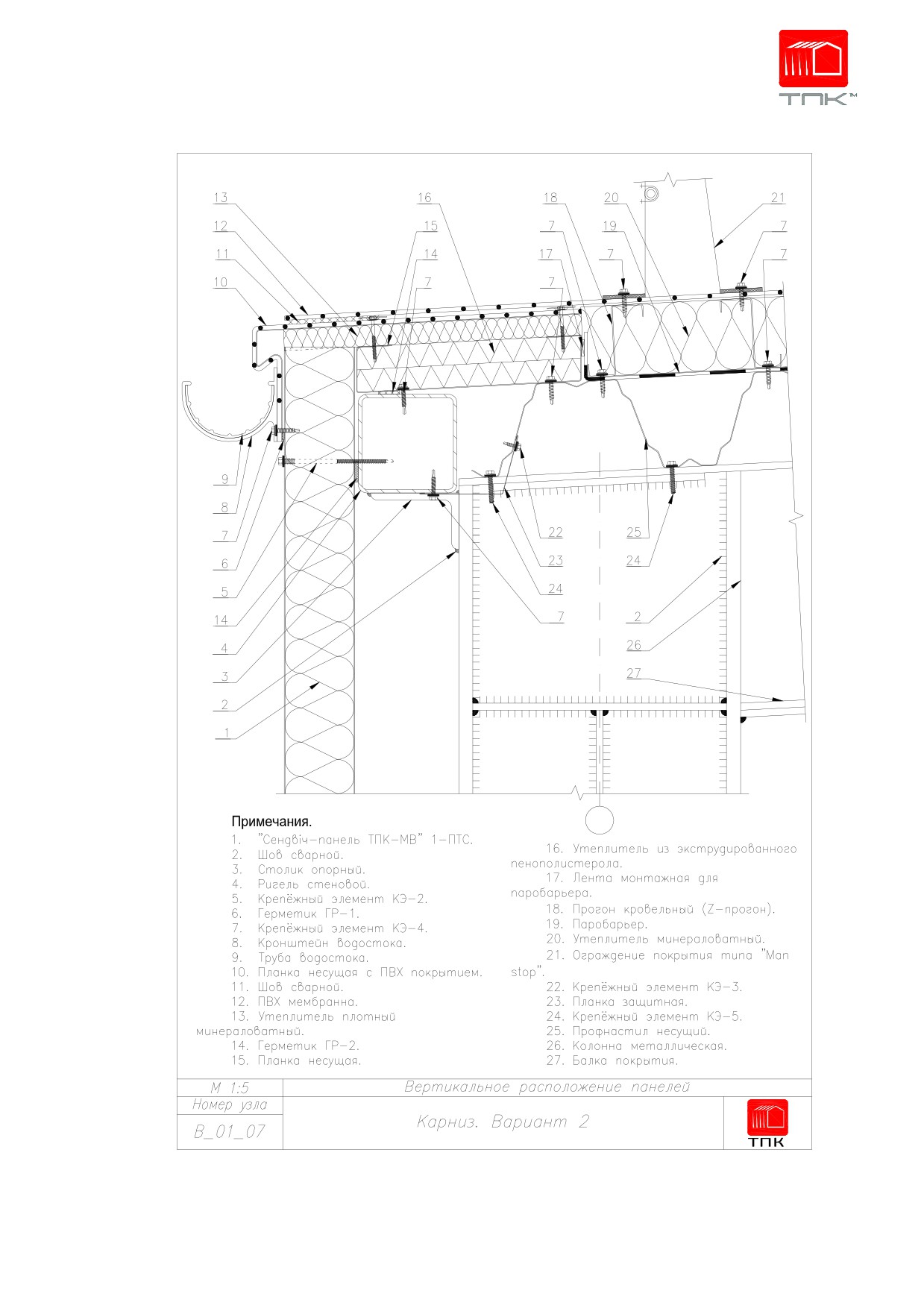

9.1.7. В_01_07. Карниз, вариант 2

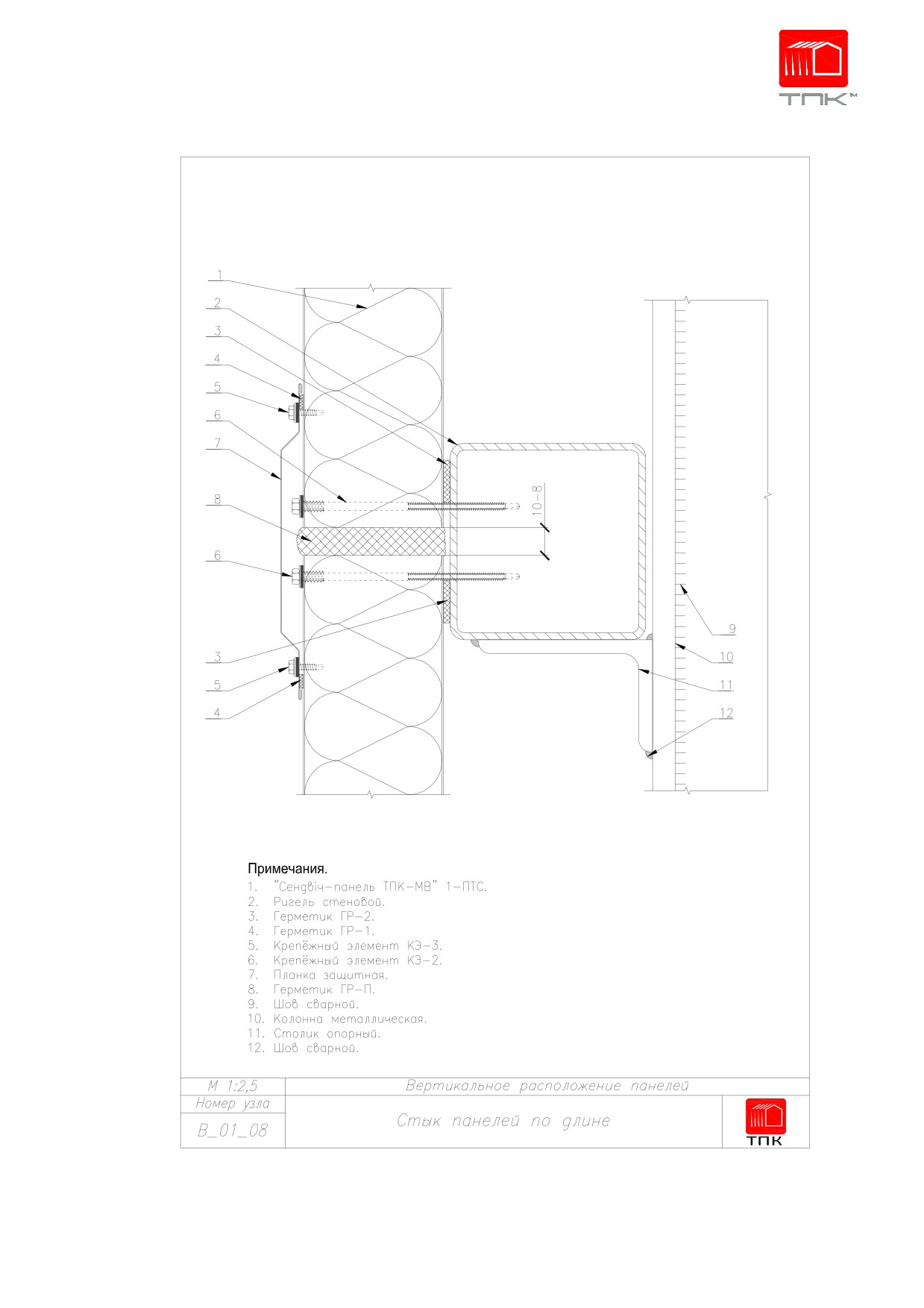

9.1.8. В_01_08. Стык панелей по длине (на несущем элементе)

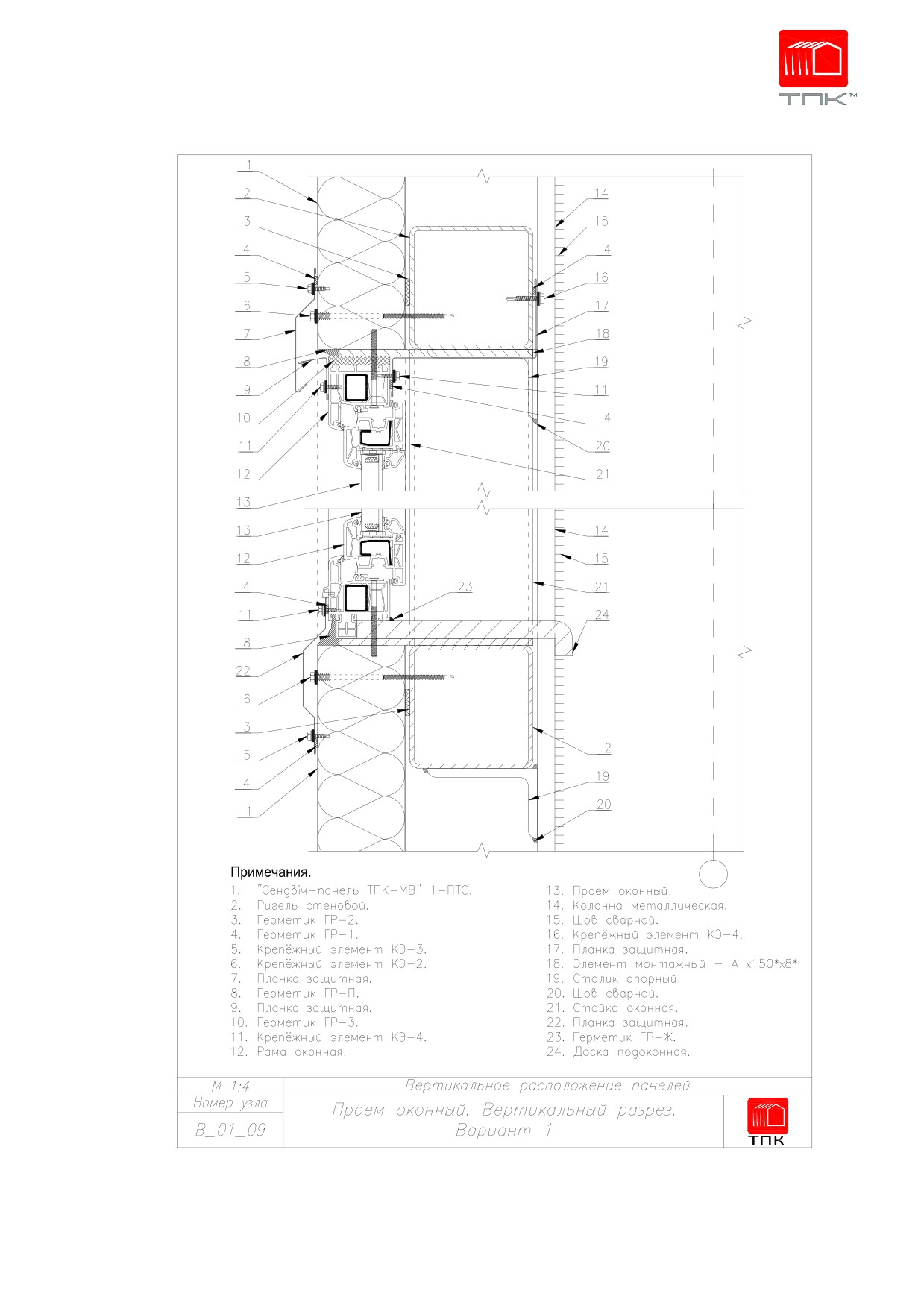

9.1.9. В_01_09. Проем оконный, вертикальный разрез, вариант 1

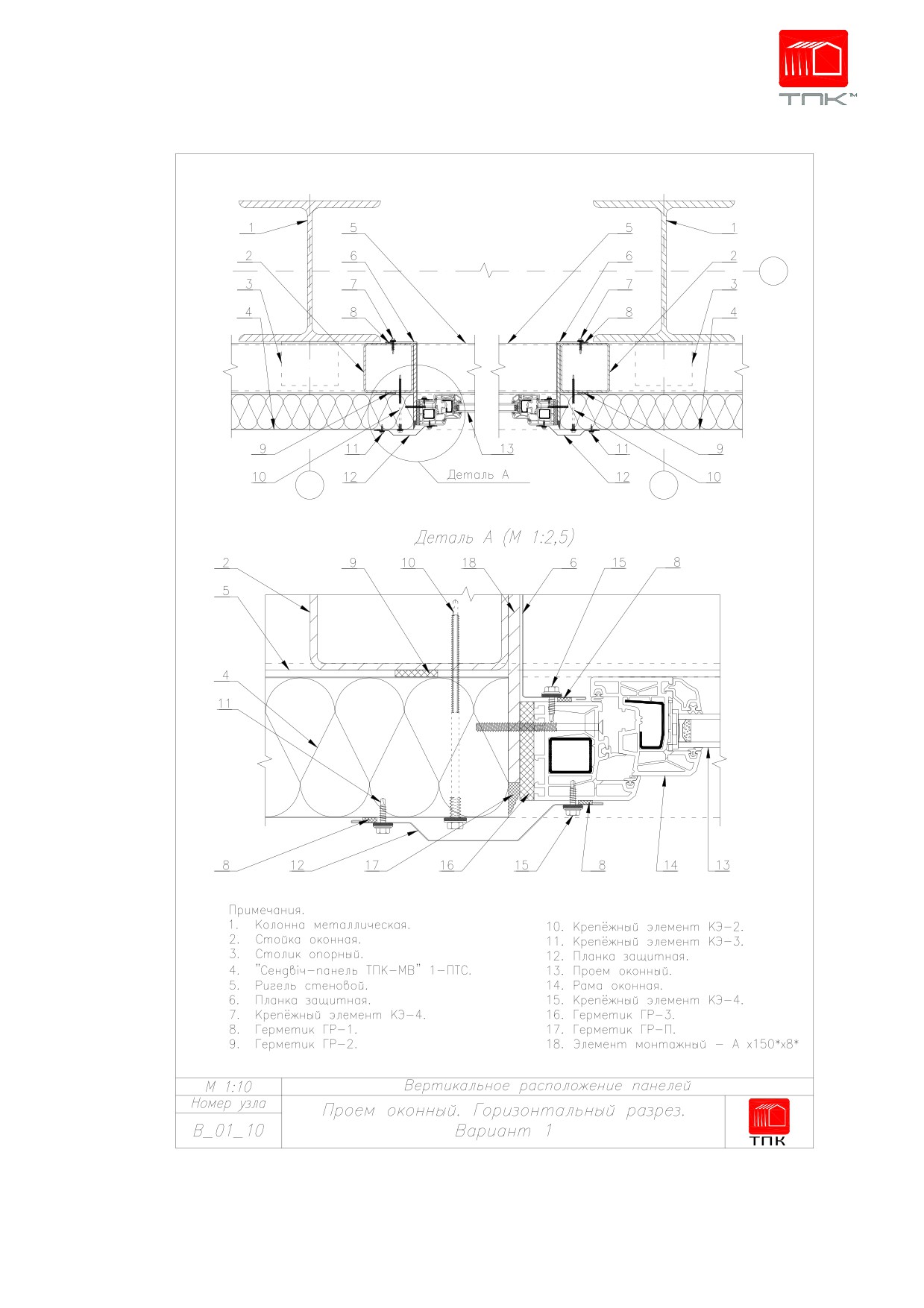

9.1.10. В_01_10. Проем оконный, горизонтальный разрез, вариант 1

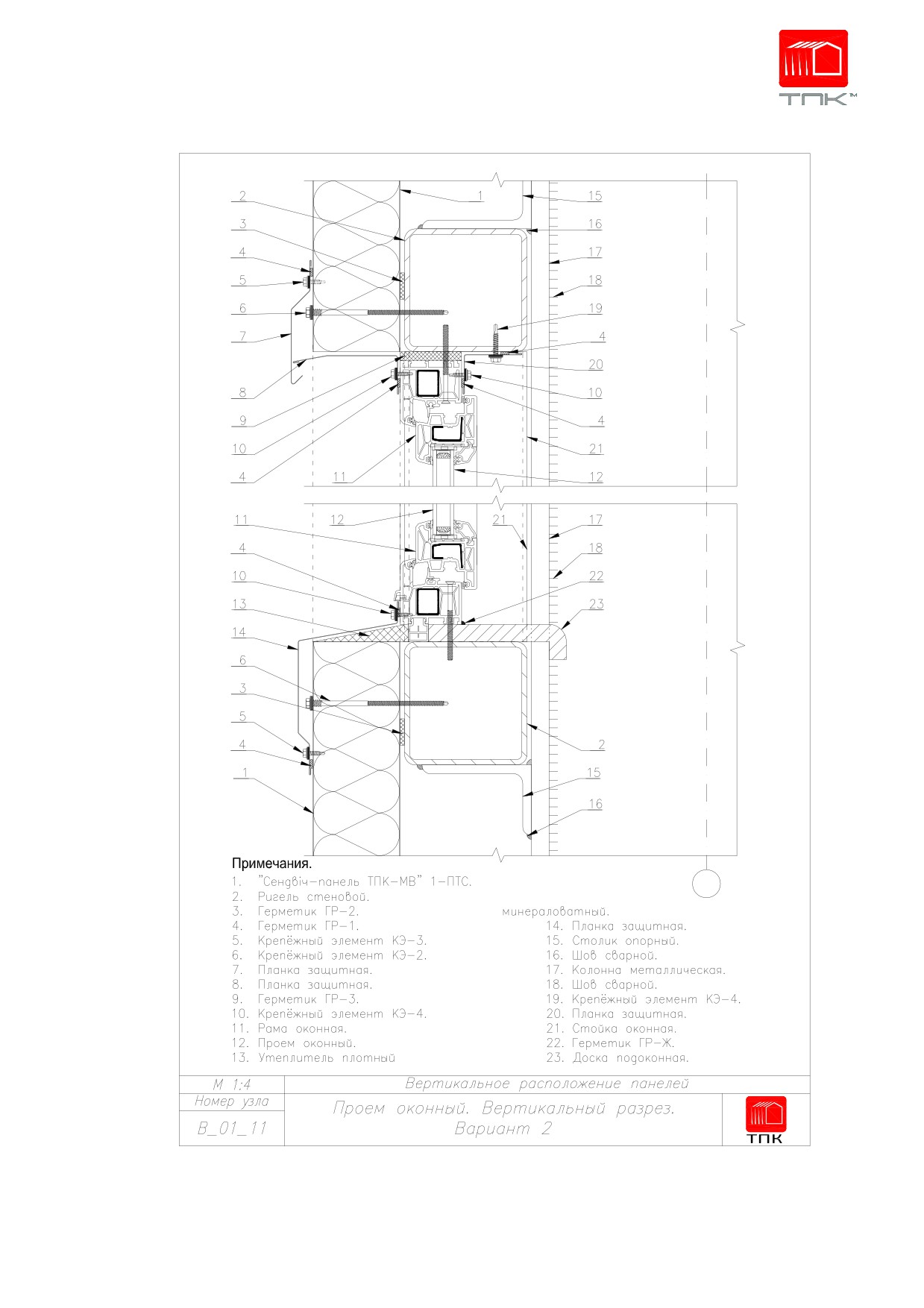

9.1.11. В_01_11. Проем оконный, вертикальный разрез, вариант 2

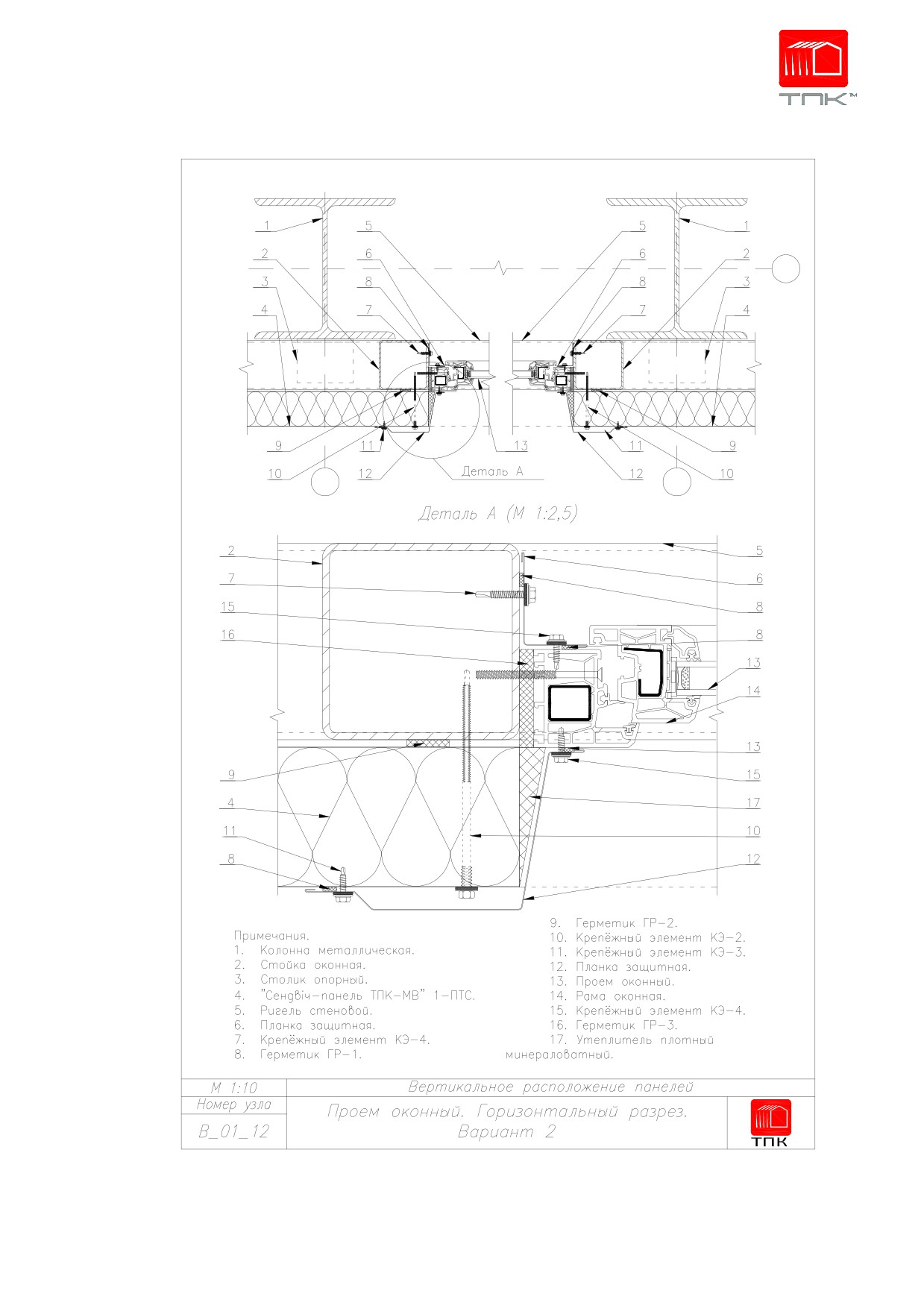

9.1.12. В_01_12. Проем оконный, горизонтальный разрез, вариант 2

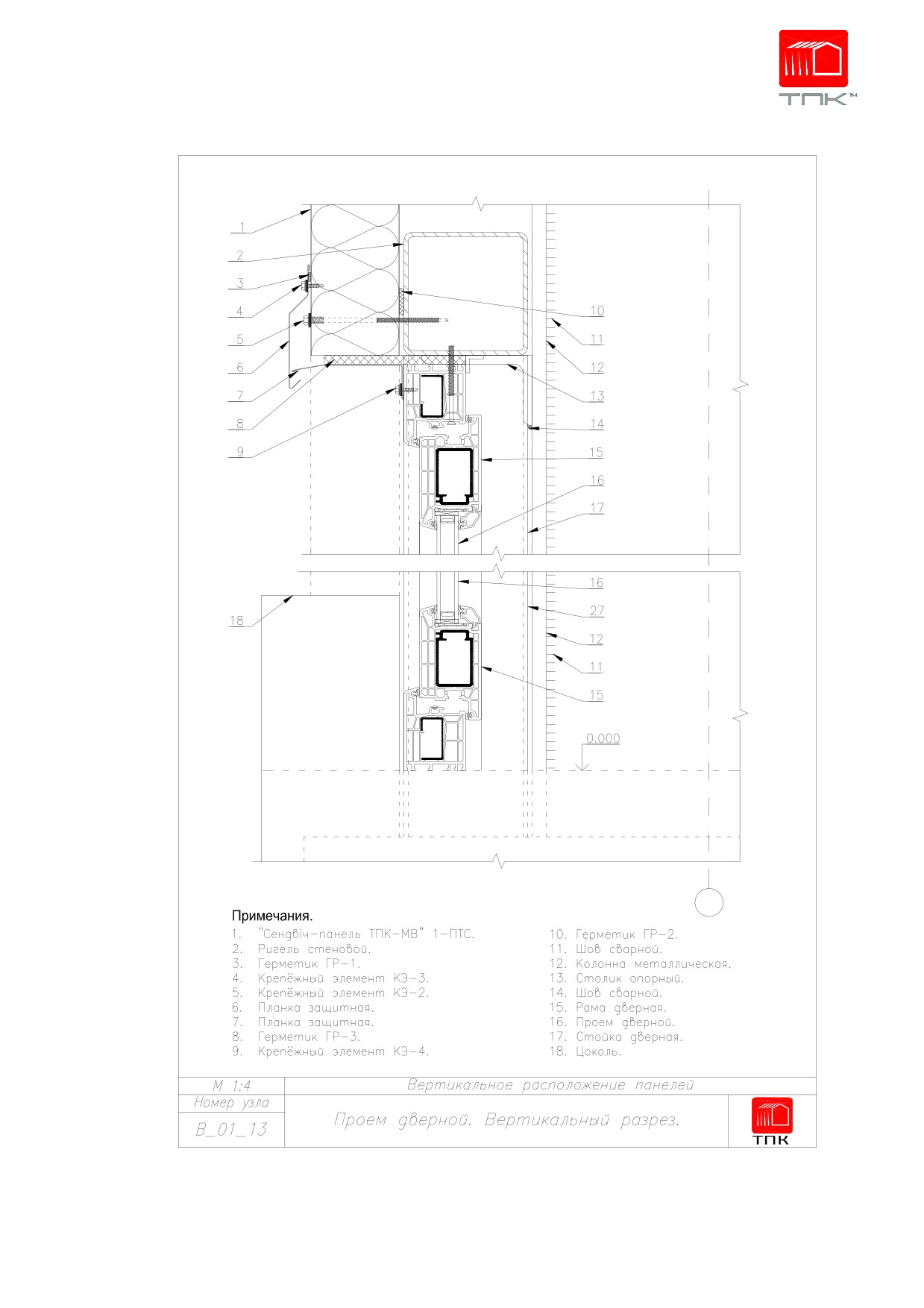

9.1.13. В_01_13. Проем дверной, вертикальный разрез

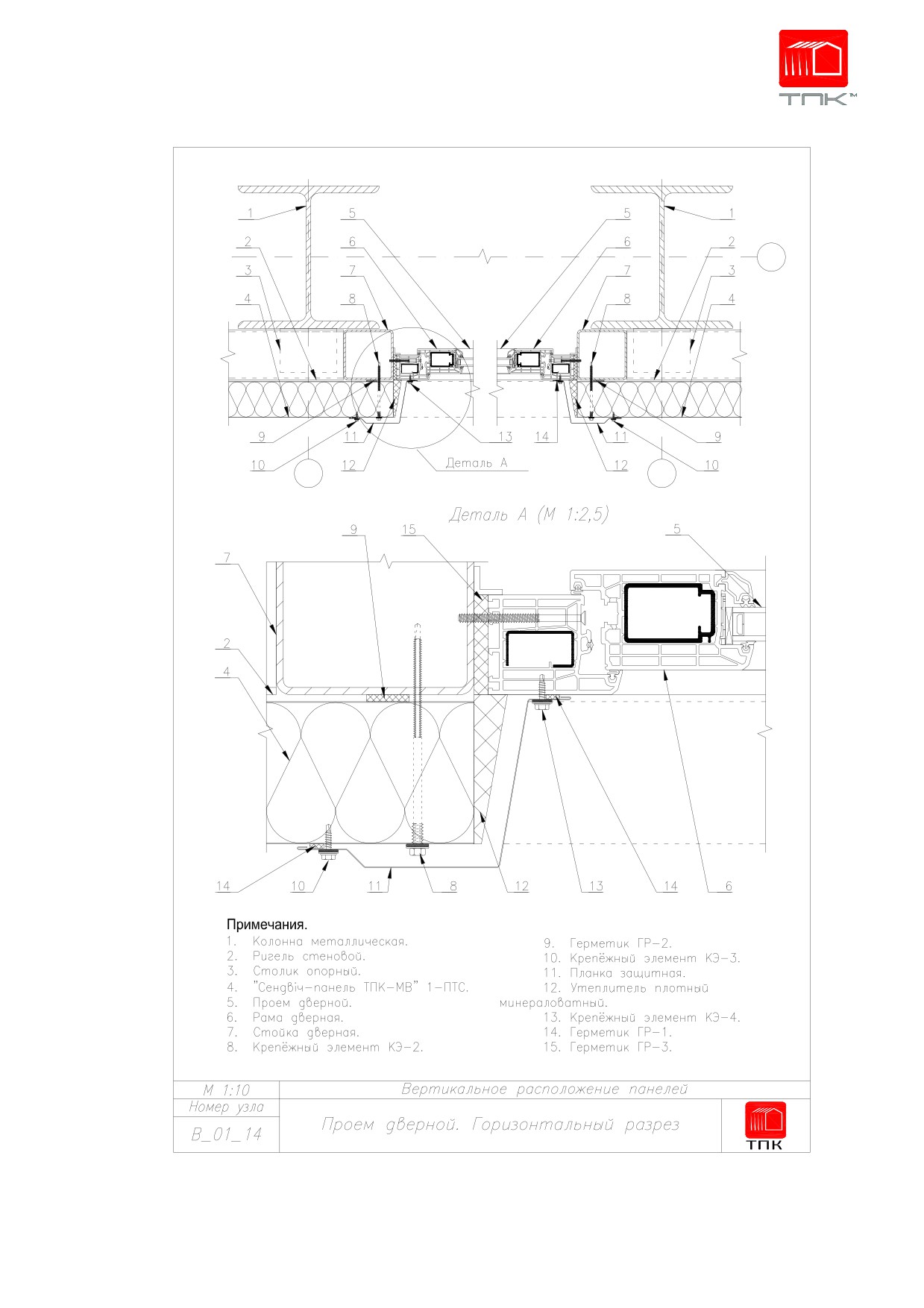

9.1.14. В_01_14. Проем дверной, горизонтальный разрез

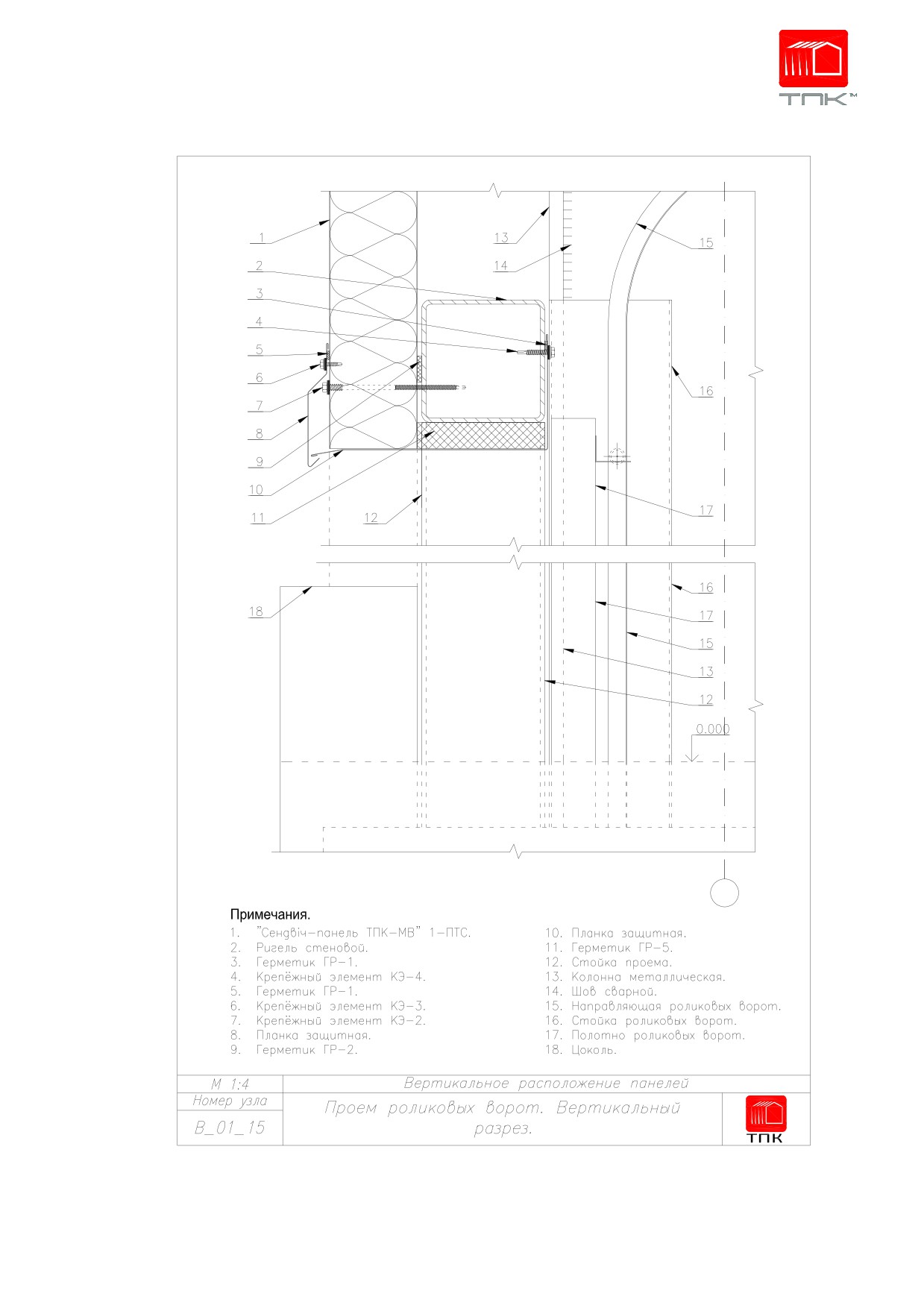

9.1.15. В_01_15. Проем ворот, вертикальный разрез

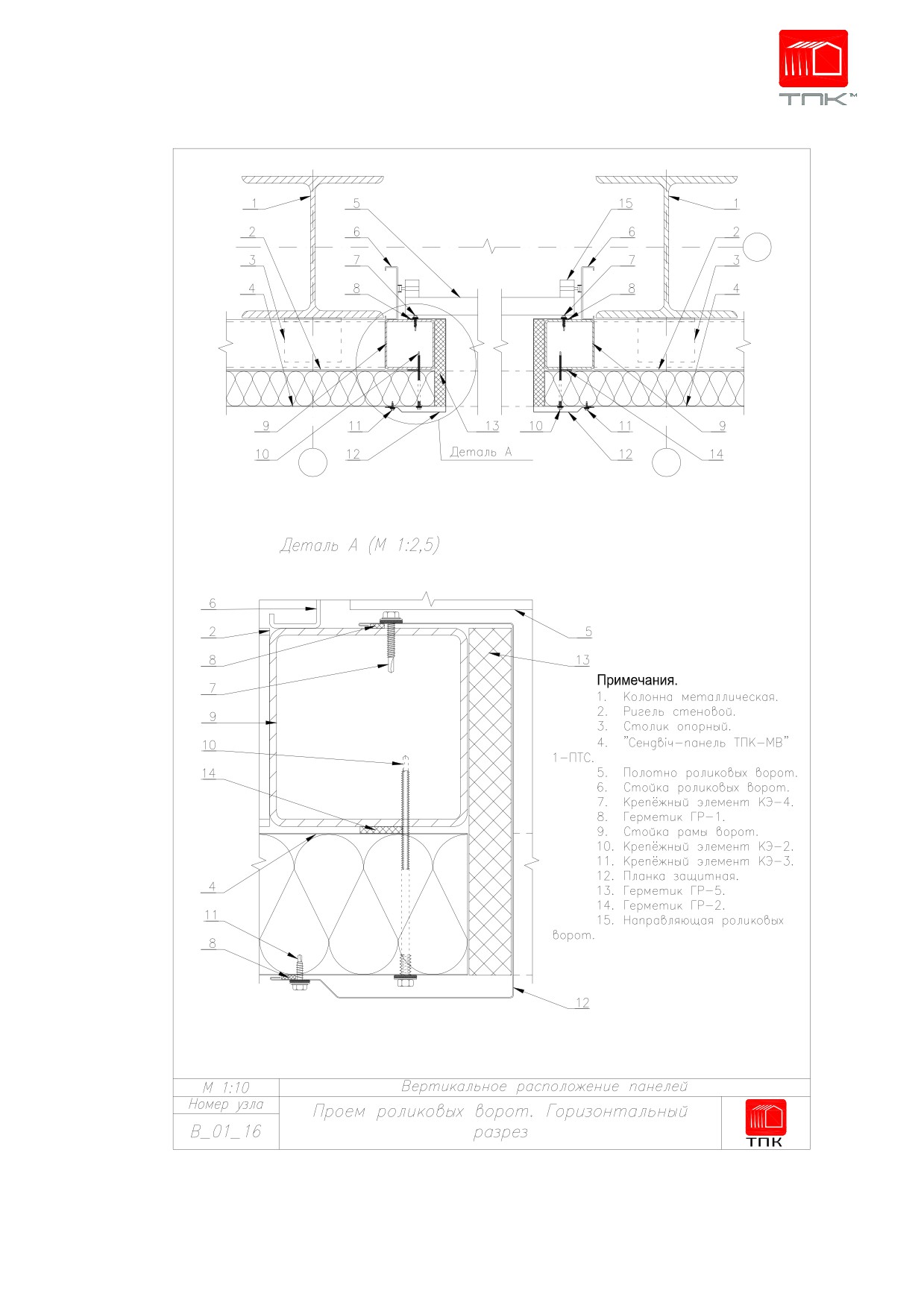

9.1.16. В_01_16. Проем ворот, горизонтальный разрез

9.2. Типовые узлы при горизонтальной схеме раскладки панелей. Открытый тип замка

...................................................................................................................................................47

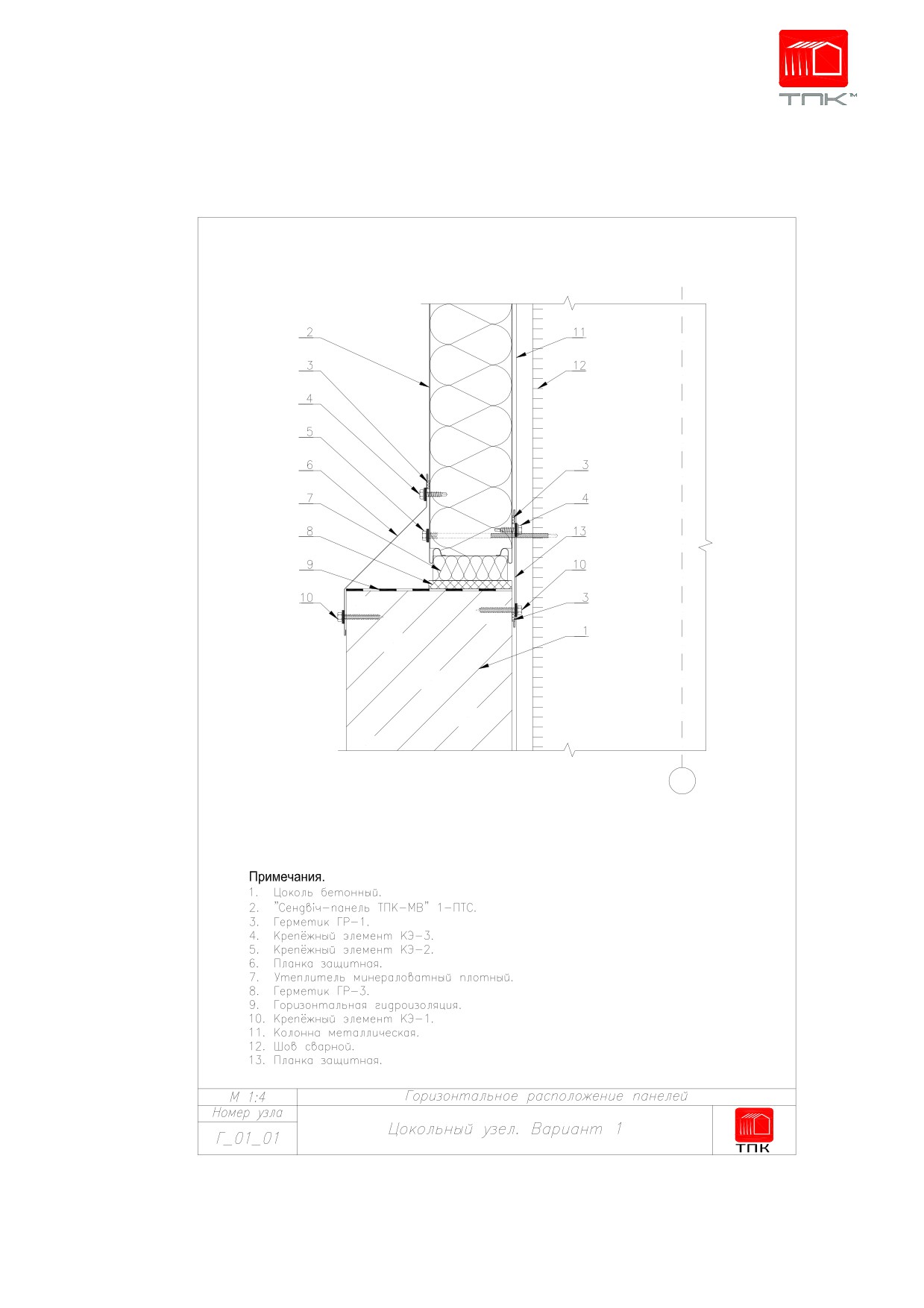

9.2.1. Г_01_01. Цокольный узел, вариант 1

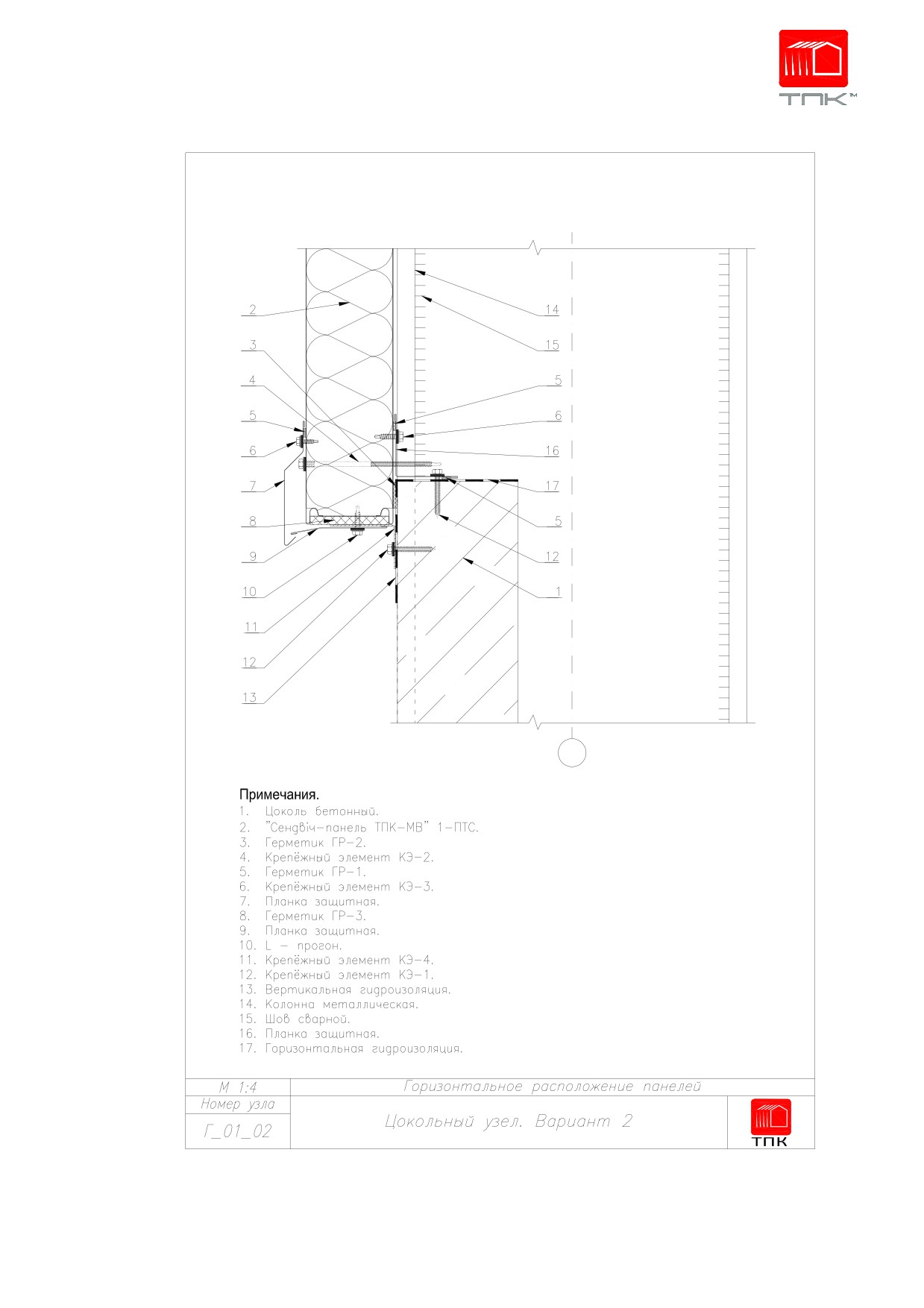

9.2.2. Г_01_02. Цокольный узел, вариант 2

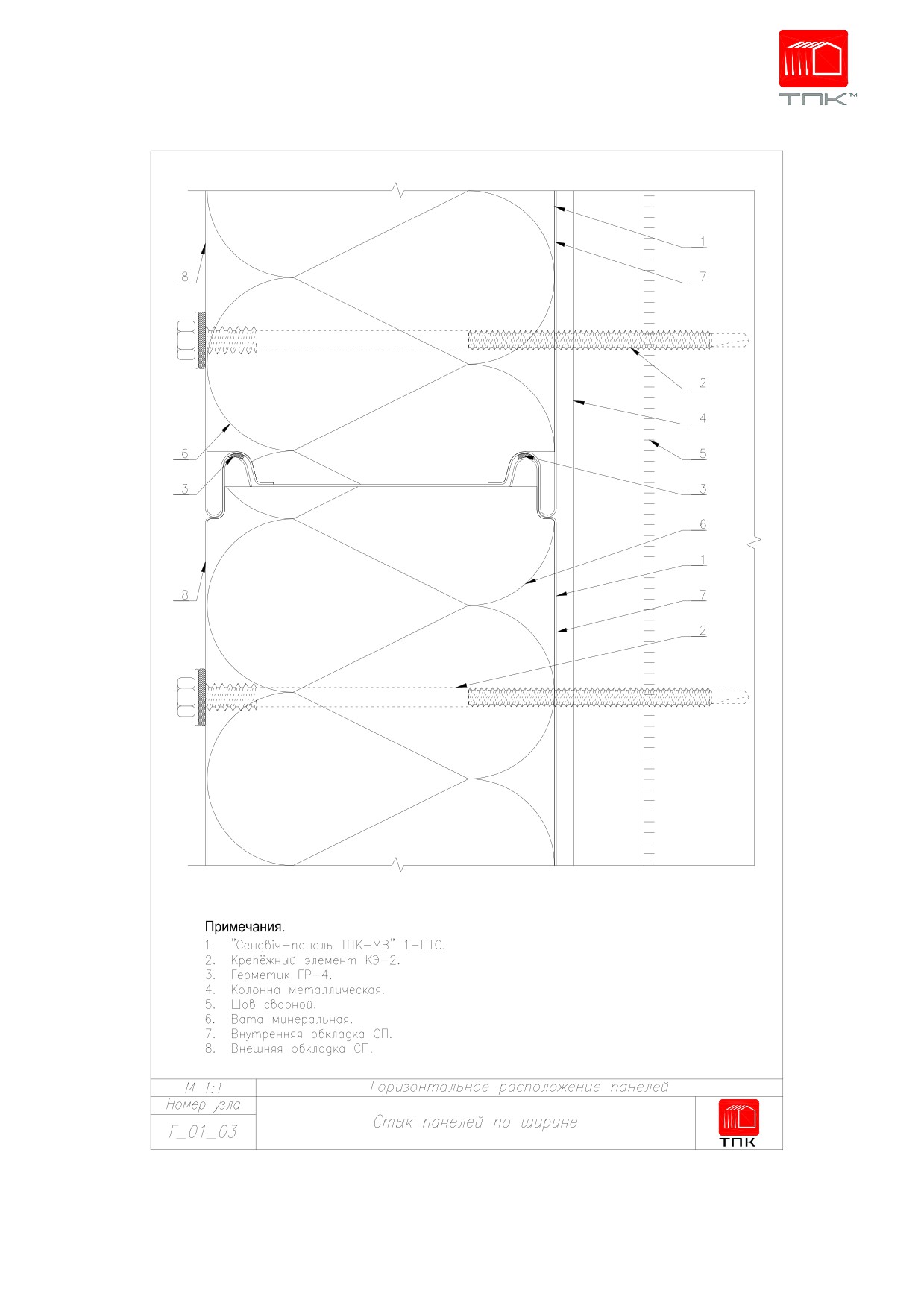

9.2.3. Г_01_03. Стык панелей по ширине

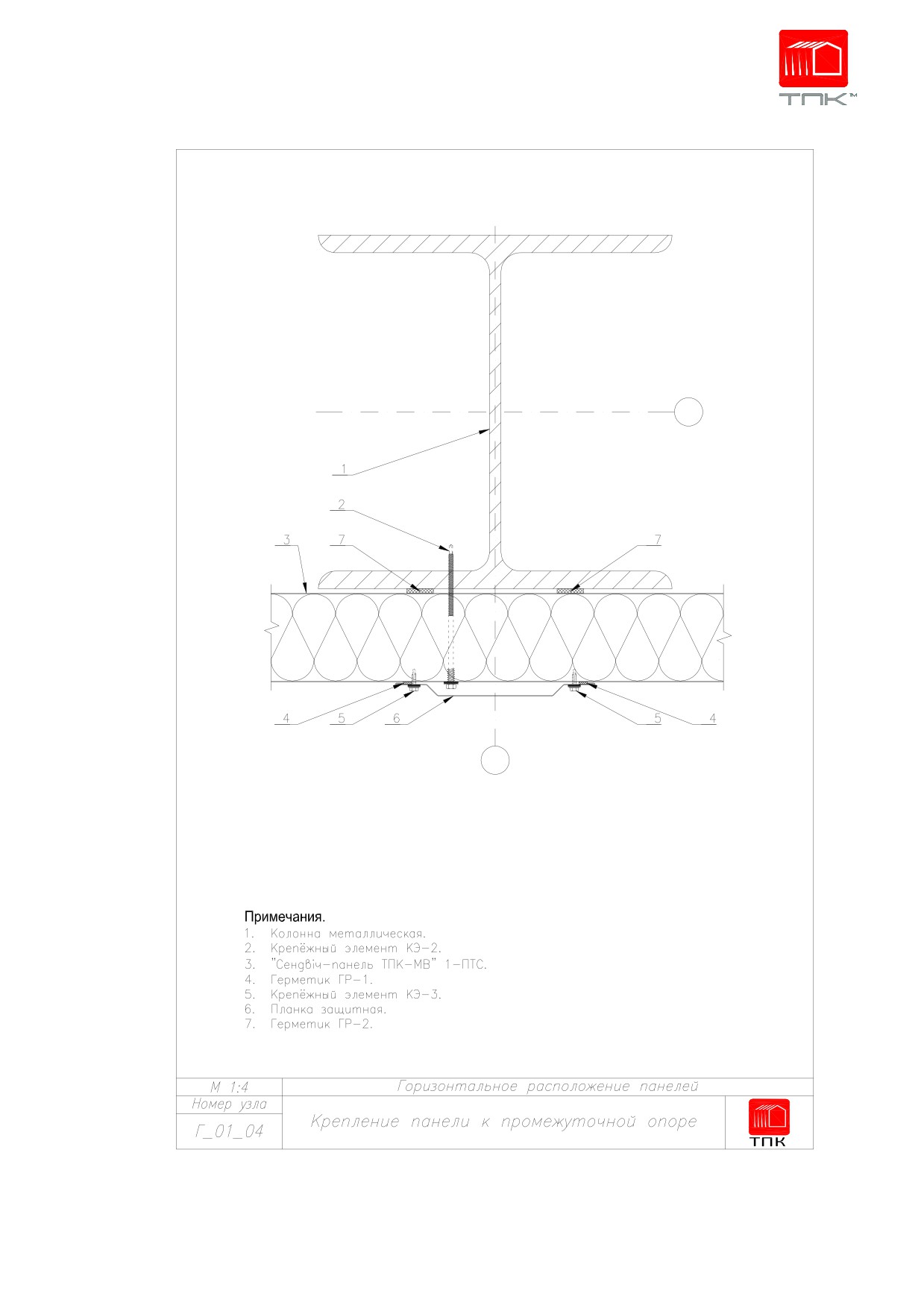

9.2.4. Г_01_04. Крепление панели к промежуточной опоре

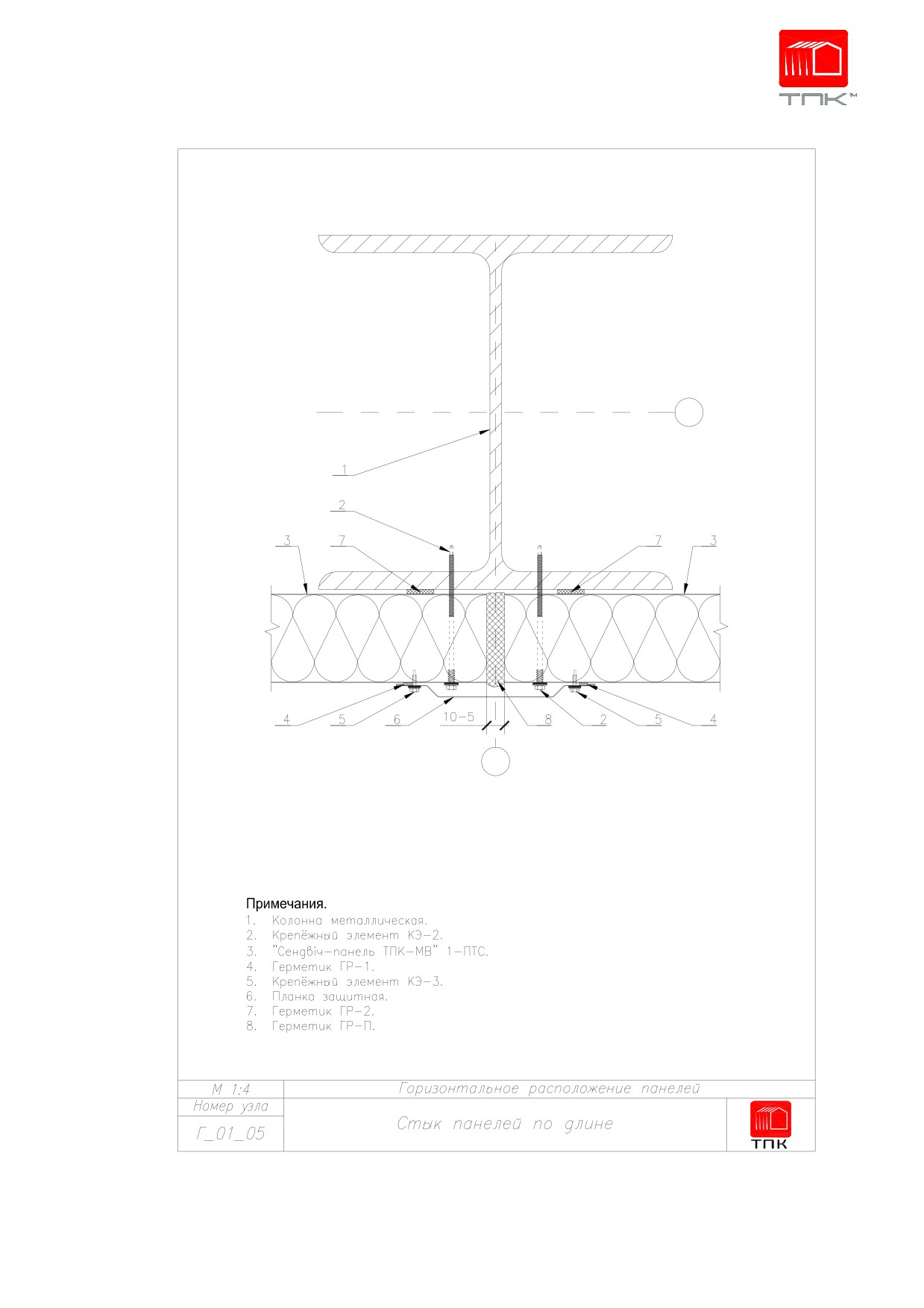

9.2.5. Г_01_05. Стык панелей по длине

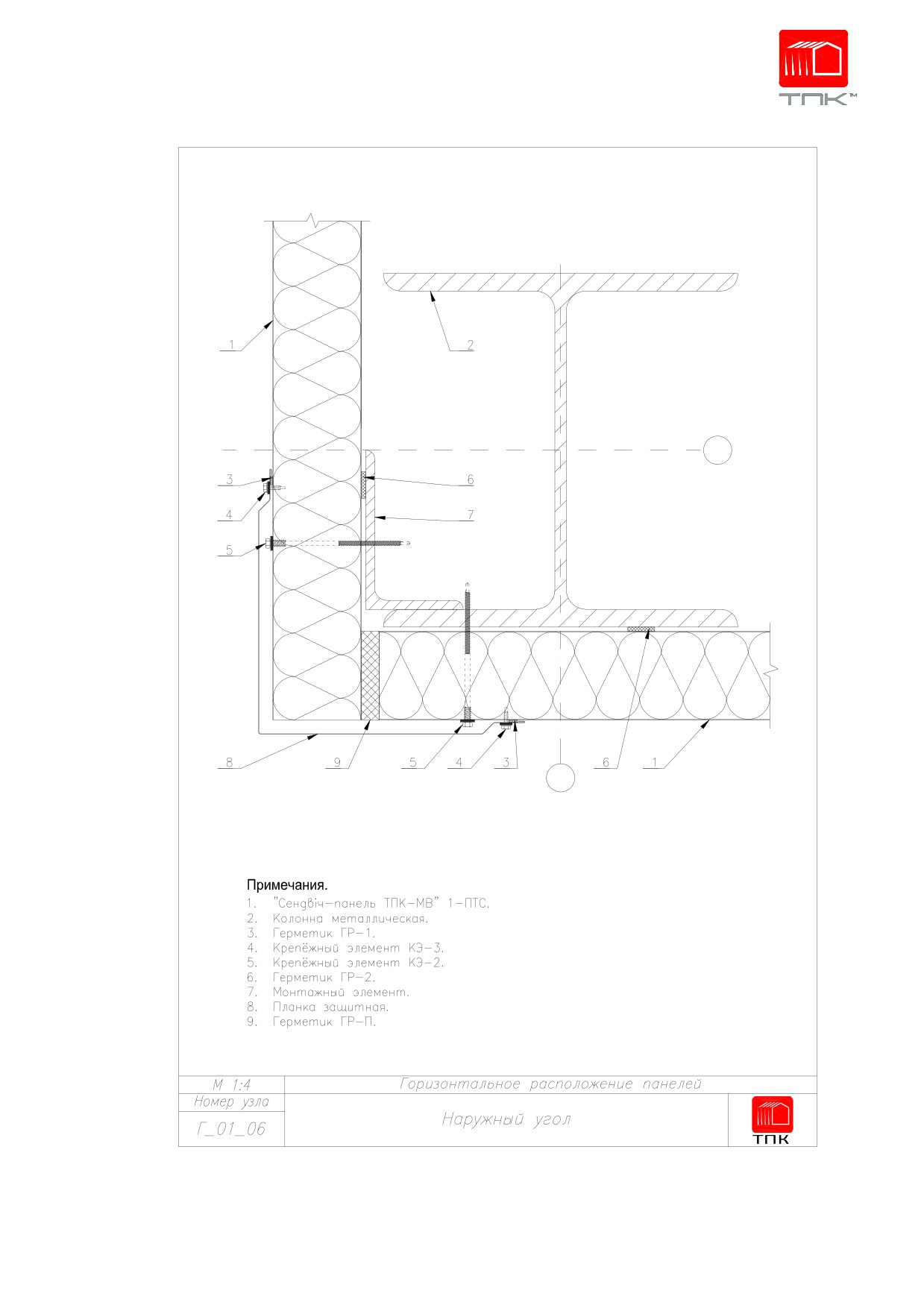

9.2.6. Г_01_06. Внешний угол

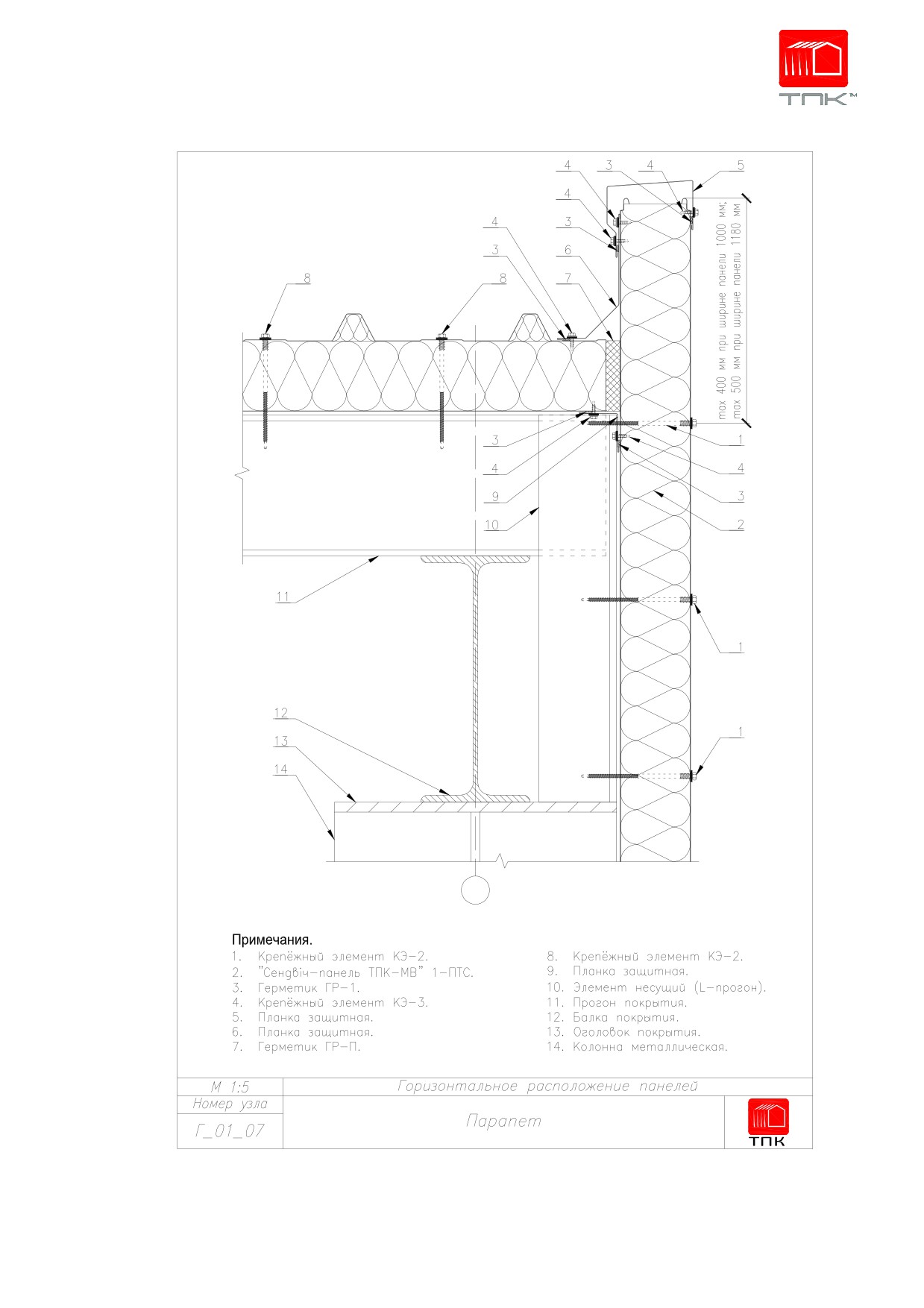

9.2.7. Г_01_07. Парапет

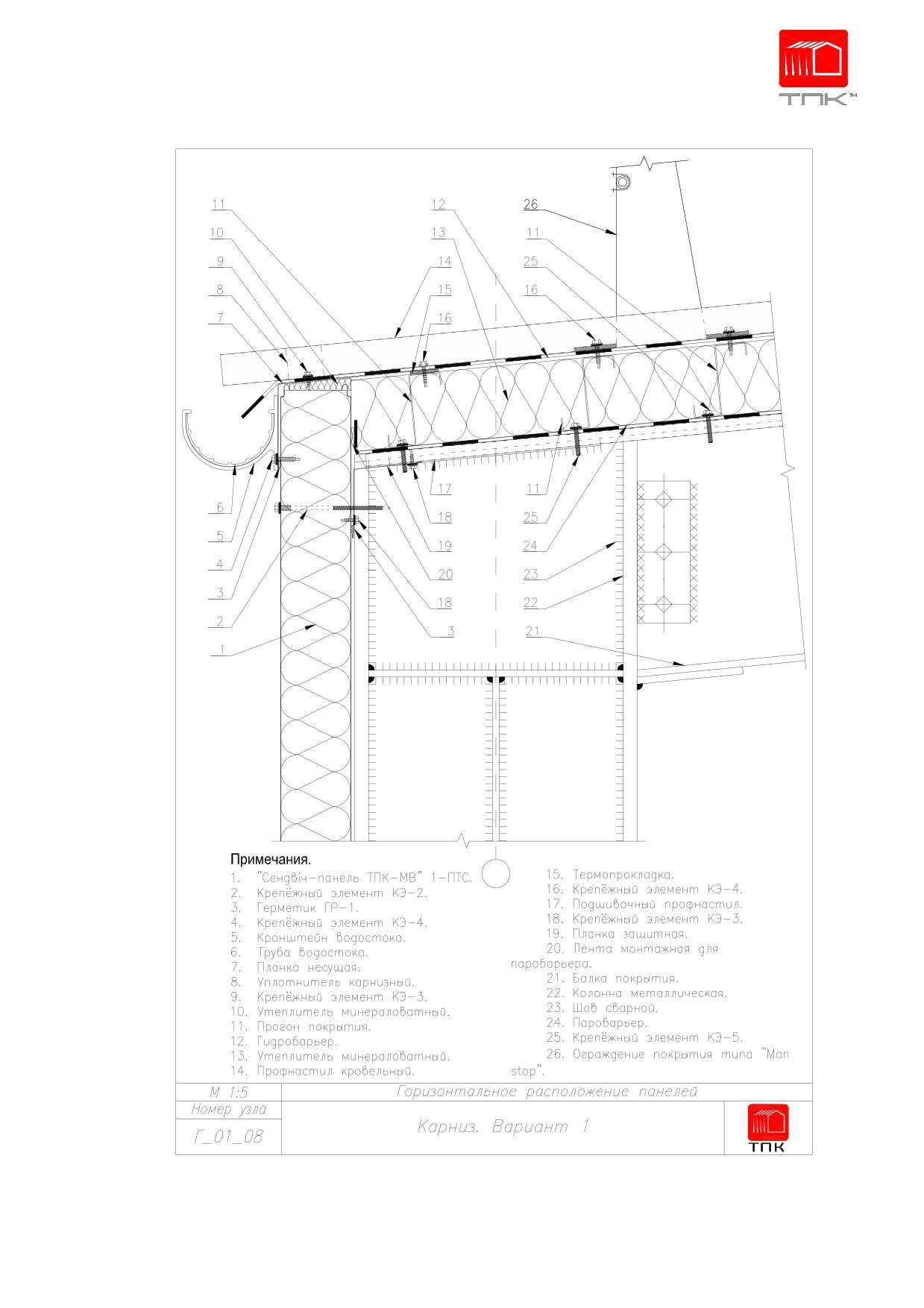

9.2.8. Г_01_08. Карниз, вариант 1

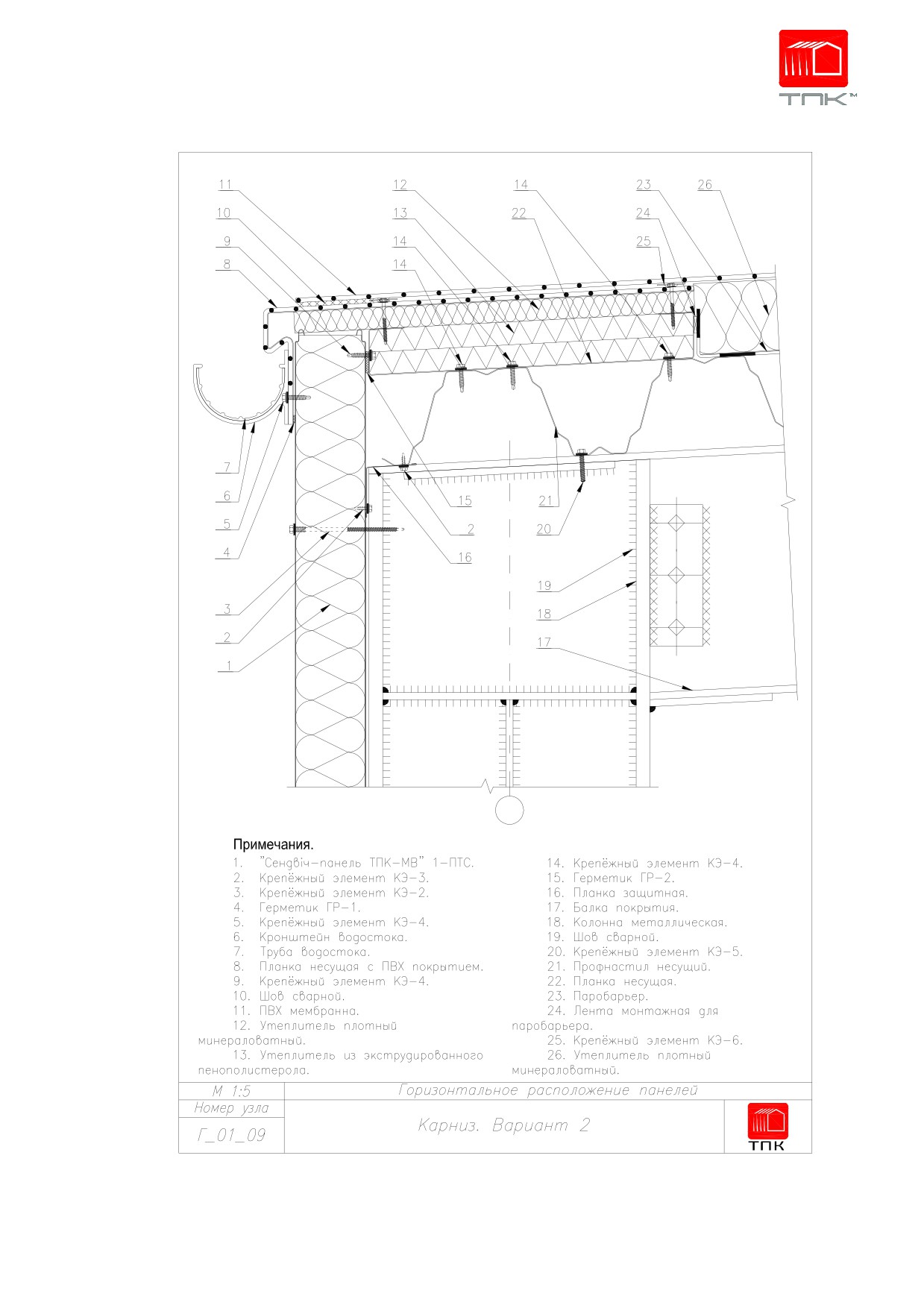

9.2.9. Г_01_09. Карниз, вариант 2

9.2.10. Г_01_10. Проем оконный, вертикальный разрез, вариант 1

- 2 -

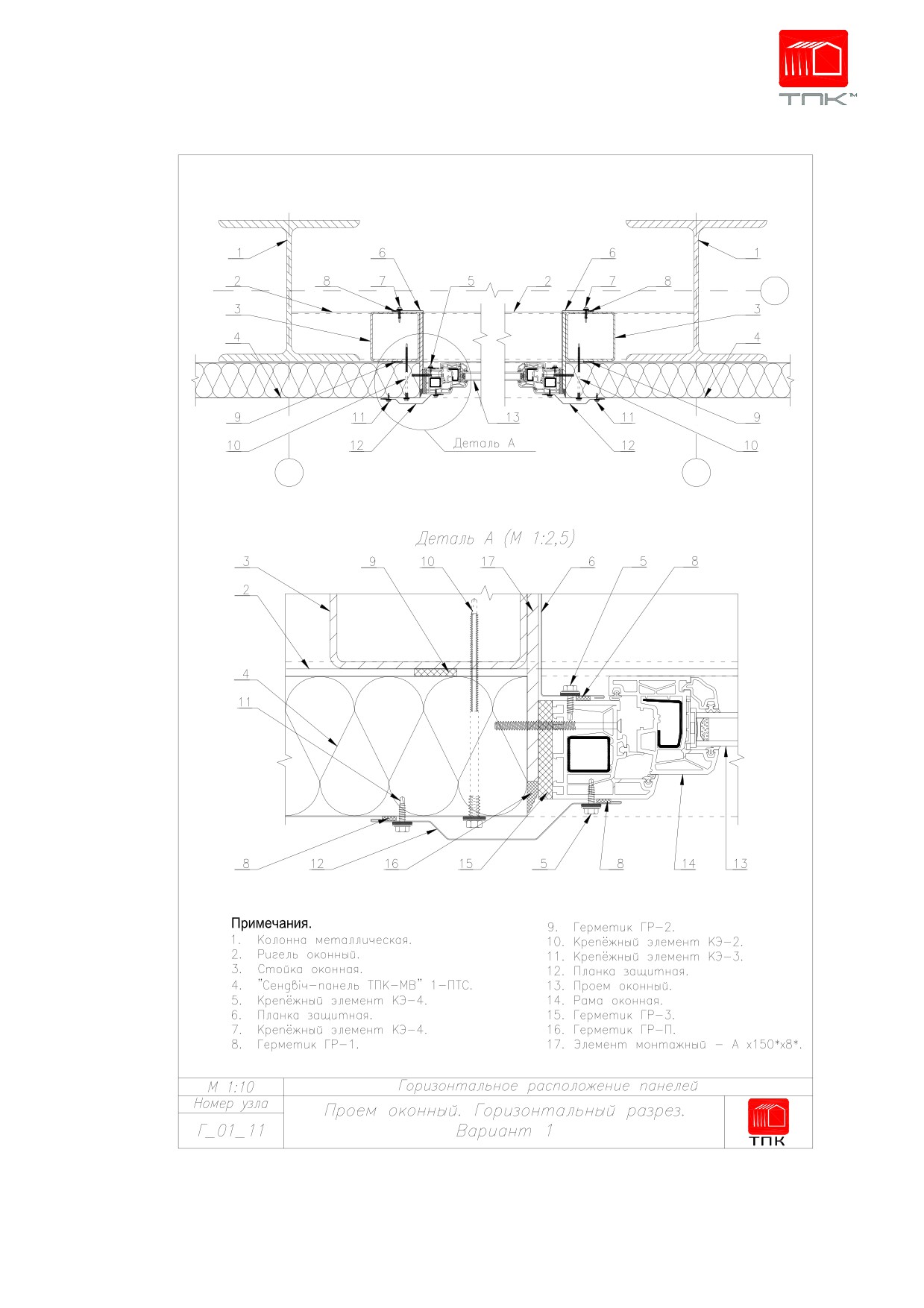

9.2.11. Г_01_11. Проем оконный, горизонтальный разрез, вариант 1

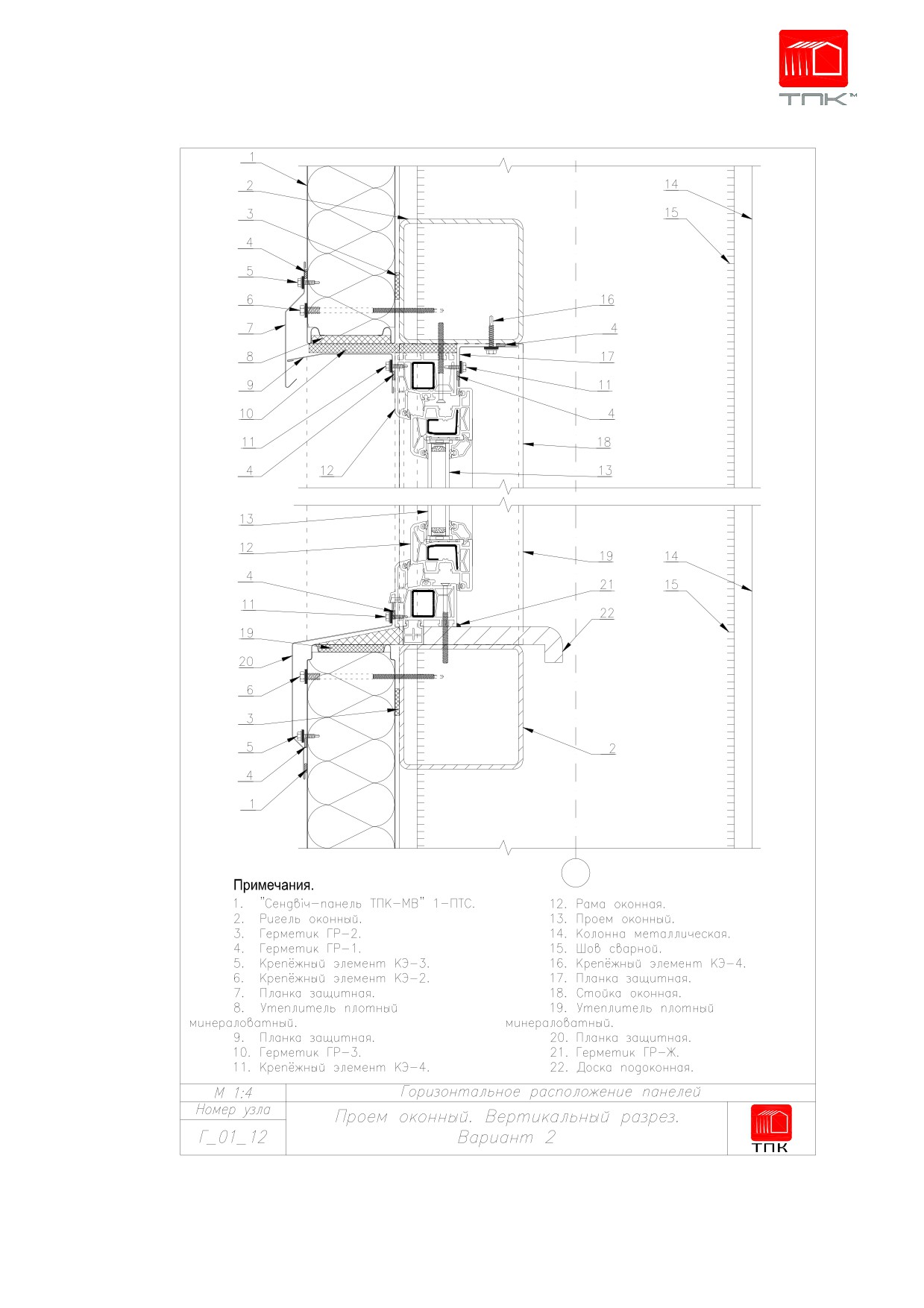

9.2.12. Г_01_12. Проем оконный, вертикальный разрез, вариант 2

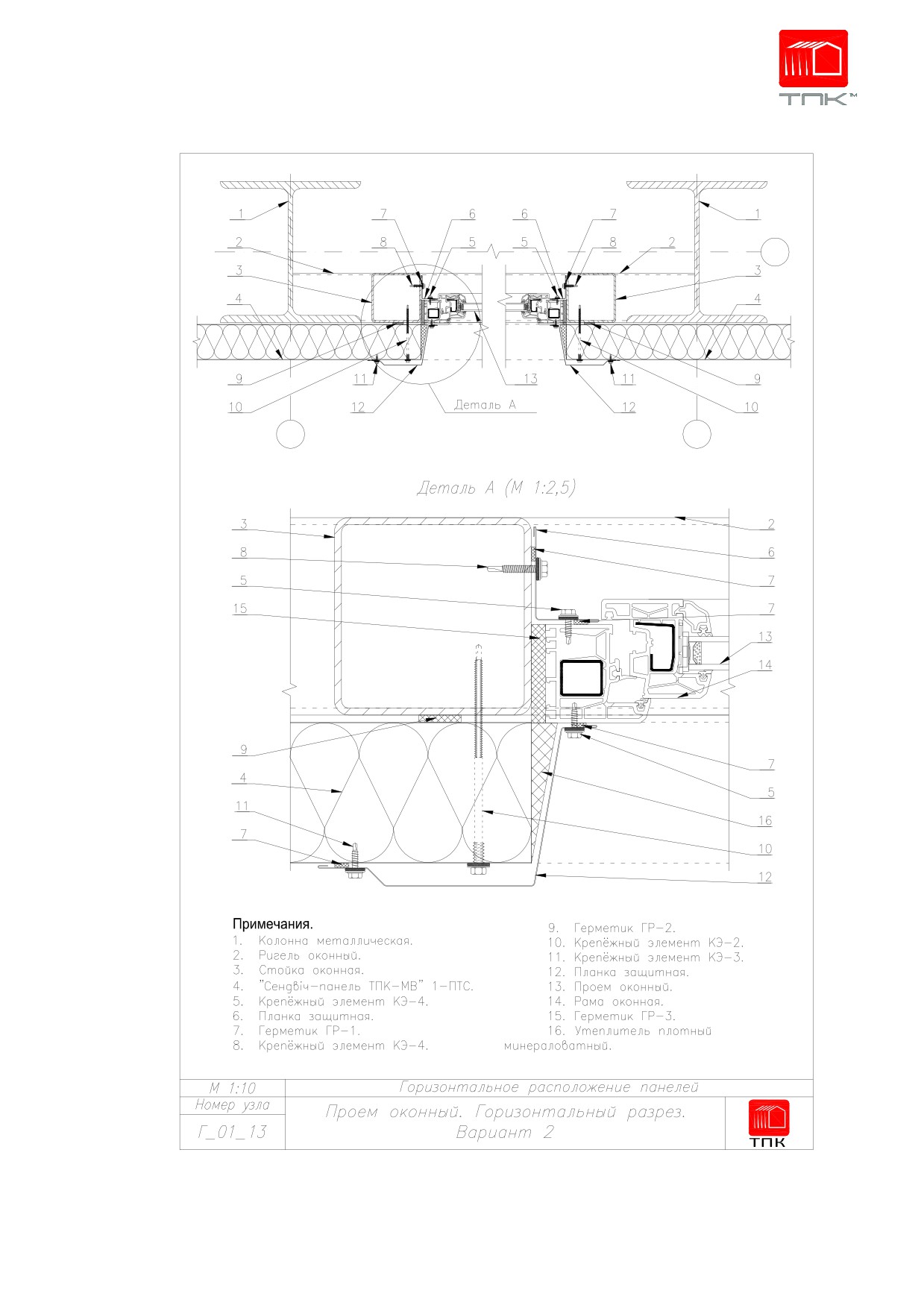

9.2.13. Г_01_13. Проем оконный, горизонтальный разрез, вариант 2

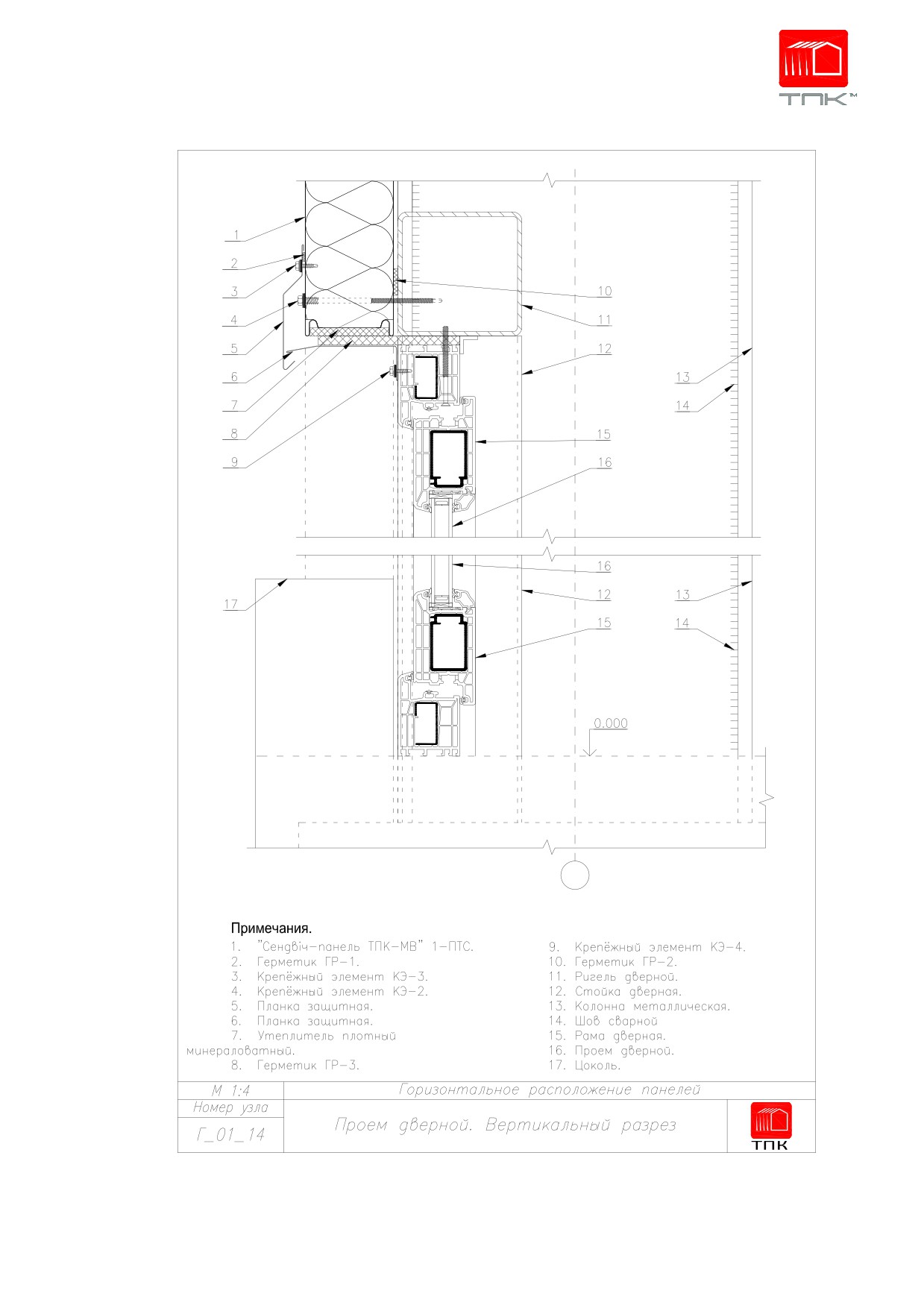

9.2.14. Г_01_14. Проем дверной, вертикальный разрез

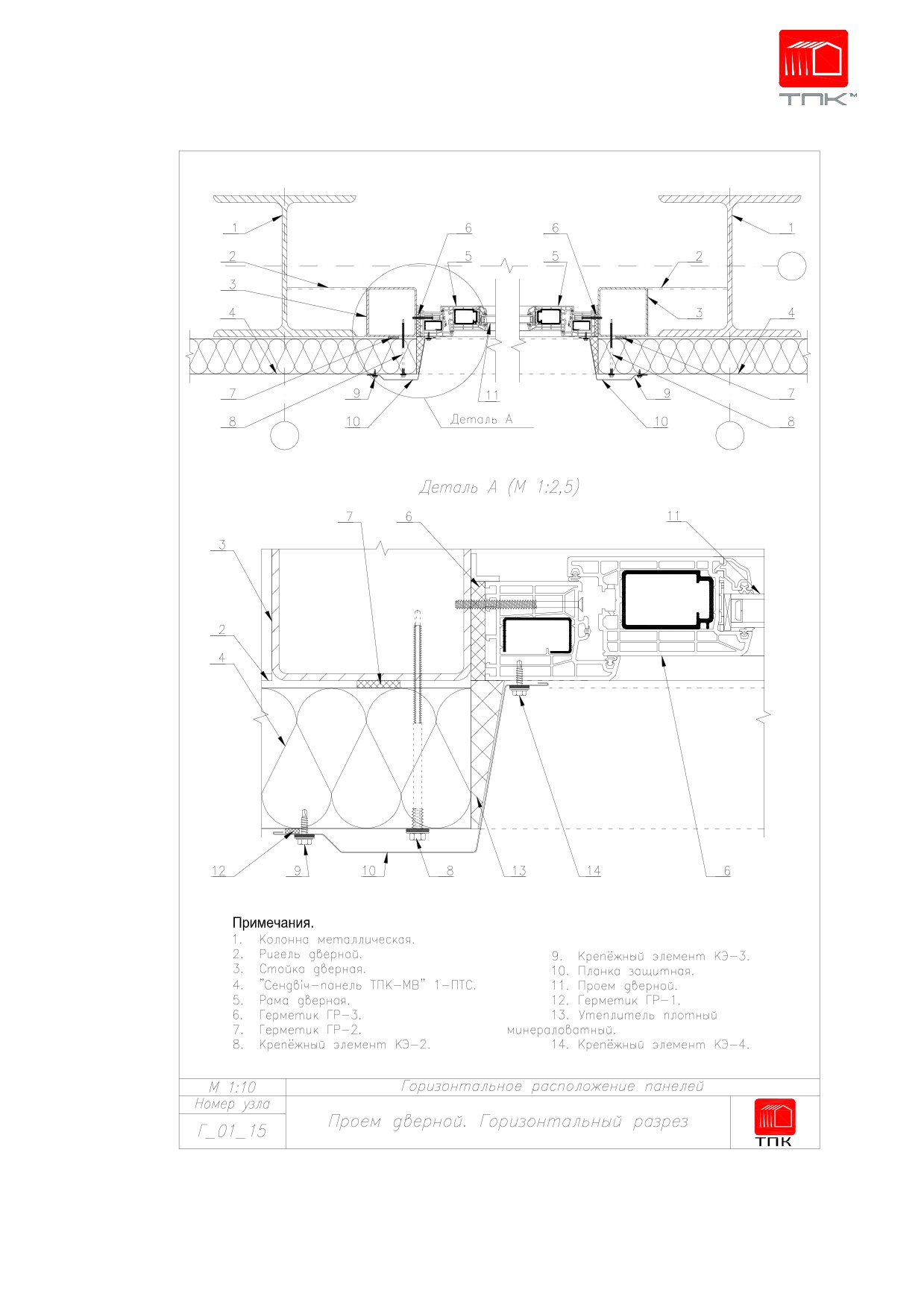

9.2.15. Г_01_15. Проем дверной, горизонтальный разрез

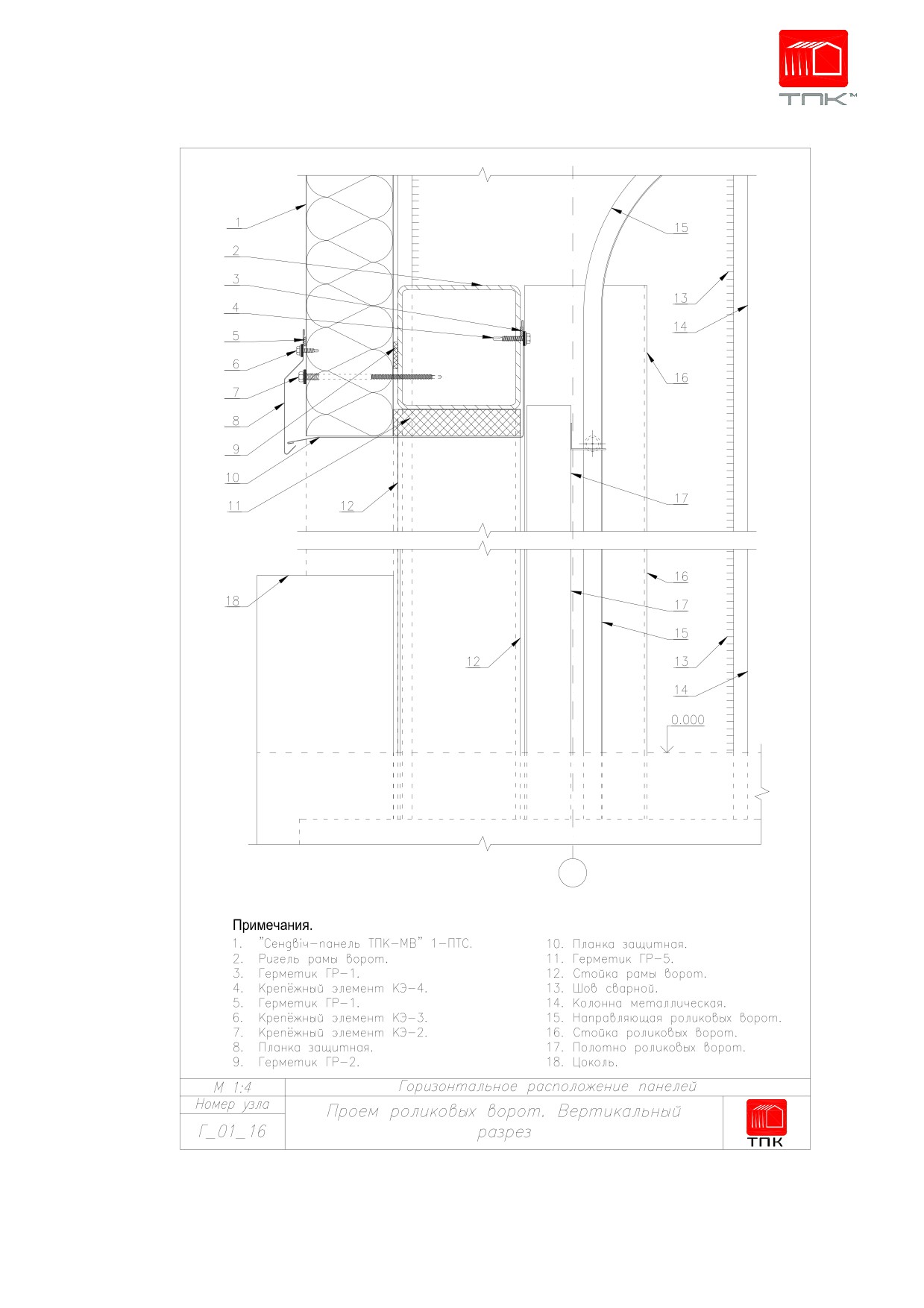

9.2.16. Г_01_16. Проем роликовых ворот, вертикальный разрез

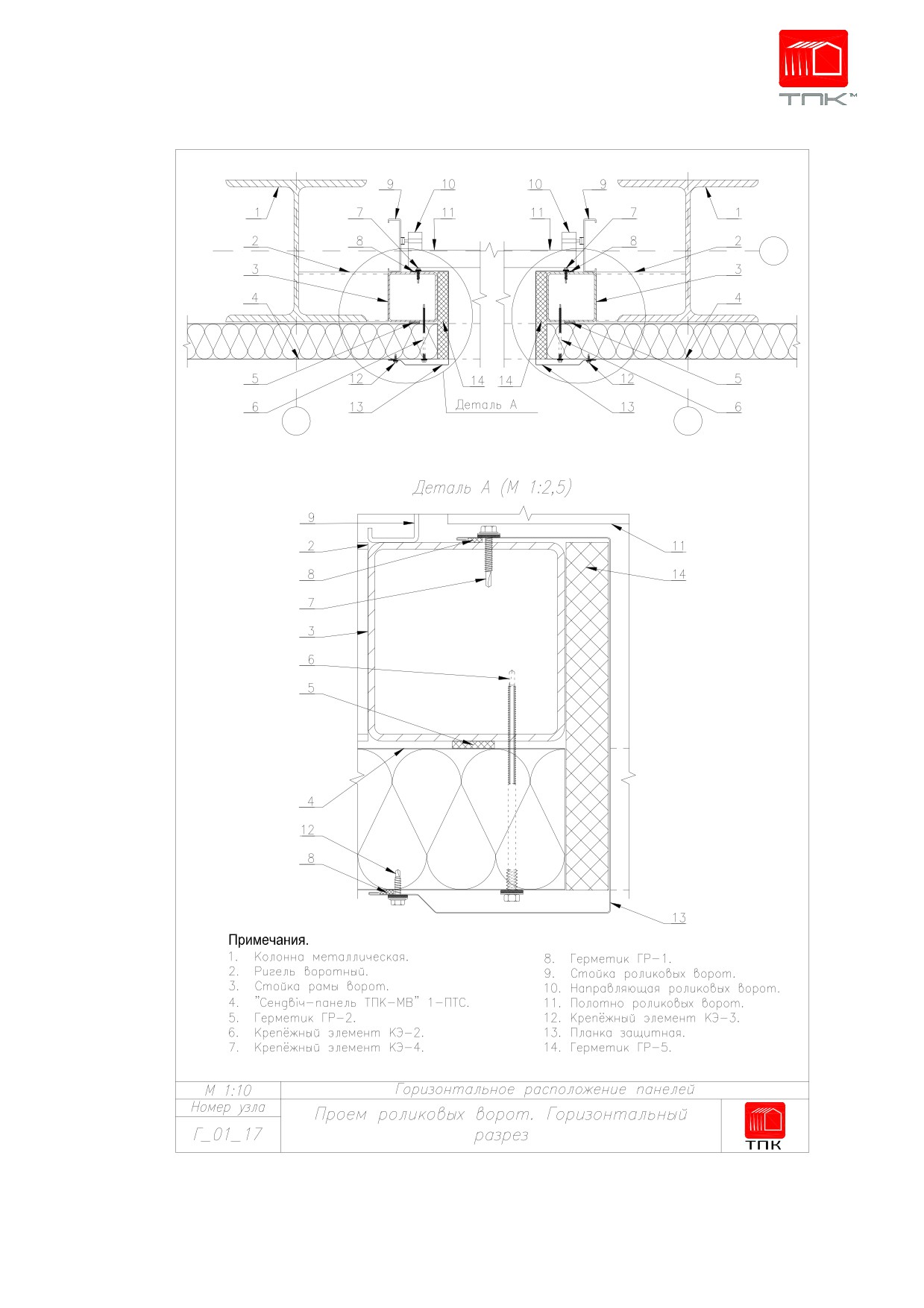

9.2.17. Г_01_17. Проем роликовых ворот, горизонтальный разрез

9.3. Типовые узлы для кровельных панелей. Кровельный тип замка

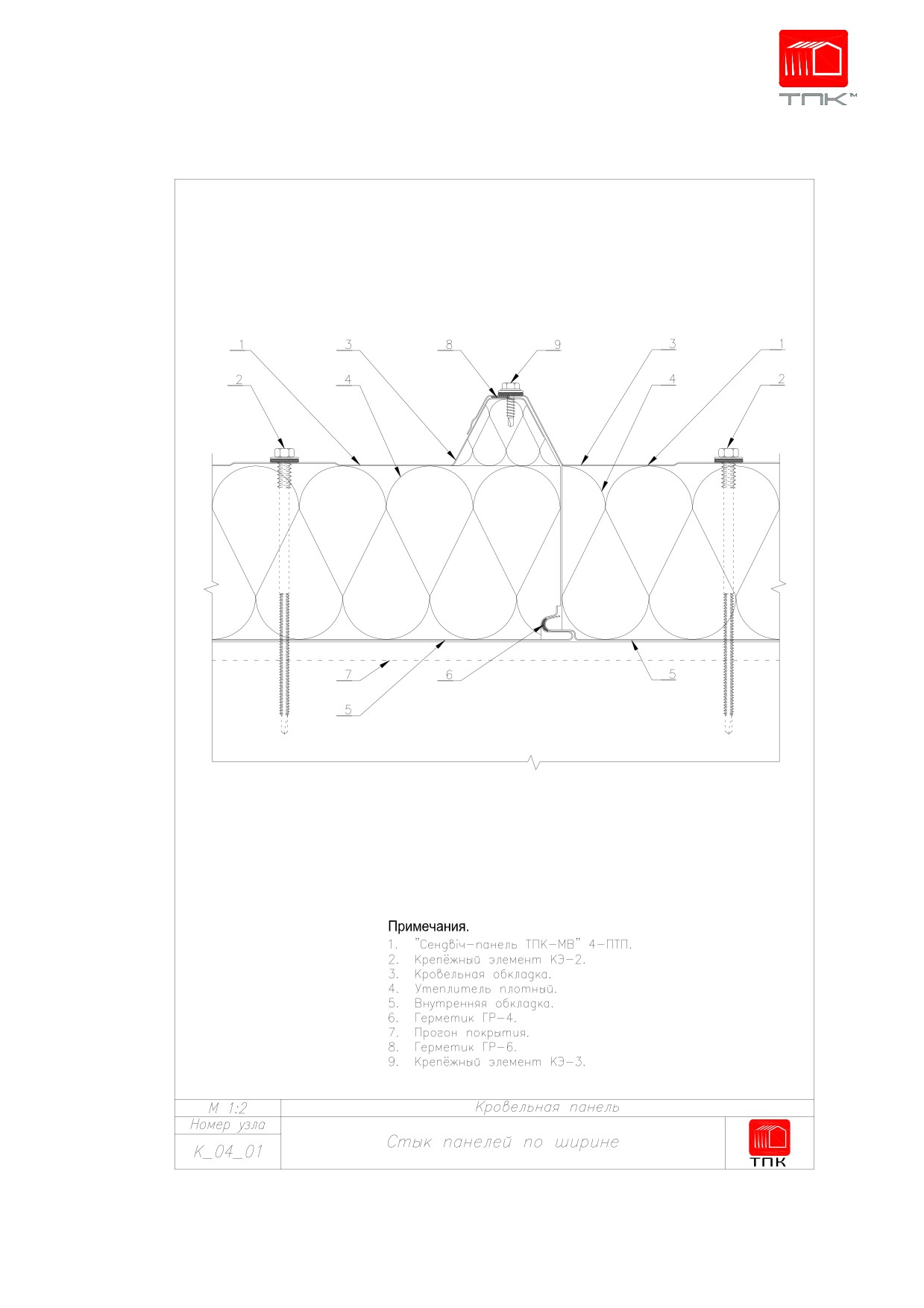

9.3.1. К_04_01. Стык панелей по ширине

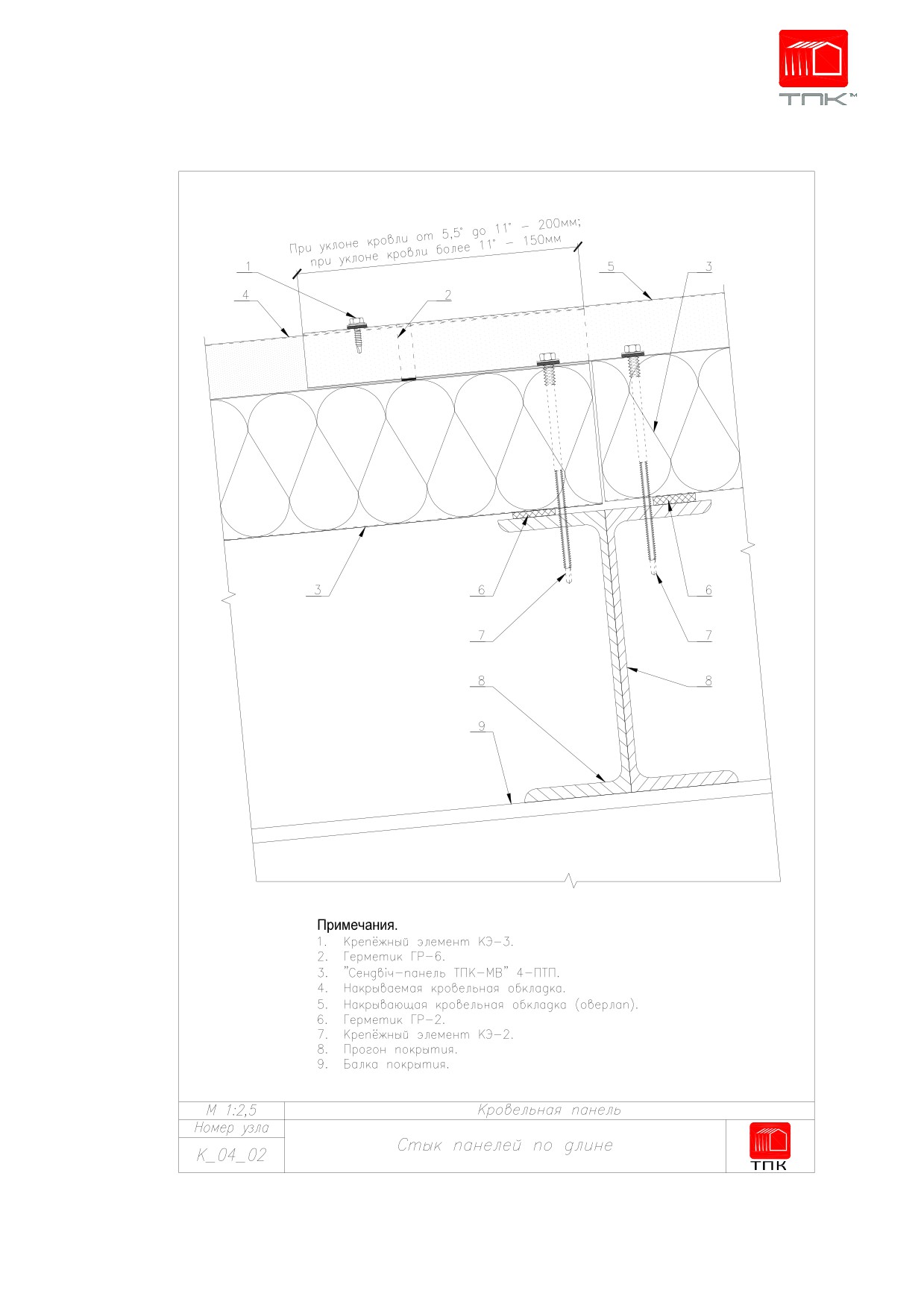

9.3.2. К_04_02. Стык панелей по длине

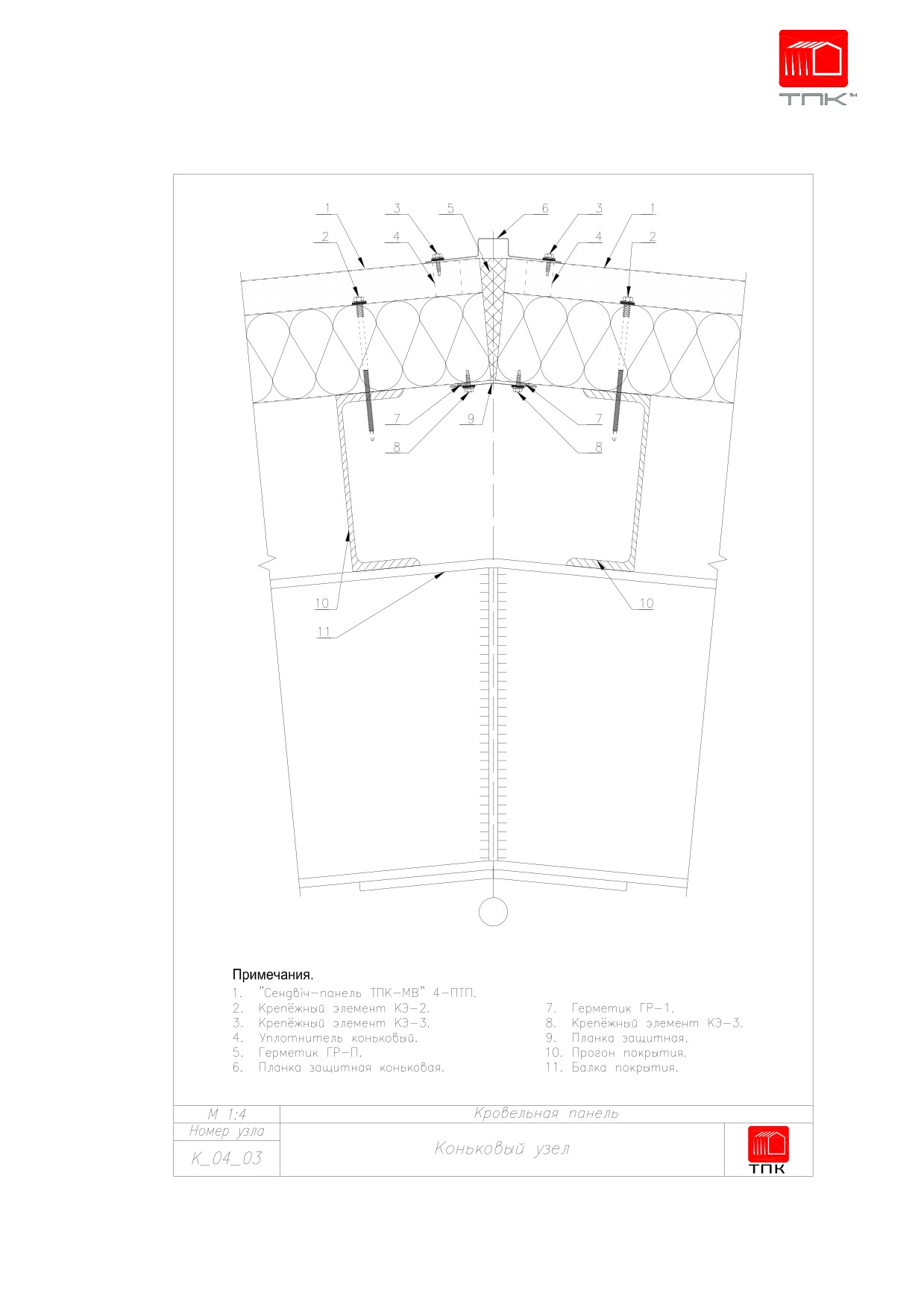

9.3.3. К_04_03. Коньковый узел

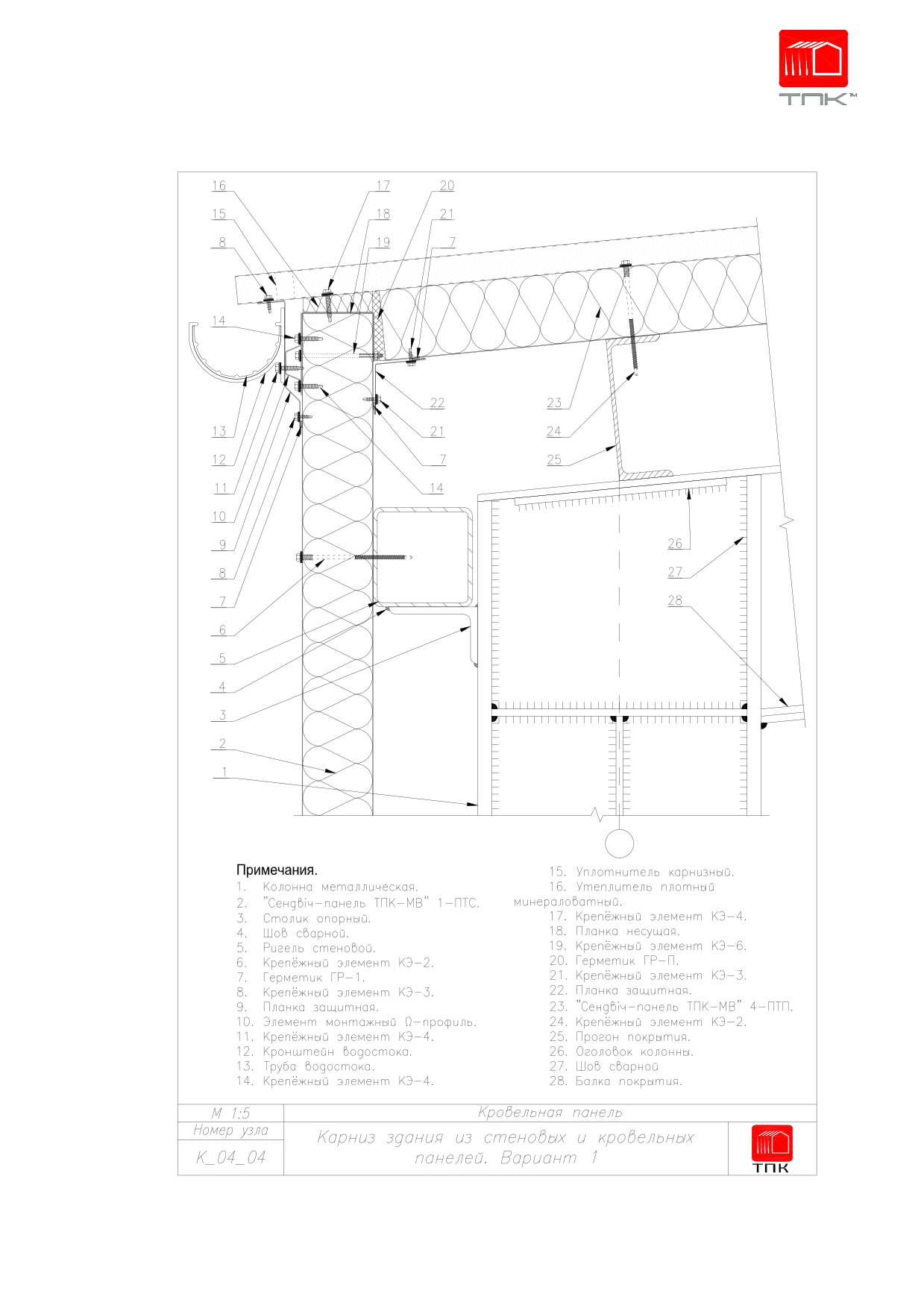

9.3.4. К_04_04. Карниз здания из стеновых и кровельных панелей, вариант 1

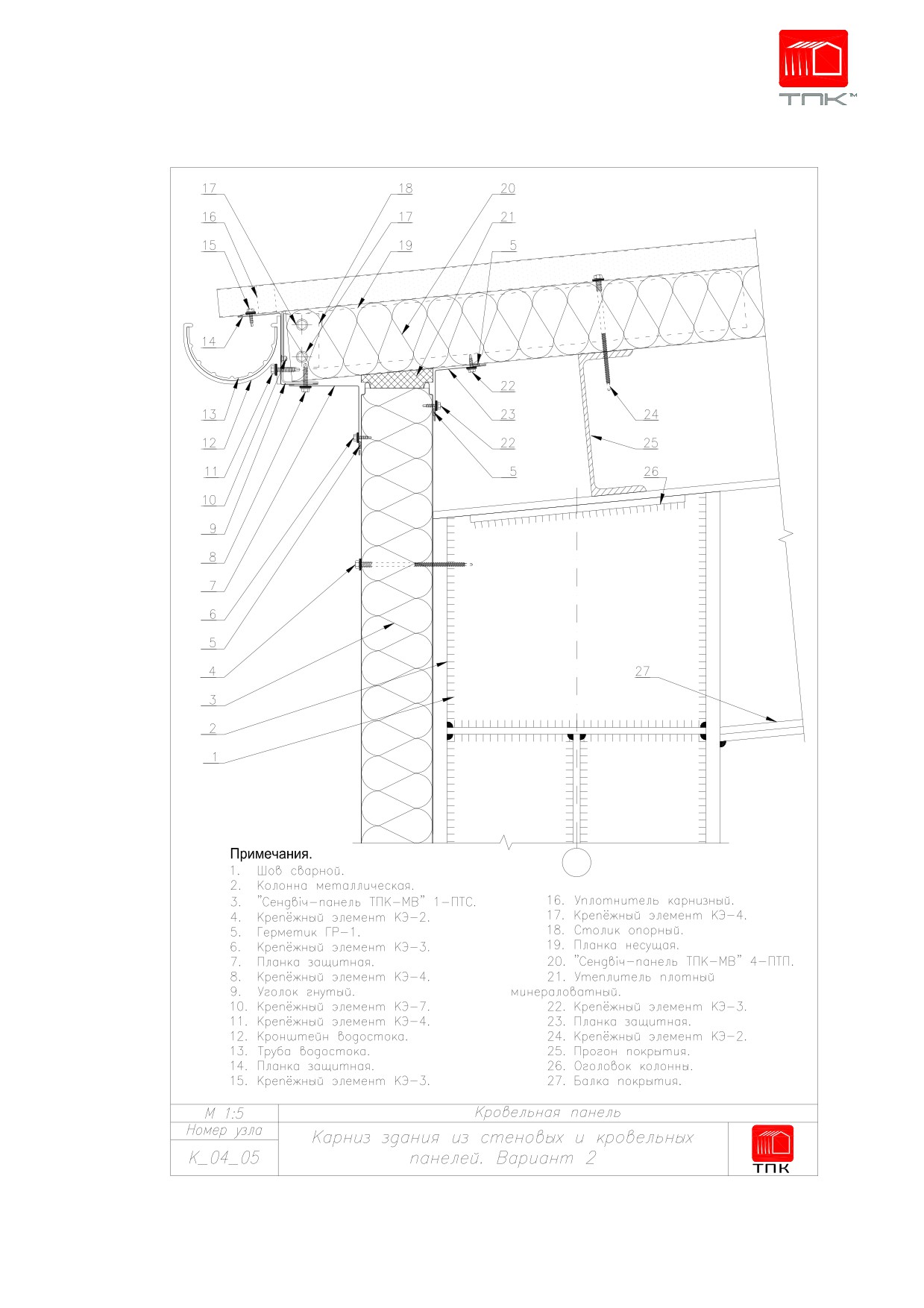

9.3.5. К_04_05. Карниз здания из стеновых и кровельных панелей, вариант 2

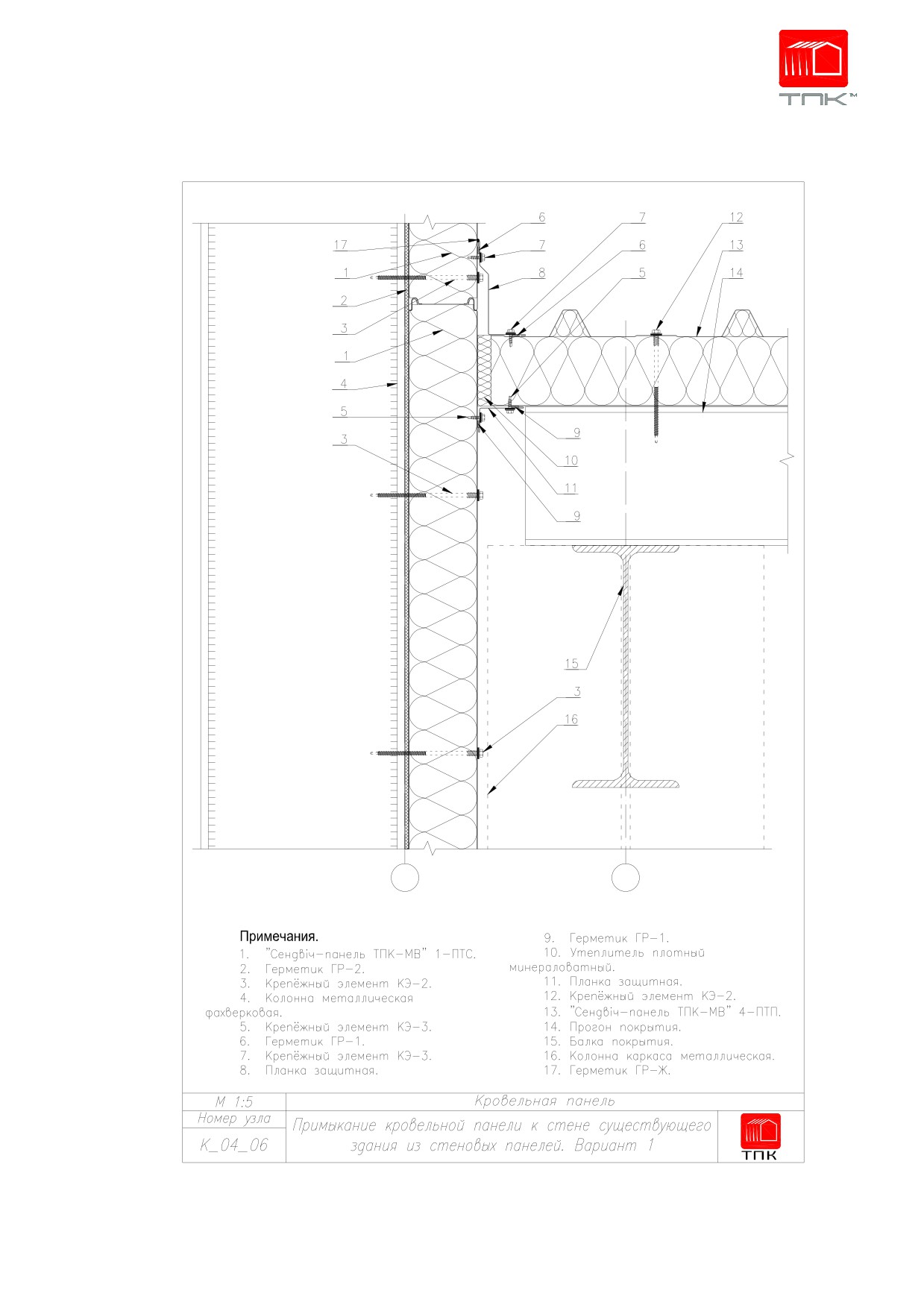

9.3.6. К_04_06. Примыкание кровельной панели к стене существующего здания из

стеновых панелей, вариант 1

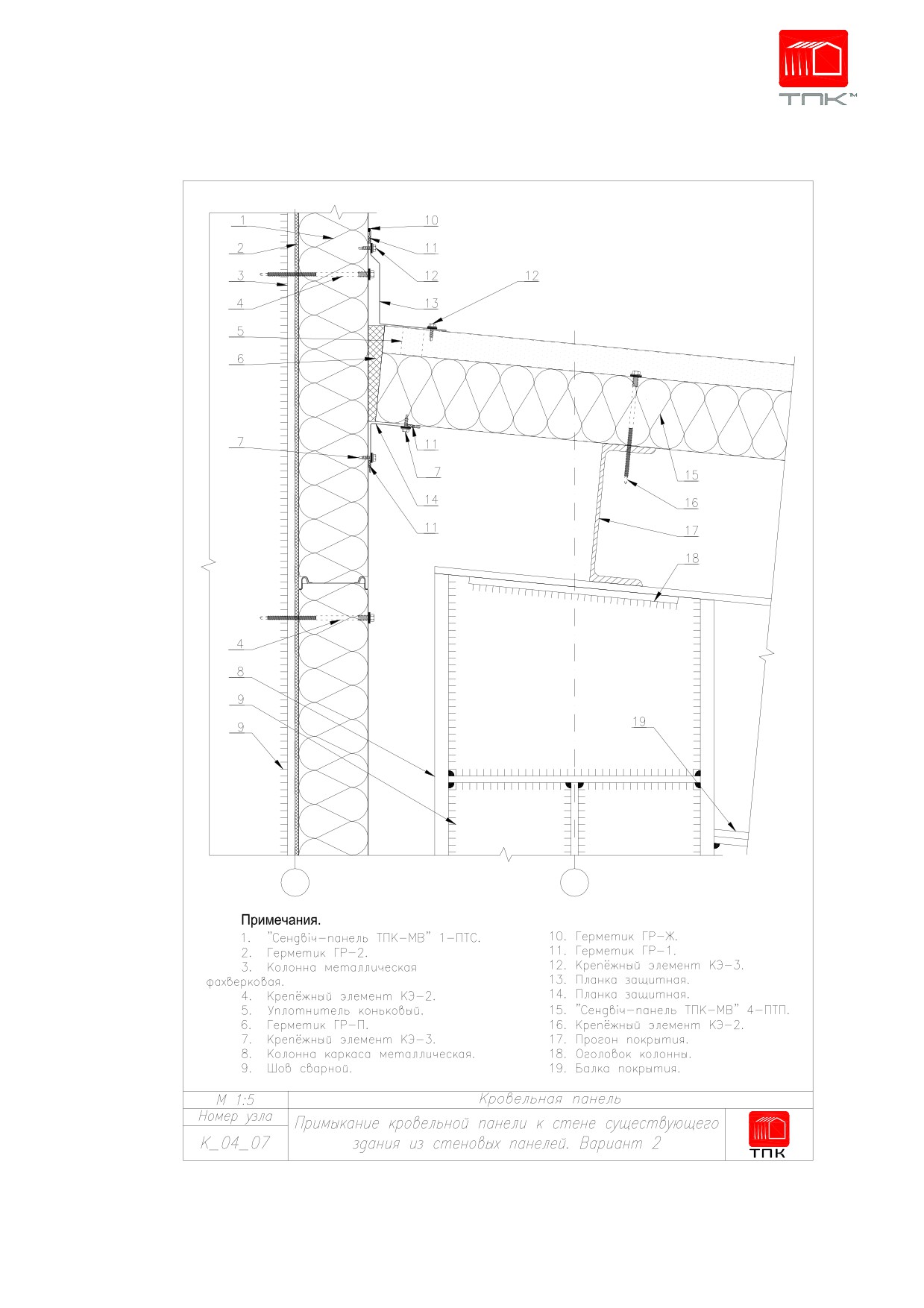

9.3.7. К_04_07. Примыкание кровельной панели к стене существующего здания из

стеновых панелей, вариант 2

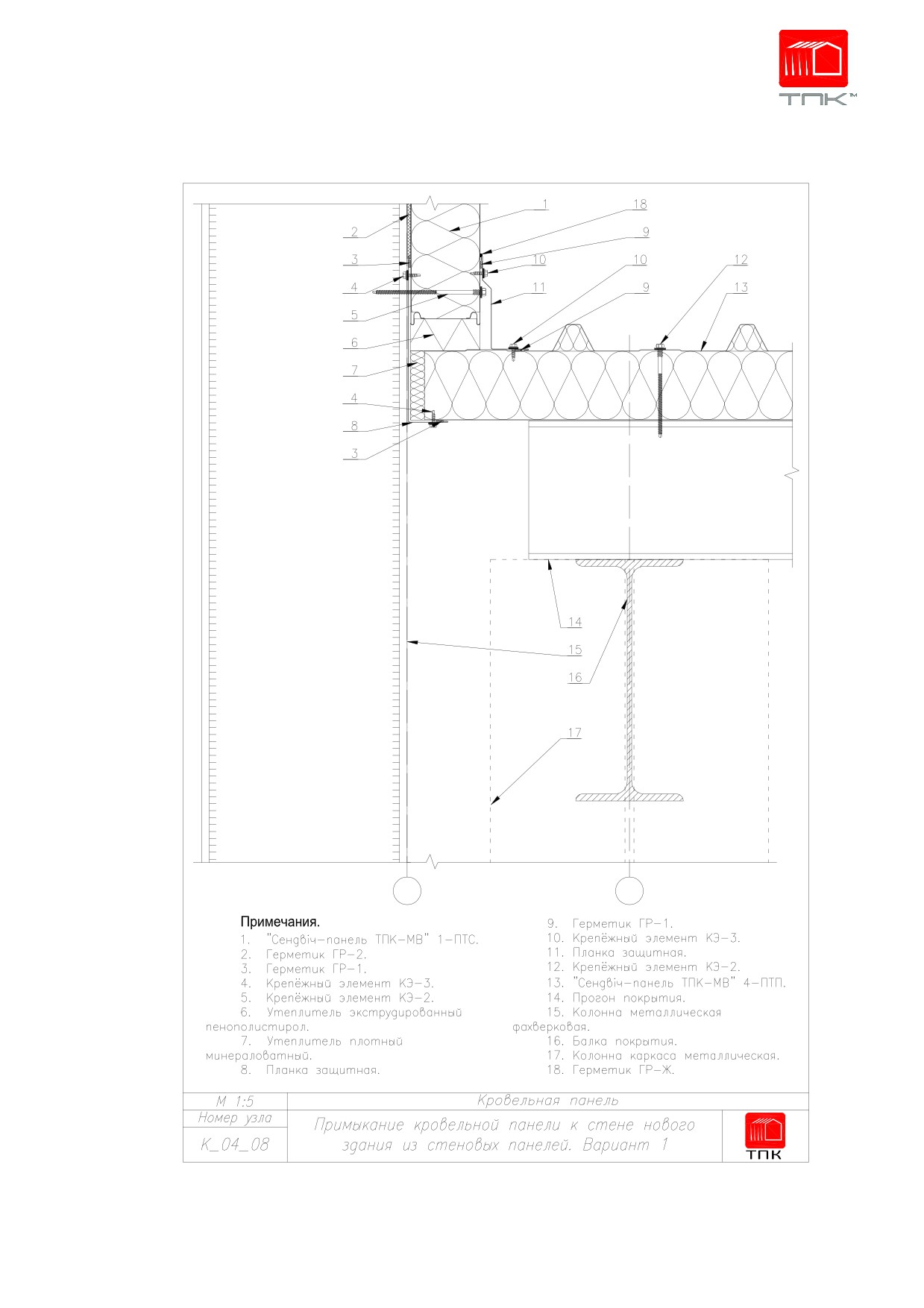

9.3.8. К_04_08. Примыкание кровельной панели к стене нового здания из стеновых

панелей, вариант 1

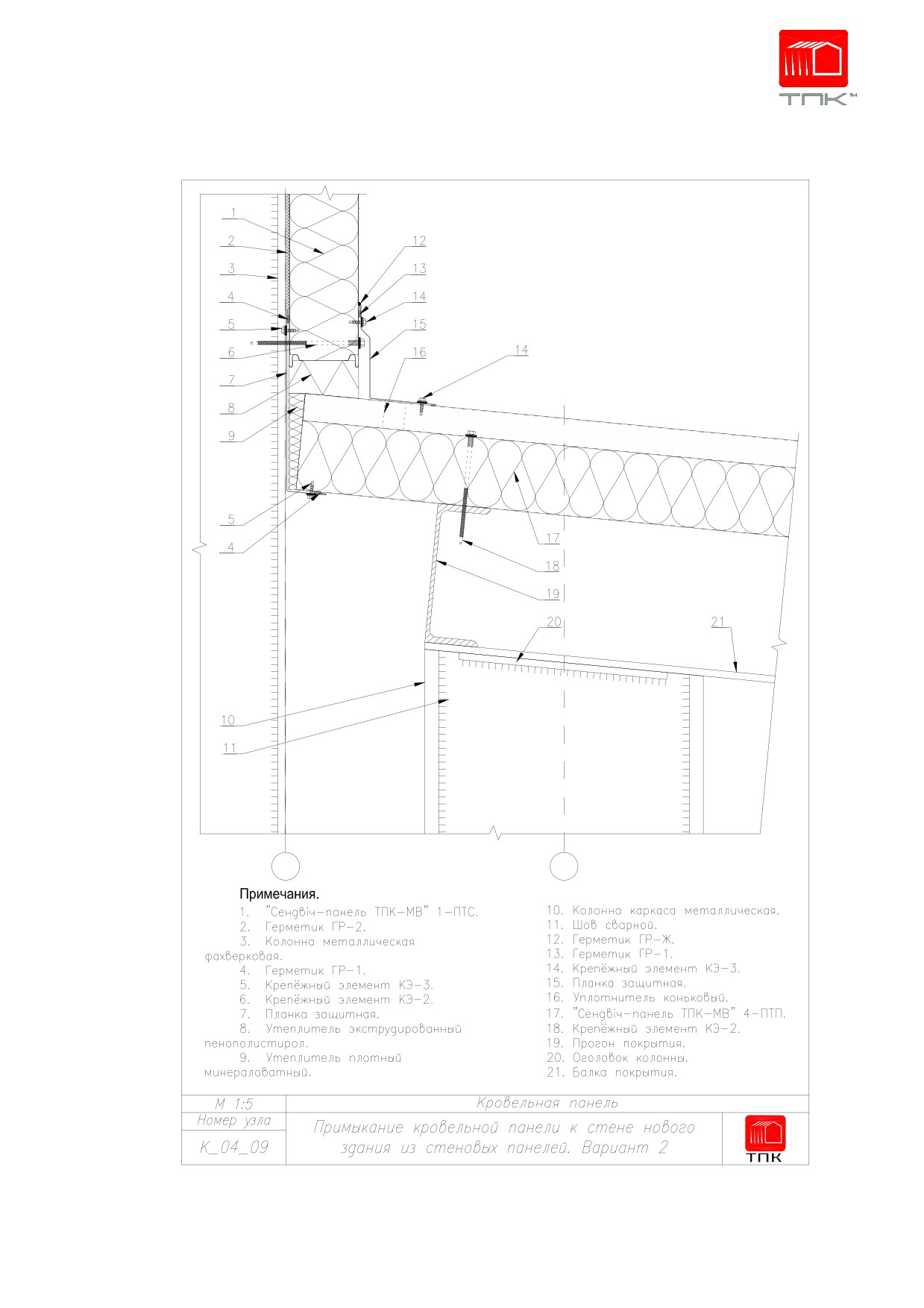

9.3.9. К_04_09. Примыкание кровельной панели к стене нового здания из стеновых

панелей, вариант 2

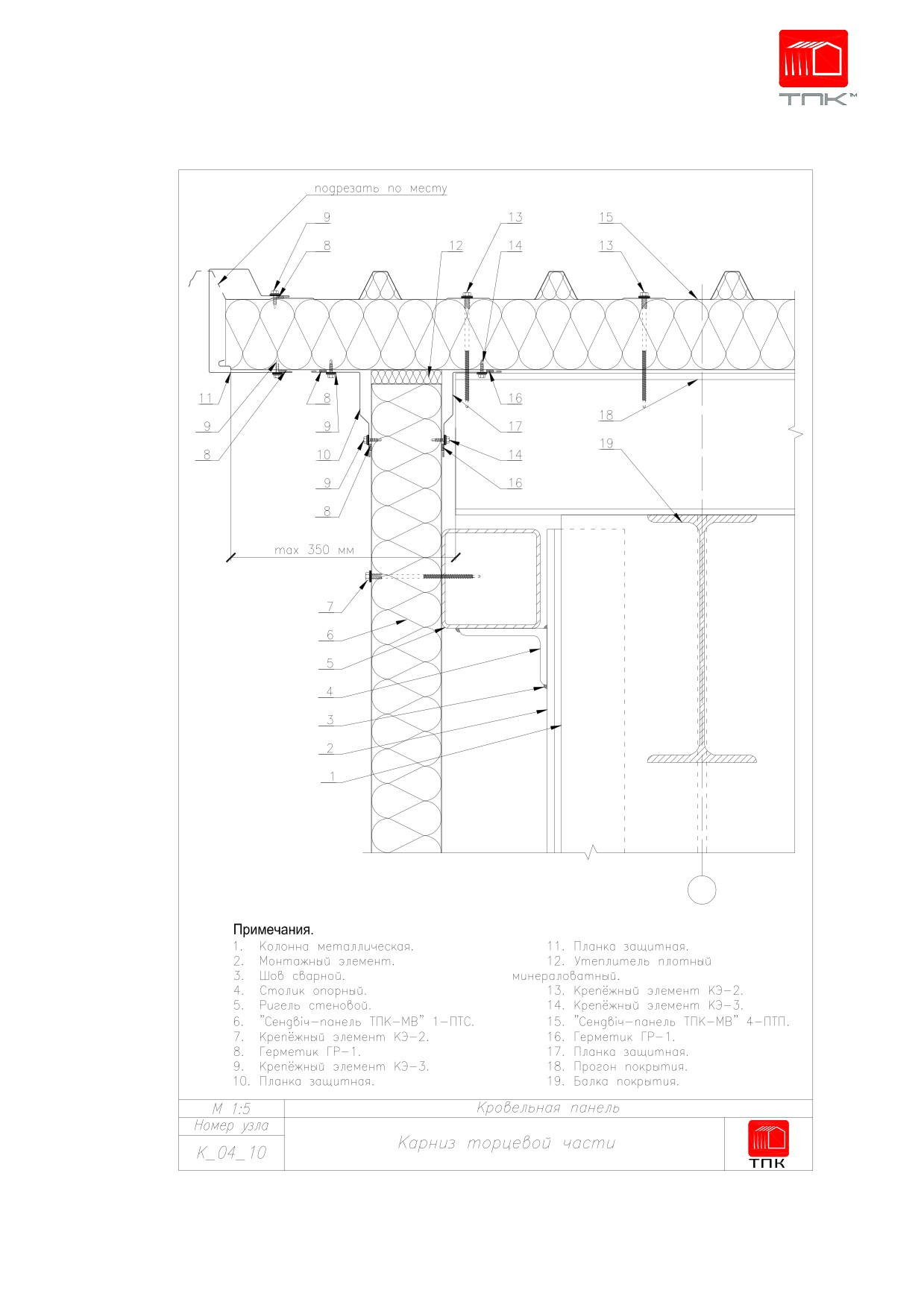

9.3.10. К_04_10. Карниз торцевой части

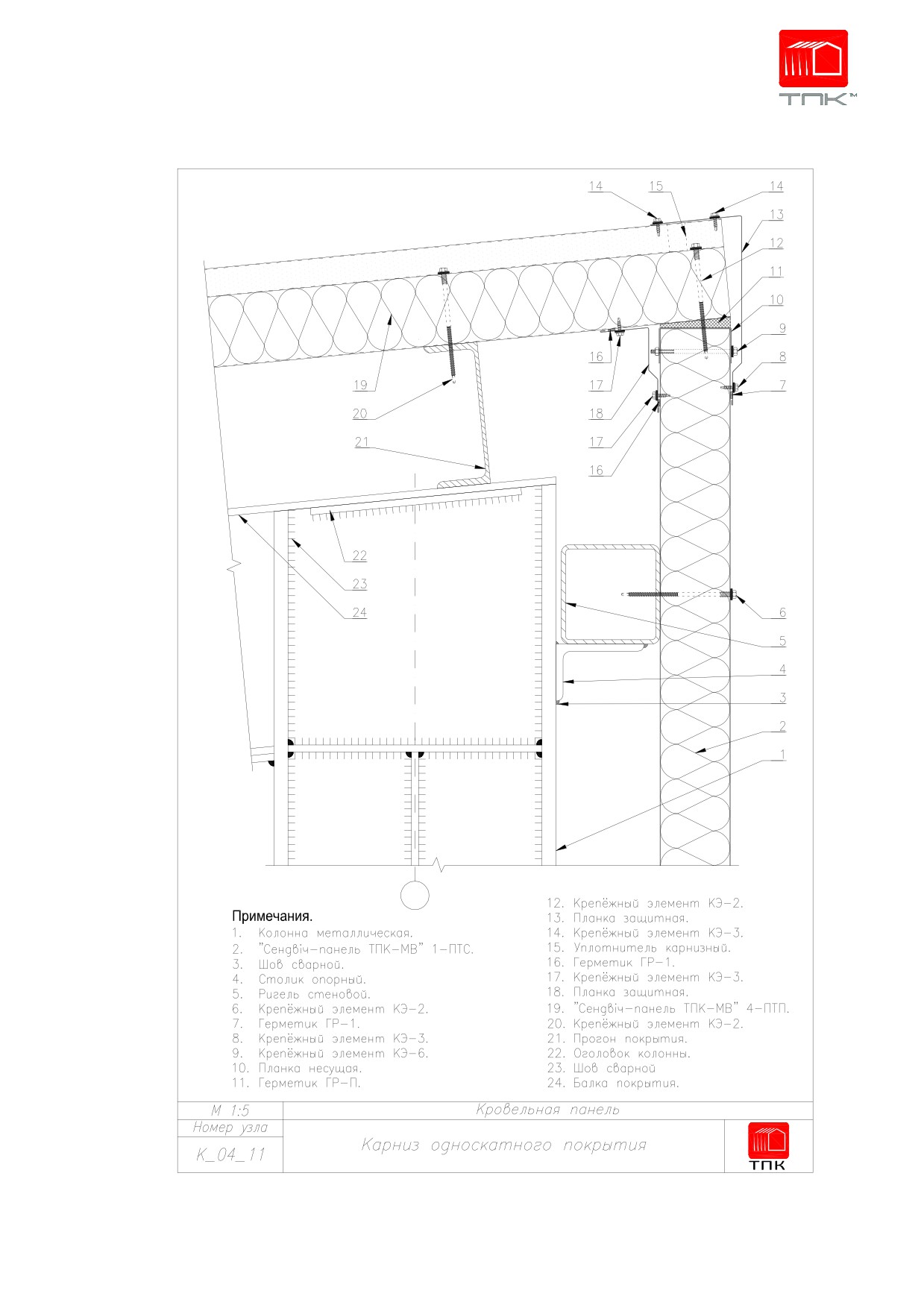

9.3.11. К_04_11. Карниз односкатного покрытия

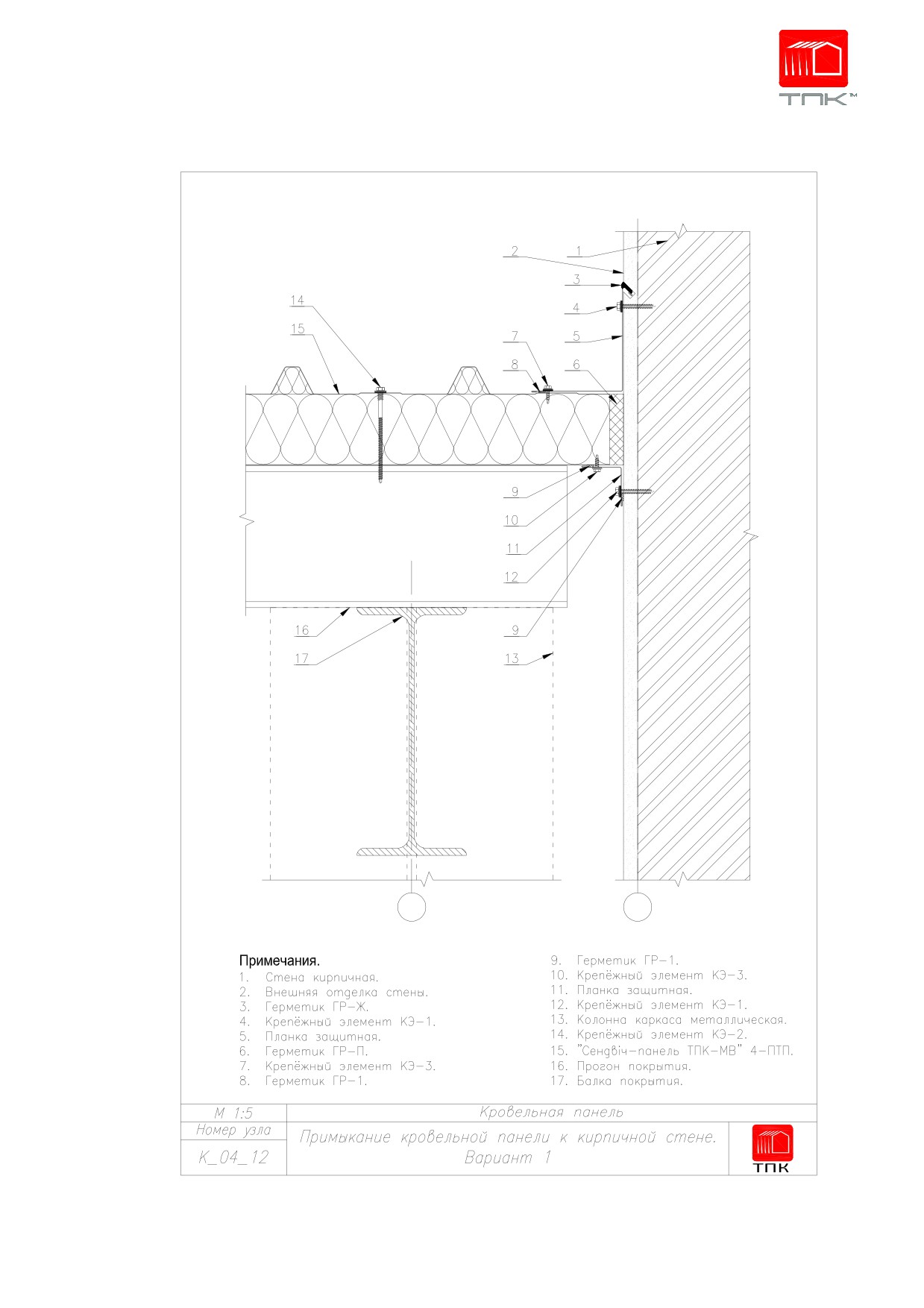

9.3.12. К_04_12. Примыкание кровельной панели к кирпичной стене, вариант 1

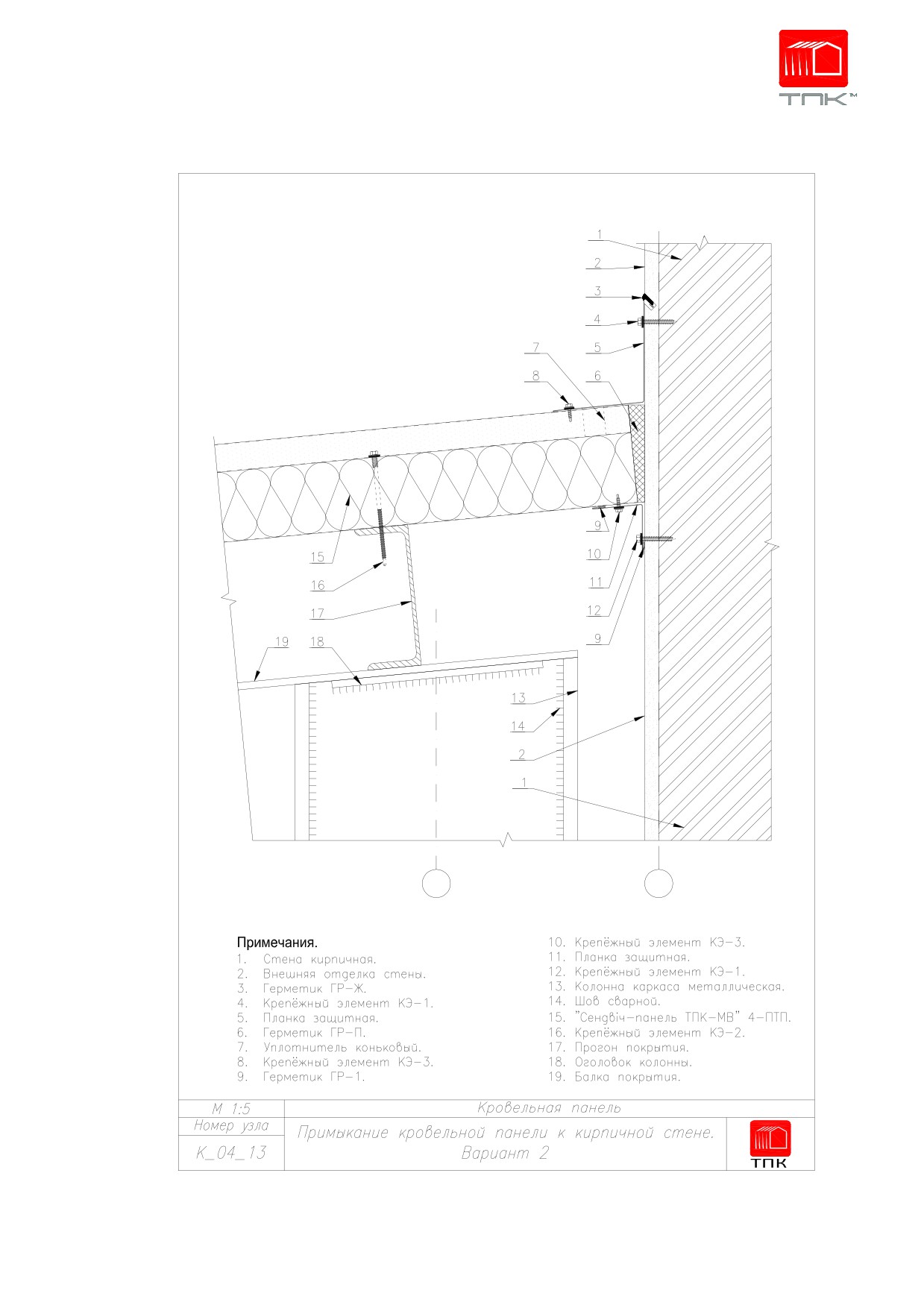

9.3.13. К_04_13. Примыкание кровельной панели к кирпичной стене, вариант 2

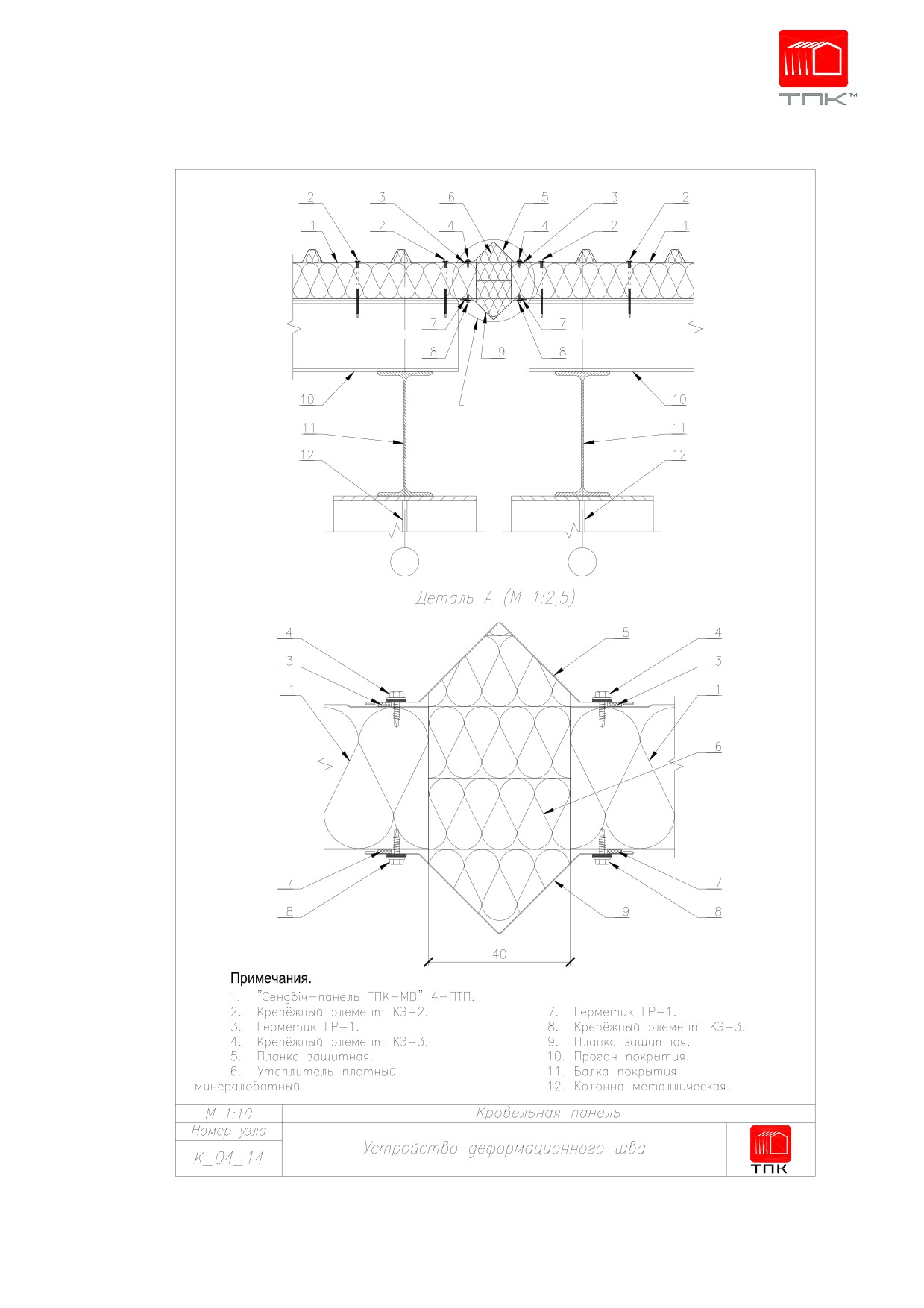

9.3.144. К_04_14. Устройство деформационного шва

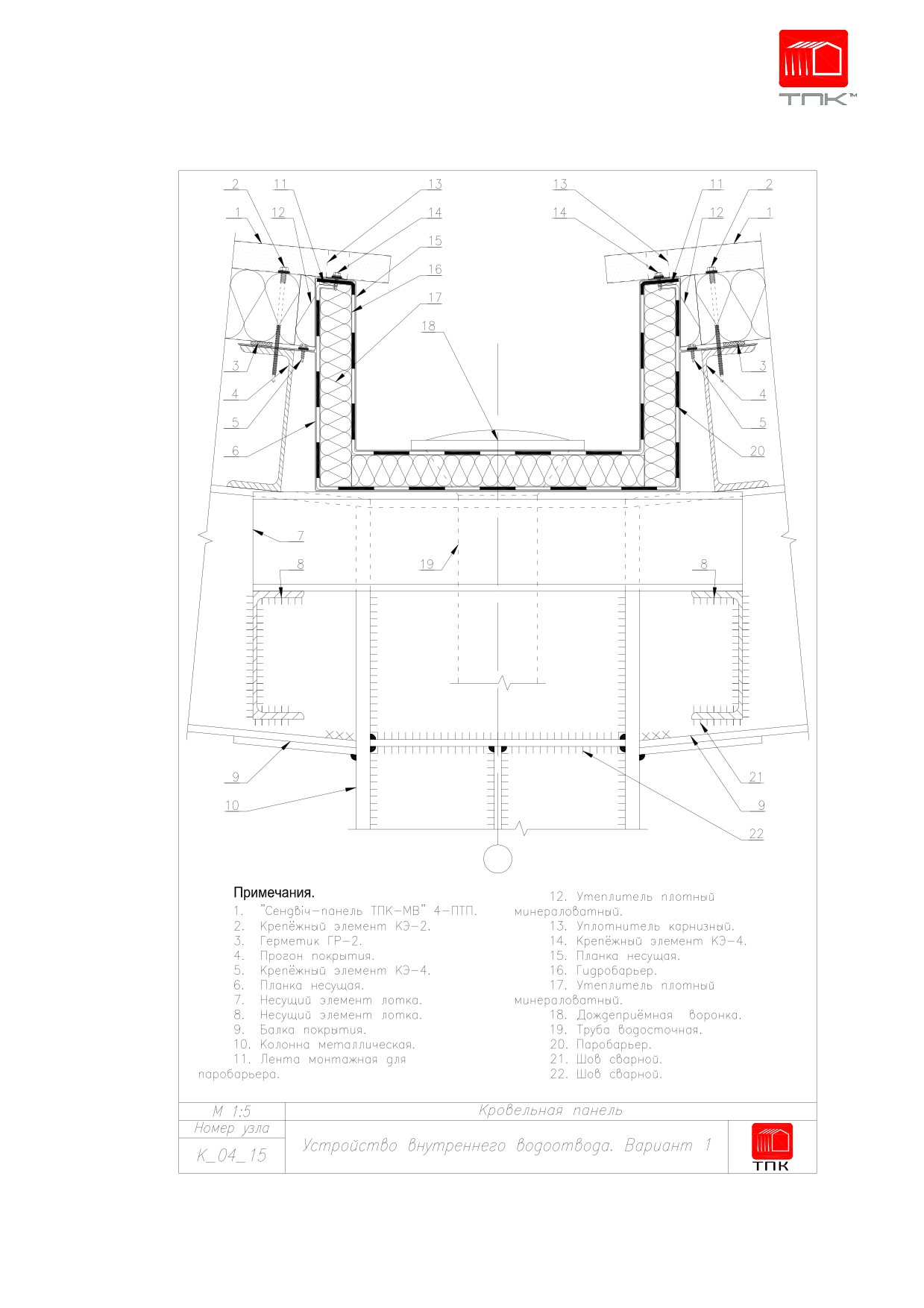

9.3.15. К_04_15. Устройство внутреннего водоотвода, вариант 1

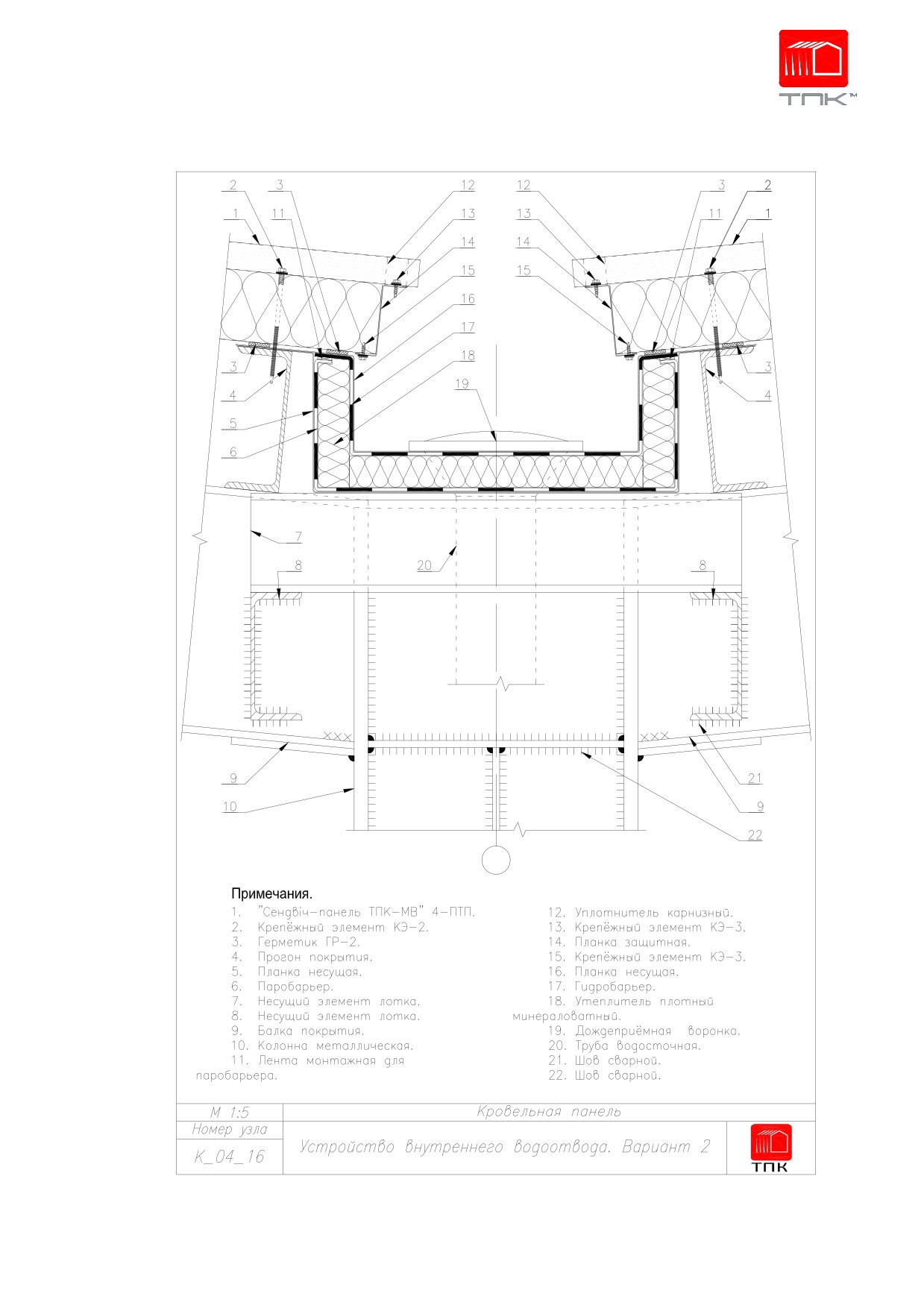

9.3.16. К_04_16. Устройство внутреннего водоотвода, вариант 2

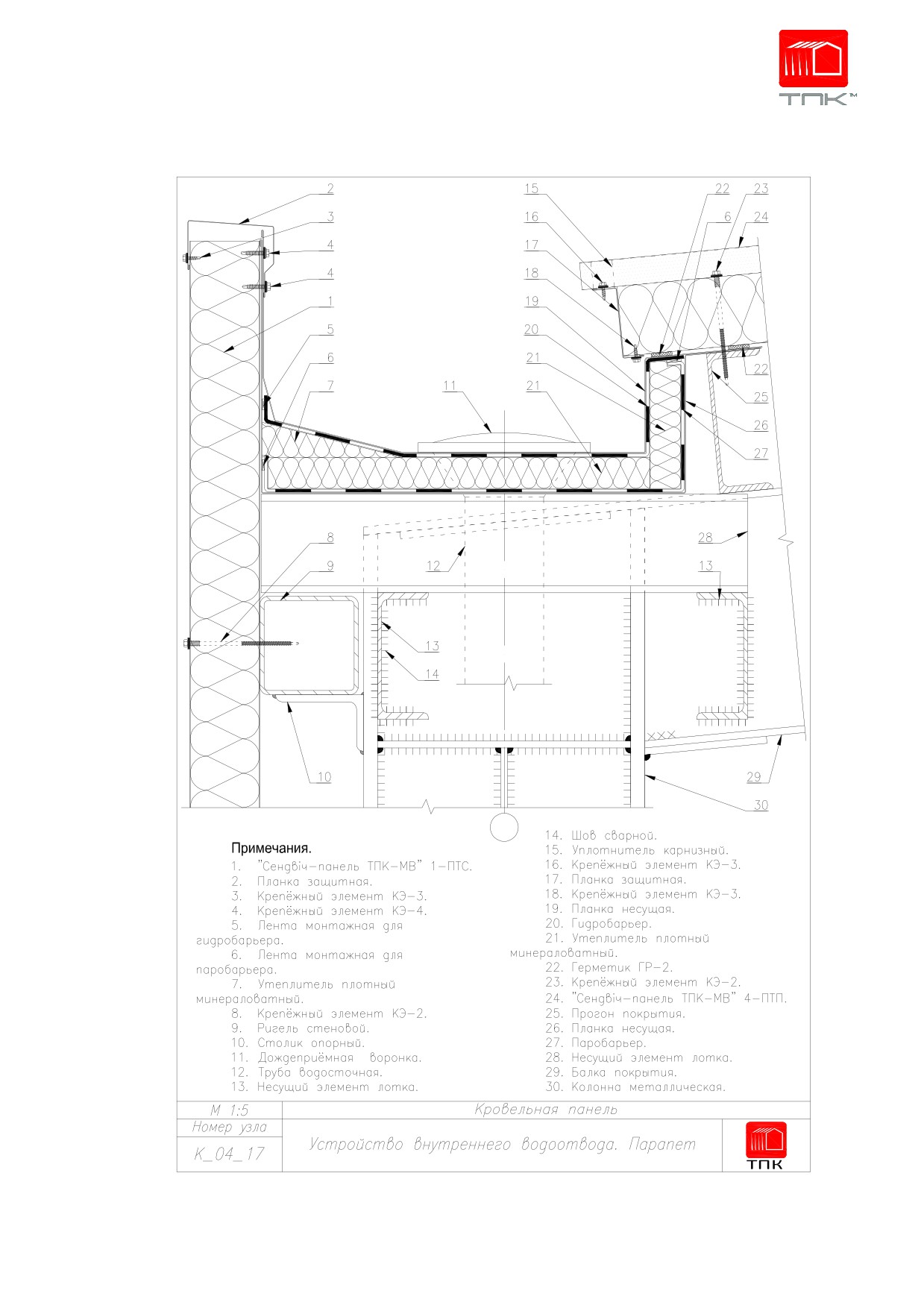

9.3.17. К_04_17. Устройство внутреннего водоотвода, парапет

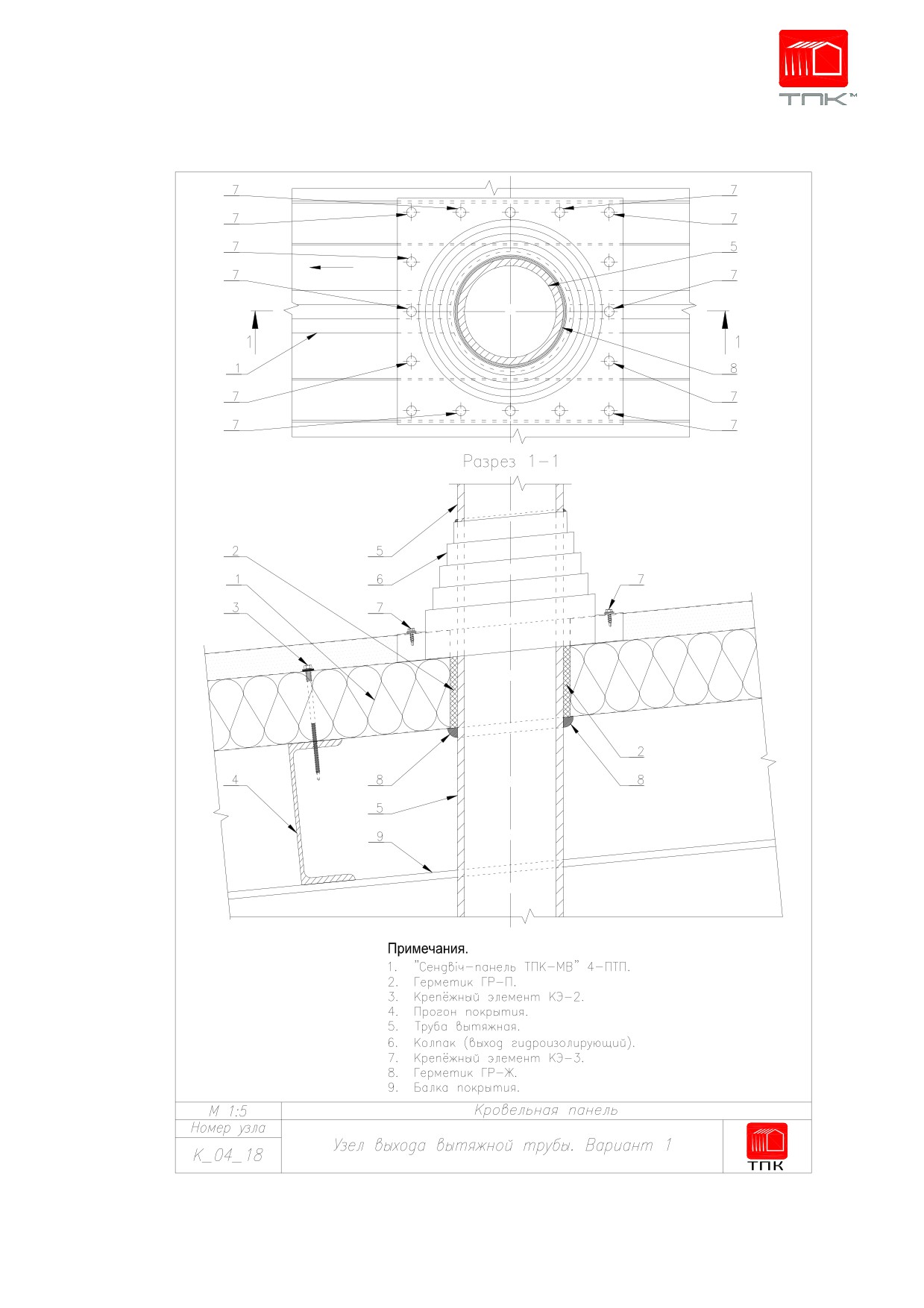

9.3.18. К_04_18. Узел выхода вытяжной трубы, вариант 1

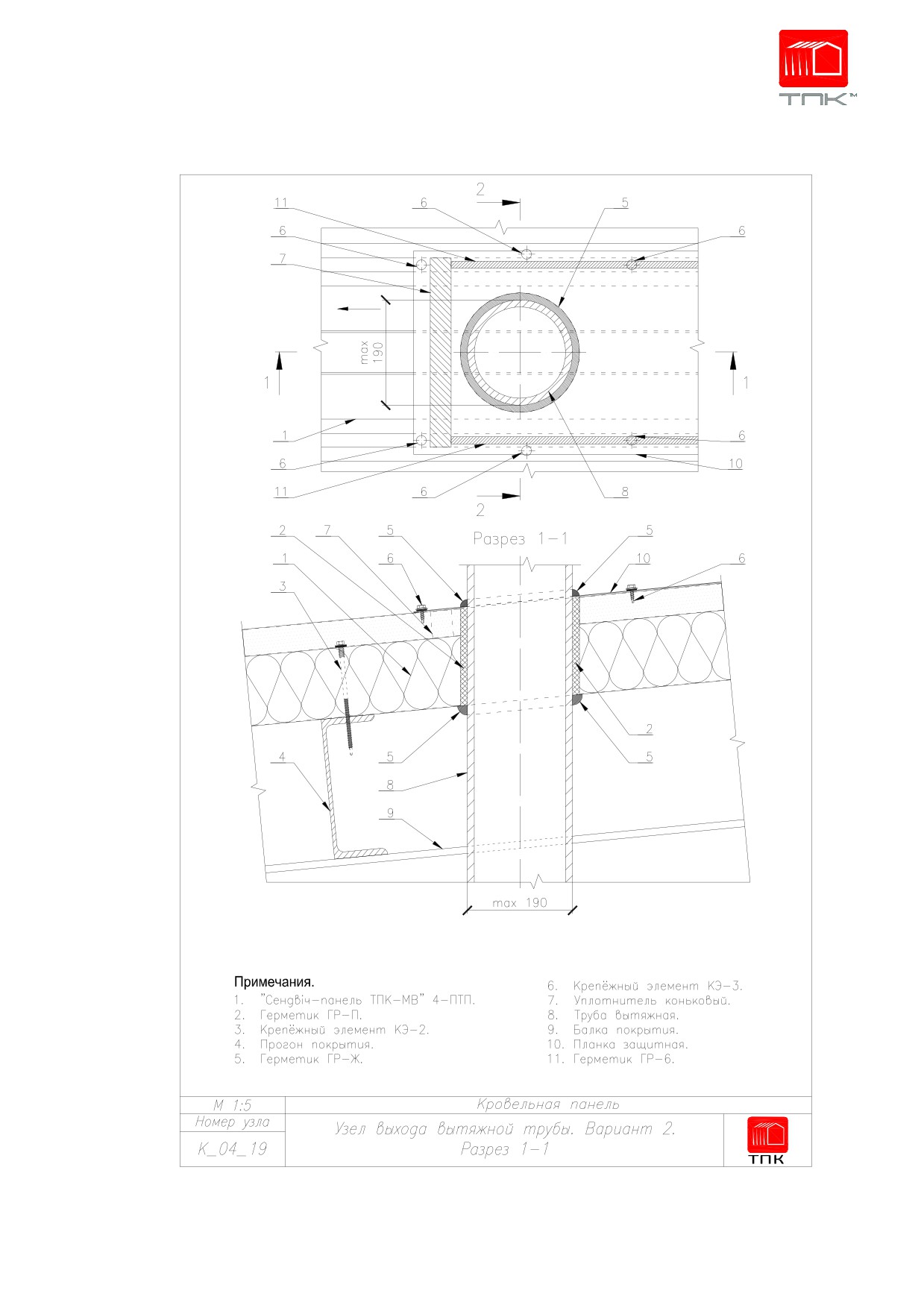

9.3.19. К_04_19. Узел выхода вытяжной трубы, вариант 2. Разрез 1-1

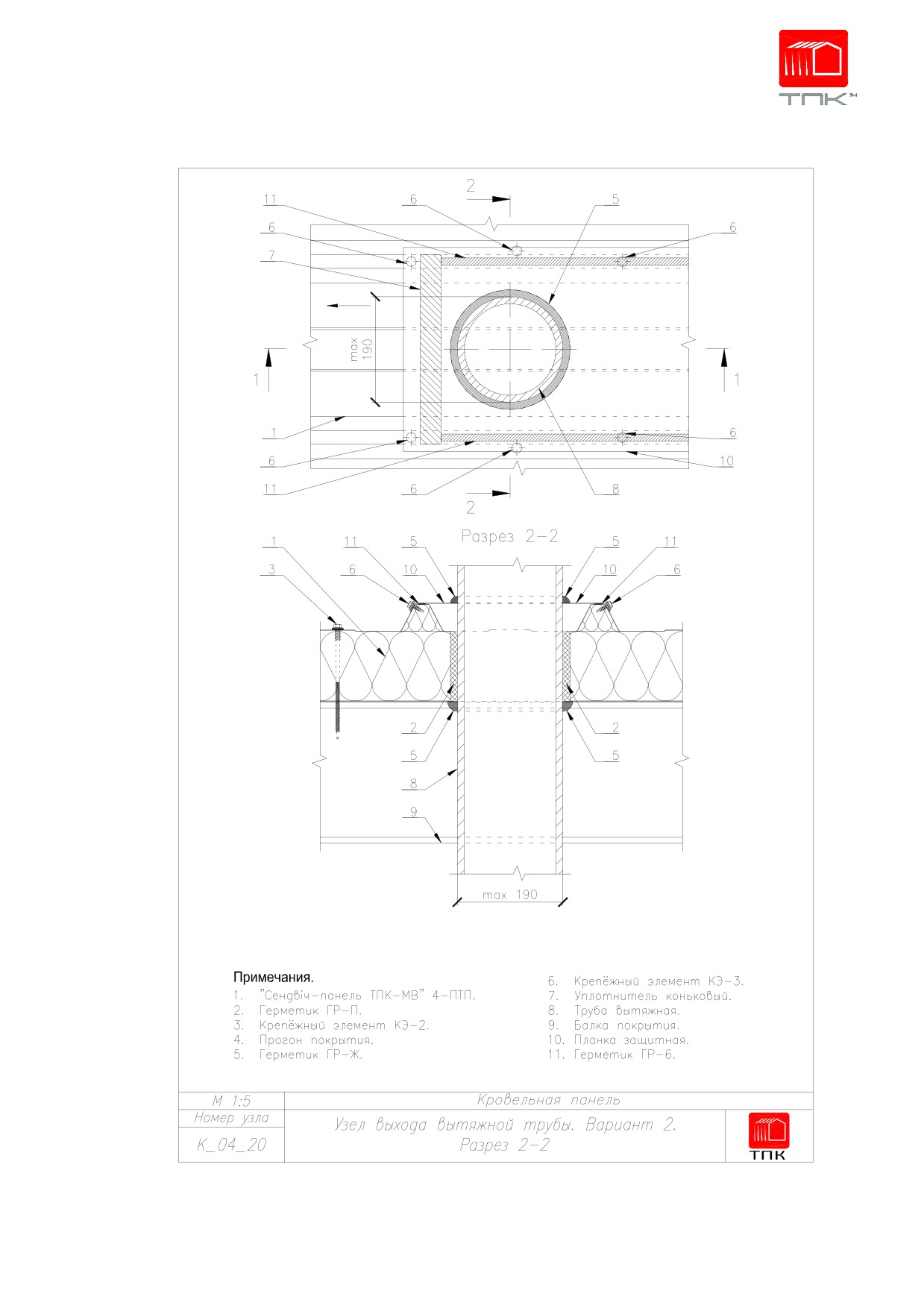

9.3.20. К_04_20. Узел выхода вытяжной трубы, вариант 2. Разрез 2-2

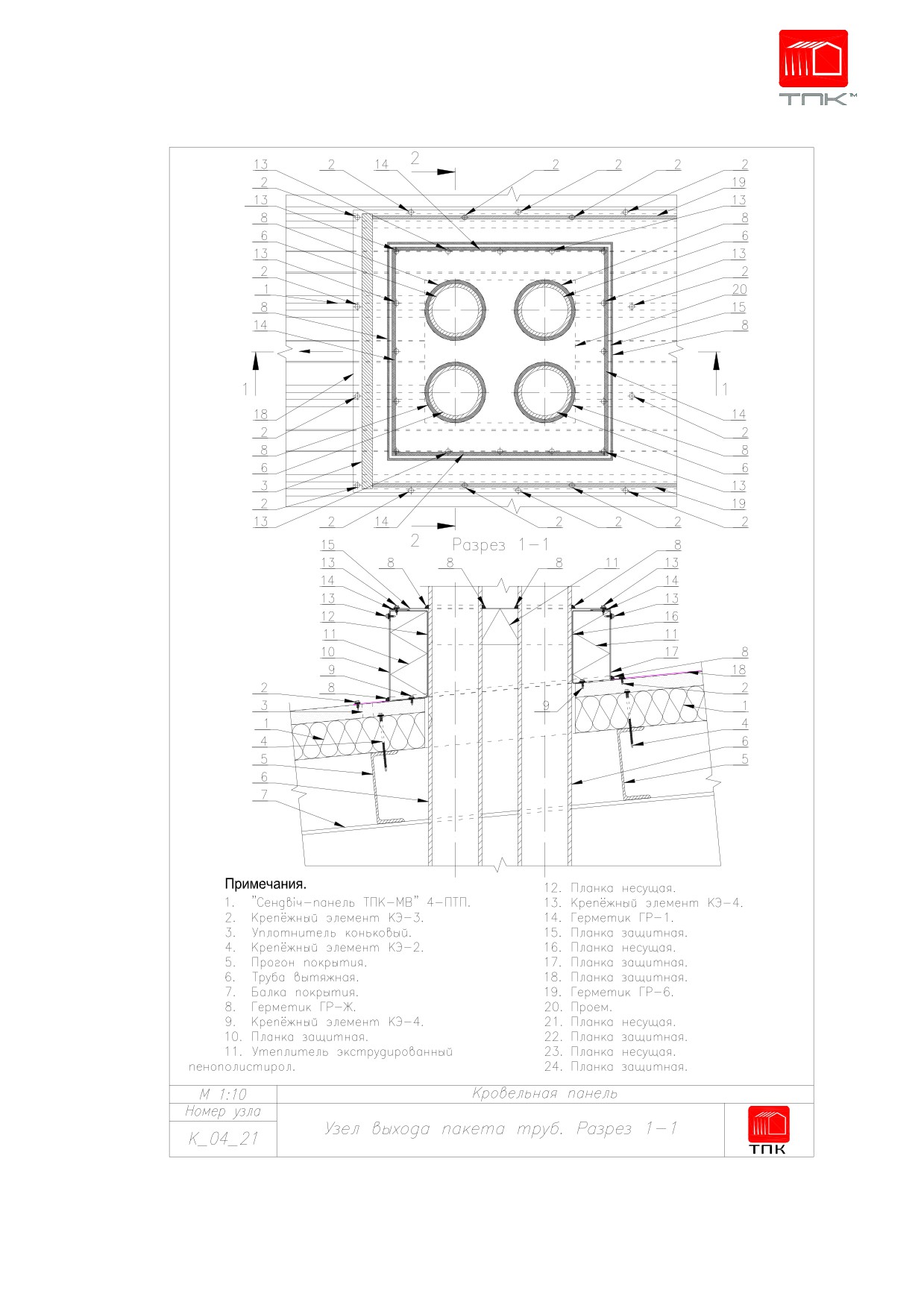

9.3.21. К_04_21. Узел выхода пакета труб, разрез 1-1

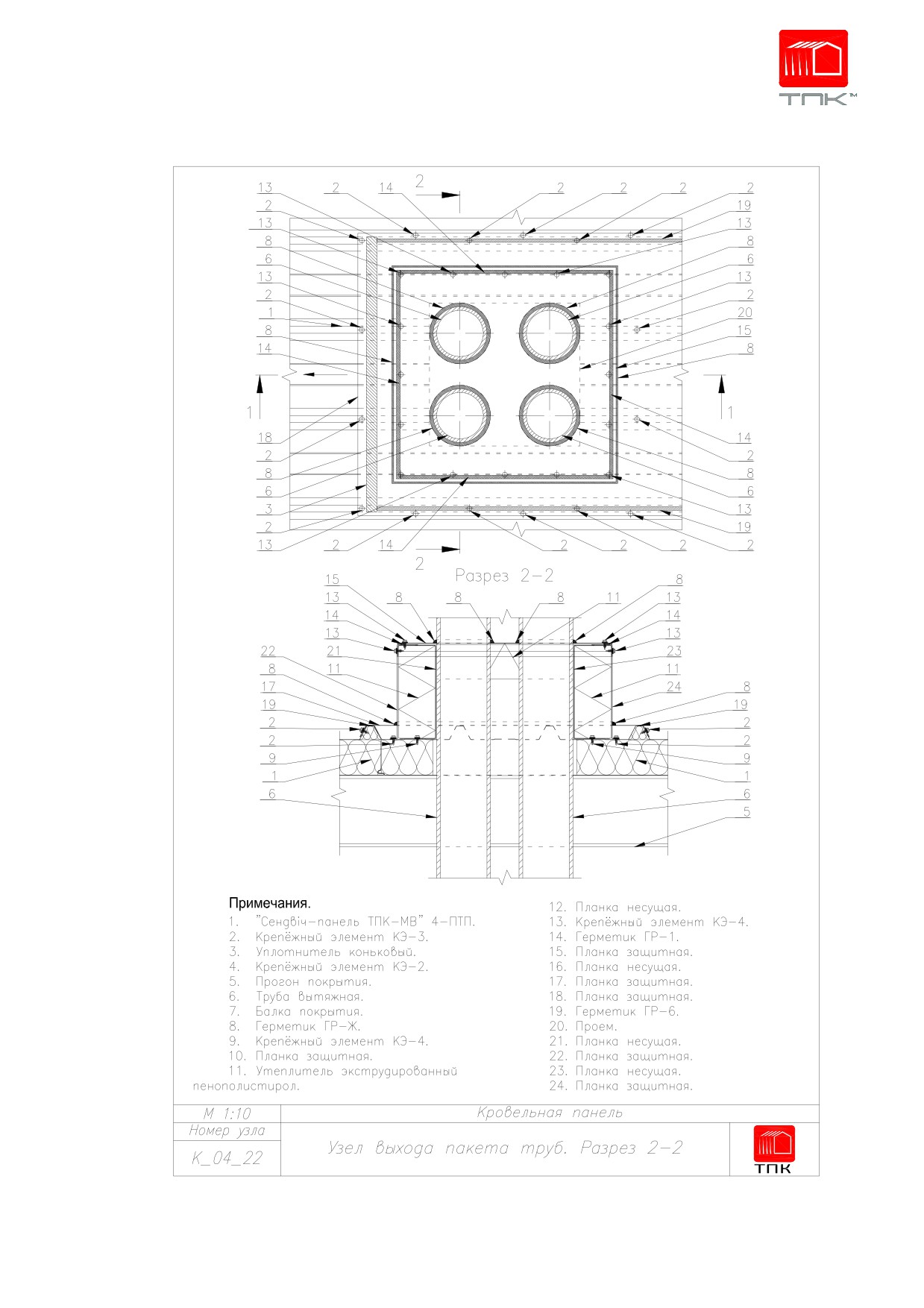

9.3.22. К_04_22. Узел выхода пакета труб, разрез 2-2

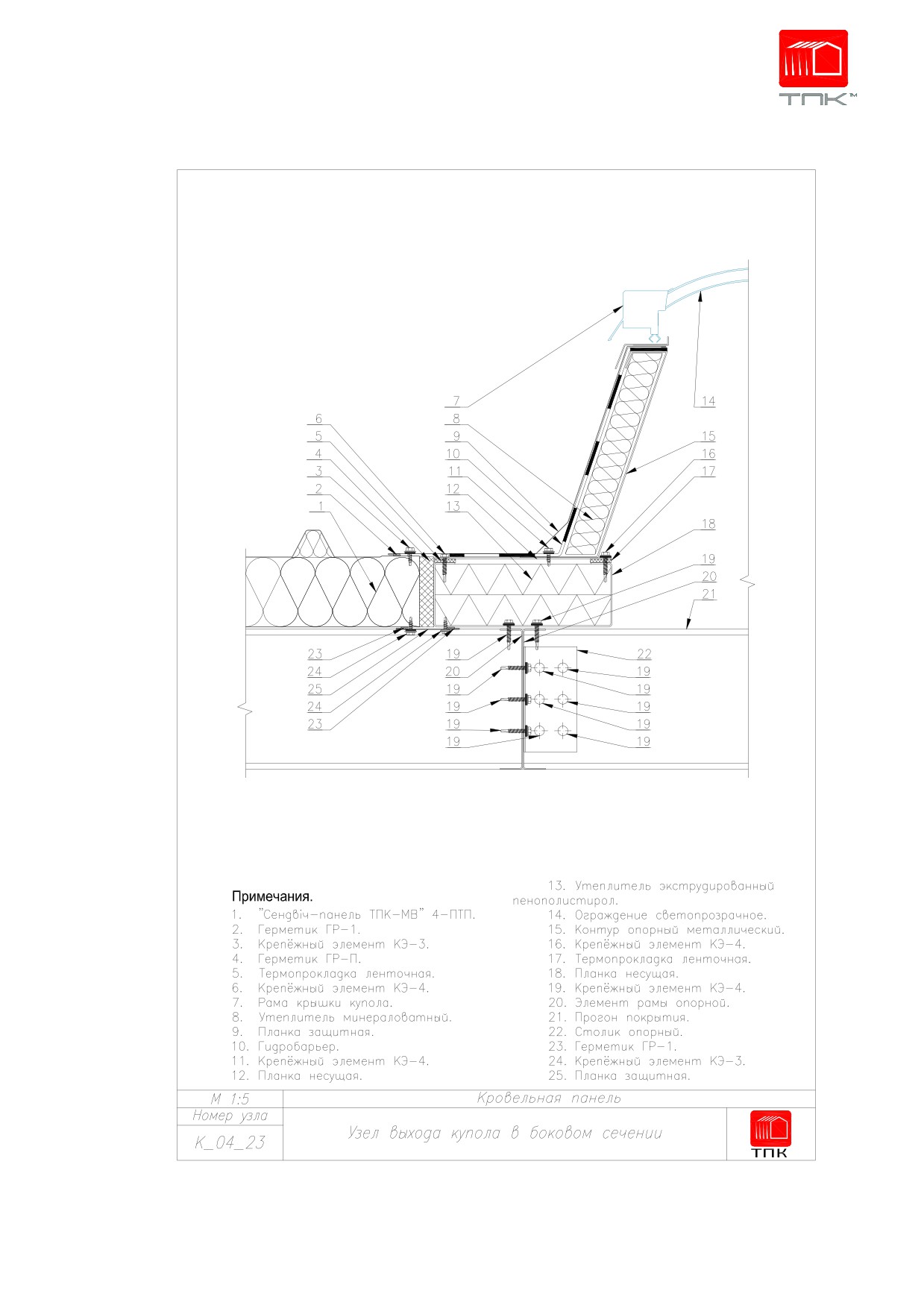

9.3.23. К_04_23. Узел выхода купола в боковом сечении

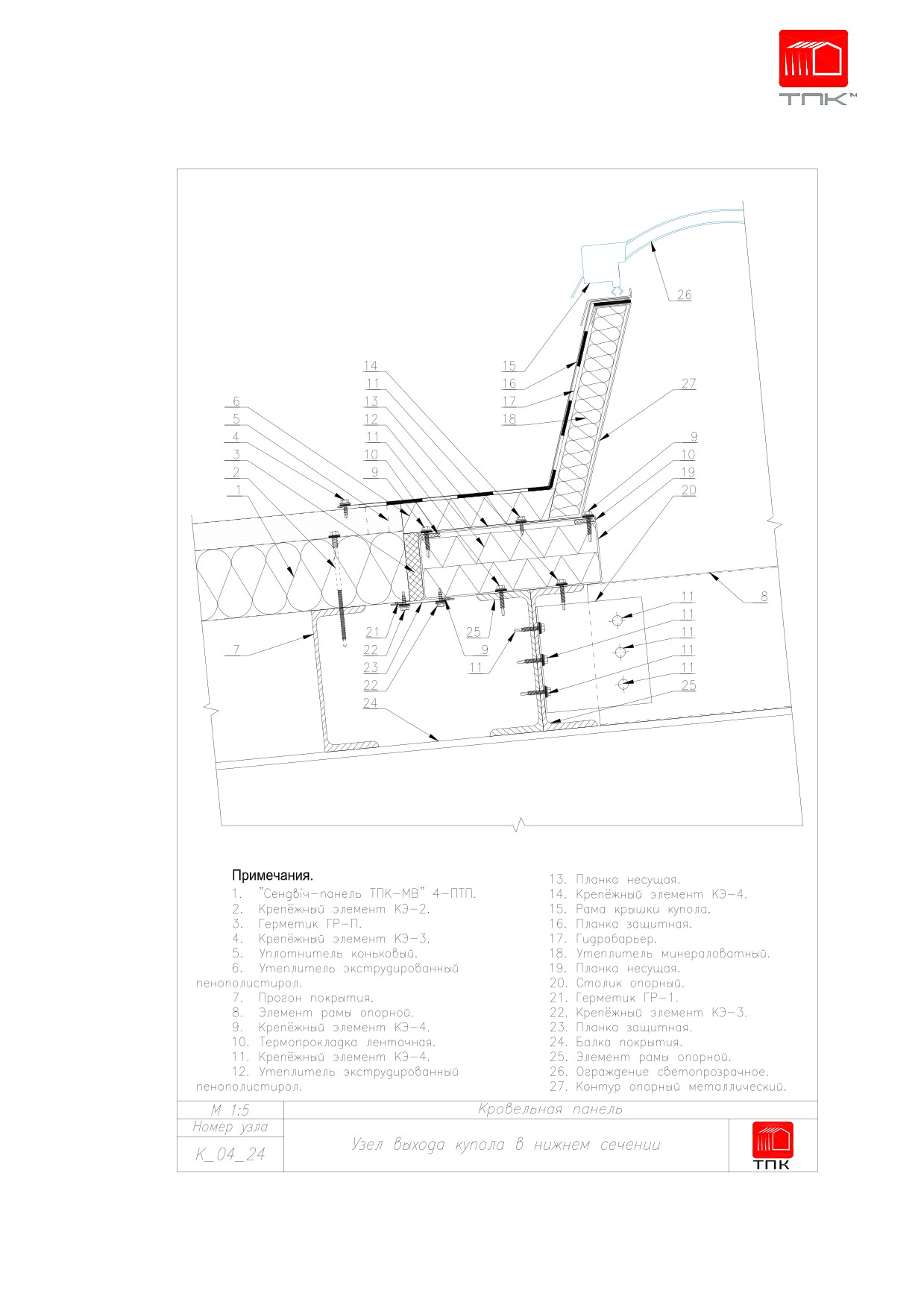

9.3.24. К_04_24. Узел выхода купола в нижнем сечении

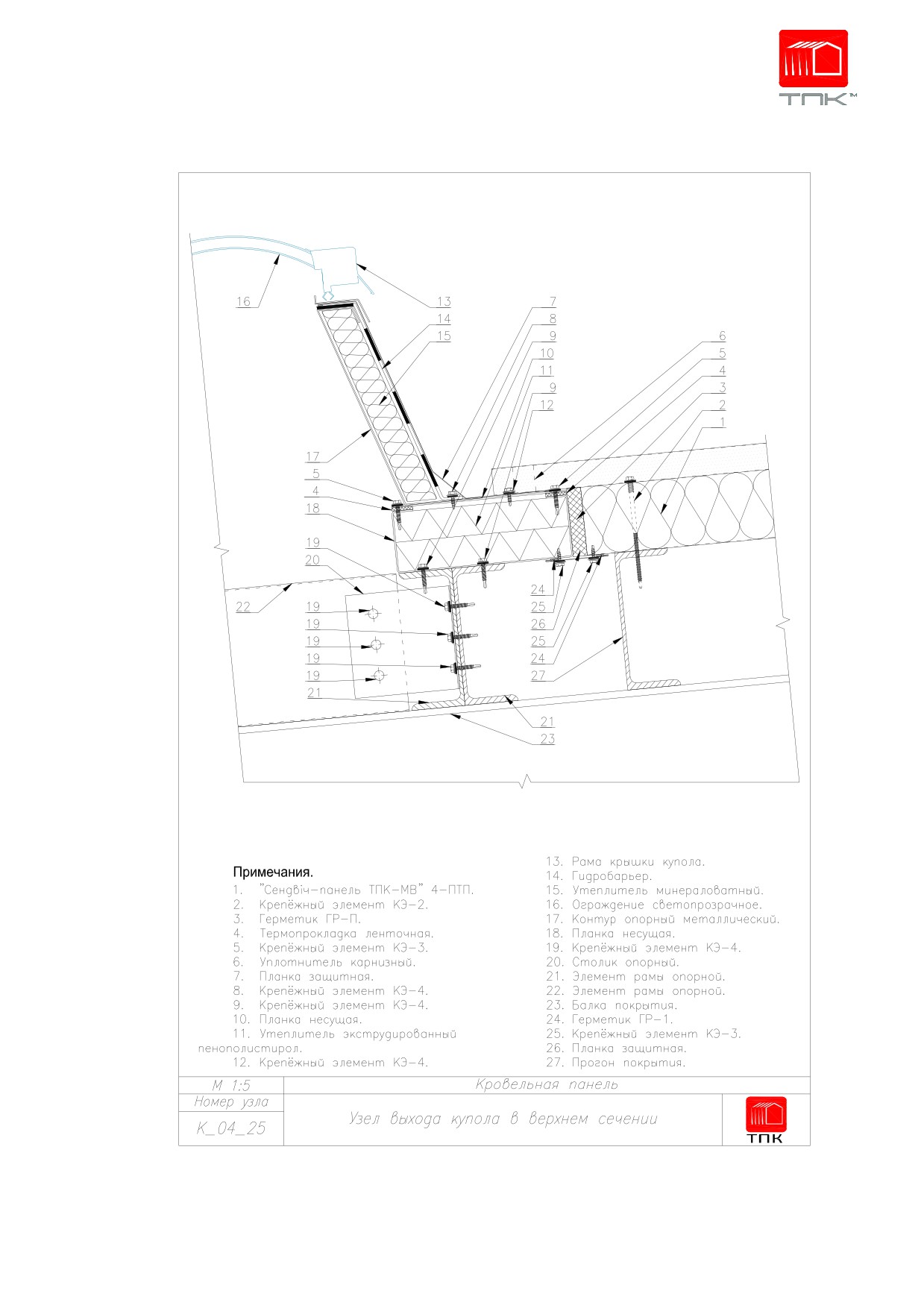

9.3.25. К_04_25. Узел выхода купола в верхнем сечении

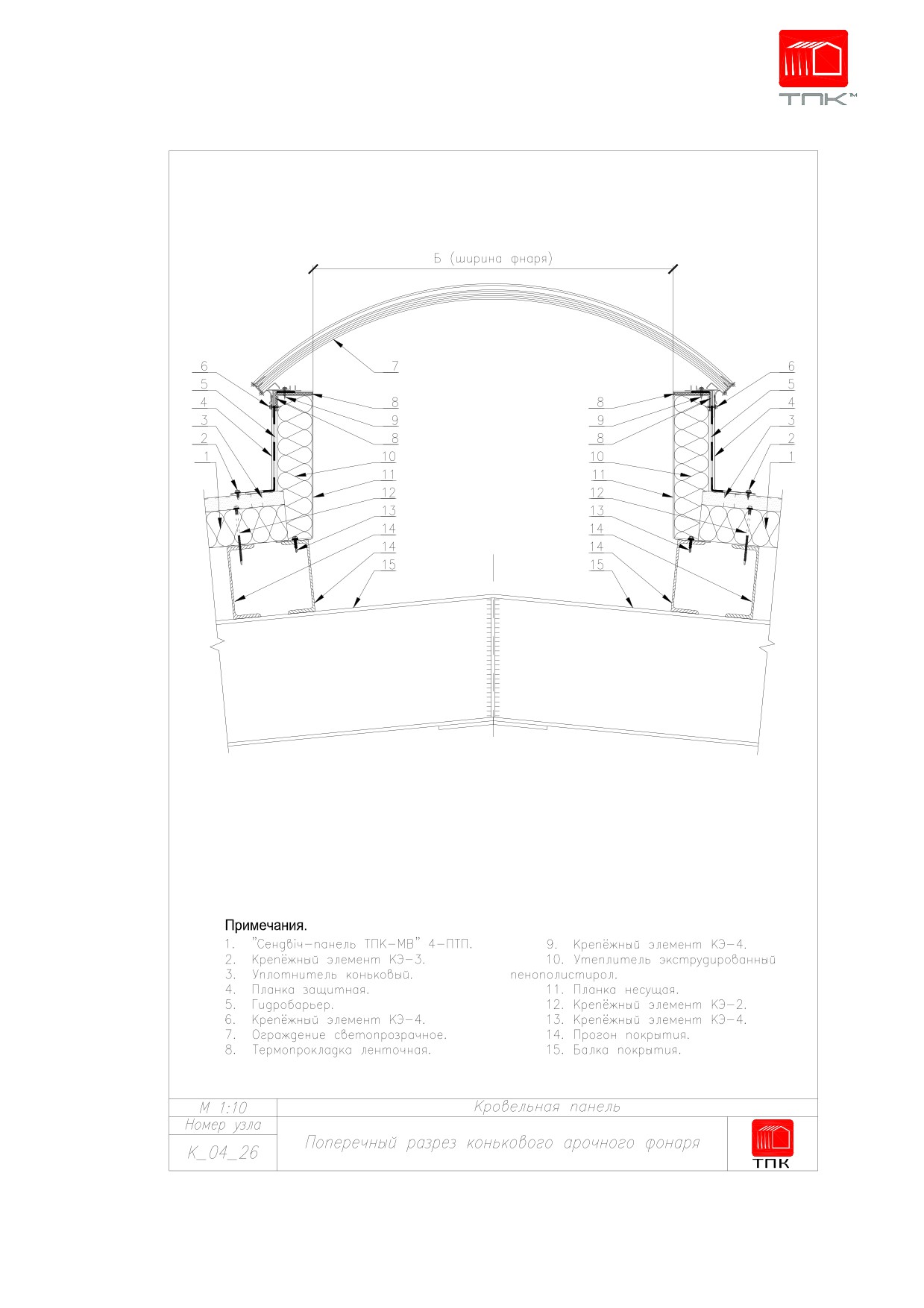

9.3.26. К_04_26. Поперечный разрез конькового арочного фонаря

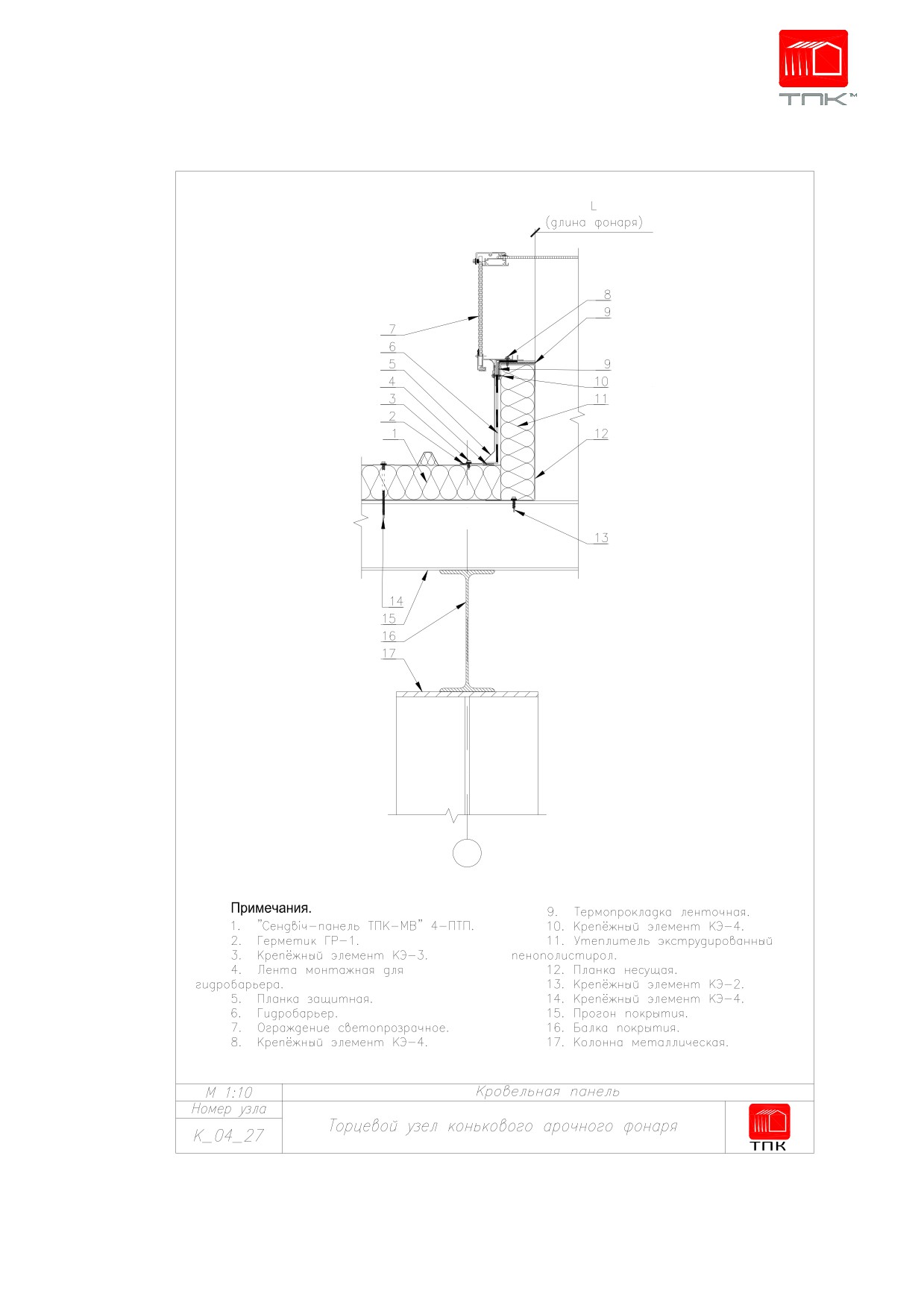

9.3.27. К_04_27. Торцевой узел конькового арочного фонаря

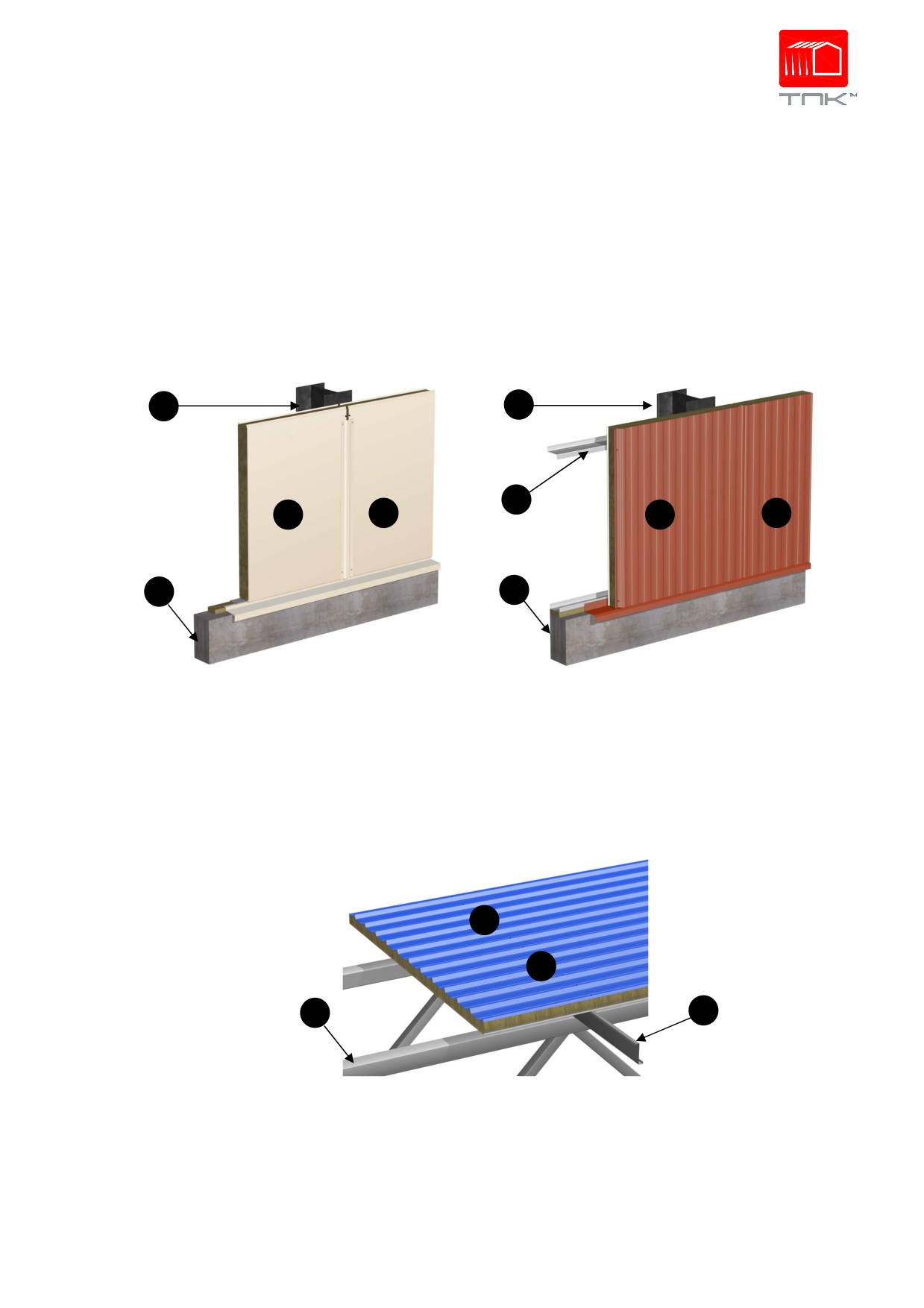

10. Монтаж ограждающих конструкций стен и покрытий

10.1. Технология монтажа ограждающих конструкций стен

10.2. Технология монтажа ограждающих конструкций покрытий

10.3. Постановка крепёжных элементов и соединений

10.4. Производство рабочих операций

- 3 -

1. Характеристика продукции

1.1. Назначение

− многослойная навесная (ненесущая) невентилируемая ограждающая конструкция

внешней стены;

− многослойная навесная (ненесущая) невентилируемая конструкция перегородки;

− многослойная

навесная

(ненесущая)

невентилируемая

конструкция

противопожарной преграды;

− многослойная невентилируемая ограждающая конструкция покрытия (крыши).

1.2. Область применения

− производственные здания и сооружения;

− сооружения промышленных предприятий;

− жилые здания;

− общественные здания и сооружения;

− складские здания и сооружения;

− административные и бытовые здания;

− холодильники;

− спортивные залы, помещения для физкультурно-оздоровительных занятий, крытые

катки с искусственным льдом;

− животноводческие, птицеводческие и звероводческие здания и сооружения;

− здания и сооружения для переработки и хранения сельскохозяйственной

продукции;

− теплицы и парники;

− здания и сооружения по хранению и переработке сырья;

− здания и сооружения пищевой промышленности.

1.3. Конструктивные особенности

СП являются бескаркасными многослойными конструкциями, которые состоят из

следующих основных элементов:

− внешний защитный элемент

(внешняя обкладка СП)

- предназначен для

восприятия внешней нагрузки (снеговой и ветровой); обеспечивает защиту от

поступления влаги (дождя, снега и т.п.) внутрь ограждающей конструкции со

стороны

«улицы»; предотвращает механические повреждения утеплителя;

обеспечивает эстетику внешнего вида здания;

− утеплитель

- предназначен для обеспечения заданных параметров

тепловлажностного режима производственных и технологических режимов внутри

здания; обеспечивает совместную работу основных элементов конструкции,

характеристики огнестойкости, прочности и жесткости;

− внутренний защитный элемент (внутренняя обкладка СП)

- предназначен для

защиты утеплителя от механических повреждений и агрессивного воздействия

внутренних технологических процессов; обеспечивает защиту от поступления

пара, образующегося в помещениях и рабочих зонах, внутрь ограждающей

конструкции; обеспечивает интерьер здания;

− клей - предназначен для обеспечения адгезии между ламелями утеплителя и

обкладками СП, формирует условия для совместной работы обкладок и утеплителя

в составе конструкции панели.

- 4 -

1.4. Внешняя обкладка

Изготавливается из тонколистовой оцинкованной стали с защитно-декоративным

лакокрасочным покрытием или оцинкованной стали, которая соответствует положениям

ДСТУ Б В.2.7-58, ГОСТ 14918:

− толщина листа, мм:

0.40, 0.45, 0.50, 0.55, 0.60, 0.65, 0.70, 0.75, 0.80;

− стандартная толщина защитного матового лакокрасочного покрытия, микрон:

35;

− стандартная толщина оцинкованного покрытия, микрон:

16.

В соответствии с положениями ГОСТ 12.1.044 прокат из тонколистовой оцинкованной

стали с защитно-декоративным покрытием является нетоксичным и пожаробезопасным

материалом.

1.5. Утеплитель

Применяются ламели из плитного минераловатного утеплителя отечественного и

зарубежного производства, которая соответствует положениям ДСТУ Б В.2.7-97:

− плотность минимальная, кг/куб.м:

90;

− плотность максимальная, кг/куб.м:

200;

− плотность стандартная, кг/куб.м:

110.

В соответствии с положениями ДБН В.1.1-7 по принятой пожарно-технической

классификации, для минераловатного утеплителя:

− группа горючести:

НГ;

− группа по воспламеняемости:

В1;

− группа по распространению пламени по поверхности:

РП1;

− группа по дымообразующей способности:

Д1;

− группа по токсичности продуктов горения:

Т1.

1.6. Внутренняя обкладка

Изготавливается из тонколистовой оцинкованной стали с защитно-декоративным

лакокрасочным покрытием или оцинкованной стали, которая соответствует положениям

ДСТУ Б В.2.7-58, ГОСТ 14918:

− толщина листа, мм:

0.40, 0.45, 0.50, 0.55, 0.60, 0.65, 0.70, 0.75, 0.80;

− стандартная толщина защитного матового лакокрасочного покрытия, микрон:

35;

− стандартная толщина оцинкованного покрытия, микрон:

16.

В соответствии с положениями ГОСТ 12.1.044 прокат из тонколистовой оцинкованной

стали с защитно-декоративным покрытием является нетоксичным и пожаробезопасным

материалом.

1.7. Клей

Применяются клеевые составы (композиции) зарубежного производства:

− полиуретановая композиция:

однокомпонентная;

− полиуретановая композиция:

двухкомпонентная.

- 5 -

2. Классификация

Панели классифицируются по следующим признакам:

2.1. По назначению

− панели трехслойные, с металлическими обкладками, стеновые - ПТС;

− панели трехслойные, с металлическими обкладками, кровельные - ПТП.

2.2. По типу соединения утеплителя в замке

− тип 1: открытый замок;

− тип 2: закрытый замок;

− тип 3: термозамок;

− тип 4: открытый замок для кровельных панелей.

2.3. По типу профилирования металлических обкладок

− тип (г): гладкий;

− тип (т): с трапециевидными канавками;

− тип (м): микрогофра;

− тип (к): с узкими канавками;

− тип (п): трапециевидной формы.

2.4. По материалу металлических обкладок

− из тонколистового оцинкованного сырья (проката) без защитно-декоративного

лакокрасочного покрытия;

− из тонколистового оцинкованного сырья

(проката) с защитно-декоративным

лакокрасочным покрытием.

3. Типы соединений

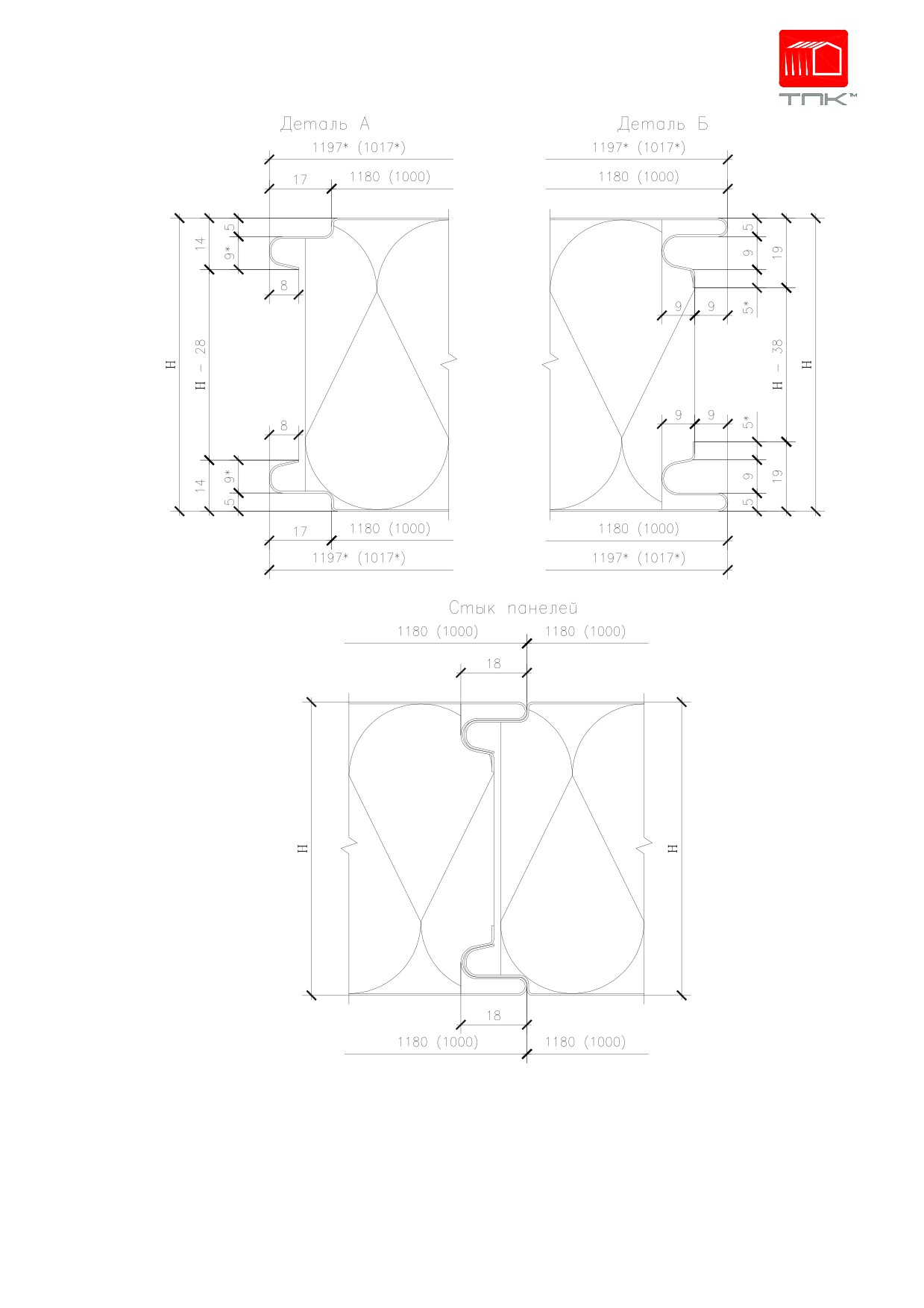

Соединение панелей по продольным кромкам производится в соответствии с

классификацией панелей по типу замка.

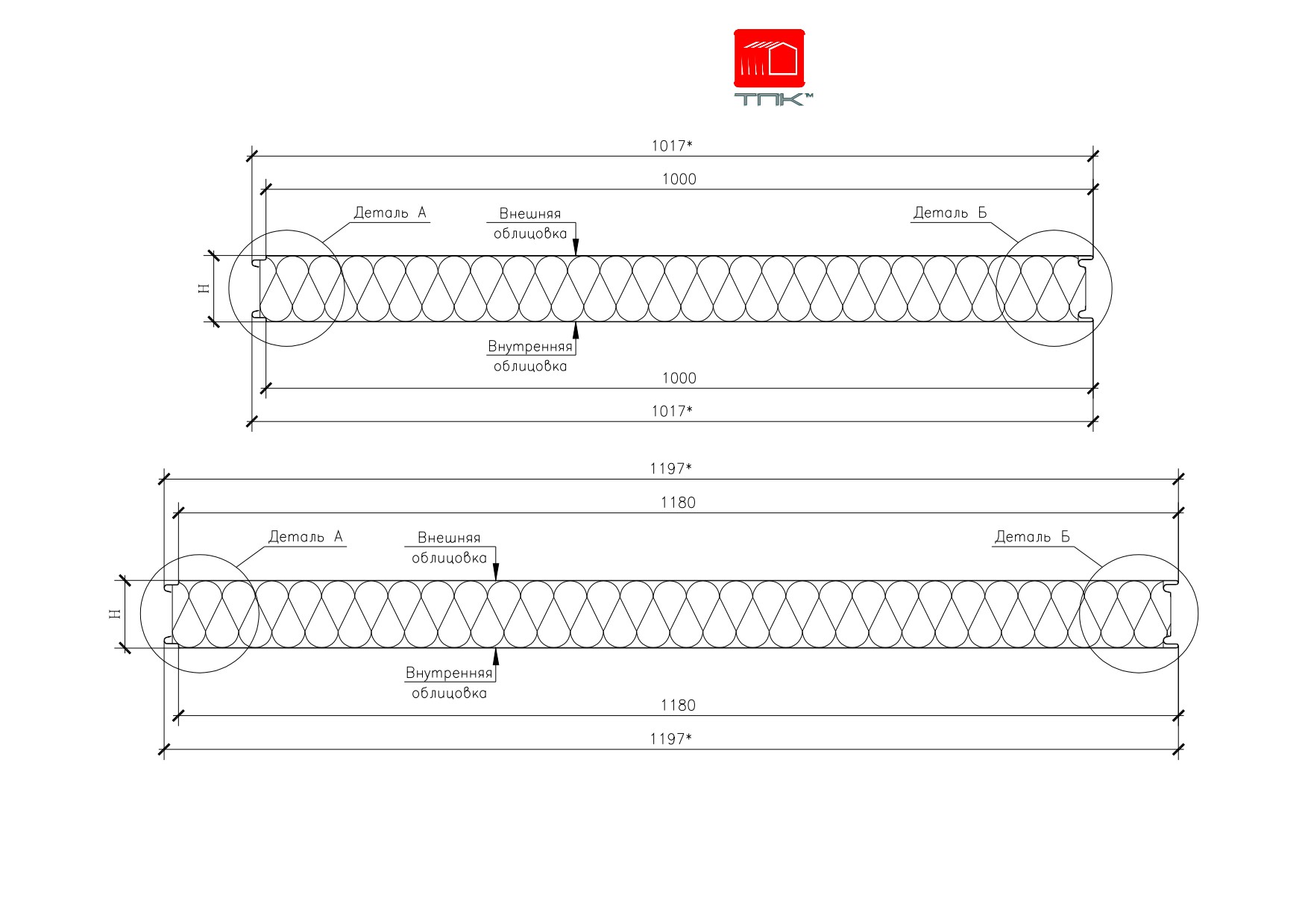

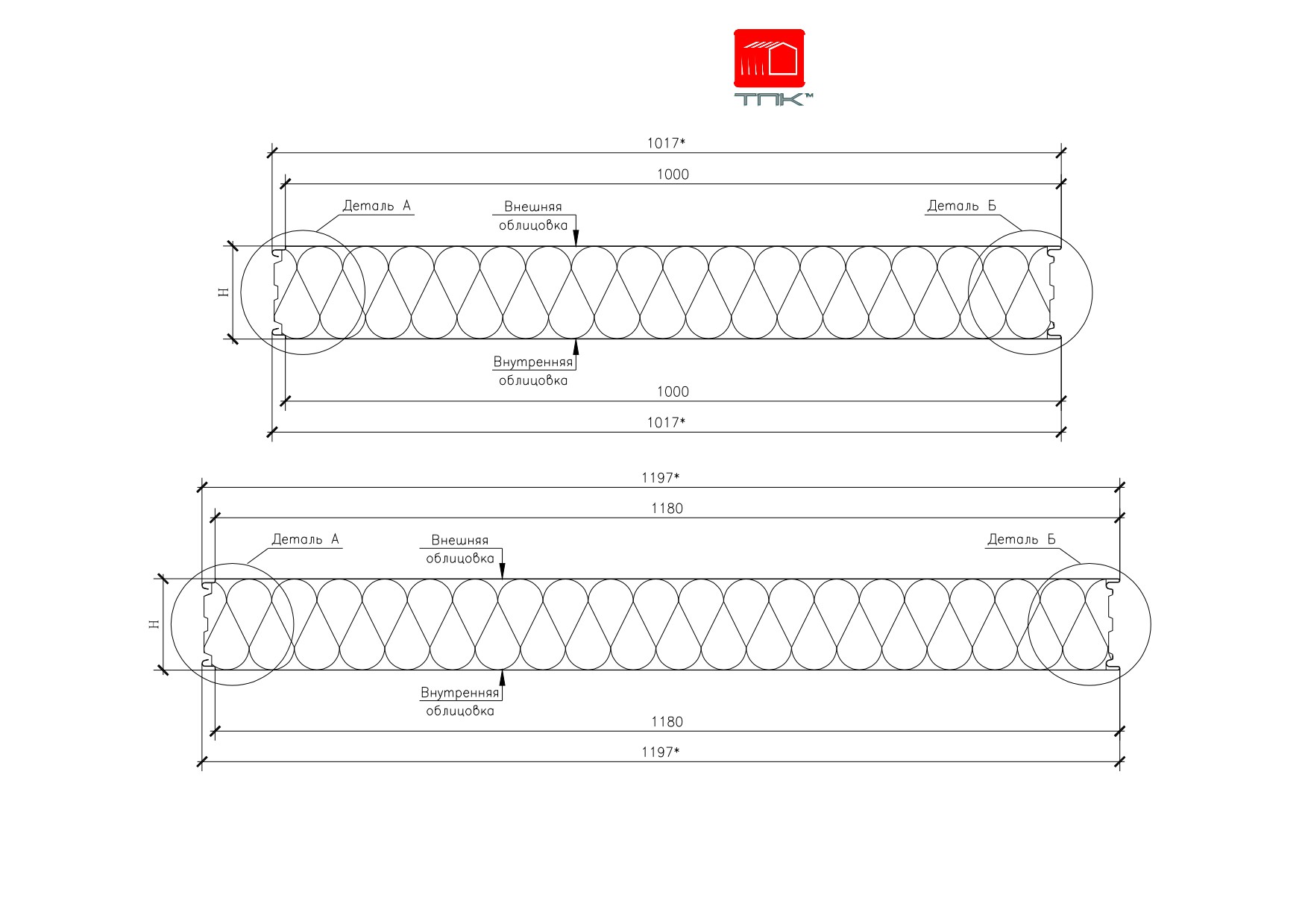

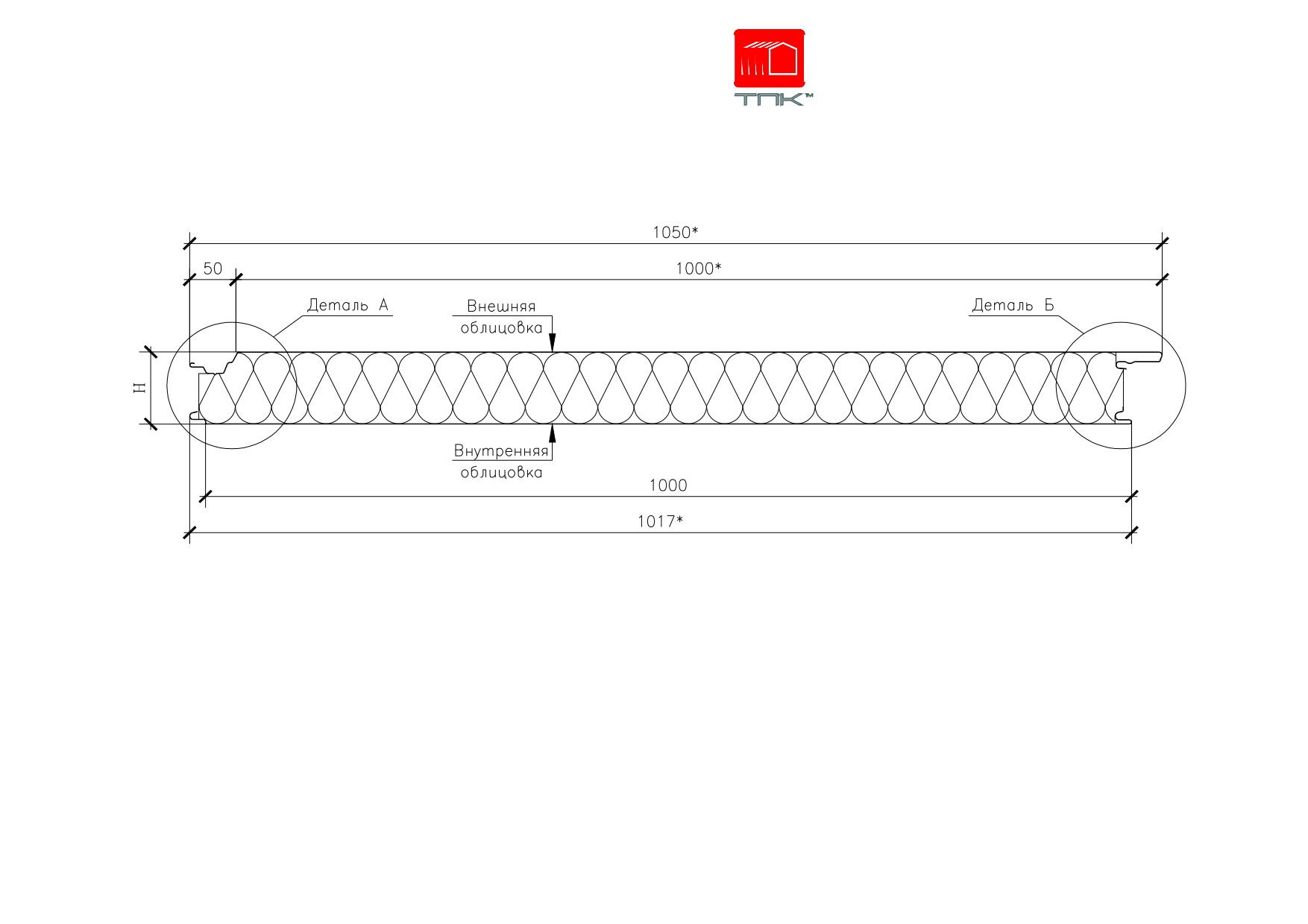

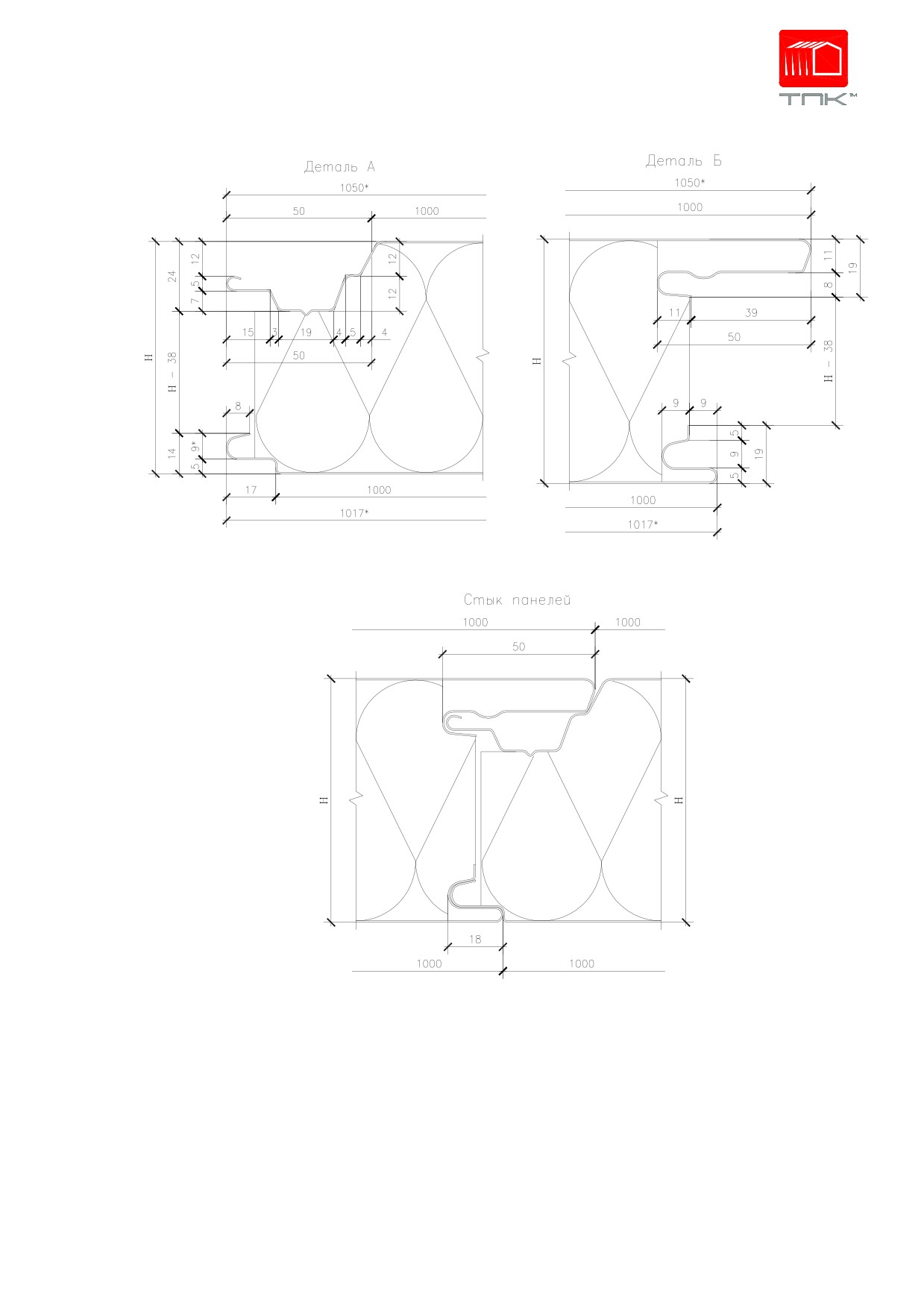

− панели с открытым типом замка (тип 1):

рис. 1-2;

− панели с закрытым типом замка (тип 2):

рис. 3-4;

− панели с термозамком (тип 3):

рис. 5-6;

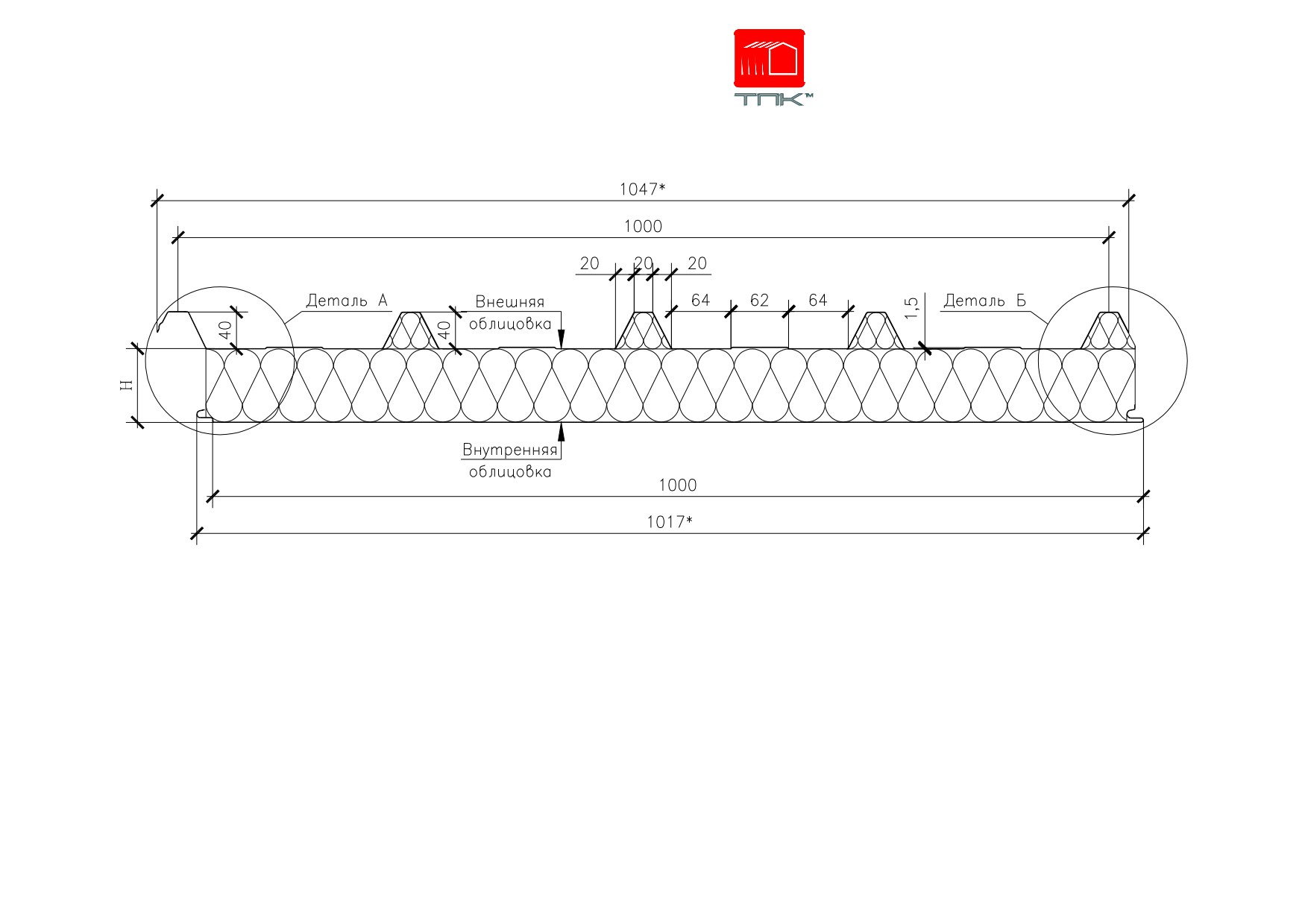

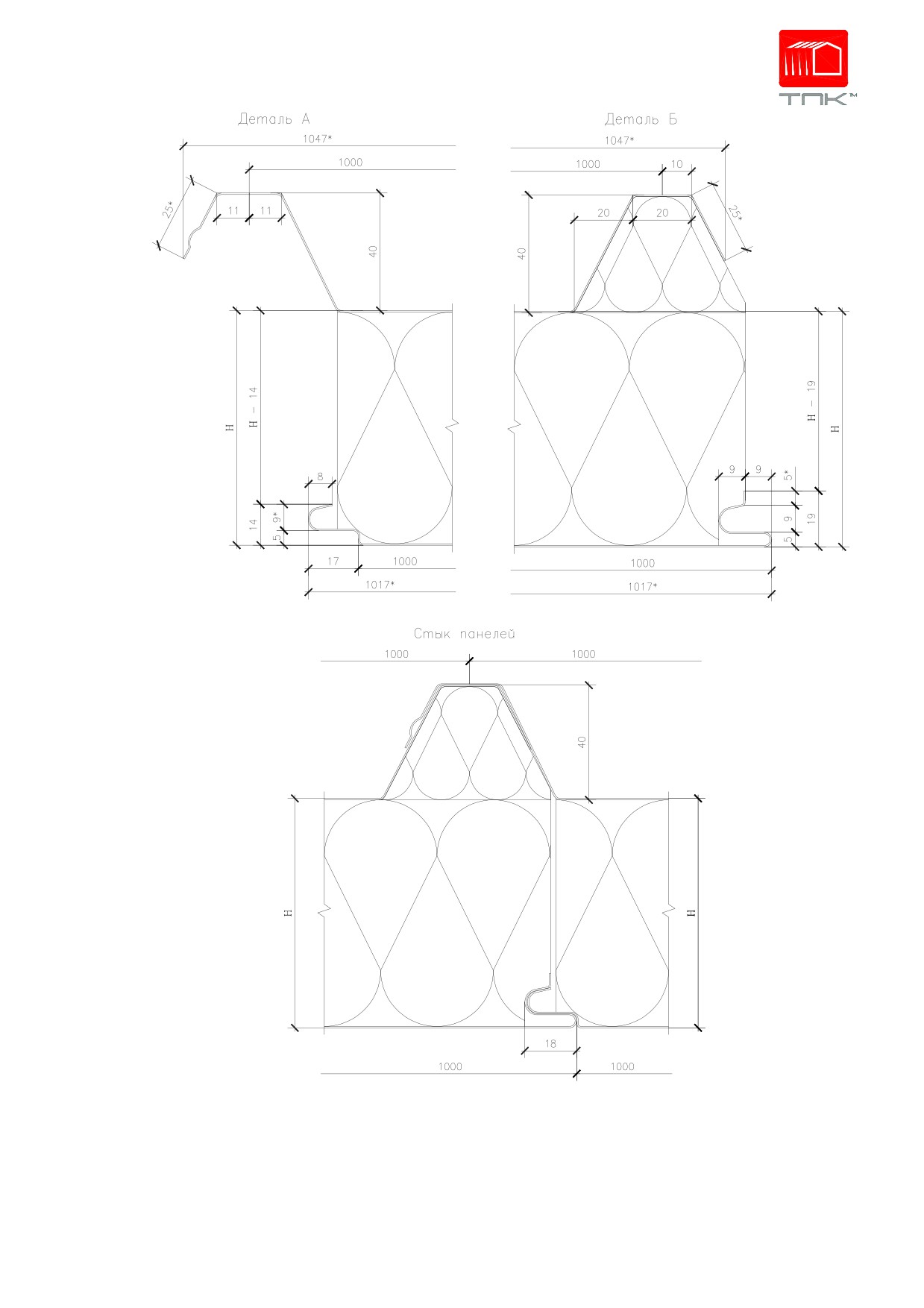

− панели с открытым типом замка для кровельных панелей (тип 4):

рис. 7-8.

- 6 -

В конструкции СП с открытым типом замка для кровельной панели возможно применение

технологического решения под названием «overlap» (см. рис. 9-11).

Рис.9. СП с открытым типом замка для кровельной панели. Решение «overlap» на этапе

изготовления панели

Длина элемента «overlap» зависит от уклона ската покрытия и составляет:

−

200 мм: для скатов покрытия с величиной уклона в пределах: 6 - 11 градусов;

−

150 мм: для скатов покрытия с величиной уклона более, чем 11 градусов.

Рис.10. СП с открытым типом замка для кровельной панели. Решение «overlap» на этапе

установки панели в проектное положение

Перед установкой в проектное положение кровельной СП с «оверлап» необходимо удалить из

конструкции панели плёнку, часть внутренней обкладки и утеплителя, которые были включены

в состав панели при её производстве (см. рис. 9,11).

Рис.11. СП с открытым типом замка для кровельной панели. Решение «overlap». Деталь В

- 15 -

4. Защитное антикоррозионное покрытие

Защитное антикоррозионное покрытие наносится на поверхность металлических

(стальных) внешней и внутренней обкладок и предназначено для обеспечения

эксплуатационной пригодности панелей в условиях воздействия неагрессивной,

слабоагрессивной, средне агрессивной среды.

Возможны следующие виды защитного антикоррозионного покрытия стального листа:

− слой цинка, нанесённый на внешнюю (рабочую) и внутреннюю (тыльную) стороны

стального листа (табл. 1);

− слой защитно-декоративного лакокрасочного покрытия, нанесённый на внешнюю

(рабочую) сторону и слой защитного окрасочного покрытия, нанесённый на

внутреннюю (тыльную) стороны стального листа (табл. 2,3).

Количество цинка на поверхностях стальной основы регламентируется классами толщины

цинкового покрытия:

Таблица 1.

Параметры классов цинкового покрытия, нанесённого на стальную основу

Класс толщины

Нормативный

Масса 1 м² слоя покрытия,

Толщина покрытия цинка,

Способ нанесения

цинка

документ

нанесённого с двух сторон, г

мкм

цинка

ГОСТ 14918-80

cв. 570 до 855 включительно

св. 40 до 60 включительно

горячий

(повышенный)

ГОСТ 14918-80

cв. 258 до 570 включительно

св. 18 до 40 включительно

горячий

ГОСТ 14918-80

от 142,5 до 258 включительно

св. 10 до 18 включительно

горячий

EN 10142 / EN

Z100

100

горячий

10147

EN 10142 / EN

Z140

140

горячий

10147

EN 10142 / EN

Z200

200

горячий

10147

EN 10142 / EN

Z225

225

горячий

10147

EN 10142 / EN

Z275

275

19.5

горячий

10147

EN 10142 / EN

Z350

350

горячий

10147

EN 10142 / EN

ZF100

100

химический

10147

EN 10142 / EN

ZF140

140

химический

10147

Таблица 2

Соответствие обозначений основных видов полимерного покрытия

Нормативный документ

Название полимерного покрытия

ГОСТ 9825

ISO 1043-1-2001

(ГОСТ Р 52146)

Эмаль акрилатная

Эмаль полиэфирная

ПЭ, ПЛ

Эмаль полиуретановая

УР

PUR

Эмаль поливинилденфторидная

ФП

PVDF

ПВХ пластизоль

ХВ

PVC(P)

Эмаль эпоксидная

ЭП

- 16 -

Таблица 3

Характеристики основных видов полимерных покрытий

Толщина СП, мм

Устой-

Максимальная

Наименование

Стандартная

Деформи-

Сопро-

чивость к

рабочая

Коррозионная

показателей

толщина

Блеск

руемость/

тивление

климати-

температура,

устойчивость

слоя^*), мкм

гибка

истиранию

ческим

⁰С ^**)

условиям

Полиэстер (эмаль

40-80

полиэфирная), SP

Мат полиэстер

(эмаль

10-40

полиэфирная), SP-A

Пояснения к таблице:

A- отлично

B- очень хорошо

C- хорошо

D- удовлетворительно

^*) толщина слоёв грунтовки и пассивации входит в толщину полимерного покрытия

^**) воздействие не носит постоянный характер

Дополнительная антикоррозионная защита в виде плёнки

«Foodsafe» предусматривается

(в

соответствии с положениями СНиП

2.03.11-85, EN

1186) при эксплуатации панелей со

стандартным полимерным покрытием (см. таблицу 3) в условиях агрессивной органической

среды, характерной для технологических процессов в зданиях сельхозхозяйственной и пищевой

промышленности.

5. Теплотехнические параметры

Теплотехнические характеристики панелей зависят от следующих факторов:

− плотность минераловатного утеплителя;

− процент содержания связующего материала;

− направление и структура волокон утеплителя;

− назначение и условия эксплуатации панели;

− толщина панели;

− ширина панели.

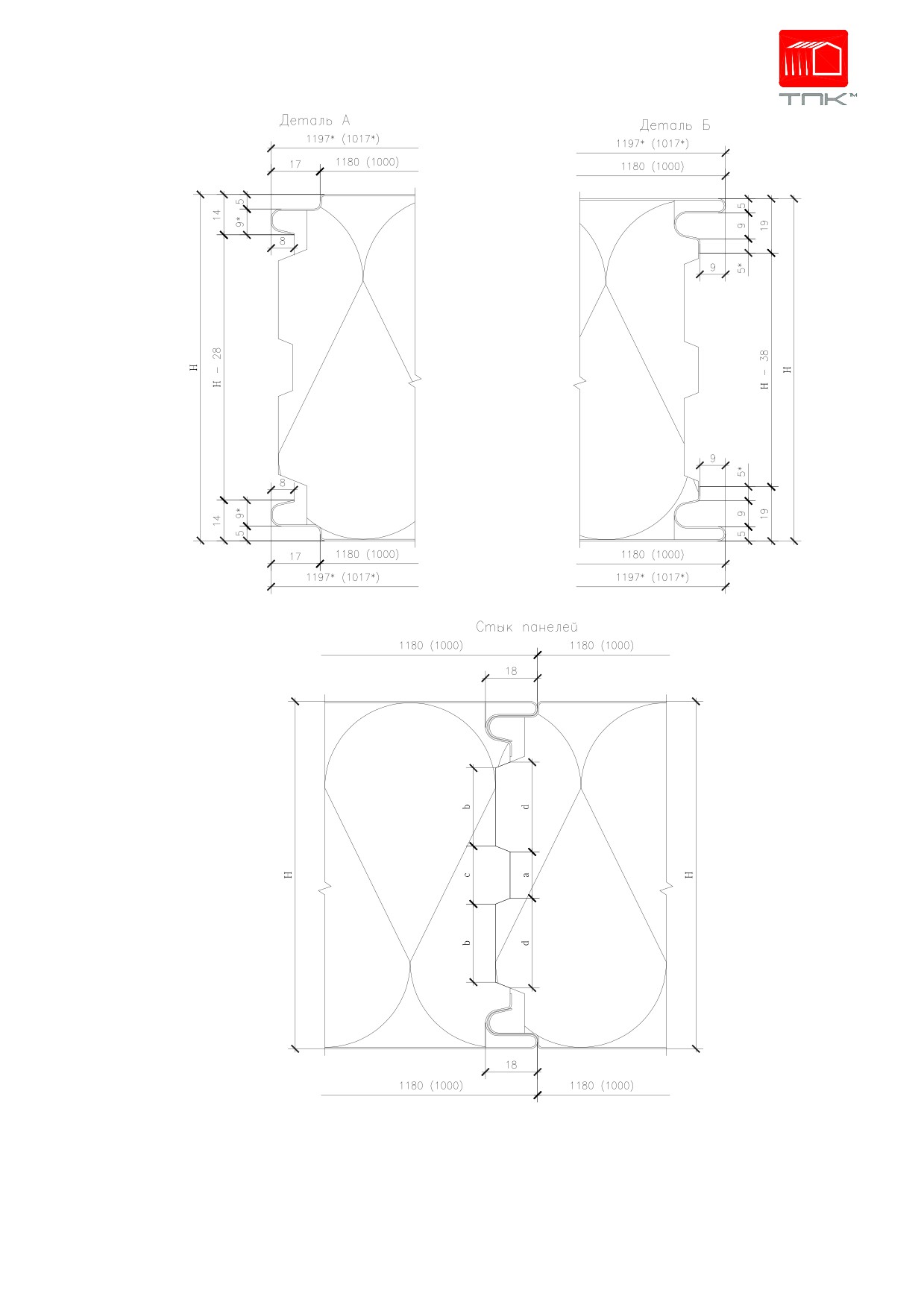

Теплотехнические характеристики панелей для типов замков: открытый (тип 1), закрытый

(тип 2), термозамок (тип 3), открытый для кровельной панели (тип 4) приведены в

соответствии с положениями ДБН В.2.6.31:2006

(см. табл.4-7).

- 17 -

Таблица 4

Основные технические и теплотехнические характеристики панелей с открытым замком в стандартной конфигурации:

Приведенное

термическое

Допуски

Допуски по

Внутренняя

Ширина СП, мм

Длина СП, мм

Вес

сопротивление

Утеплитель

Внешняя обкладка

Толщина

по

по ширине СП, мм

длине СП, мм**

обкладка

СП,

теплопередаче

СП, мм

толщине

кг/м²

СП, (м²К)/Вт****

СП, мм

плотность,

толщи-

тип

полная

полезная

полная

полезная

min

max*

min

max

А***

Б***

тип

тип профиля

кг/м³

на, мм

профиля

минераль-

«г», «т», «м»,

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

13.32

1.264

1.239

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

14.64

1.543

1.512

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

15.52

1.729

1.693

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

16.51

1.962

1.921

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

17.72

2.194

2.148

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

100

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

18.71

2.427

2.375

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

110

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

19.92

2.659

2.602

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

13.32

1.262

1.237

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

14.64

1.541

1.510

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

15.52

1.727

1.691

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

16.51

1.960

1.919

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

17.72

2.192

2.146

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

100

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

18.71

2.425

2.373

110

0.5

0.45

«г», «т»

ная вата

«к

минераль-

«г», «т», «м»,

110

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

19.92

2.657

2.601

110

0.5

0.45

«г», «т»

ная вата

«к

Примечания:

* СП большей длины могут быть изготовлены по согласованию с Заказчиком

** Допуски по длине СП для промежуточных значений длин СП назначаются согласно ТУ У В.2.6-28.1-30703438-004:2010

*** В соответствии с приложением Л ДБН В.2.6-31-2006

**** Без учёта теплопроводных включений

- 18 -

Таблица 5

Основные технические и теплотехнические характеристики панелей с закрытым замком в стандартной конфигурации

(начало)

Приведенное

термическое

Допуски

Допуски по

Внутренняя

Ширина СП, мм

Длина СП, мм

Вес

сопротивление

Утеплитель

Внешняя обкладка

Толщина

по

по ширине СП, мм

длине СП, мм**

обкладка

СП,

теплопередаче

СП, мм

толщине

кг/м²

СП, (м²К)/Вт****

СП, мм

плотность,

толщи-

тип

полная

полезная

полная

полезная

min

max*

min

max

А***

Б***

тип

тип профиля

кг/м³

на, мм

профиля

1050/

минераль-

«г», «т», «м»,

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

13.21

1,230

1,205

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

14.53

1,509

1,478

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

15.41

1,695

1,660

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

16.51

1,927

1,887

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

17.61

2,160

2,114

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

100

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

18.71

2,392

2,342

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

110

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

19.81

2,625

2,569

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

120

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

20.91

2,857

2,796

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

130

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

22.01

3,090

3,023

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

140

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

23.11

3,323

3,351

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

150

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

24.21

3,555

3,478

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

Примечания:

* СП большей длины могут быть изготовлены по согласованию с Заказчиком

** Допуски по длине СП для промежуточных значений длин СП назначаются согласно ТУ У В.2.6-28.1-30703438-004:2010

*** В соответствии с приложением Л ДБН В.2.6-31-2006

**** Без учёта теплопроводных включений

- 19 -

Таблица 5

(окончание)

Приведенное

термическое

Допуски

Допуски по

Внутренняя

Ширина СП, мм

Длина СП, мм

Вес

сопротивление

Утеплитель

Внешняя обкладка

Толщина

по

по ширине СП, мм

длине СП, мм**

обкладка

СП,

теплопередаче

СП, мм

толщине

кг/м²

СП, (м²К)/Вт****

СП, мм

плотность,

толщи-

тип

полная

полезная

полная

полезная

min

max*

min

max

А***

Б***

тип

тип профиля

кг/м³

на, мм

профиля

1050/

минераль-

«г», «т», «м»,

160

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

25.31

3,788

3,705

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

170

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

26.41

4,020

3,932

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

180

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

27.51

4,253

4,160

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

190

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

28.61

4,485

4,387

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

200

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

29.71

4,718

4,614

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

210

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

30.81

4,950

4,842

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

220

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

31.91

5,183

5,089

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

230

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

33.01

5,416

5,296

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

240

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

34.11

5,648

5,523

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

1050/

минераль-

«г», «т», «м»,

250

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

35,21

5,881

5,751

110

0.5

0.45

«г», «т»

1017

ная вата

«к»

Примечания:

* СП большей длины могут быть изготовлены по согласованию с Заказчиком

** Допуски по длине СП для промежуточных значений длин СП назначаются согласно ТУ У В.2.6-28.1-30703438-004:2010

*** В соответствии с приложением Л ДБН В.2.6-31-2006

**** Без учета теплопроводных включений

- 20 -

Таблица 6

Основные технические и теплотехнические характеристики панелей с термозамком в стандартной конфигурации

(начало)

Приведенное

термическое

Допуски

Допуски по

Внутренняя

Ширина СП, мм

Длина СП, мм

Вес

сопротивление

Утеплитель

Внешняя обкладка

Толщина

по

по ширине СП, мм

длине СП, мм**

обкладка

СП,

теплопередаче

СП, мм

толщине

кг/м²

СП, (м²К)/Вт****

СП, мм

плотность,

толщи-

тип

полная

полезная

полная

полезная

min

max*

min

max

А***

Б***

тип

тип профиля

кг/м³

на, мм

профиля

минераль-

«г», «т», «м»,

120

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

20.91

2,900

2,838

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

130

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

22.01

3,132

3,065

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

140

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

23.11

3,365

3,292

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

150

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

24.21

3,598

3,520

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

160

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

25.31

3,830

3,747

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

170

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

26.41

4,063

3,974

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

180

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

27.51

4,295

4,201

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

190

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

28.61

4,528

4,428

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

200

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

29.71

4,760

4,656

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

210

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

30.81

4,993

4,883

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

220

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

31.91

5,225

5,110

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

230

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

33.01

5,458

5,338

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

240

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

34.11

5,691

5,565

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

250

1.0

1197

1180

1.5

2000

12000

-3.0

-6.0

35.21

5,923

5,792

110

0.5

0.45

«г», «т»

ная вата

«к»

Примечания:

* СП большей длины могут быть изготовлены по согласованию с Заказчиком

** Допуски по длине СП для промежуточных значений длин СП назначаются согласно ТУ У В.2.6-28.1-30703438-004:2010

*** В соответствии с приложением Л ДБН В.2.6-31-2006

**** Без учета теплопроводных включений

- 21 -

Таблица 6

Основные технические и теплотехнические характеристики панелей с термозамком в стандартной конфигурации

(окончание)

Приведенное

термическое

Допуски

Допуски по

Внутренняя

Ширина СП, мм

Длина СП, мм

Вес

сопротивление

Утеплитель

Внешняя обкладка

Толщина

по

по ширине СП, мм

длине СП, мм**

обкладка

СП,

теплопередаче

СП, мм

толщине

кг/м²

СП, (м²К)/Вт****

СП, мм

плотность,

толщи-

тип

полная

полезная

полная

полезная

min

max*

min

max

А***

Б***

тип

тип профиля

кг/м³

на, мм

профиля

минераль-

«г», «т», «м»,

120

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

20.91

2,899

2,837

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

130

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

22.01

3,132

3,064

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

140

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

23.11

3,364

3,292

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

150

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

24.21

3,597

3,519

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

160

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

25.31

3,830

3,746

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

170

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

26.41

4,062

3,973

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

180

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

27.51

4,295

4,201

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

190

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

28.61

4,527

4,428

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

200

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

29.71

4,760

4,655

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

210

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

30.81

4,992

4,883

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

220

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

31.91

5,225

5,110

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

230

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

33.01

5,457

5,337

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

240

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

34.11

5,690

5,564

110

0.5

0.45

«г», «т»

ная вата

«к»

минераль-

«г», «т», «м»,

250

1.0

1017

1000

1.5

2000

12000

-3.0

-6.0

35.21

5,923

5,792

110

0.5

0.45

«г», «т»

ная вата

«к»

Примечания:

* СП большей длины могут быть изготовлены по согласованию с Заказчиком

** Допуски по длине СП для промежуточных значений длин СП назначаются согласно ТУ У В.2.6-28.1-30703438-004:2010

*** В соответствии с приложением Л ДБН В.2.6-31-2006

**** Без учета теплопроводных включений

- 22 -

Таблица 7

Основные технические и теплотехнические характеристики панелей с открытым замком для кровельной панели в стандартной

конфигурации (начало)

Приведенное

термическое

Допуски

Допуски по

Внутренняя

Ширина СП, мм

Длина СП, мм

Вес

сопротивление

Утеплитель

Внешняя обкладка

Толщина

по

по ширине СП, мм

длине СП, мм**

обкладка

СП,

теплопередаче

СП, мм

толщине

кг/м²

СП, (м²К)/Вт****

СП, мм

плотность,

толщи-

тип

толщи-

тип

полная

полезная

полная

полезная

min

max*

min

max

А***

Б***

тип

кг/м³

на, мм

профиля

на, мм

профиля

1047/

минераль-

50/90

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

14,29

1,360

1,333

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

62/102

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

15,61

1,639

1,605

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

70/110

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

16,49

1,825

1,787

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

80/120

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

17,59

2,058

2,015

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

90/130

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

18,69

2,290

2,242

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

100/140

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

19,79

2,523

2,469

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

110/150

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

20,89

2,755

2,696

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

120/160

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

21,99

2,988

2,924

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

130/170

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

23,09

3,221

3,151

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

140/180

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

24,19

3,453

3,378

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

150/190

1.0

1000

± 1.5

2000

12000

-3.0

-6.0

25,29

3,686

3,605

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

Примечания:

* СП большей длины могут быть изготовлены по согласованию с Заказчиком

** Допуски по длине СП для промежуточных значений длин СП назначаются согласно ТУ У В.2.6-28.1-30703438-004:2010

*** В соответствии с приложением Л ДБН В.2.6-31-2006

**** Без учета теплопроводных включений

- 23 -

Таблица 7

конфигурации (окончание)

Приведенное

термическое

Допуски

Допуски по

Внутренняя

Ширина СП, мм

Длина СП, мм

Вес

сопротивление

Утеплитель

Внешняя обкладка

Толщина

по

по ширине СП, мм

длине СП, мм**

обкладка

СП,

теплопередаче

СП, мм

толщине

кг/м²

СП, (м²К)/Вт****

СП, мм

плотность,

толщи-

тип

толщи-

тип

полная

полезная

полная

полезная

min

max*

min

max

А***

Б***

тип

кг/м³

на, мм

профиля

на, мм

профиля

1047/

минераль-

160/200

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

26,39

3,918

3,833

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

170/210

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

27,49

4,151

4,060

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

180/220

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

28,59

4,383

4,287

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

190/230

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

29,69

4,616

4,515

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

200/240

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

30,79

4,848

4,742

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

210/250

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

31,89

5,081

4,969

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

220/260

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

32,99

5,314

5,196

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

230/270

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

34,09

5,546

5,424

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

240/280

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

35,19

5,779

5,651

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

1047/

минераль-

250/290

± 1.0

1000

± 1.5

2000

12000

-3.0

-6.0

36,29

6,011

5,858

110

0.5

«п»

0.45

«г», «т»

1017

ная вата

Примечания:

* СП большей длины могут быть изготовлены по согласованию с Заказчиком

** Допуски по длине СП для промежуточных значений длин СП назначаются согласно ТУ У В.2.6-28.1-30703438-004:2010

*** В соответствии с приложением Л ДБН В.2.6-31-2006

**** Без учета теплопроводных включений

- 24 -

6. Акустические параметры

В соответствии с положениями СНиП II-12-77 нормируемым параметрам звукоизоляции

ограждающих конструкций жилых и общественных зданий, а также вспомогательных

зданий и помещений промышленных предприятий являются индекс изоляции воздушного

шума ограждающей конструкцией.

Индекс изоляции воздушного шума панелей соответствует их индивидуальным

частотным характеристикам изоляции воздушного шума (таблицы 8-11).

Таблица 8

Акустические характеристики панелей с открытым замком в стандартной конфигурации:

Толщина СП, мм

Наименование показателей

100

110

Частотная характеристика

изоляции воздушного шума, дБ

Индекс изоляции воздушного

шума, дБ

Таблица 9

Акустические характеристики панелей с закрытым замком в стандартной конфигурации

(начало)

Толщина СП, мм

Наименование показателей

100

110

120

130

140

150

Частотная характеристика

изоляции воздушного шума, дБ

Индекс изоляции воздушного

шума, дБ

Таблица 9

Акустические характеристики панелей с закрытым замком в стандартной конфигурации

(окончание)

Толщина СП, мм

Наименование показателей

160

170

180

190

200

210

220

230

240

250

Частотная характеристика

изоляции воздушного шума, дБ

Индекс изоляции воздушного

шума, дБ

Таблица 10

Акустические характеристики панелей с термозамком в стандартной конфигурации

Толщина СП, мм

Наименование показателей

120

130

140

150

160

170

180

190

200

210

220

230

240

250

Частотная характеристика

изоляции воздушного шума, дБ

Индекс изоляции воздушного

шума, дБ

Таблица 11

Акустические характеристики панелей с открытым замком для кровельной панели в

стандартной конфигурации (начало)

Толщина СП, мм

Наименование показателей

50/

62/

70/

80/

90/

100/

110/

120/

130/

140/

150/

102

110

120

130

140

150

160

170

180

190

Частотная характеристика

изоляции воздушного шума, дБ

Индекс изоляции воздушного

шума, дБ

- 25 -

Таблица 11

Акустические характеристики панелей с открытым замком для кровельной панели в

стандартной конфигурации (окончание)

Толщина СП, мм

Наименование показателей

160/

170/

180/

190/

200/

210/

220/

230/

240/

250/

200

210

220

230

240

250

260

270

280

290

Частотная характеристика

изоляции воздушного шума, дБ

Индекс изоляции воздушного

шума, дБ

7. Параметры огнестойкости и пожарной безопасности

В соответствии с положениями ДБН В.1.1-7 строительные конструкции (в том числе

ограждающие конструкции стен, покрытий, а также перегородки и пожарные преграды)

классифицируются по огнестойкости и способности распространять огонь.

Показателем способности панелей распространять огонь является предел распространения

огня (М). В соответствии с положениями п.2.11 ДБН В.1.1-7 «Зміна 1» для всех панелей

признак М составляет:

М0 - предел распространения огня составляет 0 см.

Показателем огнестойкости панелей является

(в зависимости от назначения СП)

одиночный признак огнестойкости или признак огнестойкости группы признаков:

− потери несущей способности (признак R);

− потери целостности (признак E);

− потери теплоизолирующей способности (признак I).

В таблицах 12-13 приведены фактические значения пределов огнестойкости панелей,

которые были получены в результате натурных пожарных испытаний (ДБН В.1.1-7, ДСТУ

Б.В. 1.1-4).

Таблица 12

Фактические значения предела огнестойкости панелей с открытым замком в

стандартной конфигурации:

Толщина СП, мм

Наименование показателей

100

110

Стены внешние, ненесущие

E 150/ I 90

Стены внутренние, ненесущие (перегородки)

E 150/ I 90

Таблица 13

Фактические значения предела огнестойкости панелей с термозамком в стандартной

конфигурации

Наименование

Толщина СП, мм

показателей

120

140

150

160

170

180

190

200

210

220

230

240

250

Стены внешние,

E 150/

ненесущие

I 90

180

Стены внутренние,

E 150/

ненесущие

I 90

180

(перегородки)

- 26 -

8. Комплектующие материалы и изделия

В комплект поставки панелей рекомендуется включать следующие группы

конструктивных элементов, необходимых для устройства соответствующих ограждающих

конструкций:

− крепежные элементы;

− герметики и уплотнители;

− планки (стандартные и нестандартные) из тонколистовой оцинкованной стали.

8.1. Крепежные элементы

Таблица 14

Крепеж для крепления стеновых панелей к несущей конструкции из металла

Основные характеристики винта

Сверлящая

Диаметр

Минимальная

Диаметр шайбы с

способность,

резьбы возле

длина

EPDM прокладкой,

Примечание

мм

головки, мм

сверла, мм

крепежа, мм

мм

Самонарезающие

до 12 мм

6,3

5,5

самосверлящие винты

Самонарезающие

до 12 мм

6,3

5,5

100

самосверлящие винты

Самонарезающие

до 12 мм

6,3

5,5

105

самосверлящие винты

Самонарезающие

до 12 мм

6,3

5,5

115

самосверлящие винты

Самонарезающие

до 12 мм

6,3

5,5

125

самосверлящие винты

Самонарезающие

100

до 12 мм

6,3

5,5

135

самосверлящие винты

Самонарезающие

110

до 12 мм

6,3

5,5

145

самосверлящие винты

Самонарезающие

120

до 12 мм

6,3

5,5

155

самосверлящие винты

Самонарезающие

130

до 12 мм

6,3

5,5

165

самосверлящие винты

Самонарезающие

140

до 12 мм

6,3

5,5

175

самосверлящие винты

Самонарезающие

150

до 12 мм

6,3

5,5

185

самосверлящие винты

Самонарезающие

160

до 12 мм

6,3

5,5

195

самосверлящие винты

Самонарезающие

170

до 12 мм

6,3

5,5

205

самосверлящие винты

Самонарезающие

180

до 12 мм

6,3

5,5

215

самосверлящие винты

Самонарезающие

190

до 12 мм

6,3

5,5

225

самосверлящие винты

Самонарезающие

200

до 12 мм

6,3

5,5

235

самосверлящие винты

Самонарезающие

210

до 12 мм

6,3

5,5

245

самосверлящие винты

Самонарезающие

220

до 12 мм

6,3

5,5

255

самосверлящие винты

Самонарезающие

230

до 12 мм

6,3

5,5

265

самосверлящие винты

Самонарезающие

240

до 12 мм

6,3

5,5

275

самосверлящие винты

Самонарезающие

250

до 12 мм

6,3

5,5

285

самосверлящие винты

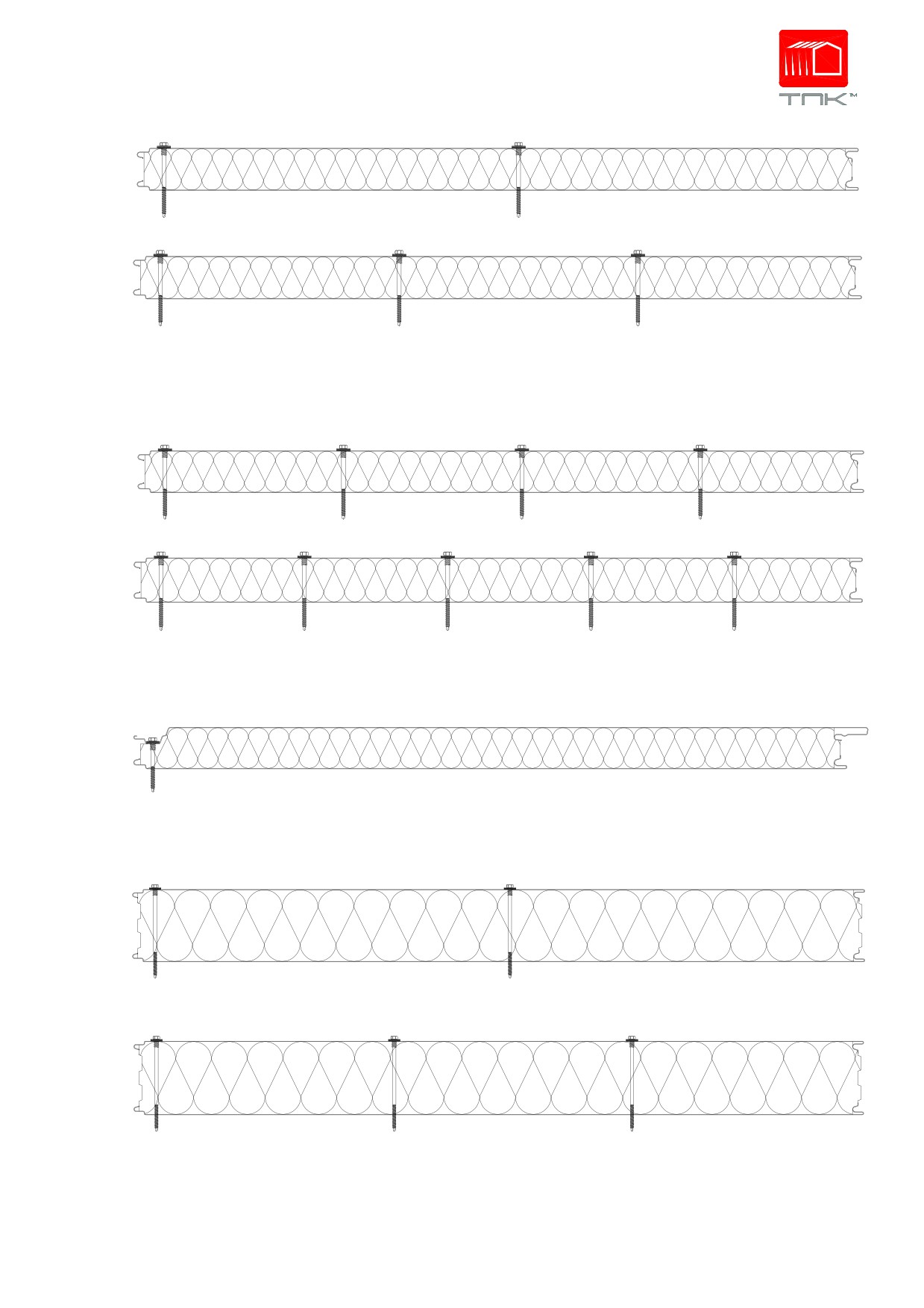

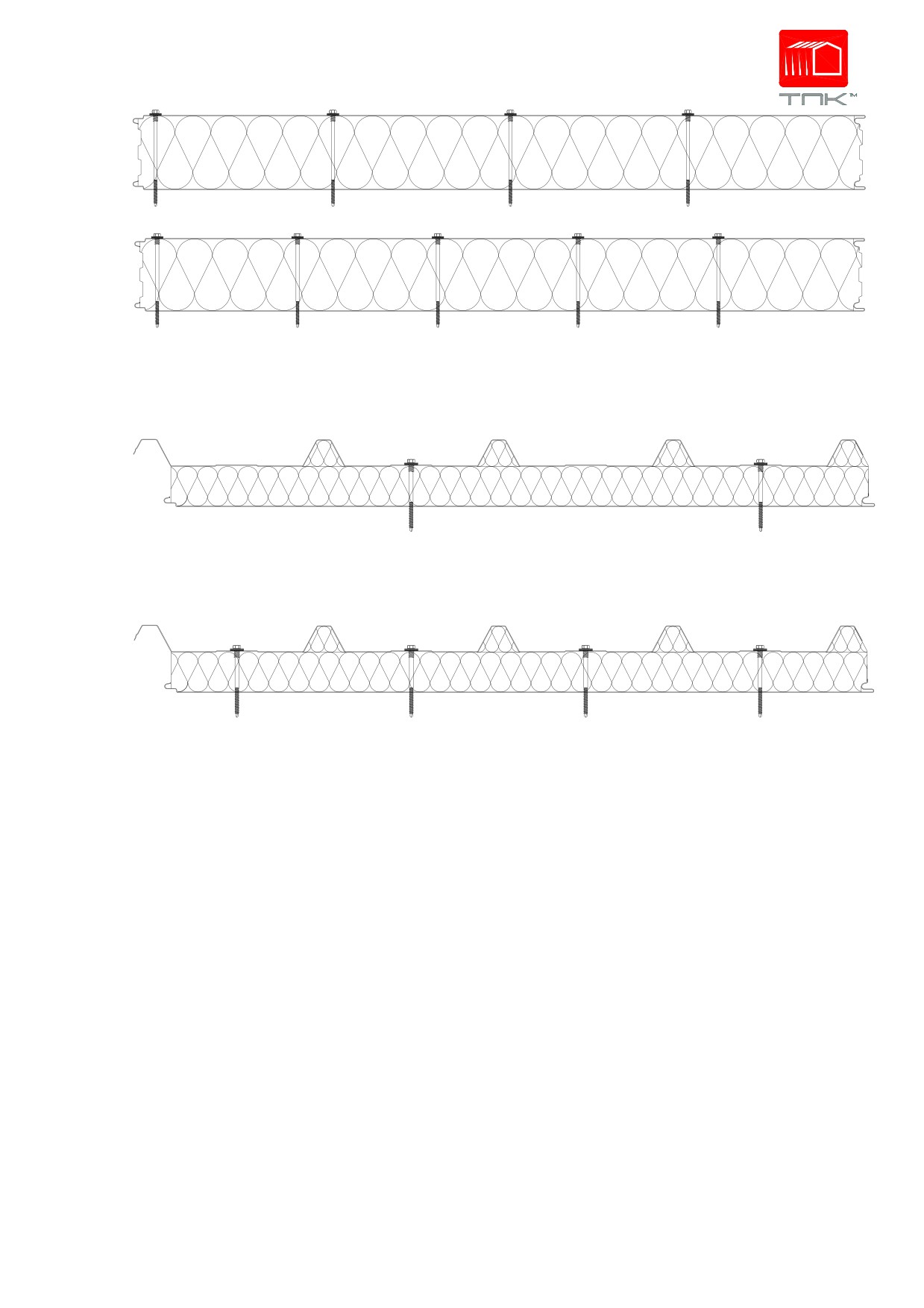

Расположение крепёжных элементов рекомендуется предусматривать в соответствии со

схемами, учитывающими характер зоны приложения ветровой нагрузки (рис. 12 - 18), а

количество крепежей определять расчётом, исходя из конкретных условий района

расположения ограждающей конструкции.

- 27 -

10. Монтаж ограждающих конструкций стен и покрытий

Монтаж ограждающих конструкций из СП рекомендуется осуществлять при участии

специализированных организаций, независимо от форм собственности и принадлежности,

имеющих государственные лицензии Госстроя Украины.

Монтаж ограждающих конструкций из СП должен осуществляться в соответствии с

проектом производства работ (далее - ППР, в соответствии с положениями ДБН А.2.2-3-

2004),

разработанным

проектно-технологической

организацией,

имеющей

государственную лицензию Госстроя Украины и государственный квалификационный

сертификат специалистов.

Производство монтажа ограждающих конструкций стен и покрытий из СП

предусматривается при отсутствии отклонений, превышающих предельные отклонения

фактического положения установленных в проектное положение несущих элементов

каркаса и покрытия здания.

Для определения отклонений фактического положения смонтированных несущих

конструкций применяются методы и приёмы, приведённые в ГОСТ 26433.2. В случае

превышения отклонений фактического положения несущих элементов, необходимо

разработать и внести в ППР комплекс мероприятий, направленных на приведение

фактического состояния несущих конструкций до допустимого уровня отклонений (в

соответствии с положениями СНиП 3.03.01-87).

Производство работ с применением ограждающих конструкций из «сендвич-панелей»

(ТУУ В.2.6-28.1-30703438-004:2010), рациональные методы комплектации ограждающих

конструкций стен и покрытий, способы транспортировки, хранения конструктивных

элементов, организацию рабочих зон и технологию возведения ограждающих

конструкций следует назначать с учётом положений данных Рекомендаций и

обязательных консультаций со специалистами ООО «ТПК».

Процесс устройства

(монтажа) ограждающих конструкций стен и покрытий из СП

включает три основных этапа:

− подготовительный период;

− основной период;

− заключительный период.

Технология монтажа ограждающих конструкций стен и покрытий из СП ориентирована

на здания и сооружения каркасной несущей схемы (системы), несущие элементы которой

выполнены из различных строительных материалов: металла, железобетона (сборного или

монолитного), дерева.

Устройство ограждающих конструкций из панелей реализуется одним из трёх основных

методов:

− методом «монтаж с колёс» - без организации временного хранения СП на открытых

или закрытых временных приобъектных складах;

− методом временного (до трёх месяцев) хранения СП с организацией временного

открытого приобъектного склада;

− методом длительного (от трёх до шести месяцев) хранения СП с организацией

временного закрытого, хорошо проветриваемого, отапливаемого приобъектного

склада.

Правила организации временного хранения

панелей рассмотрены в документе

«Настанова щодо експлуатації СП», разработанном специалистами ООО «ТПК».

- 91 -

10.1. Технология монтажа ограждающих конструкций стен

Устройство ограждающих конструкций стен из СП осуществляется по одной из двух

возможных схем раскладки (разрезки) панелей:

− горизонтальной схемы раскладки (рис. 79);

− вертикальной схемы раскладки (рис. 80).

Устройство ограждающих конструкций стен из СП по горизонтальной и вертикальной

схемам раскладки

(разрезки)

«сендвич-панелей» осуществляется поэлементно

(попанельно), без предварительного объединения отдельных элементов в укрупнённые

блоки или картины.

Рис. 79. Горизонтальная схема раскладки стеновых СП

Рис. 80. Вертикальная схема раскладки стеновых СП

1 - стеновая «сендвич-панель» (тип ПТС); 2 - колонна

каркаса; 3 - цоколь;

каркаса; 3 - цоколь; 4 - стеновой прогон (ригель).

10.2. Технология монтажа ограждающих конструкций покрытий

Устройство ограждающих конструкций покрытий из СП осуществляется по направлению

уклона ската покрытия или вдоль гофр кровельной СП (рис.81).

Рис. 81. Раскладка кровельных СП по прогонам покрытия

1 - кровельная «сендвич-панель» (тип ПТП); 2 - основной несущий элемент покрытия; 3 - прогон покрытия;

Устройство ограждающих конструкций покрытий из СП осуществляется поэлементно

(попанельно) без предварительного объединения отдельных элементов в укрупнённые

блоки или картины.

- 92 -

10.3. Постановка крепёжных элементов и соединений

Применение соединений винтов (шурупов) и заклёпок производится в соответствии с

установленными в ППР характеристиками крепёжных материалов, количеством и шагом

установки, технологической последовательностью монтажа ограждающих конструкций.

Перед началом проведения рабочих операций крепежные элементы должны быть

подготовлены. Традиционный способ подготовки включает: очистку от грязи и ржавчины,

ремонт или замена уплотнительной подкладки (при необходимости), ремонт полимерного

покрытия, нанесённого на головку крепежа (при необходимости).

В случае некачественной постановки крепёжного элемента (срез стержня винта, обрыв

головки, неплотная посадка и т.п.) рядом, на расстоянии не менее пяти диаметров стержня

крепежа, но не более 60 мм, устанавливается новый элемент крепления.

В тех случаях, когда можно рассверлить старое отверстие, устанавливается винт большого

диаметра. Старое отверстие в обкладке стеновой или кровельной панели заделывается

герметиком, зашпаклёвывается и окрашивается под цвет лакокрасочного покрытия

обкладки СП.

10.4. Производство рабочих операций

Рабочие процессы, связанные с подъёмом и перемещением стеновых и кровельных СП в

проектное положение необходимо выполнять на подготовленных стендах в зоне действия

основного монтажного оборудования (крана).

Строповка стеновых и кровельных СП при подъёме и перемещении в проектное

положение производится только с помощью гибких тканевых фалов, при помощи захватов

и специальных траверс, вакуумных присосок или другими способами, в том числе с

помощью специальных траверс, исключающими деформации металлических кромок

панелей и повреждение лакокрасочного слоя.

Перед началом подъёма и перемещения стеновых и кровельных СП в проектное

положение необходимо полностью удалить с обеих обкладок (наружной и внутренней)

защитную плёнку.

Постановка герметиков в замки обкладок

(если они предусмотрены в рабочей

документации) продольных сторон стеновых и кровельных СП производится до начала

их подъёма и перемещения в проектное положение. Данный рабочий процесс

производится при температуре воздуха рабочей зоны монтажа не ниже +5^°С.

Все конструктивные

(комплектующие) элементы, необходимые для устройства

ограждающих конструкций стен и покрытий (планки, крепежи, герметики, уплотнители и

т.п.), необходимо установить в проектное положение в точном соответствии с

количеством, характеристиками и установленной технологической последовательностью

их устройства.

Замена комплектующих элементов на иные, не предусмотренные проектной

документацией конструкции и материалы, без согласования с поставщиком

комплектующих - запрещается.

Фактическое значение площадки для опирания панелей (на средней и крайних опорах) не

должна приниматься менее, чем минимальная ширина площадки для опирания стеновых

(или кровельных) СП, указанных в рекомендациях ООО «ТПК».

Подрезание стеновых и кровельных СП или вырезание фрагмента в панелях возможно

производить:

− полностью по одной из продольных сторон (по длине панели);

− полностью по одной из торцевых или боковых сторон (по ширине панели);

− частично по обеим продольным (по длине панели) и/или по обеим торцевым или

боковым сторонам (по ширине панели).

- 93 -

Применять панели с подрезанными сторонами

(или вырезанными фрагментами)

допускается:

− при обязательном дополнительном креплении обрезанных сторон (фрагментов)

панели к несущим конструкциям, если значение суммарной площади подрезанной

части (или вырезанных фрагментов) составляет не более 40 % от первоначальной

площади (до подрезания) панели;

− без обязательного дополнительного крепления обрезанных сторон (фрагментов)

панели к несущим конструкциям, если значение суммарной площади подрезанной

части (или вырезанных фрагментов) составляет не более 10 % от первоначальной

площади (до подрезания) панели.

Применять панели с подрезанными сторонами

(или вырезанными фрагментами) не

допускается:

− если значение суммарной площади подрезанной части

(или вырезанных

фрагментов) составляет более 40 % от первоначальной площади (до подрезания)

панели;

− если подрезание сторон (или вырезание фрагментов) панели производилось из СП,

номинальные размеры которой менее минимальных номинальных значений (длины

и ширины), указанных в ТУ У В.2.6-28.1-30703438-004:2010 - вне зависимости от

значения суммарной площади подрезанной части (или вырезанных фрагментов);

− если подрезание сторон (или вырезание фрагментов) панели производилось из СП,

которая ранее подвергалась подрезанию и была установлена в проектное

положение - вне зависимости от значения суммарной площади подрезанной части

(или вырезанных фрагментов).

Подрезание панелей или вырезание фрагментов панелей производится на ровной, твёрдой

и чистой поверхности с искусственным покрытием, на котором отсутствуют атмосферные

осадки. Работы необходимо осуществлять в рабочей зоне, в пределах доступа подъёмных

механизмов (крана).

Для подрезания панелей или вырезания фрагментов СП применяется исправное

сертифицированное оборудование и инструмент, которые исключают значительный

нагрев металлических обкладок СП (электрические или механические ножницы, лобзик,

пила и т.п.). После окончания подрезания панелей или вырезания фрагментов СП удалить

образовавшуюся стружку с поверхностей обкладок панели мягкими щётками.

Не допускается применять для подрезания панелей или вырезания фрагментов СП

газопламенных резаков

(горелок), абразивных кругов

(пила

«болгарка») и т.п.

инструментов и приспособлений, которые вызывают значительный нагрев металлических

обкладок СП.

Не допускается применять панели

(с подрезанием или без подрезания частей СП),

которые не соответствуют предельно допустимым значениям, указанным в ТУ У В.2.6-

28.1-30703438-004:2010:

− отклонений геометрических параметров панелей; внешнему виду и состоянию

конструктивных элементов СП;

− прочности панелей при оценке сцепления утеплителя с обкладками СП; прочности

панелей при равномерном отрыве и сдвиге;

− при оценке стыков панелей по продольным

(боковым) сторонам

(кромкам)

панелей;

− при оценке физико-механических характеристик утеплителя и клея, которые были

применены для изготовления СП.

Для очистки поверхности (внешней и внутренней обкладок), замков панелей от пыли,

грязи и мусора применяются: сжатый воздух, мягкие щётки и/или, при необходимости,

моющие средства, исключающие повреждение полимерного покрытия обкладок, замков,

а также материала утеплителя.

- 94 -

Не допускается применять для очистки поверхности (внешней и внутренней обкладок),

замков панелей от пыли, грязи и мусора: песок, растворы и вещества, которые могут

привести к повреждению полимерного покрытия обкладок, замков, а также материала

утеплителя.

Подъем и перемещение панелей и комплектующих элементов к месту установки в

проектное положение необходимо осуществлять при помощи исправного

сертифицированного подъёмного оборудования и такелажного оснащения.

Запрещается нанесение ударов по панелям и комплектующим элементам во время

подъёма, перемещения, установки в проектное положение, установки монтажных

креплений и соединений.

Сверление отверстий в панелях при постановке временных и окончательных монтажных

креплений и соединений производится при помощи сертифицированного инструмента и

материалов. Оси отверстий должны быть перпендикулярны к плоскости обкладок

панелей.

При постановке крепёжных элементов и соединений на самонарезающих и

самосверлящих винтах (шурупов) осуществлять контроль за корректным затягиванием

крепежа: недостаточное затягивание приводит к потери водонепроницаемости панели,

избыточное затягивание приводит к повреждению панели и ухудшению её несущих

свойств. Первым признаком избыточного затягивания крепежа является формирование

вмятины на поверхности обкладки панели.

Не допускается прикрепление к панелям лестниц, производственных кабелей,

технологического оборудования и арматуры.

- 95 -
