BIOSTAT A – биореактор (краткий обзор, характеристики)

Краткий обзор BIOSTAT® A

Блок управления BIOSTAT® A сочетает в себе все свойства и функции для измерения и контроля: Насосы быстрой загрузки, модуль аэрации
и удобно расположенные подключения для коммуникаций и датчиков. BIOSTAT® A характеризуется малыми габаритами, что позволяет
сэкономить ценное пространство в лаборатории.

Простая автоматическая

система аэрации

Система аэрации обеспечивает
постоянный автоматический контроль
потока во всем диапазоне всех
используемых газов. Для работы нового
биореактора BIOSTAT® A не требуется
ручной регулировки ротаметров, при
этом проблема пульсации подаваемой
газовой смеси отсутствует. Установка
биореактора никогда не была такой
простой – подключите шланги,
настройте профиль аэрации и
установите желаемое значение
концентрации кислорода.

Версия для работы с культурами клеток
позволяет подключать четыре газа
(воздух, O

, СO

и N

). Регулировка их

потоков позволяет управлять концен-
трацией кислорода и pH. Для управле-
ния концентрациией кислорода в среде
в конфигурации для культивирования
микроорганизмов используется подача
воздуха и О

Охладитель позволяет проводить
ферментацию в любой лаборатории и
минимизирует использование воды.
Больше не нужно беспокоиться о
поиске подходящего для биореактора
источника охлаждения воды. Каждый
BIOSTAT® A для микробиологической

ферментации оснащен охладителем,
эффективно удаляющим тепло из
культуры. Для функционирования
BIOSTAT® A требуются лишь
подключения электричества и подачи
газа.

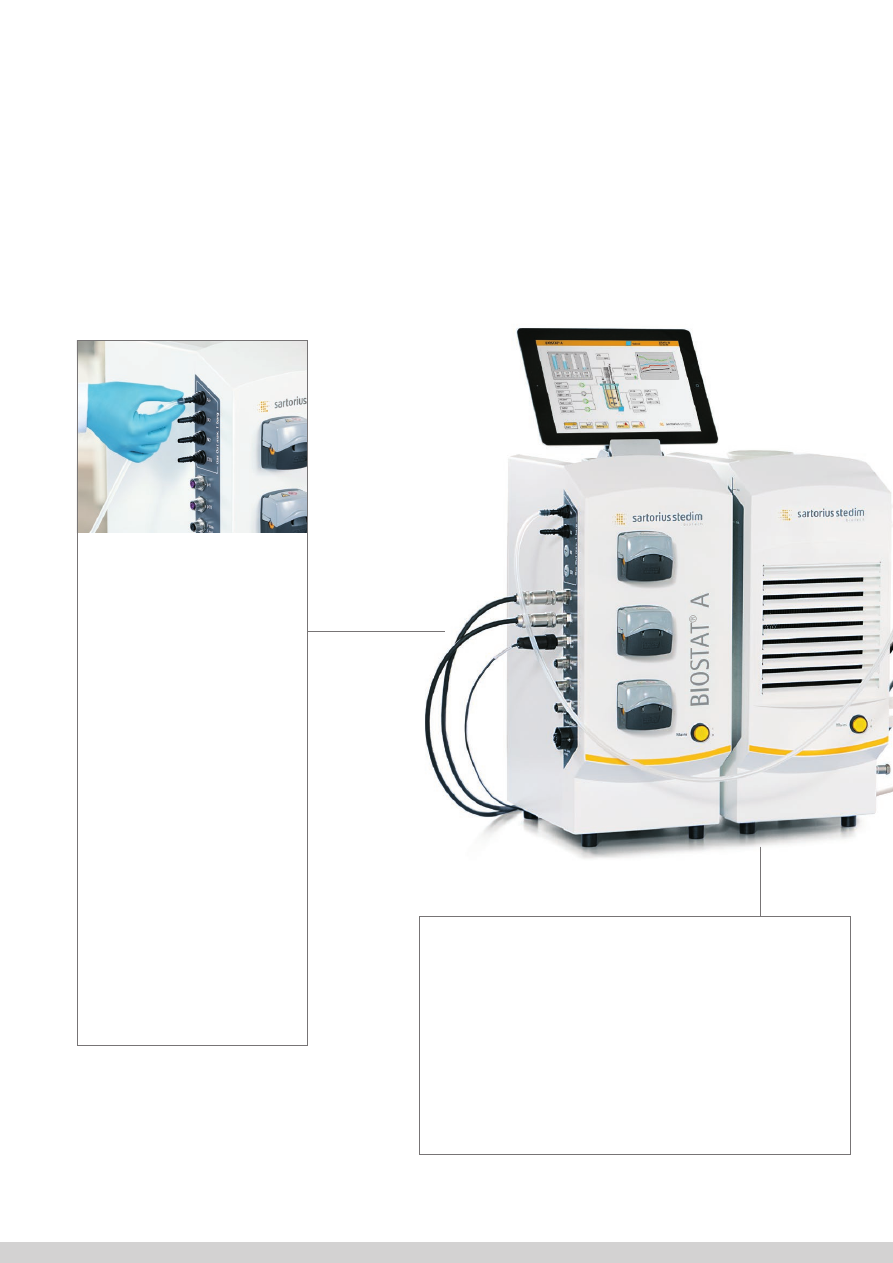

Интегрированный охлаждающий термостат в версии для

культивирования микроорганизмов

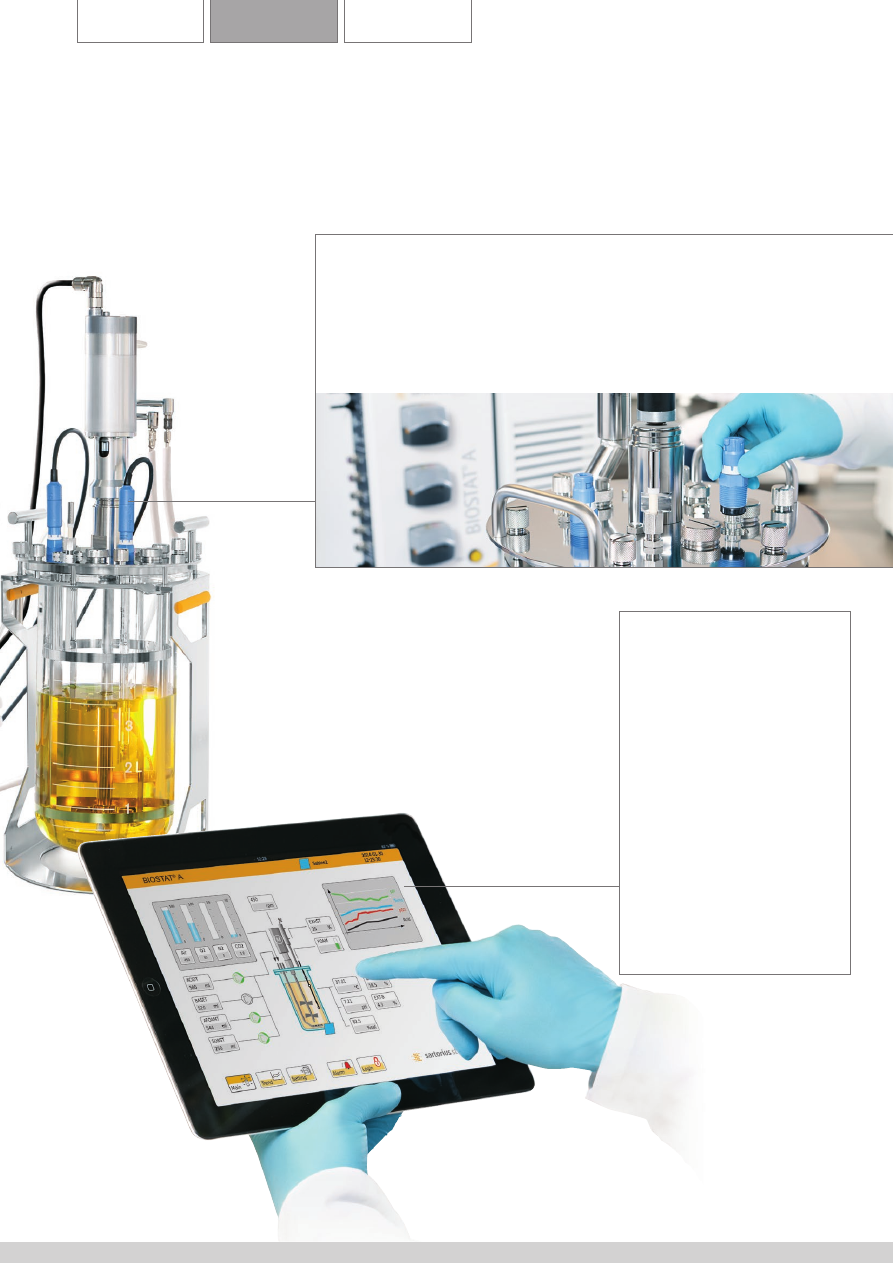

Простая проверка состояния ваших датчиков pH и DO

Биореактор BIOSTAT® A снабжен цифровыми датчиками pH и DO. Их использование позволяет определять
неисправность датчика прямо после подключения. Кроме того, соединительные контакты снабжены
водозащитными колпачками, которые позволяют защитить контакты при автоклавировании

Интуитивно простое

управление ферментером –

даже из – за пределов

лаборатории

Благодаря интуитивно понятному
пользовательскому интерфейсу,
BIOSTAT® A идеален для тех, кто ещё
только учится, поскольку, позволяет
снизить число ошибок оператора и
ускорить обучение. В расширенной
версии системы имеется возможность
дистанционного управления – теперь
можно контролировать процесс
ферментации не только из лаборато-
рии, а из офиса или даже из дома
с помощью планшета или смартфона.

BIOSTAT® A – Суть в мелочах …

… которые облегчают жизнь …

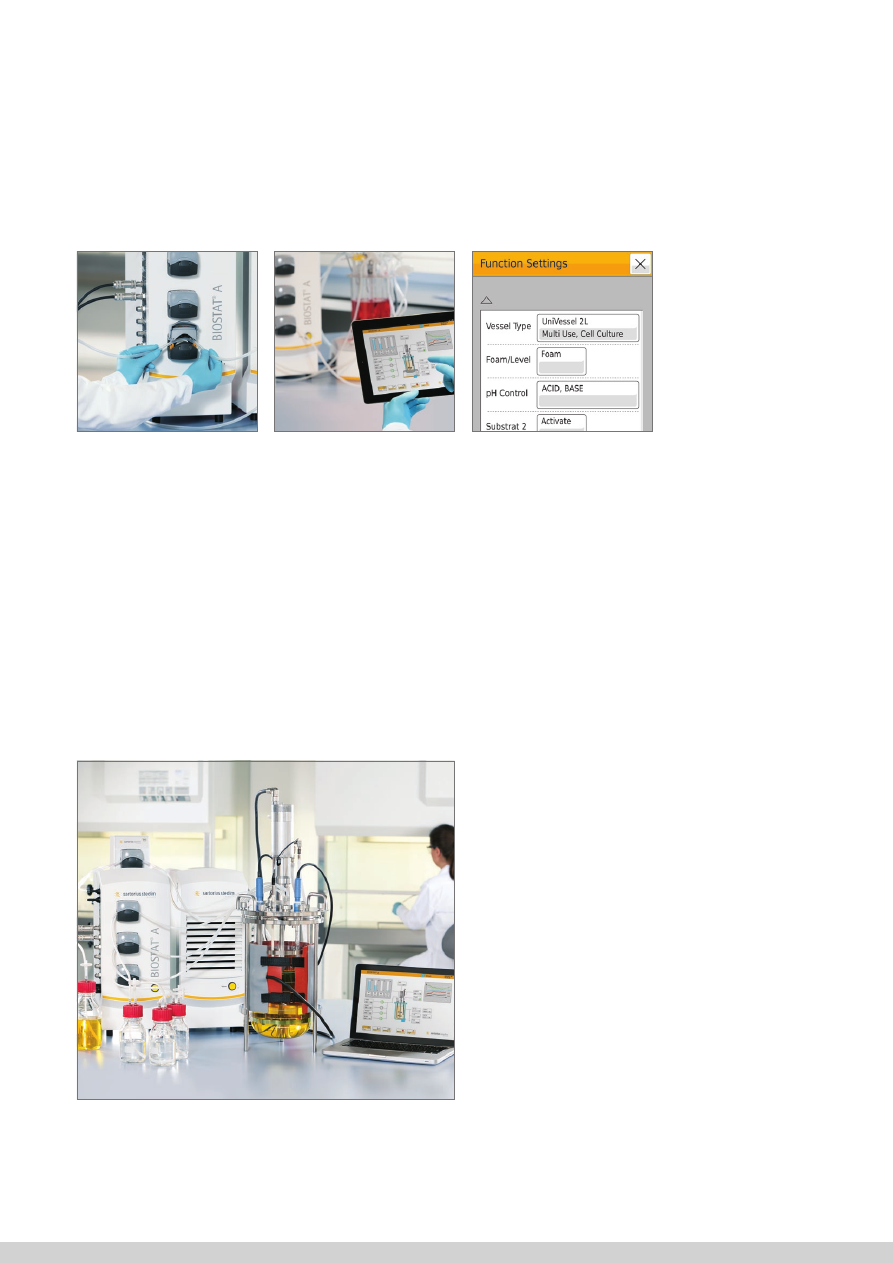

Удобное хранение и анализ
данных

Данные о протекании процесса
сохраняются непосредственно в
биореакторе BIOSTAT® A; затем эти
данные можно передать на ПК или
ноутбук для дальнейшего анализа

Перистальтические насосы
с головками Fast Load

Устанавливайте шланги за 3 секунды:
Откройте головку, вставьте шланг,
закройте головку – и готово! Больше
нет риска прищемить палец, порвать
перчатку или пережать шланг при
установке его в головку перистальти-
ческого насоса.

Высокая гибкость

Выберите тип и объём сосуда
для культивирования

… и позволяют двигаться дальше

Высокая плотность клеток в
процессе периодического
культивирования

Расширенная версия BIOSTAT® A
обладает большими возможностями
управления в режиме периодического
культивирования с подпиткой.
С помощью подключаемого насоса
возможно управлять подачей
субстрата в соответствии с заранее
созданным профилем

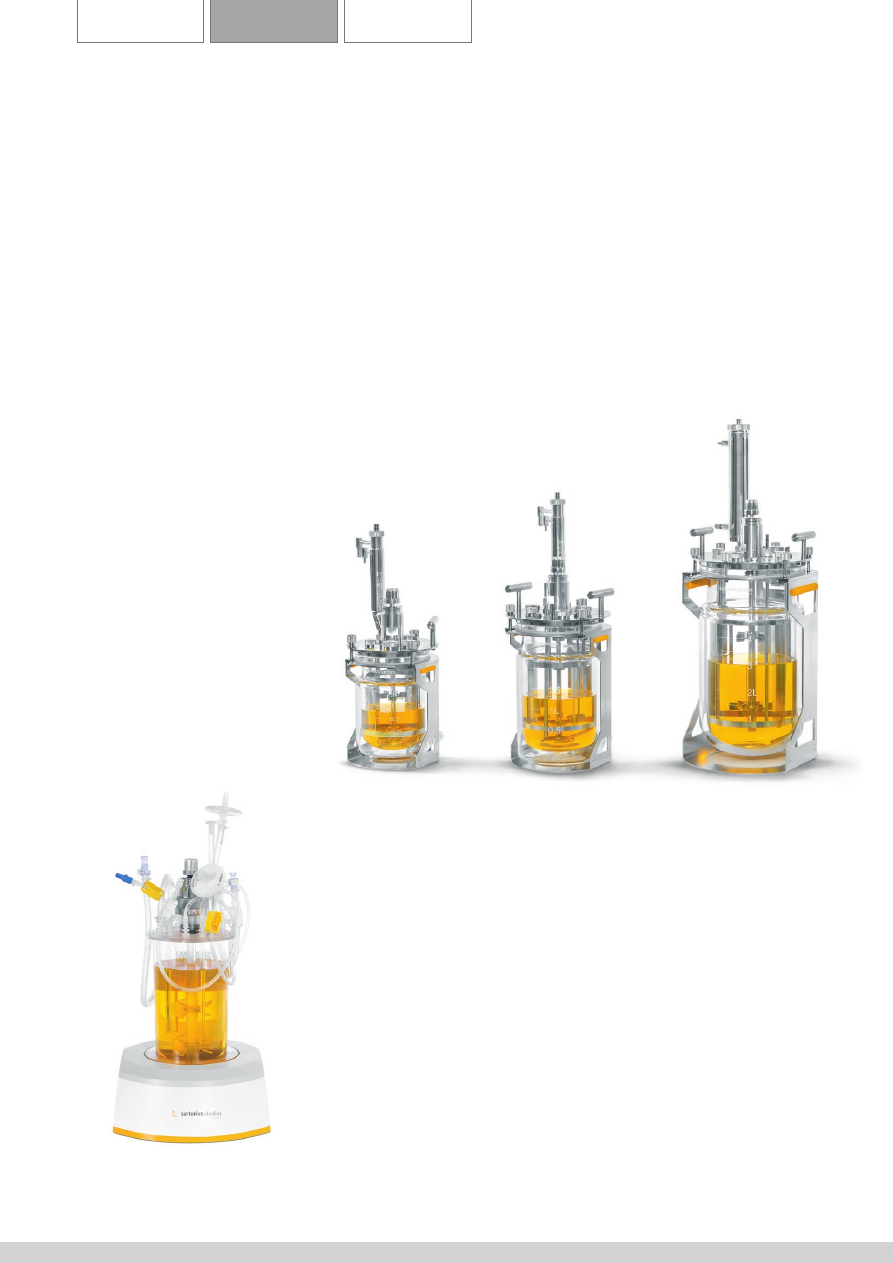

Стеклянные и одноразовые полимерные сосуды -
гибкость в работе и возможность выбора каждый день

BIOSTAT® A снабжен стеклянными одностеночными сосудами с максимальным рабочим объемом 1, 2 или 5 литров. Вне зависимости от того,
какую версию устройства вы выберите, будь то UniVessel® Glass или одноразовое устройство UniVessel® SU с максимальным рабочим объемом
в 2 литра, вы можете использовать один и тот же блок управления системой.

Как сосуды UniVessel® Glass,так и одноразовые сосуды UniVessel® SU имеют классическую конструкцию биореактора с мешалкой и
позволяют добиться одинаковых результатов. В качестве привода используется один и тот же двигатель, так что замена одноразовых сосудов
на многоразовые и обратно может производиться без дополнительных затрат времени.

UniVessel® Glass

− Классическая конструкция с вращающейся

мешалкой позволяет масштабировать процесс
вплоть до реакторов объемом 2000 л

− Хорошо себя зарекомендовавшая стерилизуемая

конструкция

− Помещается даже в небольшие автоклавы

UniVessel® SU

− Простой в использовании культуральный сосуд,

предварительно собранный и стерилизованный

− Нет места для автоклава, чтобы провести

стерилизацию культуральных емкостей?
Никаких проблем! UniVessel® SU является
устройством одноразового использования,
начиная с емкости и заканчивая датчиками.

− Не требуется предварительная стерилизация,

сборка и очистка после использования, что
позволяет укладываться в жесткие графики
исследований и экономить дорогостоящее время

BIOSTAT® A – Техническая спецификация

Контрольный блок

Масса

11 кг

Размеры установочной поверхности
лабораторного стенда (Ш × В × Г)

200 × 495 × 300 мм | 7,9 × 19,5 × 11,8 дюймов.

Требуемое пространство, в т.ч. для подключения коннекторов,
головок насоса и т.д. (Ширина x Высота x Длина)

320 × 495 × 475 мм | 12,6 × 19,5 × 18,7 дюймов.

Потребляемая мощность

100 – 240 В переменного тока, 50/60 Гц, 8 А

Корпус

Металлический корпус с покрытием

Рабочая температура

0°C – 40°C

Максимальная относительная влажность

80% при температуре до 31°C с поступательным снижением до 50% относительной влажности при 40°C

Привод

– Необслуживаемый
– Прямой привод без передачи
– 150 W

Скорость вращения об/мин

1 л Стекло: 30 – 1,400 об/мин | 2 л Стекло: 30 – 1,100 об/мин | 5 л Стекло: 30 – 800 об/мин | 2 л SU (одноразовый сосуд):
30 – 400 об/мин

Подключения

– 2 × Внешние входы аналового сигнала 4 – 20 мА
– Ethernet
– Эквипотенциальное подключение сигнала тревоги
– USB
– Подключение к охладителю
– Интерфейс внешнего насоса

Соответствие регуляторным требованиям

Сертификаты CE, NRTL

Системные требования для работы приложения
на смартфоне или планшете

iOS7 и выше, Android 4 и выше

Встроенные насосы

Количество

Контроллер

Постоянная скорость ( вкл/выкл)

Скорость

43 об/мин

Насосная головка

Watson Marlow 114, Fast Load

Скорость потока
( при толщине стенок 1,6 мм)

ID 0,5 мм: 0,8 мл/мин
ID 0,8 мм: 1,7 мл/мин
ID 1,6 мм: 6,0 мл/мин
ID 2,4 мм: 12,5 мл/мин
ID 3,2 мм: 20,2 мл/мин

Внешние насосы

Количество

1 (Только в расширенной поставке)

Контроллер

Регулируемая скорость

Скорость

до 200 об/мин

головка насоса

Watson Marlow 120, Fast Load

Насосный модуль

Основной модуль

Датчики и контроллеры

UniVessel® Glass

UniVessel® SU

Температура, отдельный сенсор

Управление температурой 0 – 40°C
Точность отображения 0,1°C

•

Температурный датчик в зонде pH

Управление температурой 0 – 60°C
Точность отображения 0,1°C

•

Многоразовый датчик DO

Полярографический электрод
Цифровая передача данных в башню управления
Диапазон: 0 –100%
Точность отображения: 0,1%

•

Одноразовый датчик DO

DO сенсор
Диапазон: 0-100% насыщения кислородом
Точность отображения 0,1% насыщения

•

Управленaие и измерения

Подача газов

– Давление газа 1,5 бар (изб.) (21,76 фт/кв. дюйм изб.) ±10%
– Газы: сухие, без пыли и масла
– Подключения газов с соединителями типа «елочка» для силиконовых трубок 3 × 6 мм

Выход газа

– Давление газа 0,8 бар (11,6 пси)
– Подключения газов с соединителями типа «елочка» для силиконовых трубок 3,2 × 1,6 мм

Система смешения двух газов для культивирования микроорганизмов.

Автоматическое управление подачей воздуха и O

Модули подачи газа

Два, по одному на каждый газ

Скорости потока через модули подачи газа

Воздух и O

: 100 – 7,500 куб.см/мин

Точность измерения модулей подачи газа

± 5% от максимального объема

Система подачи четырех газов для клеточных культур

Непрерывный автоматический контроль аэрации воздухом, O

, N

и CO

Модули подачи газа

Четыре, по одному на каждый газ

Скорости потоков через расходомеры
(для любых размеров сосудов)

Воздух и N

: 10 – 500 куб. см/мин | O

и CO

: 5 – 250 куб. см/мин

Точность измерения модулей подачи газа

± 5% от максимального объема

Модуль аэрации

Охлаждение – (только в версии BIOSTAT® A для микроорганизмов)

Рециркулирующий охладитель с автоматическими клапанами для подачи охлаждающей воды в охлаждающий палец и конденсатор.
Вес

17 кг

Размеры (Ш × В × Г)

220 × 495 × 325 мм

Объем внутреннего охладителя

1,5 л

Потребляемая мощность

BB-8822002: 230 В перем. тока, 50/60 Гц, T 2,5 A
BB-8822003: 115 В перем. тока, 60 Гц, T 4 A

Температура подаваемой воды

8°C ±2°C при температуре воздуха 21°C

Охлаждающая мощность

150 Вт при температуре воздуха 21°C

Класс защиты

IP21 (защита от объектов размером > 0,5 дюйма и капающей воды)

Жесткость охлаждающей воды

Макс. 12° жесткости воды

Подключение к охлаждающему пальцу с помощью быстросъемных соединений

Подогрев

Управление температурой с помощью термоодеяла
Электрический подогрев фильтра отходящих газов (только в версии BIOSTAT® A для культур клеток)
Диапазон управления температурой сосуда

См. выше

Мощность нагревателя

– 1 л Стекло: 66 Вт
– 2 л Стекло: 112 Вт
– 5 л Стекло: 264 Вт
– 2 л одноразовый: 132 Вт

Модуль контроля температуры

Датчики и контроллеры

UniVessel® Glass

UniVessel® SU

Зонд pH, многоразовый

Комбинированный электрод, цифровая передача данных в башню управления
Диапазон 2–12 pH
Точность отображения 0,01 pH

•

Датчик pH, одноразовый

Сенсор pH
Диапазон 6–8 pH
Точность отображения 0,1 pH

•

Датчик пены/уровня

Контактный сенсор замыкания цепи, нержавеющая сталь и керамическая изо-
ляция

•

Культуральные сосуды UniVessel® – Технические спецификации

Автоклавируемая, емкость из стекла с одной стенкой

1 л

2 л

5 л

Материал

Борсиликатное стекло, нержавеющая сталь AISI 316L, ЭПДМ

Общий объем (л)

1,6

6,6

Рабочий объем (л)

0,4–1

0,6–2

0,6–5

Порты верхней крышки 19 мм | 12 мм | 6 мм

3 | 2 | 6

3 | 2 | 9

3 | 3 | 8

Масса

кг (фунты)

4,4 (9,4)

5,9 (13,0)

10,5 (23,1)

Место в автоклаве
[Ш × В × Д в мм]
[Ш × В × Д в дюймах]

156 × 558 × 196
6,1 × 22 × 7,7

176 × 619 × 217
6,9 × 24,4 × 8,5

231 × 757 × 266
9,1 × 29,8 × 10,5

Требования к размещению, в ограниченных условиях²
[Ш × В × Д в мм]
[Ш × В × Д в дюймах]

490 × 391 × 217
18,9 × 16,1 × 11,8

530 × 510 × 410
20,9 × 20,1 × 16,1

Со стойкой и крышкой, без среды

Адаптер для подключения конденсатора приобретаются дополнительно

Культуральный сосуд UniVessel® Glass

Одноразовый предварительно стерилизованный культуральный сосуд для клеточных культур

Материал

Поликарбонат

Размер (л)

Общий объем (л)

2,6

Рабочий объем (л)

0,6 – 2

Одноразовый сосуд UniVessel® SU

Стандартный комплект оборудования с UniVessel® Glass

Контрольный блок BIOSTAT® A с приводом

Подача газов (воздух, O

)

Подача газов (воздух, O

, N

, CO

)

Три встроенных насоса с постоянной скоростью

Цифровые датчики pH и DO

Датчик пены | уровня

Два внешних аналоговых входа, 4–20 мA

Контроль pH: кислота, основание

Контроль pH: кислота | CO

, основание

Управление DO

Комбинированное управление пенообразованием | уровнем

Охладитель для емкости культуры и вытяжного кулера

Нагреватель фильтра

Конденсатор

UniVessel® Glass 1 л, 2 л или 5 л, с одной стенкой

Адаптер привода

Трехлопастной винт

Шестилопастная турбина

Вал мешалки

Термоодеяло

Охлаждающий палец

Заглушки на все порты

Термоодеяло

Микробарботер

Заглушки на все порты

Четырехканальный порт

Кольцевой барботер

Ручной пробоотборник

Четырехканальный порт

Универсальный адаптер

Ручной пробоотборник

Регулируемая погружная трубка

Отбойники

Посевной порт

Регулируемая погружная трубка

Воздушный фильтр

Посевной порт

Набор инструментов и аксессуаров

Воздушный фильтр

Ноутбук

Набор инструментов и аксессуаров
Ноутбук

Стандартный комплект оборудования с UniVessel® SU

Контрольный блок BIOSTAT® A с приводом
Подача газов (воздух, O

, N

, CO

)

Три встроенных насоса с постоянной скоростью
Два внешних аналоговых входа, 4–20 мA
Контроль pH: кислота | CO

, основание

Управление DO
Нагреватель фильтра
Два сосуда UniVessel® SU 2 л
Термоодеяло
Адаптер привода UniVessel® SU
Подставка UniVessel® SU
Адаптер UniVessel® SU 2 л
Температурный датчик, Pt100
Блок предохранительных клапанов

Расширенный комплект оборудования

Работа с использованием планшета или смартфона*

Управление подачей субстрата для культивирования с подкормкой

Внешний насос для субстрата с изменяемой скоростью

* Планшет | смартфон не входит в комплект поставки

Комплект BIOSTAT® A для культивирования микроорганизмов

Комплектация BIOSTAT® A для клеточных культур

Комплекты оборудования

BIOSTAT® A поставляется в виде предукомплектовных систем. Стандартная система включает все, необходимое для работы.
Расширенный набор, помимо этого, позволяет управлять процессом со смартфона или планшета и проводить
культивирование с подпиткой.
