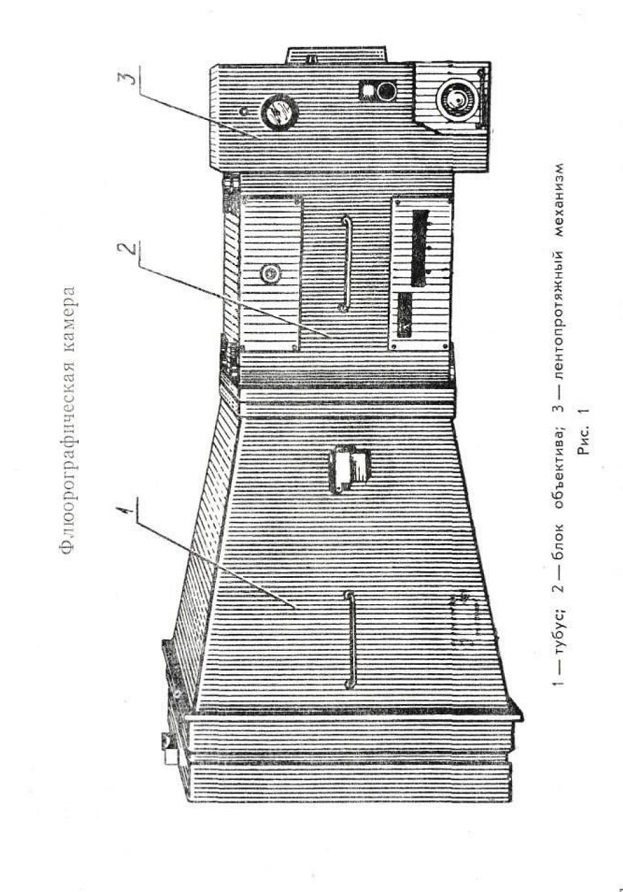

Камера флюорографическая транспортабельная КФ-70Т. Техническое описание инструкция по эксплуатации

СОДЕРЖАНИЕ
Стр.

1. Общие указания . . ................ 3

2. Назначение . . .....................3

3. Технические данные . ..............3

4. Состав камеры . . ......................6

5. Устройство и принцип работы камеры....... • 6

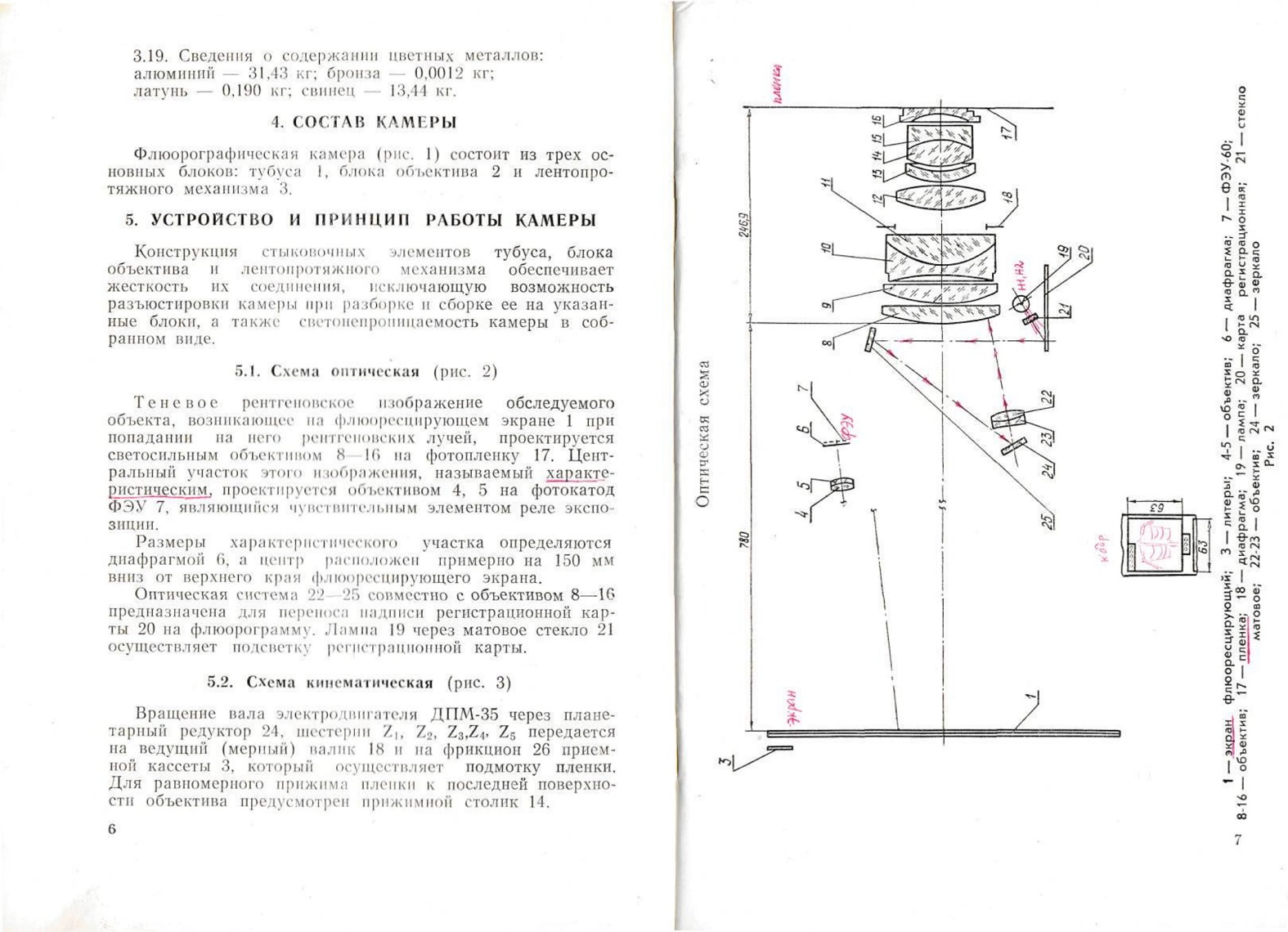

5.1. Схема оптическая . ..........................6

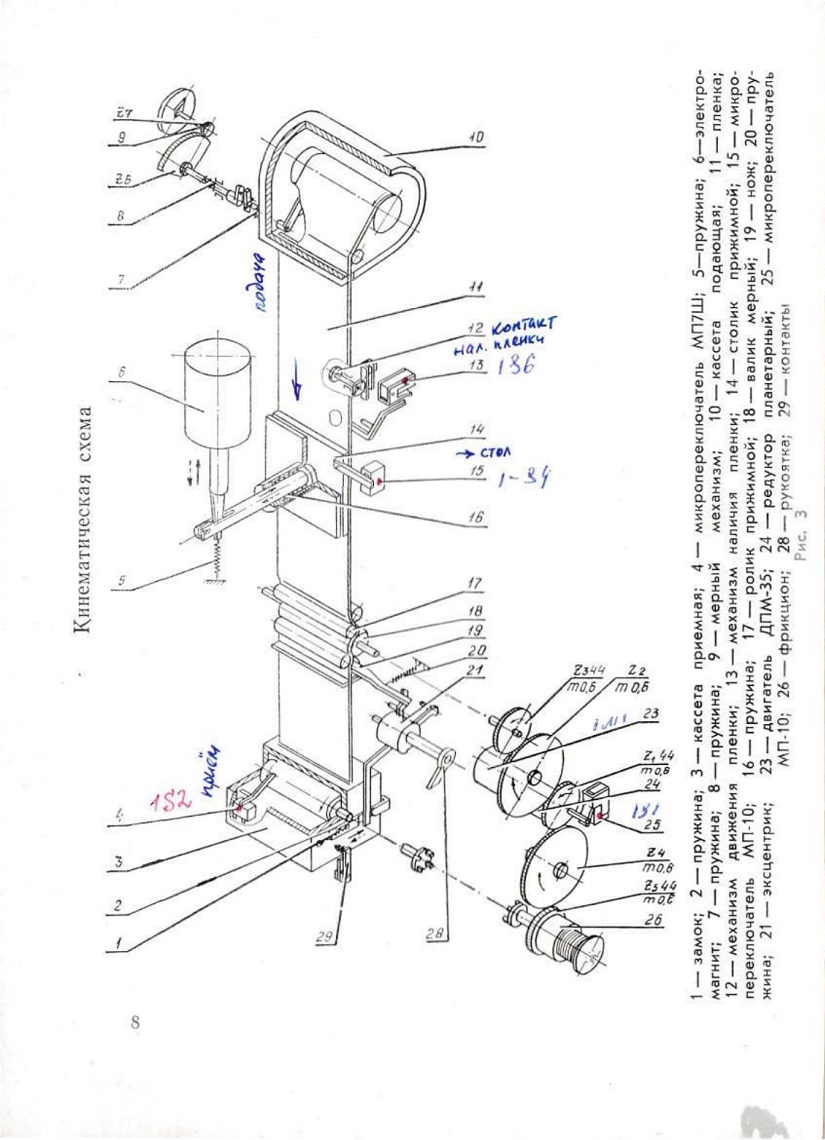

5.2. Схема кинематическая . . ......................6

5.3. Схема электрическая . ........................9

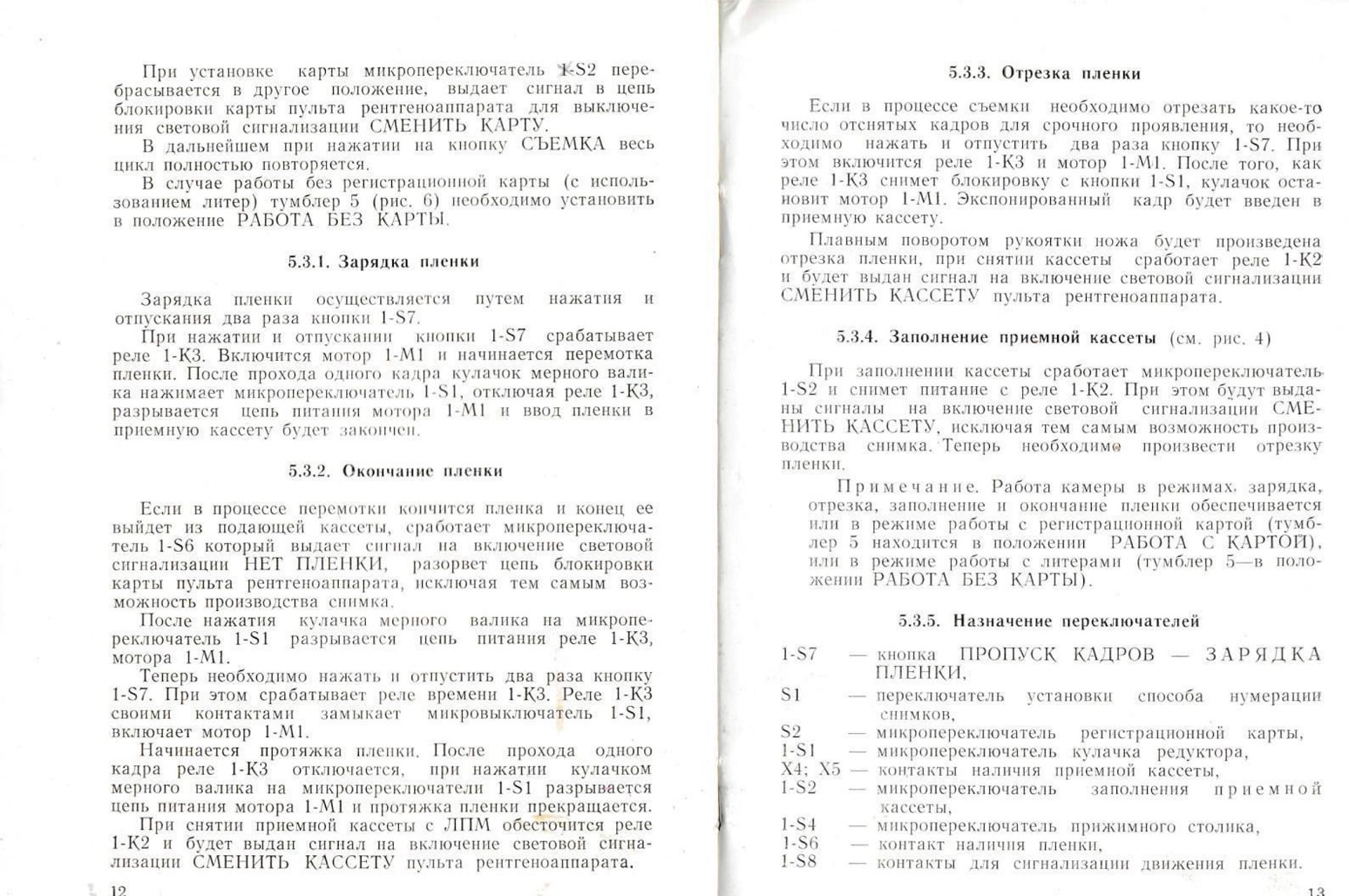

5.3.1. Зарядка пленки . ............12

5.3.2. Окончание пленки . ...........12

5.3.3. Отрезка пленки . ............13

5.3.4. Заполнение приемной кассеты ....... 13

5.3.5. Назначение переключателей . . ...... 13

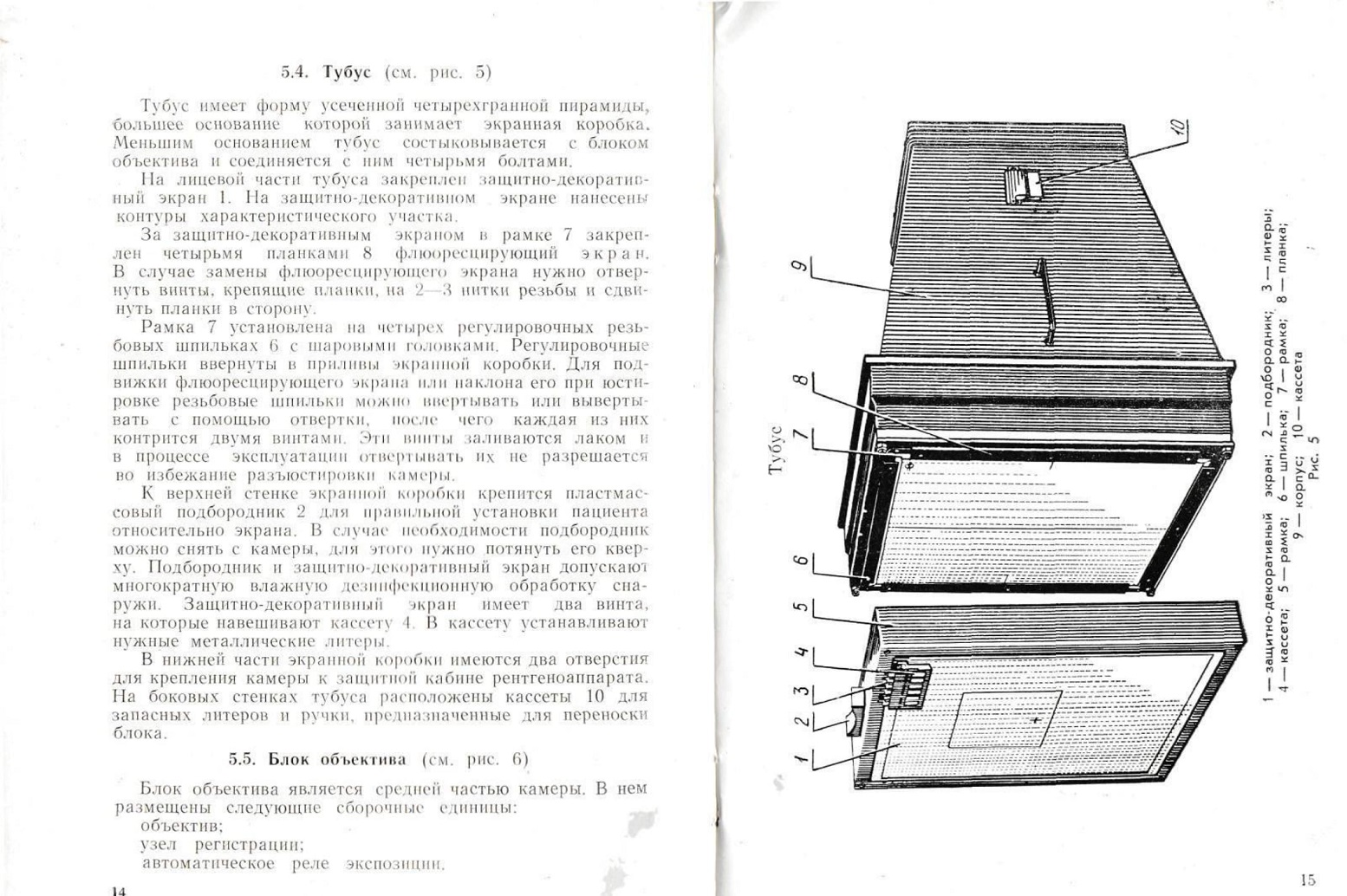

5.4. Тубус . . ..................14

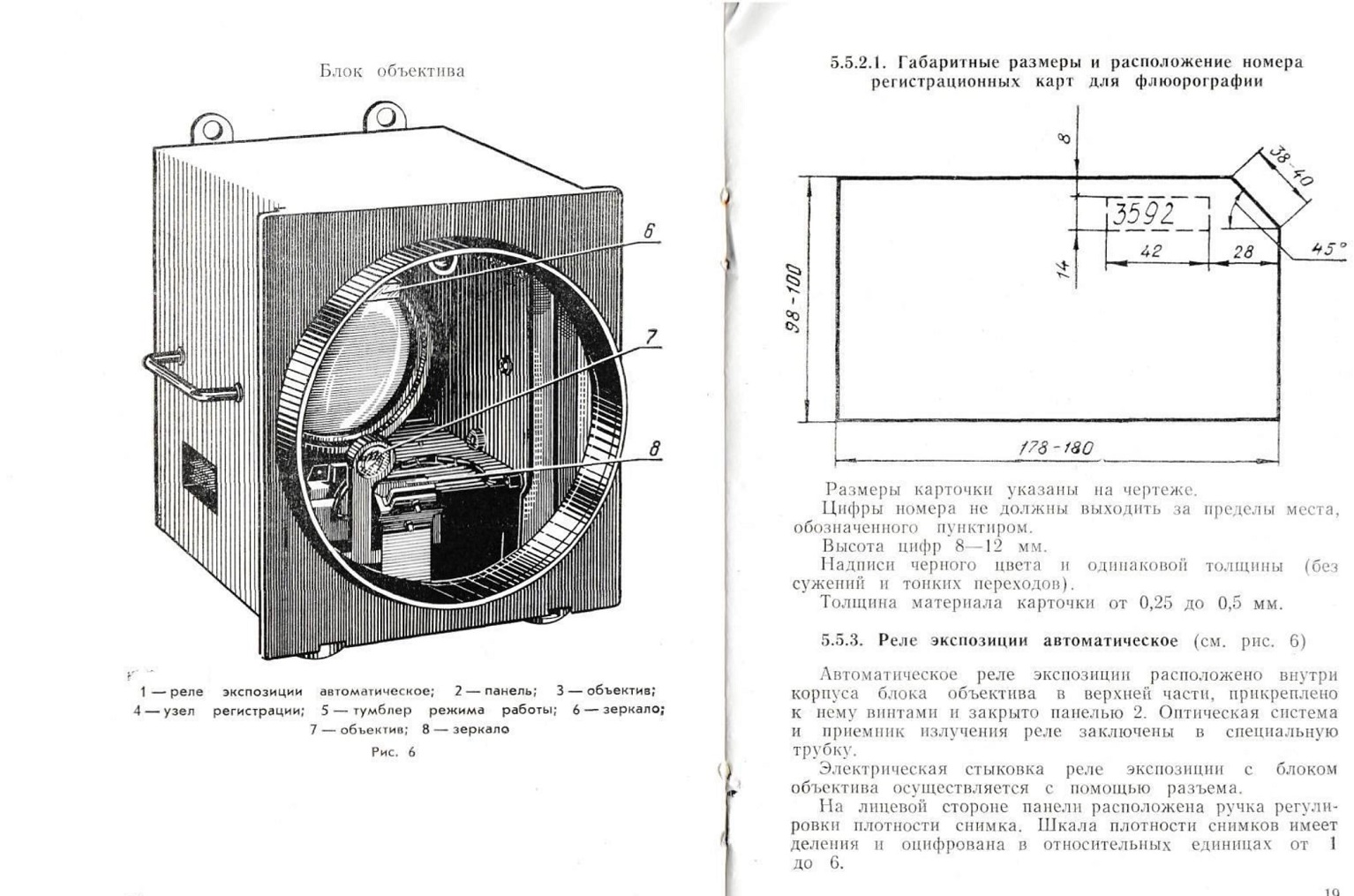

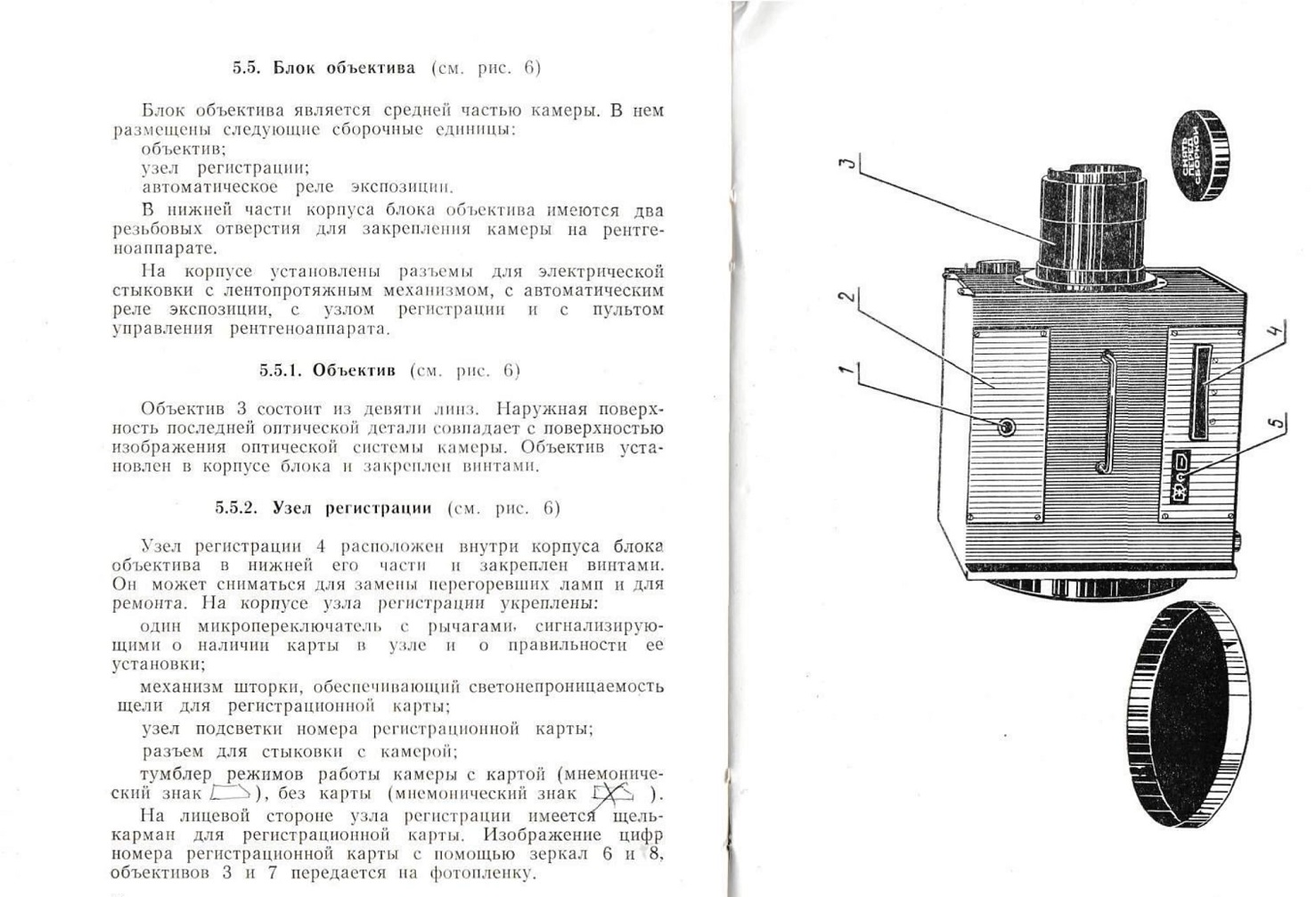

5.5. Блок объектива . .............. • 14

5.5.1. Объектив . ..........

5.5.2. Узел регистрации . ............16

5.5.3. Реле экспозиции автоматическое.......• 19

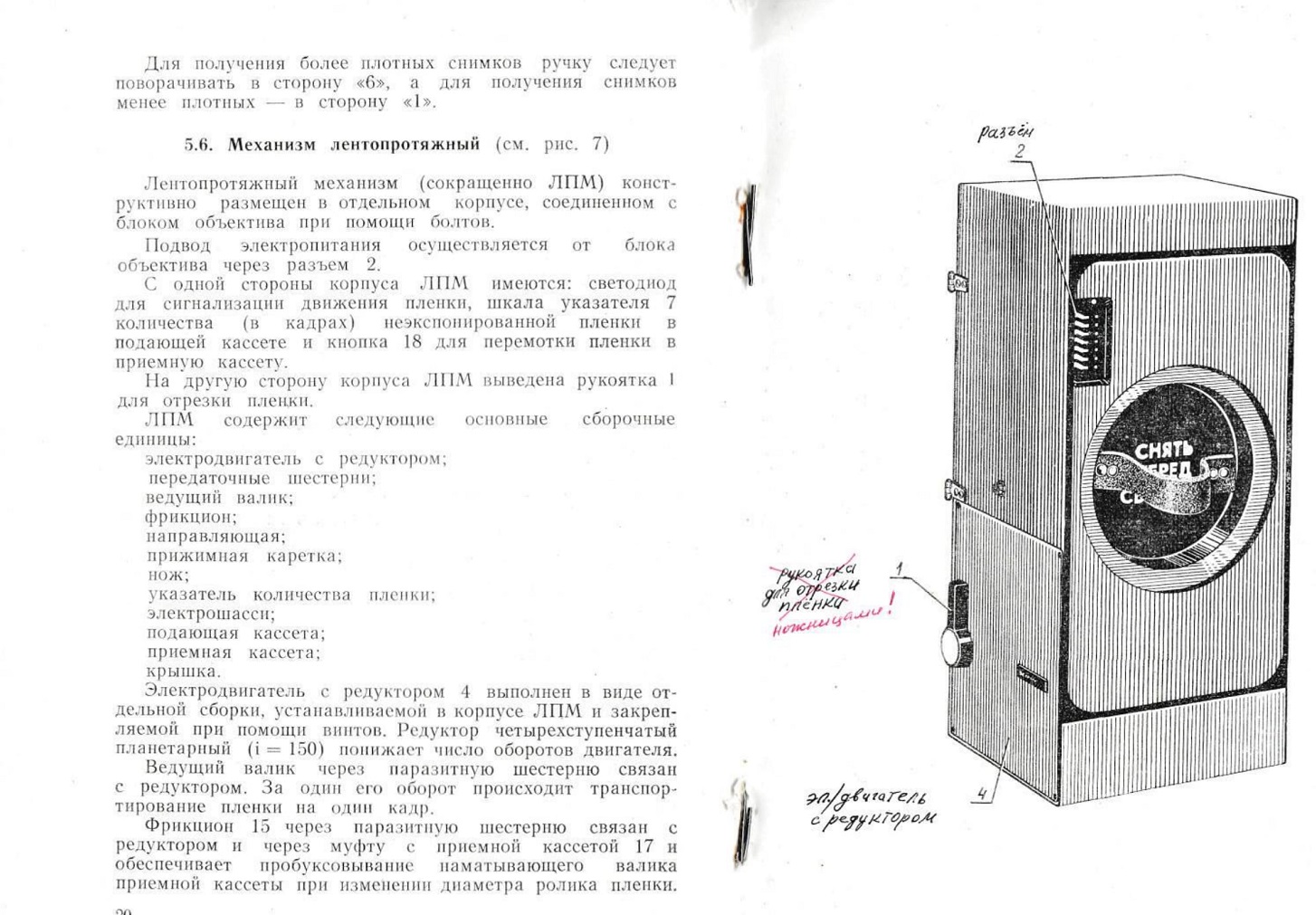

5.6. Механизм лентопротяжный............20

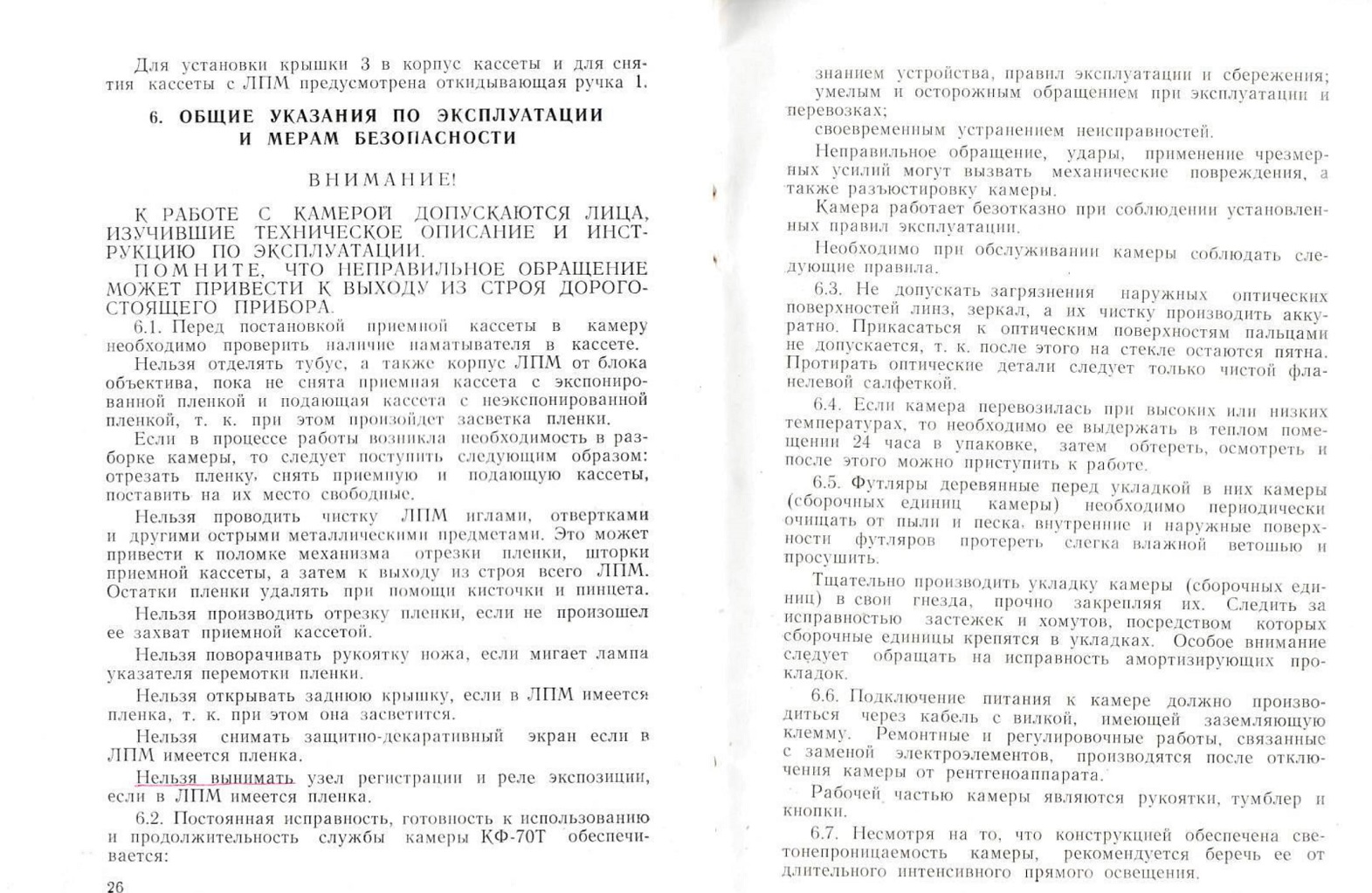

6. Общие указания по эксплуатации . . ....... 26

7. Краткая методика работы с камерой............28

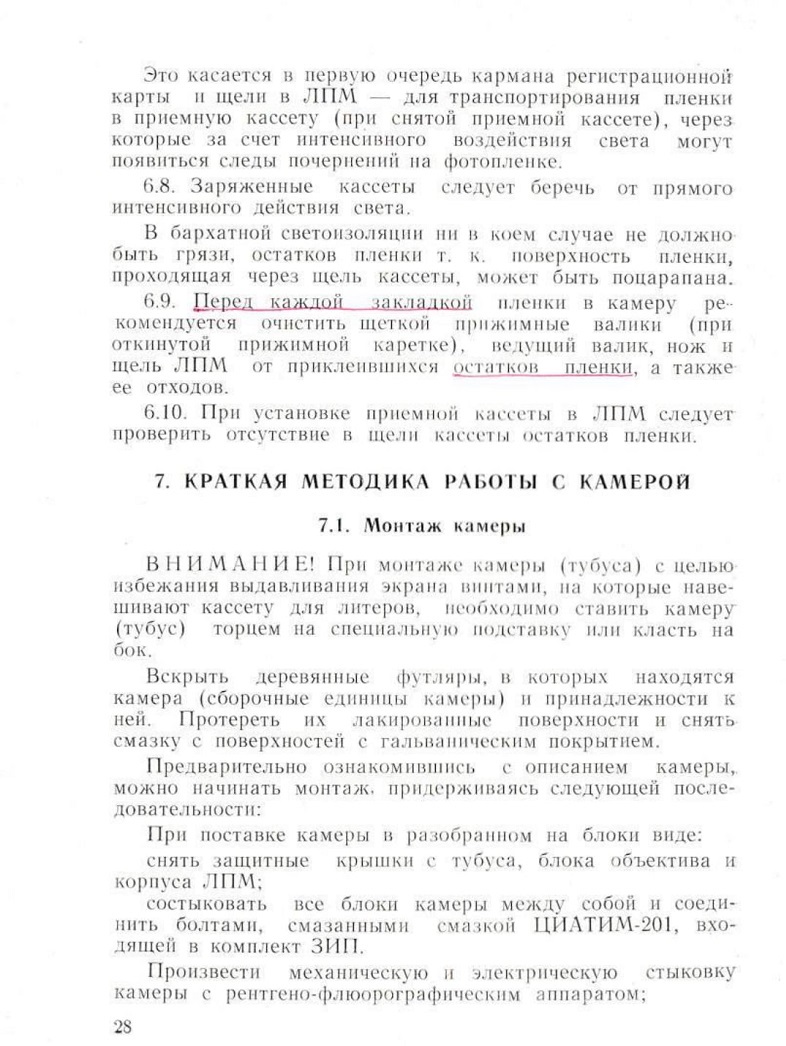

7.1. Монтаж камеры................ . 28

7.2. Зарядка пленки .................• 29

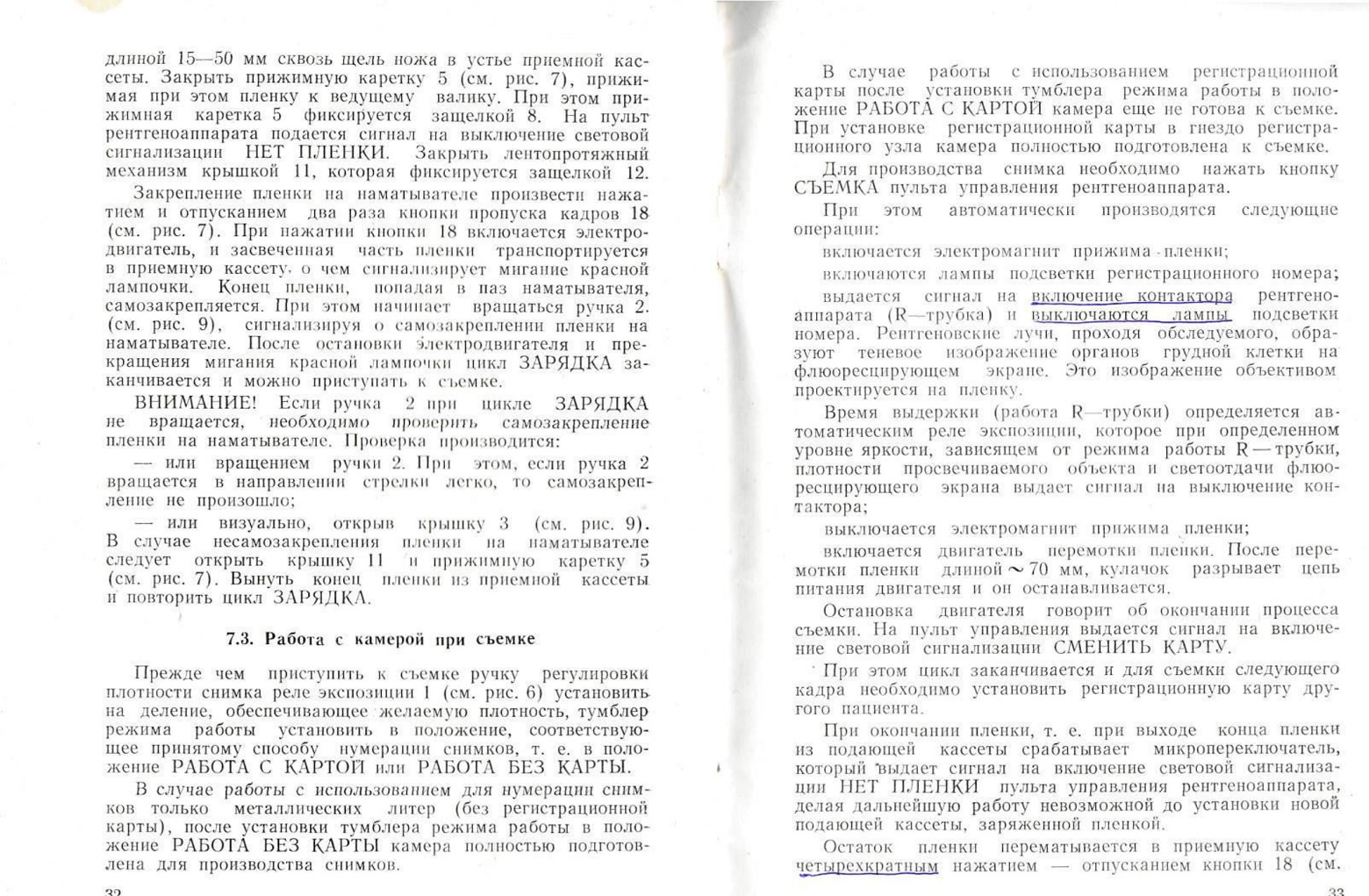

7.3. Работа с камерой при съемке..........32

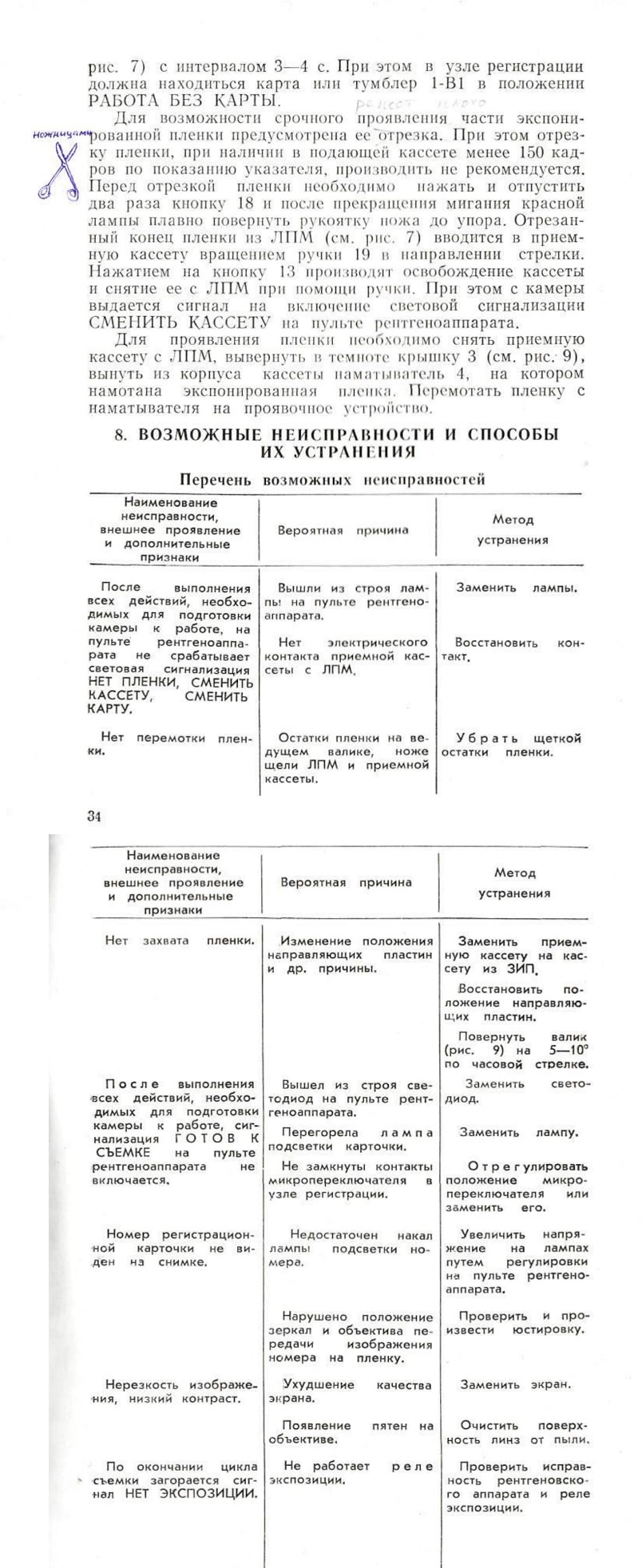

8. Возможные неисправности и способы их устранения ... 34

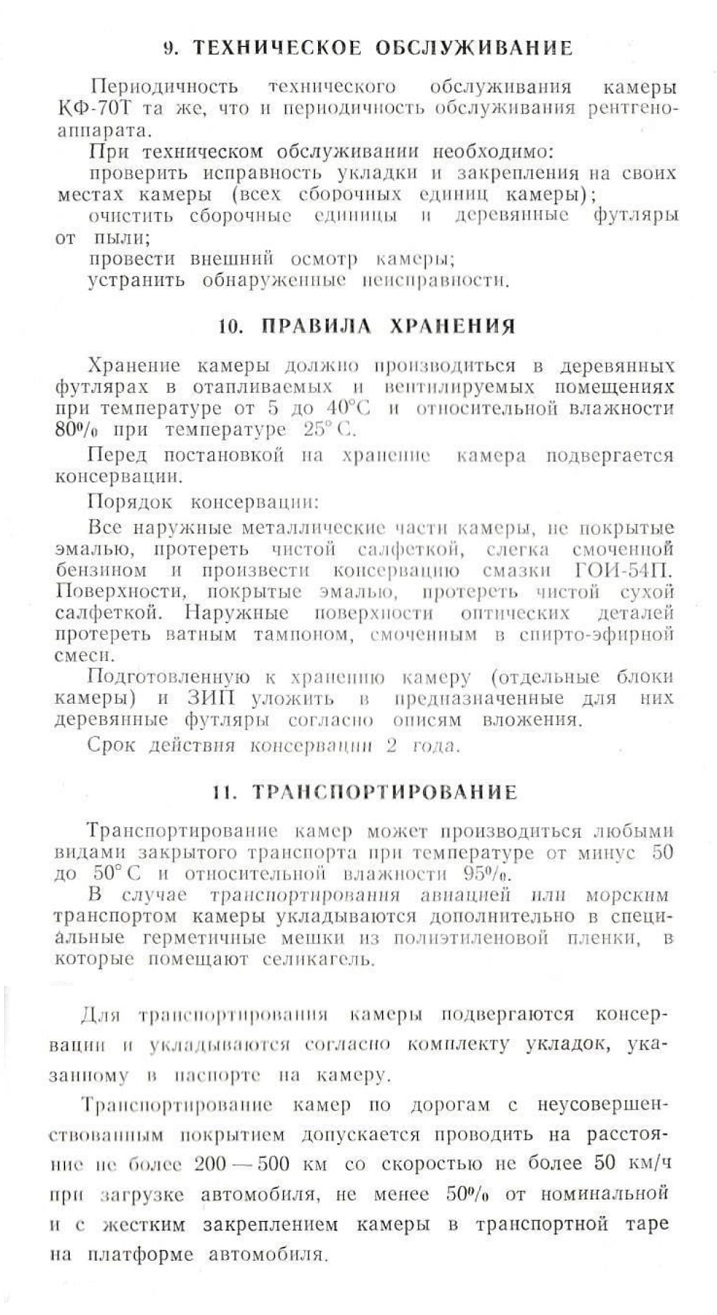

9. Техническое обслуживание..............• 36

10. Правила хранения . . .............36

11. Транспортирование...............• • 36

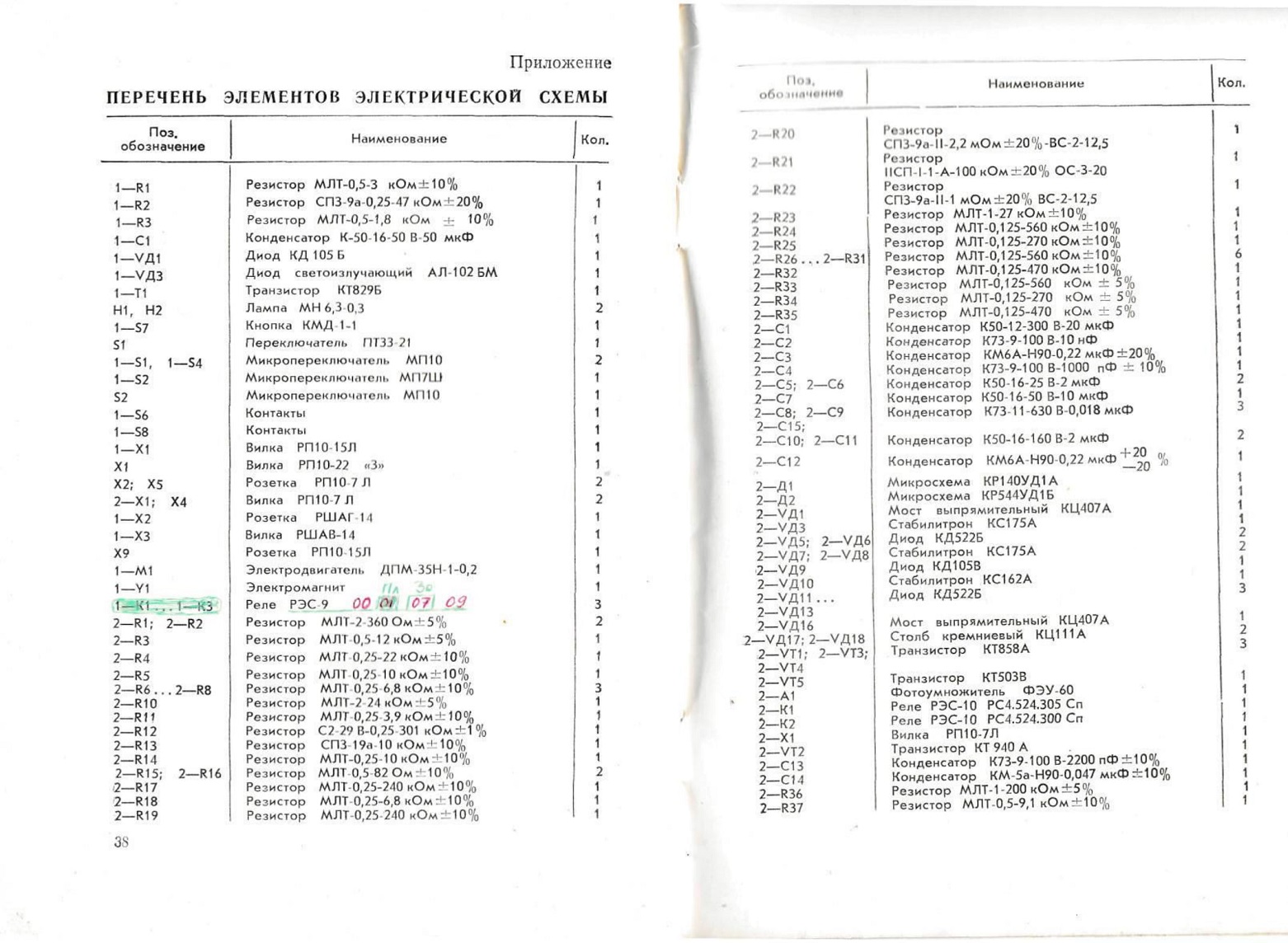

Приложение...............*••• 38

1. ОБЩИЕ УКАЗАНИЯ

Настоящее техническое описание и инструкция по эксплуатации камеры флюорографической транспортабельной КФ-70Т предназначено для ознакомления обслуживающего персонала медицинских учреждений, эксплуатирующих камеру, с се техническими данными и устройством.

В инструкцию по эксплуатации включены указания по эксплуатации, устранению возможных неисправностей и способы пх устранения.

Текстовая часть описания иллюстрирована рисунками.

2. НАЗНАЧЕНИЕ

Камера флюорографическая транспортабельная КФ-70Т* предназначена для применения в составе рентгено-флюоро-графических аппаратов, в которых обеспечивается работа с камерой, с целью проведения обследований при вертикальном положении пациентов.

С помощью камеры в составе рентгено-флюорографического аппарата осуществляется фотографирование на пленку теневого рентгеновского изображения органов обследуемого, возникающего на флюоресцирующем экране камеры.

Конструкция камеры позволяет производить монтаж и демонтаж, что дает возможность перевозить ее различными транспортными средствами. В равной степени она пригодна для работы в стационарных условиях.

Полный комплект камеры указан в паспорте.





3. ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1. Размер поля камеры, мм . . . световой 395X395

рабочий 377x377

3.2. Размер кадра, мм.........63x63






*) В связи с возможными техническими усовершенствованиями текст описания и рисунки могут в отдельных деталях отличаться от выполненной конструкции прибора.

3.3. Применяемая пленка рулонная, инфорированная типа РФ-3, или другой тин с аналогичным!! ф (! з и к о - т е х I! и ч е с к п м и характеристиками:

ширина пленки, мм..........70

длина рулона, м...........30

3.4. Емкость подающей кассеты, м . . . . 30,5

3.5. Емкость приемной кассеты, м..........17,5
3.(). Нумерация снимков осуществляется двумя способами: съемкой номера регистрационной карты (см. стр. 19); съемкой литер, навешиваемых перед декоративным экраном.

3.7. Оптическая плотность снимков в зоне

характеристического участка, обеспечиваемая автоматическим реле экспозиции......1,5±0,25

3.8. Управление съемкой с пульта рентгеноаппарата.

3.9. Питание камеры от рентгеноаппарата напряжениями, В:

переменного тока 50 Гц......... 220 ± 22

постоянного тока........27 ± 3; 300 ± 30

3.10. Предусмотрены следующие блокировки, делающие I (е воз м ожно й съе м к у :

отсутствует или вставлена неправильно регистрационная карта (при положении тумблера узла регистрации РАБОТА С КАРТОН);

перегорела лампа подсветки регистрационной карты; подающая кассета не заряжена пленкой, пленка кончилась или произошел обрыв;

приемная кассета заполнена пленкой; приемная кассета не вставлена на место; пленка находится в движении.

3.11. Габаритные размеры, мм . . . 1130X500X501
3.12. Масса камеры, кг 72
3.13. Средняя наработка на отказ, циклов . . 2. 10000
3.11. Установленная безотказная наработка,
циклов 8 • 1000
3.15. Полный средний срок службы, лет . . . 10
3.10. Установленный срок службы, лет . . . 5
3.17. Среднее время восстановления работоспо-собного 4

3.18. Сведения о содержании драгоценных материалов: золото — 0,2 г; серебро — 11 г; сплав ПЛИ-10 — 0,08 г.

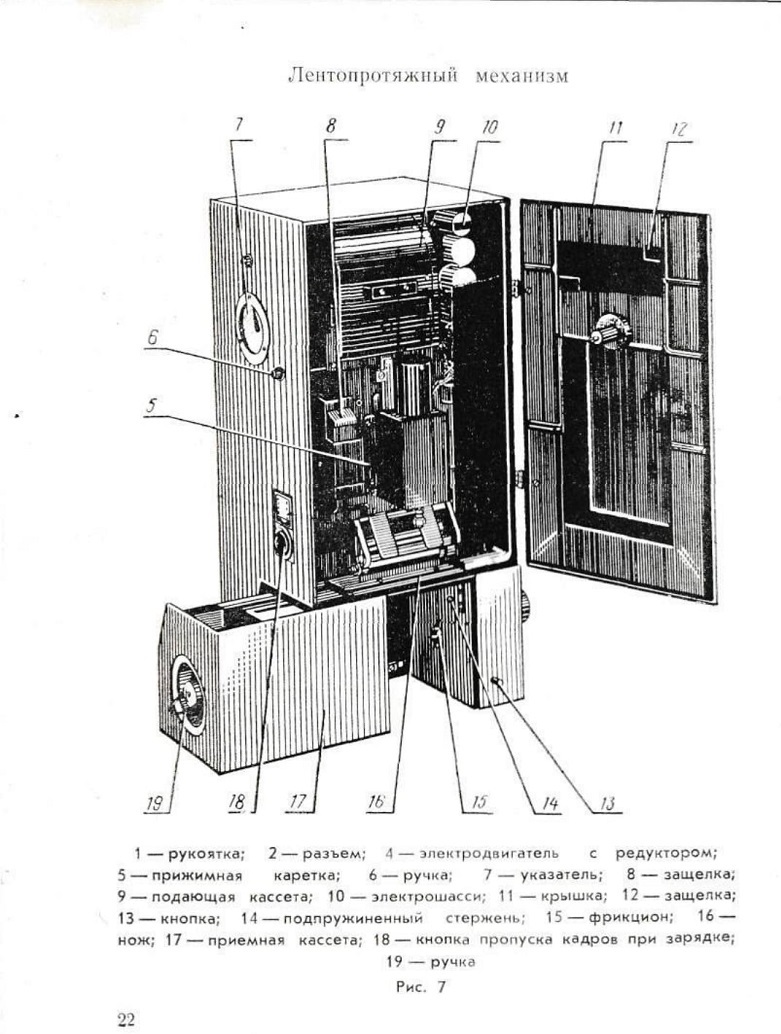

В момент подачи питания на электромагнит 6 якорь втягивается и обеспечивает прижим пленки 11 к объективу. При снятии питания с электромагнита 6 якорь вытягивается пружиной 5 и отводит прижимной столик 14. При повороте рукоятки 1 (рис. 7) под действием эксцентрика рычаг нажимает на подвижное лезвие ножа 1(>, производя отрезку пленки.

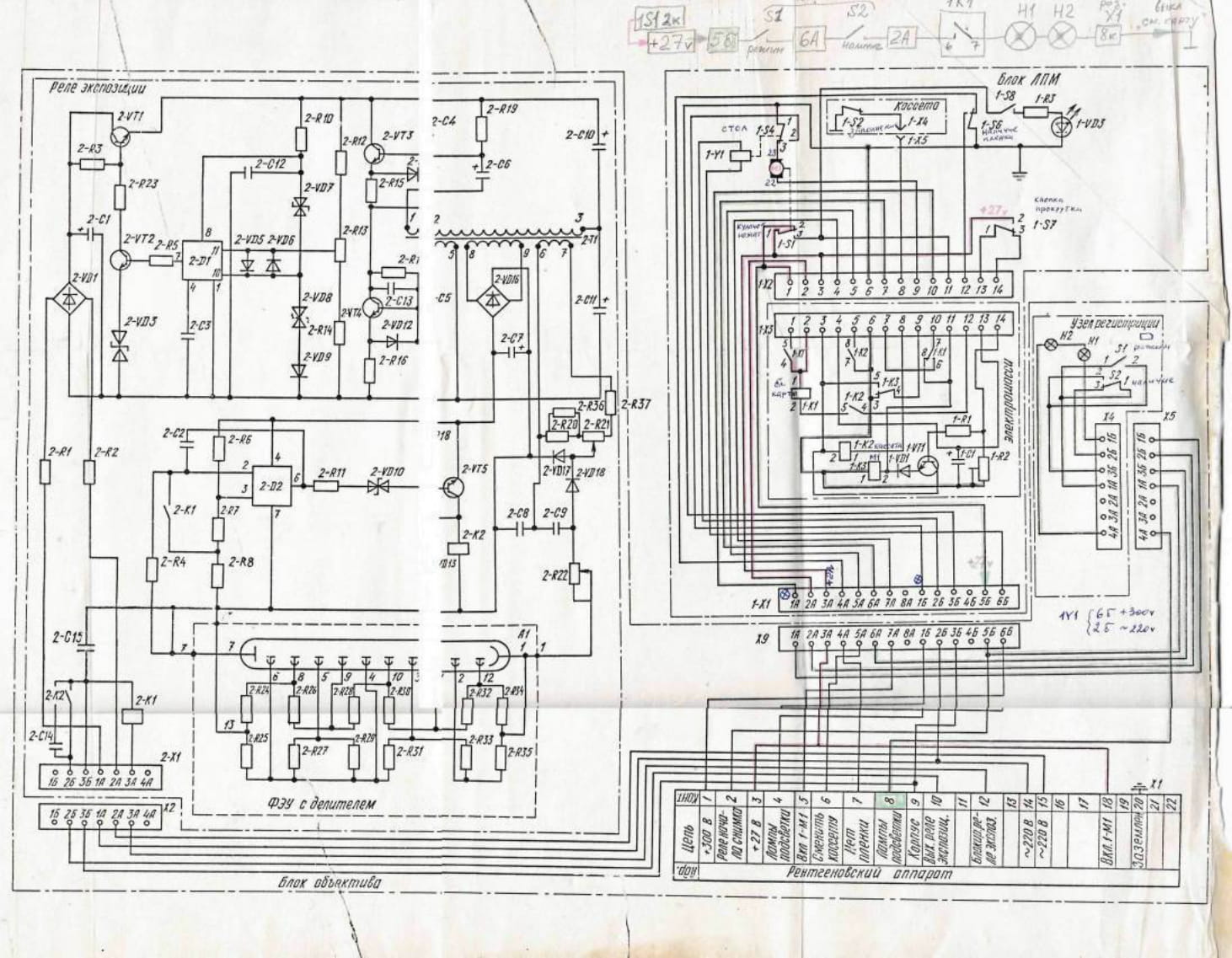

5.3. Схема электрическая (рис. 4)

Общая электросхема камеры состоит из схем отдельных взаимосвязанных сборочных единиц:

схемы лентопротяжного механизма;

схемы узла регистрации;

схемы автоматического реле экспозиции.

Электропитание на разъем XI камеры подается с рент-геиоаппарата:

27 В постоянного тока подается на схему лентопротяжного механизма и узла регистрации;

300 В постоянного тока подается на электромагнит прижима пленки;

*220 В, 50 Гц подается на реле экспозиции.

Включение камеры осуществляется с пульта рентгеио-аппарата. При включении с камеры будут выданы сигналы на включение световой сигнализации ИНТ ПЛЕНКИ, СМЕНИТЬ КАССЕТУ, СМЕНИТЬ КАРТУ пульта рентгеноаппарата, при отсутствии в камере приемной и подающей кассет.

Снимок произвести невозможно, так как микропереключателем 1-S6, контактами реле 1-К2 разорвана цепь питания реле 1 - К1 и цепь блокировки карты пульта рент-геиоанпарата.

При установке приемной кассеты будут соединены контакты Х4 и Х5, сработает реле 1-К2 и разорвется цепь питания источника сигнализации СМЕНИТЬ КАССЕТУ пуль та рентгеноаппарата. После установки подающей кассеты и укладки пленки в фильмовый канал сработает переключатель 1-S(>. При этом выдается сигнал на выключение световой сигнализации 11ЕТ ПЛЕ11КИ.

Теперь необходимо установить тумблер S1 в положение РАБОТА С КАРТОЙ и карту пациента. При установке карты сработает микропереключатель S2 и через лампы подсветки карты пациента III н Н2 выдает сигнал в цепь блокировки карты пульта рентгеноаппарата для выклю-ченпя световой сигнализации СМЕНИТЬ КАРТУ, в дальнейшем при срабатывании блокировок рентгеноаппарата должен загорется сигнал ГОТОВ К СЪЕМКЕ.

При нажатии на кнопку СЪЕМКА рентгеноаппарата подается питание на электромагнит 1-У1 прижима пленки. Прижимной столик нажимает на микропереключатель 1-S4. Микропереключатель 1-S4 разрывает цепь питания мотора 1-М1 на время прижима пленки.

После срабатывания задержки рентгеноаппарата, последуют действия:

включится контактор - рентгеноаппарата; выключатся лампы H1 и H2;

обесточитси реле 2-К1 блокировки входной цепи реле экспозиции, тем самым включится реле экспозиции в работу.

Ток фотоумножителя реле экспозиции, пропорциональный световому потоку, падающему от флюоресцирующего экрана на фотокатод ФЭУ, заряжает емкость 2-С2, что вызывает отпирание транзистора 2-VT5, в цепи которого находится реле 2-К2.

Срабатывание реле 2-К2 немедленно приводит к отключению снимка рентгеноаппарата.

При этом выполняются следующие действия: выключается контактор аппарата: снимается питание с электромагнита прижима пленки. Под действием пружины столик возвращается в исходное положение, отпуская микропереключатель 1-S4.

Включается мотор 1-М1 и начинается протяжка пленки: включается реле 1-SЗ.

Включение мотора 1-М1 приводит к выключению реле 1-KI. так как кулачок мерного валика отпускает микропереключатель i-si.

После одного оборота мерного валика, что соответствует проходу одного кадра, закрепленный на оси редуктора двигателя кулачок нажимает на микропереключатель 1-S1, разрывая цепь питания реле 1-КЗ, мотора 1-М1, подготавливая к работе реле 1-К1. Выдается сигнал па включение световой сигнализации СМЕНИТЬ КАРТУ пульта рентге-ноаппарата.

При изъятии карты из кармана, микропереключатель S2 включает реле I - К1. Реле 1-K1 самоблокпруется.

Приемная кассета 17 установлена на корпус ЛПМ по направляющим н закреплена защелкой. Освобождается кассета путем нажатия па кнопку 13.

Направляющая является опорной плоскостью, на которую укладывается пленка. На направляющей смонтированы кулачковое устройство, сигнализирующее о движении пленки, и механизм наличия пленки.

Прижимная каретка 5 предназначена для равномерного прижима пленки в зоне кадрового окна в момент экспонирования п прижима пленки к ведущему валику. Перед экспонированием электромагнит освобождает прижимной столик, и он под действием пружины равномерно прижимает пленку к плоскости объектива.

Каретка в рабочем положении закрепляется замком и открывается при зарядке.

Нож 16 выполнен в виде гильотины, имеет два лезвия: подвижное п неподвижное. Отрезка производится вручную при повороте рукоятки 1 ножа. При повороте рукоятки ножа эксцентрик нажимает на рычаг и происходит отрезка пленки. Рукоятка ножа возвращается пружиной в исходное положение.

Указатель 7 количества пленки крепится к корпусу ЛПM с внутренней стороны и состоит из зубчатой пары (сектора и трпбкн), корпуса, стрелки, водила, ручки и пружины. Стрелка связана с трибкой, а водило с сектором и ручкой.

Для определения количества пленки, имеющейся в подающей кассете, необходимо повернуть до упора ручку 6 (см. рис. 7) ио направлению стрелки, награвированной на ней. Стрелка на шкале указатели покажет количество оставшейся пленки в кадрах.

Электрошасси 10 выполнено отдельной сборкой, которая имеет разъем для электрической стыковки с ЛПМ и крепится к корпусу ЛИМ винтом. Электрошасси состоит из двух плат, па которых размещаются все электроэлементы сборки.

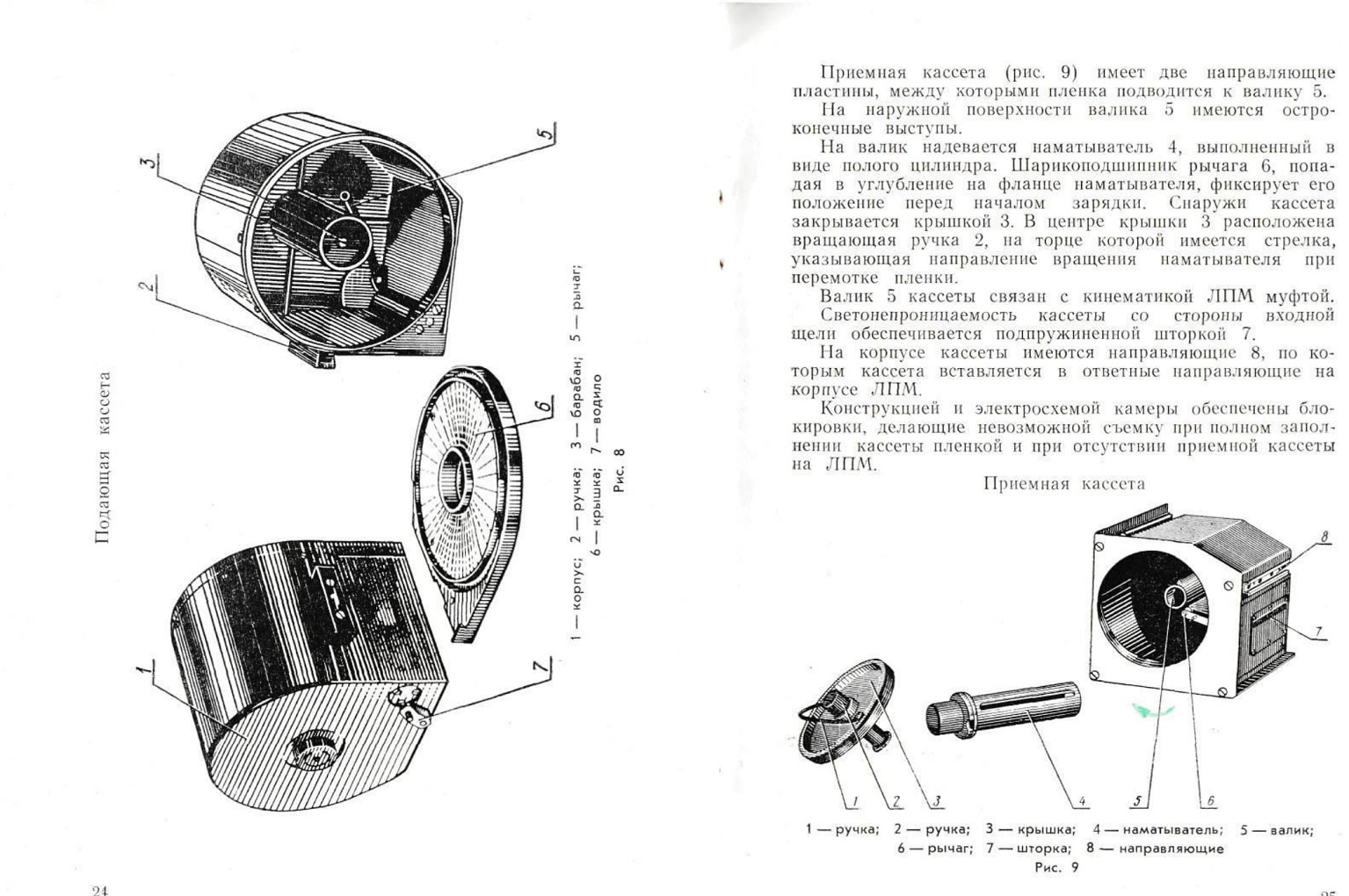

Подающая кассета (рис. 8) состоит из корпуса 1, крышки 6, рычага 5 и барабана 3. В корпусе имеется щель, оклеенная бархатом для выхода пленки. На барабан 3 надевается ролик пленки. Крышка с корпусом соединяется при помощи байонста и фиксируется в определенном положении. Рычаг 5 связан с водилом и через него с указателем количества неэкспонированной пленки. К корпусу привернута ручка 2 для удобства установки и снятия кассеты.

Электропитание на камеру подается с реитгено-флюоро-графического аппарата.

Перед началом работы для установления рабочего режима дать прогреться камере в течение 10 минут.

При стыковке камеры с рентгено-флюорографическим аппаратом на пульте аппарата выставить величину тока, подаваемого на лампы подсветки регистрационной карты камеры, обеспечивающего получение четкого изображения надписи и отсутствия засветки рабочей части кадра.

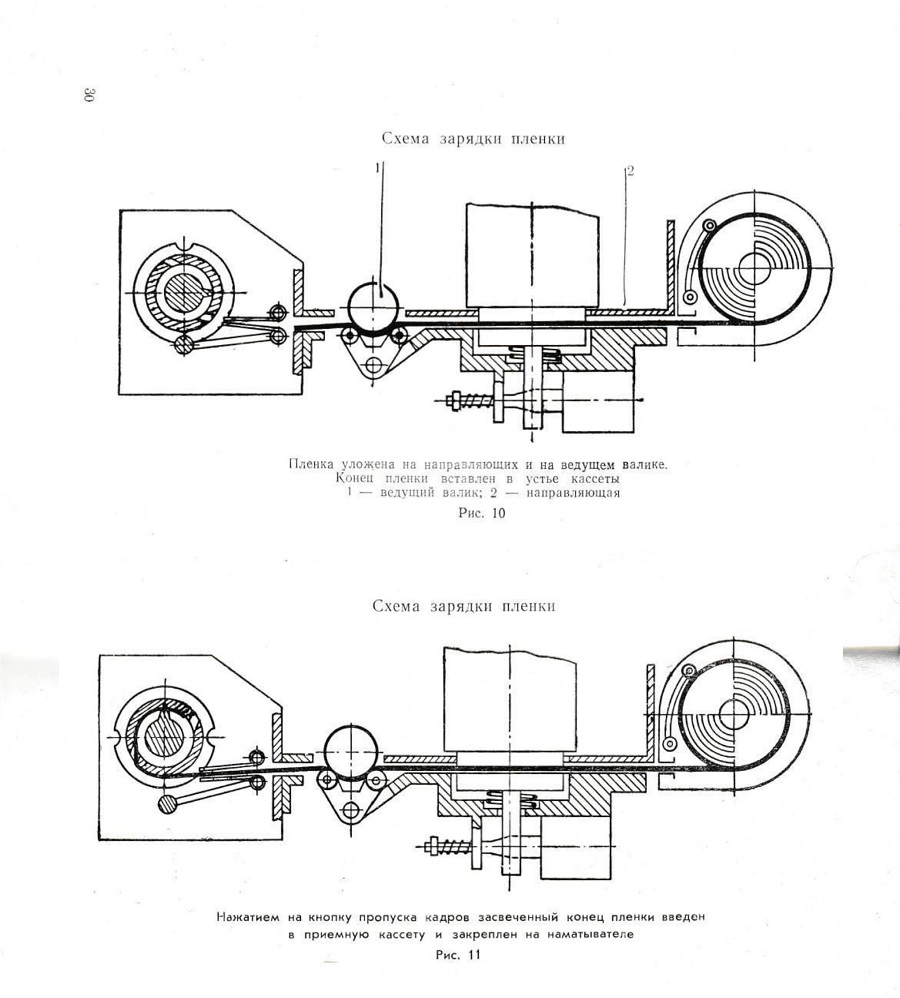

7.2. Зарядка пленки

Зарядка подающей кассеты (см. рис. 8) пленкой производится в полной темноте.

Конец пленки вставить в щель, оклеенную бархатом, и одновременно надеть ролик пленки на барабан 3. Вытащить конец пленки из подающей кассеты на 20 -50 мм. Закрыть кассету крышкой 6. Дальнейший процесс зарядки производится на свету.

Конец пленки ровно подрезают ножницами. При этом из кассеты должен выступать конец пленки не менее, чем на 10 мм. Для установки подающей кассеты в ЛПМ поворотом ручки открыть крышку 11 (см. рис. 7) лентопротяжного механизма. Нажать на защелки 8 и отвести прижимную каретку 5 в сторону. Заряженную пленкой подающую кассету (удерживая за ручку) вставить в лентопротяжный механизм. (Положение подающей кассеты в лентопротяжном механизме см. на рис. 7). Приемную кассету 17 установить на корпус лентопротяжного механизма по направляющим, убедившись, что она свободна от пленки, в нее вставлен наматыватель 4 (см. рис. 9), крышка 3 ввернута до упора (при необходимости в момент заворачивания крышки производить поворот ручки 2).

При этом происходит стыковка кинематики приемной кассеты с кинематикой лентопротяжного механизма и открывание щели для прохода пленки в приемную кассету. После установки приемной кассеты на корпус ЛПМ на пульт управления рентгеноаппарата подается сигнал, обеспечивающий выключение световой сигнализации СМЕНИТЬ КАССЕТУ. 11оворотом ручки 2 установить наматыватель в фиксированное положение. Вытянуть конец пленки, выступающей из подающей кассеты, уложить на направляющую 2 (рис. 10), ведущий валик 1 и просунуть конец пленки

///////////////////////////////////////
