Разработка мёрзлых грунтов экскаваторами с рыхлением буро-взрывным способом (промерзание грунта до 1,5 м). Технологические карты

СССР

Типовые технологические карты, Раздел 2. Разработка мёрзлых грунтов экскаваторами с рыхлением буро-взрывным способом при глубине промерзание грунта до 1,5 м. Альбом

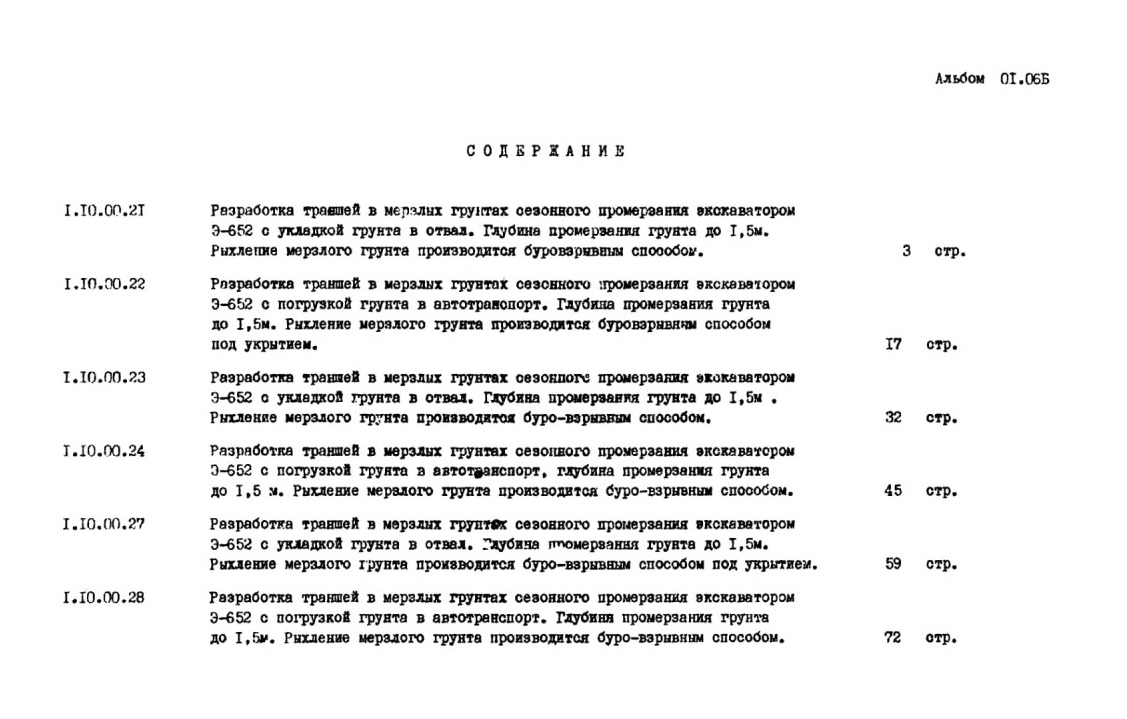

Содержание

Разработка транше  в мерзлых грунтах сезонного промерзания экскаватором Э-652 с укладкой грунта в отвал. Глубина промерзания грунта до 1,5м. Рыхление мерзлого грунта производится буровзрывным способов.

Разработка траншей в мерзлых грунтах сезонного промерзания экскаватором Э-652 с погрузкой грунта в автотранспорт. Глубина промерзания грунта до 1,5м. Рыхление мерзлого грунта производятся буровзрывном способом под укрытием.

Разработка траншей в мерзлых грунтах сезонного промерзания экскаватором Э-652 о укладкой грунта в отвал. Глубина промерзания грунта до 1,5м . Рыхление мерзлого гранта производится буро-взрывным способом.

Разработка траншей в мерзлых грунтах сезонного промерзания экскаватором Э-652 с погрузкой грунта а автотранспорт, глубина промерзания грунта до 1,5 м. Рыхление мерзлого грунта производится буро-взрывным способом.

Разработка траншей в мерзлых грунтах сезонного промерзания экскаватором Э-652 с укладкой грунта в отвал. Глубина промерзания грунта до 1,5м. Рыхление мерзлого грунта производится буро-взрывным способом под укрытием.
Разработка траншей в мерзлых грунтах сезонного промерзания экскаватором Э-652 с погрузкой грунта в автотранспорт. Глубина промерзания грунта до 1,5м. Рыхление мерзлого грунта производится буро-взрывным способом.

Типовая технологическая карта на разработку траншеи в мёрзлых грунтах сезонного промерзания экскаватором Э-652 с погрузкой грунта в автотранспорт. Глубина промерзания грунта до 1,5 м. Рыхление мёрзлого грунта производится буро-взрывным способом

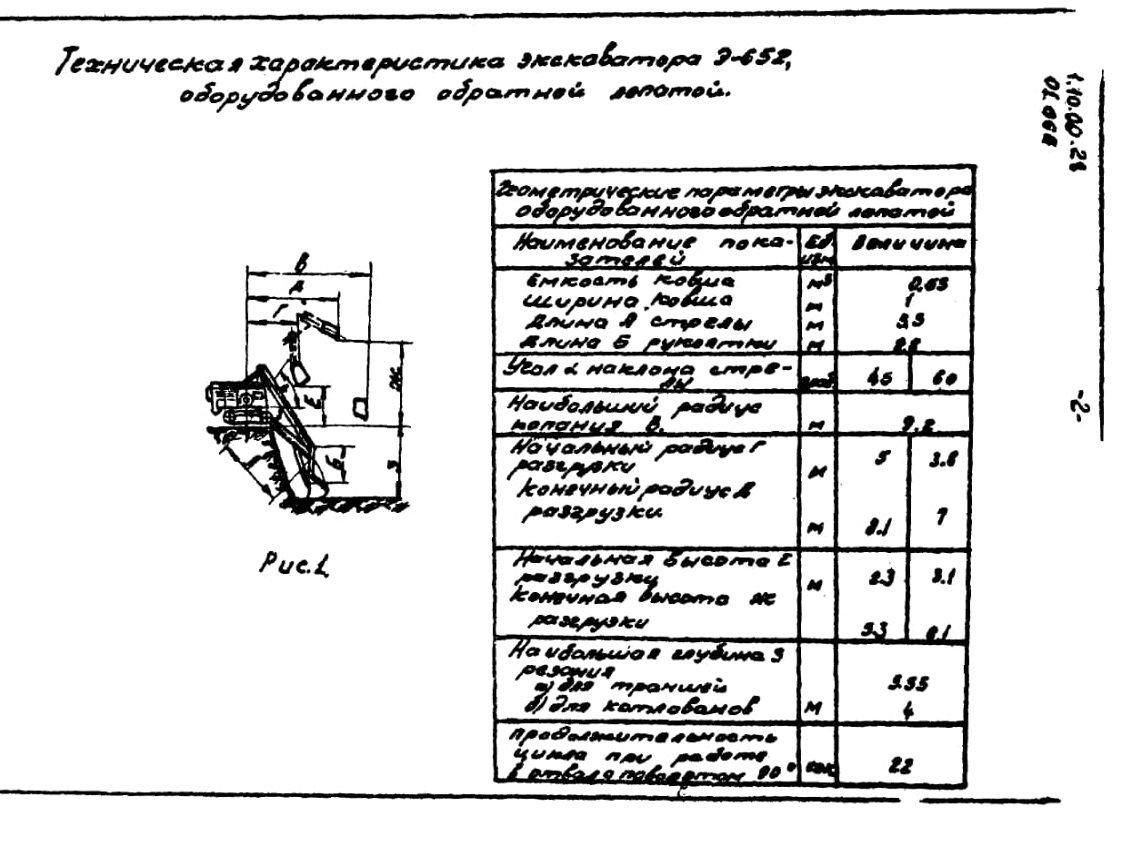

Техническая характеристика экскаватора Э-652, оборудованного обратной лопатой

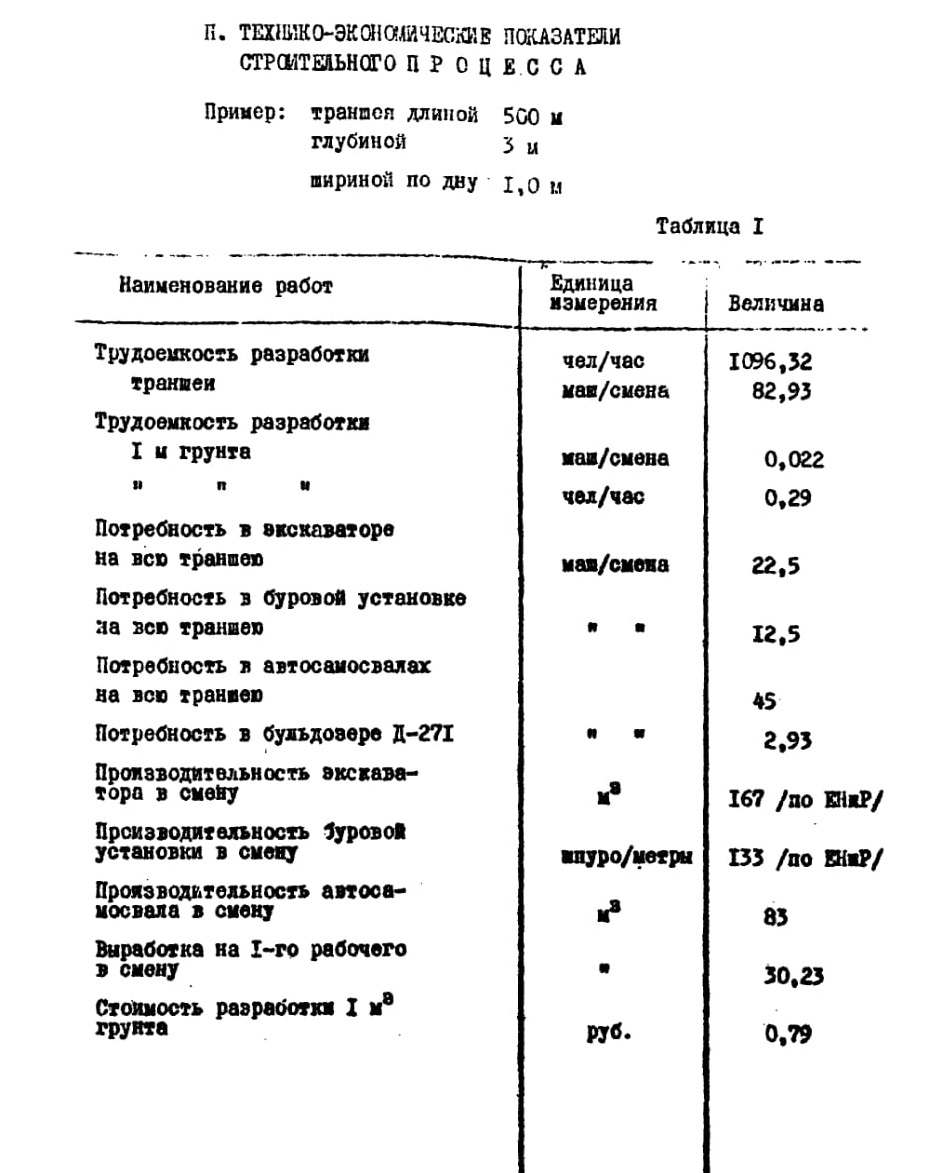

Технико-экономические показатели строительного процесса

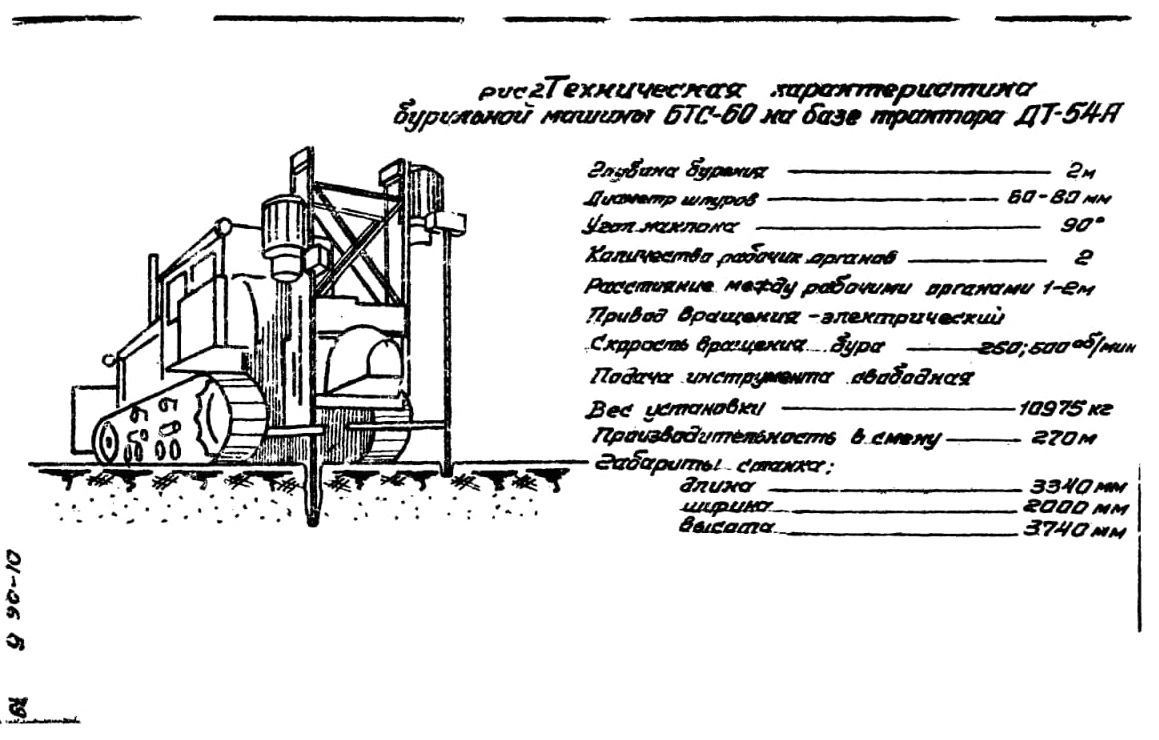

Рис 2 Техническая характеристика машины БТС-60 на базе трактора ДТ-54А

Ук

III. УКАЗАНИЯ ПО ПРОИЗВОДСТВУ ЗЕМЛЯНЫХ РАБОТ

1. К началу работ необходимо яке»:

а) наряд-заказ на производство земляных работ;

б) наряд-заказ на производство взрывных работ;

в) схему разбивки траншеи о нанесенной существующих подземных коммуникаций;

г) разрешение на право производства земляных работ от Горэлектросети и других организации;

д) разрешение на право производства взрывных работ от технической инспекции;

е) проект на производство земляных работ, при разработке которого используется настоящая типовая карта;

х) проект на производство взрывных работ;

з) ходовые визирки для проверки проектных отметок дна траншей.

2. Земляные работы должны быть произведены в две стадии:

а) подготовительная;

б) непосредственно разработка траншеи.



Подготовительные работы: предварительная разбивка оси траншеи и закрепление ее на местности. Определяется направление разработки траншеи, организация подъездов для обслуживания машин и доставка их на объект. Очистка площади траншей от снега.

3. После окончания подготовительных работ приступают к бурению шпуров бурильной установкой Б1С-60 на базе трактора ДТ-54 на глубину до 1,8 м диаметром 80 мм. Взрывание в шпурах производится огневым способом.

На экскавации разрешенного грунта и погрузке его на автотранспорт занят экскаватор Э-652, оборудований обратной лопатой.

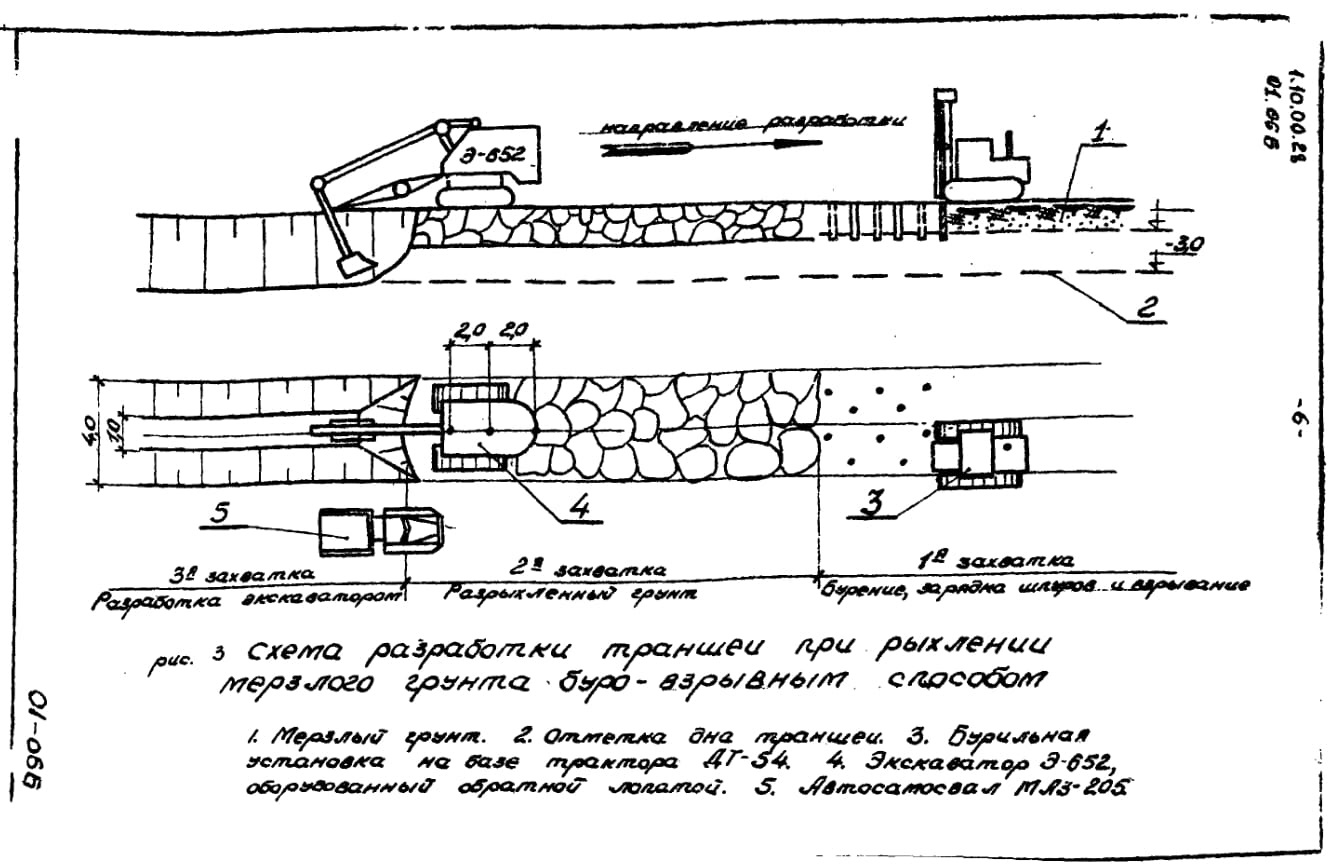

рис 3 Схема разработки траншеи при рыхлении мёрзлого грунта буро-взрывным способом

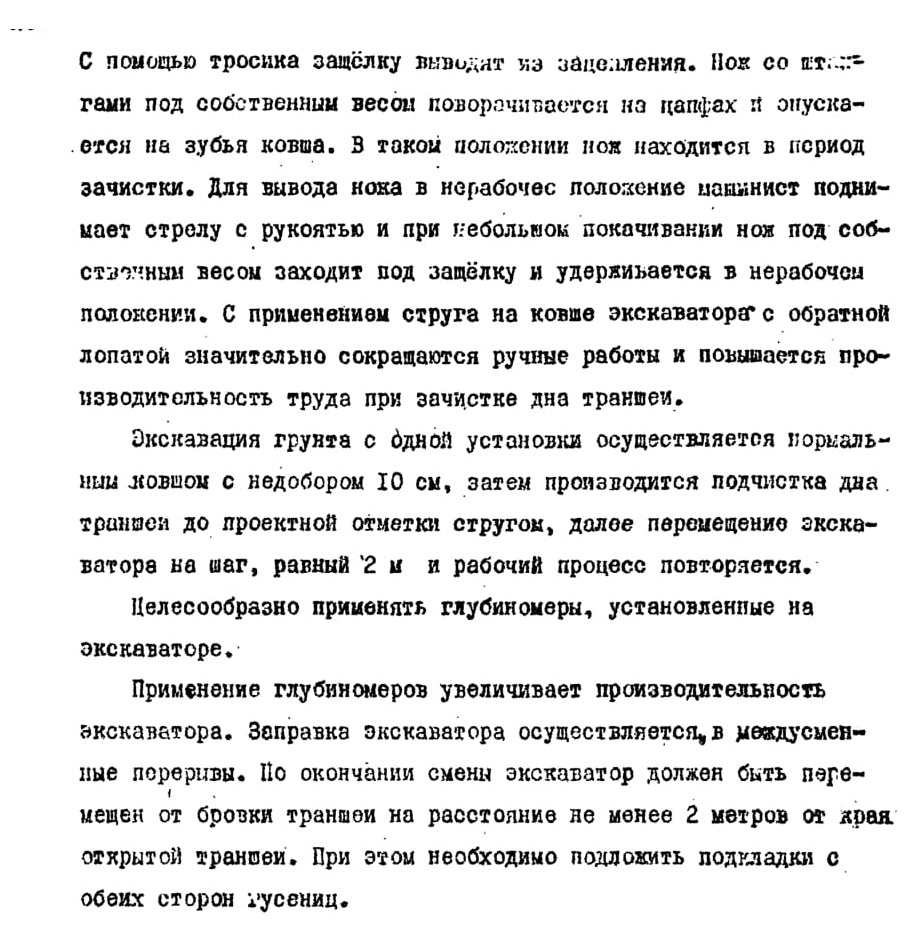

Подчистка дна траншеи до проектной отметки осуществляется стругом, смонтированный на ковше экскаватора. Разработка траншеи экскаватором производится с низких отметок продольного профиля навстречу уклону.

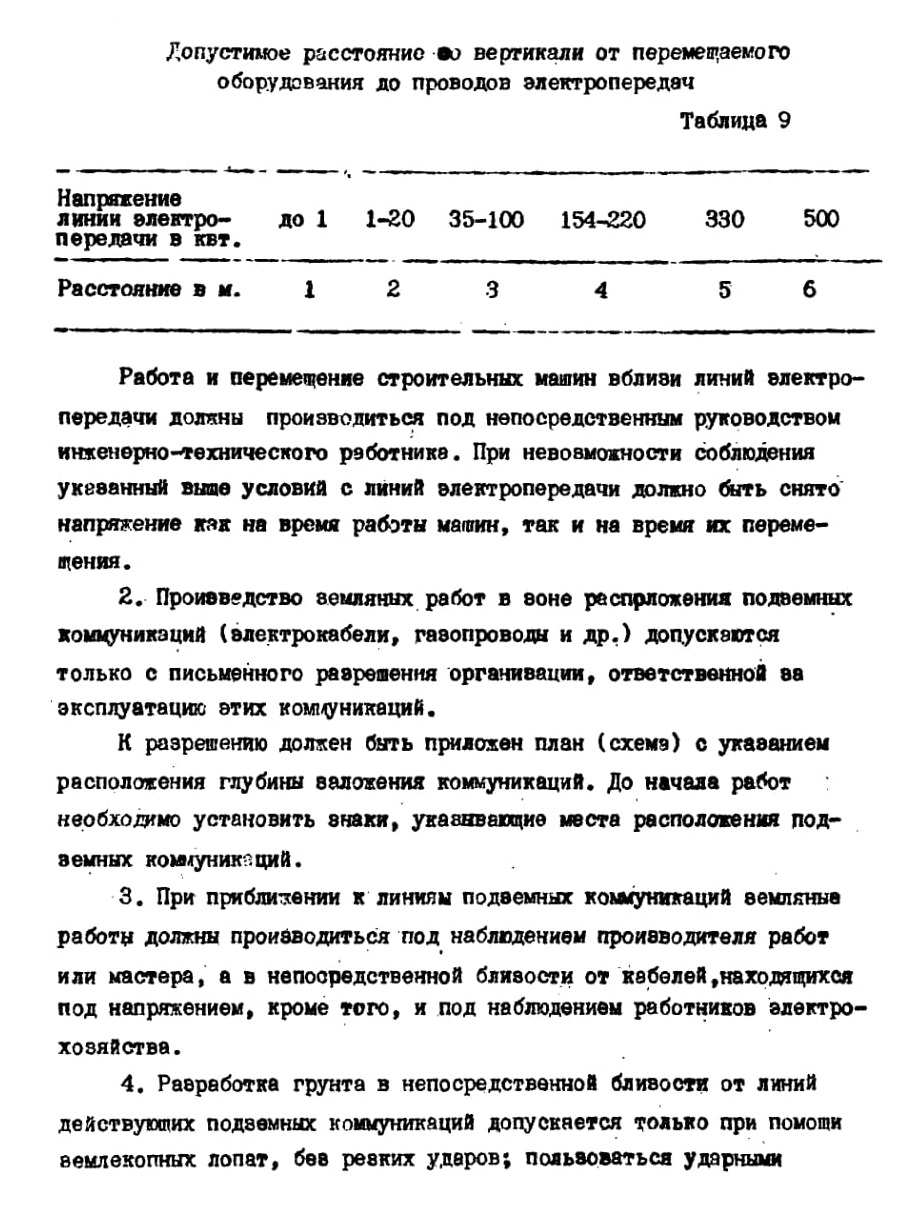

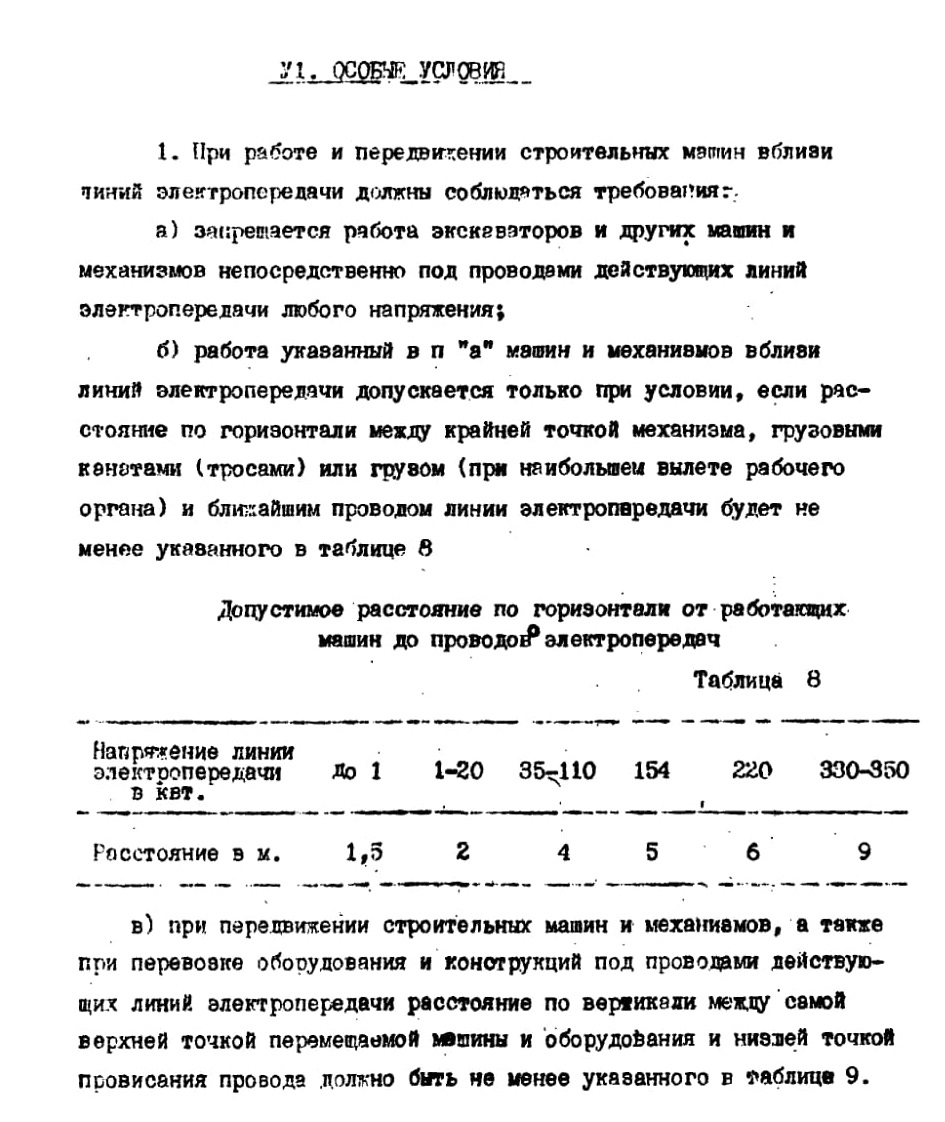

В разделе У1 - "Особые условия" записываются требования по производству работ в местах прохода воздушных линий электропередач, высоковольтных кабелей, коммуникаций и в стесненных условиях.

5, Расчет потребности транспортных средств производится из количества ковшей погружаемых в автосамосвалы МАЗ-205 экскаватором обратная лопата, табл.2.


Таблица 2

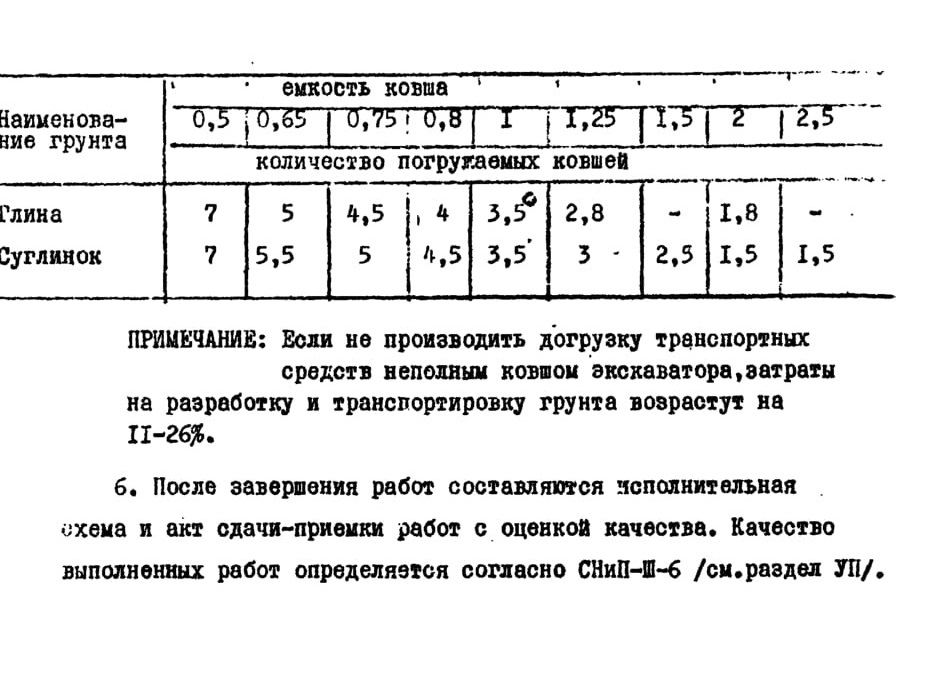

Количество ковшей, погружаемых в автосамосвалы МАЗ-205

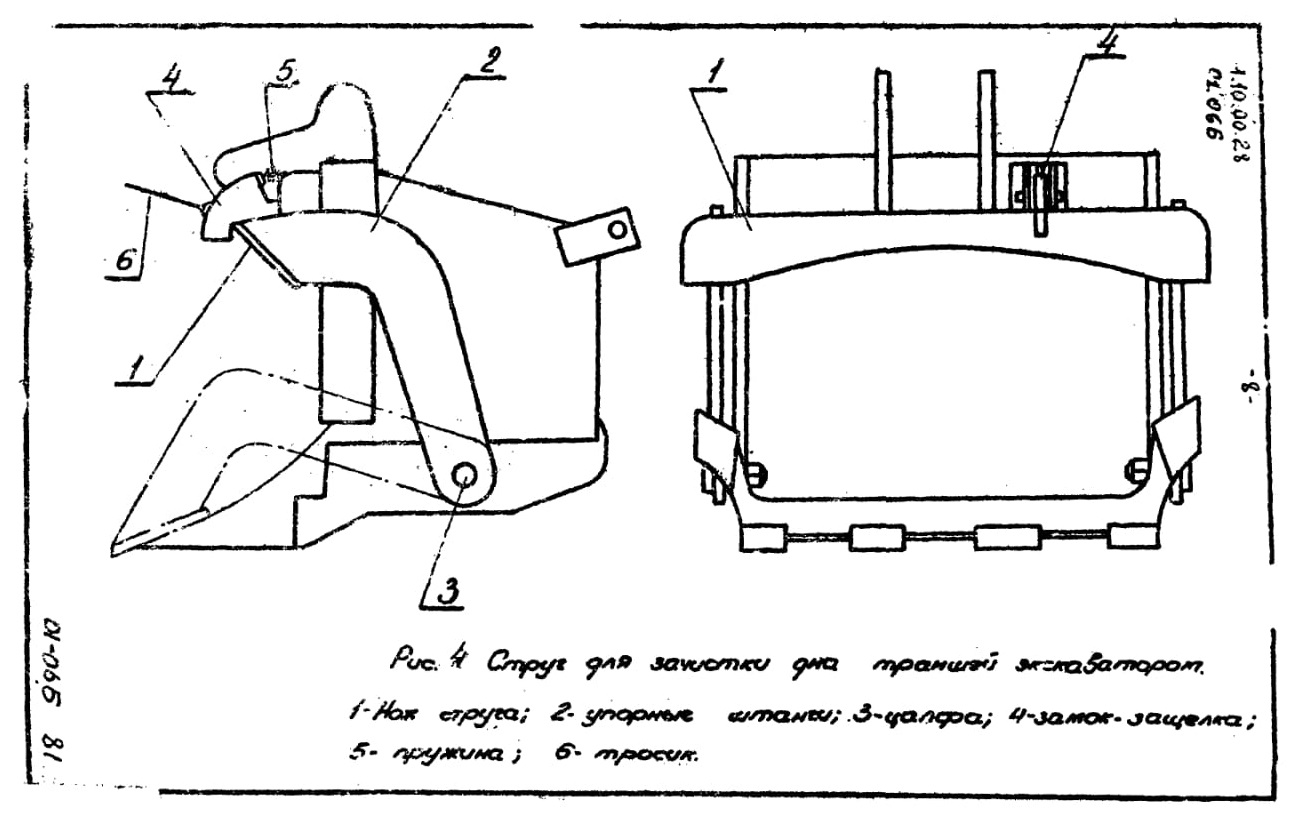

Рис 4 Струя для зачистки траншеи экскаватором

4. Организация и методы труда рабочих

Комплексная разработка траншеи в зимних условиях осуществляемся сочетанием работы двух машин: бурильной установкой БТС-60 и экскаватором Э-652,оборудованным обратной лопатой.

Работа производится в такой последовательности: бурильная установка ВТС-60 бурит шпуры на глубину до 1,8 м диаметром до 80 м. Расстояние между шпурами 1,6 м., между рядами 1,2 м

Шпуры второго ряда располагаются по отношению к шпурам первого ряда в шахматном порядке. Схема расположения шпуров при проходке. траншей, рис. 5.

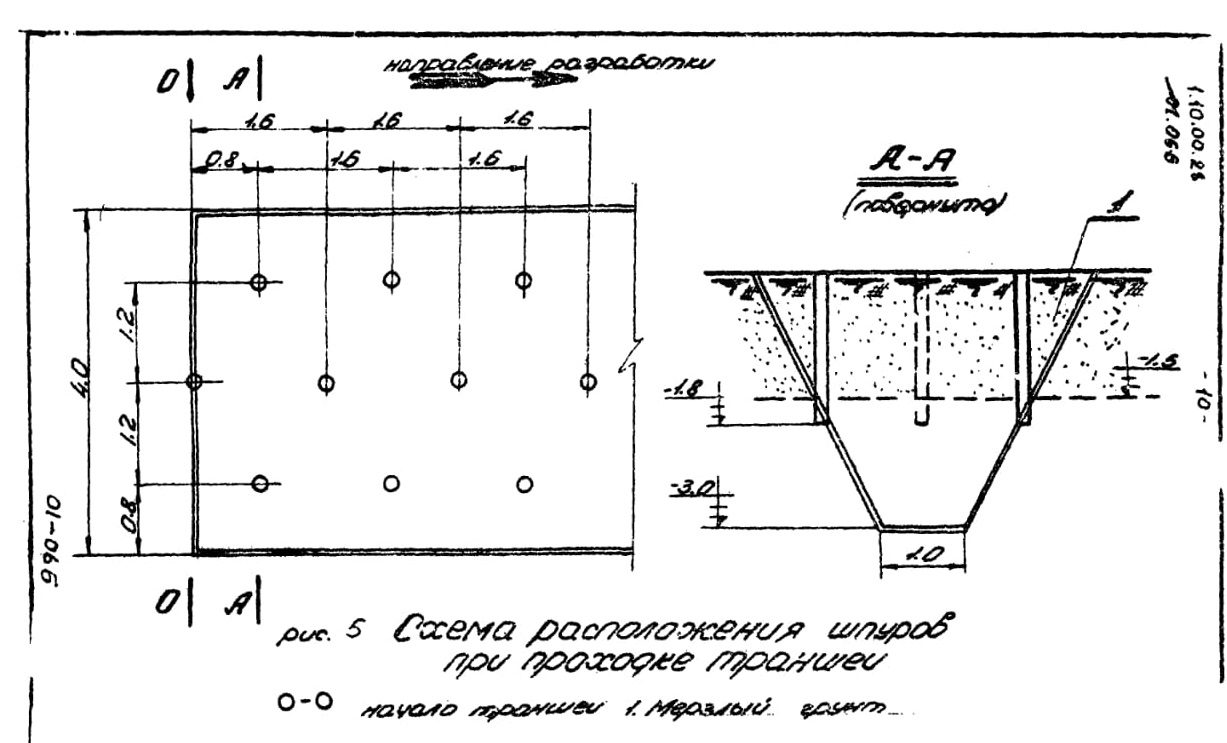

Рис 5 Схема расположения шпуров при проходке траншей

Таблица 5

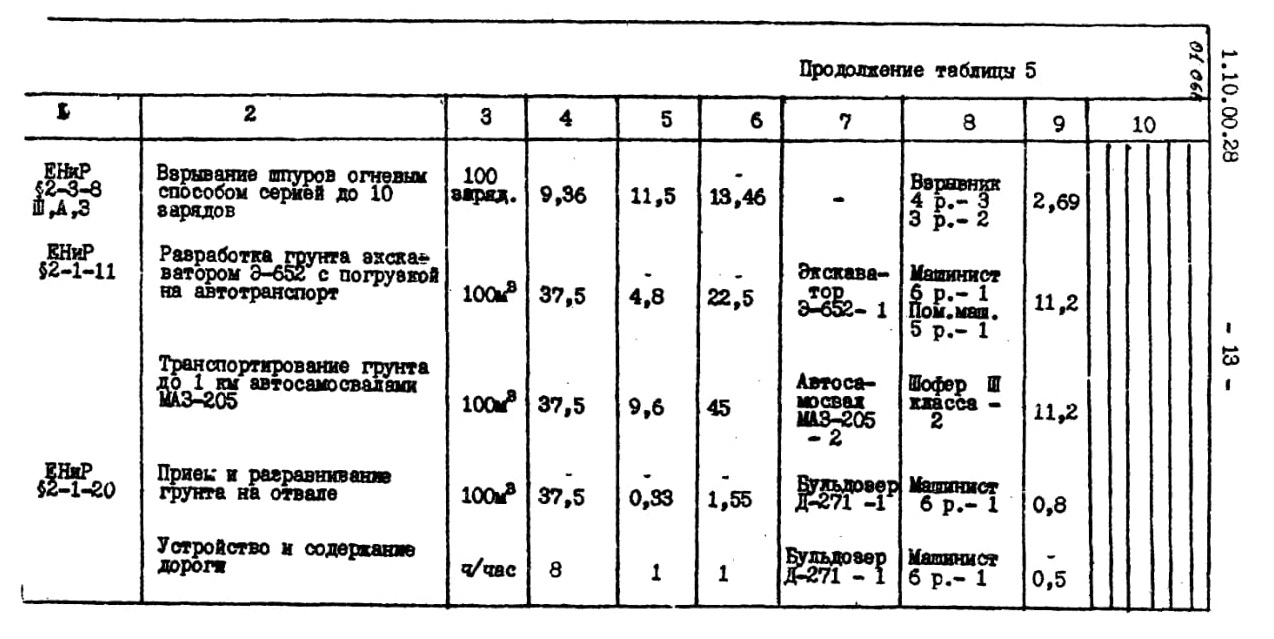

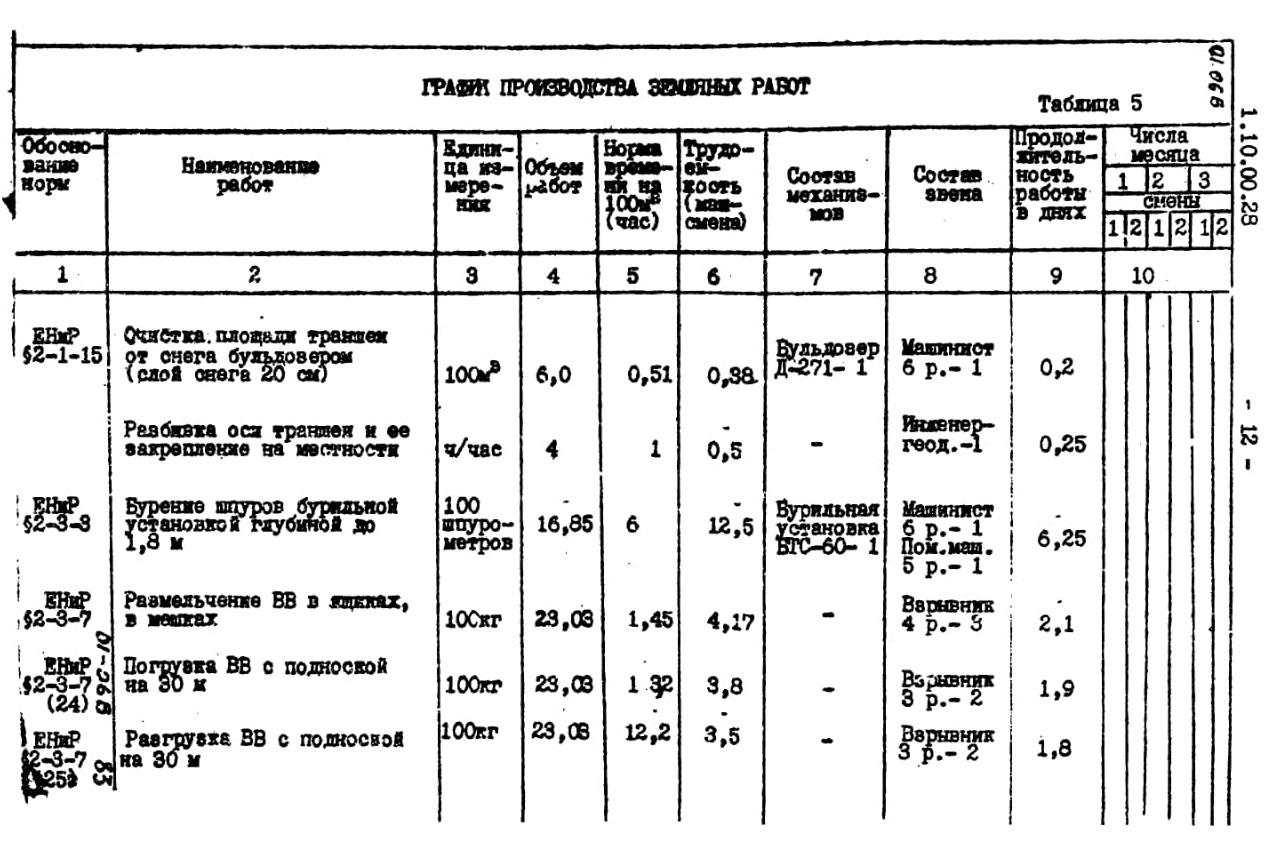

График производства земляных работ

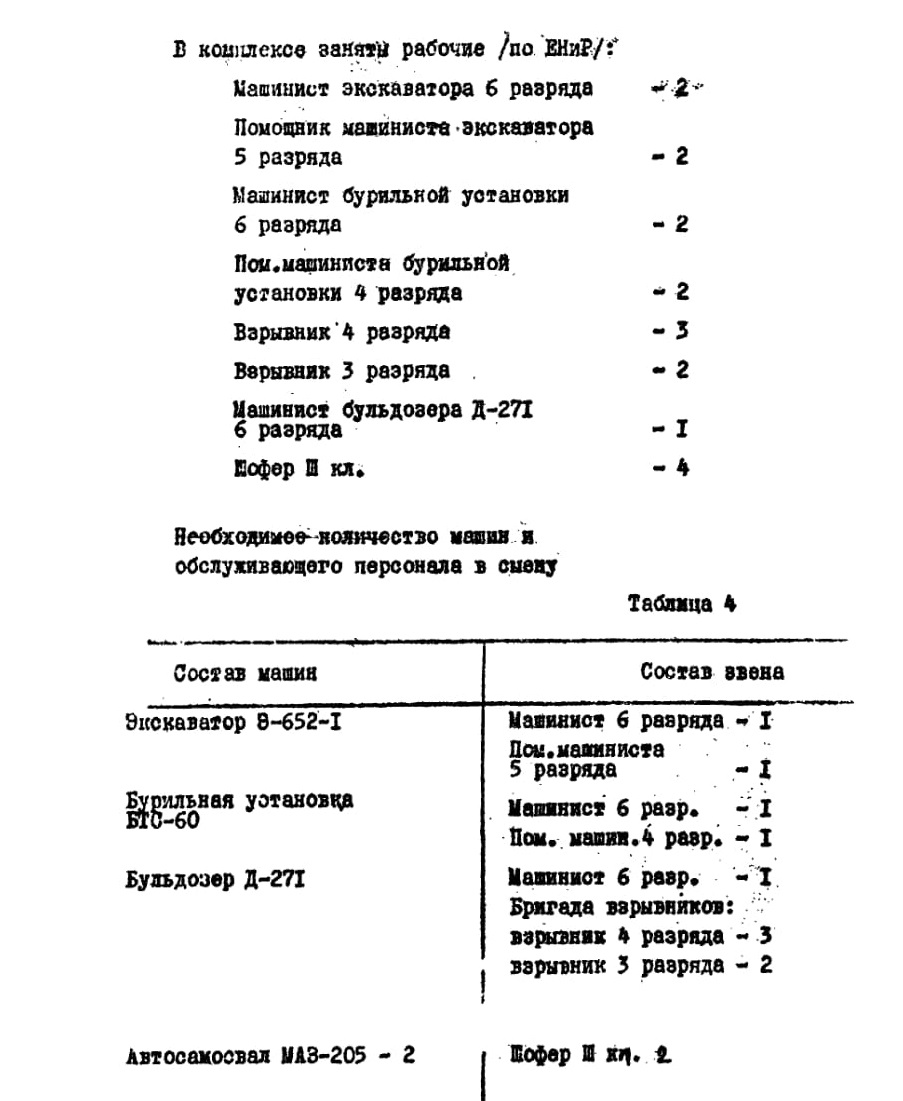

Таблица 3

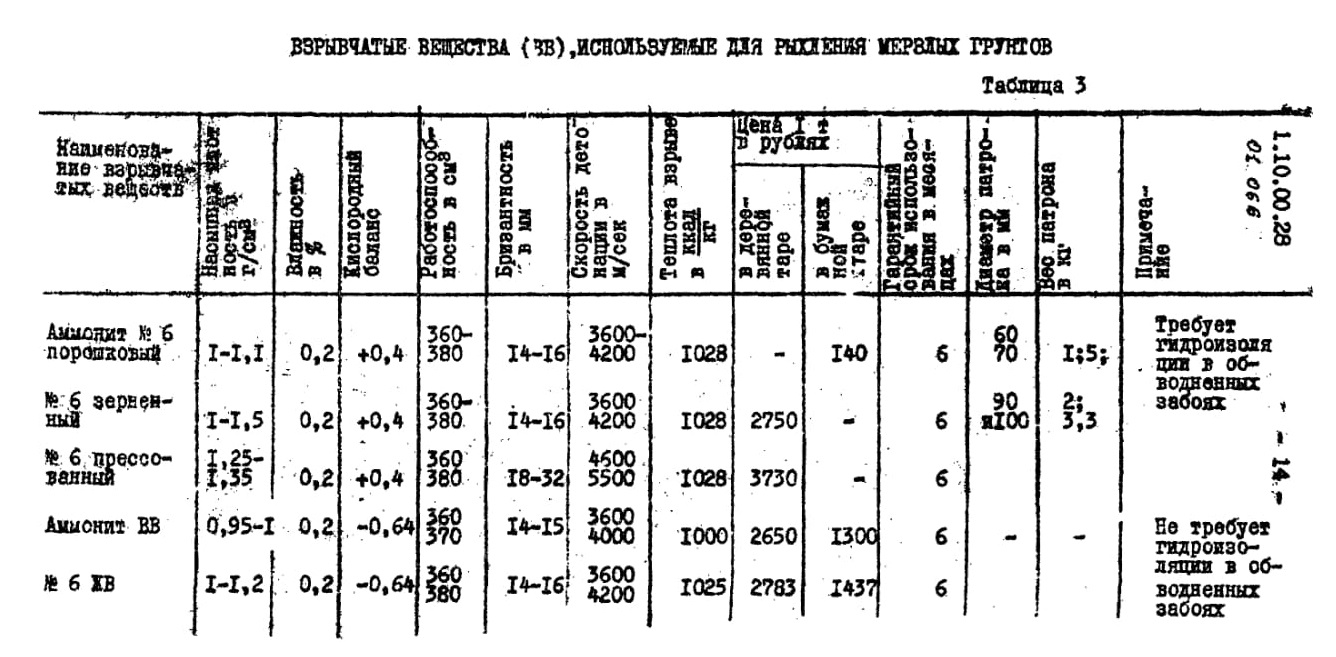

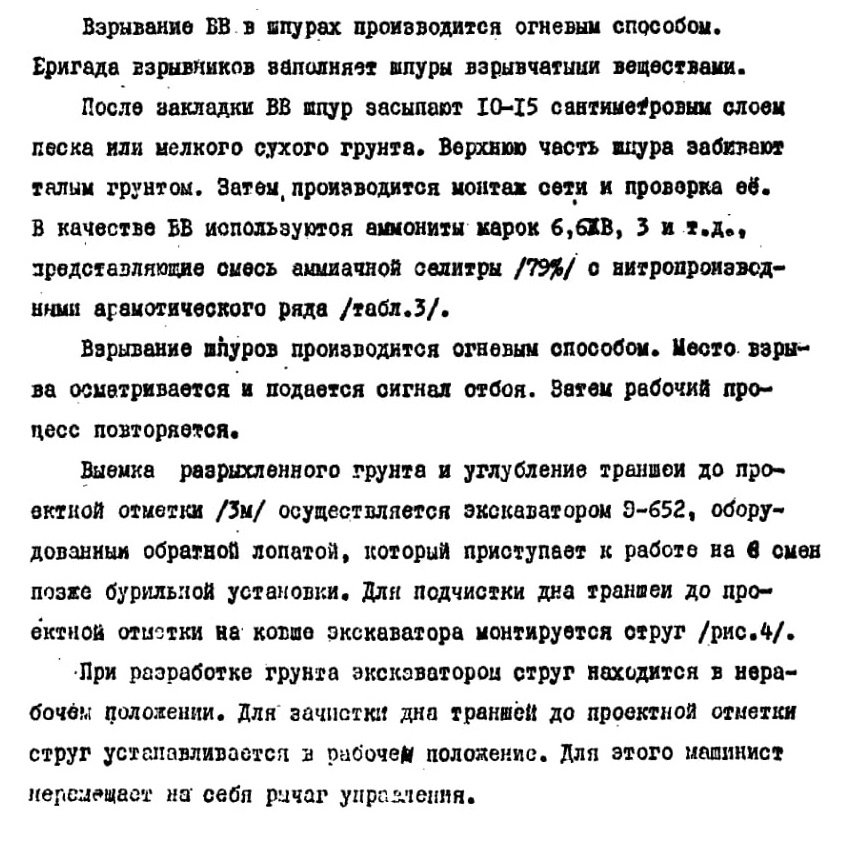

Взрывчатые вещества

Таблица 6

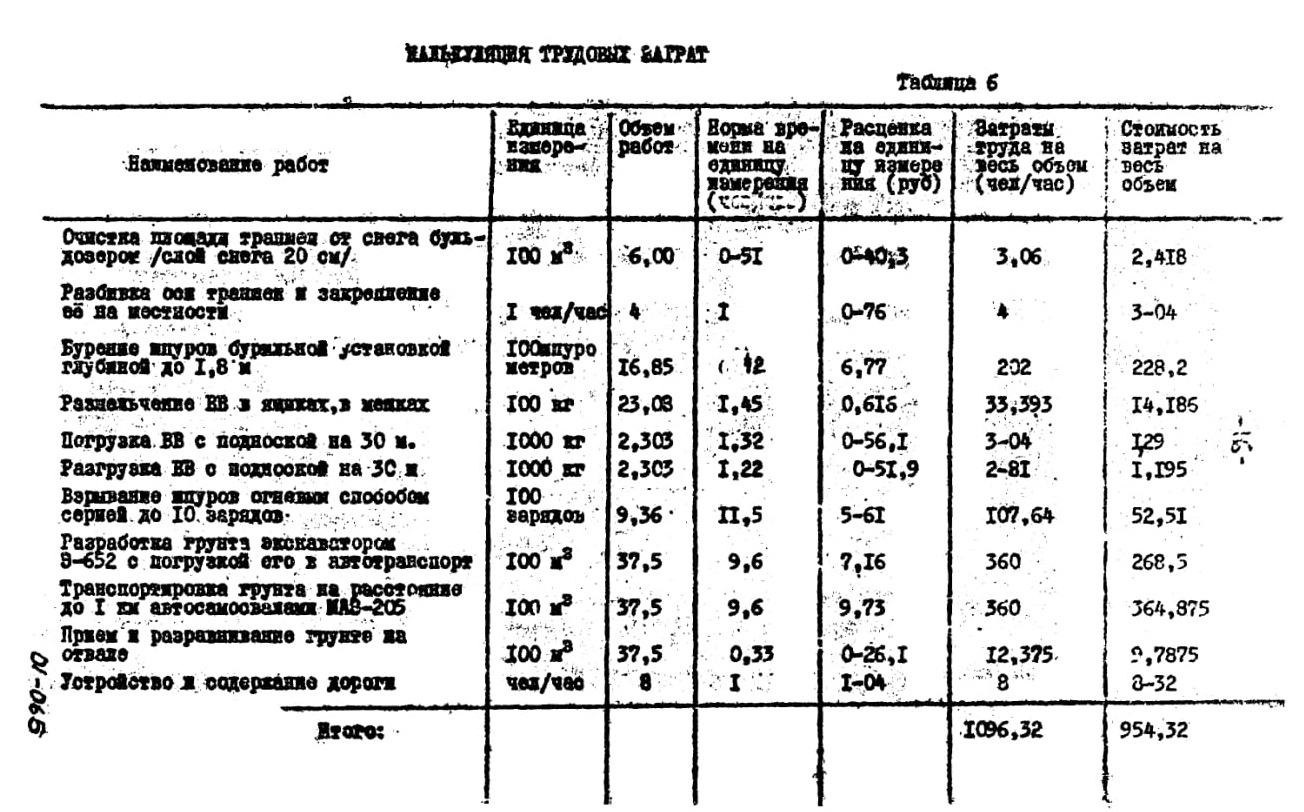

Калькуляция трудовых затрат

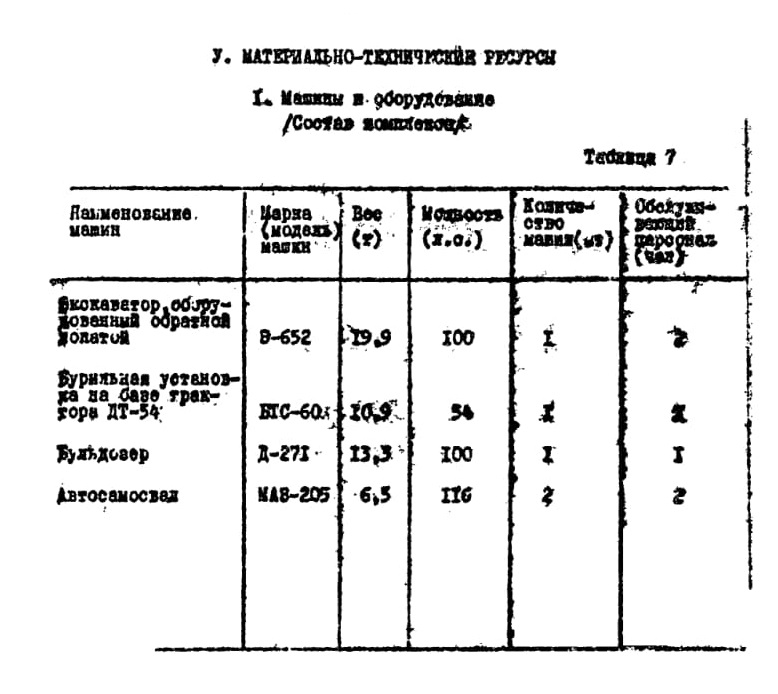

5. Материально-технические ресурсы

6. Особые условия

Таблица 11

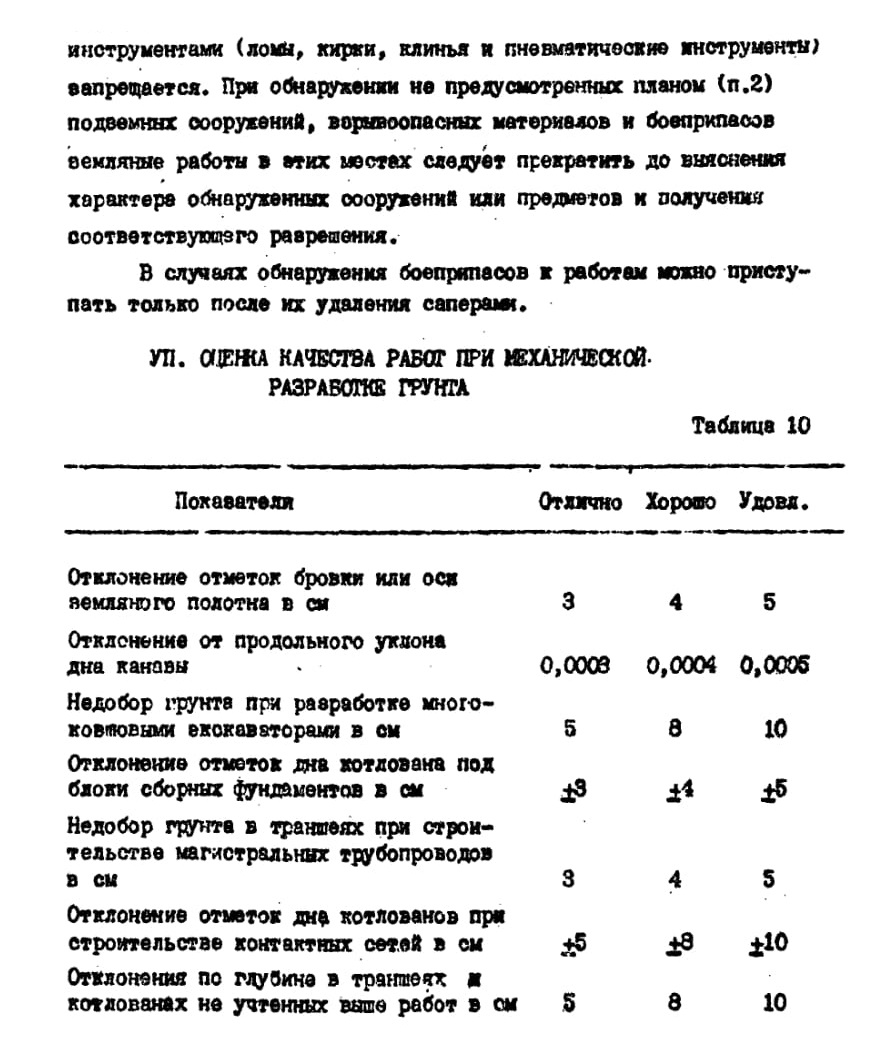

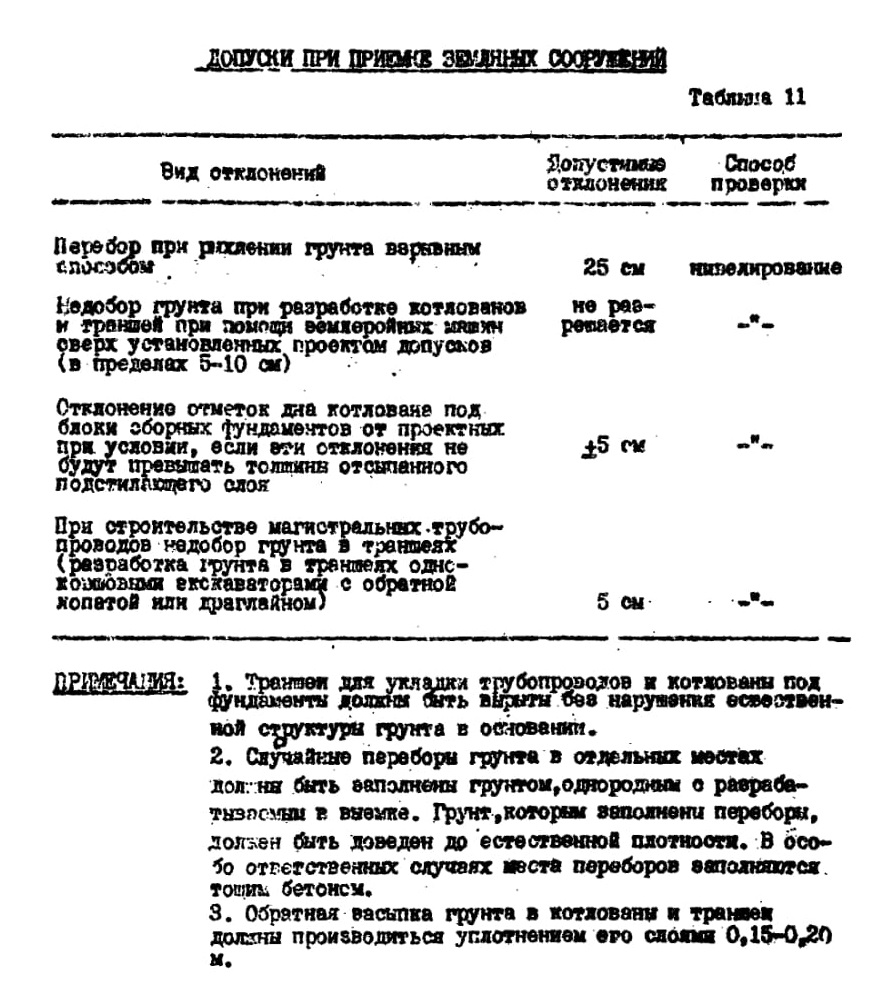

Допуски при приёмке земляных работ

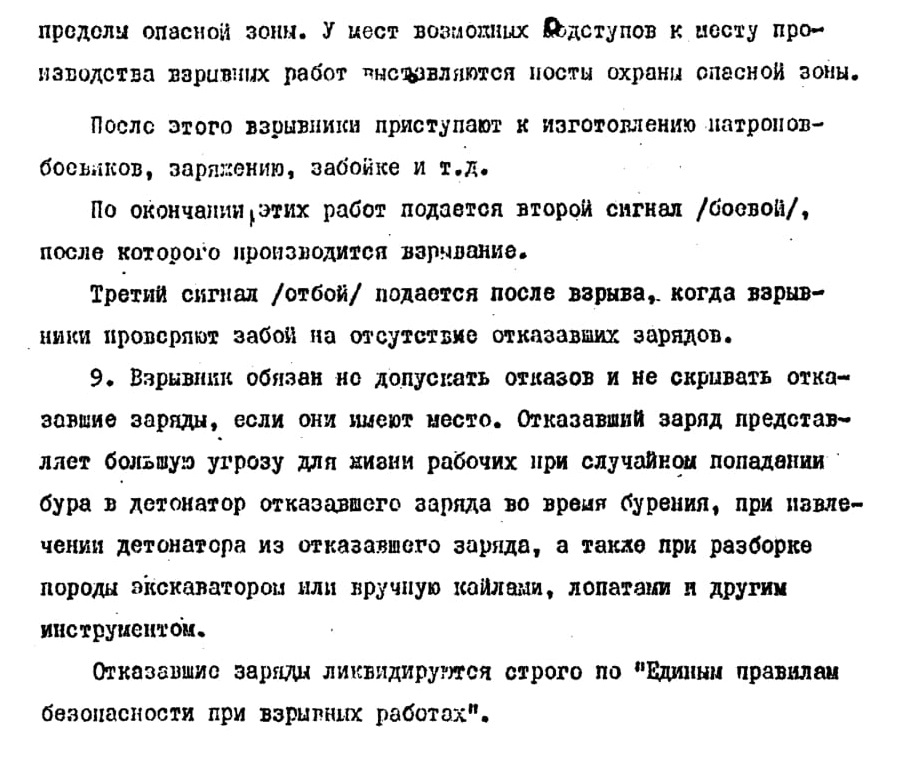

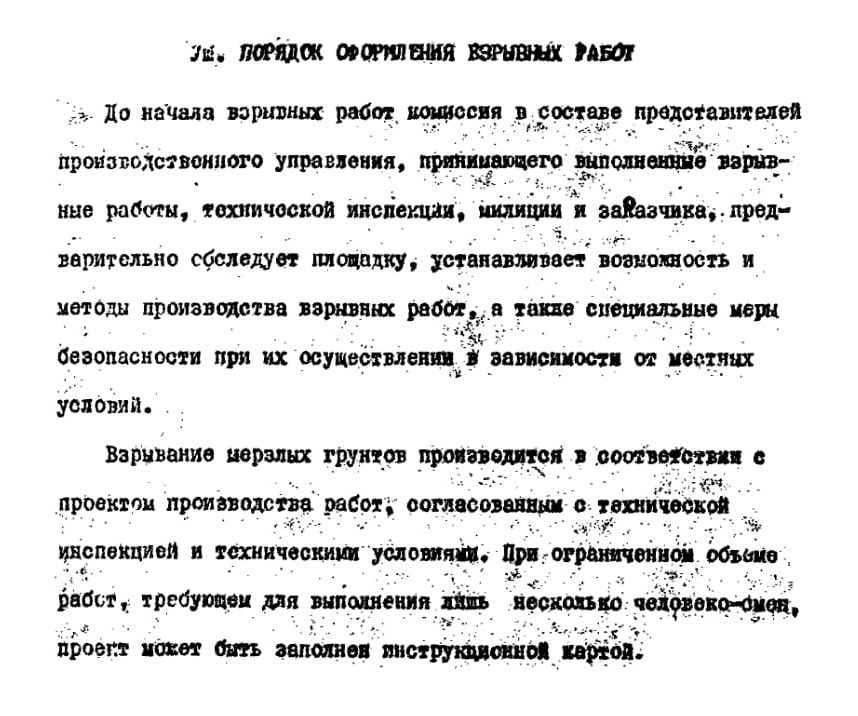

Порядок оформления взрывных работ

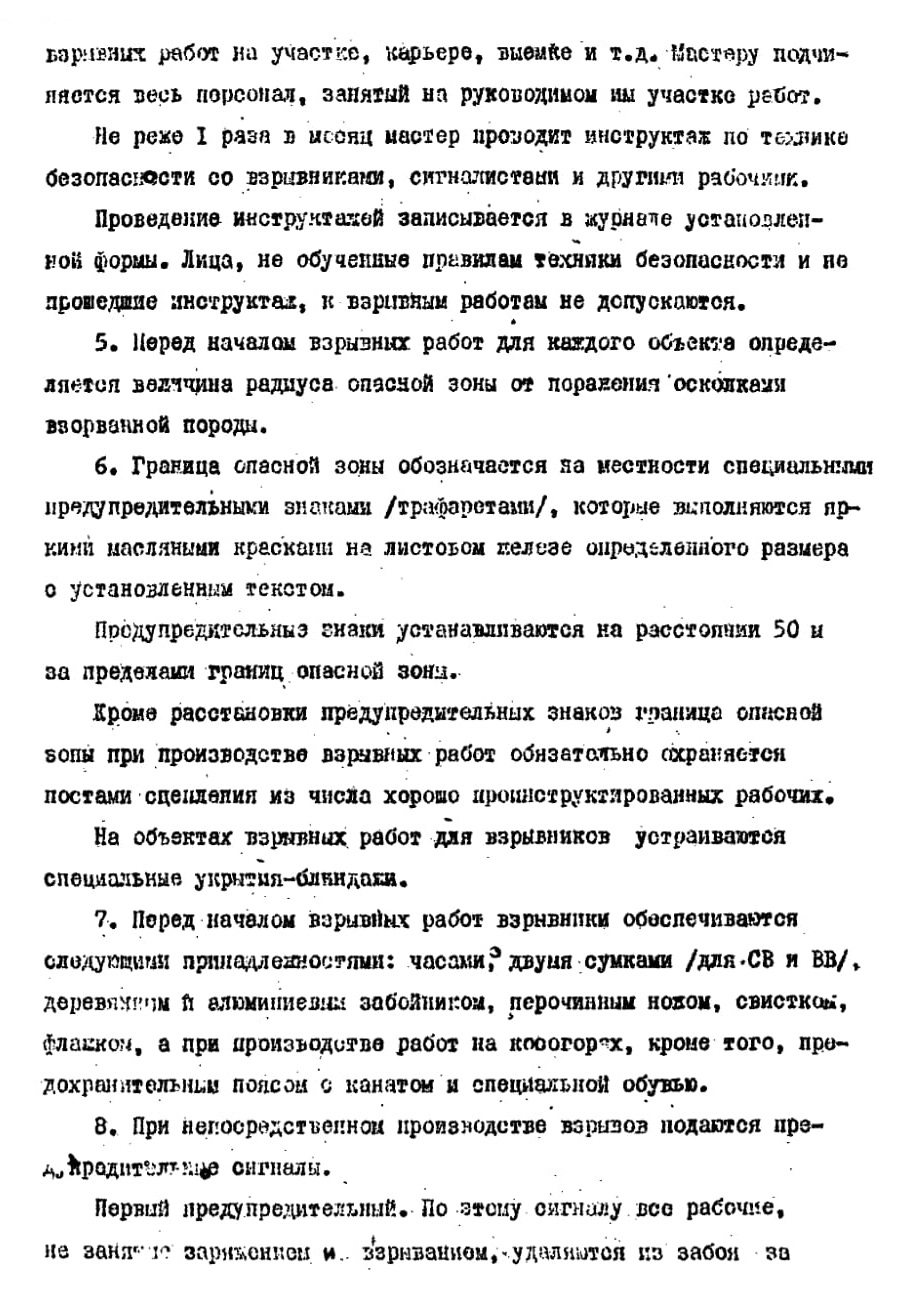

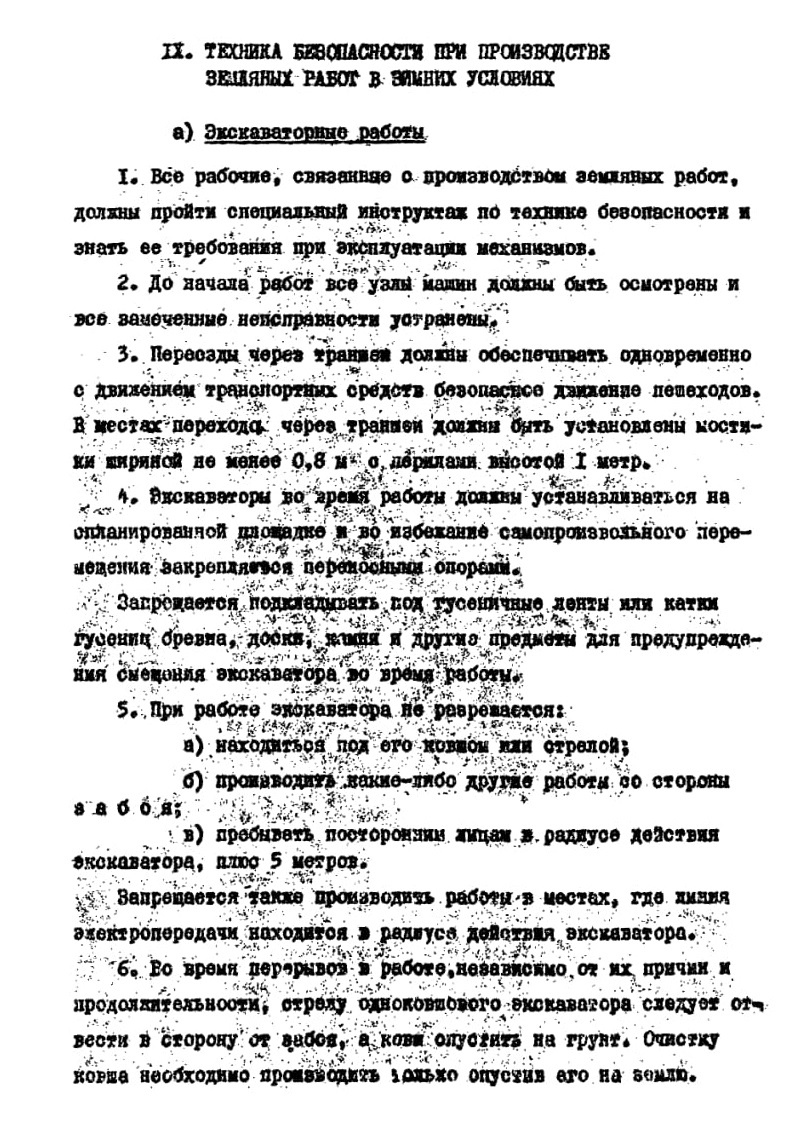

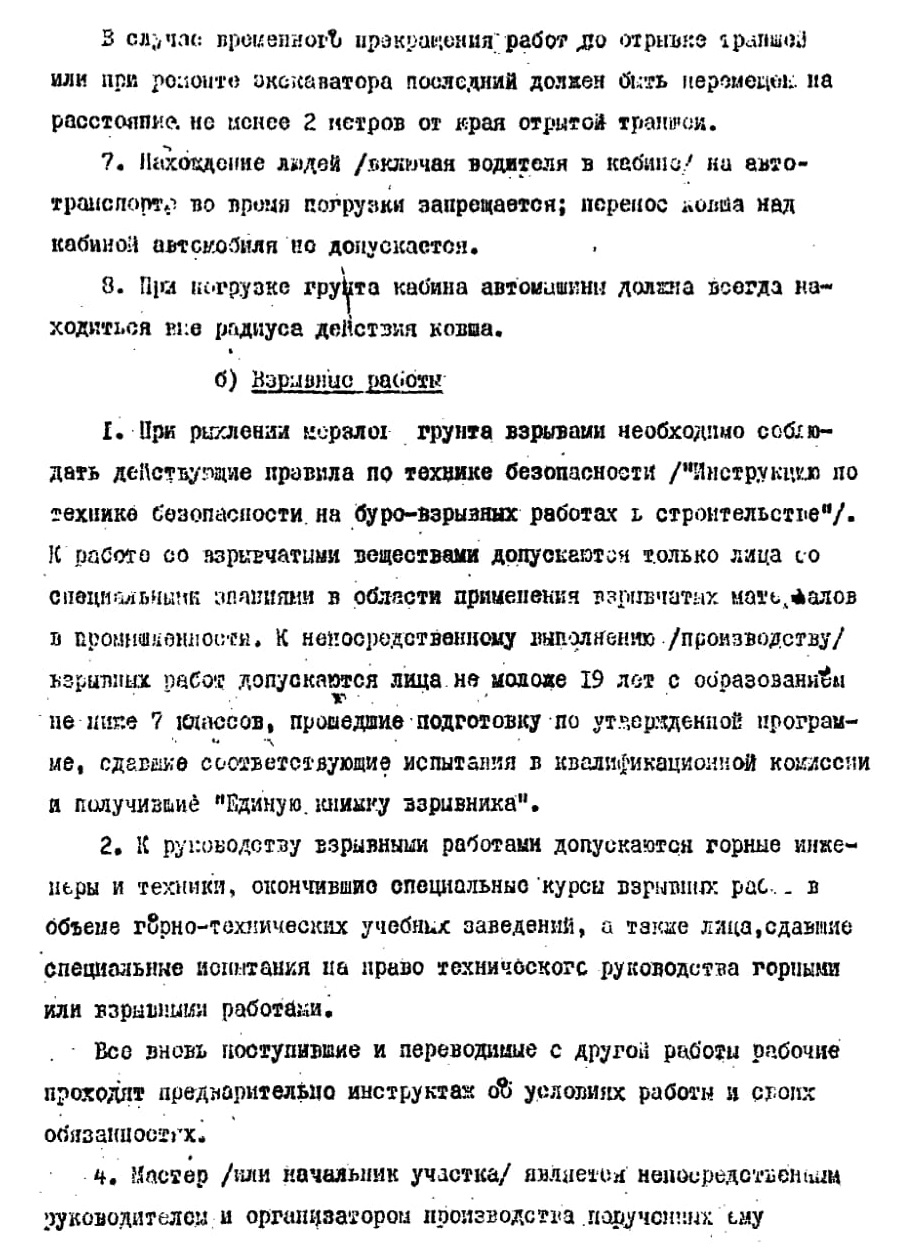

9. Техника безопасности при производстве земляных работ в зимних условиях

ТТК 1.10.00.21

Статус: действует
Название рус.: Разработка траншей в мерзлых грунтах сезонного промерзания экскаватором Э-652 с укладкой грунта в отвал. Глубина промерзания грунта до 1,5 м. Рыхление мерзлого грунта производится буро-взрывным способом
Дата добавления в базу: 01.09.2013
Дата актуализации: 01.01.2021
Дата введения: 01.02.1969

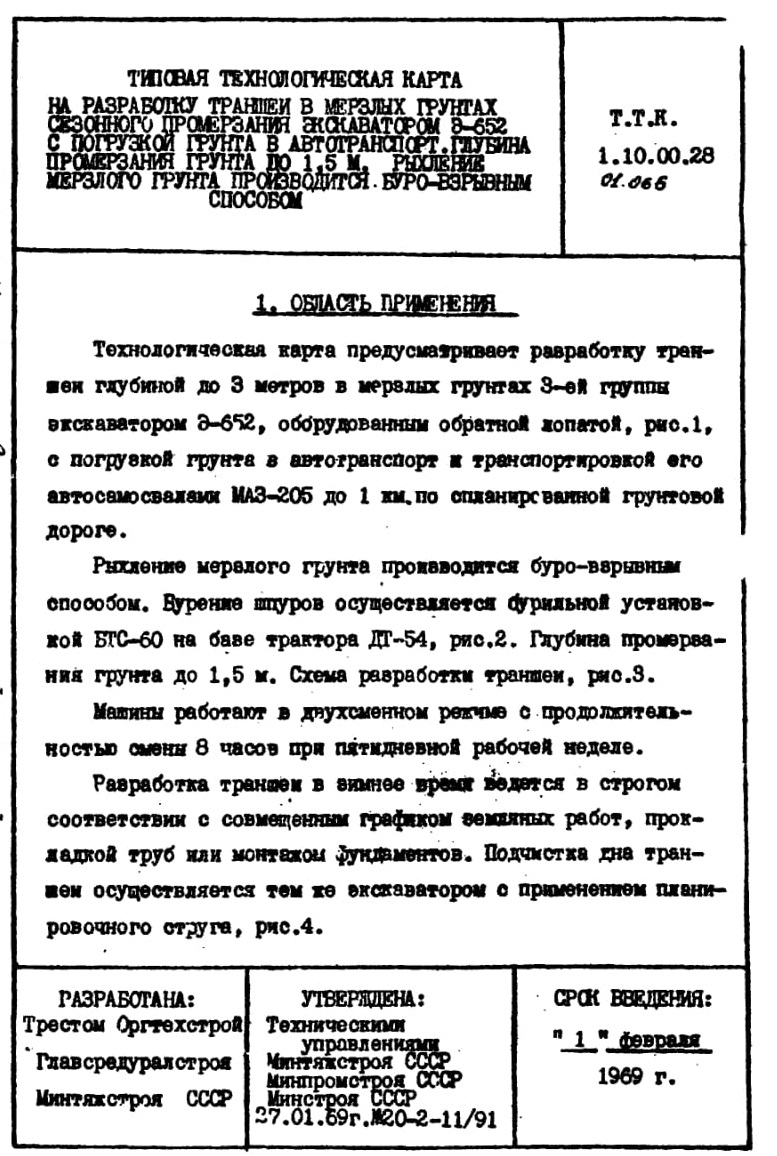

Область применения: Технологическая карта предусматривает разработку траншеи глубиной до 3 метров в мерзлых грунтах сезонного промерзания 3-ей группы экскаватором Э-652, оборудованным обратной лопатой, с укладкой грунта в отвал, расположенный на одной из сторон траншеи
Оглавление: 1. Область применения
2. Технико-экономические показатели строительного процесса
3. Указания по производству земляных работ
4. Организация и методы труда рабочих
5. Машины и оборудование
6. Особые условия
Оценка качества работ при механической разработке грунта
Порядок оформления взрывных работ
Техника безопасности при производстве земляных работ в зимних условиях
Экскаваторные работы
Взрывные работы
Разработан: Трест Оргтехстрой Главсредуралстроя
Утверждён: 27.01.1969 Минтяжстрой СССР (USSR Mintyazhstroy 20-2-11/91)
27.01.1969 Минпромстрой СССР (USSR Minpromstroy 20-2-11/91)
27.01.1969 Минстрой СССР (USSR Minstroy 20-2-11/91)


///////////////////////////////////////
