ПЕРЕЧЕНЬ ЗАДАЧ ДЛЯ ПОДГОТОВКИ К ЭКЗАМЕНУ

Блок «Инженерная графика»

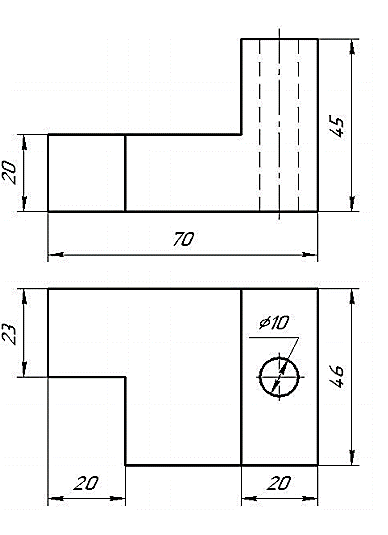

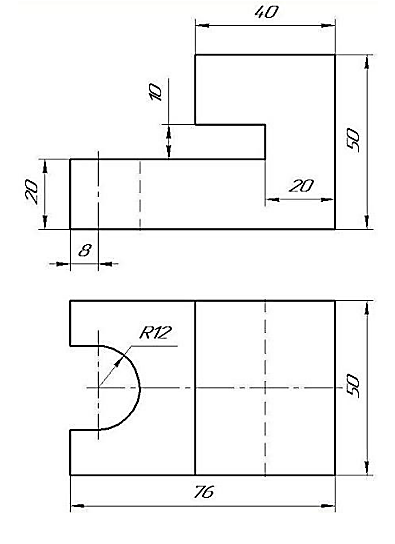

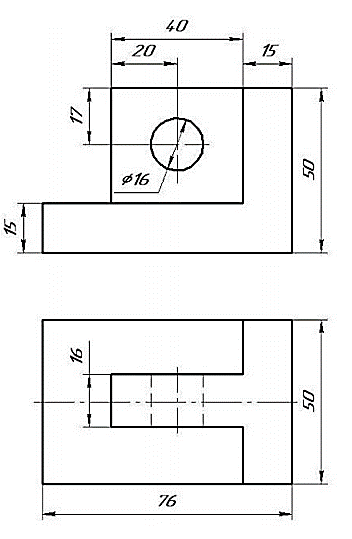

1. Построить третью проекцию технической детали по двум ее проекциям. Нанести вырез. Выбрать базы для простановки размеров. Просчитать размеры и нанести их на чертеже. Примеры заданий приведены в табл. 6.

2. По двум видам построить аксонометрическую проекцию технической детали. Выполнить вырез части детали. Вырез выполнить по отверстию. Вид аксонометрического изображения задается преподавателем. Примеры заданий приведены в табл. 6.

3. По исходным данным диаметра резьбы d и толщинам соединяемых деталей t_1, t₂, рассчитать параметры необходимые для вычерчивания болта и выполнить его чертеж. Варианты заданий и стандарты для расчета выдаются преподавателем.

4. По исходным данным диаметра резьбы d и толщинам соединяемых деталей t_1, t₂, рассчитать параметры необходимые для вычерчивания болтового соединения упрощенного и выполнить его чертеж. Варианты заданий и стандарты для расчета выдаются преподавателем.

5. Заполнить таблицу спецификаций для болтового соединения вариант структурной схемы которой приведена на рис. 1. Бланк таблицы спецификаций выдается преподавателем.

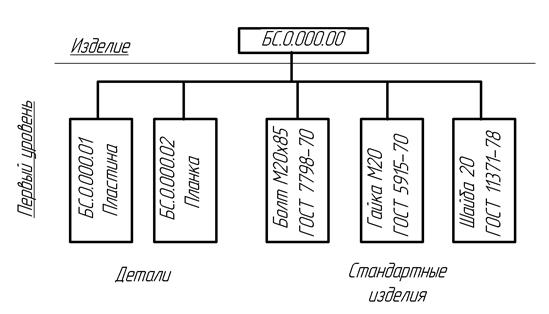

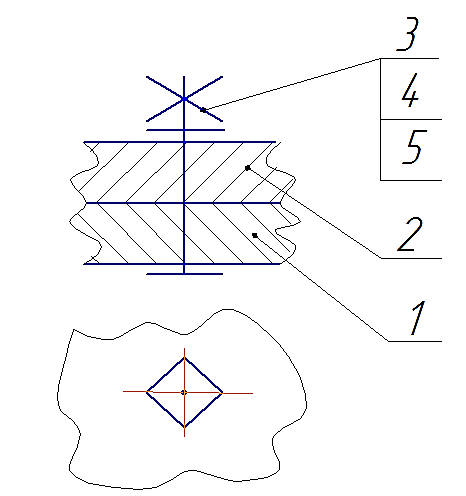

Рис. 1. Структурная схема болтового соединения (вариант)



Таблица 1

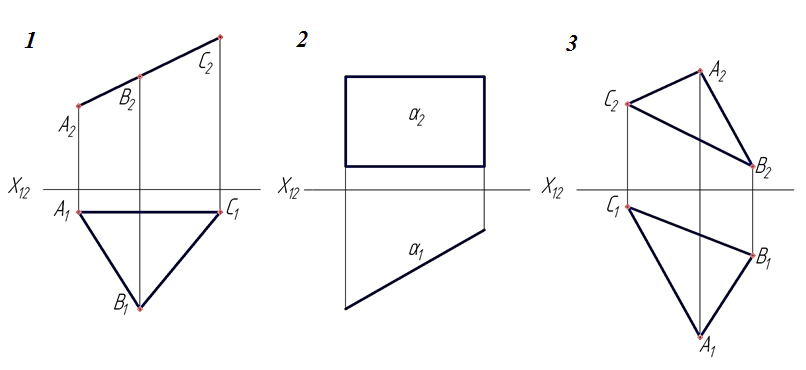

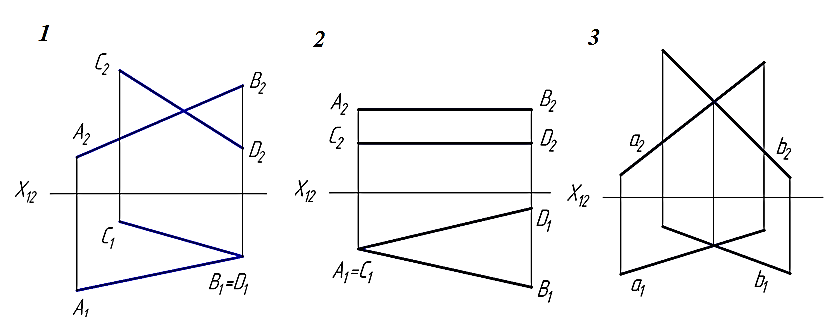

Примеры вариантов исходных данных для позиционных и метрических задач

Вариант

Численные значения координат точек

А

В

С

D

E

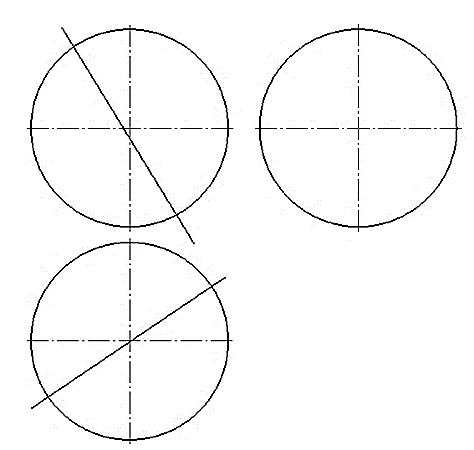

F

x

y

z

x

y

z

x

y

z

x

y

z

x

y

z

x

y

z





Таблица 2

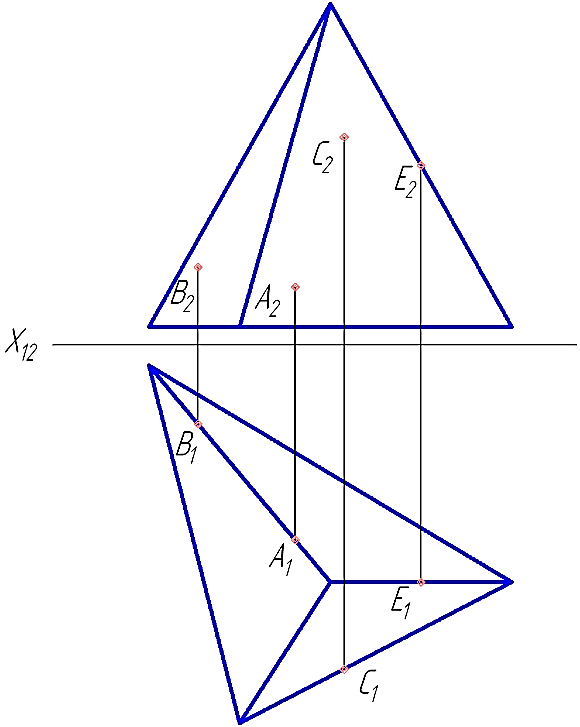

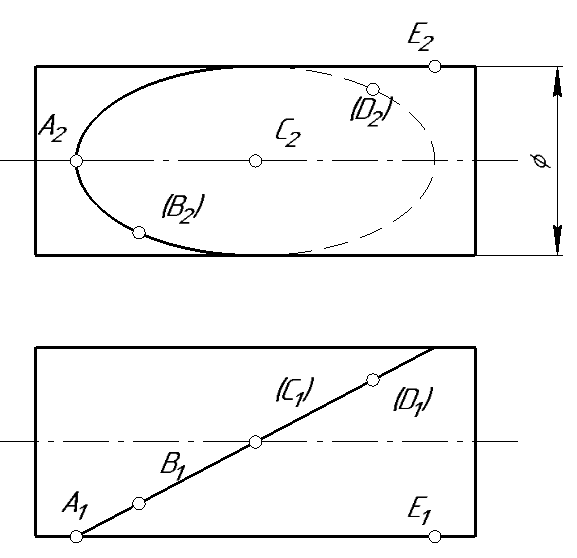

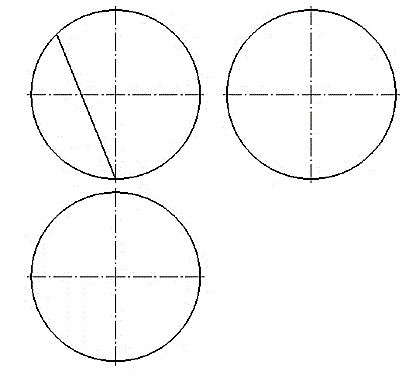

Примеры заданий «Линия на поверхности»



Таблица 3



Таблица 4

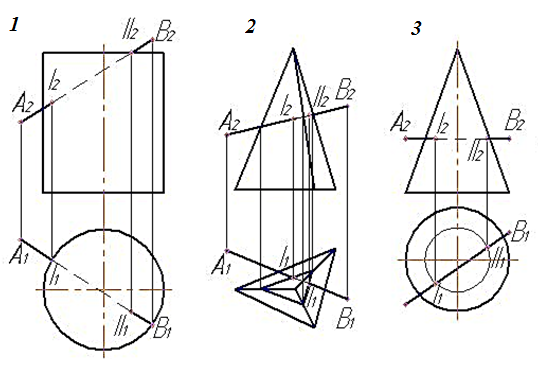

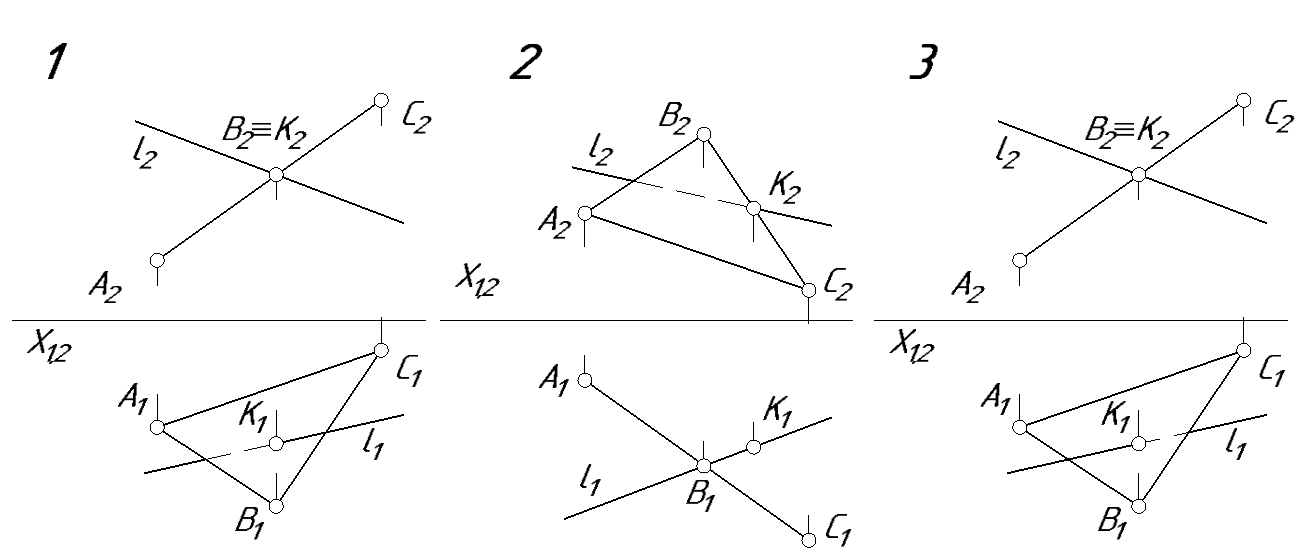

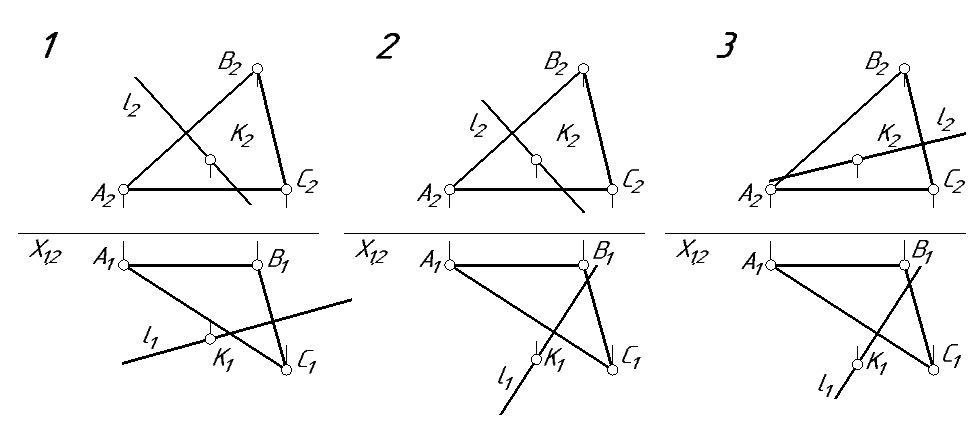

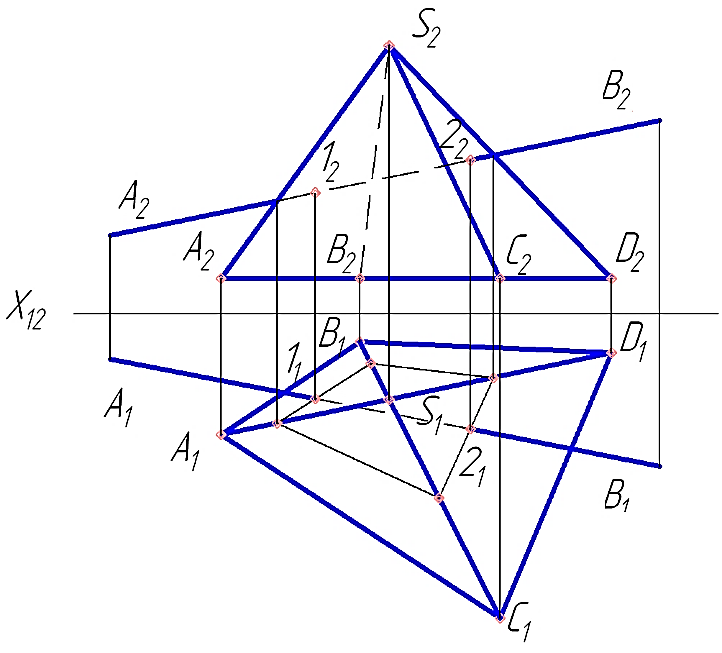

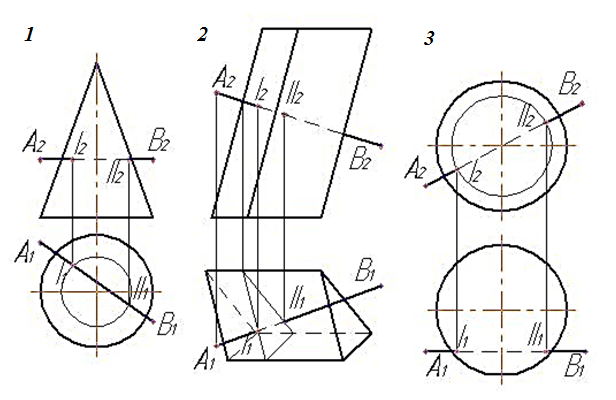

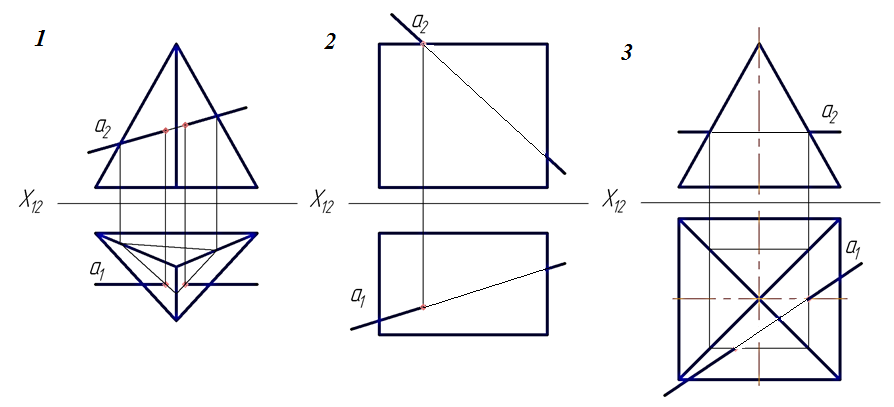

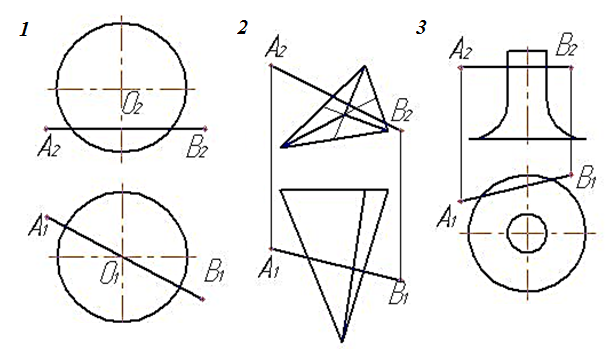

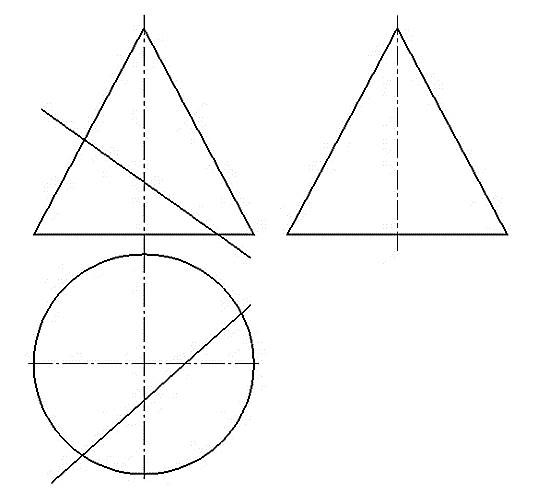

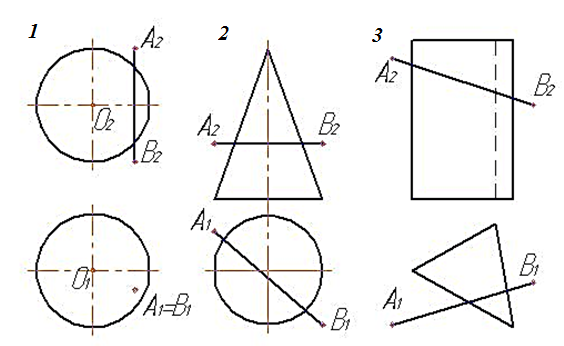

Примеры заданий «Пересечение прямой с поверхностью»



Таблица 5

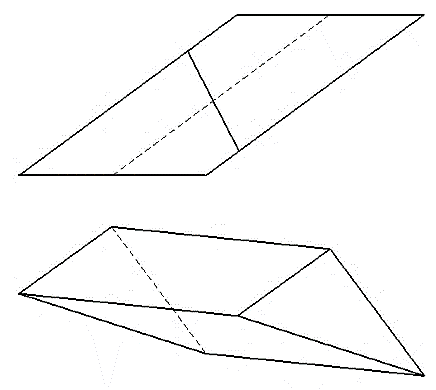

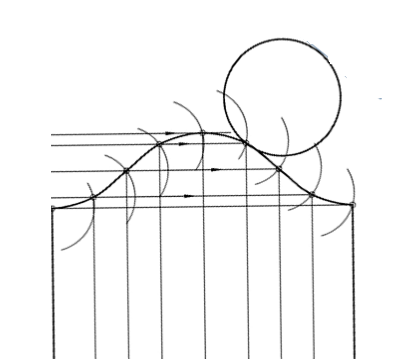

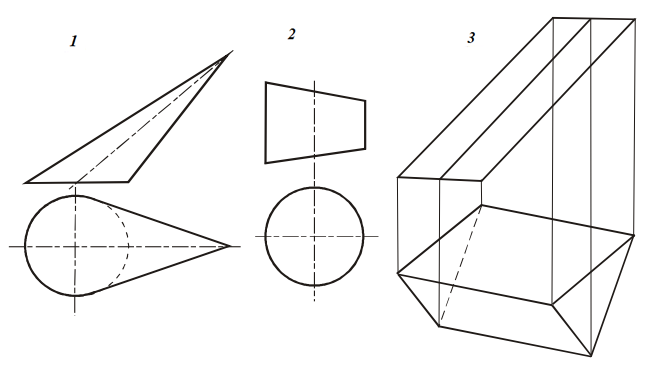

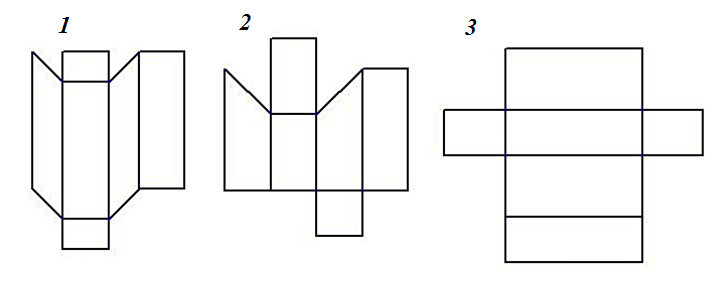

Примеры заданий «Развертка»







Таблица 6



Продолжение табл. 6



Окончание табл. 6





Тест «Инженерная графика»

1. На основе какого формата получаются другие основные форматы?

1 – А 2 - А4 3 - А3 4 - А0

2. Где располагается основная надпись чертежа по форме 1 на чертежном листе?

1 - посередине чертежного листа

2 - в правом нижнем углу

3 - в левом нижнем углу

4 - в правом нижнем углу, примыкая к рамке формата

3. Масштабы изображений на чертежах должны выбираться из следующего ряда …

1 - 1:1; 1:2; 1:2,5; 1:3; 1:4; 1:5; 2:1; 2,5:1; 3:1; 4:1; 5:1.......

2 - 1:1; 1:2; 1:2,5; 1:4; 1:5; 2:1; 2,5:1; 4:1; 5:1......

3 - 1:1; 1:2; 1:4; 1:5; 2:1; 4:1; 5:1......

4 - 1:2; 1:2,5; 1:4; 1:5; 2:1; 2,5:1; 4:1; 5:1......

4.Размер шрифта h определяется следующими элементами …

1 - высотой строчных букв

2 - высотой прописных букв в миллиметрах

3 - толщиной линии шрифта

4 - шириной прописной буквы А, в миллиметрах

5. ГОСТ устанавливает следующие размеры шрифтов в миллиметрах …

1 - 1; 2; 3; 4; 5; 6; 7; 8; 9; 10......

2 - 1,5; 2,5; 3,5; 4,5; 5,5; 6,5......

3 - 2; 4; 6; 8; 10; 12......

4 - 1,8; 2,5; 3,5; 5; 7; 10; 14; 20......

6. Толщина сплошной основной линии лежит в следующих пределах …

1 - 0,5 ...... 2,0 мм

2 - 1,0 ...... 1,5 мм

3 - 0,5 ...... 1,0 мм

4 - 0,5 ...... 1,5 мм

7. По отношению к толщине основной линии толщина разомкнутой линии составляет …

1 - (0,5 ..... 1,0) S

2 - (1,0 ..... 2,0) S

3 - (1,0 ..... 2,5) S

4 - (0,8 ..... 1,5) S

8. Какими линиями выполняют невидимый контур объекта?

1 - сплошными основными

2 - сплошными тонкими

3 - штрих-пунктирными

4 - штриховыми

9. В каких единицах измерения указываются линейные и угловые размеры на чертежах?

1 - в сотых долях метра и градусах

2 - в микронах и секундах

3 – в метрах, минутах и секундах

4 - в миллиметрах, градусах минутах и секундах

10. При нанесении размера дуги окружности (части окружности) используют следующий знак?

1 - R

2 - нет специального обозначения

3 - сфера

11. Как штрихуют неметаллические детали на разрезах:

1 - широкими параллельными линиями

2 - узкими параллельными линиями

3 - ромбической сеткой

4 - сплошным закрашиванием

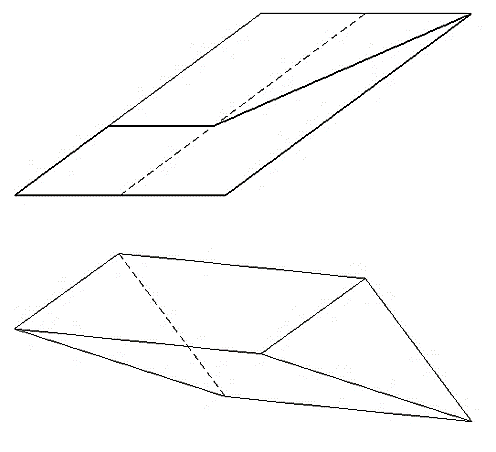

12 Дана аксонометрия детали. Определить соответствующий чертеж данной детали.

.

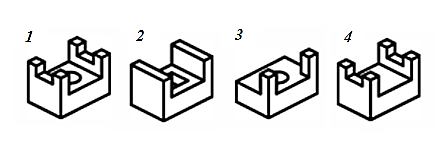

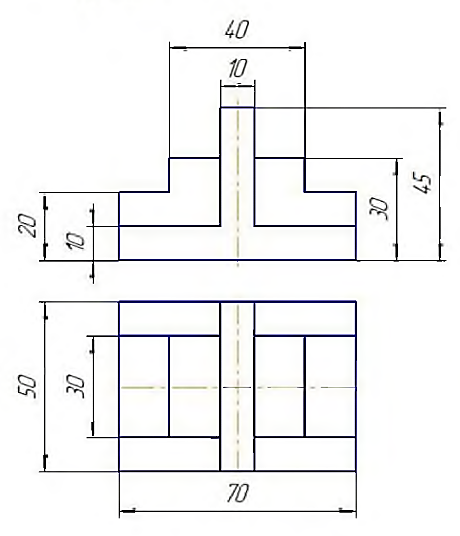

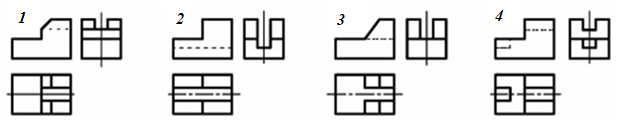

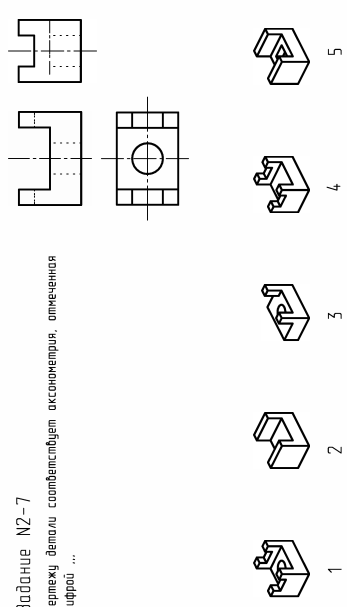

13. Дан чертеж детали. Установите соответствие аксонометрии детали с ее чертежом.

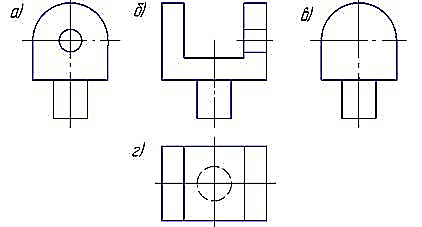

14. Виды а) и г) называются ...

1 – снизу и сверху 2 слева и сверху 3 справа и сверху

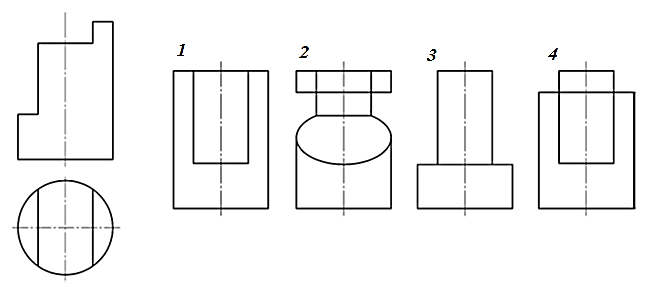

15.Вид слева цилиндра с вырезом показан на чертеже ...

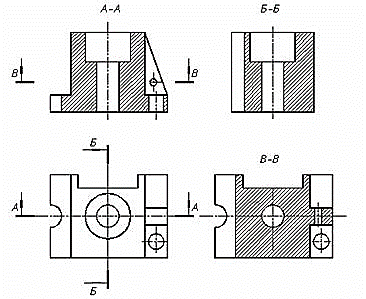

16. Какой разрез является горизонтальным?

1 – А-А 2 – Б-Б 3 – В-В

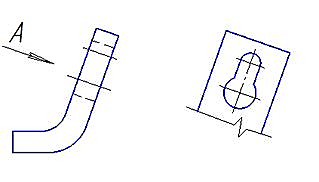

17. Над изображением, полученным по направлению стрелки А, нужно сделать надпись …

1 – «Вид А» 2 – «А» 3 – «А-А»

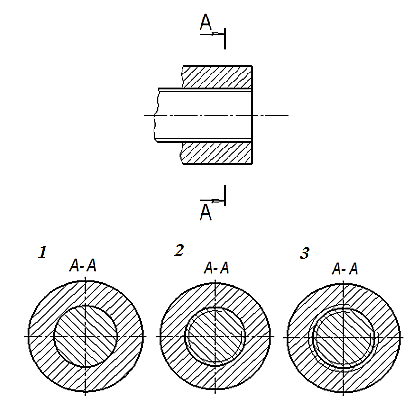

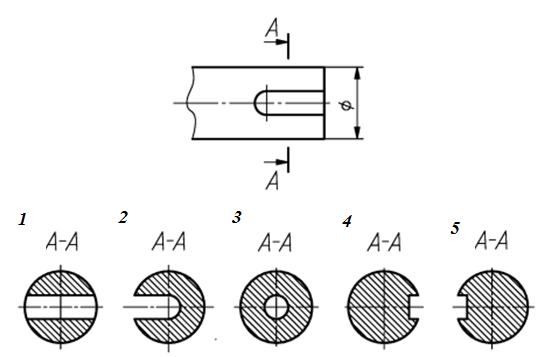

18. Правильное сечение изображено …

19. Если коэффициенты искажений в прямоугольной диметрии по осям X

и Z равны единице, то по оси Y коэффициент равен …

1 - 0,71 2 - 1,0 3 - 0,5 4 - 1,22

20. При построении точной прямоугольной изометрической проекции величина показателей искажения по аксонометрическим осям равна ...

1 - 0,82 2 - 1,0 3 - 0,5 4 - 1,22

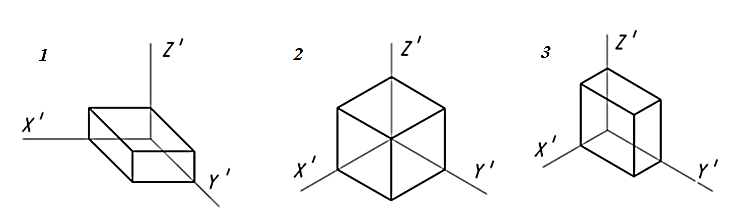

21. Правильное построение куба в прямоугольной изометрии показано на

чептеже ...



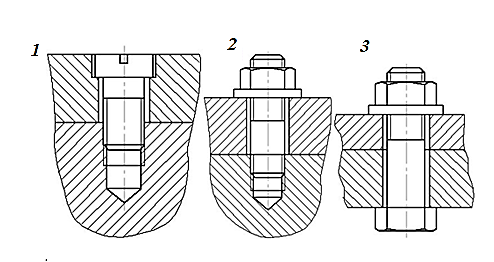

22. На каком чертеже изображено шпилечное соединение?

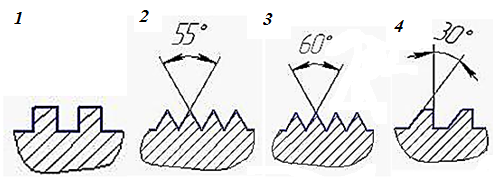

23 На каком рисунке изображен профиль метрической резьбы?

Профиль резьбы

24. Укажите обозначение метрической резьбы диаметром 40 и шагом 1,5 мм

1 - М40×1,5×2 2 - М40×2(Р1,5) 3 - М40×1,5 4 - М40×1,5мм

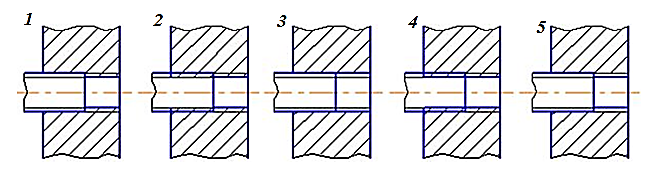

25. Изображение стержня с резьбой, завинченного в сквозное резьбовое отверстие, правильно показано на чертеже…

26. Резьбовое соединение стержня с резьбой, завинченного в сквозное резьбовое отверстие, в разрезе А-А правильно показано на чертеже…

27. На чертеже изображено …

1 – болтовое соединение упрощенное

2 – болтовое соединение условное

3 – шпилечное соединение упрощенное

4 – шпилечное соединение условное

28. В какую графу таблицы спецификаций заносятся названия разделов?

1 – «Зона»

2 – «Обозначение»

3 – «Наименование»

4 – «Примечание»

29. В какой раздел включаются болты, шпильки, гайки, шайбы?

1 - «Детали»

2 – «Стандартные изделия»

3 – «Прочие изделия»

4 - «Материалы»

Ответы: 1 – 4; 2– 2; 3 – 2; 4 – 1; 5 – 54; 6 – 4; 7 – 2; 8 – 4; 9 – 4; 10 – 1; 11- 3;12– 4; 13– 1; 14– 3; 15– 4; 16– 3; 17– 2; 18– 4; 19– 3; 20 –2; 21 –2;22– 2; 23– 3; 24– 3; 25– 1; 26– 2; 27– 2; 28 –3; 29 –2.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Начертательная геометрия: учебник. / Под общ. ред. В.И.Серегина – 1-е изд. – М.: Изд-во МГТУ им. Н.Э. Баумана, 2015. – 168 с.

2. Начертательная геометрия: учебник для студ. высш. Образования / Л.Г. Нартова, В.И. Якунин. – 4-е изд., стер. – М: Издательский центр «Академия», 2014. – 192с.

3. Инженерная графика. Часть 1. Начертательная геометрия: методические указания. Изд. 4-е, доп. / Сост. В.Н. Околичный. – Томск : Изд-во Томск. гос. архит.-строит. ун-та, 2014. – 41 с.

4. Начертательная геометрия и инженерная графика : учебное пособие. / Н.И. Красовская − Тюмень: РИО ФГБОУ ВПО ТюмГАСУ, 2013.- 148 с.

5. Начертательная геометрия: учеб. электрон. изд. / сост. В. А. Паршукова, А. А. Митюшев; Сыкт. лесн. ин-т. – Электрон. дан. (1 файл в формате pdf: 4,3 Мб). – Сыктывкар: СЛИ, 2011. – Режим доступа: http://lib.sfi.komi.com

6. Начертательная геометрия: учебное пособие. / С.Е. Сахаров [и др.] – Иваново: Иван. гос. хим.-технол. ун-т., 2013 – 76 с.

7. Начертательная геометрия : практикум. / А. Ю. Иванов, Г. Н. Бутузова – Владимир: Изд-во ВлГУ, 2012. – 144 с.

8. Начертательная геометрия: учебно-методическое пособие. / Л.А. Виноградова, С.В. Гайдидей – Вологда–Молочное: ВГМХА, 2014. – 32 с.

9. Начертательная геометрия: учебно-методическое пособие по выполнению расчетно-графических работ. / О. И. Яковцева, Н. С. Бирилло – Гомель: БелГУТ, 2013. – 52 с.

10. Инженерная графика : учебник для вузов. / Ю.И. Королев, С.Ю. Устюжанина. - СПб.: Питер, 2013. - 464 c.

11. Инженерная графика. Машиностроительное черчение : учебник / А.А. Чекмарев. - М.: НИЦ ИНФРА-М, 2013. - 396 c.

12. Начертательная геометрия и инженерная графика : учебное пособие. / Н.И. Красовская − Тюмень: РИО ФГБОУ ВПО ТюмГАСУ, 2013.- 148 с.

13. Инженерная графика. Справочные материалы : учебное пособие: Ч.1/ О.А. Оганесова, Н.Н. Кузенева. - 2-е изд., перераб. и доп. -М.: МАДИ, 2013. - 94с.

14. Инженерная графика : учебное пособие для студентов заочного обучения / А.Л. Решетов. В.Н. Шепелева, Л.Л. Карманова. - Челябинск: Издательский центрЮУрГУ, 2012. – 134 с.

15. Начертательная геометрия и инженерная графика : учебное пособие. / Н.И. Красовская − Тюмень: РИО ФГБОУ ВПО ТюмГАСУ, 2013.- 148 с.

16. Инженерная графика : учебник для СПО / А. А. Чекмарёв. - 12-е изд., испр. и доп. - М. : Издательство Юрайт, 2015. - 381 с.

17. Инженерная графика. Курс лекций : учебное пособие / О.А.Волжанова. - Ижевск: Изд-во «Удмуртский университет», 2013. - 121с.

18. Инженерная графика (Чертежи соединения деталей): учебное пособие /. – Пенза: ПГУАС, 2015. – 253 с.

19. Руководство по выполнению контрольной работы (Начертательная геометрия, Инженерная графика): учебное пособие / Л.Г. Поляков, Н.А. Федин. -– Пенза: ПГУАС, 2014. – 167 с.

20. Руководство по выполнению курсовой работы «Архитектурно-строительные чертежи». (Инженерная графика): учеб. пособие / Л.Г. Поляков, Г.Н. Туманова, А,В. Туманов, М.А. Гаврилов. – Пенза: ПГУАС, 2013. – 86 с.

21. Лабораторный практикум по компьютерной графике(AutoCAD): учеб.пособие / М.А. Гаврилов, Л.Г. Поляков. – Пенза: ПГУАС, 2014. – 148 с.





Приложение 1



Пензенский государственный университет архитектуры и строительства
ПГУАС Каф. НГиГ	Экзаменационный билет Дисциплина Начертательная геометрия и инженерная графика Курс 1	№ 25

1. Точки общего и частного положения. Координаты точки.

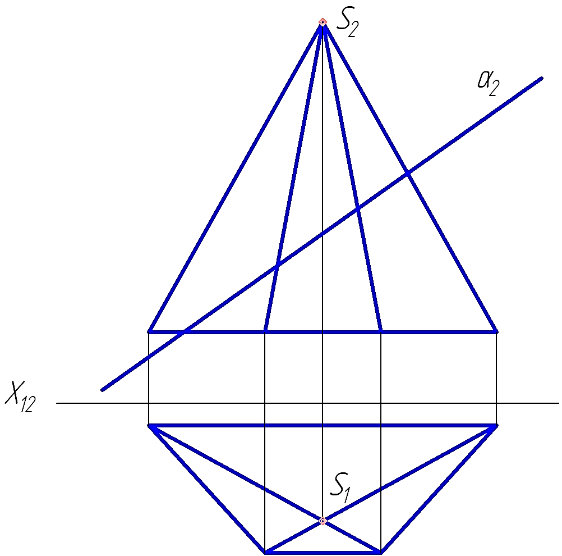

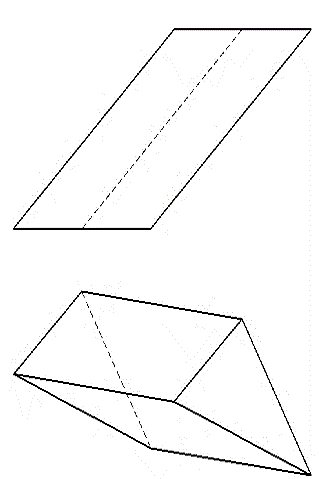

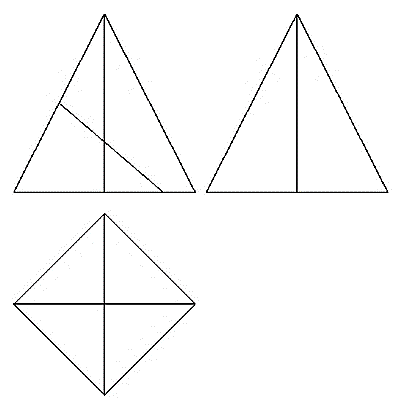

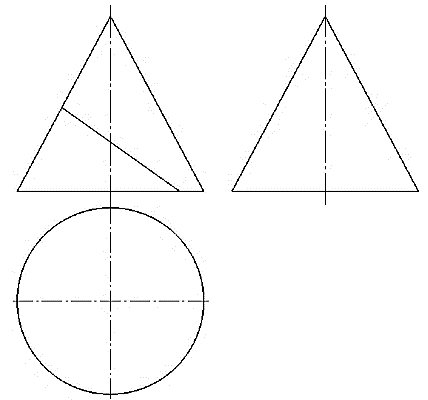

2. Достроить недостающие проекции среза вершины пирамиды (рис. 1).

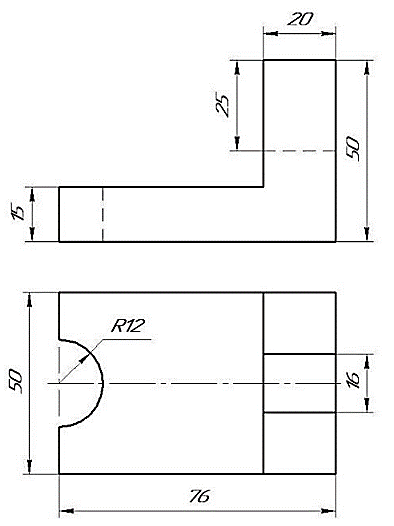

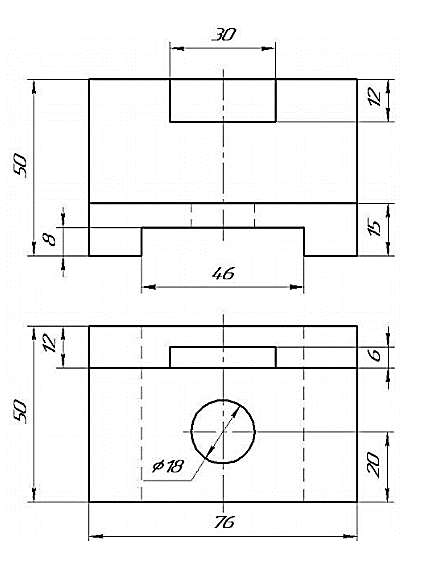

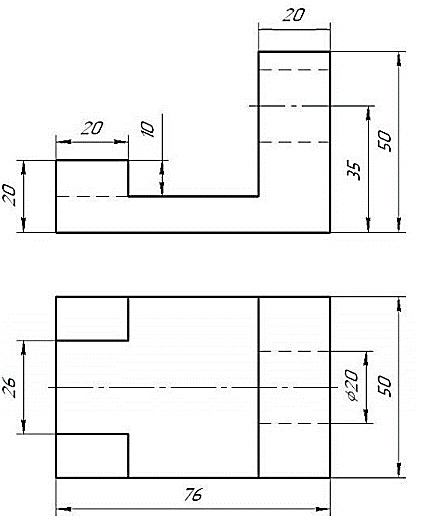

3. По двум известным видам (рис. 2) построить третий вид. Нанести необходимые размеры. Заполнить основную надпись.

4. Порядок вычерчивания оконного проема на разрезе здания.



Рис. 1 Рис. 2



Экзаменатор



Зав. кафедрой



Приложение 2



МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ

1.1. Цель и основные задачи экзамена по дисциплине

Экзамен является завершающим этапом в изучении дисциплины «Начертательная геометрия и инженерная графика» по разделу «Начертательная геометрия». Форма экзамена дифференциальная.

В соответствии с ФГОС ВО при изучении курса «Начертательная геометрия и инженерная графика» у студентов по направлению 08.05.01 «Строительство уникальных зданий и сооружений» формируются следующая общепрофессиональная компетенция (ОПК):

- владение основными законами геометрического формирования, построения и взаимного пересечения моделей плоскости и пространства, необходимыми для выполнения и чтения чертежей зданий, сооружений и конструкций, составления конструкторской документации и деталей (ОПК-8).

Исходя из требований ОПК следует, что целью проведения экзамена являются установления уровня приобретения студентами следующих дескрипторов компетенций:

- способность абстрактного пространственного мышления;

- формирование умений и навыков изображения пространственных объектов на плоскости;

- развитие у обучаемых способности разрабатывать графическую документацию, необходимую для выполнения и чтения чертежей зданий, сооружений и конструкций на основе метода прямоугольного проецирования.

Следовательно, обучающиеся должны:

- знать основные законы геометрического формирования, построения и взаимного пересечения моделей плоскости и пространства, необходимыми для выполнения и чтения чертежей зданий, сооружений, конструкций, составления конструкторской документации и деталей;

- уметь выполнять и читать чертежи зданий и сооружений, а также технических деталей их соединения;

- владеть основными законами построения и работы с чертежами уникальных зданий и сооружений, а также с чертежами элементов машиностроительного назначения, применяемых в строительстве.

Знания, умения и навыки, приобретенные при изучении дисциплины, необходимы как при изучении общеинженерных и специальных дисциплин, так и в последующей профессиональной деятельности.

Методика проведения дифференциального экзамена

Дифференцированный экзамен проводится в соответствии с учебным планом и графиком учебного процесса университета и доводится до сведения преподавателей и обучающихся не позднее одного месяца до начала экзаменационной сессии.

Время на подготовку к экзамену устанавливается (с учетом объема и сложности предмета) не менее трех дней.

К экзамену допускаются студенты, выполнившие и зачтенные, в соответствии с программой изучения курса, все расчетно-графические и курсовую работы.

На экзамен студенты должны с собой иметь.

1. Папку с зачтенными расчетно-графическими и курсовой работами, которую студент формируют в течении двух семестров. Папка в дальнейшем сдается в архив кафедры на хранение.

2. Для решения и оформления задач на экзамене студенты приносят с собой следующие инструменты и принадлежности:

- 2 листа миллиметровки формата А3 для составления черновиков на теоретические вопросы и решения задач;

- 1 лист ватмана формата А4 с нанесенным полем чертежа и не заполненной основной надписью для выполнения графической работы;

- треугольники с делениями (один - с углами 45° и катетами 130-150 мм, второй- с углами 30° и 60° и с большим катетом 200.. 220 мм);

- простые карандаши твердости М или ТМ и заточенные для выполнения чертежей и эпюров;

- цветные карандаши (красный, синий, зеленый);

- циркуль;

- принадлежности для заточки карандашей;

- резинку мягкую для стирания карандашных линий и штрих для замазки ошибок на эпюрах.

Экзамен проводится в аудитории приспособленной к выполнению графических работ.

Дифференцированный экзамен проводится по билетам, в которые входят 2 устных (теоретических) вопроса и два практических задания, контролирующие степень овладения знаниями и умениями курса «Начертательная геометрия и инженерная графика».

Перечень устных вопросов приведен в разделе «Перечень вопросов для подготовки к экзамену», а задачи – в разделе «Перечень задач для подготовки к экзамену».

На выполнение практического задания и устный ответ отводится 90 минут.

Вариант билета и оформление его графической части приведены соответственно в прил. 1 и прил. 2.

По окончании ответа на вопросы билета преподаватель может задавать дополнительные и уточняющие вопросы в пределах учебного материала, вынесенного на экзамен.

Оценка (решение) по результатам экзамена объявляется сдающему, заносится в зачетную ведомость и зачетную книжку. Неудовлетворительную оценку проставляются только в экзаменационную ведомости (в зачетные книжки не заносятся).

Пересдача экзамена допускается не менее чем через трое суток после получения неудовлетворительной оценки.

1. Плоскость, на которой получают изображение геометрического объекта, называют...

1 - плоскостью изображений

2 - плоскостью проекций

3 - плоскостью отображений



2. Точку из которой выходят проецирующие лучи называют….

1 - точкой отсчета

2 - центральной точкой

3. центром проецирования

3. Проецирование называют ортогональным, если проецирующие лучи …

1 - проходят через одну точку

2 - параллельны между собой и перпендикулярны по отношению к плоскости проекций

3 - параллельны между собой



4. Проецирование называют центральным, если проецирующие лучи …

1 - не параллельны между собой

2 - проходят под острым углом к плоскости проекций

3 - перпендикулярны плоскости проекций

4 - проходят через одну точку

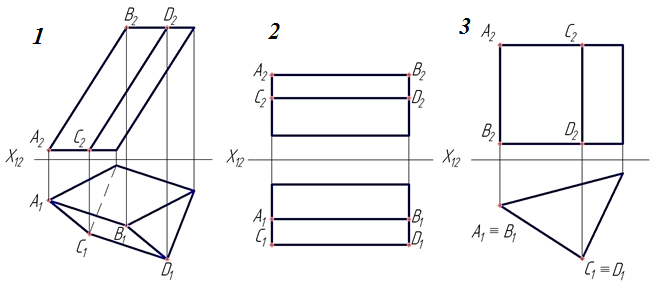

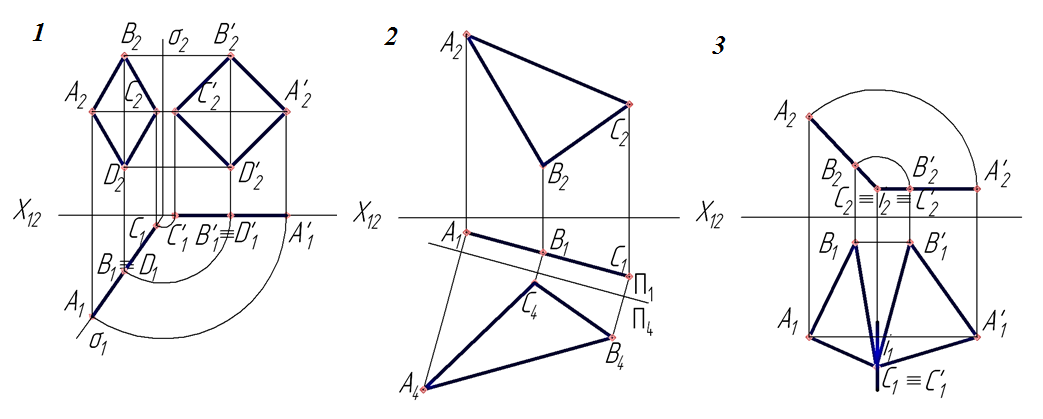

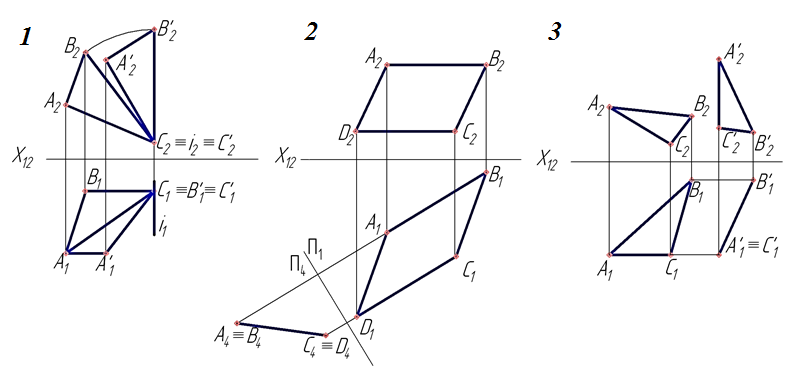

5. Даны варианты проецирования треугольника ∆ABC:

Вариант 1 Вариант 2 Вариант 3

Косоугольное проецирование треугольника изображено в…

1 – варианте 1

2 – в вариантах 2 и 3

3 – в варианте 3

6. При параллельном проецировании центр проецирования находится…

1 – в бесконечности от картинной плоскости

2 – на заданном расстоянии от картинной плоскости

3 – в картинной плоскости

7. При каких видах проецирования проекции параллельных прямых параллельны.

1 - при всех видах проецирования

2 – только при параллельном

3 – при параллельном и ортогональном проецировании

8. Справедлива-ли теорема Фалеса (деления отрезка в заданном соотношении) для центрального проецирования.

1 - нет

2 – частично

3 – да

9. При каком проецировании вовремя параллельного переноса объекта его проекция не изменяется.

1 – при всех видах проецирования

2 – центральном и косоугольном проецировании

3 – только при ортогональном проецировании

4 – при параллельном и ортогональном проецировании

10. Если плоская фигура при ортогональном проецировании параллельна картинной плоскости, то ее проекция…

1 - является натуральной величиной этой фигуры

2 – не является натуральной величиной этой фигуры

11. Как называются плоскости проекций π₁, π₂, и π₃?

1. π₁, - горизонтальная плоскость проекций

π₂ – вертикальная плоскость проекций

π₃ – боковая плоскость проекций

2. π₁, - горизонтальная плоскость проекций

π₂ – вертикальная плоскость проекций

π₃ – профильная плоскость проекций

3. π₁, - горизонтальная плоскость проекций

π₂ – фронтальная плоскость проекций

π₃ – профильная плоскость проекций

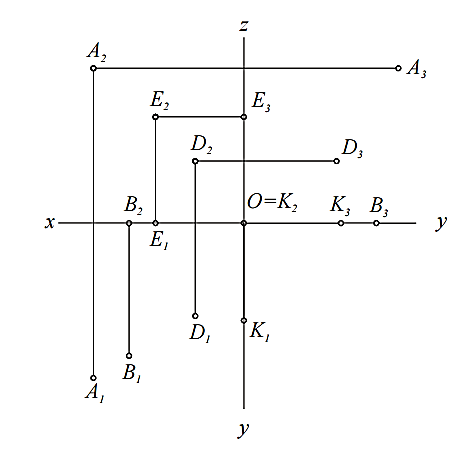

По данному эпюру определить (для вопросов 12 -15)

12. Какая из точек наиболее удалена от фронтальной плоскости проекций?

1 – точка А 2 – точка В 3 – точка D

4 – точка E 5 – точка K

13. Какая из точек лежит во фронтальной плоскости проекций?

1 – точка А 2 – точка В 3 – точка D

4 – точка E 5 – точка K

14. Какая из точек лежит в горизонтальной плоскости проекций?

1 – точка А 2 – точка В 3 – точка D

4 – точка E 5 – точка K

15. Какая из точек принадлежит оси 0Y?

1 – точка А 2 – точка В 3 – точка D

4 – точка E 5 – точка K

16. Какие численные значения координат определяют точку, лежащую в профильной плоскости проекций:

1 – х=0, у=0, z ≠0; 2 – х≠0, у=0, z=0;

4 – х=0, у≠0, z ≠0; 5 – х=0, у=0 и z=0?

17. Какие численные значения координат определяют точку, лежащую на оси 0Z:

1 – х=0, у=0, z ≠0; 2 – х≠0, у=0, z=0;

4 – х=0, у≠0, z ≠0; 5 – х=0, у=0 и z=0?

18. Какие численные значения координат определяют точку, лежащую в начале координат:

1 – х=0, у=0, z ≠0; 2 – х≠0, у=0, z=0;

4 – х=0, у≠0, z ≠0; 5 – х=0, у=0 и z=0?

19. Дана точка А(-50; 40; -10) определить в каком октане она находится.

1 – I 2 – II 3 – III 4 – IV

5 – V 6 – VI 7 – VII 8 - VIII

20. Даны точки А(40; 60; 30), В(40; 60; 20) и С(50; 60; 20) определить какие точки конкурируют по видимости относительно профильной плоскости проекций?

1 – точки А и В 2 – точки В и С 3 – точки А и С

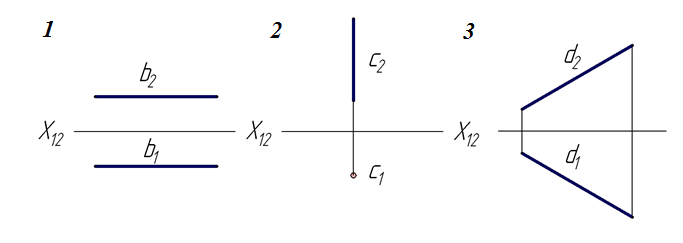

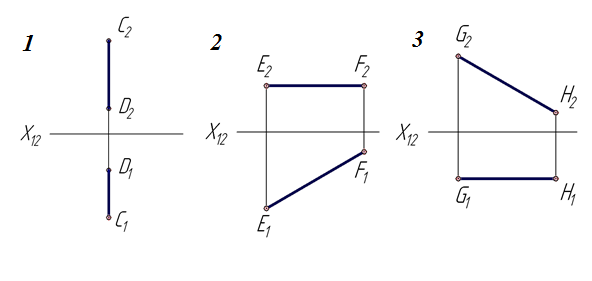

21. На каком чертеже изображена прямая общего положения?

22. На каком чертеже изображена фронтальная прямая?

23. На каком чертеже изображена фронтально проецирующая прямая?

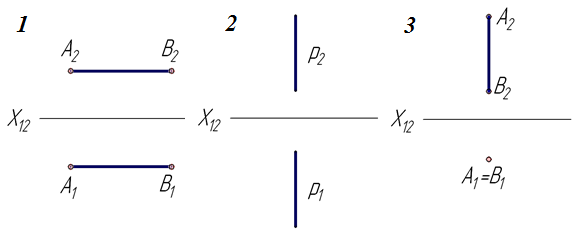

24. Профильно-проецирующая прямая показана на чертеже

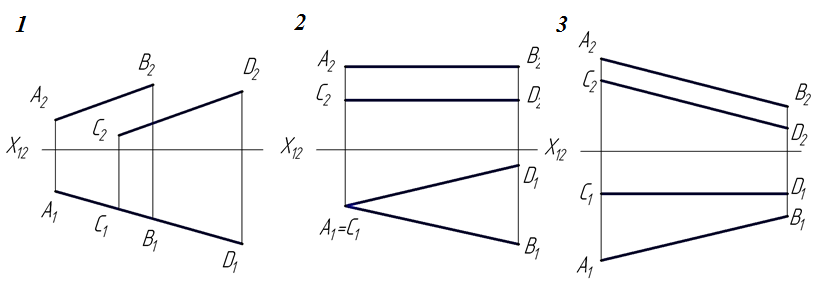

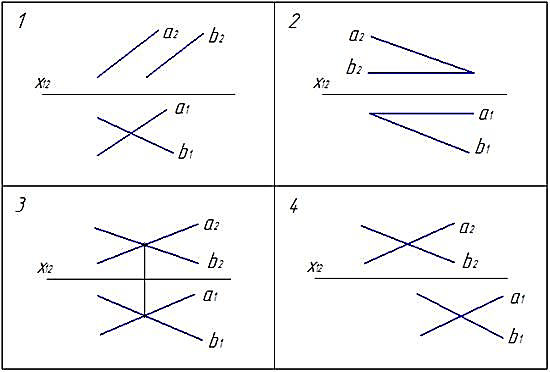

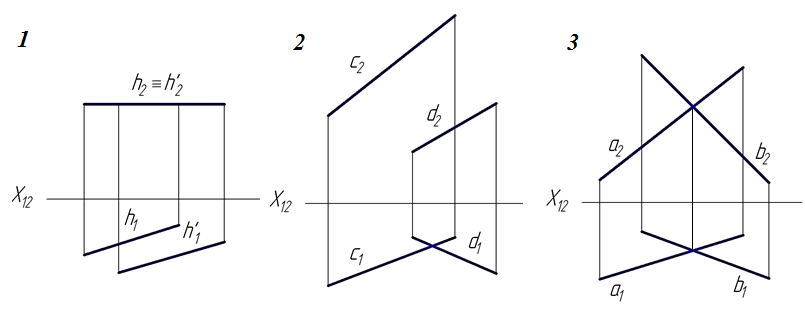

25.На каком чертеже изображены две параллельные прямые?

26.На каком чертеже изображены две скрещивающие прямые?

27.На каком чертеже изображены две пересекающиеся прямые?

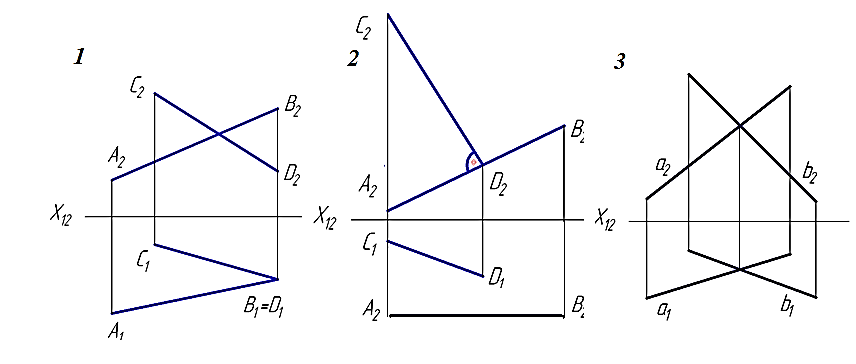

28. На каком чертеже изображены две прямые, которые скрещиваются под прямым углом?

29. Дан эпюр прямой l и точек A, B, C и D. Определить какая из точек принадлежит прямой l?

1 – точка А 2 – точка В 3 – точка С 4 – точка D

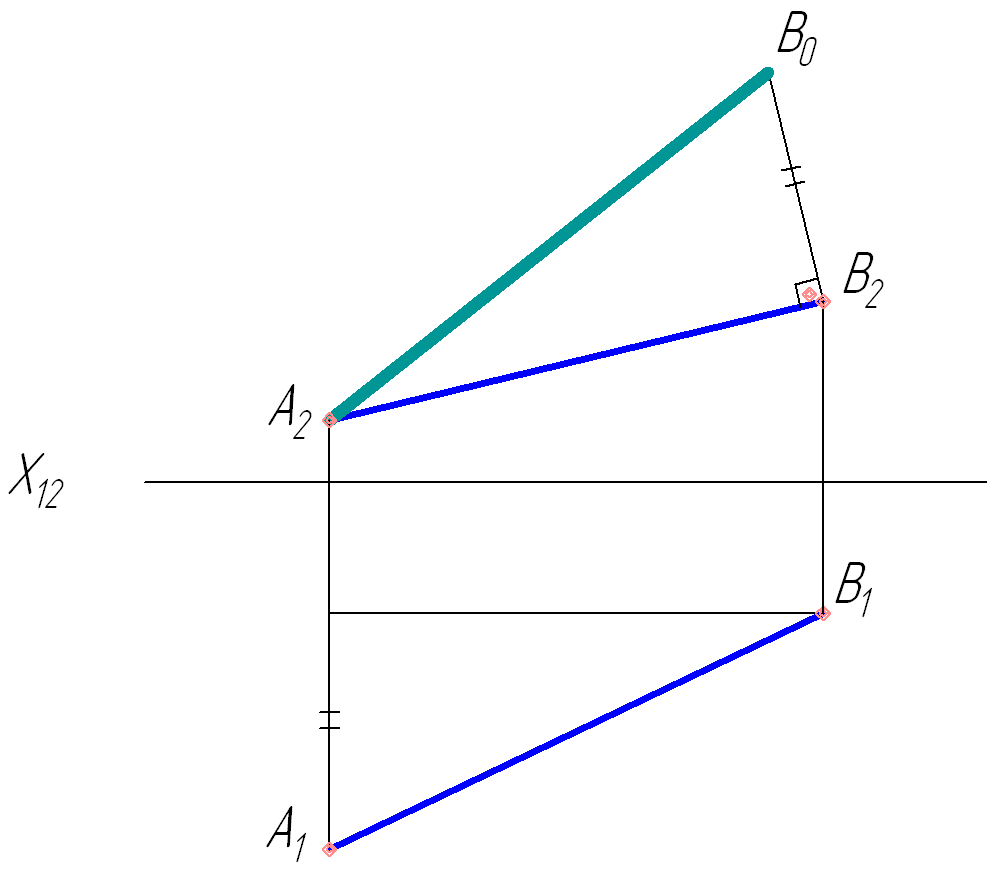

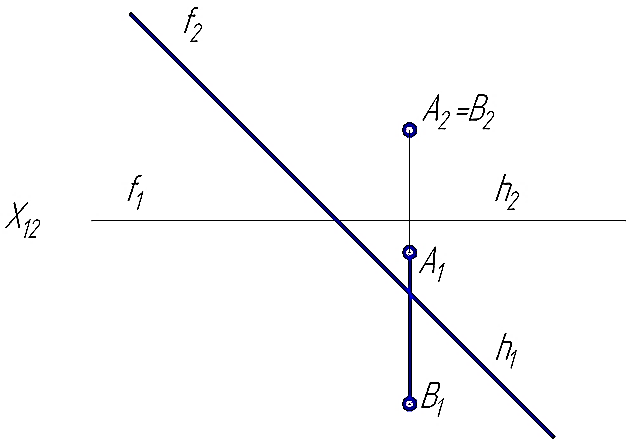

30. С какой плоскостью проекций определен угол наклона отрезка АВ?

1 - С плоскостью π₁ 2 - С плоскостью π₂ 3 - С плоскостью π₃

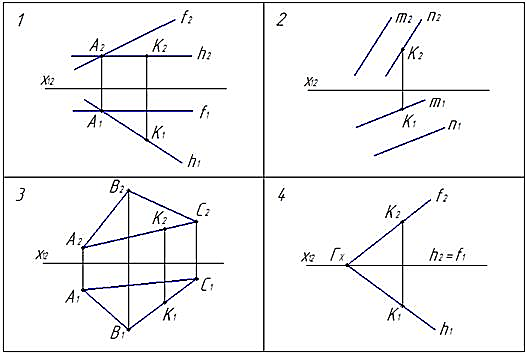

31. Плоскость задана на эпюре ….

32. Какая сторона треугольника является фронталью?

1 – АВ 2 – ВС 3 - АС

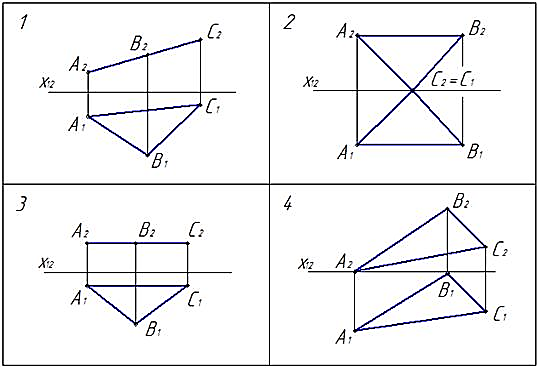

Заданы эпюры плоскостей (для вопросов 33-36) определить:

33. На каком эпюре треугольник проецируется в натуральную величину?

34. На каком эпюре плоскость занимает общее положение?

35. На каком эпюре плоскость профильно-проецирующия?

36. На каком эпюре плоскость фронтально-проецирующия?

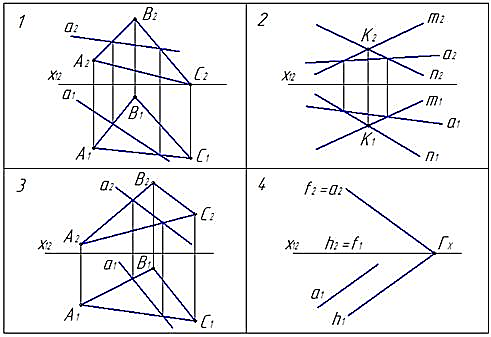

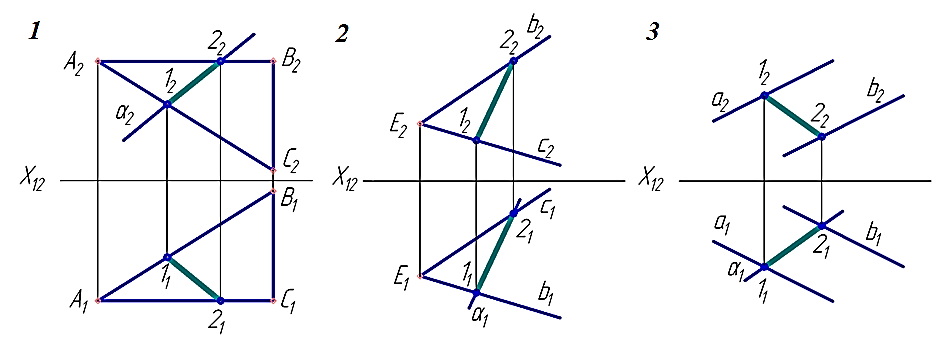

37. На каком эпюре прямая а принадлежит плоскости?

38. На каком эпюре точка К принадлежит плоскости?

39. Какая главная прямая плоскости характеризует ее наклон к фронтальной плоскости проекций?

1 -горизонталь плоскости

2 – фронталь плоскости

3 – линия наибольшего ската

4 – линия наибольшего наклона

40. Как расположены в плоскости ее горизонтали и линии наибольшего ската?

1 – они пересекаются под произвольным углом

2 – они параллельны

3 – они пересекаются под прямым углом

41. На каком чертеже правильно построена линия пересечения заданных плоскостей?

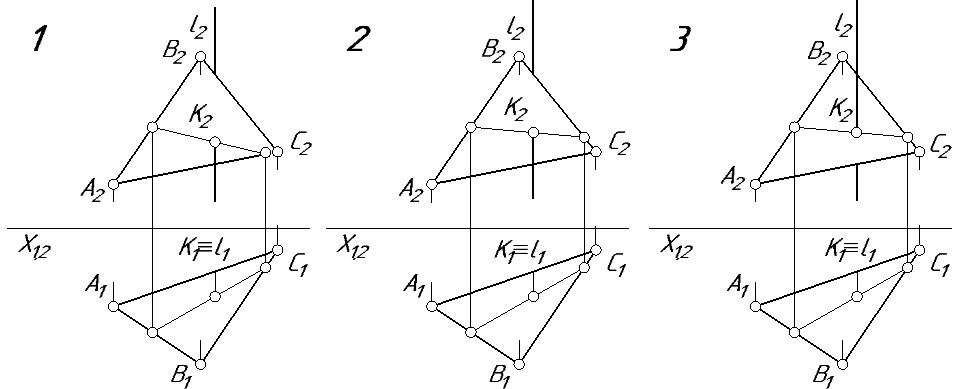

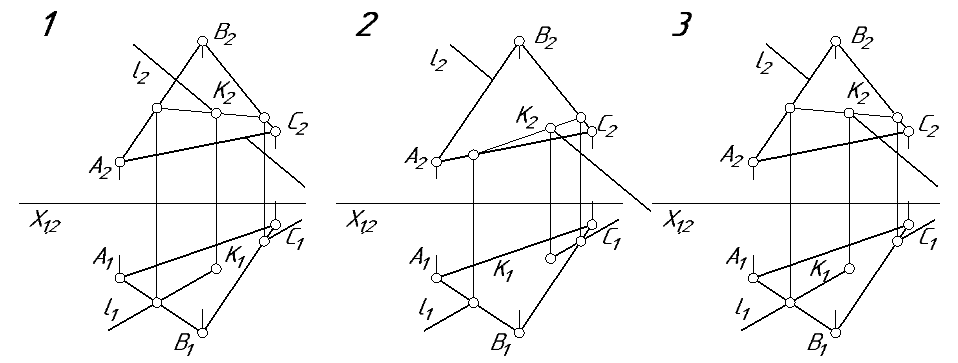

42. На каком чертеже правильно построена точка встречи К прямо l с плоскостью а(∆АВС) и показана видимость прямой?

43. На каком чертеже правильно построена точка встречи К прямо l с плоскостью а(∆АВС) и показана видимость прямой?

44. На каком чертеже правильно построена точка встречи К прямо l с плоскостью а(∆АВС) и показана видимость прямой?

45. Какую вспомогательную плоскость нужно применить для нахождения точки пересечения прямой АВ с плоскостью?

1 - общего положения 2 - фронтальную уровня

3 - горизонтальную уровня 4 - профильную уровня

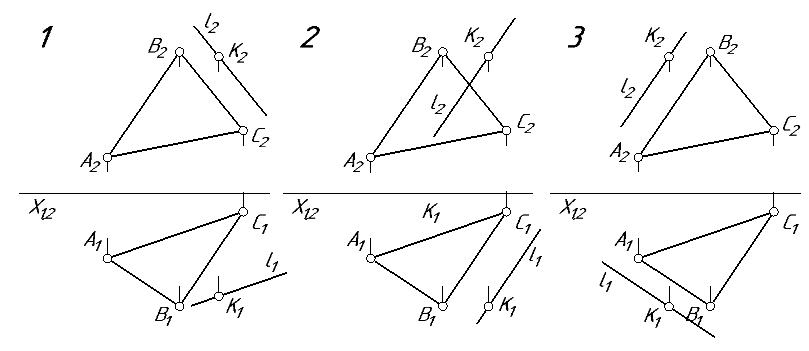

46. На каком чертеже правильно построена прямая l параллельно плоскости а(∆АВС) и проходящая через точку К?

47. На каком чертеже правильно построена прямая l перпендикулярно плоскости а(∆АВС) и проходящая через точку К?

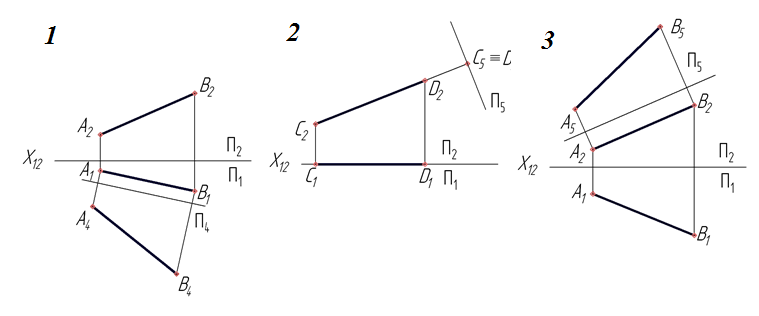

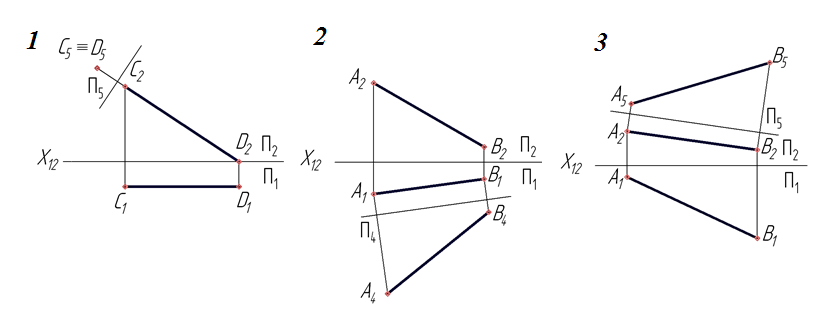

48. На каком чертеже после замены одной из плоскостей проекций отрезок прямой преобразован в горизонталь прямую?



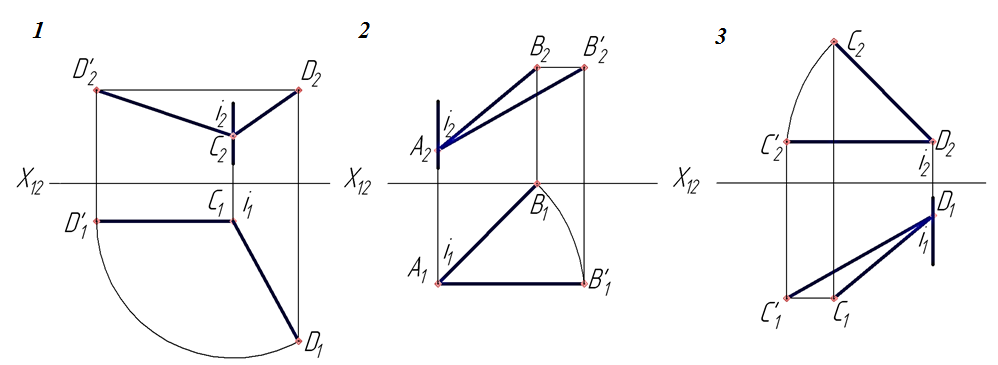

49. На каком чертеже после преобразования угол наклона прямой к плоскости проекций П₁ проецируется в натуральную величину?



50. В какой плоскости перемещается точка при вращении ее вокруг фронтально -проецирующей прямой?

1 - в горизонтальной плоскости уровня

2 – во фронтальной плоскости уровня

3 - в профильной плоскости уровня

4 – во фронтально-проецирующей плоскости



51. На каком чертеже после преобразования определена натуральная величина угла наклона заданной плоскости к плоскости проекций П₁?



52. На каком чертеже после преобразования новая горизонтальная проекция плоской фигуры - натуральная величина?

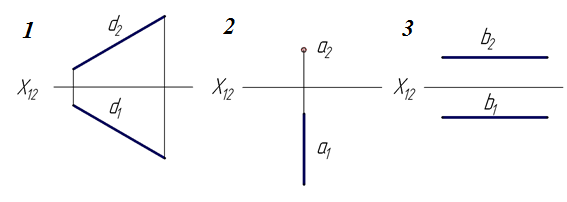

53. Какую прямую одним вращением можно преобразовать в горизонтально-проецирующую?

1 - горизонталь

2 - фронталь

3 - профильную прямую

4 - прямую общего положения

54. На каком чертеже после преобразования новая фронтальная проекция плоской фигуры - натуральная величина?

55. Какую из заданных плоскостей одним вращением можно преобразовать в горизонтальную плоскость уровня?

56. На каком чертеже после преобразования угол наклона прямой к плоскости проекций П₂ проецируется в натуральную величину?

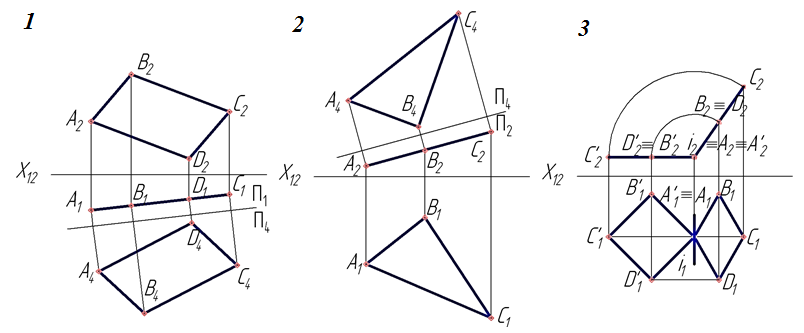

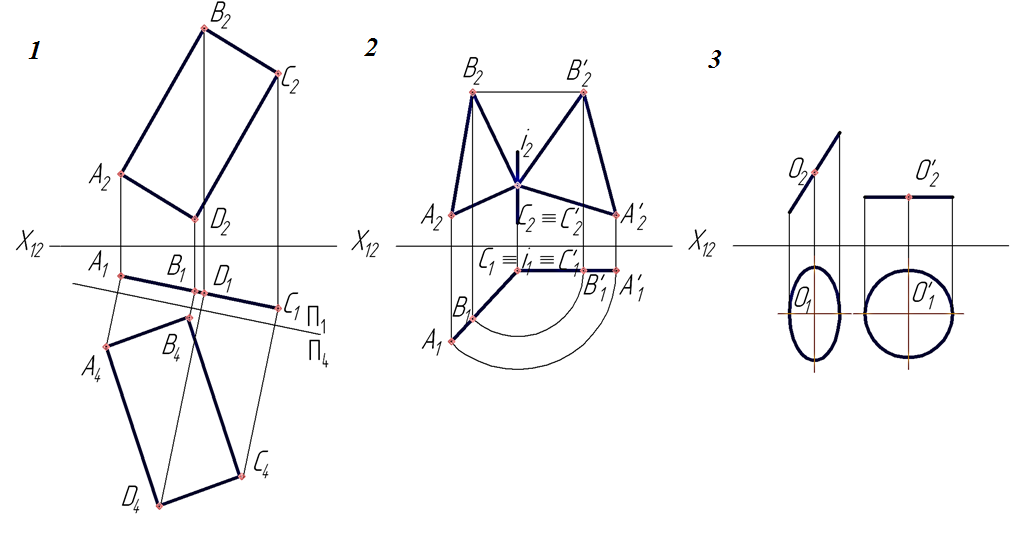

57. На каком чертеже натуральная величина плоской фигуры определена способом вращения вокруг оси, перпендикулярной плоскости проекций П₂?

58.На чертеже задан прямой круговой конус. Чем является отрезок SВ?

1 – образующей 2 - осью вращения

3 – направляющей 4 - основанием

59. Как называются очерковые сферы?

1 а – нулевой меридиан; в – главная широта; с – профильный меридиан.

2 а – главный меридиан; в – экватор; с - профильный меридиан.

3 а - главный меридиан; в – экватор; с - дополнительный меридиан.

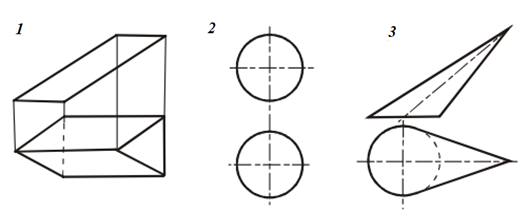

60. На каком чертеже заданная поверхность не является поверхностью вращения?

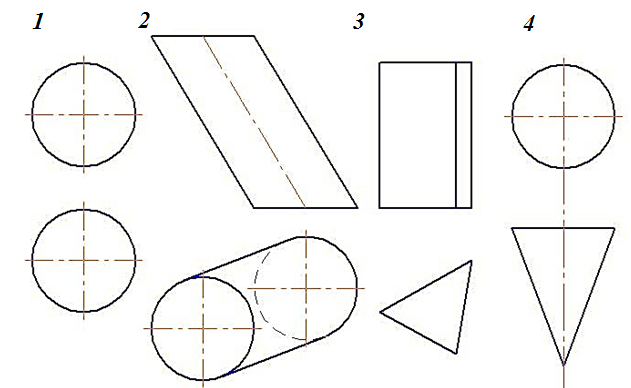

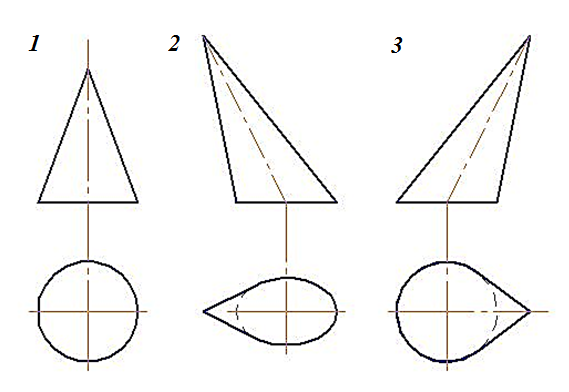

61. На каком чертеже изображен наклонный круговой конус?

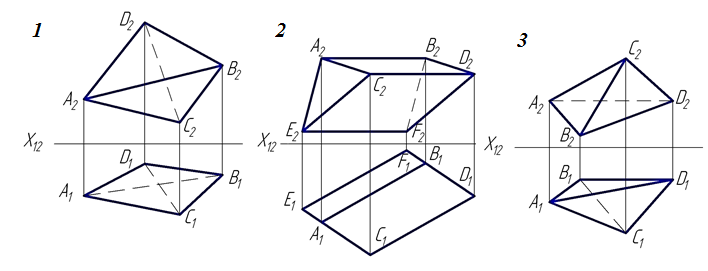

62. На каком чертеже расстояния между ребрами спроецированы в натуральную величину?

63. На каком чертеже видимость ребер определена ошибочно?

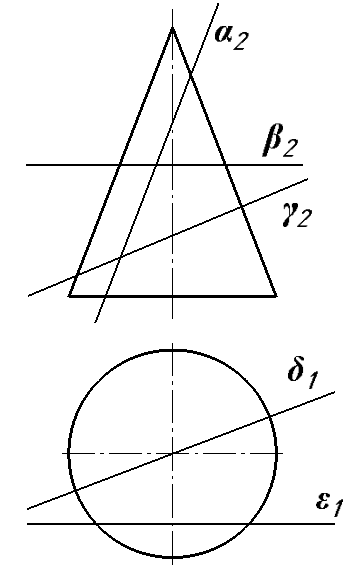

64. выберите правильный ответ – плоскости α, β, γ, δ и ε рассекают конус вращения:

1 α по гиперболе; β по окружности; γ по эллипсу; ε по параболе; δ по треугольнику.

2 α по эллипсу; β поокружности; γ попараболе; δ по треугольнику; ε по гиперболе.

3 α по параболе; β поокружности; γ поэллипсу; δ по треугольнику; ε по гиперболе.

4 α по гиперболе; β поокружности; γ поэллипсу; δ по треугольнику; ε по параболе.

65. Какая фигура получается в сечении данного многогранника плоскостью α?

1 - треугольник 2 - четырехугольник

3 - пятиугольник 4 - шестиугольник

66. Какая из четырех точек лежит на поверхности пирамиды?

1 – А 2 – В 3 – С 4 – Е

67. Какая из пяти точек лежат на поверхности цилиндра?

1 – А 2 – В 3 – С 4 – D 4 – Е

68. И трех вариантов укажите тот, где дан правильный порядок операций нахождения точек пересечения отрезка АВ с поверхностью пирамиды:

1 - а→в→г→б 2 - в→а→г→б 3 - а→г→в→б

а) Построить контур сечения пирамиды вспомогательной плоскостью.

б) Определить видимость отрезка АВ относительно пирамиды.

в) Провести через отрезок АВ вспомогательную проецирующую плоскость.

г) Найти точку пересечения отрезка АВ с контуром пересечения.

69. На каком чеотеже построение точек пересечения отрезка АВ с поверхностью не требует дополнительных построений?

70. На каком чертеже отрезок АВ не пересекает заданную поверхность?

71. На каком чертеже точки пересечения отрезка АВ с поверхностью определены с помощью вспомагательной фронтально-проецирующей плоскости? (След плоскости не обозначен)

72. На каком чертеже точки пересечения отрезка АВ с поверхностью определены с помощью вспомагательной гооризонтальной плоскости уровня? (След плоскости не обозначен)

73. На котором чертеже неправильно найдена точка пересечения прямой а с поверхностью многогранника?

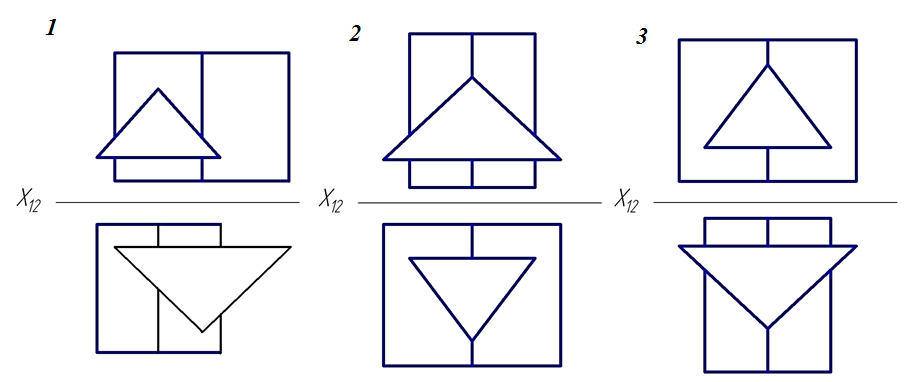

74. На котором чертеже изображены многогранники, пересекающиеся по одной замкнутой линии?

75.Поверхности призмы и конуса пересекаются

по дугам …

1 - окружность→ гиперболы→ эллипсы;

2 - парабола→ гиперболы→ эллипсы;

3 - окружность→ параболы→ эллипсы;

76.Линию пересечения заданных тел можно определить с использованием посредника …

1 – фронтально-проецирующей плоскости

2 – горизонтальной или фронтальной плоскостей уровня

3 – горизонтально-проецирующей плоскости

4 – вспомогательной сферы

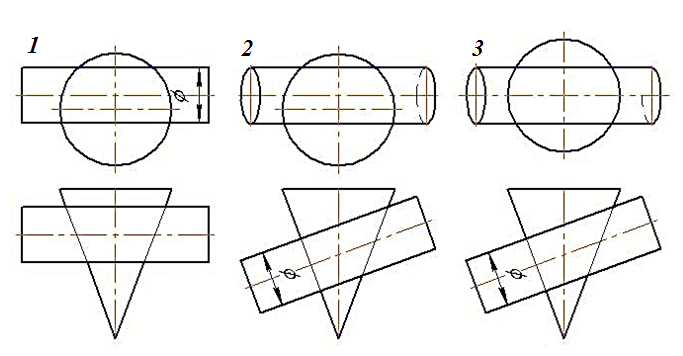

77. На каком чертеже можно построить линию пересечения тел с использованием способа концентрических сфер?

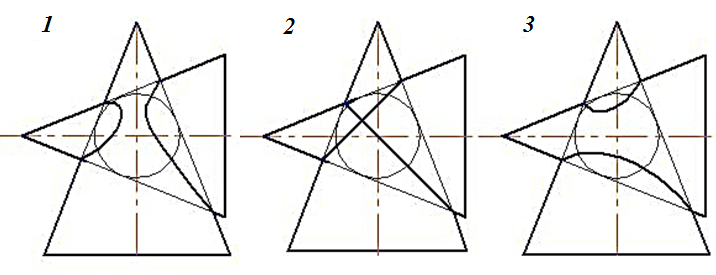

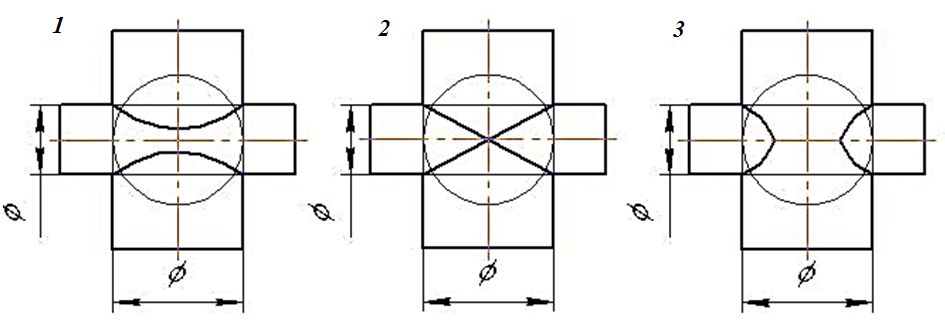

78. На каком чертеже правильно изображена линия пересечения поверхностей (оси поверхностей пересекаются и параллельны плоскости π₂)

79. На каком чертеже правильно изображена линия пересечения поверхностей (оси поверхностей пересекаются и параллельны плоскости π₂)?

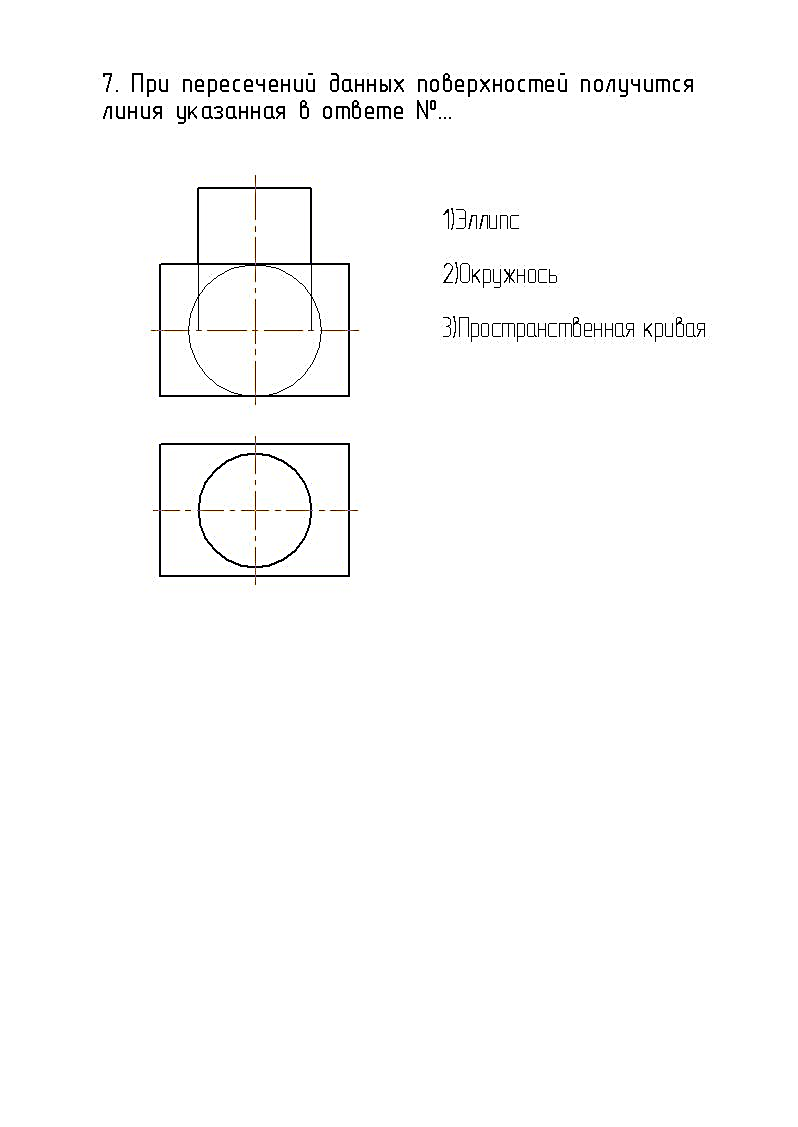

80. При пересечении данных поверхностей получится линия …

1 – эллипс 2 – окружность 3 – кривая четвертого порядка

81.Развёртки классифицируются на:

1 – полные 2 – усечённые 3 – точные 4 – приведённые

82.К приближенным разверткам относится …

1 – развертки призм 2 – развертки пирамид

3 – развертки конусов 4 – развертки сфер

83. На каком чертеже изображена условно развертываемая поверхность?

84. Для каких поверхностей при построении развертки целесообразно применить способ нормального сечения?

85.Длина стороны прямоугольника Пd равна

1 – Пd=πd 2 - Пd=2πН 3 – Пd=πR 4 – Пd=πH

86.На рисунке показана часть развёртки…

1 - прямого кругового конуса

2 - наклонного конуса

3 - наклонного кругового цилиндра

4 - прямого кругового цилиндра

87. Развертка прямой призмы с параллельным основанием изображена на ….

Ответы: 1 – 2; 2– 3; 3 – 2; 4 – 4; 5 – 3; 6 – 1; 7 – 3; 8 – 1; 9 – 4; 10 – 1; 11 – 3; 12– 1; 13 – 4; 14 – 2; 15 – 5; 16 – 4; 17 – 1; 18 – 5; 19 – 8; 20 – 2. 21 – 3; 22– 3; 23 – 2; 24 – 1; 25 – 1; 26 – 2; 27 – 3; 28 – 2; 29 – 3; 30 – 2; 31 – 3; 32 – 3;33– 3; 34 – 4; 35 – 2; 36 – 1; 37 – 3; 38 – 1; 39 – 4; 40 – 3; 41 – 3; 42– 3; 43 – 3; 44 – 2; 45 – 3;46 – 3; 47 – 2; 48 – 3; 49– 2; 50 – 2; 51 – 2; 52 – 3; 53 – 2; 54 – 1; 55 – 1; 56 – 3; 57 – 3; 58 – 1; 59– 2; 60 – 3; 61 – 3; 62 – 3; 63 – 1; 64 – 3; 65 – 3; 66 – 4; 67 – 1; 68 – 2; 69– 3; 70 – 3; 71 – 2; 72 – 1; 73 – 3; 74 – 1; 75– 3; 76 – 2; 77 – 3; 78 – 3; 79 – 2; 80 – 3; 81 – 3; 82– 3; 83 – 2; 84 – 3; 85 – 1; 86 – 3; 87 – 3.

Тест «Инженерная графика»

1. На основе какого формата получаются другие основные форматы?

1 – А 2 - А4 3 - А3 4 - А0

2. Где располагается основная надпись чертежа по форме 1 на чертежном листе?

1 - посередине чертежного листа

2 - в правом нижнем углу

3 - в левом нижнем углу

4 - в правом нижнем углу, примыкая к рамке формата

3. Масштабы изображений на чертежах должны выбираться из следующего ряда …

1 - 1:1; 1:2; 1:2,5; 1:3; 1:4; 1:5; 2:1; 2,5:1; 3:1; 4:1; 5:1.......

2 - 1:1; 1:2; 1:2,5; 1:4; 1:5; 2:1; 2,5:1; 4:1; 5:1......

3 - 1:1; 1:2; 1:4; 1:5; 2:1; 4:1; 5:1......

4 - 1:2; 1:2,5; 1:4; 1:5; 2:1; 2,5:1; 4:1; 5:1......

4.Размер шрифта h определяется следующими элементами …

1 - высотой строчных букв

2 - высотой прописных букв в миллиметрах

3 - толщиной линии шрифта

4 - шириной прописной буквы А, в миллиметрах

5. ГОСТ устанавливает следующие размеры шрифтов в миллиметрах …

1 - 1; 2; 3; 4; 5; 6; 7; 8; 9; 10......

2 - 1,5; 2,5; 3,5; 4,5; 5,5; 6,5......

3 - 2; 4; 6; 8; 10; 12......

4 - 1,8; 2,5; 3,5; 5; 7; 10; 14; 20......

6. Толщина сплошной основной линии лежит в следующих пределах …

1 - 0,5 ...... 2,0 мм

2 - 1,0 ...... 1,5 мм

3 - 0,5 ...... 1,0 мм

4 - 0,5 ...... 1,5 мм

7. По отношению к толщине основной линии толщина разомкнутой линии составляет …

1 - (0,5 ..... 1,0) S

2 - (1,0 ..... 2,0) S

3 - (1,0 ..... 2,5) S

4 - (0,8 ..... 1,5) S

8. Какими линиями выполняют невидимый контур объекта?

1 - сплошными основными

2 - сплошными тонкими

3 - штрих-пунктирными

4 - штриховыми

9. В каких единицах измерения указываются линейные и угловые размеры на чертежах?

1 - в сотых долях метра и градусах

2 - в микронах и секундах

3 – в метрах, минутах и секундах

4 - в миллиметрах, градусах минутах и секундах

10. При нанесении размера дуги окружности (части окружности) используют следующий знак?

1 - R

2 - нет специального обозначения

3 - сфера

11. Как штрихуют неметаллические детали на разрезах:

1 - широкими параллельными линиями

2 - узкими параллельными линиями

3 - ромбической сеткой

4 - сплошным закрашиванием

12 Дана аксонометрия детали. Определить соответствующий чертеж данной детали.

.

13. Дан чертеж детали. Установите соответствие аксонометрии детали с ее чертежом.

14. Виды а) и г) называются ...

1 – снизу и сверху 2 слева и сверху 3 справа и сверху

15.Вид слева цилиндра с вырезом показан на чертеже ...

16. Какой разрез является горизонтальным?

1 – А-А 2 – Б-Б 3 – В-В

17. Над изображением, полученным по направлению стрелки А, нужно сделать надпись …

1 – «Вид А» 2 – «А» 3 – «А-А»

18. Правильное сечение изображено …

19. Если коэффициенты искажений в прямоугольной диметрии по осям X

и Z равны единице, то по оси Y коэффициент равен …

1 - 0,71 2 - 1,0 3 - 0,5 4 - 1,22

20. При построении точной прямоугольной изометрической проекции величина показателей искажения по аксонометрическим осям равна ...

1 - 0,82 2 - 1,0 3 - 0,5 4 - 1,22

21. Правильное построение куба в прямоугольной изометрии показано на

чептеже ...



22. На каком чертеже изображено шпилечное соединение?

23 На каком рисунке изображен профиль метрической резьбы?

Профиль резьбы

24. Укажите обозначение метрической резьбы диаметром 40 и шагом 1,5 мм

1 - М40×1,5×2 2 - М40×2(Р1,5) 3 - М40×1,5 4 - М40×1,5мм

25. Изображение стержня с резьбой, завинченного в сквозное резьбовое отверстие, правильно показано на чертеже…

26. Резьбовое соединение стержня с резьбой, завинченного в сквозное резьбовое отверстие, в разрезе А-А правильно показано на чертеже…

27. На чертеже изображено …

1 – болтовое соединение упрощенное

2 – болтовое соединение условное

3 – шпилечное соединение упрощенное

4 – шпилечное соединение условное

28. В какую графу таблицы спецификаций заносятся названия разделов?

1 – «Зона»

2 – «Обозначение»

3 – «Наименование»

4 – «Примечание»

29. В какой раздел включаются болты, шпильки, гайки, шайбы?

1 - «Детали»

2 – «Стандартные изделия»

3 – «Прочие изделия»

4 - «Материалы»

Ответы: 1 – 4; 2– 2; 3 – 2; 4 – 1; 5 – 54; 6 – 4; 7 – 2; 8 – 4; 9 – 4; 10 – 1; 11- 3;12– 4; 13– 1; 14– 3; 15– 4; 16– 3; 17– 2; 18– 4; 19– 3; 20 –2; 21 –2;22– 2; 23– 3; 24– 3; 25– 1; 26– 2; 27– 2; 28 –3; 29 –2.
