Измерительные установки для электрооборудования. Тест МДК 01-04 (2020 год)

















Вариант 1





Эталон



В прямой схеме  СИ расположено между низкопотенциальным выводом изоляции объекта и заземлением.

 Прямая схема включения обладает наибольшей помехозащищенностью и применяется во всех случаях, когда доступны оба вывода объекта (при контроле оборудования, имеющего специальные измерительные выводы, в лабораторных условиях).

 1 — источник испытательного напряжения;

2 — объект;

3 — средство измерений.

5      баллов

2       Назовите основные  дефекты, выявляемые при измерении сопротивления постоянному току обмоток силовых трансформаторов.



Измерением сопротивления постоянному току обмоток силовых трансформаторов выявляются дефекты:

•         в местах соединений ответвлений к обмотке;

•         в местах соединений выводов обмоток к выводам трансформатора;

•         в местах соединения отпаек к переключателю;

•         в переключателе - в контактах переключателя и его сочленениях;

•         обрывы в обмотках (например, в проводах параллельных ветвей).

5 баллов

3. Назовите методы измерения силы контактного нажатия, показанные на рисунке,  и охарактеризуйте их.

Для определения силы контактного нажатия динамометром измеряется минимальное значение силы, при котором контакт отжимается.

Момент разрыва контакта определяется по погасанию сигнальной лампы, включенной последовательно с ним , либо по освобождению зажатого между контактами щупа или бумажной прокладки толщиной не более 0,1 мм .

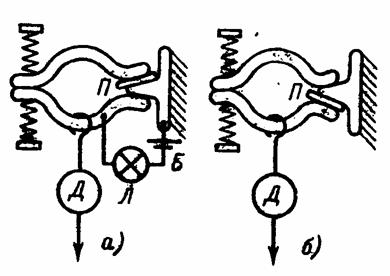

Рис. Измерение силы контактного нажатия методом сигнальной лампы (а) и при помощи прокладки или щупа (б).

Д — динамометр; Л — сигнальная лампа; Б — источник   питания (батарея); П — прокладка (щуп).

5 баллов

4. Опишите последовательность испытания повышенным напряжением изоляции контактного разрыва малообъемных масляных выключателей 6-10 кВ и назовите прибор, используемый при этом.

Испытание повышенным напряжением изоляции контактного разрыва малообъемных масляных выключателей 6-10 кВ производится следующим образом:

•         отключается выключатель;

•         закорачиваются верхние выводы;

•         закорачиваются и заземляются нижние выводы;

•         подается испытательное напряжение на верхние выводы.

Продолжительность приложения испытательного напряжения 1 мин.

Для испытания повышенным напряжением изоляции выключателей до 10 кВ включительно удобно использовать установки АИИ-70М, АИД-80.

5 баллов



5. Назовите основные  параметры, характеризующие  состояние заземляющих устройств.

Основными параметрами, характеризующими состояние заземляющих устройств (ЗУ), являются:

•         сопротивление растеканию (для электроустановок подстанций, электростанций и опор ВЛ),

•         соответствие их конструктивного выполнения требованиям ПУЭ,

•         напряжение на ЗУ при стекании с него тока замыкания на землю

•         напряжение прикосновения (для электроустановок выше 1 кВ с эффективно заземленной нейтралью, кроме опор ВЛ).

•         качество и надежность соединений элементов заземляющих устройств, интенсивность коррозионного разрушения.

5 баллов



Всего 25 баллов







Вариант 2

Эталон

1.     Назовите элементы, входящие в систему испытаний как разновидности контроля:

В систему испытаний входят следующие основные элементы:

а) объект испытаний – изделие, подвергаемое испытаниям. Характеристики свойств объекта при испытаниях можно определить путем измерений, анализов или диагностирования;

б) условия испытаний –это совокупность воздействующих факторов и режимов функционирования объекта при испытаниях. Условия испытаний могут предусматривать определение характеристик объекта при его функционировании или отсутствии функционирования, при наличии воздействий или после их приложения;

в) средства испытаний –это технические устройства, необходимые для проведения испытаний. Сюда входят средства измерений, испытательное оборудование и вспомогательные технические устройства;

г) исполнители испытаний –это персонал, участвующий в процессе испытаний. К нему предъявляются требования по квалификации, образованию, опыту работы и другим критериям;

д) нормативно-техническая документация на испытания, которую составляют комплекс стандартов, регламентирующих организационно-методические и нормативно-технические основы испытаний;  Условия проведения испытаний и перечень контролируемых параметров электротехнической продукции оговариваются в стандартах и общих технических условиях (ТУ) на изделие.

5      баллов

2.     Опишите перевернутую схему включения измерительной установки для измерения характеристик изоляции электрооборудования:

В перевернутой схеме СИ включено в цепь испытательного напряжения между источником и объектом.

Эта схема позволяет производить измерения на объектах, у которых один из выводов не может быть отключен от заземления. Недостатком перевернутой схемы является то, что СИ находится под высоким напряжением относительно земли.

Это усложняет его конструкцию и затрудняет производство измерений.

1 — источник испытательного напряжения;

2 — объект;

3 — средство измерений.



5      баллов

3.     Опишите   схему измерений мегомметром:

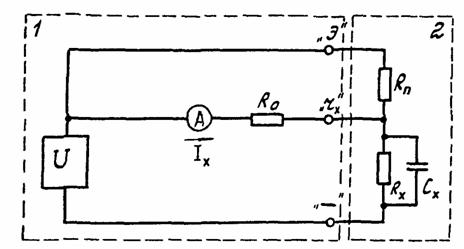

Схема измерений мегомметром:

1 — средство измерений; 2 — объект; U — источник напряжения;

А — измеритель тока

Мегомметр состоит из источника напряжения постоянного тока и измерительного элемента (прибора), измеряющего ток Iх через изоляцию объекта.

Шкала прибора градуируется в значениях сопротивления,  для этого напряжение источника U должно быть стабильным.

Применяются и логометрические измерители, показания которых пропорциональны частному от деления напряжения на измеряемый ток.

Объект с сопротивлением изоляции Rx и емкостью Сх присоединяется к выводам " r_х" и " - " мегомметра.

Вывод "Э" предназначен для присоединения цепей экранирования (их сопротивление относительно вывода " r_х" обозначено резистором R_П).

5 баллов

4.     Укажите последовательность с которой проводятся проверки и испытания разъединителей, короткозамыкателей и отделителей.

Проверки и испытания разъединителей, короткозамыкателей и отделителей производятся в следующем объеме и последовательности:

•         измерение сопротивления изоляции и испытание изоляции повышенным напряжением;

•         измерение сопротивления постоянному току контактной системы и обмоток электромагнитов управления;

•         измерение усилий вытягивания подвижных контактов из неподвижных;

•         измерение временных характеристик короткозамыкателей и отделителей;

•         испытания разъединителей, короткозамыкателей и отделителей многократными опробованиями.

5 баллов

5.     Укажите последовательность опробования работы блокировок КРУ.

Опробование блокировки производится в два приема: при выкатывании тележки из рабочего положения в контрольное и при вкатывании ее из контрольного в рабочее

В следующей последовательности:

а) включается выключатель и делается попытка расфиксировать и переместить тележку;

б) отключается выключатель;

в) расфиксируется тележка;

г) делается попытка включить выключатель;

     д) перемещается тележка в другое положение и фиксируется в нем.



5 баллов

Всего 25 баллов

















Вариант 1

Задание

 1. Опишите прямую схему включения измерительной установки для измерения характеристик изоляции электрооборудования:



2          Назовите основные  дефекты, выявляемые при измерении сопротивления постоянному току обмоток силовых трансформаторов.

3.      Назовите методы измерения силы контактного нажатия, показанные на рисунке,  и охарактеризуйте их.

4. Опишите последовательность испытания повышенным напряжением изоляции контактного разрыва малообъемных масляных выключателей 6-10 кВ и назовите прибор, используемый при этом.

5. Назовите основные  параметры, характеризующие  состояние заземляющих устройств.







Вариант 2

Задание



1.     Назовите элементы, входящие в систему испытаний как разновидности контроля.

2       Опишите перевернутую схему включения измерительной установки для измерения характеристик изоляции электрооборудования:

3       Опишите   схему измерений мегомметром:

1.     Назовите способы регулирования производительности вентиляционной установки и назовите используемые на производстве из за их эффективности.

2.     Опишите работу схемы фрикционного пресса

4       Укажите последовательность с которой проводятся проверки и испытания разъединителей, короткозамыкателей и отделителей.

5       Укажите последовательность опробования работы блокировок КРУ.
