АГРЕГАТ ПИТАТЕЛЬНЫЙ ЭЛЕКТРОНАСОСНЫЙ АПЭН 580-195-5. Техническое задание
(2020 год)
Наименование и область применения
Настоящее техническое задание распространяется на агрегат АПЭН 580-195-5,
предназначенный для питания водой с температурой до 438К (165°С)
стационарных паровых котлов с абсолютным давлением до 19,1 МПа (195 кгс/см2
).
Допускается использовать насос для перекачивания жидкостей, сходных с водой
по вязкости и химической активности и с соблюдением норм механических
включений.
Насос относится к изделиям конкретного назначения (ИКН) вида I
(восстанавливаемые) по ГОСТ 27.003-90.
Агрегат изготавливается в климатическом исполнении УХЛ для эксплуатации в
помещениях категории 4 по ГОСТ 15150.
Агрегат не допускают к эксплуатации во взрыво-и пожароопасных производствах.
Условное обозначение насоса соответствует принятому обозначению по
ГОСТ 12124‑87 с добавлением климатического исполнения по ГОСТ 15150-69.
Насос ПЭН 580-195-5 УХЛ4,
где ПЭН – обозначение типа насоса (питательный электронасос);
580 – подача, м3/ч;
195 –давление, кгс/см2;
5 – номер исполнения;
УХЛ4 – климатическое исполнение.
1 Цель и назначение разработки
1.1 Целью разработки является создание насосного агрегата АПЭН 580-195-5, с
параметрами: подача 580 м3/ч; напор 2150 м; частота вращения 2985 об/мин;
мощность двигателя 4000 кВт.
1.2 Агрегат АПЭН 580-195-5 должен соответствовать основным требованиям
безопасной работы в технологических установках и обеспечивать эффективную
работу в условиях эксплуатации на тепловых электростанциях.
2 Технические требования
2.1 Состав агрегата и требования к его устройству.
2.1.1 В состав агрегата должны входить:
- насос ПЭН 580-195-5 (включая крепежные детали и прокладки);
- приводной электродвигатель, соответствующий условиям эксплуатации;*
- комплект муфт (электродвигатель-гидромуфта, гидромуфта-насос);*
- гидромуфта фирмы ‘Volith Turbo’ модели 620 SVNL 33G*
- плита фундаментная;
- ограждение;
- комплект запасных частей;
- комплект эксплуатационной документации.
* - Поставляется по дополнительному соглашению к контракту.
2.1.2 Агрегат сопровождается комплектом эксплуатационной документации в составе:
|

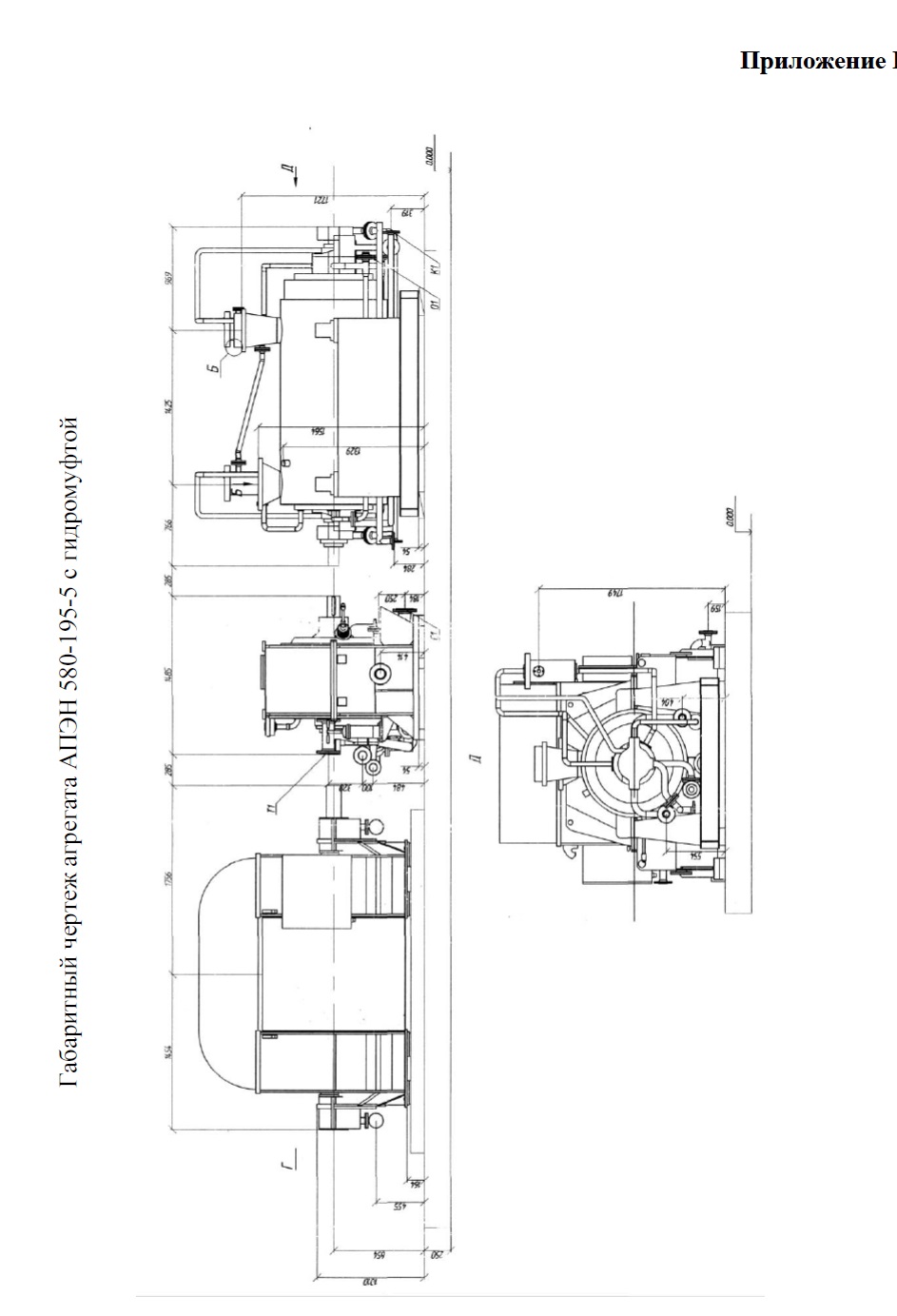

Монтажный чертеж агрегата |
- 1 экз. |
|
Сборочный чертеж насоса |
- 1 экз. |
|
Чертеж ротора |
- 1 экз. |
|
Паспорт |
- 1 экз. |
|
Эксплуатационная документация на двигатель (при поставке агрегата с двигателем) |
- 1 экз. |
|
|
|

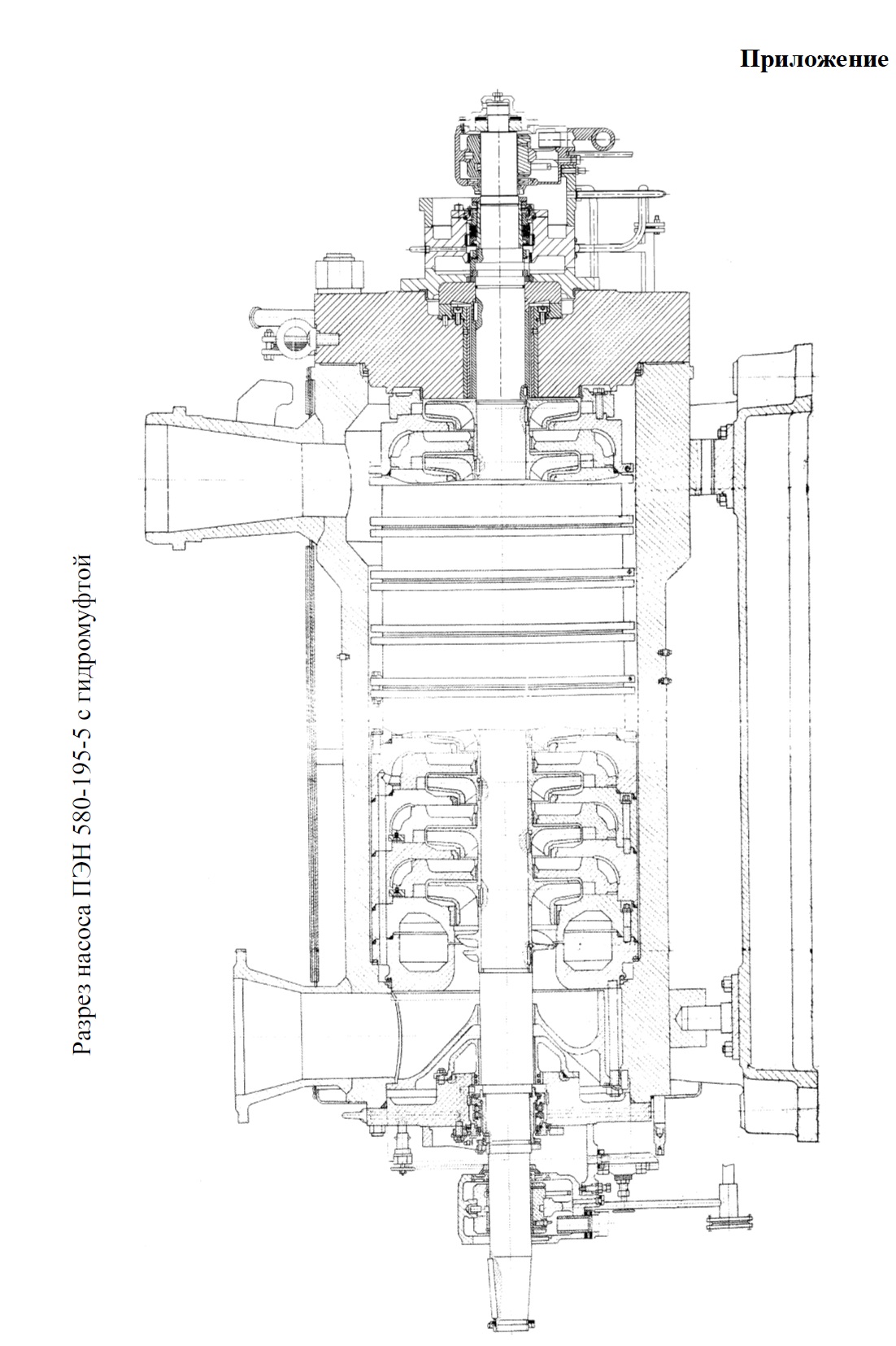

2.1.3 Насос ПЭН 580-195-5 устанавливается на плиту фундаментную с электродвигателем и гидромуфтой.
2.1.4 Насос должен быть с верхним подводом перекачиваемой среды.
2.1.5 Напорный патрубок должен быть направлен вертикально вверх.
2.1.6 Опорные лапы насоса должны быть расположены в средней части корпуса.
2.1.7 Для исключения подсоса воздуха в полость насоса при давлении на входе ниже атмосферного и охлаждения уплотнения к нему необходимо подавать конденсат.
2.1.8 Показатели назначения по перекачиваемым средам должны соответствовать указанным в таблице 1
Таблица 1
|
Наименование среды |
Показатель среды |
Значение показателя |
|
Вода и жидкости, имеющие сходные с водой свойства по вязкости и химической активности |
Температура на входе в насос, °С не более Водородный показатель, ед. рН Максимальная массовая концентрация твердых частиц, % Максимальный размер твердых частиц, мм Максимальная микротвердость твердых частиц, ГПа (кгс/мм2) Давление на входе, МПа (кгс/см2), не более |
165 7 – 9,5
0,1 0,1
6,5(650) 0,98(10) |
2.1.9 Показатели назначения по потребляемым (используемым) средам и параметры электропитания должны соответствовать указанным в таблице 2.
Таблица 2.
|
Наименование |
Наименование параметра |
Значение |
|
Охлаждающая вода |
Расход м3/с (м3/ч), не более |
9,3·10-3(33,5·) |
|
Давление, МПа, (кгс/см2) |
0.196÷0.294 (2.0÷3.0) |
|
|
Температура, К ( °С) |
278÷313 (5÷40) |
|
|
Для смазки подшипников насоса применяется |
Расход м3/с (м3/ч), не более |
0,69·10-3(2,5) |
|
Электропитание |
Род тока |
Трехфазный переменный |
|
Напряжение сети, В |
380/660 |
|
|
Частота питающей сети, Гц |
50 |
2.1.10 Показатели назначения по параметрам в номинальном режиме работы должны соответствовать указанным в таблице 3.
Таблица 3.
|
Значение показателя для изделия |
Подача м3/с (м3/ч) |
Напор м |
Частота вращения ротора насоса С-1(об/мин) |
Мощность насоса кВт |
|
ПЭН580-195-5 |
0.170 (580) |
2150 |
49.65 (2985) |
3905 |
Примечания 1. Производственные допустимые отклонения по напору - +3%, - 3%.
2. Мощность насоса указана для воды (ρ = 905.2 кг/м3, ν = 1·10-6 м2/с)
3. *Мощность насоса при максимальной подаче в рабочей зоне
характеристик – величина расчетная и не является сдаточной.
2.1.11 Показатели технической и энергетической эффективности в номинальном режиме работы должны соответствовать указанным в таблице 4.
Таблица 4
|
Наименование показателя |
Величина |
|
К.п.д. насоса (агрегата), %, не менее |
81(78,8) |
|
Допускаемый кавитационный запас, м, не более |
9 |
|
Утечка через одно концевое уплотнение ротора, м3/с (м3/ч), не более |
0,17·10-6 (0,6) |
|
Давление на входе в насос, МПа, (кгс/см2), не более |
0,98 (10) |
Примечания: 1. Допустимое производственное отклонение по к.п.д. не более минус 2 %.
2. Значения к.п.д. и допускаемого кавитационного запаса указаны для воды
(ρ = 1000 кг/м3, ν = 1·10-6 м2/с)
3.Снижение к.п.д. после выработки среднего ресурса до капитального ремонта
не более 3 %.
2.1.12 Направление вращения ротора насоса должно быть против часовой стрелки, если смотреть со стороны привода.
2.2Шумовые характеристики агрегата
Таблица 5
|
Обозначение агрегата |
Уровень звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами (Гц), не более |
Корректированный уровень звуковой мощности, дБА, не более |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
АПЭН580-195-5 |
115 |
117 |
117 |
116 |
115 |
112 |
108 |
107 |
115 |
2.3 Требования к материалам, изготовлению, сборке
3.3.1 Для изготовления насоса должны применяться материалы, обеспечивающие надежную работу агрегата в соответствии с настоящим техническим заданием.
3.3.2 Материалы, поступающие в производство для изготовления деталей насоса должны иметь сертификаты, подтверждающие их качество.
3.3.3 Детали и сборочные единицы насосов допускается изготавливать из углеродистых сталей ГОСТ 380-94, ГОСТ 1050-88..
3.3.4 Для изготовления деталей проточной части насосов должны применяться стали 20Х13 30Х13 по ГОСТ5632-72.
3 Гарантийные обязательства
3.1 Гарантийные обязательства изготовителя
3.1.1 Предприятие-изготовитель гарантирует соответствие агрегата требованиям раздела 3 настоящего ТЗ при соблюдении правил транспортирования, хранения и эксплуатации в соответствии с эксплуатационными документами.
3.1.2 Гарантийный срок службы устанавливается 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки продукции потребителю.
3.1.3 При нарушении гарантийных пломб предприятие-изготовитель освобождается от гарантийных обязательств.
3.1.4 Гарантии на комплектующее оборудование определяются их документацией.
Характеристика агрегата АПЭН 580-195-5
////////////////////////////
