Гироскутер CARCAM Smart Balance 10,5". Руководство по эксплуатации



СОДЕРЖАНИЕ
Меры предосторожности

Рекомендации по эксплуатациии_4

Комплектация_8

Устройство гироскутера_8

Управление гироскутером_9

Настройка приложения_11

Система защиты и зарядка гироскутера_12

Обслуживание, хранение и транспортировка_1 В

Технические характеристики_14

МЕРЫ ПРЕДОСТОРОЖНОСТИ
Данное изделие представляет собой эксклюзивную модель гироскутера - высокотехнологичное устройство для активного отдыха и развлечений. В основе его работы лежит принцип динамического равновесия, которое обеспечивается встроенными высокоскоростным центральным микропроцессором, электронными гироскопами высокой точности и приводным двигателями с интеллектуальным управлением. Поэтому устройство точно регистрирует и обрабатывает сигналы пользователя, рассчитывает направление и скорость движения. Стоя на гироскутере и наклоняя корпус, можно направить его вперед, назад, повернуться вокруг своей оси или остановиться, в зависимости от угла наклона и стороны, в которую выполняется маневр.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Перед началом эксплуатации устройства внимательно ознакомьтесь с данным руководством и в дальнейшем следуйте приведенным инструкциям. Правильное использование прибора значительно продлит срок его службы.

Общие меры предосторожности:

• При обнаружении неисправностей в работе гироскутера не используйте его, обратитесь в авторизованный сервисный центр производителя.

• Запрещается разбирать или модифицировать устройство или отдельные его части, т.к. это может помешать нормальной работе гироскутера или привести к его выходу иэ строя.

• Запрещается пытаться самостоятельно ремонтировать неисправный гироскутер. При поломке следует обратиться в авторизованный сервисный центр производителя, в противном случае вы лишаетесь права на гарантийный ремонт.

• Гироскутер рассчитан на максимальную нагрузку, указанную в инструкции [см. технические характеристики]. Запрещается превышать указанный вес, т.к. это может привести к падению, травмам и поломке устройства.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

• Гироскутер рассчитан на минимальную нагрузку 20 кг. Запрещается кататься людям с меньшим весом, т.к. это снижает управляемость гироскутера и может привести к падениям и травмам.

• Гироскутер рассчитан на максимальную скорость, указанную в инструкции [см. технические характеристики], при этом кататься на максимальной скорости не рекомендуется. В пределах указанной скорости устройство надежно обеспечивает устойчивость пассажира, превышение же указанной скорости может привести к потере равновесия, падениям, столкновениям и травмам.

• Интеллектуальное управление гироскутера способно распознавать подъемы и спуски, соответственно увеличивая или уменьшая крутящий момент двигателя для обеспечения безопасности пассажира.

ВНИМАНИЕ!

Если горит предупреждающий индикатор и гироскутер подает звуковые сигналы, когда устройство включено и стоит на месте, это означает, что баланс гироскутера нарушен. В этом случае категорически запрещается кататься на нем.

• Во время чистки отключайте гироскутер и зарядное устройство от электросети.

• Запрещается погружать гироскутер в воду или кататься на нем около воды.

• В результате длительной работы двигатели колес могут сильно нагреваться. Во избежание ожогов не прикасайтесь к нагревающимся элементам.

Рекомендации по эксплуатации батареи питания:

Аккумулятор гироскутера представляет собой блок из 20 батарей. Аккуратно и бережно относитесь к батарее, ведь именно от нее зависит, срок эксплуатации и время работы гироскутера

• Запрещается использовать гироскутер в случае перегрева батареи, появления запаха или протечки.

• Внутри батареи находятся опасные вещества. Запрещается разбирать батарею или вставлять в нее какие-либо предметы.

• В случае утечки какой-либо жидкости из батареи запрещается трогать ее руками.

• Перед началом эксплуатации убедитесь, что гироскутер находится в исправном состоянии.

• Запрещается кататься на гироскутере по неровной или обледеневшей дороге, среди большого скопления людей или в условиях оживленного движения транспорта.

• Запрещается съезжать на гироскутере по лестнице. Гироскутер не предназначен для выполнения прыжков!

• Гироскутер предназначен для активного отдыха и развлечения, не следует использовать его как транспортное средство для езды по автомобильным дорогам.

• Запрещается кататься на гироскутере под воздействием алкоголя или других веществ, снижающих способность ясно мыслить и быстро действовать.

• Запрещается кататься на гироскутере людям с заболеваниями сердца, повышенным давлением, недостаточной физической силой или плохой координацией движений.

• Запрещается кататься на гироскутере беременным женщинам и инвалидам.

• Гироскутер не предназначен для использования людьми, у которых есть физические, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда за такими лицами осуществляется надзор или проводится их инструктирование относительно использования данного прибора лицом, отвечающим за их безопасность.

• Не рекомендуется кататься на гироскутере детям до 14 лет или людям пожилого возраста.

• Необходимо осуществлять надзор за детьми с целью недопущения их игр с гироскутером, его комплектующими, а также заводской упаковкой. Очистка и обслуживание устройства не должны производиться детьми без присмотра взрослых.

• Гироскутер не является медицинским оборудованием, он предназначен для самостоятельного катания без посторонней помощи.

• Запрещается поворачивать на гироскутере на высокой скорости, резко начинать или прекращать движение.

• Запрещается кататься по наклонной плоскости поперек, т.к. это приводит к разбалансировке гироскутера и делает катание небезопасным.

• Во время катания будьте внимательны, чтобы не нанести травму другому человеку или ущерб чужой собственности.

• Для катания на гироскутере рекомендуется надевать удобную спортивную одежду, обеспечивающую свободу движений и обувь на плоской подошве.

• Во время катания рекомендуется носить защитную экипировку: шлем, налокотники, защиту на кисти рук и наколенники. Во время первого катания следует обязательно надеть защитную экипировку, либо попросить о помощи другого человека, поддержка которого сможет предотвратить потерю равновесия и возможное падение.

• Ставьте ноги ровно на площадки для ног, не наступайте на другие части корпуса скутера. Во время катания обе ноги обязательно должны стоять на этих платформах.

• Во время катания придерживайтесь безопасной скорости, на которой, при необходимости, в любой момент сможете остановиться.

■ Запрещается ставить на педали дополнительный груз или багаж. Если скутер включен, сработают датчики и равновесие будет нарушено, что может привести к столкновению, травмам и/или повреждению скутера.

• Гироскутер предназначен для катания одного человека. Запрещается ездить на нем вдвоем.

• При совместном катании на гироскутерах с другими людьми, сохраняйте безопасную дистанцию.

• Следует снижать скорость в незнакомой или малознакомой местности.

• Запрещается кататься в темноте, по крутым склонам, под дождем, по мокрой или скользкой поверхности, мягкому покрытию, а также в условиях ограниченного пространства.

• Во время езды на гироскутере будьте внимательны, сконцентрируйтесь на катании, следите за центром тяжести и за дорогой, не разговаривайте по мобильному телефону, не играйте в игры, не слушайте музыку.

КОМПЛЕКТАЦИЯ И УСТРОЙСТВО ГИРОСКУТЕРА
• Катайтесь на скутере по ровной горизонтальной дороге, без препятствий и ям. Не следует наезжать на ветки, камни и мусор. Во время движения скутер не должен отрываться от земли.

• Во время езды ноги должны быть расслаблены и слегка согнуты в коленях, это поможет сохранять равновесие тела на неровной дороге.

■ Будьте осторожны, заезжая в дверные проемы, учитывайте, что на скутере вы становитесь выше и, при необходимости пригибайтесь, чтобы не удариться головой.

ВНИМАНИЕ!

Запрещено использование прибора при любых неисправностях.

В случае несоблюдения техники безопасности, производитель не несет ответственности за травмы полученные в следствии эксплуатации гироскутера.

КОМПЛЕКТАЦИЯ

Откройте коробку и убедитесь, что все комплектующие имеются в наличии в исправном состоянии:

- гироскутер;

- зарядное устройство;

- руководство по эксплуатации;

- сумка-чехол [опционально]

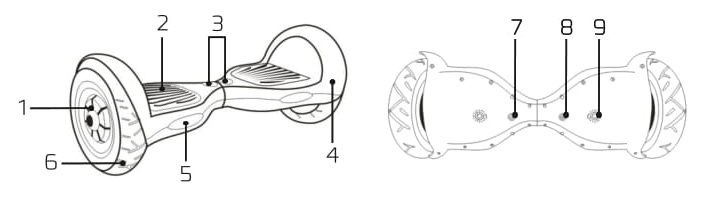

УСТРОЙСТВО ПРИБОРА

1. Мотор-колесо

2. Площадка для ног

3. Индикаторы

4. Защитное крыло

5. Светодиодные фонари
6. Шина

7. Разъем для зарядного устройства

8. Кнопка включения/выключения

9. Динамик

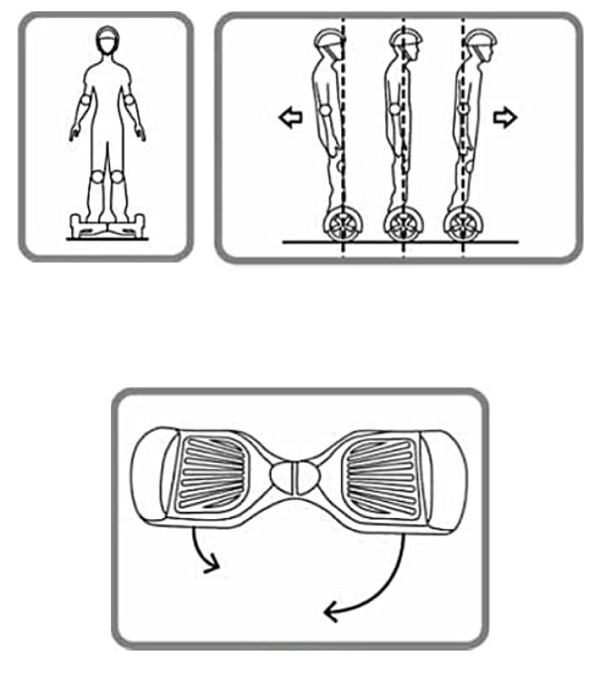

4. Попробуйте повернуться на скутере. Перенесите вес на левую ногу, чтобы повернуть направо. Перенесите вес на правую ногу, чтобы повернуть налево.
5. Потренируйтесь сходить со скутера.

□становитесь. Удерживая равновесие, сойдите одной ногой с педали и поставьте ее на пол, затем быстро уберите другую ногу с гироскутера.

НАСТРОЙКА ПРИЛОЖЕНИЯ
Для повышения комфорта и информативности при эксплуатации гироскутера, вы можете установить приложение "ТаоТао", доступное для загрузки из Google Play и Арр Store ["TaoTaoPlus"].

Вы можете воспользоваться поиском по названию, или просто просканировать QR код, указанный ниже:

- при сканировании с Android-устройства перенаправит в приложение Google Play

- при сканировании с ios-устройства перенаправит в приложение Арр Store

Скачайте и установите приложение, следуя инструкциям на экране. Зарегистрируйтесь, указав свою почту, как к Вам обращаться, пароль и пол.

Также можно использовать приложение без регистрации, нажав кнопку пропустить.

После этого подключите ваш гироскутер к приложению, используя Bluetooth - интерфейс. Для этого, в общем случае:

1 ] включите Bluetooth на своем смартфоне;

2] войдите в приложение "ТаоТао";

В] включите гироскутер;

4] в меню приложения нажмите на значок Bluetooth : в левом

верхнем углу экрана.

5] в появившемся окне нажмите на устройство из списка; гироскутер подключится к приложению.

После этого Вы сможете настраивать скорость в соответствии с предустановленными в программе режимами: Новичок, Опытный и Эксперт.

Кроме того, Вы можете самостоятельно изменить такие параметры езды, как: максимальная скорость, мощность и другие, через меню приложения.

СИСТЕМА ЗАЩИТЫ И ЗАРЯДКА ГИРОСКУТЕРА
ЗАЩИТНЫЕ МЕХАНИЗМЫ ГИРОСКУТЕРА

В процессе работы при возникновении системных ошибок или сбоев в работе гироскутер сообщает об этом пользователю с помощью звуковых сигналов и световых индикаторов. В этом случае требуется сразу прекратить катание. Если после включения гироскутер стоит неровно, его положение нестабильно или лишено равновесия, он подает звуковой сигнал, а также загорается предупреждающий индикатор. Измените положение гироскутера и, если ситуация не изменилась, это означает, что гироскутер разбалансирован и на нем нельзя кататься. Обратитесь в сервисный центр.

Обычно защита срабатывает в следующих случаях: педали наклонились более чем на 15 градусов, низкий заряд батареи или батарея разряжена, перегрузка двигателя, превышение допустимой скорости, качание дольше 30 секунд.

Если батарея гироскутера полностью разряжена, загорается красный индикатор, устройство подает звуковой сигнал и через 15 секунд автоматически выключается.

Если движение колеса гироскутера оказывается заблокировано в течение 2 секунд, гироскутер автоматически выключается.

ЗАРЯДКА БАТАРЕИ ПИТАНИЯ

При низком уровне заряда батареи загорается красный индикатор и устройство подает звуковые сигналы. В этом случае запрещается продолжать катание, т.к. из-за нехватки питания система интеллектуального управления гироскутера не сможет поддерживать баланс, в результате чего пассажир может упасть и получить травмы. Кроме того, это сокращает срок службы батареи.

1. Убедитесь, что устройство выключено.

2. Присоедините штекер зарядного устройства к соответствующему разъему на корпусе прибора.

3. Подключите вилку питания зарядного устройства к электрической розетке. Убедитесь, что загорелся зеленый индикатор адаптера питания.

4. Во время зарядки батареи горит соответствующий индикатор.

Б. Обычно для полной зарядки батареи достаточно 2 часа. Когда батарея полностью зарядится, отсоедините штекер зарядного устройства от гироскутера.

* Для обеспечения максимальной эффективности и продления срока

службы батареи заряжайте ее при температуре от 0°С до +40°С.

ОБСЛУЖИВАНИЕ, ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
Г ироскутер нуждается в регулярном обслуживании.

ВНИМАНИЕ!

Перед проведением чистки убедитесь, что устройство отключено от электросети. Запрещается проводить чистку гироскутера во время зарядки батареи.

Во время чистки следите, чтобы вода не попала внутрь корпуса, т.к. это может привести к выходу из строя электронных компонентов гироскутера. Запрещается мыть гироскутер под напором воды или погружать в жидкости.

Запрещается использовать агрессивные химические вещества или абразивные средства для чистки гироскутера, т.к. они могут повредить его поверхность.

Протирайте корпус гироскутера сухой или слегка влажной мягкой тканью.

Перед тем как убрать гироскутер на хранение, полностью зарядите батарею питания.

Если вы не планируете кататься на гироскутере длительное время, то для сохранения характеристик батареи питания полностью заряжайте ее не реже одного раза в три месяца.

Храните гироскутер в помещении, в сухом месте. На время хранения накройте его, чтобы защитить от пыли.

Во время транспортировки прибор должен быть защищен от вибрации и ударов.

Время работы до полного разряда аккумулятора находится в пределах от 90 -120 минут*.
*данные о пробеге на 1 полном заряде аккумулятора указаны приблизительно, для человека весом 55кг, при использовании стандартной аккумуляторной батареи, катании на ровной поверхности без уклонов при температуре окружающей среды 20 °С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ГАРАНТИЙНЫЙ ТАЛОН
Модель
Серийный номер
Дата покупки
Фирма-продавец
Адрес
Телефон

С условиями гарантии [см. на обороте) ознакомлен и согласен. Товар получил, претензий по комплектности и внешнему

виду не имею.
Подпись покупателя
Дата производства: 01.03.18
Гарантийный срок - 12 мес.
Уважаемый покупатель!

Гарантийный талон действителен только при наличии правильно и четко указанных: модели, серийного номера изделия, даты продажи, четких печатей Фирмы-продавца, подписи покупателя.

В случае, если дату продажи установить невозможно, в соответствии с законодательством Российской Федерации о защите прав потребителей, гарантийный срок исчисляется с даты изготовления изделия.

При возникновении неисправности Оборудования обращайтесь в авторизованные сервисные центры (адреса указаны на сайте carcam.ru в разделе «Сервис»), если таковые отсутствуют в Вашем регионе, то в представительство Фирмы-продавца, в которой данное оборудование было приобретено.

При возврате Фирме-продавцу Устройство должно быть в полной комплектации и оригинальной упаковке!

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

. Производитель гарантирует отсутствие производственных дефектов и неисправностей Оборудования, и несет ответственность по гарантийным обязательствам в соответствии с законодательством Российской Федерации.

^ Гарантийный период исчисляется с момента приобретения Устройства у официального дилера на территории России и составляет 12 месяцев на все Устройства.

м В течение гарантийного срока Производитель обязуется бесплатно устранить дефекты Оборудования путем его ремонта или замены на аналогичное при условии, что дефект возник по вине Производителя.

v Производитель не несет ответственность за совместимость своего Программного Обеспечения с любым аппаратными и программными средствами, поставляемыми другими производителями.

^ Ни при каких обстоятельствах Производитель не несет ответственность за любые убытки, включая потерю данных, потерю прибыли и другие случайные, последовательные или косвенные убытки, возникшие в следствие некорректных действий по инсталляции, сопровождению, зксплуатации, либо связанных с производительностью, выходом из строя или временной неработоспособностью Оборудования.

Производитель не несет ответственность по гарантии в случае, если произведенные им тестирование и/или анализ показали, что заявленный дефект в устройстве отсутствует, либо он возник вследствие нарушения правил инсталляции или условий эксплуатации, а также любых действий, связанных с попытками добиться от Устройства выполнения функций, не заявленных Производителем.

v' Условия гарантии не предусматривают чистку и профилактику Оборудования силами и за счет Производителя.

ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ:

^ на контрафактные устройства, приобретенные под маркой Производителя;

^ на неисправности, возникшие в результате воздействия окружающей среды [дождь, снег, гроза и т.п.]; у/ на наступления форс-мажорных обстоятельств (пожар, стихийные бедствия и др.] вызванные несоответствием государственным стандартам параметров питающих, телекоммуникационных и др. кабельных сетей;

v' на неисправности, вызванные нарушением правил транспортировки, хранения, эксплуатации или неправильной установкой;

•у на неисправности, вызванные ремонтом или модификацией Оборудования лицами, не уполномоченными на это производителем;

v на повреждения, вызванные попаданием внутрь Устройства посторонних предметов, веществ, жидкостей, насекомых т.д.;

V на Устройства, имеющие внешние дефекты (явные механические повреждения, сколы на корпусе и внутри устройства, сломанные разъемы];

>/ на аксессуары (соединительные кабели, зарядные устройства, адаптеры питания, кронштейны и т.д.];


///////////////////////////////////////
