Каток водоналивной прицепной КВНУ-6. Руководство по эксплуатации КВНУ-00.000.000-01 РЭ

Каток водоналивной прицепной

КВНУ-6

Руководство по эксплуатации

КВНУ-00.000.000-01 РЭ

СОДЕРЖАНИЕ

I. Общие сведения по катку

2. Технические характеристики

3. Устройство и работа катка

4. Требования безопасности

4.1. При приемке и подготовке к работе

4.2. При установке и снятии с хранения

4.3. При обкате и работе катка

5. Досборка, наладка и обкатка на месте его применения

5.1. Подготовка катка к работе

5.2. Подготовка трактора к работе

5.3. Подготовка агрегата к работе

6. Правила эксплуатации

7. Техническое обслуживание

7.1. Виды и периодичность технического обслуживания

7.2. Перечень работ, выполненных по каждому виду тех. обслуживания

7.3. Порядок замены рабочих органов

7.4. Смазка катка

8. Правила хранения

9. Комплектность

10. Транспортирование

11.Свидетельство о приемке

Гарантийный талон

Приложение А - Комплектовочная ведомость

ВНИМАНИЕ!

Настоящее руководство по эксплуатации представляет основную инфор-

мацию по изучению устройства, правил сборки, технического обслуживания и экс-

плуатации катка водоналивного прицепного КВНУ-6.

Завод обращает внимание на возможность небольших расхождений между

описанием и устройством отдельных сборных единиц и деталей, вызванных усовер-

шенствованием катка͘

Для нормальной работы катка (без налипания земли на рабочие органы),

почва на участках должна соответствовать следующим требованиям:

• влажность почвы должна быть не менее 15% и не более 30%;

• уклон поля должен быть не более 8%

Предприятие-изготовитель оставляет за собой право внесения изменений

конструкции катка в ходе технического развития͘

1͘ОБЩИЕ СВЕДЕНИЯ ПО КАТКУ

Назначение и область применения катка

Агрегатирование катка осуществляется с тракторами класса 1,4͘͘͘͘2,0͘

Изделия, с которыми взаимодействует каток

• Каток агрегатируется с тракторами тягового класса 1͘4-2,0 (МТЗ-80 (82),

МТЗ-1221, ЛТЗ-60, ЛТЗ-150 и др͘)

Каток водоналивной КВНУ-6 предназначен для уплотнения почвы до и после

посева͘ При прикатывании почвы до посева каток выравнивает поверхность поля,

разбивает комки и уплотняет, слишком рыхлую, почву͘

Предпосевное прикатывание производится для задержания влаги в почве,

измельчения мелких комьев земли и выравнивания поверхности поля, а также для

уплотнения осевшей, поздно обработанной почвы, что особенно необходимо перед

посевом сельскохозяйственных

культур͘

Данная операция снижает

проскальзывание и углубление в почву опорно-приводных колес сеялки, что

повышает равномерность посева и стабилизирует глубину заделки семян͘

Послепосевное прикатывание - необходимая операция для влагозадержания и

обеспечения контакта семян с почвой͘ Такой контакт создает благоприятные

условия для получения более раннего и дружного прорастания семян, что имеет

существенное значение в повышении урожайности при посеве в засушливых и

поврежденных ветровой эрозии районах͘

Каток предназначен для использования во всех почвенно-климатических зонах,

кроме зоны горного земледелия͘

Рабочими органами катка являются водоналивные катки.

2.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Каток водоналивной прицепной КВНП-6 (далее по тексту - каток) должен

соответствовать требованиям технических условий ТУ 4332-008-0146253426-15.

Основные параметры и размеры базовой модели, а также показатели

надежности катка представлены в таблице 1.

Таблица 1

Наименования параметра

Значение

Модель катка

КВНУ-6

Тип

Прицепной

Агрегатируется с трактором класса

1,4-2,0

Масса машины, кг

• полная (сухая) в состоянии поставки

1500±1%

• в рабочем состоянии (с водой)

3700±3%

Рабочая скорость, км/ч

7-11

Габаритные размеры катка:

В рабочем положении, мм

• длина

3870±50

• ширина

6270±50

• высота

530±50

Размеры секций катка, мм

1-Центральная секция:

• длина

2065±50

• ширина

4300±50

• высота

530±50

2-Задняя секция:

• длина

1960±50

• ширина

2315±50

• высота

530±50

Ширина захвата, м

6,0

Производительность за 1 час основного времени, га/ч

До 7,0

Количество секций, шт.

Перекрытие следа секций, мм

Диаметр, мм

• водоналивного катка

530

Трудоемкость перевода в рабочее или транспортное

поло-

жение, чел/ч

Количество точек смазки, шт. -ежесменных

Трудоемкость ежесменного ТО, чел-ч

0,1

Коэффициент надежности выполнения технологического

0,98

процесса, не менее

Среднесменное время технического обслуживания, ч

0,3

Коэффициент готовности с учетом:

- оперативного времени

0,9

- организационного времени

0,9

Количество обслуживающего персонала, чел͘

Срок службы, лет

До 8

Показатели надежности могут быть обеспечены только при условии выполнения

технического обслуживания в срок и объемах, приведенных в соответствующих

разделах «Руководство эксплуатацииͩ

УСТРОЙСТВО И РАБОТА КАТКА

Каток представляет собой прицепную машину, состоящую из центральной

секции 1 (рисунок 1), к которой при помощи пальца 3 крепятся ведомые секции 2͘

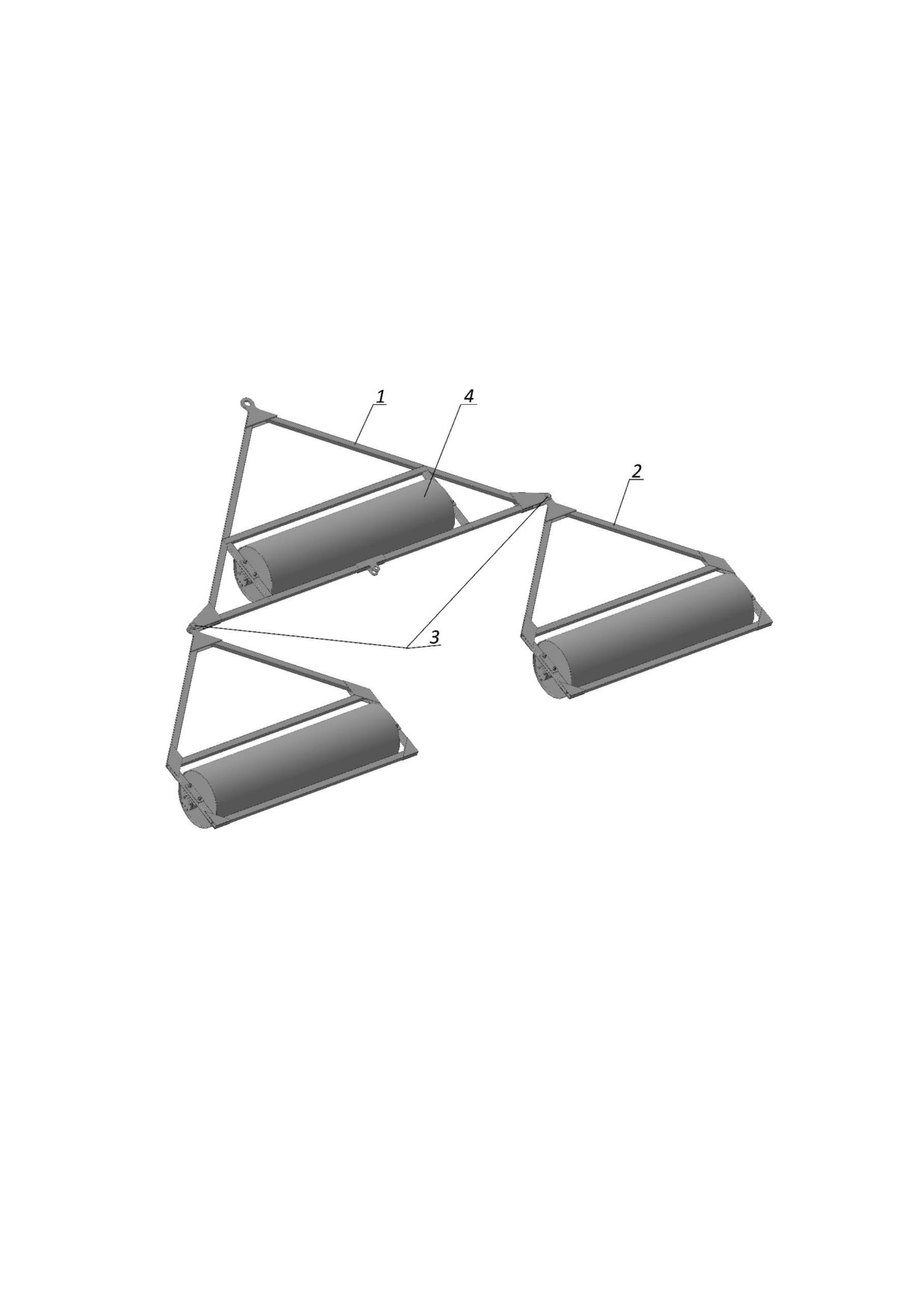

Рисунок 1.

1- центральная секция (рама)͖ 2- задняя секция (рама)͖ 3- палец

крепления͖ 4 - рабочий орган.

Центральная секция представляет собой сварную конструкцию, состоящую из

труб прямоугольного сечения͘ Она предназначена для крепления на ней рабочего

органа 4, а также для сцепки с ведомыми секциями͘ В передней части центральной

секции приварен зацеп для присоединения катка к трактору͘

Ведомые секции также изготовлены из труб прямоугольного сечения, и

представляют собой конструкцию с жестко приваренной сницей͘

Рабочие органы крепятся на секцию при помощи болтового соединения и

корпуса подшипника , в который вмонтированы 2 подшипника качения и манжета͘

Для смазки подшипника в крышке имеется масленка͘

Простота конструкции катка обеспечивает надежную работу, простоту в об-

служивании, быстрое агрегатирование с трактором͘

Принцип работы катка

После агрегатирования катка с трактором заполните рабочие органы водой,

для этого:

• установите рабочий орган так, чтобы заправочная горловина находилась в

крайней верхней точке;

• открутите пробку, заполните рабочий орган водой;

• закрутите пробку͘ Проверьте, нет ли подтекания, при подтекании устраните

его путем затягивания пробки͘

Заполните аналогично все рабочие секции катков͘ Каток готов к работе͘

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1. При приемке и подготовке к работе͘

4.1.1 Строгое выполнение требования безопасности обязательно для лиц, об-

служивающих агрегат͘ Запрещается приступать к обслуживанию катка и его эксплуа-

тации, не ознакомившись с безопасными методами труда согласно данного руковод-

ства͘

4.1.2. Запрещается допускать к работе с катком лиц, не имеющих документов

на право управления трактором, а также лиц, непрошедших инструктаж по технике

безопасности͘

4.2. При установке и снятия с хранения

4.2.1. Производить все виды работ с катком с использованием грузоподъем-

ных механизмов, исключающих поднятия тяжелых частей вручную͘

4.3. При работе катка͘

4.3.1. Для предупреждения несчастных случаев во время работы катка необ-

ходимо соблюдать следующие правила по технике безопасности:

• начинать движение агрегата по установленному сигналу, когда

между катком и трактором никого нет;

• подтягивать гайки, болты и смазывать подшипники можно только

при остановке катка;

• не выполнять действия по управлению катком находясь вне кабины

трактора͘

4.3.3. Категорически запрещается:

• агрегатировать с трактором неисправный каток;

• находиться на пути движения агрегата;

• при движении агрегата производить очистку рабочих органов от

земли и растительных остатков;

• находиться на катке при работе и транспортировке;

• перевозить на катке, какие-либо посторонние предметы͘

• При транспортировке каток необходимо перевозить автотранспор-

том͘

• Запрещается транспортировать каток в рабочем состоянии по доро-

гам общего пользования͘

• При разгрузке катка использовать грузоподъемные механизмы͘

5. ДОСБОРКА, НАЛАДКА И ОБКАТКА КАТКА НА МЕСТЕ ЕГО ПРИМЕНЕНИЯ

5.1 Подготовка к работе

5.1.1 Каток отправляется с завода-изготовителя в полуразобранном виде͘

5.1.2 Технологическая последовательность выполнения подготовительных ра-

бот на катке:

• изучить конструкцию катка и проверить комплектность;

• ознакомиться с правилами технического обслуживания катка;

• проверить исправность катка и правильность его сборки;

• осмотреть все движущие части, их крепления, подтянуть болты и

гайки͘

5.2 Подготовка трактора к работе

Подготовка трактора к работе заключается в следующем:

• установить на навеске трактора прицепную серьгу͘

5.3 Подготовка агрегата к работе

Подготовка агрегата заключается в следующем:

• соединить секции катка между собой при помощи пальцев;

• присоединить каток к трактору;

• отрегулировать навесным устройством трактора горизонтальное

положение сницы катка͘

•

6. ПРАВИЛА ЭКСПЛУАТАЦИИ

При эксплуатации катка необходимы, соблюдать следующие требования:

• агрегатировать каток с тракторами класса 1, 4͘͘͘2,0

• проверить правильность сборки катка

• ежесменно производить проверку технического состояния агрегата,

надежности крепления резьбовых соединений

• перемещаться по полю каток может со скоростью до 11 км/ч

• строго соблюдать прямолинейность движения агрегата, допущен-

ные огрехи исправить в последующих проходах

• при переезде на небольшие расстояния (с поля на поле) транспор-

тировать каток в рабочем положении, двигаясь по полям, исключая движение

по дорогам общего пользования͘

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1 Виды и периодичность технического обслуживания

Согласно ГОСТ 20793-86 виды и периодичность технического обслуживания

приведены в таблице 2

Таблица 2- Виды и периодичность ТО

Виды технического обслуживания

Периодичность или срок поставки на

ТО

Техническое обслуживание при

Один раз после расконсервации

эксплуатационной обработке (подго-

катка у потребителя

товке, проведении, окончании)

Ежесменное техническое об-

Одновременно с ЕТО трактора, с

служивание

которым агрегатируется каток (через

каждые 10 часов)

Техническое обслуживание пе-

1 раз перед началом рабочего

ред началом эксплуатации для машин

сезона

сезонного использования

Техническое обслуживание при

1 раз после окончания рабочего

хранении (кратковременное, дли-

сезона

тельное)

7.2 Перечень работ, выполненных по каждому виду технического об-

служивания

7.2.1. Техническое обслуживание при эксплуатации͘

7.2.1.1. При подготовке к эксплуатации:

• очистить каток от пыли, грязи консервационной смазки, протереть его ветошью,

смоченной в уайт-спирите;

• проверить внешним осмотром комплектность катка;

• проверить наличие смазки в подшипниковых опорах секций рабочих органов,

при необходимости заполнить смазкой;

• проверить правильность и надежность соединения катка с трактором;

• проверить взаимодействие вращающихся рабочих органов͘ Рабочие органы

должны вращаться плавно, без перекосов и рывков;

• осмотреть каток и убедиться в отсутствии подтекания воды из рабочего органа

катка, при необходимости, устранить его.

7.2.2 Ежесменное техническое обслуживание:

• при необходимости очистить каток от грязи и растительных остатков;

• проверить осмотром состояние и крепление болтовых соединений;

• осмотреть секции рабочих органов;

• проверить механические соединения сборочных единиц, наличие грязи, сма-

зочных материалов на их поверхности не допускается͘

7.2.3 Техническое обслуживание перед началом работ

• очистить каток от пыли, грязи и консервационной смазки, протереть его вето-

шью, смоченной в уайт - спирите;

• проверить осмотром состояние и крепление болтовых соединений͘

7.2.4 Техническое обслуживание при хранении͘

7.2.4.1 Техническое обслуживание при постановке на кратковременное хранение:

• при необходимости очистить рабочие органы от растительных остатков и зем-

ли;

• на время хранения каток ставиться на ровную площадку, в закрытом помеще-

нии или под навес͘

7.2.4.2 Техническое обслуживание при снятии с кратковременного хранения:

• протереть ветошью детали, покрытые защитной смазкой;

• проверить осмотром состояние и крепления болтовых соединений͘

7.2.4.3 Техническое обслуживание при длительном хранении:

• тщательно очистить каток от пыли, грязи, растительных остатков;

• проверить техническое состояние и устранить выявленные неисправности;

• металлические неокрашенные поверхности рабочих органов очистить, проте-

реть ветошью, смоченной в уайт - спирите, просушить и покрыть битумным ла-

ком, детали и сборочные единицы с поврежденной окраской очистить от

ржавчины, грязи и окраски;

• при обнаружении деталей, пришедших в негодность, заменить их новыми;

7.2.4.4 Техническое обслуживание при снятии с длительного хранения:

• очистить каток от пыли, грязи и консервационной смазки, протереть его вето-

шью, смоченной в уайт- спирите;

• поверхность осмотром состояния и крепления болтовых соединений;

• смазать трущиеся поверхности;

• проверить работоспособность катка͘

7.3 Порядок замены рабочих органов

При повреждении рабочего органа и его замене необходимо открутить

корпуса подшипников, которые крепят вал к раме, снять корпуса с вала рабочего

органа и произвести замену͘

7.4 Смазка катка

Смазывать каток необходимо в соответствии с таблицей 3 своевременно и в

достаточной степени͘ Недостаточная смазка вызывает преждевременный износ

трущихся частей, заедания и выход машины из строя͘

Перед смазкой очистить масленки от пыли и налипшей грызи͘ Следить, что-

бы смазочный материал не засорялся пылью͘ После смазки удалить с масленки

излишки смазки͘

Все резьбовые соединения во избежание коррозии смазать солидолом

Таблица смазки

Таблица 3

Периодичность

Наименование

Наименование, марка

Кол͘точек

точек смазки

и обозначение

смазки

смазочных материалов

Ежесменная

Подшипники ра-

Солидол С или солидол

бочих органов

Консервация

Смазка ПВК

Перед установкой

на хранение

8. ПРАВИЛА ХРАНЕНИЯ͘

8.1. По окончании сезона работ каток необходимо подготовить к хранению͘

8.2. Произвести проверку технического состояния катка͘

8.3. Работы при поставке и снятии с хранения производить в соответствии с

разделом «Техническое обслуживаниеͩ͘

8.4. Установить каток на хранение на специально оборудованной площадке͘

8.5. Помещение должно быть сухим относительная влажность воздуха не

должна превышать 50-60%.

8.6. При установке катка на хранение и снятии с хранения соблюдайте правила

по технике безопасности͘

8.7. Состояние машины при хранении в закрытом помещениях должно прове-

ряться не реже чем 1 раз в два месяца, а при хранении на открытых площадках под

навесом ежемесячно͘

9. КОМПЛЕКТНОСТЬ

Комплектность поставки определяется требованиями заказчика͘

Комплектность катка должна соответствовать «Комплектовочной ведомо-

стиͩ (таблица А͘1 приложение А)͘

Составные части, покрываемые консервационными материалами:

• поверхность рабочих органов͘

10. ТРАНСПОРТИРОВАНИЕ

10.1. На рабочее место каток доставляется в полуразобранном виде на

автотранспорте и собирается на месте͘

10.2. Сборка осуществляется при помощи пальцев, которые вставляются в про-

ушины центральной рамы и зацепы ведомых катков͘

10.3. После сборки рабочие органы катка заполняются водой и агрегатируются

с транспортом: каток готов к работе͘

10.4. По окончанию работы необходимо слить воду из рабочих органов: каток

готов к дальнейшей транспортировке͘

10.5. Допускается перемещение катка по полю до другого рабочего места со

скоростью не выше рабочей͘

11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Каток водоналивной прицепной КВНУ-6

Год выпуска ________ заводской номер ________________________________

Каток водоналивной гладкий секционный соответствует чертежам, техниче-

ским условиям ТУ 4732-008-0146253426-15, государственным стандартам и признан

годным для эксплуатации͘

Контролер

МП __________________ __________________

личная подпись

(расшифровка подписи)

12. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Предприятие-изготовитель гарантирует соответствие катка требованиям техни-

ческих условий при соблюдении потребителем правил эксплуатации, транспортиро-

вания, монтажа и хранения, установленных техническими условиями и руководством

по эксплуатации͘

Гарантийный срок эксплуатации 12 месяцев со дня ввода катка в эксплуатацию,

но не более 18 месяцев со дня приобретения его потребителем, при условии соблю-

дения правил эксплуатации, транспортирования и хранения, указанных в «Руковод-

стве по эксплуатацииͩ катка КВНУ-6.

Претензии по качеству должны предоставляться согласно положению о купле

продаже в соответствии с главой 30 Гражданского Кодекса Российской Федерации,

Федеральными законами от 07͘02͘92 № 2300-1ФЗ «О защите прав потребителейͩ, от

27͘12͘2002 № 184-ФЗ «О техническом регулированииͩ, от 29͘10͘98 № 164-ФЗ «О фи-

нансовой аренде (лизинге)ͩ, кроме случаев, оговоренных взаимным соглашением

сторон͘ При этом претензии по комплектности должны предъявляться в день поступ-

ления катка к потребителю, а претензия к внешнему виды должны предъявляться в

течение 5 дней после поступления к потребителю͘

Срок службы катка до 8 лет͘

ГАРАНТИЙНЫЙ ТАЛОН

ИП Арбин А.П.

403117, г. Урюпинск, Волгоградской области,

ул. Гора Восточная, д. 117/5

тел./факс (84442) 3-33-77, 3-30-55, 3-22-27.

1. Каток водоналивной прицепной КВНУ-6________

2._______________________________________________________________

(число, месяц, год выпуска)

3._______________________________________________________________

(заводской номер)

Каток водоналивной прицепной КВНУ-6_________ соответствует чертежам, техническим

условиям, государственным стандартам.

Гарантируется исправность катка в течение 12 месяцев со дня ввода его в эксплуатацию, но

не позднее, чем 18 месяцев с момента получения потребителем.

Контролер________________________________________

М.П.подпись

______________________________________________

(дата получения приставки потребителем на складе завода-изготовителя)

___________________________________________________

(дата ввода в эксплуатацию)

________________________________________________

подпись

М.П.

ПРИЛОЖЕНИЕ А- КОМПЛЕКТОВОЧНАЯ ВЕДОМОСТЬ

ИП Арбин А͘П͘

Количество грузовых мест 6

№

Погрузочное

Наименование сборочной единицы или

Кол-во

Примечание

п/п

место

детали

КВНП-01.000.000 СБ Центральная рама

КВНП-00.000.601 Ось

Место 1/12

КШП-01.101.401 Шайба

В сборе

Шплинт 4 DIN 11024 20х4

КВНП-00.000.401 Накладка

КВНП-02.000.000 СБ рама

Место 2/12

В сборе

КВНП-00.000.401 Накладка

КВНП-02.000.000 СБ рама

Место 3/12

В сборе

КВНП-00.000.401 Накладка

Место 4/12

КВНП-03.000.000 СБ Каток

Место 5/12

КВНП-03.000.000 СБ Каток

Место 6/12

КВНП-03.000.000 СБ Каток

///////////////////////////////////////
