АВТОМАТИЧЕСКИЙ ДЕТЕКТОР БАНКНОТ MERCURY D-20А FLASH PRO. Инструкция пользователя
СОДЕРЖАНИЕ
Введение
2
Описание
2
Назначение
3
Состав изделия
3
Принцип действия
6
Работа с детектором
6
Меры безопасности
6
Подготовка к работе
6
Порядок работы
7
Режимы работы
7
Комплект поставки
8
ВАЖНАЯ ИНФОРМАЦИЯ
Производитель оставляет за собой право без предварительного уведомления
покупателя вносить изменения в конструкцию, комплектацию или технологию
изготовления изделия.
Введение
Автоматический детектор банкнот D20A Flash Pro от компании Mercury
Equipment - последнее слово в области проверки подлинности купюр. При-
бор компактный, выполнен в минималистическом дизайне. Пользоваться
прибором легко и удобно.
Описание

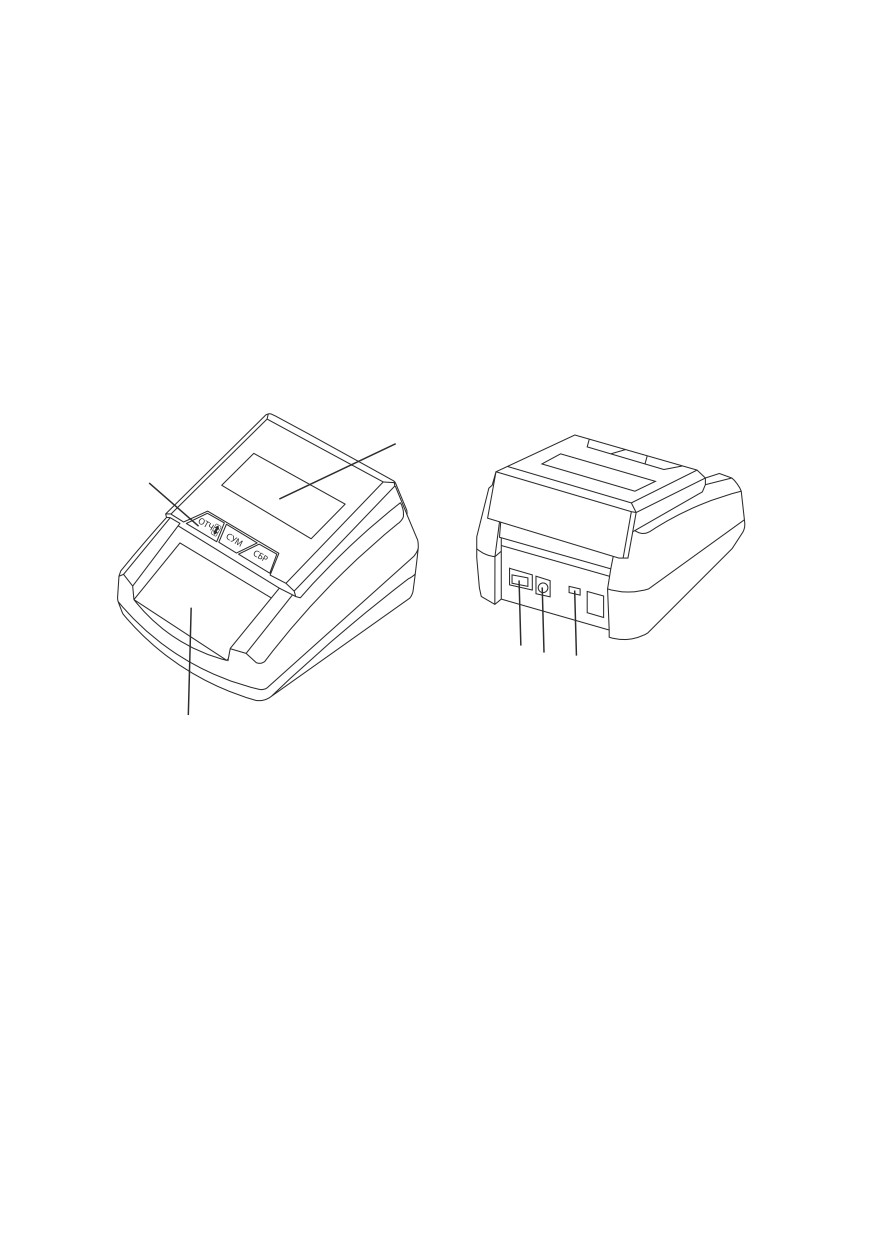

Общий вид прибора представлен на рисунке 1.
Рисунок 1
1
2
4
5
6
3
Цифрами на рисунке обозначены:
1 Дисплей
2 Кнопочная клавиатура
3 Загрузочный лоток
4 Клавиша выключателя питания
5 Разъем подключения адаптера питания
6 Разъем mini USB
2
Назначение
Детектор предназначен для проверки подлинности банкнот. Прибор прове-
ряет банкноты Российской валюты. Проверка осуществляется в автоматиче-
ском режиме по всем защитным признакам. Детектор определяет номинал
банкнот, производит подсчет количества и вычисляет сумму номиналов про-
веренных банкнот.
Состав изделия
Детектор состоит из корпуса, внутри которого размещен механизм продви-
жения банкнот, компоненты электронной схемы. На верхней части корпуса
размещен дисплей и кнопочная клавиатура. На задней стороне размещен
переключатель питания, разъемы адаптера питания и mini USB. На нижней
части корпуса расположена крышка аккумуляторного отсека и противосколь-
зящие ножки. В комплект поставки входит адаптер питания и лист калибро-
вочной бумаги.
Детектор выпускается с двумя типами дисплеев - LED и LCD. Изображение LСD
дисплея представлено на рисунке 2. Изображение LED дисплея представлено
на рисунке 3.

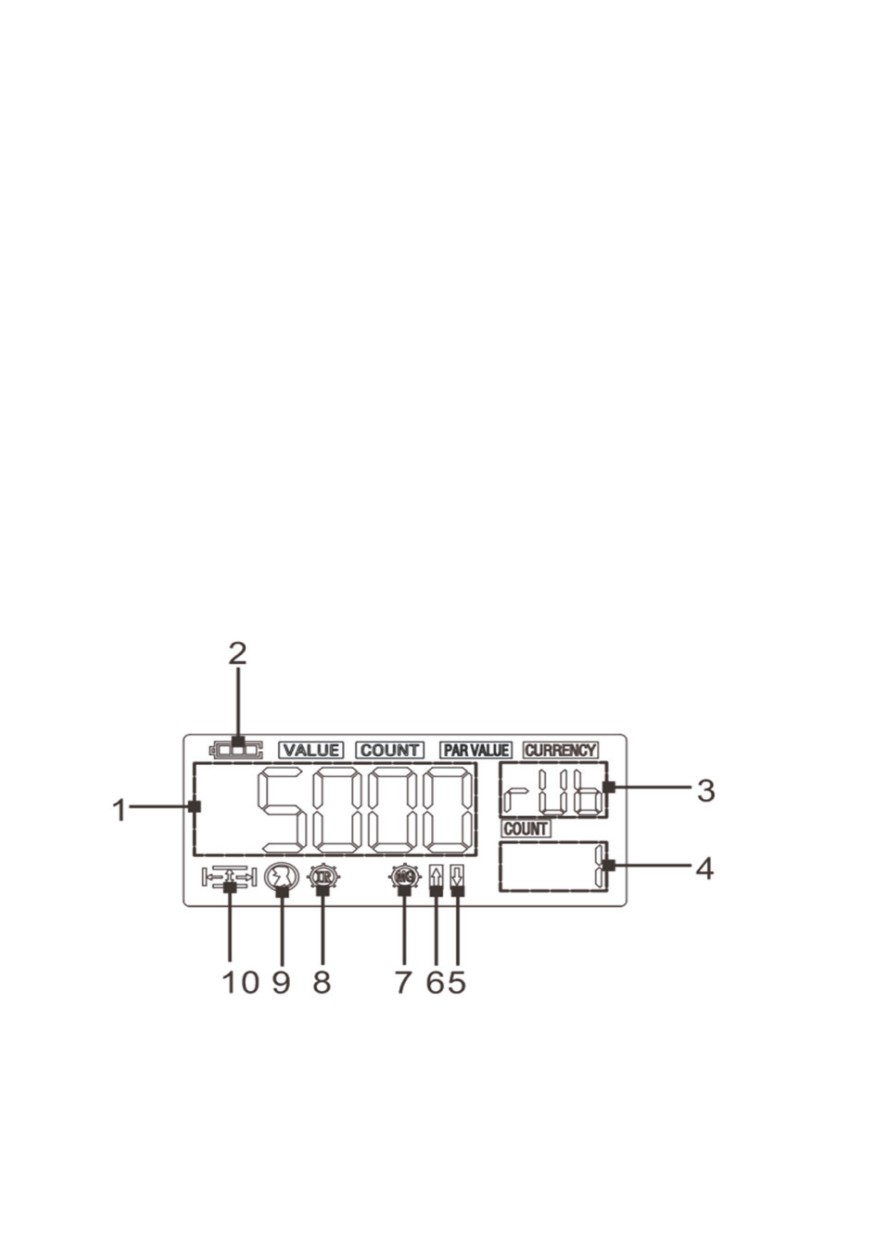

Рисунок 2 Изображение LCD дисплея
3
1 Область отображения номинала/суммы банкнот
2 Индикатор заряда (при наличии аккумулятора)
3 Область отображения вида валюты/младших разрядов суммы.*
*Если сумма проверенных купюр больше 99999, три младших разряда отобра-
жаются вместо вида валюты.
4 Область отображения количества проверенных банкнот (только прошед-
ших проверку)
5, 6 Индикаторы способов продвижения банкнот при проверке:
- реверс проверенной купюры, отбракованная продвигается вперед
- купюра продвигается вперед в любом случае.
7 Индикатор ошибки магнитной детекции
8 Индикатор ошибки инфракрасной детекции
9 Индикатор ошибки оптического образа купюры
10 Индикатор ошибки размеров купюры

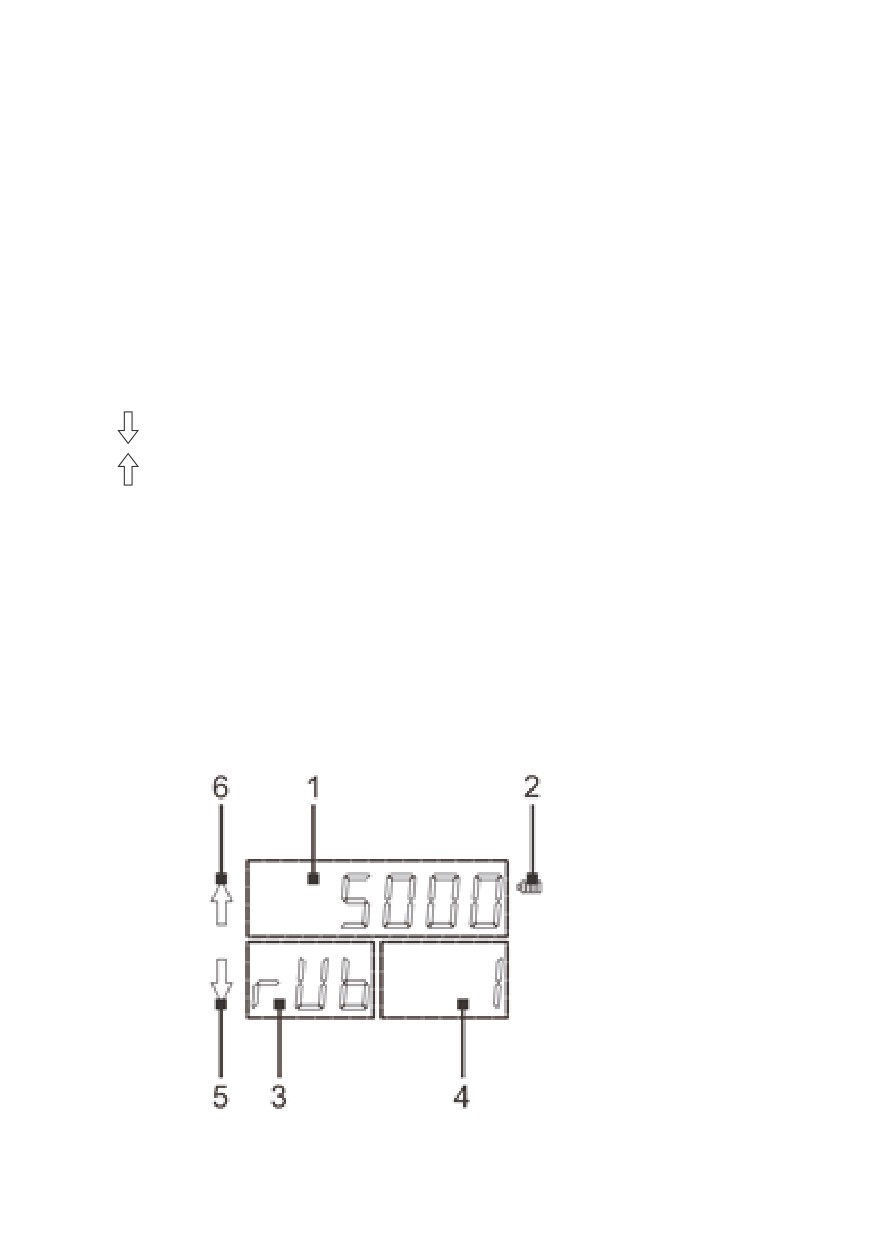

Рисунок 3 Изображение LED дисплея
1 Область отображения номинала/суммы банкнот
2 Индикатор заряда (при наличии аккумулятора)
3 Область отображения вида валюты/признака режима <сумма>.
4 Область отображения количества проверенных банкнот.
5, 6 Индикаторы способов перемещения банкнот при проверке:
Отбракованные купюры всегда продвигаются вперед!
- реверс проверенной купюры.
- проверенная купюра продвигается вперед.
Изображение клавиатуры приведено на рисунке 4.

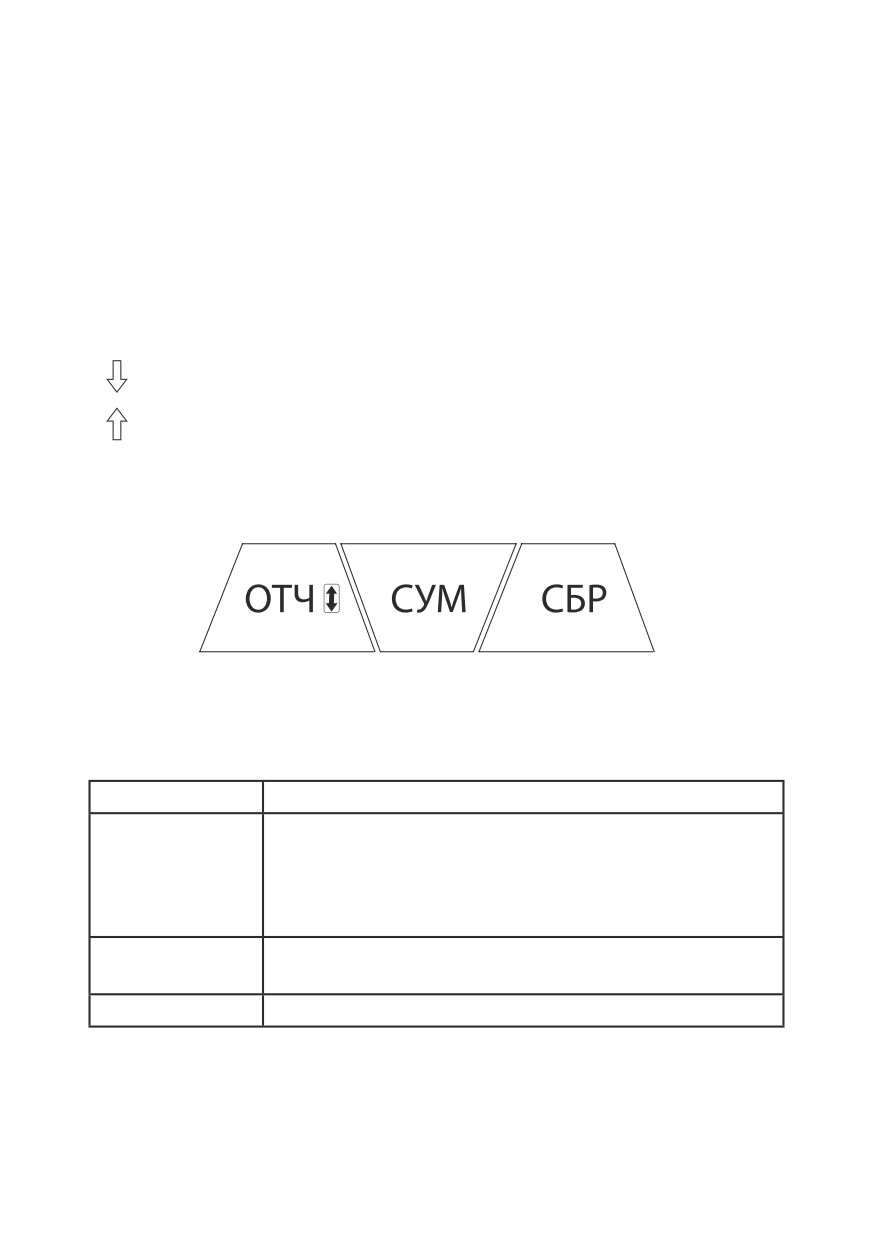

Рисунок 4
Функции кнопок описаны в таблице 1.
Таблица 1
Кнопка
Переключаемые функции/режимы
ОТЧ
Короткое нажатие: отображение на дисплее номиналов
проверенных банкнот
Удержание: переключение направления продвижения
проверенных банкнот.
СУМ
Включение отображения на дисплее суммы номиналов
всех проверенных банкнот.
СБР
Обнуление всех накопленных в памяти величин.
Принцип действия
При прохождении купюры в зоне действия датчиков, электроника прибора
передает данные в программу. Программа на основе алгоритмов анализа счи-
танных значений вырабатывает решение о подлинности купюры, определяет
и запоминает ее номинал.
Работа с детектором D20A Flash Pro
Меры безопасности
Во избежание несчастных случаев и поломок прибора прочтите данное руко-
водство перед началом эксплуатации!
- Подключайте детектор к электросети только через адаптер из комплекта
поставки.
- Не допускайте попадания в детектор мелких предметов и жидкости.
- Не пытайтесь очистить тракт продвижения банкнот и датчики с помощью
отверток и других подобных инструментов.
- При перемещении детектора или длительном перерыве в работе отключайте
кабель адаптера от сети.
- Не допускайте повреждения кабелей адаптера. В случае повреждения, не-
медленно отключите адаптер от сетевой розетки и обратитесь к специалистам.
Подготовка к работе
Установите детектор на ровную поверхность. Подключите детектор к сети че-
рез адаптер из комплекта поставки. Включите детектор клавишей переключа-
теля (позиция 4 , рисунок 1). Детектор проведет самотестирование, включит
все сегменты дисплея, чтобы можно было увидеть, что все они работают. На
дисплее отобразится номер версии прошивки.
Формат номера версии:
d-20-Х, где Х - номер версии.
После этого детектор издает один звуковой сигнал и выводит на дисплей изо-
бражения, приведенные на рисунках 2 для LCD, или 3 для LED.
6
Порядок работы.
Поместите банкноту на загрузочный лоток (рисунок 1, позиция 3). Механизм
продвижения подхватит банкноту и проведет ее через датчики. Если проверка
банкноты установит ее подлинность, детектор издаст один короткий звуковой
сигнал. Если банкнота не пройдет проверку по каким-либо признакам, детек-
тор издаст три коротких звуковых сигнала. Во время работы детектор запоми-
нает количество банкнот каждого номинала и сумму номиналов всех банкнот.
Режимы работы
Изменение направления продвижения подлинной купюры.
Для изменения направления продвижения нажать и удерживать кнопку [ОТЧ],
до звукового сигнала. На дисплее сменится индикатор направления движения
(позиции 5, 6 на рисунках 2, 3).
ВНИМАНИЕ! Отбракованная купюра всегда продвигается вперед.
Режимы отображения дисплея
Отображение номиналов проверяемых купюр
Коротко нажмите кнопку [ОТЧ]. Детектор отобразит номинал купюры в об-
ласти дисплея позиция 1, рисунки 2, 3. В области позиция 4, рисунки 2, 3 ото-
бражается количество всех проверенных купюр.
ВНИМАНИЕ! Учитываются только купюры признанные подлинными.
Нажатие кнопки [ОТЧ] в этом режиме циклически показывает количество про-
веренных купюр по номиналам. При этом в области 3, рисунки 2, 3 отобра-
жается номинал купюры. Для продолжения проверок необходимо нажимать
кнопку [ОТЧ], пока в области 3 не появится надпись rUb. В противном случае
на дисплее не будут отображаться номиналы проверяемых купюр, а будет ото-
бражение количества купюр номинала, на котором вы остановились.
В области 3 номиналы купюр 1000 руб., 2000 руб., 5000 руб. Отображаются в
формате 1t, 2t, 5t соответственно.
Отображение суммы
Нажмите кнопку [СУМ]. В области 1, рисунки 2, 3 отображается сумма номи-
налов проверенных купюр, в области 4 отображается количество проверен-
ных купюр.
Обнуление накопленных данных.
Нажмите кнопку [СБР]. Детектор обнулит все накопленные результаты.
Калибровка.
Детектор должен быть выключен клавишей выключателя питания. Вставьте
калибровочную бумагу из комплекта поставки внутрь тракта продвижения
банкноты. (Удобнее вставлять бумагу с обратной от загрузочного лотка сто-
роны). Конец листа должен показаться со стороны лотка.
ВНИМАНИЕ! Нельзя использовать другую бумагу.
Нажмите и удерживайте кнопку [ОТЧ]. Включите питание клавишей выклю-
чателя. Дождитесь троекратного звукового сигнала. Выключите детектор. Из-
влеките калибровочную бумагу.
Калибровку рекомендуется производить в случае, если детектор отбраковы-
вает много банкнот. Если калибровка не помогает необходимо обратиться к
специалисту.
Комплект поставки
Комплект поставки приведен в таблице 2.
Таблица 2
Наименование
Количество
Детектор D-20A Flash Pro
1 шт.
Адаптер питания
1 шт.
Руководство пользователя
1 шт.
Калибровочная бумага
1 шт.
