Вендинговый аппарат модель V-680/10. Вход в программу режимов программирования

Вендинговый аппарат модель V-680/10. Вход в программу режимов программирования

Для начала процедуры программирования необходимо открыть дверь банкомата и заблокировать концевой выключатель двери, расположенный на двери банкомата.

Использование селекторных переключателей.

Селекторный переключатель № 1 ( первая кнопка сверху - выбора продукта) BACK/HOME Выход или аннулирование.

Селекторный переключатель № 2 ( вторая кнопка сверху - выбора продукта)

UP Следующее действие или увеличение.

Селекторный переключатель № 3 ( третья кнопка сверху - выбора продукта) DOWN Предыдущее действие или уменьшение.

Селекторный переключатель №4 ( четвертая кнопка сверху - выбора продукта)

ENTER/STORE Принять или зафиксировать.

Селекторный переключатель №5 ( пятая кнопка сверху - выбора продукта)

PRICE SET TO ZERO Принять цену продукта = 0.

Описание программ / подпрограмм

Eror - программа выявления ошибок;

CPo - программа выдачи монет;

tUFL - программа заполнения цилиндров;

tEST - программа пробной продажи;

PASS - защитный пароль для входа в меню программы;

CASH - программа для счетчика денег (с защитным паролем);

SALES- программа для счетчика количества операций по продаже продукта (с защитным паролем);

PriC - программа назначения цены (с защитным паролем);

StS - программа выделения областей для операций по продаже продукта (с защитным паролем);

Con - программа выставления конфигурации автомата (с защитным паролем);

CCOC - программа назначения конфигурации выдачи сдачи манетоприемника (с защитным паролем);

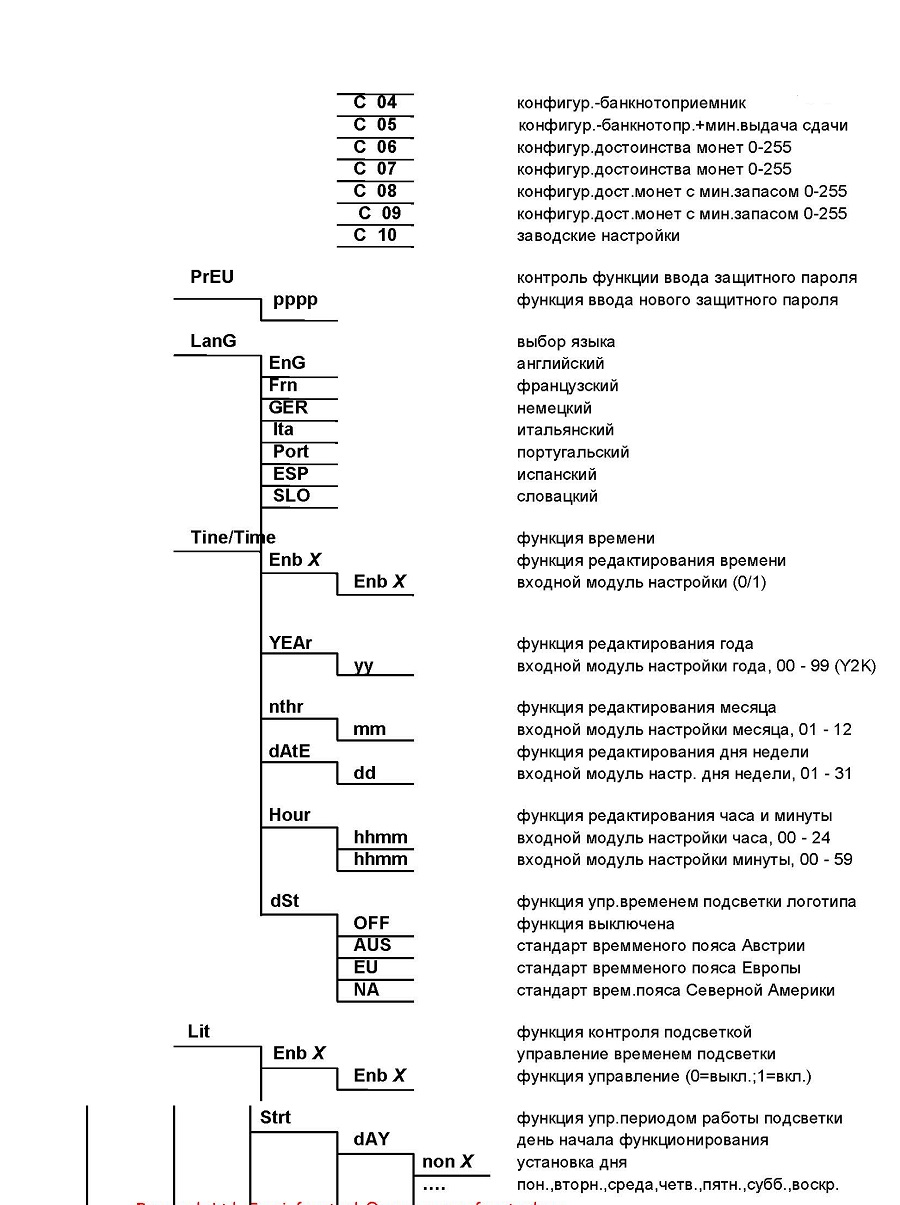

Preu - программа назначения нового защитного пароля (с защитным паролем);

LanG - программа выбора языка общения (с защитным паролем);

TinE - программа выставления реального времени (с защитным паролем);

Lit - программа выбора периода работы подсветки банкомата (с защитным паролем);

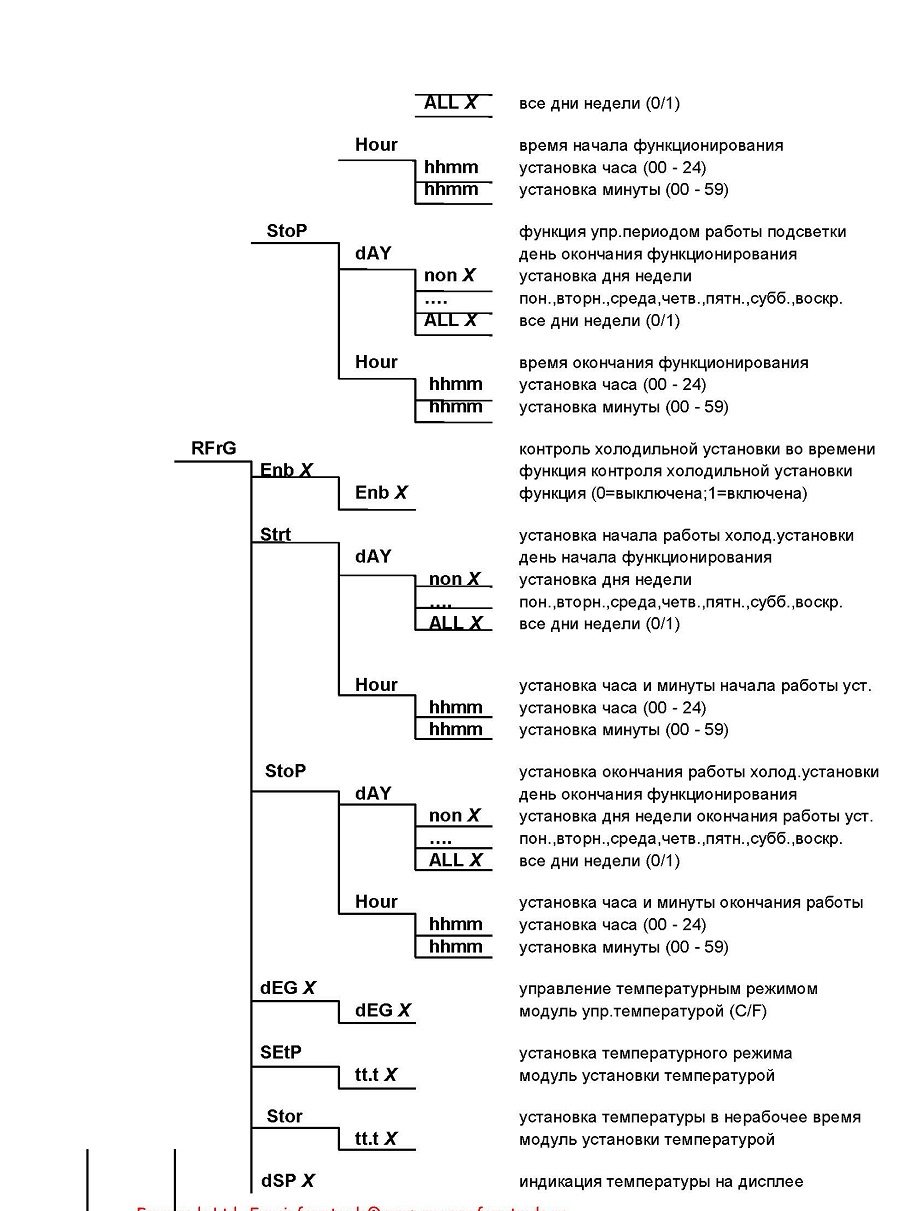

rFrG - программа выбора условий работы системы охлаждения банкомата (с защитным паролем);

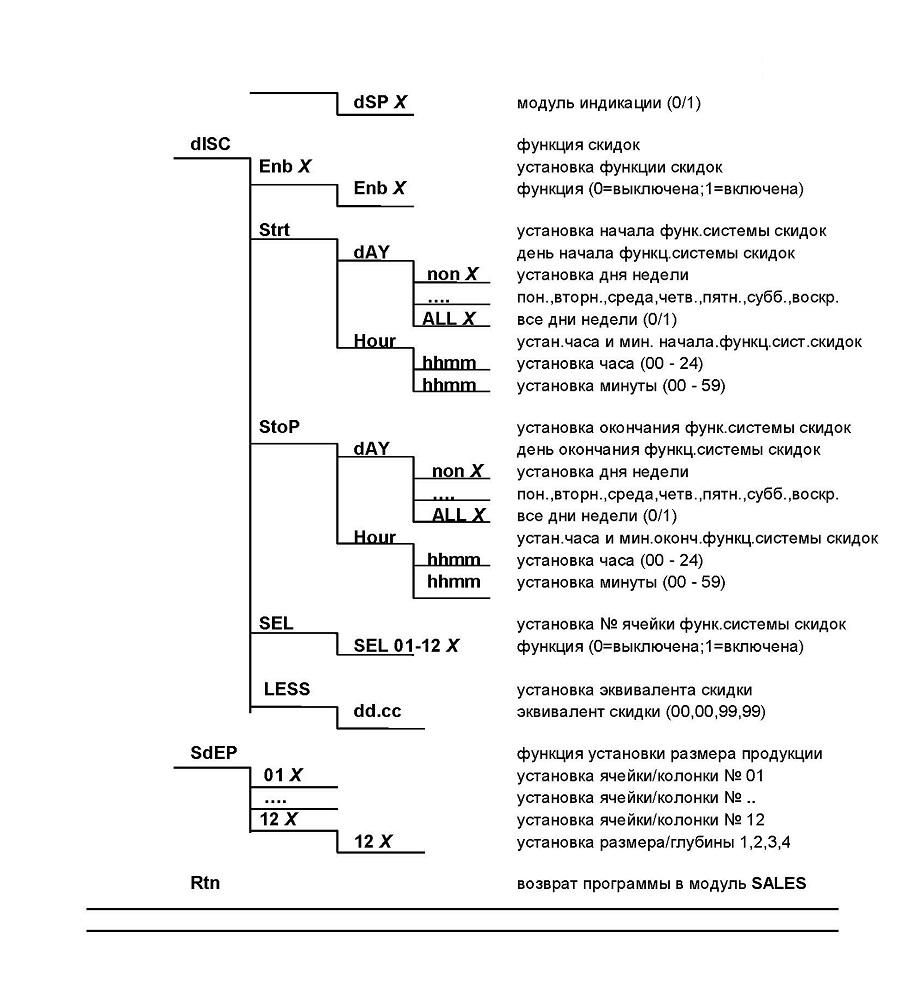

diSC - программа выбора условий предоставления скидок (с защитным паролем);

SdEP - программа выбора конфигурации продукции (с защитным паролем);

rtn - возвращение в нормальный режим с открытой дверцей (с защитным паролем);

Защитный пароль: 4-2-3-1-4

4 - селекторный переключатель №4 ( четвертая кнопка сверху - выбора продукта)

2 - селекторный переключатель № 2 ( вторая кнопка сверху - выбора продукта)

3 - селекторный переключатель № 3 ( третья кнопка сверху - выбора продукта)

1 - селекторный переключатель № 1 ( первая кнопка сверху - выбора продукта)

4 - селекторный переключатель №4 ( четвертая кнопка сверху - выбора продукта)

Процедура программирования

· Нажать кнопку включения режима программирования (черная кнопка, утопленная в блоке управления, расположенного на обратной стороне двери).

· на дисплее установится значение ошибки Eror;

· оперируя кнопками DOUN или UP найти присутствующую ошибку (индентификацию ощибки более детально описана в Приложении № 1 настоящей инструкции);

· оперируя кнопкой HOME - перемещение по уровням позиций программы или возвращение на предыдущую позицию программы;

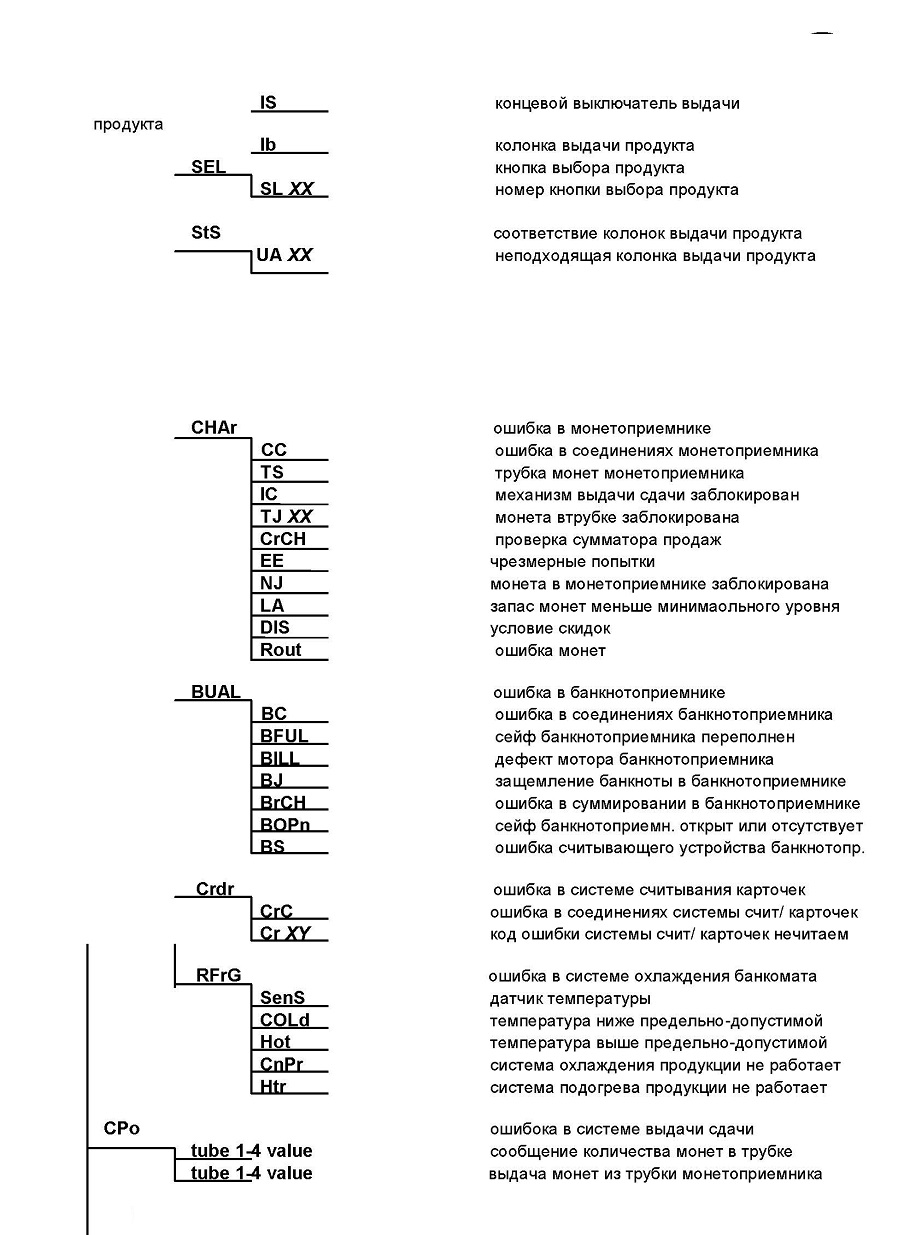

Основные общие ошибки программы:

Vend - механизм продажи продукта;

door - открыта дверь банкомата;

SELS - концевой выключатель ячейки выдачи продукта;

CHAr - механизм выдачи сдачи;

ACCE - монетоприемник;

CHut - механизм выдачи продукта;

STS - программа продажи;

bUAL - банкнотоприемник;

Сrdr - прорграмма считывания пластиковых карт;

rFrG - система охлаждения;

Ошибка “Защемление” продукта - колонка выдачи продукта - JAM error “VEnD” (“Uend”)

· оперируя кнопкой ENTER на уровне подпрограммы VEnD - на дисплее высвечивается сообщение “CJ XX”, где ХХ указывает номер колонки, где, собственно, был защемлен продукт;

· оперируя кнопками DOUN или UP последовательно проверить все колонки выдычи продукта № 01 - 10;

· если удерживать кнопку ENTER нажатой в течение 2 (двух) секунд во время трансляции сообщения на дисплее кода ошибки - то трансляция кода этой ошибки будет стерта. Затем на дисплее высветится сообщение “nonE” при условии, если в системе отсутствуют другие ошибки.

· оперируя кнопкой HOME - возврат на уровень программы ошибок “Eror” .

Ошибка “Концевой выключатель двери” - eror “door”

· оперируя кнопкой ENTER на уровне подпрограммы door - на дисплее высвечивается сообщение “ds”, означающее, что дверь банкомата открыты в течение более 1 (одного) часа;

· оперируя кнопкой HOME - возврат на уровень программы ошибок “Eror” .

Ошибка “Концевой выключатель ячейки выдачи продукта” - eror “SEL”

· оперируя кнопкой ENTER на уровне подпрограммы SEL - на дисплее высвечивается сообщение “SLXX”, где ХХ указывает номер колонки, где, собственно, присутствует ошибка концевого выключателя данной колонки выдачи продукта;

· оперируя кнопками DOUN или UP последовательно проверить все концевые выключатели колонки выдычи продукта № 01 - 10;

· оперируя кнопкой HOME - возврат на уровень программы ошибок “Eror” .

Ошибка “Механизм выдачи сдачи” - eror “CHAr”

· оперируя кнопкой ENTER на уровне подпрограммы CHAr - на дисплее высвечивается сообщение “CC”, означающее ошибку в соединениях, - на дисплее высвечивается сообщение “tS”, означающее ошибку в датчике наличия монет в трубке данного достоиства монеты, - на дисплее высвечивается сообщение “IC”, означающее, что трубка монеты данного достоинства заблокирована в течение нескольких часов, - на дисплее высвечивается сообщение “tJ”, означающее, что монеты данного достоинства защемлены в данной трубке, - на дисплее высвечивается сообщение “CRCH”, означающее, что существует ошибка в изменении ROM проверки суммирования результата.

· оперируя кнопками DOUN или UP последовательно проверить все ошибки в данной подпрограмме.

· оперируя кнопкой HOME - возврат на уровень программы ошибок “Eror” .

Ошибка “Монетоприемник” - eror “ACCE”

· оперируя кнопкой ENTER на уровне подпрограммы ACCE - на дисплее высвечивается сообщение “EE”, означающее попытку чрезмерного депонирования (в больших размерах, чем предусмотрено стандартами производителя оборудования), - на дисплее высвечивается сообщение “nJ”, посланное системой мониторинга монетоприемника и означающее, что монеты данного достоинства защемлены в данной трубке, - на дисплее высвечивается сообщение “LA”, означающее, что депозит ниже согласованного соотношения.

· оперируя кнопками DOUN или UP последовательно проверить все ошибки в данной подпрограмме.

· оперируя кнопкой HOME - возврат на уровень программы ошибок “Eror”.

Ошибка “Механизм выдачи продукта” - eror “CHut”

· оперируя кнопкой ENTER на уровне подпрограммы CHut - на дисплее высвечивается сообщение “CS”, означающее ошибку датчика выдачи продукта.

· если удерживать кнопку ENTER нажатой в течение 2 (двух) секунд во время трансляции сообщения на дисплее кода ошибки “CS”, - то трансляция кода этой ошибки будет стерта. Затем на дисплее высветится сообщение “nonE” при условии, если в системе отсутствуют другие ошибки.

· оперируя кнопкой HOME - возврат на уровень программы ошибок “Eror”.

Ошибка “Банкнотоприемник” - eror “bUAL”

· оперируя кнопкой ENTER на уровне подпрограммы bUAL - на дисплее высвечивается сообщение “bC”, означающее ошибку соединения с банкнотоприемником, - на дисплее высвечивается сообщение “bFul”, означающее, что сейф банкноториемника переполнен, - на дисплее высвечивается сообщение “biLL”, означающее поломку эл.двигателя банкнотоприемника, - на дисплее высвечивается сообщение “bj”, означающее сминание банкноты в банкнотоприемнике, - на дисплее высвечивается сообщение “brCH”, означающее, что существует ошибка в проверке суммирования результата, - на дисплее высвечивается сообщение “bOPn”, означающее, что существует ошибка в проверке суммирования результата, - на дисплее высвечивается сообщение “bS”, означающее, что существует ошибка в датчике банкнотоприемника.

· оперируя кнопками DOUN или UP последовательно проверить все ошибки в данной подпрограмме банкнотоприемника.

оперируя кнопкой HOME - возврат на уровень программы ошибок “Eror”.

Ошибка “Холодильной усьановки” - eror “rFrG”

· оперируя кнопкой ENTER на уровне подпрограммы rFrG - на дисплее высвечивается сообщение “SEnS”, означающее неисправность датчика температуры холодильной установки, - на дисплее высвечивается сообщение “COLd”, означающее, что температура в холодильной камере банкомата на 1,5 ?С меньше стандартной температуры, - на дисплее высвечивается сообщение “HOT”, означающее, что температура в холодильной камере банкомата на 1,5 ?С больше стандартной температуры, - на дисплее высвечивается сообщение “CnPr”, означающее, что температура в течение последнего часа не понизилась более, чем на 0,5 ?С , - на дисплее высвечивается сообщение “Htr”, означающее, что температура в течение последнего часа не повысилась более, чем на 0,5 ?С ,

· оперируя кнопкой HOME - возврат на уровень программы ошибок “Eror”.

НАПОМИНАНИЕ: ХОЛОДИЛЬНАЯ УСТАНОВКА (КОМПРЕССОР) ВКЛЮЧАЕТСЯ В РАБОТУ С ЗАДЕРЖКОЙ 3 МИНУТЫ ПОСЛЕ ПОДАЧИ ЭЛ.ЭНЕРГИИ

Программа выдачи монет - “Cpo”

· оперируя кнопкой ENTER обеспечивается вход на уровень подпрограммы Cpo подпрограммы выдачи монет, - на дисплее высвечивается количество монет, находящихся в данной трубке и готовых в выдаче сдачи.

· оперируя кнопкой UP увеличивается запая монет в этой трубке для выдачи сдачи, оперируя кнопкой DOUN уменьшается запая монет в этой трубке для выдачи сдачи. Если в монетоприемнике имеется только 3 (три) трубки для монет, то на дисплее высвечивается сообщение “0”, означающее отсутствие четвертой трубки в манетоприемнике.

Оперирую селекторным переключателем № 5 ( нятая кнопка сверху - выбора продукта) на дисплее высвечивается количество манет в данной трубке монетоприемника.

· оперируя кнопкой ENTER подтверждается сообщение, высвечиваемое на дисплее, оперируя кнопкой HOME система возвращается в подпрограмму Cpo.

· далее оперируя кнопкой HOME система возвращается в предыдущую подпрограмму операций при открытой двери.

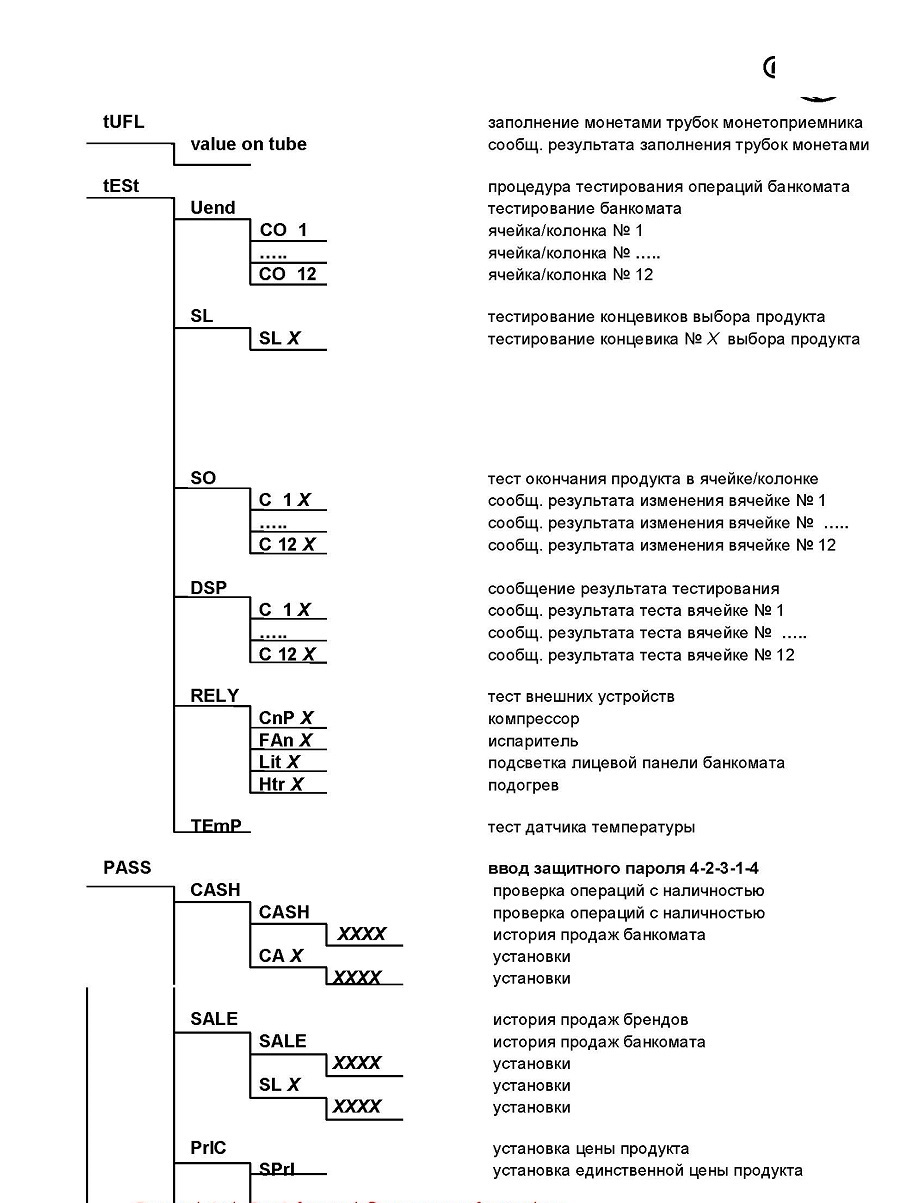

Программа заполнения трубок монетами - “tUFL”

· оперируя кнопкой ENTER обеспечивается вход на уровень подпрограммы tUFL подпрограммы заполнения трубок монетами, через манетоприемник, таким образом обеспечивая учет прохождения всех монет через каждую трубку монетоприемника.

· оперируя кнопкой HOME система возвращается в подпрограмму tUFL.

Программа тестирования банкомата - “tESt”

· оперируя кнопкой ENTER обеспечивается вход на уровень подпрограммы tESt подпрограммы тестирования банкомата , - на дисплее высвечивается сообщение:

· “Uend” проверка мотора выдачи продукта

· “SL” проверка колонки выдачи продукта

· “So” проверка концевого выключателя отсутствия продукта

· “dSP” проверка 5 (пяти) строчного дисплея

· “rELY” проверка внешних условий (компрессор и др.)

· “Temp” проверка датчика температуры холодильной системы

Подпрограмма “Uend”

· оперируя кнопкой ENTER (в подпрограмме Uend) - на дисплее высвечивается номер колонки выдачи продукта “C01” - первая колонка.

· оперируя кнопками DOUN или UP последовательно проверить все колонки выдачи продукта.

· оперируя кнопкой HOME система возвращается в подпрограмму Uend.

Подпрограмма “SL”

· оперируя кнопкой ENTER (в подпрограмме SL) - на дисплее высвечивается количество продаж из колонки продукта SLX, где Х - номер колонки (номер селекторного переключателя/кнопки выбора продукта).

· оперируя кнопками DOUN или UP последовательно проверить продажи по всем колонкам выдачи продукта.

· если удерживать кнопку HOME нажатой в течение 2 (двух) секунд система возвращается в подпрограмму tESt.

Подпрограмма “SO”

· оперируя кнопкой ENTER (в подпрограмме SO) - на дисплее высвечивается состояние отсутствие продукта в выбранной колонке продукта СXXY, где ХX - номер колонки (номер селекторного переключателя/кнопки выбора продукта), а Y - состояние выбранной колонки продукта (0=продукт присуствует в выбранной колонке; 1=продукт отсутствует в выбранной колонке).

· оперируя кнопками DOUN или UP последовательно проверить состояние (наличия/отсутствия продукта) по всем колонкам выдачи продукта.

· если удерживать кнопку HOME нажатой в течение 2 (двух) секунд система возвращается в подпрограмму tESt.

Подпрограмма “dSP”

· оперируя кнопкой ENTER (в подпрограмме dSP) - проверяется 5 (пяти) сторчный дисплей.

· если удерживать кнопку HOME нажатой в течение 2 (двух) секунд система возвращается в подпрограмму tESt.

Подпрограмма “rELY”

· оперируя кнопкой ENTER (в подпрограмме rELY) производится проверка работы внешних условий (компрессор и др.) - на дисплее высвечивается название первого по порядку устройства и его состояние (Х),

· оперируя кнопкой ENTER на дисплее высвечивается состояние устройства CnPX (Х=0 - устройство выключено, Х=1 - устройство включено).

· оперируя кнопками DOUN или UP последовательно проверить состояние по всем внешним устройствам:

Модуль “CnPX” система охлаждения продукта (компрессор)

Модуль “FAnX” вентилятор испарителя

Модуль “LitX” система подсветки банкомата

Модуль “HtrX” система подогрева продукта (по заказу)

Подпрограмма “tEmp”

· оперируя кнопкой ENTER (в подпрограмме tEmp) - на дисплее высвечивается температура в емкости хранения продукта банкомата (по датчику темрературы)

· если присутствует ошибка в системе, - на дисплее высвечивается сообщение “SEnS”, означающее неисправность датчика температуры холодильной установки.

· если удерживать кнопку HOME нажатой в течение 2 (двух) секунд система возвращается в подпрограмму tESt

Подпрограмма “Pass”

· в подпрограмме Pass ввести защитный пароль (4-2-3-1-4), - на дисплее не высвечивается значение пароля. Для ввода пароля отведено 10 секунд.

· оперируя кнопкой ENTER подтвердить значение пароля.

· после подтверждения пароля на дисплее высветится сообщение CASH.

· оперируя кнопками DOUN или UP последовательно перемещаться по меню подпрограмм, работающим с паролем.

Программа управления наличностью - “CASH”

· оперируя кнопкой ENTER (в подпрограмме CASH) обеспечивается вход на уровень подпрограммы CASH, - на дисплее высвечивается сообщение CASH / XXXX / XXXX, где XXXX итображается история продаж банкомата, где первая часть / XXXX / итображает максимальный результа, а вторая часть / XXXX - минимальный результат.

· оперируя кнопками DOUN или UP последовательно перемещаться по колонкам выбора продукта, - на дисплее высвечивается сообщение Ca n / XXXX / XXXX, где n - номер колонки выбора продукта, а ХХХХ - продажи по выбранной колонке выбора продукта.

· оперируя кнопкой HOME система возвращается в подпрограмму CASH.

· оперируя кнопкой HOME (в подпрограмме CASH) система возвращается в предыдущую подпрограмму.

Программа продаж - “SALE”

· оперируя кнопкой ENTER (в подпрограмме SALE) обеспечивается вход на уровень подпрограммы SALE, - на дисплее высвечивается сообщение SALE / XXXX / XXXX, где XXXX итображается история продаж продукта, где первая часть / XXXX / итображает максимальное количество продукта, проданного через банкомат, а вторая часть / XXXX - минимальное количество продукта, проданного через банкомат.

· оперируя кнопками DOUN или UP последовательно перемещаться по колонкам выбора продукта, - на дисплее высвечивается сообщение SL n / XXXX / XXXX, где n - номер колонки выбора продукта, а ХХХХ - количество продукта, проданное по выбранной колонке выбора продукта.

· оперируя кнопкой HOME система возвращается в подпрограмму SALE.

оперируя кнопкой HOME (в подпрограмме SALE) система возвращается в предыдущую подпрограмму.

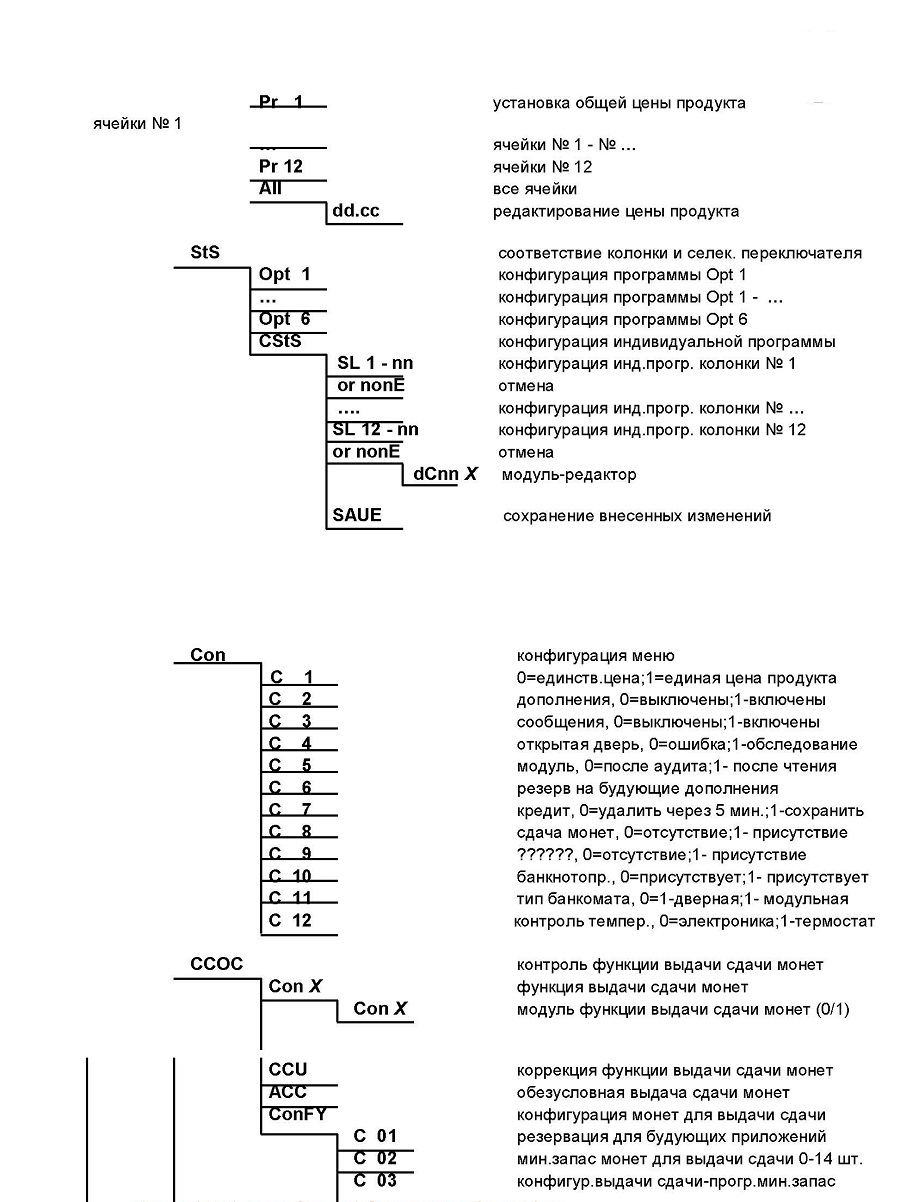

Программа установки цены продукта - “PriC”

· оперируя кнопкой ENTER (в подпрограмме PriC) обеспечивается вход на уровень подпрограммы PriC,

- на дисплее высвечивается сообщение Pr 1, означающая, что включена функция установки общей цены продукта для всех колонок выбора продукта.

- на дисплее высвечивается сообщение SPrI, означающая, что включена функция установки индивидуальной цены продукта для каждой колоноки выбора продукта.

· оперируя кнопками DOUN или UP последовательно перемещаться по колонкам выбора продукта, - на дисплее высвечивается сообщение (Pr1 - Pr12) где 1 - 12 номер колонки выбора продукта, последовательно выставляется цена по каждой колонке выбора продукта индивидуально.

- на дисплее высвечивается сообщение ALL, выставляется единая цена одновременно по всем колонкам выбора продукта.

· оперируя кнопкой ENTER - на дисплее высвечивается действующая на сей момент цена на продукцию.

· оперируя кнопкой DOUN цена, соответственно, уменьшается на одну единицу, а оперируя кнопкой UP цена, соответственно, увеличивается на одну единицу.

· оперируя кнопкой ENTER, цена на продукцию фиксируется и сохраняется в соответствие с сообщением на дисплее.

· оперируя кнопкой HOME при условии, что на дисплее высвечивается сообщение цены и не было попытки зафиксировать цену на продукцию, оперируя кнопкой ENTER , система возвращается в предыдущую подпрограмму.

· оперируя кнопкой HOME (в подпрограмме SPrI) система возвращается в предыдущую подпрограмму PriC.

· оперируя кнопкой HOME система возвращается в предыдущую подпрограмму.

Программа установки выбора колонки продукта в соответствие с селекторным переключателем/кнопкой продукта - “StOS”

· оперируя кнопкой ENTER (в подпрограмме StOS) - на дисплее высвечивается сообщение OPt 1, показывающее программу соединения селекторных выключателей/кнопок и колонок выдачи продукта (Opt 1 - Opt 6)

· если имеется необходимость произвести отдельную программу соединения селекторных выключателей/кнопок и колонок выдачи продукта - требуется войти в подпрограмму меню CStS (customer space to sale).

· оперируя кнопками ENTER - на дисплее высвечивается сообщение по первой колонке выбора продукта SL 1 и C XX, где ХХ - номер колонки выбора продукта, или же none, если отсутствует соединение этого конкретного селекторного выключателя/кнопки и указанной колонки выдачи продукта.

· оперируя кнопкой DOUN изменяется номер колонки выдачи продукта, соответственно, уменьшается на одну единицу, а оперируя кнопкой UP , соответственно, увеличивается на одну единицу.

· оперируя кнопкой ENTER происходит изменения назначения/статуса соединения селекторных выключателей/кнопок и колонок выдачи продукта, - на дисплее высвечивается сообщение С 01 X , где Х - обозначает выбор колонки (0=не выбрана колонка, 1=выбрана колонка).

· оперируя кнопками DOUN или UP последовательно изменяется выбор/номер селекторного выключателя/кнопки.

· оперируя кнопкой ENTER происходит изменения назначения/статуса селекторных выключателей/кнопок X, где Х - обозначает выбор селекторного выключателя/кнопки (0=не выбран селекторный выключатель/кнопка, 1= выбран селекторный выключатель/кнопка). Процедура аналогична для выбора колонки продукта.

· по завершении процедуры выбора селекторного выключателя/кнопки и/или колонки выдачи продукта - на дисплее высвечивается сообщение SAUE.

· оперируя кнопкой ENTER (в подпрограмме SAUE) все предыдущие изменения фиксируются и сохраняются.

· оперируя кнопкой HOME система возвращается в предыдущую подпрограмму StoS, без фиксации и сохранения (в предыдущей подпрограмме SAUE), - все предыдущие изменения не фиксируются и не сохраняются, а естественно, теряются.

Программа установки условий продаж через банкомат - “Con”

· оперируя кнопкой ENTER (в подпрограмме Con) устанавливаются условия продажи через банкомат, - на дисплее высвечивается сообщение C 1, где 1 - означает номер конфигурации условий продаж.

· оперируя кнопками DOUN или UP последовательно изменяется номер конфигурации условий продаж.

· оперируя кнопкой ENTER , при условии наличия сообщения номера конфигурации условий продаж на дисплее, внесенные изменения конфигурации условий продаж фиксируются и сохраняются.

НАПОМИНАНИЕ: ОПЕРИРУЯ КНОПКОЙ ENTER ВНЕСЕННЫЕ ИЗМЕННЕНИЯ КОНФИГУРАЦИИ УСЛОВИЙ ПРОДАЖ ФИКСИРУЮТСЯ И СОХРАНЯЮТСЯ

· оперируя кнопкой HOME , при условии наличия сообщения номера конфигурации условий продаж на дисплее, не оперируя кнопкой ENTER в предыдущее время, система возвращается в подпрограмму Con, не фиксируя и не сохраняя внесенных изменений.

· оперируя кнопкой HOME система возвращается в предыдущую подпрограмму.

Описание установок условий продаж:

“С 1” установка цены - общая цена/единственная цена

· С 1 = 0 единственная цена

· С 1 = 1 общая цена

“С 2” установка условий скидок

· С 2 = 0 скидок нет

· С 2 = 1 скидки есть

“С 3” установка модуля сообщений

· С 3 = 0 установка сообщения на дисплее включена

· С 3 = 1 установка сообщения на дисплее выключена

“С 4” установка сообщений при условии открытой двери

· С 4 = 0 установка сообщения на дисплее “nonE” выключена

· С 4 = 1 установка сообщения на дисплее “nonE” включена

“С 5” установка сообщений памяти при условии открытой двери

· С 5 = 0 все установленные сообщения выводятся на дисплей при условии открытой двери - выключены

· С 5 = 1 все установленные сообщения выводятся на дисплей при условии открытой двери - включены

“С 6” система резервации для будующих установок

“С 7” установка сообщений условий кредита

· С 7 = 0 установка условий кредита - выключена

· С 7 = 1 установка условий кредита - включена

“С 8” установка условия выдачи сдачи монет

· С 8 = 0 установка условий выдачи сдачи - выключена

· С 8 = 1 установка условий выдачи сдачи - включена

“С 9” установка условия выдачи сдачи

· С 9 = 0 установка общих условий выдачи сдачи - выключена

· С 9 = 1 установка общих условий выдачи сдачи - включена

“С 10” установка условия банкнотоприемника

· С 10 = 0 работа с банкнотоприемником - выключена

· С 10 = 1 работа с банкнотоприемником - включена

“С 11” установка условия работы банкнотоприемника

· С 11 = 0 установка типа/модели банкомата - выключена

· С 11 = 1 установка типа/модели банкомата - включена

“С 12” установка условия управления холодильной установкой

· С 12 = 0 установка условия управления холодильной установкой - термоконтроллером

· С 12 = 1 установка условия управления холодильной установкой - термостатом

Программа установки условий выдачи сдачи - “CCOC”

· в подпрограмме CCOC - на дисплее высвечивается сообщение Con = 0, условие выдачи сдачи монетоприемника включено и работает автоматически.

· статус выключен “OFF” - применяется принцип выдачи сдачи “максимальная цена”, выдача сдачи осуществляется монетами из монетоприемника.

· статус включен “ON” - применяется принцип выдачи сдачи “реальная цена”, выдача сдачи осуществляется монетами из монетоприемника.

· в подпрограмме CCOC - на дисплее высвечивается сообщение Con = 1, увловие выдачи сдачи монетоприемника включено и работает автоматически. Выдача сдачи осуществляется монетами из монетоприемника по программе “C2 - Low change equation” и “C3 - Low change level” - условия описаны далее.

· если на дисплее высвечивается сообщение ACC, условие выдачи сдачи монетоприемника по принципу выдачи сдачи “максимальная цена”, выдача сдачи осуществляется монетами из монетоприемника и работает автоматически.

· оперируя кнопкой ENTER (в подпрограмме CCOC), - на дисплее высвечивается сообщение Con X, где X = 0 - подтверждение условия работы монетоприемника “выдача сдачи” выключено; где X = 1 - подтверждение условия работы монетоприемника “выдача сдачи” включено.

· оперируя кнопками DOUN или UP последовательно проверить состояние подпрограмм CCU, ACC, и ConFY, или оперируя кнопкой ENTER , изменить статус условия X (подтверждение условия работы монетоприемника “выдача сдачи” ).

Подпрограмма “CCU”

· оперируя кнопкой ENTER (в подпрограмме CCU), - на дисплее высвечивается сообщение максимальной цены - условие выдачи сдачи монетоприемником.

· оперируя кнопками DOUN или UP привести в соответствие цену условия выдачи сдачи монетоприемником.

Подпрограмма “ACC”

· оперируя кнопкой ENTER (в подпрограмме ACC), - на дисплее высвечивается сообщение подтверждения максимальной цены - условие выдачи сдачи монетоприемником.

оперируя кнопками DOUN или UP привести в соответствие цену условия выдачи сдачи монетоприемником.

Подпрограмма “ConFY”

· оперируя кнопкой ENTER (в подпрограмме ConFY), - на дисплее высвечивается сообщение C 1 состояние меню.

оперируя кнопками DOUN или UP измениеть состяние меню в пределах:

С 1 - С 10.

Состояние МЕНЮ “ConFY”

Условие “C 1” основные установка выдачи сдачи

· 0 = основные условия выдачи сдачи выключены.

· 1 = основные условия выдачи сдачи включены.

Условие “C 2” параменты установки условий выдачи сдачи монетоприемником

· A = выдача сдачи осуществляется минимальным достоинством монеты.

· В = выдача сдачи осуществляется максимальным достоинством монеты.

НАПОМИНАНИЕ: ЕСЛИ УКАЗАННАЯ ТРУБКА МОНЕТОПРИЕМНИКА С УКАЗАННЫМ ДОСТОИНСТВОМ МОНЕТЫ ПУСТА - ВЫДАЧА СДАЧИ ОСУЩЕСТВЛЯЕТСЯ ПО СЛЕДУЮЩЕЙ СХЕМЕ:

· “0” : выдача сдачи осуществляется монетами из трубок A и B, и из трубок С и D.

· “1” : выдача сдачи осуществляется монетами из трубки A или из трубки B, или из трубки С.

· “2” : выдача сдачи осуществляется монетами из ТОЛЬКО из трубки A.

· “3” : выдача сдачи осуществляется монетами из ТОЛЬКО из трубки B.

· “4” : выдача сдачи осуществляется монетами из ТОЛЬКО из трубки С.

· “5” : выдача сдачи осуществляется монетами из ТОЛЬКО из трубки D.

· “6” : выдача сдачи осуществляется монетами из трубки B или из трубки C или из трубки D.

· “7” : выдача сдачи осуществляется монетами из трубки A и из трубки B или из трубки C.

· “8” : выдача сдачи осуществляется монетами из трубки A и из трубки B или из трубки D.

· “9” : выдача сдачи осуществляется монетами из трубки A и из трубки C или из трубки D.

· “10” : выдача сдачи осуществляется монетами из трубки B и из трубки C или из трубки D.

· “11” : выдача сдачи осуществляется монетами из трубки A и из трубки D или из трубки C.

· “12” : выдача сдачи осуществляется монетами из трубки B или из трубки D или из трубки A.

· “13” : выдача сдачи осуществляется монетами из трубки A или из трубки C.

· “14” : выдача сдачи осуществляется монетами из трубки A или из трубки B и из трубки C.

· “15” : выдача сдачи осуществляется монетами из трубки A или из трубки B.

Условие “C 3” установка выдачи сдачи минимального уровня цены

· статус условия выдачи сдачи CORRECT CHANGE status - реальная цена выдачи сдачи.

Условие “C 4” установка работы банкнотоприемника (соответствует условиям “C6” и “C7”)

· включение условия работы банкнотоприемника возможно при выключенном условии CORRECT CHANGE.

Условие “C 5” установка работы банкнотоприемника (соответствует условиям “C7” и “C8”)

· включение условия работы банкнотоприемника возможно при включенном условии CORRECT CHANGE.

Условие “C 6” , “C7” - установка параметров определения 16-ти монет монетоприемником

Монета 1 - меньшего достоинства, монета 16 - максимального достоинства

“C 6” = монеты с 1 по 8

“C 7” = монеты с 9 по 16

Каждая монета имеет оценку трубки/бункера:

C 6 монета 1 = 1 C 7 монета 9 = 1

монета 2 = 2 монета 10 = 2

монета 3 = 4 монета 11 = 4

монета 4 = 8 монета 12 = 8

монета 5 = 16 монета 13 = 16

монета 6 = 32 монета 14 = 32

монета 7 = 64 монета 15 = 64

монета 8 = 128 монета 16 = 128

ПРИМЕР: Если требуется подтвердить монеты 1 - 2 - 3 - 4 - 13 - 15, требуется подтвердить следующую конфигурацию стоимости:

С6 = 1 + 2 + 4 + 8 = 15

С7 = 16 + 64 = 80

Условие “C 8” , “C9” - установка параметров определения 16-ти монет монетоприемником, при условии состояния меню “C 2” (Условие “C 2” - параменты установки условий выдачи сдачи монетоприемником)

Состояние подменю оценивается и устанавливается по тому-же принципу как в “C 6” и “C 7” подменю (достоинство монет)

Условие “C 10” - установка параметров заводских настоек (погрешности)

Таблица заводских настроек:

Присутствующие приложения Приложение продаж

“C 10” = 18 / 2D Приложение 1

“C 10” = 19 / 1D Приложение 1

“C 10” = 20 / 2D Приложение 1

“C 10” = 21 / 4D Приложение 1

“C 10” = 22 / 2D Приложение 6

“C 10” = 23 / 4D Приложение 6

· оперируя кнопкой ENTER (в подпрограмме ConFY), установить значение Option.

· нажать и держать кнопку включения режима программирования (черная кнопка, утопленная в блоке управления, расположенного на обратной стороне двери) - когда на дисплее высвечивается сообщение “RESET” - отпустить кнопку включения режима программирования.

· перепрограмировать ВСЕ параметры банкомата.

Подпрограмма установки пароля “PrEU”

· оперируя кнопкой ENTER (в подпрограмме PrEU), - на дисплее высвечивается пароль, применяемый в настоящее время.

· оперируя кнопками DOUN или UP изменить значение пароля.

· оперируя кнопкой ENTER, подтвердить внесенные изменения значения пароля (сохранить).

Подпрограмма установки языка “LAnG”

· оперируя кнопкой ENTER (в подпрограмме LAnG), - на дисплее высвечивается язык, применяемый в настоящее время.

· оперируя кнопками DOUN или UP изменить значение языка общения:

· “EnG” - английский язык;

· “Frn” - французский язык;

· “Ger” - немецкий язык;

· “ItA” - итальянский язык;

· “Port” - португальский язык;

· “ESP” - испанский язык;

· “SLO” - словацкий язык;

· оперируя кнопкой ENTER, подтвердить внесенные изменения значения языка (сохранить) или вернуться в предыдущую подпрограмму.

Подпрограмма установки значения времени “tInE”

· оперируя кнопкой ENTER (в подпрограмме tInE), войти в подпрограмму установки значения времени - на дисплее высвечивается сообщение:

· “Enb X” - статус времени, где (X = 0 - условие установки времени выключено, X = 1 - условие установки времени включено); оперируя кнопкой ENTER, подтвердить внесенные изменения значения времени (сохранить).

· “YEAr” - статус года, оперируя кнопками DOUN или UP изменить значение года; оперируя кнопкой ENTER, подтвердить внесенные изменения значения года (сохранить); оперируя кнопкой HOME, вернуться в предыдущую подпрограмму меню “Enb X”.

· “nth” - статус месяца, оперируя кнопками DOUN или UP изменить значение месяца; оперируя кнопкой ENTER, подтвердить внесенные изменения значения месяца (сохранить); оперируя кнопкой HOME, вернуться в предыдущую подпрограмму меню “Enb X”.

· “dAtE” - статус дня, оперируя кнопками DOUN или UP изменить значение дня; оперируя кнопкой ENTER, подтвердить внесенные изменения значения дня (сохранить); оперируя кнопкой HOME, вернуться в предыдущую подпрограмму меню “Enb X”.

· “Hour” - статус времени - час / минута, оперируя кнопками DOUN или UP изменить значение времени - час / минута; оперируя кнопкой ENTER, подтвердить внесенные изменения значения времени - час / минута (сохранить); оперируя кнопкой HOME, вернуться в предыдущую подпрограмму меню “Enb X”.

· “AUS” - Австралийский временной пояс;

· “EU” - Европийский временной пояс;

· “NA” - Североамериканский временной пояс;

· “OFF” - Отсутствие временного пояса.

Подпрограмма установки контроля системы подсветки лицевой панели банкомата “LIt”

· оперируя кнопкой ENTER (в подпрограмме LIt), войти в подпрограмму установки состояния системы контроля подсветки лицевой панели банкомата - на дисплее высвечивается сообщение:

· “Enb X” - статус установки состояния системы контроля подсветки лицевой панели банкомата в режиме настоящего времени, где (X = 0 - состояния системы контроля подсветки лицевой панели банкомата в режиме настоящего времени выключено, X = 1 - состояния системы контроля подсветки лицевой панели банкомата в режиме настоящего времени включено);

· “Strt” - установка времени начала работы состояния системы контроля подсветки лицевой панели банкомата:

· “dAY” - выбор дня недели - начала работы состояния системы контроля подсветки лицевой панели банкомата; оперируя кнопкой ENTER, выбрать день недели начала работы состояния системы контроля подсветки лицевой панели банкомата; оперируя кнопкой ENTER, подтвердить статус выбора дня недели начала работы состояния системы контроля подсветки лицевой панели банкомата (0 = день недели не выбран, 1 = день недели выбран.

· “Hour” - выбор реального времени, час/минута начала работы состояния системы контроля подсветки лицевой панели банкомата в выбранный день недели.

“StoP” - установка времени окончания работы состояния системы контроля подсветки лицевой панели банкомата:

· “Hour” - выбор реального времени, час/минута начала работы состояния системы контроля подсветки лицевой панели банкомата в режиме реального времени.

Подпрограмма установки системы контроля температуры в системе охлаждения банкомата “rFrG”

· оперируя кнопкой ENTER (в подпрограмме rFrG), войти в подпрограмму установки состояния системы контроля температуры в системе охлаждения банкомата - на дисплее высвечивается сообщение:

· “Enb X” - статус установки состояния системы контроля температуры с системе охлаждения банкомата в режиме настоящего времени, где (X = 0 - состояния системы контроля температуры в системе охлаждения банкомата в режиме настоящего времени выключено, X = 1 состояния системы контроля температуры в системе охлаждения банкомата в режиме настоящего времени включено);

· “Strt” - установка времени начала работы состояния системы контроля состояния системы контроля температуры в системе охлаждения банкомата:

· “dAY” - выбор дня недели - начала работы состояния системы контроля состояния системы контроля температуры в системе охлаждения банкомата; оперируя кнопкой ENTER, выбрать день недели начала работы системы контроля контроля температуры в системе охлаждения банкомата; оперируя кнопкой ENTER, подтвердить статус выбора дня недели начала работы состояния системы контроля контроля температуры в системе охлаждения банкомата банкомата (0 = день недели не выбран, 1 = день недели выбран.

· “Hour” - выбор реального времени, час/минута начала работы состояния системы контроля контроля температуры в системе охлаждения банкомата в выбранный день недели.

“dEG X” - установка стандарта температуры системы контроля температуры в системе охлаждения банкомата, (где Х = С - стандарт температуры в системе Цельсия; Х = F - стандарт температуры в системе Форенгейт).

“SEtp” - установка минимальной температуры системы контроля температуры в системе охлаждения банкомата, (проверить стандарт температуры в подпрограмме dEG, С - стандарт температуры в системе Цельсия; F - стандарт температуры в системе Форенгейт), оперируя кнопкой ENTER, выбрать минимальную температуру системы контроля температуры в системе охлаждения банкомата.

НАПОМИНАНИЕ: МИНИМАЛЬНО ВОЗМОЖНАЯ ТЕМПЕРАТУРА В СИСТЕМЕ ОХЛАЖДЕНИЯ БАНКОМАТА ДОЛЖНА БЫТЬ НЕ НИЖЕ +1, 5 ?С (+35?F).

“Stor” - установка средней температуры хранения продукции системы контроля температуры в системе охлаждения банкомата, (проверить стандарт температуры в подпрограмме dEG, С - стандарт температуры в системе Цельсия; F - стандарт температуры в системе Форенгейт), оперируя кнопкой ENTER, выбрать требуемую температуру системы контроля температуры в системе охлаждения банкомата.

НАПОМИНАНИЕ: МАКСИМАЛЬНО ВОЗМОЖНАЯ ТЕМПЕРАТУРА В СИСТЕМЕ ОХЛАЖДЕНИЯ БАНКОМАТА ДОЛЖНА БЫТЬ НЕ ВЫШЕ +15 ?С (+60?F).

“dSP X” - установка индикации температуры в системе охлаждения банкомата в режиме реального времени, где (если Х = 1 индикация температуры в системе охлаждения банкомата в режиме реального времени включена, если Х = 0 индикация температуры в системе охлаждения банкомата в режиме реального времени выключена).

Подпрограмма выбора условий предоставления скидок при продаже через банкомат “dISC”

· оперируя кнопкой ENTER (в подпрограмме dISC), войти в подпрограмму выбора условий предоставления скидок - конфигурации подменю:

· “Enb X” - установка выбора условий предоставления скидок, где (если Х = 1 условия предоставления скидок включены, если Х = 0 условия предоставления скидок включены).

· “Strt” - установка времени начала предоставления скидок в условиях реального времени - конфигурации подменю:

· “dAY” - выбор дня недели - начала работы установок выбора условий предоставления скидок банкомата; оперируя кнопкой ENTER, выбрать день недели начала работы установок выбора условий предоставления скидок банкомата; оперируя кнопкой ENTER, подтвердить статус выбора дня недели начала работы установок выбора условий предоставления скидок банкомата (0 = день недели не выбран, 1 = день недели выбран.

· “Hour” - выбор реального времени, час/минута начала работы работы установок выбора условий предоставления скидок банкомата в выбранный день недели.

· “StoP” - установка времени окончания установок выбора условий предоставления скидок банкомата:

· “Hour” - выбор реального времени, час/минута начала работы установок выбора условий предоставления скидок банкомата в режиме реального времени.

· “SEL nn X” - установка номера ячейки/колонки выдачи продукта, где: (nn - номер ячейки выдачи продукта) в которой установлен выбор условий предоставления скидок банкомата, где: (X = 0 установка выбора условий предоставления скидок банкомата выключена, X = 1 установка выбора условий предоставления скидок банкомата включена) или же индикация меню “ALL X” - установка выбора условий предоставления скидок банкомата по всем ячейкам/колонкам выдачи продукта включена.

Подпрограмма выбора конфигурации выбора продукции при продаже через банкомат “SdEP”

· оперируя кнопкой ENTER (в подпрограмме SdEP), войти в подпрограмму выбора конфигурации выкладки продукции при продаже через банкомат - на дисплее высвечивается номер ячейки/колонки выдачи продукта и статус конфигурации выбора продукции при продаже через эту ячейку/колонку выдачи продукта.

ПРИМЕР: “0 1 4” означающее n ?1 установку конфигурации выбора продукта - 4 (четыре) продукта на глубину в одной ячейке/колонке выдачи продукта.

Имеется возможность менять конфигурацию выбора продукта каждой отдельно взятой ячейки/колонки выдачи продукта 1, 2, 3, 4. При установке конфигурации выбора продукта следует учесть, что при выборе условия 3 реально система работает максимум в режиме 4, но с тремя продуктами.

НАПОМИНАНИЕ: ДЛЯ ОКОНЧАНИЯ ПРОЦЕДУРЫ ВЫБОРА КОНФИГУРАЦИИПРОДУКЦИИ ПРИ ПРДАЖЕ ЧЕРЕЗ БАНКОМАТ СЛЕДУЕТ УСТАНОВИТЬ ФЛАЖКИ ПРИВОДОВ ВЫДАЧИ ПРОДУКЦИИ В ТРЕБУЕМОЕ ПОЛОЖЕНИЕ (ЗАФИКСИРОВАТЬ НЕОБХОДИМУЮ КОНФИГУРАЦИЮ)

НАПОМИНАНИЕ: при отсутствии дополнения меню подпрограммы выбора конфигурации выбора продукции при продаже через банкомат следует выполнить следующую процедуру:

· войти в подпрограмму “Con” - на дисплее высветится сообщение Con.

· оперируя кнопкой ENTER (в подпрограмме Con), войти в подменю “C 2”.

· оперируя кнопками DOUN или UP установить значение С 2 = 1.

· оперируя кнопкой ENTER, подтвердить статус выбора значения системы (предыдущая операция).

Подпрограмма возврата системы в исходное положение в режиме открытой двери и реального времени “rtn”

· оперируя кнопкой ENTER (в подпрограмме rtn), вернуться в подпрограмму в режиме открытой двери.

////////////////////////////
