Вендинговый аппарат COINCO GLOBAL 2 СЕРИИ 800. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ГЛАВА 2: УСТАНОВКА

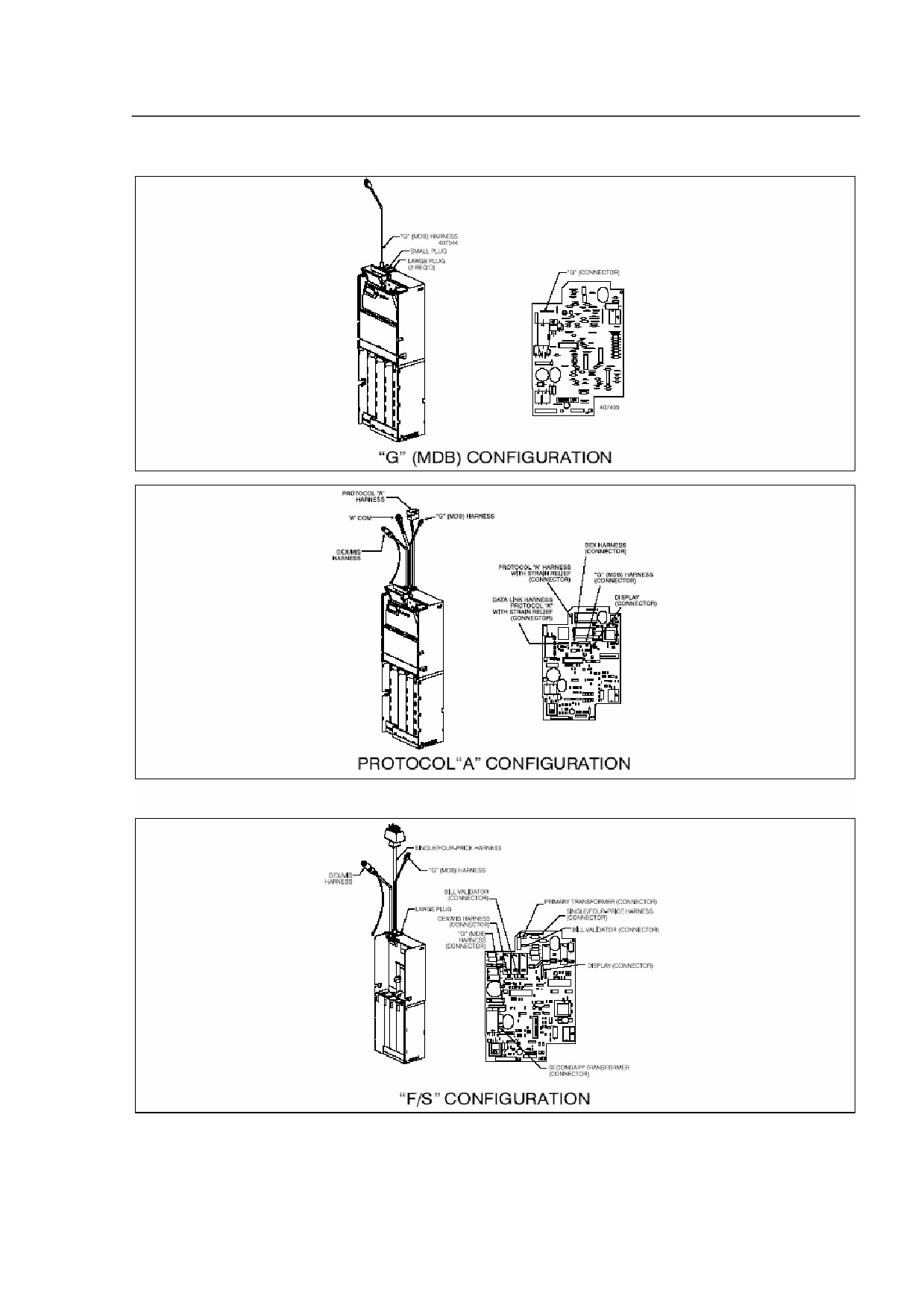

Установка монетоприемника

Защелка

1.

Отключите питание торгового автомата.

приемника

2.

Выньте приемник из монетоприемника,

освободив защелку и повернув верх

приемника в сторону от монетоприемника

(см. рис.

1 и 2). Отсоедините шлейф от

монетоприемника.

Выньте

штифты

приемника из корпуса монетоприемника.

Дисплей

Отложите приемник в чистое место.

3.

Со снятым приемником разместите

монтажные отверстия сзади корпуса

монетоприемника над болтами торгового

автомата. Плотно затяните их (см. рис. 3).

4.

Установите приемник, вставив нижние

шпильки приемника в направляющие

корпуса монетоприемника. Подсоедините

шлейф к монетоприемнику (см. рис. 2).

5.

На устройствах использующих "ручной"

компьютер DEX/UCS подсоедините клемму

заземления DEX к раме торгового автомата

(см. рис. 1).

6.

Установите монетоприемник в гнездо

торгового автомата.

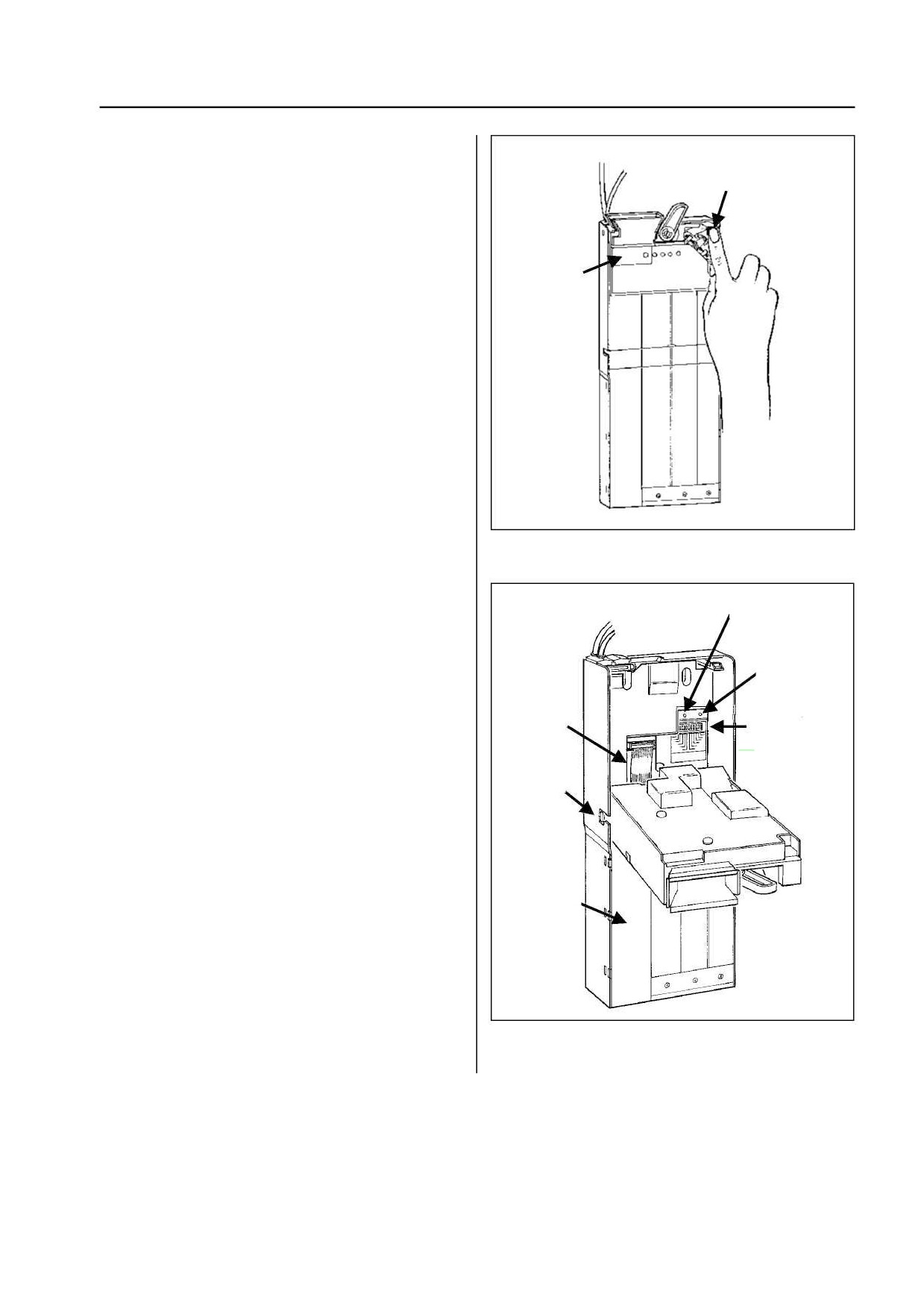

Рисунок 1

7.

Установите нужную продажную цену и

нужные опции на монетоприемнике (см. рис.

2). Смотри главы "Установка цены " и

Светодиод

"Модуль Опциональных Переключателей "

главной платы

данного руководства.

8.

Вдвиньте приемник, нажимая сверху, в

Кнопка

корпус монетоприемника до щелчка и пока

режима

он не будет заперт.

9.

Если дверца загрузки туб не заперта

(дополнительная опция) вставьте вручную

Шлейф

Опциональные

четыре тубы (см. рис. 4). Отклонив дверцу

переключатели

загрузки туб, загрузите четыре тубы.

Убедитесь, что все монеты лежат плоско, а

Шпилька

каждая туба заполнена, по крайней мере, до

приемника

отметки

20%. Произведите выдачу как

минимум по две монеты из каждой тубы,

чтобы установить счетчики туб. При

необходимости, войдите в Режим Загрузки

(смотри главу "Режим Загрузки") и забросьте

Передняя

монеты через приемник.

крышка

10.

(Дополнительно)

Установка

уровня

заполнения туб. Смотри главу "Установка

предустановленного уровня монет" данного

руководства.

11.

Убедитесь в правильности установки

крышки туб и шпилек приемника.

12.

Проверьте

монетоприемник

разными

Рисунок 2

монетами, чтобы убедиться, что он работает

правильно.

Серия 800

Страница 5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ГЛАВА 2: УСТАНОВКА

Монтажные отверстия

Монтажное

отверстие

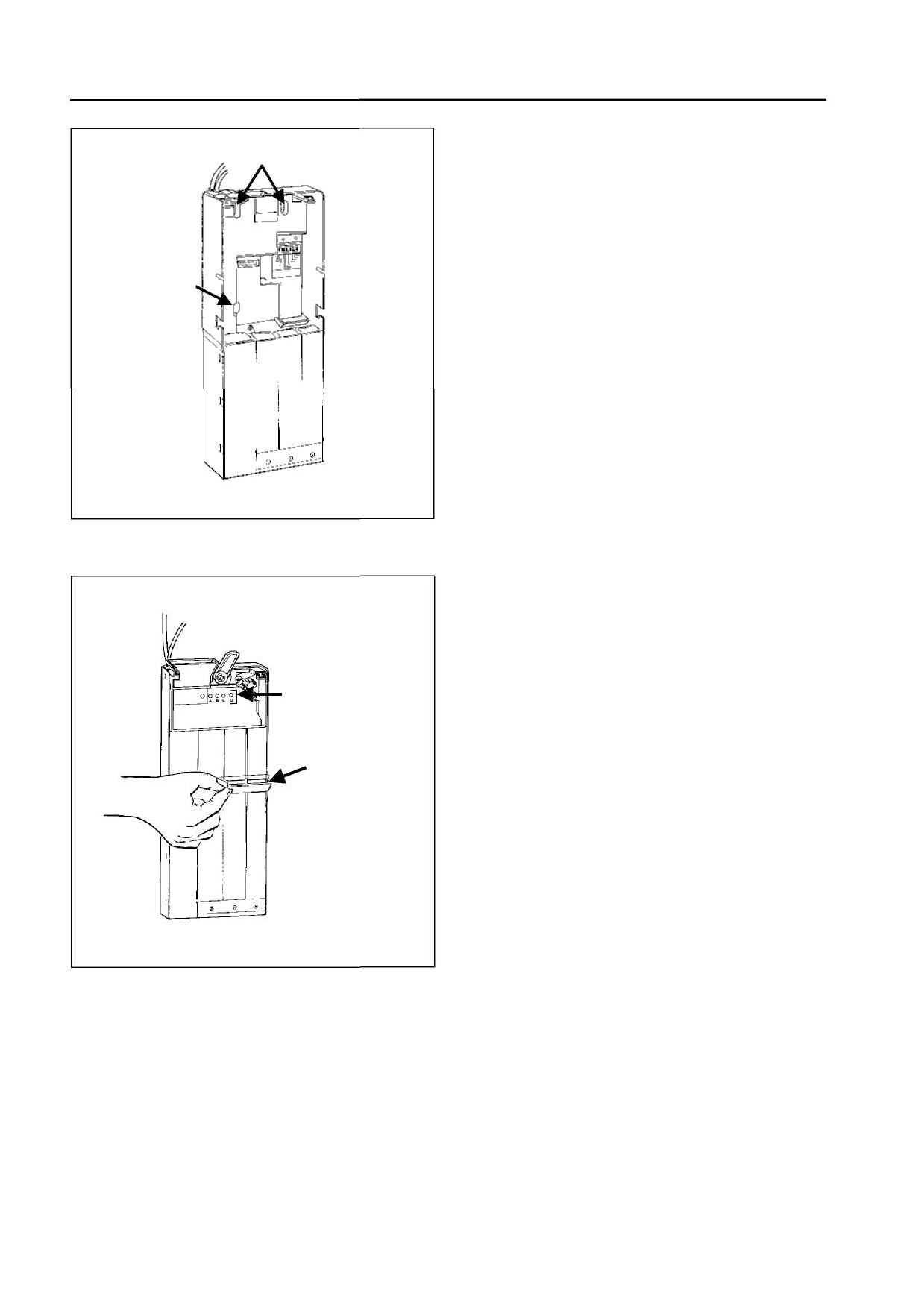

Рисунок 3

Сервисные

кнопки

Дверца

загрузки туб

Рисунок 4

Страница 6

Серия 800

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ГЛАВА 3: КОНФИГУРАЦИЯ

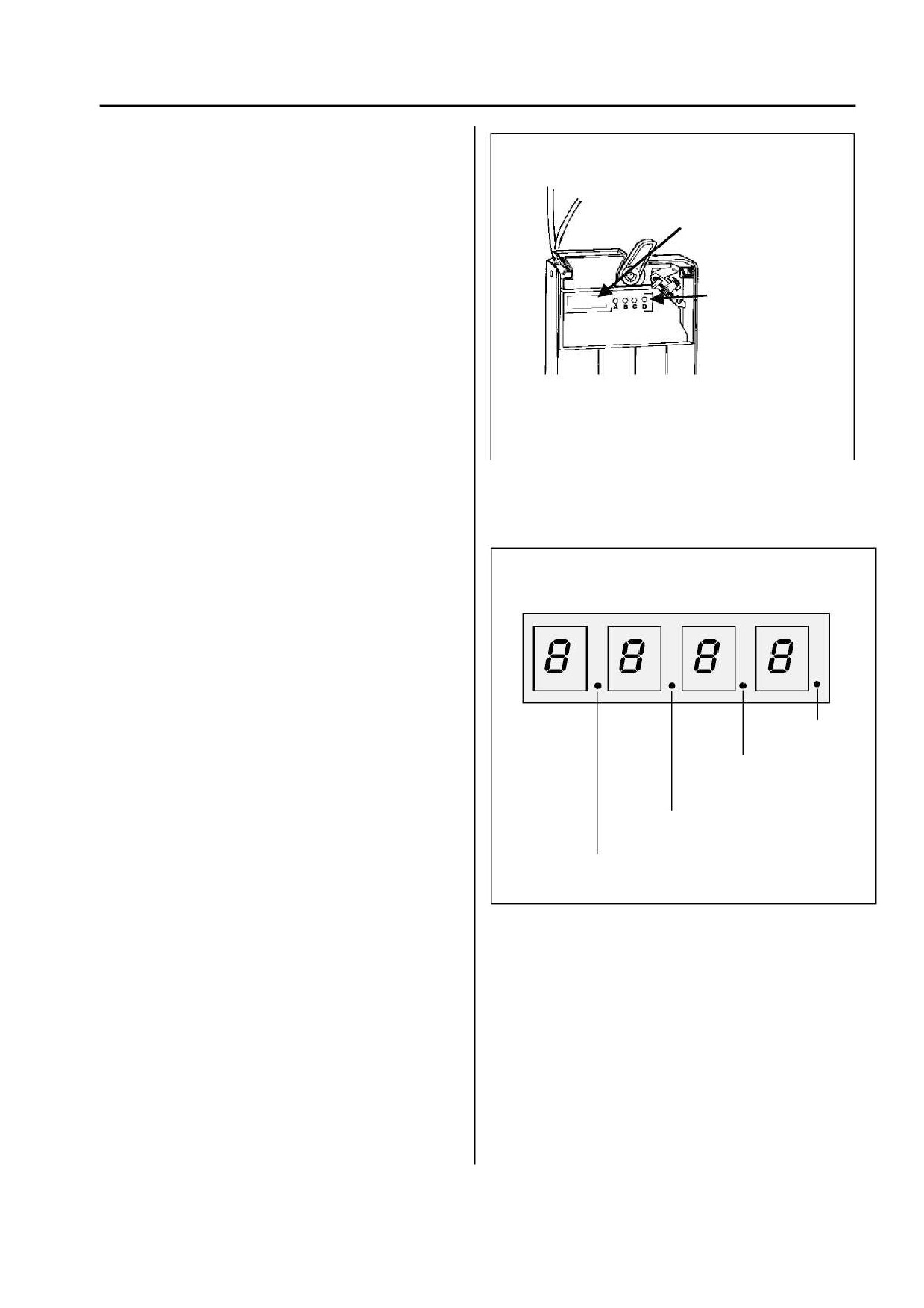

Режим дисплея

Монетоприемники серии

800 снабжены

четырехразрядным, семи сегментным дисплеем,

расположенным на дверце приемника. Работа в

Цифровой дисплей

режиме дисплея производится с помощью

сервисных кнопок также расположенных на

дверце приемника (Смотри Рисунок 6).

Режим дисплея используется для считывания

Сервисные кнопки

информации, а также для установки различных

опций, включая установку цены и уровня туб.

Вход в режим дисплея осуществляется

одновременным нажатием сервисных кнопок A и

D. В ответ на дисплее появляются сообщение

Монетоприемник серии 800

"ЗАПОЛНИТЬ"

("FILL"), "ПОЛОН" "FULL", или

"AbCd". Активация кнопки происходит, только

ЦИФРОВОЙ ДИСПЛЕЙ

если она нажата дольше 0,5 секунд. После входа

в режим дисплея сервисные кнопки A

- D

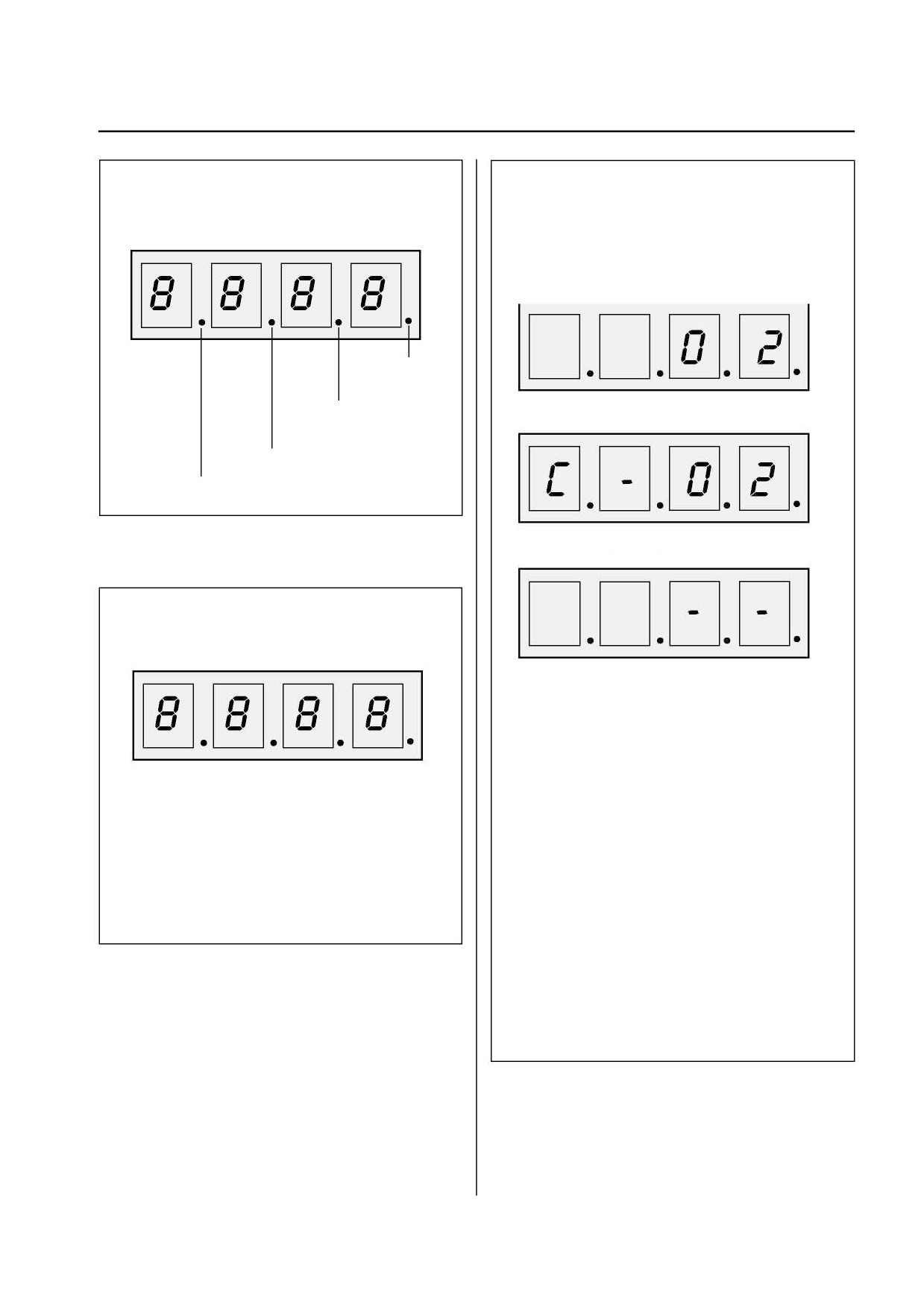

Рисунок 6

используются для перемещения к адресам

следующим образом:

Кнопка А

ВЫХОД

Кнопка В

УВЕЛИЧЕНИЕ

ЦИФРОВОЙ ДИСПЛЕЙ

Кнопка С

ВХОД

(Состояние нормальной работы)

Кнопка D

УМЕНЬШЕНИЕ

ПРИМЕР: Одновременно нажать кнопки A и D

для входа в режим дисплея. Нажать В - проход

по возрастающей (прокрутка) через различные

адреса. Как только достигнут нужный адрес,

нажать кнопку С, чтобы войти в него.

Индикация наличия

Информация содержащаяся в долговременной

питания (ON)

памяти выводится на дисплей и при этом

Указывает на установку уровня

загорается крайняя правая десятичная точка.

хотя бы в 1 тубе

Используйте сервисные кнопки В или D для

передвижения вверх или вниз по адресам. Вновь

Указывает, что задействована хотя бы 1

нажать С для сохранения выбранного. Нажать

монета

A для возврата в дисплей адресов. Снова

Показывает (мигая) связь с монетопремником

нажать A для выхода из режима дисплея.

Выход из режима дисплея происходит после

выполнения одного из следующих действий:

Рисунок 7

1. В течение более чем

45 секунд не

используется ни одна из сервисных кнопок и

ПРИМЕЧАНИЕ: Все адреса в режиме дисплея

не забрасывается ни одна монета;

2. Кнопка A нажимается до тех пор, пока не

можно перевсти в состояние "Только чтение"

"Read Only"

(блокировать) с помощью средств

происходит выход из режима дисплея;

3. Автоматический выход после переустановки

инструментальной поддержки Global

(более

подробную информацию смотри в отдельном

монетоприемника.

руководств для средств инструментальной

поддержки Global).

ПРИМЕЧАНИЕ: Если питание монетоприемника

отключается до выхода из режима дисплея,

изменения не сохраняются.

Серия 800

Страница 15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ГЛАВА 3: КОНФИГУРАЦИЯ

ЦИФРОВОЙ ДИСПЛЕЙ

Y=Поддерживается

АДРЕСА АУДИТА

N=Не поддерживается

№

Поле

Описание

G

S/F

A

BDV

D000

Общее количество продаж

Общее количество продаж

N

Y

Y

N

D001

Деньги в тубы

Общее кол-во монет направленных

N

Y

Y

N

в тубы

D002

Деньги в ящик для монет

Общее кол-во монет направленных

N

Y

Y

N

в ящик для монет

D003

Выданные деньги

Общая выданная сумма

N

Y

Y

N

D004

Внутренние выдачи

Общая выданная сумма с

N

Y

Y

N

использованием сервисных кнопок

D005

Сумма переплаты

Переплаченные деньги

N

Y

Y

N

D006

Сумма продаж

Общая сумма продаж

N

Y

Y

N

D007

Продажи при «НЕТ СДАЧИ»

Значение продаж при режиме «НЕТ

N

Y

Y

N

СДАЧИ»

D008

Значение скидки

Сумма сделанных скидок

N

N

Y

N

D009

Жетоны

Сумма продаж по жетонам

N

N

Y

N

D010

Сумма с предоплаченных

Сумма полученная с

N

N

Y

N

карточек

предоплаченных карточек

D011

Всего продаж по цене 1

Счетчик продаж по цене 1

N

Y

Y

N

D012

Всего продаж по цене 2

Счетчик продаж по цене 2

N

Y

Y

N

D013

Всего продаж по цене 3

Счетчик продаж по цене 3

N

Y

Y

N

D014

Всего продаж по цене 4

Счетчик продаж по цене 4

N

Y

Y

N

D015

Всего продаж по цене 5

Счетчик продаж по цене 5

N

N

Y

N

D016

Всего продаж по цене 6

Счетчик продаж по цене 6

N

N

Y

N

D017

Всего продаж по цене 7

Счетчик продаж по цене 7

N

N

Y

N

D018

Всего продаж по цене 8

Счетчик продаж по цене 8

N

N

Y

N

D019

Всего продаж по цене 9

Счетчик продаж по цене 9

N

N

Y

N

D020

Всего продаж по цене 10

Счетчик продаж по цене 10

N

N

Y

N

D021

Всего не принято монет

Подсчет кол-ва непригодных монет

N

Y

Y

N

D022

Общее кол-во монет в тубе 1

Общее кол-во монет в тубе с

N

Y

Y

N

наименьшим номиналом

D023

Общее кол-во монет в тубе 2

Общее кол-во монет в тубе с

N

Y

Y

N

монетами номиналом следующим

после наименьшего

D024

Общее кол-во монет в тубе 3

Общее кол-во монет в тубе с

N

Y

Y

N

монетами второго после

наибольшего номинала

D025

Общее кол-во монет в тубе 4

Общее кол-во монет в тубе с

N

Y

Y

N

наибольшим номиналом

D026

Общая сумма монет в тубе 1

Общая сумма монет

N

Y

Y

N

D027

Общая сумма монет в тубе 2

Общее кол-во монет в тубе с

N

Y

Y

N

монетами номиналом следующим

после наименьшего

D028

Общая сумма монет в тубе 3

Общее кол-во монет в тубе с

N

Y

Y

N

монетами второго после

наибольшего номинала

D029

Общая сумма монет в тубе 4

Общее количество монет в тубе с

N

Y

Y

N

монетами наибольшего номинала

Страница 17

Серия

800

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ГЛАВА 3: КОНФИГУРАЦИЯ

Y=Поддерживается

ЦИФРОВОЙ ДИСПЛЕЙ

N=Не поддерживается

АДРЕСА НАСТРОЕК

R=Только чтение

№

Поле

Описание

G

S/F

A

BDV

C001

Цена 1 (Повторяется по

Значение

N

Y

Y

N

адресу C101)

C002

Цена 2 (Повторяется по

Значение

N

Y

Y

N

адресу C102)

C003

Цена 3 (Повторяется по

Значение

N

Y

Y

N

адресу C103)

C004

Цена 4 (Повторяется по

Значение

N

Y

Y

N

адресу C104)

C005

Цена 5 (Повторяется по

Значение

N

N

Y

N

адресу C105)

C006

Цена 6 (Повторяется по

Значение

N

N

Y

N

адресу C106)

C007

Цена 7 (Повторяется по

Значение

N

N

Y

N

адресу C107)

C008

Цена 8 (Повторяется по

Значение

N

N

Y

N

адресуC108)

C009

Цена 9 (Повторяется по

Значение

N

N

Y

N

адресу C109)

СОЮ

Цена 10 (Повторяется

Значение

N

N

Y

N

по адресу C110)

C011

Максимальная сдача

Значение

N

N

Y

N

C012

Премиальная скидка

Значение

N

N

Y

N

(увеличение кредита при

достижении значения

«пороговой скидки»)

C013

Пороговая скидка

Значение

N

N

Y

N

C014

Группа монет

0 Принимает только монеты представленные как MDB монета типа 0

N

Y

Y

N

принимаемых при "НЕТ

1 Принимает монеты представленные как MDB монета типа 1

СДАЧИ"

2 Принимает монеты представленные как MDB монета типа 2

3 Принимает монеты представленные как MDB монета типа 3

4 Принимает монеты представленные как MDB монета типа 4

5 Принимает монеты представленные как MDB монета типа 5

6 Принимает монеты представленные как MDB монета типа 6

7 Принимает монеты представленные как MDB монета типа 7

8 Принимает монеты представленные как MDB монета типа 8

9 Принимает монеты представленные как MDB монета типа 9

10 Принимает монеты представленные как MDB монета типа 10

11 Принимает монеты представленные как MDB монета типа 11

12 Принимает монеты представленные как MDB монета типа 12

13 Принимает монеты представленные как MDB монета типа 13

14 Принимает монеты представленные как MDB монета типа 14

15 Принимает все монеты представленные как монеты MDB типов

C015

Однократная/многократ-

Four Price:

N

Y

Y

N

ная продажа и функции

0 Мультипродажа не активирована

карточной системы

1 Мультипродажи активирована

Protocol A:

Функции карточной системы ВЫКЛ (OFF):

0 Однократная продажа, лимит кредита

1 Многократная продажа, лимит кредита

2 Однократная продажа, лимит цены

3 Многократная продажа, лимит цены

Функции карточной системы ВКЛ (ON)

4 Однократная продажа, лимит кредита

5 Многократная продажа, лимит кредита

6 Однократная продажа, лимит цены

7 Многократная продажа, лимит цены

C016

Возврат отключен

0 Возврат монет разрешен

N

Y

Y

N

1 Возврат монет НЕ разрешен

C019

Флаг контрольной

Нет устройства считывания с карты

N

Y

Y

N

суммы для

0 Контрольная сумма OK

переферийных

1 Контрольная сумма Ошибка

устройств

Устройство считывания с карты подключено

4 Контрольная сумма OK

5 Контрольная сумма Ошибка

Страницы 18

Серия 800
