CashCode АППАРАТЫ С ФРОНТАЛЬНОЙ ЗАГРУЗКОЙ Валидатор банкнот. Руководство по эксплуатации
Содержание
ВВЕДЕНИЕ………………………………………………………………………………………….. 1-3
КРАТКОЕ ОПИСАНИЕ И ХАРАКТЕРИСТИКА ИЗДЕЛИЯ………………………………….. 1-4
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ……………………………………………………………… 1-8
РАЗМЕРЫ…………………………………………………………………………………………… 1-10
СТРУКТУРНАЯ МОНТАЖНАЯ СХЕМА ………………………………………………………
1-16
МОДУЛЬНАЯ СИСТЕМА ………………………………………………………………………… 1-17
ОПРЕДЕЛЕНИЕ НОМЕРОВ ДЕТАЛЕЙ ВАЛИДАТОРА ……………………………………. 1-32

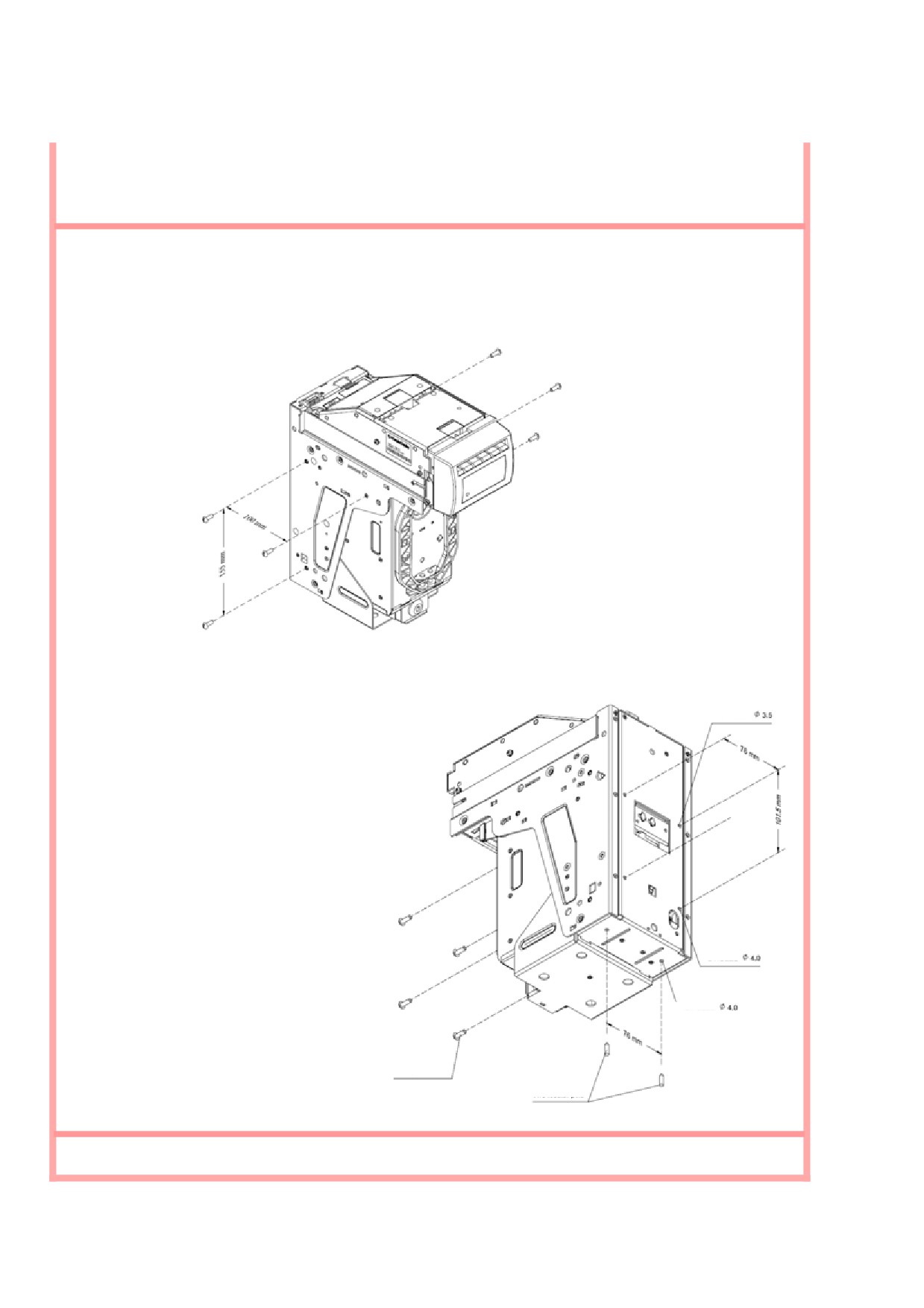

УСТАНОВКА ……………………………………………………………………………………….. 1-33

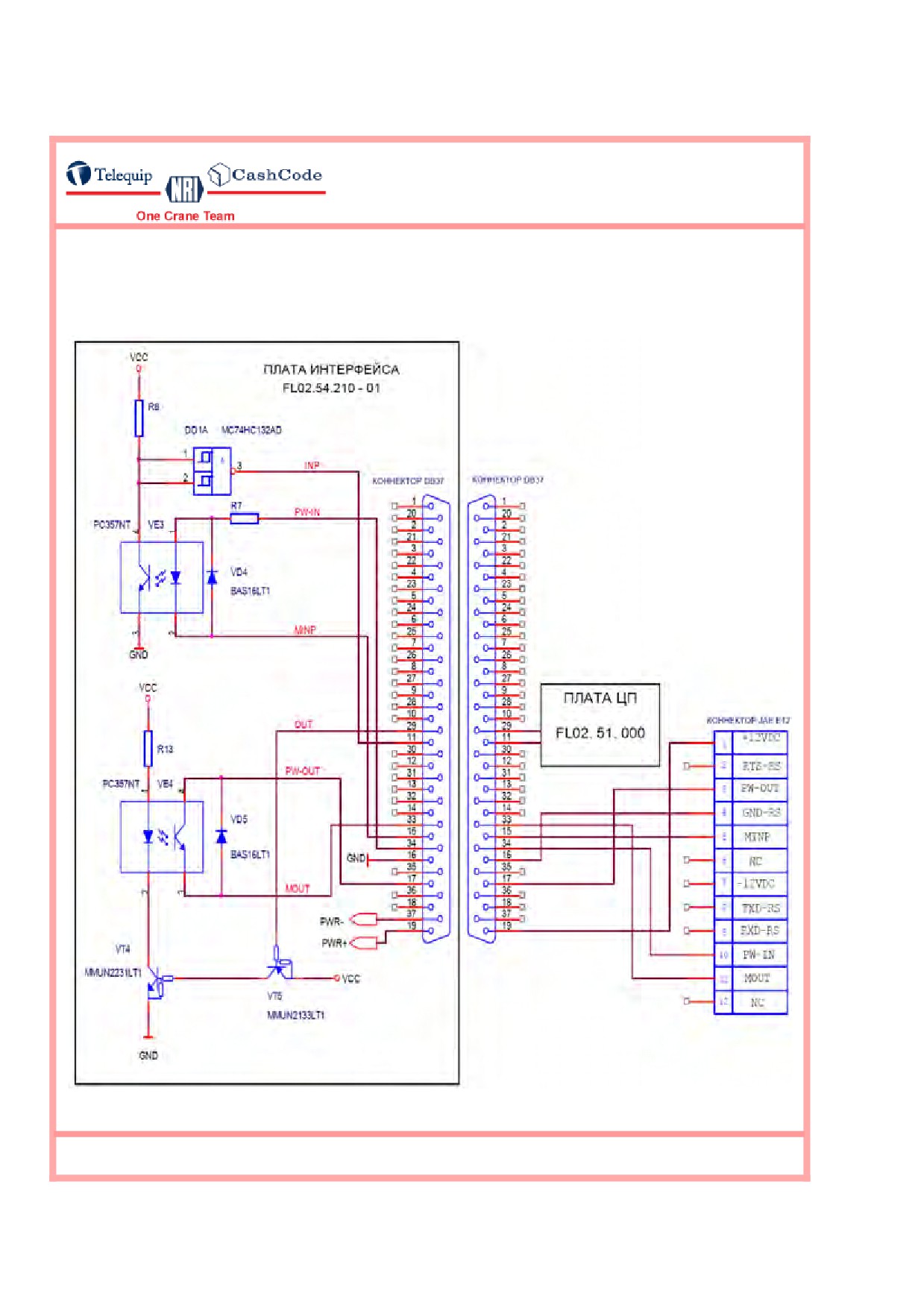

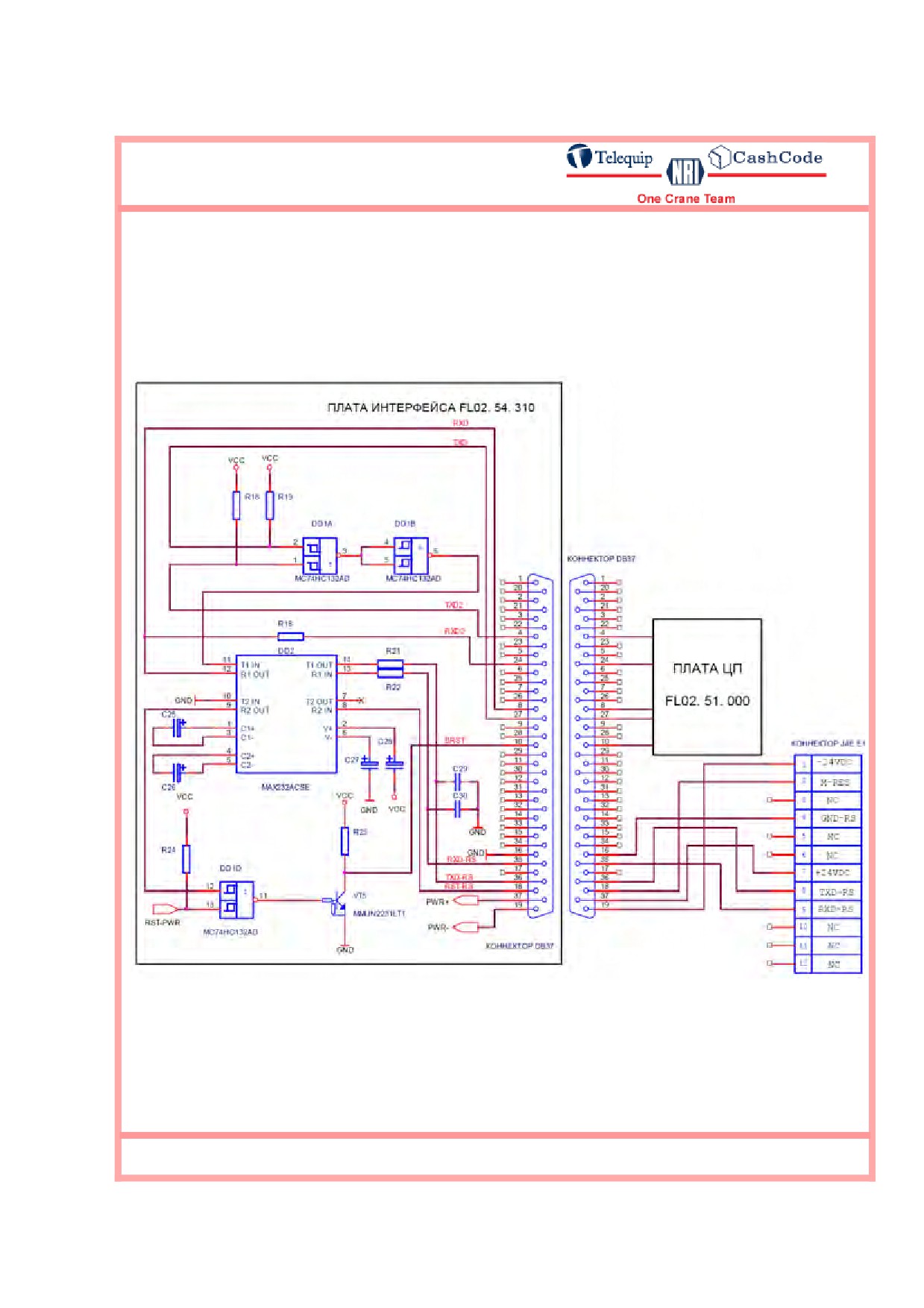

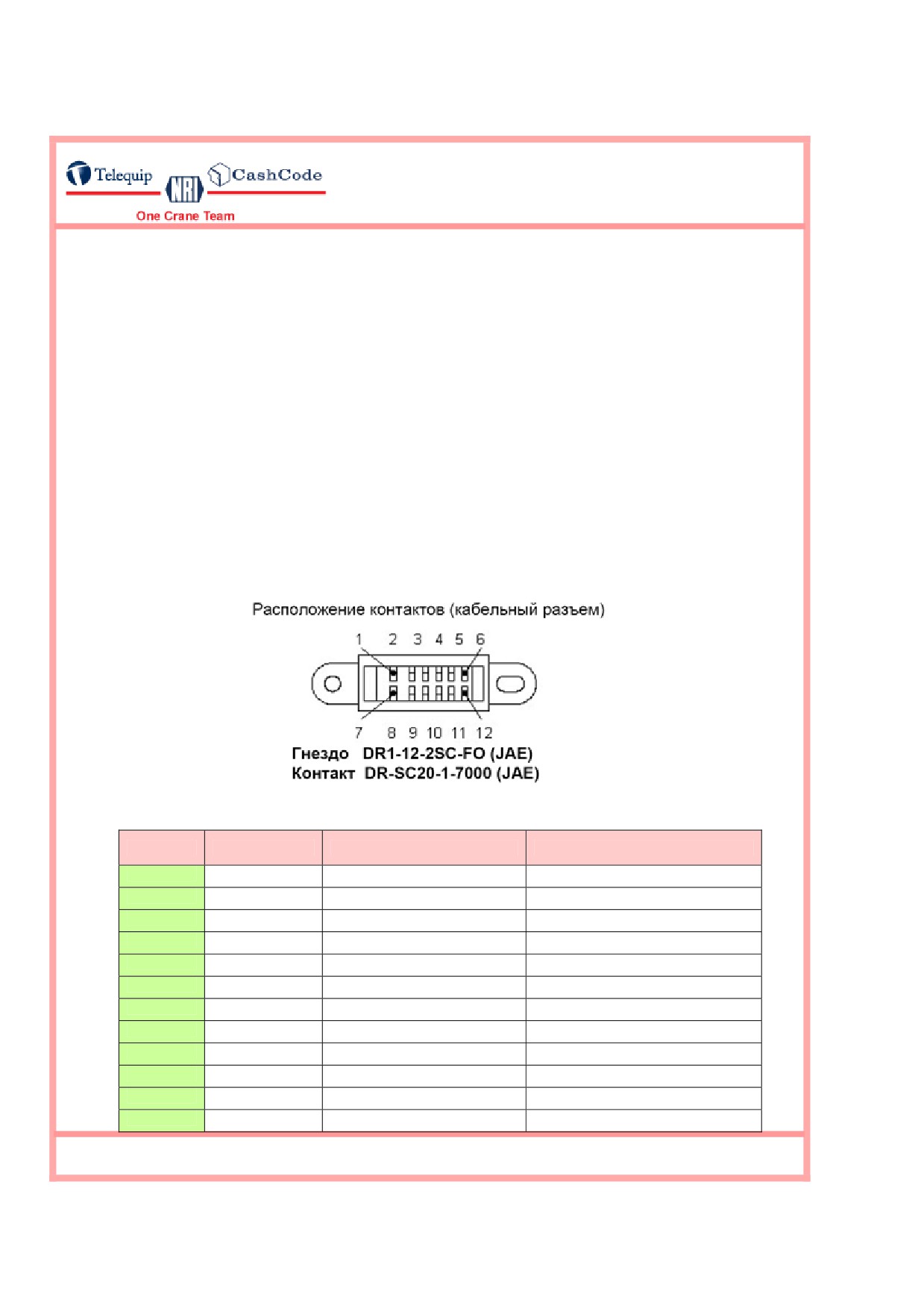

ВЫБОР ИНТЕРФЕЙСА …………………………………………………………………………… 1-39

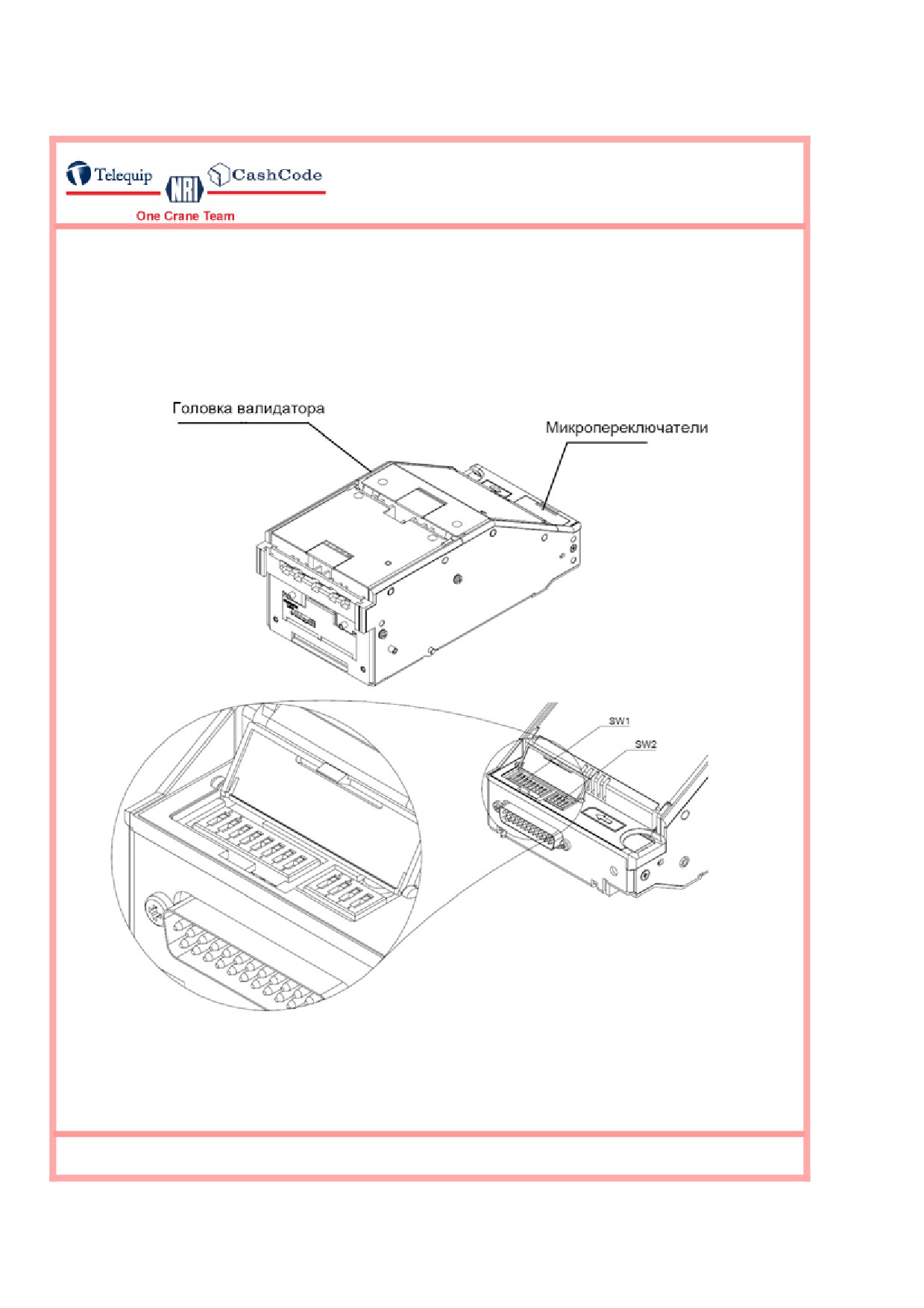

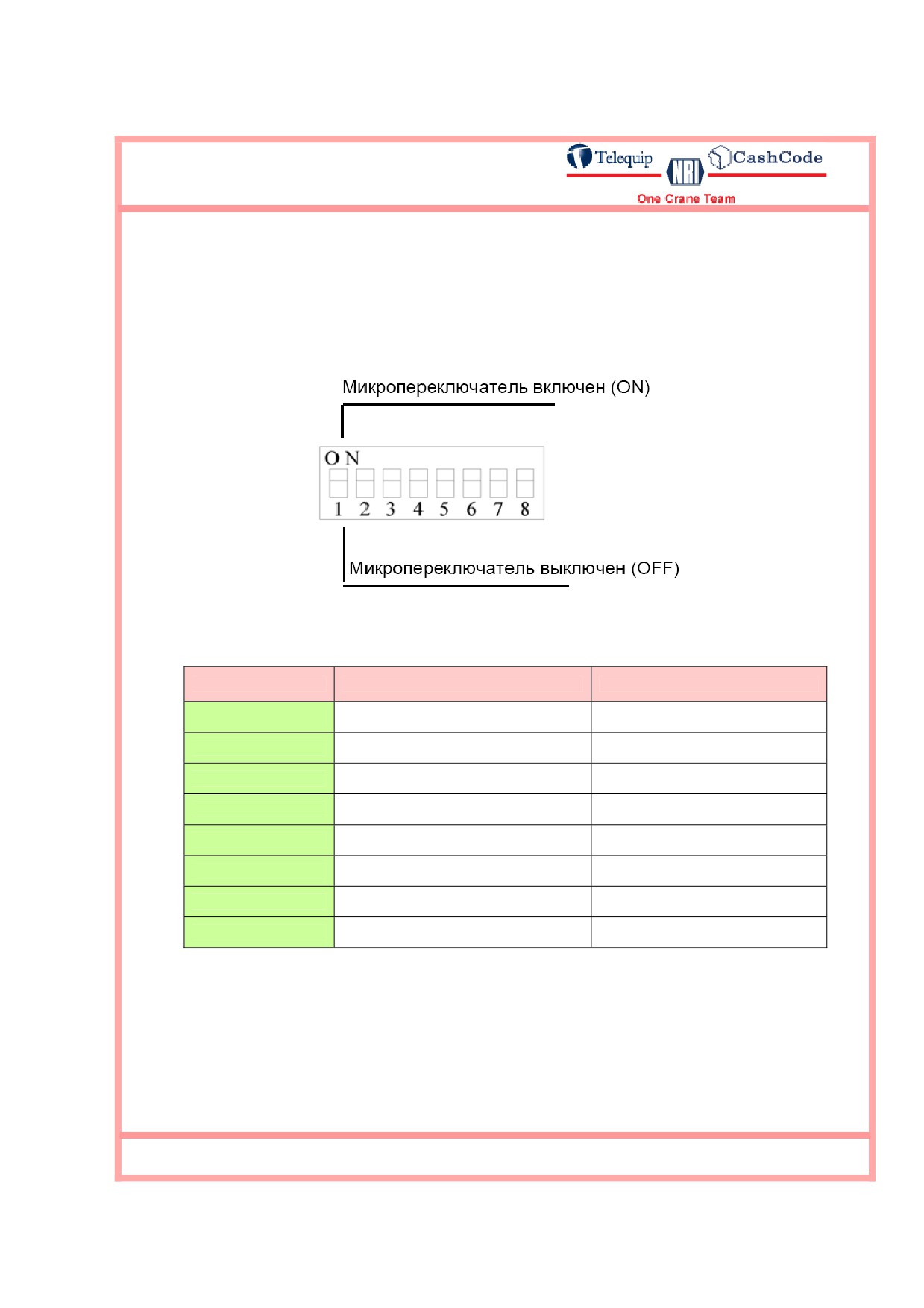

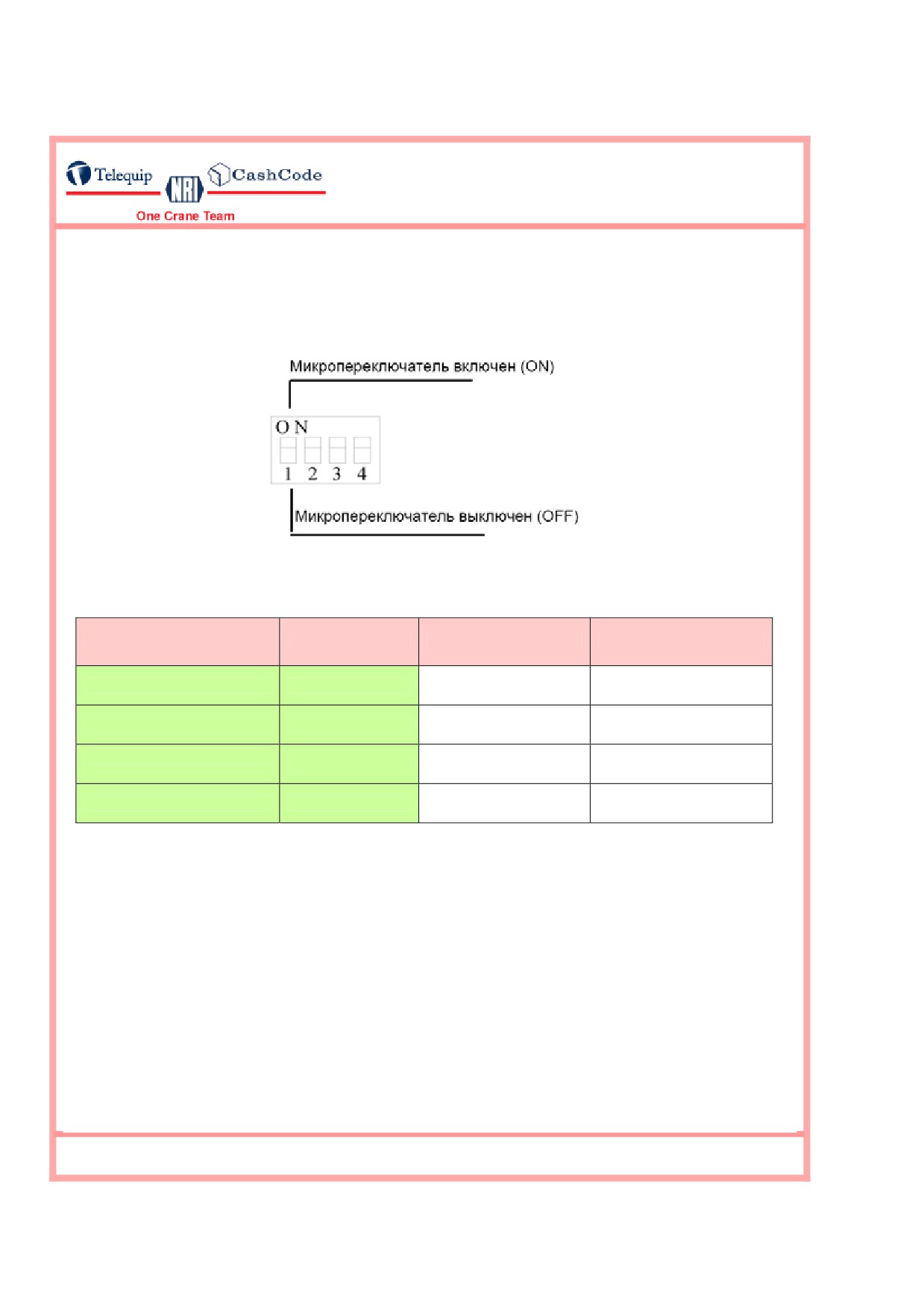

УСТАНОВОЧНЫЕ ПАРАМЕТРЫ МИКРОПЕРЕКЛЮЧАТЕЛЕЙ…………………………… 1-45
ОБСЛУЖИВАНИЕ …………………………………………………………………………………. 1-48
ОБНОВЛЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ …………………………………………1-50
ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ …………………………………………………………. 1-54
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА ……………………………………………………………………1-62
ВВЕДЕНИЕ
В настоящем руководстве в доступной форме изложена подробная информация о
валидаторах CashCode серий FL или MFL, которая необходима:
-
при разработке нового оборудования с использованием валидаторов FL/MFL
-
при определении номера деталей для валидаторов FL/MFL
-
при установке валидаторов FL/MFL
-
при обслуживании валидаторов FL/MFL
-
при ремонте валидаторов FL/MFL.
Данное техническое описание составляют две части:
1. Руководство по эксплуатации и техническому обслуживанию
2. Руководство по ремонтным работам.

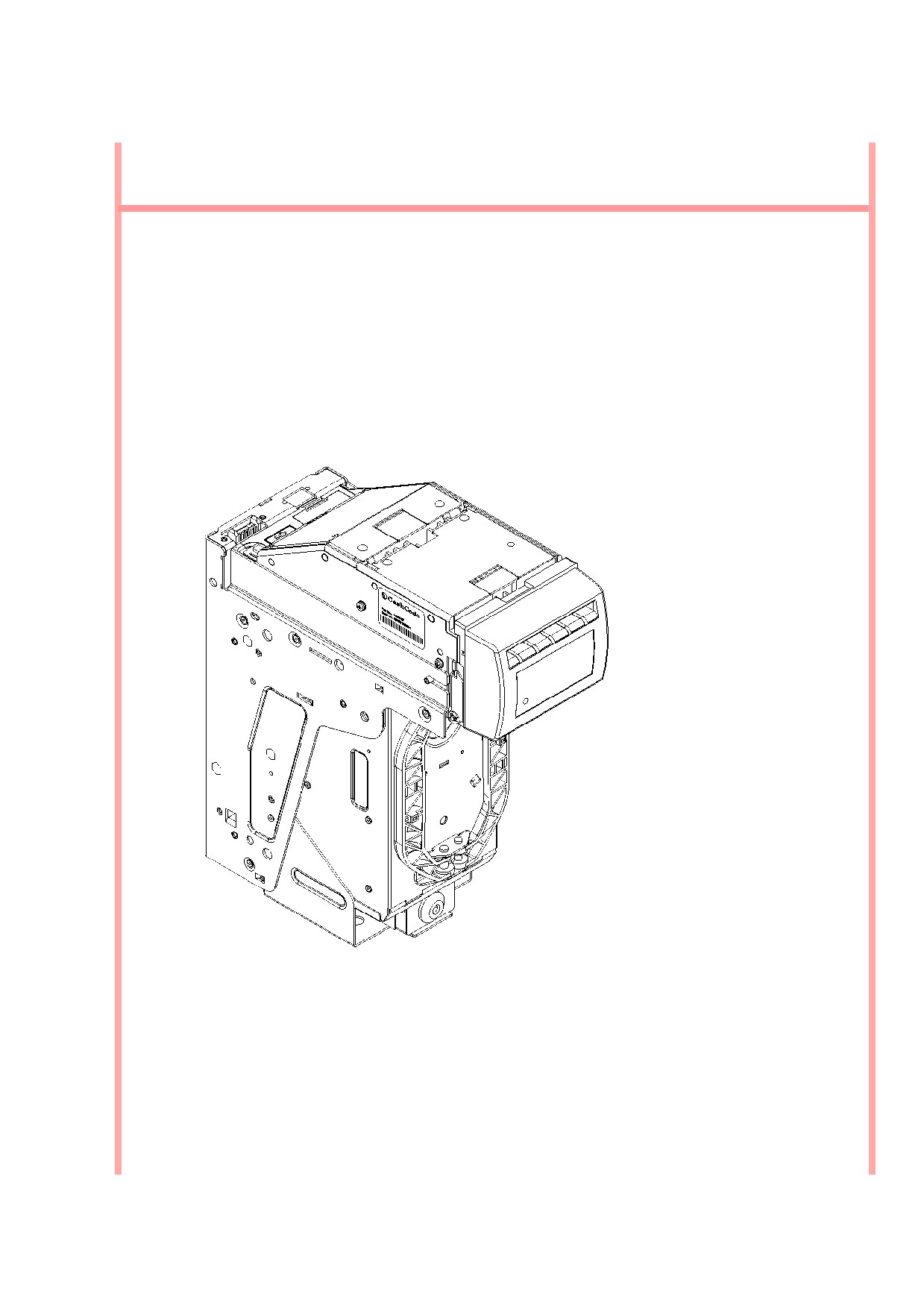

КРАТКОЕ ОПИСАНИЕ И ХАРАКТЕРИСТИКА ИЗДЕЛИЯ
Компания CashCode, разрабатывала валидатор банкнот с фронтальной загрузкой, поставив
целью создать аппарат, пригодный для работы с подавляющим числом валют мира. Именно
модульная компоновка валидатора обеспечивает ему исключительную универсальность.
Пользователь может подбирать нужную конфигурацию аппарата в соответствии с конкретной
сферой его использования.
Доступ к запираемым на замки кассетам валидатора FL - фронтальный.

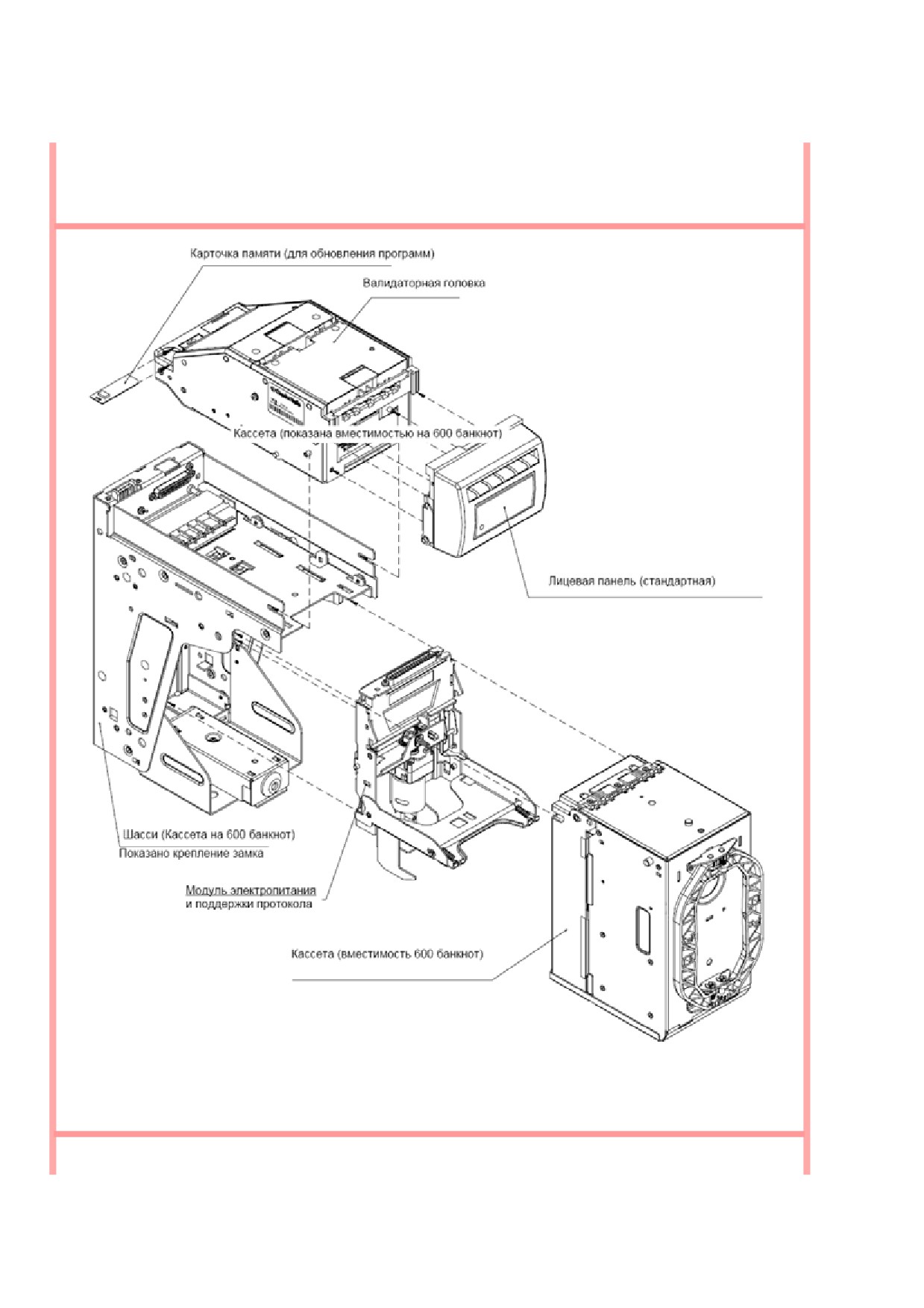

Валидатор FL состоит из шести основных модулей. Каждый модуль имеет несколько
вариантов, из которых пользователь выбирает необходимый. Ниже на рисунке показаны
основные модули валидатора.
Фронтальный валидатор рассчитан на прием банкнот размером от 62 до 82 мм в ширину и от
125 до 172 мм в длину, что позволяет его использовать в большинстве стран мира, где
купюры разных номиналов могут отличаться по ширине. Для обеспечения качественного
распознавания таких купюр, используется валидаторная головка, оснащенная
центрирующим механизмом. Если банкноты не отличаются по ширине, то используется
валидаторная головка с неизменяемой шириной приемного канала. Сменные модули
защелкиваемых блоков датчиков “Sense-a-Click™” распознают и проверяют подлинность
денежных знаков данной валюты. Модуль интерфейсов обеспечивает выбор нужного
интерфейса/протокола. Принятые деньги сохраняются в съемной кассете, запираемой на
ключ. Ее можно закрывать на два стандартных цилиндрических замка диаметром ¾”. Кассеты

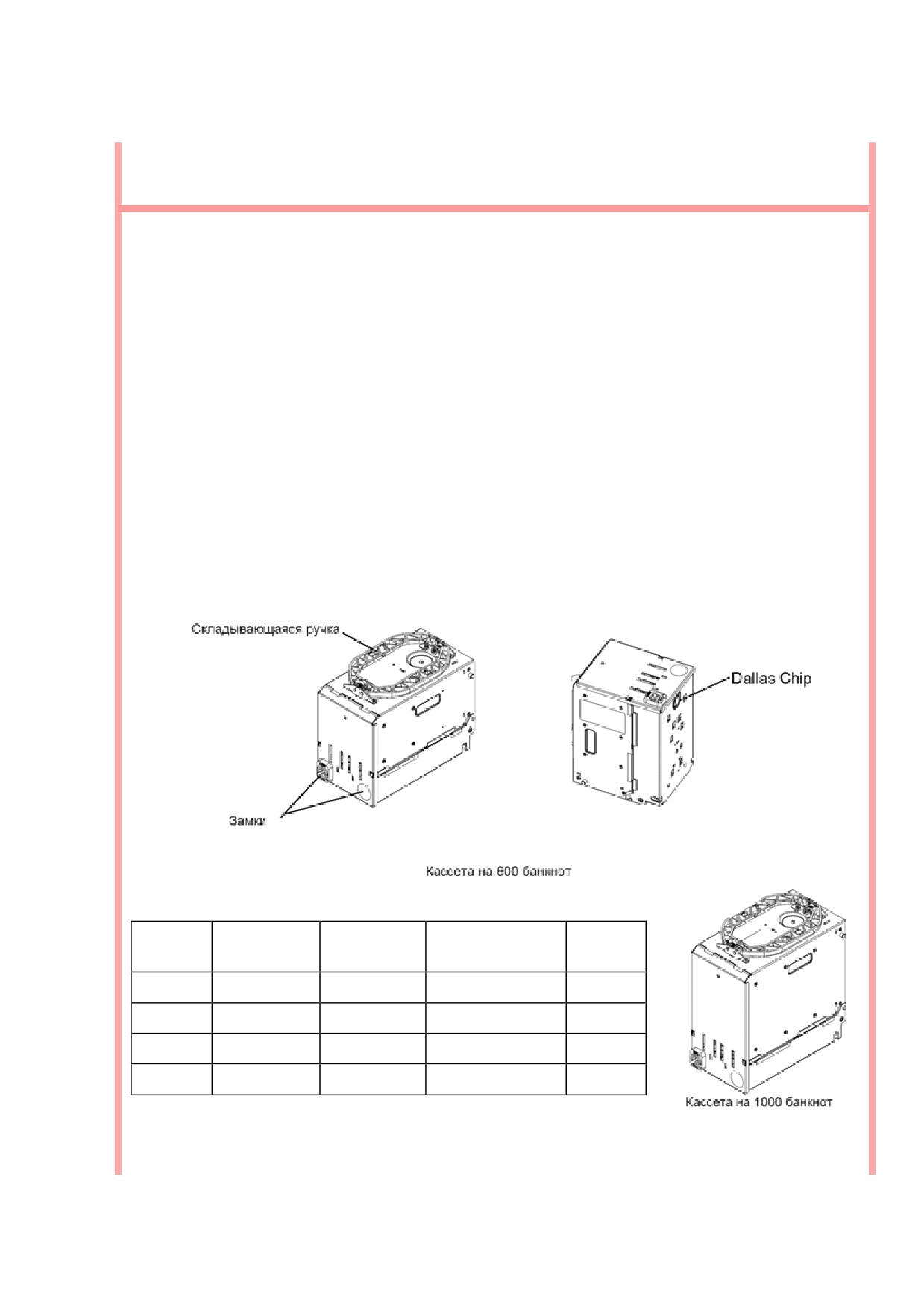

могут быть вместимостью на 600 или 1000 банкнот.
Сенсорные модули - это блоки датчиков, защелкиваемые в головке валидатора
Емкость кассет (600 или 1000 банкнот) указана для новых банкнот. Изношенные
купюры занимают больше места, что может несколько снижать расчетную вместимость

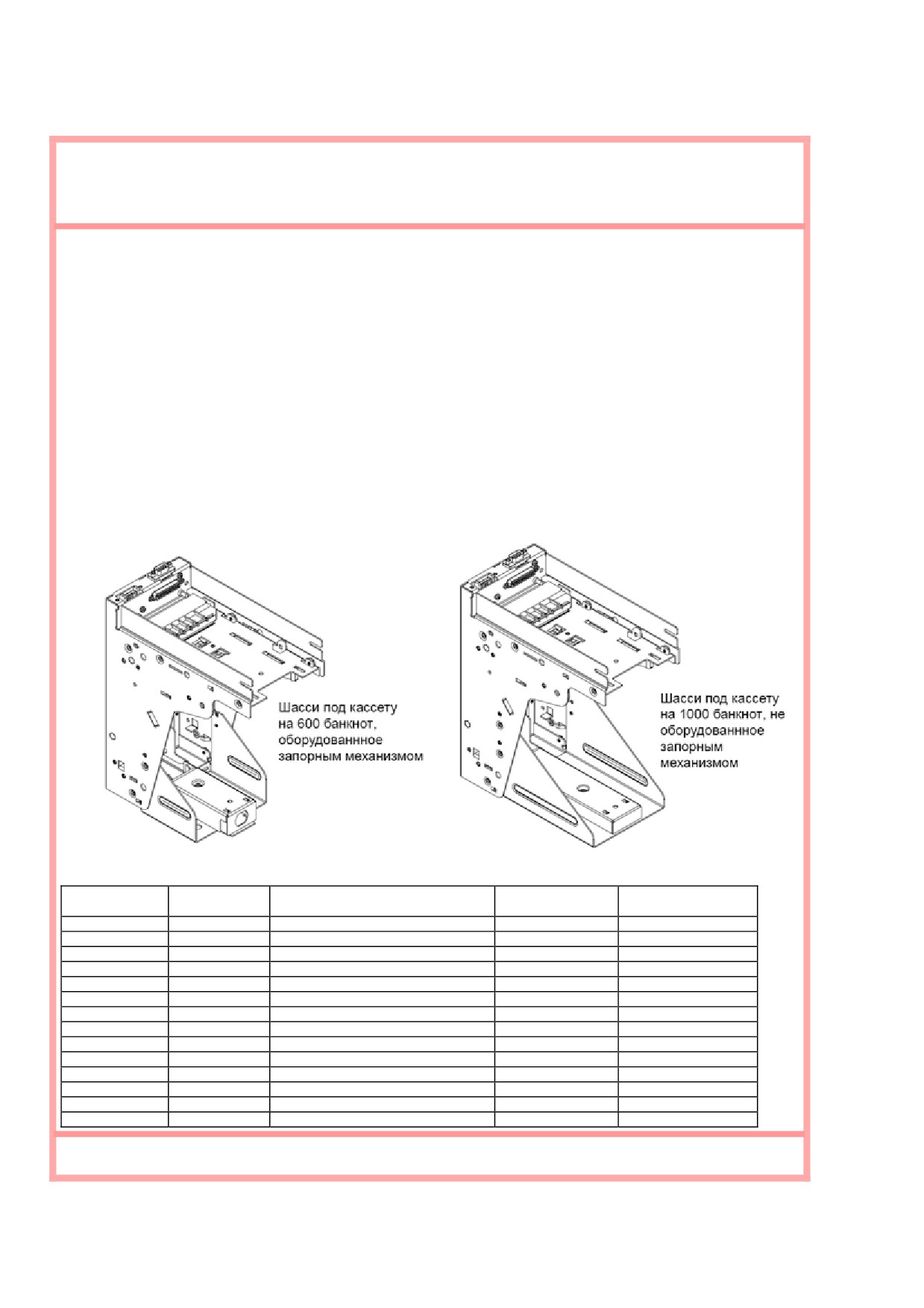

кассет. Все модули соединяются между собой на шасси валидатора. Шасси прочно
крепится внутри игрового или торгового автомата. Шасси валидатора, наряду с обычной

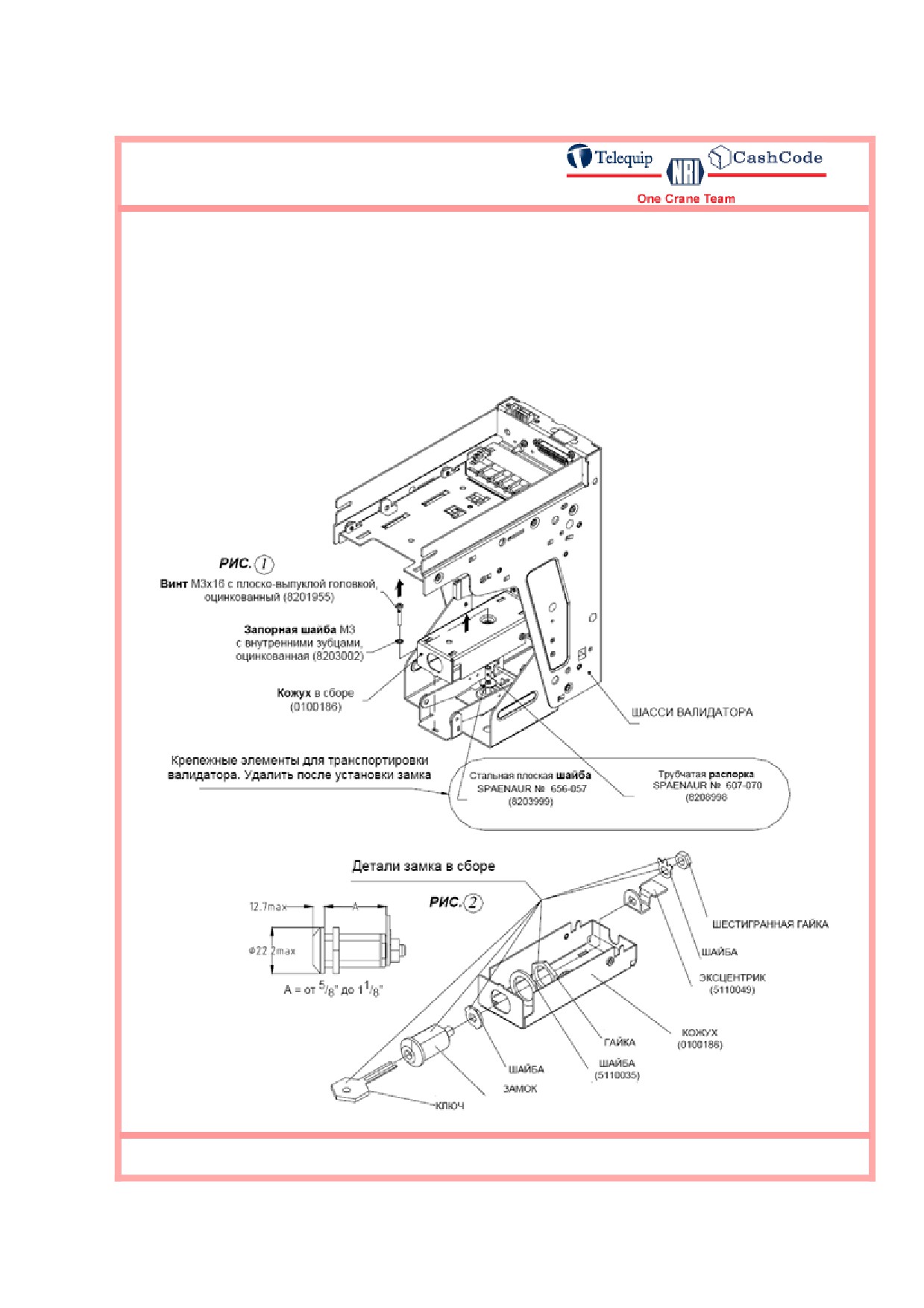

фиксирующей скобой, может, по желанию, оснащаться специальной запорной скобой, к
которой кассета запирается на замок. В шасси установлены также микросвитчи
безопасности, которые срабатывают при вынимании кассеты. Для валидатора

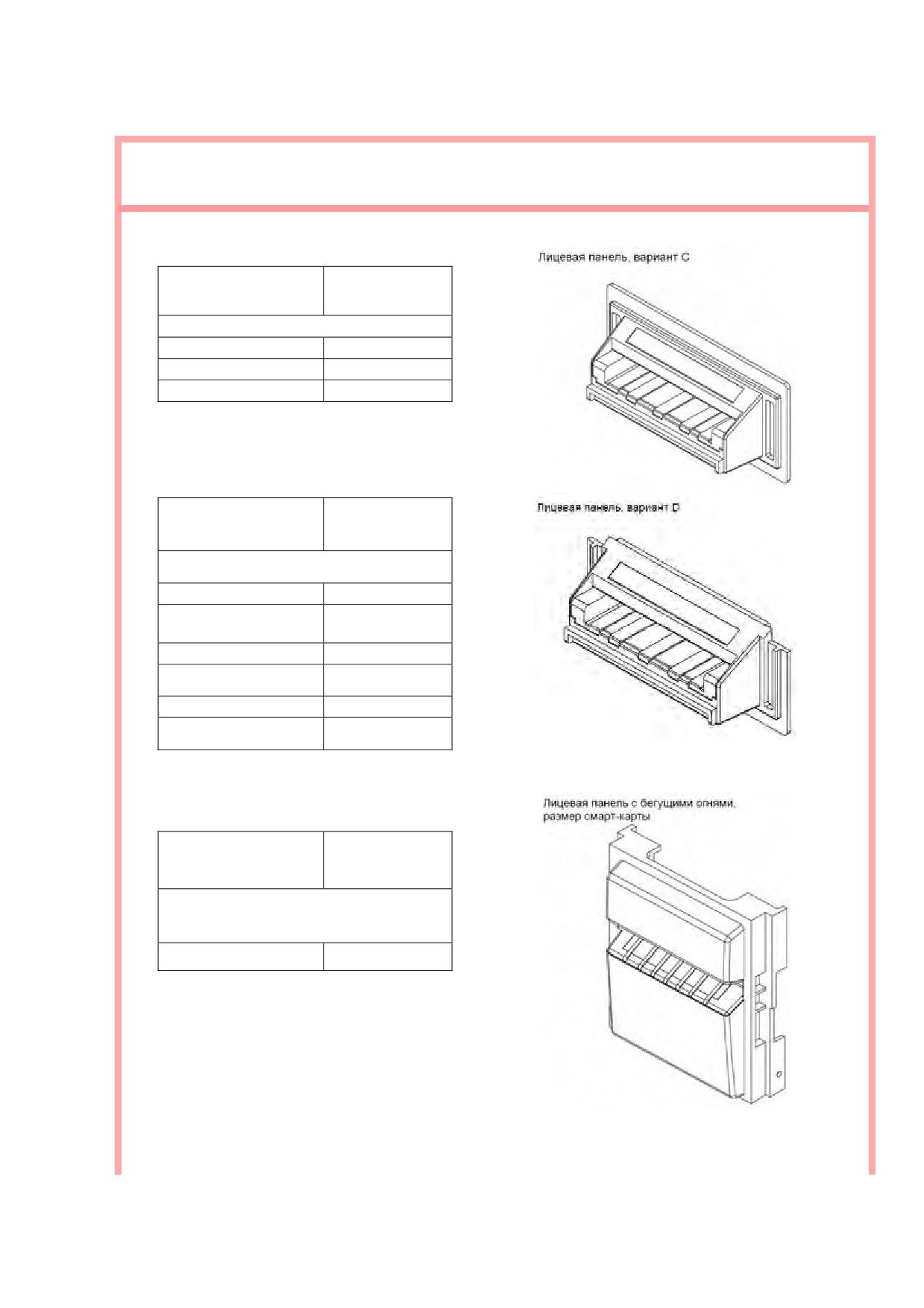

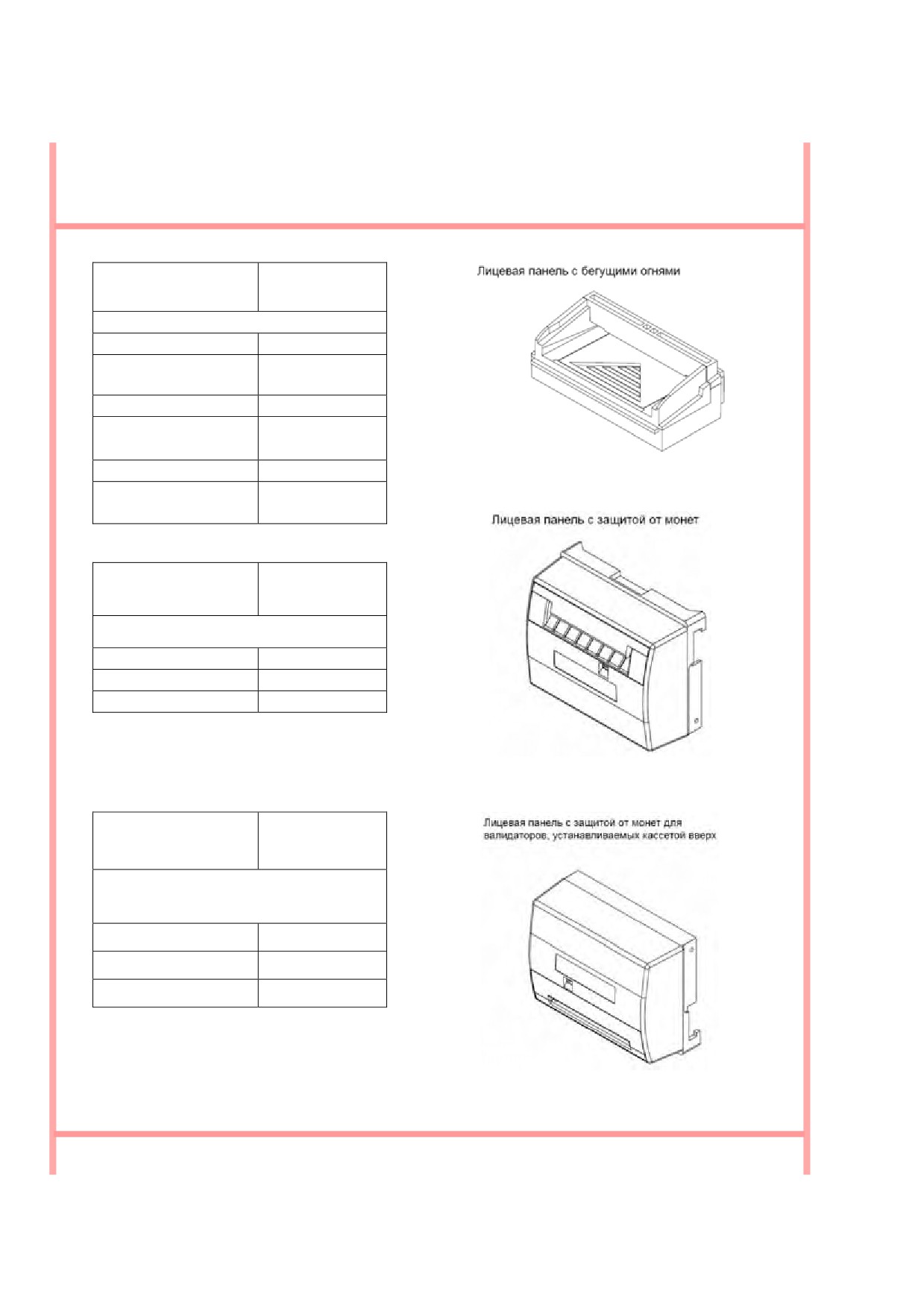

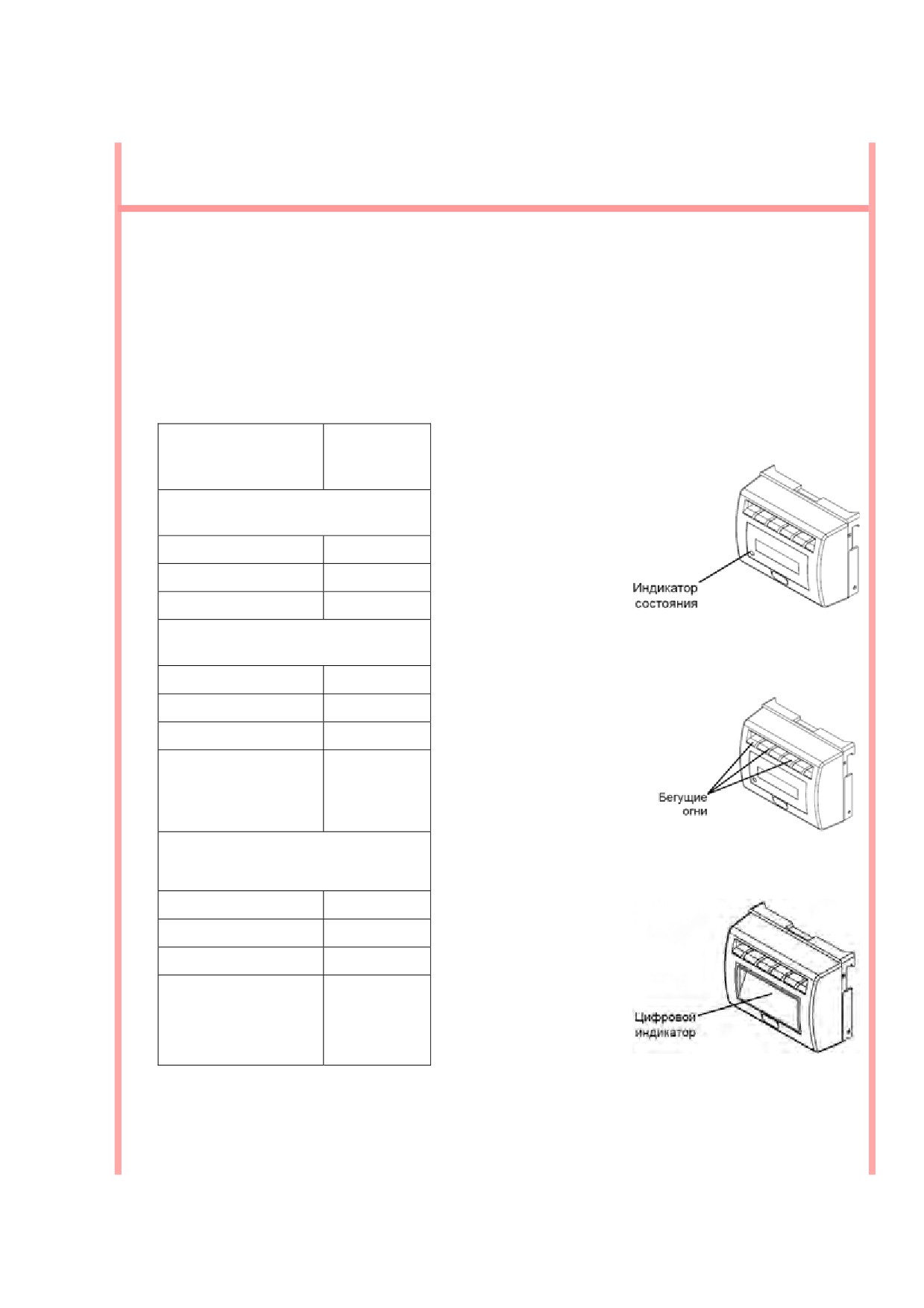

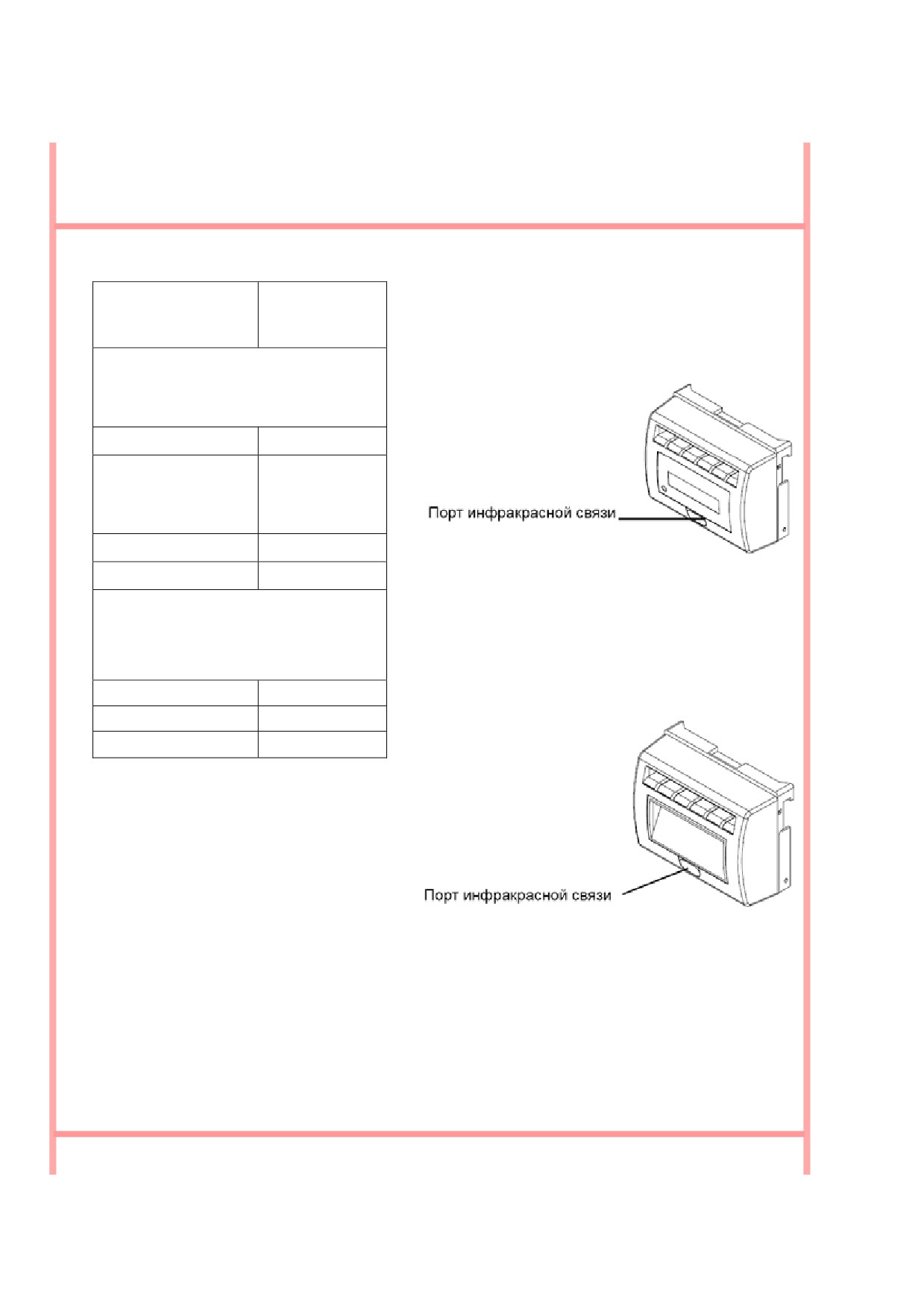

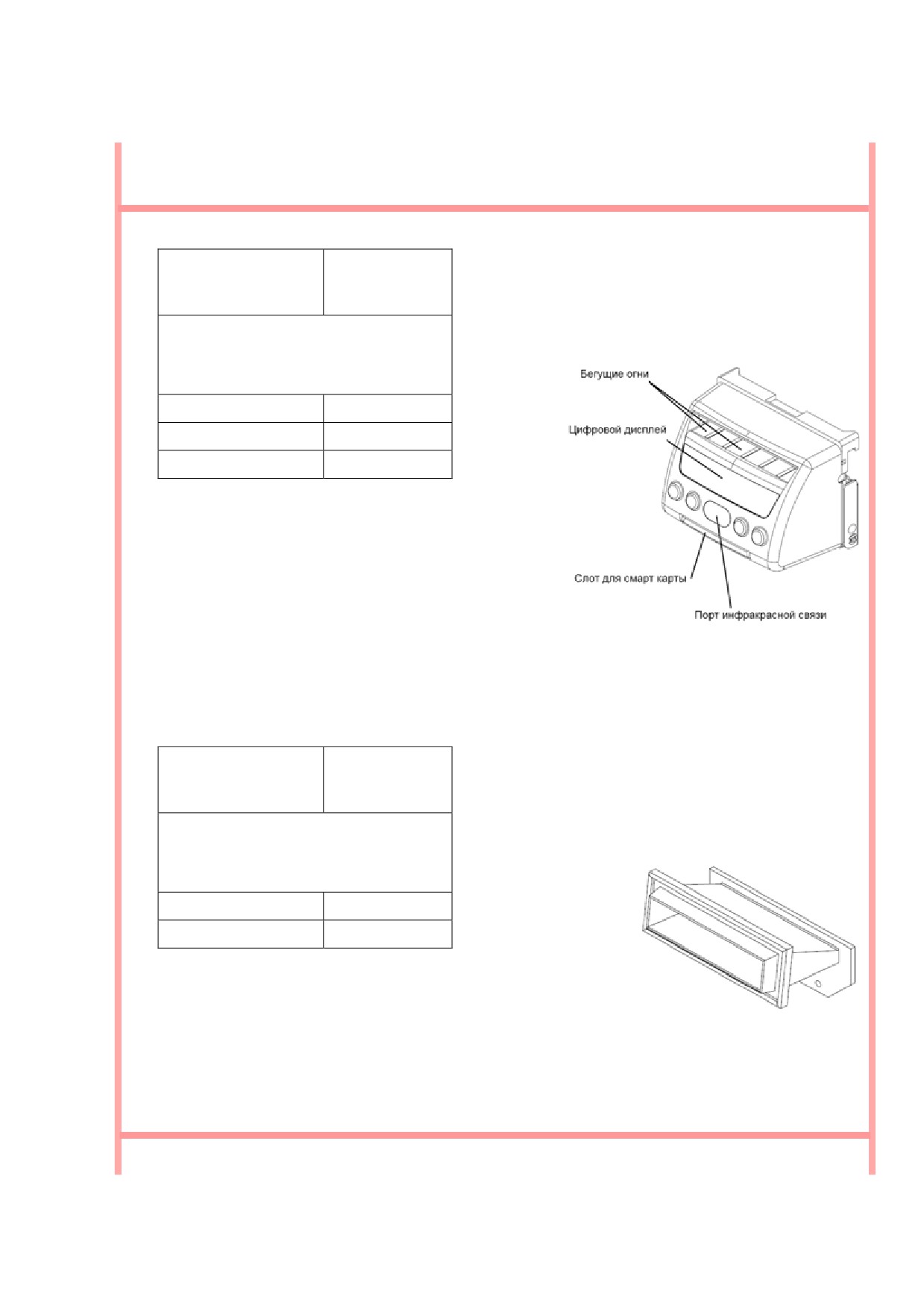

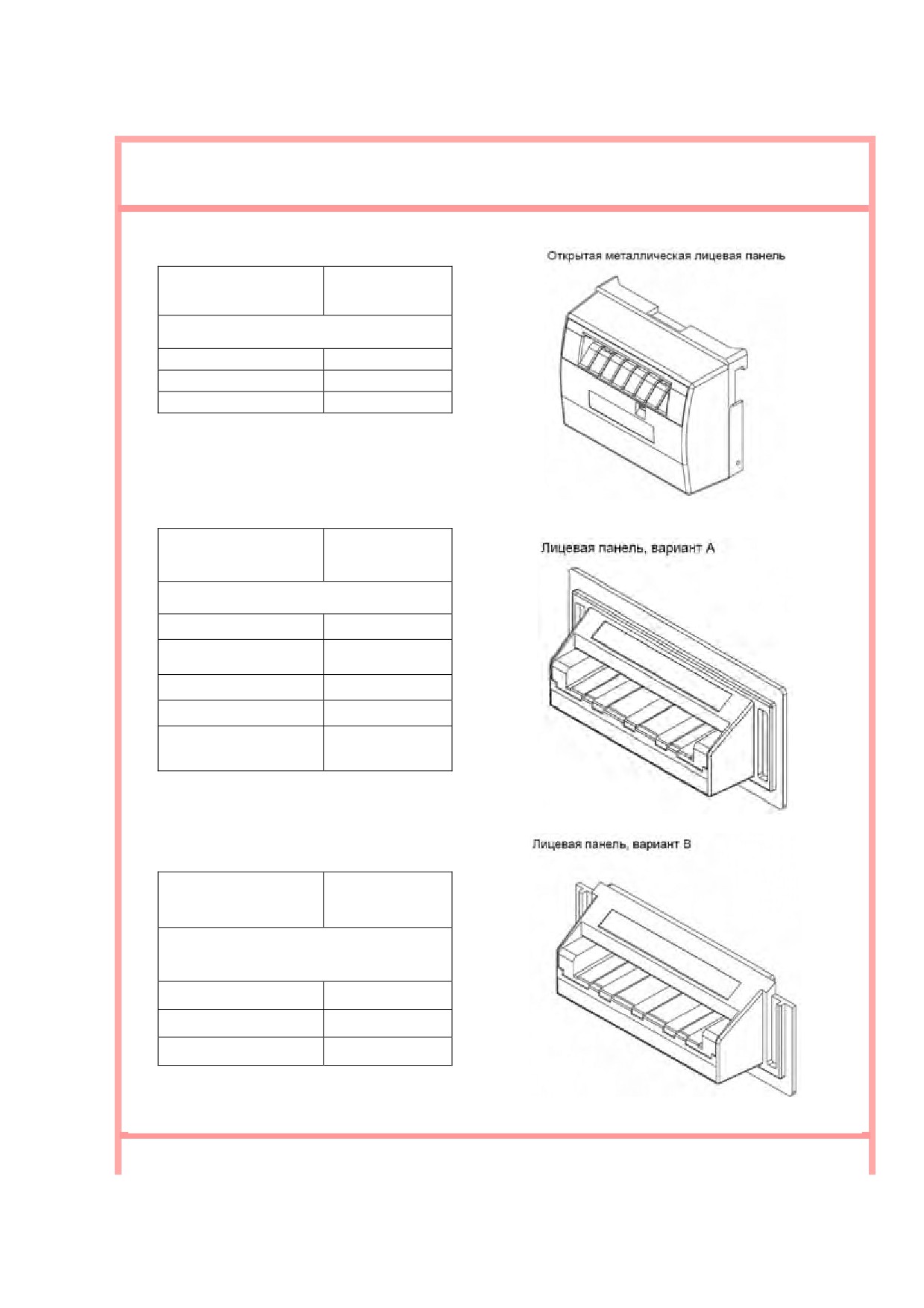

разработаны несколько моделей лицевой панели. Обновление программного

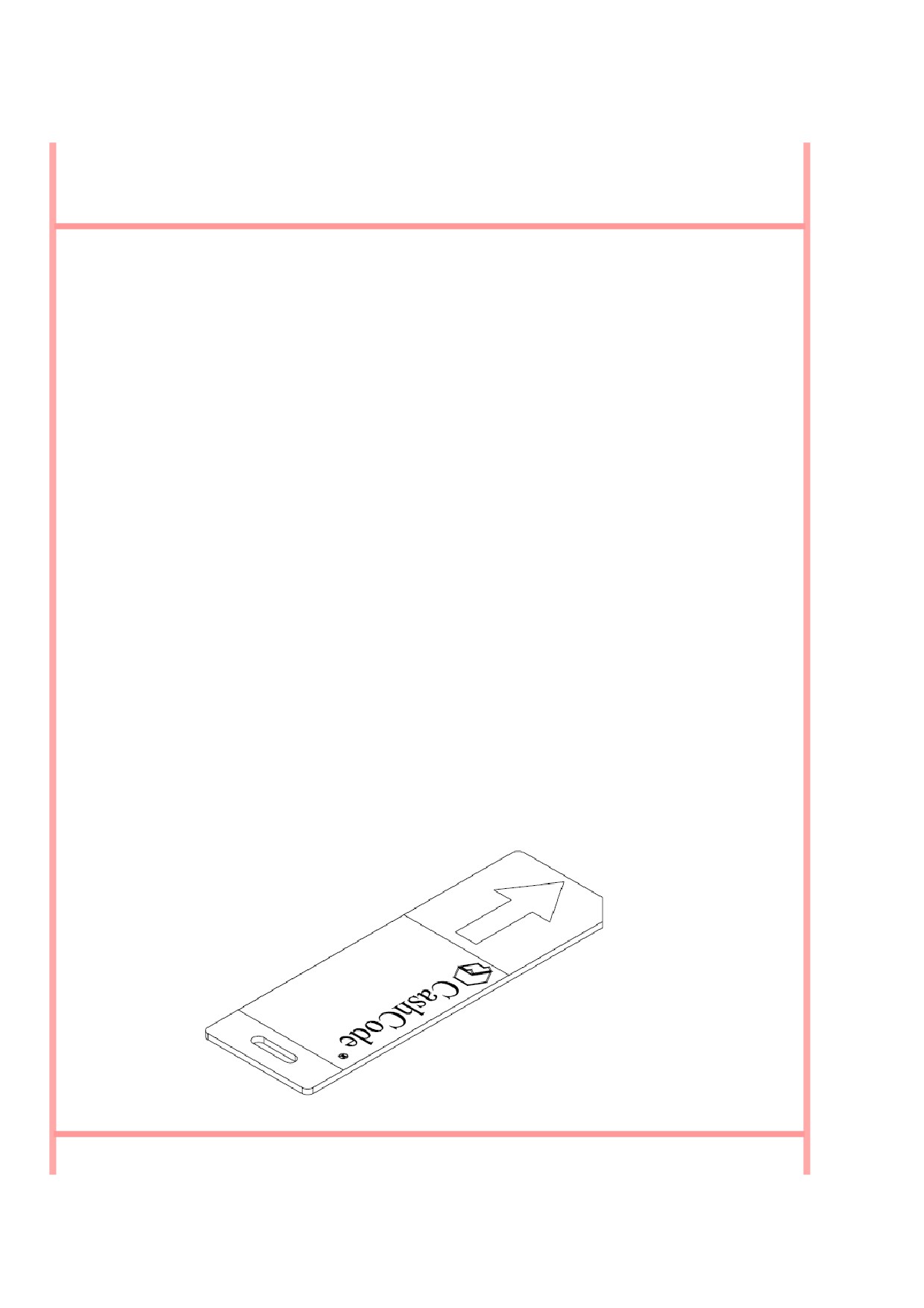

обеспечения легко выполняется при помощи карточки памяти.
Модульная построение валидатора позволяет, при необходимости, легко заменять его
блоки на месте.
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Параметры приема:
Банкноты…………………….любым из 4-х вариантов ориентации купюры в продольном направлении
Купоны со штрих-кодом …………………любым из двух вариантов ориентации лицевой частью кверху
Уровень распознавания подлинности с первого предъявления………………………………96% и выше
Ширина принимаемых банкнот, мм
………… от 62 до 82
Максимальная длина принимаемых банкнот, мм
172
Минимальная длина принимаемых банкнот, мм
124
Условное депонирование
одна банкнота
Характеристики принимаемых купонов со штрих-кодом:
Стандарт кода
ANSI/AIM BC2-1995, Единообразная спецификация символов
Штриховой код- Interleaved "2 из 5"
Ширина узкого штриха (мм)…………………………………………………………………………….0,5 - 0,6
Соотношение ширины широкого и узкого элементов…………………………………………………….3:1
Число знаков………………………………………………………………………………
6 - 18
Сигнал контраста печати (миним.)…………………………………………………………………………..0,6
Время распознавания (секунд) ………………………………………………………………………….. … 2.5
(время в секундах между введением банкноты и командой выдачи кредита)
Время полного цикла распознавания (секунд):
Валидатор для банкнот разной ширины
……. 4.5
Валидатор для банкнот одинаковой ширины
……. 3.5
Поддерживаемые протоколы:

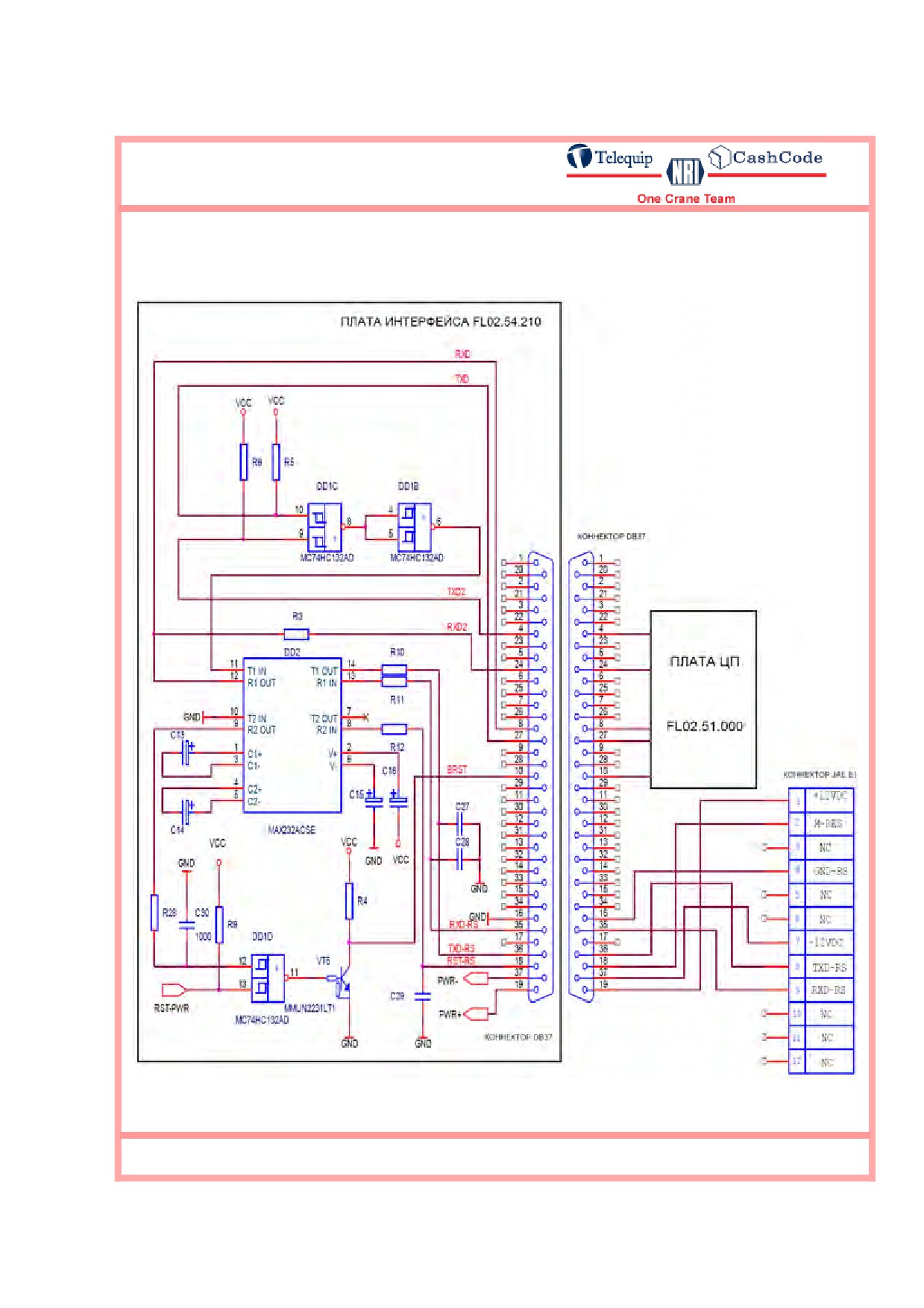

a. Serial Interface, Opto-Isolated.
b. Serial Interface, RS 232C.
c. Isolated Pulse Low Current.
Смарт-карта (валидаторы с передней панелью, предусматривающей введение смарт-карты):
Стандартная смарт-карта
……………………… EMV2000L1 или ISO 7816
Число одновременно поддерживаемых платежных систем
…………………….. до 4-х
Максимальное число укладываемых в кассету новых банкнот
…. 600 или 1000
Напряжение питания*
…….. 12 V.D.C. ± 1.0 V
или 24 V.D.C. ± 4.0 V
Current consumption*:
Operating mode (max)
…. 2.0 A
Standby
…. 0.2 A
Потребляемая мощность*, W:
в режиме ожидания
… 2,4 W
в рабочем режиме
… 12 W
(* для валидатора без индикаторов активации на передней панели)
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ (продолжение)
Параметры окружающей среды
а температурный диапазон эксплуатации …………………………………………от
0 до +50 С°
б температура хранения …………………………………………………………….. от -30 до +60 С°
в влажность (неконденсирующаяся) ……………………………………………….от 30% до 90% RH

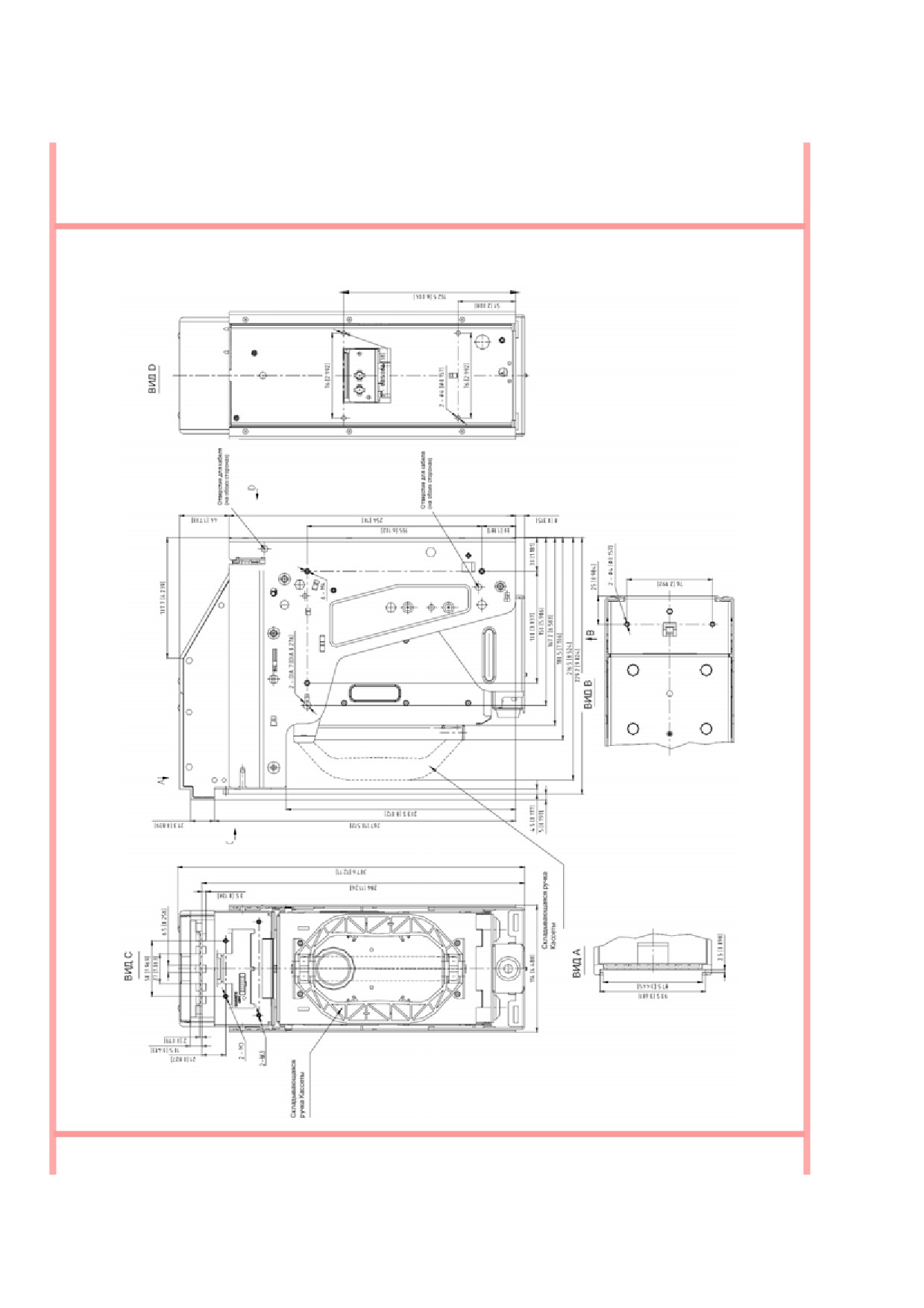

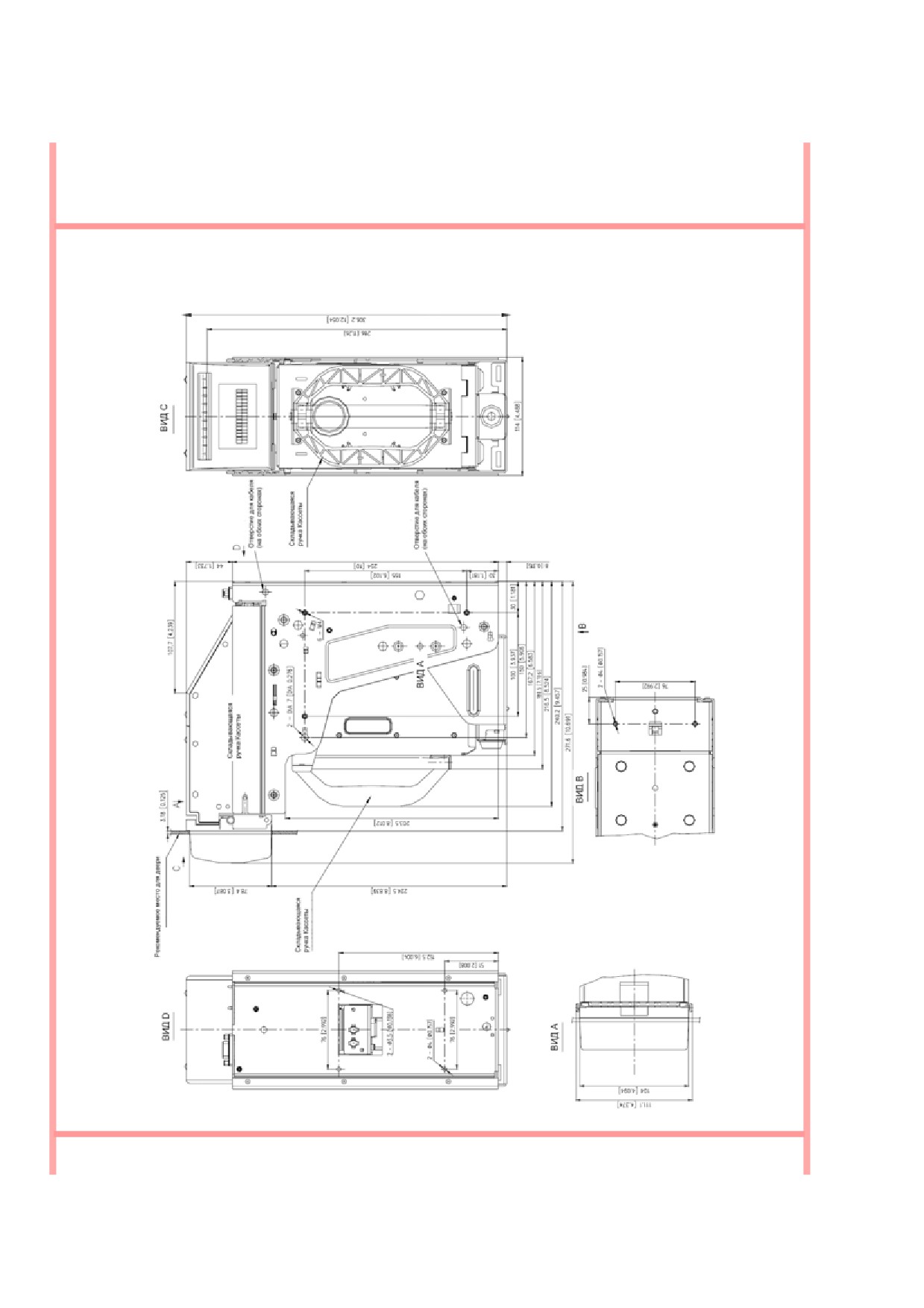

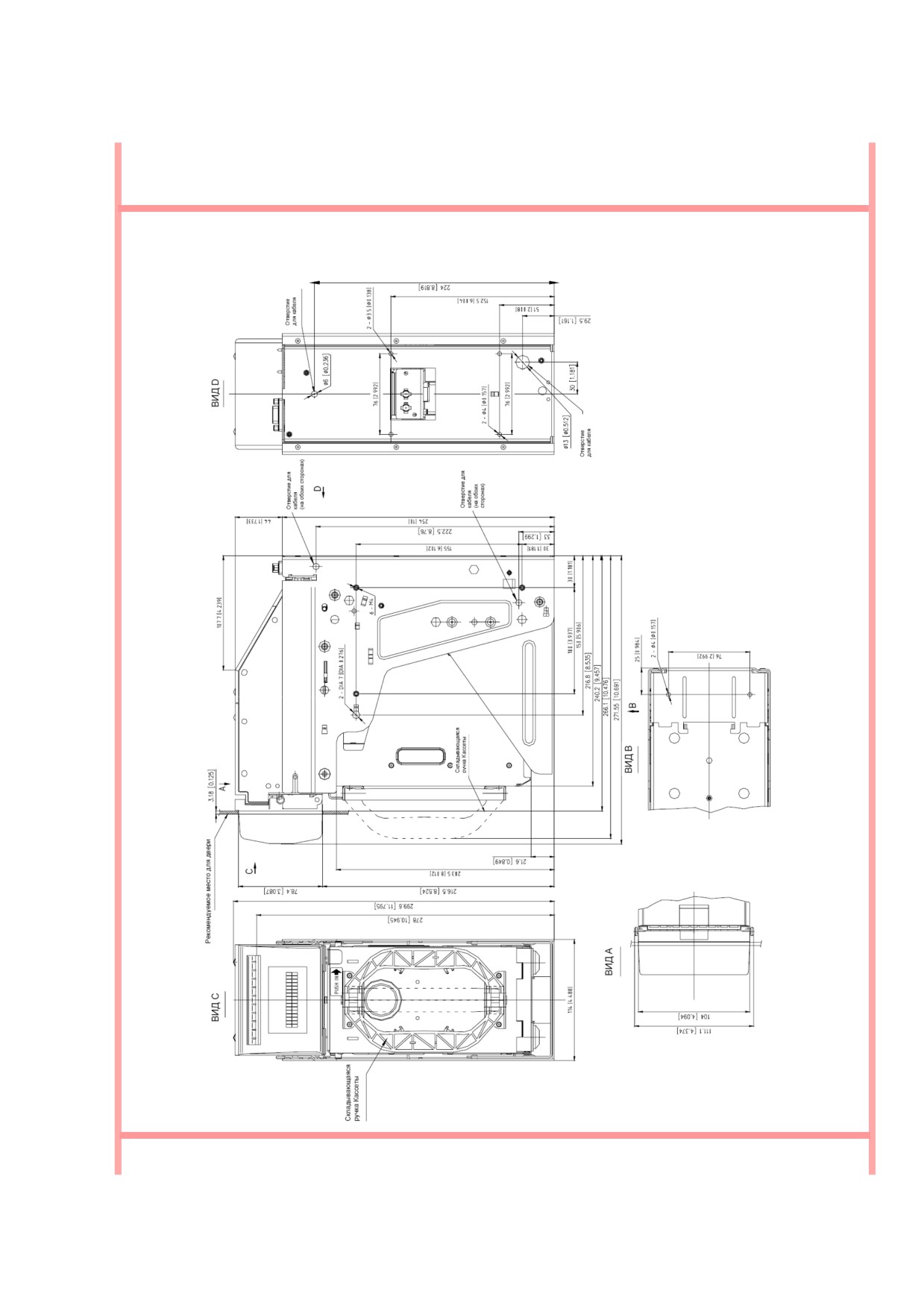

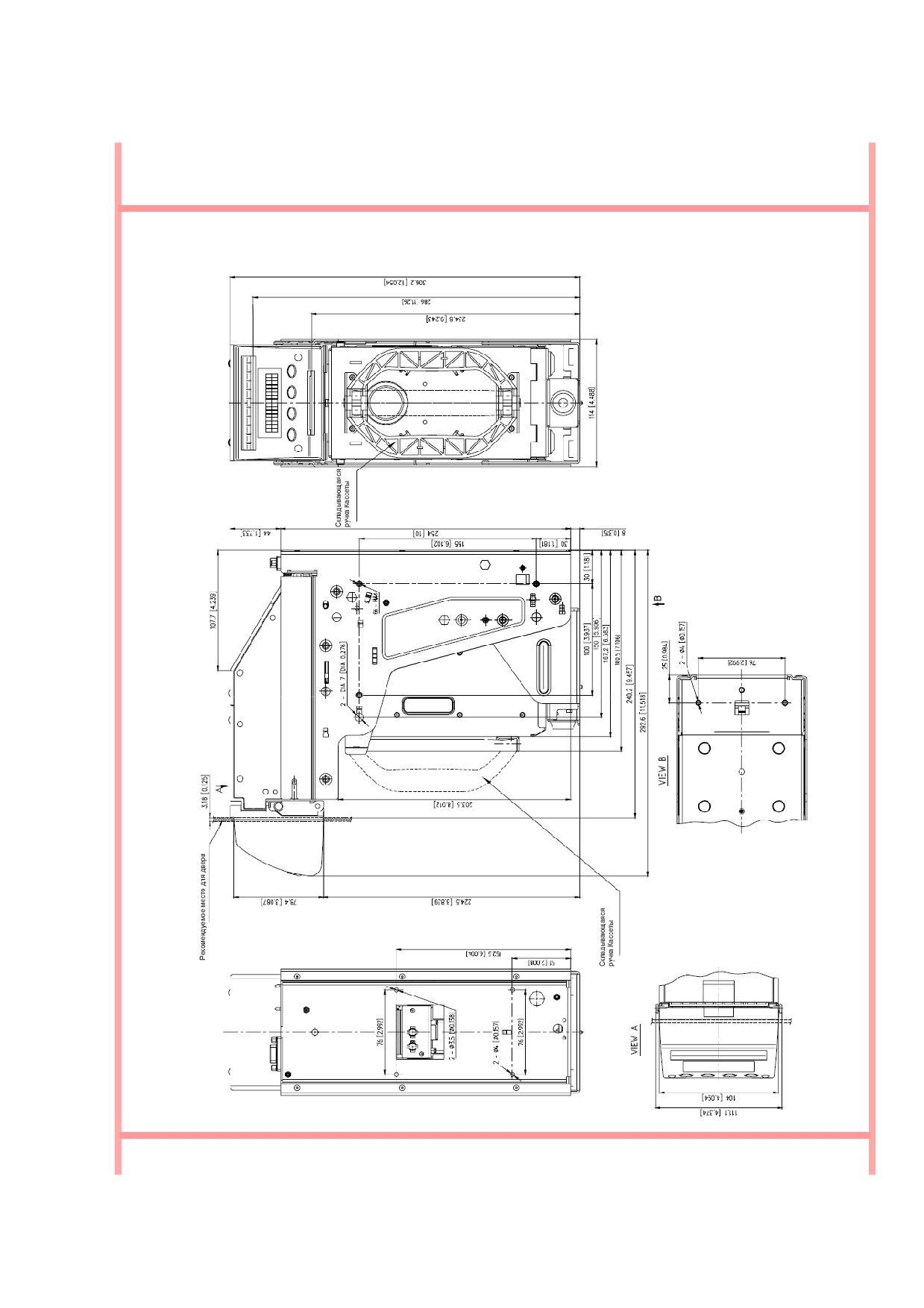

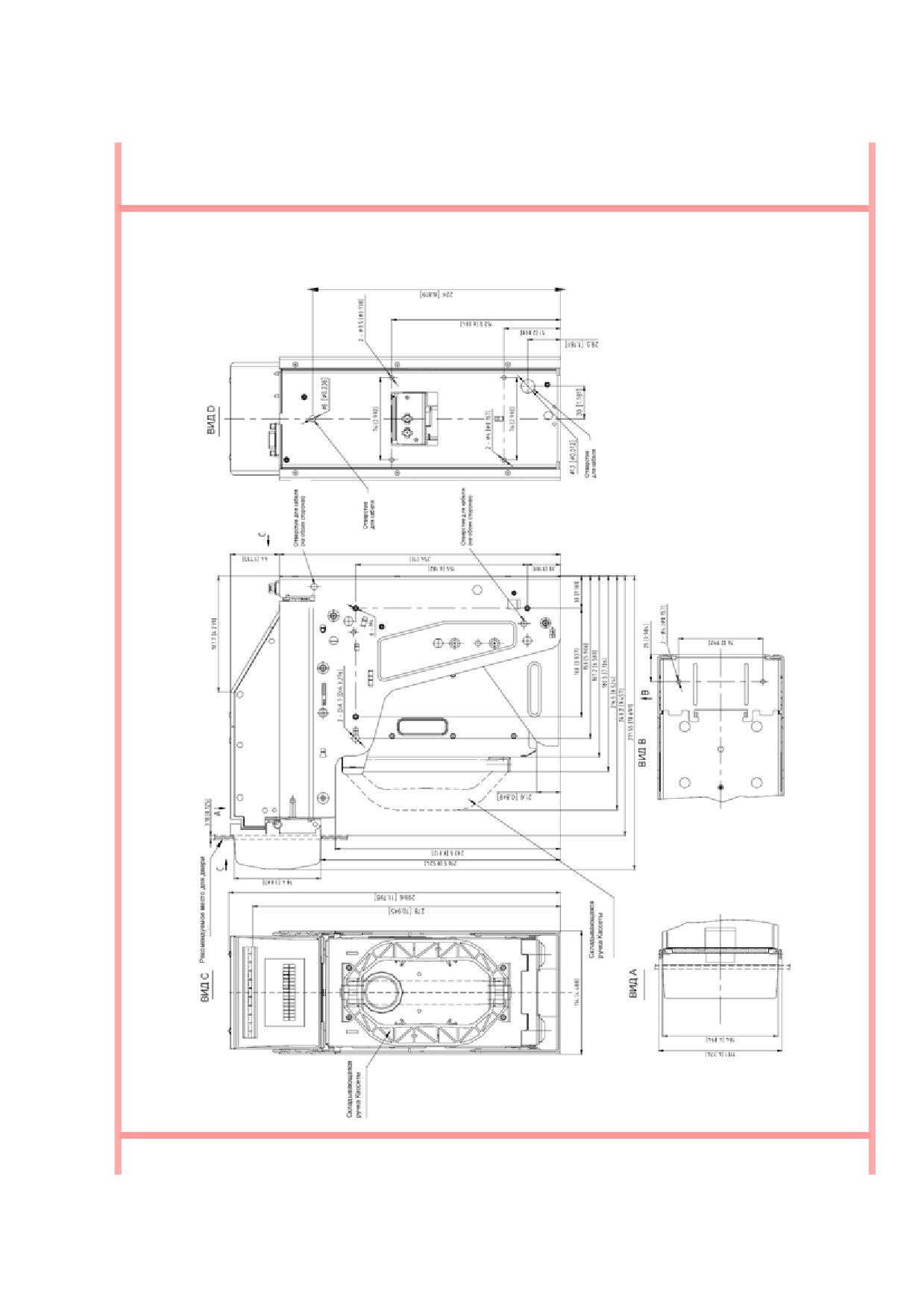

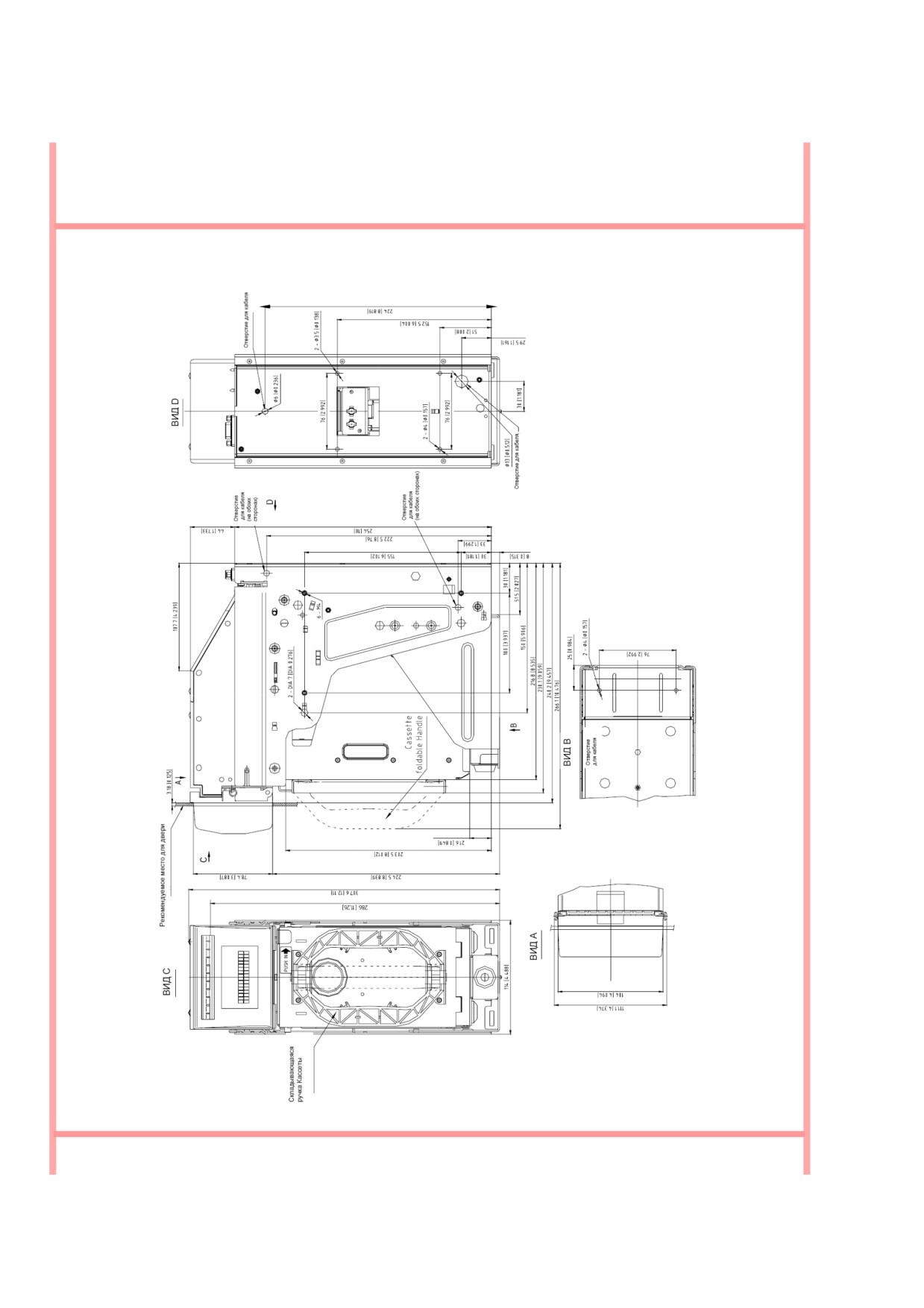

РАЗМЕРЫ
ВАЛИДАТОР СО СТАНДАРТНОЙ ЛИЦЕВОЙ ПАНЕЛЬЮ, КАССЕТОЙ НА 600 БАНКНОТ
И ЗАПОРНЫМ УСТРОЙСТВОМ
ВАЛИДАТОР СО СТАНДАРТНОЙ ЛИЦЕВОЙ ПАНЕЛЬЮ, КАССЕТОЙ НА 600
БАНКНОТ, БЕЗ ЗАПОРНОГО УСТРОЙСТВА
ВАЛИДАТОР СО СТАНДАРТНОЙ ЛИЦЕВОЙ ПАНЕЛЬЮ, КАССЕТОЙ НА 1000
БАНКНОТ И ЗАПОРНЫМ УСТРОЙСТВОМ
ВАЛИДАТОР СО СТАНДАРТНОЙ ЛИЦЕВОЙ ПАНЕЛЬЮ, КАССЕТОЙ НА 1000
БАНКНОТ, БЕЗ ЗАПОРНОГО УСТРОЙСТВА
ВАЛИДАТОР БЕЗ ЛИЦЕВОЙ ПАНЕЛИ, С КАССЕТОЙ НА 600 БАНКНОТ
И ЗАПОРНЫМ УСТРОЙСТВОМ
ВАЛИДАТОР СО СЧИТЫВАТЕЛЕМ СМАРТ-КАРТЫ, КАССЕТОЙ НА 600 БАНКНОТ
И ЗАПОРНЫМ УСТРОЙСТВОМ
МОДУЛЬНАЯ СИСТЕМА
Система модулей позволяет за счет съемных блоков легко подбирать ту конфигурацию
валидатора, которая нужна пользователю. Далее описаны модули и их характеристики.

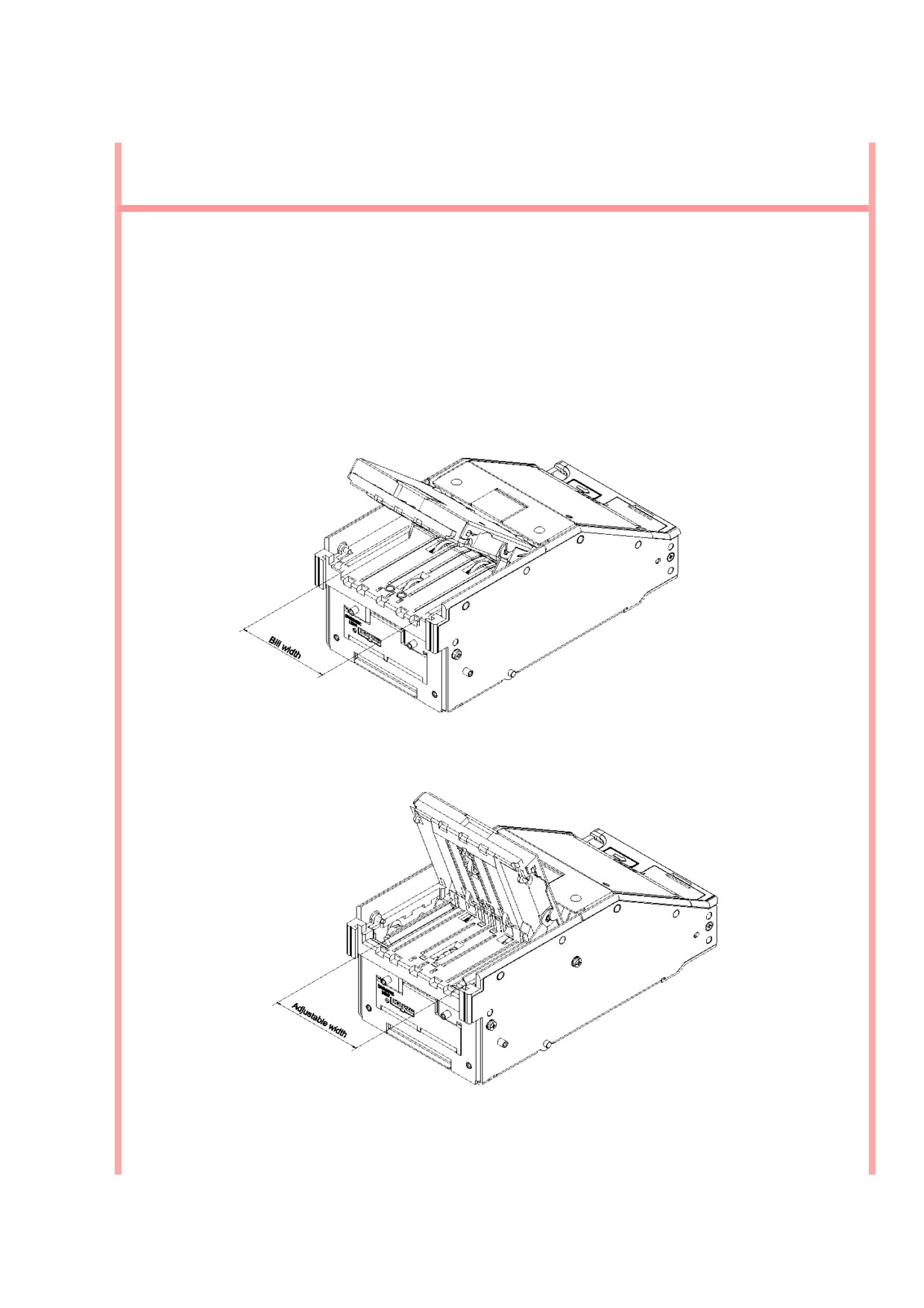

ВАЛИДАТОРНАЯ ГОЛОВКА
Нужную конфигурацию валидарной головки можно выбрать из таких вариантов:
1. Головки с фиксированным размером приемного канала для банкнот шириной 62, 64, 66,
68, 70, 72, 74, 76, 78, 80 и 82 мм.
2. Валидаторные головки с механизмом центрирующим банкноту и шириной канала,
автоматически регулируемой для каждой принимаемой банкноты. Такая головка
используется в том случае, если ширина банкнот разных номиналов неодинакова.
3. Вариант модели валидаторной головки указывает на тип ее электроники и
совместимость с другими модулями.
Номер детали
Характеристики
Модель
Наличие
FLV-0310
Для приема банкнот шириной 66 мм
A
+
FLV-0510
Для приема банкнот шириной 70 мм
A
+
Для приема банкнот шириной 66 мм,
FLV-9014
A
+
печатные платы с защитным покрытием
Для приема банкнот 70 мм, печатные
FLV-9016
A
+
платы с защитным покрытием
MFLV-2110
Мультиширийный (62-82 мм)
A
+
Мультиширийный (62-82 мм),
MFLV-9013
A
+
печатные платы с защитным покрытием
В таблице перечислены модели головок валидаторов для валют ряда стран. Полный список
можно получить в отделе обслуживания клиентов - CashCode Customer Service.
Страна или валюта
Номер детали (валидаторной головки)
Австралия
FLV-0310
Австрия
MFLV-2110
Аргентина
FLV-0310
Беларусь
MFLV-2110
Болгария
MFLV-2110
Бразилия
FLV-0310
Великобритания
MFLV-2110
Великобритания
+ Шотландия
MFLV-2110
Венесуэла
FLV-0510
Восточные Карибы
FLV-0510
Гватемала
FLV-0310
Гонконг
MFLV-2110
Грузия
MFLV-2110
Доминиканская Республика
FLV-0310
Евро
+ Британский фунт + Ирландский фунт
MFLV-2110
Евро
+ Швейцария
MFLV-2110
Евросоюз
(Евро)
MFLV-2110
Египет
FLV-0510
Казахстан
MFLV-2110
Канада
FLV-0510
Китай
MFLV-2110
Китай
+ Гонконг
MFLV-2110
Колумбия
FLV-0510
Корея
MFLV-2110
Латвия
FLV-0310
Литва
FLV-0310
Макау
MFLV-2110
Македония
FLV-0510
Малазия
MFLV-2110
Марокко
MFLV-2110
Мексика
FLV-0310
Новая Зеландия
MFLV-2110
Норвегия
MFLV-2110
Россия
MFLV-2110
Румыния
MFLV-2110
Сингапур
MFLV-2110
Словакия
MFLV-2110
США
FLV-0310
США + Аруба
MFLV-2110
США + Великобритания
MFLV-2110
США + Евро
MFLV-2110
США + Евро
+ Россия
MFLV-2110
США + Каймановы Острова
MFLV-2110
США + Канада
MFLV-2110
США + Мексика
FLV-0310
Таиланд
MFLV-2110
Тайвань
MFLV-2110
Украина
MFLV-2110
Филиппины
FLV-0310
Чешская Республика
MFLV-2110
Чили
FLV-0510
Шотландия
MFLV-2110
Эстония
FLV-0510
Южная Африка
FLV-0510
Япония
MFLV-2110

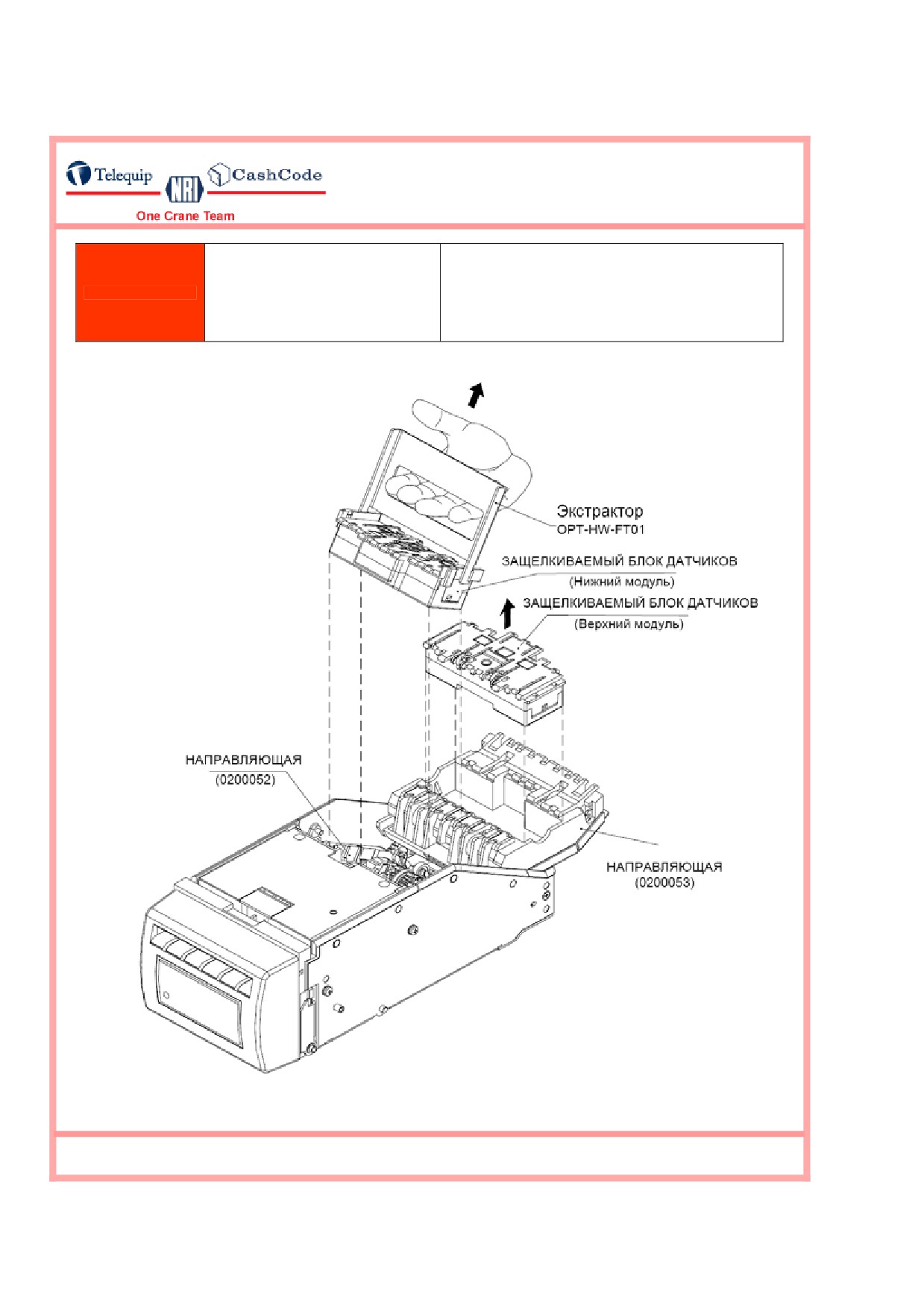

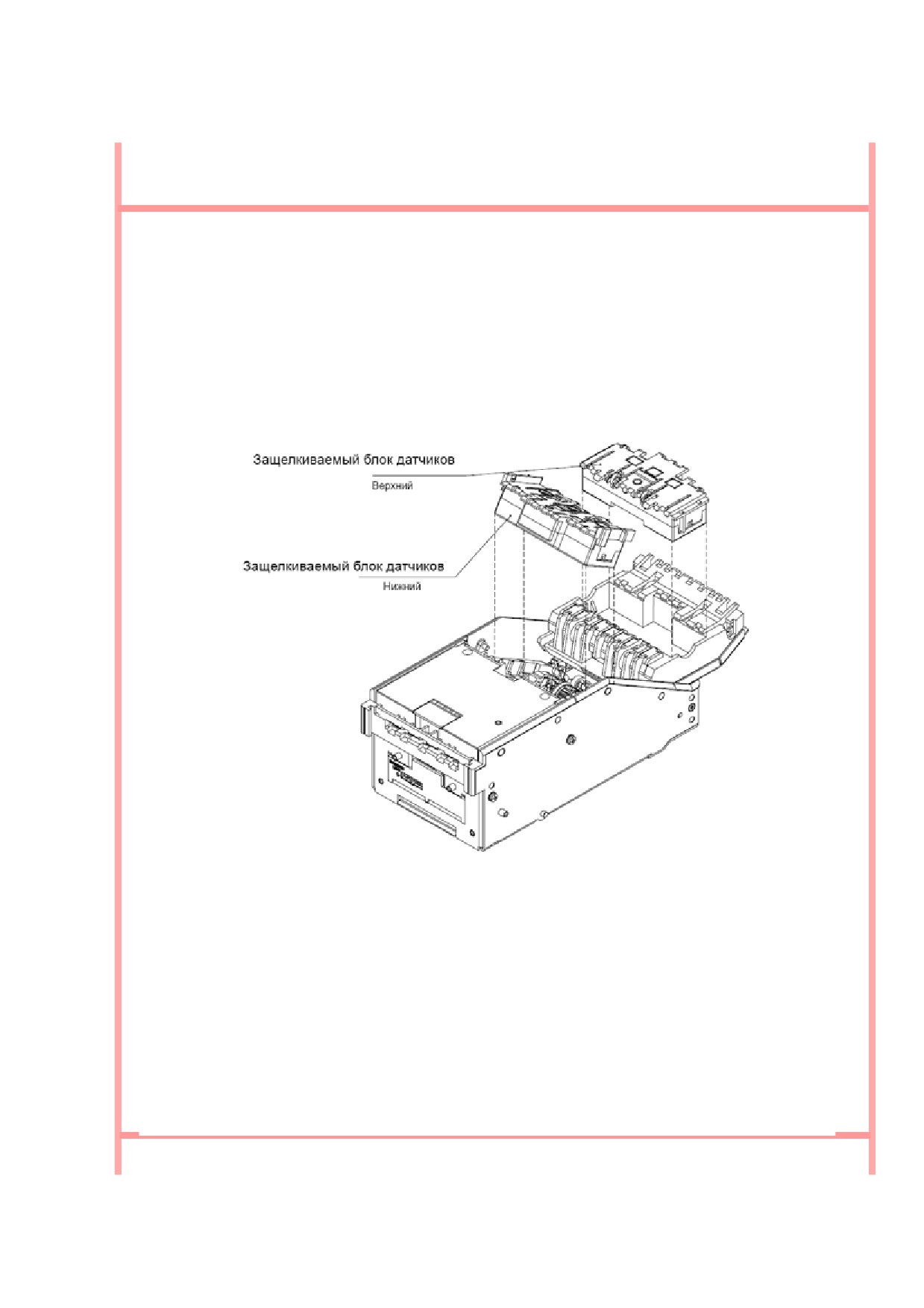

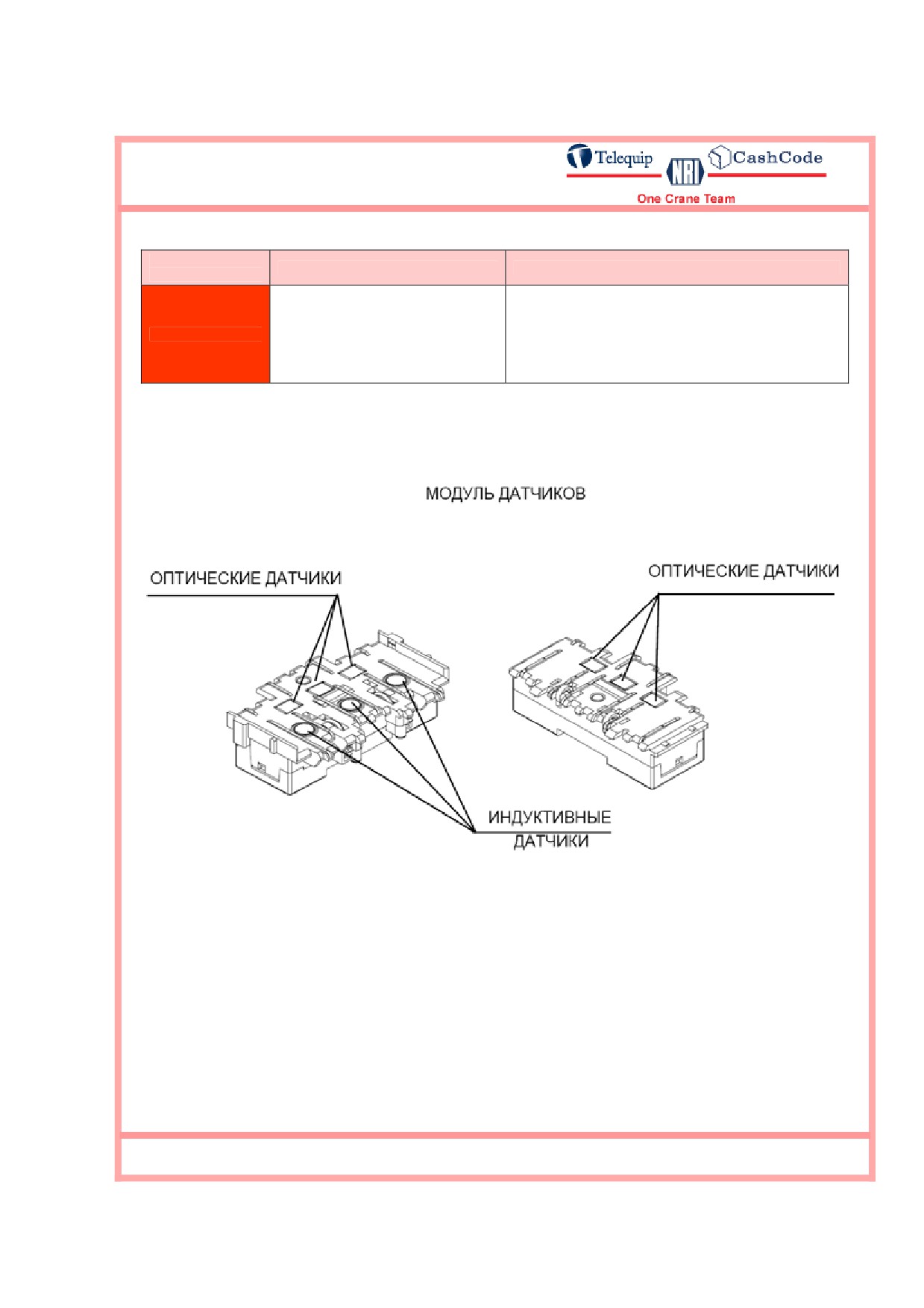

Модули датчиков SENSE-A-CLICK®
“Sense-a-Click™” - это комплект датчиков, состоящий из верхнего и нижнего модулей. Оба
модуля совместимы, если их номера совпадают. Модули характеризуют такие параметры:
• расположение и рабочие цвета оптических датчиков
• количество и расположение индуктивных датчиков
• наличие емкостных датчиков
• тип модели, зависящий от электроники блоков и их совместимости с другими модулями.
Номер подходящего модуля датчиков для конкретной валюты должен подбираться
специалистом компании CashCode. Примеры таких номеров приведены в таблице. Для
получения детальной информации зарегистрируйтесь на сайте компании: www.cashcode.com.

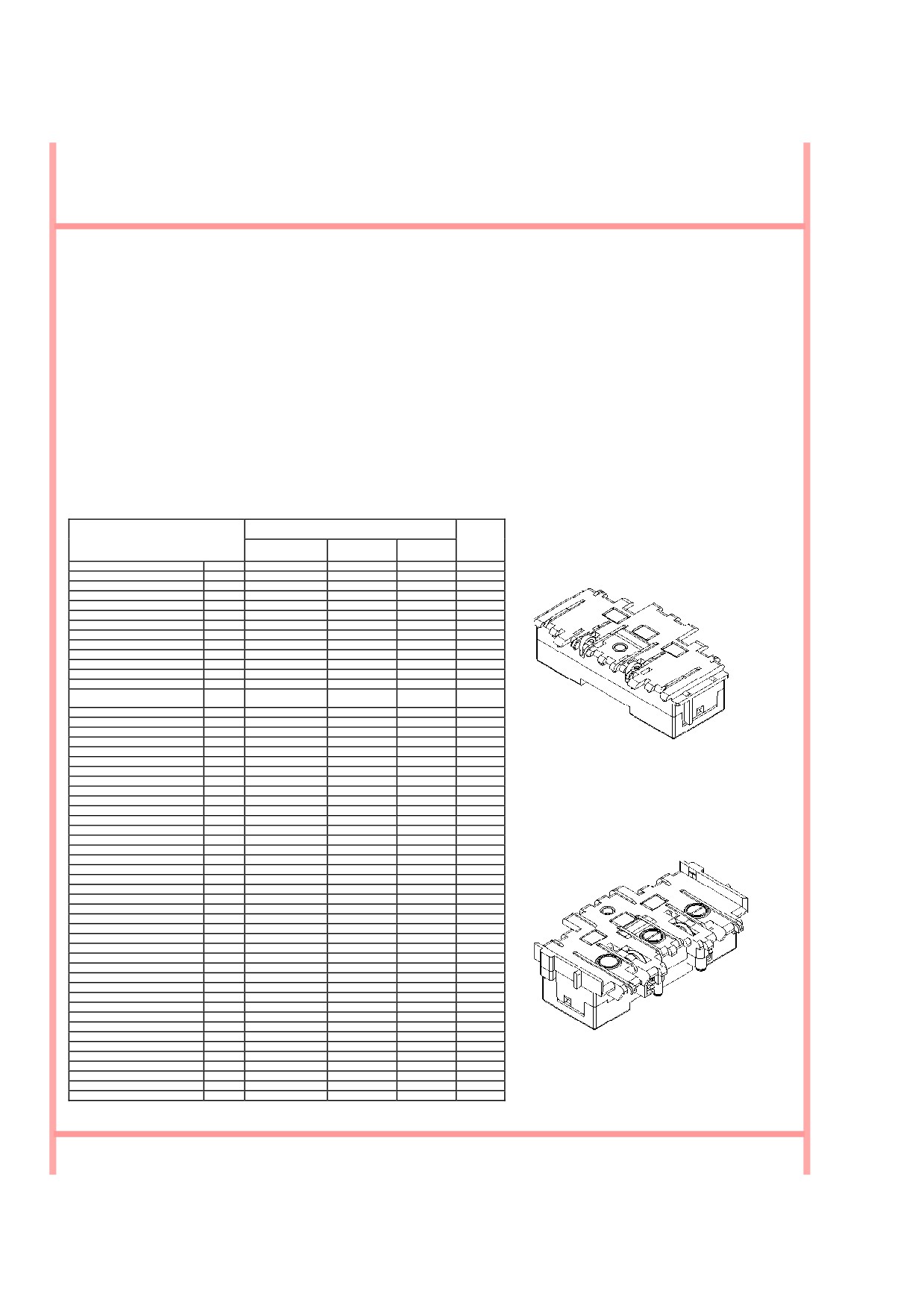

Номер деталей комплектов датчиков
Страна или валюта
Модель
Комплект из
Верхний
Нижний
двух модулей
модуль
модуль
Австралия
AU
FLS-1704
FLS-1704U
FLS-1704L
A
Аргентина
AR
FLS-1704
FLS-1704U
FLS-1704L
A
Беларусь
BY
FLS-1704
FLS-1704U
FLS-1704L
A
Болгария
BG
FLS-1704
FLS-1704U
FLS-1704L
A
Бразилия
BR
FLS-1704
FLS-1704U
FLS-1704L
A
Великобритания
GB
FLS-1704
FLS-1704U
FLS-1704L
A
Великобритания + Шотландия
GBS
FLS-1704
FLS-1704U
FLS-1704L
A
Венесуэла
VE
FLS-1705
FLS-1705U
FLS-1705L
A
Восточные Карибы
XC
FLS-1704
FLS-1704U
FLS-1704L
A
Гватемала
GT
FLS-1705
FLS-1705U
FLS-1705L
A
Гонконг
HK
FLS-1705
FLS-1705U
FLS-1705L
A
Грузия
GE
FLS-1704
FLS-1704U
FLS-1704L
A
Доминиканская Республика
DO
FLS-1704
FLS-1704U
FLS-1704L
A
Евро + фунт Великобритании +
EUGBN
FLS-1704
FLS-1704U
FLS-1704L
A
фунт Северной Ирландии
Евро + Швейцария
EUCH
FLS-1704
FLS-1704U
FLS-1704L
A
Евросоюз (Евро)
EU
FLS-1704
FLS-1704U
FLS-1704L
A
Египет
EG
FLS-1704
FLS-1704U
FLS-1704L
A
Казахстан
KZ
FLS-1704
FLS-1704U
FLS-1704L
A
Канада
CA
FLS-1801
FLS-1801U
FLS-1801L
A
Верхний модуль
Китай
CN
FLS-1705
FLS-1705U
FLS-1705L
A
Китай + Гонконг
CNHK
FLS-1705
FLS-1705U
FLS-1705L
A
Колумбия
CO
FLS-1704
FLS-1704U
FLS-1704L
A
Корея
KR
FLS-1704
FLS-1704U
FLS-1704L
A
Латвия
LV
FLS-1704
FLS-1704U
FLS-1704L
A
Литва
LT
FLS-1704
FLS-1704U
FLS-1704L
A
Макау
MO
FLS-1705
FLS-1705U
FLS-1705L
A
Македония
MK
FLS-1704
FLS-1704U
FLS-1704L
A
Малазия
MY
FLS-1705
FLS-1705U
FLS-1705L
A
Марокко
MA
FLS-1704
FLS-1704U
FLS-1704L
A
Мексика
MX
FLS-1705
FLS-1705U
FLS-1705L
A
Новая Зеландия
NZ
FLS-1704
FLS-1704U
FLS-1704L
A
Норвегия
NO
FLS-1705
FLS-1705U
FLS-1705L
A
Россия
RU
FLS-1704
FLS-1704U
FLS-1704L
A
Румыния
RO
FLS-1705
FLS-1705U
FLS-1705L
A
Сингапур
SG
FLS-1705
FLS-1705U
FLS-1705L
A
Словакия
SK
FLS-1704
FLS-1704U
FLS-1704L
A
США
US
FLS-1704
FLS-1704U
FLS-1704L
A
США + Аруба
USAW
FLS-1704
FLS-1704U
FLS-1704L
A
США + Великобритания
USGB
FLS-1704
FLS-1704U
FLS-1704L
A
США + Евро
USEU
FLS-1704
FLS-1704U
FLS-1704L
A
США + Евро + Россия
USEURU
FLS-1704
FLS-1704U
FLS-1704L
A
США + Каймановы Острова
USKY
FLS-1704
FLS-1704U
FLS-1704L
A
США + Канада
USCA
FLS-1901
FLS-1901U
FLS-1901L
A
США + Мексика
USMX
FLS-1704
FLS-1704U
FLS-1704L
A
Таиланд
TH
FLS-1705
FLS-1705U
FLS-1705L
A
Тайвань
TW
FLS-1705
FLS-1705U
FLS-1705L
A
Украина
UA
FLS-1704
FLS-1704U
FLS-1704L
A
Филиппины
PH
FLS-1704
FLS-1704U
FLS-1704L
A
Чешская Республика
CZ
FLS-1704
FLS-1704U
FLS-1704L
A
Чили
CL
FLS-1704
FLS-1704U
FLS-1704L
A
Нижний модуль
Шотландия
SL
FLS-1704
FLS-1704U
FLS-1704L
A
Эстония
EE
FLS-1704
FLS-1704U
FLS-1704L
A
Южная Африка
ZA
FLS-1704
FLS-1704U
FLS-1704L
A
Япония
JP
FLS-1704
FLS-1704U
FLS-1704L
A
МОДУЛЬ ЭЛЕКТРОПИТАНИЯ И ПОДДЕРЖКИ ПРОТОКОЛА
Модули электропитания и поддержки протоколов обеспечивают выбор таких параметров:
• Рабочее напряжение: 12 V DC или 24 V DC
• Интерфейс/протокол (см. таблицу внизу с полным перечнем протоколов)
• Модель: отражает тип внутренней электроники (A - линейное регулирование напряжения,
B - регулирование переключающего напряжения). Модель B обеспечивает большую
мощность и применяется, когда в валидатор подключены дополнительные модули
(например, считыватель смарт-карт)
• Коннектор для электронных идентификаторов (Dallas Chip) - системе облегчающей
контролировать оборот наличности и снимать статистические данные с валидатора.
Коннектор
Номер детали
Напряжение
Интерфейс
Модель
электронного
идентификатора
FLP-1710
12 V DC
CC-FLBDP (Opto-isolated)
A
-
FLP-2310
12 V DC
12V DC, RS-232, CC-EBA, Smart Card,
A
+
CC-BDPS, CCNET (RS 232C), плата с
FLP-2510
12 V DC
A
-
защитным покрытием
FLP-2710
12 V DC
CC-BDPS, CCNET (RS 232C)
A
-
FLP-2810
12 V DC
CC-IPL (Isolated Pulse Low Current)
A
-
FLP-5710
24 V DC
CC-GPC22, CCNET (RS 232C)
B
-
CC-FLBDP (Opto-isolated), плата с
FLP-9027
12 V DC
A
-
защитным покрытием
FLP-9028
24 V DC
CC-GPC22, CCNET (RS 232C), Coated PCB
B
-
CC-IPL (Isolated Pulse Low Current),
FLP-2810
12 V DC
A
-
плата с защитным покрытием
CC-GPC22, CCNET (RS 232C), плата с защитным
FLP-9056
24 V DC
B
+
покрытием

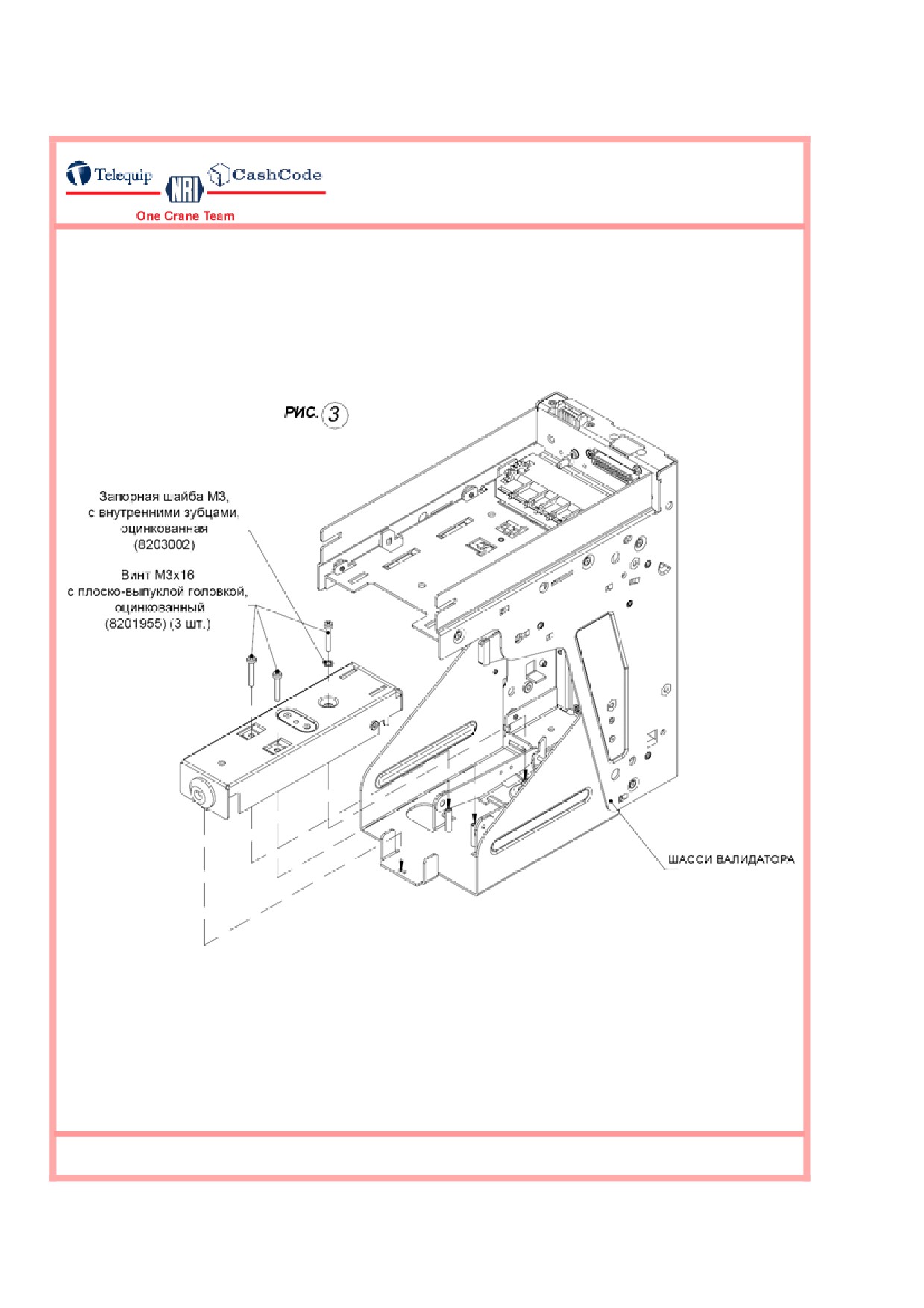

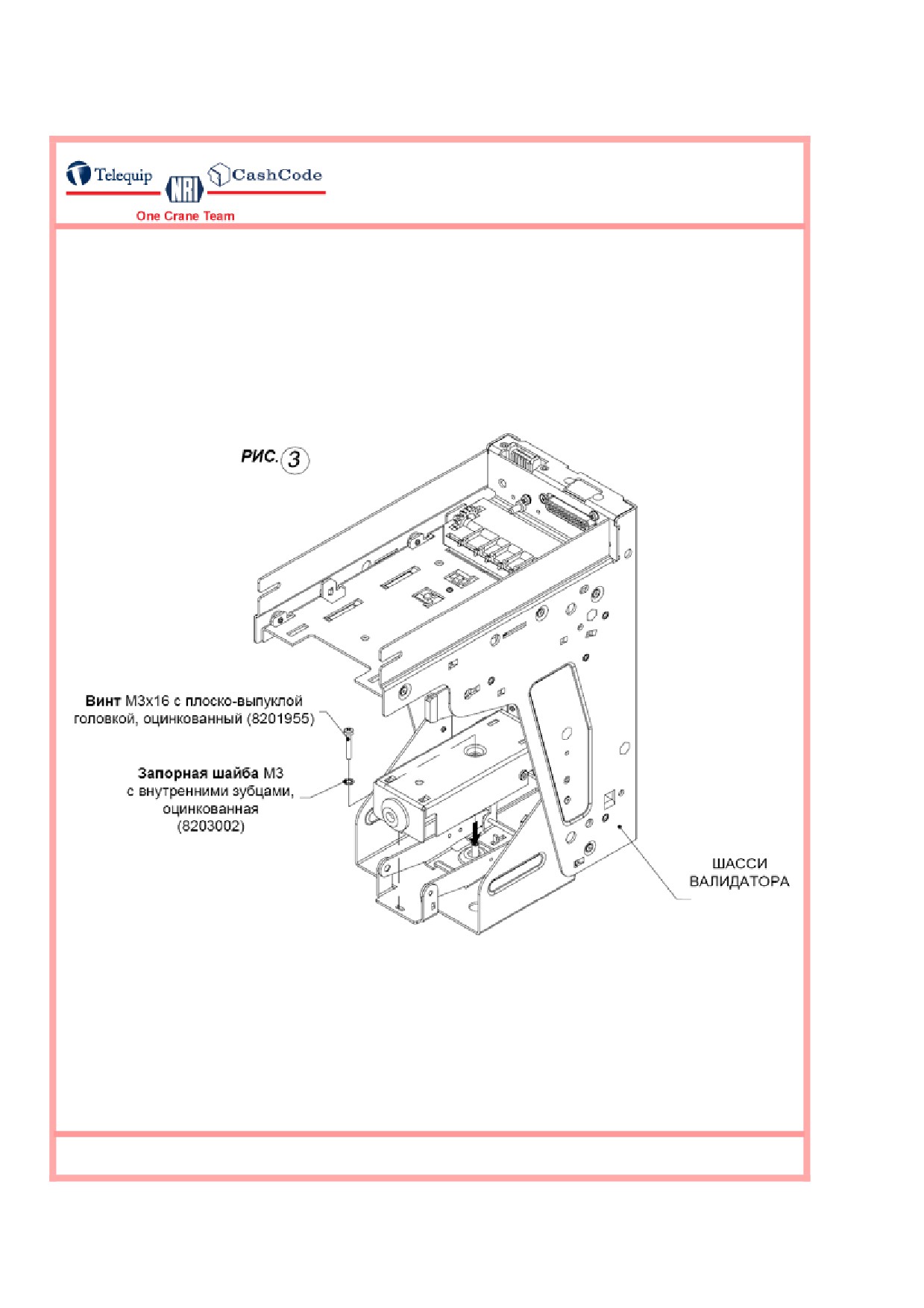

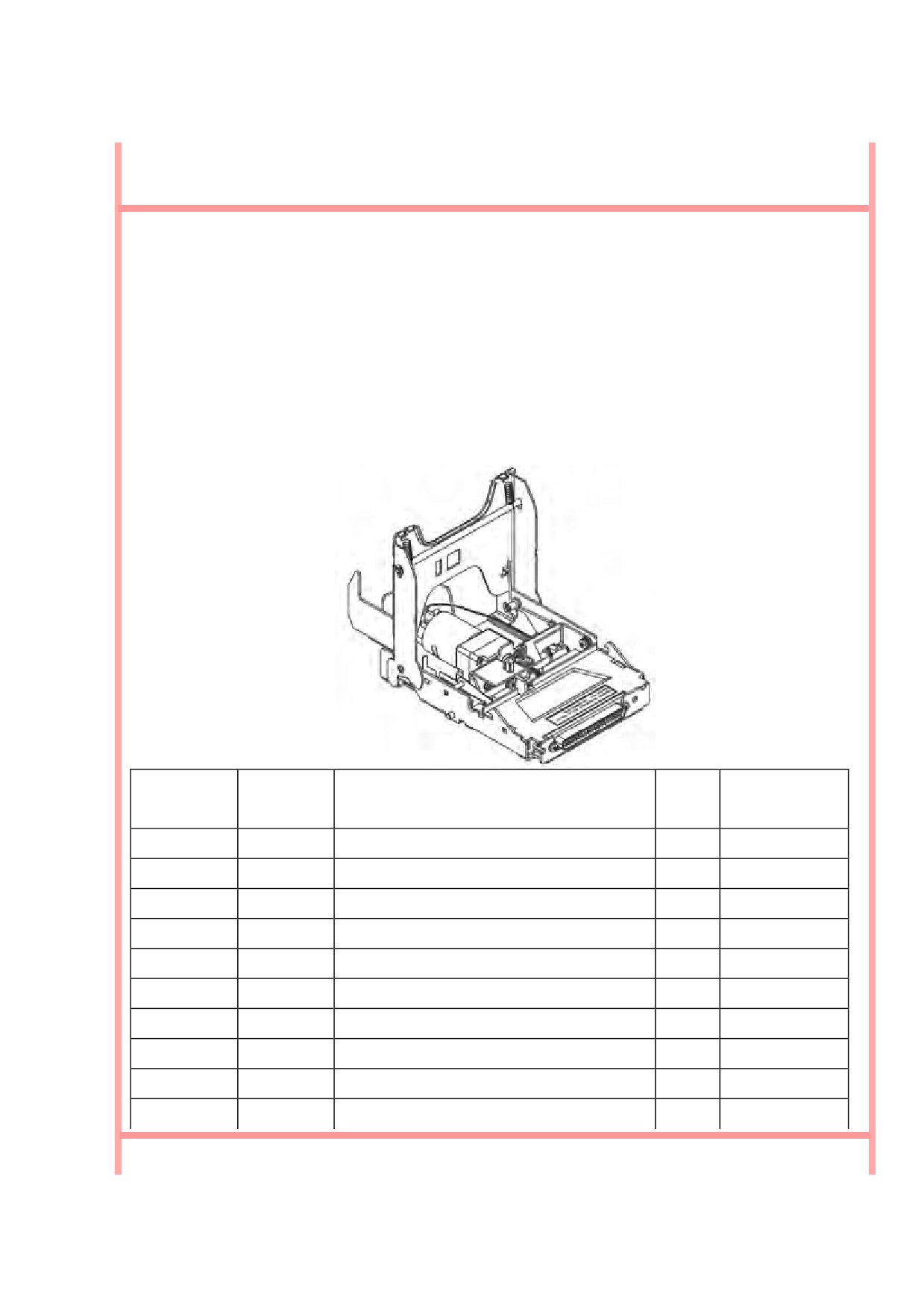

ШАССИ
Шасси обеспечивает такие варианты компоновки валидатора:
• Удерживающий кронштейн двух размеров под кассеты на 600 или 1000 банкнот

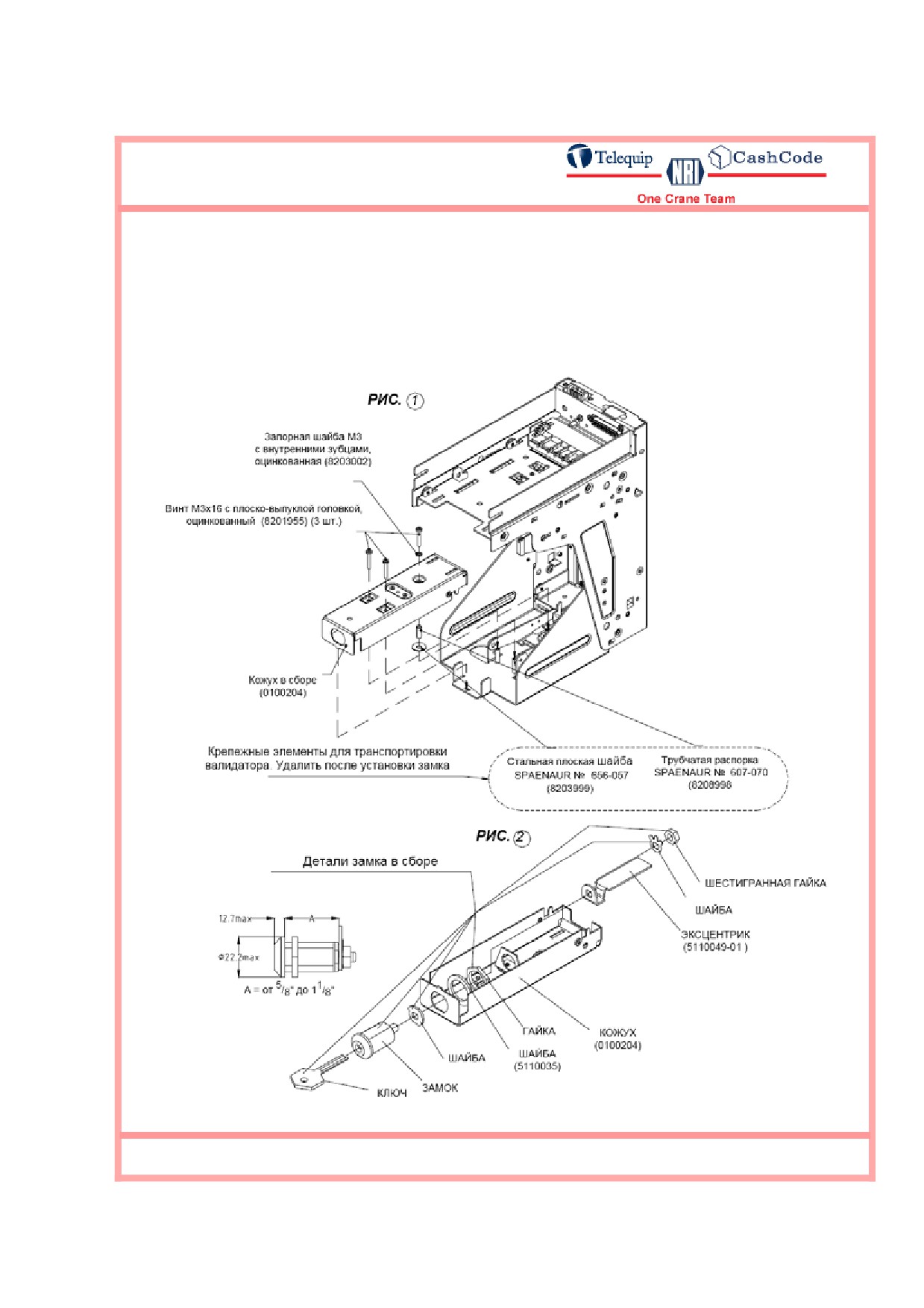

• Удерживающий кронштейн с запорным механизмом и без него. Запорный механизм
приводится в действие цилиндрическим замком диаметром ¾”
• Микросвитчи безопасности. В шасси устанавливается микросвитч, срабатывающий
при вынимании кассеты. Если выбрано шасси, в котором удерживающий кронштейн
оборудован запирающим механизмом, то устанавливается микросвитч,
срабатывающий на открытие замка. Оба свитчи имеют быстросоединяемые
терминалы (0.110) и сертифицированы на эксплуатацию при напряжении 5 А, 250 V
AC. По желанию пользователя, устанавливаются второй свитч для кассеты и свитч
для валидаторной головки.
• Разъемы следующих интерфейсов: JAE
12 pin
(standard), JAE
+ DB9
(при
использовании лицевой панели со считывателем смарт-карт), JAE + USB
Сводные данные о вариантах компоновки валидатора, на основе шасси
Номер детали
Вместимость
Кронштейн
Свитчи
Коннекторы
кассеты
безопасности
FLH-0110
600
Обычный
Нет
Стандартный
FLH-0112
600
Обычный , UDN
Нет
Стандартный
FLH-0120
600
Обычный
Есть
Стандартный
FLH-0410
600
Запирающий
Нет
JAE+DB9
FLH-0510
600
Обычный
Нет
JAE+DB9
FLH-0810
600
Запирающий
Нет
Стандартный
FLH-0811
600
Запирающий, модернизированный
Нет
Стандартный
FLH-0812
600
Запирающий, UDN
Нет
Стандартный
FLH-0820
600
Запирающий
Есть
Стандартный
FLH-2010
1000
Обычный
Нет
JAE+DB9
FLH-3110
1000
Обычный
Нет
Стандартный
FLH-3410
1000
Запирающий
Нет
JAE+DB9
FLH-3510
1000
Запирающий
Нет
Стандартный
FLH-3512
1000
Запирающий, UDN
Нет
Стандартный
ЛИЦЕВАЯ ПАНЕЛЬ
Для установки валидатора на дверях разных конструкций предусмотрено несколько
вариантов лицевых панелей. При типовой поставке валидатор укомплектовывается
стандартной лицевой панелью CashCode. При любом варианте лицевой панели можно
выбрать нужную модель под конкретную ширину приемного канала, в зависимости от
ширины принимаемых банкнот (ширина входного отверстия панели и приемного канала
валидаторной головки должны быть одинаковыми).
Ширина

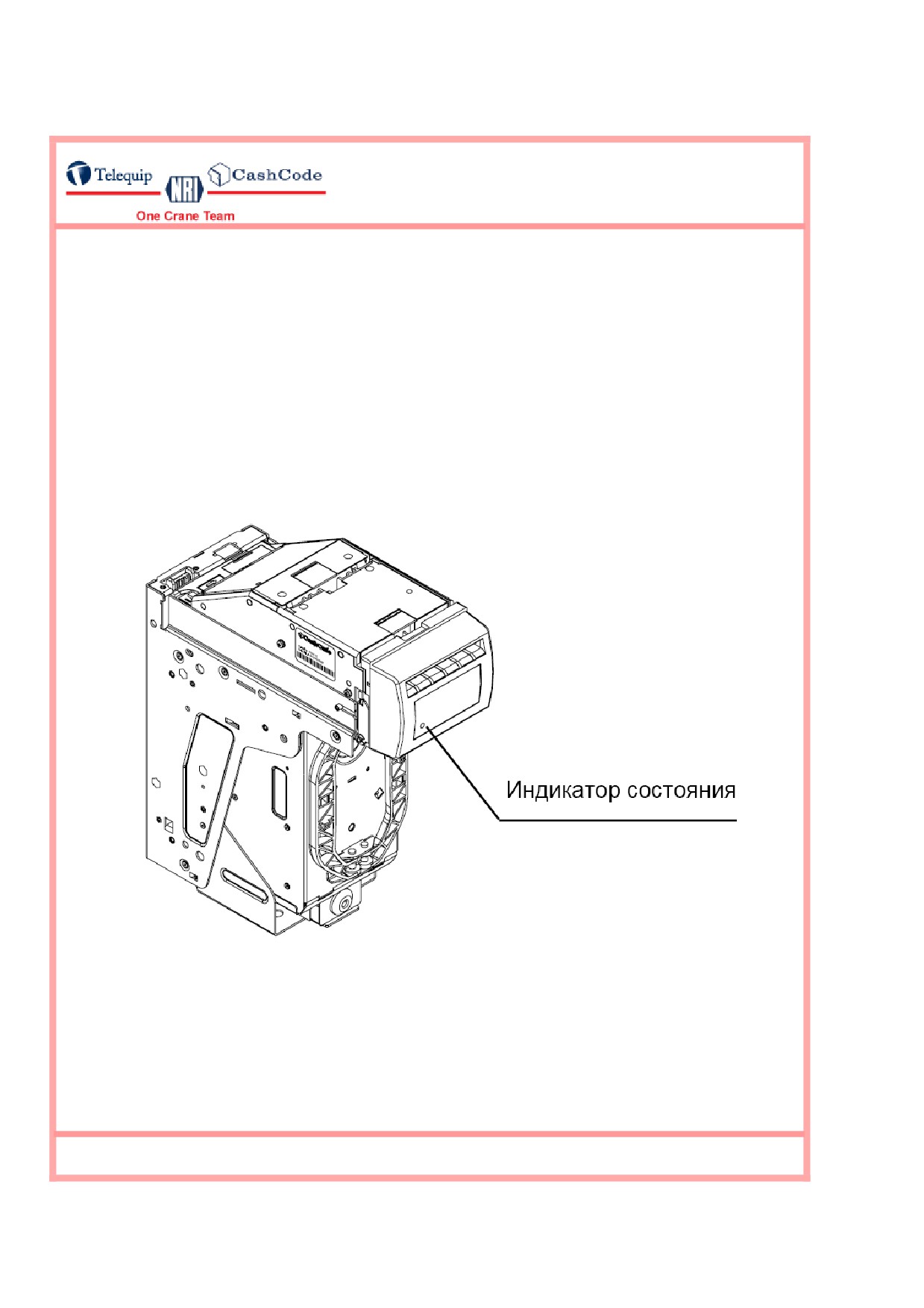

Стандартная лицевая панель CashCode.
принимаемой
Оснащена индикатором состояния валидатора.
Номер детали
банкноты, мм
Стандартная лицевая панель
FLB-2311
66
FLB-2331
70
MFLB-2401
62 - 82
Лицевая панель
с бегущими огнями
Лицевая панель CashCode с бегущими огнями
Индикатор состояния валидатора интегрирован в
FLB-2111
66
бегущие огни.
FLB-2131
70
MFLB-2201
62 - 82
MFLB-4017
(с защитным
62 - 82
покрытием печатных
плат)
Лицевая панель
с цифровым индикатором
Лицевая панель CashCode с бегущими огнями и
цифровым индикатором. Бегущие огни дополнены
цифровым
FLB-3111
66
индикатором (в
FLB-3131
70
каждой из двух строк
по 16 символов).
MFLB-3201
62 - 82
Пользователь может
MFLB-4027
написать
(с защитным
инструктивное или
62 - 82
покрытием печатных
рекламное
плат)
сообщение для своих
клиентов .
Ширина
Лицевая панель CashCode с бегущими огнями
принимаемой
и портом для инфракрасной связи
Номер детали
банкноты, мм
В дополнение к бегущим огням установлен порт
для инфракрасной связи.
Лицевая панель с бегущими огнями
и портом для инфракрасной связи
FLB-2511
66
FLB-9059
(с защитным
66
покрытием печатных
плат)
FLB-2531
70
MFLB-2601
62 - 82
Лицевая панель с бегущими огнями,
Лицевая панель CashCode с бегущими огнями,
цифровым индикатором
цифровым индикатором и портом для
и портом для инфракрасной связи
инфракрасной связи
В дополнение к бегущим огням и цифровому
индикатору установлен порт для инфракрасной
FLB-3311
66
связи.
FLB-3331
70
MFLB-3401
62 - 82
Ширина
Лицевая панель CashCode со считывателем
принимаемой
смарт карт
Номер детали
банкноты, мм
Считыватель одновременно обеспечивает прием
до четырех платежных систем
Лицевая панель CashCode со
считывателем смарт карт
FLB-4411
66
FLB-4431
70
MFLB-4501
62 - 82
Лицевая панель CashCode для игровых
Ширина
автоматов Double Diamond.
принимаемой
Номер детали
Изготавливается двух размеров: для приема
банкноты, мм
банкнот 66 и 70 мм в ширину.
Лицевая панель с бегущими огнями
и портом для инфракрасной связи
FLB-1011
66
FLB-1021
70
Ширина
Номер детали
принимаемой
банкноты, мм
Лицевая панель с бегущими огнями
FLB-5011
66
FLB-9065 (плата с
66
защитным покрытием)
FLB-5031
70
FLB-9076 (плата с
70
защитным покрытием)
MFLB-5101
62 - 82
MFLB-9064 (плата с
62 - 82
защитным покрытием)
Ширина
Номер детали
принимаемой
банкноты, мм
Лицевая панель с защитой от монет
FLB-7011
66
FLB-7031
70
MFLB-7101
62 - 82
Ширина
принимаемой
Номер детали
банкноты, мм
Лицевая панель с защитой от монет
для валидаторов, устанавливаемых
кассетой вверх
FLB-7411
66
FLB-7431
70
MFLB-7501
62 - 82
Ширина
Номер детали
принимаемой
банкноты, мм
Открытая металлическая
лицевая панель
FLB-7211
66
FLB-7231
70
MFLB-7301
62 - 82
Ширина
Номер детали
принимаемой
банкноты, мм
Лицевая панель, вариант А
FLB-5211
66
FLB-9071 (плата с
66
защитным покрытием)
FLB-5231
70
MFLB-5301
62 - 82
MFLB-9075 (плата с
62 - 82
защитным покрытием)
Ширина
Номер детали
принимаемой
банкноты, мм
Лицевая панель, вариант B
FLB-5213
66
FLB-5233
70
MFLB-5303
62 - 82
Ширина
Номер детали
принимаемой
банкноты, мм
Лицевая панель, вариант С
FLB-5215
66
FLB-5235
70
MFLB-5305
62 - 82
Ширина
Номер детали
принимаемой
банкноты, мм
Лицевая панель, вариант D
FLB-5217
66
FLB-9074 (плата с
66
защитным покрытием)
FLB-5237
70
FLB-9081 (плата с
70
защитным покрытием)
MFLB-5307
62 - 82
MFLB- 9080 (плата с
62 - 82
защитным покрытием)
Ширина
принимаемой
Номер детали
банкноты, мм
Лицевая панель с бегущими огнями,
размер SM
MFLB-1101
62 - 82
ПРИНАДЛЕЖНОСТИ

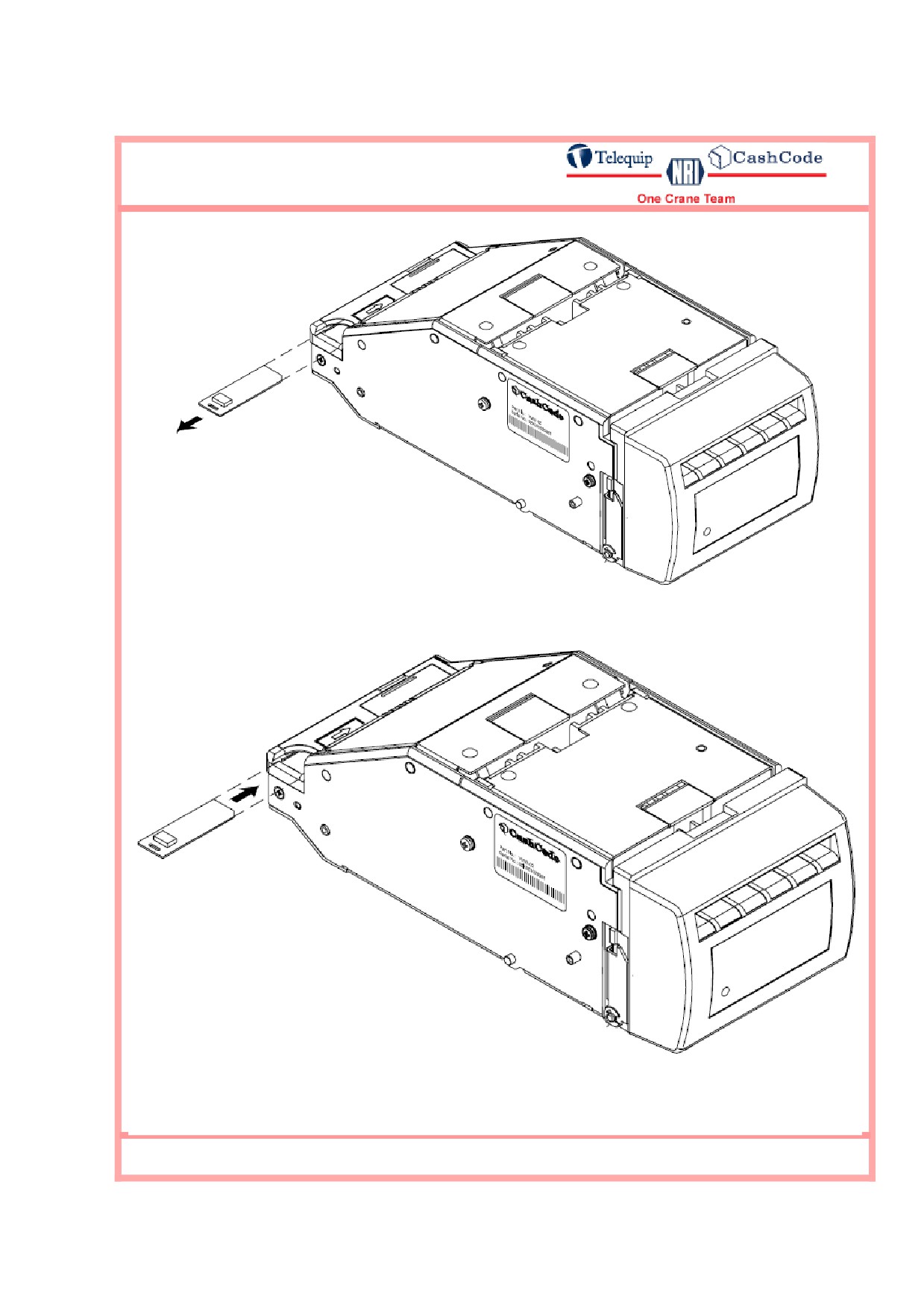

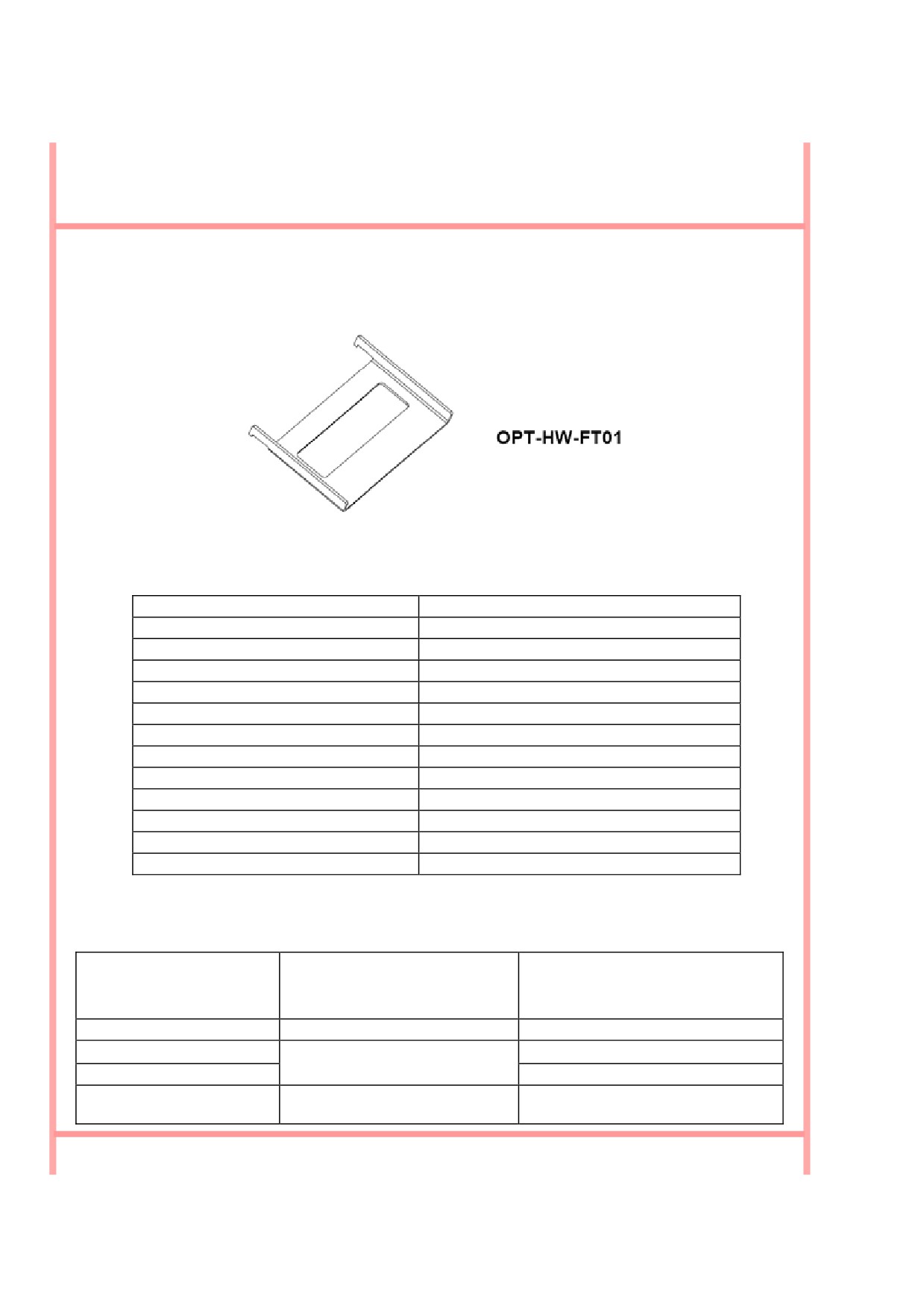

С валидатором обычно поставляется экстрактор (приспособление для извлечения нижнего
модуля датчиков при его замене, номер детали OPT-HW-FT01) и жгут проводов (кабель).
Если не оговорены иные требования, то поставляется кабель длиной один метр с 12
свободными жилами на одном конце и 12-контактовым разъемом JAE на другом. В таблице
приведена цветовая карта соединений жил кабеля с контактами разъема.
№ контакта разъема
Цвет провода
1
Красный
2
Коричневый
3
Желтый
4
Черный
5
Blue
6
Серый
7
Розовый
8
Оранжевый
9
Зеленый
Не подсоединен
Желтовато-коричневый
11
Фиолетовый
12
Белый
Для загрузки программ через соединитель интерфейса, необходимо следующее
вспомогательное оборудование:
Модуль электропитания
Адаптер
Интерфейс/Протокол
валидатора FL
Номер детали
FLP-1710
OPT-PS2-FL-PC
CC-FLBDP
FLP-2710
FL-BDPS, CCNET (12V)
FLP-2810
OPT-PS2-JAE-DB9
CC-IPL
FLP-5710
Запускается в производство
CC-GPC22, CCNET (24V)

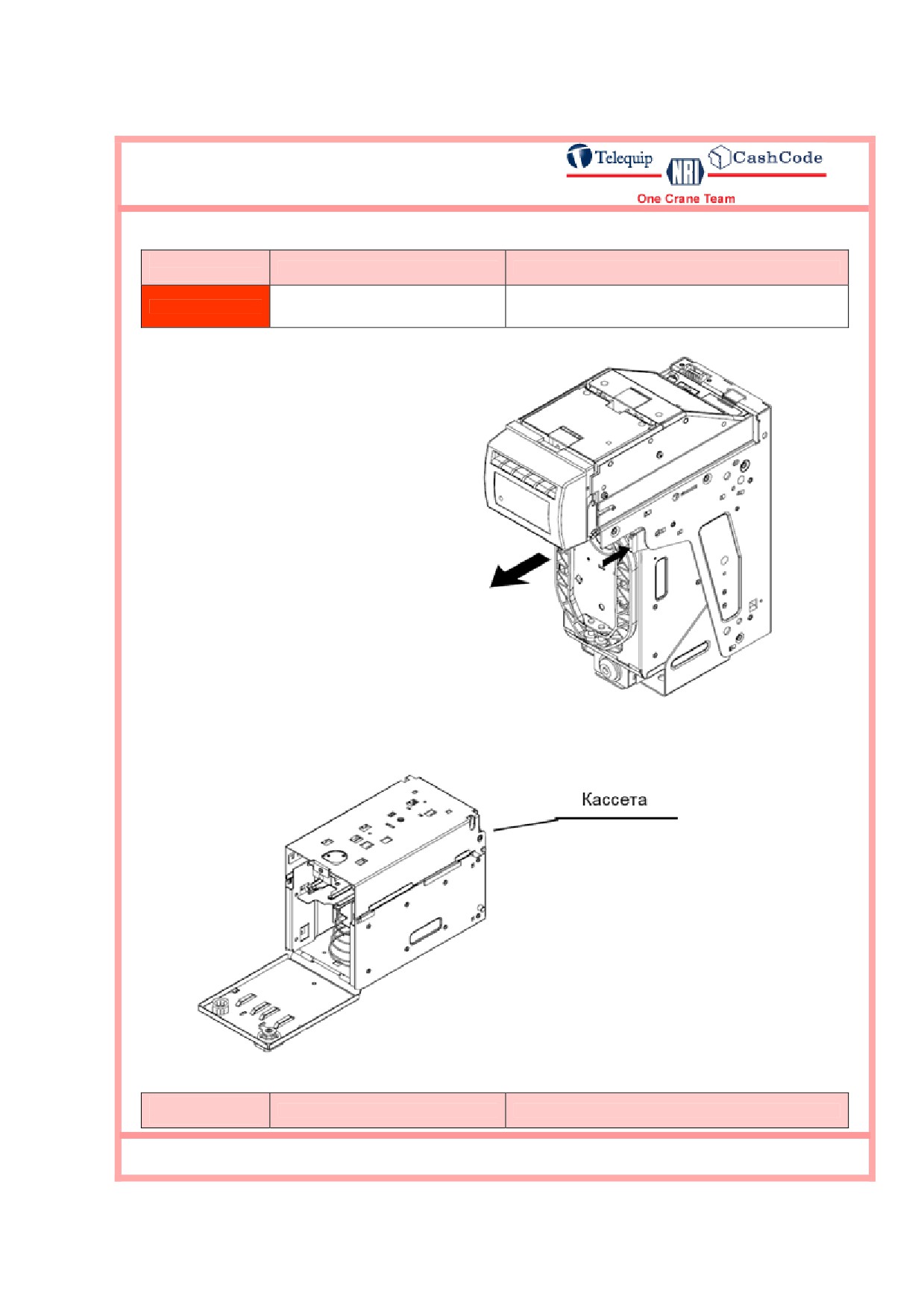

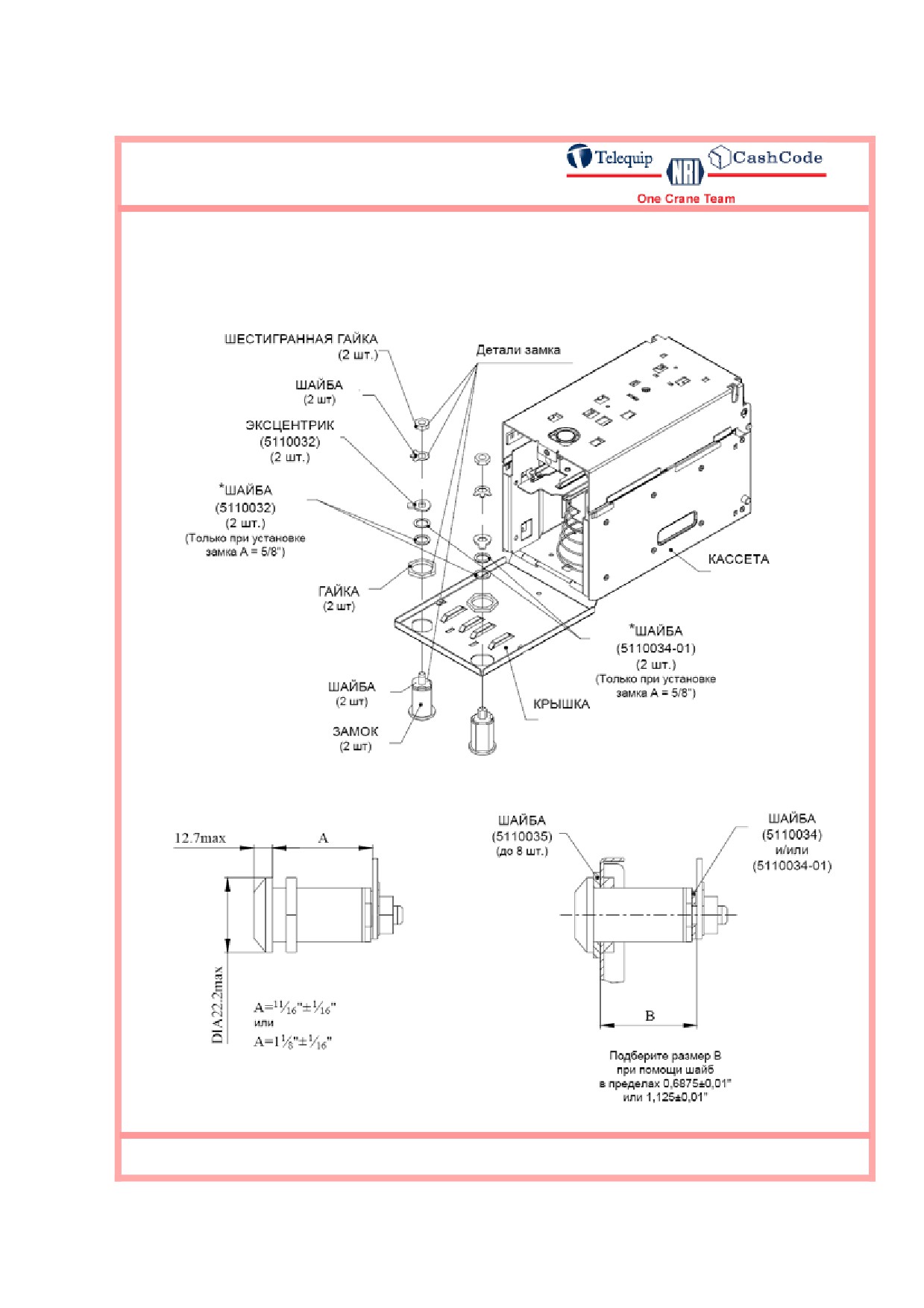

KАССЕТА

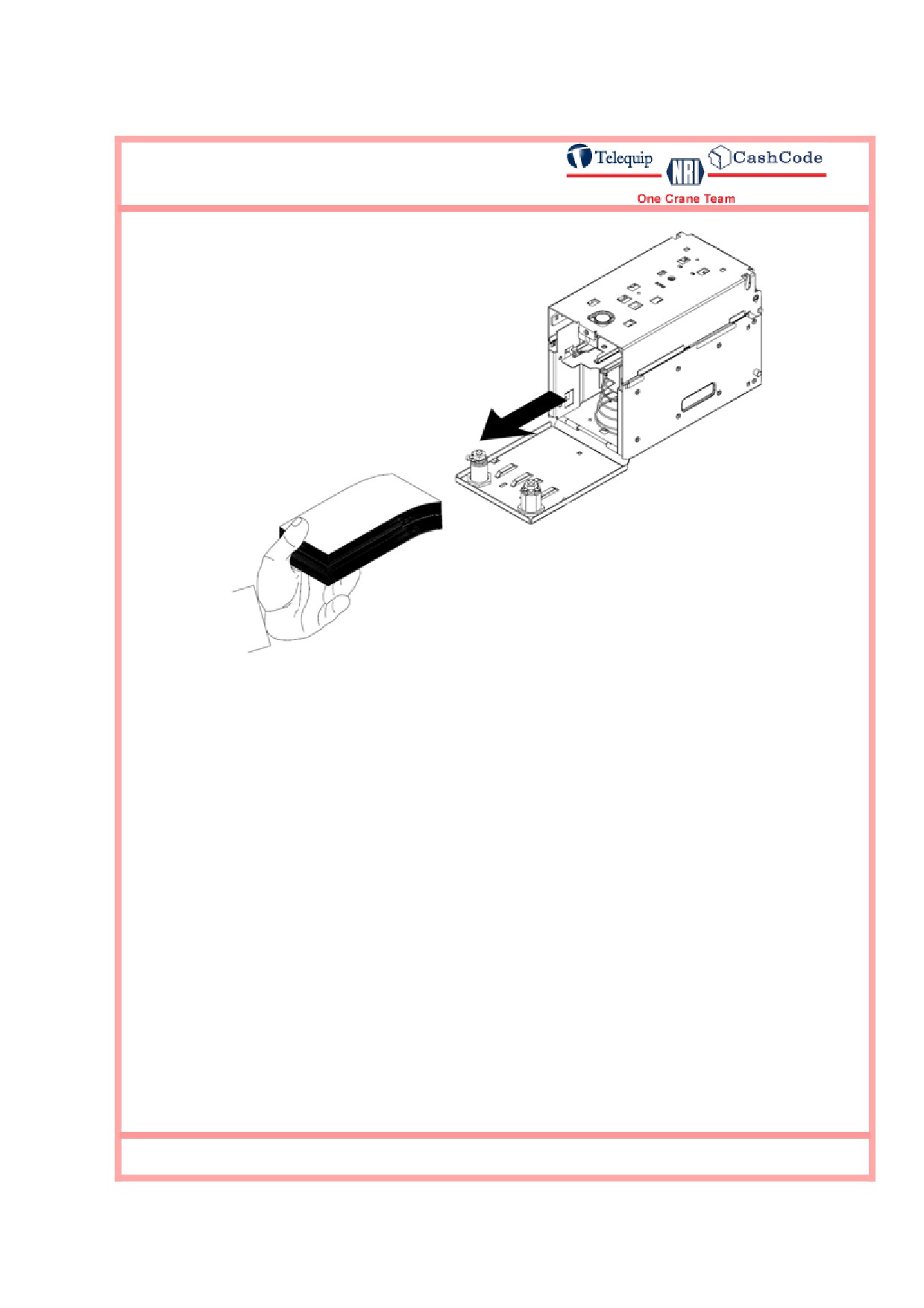

Принятые банкноты укладываются в пачку и в таком виде хранятся внутри кассеты.

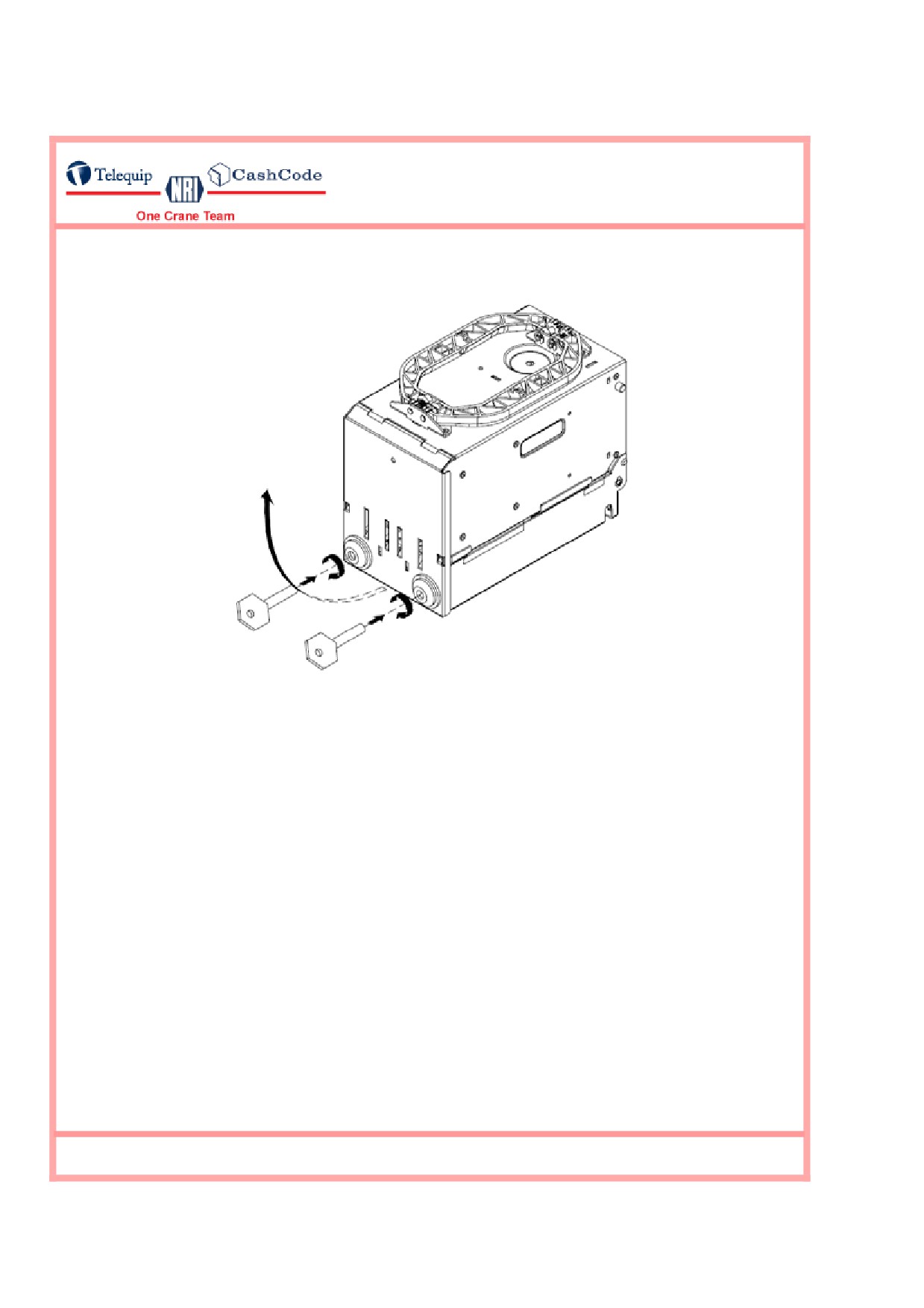

Механический укладчик банкнот установлен в кассете, которая запирается на
пластмассовый замок. Пользователям рекомендуется вместо пластмассового замка
установить металлический. Можно заказать установку одного или двух металлических
замков на кассете. Запорный механизм предусматривает установку замков по заказу
пользователя
(одного или двух цилиндрических замков диаметром
3/4” с размерами
11/16”±1/16” или 11/8”±1/16”).
Производится два вида кассет: на 600 и 1000 банкнот. Изношенные купюры занимают
больше места, что может несколько снижать расчетную вместимость кассет. Кассета
оборудована складной ручкой, но если пространство внутри машины, куда устанавливается
кассета, ограничено то можно заказать кассету без ручки.
В кассете помещаются банкноты размерами от 62 до 82 мм в ширину и от 140 до 172 мм
в длину. Специальные кассеты могут быть заказаны для банкнот длиной от 125 до 150 мм.
При необходимости, можно заказывать кассеты с оснащением для установки на них
электронных идентификаторов
(Dallas Chip). В этом случае необходим также
соответствующий модуль электропитания.
Кассета не входит в комплект валидатора и должна заказываться отдельно.
Параметры кассет
Номер
Вместимость
Длина
Dallas
Ручка
детали
(банкнот)
банкнот, мм
Chip
FLC-003
600
125 - 150
Складывающаяся
нет
FLC-103
600
140 - 172
Складывающаяся
нет
FLC-503
1000
125 - 150
Складывающаяся
нет
FLC-603
1000
140 - 172
Складывающаяся
нет
КАРТОЧКА ПАМЯТИ И ВАРИАНТЫ ОБНОВЛЕНИЯ ПРОГРАММ
Валидаторы CashCode поставляются с уже установленным программным обеспечением -
тем, какое указано в заказе. Вместо карточки памяти в слот вставлен ее муляж. Обновления
программ необходимо проводить всякий раз, когда в стране выпускают новую банкноту или
когда в обращении появляются новые варианты фальшивых купюр.
Обновление программного обеспечения можно осуществлять тремя способами:
1. Заказать новые программы на разовой карточке памяти. Обновление программ
загружается немедленно, как только карточку вставляют в слот и включают электропитание
валидаторной головки. Для последующей работы валидатора, карточка должна постоянно
оставаться в слоте.
2. Заказать новые программы на многоразовой карточке памяти. В этом случае, после
обновления программ, валидатор будет работать без карточки памяти в слоте, а карточку
можно будет использовать для обновления программного обеспечения других валидаторов.
Количество операций по обновлению программ ограничено числом лицензий, какое
пользователь выбирает при заказе такой карточки.
3. Заказать специальную карточку памяти, которая позволяет обновлять программы
через интерфейс валидатора. После операции обновления эта карточка должна остаться в
слоте аппарата. Если хост контроллер поддерживает протокол CCNET, то в этом случае
обновление может производиться через хост контроллер
(и локальную сеть). Другие
протоколы не поддерживают эту опцию, но обновление можно осуществлять с любого
компьютера через специальный адаптер производства CashCode
(при этом валидатор
должен быть временно отсоединен от хост контроллера).
Инструкции по замене карточки памяти и обновлению программного обеспечения
изложены в разделе "Обновление программного обеспечения", страница 43.
ОПРЕДЕЛЕНИЕ НОМЕРОВ ДЕТАЛЕЙ ВАЛИДАТОРА
Полный номер у фронтального валидатора составляют два обозначения: номер собственно
электронно-механического оборудования и номер программного обеспечения, например:
MFL-0101US1701
Номер программного обеспечения
Номер электронно-механического оборудования
Префикс (FL - фронтальный или
MFL - мультиширийный, фронтальный )
Префикс указывает на класс аппарата: FL означает "валидатор с фронтальной загрузкой",
а MFL - “мультиширийный валидатор с фронтальной загрузкой” (т.е., с центрирующим
механизмом в валидаторной головке).
Номер оборудования отображает типы модулей, из которых собран валидатор (например,
модель валидаторной головки, вариант шасси и т.д.).
Номер программного обеспечения содержит указание на страну (валюту) и протокол
обмена данных.
УСТАНОВКА
При установке валидатор закрепляют с каждой боковой стороны при помощи трех винтов
М4. Длина винтов должна быть такой, чтобы они не выступали во внутреннюю часть рамы.
Если установочные отверстия валидатора и оборудования, на котором он монтируется, не
совпадают, то могут потребоваться дополнительные элементы для фиксации рамы.
2 отверстия
Фронтальный валидатор можно
установить на оборудовании,
используя отверстия на тыльной
стороне его корпуса. В этом
случае нужно использовать
винты М3 и установочные
штифты.
Размеры монтажных отверстий
приведены на рисунках, см.
2 отверстия
страницы 8 - 13.
2 отверстия
4 винта М3 с плоско-выпуклой головкой
2 установочных штифта
Страница 1-34
УСТАНОВКА ЗАМКА В ОСНОВАНИЕ ВАЛИДАТОРА
(кассета на 600 банкнот)
Шаг 1. Вывинтить винт и запорную шайбу (НЕ ВЫБРАСЫВАТЬ!) из кожуха для замка (Рис.1).
Шаг 2. Удалить шайбу и распорку (Рис. 1), установленные для транспортировки валидатора.
Шаг 3. Вставить замок и крепежные детали, как показано на Рис. 2.
Шаг 4. Установить на прежнее место кожух с замком, винт и запорную шайбу, снятые в ходе
операций Шага 1 (см. Рис.3).
Страницы 1-35
УСТАНОВКА ЗАМКА В ОСНОВАНИЕ ВАЛИДАТОРА
(кассета на 600 банкнот)
Страница 1-36
УСТАНОВКА ЗАМКА В ОСНОВАНИЕ ВАЛИДАТОРА
(кассета на 1000 банкнот)
Шаг 1. Вывинтить винт и запорную шайбу (НЕ ВЫБРАСЫВАТЬ!) из кожуха для замка (Рис.1).
Шаг 2. Удалить шайбу и распорку (Рис. 1), установленные для транспортировки валидатора.
Шаг 3. Вставить замок и крепежные детали, как показано на Рис. 2.
Шаг 4. Установить на прежнее место кожух с замком, винт и запорную шайбу, снятые в ходе
операций Шага 1 (см. Рис.3).
Страницы 1-37
УСТАНОВКА ЗАМКА В ОСНОВАНИЕ ВАЛИДАТОРА
(кассета на 1000 банкнот)
Страница 1-38
УСТАНОВКА ЗАМКОВ В КАССЕТУ
Для установки замков в кассету, откройте ее крышку, удалите пластиковый запор и заглушку и
выполняйте операции в последовательности, изображенной на рисунке.
Страницы 1-39
ВЫБОР ИНТЕРФЕЙСА
Валидатор FL позволяет выбрать любой из следующих вариантов интерфейсов:
Вариант 1. Opto-Isolated, 12 Volt CC FLBDP
Вариант 2. RS232 levels, 12 V CCNET (single slave mode) или CC-BDPS
Вариант 3. Isolated Pulse Low Current, 12 V CC-IPL
Вариант 4. RS232 levels, 24 V DC, CCNET (single slave mode) или CC-GPC22.
При вариантах 1,2 и 4 хост-контроллер способен сбрасывать параметры валидатора в
исходное состояние, удерживая “активной” линию M-RES в течение 1 мсек. Этим самым
валидатору дается команда прекратить выполнение операций и вернуться в исходное
состояние.
Детальное описание интерфейсов можно найти в соответствующем Руководстве по
интерфейсам. Руководство можно загрузить с сайта компании CashCode: www.cashcode.com.
Тип интерфейса определяется модулем интерфейса собираемой базы.
Описание сигналов для варианта Opto-isolated (1):
Вывод
Сигнал
Функция
Интенсивность
1
+12 V DC
POWER
---
2
M-RES
MASTER RESET
Низкая
3
+12V DC
INTERFACE POWER
---
4
GND
INTERFACE GROUND
---
5
LED+
LED ANODE
---
6
NC
NOT CONNECTED
---
7
GND
POWER GROUND
---
8
TXD
TRANSMITTED DATA
Высокая/Низкая
9
RXD
RECEIVED DATA
Высокая/Низкая
10
NC
NOT CONNECTED
---
11
LED-
LED CATHODE
---
12
NC
NOT CONNECTED
---
Страница 1-40
Описание сигналов для варианта RS232 12 V (2 и 3)
Вывод
Сигнал
Функция
Интенсивность
1
+12V DC
POWER
-
2
M-RES
MASTER RESET
RS232 Низкий уровень (+12V)
3
NC
NOT CONNECTED
-
4
GND
INTERFACE GROUND
-
5
NC
NOT CONNECTED
-
6
NC
NOT CONNECTED
-
7
GND
GROUND POWER
-
8
TxD
TRANSMITTED DATA
Высокая/Низкая
9
RxD
RECEIVER DATA
Высокая/Низкая
10
NC
NOT CONNECTED
11
NC
NOT CONNECTED
-
12
NC
NOT CONNECTED
-
Описание сигналов для варианта RS232 24 V (4)
Вывод
Сигнал
Функция
Интенсивность
1
GND
GROUND POWER
-
2
M-RES
MASTER RESET
RS232 Низкий уровень (+12V)
3
NC
NOT CONNECTED
-
4
GND
GROUND INTERFACE
-
5
NC
NOT CONNECTED
-
6
NC
NOT CONNECTED
-
7
+24V DC
POWER
-
8
TxD
TRANSMITTED DATA
Высокая/Низкая
9
RxD
RECEIVER DATA
Высокая/Низкая
10
NC
NOT CONNECTED
-
11
NC
NOT CONNECTED
-
12
NC
NOT CONNECTED
-
Страницы 1-41

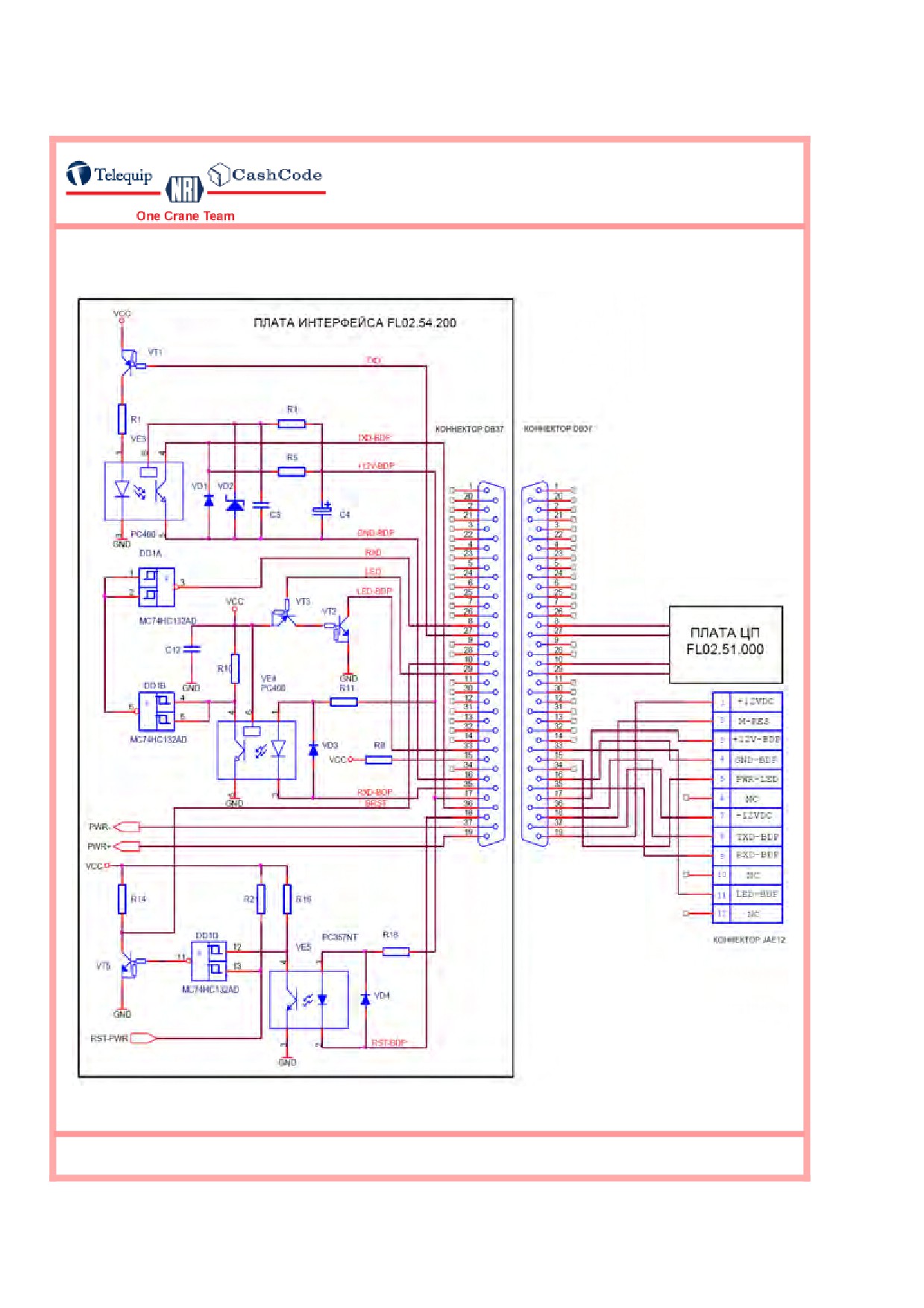

ВХОДНАЯ/ВЫХОДНАЯ СХЕМА ВАРИАНТА OPRO-ISOLATED 12 V
Страница 1-42
ВХОДНАЯ/ВЫХОДНАЯ СХЕМА ВАРИАНТА RS-232, 12 V
Страницы 1-43
ВХОДНАЯ/ВЫХОДНАЯ СХЕМА ВАРИАНТА ISOLATED PULSE
LOW CURRENT, 12 V
Страница 1-44
ВХОДНАЯ/ВЫХОДНАЯ СХЕМА ВАРИАНТА RS-232, 24 V
Страницы 1-45
УСТАНОВОЧНЫЕ ПАРАМЕТРЫ МИКРОПЕРЕКЛЮЧАТЕЛЕЙ
Микропереключатели размещены под прозрачной крышкой на тыльной стороне
валидаторной головки.
У валидатора два базовых режима работы: распознавание и сервисные операции.
Режим распознавания - это режим обычной работы валидатора. Если же зажигается
красный свет индикатора статуса - это означает, что валидатор не готов к приему банкнот.
Страница 1-46
Сервисный режим - это режим для программирования и проверки валидатора.
При помощи восьми микропереключателей (SW1) выбираются установочные параметры
валидатора на распознавание и проверку подлинности указанных банкнот.
Переключатель
Включен (ON)
Выключен (OFF)
SW1.1
Номинал № 1 Разрешен
Номинал № 1 Заблокирован
SW1.2
Номинал № 2 Разрешен
Номинал № 2 Заблокирован
SW1.3
Номинал № 3 Разрешен
Номинал № 3 Заблокирован
SW1.4
Номинал № 4 Разрешен
Номинал № 4 Заблокирован
SW1.5
Номинал № 5 Разрешен
Номинал № 5 Заблокирован
SW1.6
Номинал № 6 Разрешен
Номинал № 6 Заблокирован
SW1.7
Номинал № 7 Разрешен
Номинал № 7 Заблокирован
SW1.8
Номинал № 8 Разрешен
Номинал № 8 Заблокирован
Функции микропереключателей детально объяснены в описании версии соответствующего
программного обеспечения.
Страницы 1-47
При помощи четырех микропереключателей (SW2) выбираются следующие установочные
параметры валидатора:
Параметр
Переключатель
Включен (ON)
Выключен (OFF)
Ориентация банкноты
SW2.1
Четыре варианта
Одним способом
SW2.2
Запасной
Запасной
Скорость обмена данными
SW2.3
9600 Bps
19200 Bps
через интерфейс
Режим работы
SW2.4
Сервисный режим
Распознавание и прием
Дополнительная информация о функциях микропереключателей приведена в описании
программного обеспечения конкретного валидатора.
Страница 1-48
ОБСЛУЖИВАНИЕ

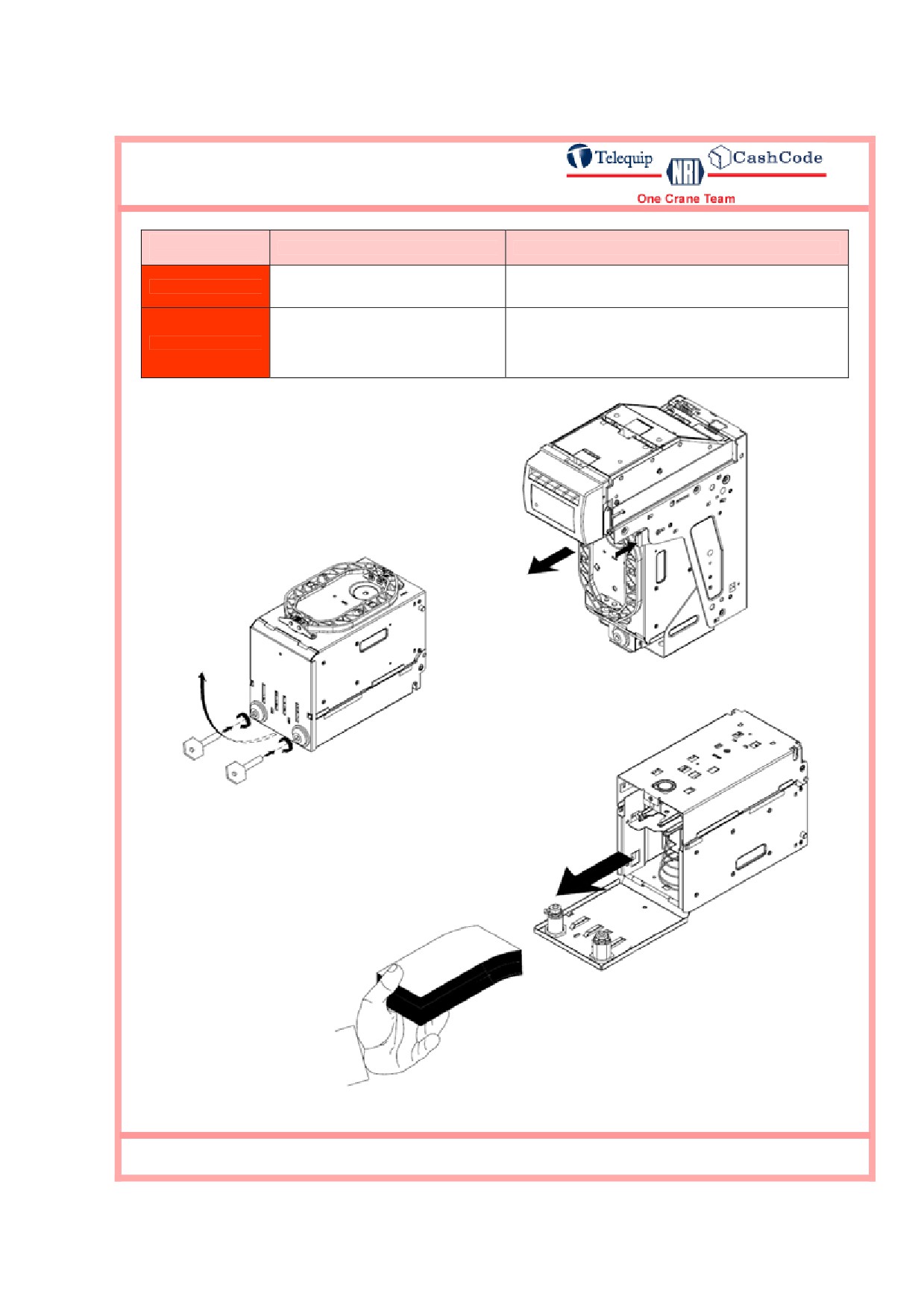

Инкассация выручки
Для того, чтобы извлечь банкноты, принятые валидатором, нужно открыть замок в
основании аппарата и вынуть кассету с деньгами (см. рисунок).
Кассету можно будет изъять, если ее высвободить, нажав кнопку рычага справа от кассеты.
При установке кассеты нужно закрыть ее крышку, вставить кассету в шасси и повернуть
Страницы 1-49
ключ замка в основании.
Чтобы открыть крышку кассеты, нужно отпереть в ней замки (см. рисунок ниже).
Крышка легко откроется и можно будет достать аккуратно уложенную пачку банкнот.
Страница 1-50
ОБНОВЛЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Валидаторы CashCode поставляются с уже установленным программным обеспечением
-
тем, какое указано в заказе. Программы для обновления заказываются в соответствии с
каталожным номером валидатора FL.
Операции по загрузке программного обновления с разовой карточки памяти

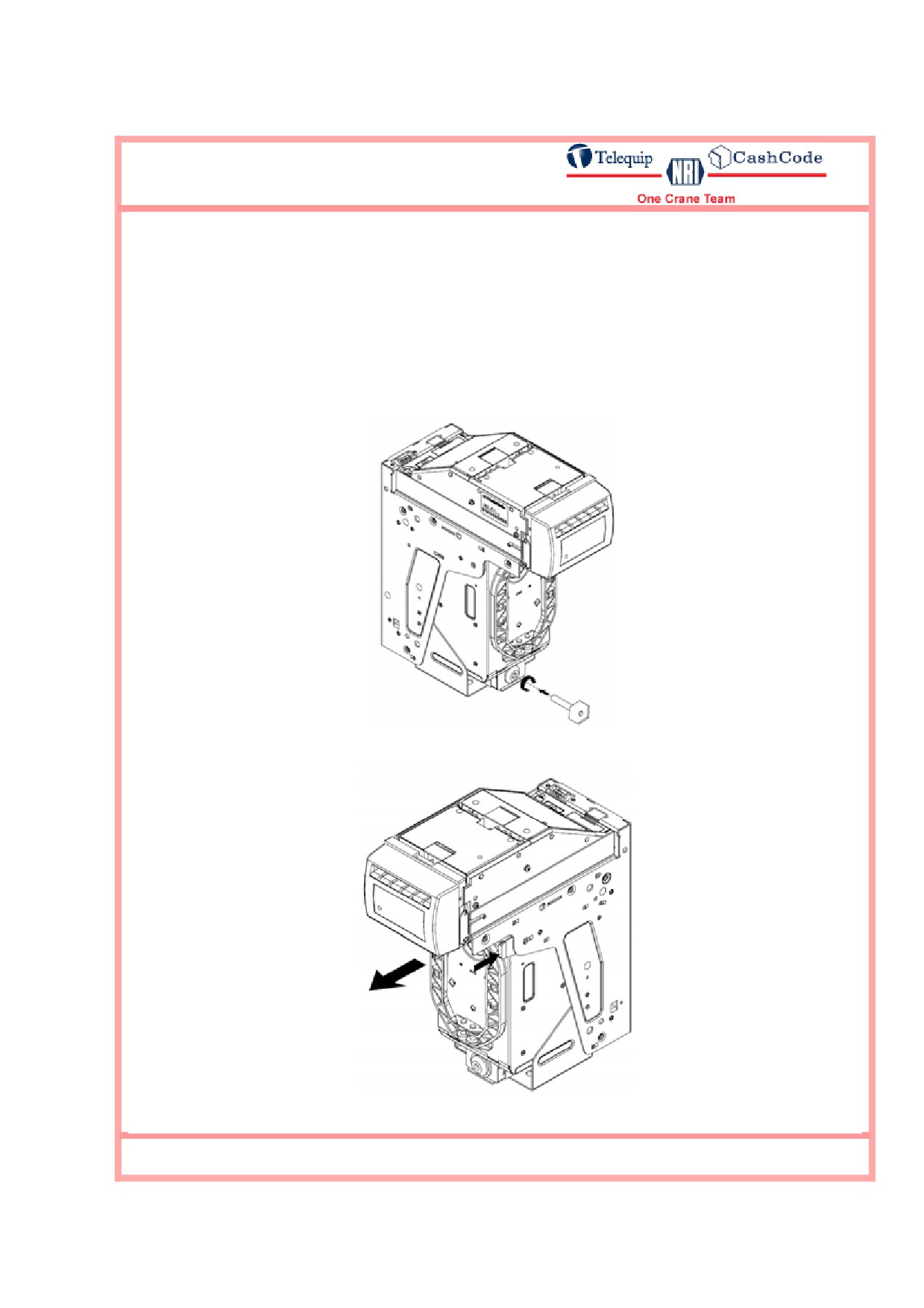

Этап 1. Выключить электропитание.

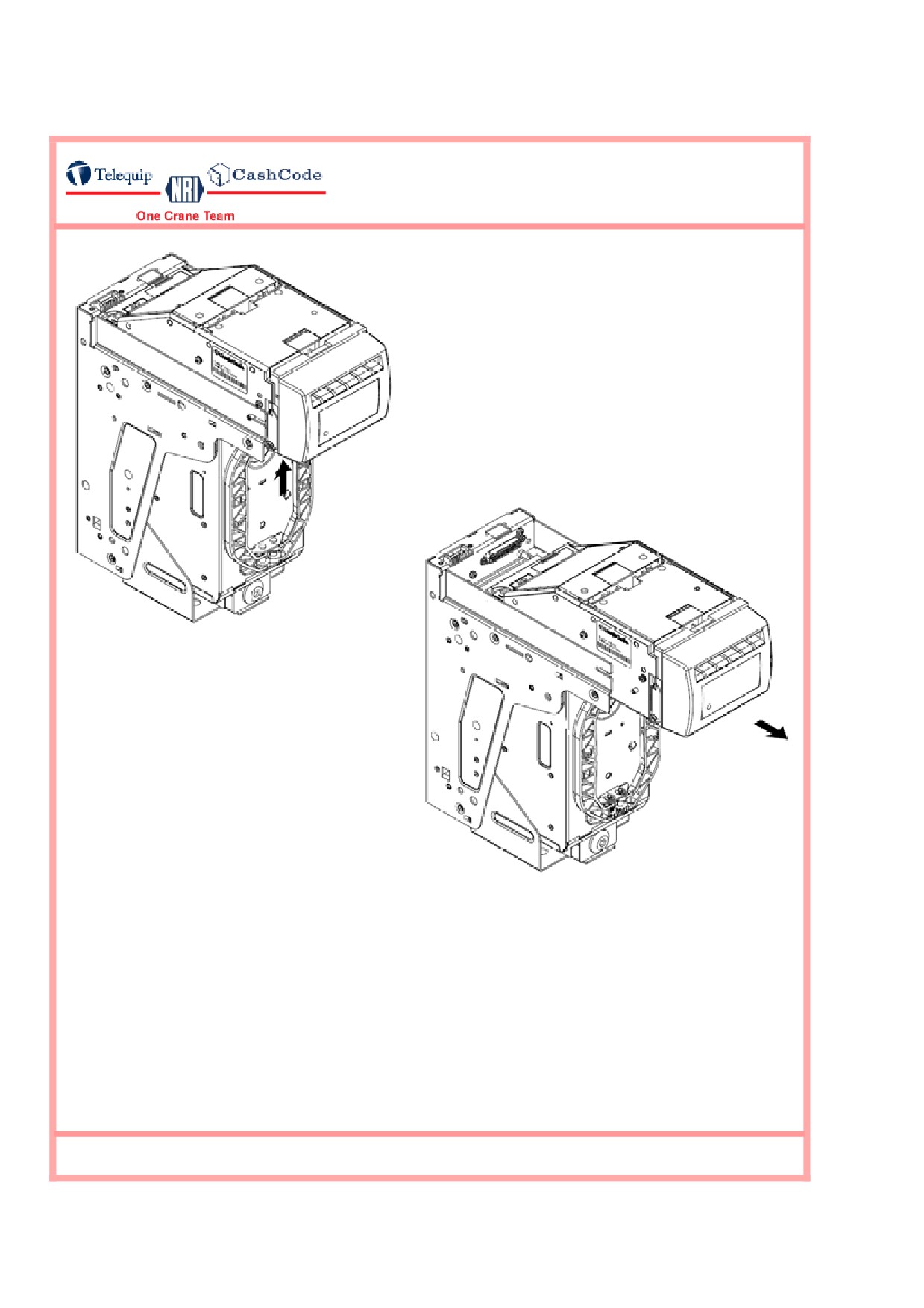

Этап 2. Приподнять защелку под валидаторной головкой и снять ее с шасси.
Страницы 1-51
Этап 3 Вынуть муляж карточки памяти из слота валидаторной головки (см. рисунок)
Страница 1-52
Этап 4. Вставить разовую карточку памяти в слот валидаторной головки (см. рисунок).

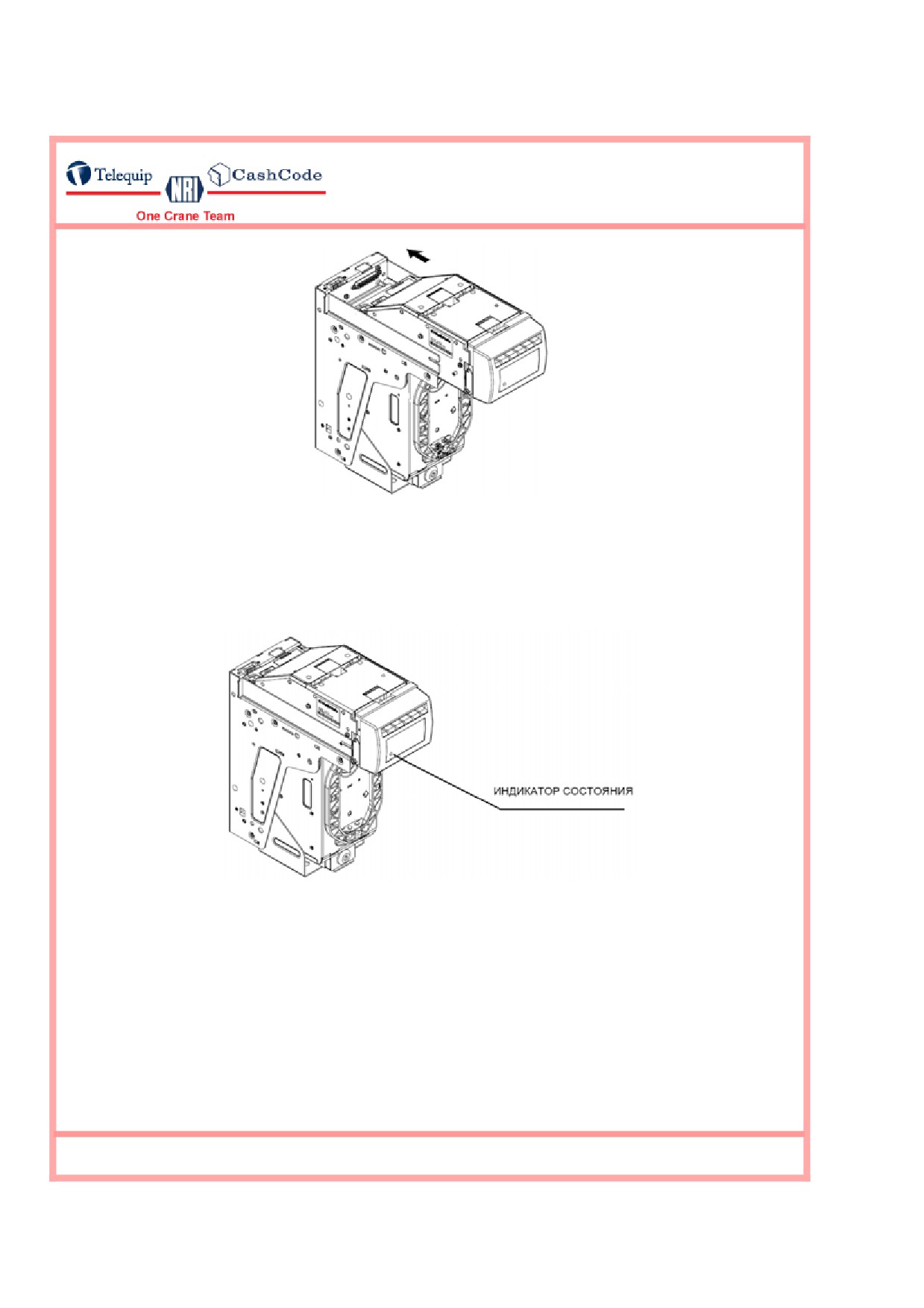

Этап 5. Вставить валидаторную головку в шасси.
Страницы 1-53
Этап 6. Включить электропитание и подождать, когда закончится операция обновления. В
течение процесса обновления на индикаторе состояния будет гореть красный свет. Как
только обновление будет загружено, красный свет сменится зеленым. В случае, если
индикатор останется красным, то это означает, что отсутствует связь между валидатором и
хост-контроллером
Разовая карточка памяти должна все время оставаться в валидаторе.
Операции по загрузке программного обновления с многоразовой карточки памяти
Выполните операции как в случае с разовой карточкой: этапы 1, 2, 4, 5 и 6. После успешного
завершения этапа 6, выполните этапы 1, 2, 3 и 5.
Многоразовую карточку памяти можно использовать для обновления программного
обеспечения других валидаторов. Количество операций по обновлению программ ограничено
числом лицензий, какое пользователь выбирает при заказе карточки.
Операции по загрузке программного обновления через разъем интерфейса
Страница 1-54
Для успешной загрузки обновления через интерфейс, карточка памяти должна все время
находится в слоте: до и в ходе обновления программы.
1. Если у валидатора FL имеется протокол CCNET, то загрузка обновления производится
через хост-контроллер (см. описание протокола CCNET).
2. Для загрузки обновления непосредственно через разъем интерфейса выполните
следующие операции:
Этап 1. Выключить электропитание.
Этап 2. Вынуть разъем интерфейса из валидатора.
Этап 3. Вынуть валидаторную головку из шасси и поставить микропереключатель
режима работы в положение "Обслуживание" (см. стр. 36).
Этап 4. Вставить валидаторную головку в шасси.
Этап 5. Подключить адаптер CashCode (о нужном типе адаптера читай на стр. 23):
а) к компютеру; б) к разъему интерфейса; в) к выводу блока питания (АС 100-250 V).
Этап 6. На компьютере запустить файл обновления FL***.exe.
Этап 7. Следовать инструкциям, появившимся на экране монитора компьютера.
Этап 8. После выполнения этапа 7 отсоединить адаптер CashCode:
а) от блока питания; б) от валидатора; в) от компьютера.
Этап 9. Вынуть валидаторную головку из шасси и поставить микропереключатель
режима работы в положение "Распознавание и прием".
Этап 10. Установить валидаторную головку в шасси.
Этап 11. Подключить разъем интерфейса к валидатору.
ДИАГНОСТИКА ПРОЦЕССА ОБНОВЛЕНИЯ ПРОГРАММ
При нормальном процессе обновления, примерно минуту, его сопровождают чередующиеся
зеленый и красный огни индикатора состояния. Если обновление завершилось успешно, то
индикатор будет постоянно зеленого цвета. Если произошел сбой, то индикатор будет гореть
красным с редкими короткими вспышками зеленого цвета. Ниже в таблице перечислены
возможные ошибки в процессе обновления программ и расшифровка сигналов индикатора.
Сигналы огней
Ошибка
Действия по устранению ошибки
диагностики
1 зеленый
Ошибка внешнего интерфейса в режиме
1. Проверить, или программу можно обновлять через CCNET.
на красном
обновления через CCNET
2. Повторить операцию
1. Выключить электропитание, вынуть и вставить карточку
2 зеленых
Ошибка CRC карточки памяти
памяти, включить электропитание.
на красном
2. Заменить карточку памяти новой.
1. Проверить, или правильно выбран тип обновления для
3 зеленых
Ошибка данных на карточке памяти
данного валидатора.
на красном
2. Вставить правильную карточку памяти.
4 зеленых
Не вставлена карточка памяти
Правильно вставить карточку памяти.
на красном
5 зеленых
Неверный тип карточки памяти
Вставить правильную карточку памяти.
на красном
1. Выключить электропитание, вынуть и вставить карточку
6 зеленых
Сбой в ходе процесса обновления
памяти, включить электропитание.
на красном
2. Заменить карточку памяти новой.
1. Выключить электропитание, вынуть и вставить карточку
7 зеленых
Операционная ошибка в контакте карточки
памяти, включить электропитание/
на красном
памяти
2. Заменить карточку памяти новой.
ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
Страницы 1-55
Производимые компанией CashCode валидаторы FL способны проводить самодиагностику, что
упрощает их обслуживание и ремонт. При включении электропитания валидатор запускает
программу самодиагностики.
Если тестирование прошло успешно, то на индикаторе состояния будет зеленый свет. При
обнаружении ошибки, индикатор состояния будет мигать красным цветом. Количество
красных импульсов указывает на определенную проблему или неисправность. В разделе
руководства, посвященному диагностике, приведено описание неисправностей и действий
по их устранению.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Страница 1-56
Сигналы огней
Ошибка
Действия по устранению ошибки
диагностики
1 красный
Отсутствует кассета в валидаторе
Проверить, или кассета установлена правильно
Сигналы огней
Ошибка
Действия по устранению ошибки
диагностики
Страницы 1-57
1. Отсоединить кабель электропитания от валидатора.
2. Открыть крышку и проверить правильность установки
Ошибка обмена данных между ЦП и
2 красных
модулей датчиков.
модулями датчиков
3. Убедиться в соответствии модулей датчиков типу или
версии программного обеспечения.
Страница 1-58
Сигналы огней
Ошибка
Действия по устранению ошибки
диагностики
3 красных
Кассета заполнена банкнотами
Вынуть заполненную кассету и вставить пустую
1. Вынуть кассету из валидатора и достать застрявшую
банкноту.
Банкнота застряла в кассете или
4 красных
2. Включить электропитание и проверить, или работает
отказ двигателя банкнотоукладчика
двигатель банкнотоукладчика
Страницы 1-59
Сигналы огней
Ошибка
Действия по устранению ошибки
диагностики
1. Убедиться в соответствии модулей датчиков типу или
версии программного обеспечения.
5 красных
Отказ емкостных датчиков
2. Заменить модуль датчиков.
1.
Открыть направляющие валидаторной головки,
очистить оптические датчики
(см. о способе очистки
датчиков в разделе "Обслуживание").
6 красных
Отказ оптических датчиков
2. Вынуть модуль датчиков и проверить разъем.
3. Заменить модуль датчиков.
Страница 1-60
Сигналы огней
Ошибка
Действия по устранению ошибки
диагностики
1.
Открыть направляющие валидаторной головки,
очистить индуктивные датчики (см. о способе очистки
7 красных
Отказ индуктивных датчиков
датчиков в разделе "Обслуживание").
2. Вынуть нижний модуль датчиков и проверить разъем.
3. Заменить нижний модуль датчиков.
Страницы 1-61
Сигналы огней
Ошибка
Действия по устранению ошибки
диагностики

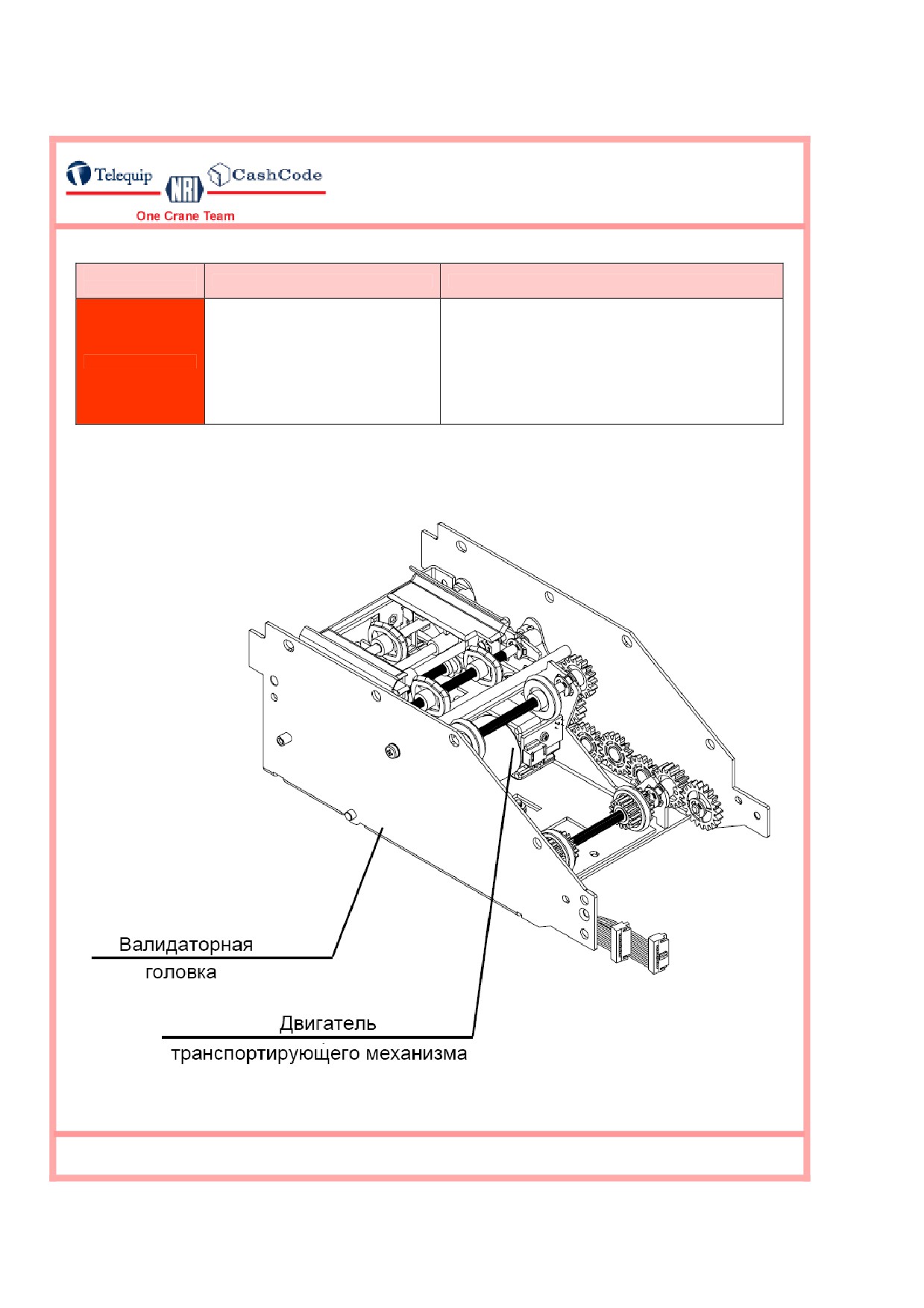

1. Открыть валидаторную головку, очистить канал.
2. Закрыть валидаторную головку.
3. Если валидатор не запускается, отключить
Отказ двигателя транспортирующего
8 красных
электропитание, снять валидаторную головку и
механизма
проверить приемный канал.
3. Вставить валидаторную головку и включить
электропитание.
Страница 1-62
Сигналы огней
Ошибка
Действия по устранению ошибки
диагностики

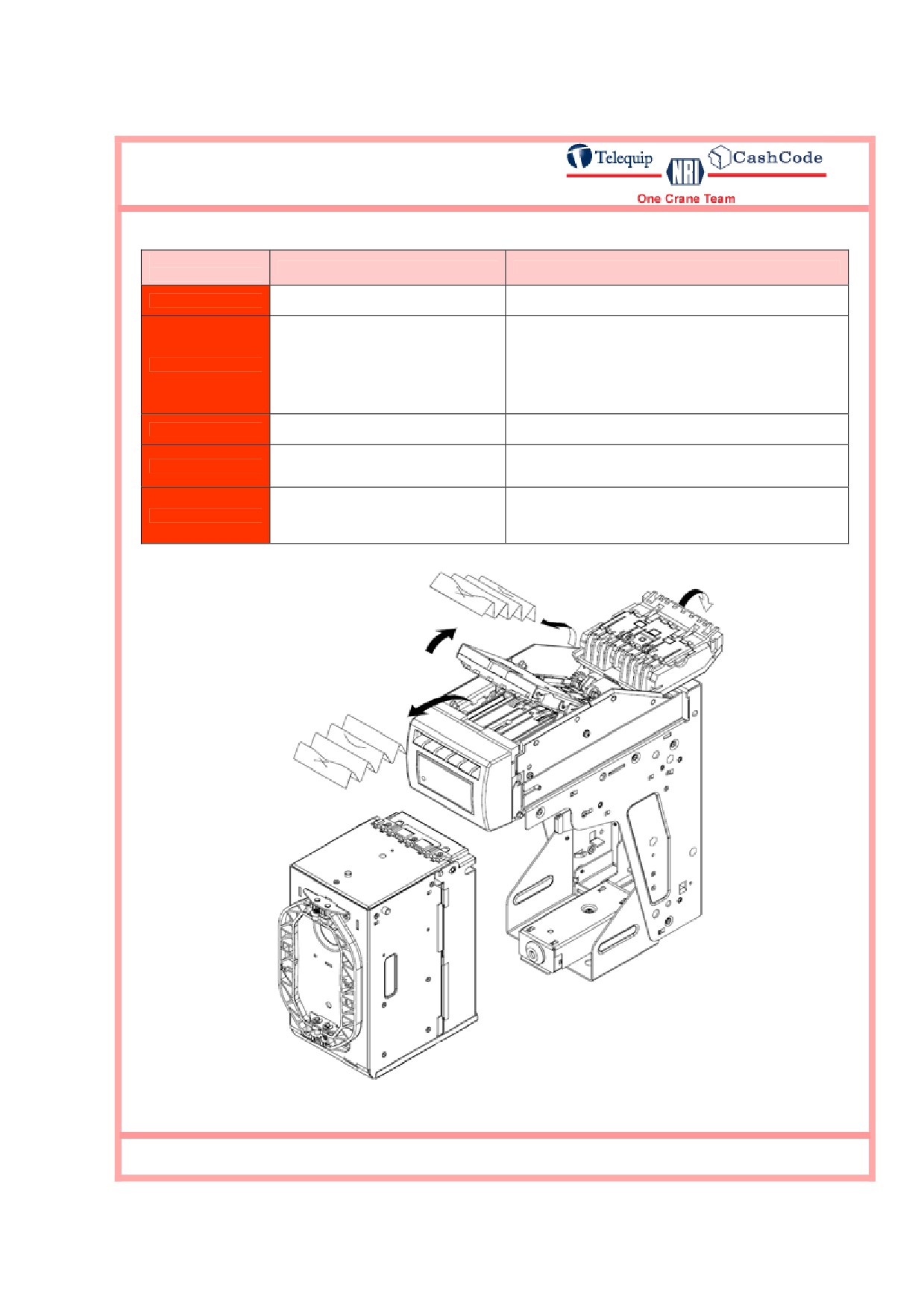

Чрезмерна
скорость
двигателя
9 красных
Проверить напряжение электропитания
транспортирующего механизма
1. Открыть валидаторную головку и убедиться в чистоте
канала.
Сбой механизма выравнивания
10 красных
2. Закрыть головку и выключить электропитание. Через
банкноты
пять секунд включить электропитание.
Механизм
выравнивания произведет самонастройку.
11 красных
Приемный канал занят
Открыть приемный канал и проверить его чистоту.
Застревание банкноты на входе в
12 красных
кассету. Нет команды на выдачу
Вынуть кассету из валидатора и прочистить канал.
кредита.
Перегрузка двигателя
Открыть валидаторную головку и убедиться в чистоте
13 красных
транспортирующего механизма.
канала.
Страницы 1-63
