ТОРГОВЫЙ ВЕНДИНГОВЫЙ АППАРАТ МК-01. Руководство по установке и эксплуатации

Содержание

1. Введение...................................................................................................................................................................3

2. Требования безопасности....................................................................................................................................4

3. Технические данные.............................................................................................................................................5

4. Возможности и функции автомата...................................................................................................................6

4.1. Возможности торгового автомата.............................................................................................................6

4.2. Автоматическая выдача напитка...............................................................................................................7

4.3. Осуществление платежа.............................................................................................................................7

4.4. Поддержка и сохранение заданной температуры воды........................................................................7

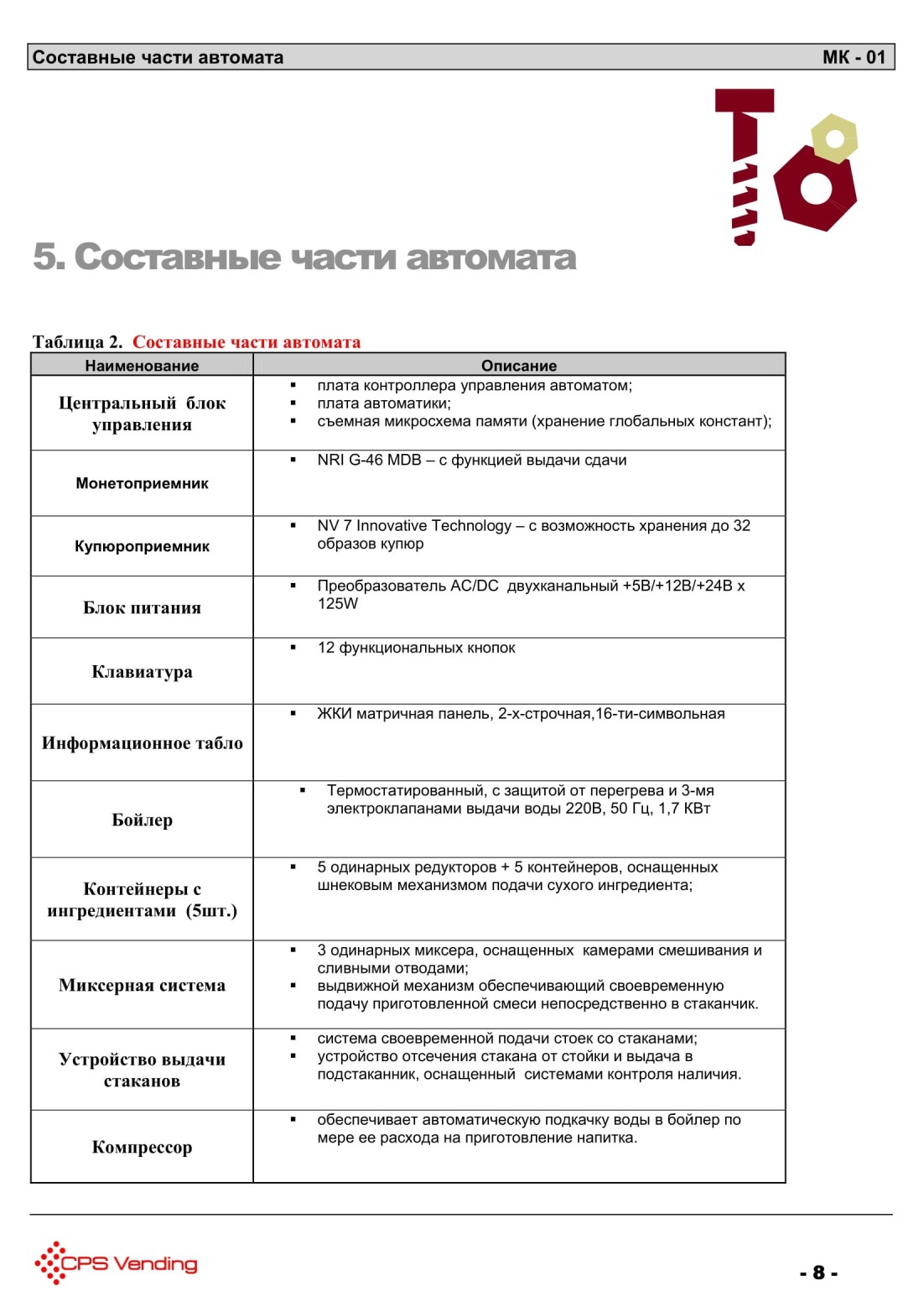

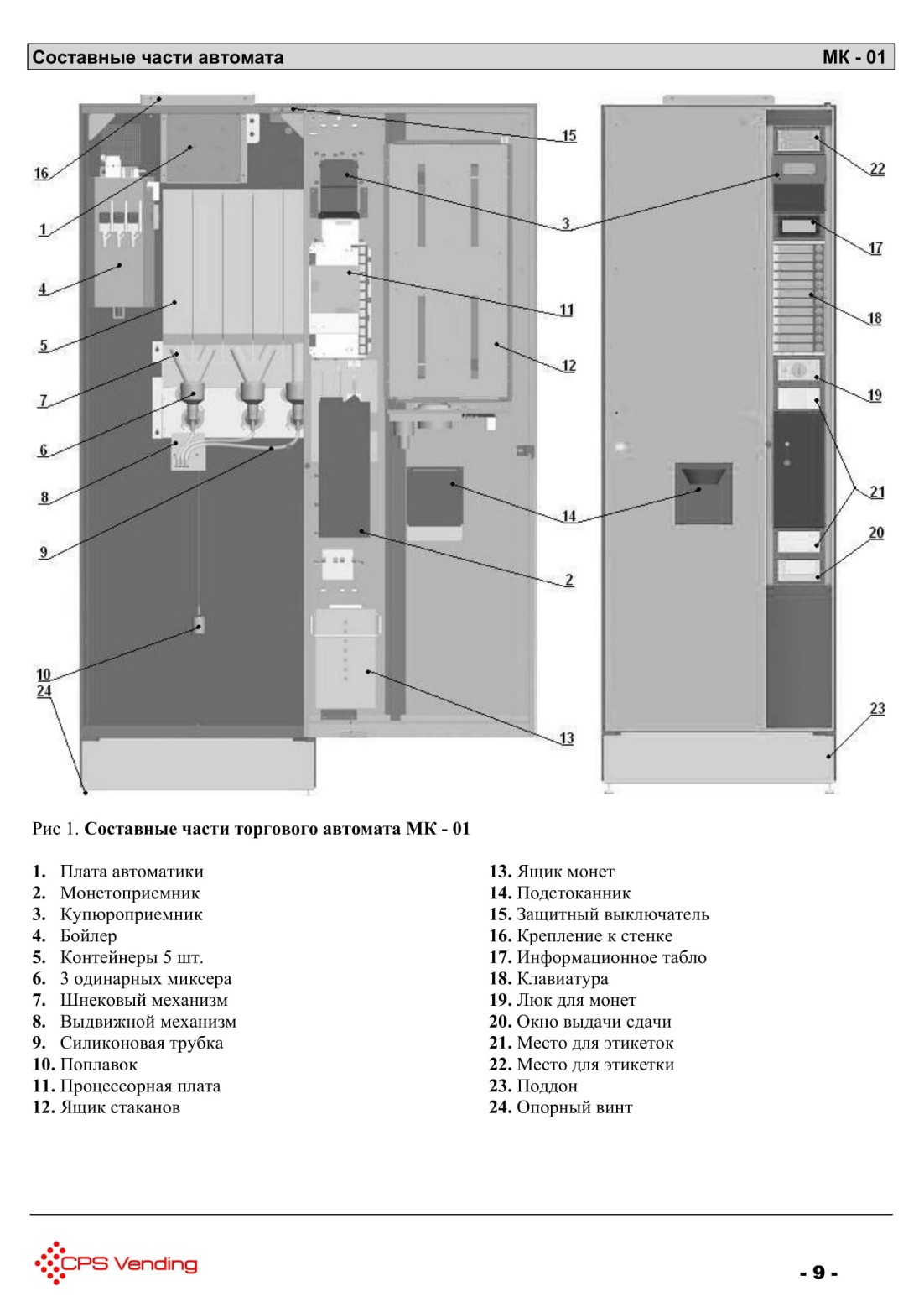

5. Составные части автомата.................................................................................................................................8

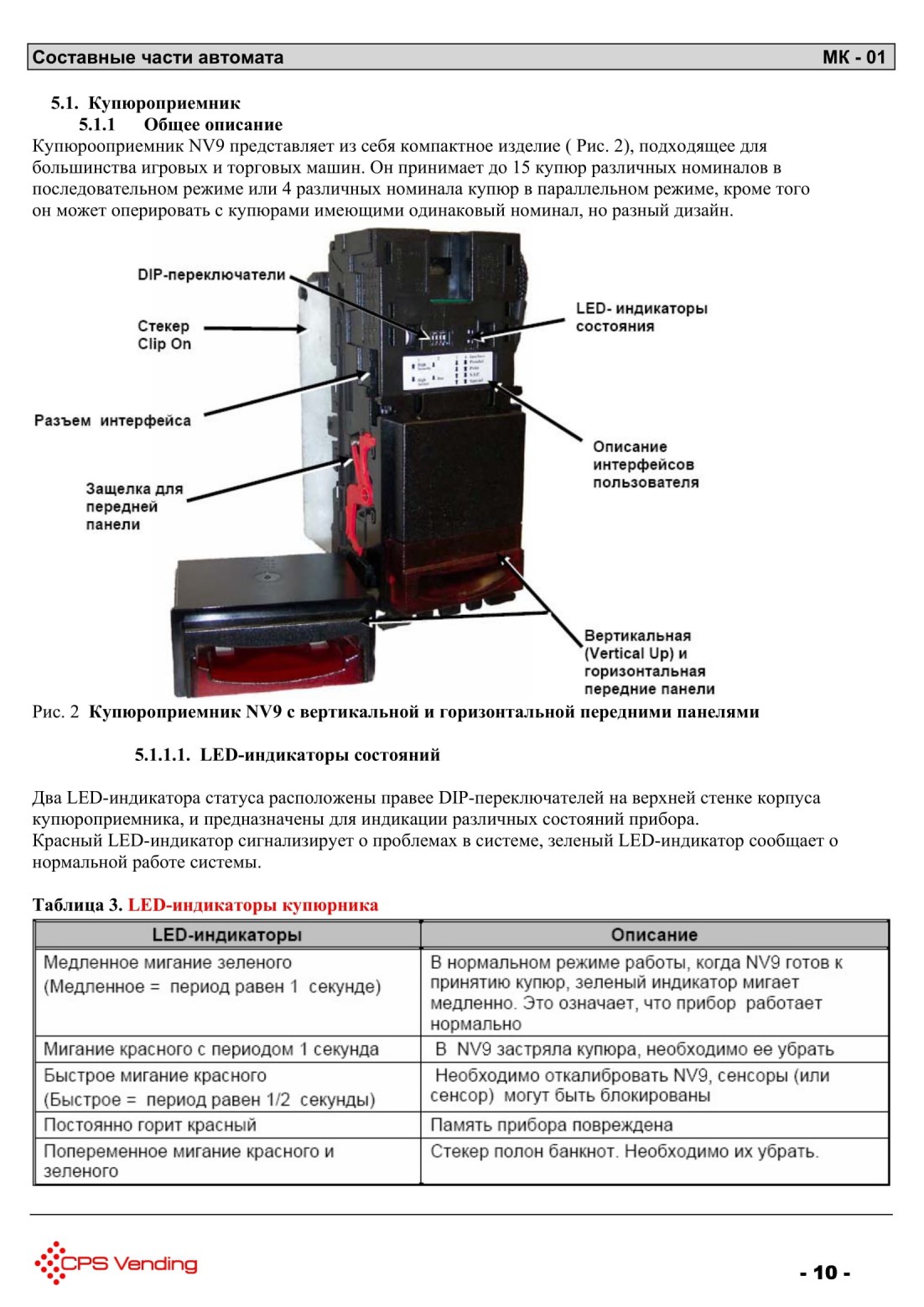

5.1. Купюроприемник.......................................................................................................................................10

5.1.1. Общее описание......................................................................................................................10

5.1.1.1. LED - индикаторы состояния..........................................................................................10

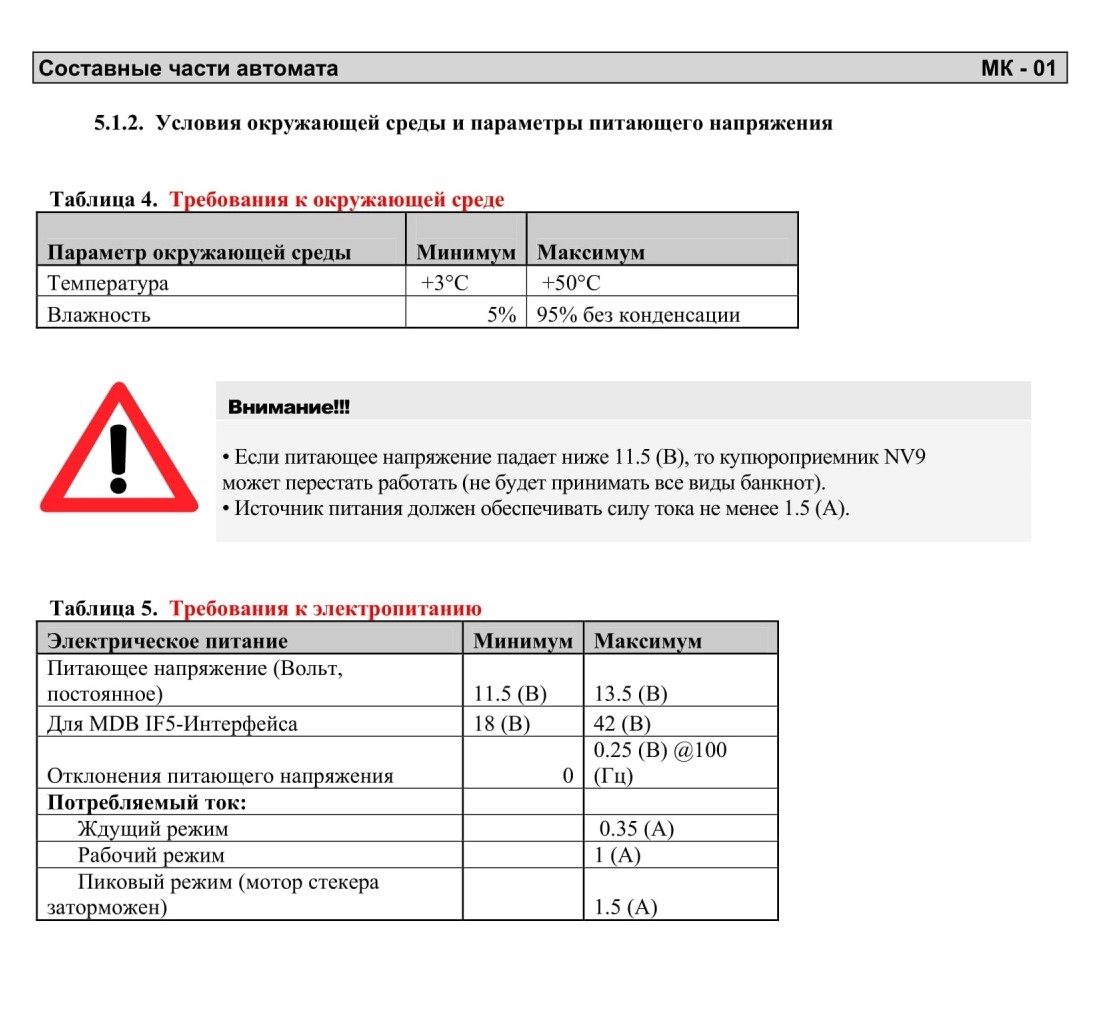

5.1.2. Условия окружающей среды и параметры питающего напряжения.............................11

5.1.3. Чистка.......................................................................................................................................12

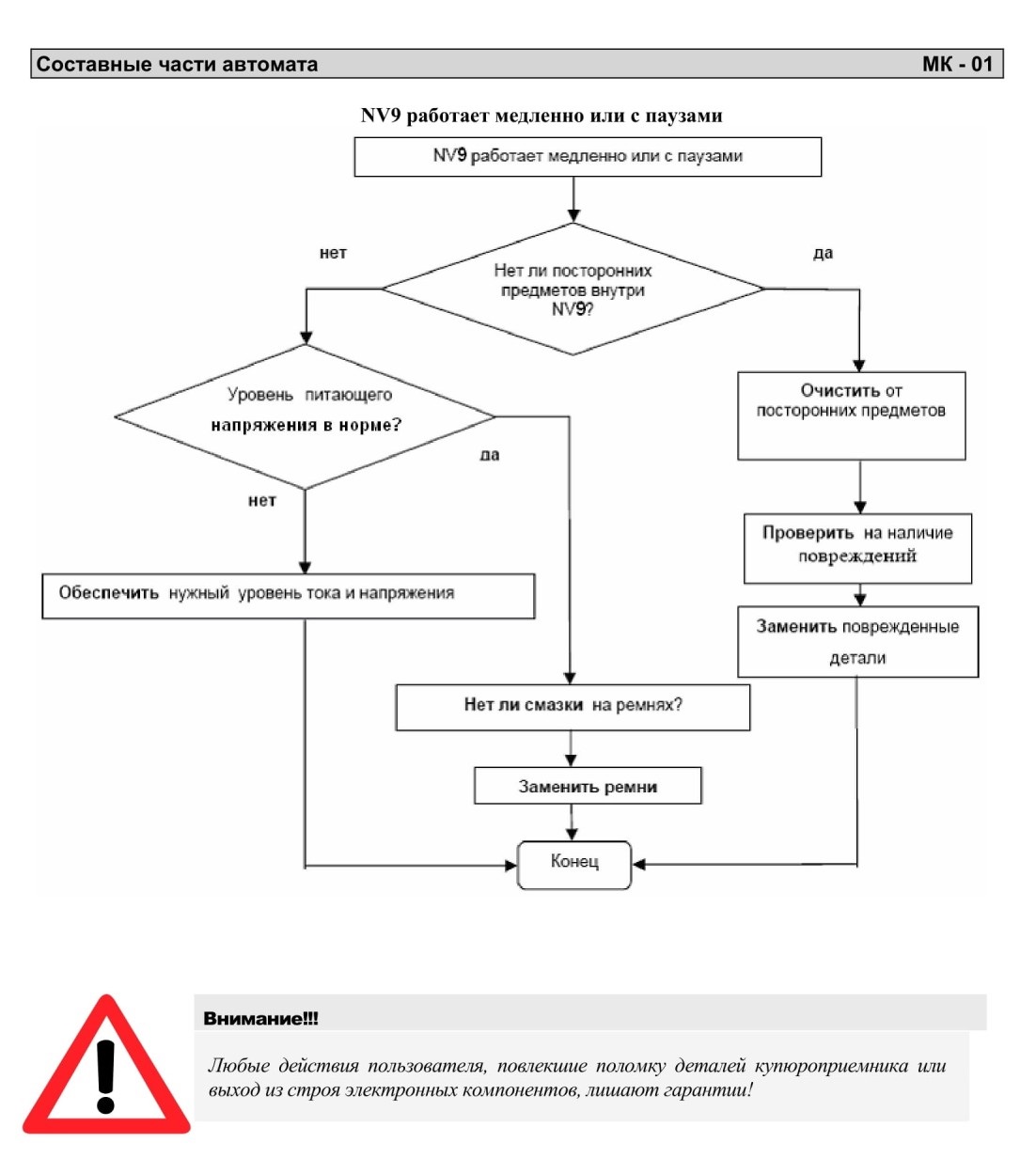

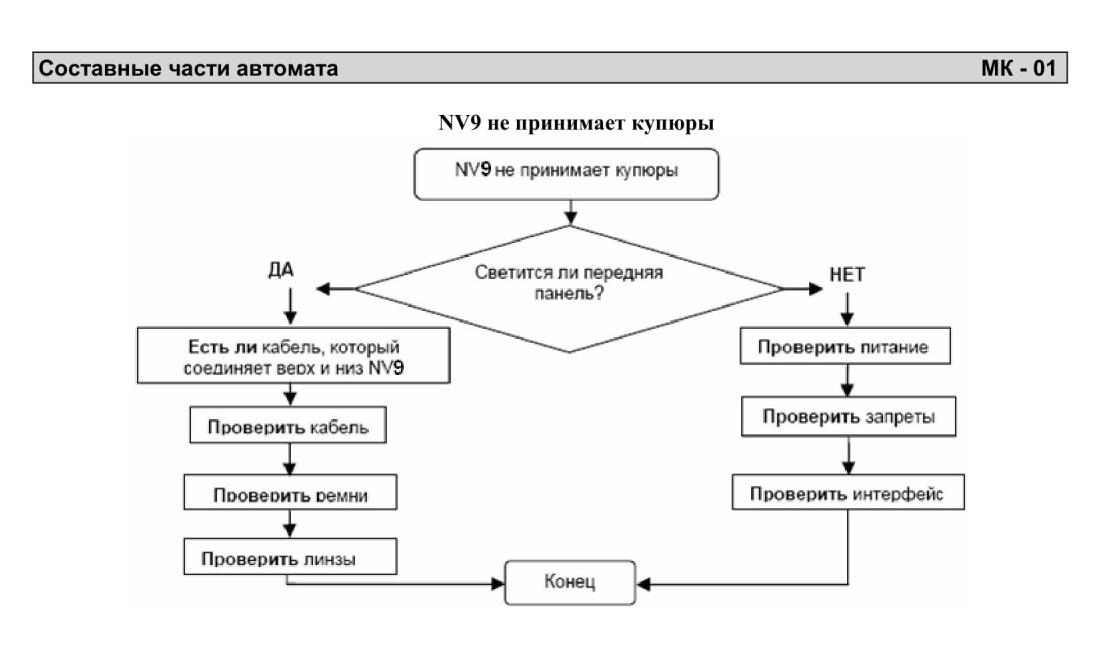

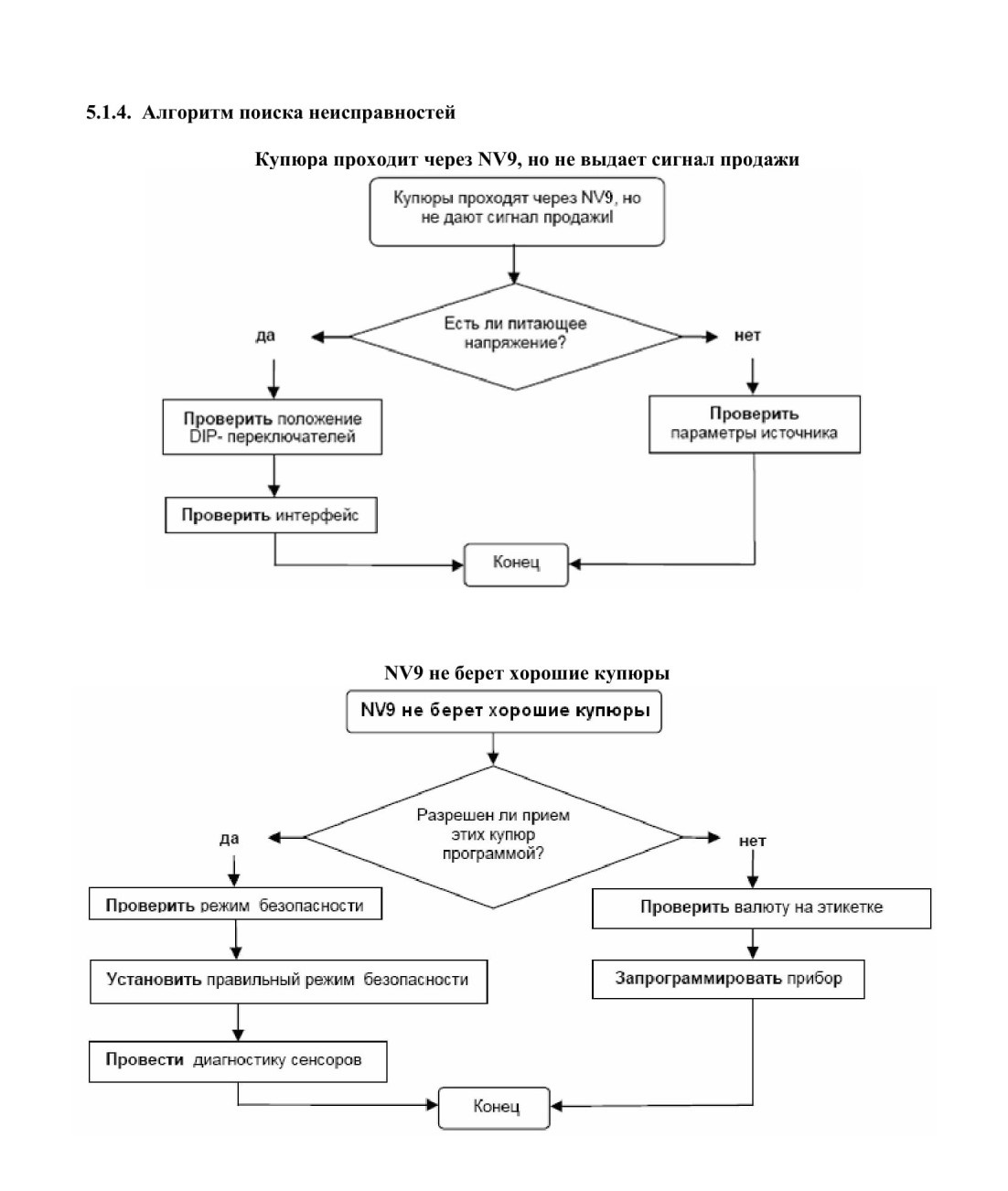

5.1.4. Алгоритм поиска неисправностей.......................................................................................14

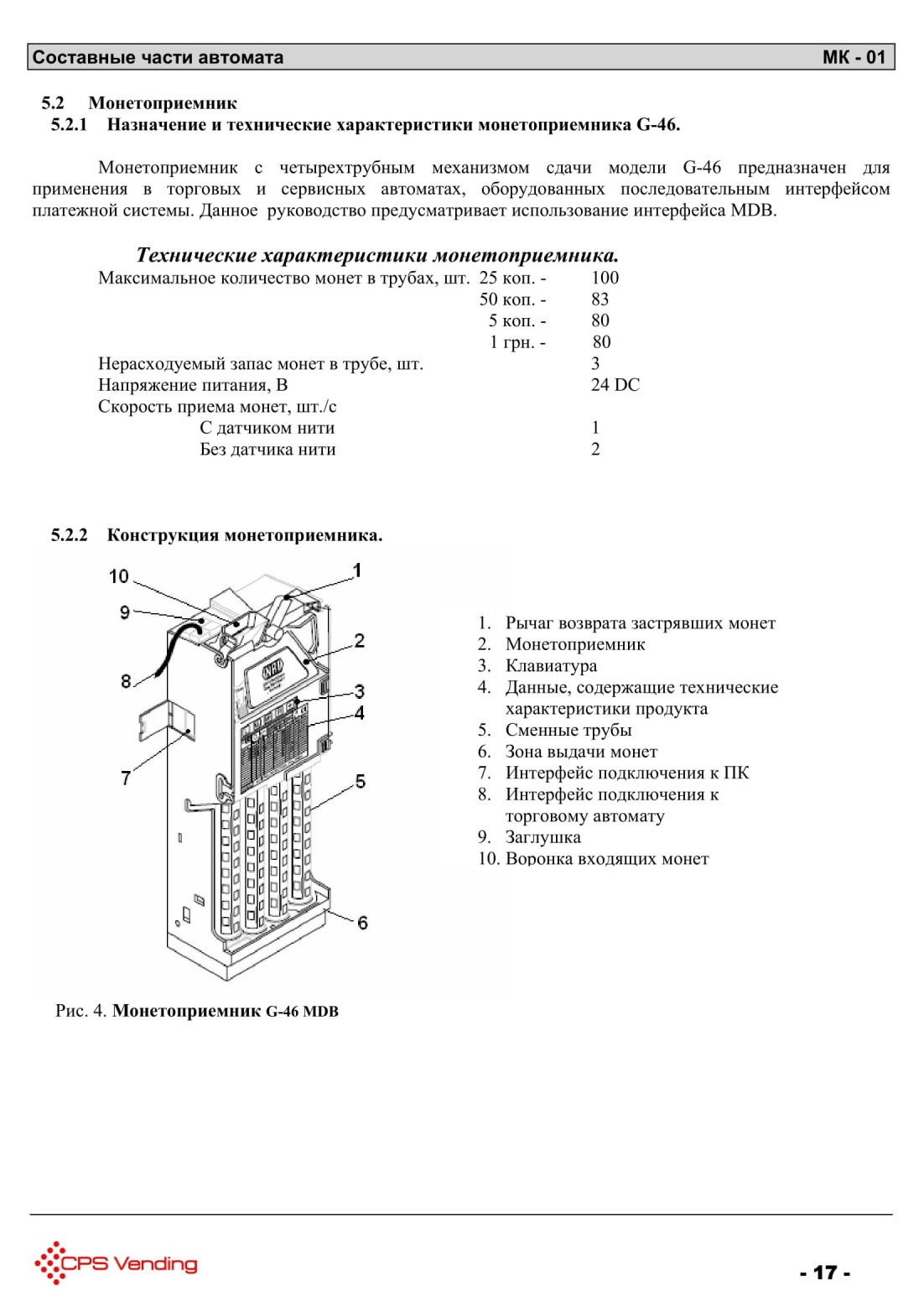

5.2. Монетоприемник........................................................................................................................................17

5.2.1. Назначение и технические характеристики монетоприемника G-46......................17

5.2.2. Конструкция монетоприемника..................................................................................17

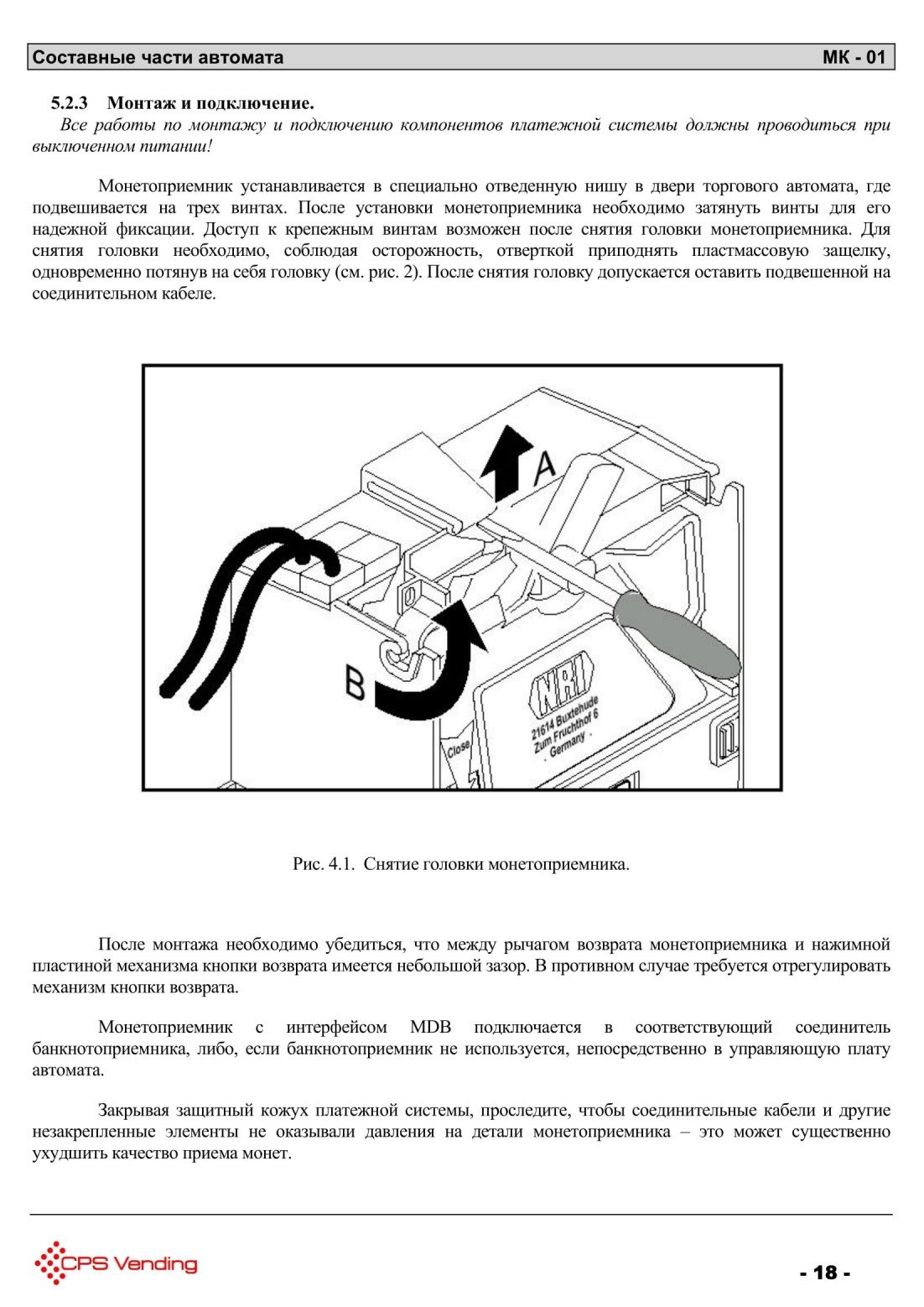

5.2.3. Монтаж и подключение...............................................................................................18

5.2.4. Запуск монетоприемника.............................................................................................19

5.2.5. Обслуживание монетоприемника...............................................................................21

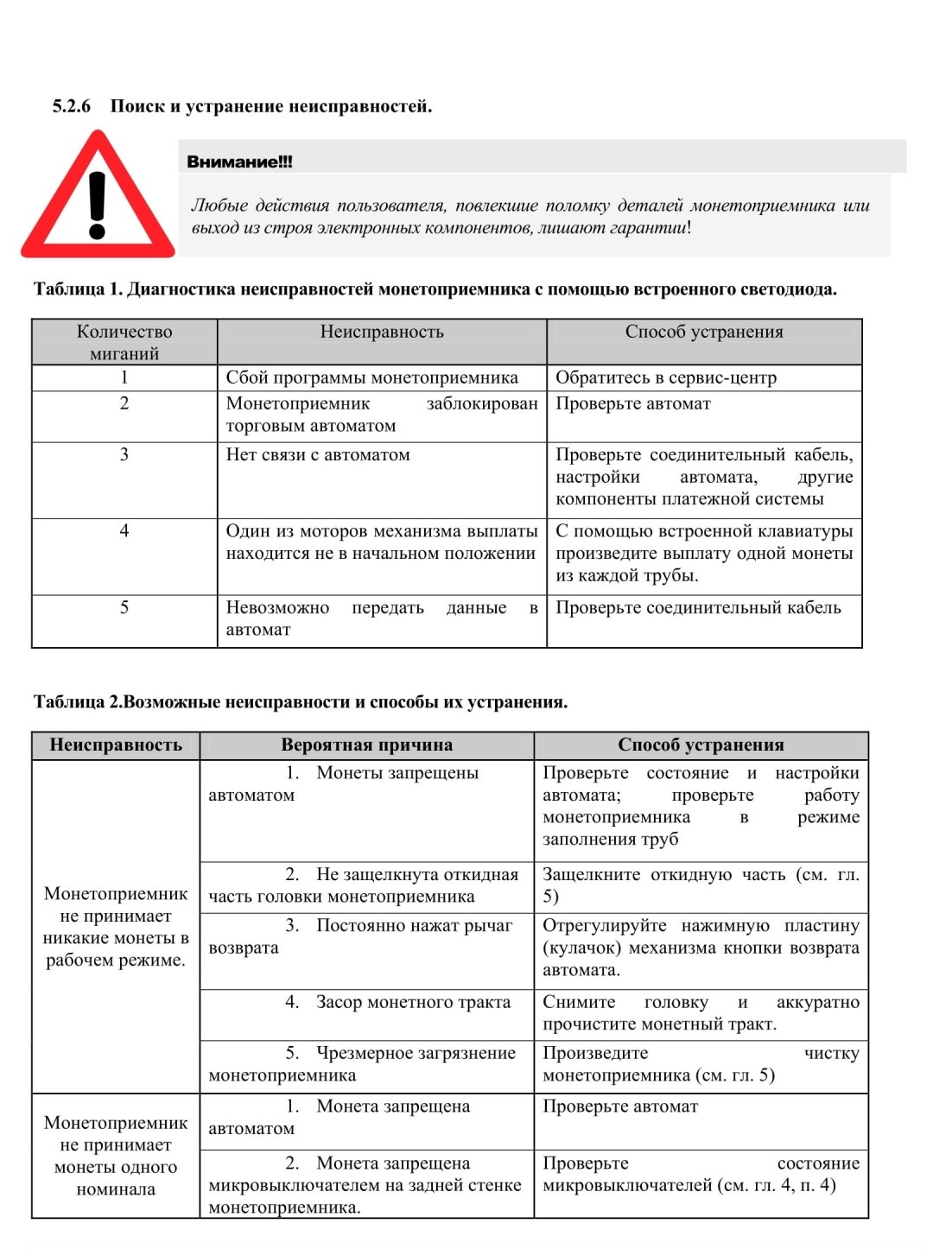

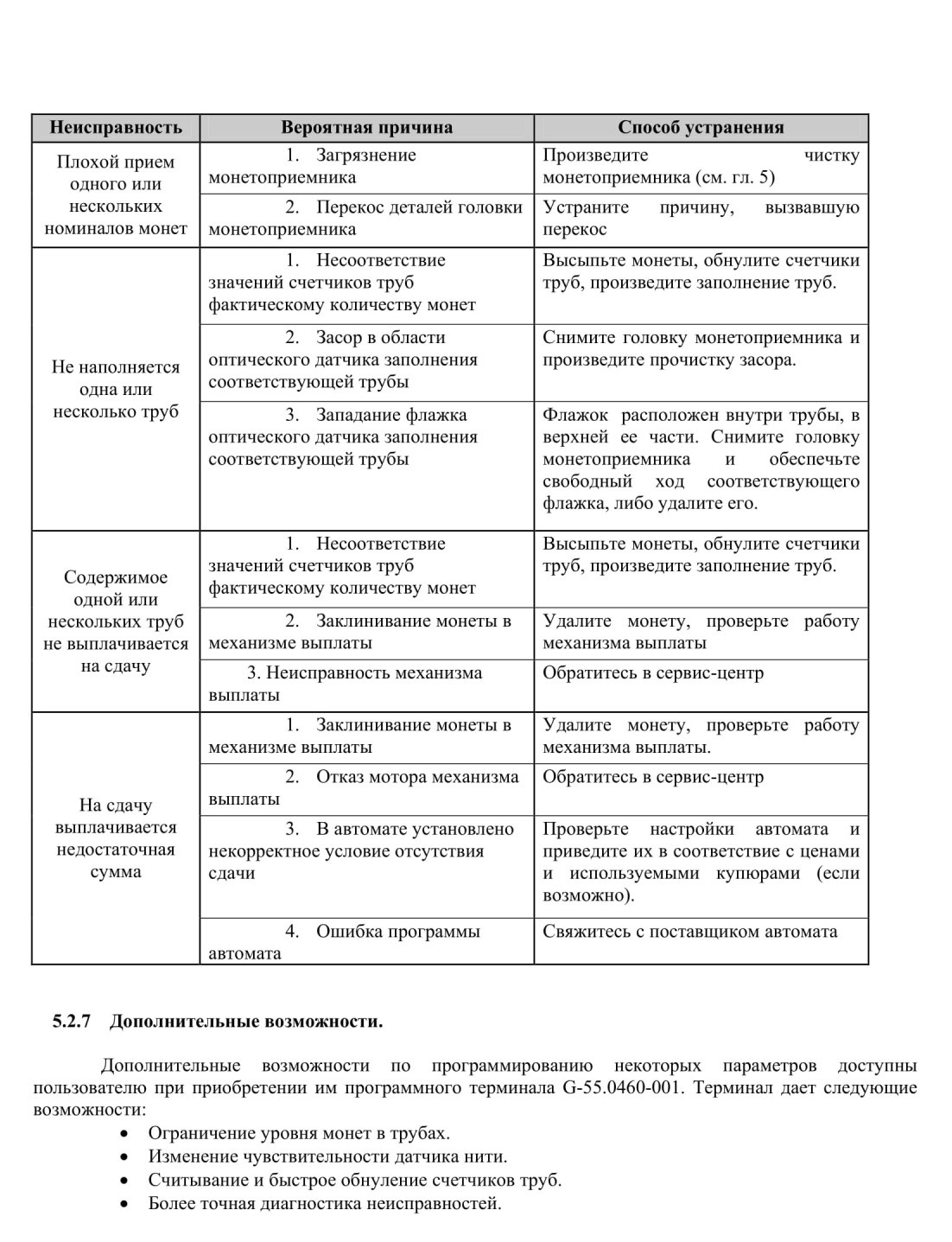

5.2.6. Поиск и устранение неисправностей..........................................................................22

5.2.7. Дополнительные возможности....................................................................................23

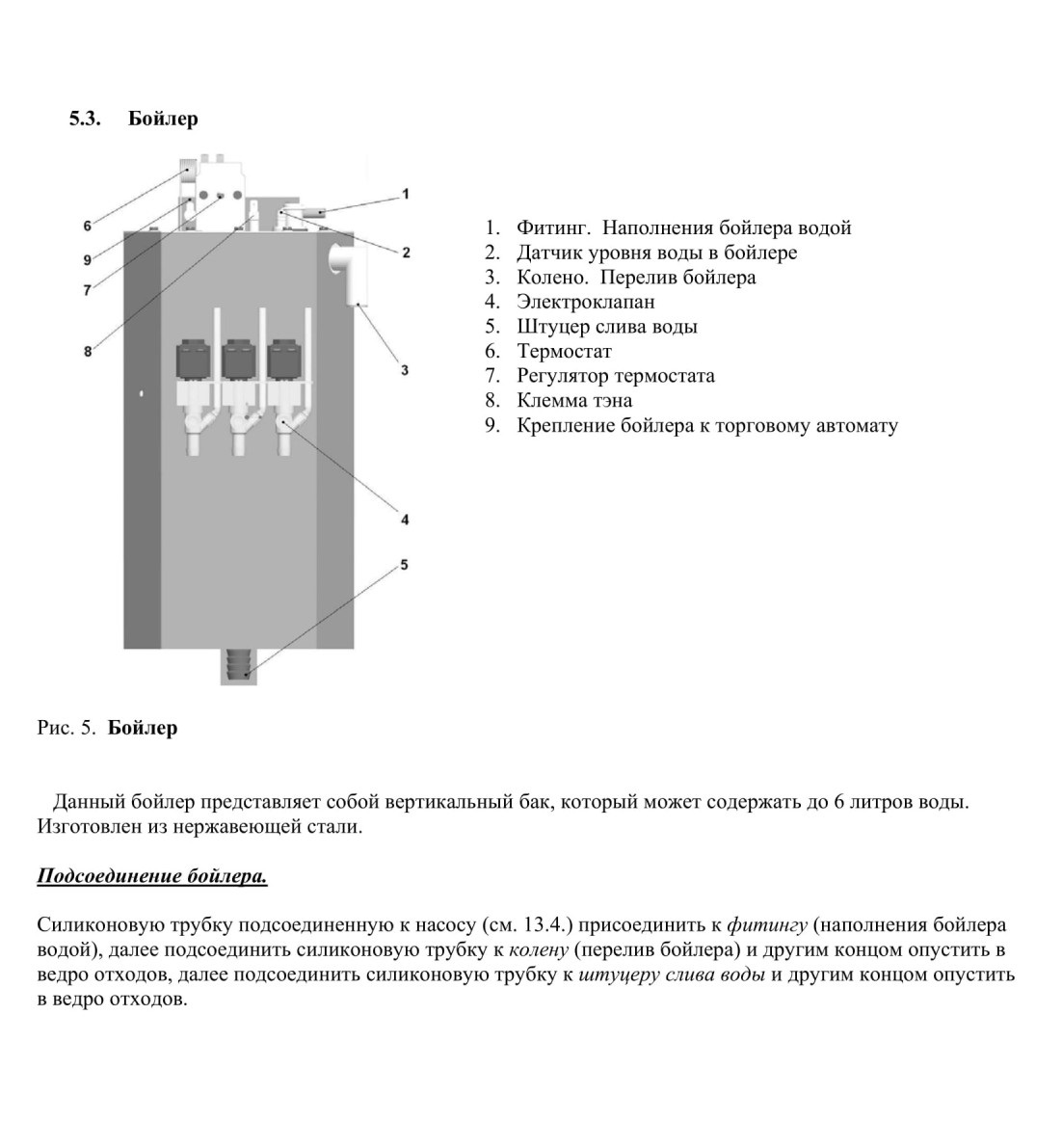

5.3. Бойлер............................................................................................................................................................24

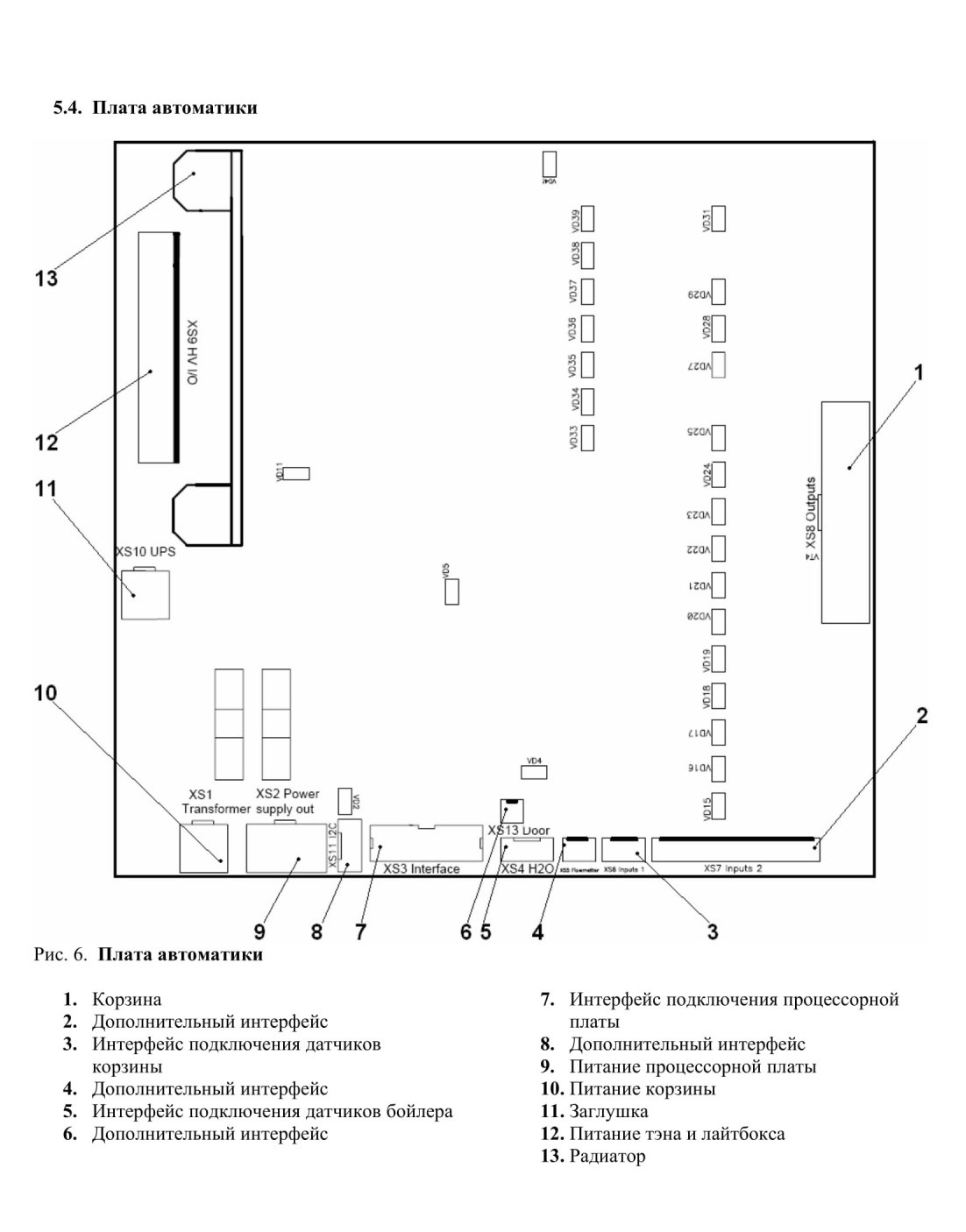

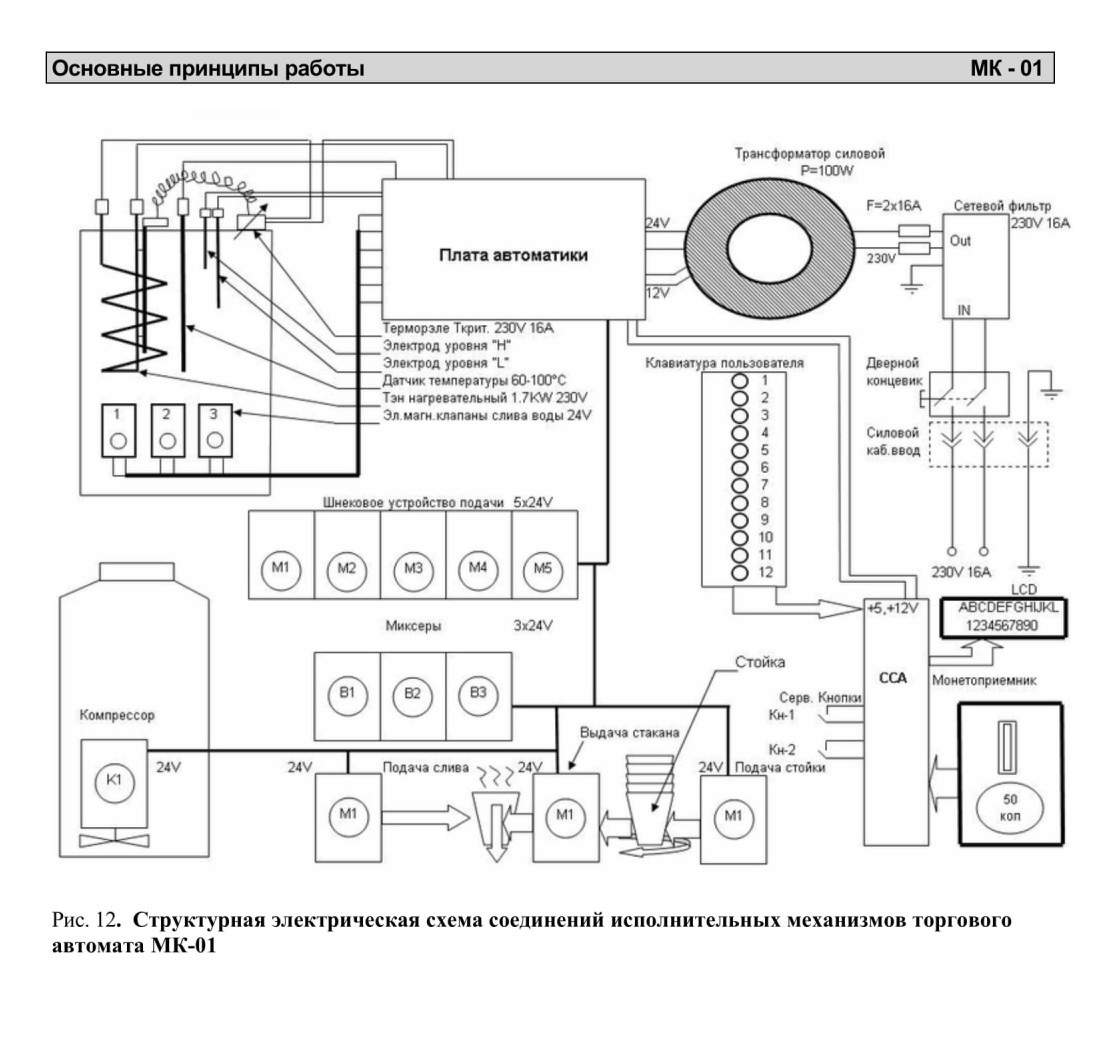

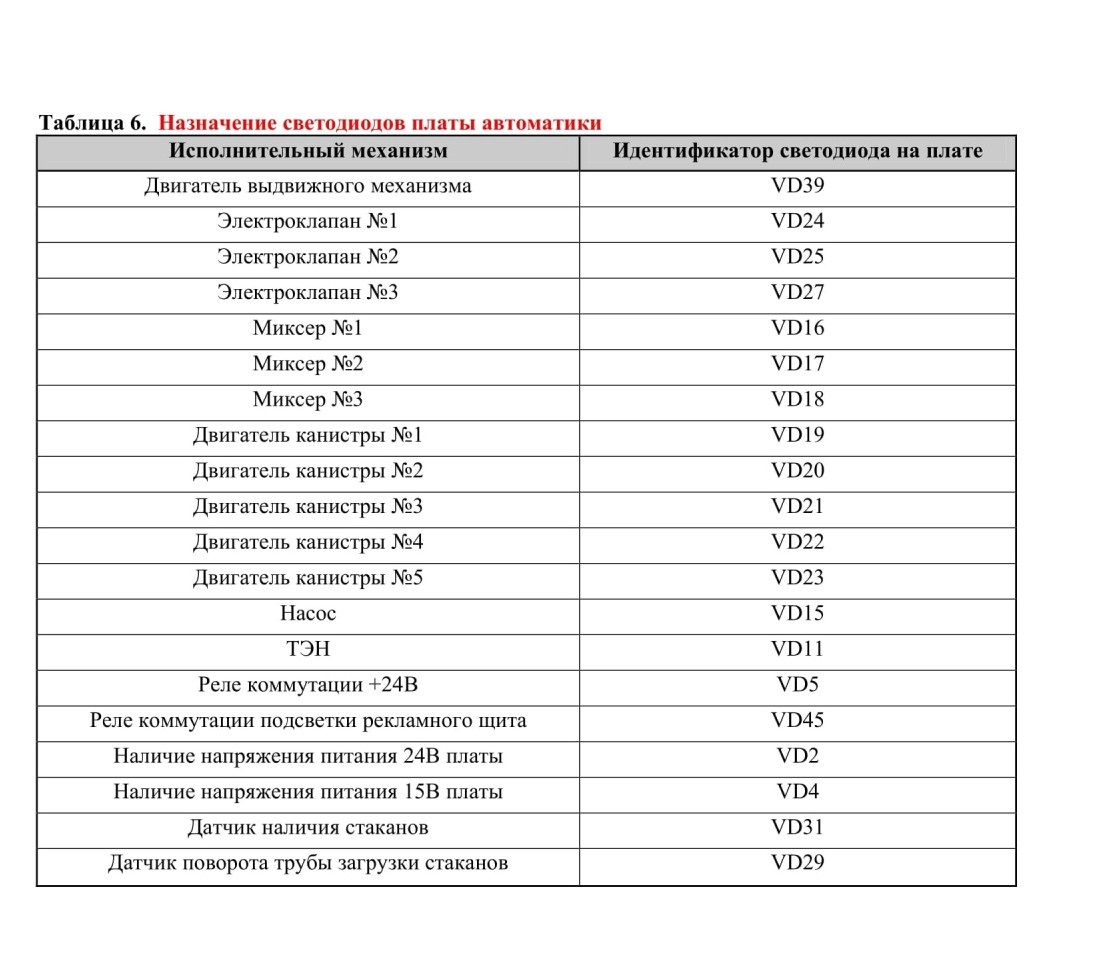

5.4. Плата автоматики........................................................................................................................................25

5.5. Процессорная плата....................................................................................................................................27

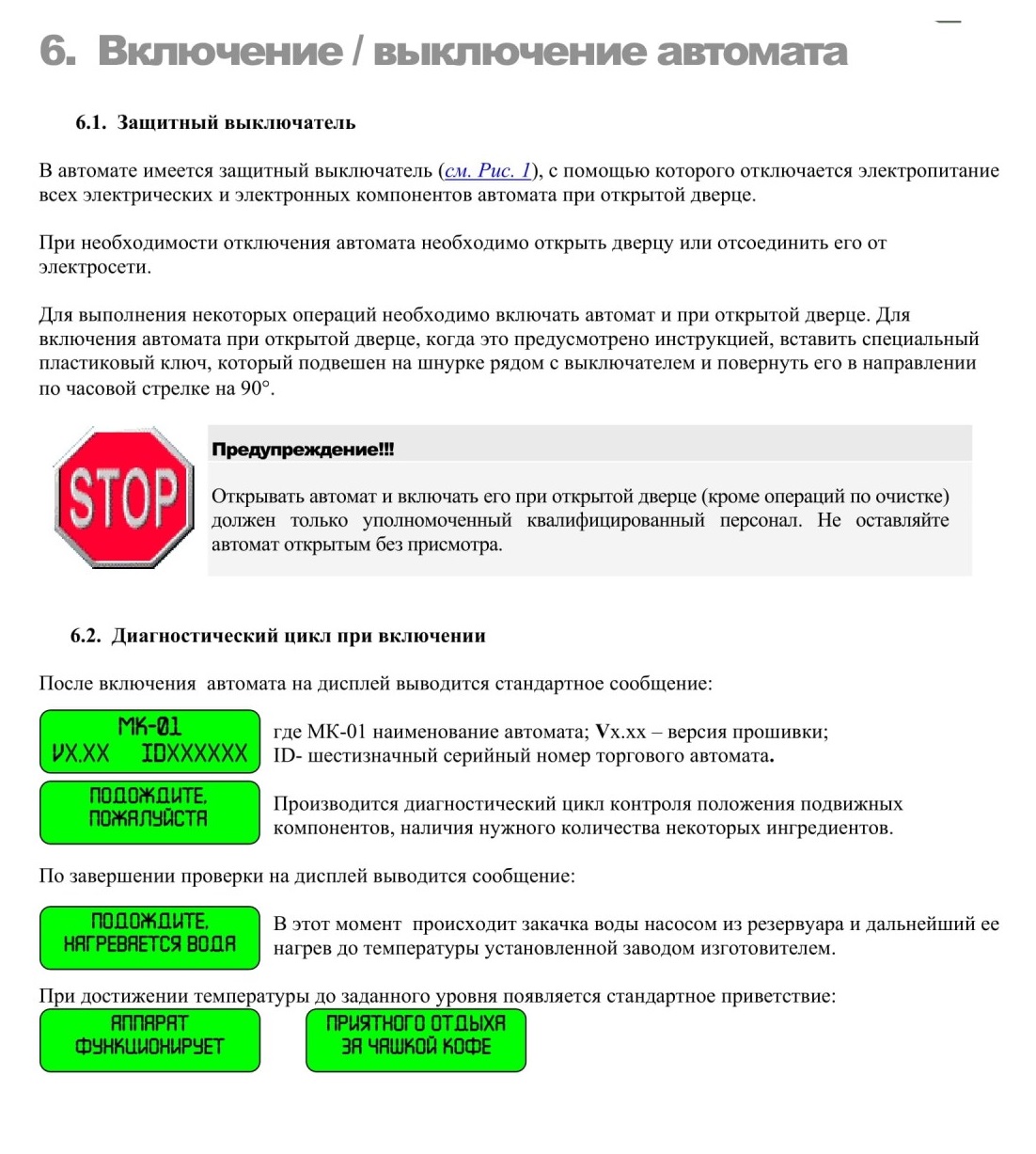

6. Включение / выключение автомата................................................................................................................28

6.1. Защитный выключатель.............................................................................................................................28

6.2. Диагностический цикл при включении автомата..................................................................................28

7. Подготовка к эксплуатации..............................................................................................................................29

7.1. Заправка бойлера.........................................................................................................................................29

7.2. Промывка и дезинфекция деталей, контактирующих с пищевыми продуктами.............................29

7.3. Заправка ингредиентов...............................................................................................................................30

7.4. Заправка стаканчиков.................................................................................................................................32

8. Ингредиенты.........................................................................................................................................................33

9. Программирование автомата и использование его сервисных функций............................................34

9.1. Сервисное меню...........................................................................................................................................34

9.1.1. Кнопки сервисного меню................................................................................................................34

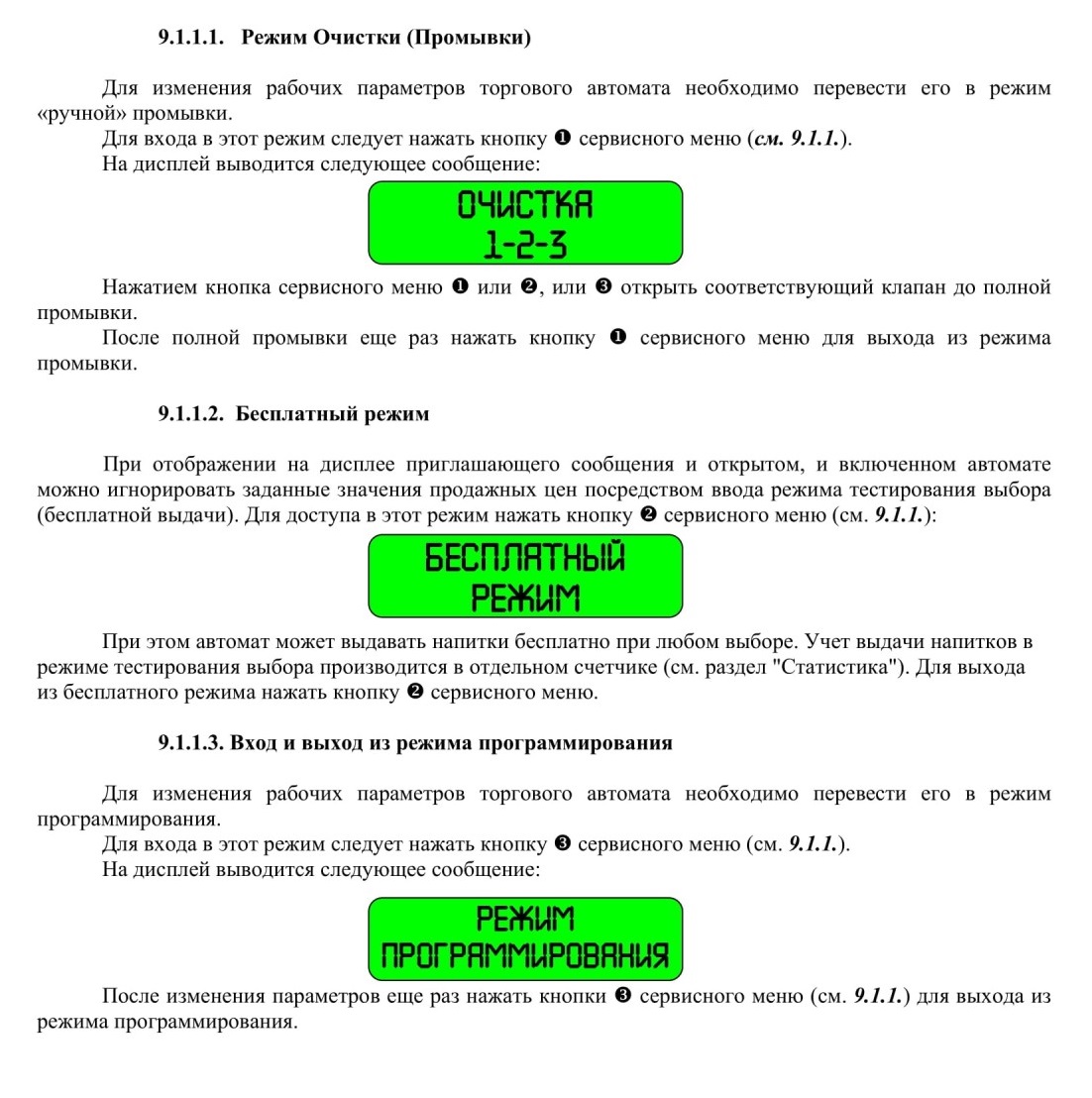

9.1.1.1. Режим “ручной” промывки................................................................................................35

9.1.1.2. Бесплатный режим..............................................................................................................35

9.1.1.3. Вход и выход в режим программирования.....................................................................35

. Введение
Поздравляем вас с выбором торгового автомата МК-01. Это изделие было разработано квалифицированными специалистами, которое изготовлено в соответствии со строгими стандартами качества в соответствии с постоянной практикой инженеров-разработчиков. Данное Руководство поможет вам лучше узнать Ваш автомат. Рекомендуем тщательно изучить его и следовать данным в нем рекомендациям.

В настоящем Руководстве приводится вся информация и инструкции по заправке и чистке торгового автомата, а также инструкции, предназначенные для технического персонала, выполняющего более сложные операции технического обслуживания.

Вся информация, содержащаяся в настоящем Руководстве, направлена на обеспечение оптимальной работы автомата в соответствии с предназначением, установленным изготовителем. Настоящее Руководство является неотъемлемой принадлежностью оборудования и должно находиться внутри автомата до его окончательного демонтажа.
Предназначение!!!
Торговый автомат МК-Ol представляет собой изделие, предназначенное для продажи напитков, приготовленных путем смешивания ингредиентов с водой. Выдача напитка происходит с момента внесения оплаты, который заливается в автоматически выданный стаканчик.
Внимание!!!
ДАННАЯ ИНСТРУКЦИЯ является неотъемлемой и важной частью торгового автомата, и должна находиться у пользователя.

Внимательно прочтите данную инструкцию, поскольку она содержит важную информацию по безопасной установке и эксплуатации.

Сохраните данную инструкцию.


2. Требования безопасности

❖ Внимательно прочитайте данное описание и руководство по эксплуатации.

♦♦♦ Перед установкой и подключением убедитесь, что соблюдены все требования к месту установки и

условиям эксплуатации автомата

Не устанавливайте автомат в непосредственной близости от источников тепла и открытой воды

❖ Убедитесь в том, что вы подключаете автомат к источнику питания, который соответствует условиям эксплуатации автомата

♦♦♦ Убедитесь в том, что розетка питания имеет контакт заземления

♦♦♦ Убедитесь в том, что сопротивление заземления на розетке не более 0,1 Ом

❖ Если розетка не соответствует требованиям данного руководства по эксплуатации, вызовите специалиста для замены розетки

Не устанавливайте автомат так, чтобы можно было наступить на сетевой шнур

❖ Не кладите на сетевой шнур какие-либо предметы

♦> Устанавливайте автомат на устойчивую поверхность

❖ Не допускайте падения автомата

♦♦♦ Для предотвращения перегрева автомата никогда не закрывайте вентиляционные отверстия в корпусе автомата

♦♦♦ Не допускайте попадания посторонних предметов в отверстия в корпусе автомата. Это может вызвать короткое замыкание и, как следствие, пожар или поражение электрическим током

❖ Обслуживание и ремонт автомата должны производиться только квалифицированными специалистами

❖ В случае выхода из строя автомата, не пытайтесь самостоятельно его отремонтировать.

❖ Попытка самостоятельно открыть корпус автомата может привести к поражению электрическим током

❖ Немедленно выключите автомат из сети и обратитесь к квалифицированному специалисту в следующих ситуациях:

- шнур питания поврежден или изношен

- внутрь автомата попала жидкость

- автомат падал или его корпус был поврежден

- наблюдается заметное изменение технических характеристик автомата, которое свидетельствует о необходимости ремонта

Внимание!!!

Приобретенный вами торговый автомат безопасен при условии соблюдения правил его заправки и чистки, указанных в настоящем руководстве. Пользователь не должен проникать в области автомата, закрытые крышкой, для снятия которой требуется применять специальные инструменты.

Некоторые операции по обслуживанию (которые должны выполняться только уполномоченным персоналом) связаны с преднамеренным обходом защитных устройств автомата.

3. Технические данные
Таблица 1. Технические данные_

Замена ремней

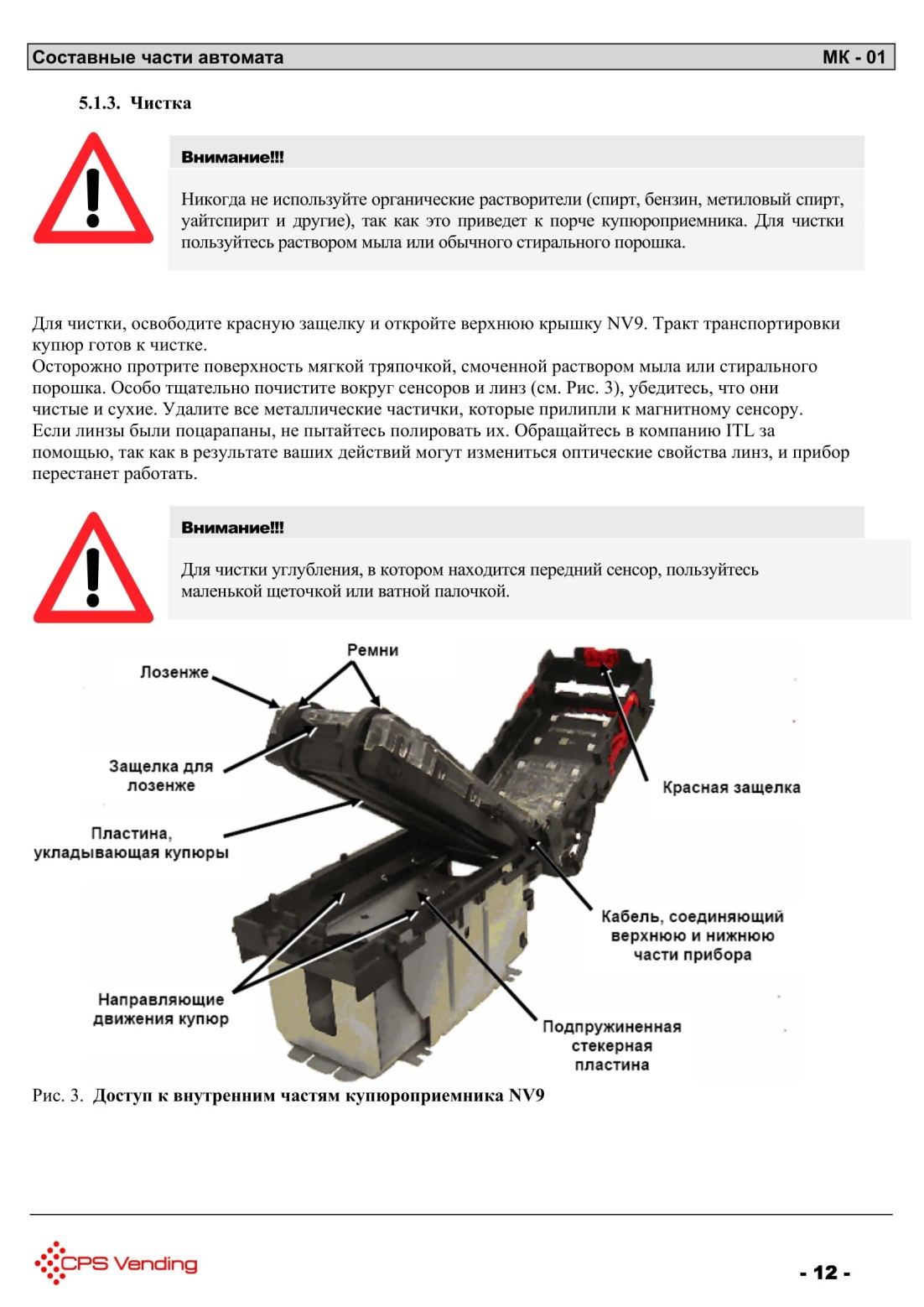

После того, как вы освободили лозенже из корпуса NV9 (см. Рис. 3), аккуратно освободите кабель, соединяющий верхнюю и нижнюю части прибора.

Положите лозенже на чистую, сухую поверхность, надавите на подпружиненные направляющие колеса и снимите ремни.

5.2.4 Запуск монетоприемника


1. Включение.

После включения питания и прохождения автоматом начального теста, монетоприемник входит в рабочий режим. О нормальном режиме функционирования свидетельствует частое непрерывное мигание красного светодиода, расположенного на модуле интерфейса монетоприемника (между двумя средними трубами). Иной характер мигания свидетельствует о неисправности. Список неисправностей приведен в разделе «Поиск и устранение неисправностей»
2. Обнуление счетчиков труб и проверка работы механизма выплаты.

Вводя монетоприемник в эксплуатацию, Вы должны быть уверены в том, что счетчики монет в трубах обнулены. Несоответствие значения счетчика фактическому уровню монет может возникнуть в бывшем в употреблении монетоприемнике вследствие ручного извлечения (добавления) монет из трубы, а также из-за неполадок в механизме выплаты. Данное несоответствие приводит к невыплате сдачи клиенту, либо к возникновению «мертвой» суммы в грубе.

Для проверки работы механизма выплаты и обнуления счетчиков груб следует использовать встроенную клавиатуру (кнопки L, ML, MR, R). Чтобы имитировать выплату одной монеты из трубы, нажмите однократно соответствующую кнопку. Для обнуления счетчика данной трубы нажмите на кнопку и удерживайте ее не менее 4с. Вход монетоприемника в режим автоматической выплаты всей суммы из трубы свидетельствует о том, что счетчик данной трубы имел значение, отличное от нуля. Для обнуления счетчика дождитесь окончания автоматической выплаты. Прервать процесс выплаты можно, нажав на любую другую кнопку.
3. Заполнение труб.

Если Вы хотите, чтобы автомат сразу после запуска смог выдавать сдачу, Вам необходимо произвести заполнение труб монетоприемника. Ввод монетоприемника в режим заполнения труб осуществляется нажатием кнопки «+», при этом монетоприемник подтвердит вход в режим однократным щелчком приемной заслонки. После этого произведите заброс монет в монетоприемник. Заполнив трубы, следует выйги из режима заполнения повторным нажатием кнопки «+», при этом монетоприемник подтвердит выход из режима двойным щелчком приемной заслонки. Самостоятельный выход монетоприемника из режима заполнения происходит через 40 сек. после пролета последней монеты. Операцию заполнения труб можно также выполнять, используя соответствующий режим управляющей программы автомата. Заброшенную сумму можно проконтролировать в соответствующем разделе управляющей программы автомата.
Внимание!!!
Имейте в виду, что монетоприемник формирует в каждой грубе нерасходуемый запас монет, который необходим для четкой работы механизма выплаты. Сумма нерасходуемого запаса не передается в управляющую программу автомата. Изначально заводом устанавливается нерасходуемый запас в 3 монеты для каждой трубы.

4. Запрет ненужных монет. Подавление приема подделок.

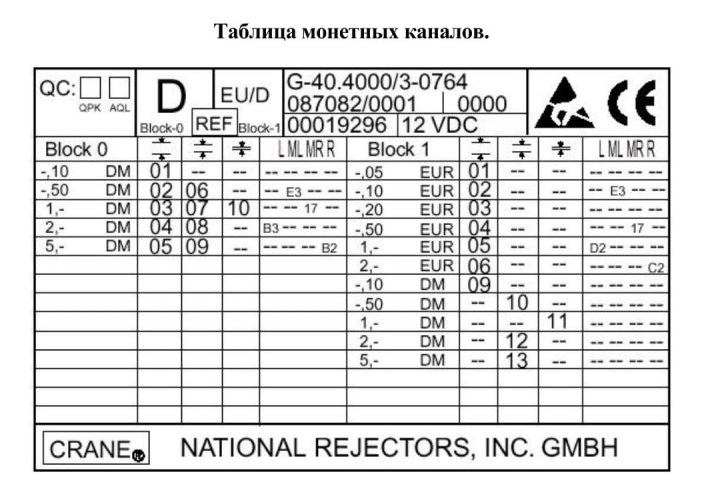

Список принимаемых монет указан в таблице на откидной части головки монетоприемника (см. рис. 3). В первой колонке указаны номиналы монет. Во второй колонке указаны соответствующие им номера каналов нормальной ширины. В третьей и четвертой колонках могут указываться номера узких монетных каналов. Узкий монетный канал предназначен для отсева подделок, проходящих через монетный канал нормальной ширины. Eciu в кассе появляются подделки монеты, имеющей узкий канал, то можно попытаться подавить их прием путем включения узкого канала и запрета канала нормальной ширины для этой монеты. В нормальных же условиях (когда подделки отсутствуют) для обеспечения наилучшего приема монет должны быть включены каналы нормальной ширины. В пятой колонке приведены сортировочные данные.

Запрет каналов ненужных монет (например, 50к) а также широких каналов монет, защищаемых от подделок, осуществляется включением соответствующего микровыключателя на обратной стороне головки монетоприемника. Номера .микровыключателей 1-8 соответствуют номерам монетных каналов. Микровыключатели №9,10- сервисные. Их положение (OFF) не должно изменяться пользователем.

5.2.5 Обслуживание монетоприемника.



Обслуживание монетоприемника сводится к его периодической проверке и чистке. Периодичность чистки зависит от многих факторов, основными из которых являются место установки автомата, наличие банкнотоприемника, удельная выручка. Состояние монетоприемника рекомендуется проверять не реже одного раза в месяц. В ходе проверки оценивается качество приема монет (для этого удобно использовать режим заполнения труб) и проверяется работа механизма выплаты (с помощью встроенной клавиатуры).

Чистка монетоприемника.

Чистке подвергают внутренние стенки монетного факта в области расположения измерительной системы (см. рис. 4). Для доступа к указанным поверхностям требуется открыть откидную часть головки монетоприемника. Чтобы высвободить пружину, прижимающую откидную часть к корпусу, необходимо легко нажать вниз удерживающую ее пластмассовую защелку. Далее следует открыть откидную часть на угол, не превышающий 45° и, удерживая ее, произвести чистку поверхностей. Чистку производить тканью, смоченной спиртом, либо его водным раствором. Для удаления сахарных загрязнений используйте воду. Во время чистки будьте аккуратны: повреждение главной воздушной катушки выведет монетоприемник из строя. Не допускайте затекания жидкости внутрь устройства! Никогда не используйте для чистки растворитель!

После чистки монетоприемника, защелкните пружину откидной части, нажав на специальную нажимную пластину.

7. Подготовка к эксплуатации
7.1. Заправка бойлера

Установить контейнер для жидких отходов на дно автомата, установить поплавок и закрепить его провод (капроновая нить) на микровыключателе.

Установить пластиковый ключ в защитный выключатель, расположенный в верхнем правом углу автомата.

Автомат должен приступить к автоматической заправке водой бойлера.

Заполнение бойлера происходит в течение 5 минут.

7.2. Промывка и дезинфекции деталей, контактирующих с пищевыми продуктами

Приступить к чистке всех миксеров (см. п. 9. 1. /. 1.).

Всего использовать примерно 5 литров воды.

Это позволит удалить любые следы загрязнения из бойлера и миксеров.

■ Тщательно вымойте руки.

■ Приготовьте отдельно в подходящем сосуде дезинфицирующий антибактериальный раствор с хлором в соответствии с инструкцией, прилагаемой к химикату.

■ Снять все контейнеры для ингредиентов, все силиконовые трубки дня выдачи напитков, все съемные детали и опустить все в ранее приготовленный раствор.

■ С помощью тряпки, смоченной в растворе, промыть основания крепления миксеров, оставшиеся на автомате.

По завершении процедуры дезинфекции установить на место контейнеры и крышки и тщательно просушить их (с помощью сжатого воздуха, фена или стерильной тряпки) и произвести обратную сборку деталей. Извлечь все другие детали из раствора и установить их на автомат в последовательности, обратной порядку разборки.

Включить автомат и войти в режим ‘"Очистка" (см. п. 9.1.1.1.).

Всего использовать около 2 литров воды. Это позволит удалить все следы дезинфицирующего раствора с выпускных трубок.

7.2.1. Ежедневная чистка
Целью этих операций является предотвращение размножения опасных бактерий в местах контакта с пищевыми продуктами.

Перед началом работ тщательно вымыть руки.

Для проведения этих операций необходимо иметь две чистых тряпки; при отсутствии питьевой воды рядом с автоматом необходимо также обеспечить наличие емкости с питьевой водой.

Необходимо выполнять следующие процедуры:

Убедиться, что автомат отключен от сети электропитания.

1) Влажной тряпкой счистить видимые следы ингредиентов с деталей области выдачи напитков и держателя чашек.

2) Осторожно извлечь и сполоснуть:

- вытяжной блок миксеров;

- емкости для смешивания, держатели миксеров и вентиляторы;

- силиконовые выпускные трубки для ингредиентов;

- направляющие контейнеров для ингредиентов с соответствующими крышками;

- область установки чашек.

После разборки миксеров протереть основание держателей миксеров влажной тряпкой.

Тщательно просушить детали с помощью сухой тряпки и установить вымытые детали на свои места.

3) Опорожнить, промыть или заменить контейнер для жидких отходов.
А Внимание!!!

Запрещается производить мойку автомата прямой струей воды.

7.3. Заправка ингредиентов

Установить по номеру на контейнере ингредиент, который необходимо заправить в автомат.

Заполнить контейнер для ингредиентов, сняв крышку контейнера.

Использовать количество продукта, обеспечивающее работу между двумя заправками, в любом случае не превышая количеств, указанных в следующей таблице. Это позволит предотвратить ухудшение качества избыточного продукта.

Заправку ингредиентов производить при выключенном питании сети.

7.4. Заправка стаканчиков

Рекомендуется использовать стаканчики, специально предназначенные для торговых автоматов. Стаканчики должны быть непрозрачными. Диаметр по краю должен быть 70 мм. Расстояние между краями двух стаканчиков в стопке должно быть от 2.6 до 3.2 мм.

При необходимости использовать стаканчики иных размеров, чем указано в спецификации, следует предварительно согласовать этот вопрос с Департаментом технического обслуживания ООО «Си.Пи.Эс».
 Внимание!!!

Установку стаканчиков следует производить только при выключенном автомате.

Не пытайтесь вращать центральную стопку вручную.
Продолжайте установку следующим образом:

■ открыть дверцу ящика стаканчиков;

■ раздвинуть два боковых держателя до упора;

■ установить стопки стаканчиков внутрь автомата, удерживая их в вертикальном положении. Край верхнего стаканчика каждой стоики должен занять положение между верхним и нижним предельными уровнями, указанными на этикетке, имеющейся внутри устройства выдачи стаканчиков. Это обеспечит нормальную работу механизма данного устройства.

■ закрыть дверцу устройства выдачи стаканчиков.

8. Ингредиенты

В автомате следует применять только специально предназначенные ингредиенты.
Предупреждение!!!

С учетом чувствительности некоторых ингредиентов, используемых в автомате, к повышенной температуре и влажности возможны определенные нарушения в работе при эксплуатации автомата в условиях температуры выше 30°С или относительной влажности выше 80%.
В этих условиях детали, контактирующие с порошкообразными ингредиентами, необходимо чистить не менее одного раза в день.

Следует избегать установки автомата в помещениях, в которых используется вода в виде струй (например, на кухне).

9. Программирование автомата и использование его сервисных функций
9.1. Сервисное меню

Сервисное меню предназначено для настройки, управления и контроля правильной работы торгового автомата.

Внимание!!!

Внимательно прочитайте данное руководство перед работой в сервисном меню. Завод-изготовитель не гарантирует правильной работы торгового автомата в случае изменений параметров сервисного меню.
9.1.1. Кнопки сервисного меню

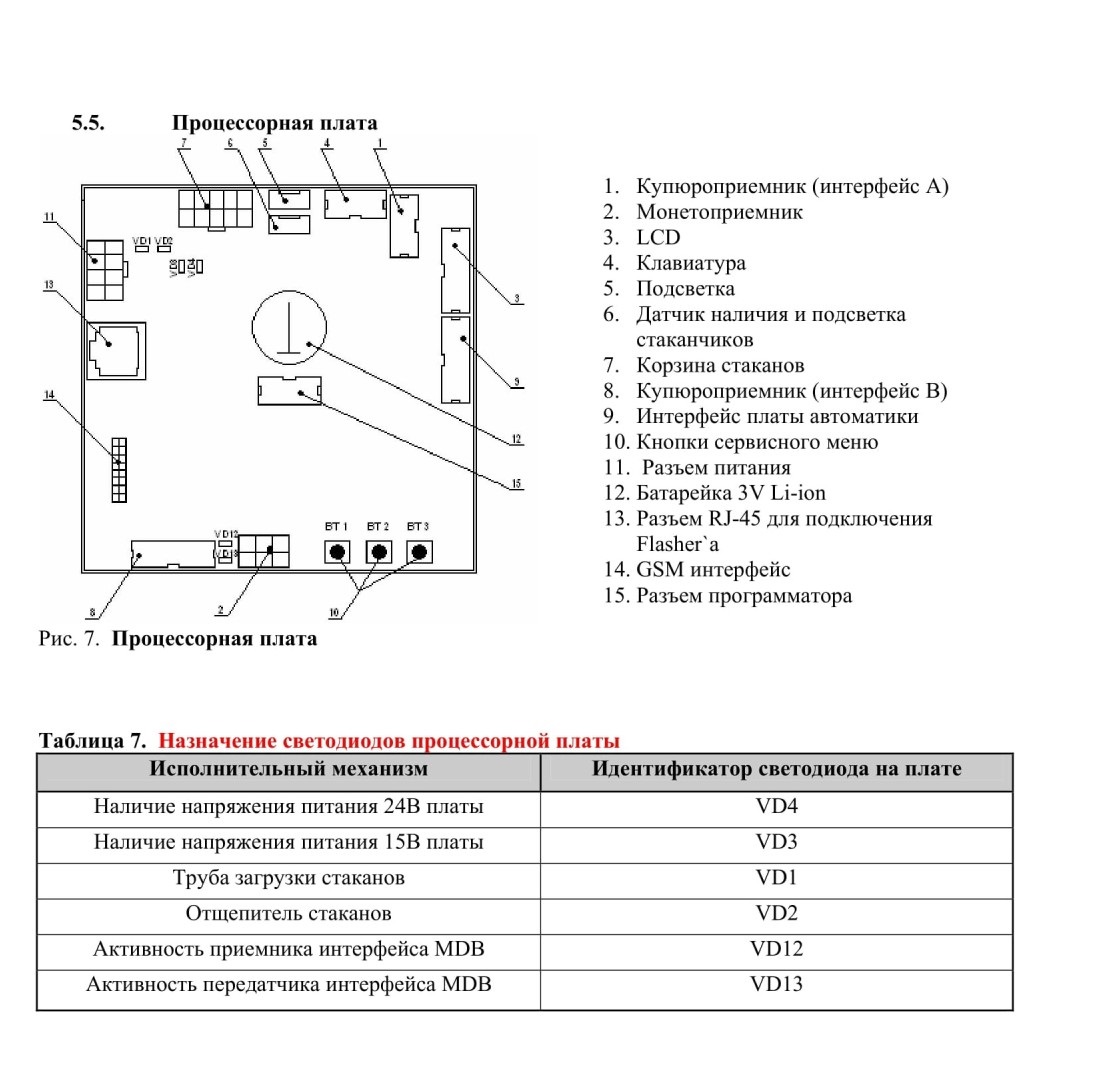

Кнопки сервисного меню расположены на процессорной плате (см. Рис. 7.).

Кнопка О (ВТ 1 Предназначена для входа и выхода из меню “ПРОМЫВКЯ”.

Кнопка © (ВТ2) предназначена для входа и выхода из меню “ БЕСПЛАТНЫИ РЕЖИМ” Кнопка © (ВТЗ) предназначена для входа и выхода из режима “ПРОГРАММИРОВАНИЕ”

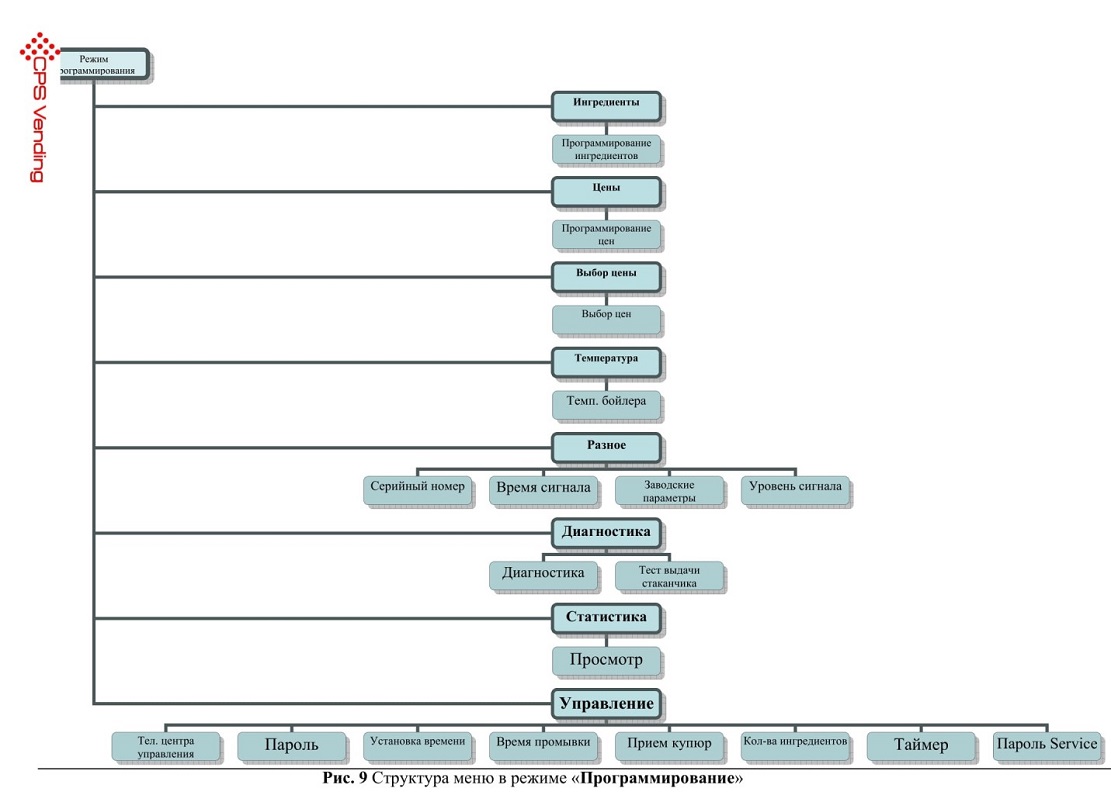

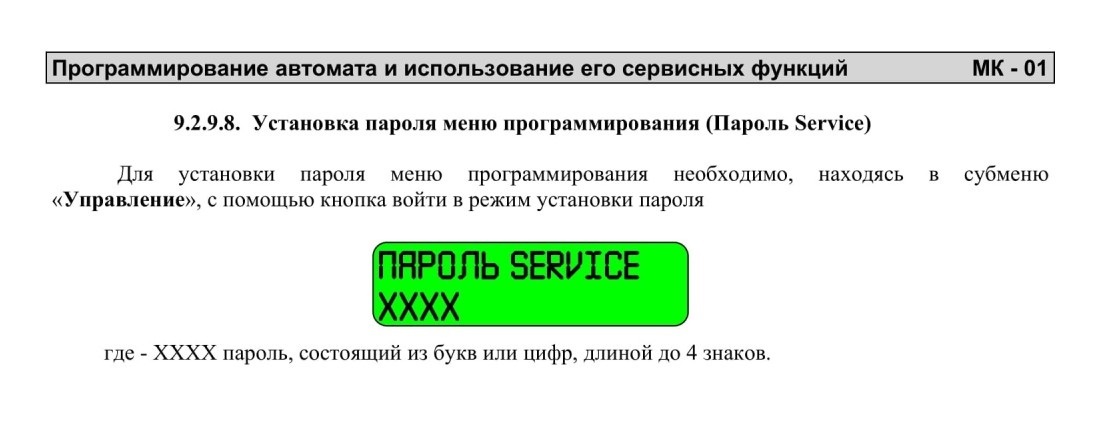

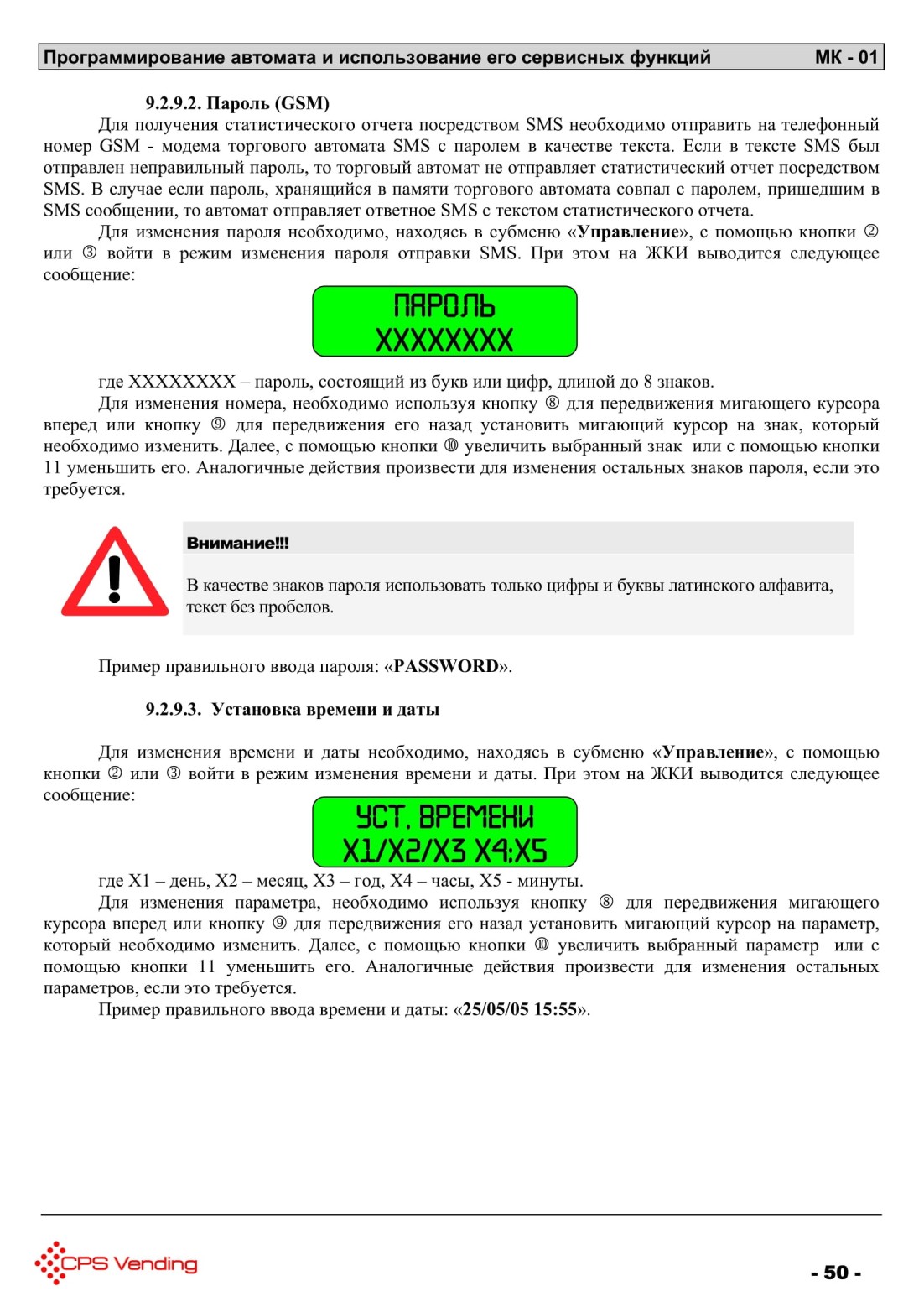

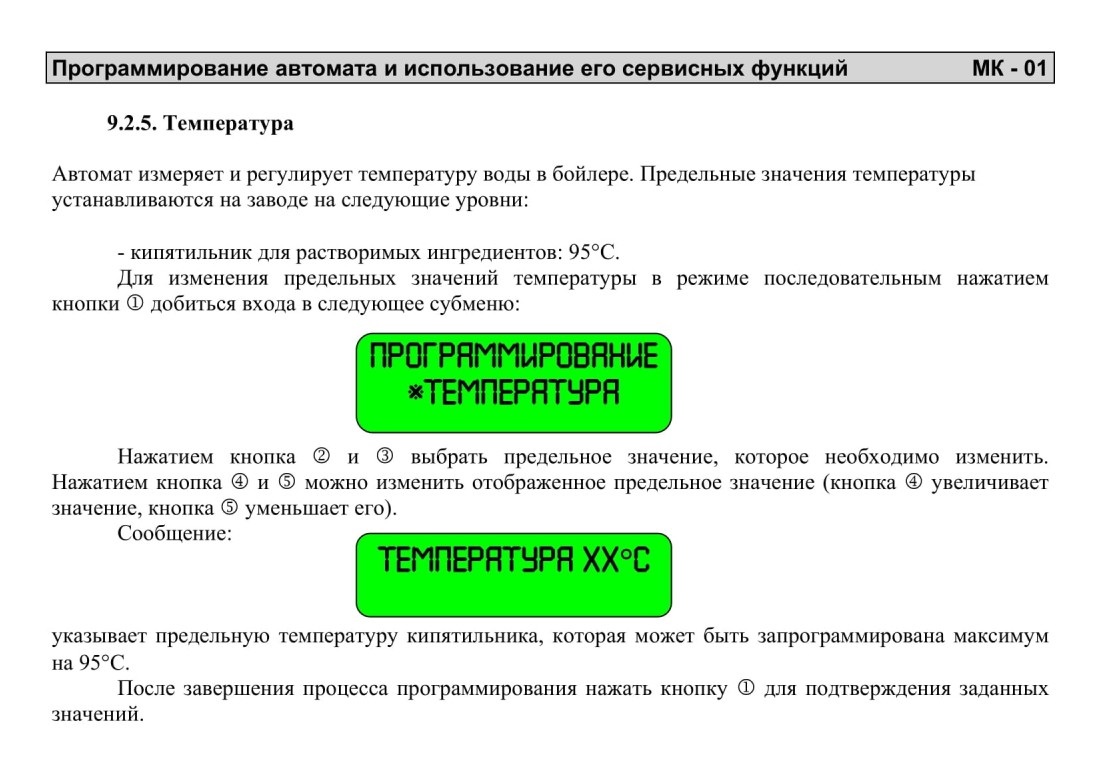

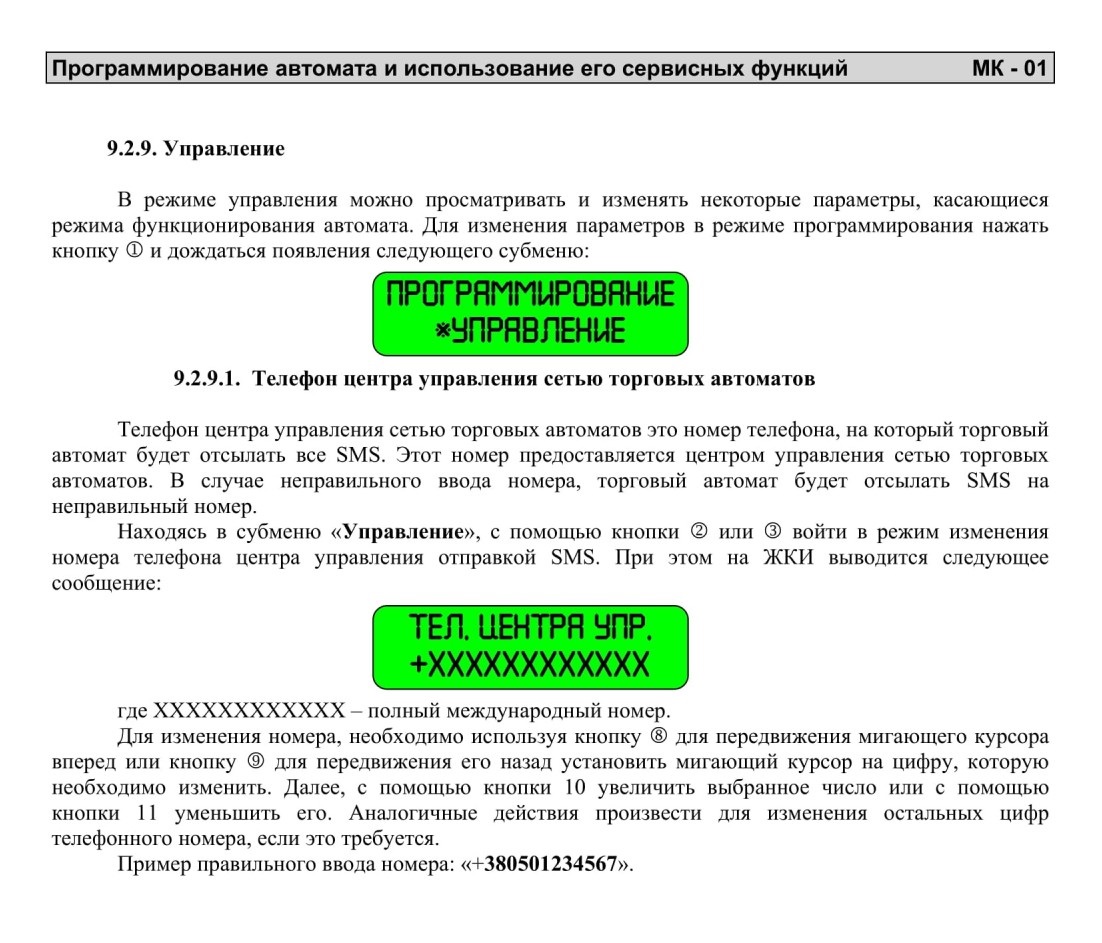

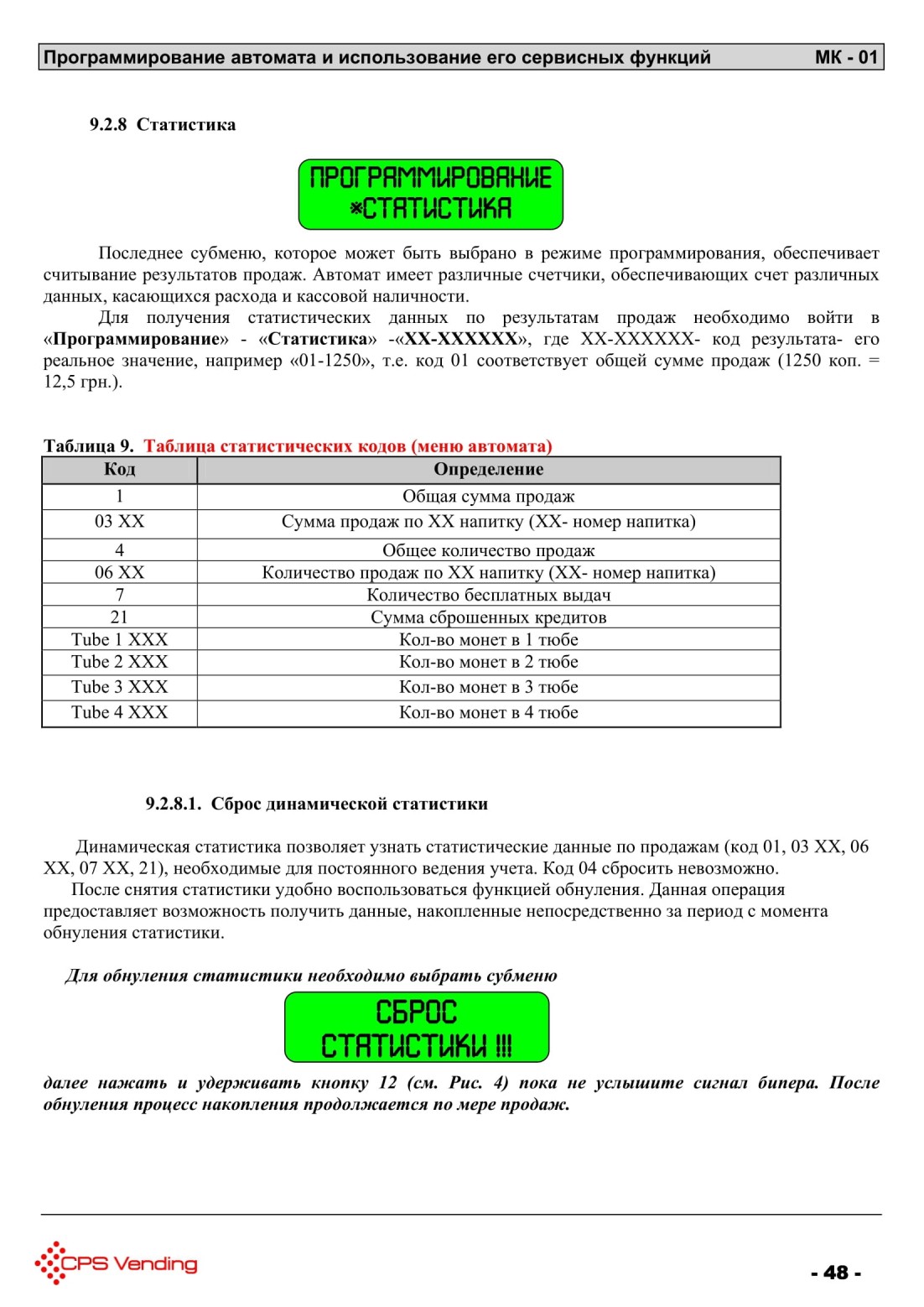

9.2. Режим программирования

9.2.1. Кнопки, используемые в режиме программирования

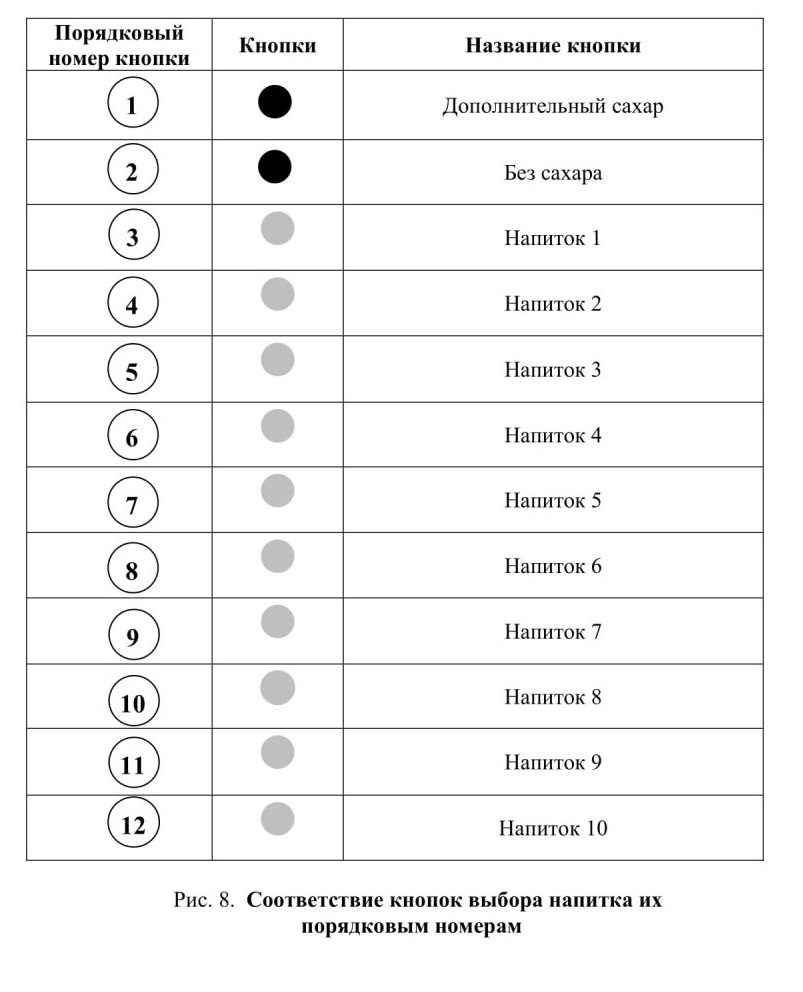

Программирование осуществляется путем нажатия кнопки выбора на клавиатуре выбора напитка.

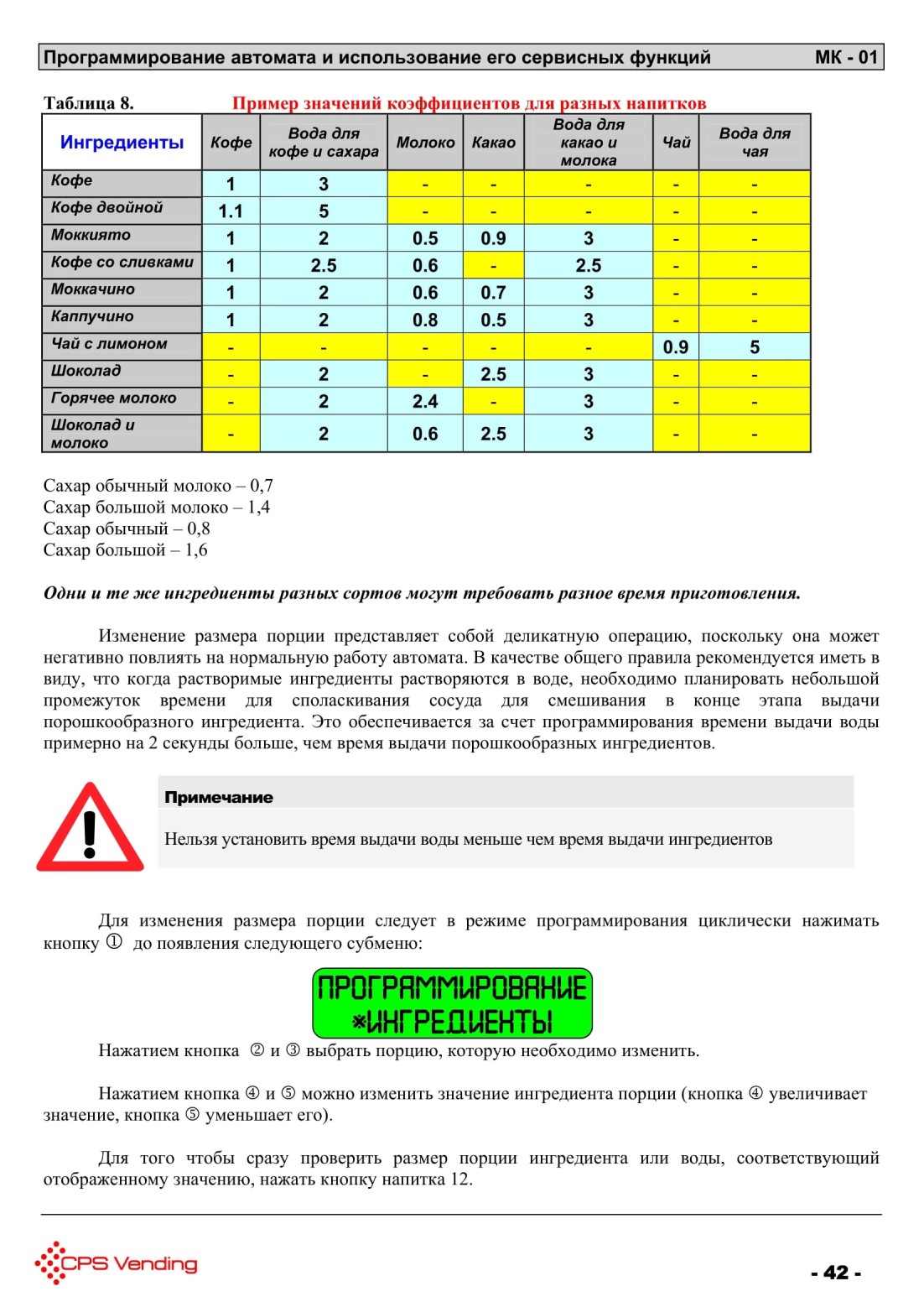

9.2.2 Ингредиенты

На графике (Рис. 11) указано время включения электродвигателей шнеков при выдаче напитков, а также количество воды, применяемое для приготовления напитка (общее количество воды в приготовленном напитке равно сумме количеств воды, выданных всеми клапанами). Размер порции, и соотношение ингредиентов в порции могут быть изменены путем изменения коэффициентов в субменю «Ингредиенты» на новые значения.

Время выдачи ингредиента, необходимое для дозировки определяется согласно графику (Рис. 10) и определяется видом напитка, и качеством используемых ингредиентов.
Внимание!!!

Клиент может менять время выдачи ингредиента по собственному усмотрению. Максимальное время для выдачи ингредиента составляет 15 сек.

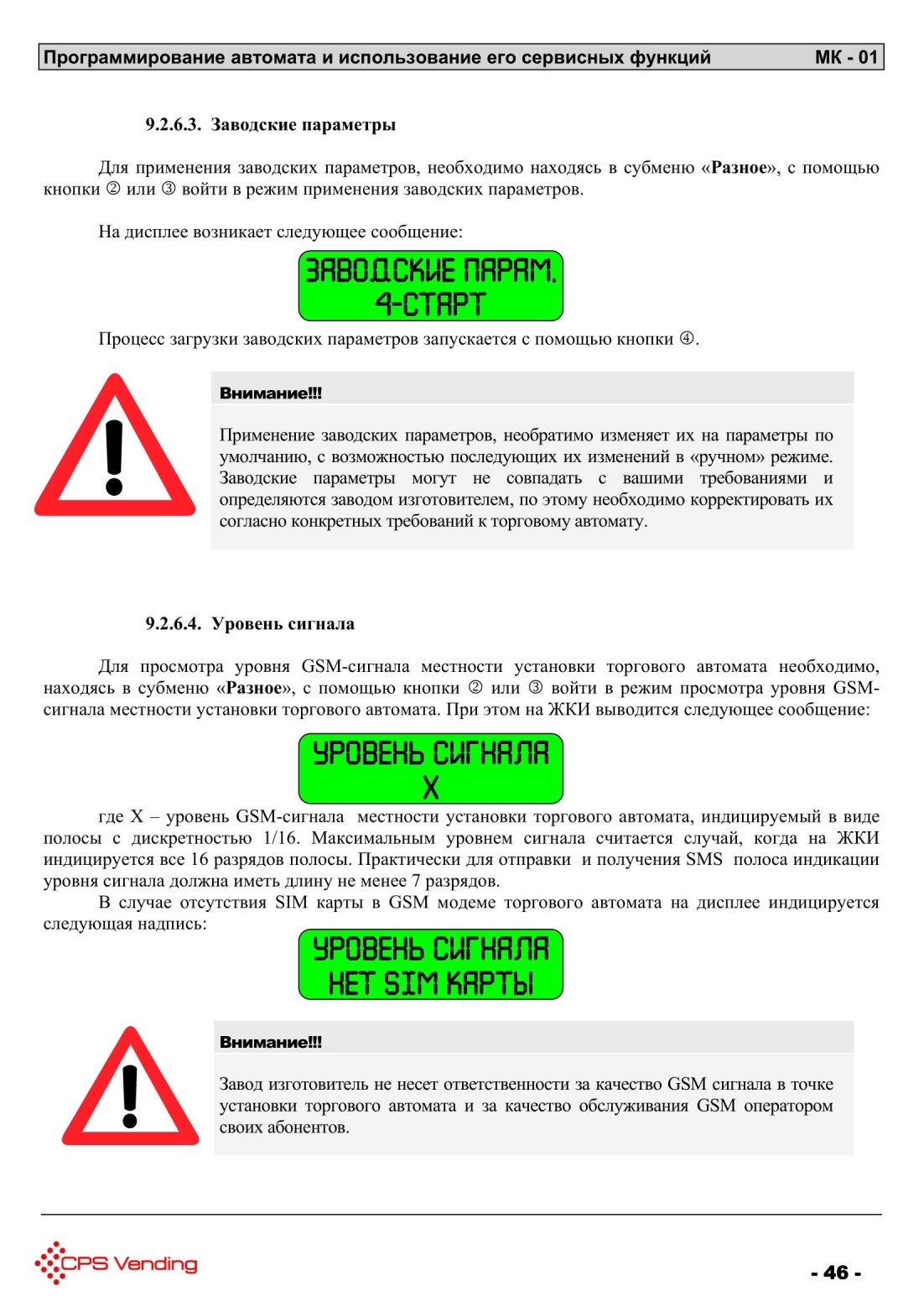

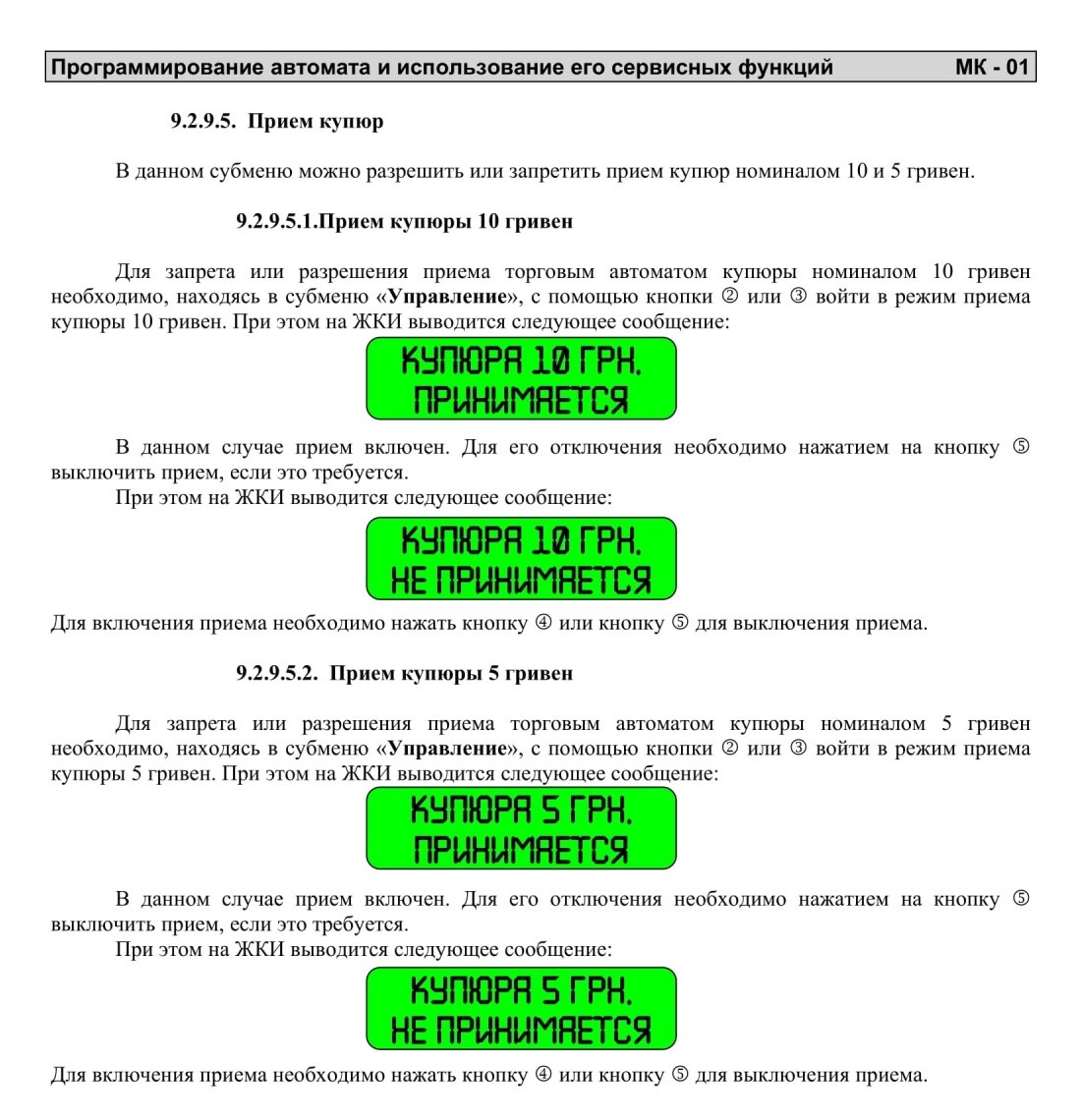

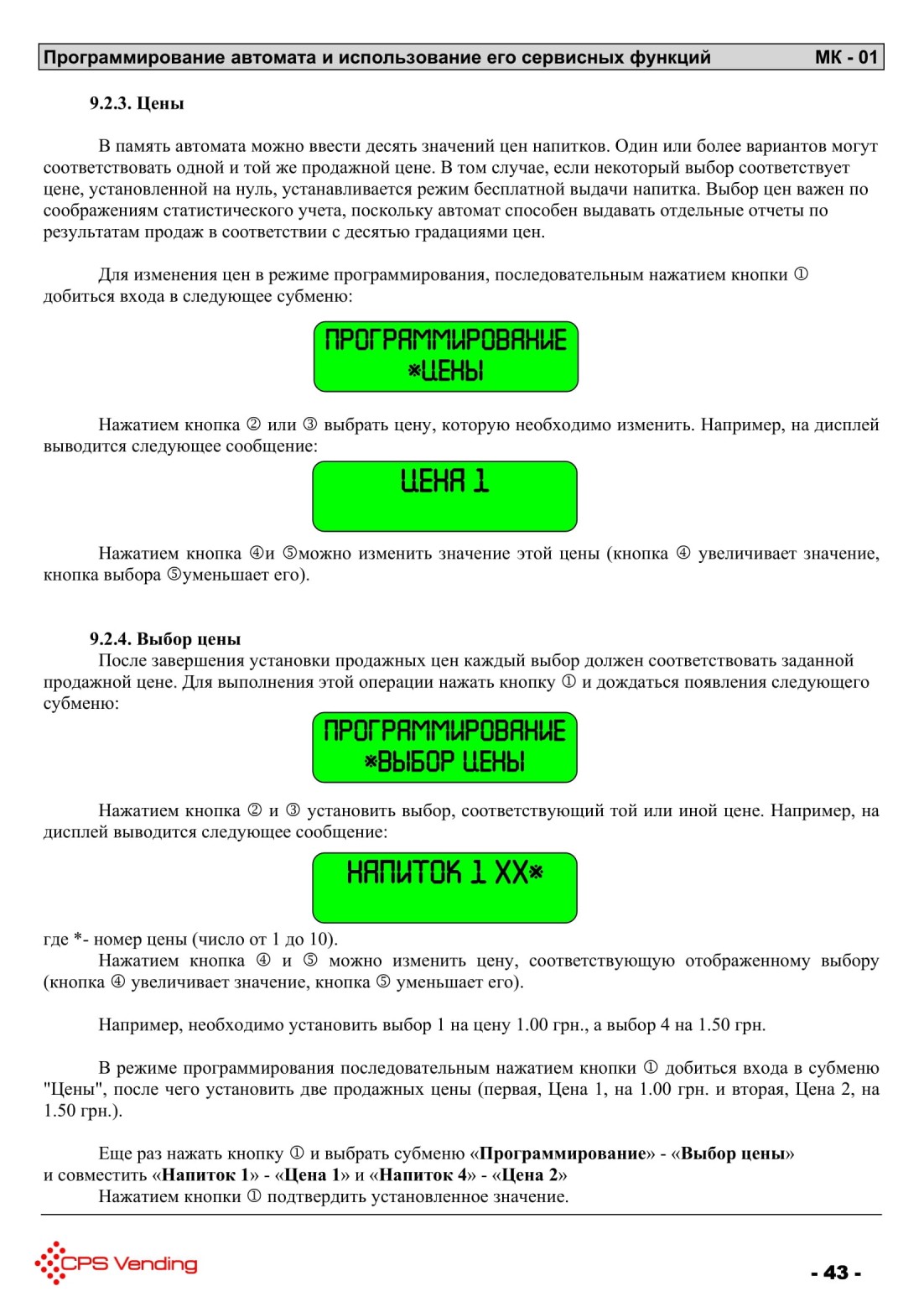

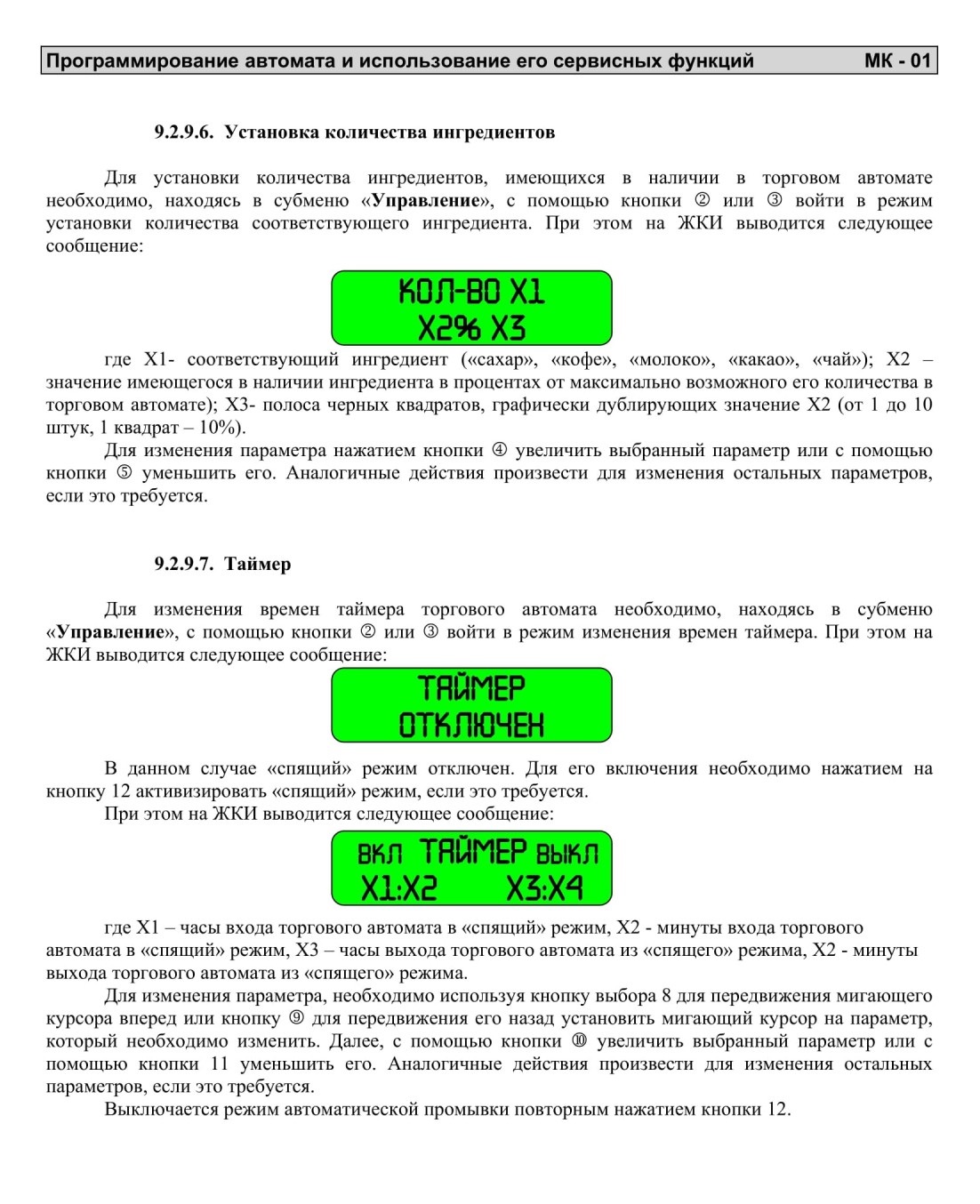

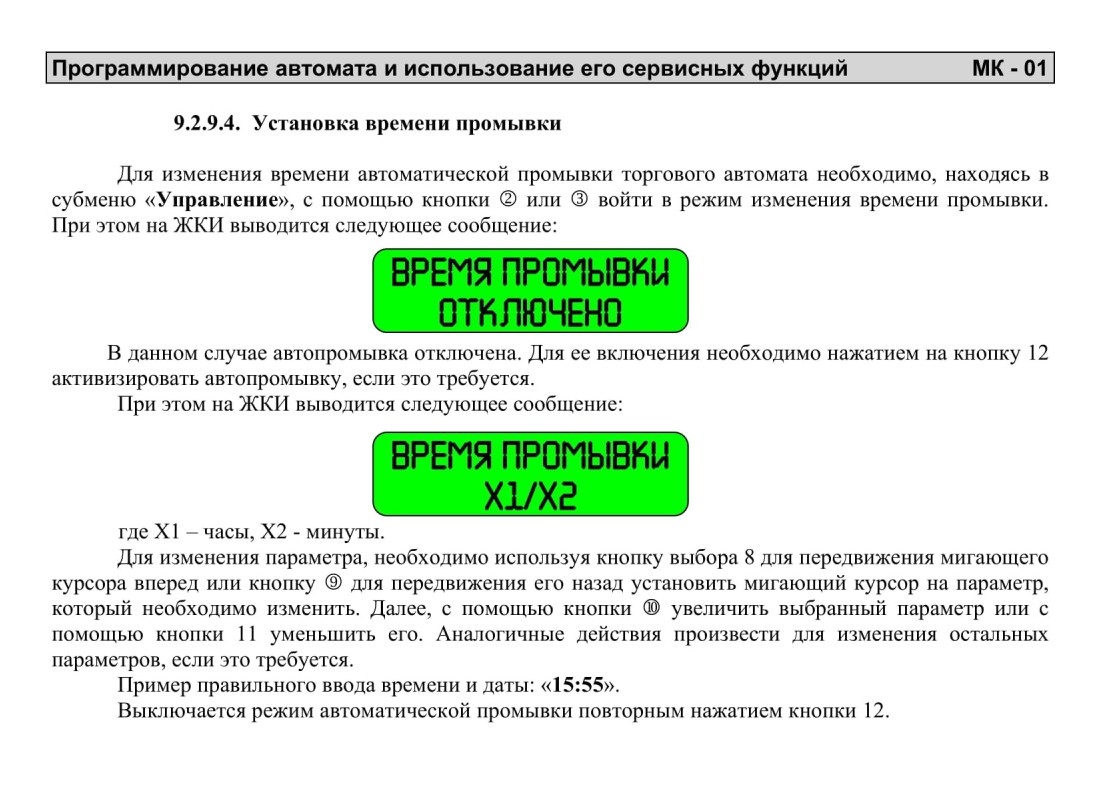

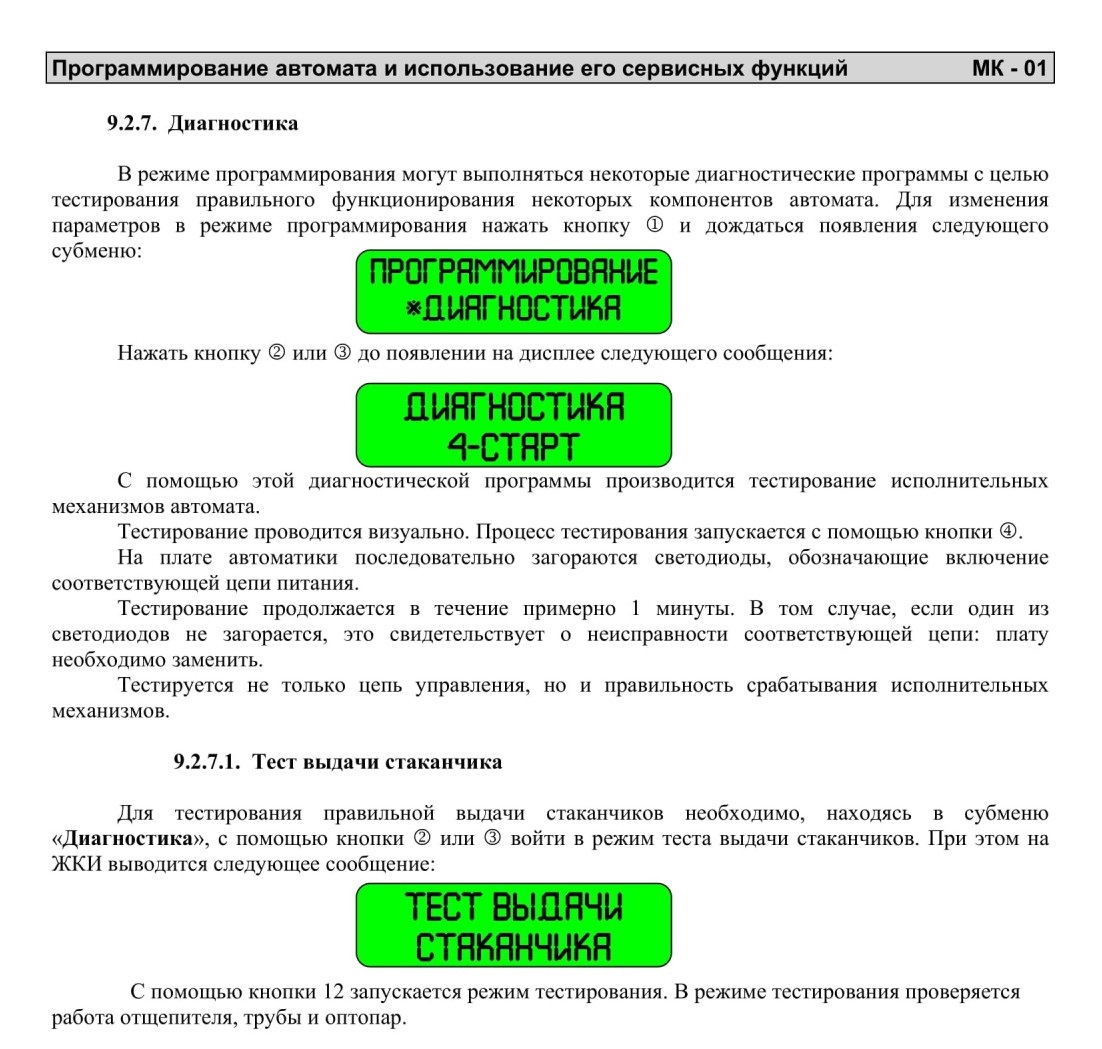

9.3 Заводская установка параметров

Автомат поставляется с предварительной установкой большинства рабочих параметров.

Среди таких параметров в частности:

- конфигурация версии;

- порция кофе, порошкообразных ингредиентов и количество воды, необходимые для обеспечения нормального аромата;

- продажные цены (установка на 0: автомат работает в режиме бесплатной выдачи напитков). Программирование автомата следует производить лишь в том случае, если заводская установка

параметров не соответствует требованиям применения.

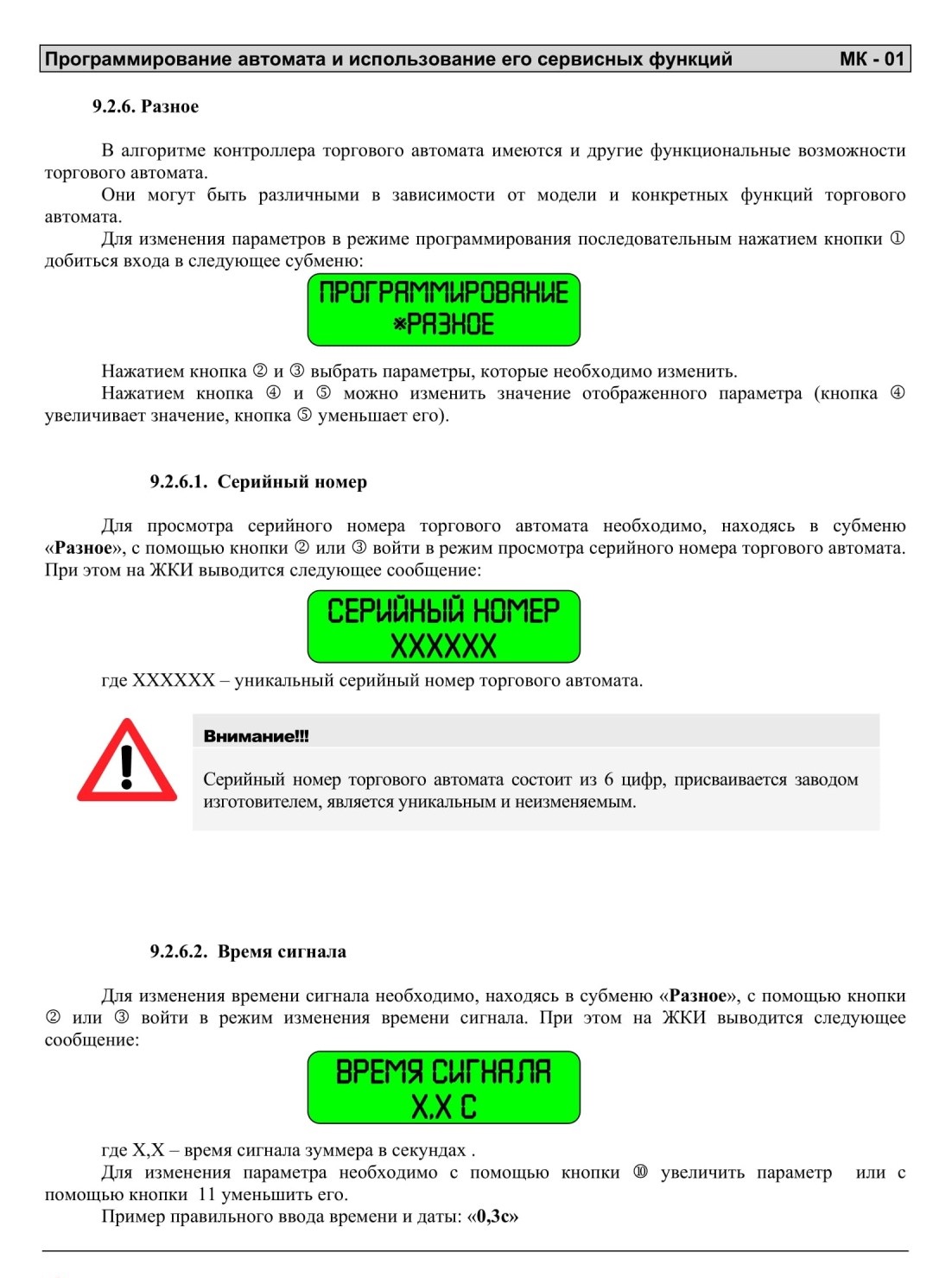

В том случае, если автомат по той или иной причине необходимо вновь запрограммировать на заводские параметры, следуйте инструкциям, содержащимся в пункте "Разное» - «Заводские параметры".

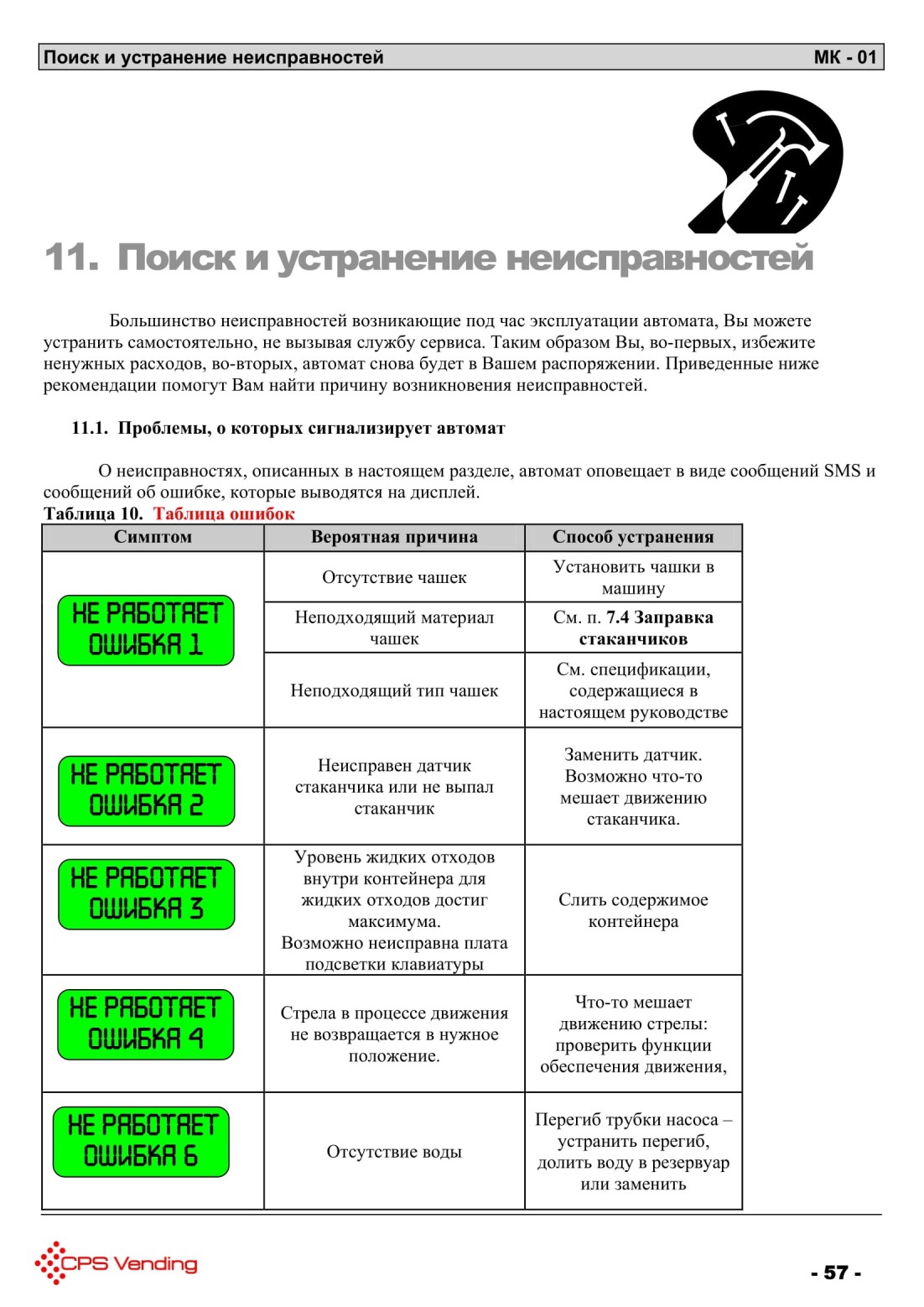

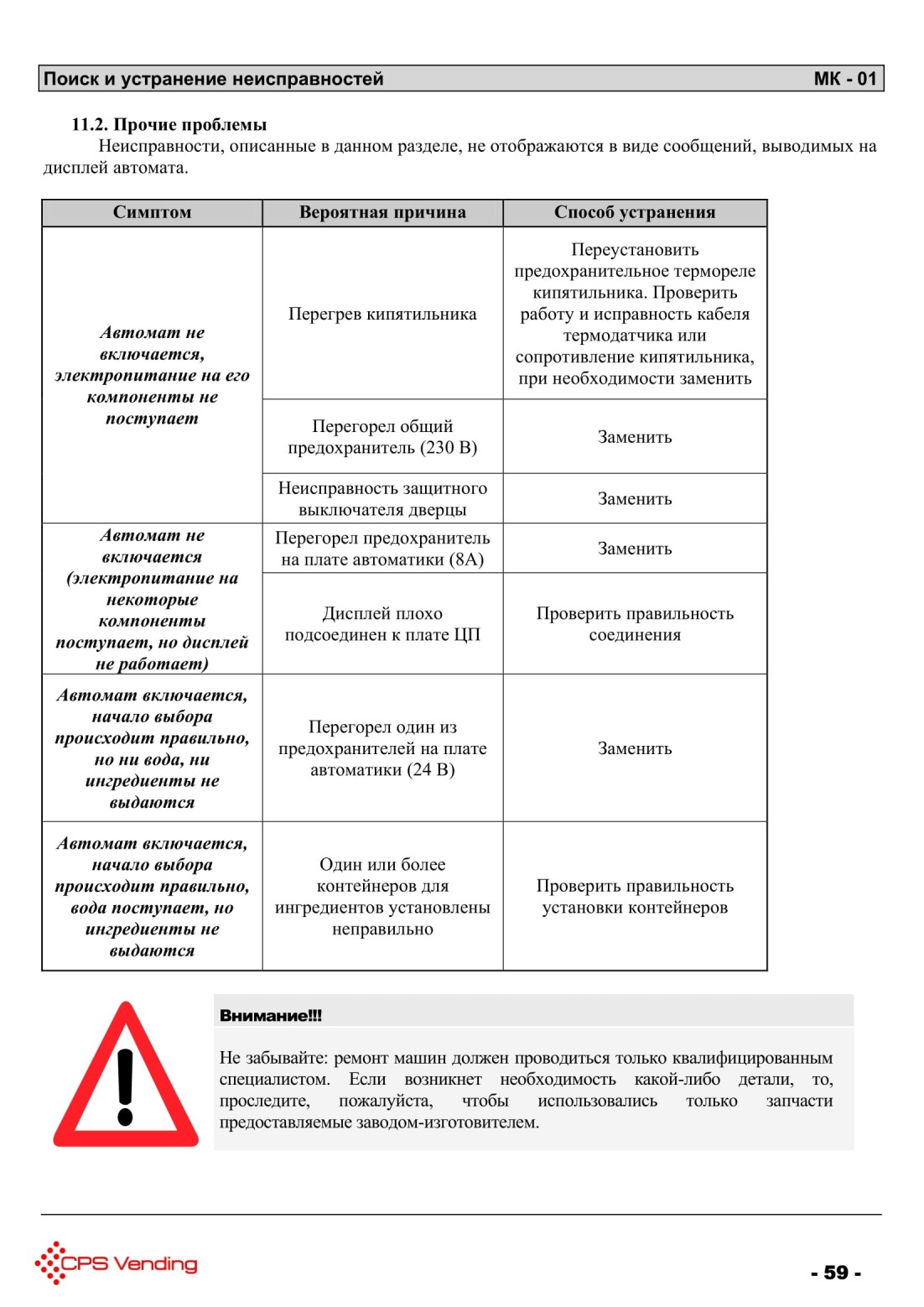

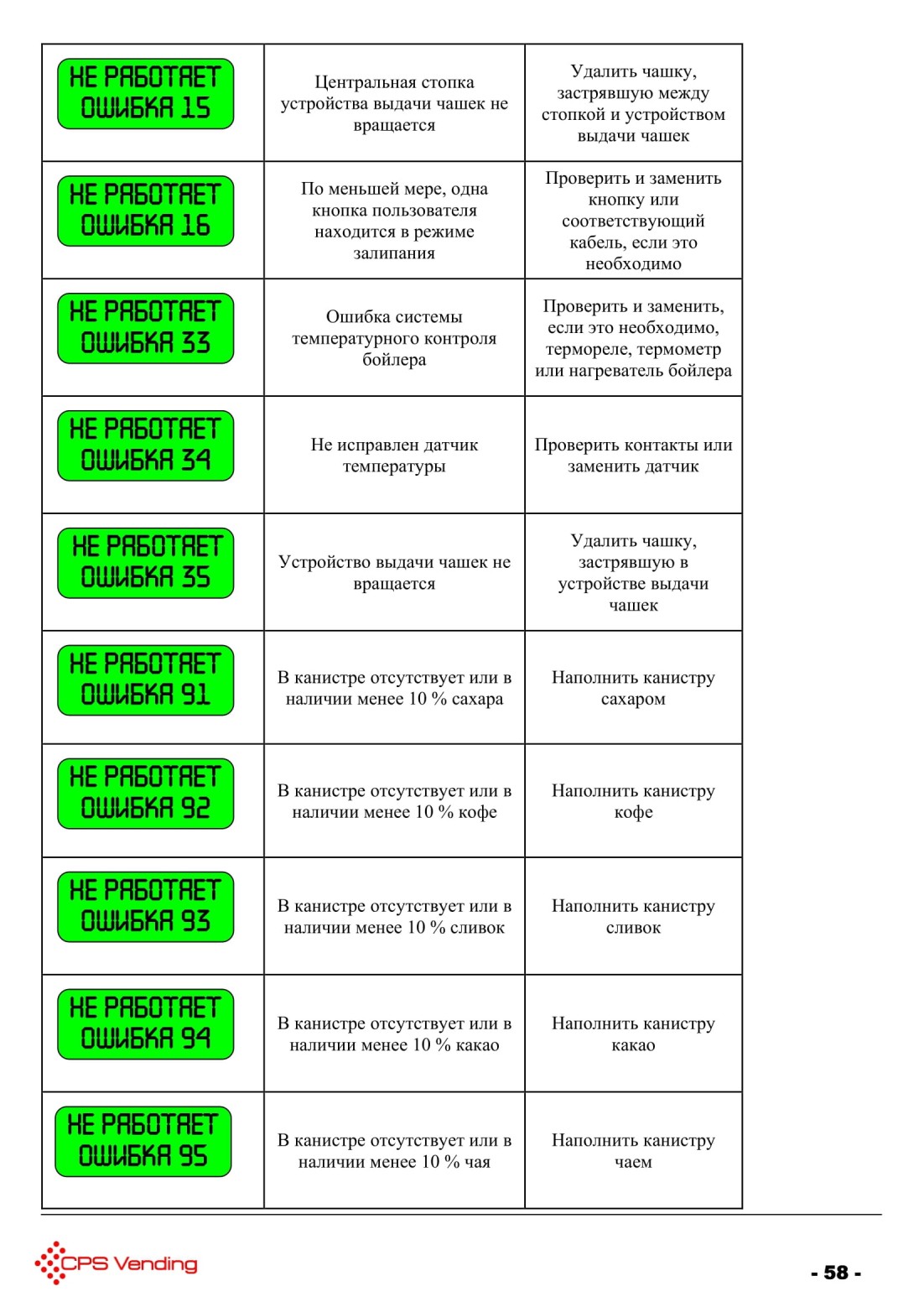

12. Когда следует обращаться в службу сервиса

Если вам не удалось самостоятельно устранить возникшие неполадки, используя данное руководство, то в этом случае следует обратиться в службу сервиса. Адрес ближайшего центра обслуживания Вы найдете в приложенном списке. При вызове наладчика назовите, пожалуйста, серийный номер автомата, приведенный на шилдике, который расположен на задней стенке автомата.
Внимание!!!

Обратите внимание, что визит специалиста Сервисной службы в случае неисправностей из-за неправильной эксплуатации автомата не является бесплатным даже во время срока действия гарантии

13.2. Установка автомата

Автомат следует устанавливать внутри помещения на плоской и прочной поверхности.

В том случае, если автомат устанавливается в проходе, остающееся пространство прохода между автоматом с открытой дверцей и ближайшим препятствием должно быть не менее 80 см.

Внимание!!!

Исключить установку автомата в местах где возможно попадание прямой струи воды.
Крепление задней стенки автомата к стене производится следующим образом:

• -снять два винта блокировки крепежной скобы на крышке автомата;

• -повернуть скобу на 180° и вновь установить ее на автомате с помощью ранее снятых винтов;

• - придвинуть автомат к стене таким образом, чтобы скоба оказалась на стене;

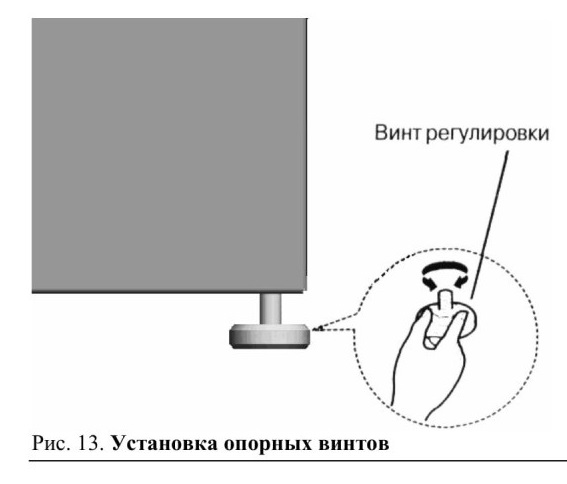

• - отрегулировать уровень опор автомата: отклонение вертикальной оси автомата от вертикальной оси стены не должно превышать 2°;

• - отрегулировать уровень опор автомата: отклонение вертикальной оси автомата от вертикальной оси стены не должно превышать 2°;

• - просверлить в стене отверстия с помощью сверла диаметра 8 мм, используя скобу в качестве шаблона;

• - закрепить скобу на стене с помощью винтовых анкерных болтов, которые находятся в ведре для жидких отходов.

ООО «Си.Пи.Эс» не несет, какой бы то ни было ответственности за любые недостатки в работе, вызванные невыполнением правил установки.

В том случае, если автомат устанавливается на декоративной или хрупкой поверхности, рекомендуется укладывать под него ковер из грубого материала, обеспечивающего защиту от пыли и воды (например, из синтетического ламинированного материала) который должен выступать из-под автомата примерно на 80 см.

Это необходимо для защиты основания и предотвращения загрязнения от случайной утечки напитков.

13.4. Водоснабженне

Тип: стандартный покупной баллон, с питьевой водой, рассчитанный на объем 18,5-19л

Перед тем, как продолжить подсоединение автомата, необходимо провести проверку воды следующим образом:

- Убедиться в питьевом качестве воды в резервуаре, возможно, получив для этого сертификат качества лаборатории;

- Расконсервировать насос накачки воды;

- Опустить насос в резервуар с питьевой водой и зафиксировать на открытой части резервуара соединительную фиксирующую крышку.

Подвод автомата к насосу осуществляется по силиконовой или пластиковой трубке, одобренной для использования в условиях контакта с пищевыми продуктами и выдерживающей рабочее давление не ниже 5 бар.

13.5. Транспортировка

Автомат должен перемещаться квалифицированным персоналом.

Автомат следует передвигать осторожно, стараясь не допустить его опрокидывания.

Автомат должен находиться в вертикальном положении при перемещении.

Автомат поставляется установленным на поддоне. Его следует переместить на тележку и двигать с небольшой скоростью, избегая любых резких движений.

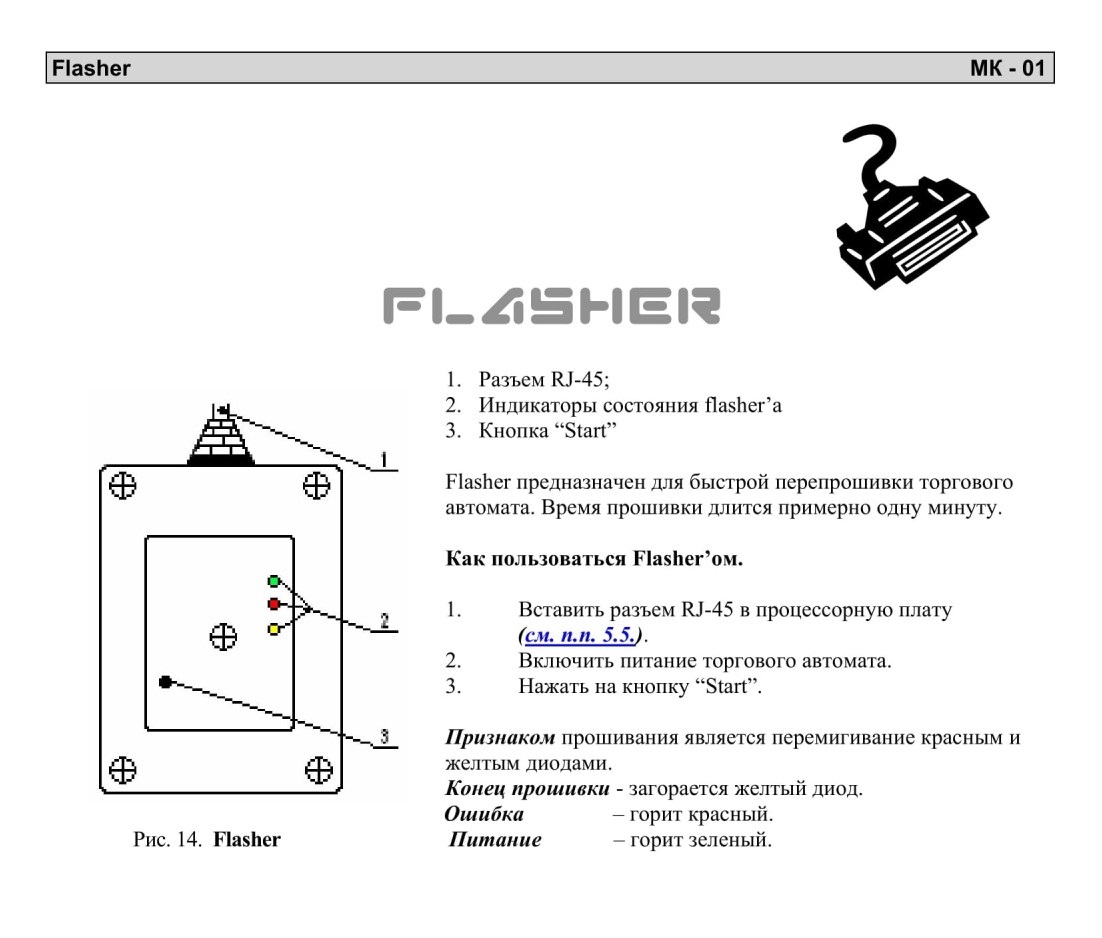

Сервис
ООО «Си.Пи.Эс.» гарантирует нормальную работу торгового автомата на протяжении гарантийного периода, при соблюдении условий хранения, монтажа и ввода в действие, соблюдении технических требований, описанных в инструкции по эксплуатации.

Если в течении гарантийного периода в изделии проявляются дефекты по причине его несовершенной конструкции, некачественного изготовления или использования не качественных материалов и комплектующих, завод изготовитель ООО «Си.Пи.Эс» выполняет бесплатный ремонт или замену дефектных узлов изделия при соблюдении гарантийных условий.

Осуществляем послегарантийное обслуживание.

Гарантийное обслуживание

Срок гарантии качества и работоспособности изделия составляет 12 месяцев.

Гарантийное обслуживание включает в себя:

• Техническое обслуживание и восстановление работоспособности изделия, включая бесплатную замену вышедших из строя узлов при условии их правильной эксплуатации.

• Устранение неисправностей с выездом по месту установки изделия проводится в рабочее время (с 9.00 до 18.00 местного времени в рабочие дни). Восстановление работоспособности изделия производится в течении 48 часов с момента получения заявки на ремонт по всей территории Украины. Прием заявок осуществляется посредством телефонных или факсимильных сообщений с 9.00 до 18.00

• По окончанию ремонтных работ составляется акт об их выполнении.

///////////////////////////////////////
