ЭМУЛЯТОР ФИСКАЛЬНОГО НАКОПИТЕЛЯ ЭФН-1.1. Руководство пользователя (2019 год)
ЭМУЛЯТОР ФИСКАЛЬНОГО НАКОПИТЕЛЯ
Эмулятор фискального накопителя 1.1 (далее ЭФН) предназначен:
обучения пользователей ККТ работе на кассовой технике, соответствующей 54-ФЗ;
предварительной (прежде чем в нее устанавливается серийный ФН) проверки
работоспособности ККТ специалистами, обслуживающими и ремонтирующими ее;
отладки программного обеспечения ККТ в части функционирования с ФН на этапе
разработки.
ЭФН поддерживает версии форматов фискальных документов 1.0, 1.05, 1.1.
В отличие от ФН эмулятор ФН не формирует верный фискальный признак на чеке,
поскольку он не имеет криптографических элементов, соответственно не пройдет
проверку достоверности и регистрацию в Госреестре. Эмулятор предназначен для
многократного использования, поскольку имеет функцию очистки.
Внешне ЭФН подобен ФН-1.1 и имеет аналогичную конструкцию.
Эмулятор подключается к ККТ как стандартный ФН и устанавливается в тот же разъем.
Для подключения эмулятора ФН к компьютеру используется адаптер ФН-USB или
специальный переходник (приобретается отдельно).
Эмулятор фискального накопителя выполняет следующие функции:
Получение от контрольно-кассовой техники
(ККТ) данных для формирования
фискальных документов установленного формата.
Выработка фискального признака для формируемых фискальных документов.
Сохранение в энергонезависимой памяти (Архиве ЭФН) полученных фискальных
документов.
Обеспечение конфиденциальности и целостности фискальных документов при их
передаче по каналам связи оператору фискальных данных (ОФД).
Выдача ККТ фискальных документов для передачи в ОФД.
Хранение в защищенной энергонезависимой памяти регистрационных данных ККТ.
Список сокращений
АПЭФН
- адаптер-программатор эмулятора фискального накопителя
ЭФН
- эмулятор фискального накопителя
ОФД
- оператор фискальных данных
ФФД
- форматы фискальных документов
ККТ
- контрольно-кассовая техника
ФД
- фискальный документ
ФН
- фискальный накопитель
ФП
- фискальный признак
Структура протокола взаимодействий между ККТ и ЭФН
Общая структура прикладного протокола взаимодействия между контрольно-кассовой
техникой и фискальным накопителем построена на обмене сообщениями. Протокол
работает в архитектуре клиент-сервер, причем в роли сервера выступает эмулятор
фискального накопителя. ЭФН принимает от ККТ сообщение, в ответ на которое посылает
ответное сообщение
(квитанцию). Входящие сообщения от ККТ содержат команды,
ответные сообщения от ЭФН содержат данные ответа (результаты выполнения команды).
Физический интерфейс между ККТ и ЭФН
ЭФН имеет 12-контактный разъём, линии которого приведены в Таблице 1.
Таблица 1
Номер
Наименование
Использование
контакта
1
GND
Общий провод USB
2
D+
Линия обмена данными USB
3
D-
Линия обмена данными USB
4
VBUS
Линия VBUS интерфейса USB, подключение не требуется
5
Нет контакта
6
VIN
Линия питания ФН (3,3 ... 5,0 В)
7
GND
Общий провод
8
SELECT
Линия выбора интерфейса (см. описание ниже)
Линия синхронизации I2C
9
SCL
Линия для подключения TxD при использовании UART
Линия данных I2C
10
SDA
Линия для подключения RxD при использовании UART
Для подключения RxD со стороны ККТ, при использовании
11
RxD
переходника (UART-RS-232)
Для подключения TxD со стороны ККТ, при использовании
12
TxD
переходника (UART-RS-232)
Электропитание ЭФН обеспечивает ККТ. Напряжение питания должно быть 3,3 В ± 0,3 В
или 5 В ± 0,5 В, потребляемый ток (максимальное значение) - 300 мА.
В качестве интерфейсов физического и канального уровней могут использоваться
последовательные интерфейсы UART, I2C.
Выбор последовательного интерфейса
Работа с ЭФН возможна по одному заранее выбранному интерфейсу. Выбор
интерфейса определяется с помощью задания уровня сигнала на линии SELECT.
В ЭФН реализованы следующие интерфейсы:
Последовательный интерфейс UART.
Последовательный интерфейс I2C.
Для работы по I2C линия SELECT должна быть объединена с GND. Для работы по UART
линию SELECT можно оставить без подключения или подсоединить к линии питания VIN.
Для подключения ЭФН к интерфейсу RS-232 должен использоваться специальный
переходник UART-RS232.
Интерфейс I2C

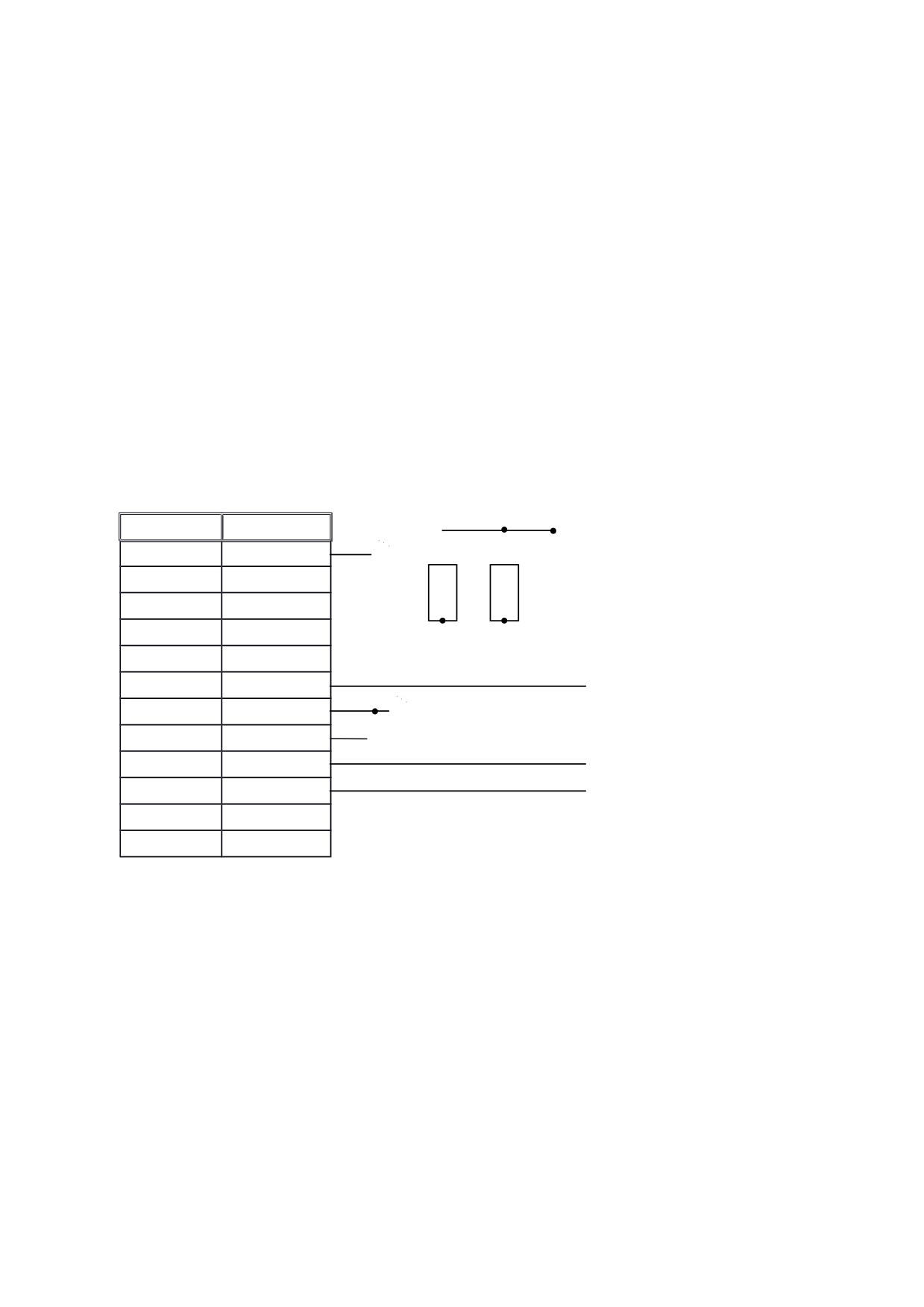

Схема подключения фискального накопителя для обмена данными по протоколу I2C
показана на рисунке 2.
Контакт
Сигнал
1
GND
R1
R2
2
D+
3
D-
10к
10к
4
VBUS
5
-
+5В
6
VIN
7
GND
8
SELECT
9
SCL
10
SDA
11
RxD
12
TxD
PLS2-12Т
Рис. 2 - Схема подключения ФН по протоколу I2C
Интерфейс UART
При подключении ЭФН непосредственно к ККТ (без преобразователя уровней в RS-232)
возможна работа по интерфейсу UART.
При этом должны использоваться следующие параметры интерфейса UART:
1 стартовый бит;
8 бит данных;
бит контроля чётности не используется (NOPARITY);
1 стоповый бит;
1скорость 115200 бит/с.
ККТ может запросить повторную передачу ответа на предыдущую команду ЭФН
передав в ЭФН символ ENQ (05h).

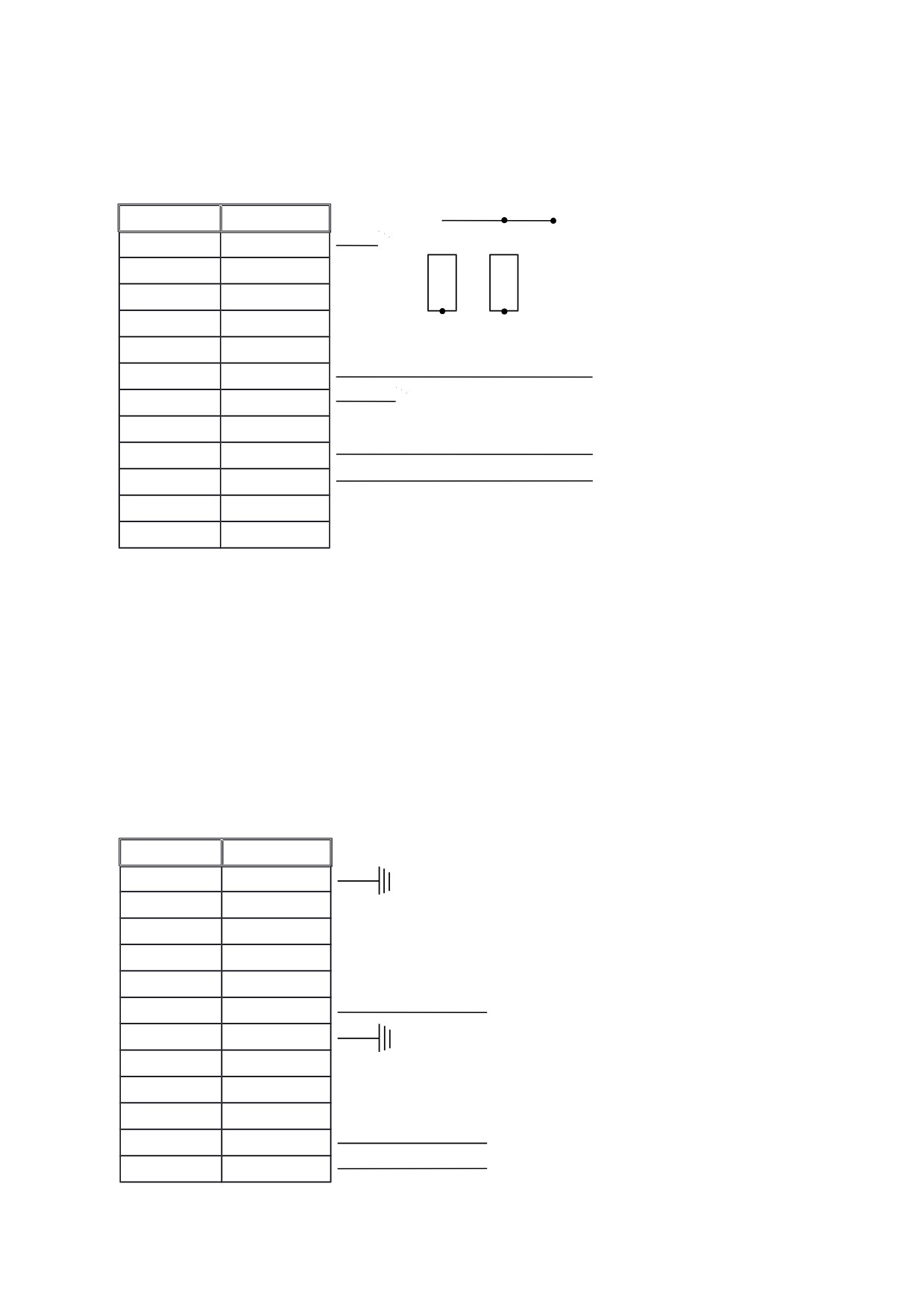

Схема подключения фискального накопителя для обмена данными по протоколу UART
показана на рисунке 3.
Контакт
Сигнал
1
GND
R1
R2
2
D+
3
D-
10к
10к
4
VBUS
5
-
+5В
6
VIN
7
GND
8
SELECT
TxD_UART
9
SCL
RxD_UART
10
SDA
11
RxD
12
TxD
PLS2-12T
Рис. 3 - Схема подключения ФН по протоколу UART
Интерфейс RS-232
Для подключения ЭФН к интерфейсу RS-232 должен использоваться специальный
переходник UART-RS-232. Переходник имеет такой же разъём, что и ЭФН со стороны
подключения для ККТ.
Схема подключения фискального накопителя для обмена данными по протоколу RS-232
через переходник UART-RS-232 показана на рисунке 4. Соединения показаны для разъема
переходника.
Контакт
Сигнал
1
GND
2
D+
3
D-
4
VBUS
5
-
+5В
6
VIN
7
GND
8
SELECT
9
SCL
10
SDA
RxD_PC (RS232)
11
RxD
TxD_PC (RS232)
12
TxD
PLS2-12Т
Рис. 4 - Схема подключения ФН по протоколу RS-232
Подключение к серверу ОФД
ЭФН эмулирует формирование ФП без использования криптографических функций,
поэтому работа его со штатными средствами действующих ОФД невозможна. Для
проверки работоспособности канала обмена с ОФД используется специальный тестовый
сервер.
Тестовый сервер предназначен для проверки целостности пакета передаваемых
данных и выдачи квитанции в ЭФН. Передаваемые данные сохраняются в базе данных
тестового сервера и будут доступны для просмотра в течение нескольких дней с момента
передачи в личном кабинете пользователя (hƩp://test.impuls40.ru/) (в настоящий момент
этот
функционал
в
стадии
разработки).
На данный момент тестовый сервер поддерживает версии ФФД
1.0,
1.05 и
1.1.
ДАННЫЕ ДЛЯ ПОДКЛЮЧЕНИЯ К ТЕСТОВОМУ СЕРВЕРУ:
• адрес сервера: ofde.impuls40.ru (или 77.244.79.180)
• номер порта: 7778
Обновление программного обеспечения ЭФН
Для обновления версии прошивки ЭФН, в условиях его применения, используется
специальный Адаптер-программатор Эмулятора Фискального Накопителя
(АПЭФН
-
приобретается отдельно), который служит для записи информации в запоминающее
устройство ЭФН, и утилита для программирования (EFN_firmware.exe
- необходимо
скачать с сайта разработчика).
Дополнительные инструкции прилагаются. Никакого дополнительного оборудования,
никаких специальных знаний не требуется. Загрузка новой версии осуществляется по USB
кабелю.
Новые версии программного обеспечения размещаются на сайте разработчика:
hƩp://www.impuls40.ru/efn-1-1/
