Программно-технический комплекс. Анализатор данных Фискального Накопителя (АФН). Руководство пользователя (2018 год)

Назначение и функции программно-технического комплекса

Программно-технический комплекс

«АФНͩ предназначен для работы с ФН и

выполнения следующих основных функций:

- чтение и передача данных из ФН в ОФД;

- чтение фискальных данных из ФН, обработка

(анализ) и формирование

различных типов отчётов;

- тестирование и диагностика ФН (в разработке).

Состав комплекса

 Адаптер ФН-USB (поз.1)

- Упаковка (поз.2)

- Кабель связи с ФН (поз.3)

- Паспорт (поз.4)

 Программное обеспечение:

- Утилита поддержки функционала ФН

- Руководство пользователя

- Примеры отчетов ФН

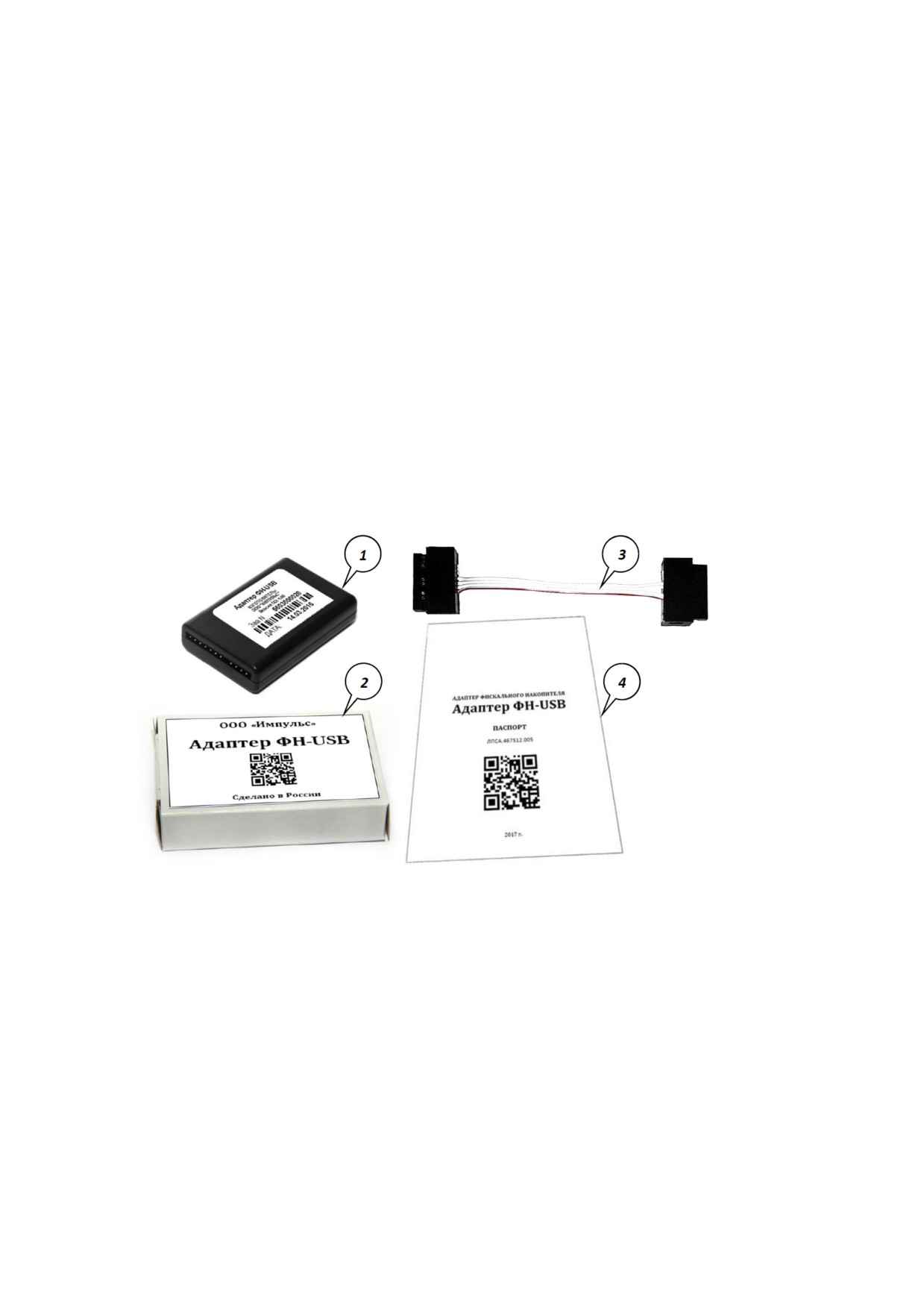

Рис. 1 - Комплект поставки

Техническая поддержка

ООО «Импульсͩ

impuls40.ru

Телефон: 8-910-512-58-44

E-mail: impuls_40@bk.ru

3

Порядок установки Драйвера:

1. Скачайте архив с драйвером USB на U RT для своей версии ОС

(CP210x_Universal_Windows_Driver.zip).

2. Сделайте щелчок правой кнопкой мышки по архиву, и выберите пункт «Извлечь всеͩ.

3. Откроется окно, в котором потребуется указать место, куда будут извлекаться файлы из

содержимого архива. Если ничего не менять, то этим местом будет текущая папка.

4. Если установить признак

«Показать извлеченные файлыͩ, то после извлечения

откроется окошко проводника со всем извлеченным содержимым.

5. Перейдите в каталог драйвера.

- Дважды щелкните на CP210xVCPInstaller_x86.exe, если вы используете 32-битную

версию ОС.

- Дважды щелкните на CP210xVCPInstaller_x64.exe, если вы используете 64-битную

версию ОС.

6. Возможно, будет выведен запрос подтверждения установки драйвера. Нажмите кнопку

[Да].

7. После этого будет запущен мастер установки драйверов. Следуйте инструкциям.

8. По завершению отобразится окно с сообщением об окончании процедуры установки

драйвера. Нажмите кнопку [Готово].

Подготовка к работе

Перед использованием программы необходимо выполнить следующие действия:

1. Подключить ФН к адаптеру ФН-USB (с помощью кабеля из комплекта поставки ПТК).

2. Подключить интерфейсный кабель к USB-порту компьютера и micro-USB разъему

адаптера ФН-USB (адаптер питается напряжением 50,25 В через USB-порт).

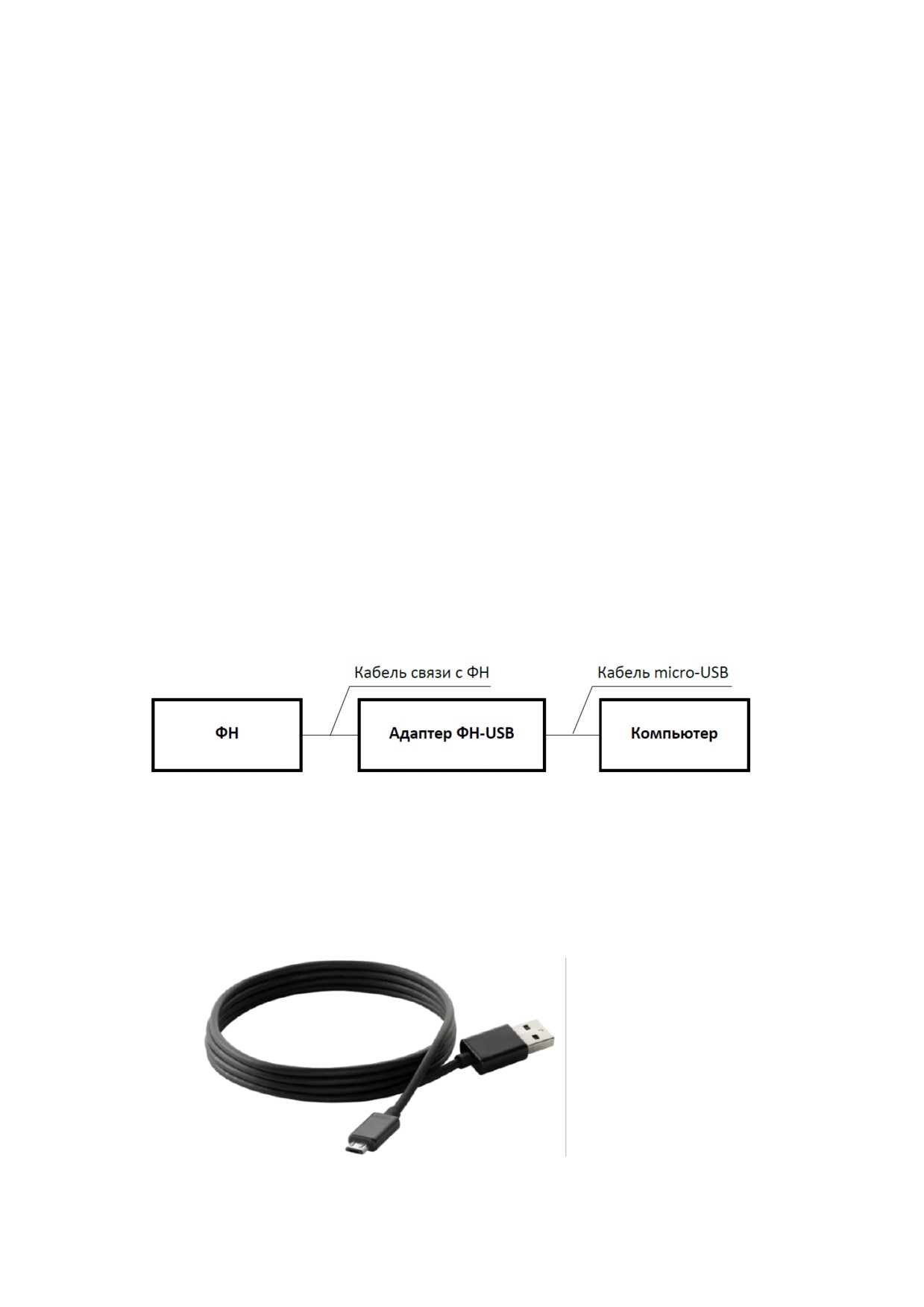

Схема подключения ФН к адаптеру ФН-USB показана на рисунке 2.

Рис. 2 - Схема подключения ФН

3. На компьютере запустите «Диспетчер устройствͩ. В пункте «Порты (COM и LPT)ͩ будет

обнаружен порт «Silicon Labs CP210x USB to U RT Bridge (COMxx)ͩ.

Для связи адаптера ФН-USB с компьютером применяется стандартный соединительный

кабель micro-USB (в комплект поставки не входит, см. рисунок 3).

Рис. 3 - Кабель micro-USB - USBA

ВНИМАНИЕ! Подключать ФН к адаптеру ФН-USB необходимо только при отключенном

питании.

Описание разъёма фискального накопителя

ФН имеет 12-контактный разъём, линии которого приведены в Таблице 1.

Таблица 1

Номер

Наименование

Использование

контакта

1

GND

Общий провод USB

2

D+

Линия обмена данными USB

3

D-

Линия обмена данными USB

Линия VBUS интерфейса USB, подключение не

4

VBUS

требуется

5

Нет контакта

-

6

VIN

Линия питания ФН (3,3 ... 5,0 В)

7

GND

Общий провод

8

SELECT

Линия выбора интерфейса (см. описание ниже)

Линия синхронизации I²C

9

SCL

Линия для подключения TxD при использовании U

RT

Линия данных I²C

10

SDA

Линия для подключения RxD при использовании U

RT

Для подключения RxD со стороны ККТ, при

11

RxD

использовании переходника (U RT-RS-232)

Для подключения TxD со стороны ККТ, при

12

TxD

использовании переходника (U RT-RS-232)

6

Установка программного обеспечения

Программное обеспечение входит в состав программно-технического комплекса. Для

его установки следует распаковать архив afn.zip, скачанный с сайта разработчика, и

запустить на выполнение файл fnutil.exe из каталога ͙\АФН.

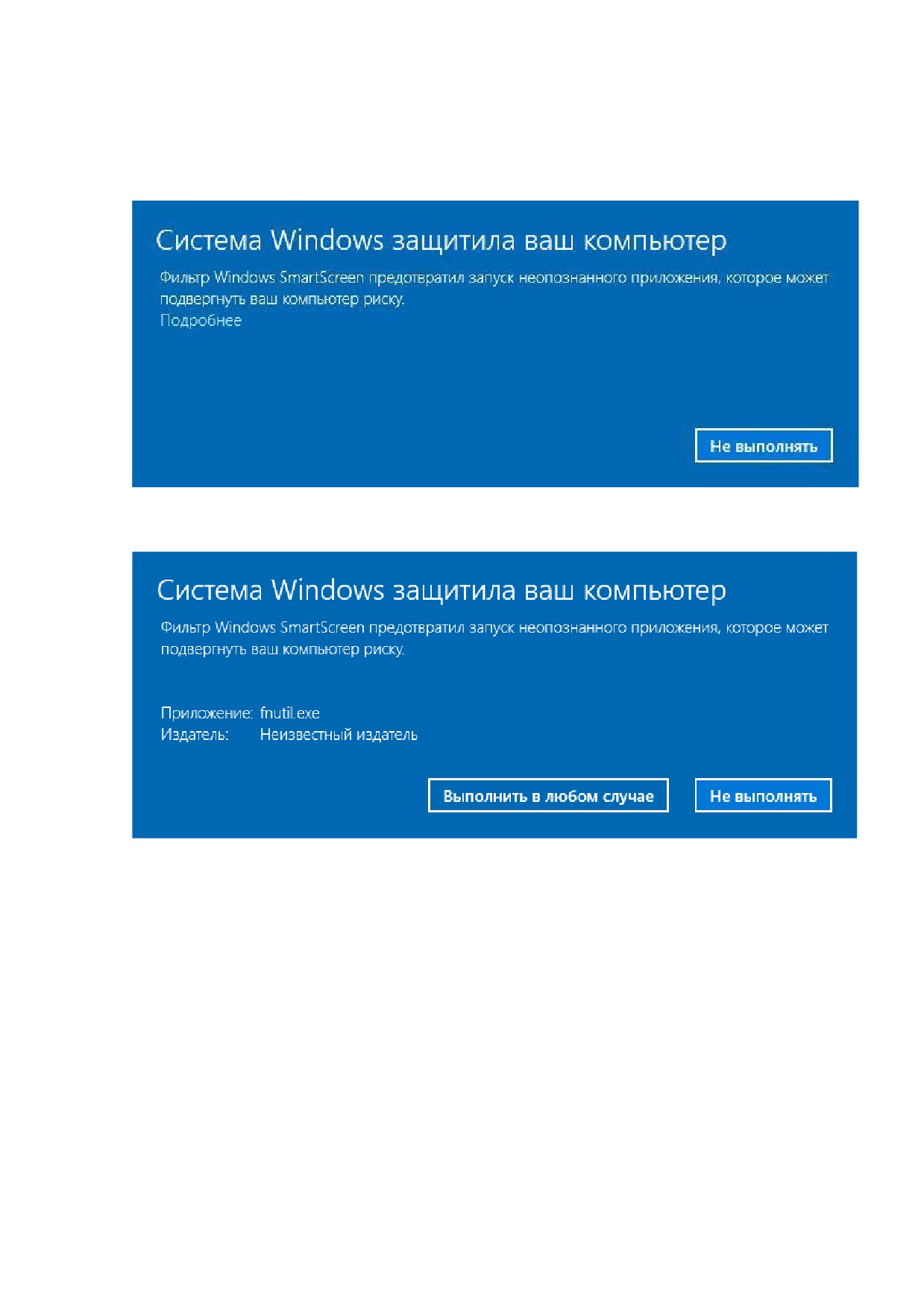

В процессе запуска программы система Windows может выдать предупреждение:

Нажмите «Подробнееͩ:

Для запуска программы нажмите «Выполнить в любом случаеͩ.

7

Параметры, определяющие работу программы, хранятся в файле settings.ini,

расположенном в каталоге программы.

Программа ведет лог-файл fnutil.LOG, где сохраняет значения и результаты работы

программы.

В случае нарушения обмена с ОФД, необходимо сохранить протокол сеансового уровня

в лог-файл для последующего анализа. Для этого требуется поставить галочку напротив

опции «Логи S-протоколаͩ, при этом, в процессе обмена с ОФД, в каталоге программы

будет сформирован файл SProt.LOG.

Фазы жизненного цикла ФН

Жизненный цикл фискального накопителя включает ряд стадий, в процессе

производства и эксплуатации ФН переходит из одной фазы жизни в другую. Переход между

фазами выполняется в одностороннем порядке, то есть возврат из определенной фазы на

предыдущую фазу жизненного цикла невозможен.

Существуют следующие фазы жизни:

1. Готовность к фискализации (проведена настройка ФН).

2. Фискальный режим (выполнена фискализация - открыт фискальный режим).

3. Пост-фискальный режим (закрыт фискальный режим - идёт передача фискальных

данных в ОФД).

4. Доступ к Архиву ФН (закончена передача фискальных данных в ОФД).

Доступность команд на различных фазах жизни ФН описана в Таблице 2.

Таблица 2

Группа команд

Готовность к

Фискальный

Пост-фискальный

Доступ к Архиву

(или команда)

фискализации

режим

режим

ФН

Статусные команды

ДА

ДА

ДА

ДА

Фискализация ФН

ДА

НЕТ

НЕТ

НЕТ

Закрытие

фискального

НЕТ

ДА

НЕТ

НЕТ

режима

Формирование ФД

(открытие/закрытие

НЕТ

ДА

НЕТ

НЕТ

смены, чек)

Информационный

ДА

ДА

ДА

НЕТ

обмен с ОФД

Получение данных

ДА

ДА

ДА

ДА

из Архива ФН

9

Начало работы

1. Запустить на выполнение программу (файл fnutil.exe).

2. Выбрать СОМ-порт, к которому подключен адаптер ФН-USB.

(Таймаут чтения из

последовательного порта устанавливается не менее 5 сек).

3. Нажать кнопку «Проверка связиͩ - Должно появится сообщение:

«Проверка связи͘͘͘Okͩ

4. При первом запуске программы с подключенным адаптером ФН-USB, необходимо

произвести активацию устройства:

Сервис  Активация

Перед активацией будет запрошено подтверждение:

Подтвердить запрос нажатием кнопки «Даͩ.

5. По этой команде происходит запись в адаптер ФН-USB признака активации устройства и

формирование в директории с программой файла

*.key, содержащего ключ

безопасности.

При каждом запуске программа проверяет наличие файла с ключом безопасности, в

случае его отсутствия программа выдаст сообщение об ошибке:

[Ошибка] Не найден файл ключа безопасности E:\0000000001.key.

Выполните команду повторного запроса ключа безопасности.

Для повторного запроса ключа безопасности выполните команду:

Сервис  Повторный запрос ключа безопасности

Перед этим будет запрошено подтверждение:

Подтвердить запрос нажатием кнопки «Даͩ.

10

Порядок работы при обмене с ОФД

Рис. 4 - Общий вид главного окна программы в режиме «Работа с ОФДͩ

Задача чтения и передачи, посредством адаптера ФН-USB, ФД из ФН к ОФД и передача в

ФН подтверждения ОФД о получении фискальных документов может возникнуть в случаях

невозможности такой передачи через ККТ, в составе которой эксплуатируется ФН.

1. Для получения информации из ФН выполнить команду:

Работа с ОФД  Получить информацию от ФН

2. Программа считывает информацию из ФН о количестве непереданных документов и

настраивает параметры ОФД.

В случае, если ИНН ОФД не найден в списке программа выдаст сообщение об ошибке:

[Ошибка] Для данного ОФД отсутствуют настройки в файле "ofd.ini".

Введите настройки в соответствующие поля программы или этот файл.

Необходимо произвести настройки вручную, задав Сервер и Порт ОФД.

ВНИМАНИЕ! Передача ФД невозможна, если ФН находится в состоянии фазы жизни

«Доступ к Архиву ФНͩ и «Готовность к фискализацииͩ.

11

Для упрощения дальнейшей работы необходимо отредактировать файл ofd.ini и внести

в него параметры ОФД в формате:

[123456789012]

ИНН ОФД (12 цифр)

name=ОФД

наименование ОФД (отображается в списке ОФД)

host=server.ofd.ru

адрес сервера ОФД

port=7777

номер порта

ipv6=0

если используется протокол ipv6 установить «1ͩ

Примечание - Реквизиты «ИНН ОФДͩ и «наименование ОФДͩ обязательны в случае

применения ККТ в режиме передачи данных͘ В случае, если ККТ применяется в

автономном режиме, реквизит

«ИНН ОФДͩ должен иметь значение равное

«000000000000ͩ͘

Таймаут подключения - вполне возможно увеличить таймаут, если ваше Интернет-

соединение работает ну с оооочень маленькой скоростью.

Таймаут чтения ответа - эта опция задает ограничение времени, в течение которого

адаптер ФН-USB ожидает получения ответа от сервера ОФД

(по умолчанию

устанавливается 5 минут).

Версия P-протокола - значение версии P-протокола соответствует значению реквизита

«номер версии ФФДͩ (тег 1209) и кодируется в виде: 1 - для версии ФФД 1.0; 2 - для версии

ФФД 1.05; 3 - для версии ФФД 1.1

3. Для начала передачи документов в ОФД выполнить команду:

Работа с ОФД  Начать обмен с ОФД

Программа подключается к серверу ОФД и передает все документы, накопленные в ФН.

По завершению операции выводится сообщение о количестве обработанных документов:

Операция завершена, обработано документов: ***

12

Получение отчетов из Архива ФН

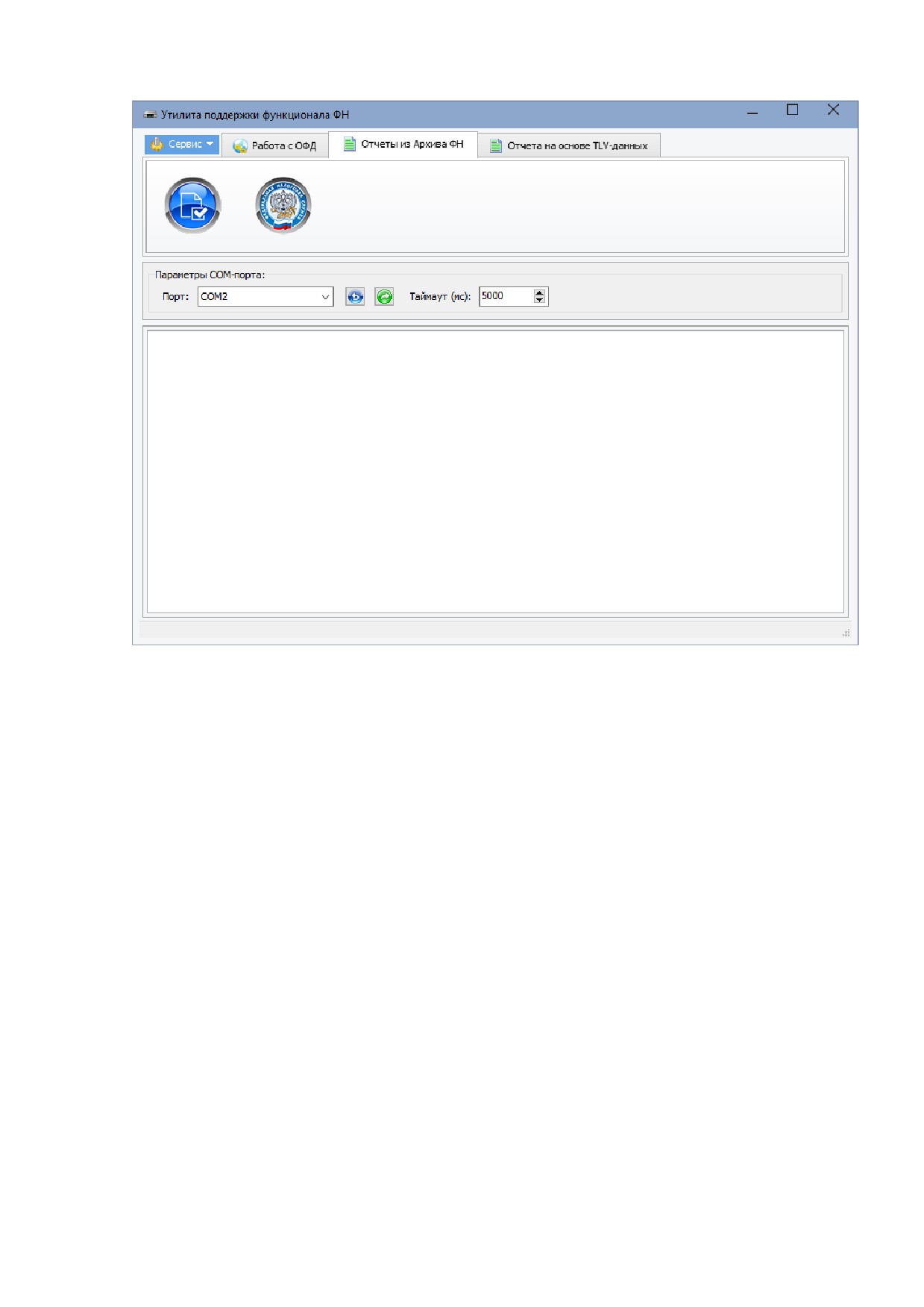

Рис. 5 - Общий вид главного окна программы в режиме «Отчеты из Архива ФНͩ

ВНИМАНИЕ! Операция получения отчетов поддерживается адаптером ФН-USB с версией

прошивки 1.10 или выше.

Отчёты формируются на основе данных согласно п.7.1 "Форматы фискальных данных

при выдаче из Архива ФН" документа "Контрольно-кассовая техника. Описание интерфейса

фискального накопителя Версия 1.1".

В программе реализованы следующие типы отчётов:

1. Отчет из архива ФН по номеру документа (команда - 0х40).

Выгружается в файл, заданный диапазон документов, имеющихся в ФН архивных

данных (краткий отчет). По умолчанию выводятся все архивные данные ФН. Имеет два

вида: бинарный и текстовый.

2. Итоговый отчет для закрытых смен в заданном диапазоне

Производится подсчет итогов закрытых смен в заданном диапазоне по номерам или по

датам закрытых смен. Могут быть запрошены следующие типы отчетов:

- Полный или краткий отчет по датам закрытых смен.

- Полный или краткий отчет по номерам закрытых смен.

13

Получение отчетов из ФН на основе TLV-данных

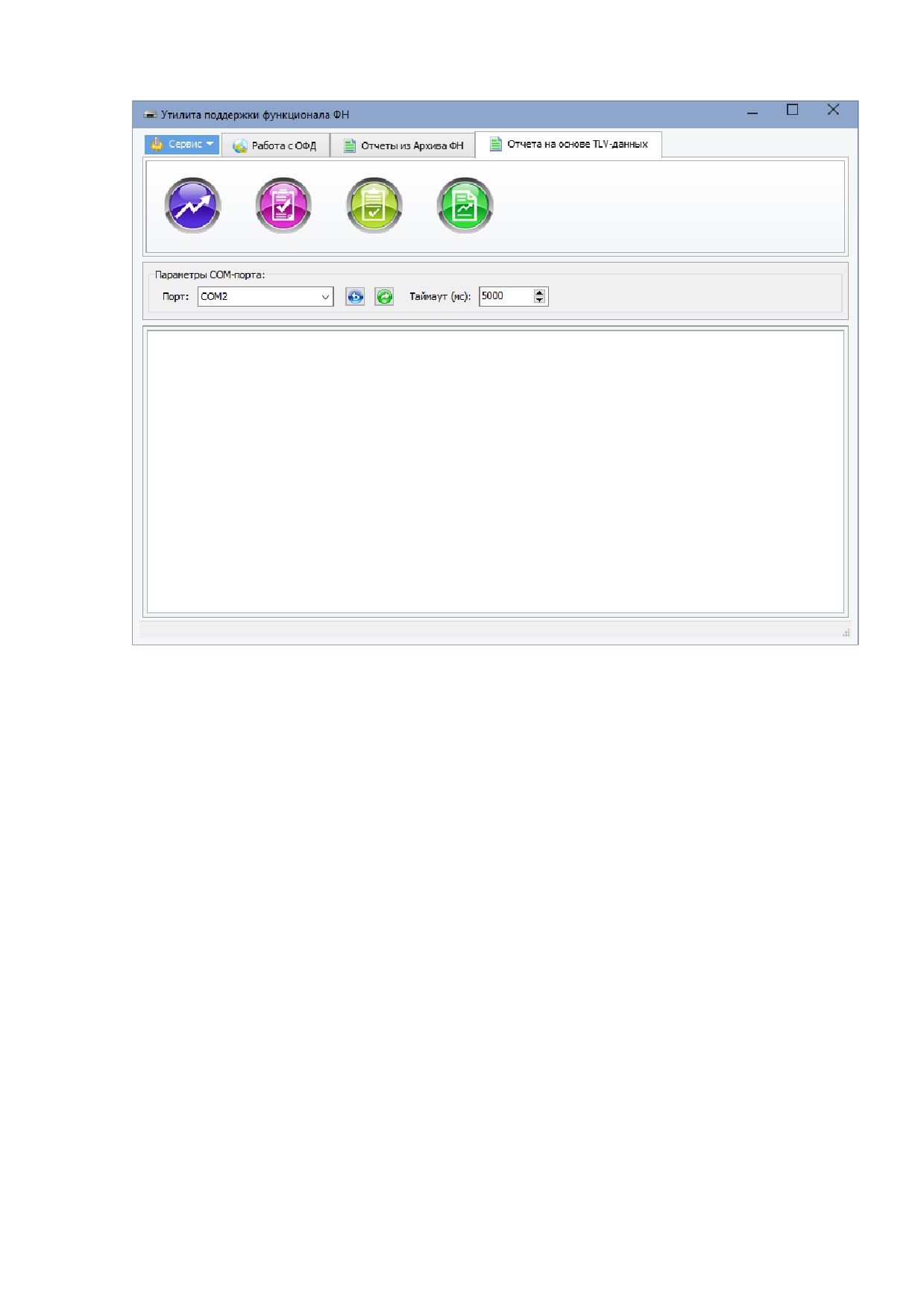

Рис. 6 - Общий вид главного окна программы в режиме «Отчеты на основе TLV-данныхͩ

ВНИМАНИЕ! Операция получения отчетов поддерживается адаптером ФН-USB с версией

прошивки 1.10 или выше.

1. Отчет в TLV-формате по номеру документа (команда - 0х46).

Выгружается в файл, заданный диапазон документов, имеющихся в ФН архивных

данных (полный отчет). По умолчанию выводятся все архивные данные ФН. Имеет два

вида: бинарный и текстовый.

2. Контрольный отчёт по смене (по типу "Контрольная лента" ККТ с ЭКЛЗ).

Показывает данные по всем документам в смене до ее закрытия в текстовом формате,

выводит итоговые данные по смене: количество документов в смене, итоговые суммы по

предметам расчета (сменные итоги ФН).

3. Отчеты по итогам смен в заданном диапазоне.

Производится подсчет итогов закрытых смен в заданном диапазоне их номеров или дат

закрытия. По аналогии с ЭКЛЗ в текстовом виде могут быть запрошены следующие типы

отчетов:

- Краткий отчет по датам закрытых смен.

- Краткий отчет по номерам закрытых смен.

- Полный отчет по датам закрытых смен.

- Полный отчет по номерам закрытых смен.

14

Порядок получения отчетов

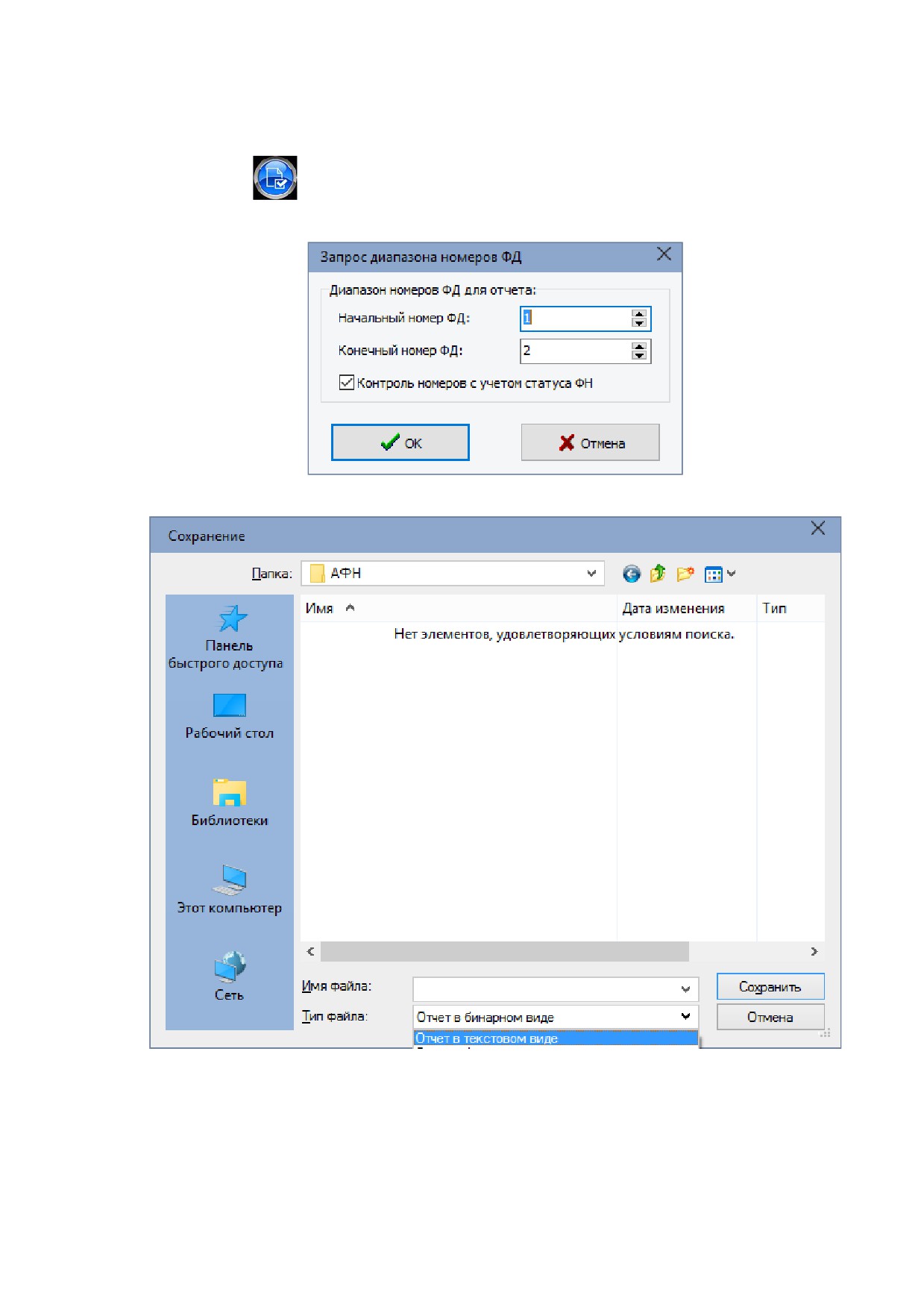

1. Для получения отчетов из архива ФН по номеру документа (краткий отчет) выполнить

команду:

Отчеты из Архива ФН  Отчеты из Архива ФН по номерам ФД

В открывшемся окне выбрать диапазон номеров ФД и нажать кнопку «ОКͩ.

Задать имя и тип файла отчета (бинарный или текстовый) и нажать кнопку «Сохранитьͩ.

16

2. Для получения итоговых отчетов для закрытых смен из архива ФН в заданном диапазоне

(по номеру или по дате закрытой смены) необходимо выполнить команду:

Отчеты из Архива ФН  Итоговый отчет для закрытых смен в заданном диапазоне

В открывшемся окне выбрать тип отчета (краткий или полный), задать диапазон по

датам или номерам закрытых смен и нажать кнопку «ОКͩ.

Отчет выгружается в файл в текстовом виде (пример краткого отчета по датам):

Заводской номер фискального накопителя: 9999078900011907

Регистрационный номер ККТ: 0000000001014277

ИНН пользователя: 7714893874

КРАТКИЙ ОЧТЕТ ПО ДАТАМ:

ДАТЫ: 01.01.2017 - 15.03.2018

ИТОГИ ПО СМЕНАМ:

ПРИХОД: 12661.06

РАСХОД: 220.00

ВОЗВРАТ ПРИХОДА: 350.00

ВОЗВРАТ РАСХОДА: 300.00

КОРРЕКЦИЯ ПРИХОДА: 50.00

КОРРЕКЦИЯ РАСХОДА: 10.00

3. Для получения отчетов из архива ФН по номеру документа в TLV-формате (полный отчет)

выполнить команду:

Отчеты  Отчеты в TLV-формате по номерам ФД

Дальнейшие действия аналогичны действиям при получении отчетов из архива ФН по

номеру документа.

17

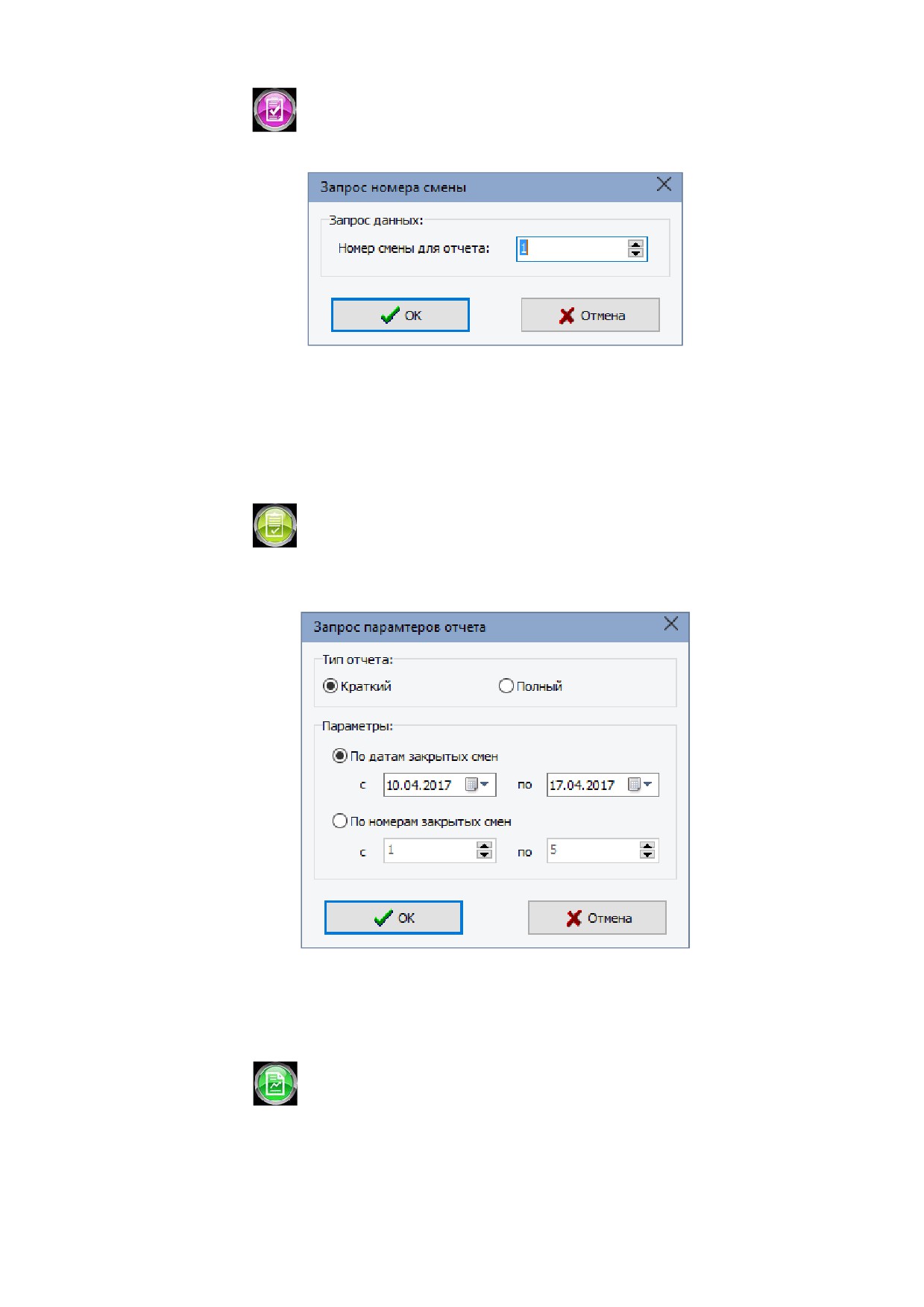

4. Для получения отчетов из архива ФН по номеру смены выполнить команду:

Отчеты  Контрольный отчёт по смене

В открывшемся окне задать номер смены и нажать кнопку «ОКͩ.

Указать имя файла отчета и нажать кнопку «Сохранитьͩ. Отчет выгружается в файл в

текстовом виде.

5. Получение отчетов из архива ФН по датам или номерам закрытых смен в полной или

краткой форме:

Отчеты  Отчёты по итогам смен в заданном диапазоне

В открывшемся окне выбрать тип отчета (краткий или полный), задать диапазон по

датам или номерам закрытых смен и нажать кнопку «ОКͩ.

Отчет выгружается в файл в текстовом виде.

6. Чтение блока сообщений для ОФД:

Отчеты  Чтение блока сообщений для ОФД

Производится выгрузка в файл данных первого ФД в очереди на отправку в ОФД. Данные

представляют собой контейнер, сформированный ФН, и могут быть сохранены в файле в

бинарном или текстовом виде в полной или краткой форме.

18

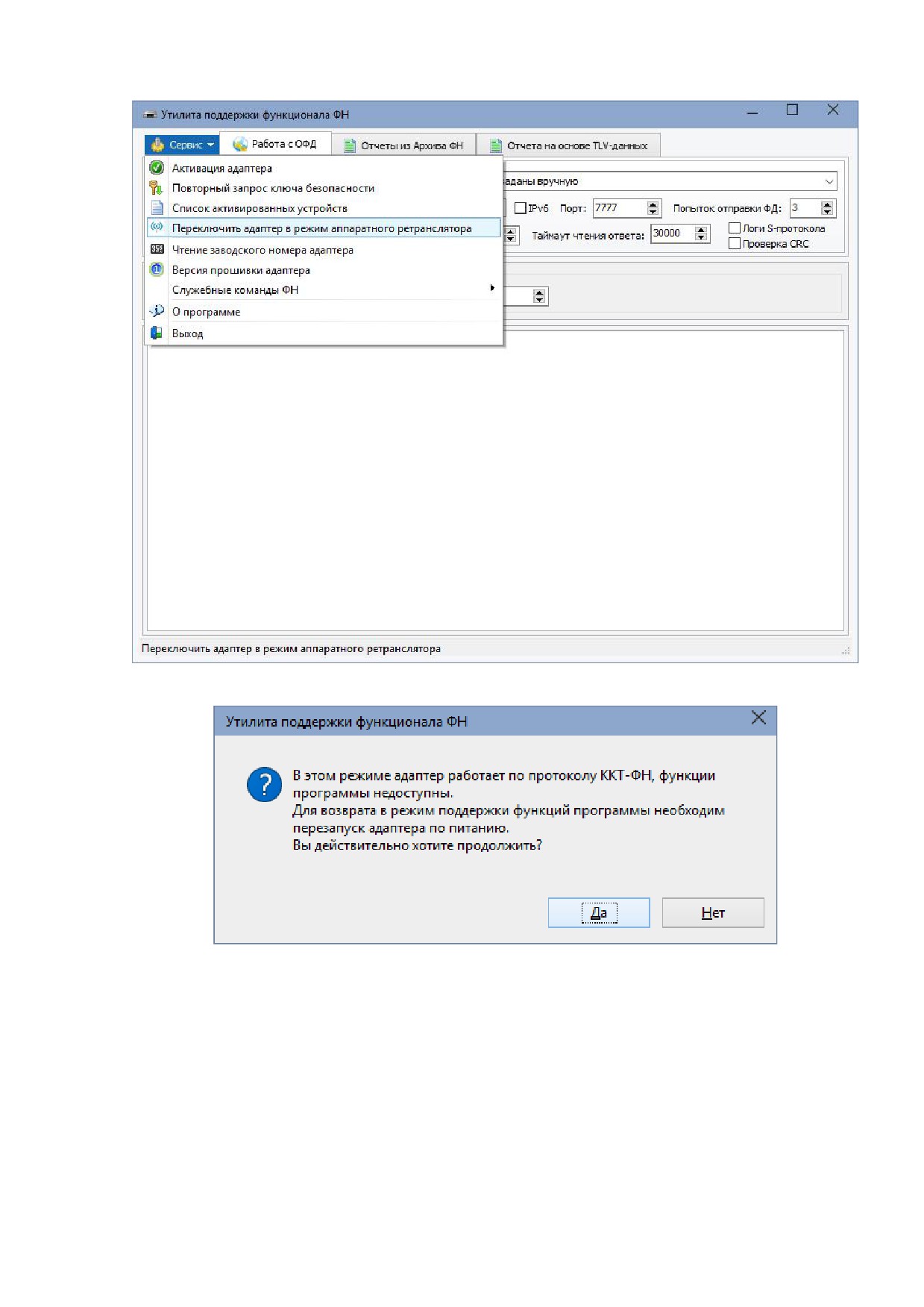

Режим аппаратного ретранслятора

Сервис  Переключить адаптер в режим аппаратного ретранслятора

При переключении в режим аппаратного ретранслятора адаптер будет работать

по протоколу ККТ-ФН, при этом функции программы становятся недоступны͘ Для

возобновления работы с программой потребуется сбросить питание адаптера͘

В режиме ретранслятора адаптер можно использовать в качестве переходника для

работы тестового фискального накопителя «ФН-1 МГМͩ с утилитой тестирования ФН

(FNTest.exe) или для считывания данных из архива ФН в формате *.fnc с помощью программы

«Выгрузка архива ФНͩ (FNArc.exe).

Примечание - Поддержка считывания с помощью программы FN rc͘exe реализована в

адаптере ФН-USB с версией ПО 1͘13 и выше͘

19

Запрос последних ошибок ФН (35h)

Выполняется чтение данных об ошибках ФН

Проверки перед выполнением операции...

Ok

Запрос последних ошибок ФН (35h)...

Данные об ошибках ФН:

0000 | 01 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

0010 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

0020 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

0030 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

0040 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

0050 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

0060 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

0070 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

0080 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

0090 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

00A0 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

00B0 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

00C0 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

00D0 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

00E0 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

00F0 | FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF |

Запрос итогов фискализации ФН (43h)

Ok, номер отчета о регистрации: 1

Операция авторизации к адаптеру...

Ok

Запрос итогов фискализации ФН (43h)...

Дата и время: 02.01.17 09:36

ИНН: 112233445566

Регистрационный номер ККТ: KKT-772-233-445-566

Код системы налогообложения: 1

- Общая

Режим работы: 0

- Режим передачи данных

- Режим чеков

Номер ФД: 1

Фискальный признак: 1463974968

Завершение работы программы

Чтобы закончить работу с программой необходимо выполнить команду:

Сервис  Выход

При выполнении команды программа закрывается.

22

Сообщения об ошибках

В случае обнаружения ошибок при работе программы выводятся следующие сообщения:

Код ошибки

Расшифровка (описание причины)

01

Неправильный формат или параметр команды

02

Некорректное состояние устройства

03

Неисправимая ошибка устройства

04

Ошибка авторизации

05

Отсутствует заводской номер

06

Ошибка чтения памяти

07

Ошибка записи памяти

08

Ошибка позиционирования в памяти

09

Ошибка удаления памяти

10

В качестве аргумента передан пустой указатель

11

Прошел таймаут на операцию

12

Битый пакет, или неправильный формат пакета

13

Переполнение буфера

14

Прошел таймаут на операцию с ФН

Поврежденный пакет или неправильный формат пакета для

15

обмена с ФН

16

Переполнение буфера ФН

Получение ответа (блок Х): Ошибка чтения ответа (проверить

FF

соединение ФН, выключить и включить питание, увеличить таймаут

- повторить запрос)

51-70

Ошибка ФН

24

///////////////////////////////////////
