Использование по назначению
ККТ АТОЛ 1Ф соответствует всем требованиям, установленным Федеральным законом № 54-ФЗ «О применении контроль но-кассовой техники при осуществлении расчетов в Российской Федерации» и Федеральным законом №303-Ф3 «О внесении изменений в отдельные законодательные акты Российской Федерации о налогах и сборах» (повышение НДС до 20%) и внесена в реестр контроль но-кассовой техники. ККТ содержит внутри корпуса фискальный накопитель (далее - ФН), обеспечивает запись фискальных данных в фискальный накопитель, формирование фискальных документов (далее - ФД), передачу ФД в налоговые органы через оператора фискальных данных (далее - ОФД) и печать ФД на бумажных носителях. До начала применения ККТ для осуществления расчетов, ККТ должна быть зарегистрирована в налоговых органах (подробнее изложено в документе «Руководство по эксплуатации»).

Комплектность

В комплект поставки изделия входит блок питания 9В 2А, кабель ККТ-ПК (микро USB), ФН (может не входить в

комплект поставки), рулон термочувствительной бумаги, комплект упаковки.



Подготовка к работе

• Если транспортировка оборудования осуществлялась при низких температурах, то перед использованием устройства необходимо выдержать его при комнатной температуре, как минимум, в течение 6 часов, не распаковывая.

• Перед распаковкой убедиться, что упаковка не содержит внешних дефектов, которые могли возникнуть в процессе транспортировки.

• Заводской номер ККТ, печатаемый в документах (например, «Информации о ККТ»), должен соответствовать номеру, указанному на шильдике ККТ.

• Заводские марки-пломбы должны быть целостны и установлены на корпусе ККТ.

• Запрещается работа при снятом корпусе.

• Установка ККТ вблизи открытого огня, нагревательных приборов, холодильных комнат или воздушных кондиционеров, а также мест, где вода может попадать на ККТ, не допускается.

• Запрещается открывать крышку во время печати.



Питание ККТ

Питание ККТ осуществляется от сети через внешний блок питания (9В, 2А постоянного тока).
При подключении (или отключении) разъема кабеля блока питания к разъему ККТ необходим о убедиться, что сетевой кабель отключен от электрической розетки, ККТ выключена. При использовании блоков питания сдругими параметрами работоспособность ККТ не гарантируется, и в случае выхода из стрся ККТ не подлежит гарантийному обслуживанию и ремонту.

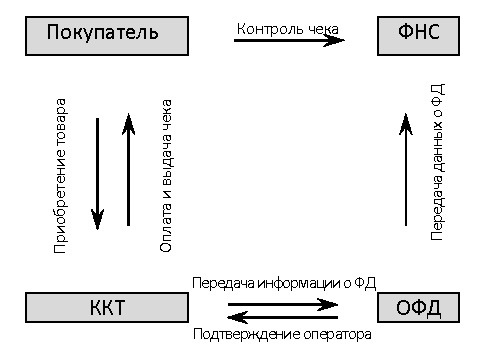

После успешной регистрации ККТ взаимодействие с ФНС через ОФД осуществляется по следующей схеме:

Начало работы

Для работы ККТ от электросети сначала нужно подключить блок питания к разъему питания изделия, затем подсоединить блок питания к сети 220 В. После этого нужно нажать на кнопку включения на передней панели корпуса изделия. При включении будет запущена процедура автоматического самотестирования ККТ, которая занимает несколько секунд. В случае успешного окончания самотестирования индикатор питания загорается зеленым цветом и распечатывается доку мент «Отчет автотестирования».
В случае возникновения какой-либо ошибки при автотестировании, необходимо выключить изделие и обратиться в организацию, обслуживающую данное изделие.
ККТ поддерживает дистанционное обновление встроенного программного обеспечения.

Действия по настройке описаны в «Руководстве по эксплуатации».




Гарантийные обязательства, условия хранения, транспортировка

1. Изготовитель гарантирует работоспособность ККТ в течение 12 месяцев со дня ввода в эксплуатацию при соблюдении пользователем условий эксплуатации, транспортирования и хранения. При отсутствии заполненного Акта ввода в эксплуатацию гарантийный срок исчисляется с момента отгрузки со склада Изготовителя. Гарантийные условия не распространяются на устройство печати фискальных документов, соединительные кабели, аккумулятор, печатную документацию и упаковку ККТ (подробнее гарантийные обязательства представлены на сайте http://www.atol.ru).

2. В целях постоянного совершенствования и улучшения качества ККТ передает, а Изготовитель собирает и обрабатывает данные телеметрии изделия. Данные телеметрии не содержат коммерческой тайны, либо других сведений, в той или иной мере влияющих на коммерческую деятельности пользователя. Пользователь ККТ соглашается на передачу и обработку таких данных Изготовителю в автоматическом режиме посредством доступных Пользователю телекоммуникационных каналов связи путем ввода ККТ в эксплуатацию.

3. Гарантийный срок хранения ККТ-6 месяцев со дня изготовления.

4. Пользователь лишается права на гарантийное обслуживание при:

• на рушениип равил транспортировки, храненияиэксгтлуатации;

• наличии механических повреждений наружных деталей;

• нарушениимарок-пломб.

5. ККТ следует хранить в заводской упаковке на стеллажах в отапливаемых помещениях при температуре воздуха от +5°С до +45°С, относительной влажности воздуха не более 85% при температуре 35°С. Содержание в воздухе пыли, масла и агрессивных примесей не должно превышать норм, установленных для складских и производственных помещений.

6. Транспортировка ККТ должна производиться в транспортной упаковке изготовителя в закрытых транспортных средствах при температуре от +5°С до +45 °С, относительной влажности не выше 90% при температуре 35°С и атмосферном давлении от 84 до 107 кПа (от 630 до 805 мм рт.ст.).

7. Гарантийные обязательства не распространяются на ФН. Гарантийные обязательства по обслуживанию ФН распространяются непосредственно на поставщика ФН и осуществляются согласно паспорту ФН.

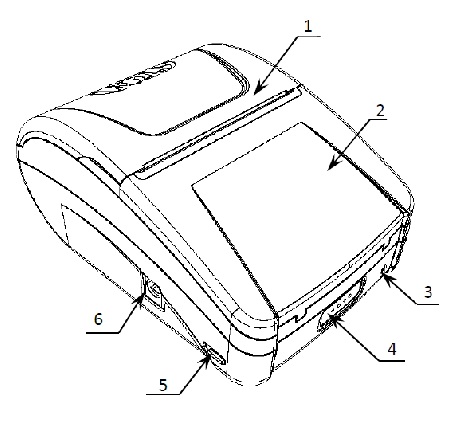

Внешний вид

1. Крышка ККТ.

2. Крышка отсека для аккумулятора и фискального
накопителя.

3. Индикатор состояния ККТ:

• горит зеленым цветом - ККТ включена и находится в рабочем состоянии;

• попеременно мигает (дважды красным цветом -дважды зеленым) - ККТ в состоянии ошибки.

4. Кнопка включения/промотки ЧЛ.

• однократно нажать и удерживать при выключенной ККТ - включение ККТ;

• нажать и удерживать при включенной ККТ - промотка чековой ленты;

• трижды быстро нажать при включенной ККТ -выключение.

5. Разъем micro-USB.

6. Разъем для подключения блока питания 9В.

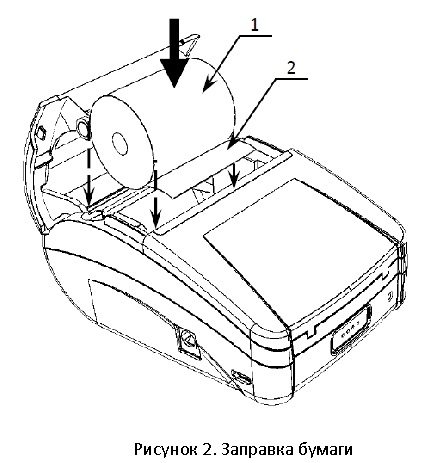

Установка чековой ленты

1. Удерживая корпус ККТ, аккуратно с усилием открыть крышку лотка для ЧЛ.

2. Установить рулон ЧЛ 1 в лоток (термочувствительный слой с внешней стороны ЧЛ!) и вытянуть свободный конец ленты 2.

3. Закрыть крышку (до щелчка) так, чтобы свободный конец ленты 2 попал в прорезь крышки.

4. Нажать кнопку включения/промотки для проверки свободного хода ЧЛ.

Не вытягивайте ленту вручную при закрытой крышке, это может повредить устройство.

Не допускается установка неплотно намотанных рулонов бумаги.

Запрещается открывать крышку во время печати.



В случае остановки («заедания») продвижения ЧЛ: 1. Открыть крышку. 2. Удалить рулон с замятой лентой. 3. Освободить печатающее устройство от смятых кусочков бумаги. 4. Обрезать конец замятой ленты. 5. Заправить бумагу, как описано выше.

При перекосе бумаги: 1. Открыть крышку. 2. Установить ленту в штатное положение. В. Закрыть крышку так, чтобы свободный конец ЧЛ находился в прорези крышки.

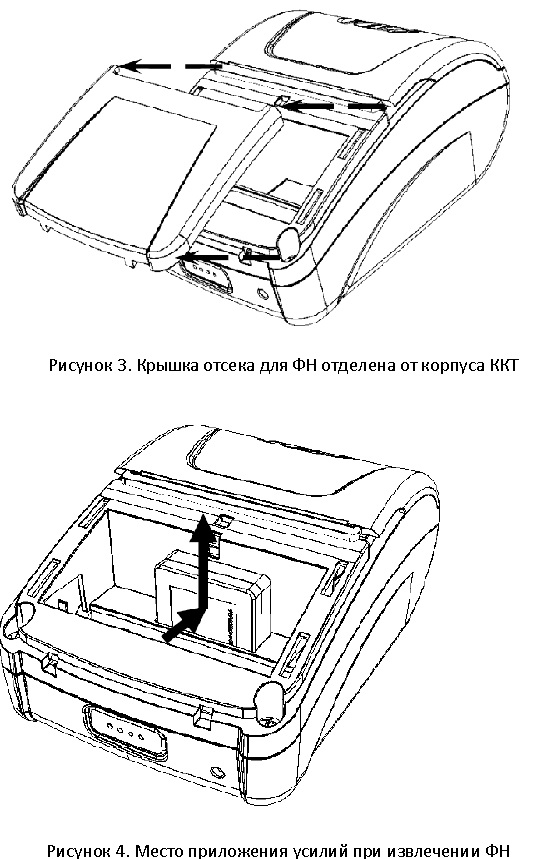

Замена ФН
После исчерпания ресурса фискального накопителя, установленного в корпус изделия, нужно установить новый экземпляр ФН, для этого нужно выполнить следующие действия:

1. Выключить ККТ. Отключить блок питания и кабель micro-USB, если они были подключены.

2. Сместить крышку отсека вниз, аккуратно освободив фиксаторы из пазов, затем отделить крышку от отсека.
3. Аккуратно надавить на ФН и сдвинуть его в направлении «вверх».

4. Установить новый экземпляр ФН в отсек, надавить до упора.

5. Закрыть крышку отсека.

6. При последующем включении ККТ распечатает сообщение «ФН не фискализирован». Нужно выполнить перерегистрацию ККТ с указанием причины «Замена ФН» (подробнее изложено в «Руководстве по эксплуатации», документ представлен на сайте компании АТОЛ).



Основные технические характеристики

• Тип используемой для печати бумаги - термочувствительная бумажная лента, с сохранностью информации не менее б месяцев (ширина ленты - 58't0/'1; внешний диаметр бобины - не более 47 мм; внутренний диаметр бобины - не менее 12 мм).

• Скорость печати - не менее 14 строк средней длины в секунду (параметры печати по умолчанию).

• Электропитание ККТ через внешний блок питания 9В 2А.

• Потребляемая мощность в режиме печати - не более 18Вт.

• Порт для подключения терминала или персонального компьютера - разъем micro-USB.

Работа с ККТ допускается при:

• температуре окружающей среды от +5 °С до + 45 °С;

• относительной влажности до 85% при температуре +35 °С;

• атмосферном давлении от 84 до 107 кПа (от630 до 805 мм рт. ст.).

////////////////////////////
