Контрольно-кассовая техника Viki Tower F. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Контрольно-кассовая техника

Viki Tower F

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

23.

Индикаторы состояния

43

24.

Хранение, транспортирование и утилизация

44

25.

Гарантийные обязательства

44

1.

Назначение

ККТ предназначена для применения организациями и индивидуальными предпринимателями при

осуществлении расчетов наличными и/или электронными средствами платежа. ККТ обеспечивает

запись и хранение фискальных данных в фискальных накопителях, формирует фискальные

документы, обеспечивает передачу фискальных документов в налоговые органы через оператора

фискальных данных и печатает фискальные документы на бумажных носителях.

Возможно использование ККТ во всех сферах применения за исключением использования в

автоматизированных системах для бланков строгой отчетности и в автоматических устройствах для

расчетов, а также за исключением применения банковскими платежными агентами. Кроме того,

пользователи могут применять данную модель контрольно-кассовой техники в режиме, не

предусматривающем обязательной передачи фискальных документов в налоговые органы в

электронной форме через оператора фискальных данных в определенных законодательством о

применении ККТ случаях.

2.

Комплектность

№

Наименование

Количество

1

Системный моноблок ККТ Viki Tower F

1

2

Внешний источник питания постоянного тока 12B, 3A с кабелем питания

1

3

Паспорт

1

4

Руководство по эксплуатации

1

5

Инструкция налогового инспектора

1

6

ПО с кассовой программой Start

1

3.

Основные технические характеристики

Разрядность денежных счетчиков (регистров), разрядов, не менее

12

Разрядность

денежных

счетчиков

(регистров)

общего

итога,

15

разрядов, не менее

Сохранность информации денежных и операционных регистров, а также служебной

720

информации в энергонезависимой памяти при выключении сетевого питания, часов,

не менее

3

Скорость печати (строк средней длины в сек.), не менее

40

Ширина используемой бумаги, мм

79,5 +/-0,5

Ресурс печатающей головки не менее, км

100

Ресурс автоматического отрезчика не менее, резов

700000

Ресурс открытий денежного ящика не менее, импульсов

100 млн.

Потребляемая мощность ККТ, Вт

60

Габаритные размеры ККТ (ШхГхВ), мм

240/186/286

Вес ККТ, кг

3,3

Разделитель рубли-копейки, символ

точка

Режим автоматического тестирования

есть

Климатические условия эксплуатации:

- температура окружающего воздуха, °С

5-40

- относительная влажность, при температуре воздуха 25 °С, %

40-80

- атмосферное давление, кПа

от 84 до 107

Центральный процессор

ARM A9 Quad Core 1,4 ГГц

Индикатор кассира

9.7” TFT 1024x768, проекционно-емкостной сенсорный экран

Память

1 Gb DDRIII 1066 МГц

Накопитель

eMMC 8 Гб

Ethernet

10/100 Мбит/с

Фискальный модуль

FM16

Фискальный накопитель

«ФН-1ª ИПФШ.467756.007 ТУ

1*12V DC Out, 3*USB, 2*RS232, 1*RJ45, 1*Денежный ящик,

Интерфейсы

1*Аудио, 1*USB OTG, 1*HDMI

Индикатор покупателя

160*32 LCD

Считыватель магнитных карт

3 дорожки

Wi-Fi (опционально)

IEEE802.11b/g/n

Электропитание

Внешний источник постоянного тока 24В, 2.5А

Нормальными климатическими условиями эксплуатации ККТ являются: температура

окружающего воздуха (20±5) ºС, относительная влажность (60±15) % и атмосферное давление от 84

до 107 кПа.

4

4.

Устройство.

4.1.

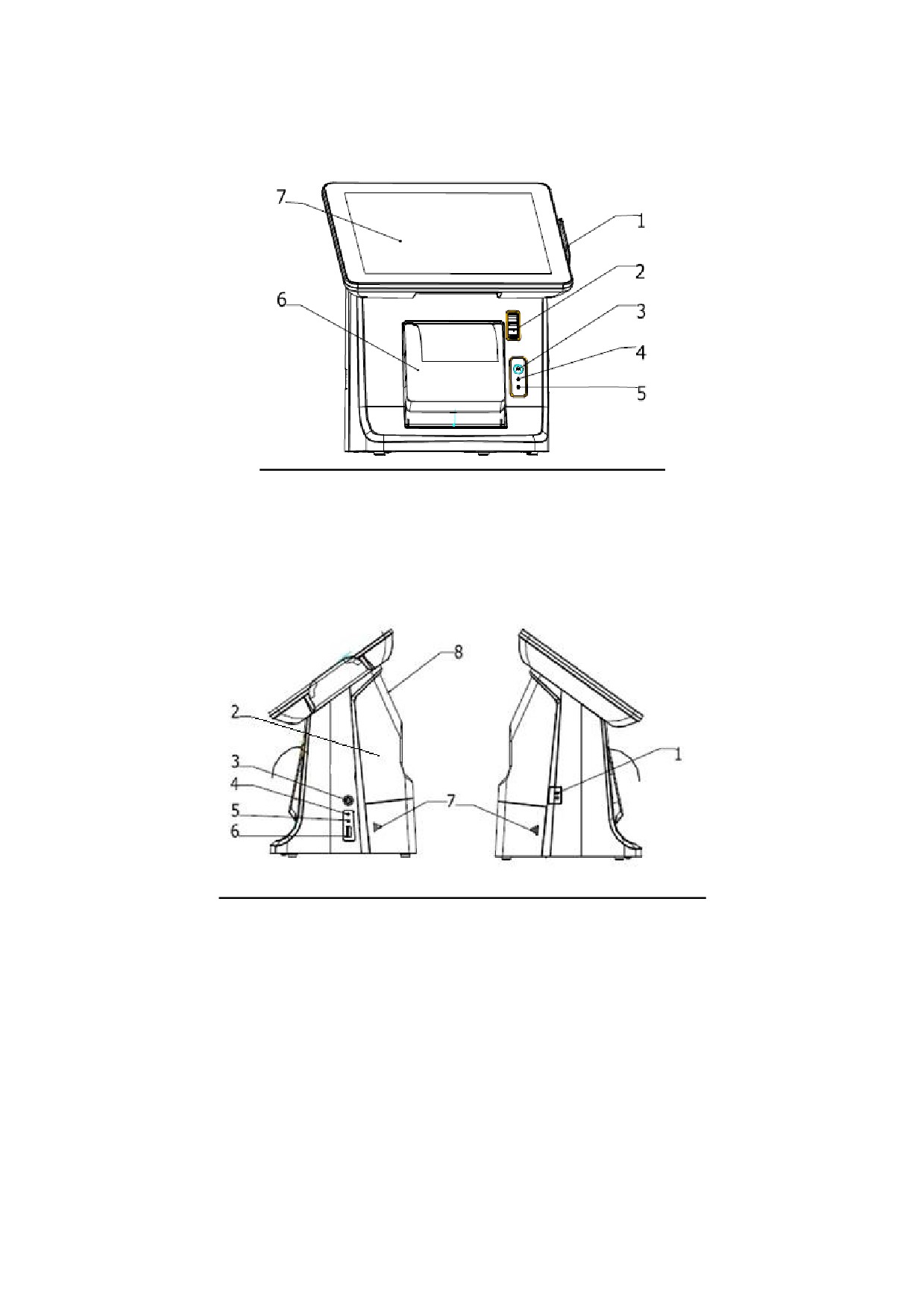

Внешний вид

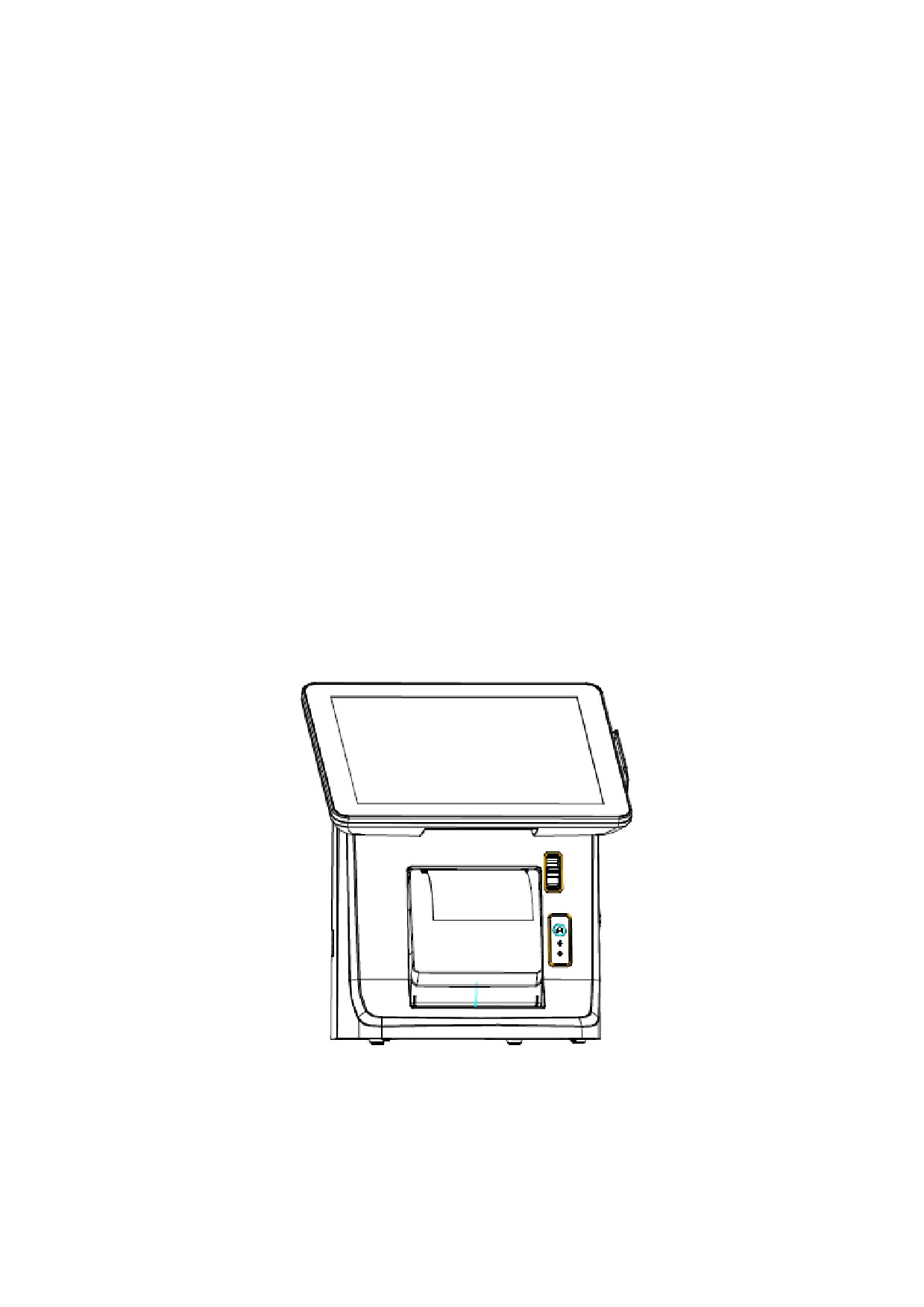

Вид спереди

1. считыватель магнитных карт; 2. кнопка открывания принтера; 3. кнопка подачи кассовой ленты; 4.

светодиодный индикатор питания принтера; 5. светодиодный индикатор наличия ошибки принтера;

6. крышка принтера; 7. сенсорный индикатор кассира

Вид сбоку

1. выключатель электропитания 24 В; 2. задняя крышка; 3. Кнопка включения; 4. светодиодный

индикатор питания; 5. светодиодный индикатор жесткого диска (если подключен); 6. порт USB; 7.

кабельный канал; 8. Индикатор покупателя

5

4.2.

Порты ввода/вывода

ОПИСАНИЕ

Разъем для подключения блока питания 24 В, 2.5А постоянного

24V

тока

OTG

Порт USB OTG

HDMI

Порт HDMI (мультимедийный интерфейс высокой четкости)

USB 1 и 2

Порт RJ-45 LAN

OUT 12V

Выходной разъем +12 В DC

COM1

Порт COM1

COM3

Порт COM3

CD

Порт денежного ящика ККТ

Аудио

4.3.

Состав

В системном блоке ККТ расположены следующие программно-аппаратные средства:

Наименование

Состав узла

Обозначение/характеристика

Печатающее устройство

печатный механизм (ПМ)

ET80ZK

плата управления ПМ

ET80ZK

материнская плата (MB)

материнская плата (MB)

WT-E002

Плата ядра

RK3188

интерфейсная плата

Интерфейсная плата

WT-I001

6

индикатор покупателя

индикатор покупателя

160*32 LCD

Плата управления индикатором

TJDM16032B

покупателя

Фискальный модуль

Фискальный модуль

FM16

Программное

обеспечение

FM16.BIN

фискального модуля

Фискальный

Фискальный накопитель

«ФН-1ª ИПФШ.467756.007 ТУ

накопитель*

Сенсорный индикатор

индикатор кассира

10” или 15”

кассира

Сенсорный экран

Проекционно-емкостной

считыватель магнитных

считыватель магнитных карт

MSR,

3 дорожки

карт

* допускается самостоятельное приобретение, и установка ФН пользователем. Для замены ФН

пользователь имеет право обратиться к изготовителю ККТ или авторизованный изготовителем

сервисный центр. Список авторизованных сервисных центров размещен на сайте изготовителя ККТ.

Список моделей ФН, совместимых с данной моделью ККТ указан в паспорте ККТ и реестре ФН

размещенном на сайте ФНС России. В случае расхождения данных приоритетным источником

является сайт ФНС России.

Внимание! Срок действия ключа фискального признака ФН указан в паспорте на фискальный

накопитель. После истечения срока действия ключа фискального признака работа ККТ будет

заблокирована и ККТ будет автоматически снята с регистрационного учета.

При приближении к окончанию срока действия ключа фискального признака или при переполнении

памяти ФН на “Отчете об открытии смены” и “Отчете о закрытии смены” ККТ распечатает

соответствующее сообщение:

 "СРОЧНАЯ ЗАМЕНА ФН (МЕНЬШЕ 3 ДНЕЙ)" - срок действия ключа фискального признака

истекает менее чем через 3 дня. Необходимо заменить ФН в указанный срок. В противном

случае ККТ будет заблокирована и автоматически снята с регистрационного учёта в ФНС

России.

 "ИСЧЕРПАНИЕ РЕСУРСА ФН (МЕНЬШЕ 30 ДНЕЙ)" - срок действия ключа фискального

признака истекает менее чем через 30 дней. Необходимо заменить ФН в указанный срок. В

противном случае ККТ будет заблокирована и автоматически снята с регистрационного учёта

в ФНС России.

 "ПЕРЕПОЛНЕНИЕ ПАМЯТИ ФН (90% И БОЛЬШЕ)" - память ФН близка к заполнению,

необходимо заменить ФН. В противном случае ККТ будет заблокирована.

Замена ФН описана в настоящем руководстве.

Внимание! По истечении срока действия ключа фискального признака в фискальном накопителе

применяемой контрольно-кассовой техники такая контрольно-кассовая техника снимается

налоговыми органами с регистрационного учета в одностороннем порядке без заявления

пользователя о снятии такой контрольно-кассовой техники с регистрационного учета. При этом в

7

течение одного месяца с даты ее снятия с регистрационного учета пользователь должен представить

в налоговые органы все фискальные данные, которые хранятся в фискальном накопителе,

применявшемся в контрольно-кассовой технике на момент ее снятия с регистрационного учета.

Фискальный модуль обеспечивает:

- обеспечивает запись и хранение фискальных данных в фискальных накопителях

- формирует фискальные документы

- обеспечивает передачу фискальных документов в налоговые органы через оператора фискальных

данных

-обеспечивает печать фискальных документов на бумажных носителях;

Проведение расчетов на ККТ разрешено только с фискальным накопителем, установленным в ККТ и

переведенным в фискальный режим и только после регистрации ККТ в налоговых органах. Перевод

ФН в фискальный режим осуществляется при выполнении процедуры регистрация на ККТ.

5.

Маркировка

Маркировка ККТ (Шильда) находится на левой боковой стороне ККТ и содержит следующие

данные:

Š

наименование предприятия-изготовителя ККТ;

Š

наименование ККТ;

Š

заводской номер ККТ;

Š

дата изготовления ККТ;

Š

знак обращения продукции на рынке государств членов Таможенного союза;

Š

параметры питания;

Š

номер ТУ.

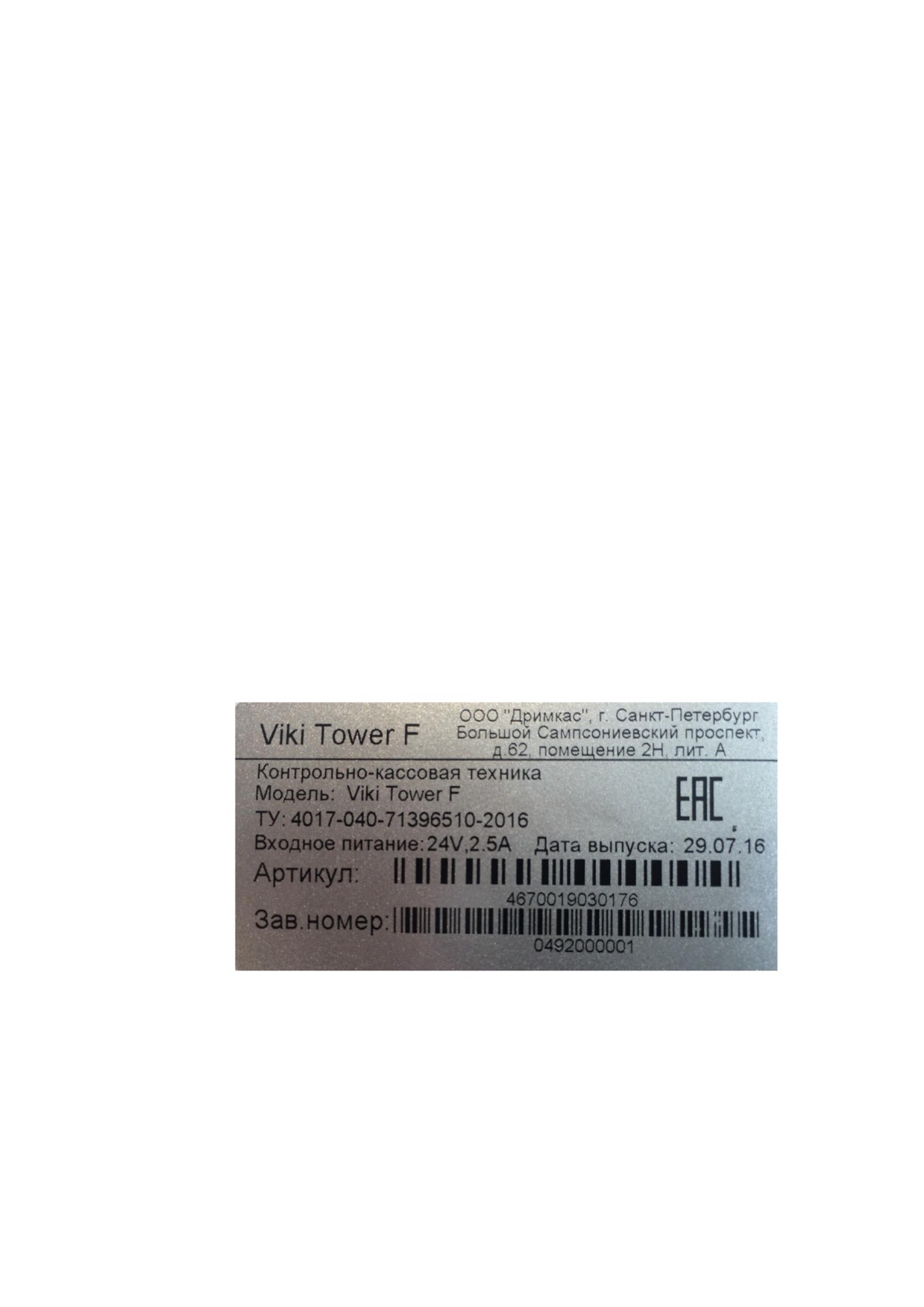

Рис1. Образец маркировки:

6.

Перечень расходных материалов

В ККТ следует использовать кассовую ленту, изготавливаемую из термобумаги следующих

параметров:

 ширина бумаги

79,5 мм +/- 0,5 мм;

 толщина бумаги

0,055-0,088 мм;

8

 максимальный наружный диаметр бобины

80 мм;

 минимальный внутренний диаметр втулки бобины

12 мм

Внимание! При выборе кассовой ленты необходимо помнить, что все реквизиты, содержащиеся на

кассовом чеке, должны быть четкими и легко читаемыми в течение не менее шести месяцев со дня

их выдачи на бумажном носителе.

7.

Эксплуатационные ограничения

Проведение расчетов на ККТ разрешено только с фискальным накопителем, установленным в

ККТ и переведенным в фискальный режим и только после регистрации ККТ в налоговых органах.

Срок службы ККТ составляет не менее 10 лет.

8.

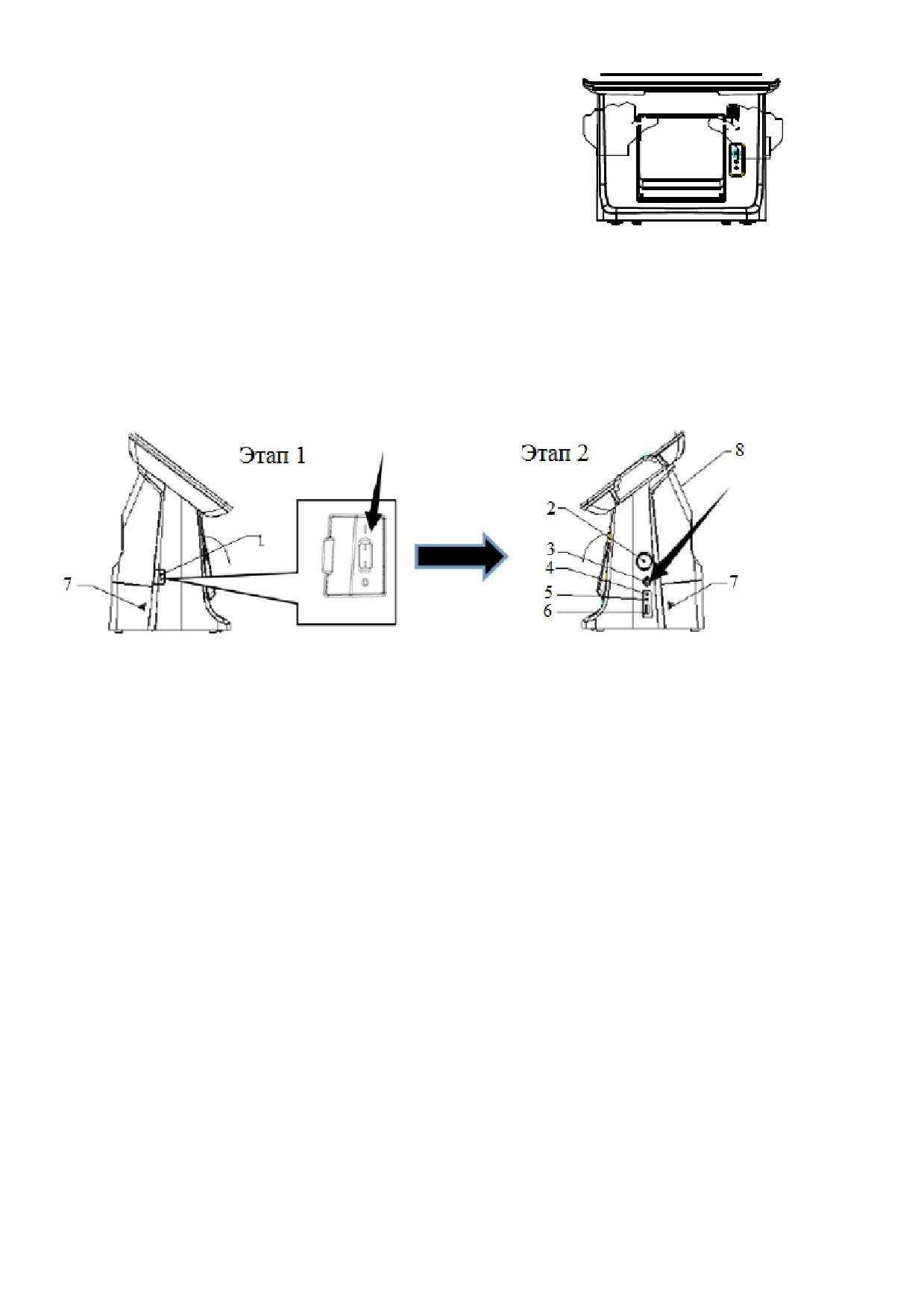

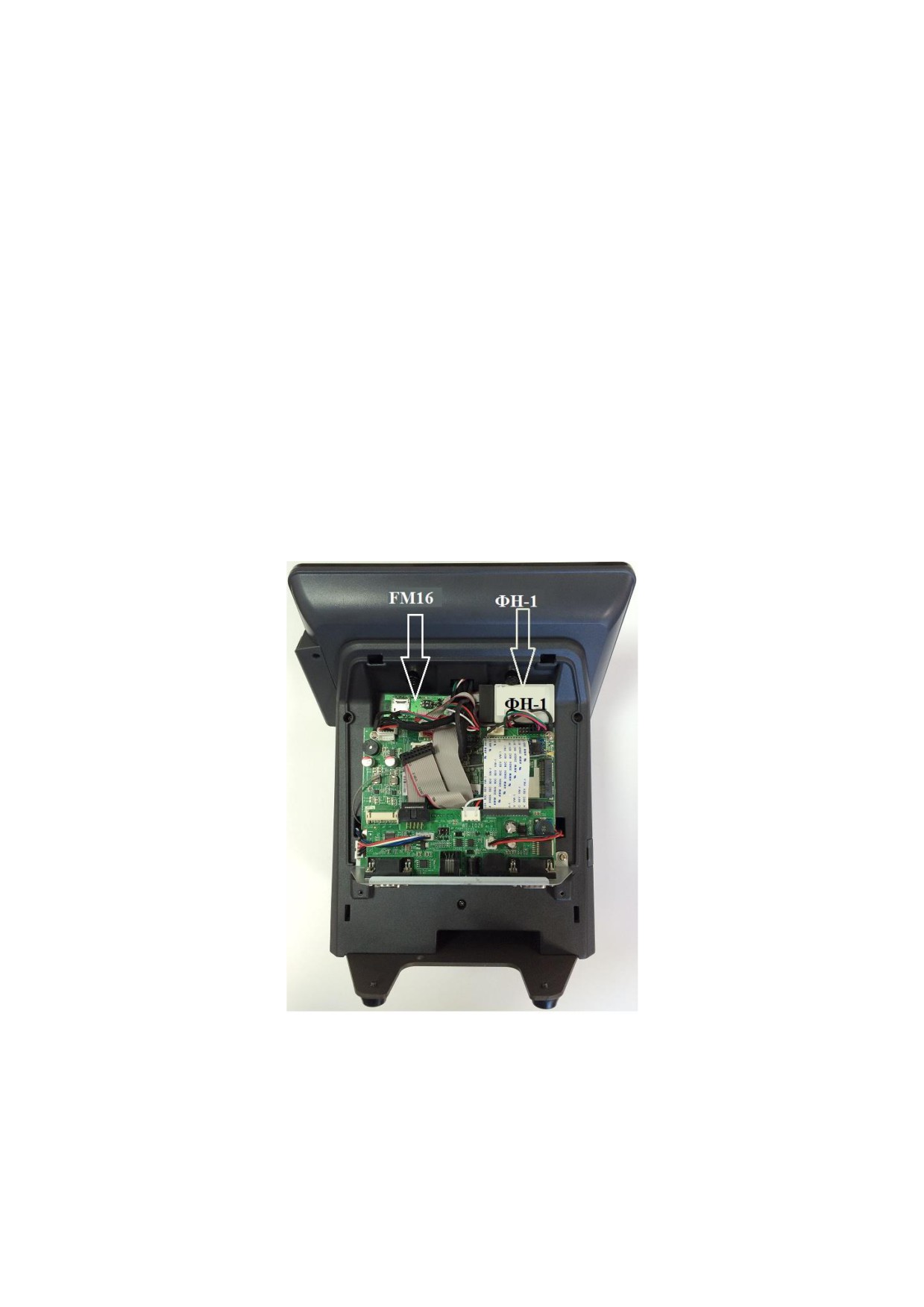

Установка ФН в корпус ККТ

После приобретения фискального накопителя и проверки, что он находится в реестре ФНС Роcсии

необходимо установить ФН в корпус ККТ.

а) Выключите ККТ из сети электропитания

б) Откройте заднюю крышку

в) Подсоедините ФН к шлейфу от FM16

г) Закрепите ФН к корпусу с помощью средств, входящих в комплект поставки ФН.

9.

Подготовка изделия к использованию

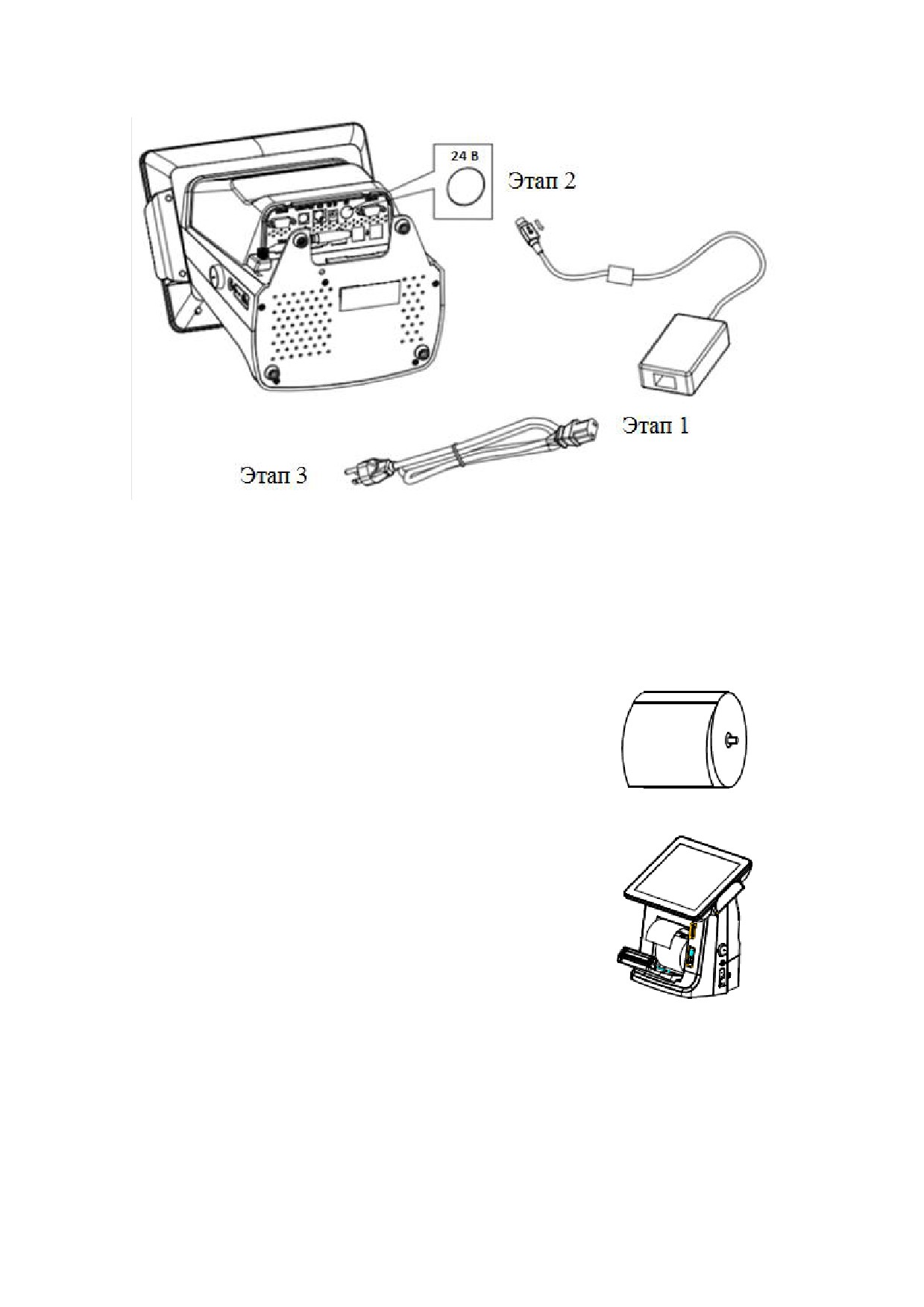

① Подключить сетевой кабель к внешнему блоку питания;

② Подключить внешний блок питания к ККТ через разъем 24V;

③ Подключить сетевой кабель к розетке электропитания.

9

Для удобства подключения кабелей можно снять заднюю крышку.

10. Порядок замены (установки) термобумаги в печатающем

устройстве

1.

Установить рулон бумаги на валик,

чувствительным слоем наружу, как показано на

рисунке. Чувствительный слой можно определить

проведя ногтем по поверхности бумаги, наличие

темного следа от ногтя говорит о чувствительном

слое.

2. Нажать на кнопку открывания принтера, после чего

поместить рулон бумаги с валиком в принтер.

10

3. Держась за корпус ККТ двумя руками, с силой

нажать на корпус принтера большими пальцами и

плотно его закрыть до щелчка.

11. Процедура начальной загрузки / выключения

Для включения ККТ необходимо переключить выключатель питания, после чего загорается

светодиодный индикатор питания принтера. После этого, нажать на кнопку включения и удерживать

её нажатой не менее 5 секунд. Дождитесь звукового сигнала, сигнализирующего старт загрузки

программного обеспечения ККТ и включения светодиодного индикатора работы ККТ.

При включении питания ККТ проводит самодиагностику и в случае успешного завершения

операции выводит на печать чек диагностики. Необходимо визуально убедиться в исправной работе

печатающего устройства (читаемость символов, наличие всех точек при печати, отсутствие полос и

затемнений).

Перечень возможных сообщений об ошибках на чеке диагностики:

1. "БАТАРЕЯ РАЗРЯЖЕНА"

Ошибка информирует о разряде батареи часов реального времени

2. "ККТ НЕ АВТОРИЗОВАНА”

Ошибка информирует об отсутствии заводского номера ККТ

3. "ОШИБКА КОНТРОЛЬНОЙ СУММЫ ОЗУ"

Ошибка информирует о сбое в программных счетчиках ККТ

4. "ОШИБКА МОДУЛЯ ФН"

Ошибка информирует о проблемах в работе ФН

5. "НЕ ЗАВЕРШЕНО ЗАКРЫТИЕ СМЕНЫ ПОВТОРИТЕ ОПЕРАЦИЮ"

Ошибка информирует о том, что была осуществлена попытка закрытия смены, которая не удалась

6. "ОШИБКА СВЯЗИ С ФН"

Ошибка информирует об отсутствии связи с ФН, установленным в ККТ

7. "ФН НЕ ЗАРЕГИСТРИРОВАН"

Ошибка информирует о том, что не выполнена операция регистрации/изменение параметров регистрации с данным

установленным ФН в ККТ.

8. "ФН ЗАКРЫТ"

Ошибка информирует о том, ч установленный в ККТ ФН закрыт. Необходимо установить новый ФН и выполнить

процедуру изменения параметров регистрации ККТ.

9. "РАСХОЖДЕНИЕ НОМЕРОВ СМЕН В ФН И NVR"

Ошибка информирует о том, что есть расхождения в номерах смен в ФН и программных счетчиках ККТ

10. "ККТ ГОТОВА К РАБОТЕ";

Сообщение информирует пользователя об отсутствии ошибок в работе ККТ.

11

Для устранения выше указанных ошибок необходимо обратиться в авторизованный сервисный центр или к

изготовителю ККТ.

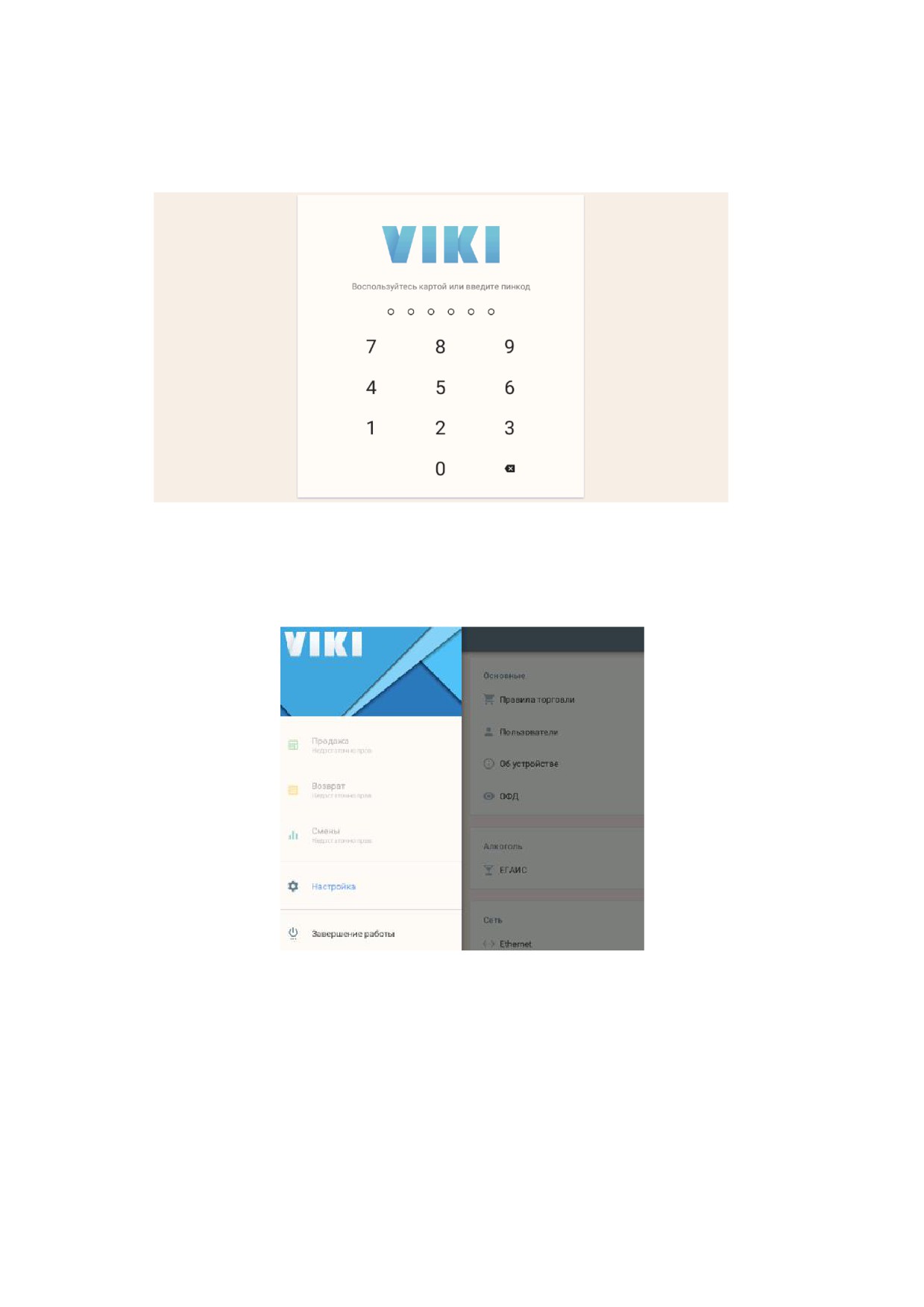

Для выключения ККТ необходимо выбрать пункт меню Завершение работы ⇒ “Выключить” и

система автоматически выключится.

12. Настройка ККТ

Внимание! В отдаленных от сетей связи местностях, определенных в соответствии с критериями,

установленными федеральным органом исполнительной власти, осуществляющим функции по

выработке и реализации государственной политики и нормативно-правовому регулированию в сфере

связи, и указанных в перечне местностей, удаленных от сетей связи, утвержденном органом

государственной власти субъекта Российской Федерации, пользователи могут применять

контрольно-кассовую технику в режиме, не предусматривающем обязательной передачи фискальных

документов в налоговые органы в электронной форме через оператора фискальных данных. При

использовании данного режима подключение к сети Интернет не выполняется.

Информация об отдалённых от сетей связи местностях размещается на официальном сайте в сети

Интернет государственной власти субъекта Российской Федерации.

При применении ККТ в режиме не предусматривающем обязательную передачу фискальных

документов в налоговые органы в электронной форме через оператора фискальных данных

подключение ККТ к сети Интернет, как следствие, подключение ККТ к техническим средствам

ОФД, выполнение настроек и иных действий связанных с передачей фискальных документов в адрес

налоговых органов через ОФД не выполняются.

При использовании ККТ в режиме обеспечивающем передачу всех фискальных документов в адрес

налоговых органов через ОФД необходимо:

Перед началом настройки:

1. подключите ККТ к сети Интернет;

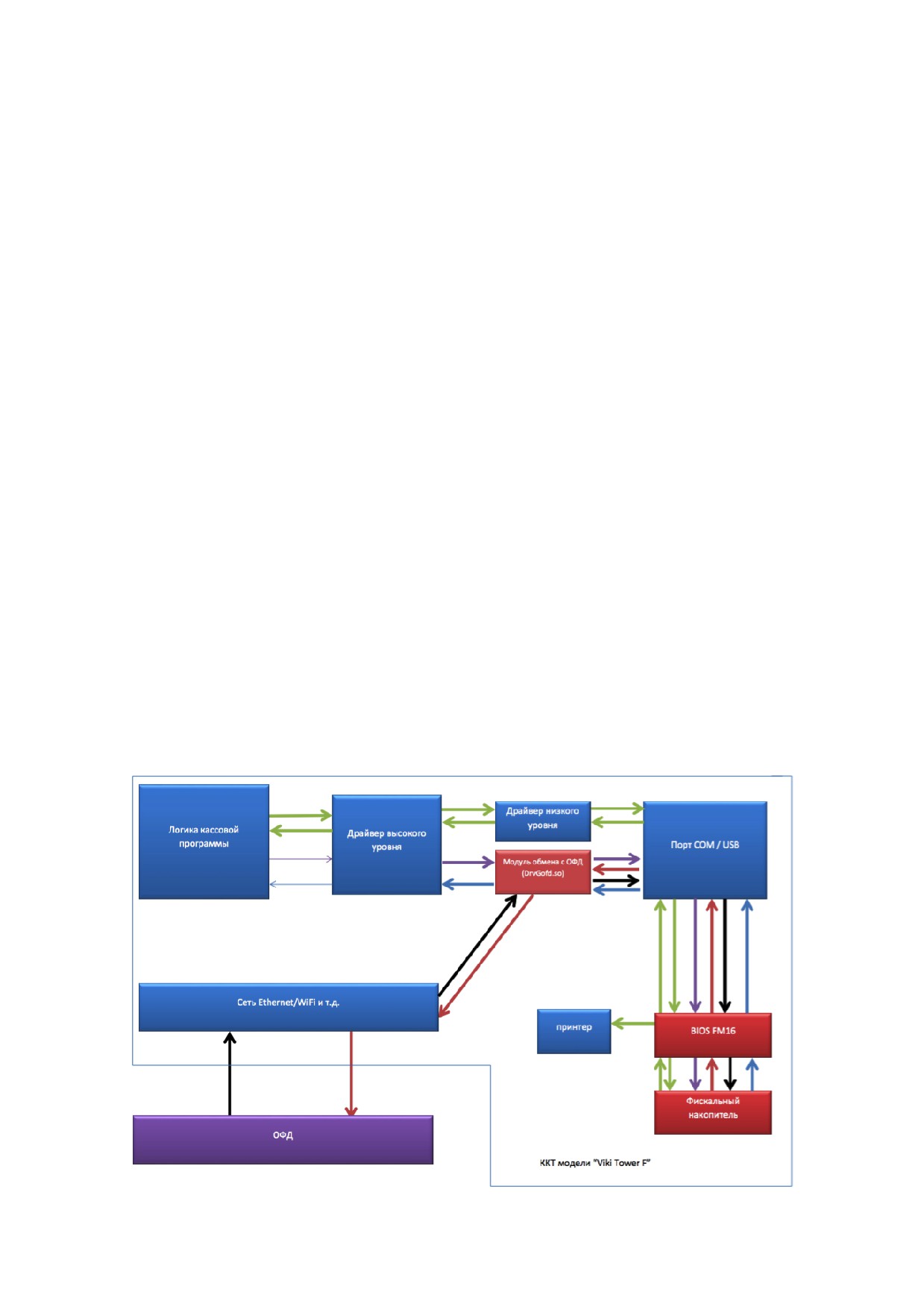

2. подключение ККТ к ТС ОФД осуществляется через стандартные сетевые

интерфейсы ККТ согласно схемы:

12

12.1

Настройка подключения к сети Интернет

Для начала работы, на экране Входа необходимо ввести пинкод (пинкод по умолчанию задан

равным 324012).

Нажмите на значок меню ☰ в верхнем левом углу экрана.

12.1.1. Подключение через кабель Ethernet

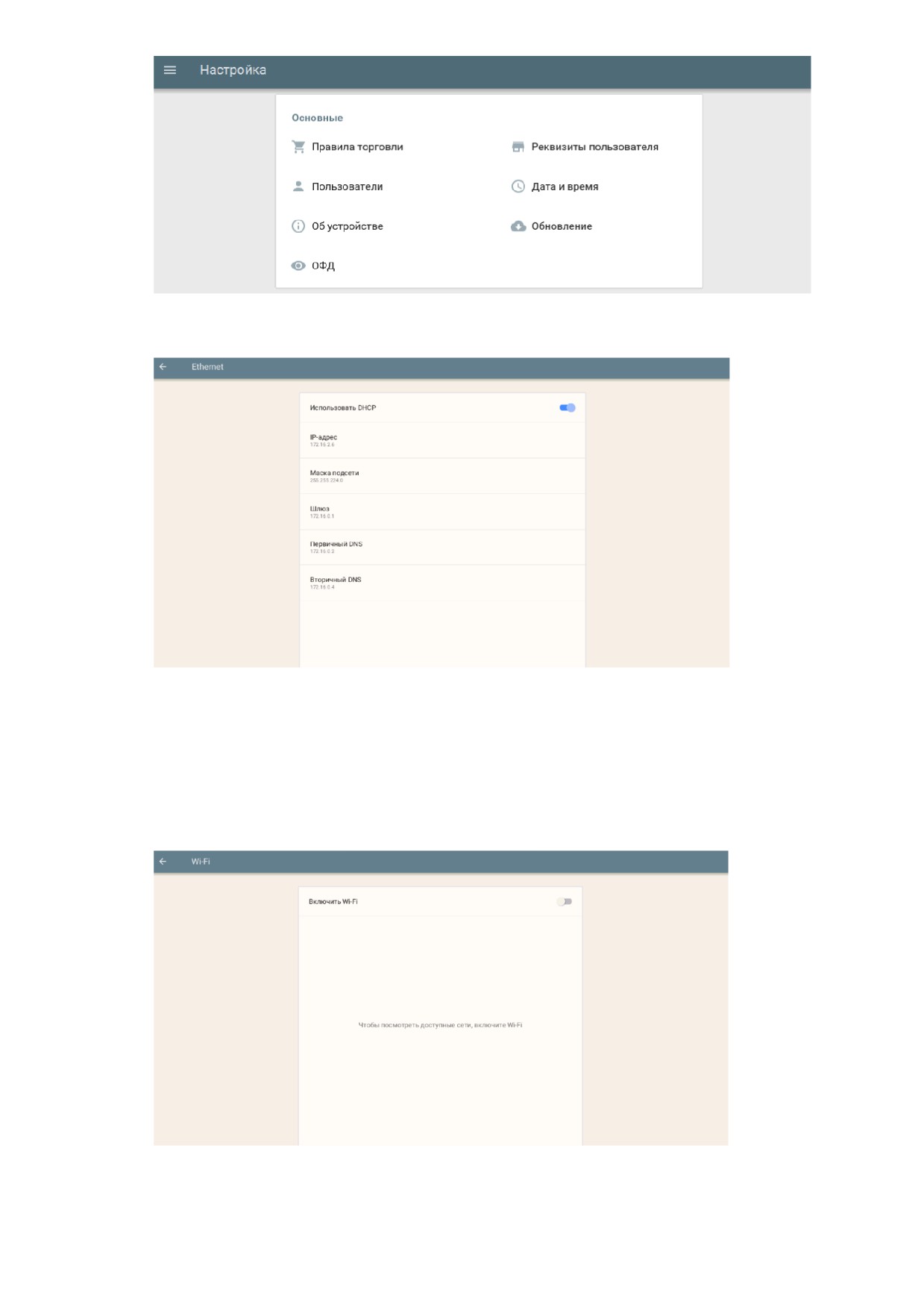

Первый вариант - подключение по кабелю Ethernet. Войдите в пункт меню Настройка ⇒ и выберите

в блоке “Сеть” пункт “Ethernet”.

13

Задайте параметры сети.

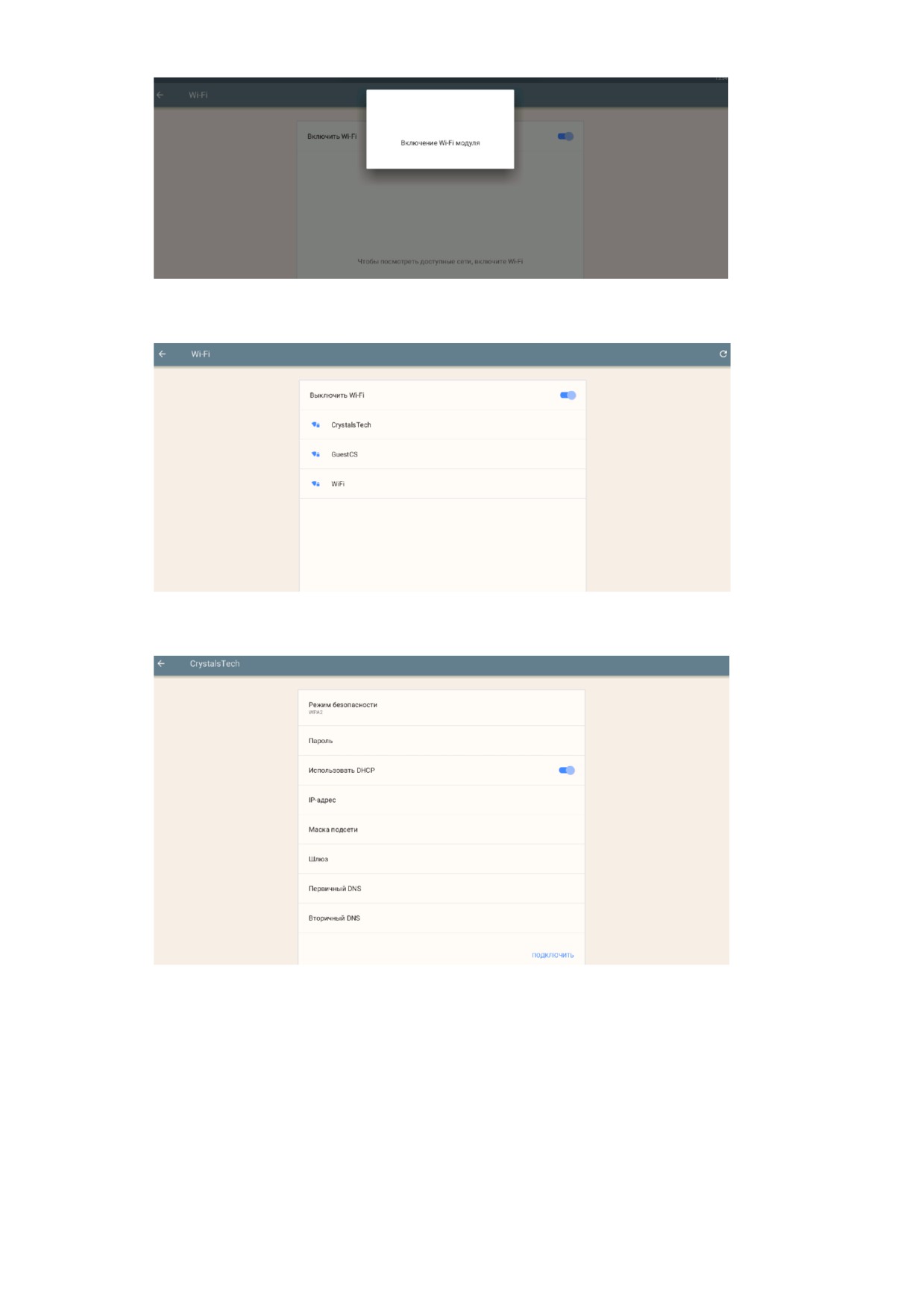

12.1.2. Подключение к сети Wi-Fi

Второй вариант - использовать беспроводное подключение к роутеру через WiFi. Войдите в пункт

меню Настройка ⇒ и выберите в блоке “Сеть” пункт “Wi-Fi”. Включите модуль беспроводной связи

переведя переключатель вправо на экране настроек.

Дождитесь, пока модуль Wi-Fi включится и произведет поиск доступных сетей для подключения.

14

Выберите из списка доступных сеть, к которой вы хотите подключиться.

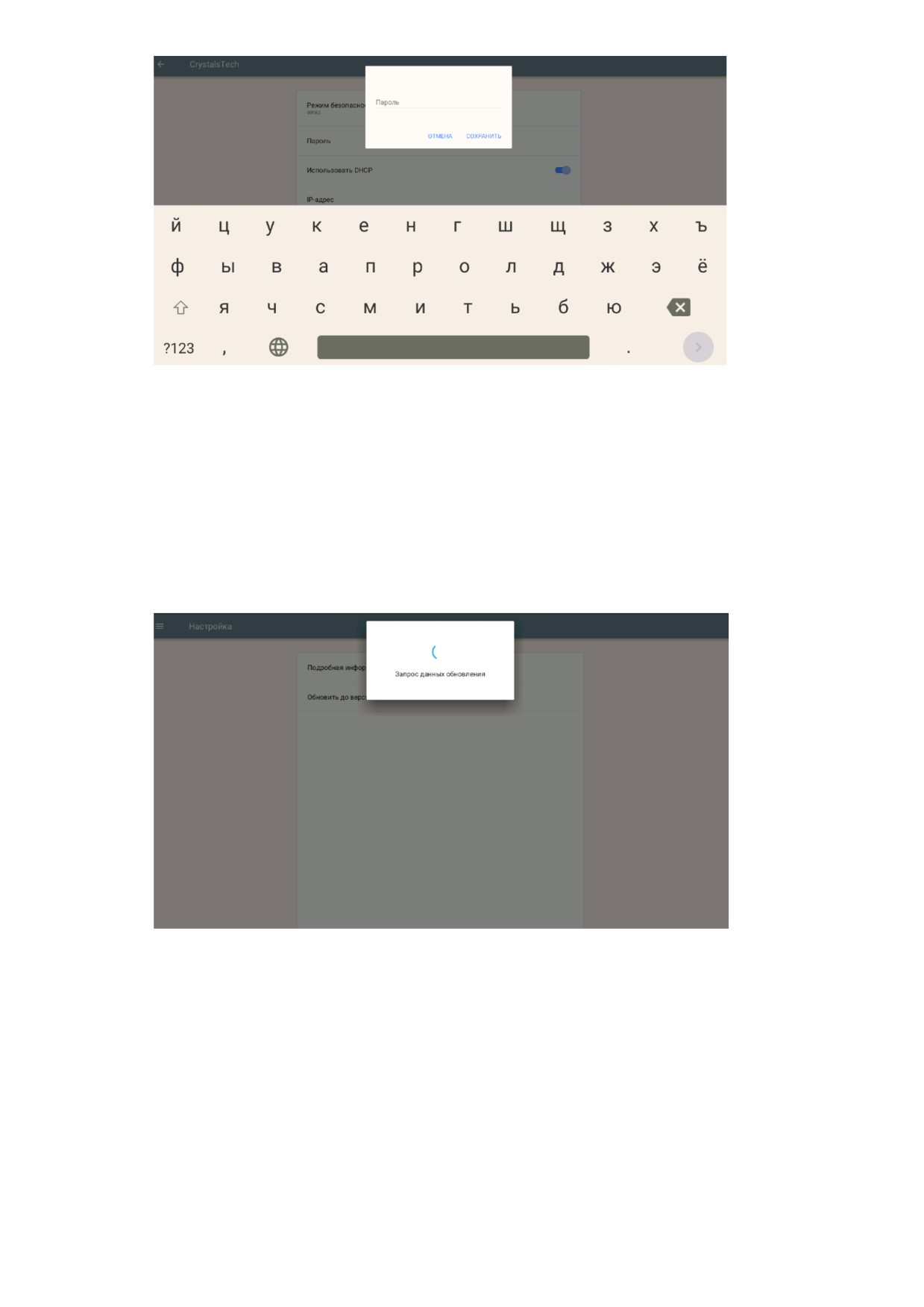

Нажмите кнопку “Пароль” и введите пароль, установленный в роутере для подключения через WiFi.

15

Далее нажмите кнопку “Подключить”. В случае успешного подключения, программа обновит

параметры сети, иначе проверьте настройки и повторите попытку. Вы сможете изменить настройки

сети, изменив настройку “Использовать DHCP”.

12.2.

Проверка обновлений

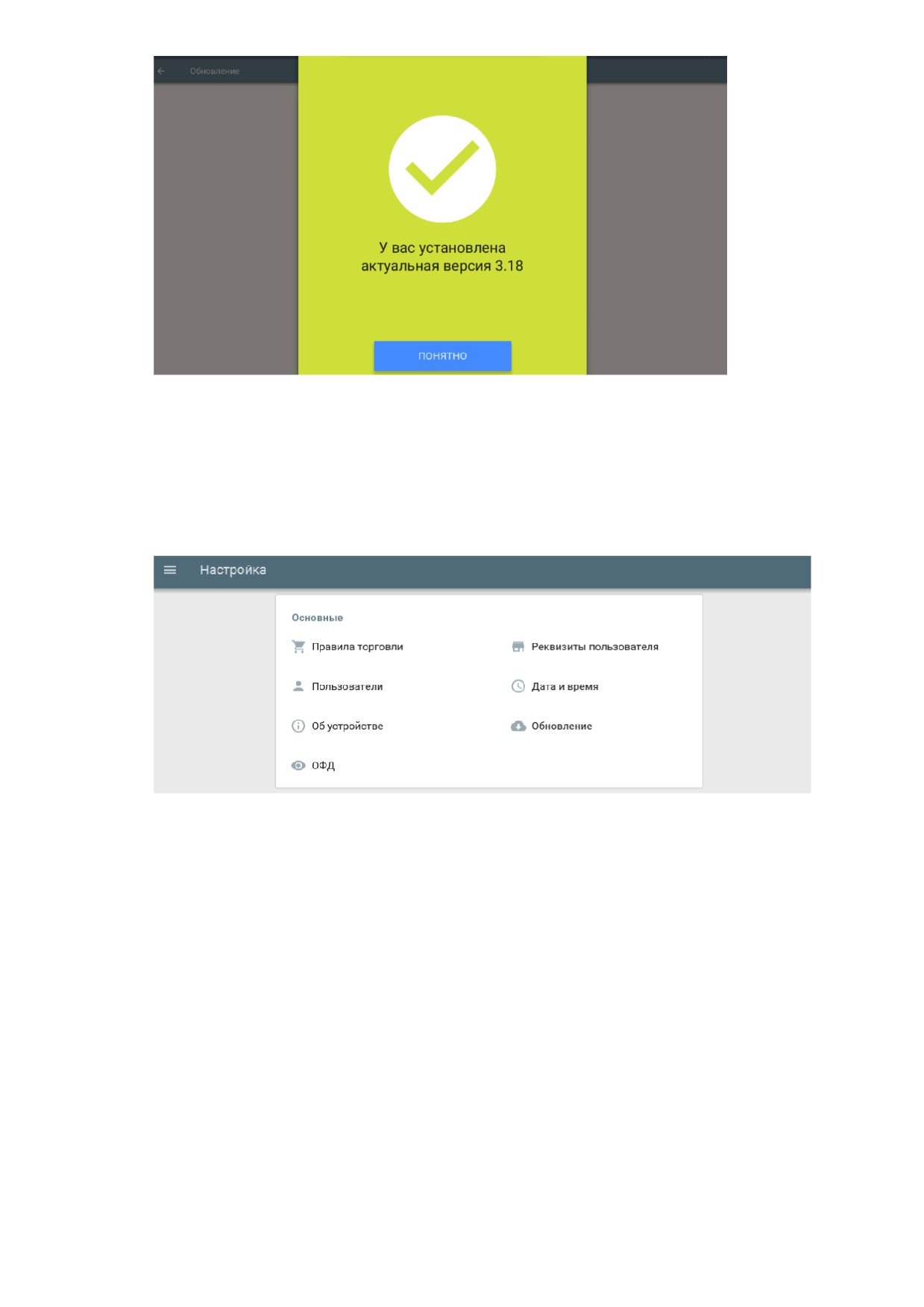

Перейдите в пункт меню Настройка ⇒ Обновление.

Если для ККТ доступно обновление, будет отображена соответствующая надпись о доступной

версии для загрузки. Чтобы обновить программное обеспечение, нажмите «Обновить до версииª.

ККТ загрузит и установит обновление после подтверждения пользователем этого действия.

Если обновление не требуется, то ККТ выдаст соответствующее сообщение.

16

12.3.

Настройка реквизитов пользователя

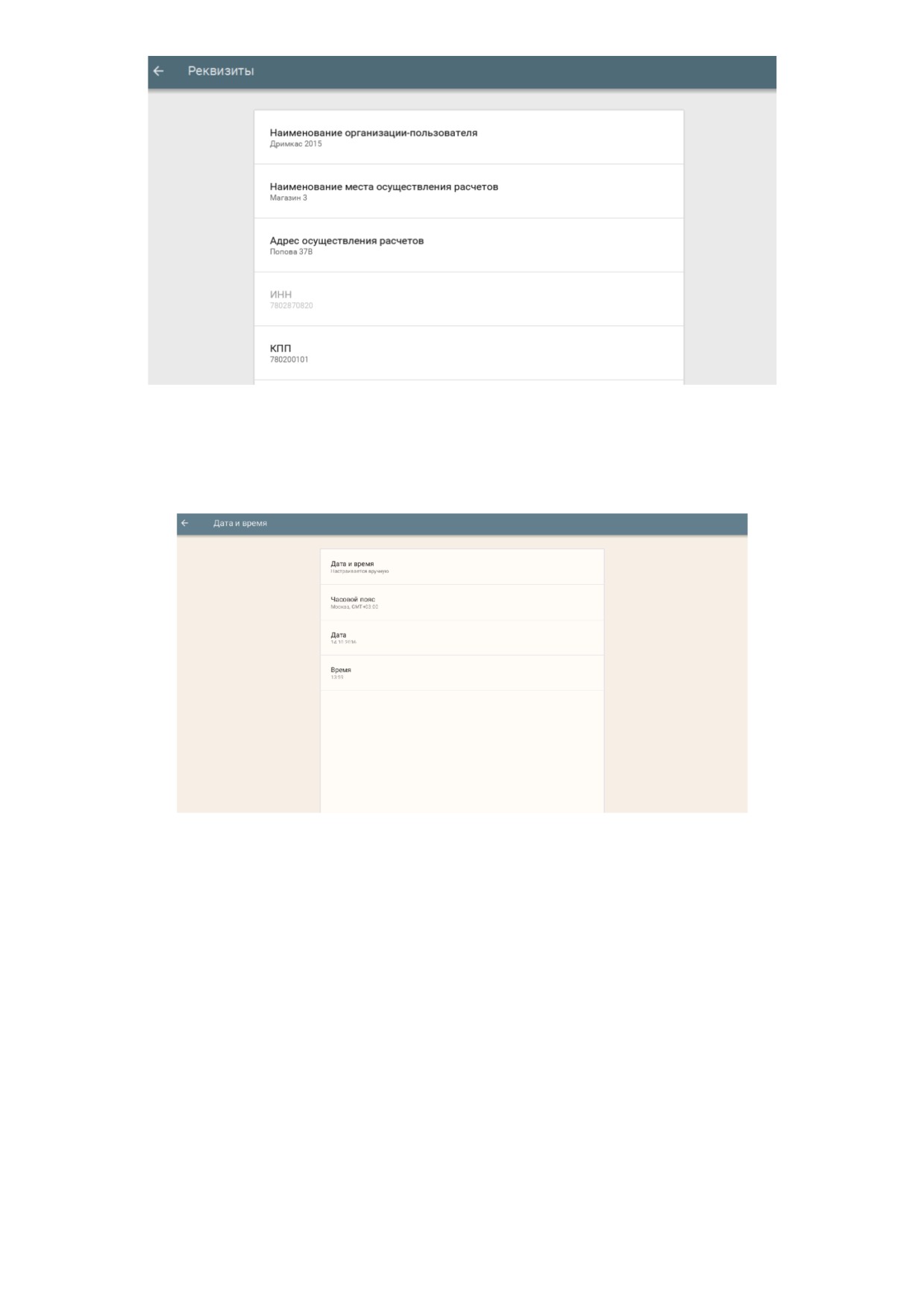

Перейдите в пункт меню Настройка ⇒ Реквизиты пользователя.

Введите:

- Наименование организации-пользователя или фамилия, имя, отчество (при наличии)

индивидуального предпринимателя-пользователя;

- Место (адрес) осуществления расчётов;

- Название места осуществления расчётов;

- ИНН;

- КПП.

17

12.4.

Установка и изменение даты и времени

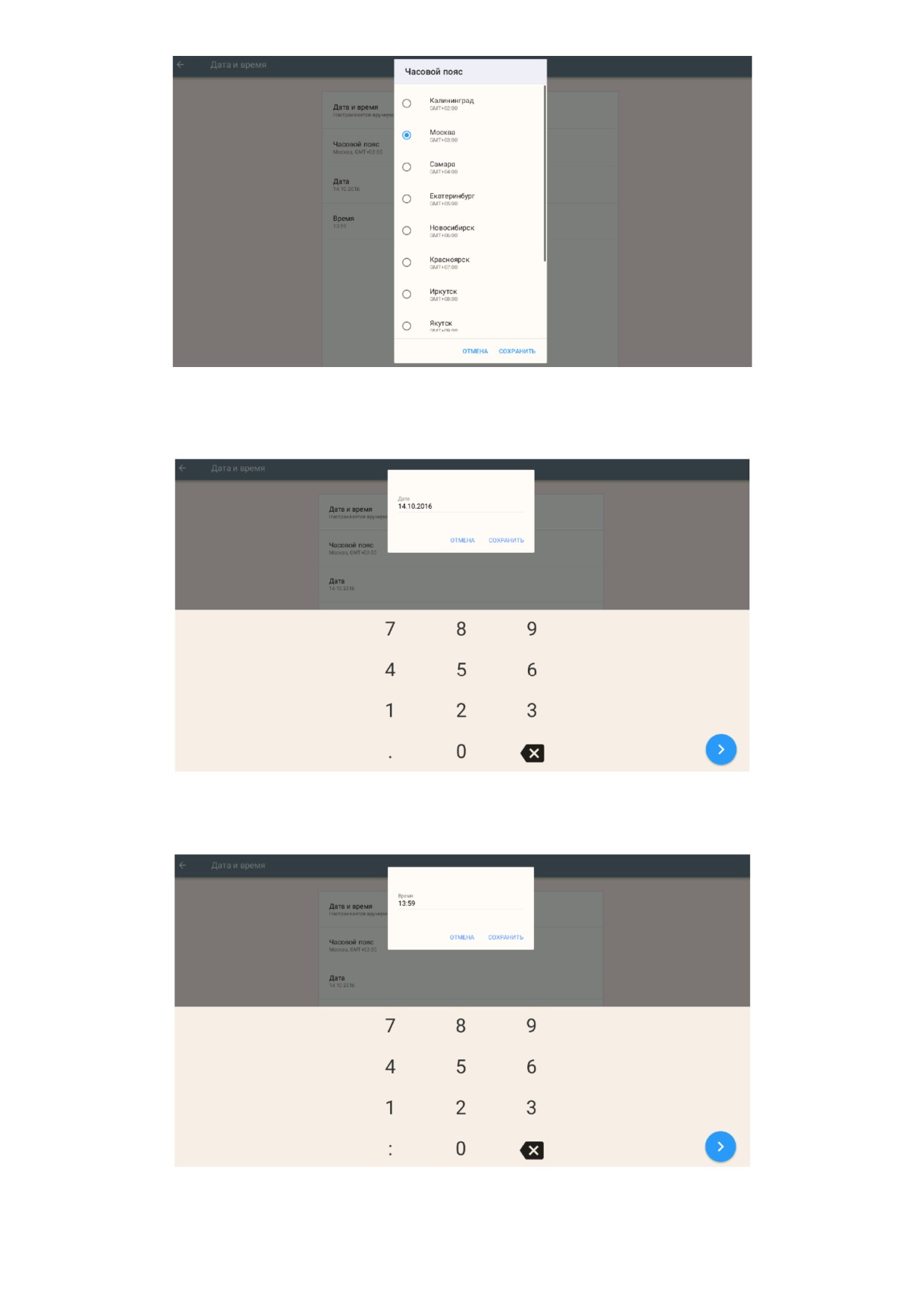

Перейдите в пункт меню Настройка ⇒ Дата и время.

Настройте часовой пояс по месту (адресу) осуществления расчётов.

18

Установите текущую дату.

Установите текущее время.

19

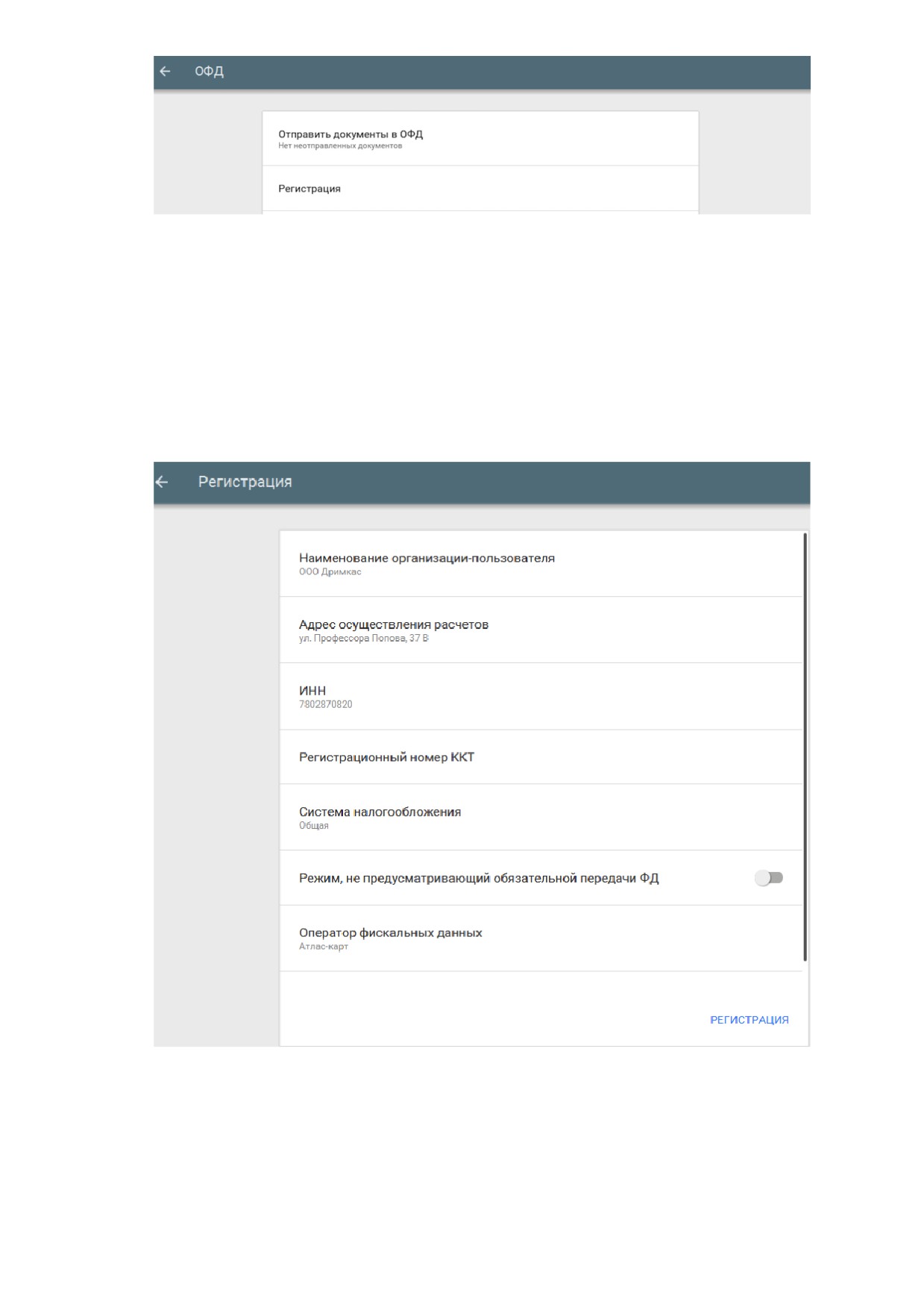

Ввести:

 Наименование организации-пользователя или ФИО индивидуального предпринимателя-

пользователя. Наименование организации-пользователя или ФИО индивидуального

предпринимателя-пользователя должны совпадать с реквизитами юридического лица,

введенными при настройке реквизитов пользователя;

 Место (адрес) осуществления расчётов;

 ИНН;

 Регистрационный номер ККТ;

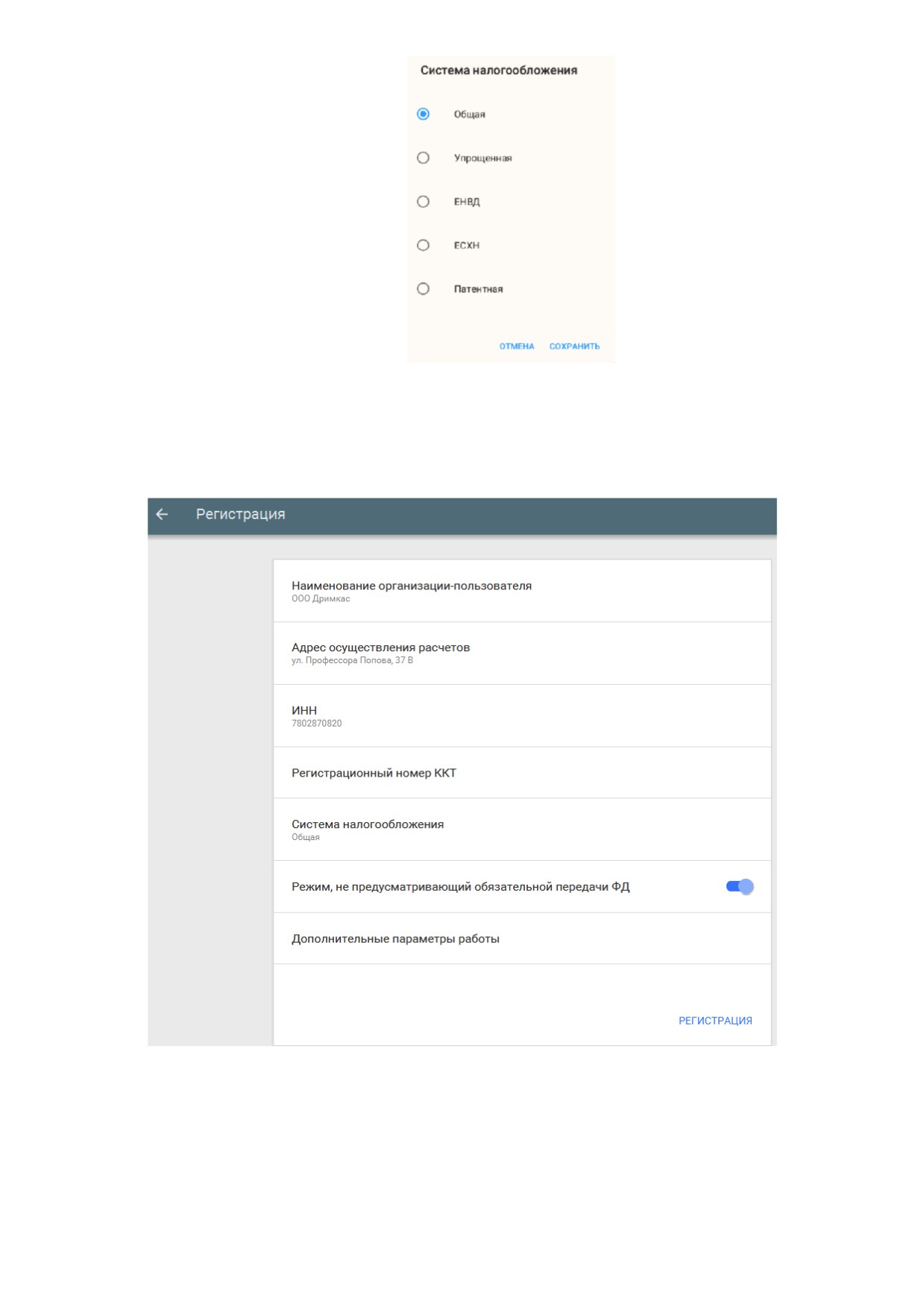

 Систему налогообложения (выберите из списка);

21

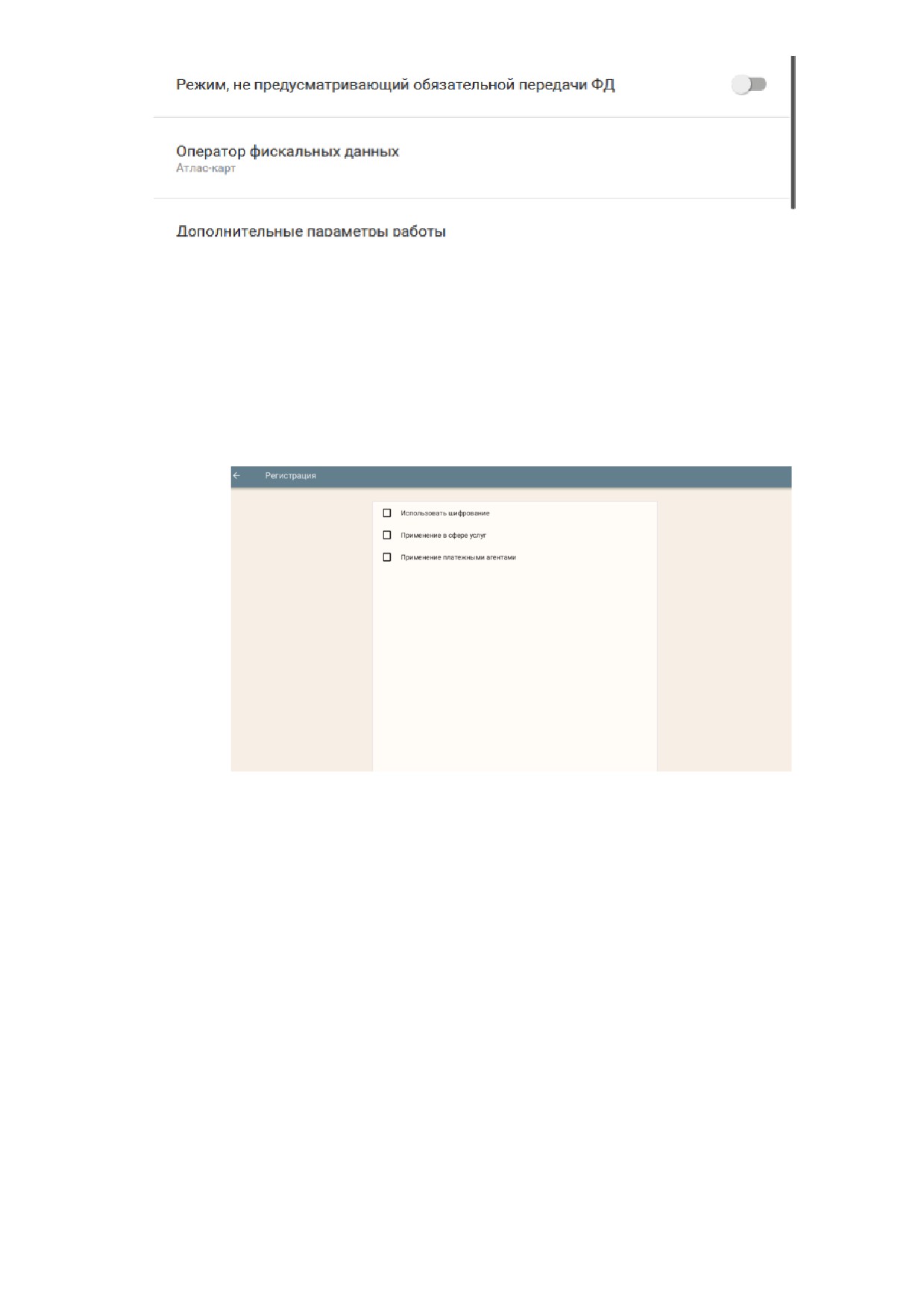

При использовании ККТ в режиме, не предусматривающем обязательной передачи фискальных

документов в налоговые органы в электронной форме через оператора фискальных данных включить

соответствующий переключатель.

Примечание: При активизации данного режима ввод реквизитов ОФД будет недоступен.

 Выбрать ОФД;

22

Выберите из выпадающего списка операторов, ОФД с которым у вас заключён договор.

 В “Дополнительных параметрах” есть возможность включить шифрование;

 Если объем и список услуг невозможно определить в момент оплаты, установите

параметр “Применение в сфере услуг”;

 Если юридическое лицо является платежным агентом, установите соответствующий

параметр.

Для завершения процедуры регистрации ККТ и формирования отчёта о регистрации необходимо

нажать “Регистрация”.

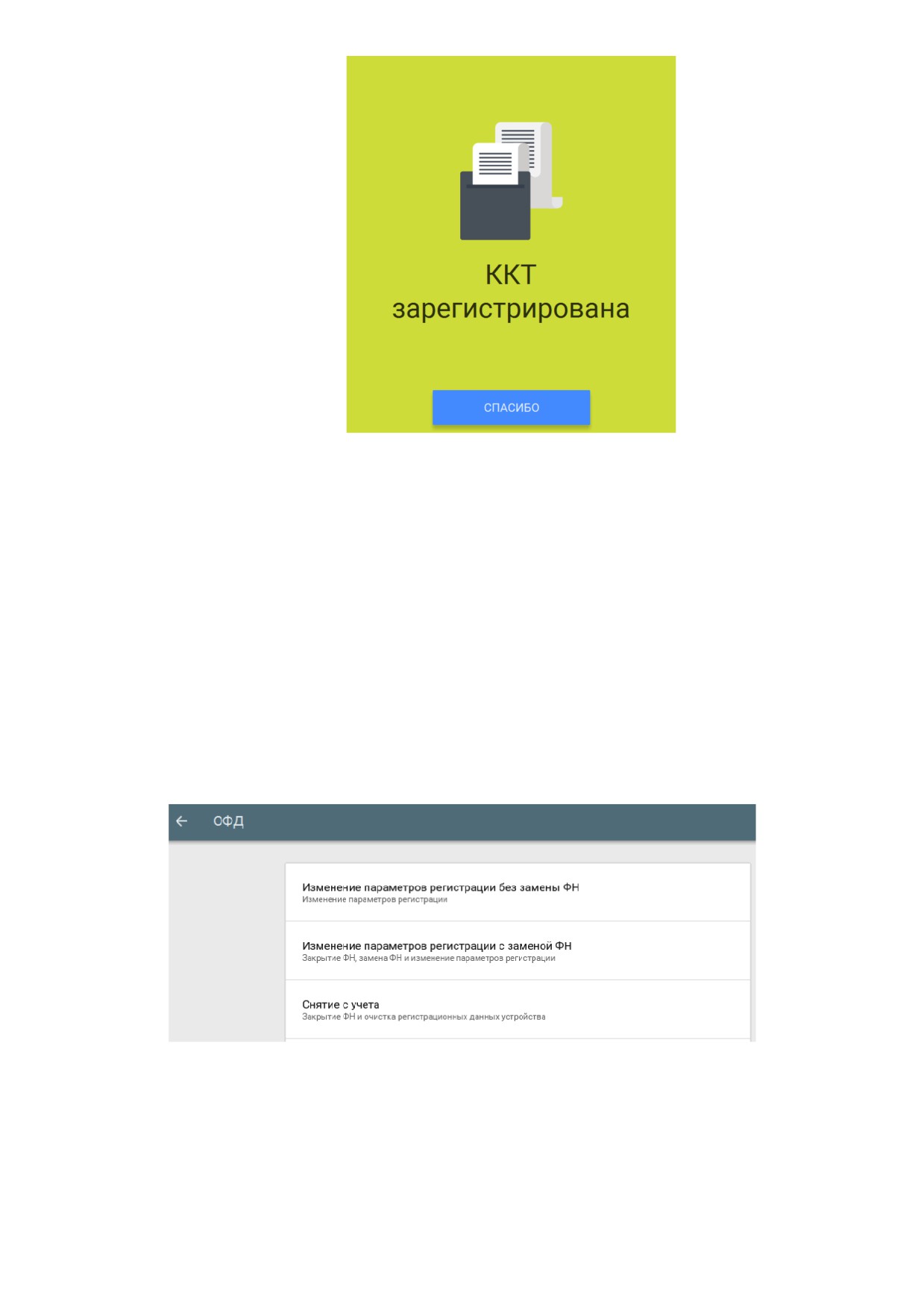

В случае успешной регистрации, будет выведено соответствующее сообщение на экране и ККТ

распечатает отчёт о регистрации.

23

Окончанием регистрации ККТ в налоговых органах является получение карточки регистрации ККТ.

Датой регистрации ККТ считается дата формирования налоговым органом карточки регистрации

ККТ.

Внимание! Проведение расчетов на ККТ разрешено только с фискальным накопителем,

установленным в ККТ и переведенным в фискальный режим и только после регистрации ККТ в

налоговых органах.

14.

Изменение параметров регистрации ККТ

В случае, если ККТ уже зарегистрирована, в меню Настройка ⇒ ОФД появляется возможность

изменить параметры регистрации с заменой или без замены ФН, а также возможность снятия ККТ с

регистрационного учета.

14.1. Изменение параметров регистрации без замены ФН

В нижеперечисленных случаях можно осуществить изменение параметров регистрации без

замены ФН:

24

 Наименование организации-пользователя или фамилия, имя, отчество (при наличии)

индивидуального предпринимателя-пользователя;

 Место (адрес) осуществления расчётов;

 Применяемая при расчёте система налогообложения;

 Необходимости включения шифрования;

 Смены оператора фискальных данных;

 Переход в режим передачи фискальных документов в налоговые органы в электронной форме

через оператора фискальных данных.

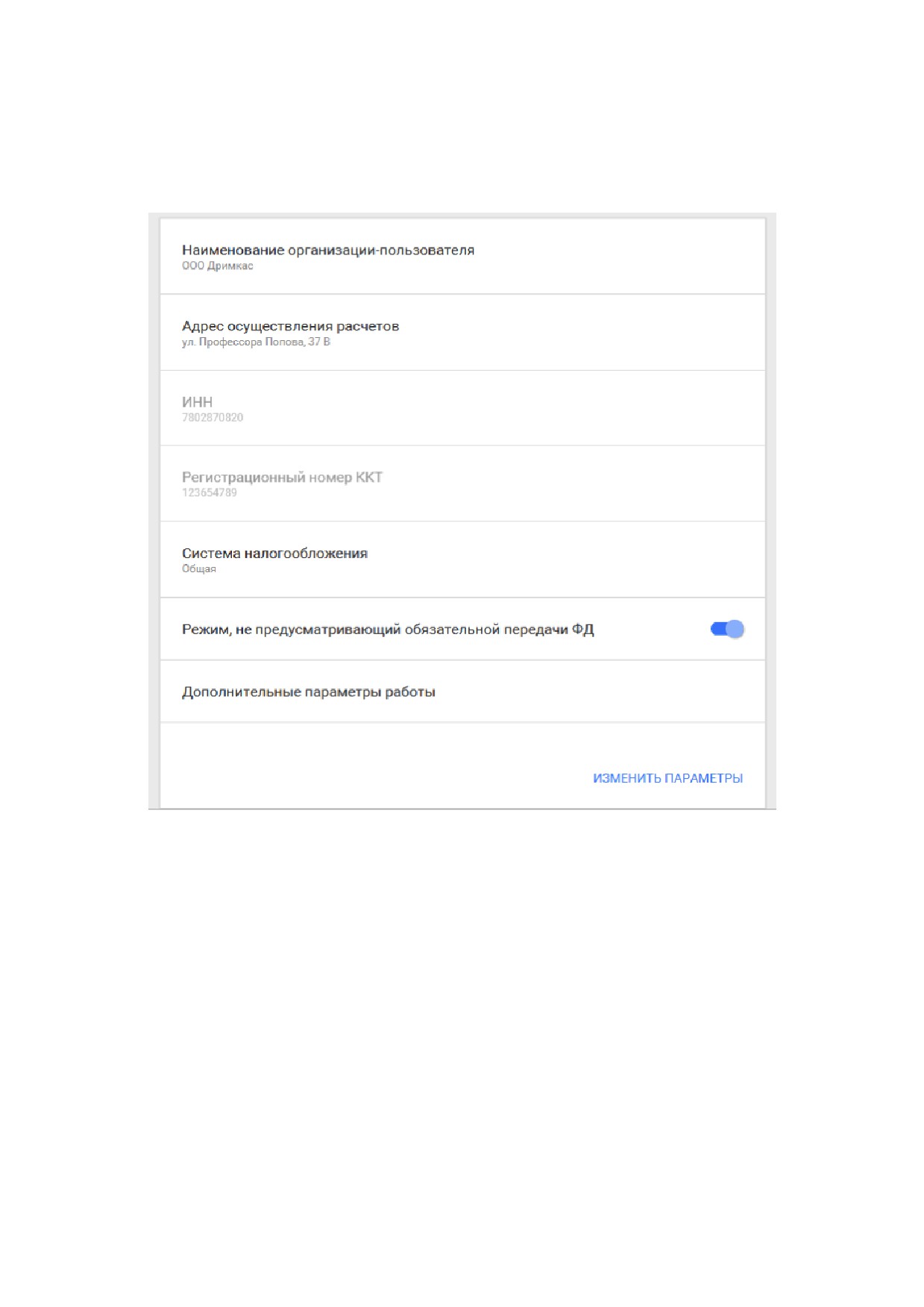

Для перехода из режима, не предусматривающего обязательной передачи фискальных документов в

налоговые органы в электронной форме через оператора фискальных данных в режим обязательной

передачи фискальных документов необходимо:

1. Выполнить условия, указанные в пункте «Регистрация ККТ в ФНС Россииª;

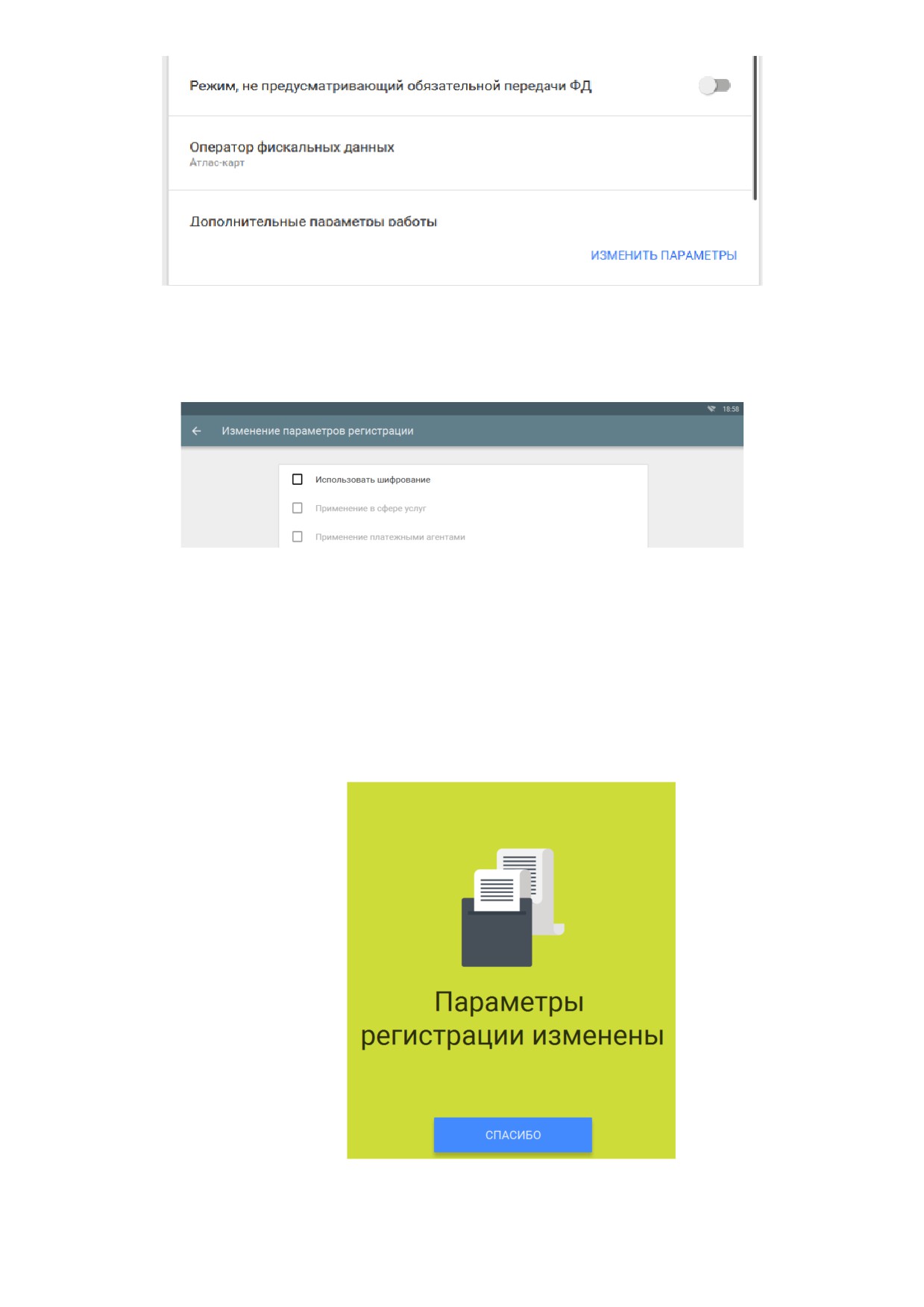

2. Выключить переключатель режима, не предусматривающего обязательной передачи ФД;

3. Выбрать ОФД.

25

В пункте «Дополнительные параметры работыª есть возможность включить шифрование.

Если ранее шифрование не использовалось, то его можно включить. Переход со схемы работы с

шифрованием на схему работы без шифрования без замены ФН не предусмотрен.

Для того, чтобы изменить один из перечисленных параметров необходимо перейти в меню

Настройки ⇒ ОФД и выбрать пункт «Изменение параметров регистрации без замены ФНª и

изменить необходимые сведения.

Для завершения операции изменения параметров нажмите кнопку “Изменить параметры”.

В случае успешного изменения параметров регистрации, будет выведено соответствующее

сообщение на экране и ККТ распечатает отчёт об изменении параметров регистрации.

26

налоговые органы в электронной форме через оператора фискальных данных, обязаны осуществить

считывание фискальных данных всех фискальных документов, содержащихся в фискальном

накопителе, и представить эти фискальные данные в налоговые органы вместе с заявлением о

перерегистрации контрольно-кассовой техники или о снятии контрольно-кассовой техники с

регистрационного учета на бумажном носителе или через кабинет контрольно-кассовой техники.

Датой подачи отчета в электронной форме считается дата его размещения в кабинете контрольно-

кассовой техники.

Порядок замены ФН:

- закрыть старый ФН;

- установить новый ФН;

- перевести новый ФН в фискальный режим путем формирования “Отчета об изменении параметров

регистрации”;

- внести информацию о вновь установленном ФН в раздел 8 паспорта ККТ.

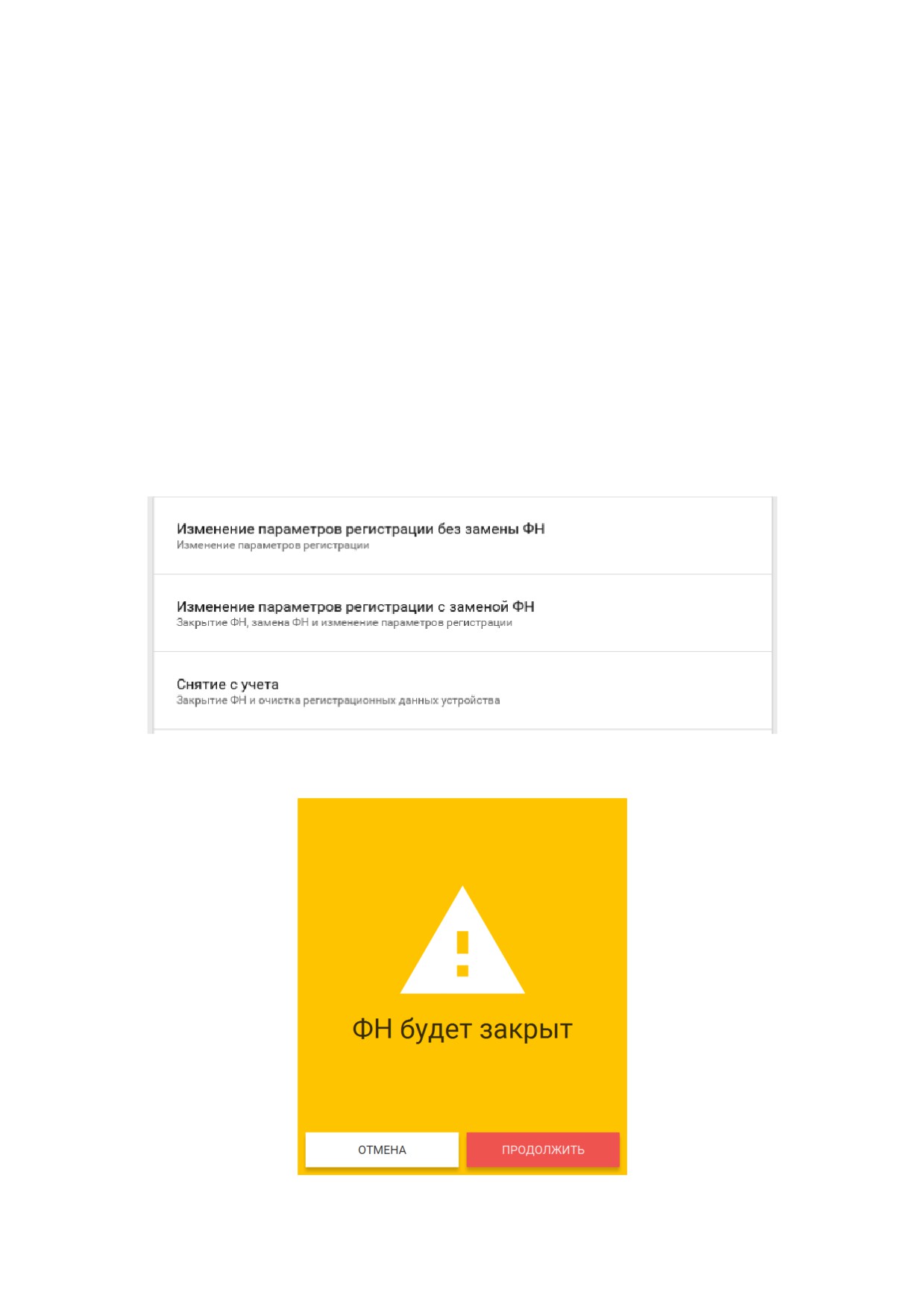

Для закрытия текущего ФН необходимо перейти в меню Настройки

⇒ ОФД ⇒ Изменение

параметров регистрации с заменой ФН.

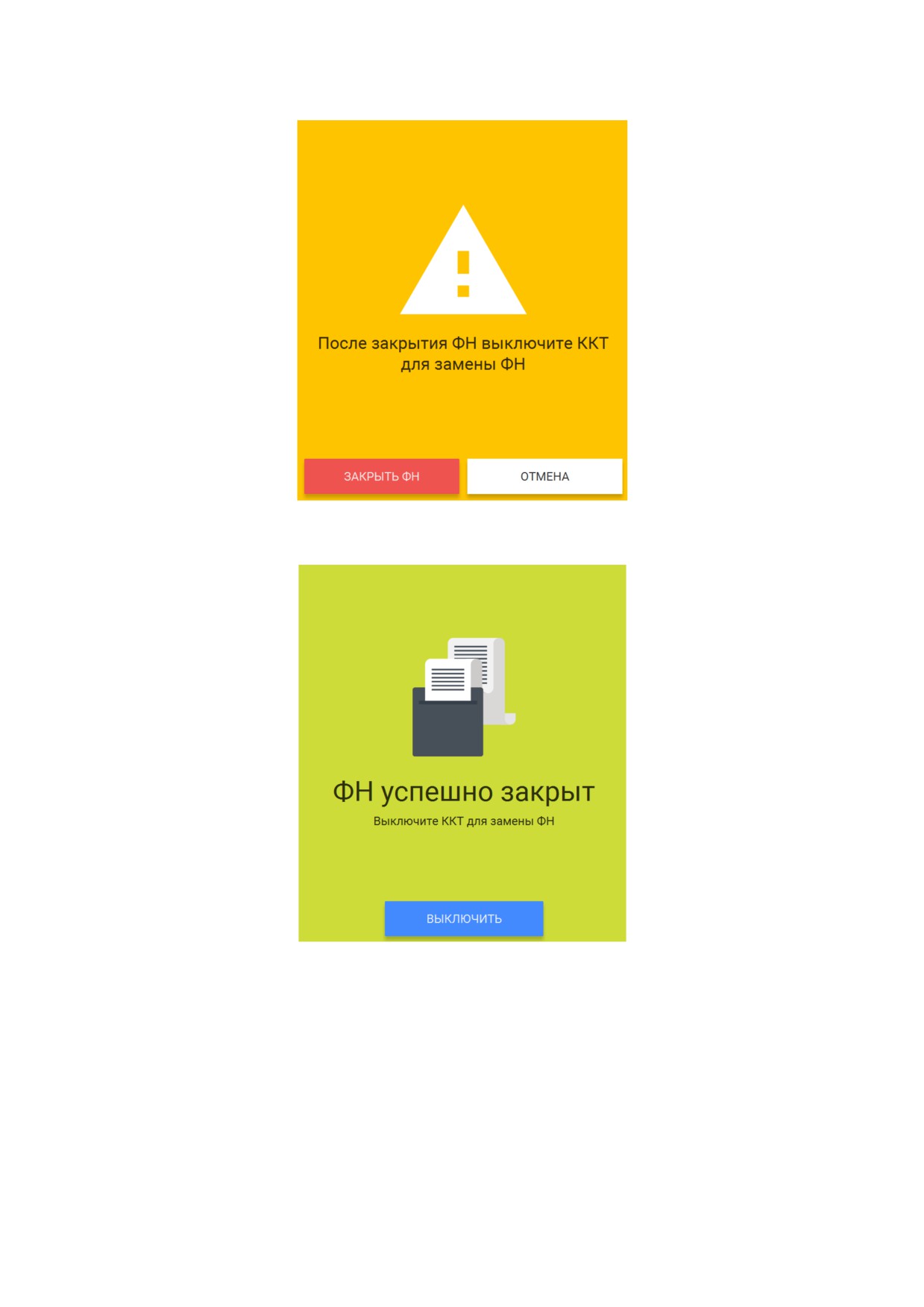

ФН будет закрыт. Пользователю будет показано сообщение на экране.

28

Пользователю будет выведено сообщение о необходимости замены ФН после выключения ККТ.

После выключения ККТ, замените ФН на новый.

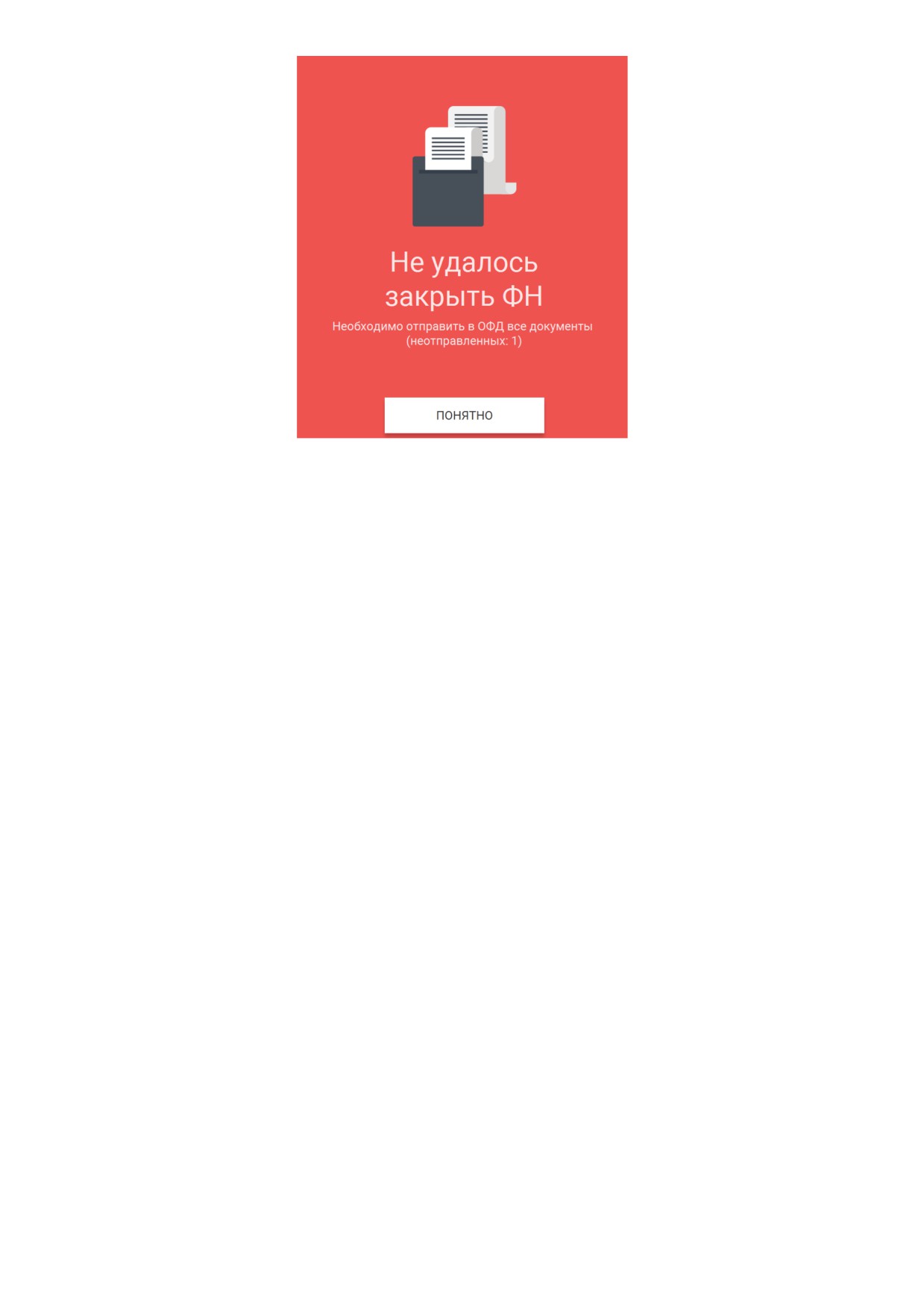

Внимание! В случае, если не все ФД отправлены в ОФД, ККТ выдаст предупреждение. Необходимо

проверить наличие связи ККТ с ОФД, для этого проверьте настройки сетевого подключения.

Если настройки сетевого подключения корректны - обратитесь в службу технической поддержки

ОФД (контактные данные можно найти в договоре с оператором фискальных данных).

После восстановления связи повторить попытку.

При использовании ККТ в режиме, не предусматривающем обязательной передачи фискальных

документов в налоговые органы в электронной форме через оператора фискальных данных проверка

неотправленных фискальных документов не требуется.

29

Установка нового ФН в корпус ККТ описана в руководстве выше.

После установки нового ФН необходимо завершить изменение параметров в меню Настройки ⇒

ОФД ⇒ Изменение параметров регистрации с заменой ФН. После окончания изменения параметров

нажмите «Изменить параметрыª.

15. Снятие с учёта

Внимание! Перед данной операцией убедитесь, что все ФД отправлены в ОФД. Сделать это можно,

распечатав отчет о текущем состоянии расчетов. Если есть неотправленные документы, проверьте

настройки сетевого подключения, выключите ККТ, затем включите ККТ. Включение/выключение

ККТ описано в разделе “Процедура начальной загрузки/ выключение ККТ”

Если настройки сетевого подключения корректны - обратитесь в службу технической поддержки

ОФД (контактные данные можно найти в договоре с оператором фискальных данных).

При использовании ККТ в режиме, не предусматривающем обязательной передачи фискальных

документов в налоговые органы в электронной форме через оператора фискальных данных проверка

неотправленных фискальных документов не требуется.

Внимание! Пользователи при перерегистрации контрольно-кассовой техники в связи с заменой

фискального накопителя и снятии с регистрационного учета контрольно-кассовой техники, которая

применялась в режиме, не предусматривающем обязательной передачи фискальных документов в

налоговые органы в электронной форме через оператора фискальных данных, обязаны осуществить

считывание фискальных данных всех фискальных документов, содержащихся в фискальном

накопителе, и представить эти фискальные данные в налоговые органы вместе с заявлением о

перерегистрации контрольно-кассовой техники или о снятии контрольно-кассовой техники с

регистрационного учета на бумажном носителе или через кабинет контрольно-кассовой техники.

Датой подачи отчета в электронной форме считается дата его размещения в кабинете контрольно-

кассовой техники.

При прекращении осуществления расчётов с эксплуатируемой ККТ необходимо выполнить

операцию «Снятие с учётаª.

30

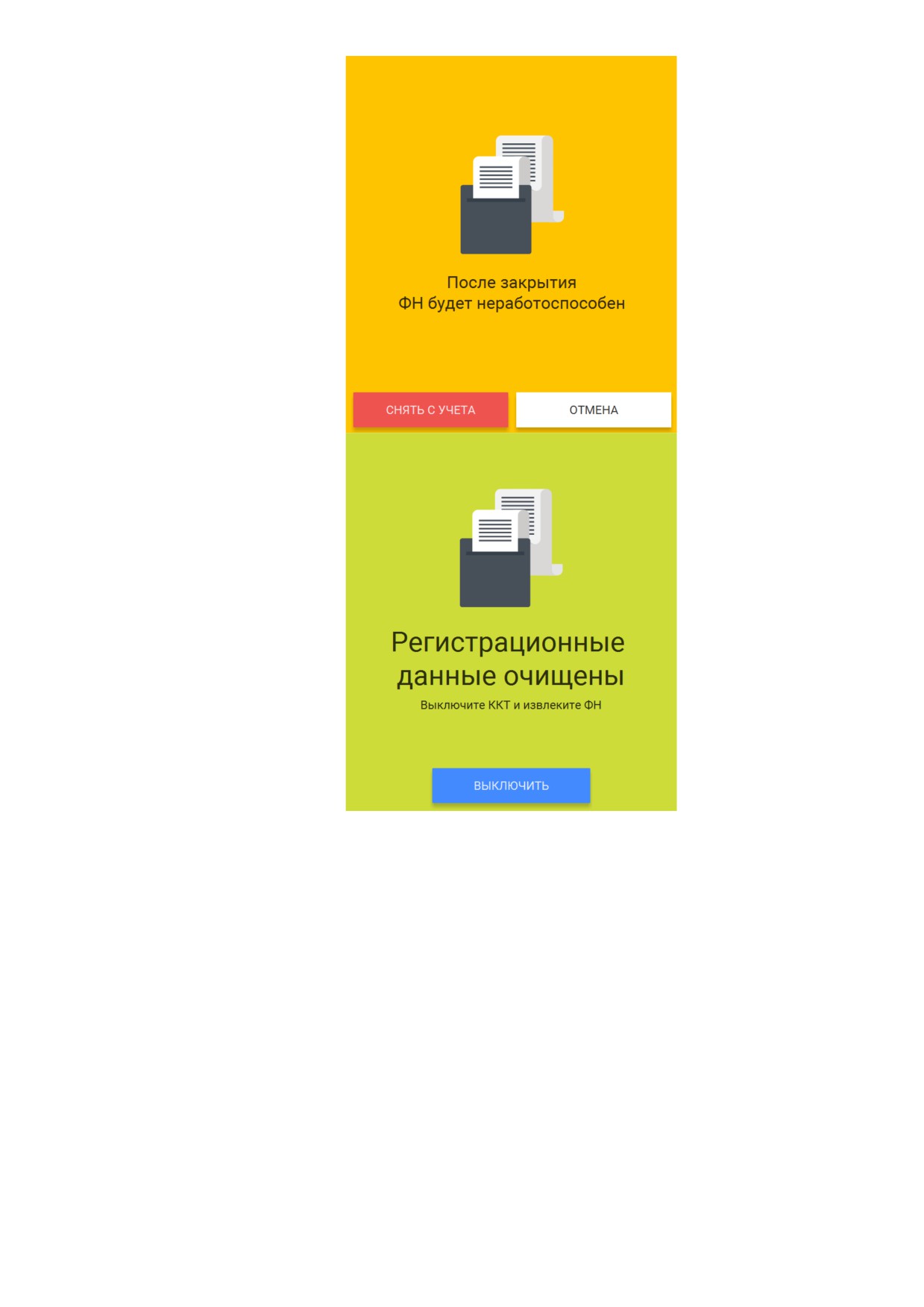

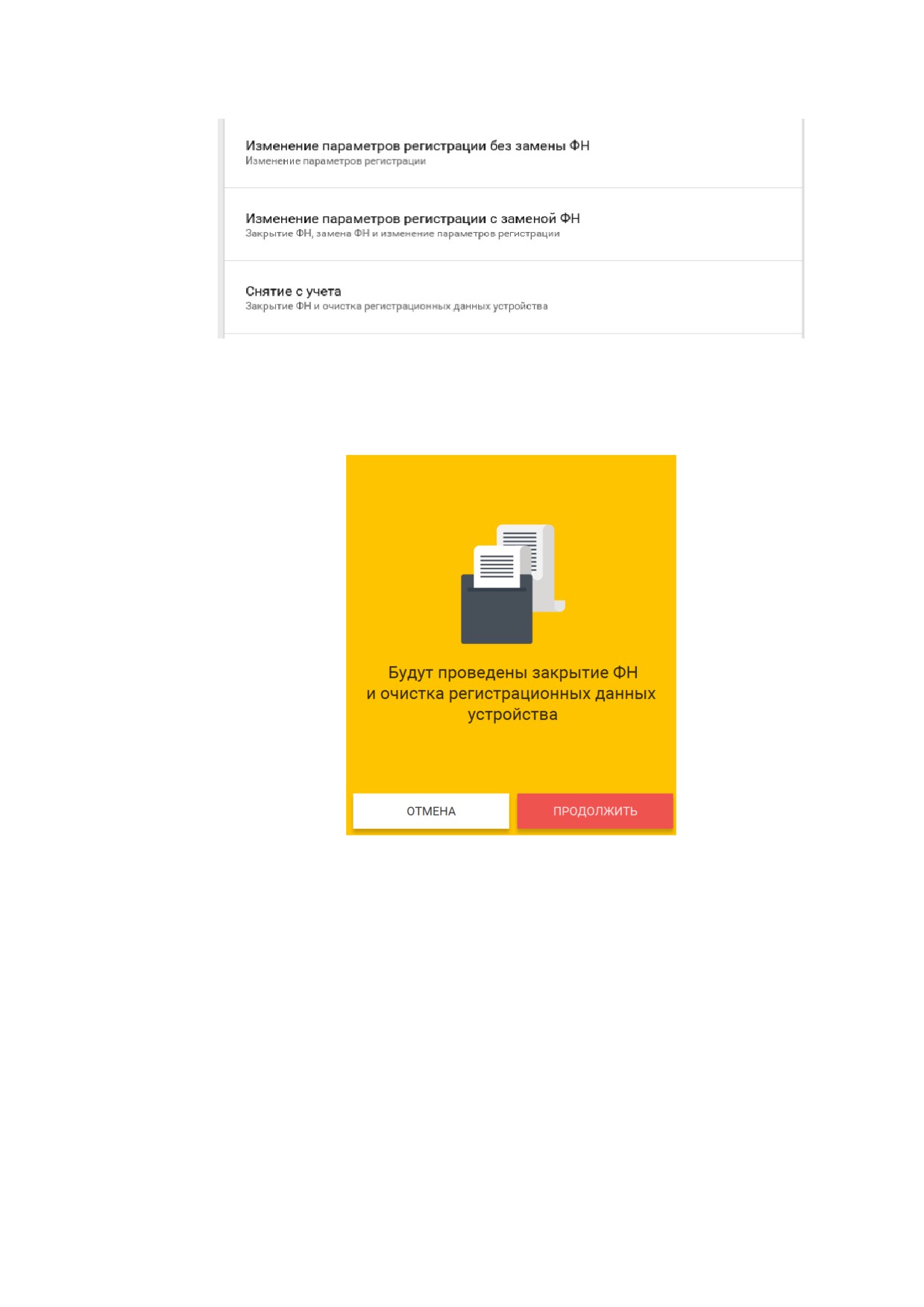

Для снятия с учета перейдите в меню Настройки ⇒ ОФД ⇒ Снятие с учета.

На экране отобразится сообщения с предупреждением о производимой операции. Нажмите

«Продолжитьª.

На экране отобразится сообщения с предупреждением. Нажмите «Снятие с учётаª.

31

После снятия ККТ с регистрационного учета, ФН необходимо изъять из корпуса ККТ и хранить его

не менее 5-ти лет.

Датой снятия ККТ с регистрационного учёта считается дата формирования налоговым органом

карточки о снятии ККТ с регистрационного учёта.

16. Режим продажи

16.1.

Открытие смены

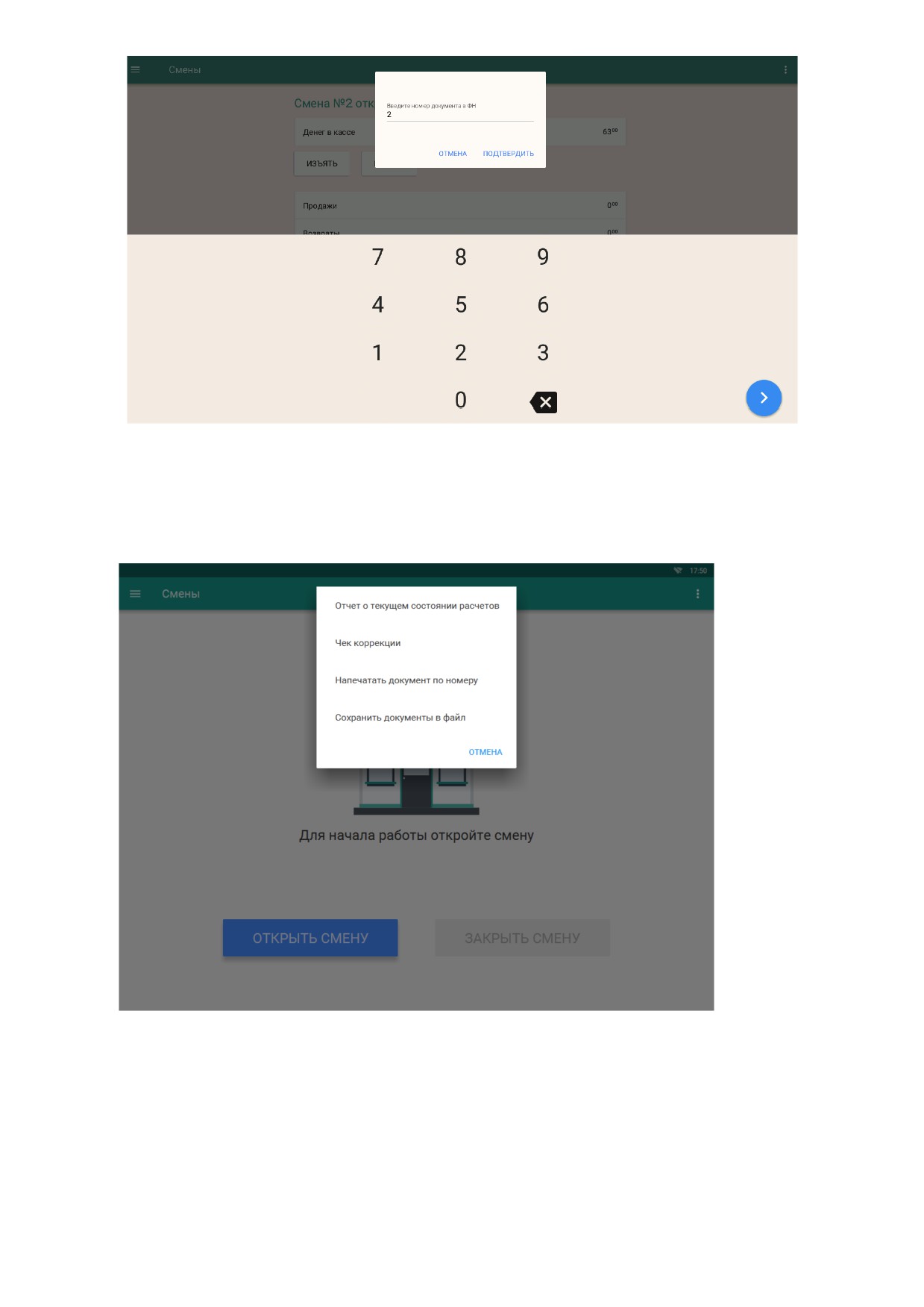

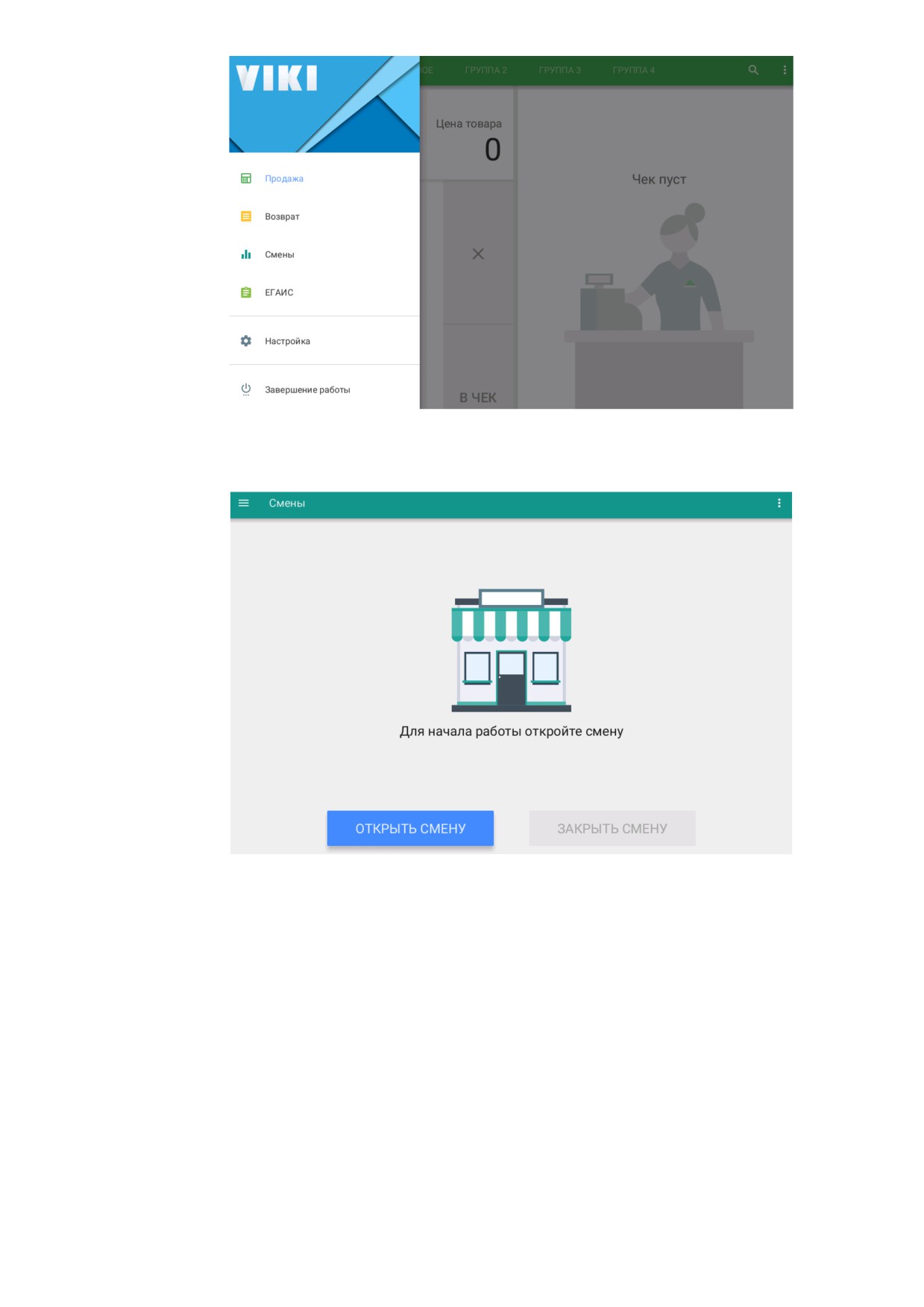

Для начала работы, необходимо открыть новую смену. Открытая смена не должна превышать 24

часа, по истечение этого времени ККТ будет заблокирована для продажи.

Зайдите в меню Смены.

32

Откройте новую смену.

16.2.

Продажа

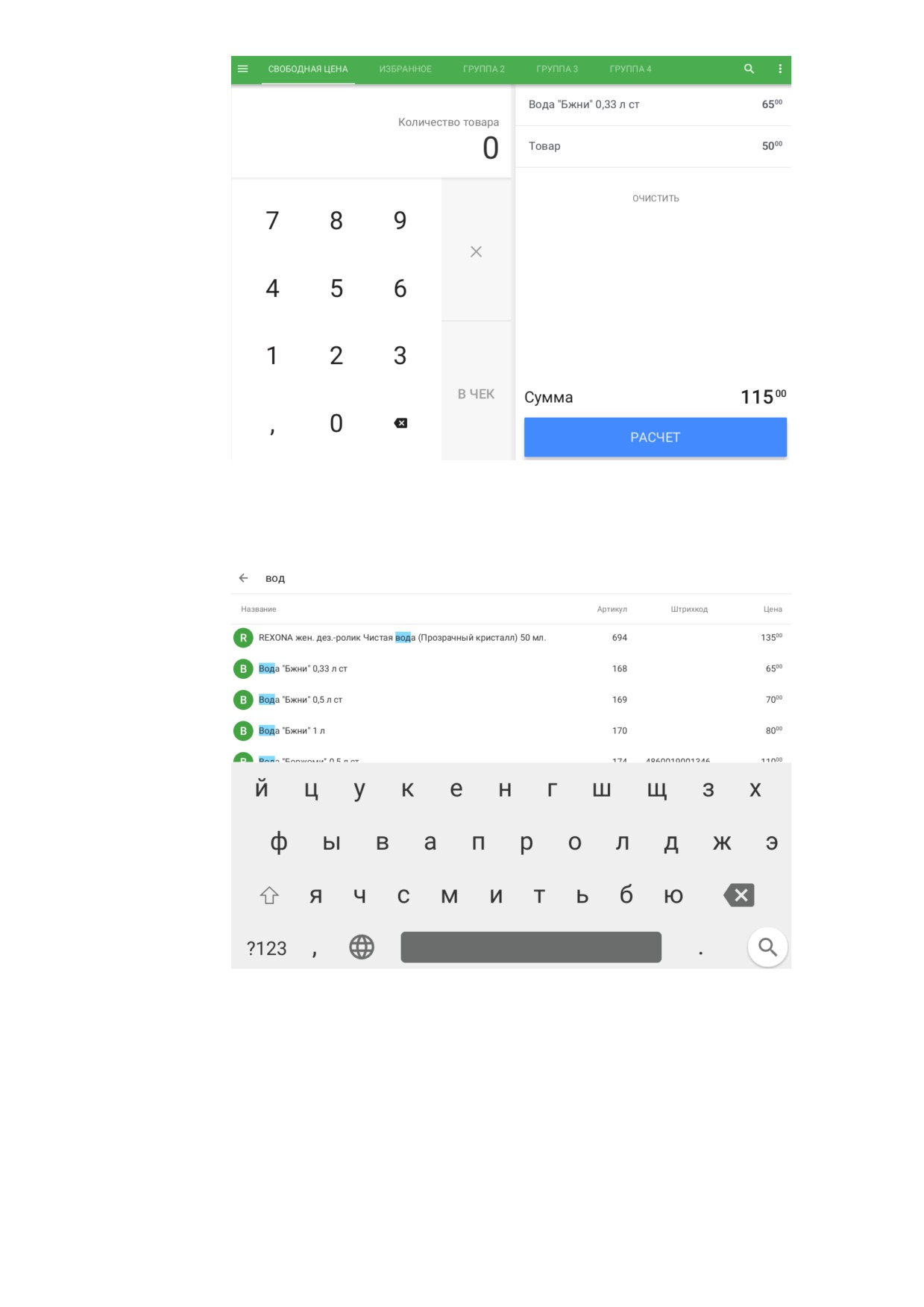

При открытой смене доступен пункт меню «Продажаª. Перейдите в меню Продажа.

Пользователь может добавлять товар из справочника

(должен быть загружен на ККТ из

товароучётной системы или с помощью файла загрузки, инструкции и перечень совместимых

товароучётных систем указаны на сайте производителя) или по свободной цене.

33

Пользователь может воспользоваться поиском товара в справочнике.

(иконка

“увеличительное

стекло”)

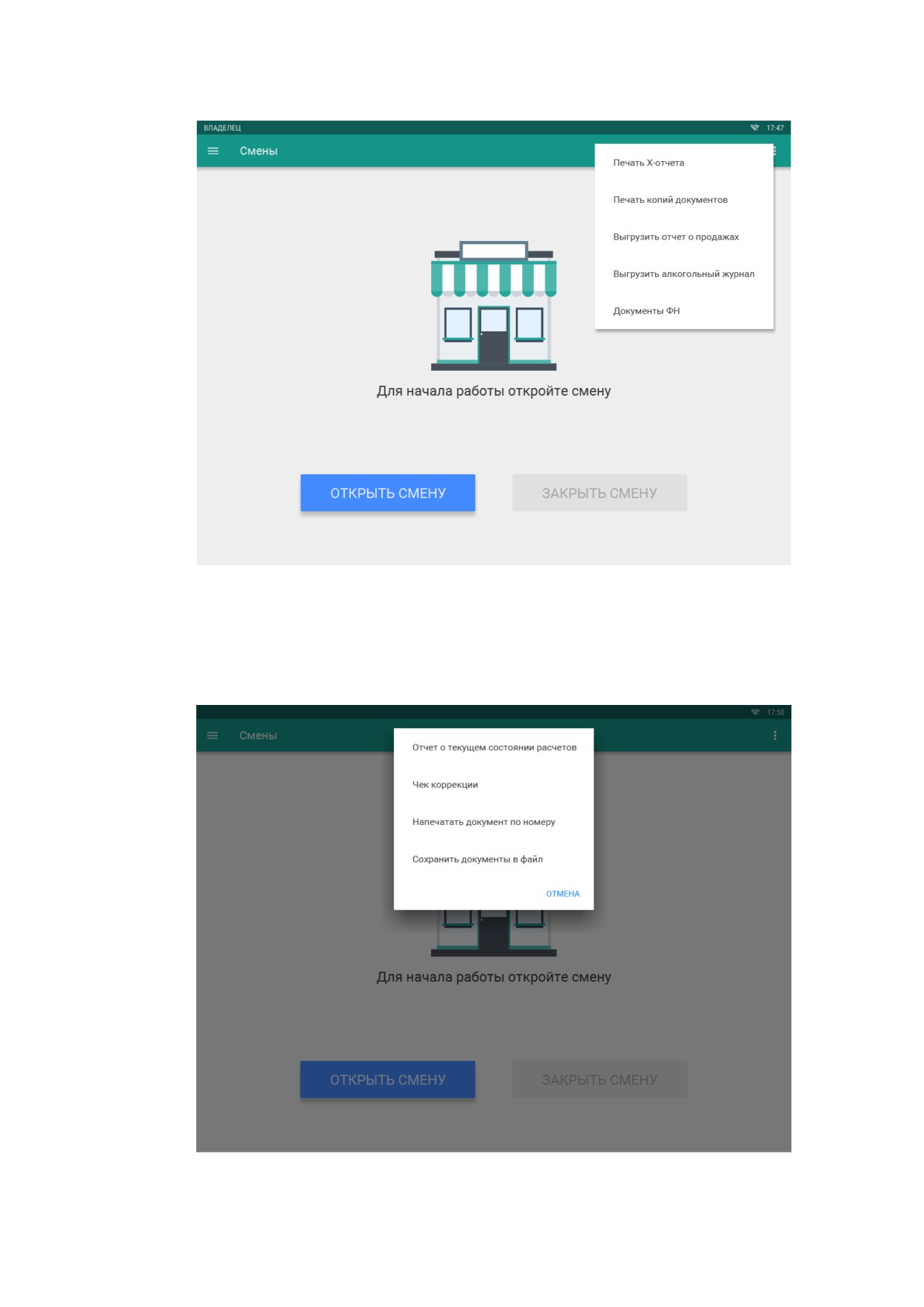

16.3. Закрытие смены

Не позднее чем через 24 часа с начала открытия смены, пользователь должен закрыть открытую

смену, в противном случае ККТ будет заблокирована, кроме функции закрытия смены.

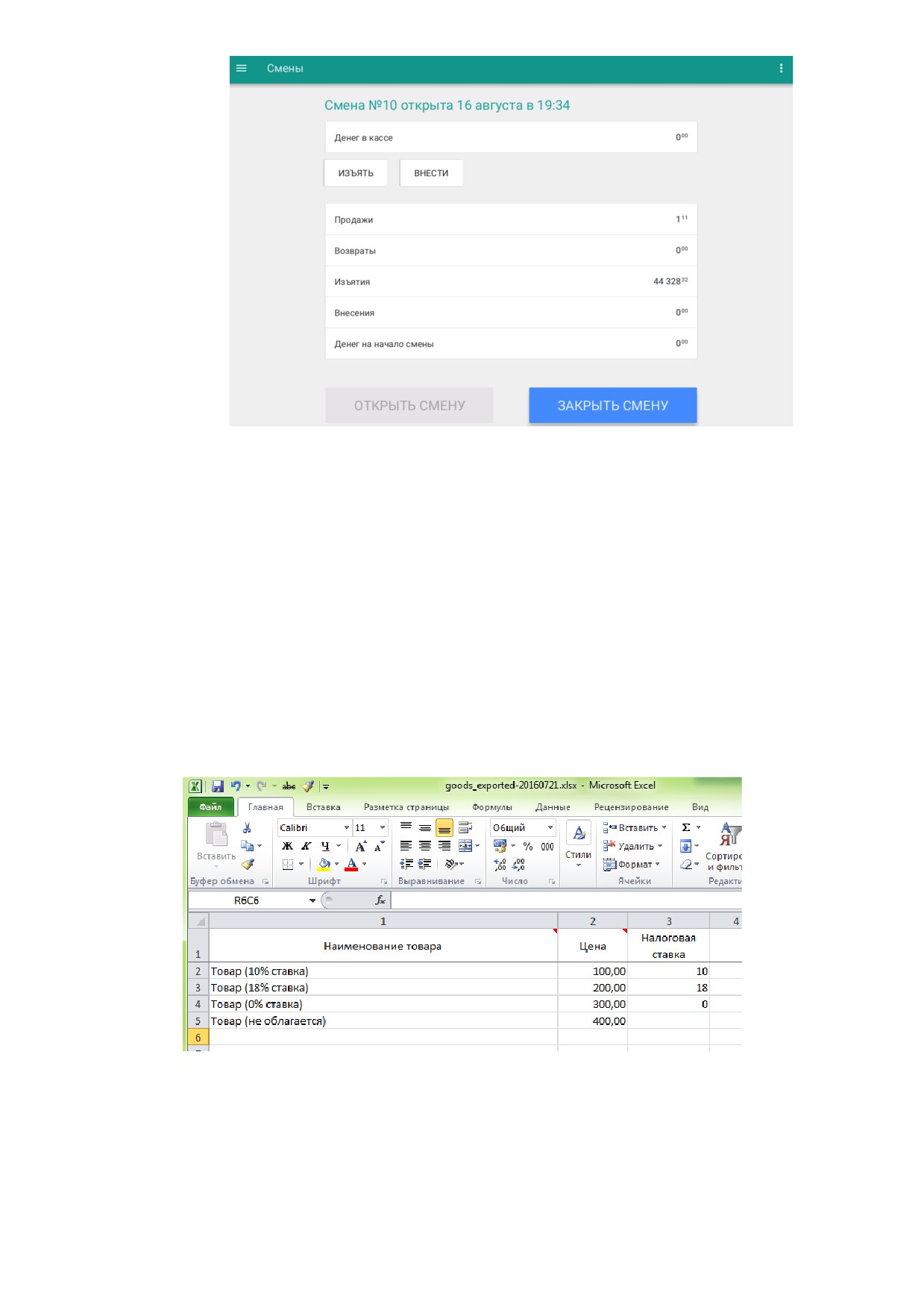

Для закрытия смены перейдите в меню Смены. Нажмите кнопку “Закрыть смену”. Будет отпечатан

отчет о закрытии смены.

34

17.

Загрузка налоговых ставок

Для проведения расчётов в ККТ предусмотрены следующие виды налоговых ставок:

 НДС итога чека со ставкой 18%;

 НДС итога чека со ставкой 10%;

 НДС итога чека со ставкой 0%;

 НДС не облагается;

 НДС итога чека с рассчитанной ставкой 18%;

 НДС итога чека с рассчитанной ставкой 10%.

Назначение налоговой ставки на товар осуществляется в excel-файле и загружается на ККТ.

После оформления excel-файла для загрузки данных в ККТ (шаблон файла можно скачать на сайте

производителя) его необходимо загрузить на ККТ одним из способов:

 C помощью USB-флеш - скопировав файл в корневой каталог;

 Скопировать файл в сетевой каталог обмена ККТ \\IP_ККТ\exchange\ .

35

18.

Загрузка скидок

Скидки загружаются на ККТ по протоколу файлового обмена текстовыми файлами. Для заведения

скидки на товар указываются команды и соответствующие поля.

После оформления txt-файла для загрузки данных в ККТ (шаблон файла можно скачать на сайте

производителя https://dreamkas.ru) его необходимо загрузить на ККТ cкопировать файл в сетевой

каталог обмена ККТ \\IP_ККТ\exchange\ .

19.

Работа ККТ с техническими средствами контроля налоговых

органов

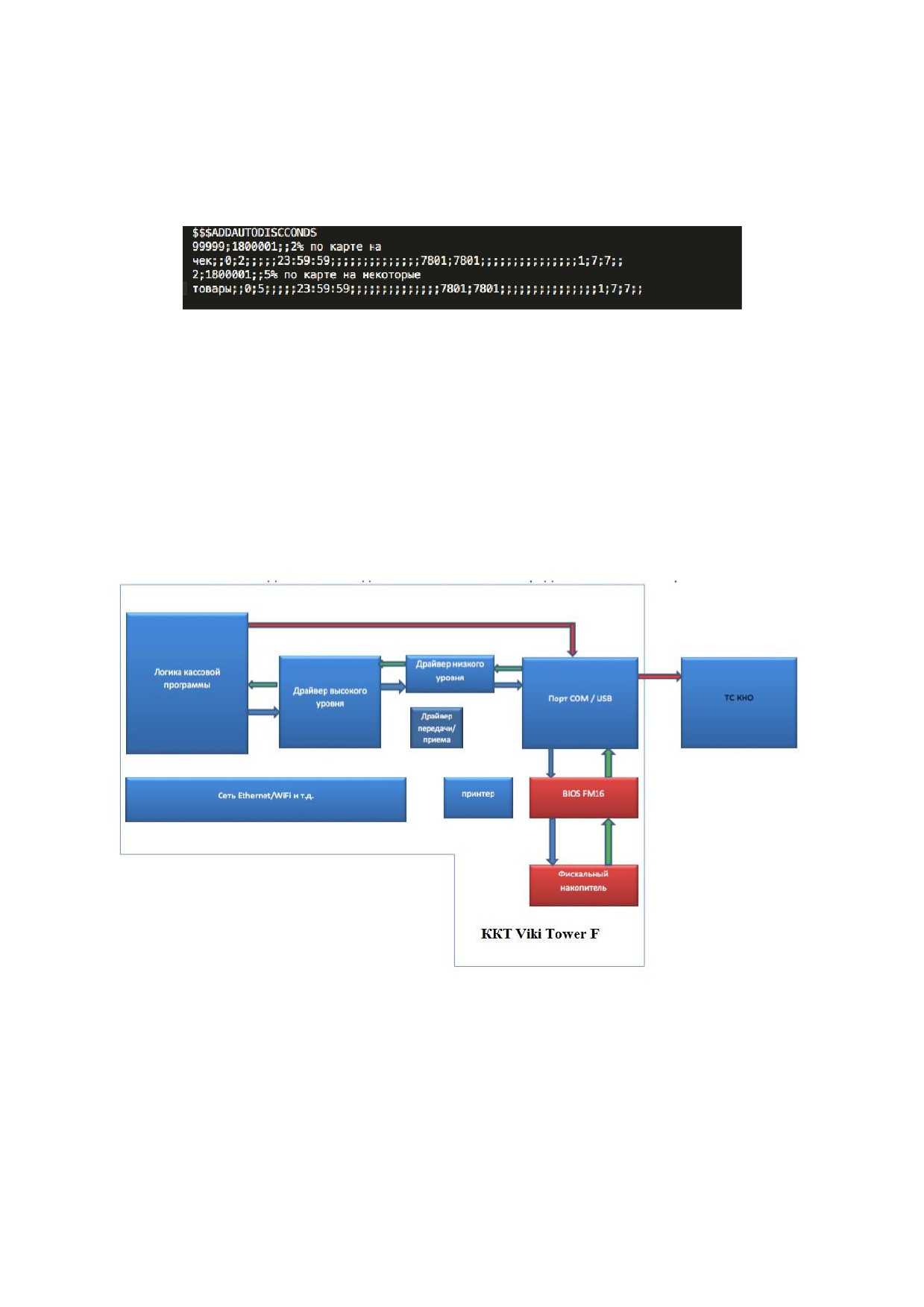

Схема подключения технических средств контроля налоговых органов:

Для выполнения действий контролирующими органами необходимо:

1.

Зайти в меню Смены;

36

2.

В дополнительном меню (правый верхний угол) доступен пункт «Документы ФНª.

В пункте «Документы ФНª доступны следующие операции:



напечатать отчет о текущем состоянии расчетов

37



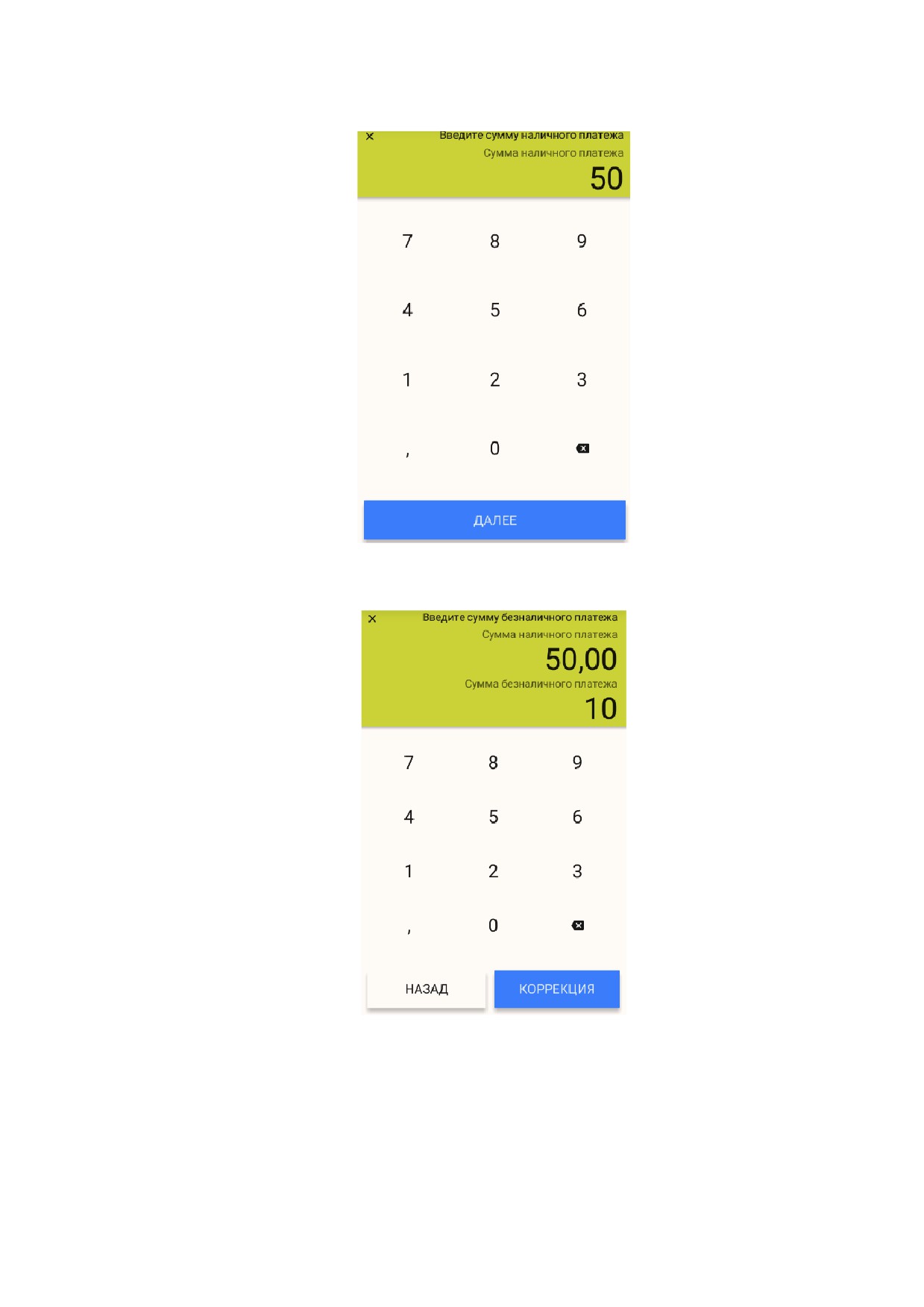

сформировать чека коррекции

o введите сумму наличного платежа

o введите сумму безналичного платежа



напечатать фискальный документ по его номеру

o введите номер документа в ФН (номер документа указан в реквизите ФД № на ФД

отпечатанном на бумажном носителе)

o нажмите «Подтвердитьª

38



сохранить все фискальные документы в файл

39

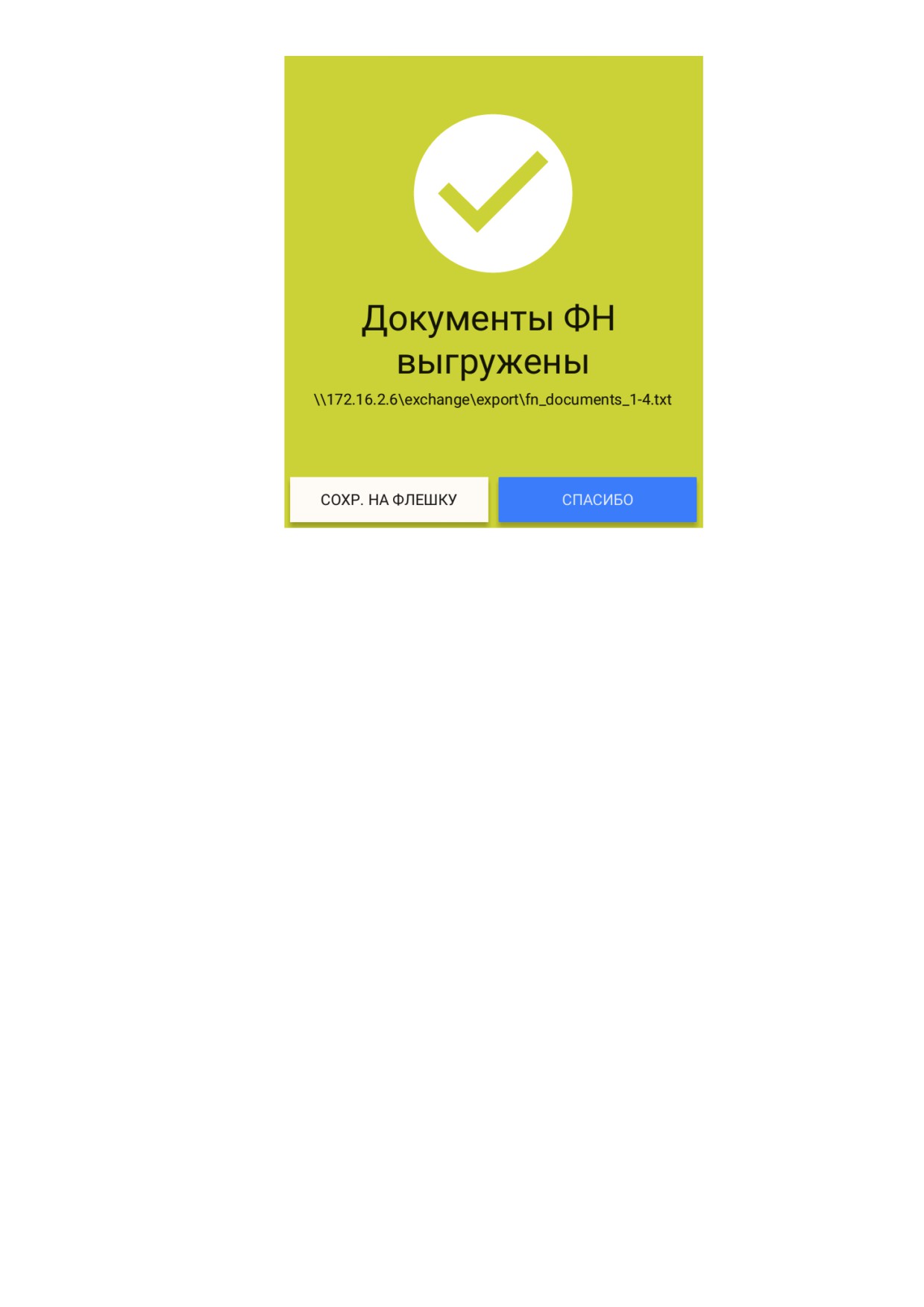

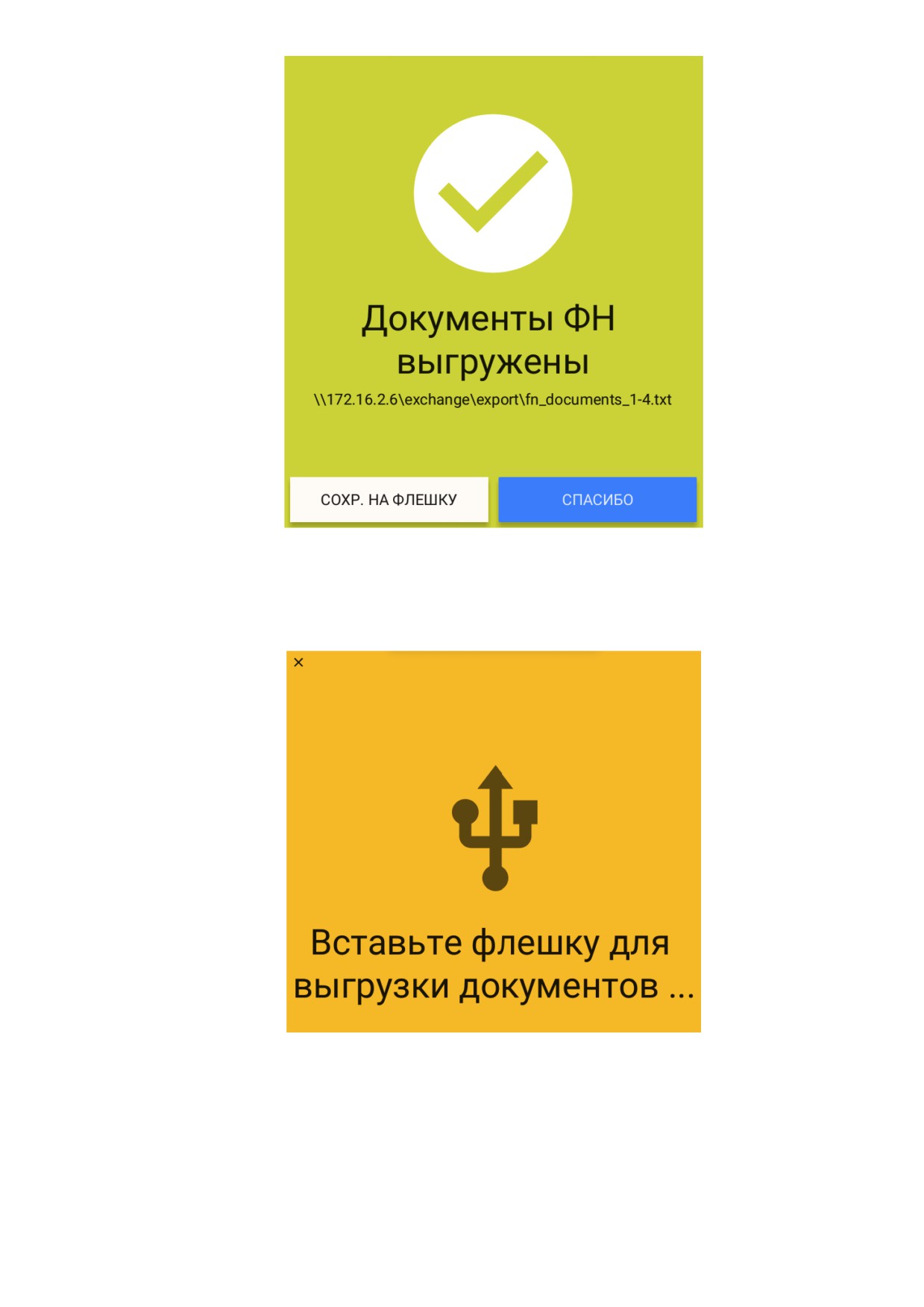

После выполнения «Сохранения документов в файлª полученный файл можно записать на USB-

флеш, следуя инструкциям на экране.

Необходимо физически подключить USB-флэш накопитель к USB порту ККТ. После подключения,

файлы автоматически запишутся на USB-флэш накопитель.

Так же доступ к выгруженному файлу можно получить по сети (расположение файла с документами

указано в сообщении).

40

20.

Условия блокировки ККТ

ККТ блокирует выполнение всех функций в случае:

 отсутствия чековой ленты - необходимо обеспечить наличие чековой ленты;

 возникновения аварийных ситуаций в ККТ, приводящих к порче печатаемого документа -

необходимо обеспечить наличие чековой ленты и проверить отсутствия посторонних

предметов в печатающем устройстве;

 отсутствия ФН в составе ККТ - необходимо проверить наличие ФН, надёжность соединений,

при необходимости обратиться к изготовителю ККТ или в авторизованный сервисный центр;

 неисправностей в работе ККТ описанных в пункте «Проверка работоспособности ККТª - для

устранения неисправностей обратитесь к изготовителю ККТ или в авторизованный сервисный

центр;

 при продолжительности смены более 24 часов - необходимо сформировать отчёт о закрытии

смены;

 если промежуток времени между формированием фискального признака для отчета об

открытии смены и первого кассового в этой смене или промежуток времени между

формированием фискального признака для двух кассовых чеков подряд, определенный на

основании сведений о моментах формирования этих фискальных документов, переданных

контрольно-кассовой техникой в фискальный накопитель, отличается более чем на пять

минут от этого промежутка времени, определенного по показаниям таймера фискального

накопителя - необходимо проверить и установить время на ККТ, выключить ККТ, затем

41

22.

Меры безопасности

 Место установки ККТ при эксплуатации и техническому обслуживанию должно быть

оборудовано так, чтобы исключить возможность случайного соприкосновения работников с

токопроводящими устройствами.

 ККТ должна быть подключен к евророзетке с заземлением. Старайтесь не использоваться те

розетками, к которым подключено другое мощное электронное оборудование, создающее

помехи в сети электропитания.

 Обязательно используйте блок питания ККТ, поставляемый в комплекте ККТ.

 При включении-выключении ККТ из розетки убедитесь, что ККТ выключен, при этом всегда

держитесь за вилку, не за провод.

 Устанавливать ККТ необходимо на твердую устойчивую поверхность, отрегулируйте уровень

поверхности, чтобы избежать вибрации.

 Не эксплуатируйте и не храните ККТ в условиях высокой температуры, влажности или

сильного загрязнения окружающей среды.

 Не допускайте попадания воды или проводящих материалов (например, металлов) внутрь

ККТ.

 Используйте только качественную бумагу, это повысит качество печати чеков и продлит срок

службы ККТ.

23.

Индикаторы состояния

На передней и боковой панели ККТ, расположены четыре светодиодных индикатора:

1 - индикатор не горит, если отсутствует питание печатающего устройства ККТ;

2 - свечение индикатора говорит о наличие ошибки в работе печатающего устройства ККТ;

3 - индикатор не горит, если отсутствует питание ККТ;

4 - индикатор горит при работе HDD (если подключен).

43

///////////////////////////////////////
