МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО КУРСУ ИНЖЕНЕРНАЯ ГРАФИКА ВЫПОЛНЕНИЕ ЭЛЕКТРИЧЕСКИХ СХЕМ (1989 год)

Методические указания содержат сведения о выполнении электрических схем, приведена классификация схем, общие правила построения схем, условности и упрощения оформления, условные графические обозначения, применяете в схемах. Рассмотрен пример выполнения электрической принципиальной схемы.

Методические указания предназначены для студентов всех специальностей дневных факультетов.

I. Термины и определения. Классификация схем

Схема- конструкторский документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.

Классификацию и правила выполнения схем ручным и автоматизированным способам устанавливает ГОСТ 2.701-84. Схеглы подразделяют на виды, в зависимости от видов элементов, составляющих изделие, и связей между ними.

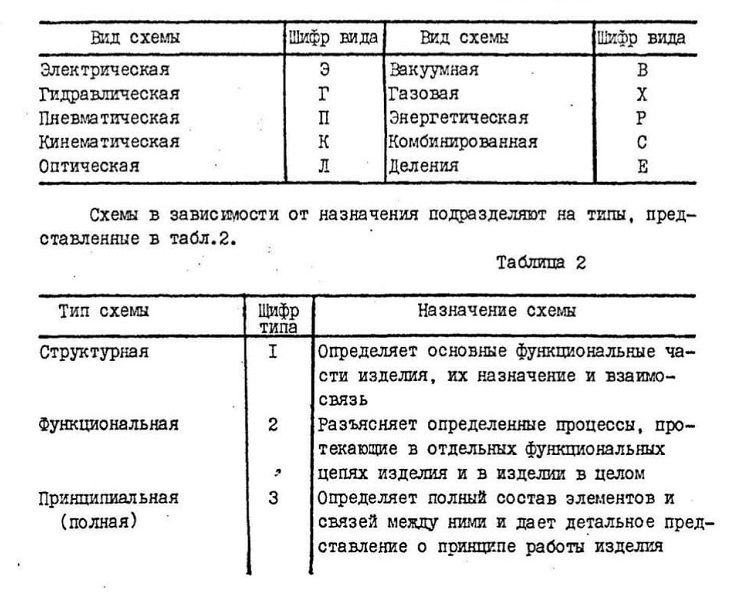

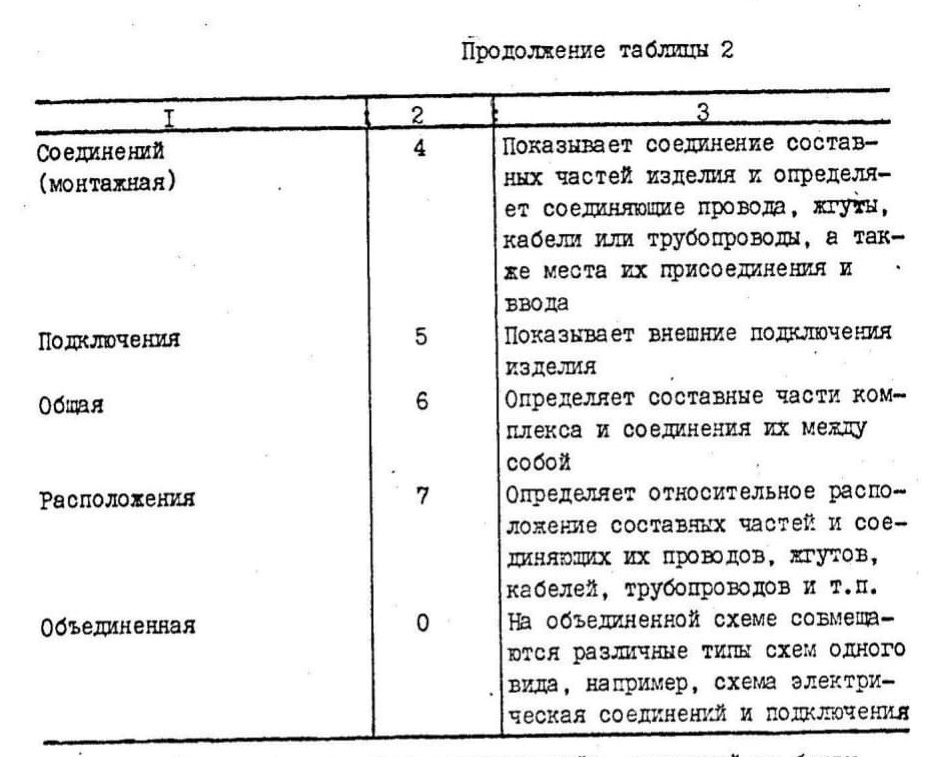

Виды элементов представлены в табл.1.

Таблица 1

Каждой схеме должен быть присвоен шифр, состоящий из буквы, определяющей вид схемой цифры, обозначающей тип схемы. Например, схема электрическая принципиальная обозначается ЭЗ, схема гидравлическая принципиальная - ГЗ, схема электрическая соединений - Э4.

Графическая работа "Выполнение электрических схем" направлена на изучение правил выполнения схем электрических принципиальных, поэтому ниже изложены правила выполнения этих схем.

Схема электрическая принципиальная - конструкторский документ, выполненный без соблюдения масштаба, на котором показаны в виде условных графических обозначений все электрические элементы и устройства изделия и связи между ними; причем действительное пространственное расположение составных частей изделия не учитывается.

2. ОСНОВНЫЕ ПРАВИЛА ВЫПОЛНЕНИЯ СХЕМ

2.1. Построение схемы

Схемы электрические принципиальные выполняются для изделий, находящихся в отключенном положении.

При оформлении схем используются типы линий, установленные ГОСТ 2.303-68. Сплошной основной линией толщиной 0,5..Л мм изображаются условные графические обозначения, линии электрической связи, линии рамки, основной надписи, перечня элементов. Сплошная тонкая линия применяется для подчеркивания надписей, штриховая -для изображения линий механической связи, условного изображения последовательно соединенных одинаковых элементов.

Все элементы изображаются на схеме в виде условных графических обозначений, установленных соответствующими ГОСТами ЕХЖД.

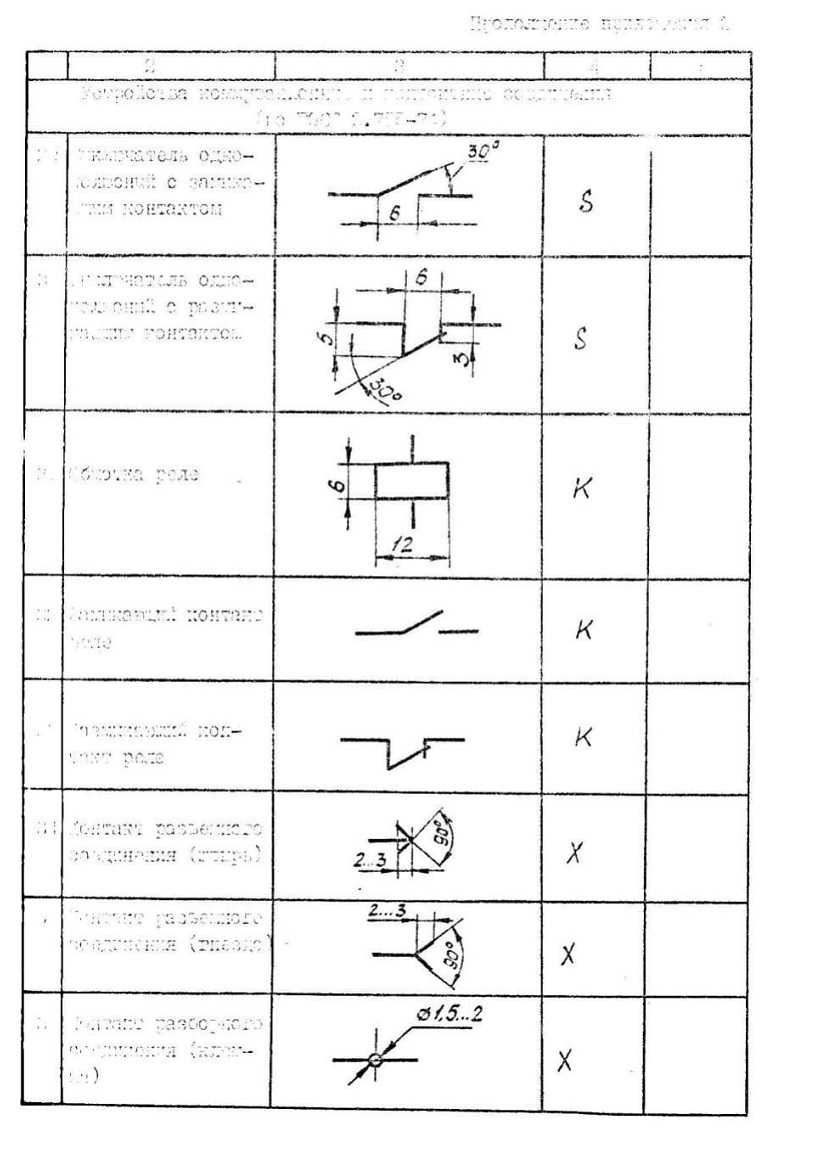

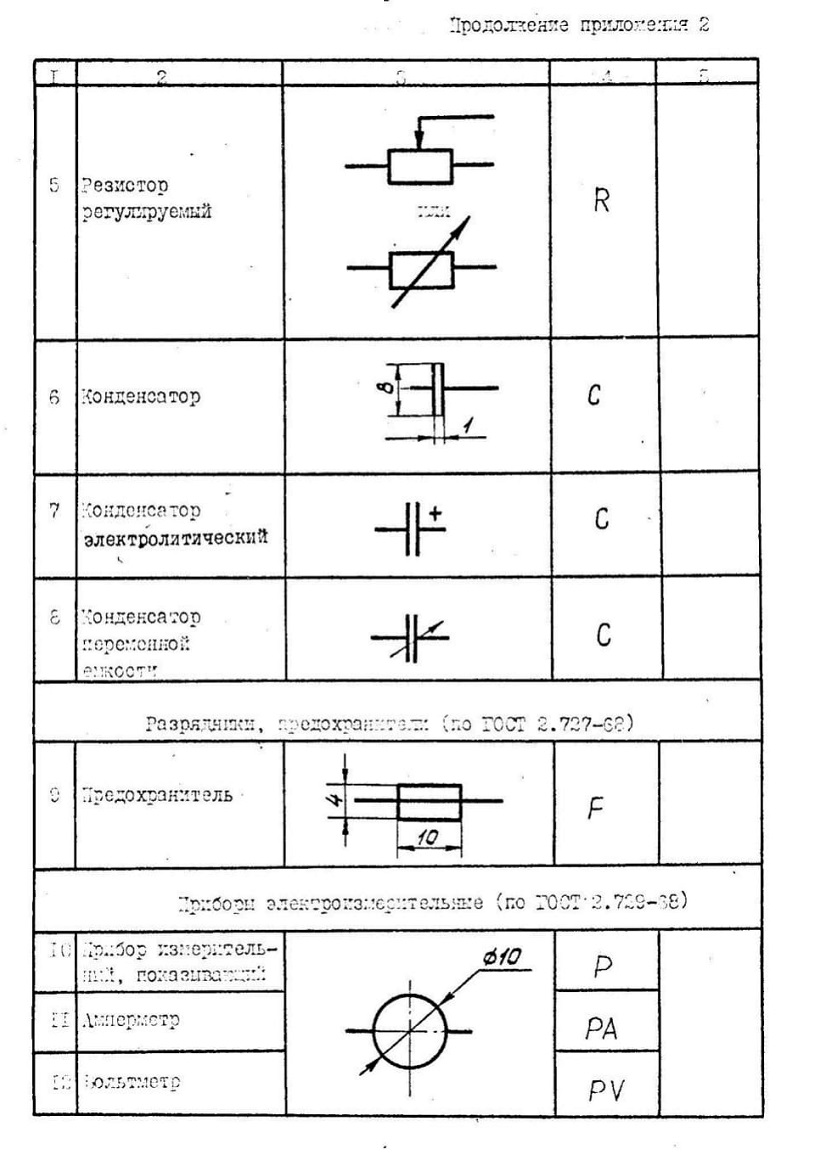

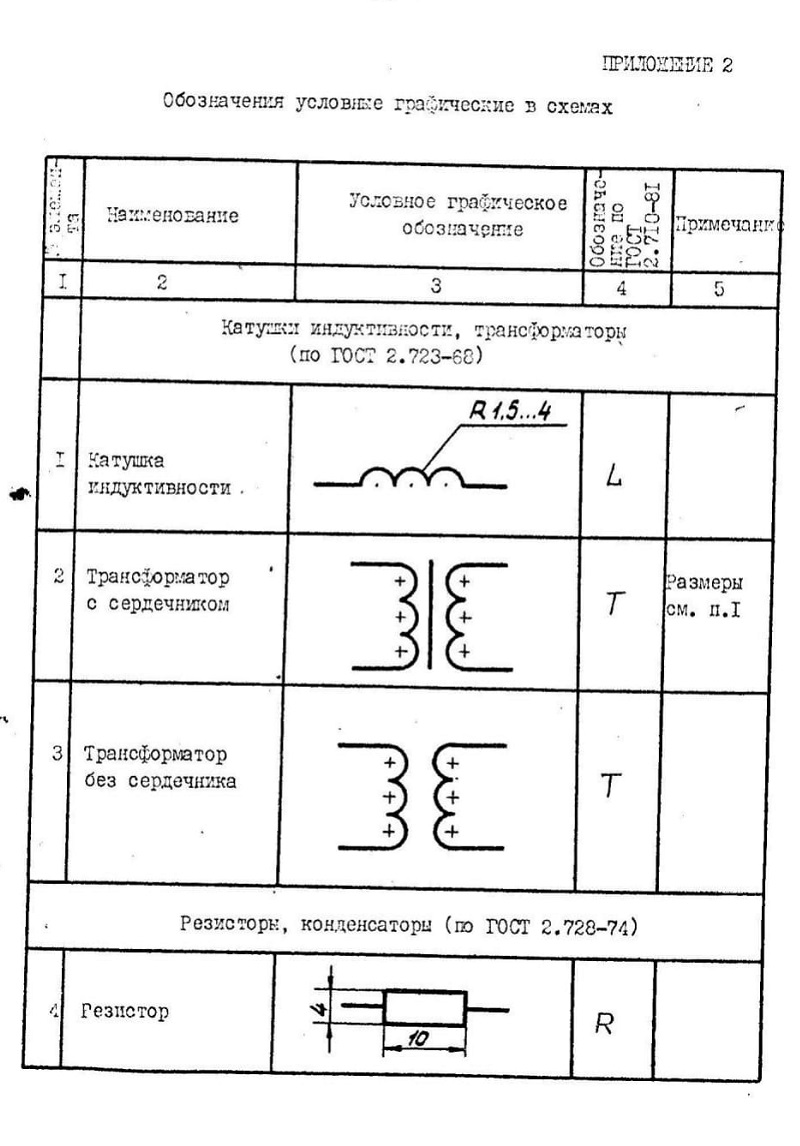

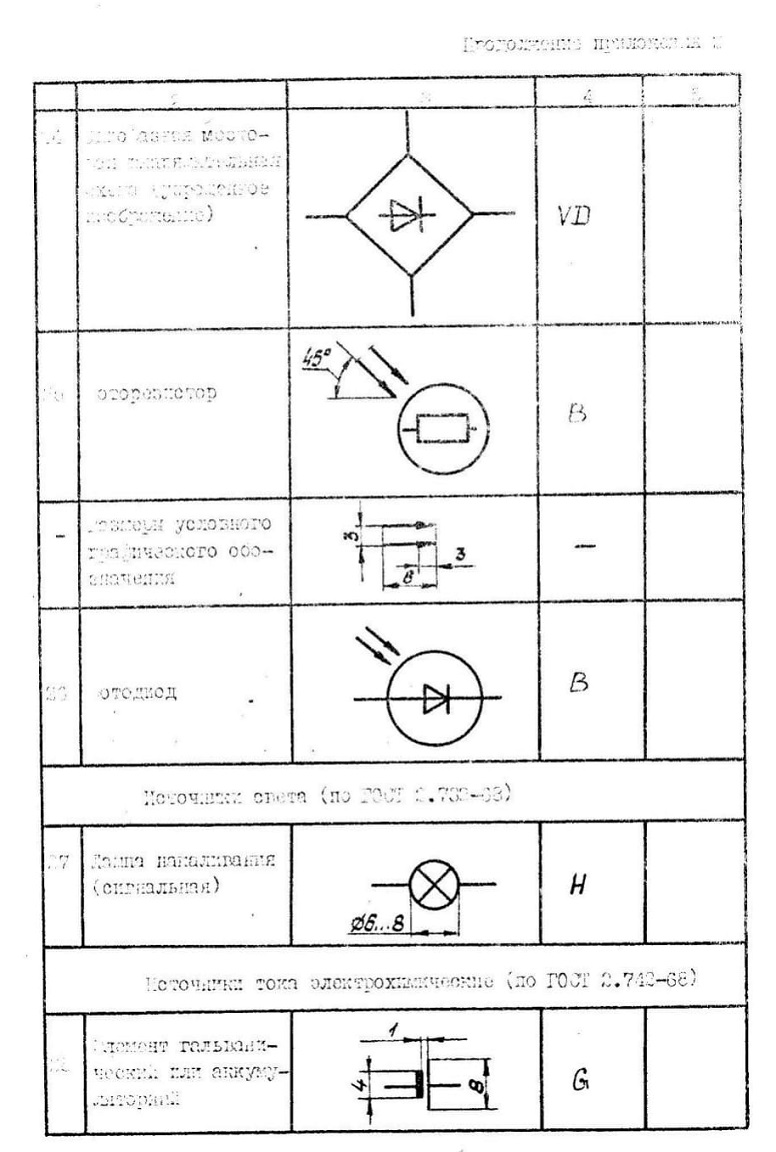

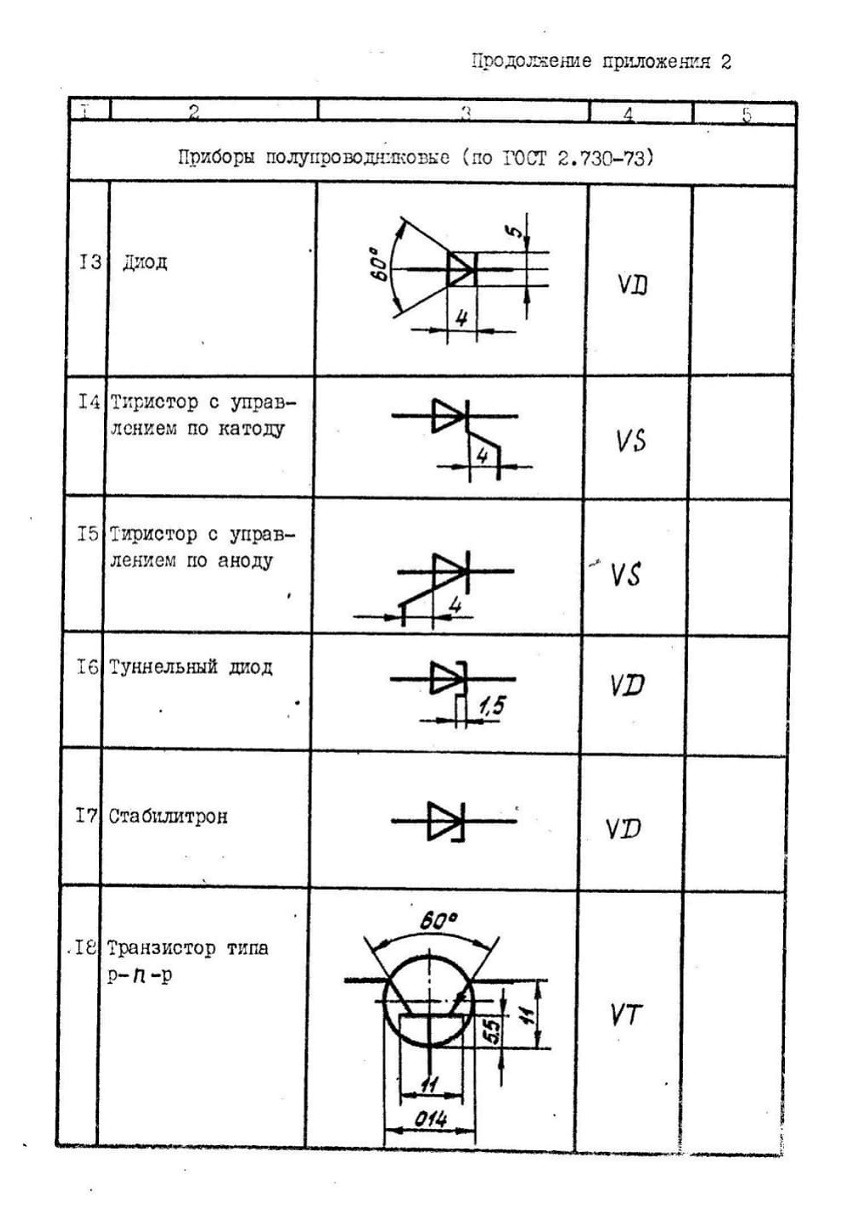

Примеры условных графических обозначений приведены в приложении 2.

Условные графические обозначения элементов и соединяющие их линии связи следует располагать таким образом, чтобы обеспечить наилучшее представление о структуре и принципе работы схемы. Условные графические обозначения элементов допускается поворачивать на угол, кратный 90°,или изображать зеркально повернутыми. При выполнении схемы следует стремиться к наименьшему количеству изломов и пересечений линий электрической связи. Расстояние между любыми соседними линиями должно быть не менее 3 мм.

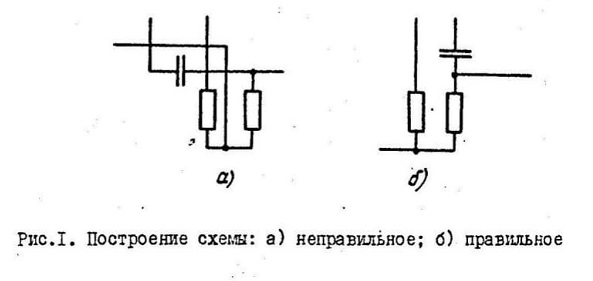

Пример построения схемы приведен на рис.1.

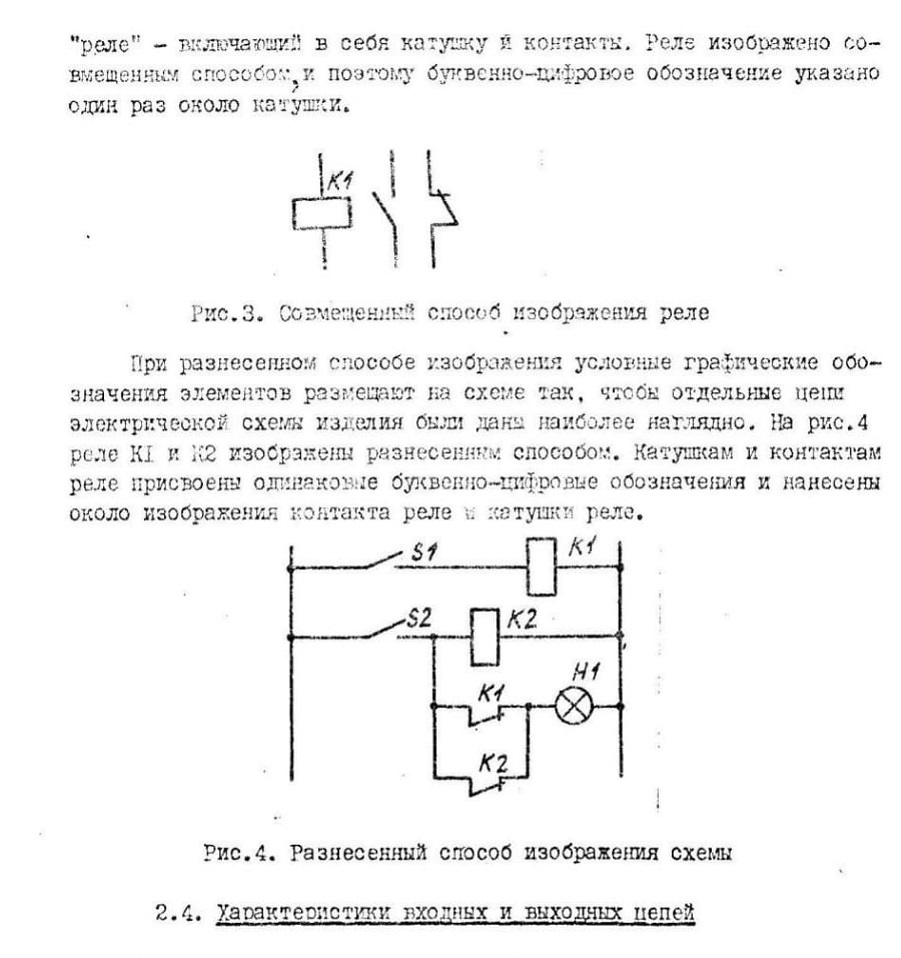

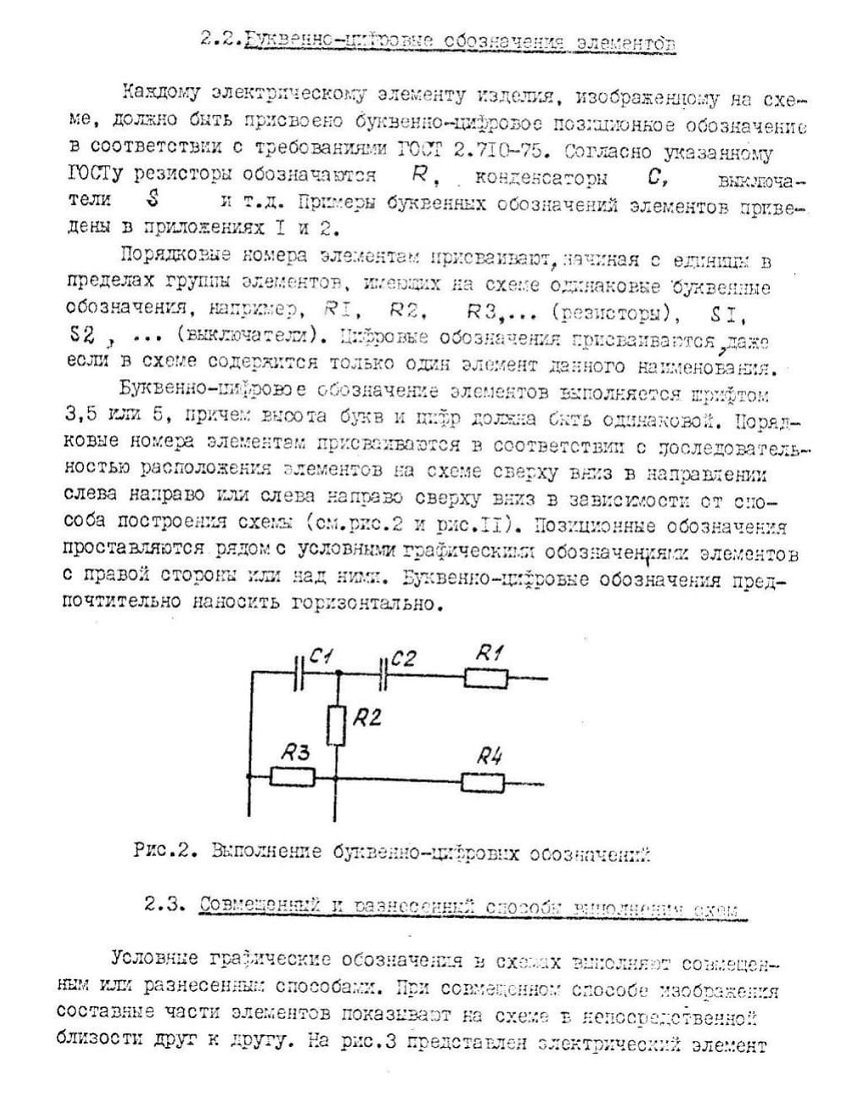

На схеме рекомендуется указывать характеристики входных и выходных цепей изделия (частоту, напряжение, силу тока и др.). Для этого взамен условных графических обозначений разъемов выполняют таблицу, в которой записывают данные входных или выходных цепей.

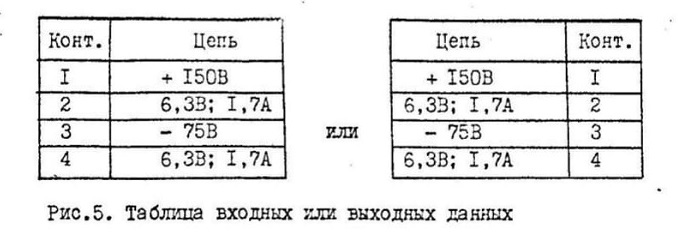

В общем случае таблица может содержать графы: "Конт.", "Цепь", "Адрес" и др. 3 графической работе "Выполнение электрических схем" рекомендуется выполнять таблицу по форме, представленной на рис.5. Каждой таблице присваивают позиционное обозначение элемента, взамен

которого она помещена. На рис.5 приведены размеры таблицы входных и выходных данных и пример заполнения.

В первой графе таблицы указывается номер контакта разъема. В графе "Цепь" записываются характеристики электрических цепей изделия (частота, напряжение и др.). Для удобства изображения схемы таблицу можно выполнять зеркально повернутой как это показано на рис.5.

Таблица заполняется шрифтом 3,5 или 5. Таблицу входных или выходных данных следует располагать только горизонтально. Входные или выходные цепи должны изображаться справа или слева от графы "Конт." (рис.5 к II). Позиции в графе "Конт." присваивают сверху вниз в возрастающем порядке и их количество соответствует количеству входных или выходных цепей. Бели таблица заменяет контактное устройство, представляющее собой единую конструкция, например: разъем, вилка, розетка, то буквенно-цифровое обозначение присваивается по типу:

XP1 или Хs I. т.е. одно устройство независимо от количества контактов в нем. Если таблица заменяет клеммы, гнезда или штыри, то буквенно-цифровое обозначение должно содержать обозначения всех контактов например, XTI...XT4 - четыре клеммы или XРI, ХР2 - два штыря (рис.II).

2.5. Условности и упрощения выполнения схем

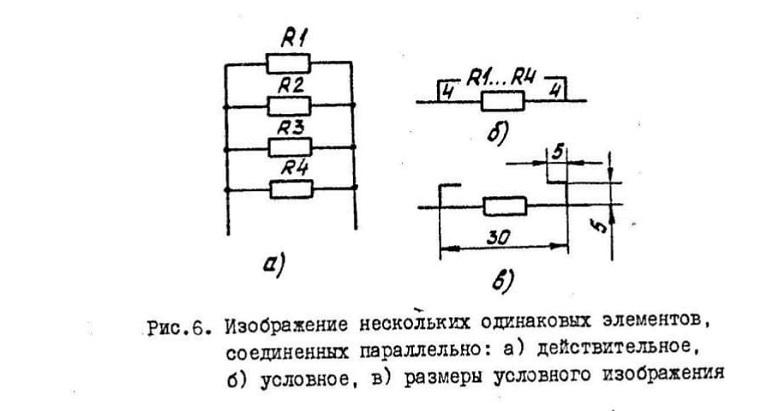

При наличии в изделии нескольких одинаковых (по наименованию, типу и номиналу) элементов, соединенных параллельно, рекомендуется вместо изображения всех ветвей параллельного соединения (рис.б а) изображать только одну ветвь, указав количество ветвей при помоет обозначения ответвления (рис.6 б,в).

Около графических обозначений элементов, изображенных условно в одной ветви, проставляют позиционные обозначения, при этом должны быть учтены все элементы, входящие в параллельное соединение.

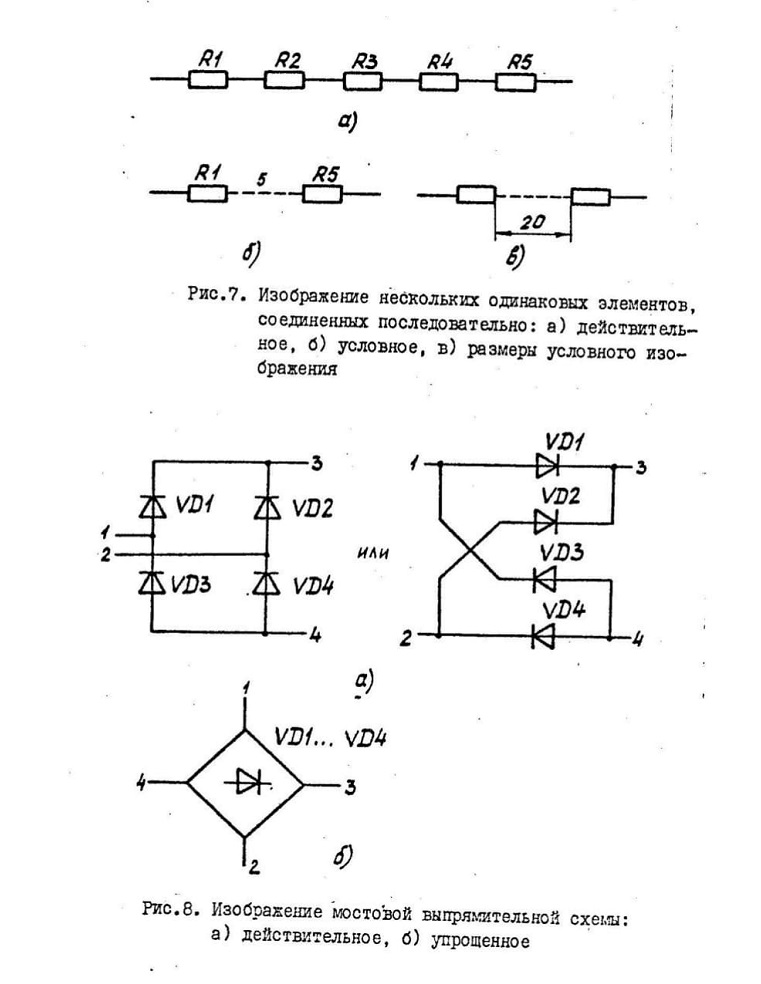

При наличии в изделии трех и более одинаковых (по наименованию, типу и номиналу) элементов, соединенных последовательно, рекомендуется вместо изображения всех последовательно соединенных элементов (рис.7 а) изображать только первый и последний элементы, показывая электрические связи между ними штриховыми линиями. При присвоении элементам буквенно-цифровых обозначений должны быть учтены элементы, не изображенные на схеме. Над штриховой линией указывают общее количество одинаковых элементов. Например, 5 одинаковых резисторов, соединенные последовательно, изобразятся так, как . указано на рис.7.б,в.

При изображении мостовой выпрямительной схемы следует применять упрощение, показанное на рис.8. Общее количество диодов указывают рядом с упрощенным изображением. Размер упрощенного изображения ГОСТом не регламентируется.

2.6. Выполнение перечня элементов

На схеме принципиальной электрической должны быть однозначно определены все элементы, включенные в схему. Данные об элементах записывают в перечень элементов, который представляет собой таблицу и размещается на первом листе схемы или выполняется в виде самостоятельного документа на формате А4 согласно требованиям ГОСТ 2.104-68.

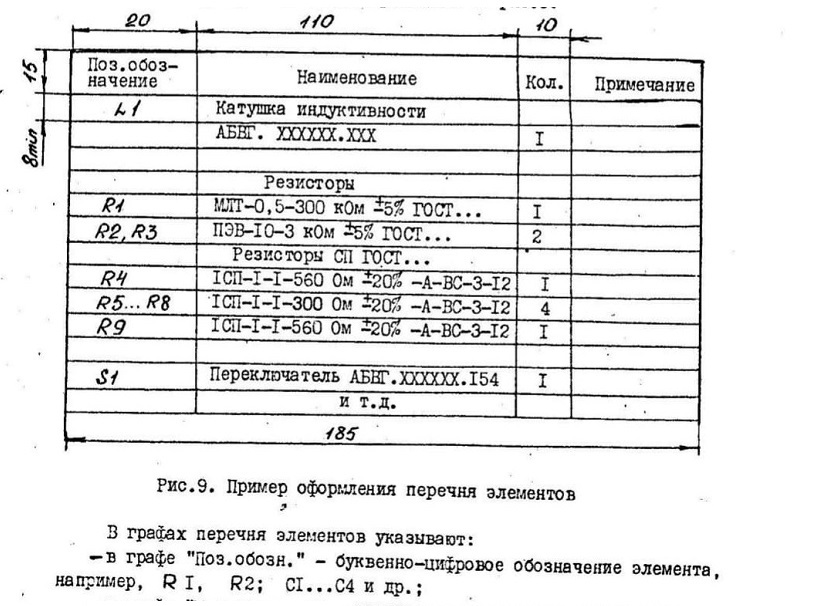

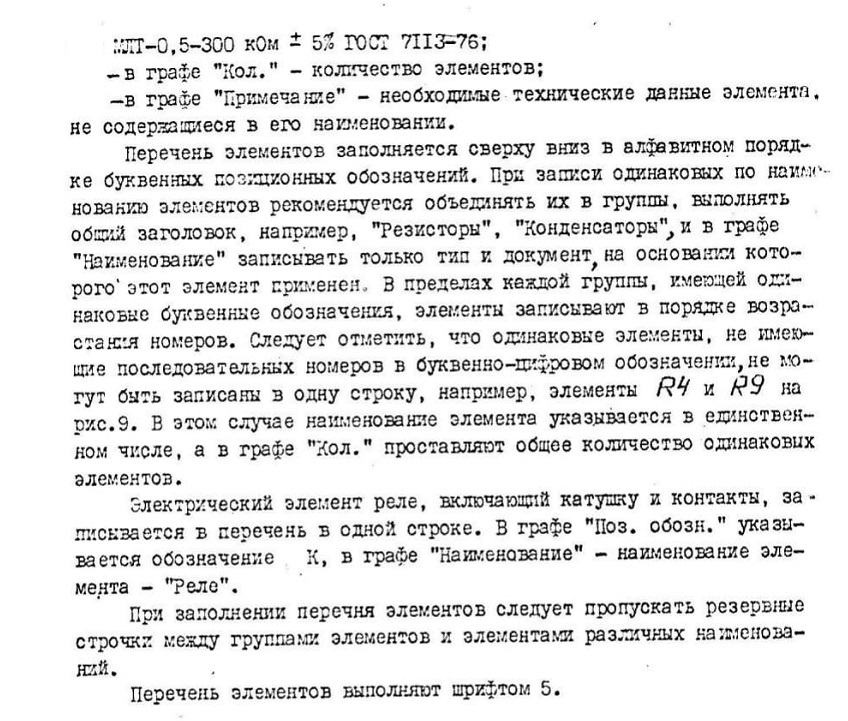

Бели перечень элементов выполняют на поле схемы, то таблицу перечня располагают над основной надписью на расстоянии не менее 12 мм от нее. Продолжение перечня элементов помещают слева от основной надписи, повторяя головку таблицы. Размеры таблицы перечня элементов и пример заполнения приведены на рис.9.

-в графе "Наименование" - на иле нова ни е элемента, тип и документ на основании которого он применен (ГОСТ, ТУ), например, Резистор

3. СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ РАБОТЫ



Цель работы "Выполнение электрических схем - ознакомить студентов с правилам;! оформления графического документа "Схема электрическая принципиальная", изучить их пользоваться справочкой литературой, привить графический навык оформления схемы.

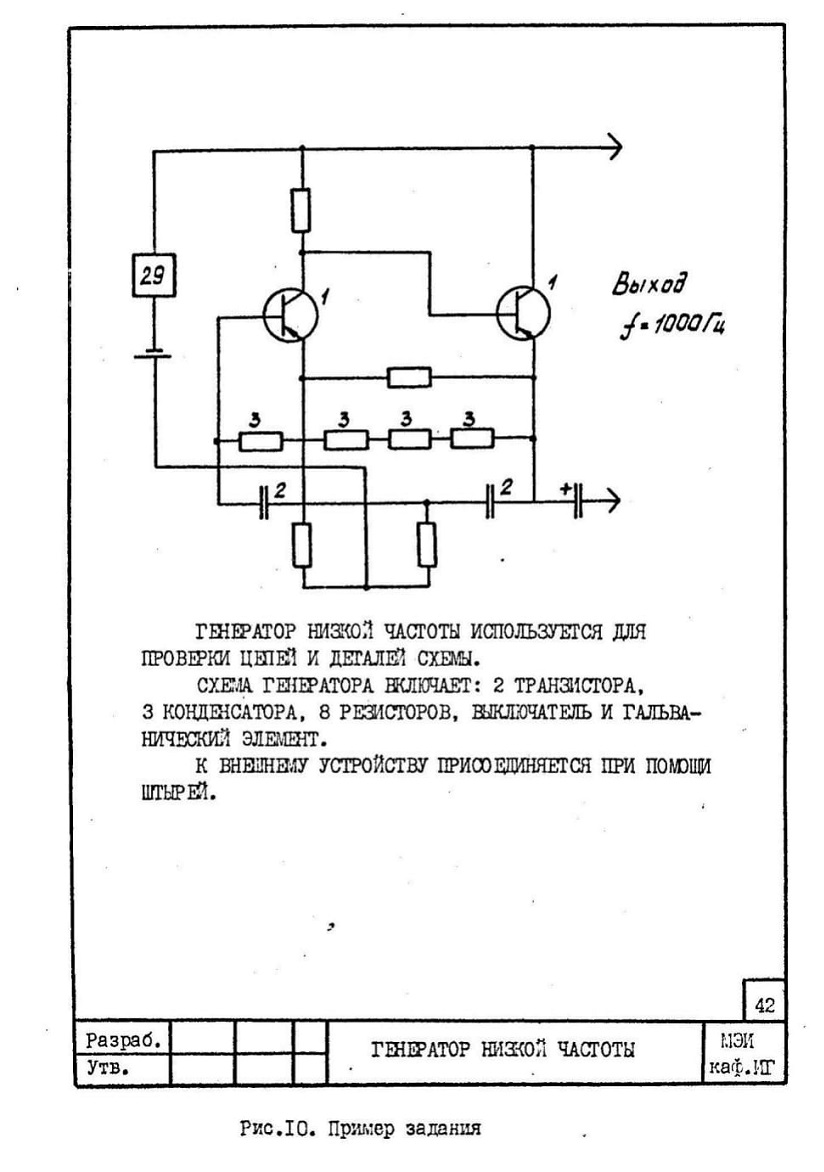

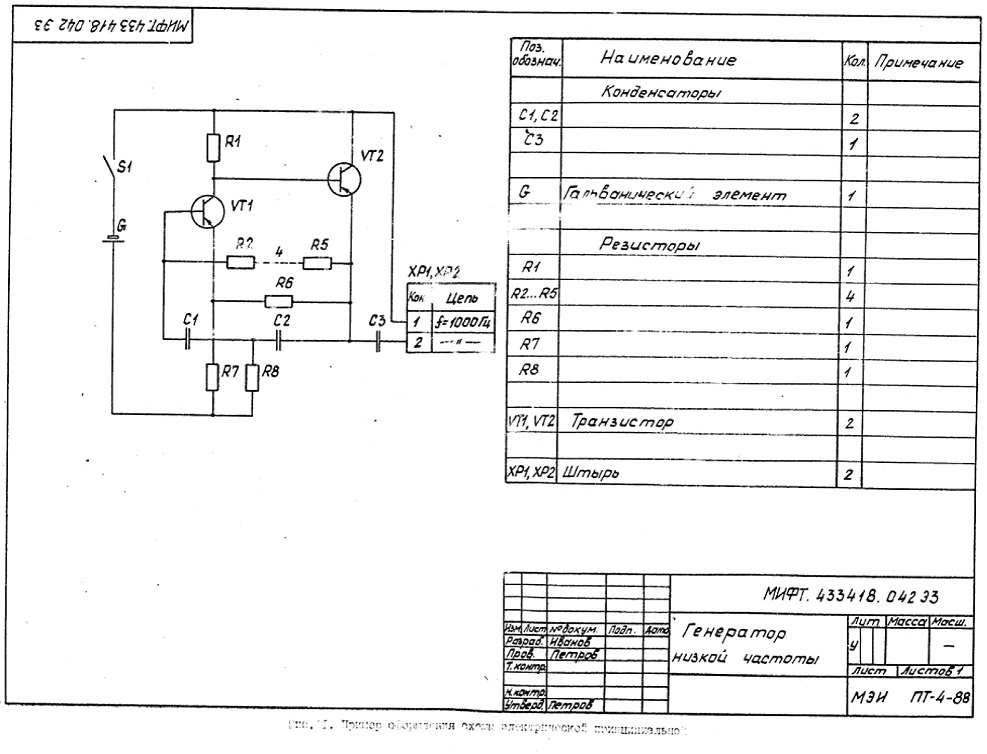

В качестве задания студент получает схему электрическую принципиальную изделия, которая правильно отражает составные части изделия, электрические связи между ними, но требует оформления в соответствии с ГОСТами ЕСКД. В задании одинаковые по типу и номиналу элементы обозначены одинаковыми цифрами. В задании содержатся элементы, изображенные условно прямоугольником с цифрой. Пример задания приведен на рис.10.



ГЕНЕРАТОР НИЗКОЙ ЧАСТОТЫ ИСПОЛЬЗУЕТСЯ ДНЯ ПРОВЕРКИ ЦЕПЕЙ И ДЕТАЛЕН СХЕМЫ.

СХЕМА ГЕНЕРАТОРА ВКЛЮЧАЕТ: 2 ТРАНЗИСТОРА,

3 КОНДЕНСАТОРА, 8 РЕЗИСТОРОВ, ВЫКЛЮЧАТЕЛЬ И ГАЛЬВАНИЧЕСКИЙ ЭЛЕМЕНТ.

К ВНЕШНЕМУ УСТРОЙСТВУ ПРИСОЕДИНЯЕТСЯ ПРИ ПОМЩИ ШТЫРЕЙ.

Графическую работу по предложенному заданию рекомендуется выполнять в следующей последовательности:

1. Ознакомление с ковш материалом.

2. Анализ задания. Разбор принципа работы схемы.

3. Компоновка листа. На формате АЗ ватмана, расположенном горизонтально , провести рамку, выделить место для основной надписи :: перечня элементов. На оставшемся поле формата вычерчивать схему так, чтобы рационально использовать поле чертежа.

4. Вычертить схему с наименьшим количеством изломов и пересечений линий электрической связи.

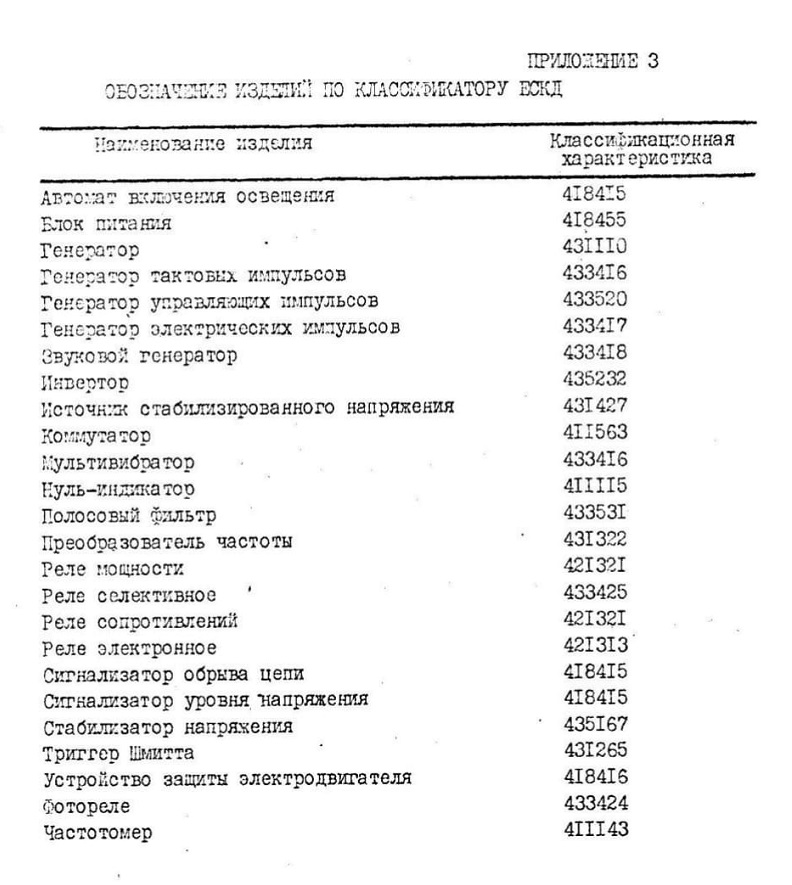

5. Вычертить элементы, изображенные условно прямоугольником с цифрой. Цифра соответствует номеру элемента в таблице приложения :*.

6. Вычертить последовательно или параллельно соединение одинаковые элементы в соответствии с рекомендациями ГОСТа.

7. Присвоить элементам буквенно-цифровые обозначения.

8. Выполнить таблицу входных и выходных цепей.

9. Выполнить таблицу перечня элементов.

10. Заполнить основную надпись.

11. Работу, выполненную в тонких линиях, представить преподавателю для проверки. При правильном выполнении работы преподаватель, дает разрешение на оформление работы, поставив подпись в графе "Провер."

12. Оформление работы. Исправление ошибок, обводка работы. Окончательная проверка преподавателем.

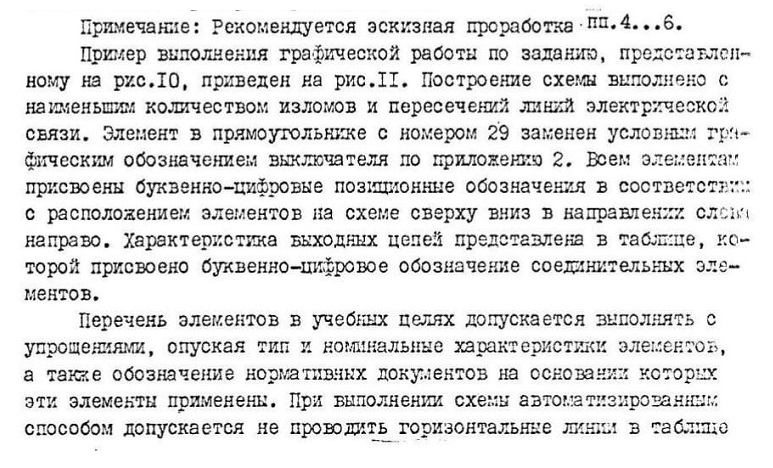

перечня и не подчеркивать наименования групп элементов.

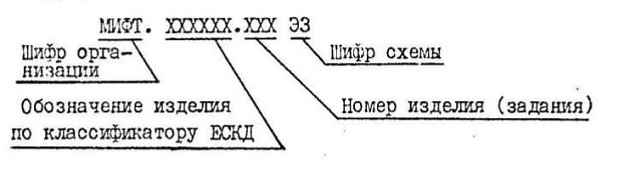

Основная надпись выполняется по общим правилам, установленным ГОСТ 2.104-68. В соответствующих графах основной надписи указываются фамилии преподавателя и студента, учебная группа, наименование изделия для которого выполнена схема, тип и вид схемы. Графа "Масштаб" не заполняется. Классификационная характеристика на основании ГОСТ 2.201-80 должна состоять из 13 знаков и шифра схемы и иметь следующий состав:

1. Классификация схем согласно ГОСТ 2.701-84.

2. Классификация схем по видам.

3. Классификация схем по типам.

4. Обозначение (шифр) схемы. Как присваивается?

0. Определение схемы.

6. Что такое схема принципиальная?

7. Чем отличаются схемы принципиальная и функциональная?

8. Как учитывается масштаб при выполнении различных схем?

9. Как изображаются электрические элементы на принципиальной схеме?

10.Основные принципы построения схем.

11. В каком положении находятся элементы, изображенные на схеме?

12.Особенности изображения и обозначения реле.

13.Способы выполнения схем (совмещенный, разнесенный).

14.Как располагаются условные графические обозначения элементов при вычерчивании схем?

15.Порядок присвоения буквенно-цифровых обозначений.

16.Как записать характеристики входных и выходных цепей?

17.Как изобразить несколько одинаковых по наименованию, типу и номиналу элементов, соединенных последовательно?

18.Как изобразить несколько одинаковых по наименованию, типу и номиналу элементов, соединенных параллельно?

19.Назначение перечня элементов.

20. Как оформляется перечень элементов?

21. Какие данные указывают в графазГперечня элементов?

22. В каком порядке производится запись элементов в перечень?

23. Какие элементы можно объединить в группу при заполнении пс]И:ч ня?

24. Как записывается в перечень элемент реле?

25. Где записывают шифр схемы?



4. НОРМАТИВНЫЕ ДОКУМЕНТЫ

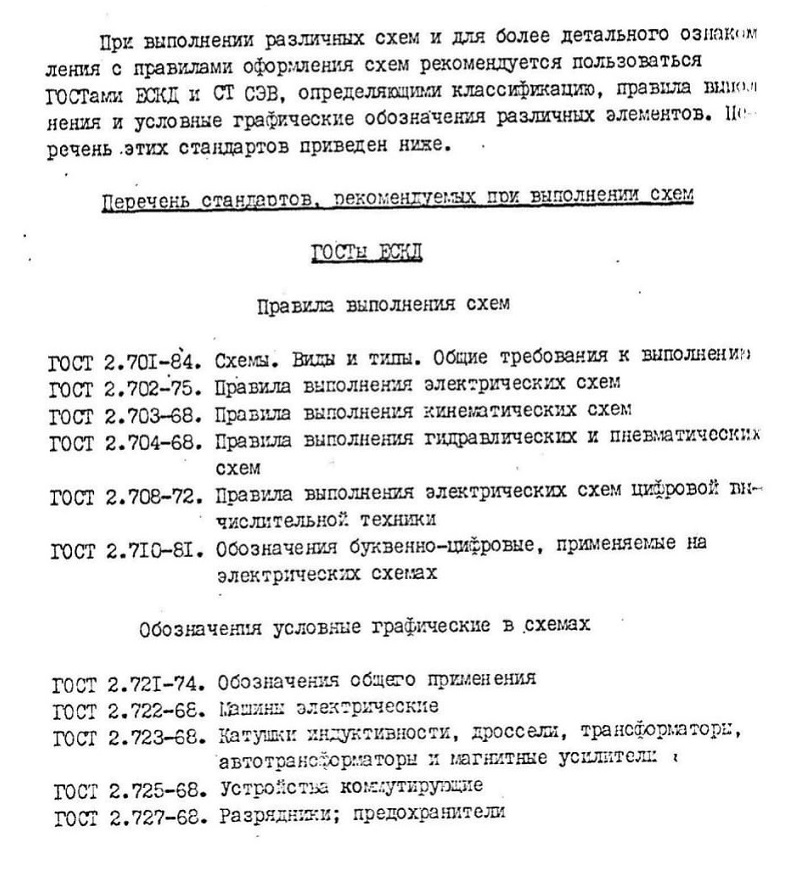

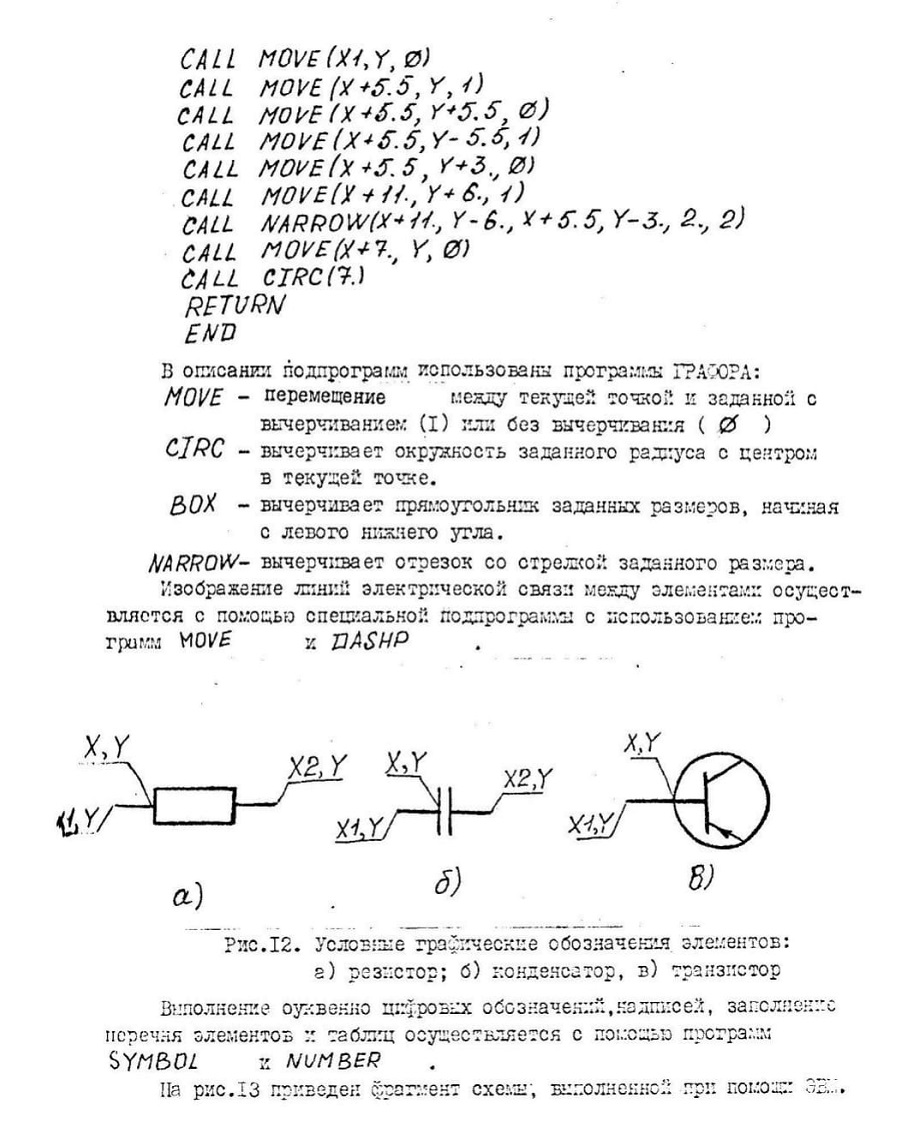

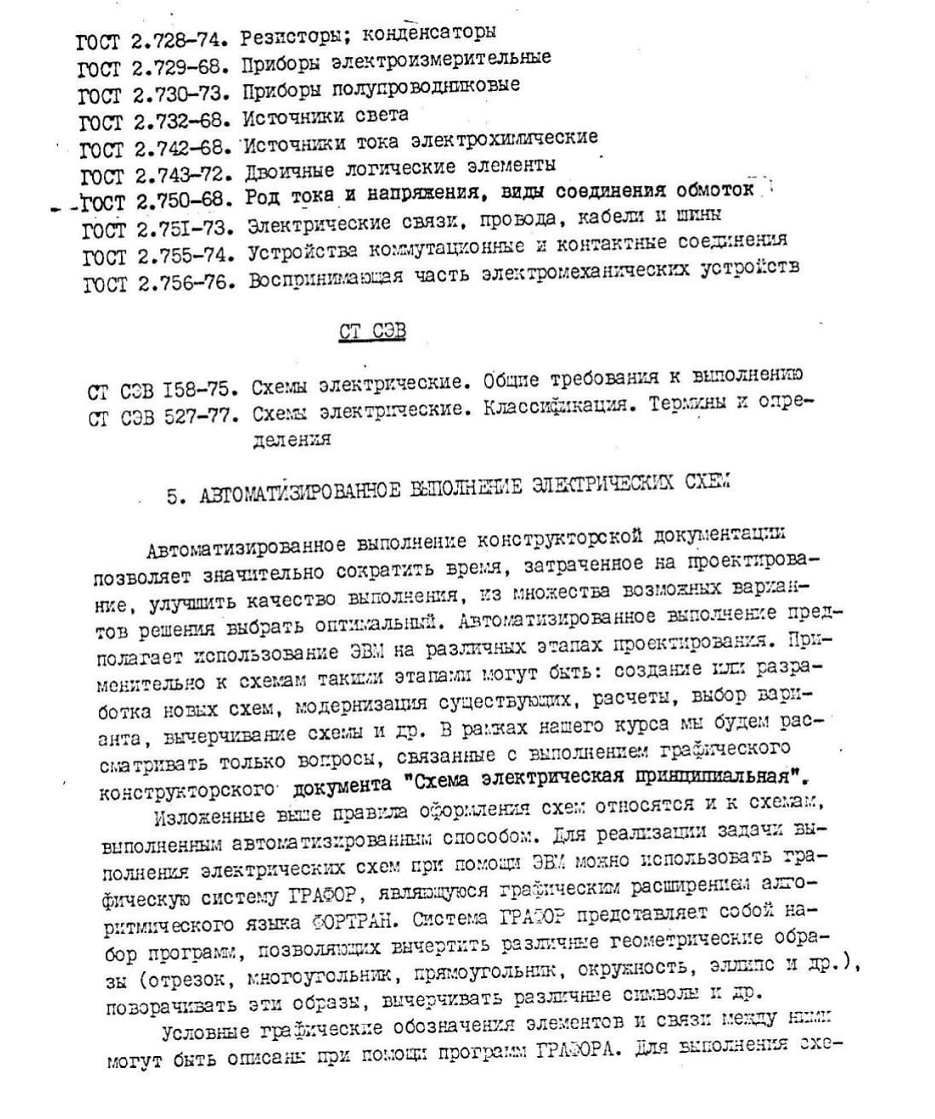

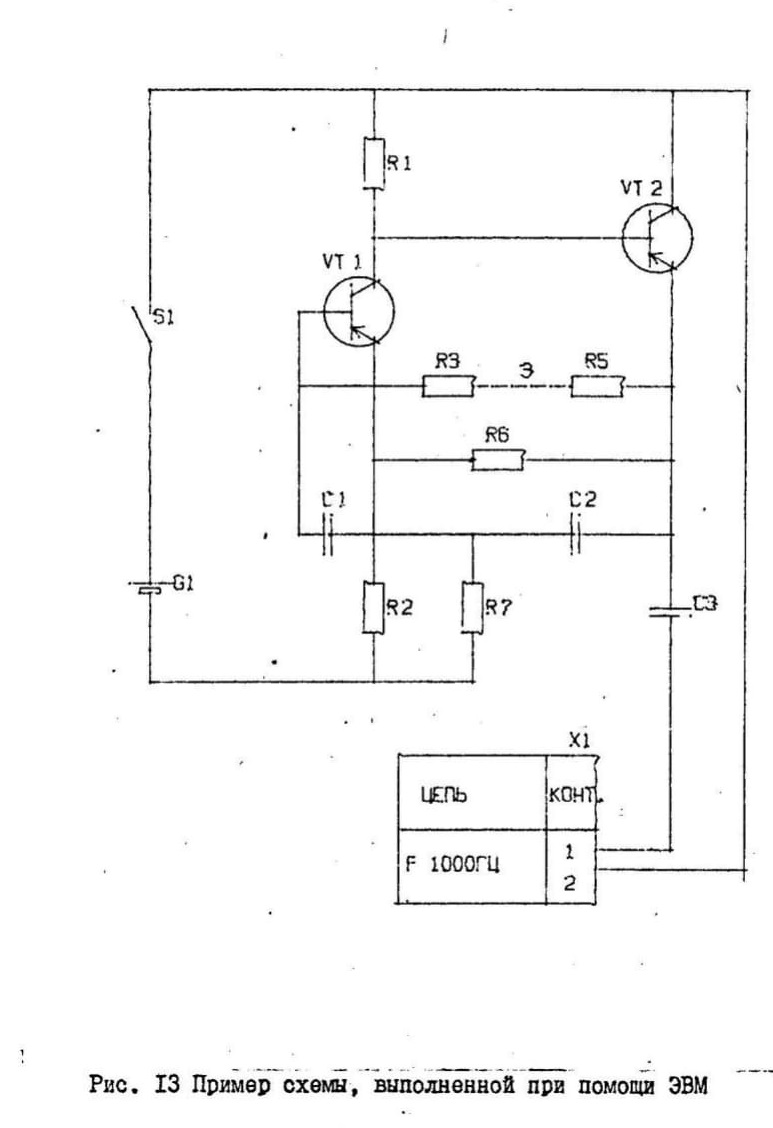

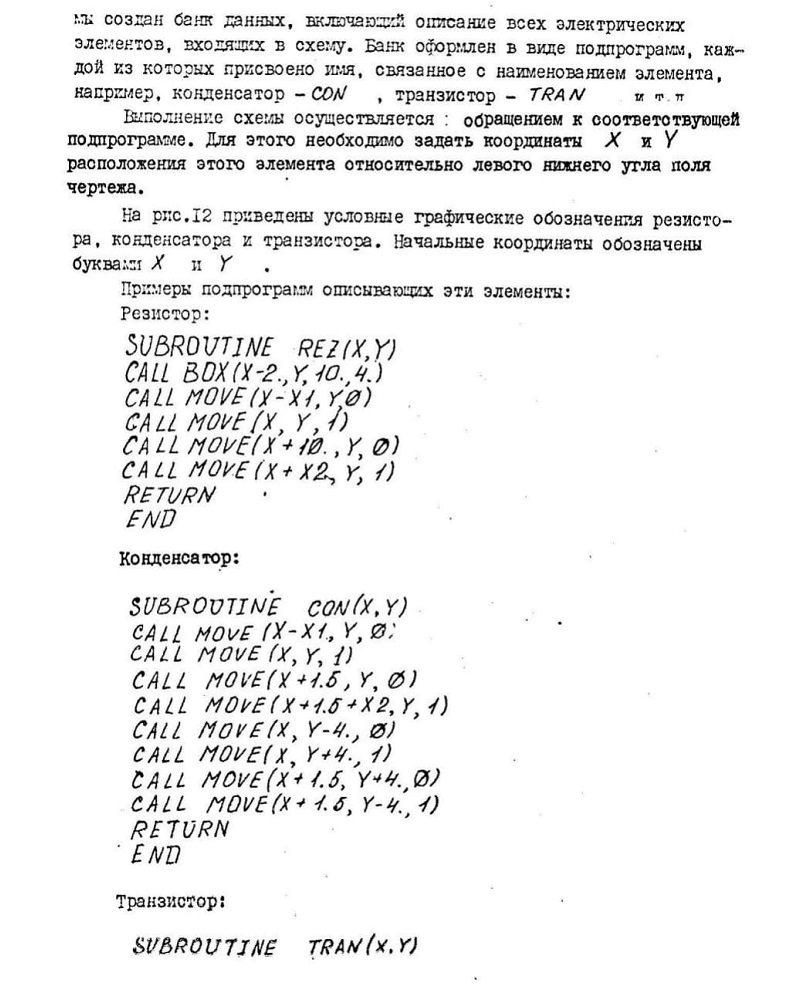

Рис 13 Пример схемы, выполненной при помощи ЭВМ

ПРИЛОЖЕНИЕ I

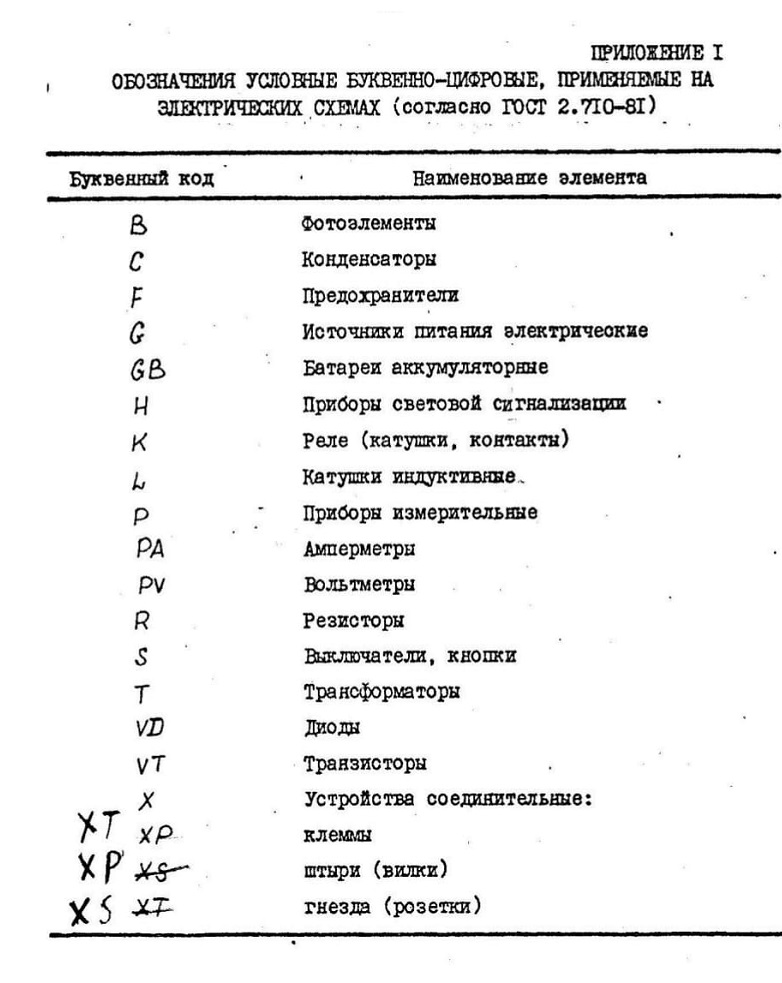

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ БУКВЕННО-ЦИФРОВЫЕ, ПРИМЕНЯЕМЫЕ НА ЭЛЕКТРИЧЕСКИХ СХЕМАХ (согласно ГОСТ 2.710-81)

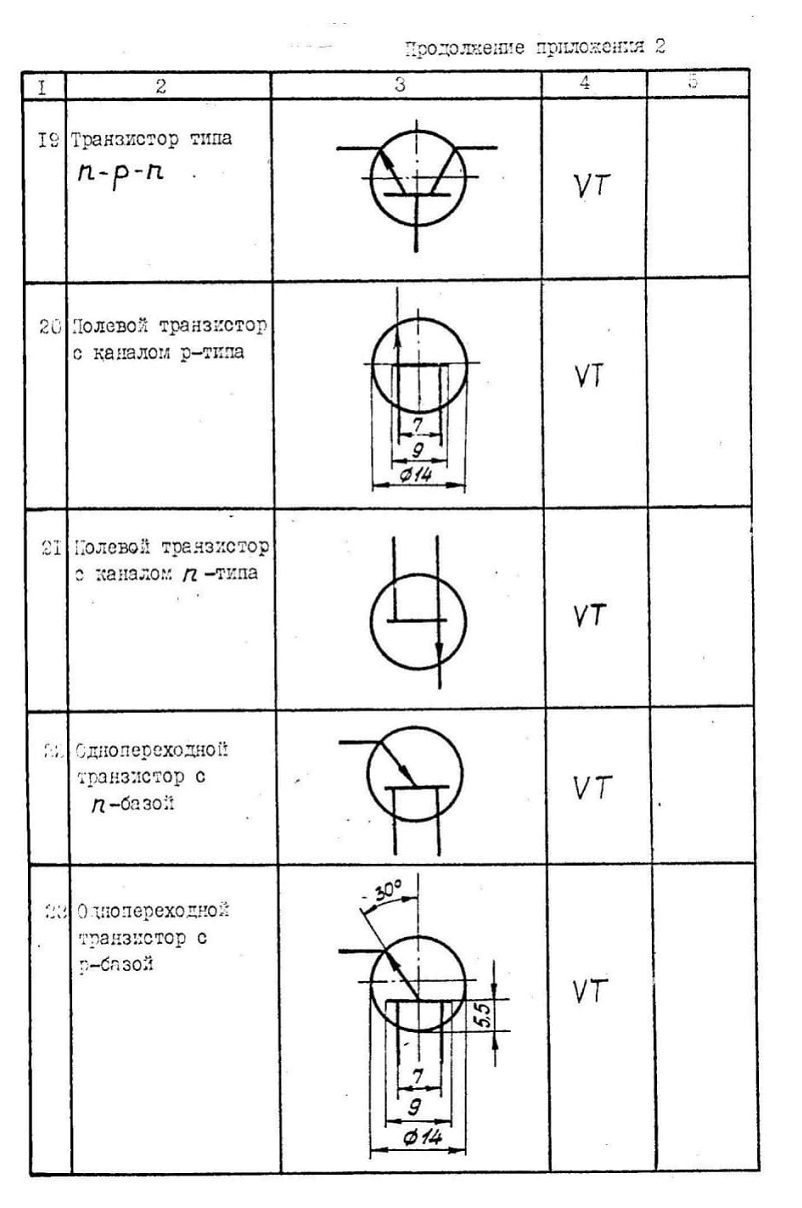

Обозначения условные графические в схемах
