USB аудио интерфейс STEINBERG UR22C. Руководство пользователя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Основные возможности

Содержание

Основные возможности

Аудиоинтерфейс USB 3.0 (2 x 2) с

поддержкой D-PRE (2 шт.) и 32 бита/

Панель управления и разъемы

192 кГц

Передняя панель

UR22C — это аудиоинтерфейс с 2 входными и

Задняя панель

2 выходными портами USB 3.0, оснащенный двумя

получившими мировое признание предусилителями

Программное обеспечение

микрофона D-PRE и поддерживающий аудио с

Драйвер Yamaha Steinberg USB Driver

качеством 192 кГц и 32 бита для обеспечения захвата

dspMixFx UR-C

всех нюансов и выразительности любого источника

звука.

Специальные окна для ПО серии Cubase

Sweet Spot Morphing Channel Strip

Настоящая 32-битная разрядность

REV-X

UR22C и драйвер Yamaha Steinberg USB Driver

Guitar Amp Classics

поддерживают 32-разрядный целочисленный формат,

который передает аудиоданные в более высоком

Использование вместе

разрешении по сравнению с форматом Float. Вместе с

с компьютером

приложением DAW (Cubase), способным полностью

Пример подключения

использовать тридцатидвухразрядные целочисленные

Настройка параметров аудиодрайвера

данные, они обеспечивают беспрецедентное

в программном обеспечении DAW

разрешение звука для создания музыки.

Запись и воспроизведение

USB 3.0 и USB Type-C

Использование с устройством под

UR22C оснащен портом USB Type-C и поддерживает

управлением iOS

режим USB 3.0 (USB 3.1 Gen 1) SuperSpeed. Он также

Пример подключения

имеет полную совместимость с режимом USB 2.0 High-

Speed и оснащен кабелем Type-C — Type-A.

Запись и воспроизведение

Поиск и устранение

dspMixFx

неисправностей

В основе технологии dspMixFx лежит самый последний

чип SSP3 DSP, обеспечивающий мониторинг с

Приложение

отсутствием задержек и предоставляющий

пользователям любого программного обеспечения

Ограничения в отношении использования

DAW возможность использовать получившие

эффектов

заслуженное признание эффекты DSP, включая

Типы разъема компьютера

реверберацию REV-X.

Потоки сигналов

Блок-схемы

Технические характеристики

Общие технические характеристики

Удаление программного обеспечения

TOOLS for UR-C

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Панель управления и разъемы

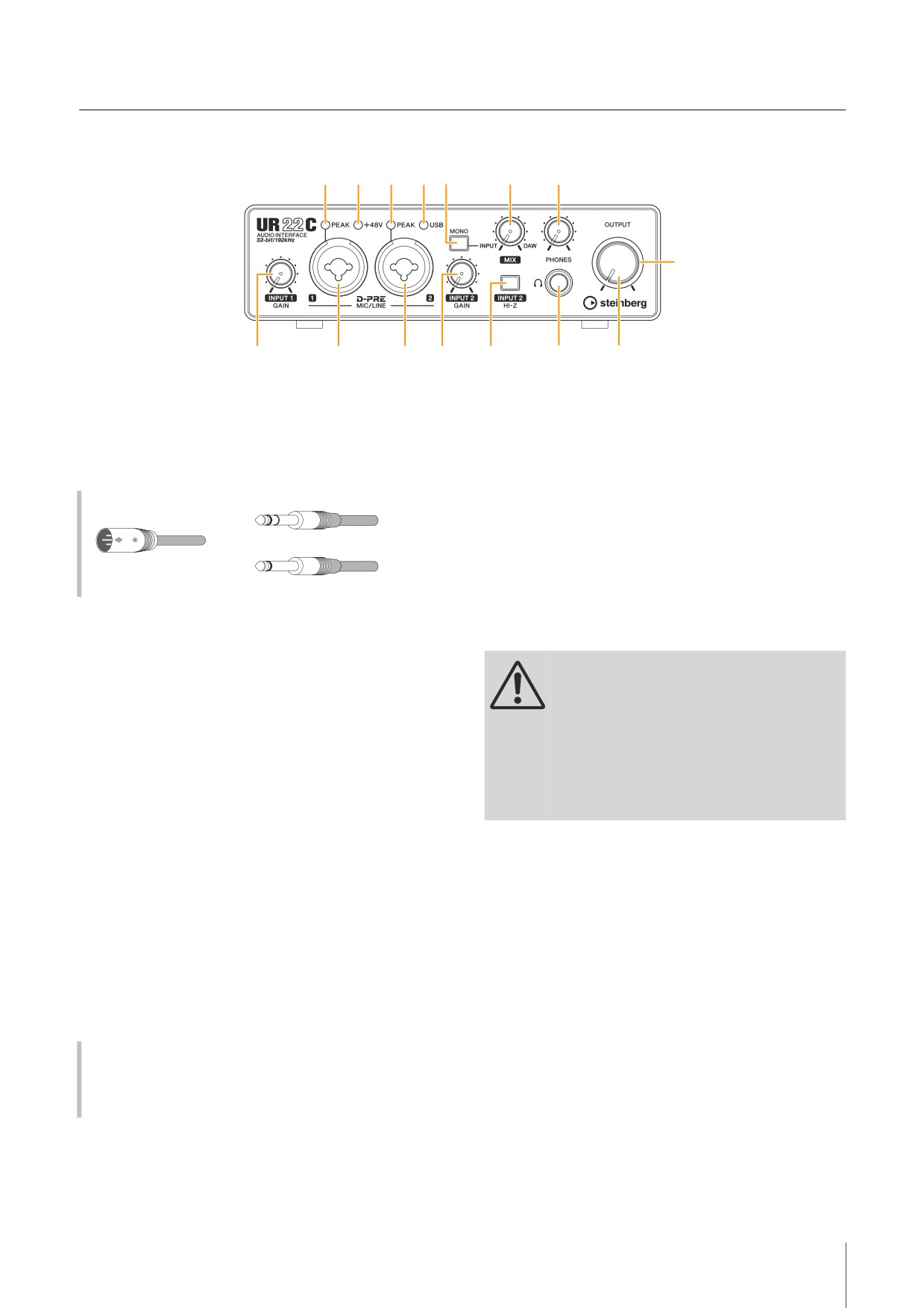

Передняя панель

Разъем [MIC/LINE 1]

Индикатор [USB]

Служит для подключения к микрофону или цифровому

Загорается, когда включено питание и устройство обменивается

инструменту. В этот разъем могут быть подключены и

данными с компьютером или устройством под управлением iOS.

штекеры типа XLR, и штекеры наушников (сбалансированные/

Если компьютер или устройство под управлением iOS не

несбалансированные).

распознает устройство, индикатор постоянно мигает.

Типы штекеров

Переключатель [INPUT 2 HI-Z]

Переключает входное сопротивление (вкл. 0/выкл. /).

Наушники (сбалансированный)

Включите этот переключатель при подключении

инструментов с высоким сопротивлением, таких как

Тип XLR (сбалансированный)

электрогитара или электрическая бас-гитара, напрямую к

Наушники (несбалансированный)

разъему [MIC/LINE 2]. При включении этого переключателя

используйте несбалансированный телефонный штекер для

ПРИМЕЧАНИЕ

подключения инструментов к разъему [MIC/LINE 2].

Фантомное питание подается на разъем XLR, подключенный к

разъему [MIC/LINE 1].

ВНИМАНИЕ

Регулятор [INPUT 1 GAIN]

Для защиты системы динамиков оставляйте

контрольные динамики выключенными при

Регулирует уровень входного сигнала на разъеме [MIC/LINE 1].

включении и выключении переключателя

[INPUT 2 HI-Z]. Рекомендуется установить

Разъем [MIC/LINE 2]

минимальный уровень выходного сигнала

Предназначен для подключения микрофона, цифрового

для всех регуляторов. Если этого не

инструмента, электрогитары или электрической бас-гитары. В

сделать, возможны сильные всплески

этот разъем могут быть подключены и штекеры типа XLR, и

шумов, которые могут повредить

оборудование, ваш слух или и то и другое.

штекеры наушников (сбалансированные/

несбалансированные).

УВЕДОМЛЕНИЕ

ПРИМЕЧАНИЕ

При включении переключателя [INPUT 2 HI-Z] не

Фантомное питание подается на разъем XLR, подключенный к

подключайте и не отключайте никакие кабели.

разъему [MIC/LINE 2].

Несоблюдение этого требования может привести к

повреждению подключенного устройства и (или)

данного модуля.

Регулятор [INPUT 2 GAIN]

Регулирует уровень входного сигнала на разъеме [MIC/LINE 2].

ПРИМЕЧАНИЕ

• При использовании сбалансированного телефонного штекера это

Индикатор [PEAK]

устройство не будет работать надлежащим образом.

• При включении переключателя HI-Z сигнал от разъема типа XLR

Загорается в соответствии со входным сигналом. Загорается,

отсекается.

если входной сигнал на 3 дБ ниже уровня среза.

Переключатель [MONO]

Настройка оптимальных уровней записи

При включении этого переключателя сигнал, подаваемый на

Отрегулируйте регуляторы [INPUT GAIN], чтобы индикатор

разъемы [MIC/LINE 1/2], выводится на разъемы [MAIN OUT L/R]

[PEAK] кратко мигал при достижении максимального

и на канал L/R разъема [PHONES]. Когда этот переключатель

уровня громкости входного сигнала.

выключен, сигнал, подаваемый на разъемы [MIC/LINE 1],

выводится на разъем [MAIN OUT L], а сигнал, подаваемый на

Индикатор [+48V]

разъемы [MIC/LINE 2], выводится на разъем [MAIN OUT R].

Загорается при включении переключателя [+48V] (фантомное

В разъеме [PHONES] сигнал, подаваемый на разъемы [MIC/

питание).

LINE 1], выводится на канал L, а сигнал, подаваемый на

разъемы [MIC/LINE 2], выводится на канал R.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Панель управления и разъемы

Регулятор [MIX]

Регулирует баланс уровня сигнала между входным сигналом

на разъемы [MIC/LINE 1/2] и сигналом из приложения,

например программного обеспечения DAW. Управление этим

регулятором не влияет на сигнал, передаваемый на

компьютер.

Использование регулятора микшера

Поверните регулятор [MIX] в сторону [DAW], если

громкость входного сигнала высокая, или в сторону

[INPUT], если громкость входного сигнала низкая. Если

регулятор полностью повернут в сторону [DAW], слышен

будет только входной звуковой сигнал из ПО DAW.

Разъем [PHONES

]

Служит для подключения стереонаушников.

! Регулятор [PHONES]

Регулирует уровень выходного сигнала на разъеме [PHONES].

Регулятор [OUTPUT]

Регулирует уровень выходного сигнала на разъемах [MAIN

OUTPUT].

Индикатор POWER (Питание)

Загорается при включенном питании. Если подаваемого

питания недостаточно, индикатор постоянно мигает. В этом

случае используйте адаптер питания USB или мобильный

аккумулятор USB.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Панель управления и разъемы

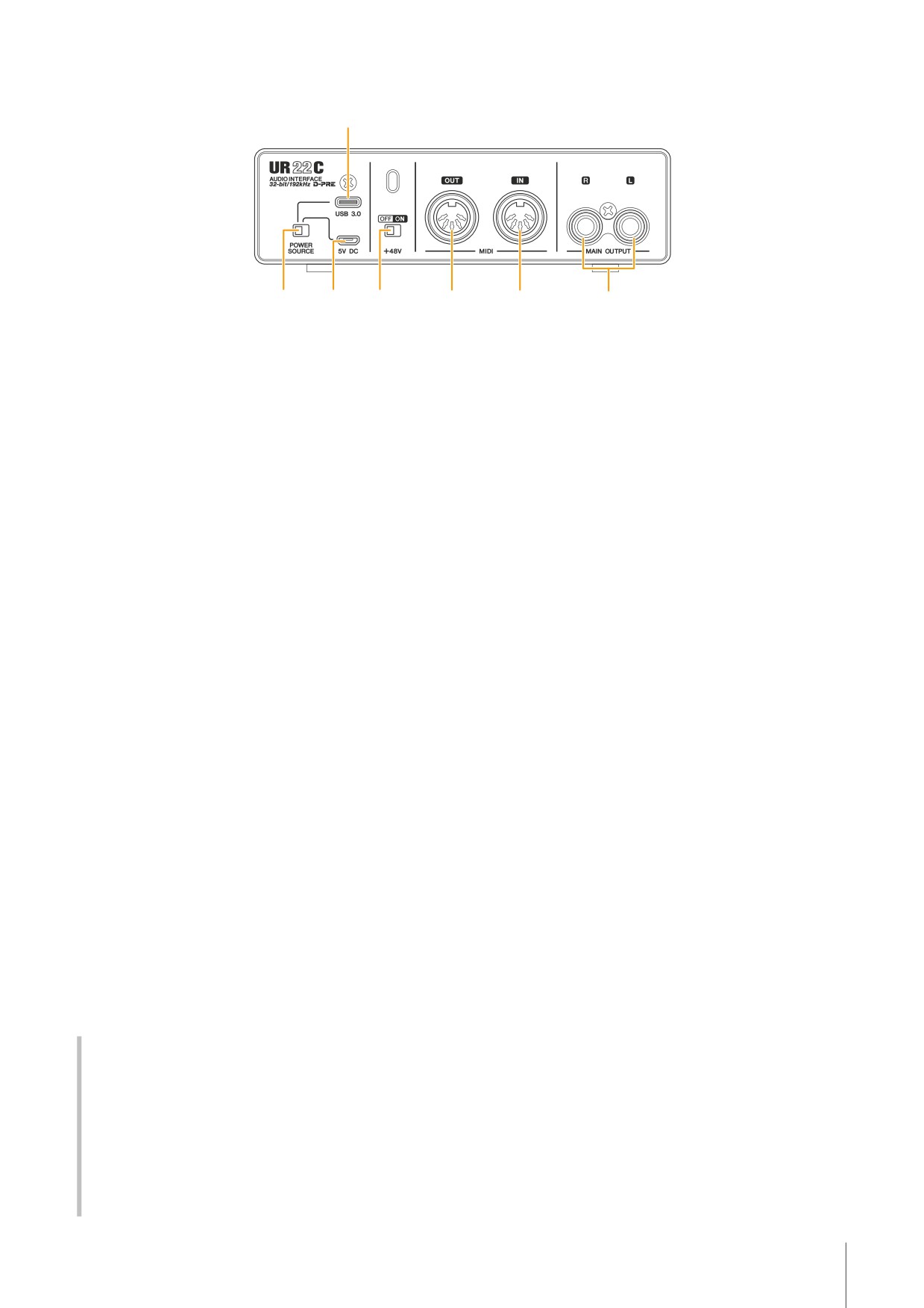

Задняя панель

Переключатель [POWER SOURCE]

Переключатель [+48V]

Служит для выбора порта подачи электропитания на UR22C.

Включает и отключает фантомное электропитание. При

Для подачи электропитания шины через порт [USB 3.0]

включении этого переключателя фантомное питание

переведите этот переключатель в положение [USB 3.0]. Для

подается на разъем XLR, подключенный к разъемам [MIC/LINE

подачи электропитания через порт [5V DC] переведите этот

1/2]. Включайте его при использовании конденсаторного

переключатель в положение [5V DC].

микрофона с фантомным питанием.

УВЕДОМЛЕНИЕ

Порт [USB 3.0]

При использовании фантомного питания соблюдайте

Служит для подключения к компьютеру или устройству под

следующие рекомендации во избежание шума и

возможного повреждения UR22C или подключенного

управлением iOS.

оборудования.

УВЕДОМЛЕНИЕ

• Не подключайте и не отключайте какие-либо

При подключении компьютера с помощью порта

устройства, если включено фантомное питание.

[USB 3.0] следует соблюдать следующие условия, чтобы

• Установите минимальный уровень выходного сигнала

избежать зависания или отключения компьютера, а

для всех регуляторов, прежде чем включать или

также нарушения целостности или даже потери данных.

выключать переключатель фантомного питания.

• Выполните следующие пункты, прежде чем

• При подключении устройств, не требующих

подключать или отключать кабель USB.

фантомного питания, к разъему [MIC/HI-Z 1/2]

- Закройте все открытые приложения на компьютере.

убедитесь, что переключатель фантомного питания

- Установите минимальный уровень выходного

выключен.

сигнала для всех регуляторов.

• Подождите не менее шести секунд после подключения

ПРИМЕЧАНИЕ

или отключения кабеля USB.

Если переключатель фантомного питания включен или выключен,

громкость на всех входах и выходах будет выключена на несколько

ПРИМЕЧАНИЕ

секунд.

При подключении UR22C к устройствам под управлением iOS могут

потребоваться принадлежности Apple. Более подробную

Разъем [MIDI OUT]

информацию см. в Руководстве по началу работы с UR22C.

Служит для подключения к разъему MIDI IN на MIDI-

устройстве. Передает сигналы MIDI с компьютера.

Порт [5V DC]

Для подключения адаптера питания USB или мобильного

Разъем [MIDI IN]

аккумулятора USB. При подключении UR22C к устройству, не

имеющему достаточно мощного электропитания на шине,

Служит для подключения к разъему MIDI OUT на MIDI-

например iPad, используйте источник питания. (UR22C не

устройстве. Получает сигналы MIDI и передает их на

включает адаптер питания USB или мобильный аккумулятор USB.)

компьютер.

УВЕДОМЛЕНИЕ

ПРИМЕЧАНИЕ

• Ознакомьтесь с мерами безопасности по

• Выберите [Steinberg UR22C-port1] для порта MIDI при

использованию адаптера питания USB или мобильного

использовании разъема MIDI с приложением iOS. Учтите, что порт

аккумулятора USB.

[Steinberg UR22C-port2] недоступен.

• Используйте адаптер питания USB или мобильный

• Не активируйте dspMixFx при использовании устройства MIDI. Это

аккумулятор USB, который может подавать

может помешать стабильным приему/передаче данных.

электроэнергию в соответствии со стандартами USB

через 5-контактный разъем micro USB.

Разъемы [MAIN OUTPUT L/R]

Выходное напряжение 4,8-5,2 В

Служат для подключения контрольных динамиков. К этим

Выходной ток 0,9 А и больше

разъемам может быть подключен телефонный штекер

(сбалансированный или несбалансированный). Это

Использование порта [5V DC]

обеспечивает выход сигналов MIX 1. Чтобы отрегулировать

Даже если UR22C подключен к компьютеру, вы можете

уровень выходного сигнала, воспользуйтесь регулятором

подать электропитание через порт [5V DC] с внешнего

[OUTPUT] на передней панели.

источника питания, если переключатель [POWER SOURCE]

установлен в положение [5V DC]. Это можно использовать

для предотвращения проблем с питанием. Например, из-за

разницы в напряжении могут возникнуть контуры

заземления, если устройство, подключенное к UR22C,

использует одну и ту же розетку вместе с компьютером;

также может ухудшиться качество звука, если питание,

подаваемое портом USB компьютера, будет нестабильным.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

В этом разделе разъясняется работа программного

Sample Rate (Частота сэмплирования)

обеспечения для подключения UR22C к компьютеру.

Позволяет выбрать частоту сэмплирования этого устройства.

Допустимые значения: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц,

192 кГц

Драйвер Yamaha Steinberg USB

ПРИМЕЧАНИЕ

Driver

Доступные частоты сэмплирования могут различаться в зависимости

от используемого ПО DAW.

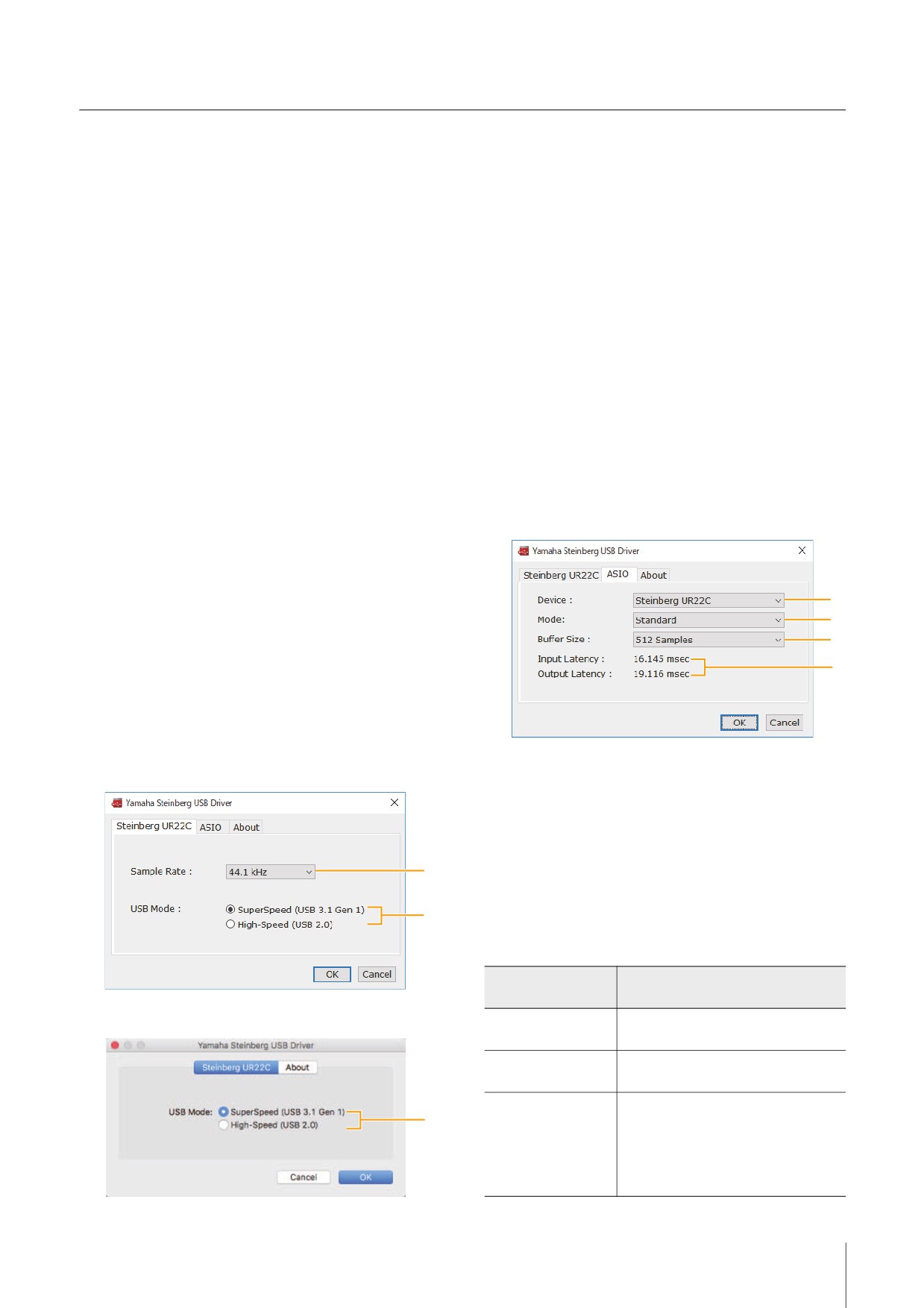

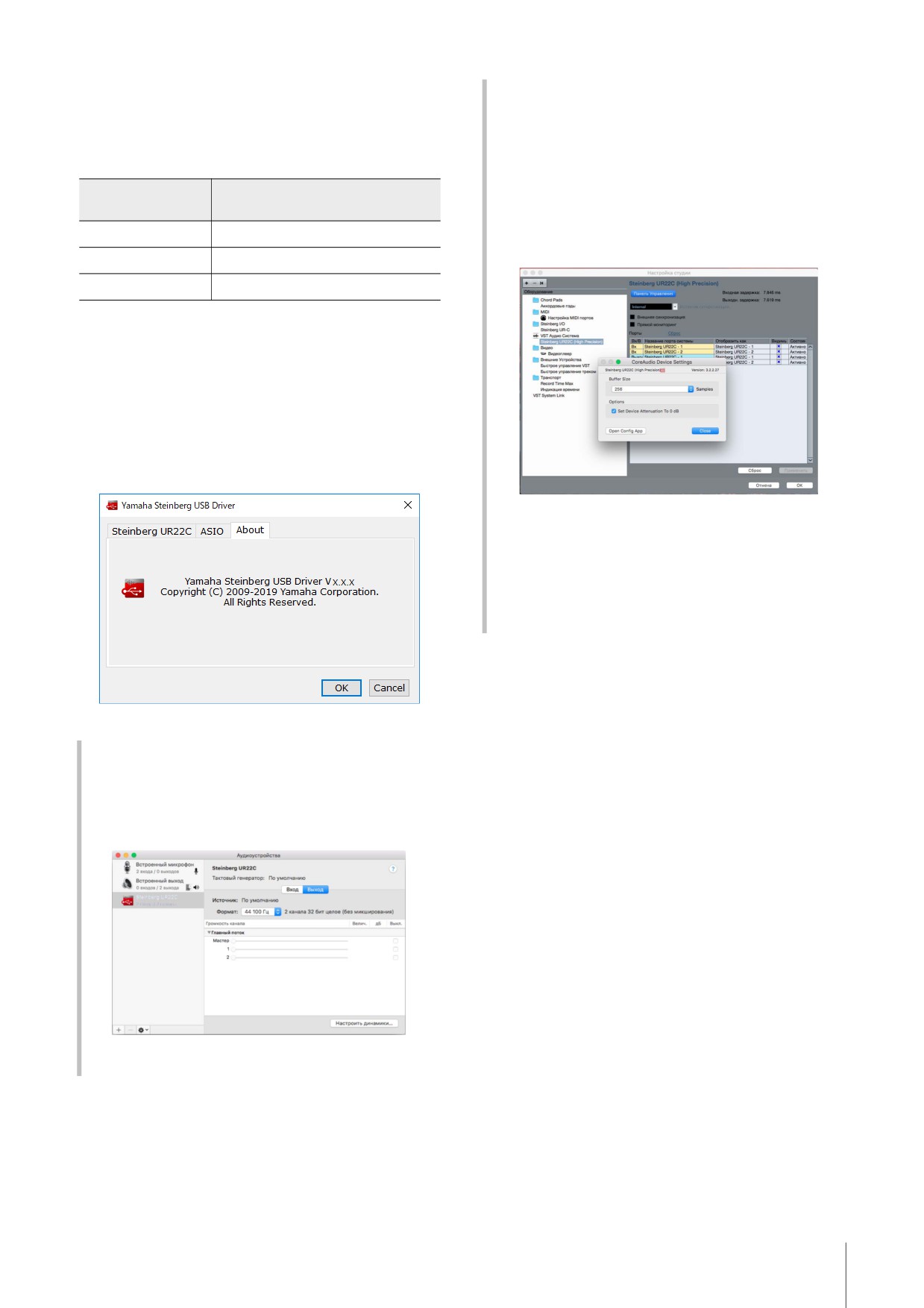

Драйвер Yamaha Steinberg USB Driver — это программное

обеспечение, которое обеспечивает связь между UR22C и

USB Mode (Режим USB)

компьютером. На панели управления можно настроить

Позволяет выбрать режим USB. По умолчанию установлен

базовые параметры аудиодрайвера (Windows) или проверить

режим SuperSpeed (USB 3.1, Gen 1).

сведения об аудиодрайвере (Mac).

Допустимые значения: SuperSpeed (USB 3.1 Gen 1), High-Speed

(USB 2.0)

Открытие окна

ПРИМЕЧАНИЕ

В случае использования режима High-Speed (USB 2.0) полоса

Windows

пропускания данных становится уже, но это не влияет на

• В меню запуска выберите [Yamaha Steinberg USB Driver] 

функционирование UR22C. Другие параметры производительности,

[Панель управления].

например задержка, не меняются.

• В меню ПО серии Cubase выберите [Студия])  [Настройка

студии]  [Yamaha Steinberg USB ASIO]  [Control Panel]

Окно ASIO (только Windows)

(Панель управления).

Служит для выбора параметров драйвера ASIO.

Щелкайте верхние вкладки для выбора нужного окна.

Mac

• Выберите [Программы]  [Yamaha Steinberg USB Control

Panel].

• В меню ПО серии Cubase выберите [Студия]  [Настройка

студии]  [Steinberg UR22C (High Precision)]  [Control

Panel]  [Open Config App].

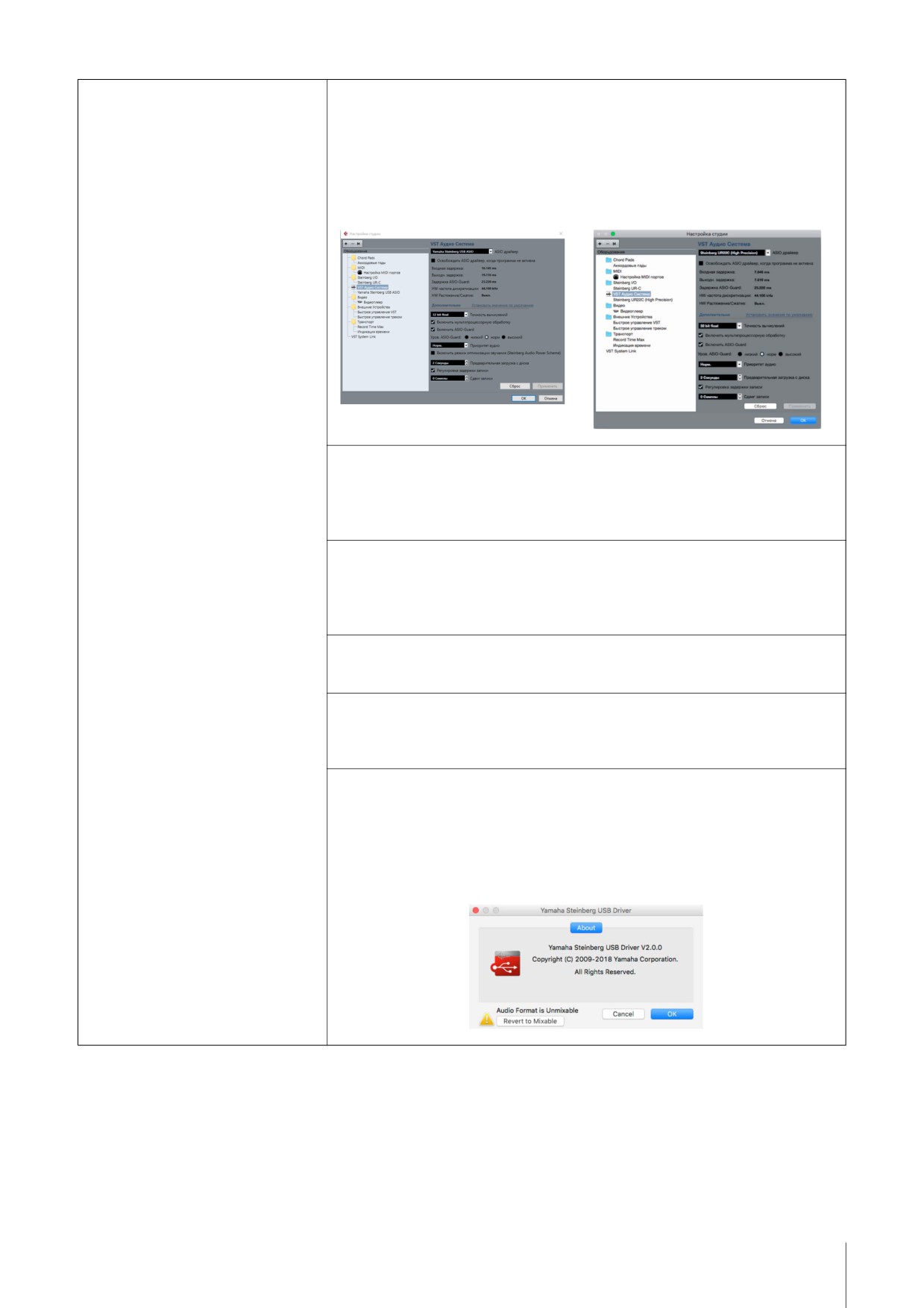

Окно Steinberg UR22C

Эти окна предназначены для выбора частоты сэмплирования

и режима USB.

Device (Устройство)

Windows

Позволяет выбирать устройство для использования с

драйвером ASIO. Эта функция доступна при подключении к

компьютеру двух и более устройств, совместимых с

драйвером Yamaha Steinberg USB Driver.

Mode (Режим)

Позволяет выбрать режим задержки.

Допустимые значения: Low Latency (Низкая задержка), Standard

(Стандартное значение), Stable

(Стабильная работа)

Частота

Описание

сэмплирования

Mac

Low Latency

Режим низкой задержки. Необходим

(Низкая задержка)

высокопроизводительный компьютер.

Standard (Стандартное

Стандартный режим задержки.

значение)

Stable

Режим высокой задержки. Этот параметр

(Стабильная работа)

позволяет отдать приоритет

стабильности в случае использования

компьютера с низкой

производительностью или обработки

проекта с высокой нагрузкой.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

Buffer Size (Размер буфера)

Как выбрать размера буфера? (Mac)

Позволяет выбрать размер буфера для драйвера ASIO.

Вы можете выбрать размер буфера в окне настроек для

Диапазон зависит от конкретной частоты сэмплирования.

каждого приложения (ПО DAW и т. д.).

Чем ниже размер буфера ASIO тем ниже значение задержки

В меню ПО серии Cubase выберите [Студия]  [Настройка

звука.

студии], затем щелкните [Control Panel] в [Steinberg UR22C]

или [Steinberg UR22C (High Precision)] в меню в левой части

Частота

Диапазон

окна.

сэмплирования

Способ открытия окна настроек отличается для каждого

44,1 кГц / 48 кГц

32-2048 сэмплов

приложения.

88,2 кГц / 96 кГц

64-4096 сэмплов

176,4 кГц / 192 кГц

128-8192 сэмплов

Input Latency/Output Latency (Задержка на

входе и выходе)

Указывает время задержки для аудиовхода и выхода в

миллисекундах.

Окно About (Окно сведений)

Указывает версию и сведения об авторских правах на

аудиодрайвер.

Использование с 32-разрядным

целочисленным процессором (Mac)

В параметре [ASIO Driver] в ПО серии Cubase отображается

[Steinberg UR22C] или [Steinberg UR22C (High Precision)].

Выберите [Steinberg UR22C (High Precision)] при обработке

с разрешением 32 бита между Cubase и драйвером.

Выбор частоты сэмплирования (Mac)

Вы можете выбрать частоту сэмплирования в окне

[Настройка Audio-MIDI]. Выберите частоту сэмплирования

в меню [Программы]  [Утилиты]  [Настройка Audio-

MIDI]  [Формат].

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

dspMixFx UR-C

Область инструментов

Эта область предназначена для настройки глобальных общих

Настоящее программное обеспечение предназначено для

настроек dspMixFx UR-C.

работы с удобным встроенным микшером DSP и эффектами

DSP. Микшер DSP позволяет микшировать до двух входных

каналов в один стереовыход. Предоставляется также ряд

эффектов DSP для обработки входных сигналов, и, поскольку

обработка и микширование выполняются на аппаратном

уровне, отсутствует задержка мониторинга.

Выход

Снимок экрана

Выход из dspMixFx UR-C.

Свернуть

Свернуть окно dspMixFx UR-C.

File

Четыре разных меню для различных настроек.

Меню

Описание

Open (Открыть)

Открытие файла настроек dspMixFx UR-C.

Save (Сохранить)

Сохранение файла настроек dspMixFx UR-

C на компьютер.

Import Scene

Импорт сцены из файла настроек

(Импортировать сцену)

dspMixFx UR-C. Выберите нужный файл

настроек dspMixFx UR-C и выполните

импорт нужной сцены в левой части окна

[IMPORT SCENE]. Окно появится, когда вы

выберете файл в диалоге выбора файлов.

Выберите место назначения импорта в

Открытие окна

правой стороне окна. Щелкните [OK],

чтобы выполнить импорт.

Windows

Initialize All Scenes

Инициализация всех сохраненных сцен.

[Все программы] или [Все приложения]  [Steinberg UR22C]

(Инициализировать

 [dspMixFx UR-C]

все сцены)

Mac

Сцена

[Программы]  [dspMixFx UR-C]

Указывает название сцены. Для переименования сцены

щелкните ее название. Щелкнув кнопку справа, вы откроете

окно для вызова других сцен. Вызовите нужную сцену,

щелкнув ее. Чтобы отменить вызов сцены, щелкните снаружи

окна.

Store (Сохранить)

Открывает оно Scene Store (Сохранение сцены). Введите

название нужной сцены в поле STORE NAME. Выберите место

назначения для сохранения сцены в поле No. NAME.

Щелкните [OK], чтобы сохранить сцену.

Выбор окон

Выбор нужного окна dspMixFx UR-C. Значок выбранного окна

загорается красным цветом.

Меню

Описание

Главное окно

Окно настройки

Окно информации

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

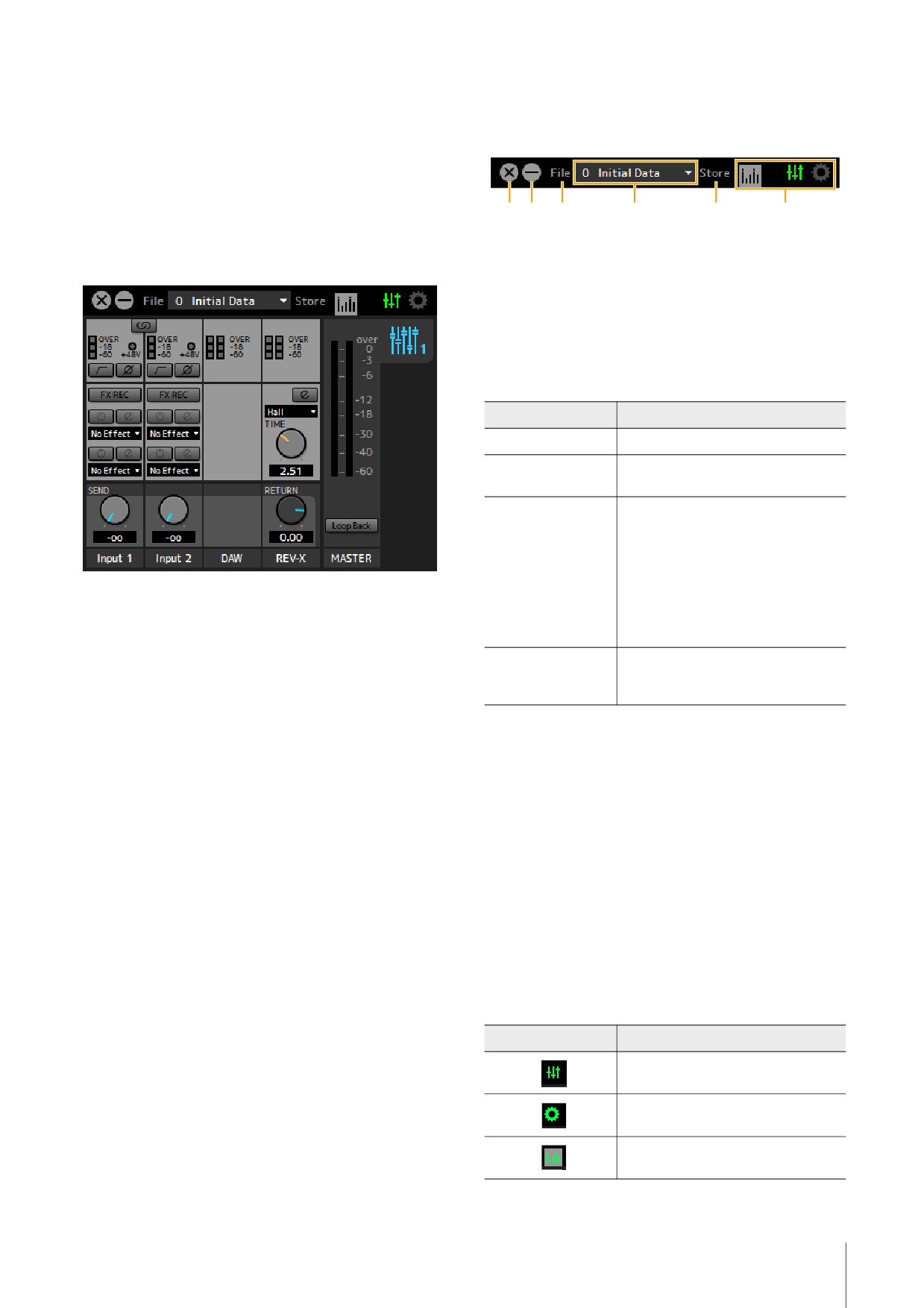

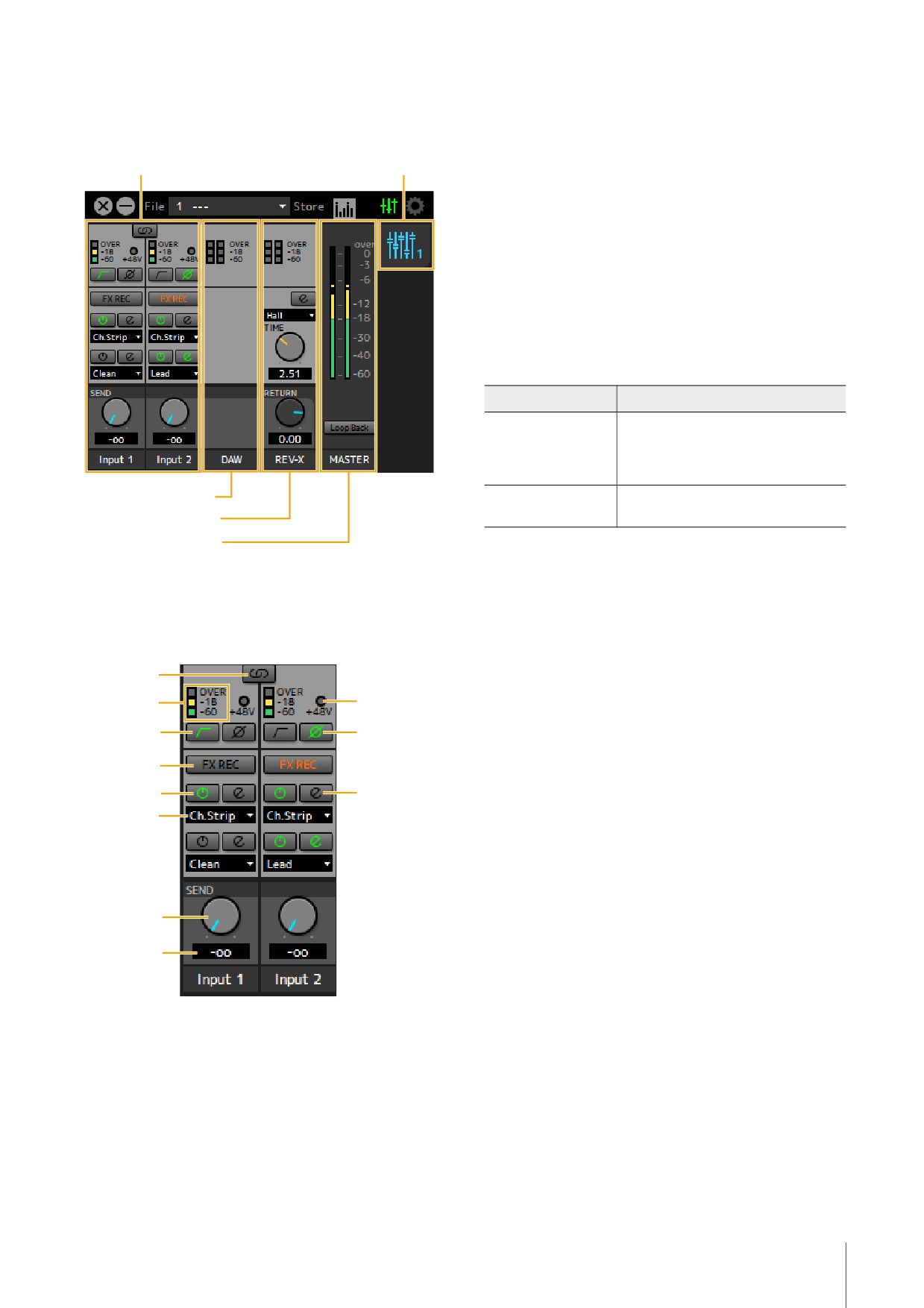

Главное окно

+48V (48 В)

Это окно предназначено для настройки параметров всего

Указывает, включено или выключено фантомное питание

потока сигнала.

устройства.

Фильтр высоких частот

Область канала (стр. 9)

Область MIX (стр. 11)

Включение (горит) и выключение (не горит) фильтра высоких

частот. Для выбора частоты среза фильтра высоких частот

воспользуйтесь «Окном настройки» (стр. 12) в разделе

dspMixFx UR-C.

Фаза

Включение (горит) и выключение (не горит) инверсии сигнала

по фазе.

FX REC (Запись эффекта)

Включение и выключение функции FX REC (Запись эффекта).

Настройки

Описание

Вкл. (горит)

Применяет эффект к сигналу

мониторинга (подается на устройство) и

записываемому сигналу (подается на

программное обеспечение DAW).

Область DAW (стр. 10)

Выкл. (не горит)

Применяет эффект только к сигналу

Область REV-X (стр. 10)

мониторинга (подается на устройство).

Область Master (стр. 11)

Включение и выключение эффекта

Включение (горит) и выключение (не горит) эффекта.

Область канала

Редактирование эффекта

Эта область предназначена для настройки параметров

входного канала.

Открывает (горит) и закрывает (не горит) выбранное окно

настройки эффекта.

Тип эффекта

Служит для выбора типа эффекта.

Допустимые значения: NoEffect (Без эффекта), Ch.Strip (Полосы

каналов), Clean (Чистый), Crunch (Хруст),

Lead (Ведущий), Drive (Драйв)

ПРИМЕЧАНИЕ

Максимальное количество используемых одновременно

экземпляров программ «Полоса канала» и Guitar Amp Classics

ограничено. См. «Ограничения в отношении использования

эффектов» (стр. 33).

Передача на REV-X

Используется для настройки уровня сигнала, отправляемого

на REV-X.

Диапазон: от -∞ дБ до +6,00 дБ

Значение отправки REV-X

Отображение и настройка значения отправки REV-X.

Редактирование значения двойным щелчком.

Связывание каналов

Включение (горит) и выключение (не горит) функции

связывания каналов для двух смежных каналов. Когда данная

функция включена, два монофонических канала

превращаются в один стереофонический.

Индикатор уровня

Указывает уровень сигнала.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

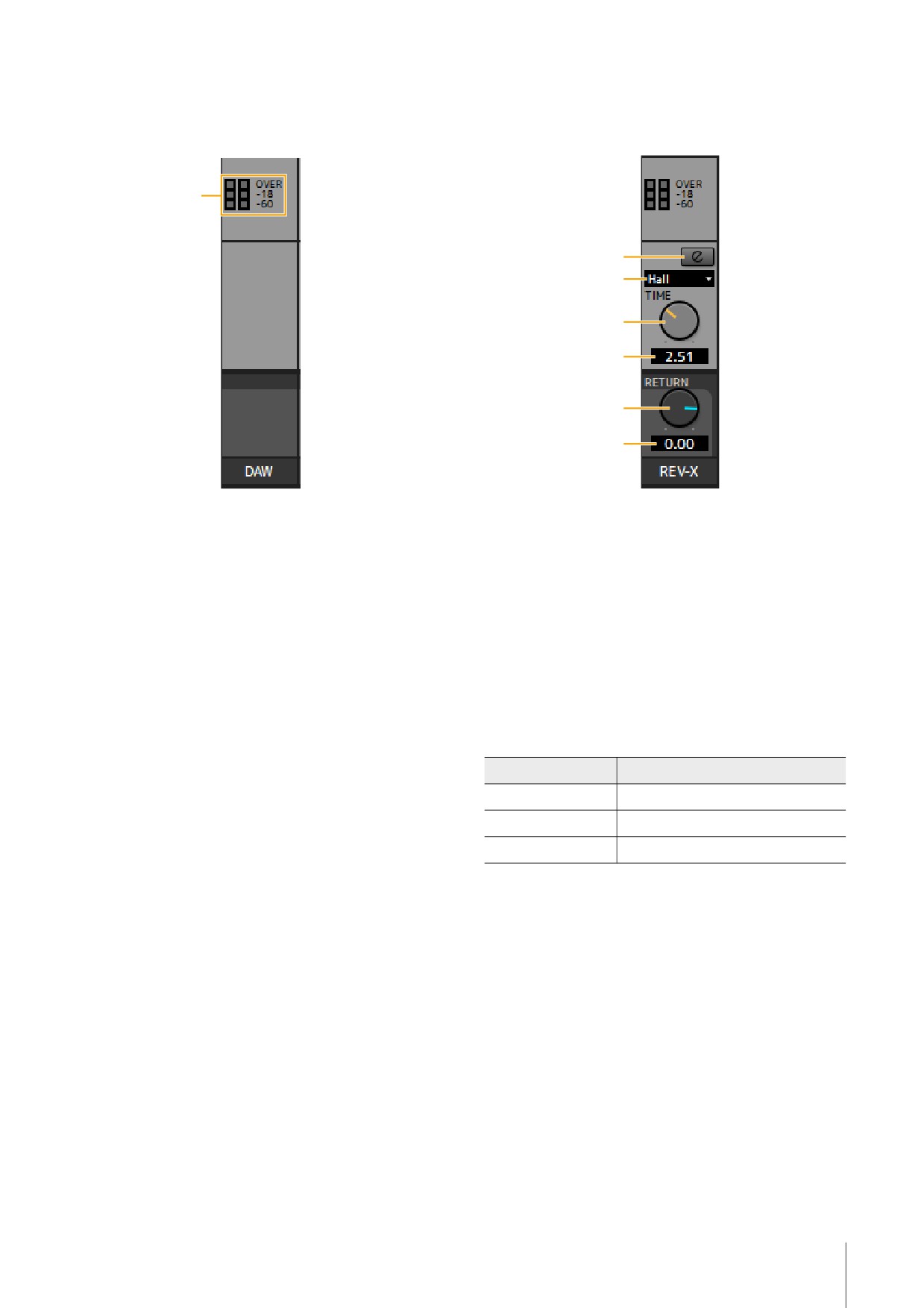

Область DAW

Область REV-X

Эта область предназначена для настройки параметров канала

DAW.

REV-X.

Индикатор уровня

Редактирование REV-X

Указывает уровень сигнала.

Открывает (горит) и закрывает (не горит) окно настройки REV-

X (стр. 18).

Тип эффекта REV-X

Выбор типа REV-X.

Допустимые значения: Hall (Зал), Room (Помещение) и Plate

(Металлическая пластина)

Время REV-X

Регулирует время реверберации REV-X. Этот параметр

привязан к размеру комнаты. Диапазон регулировки зависит

от типа эффекта REV-X.

Тип эффекта REV-X

Диапазон

Hall (Зал)

0,103-31,0 с

Room (Помещение)

0,152-45,3 с

Plate (Пластина)

0,176-52,0 с

Значение времени REV-X

Отображение и настройка значения времени REV-X.

Редактирование значения двойным щелчком.

Возврат REV-X

Регулирует уровень возвращенного сигнала REV-X.

Значение возврата REV-X

Отображение и настройка значения возврата REV-X.

Редактирование значения двойным щелчком.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

Область MASTER

Область MIX

Эта область предназначена для настройки параметров

Эта область предназначена для выбора MIX, который

основного канала (master).

требуется настроить. Для устройства UR22C можно задать

только MIX1.

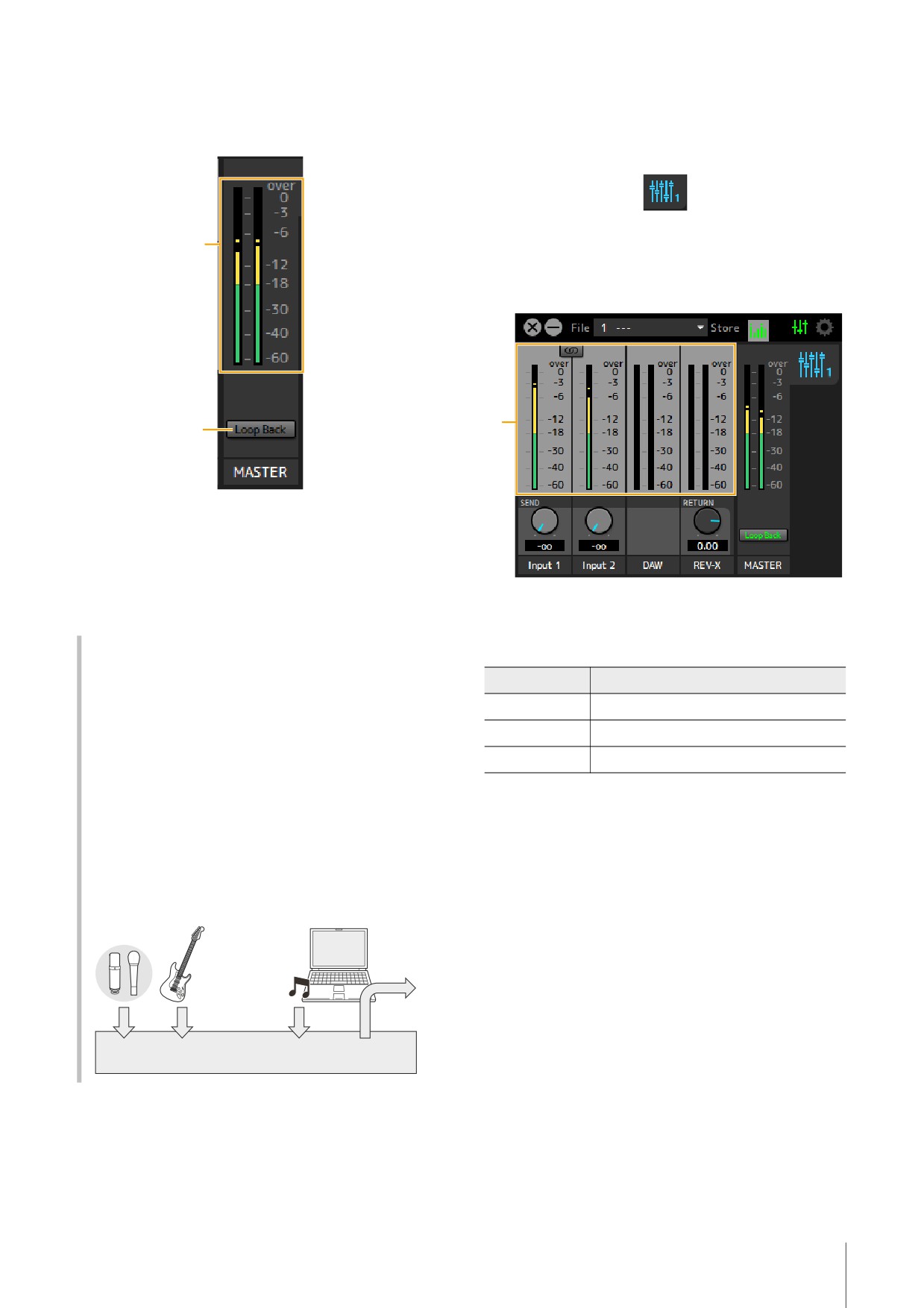

Окно индикатора

Это окно служит для отображения индикации в верхней части

главного окна.

Индикатор уровня

Указывает уровень сигнала.

Циклическое воспроизведение

Включение (горит) и выключение (не горит) функции

Индикатор уровня

циклического воспроизведения.

Указывает уровень сигнала. Функция удержания пикового

Что такое циклическое воспроизведение?

значения обычно включена.

Циклическое воспроизведение — это удобная функция

широковещания в Интернете. Она позволяет микшировать

Цвет экрана

Описание

на UR22C входные аудиосигналы (например, микрофон или

Зеленый

До -18 дБ

гитару) с аудиосигналами, воспроизводимыми в

программном обеспечении на компьютере, в два канала и

Желтый

До 0 дБ

передавать их обратно на компьютер. См. раздел «Поток

Красный

CLIP

сигнала» (стр. 34).

Если функция циклического воспроизведения включена

при контроле входных сигналов с UR22C через ПО DAW,

это приведет к возникновению громкого шума. Это связано

с тем, что между UR22C и ПО DAW создается бесконечный

цикл аудиосигнала. При использовании функции

циклического воспроизведения выключите функции

контроля в программном обеспечении DAW.

BGM

Доставка

UR22C

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

Окно настройки

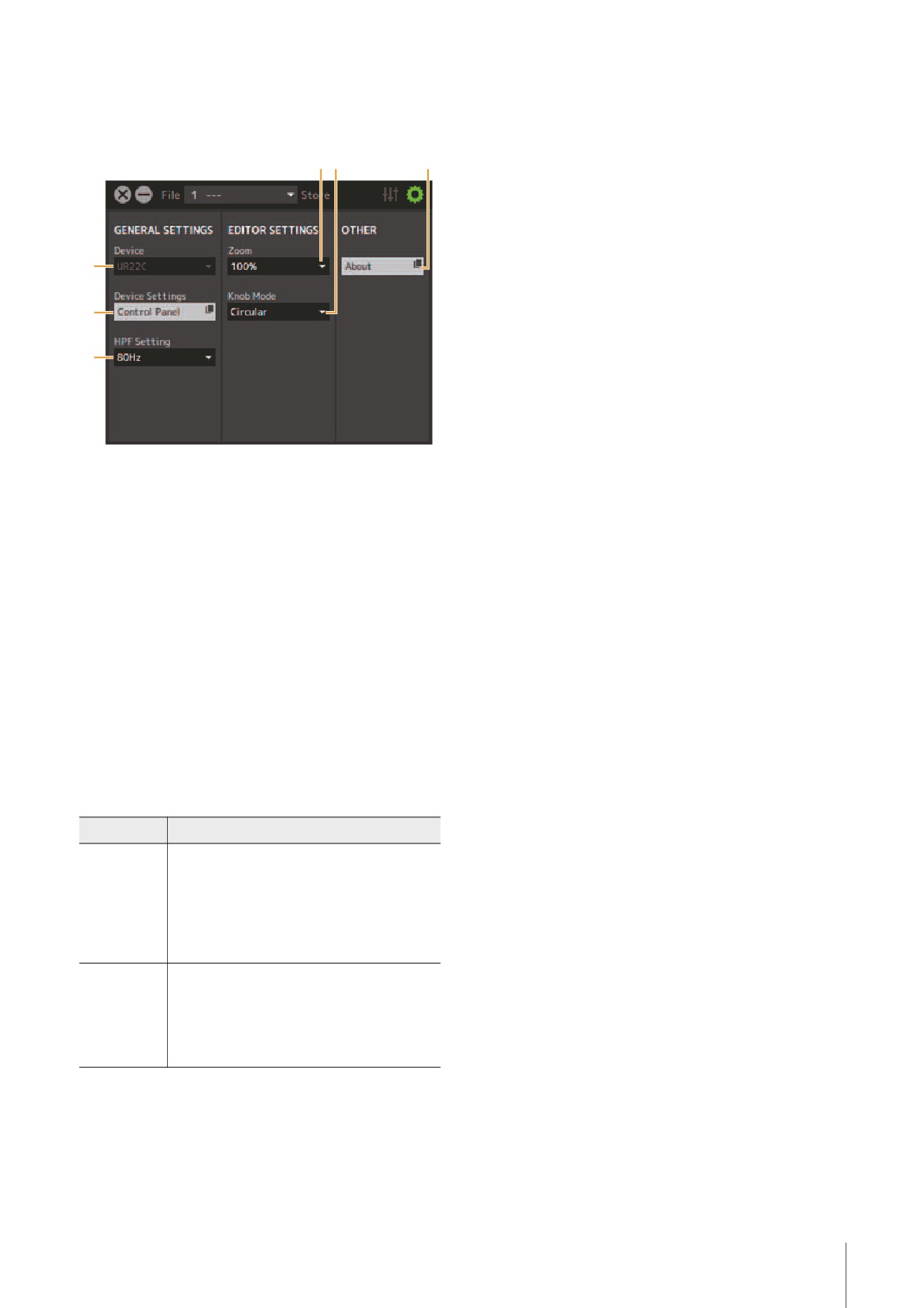

Это окно предназначено для настройки общих параметров

устройства.

Device (Устройство)

Выбирает нужное устройство в случае одновременного

подключения нескольких устройств, способных работать с

dspMixFx.

Device Settings (Настройки устройства)

Открывает панель управления.

HPF Setting (Настройки HPF)

Выбор частоты среза фильтра высоких частот.

Допустимые значения: 120 Гц, 100 Гц, 80 Гц, 60 Гц, 40 Гц

Zoom

Изменение размера окна.

Допустимые значения: 100 %, 150 %, 200 %, 250 %, 300 %

Knob Mode

Выбор метода управления регуляторами в dspMixFx UR-C.

Настройки

Описание

Circular

Потяните круговым движением, чтобы увеличить

(Круговое

или уменьшить значение параметра. Потяните,

движение)

поворачивая регулятор по часовой стрелке для

увеличения и против часовой стрелки — для

уменьшения. Если щелкнуть в любой точке

регулятора, параметр мгновенно переключится

на соответствующее значение.

Linear

Потяните прямолинейным движением, чтобы

(Линейное

увеличить или уменьшить значение параметра.

движение)

Потяните вверх, чтобы увеличить значение, или

вниз, чтобы уменьшить его. Даже если щелкнуть в

любой точке регулятора, параметр не

переключится на соответствующее значение.

About (Сведения)

Показывает версию прошивки и ПО.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

Специальные окна для ПО

Окно Input Settings (Настройки входа)

серии Cubase

Это окно предназначено для настройки входных параметров

Эти окна предназначены для настройки параметров

устройства. Поток сигнала: сверху вниз. Настройки для этого

устройства из ПО серии Cubase. Специальные окна для ПО

окна (за исключением индикатора +48V) сохраняются в файле

серии Cubase позволяют настраивать параметры,

проекта Cubase.

настраиваемые в dspMixFx UR-C. Доступны два вида окон:

Окно Input Settings (Настройки входа) отображается на

Input Settings (Настройки входа) и Hardware Setup (Настройка

аудиодорожке как UR22C.

аппаратного обеспечения).

Область заголовка

Снимок экрана

Отображение названия подключенного устройства и

открытие редактора.

Окно Input Settings (Настройки входа)

Модель

Отображает название используемой модели (UR22C).

Щелкните это поле для переключения между отображаемым

и неотображаемым устройствами.

Настройка аппаратного обеспечения

Открывает окно настройки аппаратного обеспечения.

Включение редактора

Открывает окно dspMixFx UR-C.

Область настройки аппаратных

входов

Эта область предназначена для установки параметров входов

UR22C.

Окно Hardware Setup (Настройка аппаратного обеспечения)

Название порта

Здесь отображается имя порта, используемого в качестве

входа для дорожки устройства.

+48V (+48 В)

Указывает, включено (горит) или выключено (не горит)

фантомное питание устройства.

Открытие окна

Индикатор входного сигнала

Окно Input Settings (Настройки входа)

Отображает уровни входного сигнала.

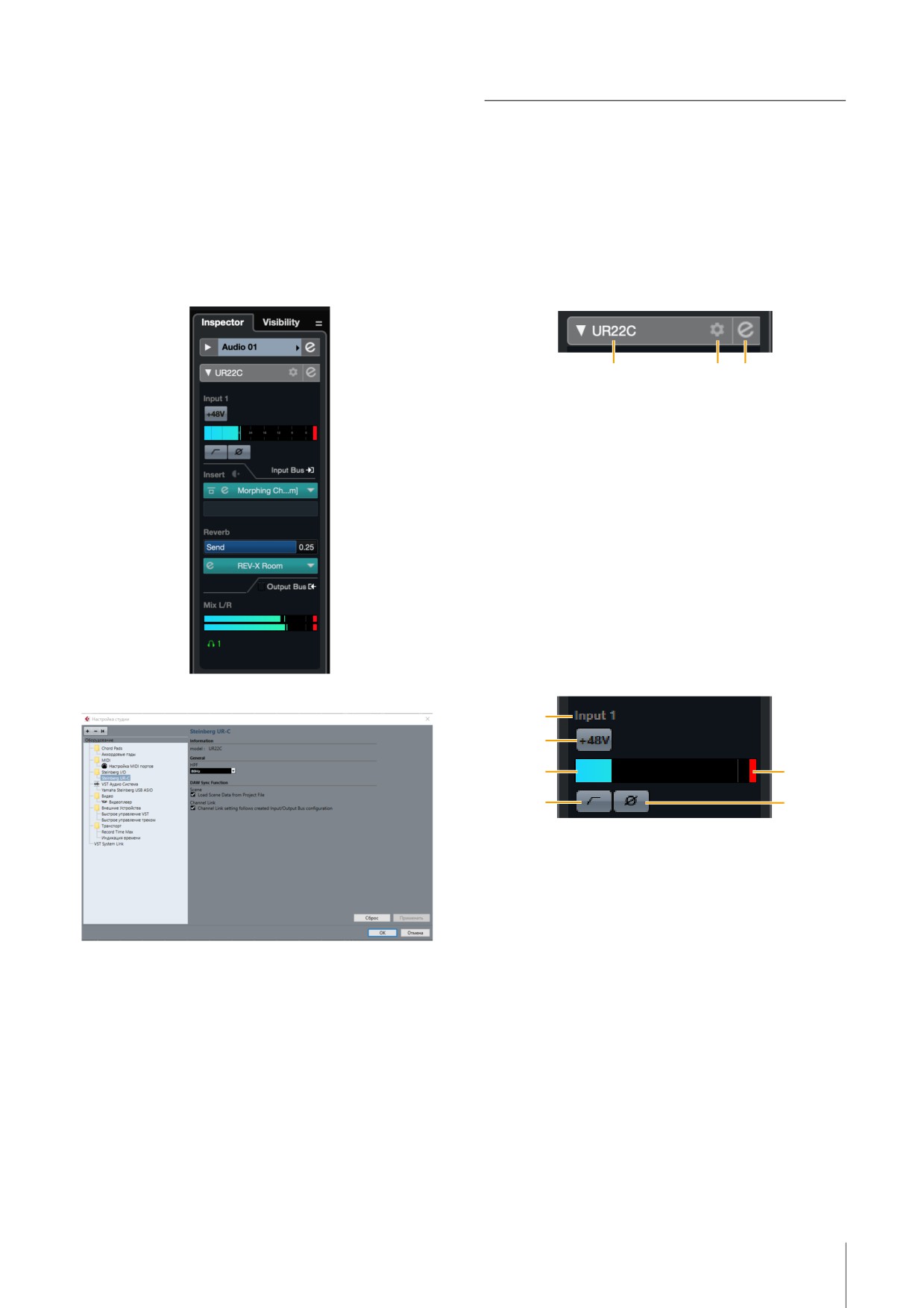

В меню ПО серии Cubase выберите [Project]  [Add track] 

[Аудио], чтобы создать звуковую дорожку, затем щелкните

[UR22C] в области Inspector в левой части окна.

Индикатор среза

При срезе отображается срез индикатора входного сигнала.

Окно Hardware Setup (Настройка аппаратного

Нажмите, чтобы остановить отображение.

обеспечения)

В меню ПО серии Cubase

Фильтр высоких частот

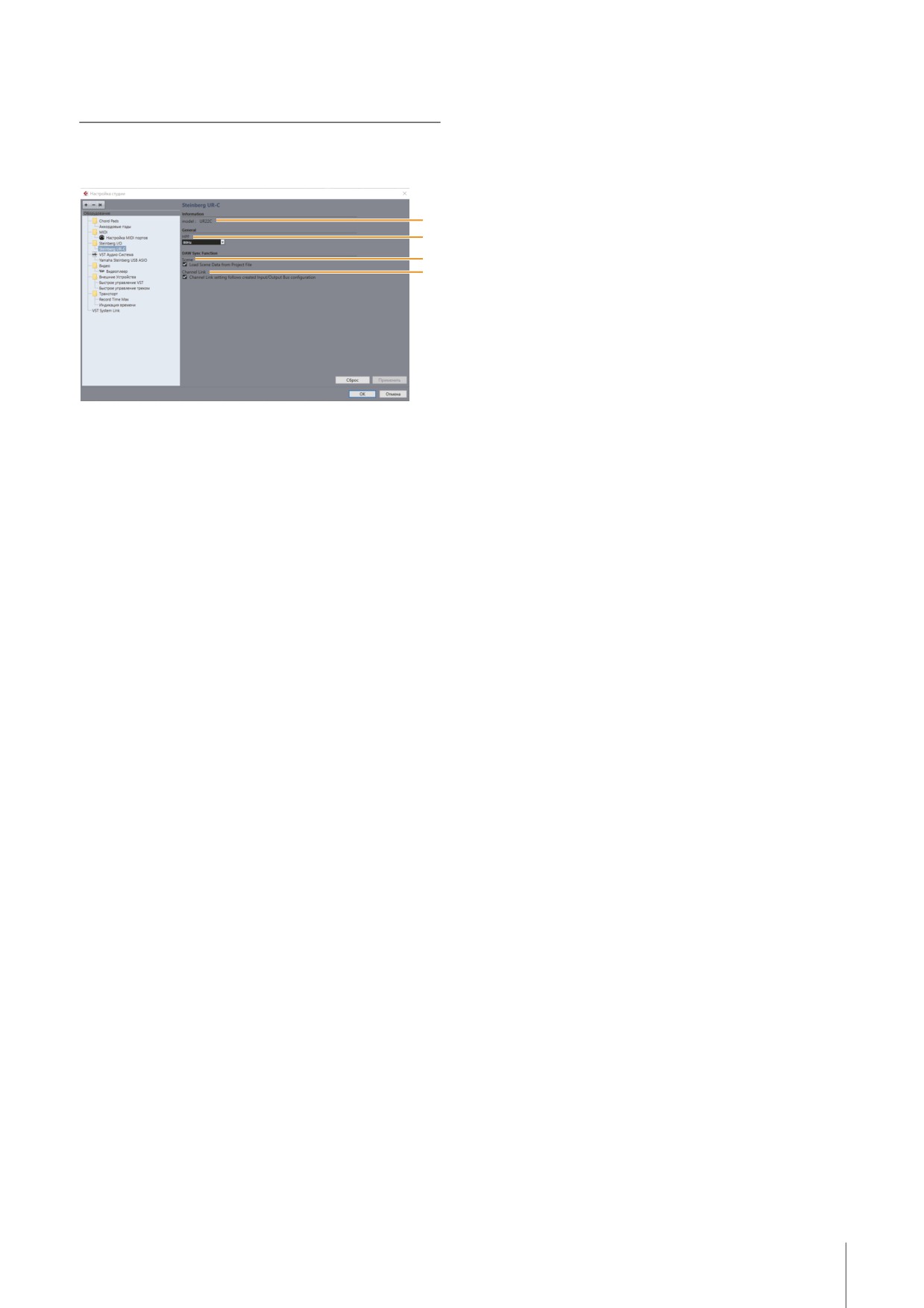

• Выберите [Студия]  [Настройка студии], затем выберите

Включение (горит) и выключение (не горит) фильтра высоких

[Steinberg UR-C] в пункте [Steinberg I/O] слева.

частот. Для выбора частоты среза фильтра высоких частот

• В окне Hardware Setup (Настройка аппаратного

воспользуйтесь «Окном настройки аппаратного

обеспечения) щелкните [Hardware Setup] (Настройка

обеспечения» (стр. 15) в разделе dspMixFx UR-C.

аппаратного обеспечения).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

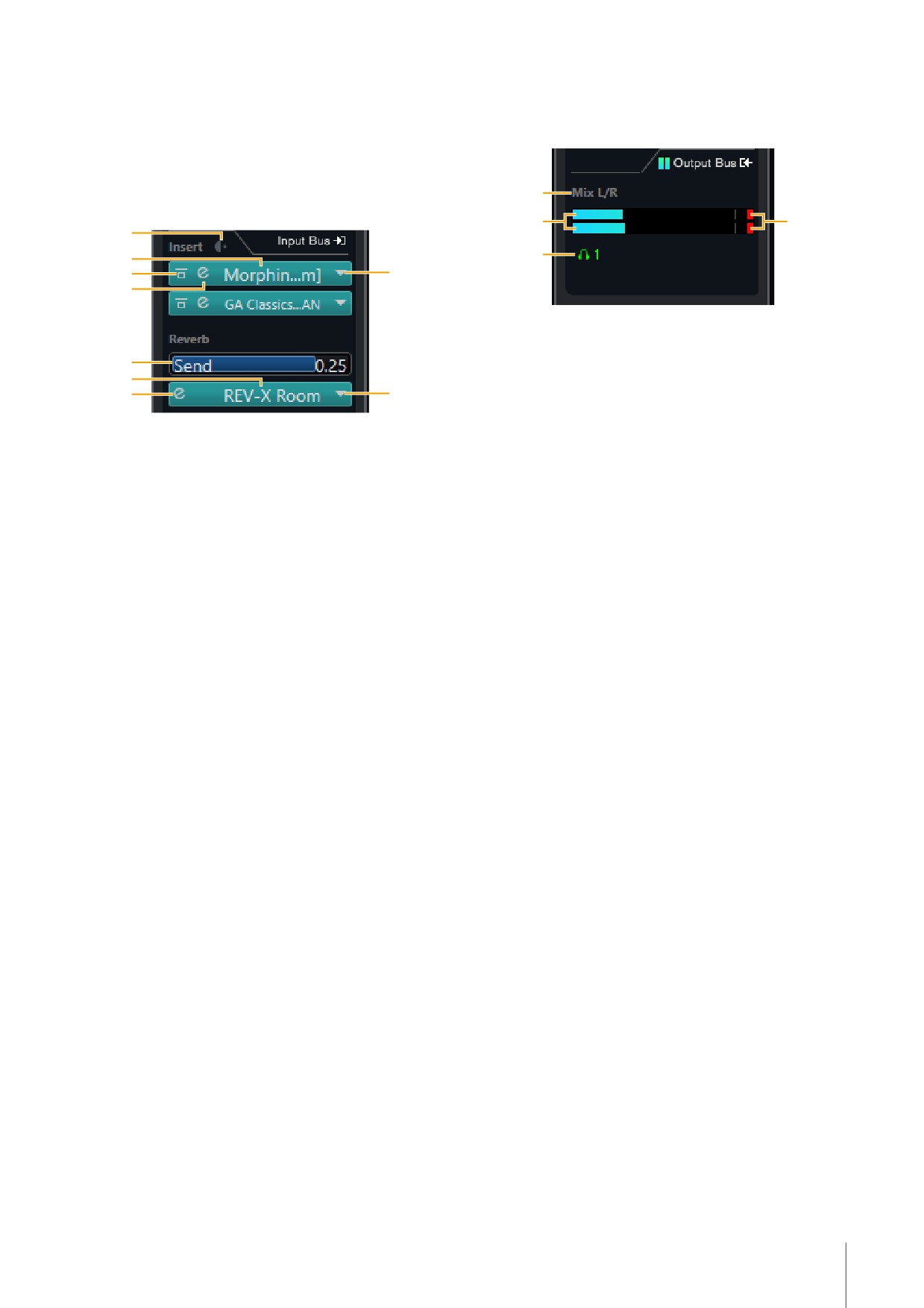

Фаза

Область выходов

Включение (горит) и выключение (не горит) инверсии по

Эта область предназначена для установки параметров

фазе. При выборе стерео отображаются L, R.

аппаратных выходов.

Область настройки эффектов

Эта область используется для установки параметров,

связанных с эффектами порта ввода-вывода UR22C.

Имя шины микширования

Отображение названия шины микширования аппаратного

выхода. Выходная шина дорожки должна быть подключена к

этой шине микширования.

Индикатор выходного сигнала

До/после

Отображение индикаторов аппаратной шины микширования,

Используется для выбора точки вставки эффекта.

подключенной к аппаратным выходам.

Название эффекта

Индикатор среза

Отображает названия выбранных эффектов.

При срезе отображается срез индикатора входного сигнала.

Нажмите, чтобы остановить отображение.

Обход эффекта

Включение/обход эффекта.

Наушники

Для устройства UR22C можно задать только значение

Редактирование эффекта

phones1 (наушники1).

Отображает окно редактирования эффекта.

Тип эффекта

Служит для выбора типа эффекта.

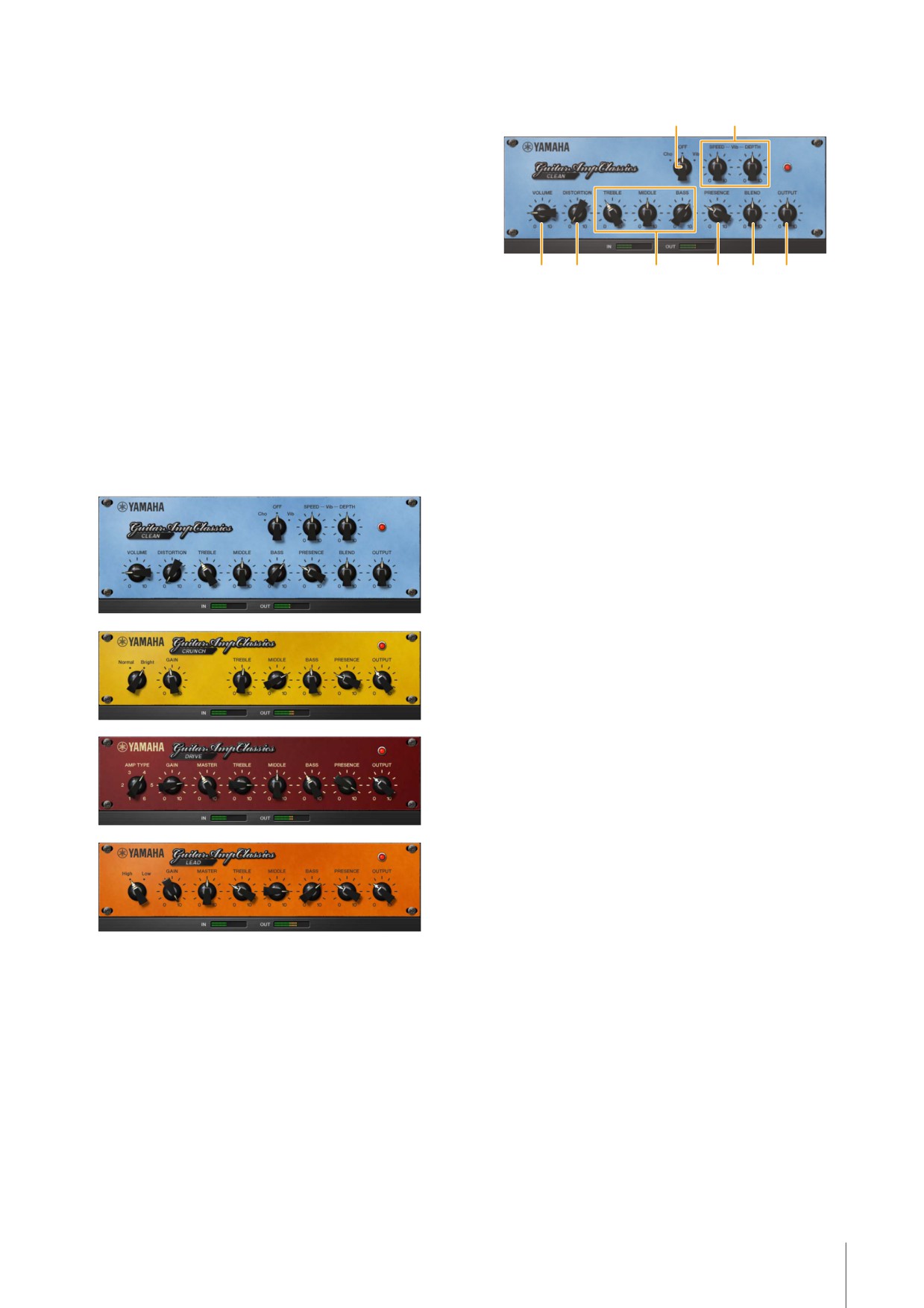

Допустимые значения: No Effect (Без эффекта), Morphing Ch Strip

([m] or [s]), GA Classics - CLEAN, GA Classics

- CRUNCH, GA Classics - LEAD, GA Classics -

DRIVE

ПРИМЕЧАНИЕ

Максимальное количество используемых одновременно

экземпляров программ «Полоса канала» и Guitar Amp Classics

ограничено. См. «Ограничения в отношении использования

эффектов» (стр. 33).

Передача на REV-X

Используется для настройки уровня сигнала, отправляемого

на REV-X.

Диапазон: от -∞ дБ до +6,00 дБ

Имя REV-X

Отображение выбранного типа REV-X.

Редактирование REV-X

Открывает окно настройки REV-X (стр. 18).

Тип эффекта REV-X

Выбор типа REV-X.

Допустимые значения: Hall (Зал), Room (Помещение) и Plate

(Металлическая пластина)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

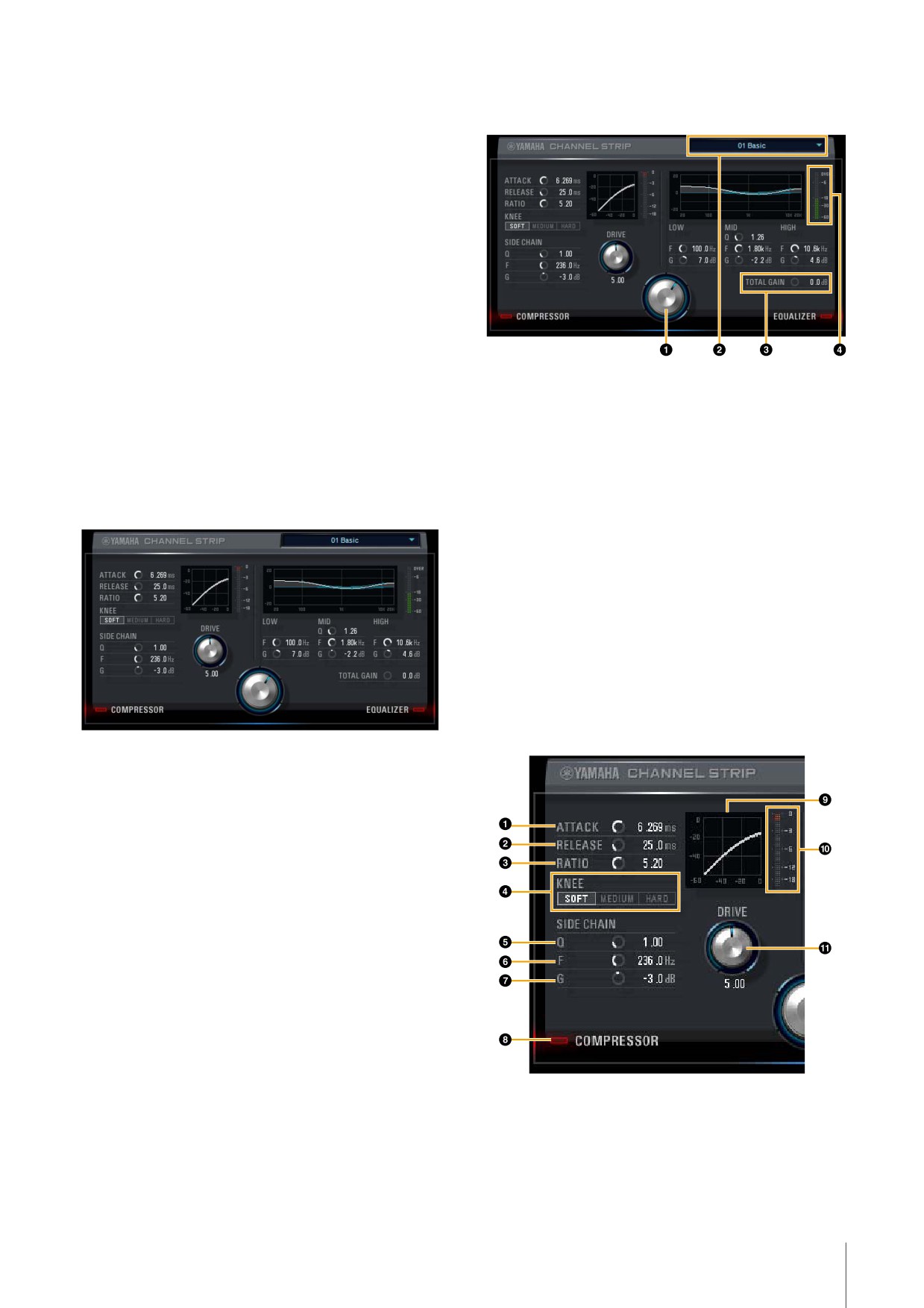

Sweet Spot Morphing Channel

Общие для эффектов компрессора и

эквалайзера

Strip

Sweet Spot Morphing Channel Strip (для краткости Channel

Strip (Полоса канала)) — это мультиэффект, в котором

сочетаются компрессия и эквалайзер. Передовые технологии

обработки звука реализованы в виде ряда удобных

предустановок, которые можно легко и в любой момент

вызвать для профессиональной обработки звука.

Предоставляются два канала, и каждый можно присвоить в

отношении только звука контрольных динамиков или в

отношении и контрольных динамиков, и записываемого

звука.

Полоса канала, поставляемая с устройством, и Полоса канала

версии подключаемой программы VST имеют одинаковые

параметры. При использовании Полосы каналы в ПО серии

Cubase вы можете обмениваться настройками между

встроенной Полосой канала и Полосой канала версии

MORPH

подключаемой программы VST в виде файла предварительно

Регулировка параметра Sweet Spot Data. Можно

заданных настроек. Помимо этого, при назначении

одновременно регулировать настройки эффекта

приложения Channel Strip версии подключаемой программы

компрессора и эквалайзера, которые привязаны к пяти

VST в отношении ячейки эффекта в ПО серии Cubase следует

позициям этого регулятора, поворачивая регулятор. Если

выбрать ее в категории [Dynamics] (в случае использования

установить регулятор между двумя соседними положениями,

настроек по умолчанию).

для настроек эффекта компрессора и эквалайзера будет

установлено промежуточное значение.

Снимок экрана

Sweet Spot Data (Данные зоны наилучшего

восприятия)

Выбор данных зоны наилучшего восприятия.

TOTAL GAIN (Общее усиление)

Регулировка общего усиления полосы канала.

Диапазон: от -18,0 дБ до +18,0 дБ

Level Meter (Индикатор уровня)

Служит для индикации уровня выходного сигнала Channel

Strip (Полоса канала).

Compressor (Компрессор)

Открытие окна

Из раздела «Специальные окна для ПО серии

Cubase»

Выберите «Полоса канала» в «Тип эффекта», а затем щелкните

«Редактирование Полосы канала» в разделе «Окно Input

Settings» (стр. 14).

Из dspMixFx UR-C

Выберите «Полоса канала» в «Тип эффекта», а затем щелкните

«Редактирование Полосы канала» в разделе «Область канала»

(стр. 9).

ATTACK (Атака)

Регулировка времени атаки компрессора.

Диапазон: 0,092-80,00 мс

RELEASE (Концевое затухание)

Регулировка времени затухания компрессора.

Диапазон: 9,3-999,0 мс

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

RATIO (Сжатие)

Эквалайзер

Регулировка времени затухания компрессора.

Диапазон: 1,00 − ∞

KNEE (Тип компрессии)

Выбор типа компрессии компрессора.

Настройки

Описание

SOFT

Наиболее плавное изменение.

MEDIUM

Среднее значение между SOFT и HARD.

HARD

Наиболее резкое изменение.

SIDE CHAIN Q

Регулировка ширины частотного диапазона фильтра боковой

цепи.

Диапазон: 0,50-16,00

SIDE CHAIN F

Регулировка центральной частоты фильтра боковой цепи.

Диапазон: 20,0 Гц - 20,0 кГц

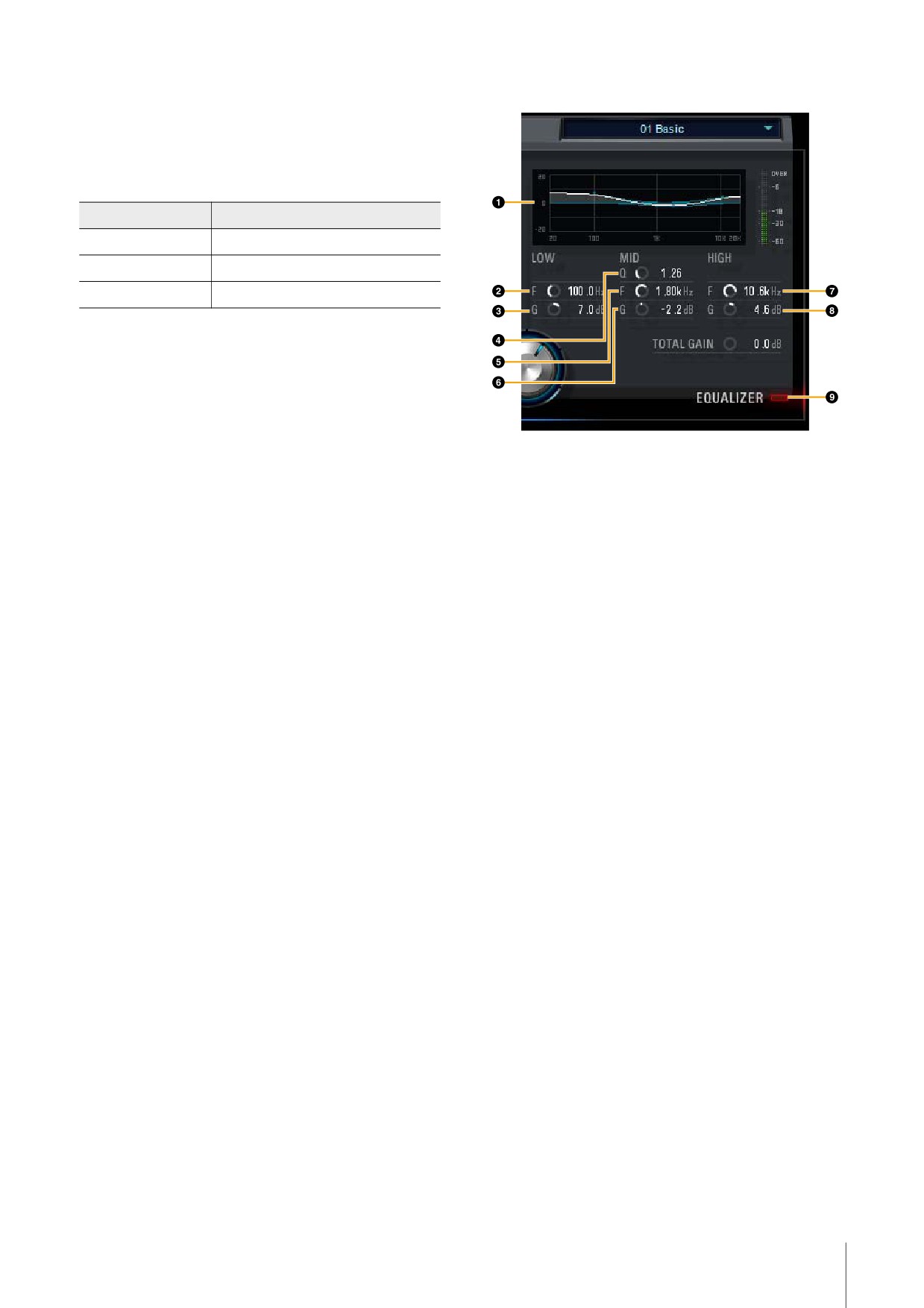

Кривая эквалайзера

Служит для графического представления характеристик 3-

SIDE CHAIN G

полосного эквалайзера. Вертикальная ось указывает

усиление, а горизонтальная — частоту. Можно регулировать

Регулировка усиления фильтра боковой цепи.

частоты LOW, MID и HIGH, перетаскивая маркеры на графике.

Диапазон: от -18,0 дБ до +18,0 дБ.

COMPRESSOR On/Off (Включение и

LOW F

выключение компрессора)

Регулировка центральной частоты низкочастотной полосы.

Диапазон: 20,0 Гц - 1,00 кГц

Включение (горит) и выключение (не горит) компрессора.

LOW G

Кривая компрессора

Регулировка коэффициента усиления низкочастотной

Служит для графического представления приблизительного

полосы.

отклика компрессора. Вертикальная ось — это уровень

Диапазон: от -18,0 дБ до +18,0 дБ.

выходного сигнала, а горизонтальная — входного.

MID Q

Индикатор снижения усиления

Регулировка ширины частотного диапазона среднечастотной

Индикация снижения усиления.

полосы.

Диапазон: 0,50-16,00

DRIVE (Интенсивность)

Регулировка степени применения эффекта компрессора. Чем

MID F

выше значение, тем сильнее эффект.

Регулировка центральной частоты среднечастотной полосы.

Диапазон: 0,00−10,00

Диапазон: 20,0 Гц - 20,0 кГц

MID G

Регулировка коэффициента усиления среднечастотной

полосы.

Диапазон: от -18,0 дБ до +18,0 дБ.

HIGH F

Регулировка центральной частоты высокочастотной полосы.

Диапазон: 500,0 Гц - 20,0 кГц

HIGH G

Регулировка коэффициента усиления высокочастотной

полосы.

Диапазон: от -18,0 дБ до +18,0 дБ.

EQUALIZER On/Off (Эквалайзер вкл./выкл.)

Включение (горит) и выключение (не горит) эквалайзера.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

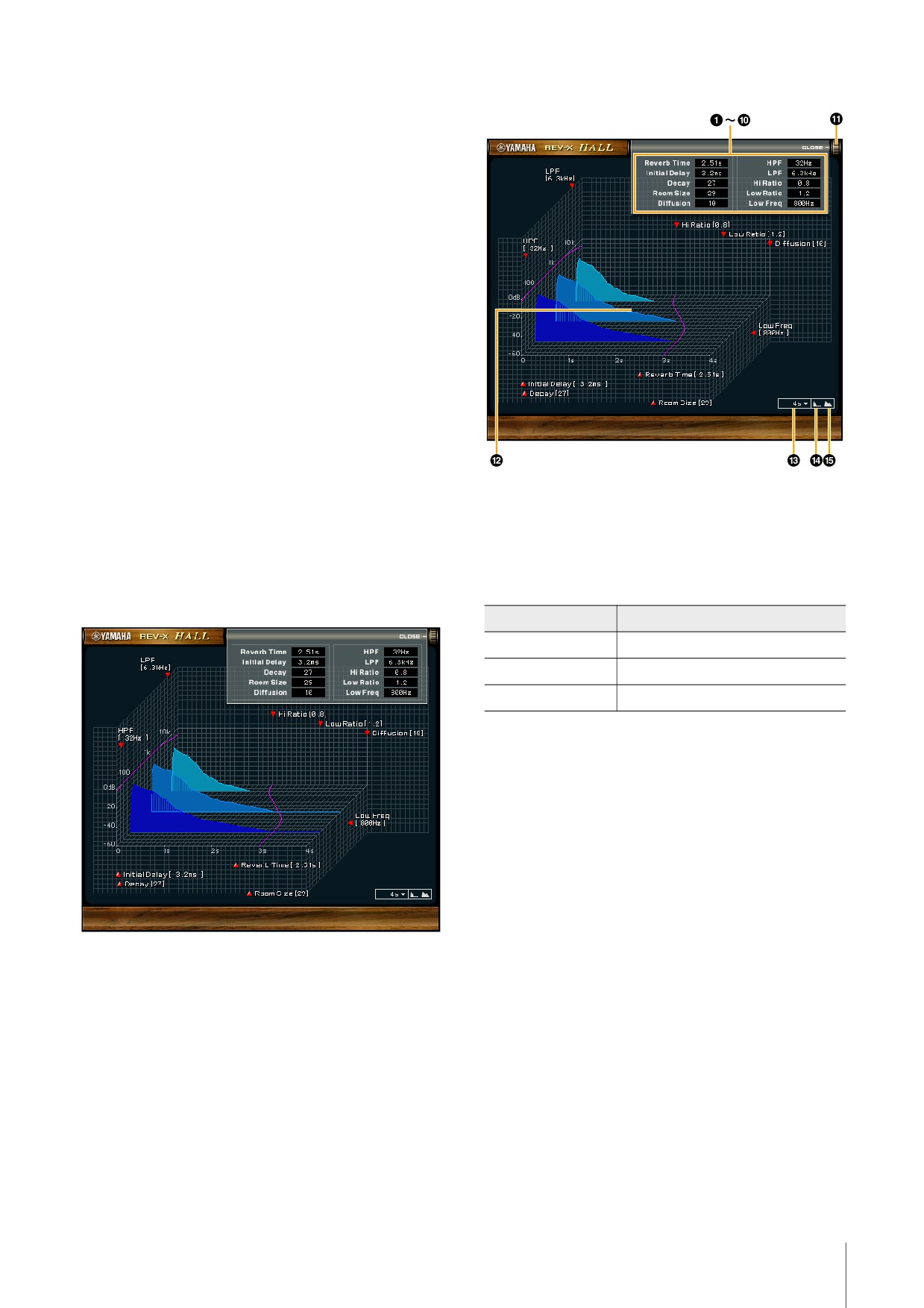

REV-X

REV-X — это платформа цифровой реверберации,

разработанная компанией Yamaha для профессиональных

аудиоприложений.

В данном устройстве предусмотрен один эффект REV-X.

Входные сигналы можно передавать на эффект REV-X, и

эффект REV-X применяется только в отношении выходных

сигналов мониторинга. Доступны три типа эффектов REV-X:

Hall (Зал), Room (Помещение) и Plate (Металлическая

пластина). Аппаратный эффект REV-X, поставляемый с

устройством, и REV-X версии подключаемой программы VST

имеют по существу одинаковые параметры. Однако

параметры [OUTPUT] и [MIX] доступны только в версии

подключаемой программы VST.

При использовании REV-X в ПО серии Cubase вы можете

обмениваться настройками между встроенным эффектом REV-

X и эффектом REV-X версии подключаемой программы VST в

виде файла предварительно заданных настроек. Помимо

этого, при назначении эффекта REV-X версии подключаемой

программы VST в отношении ячейки эффекта в ПО серии

Cubase следует выбрать его в категории [Reverb] (в случае

использования настроек по умолчанию).

Встроенный эффект REV-X оснащен «Шиной FX», которая

В настоящем разделе для примера используется тип Hall REV-X.

используется для передачи сигнала от ПО DAW на REV-X.

Например, для передачи записанных аудиоданных на REV-X

Reverb Time (Время реверберации)

можно проверить звук с помощью эффекта REV-X, который

Настройка времени реверберации. Этот параметр привязан к

используется для мониторинга в ходе записи.

размеру комнаты. Диапазон регулировки зависит от типа

эффекта REV-X.

Снимок экрана

Тип эффекта REV-X

Диапазон

Hall (Зал)

0,103-31,0 с

Room (Помещение)

0,152-45,3 с

Plate (Пластина)

0,176-52,0 с

Initial Delay (Начальная задержка)

Регулировка периода времени между прямым

первоначальным звуковым сигналом и начальными

отражениями, которые следуют за ним.

Диапазон: 0,1-200,0 мс

Decay (Первичное затухание)

Регулировка характеристик конверта с момента начала

реверберации до ослабления и выключения.

Диапазон: 0−63

Room Size (Размер помещения)

Регулировка размера имитируемого помещения. Этот

Открытие окна

параметр привязан к времени реверберации.

Диапазон: 0−31

Из раздела «Специальные окна для ПО серии

Diffusion (Диффузия)

Cubase»

Регулировка распространения реверберации.

Щелкните REV-X Edit (стр. 14) в разделе «Окно маршрутизации

Диапазон: 0−10

реверберации».

Из dspMixFx UR-C

HPF (Фильтр высоких частот)

Щелкните REV-X Edit (стр. 10) в разделе «Область REV-X».

Регулирует частоту среза фильтра верхних частот.

Диапазон: 20 Гц - 8,0 кГц

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

LPF (Фильтр низких частот)

Регулирует частоту среза фильтра нижних частот.

Диапазон: 1,0-20,0 кГц

Hi Ratio

Регулировка длительности реверберации в диапазоне

высоких частот выражается через отношение к времени

реверберации. Если установить для этого параметра

значение 1, фактическое указанное время реверберации

полноценно применяется в отношении звука. Чем меньше

значение, тем меньше длительность реверберации в

диапазоне высоких частот.

Диапазон: 0,1−1,0

Low Ratio

Регулировка длительности реверберации в диапазоне низких

частот выражается через отношение к времени

реверберации. Если установить для этого параметра

значение 1, фактическое указанное время реверберации

полноценно применяется в отношении звука. Чем меньше

значение, тем меньше длительность реверберации в

диапазоне низких частот.

Диапазон: 0,1−1,4

Low Freq (Полоса низких частот)

Регулировка частоты полосы низких частот.

Диапазон: 22,0 Гц - 18,0 кГц

OPEN/CLOSE (Открыть/закрыть)

Открывает и закрывает окно регулировки настроек

реверберации.

! Graph

Служит для индикации характеристик реверберации.

Вертикальная ось указывает уровень сигнала,

горизонтальная — время, а ось-Z — частоту. Вы можете

регулировать характеристики реверберации, перетаскивая

маркеры на графике.

Time Axis Setting

Выбор отображаемого диапазона времени (горизонтальная

ось) на графике.

Отображаемый диапазон: 500 мс - 50 с

Zoom Out (Уменьшение масштаба)

Уменьшение масштаба отображаемого диапазона времени

(горизонтальная ось) на графике.

Zoom In (Увеличение масштаба)

Увеличение масштаба отображаемого диапазона времени

(горизонтальная ось) на графике.

Работа программного обеспечения

• Вы можете сбросить значения определенных

параметров до их значений по умолчанию, удерживая

клавишу [Ctrl]/[command], когда вы щелкаете

соответствующие регуляторы, ползунки и фейдеры.

• Вы можете отрегулировать значения параметров более

точно, удерживая клавишу [SHIFT], когда вы перемещаете

соответствующие регуляторы, ползунки и фейдеры.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

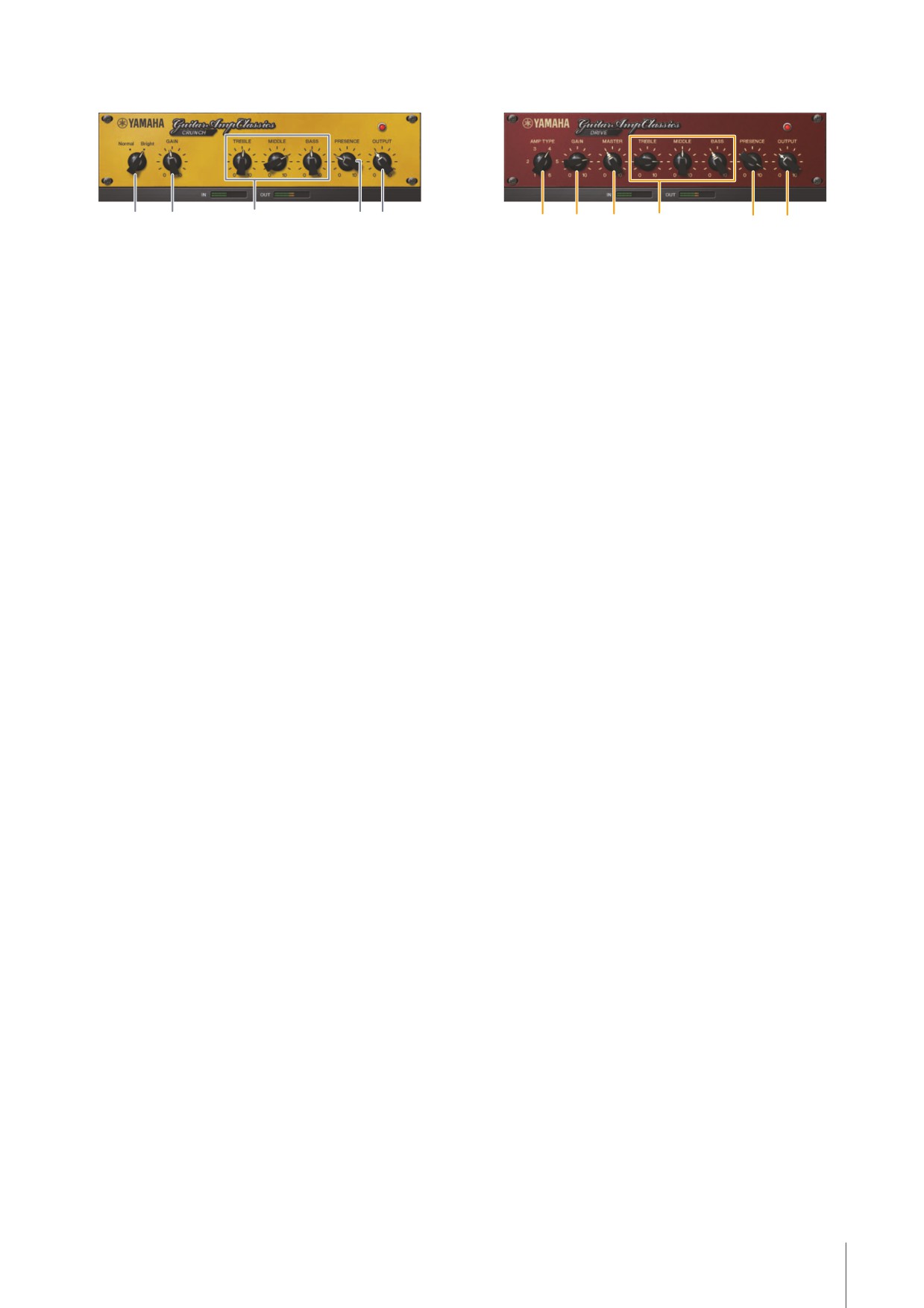

Guitar Amp Classics

CLEAN

Guitar Amp Classics — это программа для имитации гитарных

усилителей, эффективно использующая продвинутые

технологии моделирования компании Yamaha. Представлены

четыре типа усилителей с различными звуковыми

характеристиками.

Эффект Guitar Amp Classics, поставляемый с устройством, и

Guitar Amp Classics версии подключаемой программы VST

имеют одинаковые параметры. При использовании Guitar

Amp Classics в ПО серии Cubase вы можете обмениваться

настройками между встроенным эффектом Guitar Amp Classics

и Guitar Amp Classics версии подключаемой программы VST в

виде файла предварительно заданных настроек. Помимо

Этот тип усилителя оптимизирован под чистые тона и

этого, при назначении эффекта Guitar Amp Classics версии

эффективно имитирует четкую яркость звуков транзисторных

подключаемой программы VST в отношении ячейки эффекта в

усилителей. Характеристики звучания этого усилителя

ПО серии Cubase следует выбрать его в категории [Distortion]

обеспечивают идеальную платформу для записи

(в случае использования настроек по умолчанию). Учтите, что

мультиэффектов. В нем также встроены эффекты хорус и

вы не сможете использовать эффект Guitar Amp Classics,

вибрато.

имеющийся в устройстве, если для частоты сэмплирования

установлено значение 176,4 кГц или 192 кГц.

VOLUME

Регулировка уровня входного сигнала усилителя.

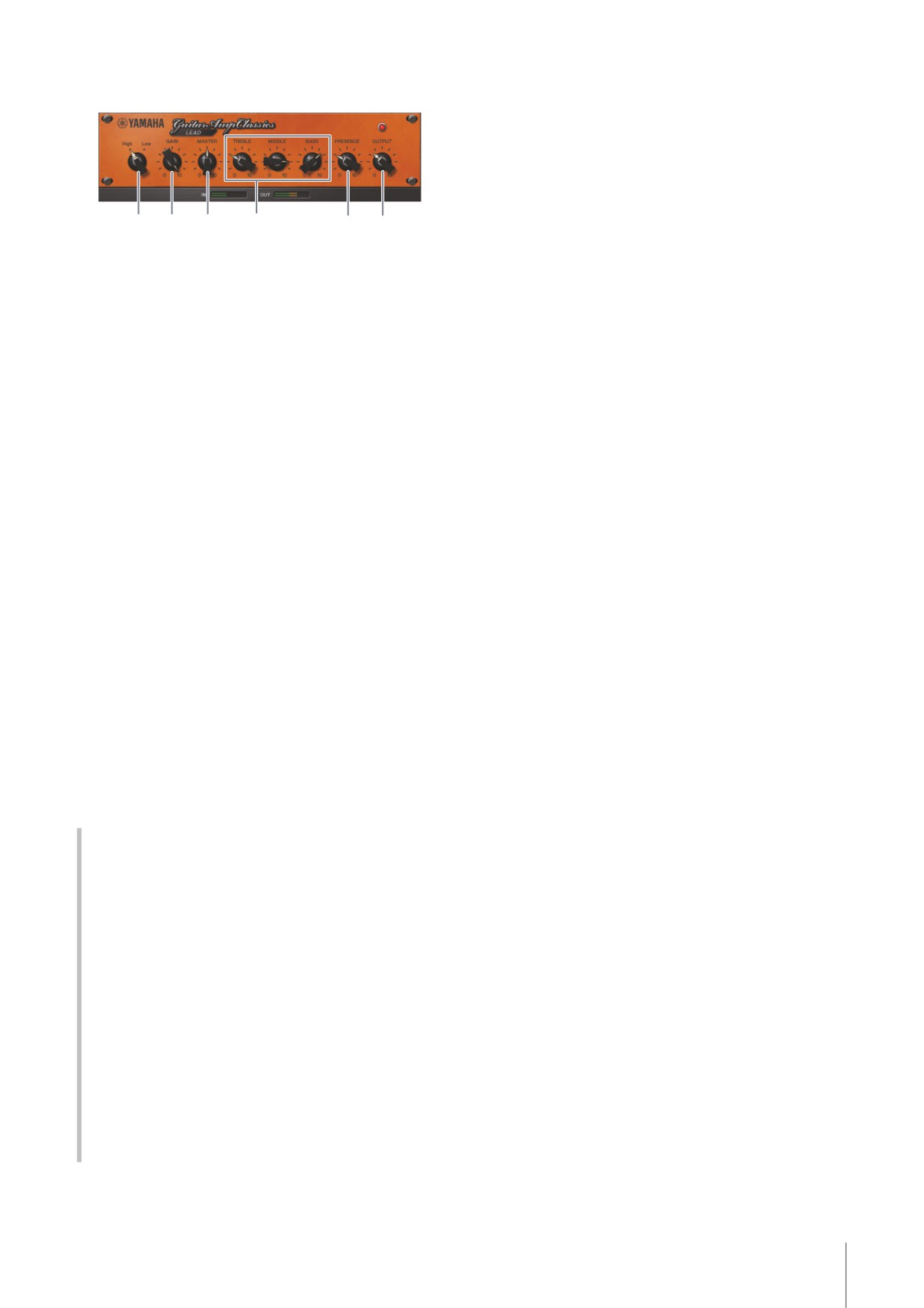

Снимок экрана

DISTORTION

Регулировка глубины эффекта искажения.

TREBLE/MIDDLE/BASS

Эти три элемента управления регулируют тональный отклик в

низкочастотном, среднечастотном и высокочастотном

диапазоне.

PRESENCE

Регулировка выделения высоких частот и обертонов.

Cho/OFF/Vib

Включение или выключение эффектов хорус и вибрато.

Установите [Cho], чтобы включить эффект хорус, или [Vib],

чтобы включить эффект вибрато.

SPEED/DEPTH

Регулировка скорости и глубины включенного эффекта

вибрато. Элементы управления SPEED и DEPTH работают

только с эффектом вибрато. Они отключаются, если для

вышеуказанного переключателя Cho/OFF/Vib выбрано

значение «Cho» или «ВЫКЛ.»

BLEND

Регулировка баланса между прямым звуком и звуком эффекта.

OUTPUT

Открытие окна

Настройка уровня окончательного выходного сигнала.

Из раздела «Специальные окна для ПО серии

Cubase»

Выберите Guitar Amp Classics в «Тип эффекта», а затем

щелкните «Редактирование эффекта» в разделе «Окно Input

Settings» (стр. 14).

Из dspMixFx UR-C

Выберите Guitar Amp Classics в «Тип эффекта», а затем

щелкните «Редактирование эффекта» в разделе «Область

канала» (стр. 9).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

CRUNCH

DRIVE

Этот тип усилителя используется, если требуются немного

Тип усилителя DRIVE обеспечивает ряд типов искажения,

искаженные, хрустящие звуки. Модель CRUNCH имитирует

которые имитируют характер звучания различных ламповых

винтажные ламповые усилители, которые предпочтительны

усилителей с высоким коэффициентом усиления. От

для блюза, рока, соула, ритм-энд-блюза и аналогичных стилей

хрустящих звуков с небольшим овердрайвом до сильно

музыки.

искаженных звуков, которые свойственны для следующих

музыкальных стилей: тяжелый рок, хеви-метал или хардкор.

Normal/Bright

Данная модель предлагает обширный диапазон

возможностей обработки звука.

Выбор нормального или яркого звучания. Настройка [Bright]

(Ярко) выделяет высокочастотные обертоны.

AMP TYPE

GAIN

Предлагается шесть типов усилителей. Типы 1 и 2

обеспечивают относительно мягкое искажение, которое

Регулировка уровня входного сигнала на стадии

позволяет передавать нюансы естественного звучания. Типы

предварительного усиления. Поворачивайте по часовой

3 и 4 имеют более выраженные обертоны, обеспечивая

стрелке, чтобы усилить овердрайв.

насыщенный, мягкий звук. Типы 5 и 6 выдают более

агрессивное искажение с резкой атакой. Типы усилителей с

TREBLE/MIDDLE/BASS

четными номерами обеспечивают больший эффект

Эти три элемента управления регулируют тональный отклик

выделения обертонов и диапазон, чем усилители с

усилителя в низкочастотном, среднечастотном и

нечетными номерами.

высокочастотном диапазоне.

GAIN

PRESENCE

Регулировка уровня входного сигнала на стадии

Регулировка выделения высоких частот и обертонов.

предварительного усиления. Поворачивайте по часовой

стрелке, чтобы усилить искажение.

OUTPUT

Настройка уровня окончательного выходного сигнала.

MASTER

Регулировка уровня выходного сигнала после стадии

предварительного усиления.

TREBLE/MIDDLE/BASS

Эти три элемента управления регулируют тональный отклик

усилителя в низкочастотном, среднечастотном и

высокочастотном диапазоне.

PRESENCE

Регулировка выделения высоких частот и обертонов.

OUTPUT

Настройка уровня окончательного выходного сигнала.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программное обеспечение

LEAD

Тип усилителя LEAD имитирует ламповый усилитель с

высоким коэффициентом усиления, который обеспечивает

звучание с богатыми обертонами. Идеально подходит для

воспроизведения звука соло-гитары в ансамбле, однако он

также может быть настроен под четкие звуки

аккомпанемента.

High/Low

Выбор типа выхода усилителя. Настройка [High] имитирует

усилитель с высоким уровнем выходного сигнала и позволяет

воспроизводить более искаженные звуки.

GAIN

Регулировка уровня входного сигнала на стадии

предварительного усиления. Поворачивайте по часовой

стрелке, чтобы усилить искажение.

MASTER

Регулировка уровня выходного сигнала после стадии

предварительного усиления.

TREBLE/MIDDLE/BASS

Эти три элемента управления регулируют тональный отклик

усилителя в низкочастотном, среднечастотном и

высокочастотном диапазоне.

PRESENCE

Используется для выделения высоких частот и обертонов.

OUTPUT

Настройка уровня окончательного выходного сигнала.

Использование элементов управления

GAIN, MASTER и OUTPUT

Характер звучания усилителей DRIVE и LEAD можно

регулировать в широком диапазоне с помощью элементов

управления GAIN, MASTER и OUTPUT. GAIN регулирует

уровень сигнала на стадии предварительного усиления,

изменяя уровень искажения. MASTER регулирует уровень

выходного сигнала после стадии предварительного

усиления, который затем направляется на стадию

усилителя мощности. Настройки элементов управления

GAIN и MASTER оказывают большое влияние на конечный

звук. Возможно, потребуется достаточно сильно увеличить

значение элемента управления MASTER, чтобы

задействовать стадию усиления в достаточной степени для

достижения оптимального звучания. Элемент управления

OUTPUT регулирует конечный уровень выходного сигнала

после модели усилителя без влияния на искажение или

тональность. Он используется для регулировки уровня

громкости гитары без изменения иных аспектов звучания.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Использование вместе с компьютером

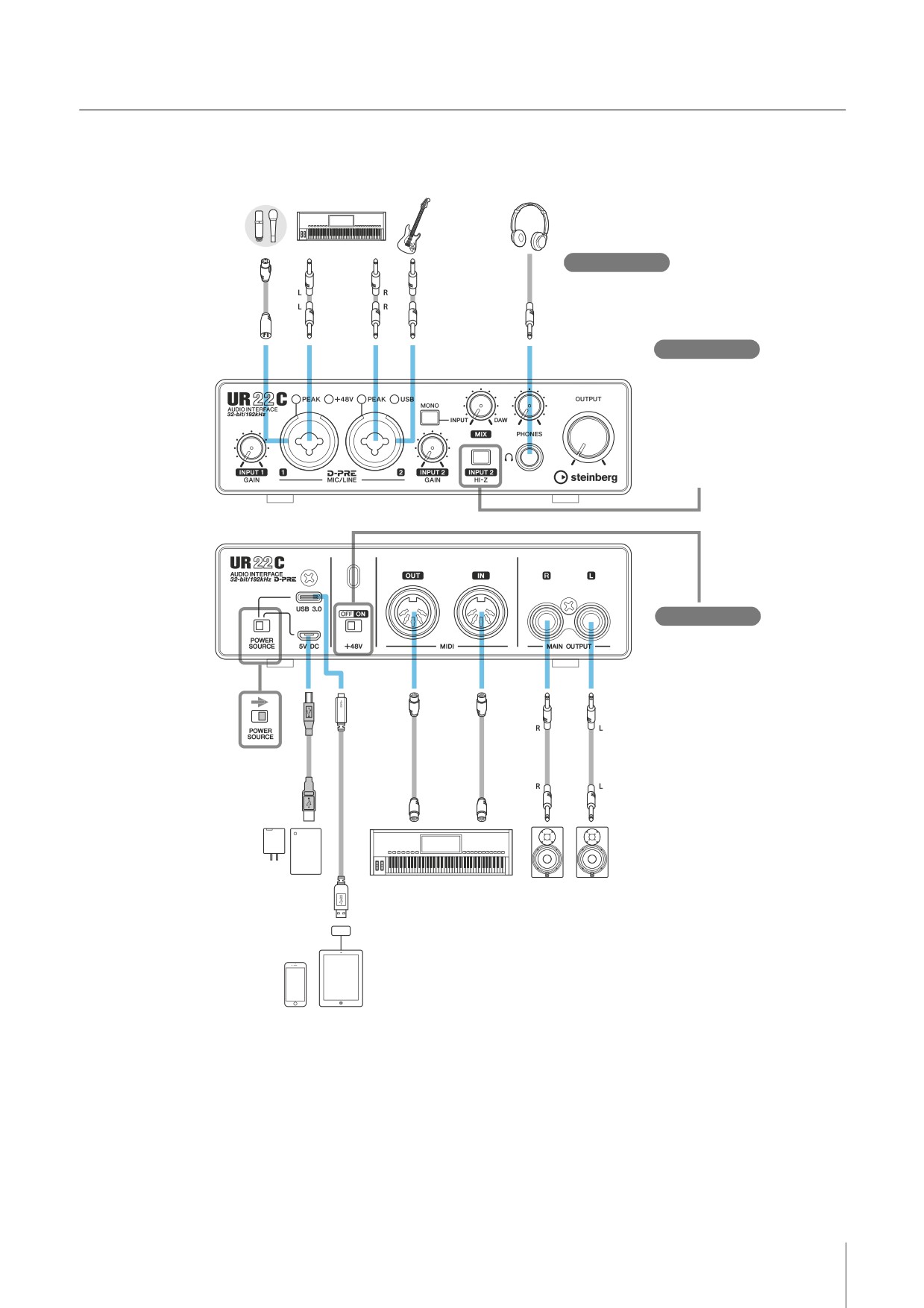

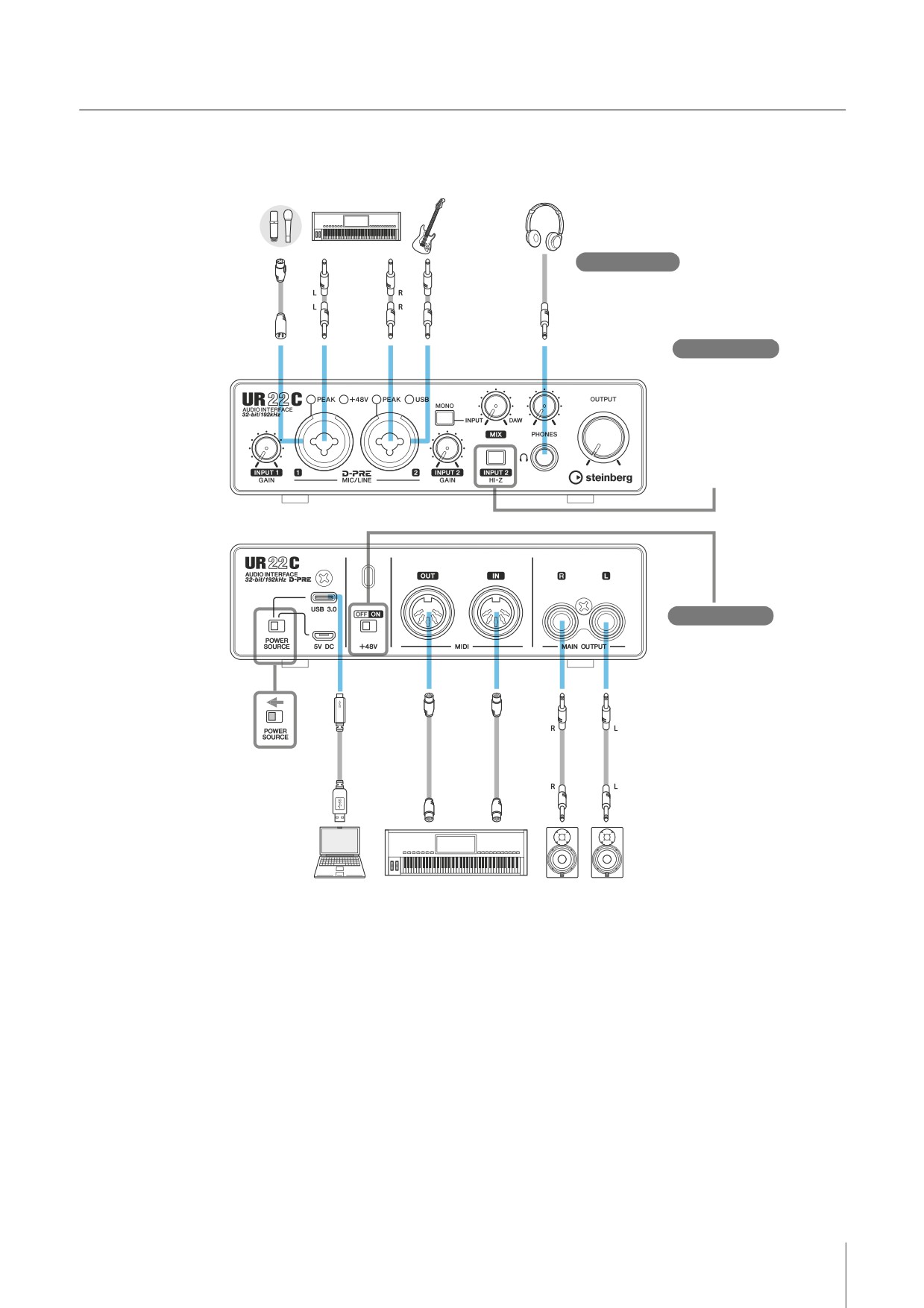

Пример подключения

Микрофон

Клавиатура

Гитара

Наушники

Проверить!

Прежде чем подключать или отключать

внешние устройства, убедитесь, что

все уровни громкости установлены на

минимум.

Проверить!

При подключении

электрогитары или

электрической бас-гитары

включите этот переключатель

после подключения

инструмента. (Перед

отключением инструмента

выключите переключатель.)

Передняя панель

Задняя панель

Проверить!

При использовании

конденсаторного микрофона

включите этот переключатель

после подключения

микрофона.

(Перед отключением

инструмента выключите

переключатель.)

Компьютер Синтезатор / клавиатура MIDI

Динамики для

мониторинга

ПРИМЕЧАНИЕ

• При использовании устройства с питанием от шины подключите его в порт USB 3.0 компьютера.

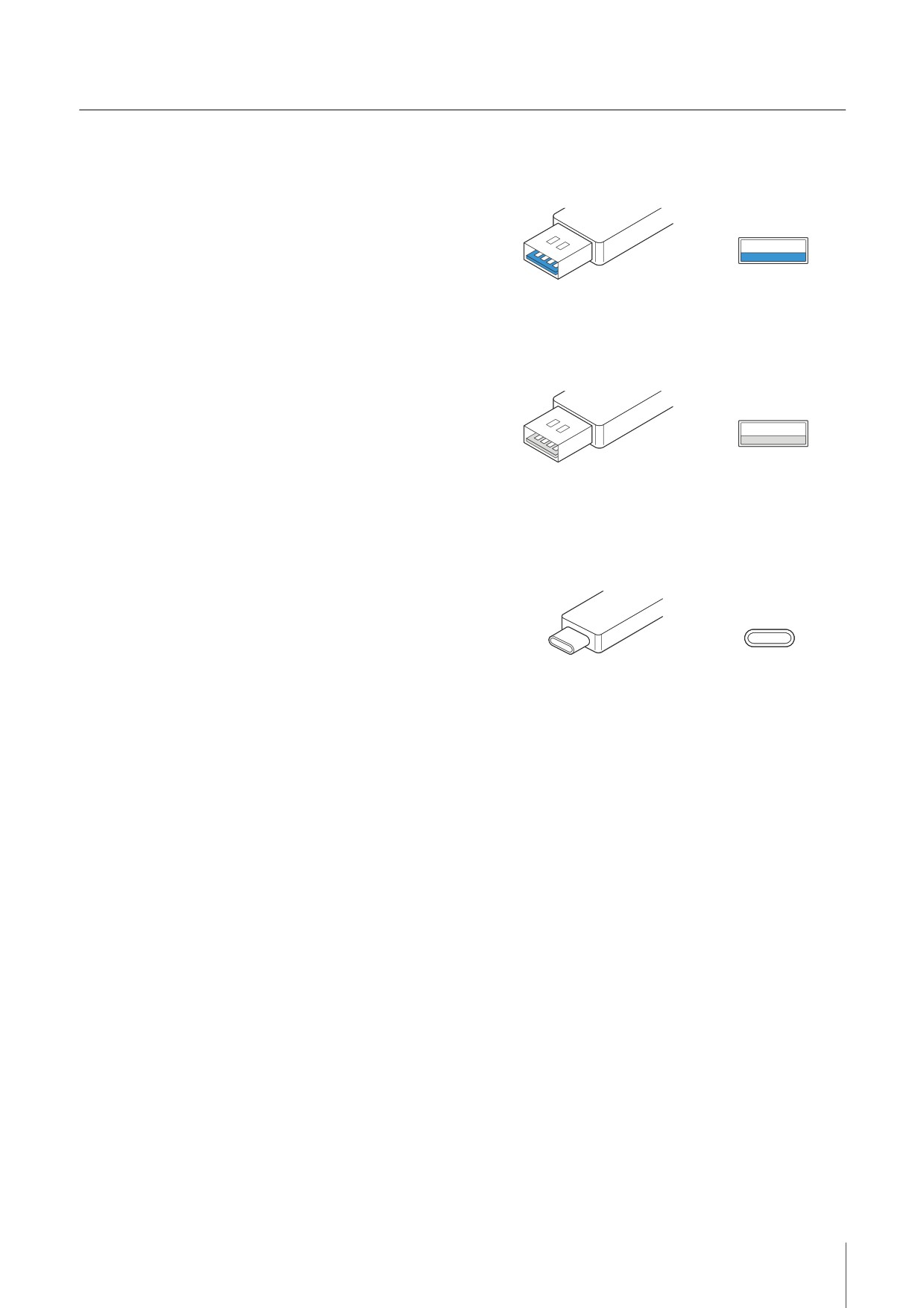

• Сведения о типе разъема компьютера, к которому нужно подключить устройство, см. в разделе «Тип разъема компьютера» (стр. 33).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Использование вместе с компьютером

Настройте драйвер ASIO для Windows и

Настройка параметров

аудиоинтерфейс для Mac следующим

аудиодрайвера в программном

образом.

обеспечении DAW

Windows

Установите [Yamaha Steinberg USB ASIO] в настройках

Программы серии Cubase

драйвера ASIO.

Mac

Завершите работу всех других

Установите UR22C в настройки аудиоинтерфейса.

приложений.

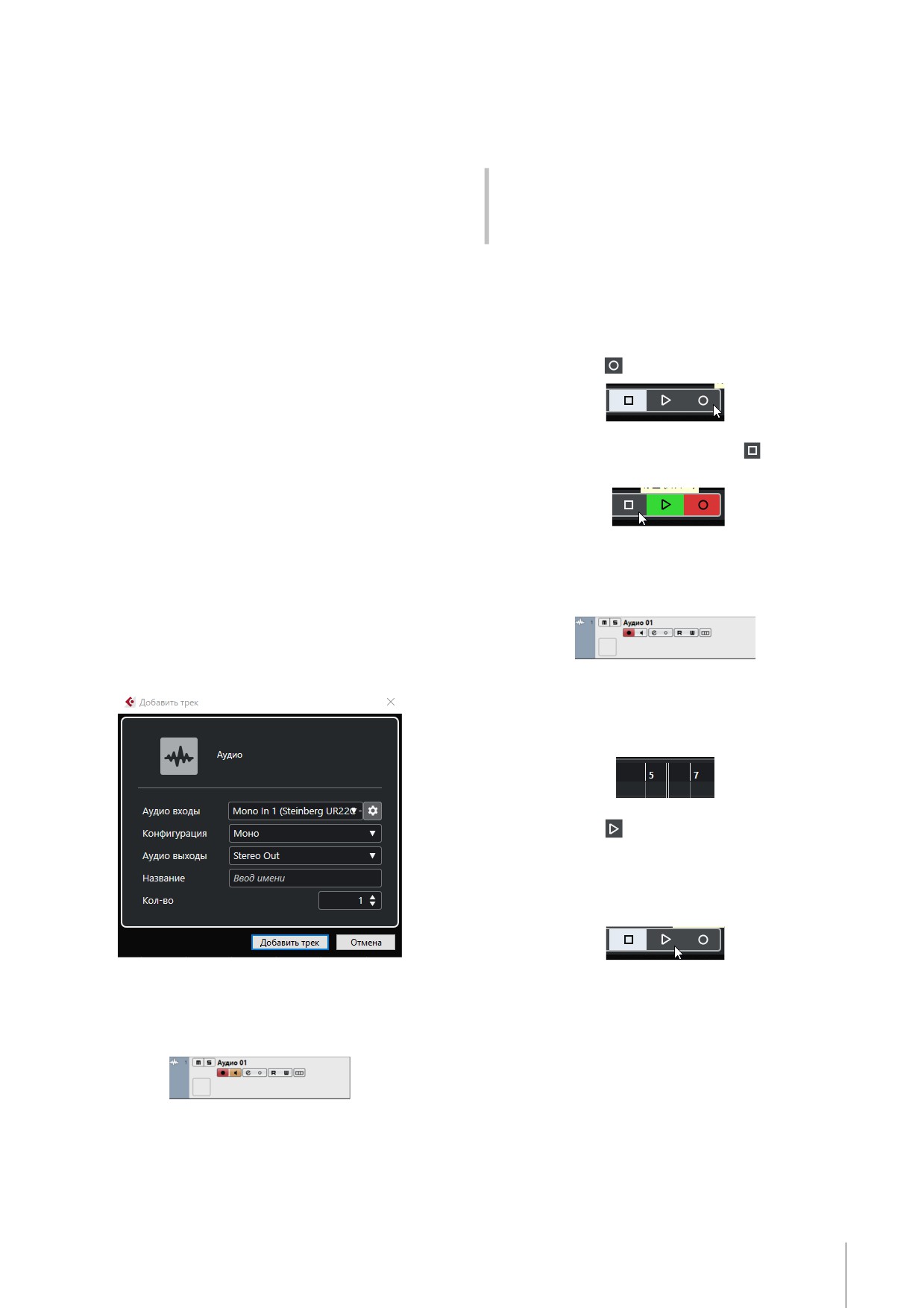

2. Подключите устройство

Настройки аудиодрайвера выполнены.

непосредственно к компьютеру с

помощью входящего в комплект

поставки кабеля USB.

3. Убедитесь в том, что индикатор [USB]

горит.

4. Дважды щелкните ярлык ПО серии

Cubase на рабочем столе, чтобы

запустить Cubase.

5. При открытии окна [ASIO Driver Setup]

после запуска программы серии Cubase

убедитесь, что устройство выбрано, а

затем щелкните [OK].

ПРИМЕЧАНИЕ

Если на компьютере Mac выбран вариант [Steinberg UR22C

(High Precision)], Cubase будет использовать исключительно

драйвер. В этом случае [Steinberg UR22C] не может

использоваться другими приложениями.

Настройки аудиодрайвера выполнены.

Прочие программы, помимо ПО серии

Cubase

Завершите работу всех других

приложений.

2. Подключите устройство

непосредственно к компьютеру с

помощью входящего в комплект

поставки кабеля USB.

3. Убедитесь в том, что индикатор [USB]

горит.

4. Запустите программное обеспечение

DAW.

5. Откройте окно настроек

аудиоинтерфейса.

(Только для Windows.) Выберите

драйвер ASIO для настройки

аудиодрайвера.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Использование вместе с компьютером

Во время пения в микрофон регулируйте

Запись и воспроизведение

уровень входного сигнала микрофона с

В данном разделе разъясняются простые операции записи с

помощью регулятора [INPUT 1 GAIN] на

применением микрофона. Подключите микрофон к разъему

устройстве.

[MIC/LINE 1], как показано в примерах подключения (стр. 23).

Включите переключатель [+48V] при использовании

Настройка оптимальных уровней записи

конденсаторного микрофона с фантомным питанием.

Отрегулируйте регуляторы [INPUT GAIN], чтобы индикатор

[PEAK] кратко мигал при достижении максимального

Программы серии Cubase

уровня громкости входного сигнала.

Запустите программу DAW из ПО серии

Во время пения в микрофон регулируйте

Cubase и откройте окно [steinberg hub].

уровень выходного сигнала на наушники

с помощью регулятора [PHONES] на

Выберите шаблон [Empty] в разделе

устройстве.

[Recording] в окне [steinberg hub], затем

щелкните [Create].

Щелкните

, чтобы начать запись.

Включите прямой мониторинг

следующим образом.

[Студия]  [Настройка студии]  [Yamaha Steinberg

USB ASIO](Windows) или [Steinberg UR22C](Mac) 

10.

Закончив запись, щелкните

, чтобы

поставьте флажок для [Direct Monitoring]  [OK]

остановить ее.

Вернитесь в окно проекта и щелкните

[Project]  [Add Track]  [Аудио] для

вызова окна [Add Track].

11.

Выключите [Monitor] (не горит) для

Установите для параметров

только что записанной звуковой

[Аудиовходы] и [Конфигурация]

дорожки.

значение [Моно], для параметра

[Кол-во] — значение [1], затем щелкните

[Add Track] для создания одной новой

звуковой дорожки.

12.

Щелкните линейку, чтобы переместить

курсор проекта до нужной точки для

запуска воспроизведения.

13. Щелкните

, чтобы проверить

записанный звук.

При прослушивании звука через контрольные

динамики отрегулируйте уровень выходного сигнала с

помощью регулятора [OUTPUT] на устройстве.

6. Убедитесь, что индикаторы [Record

Запись и воспроизведение завершены.

Enable] и [Monitor] для добавленной

звуковой дорожки включены (горят).

Более подробные инструкции по использованию программ

серии Cubase см. в руководстве пользователя Cubase.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Использование вместе с компьютером

Прочие программы, помимо ПО серии

Cubase

Запустите программное обеспечение

DAW.

2. Откройте dspMixFx UR-C.

Инструкции по открытию dspMixFx UR-C см. в разделе

«Открытие окна» (стр. 8).

3. Отрегулируйте уровень входного

сигнала микрофона с помощью

регулятора [INPUT GAIN] на устройстве.

Настройка оптимальных уровней записи

Отрегулируйте регуляторы [INPUT GAIN], чтобы индикатор

[PEAK] кратко мигал при достижении максимального

уровня громкости входного сигнала.

4. Во время пения в микрофон регулируйте

уровень выходного сигнала на наушники

с помощью регулятора [PHONES] на

устройстве.

5. Задайте настройки Полосы канала и

эффекта REV-X в dspMixFx UR-C.

6. Начните запись в используемом

программном обеспечении DAW.

Остановите запись после завершения

исполнения.

8. Воспроизведите записанный звук для

проверки.

Более подробные сведения об использовании программного

обеспечения DAW см. в руководстве по конкретному

программному обеспечению DAW.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Использование с устройством под управлением iOS

Пример подключения

Микрофон

Клавиатура

Гитара

Наушники

Проверить!

Прежде чем подключать или отключать

внешние устройства, убедитесь, что все

уровни громкости установлены на

минимум.

Проверить!

При подключении

электрогитары или

электрической бас-гитары

включите этот переключатель

после подключения

инструмента. (Перед

отключением инструмента

выключите переключатель.)

Передняя панель

Задняя панель

Проверить!

При использовании

конденсаторного микрофона

включите этот переключатель

после подключения

микрофона.

(Перед отключением

инструмента выключите

переключатель.)

USB-адаптер

Синтезатор / клавиатура MIDI Динамики для

Мобильный

мониторинга

аккумулятор USB

iPhone iPad

ПРИМЕЧАНИЕ

• При подключении UR22C к устройствам под управлением iOS могут потребоваться принадлежности Apple. Более подробную информацию см. в

Руководстве по началу работы с UR22C.

• При использовании устройств iOS необходимо подавать электропитание от адаптера питания USB или мобильного аккумулятора USB.

• Актуальные сведения о совместимых устройствах iOS см. на приведенном ниже веб-сайте Steinberg.

https://www.steinberg.net/

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Использование с устройством под управлением iOS

5. Нажмите [+ADD] в левой части экрана,

Запись и воспроизведение

затем нажмите [AUDIO] для добавления

В данном разделе разъясняются простые операции записи с

аудиодорожки.

применением микрофона. Подключите микрофон к разъему

[MIC/LINE 1], как показано в примерах подключения (стр. 27).

Включите переключатель [+48V] при использовании

конденсаторного микрофона с фантомным питанием.

В объяснении ПО Cubasis (приложение DAW) используется в

качестве примера.

ПРИМЕЧАНИЕ

• Приложения iOS могут не поддерживаться в вашем регионе.

Уточните подробности у местного торгового представителя

Yamaha.

• Самые последние сведения о Cubasis см. на приведенном ниже

веб-сайте Steinberg.

https://www.steinberg.net/

Откройте Cubasis.

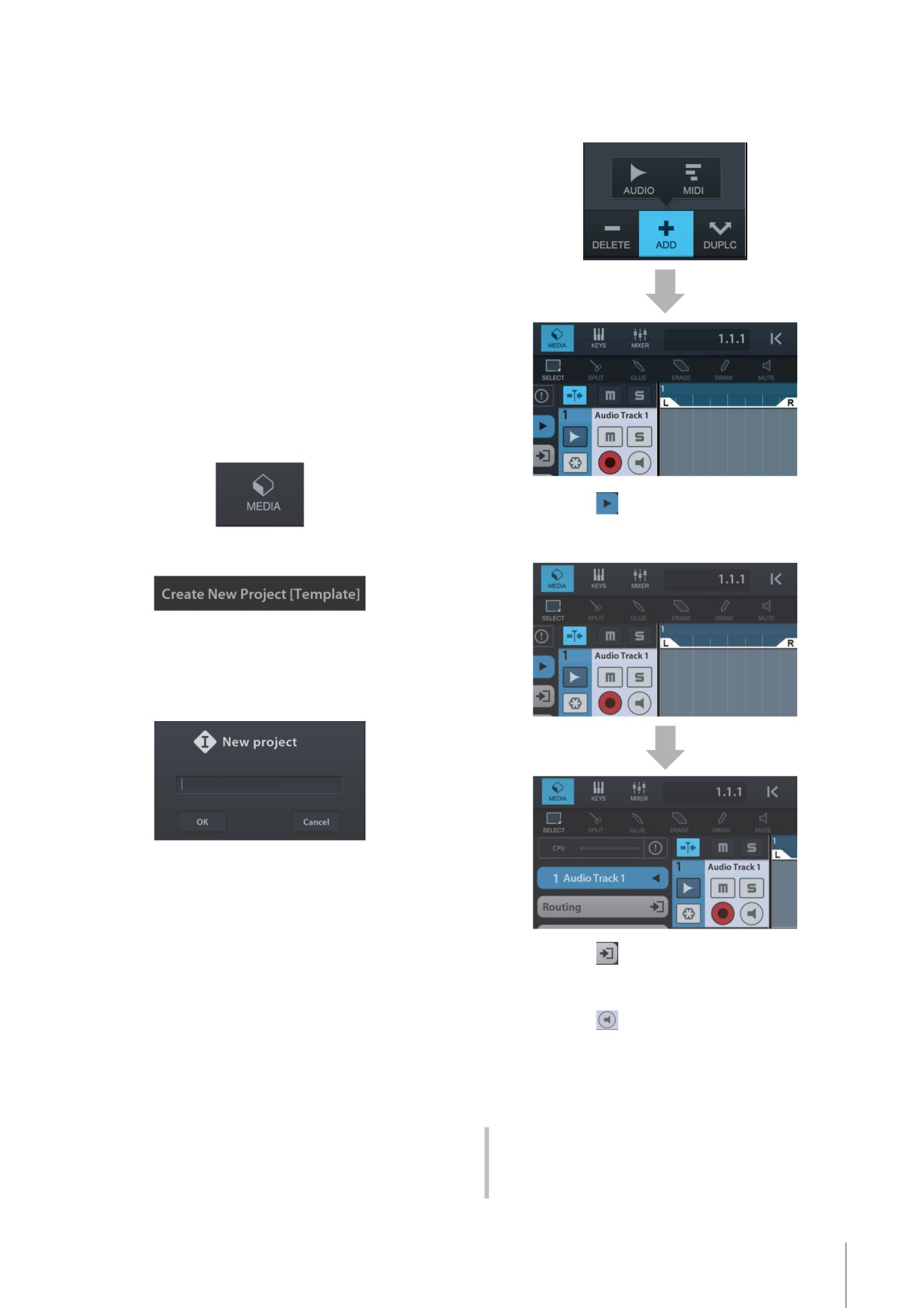

2. Нажмите вкладку [MEDIA] в левом

верхнем углу экрана.

6. Нажмите

в крайней левой части

экрана, чтобы отобразить область

Inspector для дорожки.

[Create New Project] отобразится в нижней части экрана.

3. Нажмите [Create New Project].

4. Введите имя проекта и нажмите [OK] в

окне [New project].

Нажмите

, чтобы отобразить окно

подробных сведений, и задайте входную

шину для дорожки, нажав на номер.

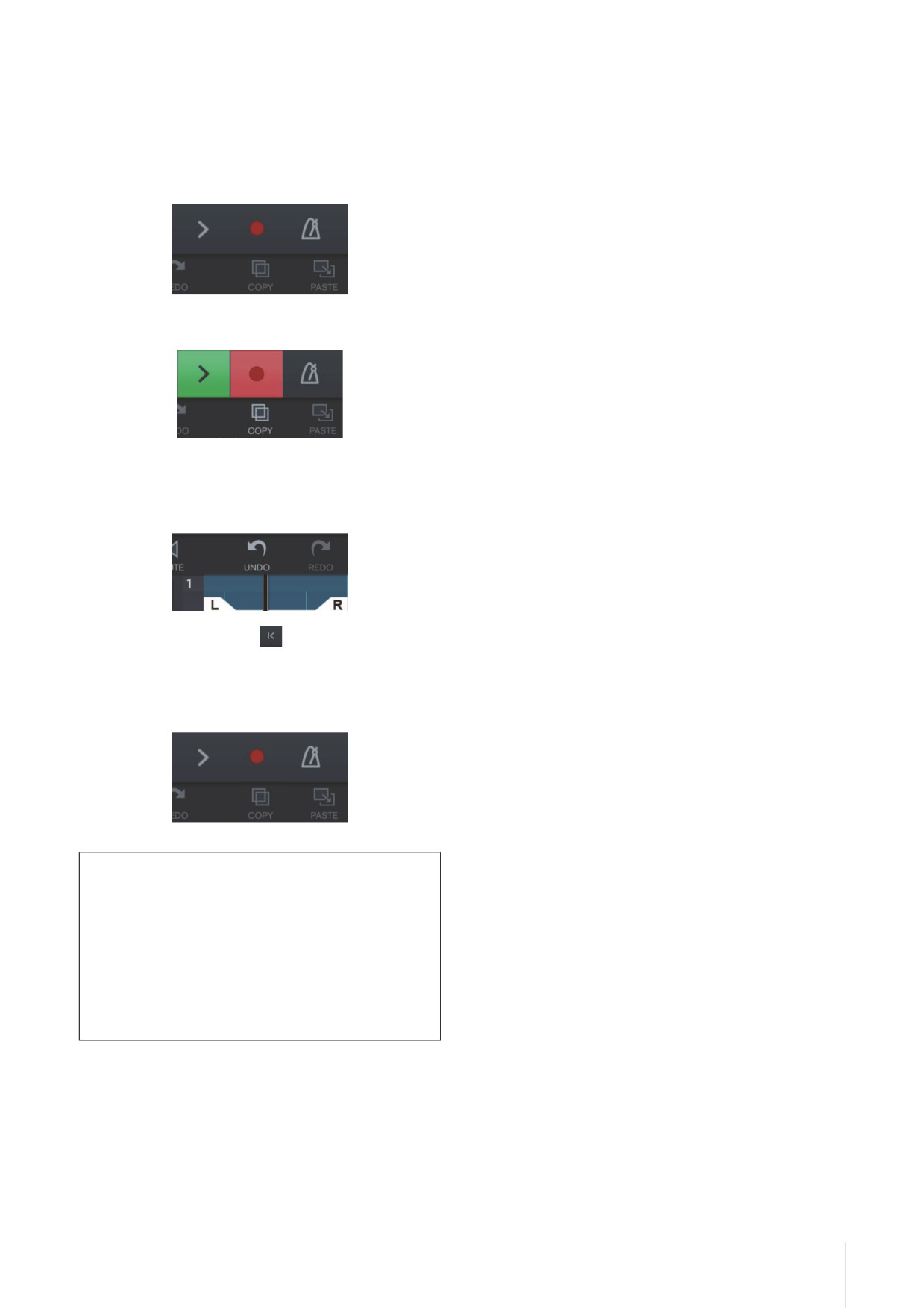

8. Нажмите

, чтобы включить

мониторинг (горит).

9. Отрегулируйте уровень входного

сигнала микрофона с помощью

регулятора [INPUT 1 GAIN] на устройстве.

Настройка оптимальных уровней записи

Отрегулируйте регуляторы [INPUT GAIN], чтобы индикатор

[PEAK] кратко мигал при достижении максимального

уровня громкости входного сигнала.

-------------------------------------------------------------------------------------------------------------------------------------------------------------
