Электроакустическая гитара Yamaha System66. Руководство пользователя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Электроакустическая гитара

System66

Руководство пользователя

Благодарим вас за приобретение электроакустической гитары Yamaha. Чтобы воспользоваться всеми расширенными

функциями и возможностями своей гитары, перед использованием инструмента внимательно прочтите данное руководс-

тво. Обратите внимание: это руководство относится только к электронным компонентам продукта. О компонентах, кото-

рые не относятся к электронике, можно узнать в отдельном руководстве пользователя для акустической гитары.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

z Система: System66 z Звукосниматель: Пластинчатый сингловый датчик (пьезо) z Регуляторы предусилителя: Громкость,

3-полосный экв алайзер (HIGH, MID, LOW), Регулятор AMF, TUNER z Выходное гнездо: Комбинированный шпиль/выключа-

тель питания z Выходное полное сопротивление: 1 кОм z Батарейка: Щелочная батарейка размера AA (LR6) x2

z Срок службы батарейки: Приблиз. 180 часов (Без использования тюнера и с применен ием щелочных батареек. Может

отличаться от услов ий эксплуатации.) z Тюнер: Хроматический (12 полутонов ), A4=440 Гц), диапазон точности +/- 3 %

z Аксессуары: Шестигранный ключ регулиров ки грифа x1, щелочная батарейка размера AA x2, крышка звукового отверстия x1

* В содержании данного руководства приведены последние на момент публикации технические характеристики. Для получения последней

версии руководства посетите веб-сайт корпорации Yamaha и загрузите файл с руководством.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

ВНИМАТЕЛЬНО ПРОЧТИТЕ, ПРЕЖДЕ ЧЕМ ПРИСТУПАТЬ К ЭКСПЛУАТАЦИИ

Храните это руководство в надежном и удобном месте, чтобы можно было обращаться к нему в дальнейшем.

ПРЕДУПРЕЖДЕНИЕ

пролиться и попасть внутрь. В случае попадания какой-либо жидкости, например

воды, в инструмент, немедленно выключите питание и обеспечьте проверку

Во избежание получения серьезных травм вплоть до наступления смерти

инструмента квалифицированным обслуживающим персоналом Yamaha.

от удара электрическим током, а также во избежание короткого замыкания,

повреждения оборудования, пожара и других инцидентов, всегда

Внештатные ситуации

соблюдайте основные правила безопасности, перечисленные далее. Они

•

При возникновении одной из следующих проблем, немедленно выключите питание

включают принятие следующих мер (не ограничиваясь ими):

и извлеките все батареи из инструмента, затем обеспечьте проверку инструмента

квалифицированным обслуживающим персоналом Yamaha.

Не открывать

- Необычный запах или дым.

• В инструменте нет компонентов, которые должен обслуживать пользователь. Не

- Попадание в корпус инструмента мелких предметов.

следует открывать инструмент и пытаться разбирать его, а также каким-либо

- Неожиданное прекращение звучания во время использования инструмента.

образом модифицировать его внутренние компоненты. При возникновении

неисправности немедленно прекратите эксплуатацию инструмента и обратитесь за

Батарея

помощью к квалифицированным специалистам центра технического обслуживания

•

Выполняйте указанные ниже меры предосторожности. Несоблюдение этих мер может

корпорации Yamaha.

привести к взрыву, возгоранию, перегреву или вытеканию электролита из батарей.

- Не портите умышленно и не разбирайте батареи.

Беречь от воды

- Не бросайте батареи в огонь.

• Не подвергайте инструмент воздействию дождя, не используйте его рядом с водой

- Не пытайтесь перезаряжать батареи, не предназначенные для перезарядки.

или в условиях сырости или повышенной влажности, не размещайте на нем никаких

- Хранитебатареиотдельноотметаллическихпредметов,такихкакожерелья,заколки,

емкостей (например, вазы, бутылки или стаканы) с жидкостями, которые могут

монеты и ключи.

2 RU

-------------------------------------------------------------------------------------------------------------------------------------------------------------

- Используйте только батареи указанного типа.

•

Убедитесь также в том, что на всех компонентах установлен минимальный уровень

- При применении новых батарей устанавливайте батареи одинакового типа и

громкости, и во время игры на инструменте постепенно увеличьте громкость до

одинаковой модели, изготовленные одним производителем.

нужного уровня.

- Обязательно устанавливайте батареи согласно маркировке, соблюдая полярность.

- При разрядке батарей или если инструмент не будет использоваться в течение

Место установки

длительного времени, выньте их из инструмента во избежание вытекания электролита.

•

Во избежание случайного падения инструмента не оставляйте его в неустойчивом

• Храните батареи в недоступном для детей месте.

положении.

• Если батареи все же протекли, избегайте контакта с вытекшим электролитом. В

Правила безопасности при эксплуатации

случае попадания электролита в глаза, рот или на кожу, немедленно смойте

электролит водой и обратитесь к врачу. Электролит, используемый в батареях, - это

•

Не облокачивайтесь на инструмент, не ставьте на него тяжелые предметы и не

агрессивное вещество, способное вызвать потерю зрения или химические ожоги.

прикладывайте усилие к кнопкам, переключателям и разъемам.

•

Не следует долго пользоваться инструментом/устройством или наушниками с

установленным высоким или некомфортным уровнем громкости, так как это может

привести к потере слуха. При ухудшении слуха или звоне в ушах обратитесь к врачу.

ВНИМАНИЕ

Во избежание нанесения серьезных травм себе и окружающим, а также

повреждения инструмента и другого имущества, всегда соблюдайте

* Корпорация Yamaha не несет ответственности за повреждения,

основные меры безопасности. Они включают принятие следующих мер (не

вызванные неправильной эксплуатацией или модификацией

ограничиваясь ими):

инструмента, а также за потерю или повреждение данных.

* Утилизацию использованных батарей необходимо выполнять в

Подключение

соответствии с действующим местным законодательством.

* Перед началом использования прочтите инструкцию по эксплуатации

• Перед подсоединением инструмента к другим электронным компонентам

для внешнего аудиоустройства, например, гитарного усилителя и т.п.

отключите их питание. Перед включением или отключением питания электронных

компонентов установите минимальный уровень громкости.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

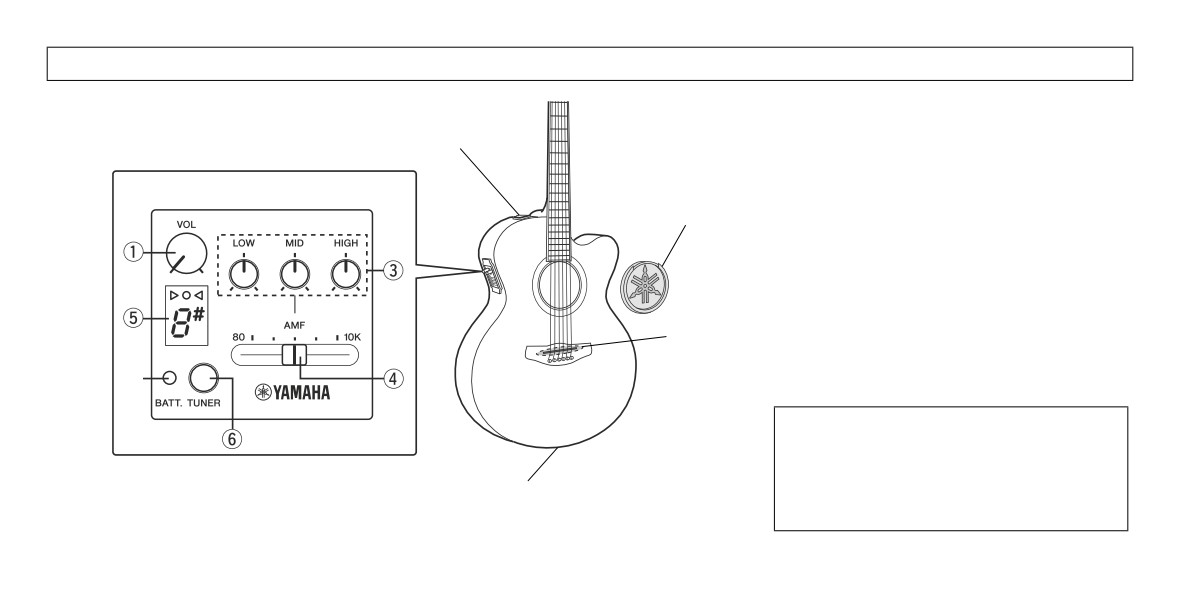

ОБОЗНАЧЕНИЯ/ИСПОЛЬЗОВАНИЕ РЕГУЛЯТОРОВ

Батарейный держатель

Секция регуляторов

Крышка звукового отверстия

(прилагается)

Секция звукоснимателя

При подсоединении кабеля гитары

к выходному гнезду автоматически

вклю- чается встроенный предуси-

Выходное гнездо

литель. Тюнер можно включить или

(с функцией выключателя питания)

выключить в любое время.

4 RU

-------------------------------------------------------------------------------------------------------------------------------------------------------------

q Регулятор VOL

HIGH (ВЫСОКИЕ): Увеличение или уменьшение уровня

Управление громкостью. Полный поворот ручки против

высоких частот.

часовой стрелки устанавливает громкость на ноль.

r Регулятор AMF (Регулируемые средние частоты)

* При подсоединении или отсоединении кабеля всегда уста-

навливайте громкость на ноль.

Служит для настройки средних частот диапазона, регули-

руемых регулятором эквалайзера MID (СРЕДНИЕ). Диапа-

w Индикатор BATT. (БАТ.)

зон: от 80 Гц до 10 кГц.

Этот индикатор загорается, когда требуется заменить

t Дисплей тюнера

батарею. По возможности заменяйте батарею сразу после

того, как загорится индикатор BATT. (БАТ.).

Служит для отображения информации тюнера.

* Контрольный индикатор батареи может кратковременно

y Выключатель тюнера

загораться при нажатии кнопки тюнера. Это однако не

означает, что заряд батареи низкий.

Служит для включения/выключения тюнера.

e Трехполосный эквалайзер

Положения ручки на рисунке показывают настройку уров-

ня ноты бемоля. Вращайте по часовой стрелке для увели-

z Использование крышки голосника

чения или против часовой стрелки для уменьшения.

Если при воспроизведении на высокой громкости возникает

LOW (НИЗКИЕ): Увеличение или уменьшение уровня низких

обратная связь, крышка звукового отверстия должна быть

частот.

вставлена в звуковое отверстие. Крышка звукового отверс-

MID (СРЕДНИЕ): Увеличение или уменьшение уровня средних

тия, вставленная в звуковое отверстие, эффективно предо-

частот. Регулятор AMF r служит для настройки средних

твращает обратную связь.

частот диапазона, регулируемых этим регулятором.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

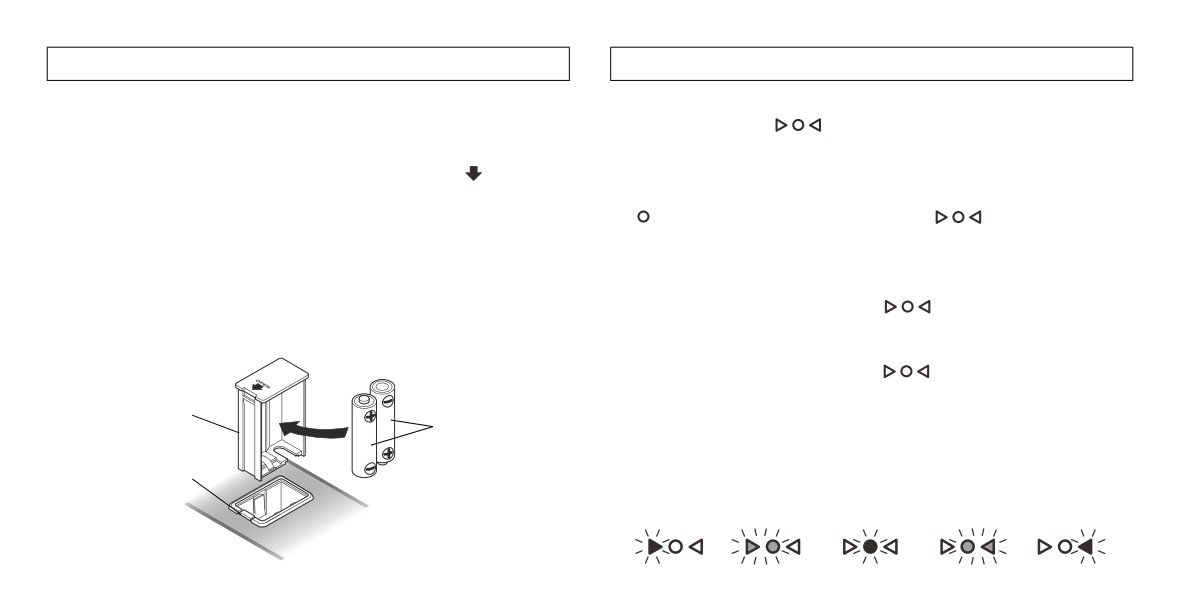

ЗАМЕНА БАТАРЕЙКИ

ИСПОЛЬЗОВАНИЕ ТЮНЕРА

При разрядке батареи высветится контрольный индикатор

q Нажмите и удерживайте выключатель TUNER, пока не высве-

батареи. Замените батареи как можно скорее.

тится индикация

для включения питания тюнера.

q Нажмите защелку на крышке батарейного держателя в

w Настраивайте струну гитары, пока на дисплее не появится

направлении, указанном на рисунке стрелкой

, для его

нота с требуемой высотой тона.

разблокировки, а затем извлеките батарейный держатель.

e Струна считается настроенной, когда только один индикатор

w Удалите старые батарейки из батарейного держателя и

остается гореть в центре дисплея

вставьте две новые батарейки размера AA. Убедитесь, что

r Нажмите выключатель TUNER еще раз для выключения пита-

полюса батареек ориентированы правильно, как показано

ния тюнера. Также, если название ноты не отображается на

на рисунке внутри держателя.

дисплее в течение 1 минуты и более, питание автоматически

e Вставьте батарейный держатель обратно в отсек и сильно

будет выключено. (Индикация

погаснет)

нажмите, чтобы батарейный держатель защелкнулся на месте.

* С момента включения до момента, когда тюнер сможет опреде-

лять высоту тона, может пройти несколько секунд.

* Определение ноты и индикация

могут давать сбой при

Батарейный

неравномерной смене высоты тона. При настройке изменяйте

держатель

высоту тона плавно.

Щелочная

* Тюнер может испытывать трудности с определением высоты

батарейка x2

нот, богатых обертонами, или слишком короткой длительности.

Защелка

* При использовании тюнера вывод звукового сигнала не отключается.

Слишком низко

 Настроено

 Слишком высоко
