Промышленный металлоискатель Fisher M66. Инструкция по эксплуатации

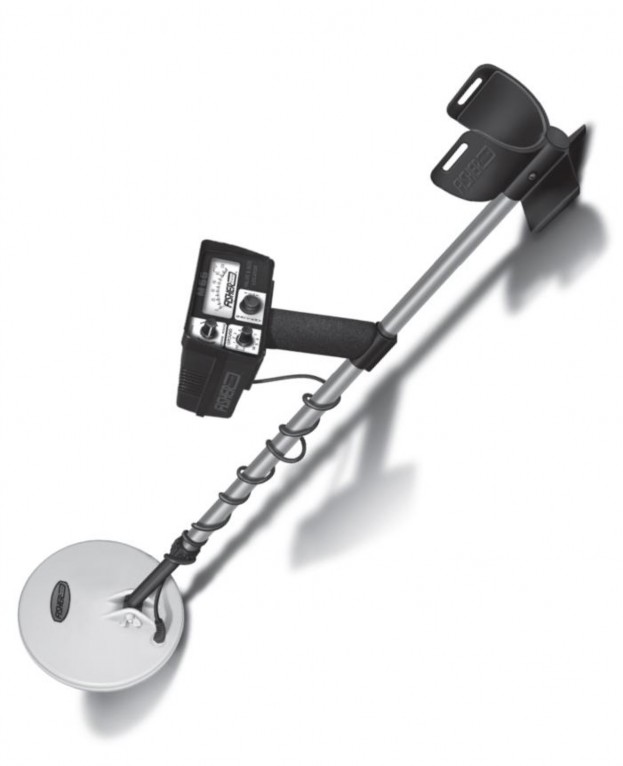

Промышленный металлоискатель M-66
Инструкци я по эксплуатации
ОПИСАНИЕ
Металлоискатель M-66 предлагает отрасли ЖКХ несложный детектор для обнару-жения закопанных в землю металлических объектов. Это неселективный металлоис-катель (обнаруживающий все типы металлов) может искать сквозь асфальт и бе-тон. Имейте, однако, в виду, что M-66 – это металлоискатель, и его не следует ис-пользовать вместо прибора по обнаружению подземных хозяйственных коммуни-каций. Fisher Research Laboratory выпускает полную линейку оборудования для по-иска подземных коммуникаций.

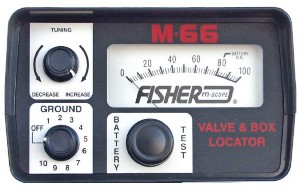

Индикатор
Индикатор в M-66 при работе с устройством служит двум целям. При использовании совместно с кнопкой проверки батарей он обеспечивает визуальную индикацию уровня заряда батарей. Желательно, чтоб стрелка при этом попадала в диапазон от 80 до 100. Если показания меньше 80, может снизиться глубина поиска и ухудшиться точность. Во время проведения поиска измеритель обеспечивает визуальную инди-кацию любых изменений, обнаруженных в пределах поля чувствительности прибора. Это прежде всего происходит тогда, когда катушка проходит над металлическим обектом, но может вызываться и изменением минерализации грунта.
Battery Test (Проверка заряда батарей)
Когда металлоискатель включён, нажатие на кнопку Battery Test включает индикацию на измерителе уровня заряда батареи. Батарея проверяется на холостом ходу.
On/Off Ground (Выключатель питания/Отстройка от грунта)
Эта ручка включает и выключает питание M-66. Она также служит для электронной ба-лансировки прибора для компенсации влияния естественных минералов, содержа-щихся в грунте. При правильной настройке движения катушкой вверх и вниз не долж-ны приводить к изменению показаний измерителя или появлению звукового тонально-го сигнала.
Tuning (Настройка)
Эта ручка служит для настройки металлоискателя на пороговый уровень. Пороговый уровень – это точка, на который слышен едва уловимый звуковой отклик, а стрелка измерителя показывает на 10. Ручку Tuning в М-66 можно рассматривать как ручку ре-гулировки чувствительности.
КОНФИГУРИРОВАНИЕ M-66
поставляется готовым к работе.
Выдвиньте нижнюю штангу так, чтобы катушка находилась перед вами и в 15-30 см над поверхностью земли. Ваша рука должна быть выпрямлена и не напряжена, а ручку прибора следует держать свободно. Затяните фиксирующий винт в нижней ча-сти верхней штанги.
Когда вы подобрали подходящую для себя длину, излишек кабеля следует обмотать вокруг штанги. Это можно сделать, слегка ослабив фиксирующий узел и поворачи-вая нижнюю штангу, или сняв катушку и вручную намотав кабель. Не забудьте оставить некоторую слабину в кабеле.
РЕГУЛИРОВКА M-66
Правильная настройка – необходимое условие для точного определения место-положения объекта.
Выберите участок, на котором рядом с катушкой и непосредственно под ней нет ме-таллических предметов.
Включите M-66, установив ручку Ground в положение «5». Если M-66 издаёт звук, повер-ните ручку Tuning против часовой стрелки до исчезновения звука. Аналогично, если звука при включении питания нет, то поверните ручку настройки по часовой стрелке до момента его появления и установления стрелки измерителя на 10.
ПРИМЕЧАНИЕ: Ручка Tuning – многооборотная.
Проверьте батареи, нажав на кнопку Battery Test. Показания измерителя между 80 и 100 говоря о достаточном заряде батарей.
Опустите катушку до земли. Ручкой Tuning (вращая её по часовой стрелке) добейтесь того, чтобы был чуть слышен звук, а стрелка измерителя отклонялась до отметки 10.
Поднимите катушку примерно на 30 см от земли.
Обратите внимание на малейшие изменения в характере звукового сигнала. Если изменений не произошло, M-66 корректно откалиброван по грунту и готов к работе. Если звук изменился:
При повышении звука – поверните ручку Ground в сторону увеличения. Повторите процедуру.
При понижении звука – поверните ручку Ground в сторону уменьшения. Повторите процедуру.
Повторяйте это до тех пор, пока звук не перестанет изменяться.
ПОИСК С М-66
Хорошей практикой является поиск с регулярным шагом. Не следует размахивать металлоискателем, как клюшкой для гольфа. Перемещайте его из стороны в сторо-ну, держа катушку на одной и той же высоте над землёй. Движения катушкой должны быть медленными, полукругом перед собой. Если вы ищите мелкие объекты, то ре-комендуется перекрывать отдельные проходы.
Когда катушка металлоискателя начинает проходить над металлическим объектом, звук возрастает, и показания измерителя увеличиваются. В зависимости от размеров объекта и глубины, на которой он находится, объект (по своему отклику) может показаться имеющим большие размеры, чем на самом деле. Чтобы визуально наметить границы объекта, следует уменьшить чувствительность M-66. Самый простой путь для этого – приподнять катушку и пройти над объектом ещё раз. Это поможет очертить его границы.
Другой метод, который тоже даст визуальные границы объекта, – снижение чувстви-тельности ручкой Tuning Control. Отведите катушку от объекта. Снизьте чувствитель-ность, повернув ручку Tuning против часовой стрелки примерно на четверть оборота. Снова проведите катушкой над зоной залегания объекта. Звук и измеритель будут точнее реагировать на то, как катушка проходит над объектом. Вам может потребо-ваться повторить эту операцию несколько раз, если объект находится на небольшой глубине. Имейте в виду, что чрезмерно выкрутив ручку настройки, вы можете потерять чувствительность металлоискателя.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Могут изменяться с целью улучшения или модификации изделия без предваритель-ного уведомления.
Конфигурация катушки........................................ Double D (непосредственная связь)
Выходная частота рамки...................................... 4,5 кГц,
Выходной индикатор ............................................. Динамик с сопротивлением 16 Ом
..................................................................................... Частота звукового сигнала 450 Гц
Источники питания ................................................. Напряжением 9 В каждый
Потребляемый ток ................................................ (-9 В) 17 мА
..................................................................................... (+9 В) мин. 4 мА, 6 мА со звуком
..................................................................................... порог, 125 мА макс. со звуком
Вес с катушкой диам. 8 дюймов (20 см) ........ 1,93 кг
Рабочая температура .......................................... от -200 до +700C
..................................................................................... катушка может работать погружённой в воду
Размеры.................................................................... Длина71 см – 122 см, регулируемая
Вес брутто при отправке...................................... 3,2 кг
Размеры при отправке ......................................... 88,3 x 32,4 x 13,3 см
Fisher Research Laboratory не гарантирует пригодности для конкретного применения. Ни при каких обстоятельствах Fisher Research Laboratory не будет нести ответственность за любой непосредственный, случайный или косвенный ущерб.
////////////////////////////
