ДОСМОТРОВОЕ ПОДКАТНОЕ ЗЕРКАЛО «ПЕРИСКОП-СТО». РУКОВОДСТВО по ЭКСПЛУАТАЦИИ
СМКП66.00.00.00.000 РЭ
Изделие не подлежит обязательной сертификации
Сделано в России
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
....................................................................................................................4
ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
............................................................4
1.1 Назначение Изделия
..................................................................................4
1.2 Технические
характеристики................................................................4
1.3 Состав
Изделия................................................................................................4
1.4 Устройство и
работа......................................................................................4
1.5 Средства измерения, инструмент и принадлежности... 4
1.6 Маркировка и пломбирование
..........................................................5
1.7 Упаковка
................................................................................................................5
ИСПОЛЬЗОВАНИЕ ПО
НАЗНАЧЕНИЮ......................................................5
2.1 Эксплуатационные
ограничения......................................................5
2.2 Подготовка Изделия к использованию ....................................5
2.3 Использование Изделия ........................5
2.4 Действия в экстремальных условиях
..........................................6
ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ................................................................6
ТЕКУЩИЙ РЕМОНТ
..........................................................................................6
ХРАНЕНИЕ
................................................................................................................6
ТРАНСПОРТИРОВАНИЕ....................................................................................6
УТИЛИЗАЦИЯ
......................................................................................................6
ГАРАНТИИ И СВЕДЕНИЯ О ПРИЁМКЕ ................................................7
ВВЕДЕНИЕ
Настоящее руководство по эксплуатации (РЭ) представляет собой документ,
содержащий сведения о назначении, устройстве, работе, параметрах и технических
характеристиках досмотрового подкатного зеркала «Перископ-СТО» (далее в тексте —
Изделие). Также РЭ содержит информацию, знание которой необходимо для правильной
и безопасной эксплуатации Изделия.
Изложенные в РЭ требования и рекомендации обязательны для обеспечения
эксплуатационной надёжности и максимального срока службы Изделия при полном
использовании его технических возможностей.
Эксплуатация Изделия не требует специальной подготовки персонала, однако
ознакомление с настоящим РЭ является обязательным.
1 Описание и работа Изделия
1.1 Назначение Изделия
Изделие предназначено для визуального осмотра днища транспортных средств.
Изделие значительно облегчает работу сотрудников правоохранительных органов,
служб безопасности, таможен. Также Изделие может использоваться в автомастерских
и частных гаражах, в быту.
1.2 Технические характеристики
Технические характеристики Изделия приведены в таблице:
|
Наименование технической характеристики |
Значение |
|
Максимальная длина |
1034±10 мм |
|
Регулировка угла наклона зеркала |
до 90° |
|
Регулировка угла наклона ручки |
до 90° |
|
Размеры колёс |
2 съемных колеса (05О±1 мм, толщина 17±1 мм) |
|
Диаметр зеркала |
220 мм |
|
Масса Изделия в сборе |
1066±20гр |
|
Рабочая температура |
-20°С ... +50°С |

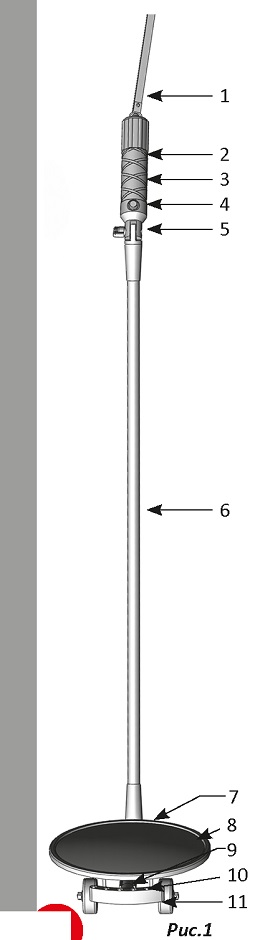

1.3 Состав Изделия
Составные части Изделия:
1 Темляк
2 Рукоятка из нескользящего материала, с
3 темляком
4 Ni-MH аккумулятор (интегрирован в рукоятку)
5 Кнопка включения светодиодной подсветки
6 Барашек для регулировки угла наклона рукоятки
7 Штанга
8 Барашек для регулировки угла наклона зеркала
9 Зеркало с антивандальным покрытием Кронштейн для установки зеркала и колёсной
10 тележки
Светодиодная подсветка (6 встроенных
11 светодиодов)
Съёмная колёсная тележка
1.4 Устройство и работа
Работа Изделия заключается в возможности подкатить зеркало под днище автомобиля,
и осмотреть его в зеркальном отображении. При необходимости зону осмотра можно
осветить с помощью встроенной светодиодной подсветки. Барашковые соединения
позволяют изменять углы наклона зеркала и рукоятки в диапазоне, достаточном для
комфортной эксплуатации Изделия.
1.5 Средства измерения, инструмент и принадлежности
Средства измерения, инструмент и принадлежности при эксплуатации Изделия не
применяются.
1.6 Маркировка и пломбирование
На Изделие нанесена маркировка, содержащая следующую информацию:
• Наименование Изделия;
• Наименование и товарный знак предприятия-изготовителя;
• Надпись «Сделано в России».
Способ и места нанесения маркировки соответствуют указаниям, приведенным в
конструкторской документации СМКП66.00.00.00.000.
1.7 Упаковка
Изделие упаковывается в упаковочную коробку, изготовленную в соответствии с
конструкторской документацией СМКП66.00.00.00.000, которая обеспечивает его
сохранность при транспортировке и хранении.
2 Использование по назначению
2.1 Эксплуатационные ограничения
• Эксплуатация Изделия возможна при температуре окружающей среды в пределах
-20°С ... +50°С;
• Влажность окружающего воздуха — не выше 98% при температуре
+25°С;
• Запрещена эксплуатация Изделия, если в окружающем воздухе присутствуют пары и
агрессивные газы, разрушающие элементы Изделия;
• Запрещена эксплуатация Изделия, если в окружающем воздухе присутствуют
газо-взрывоопасные компоненты;
• Запрещена эксплуатация изделия вблизи неизолированных токоведущих частей
электроустановок.
2.2 Подготовка Изделия к использованию
Перед использованием Изделия извлеките его из упаковки и переведите из
транспортного положения в рабочее. Для этого с помощью барашковых соединений
зафиксируйте рукоятку и кронштейн со светодиодной подсветкой в удобном для вас
положении.
Убедитесь в исправности узлов фиксации и работоспособности светодиодной
подсветки.
2.3 Использование Изделия
Регулировка углов наклона зеркала и рукоятки
Конструкция Изделия позволяет изменять углы наклона зеркала и рукоятки в
пределах 90°. Для изменения угла наклона необходимо ослабить барашковое
соединение, установить желаемый угол, и зафиксировать зеркало или рукоятку в
нужном положении (Рис.2).

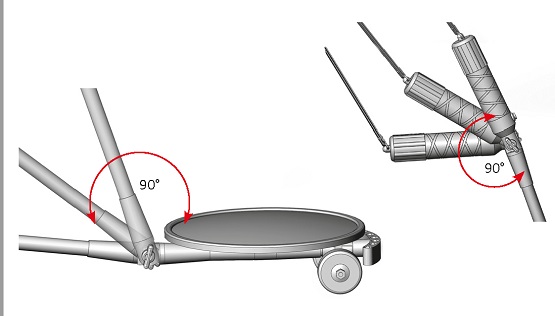

Рис.2 Изменения углов наклона зеркала и рукоятки
ВНИМАНИЕ!
НЕ ПЫТАЙТЕСЬ ИЗМЕНИТЬ УГЛЫ НАКЛОНА ЗЕРКАЛА ИЛИ РУКОЯТКИ БЕЗ ПРЕДВАРИТЕЛЬНОГО
ОСЛАБЛЕНИЯ БАРАШКОВОГО СОЕДИНЕНИЯ. ЭТО МОЖЕТ ПРИВЕСТИ К ОСЛАБЛЕНИЮ ФИКСАЦИИ ИЛИ
ПОЛОМКЕ СОЕДИНЕНИЯ.
2.4 Действия в экстремальных условиях
Отказ изделия не может стать причиной возникновения экстремальной ситуации. При
экстренной эвакуации необходимо выключить светодиодную подсветку.
3 Техническое обслуживание
Изделие не требует технического обслуживания
4 Текущий ремонт
Текущий ремонт Изделия заключается в замене источника питания после окончания
срока его службы. Источником питания служит съёмная Ni-MH аккумуляторная
батарея. Для установки новой батареи взамен вышедшей из строя (или для установки

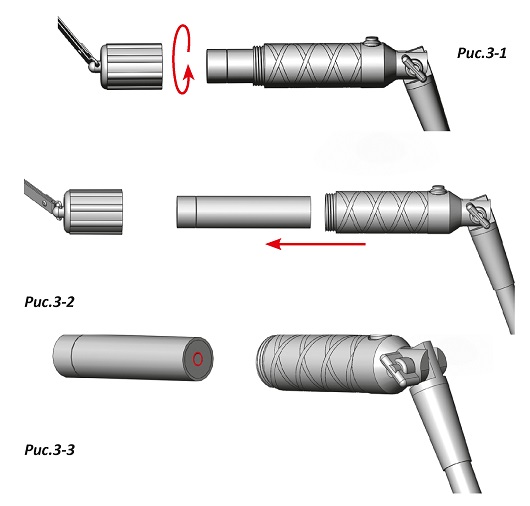

запасной батареи взамен разряженной) необходимо открутить крышку на торце
рукоятки (рис. 3-1), извлечь из отсека батарею (рис. 3-2), и установить на её
место новую. Обратите внимание, что аккумуляторная батарея устанавливается в
определённом положении (рис. 3-3). Убедитесь, что новая батарея установлена
правильно.
5 Хранение
Допускается хранение Изделия в упаковочной коробке при температуре окружающего
воздуха в пределах -20°С ... +50°С. Допустимая относительная влажность воздуха —
не выше 98% при температуре +25°С.
Высота штабеля Изделий в упаковке — не более 5 упаковок.
По окончании срока эксплуатации Изделие не представляет опасности для жизни и
здоровья людей и окружающей среды.
6 Транспортирование
Транспортирование Изделия в упаковке допускается при температуре окружающего
воздуха в пределах -20°С ... +50°С. Относительная влажность воздуха не должна
превышать 98% при +25°С.
Транспортирование Изделия в упаковке допускается при соблюдении условий,
соответствующих группе «Л» по ГОСТ Р 5198 — в части воздействия механических
факторов.
7 Утилизация
Утилизация Изделия допускается любым принятым у потребителя методом. Исключение
составляет источник питания светодиодной подсветки (Ni-MH аккумуляторная
батарея), которая утилизируется в соответствии с действующим законодательством,
в порядке, установленном ведомственными руководящими документами, или
едписаниями местных органов управления.
8 Гарантии и сведения о приёмке
Предприятие-изготовитель гарантирует соответствие Изделия требованиям
СМКП66.00.00.00.000 ТУ.
Гарантийный срок — 12 месяцев от даты подписания отгрузочных документов
организацией-потребителем, но не более 15 месяцев от даты изготовления, при
соблюдении пользователем условий эксплуатации, транспортирования и хранения.
Назначенный срок службы Изделия составляет 36 месяцев от даты подписания
отгрузочных документов. Возможность и условия дальнейшей эксплуатации Изделия по
истечении этого срока могут быть определены по совместному решению изготовителя
и заказчика.
Изготовитель: ООО «Март Групп», 125130, г. Москва, ул. Клары Цеткин, 33, стр.12.
Телефон: +7 (495) 115-62-78.
Изделие не подлежит обязательной сертификации.
