ЭЛЕКТРОШОКОВОЕ УСТРОЙСТВО АВТОНОМНЫЙ ИСКРОВОЙ РАЗРЯДНИК АИР - 211 «КАРАКУРТ». РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СМКП50.00.00.00.000 РЭ Изготовлено с использованием патентов РФ: 84096, 171961, 171062

Содержание

Введение ........................................................................ 3

1 Описание и работа ЭШУ................................................ 4

1.1 Назначение ЭШУ ...................................................... 4

1.2 Технические характеристики .................................... 5

1.3. Состав ЭШУ............................................................ 6-7

1.4 Устройство и работа ЭШУ .................................... 8

1.5 Средства измерения, инструмент и принадлежности ... 8

1.6 Маркировка и пломбирование.................................... 8

1.7 Упаковка ..................................................................... 9

2 Использование по назначению....................................... 9

2.1 Эксплуатационные ограничения ................................. 9

2.2 Подготовка ЭШУ к использованию ........................ 10-12

2.3 Использование ЭШУ ............................................. 12-13

3 Техническое обслуживание ............................13

3.1 Общие указания......................................................... 13

3.2 Меры безопасности................................................... 14

3.3 Порядок технического обслуживания ЭШУ............... 14

4 Текущий ремонт ............................................................................................................14

5 Транспортирование и хранение ............................................................14

6 Утилизация ............................................15

7 Гарантии изготовителя ................................................ 15

8 Комплектность............................................................ 16

9 Свидетельство об упаковывании ......................16

10 Свидетельство о приемке ..........................16

Введение
Настоящее руководство по эксплуатации (РЭ) является документом, содержащим сведения о назначении, основных параметрах и технических характеристиках, конструкции и принципе действия электрошокового устройства контактно-дистанционного воздействия (далее по тексту - ЭШУ), указания, необходимые для правильной и безопасной его эксплуатации (описание и работа, использование по назначению, техническое обслуживание, хранение и транспортирование).

Требования и рекомендации, изложенные в РЭ, являются обязательными для обеспечения эксплуатационной надежности, полного использования технических возможностей и максимальных сроков службы изделия.

Специальной подготовки обслуживающего персонала не требуется.

НА ЭЛЕКТРОДАХ ЭШУ ПРИ ЕГО ВКЛЮЧЕНИИ ИМЕЕТ МЕСТО ВЫСОКОЕ НАПРЯЖЕНИЕ.

Перед эксплуатацией ЭШУ необходимо внимательно ознакомиться с настоящим руководством по эксплуатации.

1 Описание и работа ЭШУ
1.1 Назначение ЭШУ

1.1.1 ЭШУ предназначено для оказания нелетального воздействия на правонарушителя сериями электрических импульсов токавысокого напряженияпри непосредственном контакте и (или) дистанционно при использовании блока транспортировки электроразряда (картридж «БТЭР», СМКП73.00.00.00.000 ТУ) или картриджа сигнального светозвукового (картридж «КСС», СМКП72.00.00.00.000 ТУ) в интервале температур окружающей среды от минус 20 до плюс 50°С на открытой местности и в помещениях.

ЭШУ имеет три исполнения. Соответствие исполнений позициям в конструкторской документации приведено в таблице 1.
Таблица 1



Вариант исполнения	Обозначение конструкторской документации	Примечания
«Каракурт-А»	СМКП50.00.00.00.000
«Каракурт-АС»	СМКП50.00.00.00.000-02
«Каракурт-Мини»	СМКП50.00.00.00.000-03

1.1.2 Область применения ЭШУ - для самообороны граждан от преступных посягательств.

1.2 Технические характеристики
1.2.1 Технические характеристики ЭШУ приведены в таблице 2.

Таблица 2

1.3 Состав ЭШУ

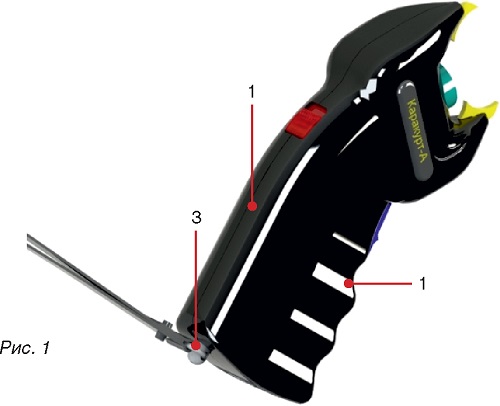

1.3.1 Все исполнения ЭШУ состоят из (на примере исполнения «Каракурт-А», рис.1):

- корпуса (1), состоящего из двух полукорпусов;

- блока электронного (2) (не показан);

- 1- узла фиксации (3).

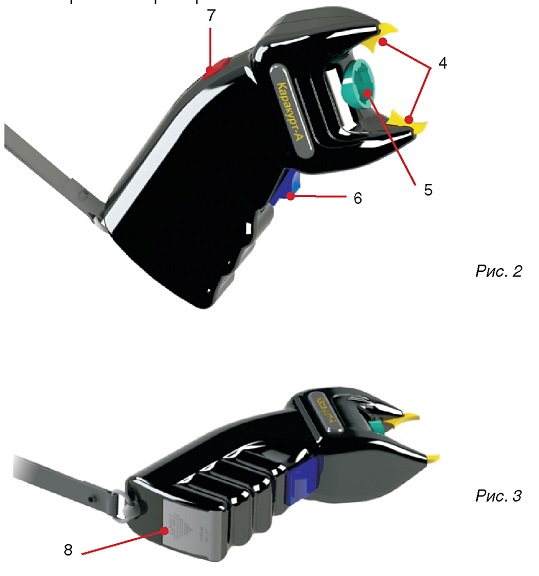

1.3.2 В передней части корпуса находятся (рис. 2):

- электроды (4);

- байонетный замок (5), обеспечивающий возможность подсоединения функционального сменного картриджа «БТЭР» или картриджа «КСС» для оказания дистанционного воздействия на правонарушителя; Порядок использования сменных картриджей «БТЭР» и «КСС» изложен в соответствующих эксплуатационных документах СМКП73.00.00.00.000 ПС и СМКП72.00.00.00.000 РЭ на эти изделия.

На боковой поверхности корпуса находится управляющая кнопка (6) (кнопка «Пуск»).

На другой боковой поверхности корпуса находиться ползун-предохранитель (7), исключающий случайное включение ЭШУ. На рисунке 2 он находиться в положении блокировки искрообразования.
1.3.3 В нижней части корпуса ЭШУ находится (рис. 3) отсек источника питания (8), содержащий встроенную АКБ (см. таблицу 2)

1.3.4 ЭШУ не содержит драгоценных материалов и цветных металлов.

1.4 Устройство и работа ЭШУ

1.4.1 Поражающее действие ЭШУ основано на генерировании импульсов тока высокого напряжения. ЭШУ можно применять в контактном или дистанционном режимах, используя картридж «БТЭР» на дальности до 4,5 м.

Для оказания психофизического воздействия на

правонарушителя и/или выдачи звукового и светового сигналов может быть использован картридж «КСС», при этом минимальная дистанция безопасного применения составляет 1 м.

Питание ЭШУ осуществляется от встроенной АКБ и внешнего сетевого зарядного устройства.

Порядок работы ЭШУ изложен в п. 2 настоящего РЭ.;



1.5 Средства измерения, инструмент и принадлежности

1.5.1 Средства измерения, инструмент и принадлежности при эксплуатации изделия не применяются.



1.6 Маркировка и пломбирование

1.6.1 На ЭШУ нанесена маркировка, содержащая

следующую информацию:

- наименование страны - изготовителя (Россия);
- наименование предприятия - изготовителя (товарный знак);

- обозначение ЭШУ;

- заводской номер ЭШУ;

- надпись «Сделано в России»;

- знак соответствия системы сертификации.

1.6.2 Способ и место нанесения маркировки -в соответствии с указаниями, приведенными в

конструкторской документации СМКП50.00.00.00.000, СМКП50.00.00.00.000-01, СМКП50.00.00.00.000-02,

СМКП50.00.00.00.000-03 для соответствующих исполнений ЭШУ.

1.6.3 ЭШУ пломбированию не подлежит.
1.7 Упаковка

1.7.1. ЭШУупакованов индивидуальную тару в соответствии с конструкторской документацией СМКП50.04.00.00.000, СМКП50.04.00.00.000-01 для соответствующих исполнений ЭШУ, и которая обеспечивает его сохранность при транспортировании и хранении.



2 Использование по назначению

2.1 Эксплуатационные ограничения

- температура окружающей среды - от минус 20°С до плюс 50 °С;
- влажность окружающего воздуха - до 95 % при температуре плюс 25 °С;

- отсутствие в воздухе паров легковоспламеняющихся жидкостей и газов.

2.2 Подготовка ЭШУ к использованию

ВНИМАНИЕ! НОРМАЛЬНОЕ СОСТОЯНИЕ

ЭШУ - ПРЕДОХРАНИТЕЛЬ ВКЛЮЧЕН (ПОЛЗУН ПРЕДОХРАНИТЕЛЯ НАХОДИТСЯ В ПОЛОЖЕНИИ «OFF»). СНИМАТЬ ЭШУ С ПРЕДОХРАНИТЕЛЯ СЛЕДУЕТ НЕПОСРЕДСТВЕННО ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭШУ.

ВНИМАНИЕ! НЕЛЬЗЯ ПОЛЬЗОВАТЬСЯ ЭШУ В РЕЖИМЕ ЗАРЯДКИ.

Перед первым применением ЭШУ необходимо произвести зарядку источника питания (8-10 часов).

2.2.1 Зарядка АКБ (на примере исполнения «Каракурт-А»)

ВНИМАНИЕ! ВАЖНО СОБЛЮДАТЬ ПОРЯДОК ПОДКЛЮЧЕНИЯ ВНЕШНЕГО ЗАРЯДНОГО УСТРОЙСТВА.

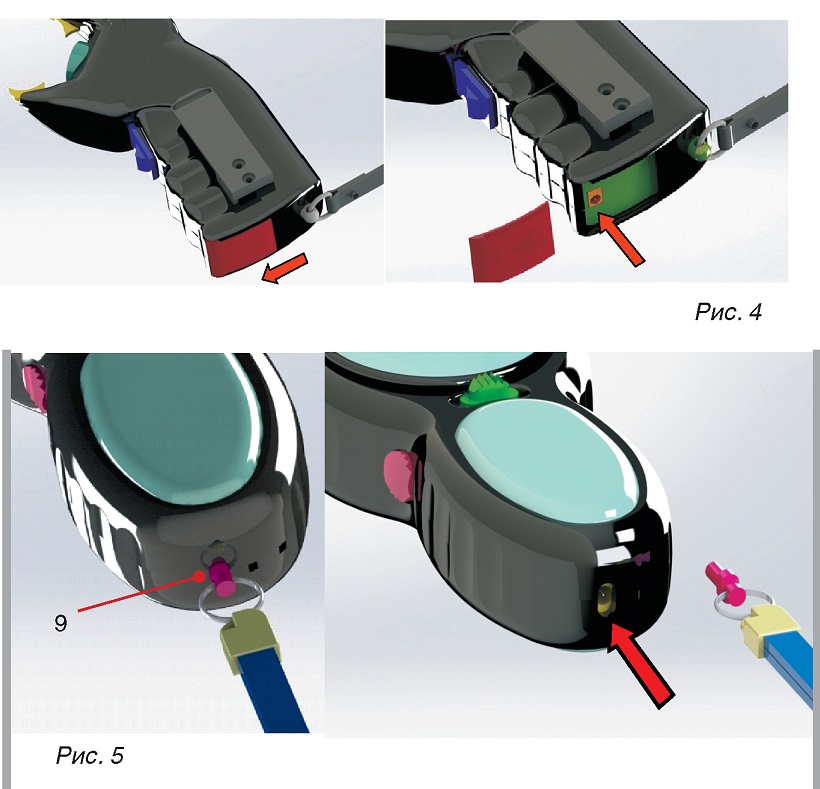

Для зарядки встроенной АКБ (рис. 4) необходимо открыть заднюю крышку изделия, присоединить шнур внешнего зарядного устройства к разъему питания изделия и включить другую часть шнура в бытовую электросеть (~220 В, 50 Гц). Проверить степень заряда АКБ (см. п.2.2.4).

2.2.2 Зарядка АКБ (на примере исполнения «Каракурт-Мини»)

ВНИМАНИЕ! ВАЖНО СОБЛЮДАТЬ ПОРЯДОК ПОДКЛЮЧЕНИЯ ВНЕШНЕГО ЗАРЯДНОГО УСТРОЙСТВА.

Для зарядки встроенной АКБ (рис. 5) необходимо аккуратно вытащить заглушку (9), присоединить шнур внешнего зарядного устройства к разъему питания изделия и включить другую часть шнура в бытовую электросеть (~220 В, 50 Гц). При этом на внешнем зарядном устройстве должен загореться индикатор, отображающий процесс зарядки. Проверить степень заряда АКБ (см. п.2.2.4).
2.2.3 Диагностика зарядки источника питания ЭШУ

Перед применением ЭШУ необходимо убедиться, что источник питания заряжен.

- заряда источника питания достаточно, если при выключенном предохранителе, и нажатии кнопки «ПУСК» электрический искровой разряд устойчивый,


- если при выключенном предохранителе и нажатии кнопки «ПУСК» частота искрообразования снизилась, следует зарядить источник питания (см. 2.2.1, 2.2.2).

2.2.4 Критерии заряда источника питания

Для исполнений «Каракурт-А», «Каракурт-АС», «Каракурт-Мини» необходимо не реже чем один раз в год подзаряжать встроенную АКБ в течение 8 - 12 часов (если не использовали изделие).



2.3 Использование ЭШУ

2.3.1 Для использования ЭШУ необходимо выполнить следующие операции:

- снять ЭШУ с предохранителя, установив ползун предохранителя в положение «ON» (см. рис. 1);

- обеспечить максимально плотный контакт электродов ЭШУ с противником;

- нажать на кнопку «ПУСК».

ВНИМАНИЕ! В ИСПОЛНЕНИИ «КАРАКУРТ-МИНИ» НА БОКОВЫХ СТОРОНАХ ИЗДЕЛИЯ НАХОДЯТСЯ ПРЕДУПРЕЖДАЮЩИЕ

НАКЛЕЙКИ (Рис. 6). СЛЕДУЕТ ИЗБЕГАТЬ ПРИКОСНОВЕНИЙ РУКОЙ ПОЛЬЗОВАТЕЛЯ ВО ИЗБЕЖАНИЕ ПРОБОЯ.

ВРЕМЯ ОДНОКРАТНОГО ВОЗДЕЙСТВИЯ НЕ ДОЛЖНО ПРЕВЫШАТЬ 3-Х СЕКУНД!

Наиболее уязвимыми точками (Рис. 7) являются: верхняя часть груди (1), низ живота (2), спина и ягодицы (3). Применение ЭШУ должно быть по возможности неожиданным для правонарушителя. Избегайте контакта

электродов ЭШУ в области сердца, шеи, головы и солнечного сплетения объекта воздействия.

ЗАПРЕЩЕНО:

- ПРИМЕНЕНИЕ ЭШУ ПРОТИВ ЛИЦ С ЯВНЫМИ ПРИЗНАКАМИ ИНВАЛИДНОСТИ, ДЕТЕЙ, ПОЖИЛЫХ ЛЮДЕЙ И БЕРЕМЕННЫХ ЖЕНЩИН;

- ПРИМЕНЕНИЕ ЭШУ В ГОЛОВУ

- ПРИМЕНЕНИЕ ЭШУ В ВОДНОЙ СРЕДЕ;

- ИЗБЕГАЙТЕ КОНТАКТА ЭЛЕКТРОДОВ ЭШУ В ОБЛАСТИ СЕРДЦА, ШЕИ, И СОЛНЕЧНОГО СПЛЕТЕНИЯ ОБЪЕКТА ВОЗДЕЙСТВИЯ, А ТАКЖЕ МНОГОКРАТНОГО ПОВТОРНОГО ПРИМЕНЕНИЯ В РУЧНОМ РЕЖИМЕ.

- ПРИМЕНЕНИЕ ЭШУ ПРИ ИСПОЛЬЗОВАНИИ СМЕННЫХ КАРТРИДЖЕЙ С РАССТОЯНИЯ МЕНЕЕ 1 МЕТРА;

- ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ С ПОВРЕЖДЕННЫМ ПРЕДОХРАНИТЕЛЕМ И/ИЛИ КНОПКОЙ «ПУСК».

Следует избегать длительного пребывания ЭШУ под дождем.

Использование исполнения «Каракурт-Мини» также возможно в чехле.


3 Техническое обслуживание

3.1 Общие указания

При появлении на поверхности изделия пыли, масляной пленки, других следов загрязнения, следует протереть ЭШУ сухой мягкой тканью. В случае сильного загрязнения допускается протирка тканью, смоченной в спирте.

Особое внимание следует уделять защите изделия от попадания на него влаги. Для ее удаления необходимо протереть изделие мягкой тканью и просушить при комнатной температуре.

Следует принимать меры для предотвращения повреждения заводского номера ЭШУ.



3.2 Меры безопасности

Следует соблюдать следующие меры безопасности:

- не храните ЭШУ в доступном для посторонних лиц месте;

- не касайтесь электродов при работе ЭШУ;

- избегать касания предупреждающих наклеек (см. п.

2.3.1 исполнения «Каракурт-Мини»);

- при обхвате корпуса не подносите руки близко к электродам;

- не включайте ЭШУ в местах с взрывоопасной атмосферой — заправочные станции и т.п;

- окружающая среда не должна содержать пары и агрессивные газы в концентрациях, разрушающих металлы и изоляцию.



3.3 Порядок технического обслуживания ЭШУ

Изделие не нуждается в специальном техническом обслуживании кроме своевременного заряда встроенной АКБ и протирки наружных поверхностей от загрязнений или увлажнении.



4 Текущий ремонт

4.1 ЭШУ текущему ремонту не подлежит.

ВНИМАНИЕ! САМОСТОЯТЕЛЬНАЯ РАЗБОРКА ЭШУ ЗАПРЕЩЕНА!



5 Транспортирование и хранение

5.1 Транспортирование и хранение ЭШУ должно производиться в упаковке, при этом количество упаковок ЭШУ в штабеле - не более 5.

5.2 Транспортирование и хранение ЭШУ допускается в условиях, соответствующих группе 2 ГОСТ 15150, при температуре окружающего воздуха от минус 20 °С до плюс

50 °С - в части воздействия климатических факторов.

5.3 Транспортирование ЭШУ допускается при соблюдении условий, соответствующих группе «С» по ГОСТ Р 51908 -в части воздействия механических факторов.

5.4 После хранения источники питания ЭШУ перед вводом в эксплуатацию должны быть заряжены в соответствии с указаниями, приведенными в п. 2.2.1 настоящего документа.



6 Сведения об утилизации

Утилизация ЭШУ допускается любым принятым у потребителя методом, за исключением сменного извлекаемого источника питания, который должен утилизироваться в соответствии с действующим законодательством, порядком, установленном ведомственными руководящими документами, или предписаниями местных органов управления.



7 Гарантии изготовителя

7.1 Изготовитель ООО «Март Групп» (Россия, 125130, г. Москва, улица Клары Цеткин, 33, стр. 12, телефон: +7(495) 115-62-78) гарантирует соответствие ЭШУ требованиям СМКП50.00.00.00.000 ТУ при соблюдении пользователем условий эксплуатации, транспортирования и хранения.

7.2 Гарантийный срок ЭШУ составляет 12 месяцев от даты подписания отгрузочных документов.

7.3 Гарантийному ремонту не подлежат:

Изделия без пломбы, заводского номера, имеющие механические повреждения корпуса, следы попыток вскрытия корпуса.

Производитель осуществляет не гарантийный ремонт вскрытых изделий только после проведения полной диагностики всех узлов.

8 Комплектность

Для каждого исполнения ЭШУ:

* По дополнительному заказу

9                     Свидетельство об упаковывании

Электрошоковое устройство ЭШУ АИР-211 «Каракурт» упаковано ООО «Март Групп» согласно требованиям, предусмотренным в действующей технической документации

Зав. складом

должность личная подпись расшифровка подписи дата

10                  Свидетельство о приемке

Электрошоковое устройство АИР-211 «Каракурт» изготовлено и принято в соответствии с обязательными требованиями ГОСТ Р 50940-96 и СМКП50.00.00.00.000 ТУ и признано годным для эксплуатации.

Дата продажи

 Подпись продавца

////////////////////////////
