ПНЕВМАТИЧЕСКИЕ РУЖЬЯ VECTOR ДЛЯ ПОДВОДНОЙ ОХОТЫ. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (2016 год)

Предостережения
Опасность!

Прочитайте внимательно инструкцию по эксплуатации. Неправильное использование подводного ружья может привести к серьезной травме или смерти.
Внимание!

Пневматическое безрасходное ружье с клапанным зацепом Vector предназначено исключительно для любительской и спортивной подводной охоты и должны использоваться полностью погруженным в воду. Попытки стрельбы на воздухе могут привести к поломке ружья.


Описание
Ружье «Vector II» это новое, легкое, удобное, очень точное ружье собственной разработки.

Тонкий ресивер позволяет с успехом охотиться на течении, облегчая "проводку” ружья.

Активный линьсбрасыватель расположен так, что линь наматывается вдоль ресивера с левой стороны, поэтому, даже с катушкой он не будет цепляться при намотке и выстреле. Так же это позволило уменьшить «парусность» в воде.

Задняя рукоятка обеспечивает отсутствие «поворотного момента» во время выстрела, что помогает свести к нулю подброс ружья. Поэтому каждый выстрел попадает в цель.

Сердце ружья это клапанный механизм запирания поршня и спусковой крючок, который не имеет механически сопрягаемых деталей, влияющих на открытие клапана. Именно благодаря этому зарядка ружья абсолютно безопасна, и в ружье полностью исключен "самострел”. К тому же, ружье можно заряжать с нескольких «подходов».

Тонкий ствол с внутренним диаметром 11 мм позволил увеличить мощность выстрела, а так же улучшить эксплуатационные свойства.

Вес. Благодаря использованию современных материалов и оригинальной конструкции, удалось сделать ружье очень легким и маневренным. Вес составляет 350-450гр в зависимости от длины ружья.

Отсутствие насоса. Ружье накачивается как специальным приспособлением, входящим в комплект, так и самим гарпуном. Поэтому необходимость постоянно возить с собой насос отпадает.

Богатая комплектация. Мы заботимся о наших клиентах, поэтому в комплектации ружья есть все самое необходимое для охоты: гарпун, линь, приспособление для заряжания, ЗИП (набор запасных колец и поршень), приспособление для накачивания. Все ружья комплектуются гарпунами 8мм из высококачественной нержавеющей стали AISI 630

Подготовка к стрельбе.
Перед первым использованием. Подготовьте ружье: привяжите один конец линя к гарпуну, а второй к ружью длину линя необходимо подобрать таким образом, чтобы после укладки линя на ружье, он не провисал. Если необходимо, установите катушку, компенсатор плавучести, фонарик.

В первое время после приобретения ружья клапан и пружина начинают прирабатываться, и иногда возникает эффект «недозаряжания», когда ружье ставится на взвод не с первого раза. Этот недостаток устраняется поджимом пружины винтом с торца рукоятки на 1-2 оборота и регулировочной втулки со стороны надульника на 0,5 оборота.

Перед охотой

Возьмите ружье, убедитесь, что нет повреждений рукоятки, проверьте давление в ружье.

Стрельба

Стрельба производится только тогда, когда в ружье находится гарпун и только полностью погруженное в воду. Стрельба на воздухе может привести к поломке ружья.

Прицельтесь под рыбу, плавно и уверенно нажмите на спусковой крючок

Закачка ружья
Внимание! Не нажимайте без необходимости на спусковой крючок, когда скручена крышка надульника.

Для закачки ружья необходимо:

- Скрутить крышку надульника.

- Достать поршень

- Накрутить приспособление для накачивания воздуха на надульник.

- Упереть приспособление в пол, и придерживая его ногой, начать накачивать ружьем как насосом.

Снижение давления

Снижение давления происходит порционно.

- Однократно нажать на спусковой курок.

- Открутить крышку надульника, при этом из ствола выйдет воздух, но в ресивере он останется.

- После этого закрутить крышку обратно.

- Проверить давление.

Если необходимо снизить давление еще, то повторить действие опять.

Уход и обслуживание
После охоты ружье должно быть опреснено и высушено.

Если ружье убирается на длительное хранение, то необходимо спустить воздух.


После хранения проверить давление и добавить 1-2см масла.

Технические характеристики

Ствол: диаметр вн 11мм нержавеющая сталь;

Ресивер: диаметр нар 24мм сплав д16т;  (1 В местах где резьба диаметр ресивера 25мм)

Линьсбрасыватель: боковой, слева, активный.

Поршень: цельный, РОМ-Н

Рукоятка: расположение заднее, полиуретановый пластик, облегченная вставкой.



Длина ружья	Вес	Ход поршня
450мм	300гр	340мм
500мм	350гр	390мм
600мм	405гр	490мм
700мм	460гр	590мм

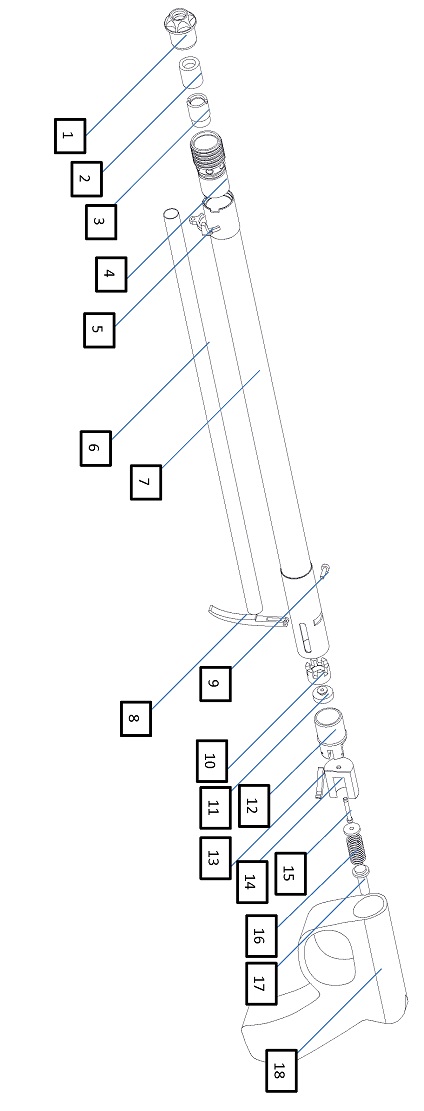

Устройство ружья

1. Крышка надульника

2. Демпфер

3. Втулка регулировочная

4. Надульник

5. Рог намотки

6. Ствол

7. Ресивер

8. Спусковой крючок

9. Винт стопорный

10. Обойма клапана

11. Заглушка клапана

12. Задняя крышка

13. Линьсбрасыватель

14. Втулка спусковая

15. Шток

16. Пружина возвратная

17. Винт натяжения

18. Рукоятка

Таблица накачивания
Вне зависимости от длины ружья, количество качков до определенного давления у всех ружей одинокого.

15кг 30 раз
20кг 40 раз
25 кг 50 раз
30кг 60 раз

Расходные материалы

Уплотнительные кольца



Место установки	Кол-во	Размер по госту
Уплотнение ресивера	2шт	022-019-1,9
Уплотнение ствола	1шт	012-015-1,9
Уплотнение поршня	2шт	008-010-1,4
Уплотнения клапана (мал.)	1шт	003-006-1,9
(большое)	1шт	15-6-2
Уплотнения штока	1шт	003-006-1,9

Масло: ATF Dextron

Гарантийные обязательства

Изготовитель гарантирует работоспособность ружья в пределах указанного ресурса при соблюдении потребителем требований по эксплуатации и хранению ружья, установленных настоящим руководством.

Гарантийный срок эксплуатации ружья 12 месяцев, но не более 24 месяцев со дня выпуска.

В течение гарантийного срока изготовитель устранит дефекты, возникшие в процессе эксплуатации ружья. За дефекты, возникшие по вине потребителя, изготовитель ответственности не несет.


Правила гарантийного обслуживания.

Под гарантийным обслуживанием подразумевается бесплатное устранение неисправностей, возникших в течение гарантийного срока эксплуатации изделия, указанного в гарантийных обязательствах.

Гарантийные обязательства не распространяются на изделия:

- Находящиеся в коммерческой эксплуатации

- Имеющие механические и (или) химические повреждения, а так же неисправности, вызванные нарушением правил эксплуатации, транспортировки, несанкционированным ремонта или модернизации, изменением конструкции, а также действиями третьих лиц и обстоятельствами непреодолимой силы.

////////////////////////////
