Технологическое оборудование. Тесты для аттестации (4 семестр) - 2020 год
Тест по дисциплине «Технологическое оборудование» для проведения промежуточной аттестации (экзамен) за 4 семестр для специальности 15.02.01 «Монтаж и техническая эксплуатация промышленного оборудования» курс 2
Цель: выявить качество и уровень усвоения изученного материала по дисциплине «Технологическое оборудование» за 4 семестр.
Инструкции: Вам предлагается тест, состоящий из 30 заданий. На выполнение работы отводится 40 минут. Будьте внимательны и аккуратны при выполнении заданий. Желаю успеха!
Вариант 1
В заданиях №№ 1-8 выберите только один правильный ответ:
1. Процесс разделения смеси на компоненты посредством полунепроницаемых перегородок называется
А) мембранным
Б) сушкой
В) кристаллизацией
Г) перегонкой
2. По виду сушильного агента сушилки классифицируются на
А) периодические и непрерывные
Б) воздушные, газовые и паровые
В) атмосферные и вакуумные
Г) противоточные, прямоточные, с перекрёстным током
3. Частью сушильного шкафа не являются
А) корпус
Б) греющие плиты
В) дверца-крышка
Г) гребни мешалки
4. Процесс приготовления эмульсий, суспензий и растворов, а также интенсификации химических, тепловых и диффузных процессов называется
А) сушкой
Б) разделением смесей
В) перемешиванием
Г) расчётом массообменных аппаратов
5. Промышленные мембраны, осуществляющие процесс разделения смесей на компоненты по размерам частиц, называются
А) живыми
Б) неорганическим
В) пористыми
Г) непористыми
6. Совокупность работы людей и машин, в результате чего из материалов и полуфабрикатов получают готовую продукцию, называется
А) производственным процессом
Б) технологическим процессом
В) операцией технологического процесса
Г) рабочим приёмом
7. Совокупность приборов и приспособлений, служащих для выполнения какой-нибудь работы, называется
А) машиной
Б) агрегатом
В) аппаратом
Г) комплексом
8. Паспорт технологического оборудования не содержит раздел
А) данные, характеризующие оборудование
Б) инструкции по установке, эксплуатации и обслуживанию оборудования
В) гарантийные обязательства завода-изготовителя
Г) каталог запасных частей и деталей для ремонта и обслуживания оборудования
В заданиях №№ 9-13 укажите, какой цифрой на рисунке ниже показано:
9. Блок управления объёмного дозатора дискретного действия.
10. Вентиль для уменьшения расхода продукта объёмного дозатора дискретного действия.
11. Счётчик продукта объёмного дозатора дискретного действия.
12. Датчик объёмного дозатора дискретного действия.
13. Вентиль, перекрывающий подачу продукта в объёмный дозатор дискретного действия.
В заданиях №№ 14-18 укажите, какой цифрой на рисунке ниже показана часть ректификационной установки периодического действия, в которой:
14. Производится нагрев начальной смеси до кипения.
15. Взаимодействуют паровая и жидкая фазы смеси.
16. Собирается легколетучий компонент в виде дистиллята.
17. Собирается высококипящий компонент в виде кубового остатка.
18. Происходит образование флегмы.

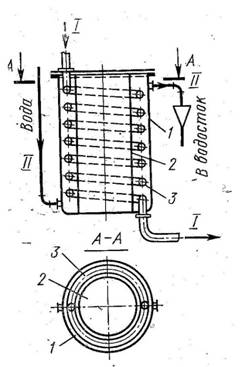

В заданиях №№ 19-21 укажите, какими цифрой на рисунке ниже показаны части змеевикового теплообменника:
19. Труба, свёрнутая в спираль (змеевик).
20. Кожух.
21. Внутренний стакан.

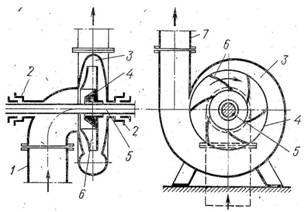

В заданиях №№ 22-26 укажите, какой цифрой на рисунке ниже показано:
22. Корпус центробежного насоса с каналом.
23. Рабочее колесо центробежного насоса.
24. Лопасть рабочего колеса центробежного насоса.
25. Вал центробежного насоса.
26. Сальник центробежного насоса.
В задании № 27 укажите пропущенное слово:
27. В щековой … материал подаётся сверху, дробление производится в момент сближения подвижной и неподвижной щёк.
В задании № 28 изобразите:
28. Условное обозначение подвода воздуха на пневматической схеме.
В заданиях №№ 29-30 определите:
29. По формуле РБ = Ft ∙ V мощность на приводном барабане ленточного конвейера (кВт), если тяговое усилие на барабане 3,8 кН, скорость ленты конвейера 2.1 м/с.
30. Количество теплоты Q при расчёте кожухотрубного теплообменника, если расход греющего пара D = 2,65 кг/с, теплота парообразования r 2150000 Дж/кг.
Вариант 2
В заданиях №№ 1-8 выберите только один правильный ответ:
1. Частью туннельной сушилки не является
А) камера
Б) барабан
В) калориферы
Г) вентиляторы
2. Во всех процессах мойки и очистки деталей на ремонтных предприятиях применяется
А) дизельное топливо
Б) синтетическое моющее средство
В) растворитель
Г) бензин
3. Частью термоусадочного аппарата «ТПЦ-200М» не является
А) колпак термоусадочной камеры
Б) сваривающе-отрезной термонож
В) загрузочный бункер
Г) нагреватель
4. Частью электропастеризатора «А1-ОПЭ-1000» не является
А) секция инфракрасного нагрева
Б) рама на колёсных опорах
В) ультрафиолетовая лампа
Г) соединительная трубопроводная арматура
5. Для приготовления эмульсий, суспензий, получения растворов, интенсификации химических, тепловых и диффузных процессов, применяются
А) отстойники
Б) теплообменники
В) мешалки
Г) циклоны
6. Обеспечение готовности основного производства на предприятии осуществляется
А) основным производством
Б) вспомогательным производством
В) обслуживающим производством
Г) административно-управленческим аппаратом предприятия
7. К внезаводскому специализированному транспорту не относятся
А) электротали и тельферы
Б) локомотивы
В суда
Г) вагоны
8. Гидравлическая машина, преобразующая механическую энергию двигателя в энергию перемещаемой жидкости, называется
А) насосом
Б) конвейером
В) дробилкой
Г) грохотом
В заданиях №№ 9-13 укажите, какой цифрой на рисунке ниже показаны части дозатора:
9. Главный впускной клапан весового дозатора.
10. Разгрузочный бункер весового дозатора.
11. Коромысло весов весового дозатора.
12. Малый впускной клапан весового дозатора.
13. Питатель весового дозатора.

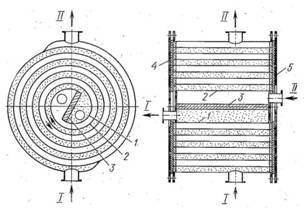

В заданиях №№ 14-18 укажите, какой цифрой на рисунке ниже показана часть теплообменника:
14. К которой приварены внутренние концы металлических листов.
15. Закрывающая торец спиралей теплообменника слева.
16. Закрывающая торец спиралей теплообменника справа.
17. Приваренная к верхнему концу глухой перегородки теплообменника.
18. Приваренная к нижнему концу глухой перегородки теплообменника.

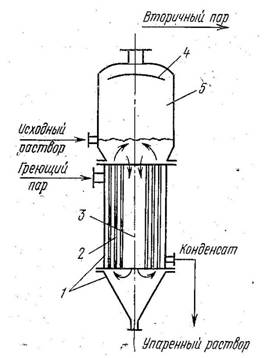

В заданиях №№ 19-21 укажите, какой цифрой на рисунке ниже обозначены части выпарного аппарата с центральной циркуляционной трубой:
19. Центральная циркуляционная труба.
20. Трубчатка.
21. Сепарационный объём.

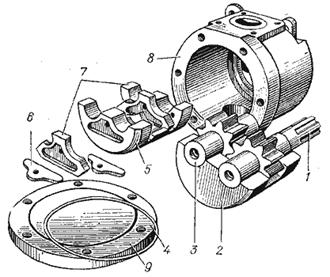

В заданиях №№ 22-26 укажите, какими цифрами на рисунке ниже показано:
22. Ось ведомой шестерни шестерёнчатого насоса.
23. Корпус шестерёнчатого насоса.
24. Вал шестерёнчатого насоса.
25. Крышка корпуса.
26. Перегородка крышки и корпуса
В задании № 27 укажите пропущенное слово:
27. Решето вибрационного … совершает колебания от приводного механизма с дисбалансом, в результате чего производится классификация материала, подаваемого сверху на решето.
В задании № 28 изобразите:
28. условное обозначение крана на гидравлической схеме.
В заданиях №№ 29-30 определите:
29. По формуле w=(4·Q) / (π·d2) скорость потока воды в горизонтальном трубопроводе (в м/с) диаметром 0,012 метра с расходом воды 90 м3/ч.
30. По формуле Fор = Q/(Кор∙∆tcр) ориентировочную площадь кожухотрубного теплообменника, если количество теплоты составляет 5700000Вт., ориентировочный коэффициент теплопередачи 2150 Вт/(м2∙К), среднее изменение температуры 85 градусов Кельвина.
Вариант 3
В заданиях №№ 1-8 выберите только один правильный ответ:
1. Повышение качества целевого продукта, предупреждение его слёживаемости, удешевление транспортировки, уменьшение коррозии аппаратуры и трубопроводов, повышение теплотворной способности, является целью
А) сушки
Б) разделения смесей
В) перемешивания
Г) расчёта массообменных аппаратов
2. Частью сушилки с взвешенным слоем не является
А) решётка
Б) разгрузочное устройство
В) корпус
Г) вагонетка
3. Для улучшения перемешивания больших объёмов жидкостей и организации направленного течения жидкости в аппарате, устанавливаются
А) отражательные перегородки
Б) сопла
В) распылители
Г) диффузоры
4. Разлив газированных жидкостей в бутылки, разливочно-укупорочной машиной, производится
А) дозаторами
Б) головками (кранами)
В) тензометрическими весами
Г) жидкостным насосом
5. Дисковая мешалка является
А) лопастной
Б) пропеллерной
В) турбинной
Г) специальной
6. Удлинённая резьба на одной из соединяемых труб называется
А) муфтой
Б) сгоном
В) фланцем
Г) раструбом
7. Материал, предмет труда на добычу и производство которого был затрачен труд, называется
А) полуфабрикатом
Б) готовой продукцией
В) сырьём
Г) средством производства
8. Способ измельчения, при котором происходит сжатие кусков материала между рабочими органами машины, называется
А) ударом
Б) раздавливанием
В) истиранием
Г) раскалыванием
В заданиях №№ 9-13 укажите, какой цифрой на рисунке ниже показано:
9. Металлический корпус термоусадочного аппарата ТПЦ-200М.
10. Сваривающе-отрезной термонож аппарата ТПЦ-200М.
11. Колпак термоусадочной камеры аппарата ТПЦ-200М.
12. Бобина термоплёнки.
13. Вентилятор обдува аппарата ТПЦ-200М.
В заданиях №№ 14-18 укажите, какой буквой на рисунке ниже показан способ закрепления труб в трубных решётках теплообменников:
14. Сальниковыми устройствами.
15. Развальцовкой.
16. Пайкой.
17. Сваркой.
18. Развальцовкой с канавками.

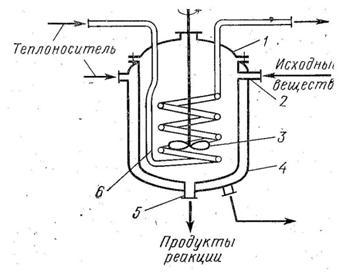

В заданиях №№ 25-27 укажите, какой цифрой на рисунке ниже показана часть реактора смещения периодического действия:
19. Лопастная мешалка.
20. Котёл.
21. Змеевиковый теплообменник.
В заданиях №№ 22-26 укажите, какой цифрой на рисунке ниже показана часть трубного соединения:
22. Труба, на которой нарезан сгон.
23. Муфта, соединяющая трубы.
24. Труба без сгона.
25. Контргайка муфты.
26. С наружной резьбой.
В задании № 27 укажите пропущенное слово:
27. При достижении равновесия … весового дозатора откидывается, материал из бункера высыпается, малый клапан закрывается, подача материала в дозатор прекращается.
В задании № 28 изобразите:
28. Условное обозначение радиального подшипника скольжения на кинематической схеме.
В заданиях №№ 29-30 определите:
29. По формуле Мном. = М max / Км номинальный момент на валу асинхронного электродвигателя, если в документации на станок максимальный момент на валу равен 145 Н∙м, коэффициент 2,2.
30. Количество теплоты Q при расчёте кожухотрубного теплообменника, если расход греющего пара D = 3,0 кг/с, теплота парообразования r 1500000 Дж/кг.
Вариант 4
В заданиях №№ 1-8 выберите только один правильный ответ:
1. По способу подвода тепла к высушиваемому материалу сушилки классифицируются на
А) контактные, конвективные и специальные
Б) воздушные, газовые и паровые
В) атмосферные и вакуумные
Г) противоточные, прямоточные и с перекрестным током
2. Концентрированный (очищенный) продукт в мембранном процессе называется
А) ретант
Б) пермеат
В) эмульсия
Г) смесь
3. Для предотвращения образования воронок в аппаратах применяются
А) лопасти
Б) пропеллеры
В) турбины
Г) отражательные перегородки
4. На встречу друг другу валы вращаются
А) в барабанном смесителе
Б) в смесителе с вращающимися лопастями
В) в ленточном смесителе
Г) в плунжерном смесителе
5. Основной частью установки безразборной мойки пластинчатых теплообменников BWT является
А) компрессор
Б) промывочный насос
В) воздуходувка
Г) конвейер
6. Часть производственного процесса, содержащая целенаправленные действия по изменению и (или) определению состояния предмета труда, называется
А) производственным процессом
Б) технологическим процессом
В) операцией технологического процесса
Г) рабочим приёмом
7. Два или более специализированных изделия, не соединённых на предприятиях-изготовителях сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций, называются
А) машиной
Б) агрегатом
В) аппаратом
Г) комплексом
8. Конструкторский документ, определяющий изображение детали и другие данные, необходимые для её изготовления и контроля, называется
А) спецификацией
Б) чертежом детали
В) ведомостью покупных изделий
Г) инструкцией

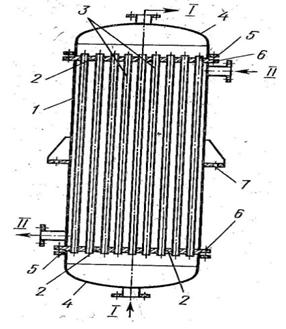

В заданиях №№ 9-13 укажите, какой цифрой на рисунке ниже показано:
9. Корпус кожухотрубчатого теплообменника.
10. Днище корпуса кожухотрубчатого теплообменника.
11. Трубы кожухотрубчатого теплообменника.
12. Трубные решётки кожухотрубчатого теплообменника.
13. Соединительный фланец кожухотрубчатого теплообменника.
В заданиях №№ 14-18 укажите, какой цифрой на рисунке ниже показана часть установки для простой перегонки с водяным пар:
14. Предназначенная для обогрева исходного продукта.
15. Подающая пар, снижающий температуру кипения смеси.
16. Разделяющая воду и полученный продукт.
17. Предназначенная для хранения полученного продукта.
18. Конденсирующая пары из перегонного куба.

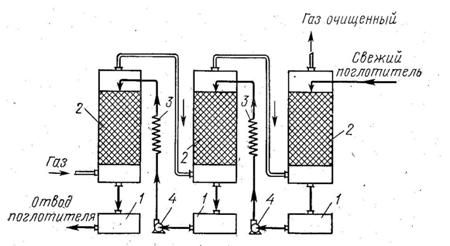

В заданиях №№ 19-21 укажите, какой цифрой на рисунке ниже показаны части противоточной абсорбционной установки:
19. Абсорбер.
20. Холодильник.
21. Сборник раствора.
В заданиях №№ 22-26 укажите, какой цифрой на рисунке ниже показана часть насоса простого действия:
22. Образующая в пространстве клапанной коробки разряжение, при движении поршня насоса слева на право.
23. Сглаживающая неравномерность подачи насоса.
24. Открывающаяся при движении поршня насоса справа налево.
25. Открывающаяся при образовании разряжения в клапанной коробке.
26. Обеспечивающая перемещение поршня или плунжера насоса.
В задании № 27 укажите пропущенное слово
27. В корпусе молотковой дробилки, футерованном броневыми зубчатыми … , на горизонтальном валу насажены диски с шарнирно закреплёнными на них ударными молотками.
В задании № 28 изобразите:
28. Условное обозначение радиального подшипника качения на кинематической схеме.
В заданиях №№ 29-30 определите:
29. По формуле Ртреб.эл. =РБ /hобщ требуемую мощность электродвигателя привода ленточного конвейера, если мощность на валу приводного барабана 7,98 кВт, КПД приводной станции конвейера 0,90.
30. По формуле Fор = Q/(Кор∙∆tcр) ориентировочную площадь кожухотрубного теплообменника, если количество теплоты составляет 4500000Вт., ориентировочный коэффициент теплопередачи 2150 Вт/(м2∙К), среднее изменение температуры 85 градусов Кельвина.
Вариант 5
В заданиях №№ 1-8 выберите только один правильный ответ:
1. Конвективной сушилкой не является
А) туннельная сушилка
Б) сушильный шкаф
В) камерная сушилка
Г) распылительная сушилка
2. По принципу действия теплообменники классифицируются
А) на поверхностные, регенеративные и смесительные
Б) на трубчатые, поверхностные, блочные и шнековые
В) с неподвижной и движущейся насадкой
Г) периодические и непрерывные
3. Машина «Automatic Clip SA 50 P/Р SUPER» применяется для
А) дозирования продуктов
Б) установки бумажных вкладок
В) установки декоративных клипс на пакет
Г) разлива жидкостей
4. Подвод исходных веществ и удаление продуктов реакции непрерывно осуществляется
А) в реакторах периодического действия
Б) в реакторах непрерывного действия
В) в реакторах полу периодического действия
Г) в реакторах полу непрерывного действия
5. Аппарат, в котором жидкость движется по концентрическим окружностям, параллельным плоскости вращения мешалки, называется
А) параллельным
Б) тангенциальным
В) радиальным
Г) осевым
6. Выпуск, ремонт, продажа продукции или оказание услуг предприятием осуществляется
А) основным производством
Б) вспомогательным производством
В) обслуживающим производством
Г) административно-управленческим аппаратом предприятия
7. Самоходный штабелировочный конвейер называется
А) движущимся тротуаром
Б) стакером
В) элеватором
Г) эскалатором
8. По создаваемому перепаду давления центробежные насосы классифицируются на
А) горизонтальные и вертикальные
Б) тихоходные, быстроходные, нормальные
В) низкого, среднего и высокого давления
Г) одноступенчатые и многоступенчатые

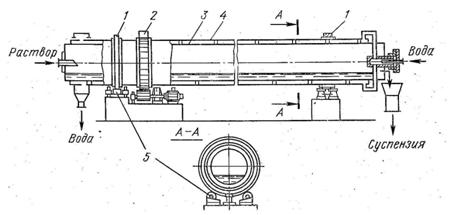

В заданиях №№ 9-13 укажите, какой цифрой на рисунке ниже показаны части кристаллизатора:
9. Бандаж барабанного кристаллизатора.
10. Опорные ролики барабанного кристаллизатора.
11. Венцовая шестерня барабанного кристаллизатора.
12. Корпус барабанного кристаллизатора.
13. Корпус теплообменника барабанного кристаллизатора.

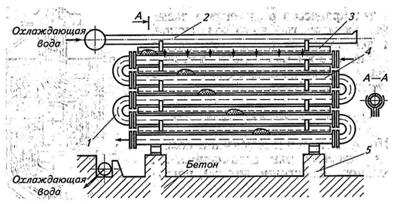

В заданиях №№ 14-18 укажите, какой цифрой на рисунке ниже показаны части оросительного теплообменника:
14. Коллектор подачи орошающей жидкости.
15. Опора фундамента.
16. Труба.
17. Соединительный калач.
18. Распределитель жидкости.
В заданиях №№ 19-21 укажите, какими цифрой на рисунке ниже показаны части колпачковой
тарелки:
19. Колпачок.
20. Переливная трубка.
21. Паровой патрубок.

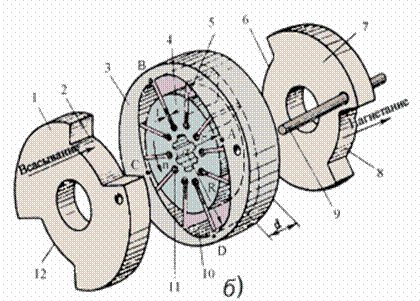

В заданиях №№ 22-26 укажите, какими цифрами на рисунке ниже обозначены части насоса Г 12-2М:
22. Статор насоса
23. Пластины
24. Ротор насоса
25. Установочный штифт
26. Деталь, прижимающаяся к статору при вращении вала насоса
В задании № 27 укажите пропущенное слово:
27. Полусосуд спирального классификатора наклонён под углом 15 градусов, привод лопастей от червячной передачи, суспензия поступает в среднюю часть сосуда сверху, крупные частицы оседают на дне, подхватываются … и выгружаются из верхней части сосуда, а мелкие частицы уносятся жидкостью через слив.
В задании № 28 изобразите:
28. Трубопровода всасывания на гидравлической схеме.
В заданиях №№ 29-30 определите:
29. По формуле HТ = (λ·l) / (dэ·[w2/(2·g)]) потери напора на трение (м) в горизонтальном трубопроводе длиной 30 метров, эквивалентным диаметром 0,012 метра, скоростью потока воды 1,6 м/с, коэффициентом трения 0,028 (g = 9.81).
30. Количество теплоты Q при расчёте кожухотрубного теплообменника, если расход греющего пара D = 1,65 кг/с, теплота парообразования r 3150000 Дж/кг.
Вариант 6
В заданиях №№ 1- 8 выберите только один правильный ответ:
1. Аппараты, предназначенные для поглощения газов или паров из газовых, парогазовых смесей, называются
А) сушилками
Б) абсорберами
В) теплообменниками
Г) мешалками
2. Регенеративные теплообменники классифицируются
А) на поверхностные, регенеративные и смесительные
Б) на трубчатые, поверхностные, блочные и шнековые
В) с неподвижной и движущейся насадкой
Г) вертикальные и горизонтальные
3. Устройства для автоматического отмеривания заданной массы или объёма жидких и сыпучих материалов называются
А) отмеривателями
Б) дозаторами
В) питателями
Г) фасовщиками
4. Основной частью сушильного шкафа являются
А) греющие плиты
Б) гребни мешалки
В) валки
Г) вагонетки
5. Для предотвращения образования воронки в мешалке во время используется
А) цилиндрический корпус аппарата
Б) неполное заполнение аппарата жидкостью
В) отражательная перегородка
Г) установка вала мешалки вдоль оси аппарата
6. Деталь, предназначенная для соединения трубопроводов небольшого диаметра, называется
А) фланцем
Б) муфтой
В) раструбом
Г) краном
7. Хранилище для газа переменного объёма с постоянным давлением, называется
А) ёмкостью
Б) мерником
В) ресивером
Г) газгольдером
8. По характеру хранения груза склады классифицируются на
А) распределительные, производственных организаций, перегрузочные, приобъектные
Б) закрытые, открытые, полузакрытые (оборудованные навесами)
В) штабельные, стеллажные, навальные
Г) бункера, силосы, резервуары

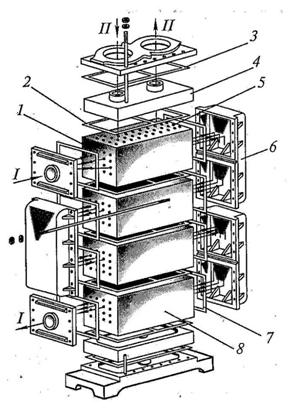

В заданиях №№ 9-13 укажите, какой цифрой на рисунке ниже показана часть блочного теплообменника:
9. Блок.
10. Вертикальные каналы в блоке.
11. Верхняя распределительная крышка.
12. Горизонтальные каналы в блоке.
13. Уплотнительная прокладка верхней распределительной крышки и блока.
В заданиях №№ 14-18 укажите, какой цифрой на рисунке ниже показаны части мембранного аппарата:
14. Предназначенная для разделения смесей.
15. Склеивающая открытые концы полых волокон.
16. На которую опирается шайба.
17. Соединяющая фланцы корпуса и крышки.
18. Являющаяся базовой (корпус).

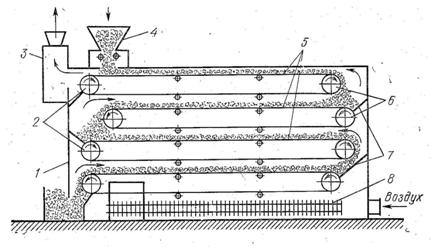

В заданиях №№ 19-21 укажите, какой цифрой на рисунке ниже показаны части ленточной сушилки:
19. Транспортерная лента.
20. Загрузочный бункер.
21. Калорифер, для нагрева воздуха.
В заданиях №№ 22-26 укажите, какой цифрой на рисунке ниже показано:
22. Рабочее колесо вихревого насоса.
23. Кольцевая полость вихревого насоса.
24. Впускной, всасывающий патрубок вихревого насоса.
25. Ячейка рабочего колеса вихревого насоса.
26. Выпускной, нагнетательный патрубок вихревого насоса.
В задании № 27 укажите пропущенное слово:
27. Объёмный дозатор цилиндрического типа состоит из корпуса, вращающегося цилиндрического … и бункера.
В задании № 28 изобразите:
28. Условное обозначение вала на кинематической схеме
В заданиях №№ 29-30 определите:
29. По формуле Рном. = Мном. ∙ n2 /9,55 потребляемую мощность на валу асинхронного электродвигателя (Вт), если номинальный момент на валу электродвигателя 65,9 Нм частота вращения ротора 950 оборотов в минуту.
30. По формуле Fор = Q/(Кор∙∆tcр) ориентировочную площадь кожухотрубного теплообменника, если количество теплоты составляет 5197500Вт., ориентировочный коэффициент теплопередачи 2150 Вт/(м2∙К), среднее изменение температуры 85 градусов Кельвина.
////////////////////////////
