Сервисный тест

Панель управления стиральных машин серии Logixx 8 Sensitive снабжена поворотными рукоятками выбора программы стирки (предварительная, интенсивная, деликатная, ручная стирка шерсти и т. д.), и дисплеем с кнопками для выбора дополнительных функций «Легко гладить», «Больше воды», «Быстрая стирка» и т. п.

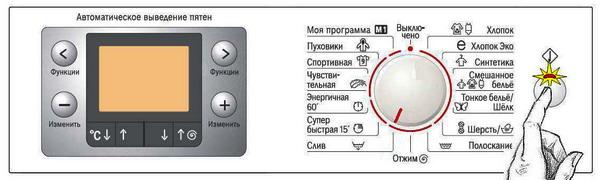

Панель стиральных машин серий Bosch Logixx 8 Sensitive показана на рис. 1.

Рис. 1 Панель стиральных машин серий Bosch Logixx 8 Sensitive

ЗАПУСК СЕРВИСНОГО ТЕСТА.

1.             Закройте дверь.

2.             Установите ручку селектора программ в положении 0 («OFF») (рис. 2).
Подождите две секунды

Рис. 2 Шаг 1 запуска сервисного теста.
Установите ручку селектора программ в положении 0 («OFF»)

1.             Поверните ручку селектора программ по часовой стрелке в положение 8. (положение 6:00 часов)
Подождите пока индикатор кнопки Старт/Пауза начнёт мигать (займёт две секунды) (рис.3)

Рис. 3 Шаг 2 запуска сервисного теста.
Поверните ручку селектора программ по часовой стрелке в положение 8

1.             Нажмите и держите кнопку «<» (рис.4)

Рис. 4 Шаг 3 запуска сервисного теста.
Нажмите и держите кнопку «<»

1.             Поверните ручку селектора программ в положение 9 (рис. 5)

Рис. 5 Шаг 4 запуска сервисного теста.
Поверните ручку селектора программ в положение 9

Позиции ручки селектора программ показаны на рис. 6

Рис. 6 Позиции ручки селектора программ

1.             Уберите палец с кнопки «<» (рис. 7)

Рис. 7 Шаг 5 запуска сервисного теста.
Уберите палец с кнопки «<»

·                     Высветится неисправность «Последней программы»

·                     Высветится последняя неисправность

Нет ошибок: P1: Errors last program  inactive

Ошибки: P1: Errors last program  F: xx (код ошибки)

·                     В памяти стираются все коды предыдущих неисправностей

1.             Выбор тест программы

Выберите тест программу при помощи кнопок «<» и «>» (рис. 8)

Рис. 8 Шаг 6 запуска сервисного теста.
Выберите тест программу при помощи кнопок «<» и «>»

СПИСОК ТЕСТОВЫХ ПРОГРАММ И ИНДИКАЦИЯ НА ЭКРАНЕ

P1: Коды неисправностей в памяти

P2: Тест безопасности

P3: Автоматический тест

P4: Приводной мотор

P5: Кодировка карты

P6: Экран

P7: Тест кнопок и селектора программ

P8: Уровень воды (прессостат)

P9: Аква датчик (датчик мутности воды)

P10: Датчик потока

P11: Тест 3D датчика

P12: Тест определения загрузки

P14: Тест клапанов

P15: Тест звука

P16: Тест насоса

P17: Тест нагревателя(ТЭНа)

Примечание: отсутствие 13 программы отношу на наличие суеверий в концерне Bosch

1.             Запуск тест программы

Нажмите на кнопку Старт/Пауза (рис. 9)

Рис. 9 Шаг 7 запуска сервисного теста.
Нажмите на кнопку Старт/Пауза

Отмена тест программы происходит при повторном нажатии на кнопку Старт/Пауза

1.             Выход из диагностического режима

Установите ручку селектора программ в положении 0 («OFF») (рис. 10)

Рис. 10 Выход из диагностического режима

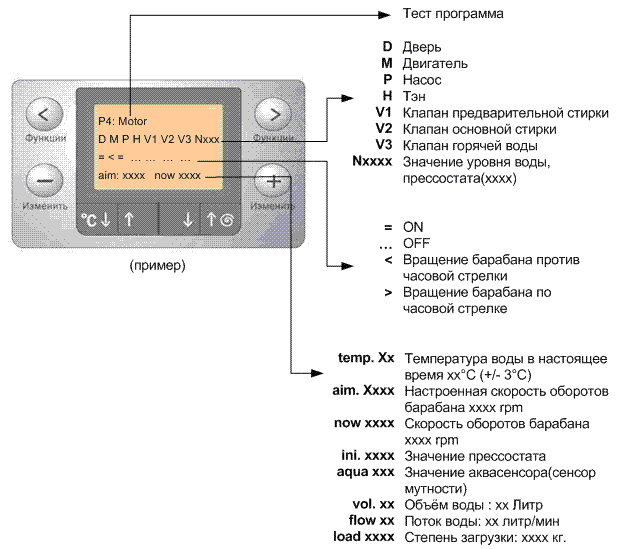

Символы на дисплее и их расшифровка показаны на рис. 11

Рис. 11 Символы на дисплее при диагностическом режиме

Тестовая программа Р1. Ошибки в памяти.

ИНДИКАЦИЯ ОШИБОК ЗА ПОСЛЕДНИЕ 8 СТИРОК (ПРОГРАММЫ).

- Для высвечивания ошибки следующей программы нажмите на кнопку «+»

- Для высвечивания ошибки предыдущей программы стирки нажмите на кнопку «-» (рис. 12)

Рис. 12 Просмотр ошибок

Нет ошибок: P1: Errors last program  inactive

Ошибки: P1: Errors last program  F: 23, 0, 0, 0, 0



1x Код ошибки последней программы	P1: Errors  last program -1 F: 23, 0, 0, 0, 0	(пример)
2x Код ошибки последней программы -1	P1: Errors  last program -2 0, 0, 0, 0, 0	(пример)
---------------
---------------
---------------
7x Код ошибки последней программы -7	P1: Errors  last program -7 F: 43, 0, 0, 0, 0	(пример)

Р2 Тест безопасности

ПРОВЕРКА УСТРОЙСТВА БЛОКИРОВКИ ДВЕРИ ЛЮКА.

Рис. 13 Индикация при тесте безопасности

Р3 Тестовая программа. Автоматический тест.

БЫСТРЫЙ ТЕСТ ВСЕХ КОМПОНЕНТОВ.

Рис. 14 Индикация при автоматическом тесте

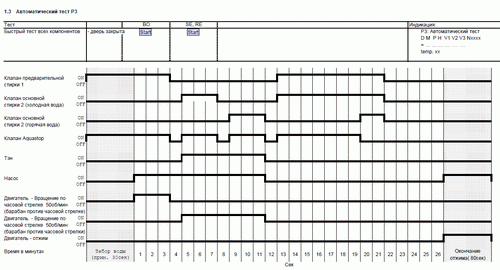

Рис. 15 Циклограмма автоматического теста

Р4 Тест программа двигателя

РЕВЕРС

·                     Включён замок блокировки двери

·                     Насос работает

·                     4сек: Барабан вращается против часовой стрелки со скоростью 50 об/мин

·                     2сек: Пауза

·                     2сек: Барабан вращается по часовой стрелке со скоростью 50 об/мин (рис. 16)

Рис. 16 Индикация при тесте двигателя

·                     Скорость оборотов достигает максимального значения (достигнутые обороты aim=настоящее время)

·                     3мин отжима с максимальной скоростью отжима

Примечание: если дисбаланс загрузки не определяется индикация = < = (рис. 17)

Примечание: если серьёзные пределы дисбаланса определяются, индикация показывает текущие обороты

Рис. 17 Индикация при тесте двигателя если дисбаланс загрузки не определяется

Р5 Кодировка карты

В этой статье не описана.

Р6 Тест экрана

·                     Экран - Все сегменты LCD, подсветка LCD и индикатор кнопки Start/Pause отключены. 1сек

·                     Индикатор Start/Pause включён. 1сек

·                     Индикатор Start/Pause отключен. 1сек

·                     Подсветка LCD включена (Фон LCD экрана включён до окончания теста) 10 сек

·                     Все символы дисплея горят 5сек

·                     Каждый символ дисплея по очереди зажигается и потухает 0,3сек каждый

·                     Подсветка LCD вкючается/отключается с интервалом 1 сек. 5сек

Р7 Тест программа селектора программ и кнопок

Название нажатой кнопки высвечивается на экране

Положение селектора программ высвечивается на экране (рис. 18)

Рис. 18 Индикация при тесте селектора программ и кнопок

Р8 Тест программа уровня воды (датчик давления)

НАСТРОЙКА ДАТЧИКА ДАВЛЕНИЯ

·                     Дверь закрыта

·                     На дисплее высвечивается значение уровня воды памяти : “ini. yyyy” (рис.19)

·                     Насос запускается

·                     Когда вода полностью удалиться из машины происходит настройка датчика давления

·                     Насос останавливается

Рис. 19 Индикация при тесте датчика давления

Происходит забор воды до уровня 2....4 см от низа барабана (N≈1660)

На дисплее высвечивается значение уровня воды : “ini. yyyy” (рис.20)

Рис. 20

P9 Аква датчик (датчик мутности воды)

НАСТРОЙКИ АКВА ДАТЧИКА

·                     Дверь закрыта

·                     Насос запускается

·                     Когда вода полностью удалиться из машины, происходит настройка аква датчика

·                     Насос останавливается

·                     Дверь можно открыть после 10 сек. (рис. 21)

Рис. 21 Индикация при тестировании датчика мутности воды

Р10 Тест программа датчика потока

ДАТЧИК ПОТОКА

·                     Дверь закрыта

·                     Насос запускается, пока вода полностью удалится (рис. 22)

·                     Насос останавливается

Рис. 22 Индикация при тестировании датчика потока

·                     Происходит забор воды до 5 литров (возможна погрешность, в зависимости от давления воды в сети). В барабане визуально можно увидеть воду (рис.23).

·                     Дверь открывается

Рис. 23

Р11 Тест программа 3D датчика

TEСТ 3D ДАТЧИКА

Запускается тест 3D датчика

Нет ошибки	Ошибка

Р12 Определение загрузки

ОПРЕДЕЛЕНИЕ ЗАГРУЗКИ

·                     Дверь закрыта

·                     3сек ожидание/ обнуление (рис. 25)

Рис. 25

·                     В прибор поступает 2 литра воды (загрузка100....300)

·                     10сек пауза (рис. 26)

Рис. 26

·                     В прибор поступает 2 литра воды (загрузка300....500)

·                     10сек пауза (рис. 27)

Рис. 27

·                     В прибор поступает 2 литра воды (загрузка 500....700)

·                     10сек пауза (рис. 28)

Рис. 28

Насос запускается, пока вода полностью удалится

Дверь можно открыть после 10 сек.

Р14 Тест программа проверки клапанов

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНА

·                     Дверь закрыта

·                     Насос запускается до полного слива воды (рис. 29)

Рис. 29

·                     в течении 5 сек поступает вода из клапана V1 (рис. 30)

Рис. 30

·                     в течении 5 сек поступает вода из клапана V2 (рис. 31)

Примечание: Только для приборов с забором холодной воды, в противном случае пауза 5 сек.

Рис. 31

·                     в течении 5 сек поступает вода из клапана V3 (рис. 32)

Примечание: Только для приборов с забором горячей воды, в противном случае пауза 5 сек.

Рис. 32

·                     поступает вода из клапанов V1 и V2 (рис. 33)

Примечание: Когда уровень перелива достигнут, насос запускается на 90 сек.и на экране высвечивается «F:31»

Рис. 33

Р15 Тест программа звука

ЗВУК

·                     Звуковой сигнал включён на максимальном уровне (рис. 34)

Рис. 34 Тест звукового сигнала

Р16 Тест программа насоса

НАСОС

·                     Дверь закрыта

·                     Насос запускается до полного слива воды (рис. 35)

-> Контроль прессостата

-> Контроль аква датчика

·                     Насос отключается

·                     Пауза на 2 сек.

·                     Насос запускается на 2 сек.

·                     Дверь открывается

Рис. 35 Тест насоса

Р17 Тест программа тэна

ТЭН

·                     Дверь закрыта

·                     Происходит забор воды до уровня (N≈1660) (рис. 36)

Рис. 36

·                     ТЭН начинает работать (рис. 37)

Примечание: ТЭН отключается через 30 минут или по достижении температуры воды 85°C

Рис. 37

ФАБРИЧНЫЙ ТЕСТ (НЕ ДЛЯ СЕРВИСНОГО ОБСЛУЖИВАНИЯ)

В данной статье не рассматривается, так как данный тест возможен только при наличии диагностического разъема



Коды неисправностей стиральных машин Bosch Maxx Logixx 8 Sensitive

Номер ошибки	Индикация ошибок		Описание ошибки	Возможная причина	Возможный эффект	Коррекция	Что проверить, тестовая программа проверки
	Клиенту	Тест
16	☼ Дверь закрыта?	F16	Дверь не закрывается	- Дверь открыта - Контакт двери не срабатывает	- Остановка программы стирки - Возможен повторный запуск - Неисправность в память не вводится	- Закройте дверь - Проверьте дверной замок - Проверьте проводку дверного замка	Нормальный режим: Запуск любой программы с открытой дверью невозможен
17	☼ Кран закрыт?	F17	Превышено время поступления воды	- Закрыт кран поступления воды воды - Давление на поступлении воды <1 бара  - Забит фильтр на входе воды  - Неисправность магнитного клапана - Неисправность магнитного клапана аквастоп - Неисправность датчика давления	- Остановка программы стирки - - Насос начнёт слив через 5минут  - Возможно заново запустить программу	- Откройте кран поступления воды  - Проверьте компоненты  - Проверьте проводку	P8: Уровень воды P14: Клапана
18	☼ Насос забит?	F18	Превышено время слива воды	- Насос слива неисправен или забит - Прессостат неисправен - Блокировка ёмкости прессостата	Критическая ошибка: нет слива в течении 90 сек. - Прерывание программы стирки - Дверь блокирована - Процессы контроля блокированы - Индикация блокирована	- Для сброса нажмите ON/OFF - Прочистите насос - Проверьте проводку - Проверьте датчик давления (прессостат) - Проверьте компоненты системы удаления воды	P16: Насос
19		F19	Превышено время нагрева воды	- Неисправность в системе нагрева - Термостоп не достигнут - Низкое напряжение - Неисправен ТЭН или налёт извести на ТЭНе - Неисправно реле ТЭНа	- Программа стирки будет завершена без нагрева	- Проверьте ТЭН - Проверьте проводку ТЭНа - Проверьте модуль	P17: ТЭН
20	☼☼	F20	Неожиданный нагрев	- Датчик температуры (NTC) неисправен - Реле ТЭНа застряло - Нагрев происходит в период когда нагрев не должен быть	Критическая ошибка: - Отмена программы - Насос удаляет воду - Дверь блокирована - Процессы контроля блокированы - Индикация блокирована	- Для сброса нажмите ON/OFF - Проверьте NTC - Проверьте модуль	P17: ТЭН
23	☼	F23	Аквастоп активизирован	- Собралась вода в поддон стиральной машины - Утечки воды в системе воды - Аквастоп неисправен/забит	- Отмена программы стирки - Активизация насоса	-Проверьте на утечки систему воды -Проверьте аквастоп -Проверьте соединительные	- нормальный режим работы
25		F25	Неисправность Аква сенсора (датчик мутности воды)	- Налёт извести на аква датчике. - Неисправность прессостата - Забита система удаления воды	- Программа будет завершена без полоскания.		P9 : Аква датчик (датчик мутности воды)
26	☼☼	F26	Неисправность аналогового датчика давления (предохраняет от ошибок напряжения)	- Неисправность датчика давления	Критическая ошибка: - Отмена программы - Насос удаляет воду - Дверь блокирована - Процессы контроля блокированы - Индикация блокирована	- Для сброса нажмите ON/OFF - Проверьте датчик давления - Проверьте соединительные цепи на обрыв	P8: Уровень воды (прессостат)
27	☼☼	F27	Ошибка настройки датчика давления	- Неисправность датчика давления (прессостата)	Настройка не проведена, работа по старым значениям	- Проверьте прессостат - Проверьте проводку	P8: Уровень воды (прессостат)
28		F28	Неисправность датчика потока (выдаёт невозможное значение)	- Неисправность датчика потока	Проход объёма воды в единицу времени	- Проверьте датчик потока - Проверьте проводку	P10: Датчик потока
29	☼ Кран закрыт?	F29	Не обнаружен проход воды в датчике потока	- Закрыт кран поступления воды - Давление на поступлении воды <1 бара - Забит фильтр на входе воды - Неисправность магнитного клапана - Неисправность магнитного клапана аквастоп - Неисправность датчика давления	- Остановка программы стирки - Насос начнёт слив через 5минут - Возможно заново запустить программу	- Откройте кран поступления воды - Проверьте компоненты - Проверьте проводку	Нормальный режим P8: уровень воды P14: Клапана
31	☼☼	F31	Превышен максимальный уровень воды	- Насос блокирован - Блокирован шланг удаления воды - Неисправность магнитного клапана - Неправильная настройка датчика давления - Неисправность датчика давления(прессостат) - Блокировка системы удаления воды	Удаление воды до приемлемого уровня Программа удлиниться	- Проверьте клапана подачи воды - Проверьте насос - Проверьте датчик давления (прессостат) - Проверьте систему удаления воды - Проверьте проводку	P8: уровень воды P14: Клапана P16 : Насос
34		F34	Замок двери не закрывается	- Неисправность замка - Застрял язычок - Дверь застряла - Прокладка неэластична	Критическая ошибка: - Отмена программы - Дверь блокирована - Процессы контроля блокированы - Индикация блокирована	- Для сброса нажмите ON/OFF - Проверьте дверной замок - Проверьте механику - Проверьте проводку	Нормальный режим: Запуск какой либо программы с открытой дверью невозможен
36		F36	Система замка неисправна	- Неисправность модуля 1) Неисправен триак 2) Неисправно реле	Критическая ошибка: - Отмена программы - Дверь блокирована - Процессы контроля блокированы - Индикация блокирована	- Для сброса нажмите ON/OFF - Проверьте модуль контроль - Проверьте проводку	Нормальный режим: Запуск какой либо программы с открытой дверью невозможен
37	☼☼	F37	Неисправность NTC	- NTC неисправен	Программа завершается без нагрева	- Проверьте NTC - Проверьте проводку	P17: ТЭН
38	☼☼	F38	Неисправность NTC короткое замыкание	- NTC неисправен	Программа завершается без нагрева	- Проверьте NTC - Проверьте проводку	P17: ТЭН
42		F42	Бесконтрольные высокие обороты двигателя	- Неисправность модуля 1) Неисправен триак	Критическая ошибка: - Отмена программы - Дверь блокирована - Процессы контроля блокированы - Индикация блокирована	- Для сброса запустите тест программу - Проверьте модуль	Нормальный режим: P4: Двигатель
43		F43	Двигатель не вращается	- неисправность тахогенератора - бельё застряло между баком и барабаном - Блокировка двигателя/барабана - Неисправность модуля 1) Неисправен триак	Критическая ошибка: - Отмена программы - Дверь блокирована - Процессы контроля блокированы - Индикация блокирована	- Для сброса необходимо запустить тест программу - Проверьте уровень загрузки - Проверьте тахогенератор - Проверьте модуль - Проверьте проводку	Нормальный режим: P4: Двигатель
44		F44	Не происходит вращений в обратную сторону	- Неисправность модуля 1) Неисправен триак 2) Неисправно реле реверса	Критическая ошибка: - Отмена программы - Дверь блокирована - Процессы контроля блокированы - Индикация блокирована	- Для сброса необходимо запустить тест программу - Проверьте модуль	Нормальный режим: P4: Двигатель
59	☼☼	F59	3D-Датчик: ошибка измерений слишком высокое или слишком низкое значение	- Обрыв в проводке - Неисправность силового модуля - Неисправность 3D датчика - Ошибка SoftWare.	Снижающиеся обороты	- Проверьте проводку - Проверьте 3D датчик - Проверьте положение магнита - Проверьте модуль	P11: 3D Датчик
60		F60	Датчик потока, определенно слишком высокое либо слишком низкое значение	- Неисправность датчика потока - Турбулентное завихрение в датчике или в трубках	Проход объёма воды в единицу времени	- Проверьте датчик потока - Проверьте фильтр в соленоидном (магнитном) клапане - Проверьте проводку	P10: Датчик потока
61		F61	Неверный сигнал двери	- Дверь открыта или закрыта - Активизирован замок безопасности	Критическая ошибка: - Отмена программы - Дверь блокирована - Процессы контроля блокированы - Индикация блокирована	- Для сброса нажмите ON/OFF - Проверьте дверной замок - Проверьте механику - Проверьте проводку	Нормальный режим: Запуск какой либо программы с открытой дверью невозможен
63		F63	Ошибка функциональной защиты	- Неисправность микропроцессора	Критическая ошибка: - Отмена программы - Дверь блокирована - Процессы контроля блокированы - Индикация блокирована	- Для сброса нажмите ON/OFF - Проверьте силовой модуль	Нормальный режим
67		F67	Ошибка кодировки карты	- Кодировка между силовым и контрольным модулем проведена неправильно - Software между силовым и контрольным модулем несоответствующий	Критическая ошибка: - Отмена программы - Дверь блокирована - Процессы контроля блокированы - Индикация блокирована	- Для сброса нажмите ON/OFF - Повторно проведите кодировку карты - Замените карту	P5: Кодировка карты



☼ Этот код неисправности высвечивается сразу же в течении стирки

☼☼ Этот код неисправности высвечивается с запозданием или при обнаружении одной и той же неисправности в двух следующих друг за другом программ.

Все остальные коды высвечиваются только в режиме тестовой программы.

В режиме теста все неисправности будут высвечиваться, но не будут сохраняться в памяти.

Критическая ошибка (не стойкая):

- Программа стирки останавливается

- Активизируется программа неисправности.

- Возможен сброс путём отключения устройства ("OFF/ON")

Неисправность безопасности (устойчивая):

- При помощи активизации программы теста возможен сброс неисправности.
