Вариант 1

1 К текстовым конструкторским документам относятся …

-любые технические документы, содержащие текст;

-только чертежи, схемы, электронные модели;

-только паспорта, расчёты, технические условия, пояснительные записки, инструкции;

-паспорта, расчёты, технические условия, пояснительные за-писки, инструкции, таблицы, спецификации, ведомости.

2 Чертежом детали называют…
1 любое изображение на листе бумаги;
2 изображение детали на листе бумаги, выполненное с помо-щью линейки и циркуля;
3 документ, содержащий изображение детали и другие дан-ные, необходимые для её изготовления и контроля;
4 .изображение детали на листе бумаги, выполненное без при-менения чертёжных инструментов.

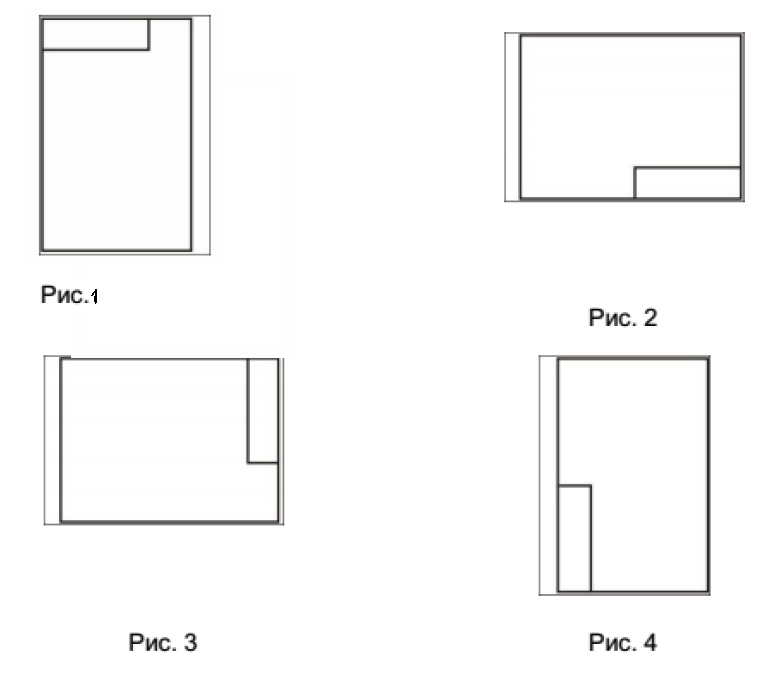

3. Формат А3 верно оформлен на рисунках …

Формат с размерами 210 х 297 по ГОСТ 2.301 -68 обозначают...

1) А4;

2) А0;

3) А2;

4) А3.

Каким является масштаб 5:1
-масштаб увеличения
-масштаб уменьшения
-натуральная величина
-максимального уменьшения

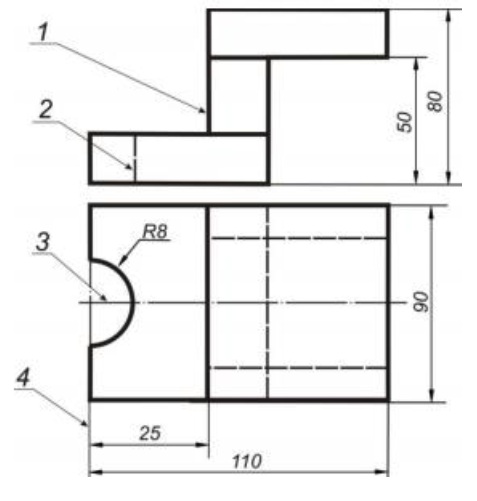

Каким номером обозначена толстая сплошная линия

7. Линейные размеры и их предельные отклонения на чертежах указывают в ..., без обозначения единицы измерения.
-метрах;
-сантиметрах;
-микрометрах;
-миллиметрах.



8. . . . – это изделие, изготовленное из однородного по наиме-нованию и марке материала, без применения сборочных операций.
-сборочная единица;
-комплекс;
-деталь;
-комплект.






9. Масштаб эскиза детали...
-указывают на поле чертежа;
-указывают в основной надписи;
-не указывают;
-указывают в скобках.



Количество видов на чертеже для данного предмета должно быть…
-минимальным;
-максимальным;
-минимальным, но обеспечивающим ясность чертежа.
-не регламентируется





В разрезе на чертеже изображают то, что …
-попало в секущую плоскость;
-попало в секущую плоскость и то, что находится за ней;
-находится за секущей плоскостью.
-находится перед секущей плоскостью



Сечения и разрезы мнимой плоскостью (А) на чертеже обозначаются …
1) А;
2) А-А;
3) (А)
4) А/А

При выполнении рабочих чертежей деталей масштаб изображений должен быть ...
-натуральным;
-произвольным;
-увеличен в несколько раз;
-принят в соответствии со стандартом.




Условности и упрощения на сборочном чертеже применяют для ...
-облегчения выполнения сборочных работ;
-уменьшения трудоёмкости работы конструктора;
-выяснения принципа работы механизма;
-сокращения времени сборочных работ.


Формат, на котором выполняется спецификация ...
1) А3;
2) А2;
3) один или несколько листов А3;
4) один или несколько листов А4.

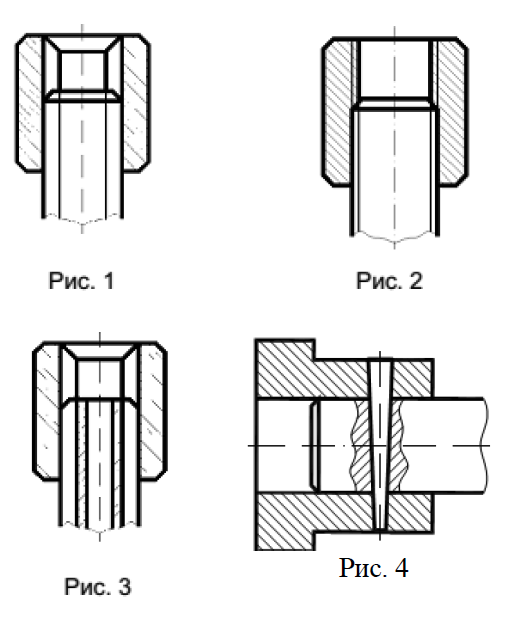

16.Резьбовое соединение изображено на рисунке …

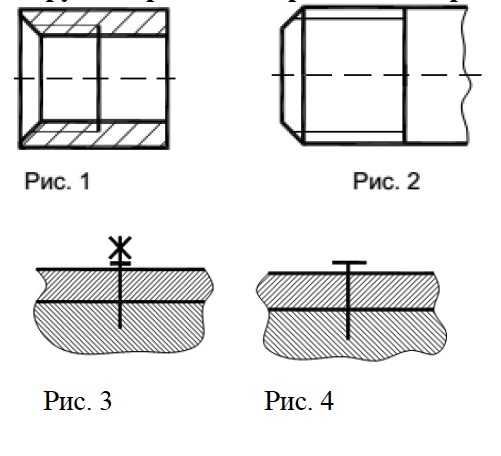

17 Наружная резьба изображена на чертежах ...

18 Резьбу нарезают на … поверхности.

1 призматической;

2 торовой;

3 цилиндрической;

4 сферической.

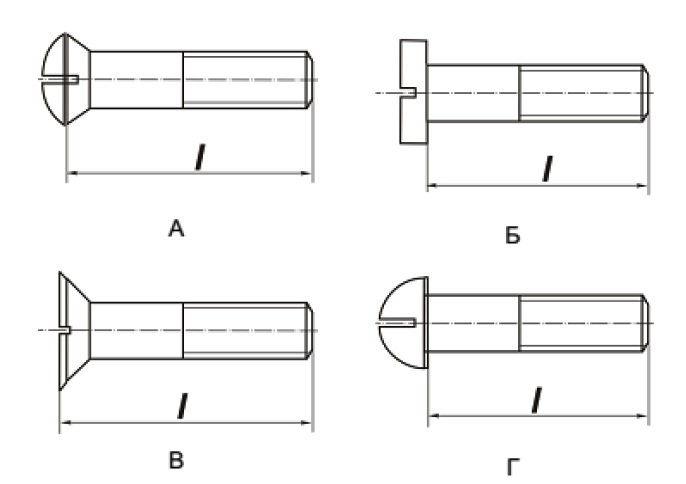

19 Выберите винт с потайной головкой

Изделие, представляющее цилиндрический стержень с шестигранной головкой на одном конце и с резьбой на другом, называют ...
-гайкой;
-шпилькой;
-болтом;
-шайбой.




Вариант 2


Графический конструкторский документ – это …
-схема;
-расчёты;
-технические условия;
-спецификация.

Толщина толстой сплошной основной линии должна быть в пределах…

1) 1, 4 – 2 мм;

2) 0.4 – 1 мм;

3) 0.5 – 1.4 мм;

4) 0, 7 – 1.5 мм.

Формат с размерами сторон листа 420 х 297 мм обозначают...

1) А3;

2) А1 ;

3) А2;

4) А4.

Не соответствует стандарту масштаб ... .

1) 1 : 2;

2) 2,5 : 1 ;

3) 1 : 10;

4) 3 : 1 .

Изображения и надписи должны занимать … поля на чертеже.

1) 50 %;

2) 75 %;

3) 100 %;

4) 30 %.

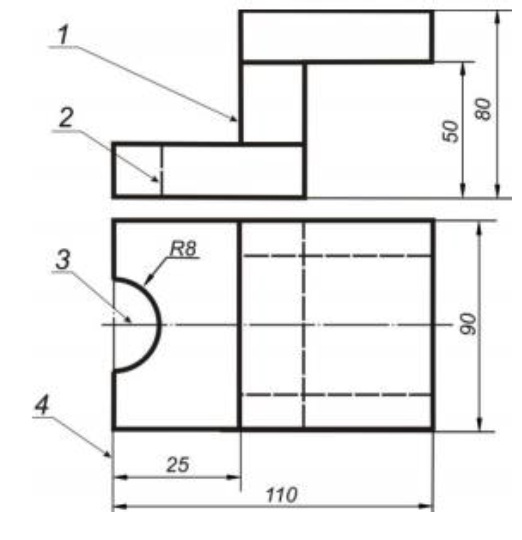

Каким номером обозначена тонкая сплошная линия

Каким является масштаб 1:5
-натуральная величина
-масштаб увеличения
-масштаб уменьшения
-минимальное уменьшение




Основанием для определения величины изображаемого из-делия и его элементов на чертеже являются …
-масштаб изображения;
-размерные числа;
-предельные отклонения размеров;
-количество изображений изделия.



.… – это конструкторский документ, выполненный от руки, в глазомерном масштабе, с сохранением пропорций между элементами изделия и соблюдением всех требований стандартов ЕСКД.
-чертеж детали;
-эскиз;
-чертеж общего вида;
-сборочный чертеж.





Вид это…
-изображение предмета на плоскости, непараллельной ни од-ной из основных плоскостей проекций;
-изображение обращенной к наблюдателю видимой части по-верхности предмета;
-изображение отдельного ограниченного участка поверхности предмета.
-изображение наклонной части предмета

Основных видов существует…
1) 3;
2) 6;
3) 2;
4) 1.


Простой разрез выполняется … .
-одной секущей плоскостью;
-несколькими секущими плоскостями расположенными парал-лельно друг к другу;
-несколькими секущими плоскостями расположенными под уг-лом друг к другу.
-двумя перпендикулярными плоскостями

Главное изображение чертежа ...
-определяется положением детали в механизме;
-выбирается так, чтобы равномерно заполнить формат чертежа;
-выбирается произвольно;
-должно давать наибольшее представление о форме и разме-рах детали.



Номера позиций на сборочном чертеже наносят на полках линий выносок, которые располагаются ...
-вертикально;
-наклонно;
-горизонтально;
-произвольно.




Спецификацию выполняют на отдельных листах формата
1) А0;
2) А1 ;
3) А4;
4) А2.

Спецификация не составляется к чертежу ...

-детали;
-сборочной единицы;
-комплекса;
-комплекта.



Соединения, которые нельзя разобрать без повреждения их составных частей, называются ...


-разъемные;
-неразъемные;
-разборные;
-сборочные.





Прямая, относительно которой происходит движение плоского контура, образующего резьбу, это …


-ось резьбы;
-шаг резьбы;
-профиль резьбы;
-сбег резьбы.

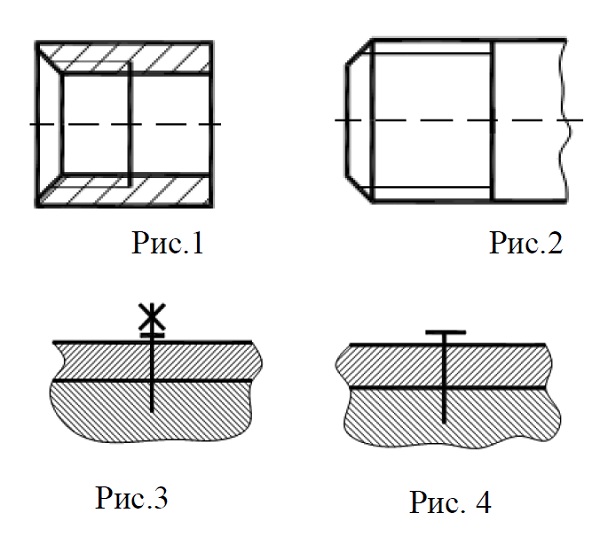

Внутренняя резьба изображена на чертежах ...

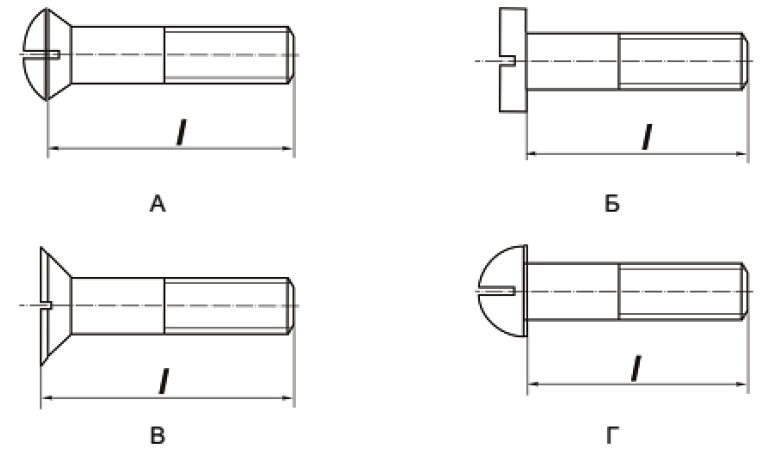

Выберите винт со сферической головкой

////////////////////////////
