Закон Ома, электрическое сопротивление. Тест для 8 класса
1. В основе определения единицы силы тока лежит
1) тепловое действие
электрического тока
2) химическое действие электрического тока
3) механическое действие электрического тока
4) магнитное действие электрического тока
2. Имеется три резистора, изготовленных из различных
материалов и имеющих различные размеры (см. рисунок). Наименьшее
электрическое сопротивление имеет(-ют)
1) резистор 1
2) резистор 2
3) резистор 3
4) резисторы 1 и 3
3. Два алюминиевых проводника одинаковой длины имеют разную площадь поперечного сечения: площадь поперечного сечения первого проводника 0,5 мм2, а второго проводника 4 мм2. Сопротивление какого из проводников больше и во сколько раз?
1) Сопротивление первого
проводника в 64 раза больше, чем второго.
2) Сопротивление первого проводника в 8 раз больше, чем второго.
3) Сопротивление второго проводника в 64 раза больше, чем первого.
4) Сопротивление второго проводника в 8 раз больше, чем первого.
4. Два медных проводника разной длины имеют одинаковые площади поперечного сечения. Длина первого проводника 20 см, а второго 1 м. Сопротивление какого из проводников меньше и во сколько раз?
1) Сопротивление первого
проводника в 20 раз меньше, чем второго.
2) Сопротивление первого проводника в 5 раз меньше, чем второго.
3) Сопротивление второго проводника в 20 раз меньше, чем первого.
4) Сопротивление второго проводника в 5 раз меньше, чем первого.
5. В таблице представлены результаты исследования зависимости силы тока от напряжения на концах резистора. Какое значение напряжения должно стоять в пустой клетке?
1) 12 В 2) 13 В
3) 15 В 4) 16 В
6. Сопротивление проводника 5 Ом. Это означает, что
1) при напряжении на концах
проводника 5 В сила тока в нем будет 5 А
2) при напряжении на концах проводника 1 В сила тока в нем будет 5 А
3) при напряжении на концах проводника 5 В сила тока в нем будет 1 А
4) при любом напряжении на концах проводника сила тока в нем будет 5 А
7. В таблице представлены результаты исследования
зависимости силы тока от напряжения на концах резистора. Чему равно
сопротивление резистора?
1) 0,5 Ом 2) 2
Ом
3) 8 Ом 4) 32 Ом
8. При напряжении на резисторе 110 В сила тока, протекающего через него, равна 0,1 А. Какое напряжение следует подать на резистор, чтобы сила тока в нем стала равной 0,2 А?
1)
55 В 2) 110В
3) 220 В 4) 440 В
9. На рисунке представлен график зависимости силы тока I, протекающего через резистор, от напряжения U на концах резистора. Сопротивление R резистора равно
1) 0,8 Ом
2) 2 Ом
3) 1,5 Ом
4) 1,2 Ом
10. На диаграммах изображены силы тока и напряжения на
концах двух проводников. Сравните сопротивления этих проводников.
1)
2)
3)
4)
11. В течение 600 с через потребитель электрического тока проходит заряд 12 Кл. Чему равна сила тока в потребителе?
1) 0,02 А 2) 0,2 А 3) 5 А 4) 50 А
12. На диаграммах изображены значения длины l и
площади поперечного сечения S двух цилиндрических медных
проводников 1 и 2. Сравните электрические сопротивления R1
и R2 этих проводников.
1)
2)
3) 4)
13. На двух диаграммах показаны значения напряжения U между концами цилиндрических медных проводников 1 и 2 одинаковой длины, а также площади S их поперечного сечения. Сравните силу тока I1 и I2 в этих двух проводниках.
1)
2)
3)
4)
14. Согласно закону Ома при увеличении напряжения на концах проводника в 2 раза сила тока через него в цепи
1) возрастет в 2 раза 2) возрастет в 4 раза 3)уменьшится в 4 раза 4) не изменится
15. Для одновременного измерения силы тока через проводник, включенный в электрическую цепь, и напряжения на концах проводника
1) амперметр подключается последовательно с проводником, а вольтметр — параллельно проводнику
2) амперметр подключается параллельно проводнику, а вольтметр — последовательно с ним
3) амперметр и вольтметр подключаются параллельно проводнику
4) амперметр и вольтметр подключаются последовательно с проводником
16. Для измерения силы тока через лампочку и
напряжения на ней собрали цепь, показанную на рисунке. После замыкания ключа
оказалось, что амперметр показывает 0,5 А, вольтметр показывает 0 В. Какую из
гипотез объяснения наблюдаемого явления следует проверить в первую очередь?
1) надо подключить вольтметр параллельно с лампочкой
2) следует поменять клеммы «+» и «_», к которым присоединены провода, идущие к вольтметру
3) надо поменять местами вольтметр и амперметр
4) надо проверить исправность вольтметра, подключив его непосредственно к источнику тока
17. Электрическое сопротивление — это
1) произведение силы тока, текущего в проводнике, на время протекания тока
2) произведение силы тока в проводнике на напряжение на его концах
3) отношение силы тока в проводнике к напряжению на его концах
4) отношение напряжения на его концах к, силе тока в проводнике
18. При измерении силы тока через резистор и
напряжения на нем получена таблица, и на основании ее построен график с учетом
погрешностей (размер точек на графике) измерения силы тока и напряжения (см.
рис.)
|
№ |
U, В |
I, А |
№ |
U, В |
I, А |
|
1 |
1 |
0,5 |
3 |
4 |
2,1 |
|
2 |
3 |
1,4 |
4 |
5 |
2,5 |
Какой вывод о сопротивлении проводника следует сделать?
1) Значение сопротивления проводника меняется с изменением напряжения.
2)Сопротивление постоянно и равно 1,9 Ом.
3) Сопротивление постоянно и равно 2,0 Ом.
4) Сопротивление постоянно и равно 2,1 Ом.
2)
19. На рисунке показана зависимость силы тока от напряжения, полученная для двух разных проводников. Каково соотношение их сопротивлений?
1) r1/r2 = 5:2
2) r1/r2 = 2:5
3) r1/r2 =2:1
4) r1/r2 =1:2
20. Какой из графиков правильно показывает зависимость силы тока от длины одного и того же провода
1) 1
2) 2
3) 3
4) 4
21. Даны рисунки с поперечным сечением
проводников одинаковой длины из одинакового материала, выполненные с
соблюдением масштаба. Расставьте номера рисунков в такой последовательности,
чтобы соответствующие им проводники образовали ряд с убывающим сопротивлением.
В ячейки таблицы внесите нужную последовательность
22. На рисунке 1 показана шкала амперметра, включённого в электрическую цепь. Какова сила тока в цепи?
А. 12 ± 1 А.
Б. 12,1 ± 1 А,
В. 14± 2 А.
Г. 14,2 + 2 А.
23. При измерении напряжения на концах
проволочной спирали R четыре ученика по-разному подключили
вольтметр. Результаты их работы показаны на рисунке 4. Какой из учеников подключил
вольтметр правильно?
А. Ученик 3.
Б. Ученик 4.
В. Ученик 1.
Г. Ученик 2.
24. Как изменится величина электрического заряда, прошедшего через поперечное сечение проводника, если сила тока возрастёт в 2 раза, а время протекания тока в проводнике уменьшится в 2 раза?
1) уменьшится в 2 раза
2)
не изменится
3) увеличится в 4 раза
4) увеличится в 2 раза

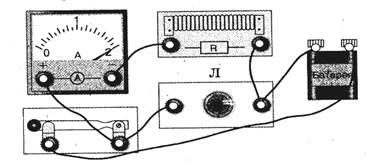

25. Изобразите схему электрической цепи.
26. Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один электрический звонок, так, чтобы звонок звонил, когда какая-нибудь лампа горит.
////////////////////////////
