Промежуточный контроль по АТПвХ(П)П (2020 год)

Вопрос

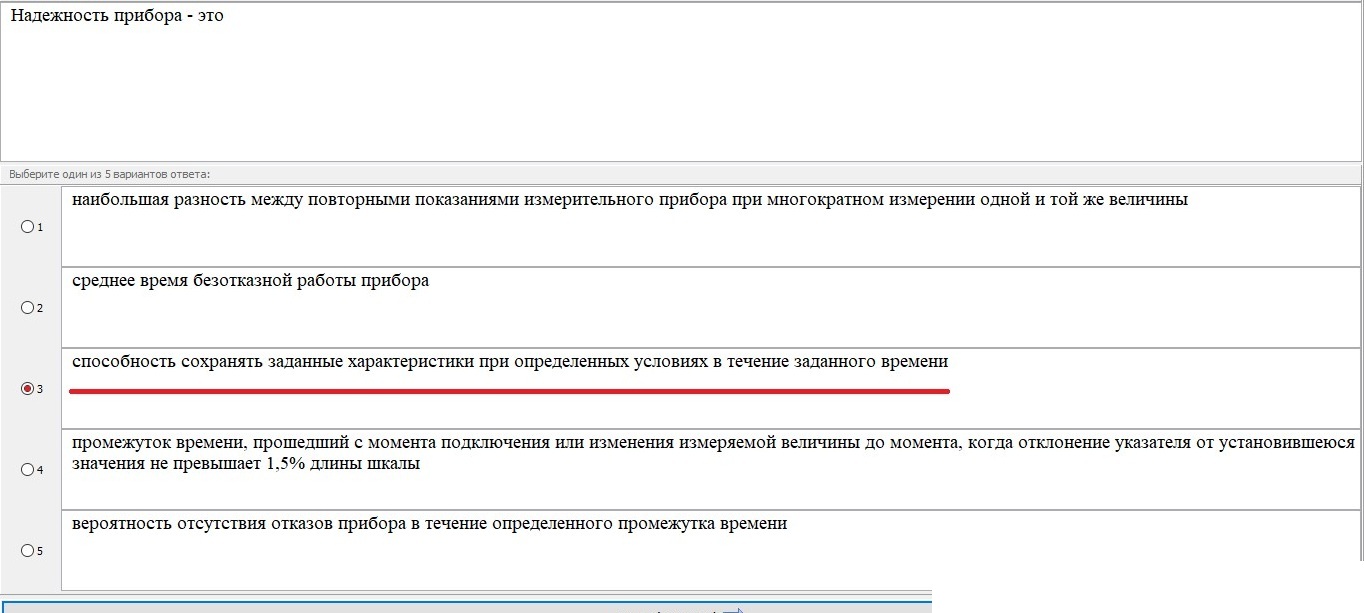

Надежность прибора - это

Комментарий Надёжность - свойство объекта выполнять заданные функции, сохраняя во времени значения установленных эксплуатационных показателей в заданных пределах, соответствующим заданным режимам и условиям использования, технического обслуживания, ремонта, хранения и транспортирования


Вопрос

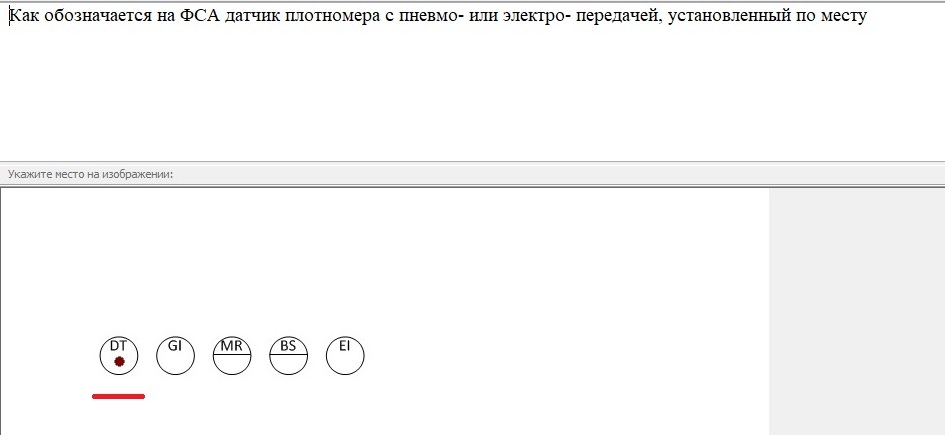

Как обозначается на ФСА датчик плотномера с пневмо- или электро- передачей, установленный по месту

Вопрос

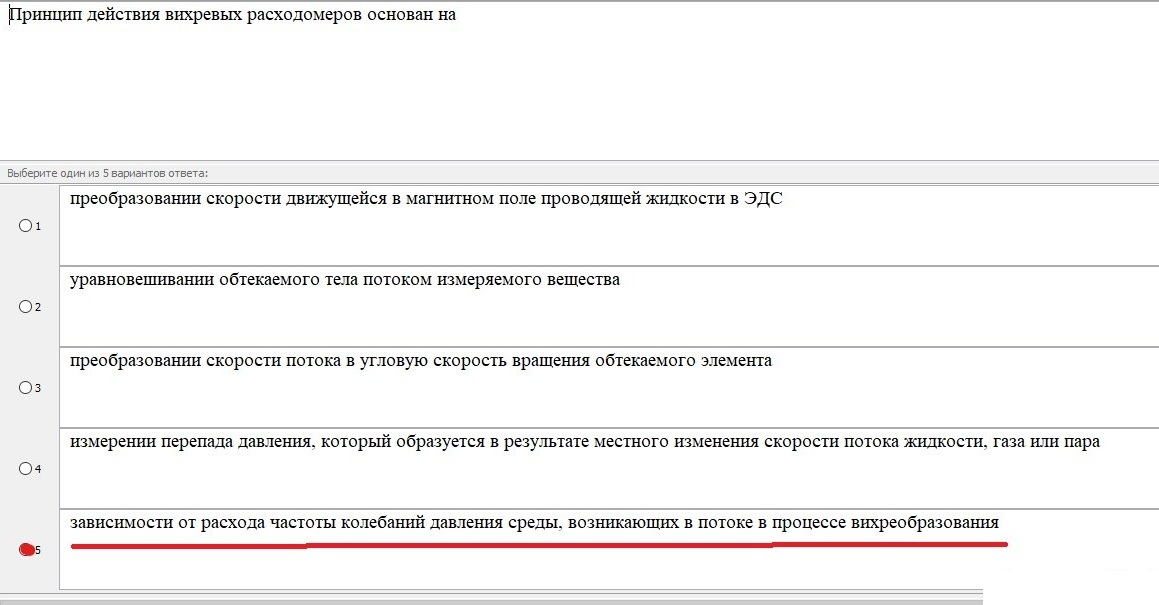

Принцип действия вихревых расходомеров основан на

-преобразовании скорости движущейся в магнитном поле проводящей жидкости в ЭДС
-уравновешивании обтекаемого тела потоком измеряемого вещества
-преобразовании скорости потока в угловую скорость вращения обтекаемого элемента
-измерении перепада давления, который образуется в результате местного изменения скорости потока жидкости, газа или пара
-зависимости от расхода частоты колебаний давления среды, возникающих в потоке в процессе вихреобразования  +

Вопрос

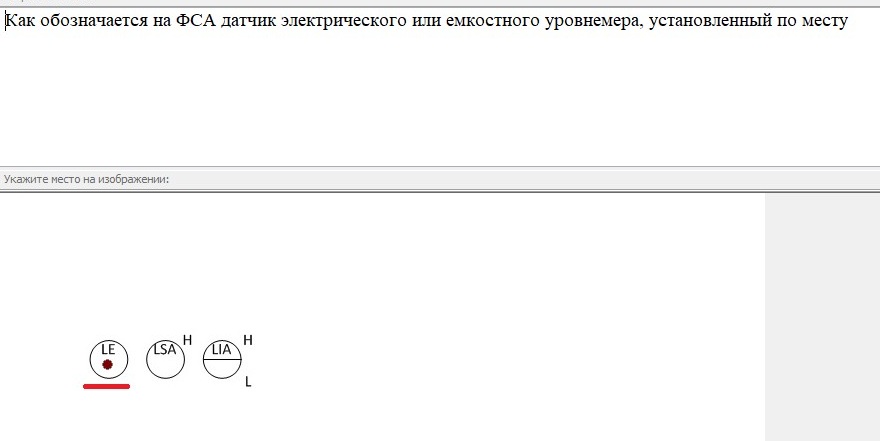

Как обозначается на ФСА датчик электрического или емкостного уровнемера, установленный по месту

Вопрос

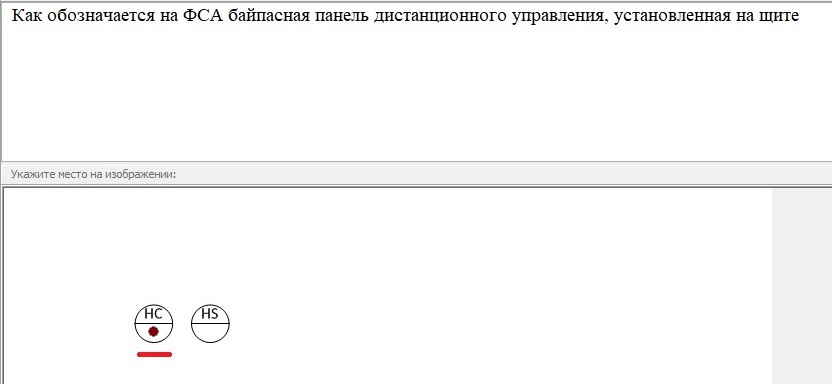

Как обозначается на ФСА байпасная панель дистанционного управления, установленная на щите

Вопрос

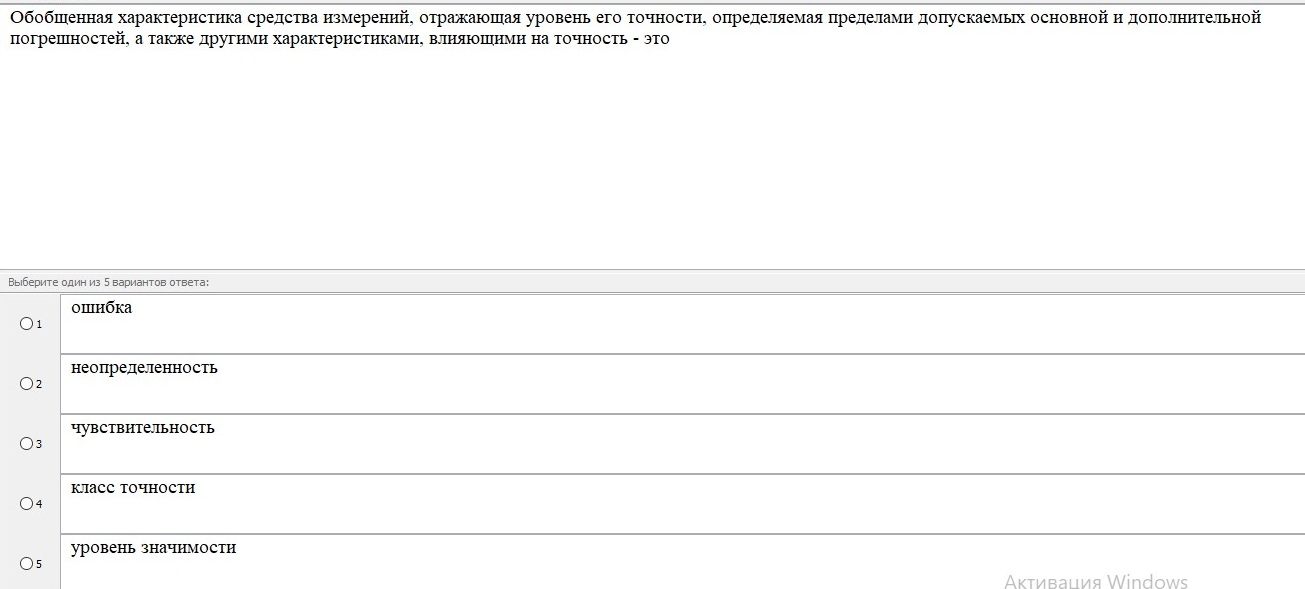

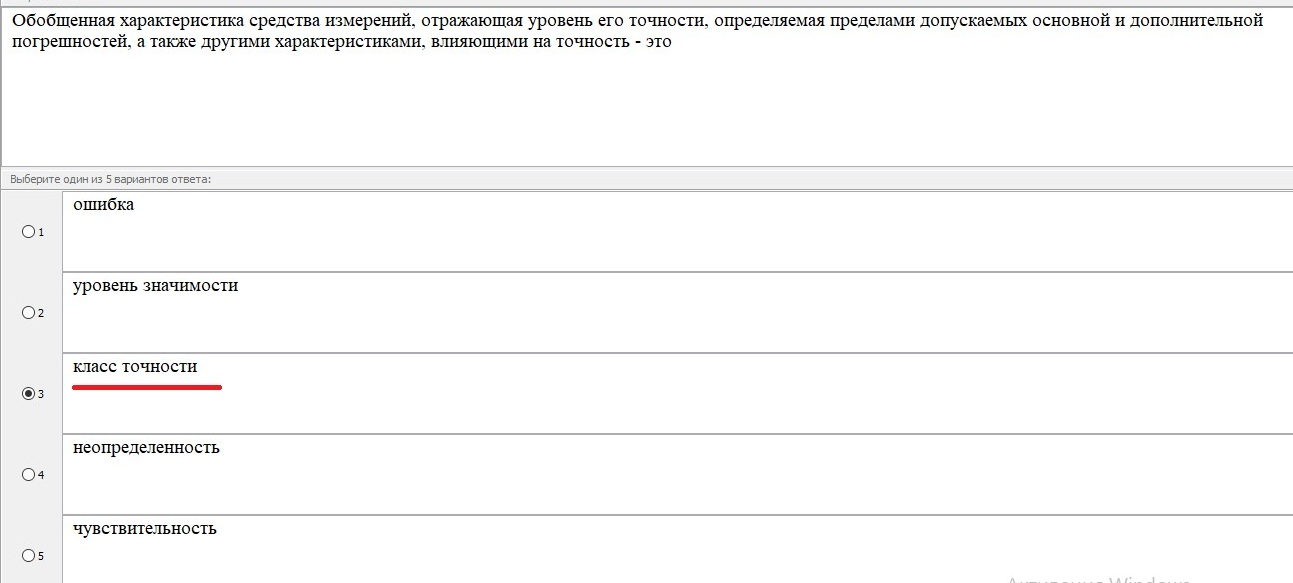

Обобщенная характеристика средства измерений, отражающая уровень его точности, определяемая пределами допускаемых основной и дополнительной погрешностей, а также другими характеристиками, влияющими на точность - это

Вопрос

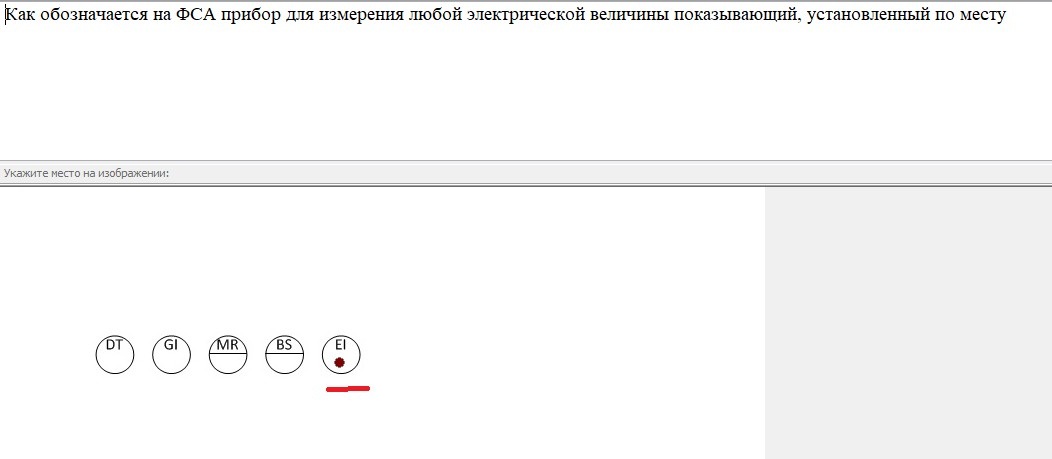

Как обозначается на ФСА прибор ятя измерения любой электрической величины показывающий, установленный по месту

Вопрос

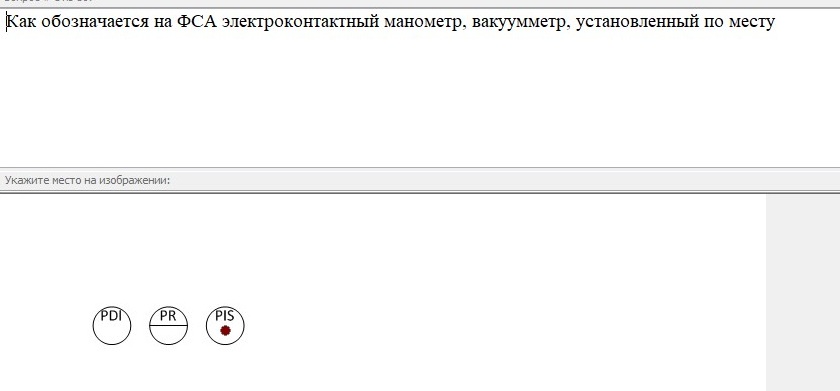

Как обозначается на ФСА электроконтактный манометр, вакуумметр, установленный по месту

Вопрос

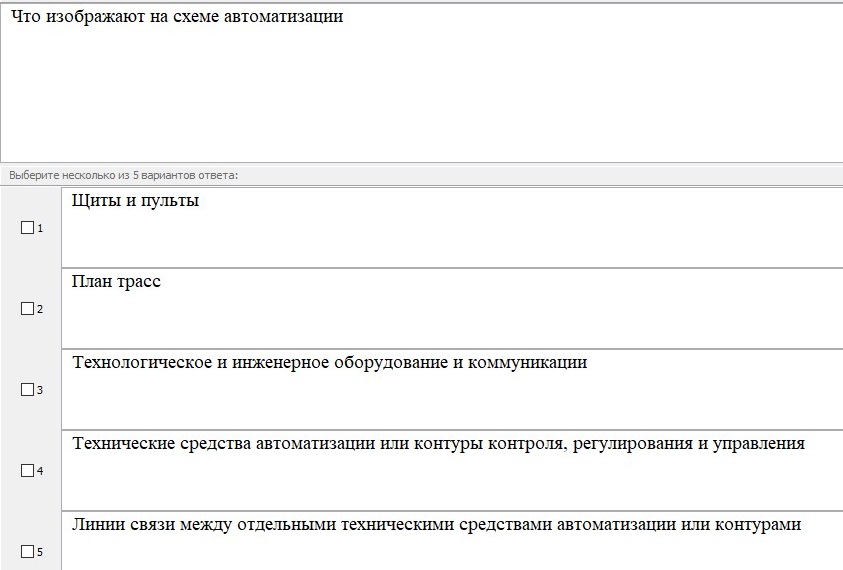

Что изображают на схеме автоматизации

Щиты и пульты
План трасс
Технологическое и инженерное оборудование и коммуникации
Технические средства автоматизации или контуры контроля, регулирования и управления
Линии связи между отдельными техническими средствами автоматизации ити контурами

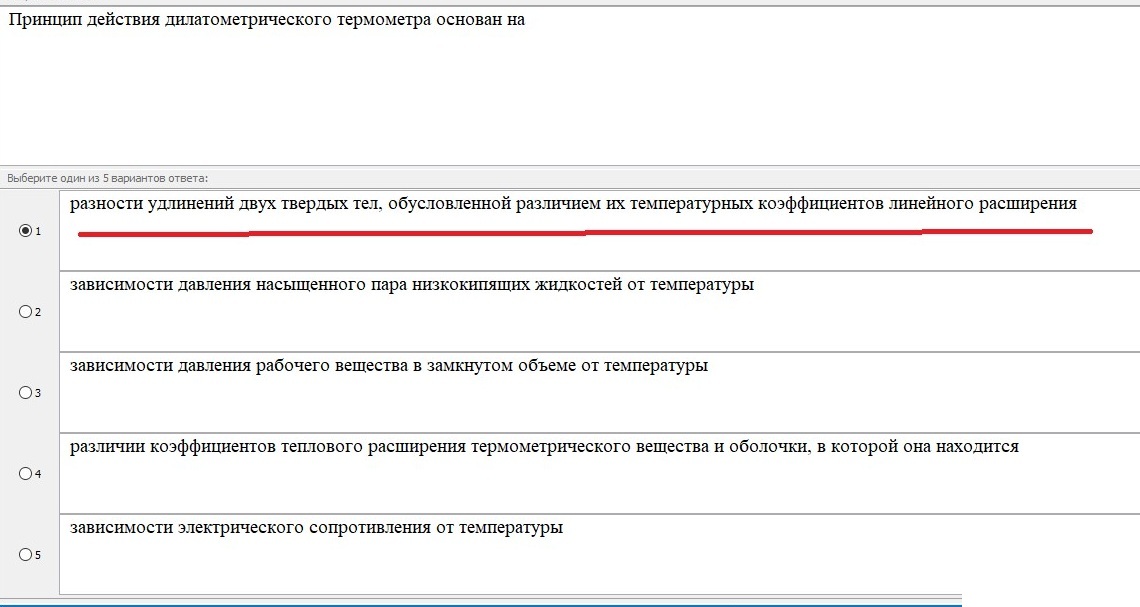

Вопрос

1 разности удлинений двух твердых тел, обусловленной различием их температурных коэффициентов линейного расширения +
2 зависимости давления насыщенного пара низкокипящих жидкостей от температуры
3 зависимости давления рабочего вещества в замкнутом объеме от температуры
4 различии коэффициентов теплового расширения термометрического вещества и оболочки, в которой она находится
5 зависимости электрического сопротивления от температуры

Вопрос

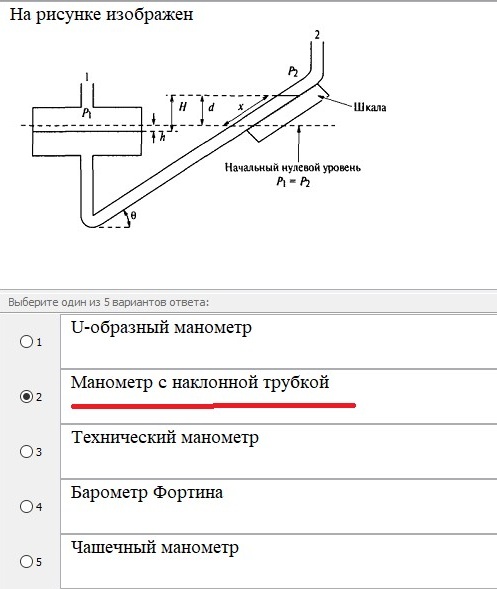

На рисунке изображен

- U-образный манометр
- Манометр с наклонной трубкой+
- Технический манометр
- Барометр Фортина
- Чашечный манометр

Вопрос

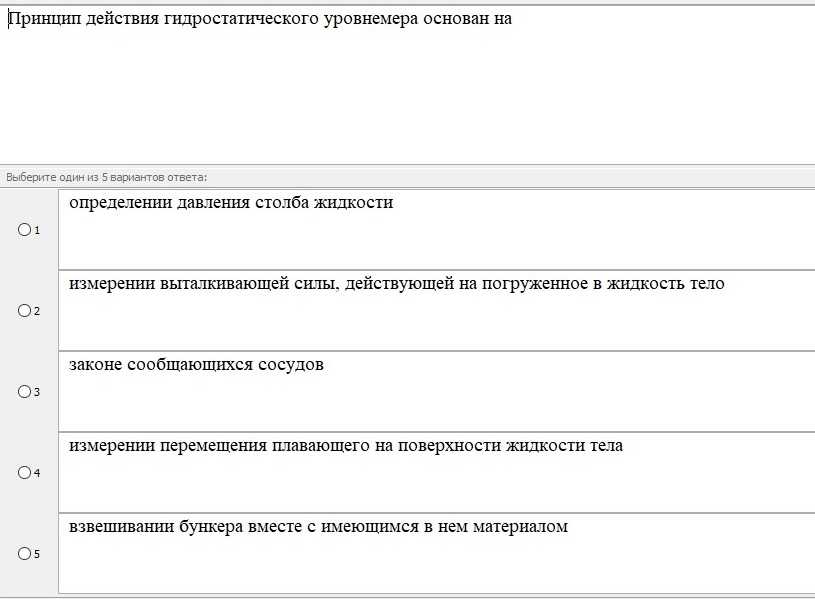

Принцип действия гидростатического уровнемера основан на
-определении давления столба жидкости
-измерении выталкивающей силы. действующей на погруженное в жидкость тело
-законе сообщающихся сосудов
-измерении перемещения плавающего на поверхности жидкости тела
-взвешивании бункера вместе с имеющимся в нем материалом


Комментарий

Гидростатический уровнемер функционирует за счет измерения давления или перепада давления в жидкости. Такой способ основан на факте существования гидростатического давления в жидкости и его изменения прямо пропорционально глубине

Вопрос

-ошибка
-неопределенность
-чувствительность
-класс точности
-уровень значимости




Комментарий

Точность средства измерений (англ. ... accuracy class) – обобщенная характеристика данного типа средств измерений, как правило, отражающая уровень их точности, выражаемая пределами допускаемых основной и дополнительных погрешностей, а также другими характеристиками, влияющими на точность.


Вопрос

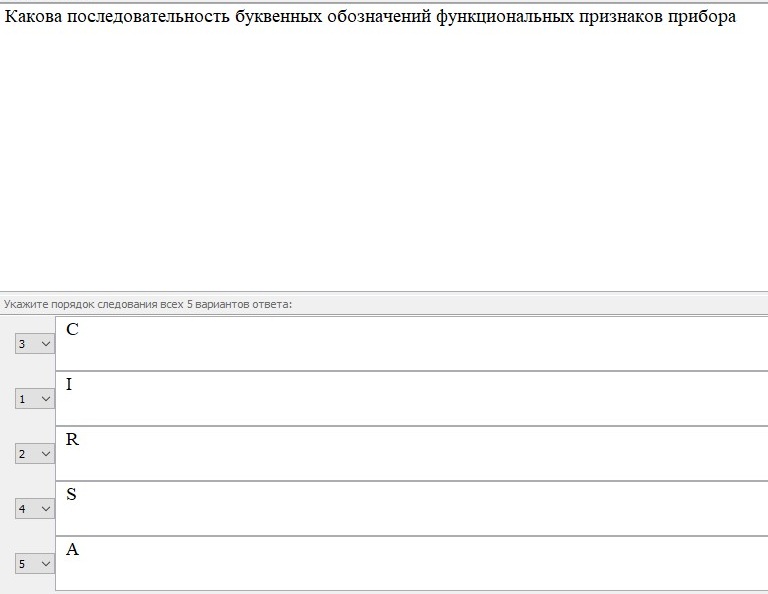

Какова последовательность буквенных обозначений функциональных признаков прибора

Вопрос

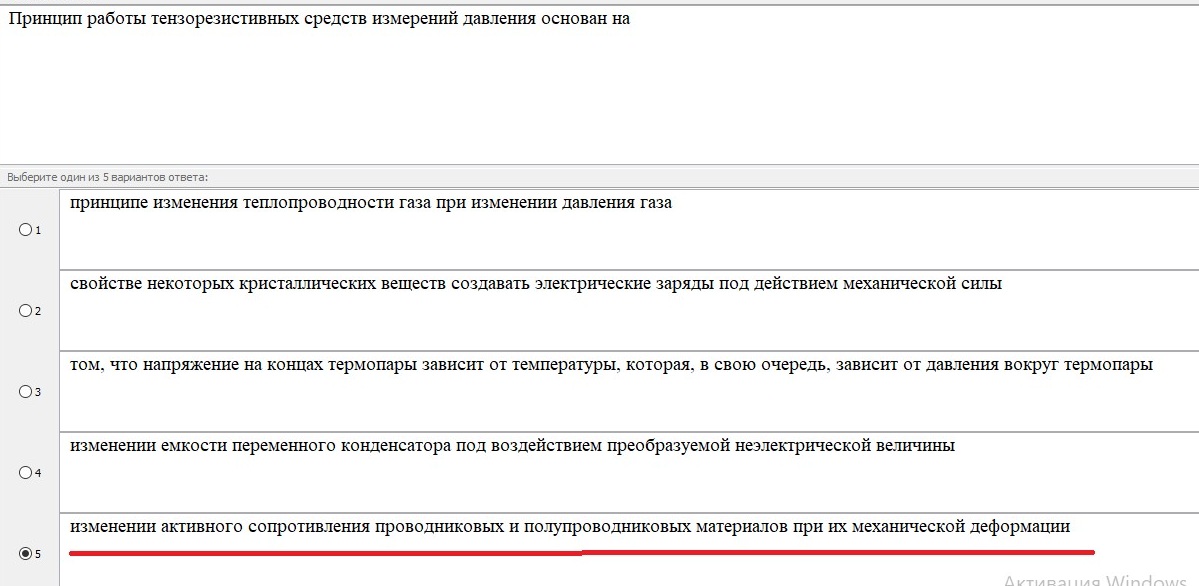

Принцип работы тензорезистивных средств измерений давления основан на

-принципе изменения теплопроводности газа при изменении давления газа
-свойстве некоторых кристаллических веществ создавать электрические заряды под действием механической ситы
-том, что напряжение на концах термопары зависит от температуры, которая, в свою очередь, зависит от давления вокруг термопары
-изменении емкости переменного конденсатора под воздействием преобразуемой неэлектрической величины
-изменении активного сопротивления проводниковых и полупроводниковых материалов при их механической деформации +



Вопрос

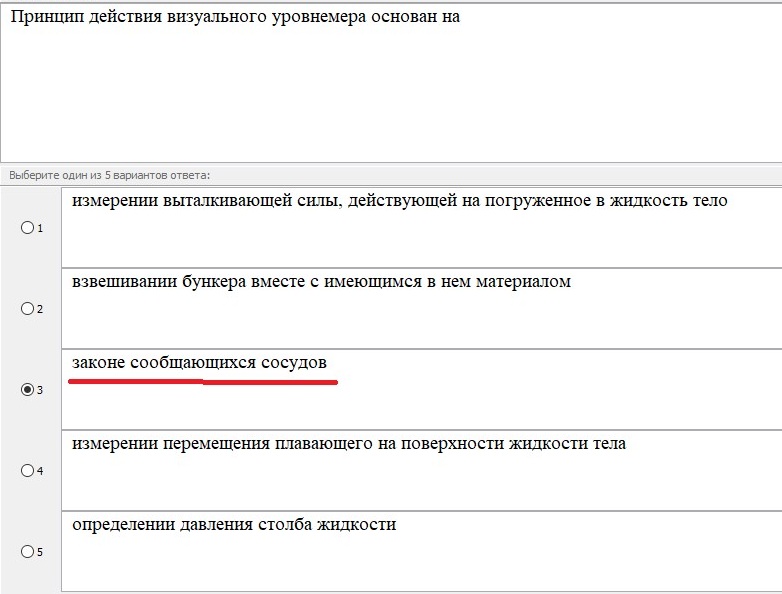

Принцип действия визуального уровнемера основан на
-измерении выталкивающей ситы, действующей на погруженное в жидкость тело
-взвешивании бункера вместе с имеющимся в нем материалом
-законе сообщающихся сосудов +
-измерении перемещения плавающего на поверхности жидкости тела
-определении давления столба жидкости

Вопрос

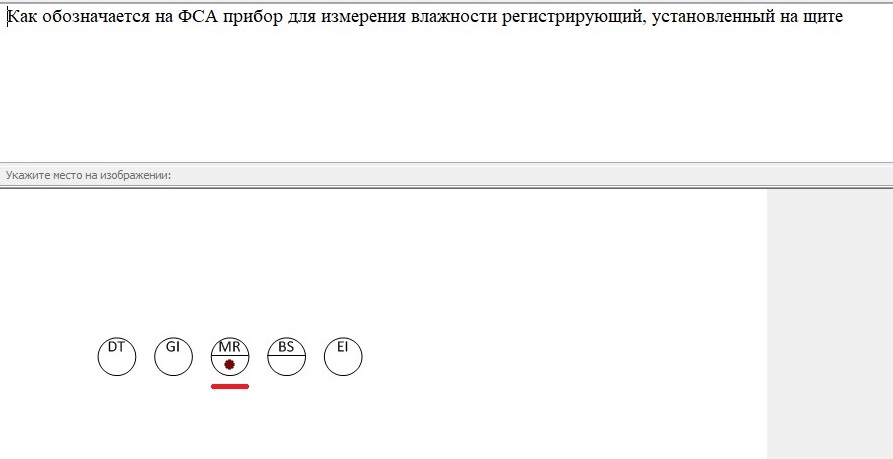

Как обозначается на ФСА прибор ятя измерения влажности регистрирующий, установленный на щите

Вопрос

Вопрос

Вопрос

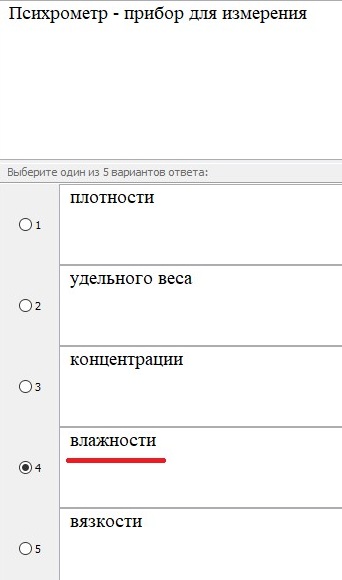

Психрометр - прибор ятя измерения
-плотности
-удельного веса
-концентрации
-влажности +
-вязкости



Вопрос

Вопрос

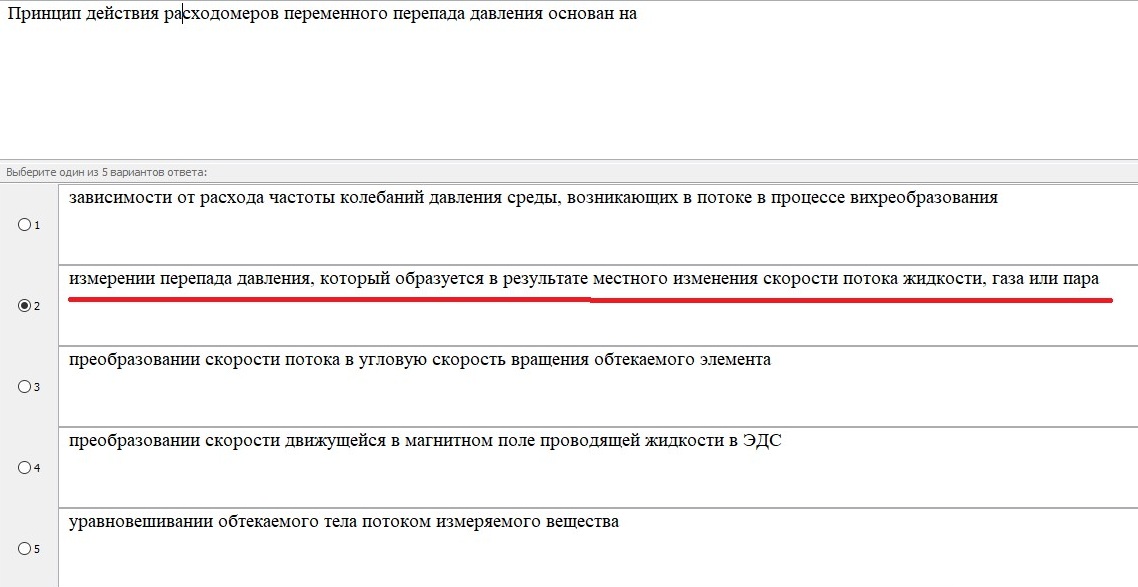

Принцип действия расходомеров переменного перепада давления основан на
-зависимости от расхода частоты колебаний давления среды, возникающих в потоке в процессе вихреобразования
-измерении перепада давления, который образуется в результате местного изменения скорости потока жидкости, газа или пара +
-преобразовании скорости потока в угловую скорость вращения обтекаемого элемента
-преобразовании скорости движущейся в магнитном поле проводящей жидкости в ЭДС
-уравновешивании обтекаемого тела потоком измеряемого вещества

Вопрос

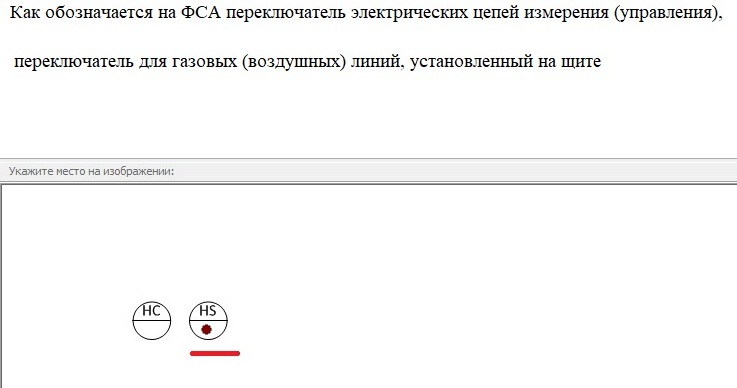

Как обозначается на ФСА переключатель электрических цепей измерения (управления), переключатель ятя газовых (воздушных) линий, установленный на щите

Вопрос

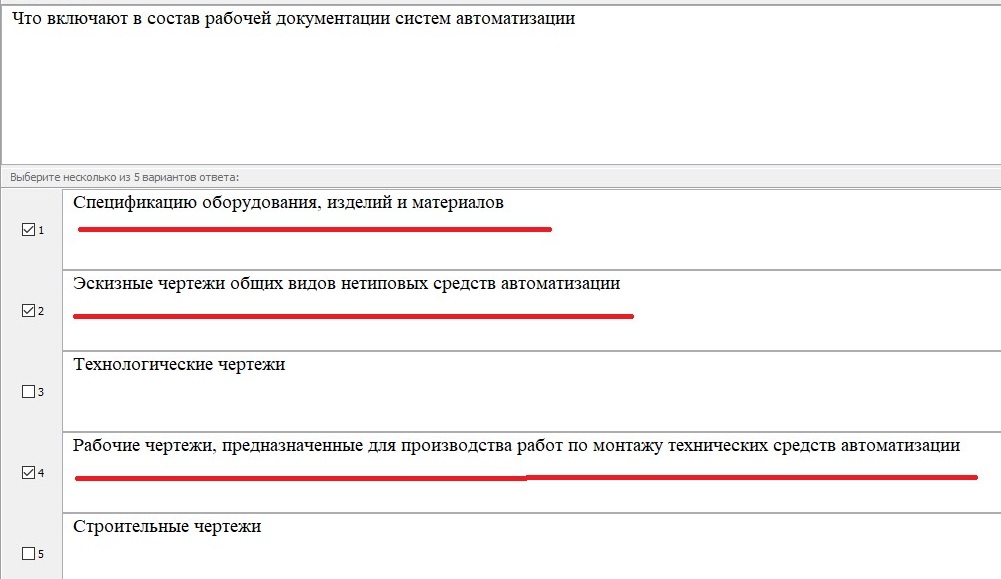

Что включают в состав рабочей документации систем автоматизации
-Спецификацию оборудования, изделий и материалов +
-Эскизные чертежи общих видов нетиповых средств автоматизации +
-Технологические чертежи
-Рабочие чертежи, предназначенные для производства работ по монтажу технических средств автоматизации +
-Строительные чертежи


Вопрос

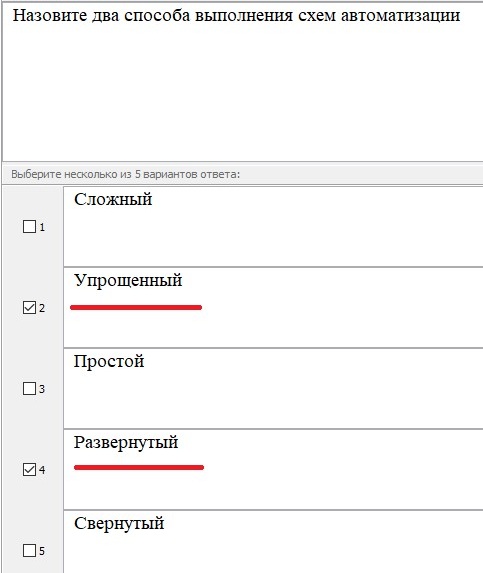

Назовите два способа выполнения схем автоматизации
-Сложный
-Упрощенный +
-Простой
-Развернутый +
-Свернутый



Вопрос

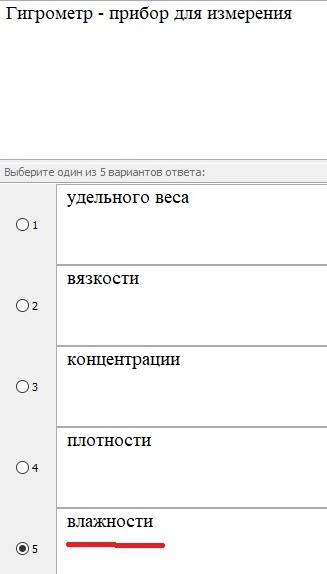

Гигрометр - прибор для измерения
- удельного веса
- вязкости
- концентрации
-плотности
-влажности +


Вопрос

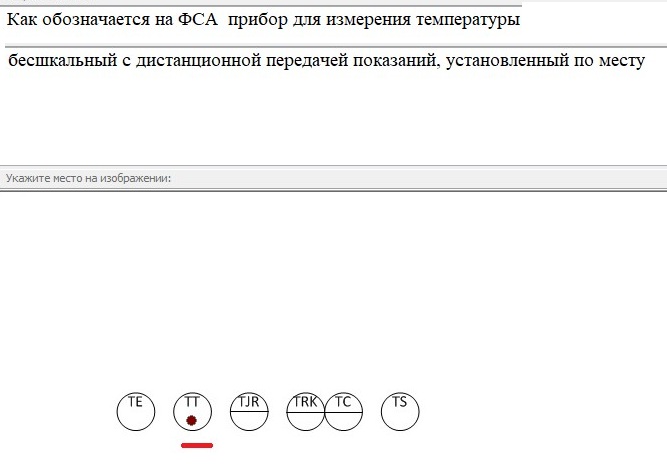

Как обозначается на ФСА прибор для измерения температуры бесшкальный с дистанционной передачей показаний, установленный по месту

Вопрос

Вопрос

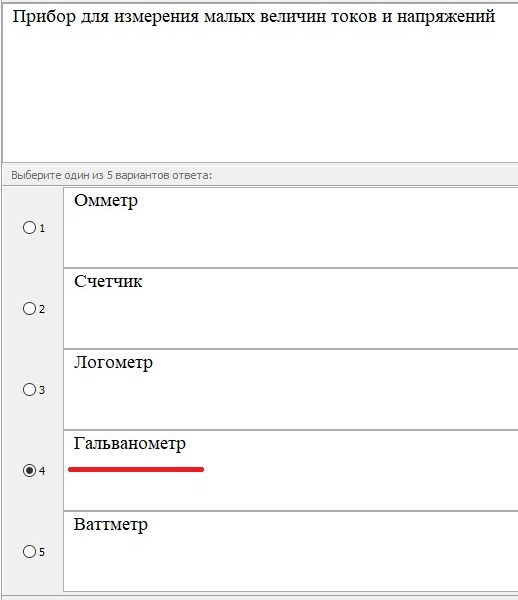

Прибор для измерения малых величин токов и напряжений
-Омметр
-Счетчик
-Логометр
-Гальванометр +
-Ваттметр


Вопрос

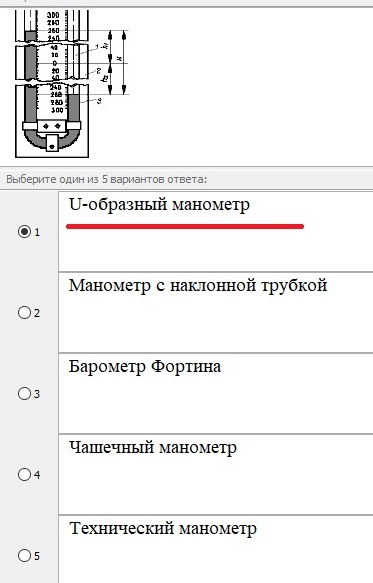

Какой прибор изображён на рисунке

- U-образный манометр +
- Манометр с наклонной трубкой
- Барометр Фортина
- Чашечный манометр
- Технический манометр


Вопрос

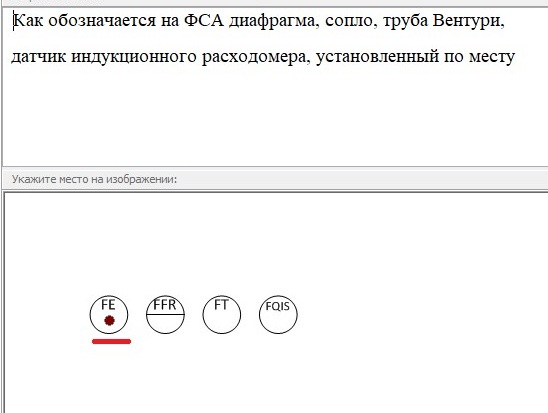

Как обозначается на ФСА диафрагма, сопло, труба Вентури, датчик индукционного расходомера, установленный по месту

Вопрос

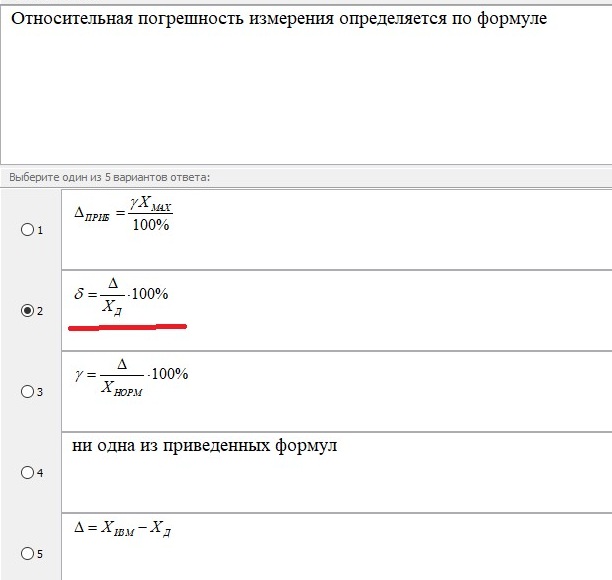

Относительная погрешность измерения определяется по формуле

Вопрос

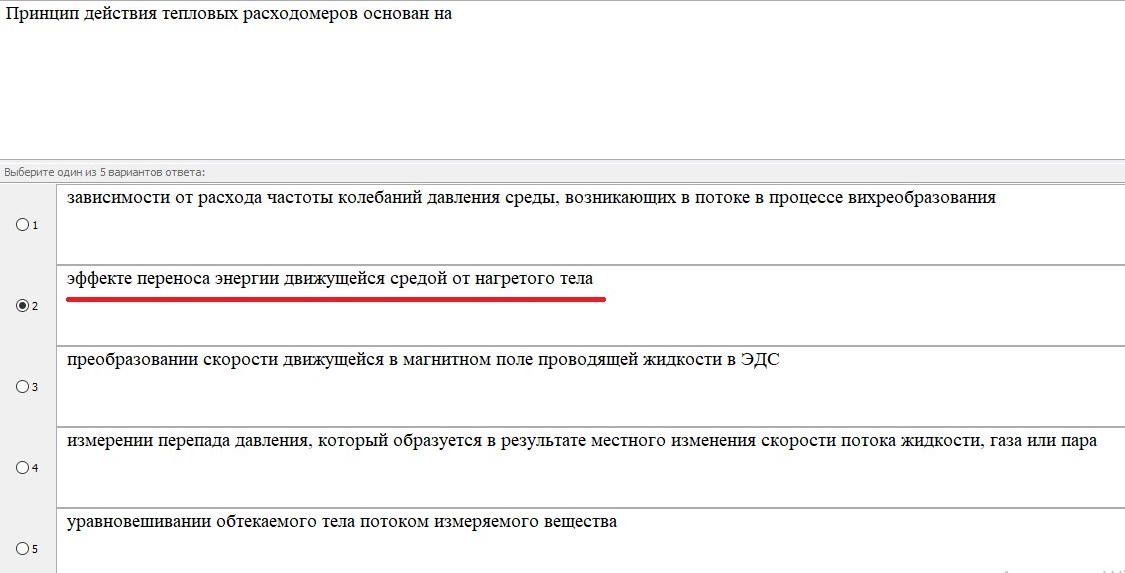

Принцип действия тепловых расходомеров основан на
-зависимости от расхода частоты колебаний давления среды, возникающих в потоке в процессе вихреобразования
-эффекте переноса энергии движущейся средой от нагретого тела +
-преобразовании скорости движущейся в магнитном поле проводящей жидкости в ЭДС
-измерении перепада давления, который образуется в результате местного изменения скорости потока жидкости, газа ити пара
-уравновешивании обтекаемого тела потоком измеряемого вещества


Вопрос

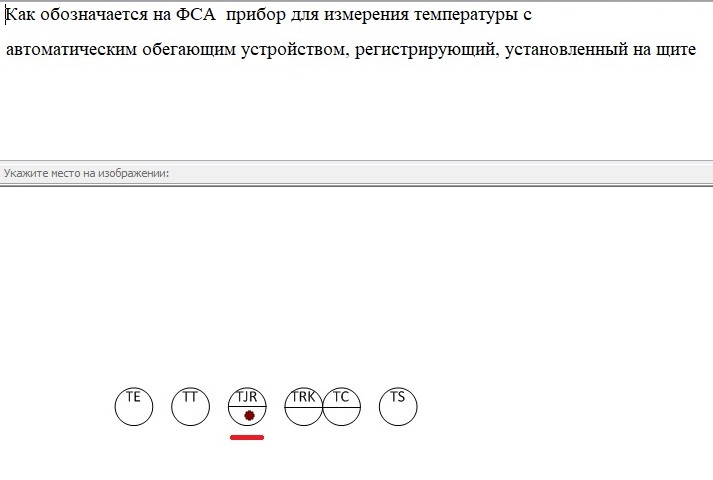

Как обозначается на ФСА прибор для измерения температуры с автоматическим обегающим устройством, регистрирующий, установленный на щите

Вопрос

Вопрос

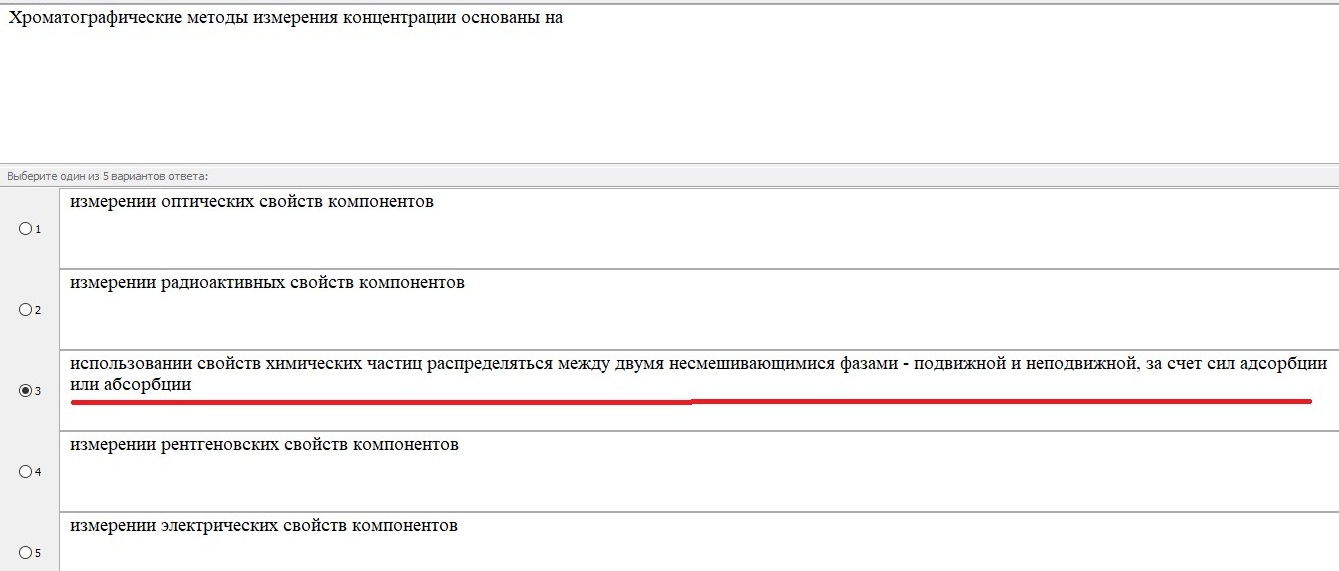

Хроматографические методы измерения концентрации основаны на
-измерении оптических свойств компонентов
-измерении радиоактивных свойств компонентов
-использовании свойств химических частиц распределяться между двумя несмешивающимися фазами - подвижной и неподвижной, за счет сит адсорбции или абсорбции +
-измерении рентгеновских свойств компонентов
-измерении электрических свойств компонентов

Вопрос

Вопрос

Вопрос

Вопрос

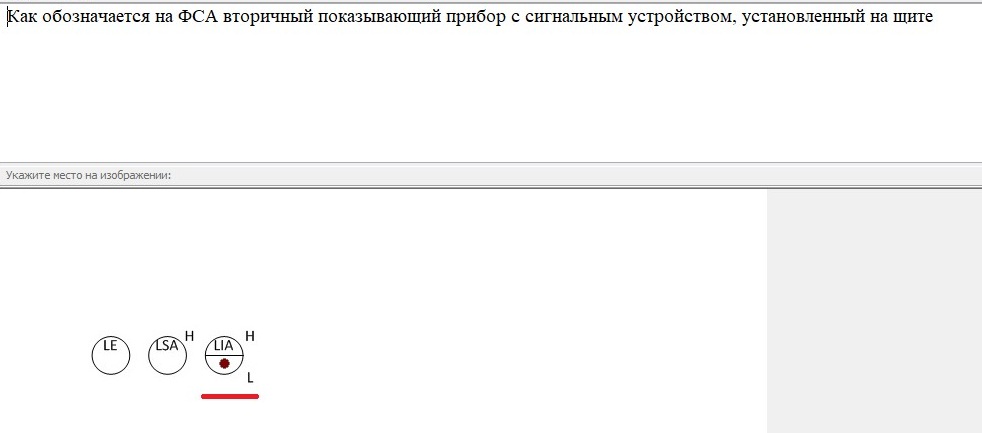

Как обозначается на ФСА вторичный показывающий прибор с сигнальным устройством, установленный на щите

Вопрос

Вопрос

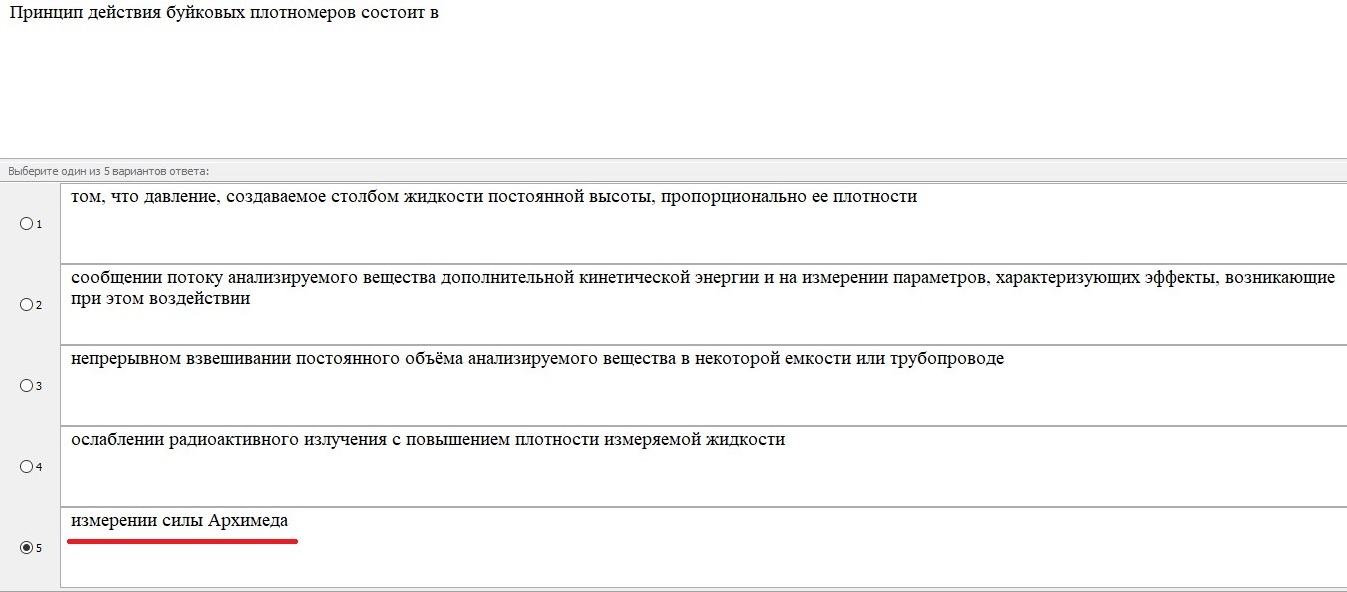

Принцип действия буйковых плотномеров состоит в
-том, что давление, создаваемое столбом жидкости постоянной высоты, пропорционально ее плотности
-сообщении потоку анализируемого вещества дополнительной кинетической энергии и на измерении параметров, характеризующих эффекты, возникающие при этом воздействии
-непрерывном взвешивании постоянного объёма анализируемого вещества в некоторой емкости ити трубопроводе
-ослаблении радиоактивного излучения с повышением плотности измеряемой жидкости
-измерении ситы Архимеда +



Вопрос

Вопрос

Вопрос

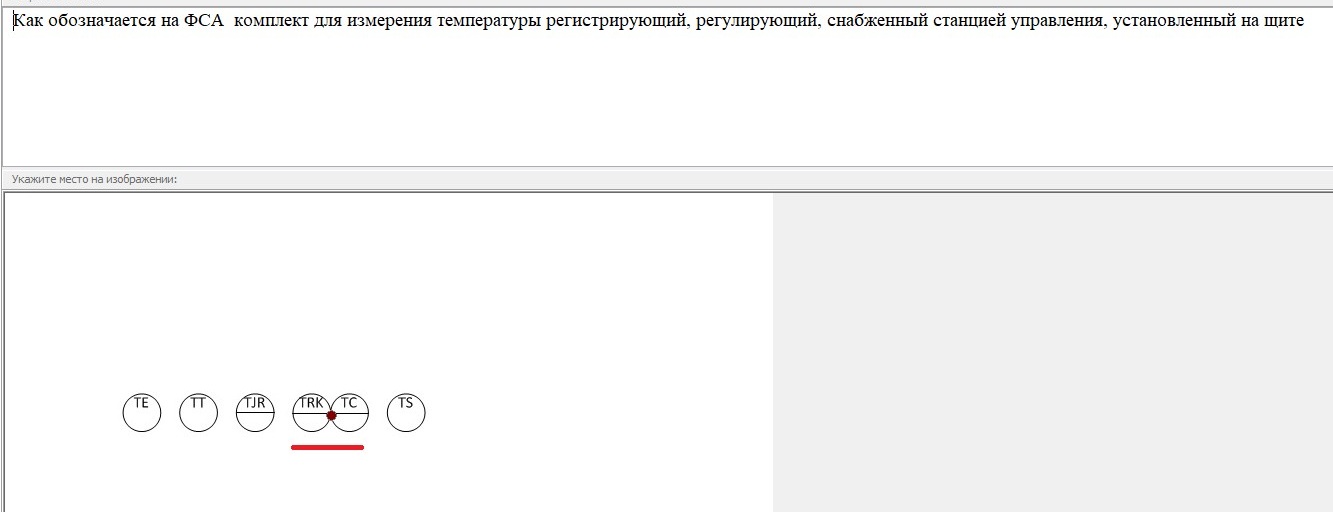

Как обозначается на ФСА комплект для измерения температуры регистрирующий, регулирующий, снабженный станцией управления, установленный на щите

Вопрос

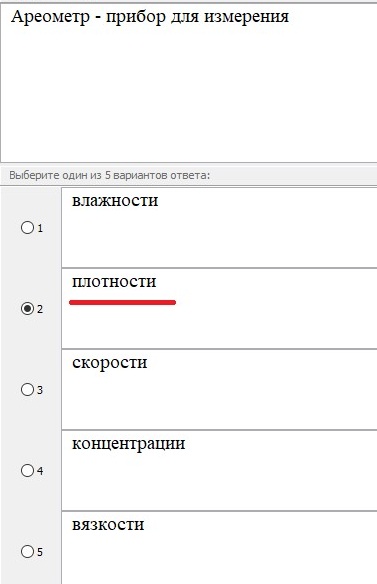

Ареометр - прибор для измерения
-влажности
-плотности +
-скорости
-концентрации
-вязкости

Вопрос

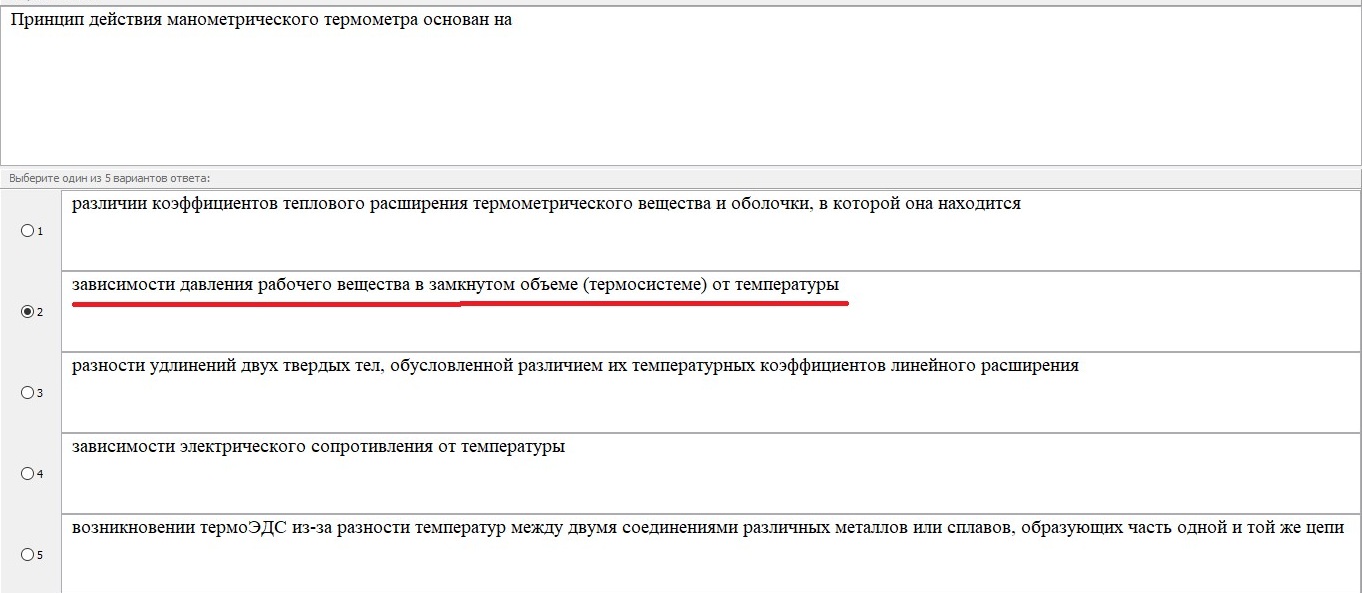

Принцип действия манометрического термометра основан на
-различии коэффициентов теплового расширения термометрического вещества и оболочки, в которой она находится
-зависимости давления рабочего вещества в замкнутом объеме (термосистеме) от температуры +
-разности удлинений двух твердых тел. обусловленной различием их температурных коэффициентов линейного расширения
-зависимости электрического сопротивления от температуры
-возникновении термоЭДС из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи


Вопрос

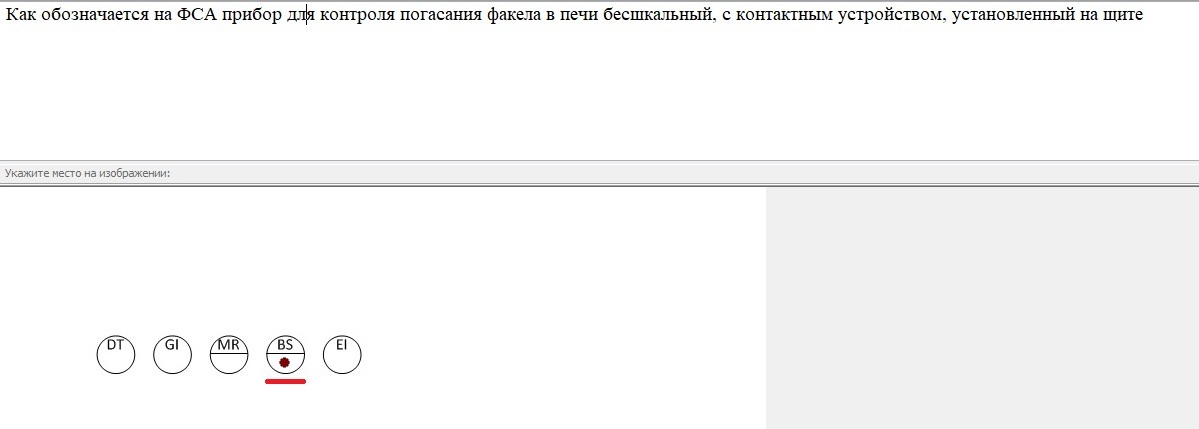

Как обозначается на ФСА прибор для контроля погасания факела в печи бесшкальный. с контактным устройством, установленный на щите

Вопрос

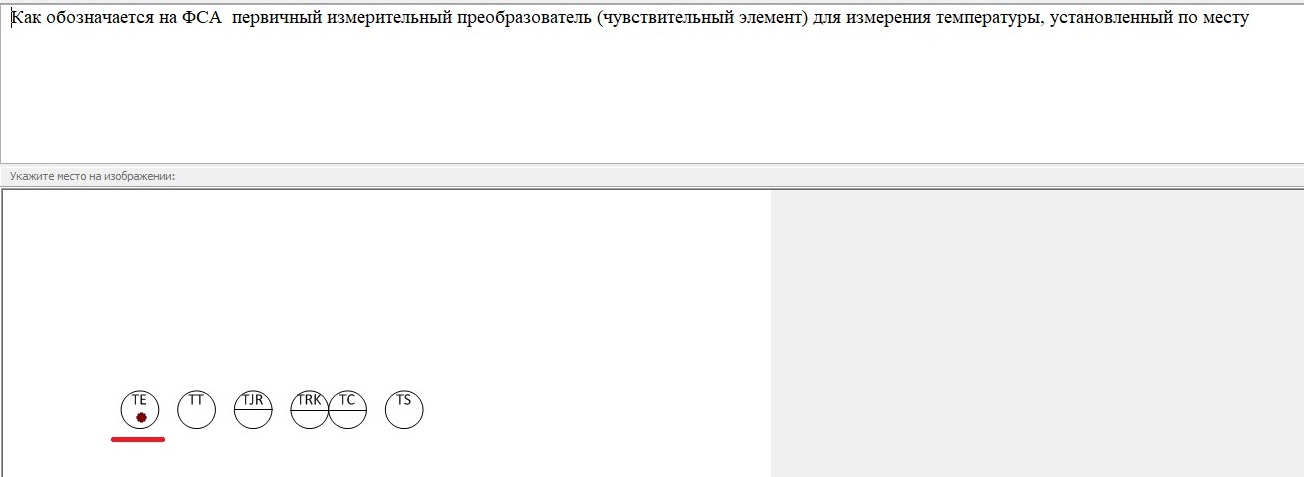

Как обозначается на ФСА первичный измерительный преобразователь (чувствительный элемент) ятя измерения температуры, установленный по месту

Вопрос

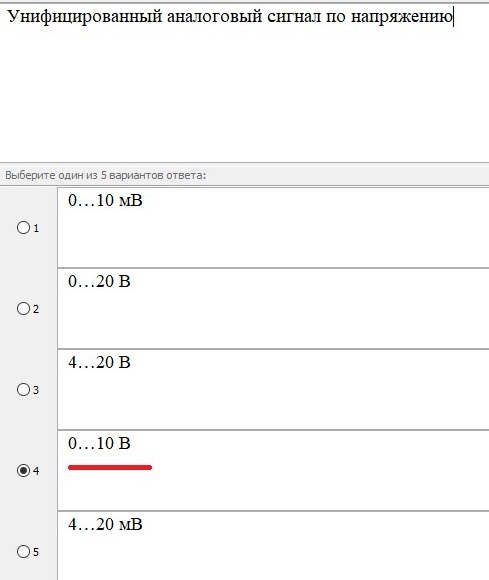

Унифицированный аналоговый сигнал по напряжению

Вопрос

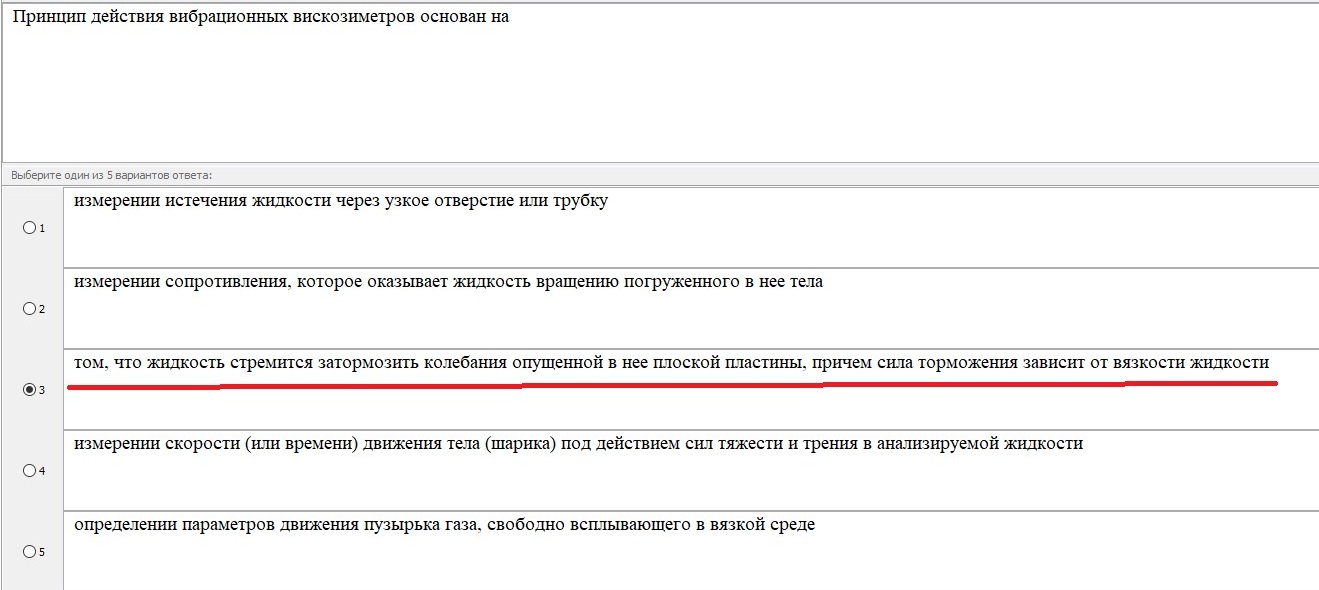

Принцип действия вибрационных вискозиметров основан на
-измерении истечения жидкости через узкое отверстие ити трубку
-измерении сопротивления, которое оказывает жидкость вращению погруженного в нее тела
-том, что жидкость стремится затормозить колебания опущенной в нее плоской пластины, причем сила торможения зависит от вязкости жидкости +
-измерении скорости (или времени) движения тела (шарика) под действием сит тяжести и трения в анализируемой жидкости
-определении параметров движения пузырька газа, свободно всплывающего в вязкой среде


Вопрос

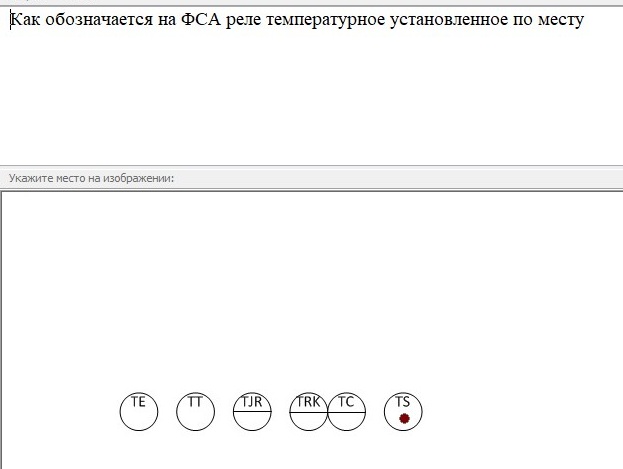

Как обозначается на ФСА реле температурное установленное по месту

Вопрос

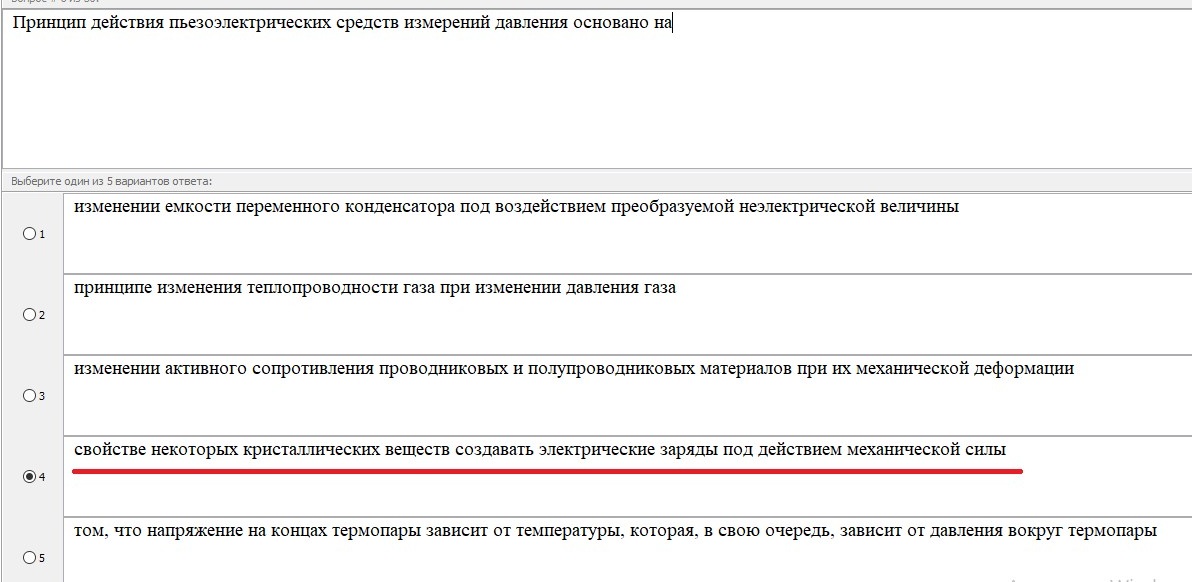

Принцип действия пьезоэлектрических средств измерений давления основано на|
-изменении емкости переменного конденсатора под воздействием преобразуемой неэлектрической величины
-принципе изменения теплопроводности газа при изменении давления газа
-изменении активного сопротивления проводниковых и полупроводниковых материалов при их механической деформации
-свойстве некоторых кристаллических веществ создавать электрические заряды под действием механической силы +
-том, что напряжение на концах термопары зависит от температуры, которая, в свою очередь, зависит от давления вокруг термопары


Вопрос

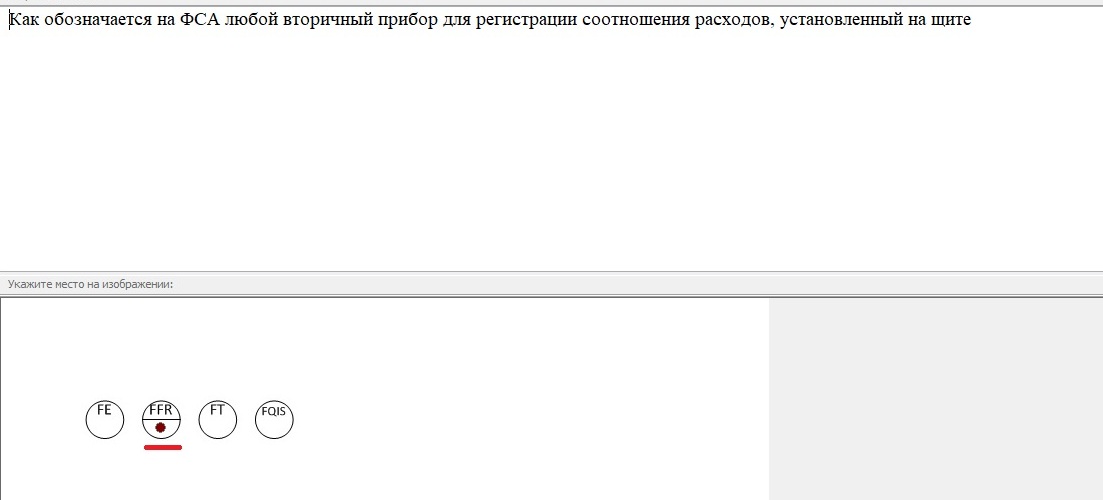

Как обозначается на ФСА любой вторичный прибор ятя регистрации соотношения расходов, установленный на щите

Вопрос

Вопрос

Вопрос

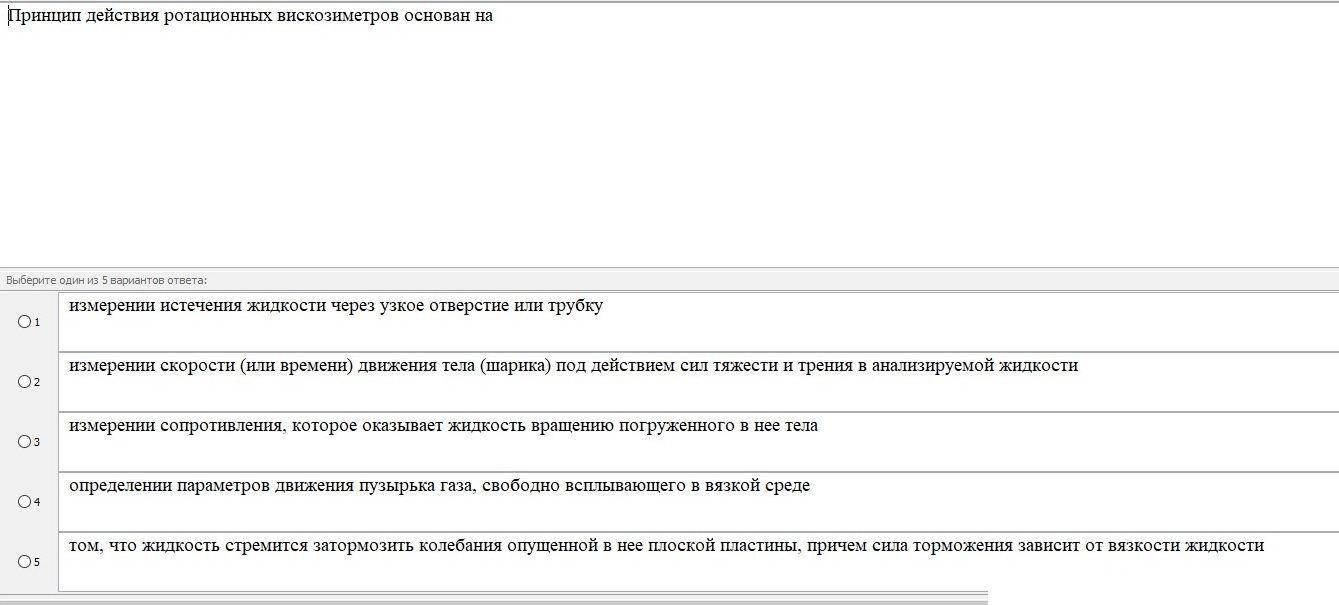

Комментарий: Принцип действия ротационных вискозиметров основан на измерении крутящего момента на оси ротора (цилиндра, диска и Т.П.), погружённого в измеряемую среду, при их взаимном перемещении

Вопрос

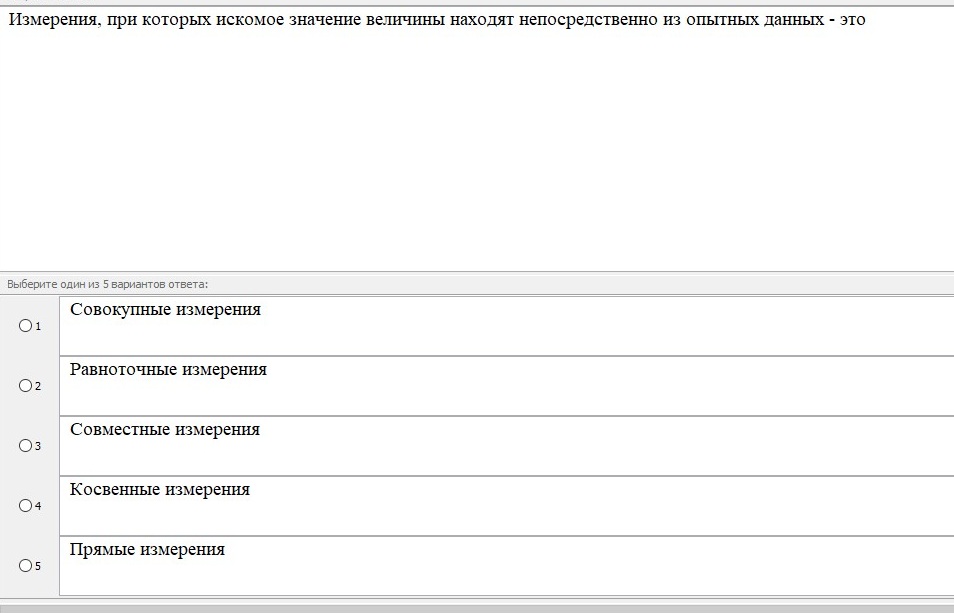

Измерения, при которых искомое значение величины находят непосредственно из опытных данных - это
-Совокупные измерения
-Равноточные измерения
-Совместные измерения
-Косвенные измерения
-Прямые измерения +

Вопрос

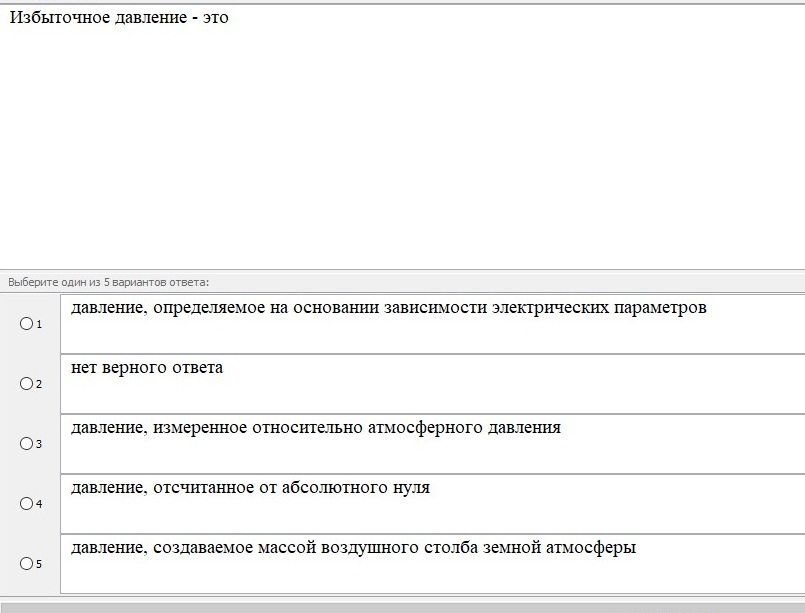

Избыточное давление - это
-давление, определяемое на основании зависимости электрических параметров
-нет верного ответа
-давление, измеренное относительно атмосферного давления давление, отсчитанное от абсолютного нуля
-давление, создаваемое массой воздушного столба земной атмосферы

Вопрос

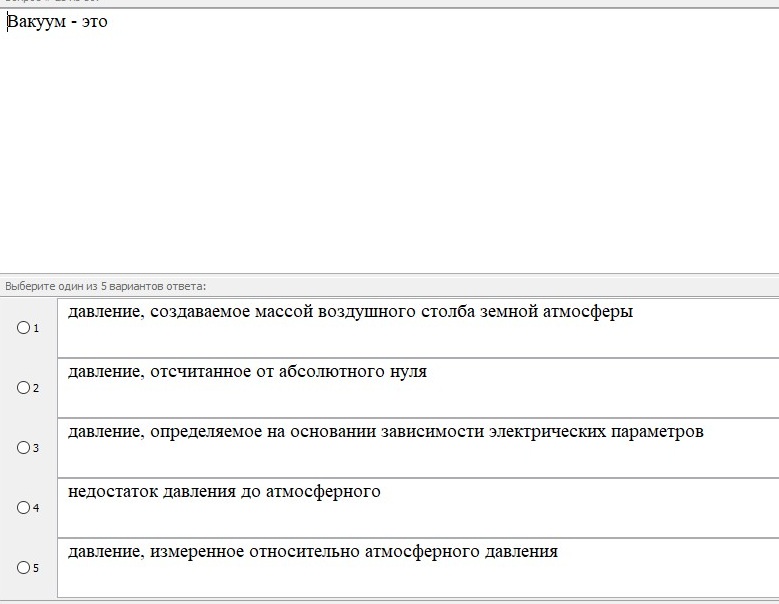

Вакуум - это
-давление, создаваемое массой воздушного столба земной атмосферы давление,

-отсчитанное от абсолютного нуля
-давление, определяемое на основании зависимости электрических параметров
-недостаток давления до атмосферного +
-давление, измеренное относительно атмосферного давления


Вопрос

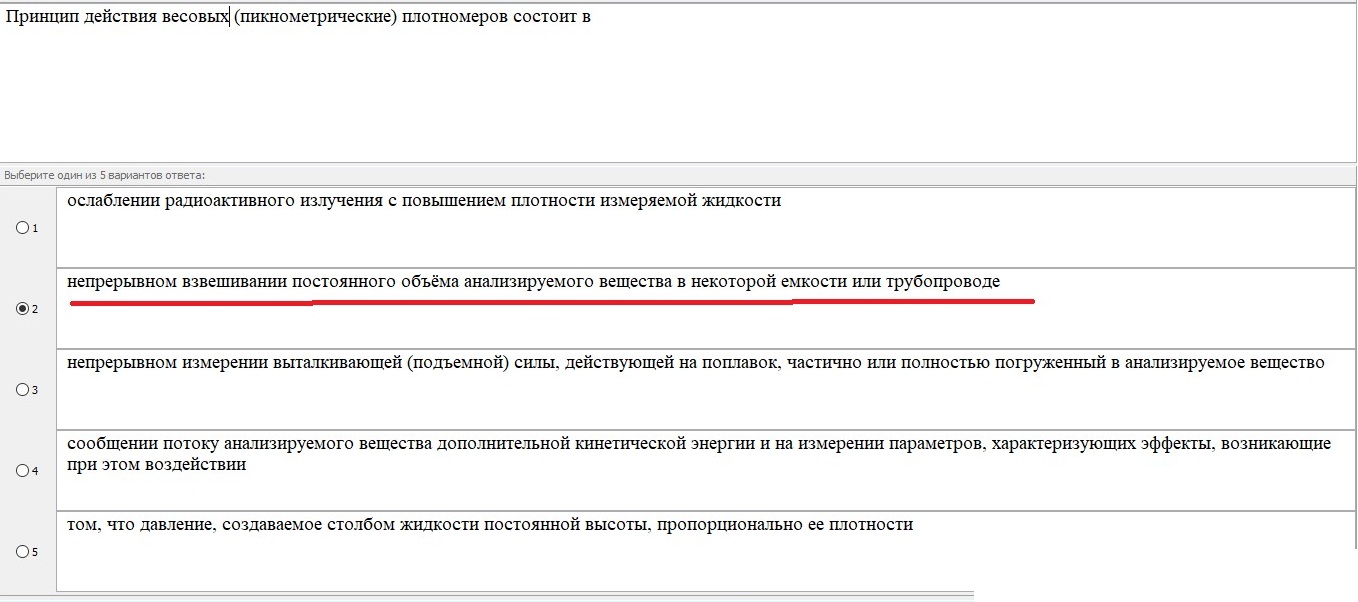

Принцип действия весовых (пикнометрические) плотномеров состоит в
-ослаблении радиоактивного излучения с повышением плотности измеряемой жидкости
-непрерывном взвешивании постоянного объёма анализируемого вещества в некоторой емкости или трубопроводе +
-непрерывном измерении выталкивающей (подъемной) силы. действующей на поплавок, частично или полностью погруженный в анализируемое вещество
-сообщении потоку анализируемого вещества дополнительной кинетической энергии и на измерении параметров, характеризующих эффекты, возникающие при этом воздействии
-том, что давление, создаваемое столбом жидкости постоянной высоты, пропорционально ее плотности

Вопрос

///////////////////////////////////////
