Дизельные генераторы Geko 2600 E-A/HHBA 2601 E-S/HHBA. Руководство по эксплуатации и спецификация запасных частей

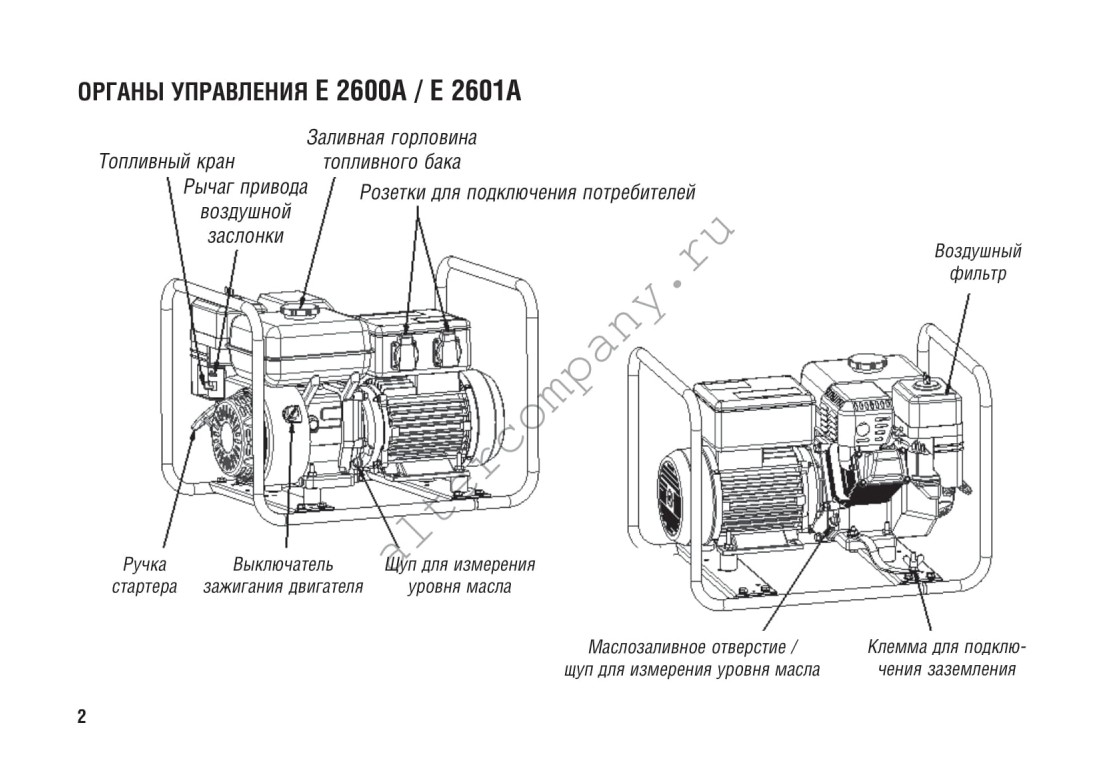

ОРГАНЫ УПРАВЛЕНИЯ Е 2600А / Е 2601А

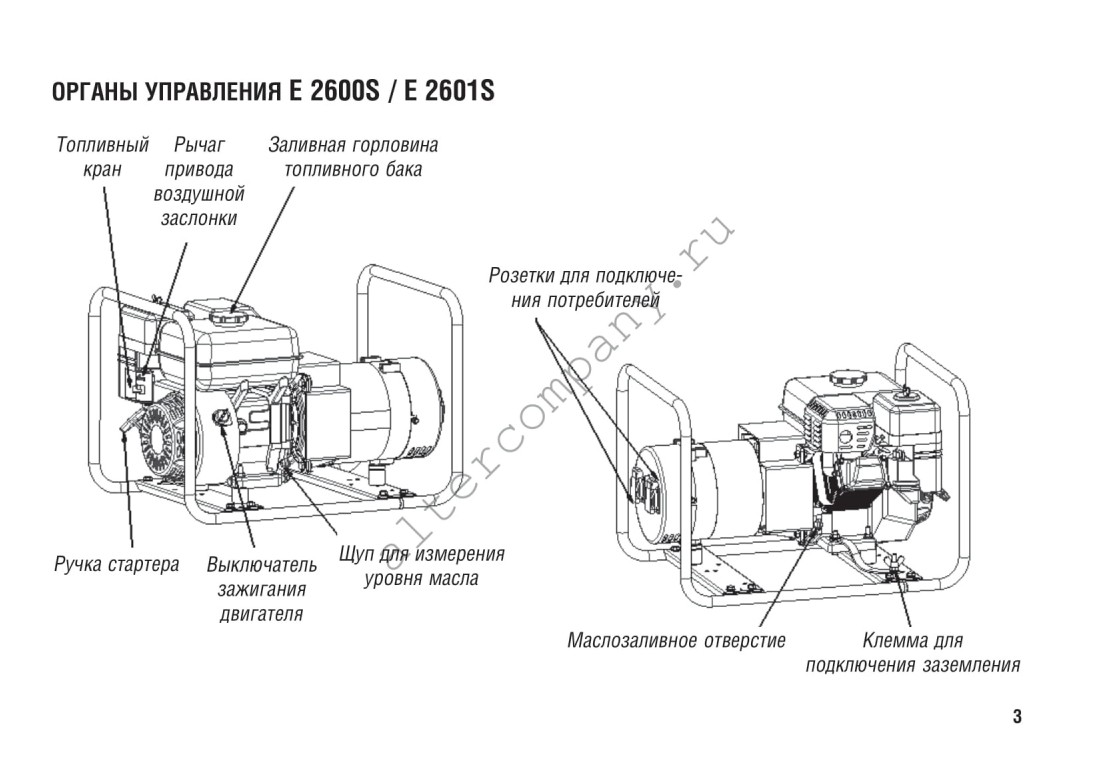

ОРГАНЫ УПРАВЛЕНИЯ Е 2600S / Е 2601S

Правила техники безопасности

Генераторная установка полностью отвечает требованиям техники безопасности. Запрещается демонтировать предохранительные устройства и снимать защитные крышки электрических систем. Запрещается применять комплектующие изделия, не соответствующие данному типу генераторной установки.

Выхлопные газы ядовиты! Запрещается эксплуатация генератора в помещении без вентиляции.

ВНИМАНИЕ! Даже при использовании шланга для отвода выхлопных газов тем не менее, газы могут просачиваться в помещение. По этой причине необходимо обеспечить достаточную вентиляцию. Эксплуатация генератора в закрытых помещениях допускается только при соблюдении соответствующих правил техники безопасности. Шланг для отвода выхлопных газов запрещается прокладывать вблизи легковоспламеняющихся материалов, поскольку это может стать причиной пожара!

Имея в виду пожаро- и взрывоопасность горюче-смазочных материалов, при обращении с ними необходимо соблюдать осторожность. Топливо ни в коем случае не должно попадать в почву. Запрещается производить заправку топливом во время работы агрегата. Для топлива необходимо использовать соответствующие емкости.

Запрещается эксплуатировать генератор в непосредственной близости от легковоспламеняющихся материалов. Опасность возникновения пожара!

Во время работы генераторной установки, неторных ее части сильно нагреваются. Не прикасайтесь к ним - опасность получения ожогов.
В обязательном порядке соблюдать требования правил выполнения электрических подключений и техники безопасности, описанных в разделе 4. В случае неправильного подключения существует опасность поражения электрическим током. При продолжительном пребывании возле работающего генератора, необходимо применять средства защиты органов слуха.

1. Конструкция и принцип действия генераторной установки

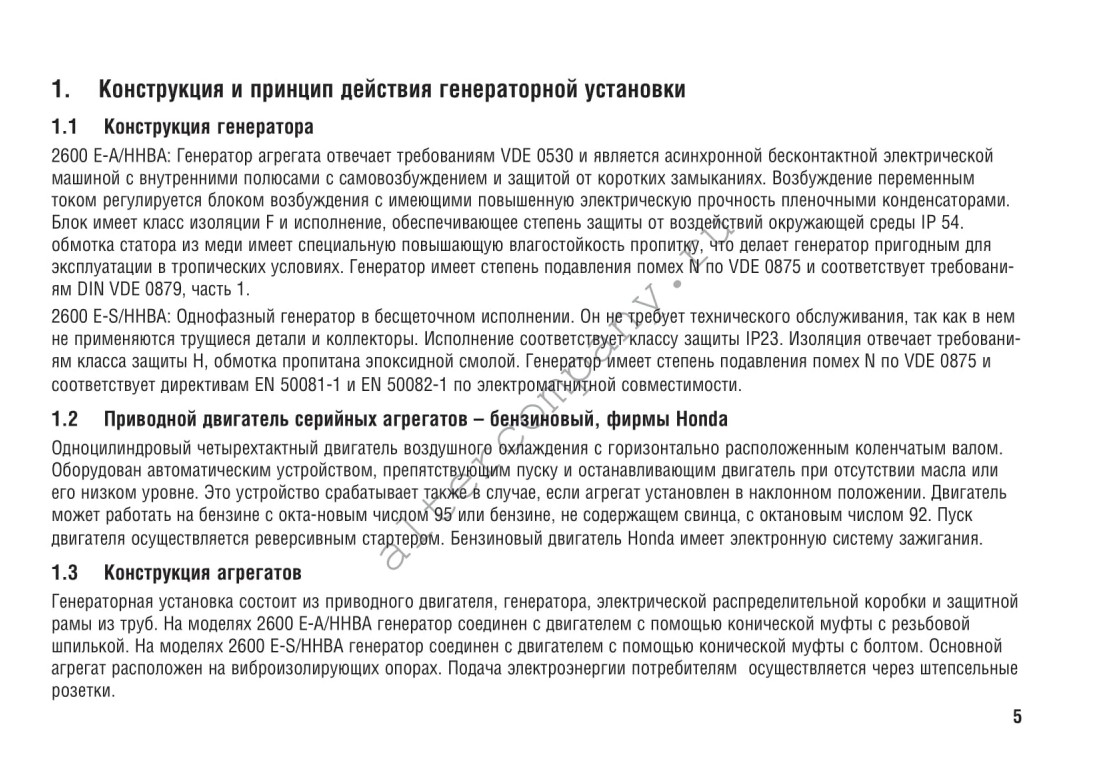

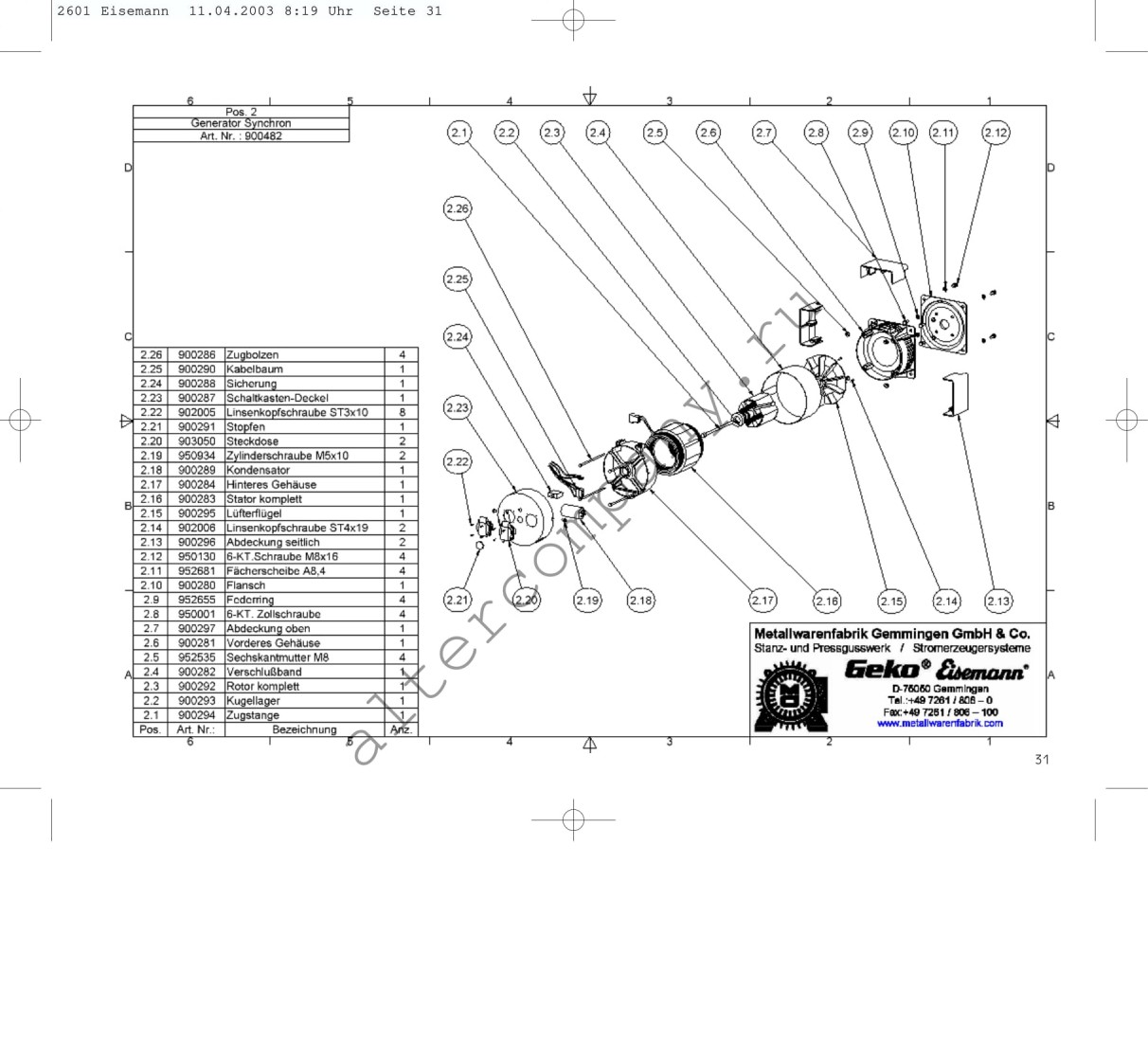

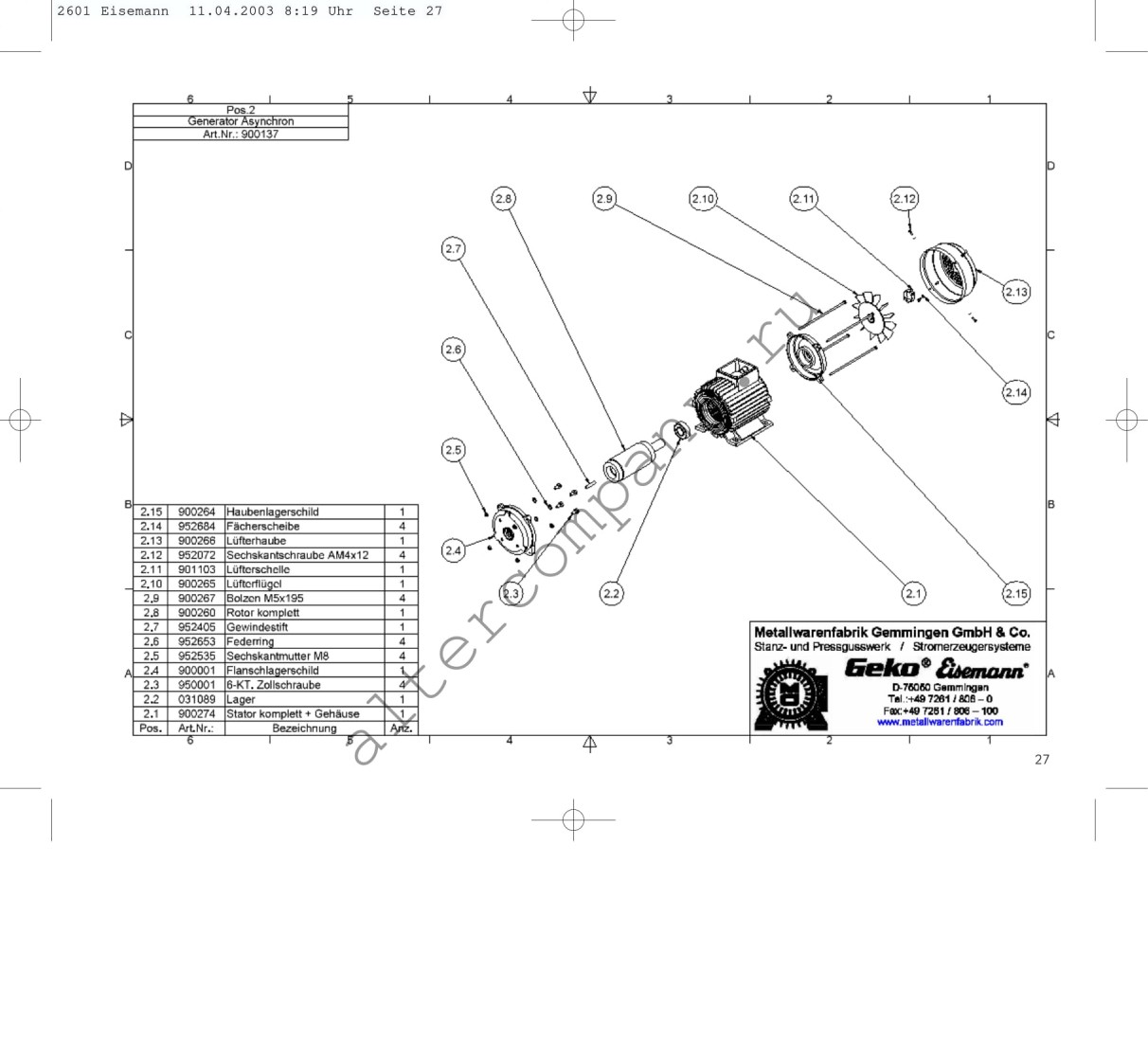

1.1 Конструкция генератора

2600 Е-А/ННВА: Генератор агрегата отвечает требованиям VDE 0530 и является асинхронной бесконтактной электрической машиной с внутренними полюсами с самовозбуждением и защитой от коротких замыканиях. Возбуждение переменным током регулируется блоком возбуждения с имеющими повышенную электрическую прочность пленочными конденсаторами. Блок имеет класс изоляции F и исполнение, обеспечивающее степень защиты от воздействий окружающей среды IP 54. обмотка статора из меди имеет специальную повышающую влагостойкость пропитотлгго делает генератор пригодным для эксплуатации в тропических условиях. Генератор имеет степень подавления помех wno VDE 0875 и соответствует требованиям DIN VDE 0879, часть 1. 2600 E-S/HHBA: Однофазный генератор в бесщеточном исполнении. Он не требует технического обслуживания, так как в нем не применяются трущиеся детали и коллекторы. Исполнение соответствует классу защиты IP23. Изоляция отвечает требованиям класса защиты Н, обмотка пропитана эпоксидной смолой. Генератор имеет степень подавления помех N по VDE 0875 и

соответствует директивам El\l 50081-1 и EN 50082-1 по электромагнитной совместимости.



1.2 Приводной двигатель серийных агрегатов - бензиновый, фирмы Honda

Одноцилиндровый четырехтактный двигатель воздушного охлаждения с горизонтально расположенным коленчатым валом. Оборудован автоматическим устройством, препятствующим пуску и останавливающим двигатель при отсутствии масла или его низком уровне. Это устройство срабатывает также в случае, если агрегат установлен в наклонном положении. Двигатель может работать на бензине с окта-новым числом или бензине, не содержащем свинца, с октановым числом 92. Пуск двигателя осуществляется реверсивным ст; р>м. Бензиновый двигатель Honda имеет электронную систему зажигания.

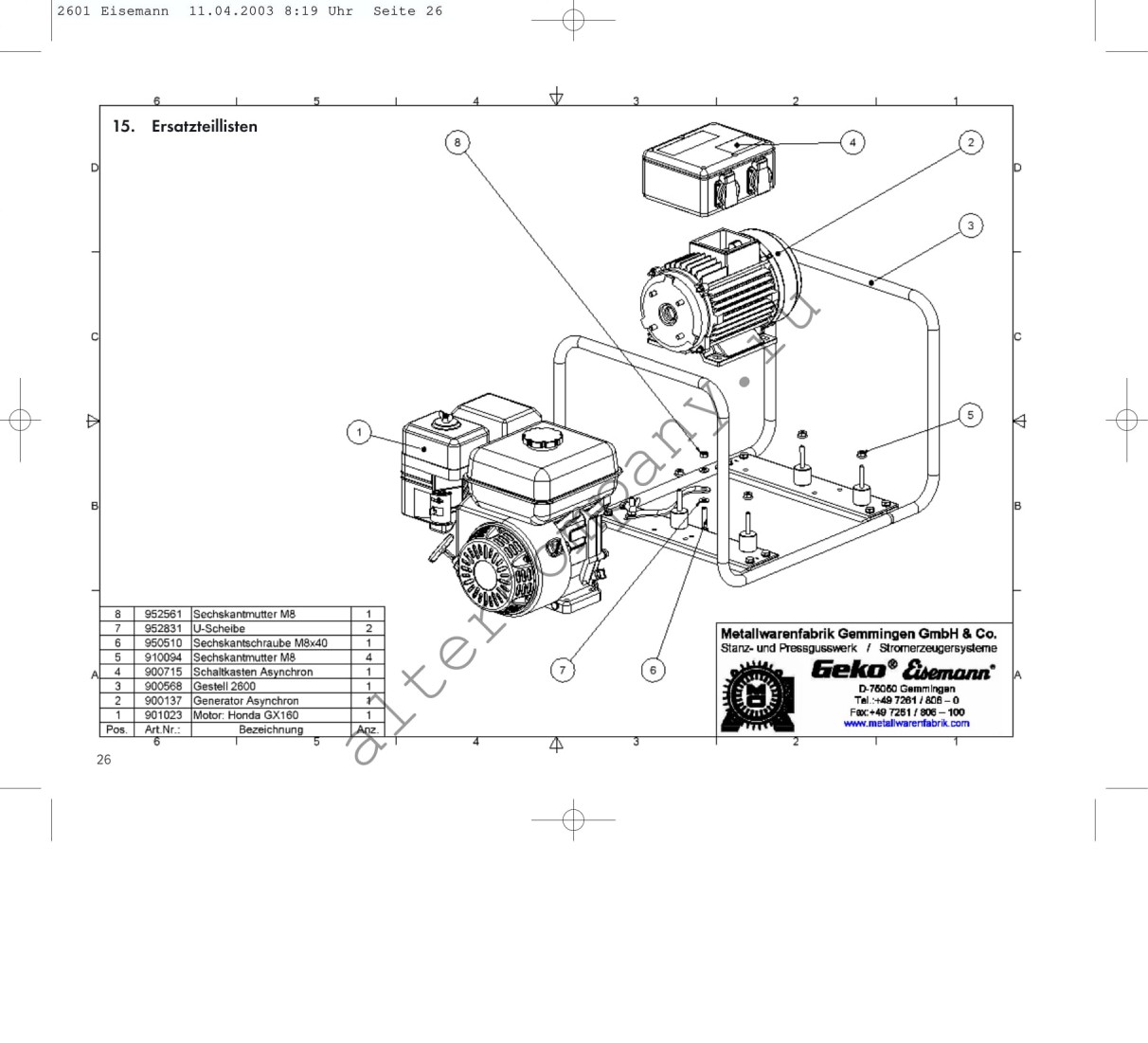

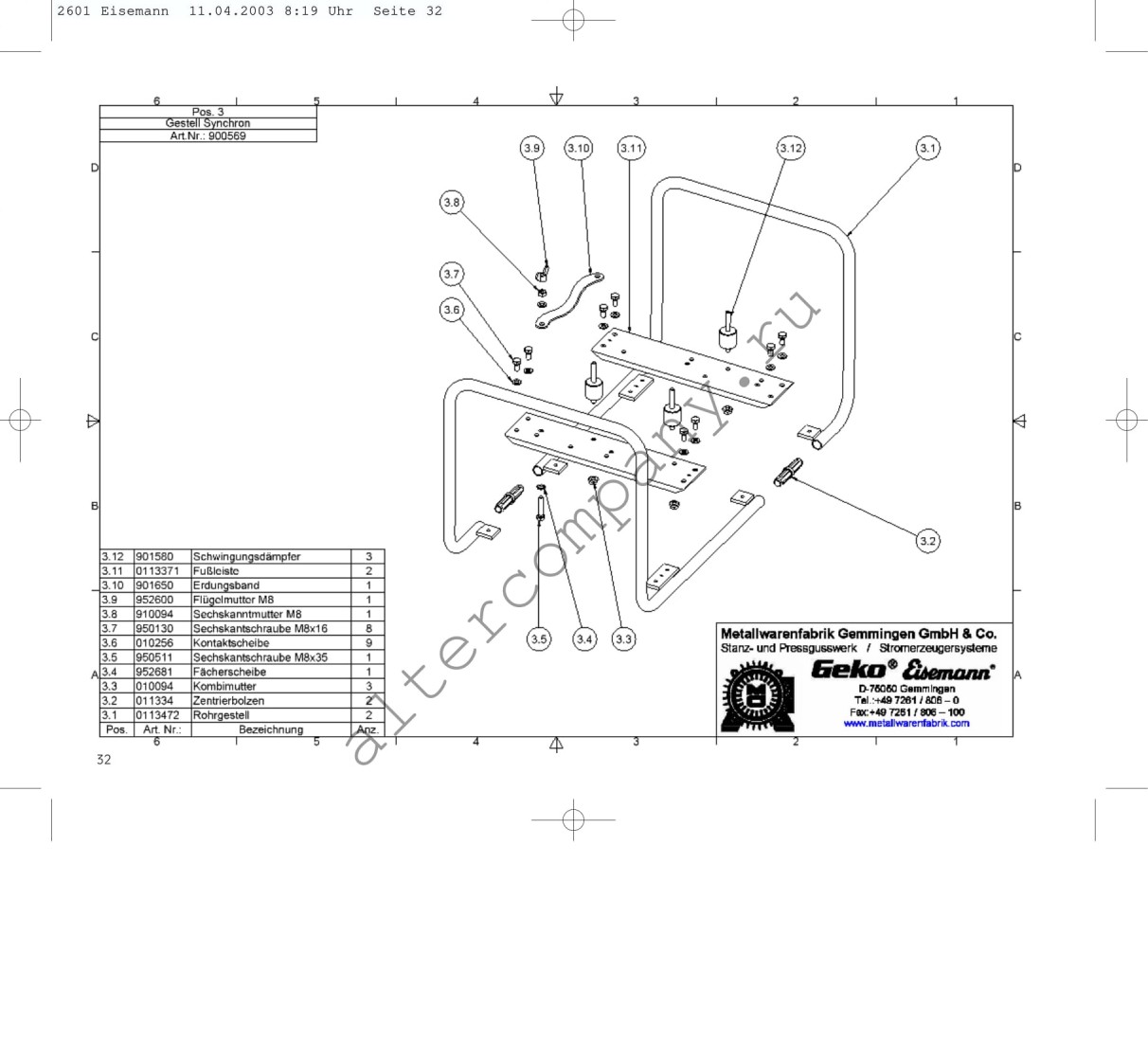

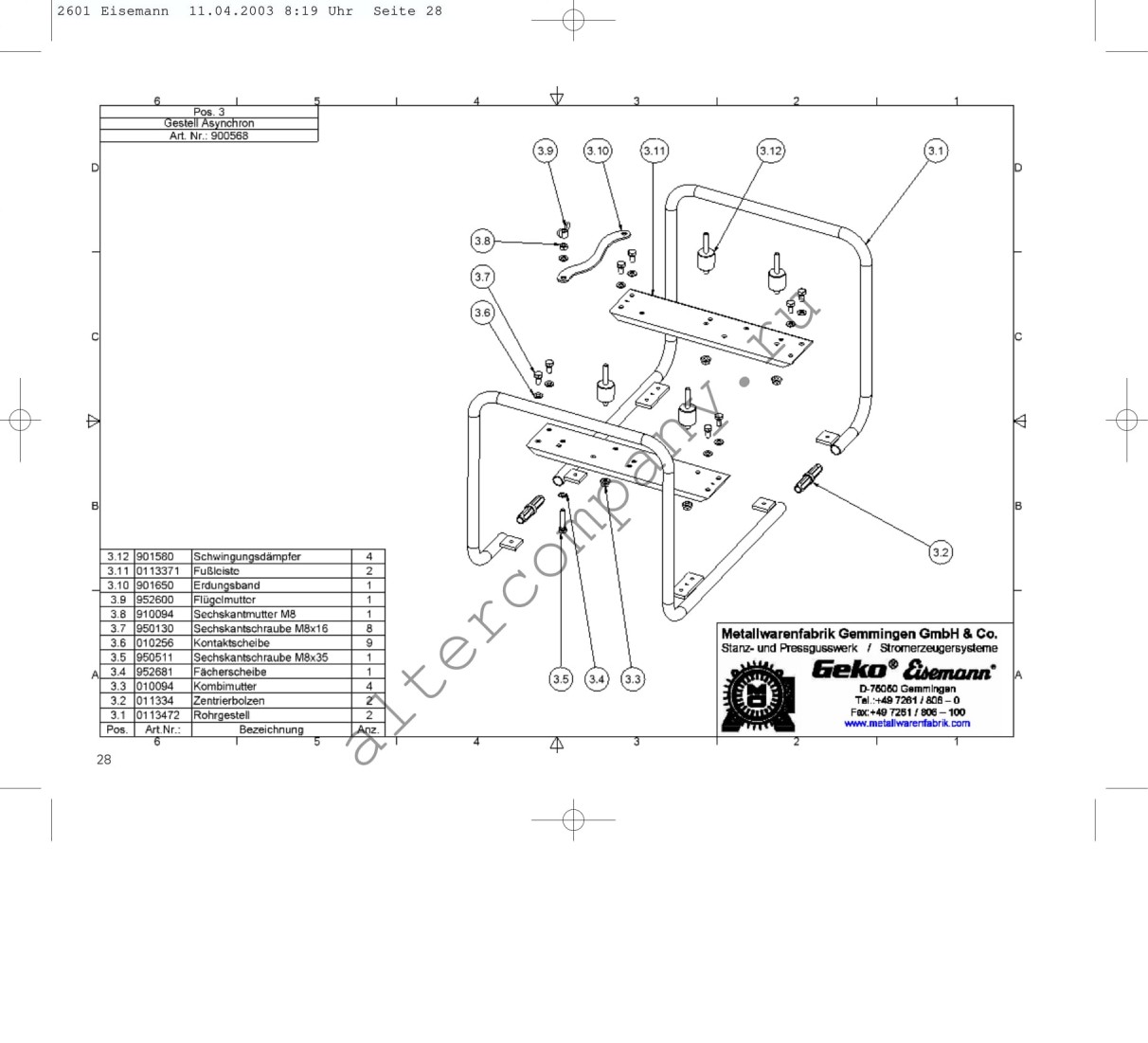

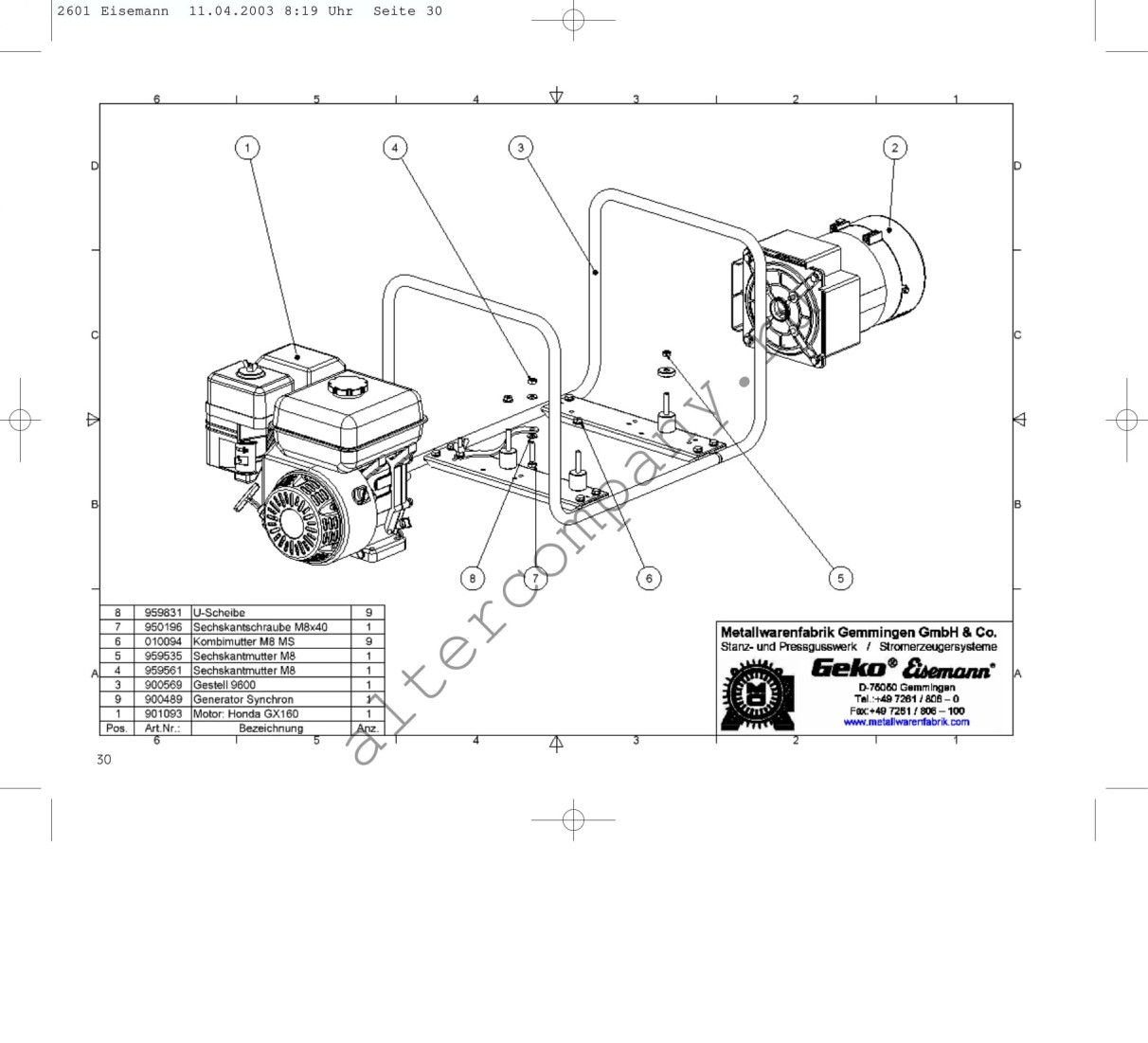

1.3 Конструкция агрегатов

Генераторная установка состоит из приводного двигателя, генератора, электрической распределительной коробки и защитной рамы из труб. На моделях 2600 Е-А/ННВА генератор соединен с двигателем с помощью конической муфты с резьбовой шпилькой. На моделях 2600 E-S/HHBA генератор соединен с двигателем с помощью конической муфты с болтом. Основной агрегат расположен на виброизолирующих опорах. Подача электроэнергии потребителям осуществляется через штепсельные розетки.

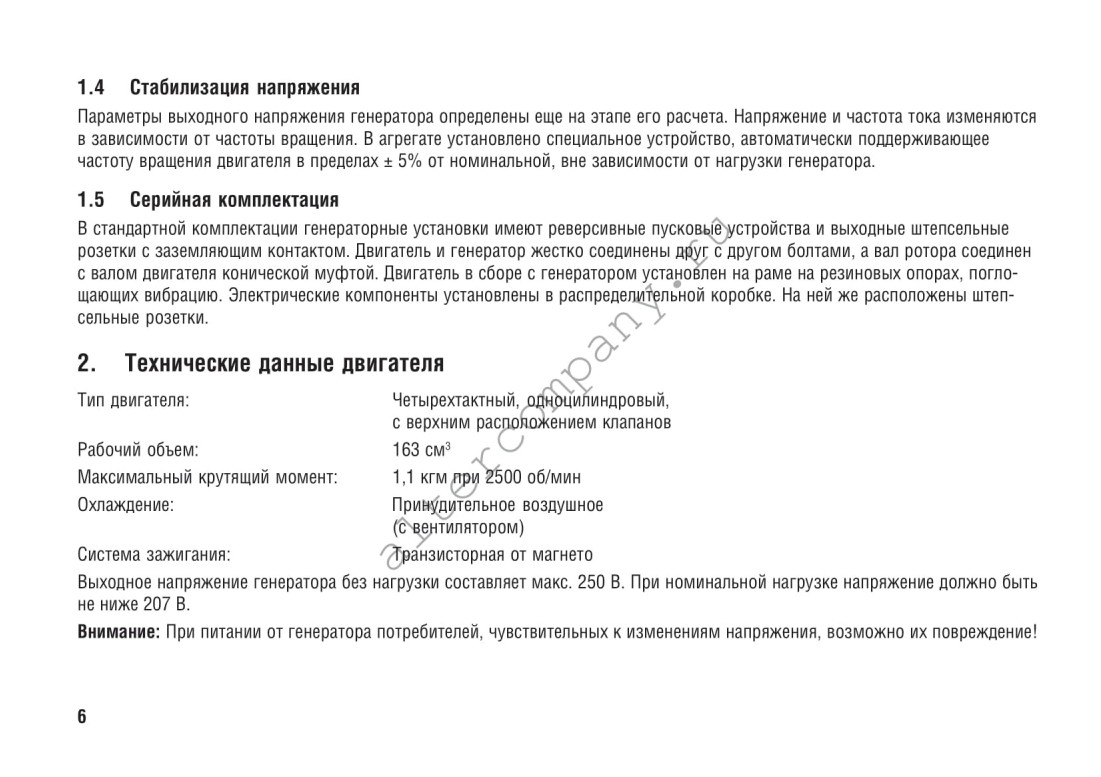

1.4 Стабилизация напряжения

Параметры выходного напряжения генератора определены еще на этапе его расчета. Напряжение и частота тока изменяются в зависимости от частоты вращения. В агрегате установлено специальное устройство, автоматически поддерживающее частоту вращения двигателя в пределах ± 5% от номинальной, вне зависимости от нагрузки генератора.

1.5 Серийная комплектация

В стандартной комплектации генераторные установки имеют реверсивные пусковые устройства и выходные штепсельные розетки с заземляющим контактом. Двигатель и генератор жестко соединены  с другом болтами, а вал ротора соединен с валом двигателя конической муфтой. Двигатель в сборе с генератором установлен на раме на резиновых опорах, поглощающих вибрацию. Электрические компоненты установлены в распределительной коробке. На ней же расположены штепсельные розетки.


2. Технические данные двигателя

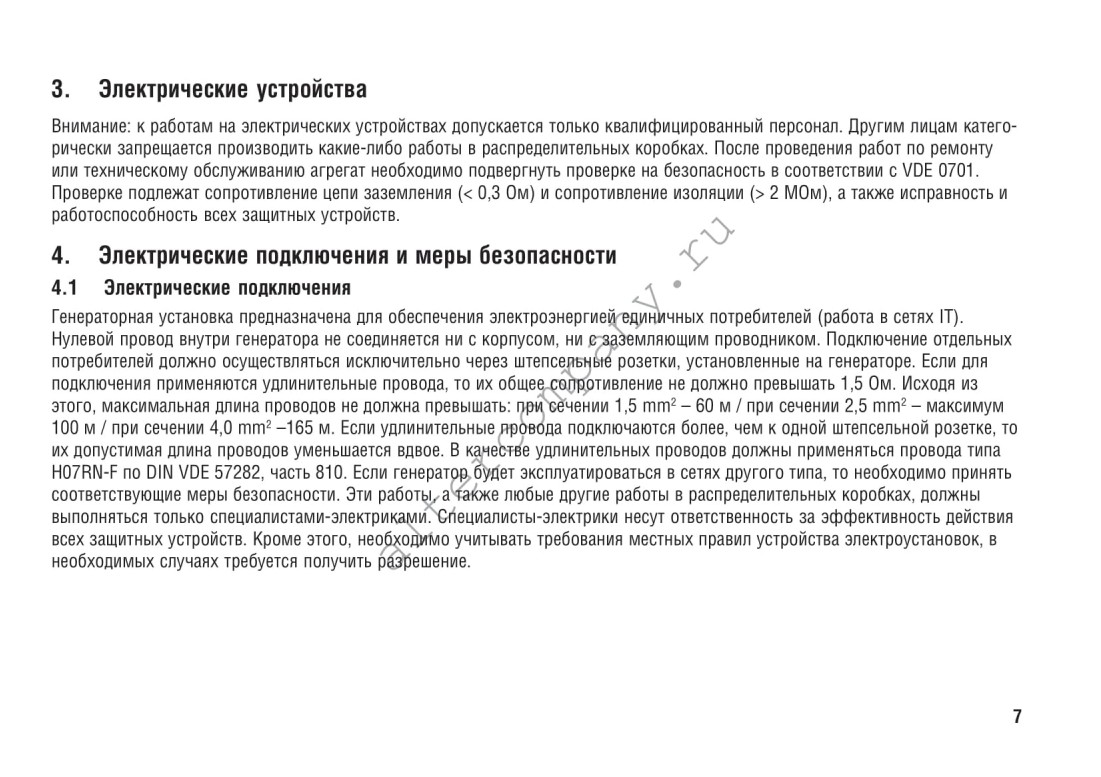

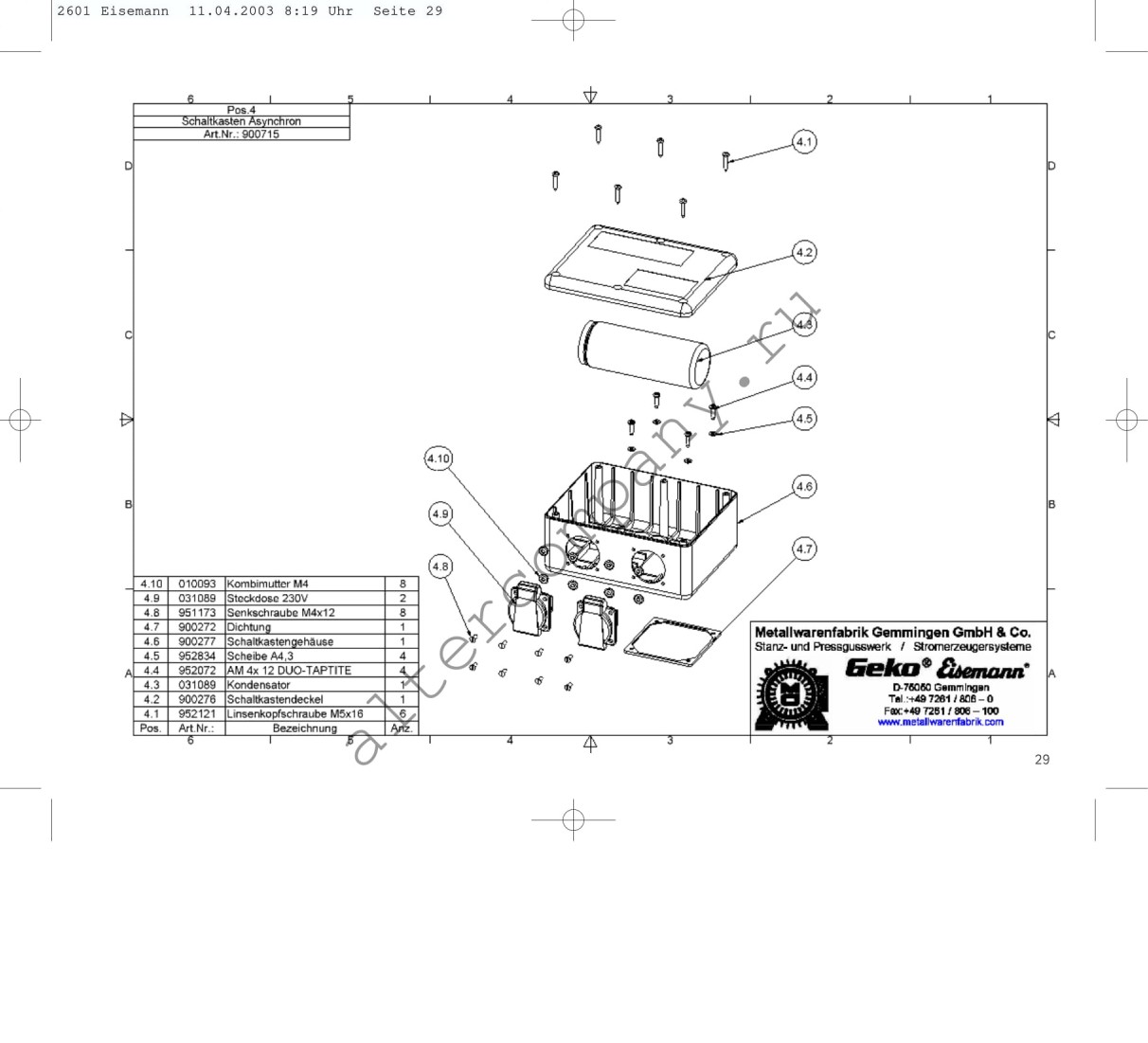

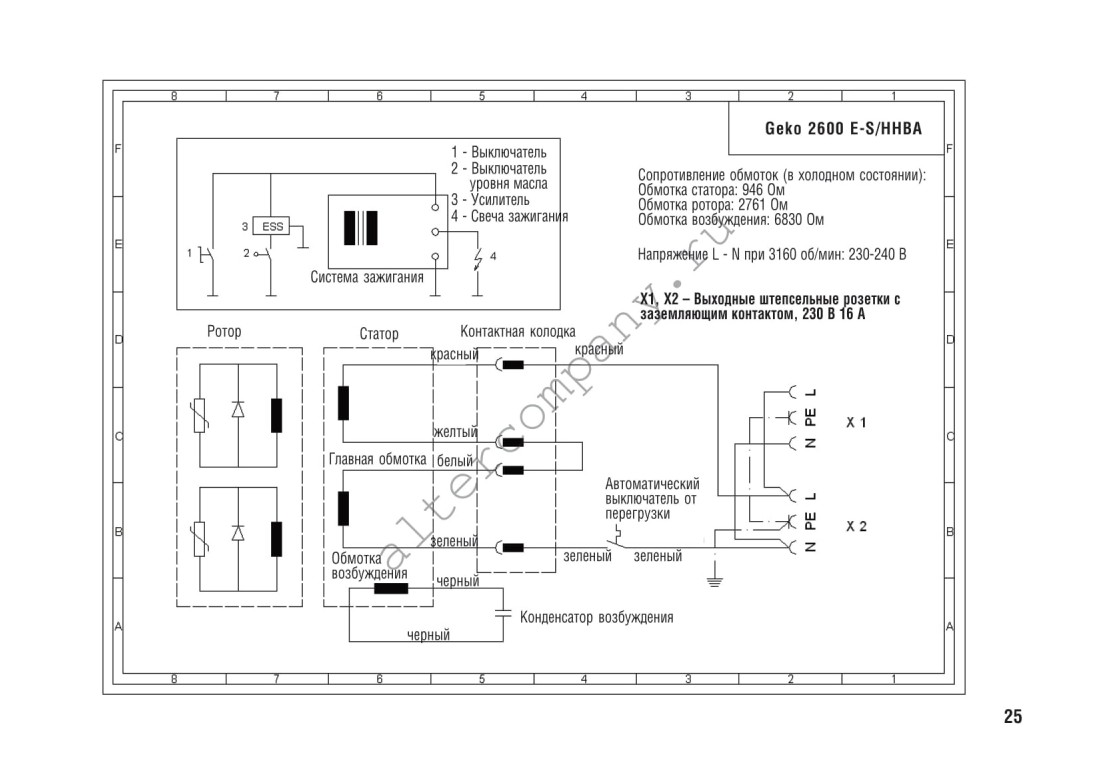

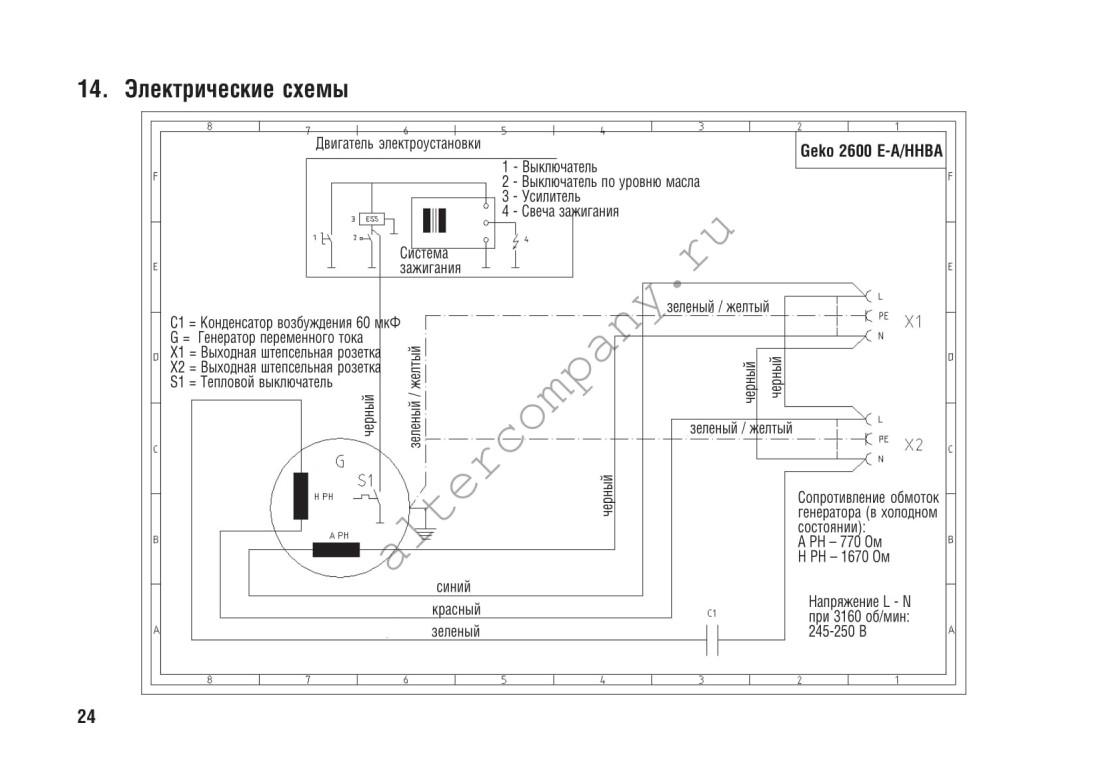

3. Электрические устройства
Внимание: к работам на электрических устройствах допускается только квалифицированный персонал. Другим лицам категорически запрещается производить какие-либо работы в распределительных коробках. После проведения работ по ремонту или техническому обслуживанию агрегат необходимо подвергнуть проверке на безопасность в соответствии с VDE 0701. Проверке подлежат сопротивление цепи заземления (< 0,3 Ом) и сопротивление изоляции (> 2 МОм), а также исправность и работоспособность всех защитных устройств.

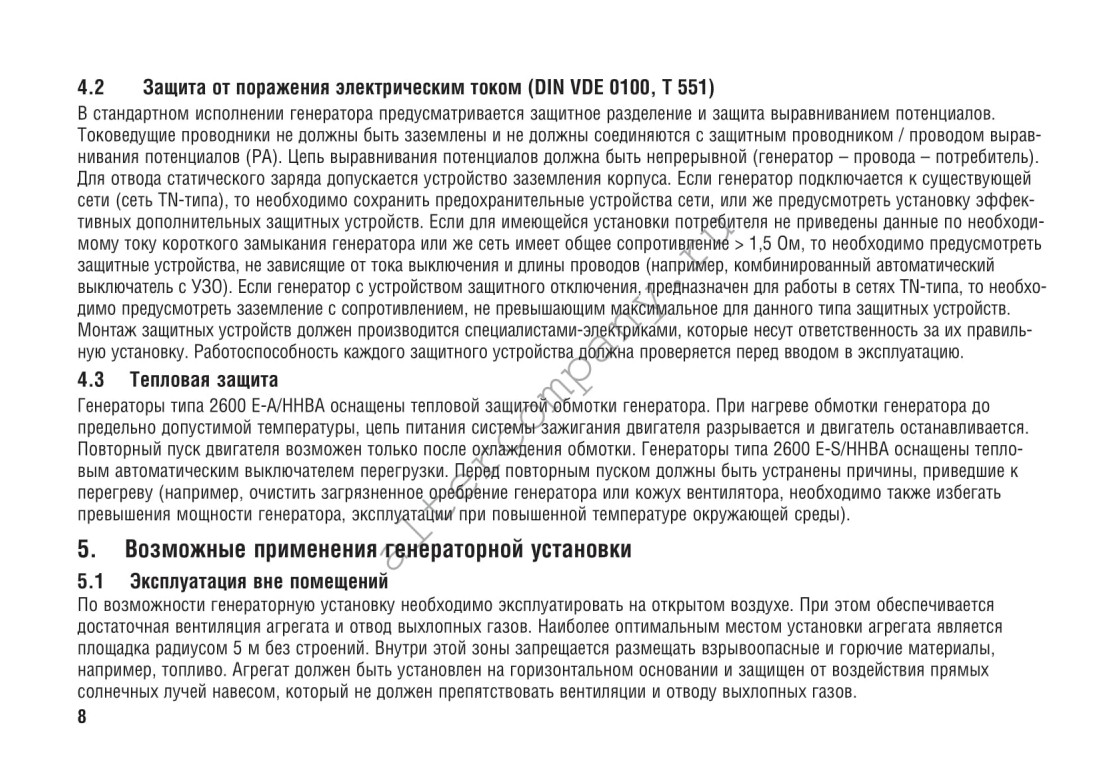

4.2 Защита от поражения электрическим током (DIN VDE 0100, Т 551)

5. Возможные применения генераторной установки

5.1 Эксплуатация вне помещений

По возможности генераторную установку необходимо эксплуатировать на открытом воздухе. При этом обеспечивается достаточная вентиляция агрегата и отвод выхлопных газов. Наиболее оптимальным местом установки агрегата является площадка радиусом 5 м без строений. Внутри этой зоны запрещается размещать взрывоопасные и горючие материалы, например, топливо. Агрегат должен быть установлен на горизонтальном основании и защищен от воздействия прямых солнечных лучей навесом, который не должен препятствовать вентиляции и отводу выхлопных газов.

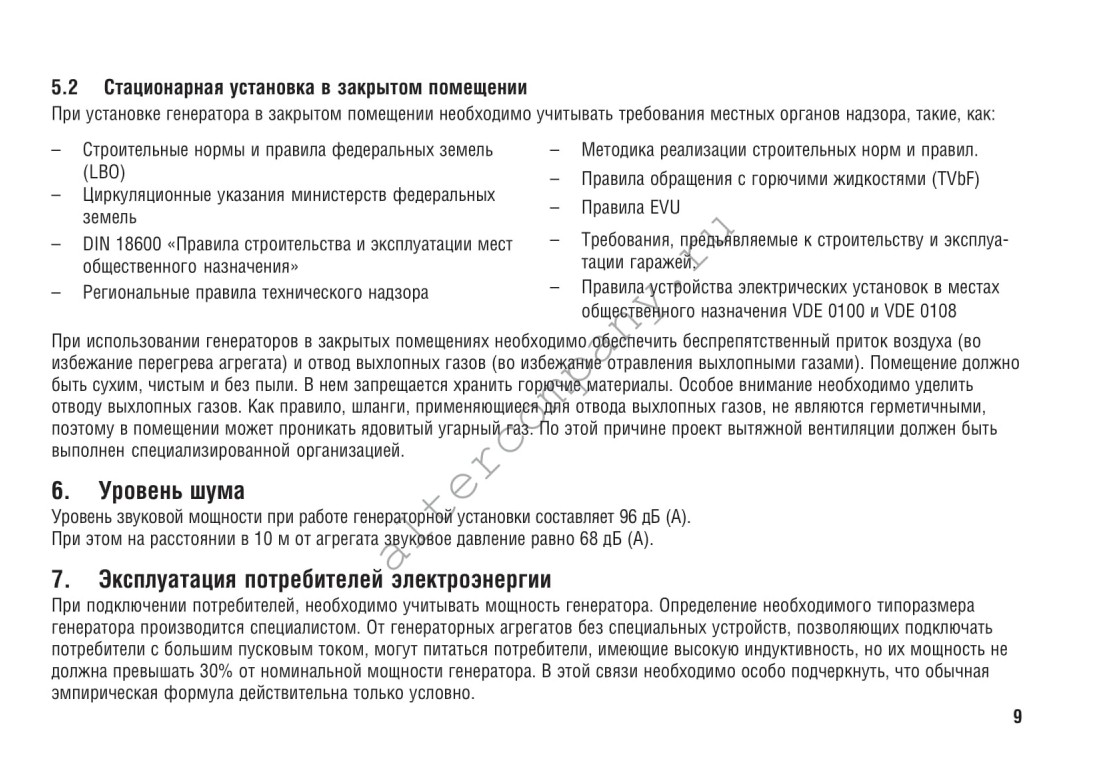

5.2 Стационарная установка в закрытом помещении

При установке генератора в закрытом помещении необходимо учитывать требования местных органов надзора, такие, как:

7. Эксплуатация потребителей электроэнергии

При подключении потребителей, необходимо учитывать мощность генератора. Определение необходимого типоразмера генератора производится специалистом. От генераторных агрегатов без специальных устройств, позволяющих подключать потребители с большим пусковым током, могут питаться потребители, имеющие высокую индуктивность, но их мощность не должна превышать 30% от номинальной мощности генератора. В этой связи необходимо особо подчеркнуть, что обычная эмпирическая формула действительна только условно.

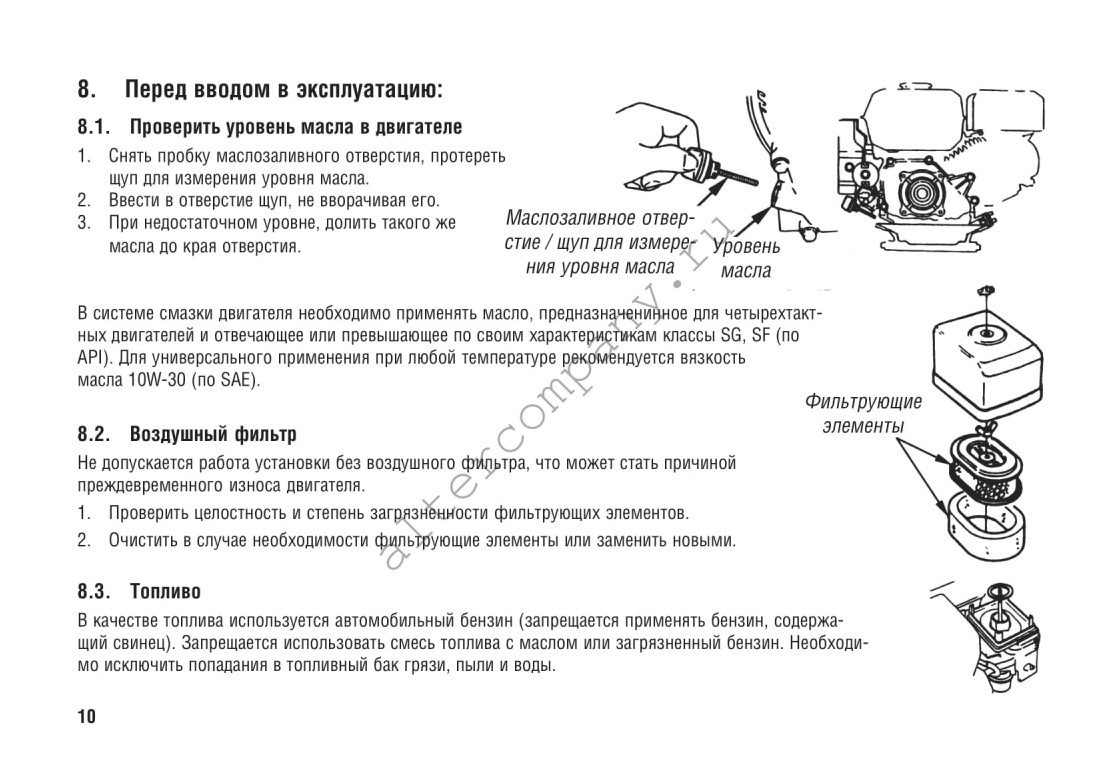

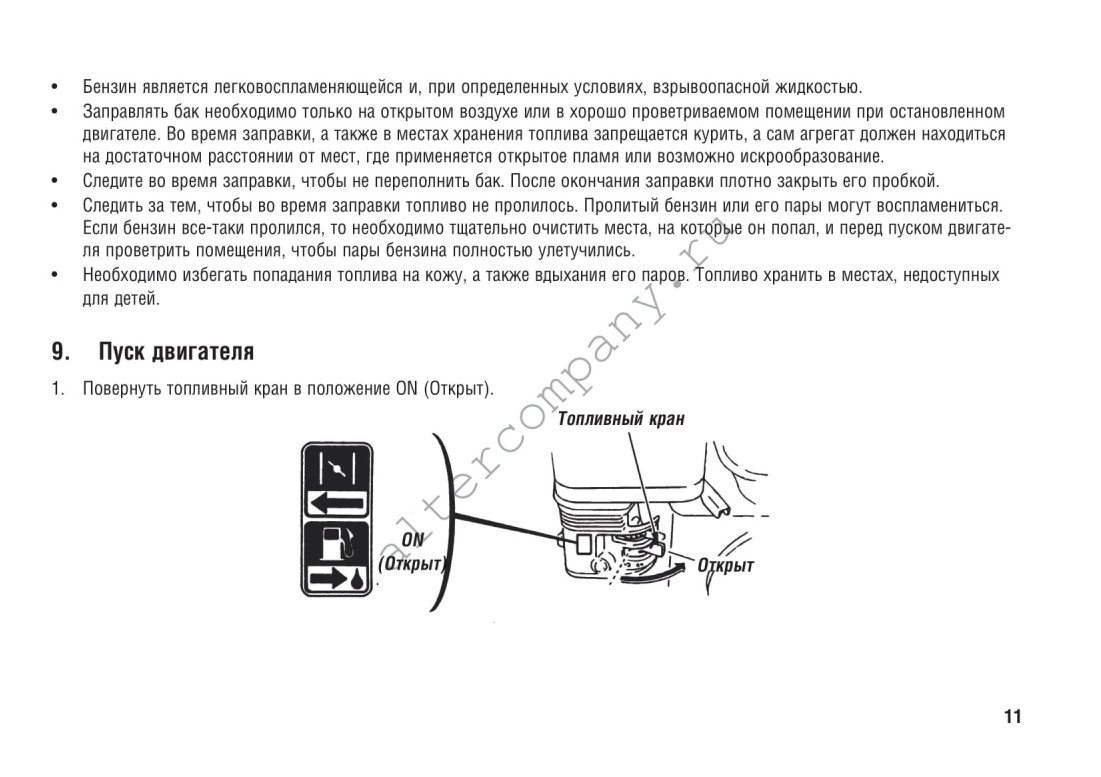

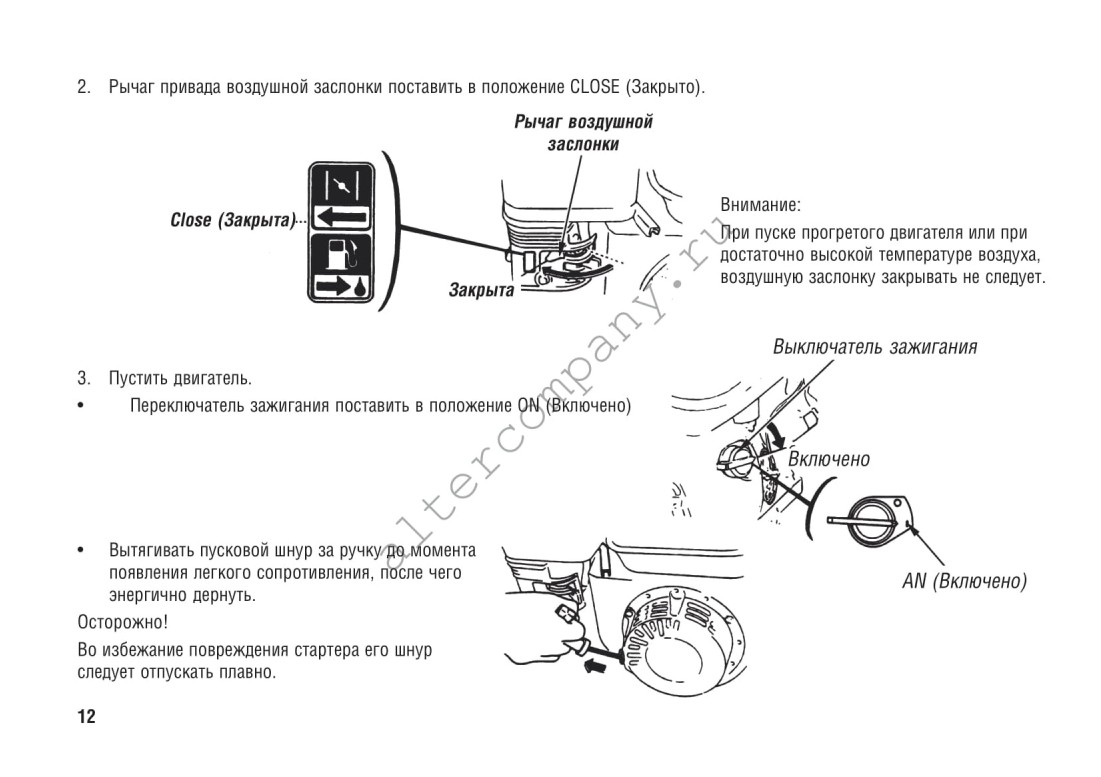

8. Перед вводом в эксплуатацию:

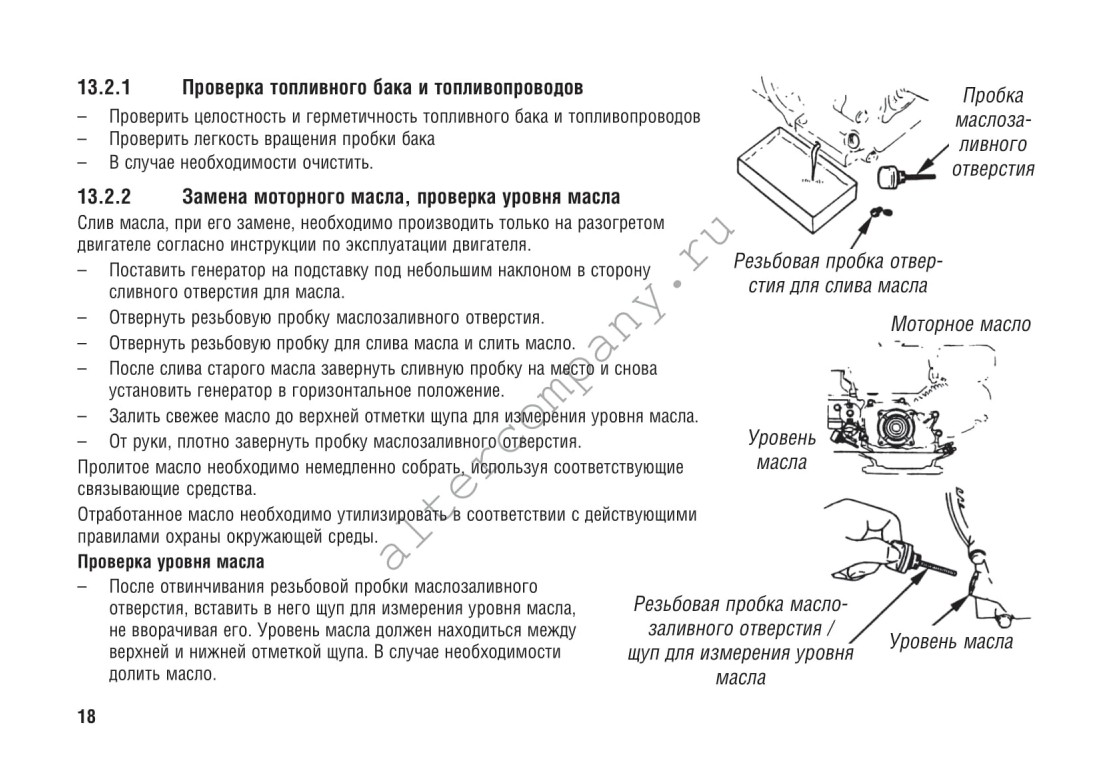

8.1. Проверить уровень масла в двигателе

1. Снять пробку маслозаливного отверстия, протереть щуп для измерения уровня масла.

2. Ввести в отверстие щуп, не вворачивая его.

3. При недостаточном уровне, долить такого же 1

масла до края отверстия.

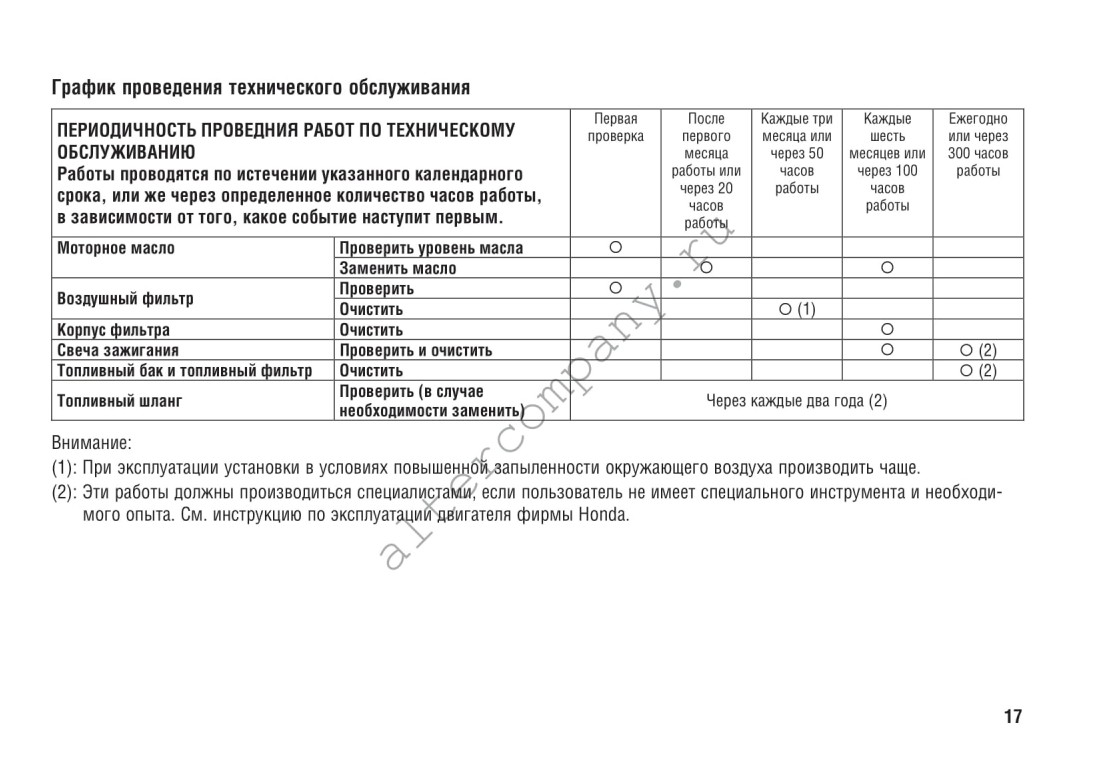

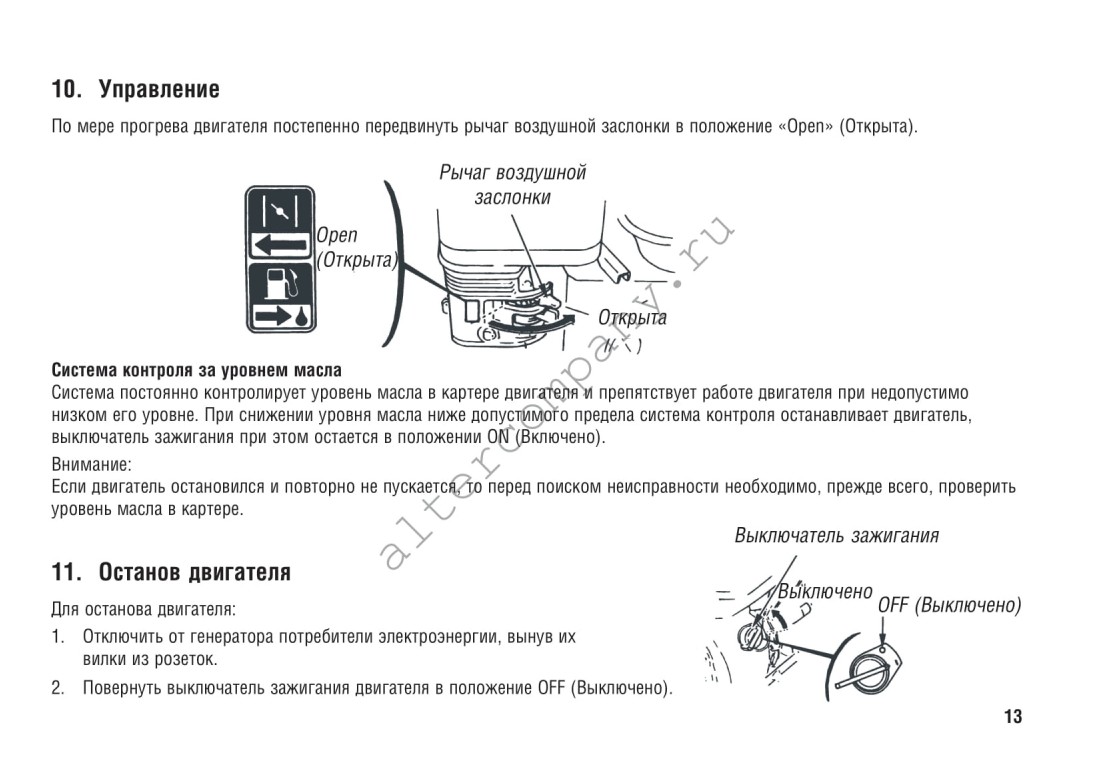

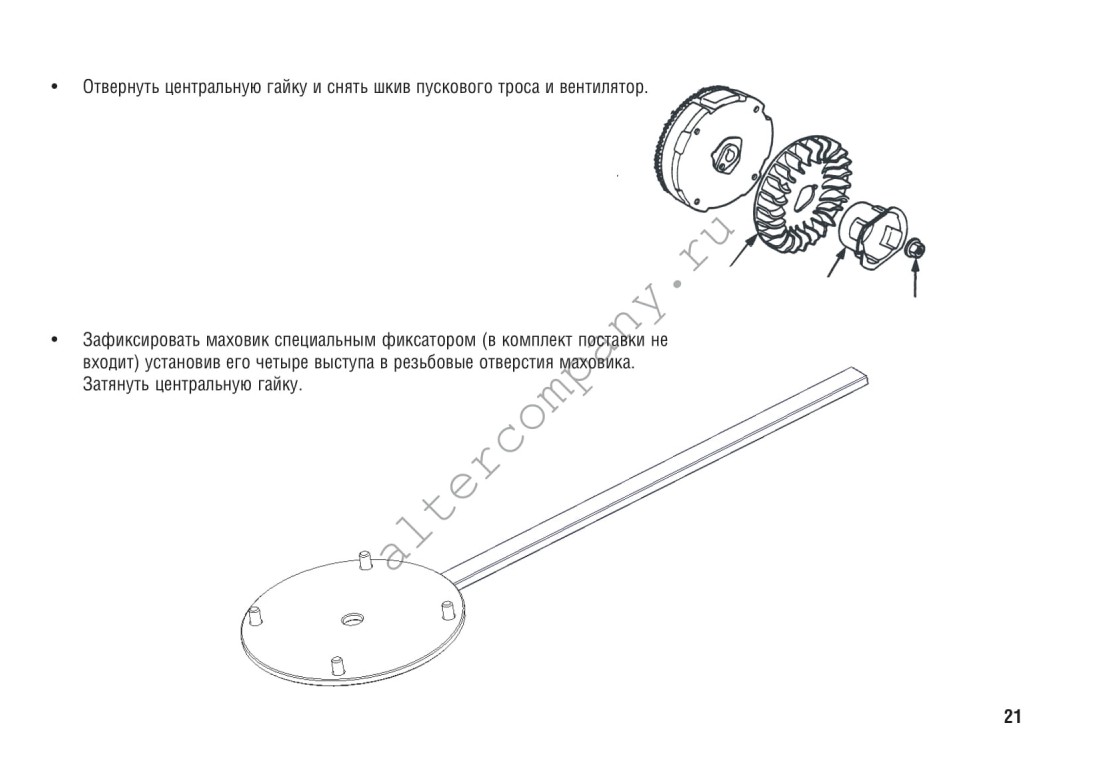

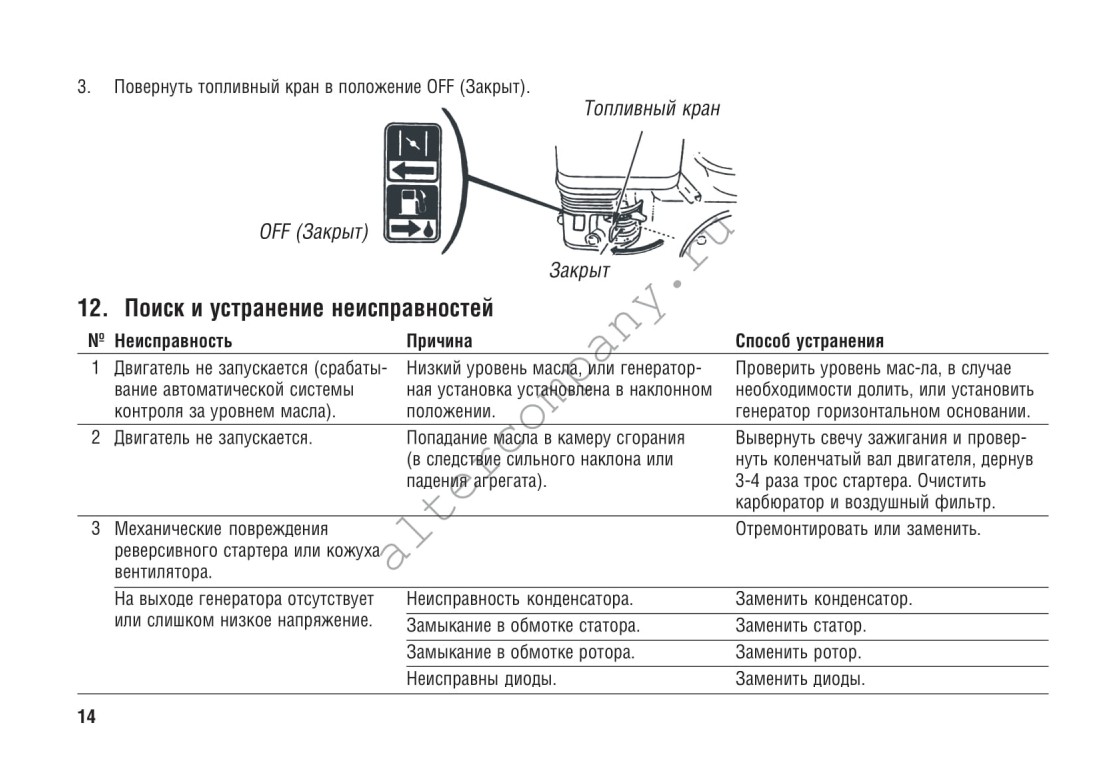

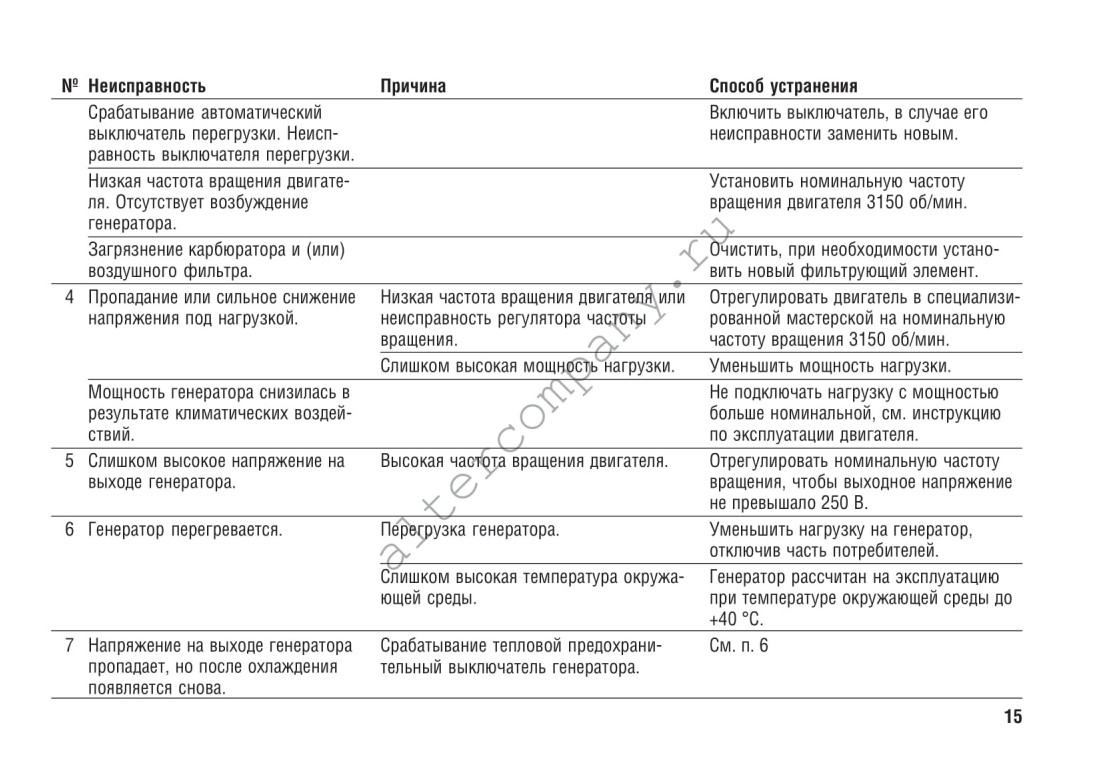

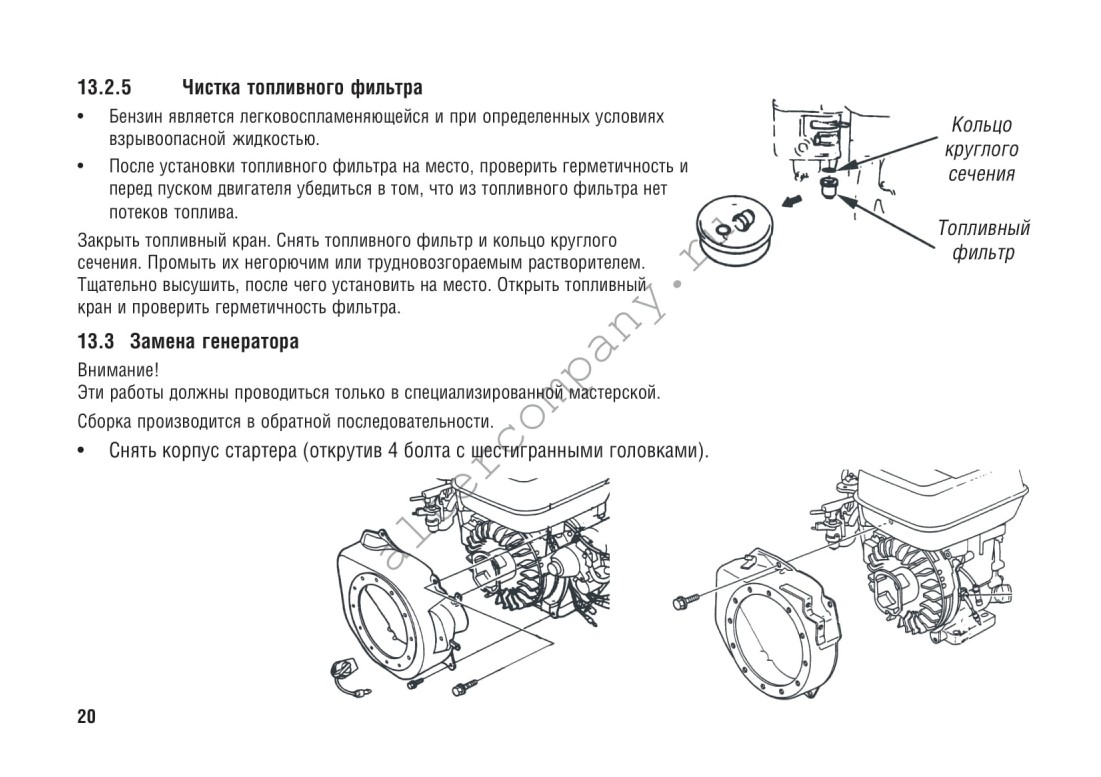

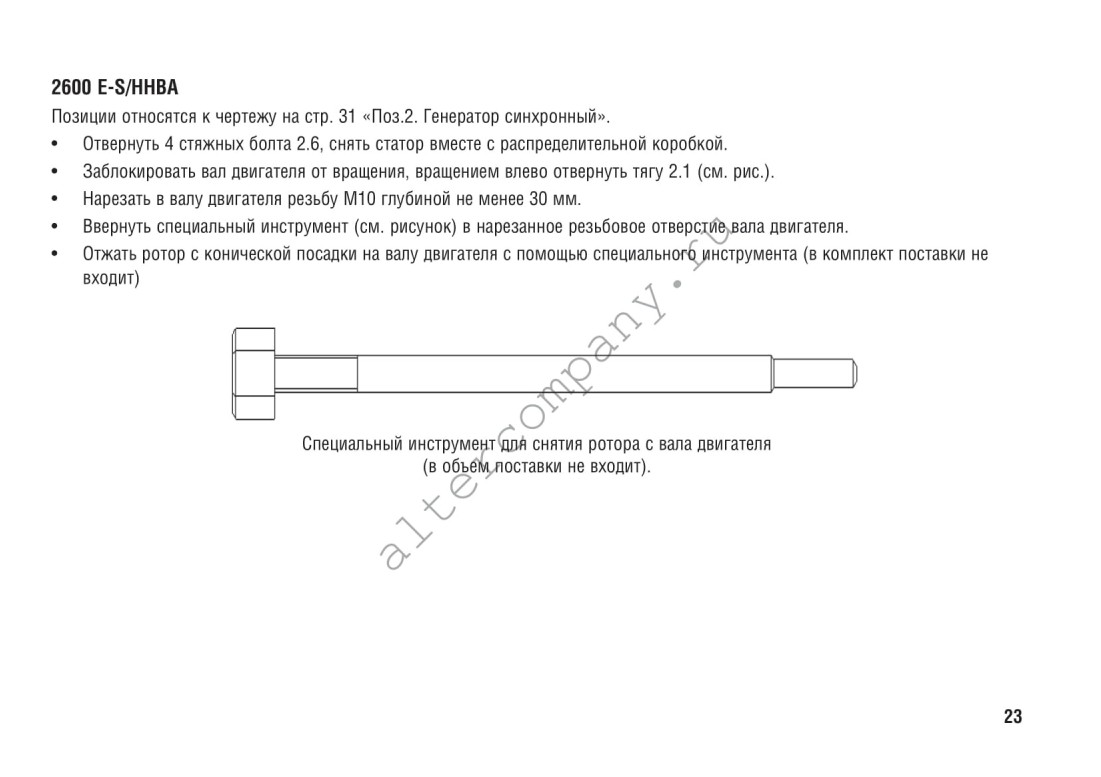

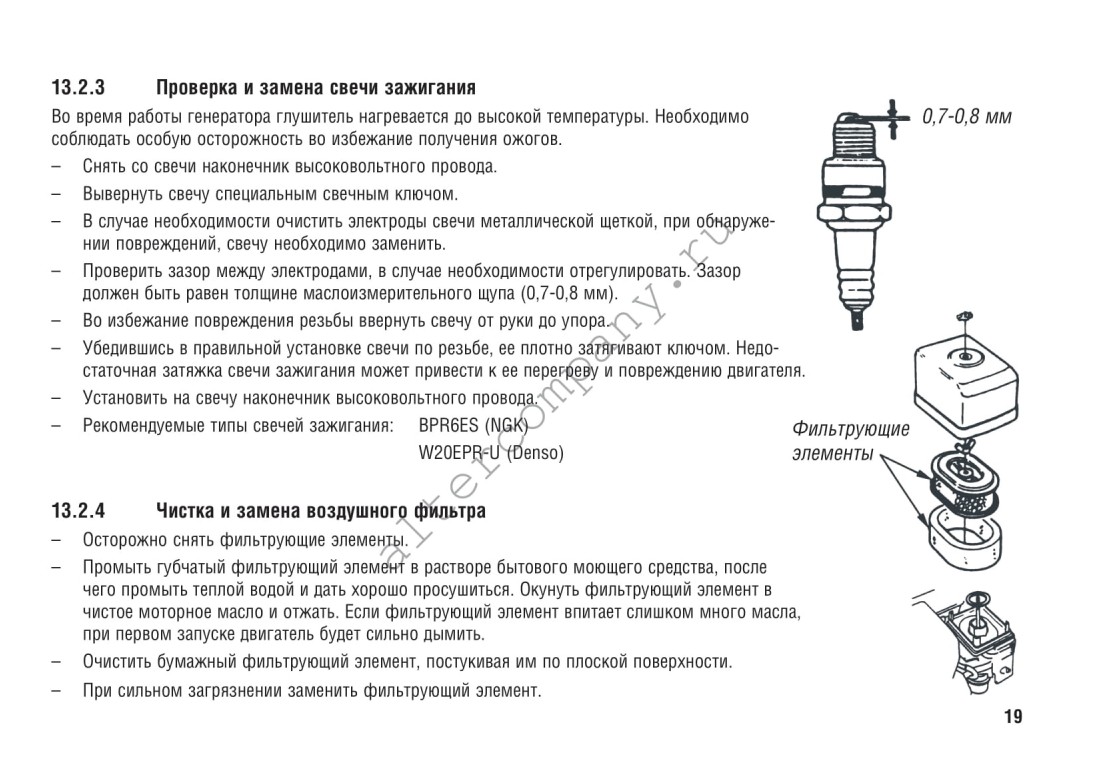

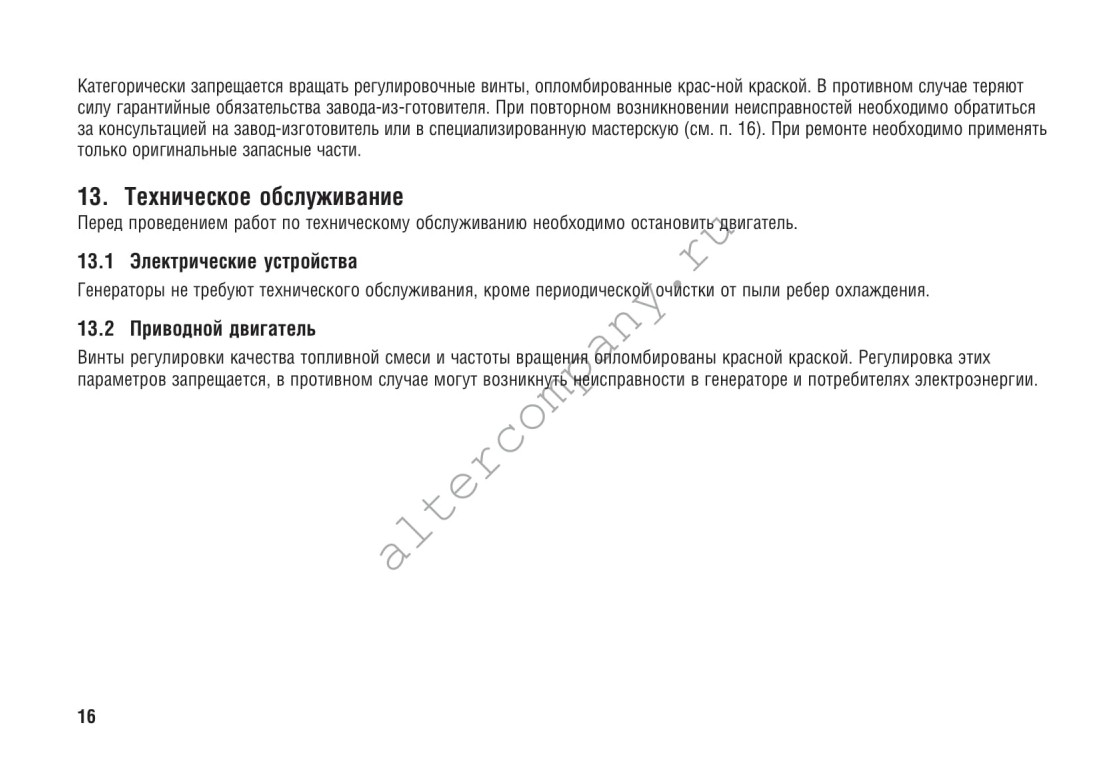

График проведения технического обслуживания

///////////////////////////////////////
