Тест и задачи по электротехнике (2020 год)
Инструкция по выполнению работы
На выполнение работы отводится 45 минут. Работа состоит из 3 частей, включающих 25 заданий.
Часть А включает 10 заданий (1-10). К каждому заданию приводятся варианты ответов, один из которых верный. За каждое верно выполненное задание выставляется один балл. Максимальное число баллов этой части – 10.
Часть Б содержит 13 заданий (16 -23) более сложного уровня. За верно выполненное задание выставляется 2 балла. Если в ответе содержится 1 ошибка, то выставляется один балл, за неверный ответ или ответ, содержащий 2 или более ошибок, выставляется 0 баллов. Максимальное число баллов этой части – 21.
Часть С содержат 2 задания со свободным ответом (24-25). За верное выполнение заданий выставляется по 3 балла. Максимальное количество баллов за эту часть - 6.
Максимальное количество баллов за всю работу – 37.
Часть А
Инструкция для учащихся: Из предложенных вариантов ответов выбрать один правильный.
1. Явление термоэлектронной эмиссии используется в электрических лампах:
|
А) да |
Б) нет |
2. Проводники—материала проводящие электрический ток:
|
А) да |
Б) нет |
3. Напряжение измеряют в вольтах:
|
А) да Б) нет
4. Диэлектрик- материала проводящие электрический ток А) да Б) нет |
|
5. Электрический ток представляют собой:
|
А) установившееся поступательное движение свободных электронов в замкнутой цепи |
Б) количество электричества проходящего через поперечное сечение проводника в единицу времени |
|
В) дрейф заряженных частиц |
Г) положительное направление от плюса к минусу |
6.Соединение, при котором элементы цепи находятся под одним и тем же напряжением называют:
|
А) последовательным |
Б) смешанным В) параллельным |
7. Заряд тела, имеющий избыток электронов
|
А) отрицательный Б) электрон нейтральный |
В) «+4» Г) положительный |
|
Д) «+2»
8. Единицы измерения электрического тока А) кулон Б) вольт В) ампер Г) ват
9. Как определить полное сопротивление цепи содержащий активное и индуктивное сопротивление А) по правилу круга Б) по правилу квадрата В) по правилу прямоугольника Г) по правилу треугольника
10. Единицы измерения электрического сопротивления А) паскаль Б) ом В) ньютон Г) джоуль
|
|
Часть Б
Допишите фразы:
11. Аккумулятором называют прибор, _______________________
12. Величина, ______________________________________________________________ электрическим сопротивлением
13 . __________________ называется статический электромагнитный аппарат, преобразующий переменный ток одного напряжения в переменный ток той же частоты, но другого _______________________.

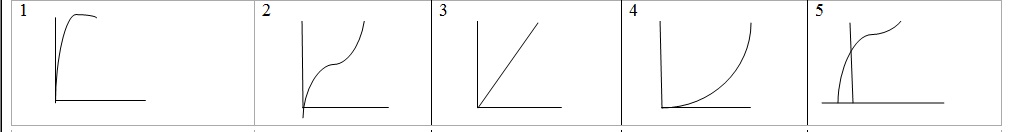

14. По внешнему виду, какой характеристики можно утверждать, что внутреннее сопротивление лампы подчиняется закону Ома:
15. Укажите основные элементы устройства статоры машины постоянного тока:
|
|
А) корпус Б) дополнительные полюса В) главные полюса |
|||||||
|
|
|
Вопрос |
1 |
2 |
3 |
|
|
|
|
ответ |
|
|
|
|||||
|
|
||||||||
16. Укажите основные элементы измерительного механизма магнитоэлектрической системы, предназначенной для измерения постоянного тока и напряжения:
|
|
А) постоянный магнит |
|||||||||
|
Б) обмотка подвижной катушки |
||||||||||
|
В) стальной ферромагнитный сердечник |
||||||||||
|
Г) полюсные наконечники |
||||||||||
|
Д) спиральная пружинка |
||||||||||
|
|
||||||||||
|
|
|
Вопрос |
1 |
2 |
3 |
4 |
5 |
|
|
|
|
ответ |
|
|
|
|
|
|||||
|
|
||||||||||
17. Установите соответствие между названиями и условными обозначениями системы измерительного прибора, указываемые на шкалах:
|
|
А) индукционная |
|
|||||||
|
|
Б) электродинамическая |
|
вопрос |
1 |
2 |
3 |
4 |
5 |
|
|
|
В) электромагнитная |
ответ |
|
|
|
|
|
||
|
|
|||||||||
|
|
Г) магнитоэлектрическая |
|
|||||||
|
|
Д) электростатическая |
||||||||
18. В каком положении должны стоять штепселя в магазине сопротивлений, чтобы сопротивление цепи было равно 5Ом
 |
19 Решить задачи применяя закон Ома
Задача 1
Рассчитать силу тока,
проходящую по медному проводу длиной 100 м, площадью поперечного сечения 0,5 мм2,
если к концам провода приложено напряжение 12 B
Решение:
____________________________________________________
____________________________________________________
___________________________________________________
____________________________________________________
___________________________________________________
Ответ:
Задача
2
Найти силу тока в цепи,
если известно, что сопротивление цепи 11 Ом, а источник подключенный к ней
имеет ЭДС 12 В и внутреннее сопротивление 1 Ом.
Решение:
____________________________________________________
____________________________________________________
___________________________________________________
____________________________________________________
___________________________________________________
Ответ:
20 Заполнить таблицу: вписать обозначения элементов электрической цепи
|
1 |
7 |
|
2 |
8 |
|
3 |
9 |
|
4 |
10 |
|
5 |
12 |
21. Дорисуйте схемы независимого и параллельного возбуждения генератора постоянного тока и поясните их.
 |
22
Назвать виды соединений,
изображенные на рисунке

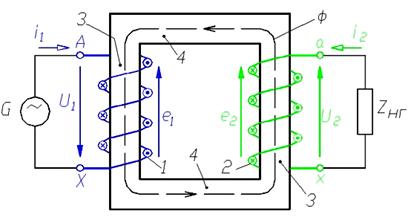

23 Укажите основные элементы устройства трансформатора
|
А) ярмо магнитопровода Б) вторичная обмотка В) магнитопровод Г) первичная обмотка |
|||||
|
Вопрос |
1 |
2 |
3 |
4 |
|
|
ответ |
|
|
|
|
|
Часть С
24. Две лампочки должны бить соединены параллельно. Все ли верны. Если нет, объясните почему.
 |
1 2 3 4
25. Колебание напряжения для осветительной нагрузки не должно превышать -2,5 +5% номинального значения. Следовательно, допускаемая потеря напряжения в линии не должна превышать тех же значений
- Как, по-вашему, что произойдет, если эти значения будут превышены.
////////////////////////////
