Сварка и резка металлов. Тест (2020 год)
Подготовительные слесарные работы
Какой инструмент применяется для плоскостной разметки металла? Чертилка, молоток
Какой инструмент применяется при резке металла? Зубило, ножовка по металлу
Каким инструментом режут тонкий листовой металл?
ножницы
Какие слесарные операции выполняют при резке металла?
Сверление, разметка
Как удаляют опилки со слесарного станка? Ветошью, щеткой
При опиливании металла не используют … ножовочные полотна
Какой угол заточки должен быть у зубила для рубки нелегированной стали? 60 градусов
Какие работы выполняют крейцмейселем? вырубают узкие канавки
Каким инструментом делаем углубление в центре отверстия перед сверле- нием? кернером
Какие слесарные операции можно выполнять на сверлильном станке?
все перечисленные операции
В чем зажимают сверло, чтобы запустить дрель в работу? Патрон
Рубку металла выполняют зубилом
Что называют рубкой металла? обработка металла ударным инструментом
От чего зависит угол заострения режущей кромки зубила? от твердости обрабатываемого металла
Из какого металла изготавливают зубила? из инструментальной углеродистой стали
Как называется специальное зубило для прорубания канавок? Крейцмейсель
Гибка металла
Определите длину развертки заготовки для кольца с наружным диаметром 200 мм
628мм
С помощью какого оборудования удобнее гнуть полосовую сталь? Слесарные тиски
Каковы правила установки заготовки в тисках? чтобы сторона с нанесенной на нее риской места загиба была обра- щена к неподвижной губке тисков
С какой стороны нужно наносить удары при гибке? в направлении неподвижной губки тисков
Определить длину заготовки для ¼ кольца с наружным диаметром 300 мм
232мм
Определить длину нагреваемого участка трубы диаметром 32 мм, угол за- гиба 900. 128мм
Определите очередность операций выполнения гибки в тисках двойного угольника
разметка листа
вырубка заготовки
правка на плите
концы угольника опиливают напильником в размер и снимают за- усенцы с острых ребер
опиловка по ширине в размер по чертежу
заменяют один нагубник бруском-подкладкой
заготовку зажимают в тисках между угольниками-нагубниками
загибают первую полку угольника
загибают вторую полку угольника
Назовите составные части приспособления для гибки труб малого диаметра
Что такое гибка металла?
Гибкой (изгибанием) называется операция, в результате которой заготовка принимает требуемую форму (конфигурацию) и размеры за счет растяжения наружных слоев металла и сжатия внутренних
Назовите способы гибки
ручной — используется мускульная сила человека;
гидравлический — используется гидроусилитель;
пневматический — используется сжатый воздух;
механический — используется энергия раскрученного маховика;
электромеханический — применяются электродвигатели с редукторами.
Что может облегчить процесс гибки металла и придание ему определен- ной формы? Нагревание
Что нужно знать, прежде чем приступить к гибке металла для придания ему определенной формы? Свойства металла, с которым придется работать
РАЗДЕЛ 2.
ПОДГОТОВКА БАЛЛОНОВ, РЕГУЛИРУЮЩЕЙ И КОММУНИКАЦИОННОЙ АППАРАТУРЫ ДЛЯ СВАРКИ И РЕЗКИ
Назначение и устройство ацетиленового генератора
Задание 1. Выберите один из вариантов ответа.
Ацетиленовый генератор — это устройство, предназначенное для …
получения ацетилена из карбида кальция при взаимодействии его с водой
Задание 2. Сопоставьте основные части генератора с их назначением.
1 - в
2 - б
3 - г
4 - а
5 - д
Задание 3. Вставьте пропущенные значения.
Генераторы ацетиленовые низкого давления предназначены для получения ацетилена давлением до 0,02 МПа (кгс/см2)
Задание 4. Ответьте на вопрос.
Каким должен быть материал деталей генератора, соприкасающихся с ацетиленом? Детали не должны содержать медь и сплавы меди.
Устройства предохранительные
Задание 1. Сопоставьте основные части предохранительных устройств для горючих газов и кислорода с их назначением.
1 - в
2 - д
3 - б
4 - г
5 - а
Задание 2. Ответьте на поставленный вопрос.
Как часто рекомендуется промывать обратный клапан и сетку водяного затвора?
Два раза в месяц, в том числе один раз с полной их разборкой и чисткой.
Газовые баллоны
Задание 1. Сопоставьте газы и цвет окраски баллонов для их хранения.
1 – д, 2 – б, 3 –а, 4 – в, 5 – г.
Задание 2. Выберите один вариант ответа.
Вентиль ацетиленового баллона изготовляют из стали (3).
Задание 3. Выберите один вариант ответа.
Как определить количество ацетилена в баллоне? Взвешиванием баллона (4).
Горелки для газопламенной обработки
Задание 1. Выберите один вариант ответа.
Назовите порядок открывания вентилей при поджигании пла- мени горелки.
Открыть на ¼ оборота кислородный вентиль, создавая разряже- ние для подсоса ацетилена, и на 1 оборот ацетиленовый вентиль, зажечь горючую смесь (2).
Задание 2. Выберите один вариант ответа.
Угол наклона сварочной горелки относительно оси сварного шва увеличивается при увеличении толщины свариваемого металла (2).
Задание 3. Выберите характерные признаки нормального пламени:
2 - четко выражены зоны пламени, 4 - на один объем кислорода теоретически подается один объем ацетилена, 5 - имеет ядро почти правильной цилиндрической формы со скруг- ленным торцом
Резаки для ручной кислородной резки. Керосинорезы
Задание 1. Выберите несколько вариантов ответа.
2.Наличием трубки и вентиля для подачи кислорода
4.Особым устройством головки мундштука
Рукава для горючих газов и жидкостей
Задание 1. Сопоставьте классы рукавов (шлангов) и их назначение
а) II класса - для подачи жидкого топлива: бензина, уайт-спирита, керосина;
б) III класса - для подачи кислорода под давлением 20 кгс/см2;
в) I класса - для подачи ацетилена, городского газа, пропана и бутана под давлением 6,3 кгс/см2.
Задание 2. Сопоставьте классы рукавов (шлангов) и их окраску.
а) III класс - синий цвет;
б) II класс - красный цвет;
в) I класс - желтый цвет.
Редукторы для газопламенной обработки
Задание 1. Ответьте на вопрос.
Каков гарантийный срок эксплуатации газовых редукторов?
Гарантийный срок эксплуатации газовых редукторов – 12 месяцев со дня ввода в эксплуатацию.
Задание 2. Ответьте на вопрос.
Как присоединяются кислородный, водородный и пропан- бутановый редукторы к вентилю баллона?
Накидной гайкой
Задание 3. Выберите несколько вариантов ответа.
Обозначьте основные причины замерзания кислородного редуктора.
1.Влажность газа
2. Резкое снижение давления газа
5. Снижение температуры окружающего воздуха до 0о и ниже
Аппаратура для газовой сварки металлов
1. Вставьте пропущенный текст.
Ацетиленовым генератором называют аппарат для получения ацетилена действием воды на карбид кальция с целья получения горючего газа.
2. Соотнесите виды генераторов и признаки, по которым они классифицируются.
1. По способу взаимодействия карбида кальция с водой - г) КВ, ВК,ВВ
2. По производительности - а) 3,5,10 м3/ч
3. По давлению вырабатываемого ацетилена - б) низкого среднего
4. По способу применения - в) передвижные стационарные
3. Ответьте на вопрос.
Предохранительные затворы – это устройства, предохраняющие ацетиленовые генераторы и газопроводы от попадания в них взрывной волны при обратных ударах пламени из сварочной горелки или резака
4. Допишите предложение. Обратным ударом называют горение газов в направлении противоположном истечению горючей смеси.
5. Соотнесите виды запорных вентилей и материалы, из которых они изготовляются.
Для кислородного баллона – латунь
Для ацетиленового баллона – сталь
6. Выберите правильный ответ.
Для чего предназначен редуктор?
а) понижение давления газа, отбираемого из баллона
7. Соотнесите типы рукавов и их назначение.
|
Типы рукавов |
Назначение рукавов |
|
1 тип |
а) для подачи ацетилена и других горючих газов |
|
3 тип |
б) для подачи кислорода |
|
2 тип |
в) для подачи жидкого топлива |
1. Дополните предложение.
Инжекция — это процесс непрерывного смешения двух потоков веществ и передачи энергии инжектирующего (рабочего) потока инжектируемому с целью его нагнетания в различные аппараты

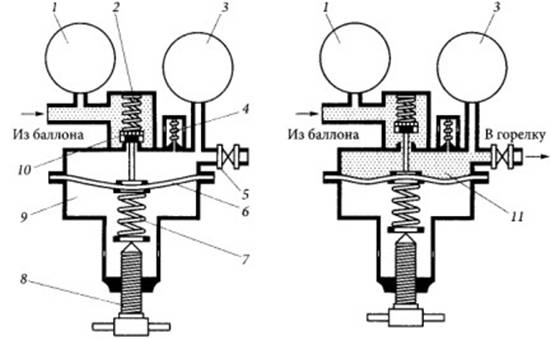

2. Заполните таблицу.
Из каких частей состоит редуктор?
|
|
1 |
Входной штуцер |
|
2 |
Манометр высокого давления |
|
|
3 |
Манометр низкого давления |
|
|
4 |
Пружина |
|
|
5 |
Предохранительный клапан |
|
|
6 |
Расходная шайба (дюза) |
|
|
7 |
Мембрана |
|
|
8 |
Задающая пружина |
|
|
9 |
Регулирующий винт |
|
|
10 |
Камера рабочего давления |
|
|
11 |
Камера высокого давления |
Аппаратура для резки металлов

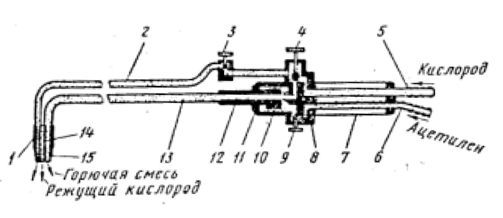

1. Перечислите основные части инжекторного резака.
1 – мундштук 9 –вентиль ацетилена
2 –трубка для подачи режущего
кислорода 10 –инжектор
3 –вентиль режущего кислорода 11 - корпус
12 –
4 – вентиль кислорода
5 –ниппель кислорода 13 –трубка подачи горючей смеси
6 –ниппель ацетилена 14 – головка
7 –рукоятка 15 – мундштук
8 –
2. Дополните предложение.
Резаки служат для образования горючей смеси и подачи ее в нужном соотношении в зону резки
3. Назовите типы мундштуков для ручных резаков:
а – многосопловые
б – щелевые
4. Выбери правильный ответ.
Особенностями машинных резаков являются:
а) прямолинейная конструкция
в) вналичие зубчато- реечного механизма для перемещения мунд- штука по высоте

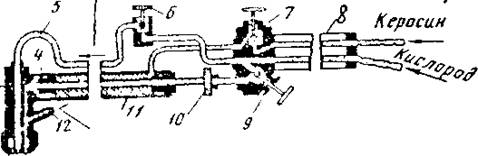

5.
Перечисли
основные части резака керосинореза:
1 – 9 –
2 – 10 –
3 –
4- трубка для подогревающего кислорода 12 –подогревающее сопло
5 – трубка для режущего кислорода 13 –маховик
6 –вентиль режущего кислорода 14 –
7 –вентиль регулировки пламени 15 –
8 –рукоятка
6. Выберите правильный ответ.
В какой последовательности закрывают вентили при прекращении керосино-кислородной резки?
б) вентиль режущего кислорода
а) вентиль подачи керосина
в) ввентиль подогревающего кислорода
7. Ответьте на вопрос.
В какой последовательности закрывают вентили при обратном ударе керосинореза?
При обнаружении неисправности горелки или керосинореза в процессе работы, а также при обратном ударе пламени должен быть немедленно погашен резак, закрыт вентиль подачи кислорода на резаке, затем прекращена подача кислорода от баллона или кислородопровода, после чего закрыты вентили подачи керосина на резаке и бачке.
8. Ответьте на вопрос.
На каком расстоянии от ацетиленового генератора могут производиться газорезательные работы?
не менее 10 м от места проведения газопламенных работ
Ацетиленовые генераторы
Вариант 1
1. Ответьте на вопросы.
Генератор какой системы изображен на рисунке? Перечислите основ ные составные части.
На рисунке
изображен генератор типа Карбид в Воду (КВ)
1 – карбид, 2- газообразующая камера, 3 – питатель, 4 – решетка, 5- выпускной клапан, 6 - отборник
2. Дополните определение.
Ацетиленовым генератором называют устройство для получения ацетилена из карбида кальция при взаимодействии его с водой с целью получения подачи полученной горючей смеси к месту проведения сварочных работ.
3. Ответьте на вопрос.
Как классифицируются генераторы по способу применения?
По способу применения ацетиленовые генераторы делятся на стационарные и передвижные
4. Выберите правильный ответ.
Какое максимальное давление в соответствии с требованиями стандарта, должны обеспечивать генераторы среднего давления?
б) 0.15МПа(1,5кгс/см2)
Газовые горелки
Вариант 1
1. Заполни в таблице пустые строчки.
 |
1 – головка
2 – трубка для подачи горючей смеси
3 – смесительная камера 4 – сопло инжектора
5 – винт кислорода
6 – ниппель ацетилена
7 – винт ацетилена
2. Выбери правильный ответ.
Для какого диапазона толщин металлов целесообразно использовать горелку безинжекторного типа?
а) 10–20 мм
Редукторы газовые
1. Каково назначение газовых редукторов?
в) поддерживать постоянный расход газа и давление в горелке
2. Назначение сетевых газовых редукторов:
а) для понижения давления в сети горелки при питании сварочного поста от баллона;
в) для установки в газоразборных постах при централизованном пи- тании газовых постов.
3. В какой цвет окрашивают редукторы для пропан – бутановой смеси?
б) красный
4. Как изменяется давление в сети сварочной горелки при использовании редуктора обратного действия, если давление в баллоне со сжатым газом уменьшается?
в) не изменится
5. Как действует усилие, создаваемое давлением газа из баллона, на редуцирующий клапан в редукторе обратного действия?
б) способствует открытию клапана
6. Назначение предохранительного клапана в газовом редукторе?
б) ограничивает давление газа в камере высокого давления.
7. Как изменяется давление газа в сети горелки при питании ее от баллона через редуктор, если расход газа в горелки увеличится в два раза?
а) давление увеличится в два раза
8. В какой цвет должен быть окрашен редуктор для ацетилена?
б) белый
9.

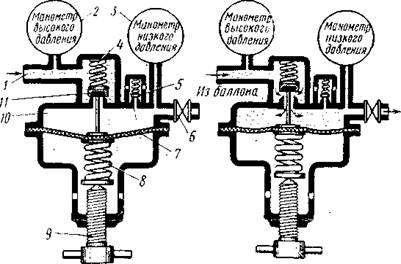

Назовите основные части редуктора
1 – манометр высокого давления
2 – пружина
3 – манометр низкого давления
4 – предохранительный клапан
5 – дюза
6 – мембрана
7 – задающая пружина
8 – регулирующий винт
9 – камера рабочего давления
////////////////////////////
