Якорная лебедка (шпиль) Mariner (фирма Master Winch). РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Содержание:

Общее описание Техника безопасности Требования к электропроводке Общие требования при установке Установка

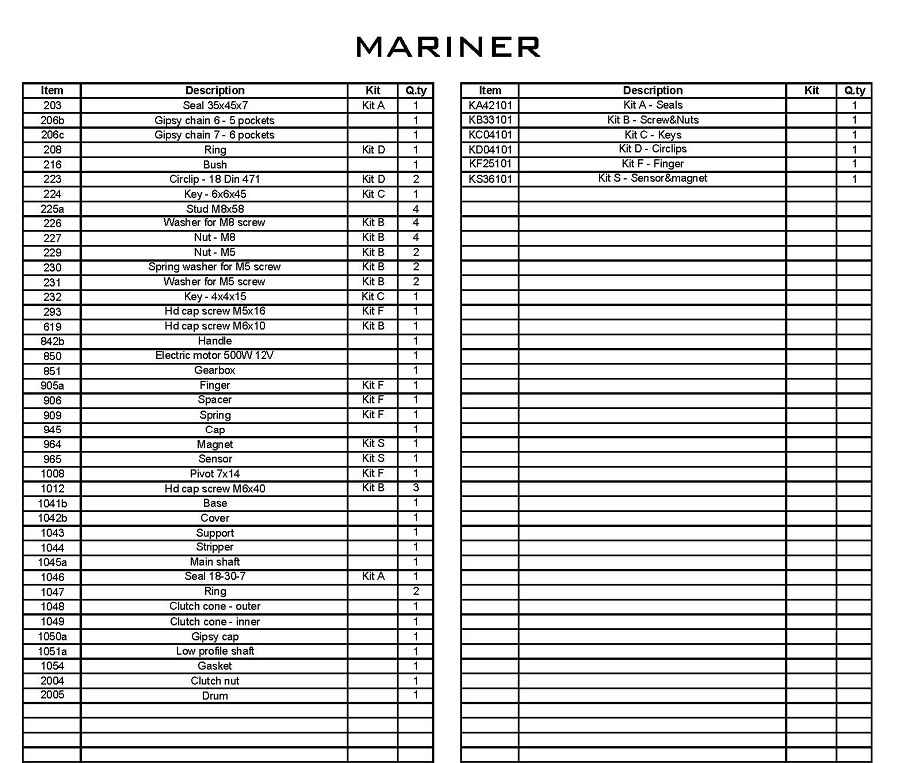

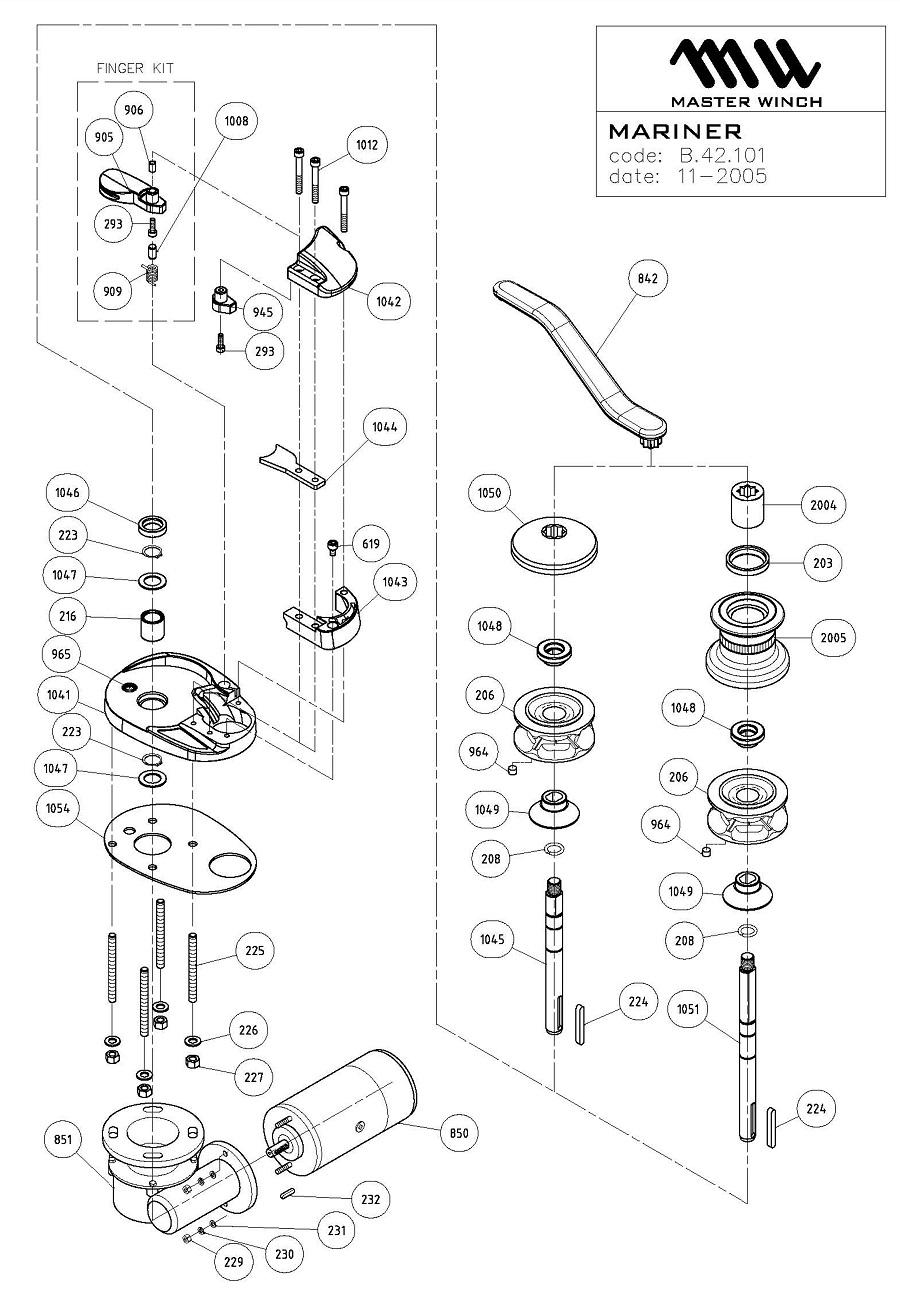

Проверка работоспособности Работа с лебедкой Регулярное обслуживание Демонтаж пальца Гарантийные обязательства Приложение Схема электропроводки Изображения Сборочные чертежи Сборочная спецификация Дилерская сеть Master Winch

ОБЩЕЕ ОПИСАНИЕ_

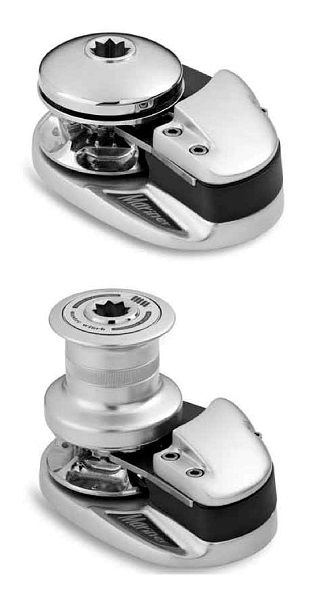

Благодарим вас за выбор продукции Master Winch. Якорная лебедка (шпиль) Mariner— новая разработка Master Winch, предназначенная для судов длиной до 9 м (28 футов). К конструктивным особенностям механизма относятся:

• номинальная мощность: 500 Вт при 12 В напряжения;

• класс водозащищенности двигателя - по IP66

• никелированная цепная звездочка;

• работа с комбинацией цепь-трос;

• главный приводной вал (шпиндель) из нержавеющей стали AISI 431;

• независимая работа цепной звездочки и турачки;

• скорость выборки цепи от 12 до 16 м/мин;

• ток нагрузки: 35-60 А;

• максимальное динамометрическое усилие тяги: ок. 550 кгс;

• Масса: 8 кг


ТЕХНИКА БЕЗОПАСНОСТИ

• Лебедка не предназначена для использования в качестве силовой конструкции для крепления якорной цепи/троса. Крепите цепь/трос к специализированным устройствам наподобие кнехтов.

• При выборке якорной цепи помогайте лебедке двигателем судна, двигаясь самым малым ходом в направлении якоря.

• Всегда применяйте рекомендованные инструкцией электропредохранители чтобы защитить двигатель лебедки от перегрева и повреждения.

• Всегда обесточивайте неиспользуемую лебедку, чтобы избежать ее непредусмотренного включения.

• Всегда держитесь на удалении от работающей лебедки во избежание травм рук и ног. При застревании цепи/каната всегда обесточивайте лебедку перед освобождением цепи/каната.

• Не используйте лебедку в целях, не предусмотренных данным руководством.

ТРЕБОВАНИЯ К ЭЛЕКТРОПРОВОДКЕ
В приведенной таблице отражены минимальные требования ко всем компонентам системы электропитания лебедки в зависимости от ее мощности.



	500 Вт 12 В
А - Емкость аккумулятора, Ач	80
В - Сечение электропроводки, мм2	16
С - max ток выключателя, А	35
Номинал предохранителя, А	5
Сечение проводки управления, мм2	1.5mm2 - 14 AWG

Примечания:

А — Аккумулятор меньшей емкости снижает производительность лебедки и служит меньше.

В — Сечение должно быть увеличено при суммарной длине положительного и отрицательного проводников более 25 м. Используйте луженый медный провод с изоляцией морского класса.

С — Аварийный выключатель «Master Winch» предохраняет проводку от короткого замыкания и мотор от перегрева. Он должен быть установлен в сухом легкодоступном месте, чтобы его можно было быстро перезапустить. Он также используется для отключения дистанционного управления, чтобы устранить риск самопроизвольного включения лебедки.

Все выключатели подсоединяются параллельно. Настоятельно рекомендуем установку не менее двух выключателей для нормальной работы системы при выходе из строя одного из них. Все оборудование «Master Winch» соответствует требованиям СЕ.


ОБЩИЕ ТРЕБОВАНИЯ ПРИ УСТАНОВКЕ

Правильная установка шпиля исключительно важна, и нижеприведенные требования должны быть полностью выполнены.

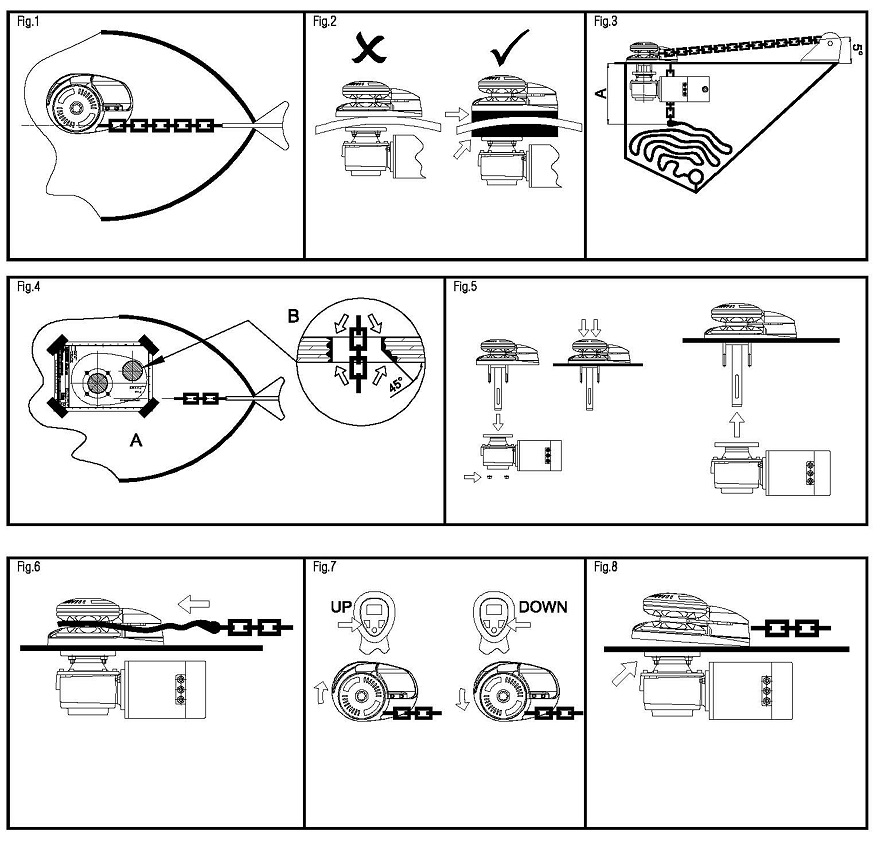

Рис.1. Цепная звездочка шпиля должна находиться на одной линии с клюзовым роликом.

Рис.2. Палуба должна быть ровной. Конструкция судна должна быть в состоянии воспринимать усилия от шпиля. При необходимости надо усилить палубу разносящей нагрузку накладной пластиной.

Рис.3. При выборе размещения шпиля очень важно расположить его над самой глубоким местом цепного ящика. При выборке цепи в ящик она принимает форму конуса, что снижает полезный объем ящика. При рассыпании конуса возможны перехлесты цепи. Чем ящик глубже, тем меньше вероятность этого. Между нижней стороной палубы и верхней точкой уложенной цепи должно оставаться не менее 300 мм свободного места. Очень важна также и форма цепного ящика. Сходящая с клюзового ролика цепь может отклоняться в сторону до 5°.


ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА

Рис.4. Расположите на палубе прилагающийся монтажный шаблон и просверлите отверстия, как показано на рис.А. Входная кромка цепного отверстия в палубе должна быть снята под углом 45°. Зачистьте наждачной шкуркой все кромки и загерметизируйте их (см. рис.В). Разместите прилагаемую палубную прокладку.

Рис.5. Отверните 4 гайки 227, соединяющие надпалубную часть механизма с редуктором. Установите ее на палубу, правильно совместив с уплотняющей прокладкой.

Присоедините редуктор к надпалубной части, вставив шпонку 224 шпинделя в паз выходного вала редуктора. Затяните крепежные гайки через стопорные шайбы до упора.

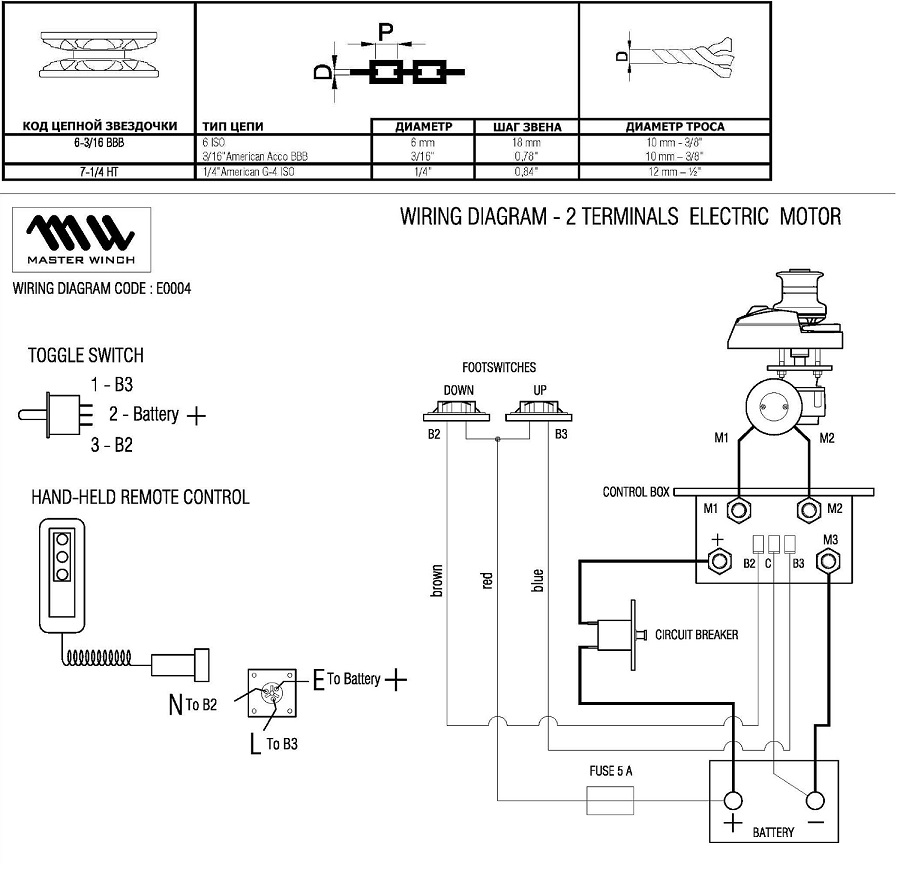

Подключите кабели от батареи и блока управления к двигателю как показано на электрической схеме.
ПРОВЕРКА РАБОТЫ_

ВНИМАНИЕ! Не включайте лебедку без якорной цепи/троса на звездочке, чтобы избежать

повреждения детали 905 (палец).

Рис.6. Заложите цепь/канат на цепную звездочку. Будьте внимательны, держите руки и ноги подальше от входящего конца цепи.

Рис.7. Включите пульт управления. Нажмите клавишу «Up» (Вверх). Цепь начнет выбираться. Отпустите клавишу Up и нажмите клавишу «Down» (Вниз). Цепь начнет вытравливаться. Если лебедка работает в противоположном направлении, поменяйте местами провода «Up» и «Down» на блоке управления.

Рис.8. После пробного пуска лебедки мы настоятельно рекомендуем проверить затяжку крепежных гаек.

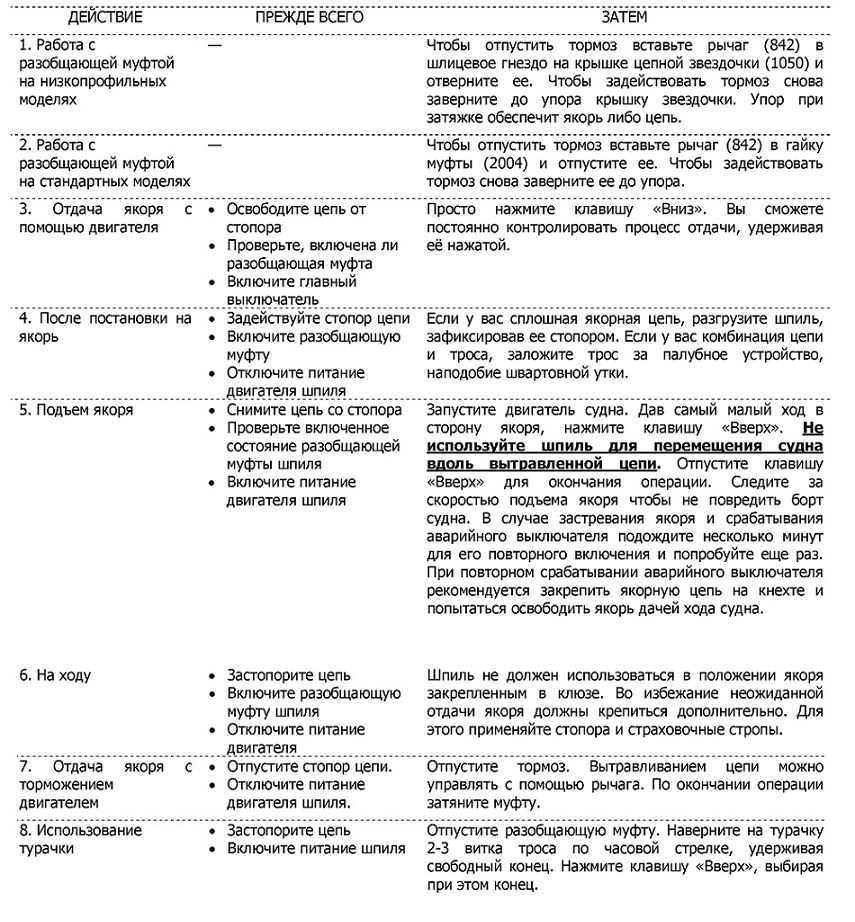

ЭКСПЛУАТАЦИЯ ЛЕБЕДКИ

Основные операции, выполняемые с помощью лебедки, которые необходимо знать — это механизированный подъем и отдача якоря. Данный механизм оборудован кулачковой разобщительной муфтой, позволяющей отдавать якорь, не включая двигатель лебедки. Фирма-производитель настоятельно рекомендует применять внешний стопор совместно с данной лебедкой. Стопор — это устройство, обычно устанавливаемое в составе якорного устройства, и служащее для удержания цепи на палубе. Он должен использоваться для крепления цепи после постановки на якорь.

УХОД И ОБСЛУЖИВАНИЕ

Ниже перечислены действия и периодичность их исполнения для поддержания лебедки в наилучшем рабочем состоянии.

A. Промывайте внешние поверхности и труднодоступные места пресной водой, удаляйте солевой налет.

B. Смазывайте наружные вращающиеся детали, в частности резьбу шпинделя и кулачки муфты. Проверяйте их на наличие коррозии и износа.

C. Проверяйте клеммы электродвигателя, замеряйте падение напряжения на них.

D. Заменяйте наружные уплотнения. Редуктор заполняется маслом SAE90 для длительной работы.

E. Снимайте верхнюю часть механизма для удаления налета соли под пластиной основания.



	При длительности эксплуатации судна за год:
	Менее 2 месяцев	2-6 месяцев	Более 6 месяцев	Круглогодично
Каждые 3 месяца			A, B	A, B
Каждые 6 месяцев		A, B
Каждые 12 месяцев	A, B, C	C	C	C, D
Каждые 24 месяца		D	D	Е
Каждые 36 месяцев	D, Е	Е	Е

ДЕМОНТАЖ ПАЛЬЦА

Палец 905 предназначен для работы со связкой цепь/трос. Если вы применяете сплошную цепь, рекомендуем демонтировать палец во избежание лишнего износа и шума. На место снятого пальца можно установить заглушку 945. Демонтаж производится в 4 стадии:

1. Для низкопрофильных моделей: отверните крышку 1050. Для стандартных моделей: отверните крышку 2004 и удалите барабан 2005. Удалите детали 1048 и 206.

2. Отверните три винта 1012 и удалите деталь 1042.

3. Переверните деталь 1042 и отверните деталь 905. Вставьте деталь 945 в 1042 и снова заверните винт 293. Отделите деталь 909 от 1041.

4. Поставьте на место деталь 1042 и все остальные тоже.

УСЛОВИЯ ОГРАНИЧЕННОЙ ГАРАНТИИ «Master Winch»

«Master Winch» дает годовую гарантию на продукцию на нижеперечисленных условиях:

1. Гарантийные обязательства начинаются с момента продажи изделия у дилера. Если изделие впервые установлено на новом судне, гарантия начинается с момента продажи судна.

2. Гарантия распространяется на производственные дефекты и материал изделия.

3. Гарантия ограничивается ремонтом и/или заменой оригинальных дефектных деталей.
4. Претензия должна быть немедленно выслана в письменном виде по факсу либо электронной почте на фирму-производитель либо официальному дилеру с указанием серийного номера изделия. При приеме претензии производитель оставляет за собой право потребовать подтверждение покупки изделия.

5. Дефектная деталь/изделие должна быть возвращена изготовителю либо авторизованному дилеру.

6. Данная гарантия не распространяется на повреждения, вызванные: использованием изделия не по прямому назначению, коррозией, нормальным эксплуатационным износом, обесцвечиванием, неавторизованным вмешательством в конструкцию, неправильной установкой, неправильным использованием и обслуживанием изделия, условиями эксплуатации, выходящими за назначенные спецификацией пределы.

7. Данная гарантия не распространяется на ущерб, причиненный владельцу, вследствие доказанного дефекта изделия, за исключением случаев, предусмотренных итальянским законодательством.

8. Производитель оставляет за собой право отказа от гарантийных обязательств в случае, если изделие работало с ненадлежащим электрооборудованием и/или в случае неустановки надлежащего выключателя питания.


ПРИЛОЖЕНИЕ

////////////////////////////
