VPRG Устройство для спуска/подъема «Лебедка» (Артикул: vpro trpd 2.2 10, ООО Вентопро). Паспорт

ВЕНТОПРО

Устройство для спуска/подъема «Лебедка»

Не требует обязательного подтверждения соответствия ТУ 25.99.29-004-84707976-2016
I ВНИМАНИЕ. Деятельность, связанная с использованием данного изделия, потенциально опасна.
Перед его использованием Вы обязаны:

- Прочитать и понять инструкцию по эксплуатации.

- Пройти тренировку по его применению под руководством квалифицированного инструктора.

- Познакомиться с потенциальными возможностями и ограничениями по его применению.

- Осознать и принять вероятность возникновения рисков, связанных с применением изделия.

Игнорирование этих предупреждений может привести к серьезным травмам или даже смерти.

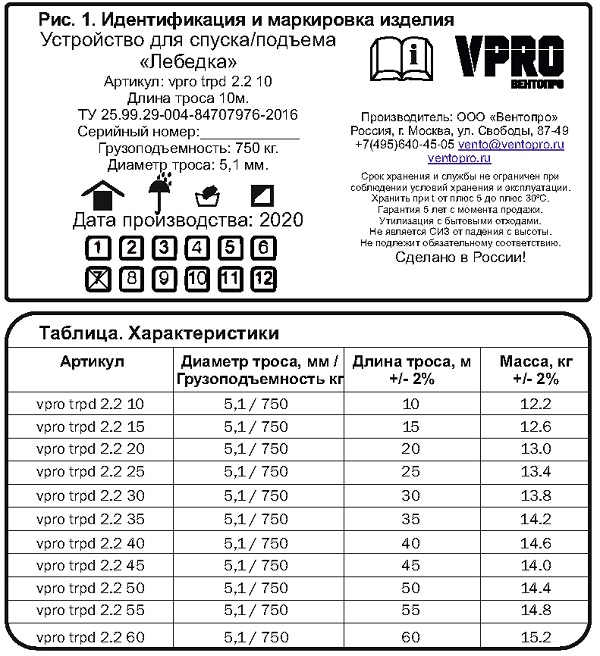

Рис. 1. Идентификация и маркировка изделия

Устройство для спуска/подъема

Деятельность, при которой используется данное устройство, опасна для здоровья. Не исключена возможность получения серьезных травм и даже смерти. Получение необходимого обучения, приобретение правильных навыков и соблюдение мер безопасности — это ваша личная ответственность.

Внимательно ознакомьтесь с данным руководством и следуйте всем указаниям по эксплуатации изделия.

Описание

Устройство для подъема/спуска «Лебедка» является механизмом, служащим для опускания из высокого положения в низкое или подъем из низкого положения в высокое.

Внимание! Устройство не предназначено для использования в качестве компонента страховочной или удерживающей системы и не пригодно для целей остановки падения (рис. 5). Для организации страховочных систем всегда используйте сертифицированные СИЗ от падения с высоты!

Устройство совместимо с переносным штативом-треногой «Трилсд СКАЛА» (арг. vpro trpd 2.1), переносным штативом-треногой «Квадропод ВЕНТОПРО» (арт .vpro trpd 4.0).

Маркировка на изделиях

Значения маркировки представлены на рис. 1.

В случае перепродажи изделий, произведенных ООО «ВЕНТОПРО», за пределы РФ, перепрсдавец должен предоставить инструкции по применению, техническому обслуживанию, периодической проверке и ремонту на государственном языке страны, где будет применяться указанное оборудование.

Использование

Оборудование должно соответствовать характеру и условиям выполняемых работ. Безопасность пользователя зависит от правильного подбора снаряжения; от умений и навыков корректного использования устройств; совместимости используемого оборудования. Применение несовместимых компонентов и подсистем может привести к непроизвольному рассоединению, разрушению или нарушению функционирования систем обеспечения безопасности. Внимание! Устройство имеет ограничения по использованию. Не допускается применять данное изделие не в соответствии с его прямым назначением или в условиях его функциональных ограничений.

Избегайте тяги под экстремальными углами, а так же чрезмерного раскачивания в процессе подъема/спуска, это может привести к повреждению каната и/или барабана устройства.

Установка

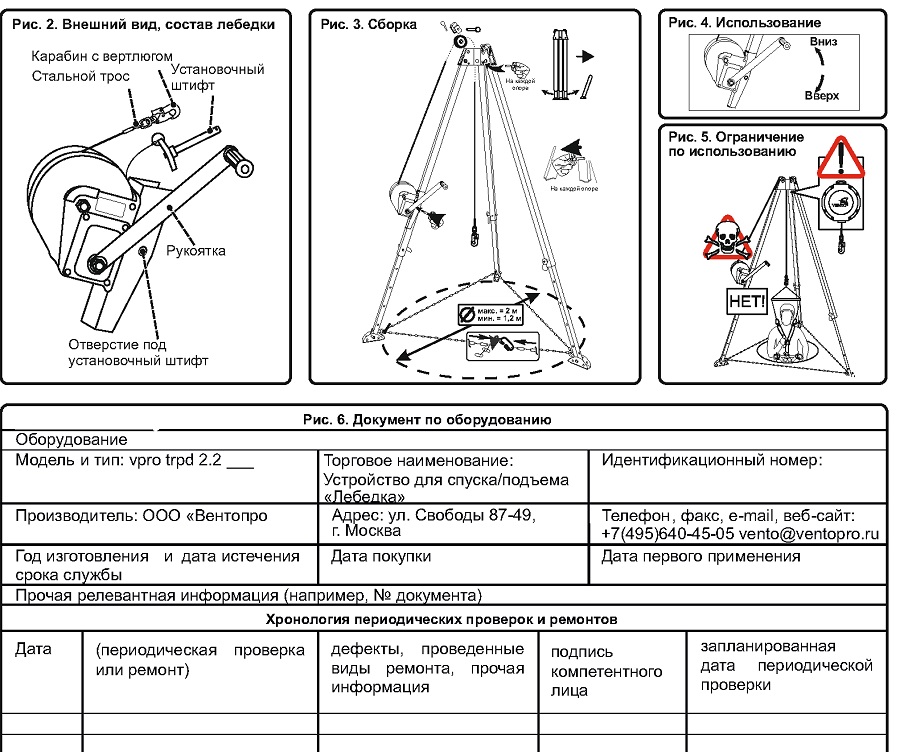

Привести рукоятку устройства в рабочее положение и зафиксировать. Установить устройство на ноге-опоре переносного штатива-треноги Трипод", зафиксировать положение при помощи рукояток (рис. 3). Расположить устройство таким образом, чтобы после установки рукоятка могла вращаться, а пользователь не испытывал неудобств в процессе вращения рукоятки.

Установить трос в ручей расположенного на головной части треноги блок-ролика, изменив направление троса вниз. Внимание! Перенаправление подъемного троса лебедки через головную часть треноги обязательно. К карабину, установленному на тросе лебедки, присоединить элемент крепления спасательной или страховочной привязи, анкерный элемент поднимаемого груза, закрыть и зафиксировать карабин. Убедиться в надежности соединения и работе всех компонентов и механизмов.

Проверьте работоспособность устройства. При вращении по часовой стрелке происходит наматывание троса на барабан. При вращении рукоятки против часовой стрелки происходит разматывание троса с барабана (рис. 4). При креплении устройства на треноге трос должен проходить через съемный ролик в головной части треноги. Убедитесь, что положение ролика зафиксировано. При опускании работника на полную дли ну троса устройства необходимо оста вить минимум 4 оборота на барабане не размотанным. Работник, опускающийся в замкнутое пространство, должен быть обеспечен средствами связи с оператором лебедки, чтобы в случае необходимости подать сигнал о немедленной эвакуации.

Запрещено:

работать без перч агок; де ржать руки бл из троса и барабана; применять устройство для перемещения пожаро-взрывоопасных, ядовитых и едких грузов;

производить подъем и опускание в случае, если под грузом находятся люди;

поднимать груз, засыпанный землей или примерзший к земле, груз, заложенный другими грузами или прикрепленный болтами или заделанный в бетонное основание; оставлять груз в подвешенном состоянии;

изменять направление перемещения груза путем оттягивания натянутого троса ил и сам ого груза;

проводить трос лебедки по острым краям или обводить вокруг острых кромок;

проводить работы во взрывоопасных средах, в помещениях, насыщенных парами кислот, щелочей и других веществ, приводящих к коррозии металла.

Любые изменения конструкции изделия, а также дополнения, модификации или ремонт запрещены.

Температурный режим эксплуатации от минус 50 до плюс 50 °С. Предэксплуатационная проверка

Перед каждым использованием все применяемое оборудование должно пройти тщательную визуальную и тактильную проверку с целью убедиться в том, что оно находится в рабочем состоянии и функционирует должным образом (рис. 2).

Все металлические детали должны быть проверены на отсутствие тепловых, химических, механических повреждений, не должны иметь следов коррозии и деформации. Проверьте отсутствие абразивных материалов (песок, глина и др.) в изделии.

Не используйте устройство если трос скручен и/или имеются признаки повреждения троса

До и во время использования контролируйте корректное расположение составных частей системы относительно друг друга. Контролируйте правильное положение карабинов в местах соединения с элементами крепления на обвязке и данном устройстве.

Во время эксплуатации все компоненты системы обеспечения безопасности следует оберегать от попадания масел, кислот, растворителей, химических основ, непосредственного контакта абразивными веществами.

В случае если выявлены дефекты оборудования при проверке перед использованием, его следует вывести из эксплуатации. В случае возникновения сомнений относительно состояния изделия обратитесь за консультацией к производителю или компетентному лицу.

Уход

Устройство, бывшее в употреблении, должно быть очищено от загрязнений и просушено. Внимание! Устройство не должно подвергаться вредным и опасным факторам или неправильному обращению. Избегайте контакта с агрессивными веществами. Избегайте высоких температур и термического воздействия.

В случае использования в экстремальных условиях при воздействии очень высокой или очень низкой температуры, морской воды или частого механического воздействия, свойства изделия снижаются даже после короткого периода использования. В случае воздействия выше перечисленных факторов может потребоваться более частая замена компонентов системы обеспечения безопасности на высоте. Периодические инспекции и выбраковка

Помимо проведения проверки перед каждым применением изделие должно подвергаться периодическим проверкам компетентным лицом. Частота таких тщательных проверок определяется интенсивностью и условиями применения изделий, но должна проводиться не реже одного раза в 12 месяцев. Результаты проверок заносят в «Документ по оборудованию» (рис.

9-

Периодические проверки могут проводиться только компетентным лицом или организацией, уполномоченной проводить проверки строго в соответствии с процедурами периодических проверок от производителя, а также самим производителем.

Оборудование должно быть немедленно изъято из эксплуатации, если:

не удовлетворило требованиям безопасности при проведении предэксплуагационной проверки пользователем или периодической проверки компетентным лицом;

применялось не по назначению;

отсутствуют или не читаются маркировки, нанесенные производителем;

неизвестна полная история использования данного изделия;

истек срок службы или хранения;

были проведены действия по ремонту, изменению конструкции и/или внесены дополнения в конструкцию, не санкционированные производителем;

возникли сомнения в целостности (комплектности, совместимости) снаряжения.

Во избежание возможности использования выбракованного оборудования, оно должно быть утилизировано в соответствии с действующим законодательством. Внимание! Использование оборудования, не прошедшего предэксплуатационную или периодическую проверку, потенциально опасно для жизни. Эксплуатация такого оборудования запрещена.

Хранение, транспортирование и утилизация Устройства для спуска должны транспортироваться в специальной упаковке, обеспечивающей защиту от механических, химических и других повреждений, природных и климатических воздействий. Хранить устройства для спуска следует сухими и очищенными от загрязнений, при температуре от плюс 5 до плюс 30 °С, вдали от прямых солнечных лучей и отопительных приборов с относительной влажностью воздуха 60 %.

Не допускается хранение снаряжения в одном помещении с бензином, керосином, маслами, нефтепродуктами, кислотами и другими химически активными веществами.

Изделие можно мыть в теплой воде с нейтральным мыльным раствором (хозяйственное мыло). После очистки сушить естественным способом вдали от огня, других источников тепла, прямых солнечных лучей. Чистка химически активными веществами запрещена!

В случае невозможности дальнейшего использования изделия, оно подлежит утилизации в соответствии с действующим зако нодател ьство м.

Сроки службы и гарантии изготовителя

Срок службы и хранения — не ограничен при соблюдении условий хранения и эксплуатации.

Фактический срок службы изделия зависит от определенных факторов: таких как интенсивность и частота использования, воздействие окружающей среды, компетентность пользователя, условия хранения и ухода за изделиями, окончание срока хранения и пр.

Фактический срок службы изделия заканчивается, когда возникает один из факторов, перечисленных в разделе «Периодические проверки и выбраковка». Внимание! В определенных случаях срок службы может сократиться до одного использования, например: при работе с агрессивными химическими веществами, при экстремальных температурах, при контакте с острыми гранями, после динамической нагрузки и т. п.

Гарантийный срок—5 лет с даты продажи.

Гарантия не распространяется на следующие случаи: нормальный износ и старение, изменение конструкции или переделка изделия, неправильное хранение и плохой уход, повреждения, наступившие в результате несчастного случая или по небрежности, нарушение правил хранения, транспортирования, а также использование изделия не по назначению, в случае отсутствия идентификационных маркировок производителя, при наличии следов механического, химического и теплового воздействия.

ООО «ВЕНТОПРО» не несет ответственности за последствия прямого, косвенного или другого ущерба, наступившего вследствие неправильного использования изделий ВЕНТОПРО.
Сделано в России!

////////////////////////////
