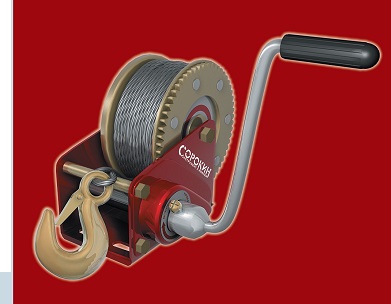

ЛЕБЕДКА РУЧНАЯ БАРАБАННАЯ марки «СОРОКИН». Паспорт
Назначение изделия................................... 2
Комплект поставки.................................... 3
Основные технические характеристики................... 4
Дополнительные опции................................11
Подготовка к работе...................................12
Порядок работы......................................13
Рекомендации по уходу и обслуживанию..................13
Требования безопасности...............................14
Гарантийные обязательства.............................15
Отметки о ремонте....................................16
Лебёдка ручная барабанная предназначена для перемещения, подъёма и опускания
груза . Лебёдка удобна в ограниченном пространстве и не зависит от источников
питания (электричество) . Установка лебёдки производится на заранее
подготовленное место с учётом грузоподъёмности лебёдки При использовании
подвесного блока, производится подъём и опускание груза .
Лебёдка ручная барабанная сделана из качественных материалов, благодаря чему
имеет следующие конструктивные и рабочие характеристики:
• надёжность и простота в эксплуатации;
• эффективность и минимальное обслуживание;
• малые габариты, низкий вес и портативность;
• лёгкость перемещения;
• установка подвесного блока;
• установка более длинного троса .
Примечание: допустимая нагрузка зависит от количества витков на барабане . При
увеличении количества витков, тяговое усилие понижается .
ВАЖНО. Постоянное улучшение продукции торговой марки «СОРОКИН» является
долгосрочной политикой, поэтому изготовитель оставляет за собой право на
усовершенствование конструкции изделий без предварительного уведомления и
отражения в «Инструкции по эксплуатации» .
КОМПЛЕКТ ПОСТАВКИ
1. Лебёдка ручная барабанная ............................... 1 шт
2 . Рукоятка............................................... 1 шт
3 . Трос (мод .4 . 5, 4 . 7, 4 . 9, 4 . 10, 4 . 11, 4 . 13, 4 .
20)................. 1 шт
4 . Лента (мод .4 . 12, 4 . 15, 4 . 17, 4 . 19) .......................... 1 шт
5 . Технический паспорт и инструкция по эксплуатации........... 1 шт
6 . Упаковка изделия ....................................... 1 шт
ВНИМАНИЕ! Распаковав изделие, убедитесь в наличии всех деталей, согласно
комплекту поставки . При отсутствии или поломке какой-либо детали немедленно
свяжитесь с продавцом

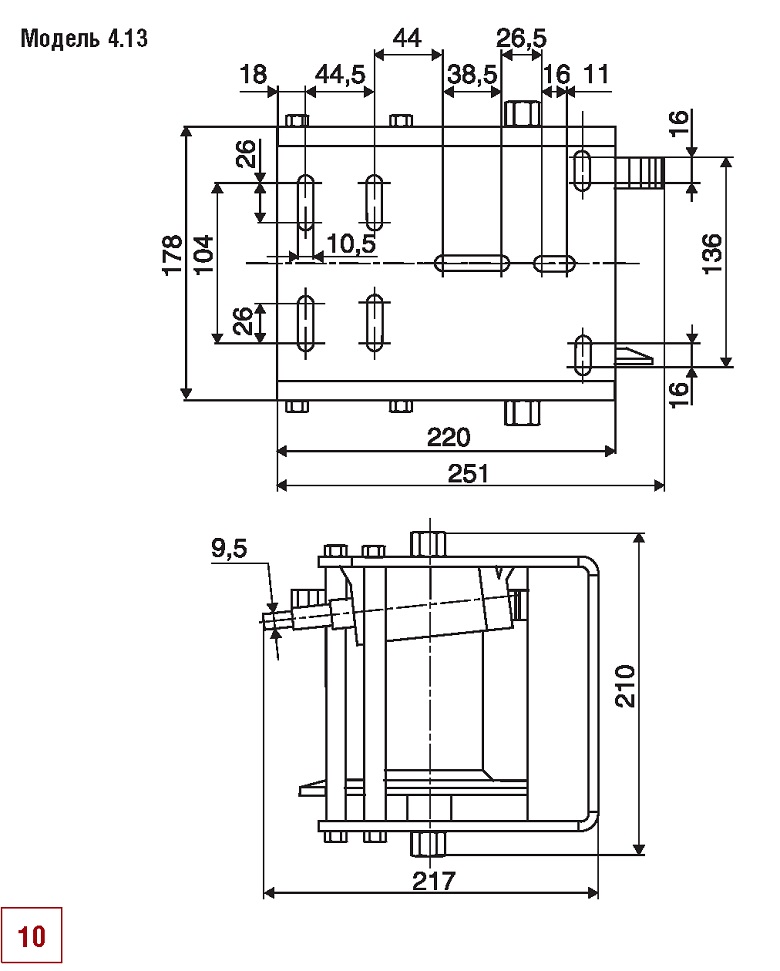

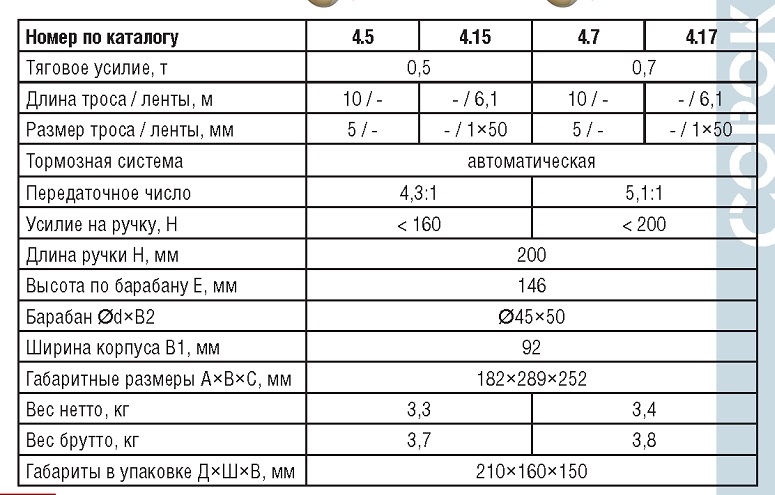

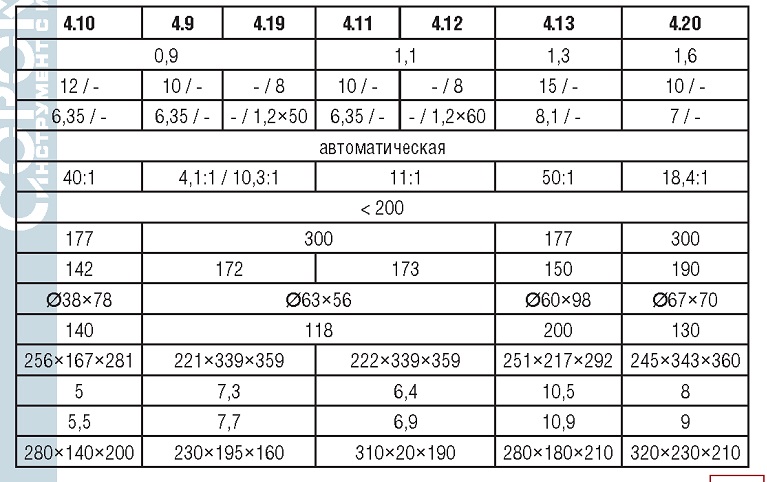

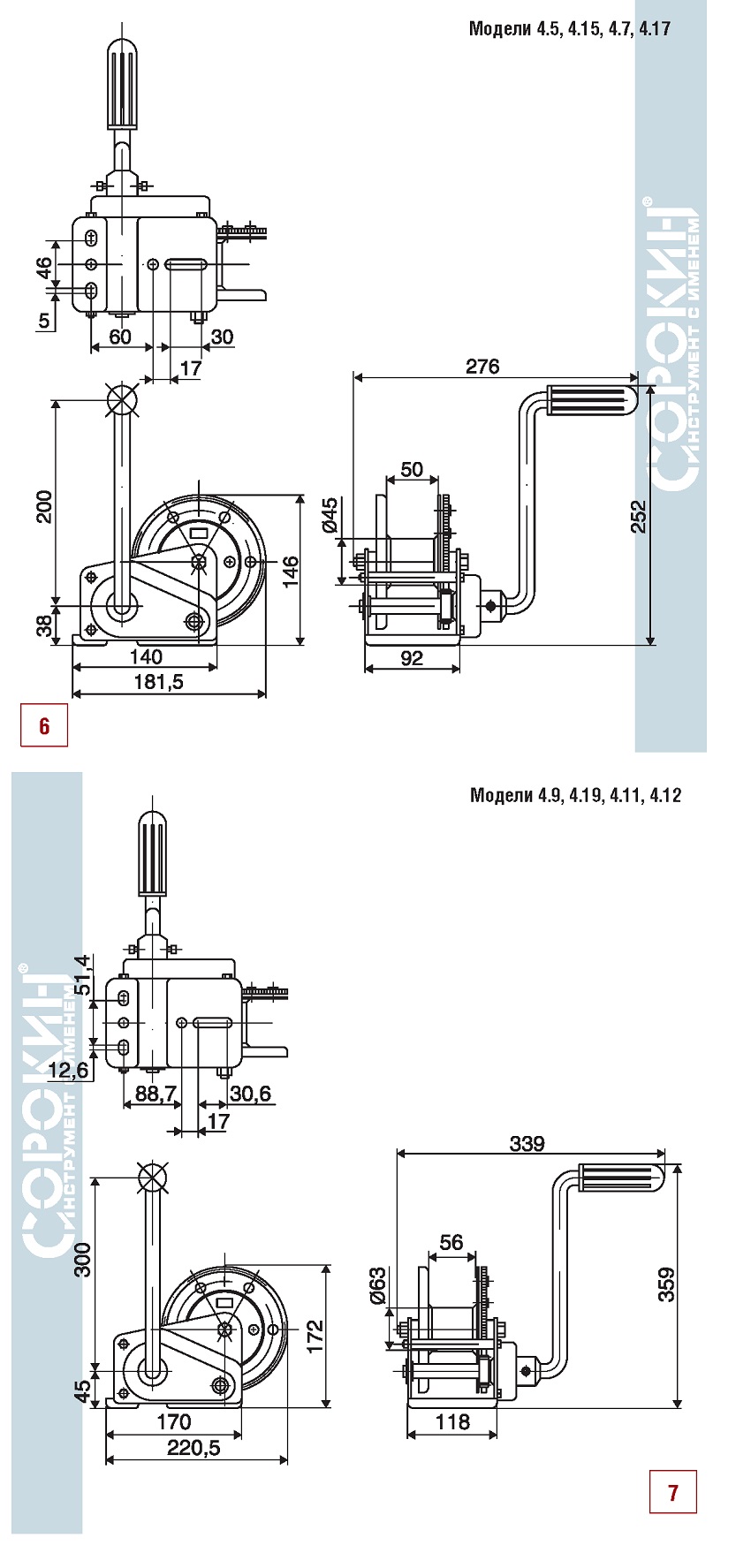

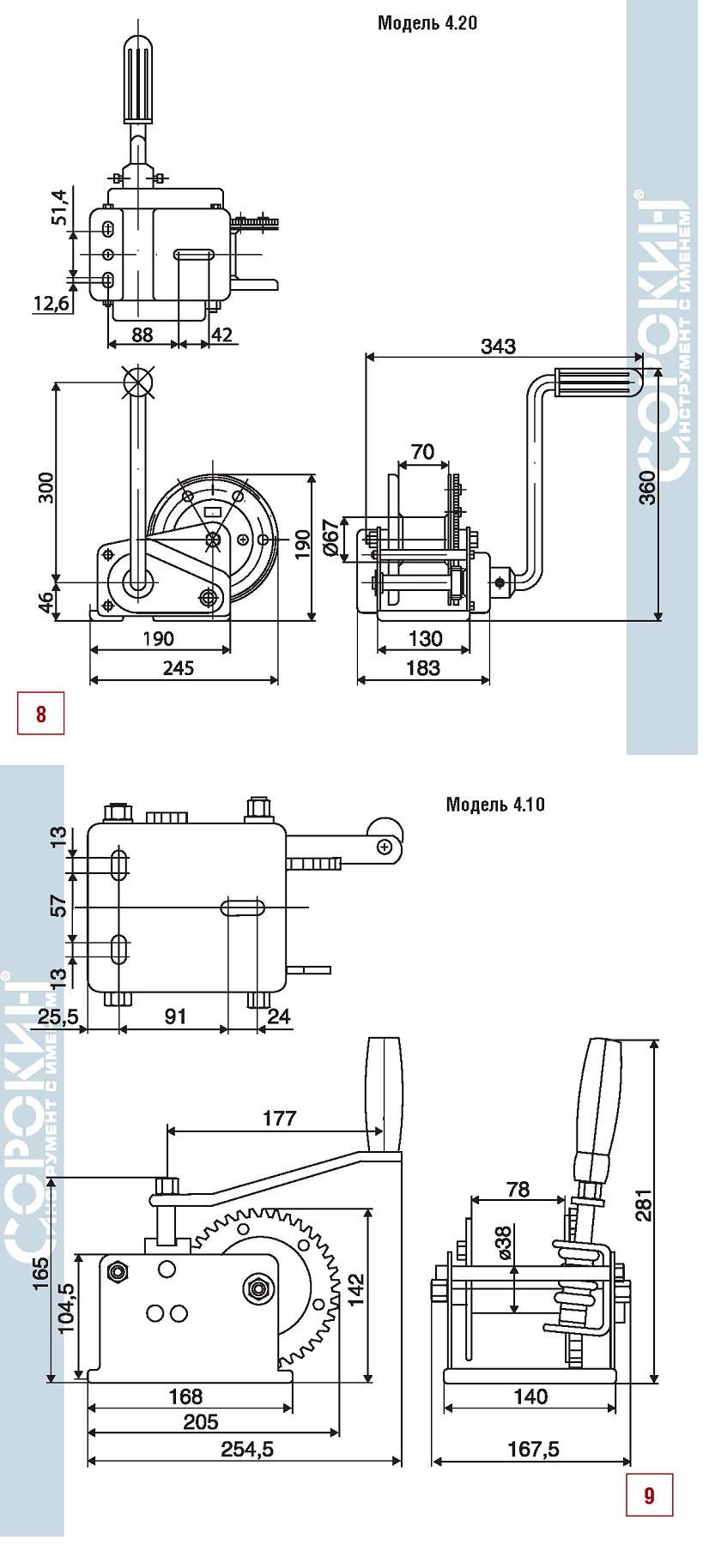

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

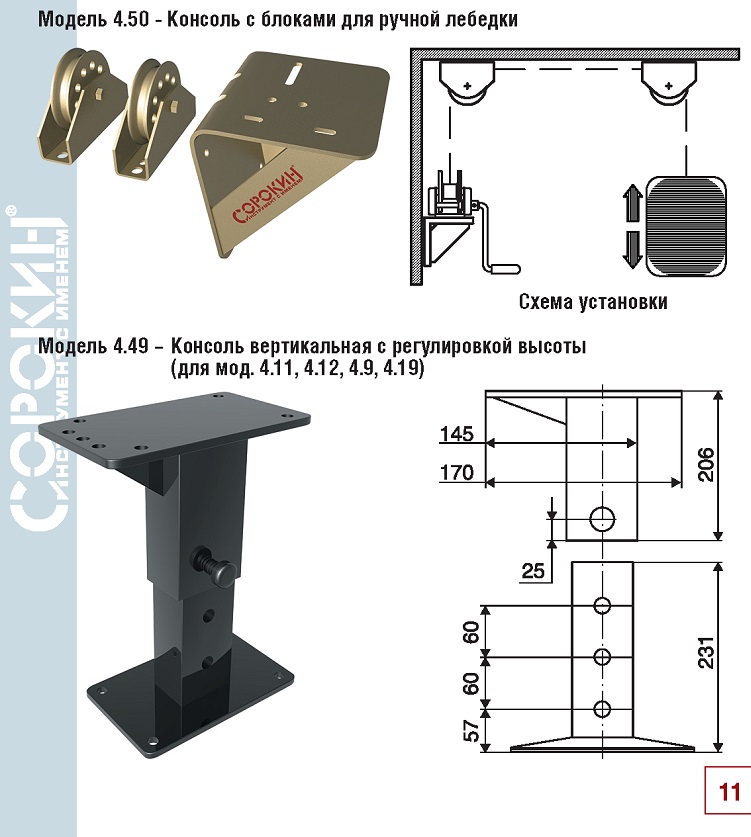

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
Модель 4.50 - Консоль с блоками для ручной лебедки
1. Распакуйте ручную барабанную лебёдку и внимательно проверьте все части:
• крюк;
• трос;
• стопорный механизм .
Проверка стопорного механизма:
а) Вращением ручки против часовой стрелки, вытяните трос примерно на 1 м .
б) Возьмитесь за крюк и потяните на себя . При этом действии, барабан
зафиксируется стопорным механизмом .
Лебёдка готова к работе .
2. Для установки лебёдки, подготовьте место крепления с учётом грузоподъёмности
лебёдки . Место установки должно быть надёжно закреплено . Крепление лебёдки к
месту, осуществляется при помощи болтов
3 . При установке лебёдки проследите за тем, чтобы трос в рабочем положении не
касался частей лебёдки и других элементов .
ПОРЯДОК РАБОТЫ
1. Перед каждым началом работы следует проверить надёжность соединения лебёдки
(болты крепления), основание крепления, трос, работу стопорного механизма и
подвесной блок .
2 . Убедитесь в том, что груз не превышает грузоподъёмности лебёдки . Подъём
груза:
а) Закрепите крюк на грузе и вращением ручки по часовой стрелке, приподнимите
груз . Остановитесь . Под действием груза стопорный механизм зафиксирует груз .
б) Проверьте соединение и основание крепления лебёдки .
в) Убедившись в том, что всё надёжно закреплено и стопорный механизм работает,
продолжайте поднимать груз
Опускание груза:
а) Перед спуском груза, вращением ручки по часовой стрелке, автоматически
разблокируется стопорный механизм .
б) Вращением ручки против часовой стрелки, груз опускается . Примечание:
Допустимая нагрузка зависит от количества витков на барабане При увеличении
количества витков, тяговое усилие понижается
РЕКОМЕНДАЦИИ ПО УХОДУ И ОБСЛУЖИВАНИЮ
Перед тем, как пользоваться ручной барабанной лебёдкой, осмотрите исполнительные
механизмы, крюк, блок и трос . На предмет обнаружения трещин, обрыва пряди
троса, поломки автоматических стопорных фиксаторов Проверка автоматических
фиксаторов описана в главе «Подготовка к работе» .
2 . Если во время проведения работ на исполнительные механизмы и трос попала
вода, протрите сухой и чистой ветошью Периодически смазывайте трущиеся части
лебёдки
3 . Периодически проверяйте основание и крепление лебёдки .
4 . Храните рычажную лебёдку в чистом и сухом месте . Если Вы оставляете лебёдку
на улице, то обработайте её VD-40 и укройте водонепромокаемой тканью, а трос
смазкой или VD-40
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
1. При использовании ручной барабанной лебёдки не допускайте присутствия людей в
радиусе возможного поражения тросом или срыва груза в местах крепления
2 . Запрещено использовать ручную лебёдку для подъёма людей .
3 . Используйте во время проведения работ перчатки .
4 . Во время намотки троса на барабан не прикасайтесь к исполнительным
механизмам, тросу и местам крепления .
5 . Ни в коем случае не превышайте нагрузку, рекомендованную заводом
изготовителем . Если во время проведения работ Вам не хватает длины троса, то
используйте трос большей длины и того же диаметра . Трос должен быть заводского
изготовления!
6 . При увеличении длины троса, количества витков, тяговое усилие
понижается . Допустимая нагрузка зависит от количества витков вокруг барабана .
7 . Если Вы не уверены, что трос выдержит нагрузку, то разделите груз на
части и поднимайте груз по частям .
8 . Для предотвращения намотки троса внахлёст, укладывайте его в ручную .
Обязательно при укладки троса используйте перчатки!
9 . Категорически запрещено использовать трос с оборванными нитями .
10 . Категорически запрещено использовать лебёдку с неисправленным стопорным
механизмом .
11. Всегда оставляйте как минимум 4 витка троса, для предотвращения срыва троса
с барабана и из фиксатора троса .
12 . Запрещается вмешательство в устройство лиц, не имеющих специального
разрешения на проведение ремонтных работ .
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Продавец берёт на себя следующие гарантийные обязательства:
1. На данный инструмент распространяется гарантийный срок 12 месяцев со дня
продажи через сеть фирменных магазинов .
2 . В целях определения причин отказа и/или характера повреждений инструмента
производится техническая экспертиза в сроки, установленные законодательством По
результатам экспертизы принимается решение о возможности восстановления
инструмента или необходимости его замены Все вышеперечисленные обязательства
применяются только к изделиям, предоставленным в представительство Компании в
чистом виде и сопровождаемые паспортом со штампом, подтверждающим дату покупки .
Гарантия распространяется на все поломки, которые делают невозможным нейшее
использование инструмента и вызваны дефектами изготовителя, риала или
конструкции .
Гарантия не распространяется на повреждения, возникшие в результате
естественного износа, несоблюдения рекомендаций по техническому обслуживанию или
правил безопасности, неправильного использования или грубого обращения, а также
изделия, имеющие следы несанкционированного вмешательства в свою конструкцию
лиц, не имеющих специального разрешения на проведение ремонтных работ .
Координаты гарантийной службы: +7(495) 363-91-00, 8 (800)333-40-40, Isorokin .
ru
С требованиями безопасности, рекомендациями по уходу и условиями гарантии
ознакомлен и согласен. Претензий к внешнему виду и комплектности поставки не
имею.
Подпись покупателя: _
Подпись продавца: _
Номер изделия: _
Дата продажи: «_»_ 20_г.
Дата поступления изделия: «_»_20
Ремонт является: гарантийный послегарантийный
(ненужное зачеркнуть)
Был произведен ремонт
Изделие из ремонта получил:
(подпись)
Дата получения изделия: «
(расшифровка подписи)
_20_г.
Дата поступления изделия: «
Ремонт является: гарантийный послегарантийный
(ненужное зачеркнуть)
Был произведен ремонт
20
Изделие из ремонта получил:
(подпись)
Дата получения изделия:
////////////////////////////
