Автокран КС-5473 (основные характеристики)
Грузоподъѐмность крана КС- 5473: 25 тонн. Кран оснащѐн индивидуальным гидроприводом механизмов. Он смонтирован на специальном трѐхосном шасси ПС-
253 автомобильного типа. Оно оборудовано системой блокировки осей и выдвижными выносными опорами. Блокировка и установка выносных опор осуществляются с
помощью гидропривода. Опорно-поворотное устройство роликовое.
Основным стреловым оборудованием является телескопическая трѐхсекционная стрела. В комплект сменного рабочего оборудования входят гуськи и удлинители. Управляемый и неуправляемый гуськи, удлинители 8м. для работы со стрелой длиной 24м. А также удлинитель 8м. с неуправляемым гуськом 7м.
С крюковой подвеской грузоподъѐмностью 6,3т. кран работает со стрелой 24м. и удлинителем 8м. с неуправляемым гуськом 7м. С крюковой подвеской грузоподъѐмностью 25т. - со всем остальным комплектом рабочего оборудования.
Технические характеристики крана с основным и сменным оборудованием приведены в таблицах ниже. Привод крана работает от двух аксиально-поршневых насосов 210.25 и одного насоса 210.12. Они объединены редуктором привода в насосную группу. Она расположена на шасси крана.
Основные характеристики:
Грузоподъемность, т, основного крюка: на опорах:
при наименьшем вылете крюка: 25
при наибольшем вылете крюка: 9
при телескопировании (наибольший): 9
без опор:
при наименьшем вылете крюка: 8
при наименьшем вылете крюка при движении: 8
Грузоподъемность вспомогательного крюка, т: 5
Вылет крюка, м:
наименьший: 3,5
наибольший: 9
Высота подъема крюка, м:
при наименьшем вылете: 10
при наибольшем вылете: 4
Скорости:
подъема основного крюка, м/мин: 8,5
опускания, м/мин: 0,25
частота вращения платформы, об/мин: 0,1 - 1,5
передвижения крана, км/ч: 2,5; 60
Мощность, л.с., двигателя ходового устройства: 205
Колея колес, м:
передних: 2.25
задних: 1,95
Масса крана, т: 28
Таблица 1 – Грузоподъёмность крана КС-5473 с основной стрелой
Вылет от оси вращения, м |
Длина стрелы | |||||||
10,0 |
15,0 |
20,0 |
24,0 | |||||
R |
Q |
H |
Q |
H |
Q |
H |
Q |
H |
3,2 |
25 (5) |
10 |
||||||
3,5 |
16 |
14,2 |
||||||
4 |
20 (4) |
9,1 |
15 |
13,9 |
||||
4,2 |
9,5 |
19,3 |
||||||
5,0 |
16 (3) |
8,1 |
12,8 |
13,5 |
||||
5,4 |
7 |
22,6 | ||||||
6,0 |
13 (2.3) |
7,2 |
10,5 |
13,1 |
8,4 |
18,8 |
||
8,0 |
7 (1) |
4,2 |
6,5 |
11,9 |
6,5 |
17,8 |
5 |
22 |
12,0 |
3 |
7,2 |
3 |
15,1 |
2,7 |
20 | ||
16,0 |
1,7 |
10,1 |
1,6 |
16,7 | ||||
18,0 |
1,1 |
14,6 | ||||||
20,0 |
0,6 |
11,4 | ||||||
* В скобках указана грузоподъёмность крана без выносных опор в секторе +/- 90° | ||||||||

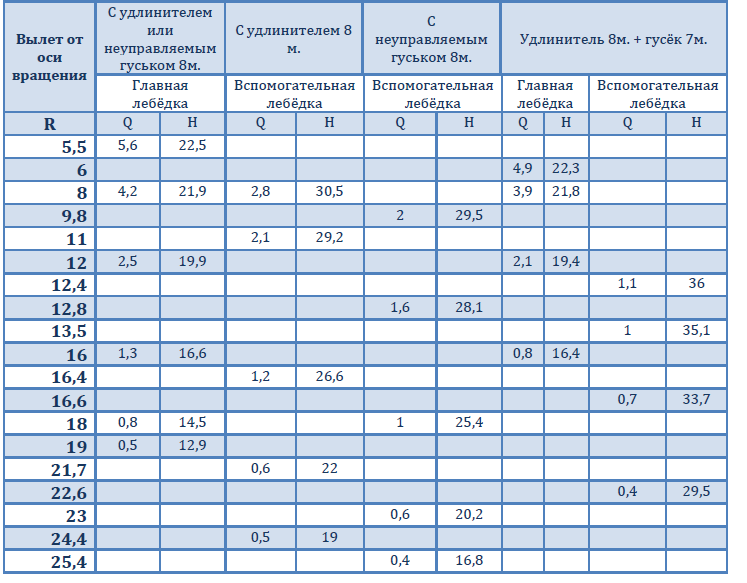

Таблица 2 – Грузоподъёмность крана КС-5473 со стрелой длиной 24 м.
|
Таблица 3 – Характеристика канатов | ||
|
Канат |
Диаметр, мм |
Длина, м |
|
Главного подъёма |
21 |
175 |
|
Вспомогательного подъёма |
21 |
85 |
|
Оттяжки: |
||
|
- гуська длиной 8 м. |
16,5 |
6,13 |
|
- стойки гуська |
13 |
17,1 |
|
- упора гуська |
13 |
2,37 |
|
Телескопирования стрелы |
18 |
9 |
|
20 |
65,78 | |
////////////////////////////
