Mega 200-V
Drifts- og vedligeholdelsesmanual
022-00028DM
Serienummer 1001 og højere
August 2001
Daewoo forbeholder sig retten til hele tiden at forbedre produkterne for at levere det bedstmulige produkt
for markedet. Disse forbedringer kan indføres til enhver tid uden nogen forpligtelse til at udskifte dele på
allerede udleverede produkter. Det anbefales, at kunderne jævnligt kontakter deres forhandlere angående
aktuelle oplysninger vedrørende købt udstyr.
Denne dokumentation kan indeholde tilbehør og ekstraudstyr, som ikke findes i din maskines pakke.
Kontakt distributøren med hensyn til yderligere dele, som du har brug for.
Afbildninger, som benyttes i hele denne manual, bruges kun til at demonstrere det pågældende udstyr og
kan afvige fra den aktuelle komponent.
022-00028DM
INDHOLDSFORTEGNELSE
Sikkerhed
1-1
Til operatøren af en Daewoo læssemaskine
1-1
Almene sikkerhedsgrundregler
1-2
Placering af sikkerhedsmærkater
1-3
Ikke godkendte ændringer
1-10
Forsigtighedsregler på arbejdspladsen
1-10
Drift
1-12
Udstyr
1-17
Vedligehold
1-21
Forsendelse og transport
1-23
Betjeningselementer
2-1

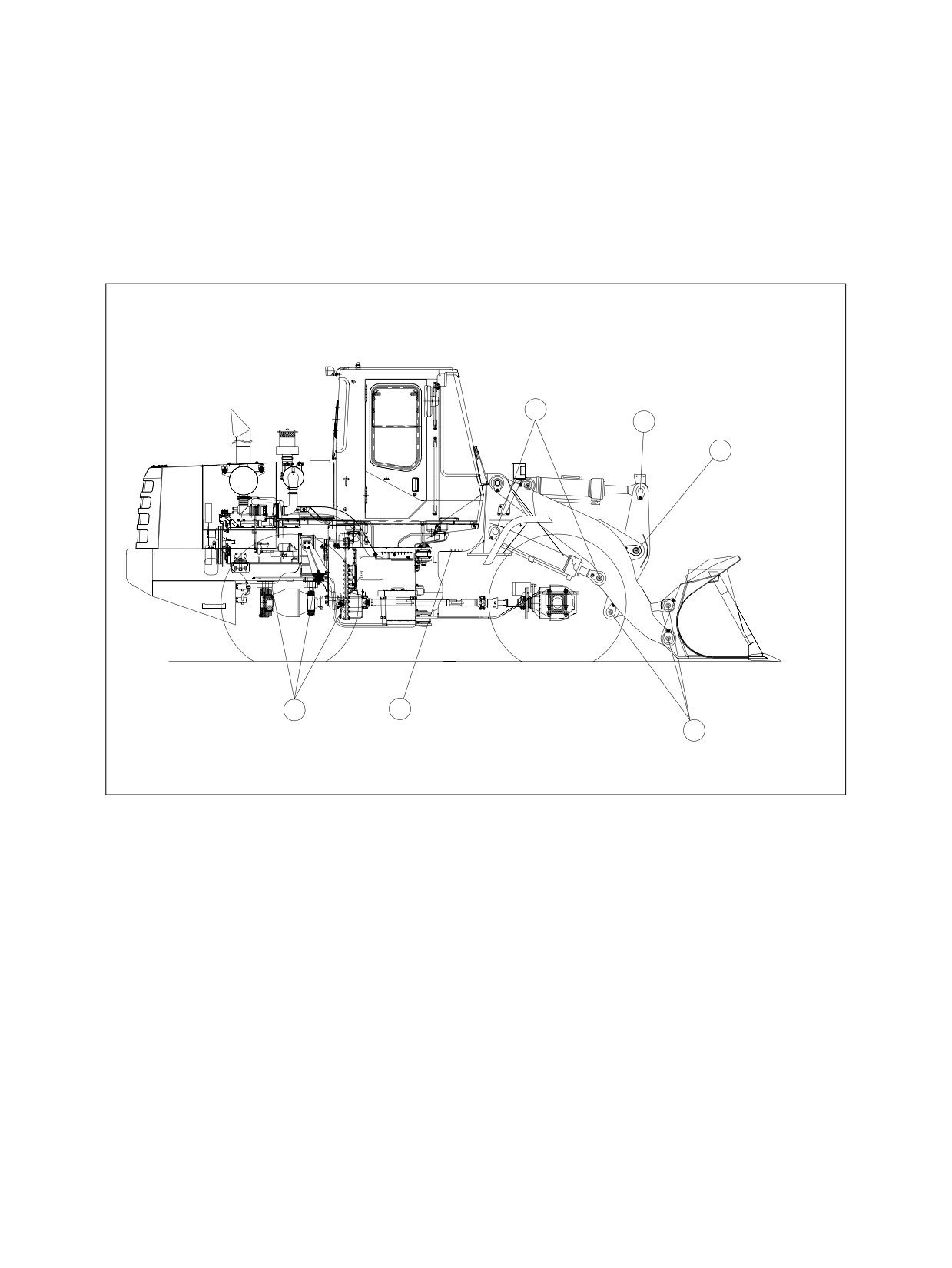

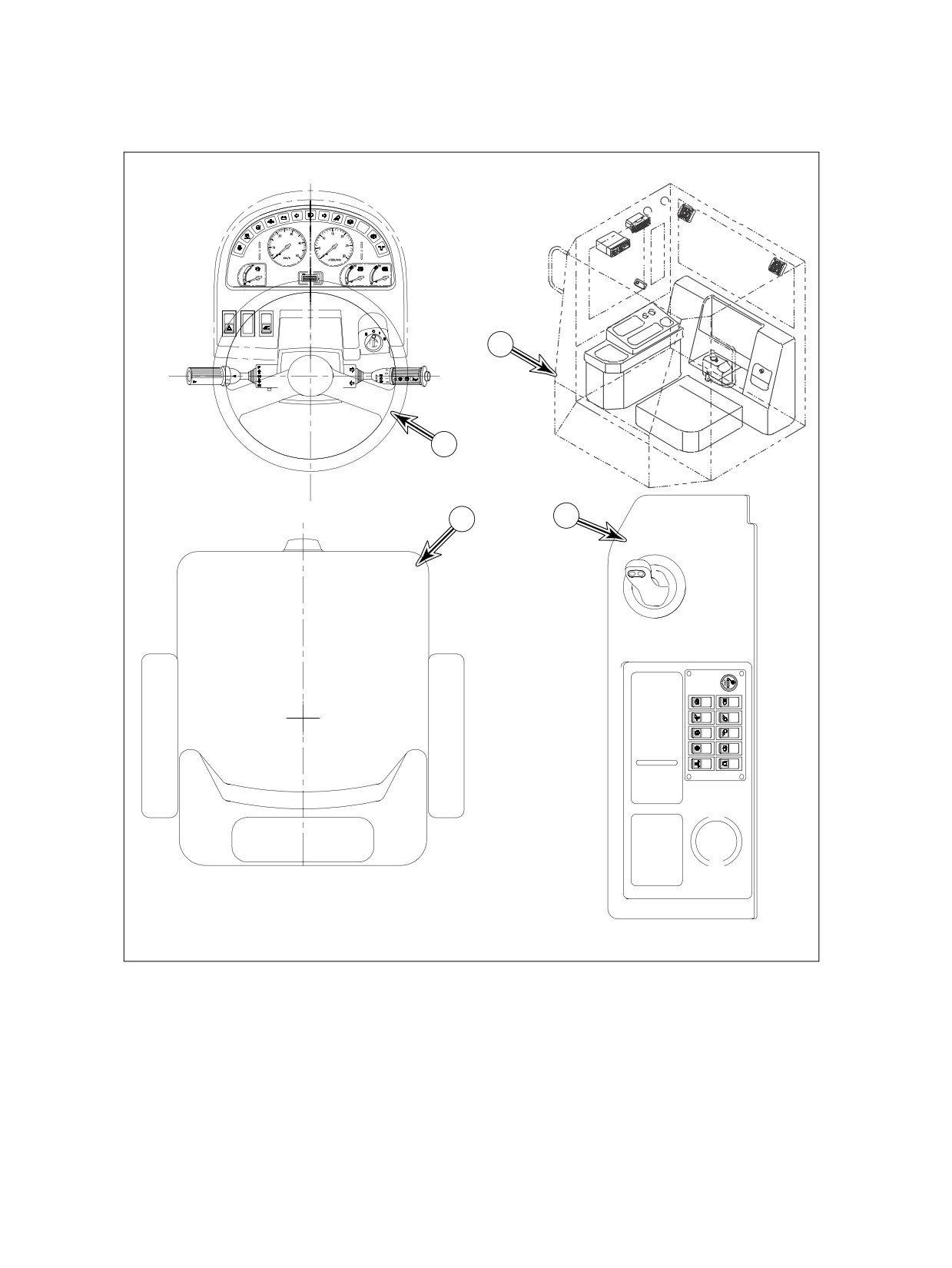

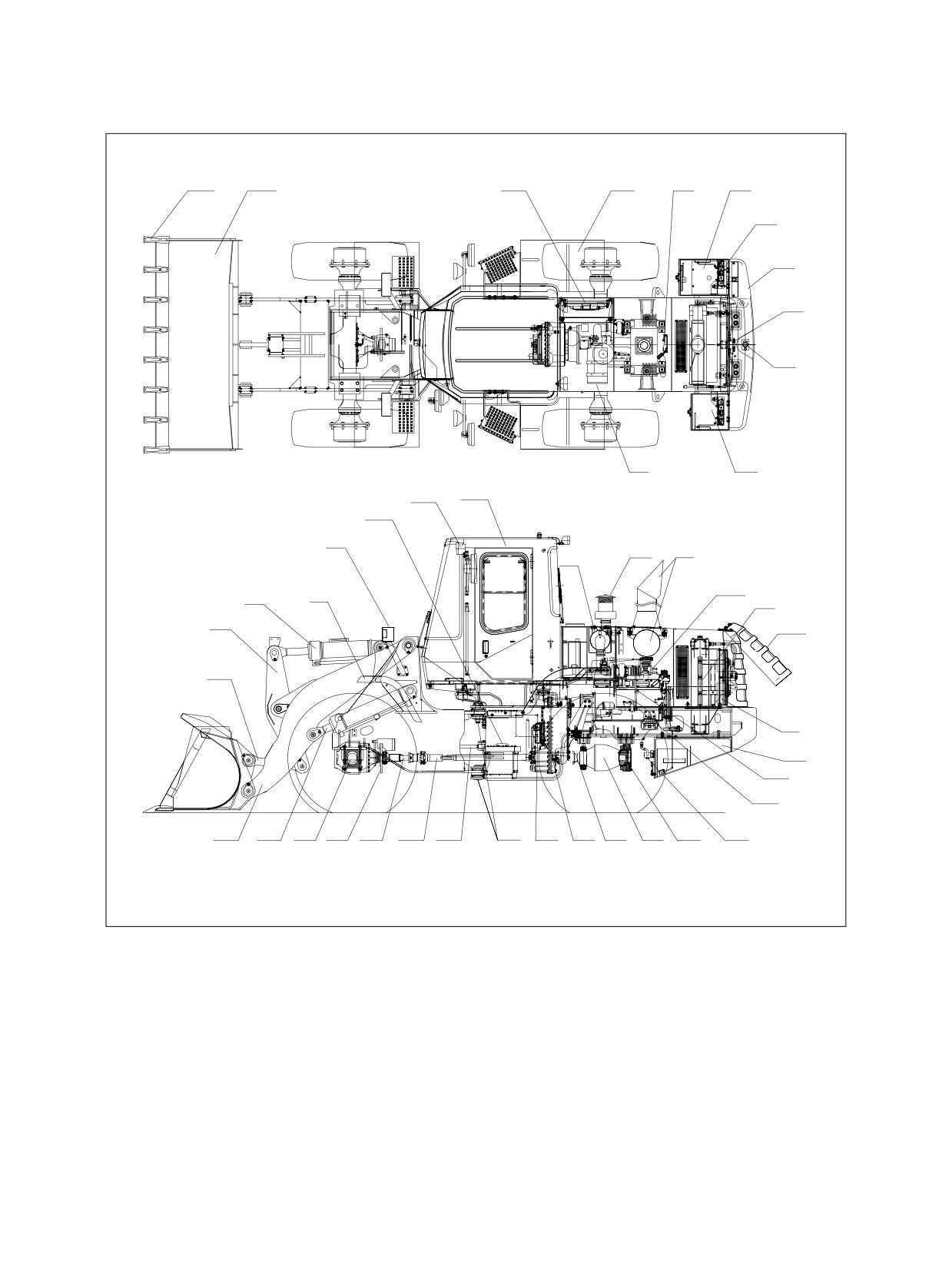

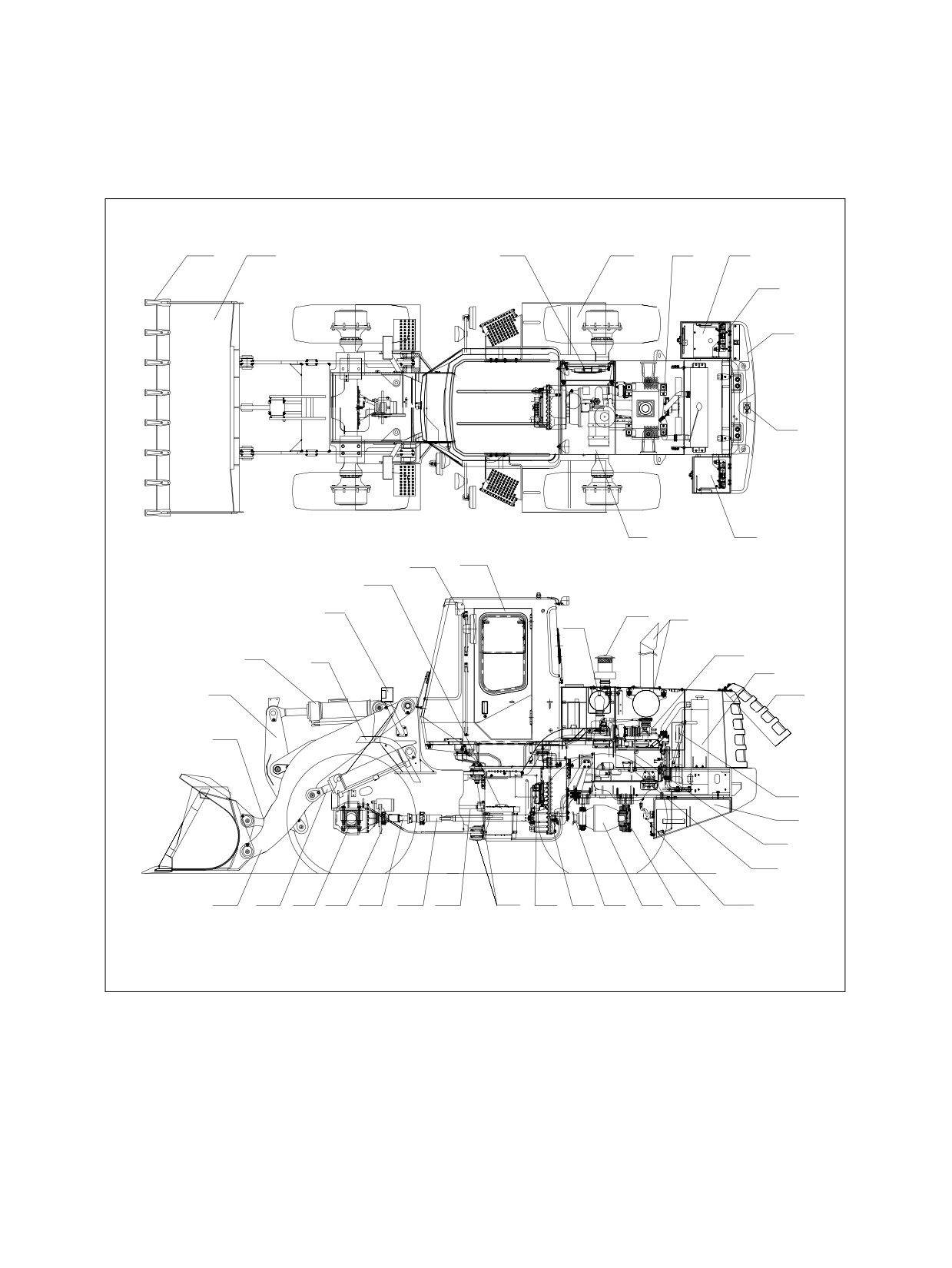

Komponenternes beliggenhed
2-2

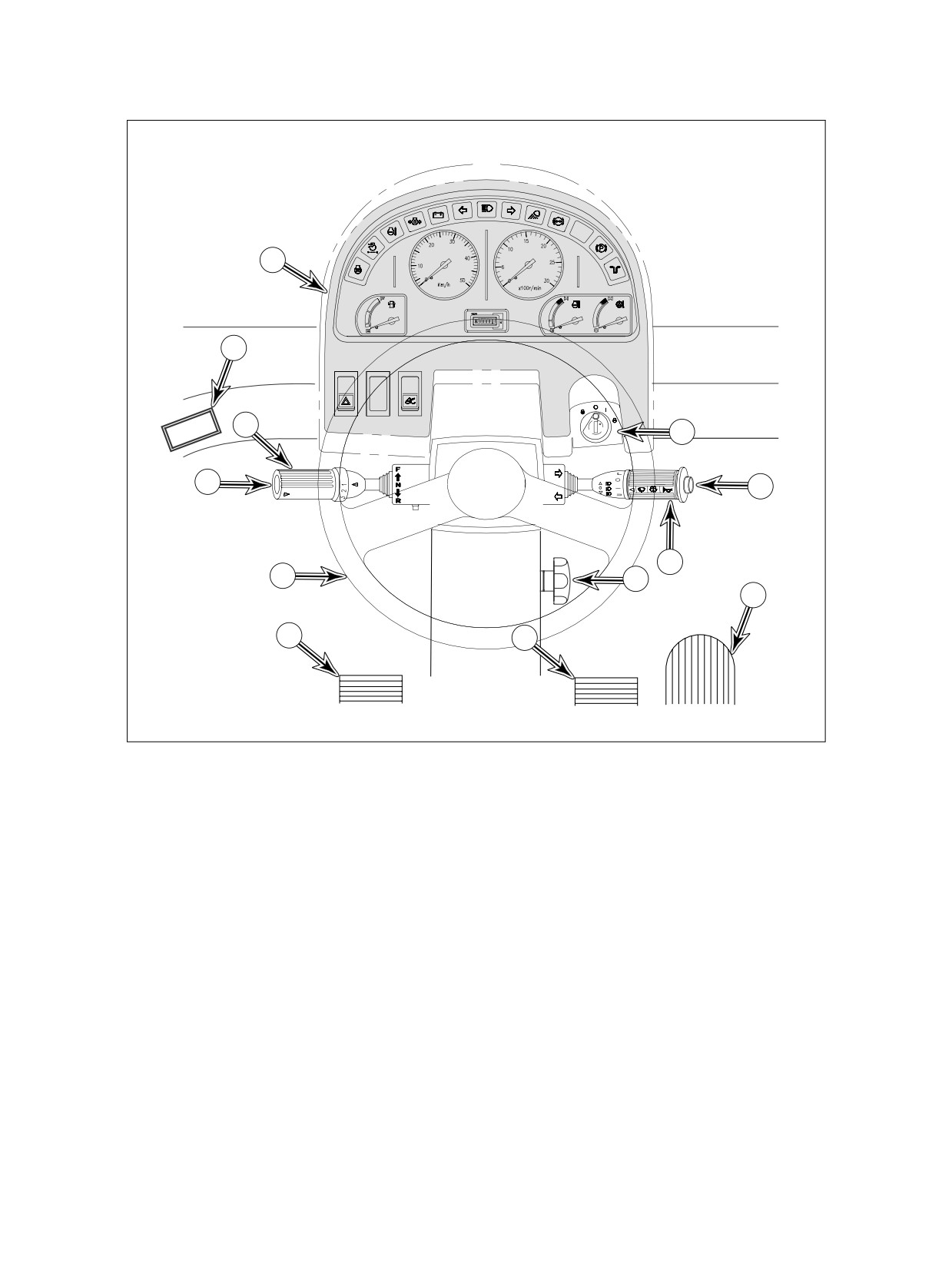

Oversigt over betjeningselementerne
2-6

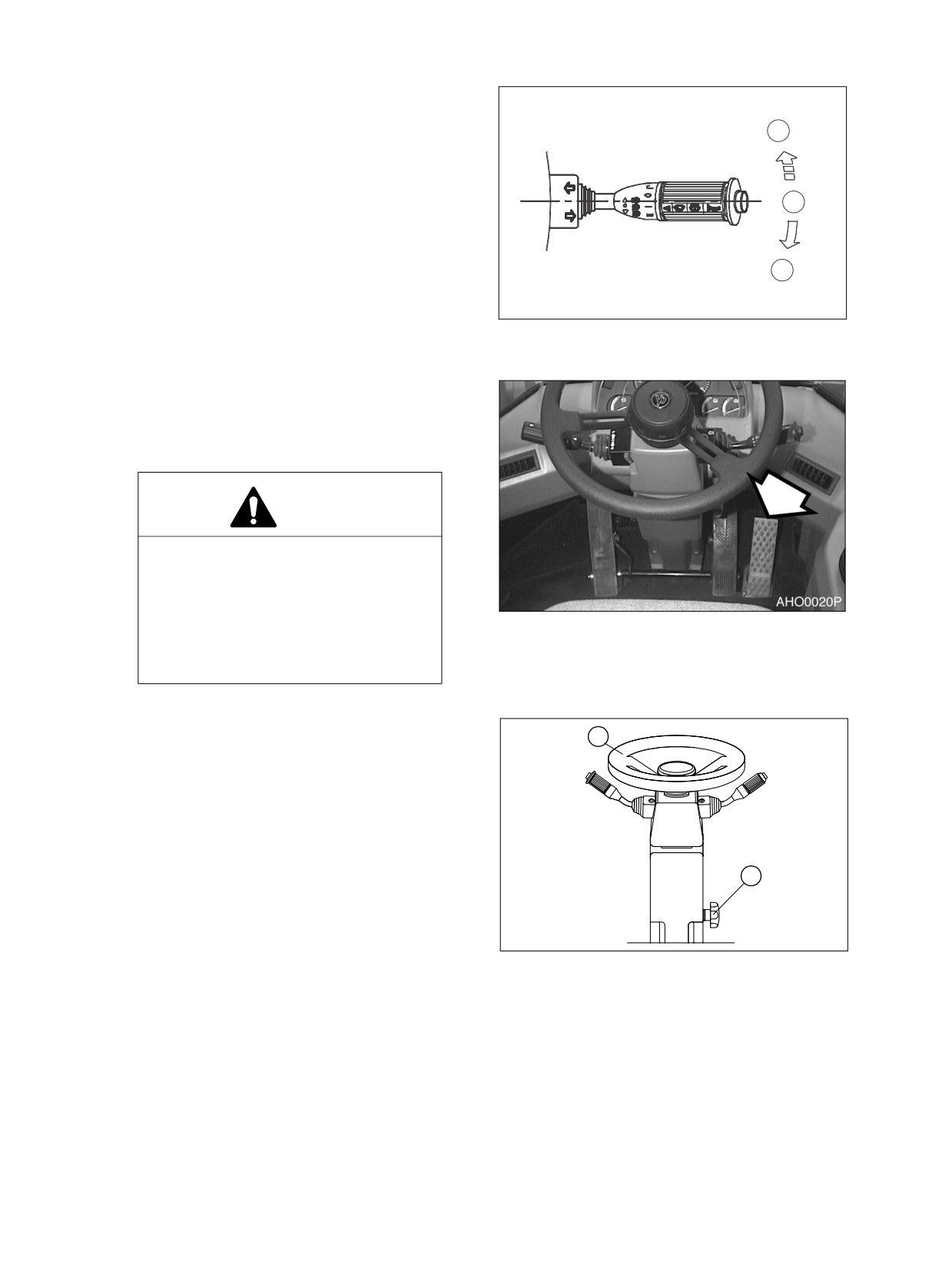

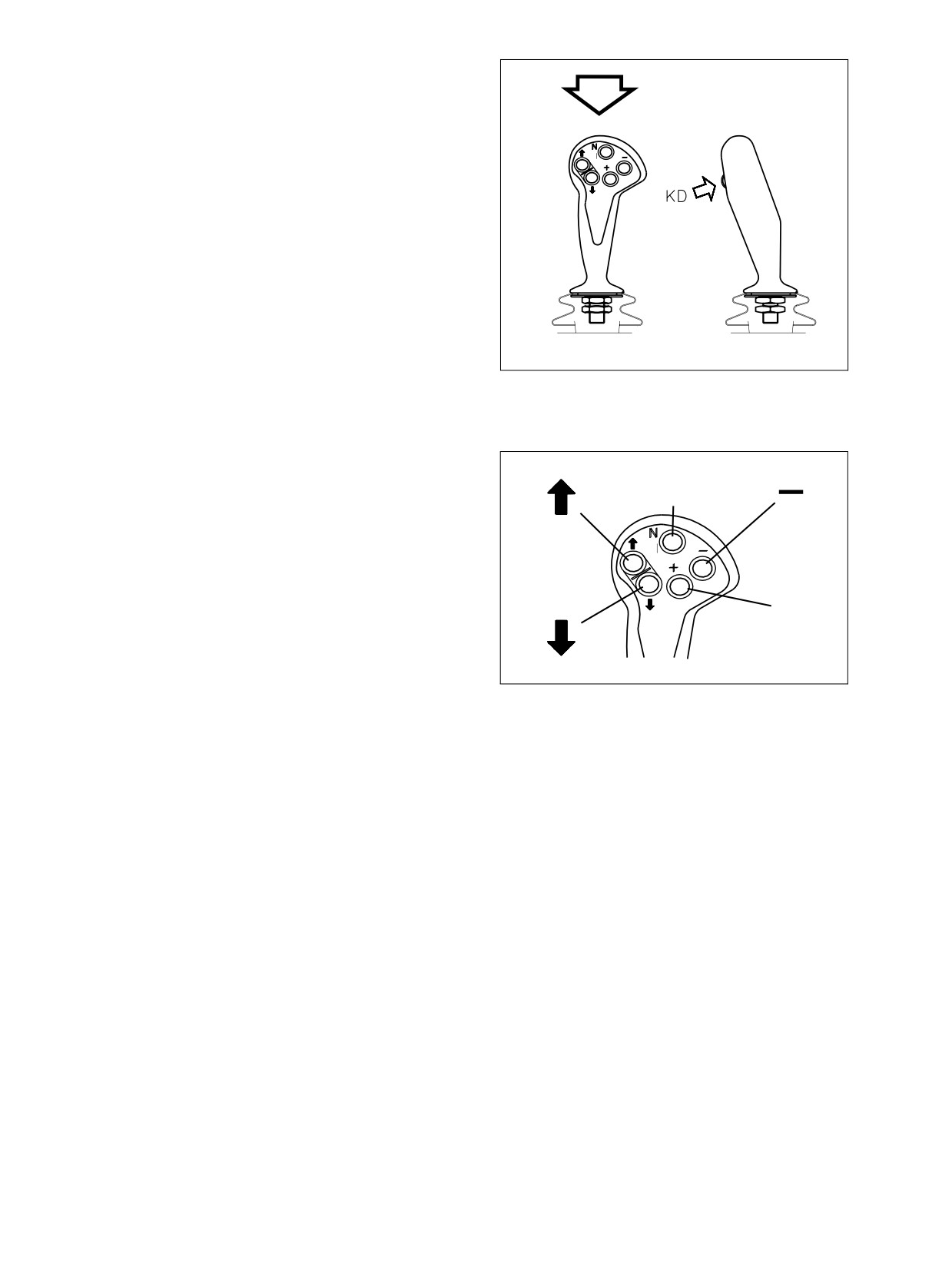

Styrekonsol og pedaler
2-7
Transmissions display
2-14

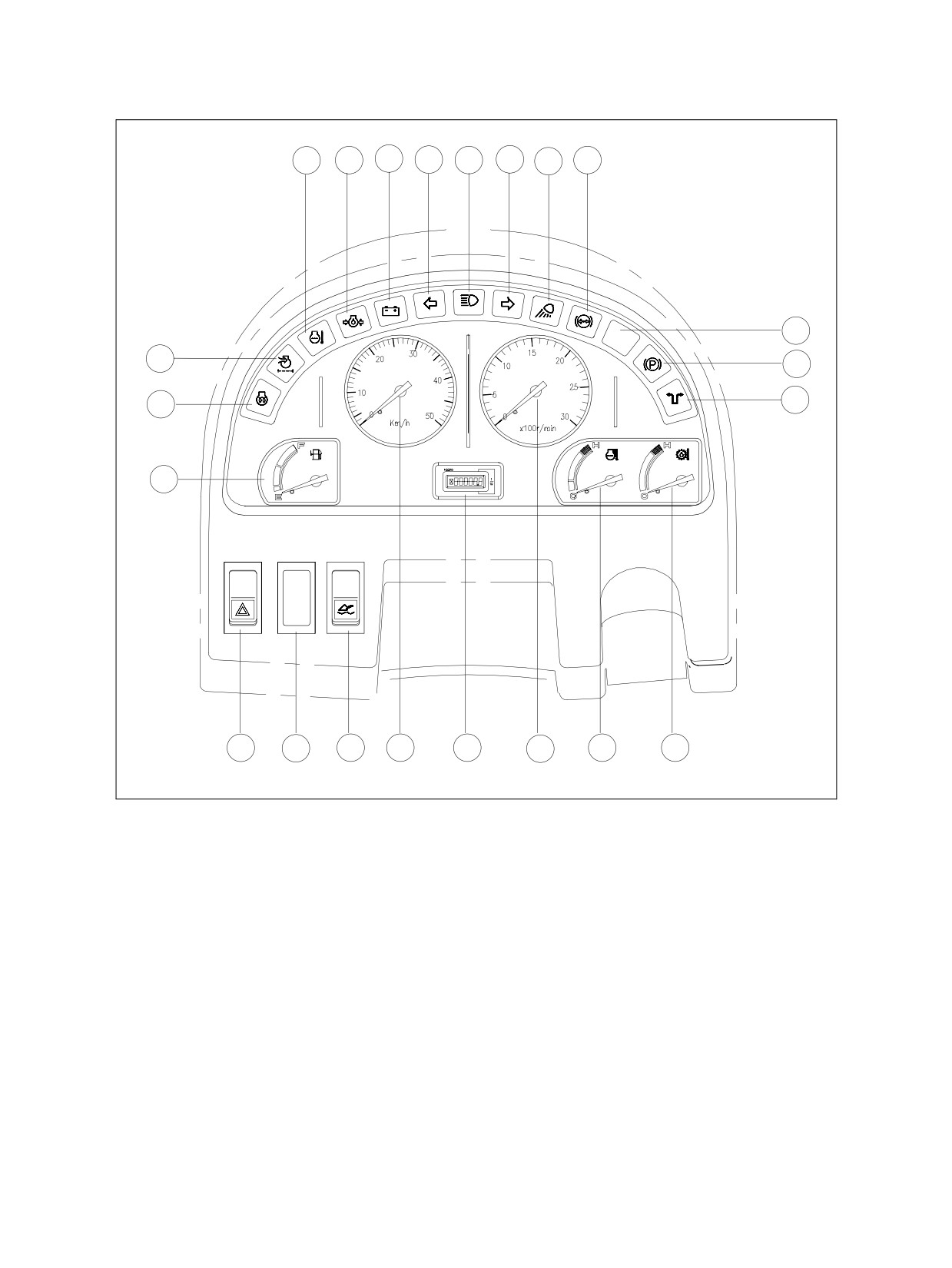

Forreste instrumentpanel
2-16

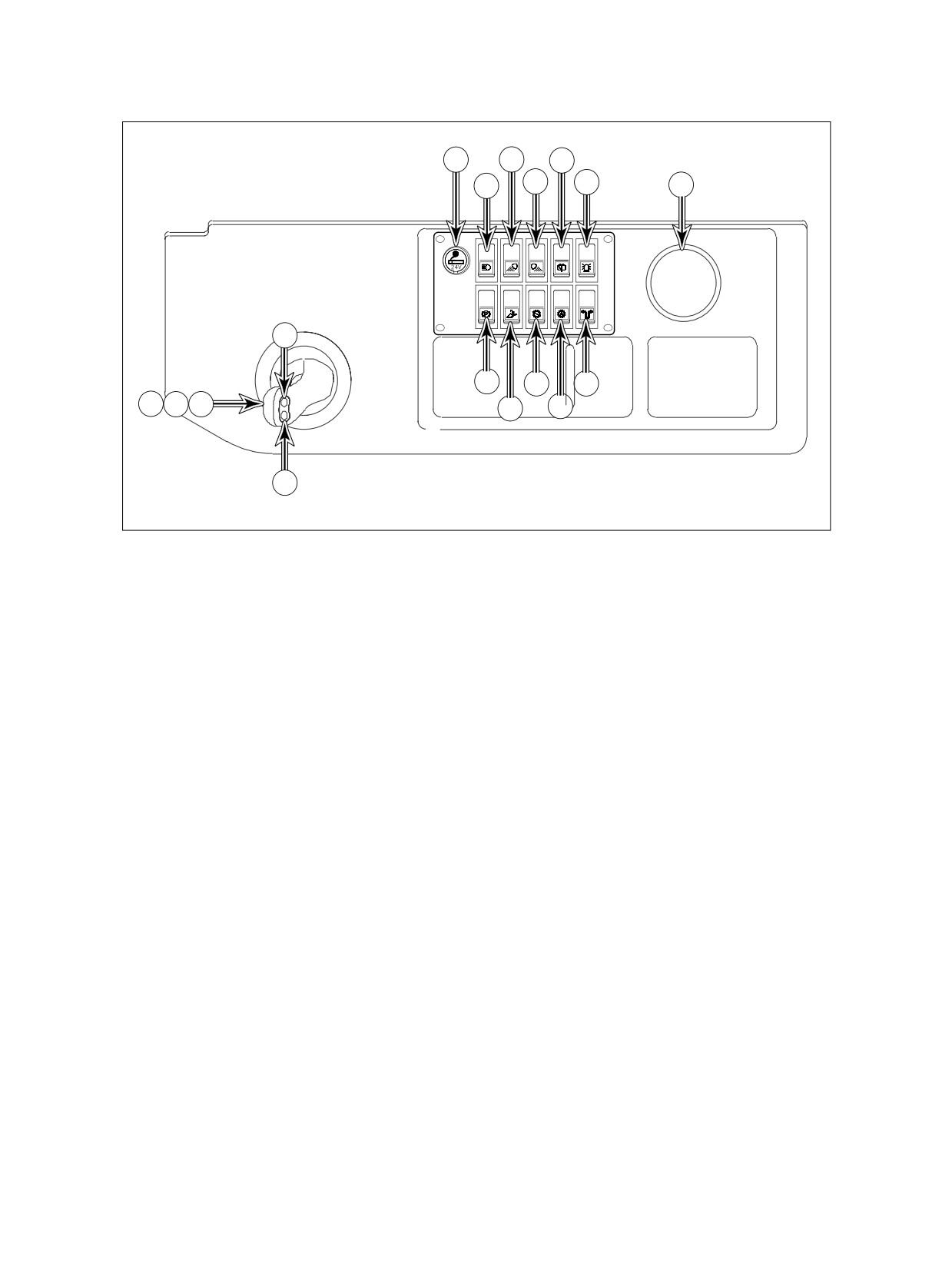

Omskifterpanel i højre side
2-25
Forskellige steder i kabinen
2-36

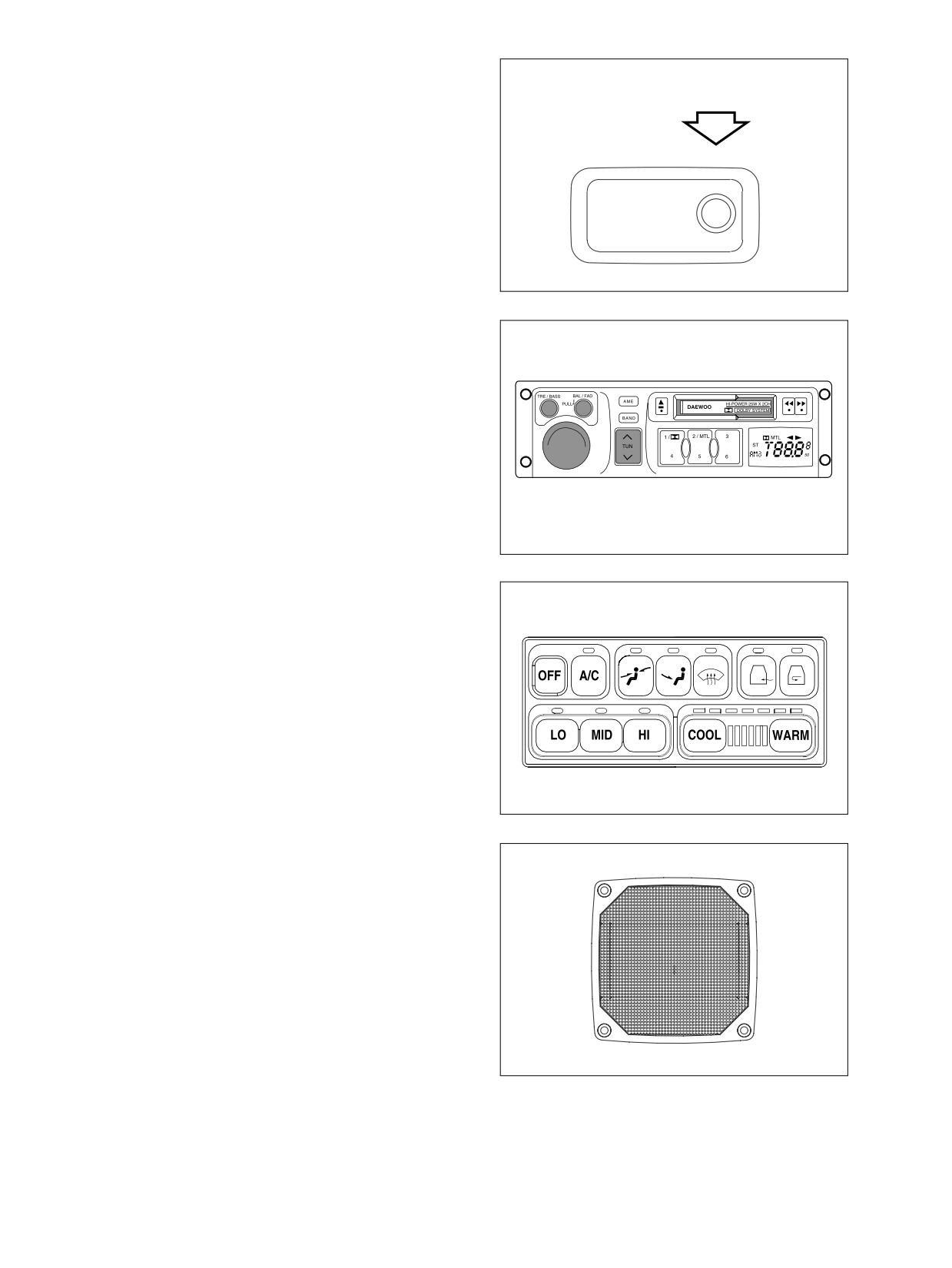

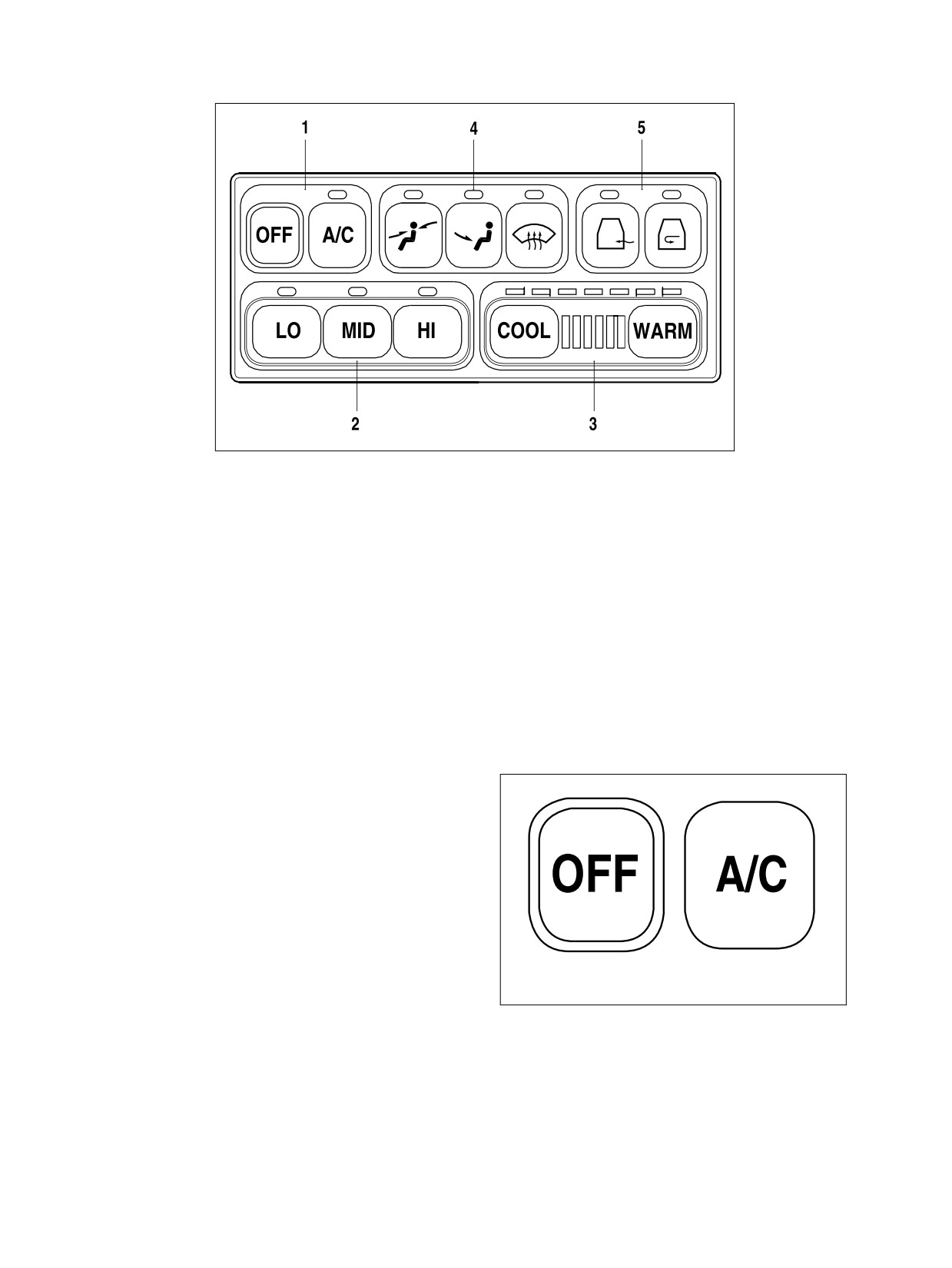

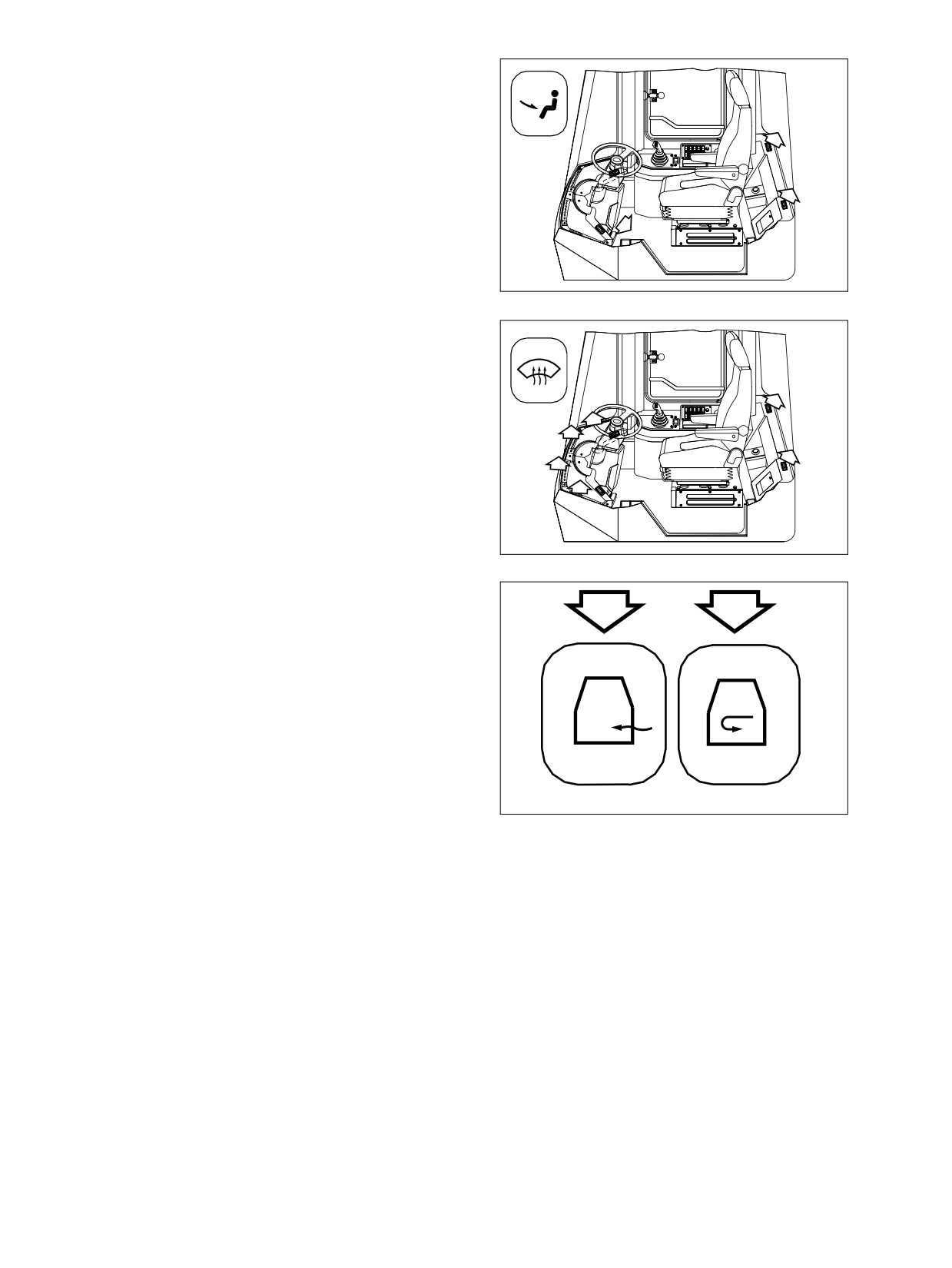

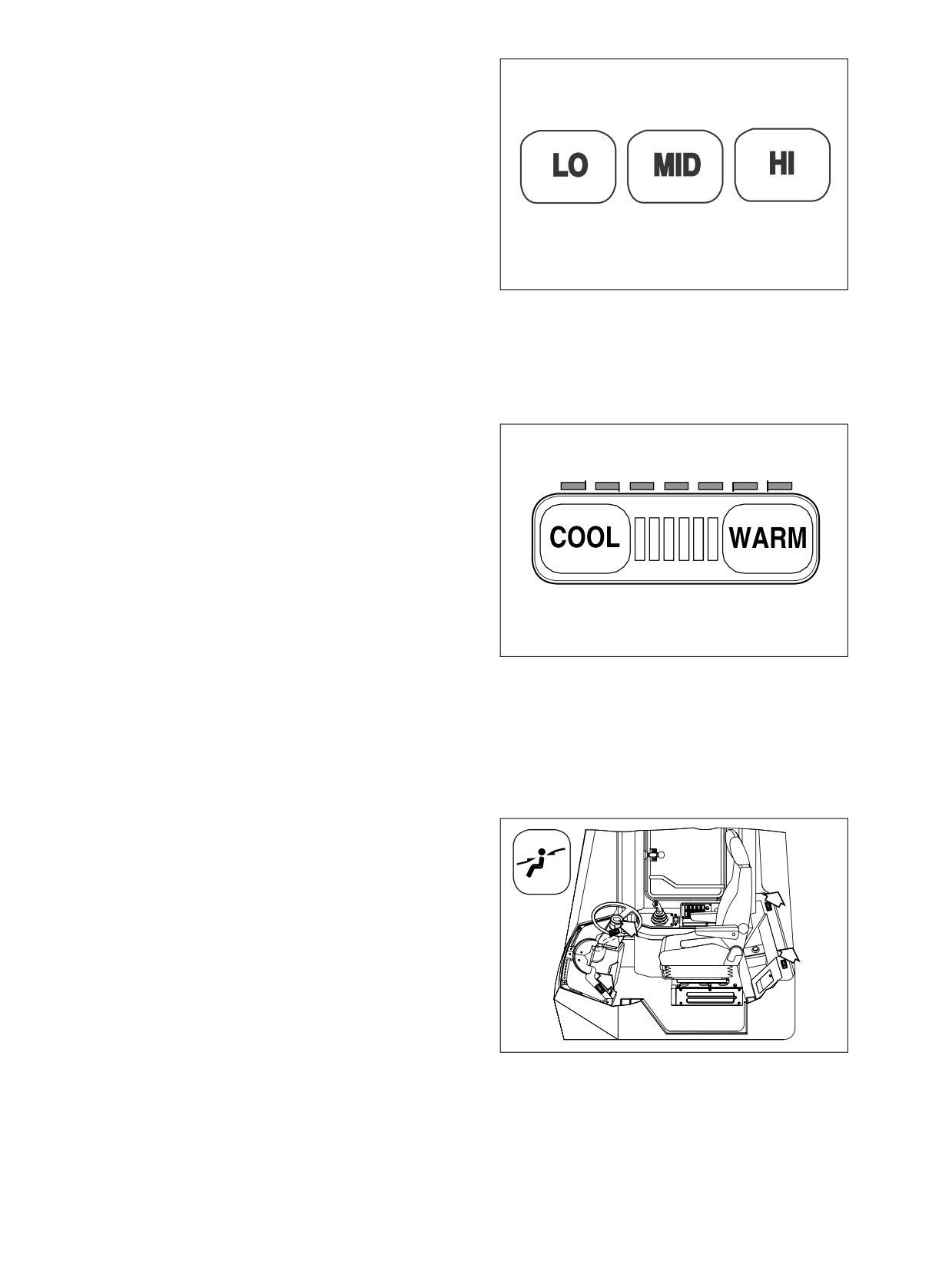

Betjening af varme og airconditioning
2-40

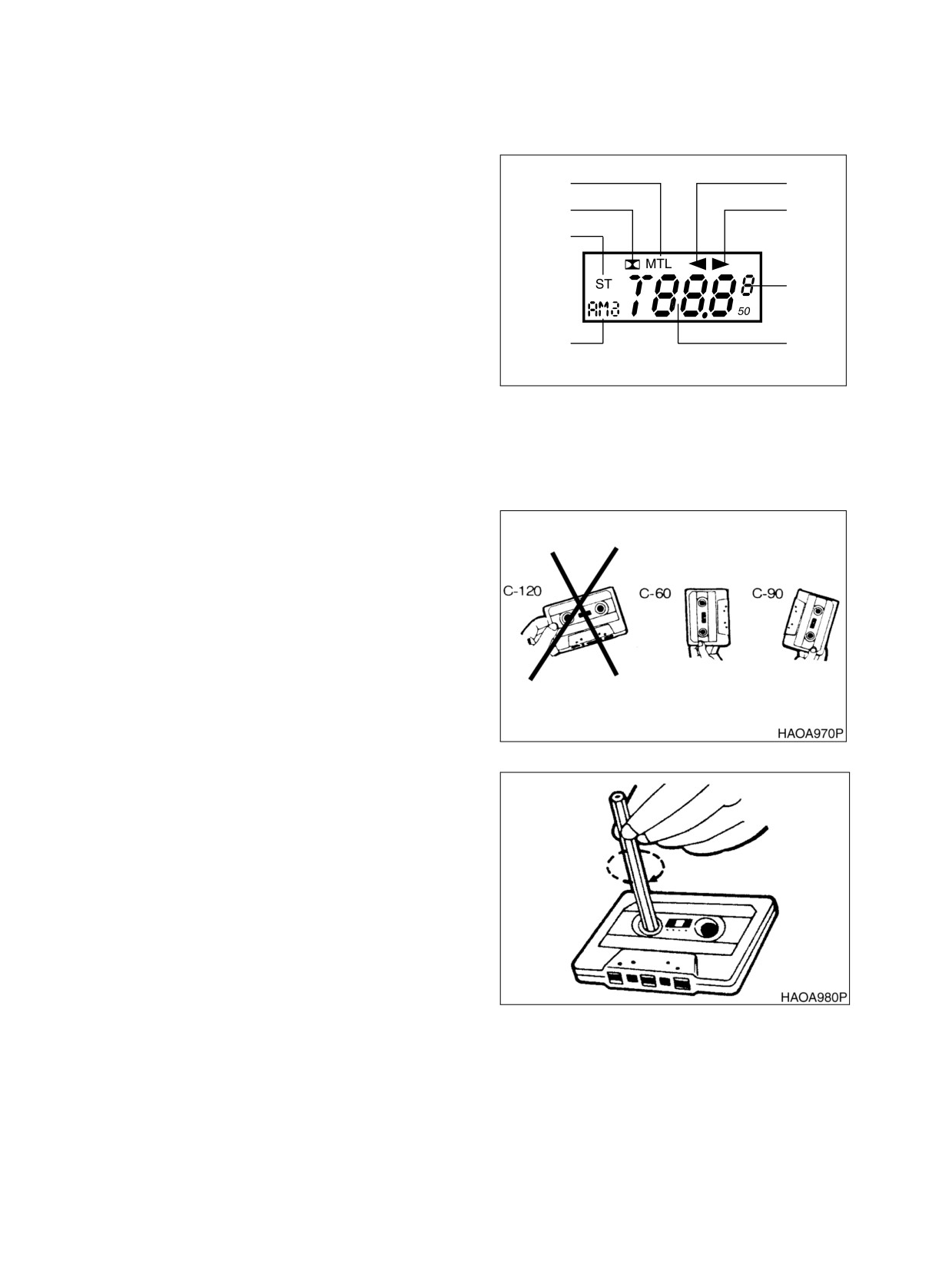

Radio
2-45
Indstilling af sædet
2-49
Sikkerhedssele
2-51
Dørsideklinken
2-52

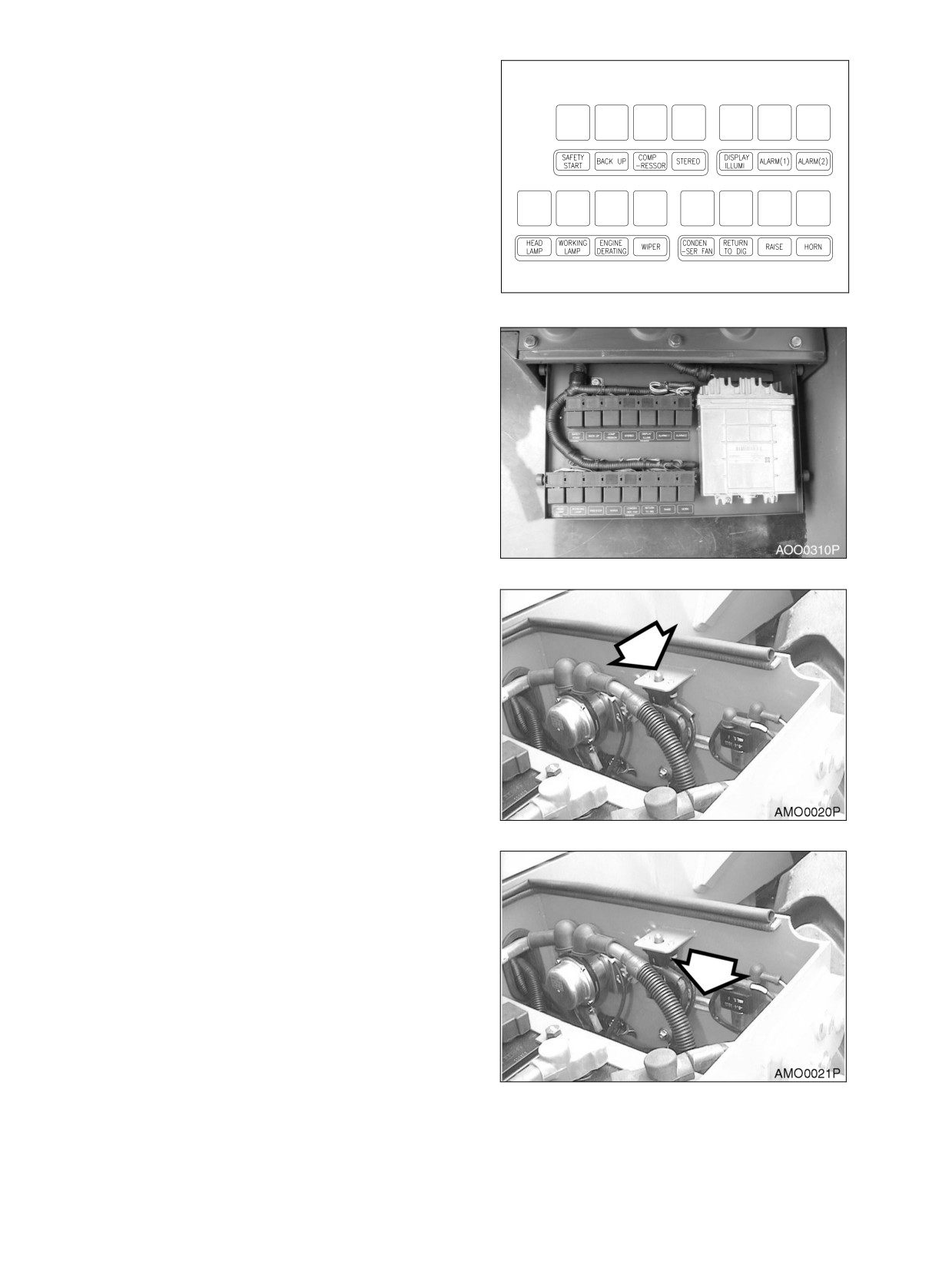

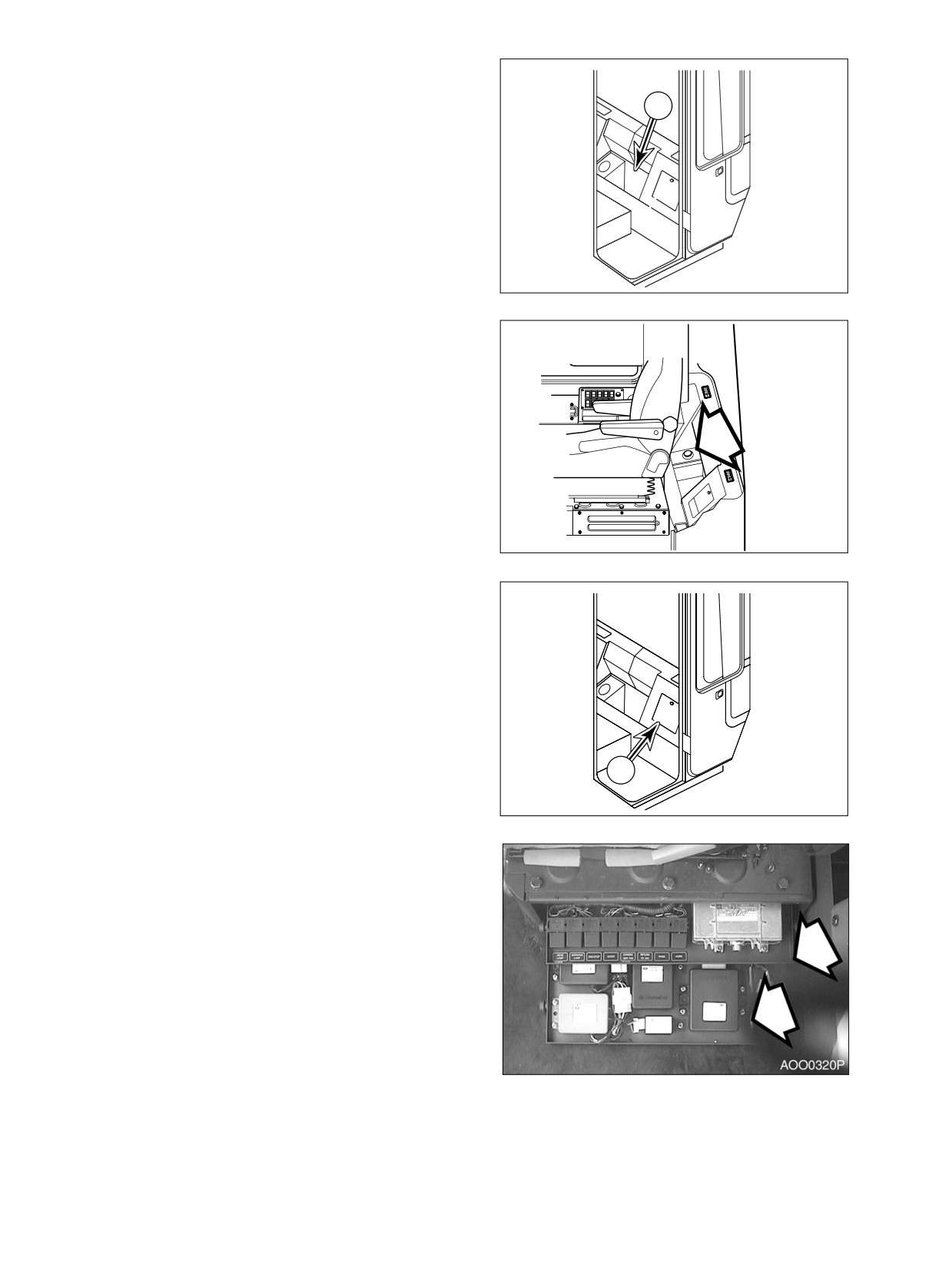

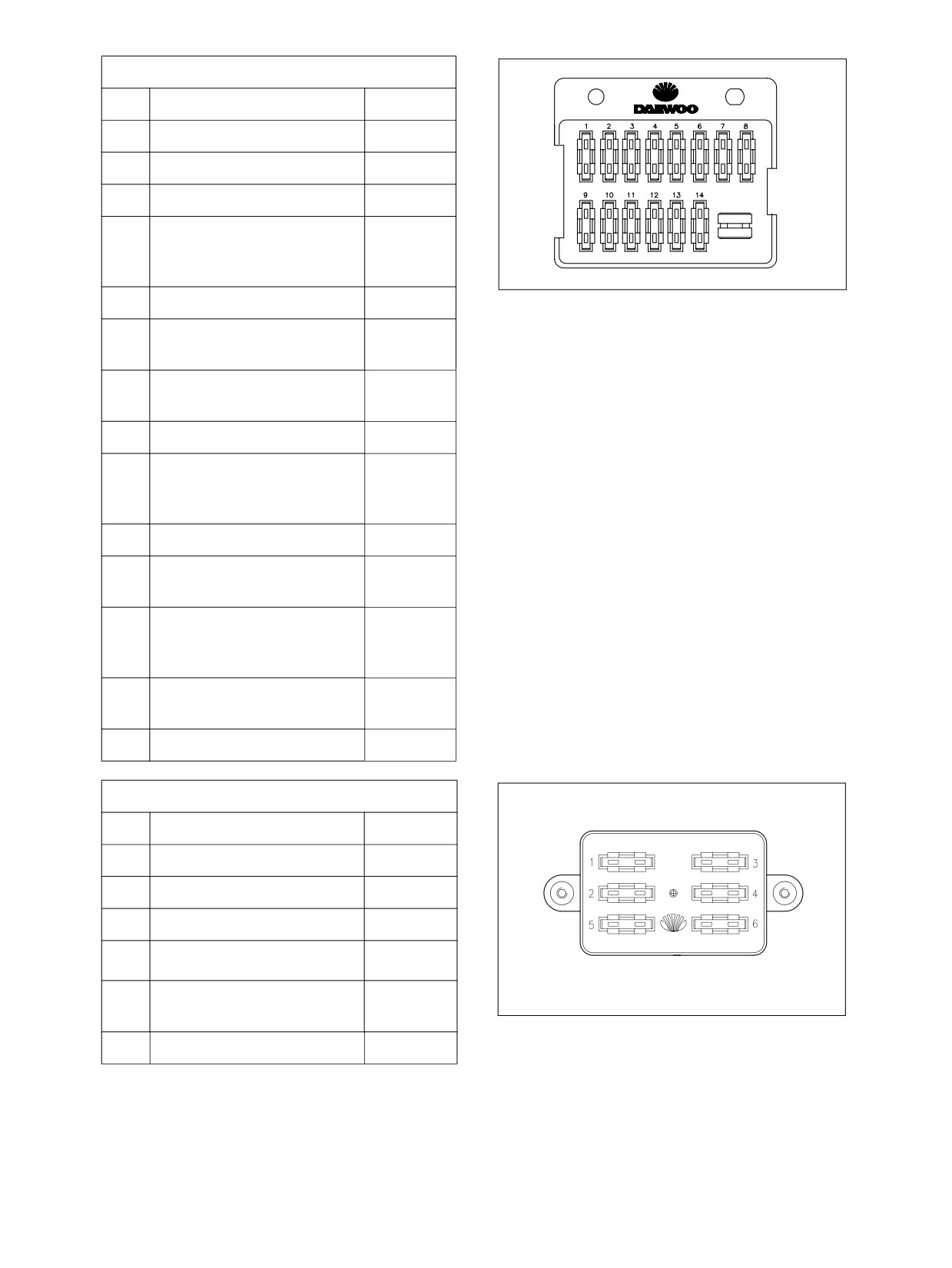

Sikringskasse / relæ
2-53
Vindues glasknusningsværktøj
2-56
Drift
3-1
Kontrolfunktioner på instrumentpanelet
3-1
Indkøringsprocedurer for ny maskine
3-1
022-00028DM
Indholdsfortegnelse I
Motor start og stop
3-2
Kørsel med maskinen
3-11
Nedlukning af maskinen
3-13
Yderligere bremsning
3-15

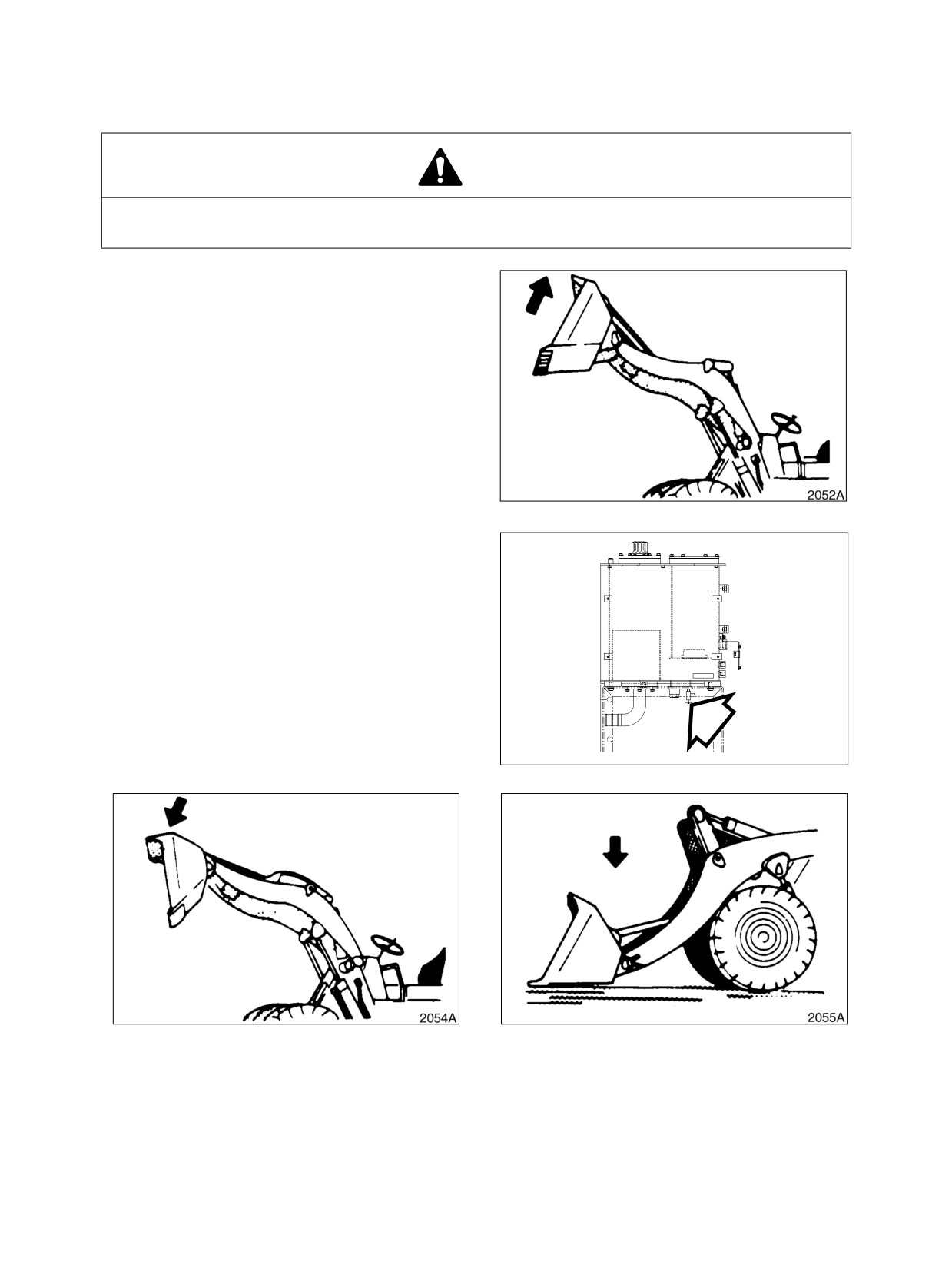

Fuldstændigt løft af armen
3-16
Vinkelindikator for skovlen
3-16
Fuldstændig nedsænkning af armen (ekstraudstyr)
3-17
Justering af skovlens positionsføler
3-17
Bugsering af maskinen
3-18
Hvis motoren går i stå under kørsel
3-19
Tilladt vanddybde
3-19
Iftersyn, vedligehold og justering
4-1
Forebyggende vedligehold
4-1
Tabel over anbefalede smøremidler
4-3
Væske kapaciteter
4-5
Vedligeholdelsesintervaller
4-6
10 timers / daglig service
4-8
50 timers / ugentlig service
4-18
200 timers / månedligt eftersyn
4-25
250 timers / månedligt eftersyn
4-27
500 timers / 3 måneders service
4-33
1000 timers / 6 måneders service
4-36
1500 timers / 9 måneders service
4-42
2000 timers / årlig service
4-44
Vedligehold i forbindelse med hårde vilkår
4-47
Generel vedligeholdelse
4-48
Justering af håndbremsen
4-50

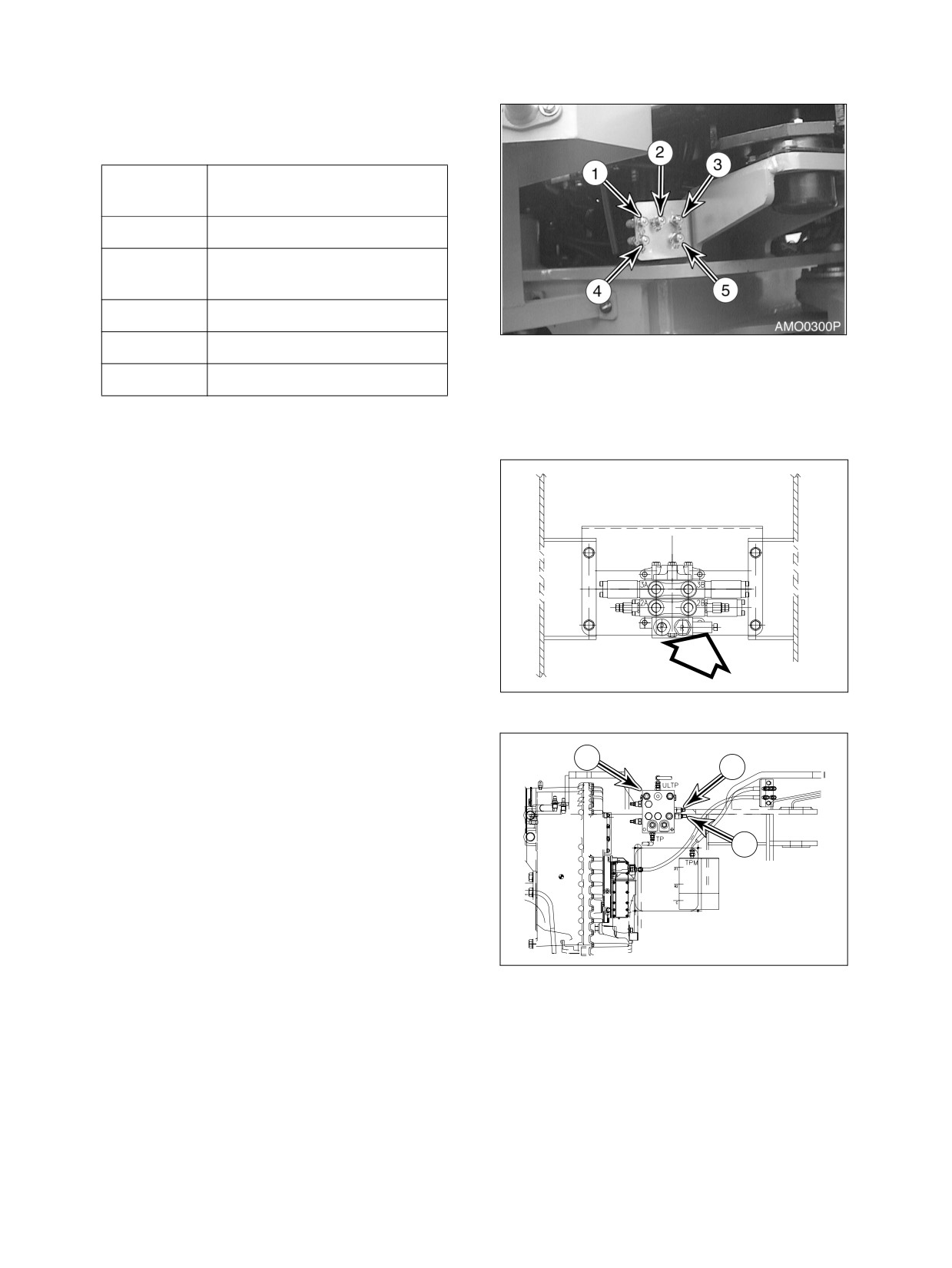

Check hydrauliktrykkene
4-51

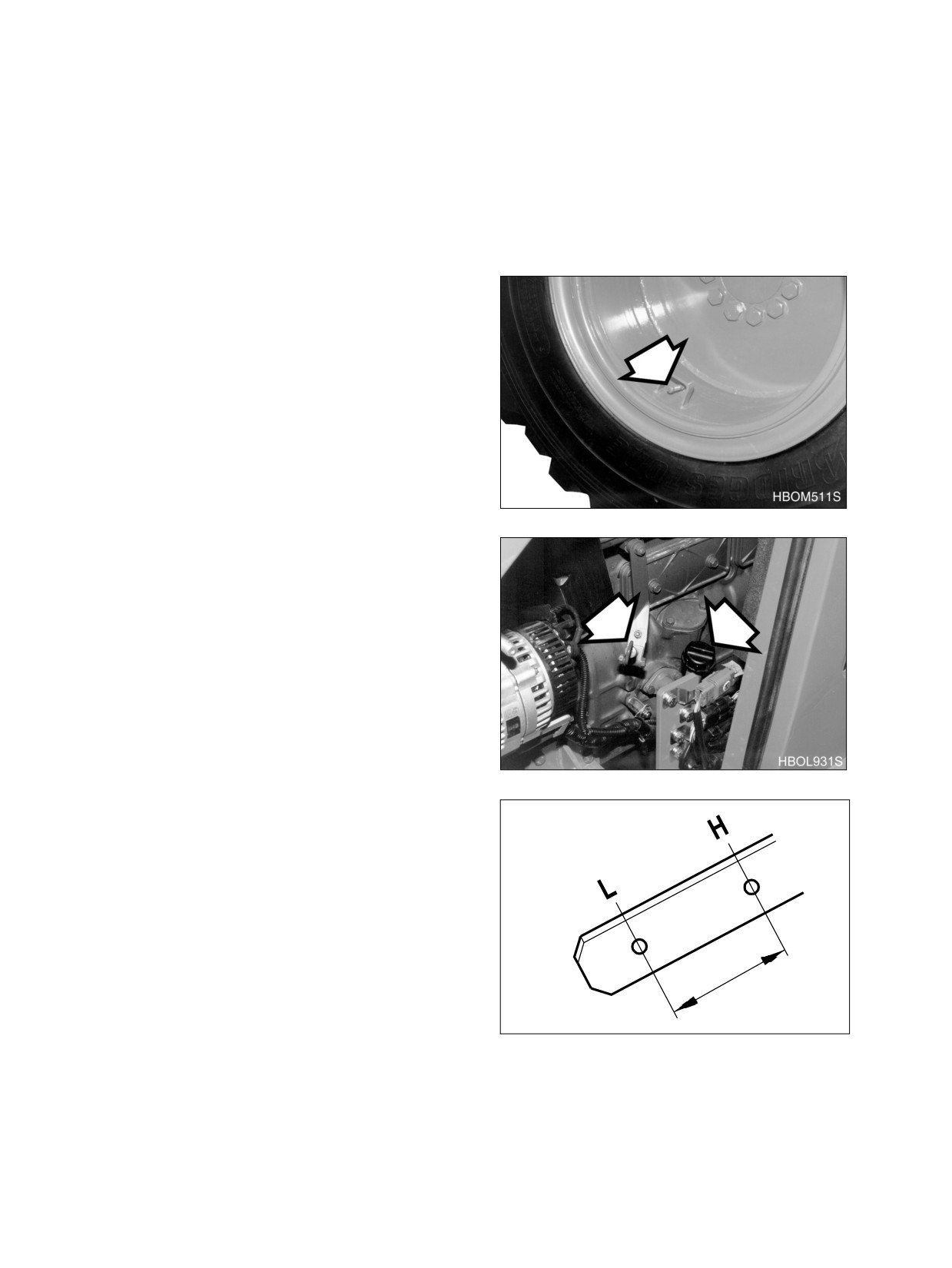

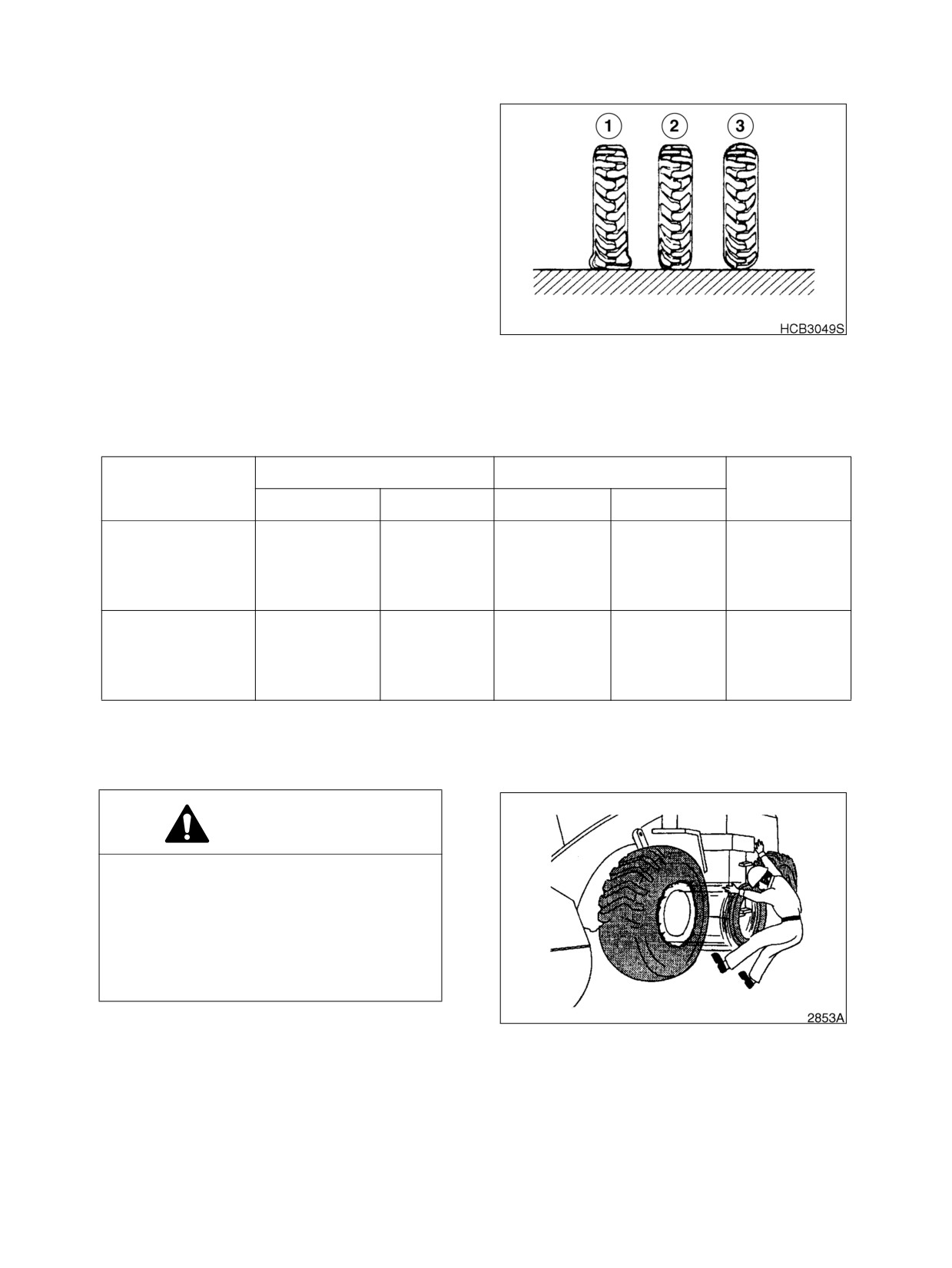

Dæk og hjul
4-55
Det elektriske system
4-57
Tabel over drejningsmomenter for bolte
4-58
Langtidsopbevaring
4-59
II Indholdsfortegnelse
022-00028DM
Transport
5-1
Læsning af maskinen på en trailer
5-1

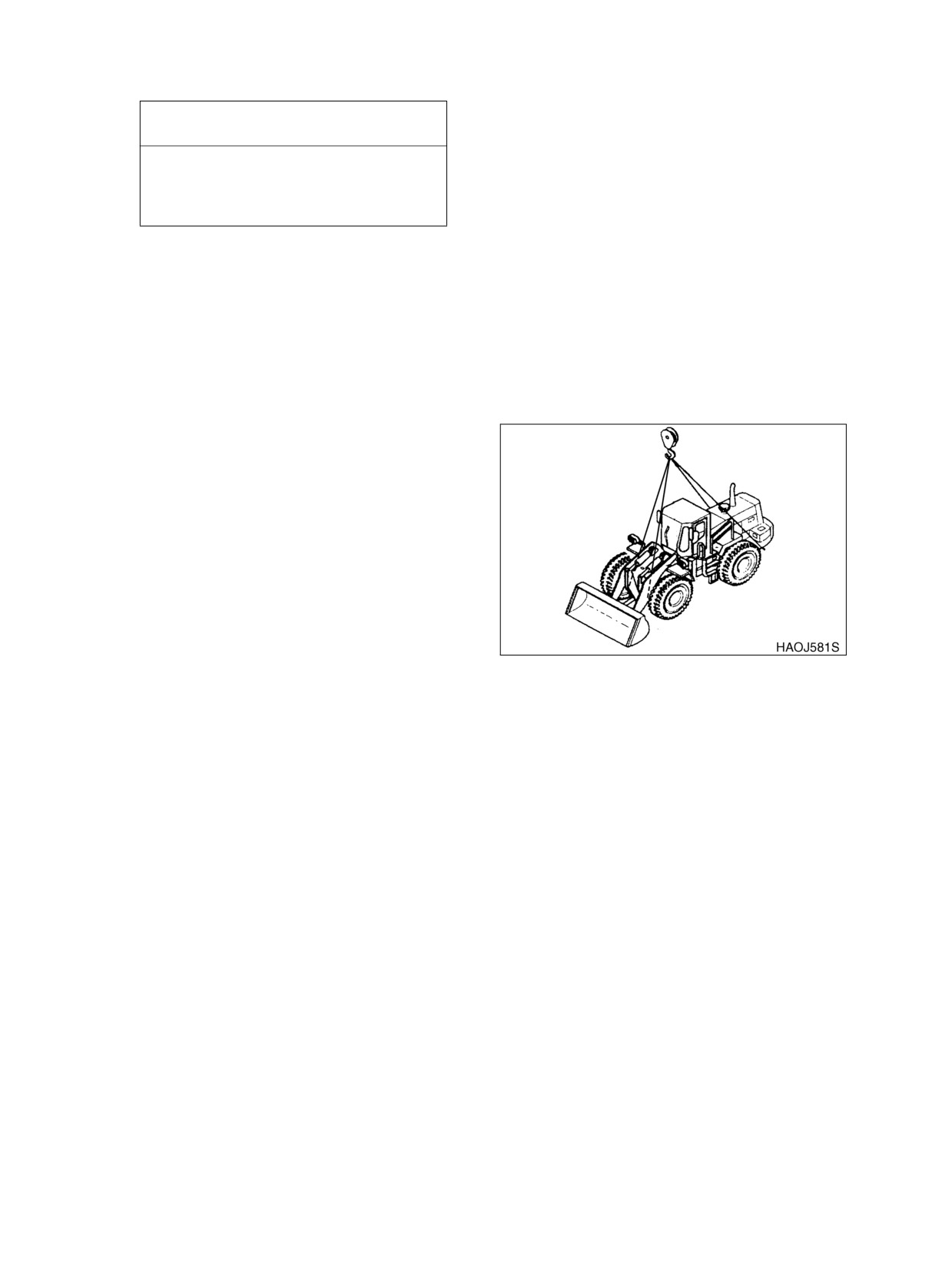

Sammenfatning af sikkerhedsforholdsregler for løftning
5-2
Fejlfinding
6-1
Motor
6-1
Hydrauliksystem
6-4
Køresystem
6-6
Styring
6-11
Bremsning
6-12
Det elektriske system
6-12
Specifikationer
7-1
Generelle specifikationer
7-1

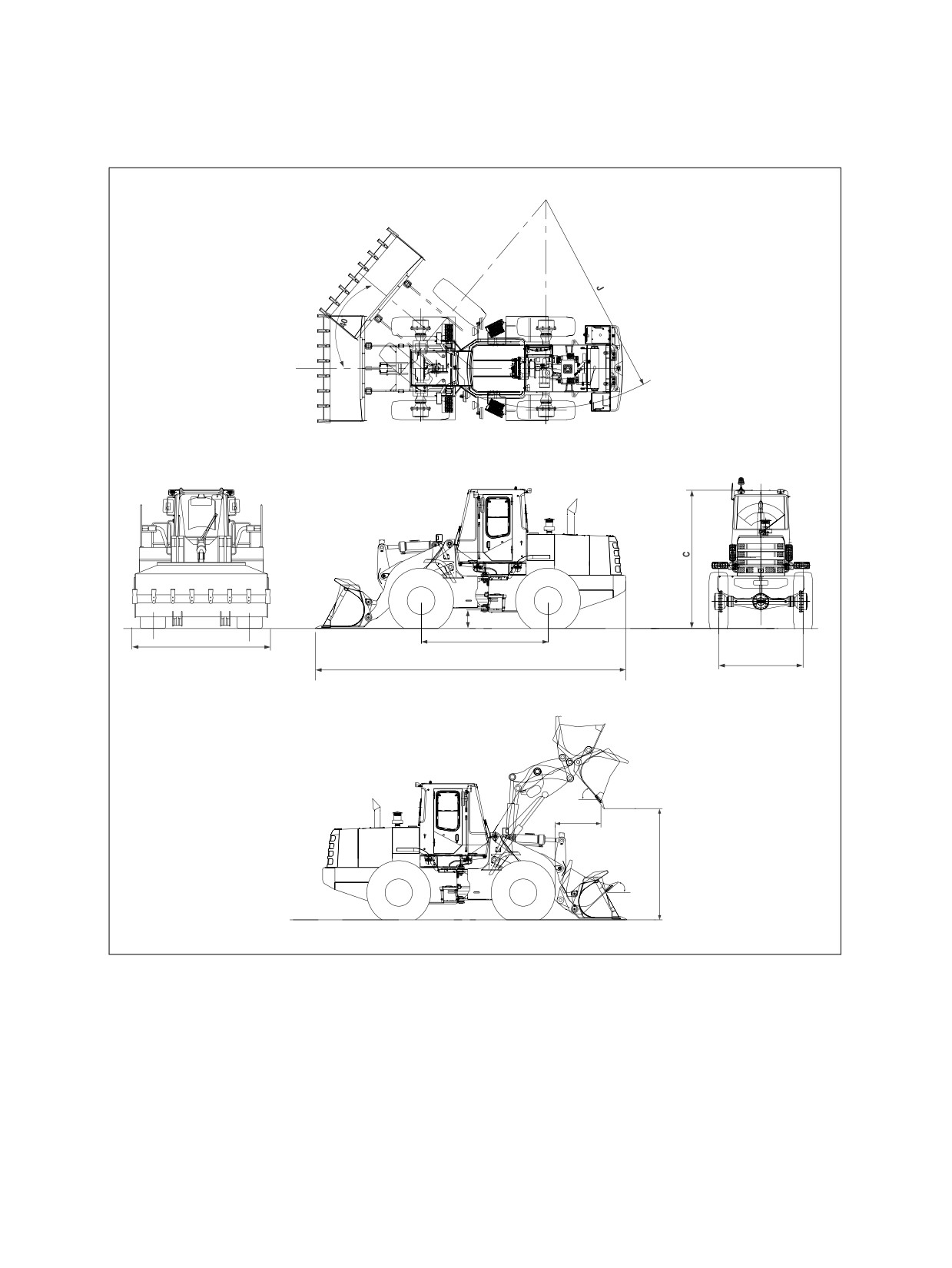

Arbejdsområde og mål
7-2
Arbejdskapaciter
7-4
Omtrentlig vægt af arbejdsmaterialer
7-4
Indeks
8-1
022-00028DM
Indholdsfortegnelse III
1SIKKERHED
TIL OPERATØREN AF EN DAEWOO LÆSSEMASKINE
FARE!
Forkert brug af læssemaskine kan medføre alvorlige kvæstelser eller dødsfald. Før brug af
læssemaskinen og før alt vedligeholdelsesarbejde skal operatøren eller teknikeren have læst og
forstået hele drifts- og vedligeholdelsesvejledningen.
Alle drifts-, vedligeholdelses-, kørsels- eller forsendelsesmetoder, som ikke retter sig efter de
sikkerhedsforholdsregler, som står i denne vejledning, kan forårsage alvorlige uheld eller
dødsfald.
Tag dit ansvar herfor alvorligt både af hensyn til din egen sikkerhed og med hensyn til de mennesker, som
kan blive påvirket på grund af dit arbejde.
Sikkerhedsoplysningerne på de følgende sider er delt op i flere forskellige emner.
1.
”Almene sikkerhedsgrundregler” på side 1-2
2.
”Placering af sikkerhedsmærkater” på side 1-3
3.
”Ikke godkendte ændringer” på side 1-10
4.
”Forsigtighedsregler på arbejdspladsen” på side 1-10
5.
”Drift” på side 1-12
6.
”Udstyr” på side 1-17
7.
”Vedligehold” på side 1-21
8.
”Forsendelse og transport” på side 1-23
022-00028DM
Sikkerhed 1-1
SIKKERHEDSADVARSELSSYMBOL
Vær godt forberedt - Sæt dig ind i alle drifts- og sikkerhedsinstruktioner.
Dette er symbolet for sikkerhedsberedskab. Overalt, hvor det findes i denne manual eller på
sikkerhedsmærkater på maskinen, skal du være forberedt på mulige farer for personlige
kvæstelser eller uheld. Overhold altid sikkerhedsbestemmelserne og følg de anbefalede
fremgangsmåder.
LÆR NØGLEORDENE, SOM BENYTTES I FORBINDELSE MED SYMBOLET FOR SIKKERHEDSBE-
REDSKAB
Ordene "FORSIGTIG," "ADVARSEL," og "FARE" brugt i denne vejledning og på skilte på maskinen henvi-
ser til farer eller ikke sikre fremgangsmåder. Alle tre udtryk gør opmærksom på sikkerhedsrelaterede for-
hold. Overhold de tilsvarende forholdsregler, hver gang De ser sikkerhedsadvarselstrekanten, uafhængigt
af, hvilket signalord der står ved siden af symbolet med "udråbstegn".
OBS!
Gør opmærksom på en farlig situation, som kan medføre mindre eller moderate kvæstelser, hvis
ikke den afværges. Hermed kan der også advares imod en generelt farlig fremgangsmåde.
ADVARSEL!
Gør opmærksom på en farlig situation, som kan medføre alvorlige kvæstelser eller dødsfald,
hvis ikke den afværges. Hermed kan der også advares imod en særdeles farlig fremgangsmåde.
FARE!
Gør opmærksom på en farlig situation, med stor sandsynlighed medfører dødsfald eller aldeles
alvorlige kvæstelser, hvis ikke den afværges. Hermed kan der også advares imod udstyr, som
kan eksplodere eller sprænges, hvis ikke det behandles eller omgås med omhu.
ALMENE SIKKERHEDSGRUNDREGLER
ANDRE ANVENDELSESOMRÅDER
Læssemaskinen er i første linie konstrueret til at flytte jord med en skovl. Til anvendelse som dræg eller til
håndtering af objekter på andre måder kontakt venligst Daewoo. Løftearbejde af forskellig art er tilladt i
godkendte opsætninger og kun op til den angivne kapacitet uden løft af læs i siden (såfremt der ikke gæl-
der andre lokale forbud). Anvend ikke maskinen til opgaver, som den ikke er konstrueret til. Brug ikke skov-
len til løftearbejdet, hvis ikke der benyttes løftestropper i godkendt opsætning.
1-2 Sikkerhed
022-00028DM

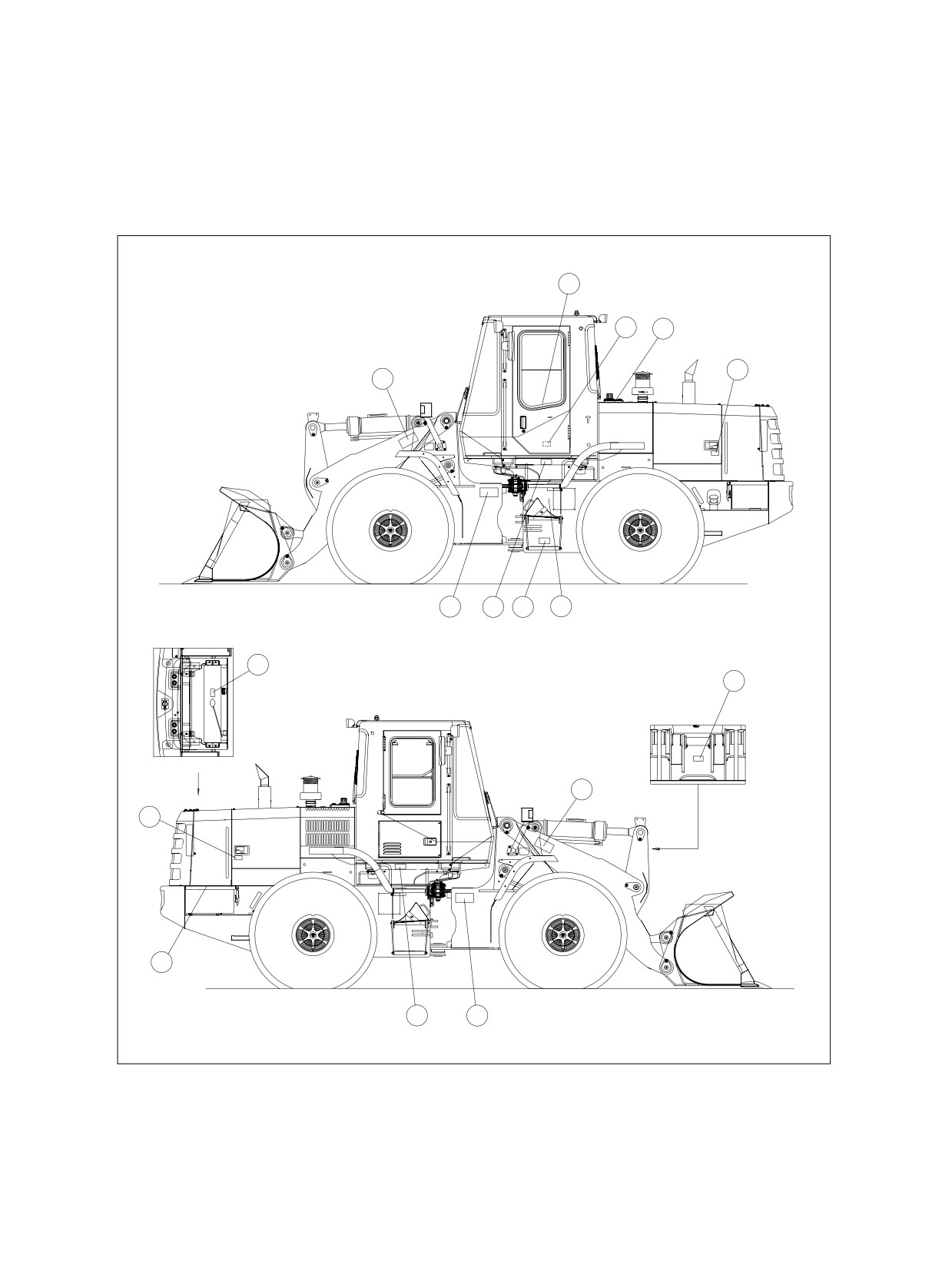

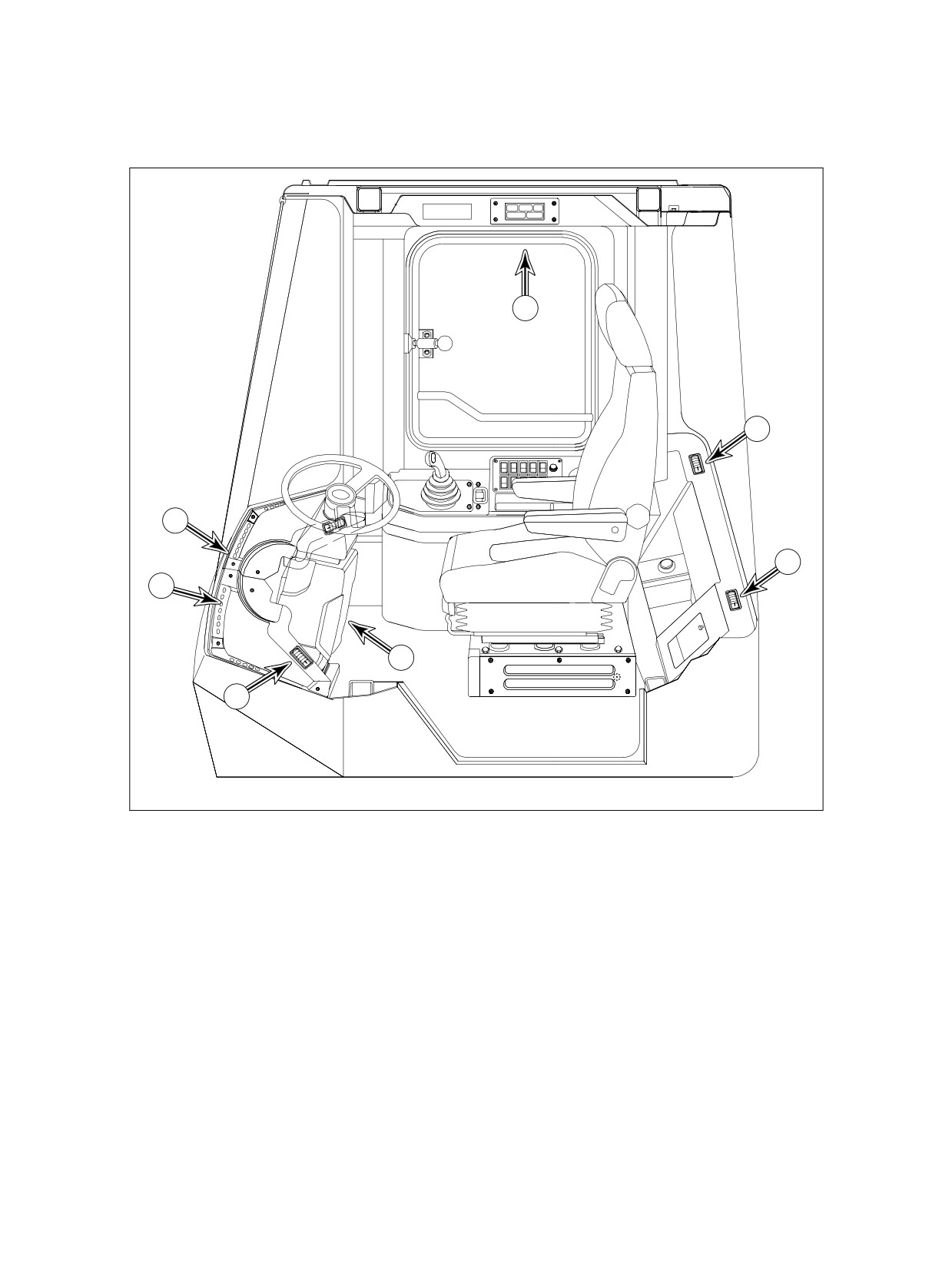

PLACERING AF SIKKERHEDSMÆRKATER
Sørg for, at disse mærkater altid holdes rene. Anbring mærkaterne på plads igen eller udskift dem, når de
er blevet beskadiget eller de er gået tabt. Kontrollér, at reservedele er forsynet med aktuelle mærkater.
Ud over sikkerhedsmærkaterne findes der andre mærkater, så sørg for at anvende disse på tilsvarende
måde. Sikkerhedsmærkater kan eventuelt fås på andre sprog end udelukkende på engelsk. Kontakt din
Daewoo-forhandler for at få oplysninger om, hvilke mærkater der kan leveres.
11
1
5
2
9
4
8
10
3
6
9
9
2
7
8
4
APO0190L
Afbildning 1
022-00028DM
Sikkerhed 1-3
1.
ADVARSEL ANGÅENDE DRIFT, EFTERSYN OG VEDLIGEHOLD (4190-2545, 190-00092)
OBS!
•
Læs manualen og mærkaterne
før drift og vedligehold. Følg
instruktionerne og tag hensyn til
advarslerne i manualen og på
mærkaterne, som findes på
maskinen.
•
Tryk på hornet for at advare folk i
nærheden, før maskinen tages i
drift og kontrollér, at alle
personer har forladt området.
•
Sørg altid for, når du forlader
ACO1360L
operatørens sæde:
•
at sænke dybdeskeen og andet arbejdsværktøj ned til jorden.
•
"LOCK" (lås) gearhåndtag i "NEUTRAL" (tomgang).
•
at trække parkeringsbremsen.
•
at dreje startkontakten til "OFF." Fjern nøglen fra låsen.
•
Når der konstateres usædvalige forhold på hydrauliske komponenter og enheder, så
kontakt den nærmeste DAEWOO-forhandler eller et autoriseret værksted. Gør ikke
forsøg på at sætte maskinen i stand.
2.
ADVARSLER I FORBINDELSE MED ÅBNING AF MOTORHJELMEN (2190-2525, 190-00095)
ADVARSEL!
Stands motoren, før motorhjelmen åbnes.
ACO1420L
1-4 Sikkerhed
022-00028DM
3.
ADVARSEL VEDRØRENDE HÅNDTERING AF AKKUMULATOR (2190-2528, 190-00099)
ADVARSEL!
Fare for eksplosion:
•
Keep away from flame.
•
Der må ikke svejses eller bores.
ACO1480L
Akkumulator
Læssemaskinens hovedkontrolsystem er udstyret med en akkumulator. Akkumulatoren holder på et tryk,
som kan gøre det muligt at aktivere de hydrauliske styreelementer i en kort tid efter at motoren er blevet
slukket. Aktivering af en vilkårlig styreenhed kan få den pågældende funktion til at arbejde ved hjælp af
tyngdekraften.
OBS!
Ethvert løftet udstyr vil sænkes ned til jorden, hvis akkumulatoren står under tryk.
Sænk de foran på maskinen anbragte redskaber ned til jorden, før maskinen lukkes ned. Drej nøglen til
positionen "ON" (tænd) og bevæg styrehåndtagene for at slippe trykket ud af akkumulatoren, efter at moto-
ren er blevet slukket. Fjern nøglen.
VIGTIGT
Se i værkstedsmanualen vedrørende serviceprocedurer. Ingen af hovedledningerne må løsnes,
før trykket i akkumulatoren er blevet sluppet ud.
022-00028DM
Sikkerhed 1-5
4.
HOLD DIG UDENFOR STYRINGENS VENDECIRKEL (4190-1992, 190-00120)
FARE!
Hold dig udenfor styringens vendecirkel.
AMO0410L
5.
ADVARSEL MOD FOR HØJ TEMPERATUR AF HYDRAULIKOLIEN (2190 -2529, 190-00097)
ADVARSEL!
HYDRAULIKOLIE
For at forhindre varm olie i at sprøjte ud:
•
Sluk for motoren.
•
Lad olien køle af.
•
Løft langsomt låget for at slippe
trykket ud, før låget fjernes.
ACO1410L
1-6 Sikkerhed
022-00028DM
6.
ADVARSEL MOD FOR HØJ KØLEMIDDELTEMPERATUR (2190-2531, 190-00097)
ADVARSEL!
For at forhindre varmt vand i at sprøjte ud:
•
SLUK for motoren.
•
Lad vandet køle af.
•
Løft langsomt låget for at slippe
trykket ud, før låget fjernes.
ACO1410L
7.

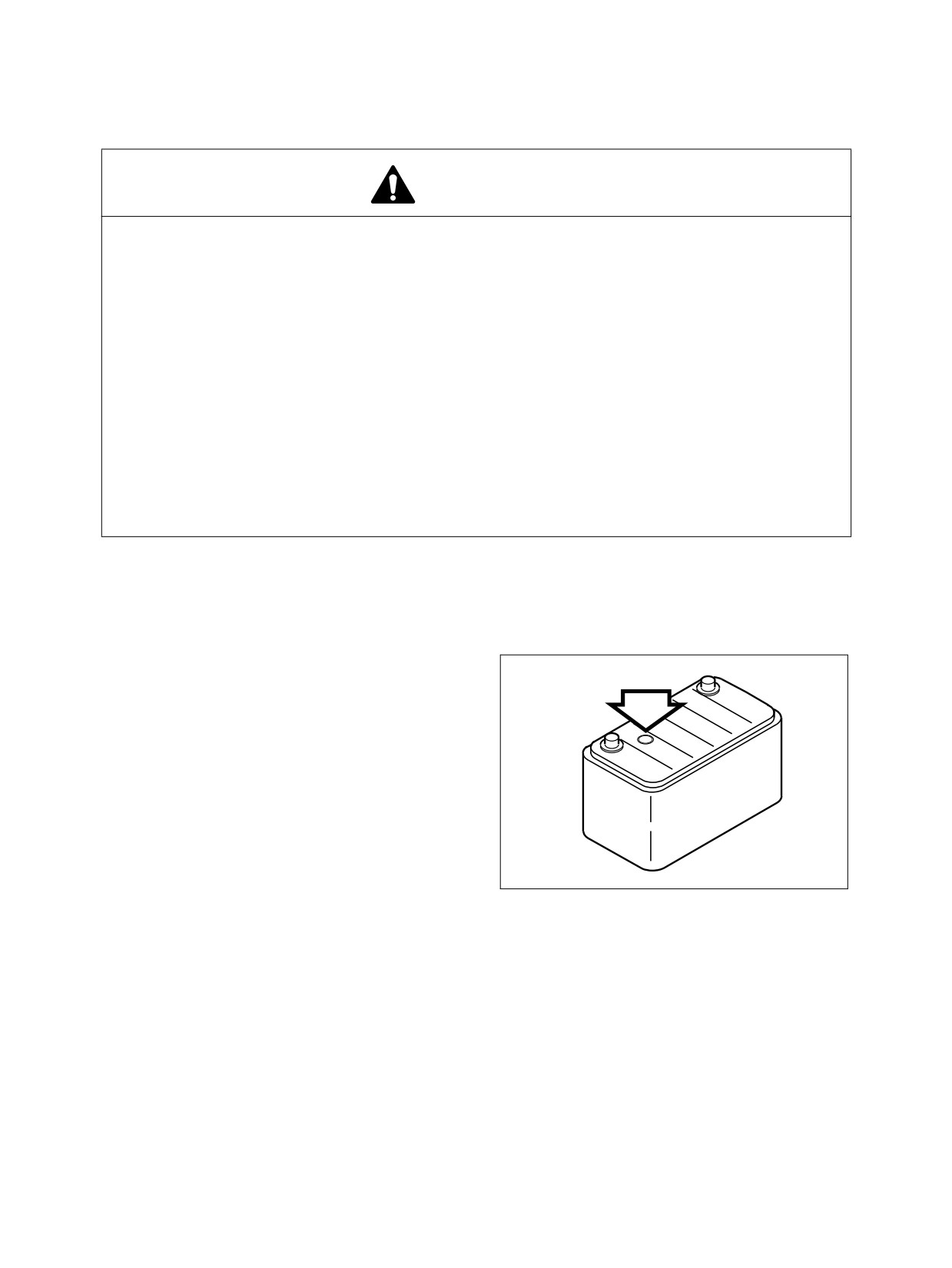

ADVARSEL OM NØDVENDIG VEDLIGEHOLDELSE AF BATTERIET (2190-2533, 190-00100)
FARE!
•
Dampe fra batterier kan
eksplodere. Hold gnister og
åben ild borte fra batterierne.
•
Undgå altid at opbevare
metaller som f. eks. værktøj
eller let antændelige materialer
rundt
omkring eller
på
batterierne. Der kan udløses en
eksplosion eller opstå ildebrand
ved at kortslutte batterierne.
•
Svovlsyren i batteriet er giftigt.
Syren er stærk nok til at brænde
huden, til at lave huller i tøjet og
til at medføre blindhed, når den
kommer i øjnene.
ACO1400L
Når du spilder syre på dig selv:
1.
Skyl din hud med vand
2.
Benyt tvekulsurt natron eller kalk for at neutralisere syren.
3.
Skyl øjnene med vand i 10-15 minutter.
Søg omgående lægehjælp.
022-00028DM
Sikkerhed 1-7
8.
ADVARSEL MOD AT KØRE MED MASKINEN (4190-1989, 190-00107)
ADVARSEL!
Stå af hensyn til din egen sikkerhed ikke
på stigen, når maskinen er i bevægelse.
AMO0420L
9.
ADVARSEL OM GENNEFØRING AF VEDLIGEHOLD PÅ FRONTOPHÆNGNINGEN
(4190-2546, 190-00105)
FARE!
Før ventiler eller rørledninger skilles ad,
skal man for at undgå kvæstelser støtte
løftebommen.
AMO0430L
1-8 Sikkerhed
022-00028DM
10. ADVARSEL VEDRØRENDE BRUG AF SIKKERHEDSLÅS (4190-1993, 190-00121)
ADVARSEL!
Sikkerhedslåsen skal være i positionen
"LOCK"
(låst), når der gennemføres
servicearbejde ved drejetappen eller når
maskinen transporteres.
AMO0440L
11. ADVARSELSMÆRKE (2190-2549, 190-00098)
ADVARSEL!
Rør ikke, når du udfører inspektion eller
vedligehold.
ACO1450L
022-00028DM
Sikkerhed 1-9
IKKE GODKENDTE ÆNDRINGER
VIGTIGT
Hvis du skulle have brug for flere oplysninger eller når du har spørgsmål eller er i tvivl om sikre
arbejdsmåder eller hvordan læssemaskinen skal bruges på den rigtige måde i forbindelse med
en speciel opgave eller under bestemte vilkår i dine egne arbejdsomgivelser, så kontakt din
nærmeste Daewoo-forhandler.
Enhver ændring, som foretages på maskinen uden tilladelse eller skriftlig godkendelse fra Daewoo, kan
medføre en sikkerhedsrisiko, som maskinens ejer alene er ansvarlig for.
Udskift alle OEM dele med korrekte autoriserede eller originale Daewoo dele for sikkerhedens skyld. Når
for eksempel fastgørelsesmiddeler, bolte eller møtrikker ikke erstattes med de rigtige reservedele, kan der
opstå situationer, hvor sikkerheden af kritiske dele er bragt i alvorlig fare.
FORSIGTIGHEDSREGLER PÅ ARBEJDSPLADSEN
FORHOLDSREGLER FOR TILBEHØR
Tilbehørsæt fåes hos din forhandler. Kontakt Daewoo for at få oplysninger om leverbare en-vejs (enkeltvir-
kende) eller to-vejs (dobbeltvirkende) rørlægnings-/ventil-/hjælpestyresæt. Fordi Daewoo ikke kan forudsé,
kende eller afprøve alt det tilbehør, som brugerne gerne vil installere på deres maskiner, beder vi dig kon-
takte Daewoo for autorisation og godkendelse af tilbehør og dets kompatibilitet med tilbehørsæt.
UNDGÅ HØJSPÆNDINGSLEDNINGER
På grund af kontakt med eller for ringe afstand
til højspændingsledninger kan der ske alvorlige
kvæstelser eller indtræde dødsfald. Dybdeskeen
skal ikke nødvendigvis have fysisk kontakt med
strømledningerne for at der overføres strøm.
Brug en observatør og gør brug af håndsignaler
for at holde afstand fra strømledninger, som ikke
er tydeligt synlige for operatøren.
SPÆNDING
MINDSTE
SIKKERHEDSAFSTAND
Afbildning 2
6.6 kV
3 m (9’ -10")
33.0 kV
4 m (13’ - 1")
66.0 kV
5 m (16’ - 5")
154.0 kV
8 m (26’ - 3")
275.0 kV
10 m (32’ -10")
Betragt disse mindsteafstande kun som en retningslinie. Afhængigt af spændingen i ledningen og de atmo-
sfæriske forhold kan der opstå stærke strømstød, når bommen endnu er på 4 - 6 m (13 - 20 ft) afstand fra
el-ledningen. Meget høj spænding og regnvejr kan yderligere reducere sikkerhedsmarginen.
BEMÆRK:Før der påbegyndes noget arbejde i nærheden af strømledninger (enten overjordiske eller
underjordiske), bør man altid kontakte det lokale el-værk direkte og i fællesskab udarbejde
en sikkerhedsplan.
1-10 Sikkerhed
022-00028DM
KONTAKTÉR MYNDIGHEDERNE, FØR GRAVEARBEJDET BEGYNDER
Underjordiske risici omfatter også naturgasledninger, vandledninger, tunneler og jorddækkede fundamen-
ter. Find ud af, hvad der befinder sig under arbejdsstedet, inden du begynder at grave.
VÆR OPMÆRKSOM PÅ HØJDEFORHINDRINGER.
Enhver ting i nærheden af bommen kan være en farekilde eller få operatøren til at reagere pludseligt og
således medføre et uheld. Brug en observatør eller en signalmand under arbejdet i nærheden af broer,
telefonledninger, stilladser på byggepladsen eller ved andre forhindringer.
VÆR FORSIGTIG PÅ LØS UNDERGRUND
Arbejde med tunge læs på løs, blød undergrund eller på ujævnt, kuperet terræn kan medføre farlige side-
læns belastninger og muligvis bevirke, at gravemaskinen vælter og at der sker uheld. Kørsel uden læs eller
med ikke afbalanceret læs kan også være farlig.
Vær ved skiftende temperaturer forsigtig ved mørke og fugtige pletter, når der arbejdes eller køres henover
frossen undergrund. Hold afstand fra grøfter, fremspring og andre undergrunde med dårlig bæreevne.
Stands arbejdet og anbring stabiliserende måtter eller afspærringer, når det er nødvendigt at arbejde i
områder, hvor det er vanskeligt at holde sporet.
SØRG FOR PÅLIDELIG OG SOLID STØTTE
Stol aldrig på donkrafte eller anden utilstrækkelig understøttelse, mens arbejdet står på. Blokér hjulene
foran og bagved for at forhindre enhver bevægelse.
GRAVEARBEJDE UNDER FREMSPRING
Det er farligt at grave under et fremspring. Fremspringet kunne falde sammen over operatøren og medføre
alvorlige kvæstelser eller dødsfald. Gå videre til et andet udgravningsområde, før der dannes stejle frem-
spring. Vær klar over læssemaskinens højde og rækkevidde og arbejd på forudseende måde. Parkér læs-
semaskinen på afstand fra fremspring, før arbejdet afsluttes.
GRAVEARBEJDE UNDER LÆSSEMASKINEN
Det er farligt at grave under læssemaskinen. Den underliggende jord kunne falde sammen. Dette kan få
læssemaskinen til at hælde, hvilket igen kan medføre alvorlige kvæstelser eller dødsfald for operatøren.
Arbejde udenom dybe gruber og grøfter eller langs med høje vægge kan kræve brug af støtteblokke og sti-
vere, især efter lange regnskyl eller under tøvejr i foråret.
SKRÅNENDE TERRÆN KRÆVER FORSIG-
TIGHED
Grav altid jævnt indenfor hele arbejdsområdet,
så længe det er muligt, og prøv på gradvist at
jævne enhver skråning. Hvis det ikke er muligt
at nivellere området eller at undgå at arbejde på
en skråning, anbefales det at reducere læsset
størrelse og takthastigheden.
På skråninger skal man være forsigtig under
placering af læssemaskinen inden arbejdets
begyndelse. Vær forsigtig ved placeringen af
udgravningsmaskinen på skrånende terræn før
arbejdets begyndelse. Man skal for eksempel
AJO0580L
altid undgå at arbejde med skovlen hen over
Afbildning 3
den side af maskinen, som vender ned ad bak-
ken, når man parkerer i ret vinkel til skråningen.
Undgå at strække skovlen ud i hele længden i retning ned ad bakke. Det kan også være farligt at løfte
skovlen for højt og for tæt på maskinen, mens læssemaskinen vender op ad bakken.
022-00028DM
Sikkerhed 1-11
VÆR OPMÆRKSOM MED HENSYN TIL PER-
SONER, SOM GÅR HEN OVER
ARBEJDSOMRÅDET
Under læsning af en lastvogn skal du altid vide,
hvor chaufføren opholder sig.
Undgå at bevæge læsset henover lastvognens
førerhus, selvom chaufføren opholder sig på et
sikkert sted. En anden person kann af en eller
anden grund være steget ind i førerhuset.
Undgå at arbejde, hvor der kann være nogen
ikke synlige forbipasserende.
HAOA171L
Reducér arbejdshastigheden og kør langsom-
Afbildning 4
mere i overfyldte eller tæt befolkede områdert.
Brug alment kendte signaler, så andre medlem-
mer af arbejdsholdet kan advare operatøren om
at arbejde langsommere eller helt at standse
arbejdet i en truende faresituation.
FIND FREM TIL OG OVERHOLD LOKALE FORSKRIFTER
Myndighederne kan have foreskrevet mindstebeløb for forsikringsdækning, arbejdstilladelser, fysiske
afspærringer rundt omkring arbejdsarealet eller tidsintervaller, hvor der ikke må arbejdes. Der kan også fin-
des retningslinier, standarder eller indskrænkninger vedrørende udstyr, som må benyttes til specielle
arbejdsopgaver. Kontrollér, om der findes sådanne lokale bestemmelser og sørg for, at de alle overholdes,
dette kan også vedrøre underjordiske faremomenter og strømledninger.
DRIFT
KØR KUN MASKINEN, NÅR DU SIDDER I
OPERATØRENS KABINE
Grib aldrig ind gennem et vindue for at betjene
et styrehåndtag. Prøv aldig på at betjene læsse-
maskinen, hvis du ikke befinder dig i komman-
doposition - siddende ved instrumenterne. Du
skal altid være årvågen og koncentrere dig om
dit arbejde til enhver tid, men vend dig ikke ud af
sædet, når arbejdsaktiviteter bag ved dig (eller
på siden) kræver din opmærksomhed.
Brug en anden person til at se efter eller til at
HAOA151L
give signaler, hvis du ikke kan se tydeligt, og der
Afbildning 5
er ved at foregå et eller andet bag dig.
Udskift beskadigede sikkerhedsmærkater og
erstat tabt eller beskadiget operatørvejledning.
Lad aldrig nogen betjene maskinen, hvis ved-
kommende ikke er helt og fuldt uddannet i sik-
kerhedsspørgsmål og i betjening af maskinen.
1-12 Sikkerhed
022-00028DM
UDFØR EN "FØR-START" SIKKERHEDSCHECK, INDEN DU STARTER MOTOREN:
•
Gå rundt om maskinen, inden du stiger ind i operatørens kabine. Se, om der slipper væske ud
nogen steder, kontrollér løse forbindelser, dårlige sammenføjninger eller alle andre tegn på
mulige skader på udstyret.
•
Alle skærme på udstyret og alle maskinens beskyttelsesindretninger skal være på plads for at
beskytte mod kvæstelser, mens maskinen er i drift.
•
Se dig omkring på hele arbejdsområdet og hold udkig efter eventuelle farer og personer eller
genstande, som kunne være truet, mens arbejdet står på.
•
Start aldrig motoren op, når der er nogetsomhelst tegn på, at der gennemføres vedligeholdel-
ses- eller servicearbejde eller når der er anbragt et advarselsskilt på styrehåndtagene i kabinen.
•
En maskine, som ikke er blevet benyttet indenfor den sidste tid eller som benyttes ved særdeles
lave temperaturer, kan kræve en opvarmning eller en vedligeholdelsesservice før opstart.
•
Kontrollér instrumenter og visere med hensyn til normal drift, før motoren startes. Lyt efter
usædvanlige lyde og vær opmærksom på andre muligvis farlige vilkår i begyndelsen af arbej-
det.
•
Kontrollér dækkenes lufttryk og undersøg dækkene med hensyn til beskadigelser og uensartet
slitage. Gennemfør vedligehold, før maskinen bruges.
BENYT INGEN ÆTER SOM STARTHJÆLP
Et elektrisk varmelegeme af gittertypen med for-
greningsrør benyttes til koldstart. Et glødende
varmeelement kan bevirke detonation af æter
eller anden startvæske og således medføre
kvæstelser.
Afbildning 6
OPSTIGNING OG NEDSTIGNING
Man må aldrig stige op på eller klatre ned fra en
maskine, som er i bevægelse. Spring ikke op/
ned. Indgangs/udgangsveje skal være frie for
mudder, olie og affald og håndtag, gelændere
mm. skal sidde faste og være anbragt på sikker
måde.
Hold altid fast i noget og benyt trinnene og sørg
altid for at have kontakt til mindst 3 punkter med
hænder og fødder. Brug aldrig styreelementer
som håndgreb.
HA3O1003
Rejs dig aldrig fra operatørens sæde eller forlad
Afbildning 7
operatørens kabine og stig aldrig ned fra maski-
nen, når motoren kører.
022-00028DM
Sikkerhed 1-13
OVERHOLD DE ALMINDELIGE SIKKERHEDSREGLER
Kun trænet og autoriseret personale, som har omfattende viden og som har kendskab til sikre fremgangs-
måder, må have tilladelse til at bruge læssemaskinen eller til at gennemføre servicearbejde.
Alt personale på byggepladsen skal være opmærksomme på det individuelle ansvar og den opgave, de
har fået tildelt. Kommunikations- og håndsignaler skal være kendt for enhver.
Terrænet og jordforholdene på arbejdsarealet, indkommende trafik, vejrbetingede farer og enhver overjor-
disk og underjordisk forhindring skal iagttages og overvåges af alle medlemmerne i arbejdsholdet.
MOTORVENTILATION
Motorens udstødningsgasser kan medføre tab
af bedømmelsesevnen og tab af motorisk kon-
trol. Disse gasser kan også medføre bevidstløs-
hed, alvorlige kvæstelser og dødelige uheld.
Sørg for passende ventilation, før motoren star-
tes indenfor et lukket område.
Vær ligeledes opmærksom på åbne vinduer,
døre eller kanalarbejde, hvor udstødningsgasser
kan slippe ind eller blæses ind af vinden, hvor
så andre udsættes for fare.
HAOA070L
Afbildning 8
BESKYTTELSE MOD UHELD I FORBIN-
DELSE MED ASBESTSTØV
Asbeststøv kan være FARLIGT for dit helbred, når det indåndes.
Ved håndtering af materialer, som indeholder asbestfibre, skal du overholde følgende retningslinier:
•
Brug aldrig trykluft til rengøring.
•
Benyt vand til rengøring for at binde støvet.
•
Sørg for såvidt som muligt altid at have vinden i ryggen ved arbejde på maskinen eller på kom-
ponenter.
•
Benyt en godkendt respirator med intakte filterpatroner.
GIV DIG TID TIL AT SØRGE FOR GOD SIGTBARHED
Stands arbejdet, når sigtbarheden er ringe. Stærkt regnvejr, sne, tåge og særdeles støvede omgivelser kan
alle bevirke en så dårlig sigtbarhed, at det er bedst at vente, indtil vejret ændrer sig eller støvet har lagt sig,
før arbejdet fortsættes.
Natarbejde i områder med reduceret sigtbarhed skal standses, hvis anbringelse af ekstra projektører på
maskinen (eller i arbejdsområdet) er nødvendig.
Fjern snavs og støv fra ruderne og arbejdslygternes glaslinser. Stands arbejdet, så snart det er nødvendigt
at rense arbejdslygter, vinduer eller spejle.
1-14 Sikkerhed
022-00028DM
BRANDFARE PÅ GRUND AF BRÆNDSTOF,
OLIE OG HYDRAULIKVÆSKE
Fyld brændstof, olie, frostbeskyttelse og hydrau-
likvæske på maskinen udelukkende i godt venti-
lerede området. Maskinen skal være parkeret
med alle styreelementer, lamper og afbrydere
sat til "OFF" (slukket), Motoren skal være "OFF"
(slukket) og alle flammer, glødende kul, hjælpe-
varmeanlæg eller gnistdannende udstyr skal
være overhældt med vand, være sat til "OFF"
(slukket) og/eller holdes på afstand fra maski-
nen.
HAOA120L
Afbildning 9
Statisk elektricitet kan bevirke gnistdannelse
ved brændstofpåfyldningsåbningen. I meget
koldt og tørt vejr eller under andre vilkår, der kan
bevirke statisk afladning, skal spidsen af ben-
zinpistolen hele tiden være i kontakt med kanten
af påfyldningsåbningen for at have jordforbin-
delse.
Hold dækslerne på brændstoftanken og på
andre væskebeholdere tæt lukkede og start ikke
motoren, før lågene sidder forsvarlig faste.
STARTHJÆLP ELLER OPLADNING AF
MOTORENS BATTERIER
Sluk for alt elektrisk udstyr ved at sætte det til
"OFF" (slukket), inden der tilsluttes ledninger til
batteriet. Dette omfatter også elektriske kontak-
ter på batterioplader eller udstyr til lynopstart.
Når der gives starthjælp fra en anden maskine
eller et andet køretøj, så må disse to maskiner
ikke røre hinanden. Brug sikkerhedsglas eller
briller, mens de fornødne paralelle batteriforbin-
delser - plus til plus og minus til minus - opret-
HAOA310L
tes.
Afbildning 10

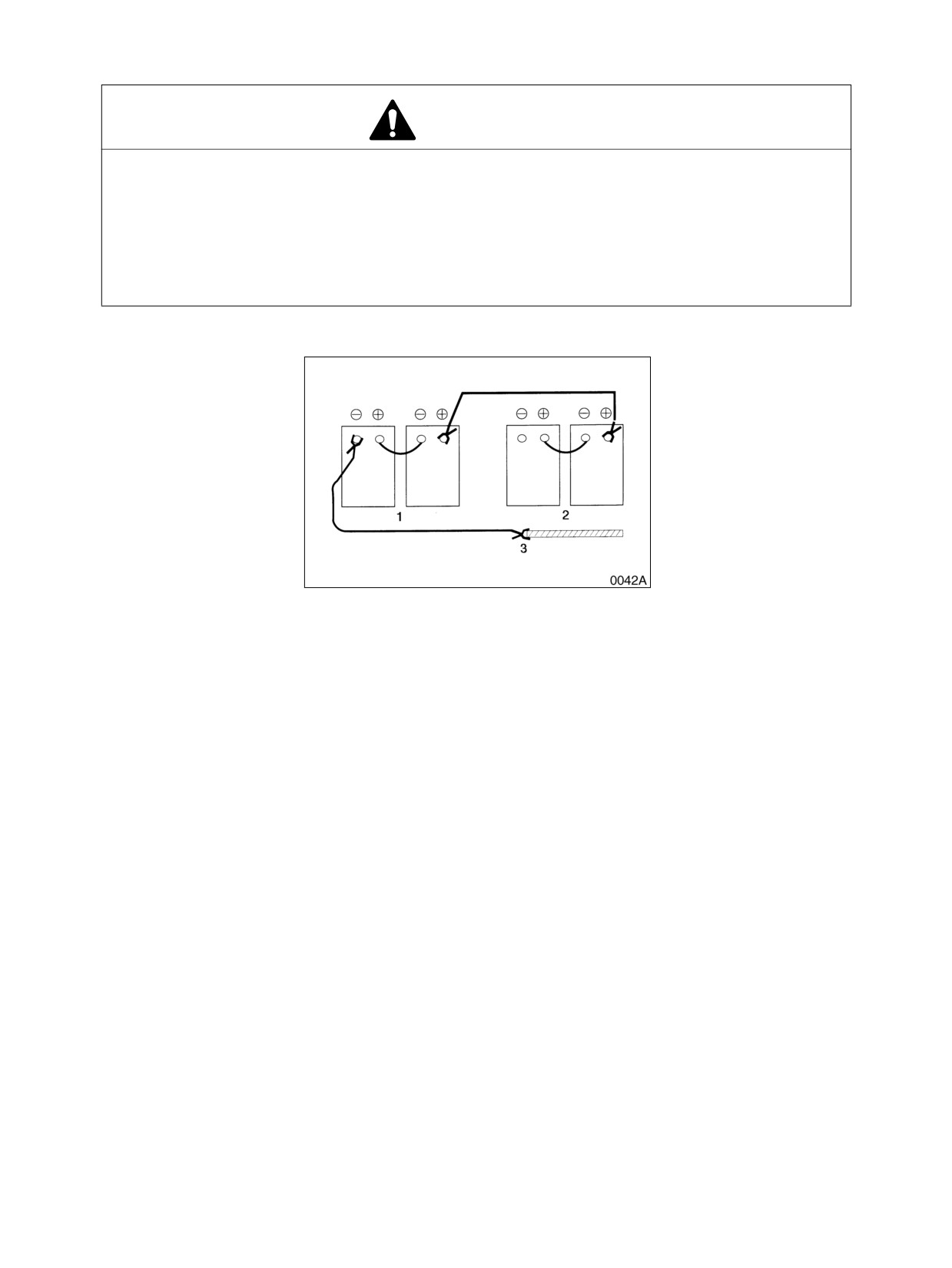

Batterier med 24 volt består af to serieforbundne
tolv-volt-batterier, hvor en ledning forbinder en
plusterminal fra det ene 12 volts batteri med en minusterminal på det andet batteri. Forbindelser med start-
hjælps- eller opladningsledninger skal etableres mellem ikke serieforbundne positive terminaler og mellem
negative terminaler af hjælpebatteriet og metalchassiset af den maskine, som skal startes eller oplades.
Se fremgangsmåde og illustration under ”Start med hjælpebatterier” på side 3-8.
Forbind først plusledningen, når kabelforbindelserne etableres. Fjern først minusledningen, når forbindel-
serne afbrydes igen. Den sidste ledningsforbindelse, på metalchassiset på den maskine, som skal oplades
eller som skal startes op, skal altid være så langt væk fra batterierne som muligt.
022-00028DM
Sikkerhed 1-15
SØRG FOR AT ”KNIBESTEDER” ER OVER-
SKUELIGE - VÆR FORSIGTIG I BAK-
GEAR
Brug en person til af give signaler, når der er
stærk trafik eller når operatørens udsyn ikke er
tydeligt, som for eksempel ved baglæns kørsel.
Enhver, som står tæt ved hjulene eller ved
arbejdsudstyr, som er i bevægelse, er i fare for
at komme i klemme mellem masakinens bevæ-
gelige dele.
Giv aldrig nogen lov til at køre med på nogen
HAOA191L
som helst del af maskinen, inklusive alle dele af
Afbildning 11
operatørens kabine.
FORHOLDSREGLER FOR KØRSEL
Slå rammens lås til for køresel på lange strækninger. Under kørsel er læssemaskinens lys altid tændt. Sørg
for, at du holder dig tilalle statslige og lokale bestemmelser med hensyn til advarselsflag og skilte.
Styrehåndtagene for tilbehøret bør ikke betjenes under kørsel.
Sørg for, at alt arbejdsudstyr er kørt ind, således at bommens yderende er så tæt på maskinen som muligt
og at omtrent 440 mm (17") over jorden.
Kør ikke hen over forhindringer eller skråninger, som vil bevirke, at maskinen hælder alvorligt til siden. Kør
rundt omkring enhver hældning eller forhindring, som vil bevirke en hældning på 10 grader eller mere.
KØR FORSIGTIGT PÅ SNE OG IS OG VED MEGET LAVE TEMPERATURER
Undgå pludselige bevægelser i iskoldt vejr og hold afstand fra selv meget små skråninger. Maskinen kan
meget nemt skride ud til en side.
Ophobet sne kan skjule eller utydeliggøre mulige farekilder.. Vær forsigtig, når maskinen benyttes til sne-
rydning.
Det kan være påkrævet at varme maskinen op i kort tid for at undgå drift med træg eller reduceret arbejds-
evne. Stødagtige rystelser og belastninger fra stød gennem sammenstød eller ved at bommen eller udstyr
rammer hårdt på jorden medfører en hårdere belastning ved meget lave temperaturer. Det kan være
påkrævet at nedsætte arbejdstakten og arbejdslæsset.
PARKERING AF MASKINEN
Undgå en brat standsning af maskinen og lad være med at parkere maskinen lige der, hvor arbejdet tilfæl-
digvis slutter for i dag. Tænk fremskuende, således at gravemaskinen står på en solid, jævn undergrund på
afstand fra trafikken og ikke i nærheden af høje vægge, klippeskrænter og andre arealer, hvor vand samler
sig. Hvis det ikke kan undgås at parkere på hældninger, så blokér hjulene for at forhindre bevægelse.
Sænk skovlen eller andet arbejdsudstyr fuldstændigt ned til grunden eller til et bærestativ natten over. Der
må ikke være nogen mulighed for utilsigtet eller tilfældig bevægelse.
1-16 Sikkerhed
022-00028DM
KONTROLFUNKTIONER VED NEDLUKNING
Når skovlen er blevet sænket ned til opbevaringpositionen for natten, stil så alle kontakter og instrumenter i
”OFF”-position. Sæt parkeringsbremsens knap til "LOCK" (låst). Dette slår parkeringsbremsen til. Sæt
hovedafbryderen til "LOCK" (låst).. Dette umuliggør brug af styrehåndtaget for skovlen. Drej nøglen i start-
kontakten i ”OFF”-position, og fjern nøglen fra afbryderen.
Aktivér alt låseligt sikkerhedsudstyr, som er anbragt på maskinen.
VIGTIGT
I forbindelse med vedligehold af hydrauliksystemet eller andet servicearbejde skal man være
opmærksom på, at akkumulatorerne i systemet indeholder væske, som står under tryk, efter at
maskinen er blevet lukket ned. For at slippe hydrauliktrykket ud af akkumulatorerne skal man
betjene styrehåndtagene, mens motoren er slukket, indtil hele overtrykket er sluppet ud af
akkumulatorerne.
UDSTYR
HÅRD DRIFT KAN KRÆVE BRUG AF GOD-
KENDT SIKKERHEDSUDSTYR
Arbejde i miner, tunneler, dybe skakter og gru-
ber eller på løse eller våde overflader kan med-
føre fare for faldende sten, maskinen kan vælte
omkuld eller der kan flyve farlige ting rundt.
Yderligere beskyttelse for operatørens kabine
kan rekvireres i form af FOPS /beskyttelsesy-
stem mod objekter, som falder ned/ eller ROPS/
forstærkningssystem til beskyttelse ved vælt-
ning.
HAOA110L
Afbildning 12
Ethvert armeringssystem, som installeres på
maskinen, skal opfylde sikkerheds- og godken-
delsesstandarder og bære tilsvarende mærk-
ning og oplysninger om belastbarhed. For
eksempel skal det mest brugte armeringssy-
stem, FOPS, leve op til eller overgå Society of
Automotive Engeneers standard SAE J1356,
”Kvalitetskrav for beskyttelsesanordninger mod
objekter, som falder ned, for læssemaskiner”.
Prøv aldrig på at ændre eller at modificere noget
armeringssystem for beskyttelsesindretninger
ved at bore huller, ved at svejse eller ved at gen-
HAOA100L
montere eller flytte fastgørelsesmidler. Ethvert
Afbildning 13
alvorligt stød eller skade på systemet nødven-
diggør en fuldstændig ny vurdering af systemets
integritet. Ny installering, ny godkendelse og/
eller udskiftning af systemet kan være nødvendigt.
022-00028DM
Sikkerhed 1-17
INSTALLÉR EKSTRA SIKKERHEDSUDSTYR, NÅR ARBEJDSVILKÅRENE KRÆVER DETTE
Beskyttelse i form af lamineret glas for forruden, sidevinduerne og bagruden kan også anbefales i afhæn-
gighed af vilkårene på arbejdspladsen.
Kontakt din Daewoo-forhandler med hensyn til hvilken slags sikkerhedsudstyr, der findes og/eller for at få
anbefalinger, hvis der er nogen som helst fare for at komme til skade på grund af objekter, som kan ramme
operatørens kabine. Sørg for, at alle andre medlemmer af arbejdsholdet holder passende afstand fra læs-
semaskinen og fra eventuelle farekilder.
BEVÆGELSESALARMER
Når læssemaskinen er udstyret med en hørbar kørselsalarm, så skal denne afprøves hver dag. Den akusti-
ske alarm skal kunne høres, så snart maskinen begynder at køre.

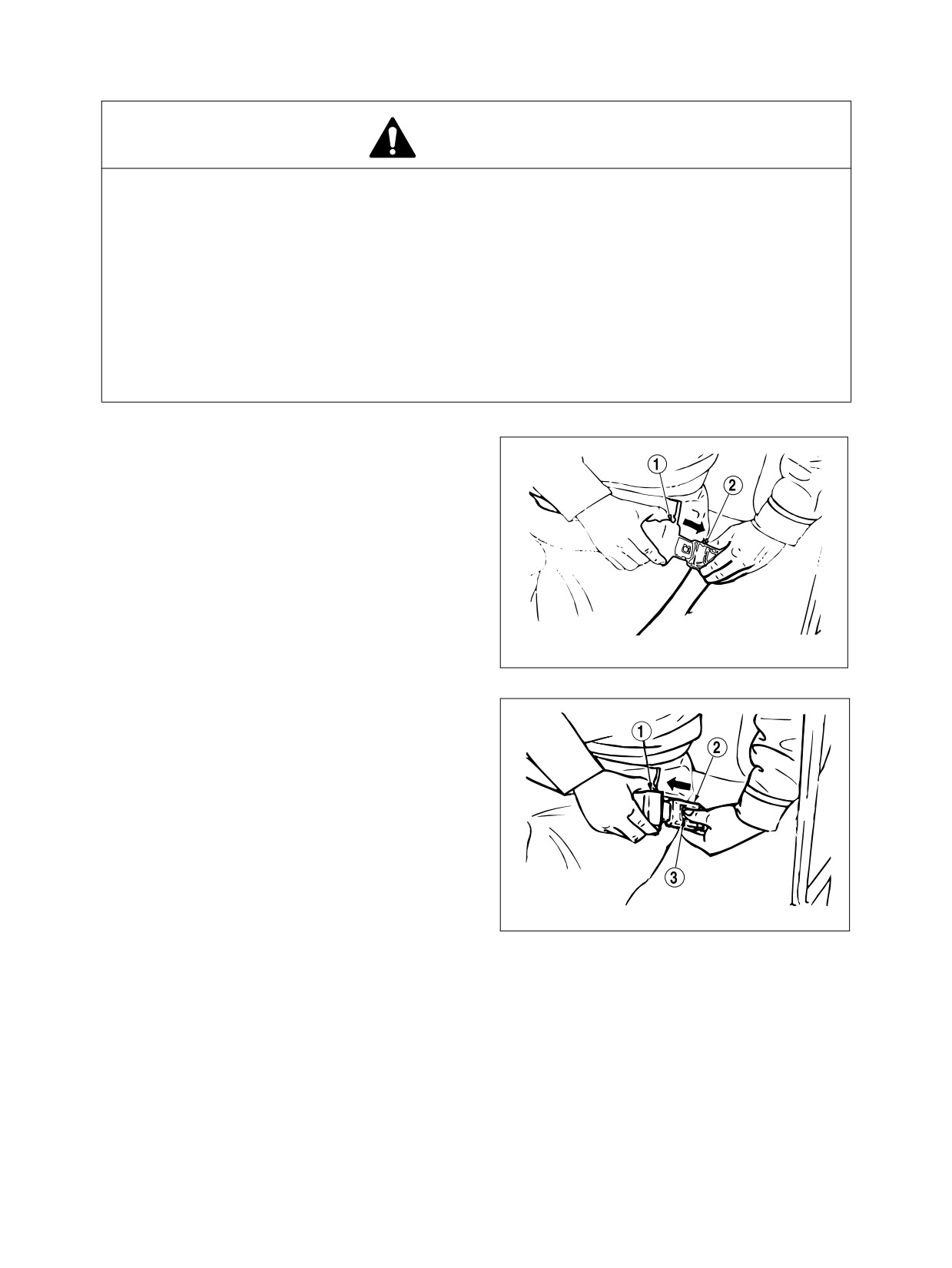

SIKKERHEDSSELER SKAL ALTID BENYT-
TES
Når motoren er i gang, skal operatøren altid
sidde ved instrumenterne og bære sikkerheds-
sele.
Afbildning 14

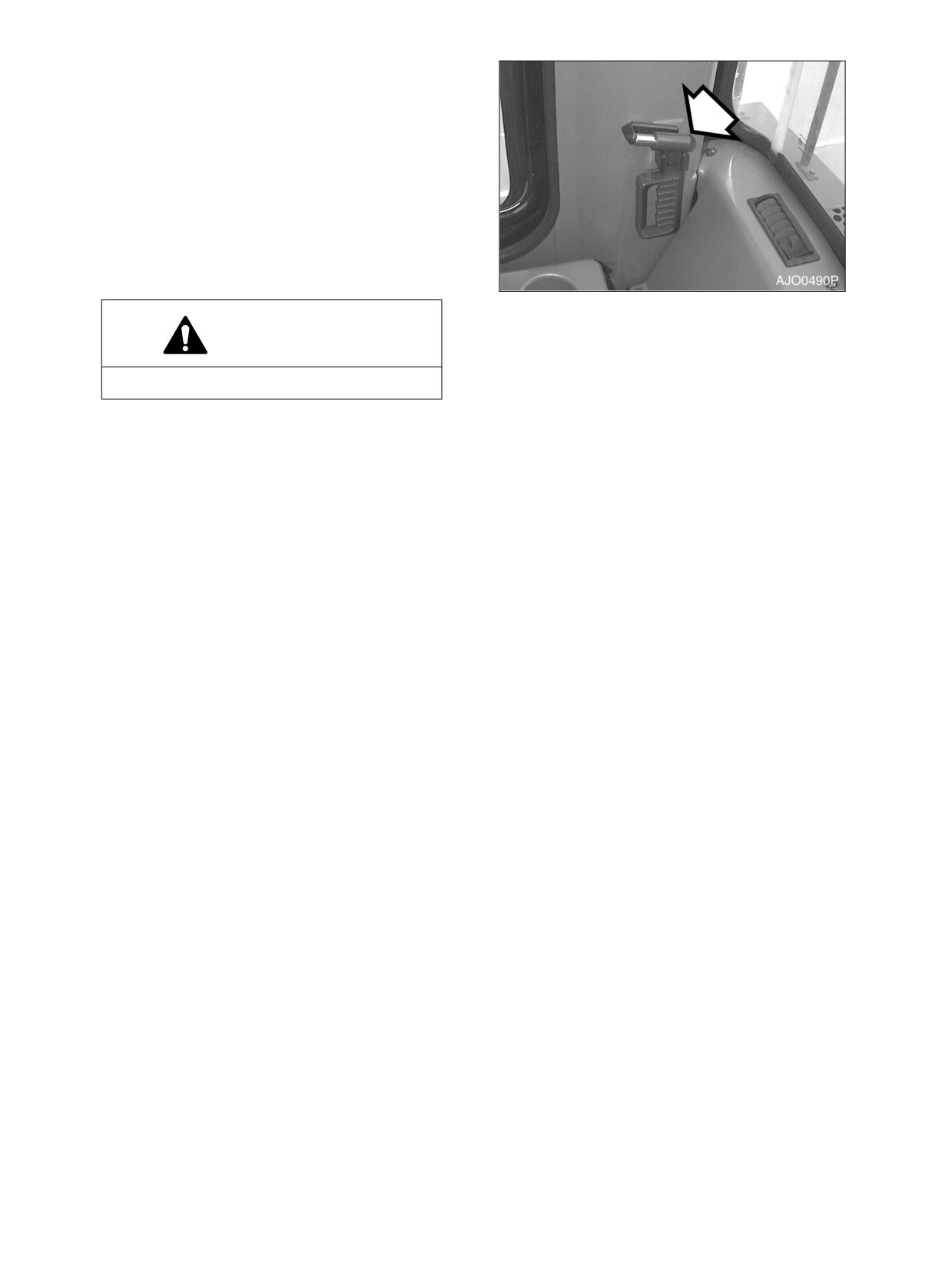

VINDUES GLASKNUSNINGSVÆRKTØJ
Denne læssemaskine er udstyret med et red-
skab til at knuse glas. Det er anbragt i nederste
højre side af kabinen lige bag ved døren. Det
redskab kan bruges i tilfælde af en nødssitua-
tion, som kræver, at man knuser glasset for at
komme ud af operatørens kabine. Grib fast om
håndtaget og benyt den skarpe spids til at knuse
glasset.
ADVARSEL!
Afbildning 15
Beskyt dine øjne, når du knuser ruden.
1-18 Sikkerhed
022-00028DM
EN ILDSLUKKER SKAL ALTID LIGGE
PARAT
Det anbefales, at der monteres en universal "A/
B/C" ildslukker af passende størrelse (2,27 kg [5
lb] eller større) i kabinen. Kontrollér og eftersé
ildslukkeren med jævne mellemrum og sørg for,
at alle medlemmer af arbejdsgruppen er trænet
tilsvarende med hensyn til brug af ildslukkeren.
HAOA080L
Afbildning 16
HOLD STANDARDSIKKERHEDSUDSTYR I GOD STAND
Maskinafskærmninger og skærme for kontrolpaneler skal altid være på plads. Hold god afstand fra alle
roterende dele. Ved farlige steder som køleventilatoren og vekselstrømgeneratorens drivrem kan man
komme i klemme; hår, smykker og for stort eller løstsiddende tøj kan blive fanget.
Sikkerhedsmærkater skal udskiftes, hvis de er beskadigede eller ikke længere kan læses. Oplysninger på
mærkater giver arbejdsholdets medlemmer en vigtig påmindelse om sikkerheden. Reservedelsnumre for
hver mærkat og de tilsvarende steder for anbringelse er vist på siderne 1-2 til og med 1-4 i dette afsnit.
SIKKERHEDSKRITISKE KOMPONENTER SKAL UDSKIFTES REGELMÆSSIGT
Udskift de følgende brand-relaterede komponenter, så snart de viser nogen tegn på slid eller udskift dem
med regelmæssige mellemrum uafhængigt af, om slid er synlig eller ej:
•
Fleksible slanger for brændstofsystemet, slangen ved tankens overløbsudslip og tankdækslet.
•
Slangerne i det hydraulske system, især pumpernes udslipledninger og forgreningsslangerne
på forreste og bageste pumpe.
•
Hold montagestøtter og slange- og ledningsspændebånd stramme. Slanger skal være lagt ud
således, at de ikke bøjes for meget.
HYDRAULIKCYLINDERTÆTNINGER SKAL UDSKIFTES MED JÆVNE MELLEMRUM
Kontroller omfanget af cylindernes drift med jævne mellemrum. Tætningssæt for overhaling kan fås hos
Daewoo.
HYDRAULISKE HØJTRYKSLEDNINGER KAN HOLDE PÅ EN STOR ENERGIMÆNGDE
Udsatte hydrauliske slanger på armen kan reagere med eksplosiv kraft, hvis de rammes af en sten, som
falder ned, af overliggende forhindringer eller andre farer på arbejdsstedet. Ekstra sikkerhedsudstyr kan
være nødvendig. Sørg for, at slanger ALDRIG kan blive ramt, bøjet eller støde sammen med noget under
arbejdet.
OPERATØRENS KABINE SKAL HOLDES REN
Rens fedt og snavs fra pedalerne og betjeningselementerne. Dette bidrager til sikker drift. Rengøring giver
samtidig også mulighed for eftersyn af udstyret. Mindre skader kan repareres eller rettes, før der opstår
større problemer.
Hold kabinens gulv og pult fri for redskaber og personlige ejendele.
022-00028DM
Sikkerhed 1-19
BÆR BESKYTTELSESBRILLER OG SIKKER-
HEDSTØJ - BENYT PASSENDE VÆRK-
TØJ.
Ved langt hår skal man bruge hårnet. Undgå
løstsiddende tøj og smykker, som kan blive
hængende i betjeningselementerne.
Det kan være nødevendigt at gå med fuld øjen-
beskyttelse, hjelm, sikkerhedssko og -handsker
på arbejdspladesen.
Brug ikke noget uegnet værktøj under arbejdet
på maskinen. Det kan gå i stykker eller smutte
bort og på denne måde medføre kvæstelser
HAOA020L
eller det kan ikke gøre det ønskede arbejde på
Afbildning 17
den rigtige måde.
ÅNDEDRÆTSBESKYTTELSE OG HØREVÆRN KAN VÆRE PÅKRÆVET
Glem ikke, at nogle rarer for dit helbred ikke fremstår tydeligt med det samme. Udstødningsgasser og larm
er ikke synlige, men disse farer kan fremkalde erhvervsudygtighed eller permanente skader.
BEMÆRK:Støjniveauet i den lukkede operatørkabine er på 79 dB (A). Yderligere oplysninger om
maskinens støj- og vibrationsniveauer kan slås op i fabrikkens manual.
FARE FRA ASBESTFIBRE
Der kan findes materialer, som indeholder asbestfibre, på arbejdsstedet. Indånding af luft, som indeholder
asbestfibre, kan i værste fald medføre alvorlige skader på lungerne. Overhold følgende forholdsregler for at
forhindre lungeskader på grund af asbestfibre:
1.
Brug en iltmaske, som er godkendt til brug i asbestbelastede omgivelser.
2.
Brug vand til rengøring og til at binde støvet.
3.
Brug ALDRIG trykluft til rengøring.
BATTERISYRE OG EKSPLOSIVE GASSER
KAN VÆRE LIVSFARLIGE
Skyl øjnene med vand i 10-15 minutter, hvis der
er kommet syre i ansigtet. Enhver, som har syn-
ket syre, skal haveomgåendelægehjælp. Tilkald
hjælp på de numre, som er oplyst helt foran i
telefonbogen.
Eksplosiv batterigas kan antændes gennem gni-
ster fra tilfældige berøringer eller gennem statisk
afladning. Sæt alle knapper til "OFF" (sluk) og
stands motoren, når der arbejdes på batteri-
erne. Sørg for, at batteriklemmerne er fast tilslut-
HAOA440L
tede. Kontakt mellem en løs batteriklemme og
Afbildning 18
en stolpe kan fremkalde en eksplosiv gnist.
AFBRYD FORBINDELSEN TIL BATTERIERNE FØR SERVICERING AF ELEKTRISKE KOMPONEN-
TER ELLER ELEKTROSVEJSNING
Når man afbryder forbindelsen til batteriet, løsnes først ledningen fra batteriets minuspol. Ved tilslutning af
batteriet forbindes først ledningen til batteriets pluspol.
1-20 Sikkerhed
022-00028DM
BENYT HÅNDLAMPER MED RINGE VARMEUDVIKLING
Varme overflader på håndlamper eller på transportable arbejdslamper kan antænde brændstof eller eks-
plosive gasser.
VEDLIGEHOLD
BRUG ADVARSELSSKILT UNDER SERVICE-
ARBEJDE
Gør andre opmærksomme på, at der udføres
inspektion eller vedligeholdelsesarbejder, og
sæt et advarselskilt op på instrumenterne i ope-
ratørens kabine
- og på andre områder på
ADVARSEL
maskinen, hvis det er nødvendigt.
RØR IKKE, NÅR DU
Advarselsskilte for betjeningselementer kan fås
UDFØRER INSPEK-
hos Daewoo-forhandlere, jvf. Afbildning 19.
TION ELLER VEDLI-
GEHOLD
HAOC920L
Afbildning 19
LAD IKKE MOTOREN KØRE, NÅR REPARATION AF MOTOR ELLER ARBEJDE GENNEMFØRES
ALENE
Der skal altid arbejde mindst to mand sammen, når motoren skal køre under servicearbejde. En person
skal forblive i operatørens sæde, klar til at betjene instrumenterne eller til at stoppe maskinen og lukke
motoren ned.
BENYT ALTID PASSENDE UDSTYR TIL AT STØTTE OG BLOKERE FOR UDSTYRET
Lad ikke vægte eller monteret udstyr blive hængende i luften. Sænk alting ned til jorden, inden du forlader
operatørens sæde. Benyt ingen hule, revnede eller vaklevorne og slingrende støtter under læs. Der må
ikke arbejdes under noget udstyr, som kun holdes oppe af en donkraft.
DER MÅ IKKE ARBEJDES PÅ VARME MOTORER ELLER VARME KØLE- OG HYDRAULIKSYSTE-
MER
Vent, indtil motoren er kølet af efter normal drift. Parker læssemaskinen på en solid, jævn undergrund og
sænk alt udstyr ned til jorden, før maskinen lukkes ned og alle betjeningselementerne sættes til "OFF"
(slukket). Når det er påkrævet at udskifte motorolien, gearolien eller andre væsker, så vent, indtil væske-
temperaturerne er faldet til et acceptabelt niveau, før du åbner udslipskruerne.
BEMÆRK:Olie slipper hurtigere og fuldstændigt ud, mens den er varm. Slip ingen væsker ud ved
temperaturer over 95°C (203°F), men sørg dog for, at maskinen ikke er helt kold.
022-00028DM
Sikkerhed 1-21
AFKØLING ER NØDVENDIG FORUD FOR
EFTERSYN AF KØLER ELLER BEHOL-
DERE
Stands motoren og lad varmen slippe bort, før
der gennemføres servicearbejde på motorens
køler eller hydraulikvæskebeholderen. Begge
enheder har luftudslip ved eller i nærheden af
påfyldningslåget for at slippe overskydende tryk
ud. Slip trykket ud, før låg fjernes og LÅG SKAL
LØSNES LANGSOMT, før de fjernes.
HAOA060L
Afbildning 20
HYDRAULIKOLIELÆKAGER KAN VÆRE FARLIGE
Væskelækager ved hydrauliske slanger eller på komponenter, som står under tryk, kan være vanskelige at
konstatere, men olie, som står under tryk, har tilstrækkelig energi til at trænge igennem huden og til at
bevirke alvorlige kvæstelser.
Brug altid et stykke træ eller karton for at kontrollere formodede hydrauliklækager. Brug aldrig dine hænder
eller fingre.
X
X
O
HAOA420L
Afbildning 21
SØG OMGÅENDE LÆGEHJÆLP, HVIS OLIE UNDER TRYK GENNEMHULLER DIN HUD.
ADVARSEL!
Hvis der ikke omgående tilkaldes lægehjælp, kan der opstå koldbrand eller anden alvorlig
vævskade.
VED UDSKIFTNING AF FASTSPÆNDINGSMATERIALE SKAL DE RIGTIGE TYPE BENYTTES OG
SPÆNDES FAST MED DET RIGTIGE DREJEMOMENT
Se afsnittet ”Generel vedligehold” i vejledningen vedrørende information om tilspændingsmomenter og
anbefalede montageforbindelser og brug altid korrekte dele.
Dårlige eller forkerte fastspændings- og montageforbindelser kan på farlig vis bevirke svage samlinger.
1-22 Sikkerhed
022-00028DM
BORTSKAF ALLE PETROLEUM-BASEREDE
OLIER OG VÆSKER PÅ FORSVARLIG
X
MÅDE
Fysisk kontakt med brugt motorolie kan være en
helbredsfarlig risiko. Fjern omgående olie fra
dine hænder og skyl alle tilbageblevne rester
bort.
Brugt motorolie forurener miljøet og må kun
bortskaffes af autoriserede indsamlingssteder.
Hæld aldrig et petroleum-baseret produkt på
gulvet og hæld aldrig gammel olie i kommunale
HAOA470L
affaldsbeholdere, byens kloaksystem eller
Afbildning 22
affaldsdeponier ude på landet.
Tag hensyn til statslige og lokale forskrifter ved-
rørende andre krav.
KONTROLLÉR DÆKKENES TRYK OG TILSTAND
Sørg for at holde dækkenes tryk konstant, men brug ikke for høje tryk. Kontrollér hjul og dæk hver dag .
Følg fremgangsmåderne, som er beskrevet i afsnittet om vedligeholdelse, mens dækkene pustes op, så du
kan bruge en forlængerslange for ikke at skulle stå foran eller ovenfor et dæk. Skift ikke noget dæk, hvis
ikke du har både erfaring og passende udstyr dertil.

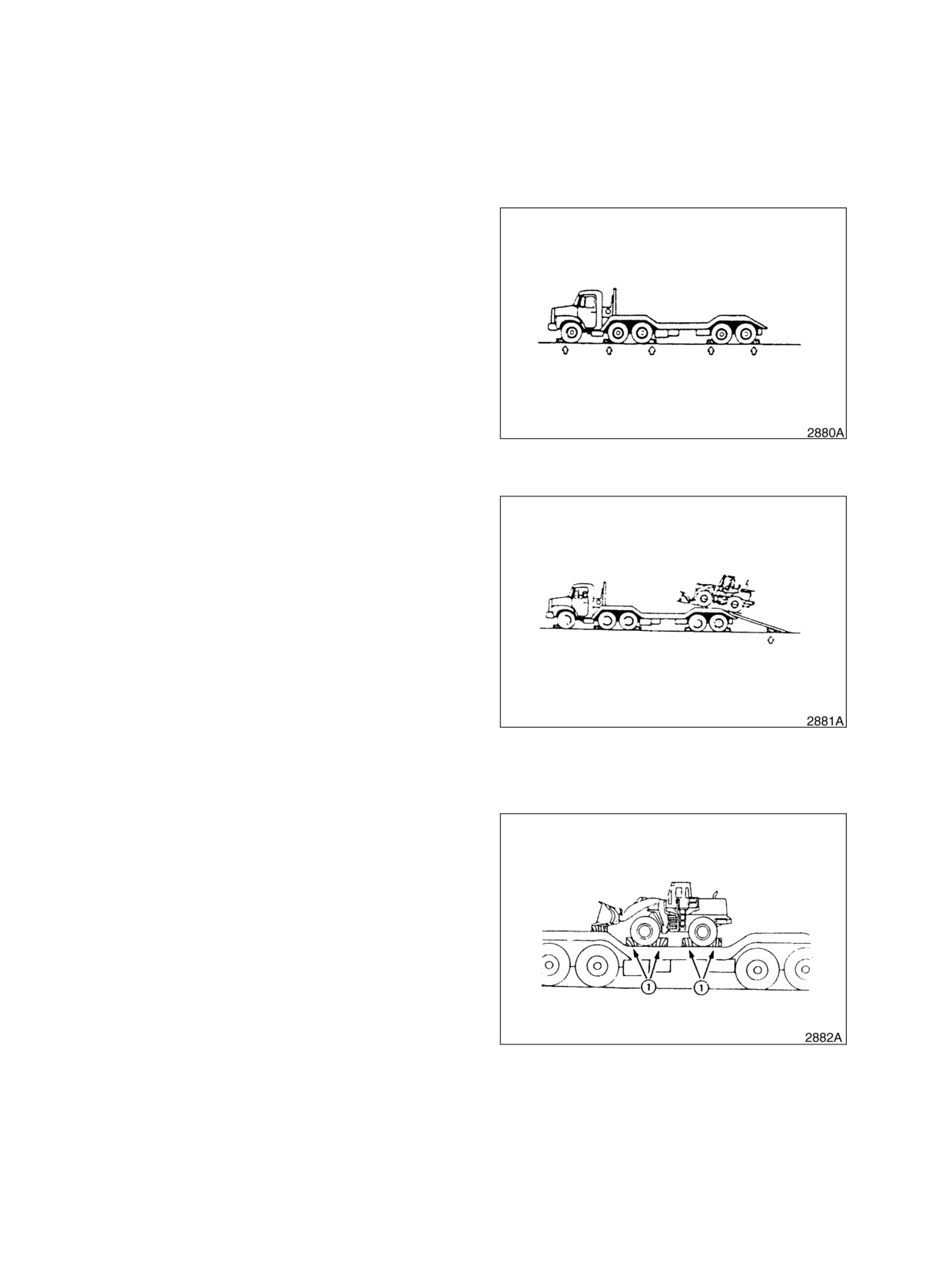

FORSENDELSE OG TRANSPORT
OVERHOLD STATSLIGE OG LOKALE FORSKRIFTER VEDRØRENDE TRANSPORT PÅ OFFENTLIG
VEJ
Alle statslige og lokale forskrifter vedrørende højde, bredde og længde af et læs skal kontrolleres, før der
træffes nogen andre forholdsregler for transport.
Bugsering af køretøj, trailer og læs skal altid ske i overensstemmelse med lokale forskrifter på den plan-
lagte vejstrækning.
Delvis demontage eller adskillelse af læssemaskine kan være nødvendigt for at opfylde forskrifterne vedrø-
rende kørsel eller vilkår på arbejdspladsen. Se ”Transport” på side 5-1.
022-00028DM
Sikkerhed 1-23
2BETJENINGSELEMENTER
Afsnittet ”Betjeningselementer”, som findes her, består af følgende grupper:
1.
”Komponenternes beliggenhed” på side 2-2
2.
”Oversigt over betjeningselementerne” på side 2-6
3.
”Styrekonsol og pedaler” på side 2-7
4.
”Transmissions display” på side 2-14
5.
”Forreste instrumentpanel” på side 2-16
6.
”Omskifterpanel i højre side” på side 2-25
7.
”Forskellige steder i kabinen” på side 2-36
8.
”Betjening af varme og airconditioning” på side 2-40
9.
”Radio” på side 2-45
10.
”Indstilling af sædet” på side 2-49
11.
”Sikkerhedssele” på side 2-51
12.
”Dørsideklinken” på side 2-52
13.
”Sikringskasse / relæ” på side 2-53
14.
”Vindues glasknusningsværktøj” på side 2-56
Hvert afsnit er forklaret med en tegning eller et foto af det pågældende område sammen med en kort
beskrivelse af hvert betjeningshåndtag, enhver knap, hvert måleinstrument og enhver ventil.
Lamper på instrumentbrættet supplerer instrumenterne. Operatøren skal overvåge maskinens tryk på
instrumentbrættet ved hjælp af kontrollamperne. Disse lamper oplyser kun operatøren om, at der er et pro-
blem.
ADVARSEL!
Advarselslamper. Hvis en eller flere af advarselslamperne på betjeningskonsolen begynder at
lyse, skal driften omgående standses og maskinen lukkes ned. Undersøg og afhjælp fejlen, før
arbejdet fortsættes.
022-00028DM
Betjeningselementer 2-1
KOMPONENTERNES BELIGGENHED
STANDARD
Det følgende billede viser beliggenheden af væsentlige dele på maskinen.
1
2
3
4
5
6
7
8
10
12
11
18
19
17
16
21
22
20
23
14
15
24
13
25
44
26
27
28
29
43
42
41
40
39
38
37
36
35
34
33
32
31
30
APO0010L
Afbildning 1
2-2 Betjeningselementer
022-00028DM
1.
SKOVLTAND
24. KØLER
2.
SKOVL
25. GRILL
3.
AIR CONDITIONKONDENSATOR
26. VENTILATOR
4.
BAGHJULSKÆRM
27. BRÆNDSTOFTANK
5.
MOTOROLIEFILTER
28. PÅFYLDNINGSSTUDS FOR MOTOROLIE
6.
BATTERIKASSE
29. MOTOROLIENIVEAUMÅLER
7.
BAGLYGTE
30. FJERNTLIGGENDE DRÆNPORT FOR
8.
MODVÆGT
MOTOROLIE
10.
TRÆKSTIFT
31. BAGAKSELTAP
11.
VÆRKTØJSKASSE / BRÆNDSTOF-
32. BAGAKSEL
PUMPE
33. DRIVAKSEL (BAG)
12. OLIEBEHOLDER
34. TRANSMISSION
13. VIPPEHÅNDTAG
35. TRANSMISSIONENS OLIEFILTER
14. SKOVLCYLINDER
36. MIDTERSTIFT
15. FORHJULSSKÆRM
37. RATCYLINDER
16. FORLYGTEBÆRER
38. DRIVAKSEL (MIDTE)
17. STIGE
39. DRIVAKSEL (FOR)
18. ARBEJDSLYGTE
40. HÅNDBREMSE
19. OPERATØRENS KABINE
41.
FORAKSEL
20. LUFTFILTER
42. UDLIGGERCYLINDER
21. FORFILTER
43. LÆSSEARM
22. LYDPOTTE
44. LED
23. MOTOR
022-00028DM
Betjeningselementer 2-3
EKSTRAUDSTYR - EUROPÆISK LAVSTØJSUDSTYR
Det følgende billede viser beliggenheden af væsentlige dele på maskinen.
1
2
3
4
5
6
7
8
9
10
12
11
18
19
17
16
21
22
20
23
14
15
24
13
25
44
26
27
28
29
43
42
41
40
39
38
37
36
35
34
33
32
31
30
APO0020L
Afbildning 2
2-4 Betjeningselementer
022-00028DM
1.
SKOVLTAND
23. MOTOR
2.
SKOVL
24. KØLER
3.
AIR CONDITIONKONDENSATOR
25. GRILL
4.
BAGHJULSKÆRM
26. VENTILATOR
5.
MOTOROLIEFILTER
27. BRÆNDSTOFTANK
6.
BATTERIKASSE
28. PÅFYLDNINGSSTUDS FOR MOTOROLIE
7.
BAGLYGTE
29. MOTOROLIENIVEAUMÅLER
8.
MODVÆGT
30. FJERNTLIGGENDE DRÆNPORT FOR
9.
VENTILATORMOTOR (EKSTRAUDSTYR)
MOTOROLIE
10.
TRÆKSTIFT
31. BAGAKSELTAP
11.
VÆRKTØJSKASSE / BRÆNDSTOF-
32. BAGAKSEL
PUMPE
33. DRIVAKSEL (BAG)
12. OLIEBEHOLDER
34. TRANSMISSION
13. VIPPEHÅNDTAG
35. TRANSMISSIONENS OLIEFILTER
14. SKOVLCYLINDER
36. MIDTERSTIFT
15. FORHJULSSKÆRM
37. RATCYLINDER
16. FORLYGTEBÆRER
38. DRIVAKSEL (MIDTE)
17. STIGE
39. DRIVAKSEL (FOR)
18. ARBEJDSLYGTE
40. HÅNDBREMSE
19. OPERATØRENS KABINE
41.
FORAKSEL
20. LUFTFILTER
42. UDLIGGERCYLINDER
21. FORFILTER
43. LÆSSEARM
22. LYDPOTTE
44. LED
022-00028DM
Betjeningselementer 2-5
OVERSIGT OVER BETJENINGSELEMENTERNE
Afbildning 3, identificerer betjeningselementer, som findes i operatørens kabine.
2
1
4
3
APO0030L
Afbildning 3
1.
STYREKONSOL OG PEDALER (Se side
3.
OMSKIFTERPANEL I HØJRE SIDE (Se
2-7)
side 2-39)
2.
FORSKELLIGE STEDER I KABINEN (Se
4.
JUSTERING AF SÆDET (Se side 2-49)
side 2-36)
2-6 Betjeningselementer
022-00028DM
STYREKONSOL OG PEDALER
10
11
9
1
8
2
3
7
5
4
6
6
APO0040L
Afbildning 4
1.
STARTERKNAP
7.
RAT
2.
KNAP TIL HORNET
8.
KICK-DOWN-KNAP
3.
MULTIFUNKTIONSHÅNDTAG
9.
GEARHÅNDTAG
4.
SPEEDER
10.
FORRESTE INSTRUMENTPANEL (Se
5.
KNAP TIL INDSTILLING AF RATTET
side 2-16)
6.
BREMSEPEDALER
11. TRANSMISSIONSDISPLAY (Se side 2-14)
022-00028DM
Betjeningselementer 2-7

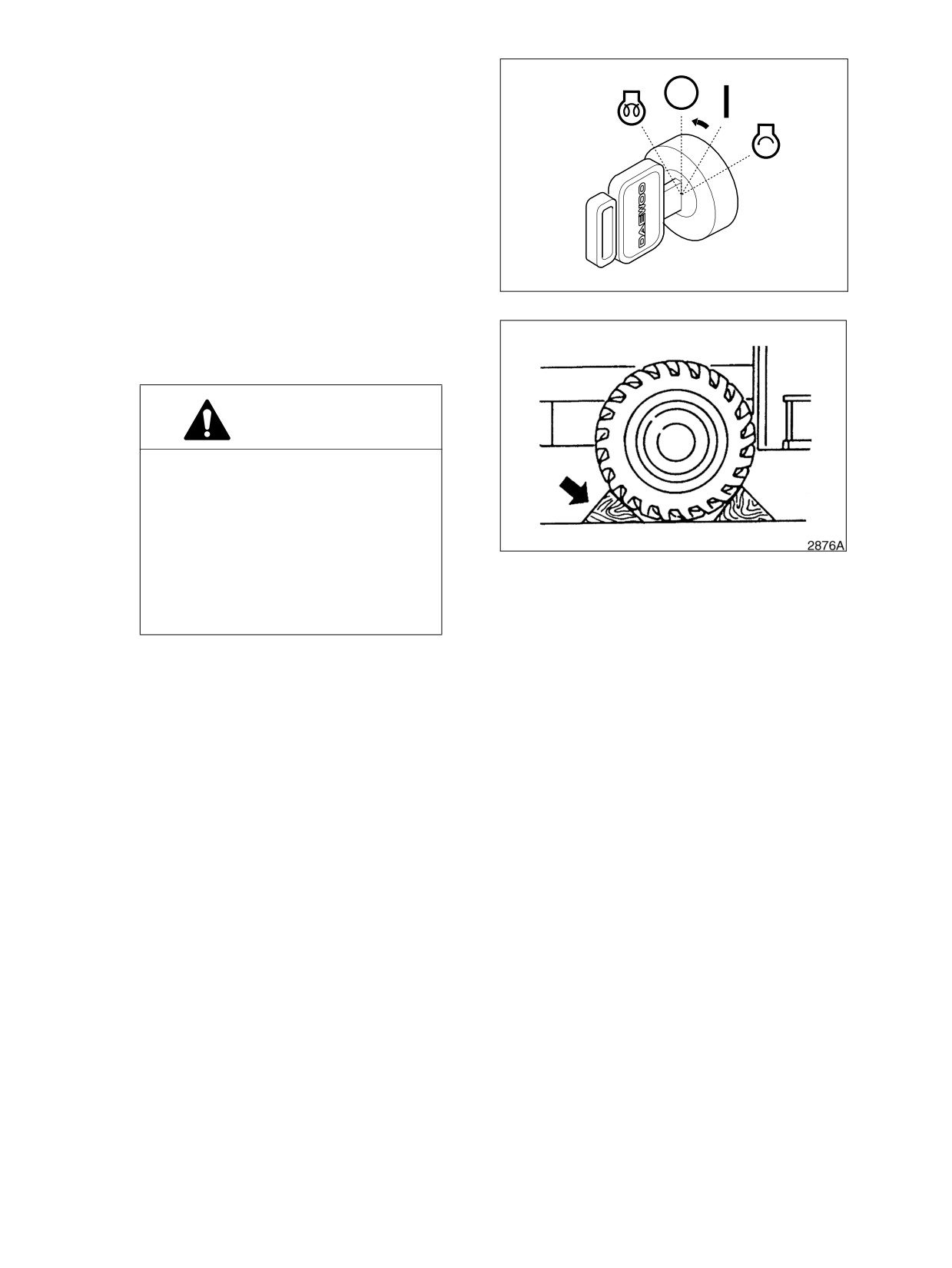

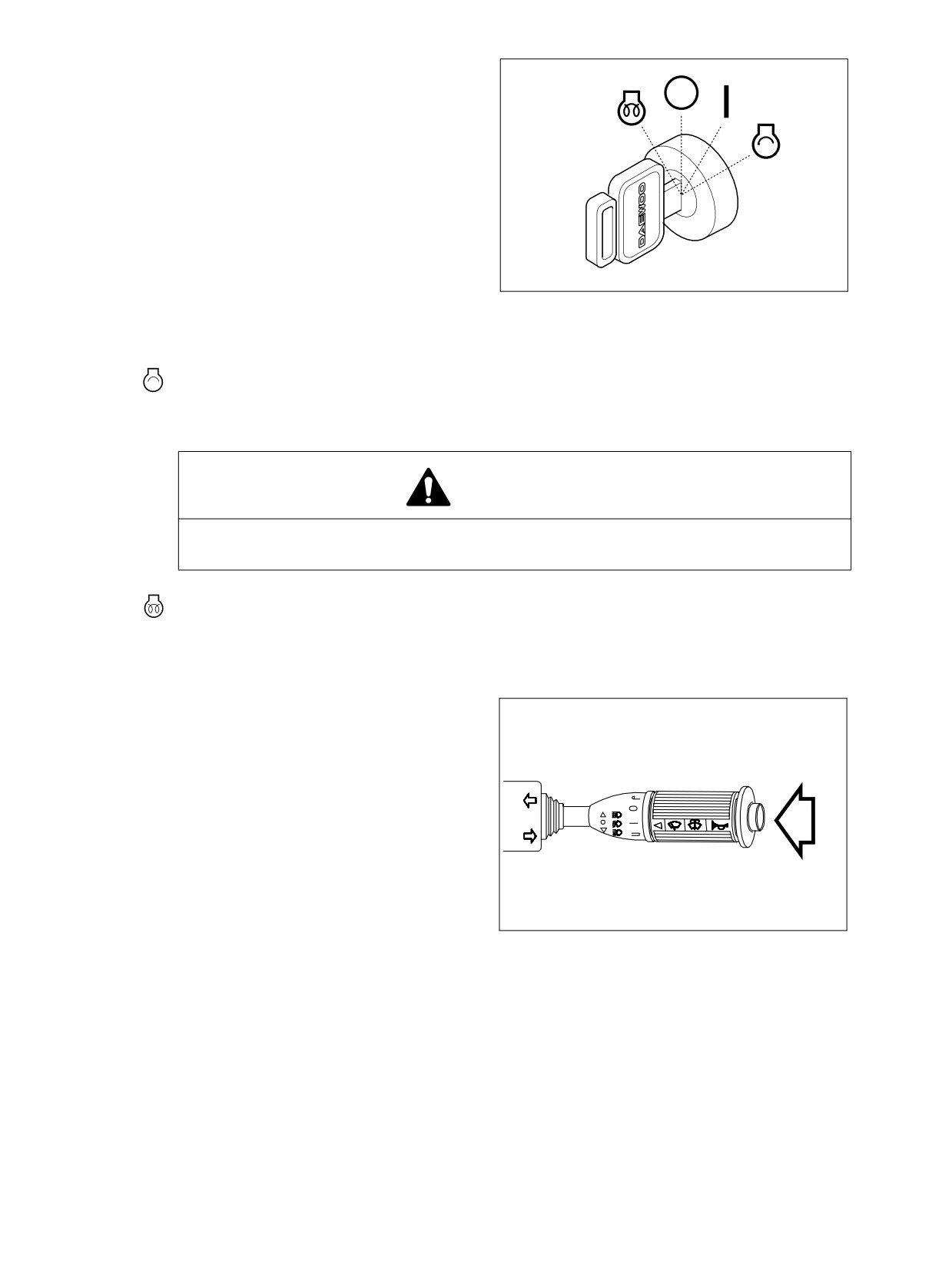

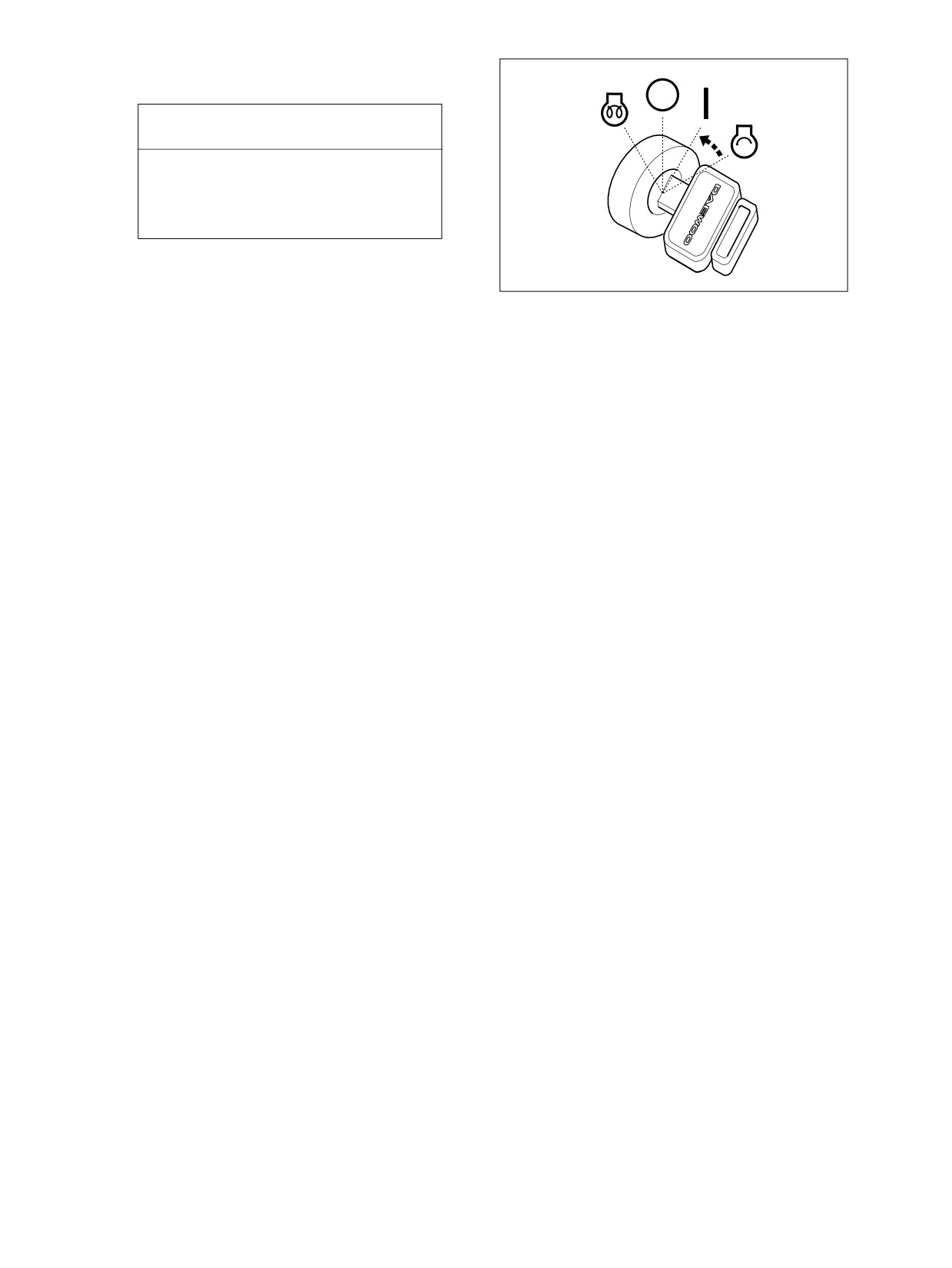

1.
STARTKNAP
Der bruges en startknap med fire positio-
ner til at starte eller standse motoren for
betjening af udstyret.
O. "OFF"-position. Nøglen kan sættes i
og fjernes i denne position. Når nøg-
len sættes i denne position, stopper
motoren.
I.
I denne position med motoren stand-
set, vil generatorlampen og motor-
olielampen begynde at lyse. I denne
HAOC340L
position vil elektriske kredsløb, som
Afbildning 5
kontrolleres af denne afbryder, være
slået til, mens motoren er i gang.
. Motoren startes ved dreje starteren til denne position. Når motoren starter, slip så nøglen og lad
knappen gå tilbage til ”I” (ON) positonen. Start ikke motoren i mere end 15 sekunder, dette kan
ødelægge startermotoren.
ADVARSEL!
BRUG ALDRIG STARTVÆSKER. Forvarmningssystemet kan få startvæsken til at eks-
plodere.
. Foropvarmningsposition. Bruges til at hjælpe ved opstart af motoren i koldt vejr. Når nøglen er i
denne position, er motorens forvarmer i drift. Når forvarmeindikatorens lampe begynder at lyse,
er motorens forvarmecyklus færdig. Drej omgående nøglen til startpositionen og start motoren.
2.

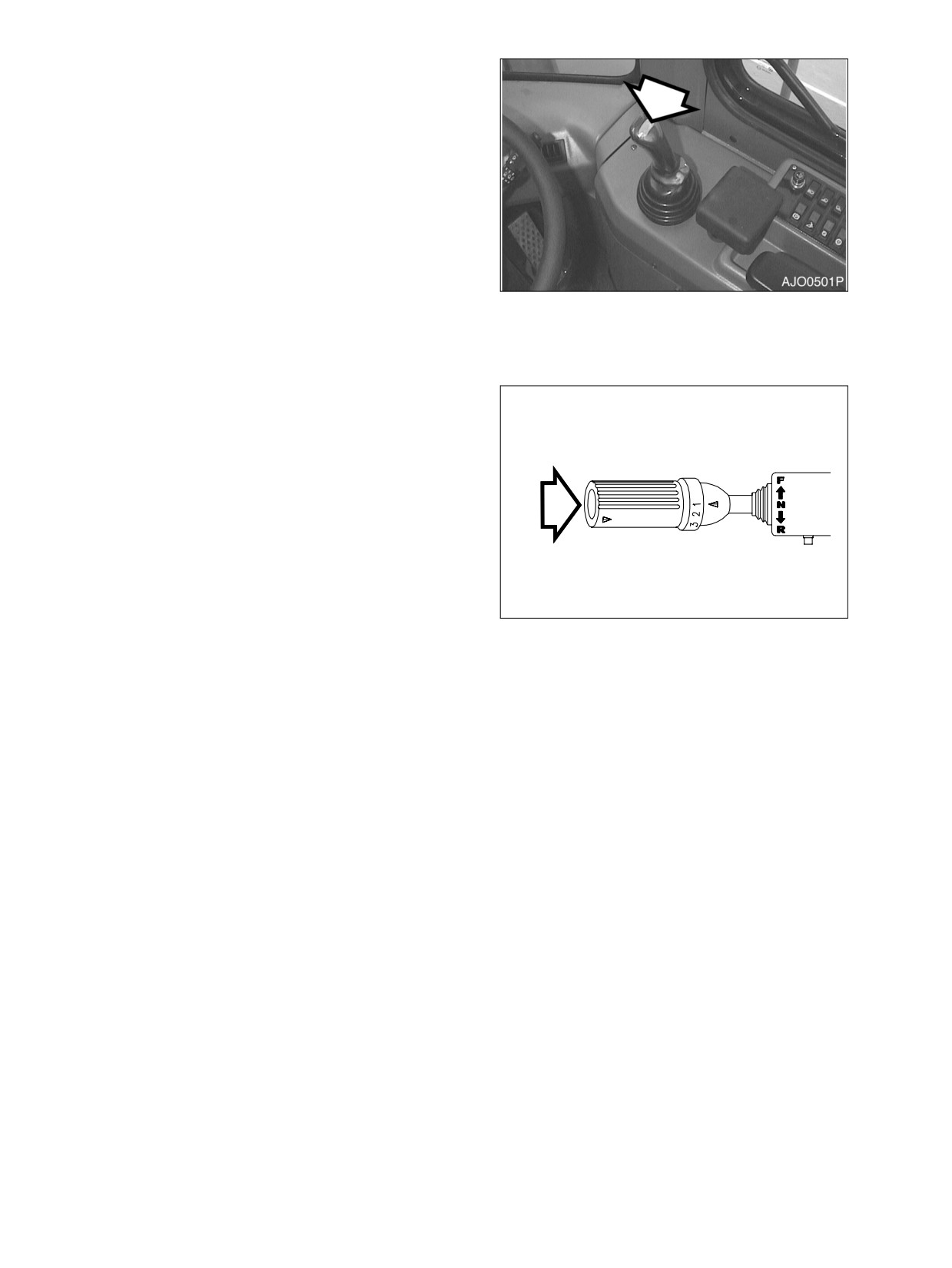

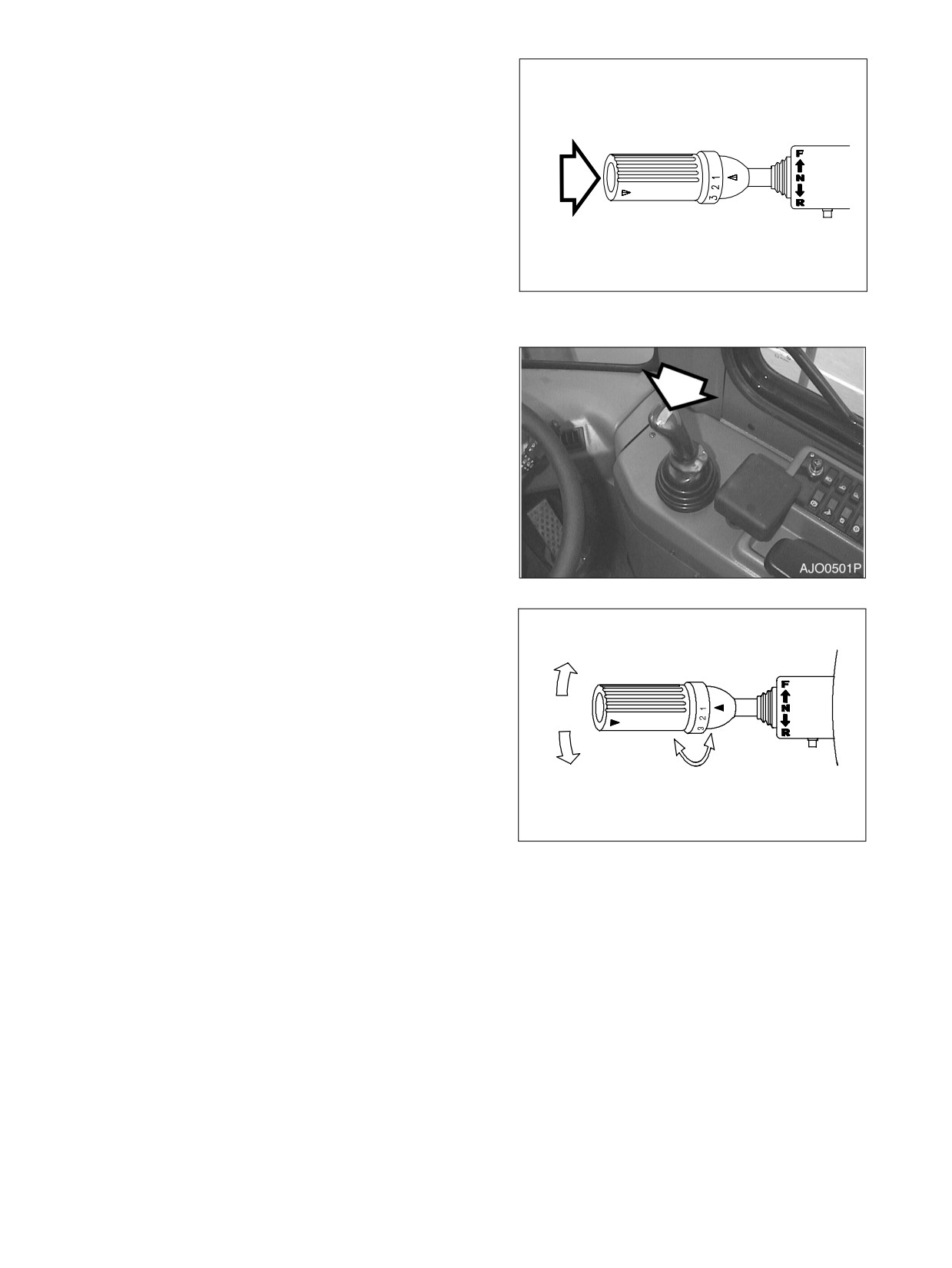

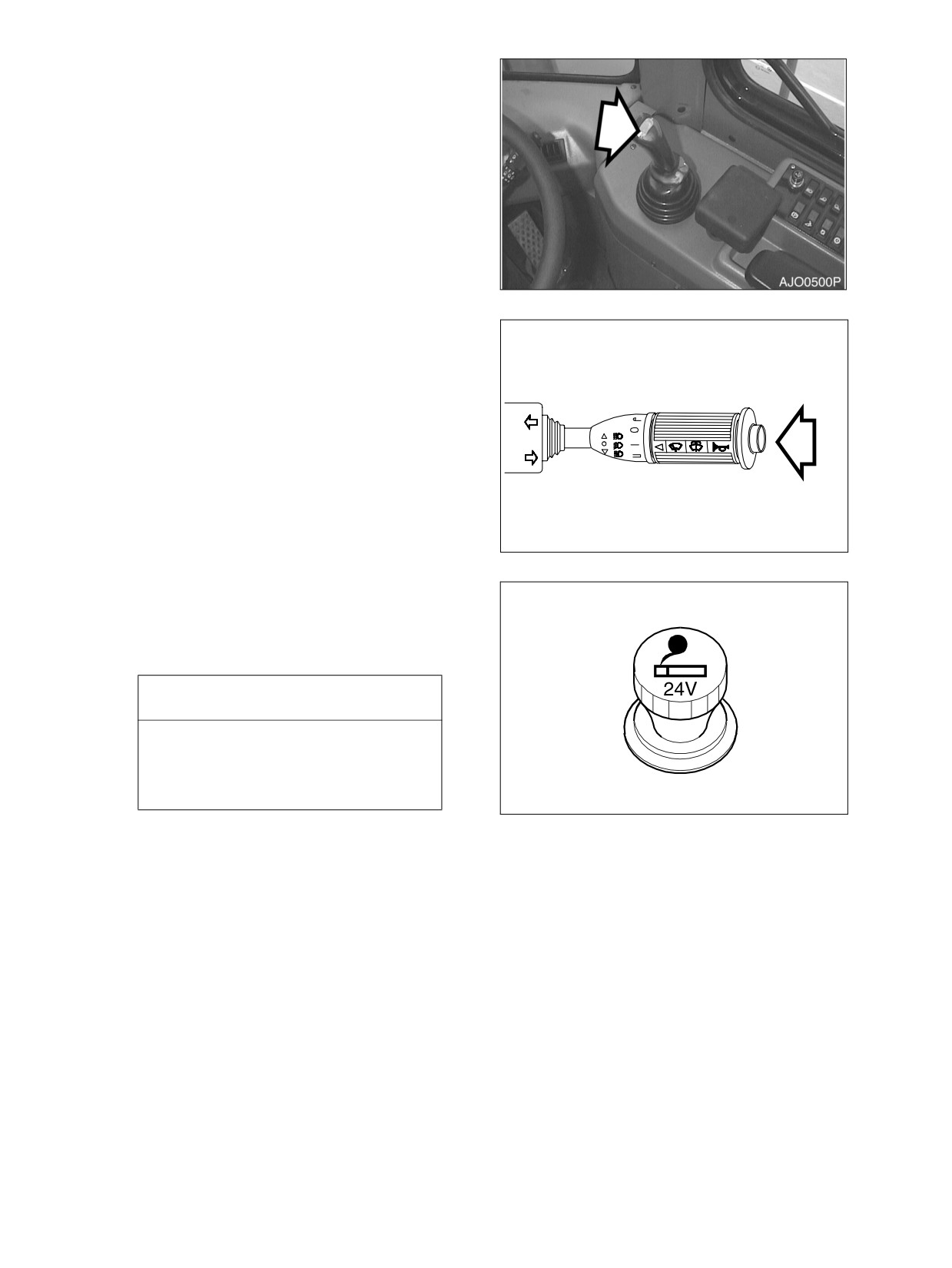

KNAP TIL HORNET (TO STEDER)
Hornet aktiveres ved at trykke på knappen
i enden af multifunktionknappen
(Afbild-
ning 6) eller ved at trykke på venstre knap
på styrehåndtaget (joystick) (Afbildning 7).
BEMÆRK:Starterknappen skal være på
”ON”.
AHO0890L
Afbildning 6
2-8 Betjeningselementer
022-00028DM

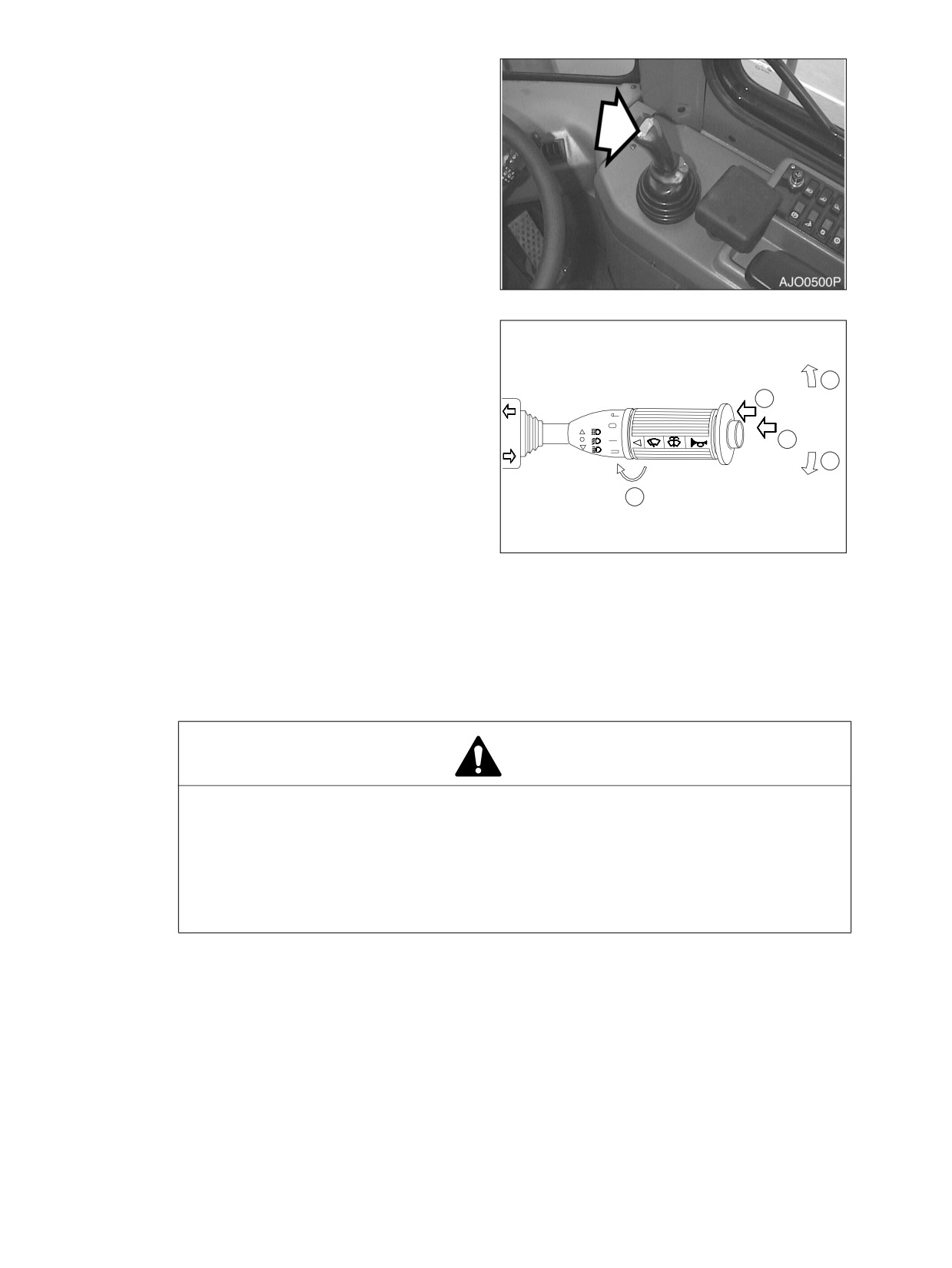

Afbildning 7
3.
MULTIFUNKTIONSKNAP
A. Venstre sides retningsknap - Hvis du
skubber håndtaget fremad, aktiveres
A
det venstre udvendige retningslys og
C
retningsindikatorlyset på instrument-
brættet.
D
B. Højre sides retningsknap - Hvis du
B
skubber håndtaget tilbage, aktiveres
det højre udvendige retningslys og
E
retningsindikatorlyset på instrument-
brættet.
AHO0920L
BEMÆRK:Når drejningen er afsluttet, går
Afbildning 8
håndtaget automatisk tilbage i
”NEUTRAL”-position. Hvis dette
ikke skulle ske, kan det sættes tilbage manuelt.
BEMÆRK:Drejesignalerne vil fungere med starterknappen i ”OFF”-position.
C. Rudevaskerknap - Når du trykker på ydersiden af håndtaget, aktiverer det vaskerpumper og
sprøjter væske på forruden. (Kun mens den trykkes.)
OBS!
Rudevaskpumpen kan blive beskadiget, hvis den aktiveres uden at der er væske i
beholderen. Væskeniveauet bør kontrolleres jævnligt og der skal fyldes væske på, når
beholderen er ved at være tom.
Brug af sæbe eller andre opløsningsmidler i stedet for det anbefalede rudevaskemid-
del kan beskadige viskernes blade og malingen.
Brug kun det anbefalede rudevaskemiddel eller et tilsvarende middel.
D. Knap til signalhorn - Den midteste knap for enden af håndtaget aktiverer hornet. (Kun mens
den trykkes.)
E. Knap til vinduesvisker - Aktiverer vinduesviskerne, når den yderste del af håndtaget drejes.
J: intervalmodus - visker hvert 5. sekund.
0: Stop (Off).
I: Normal hastighedsmodus.
022-00028DM
Betjeningselementer 2-9
II: Stor hastighedsmodus.
F.
Tryk ned - Låser fast i positionen og
tænder fjernlyset.
H
G. Neutral position - normalt kort lys.
H. Træk op - Tænder i kort tid både kort
og langt lys. (Vender tilbage til "NEU-
TRAL" position, når den slippes.)
G
BEMÆRK:Kort og langt lys vil kun fun-
gere, når forlygteknappen er i
"||"-position.
F
HAAA4350
Afbildning 9
4.
SPEEDER
Styrer læssemaskinens hastighed og
arbejdshastigheden af læshåndteringssy-
stemet.
OBS!
Jo længere pedalen trykkes ned, jo
højre stiger motorens hastighed.
Tryk dog ikke pedalen længere ned
end nødvendigt. Dette øger brænd-
Afbildning 10
stofforbruget, forkorte motorens
levetid og kan i værste fald føre til et
alvorligt uheld.
5.
KNAP TIL INDSTILLING AF RATTET
1
Denne knap bruges til at justere rattet til
den for operatøren mest bekvemme posi-
tion. Løsn knappen (2, Afbildning 11), og
tag fat i rattet (1). Når rattet er i den pas-
sende position, sættes knappen fast igen.
2
HBOI200L
Afbildning 11
2-10 Betjeningselementer
022-00028DM
6.
BREMSEPEDAL (HØJRE OG VENSTRE
PEDALER)
Et tryk på bremsepedalen aktiverer læsse-
maskinens bremser. Bremsepedalmodus
kan omstilles fra skridtvis indstilling til ikke-
skridtvis indstilling og omvendt ved brug af
transmissionens afbryderknap
(Se side
2-34).
OBS!
Under kørsel ned ad en skråning skal
Afbildning 12
man reducere maskinens hastighed
ved både at benytte bremsepedalen
og motorens bremsekraft. For hyppig
brug af bremsepedalen kan føre til
manglende olietryk, som kan gøre
det vanskeligt at bremse læssema-
skinen.
VIGTIGT
Brug ikke bremsepedalen til at hvile
foden på. Dette medfører hurtigere
slitage på bremseskiverne og dette
kan medføre svigt af bremserne.
7.
RAT
Drejning af rattet bestemmer forhjulenes
position og dette bestemmer maskinens
bevægelsesretning.
Afbildning 13
022-00028DM
Betjeningselementer 2-11
8.
KNAP TIL KICK-DOWN (TO STEDER)
Når transmissionen er i
2. gear, skifter
denne knap transmissionen til
1. gear.
Dette giver chaufføren mulighed for at gen-
nemføre en hurtig gravebevægelse.
BEMÆRK:Kick-down deaktiveres, når
transmissionen er sat til tom-
gang eller når knappen trykkes
igen.
Kick-downfunktionens område:
AHO0900L
•
Automatik: 2., 3., 4.
Afbildning 14
•
Manuel: 2.
En ekstra kick-down-knap (Afbildning 15)
er anbragt på højre knap i spidsen af
hovedbetjeningshåndtaget (joystick).
Afbildning 15
9.
GEARHÅNDTAG
F Fremad- Når håndtaget skubbes
F
fremad,
er
transmissionen
i
"FREMAD." 1., 2., 3. og 4. gear kan
bruges.
N
N Neutral - Når håndtaget er vendt til-
bage i midterpositionen mellem
fremad og baglæns, er transmissio-
nen i ”FRIGEAR”.
R
R Baglæns- Når håndtaget skubbes til-
bage, er transmissionen i "BAG-
HAAA3680
LÆNS",1., 2., og 3. kan bruges.
Afbildning 16
Når du drejer knappen, skifter transmissio-
nen mellem 1., 2., 3. og 4. gear.
BEMÆRK:På instrumentbrættet er der et
display, som ndikerer gear,
køreretning, fejlkoder og aktive-
ring af kick-down.(Se side 2-14)
2-12 Betjeningselementer
022-00028DM

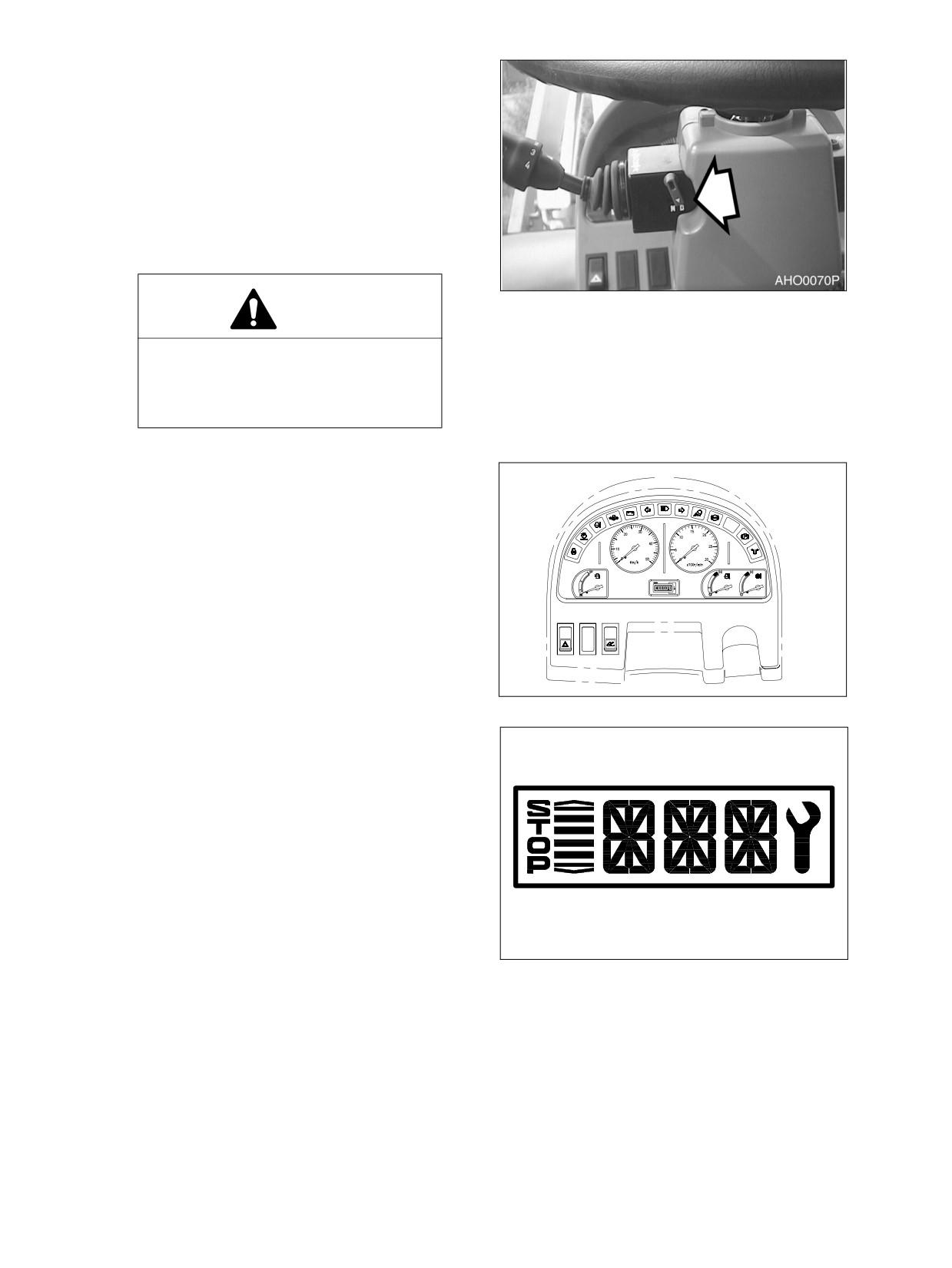

Der er en låseknap til tomgang nede på
gearhåndtaget. Dette frigearfastlåsnings-
håndtag forhindrer, at transmissionen kan
flyttes ud af ”FRIGEAR”.
N "NEUTRAL LOCK" position. Forhin-
drer, at håndtaget kan flyttes ud af
”FRIGEAR”.
D Position "DRIVE". Tillader at flytte
håndtaget fra "TOMGANG" til
"FREMAD og BAGLÆNS"
Afbildning 17
OBS!
"LÅS" gearhåndtaget. Når maskinen
parkeres, så "LÅS" gearet i "TOM-
GANG" for at forhindre tilfældige
bevægelser af maskinen.
10.
FORRESTE INSTRUMENTPANEL
Se
”Forreste
instrumentpanel”
på
side 2-16.
APO0050L
Afbildning 18
11. TRANSMISSIONSDISPLAY
Se ”Transmissions display” på side 2-14.
HAAA3773
Afbildning 19
022-00028DM
Betjeningselementer 2-13

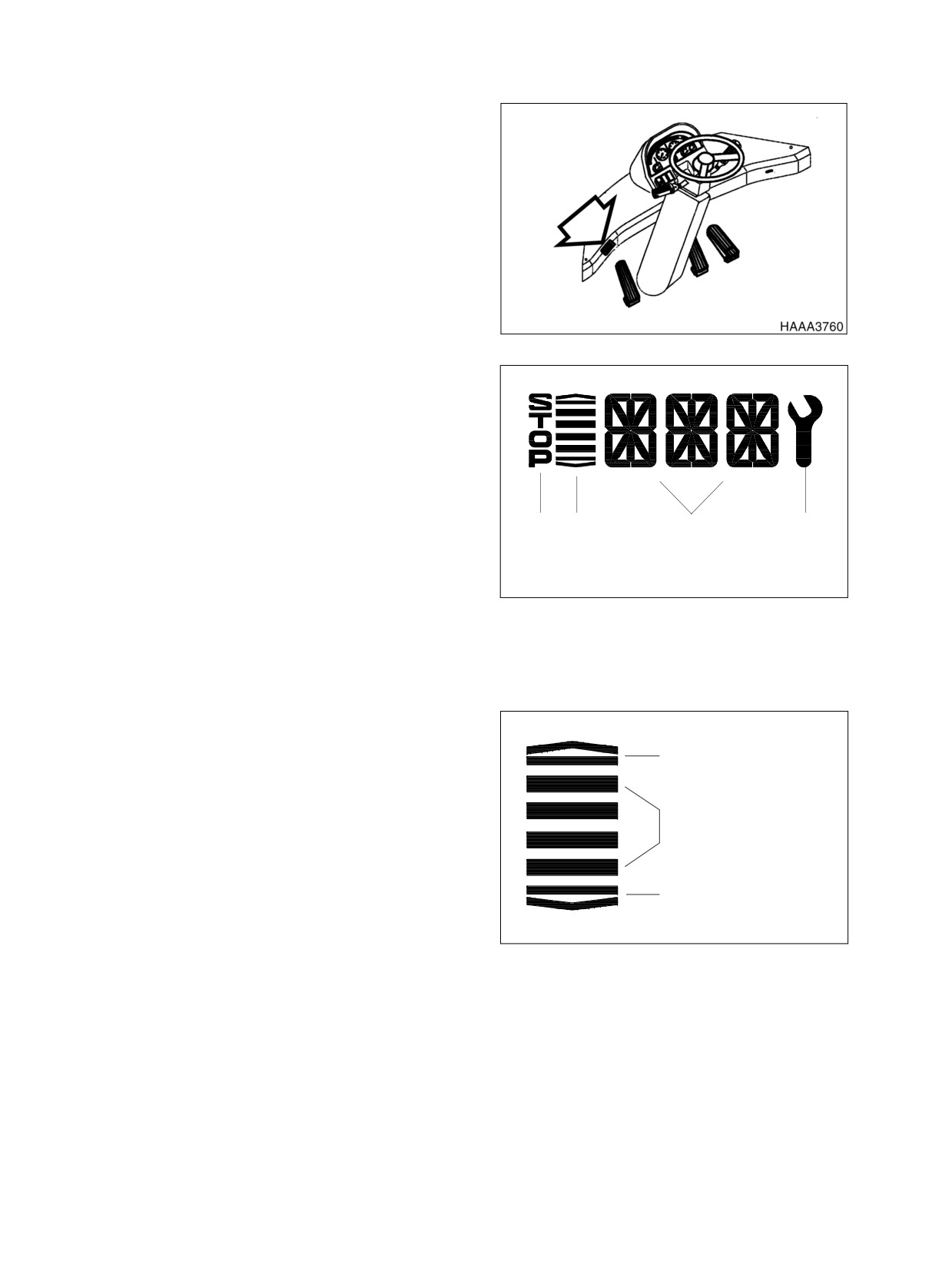

TRANSMISSIONS DISPLAY
Et display for transmissionen er anbragt til ven-
stre for rattet på instrumentbrættet. Lysdioderne
indikerer gear, bevægelsesretning, fejlkoder og
kick-down-aktivering.
Afbildning 20
Afbildning
21, viser transmissionsdisplayet i
detaljer.
A. Viser bevægelsesretning og valg af gear.
Se Afbildning
22 for mere detaljerede
oplysninger.
B. Indikerer normal drift og fejlkoder. Vedrø-
rende en liste over fejlkoder . Se ”Trans-
mission fejlkoder” på side 6-8.
(D)
(A)
(B)
(C)
BEMÆRK:De fleste koder har kun to cifre.
C. Indikerer, at der er optrådt fejlkoder og at
HAAA3770
de er blevet gemt.
Afbildning 21
D. Indikerer, at maskinen skal standses
omgående for at forhindre skader på trans-
missionen og for at undgå farlige driftsvil-
kår.
Indikatorstregerne for gearområdet viser det
valgte gear ved at vise det tilsvarende antal af
streger. Når transmissionen er i "MANUEL"
INDIKATOR FOR KØRSEL
modus, er stregerne for fremad og baglæns
FREMAD
slukkede.
Når transmissionen er i "AUTOMATISK
INDIKATOR
FOR
GEAROMRÅDE
MODUS", er alle indikatorstregerne for både
gear og begge bevægelsesretninger tændte.
INDIKATOR FOR KØRSEL
BAGLÆNS
HAAA3774
Afbildning 22
2-14 Betjeningselementer
022-00028DM
022-00028DM
Betjeningselementer 2-15
FORRESTE INSTRUMENTPANEL
9
10
11
12
13
14
15
16
17
8
18
7
19
1
20
21
22
2
3
4
5
6
APO0060L
Afbildning 23
2-16 Betjeningselementer
022-00028DM

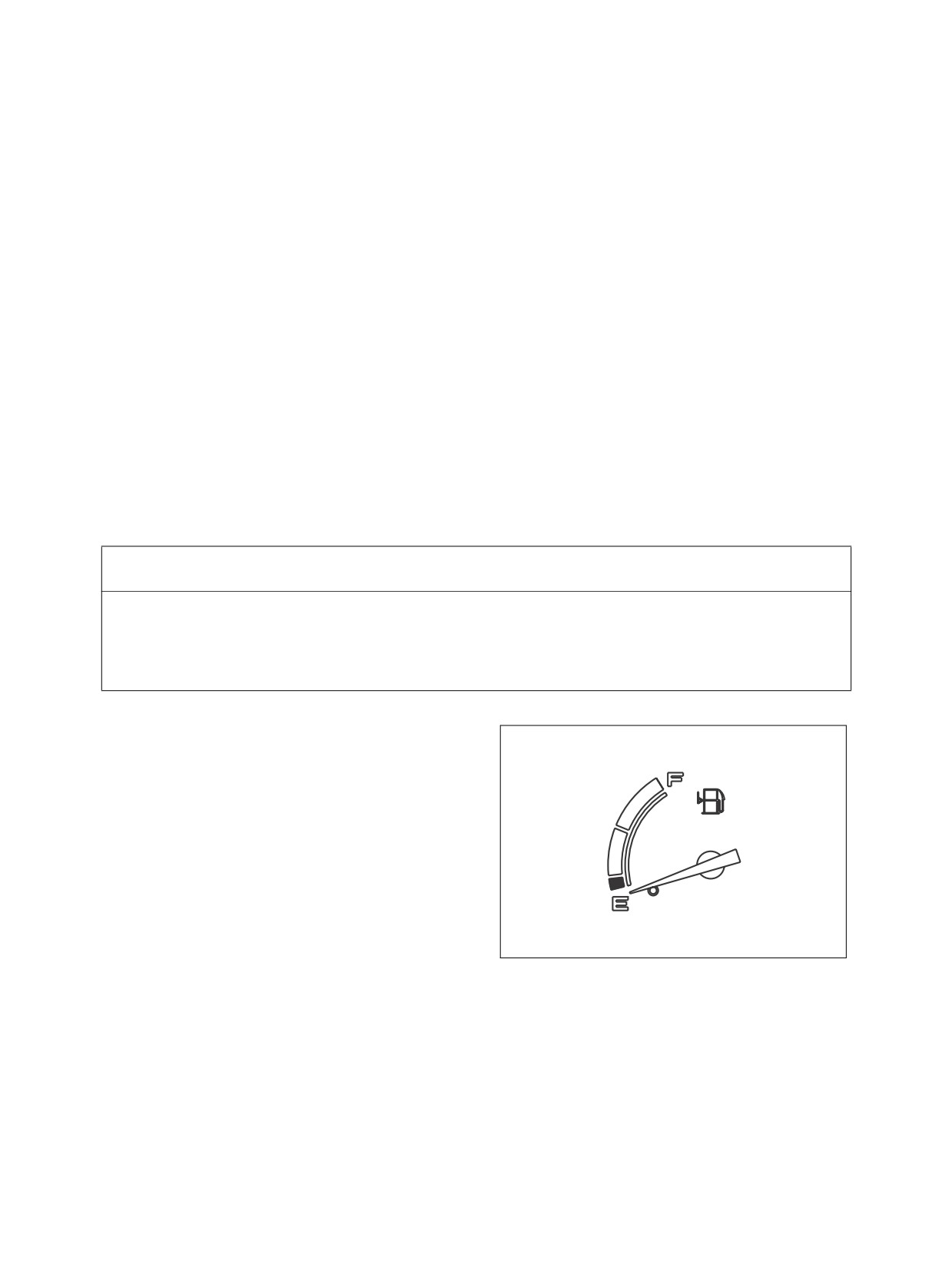

MÅLEINSTRUMENTER
1.
BRÆNDSTOFMÅLER
5.
KØLEMIDDELTEMPERATUR. MÅLER
2.
SPEEDOMETER
6.
TRANSMISSIONENS OLIETEMPERA-
3.
DRIFTSTIMETÆLLER
TUR MÅLER
4.
OMDREJNINGSTÆLLER
ADVARSELS- OG INDIKATORLAMPER
7.
INDIKATORLAMPE FOR FOROPVARM-
14. HØJRE BLINKLYS OG HAVARIBLINK
NING
15. INDIKATORLAMPE FOR ARBEJDSLYG-
8.
INDIKATORLAMPE FOR LUFTFILTER
TER
9.
ADVARSELSLAMPE FOR KØLEMIDDEL-
16. ADVARSELSLAMPE FOR BREMSEVÆ-
TEMPERATUR
SKE
10. ADVARSELSLAMPE FOR MOTORENS
17. IKKE BRUGE LAMPER
OLIETRYK
18. INDIKATORLAMPE FOR HÅNDBREMSE
11. ADVARSELSLAMPE FOR BATTERIET
19. INDIKATORLAMPE FOR NØDSTYRING
12. VENSTRE BLINKLYS OG HAVARIBLINK
(EKSTRAUDSTYR)
13. INDIKATORLAMPE FOR LANGT LYS
KNAPPER
20. KNAP TIL HAVARIBLINK
22. KNAP TIL SKOVLENS FLOATER (EKS-
21. BLANK (TOM FATNING TIL EN KNAP)
TRAUDSTYR)
VIGTIGT
Alle måleinstrument- og advarselslamper (undtagen blinkyslys, langt lys, arbejdslys og trans-
missionens afbryderlys) tænder i to sekunder i forbindelse med en advarselssummen, når star-
knappen drejes hen i ”I”-position.
Hvis nogen af lamperne ikke virker på dette tidspunkt, find frem til årsagen og udskift lampen.
1.
BRÆNDSTOFMÅLER
Dette instrument viser mængden af diesel-
olie i tanken. "F" betyder, at tanken er
"fuld"; "E" betyder at tanken er ”tom". Når
viseren nærmer sig ”E” (rød zone), fyld så
brændstof på så hurtigt som muligt. Når
viseren nærmer sig ”E” (rød zone), er der
ca. 15 liter (3,96 U.S. gal.) brændstof til-
bage.
HBOI250L
Afbildning 24
022-00028DM
Betjeningselementer 2-17

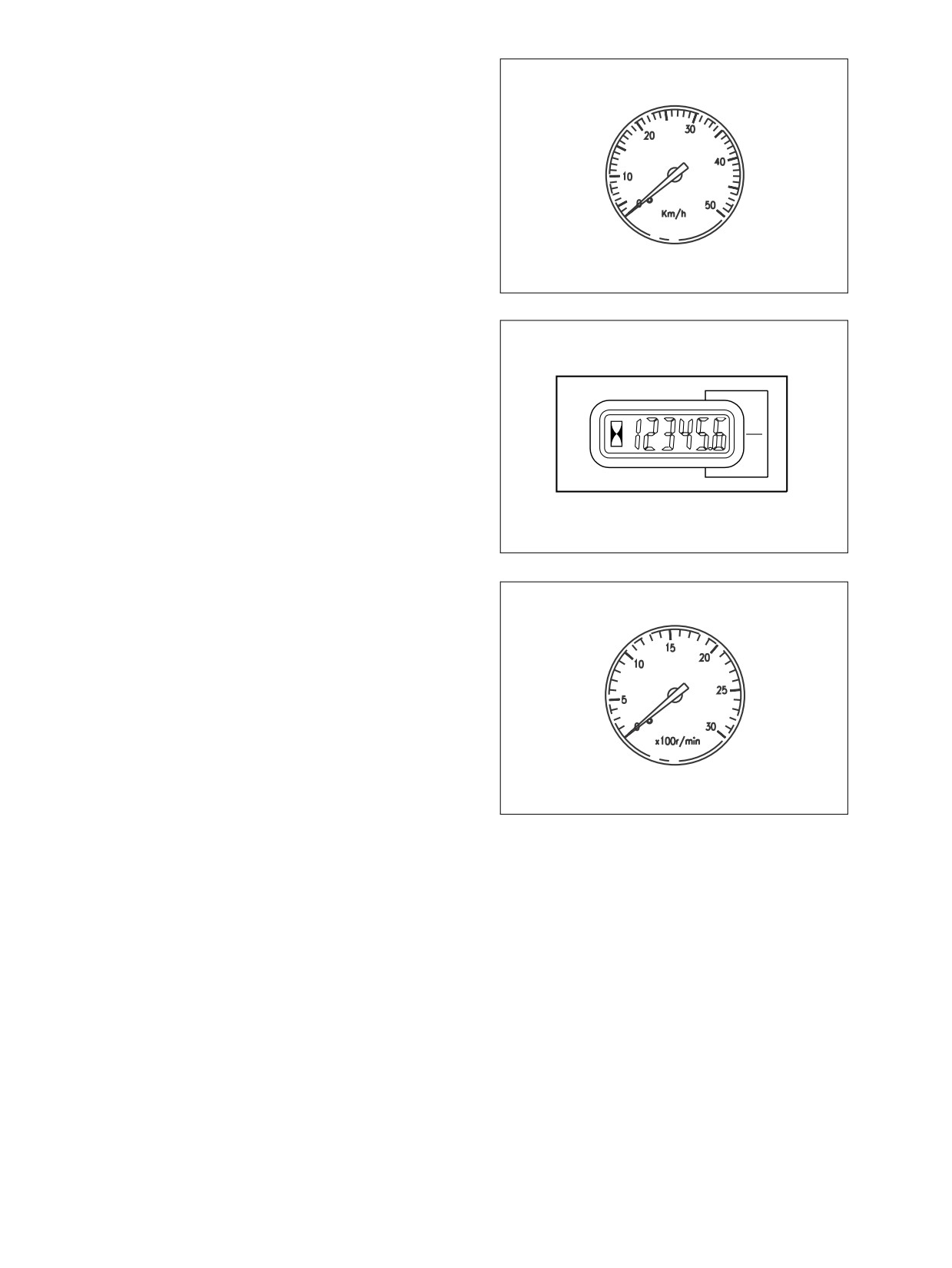

2.
SPEEDOMETER
Dette måleinstrument viser, med hvilken
hastighed køretøjet bevæger sig.
HBOI230L
Afbildning 25
3.
DRIFTSTIMETÆLLER
En drifttimetæller, som registrerer den
samlede tid, hvor starterknappen har
været ”ON” op til 99.999,9 timer. Når moto-
ren er i gang, blinker timeglassymbolet
hvert fjerde sekund. Dette viser, at driftsti-
1
metælleren er i funktion.
10
HA0O2012
Afbildning 26
4.
OMDREJNINGSTÆLLER
Dette måleinstrument viser motorhastighe-
den i omdrejninger pr. minut.
HBOI240L
Afbildning 27
2-18 Betjeningselementer
022-00028DM

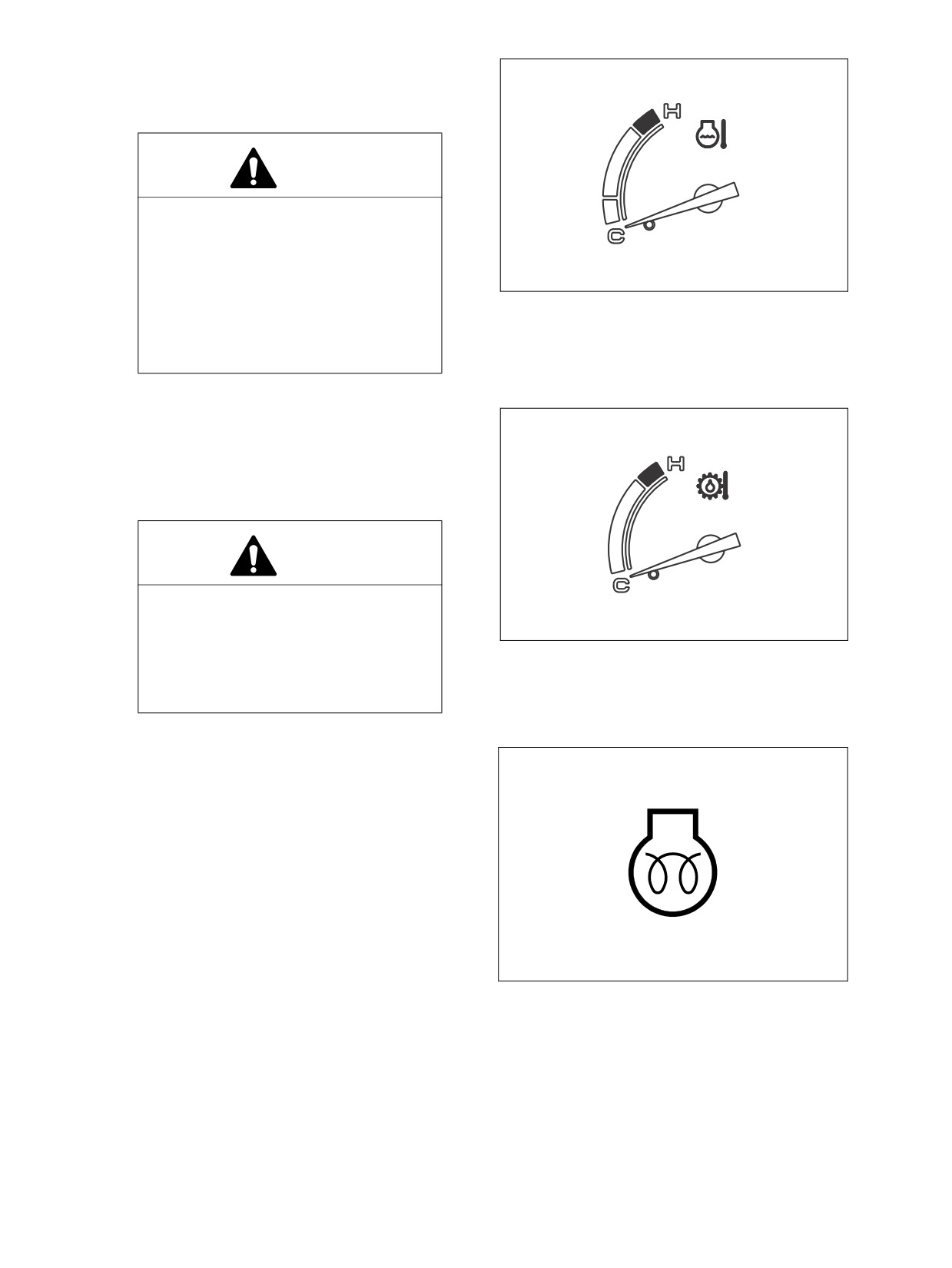

5.
KØLEVÆSKETEMPERATURMÅLER
Dette måleinstrument viser temperaturen
på motorens kølemiddel.
OBS!
Når viseren står på ”H”-mærket (rød
zone), betyder det, at motoren er
overopvarmet. Stands arbejdet og lad
motoren køre ved lavt omdrejningstal
HBOI260L
og vent på, at den køler af.
Afbildning 28
Luk ikke motoren ned. Hvis motoren
bare slukkes, kan der opstå en var-
mebølge.
6.
TRANSMISSIONENS OLIETEMPERA-
TURMÅLER
Dette måleinstrument viser temperaturen
på olien i transmissionens omformer og
kredsløb.
OBS!
Når viseren står på ”H”-mærket (rød
zone), betyder det, at transmissionen
HBOI270L
er overopvarmet. Stands driften og
lad motoren køre ved lavt omdrej-
Afbildning 29
ningstal. Vent, indtil transmissionen
er kølet af.
7.
INDIKATORLAMPE FOR FORVARME-
CYKLUS
Når denne lampe lyser op, er foropvarm-
ningen af motoren afsluttet. Hvis kølertem-
peraturen ligger under
10°C
(-12°F),
begynder denne lampe at lyse cirka 3,5
sekunder efter, at startknappen er drejet i
forvarmeposition.
HAOA639L
Afbildning 30
022-00028DM
Betjeningselementer 2-19
8.
INDIKATORLAMPE FOR LUFTFILTER
Når denn lampe tænder, har der samlet sig
snavs i luftfilteret, og luftstrømmen er ved
at blive indskrænket. Rens eller udskift luft-
filterelementet, før arbejdet med maskinen
fortsættes. Drej startknappen på ”OFF” og
derefter tilbage til ”ON” for at slukke indika-
torlampen.
HAOA660L
Afbildning 31
9.
ADVARSELSLAMPE FOR KØLEVÆ-
SKETEMPERATUR
Denne lampe lyser op og der lyder en
advarselstone, når motorens kølemiddel
bliver for varm. Hvis lyset begynder at lyse,
reducér så hastigheden, indtil kølevæske-
temperaturen falder. Sluk ikke for motoren,
fordi det vil få kølevæsketemperaturen til at
stige og kan udsætte motoren for en stor
varmeudvikling.
HAOD350L
Afbildning 32
10.
ADVARSELSLAMPE FOR MOTORENS
OLIETRYK
Når starterknappen stilles i
”ON”-position,
skal den røde lampe begynde at lyse. Når
motoren kører, skal dette røde lys slukke.
Hvis lampen forbliver tændt, når motoren
kører, lyder der en alarmtone. Dette betyder,
at motorens olietryk er faldet under et sikker
niveau. Lad aldrig motoren køre, når denne
lampe lyser. Der vil ske alvorlige skader på
motoren. Undersøg og afhjælp årsagen for
det lave olietryk, før motoren startes.
HAOA620L
Afbildning 33
11.
ADVARSLSLAMPE FOR BATTERIET
Når starterknappen stilles i ”ON”-position
ved starten, skal den røde lampe begynde
at lyse. Når motoren kører, skal dette røde
lys slukke. Hvis lampen forbliver tændt, når
motoren kører, er generatoren defekt.
HAOA610L
Afbildning 34
2-20 Betjeningselementer
022-00028DM

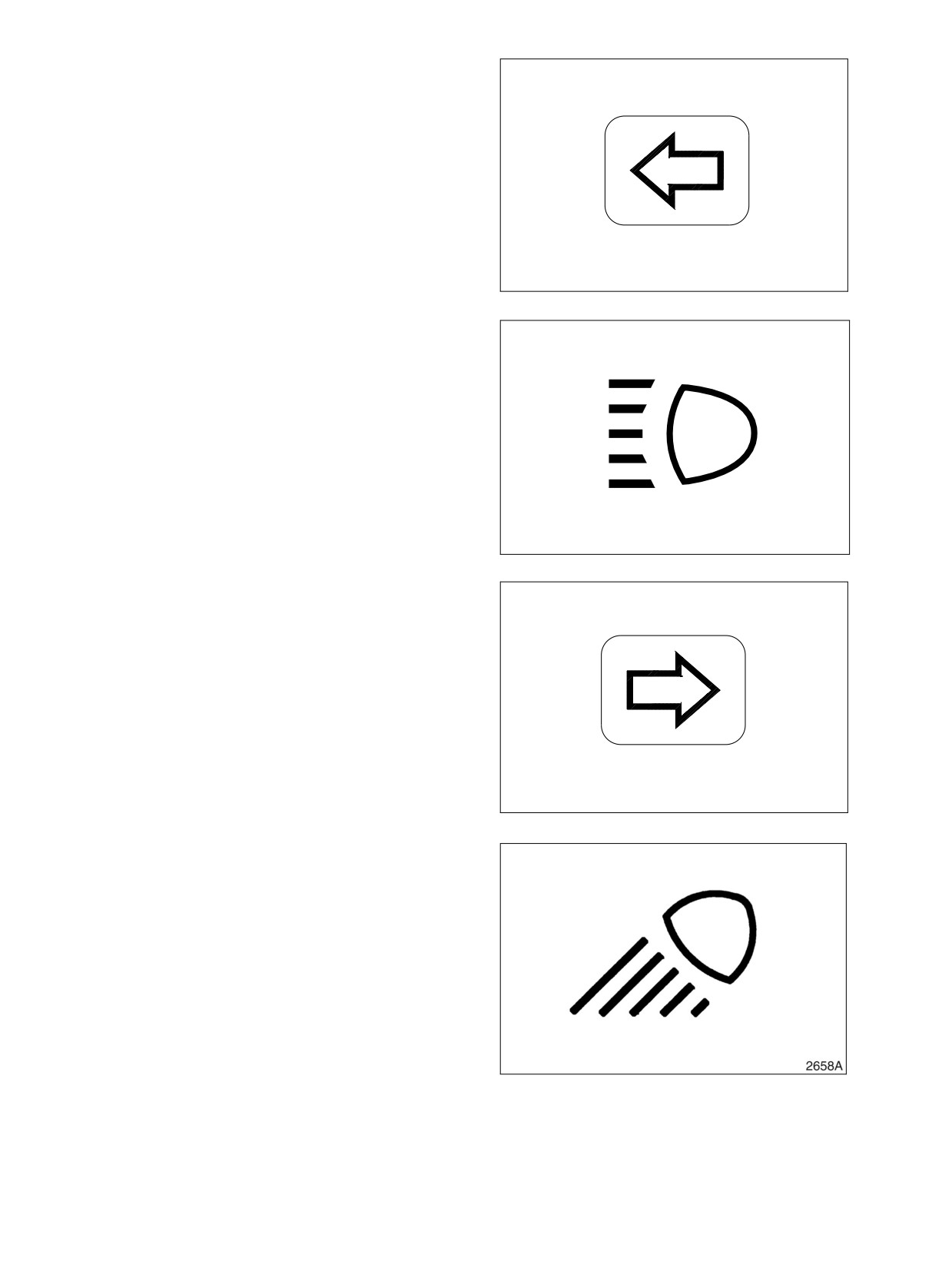

12. VENSTRE BLINKLYS OG HAVARIBLINK
Denne lampe blinker, når det venstre blink-
lys er stillet på ”ON”. Begge lamper blinker,
når havariblink er tændt.
BEMÆRK:Hvis lamperne for både venstre
og højre blinklys blinker samti-
dig eller hvis de blinker hurti-
gere end de normalt gør, er en
blinklyspære i stykker eller et
blinkrelæ er i stykker.
ACO0240L
Afbildning 35
13. INDIKATORLAMPE FOR LANGT LYS
Denne lampe tænder, når forlygterne er
stillet på ”Langt lys”.
HAOD394L
Afbildning 36
14. ADVARSELSLAMPE FOR HØJRE
BLINKLYS OG HAVARIBLINK
Denne lampe blinker, når det højre blinklys
er stillet på
”ON”. Begge lamper blinker,
når havariblink er tændt.
BEMÆRK:Hvis lamperne for både venstre
og højre blinklys blinker samti-
dig eller hvis de blinker hurti-
gere end de normalt gør, er en
blinklyspære i stykker eller et
blinkrelæ er i stykker.
ACO0241L
Afbildning 37
15. INDIKATORLAMPE FOR ARBEJDSLYG-
TER
Denne lampe tændes, når der tændes for
de forreste eller bageste arbejdslygter.
Afbildning 38
022-00028DM
Betjeningselementer 2-21
16. ADVARSELSLAMPE FOR BREMSEVÆ-
SKE
Denne lampe lyser op, når trykket i brem-
sevæskekredsløbet falder. Når lampen
tænder, lyder der også en alarmtone.
ADVARSEL!
Arbejd eller kør aldrig med maskinen,
hvis lampen er tændt eller hvis
HA0O2024
alarmtonen lyder. Find altid frem til
årsagen for et fald i bremsevæskens
Afbildning 39
tryk og afhjælp problemet, inden
maskinen bruges til noget arbejde og
inden der køres med maskinen.
17.
IKKE BRUGTE LAMPER
18.
INDIKATORLAMPE FOR HÅNDBREMSE
Når håndbremsen er ”SLÅET TIL”, tænder
denne lampe. Der lyder en alarm, når
køretøjet flyttes samtidig med, at hånd-
bremsen er slået til.
P
ADVARSEL!
Der kan ske for hurtig slitage eller
beskadigelse af bremsen, når køretø-
0717A
jet bevæges, mens denne lampe er
tændt.
Afbildning 40
Håndbremsen skal altid løsnes og
det skal kontrolleres, at denne lampe
er slukket, inden man kører med
maskinen.
2-22 Betjeningselementer
022-00028DM

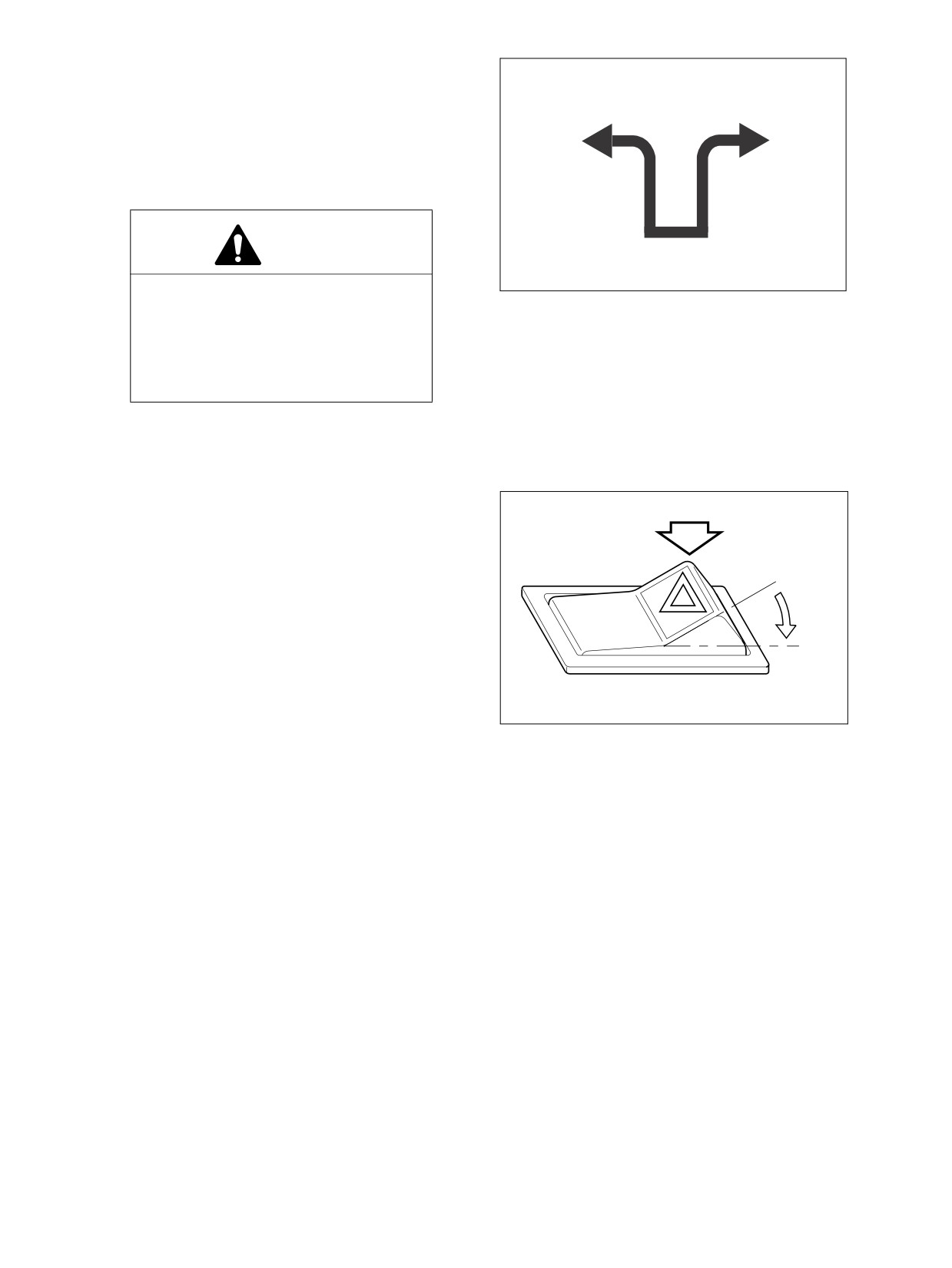

19. INDIKATORLAMPE FOR NØDSTYRING
(EKSTRAUDSTYR)
Lampen begynder at lyse, når nødstyring-
systemet aktiveres på grund af en fejl i det
hydrauliske system. Afbryd omgående drif-
ten, stands maskinen, ”TRÆK” håndbrem-
sen og luk motoren ned.
FARE!
AJO0450L
Indikatorlampe for nødstyringen Hvis
Afbildning 41
denne lampe tænder, mens maski-
nen er i drift, afbryd omgående drif-
ten. Denne lampe indikerer, at der
findes et alvorligt problem indenfor
enheden.
BEMÆRK:Lampen begynder også at lyse,
når systemet testes.
20.
KNAP TIL HAVARIBLINK
Dette lys bruges, når udstyret stopper på
grund af en fejlfunktion eller når der sker et
uheld. Når denne knap trykkes, tændes
O
blinklysene foran og bag på maskinen og
blinker for at advare andre i nærheden.
Samtidig vil indikatorlamperne for blinkly-
sene på instrumentbrættet tændes for at
I
advare operatøren. Havariblinklyset funge-
rer uafhængigt af startknappen.
O. I denne position slukker denne knap
2665C
hvariblinklysene.
Afbildning 42
I.
I denne position tænder denne knap
for alle blinklys, og de blinker samti-
digt.
BEMÆRK:Havariblinklyset vil fungere
med starterknappen i
”OFF”-
position.
022-00028DM
Betjeningselementer 2-23

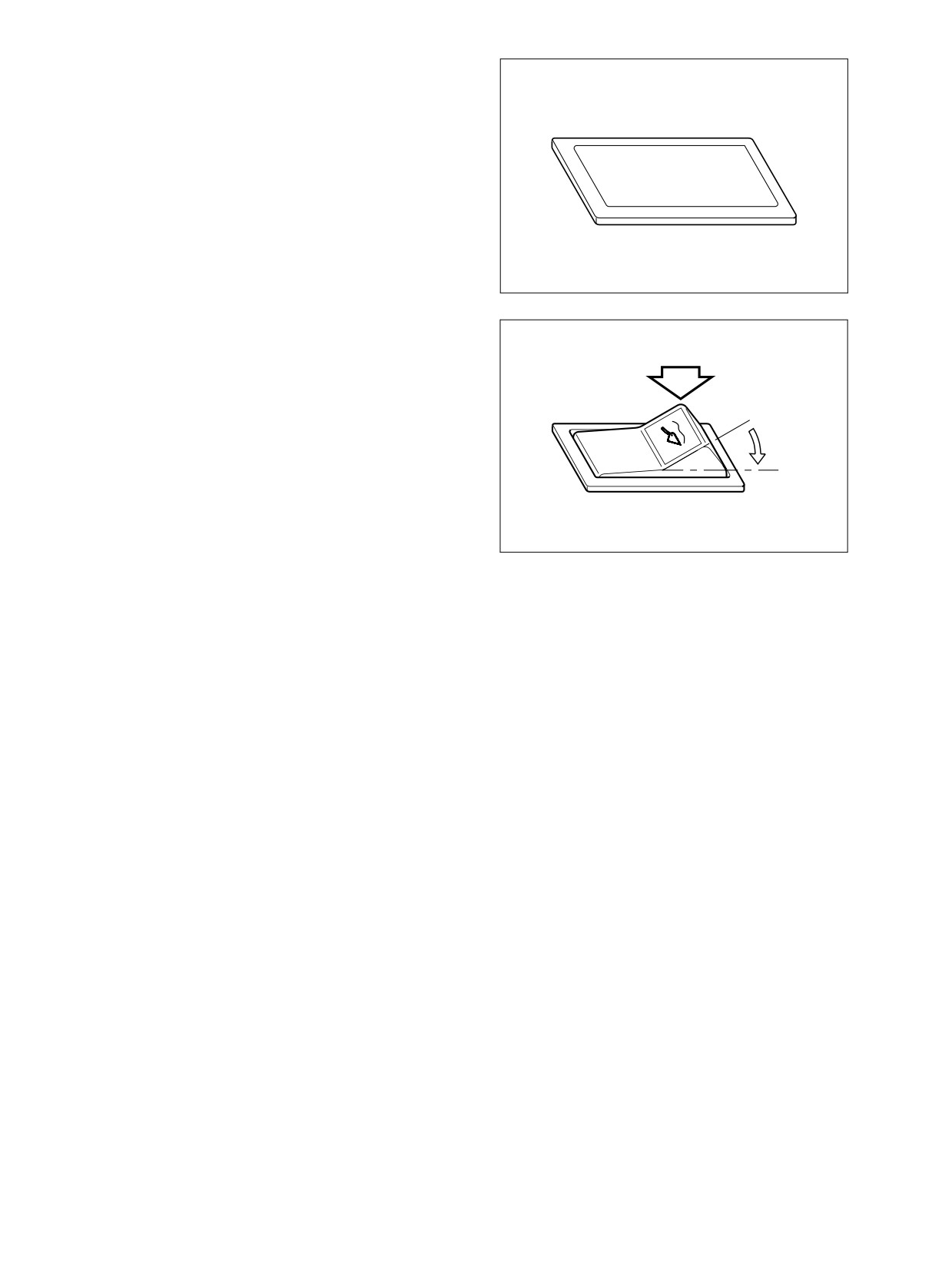

21. BLANK (TOM FATNING TIL EN KNAP)
En tom fatning er beregnet til at anbringe
ekstra knapper i.
HAOA734L
Afbildning 43
22. KNAP TIL SKOVLENS FLOATER (EKS-
TRAUDSTYR)
Floatfunktionen tillader skovlen at følge
med undergrundens
/ arbejdsområdets
overflade.
O
Når du trykker på knappen og sætter
arbejdshåndtaget i floaterposition, låses
håndtaget fast og bommen sænkes. Når
I
armen har nået indstillingens position, løs-
nes håndtagets spærre og håndtaget føres
tilbage til "NEUTRAL" position og ned-
HA0O2027
sænkning af bommen stoppes.
Afbildning 44
O. I denne position slukker knappen for
skovlens float-funktion.
I.
I denne position tænder knappen for
skovlens float-funktion.
2-24 Betjeningselementer
022-00028DM
OMSKIFTERPANEL I HØJRE SIDE
4
6
8
7
9
10
5
2
11
13
15
1B1A
1
14
12
3
AJO0070L
Afbildning 45
1.
HOVEDBETJENINGSHÅNDTAGET
7.
KNAP TIL ARBEJDSLYGTER BAGVED
(JOYSTICK)
8.
KNAP TIL BAGRUDEVISKER
1A. HOVEDBETJENINGSHÅNDTAG (EKS-
9.
KNAP TIL ROTERENDE LYS (EKSTRAUD-
TRAUDSTYR)
STYR)
1B. ERGO-II HOVEDBETJENINGSHÅNDTAG
10. HOLDER TIL KOP
(JOYSTICK) (EKSTRAUDSTYR)
11. KNAP TIL HÅNDBREMSE
2.
KICK-DOWN-KNAP
12. KNAP TIL HOVEDAFBRYDER
3.
HORNKNAP
13. AFBRYDERKNAP TIL TRANSMISSIONEN
4.
CIGARETTÆNDER
14. KNAP TIL AUTOMATISK TRANSMISSION
5.
KNAP TIL FORLYGTER
15. KNAP FOR NØDSTYRINGSTEST (EKS-
6.
KNAP TIL ARBEJDSLYGTER FORAN
TRAUDSTYR)
022-00028DM
Betjeningselementer 2-25
1.

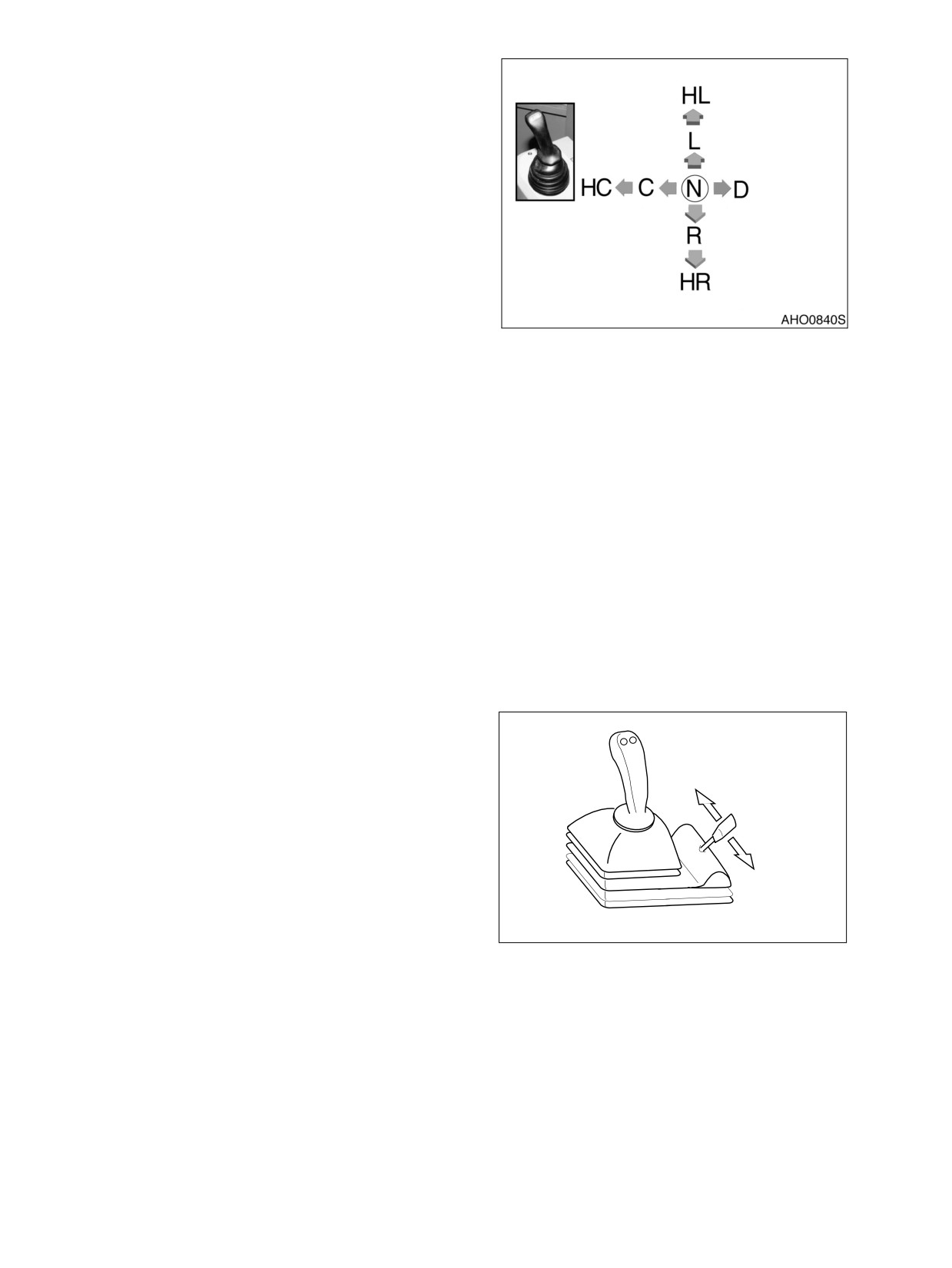

HOVEDBETJENINGS HÅNDTAG
FREMAD
(JOYSTICK)
Bruges til at bevæge skovl og arm. Med
dette betjeningshåndtag kan armen løftes
og sænkes og skovlen kan trækkes ind og
sænkes ned. Når maskinen køres, kan
håndtaget (joystick) "LÅSES" for at forhin-
dre enhver bevægelse af skovl eller arm.
VENSTRE
HØJRE
For at "LÅSE" håndtaget
(joystick) skal
hovedafbryderknappen sættes til positio-
nen "LÅST".
Hovedbetjeningshåndtagets
(joystick)
BAGLÆNS
arbejdsmønster og funktionsbeskrivelse.
Afbildning 46
HL.
Hold håndtaget i
nedsænkningsm
odus
L.
Nedsænk
HC. Hold håndtaget i
position
“arm
C. Træk arm tilbage
N.
Neutral
D.
Sænk skovl
tilbage”
R.
Løft
HR.
Hold håndtaget i
løftemodus
1A.
HOVEDBETJENINGS HÅNDTAG (EKS-
TRAUDSTYR)
Når læssemaskinen er udstyret med gafler
til tømmer, så styrer dette håndtag armen,
A
skovlen og tømmergaflerne.
Arbejdsmønstret for arm og skovl er det
samme for dette håndtag som beskrevet
foroven.
B
A. Når betjeningshåndtaget til tøm-
mergaflerne skubbes fremad, kan
gaflerne åbne sig.
AJO0600L
Afbildning 47
B. Når betjeningshåndtaget til tøm-
mergaflerne trækkes tilbage, kan gaf-
lerne lukke sig.
2-26 Betjeningselementer
022-00028DM
1B.
ERGO-II HOVEDBETJENINGSHÅND-
TAG (JOYSTICK) (EKSTRAUDSTYR)
Ergo-II håndtaget er et hovedbetjenings-
håndtag, som også styrer funktioner for
transmissionen. Det bruges til at reducere
hånd- og armbevægelser i forbindelse
med den ellers komplekse betjening af
maskinen.
A.
Knapper til fremad, tomgang og bag-
læns.
"↑" Knap − Når du trykker på denne
knap,
kører
maskinen
”FREMAD”.
"N" Knap − Når du trykker på denne
knap, er maskinen i
”TOM-
AJO0591L
GANG”.
"↓" Knap − Når du trykker på denne
Afbildning 48
knap, kører maskinen
”BAG-
LÆNS”.
B.
Knapper til ændring af kørehastig-
hed.
Transmissionen har 4 hastigheder i
N
fremadgående retning og 3 hastighe-
der i baglæns retning.
"+"
Knap − Maskinens hastighed
øges ved at trykke på denne knap.
"-" Knap − Maskinens hastighed for-
+
mindskes ved at trykke på denne
knap.
C.
Knap for Kick-down.
HAAD3761
"KD" knap − Når du trykker på denne
Afbildning 49
knap, som findes på bagsiden, væl-
ger du kick-downfunktion.
Brug af knapperne på Ergo-II håndtaget:
•
Når du drejer startknappen til ”I” (ON)-position, viser DISPLAYET ”NN”.
•
Start motoren, når displayet viser "N4", mens "N"-knappen på ERGO-II trykkes.
•
Maskinen er klar til at køre, når displayet viser "N1", mens "-"-knappen trykkes.
•
Maskinen kan køre fremad, når "↑" knappen trykkes under fremadrettet kørsel, mens "KD"-
knappen trykkes.
•
Maskinen kan køre baglæns, når "↓" knappen trykkes under baglæns kørsel, mens "KD"-knap-
pen trykkes.
•
Når maskinen kører, kan den skifte mellem fremad og baglæns lørsel uden at trykke på "KD"-
knappen.
BEMÆRK: Kørsel er mulig mens "KD"-knappen trykkes i TOMGANG.
•
"+" knappen − øger hastigheden.
•
"-" knappen − reducerer hastigheden.
•
Kick-downknap "KD" knap.
022-00028DM
Betjeningselementer 2-27
2.
KNAP TIL KICK-DOWN (TO STEDER)
Funktion af kick-down - knappen - Et tryk
på denne knap (Afbildning 51) mens trans-
missionen er i 2. gear vil bevirke gearskift
til 1. gear. Dette giver chaufføren mulighed
for at gennemføre en hurtig gravebevæ-
gelse.
Kick-downfunktionens område:
•
Automatik: 2., 3., 4.
•
Manuel: 2.
BEMÆRK:Kick-down deaktiveres, når
Afbildning 50
transmissionen er sat til tom-
gang eller når knappen trykkes
igen.
En anden knap til kick-down (Afbildning
50) findes for enden af transmissionshånd-
taget.
AHO0900L
Afbildning 51
2-28 Betjeningselementer
022-00028DM
3.
KNAP TIL HORNET (TO STEDER)
Et tryk på venstre knap på toppen af
hovedstyrehåndtaget (joystick) (Afbildning
52) eller på knappen i enden af multifunkti-
onsknappen (Afbildning 53) aktiverer hor-
net.
BEMÆRK:Starterknappen skal være på
”ON”.
Afbildning 52
AHO0890L
Afbildning 53
4.
CIGARETTÆNDER
Skub cigarettænderen ind. It will remain in,
until it is hot. Når den er varm, vil den
springe ud igen. Den er nu klar til brug.
VIGTIGT
Cigarettænderen forsynes af et
kredsløb med
24 V. Tilslut aldrig
apparater med 12 V forsyningsspæn-
ding til cigarettænderen.
HAOA780L
Afbildning 54
022-00028DM
Betjeningselementer 2-29
5.

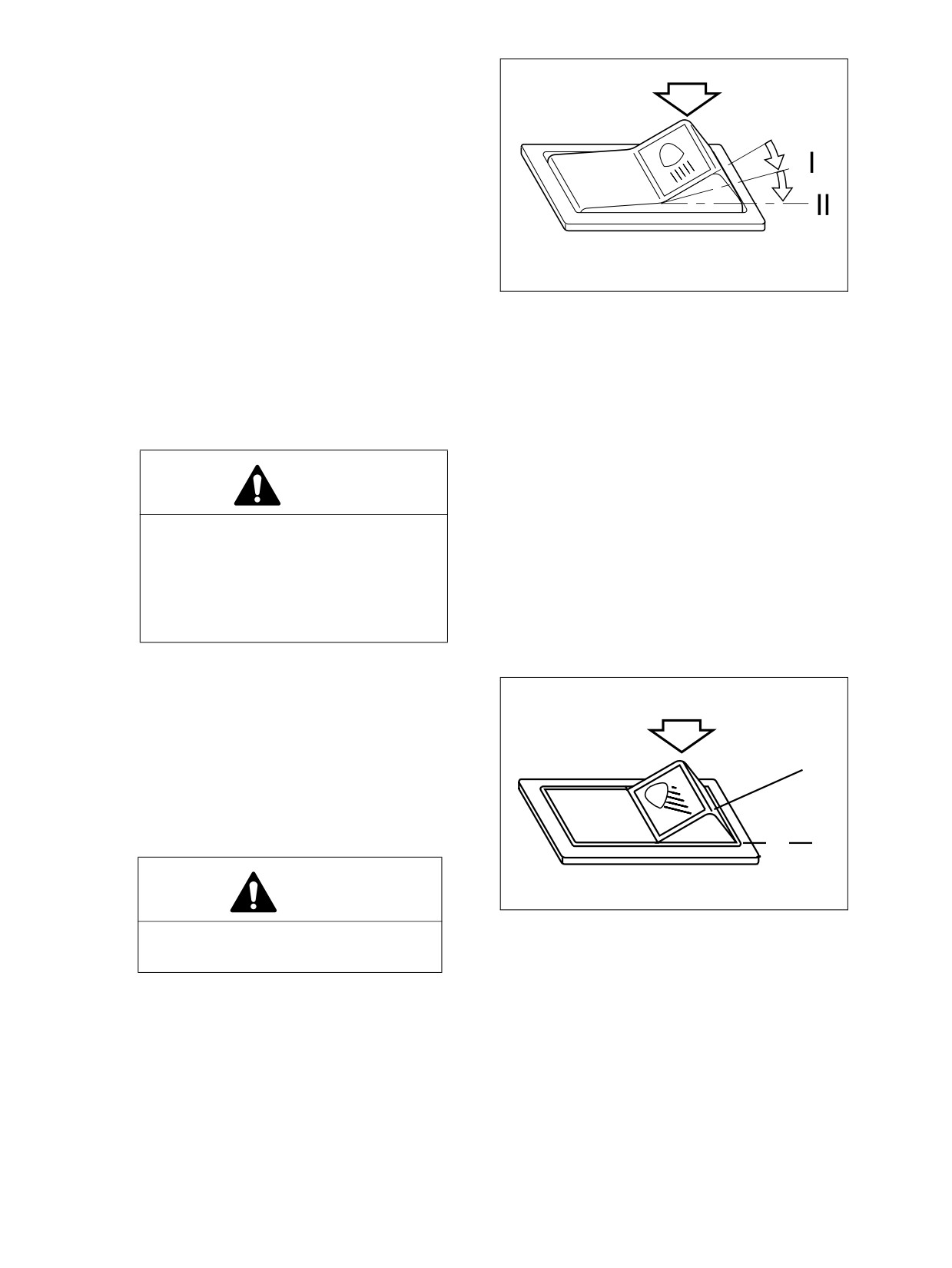

KNAPTIL FORLYGTER
O. I denne position SLUKKER denne
knap for positionslys, baglygter,
instrumentpanelet, indikatorlamper
O
og forlygter.
BEMÆRK:Hvis knappen ikke er i denne
position, når motoren ikke
kører,
vil
styresummeren
summe for at advare operatø-
ren om, at batteriet bliver afla-
det.
HAOA720L
I.
I denne position TÆNDER denne
Afbildning 55
knap for positionslys, baglygter,
instrumentpanelet og indikatorlam-
per.
II.
I denne position TÆNDER denne
knap for positionslys, baglygter,
instrumentpanelet og forlygter.
OBS!
Lad ikke positionslys, baglygter,
instrumentbræt eller forlygter for-
blive "TÆNDTE", når motoren ikke
kører. Hvis lysene er tændt (”ON”),
når motoren er slukket, vil det aflade
batteriet.
6.
KNAP TIL FORRESTE ARBEJDSLYG-
TER
O. I denne position slukker denne knap
de arbejdslygter, som er monteret
O
øverst på forsiden af kabinen.
I.
I denne position tænder denne knap
de arbejdslygter, som er monteret
øverst på forsiden af kabinen.
I
OBS!
HAOQ071L
Afbildning 56
Tænd ikke for arbejdslygterne under
kørsel på offentlig vej.
2-30 Betjeningselementer
022-00028DM

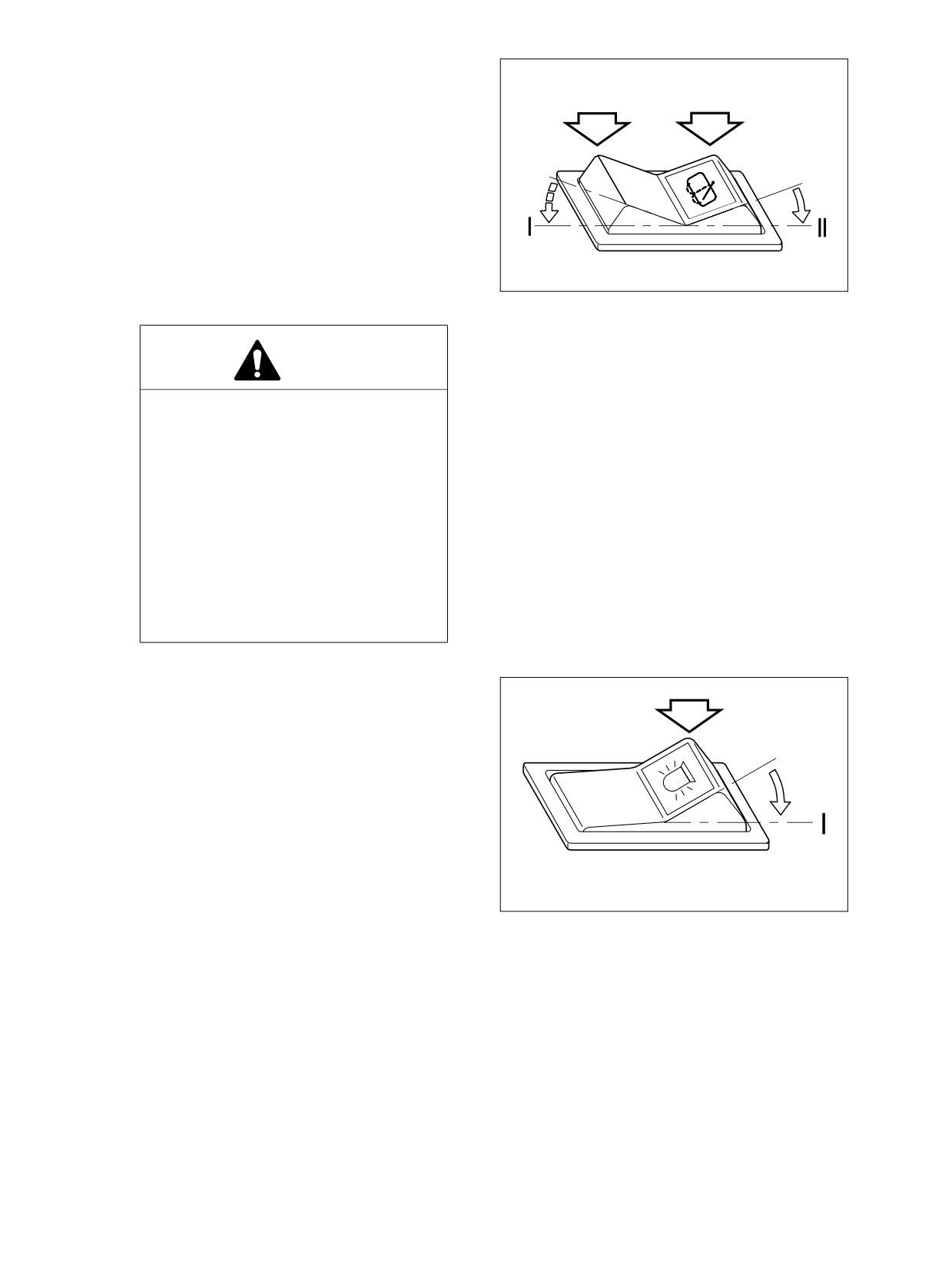

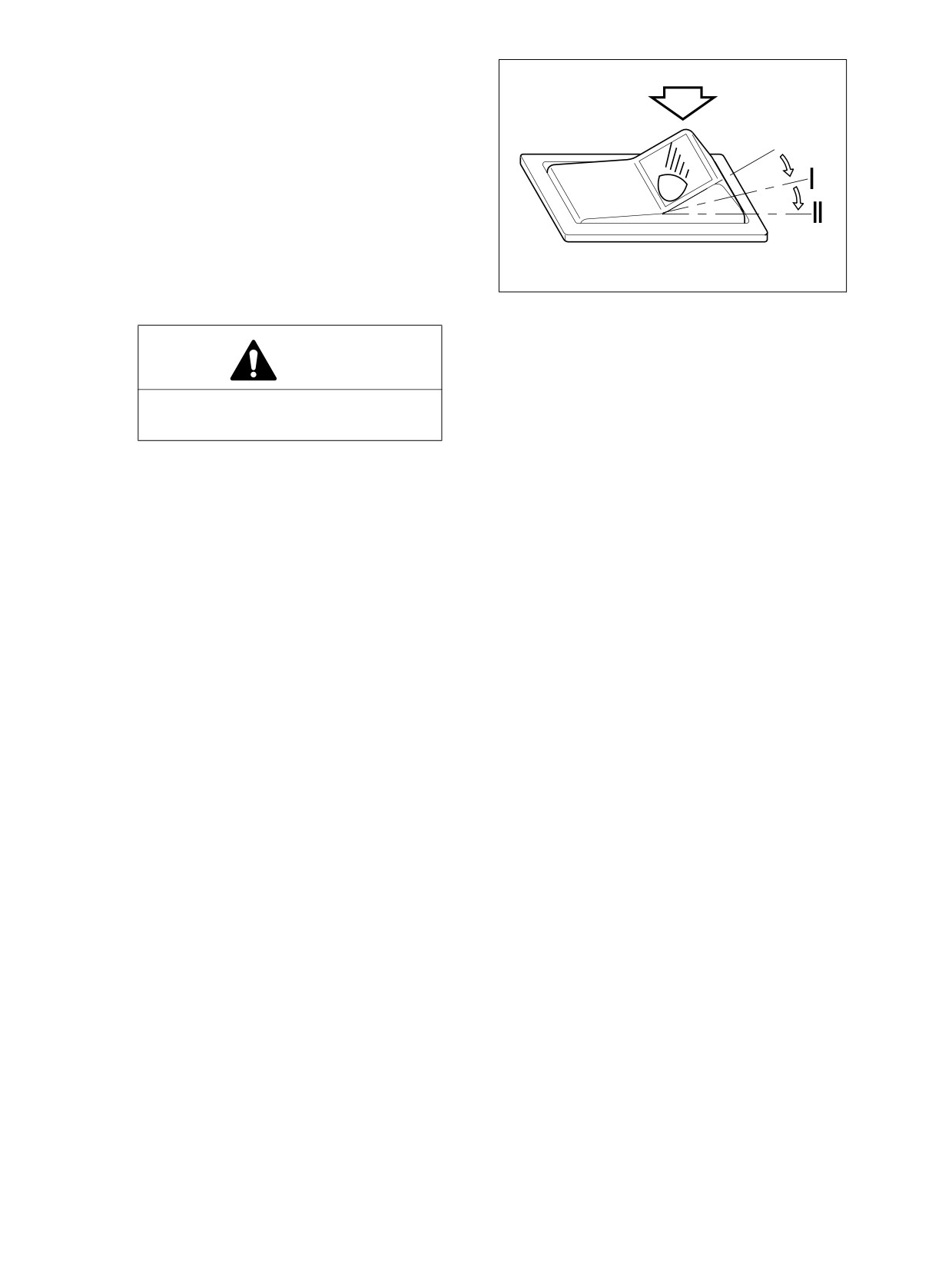

7.
KNAP TIL BAGESTE ARBEJDSLYGTER
O. I denne position slukker denne knap
de arbejdslygter, som er monteret
øverst på bagsiden af kabinen og på
skærmen.
O
I.
I denne position tænder denne knap
de arbejdslygter, som er monteret på
skærmen.
II.
I denne position tænder denne knap
de arbejdslygter, som er monteret
øverst på bagsiden af kabinen og på
AHO0850L
skærmen.
Afbildning 57
OBS!
Tænd ikke for arbejdslygterne under
kørsel på offentlig vej.
022-00028DM
Betjeningselementer 2-31
8.
KNAP TIL BAGRUDEVISKER
O. I denne position slukker denne knap
de vinduesviskere, som er monteret
på bagruden i operatørens kabine.
I.
I denne position vil rudevaskvæske
sprøjtes på bagruden samtidig med
O
O
at vinduesviskeren sættes i gang.
Når den slippes, vender knappen til-
bage til ”O”-position.
II.
I denne position tænder denne knap
de vinduesviskere, som er monteret
APO0200L
på bagruden i operatørens kabine.
Afbildning 58
OBS!
Rudevaskpumpen kan blive beskadi-
get, hvis den aktiveres uden at der er
væske i beholderen. Væskeniveauet
bør kontrolleres jævnligt og der skal
fyldes væske på, hvis det er nødven-
digt.
Brug af sæbe eller andre opløsnings-
midler i stedet for det anbefalede
rudevaskemiddel kan beskadige
viskernes blade og malingen. Brug
udelukkende den anbefalede rense-
væske eller tilsvarende.
9.
KNAP TIL ROTERENDE LYS (EKSTRA-
UDSTYR)
O. "OFF"-position.
O
I.
Når du stiller knappen i "ON"-posi-
tion, aktiveres advarselslygterne.
10.
HOLDER TIL KOP
Her kan man anbringe læskedrikke.
HAOA750L
Afbildning 59
2-32 Betjeningselementer
022-00028DM

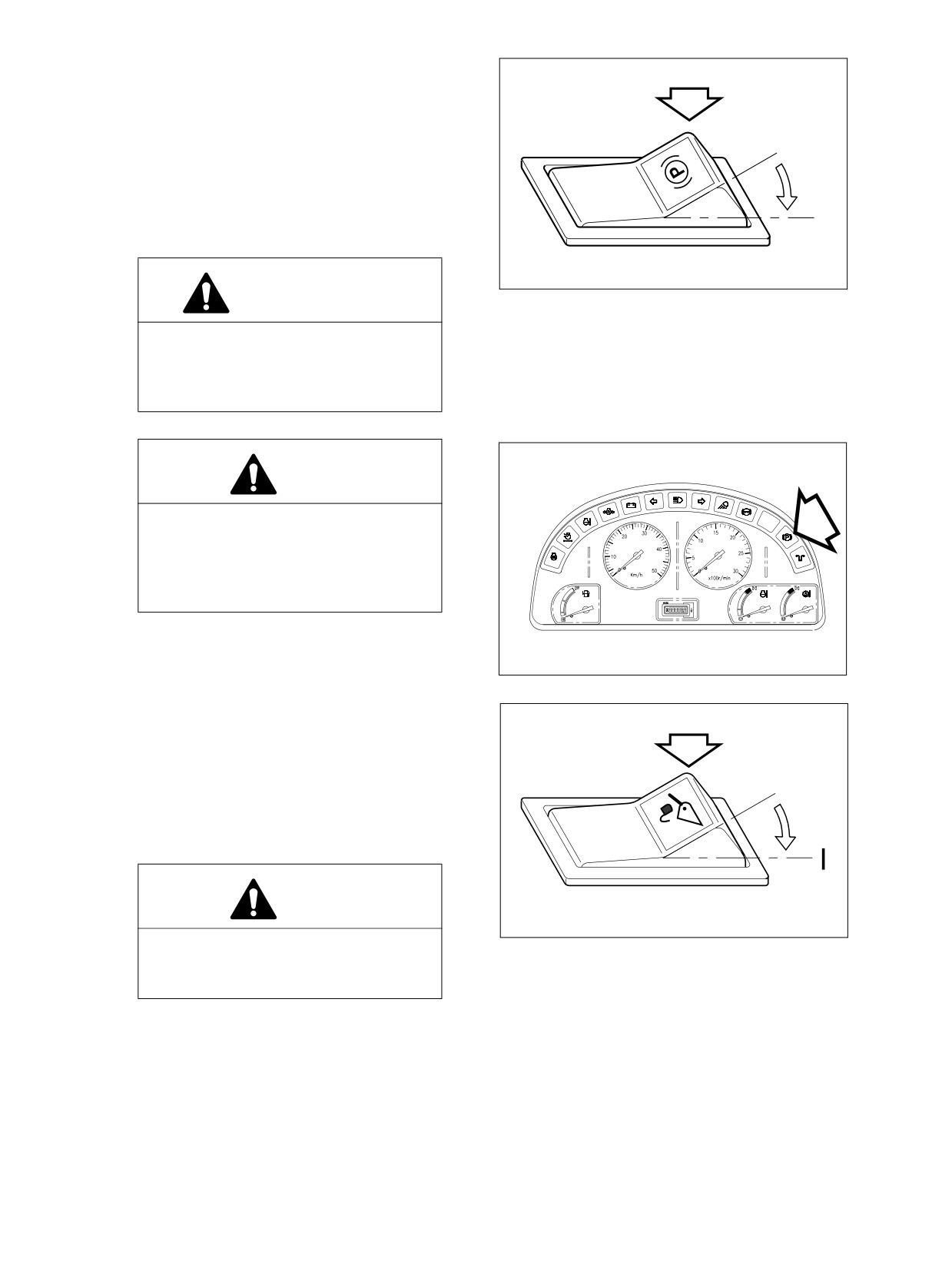

11. PARKERINGBREMSE KNAP
O. I denne position er håndbremsen
"SLÅET FRA" og kontrollampen på
det forreste instrumentbræt slukker.
O
I.
I denne position er håndbremsen
"SLÅET TIL" og kontrollampen på det
forreste
instrumentbræt tænder.
Denne bremse kan også benyttes
I
som nødbremse.
HA0O2019
ADVARSEL!
Afbildning 60
Sæt håndbremseknappen i position
"I", før læssemaskinen forlades. Sørg
for at slå håndbremseknappen til, før
læssemaskinen startes.
OBS!
Brug ikke denne håndbremse til at
bremse læssemaskinen undtagen i
nødstilfælde, ellers kan der opstå for
tidlig slid eller bremsen kan beskadi-
ges.
AOO0220L
Afbildning 61
12. HOVEDAFBRYDERKNAP
O. I denne position kan operatøren ikke
betjene hovedbetjeningshåndtaget
(joystick).
O
I.
I denne position har operatøren fuld
kontrol over hovedbetjeningshåndta-
get (joystick).
OBS!
HBOI110L
Når du kører eller parkerer, skal
Afbildning 62
hovedafbryderen stilles om til ”O”-
position.
022-00028DM
Betjeningselementer 2-33

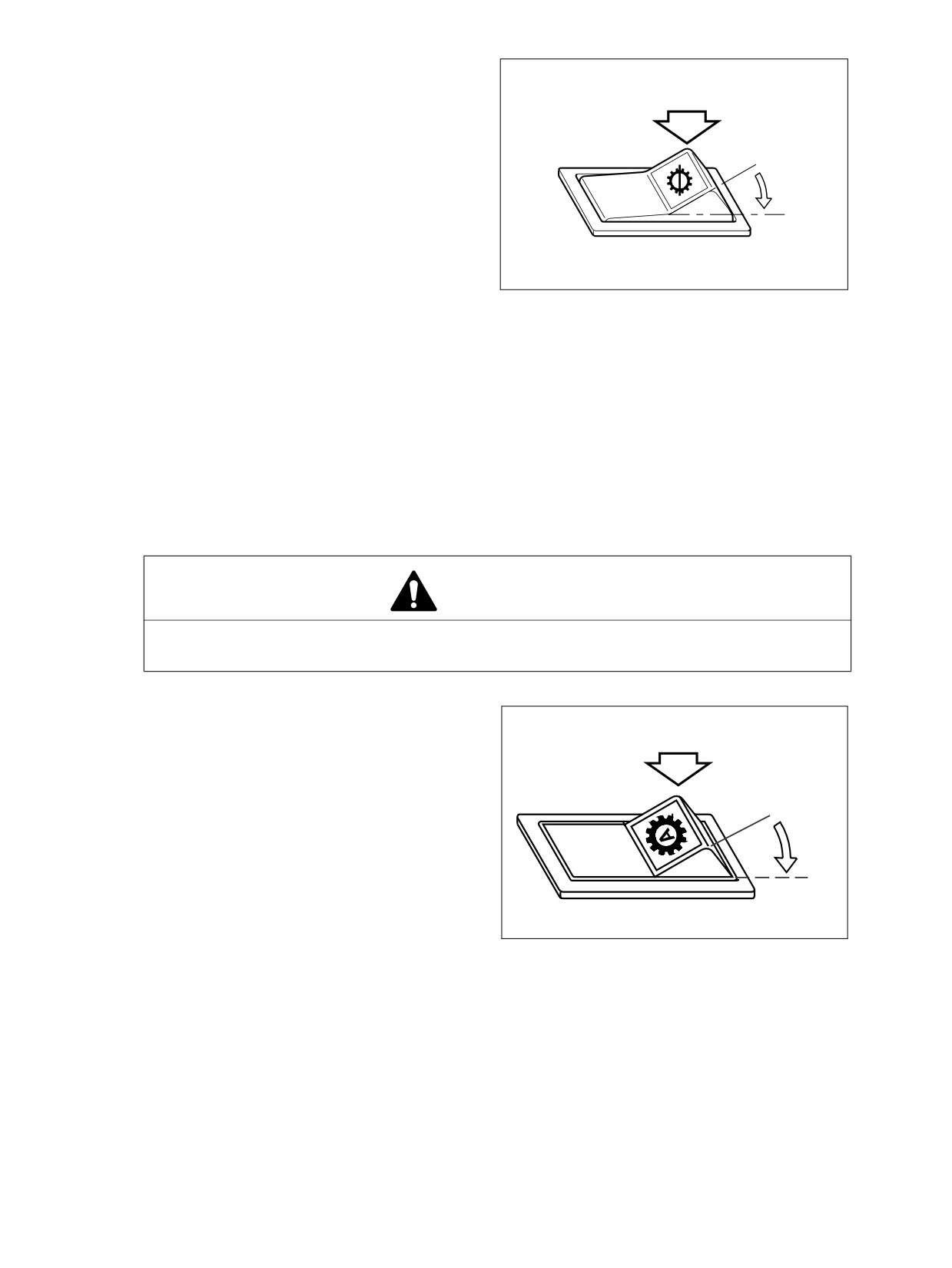

13.
ABRYDERKNAP FOR TRANSMISSIO-
NEN
Denne knap skifter modus for bremsepe-
dalen mellem trinvis og ikke-trinvis.
O. I denne position er ikke-trinvis virke-
O
måde aktiveret.
I ikke-trinvis modus er kraftoverførin-
I
gen endnu tilkoblet, når bremsepeda-
len trykkes. På denne måde er det
nemmere at starte op fra en skrå-
ning. Denne modus er også pas-
HA3O2018
sende for kørsel, fordi både
Afbildning 63
motorbremse og hjulbremse kan bru-
ges under kørsel ned ad skråninger.
I.
I denne position er skridtvis modus valgt.
I denne modus sættes transmissionen til "TOMGANG" ved at træde på venstre bremsepedal.
Denne modus er anvendelig til håndtering af læs. Når man træder på speederen i denne situa-
tion, anvendes der større kraft til håndtering af læsset for at kunne løfte armen hurtigere.
BEMÆRK:1) Transmissionens "AFBRYDER" funktion fungerer ikke i 3. og 4. gear for at beskytte
transmissionen.
2) Uanset transmissionens "AFBRYDER" knap har den højre bremsepedal kun bremse-
funktion.
ADVARSEL!
Når bremsepedalen trykkes under kørsel eller i forbindelse med arbejde på en skråning,
sæt denne knap til "O" for at bremse med motoren.
14.
KNAP FOR AUTOMATISK TRANSMIS-
SION
Automatisk hastighedsområde:
•
Fremad: 2., 3., 4.
O
•
Baglæns: 2., 3.
O. Når denne knap er i "O" (MANUEL)
position, omstilles køremodus til
I
"MANUEL" og tillader, at operatøren
vælger hastigheden manuelt.
I.
Når denne knap er i "I" (AUTO) posi-
HLB20071L
tion, skiftes gearene "AUTOMATISK"
Afbildning 64
til den passende hastighed op til den
grænse, som er sat af gearhåndta-
get, og i oversensstemmelse med
kørselsbelastningen og motorens
omdr./min.
2-34 Betjeningselementer
022-00028DM

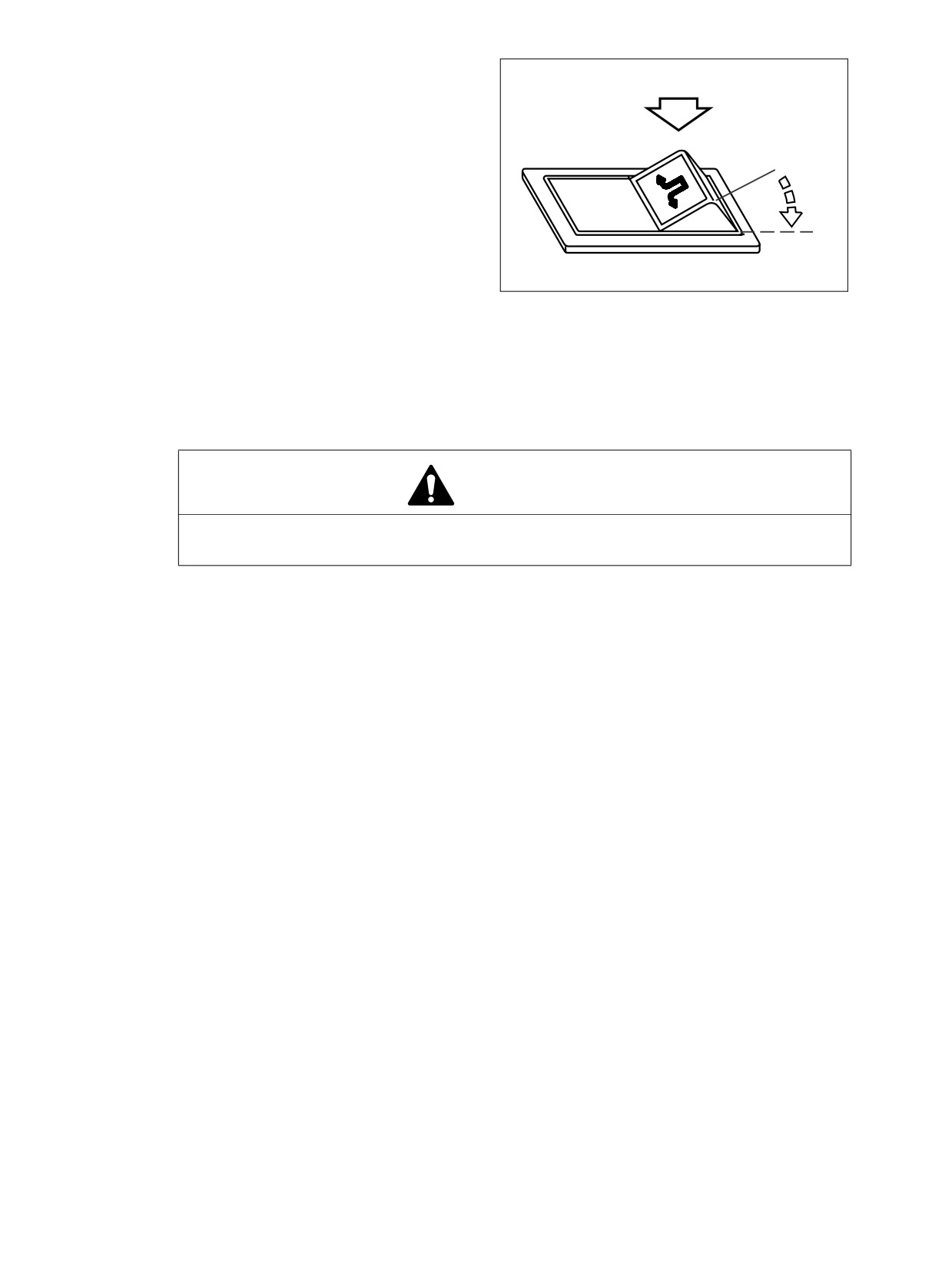

15. TESTKNAP FOR NØDSTYRING (EKS-
TRAUDSTYR)
Denne knap bruges til at teste, om nødsty-
ringssystemet fungerer korrekt.
Systemt skal testes under opstartnings-
O
proceduren for at sikre at systemet funge-
rer.
Ved test af nødstyringssystemet skal man
I
gå frem efter følgende procedure;
A. Drej startknappen til
”I”
(ON) posi-
AJO0010L
tion.
Afbildning 65
BEMÆRK:Start ikke motoren.
B. Tryk på nødstyringsknappen og drej samtidigt rattet. Hvis systemet fungerer korrekt, skal enhe-
den styre. Indikatorlampen for nødstyring skal begynde at lyse.
BEMÆRK:Hvis enheden ikke styrer, må enheden ikke betjenes før problemet er løst.
C. Slip knappen. Knappen går automatisk tilbage i ”O” (OFF)-position.
ADVARSEL!
Tryk ikke vedvarende på denne knap. Et vedvarende tryk vil forårsage en betydelig
afladning af batteriet. Nødstyringens DC-motor har et stort forbrug af strøm.
022-00028DM
Betjeningselementer 2-35

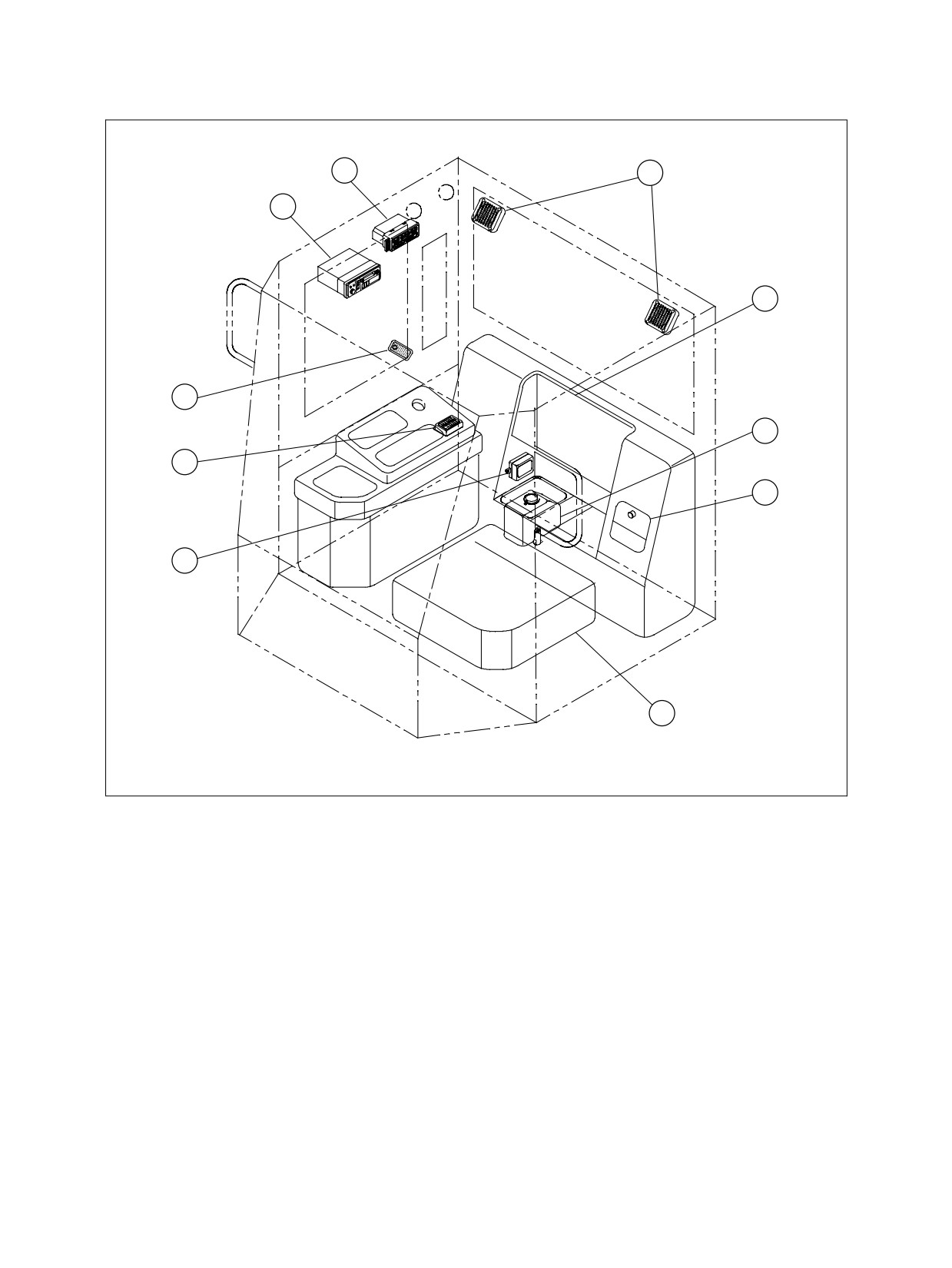

FORSKELLIGE STEDER I KABINEN
3
4
2
5
1
6
10
7
9
8
HAAA3710
Afbildning 66
1.
KABINEBELYSNING
6.
BEHOLDER TIL RUDEVASK
2.
RADIO
7.
KØLESKAB
3.
VARME OG AIR CONDITION KONTROL-
8.
EL-BOKS
PANEL
9.
SIKRINGSKASSE TO
4.
HØJTTALERE
10.
SIKRINGSKASSE ET
5.
OPBEVARINGSBOKS
2-36 Betjeningselementer
022-00028DM
1.
KABINEBELYSNING
Der findes en kabinelampe foran i loftet.
Lyset tændes og slukkes ved at trykke på
lampens knap.
HBOI400L
Afbildning 67
2.
RADIO
Vedrørende betjening af radioen se
”Radio” på side 2-45.
HAOA951L
Afbildning 68
3.
VARME OG AIRCONDITIONKONTROL-
PANEL
Vedrørende brug af varme og aircondition
se ”Betjening af varme og airconditioning”
på side 2-40.
HAOA771L
Afbildning 69
4.
HØJTTALERE
Gengiver lyden fra radioen.
HBOM350L
Afbildning 70
022-00028DM
Betjeningselementer 2-37
5.
OPBEVARINGSBOKS
Der er en opbevaringsboks (1, Afbildning
71) placeret bag ved sædet. Opbevar
1
drifts- og vedligeholdelsesmanualen og
andre dokumenter i denne boks.
HBOI431L
Afbildning 71
6.
BEHOLDER TIL RUDEVASK
Indeholder rudevask til forruden.
HBOM680I
Afbildning 72
7.
KØLESKAB
Der er et køleskab (1, Afbildning 73) bag-
ved til venstre for sædet. Aircondition og
varme kan kun bruges, efter at motoren er
blevet startet. Hold låget lukket for fejlfri
funktion.
1
HBOI432L
Afbildning 73
8.
EL-BOKS
Under sædet er der to skuffer, som kan
trækkes ud og som indeholder relæer for
maskinen. Se ”Sikringskasse / relæ” på
side 2-53.
Afbildning 74
2-38 Betjeningselementer
022-00028DM

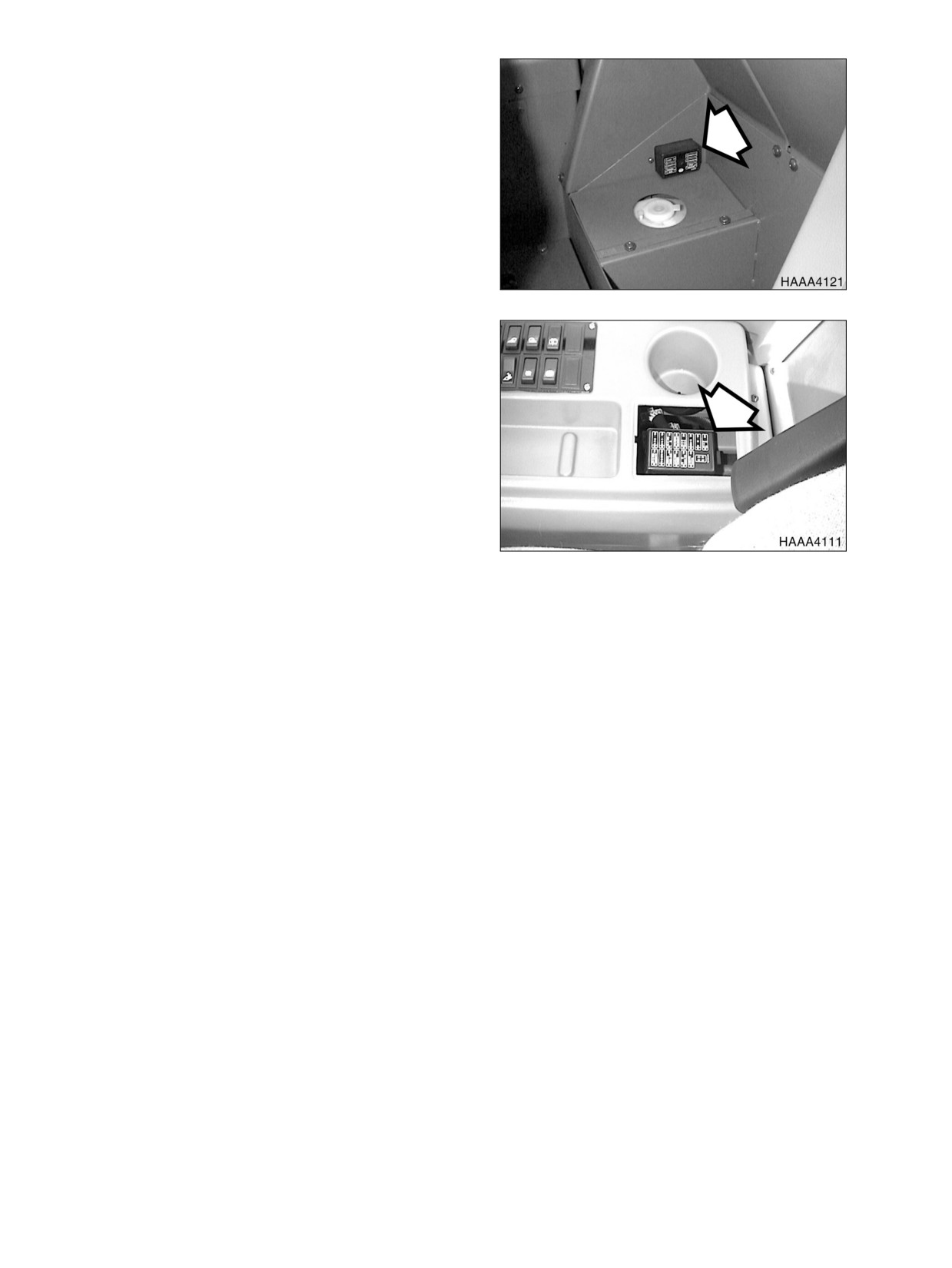

9.
SIKRINGSKASSE TO
Sikringskassen er placeret lige over behol-
deren for rudevask til forruden. Se ”Sik-
ringskasse / relæ” på side 2-53 angående
detaljeret oplysning om sikringerne.
Afbildning 75
10. SIKRINGSKASSE ET
Denne sikringsboks findes på bagsiden af
højre betjeningspanel. Vedrørende en
detaljeret forklaring over sikringer se ”Sik-
ringskasse / relæ” på side 2-53
Afbildning 76
022-00028DM
Betjeningselementer 2-39
BETJENING AF VARME OG AIRCONDITIONING
STYREELEMENTERNES OG VENTILATIONSÅBNINGERNES BELIGGENHED
1
5
3
5
3
4
2
HBOI310L
Afbildning 77
1.
KONTROLPANEL
4.
NEDERSTE DYSE
2.
FORRESTE DYSE (AIR-CONDITION)
5.
BAGESTE DYSE
3.
FORRESTE DYSE (AFISER)
Varme og aircondition er kombineret i en enhed, som findes på højre side af operatørens sæde. Hvis det er
nødvendigt, kan operatøren kontrollere indetemperaturen ved at bruge betjeningspanelet.
2-40 Betjeningselementer
022-00028DM
BETJENINGSPANEL
HAOA801L
Afbildning 78
1.
KONTAKT FOR VENTILATOR OG KLIMA-
3.
KONTROLKONTAKT FOR TEMPERATUR
ANLÆG
4.
KONTAKT FOR BLÆSERETNING
2.
KONTAKTER FOR BLÆSEVENTILATO-
5.
KONTAKT FOR VALG AF VENTILATION
REN
Når en af kontakterne betjenes, så lyser en lysdiode ovenover den pågældende kontakt op og der
lyder en bekræftende bippetone.
Når lysknappen drejes til ”ON”, vil LED´en i panelet begynde at lyse.
1.
KONTAKT FOR VENTILATOR OG KLI-
MAANLÆG
A. kontakten "OFF" - slukker for varme-
og klimaanlæg.
B. "A/C"
- tænder for klimaanlægget,
når en af ventilatorkontakterne betje-
nes.
HAOC930L
Afbildning 79
022-00028DM
Betjeningselementer 2-41
2.
KONTAKTER FOR BLÆSEVENTILATO-
REN
Disse kontakter benyttes til at kontrollere
blæseventilatorens hastighed.
A. kontakten "LO"
- benyttes til at
vælge svag ventilation.
B. kontakten
”MID"
- benyttes til at
vælge en mellemstyrke for ventilatio-
nen.
C. kontakten "HI" - benyttes til at vælge
HAOC940L
kraftig ventilation.
Afbildning 80
BEMÆRK:Hvis du ikke vælger nogen
hastighed for ventilatoren, vil
varmeanlægget og klimaanlæg-
get ikke blive aktiveret.
3.
KONTROLKONTAKT FOR TEMPERA-
TUR
Temperaturstyringen har 24 trin. Der lyser
en lysdiode for hvert 3. trin. For hvert tryk
skifter den skridt for skridt. Ved at holde
kontakten nedtrykt skifter indstillingen kon-
tinuerligt.
A. kontakten "COOL" (koldt) - sænker
temperaturen.
B. kontakten "WARM"
(varmt)
- øger
temperaturen.
HAOA860I
Afbildning 81
LED (lysdiode) FARVESTATUS
Grøn LED - klimaanlæg. Helt grønt,
klimaanlægget kører med mak-
simal ydeevne.
Rød LED - varmeanlæg. Helt rødt, varmeanlægget kører med maksimal ydeevne.
4.
OMSKIFTER FOR BLÆSERETNINGEN
A. Bruges til dirigere luftstrømmen til
den øverste del af operatørens
kabine.
HBOI320L
Afbildning 82
2-42 Betjeningselementer
022-00028DM
B. Bruges til dirigere luftstrømmen til
den nederste del af operatørens
kabine.
HBOI330L
Afbildning 83
C. Bruges til lede luftstrømmen op til
afisning af forruden i operatørens
kabine.
HBOI340L
Afbildning 84
5.
KONTAKTER FOR VALG AF VENTILA-
TION
A
B
A. "A" knappen - Trækker frisk luft ind i
operatørens kabine.
B. "B" knappen - Recirkulerer den luft,
som er inde i operatørens kabine.
Bruges for at reducere kondensering
på vinduerne hurtigst muligt.
HAOC981L
Afbildning 85
022-00028DM
Betjeningselementer 2-43
HUKOMMELSESFUNKTION FOR AKTIVERET MODUS
Klimaanlæggets betjeningspanel har en hukommelsesfunktion. Når starteren afbrydes ved at sætte den til
"OFF", så gemmes de aktuelle indstillinger. Når gravemaskinen atter startes, vil de sidst benyttede indstil-
linger igen blive aktiveret.
SUPPLERENDE BETJENINGSINSTRUKTIONER
En passende indendørs temperatur om sommeren er 5 - 6° C (10 -12°F) lavere end udendørstemperatu-
ren.
Sørg for at benyttte klimaanlægget i 20 - 30 minutter hver uge for at kølemiddelet i systemet kan cirkulere.
BEMÆRK:Ventilatorens hastighed skal være indstillet til svag ventilation med kontakten "LO".
BEMÆRK:Dette filter bør renses alle 500 timer og erstattet med et nyt alle 1.000 timer.
BEMÆRK:I tilfælde af, at denne maskine benyttes i støvede omgivelser, skal rensning og udskiftning
ske med kortere mellemrum.
Når klimaanlægget eller varmeanlægget benyttes igennem længere tid, så tryk på ventilationsomskifteren
og lad under rygning luften slippe ud af kabinen for at undgå irritation af øjnene.
2-44 Betjeningselementer
022-00028DM
RADIO

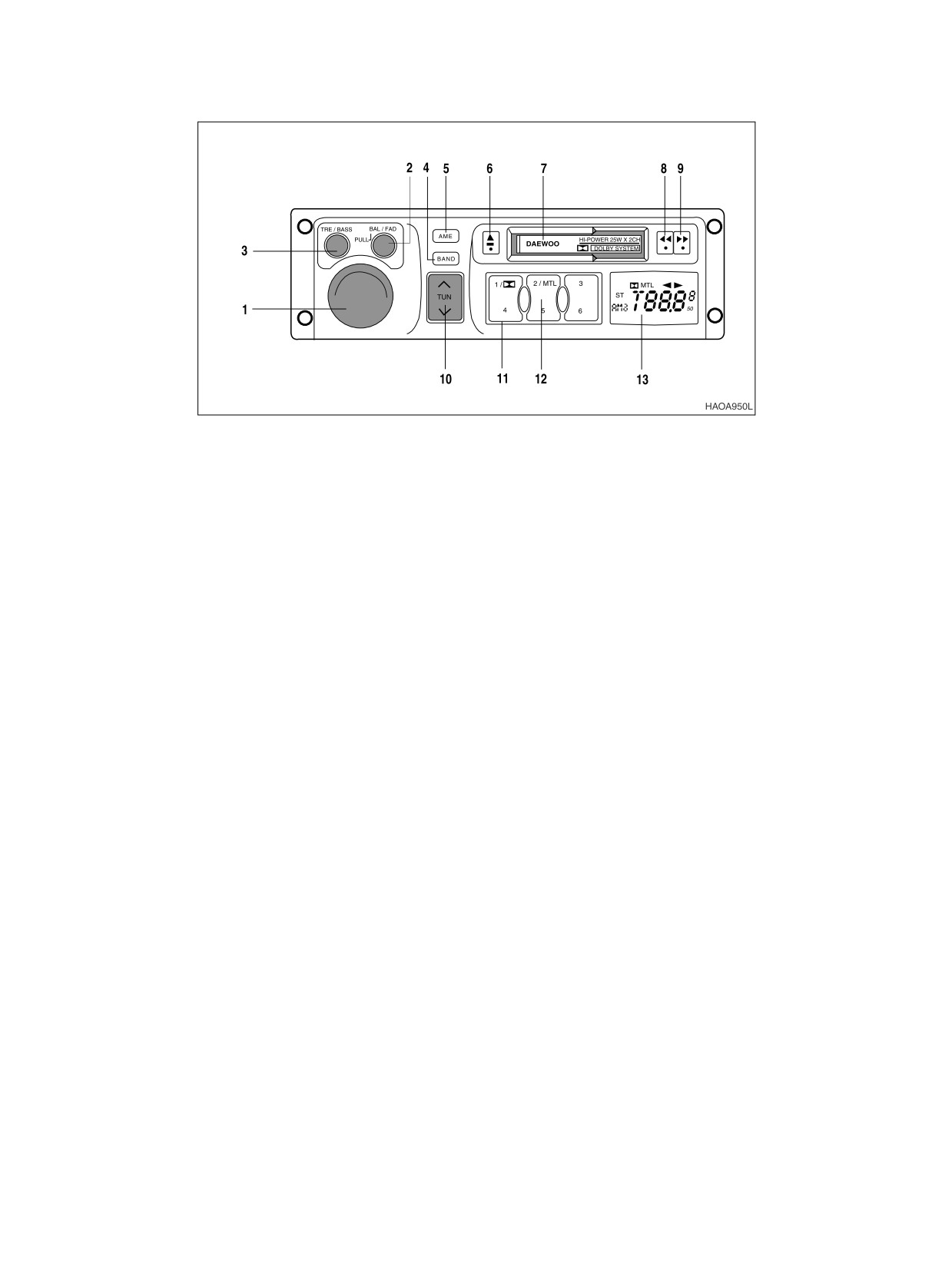

Afbildning 86
1.
DREJEKNAP FOR LYDSTYRKE OG
6.
UDLØSERTAST FOR AT FRIGIVE CAS-
TÆND/SLUK
SETTEN
2.
DREJEKNAP FOR BALANCE OG FADER
7.
CASSETTESKAKT
3.
DREJEKNAP FOR BAS OG DISKANT
8. & 9. KNAPPER FOR AFSPILNINGSRETNING
4.
OMSKIFTER FOR AM/FM-RADIOFRE-
10. AUTOMATISK STATIONSSØGNING
KVENSER
11. OMSKIFTER FOR DOLBY B TÆND/SLUK
5.
AUTOMATISK HUKOMMELSE (AME)
12. OMSKIFTER FOR METALBÅND
13. LC-DISPLAY
1.
DREJEKNAP FOR LYDSTYRKE OG TÆND/SLUK
Når du trykker på denne knap, tændes radioen.
Når du trykker på denne knap en gang til, slukkes der for radioen.
Øg lydstyrken ved at dreje denne knap med uret.
Når radioen er tændt, viser LCD-displayet radiostationer og/eller tapefunktioner.
2.
DREJEKNAP FOR BALANCE OG FADER
Med denne knap indstilles både balancen mellem venstre og højre kanal og fading mellem de forre-
ste og bageste højttalere.
Ved at dreje knappen mod uret øges lydstyrken for højttalerne i venstre side, en drejning med uret
øger lydstyrken for højttalerne i højre side.
Med et tryk på drejeknappen kommer den et stykke ud og man kan nu justere fading, dvs. balancen
mellem højttalerne foran og bagude i kabinen.
Ved at dreje knappen mod uret øges lydstyrken for højttalerne bagude, en drejning med uret øger lyd-
styrken for højttalerne foran.
3.
DREJEKNAP FOR BAS OG DISKANT
Med denne drejeknap justeres bas- og diskantniveauerne.
Til justering af diskanten drejes knappen mod uret for at dæmpe diskanten og med uret for at for-
stærke diskanten.
022-00028DM
Betjeningselementer 2-45
Til justering af bassen skal man trykke på knappen, så den springer frem. Drej knappen mod uret for
at dæmpe bassen og med uret for at forstærke bassen.
4.
OMSKIFTER FOR AM/FM - FREKVENSER
Med denne omskifter indstilles radioen på enten AM AM-1, AM-2, FM-1 eller FM-2 - frekvensområ-
det. Hvert frekvensbånd på radioen har mulighed for at gemme 6 forudindstillede frekvenser på radio-
stationer. Hver gang, når man trykker på denne knap, skifter radioen til et andet frekvensområde.
5.
AUTOMATISK HUKOMMELSE (AME)
Denne funktion finder automatisk frem til
de seks kraftigste radiostationer indenfor
det valgte frekvensområde og gemmer
dem i hukommelsen. Vælg frekvensområ-
det (AM-1, AM-2, FM-1, FM-2). Tryk på
AME-knappen og hold den nedtrykt i
omtrent to sekunder. Så vil radioen lede
efter radiostationerne med de mest kraf-
tige sendesignaler i området. Disse statio-
ner kan så kaldes frem ved at trykke på de
pågældende knapper (1 til 6, Afbildning
87).

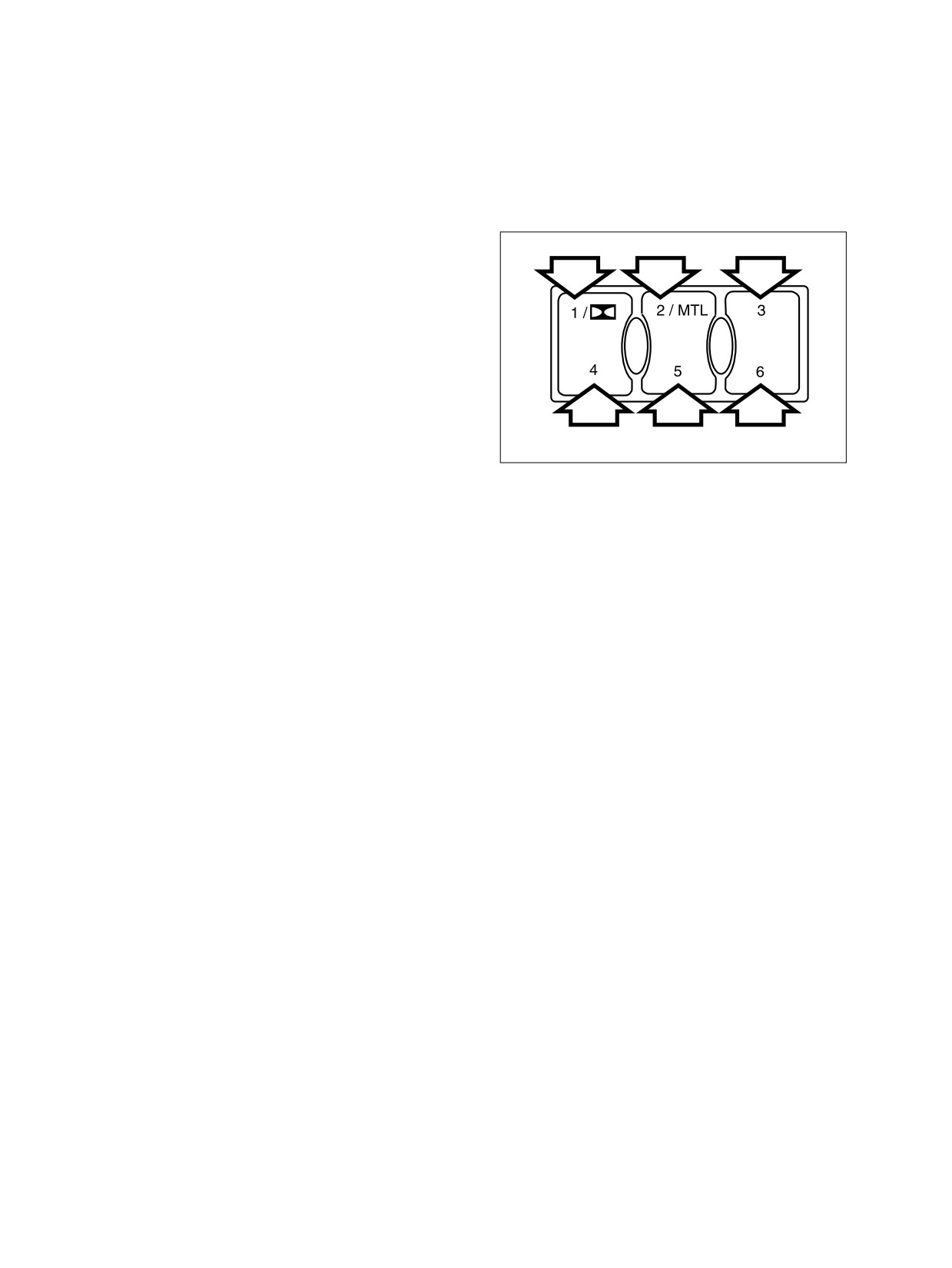

HAOC990L
Afbildning 87
BEMÆRK:Til manuel gemning af indstil-
linger for radiostationer benyt
frekvensområdevælgeren for at
vælge det frekvensområde, som du vil lytte til. Brug så tuning-knappen til at vælge den
ønskede station. Tryk en af stationstasterne i omtrent 2 sekunder. Der kommer en biplyd,
så snart stationen er blevet gemt.
6.
UDLØSERTAST
Båndet fås ud af båndstationen ved at trykke på denne tast. Radioen vender tilbage til gengivelse af
radioudsendelser.
7.
CASSETTESKAKT
Tryk "ON/OFF"-knappen for at tænde. Sæt en bånd i. Cassettens åbne side med båndet skal vise
mod højre. Båndet gengives. I LC-displayet vises "TAPE".
8. & 9. KNAP FOR AFSPILNINGSRETNING
Ved at trykke denne knap enten mod højre eller mod venstre bliver båndet spolet hurtigt frem eller til-
bage. Knappen låses fast i denne position. For at stoppe hurtigspoling tryk på knappens modsatte
side. Båndstationen fortsætter så med at afspille båndet.
Et tryk på begge knapperne samtidigt bevirker skift af båndretningen.
10. AUTOMATISK STATIONSSØGNING
Tryk på denne knap for manuel skift af station til enten højere eller lavere frekvenser.
11. VALG AF DOLBY B
Hvis det bånd, som afspilles, er blevet indspillet med Dolby B, så tryk på stationstast 1 for at slå
Dolby-funktionen til. Dolby-symbolet vises i displayet. Tryk en gang til på denne knap for at slukke for
Dolby B.
2-46 Betjeningselementer
022-00028DM
12. OMSKIFTER FOR METALBÅND
Hvis det bånd, som afspilles, enten er af metal- eller krometypen, så tryk på stationstast 2 for at
vælge "MTL" - indstillingen. "MTL" fremstår på displayet. Tryk på denne knap endnu en gang for at
slå denne indstilling fra igen.
13. LC-DISPLAY
A. Båndretningsindikator - modsat ret-
H
A
ning
G
B
B. Båndretningsindikator
- normal ret-
F
ning
C. Indikator for valgt radiostationstast
C
D. Radiostationens frekvens
E. Indikator for det valgte AM/FM - fre-
E
D
kvensområde
HAOA960L
F.
Indikator for stereoradiosignal
Afbildning 88
G. Indikator for Dolby-støjreduktionssy-
stem
H. Indikator for metalbånd
BEHANDLING AF RADIOEN
Benyt ikke nogen bånd, som har en længere
spilletid end C-90 (90 minutter). Undgå brug af
C-120 cassettebånd, fordi disse bånd er frem-
stillet af tyndere materiale, som kan gå i stykker
og sidde fast inde i båndstationen.
Afbildning 89
Sørg for, at båndene er spolet rigtigt op. Brug af
et løst bånd kan give problemer i båndstationen.
Hvis båndet sidder løst, benyt en blyant eller et
tilsvarende reddskab til at spole løstsiddende
bånd op.
Benyt ikke nogen bånd af ringe kvalitet.
Afbildning 90
022-00028DM
Betjeningselementer 2-47

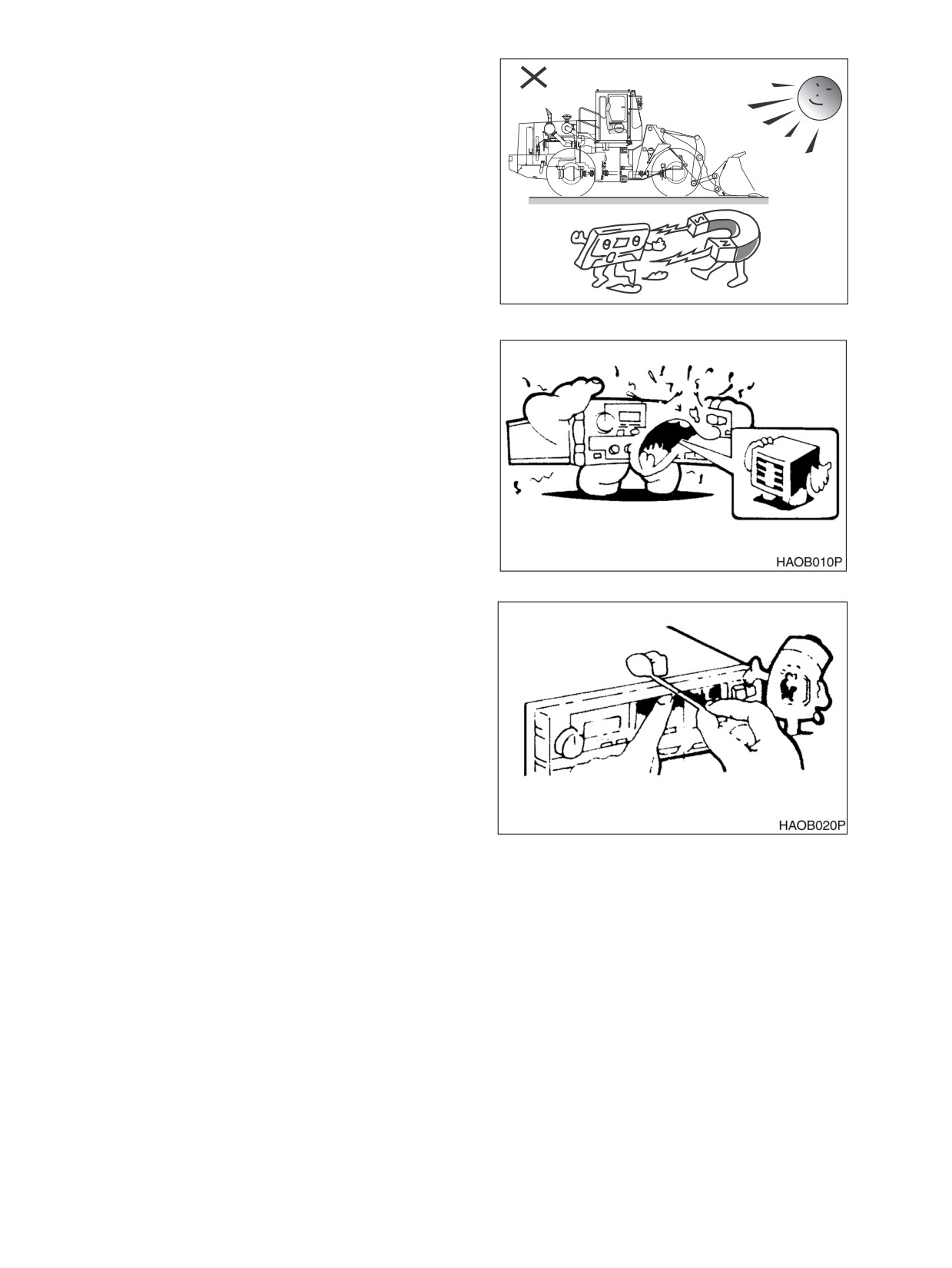

Opbevar ikke cassettebåndene på følgende ste-
der og under de nævnte betingelser. Der kan
opstå skader på båndene og på radioen.
•
Direkte sollys.
•
Fugtige steder.
•
Støvede omgivelser.
•
Ved ventilatorer eller ventilationsåb-
ninger, som afgiver varme.
•
I nærheden af højttalere eller andre
magnetiske apparater, som danner et
HLB2014L
stærkt magnetfelt (magnetventiler).
Afbildning 91
Rens magnethovedet, capstan og trykrulle
regelmæssigt. Disse dele er hele tiden i kontakt
med båndet. Hvis hovederne ikke holdes rene,
kan radioen og båndene beskadiges. Hold dem
rene for bedst mulig lydgengivelse.
Afbildning 92
Hvis hovederne bliver snavsede, så rens dem
med en blød vatpind gennem cassetteskakten.
Det er anbefalelsesværdigt at benytte et rense-
bånd til nem og virkningsfuld rensning af hove-
det, capstan og trykrullen.
Når du slukker for radioen, sørg for at tage
casettebåndet ud, idet du trykker på udkast-
ningsknappen.
Opbevar cassetter i deres pågældende plastic-
æsker, når du ikke bruger båndene.
Afbildning 93
2-48 Betjeningselementer
022-00028DM

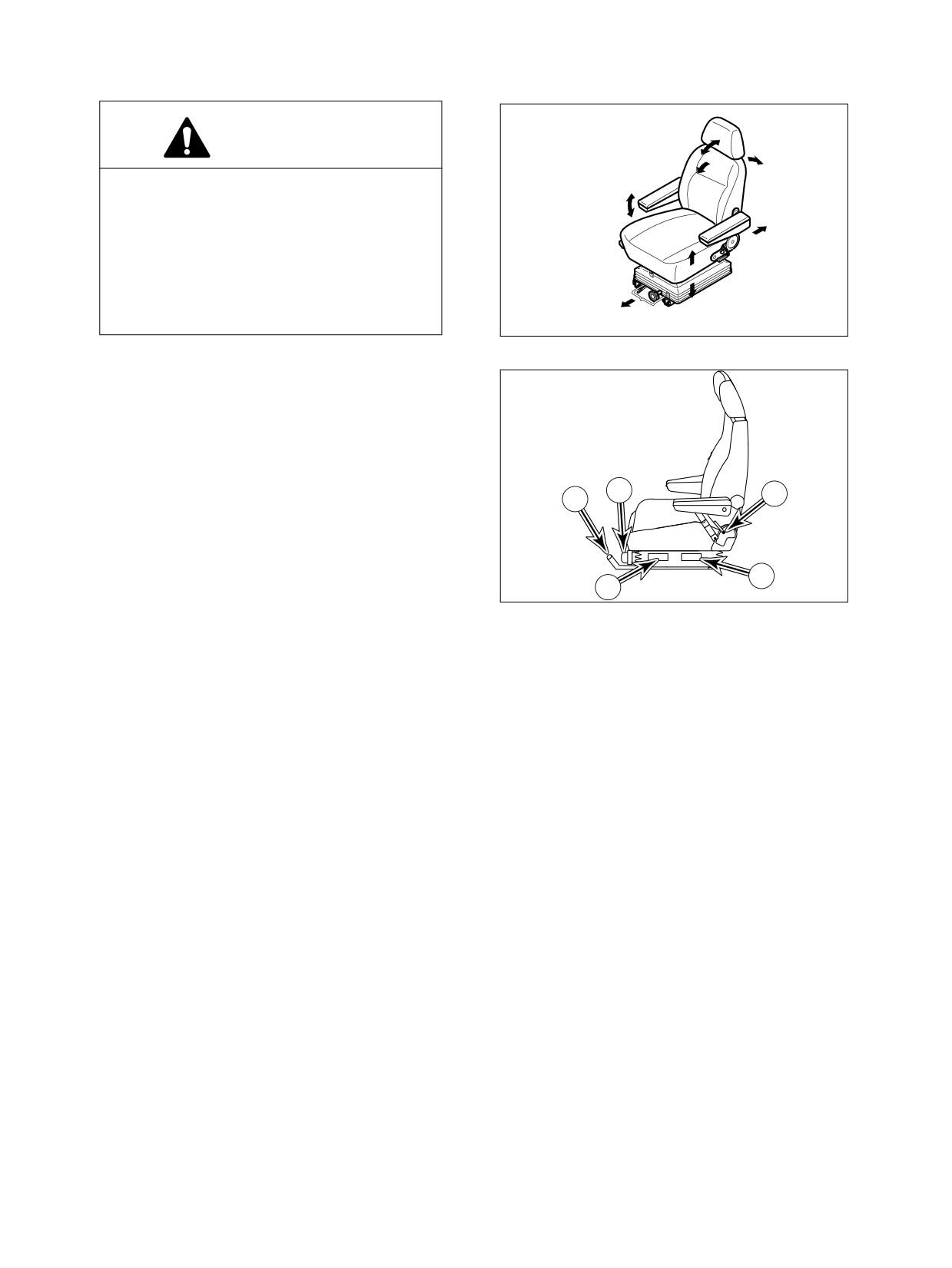

INDSTILLING AF SÆDET
ADVARSEL!
Ved skift af operatør eller arbejdsvilkår
skal man altid kontrollere, at sædets posi-
tion og indstilling er passende for de aktu-
elle vilkår. Sørg altid for at have
sikkerhedsselen spændt, mens du styrer
maskinen. Juster ryglænet på en sådan
måde, at operatøren kan nå og betjene alle
pedalerne.
HAOB110L
Afbildning 94
1.
HÅNDTAG TIL INDSTILLING AF SÆDET
FREMAD OG TILBAGE
Hold håndtaget (3, Afbildning 95) og løft
det op, mens sædet skubbes eller trækkes
til den ønskede position. Slip håndtaget,
når den ønskede position er nået. Indstil-
4
5
lingsområdet er på 160 mm (6.3 in).
1
2 & 3. HÅNDTAG TIL JUSTERING AF
SÆDETS VINKEL OG HØJDE
3
2
Ved at trække det venstre håndtag
(3,
HBOI350L
Afbildning 95) op kan den bageste del af
Afbildning 95
sædet løftes op eller sænkes ned. Ved at
trække håndtag (2) op kan den forreste del
af sædet løftes op eller sænkes ned. Jus-
tér sædet i forhold til operatørens højde og
arbejdsbetingelserne. Indstillingsområdet
er på 60 mm (2,36 in.). både for for og bag.
4.
KNAP TIL VÆGTINDSTILLING
En drejning af knappen (4, Afbildning 95) mod højre får ophængningen til at blive hårdere. En drej-
ning af knappen mod venstre får ophængningen til at blive blødere. Justér i forhold til operatørens
vægt ved at checke vægtindikatorskalaen. Justeringsområdet er fra 50 - 120 kg (110 - 265 lbs).
5.
HÅNDTAG TIL INDSTILLING AF RYGLÆNET
Sædets ryglæn kan flyttes frem eller tilbage ved at trække højre håndtag (5, Afbildning 95) op.
022-00028DM
Betjeningselementer 2-49

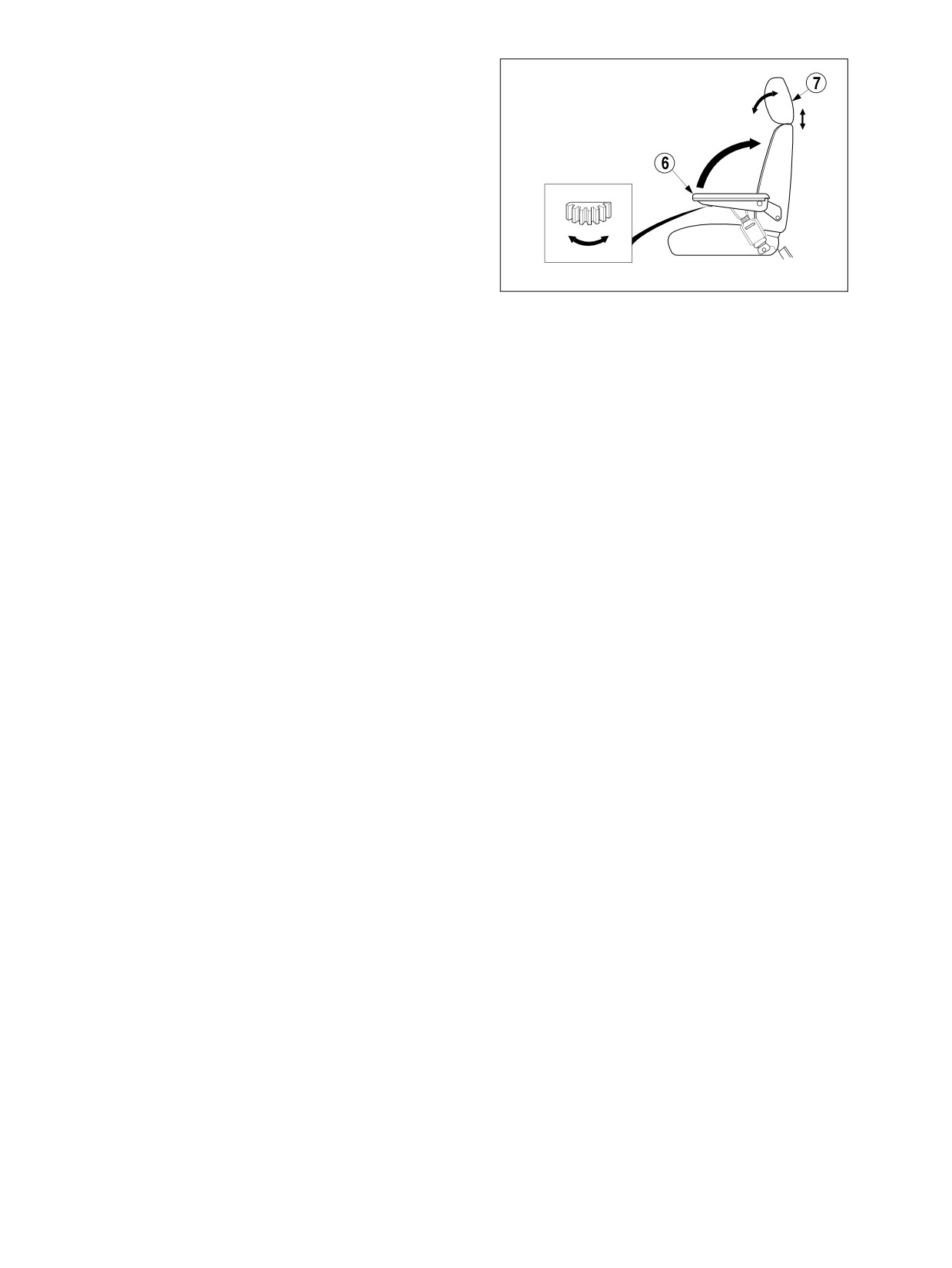

6.
INDSTILLING AF ARMLÆNETS VINKEL
Indstilling af vinkelen for venstre og højre
armlæn (6, Afbildning 96) sker ved at dreje
en drejeknap, som er anbragt i undersiden
af armlænet. Når vinkelen indstilles, skal
man løfte armlænet med hånden, inden
knappen drejes.
7.
NAKKESTØTTE
Nakkestøtten (7, Afbildning 96) kan indstil-
les både fremad/tilbage og op/ned. Flyt
HAOB130L
den ved at holde fast i begge sider.
Afbildning 96
2-50 Betjeningselementer
022-00028DM
SIKKERHEDSSELE
ADVARSEL!
Sikkerhedsselen tjener operatørens sikkerhed og skal altid benyttes. Juster sædet, så det både
er behageligt at sidde i og sådan, at alle betjeningselementerne kan håndteres, spænd derefter
sikkerhedsselen. Sikkerhedsseler skal bæres henover bækkenet og de skal sidde tætsluttende
for at minimere risikoen for kvæstelser i tilfælde af uheld. Spænd aldrig sikkerhedsselen hen-
over underlivet.
Operatøren skal under ingen omstændigheder stå op i kabinen under brug af læssemaskinen.
Foretag ingen indstilling af sædets position, mens maskinen kører. Der er fare for at miste kon-
trollen over køretøjet. Stands maskinen, slå håndbremsen til og indstil så sædet.
Kontroller altid selens og selespændets tilstand inden brug. Sørg for, at selen ikke er snoet.
Udskift sele eller seleholder, når disse dele er beskadigede eller slidte.
SPÆNDE OG LØSNE SIKKERHEDSSELEN
Indfør selens ende (1, Afbildning 97) i spændet
(2). Træk i bæltet for at kontrollere, at bæltet er
låst fast i spændet.
Justér selens længde, således at den ligger
behageligt ind mod operatørens bækken (hofte-
ben).
HAOB140L
Afbildning 97
Tryk på knappen (3, Afbildning
98), som er
anbragt midt i selespændet (2) og træk selen (1)
ud for at låse op.
HAOB150L
Afbildning 98
022-00028DM
Betjeningselementer 2-51

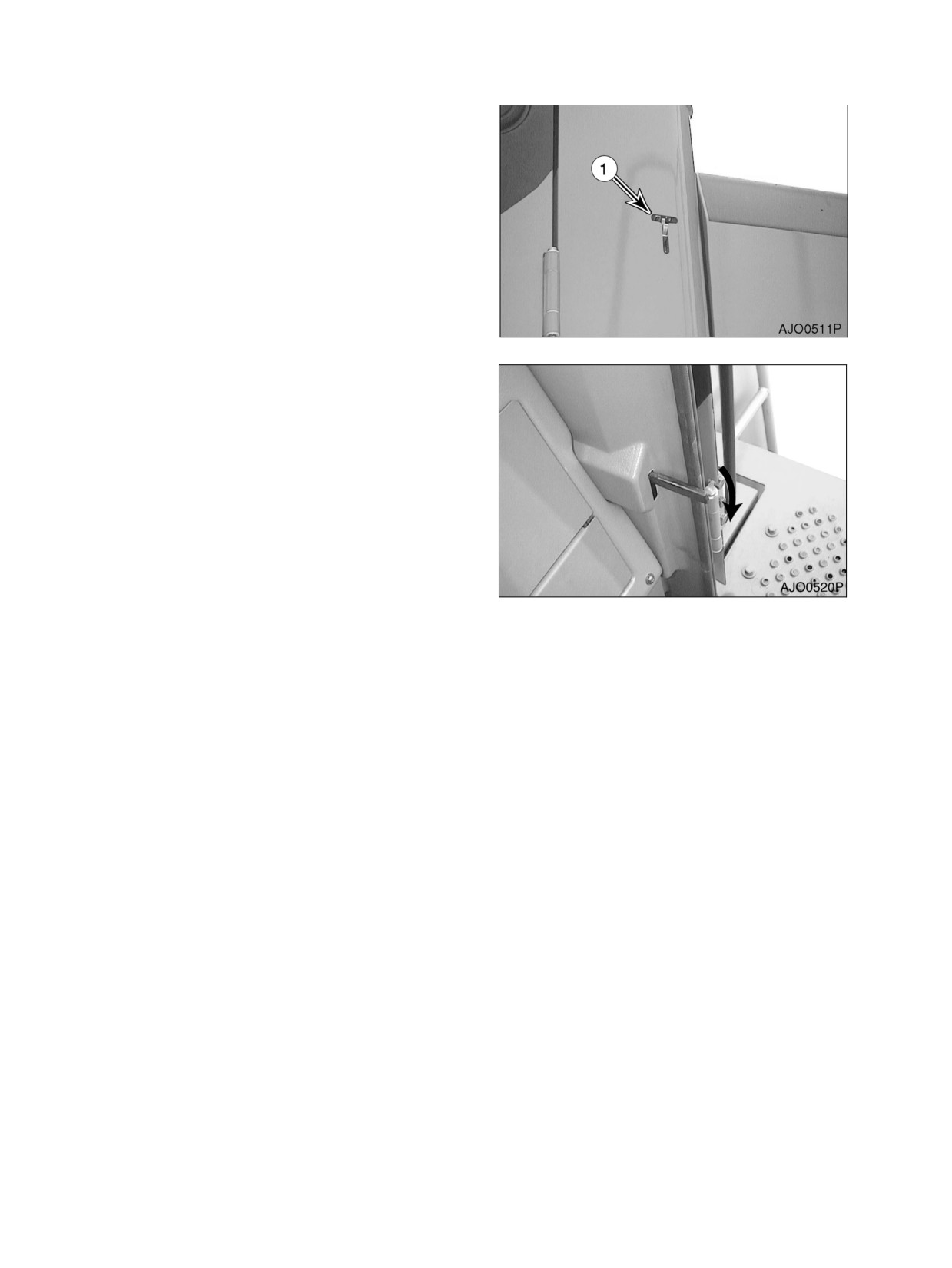

DØRSIDEKLINKEN
1.
Dørsideklinken (1, Afbildning 99) tjener til
at holde døren fast i førerkabinens side,
mens den står åben.
BEMÆRK:Hold døren lukket og låst, når
maskinen ikke er i brug.
Afbildning 99
2.
Tryk klinkehåndtaget (Afbildning 100) ned
for at løsne døren. Klinkehåndtaget findes
til venstre for operatørens sæde.
Afbildning 100
2-52 Betjeningselementer
022-00028DM

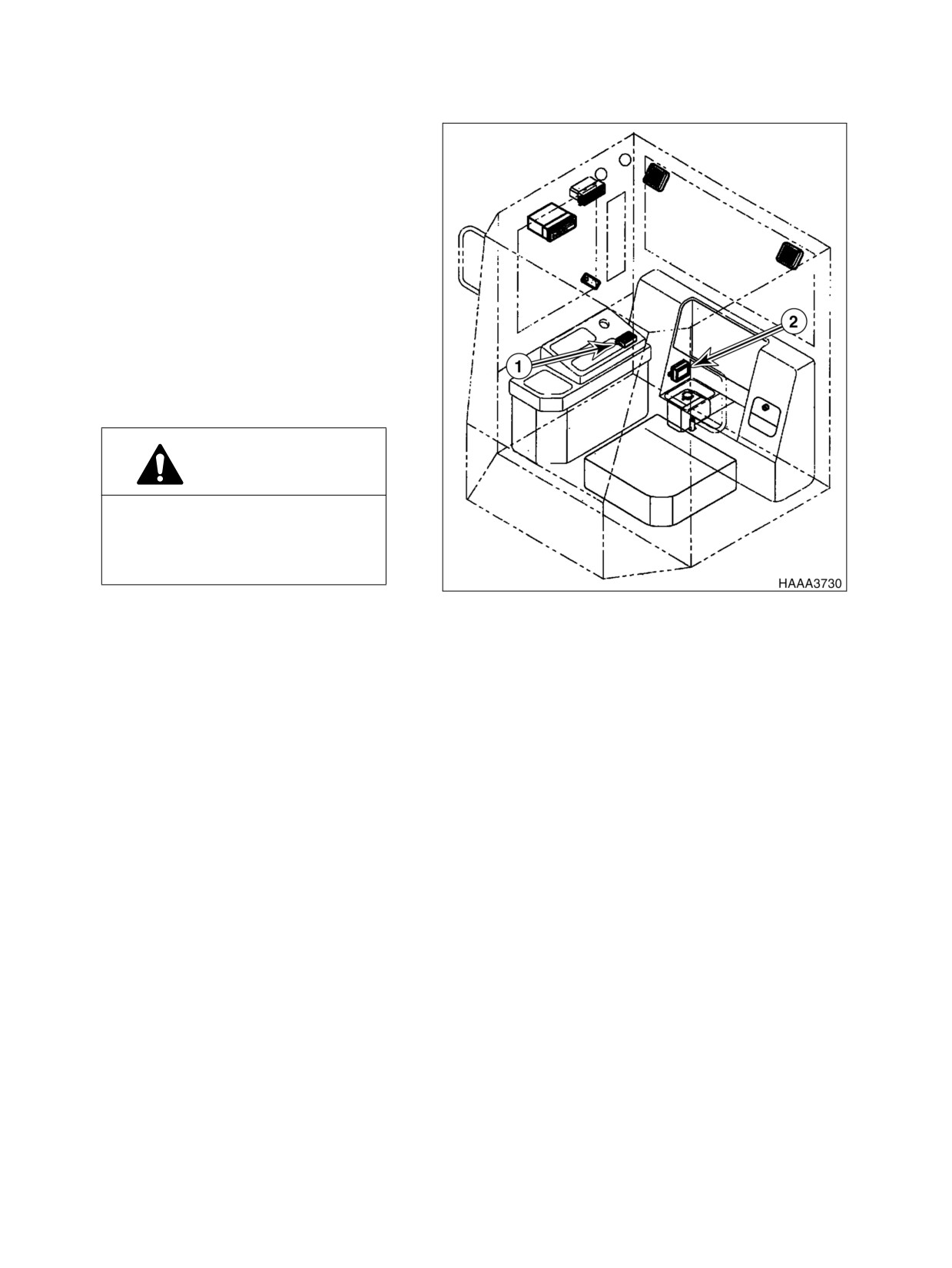

SIKRINGSKASSE / RELÆ
SIKRINGSKASSER
Der er anbragt to sikringskasser i kabi-
nen.
Sikringskasse et (1, Afbildning 101) er
anbragt i bageste side af højre kontrol-
station. Et diagram over de forskellige
sikringers formål er anbragt inde i kas-
sen. Reservesikringer er anbragt på
indersiden af sikringskassens afdæk-
ning (10A - Antal 1, 15A - Antal: 1, 20A -
Antal: 1 og 30A - Antal: 1).
Sikringskasse to (2, Afbildning 101) er
anbragt lige ovenover væskebeholderen
til ruderens.
ADVARSEL!
Når en sikring er brændt over, så
sluk for starteren og afbryd strøm-
forsyningen. Afhjælp årsagen og
udskift sikringen med en ny.
Afbildning 101
022-00028DM
Betjeningselementer 2-53
Sikringskasse et
Nr.
Navn
Kapacitet
1
Instrumentpanel
15A
2
Transmission
15A
3
Forrudevisker, horn
15A
4
Håndbremse,
15A
Hovedafbryder, loggaffel
(ekstraudstyr)
AJO0470L
5
Forlygter, bremselygte,
20A
Afbildning 102 SIKRINGSKASSE ET
6
Kondensatorventilator,
15A
foropvarmning
7
Nødstyring (ekstraudstyr),
15A
reserve
8
Aircondition, varmeanlæg
30A
9
Arbejdslygter (foran),
15A
Roterende lys
(ekstraudstyr)
10
Arbejdslygter (på bagsiden)
15A
11
Blinklys, havariblink,
15A
indikatorlys
12
Radio, kabinelys,
15A
Brændstofpumpe,
motorstop
13
Hukommelsesbackup,
10A
Styresummer
14
Starter
10A
Sikringskasse to
Nr.
Navn
Kapacitet
1
Cigarettænder
15A
2
Bagrudevisker
15A
3
Positionslys (højre)
10A
4
Positionslys (venstre)
10A
5
Auto-Detent, LIS
15A
AJO0480L
(ekstraudstyr)
6
Reserve
30A
Afbildning 103 SIKRINGSKASSE TO
2-54 Betjeningselementer
022-00028DM
RELÆ
Relæerne er anbragt i el-kassen under sædet.
Hvis problemet ikke er afhjulpet efter udskiftning
af sikringen, skal relæets funktion kontrolleres.
APO0210L
Afbildning 104
Afbildning 105
EFFEKTAFBRYDER
Der er anbragt en effektafbryder tæt på relæet
ved batterierne bag på maskinen under køler-
hjelmen. Ved en kortslutning eller overbelast-
ning afbryder effektafbryderen for strømmen og
forhindrer på denne måde, at de elektriske led-
ninger brænder over.
Afbildning 106
SMELTESIKRING
I batterikassen er der anbragt en smeltesikring.
Hvis der ikke findes strøm i startknappens ”I”
(ON)-position, check så først smeltesikringen.
BEMÆRK:Når sikringstråden er brændt
over, skal sikringen udskiftes.
Afbildning 107
022-00028DM
Betjeningselementer 2-55
VINDUES GLASKNUS-
NINGSVÆRKTØJ
Denne læssemaskine er udstyret med et red-
skab til at knuse glas. Det er anbragt i nederste
højre side af kabinen lige bag ved døren. Det
redskab kan bruges i tilfælde af en nødssitua-
tion, som kræver, at man knuser glasset for at
komme ud af operatørens kabine. Grib fast om
håndtaget og benyt den skarpe spids til at knuse
glasset.
Afbildning 108
ADVARSEL!
Beskyt dine øjne, når du knuser ruden.
2-56 Betjeningselementer
022-00028DM
3DRIFT
ADVARSEL!
Inden du begynder at betjene en Daewoo læssemaskine, skal du først læse og forstå "Betje-
ningselementer" afsnittet i denne vejledning.
KONTROLFUNKTIONER PÅ INSTRUMENTPANELET
OVERVÅGNINGSSYSTEM
Overvågningssytemet gør brug af netværkskredsløb mellem kontrolsystemet og følere, som er installerede
forskellige steder i maskinens system for at overvåge bestemte tilstande. Overvågningssystemets funktion
er, løbende at informere operatøren om maskinens tilstand. Displays og måleinstrumenters visninger på
instrumentpanelet giver oplysninger om motorhastighed, motorens kølemiddeltemperatur, olietrykket i gea-
ret og om batterispændingen.
INDKØRINGSPROCEDURER FOR NY MASKINE
Alle Daewoo-læssemaskiner ses efter og bliver justeret, før de forlader fabrikken. Det er dog påkrævet, at
operatøren gennemfører disse skridt under den første indkøringsperiode. Der kan opstå skader på udstyret
eller ydeevnen kan blive nedsat, hvis disse skridt ikke gennemføres.
1.
Sørg for at kontrollere alle væskeniveauer før opstart og så alle 8 til 10 driftstimer.
2.
Gennemfør alle daglige vedligeholds- og serviceeftersyn.
3.
Indenfor de første 50 driftstimer, som vises af driftstimetælleren på kontrolpanelet, må man ikke over-
skride 80% af den maksimale motorhastighed.
4.
Efter de første 50 timers drift skal motorolien slippes ud. Udskift motorens oliefilter og olie.
022-00028DM
Drift 3-1
MOTOR START OG STOP

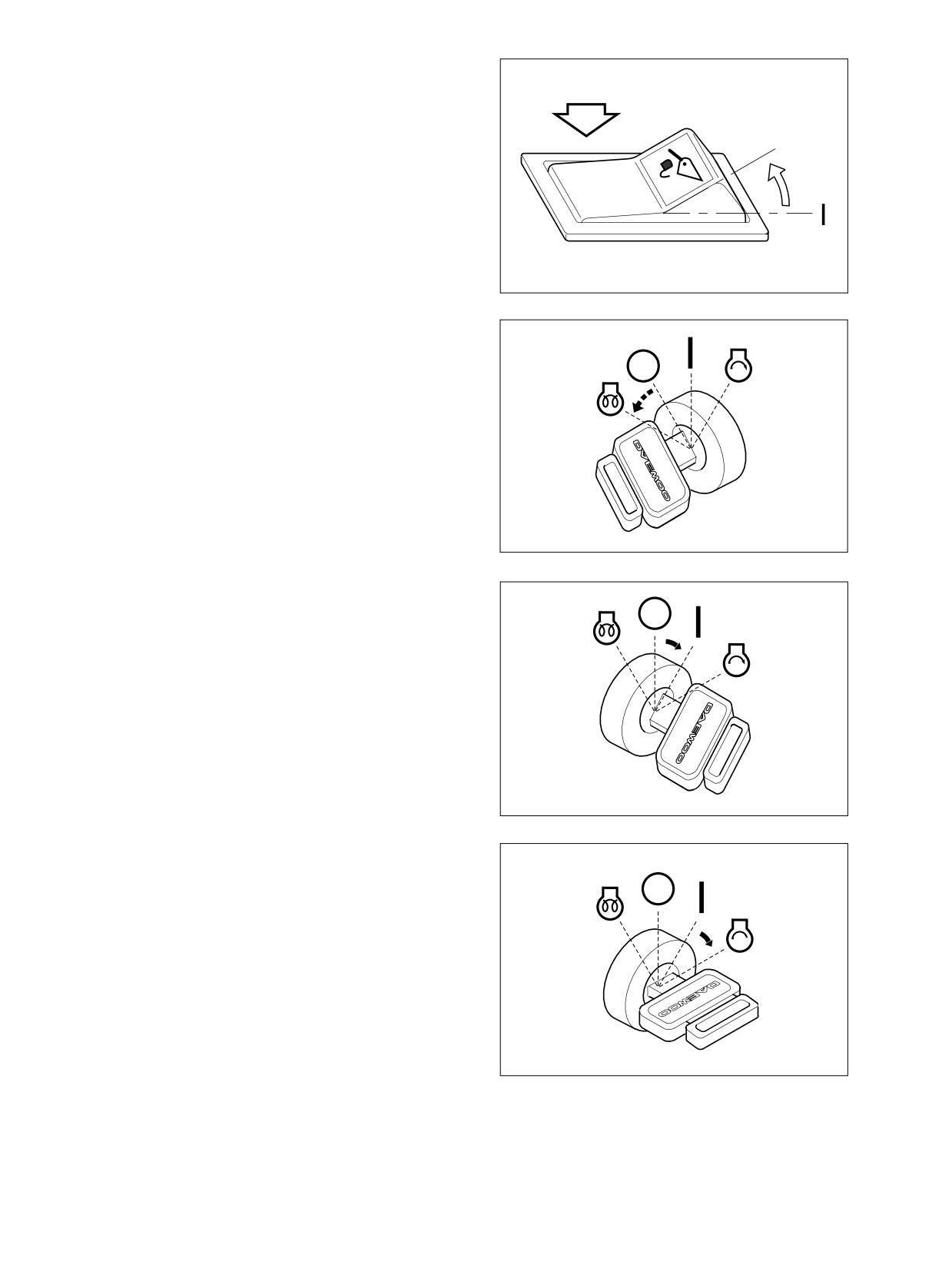

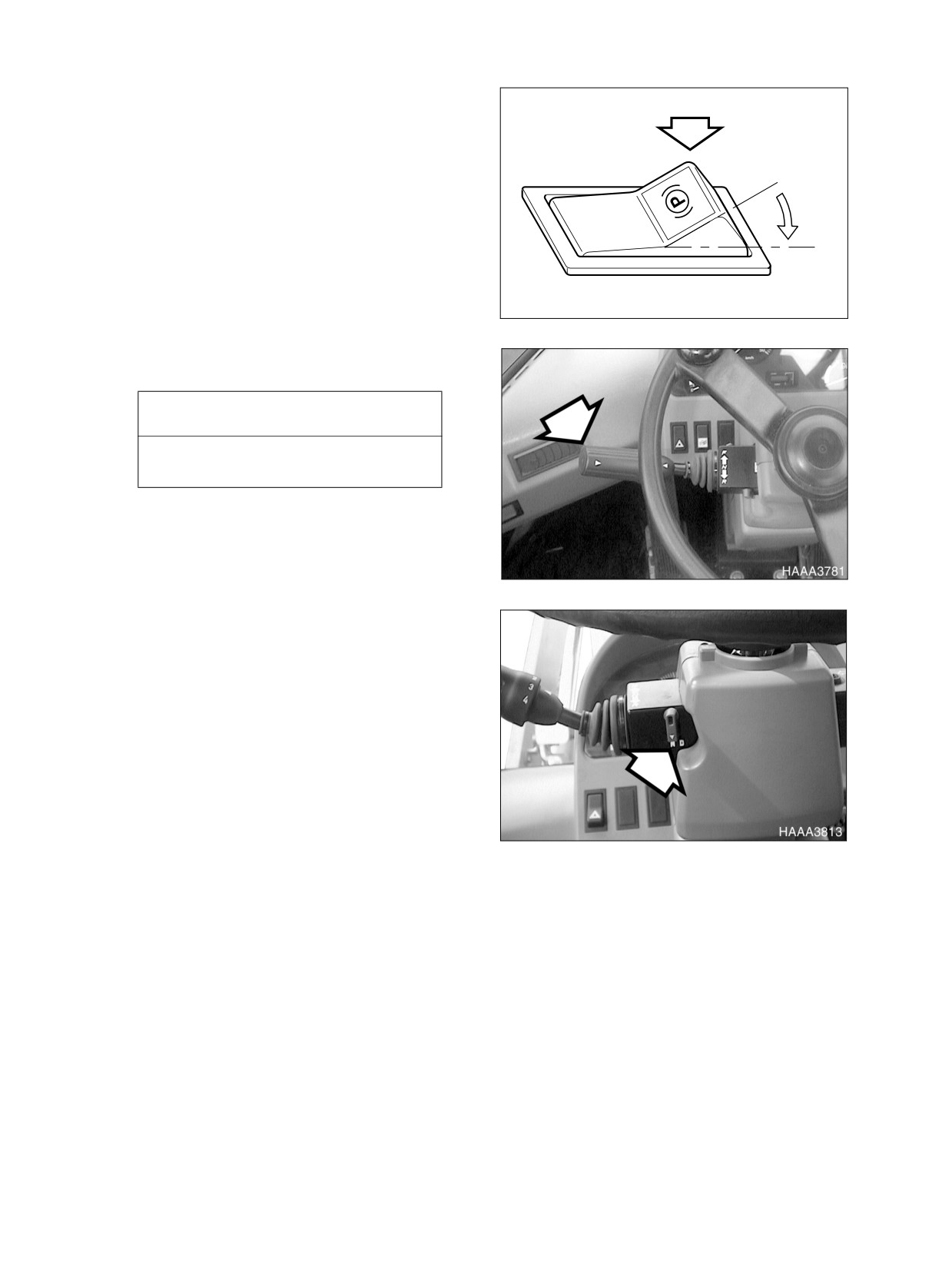

START AF MOTOREN

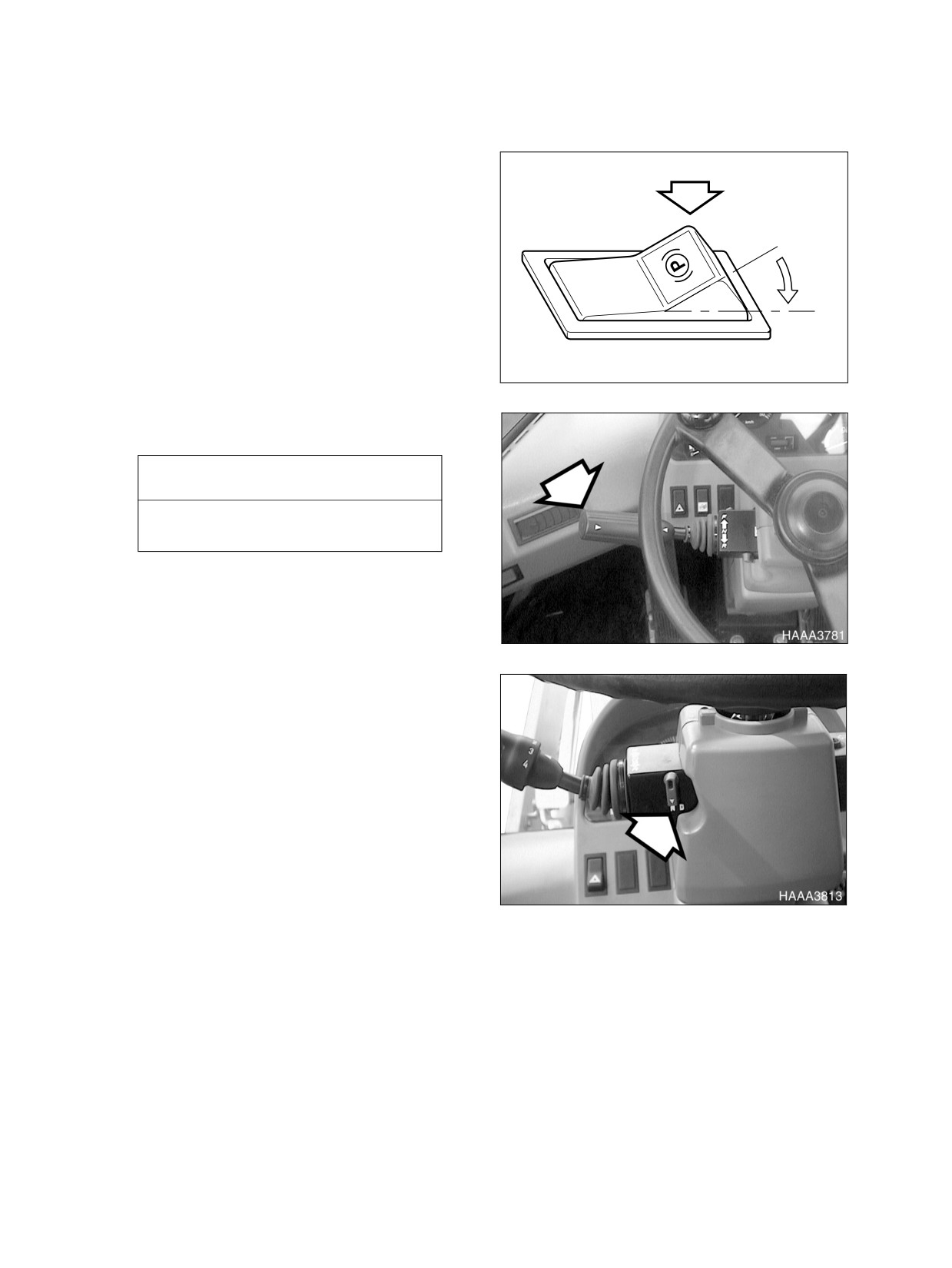

1.
Sæt håndbremseknappen til position "I"
(AKTIVERET). Dette sikrer, at håndbrem-
sen er "SLÅET TIL".
O
I
HA0O2019
Afbildning 1
2.
Sæt alle styrehåndtag til positionen "NEU-
TRAL".
VIGTIGT
Hvis gearhåndtaget ikke er i ”FRI-
GEAR”, starter motoren ikke.
Afbildning 2
3.
Sørg for, at gearskiftets tomgangslås er i
position "N" (TOMGANG LÅST).
Afbildning 3
3-2 Drift
022-00028DM

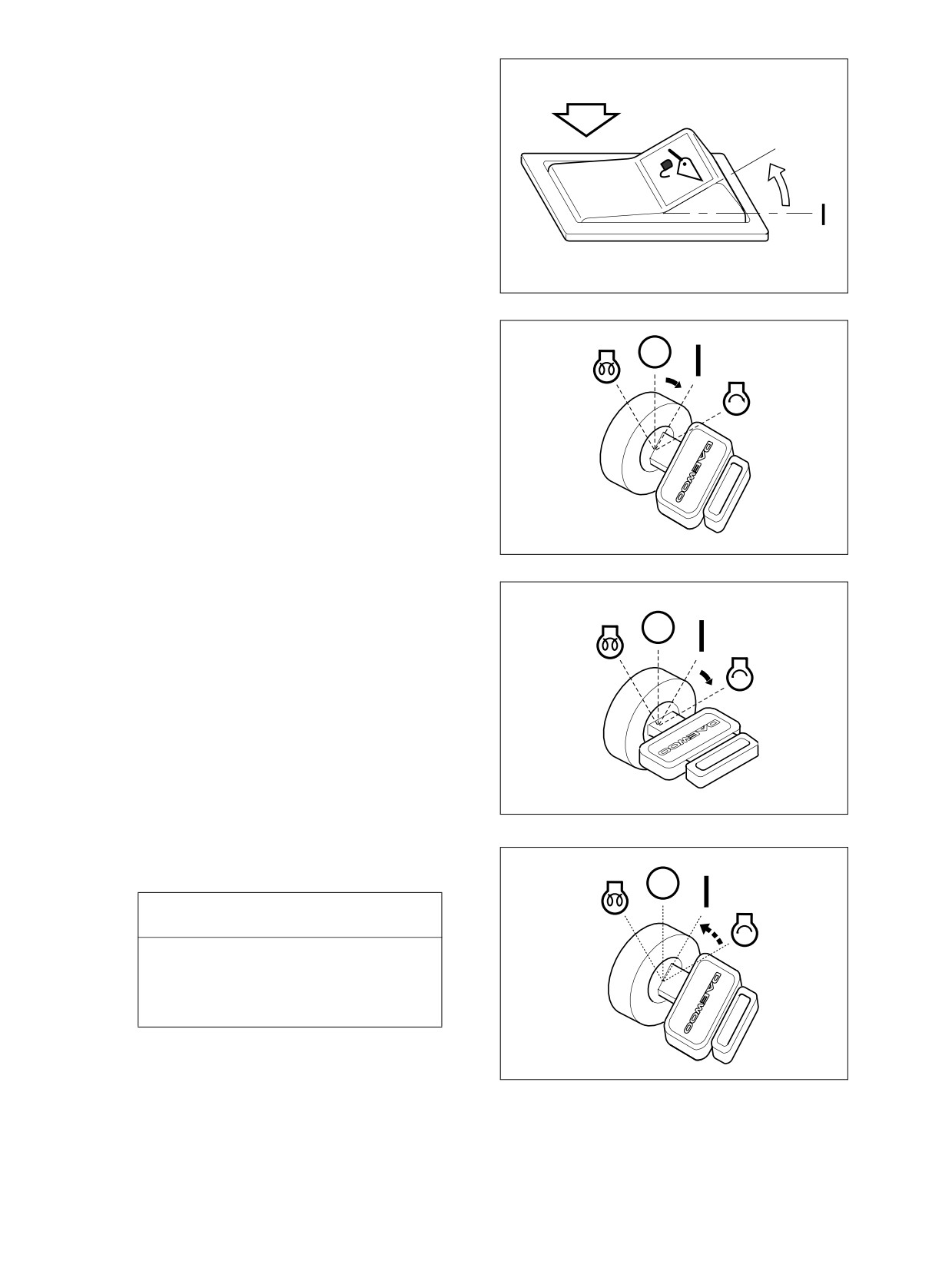

4.
Sæt hovedafbryderknappen til position "O"
(LÅST). Dette låser for hovedstyreventi-
lens håndtag (joystick).
O
HBOI111L
Afbildning 4
5.
Drej startknappen til ”I” (ON) position. Alle
indikatorlamper skal begynde at lyse.
BEMÆRK:Hvis enheden er udstyret med
et nødstyringssystem. Test
systemet, inden du starter
motoren. Hvis systemet ikke
fungerer korrekt, må enheden
ikke startes. Gå frem efter den
testfremgangsmåde, som fin-
des ved testknappen.
HAOB320L
Afbildning 5
6.
Drej startknappen til
”START”-position.
Starteren skal reagere straks og motoren
skal starte indenfor få sekunder.
HAOB350L
Afbildning 6
7.
Slip starternøglen, så snart motoren star-
ter. Nøglen vender tilbage til position "I".
VIGTIGT
Starter motoren ikke efter omtrent 15
sekunder, så slip starternøglen. Vent
i
5 minutter for at starteren kan køle
af. Gentag skridt 6.
HAOB360L
Afbildning 7
022-00028DM
Drift 3-3
8.
Kontrollér efter opstart af motoren alle kontrollamper og måleinstrumenter for at være sikker på, at
alle motorens systemer (olietryk, olietemperatur, kølemiddeltemperatur) er indenfor det normale
arbejdsområde. Hvis et af motorsystemerne ikke er i orden, drej startnøglen til ”OFF”-position.
LAMPE ELLER MÅLEINSTRUMENT PÅ
VISNING
KONTROLPANELET
BRÆNDSTOFMÅLER
TEMPERATURMÅLER FOR MOTORKØLEVÆSKE
HVIDT OMRÅDE
MÅLER FOR TRANSMISSIONENS OLIETEMPERATUR
ADVARSELSLAMPE FOR MOTORENS OLIETRYK
LADNINGSINDIKATORADVARSELSLAMPE
SLUKKET
ADVARSELSLAMPE FOR BREMSERNES OLIETRYK
HÅNDBREMSELAMPE
TÆNDT
BEMÆRK:Lampen for håndbremsen er "TÆNDT" eller "SLUKKET" i henhold til håndbremsens funk-
tion uafhængigt af, om motoren startes op.
9.
Gennemfør ”Opvarmning af hydrauliksystemet” på side 3-10.
10.
Kontrollér udstødningsgassens farve.
•
Farveløs eller lyseblåt - motoren arbejder rigtigt.
•
Sort - ufuldstændig forbrænding. Find årsagen.
•
Hvid eller mørkeblå - motoren forbrænder motorolie. Find årsagen.
11.
Kontrollér motoren med hensyn til usædvanlige rystelser og lyde. Når der fornemmes eller høres
noget, find frem til årsagen.
BEMÆRK:Hvis motorens kølevæsketemperaturmåler viser rødt, mens motoren kører, gør så føl-
gende; fortsæt ikke med arbejdet og lad motoren køre i ”LAV TOMGANG”. Luk kølerhjel-
men op for at sørge for god ventilation. Når motorens temperaturmåler er vendt tilbage til
det grønne område, luk så motoren ned. Kontrollér efter nedkøling af motoren, om der er
tilstrækkelig kølemiddel og om der findes nogen lækager og se efter, om kølerens lameller
er tilstoppede eller snavsede. Kontrollér også ventilatorremmens spænding.
3-4 Drift
022-00028DM
START AF MOTOR I KOLDT VEJR
1.
Sæt håndbremseknappen til position "I"
(AKTIVERET). Dette sikrer, at håndbrem-
sen er "SLÅET TIL".
O
I
HA0O2019
Afbildning 8
2.
Sæt alle styrehåndtag til positionen "NEU-
TRAL".
VIGTIGT
Hvis gearhåndtaget ikke er i ”FRI-
GEAR”, starter motoren ikke.
Afbildning 9
3.
Sørg for, at gearskiftets tomgangslås er i
position "N" (TOMGANG LÅST).
Afbildning 10
022-00028DM
Drift 3-5
4.
Sæt hovedafbryderen i position "O"
(LÅST). Dette låser for hovedstyreventi-
lens håndtag (joystick).
O
HBOI111L
Afbildning 11
5.
Drej starternøglen i position "FORVARM-
NING".
6.
Når forvarmeindikatorens lampe begynder
at lyse, er motorens forvarmecyklus fær-
dig.
HAOC020L
Afbildning 12
7.
Drej startknappen til ”I” (ON) position. Alle
indikatorlamper skal begynde at lyse.
HAOB320L
Afbildning 13
8.
Drej startknappen til
”START”-position.
Starteren skal reagere straks og motoren
skal starte indenfor få sekunder.
HAOB350L
Afbildning 14
3-6 Drift
022-00028DM
9.
Slip starternøglen, så snart motoren star-
ter. Nøglen vender tilbage til position "I".
VIGTIGT
Starter motoren ikke efter omtrent 15
sekunder, så slip starternøglen. Vent
i
5 minutter for at starteren kan køle
af. Gentag skridt 8.
10. Kontrollér efter opstart af motoren alle kon-
trollamper og måleinstrumenter for at være
HAOB360L
sikker på, at alle motorens systemer (olie-
Afbildning 15
tryk, olietemperatur, kølemiddeltempera-
tur)
er
indenfor
det
normale
arbejdsområde. Hvis et af motorsyste-
merne ikke er i orden, drej startnøglen til
”O”(OFF)-position.
11. Gennemfør ”Opvarmning af hydrauliksy-
stemet - Koldt vejr” på side 3-10.
022-00028DM
Drift 3-7
START MED HJÆLPEBATTERIER
ADVARSEL!
Bær sikkerhedsbriller.
Tilslut aldrig minusledninger til plusterminaler og omvendt.
Tilslut IKKE hjælpebatteriets eller startbatteriets masseterminal direkte til batteriets terminal.
Find og benyt et massepunkt på maskinens chassis.
Tomme batterier udvikler brintgas. Elektriske gnister i nærheden af batterier kan udløse en eks-
plosion.
Afbildning 16
1.
HJÆLPEBATTERIER
3.
JORDFORBINDELSE FRA HJÆLPEBAT-
2.
TOMME BATTERIER
TERIER TIL MASKINENS CHASSIS
Når batterierne aflades under opstart, så kan man bruge hjælpebatterier eller startbatterier til at starte
motoren på følgende måde:
1.
Tilslut en positiv forbindelsesledning fra hjælpebatterierne til de tomme batterier (Afbildning 16).
2.
Tilslut en negativ forbindelsesledning fra hjælpebatterierne til et massepunkt på maskinens chassis.
TILSLUT IKKE DIREKTE TIL BATTERIETS MINUSPOL.
3.
Start motoren på normal vis.
4.
Efter at motoren er startet, fjernes først minus-forbindelsesledningen, så plus-forbindelsesledningen.
3-8 Drift
022-00028DM
STANDSNING AF MOTOREN
1.
Sæt gearskifthåndtaget i positionen "TOM-
GANG".
Afbildning 17
2.
Sørg for, at gearskiftets tomgangslås er i
position "N" (TOMGANG LÅST).
Afbildning 18
3.
Sæt håndbremseknappen til position "I"
(AKTIVERET). Dette sikrer, at håndbrem-
sen er "SLÅET TIL".
O
I
HA0O2019
Afbildning 19
022-00028DM
Drift 3-9

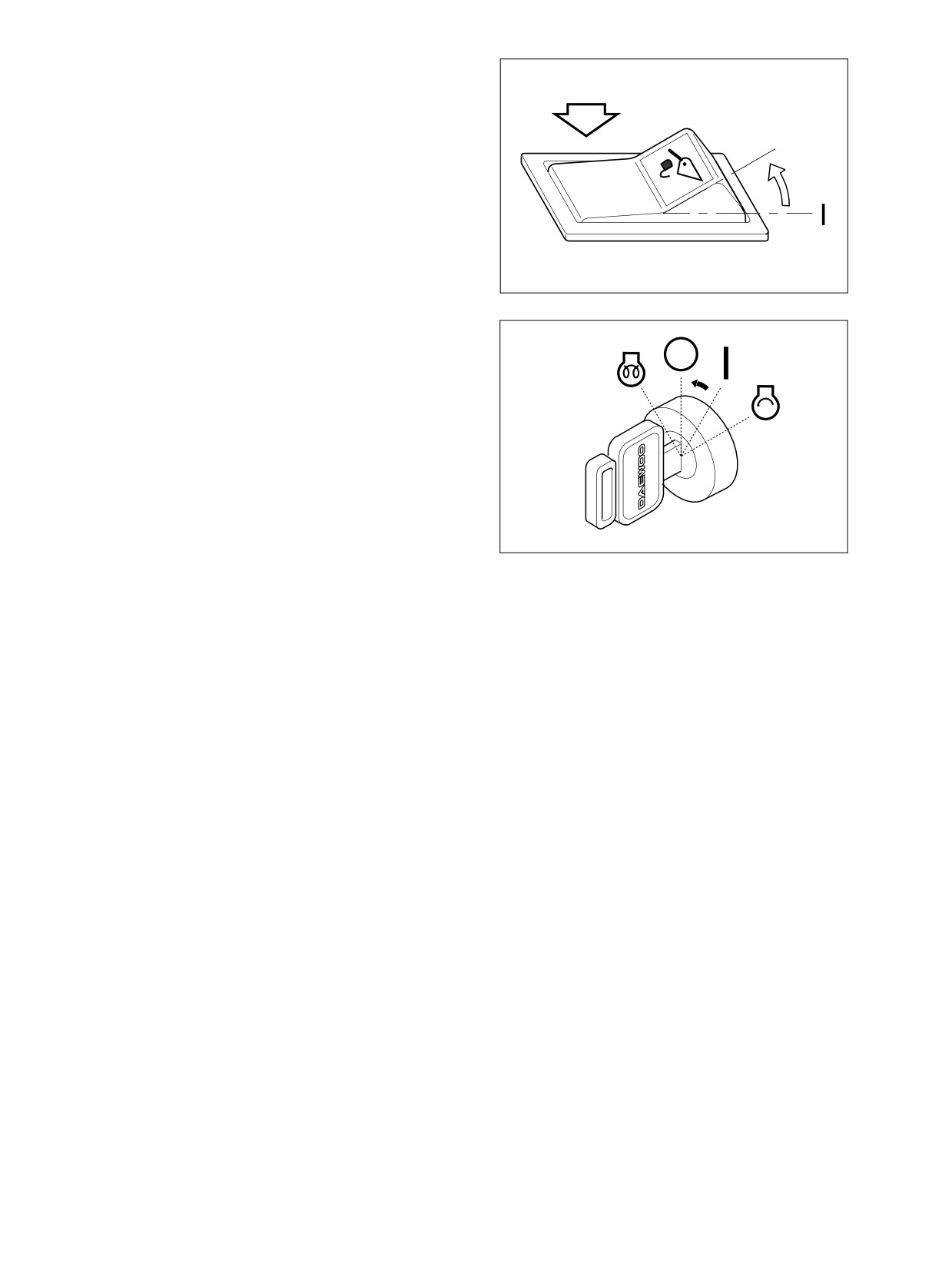

4.
Sænk skovlen ned på jorden.
5.
Sæt hovedafbryderen i position "O"
(LÅST). Dette låser for hovedstyreventi-
lens håndtag (joystick).
O
6.
Lad motoren køre i tomgang i 1 - 2 minut-
ter for at køle af.
HBOI111L
Afbildning 20
7.
Drej starterknappen til position "O" (OFF).
Fjern nøglen.
HAOC342L
Afbildning 21
OPVARMNING AF HYDRAULIKSYSTEMET
1.
Den rigtige driftstemperatur for hydraulikolien er 50° - 80°C (120° - 175°F). Følg nedenstående frem-
gangsmåde for at varme hydraulikvæsken op.
2.
Lad motoren køre i tomgang (uden belastning) i 5 minutter.
3.
Lad motoren køre i omtrent fem minutter ved gennemsnitlig hastighed og uden belastning.
4.
Bevæg skovlen frem og tilbage uden læs, indtil skovlcylinderen kommer helt ind og ud (udstrakt og til-
bagetrukket) for at få olien til at cirkulere gennem systemet. Gør dette i 5 minutter.
BEMÆRK:Lad ikke cylinderne slippe hydraulikolie ud gennem udslipsventilerne for mere end tyve
sekunder ad gangen.
5.
Bevæg armen og skovlen omkring fem gange uden noget læs for at få olien til at cirkulere gennem
systemet.
OPVARMNING AF HYDRAULIKSYSTEMET - KOLDT VEJR
1.
Gennemfør skridt 1 til 3 i Opvarmning af hydrauliksystemet.
2.
Kør ikke maskinen ved fuld hastighed, indtil opvarmning af systemet er afsluttet.
3.
Hvis arbejdshastigheden fortsat er lav, så gentag de indledende opvarmningsprocedurer for hydrau-
likken igen. Hvis en gentagelse af opvarmningsprocedurerne ikke forbedrer arbejdshastigheden, så
fortsæt med at arbejde, men vær særdeles forsigtig, fordi maskinen kan reagerer forkert.
3-10 Drift
022-00028DM

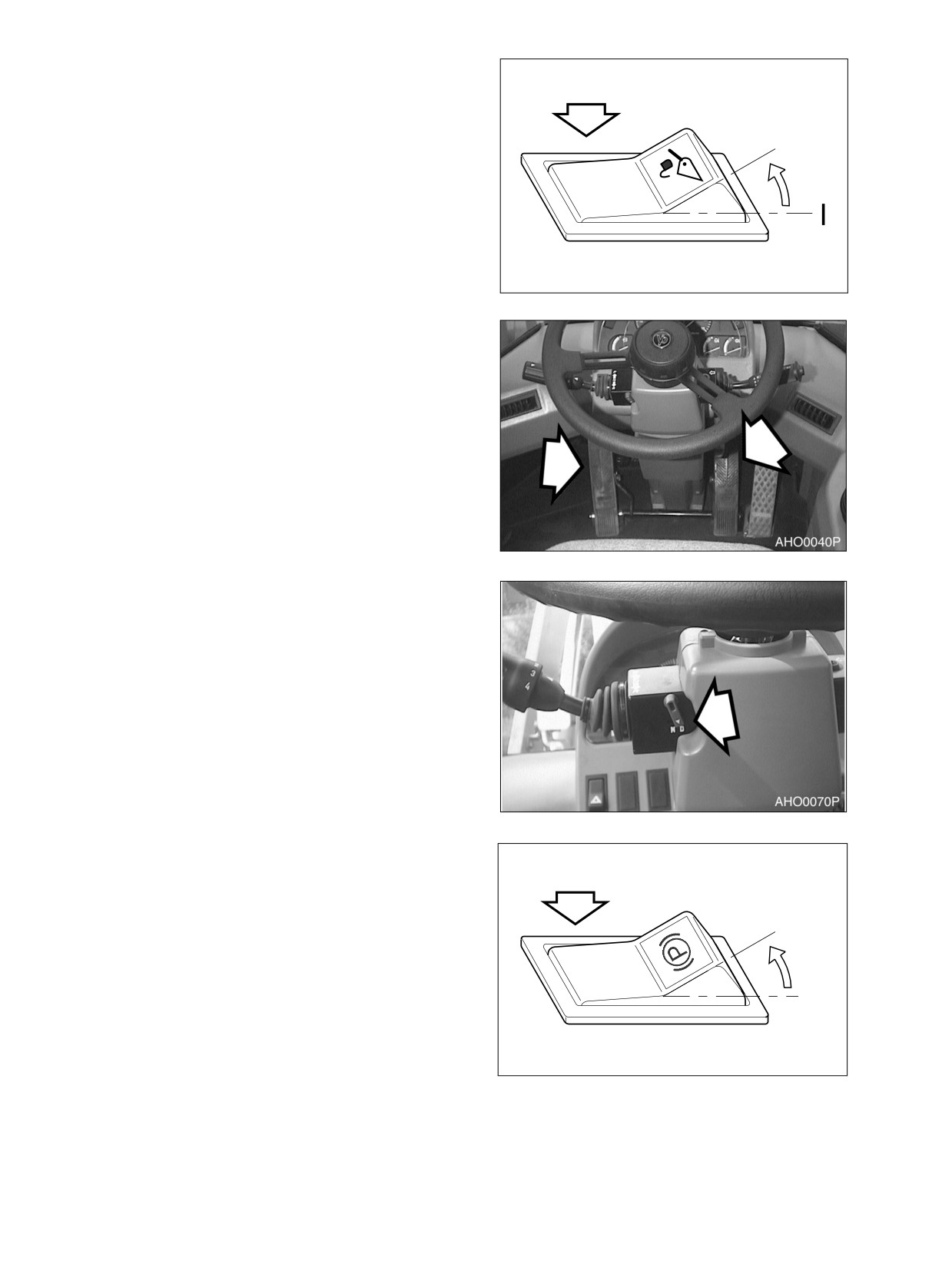

KØRSEL MED MASKINEN
ADVARSEL!
Flyttes køretøjet, mens håndbremsen er slået til, sker der alvorlig skade på håndbremsens brem-
seskive.
Vælg et gear, som er passende til den tophastighed, der køres med. Valg af et for højt gear for-
mindsker accelerationen og vil bevirke unødvendig opvarmning af gearolien.
Sæt aldrig transmissionen i ”TOMGANG”, når du kører ned af en bakke. For høj hastighed kan
beskadige transmissionens gear.
Skift aldrig bevægelsesretning ved høj hastighed. Det bevirker alvorlige skader på transmissio-
nen.
1.
Løsn låsepladen mellem forreste og bage-
ste ramme før kørsel. Fastgør låsepladen
til den bageste ramme (Afbildning 22).

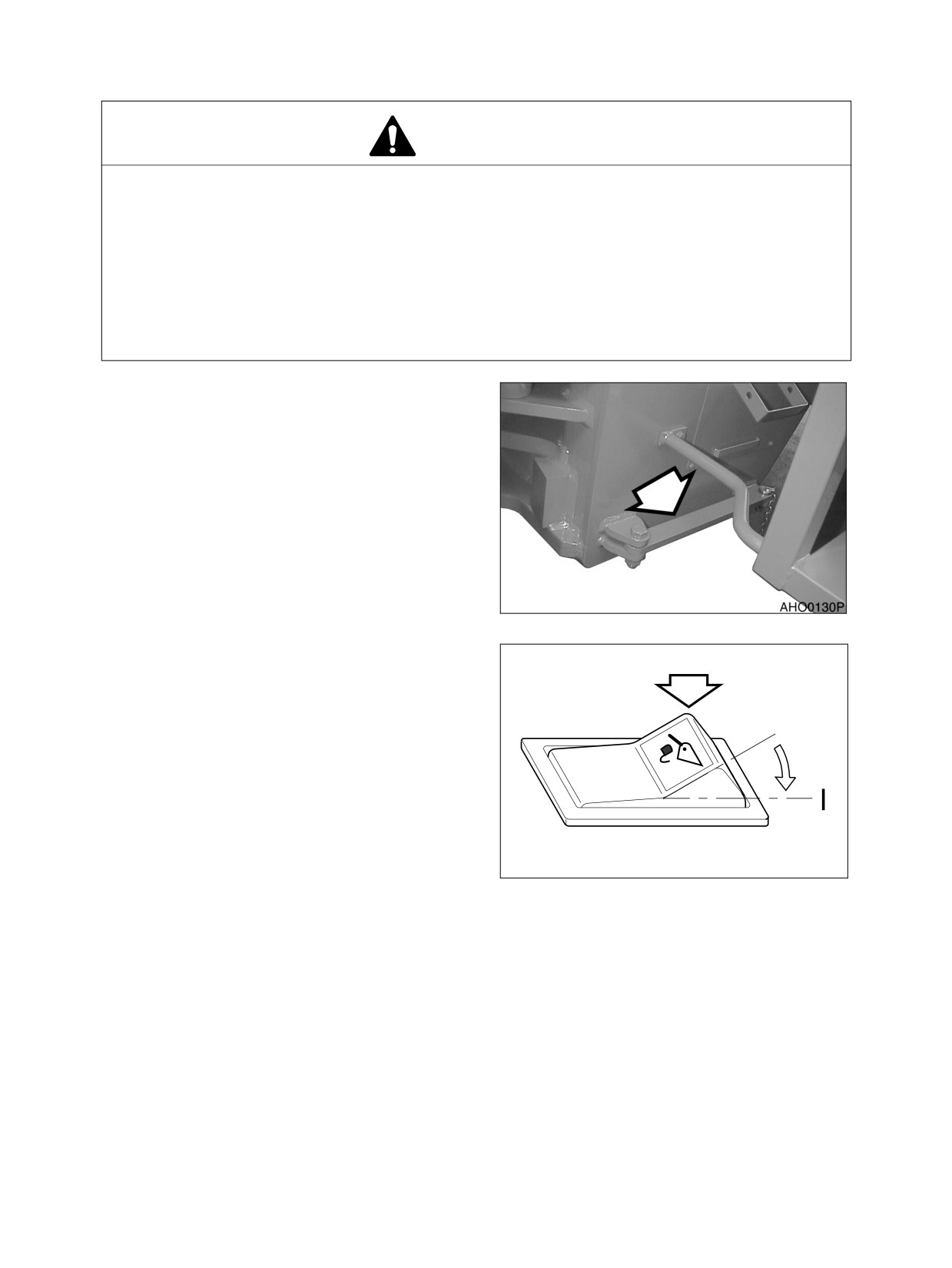

Afbildning 22
2.
Sæt hovedafbryderen til position "I" (FRI-
GIVET) . Løft skovlen til en højde på 20 -
30 cm (8 - 12 in.) over jorden. Hæld skov-
len helt tilbage.
O
HBOI110L
Afbildning 23
022-00028DM
Drift 3-11
3.
Sæt hovedafbryderen i position "O"
(LÅST). Dette forhindrer armen og skovlen
i at bevæge sig på tilfældig måde under
kørsel, hvis man utilsigtet rører ved betje-
ningshåndtaget (joystick).
O
HBOI111L
Afbildning 24
4.
Træd på bremsepedalen.
Afbildning 25
5.
Sæt gearskiftets tomgangslås i position
"D" (DRIVE).
Afbildning 26
6.
Sæt håndbremseknappen i position "O"
(FRIGIVET). Dette vil "LØSNE" håndbrem-
sen.
O
I
HAOP043L
Afbildning 27
3-12 Drift
022-00028DM

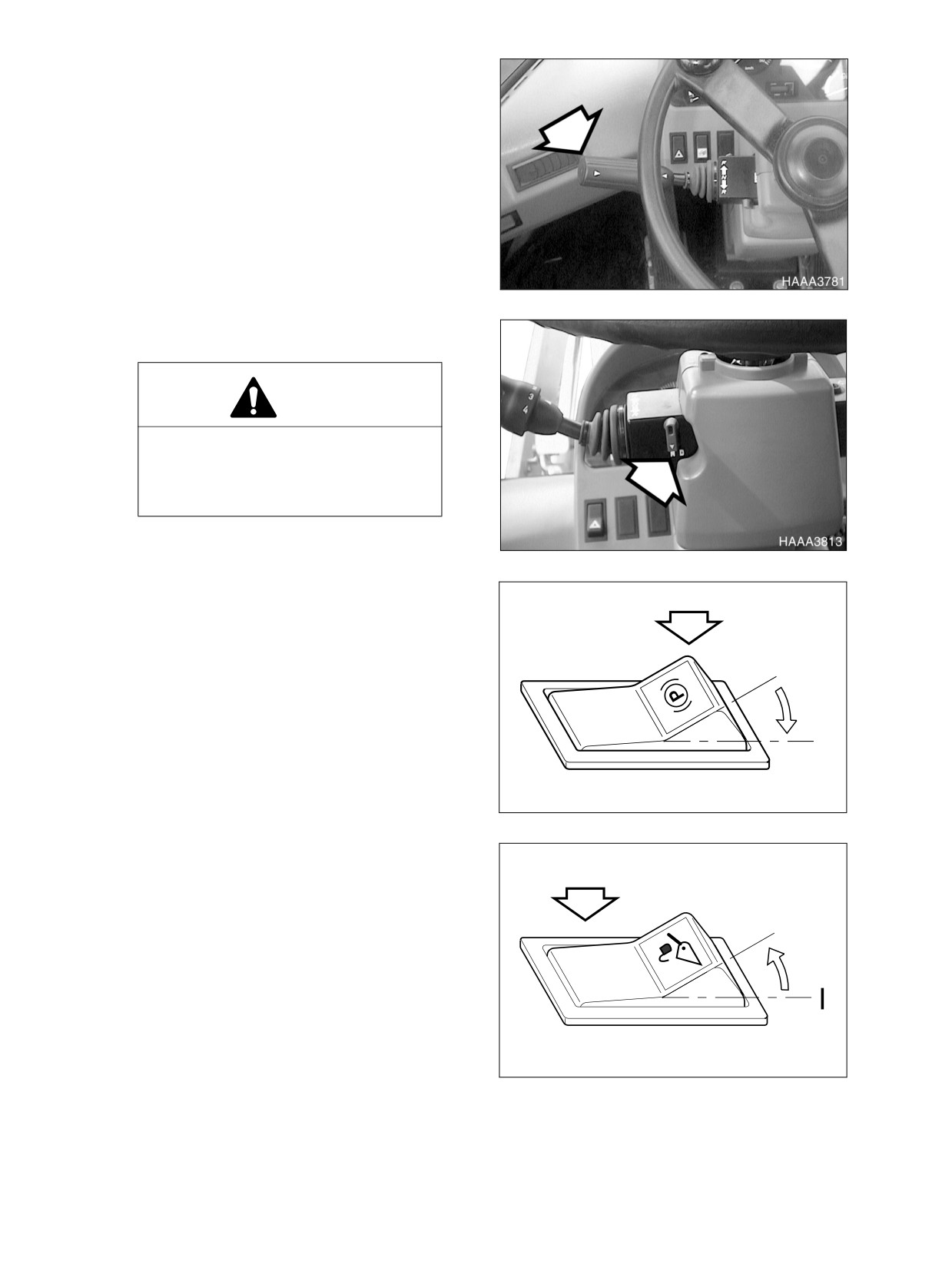

7.
Sæt transmissionen til det ønskede gear.
Skift gear et efter et. Skift ikke for eksem-
pel fra 1. til 3. gear.
8.
Sæt gearvælgeren til position "FREMAD".

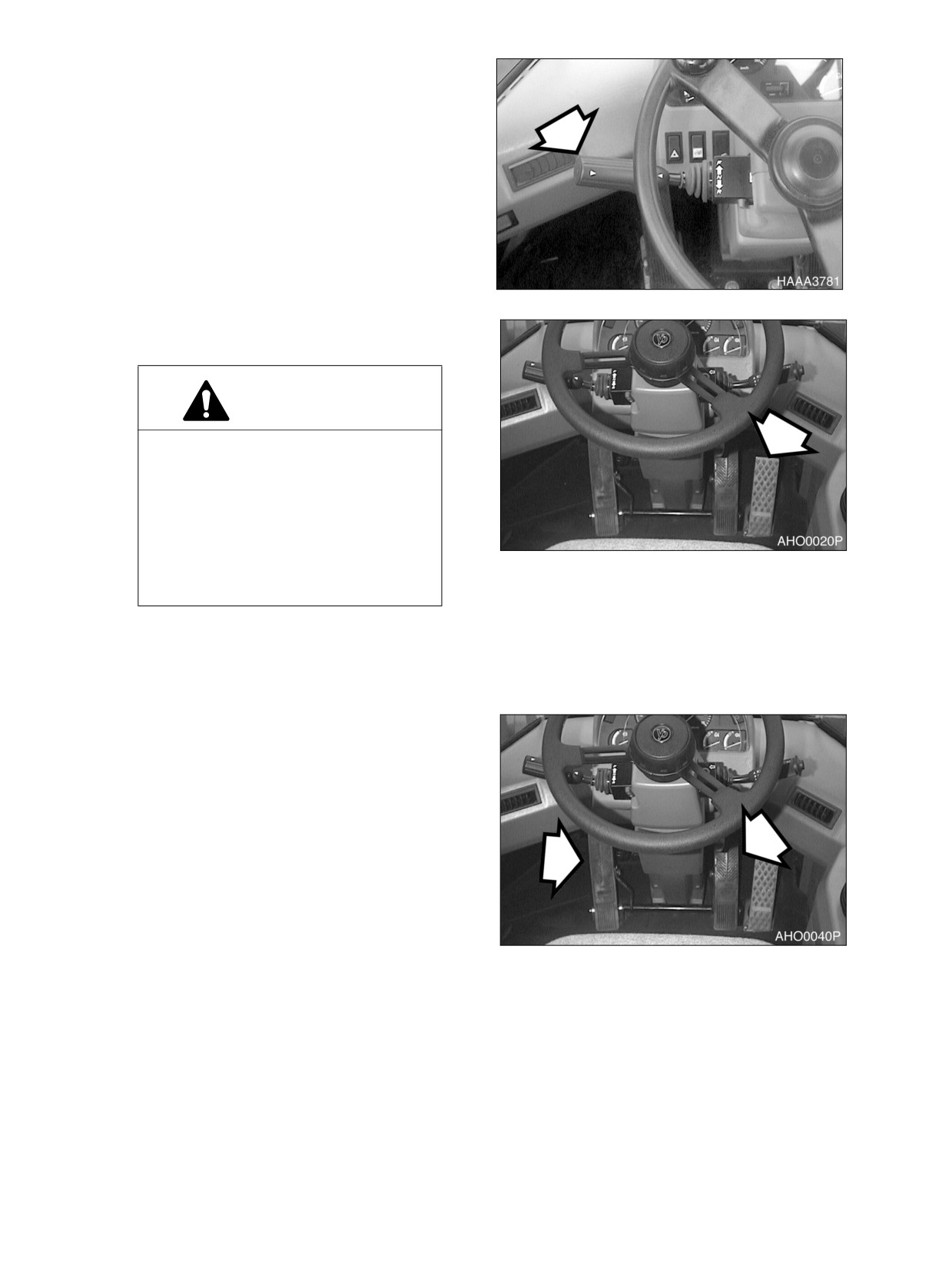

Afbildning 28
9.
Slip bremsepedalen og træd samtidig
speederen langsomt ned.
ADVARSEL!
Foretag ikke nogen brat ændring af
kørselretningen ved høj hastighed
eller på en stejl skråning. Dette kan få
køretøjet til at vælte.
Under kørsel og ved ændring af kør-
selsretning skal man altid se sig
Afbildning 29
grundigt omkring for at være sikker
på, at ingen står i vejen.
NEDLUKNING AF MASKINEN
1.
Giv mindre gas og slå bremsen til.
Afbildning 30
022-00028DM
Drift 3-13

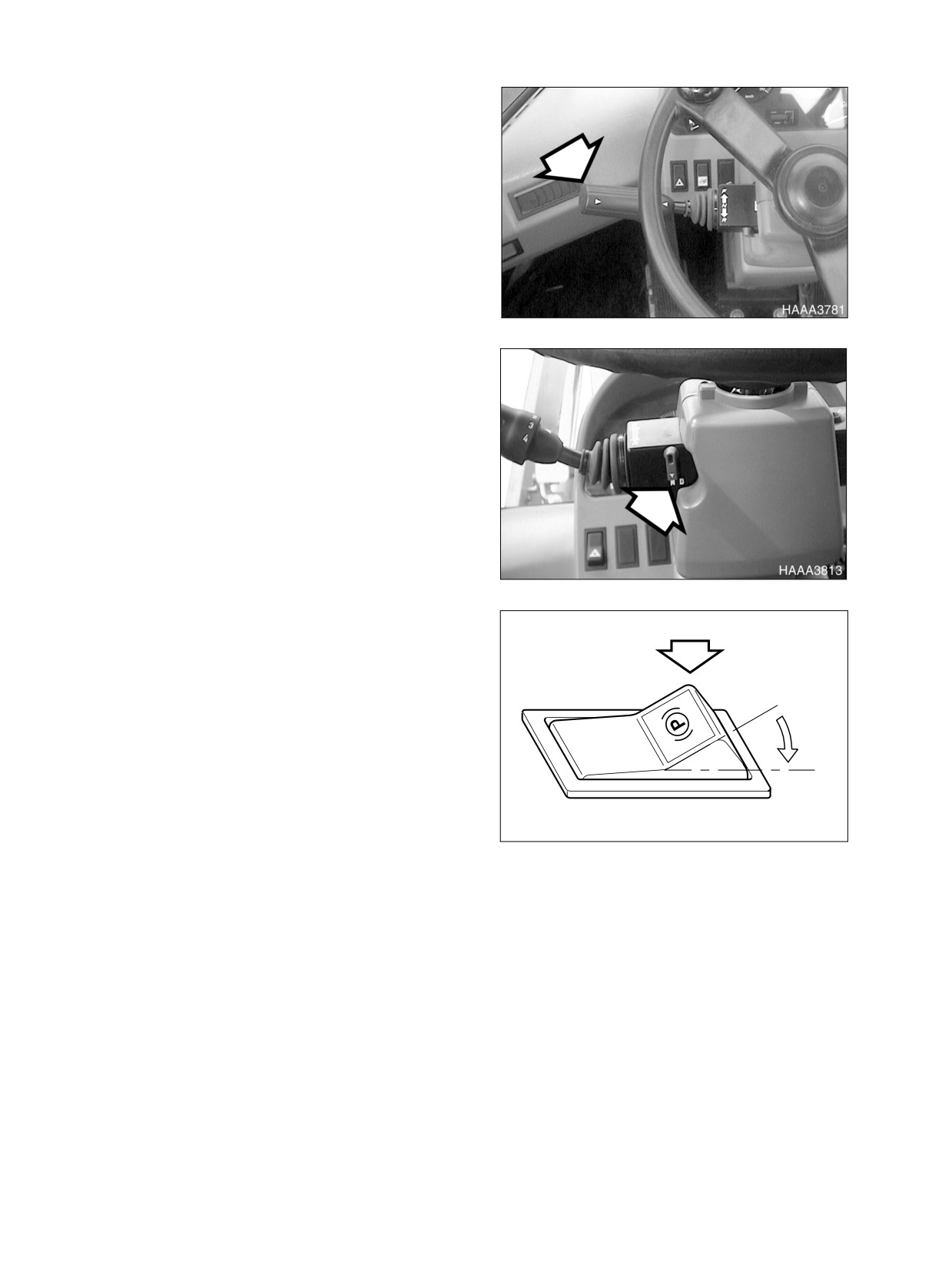

2.
Sæt gearhåndtaget i ”TOMGANG”.
Afbildning 31
3.
Sæt gearskiftets tomgangslås i position
"N" (TOMGANG LÅST).
OBS!
"LÅS" gearhåndtaget. Når maskinen
parkeres, så "LÅS" gearet i "TOM-
GANG" for at forhindre tilfældige
bevægelser af maskinen.
Afbildning 32
4.
Sæt håndbremseknappen til position "I"
(AKTIVERET). Dette sikrer, at håndbrem-
sen er "SLÅET TIL".
O
I
HA0O2019
Afbildning 33
5.
Sænk skovlen ned på jorden.
6.
Sæt hovedafbryderen til position "O"
(LÅST). Dette låser betjeningshåndtaget
(joystick).
O
7.
Lad motoren køre i tomgang i 1 - 2 minut-
ter for at køle af. Slukning af en motor med
turbolader uden at give den tid til at køle af
kan medføre alvorlige skader på turbola-
deren.
HBOI111L
Afbildning 34
3-14 Drift
022-00028DM
8.
Drej starterknappen til position "O" (OFF).
Fjern nøglen.
HAOC342L
Afbildning 35
9.
Hvis maskinen parkeres på en skråning,
skal der anbringes bremseklodser både
foran og bag ved køretøjets hjul.
ADVARSEL!
Sørg altid for at sikre maskinen med
bremseklodser, når den parkeres på
en skråning. Der er ingen bremseef-
fekt, når maskinen parkeres i et af
gearene, fordi transmissionens kob-
ling virker hydraulisk. Når motoren er
Afbildning 36
standset, er der ikke noget hydrau-
lisk tryk i transmissionen, og koblin-
gen er ikke koblet til.
YDERLIGERE BREMSNING
Maskinens hydrauliksystem kan give yderligere bremsevirkning under kørsel. For at opnå dette, sæt
hovedstyrehåndtaget (joystick) til at bevæge skovlen fremad og hold håndtaget der. Hydraulikpumpen brin-
ges herved til at levere maksimalt tryk (aflastningstryk). Den effekt, der kræves til at drive pumpen, vil redu-
cere motorens hastighed. Yderligere bremsning med passende gearskift samtidig kan bruges til at
reducere farten på et køretøj, som kører ned ad en skråning.
022-00028DM
Drift 3-15

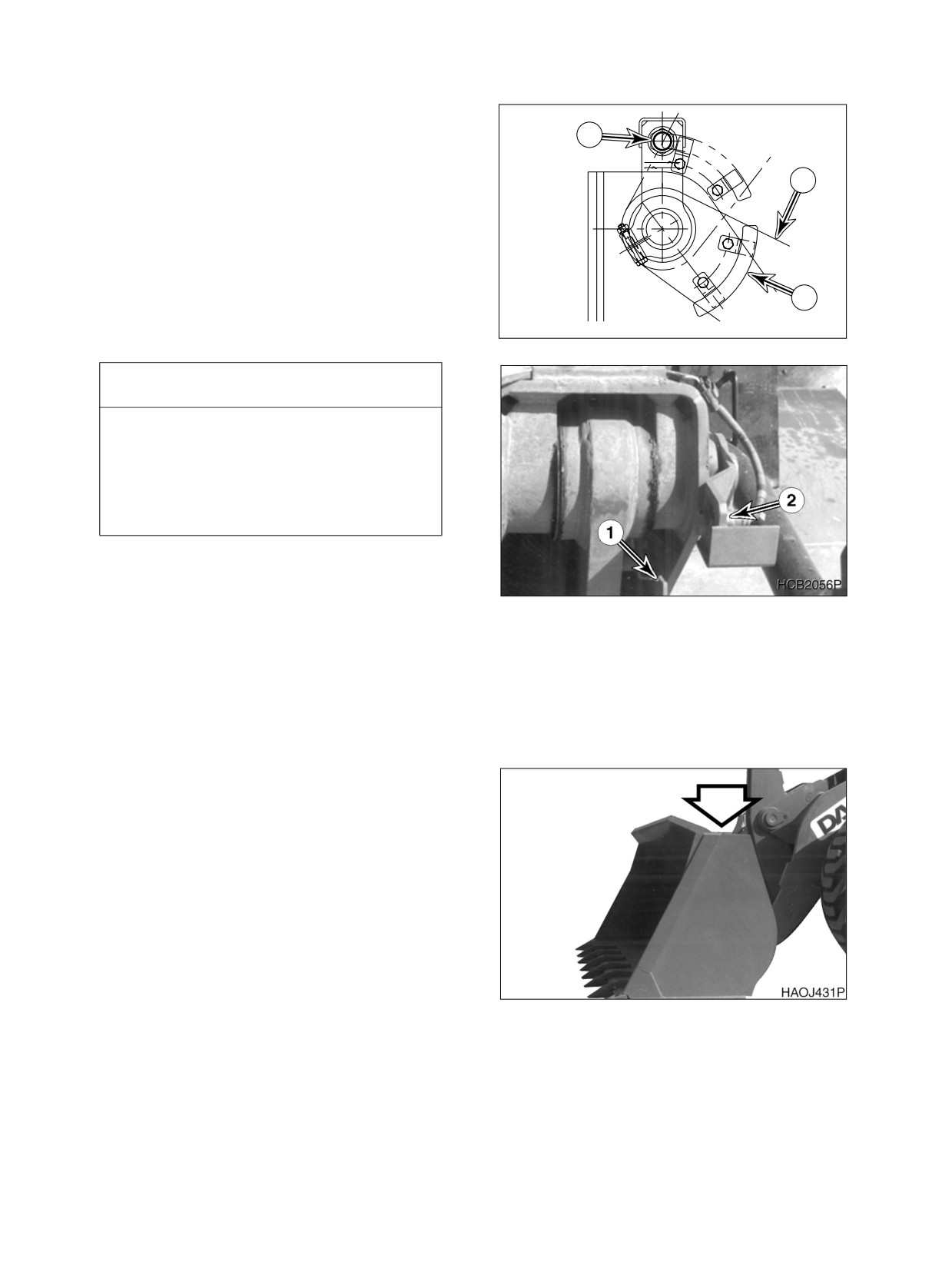

FULDSTÆNDIGT LØFT AF ARMEN
Når skovlhåndtaget sættes til position "fuldstæn-
dig armløft ", låses skovlhåndtaget i positionen
2
til armløft. Armen vil løftes, indtil afbryderpladen
(1, Afbildning 37) får kontakt med knappen for
skovlens højdegrænse (2). Når grænseafbryde-
3
ren har udløst, holder armen op med at løftes og
skovlhåndtaget vil automatisk vende tilbage til
”NEUTRAL”-position. Trippladen kan justeres for
at styre den maksimale højde, som armen kan
løftes op til.
1
HBOI441L
Afbildning 37
VIGTIGT
Trippladen
(1, Afbildning
37) skal altid
sættes til at røre grænseføleren (2), inden
armens cylindere kommer helt ud. Når
cylinderne kommer helt ud, pumpes der
altid væske ud gennem sikkerhedsventi-
len.
For at løfte armen op til maksimal højde, ud over
forindstillet højde, skal arm- og skovlhåndtaget
holdes i
”LØFT” eller
”HOLD LØFT”-postion,
Afbildning 38
indtil armen har nået den maksimale højde. Slip
så håndtaget. Håndtaget vil automatisk vende
tilbage til ”NEUTRAL”-position. Dette vil forhin-
dre den hydrauliske pumpe i at modarbejde sik-
kerhedsventilen (maksimalt tryk).
VINKELINDIKATOR FOR
SKOVLEN
På øverste højre side af skovlen er der en kant,
som indikerer vinklen af skovlens bund. Toppen
af denne kant er parallel med skovlens bund.
Hvis skovlens bund ikke er synlig, så er denne
kant dog synlig.
Afbildning 39
3-16 Drift
022-00028DM

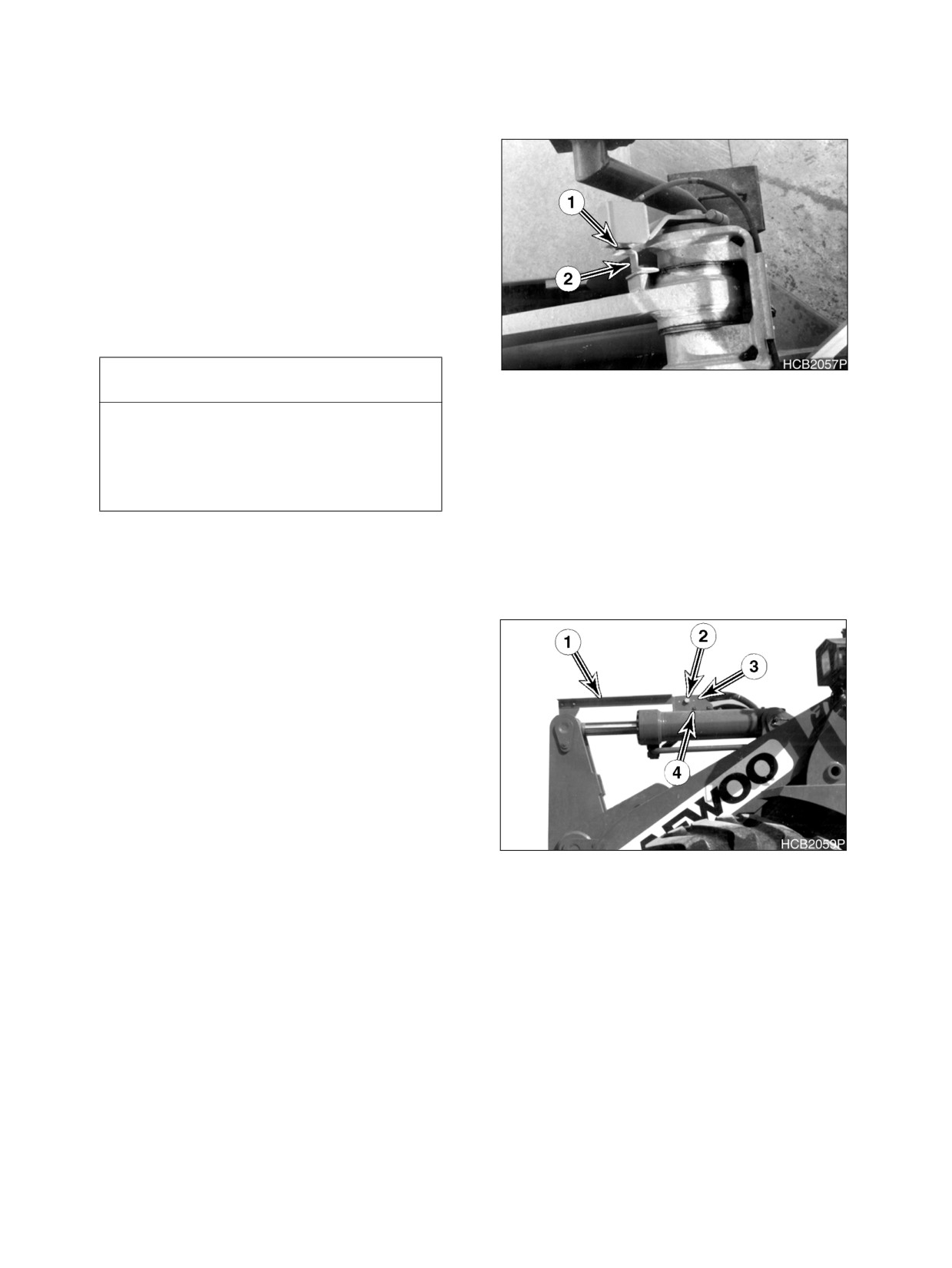

FULDSTÆNDIG NEDSÆNKNING AF ARMEN (EKSTRA-
UDSTYR)
Hvis du anbringer håndtaget i ”L”-position, vil
kontrolhåndtaget låses fast i positionen ned-
sænkning af armen. Armen vil bevæge sig
nedad, indtil afbryderpladen (2, Afbildning 40)
får kontakt med knappen for skovlens nederste
grænse (1). Når grænseafbryderen har udløst,
holder armen op med at sænkes og skovlhånd-
taget vil automatisk vende tilbage til
”NEU-
TRAL”-position. Trippladen kan justeres for at
styre den minimale højde, som armen kan sæn-
kes ned til.
VIGTIGT
Afbildning 40
Trippladen skal altid sættes til at røre
grænseføleren, inden armens cylindere
kommer helt ud. Når cylinderne kommer
helt ud, pumpes der altid væske ud gen-
nem sikkerhedsventilen.
JUSTERING AF SKOVLENS POSITIONSFØLER
Når skovlhåndtaget holdes i position til fremad-
rettet bevægelse, efter at skovlen er blevet sæn-
ket ned på jorden, vil skovlen dreje sig helt frem.
Når den fremadrettede position er nået fuld-
stændigt, vender skovlhåndtaget automatisk til-
bage til
”NEUTRAL”-position. Hvis skovlen
sænkes ned, efter at håndtaget er vendt tilbage
til
”NEUTRAL”, vil skovlen automatisk placere
sig i en forvalgt graveposition
(almindeligvis
fladt). For at justere skovlen til en ønsket, forud
valgt graveposition, skal man gøre følgende.
1.
Betjen styrehåndtagene for at placere
skovlen på jorden og i den ønskede grave-
Afbildning 41
position (normalt fladt). Stil skovlhåndtaget
tilbage til ”NEUTRAL”-position.
2.
Sluk for motoren.
3.
Løsn boltene (4, Afbildning 41) på udliggeren (3).
4.
Anbring udliggeren (3, Afbildning 41) således at armen (1) er på linie med midten af den magnetiske
afbryder (2).
5.
Spænd boltene (4, Afbildning 41).
6.
Start motoren. Løft armen, sænk skovlen ned, flyt så skovlens håndtag i position til at føre den helt
frem automatisk. Sænk så armen ned og kontrollér, at skovlen er stoppet i den ønskede position. En
lille justering af armen (3, Afbildning 41) kan være påkrævet.
022-00028DM
Drift 3-17
BUGSERING AF MASKINEN
Når det er nødvendigt at bugsere en anden
maskine, så skal slæbetovet gøres fast til bug-
seringsstiften på køretøjets kontravægt bag på
køretøjet.
BEMÆRK:Læssemaskinen må kun bru-
ges til bugsering i nødstilfælde.
ADVARSEL!
Bugsér ikke nogen maskine ved hastighe-
der over 10 km/h (6 mil./h) og bugsér ikke
maskinen længere end 10 km (6 miles).

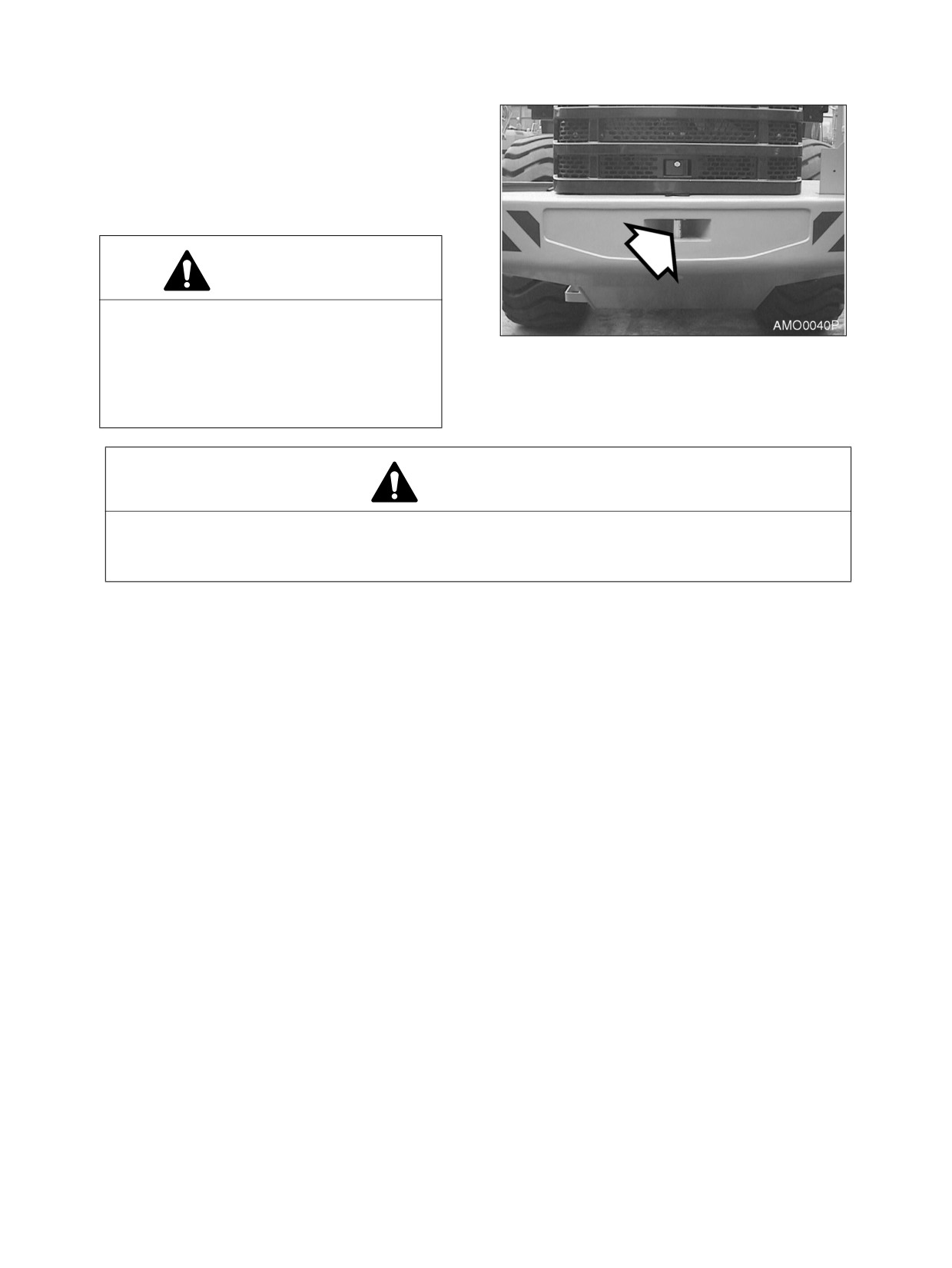

Afbildning 42
Dette forhindrer skader på maskinens
transmission, som ville ske på grund af
manglende smøring.
ADVARSEL!
Når andre køretøjer bugseres på offentlig vej, så træf passende foranstaltninger for at tydelig-
gøre overfor andre køretøjer og trafikanter, at et andet køretøj bugserer. Brug et flag, roterende
lys, eller havariblink.
BEMÆRK:Der skal overholdes forskellige krav under bugsering af et andet køretøj. Indhent oplysnin-
ger om bestemmelser og regler vedrørende bugsering af et andet køretøj og overhold
dem.
Hvis det er læssemaskinen, der bugseres af et andet køretøj og motoren ikke vil starte, så fjern forreste og
bageste drivaksel, ellers drejer transmissionen rundt uden tilstrækkelig smøring, hvilket vil medføre sam-
menbrænding. Slå håndbremsen til og blokér hjulene på sikker måde før demontage af drivakselerne.
Hvis motoren kan startes og rat og bremser fungerer normalt, skal der en person til at sidde på og styre
den læssemaskine, som skal bugseres.
Sørg for at have kontrolleret følgende før bugsering af et køretøj:
•
Kontrollér, hvor meget din læssemaskine og den maskine, som skal bugseres, vejer og se efter,
om din læssemaskine har tilstrækkelig bremseeffekt for at kunne standse det bugserede læs.
•
Kontrollér, om køretøjet, som skal bugseres, kan styres og bremses. Hvis dette ikke er tilfældet,
må ingen have lov til at sidde på den maskine, som bugseres.
•
Kontrollér slæbetovet eller trækbommen med hensyn til beskadigelser og kontrollér, at tovet
eller stangen er stærk nok til formålet.
•
Når det er nødvendigt at køre ned ad en skråning, er der brug for en ekstra maskine til bugse-
ring for at forhale.
Når du bugserer, sørg for at du gør følgende:
•
Begynd langsomt. En pludselig opstart kan føre til at slæbetovet sprænges.
•
Slæbetovet skal ligge på midterlinien af både din læssemaskine og af det køretøj, som skal bug-
seres.
3-18 Drift
022-00028DM
•
Hvis du bruger noget andet bugseringsudstyr, så se i manualen, som leveres sammen med
dette udstyr.
•
Hvis det er vanskeligt at bugsere læssemaskinen, så få den transporteret med en trailer eller en
lastbil hen til nærmeste værksted.
•
Ud over de ovennævnte forholdsregler skal håndbremsen løsnes, hvis motoren ikke vil starte
eller hydraulikpumperne er defekte.
HVIS MOTOREN GÅR I STÅ UNDER KØRSEL
BREMSESYSTEM : Bremserne kan bruges omtrent 9 gange ved at træde på bremsepedalen på grund af
det olietryk, som befinder sig i trykbeholderen, efter at motoren er blevet slukket. Hvis motoren sluk-
kes under kørsel, så styr henimod et utrafikeret område og parkér køretøjet. Træd ikke på bremsepe-
dalen på dette tidspunkt, ellers vil olietrykket blive brugt op og bremserne vil svigte.
TILLADT VANDDYBDE
Vanddybden er en væsentlig faktor, som skal inddrages i overvejelserne, når læssemaskinen kører i sum-
pede områder. Kør aldrig ud i vand, hvis dybde overstiger læssemaskinens minimale frihøjde fra jorden
eller som er højt nok til, at bunden i akselhuset bliver våd. Som tommelfingerregel gælder, at den tilladte
vanddybde er på 400 mm. Det betyder, at læssemaskinen ikke må bruges i en flod.
Overhold følgende vilkår:
1.
Kontrollér vandybden på forhånd, når en flod skal krydes.
2.
Gå frem på samme måde før kørsel gennem et sumpet område.
3.
Kør ikke gennem en flod, som har en stejl bred eller en stærk strømning.
OBS!
Undgå brug af læssemaskinen i saltvand. Saltvand fremmer rustdannelse, som igen forkorter
læssemaskinens levetid.
022-00028DM
Drift 3-19
4IFTERSYN, VEDLIGEHOLD OG
JUSTERING
FOREBYGGENDE VEDLIGEHOLD
Regelmæssige eftersyn og udskiftning af olie, fedt, filtre osv. skal gennemføres med jævne mellemrum for
at holde maskinen i god arbejdsdygtig stand. På de følgende sider beskrives de punkter, som skal kontrol-
leres, sammen med de smøremidler, som skal bruges, og de tidsintervaller, som ligger mellem de enkelte
eftersyn.
BEMÆRK:Tidsintervallet mellem hvert serviceeftersyn skal eventuelt forkortes, når maskinen bruges
i særdeles belastende vejrlig og omgivelser. Maskiner, som arbejder i meget varme eller
støvede omgivelser, kræver mere hyppige serviceeftersyn. Det samtale antal driftstimer
for maskinen kan aflæses på driftstimetælleren, som er placeret foran på instrumentbræt-
tet.
SERIENUMRE
Der er anbragt to plader med serienumre på
læssemaskinens karosseri. Den egentlige tavle
med serienummeret er anbragt på venstre side
af forreste stel over hjulskærmen (Afbildning 1).
Nummeret er også præget i den bageste chas-
sisramme på venstre side lige under kabinen.
(Afbildning 2).
Afbildning 1
Afbildning 2
022-00028DM
Iftersyn, vedligehold og justering 4-1

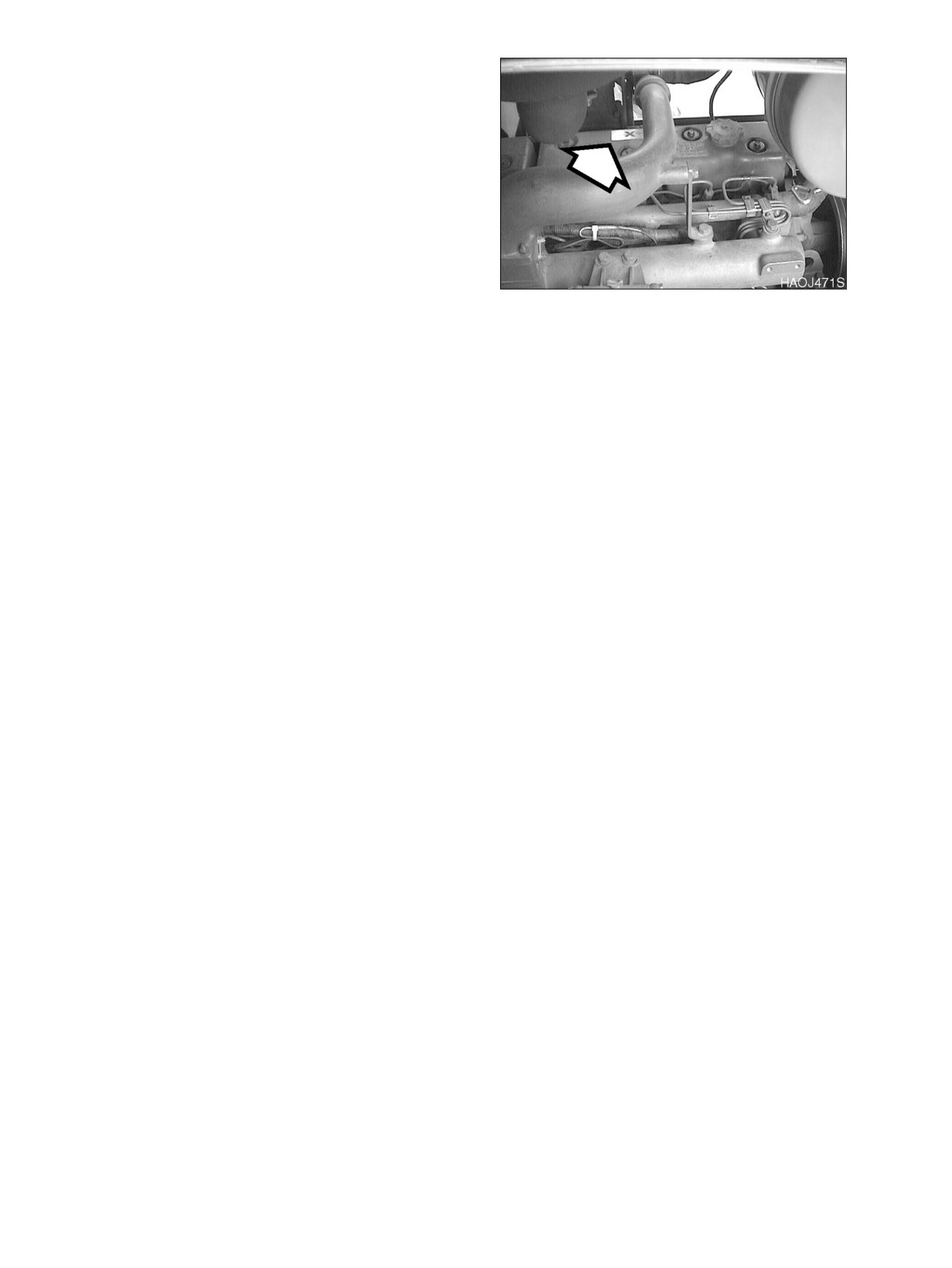

Pladen med motornavnet (identifikationsmær-
kat) er anbragt på rockerens dæksel (Afbildning
3). Motorens serienummer er stanset ind i ven-
stre bagside af motorblokken under udstød-
ningsmanifolden.
Notér disse numre og husk de steder, hvor num-
rene er anbragt. Disse numre skal altid bruges i
forbindelse med servicearbejde.
Afbildning 3
SIKKERHEDSFORHOLDSREGLER
1.
Sæt hovedafbryderen til "LÅST" position, før der gennemføres vedligeholdelseseftersyn. Anbring et
advarselsskilt på betjeningselementerne, så ingen begynder at arbejde på maskinen, mens der gen-
nemføres serviceeftersyn.
2.
Fjern omgående alt spildt brændstof. Spildt brændstof er meget farligt, især i nærheden af motoren.
3.
Kontroller alle brændstofledninger med hensyn til lækager. Udskift alle ledninger, fittinger, O-ringe og
filtre, som viser tegn på slid eller beskadigelse.
4.
Hvis en testprocedure nødvendiggør, at motoren kører, så skal der altid være to mand til stede og alt
uvedkommende personale skal holdes på afstand fra maskinen.
4-2 Iftersyn, vedligehold og justering
022-00028DM
TABEL OVER ANBEFALEDE SMØREMIDLER
VIGTIGT
Benyt ingen andre end de anbefalede smøremidler uden skriftlig tilladelse fra Daewoo.
BEMÆRK:Se i tabellen over vedligeholdelsesintervaller for at se smørestederne.
SMØREMIDDEL-
AKSELGEAR-
HYDRAULIKOLIE
MOTOROLIE
SMØREFEDT
FABRIKANT
OLIE
CALTEX
CALTEX HD32
CALTEX RPM
MULTIFAC EP
MULTI-PURPOSE
eller
EP90
DELO 300
EXXON/ESSO
NUTO (ANTI-
EXXON XD-3
RONEX MP #2
SPARTAN EP220
SLID)
STRAIGHT
eller
eller
WEIGHT eller
HD 32 (UNDER
RONEX MP #1
EXXON GX
15W40
0°C (32°F)) eller
(LAVE TEMPE-
80W90
RATURER)
HD 46 (OVER 0°C
(32°F)) eller
TERESSTIC
(ANTI-RUST)
MOBIL
MOBIL
DELVAC 1300
MOBIL FAW #2
MOBIL INFILREX
eller
eller
33
DTE 13M (ALLE
TEMPERATU-
SUPER 15W40
MOBIL FAW #1
80W90
RER) eller
eller
(LAVE TEMPE-
RATURER)
DTE 24 (SOM-
DELVAC 1 eller
MER)
STRAIGHT
WEIGHT
SHELL
TELLUS 32
ROTELLA
ALVANIA EP #2
SPIRAX HD
80W90 eller
T15W40 eller
DONAX TD
T30 (VINTER)
(TRANSMISSION)
eller
T40 (SOMMER)
PENNZOIL
PENNZBELL
LONGLIFE
PENNZOIL 705
PENZOIL MULTI-
EP #2
PUPOSE 4092
AW 32 (UNDER
SAE30 eller
eller
0°C (32°F)) eller
SAE40 eller
80W90
AW 46 (OVER
SAE15W40
0°C (32°F))
022-00028DM
Iftersyn, vedligehold og justering 4-3
SMØREMIDDEL-
AKSELGEAR-
HYDRAULIKOLIE
MOTOROLIE
SMØREFEDT
FABRIKANT
OLIE
DRYDEN
PARADENE
DIESELALL
EP #2 (RED)
AP80W90
PLUS eller
AW 32 (UNDER
0°C (32°F)) eller
30W eller
AW 46 (OVER
40W eller
0°C (32°F))
15W40
CHEVRON
AW MW 32
DELO 400
DELO GREASE
DELO GEAR OIL
(UNDER 0°C
15W40
EP-2
eller
(32°F)) eller
RPM UNIV GEAR
AW MV 46 (OVER
80W90
0°C (32°F))
TEXACO
RANDO
URSA SUPER
STAR PLEX 2
MULTI-GEAR
PLUS 15W40
EPSAE 80W90
HD 32 (UNDER
STAR PLEX
eller
0°C (32°F)) eller
PREMIUM
URSA PREMIUM
AW 46 (OVER
TDX 15W40
0°C (32°F))
IDEMITSU
DAPHNE KOSAN
APOROIL
DAPHNE COR-
APOROIL GEAR
KOSAN
46WR
MOTIRE S300
RONE #2
HE 90
NIPPON SEIKIYU
SUPER HIGH-
HIGH D. S3
LIPANOC GRE-
NISEKI SP90 eller
LAND S26 eller
STRAIGHT
ASE
EP90
32
WEIGHT
TOTAL
TOTAL EQUIVIS
TOTAL
TOTAL MULTIS
TOTAL FINAELF
ZS46
XT 15W40
EP #2
TRANSFLUID JD
80W90
SMØREMIDDELFABRIKANT
TRANSMISSIONSGEAROLIE
Samme som motorolie
SAE 15W40
API CD og bedre
OBS!
Bland ikke olietyper fra forskellige fabrikanter. Daewoo anbefaler ikke nogen specielle mærker,
men Daewoo foreslår, at brugeren vælger kvalitetsolietyper, hvor leverandørerne garanterer, at
de krævede standarder altid opfyldes eller overgås.
VIGTIGT
Dagligt eller ugentligt forekommende ekstreme temperaturafvigelser eller drift i vejrlig under fry-
sepunktet kan gøre det uhensigtsmæssigt at benytte standardsmøremidler. Vær omhyggeligt
ved valget af smøremiddeltyper , der er egnede under de aktuelle klimaforhold.
4-4 Iftersyn, vedligehold og justering
022-00028DM
VÆSKE KAPACITETER
Komponent
Kapacitet
Motor
Oliebeholder med filter
21 liter
(5.5 U.S gal.)
BEMÆRK:Filteret indeholder en ekstra liter (1 qt)
olie.
Kølesystem
31 liter
(8.2 U.S gal.)
Brændstoftank
260 liter
(68.7 U.S gal.)
Hydraulikoliebeholder
150 liter
(39.6 U.S gal.)
Transmission
30 liter
(7.9 U.S gal.)
Aksler
Forreste differentiale
16 liter
(4.2 U.S gal.)
Forreste
1,7 liter
løftbegrænsningsgear
(0.4 U.S gal.) hver ende.
Bageste differentiale
15 liter
(4.0 U.S gal.)
Bageste
1,7 liter
løftebegrænsningsgear
(0.4 U.S gal.) hver ende.
022-00028DM
Iftersyn, vedligehold og justering 4-5
VEDLIGEHOLDELSESINTERVALLER
10 TIMERS / DAGLIG SERVICE
•
Smør frontophængningens stifter (Se side
•
Kontrollér sikkerhedsselen med hensyn til
4-8)*
fejlfri funktion (Se side 4-15)
•
Kontroller alle dækkene med hensyn til kor-
•
Kontrollér strukturen med hensyn tilrevner
rekt tryk og for eventuelle skader eller
og dårlige svejsesømme (Se side 4-15)
usædvanlig slitage. (Se side 4-8)
•
Kontrollér funktionen af alle kontakter og
•
Check motoroliestanden (Se side 4-8)
omskiftere (Se side 4-15)
•
Check gearoliestanden (Se side 4-9)
•
Kontrollér alle lygterne, hornet, indikato-
•
Check oliestanden i hydrauliksystemet (Se
rerne på instrumentbrættet og kontrollam-
side 4-10)
perne (Se side 4-15)
•
Check med hensyn til læk i det hydrauliske
•
Start motoren, kontrollér starteevnen og
system (Se side 4-11)
kontrollér udstødningsgassens farve ved
•
fyld brændstoftanken (Se side 4-12)
opstart og under normal drift. Lyt efter
•
Kontrollér med hensyn til lækager i brænd-
usædvanlige lyde (Se side 4-15)
stofsystemet (Se side 4-12)
•
Kontrollér funktionen af alle styreenheder
•
Udtøm brændstofkondensat (Se side 4-13)
(Se side 4-15)
•
Check kølemiddelniveauet (Se side 4-13)
•
Kontroller bladene på motorens ventilator.
•
Check Frost beskyttelsesniveauerne (Se
(Se side 4-16)
side 4-14)
•
Check motorens drivrem med hensyn til
•
Check niveauet for rudevaskevæsken (Se
slid (Se side 4-16)
side 4-14)
•
Check luftindtagssystemet (Se side 4-17)
•
Kontrollér skovlens tænder og sideskær
med hensyn til tegn på slitage (Se side
4-14)
50 TIMERS / UGENTLIG SERVICE
•
Gennemfør al 10 timers / daglige service
•
Udskift motorens olie og filter. (Se side
(Se side 4-18)
4-23)*
•
Smør frontophængningens stifter (Se side
•
Udskiftning af hovedfilter (første gang) (Se
4-18)
side 4-24)*
•
Smør styrecylinderstang og hovedender.
•
CheckVandpumpens drivrems spænding
(Se side 4-23)
(Se side 4-24)*
•
Smør de øvre og nedre midterstifter. (Se
•
Rens ydersiden af køler, oliekøler og klima-
side 4-23)
anlæggets kondensator (Se side 4-24)*
200 TIMERS / MÅNEDLIGT EFTERSYN
•
Gennemfør al 10 timers / daglig, 50 timers
•
Udskift motorens olie og filter. (Se side
service (Se side 4-25)
4-25)
* Indkøring
4-6 Iftersyn, vedligehold og justering
022-00028DM
250 TIMERS / MÅNEDLIGT EFTERSYN
•
Gennemfør al 10 timers / daglig, 50 timers
•
Rens luftfilteret (Se side 4-30)
service (Se side 4-27)
•
Check Vandpumpens drivrems spænding
•
Udskift hydrauliksystemets bremse og
(Se side 4-31)
hovedfilter (Se side 4-27)
•
Smør drivakslerne (Se side 4-32)
•
Check motorens luftfilters forfilter (Se side
•
Udskiftning af olie i akseldifferentialet og
4-28)
planetgearene (efter de første 250 timer)
•
Udskiftning af hovedfilter (første gang) (Se
(Se side 4-32)*
side 4-29)
•
Udskiftning af transmissionens olie og filter
•
Dræn vand fra hydraulikolietanken (Se side
(efter de første 250 timer) (Se side 4-32)*
4-30)
500 TIMERS / 3 MÅNEDERS SERVICE
•
Gennemfør al 10 timers / daglig, 50, og 250
•
Rens ydersiden af køler, oliekøler og klima-
timers service (Se side 4-33)
anlæggets kondensator (Se side 4-34)
•
Udskift brændstoffilter (Se side 4-33)
•
Rens air-conditionfilteret (Se side 4-35)
1000 TIMERS / 6 MÅNEDERS SERVICE
•
Gennemfør al 10 timers / daglig, 50, 250 og
•
Rens spædepumens brændstofindsprøjt-
500 timers service (Se side 4-36)
ningsfilter (Se side 4-40)
•
Udskift kølerens kølemiddel (Se side 4-36)
•
Udskift Airconditioning-filter (Se side 4-40)
•
Dræn og udskift transmissionens olie og fil-
•
Check air-condition kølemiddel (Se side
ter (Se side 4-38)
4-41)
•
Rens brændstoftank og filter (Se side 4-39)
•
Kontroller og juster motoren (Se side 4-41)
1500 TIMERS / 9 MÅNEDERS SERVICE
•
Gennemfør al 10, 50, 250 og 500 timers
•
Udskiftning af olien i akseldifferentialet og
service (Se side 4-42)
planetgearene (Se side 4-42)
•
Udskift ydre og indre luftrensningsfilterele-
menter (Se side 4-42)
2000 TIMERS / ÅRLIG SERVICE
•
Gennemfør al 10 timers / daglig, 50, 250,
•
Afluft bremserne (Se side 4-44)
500 og 1000 timers service (Se side 4-44)
•
Dræn og udskift hydraulikolien (Se side
•
Kontroller styring, bremser, drivaksel, motor
4-45)
og brændstofkredsløbet (Se side 4-44)
•
CheckBremseakkumulator (Se side 4-46)
•
Udskift ledninger og slanger (Se side 4-44)
* Indkøring
022-00028DM
Iftersyn, vedligehold og justering 4-7
10 TIMERS / DAGLIG SERVICE
SMØR FRONTOPHÆNGNINGENS STIFTER
BEMÆRK:Fittinger smøres dagligt eller alle 10 timer indenfor de første 100 driftstimer for at opfylde
kravene til indkøring af en ny maskine. Senere skal smøring gennemføres alle 50 timer.
Når skovlen bruges i vand, skal fittingerne smøres omgående efter at maskinen er kom-
met ud af vandet. Gå frem efter proceduren, som er beskrevet under 50 timers vedligehol-
delsesinterval ”Smør frontophængningens stifter” på side 4-18.
KONTROLLER ALLE DÆKKENE MED HEN-
SYN TIL KORREKT TRYK OG FOR
EVENTUELLE SKADER ELLER USÆD-
VANLIG SLITAGE.
1.
Dækkene skal pumpes op til det korrekte
arbejdstryk for de herskende arbejdsvilkår.
Se ”Dæk og hjul” på side 4-55.
Afbildning 4
CHECK MOTOROLIESTANDEN
1.
Kontroller motorens olieniveau hver eneste
dag, inden motoren startes.
Afbildning 5
2.
Tag motorens oliepejlstok ud. (Afbildning
5). Oliestanden skal ligge mellem "LAV" og
"FULD"-markeringerne.
BEMÆRK:Der skal slippes noget olie ud,
når olieniveauet ligger over
markeringen "HIGH" på pejl-
stokken for atter at opnå et pas-
sende olieniveau.
3.
Fjern påfyldningsdækslet for at fylde mere
olie på (Afbildning 5 ).
HAOC280L
Afbildning 6
4-8 Iftersyn, vedligehold og justering
022-00028DM

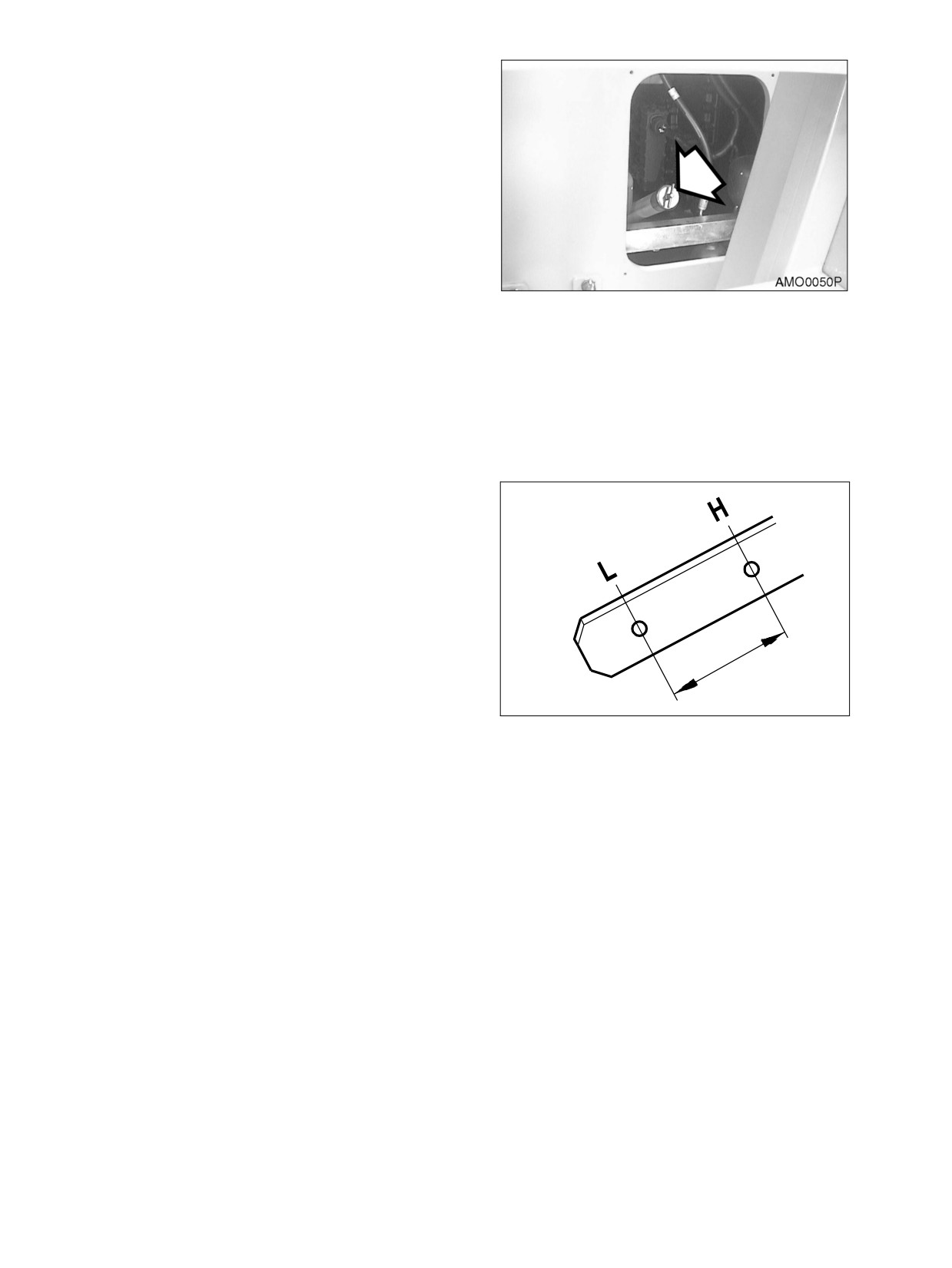

CHECK GEAROLIESTANDEN
BEMÆRK: Når niveauet kontrolleres ved
hjælp af pejlstok, så tag den
altid ud og rens den, inden den
endelige kontrolmåling foreta-
ges.
1.
Vær altid to mand om at gennemføre dette
arbejde.
2.
Start motoren og flyt maskinen til en jævn
undergrund.
3.
Sæt gearhåndtaget til "TOMGANG."
Afbildning 7
4.
Slå håndbremsen til.
5.
Lad motoren køre i tomgang, indtil trans-
missionens temperatur ligger mellem 82°C
(180°F) og 93°C (200°F).
6.
Tag transmissionens pejlstok ud (Afbild-
ning 7). Rens pejlstokken og sæt den ind
igen i transmissionen.
7.
Tag pejlstokken ud og kontroller olieni-
veauet. Oliestanden skal ligge mellem
"LAV" og "FULD"-markeringerne(Afbild-
ning 8).
8.
Fjern påfyldningsdækslet fra transmissio-
nens påfyldningsrør for at fylde mere olie
på (Afbildning 7).
9.
Sluk herefter for motoren.
HAOC280L
Afbildning 8
022-00028DM
Iftersyn, vedligehold og justering 4-9

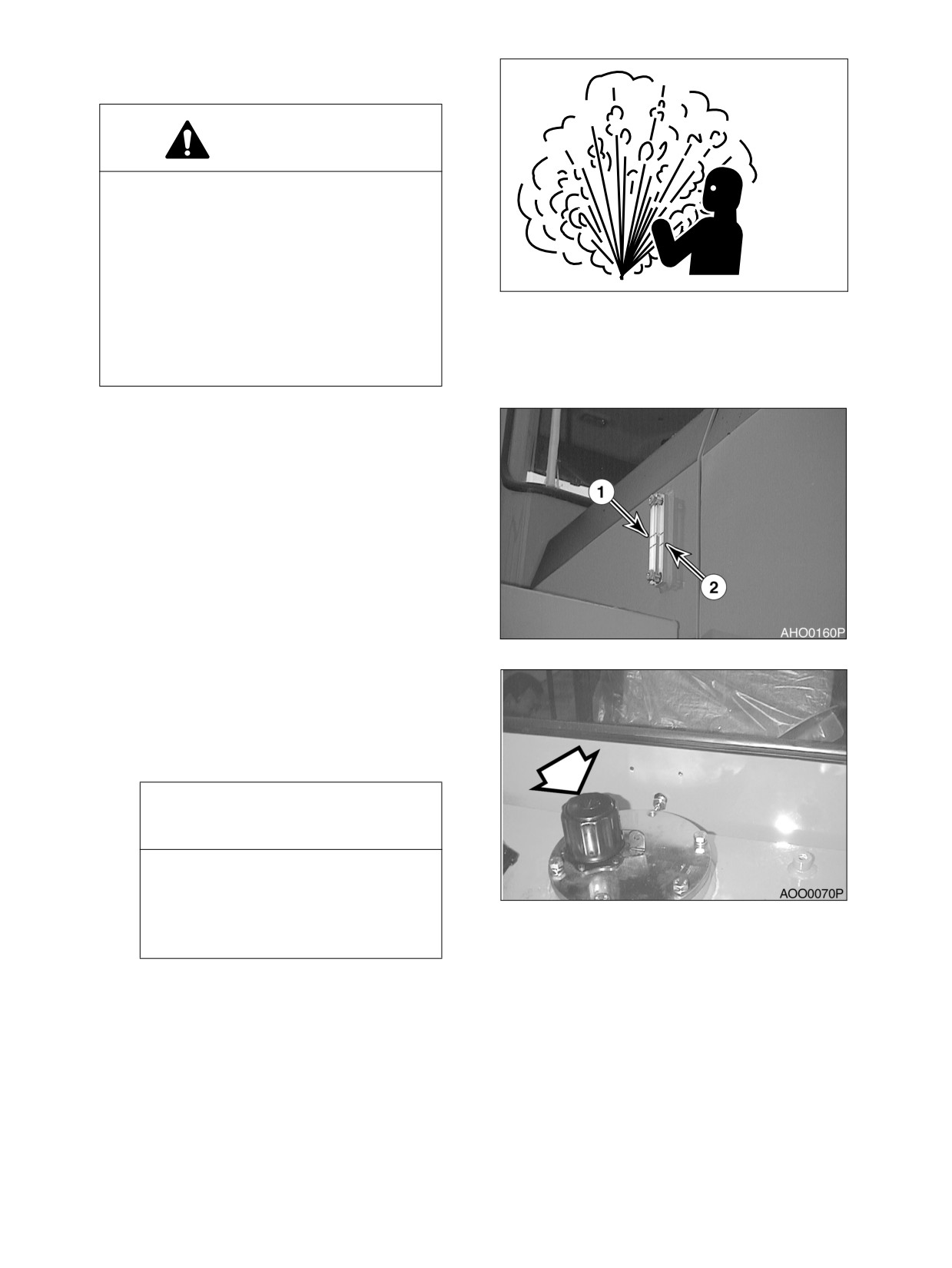

CHECK OLIESTANDEN I HYDRAULIKSYSTE-
MET
ADVARSEL!
Efter normal drift af maskinen er hydrau-
likolien meget varm. Giv systemet mulig-
hed for at køle af, før der gennemføres
servicering af de hydrauliske komponen-
ter.
HAOA060L
Hydrauliktanken står under tryk. Tryk på
Afbildning 9
knappen i midten af ånderøret for at slippe
luften ud, som står under tryk. Efter udslip
af overtrykket er det tilladt at fjerne låget
eller serviceafdækninger.
1.
Flyt maskinen til en jævn grund og sluk for
motoren.
2.
Slå håndbremsen til.
3.
Sænk skovlen ned på jorden.
4.
Kontroller måleinstrumentet, som er mon-
teret til hydraulikbeholderen. Olieniveauet
skal være mellem den øverste grænse (1,
Afbildning 10) og den nederste grænse (2)
på måleinstrumentet.
Afbildning 10
5.
Fjern dækslet fra ventilationen for at fylde
mere hydraulikolie på (Afbildning 11 ).
6.
Tilføj olie gennem ventilationsdækslet op til
det rigtige niveau ved at se på måleinstru-
mentet (Afbildning 10).
VIGTIGT
Fyld ikke mere på end til markerin-
gen "H" på måleinstrumentet. For
stor oliemængde kan medføre beska-
Afbildning 11
digelse af udstyret og olielækage på
grund af en udvidelse af beholderen.
4-10 Iftersyn, vedligehold og justering
022-00028DM
Låget for hydraulikoliens påfyldningsstuds fun-
gerer samtidig som hætte til hydraulikoliefilteret.
Det er vigtigt at sætte dette dæksel og delene
på i den rigtige rækkefølge og uden at de klem-
mer.
Filterelement (2, Afbildning 12), holdestang (2)
og fjeder (4) samles som vist i Afbildning 12.
Hullet (1), som befinder sig i bunden af sugefil-
teret, passer over en rund grundflade i beholde-
rens bund. Holdestangen
(3) skrues i den
øverste ende af filterelementet (2), men fjederen
(4) glider over stangens ende. Sørg for, at fjede-
ren ikke falder ind i beholderen, mens dækslet

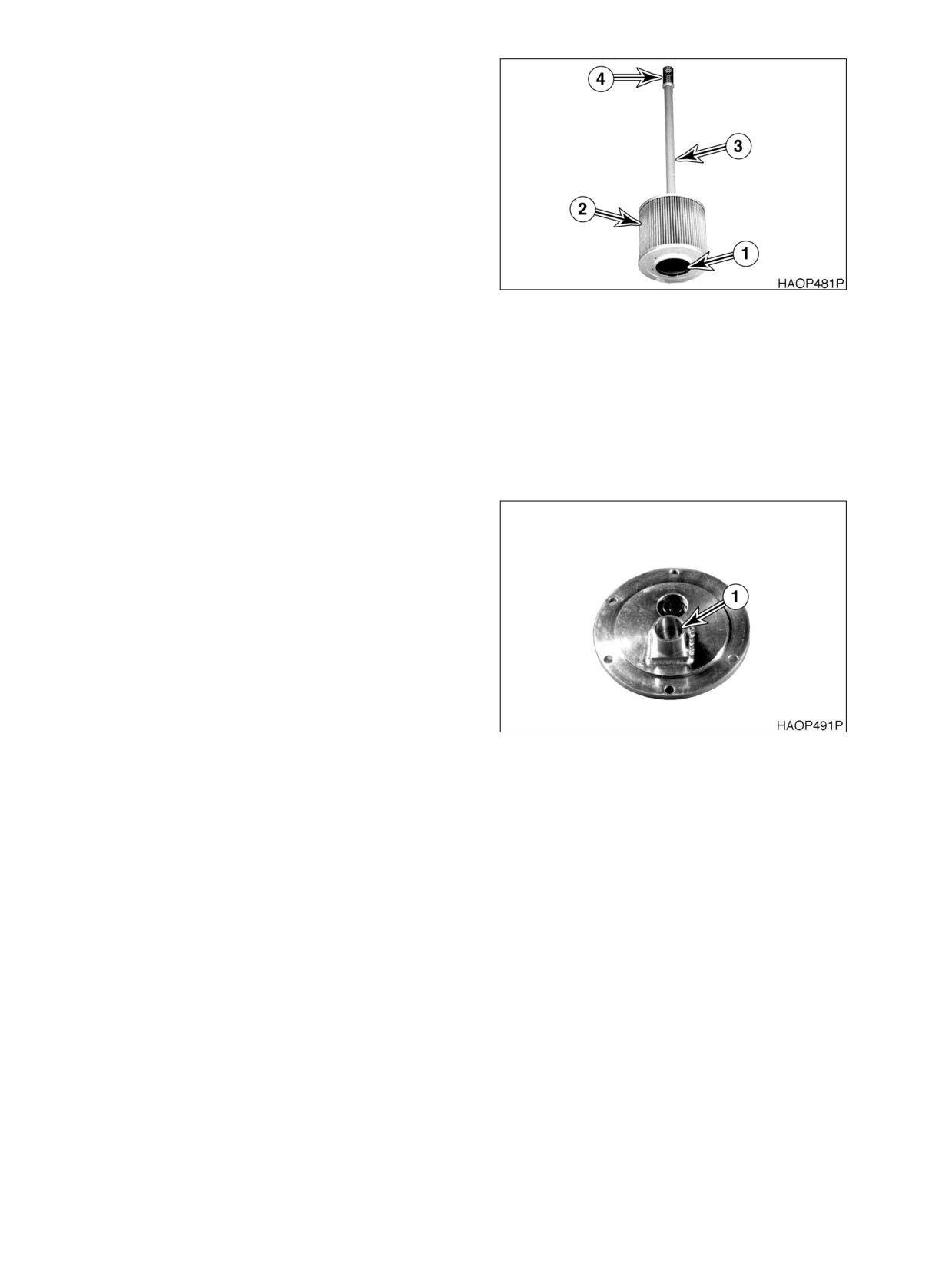

Afbildning 12
samles.
1.
Hvis filterenheden har været fjernet, så
sæt enheden atter ind i beholderen og
kontroller, at den sidder sikkert og godt på
plads.
2.
Kontroller O-ringen med hensyn til skader
og udskift den om nødvendigt. Kontroller
O-ringens position ved hullets overflade.
3.
Anbring dækslet på åbningen. Sørg for, at
den fordybning, som holder fjederen (1,
Afbildning 13) og som sidder i undersiden
af dækslet, ligger på linie med fjederen.
Filterenhedens stang skal befinde sig i lod-
ret position og lodret i forhold til beholde-
rens bund. Dækslet kan drejes for at rette
stangen ud i en lodret position.
4.
Spænd montageboltene med 4.84 kg m
(35 ft lb).
Afbildning 13
CHECK MED HENSYN TIL LÆK I DET HYDRAULISKE SYSTEM
1.
Gå hver dag en gang rundt omkring maskinen for at gennemføre en kontrol og for at se, at slanger,
rør, forbindelser, cylindere og hydraulikmotorer ikke viser nogen tegn på lækage. Konstateres der en
lækage, så find frem til årsagen og afhjælp fejlen.
022-00028DM
Iftersyn, vedligehold og justering 4-11

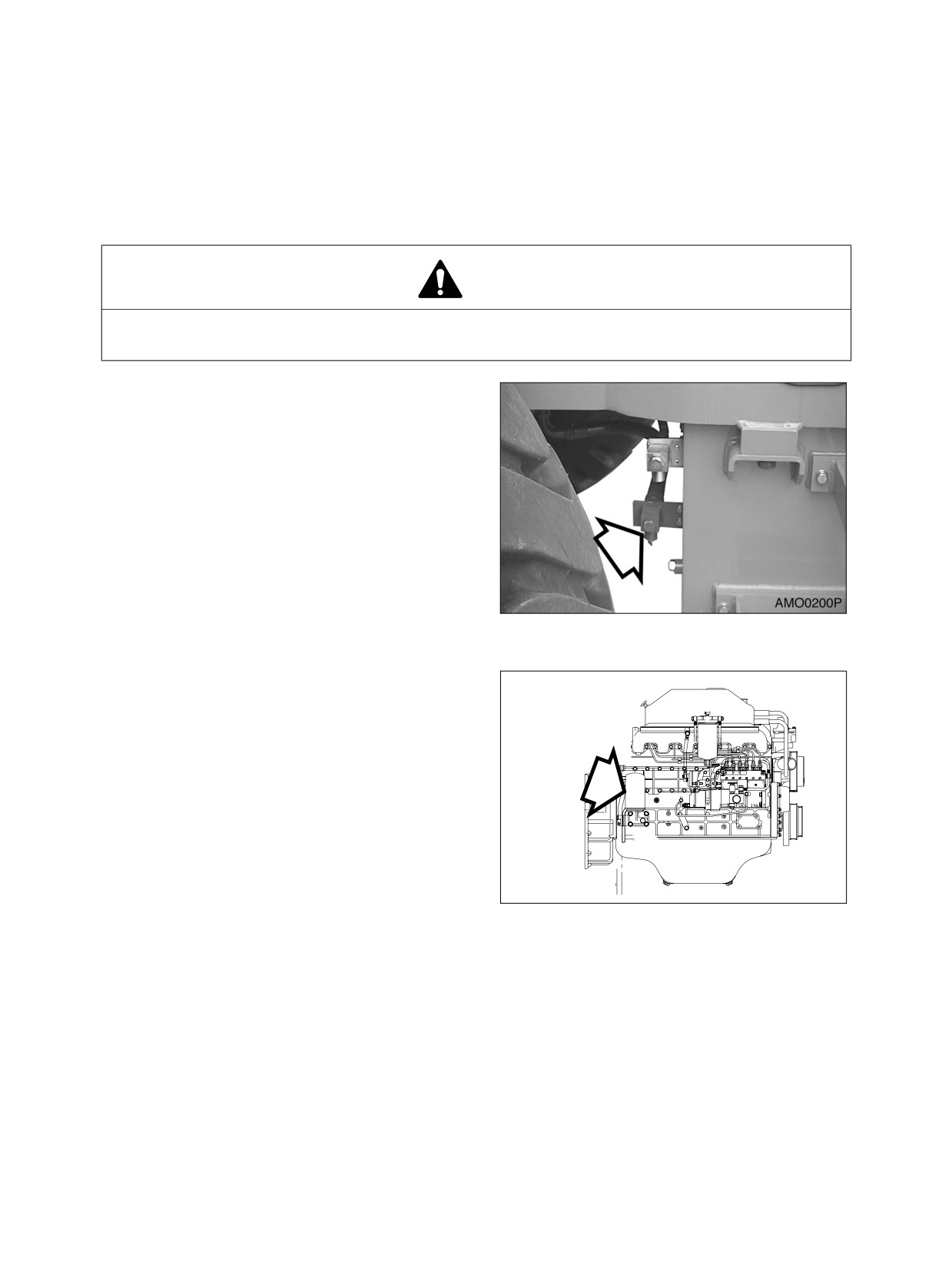

FYLD BRÆNDSTOFTANKEN
ADVARSEL!
Vær særdeles forsigtig under påfyldning
af brændstof for at forhindre eksplosioner
og brand.
Fjern omgående alt spildt brændstof.
1.
Fyld brændstoftanken efter hver arbejds-
dag. Fyld brændstof på gennem brænd-
Afbildning 14
stoffpåfyldningsstudsen
(Afbildning
14).
Brug ASTM No. 2-D eller tilsvarende, når
arbejdstemperaturen er
0°C (32°F) eller
højere. Brug ASTM No. 1-D eller tilsva-
rende, når temperaturen ligger under 0°C
(32°F).
BEMÆRK:Se
”Væske kapaciteter” på
side 4-5 vedrørende mængde.
2.
Luk tankens låg godt i efter påfyldning af
brændstof.
BEMÆRK:Når åndehullerne i tankens låg
er forstoppede, kan der dannes
et vakuum i tanken, som så for-
hindrer den jævne strøm af
brændstof til motoren. Hold
åbningerne i tanklåget rene.
KONTROLLÉR MED HENSYN TIL LÆKAGER
I BRÆNDSTOFSYSTEMET
1.
Gennemfør eftersyn af motorrummet for at
kontrollere, at der ikke er nogen lækage i
HAOC510L
brændstofsystemet. Konstateres der en
Afbildning 15
lækage, så find frem til skaden og gen-
nemfør reparation.
4-12 Iftersyn, vedligehold og justering
022-00028DM

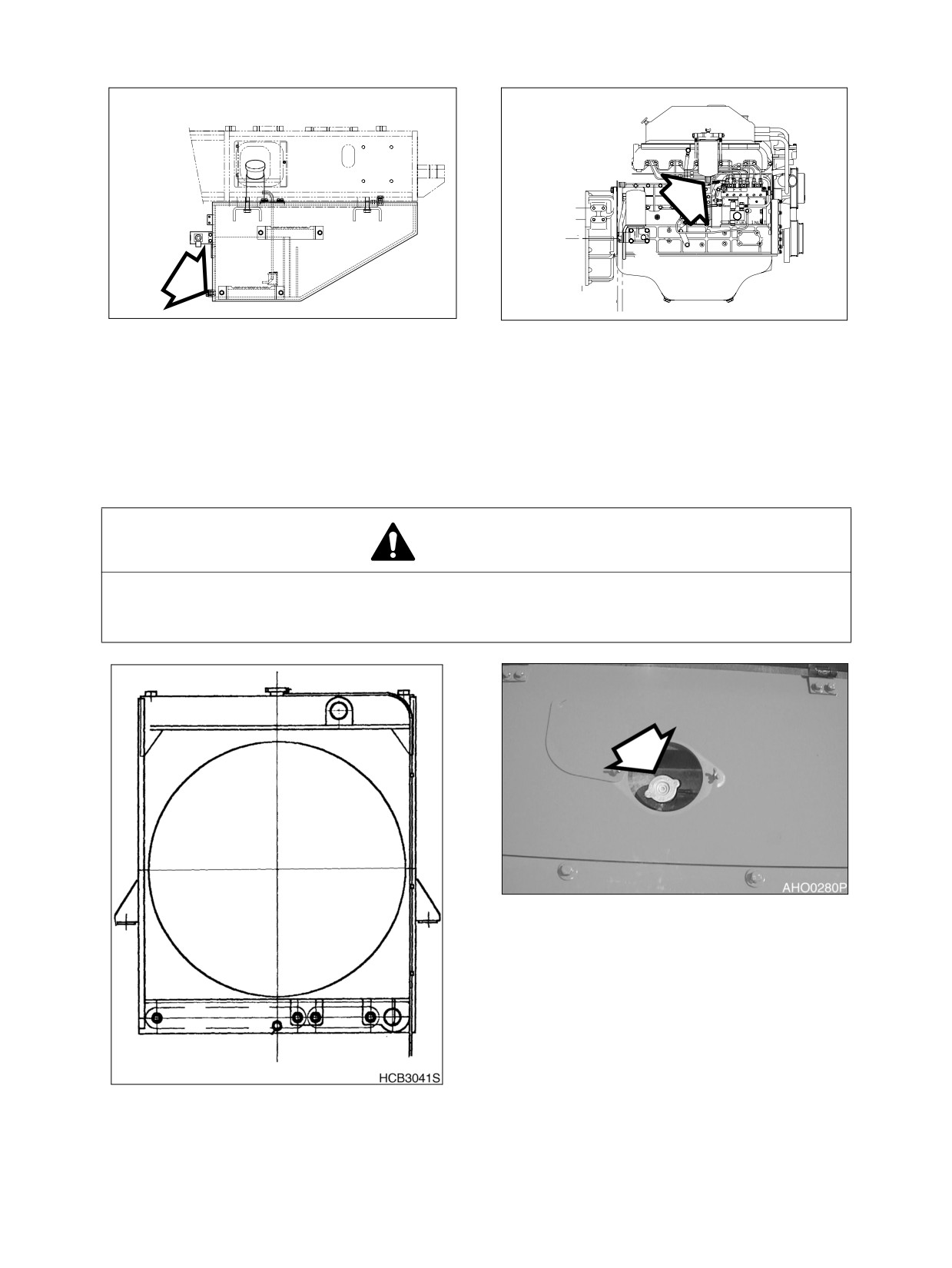

UDTØM BRÆNDSTOFKONDENSAT
AOO0040L
APO0070L
Afbildning 16
Afbildning 17
1.
Åbn brændstoftankens udslipventil (Afbildning 16). Lad alt kondenseret vand og alle aflejringer slippe
ud af tanken. Åbn også udslippet på brændstoffilteret og dræn alt vand eller sediment (Afbildning 17).
Det materiale, som slippes ud, samles i en beholder. Sørg for at bortskaffe det drænede materiale på
passende måde.

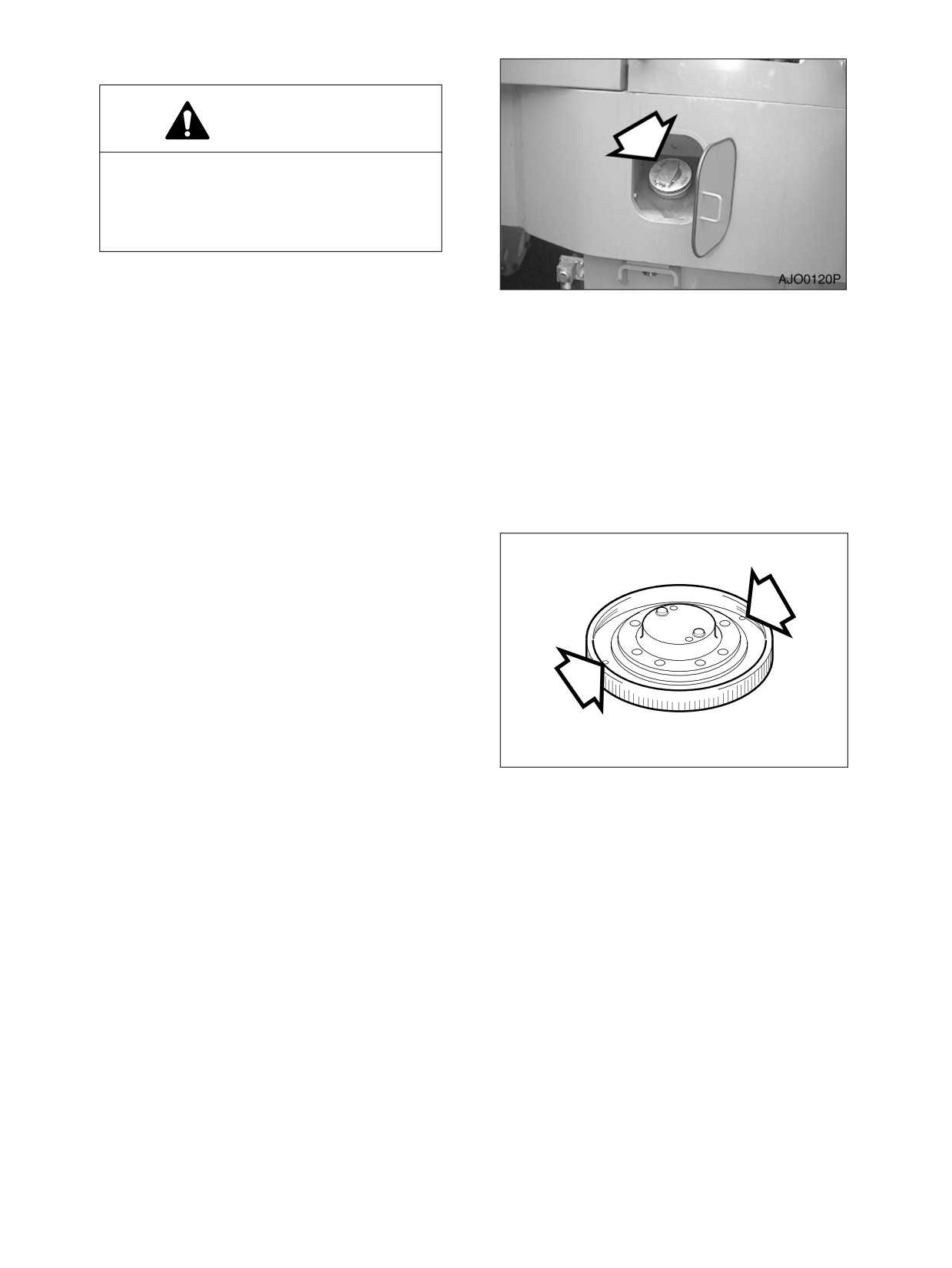

CHECK KØLEMIDDELNIVEAUET
ADVARSEL!
Åbn aldrig køleren, mens den er varm. Skoldende væske i en meget varm køler står under tryk.
En person kan blive ramt og få forbrændinger af væsken i køleren, når dækslet fjernes fra en
meget varm radiator. Vent med at fjerne dæsklet, indtil køleren er kølet af.
Afbildning 19
Afbildning 18
022-00028DM
Iftersyn, vedligehold og justering 4-13
1.
Fjern dækslet fra køleren (Afbildning 19). Kontroller kølemiddelniveauet i køleren. Hvis det er lavt, fyld
så køleren op til et punkt, som ligger 10 - 20 mm (1/2 - 3/4") under overkanten af overløbsrøret. Hvis
temperaturen ligger under frysepunktet, så se ”Check Frost beskyttelsesniveauerne” på side 4-14
vedrørende frostbeskyttelse. Brug tabellen for at beregne en passende blanding af frostbeskyttelse
og vand til at give den nødvendige beskyttelse ved de forventede temperaturer.

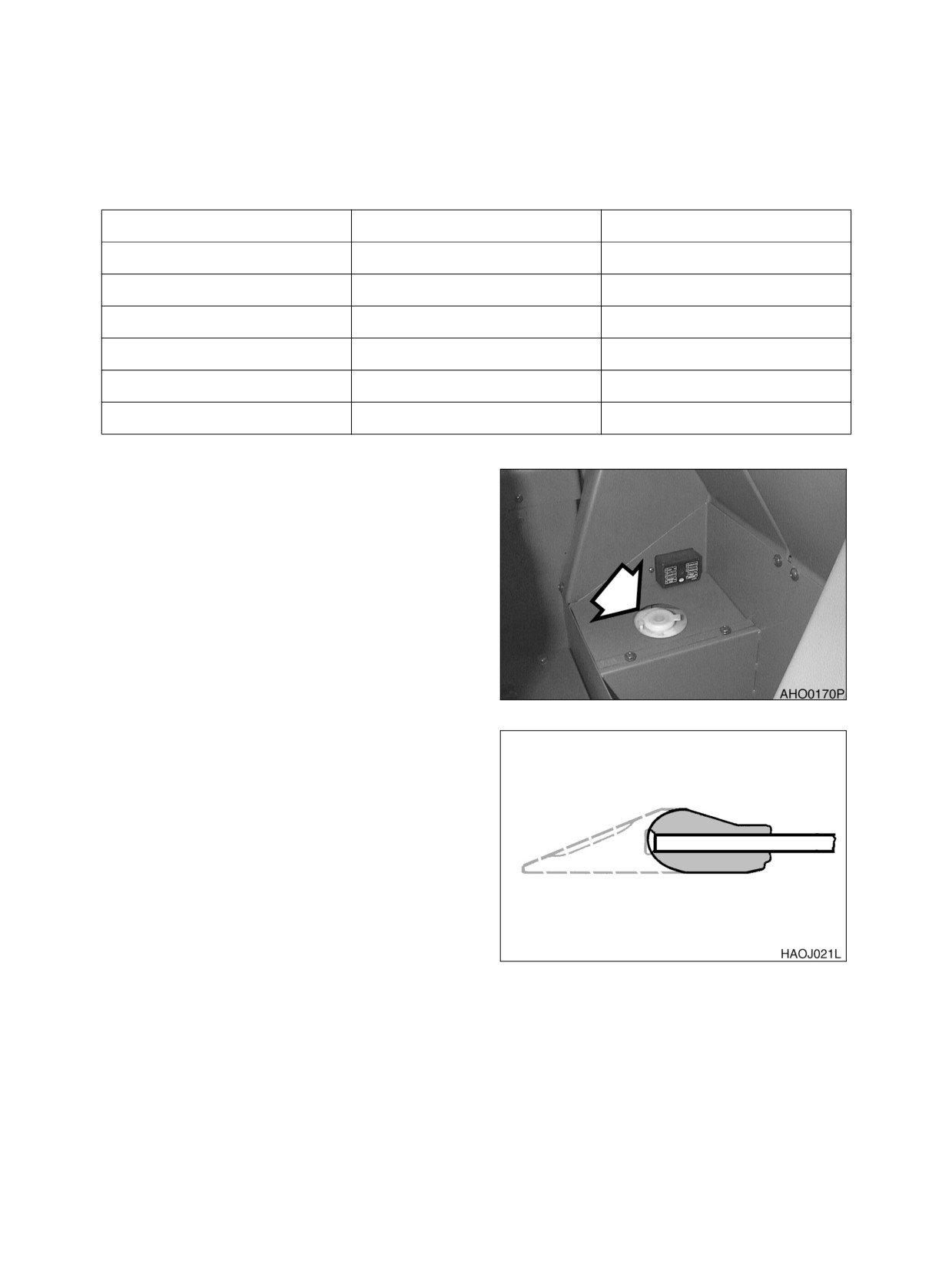

CHECK FROST BESKYTTELSESNIVEAUERNE
OMGIVELSESTEMPERATUR
KØLEVAND
FROSTBESKYTTELSE
-10°C (15°F)
80%
20%
-15°C (5°F)
73%
27%
-20°C (-5°F)
67%
33%
-25°C (-15°F)
60%
40%
-30°C (-20°F)
56%
44%
-40°C (-30°F)
50%
50%
CHECK NIVEAUET FOR RUDEVASKEVÆ-
SKEN
1.
Kontroller væskebeholdningen i forrudeva-
skerens beholder, som er anbragt i kassen
bag ved sædet.
2.
Luk låget op og fyld mere væske på.
BEMÆRK:Benyt en rensevæske, som er
egnet til alle årstider. Dermed
forhindres, at væsken fryser i
koldt vejr.
Afbildning 20
KONTROLLÉR SKOVLENS TÆNDER OG
SIDESKÆR MED HENSYN TIL TEGN PÅ
SLITAGE
1.
Kontrollér routinemæssigt skovlens tænder
for at sikre, at der ikke er opstået slid eller
revner på tænderne.
2.
Lad ikke de udskiftelige sketænder slide
ned så langt, at adapteren ligeledes bliver
udsat for slid. (Afbildning 21)
BEMÆRK:Disse instruktioner gælder kun
for Daewoo OEM skeer. Hvis du
bruger skovle fra andre produ-
Afbildning 21
center, se efter i deres speci-
fikke instruktioner.
4-14 Iftersyn, vedligehold og justering
022-00028DM
KONTROLLÉR SIKKERHEDSSELEN MED HENSYN TIL FEJLFRI FUNKTION
KONTROLLÉR STRUKTUREN MED HENSYN TILREVNER OG DÅRLIGE SVEJSESØMME
1.
I forbindelse med den daglige rundgang og eftersyn og smøring af maskinen skal man se efter, om
der er nogen synlige skader på maskinen. Reparer eller udskift enhver beskadiget del,. før maskinen
tages i drift.
KONTROLLÉR FUNKTIONEN AF ALLE KONTAKTER OG OMSKIFTERE
1.
Kontroller før opstart af motoren, at alle omskiftere fungerer.
KONTROLLÉR ALLE LYGTERNE, HORNET, INDIKATORERNE PÅ INSTRUMENTBRÆTTET OG
KONTROLLAMPERNE
1.
Drej motorens starter i position "ON" og iagttag alle indikatorer og lamper.
2.
Udskift alle indikatorlamper, som ikke tændes på dette tidspunkt.
3.
Tryk på hornet. Reparér eller udskift om nødvendigt.
4.
Tænd for og kontroller alle ydre arbejdslygter. Udskift alle skærme, udbrændte pærer, beskadigede
lampehuse og linser.
START MOTOREN, KONTROLLÉR STARTEEVNEN OG KONTROLLÉR UDSTØDNINGSGASSENS
FARVE VED OPSTART OG UNDER NORMAL DRIFT. LYT EFTER USÆDVANLIGE LYDE
KONTROLLÉR FUNKTIONEN AF ALLE STYREENHEDER
VIGTIGT
Arbejde i koldt vejr nødvendiggør, at operatøren sørger for at varme hydraulikolien helt op før
arbejdets begyndelse. Følg alle instruktionerne vedrørende opvarmning som anført i afsnittet
vedrørende drift i denne manual. Sørg for, at olien cirkulerer gennem alle komponenterne, også
alle cylinderne, begge drivmotorer og drejemotoren. Kold hydraulikolie i ledningerne og kompo-
nenterne skal varmes op, før arbejdet begynder. Sker dette ikke, kan der ske skader på cylin-
derne og de hydrauliske motorer.
1.
Betjen alle håndtagene, mens motoren er oppe på nominel hastighed.
2.
Følg fremgangsmåden for opvarmningen af det hydrauliske system i koldt vejr.
3.
Husk alle tilfælde af langsom drift eller usædvanlige bevægelser. Find frem til årsagen og afhjælp fej-
len, før maskinen tages i brug.
022-00028DM
Iftersyn, vedligehold og justering 4-15

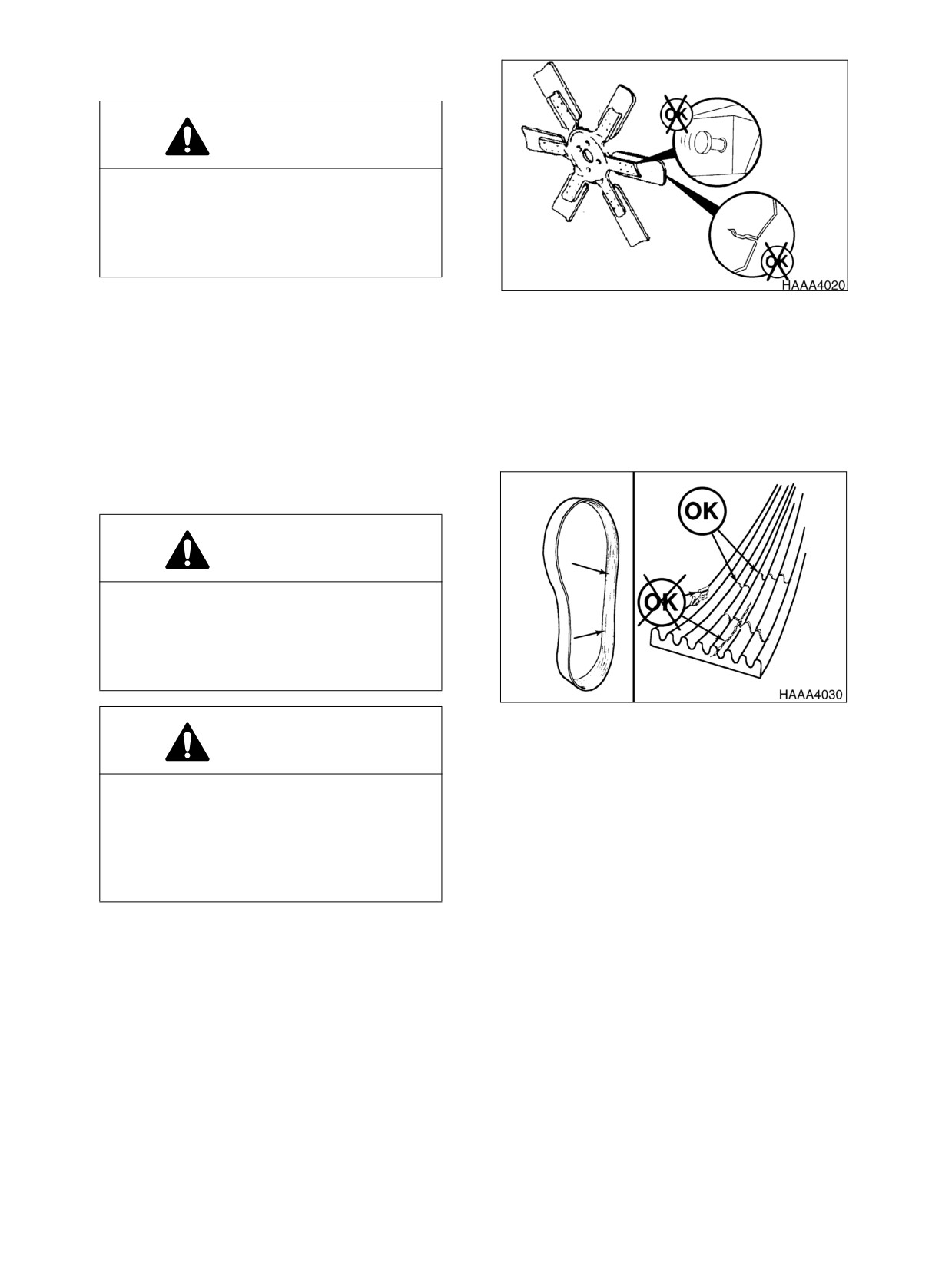

KONTROLLER BLADENE PÅ MOTORENS
VENTILATOR.
ADVARSEL!
Beskadigede blade kan medføre kvæstel-
ser. Træk ikke i ventilatoren og stik ikke
noget ind i den. Dette kan beskadige venti-
latorbladet/ene og bevirke, at ventilatoren
svigter.
BEMÆRK:Drej krumtapakselen manuelt
Afbildning 22
ved at bruge en skruenøgle på
drevets remskive.
1.
Det er nødvendigt at kontrollere køleventilatoren en gang om dagen. Check med hensyn til revner,
løse nitter, bøjede eller løse blade og med hensyn til kontakt mellem bladets spids og ventilatorens
beklædning. Kontrollér, at ventilatoren er monteret fast og sikkert. Spænd om nødvendigt boltene. En
beskadiget ventilator skal straks udskiftes.
CHECK MOTORENS DRIVREM MED HEN-
SYN TIL SLID
ADVARSEL!
Hold dig på afstand fra motorens ventila-
tor og ventilatorens drivremme, mens
motoren er i gang. Den roterende ventila-
tor og berøring af remme kan medføre
kvæstelser.
Afbildning 23
ADVARSEL!
Under kontrol, justering eller udskiftning
af drivremme skal man være forsigtig for
at undgå tilfældig opstart af motoren. For-
vis dig om ,at startkontakten er i ”OFF”
position og betjeningselementerne er for-
synet med et skilt.
1.
Udskift remme, som er særdeles slidte eller fedtede eller som har store revner, med det samme.
Remme i en sådan tilstand fungerer ikke efter hensigten. Kontroller remmen visuelt. Kontroller rem-
mene for revner, som går hele vejen igennem. Revner på tværs (hen over remmens bredde) kan
accepteres. Revner på langs (på langs med remmen), som møder tværgående revner, kan ikke
accepteres. Udskift remmen, hvis den begynder at trævle ud eller der mangler noget af materialet.
2.
Før påsætning af nye remme skal man sørge for, at alle sporene i skiverne er rene og at de ikke er
slidte. Udskift skiver, hvis de er beskadigede eller når sporene er slidte.
3.
Alle skivelejer, akseler og støtter skal være helt i orden.
4-16 Iftersyn, vedligehold og justering
022-00028DM
4.
Når remme og skiver udskiftes, skal skivernes udretning kontrolleres, når remmene er spændte og
støtterne sidder rigtige faste. En fejljustering, som kan observeres med det blotte øje, er skadelig for
remmen.
5.
Tving ikke remmene ind i skivernes spor ved at bruge en skruetrækker eller et koben. Dette beskadi-
ger remmenes sider og få remmene til at vende, hvoefter de ødelægges fuldstændigt i drift.
6.
Remme på nye maskiner og udskiftede remme mister deres spænding, når de sætter sig i skivernes
spor. Kontroller spændingen på nye remme alle 20 timer, indtil spændingen bliver konstant, derefter
skal de kontrolleres alle 250 timer. Hvis spændingen falder under det krævede minimum, slipper bæl-
tet, hvorved det ødelægges sammen med sporet i skiven.
BEMÆRK:Når der arbejdes under vilkår, hvor der kan opstå en slibeeffekt, skal spændingen kontrol-
leres med 100 timers mellemrum.

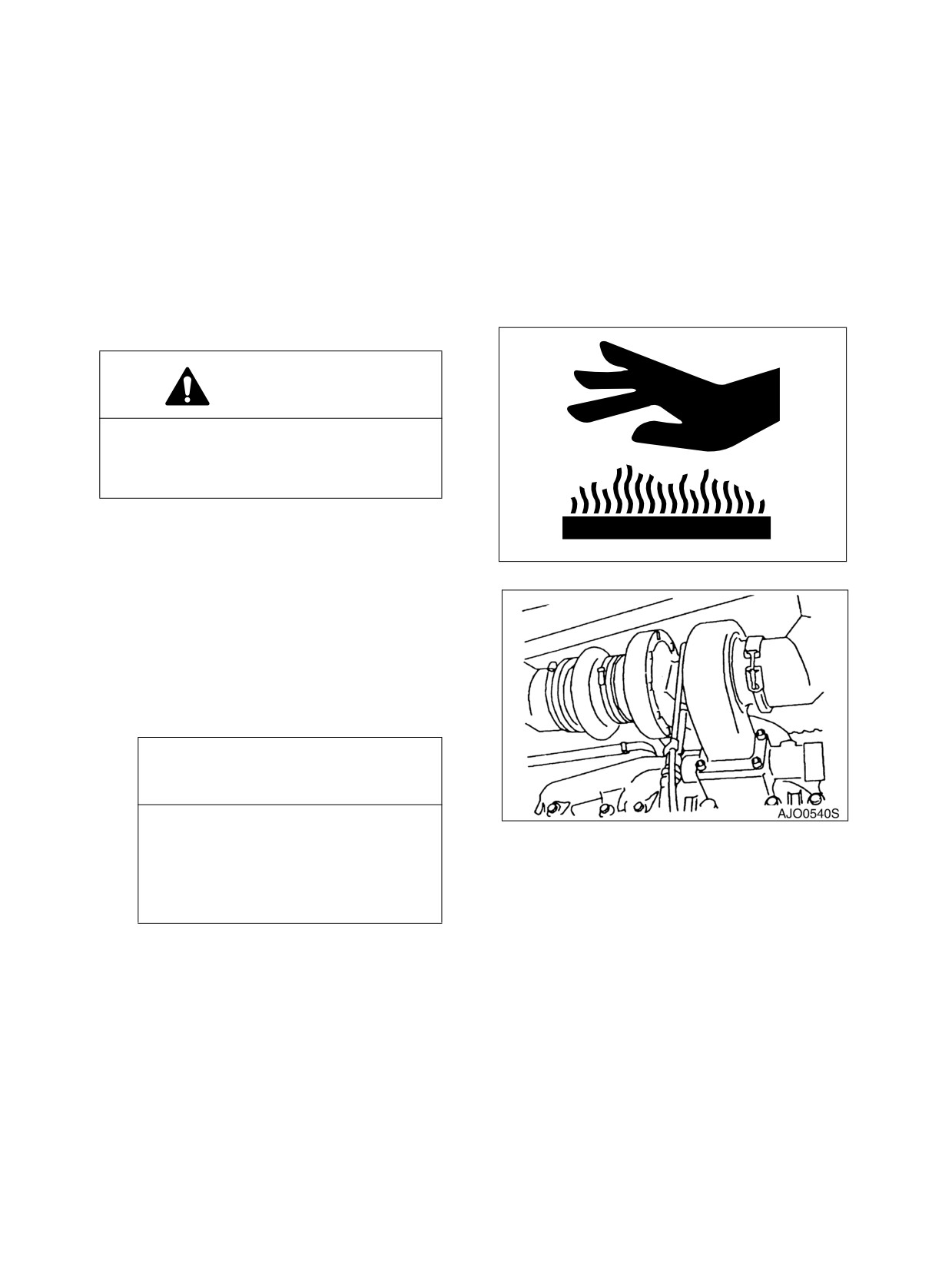

CHECK LUFTINDTAGSSYSTEMET
ADVARSEL!
Meget varme motordele kan bevirke for-
brændinger.
Undgå at røre ved meget varme motordele.
1.
Parker maskinen på en jævn undergrund,
slå håndbremsen til, sænk ophængningen
HAOA050L
ned til jorden og stands motoren.
Afbildning 24
2.
Kontroller motorens indstrømningsslange
med hensyn til skader og se efter, om den
sidder godt fast.
3.
Hvis den er beskadiget, forvredet eller den
sidder løs, så udskift den eller sæt den fast
igen eller kontakt den nærmeste Daewoo-
forhandler.
VIGTIGT
Der opstår alvorlige skader på moto-
Afbildning 25
ren, når den kører med ufiltreret luft.
Lad ikke motoren køre, når der er
fundet lækager eller fejl på motorens
luftindtag.
022-00028DM
Iftersyn, vedligehold og justering 4-17
50 TIMERS / UGENTLIG SERVICE
GENNEMFØR AL 10 TIMERS / DAGLIGE SERVICE
SMØR FRONTOPHÆNGNINGENS STIFTER
1.
De følgende fittinger skal smøres dagligt eller alle 10 timer indenfor de første 100 driftstimer for at
opfylde kravene til indkøring af en ny maskine. Senere skal smøring gennemføres alle 50 timer. Når
skovlen bruges i vand, skal fittingerne smøres omgående efter at maskinen er kommet ud af vandet.
D
C
B
F
E
A
APO0080L
Afbildning 26
4-18 Iftersyn, vedligehold og justering
022-00028DM

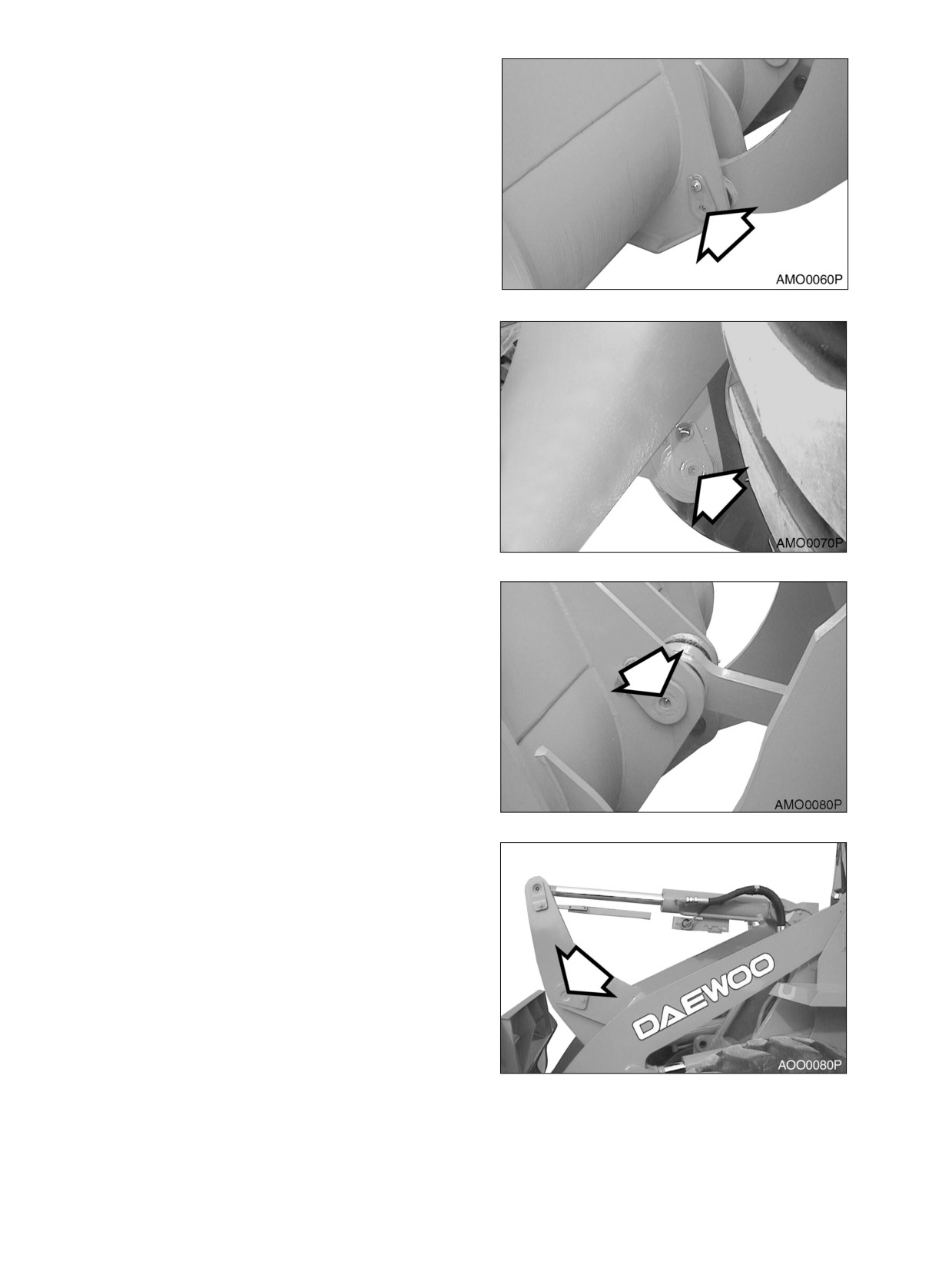

A. Skovlens hængselstifte,
2 steder
(Afbildning 27).
Afbildning 27
Armleddets forbindelsesstift,
1 sted
(Afbildning 28).
Afbildning 28
Skovlledets forbindelsesstift,
1 sted
(Afbildning 29).
Afbildning 29
B: Armleddets forbindelsesstift, 1 sted.
(Afbildning 30).
Afbildning 30
022-00028DM
Iftersyn, vedligehold og justering 4-19

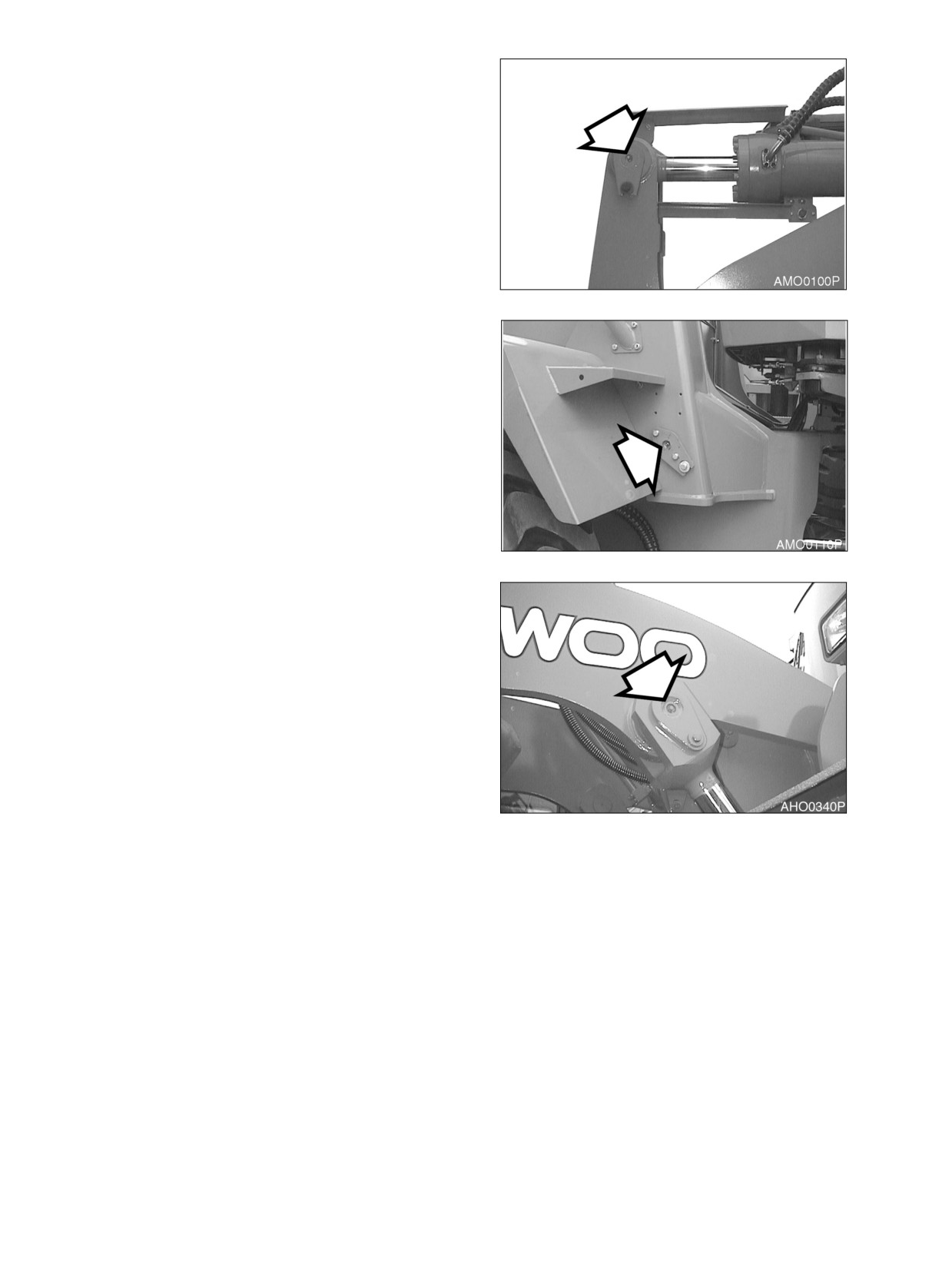

C: Enden af armcylinderstangen,
1
sted. (Afbildning 31).
Afbildning 31
D: Løftecylinderhoveder (venstre, højre),
2 steder (Afbildning 32).
Afbildning 32
Løftecylinderstangens ender, 2 ste-
der. (Afbildning 33).
Afbildning 33
4-20 Iftersyn, vedligehold og justering
022-00028DM
E:E: Fjerntliggende steder.
1
2
1
AJO0150L
Afbildning 34
1.
FJERNTLIGGENDE FITTINGER FOR
2.
FJERNTLIGGENDE FITTINGER FOR
LÆSSEARMENS FODENDER (50 TIMER)
SKOVLCYLINDERENS HOVED (50
(Afbildning 35 og Afbildning 36).
TIMER) (Afbildning 35 og Afbildning 37).
Afbildning 35
022-00028DM
Iftersyn, vedligehold og justering 4-21

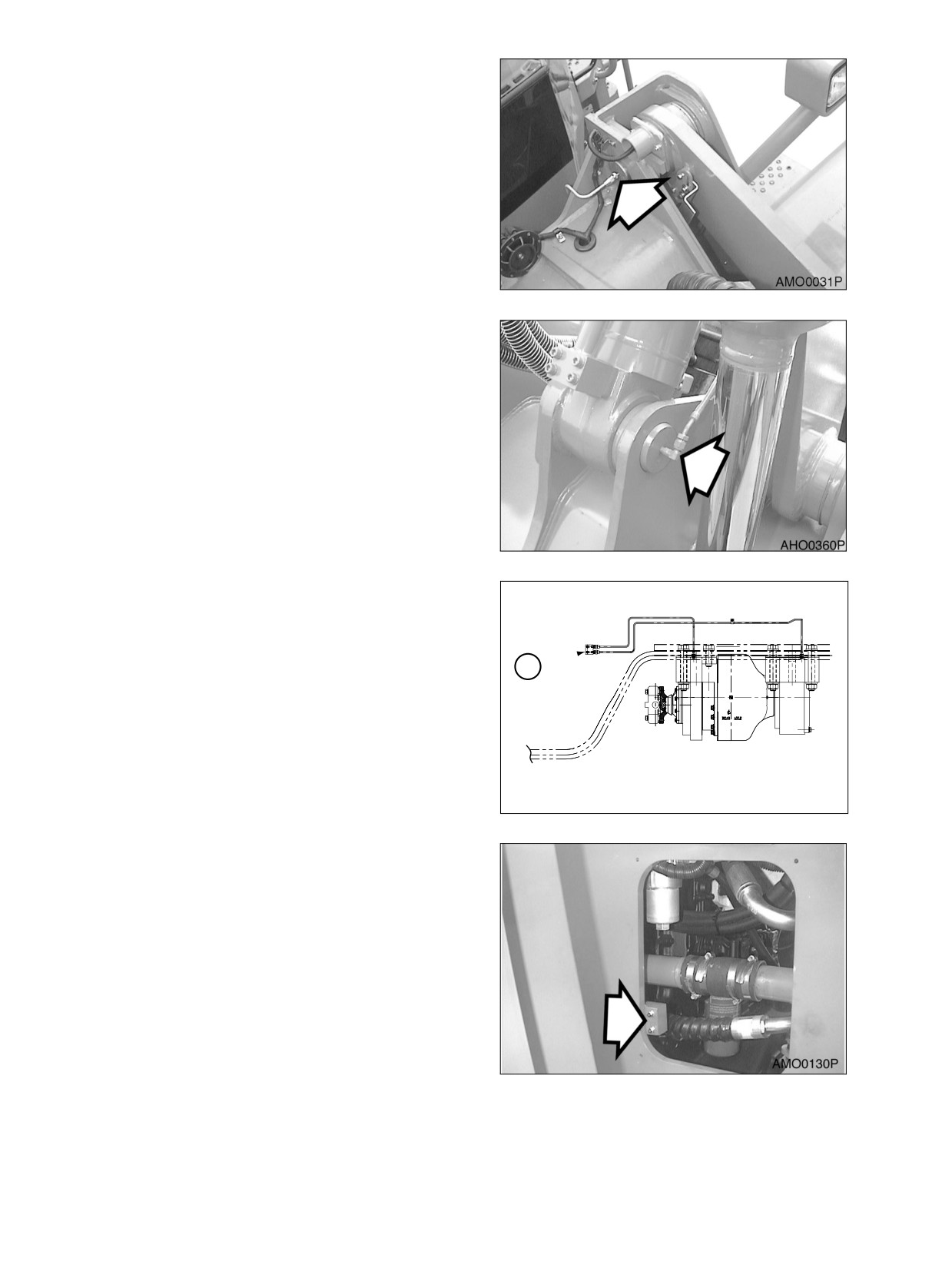

1)
Læssearmens fodender, 2 ste-
der på hver side af maskinen.
Smøres på afstand fra to smø-
repunkter (1, Afbildning 34).
Afbildning 36
2)
Skovlcylinderens hoved, 1 sted.
Smøres på afstand fra smøre-
punkt (2, Afbildning 34).
Afbildning 37
F: Bagakselens drejetap (1, Afbildning
38), 2 steder på hver side af maski-
nen. Benyt de fjerntliggende smøre-
fittinger,
som er monteret på
rammen, som vist på Afbildning 38.
1
AHO0390L
Afbildning 38
Afbildning 39
4-22 Iftersyn, vedligehold og justering
022-00028DM

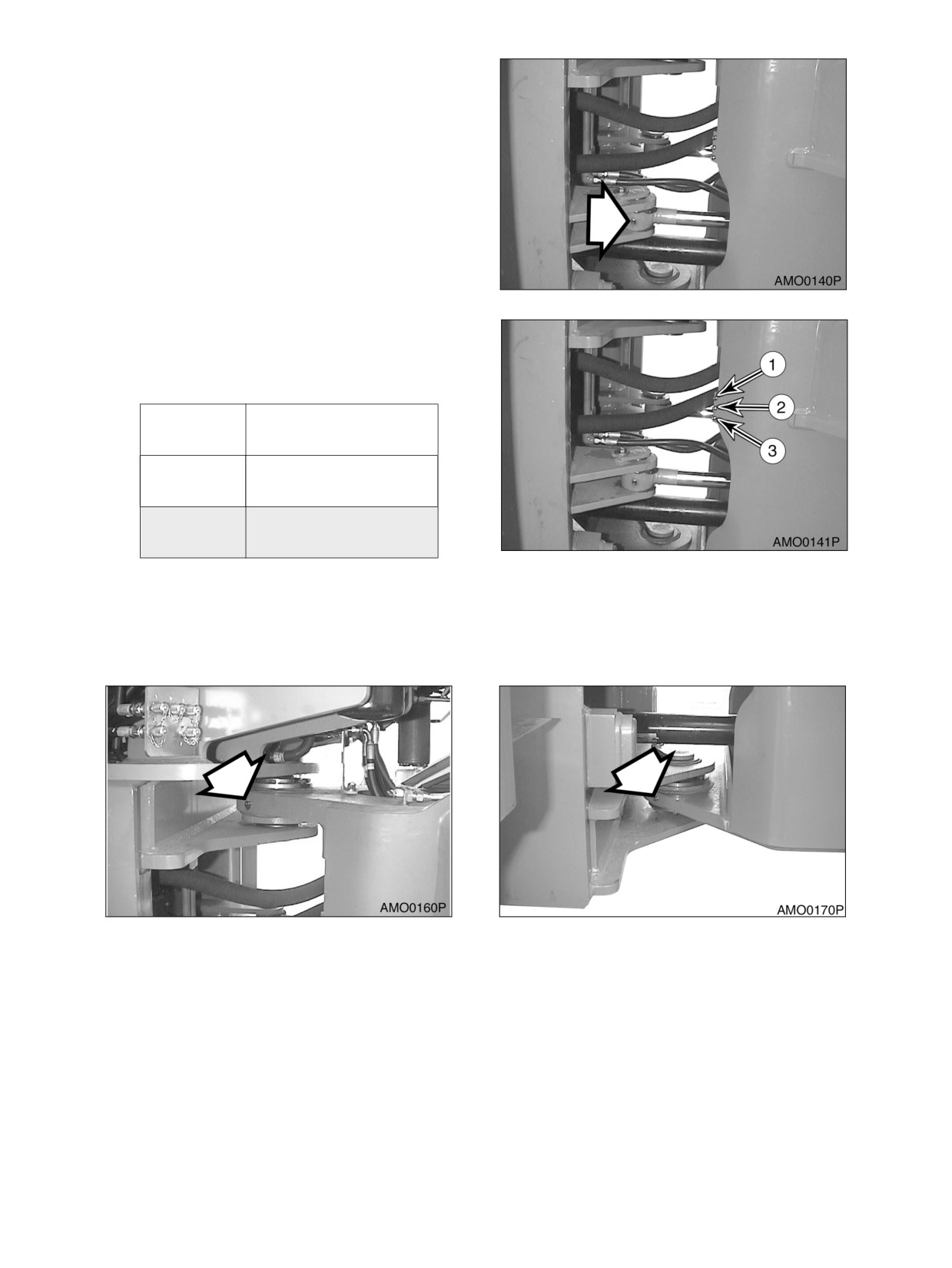

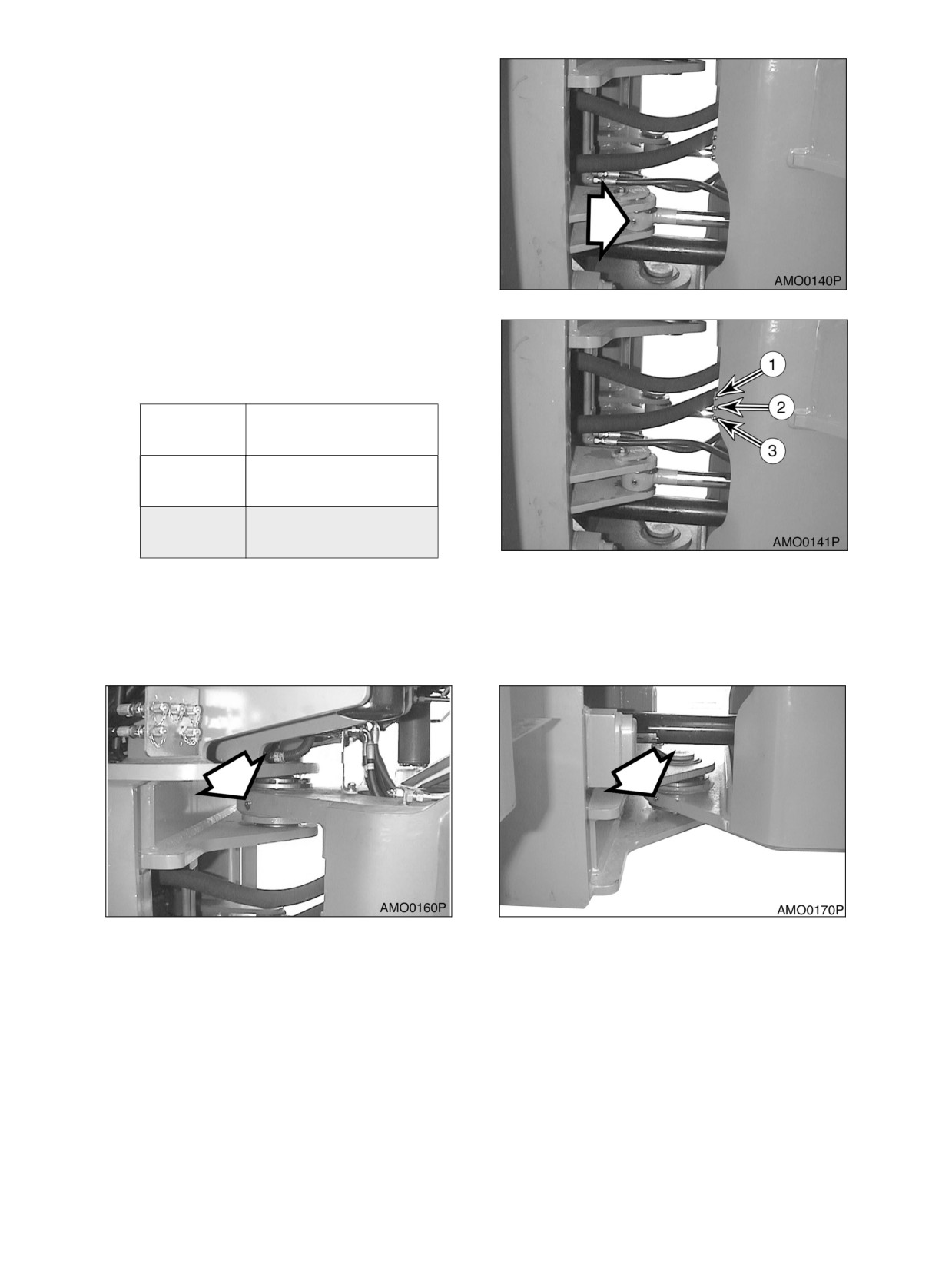

SMØR STYRECYLINDERSTANG OG
HOVEDENDER.
1.
Styrecylinderstænger, 2 steder, en på hver
side af maskinen.
Afbildning 40
2.
Styrecylinderens hovedender,
2 steder.
Benyt de fjerntliggende smørefittinger,
som er monteret på rammen (1, 2 Afbild-
ning 41).
Referens-
Fjerntliggende smøre-
nummer
fittinger
1 og 2
Styrecylinderens
50 timers
hovedender
3
Drevakselens
250 timers
midterleje
Afbildning 41
SMØR DE ØVRE OG NEDRE MIDTERSTIFTER.
1.
Midterstifter, øvre (Afbildning 42) og nedre (Afbildning 43). To steder på hver side af maskinen.
Afbildning 42
Afbildning 43
UDSKIFT MOTORENS OLIE OG FILTER.
BEMÆRK:Motorolie og filter skal udskiftes efter de første 50 driftstimer for at opfylde forskrifterne
vedrørende indkøring af ny maskine. Efter første udskiftning skal olie og filter udskiftes alle
200 timer. Fremgangsmåden er som beskrevet under 200 timers vedligeholdelsesinterval.
(Se side 4-23)
022-00028DM
Iftersyn, vedligehold og justering 4-23
UDSKIFTNING AF HOVEDFILTER (FØRSTE GANG)
BEMÆRK:Udskift hydraulikhovedfilteret efter de første 50 timers drift og så alle 250 timer. Følg frem-
gangsmåden som beskrevet under 250 timers vedligeholdelsesinterval (Se side 4-29)
CHECKVANDPUMPENS DRIVREMS SPÆNDING
1.
Vandpumpens drivremsspænding skal checkes efter de første 50 driftstimer for at opfylde forskrif-
terne vedrørende indkøring af ny maskine. Efter første kontrol skal vandpumpens drivrem checkes
alle
250 timer. Følg fremgangsmåden som beskrevet under 250 timers vedligeholdelsesinterval
”Check Vandpumpens drivrems spænding” på side 4-31.
RENS YDERSIDEN AF KØLER, OLIEKØLER OG KLIMAANLÆGGETS KONDENSATOR
1.
Ophobninger af støv og snavs på ribbene af radiator, oliekøler og den ekstra køler for transmissionen
og klimaanlæggets kondensator kan reducere køleevnen i væsentligt omfang. Brug trykluft, vand og
damp til at rense ribbene på køler, oliekøler og transmissionskøler.
BEMÆRK:I særdeles støvede arbejdsomgivelser skal ribbene renses alle 50 timer. På andre
arbejdssteder skal ribbene renses alle 500 timer (Se side 4-34).
4-24 Iftersyn, vedligehold og justering
022-00028DM
200 TIMERS / MÅNEDLIGT EFTERSYN
GENNEMFØR AL 10 TIMERS / DAGLIG, 50 TIMERS SERVICE
UDSKIFT MOTORENS OLIE OG FILTER.
BEMÆRK:Udskift motorolie og filter efter de første 50 timer på en ny maskine og derefter alle 200
timer.
OBS!
Prøv aldrig på at skifte olie eller filter på en varm maskine. Varm olie kan sprøjte ud og medføre
forbrændinger. Lad motoren køle af før skift af olie eller filter.
1.
Sæt en større beholder under udsliphanen
ved brændstoftankens venstre side. Skru
op for udsliphanen og lad motorolien
slippe ud. Luk for udsliphanen igen.
BEMÆRK:Det er en god idé at varme
olien op inden olieskift. Hvis
motoren er kold, så lad motoren
køre i nogen tid for at få olien op
på en temperatur på
40°C
(104°F). Når nålen på kølevæ-
sketemperaturmåleren når mid-
ten af den ”HVIDE ZONE”, er
temperaturen oppe på cirka
Afbildning 44
40°C (104°F).
2.
Udskift motorens oliefilter(Afbildning
45).
Motorens oliefilter er af en type, som kan
drejes på. Fjern og bortskaf filteret.
3.
Anbring det nye filter på sin plads. Anbring
en smule olie rundt om filterpakningen.
Skru filteret på hovedet med hånden, indtil
pakningen har kontakt med hovedet, drej
så filteret 3/4~1 omdrejning med filternøg-
len.
BEMÆRK:Se
”Væske kapaciteter” på
side 4-5 vedrørende mængde.
APO0071L
Afbildning 45
022-00028DM
Iftersyn, vedligehold og justering 4-25

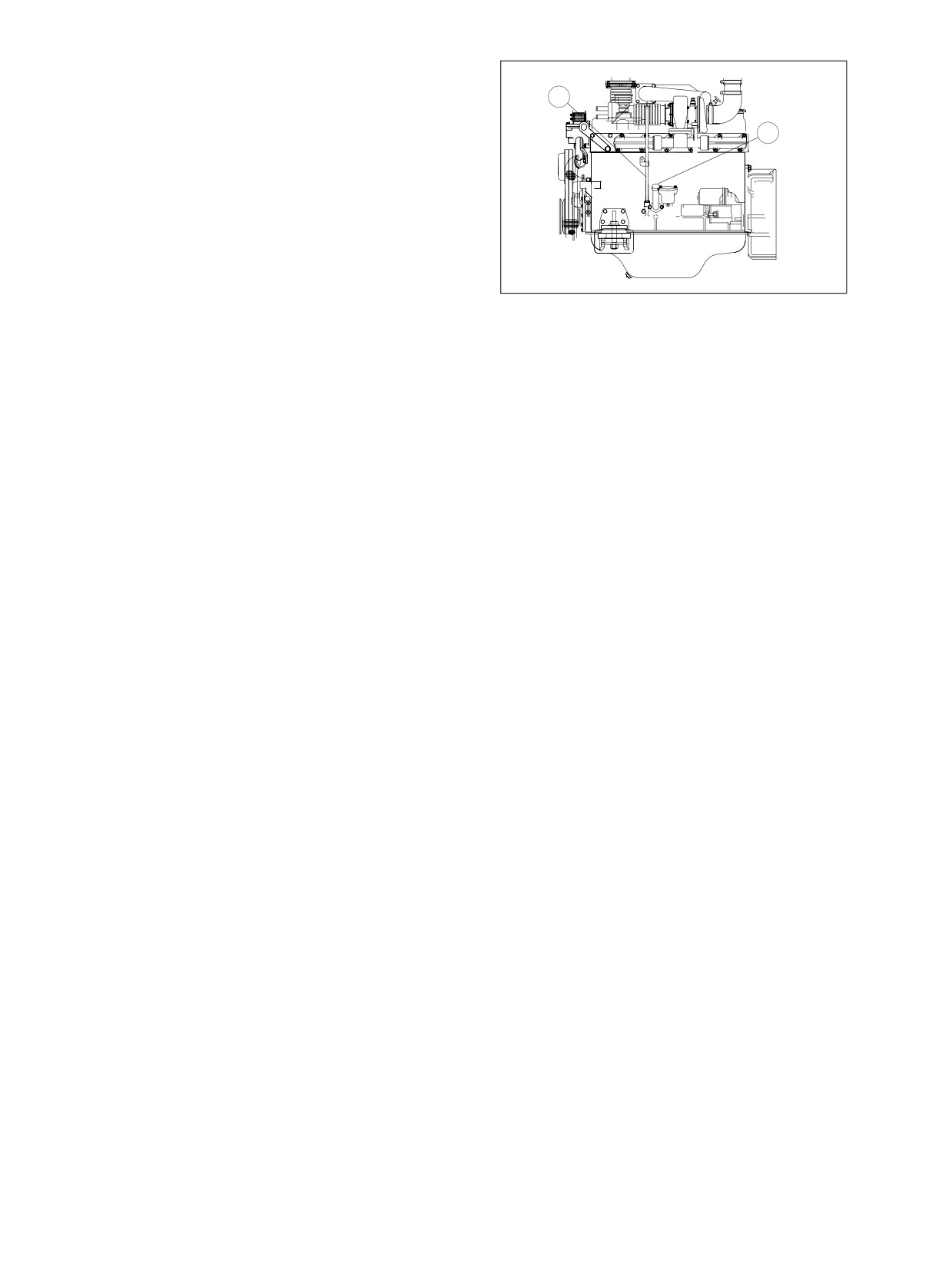

4.
Fyld motoren med den rigtige olie gennem
oliepåfyldningsåbningen(2, Afbildning 46).
Se i smøremiddeltabellen i denne manual
1
for at finde den anbefalede olietype til de
2
aktuelle arbejdsbetingelser.
5.
Start motoren og kontroller olietryksindika-
toren.
6.
Stands motoren. Kontroller filteret med
hensyn til eventuelle lækager. Check olie-
niveauet igen ved at bruge en målepind (1,
Afbildning 46).
APO0100L
Afbildning 46
4-26 Iftersyn, vedligehold og justering
022-00028DM
250 TIMERS / MÅNEDLIGT EFTERSYN
GENNEMFØR AL 10 TIMERS / DAGLIG, 50 TIMERS SERVICE

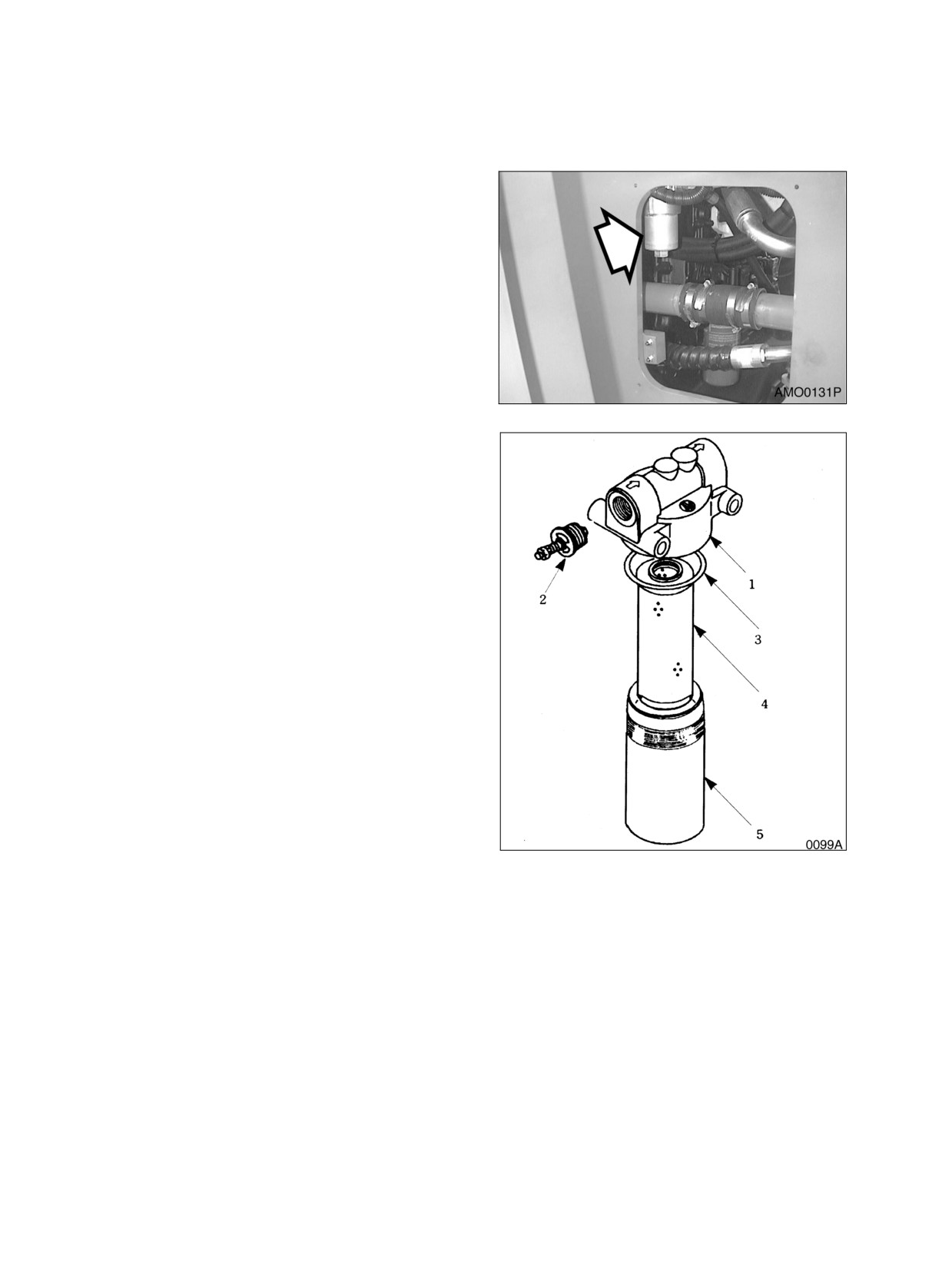

UDSKIFT HYDRAULIKSYSTEMETS BREMSE
OG HOVEDFILTER
Udskift filterelementet i hovedfilteret. Gennemfør
følgende skridt:
1.
Afluft hydraulikolietanken.
Afbildning 47
2.
Skru dækslet af (5, Afbildning 48). Dæks-
let er fyldt med olie. Hæld olien ud.
3.
Fjern O-ringen (3, Afbildning 48) og filter-
elementet (4).
4.
Brug et uantændeligt, ugiftigt opløsnings-
middel til at rense dækslet (5, Afbildning
48).
5.
Sæt et nyt filterelement (4, Afbildning 48) i
dækslet (5). Sæt en ny O-ring (3) i.
6.
Skru dækslet (5, Afbildning 48) i filterhove-
det (1).
Afbildning 48
022-00028DM
Iftersyn, vedligehold og justering 4-27

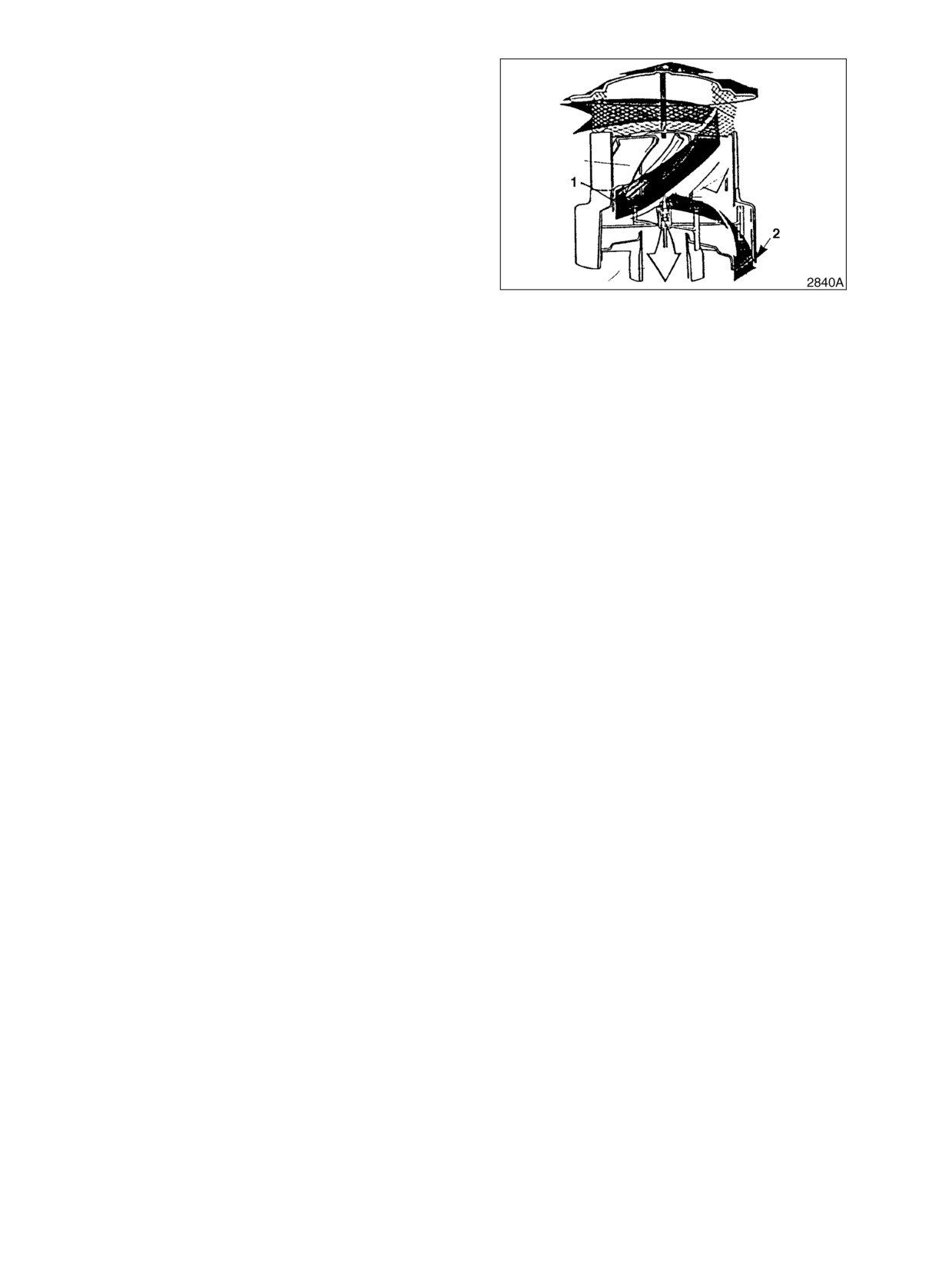

CHECK MOTORENS LUFTFILTERS FORFIL-
TER
1.
Motoren er udstyret med et forfilter. Støv,
insekter, regnvand mm. kan være tilstede i
luften. Forfilteret samler disse ting og leder
dem bort. Dette forhindrer materialet i at
komme ind i luftfilteret. Dette forfilter kræ-
ver ingen regelmæssig rengøring eller
udskiftning.
Afbildning 49
4-28 Iftersyn, vedligehold og justering
022-00028DM

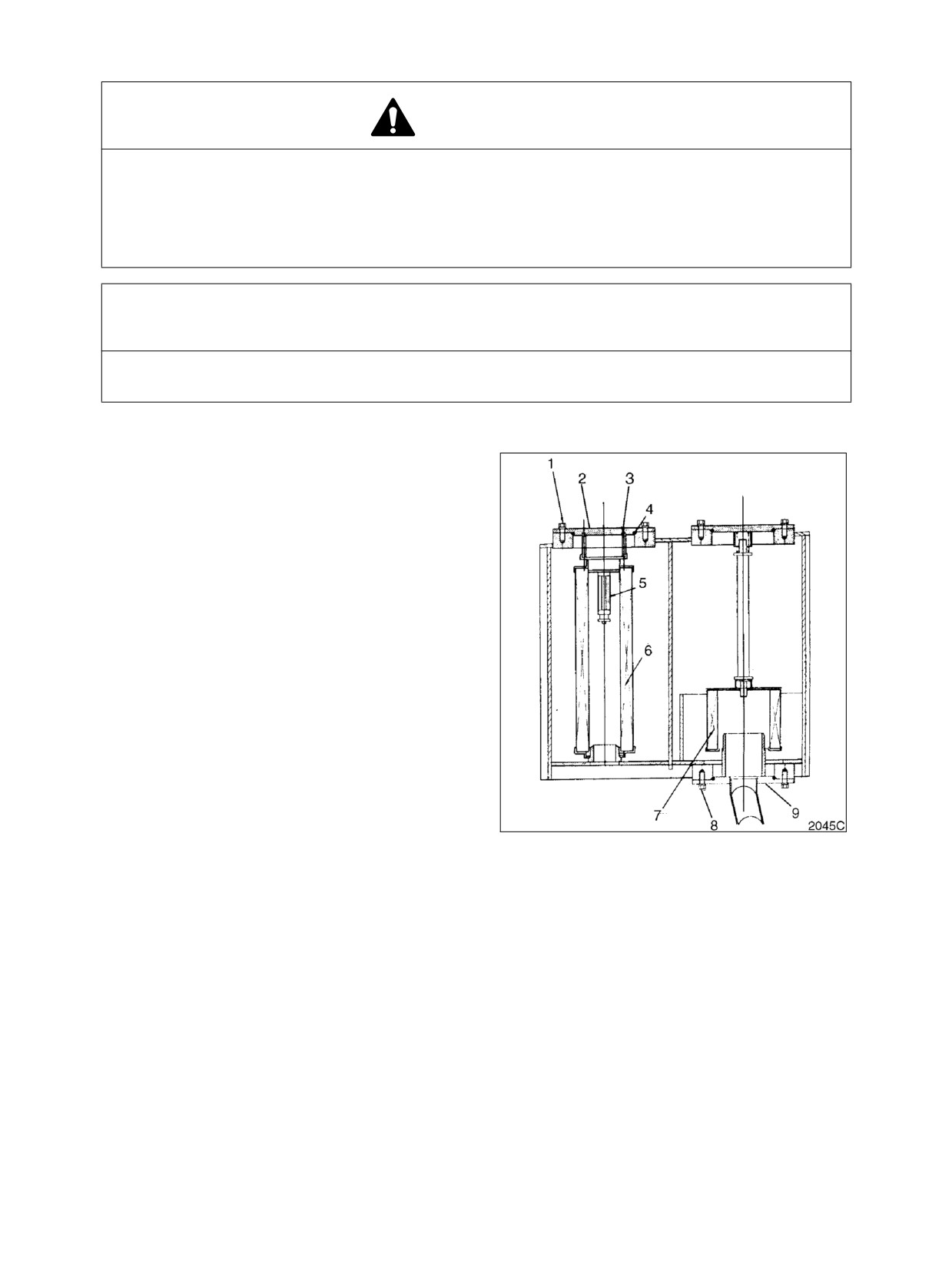

UDSKIFTNING AF HOVEDFILTER (FØRSTE GANG)
ADVARSEL!
Efter normal drift af maskinen er hydraulikolien meget varm. Giv systemet mulighed for at køle
af, før der gennemføres servicering af de hydrauliske komponenter.
Hydrauliktanken står under tryk. Skru påfyldningsdækslet for hydraulikolien en smule løs for at
lade lufttrykket slippe ud. Efter at trykket er sluppet ud er det ufarligt enten at fjerne låget eller at
åbne servicedæksler eller at slippe vandet ud af beholderen.
VIGTIGT
Sørg for at fjerne al snavs og vand fra toppen af hydraulikbeholderen, især omkring påfyldnings-
åbningen og filteråbningerne.
BEMÆRK:Udskift hydraulikhovedfilteret efter de første 50 timers drift og så alle 250 timer.
1.
Løsn dækslet på hydraulikbeholderens
ånderør. (Se Afbildning 11 på side 4-10).
2.
Rens filterdækslet
(2, Afbildning
50) og
beholderen rundt omkring dækslet.
3.
Fjern boltene (1, Afbildning 50) fra dækslet
(2).
4.
Løft dækslet (2, Afbildning 50) og O-ringen
(4) væk fra beholderen. Kontroller fjederen
(3), som sidderunder dækslet. Fjern fjede-
ren (3).
5.
Fjern ventil (5, Afbildning 50) og filterele-
ment (6) fra beholderen.
6.
Rens dækslets underside (2, Afbildning
50).
7.
Sæt et nyt element (6, Afbildning 50) og
ventil (5) down ned i beholderen. Tryk ele-
mentet ned på dets fod, indtil elementets
top er omtrent 4 mm (0.157") under behol-
Afbildning 50
derens kant.
8.
Sæt en ny O-ring (4, Afbildning 50) i dæks-
let (2). Sæt fjederen på plads på elementet
(6).
9.
Sæt dækslet (2, Afbildning 50) på plads
over elementet (6). Anbring bolte (1) gen-
nem dækslet (2) og spænd dem.
10.
Spænd ånderørets hætte på beholderen.
022-00028DM
Iftersyn, vedligehold og justering 4-29

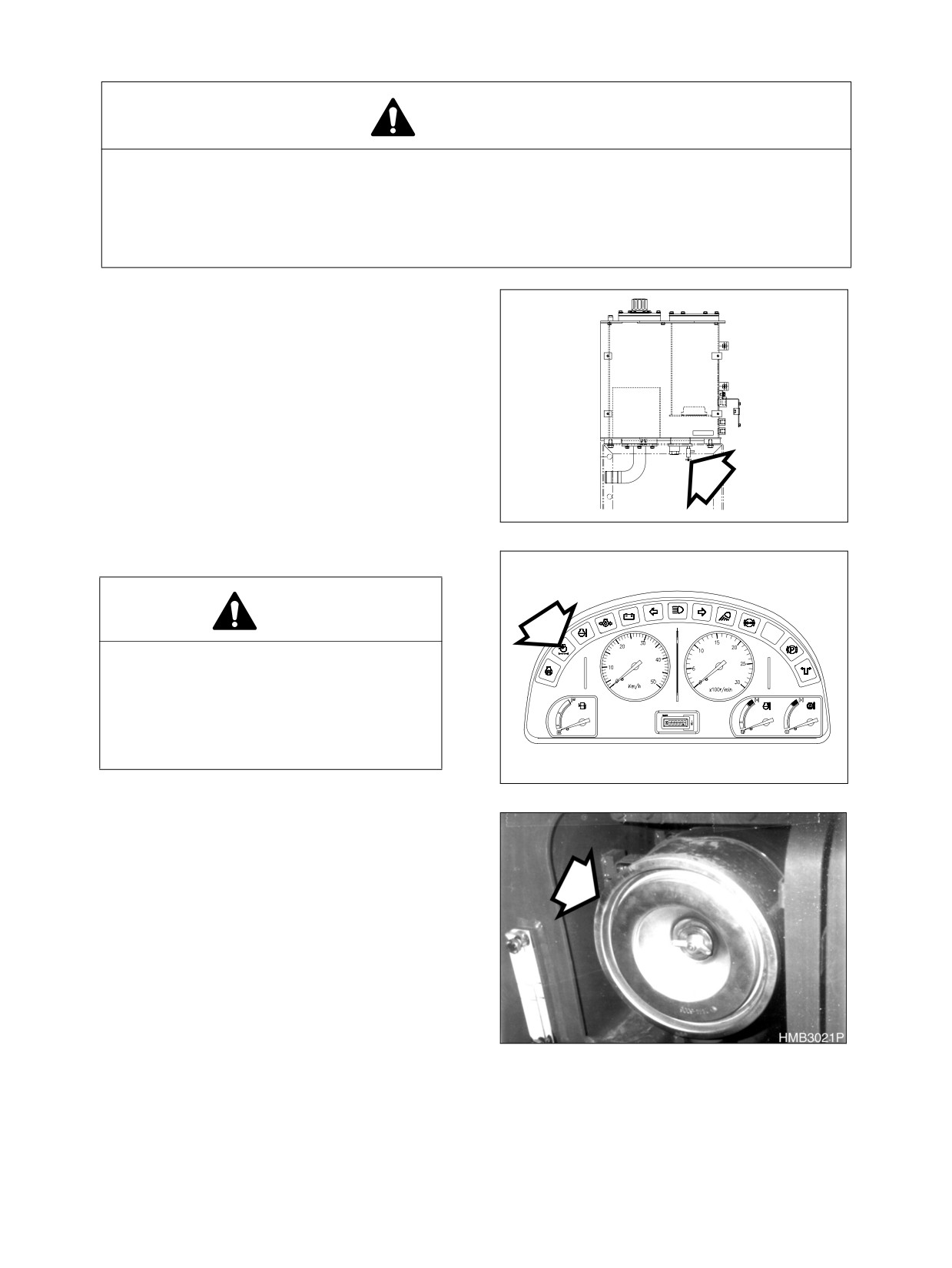

DRÆN VAND FRA HYDRAULIKOLIETANKEN
ADVARSEL!
Vær sikker på, at hydraulikolien er kølet af, inden vand og aflejringer slippes ud. Varm olie kan
sprøjte ud og medføre forbrændinger.
Hydrauliktanken står under tryk. Tryk på knappen i midten af ånderøret for at slippe den luft ud,
som står under tryk. Efter udslip af overtrykket er det tilladt at fjerne låget eller serviceafdæknin-
ger.
1.
Placér maskinen på solid og jævn under-
grund. Sænk armen ned og placer skovlen
på jorden. Sluk for motoren.
2.
Anbring en beholder under hydraulikbehol-
derens udtømningsskrue. Åbn dækslet på
beholderens åndehul (Se Afbildning 11 på
side 4-10). Åbn for udsliphanen i bunden
af beholderen (Afbildning 51). Lad alt van-
det og aflejringerne slippe ud. Luk for
udsliphanen igen.
AOO0090L
Afbildning 51
RENS LUFTFILTERET
OBS!
Fjern aldrig luftfilterelementet, mens
motoren er i gang. Dette vil give snavs
mulighed for at blive suget ind i motoren,
hvorved der kan opstå alvorlige skader på
motoren. Sluk altid for motoren, før luftfil-
teret udskiftes.
AOO0230L
Afbildning 52
1.
Find luftfilterbeholderen
(Afbildning
53).
Fjern låget og fjern yderdelen af luftfilter-
enheden.
BEMÆRK:Hvis indikatorlampen på instru-
mentpanelet begynder at lyse,
betyder det, at luftfilteret skal
efterses.
BEMÆRK:Udskift den ydre del alle 1500
driftstimer.
Afbildning 53
4-30 Iftersyn, vedligehold og justering
022-00028DM

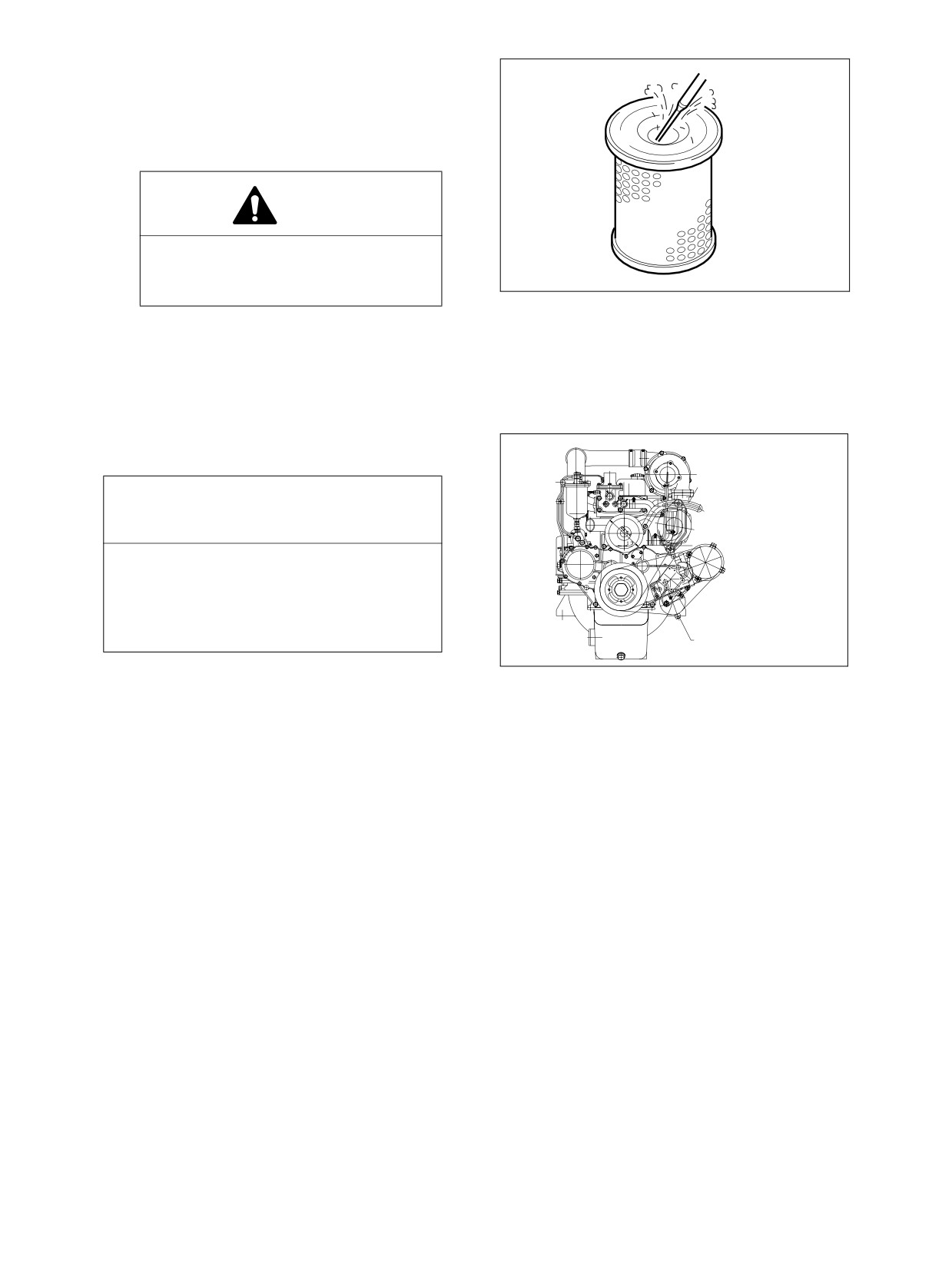

2.
Rens det ydre filter ved at blæse trykluft fra
filterets inderside henimod ydersiden.
Brug ikke noget tryk over 205 kPa (30 psi).
3.
Rens filterhusets indre og indersiden af
husets dæksel.
OBS!
Rens aldrig filterhusets indre, så
længe det indre element ikke er
HAOC570L
installeret.
Afbildning 54
4.
Installer atter luftfilter og dæksel på rigtig
måde. Spænd vingemøtrikken med hån-
den. Benyt ikke nogen redskaber til at
spænde vingemøtrikken.
CHECK VANDPUMPENS DRIVREMS SPÆN-
Kontrolforbindelse
for
DING
vandpumpens drivrems-
spænding (A)
VIGTIGT
Adjustable link
for alternator belt
En løs vandpumpedrivrem kan forårsage
overopvarmning af motoren og/eller for
tidligt slid på remmen. En for stramt sid-
Kontrolforbindelse for kli-
dende rem kan beskadige vandpumpen,
maanlæggets drivrems-
generatorophængningen eller remmen.
spænding (B)
APO0090L
BEMÆRK:Vandpumpens drivremsspæn-
Afbildning 55
ding skal checkes efter de før-
ste 50 driftstimer for at opfylde
forskrifterne vedrørende indkø-
ring af ny maskine.
Efter den første kontrol af
spændingen skal remmen kon-
trolleres alle 250 timer.
1.
Påvirk remmens midtpunkt med en kraft på 10 kg (22 lbs). (Afbildning 55). Drivremmen skal bøje 10
mm (0,4 ”) ned. Hvis drivremmen bøjes mere ned end dette, løsn så kontrolforbindelsen for at forøge
drivremsspændingen, indtil nedbøjningen er på 10 mm (0,4 ”). Kontroller remmen med hensyn til ska-
der. Udskift remmen, hvis den er beskadiget.
022-00028DM
Iftersyn, vedligehold og justering 4-31

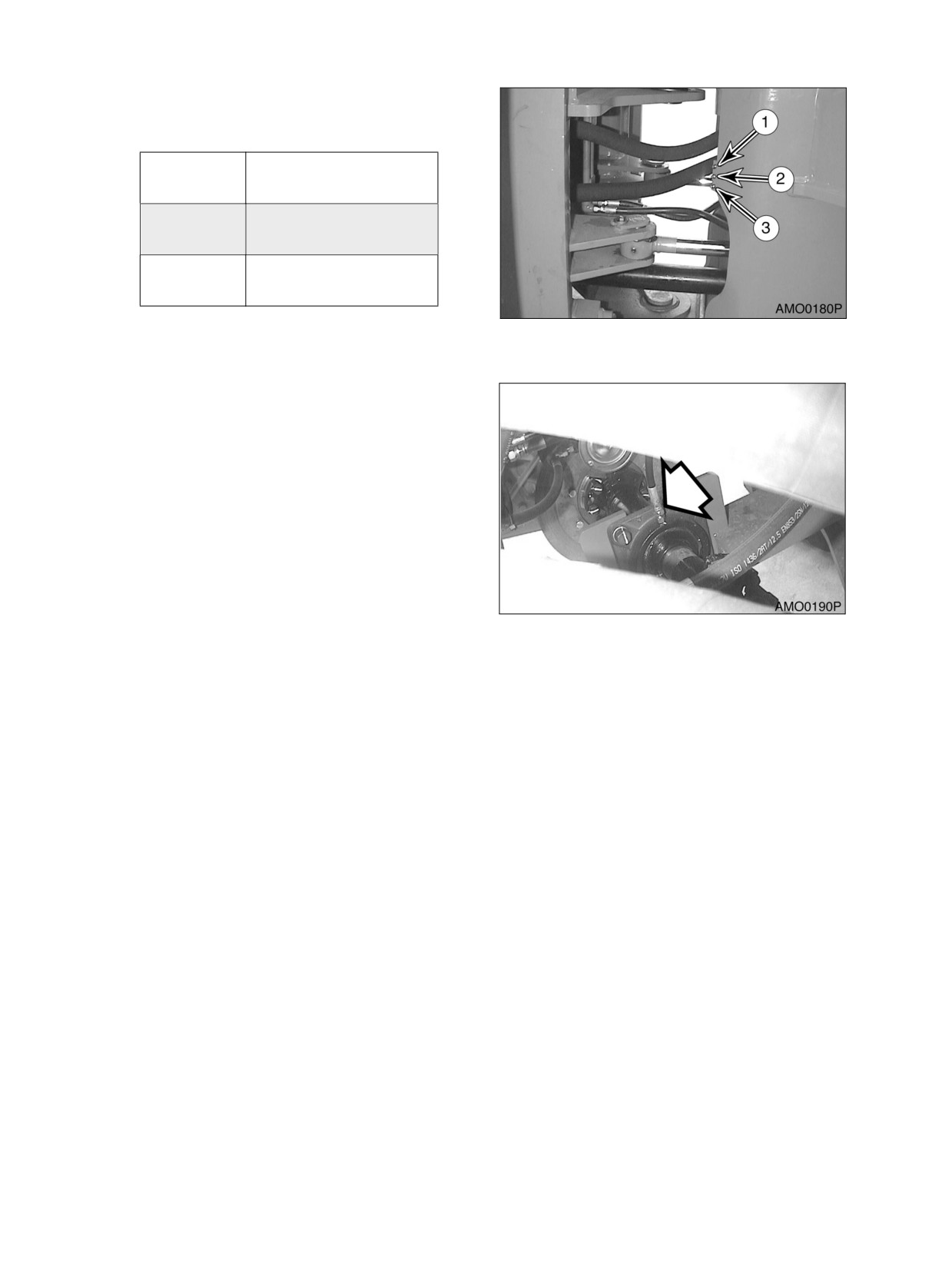

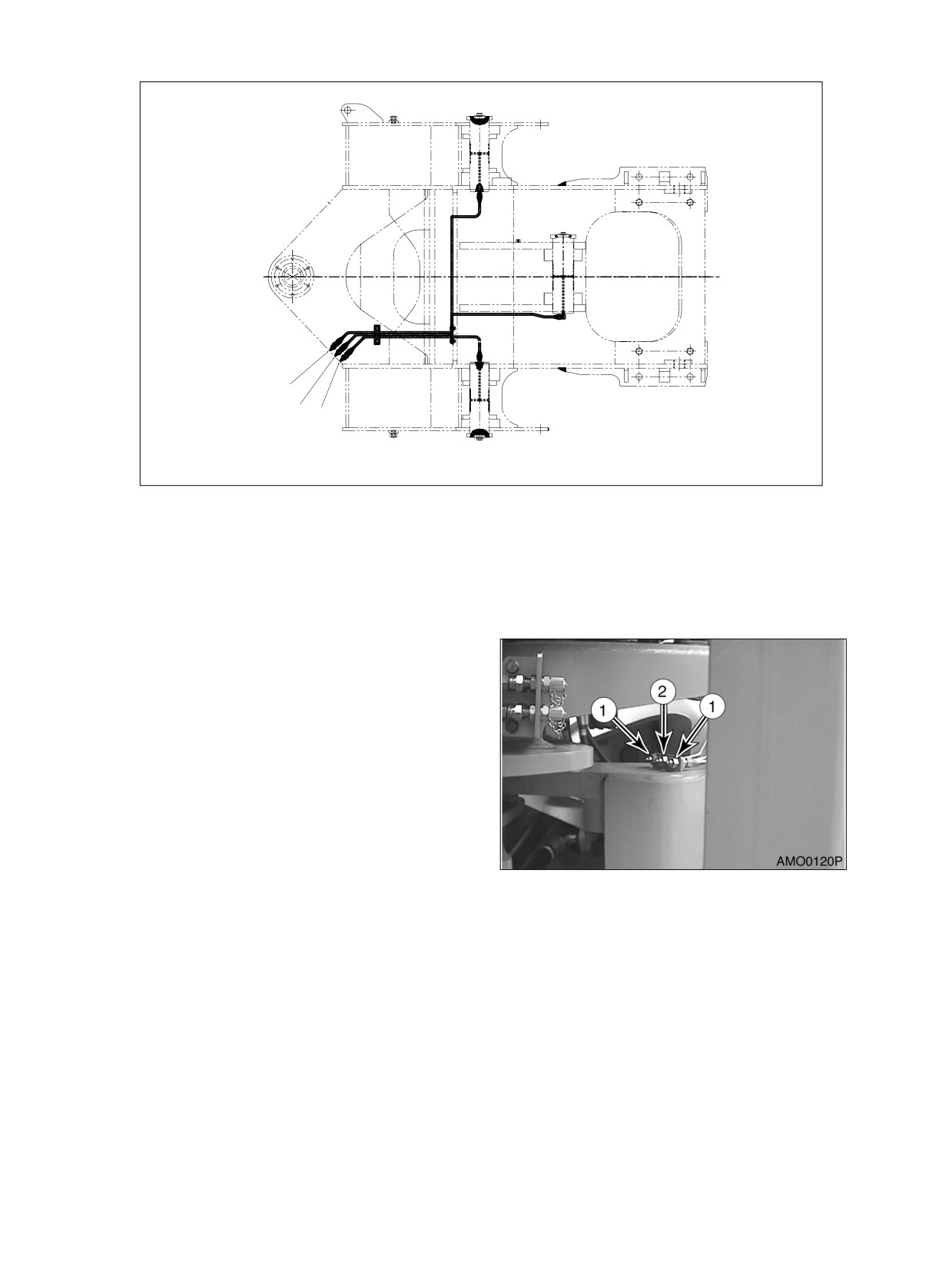

SMØR DRIVAKSLERNE
Smør fittingen for midterlejet, 1 sted.
Benyt den fjerntliggende smørefitting, som er
anbragt på rammen (3, Afbildning 56).
Referens-
Fjerntliggende smøre-
nummer
fittinger
1 og 2
Styrecylinderens
50 timers
hovedender
3
Drevakselens
250 timers
midterleje
Afbildning 56
Afbildning 57
UDSKIFTNING AF OLIE I AKSELDIFFERENTIALET OG PLANETGEARENE (EFTER DE FØRSTE 250
TIMER)
BEMÆRK:Differentialets og planetgearenes olie skal slippes ud og udskiftes efter de første 250
timers drift. Derefter alle 1500 driftstimer (Se side 4-42)
UDSKIFTNING AF TRANSMISSIONENS OLIE OG FILTER (EFTER DE FØRSTE 250 TIMER)
BEMÆRK:Transmissionens olie og filter skal udskiftes efter de første 250 driftstimer for at opfylde
kravene til indkøring af en ny maskine.
BEMÆRK:Efter første udskiftning skal olie og filter udskiftes alle 1000 timer. Fremgangsmåden er
som beskrevet under 1000 timers vedligeholdelsesinterval. (Se side 4-38)
4-32 Iftersyn, vedligehold og justering
022-00028DM
500 TIMERS / 3 MÅNEDERS SERVICE
GENNEMFØR AL 10 TIMERS / DAGLIG, 50, OG 250 TIMERS SERVICE

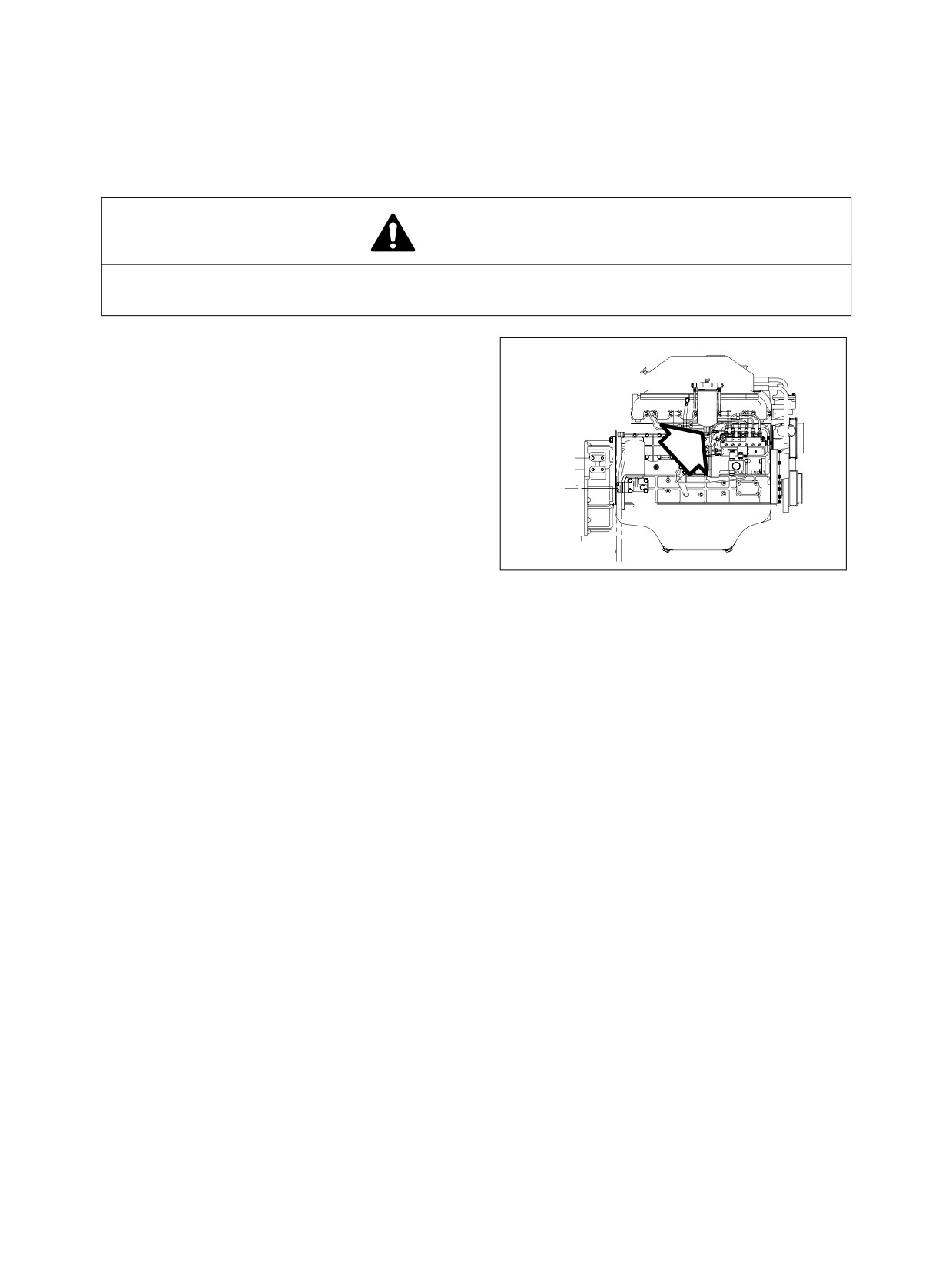

UDSKIFT BRÆNDSTOFFILTER
ADVARSEL!
Udskift filteret, efter at maskinen er blevet kold. Pas på, der er fare for ildebrand. Rygning er for-
budt.
1.
Find brændstoffilteret i motorrummet.
2.
Placér en lille beholder under brændstoffil-
teret. Tøm filteret ved at åbne udslipventi-
len i bunden af filteret.
3.
Skru brændstoffilteret løs fra hoveddelen.
Bortskaf brændstoffilteret.
4.
Efter rensning af filterhovedet anbringes et
nyt brændstoffilter. Skru filteret fast til
hovedet, indtil tætningen rører ved hove-
det, drej så filteret yderligere
1/3
-1/2
omdrejning.
APO0070L
Afbildning 58
BEMÆRK:Kom en smule brændstof på
brændstoffilterets tætning.
BEMÆRK:Fyld brændstoffilteret med rent
brændstof. Dette bidrager til at
reducere spædning af brænd-
stofsystemet.
5.
Start motoren. Sluk for motoren, efter at den har kørt i nogle minutter og kontrollér, om der er nogen
lækager.
Starter motoren ikke op, skal brændstofkredsløbet spædes. Spæd brændstofkredsløbet efter føl-
gende fremgangsmåde:
A. Løsn proppen på toppen af brændstoffilterets hoved.
B. Løsn spædepumpen, som er anbragt nær ved brændstofindsprøjtningspumpen og pump manu-
elt. Pump med spædepumpen, indtil brændstoffet kan ses i prophullet i brændstoffilterets
hoved.
C. Sæt proppen fast igen i brændstoffilterets hoved.
D. Fortsæt med at pumpe med spædepumpen, indtil der kan mærkes en stærk modstand. Skru
spædepumpens håndtag tilbage i huset.
E. Start motoren og se efter, om der er nogen tegn på lækage.
022-00028DM
Iftersyn, vedligehold og justering 4-33

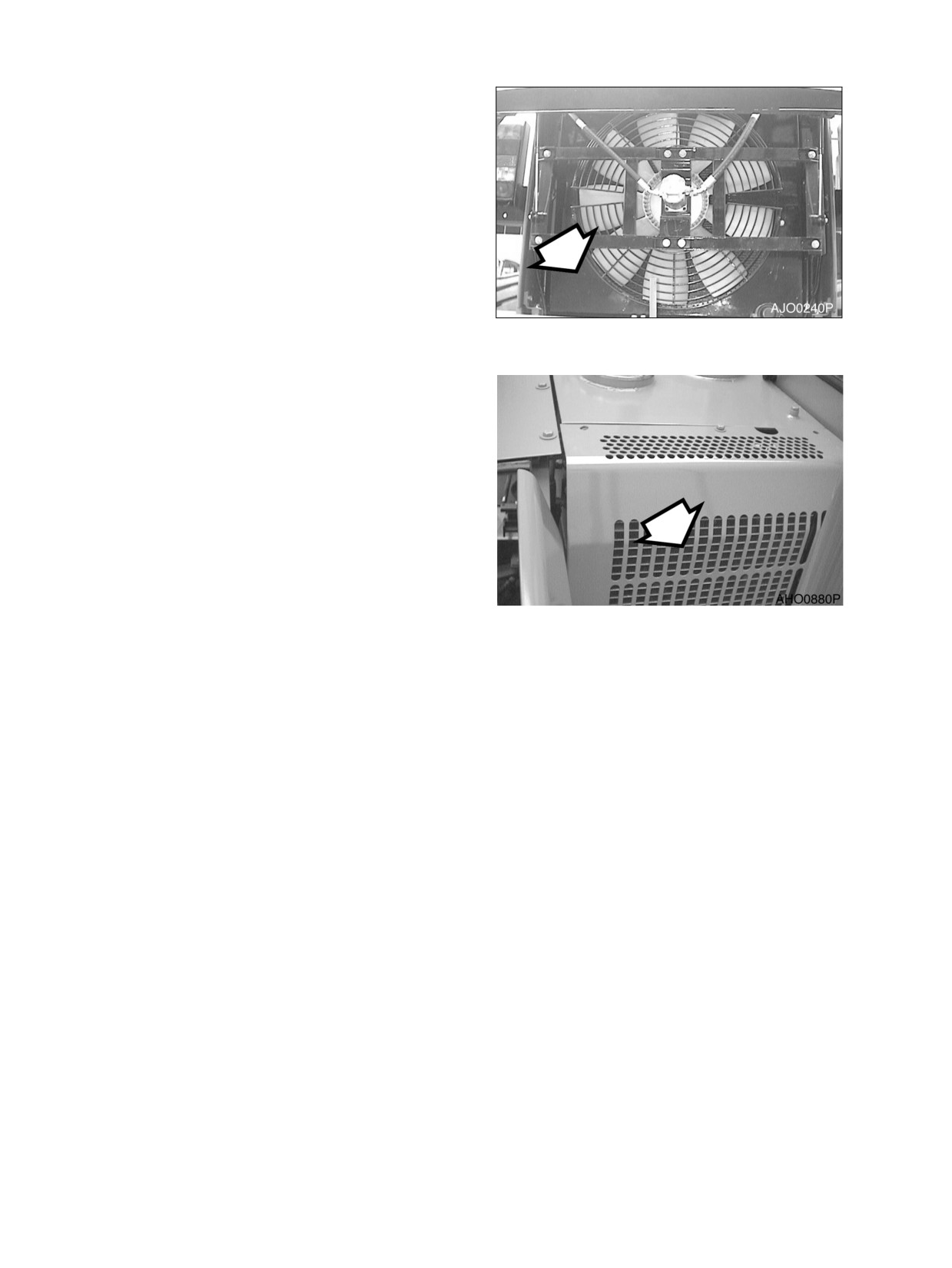

RENS YDERSIDEN AF KØLER, OLIEKØLER OG KLIMAANLÆGGETS KONDENSATOR
1.
Ophobninger af støv og snavs på ribbene
af radiator, oliekøler (Afbildning 59), og kli-
maanlæggets kondensator (Afbildning 60)
kan reducere køleevnen i væsentligt
omfang. Brug trykluft, vand og damp til at
rense ribbene på køler, oliekøler og trans-
missionskøler.
BEMÆRK:I særdeles støvede arbejdsom-
givelser skal ribbene renses
alle 50 timer. På andre arbejds-
steder skal ribbene renses alle
500 timer.
Afbildning 59 KUN EUROPÆISK
LAVSTØJSUDSTYR (EKSTRAUDSTYR)
Afbildning 60 AIR CONDITIONKONDENSATOR
S
4-34 Iftersyn, vedligehold og justering
022-00028DM

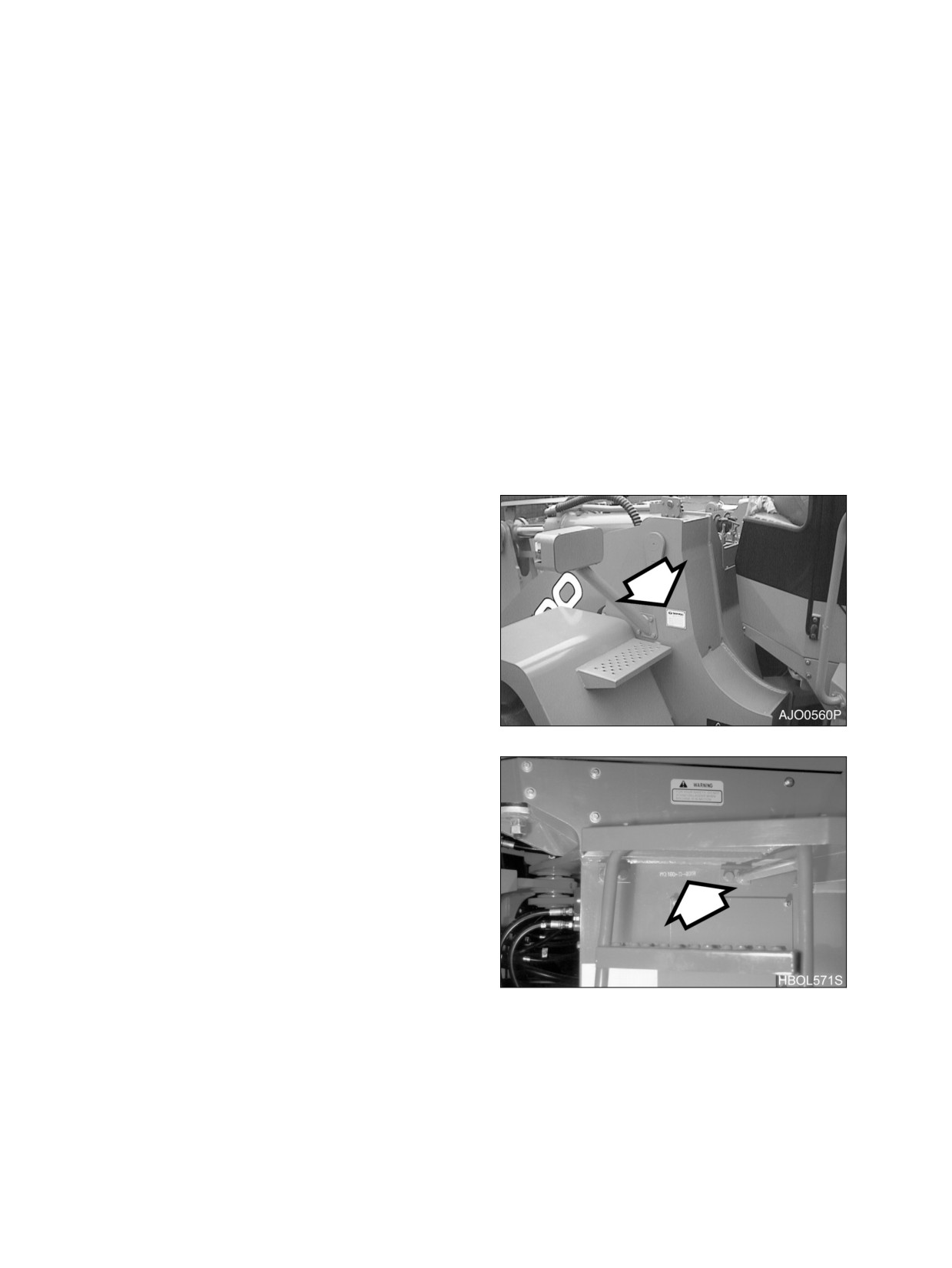

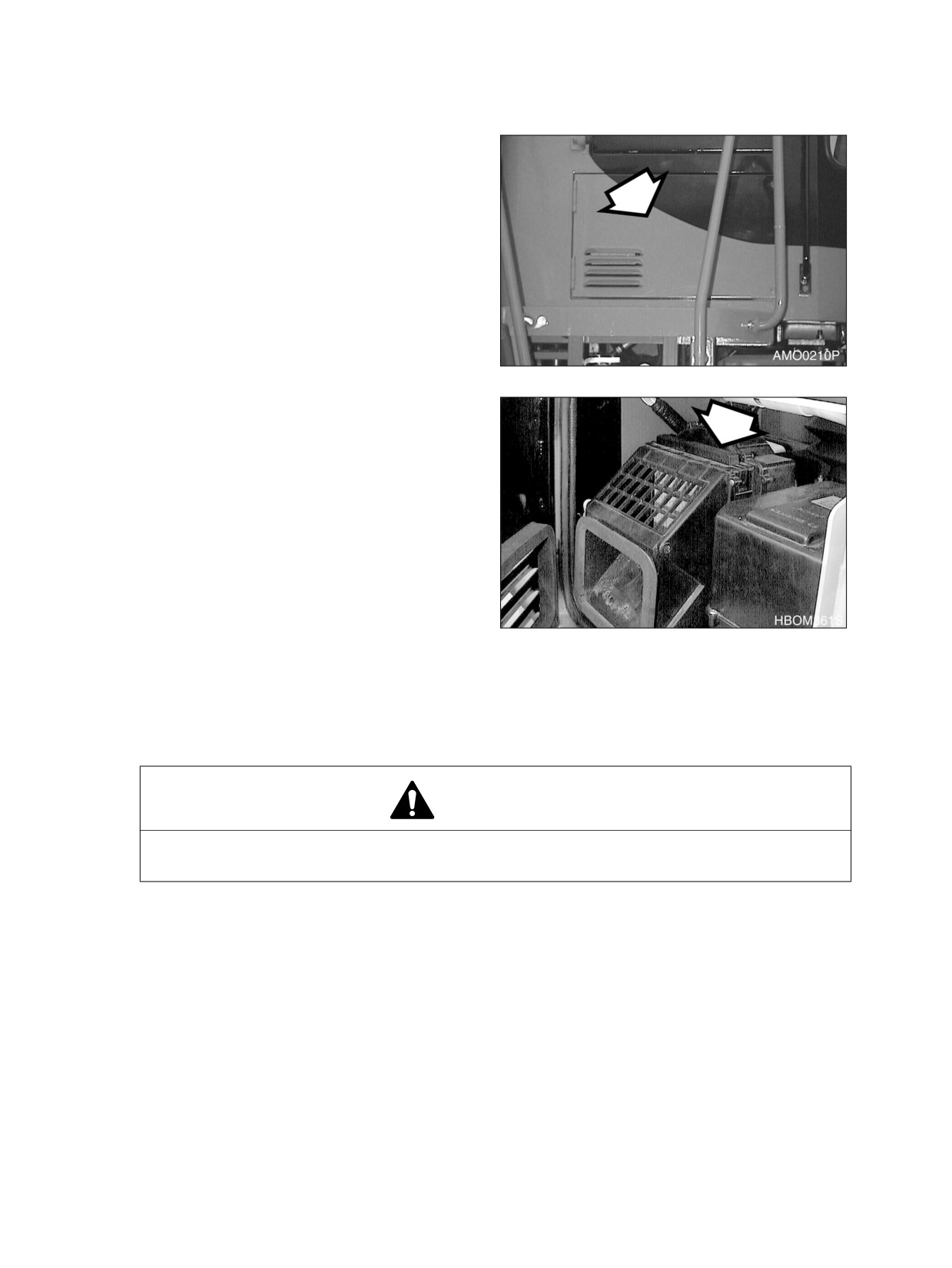

RENS AIR-CONDITIONFILTERET
Enheden er udstyret med et airconditionfiltersystem, som filtrerer snavs og støvpartikler ud af den luft, som
føres ind i operatørens kabine. Airconditionfilteret findes i instrumentkonsolen på højre side.
1.
Åbn adgangslåget forneden til højre på
kabinens yderside for at få adgang til filte-
ret.
Afbildning 61
2.
Fjern filterelementet og undersøg det med
hensyn til skader.
3.
Benyt trykluft for at rense filterelementet.
Hvis elementet er meget snavset, så brug
en mild sæbevandsopløsning til at rense
det.
BEMÆRK:Hvis der er blevet brugt vand til
at rense filterelementet, så vær
sikker på, at det er fuldstændig
tørt, inden det atter sættes i.
BEMÆRK:Dette filter bør renses alle 500
timer og erstattet med et nyt
Afbildning 62
alle 1.000 timer.
BEMÆRK:I tilfælde af, at denne maskine
benyttes i støvede omgivelser,
skal rensning og udskiftning ske
med kortere mellemrum.
ADVARSEL!
Al slag service og inspektion af airconditionsystemet skal udføres med startknappen i ”O”
(OFF)-position.
022-00028DM
Iftersyn, vedligehold og justering 4-35
1000 TIMERS / 6 MÅNEDERS SERVICE
GENNEMFØR AL 10 TIMERS / DAGLIG, 50, 250 OG 500 TIMERS SERVICE
UDSKIFT KØLERENS KØLEMIDDEL
ADVARSEL!
Lad motoren køle af, før kølerdækselet
fjernes. Sørg for at løsne dækslet lang-
somt, så eventuelt overtryk kan slippe ud.
Rensning af køleren gennemføres, mens
motoren er i gang. Udvis stor forsigtighed
under arbejde på eller i nærheden af en
kørende motor. Sørg for at låse styregrejet
og at sætte mærkater på for at oplyse folk
om, at der gennemføres servicearbejde.
Afbildning 63
Fjern ikke kølerdækslet, hvis ikke det er
nødvendigt. Kontrollér kølemiddelniveauet
i reservetanken.
1.
Åben kølerens dæksel langsomt (Afbild-
ning 63) for at lade et eventuelt overtryk
slippe ud.
BEMÆRK:Se
”Væske kapaciteter” på
side 4-5 vedrørende mængde.
2.
Anbring en beholder under køleren og åbn
udslipsventilen (Afbildning 64).
Afbildning 64
3.
Åbn udluftningsåbningen på ladeluftkøle-
ren.
Afbildning 65
4-36 Iftersyn, vedligehold og justering
022-00028DM

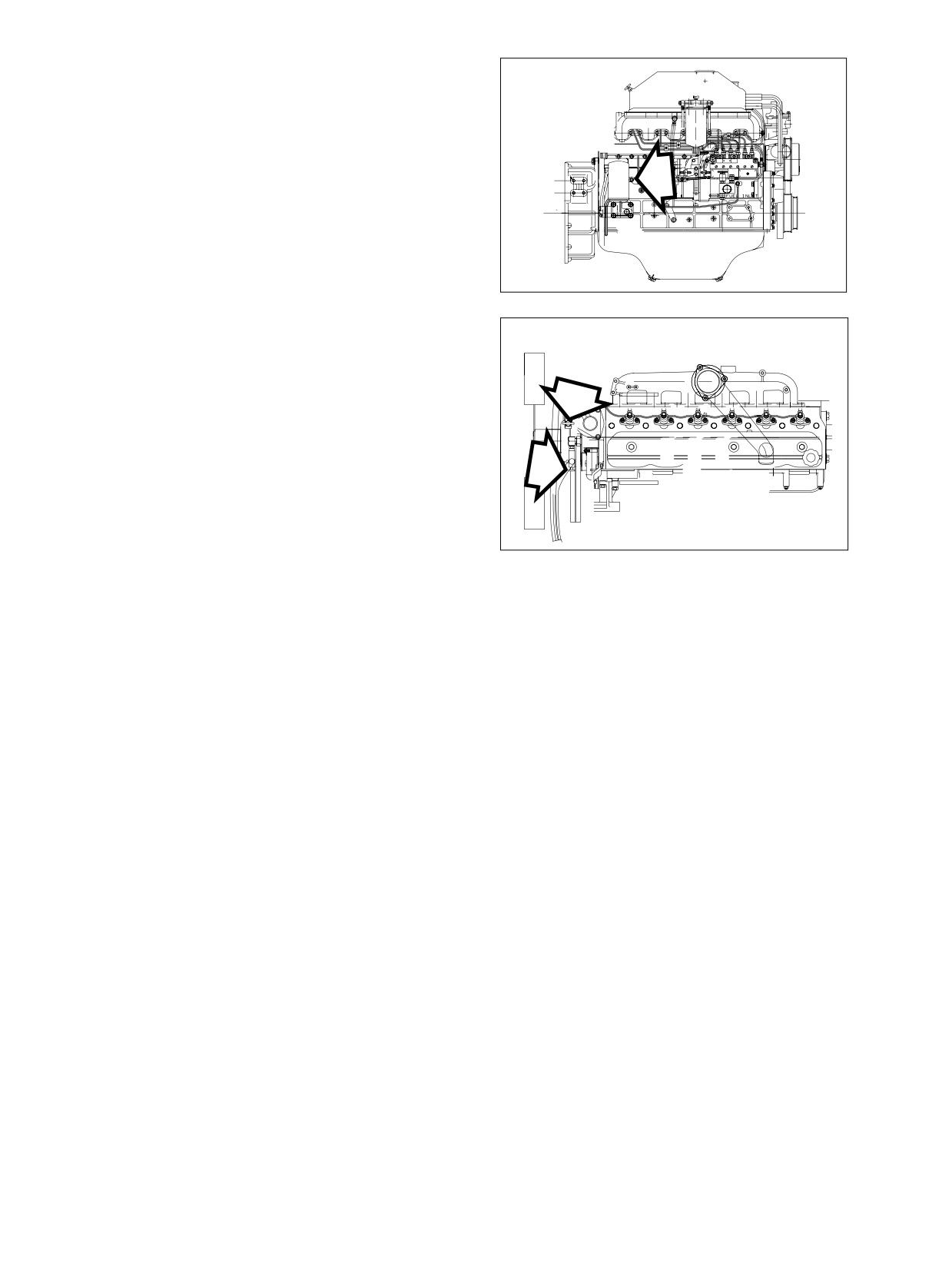

4.
Fjern drænproppen for kølemiddelet
(Afbildning 66) fra motoren.
APO0170L
Afbildning 66
5.
Åbn for varmeanlæggets lukkeventil
(Afbildning
67) for at lade kølemiddelet
slippe ud fra varmekredsløbet.
6.
Sæt drænproppen i igen og luk for udslip-
ventilen, efter at kølemiddelet er drænet
fuldstændigt fra systemet.
7.
Fyld kølesystemet med en skyllevæske.
BEMÆRK:Når du fylder motoren med
skyllevæske, åbn udluftnings-
åbningen
(Afbildning
65) på
ladeluftkøleren, så luften kan
APO0110L
slippe ud. Luk udluftningsåbnin-
Afbildning 67
gen, når der er kommet kølevæ-
ske i.
8.
Kør motoren ved lavt omdrejningstal, indtil temperaturmåleren for kølemiddelet når ind i det
"GRØNNE OMRÅDE". Kør motoren i yderligere 10 minutter.
9.
Sluk motoren og lad den køle af.
10.
Slip skyllevæsken ud og fyld systemet med vand.
11.
Kør motoren igen for at give vandet lejlighed til at cirkulere i hele systemet.
12.
Slip vandet ud igen og fyld systemet med en passende blanding af frostbeskyttelsesmiddel, som pas-
ser til omgivelsestemperaturen. Se i tabellen vedrørende kølemiddelkoncentrationen (Se side 4-14)
BEMÆRK:Når du fylder motoren med kølevæske, åbn udluftningsåbningen (Afbildning 65) på lade-
luftkøleren, så luften kan slippe ud. Luk udluftningsåbningen, når der er kommet kølevæ-
ske i.
13.
Kør motoren uden låg på køleren, således at al luften slipper ud af systemet. Fyld køleren op til et
punkt, som ligger 10 - 20 mm (1/2 - 3/4'') under overkanten af overløbsslangen.
022-00028DM
Iftersyn, vedligehold og justering 4-37

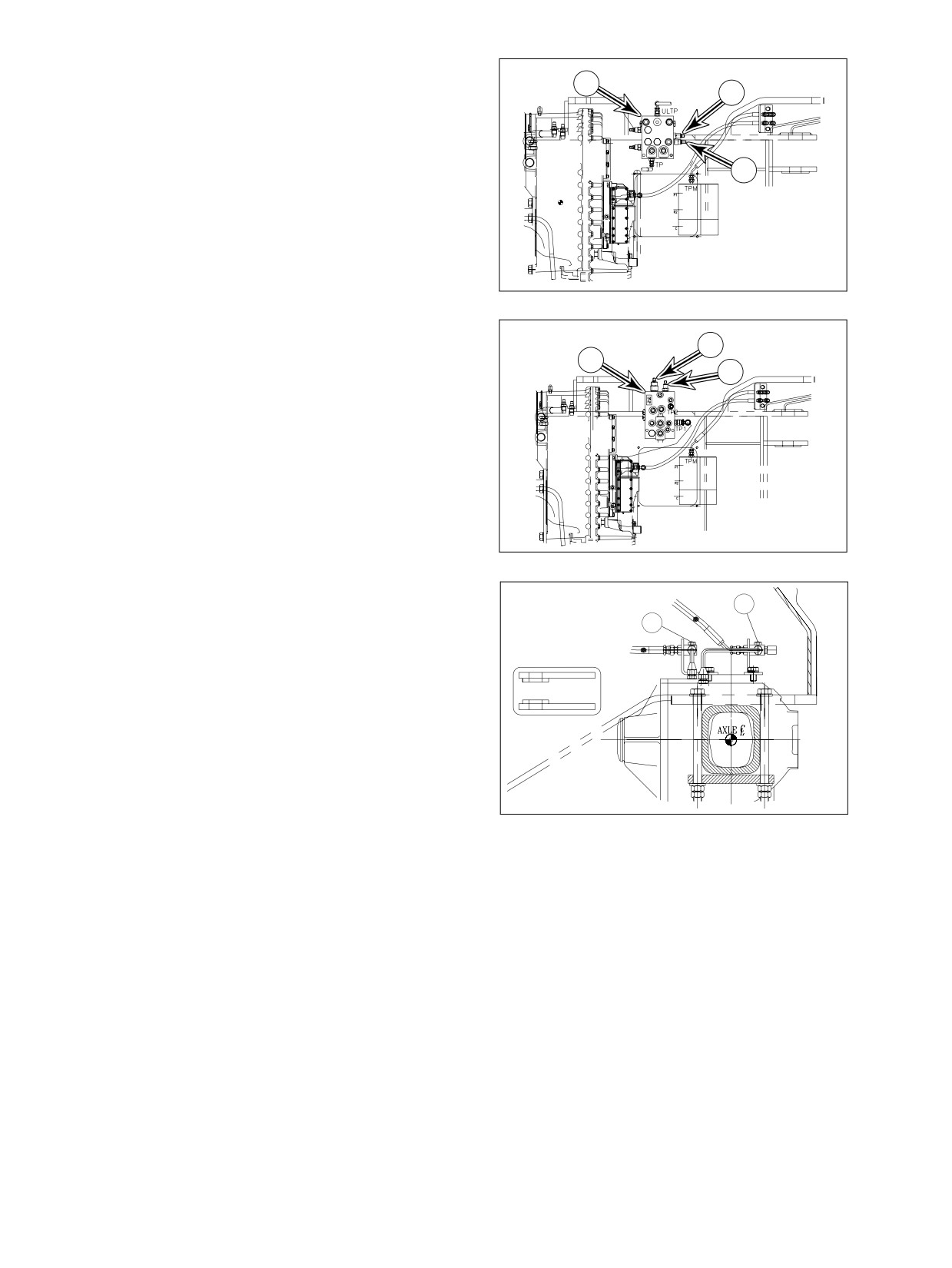

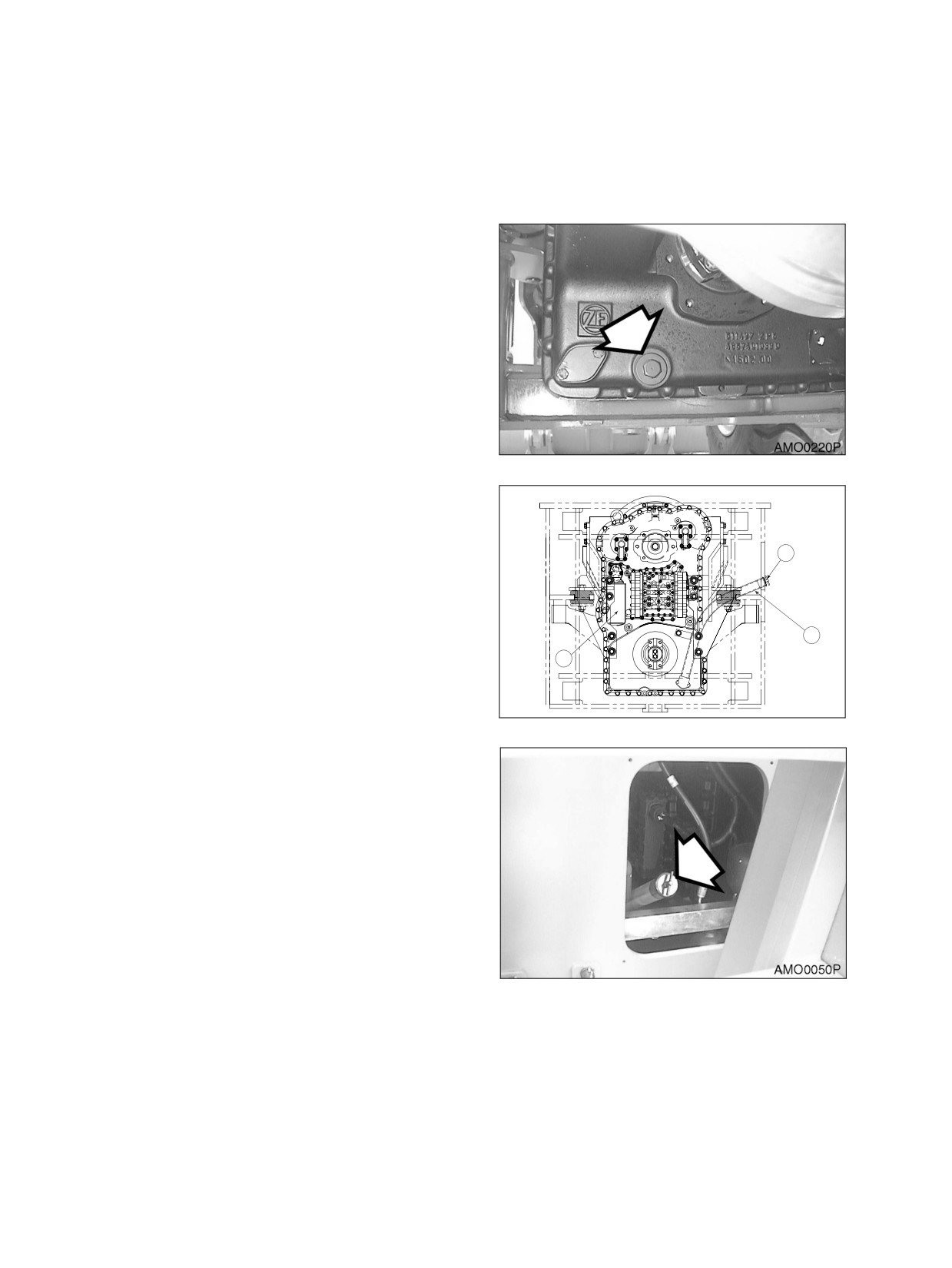

DRÆN OG UDSKIFT TRANSMISSIONENS OLIE OG FILTER
BEMÆRK:Transmissionens olie og filter skal udskiftes efter de første 250 driftstimer for at opfylde
kravene til indkøring af en ny maskine. Efter den første udskiftning skal olie og filter skiftes
alle 1000 timer.
1.
Start maskinen op og kør den, indtil transmissionsvæsken er varmet op til 82 - 93°C (180 - 200°F).
Parker maskinen på en jævn grund.
2.
Sæt gearhåndtaget til "TOMGANG." Slå håndbremsen til. Sluk for motoren. Bloker for hjulene.
BEMÆRK:Se ”Væske kapaciteter” på side 4-5 vedrørende mængde.
3.
Fjern drænproppen. Lad hele transmissi-
onsvæsken slippe ud i en beholder. Bort-
skaf den opsamlede væske på passende
måde. Rens drænproppen(Afbildning 68).
4.
Sæt drænproppen igen ind i transmissio-
nen.
5.
Fjern filteret i indløbet. Benyt et ubrænd-
bart, ugiftigt opløsningsmiddel til at rense
filteret.
6.
Kontroller tætningen på indløbets filter.
Udskift tætningen, hvis den er beskadiget.
Sæt indløbsfilteret ind igen.
7.
Fjern filteret fra ånderøret. Rens ånderørs-
filteret og sæt det i igen.
Afbildning 68
8.
Drej filteret
(1, Afbildning 69) mod urets
retning for at tage det ud.
9.
Rens filterhovedet.
10.
Smør filtertætningen og den del af filterho-
2
vedet, som tætningen kommer i kontakt
med.
11.
Skru filteret på filterhovedet. Skru filteret
en1/2 omdrejning længere efter at filter-
tætningen rører filterhovedet. Filteret skal
3
spændes til 1,6 til 2,1 kg m (Afbildning 69).
1
AOO0140L
Afbildning 69
12.
Fyld transmissionen med væske gennem
påfyldningsrøret(3, Afbildning
69). Fyld
væske på, indtil væskeniveauet når op til
den nederste markering på pejlstokken (2,
Afbildning 69).
13.
Start motoren. Lad motoren køre i tom-
gang i to minutter.
14.
Kontroller transmissionens væskeniveau,
mens motoren kører i tomgang. Tilsæt
væske, indtil niveauet når op til øverste
markering på pejlstokken.
15.
Lad motoren køre i tomgang, indtil trans-
missionens væsketemperatur når op på 82
- 93°C (180 - 200°F). Kontroller væskeni-
Afbildning 70
veauet, mens motoren kører i tomgang.
Niveauet skal være oppe på pejlstokkens
højeste markering.
16.
Kontroller filteret med hensyn til lækager,
mens motoren kører.
4-38 Iftersyn, vedligehold og justering
022-00028DM

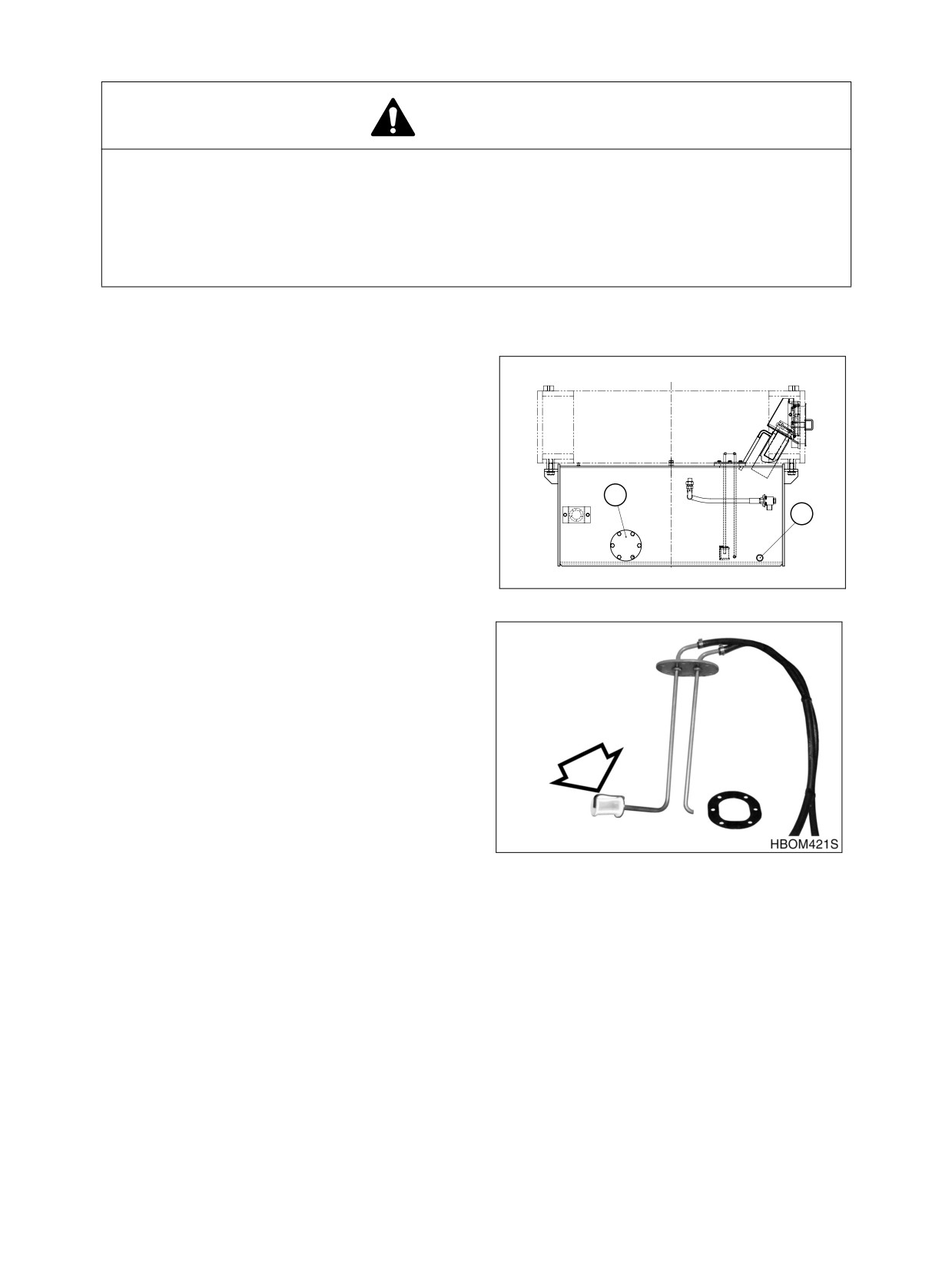

RENS BRÆNDSTOFTANK OG FILTER
ADVARSEL!
Brændstof kan brænde og skade huden.
•
Ryg aldrig, mens du dræner fugt og sediment fra brændstoftanken.
•
Dræn aldrig brændstof, mens motoren kører.
•
Lad aldrig brændstof blive siddende på din hud i et længere tidsrum. Vask det
omhyggeligt af med vand og sæbe.
BEMÆRK:Brændstofbeholderen er nemmest at rense, når brændstoffet er
næsten fuldstændig
opbrugt.
1.
Parker maskinen på en jævn undergrund,
slå håndbremsen til, sænk ophængningen
ned til jorden og stands motoren.
2.
Åbn for udsliphanen (1, Afbildning 71) i
brændstofbeholderens bund.
3.
Slip det resterende brændstof ud i en
egnet beholder.
2
1
4.
Fjern møtrikkerne med en 17 mm skrue-
nøgle for at fjerne inspektionslåget
(2,
Afbildning 71).
AOO0150L
Afbildning 71
5.
Rens tankens indre og indsugningsfilteret
(Afbildning 72).
6.
Sæt inspektionslåget på sammen med en
ny tætning. Spænd boltene. Spænd dem
ikke for meget.
7.
Luk udsliphanen igen.
8.
Fyld brændstoftanken.
9.
Kontroller, om der er læakger ved dækslet
og ved proppen.
Afbildning 72
022-00028DM
Iftersyn, vedligehold og justering 4-39

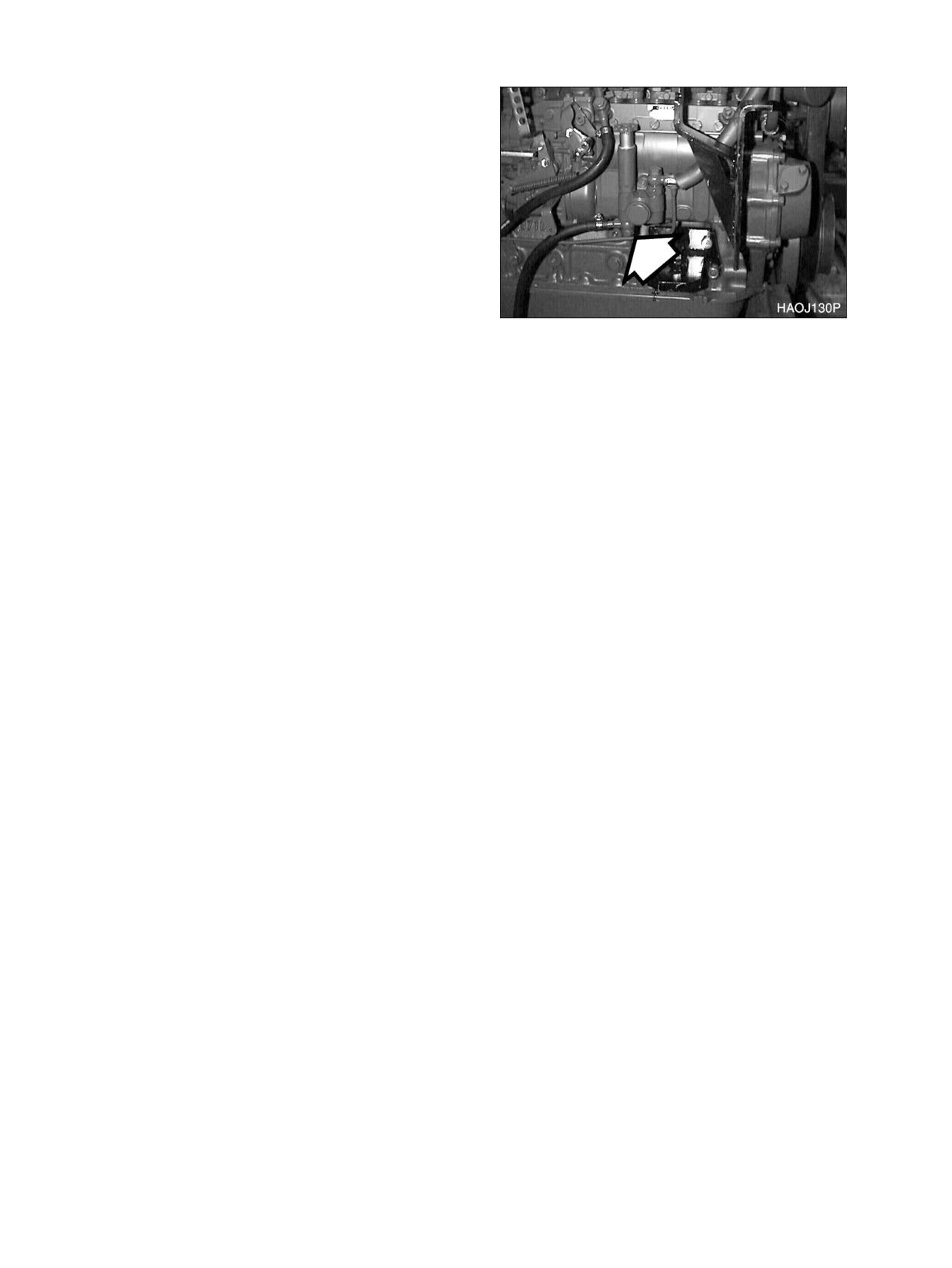

RENS SPÆDEPUMENS BRÆNDSTOFINDSPRØJTNINGSFILTER
1.
Fjern fitting, brændstofledning og si fra
spædepumpens bund.
2.
Rens sien.
3.
Anbring sien i spædepumpen og anbring
brændstofledningen og fitting.
Afbildning 73
UDSKIFT AIRCONDITIONING-FILTER
BEMÆRK:Denne enhed er udstyret med et airconditionfiltersystem, som filtrerer snavs og støvpar-
tikler ud af den luft, som føres ind i operatørens kabine. Dette filter bør renses alle 500
timer og erstattet med et nyt alle 1.000 timer. Til udskiftning af filteret Se ”Rens air-conditi-
onfilteret” på side 4-35.
BEMÆRK:I tilfælde af, at denne maskine benyttes i støvede omgivelser, skal rensning og udskiftning
ske med kortere mellemrum.
4-40 Iftersyn, vedligehold og justering
022-00028DM
CHECK AIR-CONDITION KØLEMIDDEL
ADVARSEL!
En blanding af toibaksrøg og freon er dødelig.
Ryg ikke under servicering eller genopladning af airconditioning-systemet.
1.
Slå håndbremsen til og sænk ophængningen ned til jorden.
2.
Fjern dækslet.
3.
Tryk på "HI" knappen for at aktivere den maksimale luftstrøm.
4.
Sæt temperaturvælgeren til laveste temperatur og åbn kabinens døre fuldstændigt.
5.
Accelérer motoren langsomt op til cirka middel hastighedsområde (kompressorhastighed 1500-1800
omdr./min).
6.
Sammenlign strømen af luftbobler i skueglasset med tegningerne i følgende tabel.
OBS!
Hvis der fyldes for meget kølemiddel på, kan det forårsage et farligt højt tryk og dårlig køle-
ydelse, og lavt kølemiddelniveau kan forårsage skade på kompressoren.
Hold altid kølevæsken på et normalt niveau.
Kølevæske-
Udseende på kontrolglasset
Løsninger
mængde
Næsten klart.
Normal
Alle bobler forsvinder, når motorens
hastighed øges til 1500 omdr. / min.
Kontakt den nærmeste Daewoo-
forhandler for eftersyn og påfyld-
Høj
Der ses ikke nogen bobler.
ning af kølemiddel.
Lav
En strøm af bobler kan ses.
KONTROLLER OG JUSTER MOTOREN
Kontakt den nærmeste forhandler for Daewoo-læssemaskiner.
motorforhandler for at få efterset og justeret de følgende ting:
•
Motorens kompressionstryk
•
Indsprøjtningstryk.
•
Indsprøjtningsjustering.
022-00028DM
Iftersyn, vedligehold og justering 4-41
1500 TIMERS / 9 MÅNEDERS SERVICE
GENNEMFØR AL 10, 50, 250 OG 500 TIMERS SERVICE
UDSKIFT YDRE OG INDRE LUFTRENSNINGSFILTERELEMENTER
OBS!
Fjern aldrig luftfilterelementet, mens motoren er i gang. Dette vil give snavs mulighed for at blive
suget ind i motoren, hvorved der kan opstå alvorlige skader på motoren. Sluk altid for motoren,
før luftfilteret udskiftes.
1.
Udskift det indre element, når det ydre element udskiftes.
2.
Efter fjernelse af det ydre element fjernes vingmøtrikken og det indre element.
3.
Rens indersiden af luftrenserbeholderen. Benyt IKKE trykluft til at blæse beholderen rent.
4.
Anbring et nyt indre element og spænd det fast i den rigtige position ved hjælp af vingemøtrik. Det
indre element må IKKE renses og genbruges.
5.
Anbring et nyt ydre element og spænd det fast i den rigtige position ved hjælp af vingemøtrik.
6.
Anbring luftrenserens låg på sin plads.
BEMÆRK:Sørg for, at alle pakninger på vingemøtrikker og på låg er anbragt og at de sidder rigtigt.

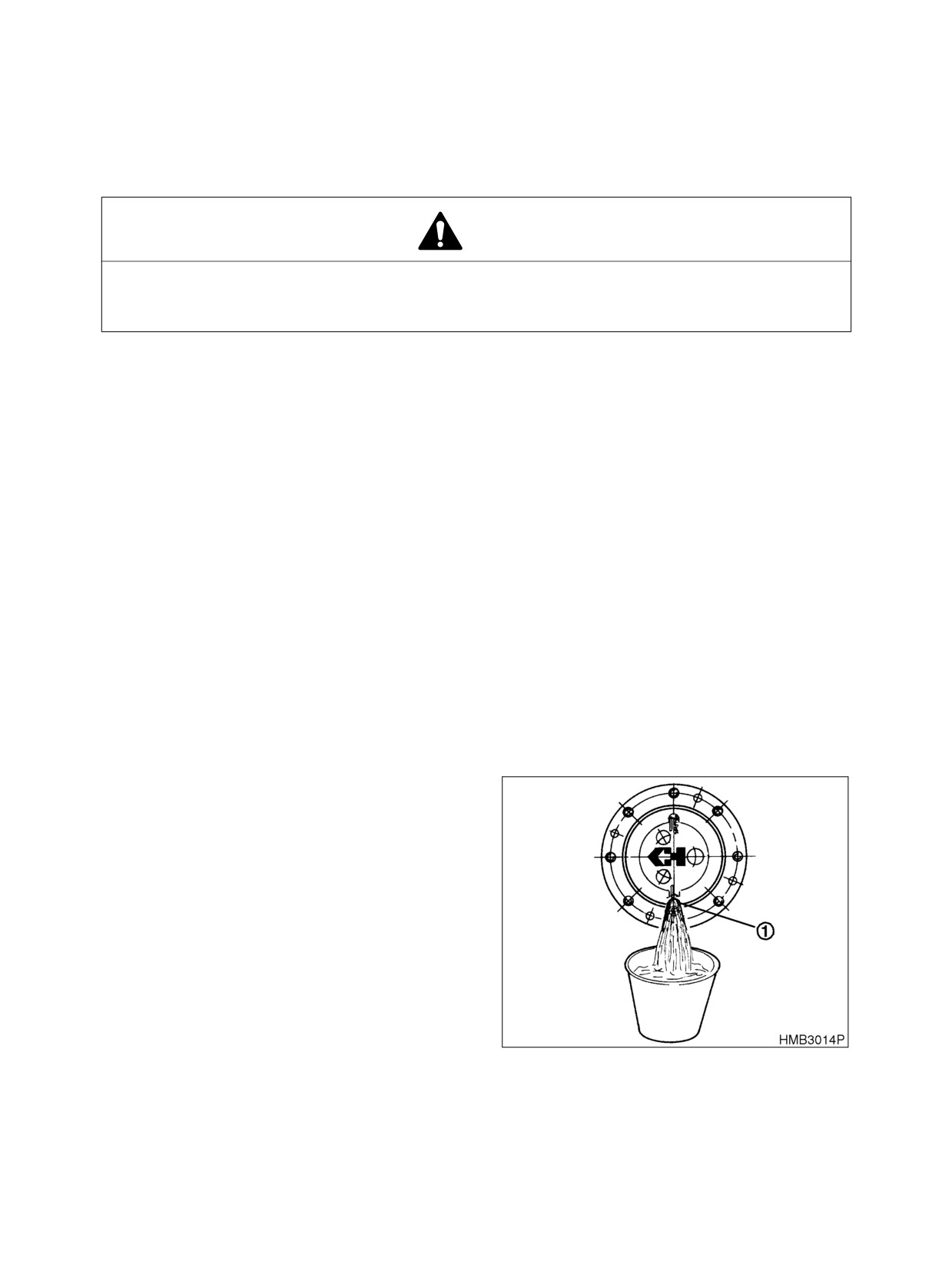

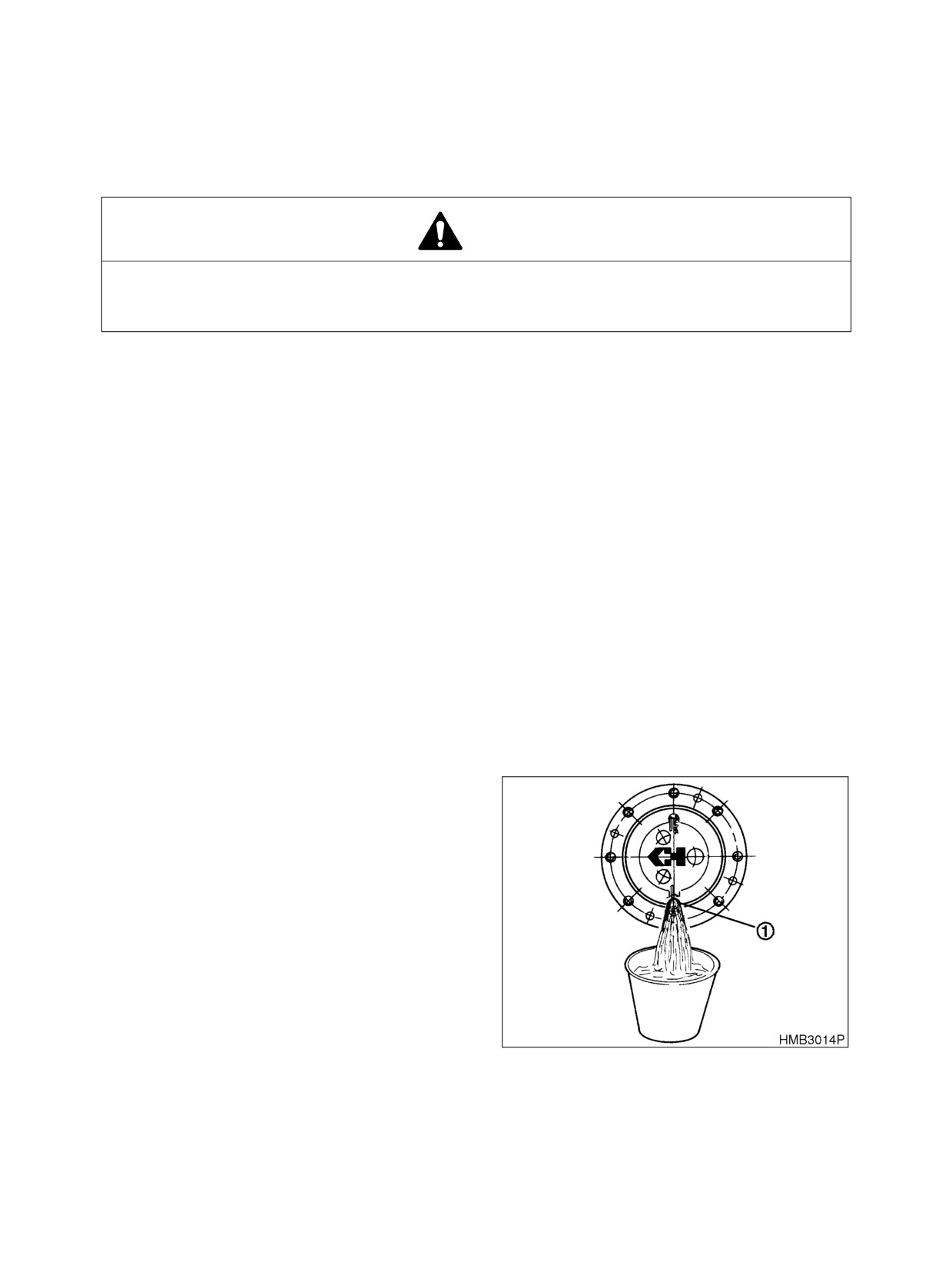

UDSKIFTNING AF OLIEN I AKSELDIFFERENTIALET OG PLANETGEARENE
BEMÆRK:Olien i både foraksel og bagaksel skal udskiftes efter de første 250 driftstimer for at
opfylde kravene til indkøring af en ny maskine. Derefter skal inspektionen af olien i aks-
lerne udføres alle 250 driftstimer og udskiftningen skal foretages alle 1500 timer.
Hver aksel indeholder et midterdifferentiale og et planetgear i hver ende. Det er den samme olie, der smø-
rer midterdifferentialet og planetgearene i akselernes ender, men olie flyder meget langsomt mellem disse
punkter. Når der kontrolleres, så skal der kontrolleres og eventuelt påfyldes olie på alle disse tre steder til
samme tid. For at slippe olien ud af akselen og for at udskifte den skal følgende skridt gennemføres:
1.
Kør maskinen på en jævn undergrund.
Positioner hjulene på den aksel, som dræ-
nes, således at akselendens niveauprop-
per
(1, Afbildning
74) er i den laveste
position. Slå håndbremsen til. Bloker hju-
lene.
2.
Rens området omkring propperne i begge
enderne af akselen. Fjern propperne.
BEMÆRK:Se
”Væske kapaciteter” på
side 4-5 vedrørende mængde.
Afbildning 74
4-42 Iftersyn, vedligehold og justering
022-00028DM

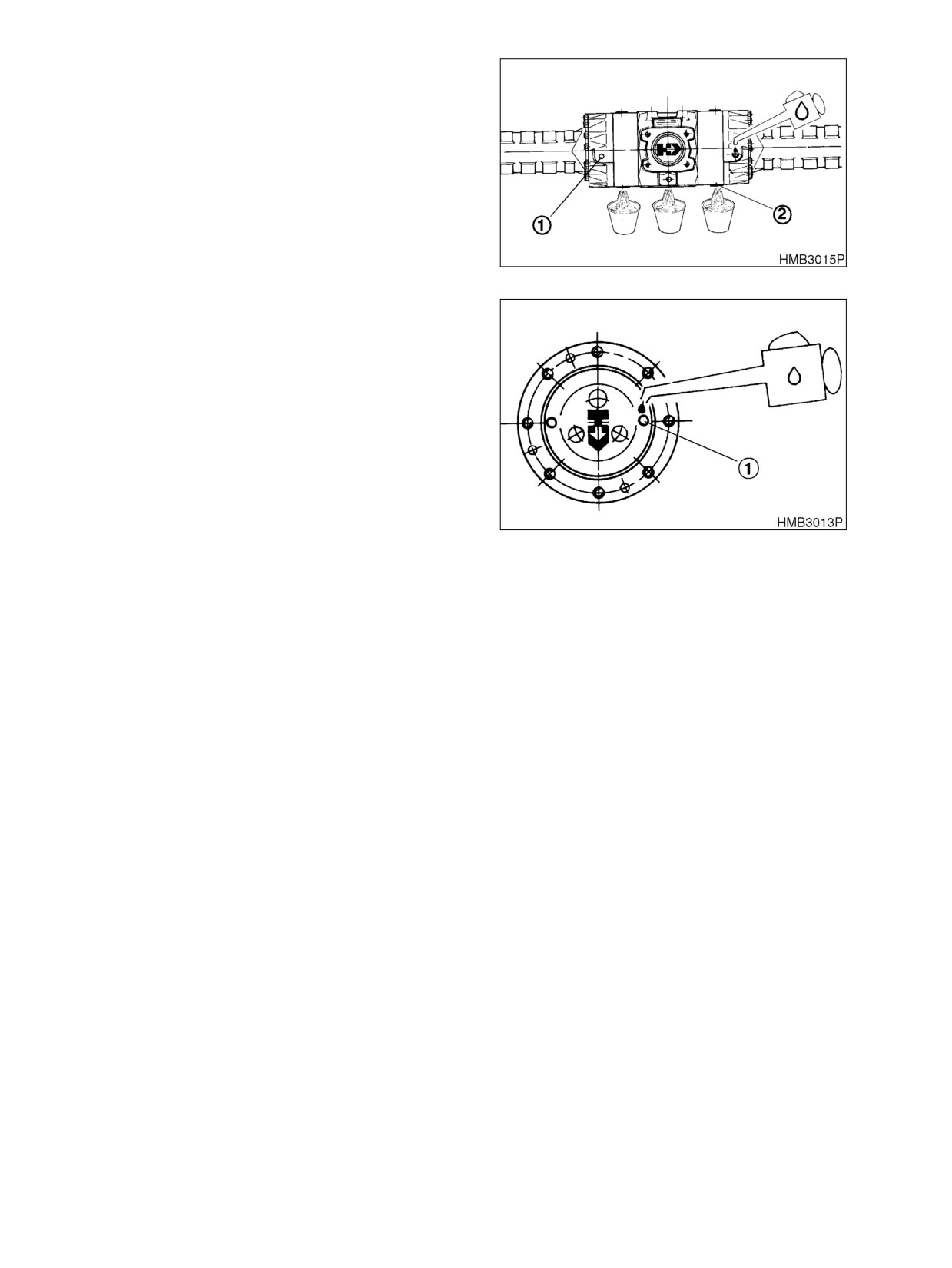

3.
Rens området omkring niveauproppen (1,
Afbildning
75) og dræn proppen (2) på
midterdifferentialet. Fjern niveauproppen
og drænproppen. Lad olien slippe ud i en
beholder.
4.
Sæt drænproppen i midterdifferentialet og
skru den fast.
5.
Pump olie ind igennem hullet for
niveauproppen på midterdifferentialet. Fyld
olie på, indtil niveauet er på højde med
bunden af åbningen.
Afbildning 75
6.
Gå videre til prophullerne
(1, Afbildning
76) i akselenderne. Fyld olie på disse
åbninger indtil olieniveauet ligger på højde
med åbningens underkant. Kontroller igen
olieniveauet på midterdiffentialet. Fyld olie
på efter behov. Når olieniveauet er tilfreds-
stillende ved alle tre åbninger, sættes
propperne i og lukkes alle tre steder.
7.
Gentag proceduren for den anden aksel.
Afbildning 76
022-00028DM
Iftersyn, vedligehold og justering 4-43
2000 TIMERS / ÅRLIG SERVICE
GENNEMFØR AL 10 TIMERS / DAGLIG, 50, 250, 500 OG 1000 TIMERS SERVICE
KONTROLLER STYRING, BREMSER, DRIVAKSEL, MOTOR OG BRÆNDSTOFKREDSLØBET

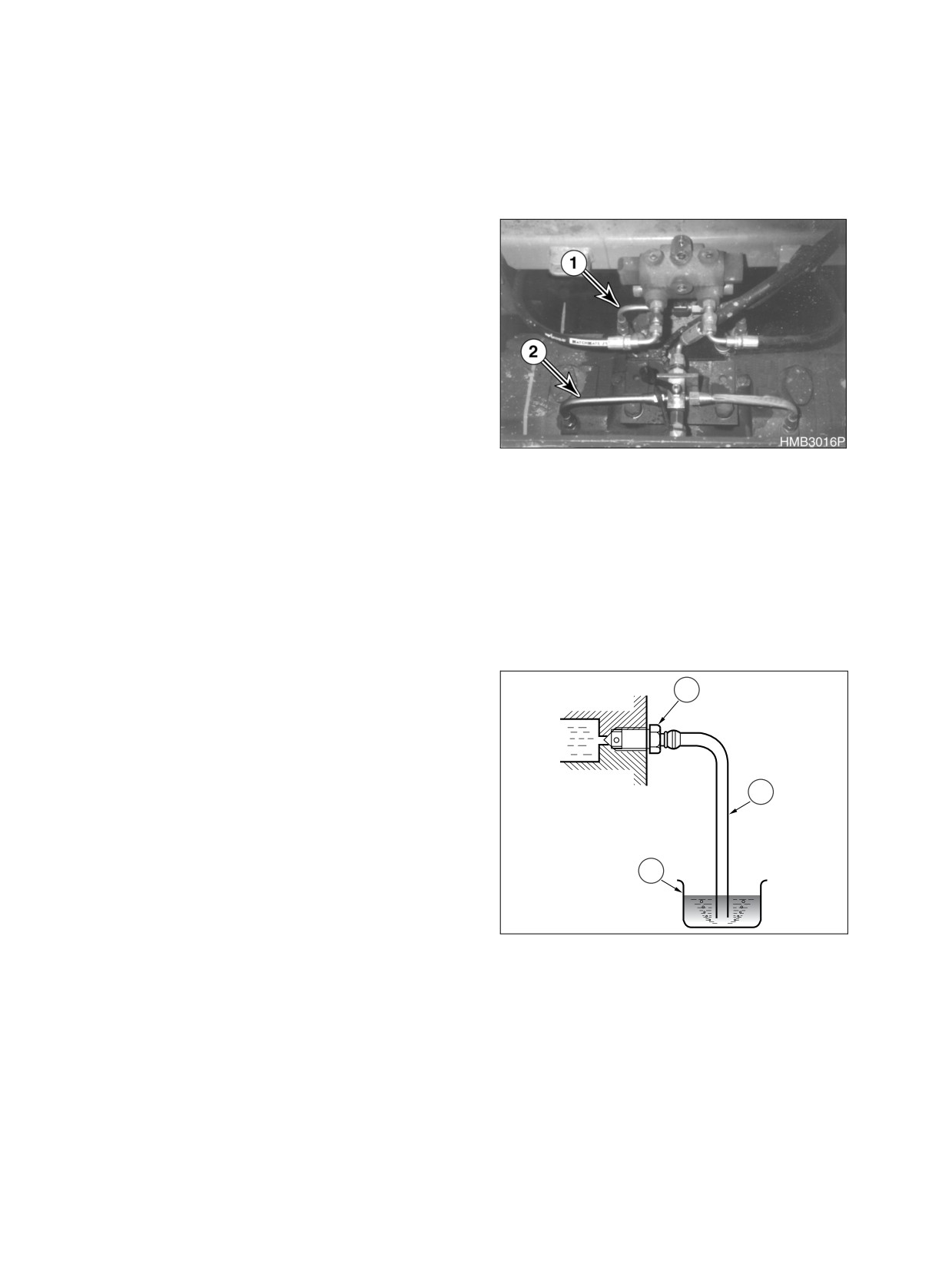

UDSKIFT LEDNINGER OG SLANGER
1.
Udskift de kobberledninger, som fører
bremsevæske til hjulbremserne dvs. drifts-
bremseledning
(1, Afbildning
77) hånd-
bremseledning (2). Udskift også slanger,
som fører hydraulikvæske til styrecylin-
drene.
2.
Det er vanskeligt at bestemme tilstanden
på mange ledninger og slanger. Den bed-
ste måde til at sikre pålidelig drift og for at
bevare den maksimale ydeevne er at skifte
slangerne regelmæssigt. Hvis bremse-
Afbildning 77
eller styreslanger bliver beskadiget eller
synes at være defekte på den ene eller
anden måde, skal de udskiftes uafhængigt af tidsintervallet siden den sidste udskiftning.
AFLUFT BREMSERNE
Når bremseslanger eller bremserør udskiftes, kan der trænge luft ind i det hydrauliske system. Luft kan
bevirke, at bremserne ikke virker kontinuerligt og dette er en meget farlig situation. Benyt aldrig maskinen,
mens der er luft i bremsernes hydrauliske system. En svampagtig fornemmelse ved at trykke bremsepeda-
len ned er et tegn på, at der er luft i det hydrauliske system.
Gør følgende for at slippe luften ud af det
hydrauliske system: (Afbildning 78)
1
1.
Start motoren og sæt gearhåndtaget til
"TOMGANG."
2.
Fjern gummihætten fra afluftningsskruen
på hjulet.
2
3.
Anbring den ene ende af en plastikslange
(2) over afluftningsskruen
(1). Put den
anden ende af slangen i en beholder (3)
med bremsevæske.
3
4.
Lad en person sidde i operatørens kabine,
og en person være ved afluftningsskruen
HLB3018L
på det hjul, som afluftes.
Afbildning 78
5.
Åbn afluftningsskruen
(1). Tryk så på
bremsepedalen, indtil den hviler på kabinens gulv. Hold pedalen nede på kabinens gulv. Luk for afluft-
ningsskruen, mens bremsepedalen holdes nede. Lad bremsepedalen komme op igen, efter at afluft-
ningsskruen er blevet lukket. Fortsæt med at åbne for afluftningsskruen og med at træde
bremsepedalen ned, indtil den væske, der kommer ud fra slangen, ikke længere indeholder nogen
luftbobler.
6.
Skru udluftningsskruen helt fast (1). Anbring gummihætten på udluftningsskruen igen.
4-44 Iftersyn, vedligehold og justering
022-00028DM
7.
Gennemfør denne afluftningsprocedure for de andre tre dæk.
DRÆN OG UDSKIFT HYDRAULIKOLIEN
OBS!
Vær sikker på, at hydraulikolien er afkølet inden den slippes ud. Varm olie kan sprøjte ud og
medføre forbrændinger.
1.
Løft armen til dens højeste position. Hæld
skovlen så langt tilbage som muligt og sluk
for motoren.
BEMÆRK:Se
”Væske kapaciteter” på
side 4-5 vedrørende mængde.
Afbildning 79
2.
Sæt en beholder under hydraulikbeholde-
rens drænprop. Åben for beholderens
afluftningsdæksel.
(Se Afbildning
11 på
side 4-10). Fjern drænproppen fra behol-
derens bund. (Afbildning 80). Lad hydrau-
likolien slippe ud.
AOO0090L
Afbildning 80

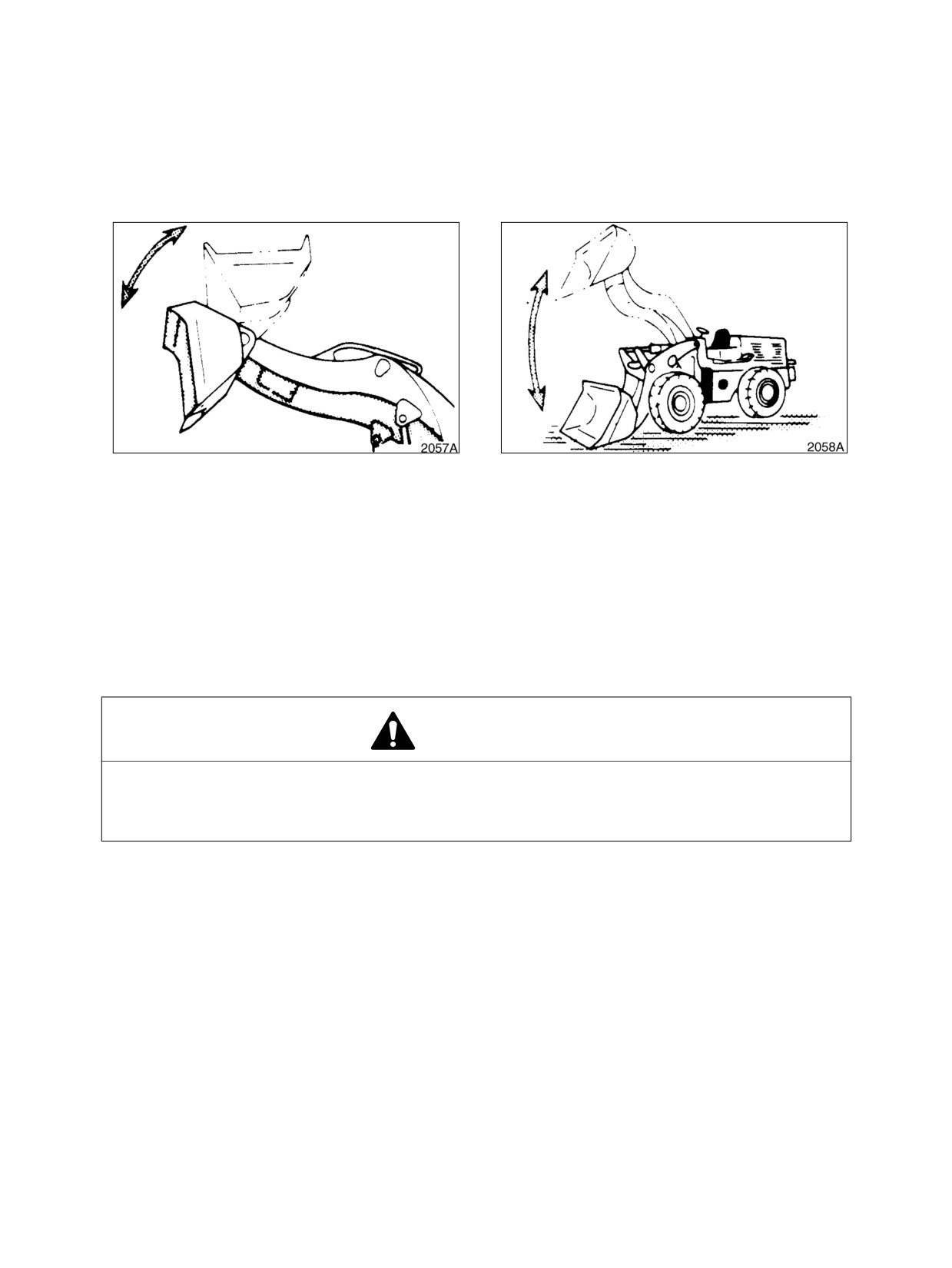

Afbildning 81
Afbildning 82
022-00028DM
Iftersyn, vedligehold og justering 4-45
3.
Betjen håndtagene for at sænke skovlen ned uden at starte motoren. (Afbildning 81). Betjen så hånd-
tagene for at sænke armen ned. (Afbildning 82). Dette vil dræne olien fra armens og skovlens cylin-
dere.
4.
Udskift hydraulikhovedfiltrene som beskrevet under ”Udskiftning af hovedfilter (første gang)” på
side 4-29.
5.
Sæt beholderens drænprop i igen. Fyld beholderen igen ved at hælde olie ind gennem afluftnings-
dækslets åbning. Sæt afluftningsdækslet på og skru det fast.
Afbildning 83
Afbildning 84
6.
Start motoren og betjen styrehåndtagene for at løfte og sænke skovlen nogle få gange. (Afbildning
83). Løft og sænk armen et par gange. (Afbildning 84). Sænk skovlen ned til jorden.
7.
Kontroller beholderens skueglas. (Se Afbildning 10 på side 4-10). Olieniveauet skal ligge mellem den
øverste og den nederste grænse på skueglasset. Fjern afluftningsdækslet og fyld olie på, når det er
nødvendigt.
CHECKBREMSEAKKUMULATOR
Kontroller, om bremsebeholderen indeholder en tilpas mængde af nitrogengas:
ADVARSEL!
Nitrogengas, som står under tryk i bremsebeholderen, kan eksplodere og medføre alvorlige
kvæstelser eller dødsfald.
Foretag ingen servicering af bremsebeholderen uden at være tilsvarende uddannet.
1.
Parker maskinen på en jævn undergrund, slå håndbremsen til, sænk ophængningen ned til jorden.
2.
Lad motoren køre i tomgang i fem minutter for at fylde bremsebeholderen med olie.
3.
Stands motoren.
4.
Drej startnøglen om til ”ON”-position.
5.
Tæl det antal gange, som højre bremsepedal kan trædes ned, indtil advarselslampen for bremserne
tændes.
6.
Hvis det antal som tælles er mindre end fem (5), er der problemer med akkumulatoren. Kontakt den
nærmeste Daewoo-forhandler.
4-46 Iftersyn, vedligehold og justering
022-00028DM
VEDLIGEHOLD I FORBINDELSE MED HÅRDE VILKÅR
DRIFTSVILKÅR
KRÆVET VEDLIGEHOLD
Mudder, vand, regn
1.
Se efter løse fittinger, umiskendelige skader på maskinen og
alle slags væskelækager.
2.
Rens efter afsluttet arbejde maskinen for mudder, sten og
aflejringer. Kontrollér, om svejsesøm er beskadigede eller har
revner og om der er nogen løstsiddende dele.
3.
Gennemfør alle daglige smøre- og servicearbejder.
4.
Skyl udstyret med ferskvand, hvis maskinen har været udsat
for saltvand eller andre korroderende stoffer.
Særdeles støvede
eller
meget
1.
Rens motorens luftfilter oftere.
varme omgivelser
2.
Rens kølerens og oliekølerens ribbe for at fjerne snavs og støv.
3.
Rens filteret i brændstofsystemets indløb og brændstoffilteret
oftere.
4.
Kontroller starterens motor og alternatoren og rens efter
behov.
Stenet terræn
1.
Kontroller hjul, dæk, fælge og ventilstammer med hensyn til
beskadigelser og kraftigt slid.
2.
Kontroller, om der er løse fittinger og bolte.
3.
Kontroller skovlen og armen med hensyn til beskadigelser og
kraftigt slid.
4.
Anbring en beskyttende skærm i toppen og foran på maskinen
som beskyttelse imod faldende sten.
Ekstrem kulde
1.
Benyt den passende brændstoftype for lave temperaturer.
2.
Brug et måleinstrument for at kontrollere frostbeskyttelsen for
således at være sikker på, at der er beskyttelse imod de
laveste forventede temperaturer.
3.
Brug et hydrometer til at kontrollere batteriernes tilstand. I
særdeles koldt vejr skal batterierne tages ud og opbevares i
varmere omgivelser natten over.
022-00028DM
Iftersyn, vedligehold og justering 4-47
GENEREL VEDLIGEHOLDELSE
BRÆNDSTOF OVERFØRINGSPUMPE
ADVARSEL!
1.
Kør ikke brændstofpumpen uden brændstof i systemet i mere end 14 sekunder.
•
Køling og smøring af pumpen sker gennem det brændstof, som løber gennem
pumpen. Når pumpen kører, mens den er tør, vil varmen, som dannes af de
bevægelige dele, ødelægge pumpens rotorer, blade og tætninger. For at forhindre
unødvendig slid og / eller beskadigelser på brændstofpumpen må den ikke være i drift
i mere end 15 sekunder i tør tilstand.
2.
Brug ikke pumpen i mere end 15 minutter i træk.
•
Uafbrudt brug af pumpen ud over det anbefalede tidsrum medfører overopvarmning af
motoren, som medfører dens ødelæggelse.
3.
Brug ikke brændstofpumpen til andre slags brændstof.
(Benyt den udelukkende til
dieselolie.)
•
Benyt ikke brændstofpumpen for andre brændstoftyper, som har et lavt flammepunkt.
•
Benyt ikke brændstofpumpen til brændstof, som er blevet forurenet med vand eller
som har et højt vandindhold. Fugt i pumpemekanismen kan bevirke rustdannelse og
føre til svigt af pumpen.
4.
Brug altid pumpen i forbindelse med det filter, som er anbragt på slangen på
indgangssiden. Dette forhindrer alle fremmedlegemer i at trænge ind i pumpen. Hold altid
pumpen og alle dens dele rene.
•
Når snavs eller andre fremmedlegemer kommer ind i pumpen, kan de sætte sig fast
mellem rotor og/eller blade og bevirke en varmedannelse, som så beskadiger pumpen.
•
Fjern ikke filteret og benyt ikke noget filter med større maske for at øge
brændstofgennemløbet.
5.
Undgå at fylde for meget brændstof på og spild ikke noget brændstof.
6.
Kontroller, at retningen af kontraventilen går i samme retning som brændstofstrømmen.
7.
Når nogle dele eller komponenter af pumoen går tabt, bliver beskadiget eller ubrugelige, så
erstat den omgående med en ny.
VIGTIGT
Hvis der er nogen tegn på lækager i forbindelse med brugen af overføringspumpen, skal føl-
gende dele kontrolleres for at forhindre ildebrand og farligt spild af brændstof.
•
Kontroller alle slanger, som fører til og bort fra overføringspumpen.
•
Kontroller alle slangernes spændeklemmer.
•
Kontroller overføringspumpens indgangsstuds.
Denne overføringspumpe bruges til at fylde brændstof fra en beholder ind i tanken. En kontrolventil er
anbragt i forsyningsslangen for at forhindre brændstoffet i at flyde tilbage fra tanken og ind i beholderen
igen. Der er anbragt et filter i forsyningsslangen for at forhindre fremmedlegemer i at trænge ind i overfø-
ringspumpen eller brændstoftanken.
En termisk begrænser, som er bygget ind i motoren, vil automatisk afbryde for kredsløbet i tilfælde af at
motoren overopvarmes for på denne måde at beskytte motoren imod beskadigelse.
4-48 Iftersyn, vedligehold og justering
022-00028DM
5
4
3
2
1
IN
OUT
AHO0790L

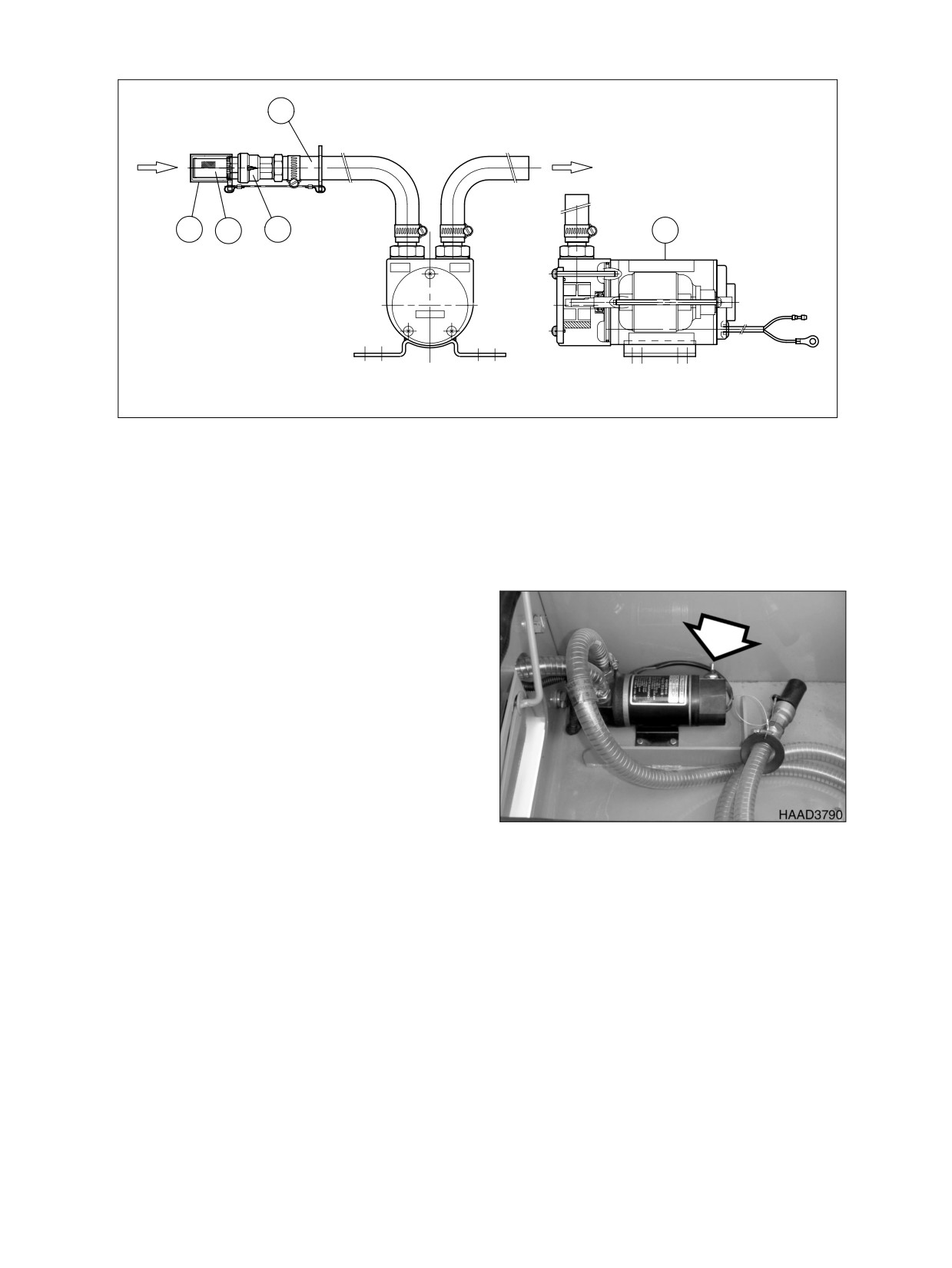

Afbildning 85
1.
Fjern filterdækslet (4, Afbildning 85) fra indløbsslangen.
BEMÆRK:Opbevar filterdækslet på et sikkert sted for at kunne lukke filteret igen, efter at påfyldning
af brændstof er afsluttet.
2.
Sæt forsyningsslangen (5, Afbildning 85) ind i tanken.
3.
Drej brændstofpumpens knap til
”ON”-
position.
BEMÆRK:Overføringspumpen har en
kapacitet på ca. 20 liter / minut
(5 gpm). Vær særdeles omhyg-
gelig for ikke at fylde for meget
brændstof på, så der ikke løber
noget brændstof over.
4.
Når overføringen er afsluttet, skal knappen
øjeblikkelig drejes til ”OFF”-position for at
standse pumpen.
5.
Tag indløbsslangen af brændstofkilden og
Afbildning 86
drej knappen til ”ON”-position i 2-3 sekun-
der for at slippe det resterende brændstof
fra slangen ned i brændstoftanken.
6.
Sæt filterdækslet (4) atter på indløbets fil-
ter og sæt slangen tilbage i opbevarings-
position.
022-00028DM
Iftersyn, vedligehold og justering 4-49
JUSTERING AF HÅNDBREMSEN
For at justere håndbremsen skal følgende skridt udføres:
1.
Løft maskinen med en donkraft for at hjulene kan dreje frit.
2.
Stands motoren og sæt gearhåndtaget i "TOMGANG." Drej tændingens knap til ”ON”-position. Sæt
parkeringsbremsens knap i "UNLOCKED"-position.
FORAKSLENS DRIFTSBREMSER
Check afstanden mellem bremsebelægning og
bremseskive i forakslen.
1.
Find spidshjullets justeringsbolt, som sid-
der i den øverste del af differentialehuset.
2.
Fjern låsebolten (2, Afbildning 87) og buk-
ken (1).
3.
Drej spidshjulets firkantede justeringsbolt
(3, Afbildning 87) i retning mod uret, indtil
den standser. På det tidspunkt er brmse-
skivens afstand ”0”.
4.
Drej justeringsbolten (3, Afbildning 87) fire
omdrejninger (0,25 mm / omdrejning) i ret-
ning med uret for at instille afstanden på
1,0 mm (0,4 in).
5.
Sæt låsebukken (1, Afbildning 87) og bol-
ten (2) i.
Gentag skridt 1-5 på den anden side.
NØDFRIGIVELSE AF FORAKSLENS HÅND-
BREMSE
1.
Find håndbremsens frigivelsesbolt, som
sidder i den nederste del på begge sider af
huset.
2.
Løsn låsemøtrikken (4, Afbildning 87) fra
justeringsbolten (5).
3.
Spænd justeringsbolten (5, Afbildning 87)
indtil den standser. Dette vil frigive hånd-
bremsen manuelt, så at akselenden kan
dreje frit.

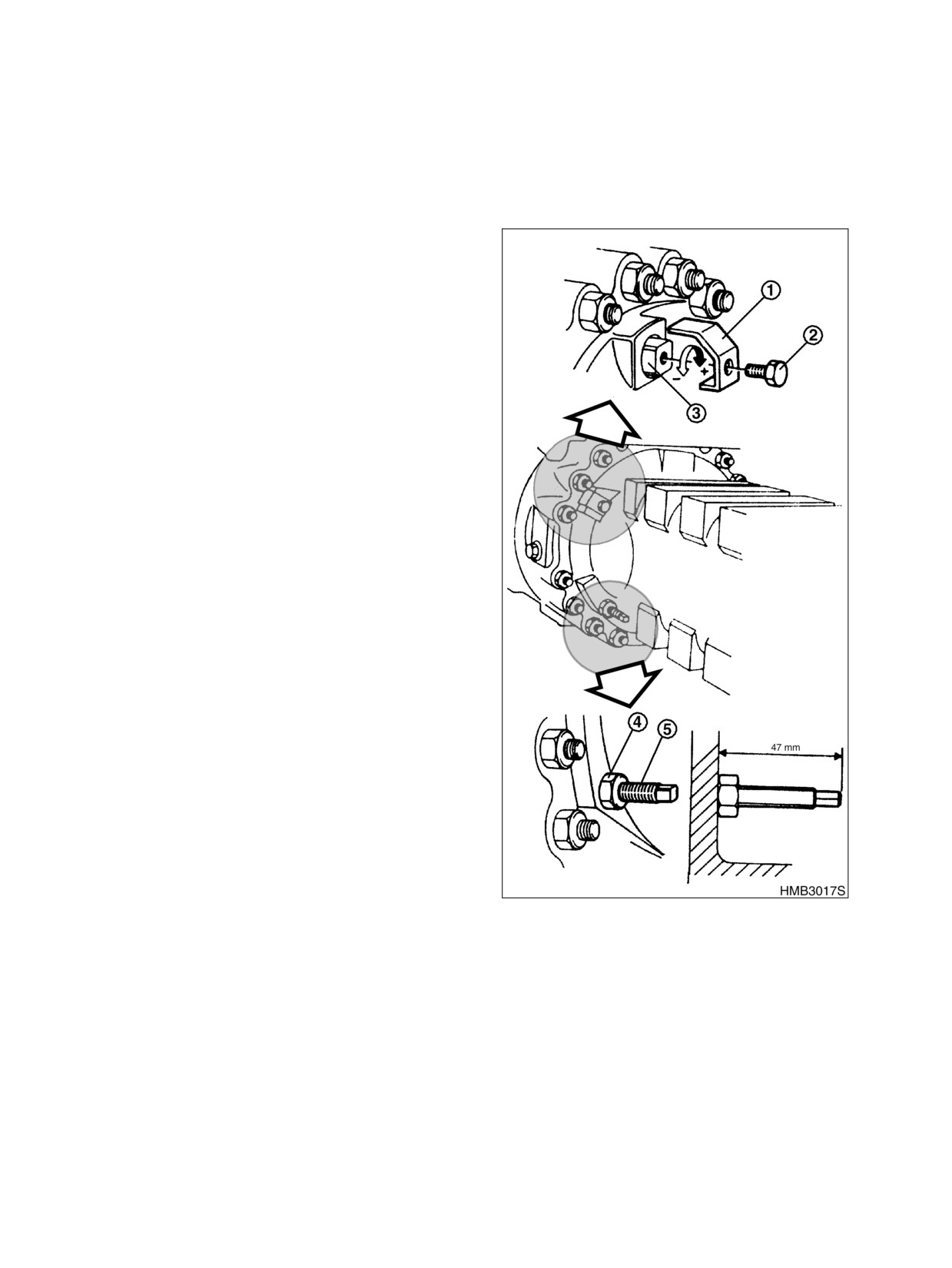

Afbildning 87
Justeringsboltens førstegangsindstilling er
47
mm og den skal genjusteres til denne længde
og låsemøtrikken spændes, når bugseringen er
afsluttet.
BAGAKSLENS DRIFTSBREMSE
Der findes tre justeringsbolte på hver side med 120 ° intervaller til justering af bagakselbremsen. Alle tre
skal justeres for at sikre en korrekt drift. Fremgangsmåden ved justeringen er den samme som den
metode, der anvendes til justering af forakselbremsen og den skal gentages på begge sider.
4-50 Iftersyn, vedligehold og justering
022-00028DM
CHECK HYDRAULIKTRYKKENE
Det hydrauliske tryk for de fleste systemer kan
kontrolleres ved at bruge de fjerntliggende test-
porte som vist i (Afbildning 88).
Referens-
Beskrivelse
nummer
1
Hovedpumpens tryk
2
Betjeningshåndtagets aktive-
ringstryk
3
Styrepumpens tryk
4
Transmissionskoblingens tryk
Afbildning 88
5
Bremseopladningstryk
HOVEDPUMPENS TRYK
1.
Tilslut måleinstrumentet til porten
(1,
P - Fra pumpen
R - Til tanken
Afbildning 88).
3A - Sænk bommen
3B - Løft bommen
2.
Aflastningspatronen for hovedpumpen skal
2A - Dump skovlen
2A - Træk skovlen ind
åbne ved 205±5 kg/cm2 (2,915±70 psi).
3.
Juster skruen på aflastningsventilens ele-
ment (Afbildning 89). Løsn låsemøtrikken
og drej skruen med uret for at øge aflast-
ningstrykket. Drej skruen mod uret for at
reducere aflastningstrykket.
4.
Spænd låsemøtrikken efter at trykket er
APO0120L
blevet justeret.
Afbildning 89
BETJENINGSHÅNDTAGETS AKTIVERINGS-
TRYK (STANDARD)
1
2
1.
Tilslut måleinstrumentet til porten
(2,
Afbildning 88).
2.
Jusér aflastningspatronen
(3, Afbildning
3
90) på bremse- og hovedforsyningsventi-
len
(1, Afbildning
90). Aflastningstrykket
+3
+43
skal være sat til 28
-2
kg/cm2 (398
-30
psi).
3.
Løsn låsemøtrikken på justeringsskruen.
Drej justeringsskruen med uret for at øge
APO0130L
aflastningstrykket. Drej justeringsskruen
mod uret for at reducere aflastningstrykket.
Afbildning 90
4.
Spænd låsemøtrikken efter at justeringen
er blevet gennemført.
022-00028DM
Iftersyn, vedligehold og justering 4-51
BETJENINGSHÅNDTAGETS AKTIVERINGS-
TRYK (EKSTRAUDSTYR) - (EUROPÆ-
2
ISK LAVSTØJSUDSTYR)
1
3
1.
Tilslut måleinstrumentet til porten
(2,
Afbildning 88).
2.
Justér aflastningspatronen
(3, Afbildning
91) på bremse- og hoved- og blæsermo-
torforsyningsventilen
(1, Afbildning
91).
+3
Aflastningstrykket skal være sat til 28
kg/
-2
+43
cm2 (398
-30
psi).
APO0140L
3.
Løsn låsemøtrikken på justeringsskruen.

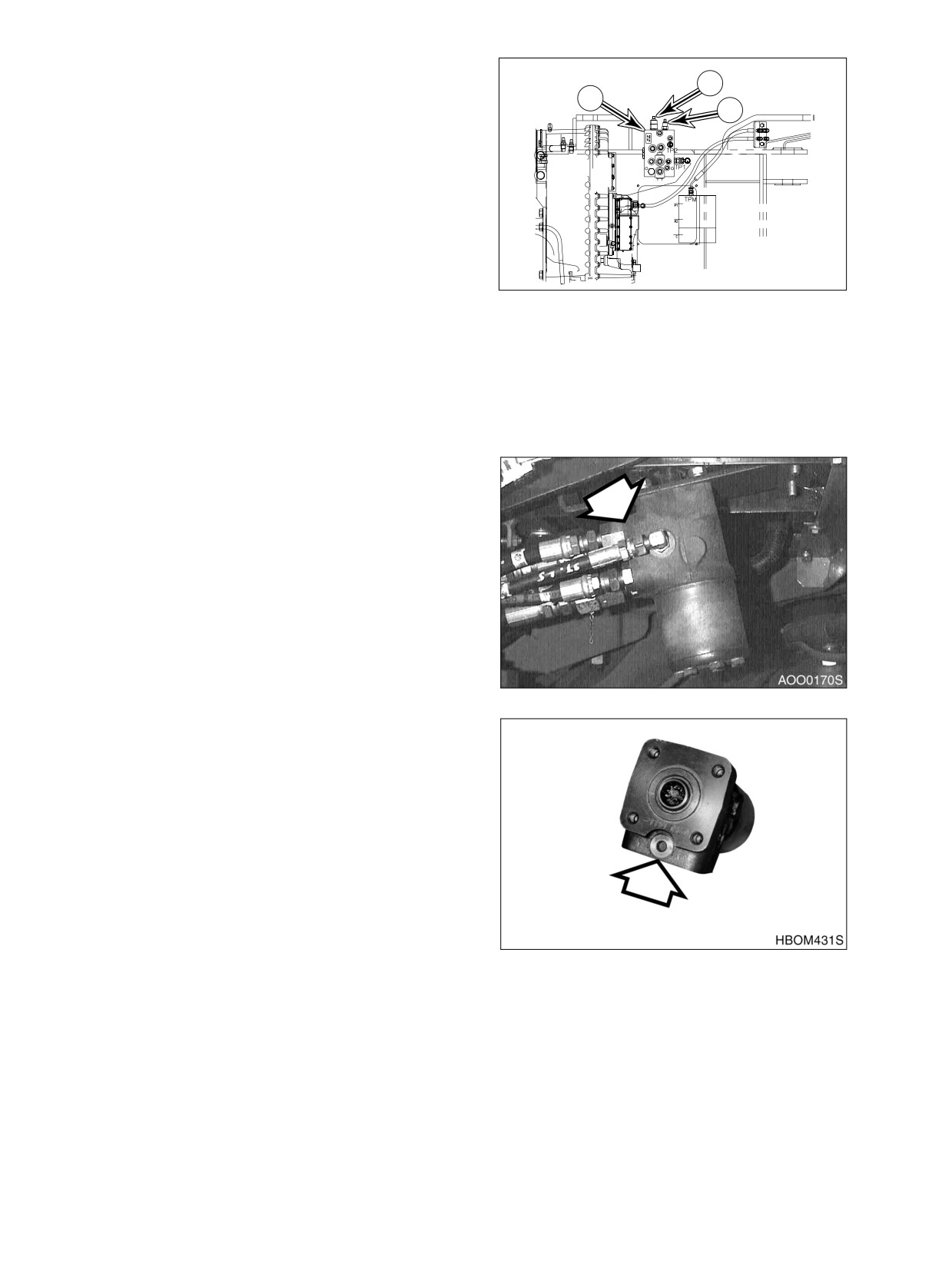

Afbildning 91
Drej justeringsskruen med uret for at øge
aflastningstrykket. Drej justeringsskruen
mod uret for at reducere aflastningstrykket.
4.
Spænd låsemøtrikken efter at justeringen er blevet gennemført.
STYREPUMPENS TRYK
1.
Tilslut måleinstrumentet til indgangen (3,
Afbildning 88).
2.
Juster aflastningsventilens element på sty-
ringens ventil
(Afbildning
92). Patronen
skal justeres til at åbne ved 200±5 kg/cm2
(2,845 ±70 psi).
Afbildning 92
3.
Skru proppen og skiven af og fjern dem.
Juster skruen, som ligger under proppen.
Drej skruen med uret for at øge aflast-
ningstrykket. Drej skruen mod uret for at
reducere aflastningstrykket.
4.
Anbring proppen og skiven igen, efter at
trykket er blevet justeret.
Afbildning 93
TRANSMISSIONSKOBLINGENS TRYK
1.
Tilslut måleinstrumentet til porten (4, Afbildning 88)
2.
Det er ikke muligt at justere trykket.
+2
+28
•
Transmissionskoblingens tryk: 16
kg/cm2 (228
psi)
0
0
4-52 Iftersyn, vedligehold og justering
022-00028DM
BREMSEOPLADNINGSTRYK (STANDARD)
1
1.
Tilslut måleinstrumentet til porten
(5,
2
Afbildning 88).
2.
Justér bremseopladningspatronen
(2,
Afbildning 94) på bremse- og hovedforsy-
3
ningsventilen
(1, Afbildning
94). Aflast-
ningstrykket for bremseopladning er 140/
120 kg/cm2 (1,990/1,707 psi).
APO0130L
Afbildning 94
BREMSEOPLADNINGSTRYK (EKSTRAUD-
STYR) - (EUROPÆISK LAVSTØJSUD-
2
STYR)
1
3
1.
Tilslut måleinstrumentet til porten
(5,
Afbildning 87).
2.
Justér bremseopladningspatronen
(2,
Afbildning 95) på bremse- og hoved- og
blæsermotorforsyningsventilen
(1, Afbild-
ning 95). Aflastningstrykket for bremseop-
ladning er 120±5 kg/cm2 (1,707±70 psi).
APO0140L
Afbildning 95
CHECK BREMSENS UDLØBSTRYK
2
1.
Sæt måleinstrumentet til bremsetryktest-
1
porten (1,Afbildning 96) på forakslen.
2.
Udløbstrykket skal være
45±3 kg/cm2
(640±43 psi).
HÅNDBREMSENS AFLASTNINGSTRYK
1.
Sæt et trykmåleinstrument til håndbremse-
porten (2,Afbildning 96).
2.
Håndbremsens tryk skal være 52~65 kg/
APO0150L
Afbildning 96
cm2 (740~925 psi).
022-00028DM
Iftersyn, vedligehold og justering 4-53
VENTILATORMOTORENS TRYK
(EKSTRAUDSTYR - EUROPÆISK
LAVSTØJSUDSTYR)
1.
Sæt et måleinstrument til ventilatormoto-
rens indløbsport (1,Afbildning 97).
2.
Juster skruen på aflastningsventilens ele-
ment (2, Afbildning 97).
BEMÆRK:Udgangstrykket skal være 87 ±
5 kg/cm2 (1,237 ± 70 psi).
3.
Løsn låsemøtrikken på justeringsskruen.
Drej justeringsskruen med uret for at øge

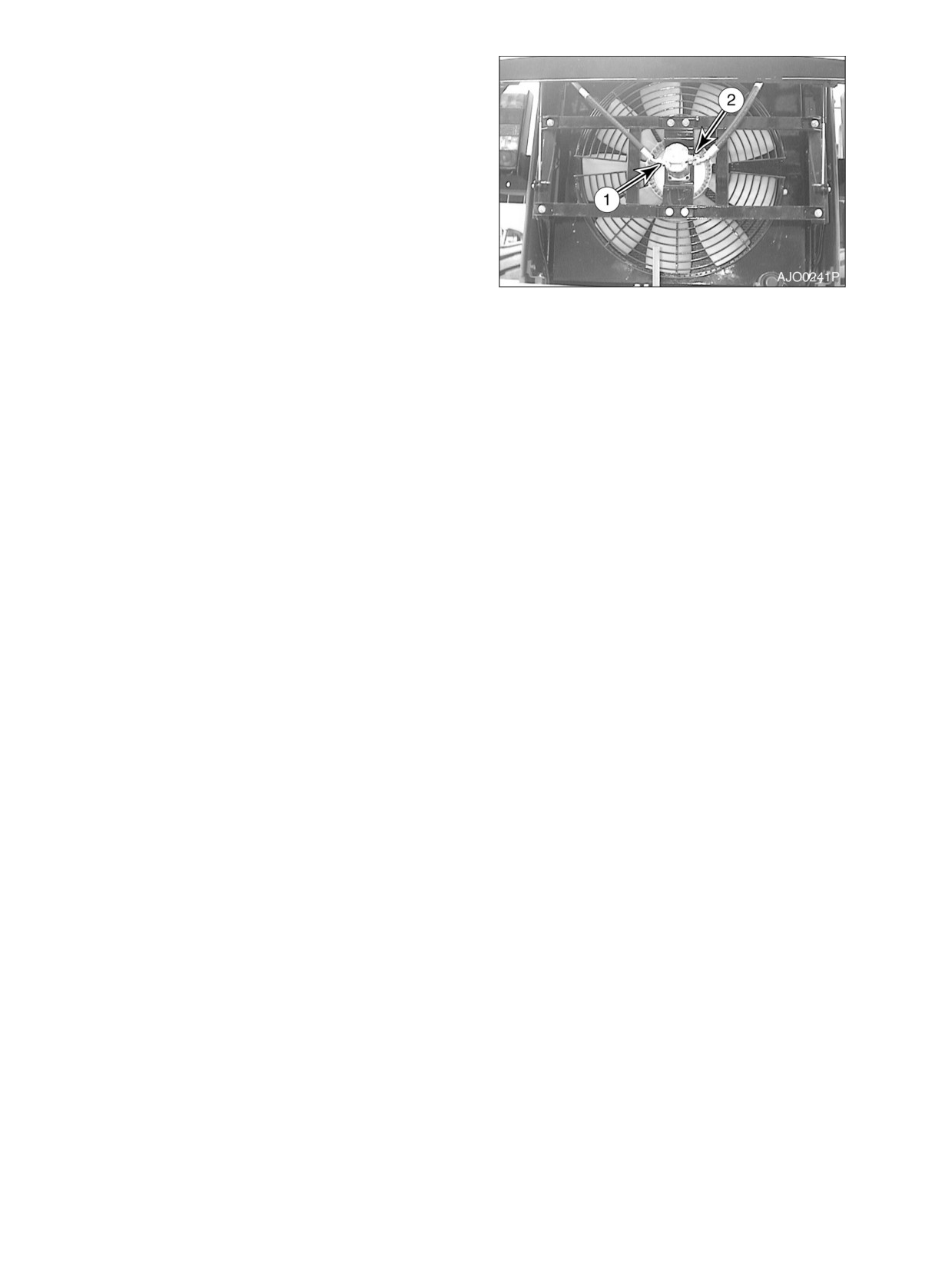

Afbildning 97
aflastningstrykket. Drej justeringsskruen
mod uret for at reducere aflastningstrykket.
BEMÆRK:En omdrejning varierer 16,5 kg/
cm2(235 psi).
4.
Spænd låsemøtrikken efter at justeringen
er blevet gennemført.
4-54 Iftersyn, vedligehold og justering
022-00028DM
DÆK OG HJUL
Rigtigt oppumpede dæk (2, Afbildning 98) er en
vigtig forudsætning for at kunne bedømme dæk-
kenes ydeevne og dækkenes levetid. Et dæk
med for lavt tryk (1, Afbildning 98) bærer ikke
maskinen på den rigtige måde og vil slides
meget hurtigt. Dæk med for højt tryk (3, Afbild-
ning 98) har dårlig sporingsevne og punkterer
nemt.
Brug en trykmåler til at måle trykket. Mål altid
trykket, inden maskinen bliver brugt til arbejde
og mens dækkene er kolde. Benyt tabellen for-
neden til at bestemme det rigtige tryk for for- og
baghjul, når maskinen skal køre eller når den
Afbildning 98
skal arbejde.
Kontroller dækkene for skader og fastsiddende
fremmedlegemer. Kontroller ventilerne med
hensyn til skader.
Tryk under arbejde
Tryk under kørsel
Bemærknin-
Dækstørrelse
ger
Forhjul
Baghjul
Forhjul
Baghjul
17.5-25-12PR (L2)
Dæk med
3.25 kg/cm2
3.0 kg/cm2
2.5 kg/cm2
2,0 kg/cm2
(Standard)
skråtskåren
(46 psi)
(43 psi)
(36 psi)
(29 psi)
profil
(Standard)
20,5-25-12PR (L2)
Dæk med
3.5 kg/cm2
3.3 kg/cm2
2.8 kg/cm2
2,0 kg/cm2
(Ekstraudstyr)
skråtskåren
(50 psi)
(47 psi)
(40 psi)
(29 psi)
profil
(Ekstraudstyr)
DREJNINGSMOMENT FOR HJULMØTRIKKER
Spænd hjulmøtrikkerne til 58-62 kg•m (420 - 448 ft lb).
ADVARSEL!
Hvis et hjul og et dæk skal fjernes fra
maskinen og udskiftes eller hvis et dæk
skal skiftes på et hjul, så tillad kun erfarent
servicepersonale at gennemføre dette
arbejde. Et dæk kunne slynges bort fra
hjulet og medføre alvorlige kvæstelser
eller dødsfald. Se Afbildning 99.
Afbildning 99
022-00028DM
Iftersyn, vedligehold og justering 4-55
KONTROLLER DÆKKENE MED HENSYN TIL BESKADIGELSER
ADVARSEL!
Forkert servicering eller skift af dæk og fælg kan medføre eksplosioner med alvorlige kvæstel-
ser eller dødsfald til følge.
Servicer og skift ikke dæk uden at være tilsvarende uddannet og uden at have det passende
udstyr.
Kontakt den nærmeste forhandler for Daewoo læssemaskiner eller dækfabrikantens lokale for-
handler med hensyn til dækservice eller skift.
ADVARSEL!
Et overopvarmet dæk kan eksplodere og medføre alvorlige kvæstelser eller dødsfald.
Hvis dækket forventes at være overopvarmet, kom ikke nærmere end en afstand på 15 m (50 ft).
Hold afstand indtil dæk og fælg er kølet af.
Hvis nogen af de følgende mangler konstateres
på dæk, skal de af sikkerhedsgrunde udskiftes
Slidbane
med nye dæk.
Vedrørende udskiftning kontakt DAEWOO for-
Siderne
Armeringslag
handleren for læssemaskiner eller dækfabrikan-
Cordlag
tens lokale forhandler.
•
Kanttråden er brudt eller bøjet eller
dækket er stærkt deformeret.
•
Der er stærke tegn på slitage og
cordlaget (sammen med armerings-
Vulster/kanttråd
laget) er synligt på mere end ¼ af
hele omkredsen.

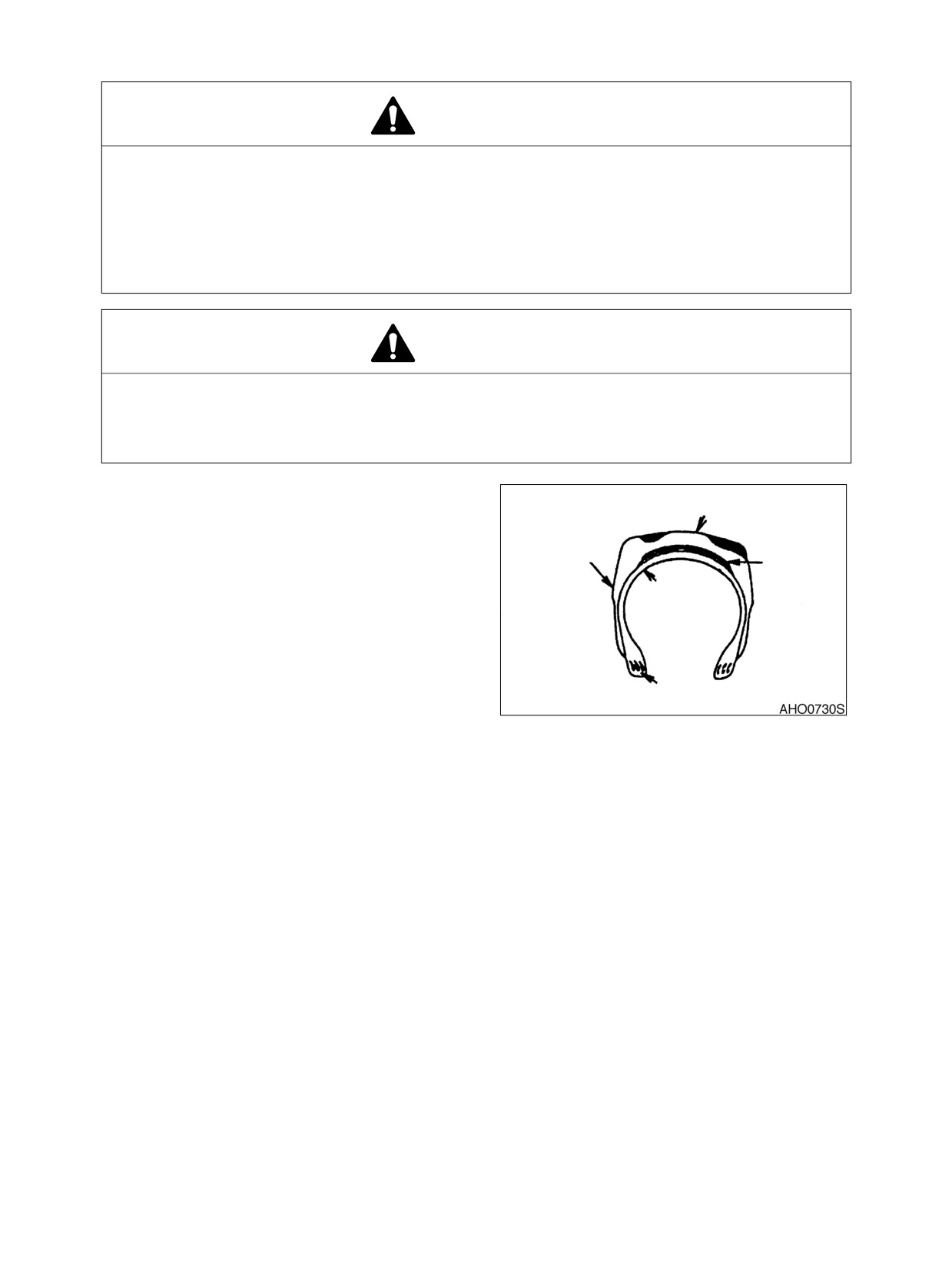

Afbildning 100
•
Skaderne på cordlaget dækker mere
end 1/3 af dækkets bredde.
•
Dækkets lag skilles fra hinanden.
•
Tværgående revner når til cordlaget.
•
Deformering eller skade, som gør
dækket ubrugeligt.
4-56 Iftersyn, vedligehold og justering
022-00028DM
DET ELEKTRISKE SYSTEM
CHECK BATTERIETS TILSTAND
ADVARSEL!
Inden du starter på servicearbejde på batteriet, skal du forvisse dig om, at motoren er standset
og startnøglen stillet i ”OFF”-position.
Batterierne danner brintgas. Der er eksplosionsfare især ved stærkt afladede batterier. Sørg for,
at åben ild, brændende ting og gnister ikke kommer i nærheden af batterierne.
Batterielektrolytvæsken er fortyndet saltsyre. Vær særdeles forsigtig ved håndtering af batteri-
erne. Elektrolytvæsken kan bevirke alvorlige kemiske forbrændinger. Når der kommer noget
elektrolytvæske på tøjet eller huden, så skyl den omgående af med store mængder vand. Hvis
elektrolytvæsken kommer ind i øjnene, så skyl omgående øjnene med store mængder vand og
søg straks lægehjælp.
Ved tilslutning af et batteri skal man hele tiden bære sikkerhedsbriller.
Ved fjernelse af batteri skal ledningen til minus (-) eller masseterminalen afbrydes først, derefter
afbrydes plusforbindelsen. Dette forhindrer gnistdannelse og lysbuedannelse, som kan udløse
en eksplosion. Ved tilslutning af et batteri skal plusledningen tilsluttes først og derefter tilsluttes
minusledningen. Sørg for, at terminalklemmerne sidder helt faste.
1.
I koldere vejr belastes batterierne mere, når de bruges til forvarmning og når den kolde motor startes.
Batteriernes ydeevne falder vedlavere temperaturer.
2.
I særdeles koldt vejr skal batterierne tages ud om aftenen og opbevares et varmt sted. Dette bidrager
til at holde dem på et højere effektniveau.
3.
Kontrol af batteriets elektrolytniveau.
BEMÆRK:Batteriet, som er blevet installe-
ret på fabrikken, kræver ingen
vedligeholdelse (´MF´ = ´Main-
tenance Free´-type). Under nor-
male omstændigheder skulle
elektrolytvæsken bevare sit rig-
tige niveau.
4.
Kontroller batteriets opladningstilstand ved
at se på indikatorlampen, som er indbyg-
get i batteriet.
HJB5002L
•
GRØN: Normal.
Afbildning 101
•
SORT: utilstrækkelig ladning - kon-
trollér vekselstrømsgeneratoren.
•
GENNEMSIGTIG: Ikke nok batterivæske - udskift batteriet.
BEMÆRK:Farverne kan afvige afhængigt af batteriets fabrikant. Læs altid den tilsvarende vejledning
på selve batteriet.
Batterierne bør altid udskiftes parvist. Brug af et gammelt batteri sammen med et nyt vil
altid forkorte livstiden af det nye batteri.
022-00028DM
Iftersyn, vedligehold og justering 4-57
TABEL OVER DREJNINGSMOMENTER FOR BOLTE
SPÆNDEDREJEMOMENTER FOR METRISKE BOLTE (TIL COATEDE GEVIND, FOR-SMURTE SAM-
LINGER)
Styrke
Gr. 8.8
Gr. 10.9
Gr. 12.9
Dia.
Kg•m
ft lb
Kg•m
ft lb
Kg•m
ft lb
5 mm x std
0.59
4.3
0.79
5.7
1.0
7.2
6 mm x std
1.00
7.3
1.38
10
1.66
12
8 mm x std
2.49
18
3.46
25
4.15
30
8 mm x 1.0
2.76
20
3.87
28
4.56
33
10 mm x std
4.84
35
6.92
50
8.30
60
10 mm x
1.0
4.84
35
7.05
51
8.30
60
12 mm x std
8.57
62
11.89
86
14.52
105
12 mm x
1.5
9.00
65
12.59
91
14.94
108
14 mm x std
13.55
98
18.95
137
23.10
167
14 mm x
1.5
14.94
108
21.02
152
24.89
180
16 mm x std
20.88
151
29.46
213
35.54
257
16 mm x
1.5
22.54
163
31.53
228
38.03
275
18 mm x std
28.90
209
40.52
293
48.41
350
18 mm x
1.5
32.50
235
45.92
332
55.04
398
20 mm x std
40.94
296
57.95
419
69.01
499
20 mm x
1.5
46.05
333
64.03
463
77.03
557
22 mm x std
54.90
397
77.86
563
93.08
673
22 mm x
1.5
61.00
441
86.02
622
105.00
759
24 mm x std
71.00
513
100.00
723
120.00
868
24 mm x
2,0
78.00
564
109.95
795
130.00
940
27 mm x
2,0
115.06
832
160.00
1157
195.00
1410
4-58 Iftersyn, vedligehold og justering
022-00028DM
LANGTIDSOPBEVARING
RENGØRING
Trykvask maskinen. Kontroller maskinen med hensyn til al slags skader og manglende dele. Kør med
maskinen for at kontrollere, om der er skader på styreforbindelsen.
HYDRAULIKSYSTEM
Start motoren og lad den køre i tomgang i et par minutter. Kør med maskinen i 2 - 3 minutter. Løft og sænk
armen 2 - 3 gange. Træk skovlen ind og sænk den ned 2 - 3 gange. Dette får hydraulikvæsken til at cirku-
lere gennem alle hydrauliksystemerne.
SMØRING
Gennemfør alle daglige eftersynsprocedurer, som er anført i dette kapitel (kapitel 4.) Smør alle smørefittin-
ger i styreforbindelsen. Påfør et lag af let olie på alle udsatte cylinderstænger. Påfør et lag af let olie på alle
styreforbindelser og alle styreventilernes trisser. Kontroller olielagets tilstand hver måned for at påføre
mere efter behov.
BATTERI
Afbryd ledningsforbindelserne fra batteriet eller fjern batteriet fra maskinen. Hvis batteriet er fjernet, så
skal det oplades fuldstændigt før lagring.
PLEJE AF KØLESYSTEMET
Hvis kølesystemet ikke kræver frostbeskyttelse og det kun er fyldt med vand, så tilsæt et rustbeskyttelses-
middel. Hvis der forventes temperaturer under frysepunktet, så tilsæt frostbeskyttelse for at beskytte syste-
met ned til de forventede kuldegrader. Se tabellen 4-1 over frostbeskyttelse. Brug et hydrometer for at
kontrollere frostbeskyttelsesniveauet en gang om måneden. Hvis det ønskes, kan kølekredsløbet tømmes
fuldstændigt. Hvis systemet er drænet, anbring et skilt i operatørens kabine om, at der ikke findes kølevæ-
ske i motoren.
022-00028DM
Iftersyn, vedligehold og justering 4-59
5TRANSPORT
LÆSNING AF MASKINEN PÅ EN TRAILER
Overhold under transport af maskinen de for-
skellige trafikbestemmelser, love vedrørende
transport af køretøjer på offentlig vej og de gæl-
dende fartbegrænsninger mm.
Det er en god idé at bruge specielle platforme til
at læsse og aflæsse maskinen.
1.
Parkér traileren på en jævn og stabil vej-
bane. Hold en passende stor afstand mel-
lem rabatten og maskinen.
2.
Sørg for at slå bremserne til på traileren og
anbring bremseklodser foran og bagved
dækkene for at sikre, at traileren ikke
Afbildning 1
bevæger sig.
3.
Anbring rampen på linie med trailerens og
maskinens midte.
4.
Bestem rampens position, få så maskinen
læsset op langsomt på den rigtige del af
traileren.
BEMÆRK:Hav en medhjælper på en sik-
ker position og med god udsigt,
som giver hjælpende henvisnin-
ger under læssearbejdet.
5.
Sænk skovlen ned til jorden og lås ethvert
styrehåndtag ved at betjene hovedafbry-
deren.
Afbildning 2
6.
Slå håndbremsen til og sæt spærren for
ledforbindelsen til positionen "LÅST".
7.
Luk for udstødningsrørenes åbninger med
tape for at undgå skader på turboen grun-
det-"vindmølle"-effekt.
Side
8.
Anbring bremseklodser foran og bag ved
dækkene for at forhindre maskinen i at
bevæge sig.
9.
Fastgør maskinen til traileren ved hjælp af
kæder eller wirer i den nederste del af
Afbildning 3
022-00028DM
Transport 5-1
chassisets bageste del. Yderligere kæder eller wirer kan benyttes, men sørg for ikke at ødelægge
bremseledninger eller cylinderstænger.
VIGTIGT
Bremseledningen er anbragt på
akselhuset.
Fastgør ikke akselhuset.
10. Fastlæg ruten for transport af maskinen ved at tage hensyn til maskinens og lastvognens bredde,
højde og vægt.
SAMMENFATNING AF SIKKERHEDSFORHOLDSREG-
LER FOR LØFTNING
For at løfte maskinen på sikker måde skal ope-
ratøren og hans mandskab tænke på følgende
punkter.
•
Undergrundens bæreevne.
•
Læssemaskinens opsætning og det
monterede udstyr
•
Vægt, løftehøjde og løfteradius.
•
Sikker tilrigning af læsset
•
Sikker håndtering af det svævende
læs.
Afbildning 4
Tove på den modsatte side af læsset kan være
en stor hjælp ved at holde et svævende læs på
sikker måde, når de er solidt forbundet med sty-
repunkter på jorden.
5-2 Transport
022-00028DM
6 FEJLFINDING
MOTOR
PROBLEM
MULIGE ÅRSAGER
AFHJÆLPNING
Starteren fungerer
Sikring er brændt over.
Udskift sikringen.
ikke.
Lav batterispænding.
Oplad batteriet.
Dårlig kontakt ved terminalerne.
Rens terminalerne og skru forbindel-
serne godt fast.
Starteren virker ikke.
Udskift omskifteren.
Starterrelæet virker ikke.
Udskift relæet.
Starterstyringen virker ikke.
Udskift styringen.
Fejl i ledningsnettet.
Udskift ledningsnettet.
Batterirelæet svigter.
Udskift relæet.
Starteren
virker,
Sikring er brændt over.
Udskift sikringen.
men motoren star-
Brændstoffet er blevet tyktflydende eller
Udskift brændstoffet.
ter ikke.
stivnet i det kolde vejr.
Brændstoffiltrene er forstoppede.
Udskift filtrene.
Vand eller snavs i brændstofsystemet.
Rens systemet og fyld nyt brændstof på.
Luft i brændstofsystemet.
Slip luften ud af systemet.
Motorafbryderen svigter.
Udskift afbryderen.
Motorafbryderrelæet svigter.
Udskift relæet.
Motoren starter,
Motorolien har den forkerte viskositet.
Skift olie.
kører kun ved lav
Forstoppede eller forurenede forstøvere.
Rens forstøvere.
hastighed eller går
i stå.
Brændstoffiltrene er forstoppede.
Udskift filtrene.
Motorafbryderens motorledning er deju-
Justér rigtigt.
steret.
Styreledningen for motorens hastighed
Justér rigtigt.
er dejusteret.
022-00028DM
Fejlfinding 6-1
PROBLEM
MULIGE ÅRSAGER
AFHJÆLPNING
Motoren banker,
For lidt olie i motoren.
Fyld olie på.
kører ujævnt eller
Luftindsugningssystemet er forstoppet.
Rens systemet og udskift filteret.
larmer.
Indsprøjtningspumpen er dejusteret.
Kontakt DAEWOO-forhandleren.
Forstoppet brændstoffilter.
Udskift brændstoffilteret.
Vand eller snavs i brændstofsystemet.
Rens systemet og fyld nyt brændstof på.
Forstoppede eller forurenede forstøvere.
Rens forstøvere.
Motoren har dårlig
Luftindsugningssystemet er forstoppet.
Rens systemet og udskift filteret.
drivkraft.
Forstoppede eller forurenede forstøvere.
Rens forstøvere.
Brændstoffiltrene er forstoppede.
Udskift filtrene.
Styreledningen for motorens hastighed
Justér rigtigt.
er dejusteret.
Indsprøjtningspumpen er dejusteret.
Kontakt DAEWOO-forhandleren.
Ventilspil er forkert.
Justér ventilspil.
Motoren
kører
For lidt kølemiddel.
Fyld kølemiddel på.
varm.
Termostaten er i stykker.
Udskift termostaten.
Kølerdækslet er i stykker.
Udskift kølerdækslet.
Kølerens indre er forstoppet.
Rens oliekøleren.
Oliekølerens indre er forstoppet.
Rens oliekøleren.
Ventilatorremmen sidder løst eller er
Spænd dem godt fast eller udskift
beskadiget.
dem om nødvendigt.
Temperatursensoren virker ikke.
Udskift sensoren.
Advalselslampen
Lavt motorolieniveau.
Fyld olie på.
for motorens olie-
Forkert oliesort for vejrforholdene.
skift olie.
tryk begynder at
lyse, og summeren
Tilstoppet oliefilterelement.
Skift filter og olie.
summer.
Defekt alarmknap.
Kontakt DAEWOO-forhandleren.
Olielækage fra ledning eller forbindel-
sessteder.
Tilstoppet indsugningsfilter.
Ekstremt slid på motoren.
Defekt oliepumpe.
6-2 Fejlfinding
022-00028DM
PROBLEM
MULIGE ÅRSAGER
AFHJÆLPNING
Kølemiddeltempe-
Lavt kølemiddelniveau for motoren.
Fyld kølemiddel på.
ratur,
advar-
Løs/glidende/afrevet ventilatordrivrem.
Justér eller udskift remmen.
selslampen
begynder at lyse.
Tilstoppede kølerfinner.
Rens dem.
Afskalning eller mineral dannet inden i
Spul eller rens professionelt.
køleren.
Defekt alarmknap (måleren er i grøn).
Kontakt DAEWOO-forhandleren.
Lav vandpumpegennemstrømning.
Termostat sidder fast eller mangler.
Motoren
starter
Brændstoffilterelement tilstoppet.
Udskift brændstoffilteret.
ikke, når starter-
Startermotorhastighed for lav.
Boosterbatteri kan måske bruges.
motoren
drejer.
(Se også
ELEK-
Defekt motorspærremagnetventil.
Kontakt DAEWOO-forhandleren.
TRISK FEJLFIN-
DING)
Brændstofpumpe fejl.
Forkert timing for indsprøjtning af brænd-
stof.
Kompressionstryk for lavt.
Defekte injektorer.
Instabil
(ujævn)
Luft i brændstofledningerne.
Spænd brændstofforbindelser og fil-
tomgang.
ter.
Brændstoffilterelement tilstoppet.
Udskift brændstoffilteret.
Brændstofpumpe fejl.
Kontakt DAEWOO-forhandleren.
Forkert timing for indsprøjtning af brænd-
stof.
Utilstrækkelig
Luftfilterelement tilstoppet.
Rens eller udskift elementet.
effekt.
Brændstoffilterelement tilstoppet.
Udskift brændstoffilteret.
Forbindelsesled drosselventil indstilling
Kontrollér og justér forbindelsesled-
forkert.
det.
Motorolieniveau for højt.
Kontrollér oliepind og korrigér niveau.
Forkert ventilspillerum.
Kontakt DAEWOO-forhandleren.
Stempelring slidt.
Defekte injektorer.
Brændstofpumpe fejl.
022-00028DM
Fejlfinding 6-3
HYDRAULIKSYSTEM
PROBLEM
MULIGE ÅRSAGER
AFHJÆLPNING
Ingen af betje-
Hydraulikpumpe har svigtet.
Kontakt DAEWOO-forhandleren.
ningselementerne
For lavt oliehydraulikniveau.
Fyld mere hydraulikolie på i nødven-
fungerer
(høj støj
digt omfang.
fra pumperne)
Sugeslange forstoppet eller beskadiget.
Rens eller udskift som nødvendigt.
Ingen af betje-
Hovedpumpen har svigtet.
Kontakt DAEWOO-forhandleren.
ningselementerne
Afbryder-magnetventilen har svigtet.
Udskift magnetventilen.
fungerer
(ingen
støj fra pumperne)
Aflastningspatronen for hovedhånd-
Rens eller udskift som nødvendigt.
bremseventil sidder fast.
Sikkerhedsbegrænsningskontakten
er
Justér mellemrummet for begræns-
tændt (ON).
ningskontakten.
Alle aktuatorer har
For lavt oliehydraulikniveau.
Fyld mere hydraulikolie på i nødven-
lav drivkraft.
digt omfang.
Sugefilteret er forstoppet.
Rens filter.
Hydraulikpumperne virker ikke.
Kontakt DAEWOO-forhandleren.
Hovedaflastningstrykket er for lavt.
Kontakt DAEWOO-forhandleren.
Hydraulikpumperne danner hulrum
Slip luften ud af hydraulikpumperne.
Kun en eller to
Overlastaflastningstrykket er for lavt.
Indstil trykket.
aktuatorer
har
Spædekontrolventil har en lækage.
Rens eller udskift som nødvendigt.
ringe eller ingen
effekt
Styreventilspole svigter.
Udskift ventilspole.
Snavs i ventilspole.
Rens eller udskift som nødvendigt.
Aktuator har svigtet.
Sæt i stand eller udskift efter behov.
Cylindertætning har svigtet.
Sæt i stand eller udskift efter behov.
Cylinderstang beskadiget.
Sæt i stand eller udskift efter behov.
Fjernstyringsventilen har svigtet.
Udskift styreventil.
Forkert hovedledningsforbindelse.
Tilslut hovedledningerne påny.
Olietempetatur for
Snavs på kølerens ydre
Rens kølerens ydre
høj.
Fejl på oliekøleren.
Kontakt DAEWOO-forhandleren.
Ventilatorremmen sidder løst.
Spænd ventilatorremmen i nødvendigt
omfang.
6-4 Fejlfinding
022-00028DM
PROBLEM
MULIGE ÅRSAGER
AFHJÆLPNING
Aktuatorerne på
Aflastningsventilen mod overbelastning
Reparér eller udskift ventilen.
den ene side af
virker ikke rigtigt.
armen har ringe
Beskadiget hydraulikslange.
Udskift slange.
effekt eller arbej-
der slet ikke
Løse hydraulikfittinger.
Spænd fittingerne.
Styreventilens indre er beskadiget
Udskift styreventil.
Styreventilens spole beskadiget.
Udskift styreventil.
Aflejringer inde i styreventilen
Rens og reparér ventilen.
Kontrolventilen har en intern lækage
Reparér eller udskift ventilen.
Beskadiget cylinder eller pumpe.
Reparér eller udskift pumpe eller cylin-
der.
Lækage i cylinderen
Reparér eller udskift cylinder.
Cylinderstang beskadiget.
Udskift stang.
Fejl på hovedventilen.
Udskift hovedventilen.
022-00028DM
Fejlfinding 6-5
KØRESYSTEM
GENERELT
PROBLEM
MULIGE ÅRSAGER
AFHJÆLPNING
Maskinen vil ikke
Transmissionskoblingens tryk er forkert.
Juster trykket.
køre.
Transmissionens opladningspumpe er
Udskift pumpen.
beskadiget.
Skader på ledningsnettet for transmissi-
Reparér ledningerne.
onens styreventil
Kørselsrelæ eller sikring brændt over
Udskift relæ eller sikring.
Magnetventilen for fremad/tilbage for
Rens og reparer
transmissionens styreventil hænger fast.
Beskadiget transmissionskobling
Reparér eller udskift koblingen
Beskadiget drivaksel
Reparér eller udskift
Beskadiget transmission eller aksel
Reparér eller udskift
Hjulenes bremser sidder fast
Reparér bremserne.
Håndbremsen sidder fast.
Reparer håndbremsen.
Maskinen kører,
Væsketrykket er lav i transmissionens
Reparér koblingen.
men den har kun
kobling
ringe effekt.
Lav væskebeholdning i transmissionen
Tilsæt væske.
Skade på momentomformeren
Reparér eller udskift
Motoren viser fejl.
Se i motorens tabel over fejl.
Bremseventil.
Skil ad og rens.
Usædvanlige lyde
Lavt væskeniveau på transmissionen
Tilsæt væske eller udskift væsken
fra transmissionen
eller væske af ringe kvalitet
Dele af transmissionen slidt.
Udskift dele.
Gear eller lejer i stykker
Udskift dele.
Transmissionen
Beskadigede koblingsplader i transmis-
Udskift bremseskiver.
virker ikke
sionen
Beskadigede ledninger i transmissio-
Reparér ledningerne.
nens styreledningsnet.
6-6 Fejlfinding
022-00028DM
PROBLEM
MULIGE ÅRSAGER
AFHJÆLPNING
Vibration af drivak-
Bøjet drivaksel
Udskift drivaksel.
sel. Støjende kar-
Løse kardanled.
Spænd de bolte, som holder forbindel-
danled
serne
Slidt eller beskadiget kardanled
Udskift kardanled.
Løse kardanled.
Spænd de bolte, som holder forbindel-
serne
Mangel på smøring.
Smør kardanled.
Slidt not i glideled
Udskift glideled.
Støjende for- eller
Slidte eller beskadigede gear.
Udskift gear.
bagaksel
Lavt olieniveau, olie af dårlig kvalitet.
Tilføj olie, udskift olie
Slidte lejer.
Udskift lejer.
Slidt not på skaft
Udskift not.
022-00028DM
Fejlfinding 6-7
TRANSMISSION FEJLKODER
Det første ciffer i fejlkoden indikerer den kategori, som fejlen hører ind under. For det første ciffer er det føl-
gende.
1
Digitale inputsignaler
2
Analoge inputsignaler
3
Hastighedssignaler
4
Hastighedssignaler
7
Analoge spændingsoutputsignaler
8
Analoge spændingsoutputsignaler
9
Digitale outputsignaler
A Digitale outputsignaler
B Koblingsfejl
D Strømforsyning
E Højhastighedsignaler
F Generelle fejl
Fejlko-
Bemærknin-
dens num-
Fejlkodens betydning
ger
mer
11
Logisk fejl ved gearområdesignalet.
12
Logisk fejl ved signalet for valg af køreretning.
21
Kortslutning mod batterispænding ved koblingens afbryderindgang
22
Kortslutning mod masse eller jord eller åbent kredsløb ved koblingens
afbryderindgang.
23
Kortslutning mod batterispændingen ved belastningsfølerens indgang.
Ubenyttet.
24
Kortslutning mod masse eller åbent kredsløb ved indgangen for belast-
Ubenyttet.
ningsføleren.
25
Kortslutning mod batterispændingen eller åbent kredsløb ved indgangen
for temperaturføleren.
26
Kortslutning mod masse ved indgangen for temperaturføleren.
31
Kortslutning mod batterispændingen ved input for motorhastighed.
32
Kortslutning mod masse eller åbent kredsløb ved input for motorhastig-
hed.
33
Logisk fejl ved input for motorhastighed.
34
Kortslutning mod batterispændingen ved input for turbinehastighed.
35
Kortslutning mod masse eller åbent kredsløb ved input for turbinehastig-
hed
36
Logisk fejl ved input for turbinehastighed
6-8 Fejlfinding
022-00028DM
Fejlko-
Bemærknin-
dens num-
Fejlkodens betydning
ger
mer
37
Kortslutning mod batterispændingen ved input for intern hastighed.
38
Kortslutning mod masse eller åbent kredsløb ved input for intern hastig-
hed.
39
Logisk fejl ved input for intern hastighed.
3A
Kortslutning mod batterispændingen ved indgangen for udgangshastig-
hed.
3B
Kortslutning mod masse eller åbent kredsløb ved input for udgangsha-
stighed.
3C
Logisk fejl ved input for udgangshastighed.
71
Kortslutning mod batterispændingen ved kobling K1.
72
Kortslutning mod masse ved kobling K1.
73
Åbent kredsløb ved kobling K1.
74
Kortslutning mod batterispændingen ved kobling K2.
75
Kortslutning mod masse ved kobling K2.
76
Åbent kredsløb ved kobling K2.
77
Kortslutning mod batterispænding ved kobling K3.
78
Kortslutning mod masse ved kobling K3.
79
Åbent kredsløb ved kobling K3.
7A
Kortslutning mod batteri ved konversionskoblingen.
Ubenyttet.
7B
Kortslutning mod masse ved konversionskoblingen.
Ubenyttet.
7C
Åbent kredsløb ved konversionskoblingen.
Ubenyttet.
81
Kortslutning mod batterispændingen ved kobling K4.
82
Kortslutning mod masse ved kobling K4.
83
Åbent kredsløb ved kobling K4.
84
Kortslutning mod batterispændingen ved kobling KV.
85
Kortslutning mod masse ved kobling KV.
86
Åbent kredsløb ved kobling KV.
87
Kortslutning mod batterispændingen ved koblingen KR.
88
Kortslutning mod masse ved koblingen KR.
89
Åbent kredsløb ved kobling KR.
91
Kortslutning mod batterispændingen ved relæet for alarm ved baglæns
kørsel.
022-00028DM
Fejlfinding 6-9
Fejlko-
Bemærknin-
dens num-
Fejlkodens betydning
ger
mer
82
Kortslutning mod masse ved relæet for alarm ved baglæns kørsel.
93
Åbent kredsløb ved relæet for alarm ved baglæns kørsel.
94
Kortslutning mod batterispændingen ved relæet for blokering af starter.
95
Kortslutning mod masse ved relæet for blokering af starter.
96
Kortslutning ved relæet for blokering af starter.
97
Kortslutning mod batterispændingen ved håndbremsens magnetventil.
98
Kortslutning mod masse ved håndbremsens magnetventil.
99
Åbent kredsløb ved håndbremsens magnetventil.
B1
Slip ved kobling K1.
B2
Slip ved kobling K2.
B3
Slip ved kobling K3.
B4
Slip ved kobling K4.
B5
Slip ved kobling KV.
B6
Slip ved kobling KR.
D1
Kortslutning mod batterispændingen ved følernes strømforsyning.
D2
Kortslutning mod masse ved følernes strømforsyning.
D3
Lav effekt ved batteriet.
D4
Høj effekt ved batteriet.
D5
Fejl ved afbryder 1 for ventilstrømforsyningen.
D6
Fejl ved afbryder 2 for ventilstrømforsyningen.
E1
Kortslutning mod batteriet ved speedometerets udgang.
Ubenyttet.
E2
Kortslutning mod masse eller åbent kredsløb ved speedometerets
Ubenyttet.
udgang.
E3
Kortslutning mod batterispændingen ved udgangen for displayet.
Ubenyttet.
E4
Kortslutning mod masse eller åbent kredsløb ved udgangen for dis-
Ubenyttet.
playet.
E5
Fejl i kommunikationen ved CAN.
F1
Generel fejl i EEPROM.
F2
Opsætningen er tabt.
F3
Applikationsfejl.
6-10 Fejlfinding
022-00028DM
STYRING
PROBLEM
MULIGE ÅRSAGER
AFHJÆLPNING
Rattet er svært at
Aflejringer blokerer åbningen for trissen
Rens og reparer
dreje
til retningsskift, inde i prioritetsventilen.
Aflejringer blokerer åbningen for for-
Rens og reparer
stærkningstrissen, inde i prioritetsventi-
len.
Aflejringer
blokerer åbningen for
Rens og reparer
følersnoren, inde i prioritetsventilen.
Prioritetsventilens trisse sidder fast, inde
Rens og reparer
i styreventilen
Forkert fald i sikkerhedsventilens tryk,
Juster trykket.
inde i prioritetsventilen
Styringens pumpe har svigtet
Reparér eller udskift
Lækage på styrecylinder
Reparér cylinder.
Rust på ratstammens leje og notaksel
Gennemfør smøring.
Lavt tryk på dæk
Pump op til passende tryk
I begyndelsen stor
Luft i følerledningen til belastningsmå-
Afluft systemet for at slippe luften ud.
modstand
ved
ling, inde i prioritetsventilen
drejning af rattet
Aflejringer blokerer åbningen af følerled-
Rens og reparer
ningen, inde i prioritetsventilen
Aflejringer i trissen til retningsskift, inde i
Rens og reparer
prioritetsventilen
Styrefjederens dæmpning i prioritetsven-
Udskift prioritetsventilen.
tilen er beskadiget.
Rattet ryster
Huggende leje i aksel og differentiale
Udskift lejet.
Dækkenes tryk er ikke ens på dækkene i
Udlign trykket
venstre og højre side
022-00028DM
Fejlfinding 6-11
BREMSNING
PROBLEM
MULIGE ÅRSAGER
AFHJÆLPNING
Nedsat bremse-
Lavt sekundært tryk i bremseventilen.
Reparér eller udskift bremseventil
funktion.
Slidte bremseskiver
Udskift bremseskiverne
Bremseskiver beskadiget
Udskift bremseskiverne
Beskadiget bremseventilblok
Udskift ventilen.
Luft i bremsens hydraulik som følge af
Reparér lækagen, afluft systemet.
læk i bremseslangen.
Efter afluftning af
Bremseskiver beskadiget
Udskift bremseskiver.
bremserne frigi-
Bremseskivens returfjeder beskadiget
Udskift returfjedrene.
ves
bremserne
ikke helt
DET ELEKTRISKE SYSTEM
PROBLEM
MULIGE ÅRSAGER
AFHJÆLPNING
Batteri
afgiver
Beskadiget akkumulatorplade
Udskift batteriet.
ingen effekt og kan
Vekselstrømsgeneratoren oplader ikke
Reparér eller udskift vekselstrømsge-
ikke oplades
rigtigt
neratoren
Dårlig masseforbindelse.
Rens og spænd.
Løs elektrisk forbindelse
Rens og spænd.
Vekselstrømsgeneratoren rem sidder
Spænd eller udskift remmen.
løst eller er beskadiget
Batteriet kan opla-
Battericelle kortsluttet.
Udskift batteriet.
des, men det afla-
Ledningsnet kortsluttet
Reparér ledning.
des kort efter
6-12 Fejlfinding
022-00028DM
7SPECIFIKATIONER
GENERELLE SPECIFIKATIONER
MEGA 200-V
Specifikation
Enhed
Standard
Ekstraudstyr
Standardmæssig skovlkapacitet
1,8 m3 (2.4 yd3)
1,9 m3 (2.5 yd3)
Køretøjets vægt
11.200 kg (24,690 lb)
11.400 kg (25,130 lb)
Motor
Model
Deawoo DB58TI
Type
Turbo, ladeluftkøler
Hestekraft (SAE J 1349net)
140 ps (138 hp) @ 2.200 rpm
Max. drejningsmoment (SAE
57 kg•m (412 ft lb) @ 1.500 rpm
J 1349net)
Transmission
Type
Fuldautomatisk skift
Hastigheder
4 fremad, 3 baglæns
Bremsesystemer
Driftsbremser
Fuld hydraulik, separate dobbeltbeklædte vådskiver
Håndbremse
Fjederophængt / oliefrakoblet på foraksel, tør skive
Ydeevne
Kørehastighed
7.3 - 36 kph (4.5 - 22.4 mph)
8,2 -39,5 kph (5,1 -24,5 mph)
Styrevinkel
± 40°
Tid til løftning af skovl
5,0 sek.
Tid til at sænke skovl
3,3 sek.
Tid til at dumpe skovl
1,2 sek.
Maks. brydekraft
10.500 kg (23,150 lb)
Statisk tippelæs
8.500 / 7.400 kg
(Lige / fuld drejning)
(18,740 / 16,315 lb)
Maksimal hældningsvinkel
30° (58%)
022-00028DM
Specifikationer 7-1
ARBEJDSOMRÅDE OG MÅL
Afbildning 1, viser maskinens ydre mål og maskinens arbejdsområde, når den er udstyret med en skovl af
standardtypen.
G
B(D)
E
A
F
a
b
APO0160L
Afbildning 1
7-2 Specifikationer
022-00028DM
Mål
Kategori
Standard
Ekstraudstyr
Total længde (A)
7.070 mm (23’ - 2'')
Total bredde (B)
2.450 mm (8’ - 0'')
2.550 mm (8’ - 4'')
Total højde (C)
3.180 mm (10’ - 5'')
3.260 mm (10’ 8'')
Skovlens bredde (D)
2.450 mm (8’ - 0'')
2.550 mm (8’ - 4'')
Akselafstand (E)
2.900 mm (9’ - 6'')
Sporvidde (F)
1.930 mm (6’ - 4'')
Frihøjde (G)
370 mm (1’ - 3'')
Dumpehøjde, til tand (H)
2.720 mm (8’ - 11'')
2.730 mm (8’ - 11'')
Dumpeafstand, til skovlens kant (I)
1.000 mm (3’ - 3'')
870 mm (2’ - 10'')
Minimum dækdrejeradius (J)
4.949 mm (16’ - 3'')
Skovlens vinkel, løftet (a)
46°
Skovlens vinkel (b), sænket (med læs)
45°
Skovlens vinkel (b), sænket (til jorden)
40°
20.5-25-12PR (Bias)
Dækstørrelse
17.5-25-12PR (L2)
20.5R25 (Radial)
022-00028DM
Specifikationer 7-3
ARBEJDSKAPACITER
SKOVLENS KAPACITET
Skovl med standardtænder har en kapacitet på 1.8 m3 (2.4 yd3).
TIPPELÆS
Statisk tippelæs med skovl i over front position er på 8.500 kg. (18,740 lb) Med skovl i helt drejet position er
statisk tippelæs på 7.400 kg (16,315 lb).
MATERIALEVÆGT
Oplysningerne forneden beskriver vægten af en kubikmeter (kubikyard) af mange forskellige slags
arbejdsmaterialer.
OMTRENTLIG VÆGT AF ARBEJDSMATERIALER
LAV VÆGT ELLER
MIDDEL VÆGT
MIDDEL VÆGT ELLER
VÆGTFYLDE
ELLER VÆGTFYLDE
VÆGTFYLDE
MATERIALE
1.100 KG/M3
1.600 KG/M3
2.000 KG/M3
(1,850 LB/YD3),
(2,700 LB/YD3),
(3.370 LB/YD3), ELLER
ELLER MINDRE
ELLER MINDRE
MINDRE
Trækul
401 kg/m3
---------------------
---------------------
(695 lb/yd3)
Koks, til højovne
433 kg/m3
---------------------
---------------------
(729 lb/yd3)
Koks, til støberier
449 kg/m3
---------------------
---------------------
(756 lb/yd3)
Kul, fed kulsmuld,
801 kg/m3
---------------------
---------------------
ophobet
(1,350 lb/yd3)
Kul, fed, ophobet
881 kg/m3
---------------------
---------------------
(1,485 lb/yd3)
Antracitkul
897 kg/m3
---------------------
---------------------
(1,512 lb/yd3)
Ler, TØRT, i løse
1,009 kg/m3
---------------------
---------------------
klumper
(1,701 lb/yd3)
Ler, FUGTIGT, naturlig
1,746 kg/m3
---------------------
---------------------
aflejring
(2,943 lb/yd3)
7-4 Specifikationer
022-00028DM
LAV VÆGT ELLER
MIDDEL VÆGT
MIDDEL VÆGT ELLER
VÆGTFYLDE
ELLER VÆGTFYLDE
VÆGTFYLDE
MATERIALE
1.100 KG/M3
1.600 KG/M3
2.000 KG/M3
(1,850 LB/YD3),
(2,700 LB/YD3),
(3.370 LB/YD3), ELLER
ELLER MINDRE
ELLER MINDRE
MINDRE
Cement, Portland,
1,506 kg/m3
---------------------
---------------------
TØRT granulat
(2,583 lb/yd3)
Cement, Portland,
1.362 kg/m3
---------------------
---------------------
TØR klinker
(2,295 lb/yd3)
Dolomit, knust
1,522 kg/m3
---------------------
---------------------
(2,565 lb/yd3)
Jord, sandblandet,
1,202 kg/m3
---------------------
---------------------
TØR, løs
(2,025 lb/yd3)
Jord, TØR, fast
1,522 kg/m3
---------------------
---------------------
(2,565 lb/yd3)
Jord, VÅD, mudret
1,762 kg/m3
---------------------
---------------------
(2,970 lb/yd3)
Gips, udglødt,
961 kg/m3
---------------------
---------------------
(opvarmet, pulver)
(1.620 lb/yd3)
Gips, knust til størrelse
1,522 kg/m3
---------------------
---------------------
på 3 tommer
(2,565 lb/yd3)
Grus, TØR, stuvede
1,810 kg/m3
---------------------
---------------------
fragmenter
(3,051 lb/yd3)
Grus, VÅD, stuvede
1.922 kg/m3
---------------------
---------------------
fragmenter
(3,240 lb/yd3)
Kalksten, 2. sortering
1,282 kg/m3
---------------------
---------------------
og derover
(2,160 lb/yd3)
Kalksten, sortering 1-1/
1.362 kg/m3
---------------------
---------------------
2 eller 2
(2,295 lb/yd3)
Kalksten, knust
1,522 kg/m3
---------------------
---------------------
(2,565 lb/yd3)
Kalksten, fin
1,602 kg/m3
---------------------
---------------------
(2,705 lb/yd3)
Fosfat, sten
1,282 kg/m3
---------------------
---------------------
(2,160 lb/yd3)
022-00028DM
Specifikationer 7-5
LAV VÆGT ELLER
MIDDEL VÆGT
MIDDEL VÆGT ELLER
VÆGTFYLDE
ELLER VÆGTFYLDE
VÆGTFYLDE
MATERIALE
1.100 KG/M3
1.600 KG/M3
2.000 KG/M3
(1,850 LB/YD3),
(2,700 LB/YD3),
(3.370 LB/YD3), ELLER
ELLER MINDRE
ELLER MINDRE
MINDRE
Salt
929 kg/m3
---------------------
---------------------
(1,566 lb/yd3)
Sne, lav tæthed
529 kg/m3
---------------------
---------------------
(891 lb/yd3)
Sand, TØRT, løst
1,522 kg/m3
---------------------
---------------------
(2,565 lb/yd3)
Sand, VÅD, fast
1.922 kg/m3
---------------------
---------------------
(3,240 lb/yd3)
Lerskifer, knust
1.362 kg/m3
---------------------
---------------------
(2,295 lb/yd3)
Svovl, knust
529 kg/m3
---------------------
---------------------
(1.620 lb/yd3)
VIGTIGT
Vægtoplysninger er tilnærmelser af skønnede gennemsnitlige volumina og masser. De i denne
tabel oplyste vægtangivelser kan øges ved at materialerne udsættes for regn, sne eller
grundvand. Bundfald eller fortætning på grund af vægten og kemiske eller industrielle
behandlingsprocesser eller forandringer i temperatur og kemisk sammensætning kan ligedes
medføre ændringer i vægt.
7-6 Specifikationer
022-00028DM
8INDEKS
Numerics
D
1000 timers / 6 måneders service 4-36
Dæk og hjul 4-55
1500 timers / 9 måneders service 4-42
Det elektriske system 4-57
10 timers / daglig service 4-8
Fejlfinding 6-12
2000 timer / årlig service 4-44
Det hydrauliske system
250 timers / månedlig service 4-27
Betjeningshåndtagets aktiveringstryk 4-51, 4-52
50 timers / ugentlig service 4-18
Bremseopladningstryk 4-51
500 timers / 3måneders service 4-33
Fejlfinding 6-4
Fodbremsens udgangstryk 4-53
Håndbremsens aflastningstryk 4-53
A
Hovedfilter - udskift 4-24, 4-29
Advarselslampe for batteriet 2-20
Hovedpumpens tryk 4-51
Airconditioning-filter 4-35, 4-40
Hydraulikolie - udskift 4-45
Air-conditionkølemiddel 4-41
Hydrauliske tryk 4-51
Akseldifferentiale 4-42
Kontroller olieniveauet 4-10
Anvendelsesområder 1-2
Langtidsopbevaring 4-59
Arbejdsmæssige ydeevner 7-4
Opvarmning af systemet 3-10
Arbejdsområde 1-12
Opvarmning af systemet - koldt vejr 3-10
Arbejdsområde og mål 7-2
Styrepumpens tryk 4-52
Systemets hovedfilter - udskift 4-27
B
Tank - dræn vand 4-30
Batteri
Transmissionskoblingens tryk 4-52
Hjælpebatterier 3-8
Ventilatormotorens tryk 4-54
Langtidsopbevaring 4-59
Dørsideklinken 2-52
tilstand 4-57
Drejningsmoment for hjulmøtrikker 4-55
Batterier, starthjælp 1-15
Drift 1-12, 3-1
Beholder til rudevask 2-38
Driftstimetæller 2-18
Beskyttelse mod i uheld forbindelse med asbest-
Drivaksler - smøring 4-32
støv 1-14
Bestemmelser, lokale 1-12
E
Brændstofsystem
Effektafbryder 2-55
Filter-udskift 4-33
Eftersyn, vedligehold og justering 4-1
Fyld olie på 4-12
El-boks 2-38
måleinstrument 2-17
Ergo-II håndtag (Joystick) 2-27
Overføringspumpe 4-48
Tank - Rensning 4-39
Udslip af kondensat 4-13
F
Brandfare 1-15
Fejlfinding 6-1
Bremseakkumulator 4-46
Filter for brændstofindsprøjtningens spædepum-
Bremsepedal 2-11
pe 4-40
Bremser
Forholdsregler for kørsel 1-16
Advarselslampe for bremsevæske 2-22
Forholdsregler for tilbehør 1-10
Afluftning 4-44
Forreste instrumentpanel 2-16
Bremsepedal 2-11
Forsendelse og transport 1-23
Fejlfinding 6-12
Før-start sikkerhedscheck 1-13
Yderligere bremsning 3-15
Frostbeskyttelse 4-14
Bugsering af maskine 3-18
Fuldstændig løft af armen 3-16
Fuldstændig nedsænkning af armen 3-17
C
Cigarettænder 2-29
G
Glasknuseværktøj 1-18
022-00028DM
Indeks 8-1
Glasrudeknuser 1-18, 2-56
Knap til nødstyring 2-35
Knapper og håndtag
Ergo-II håndtag (Joystick) 2-27
H
Float Kick-out knap 2-24
Håndtag
Gearhåndtag 2-12
Drejeknap for vægtindstilling 2-49
Hovedafbryderknap 2-33
Indstilling af armlænets vinkel 2-50
Hovedbetjeningshåndtag (Joystick) 2-26
Indstilling af ryglænet 2-49
Kick-downknap 2-12, 2-28
Indstilling af sædets vinkel 2-49
Knap for automatisk transmission 2-34
Justering af sædet fremad/bagud 2-49
Knap til bageste arbejdslygter 2-31
Hårde vilkår - vedligehold 4-47
Knap til bageste vinduesvisker 2-32
Hjælpebatterier 3-8
Knap til forlygter 2-30
Højttalere 2-37
Knap til forreste arbejdslygter 2-30
Holder til kop 2-32
Knap til håndbremsen 2-33
Hovedafbryderknap 2-33
Knap til havariblink 2-23
Hovedbetjeningshåndtag (Joystick) 2-26
Knap til hornet 2-8
Hydrauliske systemer
Knap til indstilling af rattet 2-10
Lækager i det hydrauliske system 4-11
Knap til nødstyring 2-35
Kontakt for temperaturstyring 2-42
I
Kontakt for varme- og klimaanlæggets venti-
Ikke godkendte ændringer 1-10
lator 2-41
Indikator for venstre blinklys og havariblink 2-21
Kontakter for blæseventilatoren 2-42
Indikatorlampe for arbejdslygter 2-21
Kontakter for valg af varmeanlæggets og kli-
Indikatorlampe for foropvarming 2-19
maanlæggets ventilation 2-43
Indikatorlampe for håndbremsen 2-22
Multifunktionsknap 2-9
Indikatorlampe for højre blinklys og havariblink 2-21
Omskifter for varmeanlæggets og klimaan-
Indikatorlampe for langt lys 2-21
læggets blæseretning 2-42
Indikatorlampe for luftfilteret 2-20
Roterende signallygte 2-32
Indkøringsprocedurer for ny maskine 3-1
Starter 2-8
Indstilling af sædet
Styrehåndtag til tømmergaffel 2-26
Indstilling af armlænets vinkel 2-50
Transmissionsafbryderknap 2-34
Indstilling af ryglænet 2-49
Køleskab 2-38
Indstilling af sædets vinkel 2-49
Kølesystem
Justering af sædet fremad/bagud 2-49
Advarselslampe for kølemiddeltemperatur 2-20
Nakkestøtte 2-50
Frostbeskyttelse 4-14
Vægtindstilling 2-49
Kølemiddelniveau 4-13
Instrumentpanelets overvågningssystem 3-1
Kølerens kølemiddel 4-36
Måleinstrument for kølemiddeltemperatur 2-19
J
pleje 4-59
Justering af håndbremsen 4-50
Komponenternes beliggenhed 2-2
Kontrollamper
Advarselslampe for batteriet 2-20
K
Advarselslampe for bremsevæske 2-22
Kabinelys 2-37
Advarselslampe for kølemiddeltemperatur 2-20
Kick-downknap 2-12, 2-28
Advarselslampe for motorens olietryk 2-20
Knap for automatisk transmission 2-34
Indikator for venstre blinklys og havariblink 2-21
Knap til bageste arbejdslygter 2-31
Indikatorlampe for arbejdslygter 2-21
Knap til bageste vinduesvisker 2-32
Indikatorlampe for foropvarming 2-19
Knap til floater kickout 2-24
Indikatorlampe for håndbremsen 2-22
Knap til forlygter 2-30
Indikatorlampe for højre blinklys og havarib-
Knap til forreste arbejdslygter 2-30
link 2-21
Knap til håndbremsen 2-33
Indikatorlampe for langt lys 2-21
Knap til havariblink 2-23
Indikatorlampe for luftfilteret 2-20
Knap til hornet 2-8, 2-29
Indikatorlampe for nødstyringen 2-23
Knap til indstilling af rattet 2-10
Køresystemet
Indeks 8-2
022-00028DM
Fejlfinding 6-6
P
Kørsel med maskinen 3-11
Parkering af maskinen 1-16
Placering af sikkerhedsmærkater 1-3
L
Planetgear 4-32, 4-42
Lækager i brændstofsystemet 4-12
Lækager i hydrauliksystemet 4-11
R
Læsning af maskinen på en trailer 5-1
Radio 2-37, 2-45
Langtidsopbevaring 4-59
Automatisk hukommelse (AME) 2-46
Luftindtagssystem
Automatisk stationssøgning 2-46
Check luftindtagssystemet 4-17
Behandling af radioen 2-47
Kontroller motorens luftforfilter. 4-28
Cassetteskakt 2-46
Luftfilter - Rensning 4-30
Drejeknap for balance og fader 2-45
Udskift det ydre luftrensningselement 4-42
Drejeknap for bas og diskant 2-45
Drejeknap for lydstyrke og tænd/sluk 2-45
M
Højttalere 2-37
Måleinstrumenter
Knap for afspilningsretning 2-46
Brændstofmåler 2-17
LC-Display 2-47
Driftstimetæller 2-18
Omskifter for AM/FM - radiofrekvenser 2-46
Måleinstrument for kølemiddeltemperatur 2-19
Omskifter for Dolby B 2-46
Måleinstrument for transmissionens olietem-
Omskifter for metalbånd 2-47
peratur 2-19
Stereosystem 2-45
Omdrejningstæller 2-18
Udløsertast 2-46
Speedometer 2-18
Rat 2-11
Materialevægt 7-4
Relæ 2-55
Motor
Rens ydersiden af køler, oliekøler og klimaanlæg-
Advarselslampe for motorens olietryk 2-20
gets fordamper 4-34
Check og justér motoren 4-41
Revner og dårlige svejsesømme 4-15
Drivremsslid - check 4-16
Roterende signallygte 2-32
Fejlfinding 6-1
Rudevaskvæske 4-14
Kontrol af olieniveau 4-8
Start 3-2
S
Stop 3-9
Serienumre 4-1
Vandpumpens drivremsspænding 4-24, 4-31
Sigtbarhed 1-14
Ventilation 1-14
Sikkerhed 1-1
Ventilatorblade - Efterse 4-16
Sikkerhedsforholdsregler 4-2
Multifunktionsknap 2-9
Sikkerhedsforholdsregler for løftning 5-2
Sikkerhedssele 2-51
N
Sikringskasser 2-53
Nedlukning af maskinen 3-13
Skovl
Kapacitet 7-4
Positionsføler 3-17
O
Tænder og sideskær 4-14
Omdrejningstæller 2-18
Vinkelindikator 3-16
Opbevaringsboks 2-38
Skrånende terræn 1-11
Opstart
Smeltesikring 2-55
Opvarmning af hydrauliksystemet 3-10
Smøremidler 4-3
Opvarmning af hydrauliksystemet - koldt vejr
Speeder 2-10
3-10
Speedometer 2-18
Start af motor i koldt vejr 3-5
Standsning
Start af motoren 3-2
Maskine 3-13
Start med hjælpebatterier 3-8
Sluk for styrefunktionerne 1-17
Opstigning / nedstigning 1-13
Stop af motoren 3-9
Opstigning og nedstigning fra maskinen 1-13
Start af motor i koldt vejr 3-5
Starter 2-8
022-00028DM
Indeks 8-3
Styrehåndtag til tømmergaffel 2-26
V
Styring
Vægt af arbejdsmaterialer 7-4
Fejlfinding 6-11
Væskekapaciteter 4-5
Vandpumpens drivremsspænding 4-24, 4-31
T
Varme og airconditionkontrolpanel 2-37
Tabel over drejningsmomenter for bolte 4-58
Varmeanlæg og klimaanlæg
Tippelæs 7-4
Hukommelsesfunktion for aktiveret modus 2-44
Transmission
Kontakt for temperaturstyring 2-42
Afbryderknap 2-34
Kontakt for ventilator og klimaanlæg 2-41
Display 2-14
Kontakter for blæseventilatoren 2-42
fejlkoder 6-8
Kontakter for valg af ventilation 2-43
Håndtag 2-12
Omskifter for blæseretning 2-42
Kontrol af olieniveau 4-9
Yderligere instruktioner vedrørende brug 2-44
Olie - Slip ud og skift 4-32, 4-38
Vedligehold 1-21
olietemperaturmåler 2-19
Vedligeholdelse - Generelt 4-48
Skift af oliefilter 4-32, 4-38
Vedligeholdelsesintervaller 4-6
Y
Ydre luftrensningselement 4-42
Indeks 8-4
022-00028DM
|
